Виды профилей и деталей для конструкций из гипсокартона

Профили изготавливаются из оцинкованной стали. Толщина профиля составляет 0,5-0,6 мм. Если планируется использование профилей толщиной 0,5 мм, то нужно знать, что такой профиль значительно ослабляют жесткость каркаса, при этом  шаг монтажа профиля должен составлять 40 см (при стандарте шага 60 см для стеновых конструкций). Что составляет разницу 50%, при минимальной разнице в цене.

Профиль монтажа гипсокартонных конструкций. Подразделяются на несущие «С» образные и направляющие «U» образные.

Несущие профили используются для крепления на них гипсокартонных листов и подразделяются на:

  • CD– облицовочные и потолочные
  • CW– стеновые и перегородочные

Направляющие профили применяют для стабилизации и выравнивания в них несущего профиля и подразделяются на:

  • UD– направляющий для CD профиля
  • UW — направляющий для CW профиля

CD Профиль




CD 60*27*L mm, L=1.14; 2.6; 3.0; 3.5; 4.0 m

Примечание:

CD профиль предназначен для формирования каркаса подвесных потолков и облицовки стен. Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций. Как правило, используется совместно с направляющим UD профилем.

Расход:

Потолок из гипсокартона на одноуровневом металлическом каркасе: Норма расхода на 1 м2 — 2,9 пог.м.

Потолок из гипсокартона на двухуровневом металлическом каркасе: Норма расхода на 1 м2 — 3,2 пог.м.

Облицовка из гипсокартона на каркасе из профиля CD: Норма расхода на 1 м2 — 2,0 пог. м.

UD Профиль




UD 28*27*3000 m

Примечание:

Служит направляющим элементом для профилей CD 60/27 при монтаже каркаса подвесного потолка, а также облицовки стен. Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе гипсокартона. При монтаже каркаса подвесного потолка профиль UD крепится по периметру помещения на стенах. В случае установки каркаса облицовки профиль крепится к полу и потолку.

Расход:

Потолок из гипсокартона на одноуровневом металлическом каркасе: Норма расхода на 1 м2/длина периметра.


Облицовка из гипсокартона на каркасе из профиля CD: Норма расхода на 1 м2 / 0,8 пог.м.



CW Профиль





CW 50; 75; 100*50*L mm, L=2.6; 2.75; 3.0; 3.5, 4.0; спец.

Примечание:

Стоечные профили имеют С-образную форму и служат, как правило, в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных перегородок и облицовок.  Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе гипсокартона. Обычно используется совместно с направляющим UW профилем одного типоразмера.

Расход:

Перегородка из гипсокартона с обшивкой на каркасе из профиля CW и UW:
UW, Норма расхода на 1 м2 / 0,7 пог. м.
CW, Норма расхода на 1 м2 / 2,0 пог. м.

Облицовка из гипсокартона на каркасе из профиля CW и UW:
UW, Норма расхода на 1 м2 / 1,1 пог. м.
CW, Норма расхода на 1 м2 / 2,0 пог. м.

UW Профиль





UW 50; 75; 100*40*3000

Примечание:

Металлические UW профили имеют “U”-образную форму и служат в качестве направляющих элементов для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе гипсокартона. Как правило, служит направляющим элементом для стоечного профиля соответствующего типоразмера. Монтируются в паре с соответствующими по типоразмеру профилями CW.

Расход:

Перегородка из гипсокартона с обшивкой на каркасе из профиля CW и UW:
UW, Норма расхода на 1 м2 / 0,7 пог. м.
CW, Норма расхода на 1 м2 / 2,0 пог. м.

Облицовка из гипсокартона на каркасе из профиля CW и UW:
UW, Норма расхода на 1 м2 / 1,1 пог. м.
CW, Норма расхода на 1 м2 / 2,0 пог. м.

UA Профиль. Усиленный для дверных проемов, санузлов. 2.0мм



UA 50; 75; 100*L, L=3.0, 4.0m

Примечание:

Профили UA используются для формирования дверных проемов и для крепления тяжелого оборудования санузла. Профили UA могут монтироваться в помещении как несущие опоры (для крепления электрических бойлеров, лабораторных шкафов или классных досок). Допустимая нагрузка составляет 1,5 кН на один метр стены. Профили UA обеспечивают возможность создания больших по размеру пролетов «защемленных» потолков и увеличения расстояния между подвесками для потолочной системы.







CD 01

CD 05

CD 09

Амортизационная лента

Служит для соединения (наращивания) потолочных профилей и применяется с профилем CD 60/27.

Применяется с тягой подвеса для крепления профилей CD  60/27. При монтаже допускает регулировку положения профилей по высоте.

Предназначен для крепления несущих профилей к основным профилям в подвесном потолке.

Применяется с профилем CD 60/27

Это амортизационная лента, которая применяется для плотного соединения металлических профилей каркаса облицовок и перегородок с несущими строительными конструкциями в местах примыкания, а также обеспечения требуемой звукоизоляции.



CD 11

CD 12 (CD14)

CDP

SC (SA)

T-образный соединитель. Предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке. Применяется с профилем CD 60/27.

Предназначен для закрепления (подвески) потолочных профилей к несущим конструкциям. Закрепляется на базовом основании анкерным элементом (ж/б потолок) или дюбелем (стена). Потолочный профиль CD 60/27 крепится к подвесу шурупами типа Li.

Предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке. Применяется с профилем CD 60/27.

Используется для подвеса с зажимом. Закрепляется через петлю на базовом ж/б перекрытии анкерным элементом.

Размеры всех видов профилей для гипсокартона

  • Основные виды профилей для гипсокартона
  • Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 – UD; 2 – CD; 3 – CW; 4 – UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

Поделись статьей с друзьями:

Виды профиля, гипсокартона, комплектующего и инструмента.

Виды профиля для гипсокартона.

Изготавливают металлические профиля из листа оцинкованной жести, методом холодной прокатки. Такие профили отличаются прочностью, жесткостью и легкостью. Цинк обладает антикоррозийным свойством, что делает профиль практически вечным.

По главным характеристикам профиля для гипсокартона делятся на основные (ПС или CW, ПП или CD) и направляющие (ПН или UD, UW).

Основные профиля предназначены для больших нагрузок и являются несущим основанием для крепления гипсокартонных листов. Узнать их можно по внешнему виду, а точнее, по С — образному виду с загнутыми краями.

Направляющие профиля используются как горизонтальные направляющие, в которые вставляют основные профиля. Эти профиля применяют и в качестве основы для прикручивания листов. Имеют П — образную форму.

Характеристики профиля для гипсокартона:

CD профиль (ПП профиль) — применяется для изготовления основного каркаса подвесных потолков, но в некоторых случаях применяется и при облицовки стены.
Существуют длинной: 2750, 3000, 4000, 4500 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: 60х27 мм.

UD профиль (ПН профиль) — применяется для изготовления конструкции подвесного потолка, в некоторых случаях применяется для облицовки стен. Служит в качестве направляющего для CD профиля.
Существуют длинной: 2750, 3000, 4000, 4500 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: 28х27мм.

CW профиль (ПС профиль) — применяется для изготовления перегородок, облицовки стен. Служит в качестве вертикальных стоек. В спинке каждого профиля есть отверстия в виде буквы Н, которые позволяют произвести монтаж инженерных коммуникаций (электричество, телефон…) внутри перегородок.
Существуют длинной: 2750, 3000, 4000, 4500 и 6000 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: CW 50 — 50х50 мм; CW 75 — 75х50 мм; CW 100 — 100х50 мм;

UW профиль (ПН профиль) — применяется для изготовления перегородок, облицовки стен. Служит в качестве направляющего для профиля CW.
Существуют длинной: 2750, 3000, 4000, 4500 и 6000 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: UW 50 — 50х40 мм; UW 75 — 75х40 мм; UW 100 — 100х40 мм;

Существуют так же изогнутые CD профиля (профиль арочный): вогнутые и выпуклые, для изготовления криволинейных конструкций (в основном арочных).

Стандартные радиусы и длины:









Вогнутые Выпуклые
Радиус, мм. Длина, мм. Радиус, мм. Длина, мм.
500-1000 2600, 3100,4000
1001-2000 2600, 3100,4000 1001-2000 2600, 3100,4000
2001-3000 2600, 3100,4000 2001-3000 2600, 3100,4000
3001-4000 2600, 3100,4000 3001-400 2600, 3100,4000
4001-5000 2600, 3100,4000 4001-5000 2600, 3100,4000
> 5000 2600, 3100,4000 > 5000 2600, 3100,4000

Виды гипсокартона.

В зависимости от свойств и области применения, гипсокартонные листы делятся на следующие виды:

ГКЛ (гипсокартонные листы обычные) – гипсокартонные листы, применяемые в основном для внутренней отделки помещений с сухой и нормальной влажностью ( комнаты, залы, кухни…)
Цвет картона: серый.
Цвет надписи на тыльной стороне: синий.

ГКЛВ (гипсокартонные листы влагостойкие) – гипсокартонные листы, имеющие повышенные водоотталкивающие свойства, применяемые в помещениях с сухим, нормальным, влажным и мокрым влажностными режимами ( ванные комнаты).
Цвет картона: зеленый.
Цвет надписи на тыльной стороне: синий.

ГКЛО (гипсокартонные листы огнеупорные) – гипсокартонные листы с повышенным сопротивлением к открытому огню, применяют в помещениях с повышенной пожарной опасностью (чердаки).
Цвет картона: серый.
Цвет надписи на тыльной стороне: красный.

ГКЛВО (гипсокартонные листы влагостойкие и огнеупорные) – гипсокартонные листы, обладающие свойствами ГКЛВ и ГКЛО. Применяются в помещениях с повышенными требованиями к огнестойкости и водоотталкиванию.
Цвет картона: зеленый.
Цвет надписи на тыльной стороне: красный.

Самые востребованные это, безусловно, ГКЛ и ГКЛВ.

Гипсокартонные листы различаются еще по виду продольной кромки, обозначение которой пишется на его тыльной стороне.

Длина гипсокартонных листов варьируется от 2000 до 4000 мм с шагом 50 мм .
Ширина 600 и 1200 мм.
Толщина 6,5; 8,0; 9,5; 12,5; 14,0; 16,0; 18,0; 20,0; 24,0; мм.
Самые применяемые размеры: длина 2500, ширина 1200, толщина 12,5 (стеновой) и 9,5 (потолочный).

Комплектующее для профилей.

Соединитель CD профилей двухуровневый — служит для соединения профилей CD в разных уровнях, во взаимно перпендикулярных направлениях (крест-накрест). Поставляется в развернутом виде, перед монтажом нужно выгнуть в П – образную форму. Фиксируется двумя саморезами, по одному с каждой стороны.

Соединитель CD профилей одноуровневый (краб) – служит для соединения профилей CD в одном уровне, во взаимно перпендикулярных направлениях (крест-накрест). Защелкивается на профиле, при нагрузке свыше 20 кг/м2 фиксируется саморезами, по одному в каждое отверстие.

Прямой подвес – применяется для крепления CD профиля. Крепится непосредственно к несущему основанию (потолку). Перед креплением к профилю подвес следует согнуть в П – образную форму. Фиксируется двумя саморезами к профилю CD, с каждой стороны подвеса.
Стандартная длина 125 мм, но отдельные частные производители изготавливают разной длины: от 75 мм до 300 мм. Несущая способность прямого подвеса – 40 кг.

Анкерный подвес (подвес с тягой) – используется для крепления CD профиля к несущему основанию. Вставляется в профиль, тяга продевается через отверстия в пружине. Применяется там, где не хватает стандартной длины прямого подвеса.
Длина тяги: 250, 500, 1000 мм.
Несущая способность анкерного подвеса – 25 кг.

Удлинитель CD профиля (соединитель продольный) – применяется для удлинения (наращивания) профиля. Вставляется с торца профиля ”рогами” вверх. Для дополнительной жесткости и несущей способности, вкручивается по одному саморезу в каждый край удлинителя.

Соединитель угловой для профиля CD – применяется для соединения профиля в одноуровневой системе подвесного потолка, вместо соединителя ”краб”.

Крепежные элементы для гипсокартонных конструкций.

Самый распространенный и безусловный лидер по расходу — это саморез по металлу TN25 (в народе именуется саморез 3,5х25 мм, либо саморез для г\к). Применяется для крепления гипсокартонных листов к профилям.

Саморез LN 9, 11, 16 (прокалывающий) и LB 9, 11, 16 (сверлящий) – применяется для соединения профилей между собой, крепления прямого повеса, соединителей, удлинителя… Число возле названия означает его длину: LN9 соответственно 9 мм; LN11 – 11 мм и т. д.. Огромный минус этих саморезов — это их маленький размер, что затрудняет скручивание, и выступающая шляпка, которая мешает ровному прилеганию гипсокартона к профилям.

Лучше всего для соединения подходит саморез с пресс-шайбой, существующий как прокалывающий, так и сверлящий. Длина его самая разнообразная: от 9 мм до 100 мм (а может и больше). Я бы рекомендовал брать 14-16 мм длинной, прокалывающие, так как они вам подойдут для всех видов соединения.

Для крепления UW, UD профиля к стенам, подойдет любой саморез с нейлоновым, пластиковым дюбелем. Я лично применяю для крепления к монолитным основаниям ”Дюбель с ударным шурупом бортик грибок”, как на фотографии.

Для крепления к горизонтальным основаниям (потолку) прямого подвеса, анкерного подвеса… лучше всего использовать дюбель потолочный (анкер-клин), т.к. он в отличие от пластика не рассыхается и не подвержен коррозии, следовательно, прослужит вам вечность. Длина от 35 мм. ( и вообще, всегда для крепления к потолку гипсокартонной конструкции используйте металлический крепеж, меньше проблем будет в дальнейшем )

Для крепления к пустотелым конструкциям существует огромное количество как металлических, так и пластиковых дюбелей. Некоторые виды вы видите на картинке. Где какой применить зависит от типа и глубины пустоты.

Инструмент.

На сегодняшний день, существует достаточно много разновидностей инструмента для облегчения сборки и зашивания гипсокартонных конструкций, но в большинстве это профессиональный инструмент, покупать который для того чтобы сделать пару потолков и зашить пару стен не целесообразно. Так что опишу самый необходимый инструмент, без которого даже не стоит приступать к сборке.

Перфоратор или ударная дрель – применяется для сверления отверстий под крепеж.

Шуруповерт с битами (аккумуляторный или работающий от сети) – применяется для крепления ГКЛ, скручивания профилей. Заменить шуруповерт может обыкновенная дрель с низкими оборотами.

Гидроуровень или лазерный уровень – применяется для разметки горизонтальных линий для последующего крепления профилей. Если вы располагаете средствами то лучше купить лазерный уровень, он облегчит вам работу в разы.

Шнуроотбойное приспособление (малярная нить) – применяется при разметке для отбивания идеально ровной линии на стене или потолке.

Нож с выдвижными лезвиями – применяется для резки гипсокартонных листов.

Рубанок для гипсокартона – применяется для шлифовки торца ГКЛ листа после обрезки. Так же его можно заменить наждачной бумагой закрепленной на бруске.

классификация и название, назначение, видео и фото

Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.




Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений Сокращенное название на Российском рынке Сокращенное Европейское название
Стоечный ПС CW
Направляющий ПН UW
Потолочный ПП CD
Потолочный направляющий ПНП UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.   Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:



Маркировка изделия Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
UW (ПН)-2-50*40 0.5 50 40 3
UW (ПН)-4-75*45 0.5 75 45 3
UW (ПН)-6-100*40 0.6 100 40 4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.



Маркировка изделия Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (ПС) 50*50 0.4-0.6 50 50 2.6; 3; 4
CW (ПС) 65*50 65
CW (ПС) 75*50 75
CW (ПС) 100*50 100

Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD.  Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины.  Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина  стандарт 3 метра на заказ  4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты  изгибания  профиля для арок на заказ, имеющего отличительные  удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF 0/4-0/6 60 27 2.6; 3; 4 1000
ПА(CD) – 60×27 KNAUF  (внутр.) 27 500

Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА.  Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия толщина изделия спинка профиля, мм. высота ребра, мм. кол-во рядов просечек на спинке стандартная длина профиля, м.
UA–50-40-2 2.0 мм. 50 40 1 шт. 2.6; 3; 4
UA-75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение Толщина, мм. Ширина полочки, мм. Материал изготовления Длина профиля, мм.
ПУ 20-20 0.22-0.25 20 аллюминий  3
ПУ 25-25 0.4 25 оцинкованная сталь
ПУ 30-30 0.4 30
0.5
ПУ 35-35 0.5 35

Монтаж профилей

Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.

Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления ГКЛ профилей

Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.

Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.

Подробно о быстром способе возведении перегородок в квартире.

Видео:

Видео:

Видео:

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

  • Длина профиля — от 2,5 до 4 метров
  • Ширина – 60 миллиметров
  • Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

  • Толщина – 0,55 миллиметров
  • Длина – 3 метра
  • Ширина – 27 миллиметров
  • Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

  • Длина – от 3 до 4 метров
  • Ширина от 5 до 10 сантиметров
  • Высота полки – 40 миллиметров
  • Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

  • Радиус от 500 до 5000 миллиметров
  • Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

  • Радиус от 1000 до 5000 миллиметров
  • Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

  • Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.
  • Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.
  • Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.
  • Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.
  • Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.
  • Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

  • Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
  • Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
  • Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
  • Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
  • Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
  • Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Советы, как выбрать профиль и комплектующие для гипсокартона.

  1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
  2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
  3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
  4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
  5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
  6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
  7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
  8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
  9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
  10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
  11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
  12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

Разница между стоечным и направляющим профилем и в чём отличия крепления

Гипсокартонная отделка может быть выполнена двумя способами: с каркасом или же без него. В бескаркасном варианте использования, гипсовый материал крепят с помощью клея, а в качестве основания выступают сами стены. Такая технология имеет массу ограничений в применении, и использовать ее возможно довольно редко.
Готовый смонтированный каркас из профилей

Монтаж ГКЛ на каркас, наоборот, более универсален. Собрать основание для дальнейшей обшивки возможно практически в любых ситуациях. Для этого нужно лишь подобрать соответствующие типы материалов и придерживаться технологических требований.
Основой любой гипсокартонной конструкции являются два типа деталей — профиль стоечный и направляющий. Именно с помощью таких реек можно изготовить сложные комплексы или просто отделать комнату.
Существующие виды профилей

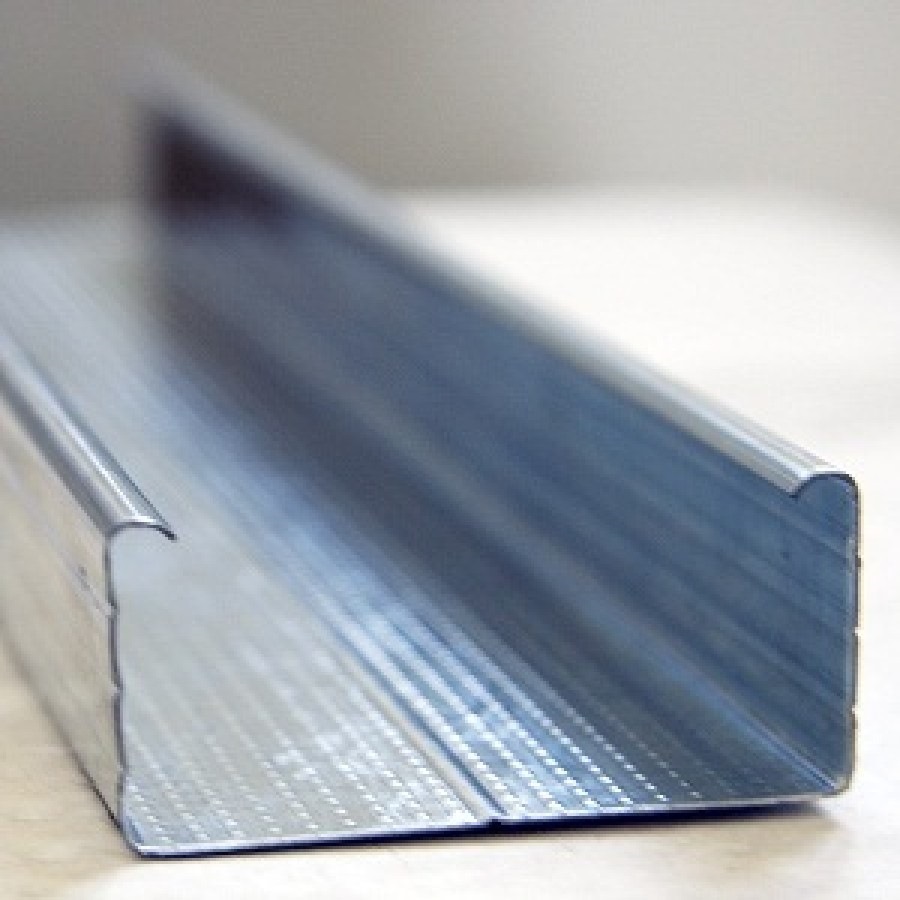

Так выглядит направляющий профиль
Итак, что следует знать о материалах для каркаса под гипсокартон? Вернуться к оглавлению

Полное содержание материала

Направляющий профиль, описание и использование

В сборке каркасных оснований для гипсокартонной обшивки могут использоваться различные типы направляющего профиля. Данный вариант делится на две группы – для отделки стен или потолка и для монтажа простенков со стенами. Их различают по маркировкам, которые обозначают назначение рейки.

Схематичное изображение направляющего профиля

Итак, отличают следующие типы направляющих профилей:

  • UD-28 (отечественная номенклатура направляющий ПН-профиль). Предназначен для сборки каркасов, отделки стен и потолков. Имеет стандартные параметры: ширина 28 мм, высота полок 27 мм, длина 3000 или 4000 мм. Материал рейки — сталь толщиной 0,5-0,6 мм. В обязательном порядке металлический профиль имеет цинковое защитное покрытие, предотвращающее коррозию;
  • UW-50, 75, 100. Число в маркировке обозначает ширину рейки. Такой профиль предназначен для установки в качестве основания под стойки, при сборке каркаса стен и различных простенков. Ширина 50, 75 или 100 мм, высота полок стандартна для всех видов – 40 мм, длина 3000-4000 мм, толщина стальных стенок 0,5-0,6мм. А также имеет антикоррозионное покрытие из цинка.Таблица существующих видов профилей UW 50

Стоит знать, что довольно часто направляющие профили заменяют арочные типы реек, для создания криволинейных форм арок, куполов и ярусов подвесных потолков. Для чего их боковые полки надрезают ножницами по металлу, и изгибают рейку, получая необходимые обводы конструкции.

Без подобных профилей невозможно собрать каркас под гипсокартон, заменить их нечем. Надежное крепление и правильная установка таких реек определяет качество всей дальнейшей отделки или стены.

Вариант конструкции каркаса под гипсокартон

Однако собрать каркас невозможно без стоечных вариантов профиля, которые также имеют свои подвиды в зависимости от назначения.

Вернуться к оглавлению

Стоечный профиль, параметры и использование

Часто стоечными профилями называют только один вид – CW, однако это не совсем верно, ведь для каркаса стен и потолка потребуется совершенно другой тип металлических реек.
Различают варианты готовых стоек, использующихся в создании основания под гипсокартонную обшивку.
Существующие размеры профиля CW

  1. CD профиль (ПП – профиль потолочный в отечественных сокращениях). Несмотря на то, что его называют потолочным, такой вид металлопрофиля применяется для каркасов отделки не только перекрытий, но и стен. Имеет следующие характеристики: ширина 60 мм, высота боковых полок 27 мм, длина 3000-4000 мм. Полки с загибами внутрь паза профиля, а по всей его протяженности имеются ребра жесткости, что при толщине стенок в 0,5-0,6 мм не позволяет рейке изгибаться под нагрузкой. Как и в направляющих аналогах для стоечных вариантов обязательно наличие покрытия с цинка.Так выглядит CD профиль
  2. CW-50, 75, 100 (ПС – профиль стоечный). Обычно этот тип профиля называют стоечным. Его используют при сборке каркасов простенков и стен, обшиваемых в дальнейшем листами гипсокартона. Цифры в маркировке обозначают ширину рейки, высота полок стандартна для всех – 50 мм. Они, как и в предыдущем варианте рейки, с загибом внутрь. Толщина стенок 0,5-0,6 мм, дополнительное усиление придают ребра жесткости по всей протяженности профиля. В наличии антикоррозионное цинковое покрытие.

Стоит знать, что латинские и русские маркировки обозначают одни и те же наименования. В первом случае используется система обозначений, разработанная компанией Knauf, вторая по стандартам отечественных производителей. И нет никакой разницы покупая СD или ПН-профиль, которые имеют одинаковые размеры и назначение. Смотрите в видео процесс сборки перегородки с помощью стоечных и направляющих профилей.

Вернуться к оглавлению

Сравнение стоечных и направляющих профилей

Разница между стоечными и направляющими профилями очевидна. Они имеют разное предназначение, а соответственно и совершенно отличимые способы и материалы крепления. Что общего имеют металлические детали для каркаса? В чем их более подробные отличия?

Чертеж в размерами сечения профиля

Общие параметры направляющих и стоечных реек

Естественно все детали каркаса должны иметь точные посадочные размеры, образовывая прочные соединения, не имеющие никаких люфтов. Также все профили стандартизированы под использование их в помещениях. Эти требования определяют некоторые общие параметры направляющих и стоечных профилей, несмотря на их отличимые назначения.

  • Длина. Все наименования реек имеют длину 3000 либо 4000 мм. Это диктуется не только общим производством, но и параметрами помещений. Жилые комнаты часто имеют ширину 3 метра, при длине 4-5 м. Но, необходимую протяженность легко можно укоротить или добавить;
  • Высота полок. Профили для отделки стен или потолков, а также сборки простенков из ГКЛ, имеют стандартную высоту полок (смотреть выше). Это позволяет легко монтировать стойки каркаса в направляющие, без каких-либо проблем и тем более люфтов;Вариант конструкции каркаса полок из гипсокартона
  • Толщина стенок. Она также одинакова во всех вариантах деталей каркаса под гипсокартонную обшивку. 0,5-0,6 миллиметров вполне достаточно для получения прочной металлической детали;
  • Антикоррозионное покрытие. Обязательно присутствует на всех типах профиля, так как, несмотря на назначение, он будет подвергаться окислительным процессам.Пример антикоррозийного покрытия профиля

Однако имеется много отличий у направляющего и стоечного типов профиля, все-таки они предназначены под выполнение своих функций.

  • Ширина. Ширина разная для профилей, которые идут на отделку стен, сборку простенков. В последнем случае такая характеристика определяет будущую толщину конструкции. Можно собрать стены на основе металлического каркаса 50, 75 или 100 мм шириной;
  • Сечение. У стоечных профилей поперечное сечение имеет сложную форму, присутствуют ребра жесткости, а также загибы полок, сделанные для упрочнения рейки. Ведь такие детали будут подвергаться более значительным нагрузкам в сравнении с направляющими;Таблица существующих вариантов сечения профиля под гипсокартон
  • Способы монтажа. Наибольшее различие между рейками для закладки основания каркаса и его стойками. Направляющие монтируются непосредственно на несущие поверхности крепежами, вбитыми сквозь металл изделия. Они создают надежную опору. В отличие от них стойки большей частью висят в воздухе, опираясь лишь на направляющие своими концами и поддерживаемые подвесами с поперечными рейками. Но, чтобы получить прочное основание под гипсокартон для обоих типов профиля, нужно создать необходимое количество точек крепления;Варианты крепления профиля на потолокПример крепления профиля к стене
  • Типы крепежей. Отличается и технология монтажа, которая требует наличие соответствующего крепежного материала. Направляющие профили, как правило, крепятся дюбелями — гвоздями, вбиваемыми сквозь просверленные в рейке отверстия. Стоечные виды соединяются с другими деталями каркаса саморезами по металлу: пресс шайбами или клопами. А также такой тип рейки невозможно установить без дополнительных деталей – подвесов (прямых, струнных, скользящих и прочих).
    Схема соединения профиля между собой

Как крепятся направляющие и стоечные профили

Закрепить направляющие профили довольно просто. Схема монтажа следующая:

  • на участке работ делается разметка, с обязательным точным контролем по строительному уровню;
  • на метки укладываются направляющие профили, в которых с шагом в 350-400 мм сверлятся отверстия под крепеж;
  • дюбели — гвозди (либо другие подходящие метизы), вбивают в полученные отверстия молотком либо ударной дрелью или перфоратором.Виды дюбелей для крепления профиля

Основание готово, после чего переходят к установке стоек каркаса.

  1. Готовится разметка (при отделке стен стойки монтируют по 3 шт. на 1 лист ГКЛ).
  2. На поверхностях стен или потолка крепятся соответствующие подвесы.Пример монтажа подвесов на стены
  3. Стойки вставляют в направляющие, с последующей фиксацией концов реек саморезами.Поэтапный процесс крепления стоек каркаса
  4. Подвесы подгибаются и закрепляются к стойкам пресс-шайбами или клопами.

Иногда каркас под гипсокартон изготовляют из древесины, выбирая подходящий вариант бруса или реек. Однако подобный материал очень капризен и по всем требованиям уступает металлическим направляющим и стоечным профилям, которые позволяют собрать легкое, прочное и долговечное основание под отделку ГКЛ.

Профиль для гипсокартона размеры и виды

1 — UD; 2 — CD; 3 — CW; 4 — UW

Профиль для гипсокартона – основной элемент при изготовления каркасных конструкции любой сложности. Направляющие для гипсокартона, как правило, используются с целью надежного крепления листов, перегородок и конструкций к горизонтальным и вертикальным поверхностям помещения. Примерами таких поверхностей в пределах жилых, служебных, торговых и иных направлений помещений служат комнатные и межкомнатные перегородки, изолирующие перегородки, обеспечивающие многофункциональность основного строения при этом не лишним будет знать размеры гкл листа. Потолочный профиль для гипсокартона устойчив к нагрузкам и коррозии.

Одним из крупных производителей металлоконструкций и гипсокартона является компания Кнауф. В число производимой продукции Кнауф входит и наиболее востребованный потребителем профиль I образный и профиль под гипсокартон универсальных параметров, длиною 3000 – 4000 мм, толщина используемой стали увеличена с целью надежности при использовании и устойчивости к повышенной нагрузке. В случае с профилем категории св и уд в производстве применяется сталь в 0,5 мм. В ассортимент компании Кнауф входят все виды ремонтно-строительного металлопрофиля св, уд и сд.

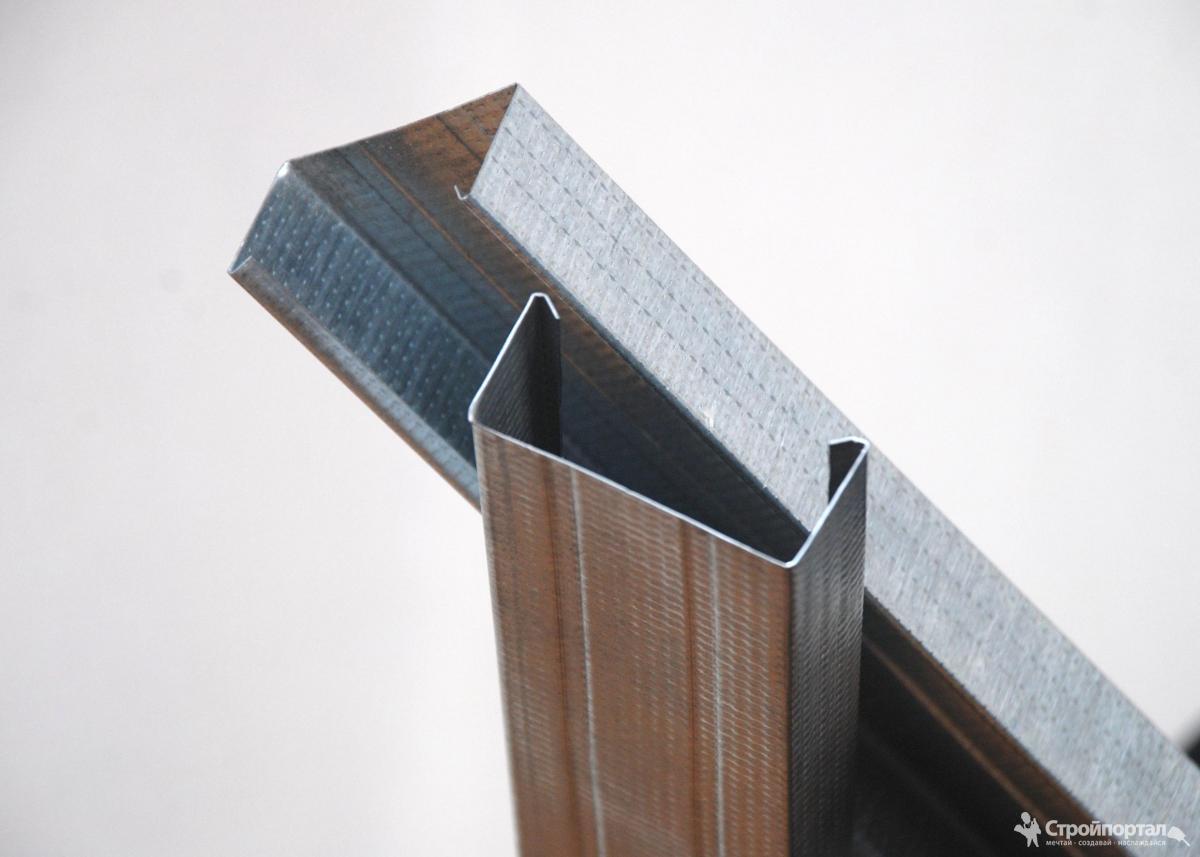

Профили Кнауф бывают:

  • св, относящийся к категории строевого профиля и имеющий в основании металл в 0,5 мм;
  • уд, выполняющий пристенно–потолочную функцию направляющего профиля, ребро боковой стороны изделия составляет 27 мм;
  • сд, относящийся к потолочно–строевым стальным профилям с основанием в 60 мм;

Направляющие элементы каркасной системы с фурнитурой

Основанная в 30-х  годах прошлого столетия немецкая компания Кнауф поставляет буквально на строительные рынки по всему миру качественные и добротные материалы для ремонта и отделки помещений. В ассортимент продукции компании Кнауф входят, как непосредственно сами строительные материалы и, в частности гипсокартонные листы, детально о размерах тут https://opotolkax.com/montazh/otdelka-i-remont-potolka/gipsokarton-razmery-lista.html но также и элементы монтажа, крепления и металлопрофиль 60х27 мм св и уд.

Размеры профиля для гипсокартона напрямую зависят от области его применения. Зачастую основой возведения большинства объектов является стартовый (возможны варианты св и уд). Рекомендуемым условием крепления профилей можно отметить процесс выравнивание стен и рабочих поверхностей при помощи гипрока. Влияющим фактором на решение применительно, какой профиль Кнауф выбрать, является характер применения конструкции в частности и функциональности всей конструкции по итогу возведения в целом. Наиболее универсальными среди продукции Кнауф считается металлопрофиль (св, уд или сд) с параметрами 27 мм и 60 мм. Где 27 мм – это высота боковых ребер изделия, а 60 мм составляет стандартная величина в ширине всего изделия. Высота бокового ребра в 27 мм обеспечивает повышенную жесткость, позволяет крепить к потолочной поверхности конструкции большего веса.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Металлический профиль 60х27 применяется для обшивки стен и потолков, возведения перегородок из гипсокартона. В процессе возведения и на различных производственных этапах строительства и ремонтных работ применяются такие виды профилей как ud и cd. Помимо указанных основных стальных металлопрофилей существует арочный профиль. Гипсокартон, в большинстве случаев, требует надежных скреплений и тщательной системы монтажа. Именно поэтому и предусмотрено такое разнообразие целевого предназначения каждого металлопрофиля (св, уд) в частности. Причем отличие св и уд профилей из стали заключается в том, что св бывает различных величин в основании при одинаковых ребрах, а уд характеризуется едиными размерами изделия.

Способы крепления профиля для гипсокартона

Потолочный профиль 60х27, порой, подразумевает сооружение дополнительных конструкций на внешней стороне стеновых и напольных поверхностей. Нередко используются одновременно все виды профиля. В этом случае, добротно монтируются направляющие и несущие стальные металлопрофили. Арочный стальной профиль используется же для объединения общей конструкции. Также выбрать такой вид профиля, рекомендовано для создания форм комнатных и межкомнатных перегородок, обеспечения смягчения форм, если перегородки служат элементом перехода или являются составной частью общей конструкции.

Профиль перфорированный угловой оцинкованный

Сколько необходимо использовать металлопрофиля, крепежа и дополнительных элементов относительно конкретной конструкции, рассчитывается на начальном этапе проектирования,  соответствуют индивидуальным параметрам помещения, в рамках которого проводятся работы. В случае если основании стального профиля составляет 60 мм, применяются стандартные методы крепления. Вес изделий категории металлопрофилей из стали обуславливается влиянием следующих параметров:

  • вес изделия напрямую зависит от длины элемента и габаритных показателей;
  • вес изделия напрямую зависит от заводских параметров используемой при изготовлении продукции стали;
  • вес арочного металлопрофиля отличается сравнительно низким показателем из-за большего количества пустых элементов и отсутствия части поверхности изделия;
  • вес применяемого в работе изделия напрямую пропорционален соответствию возможности крепления масштабов и весу самой монтируемой конструкции.

Краб для гипсокартона

Они имеют стандартные размеры и отличаются друг от друга только толщиной металла и длиной. Направляющий профиль для гипсокартона ud. Основное назначение этого профиля – создавать плоскость будущей обшиваемой поверхности. Если речь идет о формировании каркаса для обшивки гипсокартоном стен или потолка, то именно он устанавливается по всему периметру будущего каркаса. Металлические направляющие профили применяются в работах по отделке и реконструированию как стен, так и потолков. В процессе создания больших и малых сооружений из гипсокартона можно выбрать соответствующие виды профилей (категории металлопрофиля).

Соединитель двухуровневый

Работы по монтажу любого потолка из гипсокартоновых листов и панелей стоит начинать с закрепления стартового стального металлопрофиля. Потолочный гипсокартоновый профиль, несомненно, лидирует в величине продаж и объемах реализации. Параметры готового изделия соответствуют величинам 60 и 27. Размеры указываются в миллиметрах и соответствуют ширине в 60 мм и высоте ребра в 27 мм. Длина стальных профилей данной категории составляет порядка 3000 – 4000 мм.

Виды профилей

Направляющий

Как основу для установки конструкции подвесного потока используют профиль потолочный направляющий (ПНП или UD). Его крепят по периметру потолка вдоль стен, после чего в него вставляется ПП. Подходит для создания многоуровневых подвесных потолков. Подходит и для облицовки стен, тогда UD крепят к полу и потолку.

Размер UD считается стандартным 28х27мм, он является самым популярным размером направляющих потолочных профилей. Для быстрого крепления к несущему основанию, в стенке профиля сделаны отверстия.

Профиль направляющий “UD” 28/27 (20/17)
Сталь оцинкованная толщиной 0,5-0,55 мм
UD 28/27
А=28 mm;
B=27 mmUD 20/17
мини

А=20 mm;
B=17 mm
Вес Шт. в пачке П/м в пачке
0,2840

0,2020

28 84

Направляющий профиль (ПН или UW) – стартовый профиль, служит основой для последующего крепления конструкции с гипсокартоном. Его форма в сечении тоже состоит из трех граней. Может быть как стальной, так и алюминиевый ПН. Устанавливается вдоль пола и потолка. Вместе со стоечным профилем CW, соответствующим ему по типоразмеру, создают прочную крепкую конструкцию, подходящую и для перегородок.

Размеры направляющих профилей UW: 50х40мм, 65х40мм, 75х40мм, 100х40мм. Здесь стандартный размер полки равен 40мм. Ширина направляющего профиля выбирается соразмерно ширине выбранного стоечного профиля CW. ПН производят с готовыми отверстиями для крепления дюбелей.













Профиль стоечный “UW” 50/30, 75/30, 100/30 (46/37, 69/37, 94/37) (50/40, 75/40, 100/40)
Сталь оцинкованная толщиной 0,5-0,55 мм



Вес Шт. в пачке П/м в пачке
UW 50/30
(UW 50/40)*
А=50 mm;
B=30 mm
(B=40 mm)*
0,3790 16 48
UW 75/30
(UW 75/40)*
А=75 mm;
B=30 mm
(B=40 mm)*
0,4710 12 36
UW 100/30
(UW 100/40)*
А=100 mm;
B=30mm
(B=40mm)*
0,5600 8 24
UW 46/30 0,4500
UW 69/30 0,5530
UW 94/30 0,6600

Потолочный

Для создания конструкций подвесных потолков предназначен потолочный профиль (ПП или CD). Крепится к UD. Подходит и для каркаса при облицовке стен. ПП является самым ходовым профилем, алюминиевый профиль, состоящий из трех граней: двух боковых стоек и стенки между ними. Удобен тем, что монтаж осуществляется довольно просто и быстро. Гипсокартонный лист к потолочному профилю крепится с помощью саморезов. В каждой стенке профиля есть по три канавки для центровки шурупа. К несущему основанию конструкцию крепят на подвесы.

Размеры профилей для подвесных потолочных конструкций фиксированы. Профиль ПП изготавливают размером 60х27мм. К широкой стенке 60мм крепят гипсокартонный лист. Подвесы крепят к боковым полкам, размер которых 27мм.

Профиль потолочный “CD” 60/27 (48/17)
Сталь оцинкованная толщиной 0,5-0,55 мм
CD 60/27
А=60 mm;
B=27 mmCD 48/17
мини

А=48 mm;
B=17 mm
Вес Шт. в пачке П/м в пачке
0,4320

0,3190

16 48

Стоечный

Профиль стоечный (ПС или CW), также формой «С» из трех граней, используют для создания каркасов стен и облицовки стен. Профиль стоечный можно использовать и для создания перегородок. Закрепляется к направляющему профилю. Его крепление к UW производится с помощью шурупов, или методом просечки с отгибом.

Размеры стоечных профилей CW могут быть: 50х50мм, 65х50мм, 75х50мм, 100х50мм. Размер боковых полок профиля CW стандартный, 50мм. Это оптимальный размер, облегчающий установку шурупов при креплении гипсокартона. А ширина углубленной стенки варьируется.







Профиль стоечный “CW” 50/50, 75/50, 100/50 (46/37, 69/37, 94/37)
Сталь оцинкованная толщиной 0,5-0,55 мм

CW 50/50
А=50 mm;
B=50 mm
B1=48 ммCW 75/50
А=75 mm;
B=50 mm
B1=48 ммCW 100/50
А=100 mm;
B=50 mm
B1=48 ммCW 46/37CW 69/37CW 94/37
Bec Шт. в пачке П/м в пачке
0,5570

0,6450

0,7340

0,5370

0,6470

0,7560

16

12

8

48

36

24

Угловой

Есть специальные виды профилей для выравнивания стен и углов. Угловой профиль (УП) используют для выравнивания углов, и в качестве защиты наружных углов.

Угловые профили выпускают следующих размеров: 25х25мм, 31х31мм и 35х35мм.

Уголок перфорированный “РА”
Сталь оцинкованная толщиной 0,55 мм

Вес Шт. в пачке П/м в пачке
0,1840 25 75

Маячковый

Маячковый профиль (ПМ) предназначен для выравнивания неровностей стен. Удобен при оштукатуривании стен.

Размеры для маячковых профилей: 6х22мм, 10х23мм, 6х60мм. Подбираются в зависимости от кривизны стен.

Профиль маячковый “ВА”
Сталь оцинкованная толщиной 0,55 мм
Вес Шт. в пачке П/м в пачке
А=6 mm

А=10 mm

0,1080

0,1420

25

25

75

75

Металлический стальной профиль арочного типа

Арочный металлический профиль как таковой является вариантом категории направляющих и несущих профилей. Отличается, в основном, нанесенными по всей длине элемента конструкции надрезами и специально проделанными автоматическим методом отверстиями. Из–за присутствия таких характерных особенностей данный вид профиля проявляет себя в функционировании, как наиболее восприимчивый к давлению, его устойчивость к нагрузкам снаружи и внутри конструкции в значительной степени ослаблена. Но это, в свою очередь, позволяет использовать такой профиль на сгибах, в углах, переходах и в системе перегородок конструкции.

Профиль фигурный арочный “CD”

Габариты арочного металлопрофиля являются в полной мере идентичными габаритам направляющего и несущего металлопрофиля, а вот вес является наименьшим их всех категорий товара в данной классификации. Длина данного профиля является, как правило, стандартной для продукции данного направления, но в случае потребностей индивидуальных заказов, возможно производство изделий по соответствующим желаемым параметрам на основании проекта помещения, расположения основных комнатных перегородок, отвечающим проекту и дизайнерской задумке всего помещения.

Особенности монтажа

Для монтажа профилей существуют дополнительные элементы. Их задача в упрощении работы и придании прочности конструкции. Алюминиевый профиль крепят, используя шурупы и анкерные дюбеля, еще можно использовать угловые соединения типа «краб» и анкерные подвесы.

Для крестообразного перпендикулярного соединения профилей используют специальные угловые соединители. Они могут быть как одноуровневыми, так и двухуровневыми. Есть также соединители для крепления несущего и основного профилей. При необходимости удлинить ПП или соединить, применяют специальный удлинитель профиля.

Подвесы применяются для крепления потолочных и стоечных профилей к стенам или несущим основаниям. Если необходимо минимальное расстояние от основного до подвесного потолка, применяют прямые подвесы. Подвес анкерный с зажимом обеспечивает возможность регулирования уровня высоты профиля, он состоит из подвеса с зажимом и тяги подвеса. Устанавливается в профиль, имеет дополнительную защелку.

Монтаж происходит в несколько этапов

Изначально подготавливают поверхность, по которой затем делают разметку для крепления будущих профилей. После чего идет установка направляющих профилей UW или CD. Направляющий алюминиевый профиль к стенам крепят дюбелями и саморезами. Далее идет крепление подвесов и устанавливаются потолочный CD или стоечный CW профиля. Когда вся конструкция готова, ее обшивают непосредственно гипсокартоном. На каждый лист гипсокартона уходит по 3 профиля, исходя из этого, делается расчет количества профилей, подгоняется их длина, шаг их установки и разметка поверхностей. Края смежных листов всегда располагаются на одном общем профиле.

Перед монтажом перегородок учитывают тяжесть и размеры предметов, которые будут на ней располагаться. После этого выбирают материал и вид профиля, оптимально соответствует требованиям стоечный профиль ПС.

Прочный, мощный ud cd-профиль

О продуктах и ​​поставщиках:
 Найдите решения для всех ваших строительных и каркасных потребностей с помощью прочных и высококачественных.  ud cd profile  на Alibaba.com. Они невероятно прочные и долговечные.  ud cd profile  не только обеспечивает прочную поддержку различных строительных проектов, но также гарантирует, что они будут служить в течение длительного времени без каких-либо проблем. Эти прочные материалы изготовлены из высококачественного сырья, устойчивого к любым внешним воздействиям, а также являются экологически чистыми продуктами.Эти впечатляющие.  ud cd profile  сертифицированы и проверены для обеспечения стабильной производительности. Приобретайте их у ведущих поставщиков и оптовиков на сайте по привлекательным ценам и с привлекательными скидками.

Оптимальное качество. ud cd profile , доступный на сайте, изготовлен из прочных материалов, таких как металл и нержавеющая сталь, что делает их абсолютно прочными и устойчивыми к любым видам сурового использования. Эти изделия выдерживают любые условия и внешние воздействия.Эти. ud cd profile является термостойким и изготавливается с использованием методов горячего проката, холодного прессования, холодного строительства, холодной формовки для обеспечения долговечности. Эти. ud cd profile идеально подходит для создания отдельных стен, декоративных полов, прочной кровли, водных каналов и т. Д. И является сейсмоустойчивым.

Alibaba.com предлагает отличные. ud cd profile различных цветов, дизайнов, форм и функций, которые соответствуют вашим индивидуальным требованиям. Эти. ud cd profile оснащены жесткой обработкой поверхности, такой как струйная печать, HDG, предварительное цинкование, порошковое покрытие, роликовое покрытие и многое другое в зависимости от ваших требований. Эти. ud cd profile также огнестойкие, ударопрочные и чрезвычайно легкие, но при этом прочные.

Alibaba.com предлагает широкий выбор. ud cd profile , который может вписаться в ваш бюджет и требования. Эти продукты также доступны для OEM-заказов и могут быть полностью адаптированы в соответствии с вашими ожиданиями.Они имеют сертификаты ISO, SGS, что гарантирует безупречное качество.

Cd Профиль для гипсокартона — 2021

В конструкции потолка CD-профили представляют собой так называемую «систему реек». Они привинчен субструктуры балок, которые формируются в современной потолочной конструкции профилей UD, установленных на потолке в направлении поперечного. В качестве альтернативы CD-профили также можно прикрепить к прямым подвесам, но это не всегда возможно во всех случаях. Как и все C-образные профили, CD-профили также имеют загнутые внутрь кромки переменной длины.

CD-профили Traglattensystem

должны крепиться к основанию UD-профилей через определенные промежутки времени. В отличие от настенного строительства в потолке уже не половина длины плиты, а мера расстояний, а обычно выбирается гораздо меньшее расстояние. Особенно в конструкции потолков да, условие, что отдельные плиты должны быть закреплены с интервалом примерно от 15 до 20 сантиметров. Соответственно тугой то конструкция ламели поддержки должна быть установлена.Чем ближе установлены CD-профили, тем больше несущая способность потолка. Это особенно важно при потолочном отоплении. Здесь между профилями CD закладываются индивидуальные нагревательные элементы. В результате, в большинстве систем, расстояние между профилями CD на подструктуры уже зафиксировано соответствующим образом.

Определение размеров профилей CD

Как правило, профили CD всегда должны быть такой же длины, как и вся комната. Однако это часто приводит к очень большой длине профиля в больших помещениях, поэтому существуют также CD-профили, которые можно соединять между собой.Надежное соединение отдельных профилей между собой здесь имеет принципиальное значение, так как от этого зависит устойчивость всей конструкции потолка. В остальном CD-профили также бывают разной ширины, разной высоты полотна и разной длины в загнутой части краев. Профиль по умолчанию на большинстве профилей CD составляет 0,6 мм, но есть также усиленные профили CD из более толстого материала, до 2 мм. Выпуклые или вогнутые изогнутые CD-профили — это особая форма, с помощью которой можно построить сводчатые потолки методом гипсокартона.Также существуют специальные CD-профили для влажных помещений и противопожарных потолков.

Видеоплата: Montagehilfe Biller

Профилегибочная машина для гусениц

Ud Cd Uw Cw Профилирует котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Потолочный канал и канал для гипсокартона, изготовленные из высококачественной стали Snowflakes

Применение продукта:

Продукт, используемый для внутренних конструкций гипсокартонных перегородок, таких как отели, здание терминала, автовокзал, театры, торговые центры, фабрики, офисные здания , и так далее.

Преимущества продукта:

1. Свет, хорошая прочность, устойчивость к прижиганию и водостойкость

2. Соответствие магниевой огнестойкой панели, гипсокартону и многим другим стеновым и потолочным плитам

3. Защита от досуга , ударопрочный, высокоэффективный и экологически чистый

4. Простой и быстрый монтаж, экономия времени

5. Оперативная доставка, высокое качество, конкурентоспособная цена и полный набор стилей

6.Мы можем предоставить вам продукцию в соответствии с вашими конкретными требованиями.

Основные характеристики продукта:

(1) Легкость и высокая прочность: 3-4 кг / м2 (1/10 половины кирпичной стены), с пределом текучести 400 МПа.

(2) Экологичность: оцинкованная сталь — без излучения, не наносит вреда нашему здоровью и не загрязняет окружающую среду.

(3) Продукты с наполнителями: выборочная установка некоторых наполнителей с обеих сторон килей для усиления вертикальных точек и интенсивности килей.

(4) Металлические направляющие и металлические шпильки различных размеров: мы можем изготовить немецкие, японские и австралийско-американские типы и т. Д. Мы можем удовлетворить ваши индивидуальные требования.

Характеристики продукта:

Изображения:

Q: Легкая стальная килевая перегородка огнестойкое покрытие Shabu несколько поверхностей
Лучшее четыре раза, минимум дважды. Надеюсь, мое решение вам поможет
Q: Что такое перегородка из гипсокартона с легким стальным килем? Какие характеристики?
1.Деформация усадки стенок и трещины на плите: причина в том, что верхний и нижний киль плотно прилегают к вертикальному килю, не растягиваются на растяжение, длина стены более 2 м не контролируется, деформируются швы, что приводит к деформации стен. В стене следует оставить зазор 3 мм, чтобы снизить температуру и влажность, вызванные деформацией и трещинами.
2. Легкое стальное соединение каркаса не является прочным, поскольку локальный узел не соответствует конструктивным требованиям, установка локальных узлов должна производиться строго в соответствии с положениями закона.Расстояние между гвоздями, расположение, способ соединения должны соответствовать проектным требованиям.
В: Может ли мой потолок с легким стальным килем выдержать вес?
По вашим аргументам проблем нет. Пожалуйста, используйте его
Q: Практика строительства перегородок из гипсокартона с легким стальным килем и процесс строительства В чем разница?
А традиционная деревянная килевая стенка для сравнения? В основном каркас другой, плоскостность другая, стоимость другая.
Q: В Шанхае 75 перегородка свет стальной киль 0,6 какая цена сейчас
Низкосортный 3,5-4,5 юаня / м пробега. Легкий стальной киль, много цветов головы. Сторона высокая, реальная толщина, оцинкованная поверхность, материал полосы очень сказываются на цене.
Q: Будет ли легкий стальной киль, кирпичный блок, легкая перегородка делать внутри стены какие преимущества? Включая цену, насколько это возможно, спасибо!
Легкий стальной киль Легкий стальной киль, простой в установке, подходящий для офиса, завода и так далее.
Q: Стеновые панели из гипсокартона с легким стальным килем имеют трещины, как это сделать?
Оригинальный кусок шпатлевки сбить, на нем новая партия шпатлевки
Q: Установлен легкий стальной киль защитной двери, насколько загружен на самом деле
Рекомендуется установить две квадратные стальные трубы вертикально и закрепить на бетонном полу и полу. Дверь безопасности монтируется на стальную трубу квадратного сечения

.

Q: Сборные плиты длиной 4 м могут сделать стену из двух гипсокартонных листов с легким стальным килем?
Да, перегородка из гипсокартона имеет небольшой вес, намного меньше вместимости сборных плит
Q: На слое высотой 6 метров в большой комнате сделайте 2.Килевая перегородка из легкой стали высотой 8 метров. В большой комнате сделать потолок из минеральной ваты, как их соединить?
Сначала сделайте хорошую стеновую перегородку высотой 2,8 и высотой 6 метров в верхней части, если это крыша, затем используйте стрелу, непосредственно тянущую вниз

1. Обзор производителя

Место нахождения
Год основания
Годовой объем производства
Основные рынки
Сертификаты компании

2.Сертификаты производителя

a) Название сертификата
Диапазон
Каталожный номер
Срок действия

3. Возможности производителя

а) Торговая мощность
Ближайший порт
Экспорт в процентах
№сотрудников отдела торговли
Язык:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Диапазон цен продукции

Rodzaje profili do płyt gk — CW, UW, UA, CD, UD

Podczas wznoszenia przegród z wykorzystaniem płyt gipsowo — kartonowych (tzw.„Regipsów”), korzysta się z profili dedykowanych do danego rodzaju systemu.

Профильная технология RIGIPS

Rigips oferuje profile ścienne i sufitowe w technologii ULTRASTIL®.

ULTRASTIL® jest process obróbki (ryflowania) taśmy stalowej dwiema współpracującymi rolkami, które wykonują wgłębienia w powierzchni i pozwalają uzyskaanteria użema. Efektywna grubość materiału ulega zwiększeniu, stanowiąc sumę pierwotnej grubości blachy oraz grubości żeber.Профиль wykonanie w technologii ULTRASTIL® wyróżniają się:

  • lepszym trzymaniem wkrętów — każdy wkręt ma kontakt z materiałem o grubości większej niż nominalna grubość materiału,
  • zwiększoną odpornością na wyciąganie wkrętów — podczas przyłożenia siły wyciągającej wkręt tworzy się skierowany do wnętrza nacisk wokół punktu kontaktu
  • zwiększoną pamięcią kształtu — ryflowany materiał wykazuje mniejsze odkształcenie trwałe niż gładkie profile

ciany gipsowo — kartonowe zbudowane z wykorzystaniem profili do gk ULTRASTIL® cechują się aż o 50% większą sztywnością w porównaniu do ścian wykowychanych ze standard.

Rigips prezentuje w swojej ofercie profile do gk profile we wszystkich kategoriach korozyjności. Dla pomieszczeń o większym obciążeniu wodą i wilgocią, dedykowane są profile HYDROPROFIL, zapewniające trwałość i bezpieczeństwo konstrukcji.

Dla ścian pomieszczeń o wysokim komforcie akustycznym przeznaczone są профиль CW ULTRASTIL® AKU. Ich zastosowanie umożliwia wykonanie przegrody o niewielkiej grubości i bardzo dobrej izolacyjności akustycznej.

Do zabudowy poddaszy dedykowane są specjalne profile Rigips RIGISTIL . Dzięki ryflowanej powierzchni cechują się większą nośnością niż gładkie kształtowniki. Профиль C można łatwo wypinać z wieszaków, co pozwala na szybką korektę połoenia elementów. Stosowanie systemów poddaszy z profilami RIGISTIL umożliwia wygodny montaż elementów konstrukcji.

Rodzaje profili do zabudowy z płyt gipsowo — kartonowych

Wyróżnia się kilka rodzajów profili do stosowania w Systemach Suchej Zabudowy .Są по:

Профиль CW

Профиль CW są standardowym rozwiązaniem do wznoszenia ścian, okładzin ściennych oraz obudowy szybów instalacyjnych i windowych. Stanowią pionowy element konstrukcji. W przypadku zabudowy wolnostojącej, zdwojenie profili pozwala na uzyskanie większej dopuszczalnej wysokości. Профиль CW można również stosować do wykonania konstrukcji sufitów przęsłowych, które umożliwiają montaż sufitu bez mocowania go do stropu.

Dla ścian o wyższej izolacyjności akustycznej dedykowane są specjalne profile RIGIPS CW ULTRASTIL® AKU .Dzięki innowacyjnemu kształtowi pozwalają zmniejszyć przenoszenie drgań przez przegrodę. Ciany wykonane na konstrukcji z profili RIGIPS CW ULTRASTIL® AKU cechują się wyższą izolacyjnością akustyczną w porównaniu do przegród ze standardowych profili.

Rigips стандартный оферуемый профиль CW с технологией ULTRASTIL®. Dostępne są profile CW we wszystkich kategoriach korozyjności.

Профиль UW

Poziomy element konstrukcji ścian, szachtów i niektórych okładzin ściennych stanowią profile UW.Wytyczają linię zabudowy oraz utrzymują profile CW w jednej płaszczyźnie. Razem z profilami CW stanowią elementy konstrukcji wybranych systemów sufitów przęsłowych.

Профиль dostępne są w technologii ULTRASTIL® oraz wszystkich kategoriach korozyjności. W przypadku mocowania ścian do stropów o większej strzałce ugięcia, można zastosować specjalne profile UW o dłuższych półkach, które uniemożliwiaj wypadnięcie profili CW. W ofercie Rigips znajdują się również nadcięte profile UW, przeznaczone do wykonywania zabudów łukowych.

Профиль UA

Профиль ościeżnicowe UA cechują się największą grubością (2 мм) z profili dedykowanych do Systemów Suchej Zabudowy. Wykonuje się z nich konstrukcje pod otwory drzwiowe. Профиль UA stanowią również wzmocnienie pod dodatkowe obciążenia. Znajdują zastosowanie wszędzie tam, gdzie potrzebna jest większa nośność zabudowy. Można wykorzystywać je również do budowy tzw. смесь (ścian wiszących). Stanowi element konstrukcji wybranych sufitów przęsłowych.

Профиль CD

Profile CD są element konstrukcji sufitów jedno — i dwupoziomowych.Stosuje się je również do wykonywania okładzin sufitowych i poddaszy. Wykonuje się z nich konstrukcje okładzin ściennych, kotwionych do przegród nośnych.

Профиль CD produkowane są z wykorzystaniem technologii ULTRASTIL®. Oferowane są we wszystkich kategoriach korozyjności.

Профиль UD

Профиль UD stanowią профиль obwodowe (tzw. «Startowe»). Wyznaczaj przebieg zabudowy. Stosuje się je razem z kształtownikami CD do wykonywania konstrukcji sufitów jedno — i dwupoziomowych, poddaszy oraz okładzin sufitowych i ściennych.W zależności od rodzaju systemu, profile CD wsuwa się lub opiera na kształtownikach UD.

Профиль UD dostępne są w technologii ULTRASTIL® i wszystkich kategoriach korozyjności.

Профиль C I U RIGISTIL

Профиль C i U oferowane są w technologii Rigistil. Wykorzystywane są do wykonywania zabudowy poddaszy oraz okładzin ściennych kotwionych. Montowane są w sposób analogiczny do kształtowników CD i UD. Профиль dostępne są w kategoriach korozyjności C1 i C2.

Zastosowanie profili do Systemów Suchej Zabudowy

Профиль są nieodzownym element Systemów Suchej Zabudowy. Razem z akcesoriami, stanowią konstrukcję przegród wykonywanych z płyt g-k. Wykonuje się z nich zarówno standardowe zabudowy, jak i oryginalne dekoracje. Do typowych rozwiązań należą: sufity podwieszane, ściany działowe, poddasza, ściany szybów windowych i instalacyjnych, okładziny ścienne i sufitowe. Z wykorzystaniem płyt g-k można wykonać również zabudowy łukowe lub wielopoziomowe.

Otwory drzwiowe

Профиль CW i UA stosuje się również do wykonywania otworów w przegrodach z płyt g-k. W przypadku ościeżnic drzwiowych, typ kształtownika zależy od: szerokości otworu, wysokości ściany i masy skrzydła drzwi. Jeśli jeden z poniższych warunków jest spełniony:

  • szerokość otworu drzwiowego jest większa niż 0,9 m,
  • ściana jest wyższa niż 2,6 м,
  • masa skrzydła drzwiowego przekracza 25 кг

ościeżnice należy montować na konstrukcji z profili UA.

Профиль Montaż

Przed montażem profili obwodowych do ścian karton-gips należy podkleić je taśmą uszczelniającą piankową. Pozwoli, чтобы zachować izolacyjność akustyczn wybranego systemu. Kształtowniki mocuje się do konstrukcji nośnej za pomocą elementów dobranych w zależności od podłoża i obciążenia zabudową.

Wszystkie profile docina się za pomocą nożyc do blachy. Dzięki temu nie jest niszczona powłoka antykorozyjna.

Przedłużanie profili

Профиль CW można przedłużać z zastosowaniem:

  • накладки с профилем CW,
  • накладки с профилем UW,
  • способ «Профиль с профилем».

Przy łczeniu profili na zakład stosuje się łczniki Mechaniczne 3.9×11 мм. Całkowita długość zakładu nie powinna być mniejsza niż dziesięciokrotność wysokości profilu. Тип: закладка для профиля CW 50 powinien wynosić przynajmniej 500 mm.

Przy stosowaniu nakładki z kształtownika UW lub CW, jej całkowita długość nie powinna być mniejsza niż dwudziestokrotność wysokości profilu.

Система перегородок из гипсокартона для стальных профилей CD UD канал 60 * 27 U направляющая 28 * 27

Добро пожаловать в Guangzhou Jianli New Type Partition Co., ltd, которая в основном производит стальные катушки, стальные профили для подвесных потолков и перегородок, а также аксессуары и сопутствующие товары, такие как винты, минеральная вата, стекловата и т. д. Наша продукция экспортируется в Новую Зеландию, Австралию, Ближний Восток, Юго-восточная область, Европа, Африка и Южная Америка и так далее.

CTC: sales02 at jlsra.cn

Характеристика продукта

1) Высокое качество сырья благодаря катушке из горячеоцинкованной стали

2) Простота в эксплуатации и прочность после установки

3) Срок службы не менее 10 лет -пролет

4) Влагостойкость, устойчивость к ржавчине

5) Много разницы в размерах.Экспорт на другие рынки

Спецификация

9017 501

9017 9017 501 9017 9017 501 9070

Главный канал

Основной канал 9017

9017 50x175x35,5

9017 501 9017 9017 501 9017 9017 501 9017 9017 9017 9017 501 9017 9017 9017 501 9017

9017 9017 9017 9017 9017 9017 9017 9017 751 9017 9017 Стеновой уголок 7 U

9017 Гусеница

9017 9017 9017 9017 9017 Основной канал 9017 9017 9017 9017 9017 9017

9017 9017 9017 9017

907 907 9017 9017 9017

9017 9017 9017 РАЗДЕЛ ON

0

Спецификация Сторона (мм)
Ближний Восток
Шпилька 50×35
50×40
70×35
75×35
75×40
100×35
Гусеница 50×25
50×30
75×25
75×28
75×30
75×35
75×40
100×40
9017 9017
100×40
мех входной канал 80x48x22
70x35x22
Пакистан
Главный рабочий канал 18×28
50 # Фурнитура Канал 9017 9017 9017 9017
64×33,5×35,5
76×33,5×35,5
92×33,5×35,5
Гусеница 52x32x32
92x32x32
Гнутая шпилька 51×33,5×35,5
64×33,5×35,5
76×33,5×35,5
92×33,5×35,5
92×33,5×35,5
92×33,5×35,5 53x28x28
65x28x28
78x28x28
94x28x28
Главный канал 25×21
FC28 52x38x28
FC16 52x38x16
обрешетки канал 36×16
Настенный уголок 35x16x13
30x28x20
Mal aysia
U Канал 41×23
44×22
48×22
75×24
Канал фурнитуры 9017 9017 9017 9017 9017 9017 9017 9017 9017 7580

BATTEN 65x32x26
Восточная Европа
Шпилька 50×50
75×50
100×50
50×40
50×50
75×25
75×28
75×30
75×30
75×35
28×27
Южная Америка
Шпилька 41×32
52×32
64×32
9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017 9017
41×25
52×25
64×25
76×25
92×25
100×25
Угловой буртик 20×20
25×25
30×30
32×32
Индия
9017 9017 9017 9017 9017 Главный канал 9017

9017
Швеллер 35×12
Шпилька 50x33x34
СЕКЦИЯ C 75x34x36
BATTEN

9017 9017 9017 9017 9017 9017 9017 9017

Шпилька 50×32
64×32
75×45
Направляющая 50×50
64×32
50×19
Шпилька 100×50
150×50
Индонезия
Канал фурнитуры 34×11
75x34x36
BATTEN 65x32x26
Угловой буртик и стенка Угол
Уголок

Уголок 30×32
901
Угол J 26x16x13
Угол Z 26x15x15
Мини-бусинка перфорированная 30 мм 30×30
9017 9017 9017 9017 9017 9017 9017

Длинная ножка 10 мм 30×10
10 мм Shadowline 13 28x13x10
Угловой борт 20.5×20,5

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться ко мне. Надеюсь, я смогу вам помочь.

Мобильная линия по производству гипсокартонного профиля UD

Рейтинг пользователей: / 1

Линия предназначена для профилирования UD профиля из тонколистовой оцинкованной стали толщиной 0,4-0,5 мм. Превосходство конечных продуктов обеспечивается автоматической системой контроля и контролем точности рабочего графика.

Набор:

  • Разматыватель — 1 шт.
  • Профилегибочная машина — 1 шт.
  • Устройство отрезное — 1 шт.
  • Приемный стол-штабелер — 2 шт.
  • Шкаф управления — 1 шт.

Параметр

Название параметра или размера Название параметра или размера
1 Обработанный материал Сталь оцинкованная из сплошных линий по ГОСТ 14918 (Применение: формование в холодном состоянии)
2 Толщина обрабатываемого материала 0,4-0,5 мм
3 Тип профиля УД
4 Ширина / ширина рабочей части 80 мм
5 Скорость профилирования 10 пог.м / мин
6 Точность резания ± 10 мм
7 Тип профилегибочной машины Мобильный
8 Тип отрезного устройства

Пневматический

9 Тип разматывателя Подставка недвижущая
10 Грузоподъемность разматывателя 1500 кг
11 Режим работы Полуавтомат
12 Привод Электромеханический двигатель с червячной передачей
13 Кормление Цепь
14 Максимальная длина листов, принимаемых приемным столом для штабелирования 4000 мм
15 Шкаф управления Обеспечивает автоматическую работу линии после загрузки материала в формовочный стан; с преобразователем частоты
16 Обслуживающий персонал 2 человека
17 Габаритные размеры линии 11720х400х1400 мм
18 Установленная мощность (мощность) линии 1,5 кВт
19 Вес линии 800 кг

Схема

Эскиз

Фото

Видео

Trockenbauprofile: Профиль in der Übersicht

9.Ноябрь 2020

Trockenbauprofile aus Blech ersetzen beim Bau nicht tragender Wände klassisches Holzständerwerk. Moderne Trockenbauprofile eignen sich daneben für Deckenaufbauten, um etwa Deckenplatten zu befestigen. Erste Aufgabe für Käufer bei der Auswahl der Профиль: Übersicht gewinnen und Hersteller finden.

Trockenbauprofile im Überblick: U- и C-профиль

Grundsätzlich unterscheidet man, etwa beim Metallständerwerk einer Wand, U- и C-профиль.Beide Trockenbauprofile sind kantig gebogen Bleche. Direkt sichtbar wird ein erster Unterschied bei den Kanten. U-профиль haben glatte, C-Trockenbauprofile dagegen nochmals nach innen gebogen Kanten.

Unterschiedlich sind auch die Funktionen beider Trockenbauprofile: U-Trockenbauprofile sind beim Bau einer Wand die waagerecht an Decke und Boden montierten Trockenbauprofile. Sie dienen senkrecht eingesetzten C-Profilen im Trockenbau als Führungsschiene. An den C-Profilen werden dann beispielsweise Gipskartonplatten montiert.Generell позолота: sowohl beim Bau einer Wand als auch einer Deckenabhängung werden zuerst die U-Profile montiert, in die dann C-Profile eingesetzt werden.

Trockenbauprofile und ihre Verwendung im Detail

In der Übersicht verschiedener Profilarten beim Trockenbau trifft man hauptsächlich folgende Варианты:

  • UW Профиль: U-Trockenbauprofile für den Bauder.
  • CW Профиль: Das CW Профиль wird senkrecht в U-образном профиле eingesetzt, um etwa Gipskartonplatten daran zu befestigen.
  • UA Профиль: Ein UA-Profil wird etwa dort eingesetzt, wo bei nachträglich eingezogenen Wänden Raum für Türen gelassen wird, deren Gewicht besondere Anforderungen an den Metallrahmen der Wand stellt.
  • UD Профиль: In diesen oben an den Wänden befestigten Profilen werden im Trockenbau die CD Profile eingehängt.
  • CD Профиль: Diese Profile bilden den Untergrund, dem die Deckenplatten befestigt werden.

Die Unterschiede sind nicht immer ganz trennscharf. So wird bisweilen auch von UW und CW-Profilen für Decke und Wand gesprochen.

Vorteile der Trockenbauprofile & Hersteller in der Übersicht

Mit Trockenbauprofilen kann oftmals präziser als mit Holz gearbeitet werden, wenn beispielsweise Zwischenwände eingezogen werden. Meistens gibt es vormontierte Austrittsöffnungen, etwa für Kabel, die innerhalb des Metallrahmens verlegt werden. Passende Systeme eignen sich auch für den Bau gebogener Wände.

Hersteller der Trockenbauprofile auf dem Markt sind einerseits Unternehmen, deren Kernprodukte einst Baumaterialien aus Gips waren, wobei das Sortiment im Lauf der Zeit sinnvoll erweitert wurde. Andererseits gibt es auch Hersteller, die sich auf Trockenbauprofile spezialisiert haben. Zu den bekannten Herstellern gehören Anbieter wie Knauf, Rigips, Jaha Profile или Protektorwerk.

Trockenbauprofile erleichtern den Trockenbau: aber was bedeutet Trockenbau eigentlich? Auf unserer Trockenbau-Seite finden Sie weitere Informationen zu allem rund um das «trockene Bauen».

Weiterlesen zum Thema «C»

.
