Кабель ВВГнг(А) — характеристики и назначение

Кабель ВВГнг(А) активно используется когда необходимо передать или обеспечить распределение электроэнергии. Этот вариант товара нередко также называют силовым проводом.

Диаметр кабеля ВВГнг и технические характеристики изделия позволяют использовать его со стационарными установками. Стандартные характеристики номинального напряжения таких установок могут составлять 660 или 1000 В. Частота электрического тока установок, в которых нашел применение кабель, составляет 50 Гц.

Если говорить про область использования, то сразу стоит отметить её обширность. Технические характеристики ВВГнг дают возможность применять кабель практически везде при условии сохранности защитной оболочки. Изделие без проблем выдерживает различные климатические условия и даже может быть погружено в воду или просто использоваться в условиях повышенной влажности. Выдерживает кабель и применение на большой высоте.

Кабель хорошо показывает себя при использовании в средах с высокой пожароопасностью. Если вы работаете с горючими компонентами, то такой силовой провод станет хорошей покупкой.

Расшифровка маркировки кабеля

Узнать о том, в какой области может применяться товар можно уже по его маркировке. Силовой провод маркирован как ВВГнг(А). Здесь:

  • ВВГ — это обозначение расшифровывается как «винил-винил-голый». Аббревиатура говорит о том, что у кабеля два слоя поливинилхлорида, но специальный слой защиты не предусмотрен.
  • нг — обозначение указывает на возможность использования кабеля в пожароопасных средах. Если возгорание возникнет, кабель не будет распространять его. Для некоторых областей применения использования это критически важное требование.
  • (А) — эта буква показывает отличие конкретной спецификации кабеля от других разновидностей ВВГ по части пожаробезопасности. Кабель ВВГнг ГОСТ предписывает маркировать буквой «А» в том случае, если кабель не будет распространять горение даже при прокладке в пучках.

Маркировка кабеля легко читается, и уже по одному взгляду на нее вы сможете понять, где и как будет применяться изделие.

Основные технические характеристики

При общем обозначении ВВГнг(А), разные варианты кабелям может отличаться по своим техническим параметрам. Среди них следующие:

  • Форм-фактор жил. По этому параметру товары делятся на: плоские, круглые и треугольные.
  • Количество жил. Для разновидности предусмотрено количество жил от 1 до 5.
  • Сечение жил. Сечения ВВГнг находятся в диапазоне от 1,5 мм2 до 50 мм2. Возможно исполнение и с превышением максимальной отметки, в зависимости от технической задачи.
  • Номинальный диаметр кабеля ВВГнг.
  • Масса.
  • Допустимый ток. Нижняя планка здесь составляет 21А.

Расшифровка ВВГнг и проверка его технических параметров помогают четче очертить сферу применения. Мы рекомендуем вам перед покупкой уточнить все перечисленные характеристики и  сравнить их с теми, которые требуются вам для выполнения конкретной задачи.

Представленный у нас кабель соответствует классу пожарной безопасности ГОСТ 53315-2009: П 1б.8.2.5.4.

Как уже было сказано выше, он используется в стационарных электротехнических установках. Применяется силовой провод для прокладки без ограничений разности уровней по трассе прокладки.  Возможно использование на вертикальных участках.

Кабель может эксплуатироваться в сетях с переменным напряжением и с заземленной/изолированной нейтралью. Продолжительность работы в режиме однофазного короткого замыкания на землю в таких сетях не должна превышать 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю — не более 125 часов за год.

Благодаря особенностям пожаробезопасности, кабель можно прокладывать в наружных сооружениях электроустановок.

Кабель ВВГ: расшифровка и характеристики

Кабель типа ВВГ и его типоразмеры

Кабели марки ВВГ нашли широкое применение как в частном строительстве, так и в промышленности. Это связано с тем, что он имеет достаточно широкий спектр типоразмеров, удобен в монтаже, а его стоимость относительно невысока в сравнении с другими подобными изделиями.

При этом характеристики данного кабеля позволяют применять его практически во всех низковольтных сетях до 1кВ, где нет воздействия особо агрессивных сред. Исходя из этого, мы решили рассмотреть данный тип провода более подробно.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

Расшифровка аббревиатуры ВВГ

  • В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
  • Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
  • Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
  • Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

Кабели ВВГз

  • Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
  • Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

Кабели ВВГп

  • ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
  • Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ

И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.

Сечения одно- и многопроволочных жил

Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.

Класс гибкости кабеля ВВГ

В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.

Фасонная и обычная жила кабеля ВВГ

Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами.  Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.

Количество жил кабеля ВВГ

Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.

Нормы по сечению жил кабеля

Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.

Толщина изоляции кабеля ВВГ

Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.

Толщина оболочки кабеля ВВГ

Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

  • Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

  • Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

Сопротивление жил кабеля ВВГ

  • Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Вывод

Силовые кабели ВВГ являются отличным вариантом для монтажа электрических сетей 380В в частных домовладениях и на промышленных объектах, не предъявляющих особых требований к механическим характеристикам проводников.

Он достаточно дешев, удобен и имеет неплохие характеристики. При этом кабель типа ВВГ вы легко найдете практически в любом строительном магазине, а множество производителей позволит вам выбрать более качественное изделие.

Кабель ВВГ. Виды и устройство. Характеристики и применение

Одним из распространенных образцов продукции кабельно-проводникового производства является кабель ВВГ. Его технические параметры позволяют осуществлять успешное распределение и передачу электрической энергии. Он используется во многих областях, и для различного напряжения.

Виды и устройство

Производители выпускают различные модификации этого кабеля. Чтобы понять, в чем заключаются отличия разных марок кабеля, необходимо рассмотреть их обозначение и расшифровку маркировки каждого вида.

Обычное исполнение ВВГ кабеля:
  • Если в маркировке впереди нет буквы «А», это означает, что материалом жил кабеля является медь.
  • Первый символ «В» означает материал диэлектрической изоляции жил – поливинилхлорид (ПВХ).
  • Второй символ «В» означает материал изоляции всего кабеля – также поливинилхлорид.
  • Буква «Г» обозначает отсутствие дополнительной защитной оболочки или брони, то есть «голый».

Каждый провод в кабеле имеет свой цвет. Обычно фазные провода имеют красный цвет, однако разные производители по-разному выполняют цветовую маркировку, и фазные проводники могут иметь и другие цвета.

Провод заземления чаще всего окрашен в желто-зеленый цвет, то есть основной цвет желтый, с дополнительной одной или двумя зелеными полосами вдоль провода. Нулевой проводник обычно имеет синий или голубой цвет с белой продольной полосой.

Провода в кабеле могут быть одножильными и многожильными, они скручены и имеют защиту из ПВХ оболочки.

По форме сечения кабели делятся:
  • Круглые.
  • Плоские.

Негорючий кабель ВВГнг

В помещениях, которые являются пожароопасными, а также в общественных зданиях для передачи электроэнергии требуются кабели, которые не поддерживают горение. Для таких целей применяют негорючие кабели с маркировкой ВВГнг. Последние буквы указывают на то, что изоляция кабеля обладает негорючими свойствами.

В свою очередь негорючие кабели подразделяются на несколько подвидов:
  • ВВГнг НF – этот кабель, находясь в огне, будет гореть, но выделяемый при этом дым содержит незначительное количество вредных элементов. Буквы НF означают, что оболочка кабеля выполнена из пластика с пониженным содержанием хлора. За счет этого уменьшается отравляющее действие дыма.
  • ВВГнг-LSLТх – в этом виде кабеля изоляция отдельных проводников, а также всего кабеля состоит из малогорючего пластификата, который во время горения образует меньше дыма, и с малой отравляющей способностью. Такие проводники даже во время пожара сохраняют работоспособность. Они применяются для сетей переменного тока напряжением до 1 кВ, либо для сетей постоянного тока до 1,5 кВ. Допускается применение такого кабеля в социальных учреждениях.
  • ВВГнг – frls – такой кабель обладает высокой надежностью, так как его проводники имеют дополнительную защиту, состоящую из двух лент слюдой. Каждый провод изолирован тепловой изоляцией. Поверх нее нанесена пластиковая негорючая оболочка со свойствами наименьшего выделения дыма. Жилы покрыты изоляцией, и скручены. На них сверху имеется еще одна защитная оболочка, состоящая из двух медных сеток или лент толщиной более 0,1 мм. Эта защитная оболочка сверху покрыта изоляционной оболочкой из поливинилхлорида. Этот вид кабеля используется на производственных предприятиях, атомных станциях, в зонах с повышенной взрывоопасностью.
  • ВВГнг – ls – такая марка кабеля имеет изоляцию, которая при возгорании практически не образует дыма.

Если коротко описать основные отличия негорючего кабеля ВВГнг от ВВГ кабеля, то можно сказать, что кабель ВВГ не горит при одиночной прокладке, а кабель ВВГнг практически не поддерживает горение даже при групповой прокладке, в одной связке с другими кабелями. Остальные обозначения, добавленные к основной маркировке, улучшают свойства кабеля по разным параметрам.

Кабель ВВГ и его формы

В зависимости от формы жил и их числа кабель ВВГ изготавливают следующих форм сечения:
  • Круглый.
  • Плоский.
  • Треугольный.
  • Пятиугольный.

Оболочка кабеля выполнена из ПВХ разных видов. Между жилами промежутки заполнены таким же пластиком. Некоторые исполнения кабеля оснащены жгутом из поливинилхлорида. При небольшом сечении жил до 25 кв.мм жилы не заполняются пластикатом.

Кабельные жилы подразделяются на круглые и секторные. Чаще всего кабели с круглыми жилами являются одножильными, а с секторными жилами – многожильными.

Характеристики кабеля

  • Огнестойкость не ниже 180 минут.
  • Допускаемая температура нагревания при:
    — перегрузке +90 градусов;
    — нормальном режиме +70 градусов;
    — коротком замыкании с сохранением функциональности +160 +250 градусов, в зависимости от производителя.
  • Допустимый изгиб ограничен:
    — одножильный кабель, наименьший радиус изгиба равен 10-кратному радиусу кабеля;
    — многожильный кабель, минимальный радиус изгиба равен 7,5 радиусов кабеля.
  • Режим эксплуатационных температур находится в пределах -50 +50 градусов. В случае внешней прокладке кабеля необходимо наличие ультрафиолетовой защиты.
  • Условия укладки кабеля: до -15 градусов. В случае более низких температур, требуется применение подогрева кабеля.

Характеристики кабеля также во многом зависят от фирмы производителя. Перед приобретением необходимо тщательно изучить паспорт кабеля. Кабель ВВГ имеет невысокую стоимость при качественных технических параметрах. Поэтому применяются во многих областях.

Число и сечение жил

Кабель ВВГ может иметь сечение жил 1,5-240 мм2. В торговой сети обычно продаются кабели с сечением жил, не превышающих 35 мм2. Более мощные кабели необходимо заказывать отдельно. Число жил кабеля обозначается цифрами, сразу после буквенной маркировки. Первая цифра обозначает число жил, а вторая – площадь сечения провода.

Существуют кабели с проводами заземления и нейтрали другого сечения. Это делается для снижения стоимости и экономии цветных металлов.

Длительно допустимый ток

При выборе сечения кабеля наиболее правильным способом является выбор по наибольшему току. Существует такой параметр, как длительно допустимый ток, который зависит от сечения и числа жил и метода прокладки кабеля (закрытой или открытой).

Сфера применения

Кабель ВВГ стал популярным в стационарных устройствах для распределения и передачи электрической энергии напряжением 660-1000 вольт частотой 50 Гц. Эти кабели могут применяться в условиях внешней среды, а также во влажных и сухих помещениях.

Чаще всего кабель используется в жилых домах, на электростанциях, промышленных предприятиях, приборах освещения, каналах, тоннелях и других различных областях. При прокладке кабеля в грунте необходимо использовать дополнительную защиту, например, трубу.

Благодаря стойкости к горению, такой кабель широко применяется в условиях с большой вероятностью взрывов и возгораний. Безопасность его применения достигается с помощью бронирования. При прокладке кабеля для бытовых нужд, его рекомендуется защищать кабель-каналом, гофрой, металлическим рукавом и т.д.

Похожие темы:

Кабель ВВГ — правильный выбор, маркировка, технические характеристики (НГ LS)

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабеля с маркировкой ВВГ (и производными от нее), которые наиболее часто применяются в домашнем электрохозяйстве.

И начнем с простой расшифровки обозначения данного вида кабелей, в т.ч. объясняющей, почему именно они подходят для домашних нужд лучше большинства других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.

Отличие провода от такого кабеля прежде всего состоит в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или нескольких), так и без нее.

Жилами называются токопроводящие металлические элементы электрокабелей, в кабеле ВВГ они – медные. Наличие перед этой аббревиатурой большой буквы «А» будет свидетельствовать о том, что в кабеле жилы на основе алюминиевого сплава.

Жилы бывают:

  • однопроволочные;
  • многопроволочные.

Заказывая многожильный провод, вы должны понимать, что скорее всего вам предложат провод с одной многопроволочной жилой. Если нам нужно 2 и больше жилы, то следует заказывать кабель. При этом они могут быть однопроволочными и многопроволочными.

Обозначение ВВГ почти всегда указывает, что речь идет именно о кабеле, потому, что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» на то, что они голые, отсюда и название: «винил-винил-голый».  Т.е. в виниловой защите находятся каждая из жил и сам кабель.

На фото показан двухжильный кабель ВВГ, наиболее часто используемый для домашней разводки электричества.

Также довольно часто используются 3-жильные кабели ВВГ, если необходимо зануление или заземление однофазного электроприбора.

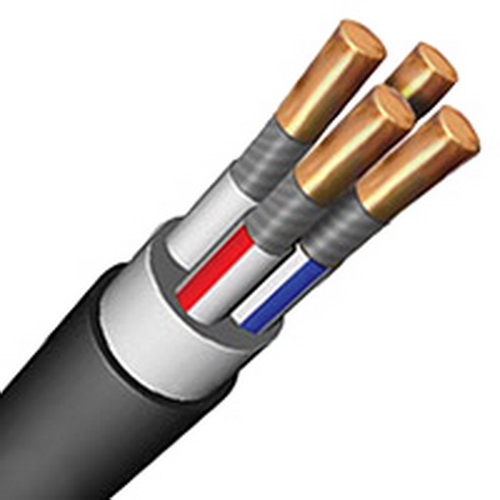

Для 3-фазной разводки используют 4-жильные кабели ВВГ, в которых одна – ноль, или 5-жильные, если отдельно нужен провод заземления или зануления.

Кабели ВВГ могут быть как круглые, так и плоские. У последних в обозначении появляется буква «П». Иногда жилы выполняются не круглой формы с целью более компактного заполнения оболочки в кабелях большого сечения.

Также в силовых многожильных ВВГ кабелях одна жила бывает тоньше остальных. Это – «ноль» не несущий такой нагрузки, как фазовые.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, чаще других используемого для подключения большинства розеток в домах и квартирах. Первая цифра указывает на количество жил в кабеле, а вторая на их сечение.

Многие ошибочно считают второй показатель диаметром жил, а это площадь их сечения, рассчитываемая по формуле площади круга: 2πr². Так, диаметр жил данного кабеля будет составлять 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.

А для не желающих ею пользоваться, скажем, что:

  • для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
  • для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
  • для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Кабель ВВГ нг LS, особенности

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.

Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.

С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.

Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.

Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Силовой кабель ВВГ расшифровка маркировки. Как расшифровать ВВГ кабель

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • — буква А, если это алюминий;
  • — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • — буква П – полимерная изоляция;
  • — буквы Пв – полиэтилен;
  • — буква В – поливинилхлорид.

3. Броня кабеля:

  • — буква Г – брони нет, кабель голый;
  • — бронированный (Б).

4. Оболочка, наружная изоляция:

  • — буква В – поливинилхлорид;
  • — буквы Шв – имеет защитный шланг;
  • — буквы Шп – имеет защитный шланг из полиэтилена;
  • — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).


Друзья все кабели ВВГ и их разновидности изготавливаются в соответствии со стандартом — ГОСТ 31996-2012. Выкладываю выборку по расшифровке маркировки из данного ГОСТа

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.









Таблица 1. Кабель ВВГ расшифровка маркировки
 ЖилаИзоляция жилыИзоляция оболочкиБроняПожаробезопасность
ВВГмеднаяполивинилх-
лорид
поливинил-
хлорид
отсутствуетДа — только одиночная прокладка
ВВГ нгДа
ВВГ нг-lsДа + с пониженным дымо- и газовыделением
ВВГ нг-hfДа + не выделяет коррозионно-активные продукты
ВВГ нг-frlsДа + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГалюминийполивинил-
хлорид
поливинил-
хлорид
отсутствуетДа — только одиночная прокладка
АВБШвнгалюминийполивинил-
хлорид
защитный шланг из поливинил-
хлорида
естьДа

Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип.

Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



ВВГ — технические характеристики, применение

Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.

В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.

ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды. Эти рекомендации не всегда отвечали требованиям пожарной безопасности, так как кабели марки ВВГ, изготовленные с изоляцией и оболочкой из поливинилхлоридного пластиката, подвержены горению в случае попадания их в пламя пожара.

Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.

Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.

В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.

Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв. мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв. мм до 50 кв. мм. В прежнем стандарте предусматривался их выпуск с сечением 2,5 кв. мм.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.

Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв. мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.

В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.

Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)

Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16. 705-499-2010, разработанных ОАО «ВНИИКП».

В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.

Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.

Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А) напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.

В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет. Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.

Кабель силовой ВВГнг(А)-LS

Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16.К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.

В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.

Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.

Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.

Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности..

Силовой огнестойкий кабель ВВГнг(А)-FRLS

В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16.К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.

Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.

В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.

Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.
При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).

Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.

расшифровка аббревиатуры (ВВГнг, ВВГП), сферы применения различных модификаций кабеля

При использовании приборов, облегчающих и придающих разнообразие нашей жизни, мы всё больше становимся зависимыми от наличия электроэнергии. Электрические сети сопровождают нас везде. Сейчас трудно встретить жилое или рабочее помещение, лишённое источника электропитания. Чтобы обеспечить подачу электричества в отдельных зданиях, применяют кабель ВВГ разных модификаций.

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

Расшифровка маркировки кабеля ВВГ довольно проста:

  • Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
  • Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
  • Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Виды маркировки кабеля

Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия представлена в нескольких видах:

  • Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания.
  • Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
  • Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
  • Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля.
  • Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
  • Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.

К негорючим проводникам также относятся изделия ВВГнг-LSLTx и ВВГнг-HF.

В данных подвидах внешняя и внутренняя изоляция изготовлена с использованием пластификатора пониженной горючести и токсичности дыма.

Условия эксплуатации

Прежде чем приобретать проводку по обозначенной маркировке, следует ознакомиться с некоторыми необходимыми условиями монтажа проводов этого вида. Для качественного монтажа и длительной эксплуатации нужно соблюдать следующие правила:

  • Укладывать проводку целесообразней при температуре окружающей среды не ниже -15 °C (при более низких температурах оболочка будет жёсткой, и потребуется её нагревание).
  • Эксплуатация возможна при температуре в пределах от -50 °C до +50 °C (при монтаже на улице проводка прячется в дополнительную защиту от ультрафиолетовых лучей).
  • Допустимый нагрев проводников при коротком замыкании составляет от +160 °C до +250 °C, в зависимости от производителя, при нормальном использовании — +70 °C, в период перегрузки — +90 °C.
  • Огнестойкость кабелей с обозначением ВВГ должна быть не менее 180 минут.

Приведённые выше параметры зависят не только от конкретного вида, но и от производителей продукции.

Перед приобретением изделия необходимо ознакомиться с техническим паспортом изделия (находится у продавца).

Области применения

Благодаря своим техническим характеристикам кабель ВВГ активно используется при монтаже проводки на открытом воздухе, а также во влажных помещениях, причём уровень влажности допускается 98%. Он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, жилых помещениях (в качестве проводки).

В помещениях, предназначенных для проживания, рекомендуется прокладывать марки ВВГнг или ВВГнг-ls, при монтаже под штукатурку удобнее будет использовать плоский кабель. Открытым способом изделие монтируется по поверхностям из негорючих материалов (кирпич, бетон, гипсокартон). На деревянных стенах обязательна защита в виде специальных каналов, гофрированных рукавов.

Подобный кабель используется при монтировании проводки в тоннелях, коллекторах, каналах и аналогичных местах. Не рекомендуется укладывать его в землю без специальной защиты, так как он будет подвержен механическим и коррозийным воздействиям.

А также целесообразным считается применение такой проводки в помещениях, где имеется вероятность возгорания или взрыва (во взрывоопасных зонах устанавливается бронированный кабель).

Преимущества кабелей ВВГ

Основной задачей электроснабжения считается максимальное сохранение качества передаваемой энергии. Для поддержания этих параметров современные электропроводные изделия обязаны иметь такие характеристики, как низкое сопротивление и высокое качество изоляционного покрытия.

Медные кабели ВВГ вполне справляются с такой задачей и обладают некоторыми преимуществами:

  • Негорючесть оболочки позволяет монтировать проводку в помещениях с возможным возникновением пожара.
  • Обладание изоляцией высокой прочности не только упрощает монтаж проводки, но и оберегает электрическую сеть от возникновения короткого замыкания при механическом воздействии на провода.
  • Высокие диэлектрические свойства изолирующего материала, изготовленного из ПВХ, позволяют производить мощные и надёжные провода небольшого диаметра.
  • Устойчивость к влаге. Это свойство необходимо при использовании проводки в помещениях с повышенной влажностью.
  • Удобная цветовая и цифровая маркировка токопроводящих жил.
  • Длительный период использования (срок эксплуатации не менее 30 лет).

Силовой кабель ВВГ, защищённый гофрированными рукавами или кабельными коробами, отличается высокой надёжностью использования.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Специальное пятно для гистологии эластичных волокон

Что такое пятно Верхоффа-ван Гизона?

Ира Ван Гизон впервые описала протокол окрашивания Верхоффа-Ван Гизона (VVG) в 1889 году как метод оценки коллагеновых волокон в нервной ткани. Затем в 1908 году американский хирург и патолог Фредерик Герман Верхофф модифицировал окраску как метод дифференциации коллагена и других соединительных тканей и, в частности, выделения эластичных волокон.

Что пачкает?

Эластичные волокна — это волокна соединительной ткани, которые позволяют тканям растягиваться, и их много, например, в аорте, где они обеспечивают гибкость этого большого кровеносного сосуда. Они также присутствуют в других тканях, которым необходима гибкость, таких как кожа и легкие.

Эти тонкие эластичные волокна обычно нельзя увидеть на обычных срезах тканей, окрашенных гематоксилином и эозином (H&E), поэтому для их выделения требуются специальные красители.Вы можете узнать больше о H&E в этих статьях канала Microscopy and Imaging Channel — Part 1: Method and Tips, Part 2: Recipes and Materials.

Несмотря на то, что для идентификации эластичных волокон существует множество специальных пятен, чаще всего используется VVG, потому что он быстрый и вызывает интенсивное окрашивание эластичных волокон.

Общие принципы окраски

VVG — это двухкомпонентный комбинированный краситель, который позволяет дифференцировать некоторые компоненты соединительной ткани в ткани, которые трудно различить при окрашивании H&E:

Компонент красителя Верхоффа: краситель железо-гематоксилин, специфичный для эластичных волокон.Он образует прочные связи с эластином, основным компонентом эластичной соединительной ткани.

Компонент красителя Ван Гизона: контрастное краситель, специфичное для коллагена. Он был назван в честь американского бактериолога Иры ван Гизон и состоит из двух кислотных красителей — пикриновой кислоты и кислого фуксина.

Методика включает окрашивание образца ткани гематоксилином, состоящим из хлорида железа и йода, и включает два основных этапа:

(1) Окрашивание: на этом этапе используется комплекс гематоксилин – хлорид железа – йод. Последние два компонента действуют как протравы, фиксируя пятно гематоксилина на тканях, а также действуют как окислители, помогая преобразовать гематоксилин в гематеин. Механизм окрашивания, вероятно, связан с образованием водородной связи между гематоксилином и тканью, хотя особенности этой реакции не очень хорошо известны. Поскольку эластин имеет сильное сродство к комплексу железо-гематоксилин в пятне, он удерживает краситель дольше, чем другие компоненты ткани. Таким образом, эластин остается окрашенным даже после обесцвечивания других тканевых элементов.

(2) Дифференциация: на этом этапе используется избыток протравы хлористого железа для разрушения комплекса ткани-протрава-краситель. Тиосульфат натрия используется для удаления избытка йода, а контрастное окрашивание по Ван Гизону используется для создания контраста с пятном на гематоксилин. Краситель притягивается большим объемом протравы в дифференцирующем растворе и удаляется из ткани. С другой стороны, эластичная ткань имеет самое сильное сродство к железному компоненту пятна.

Следовательно, конечный продукт реакции таков, что эластичные волокна и ядра клеток окрашиваются в черный цвет компонентом Верхоффа. Коллаген и мышцы окрашиваются в красный цвет контрастным красителем Ван Гизона, что также приводит к желтому окрашиванию цитоплазмы клеток и других компонентов ткани.

Кто использует краситель Ван Гизона?

Это краситель широко используется как в диагностических, так и в исследовательских целях.

В диагностических лабораториях ВВГ используется для определения наличия или отсутствия эластичных волокон в тканях.Например, патологи могут использовать его для демонстрации потери эластичной ткани в легких у пациентов с эмфиземой, а также истончения и потери эластичных волокон в кровеносных сосудах у пациентов с артериосклерозом.

Точно так же исследователи, исследующие любой из этих типов заболеваний, могут также регулярно исследовать срезы тканей, окрашенные VVG, для обнаружения наличия или отсутствия эластичных волокон в представляющих интерес тканях. Другие исследователи могут просто использовать краситель просто для дифференциации волокон соединительной ткани в интересующих тканях.

Как вы используете краситель Верхоффа-Ван Гизона в своей лаборатории?

Вам это помогло? Тогда поделитесь, пожалуйста, со своей сетью.

Протокол окрашивания эластичных волокон Verhoeff-Van Gieson (VVG)

Протокол окрашивания Verhoeff-Van Gieson (VVG) для
Эластичные волокна

Наборы специальных красителей NovaUltra

Описание:

Этот метод используется для выявления эластичных волокон в тканях, таких как
как кожа, аорта и т. д.на фиксированных формалином, залитых парафином срезах
а также может использоваться для замороженных секций. Эластичные волокна будут
будет окрашен в сине-черный цвет, а фон будет окрашен в желтый цвет.

Фиксация:
10%
формалин.

Раздел:
парафиновые секции на 5 мкм.

Растворы и реагенты:

5%
алкогольный гематоксилин:

Гематоксилин ———————————- 5 г

100%
алкоголь ———————————- 100 мл

Смешивание
растворить с помощью легкого тепла.Фильтр.

10% водный
хлорное железо (готовить в свежем виде, не обязательно):

Хлорид железа ——————————— 10 г

Дистиллированная вода ——————————— 100 мл


Йод Вейгерта
раствор:

Йодид калия —————————— 2 г

Йод ——————————————- 1 г

Дистиллированная вода ——————————— 100 мл

Используйте 4 мл
дистиллированная вода для растворения йодида калия.А затем добавьте йод.
После растворения йода разбавьте этот раствор, добавив 96 мл
дистиллированная вода. Этот раствор может быть приготовлен свежим по мере необходимости или
производится в больших количествах и хранится в коричневой таре в темноте при
комнатная температура.

Verhoeff’s
Рабочий раствор:

Рабочий красящий раствор для лучшего качества должен быть свежим.
полученные результаты. Не пачкает
удовлетворительно, если он хранится более одного рабочего дня.Приготовьте рабочий раствор, добавив по порядку следующие
реагенты:

5%
алкогольный гематоксилин ——————— 20 мл

10%
хлорид железа —————————- 8 мл

Раствор йода Вейгерта ——————- 8 мл

Смешайте вышеуказанное
количества (или необходимых пропорций) хорошо.Решение должно быть струйным
чернить. Используйте сразу и выбросьте после использования.


2% водный раствор железа
хлорид (готовить в свежем виде, не обязательно):

10% хлористого железа сверху
———— 10 мл

Дистиллированная вода ——————————- 50 мл

5% водный раствор тиосульфата натрия:

Контрастн Ван Гизона:

1% водный кислотный фуксин
——————— 5 мл

Насыщенная водная пикриновая кислота
————— 100 мл

Для нервных тканей может быть приготовлен как
следует:

1%
водный кислотный фуксин
——————- 15 мл

Насыщенная водная пикриновая кислота ————- 50 мл

Дистиллированная вода ——————————- 50 мл

Процедура:

1.

Депарафинизируйте и гидратируйте слайды до дистиллированной воды.

2.
Пятно
в растворе Верхоффа на 1 час. Ткань должна быть полностью
чернить.

3.
Смывать
в водопроводной воде с 2-3 подменами.

4.

Дифференцировать в 2% хлористом железе в течение 1-2 минут.

5.
Стоп
дифференциация с несколькими заменами водопроводной воды и проверка
микроскопически для окрашивания эластичного волокна в черный и серый
фон.Лучше слегка недифференцировать ткань,
поскольку последующее контрастное пятно Ван Гизона может извлекать
эластичное пятно несколько.

6.
Стирка
скользит в водопроводной воде.

7.
Относиться
с 5% тиосульфатом натрия в течение 1 минуты. Отменить решение.

8.
Стирка
в проточной водопроводной воде на 5 минут.

9.

Контрастить в растворе Ван Гизона в течение 3-5 минут.

10.

Быстро обезвоживайте через 95% спирт,
2 смены 100% спирта.

11.
Прозрачный
в 2 смены ксилола по 3 минуты каждая.

12.

Покровное стекло со смолистой монтажной средой.

Полученные результаты:

Эластичные волокна
——————— от сине-черного до черного

Ядра —————————— от синего до черного

Коллаген ————————— красный

Другой
тканевые элементы ———- желтый

Найти изображения

Положительных
Органы управления:

Аорта, почка, миометрий.

Верхофф Ван Гисон в Undefined by AcronymsAndSlang.com

VVG означает Verhoeff Van Gieson

Этот акроним / сленг обычно относится к категории неопределенных.

Какое сокращение для Verhoeff Van Gieson?

Verhoeff Van Gieson может быть сокращено как VVG

Самые популярные вопросы, которые люди ищут перед тем, как перейти на эту страницу

Q:
A:
Что означает ВВГ?
ВВГ означает «Верхофф Ван Гизон».
Q:
A:
Как сократить «Верхофф Ван Гизон»?
«Verhoeff Van Gieson» может быть сокращено как ВВГ.
Q:
A:
Что означает аббревиатура ВВГ?
Аббревиатура ВВГ означает «Верхофф Ван Гизон».
Q:
A:
Что такое аббревиатура ВВГ?
Одно из определений ВВГ — «Верхофф Ван Гизон».
Q:
A:
Что означает ВВГ?
Аббревиатура ВВГ означает «Верхофф Ван Гизон».
Q:
A:
Что такое стенография Verhoeff Van Gieson?
Наиболее распространенное сокращение от «Verhoeff Van Gieson» — это ВВГ.

Сокращения или сленг с аналогичным значением

  • VBVB — Van Boetzelaer Van Bemmel
  • EVG — Elastica-van Gieson
  • VVG — Verhoeff-Van Gieson Stain
  • VVG — Victoria Blue Van Gieson
  • EVG — Van Gieson Public Library 903 Van Buren, IN)
  • VHPL — Публичная библиотека Ван Хорна (Van Horne, IA)
  • VIH — Гематоксилин железа Верхоффа
  • VNBL — Библиотека филиала Ван Найса (Ван Найс, Калифорния)
  • VOVW — Ван Оверим Ван Виссен
  • VWVO — Van Wassenaer Van Obdamgroep
  • EVG — Elastic Van Gieson
  • Kvnw — аэропорт округа Ван Верт, Ван Верт, Огайо, США
  • Квни — аэропорт Ван Найс, Ван Найс, Калифорния, США
  • evg — фургон из эластина Gieson
  • jvg — Джонатан Ван Гизон
  • VAN — Ван Ферит Мелен, Ван, Турция
  • LTCI — Ван Ферит Мелен, Ван, Турция
  • VV — Ван Ван
  • JVG — Джонатан Ван Гизон, художник комиксов

Компьютерный анализ изображений в диагностике гинекологических поражений: количественное и сравнительное исследование гематоксилин-эозина со специальными красителями на ткани

Реферат

Предпосылки

Морфометрия и количественный анализ изображений показали значительный потенциал для диагностических приложений, потому что они исключить субъективность и повысить воспроизводимость измерений.В нашем исследовании мы исследовали использование морфометрического количественного анализа изображений в качестве инструмента для диагностики пораженных тканей, окрашенных с помощью семи методов окрашивания.

Материал и методы

В этом исследовании были исследованы тринадцать уже установленных очагов поражения. С помощью роторного микротома нарезали срезы толщиной 5 мкм и готовили для окрашивания в соответствии со стандартными методами перед окрашиванием их семью различными гистохимическими красителями: гематоксилином и эозином (H&E), трихромом Массона (MT), периодической кислотой Шиффа (PAS), фосфорновольфрамовой кислотой. Гематоксилин (PTAH), Саутгейт муцинкамин (SGM), Alcian Blue (AB) и Verhoeff Van Gieson (VVG).Микрофотографии были проанализированы с использованием imageJ для измерения процентной площади и интенсивности.

Результаты

Средний% площади и измерения интенсивности на основе семи методов окрашивания, использованных в этом исследовании, составил 47,88% и 122,23 балла (pts). Поражения, аденомиоз при MT (80%), плоскоклеточный рак при PAS (80%) и фиброма при PTAH (77%) окрашены выше среднего% площади. Плоскоклеточная карцинома, окрашенная МТ, была наиболее интенсивной тканью (55 баллов), за ней следовала опухоль Бреннера в PTAH (61 балл) и плоскоклеточная карцинома в PAS (69 баллов).Были выявлены достоверные корреляции между% площади тканей, покрытых PAS и H&E ( r = 0,599, p = 0,030), и PAS и MT ( r = 0,572, p = 0,041), а также интенсивность тканей в PAS и H&E (r = 0,615, p = 0,025), VVG и H&E ( r = 0,707, p = 0,007) и VVG и PTAH ( r = 0,577, p = 0,039).

Заключение

Метод окрашивания МТ дал наилучшие результаты в% площади покрытых тканей и измерениях интенсивности, и поэтому был рекомендован для рутинного использования вместе с H&E в диагностической гистопатологии.

Ключевые слова

Гинекологическое поражение

Краситель

Морфометрия

Компьютерный количественный анализ

Анализ изображений

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

© 2016 Китайское онкологическое общество. Производство и размещение компанией Elsevier B.V.

Рекомендуемые статьи

Цитирующие статьи

Количественная оценка фракции кожного коллагена и эластичных волокон в образцах кожи, полученных в двух ориентациях из области туловища

Предпосылки .Гистоморфная оценка кожного коллагена и эластических волокон была проанализирована методом анализа изображений. Количественная оценка дермальных элементов проводилась в тканях кожи, собранных в горизонтальном и вертикальном направлениях от области туловища и обсужденных с точки зрения последствий осложнений, связанных с рубцами.
Материалы и методы . Общее количество 200 образцов кожи, собранных из 5 областей области туловища, были обработаны гистологически и подвергнуты тканевому количественному анализу изображений.Статистический анализ, включающий среднее значение с помощью SEM и парный тест с помощью SPSS, использовался для процентных значений, полученных в результате анализа изображений.
Результат . Среди выбранных 5 областей туловищного отдела брюшная полость показала статистически значимую разницу как по коллагену, так и по эластичному составу между горизонтальной и вертикальной ориентацией (), тогда как верхняя часть спины, предсернальная и боковая области груди показали значительную разницу () только для коллагена и паха для эластичного содержимого.
Заключение .Различия в распределении кожного коллагена и эластических волокон в двух направлениях образцов из одних и тех же областей могут быть отнесены к конечному результату процесса заживления ран, влияя на появление и поведение связанных со рубцами осложнений в области туловища.

1. Введение

Механические свойства кожи обеспечивают уникальное сочетание прочности и эластичности. Эти функциональные качества достигаются за счет преобладающего содержания коллагеновой сети и, в меньшей степени, эластина и веществ внеклеточного матрикса в подлежащей дерме [1].Считается, что функционально эти волокна поддерживают и питают кожу, сохраняя ее влажность и эластичность. Однако наличие этих белков в дерме играет жизненно важную роль, которая определяет появление и поведение проблем, связанных со рубцами, возникающих в результате естественного процесса заживления ран. Изменения морфологии дермы зависят от анатомического расположения, пола и возраста человека. У детей относительно тонкая кожа, которая постепенно утолщается до четвертого или пятого десятилетия жизни, когда начинает истончаться.Это истончение также в первую очередь является кожным изменением с потерей эластичных волокон, эпителиальных придатков и основного вещества [2]. Коллаген — это самый распространенный и самый прочный белок в природе среди белков организма. С другой стороны, эластин кожи обеспечивает эластичность, и это свойство обеспечивает максимальное растяжение. Чрезмерное отложение коллагена, связанное с растяжением рубца, больше проявляется в коже с обильным эластичным содержимым, как у детей или молодых людей [3].

Расположение кожного коллагена, в основном в произвольной форме, предназначено для того, чтобы он играл важную роль в прочности и функционировании кожных покровов человека.Он кажется менее параллельным в глубоком слое дермы по сравнению с поверхностным дермисом нормальной кожи [4], и его пучки показывают подобный корзиночному переплетению узор со случайной организацией [5].

Кожная эластичная сеть является важным фактором, определяющим упругость, текстуру и качество кожи, но не восстанавливается в достаточной степени после ожоговой травмы. В дополнение к своей структурной и механической роли эластин обладает естественными клеточными сигнальными свойствами, которые поддерживают широкий спектр клеточных ответов, включая хемотаксис, прикрепление клеток, пролиферацию и дифференцировку.Эластичные волокна в течение жизни претерпевают значительные изменения. Это изменение может свидетельствовать о старении или эластической дегенерации из-за хронического пребывания на солнце. У очень пожилых людей может наблюдаться фрагментация и распад эластических волокон [6].

Кожные заменители предназначены для замены поврежденной кожной ткани при тяжелых ожоговых травмах. Такая разнообразная природа кожных волокон соединительной ткани наряду с их неравномерным распределением в организме предполагает их возможную роль в свойствах заживления ран [7].Количественное определение этих элементов в образцах кожи, ориентированных в разных направлениях в одной и той же области, также показало заметное асимметричное распределение. Это исследование подчеркивает аналогичный контекст в области туловища человеческого тела. Следовательно, чтобы найти анатомическую причину различий в появлении келоидов или осложнениях, связанных со рубцами, было проведено распределение коллагена и эластической ткани между срезами кожи, взятыми в 2 направлениях, перпендикулярных друг другу от области туловища.

2.Материалы и метод
2.1. Сбор образцов

Из каждой выбранной области были собраны эллиптические (1 × 0,5 см) срезы кожи в двух направлениях.

Количественная доля кожного коллагена и эластических волокон оценивалась в 200 образцах кожи в 2 направлениях, полученных из 5 областей туловища 20 трупов. Образцы кожи на всю толщину были взяты из забальзамированных формалином трупов взрослых людей любого пола, возраст которых колебался примерно в несколько лет. Из каждой выбранной области эллиптические срезы кожи размером 1 × 0.5 см были собраны в двух направлениях, перпендикулярных друг другу. В то время как первый образец был почти «горизонтальным» по отношению к плоскости области, второй образец находился поперек него и, следовательно, был назван «вертикальным» образцом. Топографическое место сбора образцов было выбрано случайным образом, и единообразие сохранялось у всех субъектов в соответствии со следующими критериями (рис. 1).

(1) Верхняя часть спины. Кожа, покрывающая верхнюю границу трапециевидной мышцы, которая находится между корнем шеи и плечевым суставом: образец по границе был «вертикальным», а поперек — «горизонтальным».”

(2) Престернальная зона. Образцы были собраны по средней линии над грудиной на уровне 3-го ребра. «Вертикальный» образец располагался параллельно плоскости грудины, «горизонтальный» — поперек нее.

(3) Боковая область грудной клетки. Пробы получены на уровне 8-го ребра по передней подмышечной линии. «Горизонтальные» образцы отбирались по направлению выступа; «Вертикальные» образцы располагались перпендикулярно ему.

(4) Брюшко. По средней линии живота, на 1 см ниже пупка: ориентация параллельна белой линии живота, представленная как «вертикальная», а сечение по ней — как «горизонтальное».”

(5) Пах. По средней точке паховой связки: Образец, взятый вдоль паховой связки, служил «горизонтальным» направлением, а перпендикулярно ей — «вертикальным».

2.2. Гистологическая обработка

Образцы кожи были обработаны гистологическими методами для получения парафиновых срезов. Эти срезы обрабатывали серией растворов до гидратации. Для селективной демонстрации коллагеновых и эластических волокон использовали специальный краситель Verhoeff-van Gieson (VVG) [8].Эти слайды наблюдали под световым микроскопом, чтобы установить нормальный гистологический рисунок дермы. С каждого окрашенного среза были собраны 3 микрофотографии при 20-кратном увеличении с использованием инвертированного фазово-контрастного микроскопа, присоединенного к микроскопической камере ProgRes CapturePro 2.1, Jenoptik. Каждое изображение было получено с разрешением 694 × 516 VGA для анализа изображения методом «тканевых квантов» [7]. Изображения были собраны непосредственно под эпидермисом, включая папиллярный и ретикулярный слои дермы, случайным образом.

2.3. Анализ изображения

Анализ изображения срезов VVG на основе их свойства цвета, приобретенного при использовании используемого красителя, был проведен с помощью программного обеспечения «Tкань-квант» версии 1.0. Программное обеспечение для анализа тканей работает по принципу подсчета количества пикселей, присвоенных оттенкам анализируемого цвета. В программе есть возможность получить интенсивность окрашивания по шкале цвета. Выделение положительно окрашенного участка на изображении измеряется присвоенным им количеством пикселей.Это соответствует количественной части измеряемой структуры. Этот процесс является предварительным условием сегментации цвета и его представляющих интерес оттенков от остальных цветов (рис. 2). Общее количество пикселей, соответствующих интересующему цвету, затем преобразуется в процентное значение путем правильного расчета [9]. Результаты, полученные для всех 3 изображений каждого среза, были объединены для дальнейшей статистической оценки.

2.4. Статистический анализ

Среднее значение со стандартной ошибкой среднего рассчитывалось из процентных значений количественной фракции; Кроме того, для сравнения всех переменных между двумя разными направлениями отдельно для коллагеновых и эластичных волокон использовался тест парных образцов с уровнем достоверности 95%.Считается статистически значимым.

3. Результаты

Результаты количественной доли дермального коллагена и эластических волокон, измеренные на основе процентной площади, занимаемой ими в образцах, полученных в горизонтальном и вертикальном направлениях, с их уровнем значимости, приведены в таблице 1.


Топографическая зона Коллаген Эластичный
Горизонтальное сечение Вертикальное сечение Значение P Горизонтальное сечение Вертикальное сечение Значение P
Среднее (%) с SEM Среднее значение (%) с SEM Среднее значение

Среднее (%) с SEM Среднее (%) с SEM

Верхняя часть спины 51.9 ± 1,6 49,2 ± 1,8 0,03
*
9,7 ± 0,6 10,5 ± 1 0,25
Преснарный 52,3 ± 2,1 47,5 ± 1,8 0,01
*
13,6 ± 1 12,4 ± 0,9 0,18
Боковая грудь 54,1 ± 1,8 49.7 ± 2,2 0,02
*
10,3 ± 0,8 11,6 ± 0,8 0,16
Живот 52,1 ± 1,9 47,1 ± 1,9 0,009
*
14,7 ± 1,2 12,8 ± 1,1 0,04
*
Пах 51,5 ± 2.2 49,8 ± 2,2 0,25 11,5 ± 0,8 13,4 ± 1 0,02
*

Указывает статически значимую () разницу между «горизонтальным» и «вертикальным» направлениями взятых образцов.

При анализе содержания дермальных элементов в области туловища методом анализа изображений было замечено, что плотность коллагена оставалась более доминирующей в горизонтально ориентированных срезах, чем его вертикальный аналог во всех тестируемых областях.Также было обнаружено, что разница в распределении коллагена между двумя направлениями является статистически значимой () во всех тестируемых областях, кроме области паха. В отличие от этого, содержание эластичных волокон демонстрировало асимметричный характер преобладания в том, что касается ориентации сечения. Наблюдалось, что он был больше в вертикально ориентированных, чем в горизонтальных участках верхней части спины, боковой груди и паховой области, со значительной разницей только в паховой области (). С другой стороны, в области грудины и живота эластическое преобладание было больше в горизонтально направленных образцах со значительной разницей в области живота ().

4. Обсуждение

Повреждение ткани, приводящее к необратимой гибели клеток, и разрушение соединительной ткани инициирует процесс восстановления. Раны заживают рубцеванием, когда новая популяция клеток находится в недавно отложившемся матриксе соединительной ткани. На определенных участках тела хирургические раны заживают с образованием лучшего и менее заметного шрама, если они лежат в определенном направлении. Это связано с рядом факторов, включая натяжение кожи и естественные морщины. Натяжение кожи происходит из-за выпячивания нижележащих структур и направления движений основных мышц и суставов.Хотя анатомы и хирурги пытались составить карту тела, чтобы указать наилучшее направление планового разреза для получения наиболее эстетичного рубца, эти карты часто различаются по регионам, особенно на лице [10].

Гистоморфная оценка коллагеновых и эластических волокон кожи живота после процедуры абдоминопластики, выполненной женщинам с ожирением для похудания, выявила дефицит сети коллагеновых волокон в основном в эпигастральной области без повреждения эластичных волокон [11].Возможно, это происходит из-за противоположного действия эластичных волокон, растягивающих кожу, что, в свою очередь, оказывает растягивающее усилие на рубец [7].

Гипертрофические рубцы в основном развиваются в ранах на анатомических участках с высоким натяжением, таких как плечи, шея, грудная клетка, колени и лодыжки [12, 13], тогда как риск образования келоидов выше в передней части грудной клетки, плечах, мочках ушей, верхних отделах. руки и щеки [14]. Растяжение рубца чаще всего происходит в нижней трети рубца, покрывающего мечевидный отросток и распространяющегося на брюшную полость [15].

Хотя важность кожных соединительнотканных волокон широко признана, единого метода оценки для надежной количественной оценки с точки зрения занимаемой ими площади не существовало. Для исследований, направленных на заживление ран и образование рубцов, поляризованный свет является общепринятым методом оценки этих структур. Однако метод анализа изображений оказался более точным, чем оценки наблюдателей [15]. Таким образом, мы использовали простой и надежный метод количественной оценки, основанный на их зоне занятости в области изображения, измеренной с помощью программного обеспечения для количественного анализа тканей.

Концепции линий кожи в эстетическом подходе приобрели большое значение, хотя четкого объяснения точки зрения отдельных лиц не было. Однако общепринятое мнение заключается в том, что если шрам следует в определенном направлении, образуется лучший шрам, чем если бы он был под прямым углом к ​​этому направлению. Отсутствие доказательств этого факта заставило каждого исследователя попытаться объяснить, основываясь на 3 факторах натяжения кожи: физическом, анатомическом и функциональном или экспериментальном (эмпирическом) методах [16].

Эта актуальность подтверждается пластическими хирургами, так как у живых людей раскрытие раны может быть вызвано анатомическими (из-за эластичности дермы), функциональными (в суставах) или физическими (закрытие под натяжением) причинами. Последний фактор зависит от хирургов, так как всякий раз, когда кожа закрывается под натяжением, рубец часто является неприемлемым по физическим причинам. Точно так же горизонтальный рубец над суставами заживает лучше из-за меньшего физического напряжения заживающих ран, независимо от анатомических различий эластичных волокон в разной ориентации.

С другой стороны, концепция линии Лангера была основана на наблюдении за зиянием (отверстием эллиптической формы) на коже от колотой раны, нанесенной в определенном направлении. Направление, при котором зияние было меньше, считалось линией Лангера этой конкретной области без каких-либо объяснений [16]. А также разницу в содержании коллагена можно объяснить двумя разными направлениями. Содержание коллагена предназначено для прочности структуры или рубца. Следовательно, содержание коллагена часто будет больше в одном или обоих направлениях (горизонтальном / вертикальном) в зависимости от повторяющегося напряжения из-за связанного с ним содержания эластичных волокон, физического растяжения или функциональной причины.Соответственно, настоящие выводы можно обосновать следующим образом.

В верхней части спины. Анатомическая причина устранена, так как не было значительной разницы в эластичности содержимого между двумя направлениями. Следовательно, ожидается, что анатомические факторы не будут иметь значения при определении качества рубцов в верхней части спины. Согласно общему опыту хирургов, рубцы в этой области в любом направлении обычно неэстетичны. Но по функциональным причинам повторное растягивание через спину, в частности, направление в результате сгибания позвоночника в повседневной деятельности, может вызывать большее напряжение в горизонтальном направлении.Следовательно, содержание коллагена в горизонтальном направлении является дополнительным для увеличения прочности дермы, как видно из наших результатов.

Грудная область. Здесь также анатомический фактор не играет значительной роли в формировании неприемлемого рубца, так как не было значительной разницы в эластичности между двумя направлениями. Таким образом, концепция эстетического рубца по Лангеру неприемлема в области грудины, как это обычно бывает с хирургами. Однако по функциональным причинам, повторяющимся растяжкам в восходящем и наклонном направлениях движениями плеча, ожидается, что содержание коллагена будет больше в горизонтальном направлении (H> V), чем в вертикальном.

Боковая область грудной клетки. Анатомический фактор в боковой области грудной клетки также не играет большой роли в формировании недопустимого рубца из-за эластичного содержимого. Функциональная причина, во время каждого дыхания, ведущего к расширению грудной клетки, вызывает максимальное растяжение в вертикальном направлении, и поэтому содержание коллагена значительно выше в вертикальном направлении, чем в его горизонтальном аналоге.

Живот. В области живота содержание коллагена и эластика значительно выше в горизонтальном направлении, что указывает на то, что большее количество коллагена в горизонтальном направлении не может быть объяснено по анатомическим причинам.Непрерывное движение живота из-за сдавливания содержимого брюшной полости диафрагмальным движением может быть соответствующей функциональной причиной. Увеличение коллагена в горизонтальной плоскости объясняет большее напряжение в горизонтальном направлении, которое не связано с анатомическими причинами, а объясняется содержанием эластичных волокон. Следовательно, повышенная эластичность в горизонтальном направлении в области живота является причиной недопустимого рубца в вертикальном направлении. Таким образом, концепция линии Лангера распространяется и на живот.

Пах. Содержание эластичного волокна значительно выше в вертикальном направлении со статистически значимой разницей между двумя направлениями. Таким образом, ожидается, что шрам вдоль складки будет подвергаться нагрузке, что приведет к неэстетичному результату, что противоречит обычным наблюдениям хирургов. Это можно объяснить отсутствием действия эластичных волокон из-за согнутой позы тазобедренного сустава во время большинства занятий (функциональных). Разница в содержании коллагена незначительна.

Заключение. Часто содержание коллагена будет больше в определенном направлении в зависимости от повторяющегося стресса из-за связанного с ним содержания эластичных волокон, физического растяжения или функциональной причины. Эти факты подтверждаются результатами настоящего исследования по асимметричному распределению содержания кожного коллагена и эластических волокон вдоль горизонтальной и вертикальной ориентации полученных образцов кожи.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Вклад авторов

Навин Кумар внес вклад в целостность и точность анализа данных; Прамод Кумар и Сатиша Наяк Бадагабетту внесли свой вклад в концепцию и дизайн исследования; Киртхана Прасад внесла свой вклад в анализ данных; Коимбаторе Васудеварао Рагхувер и Ранджини Кудва внесли свой вклад в критическую редакцию статьи; Прамод Кумар внес свой вклад в руководство исследованием.

Верхоффа Ван-Гизона (метод ВВГ), Электронная микроскопия наук

Положения и условия

Спасибо, что посетили наш сайт.Эти условия использования применимы к веб-сайтам США, Канады и Пуэрто-Рико (далее «Веб-сайт»), которыми управляет VWR («Компания»). Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Все пользователи веб-сайта подчиняются следующим условиям использования веб-сайта (эти «Условия использования»). Пожалуйста, внимательно прочтите эти Условия использования перед доступом или использованием любой части веб-сайта. Заходя на веб-сайт или используя его, вы соглашаетесь с тем, что вы прочитали, понимаете и соглашаетесь соблюдать настоящие Условия использования с поправками, которые время от времени вносятся, а также Политику конфиденциальности компании, которая настоящим включена в настоящие Условия. использования. Если вы не желаете соглашаться с настоящими Условиями использования, не открывайте и не используйте какие-либо части веб-сайта.

Компания может пересматривать и обновлять настоящие Условия использования в любое время без предварительного уведомления, разместив измененные условия на веб-сайте. Продолжение использования вами веб-сайта означает, что вы принимаете и соглашаетесь с пересмотренными Условиями использования.Если вы не согласны с Условиями использования (с внесенными время от времени поправками) или недовольны Веб-сайтом, ваше единственное и исключительное средство правовой защиты — прекратить использование Веб-сайта.

Использование сайта

Информация, содержащаяся на этом веб-сайте, предназначена только для информационных целей. Хотя считается, что информация верна на момент публикации, вам следует самостоятельно определить ее пригодность для вашего использования. Не все продукты или услуги, описанные на этом веб-сайте, доступны во всех юрисдикциях или для всех потенциальных клиентов, и ничто в настоящем документе не предназначено как предложение или ходатайство в любой юрисдикции или какому-либо потенциальному покупателю, где такое предложение или продажа не соответствует требованиям.

Приобретение товаров и услуг

Настоящие Условия и положения распространяются только на использование веб-сайта. Обратите внимание, что условия, касающиеся обслуживания, продаж продуктов, рекламных акций и других связанных мероприятий, можно найти по адресу https://us.vwr.com/store/content/externalContentPage.jsp?path=/en_US/about_vwr_terms_and_conditions.jsp , и эти условия регулируют любые покупки продуктов или услуг у Компании.

Интерактивные функции

Веб-сайт может содержать службы досок объявлений, области чата, группы новостей, форумы, сообщества, личные веб-страницы, календари и / или другие средства сообщения или связи, предназначенные для того, чтобы вы могли общаться с общественностью в целом или с группой ( вместе «Функция сообщества»).Вы соглашаетесь использовать функцию сообщества только для публикации, отправки и получения сообщений и материалов, которые являются надлежащими и относятся к конкретной функции сообщества. Вы соглашаетесь использовать веб-сайт только в законных целях.

A. В частности, вы соглашаетесь не делать ничего из следующего при использовании функции сообщества:

1. Оскорблять, оскорблять, преследовать, преследовать, угрожать или иным образом нарушать законные права (например, право на неприкосновенность частной жизни и гласность) других.
2. Публиковать, размещать, загружать, распространять или распространять любую неуместную, непристойную, дискредитирующую, нарушающую авторские права, непристойную, непристойную или незаконную тему, название, материал или информацию.
3. Загружайте файлы, содержащие программное обеспечение или другие материалы, защищенные законами об интеллектуальной собственности (или правами на неприкосновенность частной жизни), если вы не владеете или не контролируете права на них или не получили всех необходимых разрешений.
4. Загрузите файлы, содержащие вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут повредить работу чужого компьютера.
5. Перехватить или попытаться перехватить электронную почту, не предназначенную для вас.
6. Рекламировать или предлагать продавать или покупать какие-либо товары или услуги для любых деловых целей, если такая функция сообщества специально не разрешает такие сообщения.
7. Проводите или рассылайте опросы, конкурсы, финансовые пирамиды или письма счастья.
8. Загрузите любой файл, опубликованный другим пользователем функции сообщества, который, как вы знаете или разумно должен знать, не может распространяться на законных основаниях таким образом или что у вас есть договорное обязательство сохранять конфиденциальность (несмотря на его доступность на веб-сайте).
9. Подделывать или удалять любые ссылки на автора, юридические или другие надлежащие уведомления, обозначения собственности или ярлыки происхождения или источника программного обеспечения или других материалов, содержащихся в загружаемом файле.
10. Предоставление ложной информации о принадлежности к какому-либо лицу или организации.
11. Участвовать в любых других действиях, которые ограничивают или препятствуют использованию веб-сайта кем-либо или которые, по мнению Компании, могут нанести вред Компании или пользователям веб-сайта или подвергнуть их ответственности.
12. Нарушать любые применимые законы или нормативные акты или нарушать любой кодекс поведения или другие правила, которые могут быть применимы к какой-либо конкретной функции Сообщества.
13. Собирать или иным образом собирать информацию о других, включая адреса электронной почты, без их согласия.

B. Вы понимаете и признаете, что несете ответственность за любой контент, который вы отправляете, вы, а не Компания, несете полную ответственность за такой контент, включая его законность, надежность и уместность. Если вы публикуете сообщения от имени или от имени вашего работодателя или другой организации, вы заявляете и гарантируете, что у вас есть на это право. Загружая или иным образом передавая материалы в любую часть веб-сайта, вы гарантируете, что эти материалы являются вашими собственными или находятся в общественном достоянии или иным образом свободны от проприетарных или иных ограничений, и что вы имеете право размещать их на веб-сайте.Кроме того, загружая или иным образом передавая материалы в любую область веб-сайта, вы предоставляете Компании безотзывное, бесплатное право во всем мире на публикацию, воспроизведение, использование, адаптацию, редактирование и / или изменение таких материалов любым способом, в любые средства массовой информации, известные в настоящее время или обнаруженные в будущем во всем мире, в том числе в Интернете и World Wide Web, для рекламных, коммерческих, торговых и рекламных целей, без дополнительных ограничений или компенсации, если это не запрещено законом, и без уведомления, проверки или одобрения.

C. Компания оставляет за собой право, но не принимает на себя никакой ответственности (1) удалить любые материалы, размещенные на веб-сайте, которые Компания по своему собственному усмотрению сочтет несовместимыми с вышеуказанными обязательствами или иным образом неприемлемыми по любой причине. ; и (2) прекратить доступ любого пользователя ко всему или части веб-сайта. Однако Компания не может ни просмотреть все материалы до того, как они будут размещены на веб-сайте, ни обеспечить быстрое удаление нежелательных материалов после их размещения.Соответственно, Компания не несет ответственности за какие-либо действия или бездействие в отношении передач, сообщений или контента, предоставленных третьими сторонами. Компания оставляет за собой право предпринимать любые действия, которые она сочтет необходимыми для защиты личной безопасности пользователей этого веб-сайта и общественности; тем не менее, Компания не несет ответственности перед кем-либо за выполнение или невыполнение действий, описанных в этом параграфе.

D. Несоблюдение вами положений пунктов (A) или (B) выше может привести к прекращению вашего доступа к веб-сайту и может подвергнуть вас гражданской и / или уголовной ответственности.

Особое примечание о содержании функций сообщества

Любой контент и / или мнения, загруженные, выраженные или отправленные через любую функцию сообщества или любой другой общедоступный раздел веб-сайта (включая области, защищенные паролем), а также все статьи и ответы на вопросы, кроме контента, явно разрешенного Компания, являются исключительно мнениями и ответственностью лица, представляющего их, и не обязательно отражают мнение Компании.Например, любое рекомендованное или предлагаемое использование продуктов или услуг, доступных от Компании, которое публикуется через функцию сообщества, не является признаком одобрения или рекомендации со стороны Компании. Если вы решите следовать какой-либо такой рекомендации, вы делаете это на свой страх и риск.

Ссылки на сторонние сайты

Веб-сайт может содержать ссылки на другие веб-сайты в Интернете. Компания не несет ответственности за контент, продукты, услуги или методы любых сторонних веб-сайтов, включая, помимо прочего, сайты, связанные с Веб-сайтом или с него, сайты, созданные на Веб-сайте, или стороннюю рекламу, и не делает заявлений относительно их качество, содержание или точность.Наличие ссылок с веб-сайта на любой сторонний веб-сайт не означает, что мы одобряем, поддерживаем или рекомендуем этот веб-сайт. Мы отказываемся от всех гарантий, явных или подразумеваемых, в отношении точности, законности, надежности или действительности любого контента на любых сторонних веб-сайтах. Вы используете сторонние веб-сайты на свой страх и риск и в соответствии с условиями использования таких веб-сайтов.

Права собственности на контент

Вы признаете и соглашаетесь с тем, что все содержимое веб-сайта (включая всю информацию, данные, программное обеспечение, графику, текст, изображения, логотипы и / или другие материалы) и его дизайн, выбор, сбор, расположение и сборка являются являются собственностью Компании и защищены законами США и международными законами об интеллектуальной собственности.Вы имеете право использовать содержимое веб-сайта только в личных или законных деловых целях. Вы не можете копировать, изменять, создавать производные работы, публично демонстрировать или исполнять, переиздавать, хранить, передавать, распространять, удалять, удалять, дополнять, добавлять, участвовать в передаче, лицензировать или продавать какие-либо материалы в Интернете. Сайт без предварительного письменного согласия Компании, за исключением: (а) временного хранения копий таких материалов в ОЗУ, (б) хранения файлов, которые автоматически кэшируются вашим веб-браузером в целях улучшения отображения, и (в) печати разумного количество страниц веб-сайта; в каждом случае при условии, что вы не изменяете и не удаляете какие-либо уведомления об авторских правах или других правах собственности, включенные в такие материалы.Ни название, ни какие-либо права интеллектуальной собственности на любую информацию или материалы на веб-сайте не передаются вам, а остаются за Компанией или соответствующим владельцем такого контента.

Товарные знаки

Название и логотип компании, а также все связанные названия, логотипы, названия продуктов и услуг, появляющиеся на веб-сайте, являются товарными знаками компании и / или соответствующих сторонних поставщиков. Их нельзя использовать или повторно отображать без предварительного письменного согласия Компании.

Отказ от ответственности

Компания не несет никакой ответственности за материалы, информацию и мнения, предоставленные или доступные через Веб-сайт («Контент сайта»). Вы полагаетесь на Контент сайта исключительно на свой страх и риск. Компания не несет никакой ответственности за травмы или убытки, возникшие в результате использования любого Контента Сайта.
ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА И ПРОДУКТЫ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ИЛИ ДОСТУПНЫЕ ЧЕРЕЗ САЙТ, ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «ПО ДОСТУПНОСТИ», СО ВСЕМИ ОТКАЗАМИ.КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ В ОТНОШЕНИИ КАЧЕСТВА, ТОЧНОСТИ ИЛИ ДОСТУПНОСТИ ВЕБ-САЙТА. В частности, НО БЕЗ ОГРАНИЧЕНИЯ ВЫШЕИЗЛОЖЕННОГО, НИ КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ГАРАНТИРУЕТ ИЛИ ЗАЯВЛЯЕТ, ЧТО ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ С ПОМОЩЬЮ САЙТА, ​​БУДУТ ТОЧНЫМИ, НАДЕЖНЫМИ ИЛИ БЕСПЛАТНЫМИ ИЛИ БЕСПЛАТНЫМИ ЧТО ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ; ЧТО ВЕБ-САЙТ ИЛИ СЕРВЕР, ДЕЛАЮЩИЙ ЕГО ДОСТУПНЫМ, СВОБОДНЫ ОТ ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ; ИНО ЧТО ВЕБ-САЙТ ОТВЕЧАЕТ ВАШИМ ПОТРЕБНОСТЯМ ИЛИ ОЖИДАНИЯМ.КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕ НАРУШЕНИЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ИЛИ ЕЕ ЛИЦЕНЗИАРЫ ИЛИ ПОДРЯДЧИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ЛЮБОГО РОДА, ПО ЛЮБОЙ ЮРИДИЧЕСКОЙ ТЕОРИИ, ВОЗНИКАЮЩИЕ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА, ЛЮБЫЕ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ ЧЕРЕЗ ВЕБ-САЙТ ИЛИ ЛЮБОЙ САЙТ, ВКЛЮЧАЮЩИЙ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, СПЕЦИАЛЬНЫЕ, КОСВЕННЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, ЛИЧНЫЕ ТРАВМЫ, ПОТЕРЯ ПРИБЫЛИ ИЛИ УБЫТКОВ , ВИРУСЫ, УДАЛЕНИЕ ФАЙЛОВ ИЛИ ЭЛЕКТРОННЫХ СООБЩЕНИЙ, ИЛИ ОШИБКИ, УПУЩЕНИЯ ИЛИ ДРУГИЕ НЕТОЧНОСТИ НА ВЕБ-САЙТЕ ИЛИ СОДЕРЖАНИИ САЙТА ИЛИ УСЛУГ, ИЛИ ИЛИ НЕ ИСПОЛЬЗУЕТСЯ КОМПАНИЯ, И ПРЕДОСТАВЛЯЛА ЛИ КОМПАНИЯ ВОЗМОЖНОСТЬ ЛЮБЫЕ ТАКИЕ УБЫТКИ, ЕСЛИ НЕ ЗАПРЕЩЕНЫ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ.

Компенсация

Вы соглашаетесь возместить и обезопасить Компанию и ее должностных лиц, директоров, агентов, сотрудников и других лиц, участвующих в веб-сайте, от любых обязательств, расходов, убытков и издержек, включая разумные гонорары адвокатам, возникающих в любое нарушение вами настоящих Условий использования, использование вами веб-сайта или любых продуктов, услуг или информации, полученных с веб-сайта или через него, ваше подключение к веб-сайту, любой контент, который вы отправляете на веб-сайт через любые Функция сообщества или нарушение вами каких-либо прав другого лица.

Применимое право; Международное использование

Настоящие условия регулируются и толкуются в соответствии с законами штата Пенсильвания без учета каких-либо принципов коллизионного права. Вы соглашаетесь с тем, что любые судебные иски или иски, вытекающие из настоящих Условий использования или связанные с ними, будут подаваться исключительно в суды штата или федеральные суды, расположенные в Пенсильвании, и вы тем самым соглашаетесь и подчиняетесь личной юрисдикции таких судов для цели судебного разбирательства по любому подобному действию.
Настоящие Условия использования применимы к пользователям в США, Канаде и Пуэрто-Рико. Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Если вы решите получить доступ к этому веб-сайту из-за пределов указанных юрисдикций, а не использовать доступные международные сайты, вы соглашаетесь с настоящими Условиями использования и тем, что такие условия будут регулироваться и толковаться в соответствии с законами США и штата. Пенсильвании и что мы не делаем никаких заявлений о том, что материалы или услуги на этом веб-сайте подходят или доступны для использования в этих других юрисдикциях.В любом случае все пользователи несут ответственность за соблюдение местных законов.

Общие условия

Настоящие Условия использования, в которые время от времени могут вноситься поправки, представляют собой полное соглашение и понимание между вами и нами, регулирующее использование вами Веб-сайта. Наша неспособность реализовать или обеспечить соблюдение какого-либо права или положения Условий использования не означает отказ от такого права или положения. Если какое-либо положение Условий использования будет признано судом компетентной юрисдикции недействительным, вы, тем не менее, соглашаетесь с тем, что суд должен попытаться реализовать намерения сторон, отраженные в этом положении и других положениях Условия использования остаются в силе.Ни ваши деловые отношения, ни поведение между вами и Компанией, ни какая-либо торговая практика не может считаться изменением настоящих Условий использования. Вы соглашаетесь с тем, что независимо от какого-либо закона или закона об обратном, любые претензии или основания для иска, вытекающие из или связанные с использованием Сайта или Условий использования, должны быть поданы в течение одного (1) года после такой претензии или причины. иска возникла или будет навсегда запрещена. Любые права, прямо не предоставленные в настоящем документе, сохраняются за Компанией.Мы можем прекратить ваш доступ или приостановить доступ любого пользователя ко всему сайту или его части без предварительного уведомления за любое поведение, которое мы, по нашему собственному усмотрению, считаем нарушением любого применимого законодательства или наносящим ущерб интересам другого пользователя. , стороннего поставщика, поставщика услуг или нас. Любые вопросы, касающиеся настоящих Условий использования, следует направлять по адресу [email protected].

Жалобы на нарушение авторских прав

Мы уважаем чужую интеллектуальную собственность и просим наших пользователей поступать так же.Если вы считаете, что ваша работа была скопирована и доступна на Сайте способом, который представляет собой нарушение авторских прав, вы можете уведомить нас, предоставив нашему агенту по авторским правам следующую информацию:

  • электронная или физическая подпись лица, уполномоченного действовать от имени правообладателя;

  • описание работы, защищенной авторским правом, в отношении которой были нарушены ваши претензии;

  • идентификация URL-адреса или другого конкретного места на Сайте, где находится материал, который, по вашему мнению, нарушает авторские права;

  • ваш адрес, номер телефона и адрес электронной почты;

  • заявление, что у вас есть добросовестное предположение, что спорное использование не разрешено владельцем авторского права, его агентом или законом; и

  • ваше заявление, сделанное под страхом наказания за лжесвидетельство, о том, что приведенная выше информация в вашем уведомлении является точной и что вы являетесь владельцем авторских прав или уполномочены действовать от имени владельца авторских прав.

С нашим агентом для уведомления о жалобах на нарушение авторских прав на Сайте можно связаться по адресу: [email protected].

ВВГ Значение — Что означает ВВГ?

VVG означает, что является Aekovilla, а другая полная форма определения VVG участвует в таблице ниже. Существует 26 различных значений аббревиатуры VVG в таблице, которые являются компиляцией сокращений VVG, таких как авиакомпания, организации, код авиакомпании ИКАО и т. Д.терминологии. Если вы не можете найти значение аббревиатуры VVG, которую ищете в 26 различных таблицах значений VVG, выполните поиск еще раз, используя модель вопросов, например «Что означает VVG ?, значение VVG», или вы можете выполнить поиск, набрав только сокращение VVG в поле поисковая строка.
Значение аббревиатур ВВГ зарегистрировано в разных терминологиях. Особенно, если вам интересно, все значения, принадлежащие аббревиатурам VVG в терминологии, нажмите кнопку соответствующей терминологии с правой стороны (внизу для мобильных телефонов) и достигните значений VVG, которые записаны только в этой терминологии.

Значение Астрология Цитирование запросов

VVG Значение

  1. AekovillaAirline, Organizations, ICAO Airline Code
  2. Validation Vector Grade
  3. Valley View Grand
  4. Veleu & Ccaruss; IliŠcta Geschäftsleute
  5. Verband Verantwortungsbewusster Gesch
  6. Vereinigung Volkseigener GüTer
  7. Vereinigung Volkseigener G
  8. Verenigung Vloeibaar Gas
  9. Vereniging Vloeibaar Gas
  10. Vloeibaar Gas
  11. Имя пользователя Vloeibaar 903 Гитары
  12. Винтажные видеоигры
  13. Видеоигры с насилием
  14. AerovillaAirline, Организации, позывные, местоположения — региональные — международные, Коды самолетов ИКАО
  15. Видеоигры с насилием
  16. Vision, Video a nd Graphics
  17. Vision Video and Graphics
  18. Voetbal Vereniging Groningen
  19. Voetbal Vereniging Gaanderen
  20. Vorarlberger Volkswirtschaftliche Gesellschaft
  21. Verificaiton and Validation Group,
  22. Vierificaiton and Validation Group
  23. Разное

    Значение ВВГ также можно найти в других источниках.

    Что означает ВВГ?

    Мы составили запросы по поисковым системам о аббревиатуре ВВГ и разместили их на нашем веб-сайте, выбрав наиболее часто задаваемые вопросы. Мы думаем, что вы задавали аналогичный вопрос поисковой системе, чтобы найти значение аббревиатуры VVG, и мы уверены, что следующий список привлечет ваше внимание.

    1. Что означает ВВГ?

      VVG означает Voetbal Vereniging Groningen.

    2. Что означает аббревиатура ВВГ?

      Сокращение ВВГ означает «Винтажные видеоигры».

    3. Что такое определение ВВГ?

      Определение VVG — «Vorarlberger Volkswirtschaftliche Gesellschaft».

    4. Что означает ВВГ?

      ВВГ означают, что «Видео Гид избирателя».

    5. Что такое аббревиатура ВВГ?

      Аббревиатура ВВГ — «Veleu & Ccaron; IliŠTa Velika Gorica».

    6. Что такое сокращение от Vintage Video Games?

      Сокращение «Винтажных видеоигр» — ВВГ.

    7. Каково определение аббревиатуры ВВГ?

      Определения сокращенного обозначения ВВГ — «Вэлли Вью Гранд».

    8. Какая полная форма аббревиатуры ВВГ?

      Полная форма аббревиатуры ВВГ — «Вьетнамская венчурная группа».

    9. В чем полное значение ВВГ?

      Полное значение ВВГ — «Видение, видео и графика».

    10. Какое объяснение ВВГ?

      Пояснение к ВВГ — «Аековилла».

    Что означает аббревиатура ВВГ в астрологии?

    Мы не оставили места только значениям определений ВВГ. Да, мы знаем, что ваша основная цель — объяснение аббревиатуры ВВГ.Однако мы подумали, что вы можете рассмотреть астрологическую информацию аббревиатуры VVG в астрологии. Поэтому астрологическое описание каждого слова доступно внизу.

    VVG Аббревиатура в астрологии
    • VVG (буква V)

      Буква V представлена ​​четырьмя цифрами. Слияние означает начало. Они сохраняют желание поступать по-своему с привязанностью к директору Планеты Уран. У них есть удивительные личности, дальнейшие шаги которых непредсказуемы.

      V первая буква имени может иногда свидетельствовать о безжалостном отношении.Им нравится вести себя индивидуально. Они готовы к инновациям.

    • ВВГ (буква Г)

      В окружении энергий, окутанных перфекционистом и скрупулезностью. Для них все должно быть полным. Они склонны к поиску так же, как и к деталям. Их очень волнуют мысли других людей. Они не думают без «того, что говорят другие».

      Они самые мечтательные, и это позволяет им создавать творческие идеи. Они очень ленивы или очень трудолюбивы. Они не боятся жизненных проблем.

    Цитирование VVG

    Добавьте это сокращение в свой список источников. Мы предоставляем вам несколько форматов цитирования.

    • APA 7-й
      VVG Значение . (2020, 24 мая). Acronym24.Com. https://acronym24.com/vvg-meaning/
      Цитата в тексте: ( VVG Meaning , 2020)
    • Chicago 17th
      «VVG Meaning». 2020. Acronym24.Com. 24 мая 2020 г. https://acronym24.com/vvg-meaning/.
      Цитирование в тексте: («VVG Meaning», 2020)
    • Harvard
      Acronym24.com. (2020). ВВГ Значение . [онлайн] Доступно по адресу: https://acronym24.com/vvg-meaning/ [доступ 31 марта 2021 г.].
      Цитата в тексте: (Acronym24.com, 2020)
    • MLA 8th
      «Значение ВВГ». Acronym24.Com , 24 мая. 2020 г., https://acronym24.com/vvg-meaning/. По состоянию на 31 марта 2021 г.
      Цитирование в тексте: («Значение VVG»)
    • AMA
      1.VVG Значение. Acronym24.com. Опубликовано 24 мая 2020 г. Проверено 31 марта 2021 г. https: // acronym24.com / vvg-value /
      Цитата в тексте: 1
    • IEEE
      [1] «Значение ВВГ», Acronym24.com, май. 24, 2020. https://acronym24.com/vvg-meaning/ (по состоянию на 31 марта 2021 г.).
      Цитата в тексте: [1]
    • MHRA
      «Значение ВВГ.» 2020. Acronym24.Com [по состоянию на 31 марта 2021 г.]
      («Значение VVG» 2020 г.)
    • OSCOLA
      «Значение VVG» ( Acronym24.com , 24 мая 2020 г.) по состоянию на 31 марта 2021 г.
      Сноска: «Значение VVG» ( Acronym24.
