Диаметры болтов: 8, 10, 12, 16, 20, 24

Содержание

болт м6, м8, м10, м12, м16, м20

ГОСТ 7798-70 — самый известный и наиболее широко применяемый вид болтов. Основное назначение: соединение разнообразных деталей в машиностроении.

Для их производства применяется стальная среднеуглеродистая проволока повышенной точности изготовления. Применяемые марки стали — сталь 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 45 и др. Производство осуществляется холодной высадкой на специальных автоматах с последующей накаткой резьбы.

ГОСТ 7798-70 — болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм (зарубежные аналоги — DIN 933 и DIN 931). Стандарт полностью соответствует СТ СЭВ 4728-84.

Конструкция и размеры указаны на чертеже и в таблицах:

Таблица 1






   Марка стали: 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 20Г2Р
   Класс точности: В
   Класс прочности: 4,8; 5,8; 8,8; 10,9
   Поле допуска резьбы: 6g
   Аналог: DIN933, 931, ТУ 14-4-1760-94














Номинальный диаметр резьбы d болт м6 болт М8 болт М10 болт М12 (14) болт М16 (18) болт М20 (22) болт м24 (27) болт м30 болт м36 болт м42 болт м48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий 1 1,25 1,5 2 3
Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Размер «под ключ» S 10 13 17 19 21 24 27 30 34 36 41 46 55 65 75
Высота головки k 4,0 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,0 15,0 17,0 18,7 22,5 26,0 30,0
Диаметр описанной окружности е, не менее 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
dw, не менее 8,7 11,5 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
hw не менее 0,15 0,20 0,25
не более 0,6 0,8
Диаметр отверстия в стержне d3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
Диаметр отверстия в головке d4Н15 2,0 2,5 3,2 4,0 5,0
Расстояние от опорной поверхности до оси отверстия в головке l2js15 2,0 2,8 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,5 9,5 11,5 13,0 15,0

Примечание: Размеры болтов, приведенные в скобках, использовать не рекомендуется.

Чертеж болта 7798:



Перевод болтов из штук в килограммы приведен в таблице 2.

Таблица 2
















































Длина болта, мм Теоретическая масса 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
болт м6 болт М8 болт М10 болт М12 болт м14 болт М16 болт м18 болт М20 болт м22 болт м24 болт м27 болт м30 болт м36 болт м42 болт м48
8 4,306 8,668
10 4,712 9,394 16,68
12 5,118 10,120 17,82
14 5,524 10,850 18,96 27,89
16 5,930 11,570 20,10 29,48 43,98
18 6,336 12,300 21,23 31,12 46,21 65,54
20 6,742 13,020 22,37 32,76 48,45 68,49 95,81
22 7,204 13,520 23,51 34,40 50,69 71,44 99,52
25 7,871 14,840 25,22 36,86 54,05 75,87 105,10 133,3
28 8,537 16,330 26,92 39,32 57,40 80,29 110,60 140,2
30 8,981 17,120 28,52 40,96 59,64 83,24 114,30 144,8 193,0
32 9,426 17,910 29,43 42,59 61,87 86,19 118,00 149,4 198,6 237,0
35 10,090 19,090 31,28 45,34 65,24 90,62 123,60 156,3 207,0 246,9 340,6
38 10,760 20,280 33,18 48,00 68,59 95,04 129,20 163,2 215,4 256,9 353,3
40 11,200 21,070 34,36 49,78 71,25 97,99 132,90 167,8 221,0 263,5 361,8 474,8
45 12,310 23,040 37,45 54,22 77,30 105,70 142,10 179,4 235,0 280,1 373,0 500,9
50 13,420 25,020 40,53 58,67 83,35 113,60 152,40 190,9 249,0 296,7 404,1 526,9 834,5
55 14,530 26,990 43,62 63,11 89,39 121,50 162,40 203,7 263,1 313,3 425,3 553,0 872,1 1304
60 15,640 28,970 46,70 67,55 95,44 129,40 172,40 216,0 278,9 329,9 446,5 579,0 909,8 1356
65 16,760 30,940 49,79 71,99 101,50 137,30 182,40 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
70 17,870 32,910 52,87 76,44 107,50 145,20 192,40 240,7 308,8 366,5 491,1 631,1 985,0 1458 2076
75 18,980 34,890 55,96 80,88 113,60 153,10 202,40 253,0 323,7 384,3 513,6 659,7 1023,0 1509 2143
80 20,090 36,860 59,04 85,33 119,60 161,00 212,40 265,0 338,6 402,1 536,1 687,5 1061,0 1561 2211
85 21,200 38,840 62,13 89,77 125,70 168,90 222,40 277,7 353,6 419,8 558,6 715,2 1098,0 1612 2278
90 22,310 40,810 65,21 94,20 131,70 176,80 232,40 290,1 368,5 437,6 581,0 743,0 1141,0 1663 2345
95 42,790 68,30 98,64 137,80 184,70 242,40 302,4 383,4 455,4 603,5 770,8 1181,0 1715 2412
100 44,760 71,38 103,10 143,80 192,60 252,40 314,7 398,3 473,2 626,0 798,5 1221,0 1766 2479
105 74,47 107,50 149,90 200,50 262,40 327,1 413,3 490,9 648,5 826,3 1261,0 1826 2546
110 77,55 112,00 155,90 208,40 272,30 339,4 428,2 508,7 671,0 854,1 1301,0 1880 2614
115 80,63 116,40 162,00 216,30 282,30 351,8 443,1 526,5 693,5 881,8 1341,0 1934 2690
120 83,72 120,90 168,00 224,20 292,30 364,1 458,1 544,2 716,0 909,6 1381,0 1989 2760
125 86,80 125,30 174,00 232,10 302,30 376,4 473,0 562,0 738,5 937,4 1421,0 2043 2831
130 89,89 129,70 180,10 240,00 312,30 388,8 487,9 579,8 761,0 965,2 1461,0 2098 2903
140 96,06 138,60 192,20 255,80 332,30 413,5 517,8 615,3 806,0 1021,0 1541,0 2207 3045
150 102,18 147,50 204,30 271,60 352,30 438,1 547,6 650,8 850,1 1076,0 1621,0 2315 3187
160 108,38 156,40 216,40 287,40 372,30 462,8 577,5 686,4 895,9 1132,0 1701,0 2424 3329
170 114,58 165,30 228,50 303,20 392,30 487,5 607,4 721,9 940,9 1188,0 1780,0 2533 3471
180 120,68 174,20 240,60 319,00 412,30 512,2 637,2 757,5 985,9 1243,0 1860,0 2642 3614
190 126,88 183,10 252,70 333,80 432,30 536,9 667,1 793,0 1031,0 1299,0 1940,0 2751 3756
200 133,08 191,90 264,70 350,60 452,20 561,5 697,0 828,6 1076,0 1354,0 2020,0 2860 3898
220 209,70 228,90 382,20 492,20 610,9 756,7 899,6 1166,0 1465,0 2180,0 3077 4182
240 227,50 313,10 413,80 532,20 660,3 816,4 970,8 1256,0 1576,0 2340,0 3295 4466
260 245,20 337,60 445,40 572,20 709,6 876,1 1042,0 1346,0 1687,0 2500,0 3513 4751
280 361,50 476,90 612,20 759,0 935,9 1113,0 1436,0 1798,0 2660,0 3730 5035
300 385,70 508,50 652,20 808,3 995,6 1184,0 1526,0 1910,0 2820,0 3948 5319

Варианты исполнения головки болта устанавливает производитель болтов. Наиболее широко применяются  болты м6, м8, м10, м12, м16, м20 по типу исполнения 1. Болты по типу исполнения 2 и 3, как правило, производятся на заказ.

Примеры условного обозначения:

  • Болт М12 — 6gх60.58 (S19) ГОСТ 7798-70

Болт тип исполнения 1, с диаметром резьбы d=12 мм, с размером «под ключ» S=19 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, черный.

  • Болт М10х1,25 — 6gх60.109.40Х.016 ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=10 мм, с размером «под ключ» S=17 мм, с мелким шагом резьбы 1,25 мм., с полем допуска 6g, класса прочности 10.9, изготовленный из стали марки 40Х, с покрытием типа 01 толщиной 6 мкм. (болт оцинкованный)

  • Болт М16 — 6gх60.58 (S24) ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=16 мм, с размером «под ключ» S=24 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, черный без покрытия.

  • Болт М16х1,5 — 6gх60.109.40Х.016 ГОСТ 7798-70

Болт исполнения 1, с диаметром резьбы d=16 мм, с размером «под ключ» S=24 мм, длиной 60 мм, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм.

  • Болт 2М20 — 6gх60.58 (S30) ГОСТ 7798-70

Болт исполнения 2, с диаметром резьбы d=20 мм, с размером «под ключ» S=30 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, без покрытия.

Узнать цены и оформить заказ на данную продукцию оптом от одного ящика вы можете у наших менеджеров.

3.1.1. болты





Примечания:
1. Длину
болта l и длину резьбы b выбирают из таблицы
стандартных длин болтов.

2. Радиусы
под головкой болта выбирают по ГОСТ 24670-81 [см. раздел
3.1.3].
3. Размеры
фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт устанавливает размеры болтов с диаметром  d до 48 мм; исполнения 1, 2, 3, 4, 5.
5. Размеры
болтов, заключенных в скобки, применять не рекомендуется.



Примеры условного обозначения:

1. Болт исполнения 1, с
номинальным диаметром резьбы d = 16 мм,
с шагом P = 1,5
мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7796-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7796-70.





Примечания:
1. Длину
болта l и длину резьбы b выбирают из таблицы
стандартных длин болтов.
2. Радиусы
под головкой болта выбирают по ГОСТ 24670-81 [см. раздел
3.1.3].
3. Размеры
фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт
устанавливает размеры болтов с диаметром
d до 48 мм;
исполнения 1, 2, 3, 4.
5. Размеры
болтов, заключенных в скобки, применять не рекомендуется.



Примеры
условного обозначения:

1. Болт исполнения 1, с
номинальным диаметром резьбы d = 16 мм,
с шагом P = 1,5
мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7798-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7798-70.





Примечания:
1. Длину
болта l и длину резьбы b выбирают из таблицы
стандартных длин болтов.
2. Радиусы
под головкой болта выбирают по ГОСТ 24670-81 [см. раздел
3.1.3].
3.

Размеры
фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].

4. Стандарт
устанавливает размеры болтов с диаметром
d=1,6…48 мм;
исполнения 1, 2, 3, 4.
5. Размеры
болтов, заключенных в скобки, применять не рекомендуется.



Примеры
условного обозначения:

1. Болт исполнения 1, с
номинальным диаметром резьбы d = 16 мм,
с шагом P = 1,5
мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7805-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7805-70.





Примечания:
1. Длину
болта l и длину резьбы b выбирают из таблицы
стандартных длин болтов.
2. Радиусы
под головкой болта выбирают по ГОСТ 24670-81 [см. раздел
3.1.3].
3. Размеры
фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт устанавливает
размеры болтов с диаметром  d до 48 мм; исполнения 1, 2, 3, 4,
5.
5. Размеры
болтов, заключенных в скобки, применять не рекомендуется.



Примеры
условного обозначения:

1. Болт исполнения 1, с
номинальным диаметром резьбы d = 16 мм,
с шагом P = 1,5 мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7808-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7808-70.





Примечания:
1. Знаком «
×» отмечены болты с резьбой на всей длине стержня.
2. У тонких
болтов (М1,6…М5) резьба нарезана на всей длине стержня.
3. Болты с
размерами длин, заключенных в скобки, применять не рекомендуется.



Как определить размер болта, гаек, шпилек, винтов

Определение размера крепежного изделия часто вызывает сложности. Без необходимых знаний и навыков потребуется много времени, чтобы выбрать подходящий метиз. На первый взгляд достаточно найти показатели толщины, длины и диаметра изделия. Но даже при выборе простых болтов и гаек возникают различные вопросы.

Главными параметрами, с помощью которых определяется вид и размер крепежного элемента, считаются длина, толщина и диаметр (в некоторых случаях высота).

Диаметр изделия обозначается буквой “D”, допускается написание как заглавной, так и маленькой (от сокращенного “diameter”). Соответственно, длина — это “lenght”, поэтому для обозначения используется буква “L”. Для толщины применяется понятие “stoutness” — “S”. Если понадобилось указать высоту, то указывается буква “H”, что означает “high”.

Перейдем к некоторым особенностям, которые встречаются при измерении основных видов метизов.

Определение размеров болта

Если болты имеют метрическую резьбу на стержне, то в прилагающейся документации используется формат MDxPxL. Обозначение расшифровывается следующим образом:

  • M — указание метрической резьбы;
  • D — показатель диаметра изделия;
  • P — данные о шаге резьбы (виды отличаются, встречается мелкий, крупный, особо мелкий), при особо крупном значение не добавляется;
  • L — показатель длины метиза.

Все перечисленные параметры указываются в миллиметрах.

Для того, чтобы узнать тип и размеры какого-либо болта, потребуется определить его вид. Рекомендуется руководствоваться отечественными стандартами ГОСТ или европейским ISO. Также допускается применение немецкого DIN. После того, как тип будет известен, можно определять размеры.

Диаметр крепежного элемента определяется с помощью различных инструментов — штангенциркуль, шаблонная линейка, а также микрометр. При этом точность измерений контролируется калибрами типа “ПР-НЕ”. Название приспособления расшифровывается как “проход-непроход”. Первая часть при накручивании на болт не требует прикладывания усилий, вторую деталь невозможно закрутить совсем.

Для измерения показателя длины также применяется линейка или штангенциркуль. Если потребовалось узнать шаг резьбы, то для крепежного элемента используется специальный инструмент шагомер. При отсутствии нужного приспособления допускается замер расстояния между парой витков с применением штангенциркуля.

Инструмент подойдет и предоставит точные показатели только в том случае, если измеряется крупный диаметр резьбы. Более правильные параметры получаются в результате проверки нескольких витков вместо двух. Полученный результат необходимо разделить на количество витков, используемых для измерения.

Если число, полученное в результате проверки, совпадает с каким-либо значением резьбового ряда, то это является справочным значением и искомый шаг присутствует. Если измерение не принесло необходимого результата, то вероятно перед вами дюймовый тип резьбы. В таком случае потребуется дополнительное уточнение для точного определения шага.

Болты имеют определенные разновидности, которые определяются геометрической формой метиза. Поэтому методы измерения для каждой группы отличается. Различают 2 варианта:

  • с выступающей формой головки;
  • потайной вид головки.

Для определения длины крепежных элементов с выступающей головкой не требуется задействовать саму головку.

  • метизы с шестигранной головкой, соответствующие нормативам ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
  • варианты с уменьшенными размерами головки и шестью гранями, изготовленные по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
  • крепежные элементы с высокой прочностью ГОСТ 22353-77;
  • высокопрочные метизы с шестью гранями и увеличенным размером под ключ ГОСТ Р 52644-2006;
  • болты, которые имеют шестигранную головку, а также дополнены направляющим подголовком ГОСТ 7811-70, 7795-70, 15590-70;
  • головка метиза уменьшена, имеет 6 граней и применяется для монтажа в отверстия из-под развертки ГОСТ 7817-80;
  • головка является увеличенной, также предусмотрен ус ГОСТ 7801-81;
  • рым-болт, соответствующий отечественному стандарту ГОСТ 4751-73;
  • варианты с полукруглой головкой увеличенных размеров, а также оснащенные квадратным подголовком ГОСТ 7802-81.

Если перед вами болт с потайной головкой, то потребуется измерять длину с учетом ее размеров:

  • шинные метизы ГОСТ 7787-81;
  • с потайной головкой, оснащенные усом и соответствующие нормативам ГОСТ 7785-81;
  • стандартный вариант с квадратным подголовком и потайной разновидностью головки ГОСТ 7786-81.

Для определения вида болта и соответствующего ему стандарта применяется размер головки. Например, “под ключ” для головок с шестью гранями, если болт оснащен цилиндрической головкой, то используется диаметр.

Как правильно определить размер дюймового болта

Если рассматривать различную документацию для дюймовых болтов, то встречается аббревиатура для обозначения конструкции в виде D”-NQQQxL. Расшифровывается она следующим образом:

  • D” — показатель диаметра резьбы, которая может быть указана как целое число, а также в формате дроби или номера, если метиз представлен с малым диаметром;
  • N — обозначение, сколько витков находится на одном дюйме;
  • QQQ — встречаются как 3, так и 4 буквы, которые означают дюймовую резьбу;
  • L — показатель длины крепежного элемента, также измеряется в дюймах.

Если вам потребовалось узнать резьбовой диаметр для дюймового болта, то необходимо полученные показатели разделить на 25,4 мм. Значение в результате соответствует дюймовому. Затем цифры сопоставляются с подходящим в таблице UNC.

Для точного определения шага резьбы метиза нужно посчитать число витков, расположенных на дюйме крепежного элемента. Облегчить задачу можно с помощью дюймового резьбомера.

Показатели длины по методу измерения практически не отличаются от метрического варианта. Единственная разница в том, что полученный результат обязательно делится на 25,4 мм. Число также сравнивается, как резьбовой диаметр, с данными в таблице.

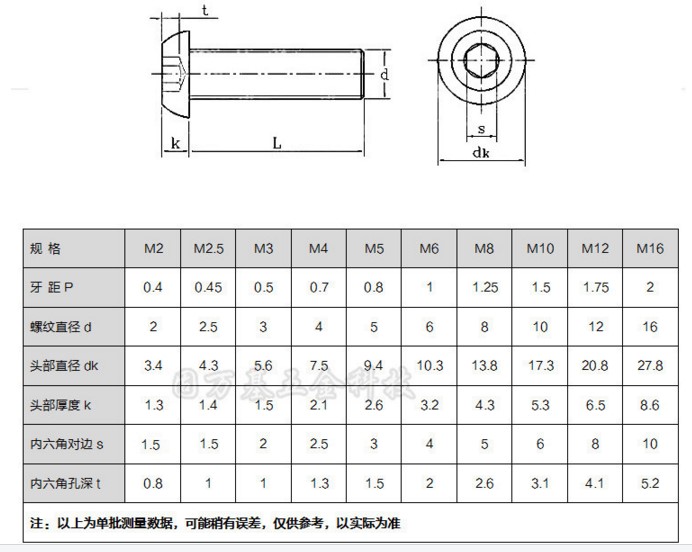

Как узнать размер винта

Винт с метрической резьбой, как и соответствующие болты, имеет аббревиатуру MDxPxL. Расшифровка тоже не отличается от стандартной:

  • M — обозначается показатель метрической резьбы;
  • D — показатель диаметра метиза;
  • P — обозначение резьбы;
  • L — данные о длине крепежного элемента.

Прежде чем начать измерения, определите, к какому стандарту относится винт, а также ознакомьтесь с разновидностью метиза. Диаметр резьбы конструкции получается соответственно методу, который применяется для измерения болтов.

Всего насчитывается 4 группы крепежных элементов:

  • которые имеют выступающую головку;
  • полупотайные;
  • потайные;
  • головка у винта отсутствует.

Для каждого варианта используются соответствующие отечественные стандарты:

  • метизы, которые имеют головку в форме цилиндра и внутренний шестигранник, изготавливаются по ГОСТ 11738-84;
  • для крепежных изделий, оснащенных полукруглой головкой, применим ГОСТ 17473-80;
  • варианты с полупотайным типом головки соответствуют ГОСТ 17474-80;
  • если перед вами винт, оснащенный потайной головкой, то для него используется ГОСТ 17475-80;
  • установочная разновидность, которая отличается от других наличием прямого шлица, регулируется несколькими стандартами — ГОСТ 1476-93, 1477-93, 1478-93, 1479-93;
  • метизы, относящиеся к категории установочных, для которых применяется шестигранник, соответствуют ГОСТ 8878-93, 11074-93, 11075-93;
  • менее распространенные метизы с квадратным типом головки производят по стандартам ГОСТ 1482-84, 1485-84.

Технология измерения размеров шпилек

Шпильки, как и другие метизы, отличаются наличием метрической резьбы, поэтому имеют соответствующую аббревиатуру MDxPxL. Расшифровка тоже не отличается от предыдущих крепежных элементов:

  • M — буквой обозначается метрическая резьба метиза;
  • D — применяется для указания диаметра;
  • P — разновидность шага, показатель в миллиметрах;
  • L — данные о длине рабочей части конструкции.

Вид измерения выбирается в соответствии с подходящим нормативом ГОСТ, а также типом шпильки. Всего существует 2 больших группы для определения принадлежности метиза:

  • конструкции, которые используются для монтажа в гладкие отверстия;
  • крепежные элементы с концом, который завинчивается в отверстие.

В первом случае рабочая часть представлена по всей длине метиза, во втором случае используется только хвостовик, при этом конец для закручивания не учитывается.

Шпильки, как и другие метизы, производят по стандартам:

  • метизы с резьбой DIN 975;
  • размерный вариант, соответствующий DIN 976-1;
  • конструкции, предназначенные для установки в гладкие участки, регулируются ГОСТ 22042-76, 22043-76;
  • метизы для создания фланцевого прочного соединения ГОСТ 9066-75.

Также есть другие варианты, которые отличаются закручиваемым концом и показателем длины. Для них применяются прочие нормативы ГОСТ.

Как узнать размер заклепки

Полнотелые заклепки, оснащенные замыкающей головкой и устанавливающиеся с помощью молотка представлены в документах в виде аббревиатуры DxL. Расшифровка следующая:

  • D — показатель диаметра тела;
  • L — показатель длины.

В зависимости от используемых нормативов ГОСТ и конструкции полнотелой заклепки, возможна разница между способами определения длины метиза, поэтому предусмотрено 3 отдельных группы по видам:

  • с выступающей головкой;
  • крепежный элемент с потайной головкой;
  • вариант с полупотайной головкой.

При изготовлении применяются разные ГОСТы:

  • для метизов с головкой в форме цилиндра ГОСТ 10303-80;
  • варианты с потайной головкой производятся согласно ГОСТ 10300-80;
  • метизы с полукруглой формой головки ГОСТ 10299-80;
  • полупотайной вариант ГОСТ 10301-80.

Также встречаются отрывные заклепки, монтаж которых производится за счет пистолета. Метизы в этом случае тоже обозначаются, как и предыдущие.

Если рассматривать стандарты производства, то можно выделить следующие:

  • отрывные крепежные элементы с цилиндрической формой головки DIN 7337, ISO 15977, ISO 15979, ISO 15981, ISO 15983, ISO 16582;
  • вариант, оснащенный потайным вариантом головки DIN 7337, ISO 15978, ISO 15980, ISO 15984.

Способы для измерения размера шплинта

Предусмотрено три варианта шплинтов, при этом для каждого применяется свой метод измерения.

У разводных шплинтов в число размеров входит условный диаметр. Значение параметра определяется показателем диаметра отверстия, предназначенного для монтажа. Примечательно, что реальный диаметр крепежного элемента имеет меньшие размеры, чем условный. Возможная разница между ними указана в ГОСТ 397-79.

Для нахождения длины разводного шплинта существует специальный способ. Метиз отличается коротким и длинным концом, поэтому требуется измерить участок от изгиба ушка крепежного элемента до окончания с короткой стороны.

Игольчатый вариант шплинтов характеризуется фиксированной длиной, регулируемой нормативом DIN 11024. Чтобы узнать размер метиза, требуется проверить показатели диаметра шплинта.

Быстросъемные метизы, оснащенные кольцом, тоже отличаются фиксированной длиной. Для конструкций применяется DIN 11024. Чтобы узнать размер крепежного элемента, воспользуйтесь полученными показателями диаметра.

Как измерять гайку

Большинство гаек имеют метрическую резьбу. Для измерения показателя диаметра резьбы потребуется чуть больше действий, чем в остальных случаях. По возможности рекомендуется проверять размер не самой гайки, а болта или винта, используемого для нее. Так можно добиться более точного результата.

Значение, которое получилось после измерения внутренней резьбы, является показателем внутреннего диаметра dвн.

Для того, чтобы точно определить диаметр метрической резьбы метиза, потребуется узнать соответствие dвн наружному диаметру используемого болта. Это производится с помощью специальной таблицы.

Точность контролируется за счет применения определенных калибров “проход-непроход”. Одна часть должна хорошо соединяться с гайкой, вторая часть наоборот, не должна.

Гайки отличаются по своему виду, и его легко определить при детальном осмотре. Чтобы узнать стандарт крепежного элемента, может потребоваться измерение высоты метиза, поскольку встречаются высокие, низкие, особо высокие и другие варианты.

Также для классификации шестигранных гаек используются габариты “под ключ”. Это объясняется тем, что метизы также различаются своими видами.

Для точного измерения шага резьбы допускается применение способа, рассматриваемого в случае с болтом. Понадобится резьбомер или придется посчитать количество витков на необходимом промежутке.

Определение размеров дюймовых гаек

Чтобы проверить размеры резьбы дюймовой гайки, необходимо рассмотреть резьбу болта или другого метиза, используемого с ней. Если подходящего нет под рукой, но есть информация о наличии дюймовой резьбы, то воспользуйтесь соответствующим резьбомером. При этом не забывайте разделять полученное значение на 25,4 мм.

Определение размеров шайбы

Для шайб используется короткое обозначение в виде D, что расшифровывается как диаметр метрической резьбы метиза, который применяется для крепежного элемента.

Чтобы точно измерять показатели, подойдет линейка или штангенциркуль. В результате получается значение, которое немного превышает показатель в обозначении. Это объясняется тем, что при монтаже требуется свободный ход, для чего выполняется небольшой зазор.

ГОСТ 7798-70 Болт с шестигранной головкой размеры М6

Болты с шестигранной головкой ГОСТ 7798-70, класс точности В, размеры метрической резьбы от М6 до М48, длина от 10 до 300 мм. Болты ГОСТ 7798-70 с гайками и шайбами соответствующих размеров используются для соединения и крепления деталей, конструкций в строительстве, машиностроении и приборостроении.

Материалы:

  • Сталь: 4,8; 5,8; 8,8; 10,9 (класс прочности для болтов)
  • Сталь с покрытием: гальваническая оцинковка, термодиффузионное оцинкование
  • Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
Размеры болтов ГОСТ 7798-70 с шестигранной головкой в мм
d P k b S е hw dw
крупный мелкий l≤125 125<l≤200 l>200
М6 1 4 18 10 10,9 0,15 8,7
М8 1,25 1 5,3 22 13 14,2 0,15 11,5
М10 1,5 1,25 6,4 26 32 17 (16) 18,7 (17,6) 0,15 15,5 (14,5)
М12 1,75 1,25 7,5 30 36 49 19 (18) 20,9 (19,9) 0,15 17,2 (16,5)
М14 2 1,5 8,8 34 40 53 22 (21) 24 (22,8) 0,15 20,1 (19,2)
М16 2 1,5 10 38 44 57 24 26,2 0,2 22
М18 2,5 1,5 12 42 48 61 27 29,6 0,2 24,8
М20 2,5 1,5 12,5 46 52 65 30 33 0,2 27,7
М22 2,5 1,5 14 50 56 69 32 (34) 35 (37,3) 0,2 29,5 (31,4)
М24 3 2 15 54 60 73 36 39,6 0,2 33,2
М27 3 2 17 60 66 79 41 45,2 0,2 38
М30 3,5 2 18,7 66 72 85 46 50,9 0,2 42,7
М36 4 3 22,5 78 84 97 55 60,8 0,2 51,1
М42 4,5 3 26 90 96 109 65 71,3 0,25 59,9
М48 5 3 30 102 108 121 75 82,6 0,25 69,4

Обозначения:

d — номинальный диаметр резьбы
d1— диаметр стержня, примерно равен номинальному диаметру резьбы или среднему диаметру резьбы
P — шаг резьбы
D — диаметр головки
k — высота головки
b — длина резьбы
S — размер под ключ
e — диаметр описанной окружности, не менее
hw— ширина, не менее
dw— диаметр, не менее
l — длина стержня болта

Допускается изготавливать болты ГОСТ 7798-70 с размерами, указанными в скобках.

Аналоги ГОСТ 7798-70:

ГОСТ 7805-70 болт с неполной резьбой и шестигранной головкой, класс точности A.
ГОСТ 15589-70 болт с неполной резьбой и шестигранной головкой, класс точности С.
DIN 931 (ISO 4014) болт с неполной резьбой и шестигранной головкой, класс точности A, B.
DIN 933 (ISO 4017) болт с полной резьбой и шестигранной головкой, класс точности A, B.

Вы можете заказать и купить болты с шестигранной головкой ГОСТ 7798-70 с размерами резьбы от М6 до М48 по оптовым ценам в СПб.

Вес болтов. Таблица | МеханикИнфо



При закупке большого количества болтов заказ оформляется в килограммах. Это очень удобно и по времени занимает не так много, как если бы мы пересчитывали все 2000 болтов, для этого нужно всего лишь весы или посчитать теоретический вес одного или нескольких болтов. Чтобы посчитать теоретический вес одного болта, пользуются таблицей теоретического веса болтов (смотрите ниже) и других метизов. Слово «метизы» происходит от слов металлические изделия, это изделия, чаще любых остальных, встречающиеся в повседневной жизни (болты, гайки, шайбы, саморезы, гвозди, шурупы, тросы, пилы, топоры и тд.). Применение их всевозможно: строительство, промышленное производство, сельское хозяйство.

Существует множество различных исполнений болтов, все они стандартизированы ГОСТом, ниже приведены несколько из них:



Болт ГОСТ 7798-70 размеры



ГОСТ 7798-70 Болт с шестигранной головкой и полной резьбой. Наиболее часто используются в производстве,строительстве, машиностроении для монтажа конструкций и оборудования.

Зарубежные аналоги: DIN 933 (смотри ниже)

Изготавливается из нержавеющей и углеродистой сортов стали, возможно изготовление из латуни.



















Таблица 1

Размеры болтов с шестигранной головкой и полной резьбой ГОСТ 7798-70.



Таблица 2

Теоретический вес болтов с шестигранной головкой и полной резьбой ГОСТ 7798-70.



Болт ГОСТ 7796-70 размеры



ГОСТ 7796-70 болт с шестигранной уменьшенной головкой. Имеет класс точности В. Такой болт необходим для крепежа ограждений, металлоконструкций, где принципиально имеет значение размер высоты головки болта.

Изготавливается из марок стали: 10кп, 20, 35, 35Х, 40Х, 30ХР.

Класс точности: В

Зарубежные аналоги: Нет.





Таблица 3

Размеры болтов с шестигранной уменьшенной головкой ГОСТ 7796-70.

Таблица 4

Размеры длины резьбы болтов с шестигранной уменьшенной головкой ГОСТ 7796-70.

*Знаком × отмечены болты с резьбой по всей длине стержня.

Вес болтов. Таблица.

Таблица 5

Теоретический вес болтов с шестигранной уменьшенной головкой ГОСТ 7796-70.



Рым-болт ГОСТ 4751-73 размеры



ГОСТ 4751-73 «Рым-болты». Этот стандарт предназначен для болтов которые применяются в грузоподъемных, такелажных работах. Вместо шестигранной головки под ключ на рым-болтах кольцо. Оно предназначено для того, чтобы легко зацепить монтажный трос.
Зарубежный аналог: DIN 580.

Изготавливается из марки стали: Сталь: С 15 Е.

Покрытие: Цинк 6 – 8 мкм.





Таблица 6

Размеры рым-болтов ГОСТ 4751-73.



Болт ГОСТ 7805-70 размеры



Болт ГОСТ 7805-70 класса точности А .

Зарубежный аналог: DIN 931.

Изготавливается из марок стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
Класс точности: A.
Поле допуска резьбы: 6g.
Класс прочности: 4,8; 5,8; 8,8; 10,9.

Аналоги: ГОСТ 7798-70(смотри выше), DIN 931(зарубежный стандарт), ISO 4014(международный стандарт).

Таблица 7

Размеры болтов ГОСТ 7805-70.

Таблица 8

Теоретический вес болтов ГОСТ 7805-70.



м6, м8, м10, м12, м14, м16, м20, м24

Болт ГОСТ 7798-70: болт с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.

Импортные аналоги — DIN 933 и DIN 931.

Чертеж болта:

Применяемые марки стали и основные размеры указаны в таблицах:

Таблица 1

Марка стали:

10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР
Класс точности: В
Класс прочности: 4,8; 5,8; 8,8; 10,9
Поле допуска резьбы: 6g
Аналог: DIN933, 931, ТУ 14-4-1760-94
Номинальный диаметр резьбы d болт м6 болт М8 болт М10 болт М12 (14) болт М16 (18) болт М20 (22) болт м24 (27) болт м30 болт м36 болт м42 болт м48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий 1 1,25 1,5 2 3
Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Размер «под ключ» S 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
Высота головки k 4,0 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,0 15,0 17,0 18,7 22,5 26,0 30,0
Диаметр описанной окружности е, не менее 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
dw, не менее 8,7 11,5 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
hw не менее 0,15 0,20 0,25
не более 0,6 0,8
Диаметр отверстия в стержне d3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
Диаметр отверстия в головке d4Н15 2,0 2,5 3,2 4,0 5,0
Расстояние от опорной поверхности до оси отверстия в головке l2js15 2,0 2,8 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,5 9,5 11,5 13,0 15,0

Примечание: размеры болтов, заключенные в скобки, применять не рекомендуется.

Тип исполнения оговаривается при размещении заказа в производстве.

Теоретический вес болтов:

Длина болта, мм Теоретический вес 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм
болт м6 болт М8 болт М10 болт М12 болт м14 болт М16 болт м18 болт М20 болт м22 болт м24 болт м27 болт м30 болт м36 болт м42 болт м48
8 4,306 8,668
10 4,712 9,394 16,68
12 5,118 10,120 17,82
14 5,524 10,850 18,96 27,89
16 5,930 11,570 20,10 29,48 43,98
18 6,336 12,300 21,23 31,12 46,21 65,54
20 6,742 13,020 22,37 32,76 48,45 68,49 95,81
22 7,204 13,520 23,51 34,40 50,69 71,44 99,52
25 7,871 14,840 25,22 36,86 54,05 75,87 105,10 133,3
28 8,537 16,330 26,92 39,32 57,40 80,29 110,60 140,2
30 8,981 17,120 28,52 40,96 59,64 83,24 114,30 144,8 193,0
32 9,426 17,910 29,43 42,59 61,87 86,19 118,00 149,4 198,6 237,0
35 10,090 19,090 31,28 45,34 65,24 90,62 123,60 156,3 207,0 246,9 340,6
38 10,760 20,280 33,18 48,00 68,59 95,04 129,20 163,2 215,4 256,9 353,3
40 11,200 21,070 34,36 49,78 71,25 97,99 132,90 167,8 221,0 263,5 361,8 474,8
45 12,310 23,040 37,45 54,22 77,30 105,70 142,10 179,4 235,0 280,1 373,0 500,9
50 13,420 25,020 40,53 58,67 83,35 113,60 152,40 190,9 249,0 296,7 404,1 526,9 834,5
55 14,530 26,990 43,62 63,11 89,39 121,50 162,40 203,7 263,1 313,3 425,3 553,0 872,1 1304
60 15,640 28,970 46,70 67,55 95,44 129,40 172,40 216,0 278,9 329,9 446,5 579,0 909,8 1356
65 16,760 30,940 49,79 71,99 101,50 137,30 182,40 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
70 17,870 32,910 52,87 76,44 107,50 145,20 192,40 240,7 308,8 366,5 491,1 631,1 985,0 1458 2076
75 18,980 34,890 55,96 80,88 113,60 153,10 202,40 253,0 323,7 384,3 513,6 659,7 1023,0 1509 2143
80 20,090 36,860 59,04 85,33 119,60 161,00 212,40 265,0 338,6 402,1 536,1 687,5 1061,0 1561 2211
85 21,200 38,840 62,13 89,77 125,70 168,90 222,40 277,7 353,6 419,8 558,6 715,2 1098,0 1612 2278
90 22,310 40,810 65,21 94,20 131,70 176,80 232,40 290,1 368,5 437,6 581,0 743,0 1141,0 1663 2345
95 42,790 68,30 98,64 137,80 184,70 242,40 302,4 383,4 455,4 603,5 770,8 1181,0 1715 2412
100 44,760 71,38 103,10 143,80 192,60 252,40 314,7 398,3 473,2 626,0 798,5 1221,0 1766 2479
105 74,47 107,50 149,90 200,50 262,40 327,1 413,3 490,9 648,5 826,3 1261,0 1826 2546
110 77,55 112,00 155,90 208,40 272,30 339,4 428,2 508,7 671,0 854,1 1301,0 1880 2614
115 80,63 116,40 162,00 216,30 282,30 351,8 443,1 526,5 693,5 881,8 1341,0 1934 2690
120 83,72 120,90 168,00 224,20 292,30 364,1 458,1 544,2 716,0 909,6 1381,0 1989 2760
125 86,80 125,30 174,00 232,10 302,30 376,4 473,0 562,0 738,5 937,4 1421,0 2043 2831
130 89,89 129,70 180,10 240,00 312,30 388,8 487,9 579,8 761,0 965,2 1461,0 2098 2903
140 96,06 138,60 192,20 255,80 332,30 413,5 517,8 615,3 806,0 1021,0 1541,0 2207 3045
150 102,18 147,50 204,30 271,60 352,30 438,1 547,6 650,8 850,1 1076,0 1621,0 2315 3187
160 108,38 156,40 216,40 287,40 372,30 462,8 577,5 686,4 895,9 1132,0 1701,0 2424 3329
170 114,58 165,30 228,50 303,20 392,30 487,5 607,4 721,9 940,9 1188,0 1780,0 2533 3471
180 120,68 174,20 240,60 319,00 412,30 512,2 637,2 757,5 985,9 1243,0 1860,0 2642 3614
190 126,88 183,10 252,70 333,80 432,30 536,9 667,1 793,0 1031,0 1299,0 1940,0 2751 3756
200 133,08 191,90 264,70 350,60 452,20 561,5 697,0 828,6 1076,0 1354,0 2020,0 2860 3898
220 209,70 228,90 382,20 492,20 610,9 756,7 899,6 1166,0 1465,0 2180,0 3077 4182
240 227,50 313,10 413,80 532,20 660,3 816,4 970,8 1256,0 1576,0 2340,0 3295 4466
260 245,20 337,60 445,40 572,20 709,6 876,1 1042,0 1346,0 1687,0 2500,0 3513 4751
280 361,50 476,90 612,20 759,0 935,9 1113,0 1436,0 1798,0 2660,0 3730 5035
300 385,70 508,50 652,20 808,3 995,6 1184,0 1526,0 1910,0 2820,0 3948 5319

Производятся методом холодной высадки на специальных автоматах с последующей накаткой резьбы.

Форма выпуска: деревянные ящики по 50 кг., картонные коробки по 25 кг.

Поставка болтов м6, м8, м10, м12, м14, м16, м20, м24 и других размеров от 100 кг.

болт, высокопрочный болт, крепежные изделия

Размеры болтов

Таблица 1: размеры болтов для фланцевых соединений (ряд 2 = стандартный по ГОСТ 12815) на различные давления (Ру), D (мм) х L (мм) по ГОСТ 7798-70 и ГОСТ 10602-94































Dy фланца


Py фланца, кгс/см2


Ру 1 и 2,5


Ру 6


Ру 10


Ру 16


Ру 25


10


M10x35


M10x45


M12x40


M12x45


M12x50


15


M12x45


20


M10x40


M10x45


M12x50


M12x55


25


32


M12x45


M12x50


M16x55


M16x60


40


M16x60


M15x65


50


M16x65


M16x70


65


M16x60


80


M16x50


M16x55


100


M16x65


M16x70


M20x80


125


M16x55


M16x60


M16x70


M24x90


150


M20x70


M20x80


175


M16x60


M16x65


M20x75


200


M24x100


225


M27x100


250


M16x65


M16x70


M24x90


300


M20x70


M20x75


M20x80


M27x110


350


M24x100


M30x120


400


M20x75


M20x80


M24x90


M27x110


M30x130


450


M27x120


500


M30x130


M36x140


600


M24x80


M24x90


M27x110


M36x140


M36x150


700


M42x160


800


M27x90


M27x100


M30x120


M42x170


900


M48x180


1000


M30x130


M42x150


M52x190


1200


M30x110


M36x150


M48x160


-




Таблица 2: размеры шпилек для фланцевых соединений (ряд 2 = стандартный по ГОСТ 12815) на различные Ру, D(мм) х L(мм) по ГОСТ 9066-75






























Dy фланца

Py фланца, кгс/см2

Ру 1 и 2,5

Ру 6

Ру 10

Ру 16

Ру 25

Ру 40

Ру 64

Ру 100

10

M10x50

M12x60

M12x70

M12x80

15

20

M12x60

M12x70

M16x90

M16x90

25

M16x100

32

M12x60

M16x70

M16x80

M16x80

M16x90

M20x110

M20x110

40

M16x80

50

M24x120

65

M16x90

M20x120

M24x130

80

M16x70

M16x90

M16x100

100

M20x100

M20x110

M24x130

M27x150

125

M16x70

M16x80

M16x90

M24x110

M24x120

M27x150

M30x170

150

M20x100

M20x100

M30x160

M30x180

175

M16x80

M24x120

M27x150

M30x170

200

M20x110

M36x200

225

M27x130

M30x170

M30x180

M36x210

250

M24x120

M36x210

M42x250

300

M20x90

M27x140

M30x180

M36x220

M48x270

350

M20x90

M20x100

M30x150

M30x190

M42x240

M48x280

400

M24x110

M27x130

M30x160

M36x220





450

M20x100

M27x140

500

M24x120

M30x160

M36x180

M42x240

600

M24x110

M27x130

M36x170

M36x190

M48x240

700

M36x180

M42x210



800



M27x120

M30x150

M48x220

900

M27x140

M48x230

1000

M30x160

M42x200

M52x240

1200

M30x140

M36x180

M48x210





Таблицы размеров крепежа | MechaniCalc

ПРИМЕЧАНИЕ. Эта страница использует JavaScript для форматирования уравнений для правильного отображения. Пожалуйста, включите JavaScript.


На этой странице представлены таблицы, в которых перечислены размеры дюймовых и метрических болтов, гаек и шайб. Для получения информации о болтовых соединениях см. Наш справочник по анализу болтовых соединений.

Содержание

Размеры оборудования: унифицированная дюймовая резьба

В этом разделе содержатся таблицы размеров для фурнитуры с дюймовой резьбой.

Размеры резьбы болта

Следующая таблица размеров резьбы для крупной и мелкой резьбы была адаптирована из ASME B1.1:

Размер Номинал (основной)
Диаметр [дюйм]
Грубая резьба (UNC) Тонкая резьба (UNF)
Резьба
на дюйм
Растягивающее напряжение
Площадь [дюйм 2 ]
Малая
Площадь [в 2 ]
Резьба
на дюйм
Растягивающее напряжение
Площадь [дюйм 2 ]
Малая
Площадь [в 2 ]
# 0 0.0600 80 0,00180 0,00151
# 2 0,0860 56 0,00370 0,00310 64 0,00394 0,00339
# 4 0,1120 40 0,00604 0,00496 48 0.00661 0,00566
# 5 0,1250 40 0,00796 0,00672 44 0,00830 0,00716
# 6 0,1380 32 0,00909 0,00745 40 0,01015 0,00874
№ 8 0,1640 32 0. 0140 0,01196 36 0,01474 0,01285
# 10 0,1900 24 0,0175 0,01450 32 0,0200 0,0175
1/4 « 0,2500 20 0,0318 0,0269 28 0,0364 0.0326
5/16 « 0,3125 18 0,0524 0,0454 24 0,0580 0,0524
3/8 « 0,3750 16 0,0775 0,0678 24 0,0878 0,0809
7/16 « 0,4375 14 0.1063 0,0933 20 0,1187 0,1090
1/2 « 0,5000 13 0,1419 0,1257 20 0,1599 0,1486
9/16 « 0,5625 12 0,182 0,162 18 0,203 0.189
5/8 « 0,6250 11 0,226 0,202 18 0,256 0,240
3/4 « 0,7500 10 0,334 0,302 16 0,373 0,351
7/8 « 0,8750 9 0.462 0,419 14 0,509 0,480
1 « 1,0000 8 0.606 0,551 12 0,663 0,625
1-1 / 8 « 1,1250 7 0,763 0,693 12 0,856 0,812
1-1 / 4 « 1.2500 7 0,969 0,890 12 1,073 1. 024
1-3 / 8 « 1,3750 6 1,155 1.054 12 1,315 1,260
1-1 / 2 « 1,5000 6 1.405 1,294 12 1.581 1,521
1-3 / 4 « 1.7500 5 1,90 1,74
2 « 2,0000 4,5 2,50 2,30

Размер резьбы болта

Для расчета размеров унифицированной дюймовой резьбы можно использовать следующие уравнения:

/ TPI

Уравнение, единицы США [дюймы] Источник
Малый диаметр д м.внешний = d ном — 1,2
Справочник по машинам
Диаметр шага d p.ext = d nom — 0,64

5 / TPI ASME B1.1, раздел 10.1p
Номинальная площадь
Площадь растягивающего напряжения ASME B1.1, Приложение B
Малая зона
(зона сдвига)

В приведенной выше таблице d nom — номинальный диаметр в дюймах, а TPI — резьба на дюйм.

Минимальный диаметр отверстия с зазором

Следующая таблица отверстий с зазором адаптирована из ASME B18.2.8. Приведены минимальные диаметры отверстий .

Размер болта Диаметр болта. [дюйм] Нормальная посадка [дюйм] Закрыть [дюйм] Свободная посадка [дюйм]
# 0 0,0600 0,076 0,067 0,094
# 2 0. 0860 0,102 0,094 0,116
# 4 0,1120 0,128 0,120 0,144
# 5 0,1250 0,156 0,141 0,172
# 6 0,1380 0,170 0,154 0,185
№ 8 0,1640 0.196 0,180 0,213
# 10 0,1900 0,221 0,206 0,238
1/4 « 0,2500 0,281 0,266 0,297
5/16 « 0,3125 0,344 0,328 0,359
3/8 « 0,3750 0,406 0.391 0,422
7/16 « 0,4375 0,469 0,453 0,484
1/2 « 0,5000 0,562 0,531 0.609
5/8 « 0,6250 0,688 0,656 0,734
3/4 « 0,7500 0,812 0,781 0.906
7/8 « 0,8750 0,938 0,906 1.031
1 « 1,0000 1,094 1.031 1,156
1-1 / 8 « 1,1250 1,219 1,156 1,312
1-1 / 4 « 1,2500 1,344 1,281 1,438
1-3 / 8 « 1.3750 1,500 1,438 1,609
1-1 / 2 « 1,5000 1,625 1,562 1,734

Длина резьбы болта

Согласно ASME B18.2.1, номинальную длину резьбы болтов дюймовой серии можно найти по:

где L — общая длина болта, а d nom — номинальный диаметр болта.

Размеры головки болта с шестигранной головкой

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.6.3, таблица 29, «Размеры обычных (без шлицов) и шлицевых винтов с шестигранной головкой и большой шестигранной головкой». Эта таблица используется для оборудования меньшего размера.

Размер Номинал (основной)
Диаметр [дюйм]
Ширина по квартирам Высота головы
Минимум [дюйм] Максимум [дюйм] Минимум [дюйм] Максимум [дюйм]
# 2 0,0860 0,120 0.125 0,040 0,050
# 4 0,1120 0,181 0,188 0,049 0,060
# 6 0,1380 0,244 0,250 0,080 0,093
№ 8 0,1640 0,244 0,250 0,096 0,110
# 10 0.1900 0,305 0,312 0,105 0,120
1/4 « 0,2500 0,367 0,375 0,172 0,190
5/16 « 0,3125 0,489 0,500 0,208 0,230
3/8 « 0,3750 0,551 0,562 0.270 0,295

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.2.1, Таблица 2, «Размеры болтов с шестигранной головкой».

Размер Номинал (основной)
Диаметр [дюйм]
Ширина по квартирам Высота головы
Номинальное [дюймы] Минимум [дюйм] Номинальное [дюймы] Минимум [дюйм]
1/4 « 0. 2500 7/16 «(0,438) 0,425 11/64 « 0,150
5/16 « 0,3125 1/2 дюйма (0,500) 0,484 7/32 « 0,195
3/8 « 0,3750 9/16 «(0,562) 0,544 1/4 « 0,226
7/16 « 0,4375 5/8 «(0,625) 0.603 19/64 « 0,272
1/2 « 0,5000 3/4 дюйма (0,750) 0,725 11/32 « 0,302
5/8 « 0,6250 15/16 «(0,938) 0,906 27/64 « 0,378
3/4 « 0,7500 1-1 / 8 «(1,125) 1.088 1/2 « 0.455
7/8 « 0,8750 1-5 / 16 «(1,312) 1,269 37/64 « 0,531
1 « 1,0000 1-1 / 2 «(1.500) 1,450 43/64 « 0,591
1-1 / 8 « 1,1250 1-11 / 16 «(1.688) 1,631 3/4 « 0,658
1-1 / 4 « 1.2500 1-7 / 8 «(1,875) 1,812 27/32 « 0,749
1-3 / 8 « 1,3750 2-1 / 16 дюйма (2,062) 1,994 29/32 « 0,810
1-1 / 2 « 1,5000 2-1 / 4 дюйма (2,250) 2,175 1 « 0,902
1-5 / 8 « 1.6250 2-7 / 16 «(2,438) 2.356 1-3 / 32 « 0,978
1-3 / 4 « 1.7500 2-5 / 8 «(2,625) 2,538 1-5 / 32 « 1.054
1-7 / 8 « 1.8750 2-13 / 16 «(2,812) 2,719 1-1 / 4 « 1,130
2 « 2,0000 3 дюйма (3. 000) 2,900 1-11 / 32 « 1.175

Размеры шестигранной гайки

Следующая таблица размеров шестигранных гаек была адаптирована из ASME B18.2.2, Таблица 1-1, «Размеры квадратных и шестигранных гаек для винтов». Эта таблица используется для оборудования меньшего размера.

Размер Номинал (основной)
Диаметр [дюйм]
Ширина по квартирам Толщина
Номинальное [дюймы] Минимум [дюйм] Минимум [дюйм] Максимум [дюйм]
# 0 0.060 5/32 «(0,156) 0,150 0,043 0,050
# 2 0,086 3/16 «(0,188) 0,180 0,057 0,066
# 4 0,112 1/4 дюйма (0,250) 0,241 0,087 0,098
# 6 0,138 5/16 «(0,312) 0,302 0.102 0,114
№ 8 0,164 11/32 «(0,344) 0,332 0,117 0,130
# 10 0,190 3/8 дюйма (0,375) 0,362 0,117 0,130
1/4 « 0,250 7/16 «(0,438) 0,423 0,178 0,193
5/16 « 0.312 9/16 «(0,562) 0,545 0,208 0,225
3/8 « 0,375 5/8 «(0,625) 0.607 0,239 0,257

Приведенная ниже таблица размеров шестигранных гаек была адаптирована из ASME B18.2.2, таблица 4, «Размеры шестигранных гаек и шестигранных гаек с зажимом».

Размер Номинал (основной)
Диаметр [дюйм]
Ширина по квартирам Толщина
Минимум [дюйм] Максимум [дюйм] Минимум [дюйм] Максимум [дюйм]
1/4 « 0. 2500 0,428 0,438 0,212 0,226
5/16 « 0,3125 0,489 0,500 0,258 0,273
3/8 « 0,3750 0,551 0,563 0,320 0,337
7/16 « 0,4375 0,675 0,688 0.365 0,385
1/2 « 0,5000 0,736 0,750 0,427 0,448
9/16 « 0,5625 0,861 0,875 0,473 0,496
5/8 « 0,6250 0,922 0,938 0,535 0,559
3/4 « 0.7500 1.088 1,125 0,617 0,665
7/8 « 0,8750 1,269 1,312 0,724 0,776
1 « 1,0000 1,450 1,500 0,831 0,887
1-1 / 8 « 1,1250 1,631 1,688 0.939 0,999
1-1 / 4 « 1,2500 1,812 1,875 1.030 1,094
1-3 / 8 « 1,3750 1,994 2,062 1,138 1,206
1-1 / 2 « 1,5000 2,175 2,250 1,245 1,317
1-5 / 8 « 1.6250 2,350 2,430 1,364 1,416
1-3 / 4 « 1.7500 2,538 2,625 1,460 1,540
1-7 / 8 « 1.8750 2,722 2,813 1,567 1,651
2 « 2,0000 2,900 3.000 1.675 1,763

Размеры внутренней резьбы

Следующие уравнения можно использовать для расчета размеров внутренней резьбы для унифицированной дюймовой резьбы:

Уравнение, единицы США [дюймы] Источник
Малый диаметр d m. int = d nom — 1.08253175 / TPI ASME B1.1, раздел 10.1s
Диаметр шага d с.внутр = d ном — 0,64

5 / TPI ASME B1.1, раздел 8.3

В приведенной выше таблице d nom — номинальный диаметр в дюймах, а TPI — резьба на дюйм.

Размеры плоской шайбы

Следующая таблица размеров плоских шайб была адаптирована из ASME B18.21.1, таблица 11 для плоских шайб типа A. Шайбы типа А бывают двух серий: узких и широких.

Размер Базовый диам.[дюйм] серии Внутренний диаметр,
Базовый [дюйм]
Внешний диаметр,
Базовый [дюйм]
Толщина,
Basic [дюймы]
# 0 0,0600 0,078 0,188 0,020
# 2 0,0860 0,094 0,250 0,020
# 4 0,1120 0.125 0,312 0,032
# 6 0,1380 0,156 0,375 0,049
№ 8 0,1640 0,188 0,438 0,049
# 10 0,1900 0,219 0,500 0,049
1/4 « 0.2500 Узкий 0,281 0,625 0,065
1/4 « 0,2500 широкий 0,312 0,734 0,065
5/16 « 0,3125 Узкий 0,344 0,688 0,065
5/16 « 0,3125 широкий 0,375 0.875 0,083
3/8 « 0,3750 Узкий 0,406 0,812 0,065
3/8 « 0,3750 широкий 0,438 1. 000 0,083
7/16 « 0,4375 Узкий 0,469 0,922 0,065
7/16 « 0.4375 широкий 0,500 1,250 0,083
1/2 « 0,5000 Узкий 0,531 1,062 0,095
1/2 « 0,5000 широкий 0,562 1,375 0,109
9/16 « 0,5625 Узкий 0,594 1.156 0,095
9/16 « 0,5625 широкий 0,625 1,469 0,109
5/8 « 0,6250 Узкий 0,656 1,312 0,095
5/8 « 0,6250 широкий 0,688 1,750 0,134
3/4 « 0.7500 Узкий 0,812 1,469 0,134
3/4 « 0,7500 широкий 0,812 2.000 0,148
7/8 « 0,8750 Узкий 0,938 1,750 0,134
7/8 « 0,8750 широкий 0,938 2.250 0,165
1 « 1,0000 Узкий 1,062 2.000 0,134
1 « 1,0000 широкий 1,062 2,500 0,165
1-1 / 8 « 1,1250 Узкий 1,250 2,250 0,134
1-1 / 8 « 1.1250 широкий 1,250 2,750 0,165
1-1 / 4 « 1,2500 Узкий 1,375 2,500 0,165
1-1 / 4 « 1,2500 широкий 1,375 3. 000 0,165
1-3 / 8 « 1,3750 Узкий 1,500 2.750 0,165
1-3 / 8 « 1,3750 широкий 1,500 3,250 0,180
1-1 / 2 « 1,5000 Узкий 1,625 3.000 0,165
1-1 / 2 « 1,5000 широкий 1,625 3,500 0,180
1-5 / 8 « 1.6250 1,750 3,750 0,180
1-3 / 4 « 1.7500 1,875 4.000 0,180
1-7 / 8 « 1.8750 2.000 4,250 0,180
2 « 2,0000 2,125 4.500 0.180

Воспользуйтесь нашим калькулятором болтовых соединений, основанным на методике, описанной здесь.

  • Расчет напряжений болтового соединения
  • учитывает предварительную нагрузку, приложенную осевую нагрузку и приложенную поперечную нагрузку.

Размеры оборудования: метрическая резьба

В этом разделе содержатся таблицы размеров метрической резьбы.

Размеры резьбы болта

Следующая таблица размеров резьбы для резьбы с крупным и мелким шагом была создана с использованием стандартных размеров из ASME B1.13М. Предпочтительна резьба с крупным шагом, и ее следует использовать по возможности, как указано в ASME B1.13M. При построении таблицы использовались уравнения резьбы, приведенные ранее для области растягивающего напряжения и для небольшой площади.

Обозначение размера резьбы для метрической резьбы дается как «M [диаметр] x [шаг]». Например, резьба с номинальным диаметром 6 мм и шагом 1 мм обозначается как «M6 x 1».

Номинал (основной)
Диаметр [мм]
Крупный шаг с мелким шагом
Шаг
[мм]
Растягивающее напряжение
Площадь [мм 2 ]
Незначительный
Площадь [мм 2 ]
Шаг
[мм]
Растягивающее напряжение
Площадь [мм 2 ]
Незначительный
Площадь [мм 2 ]
1.6 0,35 1,270 1.076
2 0,4 2,073 1,789
2,5 0,45 3,391 2,980
3 0.5 5,031 4,473
3,5 0,6 6,775 6.000
4 0,7 8,779 7,750
5 0.8 14,18 12,68
6 1 20,12 17,89
8 1,25 36,61 32,84 1 39,17 36,03
10 1.5 57,99 52,29 1,25 61,20 56,30
12 1,75 84,27 76,25 1,25 92,07 86,04
14 2 115,4 104,7 1,5 124,5 116,1
16 2 156. 7 144,1 1,5 167,2 157,5
20 2,5 244,8 225,2 1,5 271,5 259,0
24 3 352,5 324,3 2 384,4 364,6
30 3.5 560,6 519,0 2 621,2 596,0
36 4 816,7 759,3 2 914,5 883,8
42 4,5 1121 1045 2 1264 1228
48 5 1473 1377 2 1671 1629
56 5.5 2030 1905 2 2301 2252
64 6 2676 2520 2 3031 2975
72 6 3460 3282 2 3862 3799
80 6 4344 4144 1.5 4851 4798
90 6 5591 5364 2 6099 6020
100 6 6995 6740 2 7562 7473
110 2 9182 9084

Размер резьбы болта

Следующие уравнения можно использовать для расчета размеров метрической резьбы ISO.Профиль резьбы основан на параметре H, высоте основного треугольника. Значение H связано с шагом резьбы P следующим образом:

Уравнение, метрические единицы [мм] Источник
Малый диаметр d m. ext = d nom — 1,226869 · P Шигли
Диаметр шага d p.ext = d nom -0.75 · H = d nom — 0,64

5 · P Справочник по машинам
Номинальная площадь
Площадь растягивающего напряжения ASME B1.13M, Приложение B
Малая зона
(зона сдвига)

В приведенной выше таблице d nom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.

Минимальный диаметр отверстия с зазором

Следующая таблица отверстий с зазором адаптирована из ASME B18.2.8. Приведены минимальные диаметры отверстий . Эта таблица также соответствует таблице рекомендуемых отверстий с зазором из ASME B18.2.3.1M.

Размер болта Нормальная посадка [мм] Плотная посадка [мм] Свободная посадка [мм]
M1.6 1,8 1,7 2
м2 2.4 2,2 2,6
M2,5 2,9 2,7 3,1
М3 3,4 3,2 3,6
М4 4,5 4,3 4,8
M5 5,5 5,3 5,8
M6 6,6 6,4 7
M8 9 8.4 10
M10 11 10,5 12
M12 13,5 13 14,5
M14 15,5 15 16,5
M16 17,5 17 18,5
M20 22 21 24
M24 26 25 28
M30 33 31 35
M36 39 37 42
M42 45 43 48
M48 52 50 56
M56 62 58 66
M64 70 66 74
M72 78 74 82
M80 86 82 91
M90 96 93 101
M100 107 104 112

Длина резьбы болта

Согласно ASME B18. 2.3.1M, таблица 7, «Длина резьбы», номинальную длину резьбы метрических болтов можно найти по:

где L — общая длина болта, а d nom — номинальный диаметр болта.

Размеры головки болта с шестигранной головкой

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.6.7M, Таблица 14, «Размеры крепежных винтов с шестигранной головкой». Эта таблица используется для оборудования меньшего размера.

Номинальный диаметр
и шаг резьбы
Ширина по квартирам Высота головы
Минимум [мм] Максимум [мм] Минимум [мм] Максимум [мм]
M2 x 0.4 3,02 3,20 1,3 1,6
M2,5 x 0,45 3,82 4,00 1,8 2,1
M3 x 0,5 4,82 5,00 2,0 2,3
M3,5 x 0,6 5,32 5,50 2,3 2,6
M4 x 0,7 6.78 7,00 2,6 3,0
M5 x 0,8 7,78 8,00 3,3 3,8
M6 x 1 9,78 10,00 4,1 4,7
M8 x 1,25 12,73 13,00 5,2 6,0
M10 x 1,5 15,73 16.00 6,5 7,5
M12 x 1,75 17,73 18,00 7,8 9,0

Следующая таблица размеров головок болтов с шестигранной головкой была адаптирована из ASME B18.2.3.1M, Таблица 3, «Размеры винтов с шестигранной головкой».

Номинальный диаметр
и шаг резьбы
Ширина по квартирам Высота головы
Минимум [мм] Максимум [мм] Минимум [мм] Максимум [мм]
M5 x 0. 8 7,78 8,00 3,35 3,65
M6 x 1 9,78 10 3,85 4,15
M8 x 1,25 12,73 13,00 5,10 5,50
M10 x 1,5 15,73 16,00 6,17 6,63
M12 x 1,75 17.73 18,00 7,24 7,76
M14 x 2 20,67 21,00 8,51 9,09
M16 x 2 23,67 24,00 9,68 10,32
M20 x 2,5 29,16 30,00 12,12 12,88
M24 x 3 35,00 36.00 14,46 15,44
M30 x 3,5 45,00 46,00 17,92 19,48
M36 x 4 53,80 55,00 21,62 23,38
M42 x 4,5 62,90 65,00 25,03 26,97
M48 x 5 72,60 75.00 28,93 31,07
M56 x 5,5 82,20 85,00 33,80 36,20
M64 x 6 91,80 95,00 38,68 41,32
M72 x 6 101,40 105,00 43,55 46,45
M80 x 6 111,00 115.00 48,42 51,58
M90 x 6 125,50 130,00 54,26 57,75
M100 x 6 140,00 145,00 60,10 63,90

Размеры шестигранной гайки

Следующая таблица размеров шестигранных гаек была адаптирована из ASME B18.2.4.1M, таблица 1, «Размеры шестигранных гаек, стиль 1. » Для получения дополнительной информации также см. ASME B18.2.4.2M, таблица 1, «Размеры шестигранных гаек типа 2».

Номинальный диаметр
и шаг резьбы
Ширина по квартирам Толщина
Минимум [мм] Максимум [мм] Минимум [мм] Максимум [мм]
M1,6 x 0,35 3,02 3,20 1,05 1,30
M2 x 0,4 3,82 4.00 1,35 1,60
M2,5 x 0,45 4,82 5,00 1,75 2,00
M3 x 0,5 5,32 5,50 2,15 2,40
M3,5 x 0,6 5,82 6,00 2,55 2,80
M4 x 0,7 6,78 7,00 2.90 3,20
M5 x 0,8 7,78 8,00 4,40 4,70
M6 x 1 9,78 10,00 4,90 5,20
M8 x 1,25 12,73 13,00 6,44 6,80
M10 x 1,5 15,73 16,00 8,04 8.40
M12 x 1,75 17,73 18,00 10,37 10,80
M14 x 2 20,67 21,00 12,10 12,80
M16 x 2 23,67 24,00 14,10 14,80
M20 x 2,5 29,16 30,00 16,90 18.00
M24 x 3 35,00 36,00 20,20 21,50
M30 x 3,5 45,00 46,00 24,30 25,60
M36 x 4 53,80 55,00 29,40 31,00

Размеры внутренней резьбы

Следующие уравнения можно использовать для расчета размеров внутренней резьбы для метрической резьбы ISO:

Уравнение, метрические единицы [мм] Источник
Малый диаметр д м. внутр = d ном — 1,25 · H = d ном — 1,08253175 · P Справочник по машинам
Диаметр шага d p.int = d nom — 0,75 · H = d nom — 0,64

5 · P Справочник по машинам

В приведенной выше таблице d nom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.

Размеры плоской шайбы

Следующая таблица размеров плоских шайб была адаптирована из ASME B18.22M, таблица 1, «Размеры метрических плоских шайб (общего назначения)». Простые шайбы бывают трех серий: обычные, узкие и широкие.

Номинальный размер серии Внутренний диаметр Внешний диаметр Толщина
Мин. [Мм] Макс [мм] Мин. [Мм] Макс [мм] Мин. [Мм] Макс [мм]
M1.6 Узкий 1.95 2,09 3,70 4,00 0,50 0,70
M1.6 Обычный 1,95 2,09 4,70 5,00 0,50 0,70
M1.6 широкий 1,95 2,09 5,70 6,00 0.60 0,90
м2 Узкий 2.50 2,64 4,70 5,00 0.60 0,90
м2 Обычный 2,50 2,64 5,70 6,00 0.60 0,90
м2 широкий 2,50 2,64 7,64 8,00 0.60 0,90
М2.5 Узкий 3,00 3,14 5,70 6,00 0.60 0,90
M2,5 Обычный 3,00 3,14 7,64 8,00 0. 60 0,90
M2,5 широкий 3,00 3,14 9,64 10,00 0,80 1.20
М3 Узкий 3,50 3,68 6,64 7,00 0.60 0,90
М3 Обычный 3,50 3,68 9,64 10,00 0,80 1,20
М3 широкий 3,50 3,68 11,57 12.00 1,00 1,40
M3.5 Узкий 4,00 4,18 8,64 9,00 0,80 1,20
M3,5 Обычный 4,00 4,18 9,64 10,00 1,00 1,40
M3.5 широкий 4,00 4.18 14,57 15,00 1,20 1,75
М4 Узкий 4,70 4,88 9,64 10,00 0,80 1,20
М4 Обычный 4,70 4,88 11,57 12,00 1,00 1,40
М4 широкий 4.70 4,88 15,57 16,00 1,60 2,30
M5 Узкий 5,60 5,78 10,57 11,00 1,00 1,40
M5 Обычный 5,60 5,78 14,57 15,00 1,20 1,75
M5 широкий 5.60 5,78 19,48 20,00 1,60 2,30
M6 Узкий 6,65 6,87 12,57 13,00 1,20 1,75
M6 Обычный 6,65 6,87 18,28 18,80 1,20 1,75
M6 широкий 6. 65 6,87 24,88 25,40 1,60 2,30
M8 Узкий 8,90 9,12 18,28 18,80 1,60 2,30
M8 Обычный 8,90 9,12 24,88 25,40 1,60 2,30
M8 широкий 8.90 9,12 31,38 32,00 2,00 2,80
M10 Узкий 10,85 11,12 19,48 20,00 1,60 2,30
M10 Обычный 10,85 11,12 27,48 28,00 2,00 2,80
M10 широкий 10.85 11,12 38,38 39,00 2,50 3,50
M12 Узкий 13,30 13,57 24,88 25,40 2,00 2,80
M12 Обычный 13,30 13,57 33,38 34,00 2,50 3,50
M12 широкий 13.30 13,57 43,38 44,00 2,50 3,50
M14 Узкий 15,25 15,52 27,48 28,00 2,00 2,80
M14 Обычный 15,25 15,52 38,38 39,00 2,50 3,50
M14 широкий 15.25 15,52 49,38 50,00 3,00 4,00
M16 Узкий 17,25 17,52 31,38 32,00 2,50 3,50
M16 Обычный 17,25 17,52 43,38 44,00 3,00 4,00
M16 широкий 17. 25 17,68 54,80 56,00 3,50 4,60
M20 Узкий 21,80 22,13 38,38 39,00 3,00 4,00
M20 Обычный 21,80 22,32 49,00 50,00 3,50 4,60
M20 широкий 21.80 22,32 64,80 66,00 4,00 5,10
M24 Узкий 25,60 26,12 43,00 44,00 3,50 4,60
M24 Обычный 25,60 26,12 54,80 56,00 4,00 5,10
M24 широкий 25.60 26,12 70,80 72,00 4,50 5,60
M30 Узкий 32,40 33,02 54,80 56,00 4,00 5,10
M30 Обычный 32,40 33,02 70,80 72,00 4,50 5,60
M30 широкий 32.40 33,02 88,60 90,00 5,00 6.40
M36 Узкий 38,30 38,92 64,80 66,00 4,50 5,60
M36 Обычный 38,30 38,92 88,60 90,00 5,00 6.40
M36 широкий 38.30 38,92 108,60 110,00 7,00 8,50

Воспользуйтесь нашим калькулятором болтовых соединений, основанным на методике, описанной здесь.

  • Расчет напряжений болтового соединения
  • учитывает предварительную нагрузку, приложенную осевую нагрузку и приложенную поперечную нагрузку.

Список литературы

Общие ссылки:

  1. Барретт, Ричард Т., «Руководство по проектированию крепежа», справочная публикация НАСА 1228, 1990 г.

  2. Будинас-Нисбетт, «Машиностроительный проект Шигли», 8-е изд.

  3. Чемберс, Джеффри А., «Предварительно загруженная методология совместного анализа для систем космического полета», Технический меморандум НАСА 106943, 1995.

  4. Справочник по машинному оборудованию, 27-е изд., Industrial Press Inc., 2004.

  5. Линдебург, Майкл Р., «Справочное руководство по машиностроению для экзамена на физическую форму», 13-е изд.

Спецификации и стандарты:

  1. ASME B1.1, «Унифицированная дюймовая резьба (форма резьбы UN и UNR)», Американское общество инженеров-механиков, 2003.
  2. ASME B18.2.1, «Болты с квадратной, шестигранной, тяжелой шестигранной и скошенной головкой, а также шестигранные, тяжелые шестигранные, шестигранные фланцы, винты с выступом и шестигранной головкой (дюймовая серия)», Американское общество инженеров-механиков, 2012.
  3. ASME B18.2.2, «Гайки общего назначения: гайки машинных винтов, шестигранные, квадратные, шестигранные фланцы и соединительные гайки (дюймовые серии)», Американское общество инженеров-механиков, 2010.
  4. ASME B18.2.8, «Отверстия с зазором для болтов, винтов и шпилек», Американское общество инженеров-механиков, 1999.
  5. ASME B18.21.1, «Шайбы: винтовая пружина, фиксатор зубьев и плоские шайбы (дюймовая серия)», Американское общество инженеров-механиков, 2009.
  6. FED-STD-h38 / 2B, «Стандарты винтовой резьбы для федеральных служб», Федеральный стандарт, 1991 г.

Bolt Depot — Измерение диаметра крепежа

Общие

На застежке есть несколько разных мест, где
можно измерить диаметр.

Наиболее часто используемые диаметры
находятся:

  • Диаметр резьбы (T). Также называется большим диаметром.
  • Диаметр хвостовика (S).
  • Диаметр корня (R).
    Также называется малым диаметром.

Диаметр крепежа почти всегда равен Диаметр резьбы (или больший диаметр).

Диаметр головки

Обычно люди называют болты с шестигранной головкой по размеру головки, измеренной по плоскости (это также размер гаечного ключа, который использует болт).

Это неверно, и этого следует избегать по двум причинам.

  1. Непонимание может привести к получению болта гораздо большего размера, чем необходимо.
  2. Размер головки может варьироваться. для одного и того же диаметра резьбы, особенно в метрических болтах, поэтому даже сравнивая головки с головками, вы можете получить несовместимый болт.

Для дополнительной информации
размеры головок болтов с шестигранной головкой см.
Таблица размеров шестигранных болтов / гаечных ключей или наша метрическая система
Таблица размеров головок болтов / гаечных ключей.

Гайки и шайбы

Размер гаек и шайб зависит от крепежа, к которому они подходят.
Например, шайба 1/2 дюйма подходит для болта 1/2 дюйма.У гайки плотность резьбы тоже должна совпадать. Дополнительные сведения о плотности резьбы см. В наших разделах «О шаге резьбы и
Страница TPI или как измерения крепежа
Обозначенная страница

Шайба 1/2 «подходит для крепежа диаметром 1/2»

Гайка 1/2 «-13 подходит для крепежа 1/2» -13

Размер пронумерованных винтов в США

Крепежные детали

(США) размером менее 1/4 дюйма обычно обозначаются числовым размером (часто перед ним стоит знак числа), а не дробным размером. Чем меньше число, тем меньше диаметр застежки.

Для получения информации о том, что эти размеры переводят в дюймы, см. Наши:

Особые исключения

Некоторые крепежные детали, например, болты с буртиком и , многие анкеры используют другое измерение диаметра. В нашем каталоге вы найдете изображения, показывающие, где именно измеряется диаметр на каждой застежке, когда вы выбираете диаметр.

Размеры метрических болтов | Атланта Род и Производство

На главную> Размеры метрических болтов с шестигранной головкой

** Все размеры в миллиметрах **

НОМИНАЛЬНЫЙ РАЗМЕР (D) ДИАМЕТР КУЗОВА ТОЛЩИНА ГОЛОВКИ ПО КВАРТИРАМ ПО УГЛАМ
D (МАКС.) D (МИН) H (МАКС.) Ч (МИН) F (макс.) F (МИН) C (МАКС.) C (МИН)
м10 10.00 9,78 6,63 6,17 17,00 15,73 18,48 17,77
м12 12,00 11,73 7,76 4,24 19,00 17,73 20,78 20,03
м14 14,00 13,73 9,09 8,51 22,00 20,67 24,25 23.35
м16 16,00 15,73 10,32 9,68 24,00 23,67 27,71 26,75
кв.м 20,00 19,67 12,88 12,12 30,00 29,16 34,64 32,95
м24 24,00 23,67 15,44 14,56 36. 00 35,00 41,57 39,55
м 30 30,00 29,67 19,48 17,92 46,00 45,00 53,12 50,85
м 36 36,00 35,61 23,38 21,63 55,00 53,80 63,51 60,79
м42 42,00 41.38 26,97 25,03 65,00 62,90 75,06 71,71
м 48 48,00 47,38 31,07 28,93 75,00 72,60 86,60 82,76
м 56 56,00 55,26 36,2 33,80 85,00 82,20 98,15 93.71
м64 64,00 63,26 41,32 38,68 95,00 91,80 109,70 104,65
м72 72,00 71,26 46,45 43,55 105,00 101,40 121,24 115,60
м80 80,00 79,26 51,58 48.42 115,00 111,00 132,72 126,54
м 90 90,00 89,13 57,74 54,26 130,00 125,50 150,11 143.07
м 100 90,00 99,13 63,9 60,10 145,00 140,00 167,43 159.60

Таблица допусков размеров внешней винтовой резьбы ANSI

Меню оборудования ANSI | Инженерная таблица выбора винта и оборудования
Конструкция, формула и расчеты крепежа и винта / болта

Размер винта Класс
Резьба
Большой диаметр Диаметр шага Незначительный
Диаметр
Базовый a Макс. Мин. Макс. Мин. Макс.
0-80 0,0600 0,0595 0,0563 0.0514 0,0496 0,0442
0-80 3A 0,0600 0,0600 0,0568 0,0519 0,0506 0.0447
1-64 0,0730 0,0724 0,0686 0,0623 0,0603 0,0532
1-64 3A 0. 0730 0,0730 0,0692 0,0629 0,0614 0,0538
1-72 0,0730 0,0724 0.0689 0,0634 0,0615 0,0554
1-72 3A 0,0730 0,0730 0,0695 0,0640 0.0626 0,0560
2-56 0,0860 0,0854 0,0813 0,0738 0,0717 0,0635
2-56 3A 0. 0860 0,0860 0,0819 0,0744 0,0728 0,0641
2-64 0,0860 0,0854 0.0816 0,0753 0,0733 0,0662
2-64 3A 0,0860 0,0860 0,0822 0,0759 0.0744 0,0668
3-48 0,0990 0,0983 0,0938 0,0848 0,0825 0,0727
3-48 3A 0. 0990 0,0990 0,0945 0,0855 0,0838 0,0734
3-56 0,0990 0,0983 0.0942 0,0867 0,0845 0,0764
3-56 3A 0,0990 0,0990 0,0949 0,0874 0.0858 0,0771
4-40 0,1120 0,1112 0,1061 0,0950 0,0925 0,0805
4-40 3A 0. 1120 0,1120 0,1069 0,0958 0,0939 0,0813
4-48 0,1120 0,1113 0.1068 0,0978 0,0954 0,0857
4-48 3A 0,1120 0,1120 0,1075 0,0985 0.0967 0,0864
5-40 0,1250 0,1242 0,1191 0,1080 0,1054 0,0935
5-40 3A 0.1250 0,1250 0,1199 0,1088 0,1069 0,0943
5-44 0,1250 0,1243 0.1195 0,1095 0,1070 0,0964
5-44 3A 0,1250 0,1250 0,1202 0,1102 0.1083 0,0971
6-32 0,1380 0,1372 0,1312 0,1169 0,1141 0,0989
6-32 3A 0.1380 0,1380 0,1320 0,1177 0,1156 0,0997
6-40 0,1380 0,1372 0.1321 0,1210 0,1184 0,1065
6-40 3A 0,1380 0,1380 0,1329 0,1218 0.1198 0,1073
8-32 0,1640 0,1631 0,1571 0,1428 0,1399 0,1248
8-32 3A 0.1640 0,1640 0,1580 0,1437 0,1415 0,1257
8-36 0,1640 0,1632 0.1577 0,1452 0,1424 0,1291
8-36 3A 0,1640 0,1640 0,1585 0,1460 0.1439 0,1299
10-24 0,1900 0,1890 0,1818 0,1619 0,1586 0,1379
10-24 3A 0.1900 0,1900 0,1828 0,1629 0,1604 0,1389
10-32 0,1900 0,1891 0.1831 0,1688 0,1658 0,1508
10-32 3A 0,1900 0,1900 0,1840 0,1697 0.1674 0,1517
1 / 4-20 0,2500 0,2489 0,2408 0,2164 0,2127 0,1876
1 / 4-20 3A 0.2500 0,2500 0,2419 0,2175 0,2147 0,1887
1 / 4-28 0,2500 0,2490 0.2425 0,2258 0,2225 0,2052
1 / 4-28 3A 0,2500 0,2500 0,2435 0,2268 0.2243 0,2062
5 / 16-18 0,3125 0,3113 0,3026 0,2752 0,2712 0,2431
5 / 16-18 3A 0.3125 0,3125 0,3038 0,2764 0,2734 0,2443
5 / 16-24 0,3125 0,3114 0.3042 0,2843 0,2806 0,2603
5 / 16-24 3A 0,3125 0,3125 0,3053 0,2854 0.2827 0,2614
3 / 8-16 0,3750 0,3737 0,3643 0,3331 0,3287 0,2970
3 / 8-16 3A 0.3750 0,3750 0,3656 0,3344 0,3311 0,2983
3 / 8-24 0,3750 0,3739 0.3667 0,3468 0,3430 0,3228
3 / 8-24 3A 0,3750 0,3750 0,3678 0,3479 0.3450 0,3239
7 / 16-14 0,4375 0,4361 0,4258 0,3897 0,3850 0,3485
7 / 16-14 3A 0.4375 0,4375 0,4272 0,3911 0,3876 0,3499
7 / 16-20 0,4375 0,4362 0.4281 0,4037 0,3995 0,3749
7 / 16-20 3A 0,4375 0,4375 0,4294 0,4050 0.4019 0,3762
1 / 2-13 0,5000 0,4985 0,4876 0,4485 0,4435 0,4041
1 / 2-13 3A 0.5000 0,5000 0,4891 0,4500 0,4463 0,4056
1 / 2-20 0,5000 0,4987 0.4906 0,4662 0,4619 0,4374
1 / 2-20 3A 0,5000 0,5000 0,4919 0,4675 0.4643 0,4387
9 / 16-12 0,5625 0,5609 0,5495 0,5068 0,5016 0,4617
9 / 16-12 3A 0.5625 0,5609 0,5495 0,5068 0,5016 0,4617
9 / 16-14 0,5625 0,5510 0.5507 0,5146 0,5096 0,4760
9 / 16-16 0,5625 0,5611 0,5517 0,5205 0.5158 0,4866
9 / 16-16 3A 0,5625 0,5625 0,5531 0,5219 0,5184 0,4880
9 / 16-18 0.5625 0,5611 0,5524 0,5250 0,5205 0,4950
9 / 16-18 3A 0,5625 0,5625 0.5538 0,5264 0,5230 0,4964
9 / 16-20 0,5625 0,5612 0,5531 0,5287 0.5245 0,5017
9 / 16-20 3A 0,5625 0,5625 0,5544 0,5300 0,5268 0,5030
9 / 16-24 0.5625 0,5613 0,5541 0,5342 0,5303 0,5117
9 / 16-24 3A 0,5625 0,5625 0.5553 0,5354 0,5325 0,5129
9 / 16-32 0,5625 0,5615 0,5555 0,5412 0.5377 0,5243
9 / 16-32 3A 0,5625 0,5625 0,5565 0,5422 0,5396 0,5253
5 / 8-11 0.6250 0,6234 0,6113 0,5644 0,5589 0,5119
5 / 8-11 3A 0,6250 0,6250 0.6129 0,5660 0,5619 0,5135
5 / 8-18 0,6250 0,6236 0,6149 0,5875 0.5828 0,5554
5 / 8-18 3A 0,6250 0,6250 0,6163 0,5889 0,5854 0,5568
3 / 4-10 0.7500 0,7482 0,7353 0,6832 0,6773 0,6255
3 / 4-10 3A 0,7500 0,7500 0.7371 0,6850 0,6806 0,6273
3 / 4-16 0,7500 0,7485 0,7391 0,7079 0.7029 0,6718
3 / 4-16 3A 0,7500 0,7500 0,7406 0,7094 0,7056 0,6733
7/8 -9 0.8750 0,8731 0,8592 0,8009 0,7946 0,7368
7/8 -9 3A 0,8750 0,8750 0.8611 0,8028 0,7981 0,7387
7 / 8-14 0,8750 0,8734 0,8631 0,8270 0.8216 0,7858
7 / 8-14 3A 0,8750 0,8750 0,8647 0,8286 0,8245 0,7874
1-8 1.0000 0,9980 0,9830 0,9168 0,9100 0,8446
1-8 3A 1,0000 1,0000 0.9850 0,9188 0,9137 0,8466
1-12 1,0000 0,9982 0,9868 0,9441 0.9382 0,8960
1-12 3A 1,0000 1,0000 0,9886 0,9459 0,9415 0,8978
1-1 / 8-7 1.1250 1,1228 1,1064 1.0300 1.0228 0,9475
1-1 / 8-12 1,1250 1,1232 1.1118 1.0691 1.0631 1.0210
1-1 / 4-7 1,2500 1,2478 1,2314 1,1550 1.1476 1,0725
1-1 / 4-12 1,2500 1,2482 1,2368 1,1941 1,1879 1,1460
1-3 / 8-6 1.3750 1,3726 1,3544 1,2643 1,2563 1,1681
1-3 / 8-12 1,3750 1,3731 1.3617 1,3190 1,3127 1,2709
1-1 / 2-6 1,5000 1.4976 1.4794 1,3893 1.3812 1,2931
1-1 / 2-12 1,5000 1.4981 1,4867 1,4440 1,4376 1,3959
1-3 / 4-5 1.7500 1,7473 1,7268 1,6174 1,6085 1,5019
2–6 2,0000 1,9971 1.9751 1.8528 1,8433 1,7245

а. Базовый = номинальный

Как определить размер резьбы болта — прочность и конструкция резьбы болта

О резьбе болта

Может быть необычным думать о болтах и ​​гайках как о передовой технологии, но по крайней мере 1800 лет эти крепежные элементы были ничем иным.До промышленной революции шесть классических машин отвечали за каждое механическое преимущество. Из шести оригинальных машин винты, вероятно, были изобретены последними, но также и самыми революционными.

Их можно использовать для линейной транспортировки объектов или для перекачивания жидкостей, как в знаменитом винтовом насосе Архимеда. Винты были эффективны как редукторы в червячных передачах. Самое главное, они умели и надежно собирали материалы.

Легко утверждать, что болты и гайки сегодня столь же высокотехнологичны.В конце концов, большинство сложных машин — это гибриды простых машин. Теперь, после столетий практики металлообработки, резьбовые крепежи производятся с точностью до допусков и должны отвечать строгим требованиям сегодняшнего рынка высокой эффективности и производительности. Таким образом, болты становятся все более специализированными и стандартизированными, и конца этому не видно.

Различия между современными болтами и гайками выходят далеко за рамки размеров. Вы знаете разницу между накатанной резьбой и нарезанной резьбой? А как насчет классов посадки резьбы? Метрическая резьба vs.Единый стандарт резьбы? Или грубая или мелкая нить?

Что еще более важно, знает ли ваш поставщик разницу и может ли он разработать оборудование для ваших конкретных приложений? Мы делаем это в Bayou City Bolt, и позвольте нам помочь вам и вашей компании с любыми вашими потребностями в болтах. От, винты с головкой под торцевой ключ, шестигранные и тяжелые болты с шестигранной головкой и многое другое.

Производство ниток

Даже на техническом языке часто не делается различия между винтами и болтами.На самом деле эти термины использовались до появления резьбовых крепежных изделий с механической обработкой, поэтому они часто используются как взаимозаменяемые. Органы по стандартизации пришли к выводу, что эти крепежные детали различаются не спецификациями или методами производства; скорее так, как они используются. Как указано в справочнике Machinery’s Handbook и ASME B18, винты представляют собой крепежные детали с внешней резьбой, которые сопрягаются с внутренней резьбой или могут проходить сквозь материалы для сборки компонентов. Чтобы установить или удалить винт, к головке крепежа прикладывают крутящий момент.Болты также имеют внешнюю резьбу, но они удерживаются на месте при приложении крутящего момента к гайке. Совместимая внутренняя резьба должна иметь ту же геометрию, что и резьба на болте.

Невооруженным глазом может показаться, что все резьбы застежек созданы одинаково. Фактически, есть два метода изготовления резьбы — накатка и нарезка, которые влияют на функциональность крепежа. Для резки требуется пустой стержень, диаметр которого точно соответствует спецификации болта, а излишки материала срезаются с заготовки для создания резьбы.Это приводит к увеличению диаметра до начала резьбы. Все стандартные размеры болтов и типы резьбы могут быть изготовлены путем нарезания. Как правило, болты и винты с нарезанной резьбой имеют лучшую прочность на сдвиг, но также являются более сложными в производстве и более дорогими.

Для изготовления накатанной резьбы используется заготовка, диаметр которой немного меньше заданного конечного диаметра. Заготовка деформируется штампами для создания спиральных выступов и впадин, которые охватывают стержень болта.Это создает крепеж с более гладкой резьбой, который также весит меньше, чем нарезанные болты того же размера. Эти застежки обработаны холодным способом, отчего нити упрочняются. В целом прокатка — это быстрый, эффективный и менее затратный метод нарезания резьбы на заготовках. Существуют некоторые ограничения, такие как ограничения на длину резьбы и диаметры болтов, а некоторые материалы слишком твердые для холодной обработки штампами. Два типа конструкционных болтов, A325 и A490, не могут быть прокатаны из-за этих ограничений.

Эти условия означают, что накатанная резьба подходит для большинства применений, поскольку она дешевле и в среднем на 7% прочнее нарезанной резьбы.В то время как холодная обработка приводит к упрочнению минимального диаметра, резка истирает его и ослабляет поверхность материала. Как правило, единственный случай, когда явно требуется резьба нарезки, — это когда указанные материалы слишком трудно наматывать.

Стандартизация крепежных изделий

В 19 годах индустриализация и достижения в области механической обработки привели к массовому производству и распространению крепежных изделий. Конкурирующие болты одного размера с несовместимой резьбой приводили к проблемам взаимодействия, особенно с импортным оборудованием.Потребовалось глобальное событие грандиозных масштабов (Вторая мировая война), чтобы способствовать международному сотрудничеству в области стандартизации болтов. Канада, Соединенные Штаты и Соединенное Королевство не смогли отремонтировать танки и машины друг друга во время войны, поэтому в 1949 году они приняли Унифицированный стандарт резьбы (UTS), который определял критерий резьбы с использованием дюймовых размеров. Между тем, метрическая система набирала популярность в Европе и Азии, что привело к тому, что Великобритания отказалась от UTS и вместо этого приняла метрическую систему.Сегодня Канада и США остаются единственными рынками с высокой концентрацией оборудования UTS. Согласно ISO, мировая популярность оборудования делится на 60% в метриках, 31% на UTS и 9% на другие категории.

Имея самую большую долю рынка, метрические болты определить легче всего. Номиналы начинаются с буквы М, а цифра сразу после нее указывает диаметр болта в миллиметрах. Метрическая резьба крепежа также указывается в соответствии с шагом резьбы, который представляет собой расстояние между соседними витками резьбы, опять же в миллиметрах.Это представлено последней цифрой в обозначении метрического болта. Например, болт с маркировкой M10 x 1,5 представляет собой метрический болт с диаметром 10 мм и 1,5 мм между резьбами.

Таблица размеров резьбы

Подгонка резьбы определяет допуски между выступами и впадинами (гребнями и впадинами) сопрягаемых резьбовых деталей. В метрических описаниях посадка резьбы классифицируется по цифровой и буквенной системе; меньшие числа обозначают резьбу с более высокой точностью, а буквы обозначают положение допуска.В некоторых случаях оборудование может быть помечено двумя наборами размеров резьбы. Первая метка представляет собой делительный диаметр (воображаемый диаметр, при котором резьба обрезается наполовину — расстояние равно от большого и малого диаметров), а вторая представляет собой диаметр вершины, который является второстепенным диаметром на внутренней резьбе и большим диаметром. на внешней резьбе. Например, болт 4G5G будет иметь внутреннюю резьбу с шагом 4 класса и внутреннюю резьбу с гребнем класса 4. Когда уровни высоты тона и гребня одинаковы, обозначения упрощаются; вместо этого болт 4G4G будет обозначен как 4G.Резьба с более высоким допуском устанавливается быстрее и лучше подходит для размещения таких покрытий, как фиксатор резьбы.

Диаметр Тип

Внутренняя резьба

Наружная резьба

Участок

Пять типов: 4 класс, 5 класс, 6 класс, 7 класс, 8 класс

Семь типов: степень 3, степень 4, степень 5, степень 6, степень 7, степень 8, степень 9

Крест

Пять типов: 4 класс, 5 класс, 6 класс, 7 класс, 8 класс

Три типа: 4 сорт, 6 сорт, 8 сорт

Кроме того, позиции допуска могут быть следующих типов.Строчные буквы обозначают внешнюю резьбу, а прописные буквы обозначают внутреннюю резьбу.

Нить

Классы позиций с допуском

Внутренний

G, H

Внешний

E, F, G, H

По сравнению с UTS, метрическая резьба 6g будет очень похожа на болт 2A UTS с точки зрения посадки резьбы.

Для болтов

UTS диаметром менее 1/4 дюйма предусмотрены номера калибров, но размеры в дюймах используются между размерами от 1/4 до 1 дюйма. Второе число болта UTS обозначает резьбу на дюйм (TPI). Болты UTS размером от №0 до №10 имеют две возможные конфигурации TPI (грубую и мелкую), а диаметры №12 и выше могут иметь две или три конфигурации TPI (грубую, мелкую и сверхтонкую). Например, болт UTS, обозначенный № 3-48, представляет собой болт калибра 3 или винт с 48 резьбой на дюйм, а винт 1 / 4-20 имеет диаметр 1/4 дюйма и 20 витков резьбы на дюйм.

Посадка резьбы также важна для винтов и болтов UTS. Оборудование с неплотной посадкой лучше подходит для приложений, требующих быстрой сборки и разборки, но прецизионная посадка (класс 3) лучше всего подходит для высокоточных, высокопрочных соединений и суровых условий, таких как болты с головкой под торцевой ключ в двигателе. Потоки класса A используются для внешних потоков, а потоки класса B — для внутренних потоков.

Класс резьбы

Допуск

Приложение

1A

1.50% делительный диаметр

Только для быстрой и легкой сборки и разборки; редко используемый.

1,50% делительного диаметра

Только для быстрой и легкой сборки и разборки; редко используемый.

1,10% делительный диаметр

Приемлемо для большинства применений: наиболее распространенный болт UTS класса

1.10% делительный диаметр

Приемлемо для большинства применений: наиболее распространенный болт UTS класса

3A

0,80% делительного диаметра

Высокоточные, высокопрочные приложения; безопасность.

0,80% делительного диаметра

Высокоточные, высокопрочные приложения; безопасность.

Органы по стандартизации потратили огромные усилия на классификацию шага резьбы, поскольку он определяет область растягивающего напряжения резьбы, которую можно определить с помощью этого уравнения. Напряжение коррелирует с TPI болта.

As = π / 4 X (D — (.

4 X p)) ²

Где:

As: область растягивающего напряжения

D: диаметр болта

p: 1 / ниток на дюйм (TPI)

Например, сравним площадь растягивающего напряжения двух винтов.Первый — винт 3 / 4-10 UNC.

.3382 = π / 4 X (.75- (

4 x (1/10))) ²

Второй винт имеет такой же диаметр, но другой TPI; это винт 3 / 4-16 UNF.

,3754 = π / 4 x (0,75 — (0,

4 x (1/16))) ²

Как показывает уравнение, именно винт с большим TPI имеет большую площадь растягивающего напряжения.

Как определить толщину резьбы

Наконец, резьба как на метрических, так и на UTS-крепежах также подразделяется на грубую, тонкую и сверхтонкую.Типы резьбы UTS обычно обозначаются как UNC (Unified Coarse), UNF (Unified Fine) или (Unified Extra Fine (UNEF). Нет разницы в качестве изготовления между грубыми, мелкими и сверхтонкими типами резьбы, но есть различия в том, как они работают.

Грубая резьба толще и прочнее, чем метизы с мелкой резьбой. Крепежи с крупной резьбой также можно установить быстрее. Например, 3 / 4-10 UNC требует 10 оборотов для установки 1 дюйма оси болта, а 3 / 4-16 UNF потребует 16 оборотов.Крупная резьба обеспечивает зазор для покрытия резьбы и снижает вероятность истирания. Маловероятно, что эта резьба откроется, если болт изготовлен из мягкого материала.

Тонкую и сверхтонкую резьбу можно исследовать вместе. Их меньший шаг и больший TPI означают лучшую прочность на разрыв, а больший малый диаметр обеспечивает лучшую прочность на сдвиг. Меньшие углы спирали резьбы также обеспечивают превосходную устойчивость к вибрации в крепежных изделиях с мелкой резьбой, что очень важно. Тонкие материалы подходят для тонкой и сверхтонкой резьбы.Они также более полезны для точных приложений.

На основании этих подробных стандартов 91% резьбовых крепежных изделий относятся к одному из этих обозначений.

Метрическая система

Диаметр (мм)

Крупный шаг

Мелкий шаг (и сверхмелкий, если применимо)

1

.25

,2

1,2

,25

,2

1,4

,3 ​​

,2

1,6

,35

.2

1,8

,35

,2

2

,4

,25

2,5

,45

,35

3

.5

,35

3,5

,6

,35

4

,7

,5

5

,8

.5

6

1

,75

7

1

,75

8

1,25

1 (0,75)

10

1.5

1,25 (1)

12

1,75

1,5 (1,25)

14

2

1,5

16

2

1.5

18

2,5

2 (1,5)

20

2,5

2 (1,5)

22

2,5

2 (1,5)

24

3

2

27

3

2

30

3.5

2

33

3,5

2

36

4

3

39

4

3

42

4.5

3

45

4,5

3

48

5

3

52

5

4

56

5.5

4

60

5,5

4

64

6

4

ОТС

Диаметр (номер калибра или дюйм)

Грубый

Тонкий TPI

Экстра тонкий TPI

# 0

н / д

80

н / д

# 1

64

72

н / д

# 2

56

64

н / д

# 3

48

56

н / д

# 4

40

48

н / д

# 5

40

44

н / д

# 6

32

40

н / д

# 8

32

36

н / д

# 10

24

32

н / д

# 12

24

28

32

1/4

20

28

32

5/16

18

24

32

3/8

16

24

32

16/7

14

20

28

1/2

13

20

28

9/16

12

18

24

5/8

11

18

24

3/4

10

16

20

7/8

9

14

20

1

8

12

20

Этот документ может стать бесценным ориентиром при выборе крепежа, но нет необходимости сохранять его в памяти.Вся эта информация основана на опыте опытных инженеров и представителей Bayou City Bolt, которые могут помочь вашей организации отслеживать изнурительные вариации резьбовых винтов, болтов и гаек.

На протяжении почти двух тысячелетий аппаратное обеспечение с поддержкой потоков поддерживало некоторые из самых важных инноваций в истории человечества. Теперь у вашей компании есть шанс использовать высокотехнологичные преимущества современных аппаратных решений.

Скачать PDF

Руководство по размерам и размерам крепежных изделий

Общие сведения о размерах стандартного размера

Размер Размер относится к диаметру винтов, болтов и штифтов, а также внутреннему диаметру гаек и шайб.Вы можете искать свой продукт по диаметру, выбрав измерение в раскрывающемся списке Размер. Другие размеры, такие как винт, болт, длина штифта, внешний диаметр гаек и шайб и т. Д., Отображаются в самом результате поиска.

A. Детали, требующие совместимости с сопрягаемыми деталями

Например: винты или болты, которые просверливают гайки, шайбы

Те части, которые требуют совмещения с сопрягаемым элементом — винты или болты с гайками или шайбами ​​- имеют диаметры, которые выражены в фактических дюймах или долях от них, за которыми следует количество витков резьбы на дюйм.

Винты и болты, которые сопрягаются с гайкой, а также сами гайки обозначены как таковые. Шайб нет.

Важно отметить, что при согласовании шайбы с винтом или болтом диаметр вала винта или
болт должен соответствовать внутреннему диаметру шайбы. Например, болт -16 должен быть совмещен с шайбой.
Внутренний диаметр? шайба, на самом деле, будет немного больше, чем? тем самым позволяя шайбе прилегать к болту.Следовательно, при заказе шайбы для другого использования, кроме подгонки ее к винту или болту, следует определить фактическую внутреннюю
диаметр шайбы перед оформлением заказа.

Примеры:

1. Дробь, за которой следует дефис, за которым следует число:

Дробь — это диаметр вала в долях дюйма. Число после дефиса — это количество витков резьбы на дюйм , то есть количество витков резьбы на самом валу на дюйм длины вала.

1 / 4-20: диаметр вала четверть дюйма, 20 ниток на дюйм

3 / 4-16: диаметр вала три четверти дюйма, 16 ниток на дюйм

2. Для деталей размером 1 дюйм и более:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, затем дефис, затем дробь или целое число:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, — это диаметр вала. Число после дефиса — это количество ниток на дюйм ; то есть количество витков резьбы на самом валу на дюйм длины вала. То же, что и для более мелких деталей.

1-12: Диаметр вала один дюйм, 12 ниток на дюйм

2-1 / 4-4-1 / 2: диаметр вала два с четвертью дюйма, четыре с половиной резьбы на дюйм

Примечание: диаметры некоторых более мелких крепежных винтов (хотя они могут иметь сопрягаемую деталь) обозначены в отраслевой системе числовых размеров, описанной ниже.См. Пояснения в разделе C ниже.

B. Детали, не требующие совместимости с сопрягаемыми деталями

Те детали, которые не требуют совмещения с сопрягаемым элементом — винты или болты, которые просто просверливают поверхность или проходят сквозь нее — часто обозначаются промышленными числовыми размерами, перед которыми стоит знак #. На них не указано количество резьб на дюйм. Эти отраслевые числовые размеры варьируются от # 0 до # 15, где # 0 — самый маленький, а # 15 — самый большой.

Эти числовые размеры представляют собой диаметры вала (и внутренние диаметры некоторых шайб), которые были стандартизированы много лет назад Американским обществом инженеров-механиков (ASME), Американским обществом испытаний и материалов (ASTM) и другими организациями по стандартизации. Эти размеры были стандартизированы на основе размеров, уже широко используемых на рынке.

1. Примеры:

Отраслевой числовой размер, перед которым стоит знак #:

# 6: размер 6 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

# 8: Размер № 8 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

# 14: Размер № 14 (шурупы для листового металла, шурупы Teks, шурупы для дерева)

2.Основные основные диаметры, используемые в промышленности Числовые винты с указанием размера:

(в дюймах)

# 0: 0,0600 или 3/50 дюйма
# 1: 0,0730 или 73/1000 в
# 2: 0,0860 или 43/500 дюйма
# 3: 0,0990 или 99/1000 дюйма
# 4: 0.1120 или 14/125 в
# 5: 0,1250 или 1/8 дюйма
# 6: 0,1380 или 69/500 дюймов
# 7: 0,151 или 77/512
# 8: 0,1640 или 41/250 в
№9: 0.1770 или 11/64 в
# 10: 0,1900 или 19/100 дюйма
# 12: 0,2160 или 27/125 в
# 14: 0,2500 или 1/4 дюйма
# 15: 0,3120 или 5/16 дюйма
# 16: 0,3750 или 3/8 дюйма

Номинал

числовым размером больше # 16 встречается редко.

Диаметры основаны на серии крупной резьбы ASME (UNC / UNRC) и серии мелкой резьбы ASME (UNF / UNRF)

C. Диаметры машинных винтов, указанные в отраслевой цифровой системе размеров

Диаметр меньших крепежных винтов обозначен теми же основными основными диаметрами промышленных винтов, указанными в разделе B.2. выше, но также с количеством ниток на дюйм. Далее следует список в дюймах:

2-56: диаметр 0,0860 или 43/500; 56 ниток на дюйм
4-40: 0,1120 или 14/125 в диаметре; 40 ниток на дюйм
5-40: 0,1250 или 1/8 диаметра; 40 ниток на дюйм
6-32: диаметр 0,1380 или 69/500; 32 резьбы на дюйм
8-32: диаметр 0,1640 или 41/250; 32 резьбы на дюйм
10-32: диаметр 0,1900 или 19/100; 32 нитки на дюйм
10-24: 0.1900 или 19/100 в диаметре; 24 резьбы на дюйм
12-24: диаметр 0,2160 или 27/125; 24 резьбы на дюйм

Метрические размеры винтов и болтов — Преобразование винтов и таблица размеров резьбы SAE

КАК ЗАКАЗАТЬ МЕТРИЧЕСКИЕ ЧАСТИ

ASM упрощает заказ метрической фурнитуры, включая метрические винты, распорки и стойки. После того, как вы выбрали одну из наших американских стандартных деталей, вам просто нужно добавить свои метрические требования в запрос предложения. Например, для резьбовой проставки требование в метрике может быть «M 3.5 х 0,6 резьбы ». Ниже вы найдете подробную информацию о преобразованиях и размерах, которые помогут вам заказать такие детали, как метрические винты и стойки.

Как заказать метрическую стойку мужчина / женщина

После того, как вы выбрали одну из наших американских стандартных деталей, вам просто нужно добавить свои метрические требования в запрос предложений. Например, «Резьба M3,0 x 0,5».

Метрическая резьба мин. Глубина
А B
2.5 х 0,45 3,97 3,97
3,0 х 0,50 4,76 6,35
3,5 x 0,60 6,35 9,53
4,0 х 0,70 9,53 11,10
5,0 x 0,80 9,53 12,70
6,0 х 1,00 12,70 15,00
8,0 х 1,25 12,70 15.00

Если вам нужна наружная резьба большей длины, чем показано в таблице выше, вы можете добавить свое требование. Например, «B = 3,0 x 0,5 резьбы, B = 7,5 мм, длина

.

ПРИМЕЧАНИЕ: Когда длина корпуса L меньше или равна глубине резьбы A, мы предоставим максимально возможное количество резьбы.

ПРЕОБРАЗОВАНИЕ (SAE в метрическую систему и метрическую систему в SAE)

Чтобы преобразовать дюймы в миллиметры, умножьте дюймы на 25,4. Чтобы преобразовать миллиметры в дюймы, умножьте миллиметры на 0.039370.

ДОПУСКИ НА РАСПОРУ

Допуски при изготовлении стоек и проставок. Длина: до 100 мм, длина ± 0,13 мм. О. ± 0,152 мм

ДЛИНА РЕЗЬБЫ

Детали из латуни, алюминия и стали: Резьба M2,5 нарезана на длину 15,99 мм. Резьба M3 и больше имеет нарезку длиной 25,4 мм.

Детали из нержавеющей стали и нейлона: Резьба M2,5 нарезана через длину 9,6 мм. Резьба M3 нарезана через длину 12,7 мм.Резьба M3,5 и более имеет нарезку на длину 25,4 мм. Если длина больше, чем указано выше, см. Таблицу глубины резьбы.

РАЗМЕР ВИНТА

Винты с овальной головкой

Метрические размеры винта в миллиметрах, включая винты M2,5 и M4.

Размер резьбы «D» M2 M2.5 M3 M4 M5 M6
Высота головки, макс. «K» 1.7 2,1 2,4 3,7 3,9 4,7
Диаметр головки, макс. «D2» 4,4 5,5 6,3 9,4 10,4 12,6
Размер драйвера «No.» 1 1 1 2 2 3

Винты с цилиндрической головкой и шлицем

Размеры в миллиметрах

Размер резьбы «D» M3 M4 M5 M6
Высота головки, макс. «K» 1.8 2,4 3 3,6
Диаметр головки, макс. «D2» 6 8 10 12
Размер драйвера «No.» .50 0,70 0,80 1

Утопленные винты с полукруглой головкой и крестообразным шлицем

Метрические размеры винта в миллиметрах

Размер резьбы «D» M2 M2.5 M3 M4 M5 M6
Высота головки, макс. «K» 1.6 2 2,4 3,1 3,8 4,6
Диаметр головки, макс. «D2» 4 5 6 8 10 12
Размер драйвера «No.» 1 1 1 2 2 3

Крепежные винты с плоской головкой

Метрические размеры винта в миллиметрах

Размер резьбы «D» M2 м2.5 M3 M4 M5 M6 M8 M10
Высота головки, макс. «K» 1,2 1,5 1,65 2,2 2,5 3 4 5
Диаметр головки, макс. «D2» 3,8 4,7 5,6 7,5 9,2 11 14,5 18
Шаг «П» .40 .45 .50 ,7 ,8 1 1,25 1,50

Винты с головкой под торцевой ключ

Размеры в миллиметрах

Размер резьбы «D» M3 M4 M5 M6 M8 M10 M12 M14 M16 M20
Высота головки, макс. «K» 3 4 5 6 8 10 12 14 16 20
Диаметр головки, макс. «D2» 5.5 7 8,5 10 13 16 10 21 24 30
Шестигранный ключ Sz «S» 2,5 3 4 5 6 8 10 12 14 17

Винты с шестигранной головкой

Размеры в миллиметрах

Размер резьбы «D» M4 M5 M6 M8 M10 M12 M14 M16 M20 M24
Высота головки, макс. «K» 2.8 3,5 4 5,5 7 8 9 10 13 15
Через квартиры, «S» ,7 8 10 13 17 19 22 24 30 36
Шаг, «П» ,7 ,8 1 1,25 1,5 1.75 2 2 2,5 3

Винты с полукруглой головкой

Размеры в миллиметрах

Диаметр головки, макс. «B» Высота головы, макс. «R» Размер гнезда, Nom ‘S’
5,7 1,65 2
7,6 2,20 2,5
9,5 2,75 3
10.5 3,30 4
14,0 4,40 5
17,5 5,50 6
21,0 6,60 8
28,0 8,80 10

Важные данные, метрическая система, крепежные винты

Размеры в миллиметрах

Номинальная длина винта Допуск по длине, мм
до 3 мм вкл. ,2
от 3 до 10 мм ,3
от 10 до 16 мм ,4
от 16 до 50 мм ,5
более 50 мм 1,0

Положение головки: Ось головки должна быть расположена в истинном положении относительно оси хвостовика винта в пределах поля допуска, имеющего диаметр, эквивалентный 6% указанного максимального диаметра головки, или указанная максимальная ширина по плоскости шестигранных и шестигранных фланцевых головок, независимо от размера элемента.
