Сборный ленточный фундамент

Никого не удивишь тем, что фундамент является основой любой конструкции. Но, не все знают, что не каждый тип фундамента подходит для той или иной постройки. Берется во внимание вес будущего дома, количество этажей, вид грунта, глубина залегания грунтовых вод и т. д. Не странно, что на планирование основания уходит так много времени, денег и труда. В некоторых случаях рациональней использовать сборный фундамент. Он характеризуется высокой прочностью, длительным сроком эксплуатации и надежностью. Благодаря своей конструкции, он сможет равномерно распределять большую нагрузку постройки по всему периметру.

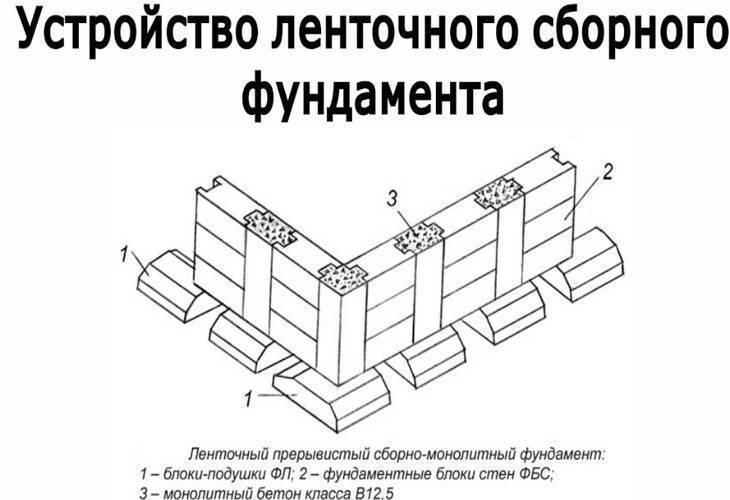

Сборный ленточный фундамент представляет собой конструкцию из железобетонных блоков, которые соединяются друг с другом бетонным раствором. В отличие от устройства обычного ленточного фундамента, вам придется заплатить дороже, так как без помощи тяжелой техники здесь не обойтись. Зато такое основание отличается прочностью и возводится значительно быстрее. Из чего состоит такой фундамент? Как выглядит чертеж и план такого основания? Можно ли сделать его своими руками? Давайте узнаем.

Из чего состоит сборный фундамент

Так как он сборный, то его нужно из чего-то собирать. Что служит в качестве костяка такого фундамента? Можно отметить два основных типа элементов:

  1. Трапециевидные блоки-подушки, которые устанавливаются на дно котлована. Они увеличивают опорную площадь нижней части фундамента.
  2. Стеновые железобетонные блоки, имеющие прямоугольную форму и армированные петли. Именно из них делается большая часть сборного ленточного фундамента. Они устанавливаются в ленту и служат для наращивания высоты в котловане.

Обратите внимание! Стандартный вес одного элемента может превышать 300 кг. Как вы понимаете, своими руками укладку выполнить не получится.

Блоки хороши тем, что имеют отличные характеристики. Не зря такие фундаменты используются для паркингов под землей, подвалов, жилых домов и технических зданий. ФБС (Фундаментный Блок Стеновой) прочный и надежный. Вам не стоит переживать, что через пару лет основание даст сбой.

Достоинства и недостатки сборного фундамента

Перед тем как приступать к «разбору полетов», давайте узнаем положительные и отрицательные стороны. Так, вы сможете взвесить все и убедиться или разубедиться в рациональности использования сборной конструкции.

Достоинства фундамента:

  1. В отличие от монолитного ленточного фундамента, устройство проходит значительно быстрее. Сплошная лента из бетона будет сохнуть не меньше месяца. В сборном варианте ФБС уже готовые к эксплуатации. А учитывая то, что работать потребуется со специальной техникой, то это ускорит процесс.
  2. Как только вы возведете конструкцию, можно будет приступить к устройству коробки дома.
  3. Каждый элемент отличается отличным качеством и имеет стандартные характеристики согласно ГОСТу.
  4. Фундамент долговечный и прочный.

Недостатки фундамента:

  1. Из-за швов между плитами, вам будет тяжело уложить гидроизоляционный материал.
  2. Если сравнивать его с монолитной лентой, то он немного уступает ей по прочности.
  3. Себестоимость устройства значительно выше. Придется нанимать мощную механизированную технику.

Начало начал – план фундамента из ФБС

Если спросить любого инженера, с чего начинается строительство фундамента, то он с уверенностью скажет, что первым делом делается план и соответствующие чертежи. Этот этап является ключевым. Что касается сборного фундамента, то его план просто незаменимая вещь. Без него вам попросту не разрешат выполнять работы по строительству. Все дело в том, что этот план имеет в себе всю информацию, структурные характеристики и технологию укладки основания. Кроме того, в документе отмечается точное количество блоков и других элементов.

Что именно входит в этот план?

  1. Глубина залегания фундамента.
  2. Конфигурация, габариты и свойства всех составных частей.
  3. Месторасположение и размеры отверстий для коммуникаций.
  4. Количество и порядок установки блоков-подушек и стеновых блоков.

Правила раскладки сборного ленточного фундамента для чертежей тоже присутствуют. Именно из них вы узнаете, как правильно нужно установить ФБС. Ведь для прочности выполняется перевязка блоков, похожая на перевязку кирпичной кладки.

Когда у вас уже есть на руках план, можно сказать, что половина работы сделана. Следуя плану, вы с помощниками можете собрать свой фундамент. Но, перед этим нужно выполнить ряд действий. Ведь если фундамент будет закладываться при помощи спецтехники, то остальные работы делаются вручную. С чего начинается работа?

Инструменты и материалыдля работы

Первым делом вам нужно заранее позаботиться о наличии нужных инструментов и материалов для работы, чтобы во время процесса не отвлекаться. Это поможет сократить общее время. Итак, вы должны иметь такой набор инструментов:

  1. Лопата.
  2. Лом.
  3. Ведра.
  4. Уровень.
  5. Нивелир.
  6. Отвес.
  7. Веревка, молоток и колья.
  8. Бетономешалка.

Если говорить о расходных материалах, то вам понадобятся:

  • песок;
  • гравий;
  • цемент;
  • гидроизоляционный материал.

Если вы имели дело с ленточным фундаментом, то заметите, что потребуется меньше нужных инструментов и материалов. Ведь саму ленту вы будете делать из готовых блоков. Когда все готово, можно приступать к работе.

Пошаговая инструкция устройства сборного фундамента

Имея на руках все данные о фундаменте (глубина, ширина, форма), вы можете приступать к земельным работам. Мы рассмотрим весь процесс по шагам, чтобы вам было легче:

  1. Сначала очистите всю площадку. Она не должна иметь лишних предметов.
  2. После чего вы должны сделать разметку ленты на грунте. Для этого вам потребуются веревка и колышки. Ваша задача – точно перенести рисунок фундамента на основание. Вы должны придерживаться размеров и четкой формы. Для работы используйте нивелир и уровень. Забивайте колышки на углах и соединяйте их веревкой. Должно получиться так, как на рисунке.
  3. По уже сделанной разметке нужно выкопать траншею. Здесь у вас есть два варианта: простой и тяжелый. Простой довольно быстрый и вы будете не задействованы. Все сводиться к работе тяжелой техники. Это быстро и без усилий, но придется заплатить за работу. Второй вариант сложнее – нужно вырыть траншею своими руками. Самому это будет сделать сложно, поэтому обратитесь за помощью к знакомым.

    ​Совет! Будьте благоразумными. Если глубина залегания фундамента большая, лучше не тратить время и силы на эту работу. Особенно если грунт на вашем участке имеет много каменных включений.

  4. Выкопанная траншея должна быть ровной, в процессе копки следите за этим при помощи отвеса. После чего выставите на углах маяки и сверьте, на одном ли уровне выкопанная траншея. Когда нужный уровень достигнут, следует уплотнить дно. Можете использовать ручной трамбовщик. Во всяком случае, дно должно быть плотным.
  5. Теперь, чтобы уберечь ваш фундамент от влаги и сделать его еще устойчивым, следует засыпать дно песком и гравием. Такая подушка делается практически всегда. Благодаря ей фундамент простит дольше. А сама работа несложная. Достаточно засыпать песок на дно, смочить водой и утрамбовать. Слой песка должен иметь 10 см. Сверху насыпается щебень и тоже трамбуется. Слой идентичный.

Вот и все, на этом ваши ручные работы заканчиваются. Дальше в ход идет тяжелая техника. Чтобы поднимать фундаментные стеновые блоки и плиты, вам не обойтись без крана. Аренда такой техники посуточная, поэтому правильно рассчитайте время, чтобы не переплачивать лишние средства и сделать все быстро. В идеале нанять специальную бригаду, которая профессионально выполнит за вас всю работу. Иногда это даже выгодней, так как простой крана минимальный.

Что происходит дальше? А дальше все просто. Исходя из плана возводится фундамент. Сначала краном в опалубку устанавливаются трапециевидные плиты. Они будут служить основанием. Установка начинается с угла здания. У блоков и плит есть специальные петли, за которые и поднимают элемент. Задача мастеров заключается в прикреплении крюков к петлям, приему и направлению подаваемого краном элемента и, после правильной установки, снятия крюков.

Когда все подушки фундамента будут установлены, поверх их делается армированный пояс из железобетона. Используются прутья арматуры и бетонный раствор. После полного высыхания процесс повторяется, но только в этот раз уже используются обычные стеновые блоки для наращивания.

Обратите внимание! Наращивание высоты выполняется в шахматном порядке, чтобы швы не сходились друг с другом.

Между блоками есть специальные пазы, в которые нужно залить бетонный раствор. Наращивание выполняется до нужного уровня. После того как швы высохнут, можно приступать к гидроизоляционным работам. Для этого вам потребуется гидроизоляционный материал, например, рубероид. Его нужно уложить в несколько слоев на поверхность основания. Для фиксации используется битумная мастика.

После всех манипуляций ваш фундамент готов. Теперь вы можете смело наращивать стены фундамента.

Заключение

Как вы могли убедиться, сборный фундамент не совсем легко сделать. В устройстве он обойдется вам значительно дороже, но благодаря тяжелой технике быстрее. Стоит ли оно того – решать вам. Если вы хотите сделать все своими руками, то задумайтесь над обычным ленточным основанием.

Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.



Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

  • монолитный, при производстве которого раствор заливают в траншею с отсыпкой,
  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

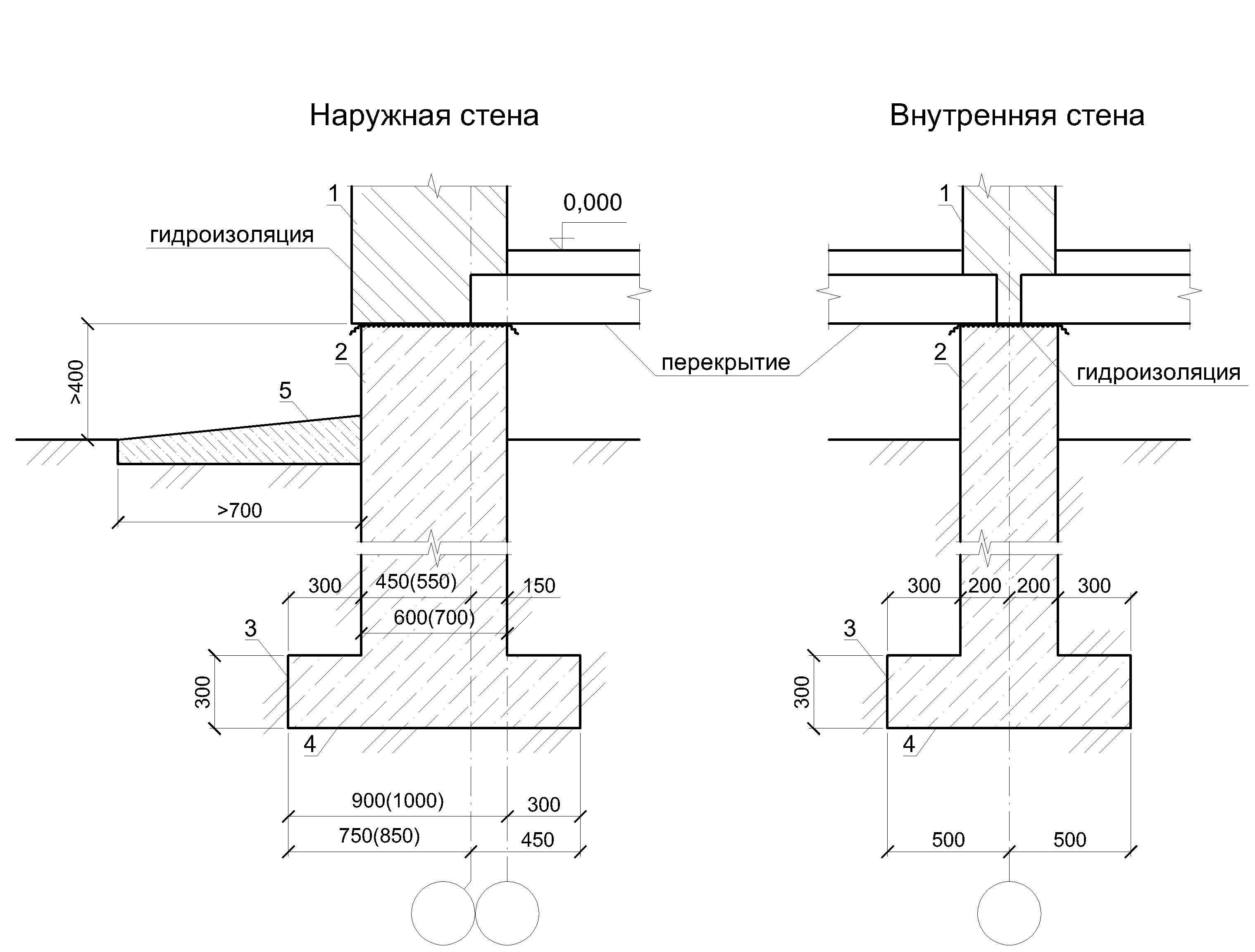

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  • информация о гидро- и теплоизоляции,
  • таблицы с указанием норм нагрузок для конкретной опорной конструкции.



Подробный чертеж ленточного фундамента с выносными сечениями.



Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

  • Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
  • Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.



Чертеж заглубленного ленточного фундамента в разрезе.



План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.



Чертеж заглубленного ленточного фундамента со схемой горизонтального и вертикального армирования.



Самостоятельные расчеты

Без наличия опыта и квалификации создать план опорных конструкций не сложно, если сборный фундамент рассчитывается для хозяйственных построек или ограждений. Для этого достаточно учесть следующие параметры:

  • почвенную усадку по вертикали,
  • нагрузку от веса основного сооружения,
  • нагрузку от кровли с подстропильной системой, если речь идет о хозяйственных или бытовых постройках,
  • нагрузку от давления грунта, действующую с боковых сторон.

Для страховки полученные величины нагрузки увеличивают на 2%.



Профессиональное планирование

План ленточной опоры для жилого дома требует более детальных вычислений и профессионального исполнения. Специалист при выполнении расчетов принимает во внимание действующие положения СНиП и учитывает малейшие нюансы, включая эксплуатационные нагрузки, возможный вес снежной шапки на кровле, снижение веса при выполнении оконных и дверных проемов.



Указание расположения колонн на схематичном изображении ленточной опоры.



Требования к схемам

План фундамента ленточного типа должен отвечать следующим требованиям:

  • легкая читаемость,
  • полнота информации на основной схеме,
  • наличие дополнительной информации в приложениях,
  • достаточность данных для проведения строительства без необходимости выполнять дополнительные расчеты.

Подробный и полный чертеж опорной конструкции любого типа легко претворять в жизнь. Он исключает вероятность разночтений и ошибок на этапе подготовительных работ и монтажа.

Сборный ленточный фундамент: чертеж и размеры

Фундамент является несущей основой любого здания, поэтому от его прочности и надёжности зависит целостность всего сооружения. Существуют разные виды фундаментов, отличающиеся конструкцией и используемыми для сооружения материалами. Быстрее всего возвести сборный ленточный фундамент, поскольку он собирается из готовых бетонных блоков. При этом надёжность и долговечность всей конструкции гарантирована.  Такие фундаменты используются для возведения разных сооружений: жилых и промышленных. Причём работы можно выполнить даже самостоятельно, достаточно иметь чертеж, чтобы знать основные размеры и отметки, блоки и грузоподъёмную технику.

Особенности

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на  фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:

  • сплошной ленточной подушки, которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
  • вертикальной стены, собирающейся из готовых бетонных блоков.

При этом размеры такого фундамента зависят от габаритов используемых блоков, требуемой высоты, отметки заглубления и других параметров. Блоки имеют типовые размеры от 300х600(h)х900 до 600х600(h)х2400 мм. При этом они бывают полнотелые и пустотелые и могут изготавливаться из следующих материалов:

Рекомендуем к прочтению:

  • пустотелые блоки маркируются ФБП, их делают из обычного или силикатного бетона;
  • полнотелые блоки маркируются ФБС и ФБВ (с пазом), их производят из бутобетона или железобетона.

Важно: блоки ФБП не отличаются особой прочностью, поэтому подходят для устройства оснований под дома из дерева и корпусные строения. Размеры каждого блока можно узнать из его маркировки.

Все фундаментные блоки изготавливаются на заводе согласно чертежу и типовым габаритам. Каждое изделие должно соответствовать требованиям ГОСТ:

  • Все размеры (высота, длина и ширина) строго нормируются.
  • Точно соблюдаются пропорции составляющих элементов бетонной смеси.
  • Блоки армируются согласно нормам.
  • Строго соблюдаются условия вибропрессовки и остывания бетонной смеси.

Чертеж сборного ленточного фундамента должен содержать планы раскладки блоков, рядовую раскладку в боковых проекциях, необходимые сечения и узлы, сборную спецификацию блоков и необходимых расходных материалов.

Преимущества и недостатки

Фундамент можно сделать даже своими руками, имея чертеж и зная все размеры

К преимуществам сборных фундаментов ленточного типа можно отнести следующее:

  1. Простота и быстрота сборки. Фундамент можно сделать даже своими руками, имея чертеж и зная все размеры.
  2. Прочность и надёжность на любых грунтах.

Среди недостатков стоит перечислить следующее:

Рекомендуем к прочтению:

  1. Массивность и тяжеловесность блоков требует использования грузоподъёмной техники для их укладки.
  2. Стыки между блоками могут пропускать влагу в подвал дома.
  3. Прочность монолитного ленточного основания несколько выше, чем у сборного фундамента.

Область использования

Сборные ленточные фундаменты являются прекрасной основой для домов из кирпича, камня и бетона

Сборные ленточные фундаменты редко применяются в западных странах, где предпочтение отдаётся монолитным основаниям, но у нас они с успехом используются для возведения следующих зданий:

  • Они являются прекрасной основой для домов из кирпича, камня и бетона. При этом плотность стен не должна превышать 1300 кг/м³.
  • Размеры блоков позволяют делать основания для зданий из сборных железобетонных изделий и моноблоков.
  • Сборные фундаменты ленточного типа подходят для строений с неравномерно распределённой нагрузкой на основание, а также для монтажа на неоднородный грунт.
  • Если на чертеже в будущем здании предусматривается устройство подвала, то его стенами и будут блоки фундамента.

При этом в зависимости от особенностей здания и геологических условий может использоваться один из видов сборного ленточного основания:

  1. Сборный заглублённый фундамент.
  2. Заглублённое основание с опорной подушкой.
  3. Сборная мелкозаглублённая основа.
  4. Мелкозаглублённый фундамент с опорной подушкой.

Внимание: нижняя отметка сборного ленточного основания должна быть ниже уровня промерзания почвы в регионе строительства.

Важные нюансы

Перед укладкой кирпича или другого стенового материала верхнюю грань фундамента необходимо выровнять при помощи бетона

Несмотря на то, что такой тип оснований можно сооружать на любом грунте, перед выполнением работ нужно провести геологический  анализ. Чертеж можно выполнять после получения полной информации о глубине залегания грунтовых вод и составе грунта. При возведении фундамента из железобетонных элементов, например, ФБС,  стоит придерживаться следующих рекомендаций:

  • Перед укладкой кирпича или другого стенового материала верхнюю грань фундамента необходимо выровнять при помощи бетона. Иногда для повышения прочность основания после укладки бетонных блоков делается монолитный армированный пояс из бетона. Он не только даст ровную основу для возведения стен, но и убережёт здание от усадки и трещин на непрочных грунтах.
  • После возведения стен блочного фундамента пространство между стенками котлована и конструкцией засыпается песком и послойно трамбуется.
  • Чтобы защитить фундамент от влаги, его стенки смазываются гидроизоляционным материалом – битумом или битумной мастикой.
  • Если здание возводится с подвалом, то стенки фундамента необходимо утеплить при помощи пенополистирола или другого теплоизоляционного материала. При этом утепляется только цокольная поверхность и часть стен фундамента до отметки промерзания грунта.
  • Для защиты от влаги все стыки между элементами тщательно заделываются и герметизируются.
  • Если при укладке вряд бетонных изделий остаётся просвет, не кратный типовому размеру элементов, то его бетонируют или укладывают туда разрубленный до нужной длины блок.
  • Для качественной связки соседних блоков (особенно по углам и при Т-образном или крестообразном пересечении стен в плане) используется укладочная сетка из прутка диаметром 5 мм.
  • При укладке ФБС стоит предусмотреть просвет в стене, чтобы заложить туда гильзу для прокладки инженерных коммуникаций в дом.
  • Элементы в соседних рядах укладываются со сдвижкой, то есть места стыков не должны совпадать.
  • При устройстве сборного фундамента на рельефе укладка блоков производится уступами высотой, раной высоте блока (600 мм). Чем больше перепад рельефа, тем больше уступов у фундамента получится.

Последовательность сборки фундамента

Прежде всего, необходимо разбить участок согласно чертежу, для этого используются колышки и верёвки

  1. Прежде всего, необходимо разбить участок согласно чертежу. Для этого используются колышки и верёвки.
  2. После этого по разметке можно копать траншеи. Работы можно вести вручную или при помощи строительной техники. Глубина и ширина траншеи указываются в проекте и завысят от этажности здания, толщины и материала стен, а также других особенностей строения. В любом случае дно траншеи не может находиться выше отметки промерзания грунта.
  3. Дно тщательно выравнивается и засыпается речным песком. Высота песчаной подушки должна быть не меньше 20 см, а её ширина делается больше на 20-30 см, чем фундаментная лента. После засыпки песок поливается водой и трамбуется.
  4. Для укладки ФБС в качестве основы можно использовать готовые фундаментные подушки или выполнить монолитную прослойку высотой 300 мм, которая на 20-30 см будет превышать ширину используемого фундаментного блока. Для этого возводится опалубка, укладывается пространственная арматурная сетка из прутка 10-12 мм и заливается бетон М 200.
  5. После его застывания опалубку можно убирать и начинать укладку бетонных элементов.
  6. Для монтажа вам понадобится грузоподъёмная строительная техника. Блоки укладываются согласно чертежу раскладки. Монтируется необходимое количество рядов.
  7. После этого можно приступать к гидроизоляции наружной поверхности стен фундамента. Для этого стены обмазываются битумной мастикой два раза и покрываются слоем рубероида. Если уровень грунтовых вод невысокий, то можно обойтись без использования рубероида.
  8. При необходимости поверх фундаментных изделий выполняется монолитный железобетонный пояс.
  9. Выполняется обратная засыпка котлована.

виды и сфера применения, чертеж, плюсы и минусы

На чтение 7 мин Просмотров 69 Опубликовано Обновлено

Фундамент – основание любого сооружения, которое должно быть максимально прочным и устойчивым к различного рода влияниям. Оно принимает нагрузку здания, осадков. Эта конструкция в большей степени находится под землей, поэтому к ее строительству нужно подойти ответственно. Сборный ленточный фундамент можно соорудить самостоятельно.

Устройство сборного ленточного фундамента

Конструкция представляет собой непрерывную ленту, которая располагается по всему периметру будущего сооружения. Для ее изготовления используются легкобетонные или железобетонные блоки. Этот вариант является оптимальным, если работу нужно провести в короткие сроки.

Сборный фундамент требует применения специальной техники, при помощи которой элементы транспортируют и укладывают.

Блоки имеют трапециевидную или прямоугольную форму. Каждый элемент имеет вес около 300 кг и больше, поэтому вручную уложить его не получится.

Разновидности сборных оснований

На строительство кирпичного основания уходит очень много времени

Классифицировать фундамент можно по нескольким параметрам: материалу изготовления, глубине заложения. По первому признаку выделяют такие конструкции:

  • Бутовые. В основе лежит природный камень (колотый или гладкий). Используют такой фундамент нечасто, так как прочность на сжатие у него невысокая.
  • Бетонные. Для работы применяются ФБС блоки больших размеров, а также плиты. Преимуществом конструкции является скорость строительства. Однако ее возведение дорогостоящее. Причиной этому является использование специальной техники.
  • Кирпичные. Для изготовления такой ленты применяют глиняный или керамический материал. В этом случае строительная техника не требуется. Работа занимает достаточно много времени, поэтому такой материал подходит только для мелкозаглубленного основания.

Глубина заложения зависит от того, насколько сильно промерзает грунт. Если величина не превышает 6 м, такая конструкция считается мелкозаглубленной. При ее возведении нужно ответственно подойти к расчетам. Такой фундамент стоит недорого, строится быстро, но не подходит для тяжелых сооружений. В других случаях требуется основание на всю глубину промерзания грунта.

Область применения

Глубина заложения фундамента в зависимости от уровня промерзания грунта

Такой тип основания применяют для строительства кирпичных зданий, домов из пеноблока, шлакоблока, монолитного бетона. Основное условие для выбора материала для стен – плотность не больше 1300 кг/м3. Конструкция считается оптимальной, если участок характеризуется неоднородностью грунта. Область применения зависит от типа фундамента:

  • Кирпичный мелкозаглубленный предназначен для строительства домов из дерева до 2-х этажей. Грунт при этом не должен быть пучинистым.
  • Глубокий кирпичный. Такое основание подходит для тяжелых построек из камня или кирпича. Это фундамент позволит обустроить подвал или цокольный этаж.
  • Мелкозаглубленный из бетона. Его выбирают для дачных домов каркасного типа, высота которых не превышает 3 этажа. Он приемлем на слабопучинистых и непучинистых грунтах. Для тяжелых сооружений не подходит.
  • Глубокий бетонный фундамент. Такая конструкция подходит под дома любой конфигурации из дерева, кирпича или бетона. Если же грунты пучинистые или промерзают слишком глубоко, такой вид основания не подойдет.

Выбор разновидности фундамента зависит от веса постройки, климатических условий эксплуатации, а также финансовых возможностей хозяина.

Выбирать сборное основание из железобетона нужно в таких случаях:

  • использование тяжелых плит перекрытия в строительстве;
  • для возведения стен применяется высокоплотный кирпич или бетонные блоки;
  • потребность оборудования цокольного этажа или подвала;
  • структура грунта на участке неоднородная.

Ошибка в выборе конструкции фундамента или материала его изготовления влияет на прочность всей постройки, ее долговечность.

Расчет параметров сборного ленточного фундамента

Расчет ширины ленты мелкозаглубленного фундамента

Для правильного строительства сборного ленточного фундамента чертеж выполняется после тщательных расчетов. Если показатель прочности будет занижен, процессы усадки пройдут неравномерно, на стенах здания появятся трещины, опорная конструкция может деформироваться.

При завышении требований по характеристикам прочности неоправданно увеличивается трудоемкость работ, стоимость конструкции. Для расчета фундамента используется несколько методов: по деформации грунта, по его несущей способности под подошвой. Второй вариант является более простым.

Расчет осуществляют таким образом:

  • Начертить схему здания в мельчайших подробностях: с указанием расположения стен, оконных и дверных проемов.
  • Определить потребность в сооружении подвала (требуются его габариты).
  • Выбрать материал изготовления цокольного этажа, материалы для ветровой защиты, утепления, гидроизоляции стен.

При расчете учитываются габариты используемых материалов и их удельный вес. Процесс предусматривает несколько этапов:

  1. Сбор нагрузок на фундамент. Суммируется масса стен, перекрытия пола и потолка, стропильной системы, материалов для кровли, всех внутренних элементов здания, крепежей. Полезная нагрузка дома (технические приборы, мебель) не должна превышать 180 кг/м2 площади. На этом этапе учитывается ветровая и снеговая нагрузка. Тут используются таблицы значений для каждого региона.
  2. Выбор габаритов ленты. Сначала осуществляется определение ширины подошвы конструкции. Этот параметр зависит от толщины стен, а также используемого строительного и отделочного материала. Кроме этих размеров нужна глубина залегания ленты. Нижняя точка конструкции должна находиться на 15 см ниже уровня промерзания почвы. Дополнительно учитывается высота цоколя. Глубину промерзания грунта тоже можно взять в официальных таблицах в зависимости от региона.
  3. Проведение коррекции в зависимости от условий.

Если нагрузка дома меньше несущей способности грунта, все расчеты осуществлены правильно.

Достоинства и недостатки

Преимущество фундамента из блоков в высокой скорости строительства

Прежде чем строить сборный фундамент, необходимо рассмотреть его плюсы и минусы. Достоинства конструкции:

  • сокращение сроков строительства: нет необходимости ждать, пока бетон наберет прочности, так как ФБС уже готовы к работе;
  • возможность быстрого начала возведения коробки здания;
  • высокая прочность и долговечность конструкции;
  • возможность сооружения основания любой конфигурации.

Недостатком считаются швы между элементами. Они несколько усложняют укладку гидроизоляционного материала. Прочность такого вида основания немного ниже монолитного. Для работы требуется тяжелая техника, аренда которой стоит дорого.

Инструкция по монтажу

Советы по обустройству фундамента из ФБС

Устройство сборного фундамента осуществляют с соблюдением следующей технологии:

  1. Разметка участка. Для этого используются колья и шнур. Таким образом можно добиться ровных и четких краев траншеи.
  2. Земляные работы. При помощи лопаты или специальной техники нужно выкопать траншею. Ее глубина зависит от залегания фундамента и веса сооружения. По периметру допускаются отклонения по глубине, но минимальные. Дно должно быть ровным.
  3. Изготовление песчаной подушки. Ее ширина обычно больше первого слоя блоков на 20-30 см. Толщина подушки составляет 20 см и более. Песок нужно увлажнить и уплотнить. Перед укладкой элементов на подушку настилают слой гидроизоляции. В ее качестве применяют рубероид или плотный полиэтилен.
  4. Монтаж первого ряда блоков. Его изготавливают из плиты-подушки, которая имеет форму трапеции. Так как нижняя часть изделия более широкая, давление на почву снижается, как и риск проседания здания.
  5. Монтаж армирующего пояса. На поверхности плит укладываются прутья арматуры, поверх которых заливается бетонный раствор.
  6. Монтаж блоков. Сначала устанавливают угловые элементы, а также в местах пересечения стен. Между этими маяками натягивают шнур, который является ориентиром для укладки последующих блоков. На этом этапе важно соблюдать перевязку швов. Стыки в соседних рядах не должны совпадать. Укладку осуществляют на цементный раствор. Правильность укладки проверяют при помощи строительного уровня и отвеса.
  7. Заделка швов. Состав должен быть водоотталкивающим.
  8. Укладка верхнего пояса арматуры. Сначала монтируют опалубку, потом изготавливают каркас из стальных прутьев, который заливают бетонным раствором.
  9. Нанесение гидроизоляции на внешнюю поверхность сооружения.

После завершения работы боковые пазухи конструкции засыпают песком и уплотняют его. В последнюю очередь проводят гидроизоляцию верхнего пояса арматуры. Укладку блоков нужно начинать сразу после подготовки траншеи.

Сборный фундамент ленточного типа – недешевое удовольствие, но при соблюдении технологии процесс строительства пойдет быстрее. При правильном подходе к работе основание будет крепким и надежным.

Как составить правильный план фундамента дома

27 Декабрь 2016      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:
8653

План чертеж фундамента

Возведение качественного основания для дома является залогом прочности и надежности здания. Правильно разработанный план фундамента становится отличной основой для производства работ. При его создании анализируется большой объем исходных данных, которые могут оказать влияние на основание.

План фундамента, кроме таблиц, сопровождает чертеж. На этом документе детально прорисованы все геометрические характеристики и привязки к существующему участку и контурам местности.

Классический и популярный ленточный фундамент также имеет чертеж, который является отправной точкой для производства работ.

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

  1. Конфигурация сечения ленты основания.
  2. Тип и обустройство слоя «подбетонка».
  3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
  4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам. Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

  1. Простая и однозначная читаемость материала.
  2. Высокая информативность и передача всех ключевых данных на плане.
  3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
  4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

  1. Высокие трудозатраты.
  2. Снижение прочности основания.
  3. Возможность частичного обрушения.

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

к оглавлению ↑

Как сделать план фундамента, основные параметры расчетов

В разработанных и утвержденных профильных ГОСТах определены требования к проектам и правила создания и расчета планов фундаментов различного типа.

Согласно установленной практике, при разработке проектных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры оптимально отражают необходимую точность.

Основные параметры расчетов ленточного фундамента

Перед построением чертежа обязательно выполняют разметку по основным и вспомогательным осям.

Если основание имеет колонны, то они обязательно детализируются на плане.

Главные линии конструкции прорисовывают линиями, толщиной 0,5 – 0,8 мм.

Технологические отверстия для входа инженерных коммуникаций обозначаются:

  • полной детальной схемой,
  • с указанием данных по нижней точке,
  • с осевым выносом необходимых в производстве работ данных.

Для однозначного определения этих точек на чертеже их обозначают специальными условными знаками.

Схема расчетов фундамента

План фундамента всегда сопровождается подробными таблицами расчетов. При выполнении этих работ учитываются такие параметры, как:

  1. Общий вес здания.
  2. Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
  3. Характеристики грунтов на участке застройки.

Все эти показатели определяют не только геометрию конструкции, но и технические характеристики строительных материалов, которые будут применяться на различных этапах строительства.

к оглавлению ↑

Условия точного переноса плана на местность

Чертеж фундамента является основой для последующего выноса в натуру объекта строительства. Поэтому здесь должны быть переданы все необходимые размеры, но нельзя допускать перенасыщенности материалов данными – лишние цифры только мешают производству работ.

При соблюдении установленного масштаба и правильной привязке конструктивных элементов к осям строения вынос плана на местность осуществляется быстро и точно. Для этого привлекаются геодезисты, имеющие необходимое оборудование. В некоторых условиях, когда точность не так критична (хоз. постройки и т.п.) вынос можно сделать самостоятельно. Важно точно соблюсти геометрические формы строения.

План фундамента жилого дома и чертеж всех геометрических характеристик сооружения определяет качество выполнения монтажных работ, а, следовательно, качество и надежность будущего здания.



Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.



Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

  • монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  •

    Подробный чертеж ленточного фундамента с выносными сечениями.

План ленточного сборного фундамента. Особенности

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на  фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:

  • сплошной ленточной подушки , которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
  • вертикальной стены , собирающейся из готовых бетонных блоков.

Ленточный монолитный фундамент чертеж. План фундамента ленточного чертеж 11м на 10 м картинки

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

Схема ленточного фундамента.

  • сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

  • общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
  • тип грунта, влияющий на степень усадки,
  • величину нагрузки в процессе эксплуатации.

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

  • Выбирается масштабирование 1:100 или 1:400.
  • Перед построением выполняют осевую разметку.
  • При наличии колонн, их месторасположение указывается на схеме.
  • Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

  • с полным схематичным изображением и указанием данных по нижней точке,
  • осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

  • наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
  • при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

  • уровень грунта,
  • уровень пола,
  • общие очертания опорной конструкции,
  • тепло- и гидроизоляцию.

. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

  • схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
  • примечания, содержащие сведения нюансах конструкции,
  • рекомендации относительно подготовительных работ,
  • информация о гидро- и теплоизоляции,
  • таблицы с указанием норм нагрузок для конкретной опорной конструкции.

Подробный чертеж ленточного фундамента с выносными сечениями.

Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

  • Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
  • Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.

Чертеж заглубленного ленточного фундамента в разрезе.

План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный   или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.

Источник: https://dekor-i-interer.ru-land.com/stati/fundament-lentochnyy-razrez-sfera-primeneniya-i-vidy-lentochnogo-monolitnogo-osnovaniya

Разрез фундамента чертеж. Как сделать разрез фундамента — Ремонт

Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.

На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;

  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Видео универсальный проект фундамента. Почему у ДК130 ленточный фундамент и 14я арматура.

Ленточный фундамент чертеж. » Строительство от А, до Я | Енакиево

Чертеж ленточного фундамента.

Доброго времени суток Уважаемые посетители сайта по строительству umnyestroiteli.ru. В такой теме как » Ленточный фундамент чертеж «, Мы поговорим про особенности чертежа ленточного фундамента. Научимся читать чертеж ленточного фундамента и конечно же научимся чертить ленточный фундамент, со всеми сносками и отметками.

Ленточный фундамент чертеж. предисловие.

Я сам, по образованию являюсь инженер архитектор, так что в свое время с чертежами ленточного фундамента сталкивался не один раз, но больше конечно намучались с нагрузкой на ленточный фундамент, с расчетом её, но сейчас не об этом. Ленточный фундамент, а именно чертеж ленточного фундамента просто читается и если чертеж составлял скрупулезный инженер, то такой чертеж ленточного фундамента просто читать и воплощать в жизнь. Ведь чертеж ленточного фундамента, каким он сложным бы не был, имеет вид сверху, а другие сложные элементы, которые могут и не быть вложены в чертеж, ну например опоры для лестниц, входной фундамент чертится отдельно но на основном чертеже ленточного фундамента вид которого с верху, тоже указывается. Думаю самое время обсудить ленточный фундамент в чертеже, разберемся на ярком примере с низу, вид простого чертежа без сносок и размеров, ленточный фундамент чертеж траншеи.

Ленточный фундамент, чертеж траншеи.

Из данного чертежа ленточной траншеи мы видим что, есть две оси, горизонтальная и вертикальная, отмеченные латинскими цифрами 1 и 2. Данная ось, на чертеже задает центр ленточного фундамента, считается обязательной отметкой и наносится штрих пунктиром. На чертеже самого ленточного фундамента она обязательно должна быть. Мелкими русскими буквами (а, б, в, г) на чертеже ленточного фундамента отмечены центры основного, несущего ленточного фундамента, где делящие оси фундамент на пополам а и б -это горизонтальные отметки, а в, г- это вертикальные центровые оси, предназначенные задать центры постройки. На чертеже ленточного фундамента они так же будут вынесены как штрих пунктир, и являются не обязательными отметками на основном чертеже, можно ставить можно нет. Обычные цифры на чертеже 1-1 и 2-2, 3-3, 4-4 и т.д, обозначают центры перегородок ленточного фундамента, которые могут быть, а могут и не быть на чертеже, в зависимости от планировки дома.

Думаю пора представить Ленточный фундамент чертеж которого показан со всеми отметками и обговорить его.

Ленточный фундамент чертеж.

Как видим, ленточный фундамент, чертеж его, легко читается и все отметке на чертеже проставлены по центру ленточного фундамента, это показан размер дома, а какой толщины будет ваш ленточный фундамент решать вам, это можно показать на чертеже, выведя на правую сторону чертежа, если ваш ленточный фундамент шире 0.5 метров или уже. Черточки на любых чертежах, прерывающие все длинные линии, показывающие размер, ставятся по часовой стрелке, то есть наклонены в правую, а не в левую сторону. Делается сноска на чертеже, на которой показано из чего будет сделан ленточный фундамент.

Чертеж сборного ленточного фундамента.

Чертеж ленточного сборного фундамента выглядит также как и чертеж ленточного монолитного фундамента, только выводится отметка железобетонного блока целого и углового, обычно это половинка, ну например так:



Статья Ленточный фундамент чертеж, подарена копирайтером, для сайта Строительство от а до я.Енакиево-Донецк.

5. Фундаменты — Строительные исследования

Функции

·
Обеспечить ровную кровать, на которой
строить.

·
Для поддержки и передачи
нагрузка здания на недра.

·
Ограничить поселение.

·
Чтобы закрепить здание.

Нагрузки, приложенные к фундаменту, могут быть:

·
Собственные нагрузки = Вес
дом

·
Живые нагрузки = Вес
мебель, снег и т. д.

·
Ветровая нагрузка = вызванные напряжения
по ветру —

Фундамент следует брать на такую ​​глубину, чтобы
позволяет избежать повреждений из-за движения грунта из-за морозного пучения, движения грунта и т. д.
Нагрузка через фундамент всегда вызывает оседание, поскольку сжимает парус.
под. Целью при выборе фундамента должно быть сохранение осадки
минимум и постараться избежать неравного урегулирования.

При проектировании зданий и, с большей
здания, в частности, инженер-строитель или инженер-строитель обычно проектирует
основы.Инженер посетит объект, проведет расследование и
проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, выкопать пробные ямы
через определенные промежутки времени вокруг участка, чтобы определить характер почвы. Когда
исследуя гораздо более крупные здания, инженер может глубоко проникнуть в
измельчите с помощью специального шнекового сверла и извлеките образец почвы, который будет
отправлено в лабораторию для анализа, который выявит его природу, несущую
вместимость и т. д.

Затем инженер определит тип
наиболее подходящего фундамента, размера фундамента, а также типа и размера
арматуры и т. д.Инженер позволит иметь большой запас прочности в их
технические характеристики. Когда здание
несколько сотен или тысяч тонн груза размещается на площадке, где будет
всегда должна быть определенная сумма урегулирования, этого следовало ожидать. Неравномерный, неравномерный или чрезмерный осадок,
однако это неприемлемо и проявляется в наличии трещин в
стены, щели между пешеходными дорожками и домом и т. д. Самые известные
Пример разрушения фундамента — падающая башня Пизы в Италии.Исправительные работы, такие как «поддержка» для решения
обрушение фундамента возможно в экстремальных обстоятельствах, но такая работа
обычно выполняется специалистами, стоит очень дорого и обычно не
экономически возможно в жилых домах.

Проблемы с почвой

Поселение в зданиях видео 1

Поселение в зданиях видео 2

Поселок

Поселение — это тенденция здания к
погрузиться в землю.Это естественно во всех новостройках и будет происходить.
медленно в течение многих лет. Пока здание устанавливается равномерно (все
по той же ставке), вообще проблем нет. Дифференциальный расчет
происходит, когда одна часть фундамента оседает с разной скоростью по сравнению с другой.
Это может привести к растрескиванию здания и даже к разрушению фундамента.
Трещины всегда будут расти в направлении области большей осадки.

·
Разница в несущей способности

Если здание построено на базе,
содержит разные типы грунта с разной несущей способностью, одна сторона
здание может утонуть больше другого.

·
Морозный пучок

Если
Уровень грунтовых вод в местности особенно высок, в холодную погоду он может замерзнуть.
Это заставляет почву расширяться вверх и создает подъемную силу на
здание, известное как морозное пучение.

·
Усадка почвы

Во время
летом деревья впитывают влагу из почвы, вызывая ее сжатие или
сокращаться. Это движение в почве может оставить фундамент без опоры,
что приведет к растрескиванию и возможному разрушению фундамента.

·
Расширение почвы

Если
дерево возле здания (в пределах 30 м) вырублено, влажность
почва увеличивается, вызывая расширение / вспучивание почвы.

·
Перегрузка фундамента

Если на одной стороне здания размещается
больший вес на фундаменты, чем другой, дифференциальная осадка может
происходить. Это может быть вызвано:

-Изменения в
здание, например снятие несущей стены перенесет дополнительную нагрузку
на ближайшую стену.Фундамент ближайшей стены, возможно, не был
рассчитан на дополнительную нагрузку.

-Дополнительная загрузка
из-за непредвиденной живой или статической нагрузки, например вес книг в библиотеке.

Деревья

Во избежание усадки и набухания
почву, деревья следует высаживать подальше от здания. Расстояние между
дом и дерево должны быть равны полностью созревшей высоте дерева. В случаях, когда это невозможно, это может быть
необходимо создать постоянную преграду между деревом и домом для черного
бесплатные крыши.

Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на
земля. Для более высоких зданий, особенно небоскребов, их фундамент удерживает
они были прикреплены к земле, чтобы ветер не опрокинул их.

Проблемы проектирования

Ширина / пропорции
Фундамент работает за счет распределения веса
стены на большей площади, чтобы уменьшить их общее воздействие на подпочву.Этот
распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот
означает, что увеличение площади приводит к уменьшению силы, прилагаемой к
почва. Традиционный ленточный фундамент всегда в три раза шире, чем
общая ширина стены и глубина фундамента одинаковы
толщина как стена.

Жесткость

Когда груз помещается на бетонную балку или
фундамент, верхняя часть находится в сжатом состоянии. Нижняя половина находится в напряжении.
Средняя часть нейтральна.Это называется нейтральной осью. Бетон
слабый при растяжении и имеет тенденцию к растрескиванию в тех местах, где находится при растяжении. Для
по этой причине бетонные балки и фундамент армируют сталью,
сильный в напряжении. Для получения наилучшего результата от армирования следует
помещается в зону растяжения. Арматурные стержни располагаются на 75 мм выше
основание фундамента. Это гарантирует, что арматурные стержни имеют соответствующее покрытие.
для предотвращения коррозии.

Материалы
Фундаменты делают из бетона, обычно 1
используется бетонная смесь:

·
однокомпонентный цемент.

·
трехпортовый мелкозернистый агрегат
(песок).

·
шесть частей грубого заполнителя
(гравий).

Удобоукладываемость смеси очень
важный. По этой причине, а также по соображениям скорости и трудозатрат бетон
не смешивается на объекте, а доставляется на объект грузовиком. Бетон
насыпают в траншеи и выкладывают вручную. Затем его уплотняют и
выравнивается механическим или ручным способом, т. е. стяжкой или линейкой.
Это должно произойти до того, как бетон начнет схватываться.

Хардкор

Хардкор — это щебень, который используется в качестве
несжимаемый «наполнитель» для компенсации удаления верхнего слоя почвы. В
строительные нормы и правила гласят, что хардкор следует уплотнять слоями
минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор
прокалывая радоновую мембрану, верхний слой засыпают слоем песка
называется ослеплением.

Вибрация
При использовании бетона воздушные пустоты в смеси будут
резко снизить прочность бетона.Бетон вибрирует
использование удара или механической вибрации для удаления этих воздушных пустот.

Факторы
влияющие на прочность бетона в фундаменте

·
Неправильное размещение и / или
калибровка арматуры.

·
Фонд размещен на
неправильная глубина, которая может привести к дальнейшему оседанию.

·
Заливка фундамента
неподходящие погодные условия, например, мороз (вода в
бетон замерзнет перед схватыванием) или чрезмерно жаркой погоде (вода в
перед схватыванием бетон испарится).

·
Размещение блока на свежем
плита, прежде чем она успеет застыть.

·
Использование неподходящего водного цемента
соотношение.

·
Слишком много воздуха в смеси,
вызвано недостаточной вибрацией / уплотнением бетона.

Фонды
Типы
Есть много типов конструкции фундаментов, используемых в
современные постройки. Каждый фундамент должен быть рассчитан на конкретное здание,
с учетом:

— загрузка здания.
— несущая способность почвы.
— стоимость.
— почвенно-температурный режим.

Основные типы фундаментов, используемых сегодня, могут
относиться к категории:

в ленточный фундамент.

Ленточный фундамент — самый распространенный тип фундамента, применяемый в жилищном строительстве.
жилища. Ленточный фундамент — это фундамент, проходящий по всей длине.
каждой несущей стены. Ленточный фундамент лучше всего подходит для ситуаций, когда:

·
вес здания
передается через несущие стены (в отличие от колонн).

·
вес здания
относительно низко.

·
структурный дизайн
постройка относительно проста.

Ремонт плитки и ленточного фундамента своими руками | Сделай сам

МЫ УЖЕ СКАЗАЛИ О ИСПРАВЛЕНИИ ФУНДАМЕНТОВ COLUMBUS ПОД ДОМАМИ, РАСПОЛОЖЕННЫМИ НА ЛИМИНАРНОЙ ПЛОЩАДКЕ. СЕГОДНЯ РАССКАЗЫВАЕМ О ЛЕНТОЧНО-ПЛИТНЫХ ФУНДАМЕНТАХ.

РЕМОНТ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Поврежденные безосновные дома, регулярно отапливаемые в зимний период и неотапливаемые (дачи), возведены на ленточных фундаментах из сборных блоков или на монолитных фундаментах, заглубленных ниже глубины промерзания.Засыпка траншей O6 производится местным грунтом. В домах на сборных блоках есть трещины. В домах на монолитном фундаменте при отсутствии трещин формируется рулон дома.

В пучинистых грунтах фундаменты из сборных блоков под легкие дома не подходят. Если при их исправлении необходимо выкопать траншеи и заменить пучинистый грунт, возможны дополнительные осадки. Также существует опасность выхода блоков из ряда. Поэтому самый простой и надежный способ в отапливаемом доме — это прокладка утеплителя под отмосткой.

Внутри отапливаемого дома утеплитель на земле не требуется, а в неотапливаемом доме утеплитель следует прокладывать внутри. Для этого при наличии деревянного цокольного пола перекрытия придется убрать.

В случае цокольных этажей практически невозможно уложить изоляцию на землю с помощью монолитной плиты или сборных плит. Затем необходимо увеличить толщину утеплителя пола или заменить его более эффективным утеплителем такой же толщины.Скорее всего, в этом случае необходимо утеплить основание снаружи.

Теплотехнические расчеты необходимо производить из условия, что грунт в зимний период промерз на глубину не более допустимой для устойчивости фундаментов.

Если бросок дома значительный, то с определенным навыком рытье траншей его можно ликвидировать.

Выберите, копать ли траншеи желаемой ширины и засыпать их песком или уложить изоляцию, что поможет в техническом и экономическом сравнении вариантов.Рассчитайте объем работ и стоимость материалов и выберите более экономичный вариант. Но во всех случаях планировку, отмостку и дождевые поддоны делать обязательно.

ДЛЯ МОНОЛИТНЫХ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ВОЗМОЖНА ИСПОЛЬЗОВАНИЕ И ЗАМЕНА СВАРОЧНОГО ЗАЗЕМЛЕНИЯ ОТСУТСТВУЮЩИМ, НО НЕОБХОДИМО ПОШАГОВАТЬ НА 1,5-2,0 М.

Дома без фундамента возводились на сборных или монолитных фундаментах, заглубленных на глубину промерзания.

Если накапливались остаточные деформации пучения, приводящие к перекосам в деревянных домах и трещинам в кирпичных, это означает, что использовались сборные фундаменты или неглубокие более глубокие фундаменты, непригодные для пучения грунтов, или нулевой цикл не завершился: отсутствовали планировки, отмостки и душевые поддоны.

В случае сборных фундаментов исправить ситуацию можно только с помощью утеплителя, делающего пучинистый грунт непроницаемым. В случае монолитных ленточных фундаментов можно рассчитать необходимую ширину и глубину траншей, а также толщину противодействующей подушки под ними. Но выполнить уплотненную песчаную подушку под существующие фундаменты невозможно. Так что в этом случае желательно применить утеплитель. Технология устройства утеплителя такая же, как и в случае с заглубленным фундаментом.

ВАРИАНТЫ РАЗМЕЩЕНИЯ ОБОГРЕВАТЕЛЕЙ НА БЕЗ КОНДИЦИОНЕРА ПЛИТНОЙ ОСНОВАНИЯ:
a — с деревянным цокольным полом: 6 — на железобетонном; 1 — фундамент плитный; 2 — цоколь; 3 — отмостка; 4 — утеплитель под отмостку; 5 — вертикальное расположение; 6 — утеплитель на земле; 7 — шумоизоляция на печку;
8 — существующая изоляция в подвале; 9 — утеплитель на основании; 10 — усиленная изоляция в подвале; 11 — ограждающая панель.

РЕМОНТ ЛЕНТОЧНОГО ФУНДАМЕНТА: ВИДЕО


Смотрите также: Как самостоятельно отремонтировать ленточный фундамент


РЕМОНТ ПЛИТНОЙ ОСНОВАНИЯ

Поврежденные, безосновные, отапливаемые и неотапливаемые дома возведены на не заглубленных фундаментных плитах.

Проблемы с целостностью конструкций возникают, когда при строительстве дома (с возведенным коробом) было допущено промерзание пучинистого основания под плитой и в нем образовались трещины. В этом случае пластина меняет свою геометрию. Обычно такая проблема возникает в тяжелых кирпичных домах.

Если плинтусы составлены из сборных блоков или монолитные плинтусы соединяются арматурой с плитой в единую конструкцию, трещины переносятся на них и далее на стены из кладочных материалов.Подправить такие фундаменты утеплителем.

Если дом отапливается зимой, утеплитель ставят только по периметру плиты. Если дом не отапливается, утеплитель также необходимо уложить на печь или армировать в подвале (рис. 1).

Если в отапливаемом доме повреждение плиты произошло во время строительства и следующего зимнего сезона, подача тепла не может быть обеспечена, то на плиту или цокольный этаж можно уложить временную изоляцию (см. Таблицу).

ТОЛЩИНА ТЕПЛОИЗОЛИРОВАННОГО ПОД СТРОИТЕЛЬНЫМ ПОКРЫТИЕМ МЕЖДУ ОПОРами ФУНДАМЕНТА
НАЗВАНИЕ

НАГРЕВАТЕЛЬ

ТОЛЩИНА ТОЛЩИНА, СМ
Керамзит 36,0
Минвата 13,0
Пенополистирол 11,0
Пенопласт 6,0

Дома с подвалом на плиточном фундаменте.Стены цокольных этажей блочные или монолитные, соединенные арматурой с плитой в единую конструкцию. Засыпка выполняется из грунта местного пучения. Образовались трещины в кладке стен подвала и фундамента.

ПРЕСТУПНИКИ МОГУТ СОЗДАТЬ, ЕСЛИ:

  • тангенциальные силы пучения, действующие снаружи на сборные стены, превышают нагрузки от дома.
  • Промерзание пучинистой почвы происходило не только с поверхности почвы, но и со стороны стен первого этажа, значительно меньшей естественной глубины промерзания;
  • в процессе строительства (при открытых окнах и дверях зимой) допускалось промерзание фундамента под плитой.При этом в фундаментной плите образовались трещины, которые были перенесены на стены подвала и далее на кладку фундаментных конструкций.

При повреждении только стен из сборных блоков из-за их деформации выкапывание траншей и засыпка их песком сопряжены с риском смещения блоков из плоскости стен. В этом случае следует применить утеплитель под отмостку.

Если зимой дом регулярно отапливается, этой меры достаточно для стабилизации трещин.Если дом не отапливается, необходимо утеплить больше стен изнутри (рис. 2а).

ВАРИАНТЫ РАЗМЕЩЕНИЯ Утеплителей в домах с розеточным полом:
а — с нестабильными против пучения сборными стенами в неотапливаемом доме; б — при промерзании пучка основания под поврежденной печью в неотапливаемом доме; 1 — фундамент плитный; 2 — стена из сборных блоков или монолитная; 3 — засыпка местным грунтом; 4 — ж / б внахлест; 5 — отмостка; 6 — утеплитель под отмостку; 7 — вертикальное расположение; 8 — утеплитель на стене; 9 — шумоизоляция на печку.

Если трещины вызваны повреждением плиты, то в неотапливаемом доме утеплитель необходимо прокладывать под отмосткой, на стенах и на плите изнутри (рис. 26). В отапливаемом доме в неотапливаемый период строительства временно кладут утеплитель на стены и на печь.


Смотрите также: Ремонт старого фундамента своими руками и его утепление


РЕМОНТ ОСНОВАНИЯ ПЛАСТИНЫ — ВИДЕО

© Автор: Л. Гинзбург, канд. Техн. Наук.Планы и чертежи Е. Озернина

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Абсолютные стальные конструкции Требования к бетону и фундаменту

Абсолютные стальные конструкции спроектированы для крепления к бетонному основанию или плите или непосредственно к земле.

СПЕЦИАЛЬНОЕ ЗАМЕЧАНИЕ ДЛЯ ХОЛОДНЫХ ПОГОДНЫХ ЗОН: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в местности с очень холодной зимой и морозной линией, ваши бетонные основания должны быть глубже, чем показано на рисунке. Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки

Подготовить участок земли для строительства достаточно просто — все, что вы пытаетесь сделать, это создать гладкую, ровную и твердую поверхность.

Сначала удалите растительность, камни и мусор.

Затем убедитесь, что земля ровная. Для этого вы можете использовать что угодно, от длинного 2 × 4 и вашего глаза, или вы можете использовать лазерный уровень и «выстрелить» в него. Примечание: никогда не будьте так небрежны со своими формами — они должны быть ровными и отвесными.

После того, как земля будет достаточно ровной, возможно, потребуется ее утрамбовать для создания твердой поверхности. В некоторых случаях достаточно естественного уплотнения.

Монтаж бетонной плиты

Размер плиты

Ваша плита должна быть такой же ширины, как , и на 2 дюйма длиннее .Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина плиты

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять не менее 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе серийного производства арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон на 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение соответствующего времени после заливки или затертите компенсационные швы на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже.Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину. (Более глубокая, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, основание должно выступать на 8 дюймов ниже плиты. Как показано на подробных чертежах, для ваших опор также потребуются непрерывные участки арматурного стержня №4 сверху и снизу.

В нашем районе опоры такого типа будут стоить примерно 16 долларов.50 на линейную (беговую) ногу.

Установка на грунт с бетонными кессонами

Если вы решите строить свою конструкцию на расчищенном и выровненном основании, а не на бетонном фундаменте, вам все равно потребуется обеспечить бетонное анкерное крепление в виде кессонов . Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ям под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как вырыты ямы для кессона и уложены опорные направляющие конструкции, поместите анкерный стержень в каждое отверстие (прикрепленный к опорной направляющей, как описано в вашем буклете с инструкциями) и заполните отверстие бетоном.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь.Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68


Щелкните здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237

с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Фундамент с А-образной рамой: избежать этой ошибки!

Чтобы дом прослужил долго, нужен прочный фундамент.А-каркасные дома ничем не отличаются.

Однако, когда речь идет о деревянных домах (а дома с А-образной рамой, как правило, деревянные), есть аспект фундамента, который становится особенно важным.

… и нет, это никак не связано с силой …

Мы подойдем к этой ОДНОЙ детали чуть позже, но сначала давайте посмотрим, какой тип фундамента является лучшим для дома с А-образной рамой.

Лучший фундамент для дома с А-образной рамой

Основание А-образной рамы (нижняя часть треугольника) работает как изолированная плита перекрытия (по крайней мере, в моделях Avrame), и это означает, что такая конструкция не работает. нужно опираться на ровную фундаментную плиту.

На самом деле рекомендуется оставлять не менее 30 см / фут из свободного пространства между нижней частью конструкции пола и землей.

По этой причине плоская бетонная плита (очень часто встречается в домах из деревянных элементов) НЕ является идеальным типом фундамента для дома с А-образным каркасом.

Оказывается, это хорошо, поскольку для плоских бетонных плит требуется много бетона (плюс много земляных работ), поэтому их изготовление очень дорогое.

Основание А-образной рамы прочное и самонесущее, поэтому для безопасной установки требуется всего нескольких точек соединения .

Дома Solo и Duo могут стоять на 3 точках.
Учитывая более длинный пролет основания, дома типа Trio должны поддерживаться в 5 точках.

Лучшим типом фундамента для такой опоры является ленточный фундамент .
В качестве альтернативы (и в зависимости от грунта) можно использовать свайный или свайно-балочный фундамент .

Преимущества ленточного фундамента

По сравнению с плоскими бетонными плитами, при использовании ленточного фундамента есть несколько очевидных преимуществ.

Вот список наиболее убедительных:

  • Минус земляные работы .
    Поскольку площадь основания полос намного меньше общей площади пола, выемка грунта локализуется, и общий объем перемещаемого грунта значительно сокращается.
  • Меньше бетона и стали .
    Полосы геометрически меньше полноразмерной плиты, поэтому в процессе заливки требуется гораздо меньше бетона.
    Кроме того, арматурные стержни необходимы в меньшем количестве.
  • Меньше изоляционных материалов и работ .
    Люди часто забывают, что фундамент должен быть изолирован на том же уровне, что и другие компоненты дома (стены, крыша).
    Поскольку в доме Avrame изоляция находится в основании А-образной рамы, фундаментные полосы не нужно изолировать вообще.
    Благодаря этому фундамент становится проще, дешевле и быстрее.
  • Меньше времени .
    В результате трех вышеперечисленных пунктов ленточные фундаменты могут быть построены быстрее, чем плоские плиты.

Свайные фундаменты обладают теми же преимуществами, хотя обычно они требуют более глубокого копания, что может привести к более дорогостоящим земляным работам.

Самая частая ошибка

Давайте перейдем к пикантной части: ошибка, которая будет стоить ваших денег.

Эту ошибку мы находим довольно часто .
На время это заставило нас чесать в затылках …

Почему строители продолжают делать эту глупую ошибку?

Это ошибка: фундамент, построенный на участке, немного отличается от описанного в проектной документации .

В частности:

  • полосы не выровнены
  • поверхность полос неравномерна
  • полосы не выровнены

Каковы последствия?

Для правильной установки сборных деревянных конструкций — будь то сборные, элементные или модульные — необходим идеально выровненный фундамент .

Прямым следствием несоответствия между зданием и дизайном является то, что фундамент должен быть закреплен перед установкой А-образных рам.

Это приводит к дополнительной рабочей силе, материалам, времени (и, конечно, деньгам).

В некоторых случаях часть вновь построенного фундамента должна быть снесена для внесения исправлений.

Вы можете представить себе разочарование и плохое настроение владельца, когда это происходит …

Почему эта ошибка?

Действительно, мы много думали, в чем может быть причина того, что строители не выполняют работы в соответствии с инструкциями.Тогда нас осенило …

В традиционных зданиях из кирпича и раствора наличие идеально выровненного фундамента НЕ является обязательным требованием. Это потому, что каждый недостаток можно исправить при кладке кирпича. Даже несоответствие в несколько сантиметров можно исправить в пределах нескольких первых рядов кирпича.

Итак, вот оно:

Строители, которые привыкли строить из кирпича, не понимают важности идеально выровненного фундамента, поэтому они не стремятся его получить.

Конечно, они могут видеть чертежи и полностью осознавать, что фундамент не соответствует 100% … но они не видят проблемы.
Они используются, чтобы исправить это на более поздних этапах.

Потрясающе … не правда ли?

Как этого избежать

Очевидный способ избежать этой проблемы — поручить работу бригаде, имеющей опыт работы с сборными деревянными домами.
В зависимости от местоположения это может быть непросто или вообще выполнимо.

Если вы вынуждены работать с бригадой традиционных строителей, вы должны объяснить важность наличия идеально выровненного фундамента.

Вот два совета, как это сделать:

  • рассмотрите эту тему с самого начала.
    Получите первое ценовое предложение на фундаментные работы. Затем объясните необходимость идеально выровненного фундамента и ожидайте, что строители попросят больше денег, чтобы удовлетворить эту просьбу.
    Если они это сделают, они поймут, какие дополнительные усилия им нужно приложить.
    Если они говорят «нет проблем» и не просят у вас больше денег … тогда вы должны быть обеспокоены и еще раз подчеркнуть это… тогда вы переходите к следующему пункту.
  • четко указать, что любое возможное исправление фундамента должно быть выполнено строителями бесплатно.
    Серьезно, запишите это в вашем соглашении со строителями … чтобы они поняли, насколько этот пункт важен для вас.

Если вам удастся поставить «штраф» в контракте, значит, вы настроены и вас не удивишь.

Заключение

Эта фундаментальная вещь — очень тонкий вопрос, о котором вам никто не скажет.
К сожалению, это одна из тех проблем, которая ударит по вашему бюджету и вашим нервам.

Если вы собираетесь построить собственный дом, вам нужно поставить себя в положение, когда вы не допускаете подобных ошибок.
Мы здесь, чтобы помочь.

Наше руководство «100 вопросов» было разработано специально для этого: чтобы привести вас в правильное состояние и направить на безошибочный курс.

Даже если у вас нет руководства, просто знайте, что есть очень много вещей, которые могут пойти не так, когда вы строите свой дом самостоятельно… так что вам нужно сделать домашнее задание и получить некоторые знания, прежде чем принимать меры.

Создание ленточного фундамента | Tekla User Assistance

Общий

Имя

Имя ленточного фундамента, определяемое пользователем.

Tekla Structures использует названия деталей в отчетах и ​​в Диспетчере документов, а также для идентификации деталей одного типа.

Профиль

Профиль ленточного фундамента.

Материал

Материал ленточного фундамента.

Отделка

Вид отделки.

Отделка определяется пользователем. Он описывает, как обрабатывалась поверхность детали.

Класс

Используется для группировки ленточных фундаментов.

Например, вы можете отображать части разных классов разными цветами.

Позиция

В самолете

Положение ленточного фундамента на рабочей плоскости относительно опорной линии фундамента.

Вращение

Вращение ленточного фундамента вокруг своей оси на рабочей плоскости.

На глубине

Позиционирование по глубине ленточного фундамента. Положение всегда перпендикулярно рабочей плоскости.

Конечное смещение

Dx

Измените длину ленточного фундамента, переместив конечную точку фундамента вдоль опорной линии фундамента.

Dy

Переместите конец ленточного фундамента перпендикулярно опорной линии балки.

Dz

Переместите ленточный фундамент в направлении z рабочей плоскости.

Литой элемент

Нумерация отлитых элементов

Префикс детали и начальный номер для номера позиции детали.

Литой элемент

Укажите, является ли ленточный фундамент сборным или монолитным.

Фаза заливки

Фаза заливки монтируемых деталей. Используется для отделения объектов заливки друг от друга.

Гибка

Самолет

Плоскость кривизны.

Радиус

Радиус криволинейной ленточной опоры.

Количество сегментов

Количество сегментов, которые Tekla Structures использует при построении криволинейного ленточного фундамента.

Бетонные крышки для комплектов арматуры

Система координат

Выберите, будет ли определяться толщина бетонного покрытия наборов арматуры в детали в глобальной системе координат или в локальной системе координат детали.

Значения глобальной и локальной толщины покрытия по умолчанию определяются в диалоговом окне «Параметры».

Если вы выберете пустой вариант, Tekla Structures будет использовать глобальные значения.

Сверху, снизу, по бокам, спереди, сзади, начало, конец

Чтобы переопределить глобальные или локальные значения по умолчанию из диалогового окна «Параметры», определите толщину покрытия для каждой требуемой грани детали.

Подробнее

UDA

Нажмите кнопку «Определенные пользователем атрибуты», чтобы открыть пользовательские атрибуты (UDA) детали.UDA предоставляют дополнительную информацию о детали.

Фонды домов из морских контейнеров 101

Наряду с соответствующей изоляцией, убедитесь, что вы используете правильный фундамент для вашего дома из морских контейнеров, что имеет решающее значение для успешного строительства.

Мы уже обсуждали, как правильно построить свой транспортный контейнер для дома. Поскольку эта новая статья является продолжением этого обсуждения, если вы еще этого не сделали, вы можете найти время, чтобы прочитать другую статью, прежде чем продолжить здесь.

Нужен ли мне фундамент для транспортных контейнеров?

Короче говоря, фундамент для дома из транспортного контейнера понадобится всегда. Это потому, что земля сильно перемещается. Земля может подниматься, опускаться или скользить. Это движение может быть спорадическим и обычно очень медленным. Несмотря на то, что часто это едва заметно, это небольшое движение может повлиять на уровень вашего дома.

Фундамент представляет собой прочную, устойчивую платформу для вашего здания. Без этой твердой платформы естественное движение земли может привести к расколу и разделению контейнеров.

Земля под вашим зданием также может состоять из различных материалов. Например, часть земли может быть твердой породой, а другая — мягкой глиной. Это создает неровность, из-за которой ваш дом может сместиться, поскольку нагрузка распределяется неравномерно. Одним из результатов может стать открытие и закрытие дверей, которые невероятно сложно.

Прочный, хорошо построенный фундамент обеспечивает правильное распределение веса. Это также поможет предотвратить попадание влаги и коррозию, возникающую в результате этой влаги.

Обратите внимание, что если транспортный контейнер домой будет перемещен в течение нескольких месяцев, достаточно использовать железнодорожные шпалы на этот короткий срок.

Типы жилых домов из морских контейнеров

Четыре основных типа фундаментов, которые можно использовать с домами из контейнеров, — это опоры, сваи, плиты и ленточные конструкции. Существуют и другие типы фундаментов, но они наиболее часто используются в домах из контейнеров.

Мы опишем, когда вам следует использовать каждый из них, и обсудим сильные и слабые стороны каждого из них.

Фундамент для пирса

Фундаменты для пирсов

являются наиболее популярным выбором для домов из морских контейнеров по многим причинам. Они относительно недороги, удобны в использовании и быстро собираются.

Любезно предоставлено Ларри Вейдом

Как видно на фотографии выше, фундамент пирса состоит из бетонных блоков. Каждый бетонный блок или опора обычно имеет размеры 50 см х 50 см х 50 см и контейнеры, армированные сталью внутри для повышения прочности бетона при растяжении.

В домах из морских контейнеров бетонные опоры обычно кладут на каждый угол контейнера.А с более крупными 40-футовыми контейнерами можно разместить еще две опоры посередине с каждой стороны контейнера.

Вы экономите много времени и денег, используя фундамент для опор, потому что вам совсем не нужно копать много земли. Вам нужно только выкопать землю для опор, которые обычно составляют 50 см X 50 см X 50 см.

Сравните это с плиточным фундаментом, где вам нужно выкопать практически всю площадь под контейнером.

Еще одна веская причина использовать фундамент для опор заключается в том, что другие фундаменты, такие как свайные, требуют дорогостоящего специализированного оборудования, что, очевидно, может быть затруднительно для строителей своими руками.

Предоставлено Ларри Вейдом

Это, безусловно, самый популярный фундамент для морских контейнеров, который мы рекомендуем большинству людей.

Фундамент свайный

Свайные фундаменты используются, когда тип почвы слишком слаб для поддержки бетонного основания. Этот тип фундамента — самый дорогой из представленных здесь.

Если вы помните, свайные фундаменты использовались в тематическом исследовании контейнерного дома в Грейсвилле.

Сваи (цилиндрические массивные стальные трубы) забиваются в землю через мягкий грунт до тех пор, пока сваи не достигнут более подходящего несущего грунта.

Пример свайного фундамента

Как только сваи закреплены на месте, они обычно закрываются бетонным блоком. Итак, как только вы закрепите все свои сваи, вы получите решетчатую систему из бетонных крышек, которые над землей визуально похожи на бетонные опоры.

Свайные фундаменты строителю своими руками не рекомендуются. Подрядчик потребуется для установки свайного фундамента из-за необходимого специализированного оборудования, такого как сваебойный станок.

Плитный фундамент

Фундамент из плит — это популярный выбор, когда грунт мягкий и требует равного распределения веса. Однако его строительство занимает больше времени и дороже, чем фундамент пирса. Собираясь использовать плитный фундамент, будьте готовы много копать!

Как показано на фото выше, фундамент из плит — это бетонная плита, на которую ставятся ваши контейнеры. Фундамент из плит, как правило, немного больше, чем площадь вашего дома.

Если вы строите с двумя 40-футовыми транспортными контейнерами, ваш фундамент из плит, как правило, будет иметь ширину 18 футов и длину 42 фута. Это обеспечит выступающую опору фундамента по периметру ваших транспортных контейнеров.

Огромным преимуществом плиточного фундамента является то, что он обеспечивает прочное основание, поэтому в нем не остается пустот. Это предотвращает будущие проблемы, такие как заражение термитами.

К сожалению, из-за дополнительного количества используемого бетона и огромного пространства, которое необходимо выкопать, фундамент из плит значительно дороже, чем фундамент пирса.

Мы часто видим плитные фундаменты, используемые в более теплом климате, где замерзание не вызывает опасений. Однако они увеличивают вероятность потери тепла, когда температура земли опускается ниже внутренней температуры, потому что контейнер может проводить тепло в землю, которая передает больше тепла, чем за счет конвекции в воздух.

Обратите внимание, что при использовании фундамента из плит после схватывания бетона доступ к инженерным коммуникациям отсутствует. Если в водопроводной трубе есть протечка, бетон придется разрезать, чтобы получить доступ к трубе.С фундаментом для пирса у вас всегда будет доступ к инженерным коммуникациям.

Ленточный фундамент

Ленточный фундамент (также известный как траншейный фундамент) представляет собой своего рода комбинацию ранее упомянутых опор и плитных фундаментов.

Ленточный фундамент, показанный ниже, представляет собой просто полосу бетона, уложенную для поддержки контейнеров. Бетонная полоса обычно имеет ширину 1-2 фута и глубину 4 фута.

Полоса может проходить либо по периметру контейнеров, либо вместо этого укладываться сверху и снизу контейнеров.

Идеально подходит для тех случаев, когда вы ищете более дешевую альтернативу плиточному фундаменту, но имеете немного менее твердое основание для укладки фундамента.

Для мест, где земля остается влажной большую часть времени из-за большого количества дождя, можно использовать ленточный фундамент из щебня с использованием рыхлого камня под бетонной полосой. Этот камень позволяет воде течь и стекать.

Как и все упомянутые типы фундаментов, ленточные фундаменты также имеют свои недостатки.Например, ленточные фундаменты обладают низкой сейсмоустойчивостью. Кроме того, из-за своей неглубокой формы ленточные фундаменты лучше всего подходят для небольших и средних построек.

Как прикрепить транспортные контейнеры к фундаменту

Самый популярный способ крепления контейнеров к фундаментной подушке — стальная пластина. Вариант заливки на месте включает вдавливание стальной пластины с приваренными под ней анкерами во влажный бетон. Вы также можете смазать анкеры эпоксидной смолой в бетоне после того, как он будет установлен.Хотя также можно использовать механические анкеры, они, как правило, менее прочные и не рекомендуются.

В любом случае вам нужна плоская, ровная бетонная плита, которая подходила бы к четырем угловым фитингам каждого контейнера. Как только бетон затвердеет, транспортные контейнеры помещаются на стальные пластины, и все можно сваривать.

Некоторые люди предпочитают просто ставить контейнеры на фундамент, где они просто удерживаются на месте своим огромным весом. В большинстве случаев это, вероятно, нормально, но вы должны знать, что наводнения и торнадо могут сдвинуть незакрепленный контейнер!

Прочность бетона для фундамента

Если вы решили использовать бетонный опорный или плиточный фундамент, этот раздел будет для вас чрезвычайно актуален.

После того, как люди решили использовать бетонный фундамент, их следующий вопрос обычно заключается в том, какую прочность бетона использовать.

Прочность бетона, используемого для фундамента, в первую очередь будет определена на основании отчета геотехнического инженера.

Прочность бетона обозначается значением C. Бетон C15, универсальный бетон, изготавливается из 1 части цемента, 2 частей песка и 5 частей гравия. Чем выше доля цемента, тем прочнее бетон.Например, C30 — это очень прочный бетон, состоящий из 1 части цемента, 2 частей песка и 3 частей гравия.

Пример фундамента бетонной опоры

Если вы смешиваете небольшие количества, вы можете сделать это вручную или с помощью бетономешалки. Для объемов, превышающих 1 кубический метр, рассмотрите возможность доставки бетона прямо на ваш объект, готового к использованию.

Обратите внимание, что если вы сами смешиваете бетон, убедитесь, что вы тщательно перемешали все элементы вместе, иначе прочность бетона значительно снизится.

Чтобы определить, сколько бетона вам нужно, достаточно рассчитать кубические метры вашего фундамента. Умножьте ширину на высоту на глубину.

Например, чтобы рассчитать, сколько бетона необходимо для фундамента из плиты шириной 10 футов, длиной 22 фута и глубиной 2 фута, умножьте 10 x 22 x 2. Количество заказываемого бетона составит 440 кубических футов.

Как только цемент смешан с водой, он начнет отверждаться. Убедитесь, что бетон должным образом застывает, так как это улучшает его прочность и долговечность.Бетон затвердевает должным образом только в том случае, если температура бетона находится в подходящем диапазоне (см. Упаковку производителя).

Обычно для отверждения бетона требуется 5-7 дней. В течение этого времени его нужно поддерживать во влажном состоянии.

Заливка бетона в жаркую погоду

Если вы укладываете бетон в жаркую погоду, очень важно правильно подготовить площадку перед заливкой бетона. Разместите временные солнцезащитные козырьки, чтобы блокировать попадание прямых солнечных лучей на бетон.Также перед укладкой бетона следует обрызгать землю холодной водой. Во время замешивания бетона обязательно используйте холодную воду.

Еще одна хорошая идея — заливать бетон либо поздно вечером, либо первым делом утром, чтобы избежать пиковых температур.

Заливка бетона в холодную погоду

Как и при заливке бетона в жаркую погоду, при заливке бетона в холодную погоду необходимо принимать особые меры.

Холодная погода классифицируется как средняя температура ниже нуля в течение более трех дней подряд.

Перед тем, как заливать бетон, убедитесь, что снег или лед очищены от основания и образуются. Удалите стоячую воду. После того, как вы уложили бетон, сразу же накройте его изолирующими одеялами. Используйте одеяла в течение 3-7 дней, пока бетон застывает. После того, как бетон застынет, постепенно снимайте одеяла, чтобы бетон не потрескался из-за быстрого изменения температуры.

Сводка

Теперь вы понимаете, зачем вам в первую очередь нужен фундамент и как выбрать подходящий для вашей конструкции.Мы выбрали типы фундаментов на основе наиболее часто используемых и наиболее удобных для самостоятельного использования, поскольку многие из вас, читающие эту статью, строят самостоятельно!

Также следует понимать, как правильно смешивать цемент для такого типа фундамента. Удостоверьтесь, что вы уделяете особое внимание советам относительно того, как укладывать в очень жарком и холодном климате, так как это может создать или сломать основу вашего контейнера.

Следующий шаг — доставка ваших контейнеров и установка на ваш фундамент.

Сообщите нам, какой фундамент вы выбрали.

Нужен ли фундамент моему дому?

В большом проекте требуются исследования почвы. Геотехническая компания проведет серию тестов на вашей земле, возьмет пробы и сделает выводы в своей лаборатории. Последний поможет определить прочность грунта и необходимый тип фундамента.

Если вы строите небольшой двухэтажный дом, исследование почвы может стоить до половины стоимости фундамента.Поэтому инженер проведет консервативную оценку прочности грунта и на его основе спроектирует фундамент.

Существует несколько типов бетонных фундаментов, самые распространенные:

  • Ленточные фундаменты
  • Плотные фундаменты
  • Изолированные опоры

Какой фундамент подходит вам?

Для небольших домов плотный фундамент можно преобразовать в твердую бетонную плиту от 20 до 30 см, которая заливается прямо на землю.Требуется минимум деревянных форм и труда.

Мы рекомендуем систему ленточного фундамента. Хотя он требует больше труда и опалубки, чем плотный фундамент, он требует меньше материала, такого как бетон и сталь. Это потому, что мы будем концентрировать бетонный объем там, где это необходимо, а не распределять его равномерно по всей поверхности.

Благодаря системе фундаментов Mega Prefab вы получаете наиболее важную выходную особенность: вентилируемую полость. Пространство между почвой и полом дома поддерживается естественной вентиляцией, предотвращающей накопление влаги.
