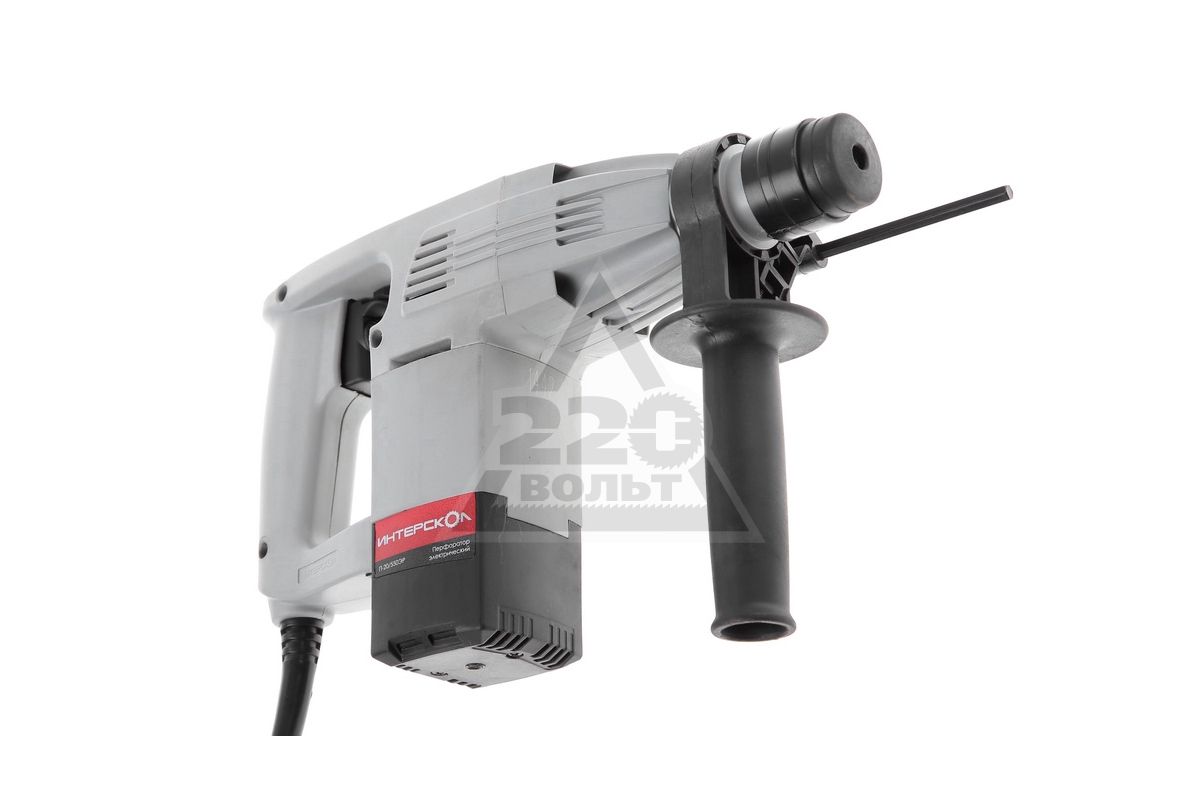

Перфоратор Интерскол П-600ЭР — цена, отзывы, характеристики, фото

Перфоратор Интерскол П-600ЭР имеет два режима работы: сверление и сверление с ударом.

Компрессионно-вакуумный ударный механизм обеспечивает эффективную работу. Предохранительная муфта защищает перфоратор от поломки при заклинивании бура.

  • Тип хвостовика sds-plus
  • Мощность, Вт 600
  • Страна изготовитель Россия
  • Количество режимов 2
  • Max сила удара, Дж 2
  • org/PropertyValue»> Реверс электронный
  • Виброзащита нет
  • Max диаметр сверления буром (бетон), мм 23
  • Max диаметр сверления коронкой (бетон), мм 68
  • Перфоратор с пылесосом нет
  • С пыльником нет
  • Перфоратор с вертикальным двигателем (бочка) нет
  • Сверлильный патрон нет
  • org/PropertyValue»> Вес, кг 2,4
  • Сила удара, Дж 2
  • Частота вращения шпинделя, об/мин 0-1380
  • Регулировка частоты вращения есть
  • Частота ударов, уд/мин 0-6350
  • Предохранительная муфта да
  • Показать еще

Этот товар из подборок

Комплектация *

  • Ограничитель глубины сверления;
  • Дополнительная рукоятка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 2,90

Длина, мм: 370
Ширина, мм: 220
Высота, мм: 80

Особенности перфоратора Интерскол П-600ЭР




Простое управление

Выбор режима работы перфоратора Интерскол П-600ЭР осуществляется с помощью удобного переключателя.
Эффективность

Перфоратор оснащен регулировочным колесиком, с помощью которого можно выставить нужное число оборотов — в зависимости от вида работ.
Комфортная эксплуатация
Кнопка фиксации включенного состояния обеспечивает более комфортную и долгую работу с перфоратором.



Преимущества

  • Два режима работы — сверление и ударное сверление;
  • Компрессионно-вакуумный ударный механизм;
  • Предохранительная муфта;
  • Отключение удара;
  • Реверс;
  • Надежный выключательCAPAX.

Произведено

  • Россия — родина бренда
  • Россия — страна производства*
  • Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 2 года

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центрыАдресКонтакты
СЦ «ИП КУЦ» МСК

Средний срок ремонта — 8 дней

ул. Варшавское шоссе, д. 170Г +7 (915) 013-09-00

Перфоратор Интерскол П-600ЭР

г. Петрозаводск ул. Заводская, д. 5, стр. 2, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Петрозаводск ул. Ленинградская, д. 13, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Петрозаводск пр. Лесной, д. 53А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
Мотоцентр
г. Петрозаводск
ул. Зайцева 65, стр. 4, тел. 8 800 550-35-30
Режим работы: пн-сб 9:00-19:00, вс — выходной
Доставка до 7 дней
Капитан
г. Петрозаводск
ул. Зайцева, д. 63, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Беломорск ул. Советская, д. 20, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Кондопога ш. Октябрьское, д. 97, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Костомукша ул. Советская, д. 18, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Медвежьегорск ул. К. Либкнехта, д. 23А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Олонец ул. Свободы, д. 8а, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Питкяранта ул. Привокзальная, д. 1, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Пудож ул. Пионерская, д. 49А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Сегежа ул. Солунина, д. 4А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Сортавала ул. Карельская, д. 16, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
г. Суоярви ул. Ленина, д. 38Д, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

Запчасти для электро и бензо инструмента Радей

013813. 5300

Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 00.10.02.02.01, 00.10.02.01.02)

ИнтерсколЦена по запросуВ корзину
000.10.02.02.01

Кабель сетевой с вилкой H07RN-F 2х1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.01.02)

ИнтерсколЦена по запросуВ корзину
1126964

Кольцо специальное

ИнтерсколЦена по запросуВ корзину
2154132

Втулка освобождающая

ИнтерсколЦена по запросуВ корзину
3130767

Кольцо специальное

ИнтерсколЦена по запросуВ корзину
4330097

Шарик 6,747-100 мм

ИнтерсколЦена по запросуВ корзину
5130769

Пружина 33x24x1 мм

ИнтерсколЦена по запросуВ корзину
6360255

Винт 5х30 мм

ИнтерсколЦена по запросуВ корзину
7151350

Корпус редуктора

ИнтерсколЦена по запросуВ корзину
8330745

Кольцо упорное В1-30-4В

ИнтерсколЦена по запросуВ корзину
9130730

Шайба регулировочная 40x30x2 мм

ИнтерсколЦена по запросуВ корзину
10130731

Пружина 23x31x3 мм

ИнтерсколЦена по запросуВ корзину
11130732

Шестерня шпинделя Z. 46

ИнтерсколЦена по запросуВ корзину
13130729

Шпиндель

ИнтерсколЦена по запросуВ корзину
14330101

Шайба AS 3047 30×46,5×1 мм

ИнтерсколЦена по запросуВ корзину
15330100

Подшипник АХК 3047 30х47х2 мм

ИнтерсколЦена по запросуВ корзину
17330099

Подшипник НК3012

ИнтерсколЦена по запросуВ корзину
18330676

Кольцо 10х1,5 мм

ИнтерсколЦена по запросуВ корзину
19330073

Шарик 3,5-200 мм

ИнтерсколЦена по запросуВ корзину
20130580

Пружина 3,5×12 мм

ИнтерсколЦена по запросуВ корзину
21129152

Переключатель

ИнтерсколЦена по запросуВ корзину
22123616

Планка фиксирующая

ИнтерсколЦена по запросуВ корзину
24130735

Ударник промежуточный

ИнтерсколЦена по запросуВ корзину
25330332

Кольцо 17х3В мм

ИнтерсколЦена по запросуВ корзину
26130737

Втулка

ИнтерсколЦена по запросуВ корзину
27330333

Кольцо 9х2В

ИнтерсколЦена по запросуВ корзину
29130770

Шайба регулировочная 18x24x1 мм

ИнтерсколЦена по запросуВ корзину
30330740

Кольцо А1-24

ИнтерсколЦена по запросуВ корзину
31130739

Ударник

ИнтерсколЦена по запросуВ корзину
32330236

Кольцо 14х3С мм

ИнтерсколЦена по запросуВ корзину
33130775

Цилиндр

ИнтерсколЦена по запросуВ корзину
34115431

Шайба регулировочная 12x17x1 мм

ИнтерсколЦена по запросуВ корзину
35128408

Палец поршневой

ИнтерсколЦена по запросуВ корзину
36128828

Подшипник AX614INA

ИнтерсколЦена по запросуВ корзину
38115221

Шайба тарельчатая 12х6,2х0,5 мм

ИнтерсколЦена по запросуВ корзину
39128391

Вал промежуточный

ИнтерсколЦена по запросуВ корзину
40128394

Соединение

ИнтерсколЦена по запросуВ корзину
41126994

Подшипник качающийся Taumellager

ИнтерсколЦена по запросуВ корзину
45128392

Шестерня большое Z. 25

ИнтерсколЦена по запросуВ корзину
46128390

Вал промежуточный в сборе

ИнтерсколЦена по запросуВ корзину
47330017

Подшипник 626

ИнтерсколЦена по запросуВ корзину
48115432

Шайба

ИнтерсколЦена по запросуВ корзину
49130749

Уплотнение

ИнтерсколЦена по запросуВ корзину
50115241

Щит промежуточный

ИнтерсколЦена по запросуВ корзину
51330641

Уплотнение 12х16х3 мм

ИнтерсколЦена по запросуВ корзину
52130784

Втулка уплотнительная

ИнтерсколЦена по запросуВ корзину
53330291

Подшипник 6000-2ZP 6LDS18

ИнтерсколЦена по запросуВ корзину
54153925

Крыльчатка

ИнтерсколЦена по запросуВ корзину
56330287

Подшипник шариковый 627-2Z P6LDS18

ИнтерсколЦена по запросуВ корзину
57154075

Якорь в сборе

ИнтерсколЦена по запросуВ корзину
58164934

Втулка (резиновая)

ИнтерсколЦена по запросуВ корзину
59120328

Диффузор

ИнтерсколЦена по запросуВ корзину
60272960

Прижим силиконовый

ИнтерсколЦена по запросуВ корзину
61154134

Статор в сборе

ИнтерсколЦена по запросуВ корзину
62154068

Корпус двигателя

ИнтерсколЦена по запросуВ корзину
6300. 10.04.01.01

Конденсатор 0,33 мкФ К X2 МЕХ GPF 40/085/21/C 250В

ИнтерсколЦена по запросуВ корзину
6400.10.01.02.01

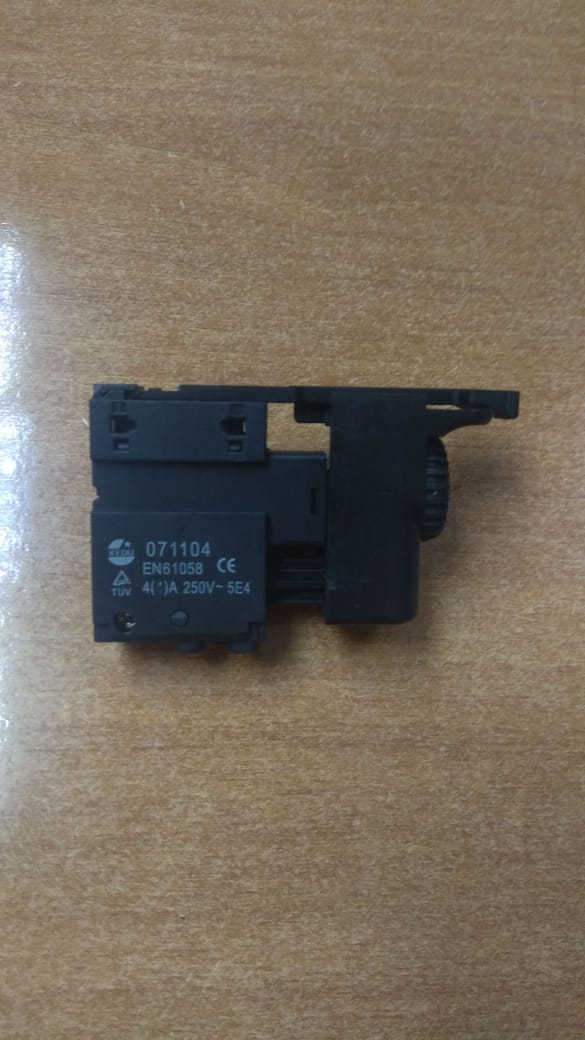

Выключатель CAPAX 47-36 250В/4А

ИнтерсколЦена по запросуВ корзину
65116228

Дроссель

ИнтерсколЦена по запросуВ корзину
6623.01.00.02.01

Рукоятка-накладка

ИнтерсколЦена по запросуВ корзину
67126917

Щеткодержатель в сборе

ИнтерсколЦена по запросуВ корзину
68125052

Щетка угольная с выключателем

ИнтерсколЦена по запросуВ корзину
69125051

Щетка угольная без выключателя

ИнтерсколЦена по запросуВ корзину
7123. 01.00.01.01

Рукоятка

ИнтерсколЦена по запросуВ корзину
72360648

Винт 4х16 мм

ИнтерсколЦена по запросуВ корзину
7300.10.02.01.02

Кабель сетевой с вилкой H05VV-F 2×1,0 мм2, L.4 м (аналог 13813.5300, 00.10.02.02.01)Посмотреть аналог

ИнтерсколЦена по запросуВ корзину
74125053

Наконечник кабеля сетевого

ИнтерсколЦена по запросуВ корзину
7523. 01.00.03.00

Планка крепления кабеля

ИнтерсколЦена по запросуВ корзину
7600.02.03.01.02

Винт 4х12 мм

ИнтерсколЦена по запросуВ корзину
8133.02.01.00.00

Рукоятка боковая в сборе

ИнтерсколЦена по запросуВ корзину
8233.02.01.01.00

Ограничитель глубины сверления

ИнтерсколЦена по запросуВ корзину
86330353

Кольцо упорное 8х1,25А

ИнтерсколЦена по запросуВ корзину
8700. 10.09.01.01

Колодка клеммная 4хМ3

ИнтерсколЦена по запросуВ корзину
88160963

Держатель ключа

ИнтерсколЦена по запросуВ корзину
89167774

Провод соединительный

ИнтерсколЦена по запросуВ корзину
90167773

Провод соединительный

ИнтерсколЦена по запросуВ корзину
91167772

Провод соединительный

ИнтерсколЦена по запросуВ корзину
92167775

Провод соединительный

ИнтерсколЦена по запросуВ корзину
9300. 10.03.01.01

Резистор 830 кОм

ИнтерсколЦена по запросуВ корзину

Ремонт перфоратора п 600эр интерскол своими руками

Подробно: ремонт перфоратора п 600эр интерскол своими руками от настоящего мастера для сайта olenord.com.

В последнее время особой популярностью пользуются перфораторы Интерскол. Они надежны в работе, просты в ремонте. На них легко достать запасные детали.

Перфораторы Интерскол имеют широкий модельный ряд. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол своими руками, надо иметь навыки слесаря и познания в электротехнике в объеме средней школы.

И постоянно помните о соблюдении правил техники безопасности.

Каждый инструмент обладает соответствующей маркировальной табличкой. Например: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра 18 указывает, что с данным перфоратором можно использовать бур диаметром до 18 мм;
  • цифра 450 указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На рынке есть и другие модели перфораторов Интерскол: Интерскол П-600 ЭР и Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

Нет видео.

Видео (кликните для воспроизведения).

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз. 9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз. 26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки и ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз. 20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителя поз. 40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса.
С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭР Каталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма. В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз. 71. Подшипники легко снимаются при помощи съемника.

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Перфораторы Интерскол, согласно статистике, относятся к надежным инструментам. Отказы фиксируются значительно реже, чем у более популярных моделей Makita, Bosch, Hitachi.

Главное правило: выбирайте такую модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ.

Использование перфораторов по назначению в соответствии с требованиями по эксплуатации позволяет работать перфораторами Интерскол продолжительное время.

Но, как и любой инструмент, в перфораторах появляются различные неисправности которые потребуют произвести ремонт перфоратора самостоятельно, особенно если он уже не гарантийный.

Чтобы выполнить ремонт перфораторов Интерскол, устранить неисправности, надо тщательно изучить устройство инструмента, его схему, карты смазки.
Любой ремонт перфоратора Интерскол начинается с его разборки об этом более подробней.

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

  • Механические поломки ударного механизма;
  • Разрушения переключателя режимов;
  • Неисправности электрической части перфоратора.

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.

Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

Пропадание сверления при работающем ударе проявляется при проворачивании на валу ствола поз.36 шестерни поз.35.

Шестерня фиксируется на стволе тремя роликами поз.37. А чтобы надежно держалась, шестерню придавливает пружина поз.33, фиксирующаяся через шайбу поз.32 стопорным кольцом поз.31.

Неисправность появляется вследствие ослабления силы прижимной пружины, выпадения роликов, разрушения втулки кулачковой поз.38.

Ремонт перфоратора Интерскол П-26/800ЭР своими руками заключается в восстановлении всех деталей в требуемое положение или замене вышедших из строя.

Промежуточный вал в перфораторе служит для передачи вращательного и возвратно-поступательного импульса.

Если какая-то деталь, устанавливаемая на промежуточном валу, из-за поломок начнут проворачиваться, перфоратор перестает сверлить.

Рассмотрим принцип работы промежуточного вала перфоратора Интерскол П-18/450ЭР.

Вращение на вал передается при помощи шестеренки поз.46, проворачиваемой ротором перфоратора. Шестеренка надета на вал поз.43, куда крепятся полумуфта кулачковая поз.44 и подшипник качения поз.45.

Включение режима удара происходит за счет перемещения планки переключателя поз.55, которая выводит из зацепления подшипник качения из полумуфты кулачковой поз.44.

У промежуточного вала перфоратора Интерскол П-26/800ЭР может проворачиваться колесо зубчатое комбинированное поз.62.

Дело в том, что колесо вращается за счет зацепления зуба в муфте пьяного подшипника. Проворачивание может происходить из-за ослабления пружины поз.63 и износа профиля зуба, как шестеренки, так и муфты сцепления.

Неисправность устраняется путем восстановления профиля зуба в комбинированной шестерне, в пьяном подшипнике.

Конструкция промежуточного вала перфоратора Интерскол П600ЭР отличается наличием общего вала поз. 39.

Промвал перфоратора Интерскол П600ЭР

Проскальзывание шестерни поз.45 на валу может происходить из-за ослабления прижимной пружины поз.38 и износа зуба в соединителе поз.40, выполняющем роль муфты сцепления.

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Переключатель режимов перфоратора Интерскол П-18/450ЭР

Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.

Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.

Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.

Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.

Сложная конструкция переключателя режимов перфоратора Интерскол П-18/450ЭР заставила разработчиков сконструировать новую схему и внедрить ее в перфораторе Интерскол П-26/800ЭР.

Переключатель режимов перфоратора Интерскол П-26/800ЭР

Переключение режимов осуществляется при помощи поводка переключателя поз. 55, пружины поз.56 и ручки переключателя поз.28.

В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.

В перфораторе Интерскол П600ЭР применена немного другая конструкция переключателя режимов.

Переключатель режимов перфоратора Интерскол П-600ЭР

Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам.
Выводы:

  • ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
  • своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
  • вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

  • Общие принципы сборочного процесса перфораторов Интерскол
  • Выбор смазочных материалов
  • Сборка блока ударного узла
  • Сборка приемника инструмента
  • Сборка промежуточного вала
  • Сборка узла ударного механизма
  • Сборка быстрозажимного патрона SDS-plus
  • Установка ручки переключателя режимов
  • Сборка узла статора
  • Сборка корпуса перфоратора Интерскол П-26/800ЭР
  • Видео сборки перфораторов Интерскол
  • Сборка перфоратора ИНТЕРСКОЛ П-18/450ЭР
  • Сборка перфоратора ИНТЕРСКОЛ П-22/600ЭР
  • Сборка перфоратора ИНТЕРСКОЛ П-26/800ЭР
  • Сборка перфоратора ИНТЕРСКОЛ П-600ЭР
  • Сборка перфоратора ИНТЕРСКОЛ П-710ЭР

Перфораторы достаточно неприхотливы в обслуживании. Для поддержания рабочего состояния перфоратора Интерскол необходимо своевременно менять смазку в редукторе всякий раз, когда производится замена износившихся угольных щеток элект­родвигателя.

Старая смазка убирается в обязательном порядке, предпочтительнее удалять специальными моющими составами, применяемыми в сервисных центрах. Но домашний мастер прекрасно обойдется раствором смеси керосина и бензина. Сборка перфоратора Интерскол своими руками представляет собой достаточно простой технологический процесс. Надо только прочитать инструкцию по разборке, схему, каталог запасных частей.
Перед сборкой подготовьте новые или отремонтированные и чисто вымытые детали, новый ремонтный комплект уплотнительных колец, смазочные материалы, инструмент и вспомогательные материалы. Не забудьте о правильной подготовке рабочего места и освещения на нем.

Набивка новой смазки производится на чисто вымытые детали и только та, которая рекомендована для данного узла.

Закладывая новый смазочный материал, не переусердствуйте: излишки смазки в процессе работы перфоратора часто выдавливаются через корпус редуктора и приводят к разрушению сальников.

Перед сборкой деталей проверяйте внутренние поверхности на шероховатость. Поверхность должна быть отполирована до зеркального состояния. При низкой шероховатости истирание резиновых уплотнительных колец происходит более интенсивно. Подробно о ремонте перфоратора Интерскол.

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

Нет видео.

Видео (кликните для воспроизведения).

Условно смазки делятся на три категории:

  • Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
  • Для смазки хвостовиков буров.
  • Для смазки резиновых уплотнительных колец.

    В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

    Для редукторов перфораторов Интерскол применяются специальные смазки.

    Отечественная смазка для редукторов перфораторов

    Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

    Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе. Из отечественных смазок обратите внимание на Циатим- 221.

    Отечественная смазка для уплотнительных резиновых колец в перфораторах

    Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.

    Отечественная смазка для буров перфораторовСборка блока ударного узла

    У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

    Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

    Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

    Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16. А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу. Устройство называется ловитель бойка поз.42.

    На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.34.

    Шестерня прижимается пружиной поз. 33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

    Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.

    Ствол, боёк, ловитель перед сборкой

    Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

    Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

    Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

    Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

    Сборка приемника инструмента

    В конструкции перфоратора Интерскол П-26/800ЭР рабочий инструмент вставляется в специальный приемник инструмента и зажимается в патроне.

    Детали быстрозажимного патрона и приемника инструмента перфоратора Интерскол П-26/800ЭР

    Собирается приемник инструмента поз.12 просто.

    Во внутреннюю часть приемника вставляется собранный узел проммассы поз.16. На проммассу надо предварительно надеть втулку поз.15, манжет поз.14, резиновое кольцо поз.13. Резиновое уплотнительное кольцо и внутреннюю часть приемника ствола перед сборкой обязательно промажьте смазкой Циатим-221.

    Собранный приемник инструмента вставляется в ствол поз.36.Сборка промежуточного вала

    В перфораторах Интерскол П-26/800ЭР промежуточный вал представляет собой сложный узел.

    Сборка промежуточного вала не составляет особого труда.

    Сначала собираются компоненты подшипника качения опз.60. В подшипник вставляется подшипник игольчатый поз.61 и колесо зубчатое комбинированное поз.62.

    Детали промвала перфоратора Интерскол П-26/800ЭР перед сборкой

    Собранный узел вставляется в корпус поз.53 с одновременной установкой поршня поз. 47. Перед установкой поводок подшипника качения вставляется в палец поз.48.

    Установленный промежуточный вал фиксируется скобой поз.50.

    Установка фиксирующей скобыСборка узла ударного механизма

    На следующем этапе в промежуточный вал устанавливается вал-шестерня поз.58 с надетым на него поводком переключателя поз.55.

    Собранный узел смазывается смазкой для редукторов.

    Осталось на поршень надеть ствол поз.36.

    Смажьте шестерни редуктора рекомендуемой смазкой и накройте крышкой внешнего кожуха редуктора поз.18.

    Сборка быстрозажимного патрона SDS-plus

    Зажав вертикально установленный перфоратор в тисках, соберите быстрозажимной патрон. Смазав внутреннюю полость ствола, вставьте приемник инструмента.

    Совместите отверстия приемника инструментов и ствола, затем вставьте в них ролики поз.11.

    Сверху наденьте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

    Детали быстрозажимного патрона

    На приемник инструмента наденьте кольцо поз. 7, втулку нажимную поз.6. Зафиксируйте конструкцию стопорным кольцом поз.5.

    Осталось надеть шайбу поз.4, зафиксировать вторым стопорным кольцом поз.3.

    Надев шайбу поз.2, установите защитную втулку поз.1.

    Установка ручки переключателя режимов

    Положите перфоратор Интерскол на бок, чтобы освободить доступ к отверстию для установки ручки переключателя режимов.

    Ручка устанавливается просто. Надо только попасть усиками в пазы переключателя. Ручка вставляется в положении, противоположном «удар+сверление», поворачивается на угол 15º и фиксируется защелкой, нажимая на белую кнопку.

    Установленная кнопка проворачивается по часовой стрелке для проверки правильности срабатывания.

    Узел статора перфоратора Интерскол П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.

    В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.

    Схема сборки электрической части

    Ротор поз. 69 вставляется в зацепление с косозубой шестерней промежуточного вала.

    Сборка корпуса перфоратора Интерскол П-26/800ЭР

    Сборка перфоратора Интерскол П-26/800ЭР завершается установкой крышки корпуса статора поз.77.

    Сборка корпусов перфоратора Интерскол П-26/800ЭРУстановка щеткодержателя и угольных щеток

    Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.

    В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.

    Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.

    Проверка работоспособности перфоратора Интерскол П-26/800ЭР

    Собрав перфоратор Интерскол, убедитесь в легком проворачивании вала ротора, прокрутив его за приемник инструмента.

    Осмотрите правильность и равномерность прилегания угольных щеток. Подключите инструмент к сети 220 В.

    Включите на короткое время перфоратор и осмотрите искрение угольных щеток.

    Установите защитную крышку поз.85.

    Сборка остальных моделей перфораторов Интерскол практически ничем не отличается и приведена на видео ниже.

    Видео сборки перфораторов Интерскол

    Сборка перфоратора ИНТЕРСКОЛ П-18/450ЭР

    Сборка перфоратора ИНТЕРСКОЛ П-22/600ЭР

    Сборка перфоратора ИНТЕРСКОЛ П-26/800ЭР

    Сборка перфоратора ИНТЕРСКОЛ П-600ЭР

    Сборка перфоратора ИНТЕРСКОЛ П-710ЭР

    Автор статьи: Петр Морокин

    Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

    ✔ Обо мне ✉ Обратная связь Оцените статью:

  • Оценка 4.5 проголосовавших: 21

    Инструкция и схемы по сборке перфораторов Интерскол своими руками

    Перфораторы

    в обслуживании достаточно нетребовательны. необходимо своевременно заменять для поддержания рабочего состояния перфоратора Интерскол смазку в коробке передач каждый раз, заменять при износе угольных щеток электродвигателя.

    Старая смазка удаляется в обязательном порядке, предпочтительно для удаления специальных моющих составов, используемых в сервисных центрах. Но разнорабочий отлично обошелся раствором смеси керосина и бензина.Сборка пистолета Интерскол своими руками — довольно простой процесс. Необходимо только ознакомиться с инструкцией по разборке, схемой, каталогом запчастей.
    Перед сборкой подготовить новые или отремонтированные и свежевымытые детали, новый ремонтный комплект уплотнительных колец, смазочные материалы, инструменты и вспомогательные материалы. Не забывайте о правильной подготовке рабочего места и освещении на нем.

    Заливка новой смазки производится на свежевымытые и только те детали, которые рекомендованы для данного узла.

    Прокладывая новую смазку, не переусердствуйте: лишняя смазка в процессе перфорации часто выдавливается через кожух редуктора и приводит к разрушению сальников.

    Перед сборкой детали проверить шероховатость внутренней поверхности. Поверхность следует отполировать до зеркала. При низкой шероховатости истирание резиновых уплотнительных колец более интенсивное. Подробно о ремонте перфоратора Интерскол.

    Общие принципы сборки молотов Интерскол

    Дрифтеры Интерскол сборку можно разделить на несколько этапов:

    • Установка резинового уплотнительного кольца.
    • Сборка отдельных узлов.
    • Блок

    • в сборе.
    • Сборка электрики.
    • Проверка энергоэффективности.

    Все сверла Интерскол состоят из нескольких крупных блоков:

    • Узел сборки механического удара.
    • блок промежуточного вала.
    • редуктор.
    • статорный агрегат.
    • Блокировка цепей управления.

    Подбор смазочных материалов

    Специальные смазочные материалы, предназначенные для смазывания перфораторов отечественных производителей.Смазка разделена по единицам условий работы. Для смазки коробок передач, подшипников качения и сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих участков.

    Условно смазочные материалы делятся на три категории:

    1. Для высоконагруженных узлов, таких как ударный механизм, редуктор, промежуточный вал.
    2. Для смазки хвостовиков сверл.
    3. Для смазки резиновых уплотнительных колец.

    В качестве смазки резиновых уплотнительных колец следует использовать Циатим-221, не разрушающий резину.

    Для перфорации зубчатых передач Интерскол используются специальные смазочные материалы

    .

    Отечественная смазка для вращающейся передачи

    Перед установкой на детали резиновых уплотнительных колец последнего необходимо смазать инертной смазкой для резины, выдерживающей температуру до +120 oC.

    Рекомендуется использовать не только инертную смазку для резины, но и обеспечивает высокое уплотнение при работе. Из отечественных смазочных материалов записка Циатим-221.

    Отечественная смазка для резиновых уплотнительных колец перфораторов

    Для надежного захвата инструмента, легкости его извлечения по окончании работы рекомендуется применять специальные связки для хвостовиков.

    Отечественная смазка для буровых перфораторов

    Сборка агрегата ударного действия

    При ударном перфорационном перфораторе Интерскол в сборку блока входят ствольная и ударная части.

    Ударный узел

    в сборе рассмотрим на примере ствола пистолета Интерскол 26 / 800ЭР.

    Ударно-спусковой механизм состоит из проммассы поз. 16, ствола поз.37, штифта поз.45 и поршня поз.47.

    Импульс ударника, создаваемый возвратно-поступательным движением поршня в канале ствола поз.47 поз.36. Внутри поршня движется ударник поз.45 и передает импульс на проммассу поз.16. Но уже проммасса передает импульс удара в приемник инструмента положения 12. В приведенной выше схеме есть еще одно устройство, сглаживающее значение ударного импульса на штыре проммассы. Устройство улавливающее называется поз.42.

    ствол в сборе

    На стволе поз.36 изношена шестерня поз.35, с другой стороны кулачковая втулка поз.38 и составная шестерня-кулачок закреплены игольчатыми роликами и стопорным кольцом поз.37 поз.34.

    Шестерня прижимается к пружине поз.33, надевается на ствол поз.32 и все шайбой фиксируется стопорным кольцом поз.31.

    Ствол вставлен в корпус поз.18, в который предварительно вставлены втулка поз.19, запрессованный роликовый подшипник поз.20 и втулка поз.21.

    Ствол, краситель, уловитель перед сборкой

    Ствол в сборе установлен внутри торцов бойка и уловителя после смазки внутренних поверхностей. Установка ствола в кожух предохранителя фиксируется стопорным кольцом.

    поршень в сборе

    Позы сборки поршня. 47 начинаем с установки пальца поз.48 и двух колец поз.49. Палец действует как поводок на подшипнике качения поз.60. Плунжер бойка вставляется с заданным уплотнительным кольцом поз.45 поз.46.

    Перед тем, как вставить ударник внутрь поршня, необходимо проверить внутреннюю поверхность поршня на шероховатость. На поверхности не должно быть следов царапин.

    Смажьте внутреннюю поверхность поршня тонким слоем Ciatim-221, вставьте бойок внутрь.

    приемник в сборе

    В конструкции перфоратора Интерскол П-26 / 800ЭР рабочий инструмент вставляется в ствольную коробку и специальный инструмент зажимается в патроне.

    Детали быстрозажимного патрона и приемника инструмента Интерскол перфоратор П-26 / 800ЭР

    Это просто позиция 12 приемника инструмента.

    Во внутреннюю часть ствольной коробки вставляется собранный проммассы в сборе поз. 16. На проммассу необходимо сначала надеть втулку поз.15, манжеты поз.14, резиновое кольцо поз.13. Резиновое уплотнительное кольцо и внутреннюю часть ствольной коробки в сборе к ствольной коробке обязательно промажьте смазкой Ciatim-221.

    Собранное орудие вставляется в ствольную коробку поз.36.

    Сборка промежуточного вала

    Промежуточный вал перфоратора Интерскол П-26 / 800ЭР представляет собой сложную конструкцию.

    Сборка промежуточного вала несложная.

    Для начала собираем узлы подшипника качения опз.60. Подшипник вставлен в игольчатый подшипник и шестерню поз.61 совмещенную поз.62.

    Детали промвала Интерскол перфоратора П-26 / 800ЭР перед сборкой

    Сборка вставляется в корпус с одновременной установкой поз.53 поршень поз.47. Перед установкой поводка подшипник качения вставляется в палец поз.48.

    Установлен фиксированный кронштейн промежуточного вала поз.50.

    Установка фиксирующего кронштейна

    молоток в сборе Сборка

    На следующем этапе на промежуточном валу устанавливают вал-шестерню поз. 58, на него надевают ведущий выключатель поз.55.

    Сборка смазана консистентной смазкой для редукторов.

    Вы по износу ствола поршня поз.36.

    Смазываемая консистентной смазкой рекомендуется зубчатый редуктор и крышка наружного кожуха редуктора поз.18.

    Сборка быстрозажимного патрона SDS-plus

    Зажимной пуансон, вертикально установленный в тисках, Соберите бесключевой патрон. Нанесите покрытие на внутреннюю полость ствола, приемник вставки инструмента.

    Совместите инструменты и ствольную коробку ствола, затем вставьте элемент 11 видео.

    Верхний сдвиньте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

    Детали быстрозажимного патрона

    На приемнике приспособление компенсационное кольцо поз.7, втулка проталкивается поз.6. Стопорное кольцо конструкции замка поз.5.

    Осталось поставить шайбу поз.4, зафиксировать второе стопорное кольцо поз.3.

    Шайба износа поз. 2, комплект защитной втулки поз.1.

    Установка ручки переключателя режимов

    Положите перфоратор Интерскол набок, чтобы освободить доступ к отверстию для установки ручки переключателя режимов.

    Ручка простая. Для переключения слотов надо только усы обзавестись. Ручка вставляется в положение, противоположное «ударному сверлению +», поворачивается и фиксируется защелкой на 15º, нажимая белую кнопку.

    Установленная кнопка вращается по часовой стрелке для проверки работы.

    сборка статора

    Статор в сборе Интерскол перфоратор П-26 / 800ЭР ничем не отличается от любого другого из статорных агрегатов перфоратора.

    Кожух статора вставляется в статор поз.74, прикручивается поз.73 и закрывается диафрагмой поз.72.

    В схему сборки электрической части

    ротора поз.69 вставлено в зацепление с прямозубой цилиндрической шестерней промежуточного вала.

    Монтажный корпус перфоратора Интерскол П-26 / 800ЭР

    Сборка перфоратора Интерскол П-26 / 800ЭР завершает установку крышки корпуса статора поз. 77.

    Сборка корпуса перфоратора Интерскол П-26 / 800эр

    Установите щеткодержатель и угольные щетки

    Закрепив крышку корпуса, приступаем к установке щеткодержателя поз.81. Установка щеткодержателя не вызывает никаких затруднений.

    В щеткодержателе устанавливаем угольные щетки поз.83, фиксируем их нажатием винтовых пружин поз.84.

    Упор вставить кнопочный выключатель поз.87, подключить провода к клеммам статора, спрятать провода в рукоятке пистолета.

    Проверка работоспособности Перфоратор Интерскол П-26 / 800ЭР

    Собрав перфоратор Интерскол, убедитесь, что вал ротора легко проворачивается, прокручивая его прибором приёмник.

    Проверить правильный и равномерный контакт угольных щеток. Подключите прибор к сети 220 В.

    Коротко поверните пуансон и проверьте искру угольных щеток.

    Установить защитную крышку поз.85.

    Все!

    Сборка других моделей перфораторов Интерскол практически ничем не отличается и показана на видео ниже.

    Видео сборки перфоратора Интерскол

    Монтажный перфоратор Интерскол П-18 / 450ЭР

    Видео:

    Монтажный перфоратор Интерскол П-22 / 600ЭР

    Видео:

    Монтажный перфоратор Интерскол П-26 / 800эр

    Видео:

    Монтажный перфоратор Интерскол П-600эр

    Видео:

    Монтажный перфоратор Интерскол П-710ЭР

    Видео:

    Haamrid Interskol — kirjeldus, kirjeldused, hinnad augustid

    Kuupäev renoveerimist kataloog: 2021-05-15


    Интерскол.

    Interskol P-18 / 450ER
    • Mount Tüüp дрель: SDS-Plus
    • Kiiruste arv: 1
    • Voolutarve:
    • 7 902 Макс. tühikäigu kiirus 1500 об / мин
    • Макс. минут: 7500 литров / мин
    • Макс. mõju energia: 1,2 Дж
    • Макс. puur võimsus (betoon): 18 мм
    • Toide:

    Keskmine hind: 4479,00 ք

    9026ERK150 9026ERKOL

  • Сверло Mount Tüüp: SDS-Plus
  • Kiiruste arv: 1
  • Voolutarve: 550 Вт
  • Макс. tühikäigu pöörlemiskiirus: 1300 об / мин
  • Макс. минут: 5800 литров / мин
  • Макс. mõju energia: 1,8 Дж
  • Макс. puur võimsus (betoon): 20 мм
  • Toide:
  • Keskmine hind: 12585,00 ք

    9026ERKOL

  • Сверло Mount Tüüp: SDS-Plus
  • Kiiruste arv: 1
  • Voolutarve: 600 Вт
  • Макс. tühikäigu pöörlemiskiirus: 1300 об / мин
  • Макс. минут: 5800 литров / мин
  • Макс. mõju energia: 1,8 Дж
  • Макс. puur võimsus (betoon): 22 мм
  • Toide:
  • Keskmine hind: 4797,00 ք

    Interskol PER

  • Сверло Mount Tüüp: SDS-Plus
  • Kiiruste arv: 1
  • Voolutarve: 620 Вт
  • Макс. tühikäigu pöörlemiskiirus: 1100 об / мин
  • Макс. минут: 5060 литров / мин
  • Макс. mõju energia: 2,2 Дж
  • Макс. puur võimsus (betoon): 22 мм
  • Toide:
  • Keskmine hind: 5418,00 ք

    0026 Interskol

  • Сверло Mount Tüüp: SDS-Plus
  • Kiiruste arv: 1
  • Voolutarve: 720 Вт
  • Макс. tühikäigu kiirus 1240 об / мин
  • Макс. mitu lööki minutis: 5080 lööki / мин
  • Макс. mõju energia: 2,6 Дж
  • Макс. puur võimsus (puit): 24 мм
  • Макс. puur võimsus (металл): 13 мм
  • Keskmine hind: 12143,00 ք

    9024 SDS-Plus

  • Kiiruste arv: 1
  • Voolutarve: 800 Вт
  • Макс. tühikäigu 1250 об / мин
  • Макс. минут: 5400 литров / мин
  • Макс. mõju energia: 3 Дж
  • Макс. puur võimsus (betoon — сверло): 26 мм
  • Макс. Puur (õõnes kroon): 68 мм
  • Keskmine hind: 14940,00 ք

    Interskol P-26 / 800ER 9024

    Interskol P-30 / 900ER
    900ER SDS-Plus
  • Kiiruste arv: 1
  • Voolutarve: 900 Вт
  • Макс. tühikäigu kiirus 1050 об / мин
  • Макс. минут: 5100 литров / мин
  • Макс. mõju energia: 3,3 Дж
  • Макс. puur võimsus (металл): 13 мм
  • Макс. puur võimsus (betoon): 30 мм
  • Keskmine задняя: 2166,00 ք

    Крепление сверло: SDS-Max

  • Kiiruste arv: 1
  • Energiatarve: 1100 Вт
  • Макс. tühikäigu 500 об / мин
  • Макс. минут: 2870 литров / мин
  • Макс. mõju energia: 10 Дж
  • Макс. puur võimsus (betoon): 40 мм
  • Макс. Puur (õõnes kroon): 105 мм
  • Keskmine задняя: 13261,00 ք

    Interskol P-40 / 1100E
    Interskol P-45 / 1000E SDS-Max
  • Kiiruste arv: 1
  • Energiatarve: 1005 W
  • Макс. tühikäigu 285 об / мин
  • Макс. минут: 2400 литров / мин
  • Макс. löögienergiat: 8 J
  • Макс. puur võimsus (betoon — сверло): 45 мм
  • Макс. Puur (õõnes kroon): 100 мм
  • Keskmine задняя: 5745,00 ք

    9024-90 50 / 1200E

    Interskol P-45MEK Сверло Interskol P-45MEK 9024 -Макс
  • Kiiruste arv: 1
  • Energiatarve: 1005 Вт
  • Макс. löögienergiat: 8 J
  • Макс. puur võimsus (betoon — сверло): 45 мм
  • Макс. Puur (õõnes kroon): 100 мм
  • Toide:
  • Võtmehoidja lisatud: jah
  • Keskmine hind: 2019,00 ք

    • Сверло Mount Tüüp: SDS-Max
    • Kiiruste arv: 1
    • Energiatarve: 1200 W
    • Макс. tühikäigu 325 об / мин
    • Макс. минут: 2700 литров / мин
    • Макс. mõju energia: 14 Дж
    • Макс. puur võimsus (betoon — сверло): 52 мм
    • Макс. Puur (õõnes kroon): 125 мм

    Keskmine задняя: 14904,00 ք

    Крепление 900 -Plus
  • Kiiruste arv: 1
  • Voolutarve: 600 Вт
  • Макс. mõju energia 2 Дж
  • Макс. puur võimsus (betoon — дрель): 23 мм
  • Toide:
  • Toimimismoodused: haamer, puurimine
  • Omadused: ülekoormus sidur, kiirusregulaator9

  • Interskol P-600ER

    SD-600ER

    Интерскол П-710ЭР
    • Сверло Mount Tüüp: SDS-Plus
    • Kiiruste arv: 1
    • Voolutarve: 710 W
    • Макс. mõju energia: 2,6 Дж
    • Макс. puur võimsus (betoon — дрель): 25 мм
    • Toide:
    • Toimimismoodused: haamer, puurimine, raiumist
    • Omadused: ülekoormus sidula h. ք

    Интерскол ПА-10/14, 4F-1
    • Крепление сверла Tüüp: SDS-Plus
    • Kiiruste arv.19: 90 tühikäigu 750 об / мин
    • Макс. минут: 5500 литров / мин
    • Макс. mõju energia: 0,9 Дж
    • Макс. puur võimsus (puit): 20 мм
    • Макс. puur võimsus (металл): 10 мм
    • Макс. puur võimsus (betoon): 10 мм

    Keskmine hind: 3925,00 ք

    Интерскол PA-10/14, 4F-2

    900 Сверло Mount Tüüp: SDS-Plus
  • Kiiruste arv: 1
  • Макс. tühikäigu 750 об / мин
  • Макс. минут: 5500 литров / мин
  • Макс. mõju energia: 0,9 Дж
  • Макс. puur võimsus (puit): 20 мм
  • Макс. puur võimsus (металл): 10 мм
  • Макс. puur võimsus (betoon): 10 мм
  • Keskmine hind: 7319,00 ք


    Процедура разборки сверла Интерскол

    Содержание

    • 1 Отбойные молотки Интерскол параграф 18 модели, p22, p26, P28, P30 и модели p600 Тип p710
    • 2 патрон без ключа плюс перфораторы Интерскол
      • 2.1 Разборка безключевого патрона
      • 2.2 Разборка ручки режима на пуансон Интерскол П-26
    • 3 Блок ударного механизма Разборка пуансона Интерскол П26 / 800ER
      • 3.1 Разборка пуансона ударного механизма Интерскол П-26 / 800ER
        • 3.1.1 приемник инструмента Демонтаж
      • 3.2 Шток ударного механизма Демонтаж
      • 3.3 Демонтаж улавливателей, бойков
    • 4 Демонтаж пуансона ударного механизма Интерскол P710ER
    • 5 Демонтаж электрического перфоратора Интерскол
      • 5.1 разборка статора
      • 5.2 разборка ротора
      • 5.3 разборка цепи управление и снятие угольных щеток
    • 6 Видео разборки дрели Интерскол
      • 6.1 Разборка перфоратора Интерскол П-18 / 450ЭР
      • 6.2 Демонтажный перфоратор ИНТЕРСКОЛ П-26 / 800ER
      • 6.3 Разборка перфоратора ИНТЕРСКОЛ P-600ER
      • 6.4 Разборка перфоратора Интерскол П-710ЭР

    В последнее время особенно популярны перфораторы Интерскол.Они надежны в эксплуатации, просты в ремонте, легко достать запчасти.

    Молотки

    Интерскол имеют широкий ассортимент.

    Инструмент условно разделен на два сегмента: пистолеты, комбинированные с патроном типа SDS-plus и перфораторы с патроном SDS-max.
    Ремонт дырокола Интерскол может производиться как в сервисных центрах, так и самостоятельно.
    Для выполнения ремонта дрели Интерскол своими руками необходимо иметь слесарные навыки и знания в области электротехники в общеобразовательной школе.

    И всегда помните о соблюдении правил безопасности.

    Каждый инструмент имеет соответствующий знак маркировки.

    пример: молоток Интерскол П-18 / 450Эр.

    Стенды:

    • буква П указывает на принадлежность инструмента к семейству сверл;
    • цифра 18 показывает, что с перфоратором можно использовать дрель диаметром 18 мм;
    • цифра 450 указывает мощность штампа в ваттах.

    Линия сверл Интерскол с патронами SDS-plus представлена ​​13-й моделью: П-18 / 450ЭР, П-20 / 550ЭР, П-22 / 620ЭР, П-24 / 700ЭР, П-24 / 700ЭР-2. , P-26 / 750EV, P-26 / 800ER, P-26 / 800ER-2, P-28 / 800EV, P-30 / 900ER, P-30 / 900ER-2, Win32 / 1000 Oe, P-32 / 2-1000EV.

    Интерскол Молотки с боеприпасами SDS-max представлены следующими моделями: Интерскол П-35 / 1100Э, П-35 / 1100ЭВ-2, П-40 / 110ЭВ-2, П-45 / 1100Э, П-50 / 1200Е.

    На рынке представлены другие модели сверл Интерскол: Интерскол П-ЭР 600 и ЭР 710 П Интерскол.

    Эти модели были произведены на ранней стадии развития производства компании Интерскол.

    Среди бытовых потребителей наиболее распространены модели перфораторов Интерскол П26 / 800ЭР, П30 / 900ЭР, П710 / ЭР.

    Отбойные молотки Интерскол моделей параграф 18, p22, p26, P28, P30 и p600 модели p710

    Принцип действия одинаков для всех дрелей.

    Крутящий момент от ротора передается на вал штока и установленный на нем рабочий инструмент. При этом с помощью коромысла, называемого в народе «пьяным подшипником», крутящий момент преобразуется в возвратно-поступательный. движение, передающее ударный импульс в инструмент. Все перфораторы

    Интерскол

    собраны на одной общей схеме и состоят из одинаковых агрегатов.

    Условно перфораторы Интерскол состоят из трех блоков:

    • блок ударного механизма в сборе;
    • блок статора;
    • Блок питания и управления цепями.

    Ремонт перфораторов Интерскол следует начинать с изучения приборных схем, инструментов и обучения на рабочем месте.

    Эти блоки у этих моделей имеют свои конструктивные особенности.

    Для удобства разберемся на группы, представленные ружьями.

    В первую группу войдут буровые установки Интерскол П-18, П-22, П-24, П-26, П-30.

    Вторую группу мы рассмотрим удаление сверл Интерскол П-600 и П710.

    Конструктивные особенности, такие как патрон без ключа SDS-plus, перфораторы Интерскол

    , начинаются с различий в конструкции на месте установки патрона без ключа.

    Принцип разборки быстрозажимных патронов у всех сверл практически одинаков.

    В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus.Для работы с перфоратором Интерскол необходимо использовать хвостовик инструмента SDS-plus.

    Разборка быстрозажимного патрона

    Разборка быстрозажимного патрона, рассмотрим на примере дырокола Интерскол П-26 / 800ЭР.

    Установив пуансон на тыльную сторону ручки, необходимо снять защитную втулку позиции 1, позиции 2 и снять шайбу, чтобы получить стопорное кольцо в позиции 3.

    Затем сняли шайбу и стопорное кольцо поз. 4 поз.5. Следующим этапом снимается втулка нажимная поз.6.

    Для освобождения стопорного шарика поз.8 нужно нажать на специальную шайбу поз.9. Вынуть грушу, снять коническую пружину положения 10.

    конструкция пробойника патрона без ключа Интерскол П-30 / 900ЭР имеет меньшее количество запчасти. Но порядок разборки такой же.

    Бесключевой патрон перфораторов в Интерскол П-600ЭР и 710ЭР П — практически идентичны и разбираются в одинаковой последовательности.

    Детали быстрозажимного патрона сверла Интерскол P600ER и P710ER демонтируются в следующей последовательности:

    • снято кольцо спец поз.1;
    • втулка свободная езда положение 2;
    • прессованный поз.3 специальное кольцо и мяч переходит в положение 4;
    • Винтовая пружина

    • извлекается поз.5.

    Все сверла Интерскол для снятия коробки передач после снятия необходимости переключения режимов.

    Разобрав ручку режима на пуансон Интерскол П-26

    Отогнутый вбок пуансон, повернуть ручной режим поз.28 до упора, нажимая на поз.26. Потянуть за ручку корпуса пистолета.

    Никогда не переключайте переключатель режимов во время работы перфоратором.

    Блок ударного механизма Демонтаж Интерскол П26 / 800ЭР

    Привод ударного механизма Интерскол Пробойник П-26 / 800ЭР

    Основная часть отличий обнаружена в конструкции ударного механизма.Ударно-спусковой механизм

    состоит из нескольких частей: ствола

      ударного механизма

    • ;
    • вал промежуточный;
    • бастующие и бастующие;
    • гильза поршня;
    • подшипники.

    Ударный механизм в перфораторах Интерскол работает по такому же принципу.

    Отличия в конструктивных особенностях.

    Демонтаж ударного механизма Пуансон Интерскол П-26 / 800ЭР

    Пуансон Интерскол П-26 / 800ЭР ударный механизм состоит из следующих узлов:

    • приемник инструмента;
    • прессование ствола в сборе;
    • ствол

    • ;
    • вал промежуточный;
    • нападающие, нападающие, проммасса.
    приемник инструмента Разборка

    позиция 12 приемник инструмента в разобранном виде после снятия с частей быстрозажимного патрона.

    На первой фазе аккуратно вынимаются четыре ролика поз.11. Затем снимается ствольная коробка поз.18, в которую вставлен игольчатый подшипник поз.20.

    Подшипник игольчатый крепится к стволу поз.36.

    Снимите ствольную коробку инструмента.

    нужно снять проммассу поз.16 С приемника инструмента поз.15 втулка, манжета поз.14 и 13 резиновое уплотнительное кольцо.

    Ударный механизм шток

    Разборка

    Ствол

    поз.36 извлечен из внутренней оболочки поз.18 после того, как корпус редуктора отделяется от корпуса статора.

    Для этого на корпусе редуктора необходимо открутить четыре винта поз.30.

    Затем открутите три винта на рукоятке поз.85 поз.86.Сняв рукоятку, поверните корпус щеткодержателя поз.81.до тех пор, пока его не удастся вынуть из корпуса.

    Теперь корпус редуктора и корпус статора легко отделяются, используя отвертку, чтобы зацепить один из них в месте стыковки.

    Багажник

    легко снимается с промщиты поз.53 (внутренний кожух).

    На наружный диаметр ствола нанесены: прямозубая шестерня поз.35, пружина поз.33, шайба и стопорное кольцо поз.32 поз.31.

    В полости корпуса ствола находится ловушка поз.40, бойка 45.

    Демонтаж уловителя, бойка

    Демонтаж уловителя поз.40 заключается в отделении от него демпфера поз.41, ловителя бойка поз.42, крышки предохранительного устройства поз.43 и стопорное кольцо поз.44.

    Поршень вставляется в ударник поз.47 поз.45 выучить.

    С поз.45 зажатое уплотнительное кольцо, снятое поз.46.

    Виджет от SocialMart

    От ушей поршня поз.47 необходимо отделить палец поз.48 и снять два кольца поз.49.

    Разборка промежуточного вала

    Чтобы разобрать промежуточный вал поз.57, необходимо вытащить его из внутреннего корпуса.

    С вала поз.58 снимите поводок поз.55 переключателя, пружина поз.56.

    C С другой стороны: Снимите подшипник скольжения поз.65, опора пружина поз.64, пружина поз.63, шестерня комбинированная поз.62.

    Ударный механизм Разборка пистолета Интерскол П710ЭР

    Конструкция ударно-спускового механизма и порядок разборки пистолета на Интерскол 710ЭР несколько отличаются от других моделей дрелей.

    Основные отличия

    в конструкции промежуточного вала, ударного механизма и переключателя режимов ствола.

    Привод ударного механизма и промежуточного вала пробойника Интерскол П710ЭР

    Пробойник Интерскол 710ЭР представляет собой станок ударно-вращательного действия.Он состоит из привода и исполнительного механизма. В качестве электродвигателя используется коллектор. Электропривод представляет собой комбинацию компрессионно-ударного механизма и поворотного механизма вакуумного типа. Возвратно-поступательное движение передается подшипником качения.

    На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав бойков и бойков (обозначены синей стрелкой). Зеленой стрелкой обозначены части переключателя режимов.

    Промежуточный вал

    выделен на схеме ниже оранжевым цветом.Он состоит из установленного вала поз.47 и его деталей. Разбирается легко, по прилагаемой схеме, не требует специальных знаний.

    Демонтажный электрический перфоратор Интерскол

    Электрический перфоратор Интерскол состоит из трех основных частей:

    • ротора;
    • статор;
    • Цепь управления с угольными щетками.

    Порядок демонтажа электрических частей всех моделей перфораторов Интерскол практически одинаков.

    Схема пуансона Интерскол П-26 / 800ЭР

    На ранних этапах мы разделили корпус на два: корпус редуктора и корпус статора.

    Разборка статора

    Для разборки статора поз.74 необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от грязи и пыли.

    Выкрутите два винта и снимите статор поз.73 поз.74. Для облегчения процесса вытягивания достаточно постучать по торцевой крышке стержня статора или деревянным молотком.

    статора можно снять колодку клеммы поз.75. Это сделано для того, чтобы проверить качество контактов от статора до щеткодержателя.

    ротор Разборка

    ротор разбирается, когда нужно заменить коллектор, подшипники, перемотать катушку.

    отделить ротор от ударного механизма в сборе можно, отпустив два винта и сняв щиток поз.68 поз.67.

    С ротора поз.69 необходимо снять подшипники поз.66, 70, демпфирующую втулку поз.71. Подшипники легко снимаются с помощью съемника.

    Демонтаж цепей управления и демонтаж угольных щеток

    на базе управления перфоратором Интерскол поз.
