Кабель ввг назначение: Провод и кабель ВВГнг описание назначение, характеристики

Содержание

Кабель ВВГ: назначение и характеристики

Кабель ВВГ применяется для всех стандартных установок, которые работают в номинальном напряжении от 0.66 до 1 кВ,  в некоторых случаях это число может достигать 6 кВ. Чистота применения 50 Гц, если это постоянное напряжение до 1 кВт, если требуется передача с распределением мощности энергии. Сам по себе кабель считается универсальным, использовать его можно как в сухих, так и во всех влажных помещениях. Также особенностью считается то, что его можно установить даже не высоте, и он совсем не боится огня, и даже не распространяет его горение.

Кабель ВВГ расшифровка

Кабель ВВГ достаточно просто расшифровать. Его маркировка означает « винил-винил-голый», это говорит за то, что здесь есть два слоя поливинилхлорида, и отсутствует специальный защитный слой. Если вы встретите приставку «НГ» – это будет означать, что такой кабель не распространяет огонь, и при его изготовлении используются только безопасные материалы. Важно отметить, что только в таком кабеле вы никогда не сможете встретить букву «А», ведь данный кабель ВВГ всегда медный. Похожая характеристика у провода СИП.

Технические характеристики кабеля ввг

В основе кабеля лежит только токопроводящая жила с одно проволочным или более медными проводниками. Максимальное количество жил кабеля ВВГ – 6 штук. Если в кабели больше двух жил, со временем они начинают скручиваться. Кабель ввг характеристики очень важны, уделяйте этому особое внимание, ведь от этого будет зависеть работоспособность всей системы.

Главным отличием кабеля ВВГ считается именно его количество жил и площадь, которую они занимают. Также стоит брать в учет и номинальный диметр кабеля. Все эти параметры в конечном результате дадут возможность понять, какая будет масса кабеля, это важно, ведь она может быть от 40 кг до нескольких тон. По этой причине очень важно посчитать все его характеристики, чтобы он не оказался слишком большим для вас, а выдерживал только необходимую нагрузку.

Характеристика кабеля ВГГ

Следующим важным параметром выступает допустимый ток. Он непосредственно зависит от количества жил в данном кабеле. К примеру, если кабель ВВГ имеет всего три жилы, его допустимый ток будет ровняться 21А, в тоже время одножильный будет иметь 29А. Одножильные кабеля могут иметь ток даже 704А. Узнайте, как отличить провод от кабеля.

Разновидности кабеля ВВГ:

И последней, и самой важной характеристикой любого кабеля выступает сечение кабеля ввг. Ее каждый человек уже выбирает непосредственно под свои личные требования. Хочется заметить, что именно сечение и выступает решающим фактором в формировании цены.

Похожая статья: Назначение кабеля ПВС.

Кабель семейства ВВГ расшифровка и характеристики


Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.


Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.


Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ


Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.


Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.


Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:


1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;


2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;


3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.


Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).


4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.


При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам


В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.


Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.


Перечислим основные признаки, по которым можно разделить проводники.


1. Материал, используемый для изготовления токопроводящей жилы:

  • — буква А, если это алюминий;
  • — без обозначения, если это медь.


2. Материал, из которого выполнена изоляция токопроводящих жил:

  • — буква П – полимерная изоляция;
  • — буквы Пв – полиэтилен;
  • — буква В – поливинилхлорид.


3. Броня кабеля:

  • — буква Г – брони нет, кабель голый;
  • — бронированный (Б).


4. Оболочка, наружная изоляция:

  • буква В – поливинилхлорид;
  • буквы Шв – имеет защитный шланг;
  • буквы Шп – имеет защитный шланг из полиэтилена;
  • буква П – полимерная наружная оболочка.


5. По пожарной безопасности:

  • — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.


Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).


На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.


Таблица 1. Кабель ВВГ расшифровка маркировки










Жила

Изоляция жилы

Изоляция оболочки

Броня

Пожаробезопасность

ВВГ

медная

поливинилхлорид

поливинилхлорид

отсутствует

Да — только одиночная прокладка

ВВГ нг

-

-

-

-

Да

ВВГ нг-ls

-

-

-

-

Да + с пониженным дымо- и газовыделением

ВВГ нг-hf

-

-

-

-

Да + не выделяет коррозионно-активные продукты

ВВГ нг-frls

-

-

-

-

Да + огнестойкий,+ с пониженным дымо- и газовыделением

АВВГ

алюминий

поливинилхлорид

поливинилхлорид

отсутствует

Да — только одиночная прокладка

АВБШвнг

алюминий

поливинилхлорид

защитный шланг из поливинилхлорида

есть

Да

Видео ВВГнг(А)-LS-П 3*1,5


Описание и технические характеристики кабеля ВВГнг–FRLS

Кабель с маркировкой ВВГнг-FRLS представляет собой тип продукции, с меднопроводными жилами, термическим барьером в виде специальной обмотки, в ПВХ-пластикатной изоляции повышенной пожаростойкости (данный кабель в открытом пламени должен проработать не менее 3 часов).

Сама аббревиатура, заложенная в основе маркировки, расшифровывается так:



  • В — обозначение типа изоляции жил кабеля — пластик на основе поливинилхлорида;
  • В — обозначение типа оболочки кабеля — пластик на основе поливинилхлорида;
  • Г — обозначение отсутствия защитного покрова;
  • нг-LS — обозначение типа изоляции, с повышенным уровнем стойкости к возгоранию и сниженным дымогазовыделением;

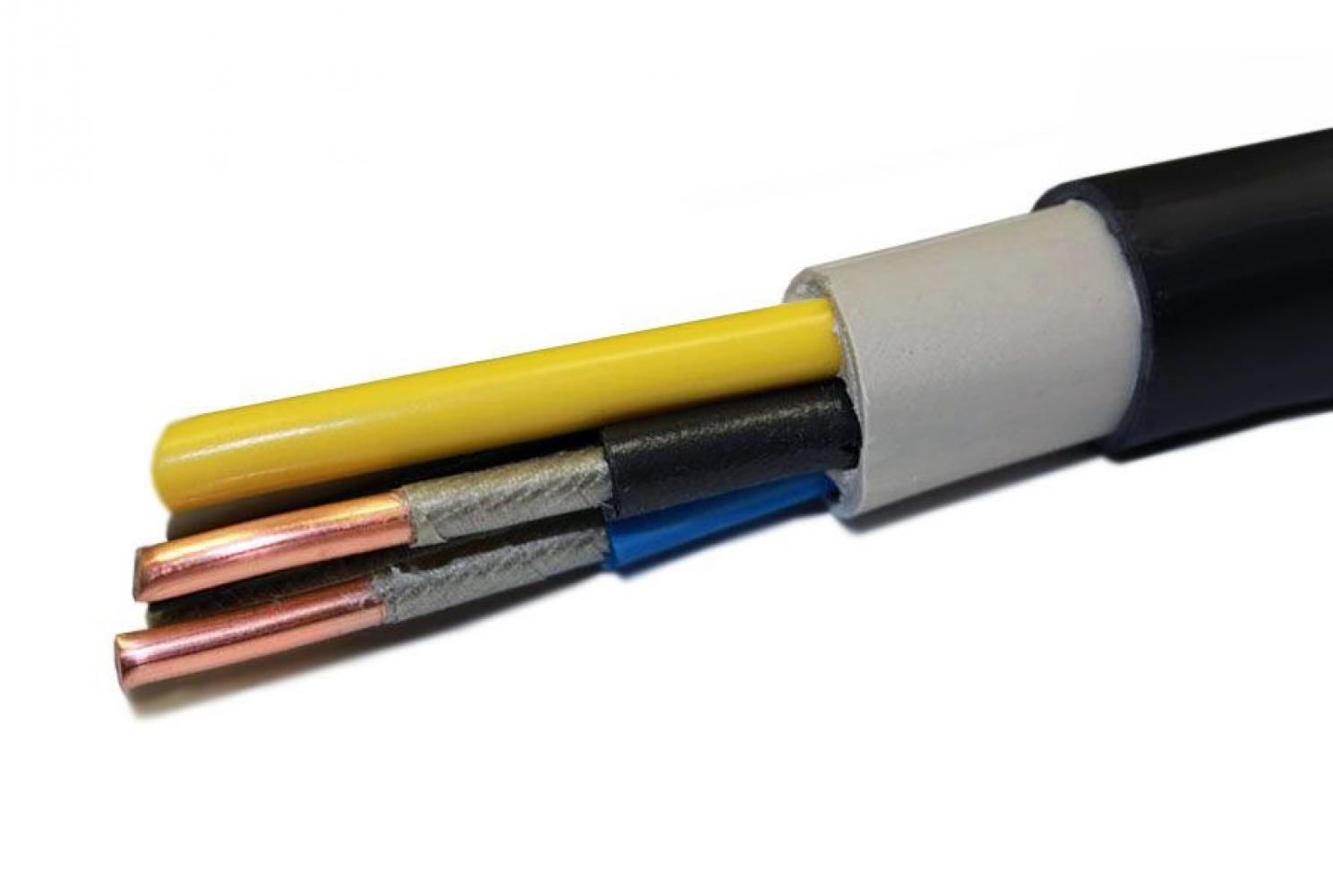

  • FR — обозначение наличие обмотки проводника, выполняющей роль термического барьера.

Технические характеристики кабеля ВВГнг–FRLS

Кабель ВВГнг-FRLS состоит из:

  • Медной токопроводной жилы первого или второго класса, многопроволочной или однопроволочной, сектороной, либо круглой формы.
  • Термического барьера в виде слюдосодержащих лент, служащего изоляционной обмоткой жилы.
  • Изоляция на основе ПВХ-пластиката, обладающего пониженным уровнем пожарной опасности.

Все изолированные жилы кабелей этого типа имеют чёткое цветовое разделение:

  • Голубым цветом изоляции помечаются нулевые жилы;
  • Жилы заземления — зелёно-жёлтые, двухцветные.

Многожильные кабели в обязательном порядке оснащаются скрученными жилами. Сечение жил в рамках одного кабеля не должно иметь различий. Исключением является лишь четырёхжильный кабель, в котором нулевая или заземляющая жила может быть меньшего сечения, чем остальные. Скрученные секторные жилы разрешается накладывать скрепляющие ленты из пластмассы (одну-две), имеющих ширину более 10 мм с зазором равным или превышающим ширину самой ленты.

Внутренняя и наружная оболочка кабелей ВВГнг-FRLS также изготавливается из пластиката на ПВХ-основе, со сниженными показателями пожароопасности.

Кабель с маркировкой ВВГнг-FRLS предназначен для прокладки группового типа коммуникаций, используемых в промышленности, на АЭС и в местах с повышенным уровнем взрывоопасности. Эта продукция экспортируется в страны тропического региона, с особенностями климата, где также успешно эксплуатируется. С помощью данных кабелей производится передача и распределение энергии в рамках работы стационарных электротехнических установок с показателями переменного напряжения не более 100 Гц и постоянного тока не более 1000 В.

Условия  эксплуатации

Кабели ВВГнг-FRLS способны эксплуатироваться даже при высокотемпературных и влажностных климатических режимах — температурах свыше 30 градусов С и влажности воздуха до 98%. Помимо этого такие кабели отличаются неплохой морозостойкостью. Без дополнительных ухищрений такие сети можно прокладывать при температуре до — 15 градусов С. А вообще кабель данного типа выдерживает колебания атмосферных температур в стоградусном диапазоне: от — 50 до +50 градусов Цельсия.

Отличие от аналогов

От своих аналогов — кабелей с маркировкой ВВГнг кабельная продукция ВВГнг-FRLS отличается сниженным уровнем газодымовыделения — помимо сниженного уровня подверженности горению такой кабель ещё и не выделяет большого количества вредных веществ при воспламенении, а значит не создаёт дополнительной опасности в процессе тушения и эвакуации (если речь идёт о внутренних помещениях зданий или строений). Помимо этого, кабель ВВГнг-FRLS, в отличие от ещё одного аналога — ВВГнг-LS, снабжён дополнительным слоем термобарьерного материала, защищающего жилу от высокотемпературных воздействий (в случае короткого замыкания или иных нестандартных ситуаций).

Кабель ВВГнг 3х1,5 и 3х2,5: характеристики, назначение и сферы применения — Партнерский материал

При производстве работ по обустройству, ремонту систем электроснабжения в жилых домах, производственных и коммерческих помещениях используются проводники с изоляцией из поливинилхлорида. Силовой кабель ВВГнг 3х1,5 ГОСТ предписывает применять для прокладки сетей, имеющих номинальное напряжение 0,66, 1 или 6 кВ при частоте 50 Гц. Он обладает универсальными характеристиками, сохраняет свои свойства в условиях повышенной влажности.

Значение маркировки и сфера применения

Кабель ВВГнг 3х1,5 состоит из трех жил, двух слоев поливинилхлорида, но специальный защитный покров на нем отсутствует. Маркировка не содержит буквы «А», что свидетельствует об изготовлении токопроводящих жил из меди. Проводник отличается высокой пожарной безопасностью, не способствует распространению пламени. Данная особенность расширяет сферу его применения.

Кабель этого типа может прокладываться в помещениях и на улице. Чаще всего его используют при обустройстве систем энергоснабжения нескольких объектов:

  • тоннелей, шахт и производственных предприятий;
  • жилых домов, торговых и офисных центров;
  • общественных и административных зданий;
  • построек, требующих особой защиты от пожаров.

Устройство и свойства кабеля ВВГнг 3х2,5

В отличие от предыдущего варианта кабель ВВГнг 3х2,5 состоит из трех медных жил, сечение каждой из которых составляет 2,5 кв. мм. Стандартный вес 1 метра такого проводника составляет 0,144 кг. Конкретный показатель зависит от технических условий завода-производителя, может отклоняться от типового значения.

Кабелем этого типа комплектуются стационарные электротехнические установки с переменным напряжением 0,66 или 1 кВ. Его используют в производственных цехах, включая помещения с повышенным уровнем пожарной опасности. Проводник не распространяет пламени, что снижает вероятность возгорания при коротком замыкании, других неполадках.

Специфика прокладки проводников ВВГнг

Строительная длина силового кабеля ВВГнг варьируется в пределах 200-450 м. Предельный радиус изгиба многожильного проводника при прокладке не должен превышать 7,5 его диаметров. К отличительным особенностям этого продукта относят долговечность и износостойкость. Срок его службы достигает 30 лет.

Обычно на данные товары устанавливается 5-летняя гарантия. Кабель можно эксплуатировать при температуре от -50 до +50 градусов Цельсия. Пониженная горючесть обеспечивается заполнением промежутков межу жилами пластикатом из ПВХ. За счет этого проводнику придается круглая форма.

на правах рекламы
фото: https://panelectro.ua/upload/iblock/cad/cad5d53bffadf326ce52e046b181c12e.jpeg

Нашли опечатку? Выделите текст и нажмите CTRL+ENTER

Мы будем Вам благодарны!

300404300404

Сейчас читают:

Кабель ВВГ — ключевые свойства и целевое назначение

Прокладка кабельных трасс, для которой применяется кабель ВВГНГ 3х1,5 имеет множество преимуществ. Главным секретом считается универсальность данного проводника: с его помощью электрические сети можно формировать как внутри построек, так и протягивать по воздуху.

Преимущества

Кроме описанной выше универсальности кабеля ВВГ необходимо также выделить его высокую прочность: риск механического повреждения в случае растяжения кабеля в ходе эксплуатации, а также излома при монтаже сводится к нулю.

Проводник обладает высокой стойкостью к изменениям влажности в среде использования. Именно это качество позволяет задействовать кабель при создании электрической сети в полуподвальных помещениях, в тоннелях, в сложных производственных условиях.

Данная группа кабеля обладает поразительными особенностями пожарной безопасности. Благодаря этому можно осуществлять монтаж провода ВВГ при построении электротрасс на эстакадах и мостах, а также в зонах повышенной взрывоопасности. Стоит отметить, что ВВГ кабель в одиночной прокладке не распространяет горение.

Благодаря наличию надежной и высококачественной двухслойной изоляции, разрешается проводить монтаж кабельной трассы из ВВГ без использования кабель-каналов. Проводить такой монтаж необходимо в штробу. Правильное сечение данного провода подбирается по сумме всех энергопотребителей от конкретной электрической линии.

Область применения

Изделие используется в локальных электрических сетях, на электростанциях, в осветительных, распределительных и промышленных устройствах. Кроме того, кабель ВВГНГ 3х2,5, прекрасно подходит для формирования проводки на открытых участках. Провод ВВГ сочетает в себе экономичность и высокое качество, потому на сегодняшний день его называют одной из самых совершенных продукций на отечественном рынке. При создании этого кабеля изготовители используют передовые стандарты качества. Изделие применяется для переноса и подачи к разным приборам электрической энергии в различных стационарных установках, рассчитанных на номинальное напряжение переменного типа в 1 кВ и 0,66 кВ. Частота при этом должна равняться 50 Гц. Также добавим, что рассматриваемая продукция в наше время нашла широкое применение на специальных кабельных подъемниках и в блоках, в помещениях производственного назначения с повышенным или пониженным уровнем влажности. Кроме того, его широко применяют для прокладки электрической проводки на строениях хозяйственного и жилого назначения.

Особенности

ВВГ кабель отличается не очень высокой гибкостью. Именно это является его главным недостатком на фоне еще одного «конкурента», коим является кабель NYM 3х1,5. В связи с этим на его использование в качестве временного и переносного проводника накладываются жесткие ограничения. Дело в том, что в таких случаях провод будет претерпевать регулярные изгибы, что влечет за собой повреждение жил и нарушение целостности изоляции. Для эксплуатации изделия в случаях построения электротрассы в грунте либо в траншее, чаще всего применяются асбестоцементные трубы-лотки и ПВХ трубы с целью избегания контакта кабелей с грунтовыми и сточными водами.

Кабель ВВГ: виды, характеристики, расшифровка маркировки

При прокладке проводки в квартире или частном доме часто используется кабель ВВГ или его негорючая модификация ВВГнг. О его характеристиках и области использования и пойдет дальше речь.

Содержание статьи

Где можно использовать

Кабель ВВГ — один из наиболее используемых видов кабельной продукции. Это обусловлено хорошими характеристиками и невысокой ценой. Подходит для электрических сетей с переменным током. Есть две модификации — для напряжения от 660 В до 3000 В, и от 1 кВ до 3,5 кВ. Сечение жил — от 1,5 мм2 до 250 мм2, количество проводников — от 2 до 6, форма кабеля — круглая или плоская. Провода имеют защитную изоляцию с разной окраской. Жилы малых диаметров круглые, больших — секторные (для уменьшения диаметра кабеля).

Кабель ВВГ — строение и назначение

Различные модификации кабеля ВВГ могут использоваться как внутри помещений, так и снаружи. При наружной прокладке — воздушной или подземной — он нуждается в дополнительной защите (гофрорукав, кабельная канализация). Некоторые модификации кабеля ВВГ (с негорючими добавками) допускаются к прокладке в детских и лечебных учреждениях.

Расшифровка и виды

Буквами ВВГ зашифрована следующая информация: так как впереди не стоит буква «А», жилы у ВВГ сделаны из меди. Далее идут две буквы «В». Они расшифровываются как оболочка из поливинилхлорида — ПВХ. То есть, каждая медная жилка имеет собственную изоляцию из винила, затем все они продеты в защитный шланг из того же поливинилхлорида. Последняя буква «Г» обознаячает отсутствие брони и защитных оболочек. То есть, кабель ВВГ не имеет дополнительной защиты. Именно по этой причине при наружной прокладке он нуждается в дополнительной защите.

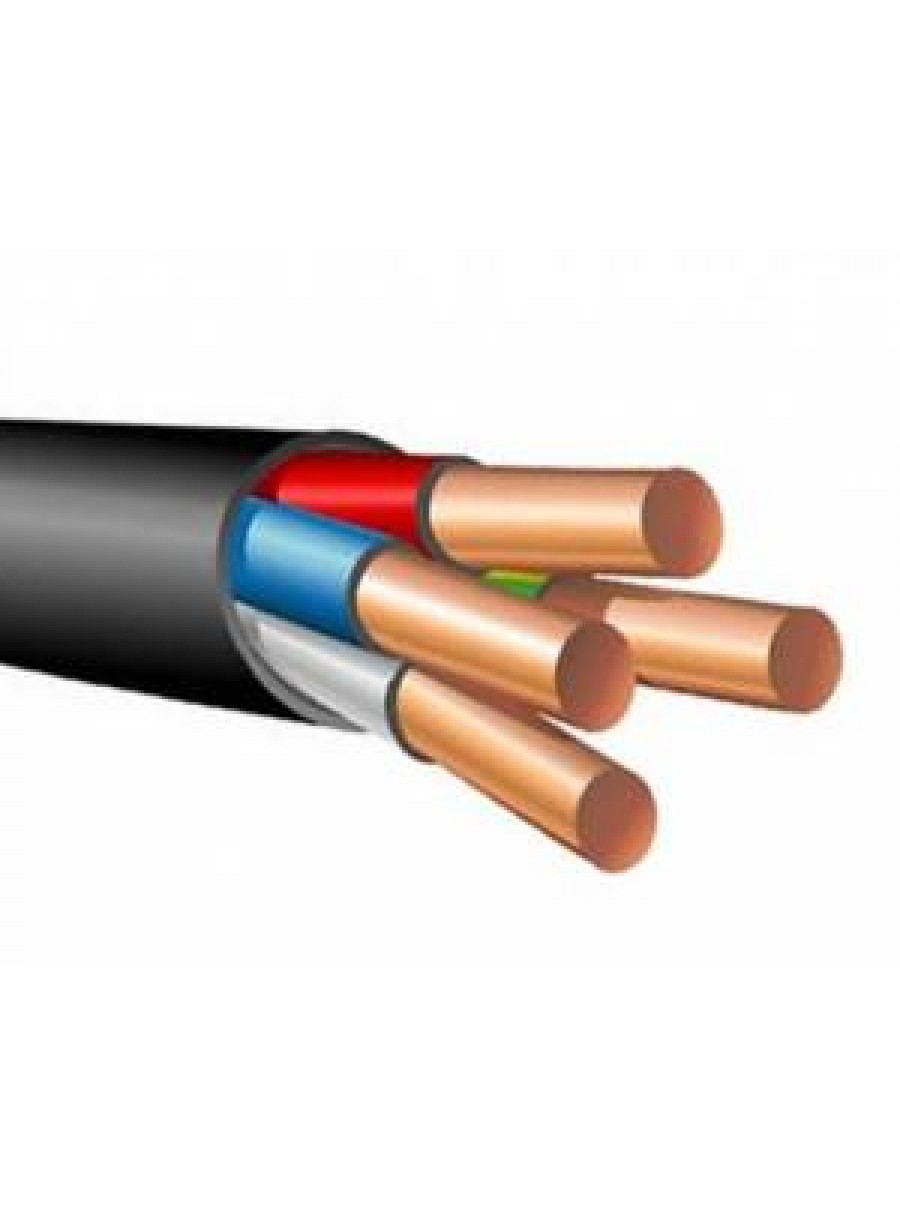

Внешний вид пятижильного кабеля ВВГ

Модификации оболочки

Но у этого вида кабельной продукции много различных модификаций: ВВГнг, ВВГнг Ls, ВВГнг Hf, ВВГнг FrLs и другие. По строению эти виды не отличаются, но за счет добавок в пластификат имеют специфические свойства. Давайте рассмотрим, что они обозначают:

  • ВВГНГ. Дополнительные буквы «нг» расшифровываются как негорючий. Это значит, что в пластикат оболочек добавлены вещества, которые препятствуют распространению пламени. То есть, самостоятельно этот кабель не горит и не поддерживает горение даже при совместной прокладке.
  • ВВГнг LS. В этой модификации ПВХ используется тот, который при горении выделяет мало дыма.
  • ВВГнг-LSLTx. Тут пластификат при горении выделяет мало дыма и этот дым содержит мало токсичных веществ. В огне длительное время не горит, потому применяется в основном для аварийного освещения или на пожароопасных участках. Разрешен к использованию в детских и лечебных учреждениях.

    Кабель ВВГНГ ls

  • ВВГнг HF. Буквы NF обозначают, что винил оболочек не содержит галогенов, а конкретно — хлора. То есть, дым малотоксичный.
  • ВВГнг-frls. Это стойкий к огню вариант кабеля, предназначенный для групповой прокладки. Сопротивление открытому огню 60-180 мин. Достигается оно наличием дополнительной защитной оболочки из слюды. При горении выделяет мало дыма.
  • ВВГ п. Это плоская разновидность. Обычно выпускается двух или трехжильный.

Если коротко подвести итоги: кабель ВВГ имеет оболочку, не распространяющую горение при индивидуальной прокладке. Для групповой прокладки он не пригоден. Зато все остальные виды, начиная с ВВГнг, могут укладываться в пучке.

Количество жил и форма кабеля

Кабель ВВГ любой модификации может иметь от двух до шести проводников. Провода могут быть одножильными или многожильными. Сечение — от 1,5 квадратных миллиметра до 250 квадратных миллиметров. Есть также модификации с нулевыми и защитными проводами. Они имеют меньший диаметр и характерную окраску (синий и голубой).

Жилы могут быть круглыми и сегментными, сам кабель по форме — круглым и плоским

По форме жилы могут быть круглыми или сегментными. Сегментные делают в кабелях большого сечения для уменьшения диаметра. Если жилы круглые, промежутки между ними заполняются пластикатом. Кабель ВВНнг с проводами малого диаметра (до 25 мм) может быть без заполнения.

Технические характеристики

Для того чтобы иметь полное представление об области использования кабеля ВВГ, необходимо знать его технические характеристики:

  • Температурный режим:
    • при укладке не ниже -15°C;
    • при эксплуатации от -50°C до +50°С.
  • Радиус изгиба:
    • одножильные провода — не менее 10 наружных диаметров;
    • многожильные провода — не менее 7,5 наружных диаметров.

      Виды кабеля ВВГ нг

  • Срок службы — 30 лет.
  • Длительно допустимая температура при эксплуатации +70°C.
  • Максимально допустимый нагрев при КЗ — до +160°C, продолжительность — не более 4 с.
  • Нагрев жил в аварийном режиме — не более +80°C.

Кроме того важной может быть такая характеристика, как сопротивление жил кабеля. Оно не должно быть больше тех, что указаны в таблице.

Номинальное сечение мм21,52,5461016253550
Сопротивление жилы Ом/км12,17,414,613,081,831,150,770,5240,387

виды и характеристики, преимущества и алгоритм выбора качественного изделия

Очень часто возникает необходимость подключения электрооборудования до 1000 В к источнику питания при помощи силового кабеля. Для этой цели подойдет силовой кабель типа ВВГнг, который является оптимальным изделием для прокладки линий электропитания. Для его применения следует ознакомиться с конструкцией, техническими характеристиками, а правила его тестирования помогут выбрать качественное изделие.

Общие сведения

Кабель ВВГнг является разновидностью ВВГ, который предназначен для проводки внутри и снаружи помещений. Он покрыт надежной оболочкой, состоит из медных жил. Каждая из них имеет изоляционное покрытие. Основное отличие от ВВГ — обработка специальным раствором, который не воспламеняется. Об этом свойстве свидетельствует индекс «нг». Обычный кабель ВВГ обладает обычной поливинилхлоридной изоляцией, которая не обладает огнезащитными свойствами.

Аббревиатура и виды

Некоторую информацию о кабеле можно узнать по аббревиатуре. Жилы бывают медными и алюминиевыми. Литера «А» свидетельствует о том, что жила алюминиевая. Если она медная, то в аббревиатуре эта литера не указывается. Все остальные модели обладают медными жилами. Буква «В» указывает на материал изоляционного покрытия. Из аббревиатуры «ВВГнг» следует, что эта кабельная продукция имеет двойное виниловое изоляционное покрытие. «Г» свидетельствует об отсутствии брони. Индекс «нг» указывается на обработку специальным химическим соединением, которое не горит.

ВВГгн является гибким кабелем с двойным виниловым покрытием, который защищен от возгораний, но не защищен от внешних механических воздействий, поскольку не является бронированным. Броня состоит из специальной стали, которая защищает кабель от разных механических воздействий. Существует несколько видов ВВГ, которые отличаются техническими характеристиками:

  1. ВВГ.
  2. ВВГнг.
  3. ВВГнг-ls.
  4. ВВГнг-frls.
  5. ВВГ-П.
  6. ВВГнг-П.
  7. ВВГнг-Пls.
  8. ВВГ-Э.

Первая модель является базовой, которая при совместной укладке с другими моделями кабелей может воспламеняться. Внешняя оболочка ВВГнг обработана галогеновыми химическими растворами, которые препятствуют возгоранию. Третий вид оснащен внешней изоляционной оболочкой, состоящей из безгалогенового поливинилхлорида. Провод используется в местах, которые подвержены высокой вероятности возгорания. Индекс «ls» (low smoke) расшифровывается как «минимум дыма».

ВВГнг-frls, ВВГнг-П и ВВГнг-Пls тоже имеют специальную обработанную изоляцию и обладают противопожарными свойствами. Кроме того, происходит незначительное количество выделения дыма при их тлении. Индекс «П» указывает на плоскую форму кабеля, «К» — круглая форма, а во всех остальных случаях он имеет форму сегмента. ВВГ-Э является экранированным ВВГ-кабелем. Существуют также и модификации, которые также обработаны защитной жидкостью от возгораний.

Форма, сечение и изоляция

Жила является основной составляющей токопроводящего изделия. ВВГнг может содержать разное количество жил, количество которых находится в диапазоне от одной до пяти о чем свидетельствует его маркировка. Например, в многожильном ВВГнг 3х2,5 количество медных жил равно три. По структуре каждая из них состоит из одной или нескольких медных проволок. Определить структуру жилы можно по маркировке, поскольку если есть литера «О», она является цельной, а не многожильной. Для многожильных типов применяется литера «М». Провода ВВГнг классифицируются по тому, как уложены жилы, следующим образом:

  1. Круглые.
  2. Секторальные.
  3. Плоские.

Первый тип содержит жилы, обладающих небольшим сечением и маркируются литерой «К». Секторальный (сегментный) тип жил представляет часть сектора круга, в который укладываются медные проволоки. Он маркируется буквой «С». В кабелях с плоскими жилами медные проводники укладываются вдоль одной плоскости.

Площадь поперечного сечения — параметр кабельной продукции ВВГнг, который находится в диапазоне от 1,5 кв. мм. до 50 кв. мм. Он влияет на электропроводимость, или сопротивление, изделия. Его можно узнать из маркировки. Например, ВВГнг 3х2,5 состоит из 3 медных жил, площадь поперечного сечения которых составляет 2,5 кв. мм. Это сечение является оптимальным, поскольку его значение распространяется только на силовые жилы, а не на нулевую и землю, сечение которых немного меньше.

Электропроводимость одной жилы, длина которой составляет 1000 м, измеряется при помощи омметра. Однако не всегда кабель обладает сопротивлением, которое указано в его технических характеристиках. Изделие можно эксплуатировать при условии, что значение его сопротивления на 1000 м составляет не более 12 Ом.

Изоляция кабеля является одним из его главных характеристик, которая зависит от площади поперечного сечения и напряжения. Например, изоляционный слой при напряжении составляет 0,9 мм при сечении, равном 16 мм. кв. Кроме того, существует еще один существенный параметр — сопротивление изоляции между жилами кабеля. Оно измеряется мегаомметром и должно составлять не менее 0,5 МОм.

Основные технические характеристики

Кабель состоит из медных жил. Для изоляции применяется пластик поливинилхлоридного типа (ПВХ), который используется также для внешней изоляции. Провод не воспламеняется. Технические характеристики зависят от напряжения. Они для ВВГнг 3х2,5 при напряжении 660 В следующие:

  1. Номинальная площадь поперечного сечения (S): 2,5 кв. мм.
  2. Масса 1000 м: 135 кг.
  3. Общий диаметр кабеля в поперечном сечении: 930 мм.
  4. Толщина изоляционного покрытия: 0,6 мм.
  5. Радиус изгиба для жилы, содержащей одну проволоку, составляет 93 мм, а для многопроволочной жилы — 70 мм.
  6. Токовая нагрузка: в земле — 37 А, а в воздухе — 28 А.
  7. Допустимый ток при коротком замыкании: 270 А.
  8. Сопротивление изоляционного слоя 1000 м кабеля: не менее 10 МОм.

Радиус изгиба — допустимый радиус, при котором не произойдет нарушение целостности жил и изоляционного слоя ВВГнг-кабеля. Допустимая токовая нагрузка — номинальное значение силы тока, при котором не произойдет нагревание изделия, приводящее к короткому замыканию. При повышении температуры сопротивление увеличивается и это приводит к перегрузке источника питания, поскольку электрическое устройство из-за повышенного сопротивления силового кабеля начинает потреблять больше электрической энергии.

Кабельная продукция, которая находится в воздухе (навесной монтаж), подвержена влиянию перепадов температур, влияющих на величину электропроводимости изделия, больше, чем, находящаяся под землей. При коротком замыкании сила тока увеличивается и это приводит к значительному нагреву проводов и электроприборов. В результате его действия, существует высокая вероятность выхода электрооборудования и кабельной продукции из строя. В зависимости от напряжения, которое проходит через кабель, меняются его характеристики. Отличия характеристик ВВГнг 3х2,5 при значении напряжения в 1000 В следующие:

  1. Радиус изгиба: для одной жилы — 97 мм, а для многопроволочного изделия — 73 мм.
  2. Толщина изоляционного слоя: 0,7 мм.
  3. Один километр кабеля весит 144 кг. Эта величина зависит от качества меди.
  4. Сопротивление изоляции 1000 метров составляет 10 МОм.

ВВГнг-кабель, длина которого находится в диапазоне от 0,5 до 7,2 км, наматывается на специальный барабан.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

  1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
  2. Сооружения со слабой, средней и сильной коррозийными активностями.
  3. Пожароопасные помещения.
  4. Жилые и общественные здания.
  5. Взрывоопасные территории.

ВВГнг обладает преимуществами перед некоторыми силовыми кабелями. Это связано прежде всего с бесперебойной и качественной подачей электроэнергии. К основным достоинствам провода можно отнести следующие: простота монтажа, эксплуатация при широком диапазоне температур и защита от возгорания.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

  1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
  2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
  3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
  4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Vvg 3 * 2.5 Кабель для 0.66 или 1.0 Kv

Кабель ВВГ ВВГ-П 3 * 2,5 на 0,66 кВ и 1 кВ

ВВГ — один из самых популярных проводников, который используется для прокладки электропроводки в помещениях, на электростанциях и промышленных объектах, в распределительном и осветительном оборудовании, а также в различных промышленных устройствах и машинах. ВВГ предназначен для передачи и распределения электрической энергии при номинальном переменном напряжении 0,66 кВ и 1 кВ и частоте 50 Гц

.

Состав:
1.Жила — алюминиевая, круглой или секторной формы сечением от 1,5 мм² до 240 мм²;
2. Утеплитель — утепленный пластикат ПВХ;
3. Оболочка — пластикат ПВХ;
4. Количество жил — одна изолированная или многопроволочная из 2-5 жил.
По форме, в том числе плоский провод, круглый провод и т. Д. Различных цветов.

По номеру ядра, включая одножильный, многожильный и т. Д. Разные цвета.

Тип Имя
BV медный проводник ПВХ изоляция электрический провод
BLV Алюминиевый проводник с изоляцией из пвх, электрический провод
BVR медный проводник ПВХ изоляция гибкий электрический провод
BVV медный проводник изоляция из пвх ПВХ круглый электрический провод
BVVR медный проводник пвх изоляция пвх shealthed parellel электрический провод
BLVVR Алюминиевый проводник ПВХ изоляция ПВХ шеалтед круглый электрический провод
Тип Номинальное напряжение Количество ядер Номинальное сечение проводника (мм2)
BV 450/750 1 0. 75 ~ 400
BLV 450/750 1 1,5 ~ 400
BVR 450/750 1 0,75 ~ 400
BVV 450/750 1 ~ 5 0,75 ~ 35
BLVV 450/750 1 ~ 5 2,5 ~ 35
BVVB 450/750 2,3 0,75 ~ 6
BLVVB 450/750 2,3 0.75 ~ 6
РВС 300/500 2 0,3 ~ 6
RVV 300/500 2 ~ 10,12,14,16,19,24 0,3 ~ 6
РВВП 300/500 2 ~ 10,12,14,16,19,24 0,3 ~ 6

VVG Кабель USB C — HDMI, Type-C — HDMI для домашнего офиса, Thunderbolt 3, совместимый с MacBook Pro / MacBook Air / iPad Pro / iPad Air, Dell XPS, Samsung Galaxy S20, Surface Book и др .

: Электроника

Порт HDMI, подключенный к кабелю монитора 4K для UHD TV, без задержки передачи.Hdmi для типа c android, например samsung типа c для hdmi.
Увеличенное дублирование экрана или расширение экрана UHD.
Expansion: спортивные мероприятия, просмотр фильмов, игры, просмотр фотографий и альбомов прямо с вашего устройства (например, iPad Pro): вам не нужно беспокоиться о нестабильных проблемах Wi-Fi.

Обратите внимание:

1. 4K UHD (3840 x 2160p): разрешение и частота обновления также определяются производительностью устройства (при отображении содержимого 4K убедитесь, что устройства ввода и вывода поддерживают разрешение 4K)
2.НЕ совместим с Sony Xperia и Sharp AQUOS.
3. Проверьте СПИСОК СОВМЕСТИМЫХ. Если при использовании возникнут проблемы, мы поможем их решить.

Список совместимых устройств (неполный список):
Ноутбук:

Apple MacBook Pro (конец 2016 г.) и новее
MacBook Air (конец 2018 г. ) и новее
Chromebook Pixel (2015 г.), Google Pixelbook, ChromeBook Pixels, Pixel Slate
Samsung Galaxy BooK, Samsung NoteBooK, Galaxy Tab S4
Lenovo Yoga900, Yoga910, Yoga920, Yoga5 Pro
ThinkPad X1Carbon
Dell XPS 15/13
Surface Go, Surface Book 2
HP Envy 13, HP Spectre X360, EliteBook
Huawei MateBook и другие

телефонов и планшетов (неполный список):

iPad Pro (2020/2019/2018)
Samsung Galaxy S20 Ultra / S20 / S20 + / S10 + / S9 (+) / S8 (+) / Note9 / 10 +
Huawei Mate 10 / Mate 10 Pro / P20 / P20 Pro / Mate20 / 20X / 20 Pro / 20 Rs и более

Список несовместимых устройств (не полный список):

Телефон серии Google Pixel (Pixel, Pixel XL, Pixel)
Планшет Lenovo
Lenovo Ideapad 320, Ideapad S340
Samsung Tab A Series, Tab 3, Tab S3
Surface Lap top 2
Sony Xperia5 / XZ
OnePlus 2/6 / 6T
Nintendo Switch, Go Pro, iPhone
Серия телефонов Xiaomi

Если ваше устройство не включено в приведенный выше список, сначала сообщите нам.

Комплектация:

1 * Кабель USB Type C — HDMI
1 * Послепродажное обслуживание

ООО «Энергетек»

ВВГ на 0,66 кВ, 1,0 кВ по ГОСТ 16442-80
Кабели силовые с медными жилами. Изоляция ПВХ и оболочка ПВХ
ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
Кабели силовые с медными жилами. ПВХ изоляция и оболочка из ПВХ, негорючие
ВВГнг-HL, АВВГнг-HL
Кабели силовые холодостойкие.

СТРОИТЕЛЬСТВО

  1. CONDUCTUNG CORE — медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483

  2. ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).

  3. НИТЬ — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).

  4. ОБОЛОЧКА — из ПВХ; в кабелях ВВГнг — ПВХ пластикат пониженной горючести.

ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
Кабели ВВГ не распространяются горением при одиночной прокладке.
ВВГнг кабели не растекаются горением при прокладке пучками.


НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
35 212211 — кабели ВВГ на 0,66 кВ
35 3371 26 — кабели ВВГ на 1,0 кВ
35 3371 27 — ВВГ на 1,0 кВ с секторными жилами
35 2122 4500 — кабели ВВГнг на номинальные для 0,66 кВ
35 3371 3600 — кабели ВВГнг на 1,0 кВ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации — УХЛ (хладостойкий) и Т (тропический), категория размещения — 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур…………………………………………… ………………………… от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже +35 ° С …………………………………….. до 98%
Температура прокладки и монтажа без подогрева, не ниже …………………..- 15 ° С
Минимальный радиус изгиба при прокладке кабеля:
Кабели ВВГ одинарные. основной …………………………………………. ………………………. ……….. 10 наружных диаметров
Кабели ВВГнг одножильные…………………………………………… ……………………………. 15 внешних диаметров
многожильных кабелей ………. ………………………………………….. …………………………………. 7,5 наружных диаметров
Диапазон частот …. ………………………………………….. …………………………………….. 50 Гц
Расчетный ток переменного тока напряжение при частоте 50 Гц номинальное:
на напряжение 0,66 кВ ……………………………….. …………………………………………………. 3 кВ
для 1.0 кВ напряжение ………………………………………… …………………………………………. 3,5 кВ
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля …………. + 70 ° С
Строительная длина кабеля с сечениями главной жилы:
от 1,5 до 16мм2 …… ………………………………………….. ……………………………….. 450 м
от 25 до 70 мм2 …. ……………………………………………. ……………………………….. 300 м
от 95 мм2 и более …. ………………………………………….. …………………………….. 200 м

Кабель ВВГ с круглой жилой

Количество и
условный сектор
жил, мм²

Наружный диаметр кабеля, мм

Масса кабеля 1 км / кг

0.66 кВ

1 кВ

0,66 кВ

1 кВ

1х1,5

4,8

5,0

35

37

1х2. 5

5,2

5,4

47

49

1х4

5,8

6,2

65

70

1х6

6.3

6,7

86

91

1х10 одноядерный

7,3

7,5

129

132

1х16 одноядерный

8.9

9,1

200

204

1х16

9,3

9,5

207

211

1х25 одноядерный

10.4

10,6

300

305

1х25

10,7

10,9

305

309

1х35 одноядерный

11. 4

11,6

396

401

1х35

11,7

11,9

395

400

1х50 одноядерный

13.1

13,3

551

557

1х50

13,4

13,6

570

576

2х1.5

7,3

7,7

67

80

2х2,5

8,1

9,1

90

107

2х4

10

10. 8

141

152

2х6

11

11,8

185

197

2х10 одноядерный

13

13.4

274

281

2х16 одноядерный

14,9

15,3

399

406

2х16

15.8

16,2

411

419

2х25 одноядерный

18,6

19

622

631

2х25

19.2

19,6

631

641

2х35 одноядерный

20,6

21

816

827

2х35

21. 2

21,6

815

826

2х50 одноядерный

24,4

24,8

1156

1168

2х50

25

25.4

1195

1207

2х70

28,2

1569

2х95

32

1990

2х120

35.2

2488

2х150

38,4

3118

2х185

42

3698

2х240

47. 8

4815

3х1,5

7,7

81

86

92

3х2.5

9,2

9,6

132

139

3х4

10,6

11,4

187

202

3х6

11.7

12,5

251

267

3х10 одноядерный

13,8

14,2

379

388

3х16 одноядерный

15. 8

16,2

561

571

3х16

16,8

17,5

577

589

3х25 одноядерный

19.8

20,2

878

891

3х25

20,4

20,9

890

903

3х35 одноядерный

21.9

22,4

1163

1177

3х35

22,6

23

1159

1174

3х50 одноядерный

26

26.4

1653

1670

3х50

26,6

27,1

1708

1726

3х2,5 + 1х1,5

9. 9

10,4

155

163

3х4 + 1х2,5

11,5

12,1

221

235

3х6 + 1х4

12.7

13,7

300

320

3х10 + 1х6

15,1

15,6

449

462

3х16 + 1х10 одноядерный

17.4

18,3

671

700

3х16 + 1х10

18,2

18,7

700

715

3х25 + 1х16 одноядерный

21

22. 2

1043

1065

3х25 + 1х16

21,7

22,2

1056

1072

3х35 + 1х16 одноядерный

23.7

24,2

1351

1369

3х35 + 1х16

23,7

24,1

1342

1360

3х50 + 1х25 одноядерный

27.6

28,1

1914

1934

3х50 + 1х25

28,3

28,8

1970

1991

4х1. 5

9

9,5

119

127

4х2,5

9,9

10,4

164

172

4х4

11.5

12,5

236

255

4х6

12,7

13,7

319

340

4х10 одноядерный

15.1

15,6

488

500

4х16 одноядерный

17,4

18,3

727

757

4х16

18.9

19,3

765

780

4х25 одноядерный

21,8

22,2

1140

1156

4х25

22. 5

23

1155

1173

4х35 одноядерный

24,6

25

1540

1558

4х35

25.3

25,8

1534

1553

4х50 одноядерный

28,7

29,1

2158

2180

4х50

29.4

29,9

2232

2254

5х1,5

9,8

10,3

147

156

5х2,5

10.8

11,4

203

213

5х4

12,6

13,7

293

316

5х6

14

15

397

422

5х10 одноядерный

16. 6

17,2

607

622

5х16 одноядерный

19,6

20,1

925

942

5х16

20.8

21,3

952

971

5х25 одноядерный

24,4

24,9

1446

1467

5х25

25.2

25,7

1466

1488

5х35 одноядерный

27,1

27,6

1920

1943

5х35

27.9

28,4

1913

1937

5х50 одноядерный

31,7

32,2

2693

2719

5х50

32. 5

33

2784

2812

Кабели ВВГ с секторной жилой

Количество и
условный сектор
жил, мм²

Наружный диаметр кабеля, мм

Масса кабеля 1 км / кг

0.66 кВ

1 кВ

0,66 кВ

1 кВ

3х70

26,2

2267

3х95

29.2

2885

3х120

31,6

3574

3х150

34.8

4543

3х185

37,8

5411

3×240

42.2

7010

Кабель ВВГ. Технические характеристики и особенности моделей

Мало кто задумывается об особенностях кабельной продукции, прокладывая

проводку у себя дома. Но для безопасности всех, кто находится внутри здания, нужно правильно и тщательно выбирать такие параметры, как количество жил и сечение.И эти показатели не ограничиваются. Особенно это касается такой продукции, как кабели ВВГ. Технические характеристики могут удивить любого пользователя. Кабель силовой

ВВГ — что это?

Любой силовой кабель ВВГ в своей структуре содержит медные жилы. Они используются для передачи электроэнергии. Номинальное напряжение этого кабеля может составлять 1,0 кВт и 0,66 кВт. Кабели ВВГ, технические характеристики которых могут быть разными, часто используются в промышленных и жилых зданиях, в различных сферах жизнедеятельности.Кабели

ВВГ часто используются при прокладке домашней электрики, при подключении уличного освещения и бытовых электроприборов. Производители рекомендуют укладывать при температуре около минус пятнадцати градусов. Кроме того, нужно позаботиться об использовании труб из ПВХ или специальных кабельных каналов, если кабель ВВГ проложен в земле. Это необходимо для защиты от механических повреждений.

В чем преимущество этого кабеля? Кабели

ВВГ, технические характеристики которых определяются довольно просто, считаются наиболее выгодным и безопасным решением для многих систем в современных зданиях.По сравнению с обычными проводами защита кабеля всегда имеет более высокие характеристики. Практически в каждом строящемся доме сейчас проводка прокладывается кабелями ВВГ. Даже небольших участков кабеля достаточно для работы с большими площадями. В паспортных данных можно увидеть, какая мощность устройства лучше в том или ином случае. Кабель

ВВГ и его устройство

Внутри любого кабеля ВВГ может быть четыре, две или три медных жилы. Кроме того, часто используются нулевые жилы или заземляющие провода.Кабели ВВГ, технические характеристики которых зависят от разных параметров, окрашиваются в разные цвета еще на стадии производства, чтобы было легче понять, где и что подключать.

Например, синий или синий цвет означает нулевое ядро. Заземление обозначается желто-зеленым цветом. Это нужно учитывать, чтобы без проблем проложить проводку.

Некоторые особенности кабеля ВВГ

Чаще всего кабели ВВГ используются для наружной прокладки, для этого они защищены очень качественной изоляцией.Характеристики кабеля ВВГ также способствуют этому применению.

Такие кабели предназначены для работы в сетях, где напряжение не превышает 35 кВт. Жилы изготовлены из мягкой медной проволоки, сами имеют круглую форму. Если сечение жилы превышает 16 квадратных миллиметров, то она имеет многопроволочную конструкцию.

Как правило, можно использовать трехпроводную конструкцию, если поперечное сечение превышает 25 квадратных миллиметров.

Сердечник является основным элементом в данной конструкции, как медный силовой кабель ВВГ.Он тоже жильный, но изолирован от всех остальных, для изготовления используются специальные материалы. Кроме того, вы можете найти кабели, в которых пять, четыре, три или два провода скручены в жиле.

Для многожильных кабелей предусмотрена версия с нулевой жилой.

ООО «ИХ-ЕРЧ» | Ваш надежный партнер

Кабель с ПВХ изоляцией (0.66 кВт, 1,0 кВт, ГОСТ 16442-80 соответствует стандарту )
Кабель силовой с медной жилой. Изоляция и покрытие из поливинилхлоридных пластиков.
ВВГнг (0,66 кВт. 1,0 кВт, ТУ 3500-002-59680332-2004 соответствует ГОСТ )
Кабель силовой с медной жилой. Поливинилхлоридный пластик с изоляцией и покрытием, плохо горит
ВВГнг, ВВГнг-ЧЛ, АВВГнг-ЧЛ
Кабель силовой морозостойкий.

СТРУКТУРА ИЗДЕЛИЯ — МАТЕРИАЛ

  1. полоски — медные, одно- или многожильные, ГОСТ 22483.

  2. ИЗОЛЯТОР — ПВХ пластикат. Внутренний сердечник кабеля другого цвета. Нейтральный провод синий, а заземляющий провод зеленовато-желтый.

  3. ВИТЫЙ КАБЕЛЬ — 2, 3, 4, 5 скрученных изолированных жил.-Площадь поперечного сечения двухжильного кабеля одинакова. Кабели с тремя, четырьмя или пятью проводниками имеют одинаковую площадь поперечного сечения, либо один провод (без жилы или с заземляющей жилой) имеет меньшее поперечное сечение.

  4. КРЫШКА — Изготовлена ​​из негорючего материала с добавлением ПВХ пластиковой смеси.

ПРИМЕНЯТЬ:
Передача и распределение электроэнергии (напряжение переменного тока — 0.66 кВ, 1,0 кВ, 50 Гц)
Для установки в жарких и влажных местах следует использовать специальные кабельные каналы и блоки вне кабеля. Не подходит для подземной установки (канавы).

VVG Кабель не горит сам по себе.
ВВГнг Кабель массово не горит.


КОД ОКП:
35 212211 — кабель ВВГ 0.66 кВ
35 3371 26 — Кабель ВВГ 1,0 кВ
35 3371 27 — Кабель ВВГ 1,0 кВ (Жила квадратная)
35 2122 4500 — Кабель ВВГнг 0,66 кВ
35 3371 3600 — Кабель ВВГнг 1,0 кВ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Устойчивые погодные условия ………………………………….. ……………………………. УХЛ (хладостойкие), Т (жаростойкие), ГОСТ 15150-69 (категория -1, -5)
Температура эксплуатации…………………………………………… ……………………………… от -50 ° c до + 50 ° c
влагостойкий (При температуре не выше +35 ° C) до ………………………. 98%
Температура монтажа без предварительного нагрева кабель …………………… — не менее 15 ° C
Минимальный радиус изгиба:
Одножильный кабель ВВГ …….. ………………………………………….. …………………… 10 наружным диаметром
ВВГнг одножильный кабель…………………………………………… ………………………. 15 наружный диаметр
Витой кабель ……………. ………………………………………….. …………………….. 7,5 наружный диаметр
Частота ………………. ………………………………………….. …………………………….. 50 Гц

Протестировано при 50 Гц (переменное напряжение):
0,66 кВт напряжение ………………………………………… ………………………………………….. 3 кВт
1,0 кВт напряжение …………………….. ………………………………………….. …………………… 3,5 кВт
Допустимая температура предварительного нагрева жилы …………….. ………. + 70 ° С

Длина кабеля и сечение центральной жилы:
1,5 до 16 мм2 ……………. ………………………………………….. ……………….. 450 м
25 до 70 мм2 …………………. ……………………………………………………….. 300 м
95 мм2 и более…………………………………………. ………………………… 200 м

Китай AVVG, ВВГ, с изоляцией из сшитого полиэтилена в оболочке из ПВХ с 3 жилами Производители и фабрики силовых кабелей — размеры, цена

Подробная информация:

1.Высоковольтный силовой кабель из сшитого полиэтилена / ПВХ
2. алюминиевый или медный проводник с изоляцией из сшитого полиэтилена бронированный кабель
3,0,6 кВ ~ 1 кВ ~ 35 кВ

4. Надежное качество, лучшая цена
5. Сильная емкость, быстрая доставка

Описания:

1. Применение Силовые кабели для электрических сетей, подземных, открытых и в кабельных каналах.
2. Тип YJV / YJLV, YJSV / YJSLV, YJV32 / YJLV32, YJSV32 / YJSLV32, YJV22 / YJLV22, YJSV22 / YJSLV22.
3. Стандарты ASTM, BS6622, IEC и т. Д.
4. Проводник Многожильный медный провод класса 2 согласно BS EN 60228: 2005 (ранее BS6360)
5. Экран проводника Полупроводящий материал
6. Изоляция XLPE (сшитый полиэтилен) Тип GP8 согласно BS7655
7. Изоляционный экран Полупроводящий материал
8.Металлический экран Индивидуальный и общий медный ленточный экран по BS6622
9. Наполнитель ПЭТФ (полиэтилентерефталат) волокна
10. Разделитель Связующая лента
11. Подложка ПВХ (поливинил) Хлорид) Тип TM1 по BS7655
12. Армирование Одноядерный: армированный алюминиевой проволокой (AWA)
Многожильный: армированный стальной проволокой (SWA)
13.Оболочка ПВХ (поливинилхлорид) Тип TM1 согласно BS7655
14. Цвет Красный или черный или по запросу клиента
15. Номинальное напряжение 19000/33000 В
16. Температурный диапазон от 0 ° C до + 90 ° C

Минимальный радиус изгиба:

  • Одноядерный: 15 x общий диаметр
    Три сердечника: 12 x общий диаметр
    (Одноядерный 12 x общий диаметр

  • и 3 сердечника 10 x общий диаметр

  • , где полосы расположены рядом

  • к стыку или заделкам при условии, что изгиб

  • тщательно контролируется с помощью шаблона)

Качество превыше всего, мы уделяем этому большое внимание.

Хорошее качество и конкурентоспособная цена будут вашим лучшим выбором.

Выбирайте то, что вам нравится, мы предложим вам лучшие цены.

Любые запросы или вопросы, пожалуйста, свяжитесь со мной свободно!

Shandong New Luxing Cable Co., Ltd , основанная в 1999 году. Штаб-квартира расположена в городе Цзинань, столице провинции Шаньдун, зарегистрированный капитал составляет 16,5 миллионов долларов США, юридический представитель Ван Сючжэнь. Наш завод расположен в зоне экономического развития Линьи, занимающей площадь более 60 акров.

Видео-шоу:

1) Введение в компанию: https://youtu.be/j-bfOk2gCFY

2) Многожильный медный провод: https://youtu.ua / QT-b7M9YkLw

3) Плетеный медный провод: https://youtu.be/3-fP1OOuPA4

4) Кабельная машина: https://youtu.be/h6kE4ofeiWA

50002

9) Arduino : https://youtu.be/Clu5e7LW_l8

6) Экструдированный ПВХ в оболочке, изоляция: https: // youtu.be / 3c93OxsKmBw

Мы в основном производим

AA

Электрический провод 300/500 В 450/750 В

Проводник переменного тока

600/1000 В Кабель с изоляцией из ПВХ 9292

Кабель с изоляцией из сшитого полиэтилена 600/1000 В

Проводник ACSR

Кабель питания от 1,8 / 3 кВ до 26/35 кВ

OPGW

подземный кабель с армированным покрытием кабель

Кабель управления и контрольно-измерительные кабели

Резиновый кабель

Производственная база

Строгий тест качества (испытание на сопротивление / испытание на эксцентриситет)

Сертификаты

Партнер по сотрудничеству

Посещение клиентов

Международные выставки

Наша команда по доставке

Свяжитесь с нами

Hot Tags: avvg, vvg, силовой кабель с изоляцией из сшитого полиэтилена в ПВХ оболочке 3х жильный, Китай, производители, завод, размеры, цена, продажа

ВВГ Кабель ВВГ-П 3 * 2.5 для 0,66 кВ и 1 кВ

Меня зовут Коко, рада представить Вам наш продукт «Кабель ВВГ ВВГ-П АВВГ 3 * 2,5 на 0,66 кВ и 1 кВ».

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.

Мы всегда стараемся обслуживать вас лучше.

ВВГ Кабель ВВГ-П 3 * 2,5 на 0,66 кВ и 1 кВ

ВВГ — один из самых популярных проводников, который используется для прокладки электропроводки в помещениях, на электростанциях и промышленных объектах, в распределительном и осветительном оборудовании, а также в различных промышленных устройствах и машинах.ВВГ предназначен для передачи и распределения электрической энергии при номинальном переменном напряжении 0,66 кВ и 1 кВ и частоте 50 Гц

.

Структура :

  1. 1. Сердечник — алюминиевый, круглой или секторной формы с площадью поперечного сечения от 1,5 мм² до 240 мм²;
  2. 2. Утеплитель — утеплитель ПВХ пластикат;
  3. 3 . Оболочка — пластикат ПВХ;
  4. 4 . Количество жил — одна изолированная или скрученная от 2-5 жил.

Информация о компании

Zhengzhou Yifang Electric Group Inc. была основана в 1998 году, имеет площадь 140000 кв. М и более 300 сотрудников.

Наша продукция включает в себя низкое, среднее и высокое напряжение, от 1 кВ до 220 кВ, включая силовой кабель с изоляцией из полиэтилена / ПВХ / сшитого полиэтилена, воздушный кабель ABC, строительный провод, кабель управления, резиновый кабель, сварочный кабель, неизолированный провод и т. Д.

За годы развития мы приобрели хорошую репутацию у наших клиентов в Азии, Африке, Латинской Америке, Ближнем Востоке, Европе и т. Д. И стали одним из мощных производителей и экспортеров в Китае.

Сертификаты:

Упаковка и доставка

1. Силовые кабели обычно упаковываются в деревянный барабан, стальной барабан, стальной барабан или по вашему запросу.

2. Проволока ПВХ обычно упаковывается в рулонах, на поддоне, в деревянном ящике или по Вашему запросу.

Визит клиентов

Более 100 клиентов посетили нашу компанию, чтобы обсудить бизнес или осмотреть товары.

Они из Уганды, Кении, Южной Африки, Филиппин, Бангладеш, Ирана, России, Италии, Гайаны, Чили, Венесуэлы и многих других стран.

Свяжитесь с нами

Дорогой друг, если есть вопросы по кабелю ВВГ 3 * 2,5

, пожалуйста, свяжитесь с нами.

Искренний друг, Коко, всегда ждет тебя.

.
