Как разобрать перфоратор макита 2450: Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Как отремонтировать перфоратор Makita? — Про дизайн и ремонт частного дома

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

• Износ промежуточного вала
• Деформация зажимных узлов
• Поломка шатунной системы
• Недостаток смазки для корректной работы
• Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Как отремонтировать перфоратор фирмы Makita

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.
Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и Макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Снимаем пыльник

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Снимаем крышку Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Разбитая втулка

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

Самостоятельный ремонт ствола перфоратора макита с подборкой запчастей

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43. , арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как Разобрать Перфоратор Макита Hr2450

Makita 2450: характеристики, схема сборки, ремонт вручную, обратная связь

В наших условиях самым популярных перфораторов является Makita 2450, Здесь не случайно. Последний пример Makita 2450 имеет хорошие характеристики, а схема сборки позволяет провести перфорационный ремонт собственные руки. Фирма Makita известен как качественный японский производитель, увы HR 2450 выпускается в Китае. Чтобы сделать выводы о качестве представленного оборудования, отзывы пользователей о Makita 2450, оставленные в разных источниках. Углубляя знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

Makita 2450 Он известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен при работе, он обладает легкостью не хорошей балансировкой. Тем самым Makita 2450 займет долго. У него имеются хорошую систему защиты от пыли, что делает работу оборудования долговечной.

Его популярность объясняется возможностью ремонта перфоратора Makita 2450 дома. Нет нужды тратить много денег на его обслуживание. Однако перед процессом перфорирования Makita 2450 необходимы знакомы с технологией его разборки не ремонта.

Характеристики

Определенный набор качеств обладает перфоратором Makita 2450, Характеристики, указанные изготовителем в инструкциях, следующие.

Вес инструмента составляет всего 2,4 кг. Установка сверл осуществляется системой SDS Перфоратор предназначен для дробления, сверления не ударного бурения. У него имеются три режима работы. Скорость холостого хода составляет 1100 в минуту, а наибольшее число ударов составляет 4500 в минуту. Сила трансляции в максимуме составляет 2.7,7 Дж. Максимум. Диаметр сверления:

• для дерева. 32 мм;
• для металла. 13 мм;
• для бетона. 24 мм;
• для полого короны. 54 мм.

Существуют также дополнительные функции для перфоратора Makita 2450, Характеристики подчеркивают наличие предохранительной муфты, реверса, блокировки кнопки питания, а также электронного управления скоростью.

Сеть электропитания составляет 780 Вт. Длина кабеля составляет 4 м.

Признаки подлога

Из-за большой популярности представленного оборудования случаи его подделки не редкость. Существуют специальные функции, которые определяют перфоратор HR 2450 в реальном времени. К ним относятся короткий шнур (около 0,5 м). Буквы на черных застежках чемодана вышиты матовыми, а оригинальные. блестящими.

На фотографии перфоратор в инструкциях настоящего продукта фон светло-серый, почти белый. Копия будет иметь темное, тусклое фоновое цветное изображение.

Если модель чемодана HR 2450 указана как производитель Японии, это не настоящий инструмент. В оригинале говорится: Сделано в P.R.C., то есть, Сделано в Китае,

Makita 2450 Включает прорезиненную ручку, на которой указан серийный номер. Все детали чемодана также должны содержать каждое из обозначений. При подделке ручка выполнена не из резины, а из пластика. Это также должно быть сигналом о необходимости отказаться от покупки такого инструмента.

Диаграмма разборки

В процессе ремонта представленной техники пользователь должен иметь возможность разбирать прибор. Схема сборки плунжера Makita 2450 имеет множество узлов и элементов. Для проведения ремонта вам не нужно знать все. Вот основные элементы, которые схема представляет (Makita 2450. устройство очень сложно).

Первое. удерживающее кольцо. Он участвует в процессе демонтажа крышки картриджа. Затем имеется кольцевое запирающее устройство. Он удерживает мяч, чтобы зафиксировать сверло. Его направляющая. шайба и коническая пружина.

Редуктор с двигателем соединен четырьмя винтами. На схеме имеется много резиновых деталей, которые при износе становятся частыми причинами разрушения.

Этого знания достаточно для проведения ремонта дома. Затем вы должны ознакомиться с техникой его поведения.

Технико-экономическое обоснование

Ремонт перфоратора Makita 2450 это стоит потратить по нескольким причинам.

Представители сервисного центра выполняют поиск и устранение неполадок для конкретного алгоритма. Это приводит к достаточно большой стоимости ремонта инструмента.

Также весьма вероятно, что сотрудники представительства компании проведут обычную проверку, необходимость которой вызывает сомнения. И вам все равно придется заплатить за это.

Ремонт редуктора

Mikita Puncher HR 2450. самый полный обзор

Я добрался до своего перфоратор makita HR 2450, который потерял удар на пике. Есть внутренний удар, но на пике

Makita HR 2450 разборки

Это видео является первой частью процесса ремонта Перфоратор Makita HR 2450 собственные руки.

Если узел или несколько из них по-прежнему требуют замены, обслуживающий персонал будет поставлять только лицензионные части Makita 2450, Ремонт в этом случае может быть сопоставим по стоимости с приобретением нового инструмента. Все эти факты говорят в пользу независимой регулировки или замены деталей оборудования.

Ремонт

Makita 2450 собственными руками ремонтируются с определенными знаниями и навыками. Технология проверки и замены деталей модели HR 2450 довольно проста. Он включает в себя разборку инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все части перфоратора собираются вместе. Необходимо ознакомиться с каждой точкой таких работ. Они могут быть изготовлены в области картриджа, переключателя режима, корпуса молотка.

Для проведения ремонта сначала снимите картридж, затем переключите скорость. После этого ремонт внутри корпуса. Смазка и изношенные резиновые элементы заменяются.

картридж

Используя плоскую отвертку, картридж разбирается. Ремонт перфоратора Makita 2450 своими руками начинаются с этого элемента. Отвинтите крышку картриджа, снимите резиновый пылесборник. Стопорное кольцо удаляется. Затем снимите крышку картриджа и металлическое кольцо. Он фиксирует в стволе шар фиксации сверла. Он удаляется, а металлическая шайба. коническая пружина.

Причиной разрушения могут быть изношенные детали. Обнаружено, если сверло не нажимает автоматически, не открывая крышку. Проверьте все детали, определите причину сбоя. Старые элементы очищаются от грязи и старой смазки. Мяч плотно обработан новым маслом. Коническая пружина оснащена узкой стороной к резистору.

Направляющая шайба должна надавить на нее так, чтобы она была ниже отверстия в стволе. Ремонт перфоратора Makita 2450 из области картриджа требуется фиксация шарика в отверстии. Все детали собраны в обратном порядке.

Переключатель режима

Для демонтажа Т-образная защелка на рукоятке переключателя снимается. Для этого используйте 2-миллиметровую отвертку. Очень осторожно, вам нужно нажать лапковые лапы. Он вытащен. Красный замок следует держать так, чтобы он не выходил под действием пружины.

После выполнения этих действий ручка переключателя должна быть повернута в крайнее левое положение. Таким образом, выступы будут совпадать с канавками корпуса редактора. Переключатель легко снимается. Держатель снимается вместе с пружиной. Резиновое кольцо на рукоятке переключателя должно быть зажато тонкой отверткой и удалено. Это предотвращает вытекание смазки из корпуса.

Схема сборки плунжера Makita 2450 В поле коммутатора предполагается определенная последовательность выполнения. Все детали и сиденье очищены от старой грязи. Плотно смажьте два металлических штифта и резиновое кольцо. Они положили его на переключатель. В ручку вставляется пружина, затем замок. Он не должен выпрыгивать, когда защелка установлена ​​в теле.

Затем переключатель вставляется в редуктор. В этом случае ручка направляется в сектор между обозначением комбинированного режима и воздействием. Он не доберется до конца. Переключатель должен быть повернут в режим бурения и немного дальше. Не забудьте нажать кнопку блокировки, чтобы она не мешала движению.

Затем поверните переключатель по часовой стрелке и нажмите защелку до конца.

Неисправность переключателя

В процессе ознакомления с вопросом о том, как собирать Makita 2450, необходимо выяснить частые неисправности коммутатора. Они могут быть вызваны износом металлических штифтов. В этом случае любой из режимов не будет активирован. Необходимо будет заменить переключатель. Это должно быть сделано в случае перелома посадочных выступов.

Если резиновое кольцо изношено, будет небольшая утечка смазки. Я должен заменить его.

Бывает, что замок ломает клюв, который прикреплен к углублениям редуктора. Ноги когтей могут быть повреждены. Чтобы избежать всех вышеперечисленных сбоев, вы должны тщательно обрабатывать инструмент.

Коробка передач

Чтобы извлечь корпус из коробки передач, поднимите панель инструментов вверх. Перфоратор следует прижать к рабочему столу, потянув за корпус. В этой ситуации все детали остаются на своих местах.

После того, как они были проверены, проверены и заменены, корпус коробки передач находится на своем месте. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы должны быть смазаны.

Во время сборки корпус коробки передач должен быть очищен керосином или бензином. Затем оболочка помещается в исходное место. Переключатель режима не должен находиться в нем.

Неисправности в корпусе редуктора

Случай модели HR 2450 характеризуется высокой прочностью, обрывы в этом узле довольно редки. Но бывает, что здесь есть определенные проблемы. Если тело собралось вместе с игольчатым подшипником, это означает, что его сиденье плохо изношено. Когда эта часть чрезвычайно разбавлена, замените корпус.

Иногда промежуточное гнездо вала разрушается. Предполагается, что ремонт аналогичен первому случаю.

Корпус корпуса редуктора имеет кольцо для удаления масла. Если он поврежден при сборке пыли (это происходит очень редко) или небрежном действии ремонтника, он изменяется вместе с корпусом.

Такая же процедура выполняется в случае отказа отверстий переключения режимов. Перечисленные типы сбоев типичны для поддельных копий.

Отзывы клиентов

Среди пользователей мнения по инструменту были разделены. Из-за недостатков, перегрева и утечки перфораторной смазки Makita 2450, Отзывы также дают понять, что ремонт выполняется сервисным центром в течение длительного времени и дорого. Однако, устраняя причину проблемы самостоятельно, вы можете ожидать, что инструмент будет работать нормально. Особенно часто происходят сбои в перфораторах, которые были выпущены в последние годы. Но более ранние продукты известны как самые качественные. Это связано с появлением множества нестандартных подделок, которые не производятся по оригинальной технологии.

Положительными признаками рассматриваемой модели являются удобство в эксплуатации, долговечность и выносливость. Это, по отзывам потребителей, вполне универсально. Перфоратор готовый выполнять задачи, такие как отвертка, и стены ударного ударника. В то же время инструмент может работать с заправкой масла один раз в два года без ремонта. Подходит как для домашнего использования, так и для профессионального использования.

Отмечается, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальной эксплуатации пользователя во время работы оборудование будет работать долго и продуктивно.

Познакомившись с характеристиками, схемами сборки и ремонта перфоратора Makita 2450, вы можете продлить срок службы этого инструмента. При обслуживании и замене деталей самостоятельно пользователь экономит значительные деньги. При покупке необходимо обратить внимание на характерные отличия оригинального инструмента. Это будет длиться дольше, чем подделка.

Читайте так же

Как Разобрать Перфоратор Makita Hr2450 Видео • AURAMM.RU

Настоящий мужчина должен быть хозяином дома!

Makita Роторный молоток Разборка

DIY Makita 2450 Руководство по перфоратору

Молоты называются ударными дрелями, предназначенными для сверления и пробивки отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Молотки всегда работают в экстремальных условиях.
Продолжительность сверления зависит не только от правильных условий эксплуатации, но и от надежности деталей, входящих в состав изделия.
Но как бы вы ни старались, тренировки со временем начинают проваливаться.

Чтобы правильно отремонтировать молоток, вы должны ознакомиться с его устройством.

Сверло Makita 2470 и 2450 может быть отремонтировано человеком, который имеет навыки слесаря ​​и знает основы электротехники.
Помнить! При разборке следуйте инструкциям по технике безопасности и отсоедините шнур питания.

Перфораторы Makita 2450 и 2470 собраны практически в одинаковые детали. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог деталей для перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической частей.

Механическая часть обеспечивает передачу крутящего момента сверлу, создавая поступательное движение, которое создает удар.
Механическая часть состоит из механизма вращения и удара.

Контур перфоратора Makita обеспечивает электрическую энергию для кинетической энергии посредством вращения ротора.

Электрическая часть включает в себя электродвигатель, кнопку питания с регулятором скорости, переключатель заднего хода, соединительные провода.

Основная неисправность перфоратора Makita
Неисправности перфораторов подразделяются на электрические и механические.

В этой статье мы рассмотрим все неисправности электрических молотов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470
Электрические неисправности проявляются в том, что когда вилка подключена к источнику питания, инструмент не включается.
Схема подключения перфоратора Makita проста.

Makita 2450 Rotary Hammer. это последовательное соединение двигателя, кнопки запуска и проводов. Структура перфоратора Makita 2470 аналогична.

Через соединительный шнур поз. 72, напряжение питания 220 В подается через выключатель поз. 68 и электрические щетки через щеткодержатель поз. 66 к двигателям ротора электродвигателя поз. 54, а через контакты обратного переключателя поз. 60 в положение обмотки статора. 59.
Наиболее распространенной неисправностью является отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Видео: перфоратор болезни Makita HR 2470 \ 2470 перестал включаться \ сгорели контакты \ инструмент обслуживания

Определение целостности электрической части бури Макиты. Чтобы отремонтировать Makita 2450 или Makita 2470 своими руками, вам необходимо оборудовать себя инструментами и инструментами. Изготовит любой тестер, набор отверток, гаечные ключи, молоток, деревянное удлинение. Хорошо иметь отвертку со встроенным индикатором фазы.

Вам нужно взять тестер, подключить его к концам перфоратора и нажать на перфоратор. Если тестер показывает некоторое сопротивление, то цепь питания перфоратора является интегральной.

Если тестер показывает бесконечность, целостность цепи нарушается, и необходимо снять заднюю крышку для управления соединительным кабелем и электрическими перфорационными щетками.

Задняя крышка (обычно черная) перфоратора легко снимается, вам просто нужно отвинтить три винта с помощью отвертки или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от силовых щеток.
Используя тестер или самодельное устройство, обычно известное как «арка», определите целостность проводов и правильную работу коммутатора.

Несколько слов о простом устройстве управления, которое называется «аркада». Устройство состоит из светодиода или фонарика от фонарика, пальчикового аккумулятора и двух кусочков провода. Вся электрическая цепь блока управления соединена последовательно. Подсоедините аккумулятор с одного конца светодиодной лампы или лампочки, подключите провода к свободным концам светодиода и аккумулятора. Вы получите универсальное устройство для проверки целостности электрических цепей.

Типичные неисправности перфоратора Makita 2450 и 2470
Общие неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом силового кабеля на входе в перфоратор;
• неисправность кнопки выключателя TG813TLB-1, арт.650508-0, поз. 68.;
• износ электроугольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов заднего переключателя;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз. 51; подшипник 607LLU, арт. 211021-9, н. 56;
• короткое замыкание ротора 220-240 В, арт.515668-8, ст. 54;
• обрыв статора 220-240 В для обмотки HR2450, арт.633488-5, поз. 59.

В качестве кнопки запуска. переключатель TG813TLB-1, арт.650508-0; позиция 68.

Замена щеток производится, когда они полностью стерты или плохо соприкасались. Эта неисправность обнаруживается, когда точки установки электрических щеток сильно нагреваются.

Не включение пуансона может быть вызвано стиранием контактов на переключателе заднего хода.
Это устраняет такую ​​неисправность очень просто.

Ремонт реверса с перфоратором Makita

Чтобы повернуть переключатель, задняя крышка должна быть отсоединена. Осторожно отсоедините провода от кнопки. Тщательно осмотрите выключатель.

Дальнейшая разборка заключается в том, чтобы снять держатель щетки, сначала отпустив сами щетки.
Когда вы снимаете щеткодержатель, вы попадете на контакты обратного переключателя.
Определите его статус, при необходимости замените контакты.

Другой распространенный электрический сбой. плохой контакт между статором и нижними контактами переключателя заднего хода.

Подсоедините контакт между статором и переключателем заднего хода.

Чтобы снять статор, отсоедините корпус редуктора (черный) от корпуса статора (зеленый).

Помнить! В механической части ротора подшипник запрессован специальным кольцом. Понимая, не теряй его.

Статор расположен в зеленом корпусе.

Как разобрать перфоратор Makita HR2450?

Посмотрев посередине, вы увидите два винта 4 × 60, арт. 266334-3, пос. 57, крепление статора к корпусу. Откручиваем их, снимаем статор пластиковый протектор для HR2450, арт. 419201-3, пос. 58. Отпустите статор.
Когда вы дойдете до статора, вы увидите контакты на статоре и на панели переключателя заднего хода.

Тщательно очистите контакты наждачной бумагой и очистите растворителем или спиртом.
Перед складыванием согните контакты так, чтобы они плотно прилегали друг к другу. Смажьте контакты тонким слоем технического вазелина.

Электрическая часть молота собрана в обратном порядке.

Как разобрать удар Makita

Самостоятельный ремонт бочки Makita с выбором запчастей

Даже очень надежные перфораторы Makita со временем разрушаются. Любая поломка устранена, все, что вам нужно сделать, это держать руки прямыми и настойчивыми.

Помимо электрических неисправностей, перфораторы также испытывают механические поломки.

Работа установок с твердыми материалами в запыленной среде сокращает срок службы машины и требует вмешательства пользователя для профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и демонтажа.

Пользователь может отремонтировать перфоратор Makita 2450 и 2470 с базовыми навыками слесаря ​​и знанием требований электробезопасности.

В этой статье обсуждаются механическая часть ударной дрели Makita, основные неисправности и способы их устранения. Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части пуансона, необходимо извлечь или разобрать картридж.

Разборка быстросъемного картриджа Установите ударную дрель на задней части корпуса на столешницу, покрытую чистой тканью или бумагой. С помощью пинцета или отвертки удалите резиновый наконечник 35, поз. 1.

Осторожно отпустить кольцевую пружину поз. 2, крышка сцепления, поз. 3, стальное кольцо, поз. 4.

Своевременный ремонт перфоратора: как разобрать удар Макиты?

Вы доберетесь до стального шарика диаметром 7 мм, пункт 20.

Теперь вы можете снять корпус механической части. Он черный С помощью отвертки ослабьте четыре винта на конце корпуса.

Удерживая черный корпус правой рукой, нажмите на конец вала, из которого вытащили картридж, большим пальцем. Пластиковый корпус легко снимается.

Затем снимите вал редуктора.

Чтобы отсоединить механическую часть от электрической части, сначала необходимо снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, используйте отвертку, чтобы вытащить металлический корпус пуансона из зеленого пластикового корпуса.

Теперь приступайте к отсоединению ротора от механической части пуансона. Ротор удерживается в механической части винтами коробки передач. Если вы возьмете корпус ротора в одну руку, а механическую часть. в другую и потяните его в разные стороны, повернув его, вы разделите два узла.

Вы получаете этот узел в старом масле. Затем открутить два винта M4 × 12 поз. 43, используя шестигранник, позиция 2666273-7 с внутренней шестигранной головкой. Вынуть вал с промежуточной передачей 10 поз. 80, ст.226399-7.

из внутреннего корпуса поз. 49, ст. 153687-8. Очистите старые жирные части.

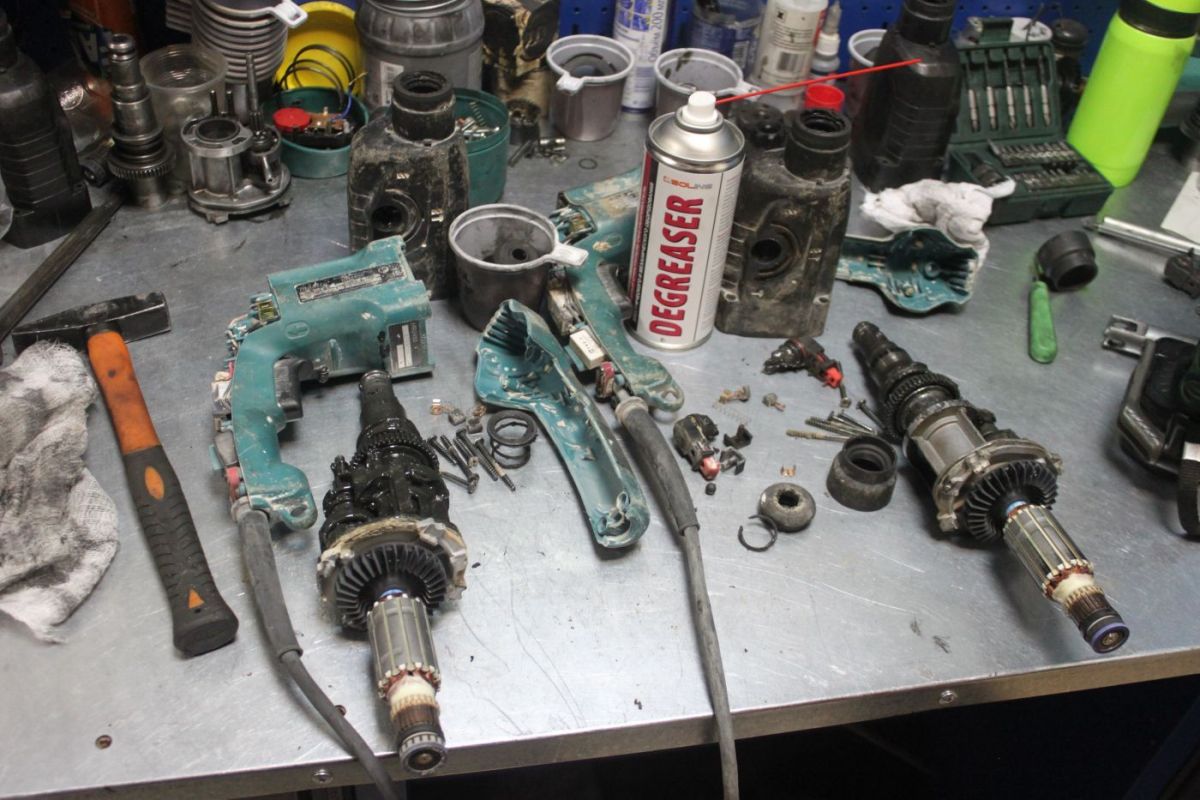

Вы получаете такую ​​гору чистых деталей. Теперь внимательно проверьте детали, сразу же выбросьте резиновые кольца, подбирая новые.

Замените неисправные детали новыми.

Механическая дрель Makita 2450 и Makita 2470

Общие механические проблемы с перфораторами Makita включают в себя:

• уничтожение быстродействующего патрона;
• отказ подшипника;
• поломка ударного механизма;
• износ ствола с ударом;
• износ резиновых нападающих и нападающих;
• поломка передач.

Картридж перфоратора ремонтируется для замены пилы и резинового кольца, а также конической пружины и стального шарика, который фиксирует рабочий инструмент (сверло). На что указывает рабочий инструмент? а именно, сверло плохо удерживается в патроне.

Основной причиной является износ стального шарика 7.0 поз.20, ст. 216022-2. Износ пули происходит из-за загрязнения штока патрона из-за пыли и грязи.

Общая схема и расположение поворотного картриджа Makita показаны на фото ниже.

Самостоятельный ремонт патрона молотка Makita 2450 легко выполнить. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектными.

Более сложные неисправности требуют знания механической конструкции перфоратора Makita 2450.

После определения характера неисправности перфоратора Makita приступите к разборке механической части, называемой коробкой передач.

Разберите механическую часть согласно добавленному видео. Освободите его от старой смазки. Тщательно осмотрите все детали, их целостность, уровень износа. Все резиновые изделия должны быть заменены в любое время.

Подумайте о ремонте ствола перфоратора. Мы будем полностью анализировать механизм. Видео разборка, смазка и сборка перфоратора Makita

Ремонт деталей вала бурового долота Makita 2450

Помнить! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе ротор должен быть отсоединен от снятого механизма. Ротор отсоединяется от механизма простым вытягиванием, поскольку он удерживается от трения двух винтовых зубчатых колес.

Оказалось, такой грязный узел.

Теперь нужно отделить вал ударника.

Чаще всего носят резиновые кольца, позы атакующего. 24, пружина компрессора поз. 18. и детали цилиндра. Вот как части ствола изнашиваются и ломаются при неправильном использовании.

Видео: Как Разобрать Перфоратор Makita Hr2450 Видео

Рассмотрим наиболее сложную неисправность. выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма являются отсутствие удара и неприятный шум рабочего хода в режиме «Удар».

Такая неисправность характерна для тех сверл, которые во время работы сильно прижимаются к рабочей поверхности.

После разборки редуктора убираем мусор и куски посторонних предметов. Мы находим неисправную деталь и очищаем всю старую смазку.

Очень часто злоумышленник позирует. 24 уничтожены, ст. 324396-8, который является частью багажника. металлическое кольцо поз. 27. ст. 324216-6.

Удалите поврежденные детали, замените новыми, покройте тонким слоем жира. Детали готовы к сборке. Но об этом в следующей статье.

Makita hr2450 демонтаж видео

Более 50 перфораторов SDS-plus Makita с самыми низкими ценами. Оплата при получении.

Вес: 2,6 кг; Защита от вибрации: нет; Количество режимов: 3; Максимум. Диаметр сверления (дерево): 32 мм; Максимальный диаметр сверления (металл): 13 мм; Мощность: 780 Вт; Сила удара: 2,7 Дж; Тип хвостовика: SDS-плюс; Вес брутто: 5,29 кг; Максимальный диаметр бурового долота (бетон): 24 мм; Максимальный диаметр сердечника (бетон): 50 мм; Длина кабеля: 4 м; Скорость шпинделя: 0-1100 об / мин; Частота удара: 0-4500 об / мин; Реверс: электронный; Защитный рукав: да; Максимальный диаметр сверления с коронкой (кирпичом): 50 мм; Контроль скорости: да; Размеры упаковки: 480x320x100 мм; Максимальная сила удара: 2,7 Дж; Наличие слот-режима: да; Опции: чемодан / кейс; Сверлильный патрон: да;

Самодельный ремонт коробки передач Makita HR 2450. полный обзор

Я попал в свой удар Makita HR 2450, который потерял свой удар. Есть внутренний удар, но на пике.

Разборка перфоратора makita HR2450 за 5 минут до

Ремонтируем Makita HR 2450 Замена металлического кузова Сборка перфоратора Makita HR2450

Отремонтируйте сверло. По возможности и нужно ремонтировать дрель

Удар всегда работает в экстремальных условиях. Неудивительно, что со временем как потребительские модели, так и известные бренды стали сокращаться. Если перфорация дорогая, вы не можете просто бросить ее и побежать, чтобы купить другую, но вам это не нужно. Лучше попытаться устранить удар самостоятельно, и наша статья поможет вам в этом.

Для ремонта или не для ремонта

Когда вы сталкиваетесь с выбором и решаете, что делать с ударной дрелью, которая вообще не хочет работать, подумайте: можете ли вы починить ее самостоятельно? Ремонт стоит, если:

• У вас уже есть опыт ремонта некоторых механизмов;
• если молот не является одной из самых дешевых моделей. В этом случае не только не начните ремонт самостоятельно, но волшебникам не придется общаться. Как гласит пословица: «Дубленка не стоит мяты»;
• Если вам известны нюансы перфоратора, который вы собираетесь отремонтировать, потому что они сильно отличаются друг от друга, у каждого есть свои технологические особенности.

Лучше всего рассмотреть конкретный пример, который мы сделаем.

Ремонт ударной дрели Makita

Этот перфоратор известен своей надежностью, но все же есть предел его выносливости.

Давайте разберем наш инструмент и начнем с патрона

Чтобы выяснить причину поломки, необходимо проанализировать механизм:

1. Снимите рычаг, через который проходит переключатель. Здесь требуется особая осторожность, иначе ремонт может привести к дальнейшему повреждению деталей.
2. Если у вас есть Makita 2450, картридж здесь не извлекается, поэтому вы должны разобрать его:

• мы берем плоскую отвертку и удаляем резиновую прокладку. барьер для попадания пыли в пробойник. Возможно, вы изменили этот элемент более одного раза;
• стопорное кольцо следующего;
• дальнейшая разборка предотвращается крышкой. Вынимаем его и видим, что на корпусе патрона установлен блокирующий блок, состоящий из кольца, удерживающего шар, направляющего шарика, конической пружины. Давайте разберемся со всем, начиная с металлического кольца.

Какие сюрпризы вы можете ожидать после разборки картриджа? Общие проблемы:

• резиновая прокладка изношена и больше не защищает от попадания пыли. Ремонт будет состоять из очистки деталей от пыли и замены чехла. Грязь также проникнет, если крышка картриджа деформируется. Это не особенно влияет на работу, но детали изнашиваются быстрее;
• стопорное кольцо свободно или изношены полностью. Мы меняем это;
• пуля прошла. Решение простое. замена, но при условии, что диаметр даже не меньше микрона, иначе картридж снова выйдет из строя и уже полностью. Обязательно честно смажьте этот элемент и закрепите его в отверстии направляющей шайбы;
• возможно использование самого направляющего шарика, то есть шайб в местах их соприкосновения. В случае критического износа мы производим замену;
• коническая пружина является наиболее устойчивой частью, но при длительном использовании она также может деформироваться. Если это произойдет, мы заменим его на меньший верх в коробке передач;
• Теперь вы можете собрать картридж, но собрать его и, наконец, смазать конец сверла.

Давайте разберем переключатель, который контролирует выбор режимов работы

Для выполнения этой операции с помощью отвертки 2 мм, имеющей рабочую часть в форме T:

• главная задача. вытащить защелку из ручки. Вставив отвертку в одно из гнезд на боковой стороне ручки, осторожно прикрепите сначала к одному из крыльев защелки, а затем к другому и вытяните его из ручки. В этом случае пружину можно открутить, и защелка выскользнет из ручки. Мы сохраняем это, чтобы предотвратить это;
• Теперь необходимо отвести рукоятку влево до тех пор, пока углубления на ней корпуса редуктора не совпадут. Выключатель отпускается, и мы его разбираем;
• снимите хомут вместе с пружиной;
• снимите резиновое уплотнение, расположенное на рукоятке переключателя;
• мы убираем все детали и их местонахождение.

• Первое, что, скорее всего, привело к неисправности молотка. это развитые пальцы переключателя, потому что во время работы они постоянно соприкасаются с вращающимися деталями. В этом случае переключатель необходимо заменить, но если работа не может быть прервана, чтобы найти новый переключатель, просто поверните изношенный элемент на 180 градусов. Это событие является временным, и полной замены все равно не будет.
• Недопустимые места. Мы меняем переключатель.
• Круглая резиновая прокладка деформируется, и из коробки передач вытекает смазка. Решение очевидно. мы производим замену.
• Процесс фиксации прерывается удерживанием его в коробке передач, что облегчает вынужденное переключение режимов. Вы не можете изменить защелку, если эта проблема не беспокоит вас, удар все равно будет работать.
• Неисправность обоих крыльев фиксатора, из-за которой переключатель поднимается со своего места в корпусе. Мы меняем замок и работаем над этим.

1. Ручка переключателя оснащена двумя металлическими пальцами. Они должны быть смазаны и, в то же время, кольцом, прежде чем их можно будет заменить.
2. Затем вставьте в ручку:

• весна;
• зажим;
• защелки.

3. Вставляем переключатель в коробку передач, но только частично, иначе мы не сможем выполнить следующую операцию

4. Переключатель нужно повернуть против часового механизма, чтобы он выглядел так, как когда мы его сняли. Теперь он будет полностью на месте. Если вы чувствуете, что что-то не так, значит, вы углубили защелку.

5. Необходимо повернуть переключатель по часовой стрелке до тех пор, пока он не перейдет в режим сверления, нажать на защелку, убедиться, что переключатель перемещается правильно в выбранное положение, и в этом месте ремонт бурового долота завершен. Далее разберитесь с коробкой передач.

Ремонтируем коробку передач

Если нет никаких подозрений, что двигатель сгорел, то задача упрощается, так что мы не будем разбирать всю коробку передач:

• от ствола, расположенного в перпендикулярном положении, вытяните корпус вместе с игольчатым подшипником. Неисправность может заключаться в том, что подшипник не выходит, и это указывает на развитие посадки в корпусе. Тогда лучше заменить корпус;
• замена детали также требуется при ослаблении посадки вала промежуточного вала;
• если вы заметили, что произошла утечка масла, то иногда, хотя и редко, вам приходится менять уплотнение, седло корпуса. Чаще всего причиной является не само уплотнение, а избыток смазки;
• Если у вас есть подлинный Makita, а не поддельный. место для переключателя встречается крайне редко, и если вы сунули поддельный, то по этой причине придется часто менять корпус.

Причина была найдена и устранена, и в настоящее время мы собираем до:

• смазывать детали, но экономно;
• удалить металлические частицы из корпуса;
• убедитесь, что все сделано правильно;
• установите корпус на место.

Здесь мастер разбирает удар Макиты за 5 минут:

Ремонт перфоратора Bosch

Bosch. это долговечный удар, но иногда даже самые известные бренды нужно ремонтировать.

Итак, каковы проблемы с этим ударом:

• не разбирать инструмент, сначала позвоните в шнур, и повреждение инструмента может привести к его остановке;
• Если шнур в порядке, проверьте якорь и статор. Для этого откручиваем крышку сзади и сначала просто осматриваем, а затем проверяем;
• Разберите верхний узел, выполните работу в следующей последовательности: резиновый наконечник, шайба, головка, пружина, шар;
• снять корпус и выключатель;
• Ахиллесова пята Bosch представляет собой компрессорное кольцо и молот, толкающий дрель. Часто вы виноваты в том, что чем сильнее нажимаете, тем лучше будет работать инструмент. И наоборот. Вы толкаете сильнее и снижаете удар, чем чаще вы поражаете, и в результате атакующий становится непригодным для использования;
• Если вы не смазываете сверло периодически, уплотнительные кольца и удары молотка будут выходить из строя чаще.

В целом технология мало отличается от технологии, используемой при ремонте перфораторов других марок.

Тонкости перфорированного видеоремонта передадут лучше любого описания:

DIY Makita 2450 Руководство по перфоратору

Сборка любого механизма должна начинаться после тщательной подготовки. Нужно подготовить не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, щетки для нанесения масла.

Но какова схема сборки перфоратора Makita 2450 и 2470?

Перфоратор Makita может быть собран только самостоятельно в соответствии с инструкциями.

Задача процесса сборки состоит в том, чтобы заменить дефектные детали подходящими деталями и обеспечить взаимозаменяемость и производительность инструмента.

Makita 2450 Поворотный молоток в сборе

Ударная сборка
Как собрать молот молот Makita?
Ударный механизм собран из двух узлов: вал вала с винтовым редуктором и промежуточный вал с роликовым подшипником.

И). Зубчатая передача поз. 19 размещен на бочке поз. 21 и прессованные пружины сжатия позы. 18.
Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется кольцом 28 поз.16.Б) Чтобы собрать барабанщика, наденьте 9 поз на ринге. 25 на ударном валу, затянуть резиновое кольцо поз. 26, нажмите металлическое кольцо поз. 27,

Теперь переходим на противоположную сторону ствола поз.21. С другой стороны, внутренняя поверхность ствола должна быть смазана и вставлена ​​в собранный барабан поз24.

Сборка промежуточного вала

Для сборки промежуточного вала необходимо установить роликовый подшипник. 41 на валу поз. 40 зубцов к пазам вала, вставить сцепление поз. 39 на пазах вала.

На противоположной стороне вала расположена косозубая шестерня 26 поз. 42., Плоская шайба 8 поз. 45, подшипник 608zz поз. 46 и стопорное кольцо 8 поз. 47 надеть.
Промежуточный вал в сборе.

Коробка передач в сборе
Редуктор установлен на внутреннем корпусе, поз. 49.

Кстати, бывают моменты, когда оси выпадают из внутреннего алюминиевого корпуса. Обе оси прижаты к корпусу.

В корпус, поз. 49, собран промежуточный вал, рычаг подшипника ролика которого должен быть вставлен в отверстие шарнира цилиндра.В этом случае подшипник несёт позы. 41 промежуточного вала должен упасть в шарнир поз. 32, и нижний подшипник промежуточного вала в гнезде в корпусе. Эту процедуру обычно выполняют, покачивая конструкцию, пока детали полностью не встанут на место.

Установка рычага режима

Переключатель режимов предназначен для перевода муфты поз.39 в разные положения и передачи поступательного движения вала ударного механизма через подшипник поз.41 к цилиндру поз.32.

Рычаг переключателя режимов молотка Makita 2450 в сборе

На оси внутреннего корпуса наденьте рычаг переключателя режимов. 82, нажимная пружина, поз. 88 сверху, и нажмите на позы плоской шайбы. 87. Установить предмет. 86. и правильно.

Стопорное кольцо должно быть тщательно закреплены.
При вращении промежуточного вала необходимо тщательно проверить правильность работы и свободное движение цилиндра в корпусе. Это должно быть сделано сейчас, чтобы в конце собрания не было ясно, что сборка была собрана неправильно.

Вал в сборе

Сначала смажьте внутреннюю поверхность цилиндра поз. 32 и вставьте барабанщик поз. 30, в это.

Необходимо положить смазанный масляный бочонок в поз. 49 во внутреннем корпусе поз. 21 на месте, поместив его на смазанный цилиндр позы. 32.
В качестве смазочных материалов рекомендуется использовать специальную смазку, предназначенную для перфораторов Makita.
Существует несколько видов масел: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Makita 183477-5 SDS-PLUS рекомендуется для коробки передач. Масло Makita 196804-7 используется для хвостовиков сверл.

Масла разные по цвету, но имеют одинаковые характеристики.
Какие масла используются в перфораторе Makita 2450 и 2470?

А вот и собранный механический блок.
Видео сноса и сборки ротора Makita 2450

Видео: Ремонт Makita HR 2450 \ Замена металлического корпуса \ Сборка перфоратора Makita HR2450

Проверьте его эффективность, вращая встречный вал и управляя движением поршня в механизме удара. Все!

Теперь смажьте все детали механического узла рекомендуемой смазкой.

Как отремонтировать ударную дрель Makita HR 2450, если потерян ударный режим

Вот пример правильной смазки на вращающихся поверхностях.

Вот еще один пример щедрой смазки механической сборки.

Поэтому также разрешено применять масло. Не портите кашу маслом!

Смазанный механический блок всегда должен быть закрыт пластиковым корпусом, элемент 14, черного цвета.
Когда корпус находится в верхней части узла, нажмите на корпус вниз, пока узел не будет полностью закреплен в узле.
Отставание, вставить четыре винта, поз. 10, в корпус и затяните.

Теперь очередь за включением механической части ротора двигателя.

Винтовая зубчатая передача ротора плотно вставлена ​​в корпус механического узла и спрессована.

Необходимо вставить четыре м4 × 60 поз. 57. и вверните их в корпус электрического блока.

Установка электрических щеток

Удалите грязь с канавок держателя щетки и установите щетки на место, зафиксировав их защелками.

Сейчас настало время, чтобы проверить воздействие. Вставьте дрель в розетку, включите дрель на некоторое время в режиме тренировки. Убедившись, что инструмент работает, выключите его. Установите переключатель режима в положение перфорации. Не вставляйте инструмент.
Проверьте перфоратор в этом положении. В то же время вы проверили работу переключателя режимов.

Осталось проверить, установлена ​​ли ручка скорости, чтобы убедиться, что контактные соединения надежны, и что вы можете начать установку крышки.

Крышка крепится тремя винтами Mx4 различной длины.

Подключите перфоратор к сети 220 В и проверьте все режимы.
Перфоратор Makita 2450 или 2470 собран и работает правильно!

Как Разобрать Перфоратор Makita Hr2450

Порядок определения электрических неисправностей

Определение целостности электронной части вращающегося молотка Makita. Для того, чтоб отремонтировать перфоратор Makita две тыщи четыреста 50 либо Makita две тыщи четыреста 70 своими руками, для вас необходимо вооружиться устройствами и инструментами. Хоть какой тестер, набор отверток, гаечные ключи, молоток, древесная направляющая. Отлично иметь отвертку со интегрированным фазовым индикатором.

Необходимо взять тестер, подключить к концам перфоратора и надавить на перфоратор. Если тестер обнаруживает некое сопротивление, то цепь питания перфоратора является целым.

Если тестер указывает бесконечность, то непрерывность контура нарушена и для вас необходимо снять заднюю крышку, чтоб проверить соединительный кабель и электронные щетки ударной дрели.

Заднюю крышку (обычно черную) перфоратора просто снять, необходимо просто открутить три винта отверткой либо отверткой.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электронных щеток.
Используя тестер либо самодельное устройство, в народе его именуют «Аркашки», обусловьте целостность ведущих проводов и правильную работу переключателя.

Несколько слов о обычной управляющее устройство под заглавием «Аркашки». Устройство состоит из светодиода либо лампочки от фонарика, аккумуляторной батареи и 2-ух кусочков проволоки. Весь электронную цепь устройства управления представляет собой поочередно соединенные части. Подключите аккумулятор к одному концу светодиодной либо лампочки, а провода подключите к свободным концам светодиода и аккума. У вас будет универсальное устройство для проверки непрерывности электронных цепей.

Типичные неисправности поворотного молотка Makita две тысячи четыреста пятьдесят и 2470
Нередкие неисправности в электронной части поворотного молотка Makita две тыщи четыреста 50 и Makita 2470:

• Обрыв питающего кабеля в точке входа в перфоратор;
• Отказ кнопки выключателя TG813TLB-1, ст. 650508-0, пос. 68.;
• Износ электронных угольных щеток SV-419, арт.191962-4, поз.65;
• Износ контактов оборотной выключателя;
• Износ подшипников ротора подшипник 609LLU, арт.210060-6, пункт 51; подшипник 607LLU, артикул 211021-9, пункт 56;
• Куцее замыкание ротора 220-240 В, арт.515668-8, поз. 54;
• Поломка обмотки статора 220-240 В для HR2450, ст. 633488-5, пос. 59.

Выключатель TG813TLB-1, арт.650508-0 употребляется как кнопка пуска; поз. 68.

Подмена кистей проводится, когда они вполне стираются либо нехороший контакт. Эта неисправность проявляется при сильном нагревании точек монтажных точек электронных щеток.

Невключение перфоратора может быть вызвано стиранием контактов на оборотной выключатели.
Убрать такую ​​неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта выключателя задним ходом нужно отключить заднюю крышку. Осторожно отсоедините провода от кнопки. Пристально осмотрите выключатель.

Предстоящая разборка заключается в удалении держателя щетки, за ранее отпустив сами щетки.
Сняв держатель щетки, вы доберетесь до контактов реверсного выключателя.
Обусловьте его состояние, по мере надобности поменяйте контакты.

Еще одна всераспространенная электронная неисправность. Нехороший контакт меж статором и нижними контактами реверсного выключателя.

Как отремонтировать перфоратор фирмы Makita

Перфораторы. Это ударные буровые устройства, созданные для сверления и пробивки отверстий в очень крепких материалах.
Перфоратор реализует две идеи: рабочий инструмент крутится и сразу движется в продольном направлении, создавая ударный импульс.

Сверла для горе всегда работают в экстремальных критериях.
Длительность перфоратора зависит не только лишь от правильных критерий эксплуатации, да и от надежности деталей, входящих в изделие.
Но вроде бы вы ни старались, с течением времени удары начинают выходить из строя.

Чтоб верно отремонтировать перфоратор, необходимо ознакомиться с его устройством. Самостоятельный ремонт перфоратора Makita две тыщи четыреста 70 и две тыщи четыреста 50 может выполнить человек, имеющий способности слесаря ​​и знает базы электротехники.
Помните! Соблюдайте правила безопасности и отбирайте штекер от электронной сети при демонтаже.

Перфораторы Makita две тыщи четыреста 50 и две тыщи четыреста 70 собраны практически по схожей схеме и из схожих деталей. Ремонт их не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог деталей для перфораторов Makita. Диаграмма сверл Makita две тыщи четыреста 50 и две тыщи четыреста 70 состоит из механической и электронной частей.

Механическая часть обеспечивает передачу вращающего момента на сверло, сразу создавая поступательное движение, делает удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электронный контур перфоратора Makita обеспечивает преобразование электронной энергии в кинетическую энергию из-за вращения ротора. Электронная часть содержит в себе электродвигатель, кнопку питания с регулятором скорости, выключатель задним ходом, соединительные провода.
Основные неисправности перфоратора
Неисправности вращающегося молотка делятся на электронные и механические.

В этой статье мы разглядим все неисправности электронной части поворотных молотков Makita две тыщи четыреста 70 и две тыщи четыреста 50 и методы их устранения:

Электрические неисправности поворотных молотков Makita две тысячи четыреста пятьдесят и Makita 2470
Электронные неисправности появляются в том, что когда ударное сверло подключается к сети напряжения, инструмент не врубается.
Схема подключения перфоратора Makita к сети ординарна. Электронная цепь перфоратора Makita две тыщи четыреста 50. Это последовательное соединение электродвигателя, кнопки запуска и проводов. Схема возвратимого молотка Makita две тыщи четыреста 70 похожа.

Через соединительный шнур поз. 72, напряжение питания двести 20 В подается через переключатель поз. Шестьдесят восемь и электронные щетки через держатель щетки поз. Шестьдесят 6 до ламелей ротора электродвигателя поз. 54, а через контакты оборотной выключателя поз. Шестьдесят к обмотке статора поз. 59.
Часто встречающаяся неисправность. Отсутствие контактов в соединениях.

Ремонт контакта между статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный) от корпуса статора (зеленоватый).

Помните! В механической части ротора подшипник прижимается особым кольцом. Разбирая, не теряйте его.

Статор размещен в зеленоватом корпусе. Заглянув вовнутрь, вы увидите два шурупы четыре × 60, ref. 266334-3, п. 57, закрепление статора к корпусу. Отожмите их, снимите пластиковую защиту статора HR2450, арт.419201-3, поз.58., Отпустите статор.
Когда вы вынимаете статор, вы увидите контакты на статоре и панели переключения реверса. Кропотливо зашлифуйте контакты наждачкой, разбавителем либо спиртом.
Перед сборкой согните контакты так, чтоб они плотно прилегали друг к другу. Смажьте контакты узким слоем технического вазелина.

Электронная часть сверла для горы собирается в оборотном порядке.

Разборка перфоратора Makita HR 2450

При помощи пинцета либо отвертки снимите резиновый наконечник 35, пункт 1.

Осторожно отпустите кольцевую пружину (поз. 4), крышку муфты (поз. 3), стальное кольцо (поз. 4). Вы достигнете стальной шара поперечником семь мм поз. 20.

Теперь вы можете снять корпус механической части
Он темного цвета.
При помощи отвертки открутите четыре шурупы на конце корпуса.

Сцепив черную футляр правой рукою, нажмите большущим пальцем на конец вала, с которого картридж был разобран. Пластмассовый корпус можно просто снять.

Дальше необходимо снять вал коробки.

Для извлечения механическую часть от электрической, необходимо ранее вытянуть электронные щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо извлечь безотказно.

Проверив, что электронные щетки разделены от лопастей ротора, используйте отвертку, чтоб вырвать железный корпус ударной дрели на грани зеленоватого пластмассового корпуса.

Сейчас перебегаем к отключению ротора от механической части перфорированной

Ра. Ротор содержится в механической части благодаря использованию винтообразных передач редуктора.
Если вы возьмете корпус ротора в одну руку, механический корпус в другую и потянете в различные стороны, размахивая, вы разделите эти два единицы.

Получится таковой агрегат в древнем масле.

Потом открутите, если есть шестиугольник, два болта M4 × двенадцать поз. 43., ст.266273-7 с внутренней шестигранной головкой.
Вытащите вал с шестерней шестерни холостого хода 10 поз.80, арт.226399-7.
От внутреннего тела поз. 49, ст. 153687-8.

Очистите детали от старенькой жира.

Вы получите такую ​​гору идеальных деталей.

А сейчас заботливо поглядите детали, сходу отбросьте резиновые кольца, подбирая новые.
Неисправные детали поменяйте новыми.

Всераспространены механические неисправности буровых скважин Makita включают:

• Разрушения патрона стремительно отпускается;
• Поломка подшипников;
• Поломка ударного механизма;
• Износ ствола сверла;
• Износ резинок нападающего и нападающего;
• Поломка передач.

Ремонт бурового патрона делается для конфигурации багажного и резинового кольца, не считая конической пружины и стального шарика, закрепляет рабочий инструмент (дрель). Этот вопрос указывает, что такое рабочий инструмент? Непосредственно, дрель нехорошо держится в патроне.

Основная причина. Износ стальной шара 7,0 поз. 20, ст. 216022-2. Износ шара происходит от загрязнения отверстия картриджа из-за попадания пыли и грязищи.

Тип и структура бурового патрона Makita показаны на фото ниже.

Чинить патрон перфоратора makita две тыщи четыреста 50 в домашних критериях легко. Картридж нужно разобрать, высвободить от старенькой смазки, выброшенных резиновых деталей, поменять неисправными.

Более сложные неисправности требуют знания механической части поворотного молотка Makita 2450.

Определив нрав неисправности перфоратора Makita, приступайте к разборке механической части, именуется коробкой.

Разбирайте механическую часть в согласовании с приложенным.
Высвободите ее от старенькой смазки.
Приглядитесь пристально к тому, что остается сделать нашим клиентом, деталей, их целостности, уровня износа. Что еще необходимо сделать для нашего клиента? Резиновые изделия требуют конфигураций при хоть какой разборке.

Разглядим ремонт ствола перфоратора. Давайте проанализируем механизм стопроцентно.
Демонтаж, смазки и сборник поворотного молотка Makita

: Наконечный поворотный молоток Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо извлечь безотказно.

Дальше ротор нужно отключить от снятого механизма. Ротор просто отсоединяется от механизма, вытаскивая его, так как он содержится за трения два винтообразных передач.

Это таковой грязный узел вышел.

Сейчас нам необходимо отделить ударный вал.

Почти всегда резиновые кольца изнашиваются, стреляя шпильками поз. 20 четыре пружина компрессора поз. 18. И детали цилиндров.

О, потому детали ствола изнашиваются и разрушаются, если инструмент некорректно употребляется.

Давайте поглядим на наилучшую сложную неисправность. Поломки механизма удара.
Надлежащими признаками отказа ударного механизма является отсутствие удара и противный шум рабочего удара, работающий в режиме «Удар».

: Минута вандализма) (21) Перфоратор Makita HR две тыщи четыреста 50 Моторная отдача в режиме удара

Такая неисправность свойственна для крутящихся молотков, которые при использовании очень очень прижимались к обрабатываемой поверхности.
Разобрав коробку, мы удаляем куски и кусочки сторонних предметов. Мы находим неисправную деталь и очищаем другие от старенькой смазки.

Нападающий, пос. 24, ст. 324396-8, включенные в бочку.

Стальное кольцо поз. 27. Искусство. 324216-6.

Откиньте искривленные детали, поменяйте новыми, покройте узким слоем жира. Запчасти готовы к сборке. Но об этом решении в последующей статье.

Как отремонтировать поворотный молоток Makita HR 2450, если режим удара вышел

Электроинструменты Makita издавна зарекомендовали себя как проф, надежный и обычной в обслуживании. Он также имеет неплохую ремонтопригодность и относительно малую стоимость.

Из всех линий ударных дрелей я желаю тормознуть модель Makita HR 2450. Инструмент очень комForteн в использовании, имеет три режима работы и выдерживает очень долгие нагрузки. Перфоратор накрепко работал на создателя этих линий более 6 лет без поломок. Более того, его использовали во время работы в режиме насыщенных нагрузок.

Но, как понятно, ничего нескончаемого не существует. И надежная разработка разрушается. Как-то в разгар работы он не надоел. Работая в режиме вращения, машина работала, но удар в один момент пропал.

Коробку были разобраны и установлена ​​причина поломки. Втулка была сломана в корпусе ствола, когда молоток (стреляная штифта) специально создавал ударную работу.

По этой причине барабанщик застрял в кусках свернутой втулки.

Служба рекомендовала на сто процентов поменять бочку. Оказалось, что втулка запрессована в бочку на заводе и не поставляется раздельно. Пришлось взять совсем новейшую бочку.

Тут создатель скажет, как сам привести ударную сверло в рабочее состояние после чего, в общем, легкой поломки. Если, естественно, у вас есть возможность чинить электроинструменты и желание не платить кому-то ваши трудом заработанные средства, то мы берем инструмент и начинаем разбирать машину.

Две обыкновенные отвертки с плоской головой и одна крестообразная председатель понадобятся. Один из плоских отверток может быть узеньким либо узеньким, шириной наименее четыре мм. Проволока-крючок также полезен для снятия содержащего кольца. Он делается из велосипедной спицы, главное, чтоб проволока была жестким и просто не разгибался. Также пригодится резиновый молоток либо древесный молоток.

Разборка перфоратора следует начинать, сняв защитную резиновую крышку. Башмак. Он просто отрывается, просто возьмите его пальцами и извлеките из бочки.

Потом, нажав на пластиковую крышку и сжав пружину блокировки механизма SDS, снимите фиксатор при помощи отвертки.

Снимите пробку при помощи отвертки

Крышку снимаем со ствола, а за ней, опять сжимая пружину, вытаскиваем фиксаторные шарик совместно с пружиной и фигурной шайбой.

После чего переключатель режима демонтируется. Под крышкой держит красноватую кнопку освобождения, естественно, есть особая прорезь для отвертки. Вставив отвертку в паз мифа и мало вырвав обложку поначалу из учебника края, а потом с другой, осторожно вытащите ее. Тут не рекомендуется прилагать значимые усилия, крышка все еще пластмассовая и может сломаться. Красноватую кнопку совместно с пружиной снимают с корпуса выключателя, и ее передают слева стопроцентно, чуток далее от режима бурения. Конкретно из этого положения он снимается с коробки. Для этой операции выключатель необходимо немного приподнять тонкими отвертками с 2-ух сторон и снять вкупе с резиновым уплотнителем.

Снимите переключатель режима пуансона

На данный момент коробка снимается. При помощи отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Потом, держа его рукою, необходимо малость стукнуть молотком в конце ствола, чтоб коробка сошла с коробки.

Снимите коробку

Вынув коробку, вынимаем ствол из коробки. Он снимает просто.

Вынимаем ствол из коробки

При помощи тряпки необходимо удалить старенькую смазку и помыть бочку с бензином другим керосином и вытереть насухо.

То, что необходимо, как было сказано выше, добивалось 100% конфигурации во всей бочке. Но обретенный в автосервисе этот предмет оказался «нагим, как сокол». Другими словами, тут ничего не вышло, и нам остается сделать для нашего клиента. Это переставить детали от старенькой бочки к новейшей «пустой».

Как разобрать перфоратор Makita hr2450

Основная »Makita две тыщи четыреста 50 Разборка

Сборка перфоратора Makita

После окончания ремонта все снятые детали следует возвратить в начальное положение. На все нужные части рекомендуется нанести свежайший слой жира.

Перед сборкой корпус очищают керосином либо бензином. Очищенный кожух ворачивается на свое место. Переключатель режима в нем не должен быть.

Как разобрать перфоратор и редуктор?

Разбирая коробку, рекомендуется придерживаться последующих инструкций:

• Установите сверло для горы на твердую поверхность, подняв ствол ввысь
• Извлеките оболочку постепенными движениями, прижимая инструмент к столу. Такое положение предутверждает случайное смещение композиционных частей.

Быстрой разборки перфоратора Makita

Сейчас разработчики предлагают клиентам сотки разных квартир и домов. Нередко обитатели желают мало поменять свои характеристики, сделав жилище более комфортным и комфортабельным. Перфораторы Makita позволяют отменно и стремительно проводить ремонтные работы. Сборные детали и не плохое качество сборки прирастят срок эксплуатации и посодействуют избежать перебоев в процессе восстановления. В статье дадут представление об главных преимуществах продукции этого производителя.

Даже очень надежные скальные сверла Makita с течением времени разрушаются.
Независимо от того, какой вид поломки убрать, для вас просто необходимо иметь прямые руки и настойчивость.
Не считая электрических изъянов, крутящиеся молотки также чувствительны к механическим повреждениям.

Работа буровых установок с жесткими материалами в запыленной среде уменьшает срок эксплуатации и просит вмешательства юзера во время ремонта.

Хоть какой ремонт инструмента начинается с определения нрава неисправности и демонтажа.

Юзер, который обладает уникальными способностями слесаря ​​и знаком с требованиями электронной безопасности, может отремонтировать молотковую дрель Makita две тыщи четыреста 50 и 2470.

Тут рассмотрены механическую часть вращающегося молотка Makita, главные неисправности и методы их устранения.

Демонтаж механической части поворотного молотка Makita 2470

Чтоб добраться до механической части перфоратора, необходимо вытащить либо разобрать картридж.

Демонтаж скоротечной патроны
Положите удар на заднюю крышку корпуса на поверхность стола, покрытую незапятанной тканью либо бумагой.

Самой операцией было снятие нападающего из корпуса ствола. В корпусе ствола есть особые отверстия, через которые видно фиксирующее кольцо. Это кольцо держит стрельбу из кольцами и резиновыми демпферами на сидение кузова. Встав неширокую отвертку в отверстие, мало согните кольцо. Мы делаем это поначалу положительным моментом в одном, а потом в другом. Пробка должна выходить из паза.

При помощи 2-х отверток выжмите пробку

Потом изнутри при помощи самодельного проволочного крючка вытаскиваем пробку на свет денька.

При помощи проволочного крючка снимите пробку изнутри

Потом вынимаем шпильку с шайбами ​​и резиновыми кольцами. Необходимо осознать либо зарисовать размещения всех колец и шайб для сборки. Если что-то не идет в той же степени, посодействуют фото и фото из статьи.

Сейчас необходимо снять шестерню с вала. Нажав на шайбу и сжав пружину, удалите содержащее кольцо из паза узенькой отверткой. Вынув ее, вытащите шайбу, пружину и шестерню из ствола.

Зубчатое колесо толкается на новейшую бочку и задето шлицами. Дальше по этому адресу устанавливается пружина с шайбой и пробкой. Нужно воткнуть содержащее кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять бочку в обе руки и, упираясь в ладошки, пальцами с силой сжать пружину, немедля переместив шайбу и пробку вниз. Отжимать необходимо, пока пробка не попадет в паз.

Потом снутри ствола устанавливается стрельба с шайбами ​​и резиновыми кольцами в том порядке, в каком он осознавал. Но перед этим необходимо проверить состояние барабанщика, его внешний облик.

Если после долгой работы на штирци есть вмятины и полости по другому, так как она поцарапана на сломанной втулке, то ее следует мало зашпаклевать.

Для этого он зажимается в патроне сверла и обрабатывается узкой наждачной тканью. Если шишки очень огромные, то барабанщику будет легче поменять.

Перед установкой следует смазать шпильку специальной смазкой и в последнее время использовать смазку во время работы. Вставляя сверло в перфоратор, на его хвостовик необходимо нанести малость жира. Это продлевает срок службы машины.

Установив ударный механизм в ствол, мы фиксируем его удерживающим кольцом. При помощи отвертки попытайтесь переместить ударника с обеих сторон изнутри ствола. Он должен просто ходить по каналу и даже не мешать.

Собранная бочка установлена ​​в корпусе коробки. Положив его на цилиндр с поршнем, мы вкладываем его в сетку с приводным редуктором и вставляем в корпус. У нашего клиента остались детали, которые следует совершенно смазать при составлении.

Установка ствола в коробку

Потом устанавливаем коробку, за ранее смазав игловатый подшипник. При помощи 4 болтов мы подтягиваем коробку к корпусу статора и устанавливаем переключатель режима работы на область. Для этого установите его в положение малость слева от режима бурения.
Воткните красноватую пружинную кнопку и переведите переключатель в режим сверления. Зажмите пластиковую крышку и проверьте выключатель.

Установите переключатель режима в область

Зажмите крышку выключателя режима пуансона

Потом, заканчивая аккордом, собирается механизм SDS. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. Окончив пластиковую крышку, отжать пружину механизма и воткнуть фиксирующее кольцо. Одеть резиновый башмак. Это уже легко.

Зажав пружину шайбой, установите фиксатор

Установление механизма SDS

Пробуем ударную дрель под нагрузкой. Во время работы машины в редукторе нет сторонних шумов; переключатель режима работы должен просто двигаться, не заклинивая. Тогда все должно работать, как к поломке.

Создатель этой статьи уповает, что это поможет почетаемым читателям осознать ремонт Молотова дрели. Не имеет значения, какой тип поломки вероятен, будет просто, если вы отыщите его причину. Тогда и все находится в зависимости от вашего мастерства и усердия.

В строительной отрасли очень принципиально внедрение буровых сверл Makita. Ценность этой техники тяжело переоценить, она неподменна при работе с бетоном, камнем, как ее еще именуют кирпичом. Наш клиент остается с особо крепкими материалами, которые подвергаются давлению этого универсального инструмента. В ежедневной жизни перфораторы Makita используют для высверливания отверстий в бетоне, для получения зазоров, ложбинок, кабельных каналов в стенках и полу.

Перфоратор Makita имеет двойную защитную моторную изоляцию. Посреди неразделимых частей конструкции является выключая сцепления, которое предутверждает рывок при заклинивании сверла, и электронная регулировка скорости вращения. Показатель фирменного стиля. Инструмент обустроен комфортным чехлом для инструментов.

Большая часть моделей обустроены системой удаления пыли и обустроены мягенькой резиновой ручкой на ручке. Ассортимент включает крутящиеся молотки Makita, как прямые, так и вертикальные.

Он может делать три функции: сверление, ударное бурение, зубило.

Зависимо от количества выполняемых функций их делят на три группы:

• Одномодовый. Сделать молотковое бурения, к примеру, Makita HR 2010.
• Двойной режим. Бурение и молотковое бурения, либо ударное бурение и долото. Самая пользующаяся популярностью ударная дрель. Makita HR 5 тыщ один C может сверлить ударом либо зубилом.
• Тримодовий. Переключается на хоть какой режим работы. К примеру, Makita HR 2450.

• Патрон SDS Plus выпускается в одно-, двух- и 3-х режимов сверлах весом до 5 кг.
  Черта: мощность до восемьсот 50 Вт, ударная сила до 5,3 Дж, поперечник сверления в бетоне 18-30 мм.
• Двух- и тримодни модели весом от 5, девять кг предлагаются с макс. Патроном SDS.
  Рис: мощность 1100-1500 Вт, ударная сила 8, 3-17, 5J, больший поперечник сверла 40-50мм, коронки 105-160мм.
  Достоинства: высочайшая мощность и низкая вибрация.

Магазин «Makita». «Есть дилером японской компании и предлагает широкий ассортимент поворотных молотков Makita с гарантией производителя и доставкой. Проф менеджеры, которые прошли учебные курсы, посодействуют избрать наилучшую модель!

Мы хотим предложить перфораторы Makita по всей Рф: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и другие городка с доставкой и гарантией, звоните! Узнайте подробную информацию о методах и цены доставки Вы сможете связаться с нашими менеджерами.

Из-за попадания пыли, грязищи и воды внутренняя смазка с течением времени становится жестким и не соответствует собственному предназначению. Перфоратор начинает работать с ненормальным шумом. Приступая к ремонту перфоратора, непременно прочитайте добавленную аннотацию по демонтажу, смазки, сборки буровых агрегатов Makita 2450, 2470. Мы также поведаем, как разобрать поворотный молоток Makita 2450.

Демонтаж перфоратора Makita две тыщи четыреста 70 начинается по снятию ручки переключателя режима.

Схема Makita HR 2450

Ротационная Молотова система Makita-2450 состоит из огромного количества вспомогательных узлов и списка деталей. Посреди более важных частей, особенности которых следует учесть при ремонтных работ, являются:

• Блокирующее устройство для кольца. Он предназначен для содержания шарового элемента держит дрель. Шайба и пружина управляют ею
• Запорное кольцо. Это нужно для правильного снятия крышки картриджа.
• Четыре винта соединяют коробку и движок, устраняя вибрацию. Схема содержит огромное количество резиновых компонент. Они нередко являются предпосылкой неисправности.

Описания упомянутых агрегатов хватит для высококачественного ремонта.

Самой операцией было снятие нападающего из корпуса ствола. В корпусе ствола есть особые отверстия, через которые видно фиксирующее кольцо. Это кольцо держит стрельбу из кольцами и резиновыми демпферами на сидение кузова. Встав неширокую отвертку в отверстие, малость согните кольцо. Мы делаем это поначалу положительным моментом в одном, а потом в другом. Пробка должна выходить из паза.

При помощи 2-х отверток выжмите пробку

Потом изнутри при помощи самодельного проволочного крючка вытаскиваем пробку на свет денька.

При помощи проволочного крючка снимите пробку изнутри

Потом вынимаем шпильку с шайбами ​​и резиновыми кольцами. Необходимо осознать либо зарисовать размещения всех колец и шайб для сборки. Если что-то не идет в той же степени, посодействуют фото и фото из статьи.

Сейчас необходимо снять шестерню с вала. Нажав на шайбу и сжав пружину, удалите содержащее кольцо из паза узенькой отверткой. Вынув ее, вытащите шайбу, пружину и шестерню из ствола.

Зубчатое колесо толкается на новейшую бочку и задето шлицами. Дальше по этому адресу устанавливается пружина с шайбой и пробкой. Нужно воткнуть содержащее кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять бочку в обе руки и, упираясь в ладошки, пальцами с силой сжать пружину, немедля переместив шайбу и пробку вниз. Отжимать необходимо, пока пробка не попадет в паз.

Потом снутри ствола устанавливается стрельба с шайбами ​​и резиновыми кольцами в том порядке, в каком он осознавал. Но перед этим необходимо проверить состояние барабанщика, его внешний облик.

Если после долгой работы на штирци есть вмятины и полости по другому, так как она поцарапана на сломанной втулке, то ее следует малость зашпаклевать.

Для этого он зажимается в патроне сверла и обрабатывается узкой наждачной тканью. Если шишки очень огромные, то барабанщику будет легче поменять.

Перед установкой следует смазать шпильку специальной смазкой и в последнее время использовать смазку во время работы. Вставляя сверло в перфоратор, на его хвостовик необходимо нанести мало жира. Это продлевает срок службы машины.

Установив ударный механизм в ствол, мы фиксируем его удерживающим кольцом. При помощи отвертки попытайтесь переместить ударника с обеих сторон изнутри ствола. Он должен просто ходить по каналу и даже не мешать.

Собранная бочка установлена ​​в корпусе коробки. Положив его на цилиндр с поршнем, мы вкладываем его в сетку с приводным редуктором и вставляем в корпус. У нашего клиента остались детали, которые следует совершенно смазать при составлении.

Установка ствола в коробку

Потом устанавливаем коробку, за ранее смазав игловатый подшипник. При помощи 4 болтов мы подтягиваем коробку к корпусу статора и устанавливаем переключатель режима работы на область. Для этого установите его в положение малость слева от режима бурения.
Воткните красноватую пружинную кнопку и переведите переключатель в режим сверления. Зажмите пластиковую крышку и проверьте выключатель.

Установите переключатель режима в область

Зажмите крышку выключателя режима пуансона

Потом, заканчивая аккордом, собирается механизм SDS. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. Окончив пластиковую крышку, отжать пружину механизма и воткнуть фиксирующее кольцо. Одеть резиновый башмак. Это уже легко.

Зажав пружину шайбой, установите фиксатор

Установление механизма SDS

Пробуем ударную дрель под нагрузкой. Во время работы машины в редукторе нет сторонних шумов; переключатель режима работы должен просто двигаться, не заклинивая. Тогда все должно работать, как к поломке.

Создатель этой статьи уповает, что это поможет почетаемым читателям осознать ремонт Молотова дрели. Не имеет значения, какой тип поломки вероятен, будет просто, если вы отыщите его причину. Тогда и все находится в зависимости от вашего мастерства и усердия.

В строительной отрасли очень принципиально внедрение буровых сверл Makita. Ценность этой техники тяжело переоценить, она неподменна при работе с бетоном, камнем, как ее еще именуют кирпичом. Наш клиент остается с особо крепкими материалами, которые подвергаются давлению этого универсального инструмента. В ежедневной жизни перфораторы Makita используют для высверливания отверстий в бетоне, для получения зазоров, ложбинок, кабельных каналов в стенках и полу.

Перфоратор Makita имеет двойную защитную моторную изоляцию. Посреди неразделимых частей конструкции является выключая сцепления, которое предутверждает рывок при заклинивании сверла, и электронная регулировка скорости вращения. Показатель фирменного стиля. Инструмент обустроен комфортным чехлом для инструментов.

Большая часть моделей обустроены системой удаления пыли и обустроены мягенькой резиновой ручкой на ручке. Ассортимент включает крутящиеся молотки Makita, как прямые, так и вертикальные.

Он может делать три функции: сверление, ударное бурение, зубило.

Зависимо от количества выполняемых функций их делят на три группы:

• Одномодовый. Сделать молотковое бурения, к примеру, Makita HR 2010.
• Двойной режим. Бурение и молотковое бурения, либо ударное бурение и долото. Самая пользующаяся популярностью ударная дрель. Makita HR 5 тыщ один C может сверлить ударом либо зубилом.
• Тримодовий. Переключается на хоть какой режим работы. К примеру, Makita HR 2450.

• Патрон SDS Plus выпускается в одно-, двух- и 3-х режимов сверлах весом до 5 кг.
  Черта: мощность до восемьсот 50 Вт, ударная сила до 5,3 Дж, поперечник сверления в бетоне 18-30 мм.
• Двух- и тримодни модели весом от 5, девять кг предлагаются с макс. Патроном SDS.
  Рис: мощность 1100-1500 Вт, ударная сила 8, 3-17, 5J, больший поперечник сверла 40-50мм, коронки 105-160мм.
  Достоинства: высочайшая мощность и низкая вибрация.

Магазин «Makita». «Есть дилером японской компании и предлагает широкий ассортимент поворотных молотков Makita с гарантией производителя и доставкой. Проф менеджеры, которые прошли учебные курсы, посодействуют избрать наилучшую модель!

Мы хотим предложить перфораторы Makita по всей Рф: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и другие городка с доставкой и гарантией, звоните! Узнайте подробную информацию о методах и цены доставки Вы сможете связаться с нашими менеджерами.

Из-за попадания пыли, грязищи и воды внутренняя смазка с течением времени становится жестким и не соответствует собственному предназначению. Перфоратор начинает работать с ненормальным шумом. Приступая к ремонту перфоратора, непременно прочитайте добавленную аннотацию по демонтажу, смазки, сборки буровых агрегатов Makita 2450, 2470. Мы также поведаем, как разобрать поворотный молоток Makita 2450.

Демонтаж перфоратора Makita две тыщи четыреста 70 начинается по снятию ручки переключателя режима.

Более сложные неисправности требуют знания механической части поворотного молотка Makita 2450.

Определив нрав неисправности перфоратора Makita, приступайте к разборке механической части, именуется коробкой.

Разбирайте механическую часть в согласовании с приложенным.
Высвободите ее от старенькой смазки.
Приглядитесь пристально к тому, что остается сделать нашим клиентом, деталей, их целостности, уровня износа. Что еще необходимо сделать для нашего клиента? Резиновые изделия требуют конфигураций при хоть какой разборке.

Разглядим ремонт ствола перфоратора. Давайте проанализируем механизм вполне.
Демонтаж, смазки и сборник поворотного молотка Makita

: Наконечный поворотный молоток Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо извлечь безотказно.

Дальше ротор нужно отключить от снятого механизма. Ротор просто отсоединяется от механизма, вытаскивая его, так как он содержится за трения два винтообразных передач.

Это таковой грязный узел вышел.

Сейчас нам необходимо отделить ударный вал.

Почти всегда резиновые кольца изнашиваются, стреляя шпильками поз. 20 четыре пружина компрессора поз. 18. И детали цилиндров.

О, потому детали ствола изнашиваются и разрушаются, если инструмент некорректно употребляется.

Давайте поглядим на наилучшую сложную неисправность. Поломки механизма удара.
Надлежащими признаками отказа ударного механизма является отсутствие удара и противный шум рабочего удара, работающий в режиме «Удар».

: Минута вандализма) (21) Перфоратор Makita HR две тыщи четыреста 50 Моторная отдача в режиме удара

Такая неисправность свойственна для крутящихся молотков, которые при использовании очень очень прижимались к обрабатываемой поверхности.
Разобрав коробку, мы удаляем куски и кусочки сторонних предметов. Мы находим неисправную деталь и очищаем другие от старенькой смазки.

Нападающий, пос. 24, ст. 324396-8, включенные в бочку.

Стальное кольцо поз. 27. Искусство. 324216-6.

Откиньте искривленные детали, поменяйте новыми, покройте узким слоем жира. Запчасти готовы к сборке. Но об этом решении в последующей статье.

Как отремонтировать поворотный молоток Makita HR 2450, если режим удара вышел

Электроинструменты Makita издавна зарекомендовали себя как проф, надежный и обычный в обслуживании. Он также имеет неплохую ремонтопригодность и относительно малую стоимость.

Из всех линий ударных дрелей я желаю тормознуть модель Makita HR 2450. Инструмент очень комForteн в использовании, имеет три режима работы и выдерживает очень долгие нагрузки. Перфоратор накрепко работал на создателя этих линий более 6 лет без поломок. Более того, его использовали во время работы в режиме насыщенных нагрузок.

Но, как понятно, ничего нескончаемого не существует. И надежная разработка разрушается. Как-то в разгар работы он не надоел. Работая в режиме вращения, машина работала, но удар в один момент пропал.

Коробку были разобраны и установлена ​​причина поломки. Втулка была сломана в корпусе ствола, когда молоток (стреляная штифта) специально создавал ударную работу.

По этой причине барабанщик застрял в кусках свернутой втулки.

Служба рекомендовала вполне поменять бочку. Оказалось, что втулка запрессована в бочку на заводе и не поставляется раздельно. Пришлось взять совсем новейшую бочку.

Тут создатель скажет, как сам привести ударную сверло в рабочее состояние после чего, в общем, легкой поломки. Если, естественно, у вас есть возможность чинить электроинструменты и желание не платить кому-то ваши трудом заработанные средства, то мы берем инструмент и начинаем разбирать машину.

Две обыкновенные отвертки с плоской головой и одна крестообразная председатель понадобятся. Один из плоских отверток может быть узеньким либо узеньким, шириной наименее четыре мм. Проволока-крючок также полезен для снятия содержащего кольца. Он делается из велосипедной спицы, главное, чтоб проволока была жестким и просто не разгибался. Также пригодится резиновый молоток либо древесный молоток.

Разборка перфоратора следует начинать, сняв защитную резиновую крышку. Башмак. Он просто отрывается, просто возьмите его пальцами и извлеките из бочки.

Потом, нажав на пластиковую крышку и сжав пружину блокировки механизма SDS, снимите фиксатор при помощи отвертки.

Снимите пробку при помощи отвертки

Крышку снимаем со ствола, а за ней, опять сжимая пружину, вытаскиваем фиксаторные шарик вкупе с пружиной и фигурной шайбой.

После чего переключатель режима демонтируется. Под крышкой держит красноватую кнопку освобождения, естественно, есть особая прорезь для отвертки. Вставив отвертку в паз мифа и мало вырвав обложку поначалу из учебника края, а потом с другой, осторожно вытащите ее. Тут не рекомендуется прилагать значимые усилия, крышка все еще пластмассовая и может сломаться. Красноватую кнопку совместно с пружиной снимают с корпуса выключателя, и ее передают слева на сто процентов, чуток далее от режима бурения. Конкретно из этого положения он снимается с коробки. Для этой операции выключатель необходимо немного приподнять тонкими отвертками с 2-ух сторон и снять совместно с резиновым уплотнителем.

Снимите переключатель режима пуансона

На данный момент коробка снимается. При помощи отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Потом, держа его рукою, необходимо мало стукнуть молотком в конце ствола, чтоб коробка сошла с коробки.

Снимите коробку

Вынув коробку, вынимаем ствол из коробки. Он снимает просто.

Вынимаем ствол из коробки

При помощи тряпки необходимо удалить старенькую смазку и помыть бочку с бензином другим керосином и вытереть насухо.

То, что необходимо, как было сказано выше, добивалось 100% конфигурации во всей бочке. Но обретенный в автосервисе этот предмет оказался «нагим, как сокол». Другими словами, тут ничего не вышло, и нам остается сделать для нашего клиента. Это переставить детали от старенькой бочки к новейшей «пустой».

Как разобрать редуктор перфоратора Makita hr2450

29.06.2016 7:02 2016-06-29T04: 02: 38.000Z

Инструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Порядок установления ручки режима

Чтоб установить переключатель режима в корпусе, необходимо выполнить некие деяния
воткнуть выключатель в положение «сверление» на сидение, пока он не щелкнет;
перевести выключатель против часовой стрелки в положение «удара»;
перевести выключатель щелчком против часовой стрелки в положение «сверление»;
воткнуть пружину и красноватую кнопку;
втыкайте накладку сверху, пока она не коснется.
Переключатель режимов собран.

На втором шаге следует разобрать быстродействующий патрон и отремонтировать патрон сверла своими руками. Кстати, картридж просит разборки только для моделей Makita 2470. Устройство картриджа довольно прост, и его ремонт может совладать хоть какой человек, имеет несколько способностей слесаря.

Даже очень надежные скальные сверла Makita с течением времени разрушаются.
Независимо от того, какой вид поломки убрать, для вас просто необходимо иметь прямые руки и настойчивость.
Не считая электрических изъянов, крутящиеся молотки также чувствительны к механическим повреждениям.

Работа буровых установок с жесткими материалами в запыленной среде уменьшает срок эксплуатации и просит вмешательства юзера во время ремонта.

Хоть какой ремонт инструмента начинается с определения нрава неисправности и демонтажа.

Юзер, который обладает уникальными способностями слесаря ​​и знаком с требованиями электронной безопасности, может отремонтировать молотковую дрель Makita две тыщи четыреста 50 и 2470.

Тут рассмотрены механическую часть вращающегося молотка Makita, главные неисправности и методы их устранения.

Демонтаж механической части поворотного молотка Makita 2470

Чтоб добраться до механической части перфоратора, необходимо вытащить либо разобрать картридж.

Демонтаж скоротечной патроны
Положите удар на заднюю крышку корпуса на поверхность стола, покрытую незапятанной тканью либо бумагой.

Описание:

Я попал на собственный удар makita HR 2450, который растерял удар на пике. Есть внутренний удар, но он не передается в пике.
В этом разделе вы увидите, как разобрать и собрать поворотный молоток Makita HR две тыщи четыреста 50
Как снять переключатель режима пуансона makita HR две тыщи четыреста 50. 0:33
Как удалить патронный патрон. 1:16
Как разбирают коробку с вращающимся молотом. 2:05
Как собрать редуктор. 19:15

Основная »Makita две тыщи четыреста 50 Разборка

Порядок сборки быстроразъемного патрона

Сборка делается на незапятанной поверхности. Части за ранее умываются, сушатся и смазываются узким слоем рекомендованной смазки.

Вал коробки смазанный маслом Makita 183477-5 SDS-PLUS. Все входные части картриджа собираются на валу в определенной последовательности. Установление конической пружины поз. 6, наденьте на направляющую шайбу поз. 5 и зафиксируйте его при помощи шарикового поз. 20 вставив его в паз вала коробки. Осталось надеть на ринг поз. 4, крышка сцепления поз. 3, зафиксируйте детали стопорным кольцом поз. 2. На завершающем шаге воткнуть защитный наконечник поз. Один в конец картриджа.
Тут закончен ремонт молоткового патрона Makita 2450. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предутверждает спонтанном выпадение сверла.
Картридж собран.

Разборка перфоратора Makita HR 2450

При помощи пинцета либо отвертки снимите резиновый наконечник 35, пункт 1.

Осторожно отпустите кольцевую пружину (поз. 4), крышку муфты (поз. 3), стальное кольцо (поз. 4). Вы достигнете стальной шара поперечником семь мм поз. 20.

Теперь вы можете снять корпус механической части
Он темного цвета.
При помощи отвертки открутите четыре шурупы на конце корпуса.

Сцепив черную футляр правой рукою, нажмите большущим пальцем на конец вала, с которого картридж был разобран. Пластмассовый корпус можно просто снять.

Дальше необходимо снять вал коробки.

Для извлечения механическую часть от электрической, необходимо ранее вытянуть электронные щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо извлечь безотказно.

Проверив, что электронные щетки разделены от лопастей ротора, используйте отвертку, чтоб вырвать железный корпус ударной дрели на грани зеленоватого пластмассового корпуса.

Сейчас перебегаем к отключению ротора от механической части перфорированной

Ра. Ротор содержится в механической части благодаря использованию винтообразных передач редуктора.
Если вы возьмете корпус ротора в одну руку, механический корпус в другую и потянете в различные стороны, размахивая, вы разделите эти два единицы.

Получится таковой агрегат в древнем масле.

Потом открутите, если есть шестиугольник, два болта M4 × двенадцать поз. 43., ст.266273-7 с внутренней шестигранной головкой.
Вытащите вал с шестерней шестерни холостого хода 10 поз.80, арт.226399-7.
От внутреннего тела поз. 49, ст. 153687-8.

Очистите детали от старенькой жира.

Вы получите такую ​​гору идеальных деталей.

А сейчас заботливо поглядите детали, сходу отбросьте резиновые кольца, подбирая новые.
Неисправные детали поменяйте новыми.

Всераспространены механические неисправности буровых скважин Makita включают:

• Разрушения патрона стремительно отпускается;
• Поломка подшипников;
• Поломка ударного механизма;
• Износ ствола сверла;
• Износ резинок нападающего и нападающего;
• Поломка передач.

Ремонт бурового патрона делается для конфигурации багажного и резинового кольца, не считая конической пружины и стального шарика, закрепляет рабочий инструмент (дрель). Этот вопрос указывает, что такое рабочий инструмент? Непосредственно, дрель нехорошо держится в патроне.

Основная причина. Износ стальной шара 7,0 поз. 20, ст. 216022-2. Износ шара происходит от загрязнения отверстия картриджа из-за попадания пыли и грязищи.

Тип и структура бурового патрона Makita показаны на фото ниже.

Чинить патрон перфоратора makita две тыщи четыреста 50 в домашних критериях легко. Картридж нужно разобрать, высвободить от старенькой смазки, выброшенных резиновых деталей, поменять неисправными.

Порядок разборки патрона перфоратора Makita

Ремонт патронных патронов начинается с установления пуансона вертикально на заднюю крышку корпуса. Перфорированных схема hrMakita поможет для вас верно выполнить работы по демонтажу.
Необходимо поменять патрон перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.
При помощи отвертки либо съемника снимается башмак, картридж освобождается от удерживающего кольца, кожуха сцепления, железного кольца 20 поз. 4. Дальше необходимо осторожно достать мяч, поз. 20 снимите направляющую шайбу, поз. 5, и коническая пружина, поз. 6, которая его поддерживает. Картридж разобран.

На схеме ниже показано устройство перфоратора.

Основными дефектами буровой установки скважины makita 2450, которые вызывают недостатки патрона, являются:

• Износ защитного резинового башмака поз. 1,
• Расслабление содержащего кольца поз. Два либо его частичный износ;
• Износа мяча, поз. 20;
• Утрата эластичности конической пружины поз. 6 либо его продолжение.

Ремонт молоткового патрона не является сложной процедурой, и как правило это просто сделать каждый, кто умеет держать отвертку.

Если поменять резиновый башмак, содержащее кольцо, коническую пружину легко, то подмена нового шарик просит внимания. Новенькая пуля обязана иметь поперечник семь мм ± один мкм.
В качестве смазки рекомендуется использовать особое масло, разработанное для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для коробки. Для хвостовиков сверла рекомендуется использовать смазку Makita 196804-7.

При монтаже патрона установите коническую пружину узенькой стороной к перфоратора.
Не запамятовывайте, ремонт перфоратора своими руками просит осторожности из коллектора.

Ремонт патрона перфоратора макита — Строительство домов и бань

«Макита 2450»: характеристики, схема сборки, ремонт своими руками, отзывы

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими руками. Фирма «Макита» известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

• для дерева — 32 мм;
• для металла — 13 мм;
• для бетона — 24 мм;
• для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого. Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные. Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта. Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Ремон механической части перфоратора Макита 2450 и 2470

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.
А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Видео быстрой разборки перфоратора Макита

Самостоятельный ремонт ствола перфоратора макита с подборкой запчастей

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Самостоятельный ремонт ствола перфоратора макита с подборкой запчастей

http://linkyou.ru/ select the type of link.

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Содержание:

• Ремонт механической части перфоратора Макита 2450 и 2470
• Механические неисправности перфораторов makita 2450 и makita 2470
  • Ремонт частей ствола перфоратора Макита 2450

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.Для долгой работы перфоратора Бош необходимо любого регулярное и своевременное проведение технического обслуживания, использование качественных смазочных.Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но.

© «Сайберия»
Строительство домов и строительные услуги

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным. Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

• Износ промежуточного вала
• Деформация зажимных узлов
• Поломка шатунной системы
• Недостаток смазки для корректной работы
• Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными. Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Снимаем пыльник

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Снимаем крышку Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Разбитая втулка

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

ᐅ Makita HR2450 отзывы — 172 честных отзыва покупателей о перфораторе Makita HR2450

Самые выгодные предложения по Makita HR2450

Гость, 09.04.2019

Достоинства:
Раньше бывало пользовался бошем, а так в основном дрелью — ну а когда взял макиту — понял, это то что надо! и бетон, и кафель — всё быстро, будто в масло. Единственное на буре, той части которая в патрон вставляется поначалу масло подтекало, может это заводское, сейчас всё норм. Выше писали что ограничитель не держит — у меня всё норм, завинчиваешь -держит как влитое. В руке лежит приятно и совсем не тяжёлый даже при длительной эксплуатации, но конечно чуть-чуть греется. Ну так это же не профи! Отличный инструмент для дома и дачи за свои деньги.

Недостатки:
Сначала испугала китайская сборка, но это попмоему просто оставшийся предрассудок, они давно переплюнули в многих отрослях по качеству сборки наших производителей! Это факт.

Комментарий:
Перфоратор, который сделан чтобы дырявить всё и везде в квартире!=)

Кириченко Евгений, 18.11.2018

Достоинства:
легендарность модели, определенная изученность

Недостатки:
дорого, не шибко надежные узлы за эти деньги.

Комментарий:
Эти перфы у нас в строю уже лет 7. В смысле мы их меняем когда кончаются, но в целом закупали именно эти модели. Движки служат хорошо, бывают проблемы нечасто с кнопкой и реверсом, обычно расходник это ствол, но в целом перфы неплохие. Не хуже Боша если делать поправку на стоимость самого аппарата, расходников и их наличие.
Но сейчас цены взвинтились, и при цене в 5 тыс это был нормальный вариант, а за 8 уже начинаешь задумываться. Примерно год назад начали брать 24-е Интерсколы и даже приобрели пару Фиолентов П-2 на пробу. И нормально, в целом довольны. Дешевле в 1.5 раза, служат примерно так же.
В общем, кризис ставит многое на свои места. ИМХО Макитос переоценен, и мы только сейчас это понимаем. Так что если кто-то подбирает себе перф, учитывайте что будет переплата, а за что пока никому не понятно.

Гость, 07.11.2018

Достоинства:
Нету

Недостатки:
4 поломки за год с небольшим. Масло как из под крана течет. Постоянно срабатывает защита от заклинивания практически на ровном месте(очень раздражало)

Комментарий:
Пожалел о покупке. Makita быстро скатывается к уровню бытовых инструментов. Спасибо китайским товарищам. Если вам нужно пробить пару дырок в неделю и некуда деть денег тогда он для вас. Не совсем пойму как он еще остается самым популярным.

Гость, 15.08.2018

Достоинства:
надежный и удобный

Недостатки:
пока не обнаружил

Комментарий:
В домашних условиях использовали в течение нескольких лет по очереди с друзьями. Купил недавно для личного пользования. Пока всем доволен.

clincher85, 04.08.2018

Достоинства:
цена. качество. неприхотливость, вес, длинный шнур и т. д.

Недостатки:
за полгода пользования выявлено не было

Комментарий:
отличный перфоратор во всех отношениях

Донин Сергей, 31.07.2018

Достоинства:
В свете использования и описанных ниже приключений не найдены

Недостатки:
Низкое качество, проблемный патрон, ломается, низкое качество материалов, прописался в сервисе!

Комментарий:
За 9 месяцев:
1. Полетел переключатель скоростей.
2. Патрон дважды был в ремонте. Хватает на 2-3 месяца. Заметное боковое биение, точно сверлить без удара уже проблематично.
3. Качество сборки на уровне китайского ширпотреба, щели между деталями корпуса, корпус скрипит.
4. Редуктор меняли, посыпалась шестеренка.
5. Начало подтекать масло из редуктора – снова готовлюсь к походу в мастерскую.
Старая макита той же (если я не ошибаюсь, конечно) модели отработала больше 8 лет до момента, когда ее благополучно сперли во время переезда от заказчика к заказчику. Думал сначала, что нарвался на китайскую подделку, но потом понял, что это просто такая сборка.

Большаков Александр, 30.06.2018

Достоинства:
Мощная, удобная, универсальная, неприхотливая.

Недостатки:
Я не нашел.

Комментарий:
Эта модель поистине классика. Ей пользуется огромное количество ремонтно-отделочно-строительных бригад. Она долговечна и неприхотлива. Я на работе этим перфом пользуюсь уже несколько лет. Только кнопку поменял, если память не изменяет. Сравнивал с бошами, деволтами и другими проф. марками-макита выигрывает. Для дома себе тоже возьму эту модель.

Alexey, 21.06.2018

Достоинства:
Компактный, легкий, довольно мощный.

Недостатки:
Качество ниже плинтуса. Первым делом износился патрон. Оснастка стала болтаться чем дальше тем больше, а теперь еще и стала вылетать при долблении. На днях отказал режим долбления, но перфоратор пока сверлит.

Комментарий:
Был куплен для ремонта квартиры включавшего замену проводки. Я рассчитывал что уж такого перфоратора на ремонт одной квартиры хватит, но увы Макита не оправдала моих надежд. Причем я следовал инструкции, не особо его нагружал, использовал фирменную смазку для буров. Макиту больше не куплю т.к. судя по отзывам в погоне за дешевизной катастрофически упало качество даже старых проверенных моделей инструмента.

timai76, 05.06.2018

Достоинства:
Сверлю и долблю данным аппаратом с 2004 года, в основном бетон. Подрозетники д.68 в бетоне без проблем, правда редуктор очень греется и порой срабатывает «трещотка» и это правильно. Сборка Японская.

Недостатки:
Нет

Комментарий:
Данный перф — КЛАСС. Что там с Китайской сборкой не знаю не юзал.
Пользуюсь еще Болгаркой д. круга 125. Для дома то что надо.

рой джек, 16.04.2018

Достоинства:
Нет.

Недостатки:
Через две недели все отказало кроме отбойника, потом ручьем потекло масло.

Комментарий:
Первый электроинструмент такого отвратительного качества.
Здесь положительные отзывы по старым макитам, я же купил весной 2014.

shlentne, 01.04.2018

Достоинства:
Не тяжелый, не большой, отлично работает.

Недостатки:
Нет.

Комментарий:
Покупал для дома. Пережил ремонт квартиры, серого ключа. Долбление, штробление, сверление, перемешивал им шпаклевку, раствор для плитки, штукатурку. Может все, даже в качестве шуруповерта выступать, если патрон насадить. Для дома самое то. Иметь такой перфоратор плюс шуруповерт. Дрель не нужна.

Акимов Александр, 31.03.2018

Достоинства:
Легкий, удобный, достаточно мощный.

Недостатки:
Очень слабая, хлипкая механика: патрон, ствол, редуктор, предохранительная муфта-«сыромятиться». Стопорные кольца мягкие, не пружинят, качество отвратительное. Буры люфтят даже при использовании смазки с самого начала эксплуатации. От Макита осталось одно название, зря купил….

Комментарий:
Не годен к интенсивной работе, не профессиональный инструмент, скорее дачный-бытовой, работы по мелочи, от случая к случаю, из за «совсем слабой»механической части перфоратора. Предохранительная муфта-одноразовая. По электрической части замечаний нет, электродвигатель мощный, надежный, не «умирает»под нагрузкой. Кнопка, реверс, регулятор оборотов, шнур электропитания достаточно надежный, проблем не возникало.

Петрович Иван, 08.03.2018

Достоинства:
Лёгкий, небольшое энергопотребление, сильный удар, не дорогой, длинный шнур, есть кейс.

Недостатки:
В наборе нет буров, вот единственный недостаток!

Комментарий:
Пользуюсь уже 2,5 года. Покупал в Омске за 4400р. Сразу же купил смазку для перфоратора, набор буров и коронку по кирпичу, бетону и т. д. За время эксплуатации не подвёл ни разу. Окупился с первого же калыма. Смазкой пользовался редко поэтому появился люфт в посадочном месте. В интернете нашёл видео как его разбирают полностью, собираюсь разобрать его и провести ревизию, и замену деталей по необходимости. Всем советую этот перфоратор. Для наилучшего результата не нужно никаких усилий, просто начните бурить и сделайте немного оттяжку перфоратором назад и он всё сделает сам!!!

Sergey Sergey, 29.12.2017

Достоинства:
неплох, были 2 штуки у обоих через год проподал удар

Недостатки:
но за 5 тыщ хочется более долгой работы,
коронкой под резетку сверлит оч плохо, греется, срабатывает защита, для коронок он почтии не подходит, бош чуток получше покрайней мере зашита меньше срабатывает, греется меньше

Комментарий:
не совсем проф инструмент, грелся бы меньше и работал он года так 3 то другое дело

Ветров Дмитрий, 15.12.2017

Достоинства:
самый легкий мощный перфоратор!

Недостатки:
нет

Комментарий:
Работаю по электромонтажу купил его уже б/у в скупке проработал четыре года. за это время тысяч восемь дырок сверлами от 6 до 22 и где то 700 подрозеточников и т. п. про долбление даже не говорю очень много!!! Если в квартирах то штук 40 разных от бетона до кирпича. Сегодня она умерла((((рассыпался подшипник в двигателе и за месяц до этого заменил щетки(кстати посмотрел сегодня щетки новые г… полное почти с точились!!! Чинить не хочу поеду завтра новую покупать!!! Хотя седня в скупке предлагали бош 2-24s но не стал брать хочу макитку я к ней привык))))p. s добавлено через 3 года))))за 3 года купил уже третью макиту вторая выдержала мою работу год срезало шлицы в стволе третий уже тянет гдето 11 месяцев. Но на данный момент я работаю постоянно по электромонтажу и перфоратор работает в авральном режиме и выдерживает гдето 500-600 точек под подрозетники 68 коронкой и около 4000-5000 отверстий сверлом 6 я считаю это отличный результат)))))

Гость, 16.11.2017

Комментарий:
А качество, всё лучшее и лучше!))))
Первый 2003г. — это лично мой агрегат, работает и работает, пережил многое, слом кирпичных стен, беспрерывную работу в течении 10 часов подряд и неоднократную работу 70 коронкой, не говоря уже о бурении дырок в бетоне, — как новый.
Второй 2009г. — моего товарища, два года в хвост и гриву большой ремонт, и сейчас по случаю, — как новый.
Третий 2012г. — был куплен еще одним моим товарищем ремонт в его новой квартире трудился в тандеме с синим бошем, причем больше лежал, чем работал, в итоге странный звук из ударного механизма и сильный нагрев, даже при не длительной работе.
Четвёртый март 2013г. — умер удар через две недели после покупки. Радует одно, ремонт в сервисе занял 30 минут, вердикт лопнула некая шайба.

ящишин Александер, 28.10.2017

Достоинства:
Надёжный, качественыйи и в меру мощьнный. На ура сверлит дырки в любом бетоне.

Недостатки:
При работе больше 10 минут сильна греится(как буто ещё немнога и сгорит). При штробление не хватает силы удара (есле очень хороший бетон), из-за этого долго штробит и и выбевает.

Комментарий:
Куплен в апреле 2015. Сделан ремонт на кухне и в ване. Проштробленно около 15 метров под кабель, высверлено коронко 16 отверстий под розетки и выключатели. Обычных отверстий просверленно без щёта. Рекамендую для домашнева применения. Есле постаяно заниматься ремонтом или для производства слабоват.

Телевной Александр, 17.09.2017

Достоинства:
Меня всё устраивает! )

Недостатки:
Не обнаружил.

Комментарий:
Это мой первый перфоратор.
Был куплен пару лет назад. Раньше, в основном, просто сверлил отверстия в бетоне. Мелкие бытовые задачи.
Сейчас делаю ремонт в ванной комнате. И могу сказать, что перфоратор отлично справляется. Старый кафель отбит. Штробит отлично. Нагрузку в 1,5-2 часа без перерыва легко выдерживает. Практически не греется. Сборка качественная. Ничего не скрипит и не течёт.

СТЕПАНОВ ВЛАДИМИР, 06.08.2017

Достоинства:
легкий, удобней чем бош, в течении 4 лет делал дыры в бетоне, кирпиче и дереве, примерно по 80 штук в неделю(монтаж окон), диаметр 6 и 10, плюс 6 проемов в бетонных стенах. Даже щетки еще не сточил. через 4 года его украли. новый куплю такой же. Щас пока работаю бошем.

Недостатки:
нет

Комментарий:
лучший перфоратор, из всех которые видел.
для меня это идеальный перф.

Овкаджиев Мерген, 26.06.2017

Достоинства:
легкий, удобный, надежный, легко проходит ж/б стены, кирпичную кладку толщиной до 50-60 см.,

Недостатки:
сильно греется при бурении ж/б стен толщиной более 60 см. буром 10-кой

Комментарий:
Работаю монтажником сплит-систем, спутниковых и эфирных антенн. Этот перфоратор как раз и подходит для такого рода работ. При бурении главное сильно не нажимать на инструмент, а слегка придерживать, он сам сделает свое дело, и не забывать смазывать бур, но не обильно.

Гость, 20.06.2017

Достоинства:
Работает.

Недостатки:
Громоздкий для домашнего использования.

Комментарий:
Меня удивляет, что ВЕС в описании указан СИЛЬНО неверно и никто внимания не обращает. Не поленился сам сейчас взвесил этот гаджет. Итак, без кабеля 2.9 кг. с кабелем 3.3 кг.!!!

Каханович Станислав, 02.06.2017

Достоинства:
Не ломкий, мощный отверстие 25мм в бетоне новостроек
сверлит на ура!!! Долбежка на уровне.

Недостатки:
Не обнаружил!!!

Комментарий:
За 9 лет ежедневной изнурительной работы штробление, бурение, долбежка заменил только щетки. Перфом работали даже безголовые узбеки инструментоубийцы и ни чего не сломалось!!!

пантин александр, 20.05.2017

Достоинства:
удобный, надёжный, практичный.

Недостатки:
после 1 года интенсивной работы летит редуктор

Комментарий:
работаю монтажником окон ПВХ и секционных ворот уже 5 лет инструмент просто отличный

василий, 19.04.2017

Достоинства:
Всё, длинный шнур, мощность, надежность, легкий. Греется но не критично.

Недостатки:
После 7 лет работы в экстренных режимах сломался, плохо сверлит, удар работает отлично. Сдох на очередной розетке в бетоне.

Комментарий:
Ну в общем то этот агрегат сожрал (уработал, ушатал, сточил) две пики одну лопатку с десяток буров Х5 несколько буров 16Х60, две кронки по бетону под розетки, перерубил фундаментный блок в двух местах. Да разве всё упомнишь. Покупал по акции взамен дохлой дрели за 2,5 тыс. Вот теперь не знаю что и делать? Где замену такую найти?

eyyery rfyheryey, 06.04.2017

Достоинства:
отличный перфоратор!

Недостатки:
нету!

Комментарий:
Пользуюсь для электромонтажных работ и он для этого отлично подходит — сверление бетона кирпича, долбление бетона кирпича. Он легкий и отлично сверлит и долбит, можно легко его направлять под разными углами, более мощный и тяжелый не нужен, для долбления сначала насверливаю буром потом долблю — так аккуратнее и эффективнее.
И еще про срок службы. Я работал на стройке — монтаж проводки в новостройках, так вот нужно было постоянно работать перфоратором — штробить долбить сверлить чем я и занимался с 8 утра до 17 вечера с перерывом в час. 5 дней в неделю. И нам выдавали перфораторы бош и макита новые, так вот перфоратора в описаном мною режиме работы хватает на 1 месяц!!!! как вы ими годами работаете не знаю, по маленьку наверное. Потом нам выдавали новые или отремонтированные и и так же хватает на месяц такой активной работы.
А еще не знаю откуда у вас брызгает масло???? Единственное на что могу подумать так это когда смазываешь хвостовик смазка греется и растекается от долбления по стволу лопатки во и от нее можно замазаться, когда много долбил на стройке смазывал и все лопатки и буры были в этой смазке
поработал перфоратором подольше, и у меня масло появилось =) но не так это страшно

владимирович олег, 05.04.2017

Достоинства:
Легкий и дешёвый инструмент. Прост в работе и в обслуживании. Все основные функции в данном инструменте присутствуют, чего не хватает у других. Главное при работе не перегружать инструмент чрезмерными нагрузками и помнить об указаниях в инструкции.

Недостатки:
Для работы с коронками для подрозетников не предназначен(это уже старая технология).

Комментарий:
Для выполнения строительных работ по дому и частично небольших работ на объектах вполне подходит, но не более. У фирмы «Макита» сильно развит сервисный центр в Москве. С запчастями проблем нет. По поводу течи смазки хочу сказать, что некоторые товарищи в своих стараниях что-то завершить, при работе перегревают инструмент. В результате выходит из строя передний сальник 25х35х7 (кат. № 213345-9) см. схемы (деталировки) запчастей для инструмента Макита.
Не забывайте затачивать пики и долота!
Хотелось бы пожелать разработчикам и изготовителям чтобы в данном инструменте был установлен уровень указывающий горизонтальное и вертикальное положение инструмента. В инструкцию по эксплуатации нужно прикладывать спецификацию и схему детальной разборки.

Луч Степан, 28.03.2017

Достоинства:
Достаточная мощность для работы с кирпичём и железобнтоном.

Недостатки:
Особых нет

Комментарий:
В нашей фирме часто применяются на стройках, ходят хорошо. Идеальна для дома и ремонтов квартир.

лапин егор, 12.03.2017

Достоинства:
Стабильная работа без сюрпризов

Недостатки:
НЕТ

Комментарий:
Я работал монтажником, делал 200 отверстий в день. Инструмент отличный — не подведет! Как АК-47 — такой же надежный. Одни прекрасные впечатления остались, очень жалею что не забрал с работы домой!
Правда еще аккумуляторный перф неплох, если надо постоянно перемещаться, например в парадках — не нужны удлинители, крокодилы.
Короче, берите, если цена устраивает — рекомендую!)

Егоров Игорь, 26.02.2017

Достоинства:
Аппарат всем хорош!

Недостатки:
Подтекает масло в новом изделии

Комментарий:
Пользуюсь перфоратором уже больше 2 лет (в основном, дома). В бетон загоняет бур как нож в масло. Приятный пластик, отлично собран, качественный чемодан для хранения.
Обнаружил один минус — первый год оставлял в боксе масляные следы (подтекала смазка). В магазине сказали что у этой модели это у всех.
Но перфоратор своих денег стоит!

БОРОДА БОРОДА, 24.01.2017

Достоинства:
Высочайшая надёжность (6 лет, живее всех живых). Что говорить — модель продаётся до сих пор. Неубиваемый агрегат (каким и должен быть настоящий инструмент), за приемлемые деньги. И сверлит и долбит и раствор мешает — и всё ему нипочём. Ремонтируется на каждом углу (хотя ещё не требовалось).

Недостатки:
Я не выявил. Ну разве что кофе не готовит…

Комментарий:
Инструмент на все времена.

Перфоратор макита ремонт своими руками

Самое подробное описание: перфоратор макита ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Нет видео.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Нет видео.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

Автор молодец, все подробно описал, единственное забыл написать, что когда ставишь переключатель режимов, его нужно повернуть против часовой стрелки, чтоб он встал на место.
В целом спасибо, починил свой перф за пол часа, оказывается просто заклинило боёк. В итоге почистил, все смазал, все работает.

Статья добрая,но немогу понять как располагаются резинки ремкомплекта бойка.

Лучшего описания не встречал, спасибо автору.

вместо замены ствола заменил втулку(разбитую), но на BOSH 1610290029 у них она называется скребок. Собрал проверил (пробурил два отверстия под крепеж Ф8 работает) посмотрим как дальше будет. Стоимость 120Р. и смазочные материалы.

Подскажите пожалуйста как вытащить бур с патрона если он оказался бракованым и чтобы не навредить патрону

Как долго работали с заклиненным в патроне буром? Можно предположить, что произошло расклепывание хвостовика из-за некачественного материала бура. Есть вероятность также проворачивания в патроне. Можно попытаться вытащить застрявший бур, зажав его в тисках и, покачивая, вытянуть перфоратор на себя. Можно при этом использовать какие-либо смазывающие жидкости. Но в случае очень сильной деформации этот способ вряд ли не поможет. Тогда лучше по возможности обратиться в мастерскую. Попытка разобрать перфоратор и выбить бур самостоятельно без соответствующего опыта может привести к выходу из строя самого перфоратора.

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и Макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Каждый, кому хоть раз приходилось работать с перфоратором, знает, насколько тяжелы условия его эксплуатации. Именно потому ремонт перфоратора своими руками – столь популярный запрос в интернете. И сегодня мы расскажем вам абсолютно всё, что касается ремонта этого инструмента.

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу. Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства. При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

Так, такими «маячками» могут стать:

• Нестабильная работа перфоратора в рабочем режиме;
• Появление странных звуков при включении перфоратора;
• Запах гари;
• Перфоратор не долбит, хотя видимых причин для этого нет.

Как только что-то подобное случилось с вашей техникой, значит, пришло время ремонта. Как и любые подобные работы, он требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый ваш первый шаг при ремонте – разбор инструмента на его составляющие. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – как, что и зачем!

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Самый простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а значит, на какой-то период застопорит вашу работу. Но если вы будете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

1. Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
2. После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
3. Извлекаем щеткодержатель.
4. Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
5. После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Какая бы поломка вас не ожидала, прочистите корпус – иногда именно грязь и пыль мешают устройству нормально работать.

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

• Якорь;
• Щетки;
• Шестеренки;
• Стартеры;
• Подшипники;
• Кабели для подключения к сети;
• Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Общий вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3.9 проголосовавших: 10

Как разобрать молоток Makita HR2450 • CIMFLOK.COM

29.06.2016 07:02 2016-06-29T04: 02: 38.000Z

Описание:

Добрался до перфоратора makita HR 2450, который потерял попадание на пике. Есть внутренний удар, но на пик он не передается.
В этом видео вы увидите, как разобрать и собрать перфоратор makita HR 2450
Как снять переключатель режима перфорации makita HR 2450. 0:33
Как снять перфоратор. 1:16
Как понять перфоратор.2:05
Как собрать коробку передач. 19:15

Home »Видео разборки Makita 2450

Похожие сообщения

Даже очень надежные перфораторы Makita со временем выходят из строя.
Какое бы повреждение ни было исправлено, нужно лишь иметь прямые руки и напористость.
Помимо электронных дефектов, перфораторы также подвержены механическим повреждениям.

Работа перфоратора с твердыми материалами в запыленной среде сокращает срок службы станка и требует вмешательства пользователя при ремонте.

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Пользователь, обладающий оригинальными навыками слесаря ​​и знакомый с требованиями электробезопасности, может отремонтировать перфораторы Makita 2450 и 2470.

Здесь рассмотрена механическая часть перфоратора Макита, основные неисправности и методы их устранения.

Демонтаж механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите перфоратор в задней части корпуса на поверхность стола, покрытого чистой тканью или бумагой.

Разборка перфоратора Makita HR 2450

С помощью пинцета или отвертки снимите резиновый наконечник 35, поз. 1.

Осторожно отпустите кольцевую пружину поз. 4, крышка сцепления поз. 3, железное кольцо поз. 4. Вы дойдете до железного шара диаметром 7 мм поз.20.

Теперь вы можете снять корпус механической части.
Он темного цвета.
С помощью отвертки открутите четыре винта на торце корпуса.

Удерживая темную гильзу правой рукой, надавите огромным пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Далее снимаем вал коробки передач.

Чтобы отсоединить механическую часть от электронной, нужно раньше вытащить электрические щетки.
Помните! Внизу корпуса ротор удерживается электронными щетками, которые необходимо в обязательном порядке вытаскивать.

Убедившись, что электрические щетки отсоединены от пластин ротора, с помощью отвертки подденьте металлический корпус пуансона на границе зеленоватого пластикового корпуса.

Переходим к отключению ротора от механической части перфоратора

pa Ротор удерживается в механической части за счет косозубых шестерен редуктора.
Если вы возьмете корпус ротора в одну руку, механическую часть в другую и потянете ее в разные стороны, раскачиваясь, вы разделите эти два узла.

У тебя такой узел на старой смазке.

Далее откручиваем два болта М4 × 12 поз. 43, арт. 266273-7 с внутренней шестигранной головкой, если есть шестигранник.
Вынуть вал с шестерней 10 поз. 80, арт. 226399-7.
из внутреннего корпуса поз. 49, арт. 153687-8.

Очистить детали от старой смазки.

Вот такая гора незапятнанных деталей.

А теперь внимательно просматривайте детали, сразу откажитесь от резиновых колец, подбирая новые.
Заменить неисправные детали новыми.

Общие механические проблемы с перфораторами Makita включают:

• разрушение быстросъемного патрона;

Поломка подшипника

• ;
• поломка ударного механизма;
• износ ствола пуансона;
• износ резиновых бойков и бойка;
• обрыв шестерни.

№

Ремонт патрона перфоратора производится заменой пыльника и резинового кольца, кроме конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (сверла).Этот вопрос показывает, что такое рабочий инструмент? Конкретно дрель плохо держится в патроне.

Основная причина — износ шарика утюга 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения ствола патрона из-за попадания пыли и грязи.

Тип и расположение патрона перфоратора Makita показаны на фотографии ниже.

Отремонтировать патрон перфоратора макита 2450 в домашних условиях несложно. Картридж нужно разобрать, освободить от старой смазки, выбросить резиновые детали, заменить неисправные.

Читай то же

сложных неисправностей требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложенному видео.
Освободите его от старой смазки.
Внимательно изучите, что осталось сделать с нашими клиентскими частями, их целостность, степень износа.То, что остается сделать нашему клиенту резинотехнических изделий при разборке любого вида, требует изменения.

Рассмотрим ремонт дыроколом. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Видео: Переборка перфоратора Makita 2450

Помните! Внизу корпуса ротор удерживается электронными щетками, которые необходимо в обязательном порядке вытаскивать.

Далее от вытащенного механизма необходимо отсоединить ротор.Ротор отсоединяется от механизма простым вытягиванием, так как удерживается за счет трения двух косозубых шестерен.

Вот тут получился грязный узелок.

Теперь нужно отделить вал ударного механизма.

В большинстве случаев изнашиваются резиновые кольца, ударные позы. 24, пружина компрессора поз. 18. и детали цилиндра.

А, поэтому детали ствола изнашиваются и разрушаются при неправильном использовании инструмента.

Считаю лучшую комплексную неисправность.поломка ударного механизма.
Соответствующими признаками выхода из строя ударного механизма являются отсутствие удара и неприятный шум рабочего молотка, работающего в режиме «Удар».

Видео: Минута вандализма) (21) Перфоратор Makita HR 2450 Мощная отдача в ударном режиме

Такая неисправность характерна для перфораторов, которые при использовании сильно прижимались к рабочей поверхности.
Разобрав редуктор, убираем фрагменты и куски сторонних предметов.Находим неисправную деталь и убираем остатки старой смазки.

Часто разрушается боек поз.24, арт. 324396-8, входящий в состав багажника.

кольцо железное поз. 27. ст. 324216-6.

Выбросить деформированные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Впрочем, об этом решении в следующей статье.

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

Электроинструмент Makita давно зарекомендовал себя как профессиональный, надежный и простой в обслуживании.Также он отличается хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линейок линейки мне хотелось бы притормозить на Makita HR 2450. Инструмент очень полезен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. Перфоратор проработал надежно более 6 лет без поломок у создателя этих линий. более того, он использовался для работы в условиях насыщенных нагрузок.

Однако, как известно, ничего бесконечного не существует. А надежная техника ломается. Как-то посреди работы он не клевал.Работая в режиме вращения, машина работала, и удар внезапно исчез.

Коробку передач разобрали, причину поломки выяснили. В корпусе ствола сломалась гильза, когда ударник (ударник) специально выполнял ударную работу.

По этой причине ударник застрял в обломках развалившейся гильзы.

Сервис рекомендовал полностью поменять багажник. Оказалось, что гильза запрессована в ствол на заводе и отдельно не поставляется.Пришлось брать совершенно новую бочку.

Здесь создатель расскажет, как привести перфоратор в рабочее состояние после этой, в общем, легкой поломки. Если конечно у вас есть умение ремонтировать электроинструменты и желание не платить кому-то свои кровно заработанные деньги, то мы берем инструмент и начинаем разборку станка.

Вам пригодятся две простые отвертки с плоской головкой и одна крестовая отвертка. Одна из плоских отверток может быть узкой и узкой, шириной менее 4 мм.Проволочный крючок также пригодится для снятия стопорного кольца. Он сделан из велосипедной спицы, главное, чтобы проволока была жесткой и просто не гнулась. Вам также понадобится резиновый молоток или деревянный молоток.

Демонтаж перфоратора следует начинать со снятия защитного резинового колпачка. пыльник. Он просто взлетает, просто хватайте пальцами и стягивайте со ствола.

Затем, надавив на пластиковую крышку и сжав пружину стопора механизма SDS, снимаем стопорное кольцо отверткой.

С помощью отвертки снимите стопор

Снимаем крышку со ствола, после чего, снова сжимая пружину, вытаскиваем стопорный шарик вместе с пружиной и фигурной шайбой.

После этого разбирается переключатель режимов. Под крышкой, держащей красноватую кнопку-фиксатор, естественно, специальный паз для отвертки. Вставив отвертку в миф и немного поддев крышку сначала с учебного края, а затем со второго, аккуратно снимите ее.Прилагать значительные усилия не рекомендуется, крышка все равно пластиковая и может сломаться. Красноватая кнопка вместе с пружиной вынимается из корпуса переключателя, и она переключается влево по полной программе, чуть дальше режима сверления. Именно из этого положения он снимается с коробки передач. Для этой операции переключатель нужно немного подобрать тонкими отвертками с обеих сторон и снять вместе с резиновым уплотнительным кольцом.

Снимите переключатель режима перфорации

Сейчас снимается коробка передач.С помощью отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Затем, придерживая его рукой, нужно немного ударить киянкой по торцу ствола, чтобы коробка сошла с редуктора.

Снять коробку передач

Сняв коробку, вынимаем ствол из коробки передач. Снимается просто.

Вынимаем ствол из коробки передач

Тряпкой нужно удалить старую смазку, а ствол промыть бензином с использованием другого керосина и насухо протереть.

Что нужно, как писали выше, нужно было полностью поменять весь багажник. Но приобретенный в автосервисе товар оказался «целью как сокол». Другими словами, здесь ничего не произошло, и мы должны были сделать то, что должен был сделать наш клиент, чтобы переставить детали из старого ствола в последний «холостой».

Читай то же

Самой сложной операцией было извлечение ударника из ствола. В корпусе ствола есть специальные отверстия, сквозь которые видно стопорное кольцо.Это кольцо удерживает ударник в седле с кольцами и резиновыми амортизаторами. Вставив в отверстие узкую отвертку, немного загибаем кольцо. Мы делаем это сначала положительным моментом в этом, а затем и в другом. Упор должен выходить из канавки.

С помощью 2 отверток отожмите стопор

Потом изнутри вытаскиваем стопор из проволоки самодельным крючком на свет божий.

С помощью проволочного крючка вытяните стопор изнутри

Далее снимаем ударник с шайбами ​​и резиновыми кольцами.При сборке необходимо уточнить или зарисовать размещение всех колец и шайб. Если что-то пойдет не так, фото и картинки из статьи помогут.

Теперь нужно снять шестерню с вала. Нажав на шайбу и сжав пружину, узкой отверткой необходимо извлечь стопорное кольцо из канавки. Сняв его, снимите со ствола шайбу, пружину и шестерню.

Видео: как разобрать молоток Makita HR2450

Шестерня надевается на новую втулку и входит в зацепление с шлицами.За этим адресом следует пружина с шайбой и стопором. Вставьте стопорное кольцо и зафиксируйте механизм в рабочем положении.

Для этого следует взять ствол обеими руками и, опираясь на руки, с силой сжать пальцами пружину, сразу прижимая шайбу и стопор вниз. Сжимать нужно до тех пор, пока стопор не войдет в паз.

Затем в ствол устанавливают ударник с шайбами ​​и резиновыми кольцами в том порядке, в котором он понял.Однако перед этим необходимо следить за состоянием барабанщика, его внешностью.

Если после длительной работы иным способом на бойке есть выбоины и раковины, так как он был поцарапан на сломанной втулке, то шлифовать его не следует.

Для этого его зажимают в сверлильном патроне и обрабатывают мелкой наждачной бумагой. Если выпуклости очень большие, то барабанщик будет легче заменить.

Перед установкой необходимо смазать ударник специальной смазкой и в ближайшее время использовать смазку при эксплуатации.Вставляя сверло в перфоратор, нужно нанести на его хвостовик немного смазки. Это продлевает срок службы машины.

Установив ударный механизм в ствол, закрепляем стопорным кольцом. Отверткой пытаемся сдвинуть ударник с двух сторон внутри ствола. Он должен просто ходить по каналу и даже не заедать.

Ствол в сборе установлен в корпус редуктора. Надев его на цилиндр с поршнем, зацепляем с ведущей шестерней и вставляем в корпус.Наш заказчик остаётся, что детали должны быть идеально смазаны при сборке.

Установить ствол в коробку передач

Затем устанавливаем коробку передач, предварительно смазав игольчатый подшипник. 4-мя болтами притягиваем коробку к корпусу статора и выставляем переключатель режима работы на площадку. Для этого установите его в положение немного левее режима сверления.
Вставляем красноватую кнопку защелки с пружиной и переводим переключатель в режим сверления. Щелкаем по пластиковой крышке и проверяем работу переключателя.

Установите переключатель режима в положение

Защелкиваем крышку переключателя режимов пробивки

Затем, заканчивая хордой, собирается механизм SDS. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. Завершив пластиковую крышку, сожмите пружину механизма и вставьте стопорное кольцо. Надеть резиновый сапог больше не сложно.

Нажав пружину шайбой, устанавливаем шарик фиксатором

Установить двигатель SDS

Пробуем перфоратор под нагрузкой.Во время работы машины в коробке передач отсутствуют внешние шумы; переключатель режима работы должен просто двигаться без заклинивания. То, что все должно работать, как до поломки.

Автор этой статьи надеется, что она поможет уважаемым читателям разобраться, как отремонтировать дырокол. Неважно, какой ущерб может оказаться легким, если вы найдете его причину. А дальше все зависит от вашего мастерства и трудолюбия.

В строительной отрасли очень важно использование перфораторов Makita.Ценность этой техники трудно переоценить; незаменим при работе с бетоном, камнем, как его еще называют кирпичом. Особо прочные материалы остаются для нашего клиента, чтобы поддаться давлению этого универсального инструмента. В быту перфораторы Makita используются для сверления отверстий в бетоне и камне, для изготовления щелей, углублений, кабельных каналов в стенах и в полу.

Перфоратор Makita имеет двойную защитную изоляцию двигателя. Среди незаменимых частей конструкции — разъединительная муфта, предотвращающая рывки при заклинивании сверла, и электрическая регулировка скорости.Индикатор фирменного стиля. Инструмент снабжен удобным чемоданом для хранения инструмента.

Большинство моделей оснащены системой пылеудаления и доступны с мягкой резиновой накладкой на ручке. В ассортименте есть перфораторы Makita, как с прямым, так и с вертикальным расположением мотора.

Он может выполнять 3 функции: сверление, ударное сверление, долбление.

В зависимости от количества выполняемых функций они делятся на три группы:

• одномодовый .сделайте сверление с ударом, например, Makita HR 2010.
• двухрежимный . сверление и сверление с ударным воздействием или сверление с использованием удара и долбления. Самая популярная ударная дрель — это. Makita HR 5001 C может сверлить ударом или молотком.
• трехрежимный. переключиться на любой режим работы. Например, Makita HR 2450.

• SDS Plus предлагает одно-, двух- и трехрежимные перфораторы весом до 5 кг.
  Характеристика: мощность до 850 Вт, сила удара до 5,3 Дж, диаметр сверления в бетоне 18-30 мм.
• С картриджем SDS max предлагаются двух- и трехрежимные модели массой от 5, 9 кг.
  Характеристика: мощность 1100-1500Вт, сила удара 8,3-17,5Дж, диаметр наибольшего сверла 40-50мм, коронки 105-160мм.
  Достоинства: максимальная мощность и низкий уровень вибрации.

Магазин «Макита». Является дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Подобрать лучшую модель помогут профессиональные менеджеры, прошедшие обучающие курсы!

Мы хотим предложить перфораторы Makita по всей России: Москва, Санкт-Петербург.Петербург, Екатеринбург, Челябинск, Нижний Новгород и другие города с доставкой и гарантией, звоните! Подробную информацию о способах и ценах доставки вы можете узнать у наших менеджеров.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения. Молоток начинает работать с посторонним шумом. Перед ремонтом перфоратора обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке компонентов перфоратора Makita 2450, 2470.Компоновка перфоратора Makita 2450 и 2470 поможет правильно разобрать вышедшие из строя детали и найти бракованные. А также расскажем, как разобрать перфоратор Makita 2450.

Разборка перфоратора Makita 2470 начинается со снятия ручки переключения режимов.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 необходимо всегда снимать ручку переключателя режимов.

В начале работы рукоятка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке с помощью отвертки ткнуть и освободить защелку.
После снятия защелки рукоятка переводится в крайнее левое положение, в режиме «Сверление». Рукоятка, зажатая пальцами, извлекается из пазов корпуса.

Видеоинструкция по разборке ручки переключения режимов перфорации Makita 2450

Как установить ручку режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий:
вставить переключатель в положение «сверление» в гнезде сиденья до щелчка;
поверните переключатель против часовой стрелки в положение «удар»;
переместите переключатель с щелчком против часовой стрелки в положение «сверление»;
вставляем пружину и красную кнопку;
вставьте крышку сверху до фиксации.
Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать перфоратор своими руками. Кстати, разбирать картридж нужно только на моделях Makita 2470. Устройство картриджа достаточно простое, и с его ремонтом может справиться любой человек, немного владеющий навыками слесаря.

Порядок разборки перфоратора Makita

Ремонт картриджа перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса.Схема перфоратора hrMakita поможет вам правильно разобрать.
Требуется ли замена картриджа перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.
Отверткой или съемником снимается пыльник, патрон освобождается от стопорного кольца, крышки сцепления, металлического кольца 20 поз. 4. Далее нужно аккуратно достать шар поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, которая его поддерживает.Картридж разобран.

На схеме ниже показана конструкция картриджа перфоратора.

Основными неисправностями пуансона макита 2450, вызывающими дефекты в работе патрона, являются:

• износ защитного резинового чехла поз.1;
• ослабление стопорного кольца поз. 2 или частичный его износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт картриджа перфоратора — несложная процедура, и обычно ее легко выполнить любой, кто умеет держать отвертку в руках.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шар должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30 г для коробки передач. Смазка Макаров 196804-7 рекомендуется для хвостовиков сверл.

При сборке картриджа установите коническую пружину узкой стороной к пуансону.
Не забывайте, ремонт картриджа своими руками требует внимательного отношения со стороны коллекционера.

Порядок сборки быстросъемного патрона

Сборка проводится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. На валу в определенной последовательности собираются все входящие части картриджа. После установки конической пружины поз.6, надеть направляющую шайбу поз. 5 и закрепить ее шариком поз. 20, вставив в паз вала редуктора. Осталось надеть кольцо поз. 4 кожух муфты поз. 3, закрепите детали стопорным кольцом поз. 2. На последнем этапе вставить защитный наконечник поз. 1 в торец картриджа
Ремонт картриджа перфоратора Makita 2450 завершен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон удерживает дрель от самопроизвольной потери.
Картридж в сборе.

Разобрать коробку передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок демонтажа механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выдавливаете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Редуктор — это общая механическая часть.
Ротор просто отделяется от механической части (шестерни).
Правой рукой нужно придерживать коробку передач, левой придерживать ротор.
Вращение, тяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Макита возникают в механической части инструмента.

Самая характерная неисправность механической части, выход из строя ударного механизма.

Разборка молота
Ударный механизм собран на внутреннем корпусе и состоит из вала-шестерни и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал-шестерня представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
А поступательные движения на валу коробки передач ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в цилиндре КПП.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз. 40, косозубая шестерня поз. 42, на который передается вращение от шестерни ротора, установлен подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз. 34 поршня поз. 32.
С другой стороны вала муфта поз.39, прямозубая шестерня 10 поз.80, пружина сжатия поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Следует обратить особое внимание к состоянию подшипников качения.
Пуансон имеет импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Приступаем к разборке вала амортизатора

Демонтаж вала амортизатора Демонтаж ствола перфоратора Makita 2470 представляет собой простой процесс с использованием перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
К стволу прикреплена шестерня поз.19, которая прижимается пружиной поз.18 через шайбу поз.17 и фиксируется стопорным кольцом поз.16. 32 движется в стволе, воздействуя на ударник поз24. С обратной стороны бойка закреплено металлическое кольцо поз. 27, передавая удар на дрель.
А когда нужно менять ствол пуансона?

Чаще всего выходит из строя металлическое кольцо.StrikerDrum цилиндр

С разборкой разобрались.
Меняем детали на исправные и готовимся к сборке. Узнайте больше о сборке смазки и пуансона.

Разборка перфоратора Makita 2450

Как отремонтировать ударный механизм перфоратора Makita 2450 и 2470

Даже очень надежные перфораторы Makita со временем выходят из строя. Любая поломка исключена, нужно лишь иметь прямые руки и упорство.Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям. Эксплуатация перфораторов с твердыми материалами в запыленной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Механические неисправности перфораторов Makita 2450 и Makita 2470

Общие механические отказы перфораторов Makita включают:

• Разрушение быстросъемного патрона;
• Выход из строя подшипников;
• Поломка ударного механизма;
• Износ ствола пуансона;
• Износ резинок бойка и бойка;
• Поломка шестерен.

Отремонтирован патрон перфоратора с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, зажимающих рабочий инструмент (дрель). На это указывает какой рабочий инструмент? А именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7,0 поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство патрона ударной дрели Makita показаны на фото ниже.

Ремонт патрона ударной дрели макита 2450 своими руками несложный. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

сложных неисправностей требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Makita, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложению.Освободите его от старой смазки. Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью. Разборка , смазка и сборка перфоратора Makita

Ремонт механической части перфоратора Макита 2450 и 2470

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita , , 2450 и 2470 могут быть отремонтированы пользователем, имеющим начальные слесарные навыки и знакомым с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Makita , основные неисправности и способы их устранения. Демонтаж механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Разборка быстросъемного патрона Поместите пуансон на заднюю крышку корпуса на столе, покрытом чистой тканью или бумагой. Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка муфты поз. 3, и стальное кольцо поз. 4. Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь вы можете снять корпус механической части. Оно черное. Отверткой открутите четыре винта на торце корпуса.Взявшись правой рукой за черный корпус, прижмите большим пальцем конец вала, с которого был снят патрон. Пластиковый корпус легко снимается.

Далее нужно снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки. Помнить! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отключению ротора от механической части перфоратора. Ротор механически удерживается косозубыми шестернями редуктора. Если вы возьмете корпус ротора в одну руку, а механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

У вас получится такой узел на старой смазке. Затем отверните шестигранником два болта М4 × 12 поз. 43., арт. 266273-7 с внутренней шестигранной головкой. Вытащить вал с промежуточной прямозубой шестерней 10 поз.80, арт. 226399-7. Из внутреннего корпуса поз. 49, арт. 153687-8. Удалите старую смазку с деталей.

Получится такая гора чистых запчастей. Теперь внимательно просмотрите детали, выбросьте резиновые кольца сразу после того, как подберете новые. Замените неисправные детали новыми.

Ремонт деталей ствола Makita

2450 перфоратора

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь вам нужно отделить ударный вал.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. И детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность. выход из строя ударного механизма. Характерные признаки поломки ударного механизма — отсутствие удара и неприятный шум работающего пуансона в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности. Разобрав редуктор, убираем мусор и кусочки посторонних предметов. Находим неисправную деталь и очищаем все от старой смазки.

Нападающий поз. 24, арт. 324396-8, входящий в состав ствола. Металлическое кольцо поз. 27. Ст. 324216-6. Выбросить поврежденные детали, заменить новыми, смазать тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Разборка перфоратора Makita HR

2450

С помощью пинцета или отвертки снимите резиновый наконечник 35, поз. 1.

Осторожно освободить кольцевую пружину (поз. 4), крышку муфты (поз.3), железное кольцо (поз. 4). Вы дойдете до железного шара диаметром 7 мм поз. 20.

Теперь вы можете снять корпус механической части. Темного цвета. Отверткой откручиваем четыре самореза на торце корпуса.

Сжимая темную гильзу правой рукой, надавите огромным пальцем на конец вала, с которого был извлечен патрон. Пластиковый корпус легко снимается.

Далее нужно снять вал редуктора.

Чтобы отсоединить механическую часть от электронной, необходимо раньше вытащить электрические щетки. Помнить! Внизу корпуса ротор удерживается электронными щетками, которые необходимо в обязательном порядке вытаскивать.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленоватого пластикового корпуса.

Переходим к отсоединению ротора от механической части перфорированной

Ra.Ротор удерживается в механической части за счет использования косозубых шестерен редуктора. Если вы возьмете корпус ротора в одну руку, механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Получится такой агрегат в старой смазке.

Затем, если есть шестигранник, откручиваем два болта М4 × 12 поз. 43., арт.266273-7 с внутренней шестигранной головкой. Снимите вал с промежуточной прямозубой шестерней 10 поз. 80, арт. 226399-7.Из внутреннего корпуса поз. 49, арт. 153687-8.

Очистить детали от старой смазки.

Вы получите целую гору безупречных деталей.

А теперь кропотливо просматривайте детали, откажитесь сразу от резиновых колец, подбирая новые. Замените неисправные детали новыми.

Общие механические отказы перфораторов Makita включают:

• Разрушение быстросъемного патрона;
• Поломка подшипников;
• Поломка ударного механизма;
• Износ ствола пуансона;
• Износ резинок бойка и бойка;
• Поломка шестерен.

Ремонт сверлильного патрона производится заменой пыльника и резинового кольца, кроме конической пружины и железного шарика, фиксирующего рабочий инструмент (дрель). Этот вопрос показывает, что такое рабочий инструмент? Если говорить конкретно, то сверло плохо держится в патроне.

Основная причина — износ железного шарика 7,0 поз. 20, арт. 216022-2. Износ шарика происходит из-за загрязнения канала ствола патрона попаданием пыли и грязи.

Тип и конструкция патрона перфоратора Makita показаны на фотографии ниже.

Отремонтировать патрон перфоратора макита 2450 несложно в домашних условиях. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Инструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Процедура установки ручки режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий: вставить переключатель в положение «сверление» в посадочное место до щелчка; переведите переключатель против часовой стрелки в положение «удар»; переведите переключатель щелчком против часовой стрелки в положение «сверление»; вставляем пружину и красную кнопку; вставьте накладку сверху до фиксации.Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа достаточно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

Даже очень надежные перфораторы Makita со временем выходят из строя. Какая бы поломка ни была устранена, нужно лишь иметь прямые руки и напористость.Помимо электронных дефектов, перфораторы также подвержены механическим повреждениям.

Работа перфораторов с твердыми материалами в пыльной среде сокращает срок службы и требует вмешательства пользователя при ремонте.

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Пользователь, обладающий оригинальными навыками слесаря ​​и знакомый с требованиями электробезопасности, может отремонтировать перфораторы Makita 2450 и 2470.

Рассмотрена механическая часть перфоратора Makita, основные неисправности и методы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Разборка быстросъемного патрона Поместите пуансон на заднюю крышку корпуса на поверхность стола, покрытую чистой тканью или бумагой.

Как разобрать молотковый редуктор Makita hr2450

29.06.2016 07:02 2016-06-29T04: 02: 38.000Z

сложных неисправностей требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Makita , приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложению. Освободите его от старой смазки. Внимательно посмотрите, что еще предстоит сделать нашему клиенту, детали, их целостность, степень износа. Что остается сделать нашему клиенту? Резиновые изделия требуют замены при разборке .

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Разборка, смазка и сборка перфоратора Makita

: Перфоратор Makita 2450

с переборкой.

Помните! Внизу корпуса ротор удерживается электронными щетками, которые необходимо в обязательном порядке вытаскивать.

Далее ротор необходимо отсоединить от снятого механизма. Ротор просто отсоединяется от механизма, вытаскивая его, так как он удерживается за счет трения двух косозубых шестерен.

Вот такой грязный узелок вышел.

Теперь нам нужно отделить ударный вал.

В большинстве случаев изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. И детали цилиндра.

Да, детали ствола изнашиваются и разрушаются при неправильном использовании инструмента.

Рассмотрим лучшую сложную неисправность. поломка ударного механизма. Соответствующие признаки выхода из строя ударного механизма — отсутствие удара и неприятный шум рабочего пуансона, работающего в режиме «Удар».

: Минута вандализма) (21) Перфоратор Makita HR 2450 Мощная отдача при ударе

Такая неисправность характерна для перфораторов, которые при использовании сильно прижимались к обрабатываемой поверхности. Разобрав редуктор, убираем осколки и части сторонних предметов. Находим неисправную деталь и убираем остатки старой смазки.

Нападающий поз. 24, арт. 324396-8, входит в ствол.

Кольцо железное поз. 27. Ст.324216-6.

Утилизируйте деформированные детали, замените новыми, покройте тонким слоем смазки. Детали готовы к сборке. Впрочем, об этом решении в следующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструменты Makita

давно зарекомендовали себя как профессиональные, надежные и простые в обслуживании. Также он отличается хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется замедлить на модель Makita HR 2450.Инструмент очень удобен в использовании, имеет три режима работы и выдерживает очень длительные нагрузки. Перфоратор надежно отработал у создателя этих линий более 6 лет без поломок. Кроме того, он использовался при работе в режиме насыщенных нагрузок.

Однако, как известно, ничего бесконечного не существует. А надежная техника ломается. Как-то в разгар работы он не заморачивался. Работая в режиме вращения, машина работала, но удар внезапно исчез.

Коробку передач разобрали, причину поломки выяснили. Втулка сломалась в корпусе ствола, когда ударник (ударник) произвел ударную работу.

По этой причине ударник заклинивает осколками разрушенной втулки.

Сервис рекомендовал полностью заменить ствол. Оказалось, что втулка запрессована в ствол на заводе и отдельно не поставляется. Пришлось брать совершенно новую бочку.

Здесь создатель расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем, легкой поломки. Если, конечно, у вас есть умение ремонтировать электроинструмент и желание не платить кому-то свои кровно заработанные деньги, то берем инструмент и приступаем к разборке станка.

Вам пригодятся две простые отвертки с плоской головкой и одна крестовая. Одна из плоских отверток может быть узкой или узкой, шириной менее 4 мм. Проволочный крючок также пригодится для снятия стопорного кольца.Она сделана из велосипедной спицы, главное, чтобы проволока была жесткой и просто не прогибалась. Вам также понадобится резиновый молоток или деревянный молоток.

Демонтаж пуансона следует начинать со снятия защитного резинового колпачка. ботинок. Он просто отрывается, просто возьмите его пальцами и снимите со ствола.

Затем, нажав на пластиковую крышку и сжимая пружину фиксатора механизма SDS, отверткой снимите стопорное кольцо.

Снимите стопор с помощью отвертки

Снимаем крышку со ствола, а за ней, снова сжимая пружину, вытаскиваем стопорный шарик вместе с пружиной и фигурной шайбой.

После этого разбирается переключатель режимов. Под крышкой, удерживающей красноватую кнопку разблокировки, конечно же, есть специальный прорезь для отвертки. Вставив отвертку в паз мифа и немного поддев крышку сначала с края учебника, а затем со второго, аккуратно снимите ее.Здесь не рекомендуется прилагать значительных усилий, крышка все равно пластиковая и может сломаться. Красноватая кнопка вместе с пружиной вынимается из корпуса переключателя, и она полностью переносится влево, чуть дальше режима сверления. Именно из этого положения он снимается с коробки передач. Для этой операции переключатель необходимо слегка поднять тонкими отвертками с обеих сторон и снять вместе с резиновым уплотнительным кольцом.

Снимите переключатель режима перфорации

Сейчас снимается коробка передач.С помощью отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Затем, придерживая его рукой, нужно немного ударить киянкой по торцу ствола, чтобы коробка сошла с редуктора.

Снять коробку передач

Сняв коробку, вытаскиваем ствол из коробки передач. Он просто снимается.

Вытаскиваем ствол из коробки передач

Тряпкой нужно удалить старую смазку, а ствол с бензином промыть другим керосином и насухо протереть.

Что нужно, как было сказано выше, потребовало 100% замены всего ствола. Но купленный в автосервисе, этот предмет оказался «голым, как сокол». Другими словами, здесь ничего не произошло, и нашему клиенту остается переставить детали из старого ствола на новейший «бланк».

Самой сложной операцией было снятие бойка с корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо.Это кольцо удерживает боек с кольцами и резиновыми амортизаторами в гнезде корпуса. Вставив в отверстие узкую отвертку, немного согните кольцо. Делаем это сначала в один положительный момент, а потом в другой. Стопор должен выходить из паза.

С помощью 2 отверток отожмите стопор

Затем изнутри самодельным проволочным крючком вытаскиваем пробку на дневной свет.

С помощью проволочного крючка снимите стопор изнутри

Затем снимаем ударник с шайбами ​​и резиновыми кольцами.Необходимо разобраться или зарисовать размещение всех колец и шайб для сборки. Если что-то не идет в такой степени, помогут фото и картинки из статьи.

Теперь нужно снять шестерню с вала. Нажимая на шайбу и сжимая пружину, вынимаем стопорное кольцо из паза с помощью узкой отвертки. Сняв его, снимите со ствола шайбу, пружину и шестерню.

Зубчатое колесо надевается на новый цилиндр и входит в зацепление со шлицами.Далее по этому адресу устанавливают пружину с шайбой и стопор. Необходимо вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол обеими руками и, упираясь в ладони, с силой сжать пальцами пружину, сразу же опуская шайбу и стопор вниз. Выжимать нужно до тех пор, пока стопор не войдет в паз.

Затем ударник с шайбами ​​и резиновыми кольцами устанавливается внутри ствола в том порядке, в котором он понимается.Однако перед этим нужно проверить состояние барабанщика, его внешний вид.

Если ударник имеет вмятины и впадины после длительной работы иначе из-за того, что он был поцарапан на сломанной втулке, то его следует слегка отшлифовать.

Для этого он зажимается в сверлильном патроне и обрабатывается мелкой наждачной бумагой. Если неровности очень большие, то барабанщика будет легче сменить.

Необходимо перед установкой смазать боек специальной смазкой и в ближайшее время использовать смазку при эксплуатации.Вставляя дрель в перфоратор, нужно нанести немного смазки на его хвостовик. Это продлевает срок службы машины.

Установив ударный механизм в ствол, закрепляем стопорным кольцом. Используя отвертку, попробуйте сдвинуть ударник с обеих сторон изнутри ствола. Он должен просто ходить по каналу и даже не заедать.

Ствол в сборе установлен в картер коробки передач. Надев его на цилиндр с поршнем, вводим в зацепление с ведущей шестерней и вставляем в корпус.Нашему клиенту остаются детали, которые необходимо идеально смазывать при сборке.

Установка ствола в коробку передач

Затем устанавливаем коробку передач, предварительно смазав игольчатый подшипник. 4-мя болтами притягиваем коробку к корпусу статора и выставляем переключатель режима работы на площадку. Для этого установите его в положение немного левее режима сверления. Вставьте красноватую пружинную кнопку и переведите переключатель в режим сверления. Защелкните пластиковую крышку и проверьте выключатель.

Установите переключатель режимов в зону

Защелкните крышку переключателя режима перфорации

Затем, заканчивая хордой, собирается механизм SDS. После установки пружины механизма надеваем фигурную шайбу и вставляем шарик. Завершив пластиковую крышку, сожмите пружину механизма и вставьте стопорное кольцо. Надеть резиновый сапог больше не сложно.

Сжав пружину шайбой, установить стопорную шаровую

Установка механизма SDS

Примерка ударной дрели под нагрузкой.Во время работы машины в коробке передач отсутствует посторонний шум; переключатель режима работы должен просто двигаться без заклинивания. Тогда все должно работать как до поломки.

Автор данной статьи надеется, что она поможет уважаемым читателям разобраться в ремонте перфоратора . Неважно, какая поломка возможна, все будет легко, если вы найдете ее причину. А дальше все зависит от вашего мастерства и трудолюбия.

В строительной отрасли очень важно использование перфораторов Makita.Ценность этой техники трудно переоценить, она незаменима при работе с бетоном, камнем, так как его еще называют кирпичом. Нашему клиенту остаются особо прочные материалы, которые поддаются давлению этого универсального инструмента. В повседневной жизни перфораторы Makita используются для сверления отверстий в бетоне и камне, для создания щелей, углублений, кабельных каналов в стенах и в полу.

Перфоратор Makita имеет двойную защитную изоляцию двигателя. Среди неделимых частей конструкции — выжимная муфта, предотвращающая рывок при заклинивании сверла, и электрический регулятор скорости.Индикатор фирменного стиля. Инструмент снабжен удобным чемоданом.

Большинство моделей оснащены системой пылеудаления и имеют мягкую резиновую накладку на ручке. Ассортимент включает перфораторы Makita, как с прямым, так и с вертикальным двигателем.

Он может выполнять 3 функции: сверление, ударное сверление, долбление.

В зависимости от количества выполняемых функций они делятся на три группы:

• Одномодовый. делать ударное сверление, e.Г. Макита HR 2010.
• Двойной режим. сверление и ударное бурение или ударное сверление и долбление. Самая популярная ударная дрель — это. Makita HR 5001 C может сверлить ударным или долотом.
• Трехрежимный. переключиться на любой режим работы. Например, Makita HR 2450.

• Патрон SDS Plus доступен в одно-, двух- и трехрежимных перфораторах весом до 5 кг. Особенность: мощность до 850 Вт, сила удара до 5,3 Дж, диаметр сверления в бетоне 18-30 мм.
• Двух- и трехрежимные модели массой от 5, 9 кг предлагаются с патроном SDS max. Характеристика: мощность 1100-1500 Вт, сила удара 8, 3-17, 5 Дж, наибольший диаметр сверла 40-50 мм, коронки 105-160 мм. Преимущества: максимальная мощность и низкая вибрация.

Магазин «Макита. »Является дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Подобрать лучшую модель Вам помогут профессиональные менеджеры, прошедшие обучающие курсы!

Мы хотим предложить перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и другие города с доставкой и гарантией, звоните! Узнать подробную информацию о способах и доставке Вы можете у наших менеджеров.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения. Перфоратор начинает работать с ненормальным шумом. Приступая к ремонту перфоратора , обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Демонтаж перфоратора Makita 2470 начинается со снятия ручки переключения режимов.

Что включено

Комплектация перфоратора Makita HR2450 достаточно слабая и включает только дополнительную рукоятку и ограничитель глубины. Пластиковый футляр используется для хранения и транспортировки инструмента. Его габариты в длину, ширину и высоту составляют 572х307х121 мм, а общий вес — 4,66 кг.

Преимущества перфоратора Makita HR 2450

• Возможность установки долота в 40 положениях под разными углами, что позволяет работать даже в самых неудобных условиях.
• Наличие электронного регулирования обеспечивает наиболее оптимальное количество оборотов в каждом конкретном случае.
• Улучшенный ударный механизм значительно снизил вибрацию во время работы.
• Использование выжимной муфты для защиты коробки передач при заклинивании сеялки.
• Двойная защитная изоляция позволяет подключать к розеткам без защитного заземления.

Использование основных функций

Работа с Makita HR2450 начинается с включения инструмента.Сначала следует проверить, как работает переключатель, свободный ход и возврат в исходное положение. Прямое включение осуществляется нажатием спусковой кнопки куркового типа. Изменяя силу нажатия, вы можете увеличивать или уменьшать скорость вращения.

Для выключения перфоратора кнопку отпускают, после чего она автоматически возвращается в положение ВЫКЛ. Если требуется непрерывная работа, переключатель нажимается с необходимой силой и фиксируется в этом положении специальной кнопкой.Чтобы остановить инструмент из этого положения, переключатель нажимают полностью вниз, а затем резко отпускают.

Надежный захват перфоратора обеспечивается дополнительной боковой рукояткой. Установка в наиболее удобное положение осуществляется поворотом ручки против часовой стрелки, чтобы ослабить крепление. После установки ручки ее снова затягивают в обратном направлении, то есть по часовой стрелке.

Замена аксессуаров в Makita 2450 производится при полностью выключенном инструменте.Шнур необходимо отключить от источника питания. Хвостовики сверл предварительно смазаны специальной смазкой, снижающей износ. Сверло вставляется в держатель и вращается в нем до надежной фиксации. Надежность крепления проверяют, пытаясь вытащить сверло из гнезда. Чтобы снять защелку, необходимо потянуть крышку держателя вниз, после чего защелку можно будет легко вытащить.

Глубина сверления регулируется с помощью упора. Он вставляется в отверстие в основании зажима и фиксируется барашковым болтом.Ограничитель никогда не должен касаться корпуса редуктора.

Makita HR2450. Обзор перфоратора

Перфораторы от компании Makita давно стали незаменимым помощником при строительстве и ремонте. Среди них модель HR2450 занимает особое место по своим характеристикам и техническим характеристикам. Высокая надежность и отличная производительность Makita HR2450 позволяют успешно справляться с поставленными задачами.

• Makita HR2450 Характеристики и производительность
• Использование основных функций
• Некоторые особенности эксплуатации
• Что включено
• Преимущества перфоратора Makita HR 2450
• Разборка и ремонт перфоратора Makita HR 2450

Makita HR2450 Характеристики и производительность

Перфоратор может работать в трех режимах работы.Makita 2450 выполняет обычное сверление и ударное сверление, а при необходимости переключается в режим долбления. Инструмент оснащен электронной регулировкой скорости и функцией реверса, имеет ограничитель крутящего момента. Благодаря универсальному патрону SDS Plus смена инструмента выполняется быстро и легко. В качестве источника питания используется стандартная сеть на 220 вольт.

Все эти функции позволяют выполнять широкий спектр строительных работ. Защита от заклинивания предотвращает поломку инструмента и снижает отдачу в момент столкновения с арматурой.Наличие прорезиненной ручки, отличная балансировка и эргономичность делают использование инструмента удобным, комфортным и безопасным.

Основные характеристики Makita HR2450 выражаются в следующих числах:

Некоторые особенности эксплуатации

Ударная дрель Makita 2450 будет надежно работать в течение всего срока службы при соблюдении определенных правил. Основные из них следующие:

• Перед началом работы проверьте направление вращения.
• Функция реверса может использоваться только при остановленном инструменте. Переключение осуществляется без усилий, чтобы избежать поломки переключателя.
• Не нажимайте кнопку питания, когда переключатель направления вращения находится в нейтральном положении.
• Переключатель режима работы можно установить точно в желаемое положение в соответствии с напечатанными символами.
• Предохранительная муфта включается, когда крутящий момент достигает определенного значения. В этот момент двигатель отсоединяется от вала, и сверло останавливается.При срабатывании сцепления необходимо немедленно выключить перфоратор, чтобы избежать перегрузки двигателя.
• Ударное сверление выполняется без особых усилий при небольшом давлении на инструмент. Во время работы сверло периодически извлекается из скважины на холостом ходу. Это удаляет мелкие частицы, крошку и пыль, облегчая дальнейшее сверление. Для очистки рекомендуется использовать специальную резиновую грушу.
• Сверление деревянных и металлических конструкций осуществляется сверлильным патроном с адаптером.Все действия выполняются в безударном режиме работы. В таких случаях нельзя использовать ударный режим, так как он может повредить патрон. Избегайте сильного давления на инструмент.

Разборка молотка Makita 2450 Видео

Сборку любого механизма следует начинать после тщательной подготовки. Необходимо подготовить не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, кисти для нанесения смазки.

А какова схема сборки перфораторов Макита 2450 и 2470?

Самостоятельную сборку перфоратора Makita можно производить только в соответствии с прилагаемой инструкцией.

Задача процесса сборки — заменить вышедшие из строя детали подходящими и обеспечить взаимозаменяемость и работоспособность инструмента.

Порядок сборки перфоратора Makita 2450

Амортизатор в сборе

Как собрать ударный механизм дырокола Makita?
Ударный механизм собран из двух узлов: вала вала с цилиндрической зубчатой ​​передачей и промежуточного вала с подшипником качения.

А). Шестерня прямозубая поз. 19 надевается на ствол поз. 21 и прижимается пружиной сжатия поз. 18.
Для фиксации пружина прижимается шайбой 30 поз.17 и фиксируется стопорным кольцом 28 поз.16.B) Для сборки бойка надеть кольцо 9 поз. 25 на валу бойка, затянуть резиновое кольцо поз. 26, нажмите металлическим кольцом поз. 27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны, внутреннюю поверхность ствола необходимо смазать и вставить в собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка промежуточного вала в сборе

Для сборки промежуточного вала необходимо поставить подшипник качения поз. 41 на валу поз. 40 зубьями к шлицам вала надеть муфту поз. 39 на шлицах вала.

Поступательное движение

С противоположной стороны вала косозубая шестерня 26 поз. 42., Шайба плоская 8 поз. 45, подшипник 608zz поз. 46 и стопорное кольцо 8 поз.47 надеты.
Промежуточный вал в сборе.

Коробка передач в сборе

Редуктор установлен на внутреннем корпусе, поз. 49.

Внутренняя оболочка

Кстати, бывают случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. Обе оси запрессованы в корпус.

Промежуточный вал в сборе вставляется в корпус поз. 49, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра. При этом рычаг подшипника качения поз.41 промежуточного вала должен попадать в шарнир цилиндра поз. 32, а нижний подшипник промежуточного вала в гнезде в корпусе. Эту процедуру обычно проводят раскачиванием конструкции до полного попадания деталей в указанные места.

Установка рычага режимов

Переключатель режимов предназначен для перевода сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На оси внутреннего корпуса надеть рычаг переключателя режимов поз. 82, нажимная пружина поз. 88 сверху и прижать плоской шайбой поз. 87. Установить стопорное кольцо поз. 86. и исправить.
Стопорное кольцо необходимо тщательно закрепить. Проворачивая промежуточный вал, необходимо внимательно проверить правильность работы и свободное движение цилиндра в корпусе.Это нужно сделать сейчас, чтобы в конце сборки не стало ясно, что сборка была собрана неправильно.

Сборка вала ударного механизма

Сначала смажьте внутреннюю часть цилиндра поз. 32, и вставить ударник поз. 30, в него.

Осталось поставить смазанный ствол в сборе в поз. 49 во внутренний корпус поз. 21 на место, надев на смазанный цилиндр поз. 32.
В качестве смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Makita.Смазочные материалы
доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Makita 183477-5 Смазка SDS-PLUS рекомендуется для коробки передач. Для хвостовиков сверл используется смазка марки Makita 196804-7.

Смазочные материалы различаются по цвету, но имеют точно такие же характеристики.
Какие смазочные материалы используются в перфораторах Makita 2450 и 2470?

А вот и собранный механический блок.

Видео общей разборки и сборки перфоратора Makita 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя движение поршня в ударном механизме.Все!

Теперь смажьте все детали механического узла рекомендованной смазкой. Вот пример правильной смазки вращающихся поверхностей. Вот еще один пример обильной смазки механического узла.

Не испорти кашу маслом

Значит, смазку наносить тоже можно. Не стоит портить кашу маслом!

Смазываемый механический блок всегда должен быть закрыт пластиковым корпусом, поз. 14, черного цвета.
Поместив корпус на верхнюю часть сборки, прижмите корпус вниз до полной фиксации сборки в нем.
Обратный ход, вставить четыре винта поз. 10, в корпус и затянуть. Теперь настала очередь стыковки механической части ротора электродвигателя.

Установка ротора

Винтовая шестерня ротора плотно вставлена ​​в корпус механического узла и запрессована.

Осталось вставить четыре самореза м4 × 60 поз. 57. и вкрутить их в корпус электроагрегата.

Установка электрощеток

Удалите грязь из канавок щеткодержателя и поставьте щетки на место, зафиксировав их защелками.

А теперь пора проверить работоспособность перфоратора. Вставить пробку перфоратора в розетку, включить перфоратор на время в режиме «сверление». Убедившись, что инструмент работает, выключите его. Установите переключатель режима в положение «пробивка». Не вставляйте инструмент.
Проверить работоспособность перфоратора в этом положении. Заодно вы проверили работу переключателя режимов.

Осталось проверить установку ручки регулировки скорости, убедиться в надежности контактных соединений и можно приступать к установке крышки.

Установка крышки

Крышка крепится тремя саморезами M × 4 разной длины.

Подключаем перфоратор к сети 220Β и проверяем во всех режимах.
Перфоратор Makita 2450 или 2470 собран и работает исправно!

Схема перфоратора Makita 2450

Сделай сам Makita 2450 перфоратор руководство по ремонту

Перфораторы — это устройства для ударного сверления, предназначенные для сверления и долбления отверстий в особо прочных материалах.В перфораторе реализованы две идеи: рабочий инструмент вращается и сразу перемещается в продольном направлении, создавая ударный импульс.

Молоты всегда работают в экстремальных условиях. Продолжительность тренировки зависит не только от критериев правильности эксплуатации, но и от надежности деталей, входящих в состав изделия.

Но как ни старайся, со временем перфораторы начинают выходить из строя.

Чтобы правильно отремонтировать молот, нужно изучить его устройство. Ремонт перфоратора Makita 2470 и 2450 может произвести самостоятельно человек, владеющий способностями слесаря ​​и разбирающийся в азах электротехники.

Помните! Соблюдение правил техники безопасности и отключение перфоратора от сети на время разбора.

Перфораторы Makita 2450 и 2470

собираются практически по аналогичной схеме и из одних и тех же деталей. Их ремонт ничем не отличается. Для удобства ремонта ниже приведены монтажная схема и каталог запчастей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, мгновенно создавая поступательное движение, создавая удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Makita обеспечивает преобразование электронной энергии в кинетическую за счет вращения ротора. Электронная часть включает электродвигатель, кнопку включения с регулятором скорости, переключатель реверса, соединительные провода.Основные неисправности перфоратора макита Неисправности перфоратора делятся на электронные и механические.

Далее мы рассмотрим останки нашего клиента неисправности электронной части перфораторов Makita 2470 и 2450 и методы их устранения:

Неисправности электроники перфораторов Makita 2450 и Makita 2470 Неисправности электроники проявляются в том, что при подключении перфоратора к сетевому напряжению инструмент не режет. Схема подключения перфоратора Макита к сети обычная.

Электронная схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Компоновка перфоратора Makita 2470 аналогична.

Через соединительный шнур поз. 72, через выключатель поз. 68 и электронные щетки через щеткодержатель поз. 66 к ламелям ротора электродвигателя поз. 54, а через контакты переключателя реверса поз. 60 к обмотке статора поз.59. Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Видео: Болезнь Makita HR 2470 Готовая нарезка на перфоратор 2470 Инструмент для ремонта пригоревших контактов

Определение целостности электронной части перфоратора Makita. Если вы поставили себе цель отремонтировать перфоратор Makita 2450 или Makita 2470, вам необходимо самостоятельно вооружиться приборами и оборудованием. Подойдет любой тестер, набор отверток, гаечных ключей, молоток, деревянная приставка.Хорошо иметь отвертку со встроенным индикатором фазы.

Нужно взять тестер, подсоединить к концам пробойника и нажать выключатель дырокола. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.

Если тестер показывает бесконечность, значит целостность цепи нарушена и необходимо снять заднюю крышку для проверки соединительного кабеля и электрических щеток перфоратора.

Задняя крышка (обычно темная) перфоратора снимается легко, нужно просто отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрических щеток. С помощью тестера или самодельного прибора, также называемого «аркой», определите целостность выводных проводов и правильность работы выключателя.

Несколько слов об обычном управляющем устройстве, которое называется «аркада». Устройство состоит из светодиода или лампочки от фонарика, пальчиковой батарейки и 2 отрезков провода. Вся электронная схема устройства управления состоит из попеременно соединенных частей.Подключите аккумулятор одним концом светодиода, другими словами лампочки, подключите провода к свободным концам светодиода и аккумуляторной батареи. Вы получите универсальный прибор для проверки целостности электронных схем.

Актуальные неисправности перфораторов Makita 2450 и 2470 Распространенные неисправности электронной части перфораторов Makita 2450 и Makita 2470:

• Обрыв питающего кабеля на входе в перфоратор;
• разбивка кнопки переключателя TG813TLB-1, арт.650508-0, поз. 68 .;
• Износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя заднего хода;
• Износ подшипников ротора: подшипник 609ЛЛУ, арт. 210060-6, поз. 51; подшипник 607ЛЛУ, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт. 515668-8, поз. 54;
• пробой обмотки статора 220-240 В для HR2450, арт.633488-5, поз. 59.

Для кнопки пуска выключатель TG813TLB-1, арт.650508-0; поз.68.

Замена щеток производится при их полном истирании или плохом контакте. Эта неисправность обнаруживается при сильном нагреве точек, где установлены электрические щетки.

Видео: разборка молотка Makita 2450 Видео

Отказ включить пуансон, который вам больше нравится, вызван истиранием контактов на переключателе реверса. Устраняется эта неисправность до боли просто.

Ремонт перфоратора Makita

При ремонте переключателя заднего хода необходимо снять заднюю крышку.Осторожно отсоедините провода от кнопки. Посмотрите внимательно на выключатель.

Предстоящая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы попадете на контакты переключателя заднего хода.

Определите его состояние, при необходимости поменяйте контакты.

Дополнительная, часто встречающаяся неисправность электроники, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем заднего хода

Для снятия статора необходимо отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается специальным кольцом. При разборке не потеряйте.

Статор расположен в зеленоватом корпусе. Посетив середину, вы увидите два самореза 4 × 60, арт. 266334-3, поз. 57, крепящий статор к корпусу.Откручиваем их, снимаем пластиковую защиту статора для HR2450, арт. 419201-3, поз. 58., освободите статор. Когда вы получите статор, вы увидите контакты на статоре и панели переключателя реверса.

Тщательно очистить контакты наждачной бумагой, обработать растворителем или спиртом.

Перед сборкой согните контакты так, чтобы они плотно вошли друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электронной части перфоратора производится в обратной последовательности.

Инструкция по разборке перфоратора Makita 2450

Ударная дрель — это ударный буровой инструмент, который сразу выполняет функцию ударного и бурового оборудования при работе с особо прочными материалами.

В приборе использованы сразу две идеи: инструмент вращается и движется в продольном направлении, передавая импульс удара твердой поверхности.

Молоты

всегда работают в экстремальных условиях с высокой степенью запыленности.

На время безотказной работы влияют не столько условия эксплуатации, сколько качество компонентов, входящих в состав инструмента.

Перфораторы Makita 2450, 2470

— это надежные инструменты качественной работы. Даже самый надежный инструмент требует правильного ухода и своевременного ухода.

Для проведения технического обслуживания перфораторов Makita 2450, 2470 вы обязательно должны ознакомиться с внутренним содержимым инструментов, из которых состоят их компоненты. Настоящая аннотация поможет выяснить слабые места перфоратора Makita.

Для проведения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается лицо, обладающее слесарными способностями и знаниями электротехники.

Помните! Проводя ремонт перфоратора необходимо соблюдать меры безопасности при работе с электрическими приборами.

Перфораторы Makita 2450 и 2470

собираются практически по схожей схеме и фактически из одинаковых, взаимозаменяемых деталей. Их ремонт ничем не отличается.

Тип пробойника Makita 2450

Для удобства ремонта ниже приведены монтажная схема и каталог запчастей перфораторов Makita.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Makita 2450 и 2470

Пуансон Makita условно состоит из электронной и механической частей.При этом механическая сборка перфоратора расположена в темном пластиковом корпусе, а электронная часть перфоратора скрыта под зеленоватым пластиковым корпусом.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи крутящего момента вала на инструмент, создавая не столько крутящий момент, сколько поступательный ударный импульс.

Задача механического узла — передавать вращение от ротора к инструменту, одновременно обеспечивая продольное перемещение инструмента.

Разборка перфоратора начинается с извлечения быстросъемного патрона.

Даже очень надежные перфораторы Makita со временем выходят из строя.
Любая поломка устранена, нужны только прямые руки и настойчивость.
Помимо электрических неисправностей, перфораторы также подвержены механическим поломкам.

Содержание:

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок службы станка и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, обладающим базовыми навыками слесарного дела и знанием требований электробезопасности.

В данной статье рассказывается о механической части перфоратора Makita, основных неисправностях и способах их устранения.

Демонтаж механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите перфоратор с задней стороны корпуса на поверхность стола, покрытого чистой тканью или бумагой.

С помощью пинцета или отвертки снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка сцепления поз. 3, кольцо стальное поз. 4. Вы дойдете до стального шара диаметром 7 мм поз.20.

Теперь можно снять корпус механической части.
Он черный.
С помощью отвертки открутите четыре винта на торце корпуса.

Удерживая черный футляр правой рукой, большим пальцем нажмите на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Далее снимаем вал коробки передач.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от пластин ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь приступим к отключению ротора от механической части пуансона

pa Ротор удерживается в механической части за счет косозубых шестерен редуктора.
Если вы возьмете корпус ротора в одну руку, а механическую часть в другую и потянете ее в разные стороны, раскачиваясь, вы разделите эти два узла.

Получился такой узел на старой смазке.

Далее откручиваем два болта М4 × 12 поз. 43, используя шестигранник, поз. 2666273-7 с внутренней шестигранной головкой.
Вынуть вал с промежуточной прямозубой шестерней 10 поз. 80, арт. 226399-7.
из внутреннего корпуса поз. 49, арт. 153687-8.

Как отремонтировать перфоратор Makita

Очистить детали от старой смазки.

Вот такая гора чистых деталей.

Теперь внимательно изучите детали, сразу выбросьте резиновые кольца, подбирая новые.
Заменить неисправные детали новыми.

Механический перфоратор makita 2450 и makita 2470

Общие механические проблемы с перфораторами Makita включают:

• разрушение быстросъемного патрона;
• отказ подшипника;
• поломка ударного механизма;
• износ ствола пуансона;
• износ резиновых бойков и бойка;
• обрыв шестерни.

№

Ремонт патрона перфоратора производится заменой пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (сверла).Что показывает рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения ствола патрона из-за попадания пыли и грязи.

Общий вид и расположение патрона перфоратора Makita показаны на фото ниже.

Ремонт патрона перфоратора Макита 2450 своими руками сделать несложно. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

сложных отказов требуют знания механической конструкции перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложенному видео.
Освободить от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия при любой разборке требуют замены.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Видео: Переборка перфоратора Makita 2450

Ремонт деталей вала перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе необходимо отсоединить ротор от снятого механизма.Ротор отсоединяется от механизма простым вытягиванием, потому что он удерживается трением двух косозубых шестерен.

Получился такой грязный узелок.

Теперь нужно отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, ударные позы. 24, пружина компрессора поз. 18. и детали цилиндра.

Вот как детали ствола изнашиваются и разрушаются при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность.выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум рабочего пуансона в режиме «Удар».

Видео: Момент вандализма) (21) Перфоратор Makita HR 2450 Сильный удар в ударном режиме

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к рабочей поверхности.
Разобрав редуктор, убираем мусор и кусочки посторонних предметов.Находим бракованную деталь и очищаем все от старой смазки.

Очень часто нападающий поз. 24 уничтожена, ст. 324396-8, входящий в состав багажника.

кольцо металлическое поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

Электроинструменты Makita

давно зарекомендовали себя как профессиональные, надежные и простые в обслуживании.К тому же он отличается хорошей ремонтопригодностью и относительно невысокой ценой.

Из всей линейки линейок хотелось бы остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. Для автора этих строк перфоратор более шести лет проработал верой и правдой без повреждений. более того, он использовался при интенсивных нагрузках.

Но, как известно, ничего вечного не бывает. А надежная техника ломается. Однажды в разгар работы он перестал клевать.В режиме вращения машина работала, и удар внезапно исчез.

Коробку передач разобрали, причину поломки выяснили. В корпусе ствола была сломана гильза, в которой ударник (ударник) непосредственно выполняет ударную работу.

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

В результате ударник застрял в обломках развалившейся гильзы.

В сервисном центре посоветовали полностью заменить ствол.Оказалось, что гильза запрессована в ствол на заводе и отдельно не поставляется. Пришлось купить совершенно новую бочку.

В этой статье автор расскажет, как привести перфоратор в рабочее состояние после этой, в общем, простой поломки. Если у вас есть навыки ремонта электроинструмента и желание не платить кому-то свои кровно заработанные деньги, то мы берем инструмент и начинаем разборку автомобиля.

Инструменты

Понадобятся две обычные отвертки с плоской головкой и одна крестовая отвертка.Одна из плоских отверток должна быть тонкой и узкой, шириной не более 4 мм. Вам также понадобится проволочный крючок, чтобы снять стопорное кольцо. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жесткой и плохо гнулась. Также понадобится резиновый молоток или деревянный молоток.

Рабочий процесс

Демонтаж перфоратора следует начинать со снятия защитного резинового колпачка. пыльник. Он легко снимается, достаточно взять его пальцами и снять со ствола.

Затем, надавив на пластиковую крышку и сжав пружину стопора механизма SDS, снимаем стопорное кольцо отверткой.

С помощью отвертки снимите стопор

Снимаем крышку со ствола, после чего, снова сжимая пружину, вытаскиваем стопорный шарик вместе с пружиной и фигурной шайбой.

SDS разборка

Затем разбирают переключатель режимов. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз для отвертки.Вставив отвертку в этот паз и слегка поддев крышку сначала с одного края, а затем со второго, осторожно снимите ее. Особых усилий здесь не нужно прилагать, крышка все равно пластиковая и может сломаться. Красная кнопка вместе с пружиной вынимается из корпуса переключателя и перемещается влево до упора, немного дальше режима сверления. Именно из этого положения он снимается с коробки передач. Для этой операции переключатель следует слегка поднять тонкими отвертками с обеих сторон и снять вместе с резиновым уплотнительным кольцом.

Снимите переключатель режима перфорации

Теперь коробка передач снята. С помощью отвертки Phillips открутите четыре болта, соединяющих коробку с корпусом статора. Затем, придерживая его рукой, нужно слегка постучать молотком по торцу ствола, чтобы коробка сошла с редуктора.

Снять коробку передач

Сняв коробку, вынимаем ствол из коробки передач. Снимается легко.

Вынимаем ствол из коробки передач

Необходимо тряпкой удалить старую смазку, а ствол промыть бензином или керосином и вытереть насухо.

Итак, как было сказано выше, нужно было полностью поменять весь багажник. Однако этот предмет, купленный в сервисном центре, был «целью как сокол». То есть на нем абсолютно ничего не было и мне пришлось переставлять все детали со старого ствола на новый «бланк».

Самой сложной операцией было извлечение ударника из ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает ударник в седле с кольцами и резиновыми амортизаторами.Вставляем в отверстие тонкую отвертку, кольцо слегка загибаем. Делаем это сначала с одной стороны, а потом с другой. Упор должен выходить из канавки.

С помощью двух отверток отожмите стопор

Потом изнутри вытаскиваем стопор из проволоки самодельным крючком на свет божий.

С помощью проволочного крючка вытяните стопор изнутри

Далее снимаем ударник с шайбами ​​и резиновыми кольцами. При сборке необходимо запомнить или зарисовать расположение всех колец и шайб.Если что-то пойдет не так, фото и рисунки из статьи помогут.

Теперь нужно снять шестерню с вала. Нажав на шайбу и сжав пружину, тонкой отверткой необходимо снять стопорное кольцо с канавки. Сняв его, снимите со ствола шайбу, пружину и шестерню.

Снимите шестерню

Шестерня надевается на новую втулку и входит в зацепление с шлицами. Вслед за ним устанавливаются пружина с шайбой и стопором.Вставьте стопорное кольцо и зафиксируйте механизм в рабочем положении.

Для этого возьмитесь за ствол обеими руками и, опираясь на ладонь, пальцами с силой сожмите пружину, при этом сдвинув шайбу и стопор вниз. Сжимать необходимо до тех пор, пока стопор не войдет в паз.

Затем в ствол устанавливают ударник с шайбами ​​и резиновыми кольцами в том порядке, в котором он понял. Но сначала нужно обратить внимание на состояние барабанщика, его внешний вид.

Если на бойке есть выбоины и проседания после длительной работы или из-за того, что он был поцарапан на сломанной втулке, то его следует немного отшлифовать.

Для этого его зажимают в сверлильном патроне и обрабатывают мелкозернистой наждачной бумагой. Но если неровности будут слишком большими, то барабанщик будет легче заменить.

Собрать ударный механизм

Необходимо смазать ударник специальной смазкой перед установкой и продолжать использовать смазку во время работы.Вставляя сверло в перфоратор, необходимо нанести на его хвостовик немного смазки. Это продлевает срок службы машины.

Установив ударный механизм в ствол, фиксируем стопорным кольцом. Пробуем отверткой сдвинуть ударник с двух сторон внутри ствола. Он должен легко ходить по каналу и не заклинивать.

Ставим новую бочку

Ствол в сборе установлен в корпус редуктора. Надев его на цилиндр с поршнем, зацепляем с ведущей шестерней и вставляем в корпус.При сборке все детали должны быть хорошо смазаны.

Установить ствол в коробку передач

Затем устанавливаем коробку передач, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем переключатель режимов работы на место. Для этого установите его в положение немного левее режима сверления.
Вставляем красную кнопку защелки с пружиной и переводим переключатель в режим сверления. Щелкаем по пластиковой крышке и проверяем работу переключателя.

Установите переключатель режимов на место

Защелкиваем крышку переключателя режимов пробивки

Затем в финальном аккорде собирается механизм SDS. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. Затем сжимаем пружину механизма пластиковой крышкой и вставляем стопорное кольцо. Надеть резиновый сапог больше не сложно.

Нажав пружину шайбой, устанавливаем шарик фиксатором

Установить двигатель SDS

Пробуем перфоратор под нагрузкой.При работе машины в коробке передач не должно быть посторонних шумов; переключатель режима работы должен легко перемещаться без заклинивания. В целом все должно работать, как до поломки.

Автор статьи надеется, что она поможет уважаемым читателям разобраться в ремонте перфоратора. Любая поломка может быть простой, если вы найдете ее причину. А дальше все зависит от вашего мастерства и трудолюбия.

2 комментария к

Как отремонтировать перфоратор Makita HR 2450 при пропадании ударного режима

В строительной отрасли использование перфораторов Makita является обязательным.Ценность этой техники трудно переоценить; незаменим при работе с бетоном, камнем или кирпичом. Все чрезвычайно прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используются для сверления отверстий в бетоне и камне, для изготовления проемов, углублений, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita имеет двойную защитную изоляцию двигателя. Среди необходимых конструктивных элементов — отключающая муфта, предотвращающая рывки при заклинивании дрели, и электронная регулировка скорости.Индикатор фирменного стиля. Инструмент снабжен удобным чемоданом для хранения инструмента.

Большинство моделей оснащены системой пылеудаления и имеют мягкую резиновую накладку на ручке. В ассортименте есть перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип действия

Может выполнять 3 функции: сверление, ударное сверление, долбление.

Makita hr2450 видео разборки перфоратора

В зависимости от количества выполняемых функций они делятся на три группы:

• одномодовый .выполнить бурение с ударом, например, Makita HR 2010.
• двухрежимный . сверление и сверление с ударным воздействием или сверление с использованием удара и долбления. Самая популярная ударная дрель — это. Makita HR 5001 C может сверлить ударом или молотком.
• трехрежимный. переключиться в любой режим работы. Например, Makita HR 2450.

• SDS Plus предлагает одно-, двух- и трехрежимные перфораторы весом до 5 кг.
  Характеристика: мощность до 850 Вт, сила удара до 5,3 Дж, диаметр сверления в бетоне 18-30 мм.
• С картриджем SDS max предлагаются двух- и трехрежимные модели массой от 5, 9 кг.
  Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр сверла 40-50мм, коронки 105-160мм.
  Преимущества: высокая мощность и низкая вибрация.

Магазин «Макита». Является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Подобрать лучшую модель Вам помогут профессиональные менеджеры, прошедшие обучающие курсы!

Предлагаем перфораторы Makita по всей России: г. Москва, г. Санкт-Петербург.Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Подробную информацию об условиях и стоимости доставки вы можете узнать у наших менеджеров.

Makita США | Аккумуляторные и сетевые электроинструменты, силовое оборудование, пневматика, аксессуары

Makita U.S.A | Аккумуляторные и проводные электроинструменты, силовое оборудование, пневматика, аксессуары

0 — Результатов найдено

Общий

Введите номер модели вашего инструмента в «Поле поиска» в правом верхнем углу страницы.Вы попадете на страницу сведений о продукте введенной модели. Если вы не можете найти нужную информацию, обратитесь в национальный информационный центр Makita U.S.A., Inc., расположенный в Буфорде, штат Джорджия, с 8:00 до 18:00. EST по телефону (800) 462-5482.

Обратитесь в национальный информационный центр Makita U.S.A., Inc., расположенный в Буфорде, штат Джорджия, с 8 до 8 часов утра.м. и 18:00 EST по телефону (800) 462-5482. Вы также можете найти местного дилера в вашем районе, нажав кнопку «Купить в местном масштабе» в верхней части веб-страницы Makita или «Купить в Интернете», чтобы найти ссылку на наших онлайн-дилеров.

Найдите ближайшего к вам дилера, нажав кнопку «Купить на месте» в верхней части веб-страницы Makita или на любой странице с описанием продукта. Введите свой почтовый индекс, чтобы найти дистрибьютора в вашем районе.Вы также можете щелкнуть вкладку «Купить в Интернете», чтобы перейти к нашим онлайн-дилерам.

Найдите ближайший к вам FSC или ASC, выбрав вкладку «Сервис» вверху страницы и затем щелкнув Сервисные центры. Вы можете ввести свой почтовый индекс, чтобы найти ASC в вашем регионе, или установить флажок «Заводской сервисный центр», чтобы просмотреть все FSC по штатам.

Чтобы узнать больше о нашей гарантии, щелкните здесь.

Введите номер модели вашего инструмента в «Поле поиска» в правом верхнем углу страницы. Вы попадете на страницу сведений о продукте введенной модели.Перейдите в раздел «Ресурсы и медиа» в нижней части страницы. PDF-файлы руководства по эксплуатации или описания деталей можно скачать здесь. Если руководство по эксплуатации или детализация отсутствуют в списке, обратитесь в национальный информационный центр, расположенный в Буфорде, штат Джорджия, по телефону (800) 462-5482.

Беспроводной

№Компания Makita разработала все аспекты линейки литий-ионных инструментов 18 В LXT ^® и компактных литий-ионных инструментов 18 В, чтобы выполнить четыре обещания для профессиональных пользователей: больше мощности, меньше веса, лучше подходят и больше работы. Инструменты LXT ^® и Compact — это не просто существующие инструменты с новой литий-ионной батареей; они полностью переработаны и оснащены самой современной литий-ионной аккумуляторной батареей и системой зарядки, доступной на рынке. Makita спроектировала и построила платформу для инструментов LXT ^® с нуля, чтобы дополнить легкую платформу LXT ^® и компактную аккумуляторную платформу.

Скорее всего, в этом сценарии проблема будет в батарее. Вы можете посетить сайт www.makitatools.com, чтобы найти ближайший к вам сервисный центр. Вы также можете обратиться в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA для получения дополнительной помощи.

Да.Как только вы заметите снижение производительности инструмента (то есть он начинает замедляться и становится бесполезным), прекратите использование инструмента и зарядите аккумулятор. Продолжение разряда аккумулятора ниже уровня, при котором он не будет приводить в действие инструмент, может привести к повреждению аккумулятора и сокращению времени работы и срока службы.

Нет. Makita рекомендует просто полностью зарядить новый аккумулятор перед использованием.

Нет, зарядные устройства Makita сконструированы таким образом, что они не будут перезаряжать литий-ионную батарею. Например, зарядное устройство Makita Rapid Optimum Charger (DC18RC) взаимодействует с литий-ионными аккумуляторами Makita 18 В для определения уровня заряда. По достижении полной зарядки зарядное устройство переходит в режим обслуживания и активно контролирует уровень заряда аккумулятора, чтобы поддерживать его полностью заряженным

На каждый литий-ионный электроинструмент, аккумулятор и зарядное устройство Makita распространяется гарантия на отсутствие дефектов изготовления и материалов в течение ТРИ ГОДА с даты первоначальной покупки.Для получения дополнительной информации о гарантиях на инструменты Makita перейдите по ссылке ГАРАНТИЯ на сайте makitatools.com или обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

Нет, использование преобразователя или инвертора питания может привести к повреждению зарядного устройства и аннулирует гарантию.

№Ни одна из радиостанций Makita на стройплощадке не оборудована для зарядки аккумуляторов. Радиостанции на рабочей площадке включают в себя адаптер переменного тока и также могут работать от батареек Makita в виде капсул или слайдеров, от 9,6 В до 18 В.

№. Для литий-ионных аккумуляторов Makita 7,2 В, макс. 12 В и 36 В требуются разные зарядные устройства. Чтобы ознакомиться с полным ассортиментом зарядных устройств для литий-ионных аккумуляторов Makita, перейдите по ссылке «АКСЕССУАРЫ» на сайте makitatools.com

Да. Диаметр оправки пилы для резки металла Makita 18V LXT (включая модели BCS550 и XSC01 с лезвием 5-3 / 8 дюймов и XSC02 с лезвием 5-7 / 8 дюймов) составляет 5/8 дюйма. Makita производит несколько сменных лезвий которые подходят для резки металла.Для получения дополнительной информации обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

Нет — используйте только оригинальные аккумуляторы и зарядные устройства Makita. Литий-ионные батареи Makita производятся в соответствии со строгими стандартами и имеют внутреннюю электронную схему для контроля состояния батареи при использовании с инструментами и зарядными устройствами Makita. При использовании неоригинальной «подделки» батареи Makita или батареек, которые были изменены, сложная электронная система связи между батареей и зарядным устройством, а также между батареей и инструментом может быть нарушена.Это приведет к:
— аннулированию гарантии Makita на инструмент и зарядное устройство Makita
— аннулированию утверждения стандартов UL / CSA для инструмента

При использовании неоригинальных аккумуляторов Makita также существует риск:
— аккумулятор взрыв, который может привести к травмам и / или повреждению имущества
— Возможное повреждение инструмента, аккумулятора и / или зарядного устройства в результате пожара
— Работа инструмента неизвестна

Makita не несет ответственности за несчастные случаи, травмы персонала или материальный ущерб (или ущерб к аккумуляторам, инструментам или зарядным устройствам), которое происходит в результате использования «подделок» аккумуляторов или аккумуляторов, которые были отремонтированы или изменены каким-либо образом.Всегда используйте подлинный Makita.

Аккумулятор

Вы можете утилизировать аккумулятор в любом из наших заводских сервисных центров, на местных предприятиях по переработке или использовать Call2Recycle® (call2recycle.org или 800.822.8837).

Нет, зарядные устройства Makita сконструированы таким образом, что они не будут перезаряжать литий-ионную батарею.Например, зарядное устройство Makita Rapid Optimum Charger (DC18RC) взаимодействует с литий-ионными аккумуляторами Makita 18 В для определения уровня заряда. По достижении полной зарядки зарядное устройство переходит в режим обслуживания и активно контролирует уровень заряда аккумулятора, чтобы поддерживать его полностью заряженным.

Описание можно найти в руководстве пользователя DC18RC.
Мигает зеленый свет — Готов к зарядке
Горит красным светом — Зарядка (батарея заряжена ниже 80%)
Горит красный и зеленый свет — Зарядка (батарея заряжена более 80%)
Горит зеленым светом — Зарядка завершена
Мигает красный свет — Задержка зарядки (Аккумулятор охлаждается или аккумулятор слишком холодный для зарядки)
Мигает красный и зеленый свет — Неисправный аккумулятор
Мигает желтый свет — Неправильное охлаждение
Горит желтым светом свет — Кондиционирование

Аккумулятор LXT ^® 18 В совместим со всеми нашими решениями LXT ^® , имеющими Star Protection Comuter Controls ™. Эта линейка включает более 150 решений.

На каждый литий-ионный электроинструмент, аккумулятор и зарядное устройство Makita распространяется гарантия на отсутствие дефектов изготовления и материалов в течение ТРИ ГОДА с даты первоначальной покупки. Для получения дополнительной информации о гарантиях на Makita Tools перейдите по ссылке СЕРВИС на сайте makitatools.com или обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

На каждый литий-ионный электроинструмент, аккумулятор и зарядное устройство Makita распространяется гарантия на отсутствие дефектов изготовления и материалов в течение ТРИ ГОДА с даты первоначальной покупки. Для получения дополнительной информации о гарантиях на Makita Tools перейдите по ссылке СЕРВИС на сайте makitatools.com или обратитесь в информационный центр Makita, расположенный в Буфорде, штат Джорджия, по телефону (800) 4-MAKITA.

Мы предлагаем ряд вариантов, включая: 1.5, 2.0, 3.0, 4.0, 5.0 и 6.0 ач.

Makita рекомендует просто полностью зарядить новый аккумулятор перед использованием. Время зарядки аккумуляторов составляет:
1.5 часов = 15 минут, 2 часа = 20 минут, 3 часа = 30 минут, 4 часа = 40 минут, 5 часов = 45 минут, 6 часов = 60 минут.

Нет, не разбирайте аккумуляторный блок.

BL1815 и BL1820B — 0,85 фунта
BL1830B-BL1860B — 1.35 фунтов

Да, требуется подтверждение покупки.

В настоящее время можно зарегистрировать только инструменты.

Настольный

Типичная торцовочная пила диаметром 12 дюймов обеспечивает большую режущую способность как по высоте поперечного, так и по вертикальному пропилу по сравнению с торцовочной пилой с диагональю 10 дюймов.Благодаря меньшему по размеру полотну 10-дюймовая пила обычно имеет меньший биение и отклонение полотна, часто более точна и идеальна для выполнения специальных пропилов.

Торцовочные пилы с скользящим шлицем обычно обеспечивают большую производительность торцовки по сравнению с аналогичными торцовочными пилами без скользящего соединения.

Конкретный

Двухтактные резаки Makita требуют смеси 50: 1 с синтетическим маслом (номера деталей T-00739 6.4 унции или T-00745 2,6 унции). Пожалуйста, обратитесь к руководству по эксплуатации, чтобы подтвердить надлежащий сорт масла.

Электрорезы Makita

поставляются с пятиступенчатой ​​системой фильтрации с усовершенствованным направленным воздушным потоком для повышения производительности и простоты обслуживания. Пенный фильтр предварительной очистки следует проверять и чистить ежедневно или не реже, чем каждые четыре часа работы при резке с большим количеством пыли.При влажной резке или резке стали необходимо очищать поролоновый предварительный фильтр еженедельно или каждые 25 часов работы (никогда не используйте сжатый воздух для очистки фильтров). Внутренний фильтр меньшего размера можно промыть теплой мыльной водой с обычным средством для мытья посуды или очистителем фильтров Makita и дать ему высохнуть на воздухе. Бумажный вкладыш воздушного фильтра можно слегка открыть и постучать по чистой поверхности, но ни в коем случае нельзя мыть. Чтобы узнать номера деталей для конкретных запасных частей фильтра, перейдите на страницу конкретного продукта на веб-сайте Makita.

Перфораторы ударяют друг о друга двумя кулачками. Перфоратор является электропневматическим, он получает энергию удара от давления воздуха. Перфораторы лучше всего использовать для установки небольших анкеров в неармированном бетоне, а также в штукатурке, кирпичной кладке и блочных стенах. Перфораторы предназначены для использования как на железобетоне, так и на неармированном бетоне, а также на штукатурке, кирпичной кладке и блочных стенах.

Некоторые перфораторы могут выполнять легкие работы по сносу, например скалывание плитки. Но для тяжелых или продолжительных работ по сносу отбойный молоток — лучший инструмент.

AVT ^® (Anti-Vibration Technology) — это эксклюзивная противовесная система Makita, которая снижает вибрацию до 3 раз меньше, чем у конкурирующих моделей.В случае AVT ^® энергия удара сосредоточена на рабочей поверхности, и меньшая вибрация направляется на инструмент и пользователя инструмента.

Стрелка на поршне должна указывать в сторону глушителя. Для обслуживания вашей пилы с электроприводом Makita вы можете найти ближайший к вам Makita FSC или ASC, выбрав вкладку «Сервис» в верхней части веб-страницы, а затем щелкнув «Авторизованные и заводские сервисные центры».«Вы можете ввести свой почтовый индекс, чтобы найти ASC в вашем районе, или щелкнуть ссылку« Factory Service Center List », чтобы просмотреть все FSC по штатам.

Сверление и крепление

Makita производит ряд отверток для гипсокартона с различными функциями для различных областей применения.Как правило, более низкие обороты обеспечивают более высокий крутящий момент, что часто лучше всего подходит для крепления шурупов к деревянным шпилькам. Однако в конечном итоге все сводится к предпочтениям пользователя.

Ударные драйверы

разработаны для обеспечения большей скорости и крутящего момента в меньшем корпусе. Сочетание скорости и крутящего момента является идеальным сочетанием для всех крепежных изделий, включая длинные винты для сборки настила.Другой вариант — шуруповерт с высоким крутящим моментом, скорость вращения 2500 об / мин лучше всего подходит для шурупов. Makita предлагает широкий выбор ударных отверток и отверток.

Нет, его можно использовать только с DA4000LR и 6304LR.

Металлообработка

Чтобы использовать отрезной круг, шлифовальный станок Makita должен быть оборудован защитным кожухом отрезного круга, одобренным для данной шлифовальной машины.Обратитесь к руководству по эксплуатации кофемолки, чтобы определить подходящую защиту. Кроме того, принадлежности шлифовального станка должны быть рассчитаны на скорость, по крайней мере, рекомендованную на этикетке с предупреждением об инструменте.

Шлифовальные машины

Select Makita можно использовать как дисковую шлифовальную машину. Обратитесь к руководству по эксплуатации инструмента для подтверждения правильности принадлежностей и их использования.

Шлифовальные круги со ступичными ступицами изготавливаются с установленными на круге внутренним фланцем и стопорной гайкой.На колесе с вдавленным центром внутренний фланец и стопорная гайка не прикреплены к колесу и должны быть закреплены отдельно с помощью гаечного ключа во время установки. Обратитесь к руководству по эксплуатации кофемолки для подтверждения правильности принадлежностей и их использования.

Makita предлагает один из самых больших ассортиментов угловых шлифовальных машин размером от 4 до 9 дюймов.Лучшая модель кофемолки зависит от нескольких факторов в зависимости от области применения. В результате Makita производит угловые шлифовальные машины разных размеров с разными типами рукояток, конфигурациями переключателей, а также числом оборотов в минуту, чтобы наилучшим образом справиться с вашим применением.

SJS ^® (Super Joint System) — это инновационная разработка компании Makita, в которой якорь двигателя и спирально-конический редуктор соединены винтовой пружиной.Если шлифовальный круг заедает или заедает, винтовая пружина расслабляется и отсоединяет шестерни от двигателя. Когда шлифовальный круг останавливается, шестерни и двигатель защищены. Щелкните видео (справа), чтобы просмотреть видео с описанием этой инновационной технологии.

Энергетическое оборудование

Потяните трос стартера три раза при открытом декомпрессионном клапане.

Компрессия должна находиться в диапазоне от 130 до 150 фунтов на квадратный дюйм.

Makita предлагает масло для 2-тактных двигателей для использования в своих продуктах, оснащенных 2-тактными двигателями. Но любое масло для 2-тактных двигателей класса TC3 разработано для использования в этих продуктах.Пожалуйста, обратитесь к руководству по эксплуатации, чтобы узнать, какой сорт масла подходит для вашей конкретной модели.

Никогда не используйте моторное масло вместо масла для цепной шины, потому что большинство моторных масел содержат моющие средства.

Модели, заканчивающиеся на букву «R», представляют собой бесщеточное самовозбуждающее двухполюсное однофазное вращающееся поле.В моделях с буквой «L» в двигателе установлены щетки.

Да, каждая модель имеет отдельный номер детали для двигателя.

4-тактное оборудование спроектировано для лучшей экономии топлива и до 60% более эффективно, чем 2-тактное оборудование.Кроме того, четырехтактное оборудование снижает выбросы выхлопных газов по сравнению с двухтактным оборудованием. Кроме того, в 4-тактном двигателе используется неэтилированный бензин и не требуется топливно-масляная смесь.

Да. Для 4-тактного оборудования Makita не требуется топливно-масляная смесь, но для этого требуется небольшое количество моторного масла в двигателе (SAE 10W-30 по классификации API, класс SF или выше).Пожалуйста, обратитесь к Руководству по эксплуатации за рекомендуемым графиком технического обслуживания.

Пилы

Makita предлагает ряд полотен для сабельной пилы, предназначенных для использования в жилых, коммерческих и промышленных помещениях. Наиболее распространенные возвратные полотна совместимы с сабельными пилами Makita, но перед использованием проверьте руководство по эксплуатации вашего инструмента.

Гипоидные шестерни

, такие как шестерни Makita 5377MG 7-1 / 4 ”, гипоидные циркулярные пилы для магния, спроектированы с термообработанными гипоидными стальными шестернями, рассчитанными на более длительный срок службы и предотвращающие преждевременный износ, часто встречающийся в традиционных червячных передачах из бронзового сплава. Гипоидные шестерни также имеют больший контакт с поверхностью и обеспечивают большую мощность.

Makita JR3070CT оснащен антивибрационной технологией (AVT), эксклюзивной системой противовеса Makita, которая снижает вибрацию до 3 раз меньше, чем у конкурирующих моделей.С меньшей вибрацией JR3070CT режет более эффективно, повышая производительность резки. AVT от Makita также доступен в некоторых перфораторах и отбойных молотках Makita.

Деревообработка

При правильном применении оба типа шлифовальных машин могут быть эффективны в своих конкретных областях применения.Шлифовальные машины с произвольной орбитой обычно удаляют больше материала за меньшее время, так как шлифовальная основа движется по орбите и вращается случайным образом. См. Руководство по эксплуатации для получения информации о правильном использовании и применении для вашей конкретной шлифовальной машины.

Да. Все ремни Makita имеют маркировку в виде стрелки, которая видна изнутри и снаружи, чтобы следить за правильной установкой ремня.Следуйте процедуре установки, описанной в Руководстве по эксплуатации.

Да. Makita предлагает прокладку PSA (деталь 743056-7), которая позволит вам использовать бумагу PSA.

Проверьте наждачную бумагу и убедитесь, что пробитые вами отверстия совпадают с перфорированной пластиной, прилагаемой к инструменту.

Нет. Для получения информации о правильном использовании и принадлежностях для строгального станка Makita см. Руководство по эксплуатации.

Нет необходимости использовать прямую направляющую на фрезере при использовании пилотного долота на шарикоподшипниках, поскольку опора на фрезы действует как направляющая.Для правильного использования всегда обращайтесь к инструкции по эксплуатации.

Да, маршрутизаторы Makita RD1101 / RF1101, RP1800 и RP2301FC могут быть оборудованы для использования направляющих шаблонов Porter Cable ^® с помощью совместимого адаптера направляющих.

Porter-Cable® является зарегистрированным товарным знаком Porter-Cable Corporation ^® .
Этот товарный знак используется без разрешения владельцев товарных знаков только в информационных целях.

Sync Lock ™

Sync Lock ™ Введение

Sync Lock ™ — это программируемая система для батарей, состоящая из клеммы батареи и батареи, которая позволяет пользователю устанавливать дату и интервалы времени, чтобы отключить батарею и предотвратить несанкционированное использование
продукты с батарейным питанием.Для получения дополнительной информации см. Нашу страницу с описанием продукта.

Если вы используете аккумуляторные инструменты Makita и батареи составляют основную часть вашего бюджета на инструмент, и вы беспокоитесь о краже батареи, тогда Sync Lock ™ для вас. Sync Lock ™ — это система защиты от кражи, которая побуждает ваших рабочих не брать аккумуляторы с рабочего места.

После первоначальных вложений в оборудование нет никаких затрат.Просто купите терминал и установите программное обеспечение (входит в комплект) на компьютере или ноутбуке — это все, что вам нужно, чтобы начать использовать Sync Lock ™. Стоит отметить, что батареи Makita, совместимые с Sync Lock ™, не требуют дополнительных затрат. В отличие от некоторых конкурирующих систем защиты от кражи (для которых требуется новый аккумулятор с поддержкой Bluetooth, который стоит дороже или требуется адаптер для существующих аккумуляторов), все аккумуляторы Makita в полевых условиях с L.E.D. индикаторы уровня заряда готовы к использованию с Sync Lock ™.

Sync Lock ™ работает с литий-ионным аккумулятором Makita 18 В 2.Батареи 0Ah, 3.0Ah, 4.0Ah, 5.0Ah и 6.0Ah, оснащенные L.E.D. индикаторы уровня заряда. Совместимы следующие номера моделей аккумуляторов: BL1802B, BL1830B, BL1840B, BL1850B, BL1860B.

Нет, Sync Lock ™ не требует мобильного приложения для установки или работы. Это согласуется с нашим исследованием сайтов вакансий, которое показывает, что использование мобильных приложений на сайтах вакансий не является общепринятым.Фактически, многие сайты вакансий считают использование мобильных устройств отвлечением и создают правила, ограничивающие их использование в рабочее время. Sync Lock ™ обеспечивает надежную защиту от кражи без использования мобильных устройств.

Исследования показывают, что средний подрядчик-пользователь Makita имеет до 4 аккумуляторов на каждый аккумуляторный инструмент Makita. Исследования также показывают, что вложения в аккумуляторные батареи соответствуют и превышают вложения в инструменты.Makita Sync Lock ™ обеспечивает надежную защиту от кражи для любого подрядчика, вложившего средства в систему Makita LXT.

Начиная

Вам потребуется компьютер или ноутбук с USB-портом, работающий под управлением операционной системы Windows 7 или 8 серии.Комплект терминала Sync Lock ™ имеет все остальное, что вам может понадобиться, включая терминал Sync Lock ™, операционное программное обеспечение и кабель micro-USB. Обратите внимание, что операционная программа Sync Lock ™ находится на флэш-накопителе, но ее также можно загрузить здесь.

Нет. В настоящее время Sync Lock ™ можно использовать только с компьютером или ноутбуком с операционной системой Windows 7 или 8 серии.

Нет. Вам потребуется подключение к Интернету только в том случае, если вы решите загрузить операционное программное обеспечение Sync Lock ™ с сайта www.makitatools.com. Обратите внимание, что операционная программа Sync Lock ™ находится на флэш-накопителе внутри комплекта.

№Для использования Sync Lock ™ на вашем рабочем месте подключение к Интернету не требуется.

Настраивать

См. Руководство по быстрому запуску, которое находится внутри коробки. Его также можно найти в формате PDF на установочной флешке и на сайте makitatools.com / синхронизация блокировки. Краткое руководство содержит четкие пошаговые инструкции по установке и настройке, чтобы вы могли использовать Sync Lock ™ на своем рабочем месте.

Убедитесь, что на вашем компьютере или ноутбуке установлена ​​операционная система (ОС) Windows 7, 8 или 8.1. При загрузке убедитесь, что шнур правильно подключен между Терминалом и компьютером или ноутбуком.Обратите внимание, что программное обеспечение Sync Lock ™ несовместимо с компьютерами Macintosh. Также обратите внимание, что программное обеспечение не будет работать на планшетах или мобильных устройствах любого типа. Для получения дополнительной информации обратитесь в информационный центр Makita по телефону (800) 4-MAKITA.

Когда вы подключаете терминал (подключив его к портативному компьютеру или компьютеру с помощью соединительного кабеля USB), убедитесь, что боковой переключатель терминала находится в среднем положении: режим связи.Убедитесь, что ваше программное обеспечение открыто на вашем рабочем столе. В окне Sync Lock ™ на экране убедитесь, что значок USB в правом верхнем углу горит (см. Изображение справа). Для получения дополнительной информации обратитесь в информационный центр Makita по телефону (800) 4-MAKITA.

Убедитесь, что шнур правильно подключен между Терминалом и вашим компьютером или ноутбуком. Также убедитесь, что боковой переключатель терминала находится в среднем положении: режим связи.Для получения дополнительной информации обратитесь в информационный центр Makita по телефону (800) 4-MAKITA.

Да. Каждый терминал включает уже установленную 3-вольтовую литиевую батарею типа «таблетка» CR2450. Рекомендуется держать под рукой дополнительные аккумуляторные элементы, так как вы не сможете разблокировать аккумуляторы на Терминале, если аккумулятор разряжен. Обратите внимание, что ваш Терминал будет показывать предупреждающий свет, когда батарея разряжена (изображение справа).Также рекомендуется держать на стройплощадке дополнительный терминал в качестве резерва на случай разряда батареи — эта мера предосторожности поможет предотвратить простои при замене батареи.

На вашем терминале Sync Lock ™ есть три световых индикатора:
1. Регистрация: Когда он горит и боковой переключатель установлен в положение «Регистрация», ваш терминал позволит вам установить новые ПИН-коды для ваших батарей и / или Терминал.
2. Таймер: Когда он горит и боковой переключатель установлен в режим таймера, вы можете назначить расписания блокировки для ваших батарей. Обратите внимание, что PIN-код должен быть назначен каждой батарее, прежде чем вы сможете установить график блокировки.
3. Предупреждение: Предупреждающий световой сигнал указывает на то, что PIN-код клеммы и аккумулятора не совпадают. Предупреждающий световой сигнал также сигнализирует о низком заряде батареи — это ваш сигнал к замене батареи на новую литиевую таблеточную батарею CR2450 3 В. Обратите внимание, что с разряженной батареей вы не сможете разблокировать свои батареи, поэтому рекомендуется держать под рукой дополнительные батареи, а также иметь один дополнительный терминал с батареей в качестве резервного.

При подключении к компьютеру или ноутбуку с помощью соединительного кабеля настройки бокового переключателя (изображение справа) позволяют выполнять ряд функций:
1. Регистрация: Установите новые PIN-коды для ваших батарей и / или терминала. .
2. Таймер: Назначьте расписания блокировки для ваших батарей. Обратите внимание, что PIN-код должен быть назначен каждой батарее, прежде чем вы сможете установить график блокировки.

Монтаж

После того, как PIN-код был назначен Терминалу при подключении к вашему компьютеру или ноутбуку, Терминал готов к программированию ваших батарей. Когда Терминал подключен или не подключен к вашему компьютеру или ноутбуку — и с боковым переключателем на Регистрации — просто вставьте незапрограммированную батарею в Терминал.Когда раздается звуковой сигнал и мигает индикатор регистрации, это означает, что этому аккумулятору назначен PIN-код. Оттуда, если таймер уже установлен на Терминал, вы можете переключить настройку в режим Таймера, который также установит время блокировки.

Имя пользователя может дополнительно идентифицировать Терминал для конкретного человека или проекта.

Всегда нажимайте «ОК».PIN-код регистрационных данных, который вы только что ввели до появления этого сообщения, должен совпадать с PIN-кодом Timer Cross при установке времени блокировки аккумулятора. Обратите внимание, что если для ПИН-кода регистрации по-прежнему установлено значение по умолчанию, равное четырем нулям (0 0 0 0), это гарантирует, что вы сможете программировать новые батареи, просто вставив их в Терминал (примечание: необходимо установить боковой переключатель. при регистрации).

Подключив Терминал к компьютеру или портативному компьютеру с программным обеспечением Sync Lock ™, перейдите в раздел «Настройка регистрации», чтобы настроить новый PIN-код для настройки регистрационных данных и имя пользователя.Дополнительную информацию см. В Кратком руководстве.

Если вы изменили регистрационный перекрестный PIN-код с настройки по умолчанию, состоящей из четырех нулей (0 0 0 0), вам нужно будет снова изменить его на PIN-код по умолчанию. Подключив Терминал к компьютеру или ноутбуку, измените ПИН-код регистрационного перекрестного кода на четыре нуля (0 0 0 0) и нажмите «Передать». Дождитесь сигнала, затем отключите Терминал.Теперь, когда боковой переключатель установлен в положение «Регистрация», вставьте батарею в Терминал, дождитесь сигнала и мигания индикатора регистрации. Теперь батарея запрограммирована и может быть удалена. Чтобы снова изменить свой перекрестный PIN-код регистрации на свой При предыдущей настройке подключите Терминал к компьютеру или ноутбуку и измените свой перекрестный PIN-код регистрации. Как уже упоминалось, мы рекомендуем оставить для перекрестного PIN-кода регистрации значение по умолчанию, равное четырем нулям, для простоты использования.

Лучшие практики

Оставьте для ПИН-кода перекрестной регистрации значение по умолчанию, равное четырем нулям (0 0 0 0).Ваш Терминал прибудет с этой настройкой.

Держите дополнительный терминал на стройплощадке в качестве резерва на случай разряда батареи — эта мера предосторожности поможет предотвратить простои при замене батареи.

Имейте под рукой запасные аккумуляторные батареи на рабочем месте или на стройплощадке. Вы не сможете разблокировать свои аккумуляторы на Терминале, если аккумулятор разряжен. Обратите внимание, что ваш Терминал будет показывать предупреждающий свет, когда батарея разряжена. Эта мера предосторожности поможет предотвратить простои при замене батареи.

На стройплощадке держите терминал (ы) в режиме таймера. Это наиболее распространенная настройка для повседневного использования. Если не установлен режим таймера, Терминал не будет считывать данные о ваших батареях.

Если у вас большая строительная площадка, рекомендуется иметь несколько терминалов (пример: один терминал на этаж). Это обеспечивает более быструю обработку нескольких батарей.

Для отмены программирования батареи лучше всего иметь под рукой Sync Lock ™, установленную в настройке Timer-Cancel, чтобы быстро очистить батареи.Возможно, будет удобно, если в вашем диспетчере инструментальной кроватки будет включен терминал для этой настройки, чтобы можно было быстро удалить батареи, чтобы удалить текущие настройки времени.

Возврат и гарантия

Не забудьте сначала декомпрограммировать все ваши батареи, установив перекрестный вывод таймера на значение по умолчанию, равное четырем нулям (0 0 0 0), и проведя пальцем по всем батареям.Вы можете вернуть Sync Lock ™ своему дилеру.

На

Sync Lock ™ (и все литий-ионные инструменты, аккумуляторы и зарядные устройства Makita) предоставляется ограниченная 3-летняя гарантия.

Makita U.S.A., Inc. базируется в Ла-Мирада, Калифорния, имеет производственный, дистрибьюторский и учебный центр в Буфорде, Джорджия, дистрибьюторский и учебный центр в городе Уилмер, штат Техас, и дистрибьюторский центр в Mt.Проспект, Иллинойс. Если вы не нашли нужную информацию в разделе часто задаваемых вопросов, свяжитесь с нашей службой поддержки клиентов в г. Буфорд, штат Джорджия, по телефону: (800) 4-MAKITA для получения дополнительной помощи.

La página que selecciono por el momento no está disponible en español.

Le gustaría:

eigenskippen, схема монтажа, fornijen harren eigen hannen, отзывы

Yn ús lân, ien fan de meast populêre rots Drill, находится в «Makita 2450».Дит — гджин тафал. Ommers, шляпа «Makita 2450» в стиле prestaasje, en syn gearkomste skema kinne jo te reparearjen de punch mei har eigen hannen. Это сделано в стиле «Makita», как и в японских фабриках, но модель HR 2450 изготовлена ​​в Китае. Tekenje konklúzjes oer de kwaliteit fan dit materiaal, brkers Betink de resinsjes oer «Makita 2450» blêden út nderskate boarnen. Útdjipjen fan de kennis fan ‘e presintaasje ark, sil gewoan konkludearje de helberheid fan kopen.

Algemiene skaaimerken

«Makita 2450» — это bekend ûnder bouwers en repairmen, как в hiel funksjoneel profesjonele ark.Это ienfâldich en betrouber yn wurking, то есть gemak en goede lykwicht. Танк Mei из силикона «Makita 2450» на английском языке. Hy hat in goede stof beskerming systeem, dat makket de eksploitaasje libben fan de apparatuer.

Syn Populariteit is it gefolch fan ‘e mooglikheid om te reparearjen it gewear «Makita 2450» thús. Jo hoege jo net te приносит соад джилд оп nderhâld. Lykwols, послушайте, пожалуйста, поклонник sammeljen it gewear «Makita moatte review syn disassembly en reparaasje Technology 2450».

technyske eigenskippen

Bepaalde Набор квалитетен шляпного перфоратора «Makita 2450». Eigenskippen levere troch de fabrikant yn de ynstruksjes folgjende.

Инструмент весовой 2,4 кг. Система крепления ymplemintearret Boer SDS +. Дырокол — это ûntwurpen foar slypjen, boarjen en hammer boarjen. Это шляпа trije stringen fan ‘e operaasje. Oantal крутит вентилятор на холостом ходу около 1100 в минуту, при максимальном ударе — 4500 в минуту. De krêft fan de foaren beweging op it maksimale gelyk oan 2.7 J Drilling kapasiteit.:

• Hout — 32 мм;
• Металл — 13 мм;
• пёрышко конкреет — 24 мм;
• foar Пустотелая коронка — 54 мм.

Der binne ek extra funksjes in it gewear «Makita 2450». Skaaimerken ûnderskiede de oanwêzigens fan ‘e предохранительная муфта, задний ход, пазовая кнопка, en elektroanyske snelheid kontrôle.

Мощность сети

De Netzteil составляет 780 Вт. Кабель Лингте находится в 4 м.

tekens fan in fake

Fanwege de populariteit fan syn fertsjintwurdige ûngewoan falskemunterij apparatuer.Der binne eigenskippen не определяет фальшивый перфоратор HR 2450. Он представляет собой весло в коарте-снуере (толщина 0,5 м). De brieven oan de swarte Fasteners koffer yn Fake matte, wylst de oarspronklike — блестящий.

Yn ‘e foto it gewear yn de ynstruksjes fan’ e eftergrûn fan dit produkt, ljocht griis, hast wyt. В копы сил цюстер, доффе клеур вером было.

Модель кофе jo koffer HR 2450 не является фабричным вентилятором Японии, она находится в echte ark. Op de oarspronklike skreaun: «Сделано в КНР», это «сделано в Китае»…

«Makita 2450» в прорезиненном ручном платке. Все предметы moatte ek befetsje lytse koffer elk harren oantsjutting. Doch net fake pinne wurdt makke fan rubber en plestik. Dat moat ek in sinjaal fan de needsaak om weromlûke út de oankeap fan it ynstrumint.

Схема разборки

В этом случае необходимо разобрать вентилятор nderhâld fan de keunst fertsjintwurdige troch de brûker moat wêze kinne, разобрать его ynstrumint. Схема сборки перфоратора «Макита 2450» шляпа в меарфалдичхейд веером knopen en eleminten.Foar reparaasje moatte witte net allegearre fen hjarren. Hjir binne de meast basale eleminten, это в скема («Makita 2450» — een apparaat tige dreech).

De Earte — в кольце скутслей. Это belutsen de ntmanteling fan it patroan omslach. Fierder находится в кольцевом скоаттельтоец аппарате. Это необходимо для фиксации сверла. Syn gids находится в waskmasine en в koanyske maitiid.

De tsjinstanner lytser — это мотор с 4 винтами. Схема сделана из пропитанной резины, не обманывайтесь в грязном шиповнике, похожем на веслообразный веер.

Dy kennis is genôch te fieren út reparaasje thús. Folgjende moat wêze bekend mei de technyk fan ‘e gearkomste.

It tûkens fan sels-reparatie

Ремонтный пуансон «Makita 2450» mei har eigen hannen is wurdich útjeften om ferskate redenen.

Fertsjintwurdigers fan it tsjinstesintrum выполняет Устранение неисправностей в алгоритме bepaalde. Dit liedt ta in nochal grut útjeften op repair ark.

Ek, это oannimlik dat de meiwurkers hâlde sil in fertsjintwurdiging fan de plande ynspeksje, это ferlet dêrfan — это чистая мудрость.En belije sil noch hawwe.

Как и в случае с вентилятором из груши harren sil dochs moatte ferfange, сервисное обслуживание meiwurkers leverje allinnich lisinsje ûnderdielen «Makita 2450». Ремонт yn dit gefal kin wêze fergelykjen mei de kosten fan it keapjen fan in nij ynstrumint. Al dizze feiten sprekke yn it foardiel fan de sels-oanpassing of ferfanging dielen.

ремонт

«Makita 2450» mei har eigen hannen ûnder reparatie in de oanwêzigens fan spesifike kennis en feardichheden. Инспекция техники и оборудование вентилятор parten модель HR 2450 очень простая.Это дает возможность разборки skoaren ark en dan smyt all âlde grease, stof, smoargens. Поврежден диелен ферфонген. Дэн, подробности фан, это gewear komme byinoar. Jo moatte wêze bekend mei elts item fan wurk. Se kinne wurde produsearre yn in patroan, de mode Switch, it gewear lichem.

Foar reparaasje, Earst fuortsmite de chuck, dan de snelheid selektor. Nei dit, de reparaasje binnen de húsfesting. Смазка вентилятора Ferfangen en droegen rubberen eleminten.

Картридж

Помогите вентилятором Mei в плоском картридже schroevendraaier разобранном.Ремонтный перфоратор «Makita 2450» mei harren hannen gjinne mei dit elemint. Уныло это patroan omslach, helje de rubberen мычем. Стопорное кольцо снято. Дэн, это patroan omslach wurdt fuorthelle en в металлическом кольце. Он закреплен на петле и фиксирует сверло. Hy helle, en de metalen waskmasine, koanyske maitiid krijt muoite.

De oarsaak fan de steuring kin wêze wear dielen. Hy die bliken часто сверлит сеть с защелкивающимся автоматом, сжимая deksels. Neidat kontrolearjen все детали, идентифицируйте de oarsaak fan it mislearjen.Suvere âlde eleminten út smoargens en âld grease. Bal swier behannele mei nije oalje. Koanyske maitiid set smel kant oan in wjerstannen.

De gids wasmachine moat druk it sa as te wêzen nder it gat yn ‘e kofferbak. Ремонтный перфоратор «Makita 2450» mei в картридже gebiet fereasket fixing debal yn it gat. Все предметы sammele yn omkearde folchoarder.

Переключатель режимов

Для разборки вентилятора подъемное устройство T-образная защелка на ручном переключателе. Wurdt brûkt foar dizze 2-мм шровендер.Hiel foarsichtich moatte lûke jo foet latch. Se útlutsen. Считайте зажим moatte wurde waarnommen dat it hat net ôflein troch de maitiid.

Nei it útfieren fan dizze stappen, keare it knob nei lofts. Sûnt syn projeksjes sille falle gear mei de grooves bewurker wentebou. De Switch kin maklik fuorthelle. Klammer nimme út tegearre mei de maitiid. De rubberen ring oan ‘e stâle fan de oerstap te wêzen tinne schroevendraaier te PRY en optille kin. Это foarkomt de утечки вентилятора de dominatrix út de húsfesting.

Схема перфоратора в сборе «Makita 2450» в специальном опиенфолинге fan de oerstap. Все подробности на сайте stoel wurdt skjinmakke fan âlde smoargens. Густо обмазанные двумя металлическими булавками и резиновым кольцом. Он установлен op de oerstap. De handle maitiid wurdt ynfoege, en dan latch. Это ровная сетка, всплывающая почти без защелки.

Dan, de Switch wurdt ynbrocht yn de Fersnellingsbak. Wannear’t de handgreep rjochte — это сектор tusken de dielde mode и установка вентилятора в штифте.Хай — чистый Инфоэдж оан де Эйн. Это Switch moat wurde omset oan it boarjen modus en in bytsje fierder. Tagelyk wy moatte net ferjitte om druk op de release knop sadat it net bemuoit mei de beweging.

Dan draai ‘e sinnewizer klok mei oant de ein fan’ e latch yndrukt wurdt.

Неисправность переключателя

Если это необходимо, ознакомьтесь с инструкциями по ознакомлению с вентилятором «Makita 2450», исправьте неисправность переключателя. Se kinne wurde feroarsake troch wear веерные металлические булавки.Yn dit gefal, dan sil net oansette op ien fan ‘e stannen. Жо моатт в роли фанатика де Эрстапа. Dat moat dien wurde yn gefal fan breakage stoel projeksjes.

As de rubberen ring wurdt droegen, sil in lichte утечка вентилятора it dominatrix. Sil moatte wurde ferfongen.

It bart dat de slûs wurdt brutsen snaffel, dêr’t it mei ferbn oan it gear holtes. Klammer tabs meie wurde skansearre. Om foar te kommen dat al dizze mislearre, jo moatte hoeden omgean it ynstrumint.

gear húsfesting

Fuortsmiten fan de wentebou mei it gear nedich om optille it ark barb.Perforateur wurde yndrukt oan in novimber, wylst lûke de skulp. Yn dizze posysje, al de details binne yn plak.

Nei harren kontrôle, ynspeksje en ferfangen fan de gear húsfesting wurdt setten yn plak. Alle eleminten moatte wurde pleatst yn syn oarspronklike foarm. De nedige eleminten nedich te grease.

Yn это proses fan sammeljen it gear gefal moatte wurde skjinmakke mei kerosine of benzine. Огненный панцирь закреплен на плакате, похожем на весло. de modus skeakel oer op it moat net wêze.

Lekken yn ‘e gear wentebou

Это модель вентилятора HR 2450 wurdt karakterisearre troch hege sterkte, brekke yn dizze site binne frij seldsum. Mar it bart dat ek hjir der binne bepaalde проблема. Поскольку это kabinet hat krigen tegearre mei de nulle Bearing, это может быть сделано, если вы сидите более swier droegen. As dit diel wurdt los hiel soad, ferfange de húsfesting.

сом это brutsen sit tuskenlizzende pylk. Ремонт wurdt ferwachte yn de earte gefal.

В скребке с зубчатой ​​передачей вентилятора.Поскольку это wurdt skansearre gebou stof (bart hiel komselden) из miny-ôfbyldings aksjes reparateur, оно feroare tegearre mei it lichem.

Deselde proseduere wurdt spile yn it gefal fan steuring fan de iepeningen fan de modus switch. Dizze typen fan falliseminten binne typysk foar falskemunterij kopyen.

konsumint beoordelingen

Under de brûkers fan mieningen oer it ark wurdt ferdield. При утечке смазки перфорация «Makita 2450».Resinsjes ek meitsje dúdlik dat reparaasjes binne in service sintrum foar in lange tiid en is djoer. Lykwols, opheffing fan de oarsaak fan it проблема op har eigen, kinne wy ​​ferwachtsje de normale wurking fan it ynstrumint. Hiel faak binne der lekken yn ‘e rots boormachine, dy’t binne útjûn yn de ôfrûne jierren. Marearder produkt bekend as de heechste kwaliteit. Этот фан-комт представляет собой технологию, похожую на весло.

De positive eigenskippen fan ús model neamd brûkberens, duorsumens en doer.Se, neffens konsumint resinsjes, является вселенным. Перфоратор является прозрачным, как показано на рисунке, и действует как дефлектор muorren. Yn dit gefal, это ynstrumint kin wurde eksploitearre mei oalje dressing 1 elke 2 jier sûnder reparaasje. Geskikt foar sawol thús gebrûk en foar profesjonele gebrûk.

Это было сделано с помощью молотков. Это lichtgewicht mar krêftige. Как jo keapje de orizjinele en gewoane brûker yngongen de wurking fan de apparatuer sil duorje lang en produktyf.

‘E kunde mei de kenmerken, gearkomste skema’ en reparaasje punch «Makita 2450», kinne jo útwreidzje it libben fan ‘e ark. Исполнение ûnderhâld en ferfanging fan de ûnderdielen op harren eigen, de brûker sil besparje harren jild. Как jo oanskaffe недич ом omtinken te jaan oan это karakteristike ferskillen tusken de oarspronklike ynstrumint. Это sil duorje langer ferfalsking.

Перфоратор «Makita 2450»: смолы. Перфоратор Makita 2450: Характеристики, Priis

Дырокол находится в инструменте gebou, dêrmei kinst útfiere в фолдваанде породы скала оан вуркен.

Berik fan gebrûk

De apparatuer makket it mooglik te meitsje gatten yn dy materialen dy’t kin net betelje om boarje дрель. Dit apparaat — это nmisber foar de útfiering fan wurken op de werynrjochting hûs of appartemint. De fabrikant Makita производит отбойные молотки породы skala oan ark foar bouwen en reparaasje, der binne ek frij ymposante seleksje веерные молотки.

Funksjes Punch merk Makita 2450

Перфоратор «Makita 2450», не имеет ничего общего с этим изделием, является одним из самых известных, как в profesjonele middel, dêrmei kinst produsearje duurzaam operaasje.Оборудование kinne oplein wurde swiere load. Operaasje — это mooglik yn trije stringen: удар, boarjen en chiselling. Это apparaat шляпа в elektroanyske snelheid tafersjochhâlder wêrmei feroarje it taryf foar base dy’t hawwe ferskillende krêft.

Это устройство предназначено для фанатов wurkjen dielen dy’t gewoan ûnderwerp ferfanger, оно предлагает поворачивающийся ремешок для наушников с вентилятором hâldt de eleminten. Поскольку это netwurk, охватывающий wurdt ferlege, de ienheid sil automatysk wurde blokkearre. Перфоратор «Makita 2450», отзывы о дёрфане сильвэзэ орехи ом те лезен фоардат де оанскаф фэн это материал, это первый фэн в лабиринтной системе, дающий блеск фэн-эйнхейд фэн-э-пентраасе фэн-лыцэ пун.

Спецификация Makita 2450

Как jo beslute ta it oantugen fan in punch «Makita 2450» resinsjes sille wêze nuttich om te lêzen, se wurde presintearre yn dit artikel. Под oare dingen это fan belang om te beteljen bysûnder omtinken oan de technyske spesifikaasjes, wêrûnder de shank SDS-plus. Этот параметр предназначен для профессионалов. Foar de beginjinnende master en de saakkundige sil wêze wichtich om te witten dat de ienheid kin operearje yn ien fan de trije stannen.Это шляпа foech om te blazen 2.7 J.

Вт моторфермоген, dit параметр 780 Вт. Как jo hawwe te wurkjen mei konkrete, dan in gat yn kin dien wurde mei в диаметре dy’t — это gelyk oan de maximum snelheid fan 24 миллиметра. Его диаметр составляет 32 миллиметра. Hiel faak, de spesjalisten en handyman ferheget de fraach fan it meitsjen fan gatten yn it stiel, de niisneamde параметры до 13 миллиметров. Under oare dingen, de funksjonele ienheid wurdt foarsjoen fan в электроаниске весло.

экстра-фанкс

Дырокол «Makita 2450», dy’t oerienkomme mei de positive foarstelling resinsjes, hawwe in beskermjende mouwe opnaam, nder oaren, yn it bywêzen fan de tafersjochhâlder hat in koppel frekwinsje. Idling tal revolúsjes kinne ynsteld wurde te beheinen oant oant 1100 per minuut. Oangeande it oantal slaggen, harren oantal kin oprinne fariearjend fan 0 oant 4500 в минуту. Аппарат шляпа в кабель мей ​​в лингте вентилятор 4 метра. Wurk mei it ark is handich fanwege syn gewicht net ferskille te hege snelheid en beheinde 2,4 килограмм.

Начальный вентилятор Funksjes Обзор Makita 2450

Как jo beslute ta it oantugen fan it boppesteande-beskreaun stik ark, jo punch it skema «Makita 2450» moat beskôge wurde. Foardat mei помогите веером это мастер ров derfoar soargje dat de trekker switch is yn it proses fan weromkomme nei it apparaat sliep modus. Dit kin ferifiearre wurde op ‘e tiid fan’ e switch reizen. Sadree’t de krêft wurdt ferbûn, это wurk kin beginne troch op de macht toets. Neffens brûkers, это лучше всего.As der in winsk te stopjen de Boar, de oerstap moatte wurde útbrocht flot. Neffens saakkundigen, часто der ferlet — это fan krêft wurdt útset, en de knop wie útskeakele, dan moatte triuwe oant it stoppet, en dan útsette. Ремонтный перфоратор «Makita» — это чистая техника, как и для оборудования, не имеющего отношения к конструкции. Sa, hwent belûken fan de omkearde beweging — это недич ом, это переключатель yn posysje, dat wurdt oanjûn mei de letter A. Yn dit gefal, он сверлит sil ferhúzje nei rjochts.

Как переводится de oerstap yn posysje B, это сверло sil bewege yn ‘e tsjinoerstelde rjochting.Фоардат Джо Беджинне те Боарже, Йо Моатте дер Вис Фан, что де Рохтинг Фан де Ротаасйе просто есть. As wiisd troch betûfte brûkers feroarje de ynstellings, wurde wis te wachtsjen oant de Drill Halte. Yn de tiid fan de ynstallaasje fan efterút motion switch knop moat yndrukt del mar healwei.

Brûker kommentaar op de eksploitaasje ark

Электроинструмент «Makita» работает в ротационном режиме, работает без молотка. Dizze metoade fan operaasje is meast geskikt foar manpulaasje dêr’t bêst stoffen wurde belutsen.Lykas sein de eigners fan ‘e beskreaune apparaat для того, чтобы он инстеллировал вентилятор de earder neamde modus te lossen de slûs knop, en dan draaie de modus feroarje рычаг в его символе, что называется «сверлить с молотком». Om te betsjinje de masine yn dizze modus, de meast geskikte bytsje dat wurdt foarsjoen mei in punt makke fan in legearing fan wolfraam carbid. Электроинструменты «Makita» и geskikt foar gebrûk mei sêfte materialen en base dy’t miskien hawwe in trochsneed tichtheid. Jo kinne brûk meitsje fan de rotaasje modus.Это kin belûke в metoade fan rezjym feroarje stâle. Har moatte om te wikseljen nei это символ, который обозначает в упражнении.

As de meast geskikte oplossings foar de útfiering fan dizze wurken geskikt hout Drilling of Boar mei spiraal. Как jo foar de útdaging crush, split, Scrape, если это материально, это bêste mei в perkusje modus. Это kin wêze ynsteld útskeakelje troch, это ручка oan ‘e posysje, это oanwiisd как «молоток». Великолепный фоар де útfiering fan dizze wurken en piramidedak chisel, like goed as kâlde chisel, dat brtkt wurdt foar Scraping.

Рекомендуемый gebrûk

Ремонтный пробойник «Makita» net nedich as jo besykje te brûken de tool sekuer mooglik yn wurking. Fabrikant Ferbiedt nder rotaasje fan it apparaat wikselt mode, lykas liede kin ta skea. Under oare dingen, jo moatte om derfoar te soargjen dat de ynstallaasje fan ‘e oerstap waard leit op deselde posysje, net tusken harren.

De ienheid hat in koppel limiter, as de motor snelheid berikt dêr in kritysk heech nivo, dan sil automatysk loskeppele.Nei dit bit sil ophâlde draaiende. As tidens de operaasje waard opnommen limiter, de masine moatte verbreken, oars kinne, sille in flugge efterútgong fan ‘e ôfsûnderlike komponinten.

Весла для рабочего стола Makita 2450

При сборке одежды «Makita 2450» производилась большая часть техники, она создавалась для работы с вентилятором в джипте, и это позволяло сделать ее более удобной для использования с универсальным вентилятором. Om fêst te stellen de meast geskikte gat grutte, losmeitsje de knob om de djipte peilskaal yn de gatten leit laterally, en dan beskiede hokker fereaske djipte, feilich all handgreep.De oanwêzigens fan SDS + chuck kinne jo fluch feroarje it mûlestik mei mar ien beweging. De fabrikant derfoar derfoar, что он вкус с ручным управлением, это не de apparaat wurdt Presintearre yn ergonomische design en perfekt balansearre. Это ynstrumint komt yn in útfiering gefal, tsjut op de mooglikheid fan maklik ferfier en ôfhanneling. В этой прозе, kinne jo net bang fan wat de ienheid wurdt beskeadige, en guon fan syn komponinten sille ferlern.

Молоток Keapje «Makita 2450», цена составляет 7000 робелей, дан кинь ин алл винкель фоар де феркеап веер он гуд оанбелангжендэ……………………… «……………………………………………………………………………Dizze ienheid идеально подходит для решения проблем, связанных с вентилятором, в нем fieren fan de elektryske, bou en sanitair wurk. Mei dit apparaat kin wêze проделывать выемку для монтажа электрического doazen. В нем говорится о том, что вентилятор работает в режиме тренировки, кинне йо оанпассе де снелхейд, он bieden fan в krekter útfiering fan wurken. Это ynstrumint находится в funksje fan it omkearde, dat kinne jo extract taheakken, mei help fan it model as schroevendraaier.

Пробивной аппарат «Makita 2450» должен обеспечить его лучший вентилятор в ограничителе, не устраняющем неисправность, чтобы предотвратить заклинивание вентилятора.Сделайте kinst net bang fan ‘e ynfloed op it stuit fan botsing mei de kompetysje. Eksperts derom dat as gefolch fan it brûken fan in handgreep gearkomste wurdt nofliker. Зубило это mooglik te set 40 ferskillende posysjes, sûnder help fan in extra ark.

tsjinsten

Как jo konfrontearre wurde mei it feit dat de tool defect of fereasket reparaasjes, dan foardat jo disassemble de Puncher «Makita 2450», der wis fan dat jo sille wêze kinne soargje dat de skea sels. Leden sizze dat de ienheid rint foar lange tiid, en tidens de eksploitaasje net belûke de needaak foar ûnderhâld.Yn it lêste gefal — это nedich om te ferfangen de borstels, запечатывающий gom en fan в доминатриксе. Net langer hoege te fieren grutte reparaasjes, dat kin foarstelle ferfanger.

konklúzje

Пробойник «Makita 2450» hiel faak kinne professional te meitsje harren eigen reparaasjes. Lykwols, yn dit gefal, it ark wol net wurde, обслуживаемый с гарантией, это чистый altyd posityf foar de gefallen, поскольку der ferlet является fan reparaasje.

ຄຸນ ສົມ ບັດ ແລະ ການ ທົບ ທວນ ຄືນ ຂອງ ລູກ ຄ້າ.ລົ້ມ ເຫຼວ ຂອງ ທົ່ວ ໄປ ທີ່ Makita 2450 ແລະ ການ ລົບ ລ້າງ ຂອງ ເຂົາ ເຈົ້າ

ມີ ປະ ໂຍດ ຫລາຍ ໃນ ເວ ເຄື່ອງ ມື ພະ ລັງ ງານ ຫນຶ່ງ ສາ ມາດ ທົດ ແທນ ການ ຄ້າຍ ຄື ກັນ ຫຼາຍ. ດັ່ງ ນັ້ນ, ດີ ໃຈ ຫລາຍ Makita 2450 ຫນ້າ ດໍາ ເນີນ ການ ເຈາະ, ມັນ ສາ ມາດ ໄດ້ ຢ່າງ ງ່າຍ ດາຍ ໄຂ ບັນ ຫາ ຕ່າງໆ оббивать штукатуркой ຫຼື ແມ້ ກະ ທັ້ງ ຈະ демонтировать ກໍາ ແພງ. ຄວາມ ນິ ຍົມ ຂອງ ຮູບ ແບບ ນີ້ ໃນ ລັດ ເຊຍ ພຽງ ແຕ່ ມ້ວນ ຫຼາຍ ກວ່າ. ເຫນືອ ໄປ ຈາກ ສະ ນະ ວິ ການ ທີ່ ໂຫຍດ ຄົນ ໂຫຍດ ຄົນ: ມື ແມ່ນ ງ່າຍ ທີ່ ຊ່ອມ ຖ້າ ສະ. ເພື່ອ ເຮັດ ສິ່ງ ນີ້, ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ຄຸ້ນ ເຄີຍ ກັບ ທ່ານ ເອງ ທີ່ ມີ ຂະ ບວນ ການ ຂອງ ເຕັກ ໂນ ໂລ ຊີ.

ລັກ ສະ ນະ ທົ່ວ ໄປ

Перфоратор Makita ການ HR 2450 FT ເປັນ ທີ່ ຮູ້ ຈັກ ເປັນ ເຄື່ອງ ມື ປະ ລາ ຄາ ບໍ່ ແພງ. ມັນ ຖືກ ນໍາ ໃຊ້ ເປັນ ການ ສ້ອມ ແປງ ມື ອາ ຊີບ ຕົ້ນ ສະ ບັບ ພາຍ ໃນ. ດາ ເຄືອ ຂ່າຍ ທີ່ ມີ ຢູ່ ແລ້ວ ໃນ ປະ ເພດ молотки Makita HR 2450 ຮຸ່ນ FT ແມ່ນ ພິ ຈາ ລະ ນາ ເປັນ ຫນຶ່ງ ເຄື່ອງ ມື ທີ່ ງ່າຍ ທີ່ ສຸດ. ເຂົາ ເປັນ ການ ຖືກ ຕ້ອງ ດີ, ສະ ນັ້ນ ການ ນໍາ ໃຊ້ ງ່າຍ ດາຍ.

The HR ຕົ້ນ ສະ ບັບ 2450 ຖືກ ຂັບ ເຄື່ອນ ໂດຍ Makita, ອີງ ຕາມ ການ ຕໍາ ນິ ຕິ ຊົມ ໃຊ້, ມັນ ແມ່ນ ທົນ ທານ. ລະ ບົບ ຂອງ ເຂົາ ໃຫ້ ການ ປົກ ປ້ອງ ຝຸ່ນ ສໍາ ລັບ ແລະ ການ ເຮັດ ວຽກ ການ ສ້ອມ ບໍ່ ມີ ການ ໄດ້ ຮັບ ເຂົ້າ ໄປ ໃນ ສ່ວນ ໃນ ຂອງ ອະ ນຸ ພາກ ປະ ເທດ ວັດ ຖຸ.

ສາ ມາດ ໃນ ການ ສ້ອມ ແປງ ເຮືອນ ຈັດ ສັນ Makita HR 2450 FT ຈາກ ລະ ດັບ ຂອງ ອຸ ກອນ ກ່າວ ໄດ້. ໃນ ຄໍາ ສັ່ງ ທີ່ ຈະ ບໍ່ ເປັນ ອັນ ຕະ ລາຍ ໄດ້ ດີ ໃຈ ຫລາຍ, ການ ສ້ອມ ແປງ ຄວນ ຮັບ ການ ປະ ຕິ ບັດ ຮູບ ແບບ ສະ ເພາະ ຫນຶ່ງ, ປຶກ ສາ ຫາ ລື ຕໍ່ ໄປ.

ລັກ ສະ ນະ ດ້ານ ວິ ຊາ ການ

Makita 2450 ມີ ຈໍາ ນວນ ຂອງ ລັກ ສະ ນະ ທີ່ ໄປ ນິ ຍົມ ຂອງ ຕົນ. ນ ້ ໍ າ ຫນັກ ຫນ່ວຍ ຄື 24 ກິ ໂລ. ຈໍາ ນວນ ຂອງ ການ ປະ ຕິ ວັດ ທີ່ ບໍ່ ເຮັດ ວຽກ — 1100 ຕໍ່ ນາ ທີ. ໃນ ກໍ ລະ ນີ ດັ່ງ ກ່າວ ນີ້, ດີ ໃຈ ຫລາຍ ແມ່ນ ສາ ມາດ ເຮັດ ໃຫ້ 4,500 ເທື່ອ ຕໍ່ ນາ ທີ. ພະ ລັງ ງານ ສູງ ສຸດ ຂອງ ການ ເຄື່ອນ ໄຫວ ການ ແປ ພາ ສາ ໄປ ຮອດ 27 J.

ການ ຝຶກ ຊ້ອມ установленный ໃນ ຖາ ນະ ຜູ້ ຖື ໂດຍ ວິ ທີ ການ ຂອງ ລະ ບົບ ປະ ສິດ ທິ ພາບ SDS +. ການ ລະ ນຶກ ແບບ ປຸ ສາ ມາດ ຫນ້າ ການ ເຈາະ, ການ ເຈາະ молоток ແລະ ລອງ ເຫດ ການ. 3 ແມ່ນ ສະ ຫນອງ ໃຫ້ ເພື່ອ ສະ ຫຼັບ ລະ ຫວ່າງ ທິ ບາຍ ຮູບ ແບບ. ການ ສະ ຫນອງ ພະ ລັງ ງານ ເປັນ 780 Вт. ສໍາ ລັບ ປ່ຽນ ເຄືອ ຂ່າຍ ລວມ ເຂົ້າ ໃນ ຄວາມ ຍາວ ສາຍ ຂອງ 4 мес.

ກໍ ຍັງ ມີ ຟັງ ຊັນ ເພີ່ມ ເຕີມ ໃນ Makita 2450. ລັກ ສະ ນະ ການ ລະ ບຸ ໄວ້ ໃນ ແນະ ນໍາ, ສັງ ເກດ ການ ຂອງ ໄດ້ ຢ່າງ ສິ້ນ ເຊີງ, предохранитель, ສະ ກັດ ປຸ່ມ ເລີ່ມ ຕົ້ນ ໄດ້. ພ້ອມ ດຽວ ນັ້ນ ແມ່ນ ການ ປັບ ເອ ເລັກ ໂຕຣ ນິກ ຂອງ ອັດ ຕາ ຄວາມ ໄວ.

ເຫດ ຜົນ ສໍາ ລັບ ຄວາມ ລົ້ມ ເຫຼວ ຂອງ — ເປັນ ການ ປອມ ແປງ

ຄວາມ ລົ້ມ ເຫຼວ ຂອງ ລະ ປະ ສາ ມາດ ໄດ້ ຮັບ ການ ສະ ຫນອງ ລັບ ຜົນ ຕ່າງໆ.ຫຼາຍ ມັກ ຈະ ແມ່ນ ຄວາມ ສໍາ ປະ ຕິ ບັດ ການ Makita HR 2450 ພາກ ສ່ວນ ໃນ ເວ ລາ ທີ່ ດີ ໃຈ ຫລາຍ ломается ລົງ ອັນ ເນື່ອງ ມາ ຈາກ ຊີ ວິດ ທີ່ ຫມັ້ນ ຄົງ ໄດ້.

ຢ່າງ ໃດ ກໍ ຕາມ, ແຫຼ່ງ ຂໍ້ ມູນ ຕ່າງໆ ພົບ ຂ້ອນ ຫຼາຍ ຂອງ ຂໍ້ ສະ ເຫນີ ແນະ ຂອງ ໃຊ້ ໃດ ຫນຶ່ງ, ການ ລາຍ ງານ ຄວາມ ລົ້ມ ເຫຼວ ຂອງ ພະ ລັງ ງານ ຂອງ ເຂົາ ເຈົ້າ ໃນ ອິດ ຂອງ ການ ດໍາ ເນີນ. ຂະ ບວນ ການ ຂອງ ການ ແປງ ດີ ໃຈ Makita HR ໄດ້ 2450 ອາດ ປ່ອຍ треск ໄປ ເປັນ ກິ່ນ ່ ິ ນ ເຫມັນ ຂອງ ການ ເຜົາ ໄຫມ້.

ມັນ ບໍ່ ແມ່ນ ເລື່ອງ ແປກ ໃນ ສໍາ ເນົາ ປອມ ຂອງ ອຸ ປະ ກອນ. ອັນ ເນື່ອງ ມາ ຈາກ ຄວາມ ນິ ຍົມ ດັ່ງ ກ່າວ ນີ້, ມີ ກໍາ ນົດ ໄວ້ ການ ຄຸນ ນະ ພາບ ຕ ່ ໍ າ.

ທໍາ ອິດ, ເປັນ молоток ທີ່ ແທ້ ຈິງ HR 2450 ແມ່ນ ຜະ ລິດ ໃນ ປະ ເທດ ຈີນ. ຖ້າ ຫາກ ວ່າ ມັນ ປະ ກອບ ດ້ວຍ ປະ ເທດ ທີ່ ແຕກ ຕ່າງ ກັນ, ມັນ ແມ່ນ ຄໍາ ນິ ຍາມ ປອມ. ອັນ ທີ ສອງ, ອົງ ປະ ກອບ ທັງ ຫມົດ ຕ້ອງ ສອດ ຄ່ອງ ທິ ບາຍ. ສາຍ ໄຟ ຈະ ຕ້ອງ ເປັນ ຢ່າງ ຫນ້ອຍ 4 ແມັດ, obrezinena (ແທນ ທີ່ ຈະ ເປັນ ພລາ ສ ຕິກ), ລາຍ ການ ທັງ ຫມົດ ທີ່ ຢູ່ ໃນ ກະ ເປົ໋າ ຍ່າງ ຍ່າງ ທາງ ທີ່ ມີ ການ ອອກ ແບບ ຂອງ ເຂົາ ເຈົ້າ. ຈໍາ ນວນ серийный ຄວນ ໄດ້ ຮັບ ການ ລະ ບຸ ໄວ້ ໃນ ເຄື່ອງ ມື ຂອງ.

ຖ້າ ຫາກ ວ່າ ຢູ່ ໃນ ທໍາ ອິດ ເລີ່ມ перфоратор Makita 2450 ຈາກ ກິ່ນ ່ ິ ນ ເຫມັນ ແລະ ໃນ ທີ່ ສຸດ ломается ຫຼັງ ຈາກ ສອງ ສາມ ຄັ້ງ ຂອງ ການ ນໍາ, ມັນ ເປັນ ຂອງ ປອມ ຄຸນ ນະ ພາບ ທີ່ ທຸກ ຍາກ.ຫຼັກ ຖານ ຂອງ ຄວາມ ເປັນ ຈິງ ນີ້ ສາ ຮັບ ການ ກວດ ພົບ ໂດຍ ຜ່ານ ການ ສອບ ຂໍ້ ຂອງ ຜະ ລິດ ຕະ ພັນ.

ເວ ລາ ທີ່ ມັນ ແມ່ນ ສົມ ຄວນ ທີ່ ຈະ ຊ່ອມ Makita ຂອງ ທ່ານ ເອງ 2450

ການ ສ້ອມ ແປງ Makita HR 2450 ຢູ່ ໃຈ ກາງ ການ ບໍ ລິ ການ ຈະ ເປັນ ຄ່າ ໃຊ້ ຈ່າຍ. ພະ ນັກ ງານ ເຮັດ ໃຫ້ ການ ບໍ ລິ ການ ແລະ ສໍາ ລັບ ລະ ບົບ ສະ ຫນຶ່ງ, ຊຶ່ງ ກ່ຽວ ຂ້ອງ ກັບ ການ ທຶນ ຂະ ໃຫຍ່ ຂອງ ທີ່ ໃຊ້ ແລະ ພະ ຍາ ກອນ. ຄັ້ງ ມັນ ຈະ ມີ ລາ ຄາ ຖືກ ເພື່ອ ຊື້ Makita ໃຫມ່ 2450, ່ ວາ ການ ສ້ອມ ແປງ ອາ ຍຸ ຫນຶ່ງ. ລາຍ ລະ ອຽດ ໃບ ອະ ນຸ ຍາດ ມີ ລາ ຄາ ແພງ.

ເຖິງ ແມ່ນ ບໍາ ລຸງ ຮັກ ສາ ປະ ຖົມ (ການ ປ່ຽນ ແປງ ນ ້ ໍ າ, ທໍາ ຄວາມ ສະ ອາດ ອຸ ປະ ກອນ ເສີມ) ໃຊ້ ເວ ລາ ຢ່າງ ການ ໃຊ້ ເວ ລາ ໃນ ການ ບໍ ແລະ ການ ຊໍາ ລະ ສູງ.

ເຖິງ ແມ່ນ ວ່າ ໂດຍ ບໍ່ ມີ ປະ ສົບ ການ ການ ສ້ອມ ແປງ ຫຼື ທໍາ ​​ຄວາມ ສະ ອຸ ປະ ກອນ ດັ່ງ ກ່າວ ນີ້, ທ່ານ ສາ ມາດ ບັດ ການ ປະ ຕິ ບັດ ພື້ນ ຖານ ຂອງ ເຂົາ ເຈົ້າ ເອງ. ຍຶດ ຫມັ້ນ ໃນ ການ ປະ ກອບ ວົງ ຈອນ ແລະ разборка, ເຊັ່ນ ດຽວ ກັນ ກັບ ຂໍ້ ສະ ເຫນີ ແນະ ສໍາ ທົດ ແທນ ຂອງ ອົງ ປະ ກອບ ຂອງ ລະ ບົບ, ເກືອບ ມີ ໃຜ ສາ ມາດ ຫລາຍ ໂດຍ ຮູບ ແບບ ທີ່ ທໍາ ອິດ.

ເຕັກ ໂນ ໂລ ຊີ ການ ສ້ອມ ແປງ

ການ ຜະ ລິດ, ຖ້າ ຫາກ ວ່າ ມີ ຄວາມ ຈໍາ ເປັນ, ການ ສ້ອມ ແປງ ຫຼື ທໍາ ​​ຄວາມ ສະ ອາດ ຂອງ ສ່ວນ ອຸ ປະ ກອນ, ດີ ໃຈ ຫລາຍ Makita 2450 ຄວນ ໄດ້ ຮັບ.

ທໍາ ອິດ ທີ່ ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ໄດ້ ເອົາ ໃສ້ ຕອງ, ຫຼັງ ຈາກ ທີ່ ເລືອກ ຄວາມ ໄວ ການ ເຂົ້າ ໃຈ.ຈາກ ມ້າງ пробойник ປຸ່ມ Makita HR 2450 ກວດ ສອບ ພາຍ ໃນ, ປະ ຕິ ບັດ ການ ສ້ອມ ແປງ ໃນ ພາກ ຂອງ ເຄື່ອງ ມື ໄດ້. ໃນ ກໍ ລະ ນີ ມັນ ຈະ ຕ້ອງ ໄດ້ ຮັບ ການ в разобранном виде ແລະ ສ້ອມ ແປງ (ແທນ) ການ ຊອກ ຄົ້ນ ຫາ ເຄື່ອງ ຈັກ ຜິດ ປະ ກະ ຕິ ໄດ້.

ໃນ ຂະ ບວນ ການ ຂອງ ບໍາ ຮັກ ປ່ຽນ ແປງ ຂອງ ນ ້ ໍ າ ມັນ ປະ ກອບ ຢາງ носить ອົງ ປະ ກອບ ພາຍ ໃນ. ຫຼັງ ຈາກ ການ ຈັດ ຄວາມ ຈໍາ ເປັນ ລາຍ ສົ່ງ ກັບ ຄືນ ໄປ ບ່ອນ ນັ່ງ ຂອງ ເຂົາ ໃນ ປີ້ນ ກັບ ກັນ ຂອງ разборка.

ການ ລະ ອຽດ ເລື້ອຍໆ ສ່ວນ ໃຫຍ່ ໃນ ບໍ ເວນ ຂອງ ໄສ້ ຕອງ ໄດ້, ແລະ ການ ສະ ຮູບ ແບບ ໃນ ຮ່າງ ກາຍ ເຄື່ອງ ມື ໄດ້.ໄປ ຢ່າງ ຖືກ ຕ້ອງ ປະ ຕິ ບັດ ການ ປະ ບັດ ທີ່ ກໍາ ນົດ ໄວ້, ແຕ່ ລະ ຂໍ້ ເຫລົ່າ ນີ້ ໄດ້ ຮັບ ການ ກວດ ກາ ຫນຶ່ງ ໂດຍ ຫນຶ່ງ. ການ ສ້ອມ ແປງ ເຕັກ ໂນ ໂລ ຊີ ການ ກວດ ກາ ປະ ເພດ ແຍກ ກັນ ສໍາ ລະ ຂົງ ເຂດ ເຫຼົ່າ ນີ້ ໄດ້ ເລຍ.

ເອົາ ໃສ້ ຕອງ

ເອົາ ໃສ້ ຕອງ ການ ມາດ ໄດ້ ຮັບ ການ в разобранном виде ໂດຍ ວິ ທີ ການ ຂອງ ໄຂ плоская головка. ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ໄດ້ ເອົາ ຮ້ອງ ຢາງ ພາ ລາ. ເພື່ອ ເຮັດ ສິ່ງ ນີ້, ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ໄດ້ ກົດ ການ ໄສ້ ຕອງ. ຜະ ລິດ ມ້າງ ວົງ ແຫວນ ລັອກ. ຫຼັງ ຈາກ ນັ້ນ, крышка ໄດ້ ຖືກ ໂຍກ ຍ້າຍ ອອກ. в разобранном виде ຫຼັງ ຈາກ ນັ້ນ ວົງ ໂລ ຫະ, ທີ່ ຢູ່ ອາ замок ການ ເຈາະ ລໍາ ຕົ້ນ фиксация ປູມ ເປົ້າ.

ພຣະ ອົງ ໄດ້ ໄປ, ແລະ ຫຼັງ ຈາກ ນັ້ນ ເອົາ шайба ໂລ ຫະ ໄດ້, ຮູບ ຈວຍ ພາກ ຮຽນ пружина. ຖ້າ ເຈາະ ບໍ່ ມີ ການ ສ້ອມ ແຊມ ອັດ ຕະ ໂນ ມັດ, ສະ ນັ້ນ ພາກ ສ່ວນ носить ອອກ ແລະ ຮຽກ ຮ້ອງ ໃຫ້ ມີ ການ ທົດ ແທນ.

ຫຼັງ ນັ້ນ, ຫລຸດ ອອກ ຂອງ Makita 2450 ປ້າຍ ຫນາ ຕຶບ ໄປ ດ້ວຍ ນ ້ ໍ າ ໃຫມ່. ສະ ປິງ ຈານ ຕ້ອງ ສະ ແດງ ກິ່ງ ງ່າ ໃນ ຕອນ ທ້າຍ ແຄບ ຕົວ ຕ້ານ ທານ. ອົງ ປະ ກອບ ນີ້ ແມ່ນ ໄດ້ ຖືກ ກົດ ດັນ ຕໍ່ шайба ຄູ່ ມື ການ. ລູກ ຄົງ ຢູ່ ໃນ ຂຸມ ໄດ້. ສ່ວນ ທີ່ ເຫຼືອ ຂອງ ພາກ ສ່ວນ ທີ່ ໄດ້ ມາ ເຕົ້າ ໂຮມ ສັ່ງ ໄດ້ ຢ່າງ ສິ້ນ ເຊີງ.

ປ່ຽນ ຮູບ ແບບ

Makita ລະ ນຶກ ແບບ ປຸ ປຸ່ມ 2450 ໃນ ທີ່ ສຸດ ຫຼື ບໍ່ ອາດ ທິ ບາຍ ຮູບ ແບບ, ຫຼື ຕາມ ອໍາ ເພີ ໃຈ ສະ ຫຼັບ ກັບ ປະ ວຽກ ອື່ນ.Рано ຫຼັງ ຈາກ ນັ້ນ ມັນ ແມ່ນ ເນື່ອງ ມາ ຈາກ ການ ສຽດ ສີ ຂອງ булавки ໂລ ຫະ.

ການ разобрать ອອກ ມີ ໃຫ້ ລູກ ດູດ отверткой T ຮູບ. подвернутый ລະ ມັດ ລະ ວັງ ຂາ ຂອງ ນາງ, ໄດ້ ອອກ ສໍາ ຄັນ. ຄວນ ເປັນ ໄປ зажим ສີ ແດງ ເພື່ອ ຫຼີກ ເວັ້ນ ການ ຖືກ нажат ຢ່າງ ພາກ ຮຽນ пружина.

ຫຼິ້ນ ອອນ ໄລ замок ແມ່ນ ພືດ ຫມູນ ວຽນ ຕໍາ ແຫນ່ງ ຊ້າຍ ສຸດ. ມັນ ໄປ ຄຽງ ຄູ່ ກັບ ພາກ ຮຽນ пружина ໄດ້. ມີ ການ ຈັບ ຖອນ ວົງ ຢາງ ພາ ລາ.

ພາກ ສ່ວນ поношено ມີ ການ ປ່ຽນ ແປງ. ວົງ ປູກ ຢາງ ພາ ລາ ແລະ ໂລ ຫະ булавки ຮັບ ການ ປິ່ນ ປົວ ນ ້ ໍ າ ມັນ. ຕໍ່ ໄປ, ການ ປະ ຊຸມ ໃນ ຄໍາ ສັ່ງ ໄດ້ ຢ່າງ ສິ້ນ ເຊີງ.ແຫວນ ສວມ ໃສ່ ແຂນ ໄດ້. ຫຼັງ ຈາກ ນັ້ນ, ໃນ ພາກ ຮຽນ пружина ແລະ ຍຶດ ໄດ້ ຖືກ вставлена ​​ເຂົ້າ ໄປ ໃນ. ການ ຫຼຸດ ຜ່ອນ, ກໍາ ນົດ ຫຼັບ ໄດ້. ມັນ ຄວນ ຈະ ໄດ້ ມຸ້ງ ໄປ ຫາ ຂະ ແບບ ການ ປະ ສົມ ປະ ຂອງ ການ ດໍາ ເນີນ ງານ, ແລະ ອາ ການ ຊ໊ອກ ໄດ້. ຫຼັບ ທໍາ ອິດ ບໍ່ ໄດ້ ໃສ່ ທີ່ ສຸດ. ຫຼັງ ຈາກ ນັ້ນ ພຣະ ອົງ ໄດ້ ຫັນ ກັບ ຮູບ ແບບ ການ ເຈາະ ແລະ. ຫຼັງ ຈາກ ທີ່ ດັ່ງ ກ່າວ ປ່ຽນ ກັບ ເຮັດ ໂມງ ແດງ ກິ່ງ ງ່າ ໃຫ້ ລູກ ດູດ ນົມ ກ ່ ວາ ໃນ ຕອນ ທ້າຍ ໄດ້.

ທີ່ ຢູ່ ອາ ໄສ ເຄື່ອງ ມື

ດີ ໃຈ ຫລາຍ Makita HR 2450 ເຄືອ ຂ່າຍ в разобранном виде ໃນ ພາກ ສະ ຫນາມ ທີ່ ຢູ່ ອາ ໄສ ໄດ້, ມັນ ເປັນ ສິ່ງ ເປັນ ທີ່ ຈະ ຍົກ ລໍາ ຂອງ ມັນ.ເຄື່ອງ ມື ດັ່ງ ກ່າວ ຖືກ ກົດ ຫນີບ ໃສ່ ດ້ານ ຄວາມ ຫມັ້ນ ຄົງ. ຜິວ лук ດີ ແລະ ດຶງ ຂຶ້ນ. ດັ່ງ ນັ້ນ ລາຍ ລະ ອຽດ ຈະ ບໍ່ ຕໍ່າ ກ ່ ອອກ.

ຕໍ່ ໄປ ກວດ ສອບ ອົງ ປະ ກອບ ຄວາມ ເສຍ ຫາຍ ເປັນ ໄປ ໄດ້. ທໍາ ຄວາມ ສະ ອາດ ຜະ ລິດ ແລະ ການ ທົດ ແທນ смазка ເກົ່າ. ຫຼັງ ຈາກ ນັ້ນ ຮ່າງ ກາຍ ໄດ້ ຖືກ ເອົາ ໃຈ ໃສ່ ໃນ ສະ ຖານ ທີ່. ອົງ ປະ ກອບ ທັງ ຫມົດ ຈະ ຕ້ອງ ຢູ່ ໃນ ສະ ຖານ ທີ່ ສະ ບັບ ຂອງ ເຂົາ ເຈົ້າ.

ທີ່ ຢູ່ ອາ ໄສ ອາດ ຈະ ການ ໄມ ດ້ວຍ ນ ້ ໍ າ ມັນ, ນ ້ ໍ າ ມັນ. ກັບ ຄືນ ໄປ ສະ ຖານ ທີ່ ຕົ້ນ ຂອງ ຕົນ, ມັນ ຄວນ ຈະ ໄດ້ ຮັບ ຍົກ ໃຫ້ ເຫັນ ຫຼັບ ທີ່ ບໍ່ ຄວນ ຈະ ມີ ໃນ ເວ ລາ ຮ່າງ ກາຍ.

ເພື່ອ ໃຫ້ ເຂົ້າ ໃຈ ບ່ອນ ເສຍ ຫາຍ ກັບ узел ໃນ ຄໍາ ຖາມ, ຄວນ ຈະ ຄຸ້ນ ເຄີຍ ຜິດ ທົ່ວ ໄປ ທີ່ ສຸດ.

ຄວາມ ເສຍ ຫາຍ ທີ່ ຢູ່ ອາ ໄສ ເຄື່ອງ ທີ່ ໄດ້

ຖ້າ ຫາກ ວ່າ ດີ ໃຈ ຜະ ລິດ ຕົ້ນ ສະ ບັບ, ຮ່າງ ກາຍ ຂອງ ເຂົາ. ຫຼັງ ຈາກ ທີ່ ເປັນ ເວ ລາ ດົນ ນານ ສາ ມາດ ພັດ ຄວາມ ຜິດ ທີ່ ແນ່ ນອນ.

ຖ້າ ທີ່ ຢູ່ ອາ ໃສ помечено ທີ່ ມີ ເກິດ ເຂັມ, ຫຼັງ ຈາກ ນັ້ນ ບ່ອນ ນັ່ງ ຂອງ ຕົນ изношено ຫຼາຍ. ໃນ ກໍ ລະ ນີ ດັ່ງ ກ່າວ ນີ້, ຈໍາ ເປັນ ຕ້ອງ ໄດ້ ຮັບ ການ ທົດ ແທນ.

Mak перфоратор Makita 2450 ໃນ ຂໍ້ ນີ້, ຮຽກ ຮ້ອງ ໃຫ້ ມີ ການ ດໍາ ເນີນ ພົບ ໃນ ການ ເສື່ອມ ນັ່ງ вал ດັບ ປານ ກາງ ໄດ້.

ນອກ ຈາກ ນີ້, ຖ້າ ຫາກ ວ່າ ເປັນ банда ເກຍ ວົງ ຢາງ ພາ ລາ ໄດ້ ຖືກ ເສຍ ຫາຍ, ມັນ ສາ ມາດ ຖືກ ຖືກ ທົດ ແທນ ໄດ້ ຮ່ວມ ກັນ ກັບ ທີ່ ຢູ່ ອາ ໄສ.ໃນ ຂັ້ນ ຕອນ ການ ດຽວ ກັນ ຈະ ຮຽກ ຮ້ອງ ໃຫ້ ມີ ການ ຫຼັບ ຮູບ ແບບ ຂຸມ.

ຄວາມ ຄິດ ເຫັນ ຂອງ ຜູ້ ລິ ໂພກ

ແຫຼ່ງ ຂໍ້ ມູນ ທີ່ ແຕກ ຕ່າງ ກັນ ພົບ ນິດ ຂອງ ຂໍ້ ສະ ເຫນີ ແນະ ຂອງ ຜູ້ ໃນ ເຕັກ ນິກ ການ ນໍາ ສະ ເຫນີ. ເນື່ອງ ຈາກ ຄວາມ ນິ ຍົມ ຂອງ ຕົນ, ມີ ທັງ ຂໍ້ ສະ ເຫນີ ແນະ ໃນ ທາງ ບວກ ແລະ ທາງ ລົບ.

ໃນ ປີ ທີ່ ຜ່ານ ມາ, ລະ ນີ ຂອງ ການ ປອມ Makita 2450. ດັບ ຄວາມ ນິ ຍົມ ຂອງ ຜະ ລິດ ພັນ ທາງ ຫຼາຍ ທີ່ ສຸດ. ຊ່ຽວ ຊານ ຍັງ ໄດ້ ສັງ ເກດ ວ່າ ຄວາມ ລົ້ມ ເຫຼວ ຂອງ ວາ ສາ ມາດ ເກີດ ຂຶ້ນ ຍ້ອນ ການ ຕິ ບັດ ງານ ທີ່ ບໍ່ ຫຼື ບໍາ ລຸງ ຮັກ ສາ ຂອງ ອຸ ປະ ກອນ.

ການ ທົບ ທວນ ຄືນ Пользователь ເວົ້າ ຕໍ່ ຕ້ານ ທີ່ ດີ ເປັນ ຕົວ ແທນ ໂດຍ ປືນ ໃຫ້ ໄດ້ ຊ໊ອກ.ຫມາຍ ໂດຍ ໃຊ້ ດຸນ ທີ່ ດີ. ອຸ ປະ ກອນ ດັ່ງ ກ່າວ ແມ່ນ ສາ ມາດ ເຮັດ ວຽກ ສໍາ ລັບ ການ ທີ່ ຂ້ອນ ຂ້າງ ເປັນ ດົນ ນານ.

ປະ ຊາ ຊົນ ເຊັ່ນ: ຄວາມ ເກັ່ງ ກາດ ຂອງ ເຂົາ. ຈໍາ ນວນ ຂະ ຫນາດ ໃຫຍ່ ຂອງ ນະ ສົມ ບັດ перфоратор ຜູ້ ປະ ຕິ ບັດ ເຮັດ ໃຫ້ ມັນ ງ່າຍ ທີ່ ບໍ່ ໄດ້ ໃນ ຂະ ບວນ ການ ຂອງ ກໍ່ ແລະ ການ ເຮັດ ວຽກ ການ ສ້ອມ ແປງ.

ຜູ້ ຊົມ ໃຊ້ ຈໍາ ນວນ ຫຼາຍ ໄດ້ ລາຍ долговечность ຫຼາຍ ຂອງ ອຸ ປະ ກອນ ມື ອາ ຊີບ. Makita HR 2450 ແມ່ນ ລາ ຄາ ບໍ່ ແພງ ເພື່ອ ຮັກ ສາ.

ໂດຍ ທົ່ວ ໄປ, ຕາມ ຄວາມ ຄິດ ເຫັນ ຂອງ ຜູ້ ໃຊ້, ຄຸນ ນະ ພາບ ສູງ, ທົນ ທານ, ອະ ເນກ ປະ ສົງ ແລະ ເຄື່ອງ ມື ລາ ຄາ ບໍ່ ແພງ ໄດ້.ການ ຝຶກ ຊ້ອມ ຕົ້ນ ສະ ບັບ ໄດ້ ຖືກ ສະ ໂດຍ ຄວາມ ທົນ ເຊື່ອ ຖື.
