В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.

Блок питания — это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

1. Рабочее напряжение светодиодной ленты.
2. Суммарная мощность светодиодной ленты.
3. Необходимость защиты корпуса блока питания от воды и пыли.
4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L — длина ленты (м)

PСД — удельная мощность светодиодной ленты на 1 метр (W/м)

Kз — коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении «Защитный кожух» IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.

Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А.  Б.

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.

4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.

Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.

Основные параметры ленты:

1. UСД = 24V
2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6. 3A, 150W).

Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр (или сечение) кабеля между светодиодной лентой и блоком питания?

Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0. 5 В, расстояние от блока до ленты 10м:

Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

Диаметр жилы D.

Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.

Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах — необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.

Подбор блоков питания для светодиодной ленты.

Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.

Для наглядности, давайте рассмотрим расчет требуемого БП на примере.

1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.

Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.

Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.   Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.

При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ

Как подобрать блок питания для светодиодной ленты?

Как подобрать блок питания для светодиодной ленты?

Светодиодная лента питается низким выпрямленным и стабилизированным напряжением и не может быть подключена напрямую к сети 220В (это выведет её из строя), поэтому необходим блок питания. Но и они бывают разные, и возникает вопрос: какой нужен блок питания? Ответим на него в данной статье.

Блок питания должен подбираться в зависимости от параметров устанавливаемой светодиодной ленты, а именно: напряжения питания и мощности, а также от места установки.

Выходное напряжение блока питания

Светодиодные ленты чаще всего питаются напряжением 12, 24 или 36 вольт и выходное напряжение блока питания должно соответствовать напряжению питания ленты.

Расчет мощности блока питания

Остановимся подробнее на вопросе как рассчитать мощность блока питания. Для этого нужно знать мощность, потребляемую светодиодной лентой. Приведем таблицу мощности наиболее распространенных светодиодных лент.

Чтобы рассчитать мощность блока питания необходимо умножить длину подключаемой ленты на мощность, потребляемую одним метром. Необходимо учитывать, что блок питания должен иметь запас по мощности, поэтому получившийся результат нужно увеличить на 10-25%. Получается следующая формула:

длина (м)  Х  мощность (Вт на 1м)  Х  25%

Рассчитаем мощность блока питания на примере светодиодной ленты RT-5000 2x 5060 при подключении 15 метров ленты. Один метр такой ленты потребляет 14,4 Вт, катушка из 5 метров – 72 Вт, а 15 метров – 216 Вт.

14,4 Вт х 15 м = 216 Вт

К получившемуся результату прибавим 25%.

 216 х 1.25 = 270 Вт

Таким образом, для 15 метров ленты RT-5000 2x 5060 нужен блок питания мощностью 270 Вт. Но т.к. блоков питания с именно такой  мощностью нет, то выбираем блок с ближайшей большей мощностью, например, 300 Вт.

Либо можно пойти другим путем и использовать для каждого отдельного отрезка ленты свой блок питания, например, для каждой катушки по 5 метров.

14,4 х 5 м = 72 Вт; 72 х 1.25 = 90 Вт

Соответственно, для 3 отрезков светодиодной ленты нужны 3 блока питания по 100 Вт.

При подключении светодиодной ленты важно помнить и про влияние соединительного кабеля между блоком питания и лентой – необходимо правильно подобрать его сечение. Оно зависит от напряжения питания, мощности ленты и длины провода. Если выбрать провод слишком маленького сечения, на нём может упасть часть питающего напряжения и до ленты дойдёт уже не 12 или 24 вольта, а меньше. В результате лента будет светить слабее и возможно неравномерное свечение. Особенно чувствительна к напряжению питания, а соответственно и сечению кабеля, цветная лента. При понижении напряжения питания спектр её свечения смещается в красную область. Для расчета оптимального сечения провода можно воспользоваться удобным калькулятором на нашем сайте.

Герметичность (влагозащищенность) блока питания

Выбор блока питания зависит, в том числе, и от места его размещения. Блоки питания могут быть негерметичными – в защитном кожухе, либо герметичными – в пластиковом или металлическом корпусе. Для сухих и непыльных помещений и конструкций подойдут блоки питания в защитном кожухе.

А для пыльных, грязных и влажных помещений и для размещения на улице подойдут только герметичные блоки питания.

Но блоки питания в защитном кожухе отличаются от герметичных не только влагозащищенностью. Герметичные блоки гораздо компактнее, благодаря чему их можно располагать в ограниченных пространствах, например, нишах. Блоки питания в защитном кожухе не рекомендуется устанавливать в закрытые и плохо вентилируемые помещения, т.к. рассчитаны на охлаждение воздухом, герметичные же блоки питания могут работать и при более высоких температурах. Блоки питания в защитном кожухе рассчитаны на постоянную нагрузку, поэтому при диммировании (изменении яркости) и изменении цветов свечения светодиодной ленты обычно появляется неприятный писк. Поэтому в жилых помещениях рекомендуется устанавливать герметичные блоки питания. Преимуществом блоков питания в защитном кожухе по сравнению с герметичными является их большая мощность и меньшая стоимость. Но следует учесть, что для охлаждения негерметичных блоков питания мощностью более 200 Вт используется встроенный вентилятор, который при работе создаёт дополнительный шум.

В рассмотренном нами ранее примере нам необходимо было использовать блок питания мощностью 300 Вт. Дешевле в таком случае применить один блок питания в защитном кожухе соответствующей мощности. Но если вместо одного открытого использовать два герметичных блока питания мощностью по 150 Вт или 3 блока по 100 Вт, мы можем избавиться от неприятных призвуков при работе системы подсветки.  Кроме этого в такой системе зачастую проще расположить блоки питания в нишах, т.к. меньшие по мощности блоки имеют меньшие габаритные размеры.

При подборе блоков питания часто совершают ошибку, предполагая, что мощность блоков питания можно наращивать параллельным соединением. Стабилизированные блоки питания, которые не имеют специальной дополнительной функции объединения, соединять параллельно ни в коем случае нельзя. Связано это с тем, что напряжение на выходе двух или более соединяемых блоках питания хоть и очень близко, но никогда не бывает абсолютно одинаковым. При параллельном соединении схема стабилизации напряжения каждого из блоков начнёт «перетягивать» в свою сторону. В результате будет происходить дополнительный нагрев блоков и через некоторое время они выйдут из строя. Иногда при таком соединении блоки питания даже не могут нормально включиться в работу, в результате чего получаем моргающую ленту.

Но, несмотря на это, при использовании 24-х вольтовой ленты всё же существует возможность объединения двух блоков питания для увеличения мощности. При этом используются два блока питания с выходным напряжением 12 вольт и их выходы соединяются последовательно. При таком соединении максимальный ток, которые могут выдать блоки питания остается прежним, а напряжение и, соответственно мощность, удваиваются.

Использованию блоки питания таким образом следует только в крайних случаях, т.к. в некоторых моделях блоков иногда возникают проблемы при диммировании ленты – может появиться слегка заметное мерцание.

Как мы рассчитали мощность блока питания для светодиодной ленты?

{«id»:74698,»url»:»https:\/\/vc. ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»title»:»\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»services»:{«facebook»:{«url»:»https:\/\/www.facebook.com\/sharer\/sharer.php?u=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»short_name»:»FB»,»title»:»Facebook»,»width»:600,»height»:450},»vkontakte»:{«url»:»https:\/\/vk.com\/share.php?url=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty&title=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»short_name»:»VK»,»title»:»\u0412\u041a\u043e\u043d\u0442\u0430\u043a\u0442\u0435″,»width»:600,»height»:450},»twitter»:{«url»:»https:\/\/twitter.com\/intent\/tweet?url=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty&text=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»short_name»:»TW»,»title»:»Twitter»,»width»:600,»height»:450},»telegram»:{«url»:»tg:\/\/msg_url?url=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty&text=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?»,»short_name»:»TG»,»title»:»Telegram»,»width»:600,»height»:450},»odnoklassniki»:{«url»:»http:\/\/connect. ok.ru\/dk?st.cmd=WidgetSharePreview&service=odnoklassniki&st.shareUrl=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»short_name»:»OK»,»title»:»\u041e\u0434\u043d\u043e\u043a\u043b\u0430\u0441\u0441\u043d\u0438\u043a\u0438″,»width»:600,»height»:450},»email»:{«url»:»mailto:?subject=\u041a\u0430\u043a \u043c\u044b \u0440\u0430\u0441\u0441\u0447\u0438\u0442\u0430\u043b\u0438 \u043c\u043e\u0449\u043d\u043e\u0441\u0442\u044c \u0431\u043b\u043e\u043a\u0430 \u043f\u0438\u0442\u0430\u043d\u0438\u044f \u0434\u043b\u044f \u0441\u0432\u0435\u0442\u043e\u0434\u0438\u043e\u0434\u043d\u043e\u0439 \u043b\u0435\u043d\u0442\u044b?&body=https:\/\/vc.ru\/life\/74698-kak-my-rasschitali-moshchnost-bloka-pitaniya-dlya-svetodiodnoy-lenty»,»short_name»:»Email»,»title»:»\u041e\u0442\u043f\u0440\u0430\u0432\u0438\u0442\u044c \u043d\u0430 \u043f\u043e\u0447\u0442\u0443″,»width»:600,»height»:450}},»isFavorited»:false}

8621

просмотров

Чтобы светодиодная лента работала корректно, нужно подобрать для нее блок питания правильной мощности. В этой статье наши специалисты компании Giant4 расскажут, как рассчитать мощность, подобрать блок и куда его лучше установить. Погнали!

Блоки питания (БП), как всем известно, преобразуют напряжение сети 220В в 5В, 12В, 24В или любое другое рабочее напряжение, необходимое для питания светодиодной ленты.

Чаще всего для питания светодиодных лент используются импульсные блоки c резисторами в качестве ограничителей тока. Для подбора блока питания мы учитывали следующие факторы: рабочее напряжение светодиодной ленты, ее суммарную мощность, пыле и влагозащиту корпуса блока питания, габариты и размеры. О каждом поговорим немного подробнее.

Рабочее напряжение БП (U)

У разных типов светодиодных лент свое рабочее напряжение. Так, оно может быть 12В, 24В, 36В, адресные светодиодные ленты SPI обычно запитываются от 5В. Таким образом, рабочее напряжение должно соответствовать напряжению блока питания на выходе. В более сложных моделях БП для специальных проектов есть возможность плавной регулировки выходного напряжения. Мы используем их там, где необходимо нестандартное значение выходного напряжения или нужна компенсация напряжения на длинных проводах.Также из нестандартных решений можно выделить блоки питания с несколькими каналами, на которых входное напряжение имеет разные значения. Такие решения подойдут для проектов, в которых нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

Мощность светодиодной ленты (N)

Каждый блок питания мы рекомендуем рассчитывать с коэффициентом запаса, который составляет обычно 15-20% (обозначим его в формуле расчета как К2). Если пренебречь коэффициентом запаса, то блок питания будет работать на пределе, что в конечном тоге приведет к перегреву элементов и выходу из строя всего БП. Суммарную мощность светодиодной ленты можно вычислить, умножив удельную мощность ленты на 1 метр на общую длину ленты в метрах (L).

Рабочая мощность блока питания (РМБП) = L * N * К2.

Например, возьмем светодиодную ленту RGB 5050 14.4 вт/метр длиной 8м, и максимальным К3 в 20%.РМБП = 8 * 14,4 * 1,2 = 138,24В. Округляем получившееся значение до большей цифры, и для данного отрезка светодиодной ленты нам вполне хватит блока питания в 150В.

Коэффициент запаса мощности

Давайте подробнее рассмотрим, зачем вообще нужен К3? При работе на пределе мощности, нагрев корпуса будет составлять примерно 60-70 градусов, и это только снаружи с учетом теплоотдачи, что тогда говорить о внутренних элементах БП? Первыми признаками перегрева, помимо тактильных ощущений, считаются посторонние звуки. Так как блоки питания не имеют вентилятора, они не должны издавать ни тресков, ни свистов. Выйти из строя в такой ситуации может даже качественное изделие, а если товар был заказан исключительно из параметров низкого ценника, то при перегреве причиной выхода прибора из строя, скорее всего, станет некачественная пайка, оказавшаяся в запредельных условиях работы. Необлуженные выводы элементов со временем окисляются и пропадает контакт. Простому пользователю самостоятельно устранить такую неисправность будет очень сложно. Поэтому при заказе блоков питания не стремитесь особенно сэкономить, можете впоследствии заплатить дважды.

Рекомендации по месту установки БП

Мы используем в своей работе только качественные блоки питания, но любой механизм прослужит долго только в том случае, если Вы по отношению к нему все сделали правильно. Например, в вопросе подключения очень важно воздушное пространство для естественной вентиляции, поэтому мы рекомендуем создать «подушку» в 20 см вокруг БП по высоте и со всех сторон (кроме низа, конечно). Близость к нагревательным приборам и горячим поверхностям ведет к перегреву и снижает максимально допустимую нагрузку для подключения. Если для подключения требуются два и более блока питания, их не стоит располагать вплотную друг к другу. Прямые солнечные лучи также ведут к естественному, хотя и не постоянному, перегреву корпуса. Нужно выбирать такое место, в котором при необходимости БП будет доступен для проверки работы и возможного обслуживания.

Светодиодное освещение прекрасно работает на потребителя в том случае, если все технические моменты просчитаны правильно, закуплен качественный товар и соблюдена технология подключения. Делайте свои световые проекты продуманно и пользуйтесь только проверенной информацией!

3 вида блока питания светодиодной ленты

Источником напряжения для большинства светодиодных лент (кроме Led лент 220В), являются блоки питания. Сами ленты непосредственно в сеть не подключаются.

Для них нужно устройство, которое преобразует переменное напряжение 220В в постоянное 12V или 24V. Это своего рода понижающий электронный трансформатор.

Безусловно, есть ленты работающие и от других напряжений, но самыми ходовыми являются 12-ти вольтовые модели.

Драйверы и блоки от компьютера — можно или нет

Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.

При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.

Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.

Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?

Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.

Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.

Негерметичный блок питания

Начнем с самого распространенного — негерметичного блока питания. Он представляет из себя металлическую коробочку с перфорированным корпусом.

Такие виды чаще всего используются для подсветки внутри сухих помещений — спальни, залы, коридоры, офисы. Они не имеют никакой влагозащиты и снабжены значком IP20.

Популярность данных блоков объясняется тремя факторами:

• более долгий срок службы из-за лучших условий охлаждения

• легко можно найти экземпляры большой мощности (свыше 100Вт)

Если вы купите подобный блок у качественного производителя — это будет оптимальный вариант для вашей подсветки. Правда все равно не надейтесь что он прослужит дольше самой ленты.

Рано или поздно они выходят из строя. Из-за каких причин это происходит и как подобного можно избежать, читайте в статье по ссылке ниже.

Такие блоки еще выпускаются в формате Slim. Причем весьма габаритная модель шириной 10-15см, может быть одинаковой по мощности с моделями Slim, которые не шире спичечного коробка.

Правда качество сборки и долговечность от этого проигрывает. Если большие экземпляры нужно выбирать с запасом по мощности в 30%, то для Slim девайсов этот запас уже составит минимум 50%.

Подробнее о том, как грамотно подобрать мощность, используя всего одну универсальную формулу, читайте ниже.

Ну а еще не забывайте, что чем больше коробочка, тем больше функциональности она может в себе нести. Помимо простого трансформатора в ней можно установить как диммер, так и дистанционное управление.

Покупаете одно устройство, а получаете 3 в 1.

Все габариты конечно же зависят от мощности. Например для маломощной подсветки (60-80Вт), подойдут даже миниатюрные модели устанавливаемые на din-рейку.

Но самое главное запомните, что все подобные блоки используются только в сухих помещениях. Их нельзя монтировать:

• на кухне возле раковины

• и тем более на улице

Еще часто можно встретить небольшие БП ноутбучного исполнения.

Для коротких отрезков маломощной светодиодной ленты — их также можно считать вполне приемлемым вариантом.

Миниатюрные же адаптеры, напоминающие зарядку от телефонов, рассматривать не будем.

Они рассчитаны на очень специфичное и маломощное освещение, и зачастую продаются вместе с лентой в комплекте.

Ничего здесь выбирать и ломать голову с подбором мощности не нужно.

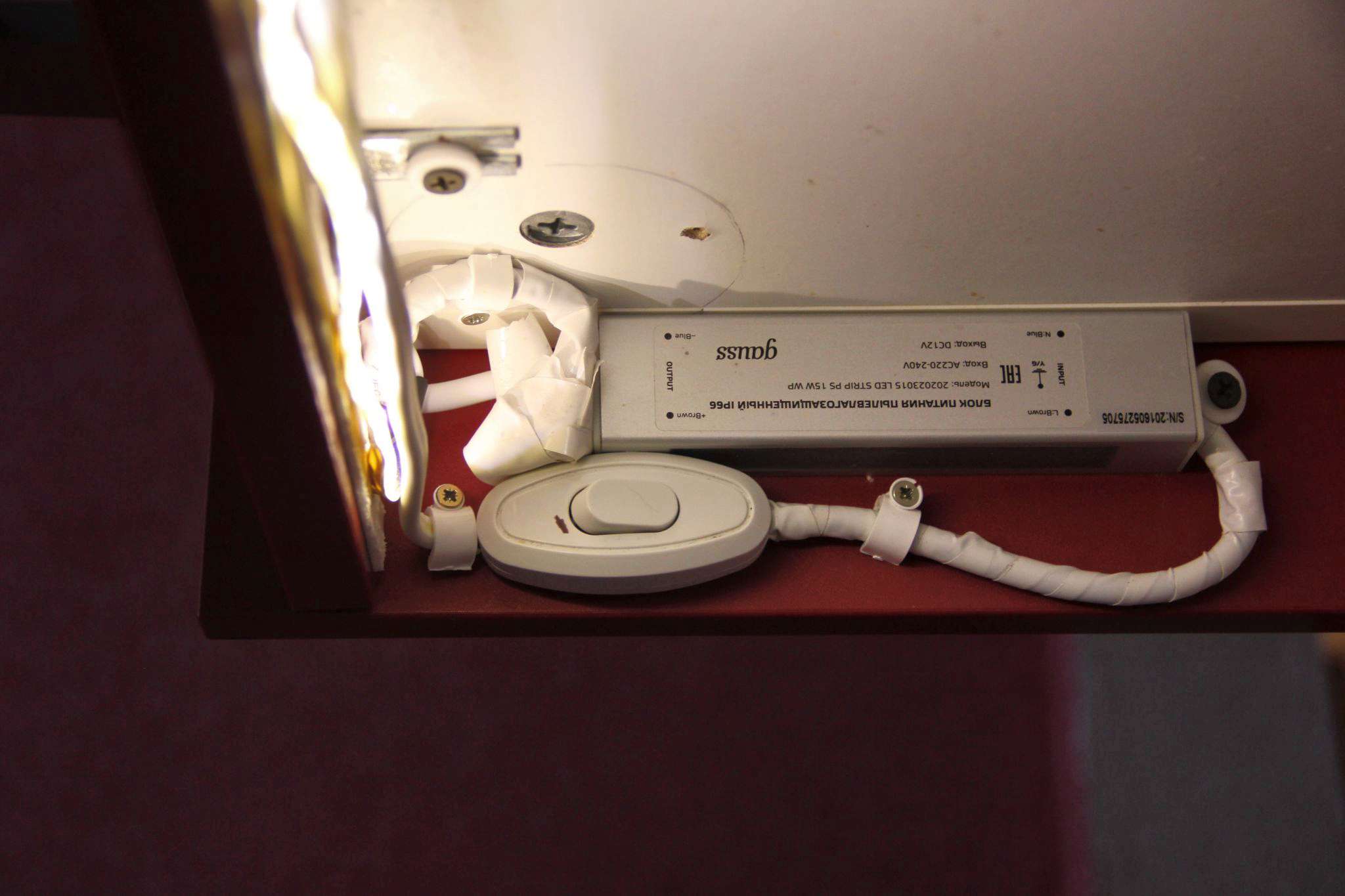

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

• во влажных помещениях

Однако при этом их запрещено погружать в воду. Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток — это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус — малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом — до 100Вт.

Если же у вас подсветка чуть мощнее, да еще с учетом необходимого запаса, придется покупать уже 2 или 3 блока питания. После чего, мудрить с параллельным подключением схем.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели.

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

• большие склады

• садовые беседки

• подсобные и неотапливаемые помещения

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных «дырок» в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП — наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток — шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

Блоки питания для светодиодных лент 12 вольт

Широкое разнообразие современной осветительной техники впечатляет даже людей с очень богатым воображением. С космической скоростью появляются новые, все более технологичные разработки, обеспечивающие не только качественное и безопасное освещение, но и максимальную экономию энергоресурсов.

Одним из таких прогрессивных направлений является LED технология. В настоящее время на рынке представлен широкий выбор светодиодных лент, ламп и светильников, отличающихся дизайном и техническими характеристиками. Эти устройства стали отличной альтернативой привычным лампам накаливания и энергосберегающим осветительным приборам.

Светодиодная подсветка сегодня широко применяется в рекламной и производственной сферах, в интерьерном дизайне, при оформлении салонов автомобилей, оснащении бытовой техники и т.д. Огромный ассортимент предлагаемых вариантов светодиодной подсветки позволяет без проблем подобрать необходимый вариант, но вот его подключение к сети у многих вызывает массу вопросов.

Главным компонентом LED системы является блок питания, представляющий собой трансформатор миниатюрных размеров, обеспечивающий электропитание светодиодов. Маленькие габариты позволяют незаметно размещать этот прибор в любых удобных местах, не нарушая эстетичности светодиодной конструкции.

Назначение блока питания

При использовании светодиодных лент в оформлении интерьеров, необходимо учесть некоторые особенности такого решения.

Прежде всего, следует знать, что напрямую подключить светодиодную ленту в розетку, как обычную лампочку, не получится. Это связано с тем, что рабочее напряжение ленты далеко не 220 В. Если включить ее в обычную розетку она просто выйдет из строя.

Так, если обычная лампа накаливания работает от 220 В, то светодиодам требуется всего лишь 12 В (это самый распространенный вариант, но существуют и 24-вольтовые модели). Следовательно, чтобы подключить 12-вольтовый осветительный прибор в стандартную бытовую сеть, требуется понизить напряжение до необходимого значения. Справиться с данной задачей сможет блок питания для светодиодной ленты 12В.

Типы блоков питания для светодиодных лент

1. 1. Блок питания в компактном герметичном пластиковом корпусе. Главными достоинствами устройств данного типа являются компактные размеры, приятный внешний вид, герметичность и минимальный вес. К недостаткам относится, конечно же, высокая стоимость, затрудненный теплообмен, обусловленный конструктивными особенностями, и ограничение по мощности (моделей, мощнее 100 Вт, не бывает).
2. 2. Блок питания в компактном герметичном алюминиевом корпусе. Обладает массой достоинств, хоть и является самым дорогостоящим и довольно тяжелым вариантом. Главными преимуществами данного трансформатора являются надежность, герметичность и прочность. Алюминиевый корпус способствует хорошему теплообмену. Прибор устойчив к негативному влиянию различных факторов: влаги, резких перепадов температур, прямого солнечного излучения. Основная сфера применения – профессиональное производство внешней световой рекламы.
3. 3. Блок питания открытого типа. Самый популярный и недорогой вариант. Чаще всего используется для организации домашнего светодиодного освещения. Главными недостатками являются габаритные размеры, вдвое превышающие предыдущие варианты, неэстетичный внешний вид и отсутствие защиты от прямого попадания влаги и пыли.
4. 4. Сетевой компактный блок питания. Представляет собой миниатюрное, простое и недорогое устройство, не требующее стационарного монтажа. Мощность большинства таких моделей не превышает 60 Вт. Чаще всего они используются для обеспечения питания светодиодных ленточных конструкций, длина которых не превышает 5 метров. Главное преимущество – простота использования: лента подключается к блоку питания и включается в розетку.

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

• L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
• G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.
• Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как «V adj». С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

После подключения ленты к блоку питания, необходимо надежно изолировать все контакты. Для эффективной и аккуратной защиты от случайного прикосновения можно использовать отрезок кабель-канала подходящей толщины. Если же эту процедуру выполнить обычной изолентой, то готовый результат будет выглядеть довольно непривлекательно, а при использовании специальных защитных крышек, идущих в комплекте с блоком питания, невозможно обеспечить должный уровень электробезопасности.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты, подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 5 м и полной мощностью 24 Вт. Некоторые скажут, что здесь рассчитывать, нужен БП мощностью 24 Вт, но как говорится, есть одно но.

Если взять блок питания мощностью равной мощности ленты существует угроза перегрева БП, особенно если к нему не будет доступа необходимого количества воздуха, например, при его расположении в ограниченном пространстве под потолком.

Если мощность блока питания будет меньше расчетной мощности ленты она просто не включиться из-за срабатывания внутренней защиты блока.

Поэтому выбирая блок питания для ленты нужно к рассчитанной мощность добавлять 25 – 30 % запаса. Получим: 24 Вт + 30 % = 31.2 Вт. Округляем до ближайшей стандартной мощности БП — 30 Вт.

Мне для подключения необходимо 3.5 метра ленты (в двух словах на потолке будет каркас из гипсокартона в виде полукруга, по периметру этого каркаса будет расположена лента). Мощность куска ленты длиной 3.5 м — 16.8 Вт, округляем до целого числа – 17 Вт.

Теперь стоит задача, как рассчитать блок питания для светодиодной ленты длиной 3.5 м и полной мощностью 17 Вт.

Запас по мощности берем 30 %, получим: 17 Вт + 30 % = 22 Вт. Выбираем ближайший блок стандартной мощностью 24 Вт.

Правильная и бесперебойная работа светодиодной ленты и блока возможна лишь при наличии у данного прибора 25 — 30-процентного запаса мощности это обеспечить блоку питания необходимый запас мощности для его корректной работы.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Блок питания для светодиодных лент. Виды и подключение. Мощность — Электросам.Ру

Большинство светодиодных лент рассчитаны на напряжение питания 12 В или 24 В. Бытовая сеть дает 220 В, поэтому напрямую подключать к ней осветительный прибор никак нельзя. Чтобы решить задачу, предусмотрен блок питания для светодиодных лент. Он понижает напряжение и делает его стабильным, важно лишь правильно подобрать мощность.

Блок питания для светодиодных лент: основные характеристики

При покупке устройства обращают внимание на его напряжение и мощность. Для бытовых нужд чаще всего применяются светодиодные ленты на 12 вольт. Таким и должно быть выходное напряжение блока питания.

Минимальная мощность источника напряжения составляет 5 Вт, далее идет повышение до 15, 30, 60 Вт и так далее. Наиболее мощные модели характеризуются показателем в 200 и 350 Вт. Иногда блоки называют LED драйверами, поскольку они запускают работу ленты.

Для охлаждения электронной системы в открытые модели могут устанавливать вентилятор. Надо учитывать, что в процессе работы вентилятор шумит, поэтому в жилых комнатах его применять не рекомендуется.

Самый обычный блок питания для светодиодных лент обеспечивает только требуемое напряжение и мощность. Но встречаются со встроенным диммером или с возможностью дистанционного управления.

Габариты LED драйверов тоже отличаются, поэтому лучше уточнять их при заказе через интернет. В этом случае не возникнет проблем с размещением устройства. Под него заранее можно будет выделить место.

Отличие по герметичности

Для любого электрического прибора важно, чтобы в него не попадала влага. В зависимости от защищенности от внешних воздействий блок питания бывает:

• В пластиковом кожухе.

• Герметично закрытый в металлическом корпусе.

Блоки в пластиковой оболочке отличаются легкостью и небольшими размерами. В основном у них мощность не более 75 Вт, хотя последние время встречаются и 100-ватные модели. Их легко замаскировать, спрятать в нишу, что важно при оформлении интерьера жилого помещения или выставочного зала.

Герметичные блоки питания применяют на улице и в помещениях с повышенной влажностью. У них высокая мощность (100 Вт и выше), что позволяет подключать ленты большой длины и высокой яркости. Степень защиты достигает уровня IP67.

Открытые блоки стоят дешевле герметичных, хотя по мощности они не уступают. Чтобы предотвратить попадание внутрь воды, пыли и посторонних предметов, открытые LED драйверы помещают внутрь шкафов управления.

Как рассчитать мощность

Одна из основных характеристик импульсного блока питания – мощность. Ее обязательно учитывают при покупке. Но вначале надо определить потребляемую мощность ленты или системы лент, которые вы собираетесь подключать.

Допустим, необходимо подключить 5 метров ленты SMD 3528 с плотностью светодиодов 60 штук на метр. Один метр такой ленты потребляет 4,8 Ватт. Необходимо умножить метраж на мощность единицы метра.

5×4,8=24 Ватт

Блок питания всегда берут с запасом. Коэффициент запаса составляет 1,25 или добавляют 20-30% мощности, чтобы не допустить перегрева.

24×1,25=30 Ватт

Итак, мощность источника питания для ленты SMD 3528 длиной 5 м должна составлять не менее 30 Ватт.

Если мощности одного блока не хватает, то можно запитать осветительный прибор от двух, трех и так далее источников, которые соединены между собой параллельно. А чтобы запитать ленту на 24 вольта от двух драйверов на 12 вольт, надо соединить их последовательно.

Если блок будет неправильно рассчитан, то это приведет к перегрузкам, скачкам тока. Повышение тока заставит светодиоды перегреться. Постоянный перегрев приведет к тому, что лента выйдет из строя через 1-2 недели эксплуатации.

Правильный блок питания для светодиодных лент помогает сделать срок службы светодиодной ленты максимально долгим. Лента светит стабильно, не перегревается, не мерцает, она защищена от скачков напряжения.

 Похожие темы:

Как выбрать блок питания для проекта светодиодной ленты

Светодиодные ленты, к сожалению, не так просты в установке и настройке, как традиционные лампы накаливания. Поскольку они работают на низковольтном постоянном токе, им требуется блок питания, который преобразует 120/240 В переменного тока (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено наше простое и непринужденное трехэтапное руководство, которое поможет вам выбрать источник питания.

В качестве примера предположим, что вы нашли следующую светодиодную ленту: WenTop Waterproof Led Strip Lights SMD 3528 и хотите посмотреть, будет ли с ней работать этот блок питания.

Шаг 1: Определите напряжение светодиодной ленты

Первым делом нужно выяснить, какое напряжение на светодиодной ленте. Большинство светодиодных лент, доступных на рынке, работают от 12 В постоянного тока. Другие в основном работают на 24 В постоянного тока.

В случае с продуктом WenTop он указан в описании продукта:

… а также спецификации, указанные ниже:

Если вы все еще не уверены, еще один способ подтвердить это — посмотреть на фото продукта.На большинстве светодиодных лент есть отметка, показывающая 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение, указанное в характеристиках блока питания, светодиодной полосе. В этом случае источник питания также 12 В, так что все в порядке.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки и т. Д.).

Дополнительный совет: например, если у вас дома валяется блок питания, вы также можете проверить этикетку на задней стороне и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты

Затем найдите светодиодную ленту с указанием мощности (Вт) или силы тока (А). Это может быть указано как Вт / м или А / м, или просто Вт или А.

На светодиодной полосе указана общая мощность 24 Вт или 4,8 Вт на метр. Это подтверждается, потому что на каждой катушке 5 метров, а 4,8 Вт / метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P — мощность, V — напряжение, а A — сила тока.Чтобы найти A (сила тока), просто подключите 24 для мощности и 12 для напряжения и вычислите:

24 = 12 x A

A = 2,0 А.

Что касается электричества, то теперь мы знаем, что при напряжении 12 В эта светодиодная лента потребляет около 24 Вт на катушку (5 метров) или около 2,0 А.

А теперь проверим блок питания.

Мы видим, что у него рейтинг 36Вт, или 3А. Опять же, если мы воспользуемся формулой P = V x A, это подтвердится, потому что это источник питания 12 В.

Это означает, что этот блок питания способен выдавать до 36 Вт, или около 3.0 ампер.

Поскольку емкость блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта могут быть соединены вместе.

Мощность блока питания и номинальная сила тока могут сбить с толку и даже напугать некоторых людей. Есть основания полагать, что блок питания, который закачивает 36 Вт в светодиодную ленту мощностью 24 Вт, может вызвать повреждение. Более того, что, если вы однажды решите разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту мощностью 12 Вт?

Вот почему мы выделяем с поддержкой и с возможностью выше.Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он обязательно будет обеспечивать такую ​​мощность. Напротив, блок питания фактически будет подавать ровно столько, сколько необходимо, и соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако, если потребляемая мощность превышает мощность блока питания, блок питания может работать ненормально и выйти из строя.

Таким образом, этот блок питания можно использовать для питания любой светодиодной ленты, потребляющей от 0 до 36 Вт.

Шаг 3: Определите способ подключения

Блок питания, вероятно, будет поставляться с разъемом питания, как показано ниже:

Вы, вероятно, увидите, что это указано как 5,5 мм x 2,1 мм. Будьте осторожны, так как 5,5 x 2,5 мм могут не работать со штекерами для светодиодных лент.

Узнайте, поставляется ли катушка со светодиодной лентой с такой вилкой постоянного тока:

Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене с одного конца и к светодиодной ленте с другого конца.

С другой стороны, если вы хотите разрезать светодиодную ленту на несколько сегментов, или если вся катушка имеет только два оголенных провода (обычно красный и черный), например:

В этом случае вам понадобится адаптер, который сможет подключить разъем питания от блока питания к светодиодной ленте. Затем вы можете подключить свободные концы проводов к адаптеру, который, в свою очередь, подключается к источнику питания.

Другие сообщения

Алюминиевые швеллеры для светодиодных лент — стоят ли они того? Взгляд изнутри

Один из самых популярных аксессуаров для наших светодиодных лент — наш… Подробнее

Все, что вам нужно знать о лампах A19

Что означает термин A19?

Термин A19 используется для описания общей формы и размеров светового … Подробнее

4 основных момента, которые следует учитывать при покупке светодиодных прожекторов

В последние годы вы, возможно, обнаружили, что галогенные лампы, которые вы покупали в течение многих лет, больше не доступны в вашем местном хозяйственном магазине. … Подробнее

Соображения качества цвета при переходе с галогенных на светодиодные

Галогенные лампы были очень популярной технологией освещения, предлагающей многочисленные преимущества по сравнению с лампами накаливания. В дополнение к более длительному сроку службы … Подробнее

Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции для освещения осциллограмм

Как выбрать источник питания для светодиодов

Собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам нужно будет найти правильный источник питания для ваших светодиодов. Вам понадобится либо драйвер светодиода постоянного тока, либо источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали должным образом.При выборе источника питания для светодиодного освещения следует учитывать множество различных факторов. В этом посте мы рассмотрим все эти факторы и поможем вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВЫЙ… Убедитесь, что у вас есть контроль над током светодиодов

Большинству светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перегрузку светодиодов. Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и продлевая срок их службы.Электрические характеристики светодиодов меняются по мере нагрева; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Из-за этого перегрузки по току яркость светодиода будет колебаться, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к выходу светодиода из строя. Если вы создаете свой собственный светодиодный светильник или работаете с любым из наших компонентных светодиодов типа «звезда», вам понадобится устройство постоянного тока в вашей системе. Большинство готовых светодиодных продуктов или светодиодных лент (которые вы бы купили прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока.Если вы не уверены, нужен ли вам источник постоянного тока, прочтите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, поиск драйвера — ваш первый шаг; но если у вашего светодиодного продукта уже есть ток под контролем, вы можете следить за этим постом, чтобы найти источник питания постоянного напряжения.

Источник питания постоянного напряжения может использоваться для питания светодиодных ламп с резисторами или драйверами постоянного тока, уже установленными в системе. Для этих типов продуктов обычно требуется постоянное напряжение постоянного тока.Если вы питаетесь от батареи или у вас постоянное напряжение постоянного тока, достаточное для освещения, считайте, что вам повезло. В девяти случаях из десяти это не так, и вам понадобится источник питания, чтобы преобразовать вашу энергию в безопасное напряжение постоянного тока для ваших фонарей. Например, гибкие светодиодные ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если вы захотите установить это в машине, вам не понадобится никакой блок питания. Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Электропитания 12 В от аккумулятора будет вполне достаточно для вашего освещения. Но для того, чтобы использовать эти полосы в домах, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник питания постоянного напряжения, который может преобразовать домашнее напряжение переменного тока в безопасное напряжение постоянного тока. Есть много факторов, влияющих на выбор источника питания, отвечающего вашим потребностям.Во-первых, мы должны заблокировать питание, которое нам требуется от нашего источника питания.

Мощность

Для начала выясните, сколько ватт будет потреблять ваш свет. Если вы планируете использовать более одного источника питания от одного источника питания, вы должны суммировать ватты, чтобы найти общие использованные ватты. Убедитесь, что у вас достаточно большой блок питания, обеспечив себе 20% -ную амортизацию по сравнению с общей мощностью, которую вы рассчитываете для своих светодиодов. Это легко сделать, умножив общую мощность на 1,2 и затем найдя источник питания, рассчитанный на эту мощность.

Скажем, например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить рекомендованную подушку на 20% с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или больше).

Напряжение / ток

При создании светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов.Светодиодные продукты со встроенными регуляторами тока обычно хорошо определяют, какое входное напряжение следует использовать. Например, с нашими гибкими светодиодными лентами будет использоваться источник питания 12 В, поскольку это то, что им требуется.

Другое распространенное применение — использование высокомощных светодиодов с драйверами постоянного тока, для которых требуется вход постоянного напряжения. Допустим, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает примерно на 3,1 вольт. С шестью из них общее напряжение в этой последовательной цепи составило бы 18.6 В постоянного тока. Обычно низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшая подушка для требуемого напряжения. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый драйвер низкого напряжения (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может потреблять 9-56 В постоянного тока, поэтому мы все настроены на эту ситуацию. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания может справиться с имеющейся у вас входной мощностью.Напряжение в сети будет меняться в зависимости от того, в какой точке мира вы находитесь. Убедитесь, что вы знаете, какой у вас источник переменного тока: низкое (90–120 В переменного тока) или высокое (200–240 В переменного тока). Многие источники питания, например продукты Mean Well, рассчитаны на полный диапазон, но всегда полезно знать входное напряжение переменного тока и убедиться, что используемый источник питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды регулируются, и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали источник питания с возможностью регулировки яркости.В спецификациях источника питания должно быть указано, является ли источник питания регулируемым или нет, и какой тип управления диммером он использует. Я кратко рассмотрю два типа управления:

ШИМ-регулировка яркости: Также известная как регулировка яркости с широтно-импульсной модуляцией, может использоваться на всех источниках питания. Даже блоки питания на нашем сайте, для которых прямо в спецификациях не указано «регулируемый», можно регулировать яркость с помощью настенных или удаленных диммеров с ШИМ-управлением. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосами света, затемняются на стороне 12 В постоянного тока цепи.ШИМ-диммеры на самом деле пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Dimming: Этот тип регулировки яркости позволяет регулировать яркость светодиодов с помощью стандартных регуляторов яркости. Вы должны убедиться, что источник питания подходит для диммирования переменным током (TRIAC), проверив спецификации. Наши текущие продукты, которые предлагают такие элементы управления диммированием, — это блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники. Самыми популярными / узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе источника питания, является область и среда, в которой он будет использоваться. Источники питания работают наиболее эффективно, если они используются в пределах своих температурных параметров.Спецификации блока питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом режиме и убедитесь, что блок питания не стоит там, где может накапливаться тепло и подниматься выше этой максимальной рабочей температуры. Как правило, размещать блок питания в крошечном корпусе без системы вентиляции — плохая идея. Это позволит даже минимальному количеству тепла, выделяемого источником, со временем накапливаться и в конечном итоге привести к свариванию источника энергии. Поэтому убедитесь, что в помещении не слишком жарко или холодно и что жара не может накапливаться до опасного уровня.

Каждый блок питания светодиодов также имеет степень защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, который указывает размер твердых частиц и давление жидкости, которому может противостоять источник питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа увеличивается и уровень защиты. По мере увеличения первого числа продукт становится защищенным все меньшими и меньшими объектами (вплоть до частиц пыли), что делает его менее уязвимым для чего-либо, попадающего внутрь и причиняющего ему вред.По мере увеличения второго числа продукт переходит от защиты только от небольшого дождя к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с классом защиты IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

КПД

Эффективность источника питания говорит о том, сколько энергии фактически уходит на то, чтобы загорелся светодиод. Чем выше процент КПД блока питания, тем больше энергии вы в конечном итоге экономите.Для светодиодных приложений рекомендуется выбрать источник питания с КПД 80% или выше. Ознакомьтесь с источниками питания Mean Well и Phihong для наиболее эффективного выбора, так как они имеют рейтинг эффективности, который находится в пределах 90 процентилей.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где он должен соответствовать или быть установлен. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном для этого месте.Если он находится вне приложения, он должен иметь возможность монтироваться поблизости. Существует множество источников питания различных размеров и форм, соответствующих вашим потребностям.

Класс II или Класс 2 ??

Легко спутать эти два рейтинга, поэтому давайте убедимся, что мы уже в этом разбираемся, когда мы приближаемся к концу понимания источников питания для светодиодов. Источник питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и отвечает требованиям стандарта UL 1310.Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать столько светодиодов, сколько другие, не указанные в номинальном значении. Именно здесь вы должны определить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, который защищен от огня и поражения электрическим током.

Класс II относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, так как не требуют заземления.

Найдите наиболее подходящий блок питания

Надеюсь, этот пост помог вам найти правильный источник питания для ваших светодиодных фонарей. Есть много вариантов на выбор, так что не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей среде, чтобы он прослужил долгое время. Если вы ищете, с чего начать, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с множеством светодиодных драйверов и расходных материалов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или по электронной почте [email protected]. Наша служба технической поддержки работает с 8:00 до 17:00. EST с понедельника по пятницу.

Как рассчитать блок питания светодиодов, необходимый для вашей светодиодной ленты

Один из часто задаваемых нам вопросов: «Как мне определить, какой источник питания мне нужен для моей светодиодной ленты?»

Ответ — это не так уж и сложно.

Первым делом проверьте технические характеристики светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр. Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг — вычислить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента имеет энергопотребление 14Вт / м.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Однако рекомендуется делать поправки на непреднамеренные перегрузки. Чтобы смягчить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов. Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды.Если вы используете более одного источника питания для питания нескольких светодиодных лент, то нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, когда регулятор диммирования опустится ниже 80%, но второй источник не начнет тускнеть. затемняйте, пока затемнение не упадет ниже 50%. Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC источника питания, тогда они будут плавно уменьшать яркость независимо от нагрузки.Эти драйверы светодиодов поставляются компанией Power Supplies Australia как для моделей на 12 В, так и на 24 В.

Следующие драйверы светодиодов PWM доступны для заказа через Power Supplies Australia:

Power Supplies Australia всегда готовы помочь в случае необходимости. Не стесняйтесь звонить по телефону 1800 632 639, если у вас возникнут дополнительные вопросы по выбору правильного источника питания для светодиодной ленты.

Расчет потребности в питании светодиодной ленты

Необходимо выяснить, какой блок питания вам нужен?

Вот здесь и понадобится немного математики, но эта математика даже проще, чем вычисление пятнадцатипроцентных чаевых в ресторанах, я обещаю! Допустим, вы уже выбрали полосу.на каждой полосе также указывается потребляемая мощность в ваттах на фут. В нашем небольшом гипотетическом сценарии покупок вы выберете полосу стандартной плотности 5050 и решили, что для вашего проекта вам понадобится тридцать футов света. Светодиодная полоса 5050 с обычной плотностью указана из расчета две ватта на фут, поэтому для тридцати футов света вы будете потреблять шестьдесят ватт энергии, и, как это случилось, у нас есть блоки питания на шестьдесят ватт!

И снова эта формула: (Мощность полосы на фут) x (Всего футов полосы) = Общая требуемая мощность (Вт)

Что ж, это, конечно, возможно, вам нужно знать несколько вещей.Во-первых, вам нужно использовать драйвер светодиода с регулируемой яркостью вместо стандартного адаптера питания. Также следует отметить, что при использовании настенного диммера и драйвера светодиода с регулируемой яркостью вам потребуется жестко подключить свет непосредственно к переключателю. Или вам нужно подключить диммер к розетке, подключить кабель питания переменного тока к полосам и светодиодному драйверу с регулируемой яркостью и использовать эту розетку. Последнее, что вам нужно знать о настенных диммерах и светодиодном драйвере с регулируемой яркостью, это то, что у светодиодных лент RGB просто нет хорошего способа работать с настенным диммером.Однако нет причин для беспокойства, поскольку все наши контроллеры светодиодных лент RGB могут затемнять наши светодиодные ленты RGB, поэтому вы все равно сможете приглушить свет!

Пожалуйста, сделайте! Наши аккумуляторные батареи на 12 В для светодиодных лент отлично подходят для любого мобильного проекта, такого как световые велосипеды или уличное освещение, которое не находится рядом с какими-либо удобными источниками питания. Итак, если вы планируете романтический пикник в поле, и свечи вам не по вкусу? Тогда вам стоит взять аккумуляторную батарею на 12 В и красивую светодиодную полосу RGB! Перезаряжаемые аккумуляторные батареи на 12 В также отлично подходят для освещения лодки, при условии, что аккумуляторная батарея остается сухой, а ваши ленты рассчитаны на большое количество воды!

Перезаряжаемые аккумуляторные батареи на 12 В, которые мы предлагаем, рассчитаны на миллиампер-час, либо на 3800, либо на 6000 миллиампер-час.Чтобы определить, сколько ампер рисуют ваши полоски, вам нужно определить их мощность, поэтому давайте воспользуемся действительно простым примером. Светодиодная лента 3528 обычной плотности потребляет двадцать четыре ватта, теперь возьмите мощность и разделите ее на двенадцать, это ваш усилитель, или два ампера. Теперь умножьте свой потребляемый ток на тысячу, это ваш расход в миллиампер, поэтому для аккумуляторной батареи емкостью 3500 мАч и светодиодной полосы стандартной плотности 3528 срок службы вашей аккумуляторной батареи составляет 3500/2000 = 1,75 часа или 104 минуты. Вот общая формула: (потребление ватт) / 12 = A, A x 1000 = M, аккумулятор Миллиампер / M = часы автономной работы. Надеюсь, это поможет вам спланировать походы с аккумулятором!

(Нужен блок питания или аккумулятор? Ознакомьтесь с нашей подборкой здесь)

—

Выбор правильного источника питания — это неотъемлемая часть выбора правильных продуктов для вашего проекта. Еще более важным является выбор правильной светодиодной ленты, и наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.

—

Спасибо, что прочитали эту часть нашей серии статей по поиску и устранению неисправностей, мы искренне надеемся, что она была полезной.Есть вопрос, на который мы еще не ответили? свяжитесь с нами по адресу [email protected], и мы постараемся ответить на него в следующем выпуске. Помните, что сотрудники нашей службы поддержки клиентов ([email protected]) будут рады помочь вам с любыми проблемами, вопросами и предложениями. Если вы хотите позвонить и поговорить с нами, это тоже хорошо — (225) -304-0408!

Как выбрать источник питания 12 В для светодиодной ленты

Источники питания для средних и крупных установок

В этой категории представлены, в основном, блоки питания высокой мощности 12 В и водонепроницаемые блоки питания.Существуют блоки питания мощностью 150, 200, 350, 600 Вт и выше для средней или крупномасштабной установки светодиодных лент.

Блоки питания для небольших проектов

Для небольшой установки, такой как установка одной светодиодной ленты 12 В или 24 В длиной 5 метров или меньше или двух полос низкой мощности, вы можете выбрать небольшой источник питания, есть 12 В 1 А, 2 А, 3 А, 5 А, 6 А, 8 А, или блок питания 10A, или блок питания 24V 2A, 3A, 4A, 5A. Пожалуйста, обратитесь к категории адаптеров питания для этих небольших блоков питания.Наши адаптеры питания внесены в список UL, класс 2.

Если вам нужен источник питания 24 В, см. Категорию «Блок питания для светодиодов на 24 В.».

Простая установка, подходит для Северной Америки и Европы

Наши блоки питания на 12 В или 24 В. легко установить. При установке источника питания для стороны переменного тока используйте наш трехконтактный шнур для настенной розетки для подключения к розетке или розетке или используйте проводные кабели (провод 14AWG или провод 16AWG) для жесткого подключения источника питания к источнику переменного тока.Для стороны постоянного тока подключайтесь к светодиодным лентам или контроллерам светодиодов с помощью проводов (провод 16AWG, 18AWG или 20AWG, в зависимости от длины и текущей нагрузки).

Большинство наших источников питания 12 В или 24 В подходят для установки как в Северной Америке, так и в Европе. Они имеют широкий диапазон входных напряжений или переключатель входного напряжения для выбора 115 В (также называемого 110 В или 120 В) или 230 В (220 В или 240 В).

Какой блок питания мне нужен?

Ответ заключается в совокупном рассмотрении следующих факторов:

1.Источник постоянного напряжения или постоянный ток? В основном, постоянное напряжение для светодиодных лент.

2. Для источника питания постоянного напряжения это 12 В или 24 В? Зависит от рабочего напряжения светодиодных лент.

3. Нужен ли мне блок питания с регулируемой яркостью? Это зависит от того, хотите ли вы уменьшить яркость на стороне переменного тока или на стороне постоянного тока источника питания.

4. Нужен ли мне водонепроницаемый блок питания? Зависит от окружающей среды.

5. Входное напряжение 120 В или 277 В для источника питания? В основном 120В.В некоторых местах используется 277В.

6. Нужен ли мне блок питания класса 2? Для некоторых приложений требуются блоки питания класса 2. Наши малые блоки питания сертифицированы по классу 2.

Как выбрать подходящий блок питания для светодиодов 12 В?

Блок питания 12 В — один из важнейших компонентов светодиодного освещения. На рынке представлено множество типов источников питания 12 В, таких как источники постоянного напряжения или постоянного тока, источники питания без и с регулировкой яркости и т. Д.Выбор подходящего источника питания требует тщательного рассмотрения. Выбор неправильного блока питания (БП) приведет к повреждению не только светодиодной продукции, но и самого устройства. Кроме того, слишком слабый источник питания приведет к выделению сильного тепла, что может стать причиной дополнительной опасности.

Источник питания Mean Well

Здесь мы представляем блоки питания Mean Well. Источники питания торговой марки Mean Well обеспечивают высокую надежность и гарантию от 3 до 7 лет.За его супер качество мы много лет продаем блоки питания Mean Well. Компания Mean Well предлагает водонепроницаемые источники питания для установки внутри и снаружи помещений с коррекцией коэффициента мощности или без нее, источники питания с регулируемой или нерегулируемой яркостью, входное напряжение 110 или 277 В. Диапазон мощности широк, включая 60 Вт, 100 Вт, 150 Вт, 200 Вт, 350 Вт, 600 Вт, 1000 Вт и даже выше.

Важные факторы, которые следует учитывать при выборе подходящего блока питания для светодиодов 12 В

1. Выберите правильное рабочее напряжение.

Входное напряжение светодиодных лент 12 В или светодиодных ламп 12 В составляет 12 В постоянного тока, и можно использовать только источники питания 12 В для светодиодов.

Важное примечание: ни при каких обстоятельствах нельзя использовать трансформаторы более высокого напряжения. Например, никогда не используйте источник питания 24 В для подключения светодиодной ленты или светильника на 12 В. Если вы выберете слишком высокое напряжение, светодиодная лента или светодиодная лампа будут повреждены.

2. Мощность (выходная мощность).

Если вы устанавливаете две светодиодные ленты, каждая из которых имеет длину 5 м (16,4 фута) и рабочую мощность 50 или 60 Вт, мы рекомендуем использовать блок питания мощностью 150 Вт.

При установке лучше использовать параллельную установку, то есть разместить точку подачи питания посередине двух светодиодных лент, например, для питания двух светодиодных лент посередине. По возможности лучше не устанавливать две светодиодные ленты последовательно, то есть соединить две светодиодные ленты вместе и запитать их с одного конца. Ниже приводится подробное объяснение того, как определить мощность блока питания, которую вы должны выбрать.

Источник питания 12 В должен обеспечивать выходную мощность, достаточную для приложения.Здесь нам нужно знать мощность световой полосы. Рассчитать мощность, необходимую для приложения, несложно. Мощность на единицу длины светодиодной ленты, умноженная на длину, составляет общую мощность.

Например, если светодиодная лента работает с мощностью 12 Вт на метр, а в витрине имеется установка длиной 4 метра, то мощность 4-метровой светодиодной световой ленты составляет 12 Вт x 4 = 48 Вт.

В идеале блок питания должен работать на 80% своей максимальной мощности.Поскольку при включении светодиодной ленты за короткий период времени требуется больше энергии, источник питания должен обеспечивать достаточную мощность для кратковременной операции включения света. Обычно мы добавляем 20% к мощности светодиодной ленты. Следовательно, мощность необходимого блока питания для витрины составляет 48 Вт x 1,2 = 57,6 Вт. На рынке нет блока питания этой мощности, следующий уровень мощности — 60 Вт. Итак, мы выбрали блок питания на 60 Вт.

3. Источник питания 12 В без диммирования или диммирования.

В большинстве случаев светодиодные ленты используют нерегулируемый источник питания. Для обычных проектов светодиодный диммер или контроллер устанавливается между источником питания и светодиодной лентой. В это время сам блок питания не должен иметь функцию затемнения, и функция затемнения выполняется диммером или контроллером.

Если вам нужно затемнить перед блоком питания, тогда вам понадобится блок питания с регулируемой яркостью. Функция диммирования источника питания обычно указывается на этикетке параметра.Если он не отмечен, значит, он не регулируется.

установка источника питания с регулируемой яркостью — схема подключения

установка блока питания без диммирования — схема подключения

4. Нужен ли мне водонепроницаемый блок питания 12 В для помещений или для улицы?

Решающим фактором является расположение источника питания 12 В постоянного тока. Для внутреннего применения светодиодных лент на 12 В или светодиодных фонарей на 12 В мы обычно выбираем внутренний источник питания. Если установить водонепроницаемую светодиодную ленту на открытом воздухе, источник питания можно разместить на улице или в помещении.Если блок питания ставится на открытом воздухе, нужно выбирать водонепроницаемый блок питания. Или вы помещаете блок питания в сухое место и используете водонепроницаемую светодиодную ленту на 12 В на открытом воздухе. Например, рассмотрим применение, когда светодиодная лента освещает балкон. Обычно блок питания и контроллер светодиодной ленты можно установить в соседней комнате.

В ванной комнате, если вы не можете найти водонепроницаемое место для блока питания, мы рекомендуем разместить блок питания светодиодной ленты за пределами ванной комнаты.Помните, что источник питания — это трансформатор, переход от высоковольтной сети к низковольтной. Из-за высокого напряжения безопаснее использовать источник питания для светодиодных лент 12 В или 24 В вне ванной комнаты.

Примечание. По указанным выше причинам при покупке источника питания для водонепроницаемой ленты на 12 В или 24 В вы можете решить, нужен ли вам водонепроницаемый источник питания, исходя из фактического места установки. Как правило, во влажной или влажной среде требуется водонепроницаемый источник питания.Если вы можете защитить трансформатор от воды, например, с помощью блока питания, или поместить блок питания в сухое место, не проблема выбрать негерметичный блок питания.

Можно ли использовать драйвер светодиода в качестве источника питания?

Да, оно может. Фактически драйвер светодиода сам по себе является источником питания. Это просто еще одно название блока питания, обеспечивающего питание светодиодных лент и других светодиодных осветительных приборов. К вашему сведению, его также часто называют силовым трансформатором светодиодов.

Как подключить светодиодную ленту к источнику питания? Есть много способов подключиться.См. Статью: Как выбрать блок питания для светодиодной ленты?

Для получения дополнительной информации об установке светодиодной ленты прочтите: Как установить светодиодные ленты?

Источник питания оптом

Мы также продаем электроэнергию оптом. Если вы ищете оптового продавца источников питания, свяжитесь с нами.

Полное руководство по светодиодным лентам

Светодиодные ленты

— это сбывшаяся мечта домашнего мастера. Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего это руководство.

Это руководство поможет вам пройти путь от начинающего до готового проекта.

Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения. Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания в соответствии с вашими светодиодными лентами.А попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.

Типы микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) светодиодных чипов на ленте.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть упаковано в полосу той же длины.

RGB — красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одной микросхеме: по одному для каждого цвета. Каждый цвет подключается к собственному каналу.Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W — Белый

Обычно одна буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW — теплый белый

Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

CW — Холодный (или холодный) Белый

Холодный белый цвет находится в диапазоне 6500K, но обязательно проверьте.

CCT — цветовая корреляционная температура

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними. Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных чипов:

№ Трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белыми светодиодами RGB + CCT Один 3-канальный чип со светодиодами RGB и отдельный 2-канальный чип со светодиодами холодного и теплого белого цветов RGBCCT Одиночный 5-канальный чип со светодиодами RGB, CW и WW

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835. Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Точно так же чип 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер — это имя встроенной микросхемы контроллера светодиодов.

Источник

9017 904 904 904 904 904 904 904 904 904 904 904 904 904 904

Размер имеет значение?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

Обратите внимание на то, что 5630 излучает больше света, чем 5054, даже несмотря на то, что у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет роль в определении того, сколько светодиодов может быть установлено на полосе:

1.Узкий чип можно прикрепить к полосе ближе друг к другу, создав более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полос.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой — белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.

Как правильно выбрать светодиодную ленту

Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

50 904

Источники

купить Хорошая идея с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

КПД

Luminosity не всегда рассказывает всю историю. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодной ленты может увеличить заявленный световой поток за счет увеличения мощности светодиодов. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода из строя светодиода, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как в противном случае.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. В противном случае вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

Нужен ли мне

с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при освещении с низким индексом цветопередачи могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

Видимый световой спектр Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодной лампой?

Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для имитации дневного света вам просто нужно купить светодиод с такой же CCT.Но все гораздо сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Источник

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно так, как на изображении слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки.Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

Ниже тот же ЮДЖИЛЭД в сравнении с дневным светом (белая пунктирная линия).

Светодиодная лампа может быть построена для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «неаккуратно» при просмотре под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты

чаще всего доступны с напряжением питания 5 В, 12 В или 24 В.

Для аналоговых лент большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания.Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Чем выше напряжение, тем дольше работает

Полосы с более высоким напряжением обычно могут работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе всего к источнику питания) будут ярко светиться.В то время как светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример последствий падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал полоски 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.

Яркий свет слева — начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом.Фонари с правой стороны страдают от падения напряжения и намного менее яркие.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полоску достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь общее представление о том, как соединены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, также может быть установлен на полосе 24 В. Разница в том, как спроектирована схема полоски.

светодиодных чипов соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

А пока обратите внимание (на диаграммах выше), размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами на 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода. Ниже приведен пример того, как это может произойти с полосой 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
2. Эффект падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В.Но даже у лент на 24 В есть предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Более низкое напряжение имеет более близкие линии разреза

Как я уже упоминал, светодиодные ленты соединяются группами светодиодов. Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В — 3, а на полосе 24 В — 7.

Линии отреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором. Это может помочь свести к минимуму «мертвые» зоны по углам.

Чем выше напряжение, тем эффективнее

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько потрачено впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

Легко видеть, что полоски с более высоким напряжением страдают от меньших потерь энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.

Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы находится слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут.Типичные значения для светодиодной ленты — от 1 до 4 унций. Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице характеристик.

Как установить светодиодные ленты

Наилучший способ установки светодиодных лент — внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После обрезки канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

1. Обеспечивает однородную поверхность для склеивания полоски, обеспечивая надежное и долговечное соединение.
2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
4. Чехол также поможет защитить полосу от пыли и повреждений.
5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не окупается.

Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы клей не рассыпался, я рекомендую наносить немного горячего клея через каждые пару футов.

Как подключить светодиодные ленты

Пайка — обычно самый надежный метод соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.

Clips работают быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

Однако соединения, выполненные зажимами, не такие постоянные, как припой. Они уязвимы к коррозии и перемещению.

Поэтому рекомендую использовать припой, если полосы могут испытать:

1. Погода — любая установка на открытом воздухе, обогрев и охлаждение, которые могут вызвать конденсацию
2. Движение — любой вид гибкого канала или места, которое может испытывать вибрацию
3. Очень прочно — заключено в эпоксидную смолу или другое подобное

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих инсталляций, — это просто сделать небольшой изгиб за углом.

Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Проведите полоску за угол и дайте полоске принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Также можно разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям их разреза.Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.

Источник

Метод складывания

Вы, , можете попытаться сложить полоски, но я не рекомендую это делать.Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами. Одноцветные полоски с низкой плотностью лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удалить светодиодные ленты

Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив полосу, практически невозможно.

Не тяните за полосу и надейтесь на лучшее. Вы рискуете порвать полоску или повредить отдельные разъемы светодиодов.

Вместо этого используйте мулине.

Нет, не такая зубная нить! Зубная нить.

Отрежьте кусок нити и протяните его под краем. Затем вращайте им взад и вперед по длине полосы.

Питание светодиодных лент

Светодиодные чипы

питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту непосредственно в розетку (переменный ток).Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие и качественные светодиоды. Таким образом, возникает соблазн удешевить блок питания. Но если вы потратите деньги заранее на хороший блок питания, то со временем сами себя окупят.

Сколько мощности вам нужно?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши полоски, чтобы вы могли выбрать блок питания подходящего размера.

Каждый поставщик должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не волнуйтесь, нет необходимости получать абсолютно точный номер. Близко достаточно хорошо.

После того, как вы оцените энергопотребление вашего стрипа, хорошее практическое правило — добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

Напряжение питания должно соответствовать светодиодам

Блок питания должен быть того же напряжения, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (с перегрузкой) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Пылезащита

Даже если вас не беспокоит вода, вам может понадобиться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

КПД блока питания

Эффективность вашего блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с КПД 70% будет потреблять 100 Вт / 0,70 = 143 Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, за это нужно платить. Имеет ли смысл платить за повышение эффективности, как правило, зависит от размера вашего проекта.

Установка блока питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и проложить провода через стены.

Если вы хотите, чтобы он выглядел красиво и аккуратно, подумайте о том, чтобы разместить все блоки питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

DO купить блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.

НЕ НУЖНО! подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это должно быть само собой разумеющимся, но всегда есть тот парень . Источники питания действительно выходят из строя, и если они застревают в стене, это становится серьезной головной болью при обслуживании.

Как запитать очень длинные полоски

Если у вас достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине

Самый простой способ удвоить эффективную длину ваших полосок — это разместить мощность посередине двух полосок.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Использовать впрыск мощности

Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В этих случаях вам придется проложить больше проводов к нужным местам. Это называется впрыском мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инъекция мощности для аналоговых светодиодных лент

Аналоговые полоски не имеют встроенных микроконтроллеров, как цифровые полоски. Это означает, что необходимо установить какой-то контроллер напряжения между источником питания и полосой на всех соединениях .

Один из вариантов — купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторитель сигнала можно подключить в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, поскольку к сети умного дома добавляется только один контроллер.

Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к ретранслятору и подключить две полосы к ретранслятору.

Повторитель может питаться от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Инъекция мощности для цифровых светодиодных лент

Для цифровых полосок напряжение каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- там, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может привести к повреждению источников питания и потенциально вызвать возгорание.

Как правильно выбрать размер провода

Толстый провод имеет меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже. Спрятаться труднее. А если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно усложнить вашу работу.

Чтобы выбрать провод нужного размера, вам необходимо знать:

1. Strip Voltage
2. Current — Чтобы вычислить требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
3. Длина провода
4. Допустимая величина падения напряжения

Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна иметь маркировку, соответствующую классу 2.

Как контролировать светодиодные ленты

В этом разделе объясняется, как автоматизировать светодиодные ленты или управлять ими по беспроводной сети с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас есть одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.

Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ — использовать умный диммер переменного тока, установленный в стене. Для этого проводка идет от переключателя диммера к источнику питания и фарам.

Плюсы / минусы этого метода:
Con — Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro — Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — Когда свет выключен, питание отключено.Это устраняет источник силы «вампира».
Con — Работает только с одноцветными светодиодными лентами.

Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

Плюсы / минусы этого метода:

Pro — Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
Pro — Не требует источника питания с регулируемой яркостью.
Con — Свет не подключен напрямую к настенной панели управления.Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con — Электропитание всегда включено, что приводит к источнику силы вампира.

Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если он находится в области, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения везде, где это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты — это полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма — это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Использование контроллера со слишком большим количеством каналов — это нормально. Однако имейте в виду, что существует ограничение на то, сколько тока может проходить на каждом канале.

Контроллер имеет ограничение на пропускаемый через него ток. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер обменивается данными с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер Wi-Fi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и обычно дешевле, чем два других варианта.

Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue.Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, убедитесь, что это сертифицированный контроллер Zigbee 3.0.

Где установить контроллер

Контроллеры

обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения. Затем переключитесь на провод более легкого калибра от контроллера к полосам.

Как управлять цифровыми (адресными) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может настраивать светодиоды по отдельности.

Цифровой контроль полосы сильно отличается от аналогового.Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования таковы:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие люди используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.

Рекомендуемые товары

Выполните поиск светодиодных лент в Google, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал и работали ли они на меня.

Продолжая покупать и тестировать предметы, я буду обновлять этот список.

Светодиодные ленты

High CRI (Daylight White) — Светодиодная лента MARSWALL CRI 97+

RGBW — ОСВЕЩЕНИЕ BTF 16.4-футовая светодиодная лента RGBW 4 в 1

Контроллеры светодиодов

Wi-Fi

Z-волна

Работает с Hue — контроллер светодиодных лент GIDERWEL Zigbee RGBW

Источники питания

Класс 2 (CL2) — Блок питания 12 В 60 Вт

Dimmable — Драйвер для светодиодов HitLights 12V 60W с регулируемой яркостью

Последние мысли

Когда я назвал это «Полное руководство по светодиодным лентам», я имел в виду именно это. Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.

Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или что-то, что я пропустил, дайте мне знать в комментариях ниже, и я добавлю их в руководство.

Спасибо за чтение!

Выбор источника питания

— quinled.info

Если вы хотите, чтобы светодиоды горели, вам понадобится блок питания! Они бывают разных форм и размеров, и вам нужно выяснить, что вам понадобится для вашего проекта.Хотя перегрузка (в мощности / силе тока) в большинстве случаев не проблема, слишком маленький блок питания может привести к нежелательным ситуациям.

Давайте рассмотрим несколько вещей, которые нам нужно выяснить перед покупкой блока питания.

Требуемое напряжение

В зависимости от того, с каким светодиодом вы работаете, вам понадобится определенное напряжение.

• Аналоговые светодиоды (например, теплые белые полосы) часто используют 12 В или 24 В
• Цифровые светодиоды (например, полосы RGB с адресной пиксельной адресацией) часто используют 5 В, а иногда и 12 В.
• Светодиоды COB (потолочные светильники или другие светодиодные модули) используют различное напряжение, которое может находиться в диапазоне от 12 В до 60 В.

Необходимая сила тока (мощность)

Кроме того, чтобы получить источник питания с правильным напряжением, вам необходимо выяснить, какую мощность будет использовать ваш проект.Для любого источника питания старайтесь не превышать длительное / непрерывное использование более 80% номинального тока источника питания. Это гарантирует, что все останется в пределах допусков и не будет перегреваться или делать что-то еще хуже.

Я написал другой пост о том, как рассчитать, какая проводка вам нужна для заданного количества ампер, рядом с этой статьей также обязательно проверьте это, чтобы выяснить, сколько энергии будет использовать ваш проект.

Аналоговая светодиодная лента

Допустим, вы купили аналоговую полосу RGB с 60 светодиодами / м и потребляют 12 Вт на метр.Это означает, что вся полоса будет потреблять максимальную мощность 12 Вт * 5 м = 60 Вт или 5 ампер. Если вы подключаете одну из этих полос, принимая во внимание некоторый резерв / накладные расходы, я бы порекомендовал приобрести источник питания 12 В, 6 А (72 Вт) или 7 А (84 Вт). То же самое для ленты на 24 В означает, что вы можете использовать более тонкие кабели и потреблять только половину ампер, поэтому от 3 до 4,5 А, как вы можете видеть, просто добавив немного сверху, вы получите источник питания, который сможет справиться с нагрузка, которую вы собираетесь запустить.

(я всегда советую приобрести аналоговую светодиодную ленту на 24 в, если есть возможность, почему — читайте здесь!)

Светодиодная лента с цифровой адресацией

Адресные светодиодные ленты чаще всего имеют напряжение 5в.Допустим, у вас есть адресная полоса RGB со скоростью 30 светодиодов / м, длина этой полосы составляет 5 м (16 футов). Это во многом зависит от типа используемого светодиода, но, например, полоса со светодиодами ws2812b или sk6812 будет использовать теоретический максимум 3 * 20 мА на каждый светодиод 60 мА. Но хотя это число много упоминается в Интернете, к сожалению, после тестирования множества светодиодных лент оно кажется неверным (больше). Из-за этого я создал свою реальную таблицу измерений светодиодов с цифровой адресацией. С помощью этого листа вы можете увидеть / рассчитать, что вам нужно, кроме как в отношении энергопотребления.Этот лист обычно предназначен для измерения 300 светодиодов, если у вас больше или меньше, вы можете легко вычислить вверх или вниз!

Для цифровых светодиодов мы обычно говорим о максимальном использовании (полный белый цвет RGB) и номинальном использовании (50% белого цвета RGB), которого обычно достаточно для обработки цветов и эффектов, в основном любых, кроме полностью белого. При разработке вашей светодиодной установки вы можете выбрать любой из них в качестве своей цели. Вообще говоря, я нахожусь в расчетах по номиналу с некоторым запасом прочности. В качестве основного правила я бы сказал, что посмотрите на 50% белого цвета RGB для количества и типа светодиодов, которые вы собираетесь использовать (за исключением ws2815, затем возьмите полное значение белого RGB!) И добавьте к этому 20% и рассчитайте ваши кабели и Требования к источнику питания на этом.

COB Светодиоды и прочее

В основном вычисления такие же, как показано выше. Выясните, сколько использует модуль или источник света, умножьте это на то, сколько вы собираетесь использовать. Затем прибавьте 20% к максимальному значению и купите блок питания с таким номиналом или выше.

Стили источников питания и ссылки для покупок

Обычно блоки питания для светодиодов бывают одной из трех форм:

• Настенный адаптер
• Силовой кирпич
• Стиль рамы

(Обязательно прочтите мою статью про блоки питания Chinese или Mean Well)

Настенный адаптер

Они в основном подходят для нагрузок до 20–24 Вт, в зависимости от светодиодов на метр и полосы. В основном они подходят для полосы от 1 до 2 метров.

5v

Mean Well 5v 4A (20 Вт) (ЕС) (США)

Простой 5 В 4 А (20 Вт)

12 В

Mean Well 12v 2A (24w) (ЕС) (США)

Простой, 12 В, 2 А (24 Вт)

Simple 12v 5A (хорошая марка) (60w)

24 В

Mean Well 24v 1A (24w) (ЕС) (США)

Простой, 24 В, 1 А (24 Вт)

Силовой кирпич

Блок питания чаще всего встречается с ноутбуками в качестве источника питания.Они могут обеспечивать значительно большую мощность, чем сетевой адаптер, но при этом немного громоздче. Блоки питания могут быть в основном мощностью до 120 Вт, но могут достигать 150 или даже 200 Вт выходной мощности! Для версий со сверхвысокой мощностью иногда внутри блока может быть небольшой вентилятор для охлаждения. Мне нравится использовать этот тип источника питания в ситуациях, когда до него легко добраться, например, в спальне или что-то в этом роде. Поскольку она полностью закрыта, ее можно без проблем потрогать.

5v

Блок питания Mean Well 5v 6A (30 Вт)

Простой блок питания 5 в 10 А (50 Вт)

Простой блок питания 5 В, 15 А (75 Вт) (с вентилятором внутри)

12 В

Блок питания Mean Well 12v 6,67A (80w)

Простой блок питания 12 В, 6 А (72 Вт)

Простой блок питания 12 В, 12 А (120 Вт)

24 В

Блок питания Mean Well 3,75A 24В (90Вт)

Простой блок питания 24 В, 4 А (96 Вт)

Простой блок питания 24 В, 5 А (120 Вт)

Стиль рамы

Фреймовый блок питания — это блок питания почти в чистом виде.Они самые дешевые и имеют самую высокую мощность, но менее подходят для общественных мест из-за открытой природы. Если вам нужно что-то более 100 Вт, подумайте о них, потому что они могут справляться с теплом намного лучше, чем приведенный выше блок питания в кирпичном стиле, и, следовательно, имеют самый высокий срок службы.

5v

Mean Well LRS-200 серия 40A (200 Вт)

Mean Well HSP-200 серия 40A (200 Вт) (активный PFC)

Mean Well LRS-350 series 70A (350w) (с вентилятором)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

12 В

Mean Well LRS-150 серия 12,5A (150 Вт)

Mean Well LRS-200 серия 17A (200 Вт)

Mean Well LRS-350 series 30A (350w) (с вентилятором)

Sanpu NL-150 серия 12,5A (150 Вт)

Sanpu NL-300 series 24A (300 Вт) (только 230 В)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

24 В

Mean Well LRS-150 серия 6,25A (150 Вт)

Mean Well LRS-200 серия 8,8A (200 Вт)

Mean Well LRS-350 series 15A (350w) (с вентилятором)

Sanpu NL-150 серия 6A (150 Вт)

Sanpu NL-300 series 12A (300 Вт) (только 230 В)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

36в

Mean Well LRS-150 серия 4,16A (150 Вт)

Mean Well LRS-200 серия 5,9A (200 Вт)

Mean Well LRS-350 series 10A (350w) (с вентилятором)

Иногда необходимо использовать полностью герметичный водонепроницаемый блок питания

TBD

Бонус: Компьютерный блок питания

В зависимости от необходимого напряжения и силы тока иногда может быть интересно использовать компьютерный блок питания! В зависимости от типа они чаще всего подходят для подачи 12 В, а иногда и 5 В! Часто они могут быть дешевыми и малошумными для выходной мощности, потому что они предназначены для работы с большими тихими вентиляторами.Опять же, постарайтесь не превышать более 80% номинальной мощности для продолжительных нагрузок!

При использовании любого источника питания с высокой мощностью убедитесь, что в вашей системе установлены предохранители.

Сколько я себя помню, вокруг китайских блоков питания ведутся споры. Блок питания, произведенный в Китае, по своей сути не плох, просто есть множество компаний, которые продают дешевые и повторно используемые внутренние компоненты с небрежной пайкой, а иногда даже с опасными схемами внутри — это те типы, на которые следует обращать внимание.

Чаще всего они находятся внутри настенного адаптера или блоков питания в виде блока питания, им труднее скрыть то, что они обманули в блоках питания рамочного типа! Вот почему я предпочитаю использовать блоки питания рамочного типа, когда мощность превышает 75 Вт или около того. Источники питания рамочного типа также намного лучше рассеивают тепло, поэтому они дешевле и обеспечивают гораздо большую мощность.

В приведенном выше разделе я попытался сосредоточиться на трех брендах.

• Mean Well — уважаемый производитель блоков питания, и если вам нужна (хорошая) уверенность в том, что блок питания не сожжет ваш дом и использует защиту от перенапряжения, температуры и других средств защиты, приобретите Mean Well и заплатите за это дополнительную плату. , они отличные блоки питания!
• Немного ниже у нас есть блоки питания Sanpu.Они также имеют все перечисленные выше средства защиты, но являются китайскими брендами. Тем не менее, китайский бренд, который наносит свое имя на свою продукцию, часто гарантирует более качественный продукт, чем безымянная версия. Будьте осторожны с ними, потому что некоторые из них не работают при 110 В, а также они дают устойчивую номинальную нагрузку ниже той, на которую рассчитан источник питания! Тем не менее, ничего, что я бы уже не рекомендовал, с постоянной нагрузкой, не превышающей 80%.
• Простые блоки питания — это то, что я считаю приемлемым, часто я обращаюсь к комментариям, оставленным другими пользователями.Намного дешевле, чем два фирменных варианта, но я не уверен, что буду использовать их круглосуточно без присмотра.

Я использую сочетание вышеперечисленных вариантов. У меня есть «простые» версии, которые я использую для тестирования, и несколько небольших установок (использование блока питания мощностью 120 Вт с нагрузкой 50 Вт не вызовет большой нагрузки) или где у меня есть ручные переключатели включения / выключения.

Мое основное освещение выполнено с использованием источников питания Mean Well, они разбросаны по моему дому в нескольких местах без присмотра, и у меня не было ни одной проблемы с ними.Если хочешь быть уверенным, заплати за них больше.

Во время работы с QuinLED-OG я сотрудничал с Mux, и он также снял видео о некоторых китайских источниках питания, которые я ему послал. Прочтите это сообщение в блоге, в котором есть все подробности.

Изображение с YouTube-канала «Час Картера»

С годами я начал замечать, что некоторые блоки питания могут создавать шум при использовании в качестве источника питания для диммера с ШИМ. Как ни странно, у блоков питания Mean Well есть такая проблема.Послушайте в этой части моего видео, как это звучит:

Все мои тесты с QuinLED проводились с использованием нескольких разных китайских источников питания (кирпичные и рамные), и все работало отлично. Итак, для своей домашней установки я заказал несколько качественных источников питания Mean Well, но из-за использования различных компонентов они действительно производят шум при использовании ШИМ-диммирования!

Насколько мне удалось собрать воедино, так это то, что, поскольку в источниках питания Mean Well, вероятно, используются высококачественные керамические конденсаторы, при использовании ШИМ они могут начать слегка вибрировать, превращаясь в динамик Pieze!

Я пробовал решения для этого в прошлом, такие как добавление разделительных конденсаторов и тому подобное, но ничего не помогло.
