Силовой кабель ВВГ, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Кабель ВВГ – один из самых известных типов проводников, использующийся для проведения электропроводки в помещениях, на электростанциях и промышленных объектах, в распределительных и осветительных приборах, а также в различных промышленных приборах и машинах.

Силовой кабель марки ВВГ служит для передачи и распределения электрической энергии на рабочем напряжении 660 и 1000 В с частотой 50 Гц.

Конструкция

Существует два класса кабелей ВВГ — одножильные и многожильные. Многожильные кабели изготавливают с 2, 3, 4 и 5 жилами, с нулевой жилой или жилой заземления. Изоляция жил многожильного кабеля выполняется в различной расцветке, при этом для нулевых жил характерен голубой или светло-синий цвет изоляции, для жил заземления –зелёно-желтый.

Жилы кабеля ВВГ изготавливают из меди I или II класса скрутки (для сечений 16 мм2 и 25 мм2 применяется многопроволочная жила), изоляцию – из поливинилхлорида, общую поясную изоляционную оболочку — из ПВХ пластиката. Наружная оболочка устойчива к воздействию солнечного излучения и не распространяет горение.

Технические и эксплуатационные характеристики

Силовой кабель ВВГ предназначен для эксплуатации при температуре окружающей среды от — 50° С до + 50° С, относительной влажности воздуха до 98% ( при температуре + 35° С). Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С. Кабели ВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для марок с рабочим напряжением 660 В и 1000 В соответственно.

Прокладка и монтаж кабеля ВВГ без предварительного подогрева производится при температуре не ниже -15°С.

Минимально допустимый радиус изгиба при прокладке 10 Dн для одножильного кабеля и 7,5 Dн для многожильного (Dн — наружный диаметр кабеля)

Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 1,0 — 1,5 мм2 составляет не менее 12 МОм, с сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.

Гарантийный срок эксплуатации кабеля ВВГ — 5 лет, срок службы – 30 лет.

Сфера применения

Силовой кабель ВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется на электростанциях, в местных сетях, в промышленных, распределительных, осветительных устройствах, а также в качестве электропроводки в жилых и хозяйственных помещениях.

Изделие прокладывают в кабельных каналах, тоннелях, в помещениях, по стенам зданий и сооружений, на открытом воздухе. Не рекомендуется прокладка в земле. Во всех этих случаях должна быть исключена возможность механического повреждения и больших растягивающих усилий.

21 июля 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Кабель ВВГ: технические характеристики, расшифровка маркировки

Для передачи электроэнергии на расстояния, наряду с воздушными линиями, широко применяются силовые кабели. Что же касается электроснабжения потребителей, находящихся в зданиях промышленных предприятий, а также выполнения электрической разводки в жилых домах, то для этих целей повсеместно используются изолированные провода и кабельные линии. Одним из наиболее удачных видов таких проводов, который получил широкое применение в электрических сетях, считается кабель ВВГ.

В общем случае силовой кабель является электрическим проводником большого сечения с одной или несколькими жилами. Каждая такая жила покрыта слоем изоляции, кроме того, все они заключены в защитную оболочку. Также в некоторых моделях для повышения их эксплуатационных характеристик могут использоваться защитные экраны или броня.

В процессе эксплуатации силовые кабели пропускают через себя очень большие токи, поэтому изоляция их отдельных токоведущих жил друг от друга и от внешней среды выполнена с соблюдением самых высоких требований надежности.

Передача и распределение электроэнергии в маломощных бытовых электросетях осуществляется при помощи медных и алюминиевых электрических проводов, которые значительно уступают силовым кабелям в надежности и мощности, зато являются более компактными, удобными в применении и дешевыми.

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:

• первая буква «В» соответствует ПВХ изоляции кабельных жил,
• вторая «В» — ПВХ изоляции оболочки,
• буква «Г» означает отсутствие защитных покровов,
• а цифры 2х4 – соответственно количество жил и их сечение.

Максимальная температура, при которой допустимо длительное использование проводов марки ВВГ, составляет +50 С0, минимальная – –50 С0. При этом максимально возможная температура их нагрева при перегрузке может достигать +80 С0, а в случае протекания тока короткого замыкания в течение не более 4 с допускается ее повышение до +160 С0.

Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:

• Пониженной горючестью (ВВГнг).
• Пониженным дымо- и газовыделением.

Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.

В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.

Существуют такие варианты их маркировки:

1. ВВГ. Универсальный вариант.
2. АВВГ. С алюминиевыми жилами.
3. ВВГнг. Негорючий.
4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
5. ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.

Сфера применения

Силовой кабель ВВГ любого сечения предназначен для использования в электрических сетях напряжением 660 и 1000 В с частотой 50 Гц. Основное назначение подобных кабельных линий – питание мощных потребителей электроэнергии на предприятиях и промышленных объектах, однако они также могут с успехом использоваться при монтаже домашней электропроводки (например, ВВГ 2Х4 и ВВГ 3Х2,5).

Изоляция этих изделий не позволяет их прокладку в местах с агрессивным воздействием внешней среды. К таким вариантам прокладки относятся:

1. В земле без использования специальных коробов.
2. В водоемах. Хотя характеристики изоляции таких проводов позволяют прокладку их в местах с повышенной влажностью, все же для использования в воде они не предназначены.
3. Под слоем штукатурки. Поскольку внешняя изоляция силовых кабелей ВВГ выполнена из ПВХ пластиката и не имеет дополнительного защитного слоя, то при необходимости их прокладки под штукатуркой лучше использовать марку ВВГ-нг.

Несмотря на все положительные качества изоляции ПВХ, ее существенным недостатком является слабая морозоустойчивость. Поэтому работы по прокладке таких линий не могут проводиться при температурах ниже –15 С0  .

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

Выбор кабеля ВВГ для электропроводки квартиры

Для подведения электроэнергии к щитку на входе в квартиру, как правило, используется силовой кабель ВВГ 3Х6, (может быть также 3Х10 и 3Х16).
В отличие от проводов ПВС и ШВВП, часто используемых для монтажа электропроводок, медный кабель ВВГ 2Х4 соответствует более высоким требованиям, поскольку предназначен для эксплуатации также и в промышленности. Другими словами, у ВВГ 2Х4, при равном сечении, больший максимально допустимый ток, выше качество изоляции, он намного хуже поддерживает горение. Кроме того, каждое такое изделие проходит производственные испытания, чего нельзя сказать о большинстве их бытовых аналогов.Что же касается выбора типа и сечения кабеля для питания электроприборов, расположенных в самой квартире, то тут все зависит, в первую очередь, от их технических характеристик. Одной из наиболее распространенных, является марка ВВГ 2Х4.

Таблица расчета мощности

При выборе кабеля необходимо знать какая допустимая нагрузка каждого сечения провода. Сложите мощность всех потребителей на выбранной линии электропередач, возьмите запас не менее 30% и выберете необходимое сечение кабеля в соответствии с таблицей.

Недостатком кабелей ВВГ является их сравнительно высокая цена, поэтому целесообразно применять их для подключения мощных потребителей электроэнергии, например, электроплит, варочных поверхностей или проточных водонагревателей.

технические характеристики, где применяется, конструкция, расшифровка цифровых значений 3х2, 4х6, 4х10, фото и видео

Автор Aluarius На чтение 6 мин. Просмотров 747 Опубликовано 29.10.2015

Силовой кабель ВВГ является самым востребованным проводником электрического тока за счет невысокой цены изделия и возможностью использовать практически при всех видах электромонтажных работах. Если говорить о технических характеристиках провода, то необходимо отметить, что они зависят от его сечения и количества токопроводящих жил. Чтобы разобраться во всех параметрах, необходимо рассмотреть несколько марок и определить их зависимость. То есть, провести сопоставление: кабель ВВГ – технические характеристики.

Ассортимент кабелей ВВГ

Конструктивные особенности

Начнем с того, что ВВГ в первую очередь делится по количеству жил. Здесь пять видов:

• Одножильный.
• Двухжильный.
• Трехжильный.
• Четырехжильный.
• Пятижильный.

Первая и вторая категория используется для прокладки однофазной сети переменного тока. И если одножильный кабель прокладывается в два ряда параллельно, то двужильный в один ряд. При этом одна жила соединяется к фазе, вторая к нулю. При этом нулевой провод обычно голубого или синего цвета.

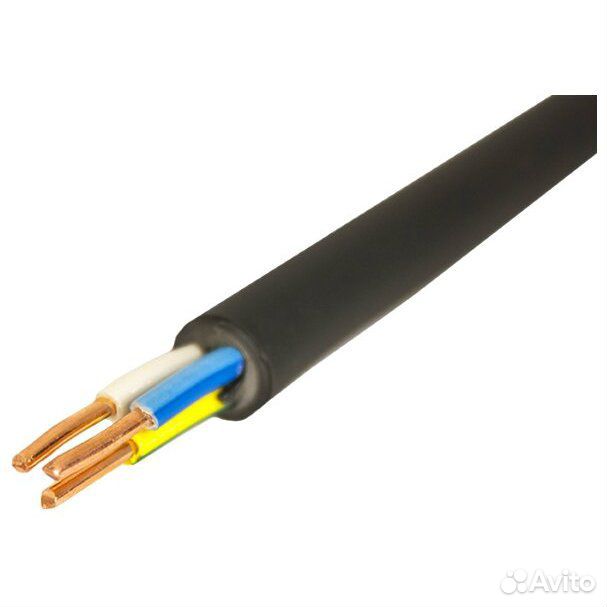

Трехжильный кабель

Третья категория – это кабель также для сети переменного тока, только в его состав входит еще и заземляющая жила. Она желто-зеленного цвета. Четырех- и пятижильный провод – это кабель, который устанавливается в трехфазных сетях. И если в первом три жилы – это фазы, а четвертая – ноль, то во второй добавляется жила заземления.

Сечение

В отношении данного параметра можно сделать небольшой обзор. Во-первых, сечение каждой токопроводящей жилы может варьироваться от 1,5 мм² до 50 мм². Во-вторых, при их сложении получается сечение самого кабеля. И здесь несколько пределов.

• Если кабель ВВГ одножильный, то сечение его жилы варьируется в диапазоне 1,5-240 мм².
• Двух-, трех- и четырехжильном варианте максимальный размер доходит до 95 мм².
• В пятижильном до 50 мм².

При этом сечение каждой жилы по назначению также варьируется. К примеру, основная жила – 1,5 мм², нулевая – 1,5 мм², заземляющая 1,0 мм².

Расшифровка силового кабеля ВВГ

С повышением сечения основных жил, уменьшаются сечения жил нулевых и заземляющих. Вот несколько примеров по той же расстановке:

• 2,5 – 1,5 – 1,0.
• 10 – 6 – 4.
• 25 – 16 – 10.
• 50 – 25 – 16.

Все эти данные входят в маркировку силового провода. Опять-таки приведем несколько примеров.

• Кабель ВВГ 4x Расшифровывается так – цифра «4» говорит о том, что это четырехжильный вариант. Цифра «10» это сечение в мм².
• ВВГ 5x Это пятижильный провод с площадью 6 мм².

Внимание! Самые распространенные модели ВВГ, в которых закладываются жилы с разным сечением, это четырех- или пятижильные. Их обычно специалисты называют – три (четыре) с плюсом.

Конструкция

Если рассматривать провод ВВГ в разрезе, то есть определенные различия, которые касаются моделей, выдерживающих мощность 0,66-1,0 кВ и 6-10 кВ. В основе у них все одинаково. То есть, это медные провода в изоляции разного цвета: фазные обычно белого, ноль голубого, заземление желто-зеленного.

Далее идет поясная изоляция. А вот дальше начинаются различия. В кабелях маломощных после поясной изоляции идет сразу оболочка черного или серого цвета. А вот в мощных моделях установлено еще несколько изоляционных слоев:

• Электропроводящий экран.
• Металлический экран.
• Прослойка.
• Оболочка.

Кстати, именно количество слоев изоляции определяет внешний диаметр самого провода. Конечно, на этот показатель будет влиять и количество присутствующих в нем жил. К примеру, кабель сечением 1,5 мм² может быть диаметром и 5 мм, и 50 мм. Последний – это четырехжильный вариант с усиленной изоляцией. И чем больше диаметр, тем выше масса изделия, которая варьируется от 39 кг/км до нескольких тонн. Понятно, что этот показатель будет влиять на удобство использования провода в процессе его монтажа и подключения.

Допустимая сила тока

Продолжаем разбираться в кабеле ВВГ и его технических характеристиках, где есть еще одна, которая относится к главной категории. Это пропускная способность тока, которая также упирается в сечение и количество токопроводящих жил. Опять приведем несколько примеров, которые покажут эту зависимость.

• Сечение жил 1,5 мм². При этом двухжильный провод может пропускать ток силой 24 А, трехжильный 21 А, четырехжильный 19 А.
• 2,0 мм²: двухжильный – 33 А, трехжильный (ВВГ 3×2) – 28 А, четырехжильный 26 А.
• 4 квадрата: двухжильный – 44, трех (ВВГ 3×4) – 37, четырех (4×4) – 34.
• 6 мм кв.: двух – 56, трех – 49, четырех (4×6) – 45.
• 10 мм кв.: двух – 76, трех – 66, четырех – 61.

Необходимо учитывать, что все эти показатели силы тока определяются напряжением или 0,66, или 1,0 кВ. при этом минимальная мощность самого маленького кабеля составляет 3,5 кВт. Скажем прямо, серьезный показатель.

Что касается сопротивления, то и этот показатель зависит от площади сечения кабеля. Зависимость здесь обратно пропорциональная. То есть, чем больше сечение, тем меньше сопротивление. К примеру:

• Сечение 1,5 квадратов – сопротивление 12 мОм/км.
• 2-4 квадрата – 10 мОм/км.
• 6 мм² – 9 мОм/км.
• Свыше 10 – 7.

Внимание! Брать провод по сопротивлению – необходимо учитывать, что данные показатели действуют при температуре +20С.

Условия эксплуатации

Производители ставят определенные условия, при которых кабель ВВГ может укладываться и эксплуатироваться.

• Монтаж и укладка может производиться при температуре не ниже -15С.
• Эксплуатация в пределах от -50С до +50С.
• При нестандартных ситуациях температурный режим может подниматься до +70С. А при аварийных (краткосрочных) до +80С.
• Влажность – до 98%.
• Радиус изгиба – не менее 7,5 диаметров самого кабеля.
• Срок эксплуатации (гарантированный) – до 30 лет. Практика показывает, что этот срок при правильной эксплуатации может быть в два раза выше.
• Монтаж можно проводить воздушным способом. Но если высота укладки выше 4300 м над уровнем моря, то придется использовать для укладки специальные эстакады.
• В производственных помещениях, где присутствует высокая коррозийная активность, необходимо монтаж проводить в специальных коробах.

Заключение по теме

Выбирать кабель ВВГ надо по мощности потребителя и силе проходящему по нему току. Так для освещения подойдет и кабель ВВГ 2×1,5, для розеток ВВГ 3X2,5 (с заземлением). Для некоторых бытовых приборов лучше провести отдельную линию. К примеру, до кондиционера ВВГ 3×2,5 или 4X2,5.

Пятижильный кабель 5×6 или 5×10 лучше всего подводить к дому. Любые мощности оба варианта выдержат. Единственный момент – это прокладка кабеля, она может быть воздушной или подземной. Поэтому для воздушной прокладки лучше всего использовать кабель ВВГ 5×6, для подземной 5×10. Кстати, как показывает практика 5×6 хватает вполне для небольшого загородного дома.

технические характеристики и особенности применения

Силовой кабель ВВГ предназначен для передачи электричества и применяется на электростанциях, трансформаторных подстанциях. Провод  ВВГ, АВВГ, АПВБбШВ используется для распределения электричества, напряжение которого варьируется от 0,66 кВ до 1 кВ.

Применение – в промышленных комплексах, распределительных устройствах, а также для жилых помещений и объектов хозяйственного назначения.

Кабель для наружных работ имеет дополнительный изоляционный слой, а также более высокие технические характеристики, тогда как провод для жилых помещений более гибкий и устойчив к истиранию.

Кабель ВВГ

Технические характеристики кабеля ВВГ пнг зависят от следующих показателей:

• Тип кабеля;
• Количество жил;
• Маркировка;
• Качество внешней изоляции.

Конструкция кабеля, разновидности и маркировки

Кабель ВВГ, АВВГ, АПВБбШВ состоит из центральной жилы, проводящей ток, изоляции и наружной оболочки, покрытой поливинилхлоридом или полиуретаном.

Кабель ВВГ соответствует следующему стандарту «ГОСТ 53769 – 2010» – для кабеля ВВГ п силового с пластмассовой изоляцией, опубликованного в 2010 году.  Стандарт содержит перечень необходимых требований и технические характеристики кабеля ВВГ. В перечне прописаны типы кабеля, поддерживающие напряжение от 0,66 до 3 кВ.

Маркировка осуществляется в соответствии с установленными правилами и имеет зарегистрированный тип оформления.

Кабель ВВГ П

Кабель ВВГнг – расшифровка значений, нанесенных на внешнюю изоляцию:

1. Если на внешней изоляции отсутствует маркировка с буквой «А», это означает то, что в составе центральной жилы отсутствует медь. Как правило, такой кабель используется для внутренних работ в помещении с температурным режимом от +5 градусов. Проводник из меди отличается долговечностью и высокой проводимостью;
2. Наличие буквы «В» свидетельствует о том, что в составе внутренней изоляции центральной жилы присутствует ПВХ-компонент. Он защищает жилу от повреждений, а также препятствует проникновению электромагнитных помех. Что касается полимерной изоляции, то она подходит как нельзя лучше для наружного монтажа кабеля нг, так как крепить его можно и без пластикового короба.

Расшифровать маркировку кабеля ВВгп можно не только с помощью цифр, но и с учетом наличия заглавных букв. Для провода модели ВВГ расшифровка осуществляется с помощью технического паспорта, прилагаемого к товару.

Кабель трехжильный

Производственные индексы помечаются аббревиатурой, которая значит следующее:

1. С – кабель, разделенный на сектора;
2. К – кабель с круглым сечением;
3. О – однопроволочный кабель, состоящий из одной жилы;
4. М – многопроволочный, состоящий их нескольких изолированных жил.

Секторный кабель экструдируется тонкой оболочкой и имеет следующий угол наклона центральной жилы: 60,72,90,100,120,180 градусов.

С помощью знака «+» производится заводское обозначение кабеля, имеющего заземление, а также нулевого провода в описание площади сечения и диаметра центральной жилы.

Кабель силовой ВВГ имеет фактическое напряжение и обозначается буквам N и РЕ. Оно зависит от пропускной способности кабеля и его технических характеристик.

Кабель с медной жилой

Маркировка кабеля ВВГ бывает следующих видов:

1. Стандартный кабель ВВГ. Медный провод круглой формы, в центре которого расположена жила, а вокруг – двойная изоляция из ПВХ или пластика. Применяется для монтажа в жилых помещениях: квартирах, частных домах, офисах. Разница состоит и в цене – данный тип обладает бюджетной ценой и приемлемым качеством;
2. ВВГ – П. Медный плоский провод, предназначен для монтажа в местах с особыми температурными условиями. Кабели ВВГ – П отличаются дополнительным слоем изоляции из ПВХ, а также долговечностью и ремонтоспособностью;
3. ВВГнг. Медный провод с круглым сечением, внутри которого находится центральная жила в специальной гибкой сетчатой обмотке, имеющий внешнюю изоляцию из поливинилхлорида. Крупные промышленные комплексы не отказываются от использования кабеля ВВгнг, так как он имеет ряд существенных преимуществ: состоит из негорючих материалов и обладает стойкостью к изломам;
4. ВВГнг-П. Медный провод с плоским сечением, особенности которого состоят в наличии двойной изоляции из ПВХ или иного термопластика, в состав которого входят полимеры. Полимеры имеют защитную функцию, а также способствуют продлению срока службы кабеля;
5. ВВГнг- Is. Медный провод с круглым сечением, внутри которого расположен жила с двойной поливинилхлоридной изоляцией. В состав обмотки входит пластикат, поэтому данный тип кабеля не подходит для монтажа на улице или в помещении, где температура опускается до ниже +5 градусов. Преимущества: препятствует горению, а также не выделяет дым и копоть при открытом пламени;
6. ВВГнг-ПIs. Медный провод повышенной прочности и гибкости для промышленного использования, внешняя изоляция которого покрыта негорючим полимером высокой степени износостойкости. Назначение: чаще всего, такой тип кабеля используют для монтажа в производственных цехах, так как он не выделяет химические вещества.

Кабель ВВГ НГ

Эксплуатационные свойства

Основными достоинствами кабеля являются его морозостойкость и долговечность. Он прекрасно справляется с перепадами температур и сохраняет свои эксплуатационные свойства при температуре от -50 до +50 градусов.

Качественная внешняя оплетка отлично переносит любую влажность: до 98% с учетом температуры 35 градусов. Соответственно, чтобы кабель дольше прослужил, не следует устанавливать его в места, где влажность более 70%, и температура опускается ниже 5 градусов.

Данная характеристика позволяет прокладывать кабель снаружи объекта или в местах, где влажность и температура не постоянны.

Кабель с полипропиленовой обмоткой

Для того чтобы определить напряжение кабеля, необходимо учитывать площадь сечения:

1. Для одножильного кабеля минимальная площадь = 1,5 мм², а максимальная составляет 240 мм²;
2. Для двухжильного – 95 мм²;
3. Начиная от трехжильного – до 50 мм²;
4. Для нулевой жилы, если ее сечение меньше, чем у основных, площадь составляет до 50 мм².

Для промышленных масштабов используются кабеля большого диаметра, техническое название которых «Три с плюсом». Отличие кабеля состоит в том, что все жилы, расположенные внутри, разного диаметра и соответственно, характеристики каждой жилы индивидуальны.

Схематично конструкция кабеля:

1. Центральная жила, проводящая ток;
2. Изоляция, огибающая каждый провод по отдельности;
3. Поясная изоляция, которая обматывает три и более жилы вместе;
4. Электропроводящий экран – служит защитой от электромагнитных волн, поступающих от других устройств;
5. Металлический экран – рассеивает посторонние волны;
6. Прослойка из полиуретана, увеличивающая срок годности кабеля;
7. Внешняя оболочка, обеспечивающая минимальную истираемость кабеля, а также высокую износостойкость.

Кабель для монтажа в жилом помещении

Чем больше жил, тем больше диаметр сечения и масса 1 кг кабеля. При проектировании плана прокладки кабеля, следует учитывать его вес: он может варьироваться от 39 кг и до нескольких тонн.

Допустимые значения тока для кабеля ВВГ

Специфика кабеля определяется количеством жил и сечением каждой из них, а также зависит от способа прокладки: воздушный путь или траншея в земле. На сегодняшний день минимальное значение тока составляет 19 А.

Стандартные показатели остаются прежними: 0,66 или 1 киловатт, частота – 50 Гц, а мощность – 3,5 кВт.

Для того чтобы вычислить сопротивление материала, из которого сделана центральная жила, необходимо брать в расчет температуру в +20 градусов:

1. При значении, равном 1,5 мм², сопротивление составляет 12 Мом/км;
2. При значении менее 4 мм², сопротивление составляет 10 Мом/км;
3. При значении равном 5 мм², сопротивление составляет 9 Мом/км;
4. При значении равном 10 и более мм², сопротивление составляет 7 Мом/км.

Технические характеристики кабеля ВВГ

Для того чтобы грамотно составить техническую документацию для каждого отдельно взятого типа кабеля, необходимо учитывать электрическое сопротивление центральной жилы.

Пример значений сопротивления для кабеля с жилой сечением до 50 мм²

Важно! Учитывается сопротивление и внешней изоляции: оно составляет 7-12 Мом на каждый километр длины. Значения могут отличаться и зависят от производителя.

Процесс тестирование кабеля ВВГ

Для того чтобы проверить качество кабеля, необходимо провести тестовое испытание. Кабель ВВГ расшифровывают и тестируют согласно технической документации: он должен выдерживать напряжение в 50 Гц как минимум 10 минут. Таким образом, вы сможете понять, чем отличается один вид кабеля от другого.

Кабель считается качественным, если он поддерживает тестовые допустимые значения: для кабеля 0,66 = 3кВ, а для 1 кВ = 3,5 кВ.

Условия эксплуатации и хранения

Для открытого типа хранения предназначены деревянные барабаны, на которые наматывается кабель. В таком положении кабель марки ВВГ удобно перевозить и устанавливать. Хранение закрытого типа в помещении предполагает постоянную температуру и влажность, что значительно увеличивает эксплуатационные сроки: для улицы – 2 года, под навесом – 5 лет, а в помещении – 10 лет.

Чтобы кабель прослужил как можно дольше, следует соблюдать все технические условия: монтаж электрокабеля должен проводиться при температуре не ниже -15.

Учитывайте технические и эксплуатационные характеристики периферийного оборудования, к которому будет крепиться кабель, а также соответствие с маркой переходников, штекеров или коннекторов.

Видео

Оцените статью:

Кабель ввг — область применения, конструкция, условия эксплуатации и технические характеристики.

Конструкция силового кабеля

Силовые кабельные линии предназначены для подключения различных потребителей электрической энергии к электрической сети. В данной статье рассмотрим особенности конструкции силовых кабелей.

Не зависимо от типа силового кабеля, основными конструктивными элементами кабеля являются токопроводящие жилы и изоляция. Помимо данных элементов в конструкции силовых кабелей может также присутствовать защитный экранирующий слой, защитная броня, заземление (заземляющая жила, металлическая оболочка), а также различные заполнители. Ниже приведем краткую характеристику и назначение приведенных конструктивных элементов силового кабеля.

Токопроводящие жилы

Токопроводящие жилы – это основной конструктивный элемент кабеля. Они служат в качестве проводника электрического тока от источника к потребителю. Жилы кабелей изготавливают из меди или алюминия. Существуют отдельные типы кабелей, в которых в качестве материала для токопроводящих элементов выступают алюмомедные жилы.

Конструктивно жилы силовых кабелей могут быть выполненными монолитными (однопроволочными) или многопроволочными.

Кабель одножильный с медной многопроволочной жилой (марка ПВ-3 или ПУгВ)

Кабель одножильный с медной многопроволочной жилой ( марка ПВ-3 или ПУгВ)

По форме токопроводящие жилы могут быть круглыми, плоскими, секторными, сегментными.

В зависимости от назначения кабельной линии, в ней может быть одна, две, три или более жил. Если в кабеле есть защитная заземляющая или нулевая жила, то она, как правило, имеет меньшее сечение, чем фазные жилы.

Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ)

Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ)

По фазным жилам кабеля и нулевой (нейтральной) жиле протекает ток нагрузки. Заземляющая жила кабеля предназначена для соединения корпусов электрического оборудования, электроприборов, которые в нормальном режиме не должны находиться под напряжением, с заземляющим контуром. То есть при помощи заземляющей жилы обеспечивается заземление оборудования (электроприборов), подключенных к тому или иному силовому кабелю.

Изоляция силовых кабелей

Изоляционный покров кабеля служит для обеспечения электрической прочности (изоляции жил кабеля) друг от друга и относительно земли (внешней оболочки кабеля). В силовых кабелях изоляционный покров есть на каждой из жил кабеля, а также общая изоляция, наложенная поверх всех токопроводящих жил – так называемая поясная изоляция. Изоляция силовых кабельных линий может быть резиновой (например кабель КГ), поливинилхлоридной (например ВВГнгLS), бумажной, полиэтиленовой (например кабель ВПП, СИП) .

Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки (марка кабеля КГ)

Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки ( марка КГ)

Каждый из типов изоляции имеет свои преимущества и недостатки, и соответственно свою область применения. Для стационарной прокладки электрических проводок в сетях напряжением до и выше 1000 В (до 6 кВ) наиболее популярны силовые кабеля с поливинилхлоридной изоляцией – марки ВВГ, ВБбШв, ВБШв и другие, в том числе не распространяющие горения с маркировкой «нг».

Оболочки кабелей

Оболочка в силовом кабеле служит для обеспечения дополнительной жесткости, механической прочности кабеля, а также устойчивости его к различным агрессивным средам (влага, газы, прямое воздействие солнечных лучей, кислоты, масла и другие разрушающие вещества).

В качестве дополнительной защиты кабеля может выступать алюминиевая, стальная, свинцовая, пластмассовая, поливинилхлоридная, резиновая оболочки.

Алюминиевые оболочки силовых кабельных линий напряжением до 1000 В в отдельных случаях могут использоваться в качестве нулевого (нейтрального) проводника.

Алюминиевая или свинцовая оболочка является неотъемлемым конструктивным элементом силовых кабелей с пропитанной бумажной изоляцией, так как оболочка в данном случае обеспечивает герметичность гигроскопичной бумажной изоляции.

Защитные покровы

Для обеспечения дополнительной защиты силовых кабелей, помимо оболочки в конструкции кабеля предусматриваются защитные покровы. Защитный покров представляет собой бронированный слой, который отделен от кабеля специальной подушкой и имеет дополнительный наружный покров.

Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ)

Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ)

Бронированный слой силовых кабелей может быть выполнен стальными лентами или проволокой. Броня служит для защиты кабеля от механических повреждений и от растяжений (проволочная броня). Подушка обеспечивает защиту оболочки кабеля от повреждений стальными лентами или проволокой бронированного слоя, а также от коррозии (если внешняя оболочка кабеля металлическая или это экранированный слой). В качестве подушки используются ленты из различных материалов, кабельная пряжа или битум.

Наружный покров служит для защиты стального бронированного слоя от коррозии. В данном случае защитным материалом может быть пропитанная кабельная пряжа, шланг из полиэтилена или поливинилхлорида.

Кабельные заполнители

Заполнители в силовых кабелях служат для обеспечения требуемой герметичности, электрической прочности, заполнения свободного пространства между конструктивными элементами внутри кабеля, а также для придания кабельной линии требуемой формы и жесткости (механической прочности).

Кабель медный с заполнителем пустот между жилами (марка кабеля NYM)

Кабель медный с заполнителем пустот между жилами ( марки NYM)

В качестве заполнителя для силовых кабелей может применяться кабельная пряжа, резина, бумага, пластмасса. Кроме того, существуют маслонаполненные силовые кабели, в которых масло может выступать в качестве пропитки бумажной изоляции кабеля или в качестве заполнителя пустоты между жилами (маслонаполненный кабель в трубопроводе).

Экран силового кабеля

Экранирующий слой силового кабеля служит для защиты других кабельных линий, проложенных недалеко от данной линии, от воздействия электромагнитного поля (межкабельные наводки).

Кабель медный экранированный с экраном в виде фольги (марка силового кабеля ВВГЭнг)

Кабель медный экранированный с экраном в виде фольги (марка ВВГЭнг)

В качестве экрана может быть использована алюминиевая или медная фольга, а также некоторые полупроводящие материалы.

ВВГ 5х400 — все технические характеристики силового медного кабеля

Кабели ВВГ других конструкций смотрите здесь!

Кабель марки ВВГ 5х400 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 5х400
по ГОСТ 31996-2012

Кабель ВВГ 5х400 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

• напряжение сети не более 1000 В;
• частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 5х400

• В — «винил», изоляция выполнена из пластиката поливинилхлорида;
• В — «винил», оболочка выполнена из пластиката поливинилхлорида;
• Г — «голый», в кабеле отсутствует броня;
• П (при наличии) — плоская конструкция кабеля;
• 5 — количество жил;
• 400 — площадь сечение одной медной жилы, мм².

Основные технические характеристики кабеля ВВГ 5х400

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики	Ед. изм.	Значение
ГОСТ	—	ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012	—	2
Код ОКП	—	35 2122; 35 3371
Класс пожарной опасности	—	О1.8.2.5.4
Диапазон температур эксплуатации	°С	от -50 до 50
Минимальная температура монтажа	°С	-15
Продолжительность эксплуатации	лет	30
Напряжение сети	В	до 1000
Частота переменного тока в сети	Гц	50 Гц
Допустимое растягивающее усилие	Н	60000
Максимально допустимая температура нагрева жил при КЗ	°С	140
Продолжительность короткого замыкания, не более	с	5
Расчетная масса (вес) кабеля, 0,66 кВ	кг/км	требует уточнения
Расчетная масса (вес) кабеля, 1 кВ	кг/км	требует уточнения
Допустимый радиус изгиба	мм	требует уточнения
Допустимая токовая нагрузка при прокладке на воздухе	А	633
Допустимая токовая нагрузка при прокладке в земле	А	611
Допустимый ток односекундного короткого замыкания	А	39. 6
Объем горючей массы	л/км	требует уточнения
Сопротивление изоляции жил	МОм/км	7
Толщина изоляции жил, 1 кВ	мм	2.6
Толщина изоляции жил, 0,66 кВ	мм	требует уточнения
Масса цветного металла	г/м	17800
Максимальная мощность при прокладке в воздухе, 220 В	кВт	требует уточнения
Максимальная мощность при прокладке в земле, 220 В	кВт	требует уточнения
Максимальная мощность при прокладке в воздухе, 380 В	кВт	требует уточнения
Максимальная мощность при прокладке в земле, 380 В	кВт	требует уточнения
Температура нагрева жил по условию невозгорания	°С	350
Длительно допустимая температура нагрева жил	°С	70
Допустимая температура в режиме перегрузки	°С	90
Электрическое сопротивление жилы	Ом/км	0. 05

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

Конструктивные особенности ВВГ 5х400

В представленной ниже таблице отражены особенности конструкции кабеля.

Варианты конструкции жил:

• ок — однопроволочная жила;
• мк — многопроволочная жила.

Скачать чертеж кабеля ВВГ 5х400 в формате DWG (Autocad)

Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 5х400 в редактируемом формате программы Autocad, напишите нам!

Кабель ВВГ нгд 3х4,0 мм.2

Артикул: ВВГ нгд 3х4.0

93.16 грн. / М

Цена с НДС

В наличии

Описание

Кабель ВВГ нг 660, 1000 ТУ 16-705. 426-86 и кабель ВВГнг-НД ТУ У 31.3-2006134-033-2004

Кабели силовые с медными токопроводящими жилами, изоляцией ПВХ в оболочке из ПВХ пониженной горючести (с низким дымовыделением при горении по ВВГ нг-НД).

Используется для передачи и распределения электроэнергии в стационарных установках
на номинальное напряжение 660 В и 1000 В, 50 Гц.
Для установки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для установки на открытом воздухе.
Кабели негорючие.
Типовой проект дома
1. Жилы медные, одножильные или многопроволочные, круглые или секторные 1 или 2 класса по ГОСТ 22483-77.
2. Утеплитель ПВХ ПВХ. Изолированные жилы многожильных кабелей
имеют отличительную окраску.
3. Скрученные изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; Проволочные кабели имеют жилы с одинаковым сечением, три, четыре или пять жил, все жилы с одинаковым сечением или одну жилу меньшего сечения (заземляющий провод или ноль).
4. Оболочка ПВХ пластиковая пониженная горючесть (с пониженным дымовыделением при горении по ВВГ нг-НД).
Технические и эксплуатационные характеристики
Испытательное напряжение переменного тока частотой 50 Гц (10 мин):
напряжение 0,66 кВ 3 кВ
напряжение 1,0 кВ 3,5 кВ
Максимум. Допустимая температура повторного нагрева во время работы: 70 C
Допустимый нагрев прожил в аварийном режиме: не более 80 С
Максимально допустимая температура проводников токами КЗ за 4 секунды: +160 С.Относительная влажность при температуре до 35 С, до 98%
Диапазон температур:
В рабочем состоянии: от -50 C до +50 C
и установка не ниже -15 С.
Радиус изгиба кабелей при прокладке и монтаже:
многожильный: не менее 15 диаметром кабеля
многожильный: не менее 7,5 секунд, диаметр кабеля
Строительная длина кабелей по сечениям магистральных жил:
от 1,5 до 16 мм2 не менее 450 м
от 25 до 70 мм2 не менее 300 м
95 мм2 и не более 200 м
Срок службы: не менее 30 лет.

Набор инструментов для резки кабеля типа НЙМ или ВВГ | Электрооборудование

Быстрый рост рынка электромонтажных работ предъявляет повышенные требования к электромонтажным инструментам. Когда речь идет о профессиональном электромонтаже, главными критериями выбора прибора, безусловно, являются: качество обрабатываемых материалов, простота использования, универсальность, надежность и срок службы устройства. Все это важные качественные инструменты, обеспечивающие установщику преимущество в скорости, значительно повышая производительность.

При всем разнообразии предлагаемого электромонтажного инструмента на данный момент определиться, выбрать подходящий вариант довольно сложно. Безусловным лидером в производстве профессионального инструмента для работы с кабелем и проводом является немецкая компания Weidmuller , известная многим как производитель качественного коммутационного оборудования.

Среди широкого ассортимента электротехнических приборов фирмы Weidmuller особую популярность у установщиков получил набор из двух инструментов для резки кабеля типа ВВГ или NYM.Для снятия внешней оболочки кабеля используется инструмент AM 25 , действующий по принципу дискового ножа; Для зачистки внутренней проводки используется инструмент для зачистки Stripax , имя которого стало синонимом профессиональных линейных монтажников.

При резке кабелей и проводов обычными методами с использованием ножа и бокорезов от установщика требовались определенные навыки, а качество обработки не всегда было удовлетворительным, поэтому время установки напрямую зависит от используемого инструмента и способностей установщика.

Резка трехжильного кабеля типа NYM за 7 секунд (!) Неподготовленному человеку становится возможна с применением инструментов AM 25 и Stripax фирмы Weidmuller . Все, что требуется от установщика — это поставленная длина зачистки!

съемник AM 25 предназначен для работы с круглым кабелем с ПВХ изоляцией. Диаметр кабеля от 4,5 до 25 мм. Устройство состоит из удобной ручки, подпружиненной головки с возможностью точной регулировки выступающего лезвия (4.Толщина изоляции 5 мм), поворотный режущий механизм (от 90 ° до 0 ° относительно кабеля) и подпружиненный угол захвата. Эта оригинальная конструкция AM 25 позволяет вырезать части изоляции в на любом кабеле. Возможность вращения плоскости ножа позволяет разрезать изоляцию по окружности кабеля, даже по спирали. Регулировка длины лезвия обеспечивает сохранность нижележащих слоев изоляции и экрана кабеля; при необходимости устройство можно отрегулировать на конце кабеля.В комплект AM 25 входит запасное лезвие, расположенное в рукоятке.

Еще один важный инструмент для работы с проволокой — инструмент для снятия изоляции Stripax . Данное устройство позволяет снимать ПВХ изоляцию с одножильных и многопроволочных проводов от 0,08 до 6 мм² без каких-либо регулировок. Все, что требуется от установщика, это установить длину зачистки с помощью подвижного стопорного троса (длина 20 мм). Кабели с многослойной изоляцией можно снимать за несколько «проходов» без промежуточной настройки.Также в этом инструменте присутствует резак, выполняющий «чистый» разрез без обрыва и заедания токоведущего проводника. Трудно представить себе какой-либо способ зачистки многожильных проводов сечением менее 1 мм², однако с помощью Stripax Эта операция выполняется одним движением, при этом крайнего живого обрезания и растяжения нет.

Высокая производительность Stripax , обеспечивается особой конструкцией двух рабочих губок, ножей, которые состоят из пакетов по 30 пластин, закрепленных на основе эластичного пластика.Таким образом, с помощью лезвий для двусторонней резки под давлением ряд пластин упруго деформируется и изгибается вокруг профильной проволоки, разрезая изоляцию до контакта с проводником. Корпус инструмента из полиамида, армированного стекловолокном, что делает инструмент очень прочным, рассчитанным на работу в тяжелых условиях.

За счет применения производителя в производстве высококачественных материалов и инструментов Precision Mechanics, ресурс Stripax , производитель, составляет 350 тыс. Операций.Как и любое профессиональное оборудование, инструмент фирмы Weidmuller имеет относительно высокую стоимость, но в то же время является наиболее выгодным при расчете стоимости разовой сделки в соответствии с длительным сроком службы и высокой надежностью.

Кабели силовые медные в оболочке из ПВХ ГОСТ. Утеплитель — пластик ПВХ

1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.
2.Утеплитель — поливинилхлоридный пластик (ПВХ). Изолированные жилы многожильных кабелей имеют отличительный цвет. Изоляция жил выполняется синим цветом. Изоляция жил заземления выполняется в двух цветах (зеленый и желтый).
3. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одного сечения, трех-, четырех- и пятижильные кабели имеют все жилы того же сечения или одну жилу меньшего сечения (заземляющий провод или нулевой).
4. Оболочка — ПВХ пластикат.

Перевернутый корпус: Оранжевый экструдированный сшитый безгалогеновый антипирен. Применение: для прямой прокладки в земле в городских и промышленных сетях. фасонное круглое сечение. Сечение жил 16. Номинальное напряжение 1 кВ Количество жил. Корпус: цельнотянутая свинцовая или свинцовая труба. Наружная защита: пропитанный джут с покрытиями битумного состава. Изолированный кабель со свинцовой изоляцией с защитой от коррозии. Сердечник кабеля: Ядра уложены и намотаны слоем бумажной ленты, и все пропитаны обычным или полутвердым составом.

Расшифровка кабеля ВВГ — 0,66 / 1кВ

• * отсутствие буквы А означает, что жила медная;
• В изоляции из поливинилхлорида;
• ПВХ покрытие;
• G отсутствие защитной крышки;
• 0,66 / 1 кВ номинальное напряжение

Применение кабеля ВВГ — 0,66 / 1кВ

Для передачи и распределения электроэнергии в стационарных установках номинальным переменным напряжением 0,66 кВ и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки вне помещений:
— при прокладке в сухих и влажных помещениях (туннелях), каналах, кабельных полуэтажах, часах, коллекторах, производственных помещениях. ;
— при прокладке во взрывоопасных зонах классов Б-I, Б-Iа, при отсутствии механических повреждений в эксплуатации;
— при укладке на специальные кабельные эстакады;
— при кладке в блоки.
Эти силовые кабели не рекомендуется прокладывать в земле (траншеях).
Характеристики кабеля ВВГ позволяют ему не распространять горение единой полосой.

Внутренняя защита: пропитанная бумага или пропитанный джут с битумным покрытием. Жила: жила изолирована бумажной лентой. Жилы кабеля: Жилы уложены и намотаны слоем бумажной ленты, и все они пропитаны обычным или полутвердым составом. Три ядра. Механическая защита: две стальные ленты.

Механическая защита: стальная оцинкованная проволока. Применение: в городских и промышленных сетях для прямой прокладки в земле в местах, где могут возникать большие механические нагрузки.Внутренняя защита: импрегнированный джут. Применение: на горнодобывающих и промышленных предприятиях в местах, где может наблюдаться повышенное коррозионное воздействие и механические повреждения.

Технические характеристики кабеля ВВГ — 0,66 / 1кВ

Тип климатического исполнения кабелей УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур	от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре до + 35 ° С	до 98%
Прокладка и монтаж кабеля без предварительного подогрева производятся при температуре не ниже	-15 ° С
Минимальный радиус изгиба при укладке:
— одножильные кабели	10 наружных диаметров
— кабели многожильные	7. 5 внешних диаметров
Номинальная частота	50 Гц
Испытательное переменное напряжение частотой 50 Гц:
— на напряжение 0,66 кВ	3 кВ
— на напряжение 1 кВ	3,5 кВ
Длительная температура жил кабеля при эксплуатации	+ 70 ° С
Максимально допустимая температура жил при токах короткого замыкания	+ 160 ° С
Продолжительность короткого замыкания не должна превышать	4 с
Допустимые жилы кабеля в аварийном режиме	не более + 80 ° С
Продолжительность работы кабелей в аварийном режиме не должна превышать 8 часов в сутки, но не более 1000 часов за весь срок службы.
Строительная длина кабелей для участков магистральных жил:
-1,5 ÷ 16 мм2	450 м
-25 ÷ 70 мм2	300 м
-95 мм2 и более	200 м
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет со дня ввода кабеля в эксплуатацию

Технические требования на кабель ВВГ — 0.

66 / 1кВ

Кабели силовые медные ВВГ должны соответствовать требованиям настоящего стандарта и изготавливаться согласно технологической и технической документации.

Минимальный радиус изгиба при прокладке

Номинальное напряжение 1 кВ Количество жил 4. Кабель со свинцовой изоляцией в изолированной оболочке, армированный стальной оцинкованной проволокой круглого сечения и счетчиком. Номинальное напряжение 6 кВ Количество жил. Этот тип не копает прямо в землю. Жила: жила, изолированная бумажной лентой. Сердечник кабеля: жилы проложены и намотаны слоем бумажной ленты, пропитанной обычным и полутвердым составом.Корпус: бесшовная труба из свинца и свинцовых сплавов.

Конструктивные характеристики

Жилы должны соответствовать классам 1 и 2 по ГОСТ 22483.
Токопроводящие жилы кабелей ВВГ с ленточной изоляцией сечением 25 мм2 и более должны быть секторными или сегментными.
Проводники должны быть изолированы поливинилхлоридом, полиэтиленом или вулканизированным полиэтиленом.
Цветовая кодировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Изоляция одножильных кабелей может быть любого цвета.
Заполнение должно быть для кабелей с изоляцией из поливинилхлоридного пластического компаунда — поливинилхлоридного пластического компаунда или невулканизированного резинового компаунда;
Заполнение промежутков между проводниками может выполняться пучками соответствующего изоляционного материала.
Кабели двух- и трехжильные на напряжение до 1 кВ, вкл. с проводниками сечением до 16 мм2 вкл. могут иметь изолированные жилы, проложенные в одной плоскости (плоские кабели).
Допускается изготовление кабелей без лент по скрученным изолированным жилам при условии, что изолированные жилы остаются подвижными и могут быть отделены без повреждения оболочки от изоляции.
При наложении уплотнения внахлест прессованием исключить его приварку с изоляцией жилы. На поверхности изоляции жилы и пластмассовой оболочки не должно быть трещин, пузырей и вмятин, которые вывели бы толщину изоляции или оболочки за пределы предельных отклонений.

Требования к стойкости к механическим воздействиям

Применение: на промышленных и шахтных предприятиях. Он похоронен прямо в земле. Механическая защита: стальная оцинкованная проволока и обратная спираль из оцинкованной стали. Он не копает прямо в земле. Жила: Изолированный провод с бумажной лентой. Трехсекционное сечение 16. Жилы кабеля: Жилы уложены и намотаны слоем бумажной ленты и пропитаны обычным или полутвердым составом. Применение: на промышленных предприятиях, на тепловых и гидроэлектростанциях.Применение: на промышленных предприятиях и подстанциях.

Электрические характеристики

Электрическое сопротивление жилы постоянному току должно соответствовать ГОСТ 22483. Величина испытательного напряжения в зависимости от толщины изоляции должна соответствовать значениям пикового испытательного напряжения по ГОСТ 23286, увеличена на 2 кВ.

Характеристики изоляции и свойств оболочки

Внутренняя защита: пропитанная бумага или джут с битумным покрытием. Механическая защита: две стальные ленты. Внешняя защита: битумно-эмалевое покрытие. Применение: В промышленных сетях для непосредственного закапывания в землю. Изолированный кабель со свинцовой оболочкой, стальной лентой, армированной и антикоррозионной защитой. Жилы кабеля: Жилы прокладываются и наматываются слоем бумажной ленты и пропитываются обычным или полутвердым соединением. Внешняя защита: пропитанный слой джута с прослойками битума.

Требования к прочности при механических нагрузках

Эти силовые кабели должны быть устойчивы к намотке.Верхнее предельное отклонение от номинального диаметра цилиндра плюс 5%.

Требования к стойкости кабеля ВВГ к внешним воздействующим факторам

Кабели должны быть устойчивы к воздействию относительной влажности до 98% при температуре окружающей среды до + 35 ° С.

Применение: в городских сетях и на промышленных предприятиях . Жила кабеля: жилы уложены друг на друга и намотаны слоем бумажной ленты, и все они пропитаны обычным или полутвердым составом. Внутренняя защита: пропитанная бумага или джут с битумным покрытием. пять.

Шнур питания в изолированной бумажной оболочке. Используется для прямого закапывания в землю. Механическая защита: оцинкованная стальная круглая проволока. Применение: на промышленных или шахтных предприятиях. Номинальное напряжение 20 кВ. Количество жил — одножильная. Применение: на промышленных предприятиях и на тепловых и гидроэлектростанциях. Укладывается в сухих и влажных помещениях. Сердечник кабеля: ядра, проложенные и намотанные хлопковыми лентами, армированные медными нитями и пропитанные обычным или полутвердым составом.

Характеристики изоляции и свойств оболочки

Изоляция и оболочка из поливинилхлоридных кабельных пластиков должны быть устойчивы к деформации при температуре (80 + -2) ° С.
Показатель текучести полиэтилена для изоляции кабеля не должен превышать 0,4 г / 10 мин. Кабели
ВВГ не должны распространять горение.
Срок службы кабеля должен составлять 30 лет.

Жила: жила изолирована бумажной лентой и экранирована. Номинальное напряжение 20 кВ Количество жил.Механическая защита: две стальные ленты. 2. Проволочный кабель со свинцовой изоляцией. Применение: В городских и промышленных сетях для непосредственного закапывания в землю. Н. термо- и гидроэлектростанции. промышленные предприятия. Его закапывают прямо в землю. Кассета с изолированной свинцовой изоляционной оболочкой.

Изоляция — ПВХ пластик — ПВХ. Изолированные жилы многожильных кабелей имеют отличительный цвет. Изоляция нулевых жил выполнена синим цветом. Изоляция жил заземления выполняется двухцветной зелено-желтой расцветкой.Толщина изоляции зависит от сечения кабеля.

Внутренняя защита: Пропитанный джут. Механическая защита: стальная оцинкованная проволока. Механическая защита: оцинкованная стальная оцинкованная проволока и противоскользящая спираль из оцинкованной стальной ленты. Трехсекционное сечение 25.

1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы первого или второго класса по ГОСТ 22483.

2. Изоляция — ПВХ пластик — ПВХ. Изолированные жилы многожильных кабелей имеют отличительный цвет.Изоляция нулевых жил выполнена синим цветом. Изоляция жил заземления выполняется двухцветной зелено-желтой расцветкой. Толщина изоляции варьируется в зависимости от сечения кабеля.

3. Скрутка — изолированные жилы многожильных кабелей многопроволочные; двухжильные кабели имеют жилы одного сечения, трех-, четырех- и пятижильные кабели имеют все жилы того же сечения или одну жилу меньшего сечения (заземляющий провод или нулевой).

4.Оболочка кабеля изготовлена ​​из ПВХ-пластика, в кабелях ВВГнг из ПВХ-пластика пониженной горючести.

Кабель ВВГнг 3х16 заявка:

Кабель медный ВВГнг применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660В и 1000В частотой 50 Гц. Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Кабели марки ВВГнг не распространяют горение при прокладке пучками.

Технические характеристики кабеля ВВГнг 3х16:

— Тип климатического исполнения для кабелей УХЛ и Т категории размещения 1 и 5 по ГОСТ 15150-69

— Диапазон рабочих температур: от -50 ° С до + 50 ° С

— Относительная влажность воздуха при температуре до + 35 ° С: до 98%

— Прокладка и монтаж кабелей без предварительного нагрева производятся при температуре не ниже: -15 ° С

— минимальный радиус изгиба при прокладке:

кабеля одножильного типа ВВГнг — 15 наружных диаметров,

кабеля многожильного — 7.5 внешних диаметров.

— Номинальная частота: 50 Гц

— Испытательное переменное напряжение частотой 50 Гц:

на напряжение 0,66 кВ — 3 кВ

на напряжение 1 кВ — 3,5 кВ

— Длительно допустимая температура нагрева жил кабеля при эксплуатации: + 70 ° C

— Строительная длина кабелей для участков главных жил:

1,5 — 16 мм2 — 450 м

25 — 70 мм2 — 300 м

95 мм2 и выше — 200 м

— Гарантийный срок: 5 лет со дня ввода кабеля в эксплуатацию

— Срок службы: 30 лет

Коды ОКП:

35 2122 45 — кабели ВВГнг на 660 В

35 3371 36 — кабели ВВГнг за 1000 В

Купить кабель ВВГНГ 3х16 медь можно на нашем сайте для наличного и безналичного расчета по низким ценам.

Табличные данные для расчета массы кабеля ВВГнг 3×16 мм2:

Количество жил и сечение, мм2 Внешний диаметр кабеля, мм Масса 1 км кабеля, кг

660 B1000 B660 B1000 B

Мощность кабель ВВГ нг с медными жилами

3 x 1.58.09.5

3 x 2.59.410.3142156

3 x 410.812.1200224

3 x 611.913.2263289

3 x 1014.514.

17

3 х 2520.621.0

4

3 x 3522.823.2122

3 x 5026.426.816531672

3 x 7029.129.525632673

3 x 9532.232.6334

3 x 12035.035.44413

3 x 12035.035.4413

3 x 12035.035.44413

3 x 12035.035.4413

3 x 24045.946.378988075

3 x 1.5 + 1 x 19.310.2127143

3 x 2.5 + 1 x 1.510.211.1166183

3 x 4 + 1 x 2.511.812.8235260

3 x 6 + 1 x 2.512. 513.

25

3 х 6 + 1 х 413.

014.4315347

3 x 10 + 1 x 414.915.8458476

3 x 10 + 1 x 615.416.4479499

3 x 16 + 1 x 618.718.7713729

3 x 16 + 1 x 1019.319.3761773

3 + 1 x 1021.221.710501068

3 x 25 + 1 x 1622.723.211261145

3 x 35 + 1 x 1624.625.114351455

3 x 50 + 1 x 1627.227.718301853

3 x 50 + 1 x 2528.128.5192

3 х 70 + 1 х 25

31,0

2578

3 x 95 + 1 x 35

36.1

3504

Наш интернет-магазин предлагает Вам широкий ассортимент продукции сертифицированного качества по максимально низким ценам. Купить можно в нашем интернет-магазине 100строй. Ру как от штучки, так и за несколько тонн, т.е. оптом!

Для наших клиентов мы осуществляем быструю доставку в любую точку Москвы и Московской области. (Мытищи, Королев, Долгопрудный, Апрелевка | Балашиха | Бронницы | Видное | Волоколамск | Воскресенск | Голицыно | Дедовск | Дзержинский | Дмитров | Домодедово | Дубна | Егорьевск | Ивановский | Железнодорожный | Зигродорожный | Илезнодорожный | Илезнодорожный | | Коломна | Котельники | Красноармейск | Красногорск | Краснозаводск | Краснознаменск | Кубинка | Куровское | Ликино-Дулево | Лобня | Лосино-Петровский | Кубинка | Куровское | Ликино-Дулево | Лобино-Петровский | Лобино-Петровский | Лобинковский | Лосино-Петровский | Кривинское | но | Москва | Наро-Фоминск | Ногинск | Одинцово | Ожерелье | Озеры | Орехово-Зуево | Павловский Посад | Пересвет | Подольск | Протвино | Пушкино | Пущино | Раменское | Реутов | Пошаль | Сергиев Серпухов | Солнечногорск | Старая Купавна | Ступино | Талдом | Троицк | Фрязино | Химки | Хотьково | Черноголовка | Чехов | Шатура | Щелково | Щербинка | Электрогорск | Электросталь | Электроугли | Юбилейный | Вся доставка осуществляется нашим транспортом, благодаря чему мы достигаем достаточно быстрых сроков доставки купленного товара! Я могу получить хороший

Сердечник кабеля: Ядра проложены и намотаны хлопковыми лентами, армированными медными нитками и пропитанными обычным или полутвердым составом. в местах, где наблюдается большее влияние коррозии и механических деформаций. Жилы кабеля: отдельные свинцовые и защищенные жилы и интерес, заполненный пропитанным джутом. Оболочка защищена двумя бумажными лентами с пропиткой или термо. Применение: в городских и промышленных сетях для непосредственного закапывания в землю. 6. Изолированный изолированным кабелем, силовой кабель с изолированным кабелем.

Кабель силовой с изоляцией пвх гост

1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластика (ПВХ). Изолированные жилы многожильных кабелей имеют характерный цвет. Изоляция нулевых проводов синего цвета. Изоляция заземляющих проводов выполняется двухцветной (зелено-желтой расцветкой).
3. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (заземляющий провод или нулевой).
4. Оболочка — из ПВХ.

Расшифровка кабеля ВВГ — 0,66 / 1кВ

• * отсутствие буквы А означает, что токопроводящая жила медная;
• В изоляции жилы из ПВХ;
• В оболочке из ПВХ;
• D отсутствие защитной крышки;
• 0,66 / 1 кВ номинальное напряжение

Применение кабеля ВВГ — 0,66 / 1кВ

Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0.66 кВ и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе:
— при прокладке в сухих и влажных помещениях (туннелях), каналах, кабельных антресолях, сменах, коллекторах, производстве номера;
— при прокладке во взрывоопасных зонах классов B-I, B-Ia, при отсутствии механических повреждений в эксплуатации;
— при укладке на специальные кабельные эстакады;
— при кладке в блоки.
Эти силовые кабели не рекомендуется прокладывать в земле (траншеях).
Характеристики кабеля ВВГ позволяют не распространять горение при однократной установке.

Характеристики кабеля ВВГ — 0,66 / 1кВ

Вид климатического исполнения кабелей УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур	от -50 ° С до + 50 ° С
Относительная влажность при температуре до + 35 ° С	до 98%
Прокладка и установка кабелей без предварительного подогрева осуществляется при температуре не ниже	-15 ° С
Минимальный радиус изгиба при укладке:
одножильные кабели	10 наружных диаметров
многожильные кабели	7.5 наружных диаметров
Номинальная частота	50 Гц
Испытательное переменное напряжение частотой 50 Гц:
— на напряжение 0,66 кВ	3 кВ
-на напряжении 1 кВ	3,5 кВ
Допустимая длительная температура нагрева жил кабеля при эксплуатации	+ 70 ° C
Максимально допустимая температура ядра при токах короткого замыкания	+ 160 ° C
Продолжительность короткого замыкания не должна превышать	4 с
Допустимый нагрев жил кабеля в аварийном режиме	не более + 80 ° С
Продолжительность работы кабелей в аварийном режиме должна быть не более 8 часов в сутки, но не более 1000 часов за весь срок службы.
Строительная длина кабелей для участков магистральных жил:
-1,5 ÷ 16 мм2	450 м
-25 ÷ 70 мм2	300 м
-95 мм2 и выше	200 м
Срок службы	30 лет
Гарантийный срок	5 лет с момента ввода кабеля в эксплуатацию

Характеристики кабеля ВВГ — 0.66 / 1кВ

Кабели силовые медные ВВГ должны соответствовать требованиям настоящего стандарта и изготавливаться согласно технологической и технической документации.

Конструктивные характеристики

Жилы должны соответствовать классам 1 и 2 по ГОСТ 22483.
Токопроводящие жилы кабелей ВВГ с ленточной изоляцией сечением 25 мм2 и более должны быть секторными или сегментными.
Жилы должны быть изолированы поливинилхлоридным пластиком, полиэтиленом или вулканизированным полиэтиленом.
Цветовая кодировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Изоляция одножильного кабеля может быть любого цвета.
Заполнение должно быть для кабелей с изоляцией из ПВХ пластиката или невулканизированного каучука;
Заполнение зазоров между жилами может выполняться пучками соответствующего изоляционного материала.
Кабели двух- и трехжильные на напряжение до 1 кВ, вкл. с проводниками до 16 мм2, вкл.могут иметь изолированные жилы, проложенные в одной плоскости (кабели в плоском исполнении).
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности их отделения без повреждения оболочки от изоляции.
При наложении изоляции ленты прессованием необходимо исключить ее сварку с изоляцией жил. На изоляционной поверхности жил и пластиковой оболочки не должно быть трещин, пузырей или вмятин, по которым толщина изоляции или оболочки превышает предельные отклонения.

Требования к электрооборудованию

Электрическое сопротивление проводника постоянному току должно соответствовать ГОСТ 22483. Величина испытательного напряжения в зависимости от толщины изоляции должна соответствовать значениям пикового испытательного напряжения согласно по ГОСТ 23286, увеличена на 2 кВ.

Требования к механической прочности

Эти силовые кабели должны быть устойчивы к намотке. Верхнее предельное отклонение от номинального диаметра цилиндра плюс 5%.

Требования к стойкости кабеля ВВГ к внешним факторам

Кабели должны быть устойчивы к относительной влажности до 98% при температуре окружающей среды до плюс 35 ° С.

Характеристики изоляции и свойств оболочки

Изоляция и оболочка из ПВХ кабеля должны быть устойчивы к деформации при температуре плюс (80 + -2) ° C.
Скорость течения расплава полиэтилена для изоляции кабеля должна быть не более 0,4 г / 10 мин.Кабели
ВВГ не должны распространять горение.
Срок службы кабеля — 30 лет.

В настоящее время существует огромный ассортимент проводов и кабельной продукции с отличными характеристиками от самых разных производителей. Сегодня в магазинах можно приобрести кабельно-проводниковую продукцию с разной конструкцией жил и разными изоляционными покрытиями.

Для устройства современной электрики в жилых помещениях чаще всего применяется кабель ВВГ, плоский, с медными жилами, который соответствует утвержденным государственным стандартам качества кабельной продукции.

В основном используются стандартные сечения проводов: 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Для ввода в квартиру используются проводники сечением 10 мм².

Расшифровка маркировки кабеля ВВГ.

Попробуем разобраться, что означает маркировка «ВВГ», на какие характеристики она указывает. (Эту ликбез подготовил наш электрик в Сергиевом Посаде, за что ему огромное спасибо).

Материал, используемый для токопроводящей жилы, обозначается буквой «A» в начале маркировки, если это алюминий, и остается немаркированным, если это медь.

Материал, из которого изготовлена ​​изоляционная оболочка токопроводящих жил, следующий:

• «Б» — поливинилхлорид;
• «П» — полимерная изоляция;
• «Пв» полиэтилен.

Изоляция проводов стандартно имеет цветовую маркировку. Ноль синий, заземление желто-зеленое, оставшийся провод фазный.

Тип оболочки кабеля обозначается буквами:

• «Б» — поливинилхлорид;
• «Шв» — с защитным шлангом;
• «Шп» — с защитным шлангом из полиэтилена;
• «P» — полимерный наружный слой.

Наличие брони отмечается отдельно:

• «Б» — бронированный;
• «G» — голый.

В конце разметки указывается форма:

• без обозначения — обыкновенный круглый;
• «П» плоский.

Исходя из вышеизложенного, маркировку ВВГ можно расшифровать следующим образом: кабель медный, с изоляцией из поливинилхлорида, с внешней оболочкой из поливинилхлорида, голый (без брони), круглый.

Кабель ВВГ и пожарная безопасность.

Кабели

ВВГ также имеют разные знаки пожарной безопасности в зависимости от типа винилового изоляционного покрытия:

• без обозначения — при однократном монтаже не распространяет горение, при необходимости прокладки рядом нескольких кабелей с такими характеристиками необходимо использовать дополнительную защиту от горения, например, гофрированную трубу;
• «Нг» — не поддерживает горение, в том числе с групповым;
• «Ng-ls» (Low Smoke) — не поддерживает горение, кроме того, имеет пониженное дымо- и газовыделение;
• «Ng-frls» (Fire Resistance Low Smoke) — огнестойкий, не поддерживает и не распространяет горение при групповой установке, при этом выделение газа и дыма снижено.

или

ГОСТ или ТУ, а может ВВГ поддельный?

ГОСТ 31996-2012 введен приказом Росстандарта № 1414 от 29.11.2012 в соответствии с решениями Межгосударственного совета по стандартизации, метрологии и сертификации стран-участниц СНГ и Таможенного союза и вступил в силу. с 01.01.2014.

Стандарт подготовлен методом оболочки на основе национального стандарта ГОСТ Р 53769-2010 «Кабели силовые с пластиковой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия », которые в связи с этим были отменены с 01.01.2014. То есть это ОТУ (общие технические условия).

На основании ГОСТ 31996-2012 все производители обязаны разработать ТУ (ТУ), согласовать с НИИКП, получить разрешение, сертификат на изготовление продукции и только потом выпускать кабель. То есть вся кабельная продукция изготавливается на основании утвержденных технических условий, а кабель маркируется ГОСТом (ОТУ).

Следовательно, маркировки ГОСТ на кабель быть не может. Это один из способов отличить подделку. Исключение составляет кабельная продукция, выпускаемая только по заказу Минобороны РФ. В этом случае ГОСТ 16442-80 остается в силе, поскольку к этому стандарту есть военное дополнение — ГОСТ ВД 16442-80.

Как отличить фальшивый кабель ВВГ?

Итак, у кабеля много разных характеристик. Самыми важными для нас будут:

• материал, из которого изготовлен сам проводник;
• материал, из которого сделана изоляция;
• площадь сечения проволоки, то есть ее толщина.

Кабель может не соответствовать стандартам по составу проводящего металла. Например, будет занижено количество меди, добавлено что-то еще для компенсации массы, и хорошо, если это будет алюминий. Трудно угнаться за фантазией недобросовестных производителей. Поэтому при выборе кабеля не стоит рассматривать самый дешевый вариант, но и дорогая цена не защитит вас от подделки. Вы должны выбирать кабельную продукцию проверенных брендов производителей, которым вы можете доверять.

Ковка кабеля ВВГ опасна, если используется дешевый плетеный материал. Например, заявлено, что оболочка сделана из поливинилхлорида, который не поддерживает горение. Но на самом деле характеристики тесьмы не будут соответствовать стандартам качества, скорлупа будет гореть как спички, выделяя ядовитый дым. С точки зрения пожарной безопасности необходимо тщательно подходить к выбору кабеля.

Что ж, хит сезона: так называемые усеченные. Недобросовестные производители нещадно уменьшают толщину проволоки, иногда даже вдвое.В результате, например, провода, идущие к розеточным группам с площадью сечения 2,5 мм², на самом деле имеют сечение меньше 1,5 мм². Мы наблюдали такую ​​фальшивку, когда нас пригласили диагностировать новую электрику в Щелково в новостройке. Это меньше допустимого для токопроводящих проводов, предназначенных для освещения, то есть лампочек. Как только по такому кабелю пройдет нагрузка от обогревателей, стиральной машины или другой мощной техники, он сгорит.Вы понимаете, какие могут быть последствия.

1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглая, первого или второго класса по ГОСТ 22483.

2. Изоляция — из ПВХ пластиката — ПВХ. Изолированные жилы многожильных кабелей имеют характерный цвет. Изоляция нулевых проводов синего цвета. Изоляция заземлителей выполняется двухцветной зелено-желтой расцветкой. Толщина изоляции зависит от сечения кабеля.

3.Скрутка — изолированные жилы многожильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (заземляющий провод или нулевой).

4. Оболочка кабеля — из ПВХ пластиката, в кабелях ВВГнг из ПВХ трудногорючего.

Кабель ВВГнг 3х16 применение:

Кабель медный ВВГнг применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660В и 1000В при частоте 50 Гц.Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Кабели марки ВВГнг не распространяют горение при прокладке в жгутах.

Технические характеристики кабеля ВВГнг 3х16:

— Вид климатического исполнения кабелей УХЛ и Т категории размещения 1 и 5 по ГОСТ 15150-69

— Диапазон рабочих температур: от -50 ° С до + 50 ° С

— Относительная влажность при температуре до + 35 ° С: до 98%

— Прокладка и монтаж кабелей без предварительного нагрева производятся при температуре не ниже: -15 ° C

— Минимальная радиус изгиба при прокладке:

одножильных кабеля марки ВВГнг — 15 наружных диаметров,

многожильных кабеля — 7.5 внешних диаметров.

— Номинальная частота: 50 Гц

— Испытательное переменное напряжение частотой 50 Гц:

напряжение 0,66 кВ — 3 кВ

напряжение 1 кВ — 3,5 кВ

— Длительно допустимая температура нагрева жил кабеля во время при эксплуатации: + 70 ° C

— Строительная длина кабелей для участков магистральных жил:

1,5 — 16 мм2 — 450 м

25 — 70 мм2 — 300 м

95 мм2 и более — 200 м

— Гарантийный срок: 5 лет со дня ввода кабеля в эксплуатацию

— Срок службы: 30 лет

Коды ОКП:

35 2122 45 — Кабели ВВГНГ на 660 В

35 3371 36 — Кабели ВВГНГ на 1000 В

Купить медный кабель ВВГнг 3х16 на нашем сайте вы можете для наличного и безналичного расчета по низким ценам.

Табличные данные для расчета веса кабеля ВВГнг 3х16 мм2:

Количество жил и сечение, мм2 Внешний диаметр кабеля, мм Масса 1 км кабеля, кг

660 V1000 V660 V1000 V

VVG ng силовой кабель с медными жилами

3 x 1.58.09.5

3 x 2.59.410.3142156

3 x 410.812.1200224

3 x 611.913.2263289

3 x 1014.514.

86 3 x 16283

3 x 16283

3 x 16282 х 2520.621.0

4

3 x 3522.823.2122

3 x 5026.426.816531672

3 x 7029.129.525632673

3 x 9532.232.6334

3 x 12035.035.44413

3 x 12035.035.4413

3 x 12035.035.44413

3 x 12035.035.4413

3 x 24045.946.378988075

3 x 1.5 + 1 x 19.310.2127143

3 x 2.5 + 1 x 1.510.211.1166183

3 x 4 + 1 x 2.511.812.8235260

3 x 6 + 1 x 2.512. 513.

25

3 х 6 + 1 х 413.014.4315347

3 x 10 + 1 x 414.915.8458476

3 x 10 + 1 x 615.416.4479499

3 x 16 + 1 x 618.718.7713729

3 x 16 + 1 x 1019.319.3761773

3 + 1 x 1021.221.710501068

3 x 25 + 1 x 1622.723.211261145

3 x 35 + 1 x 1624.625.114351455

3 x 50 + 1 x 1627.227.718301853

3 x 50 + 1 x 2528.128.5192

3 х 70 + 1 х 25

31,0

2578

3 x 95 + 1 x 35

36.1

3504

Наш интернет-магазин предлагает Вам широкий ассортимент продукции сертифицированного качества по максимально низким ценам. Купить можно в нашем интернет-магазине 100строй. ru как от одной штуки, так и от нескольких тонн, т.е. оптом!

Для наших клиентов мы осуществляем быструю доставку в любую точку Москвы и Московской области. (Мытищи, Королев, Долгопрудный, Апрелевка | Балашиха | Бронницы | Видное | Волоколамск | Воскресенск | Голицыно | Дедовск | Дзержинский | Дмитров | Домодедово | Дубна | Егорьевск | Железнодорожный | Зигодышевск | Илезнодорожный | | Коломна | Котельники | Красноармейск | Красногорск | Краснозаводск | Краснознаменск | Кубинка | Куровское | Ликино-Дулево | Лобня | Лосино-Петровский | Лугрицы | но | Москва | Наро-Фоминск | Ногинск | Одинцово-Орево | Ожерелье | Озеро | Посад | Пересвет | Подольск | Протвино | Пушкино | Пущино | Раменское | Реутов | Рошаль | | Сергиев Посад | Серпухов | Солнечногорск | Старая Купавна | Ступино | Талдом | Троицк | Фрязино | Химки | Хотьковохат | Черноголовка | Шеховалька | | Электрогорск | Электросталь | Электроугли | Юбилейный | Все поставки осуществляются нашим транспортом, благодаря чему клиенту достигаются достаточно быстрые сроки до получите купленный товар! я.е. можно получить хороший

Основные виды электрических кабелей, проводов и шнуров

Познакомьтесь с основными видами кабелей и проводов, как победить при установке в умах частной будки или квартиры. При покупке, установке, эксплуатации и ремонте необходимая информация о них.

оценка

Використовуются для передачи и электропитания электрического сигнала, рабочее напряжение — 660-1000 В, частота — 50 Гц.

Количество жилок может варьироваться от 1 до 5.Перетин — от 1,5 до 240 мм 2. На байпасных головках устанавливается кабель перетин 1,5-6 мм 2, при установке частной будки — кабель перетин до 16 мм 2. Живые могут использоваться как одноразовые. , а также универсальный. Нияких обмежен немайє — можно в квартире кабелем сечением 10 мм 2.

кабели силовые

Среди наиболее популярных видов кабельной продукции можно назвать кабель ВВГ и его модификации. Все посмотреть кабель ВВГ вы можете посетить сайт http: // cable.ru / cable / group-vvg.php. Там же вы сможете полюбоваться 3D-моделью данного кабеля.

ВВГ применялся силовой кабель с изоляцией TPG s ПВХ , с оболочкой (кембрик) z ПВХ , жили современными материалами, но не получили.

ВВГ застаиваются в широком диапазоне температур: от -50 до + 50 «С. Содержание витрина до 98% при температуре до +40» С. Кабель можно поднести к стойке для снятия и проверки, жесткий до агрессивных химических слов.При сборке слайдов памяти кожаный кабель также приведет к материнскому радиусу вигина. Это означает поворот на 90 ° C. VVG Radius vigin виноват, но не менее 10 диаметров над кабелем. В случае плоского кабеля или провода вставляется ширина области.

Зовнишня оболонка, как правило, бывает черного цвета, если только можно развиваться и расти. Чи не расширяет очаг. Изоляция TPG Маркована с розовыми цветами: блакитным, желто-зеленым, коричневым, билим с сине-коричневым, червячным и черным.Пакеты кабельные в бухтах по 100 и 200 м.

Кабель ВВГ в рознице

уважаемый ВВГ : АВВГ — характеристики те же, только на замену старикам дожившим до побед в глиноземе. Струмопроводная жила, изоляция з ПВХ -пластик, оболочка з ПВХ -пластик.

ВВГнг — камбрик повышенной негорючести

ВВГп — лучшее часто рассматривается как форма, кабель не закругленный, а сплющенный.

ВВГз — пространство между изоляцией ТПГ и кембриком, инкрустированным ягутом ПВХ для густой лозы.

NYM не русская расшифровка буквенного обозначения. Кабель силовой централизованный с изоляцией ТПГ ПВХ , оболочка Зовнишня из негорючего ПВХ Пвх … Между шарами инсоляции имеется наповнувач на вигляди зачисленных гуми, так что кабель натянут до точки. тепла и электроэнергии.Они жили у Багатодротянов, предков средневековья.

Кабель NYM

1 — средняя вена; 2 — оболочка из ПВХ; 3 — позднее негорючая пломба; 4 ПВХ изоляция

Количество жил — от 2 до 5, оверретин — от 1,5 до 16 мм 2. Значения для проведения освещения и силового обрамления пружиной составляют 660 В. Может использоваться для укладки на открытую проблему. Диапазон рабочих температур — от -40 до +70 «С.

.

Неполный: Я мерзко демонстрирую вход для сонного света, поэтому кабель должен быть изогнутым.Поривняно с ВВГ на вид более стильный и удобный в работе робот. Правда, у бува только круглые захваты (в штукатурку или бетон закладывать непросто) и довольно дорого ВВГ … Радиус вигину — перетекание на кабель 4 диаметра.

KG шифрование намного проще — тупой кабель. Привод с рабочим зимним давлением до 660 В, частотой до 400 Гц или постоянным напряжением до 1000 В.

Они жили среди тупости или даже тупости.Їх количество вариаций от 1 до 6. Изоляция TPG — гума, название оболочки из того же материала. Диапазон рабочих температур — от -60 до +50 «С. Кабель втыкается в основном для крепления переносных приспособлений. Наиболее распространенное оборудование, генераторы, тепловые аксессуары и т. Д.

є призвид KGng с негорючей изоляцией.

Примечание

KG отлично зарекомендовав себя в качестве кабеля, он практичен для любых умов на открытом воздухе.В день при растяжении ЛЭП вино просто незаменимо. Если мне нужны оригинальные люди, я получаю шустрый и подающий надежды KG , Mount yogo в качестве домашней проводки.

Остальные жилы яка, так что они карликовые. Количество жил — от 1 до 5. Перетин — от 1,5 мм 2 до 240 мм 2. Изоляция TPG , Название корпуса, пространство между утеплителем и кембриком — у всех мышей они победные ПВХ … Воспользуемся двумя рядами доспехов, обернутыми таким шеренгом, чтобы призыв подавил кордон поворотов нижнего.Сверху брони кабель помещается в фиксированный шланг. ПВХ , А в модификации КВБбШвнг використаный материал пониженной горючести.

ВББШВ Значения при изменении номинального напряжения 660 і 1000 В. Одноядерные модификации стагнируются для проведения пост-барабанчика. Для прокладки в трубах, земле и на открытой земле. Диапазон рабочих температур — от -50 до +50 «С. Влагостойкость: при температуре +35 ° С содержание стекла 98%.Застой в проводке электроэнергии для стационарных установок, а также в электроснабжении почти новых установок. Радиус вигина не менее 10 диаметров над кабелем. VBBSHV отлично пойти на подземный подвод электричества, пока оно того не стоит. модификаций:

АВББШВ — кабель с алюминиевой жилой;

КВБбШвнг — кабель негорючий;

КВБбШвнг-LS — негорючий кабель с пониженным газообразованием и димовидалення при перемещающихся температурах.

ВБбШв — кабель силовой бронированный со средними жилами

Провид

Самые популярные в упреках дротики марок ПБПП (ПУНП) і ПБППг (ПУГНП) … Перемещение букв ПБПГ аккуратно, чаще называют ПУНП или ПУГНП .

ПБПП (ПУНП) принять в действующие или в редакцию. Провод плоский, со средними жилами, жилы покрыты изоляцией ПВХ , Зовнишня оболонка также з ПВХ .

Количество жил — 2 или 3, перетин — от 1,5 до 6 мм. 2. Застой при прокладке стационарных систем освещения, а также при установке розеток, если нужно сделать красивее для подсветки. Номинальное напряжение до 250 В, частота 50 Гц. Диапазон рабочих температур — от -15 до +50 «С. Радиус вигину — не менее 10 диаметров.

ПБППг (ПУГНП) перейти к ПУНП жилы — зловоние багатодротяни. Сама буква «р» — гадость, называется дротти.

Все характеристики предлагаются. ПУНП , Тилки минимальный радиус вигину дорівнює 6. Учитывать мощность — ворчание, что ПУГНП лежал в міццах, де проводка здісню часть вигина, или для крепления к живой изгороди с помощью нижних насадок. . Марки Provid cikh продаются в бухтах на 100 и 200 метров.

К пункту ПУНП для соединения с алюминиевыми проводниками АПУНП … Vin maє точно такие же характеристики как ПУНП Мы жили с поправкой на материал.Единый вид — АПУНП можно не лукавый, а безбожный.

Примечание

Целая строчка марок ПУНП, ПУГНП и АПУНП Прекрасно зарекомендовала себя как бытовой дротик. В половине випадков мейстер сами приводятся справа от матери. Тем не менее, это след памяти, который представляет собой количество торговых марок высших учебных заведений, и не рекомендуется устанавливать и заменять силовые кабели (например, NYM или VVG ).

Увага!

Популярность проводов ПУНП і ПУГНП Перш был создан для всего по цене. Однако в этом есть один нюанс. Справа в том, что в течение последнего часа несоответствие было отмечено заявлением о том, что совокупление было живым и действительным. Писля перевирки зясувалося, що провид, якы має маркування ПУГНП 3х1,5, насправд 3 х 1 — так что на самом деле Перетин жил меньше. То же самое и с изоляцией.При покупке марки необходимо убедиться, что перетин жив-здоров и изолирован.

400 Гц. Обеспечивают устойчивость к агрессивным химическим средам, негорючие, очень широкий температурный диапазон эксплуатации — от -50 до +70 «С. Водонепроницаемость — 100% при температуре +35» С. При укладке радиус вигины должен быть не менее 10 диаметров для стачивания дротика. Устойчив к механическим шагам и вибрациям.

APPV maє ti z характеристики, scho y PPV , Мы жили за винят материала — есть алюминий.

АПВ — провод алюминиевый одножильный с изолирующим проводом ПВХ … Проволока круглая, жила одногорловой клетки от 2,5 до 16 мм 2 и из багатодротяна — от 25 до 95 мм 2

Практично предусмотреть все виды монтажа стационарных систем освещения и электроснабжения. Прокладывайте в пустотах, трубах, стальных и пластиковых лотках. Широко применяется при установке розеточных щитов. Химически стабильный, температурный режим работы — от -50 до +70 «С.Водонепроницаемость — 100% при температуре +35 «С. Радиус вигину — не менее 10 диаметров. Устойчив к механическим ступеням и вибрациям.

Имя вьювера и характеристики PV 1 в усом збігают APV Жили по материалу: заменить алюминий — мид. Перетин дожил до ремонта на 0,75 мм2.

Вдобавок жил шлейф-провод от 25, и от 16 мм2. Большой противный, ниж АПВ .

характеристики дротика PV 3 без питания APV і PV 1 … На складской площади осуществляется установка осветительных и силовых фонарей, необходимых частей проводов: в розетках, с установкой большого количества источников электропитания.

Застосовуется также для укладки электрических катков в вагоны. Радиус вигину — не менее 6 диаметров проволоки.

Примечание

Provid марок AR, PV 1 и PV 3 Может быть полезно обеспечить изоляцию, которая также удобна для установки розеточных экранов другого типа.

ПВС — кабель средней длины с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилками, придавая проволоке круглую форму и толщину.

Жила багатодротян, їх загальнітся числом от 2 до 5, перетин — от 0,75 до 16 мм 2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция заживо сделана колоровым маркування, оболочка была белой.

Обеспечивают використовую при приеме нового электрооборудования, ремонтируя поштучную технику и заканчивая садовым инвентарем.Установки шустрости и легкости также используются для освещения и установки розеток. PVS є мы будем использовать проволоку, використовуваним для изготовления подовжувачів, шнуров для любого вида техники и ремонта электрорезеров. Вино негорючее (при однократной закладке не увеличивает огонь), термостатическое: диапазон температур — от -40 до +40 ° С (вариант ПВС У) и от -25 до +40 ° С. Посохи собственной разработки устойчивы к покачиванию и механическому износу. PVS можно показать не менее 3000 овергинов.

Шарико-винтовая передача — средняя или луженая медью плоская проволока. Изоляция живая и оболочка из ПВХ

Жил Багатодротяна, півишеной нности. Количество жил — 2 или 3, оверретин — от 0,5 до 0,75 мм 2. Напряжение — до 380 В, частота — 50 Гц. Використовуться як шнуром для крепления осветительных приборов и техники невысоких усилий, например, паяльников, миксеров, кавомолок и радиоэлектронных устройств.

Примечание

Шарико-винтовая передача — Предусматривается виключно для бытовых нужд, вам не нужно останавливаться для ведения подсветки каких-либо розеток.

Кабели для передачи информации

Кабели силовые

Крым передают информационные сигналы. Без новых типов поставщиков информации останется час. Даже более чем через 10-15 лет телефонные и антенные кабели были лишены, а сразу с развитием компьютерных технологий типов поставщиков информации становилось все больше и больше.Большинство из них также представляют особый интерес и представляют интерес для специалистов университетов. Чтобы домашний мастер добил благородство и смог избавиться от децилкома в уме. Х ми і понятно.

антенные кабели

На сегодняшний день это самый частый победитель RG-6 , RG-59 , RG-58 среди российских аналогов серии RC 75 .

RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронного оборудования, телевидения и радио.

Для хранения в центре миделя они жили с мантией 1 мм2, на изоляции из полиэтилена, с экраном из алюминиевой фольги, известным проводником для зеленой оболочки и оболочки ПВХ … Он широко используется для кабеля и передача сигнала спутникового телевидения. Отсутствие технических характеристик, частоты передачи сигнала, поддержки, экранирования и т.д. RC 75 означает, что операторская op_r составляет 75 Ом.

Целый кабель идеально подходит для передачи видеосигнала с антенны или видеокамеры до приема (ТВ) и раздачи видеосигнала на декаль джерель.

Кожух направляющая прокладки в изоляцию из ПВХ для пропилена. Название оболочки также ПВХ … Кабель также может быть снабжен непроникающей оболочкой из полипропилена. В конструкции скруток ставок нить одинакового размера. С помощью кабеля легко узнать название оболочки, открыть доступ к проводникам кабелепровода.

Кабели марок RG могут быть без сигнала и просматриваться по очереди по определенным характеристикам, например, поддержка провайдера, стабильность до температуры и ударного напряжения, час гашения сигнала, время гашения сигнала. экран и т. д.

Кабели компьютерные (витая пара)

Служит для создания компьютерного слияния. Кабель с помощью компьютера можно подключить к Интернету, либо один к одному, — пара скручена до упора (Рис. 4.44 і 4.45). Магазин из одной или нескольких децилкох пар проводов, попарно переплетенных, так что можно использовать полироль.

Пара Vita с разъемом для подключения к компьютеру, заключенная в ПВХ-оболочку

На кабель смотреть безопасно, есть два варианта для пользователя: UTP, или незащищенный, без защитного экрана для пар проводов.

Коаксиальный кабель с наконечником

FTP , фольга Abo, с экраном с алюминиевой фольгой; STP, например, крадется с экрана со среднего экрана, до того, как кожа перекручена, экран отводит пар.

Накинечник RJ-45 для пид’єднання к компьютеру S / FTP Покрыт фольгой, экранирован от фольги экраном с фольгой, перед этим кожная пара предварительно уложена векраном.Кроме того, скрученные ставки делятся на категории по количеству пар, объединенных в один кабель. Самый распространенный вид хранения для компьютеров — это категория CAT5 … Вин хранится по 4 парам проводов в розовом цвете. Скорость передачи до 1 Гбит / с для всех пар.

Можно воткнуть такой кабель, так что можно победить по качеству телефонного провода категории CAT1 или CAT2 , тобто можно хранить на 1 или 2 пары проводов.

Кабели и провода телефонные

CCIep : 1 — жила; 2 полиэтиленовая изоляция; 3 — сердечник; 4 — скребковая обмотка; 5 — пояснительная инсоляция; 6-сегментный

Телефонные операторы делятся на 2 основных типа. Первые признаки прокладки децилкох (до 400) абонентских линий. Другой вид стазиса — для разведения в непосредственной близости от квартиры или будки.

CCIep — основной вид кабеля для прокладки линий страхования для большого количества абонентов.

Кабель хранится из двух проводов, скрученных в ставку. TPG с мягкостью медового дротика, перетин 0,4 или 0,5 мм 2, покрытый полиэтиленовой изоляцией. На некоторые виды кабеля ставки устанавливаются группами по 5 или 10 пар. Название оболочки также полиэтиленовая или виниловая. Буквы «е» и «i» в названии означают плавающий экран. Имеется конструкция для кабеля, армированного сшивкой, или заповненного, в любом пространстве между оболочкой и жилой заимствовано гидрофобное ущелье.

Одним словом, кабель для ведения телефонного разговора в большой квартирной будке, приметы вин для прокладки практичны для всех умов: на земле, в кабельных каналах или на развороте.

Для проведения телефонной линии до абонента, раздачи всех промежуточных соединений можно использовать телефонные линии следующих двух типов.

TRV — провод телефонной одно- или двухпарный.

Плоский провод с раздельным подключением, жила, односторонняя, кросс-цепь 0.4 или 0,5 мм 2. Количество жил — 2 или 4. Изоляция ПВХ. Значения для проведения телефонных линий по всему миру.

Эксплуатировать при температуре от -10 до +40 ° С. Вологизм не виноват в изменении 80% при температуре от +30 ° С.

TRP — по характеристикам TRV … Дина отличия — это изоляция, у TRP перебита полиэтиленом.

Так володют продвигается по стилю до конца зонирования середины.А до тех пор вводятся озера, печи и лохи. Загалом, скрижем, горячим, а то и холодным, а до этого качественным механическим хламом. Zrozumilo, scho PVS abo VVG в таких сценах невозможно встать, даже не видимо около PUNP или Шарико-винтовая передача .

РКГМ — провод силовой одножильный с повышенными тепловыми характеристиками, матовый.

Жила мидна, багатодротяна, перетин от 0,75 до 120 мм2.Изоляция кремнийорганической гуми, оболочки скловолоконна, пропитанной термоэмульсией или лаком.

Дания обеспечивает страхование номинального напряжения до 660 В и частоты до 400 Гц. Устойчив к вибрации, повышенной вязкости (до 100% при температуре + 35 ° C), термостойкий (диапазон рабочих температур от 60 до +180 ° C). Кроме того, ведутся похищения со школьного двора лаков, списков и грибных цветов. Идеальная проводка для применений с регулируемой температурой (котельные и печи), подходящая для электромонтажа в горячих источниках, саунах и подключении к бриджам.

ПНСВ — проволока нагревательная одножильная. Однодротовая сталь ТПЖ, ворон или оцинкованная сталь.

Жил Перетин — 1,2; 1,4; 2 і 3 мм 2. Изоляция из ПВХ или полиэтилена. Номинальное напряжение до 380 В, частота 50 Гц. Обеспечивают термостойкость: диапазон рабочих температур — от -50 до +80 ° С, влагостойкость и влагостойкость (перенос грунта в воду). Он неподвижен как нагревательный элемент: теплые пидлоги устанавливаются бок о бок в умах за дополнительным PNSV.

Взлетно-посадочная полоса — одножильная средней линии.

Жила Багатодротяна утеплена полиэтиленом, оболочка также полиэтиленовая или ПВХ.

Перетин жил — от 1,2 до 25 мм2. Номинальное давление 380 или 660 В, частота 50 Гц. Предоставил стійкы для смены тисков. Диапазон рабочих температур — от -40 до +80 ° С. Застой для перемещения артезианских глубоких ям, закопанных у воды в канализации высоких тисков.

Светодиодный кабель

Светодио дный кабель дуже цикавый вариант силовой.С первого взгляда на звенящий снаряд подкреплений силовиков, раздача дополнительных дротиков с последними поставленными светодиодами другого цвета. Зловоние росташовани на спине 2 см один от одного, гореть непрерывно до яркого света.

Такой кабель выполняет не только декоративную функцию, если можно создавать целую гамму световых картинок. Помимо эстетических целей вина, они также используются для присоединения к портативным источникам питания.Чаще всего для подключения сценического оборудования используется одиночный кабель.

Корисный вин тим, когда не нужно шукати шалость в процессе: диоды на ци дилянци перестают свидетельствовать. Руководители службы безопасности бродят по компьютерам и кабелям.

С помощью таких направляющих можно создать еще больше дизайнерских решений.

кабель электролюминесцентный

Помимо светоизлучающих кабелей, много электрического света.Запах будет отмечаться равномерно за все блюда. За помощью таких кабелей можно открыть надпись и ориентироваться по всей картинке.

Цена — альтернатива тусклым неоновым трубкам, из которых хочется иметь возможность использовать некоторые дизайнерские украшения. До тех пор электролюминесцентный кабель дешевле неоновых трубок и не требует больших затрат.

Використовуются для проведения линейки всех мидл приложений в телефонных аппаратах.Обеспечьте п_вищеной ннуости.

Rppm — провод плоский с отдельными и средними жилами с изоляцией и оболочкой из полиэтилена. існує модификация ПРПВМ , оболочка изготовлена ​​из ПВХ .

Кабели и провода особого назначения

Для монтажа электросистем в міцях, которые сильно видны из вин, используются специальные кабели.

Поривняно с TRV Провод отличный, пока не введена новейшая золотая середина и можно построить новую.

ШТЛП — плоский телефонный шнур с гибкими жилами среднего размера.

Изоляция живая полиэтиленом. изолован TPG крышка с оболочкой ПВХ … Количество жил 2 или 4, переток от 0,08 до 0,12 мм 2.

Кабели силовые исполнение -ng-LS. Характеристики кабеля ВВГнг LS

Провод и кабель ВВГНГ LS — это вершина семейства кабельной продукции с аббревиатурой ВВГ, секрет ее привилегии — подписка LS, которую она указывает и подробно скрывает в этой статье.

Дымность помещений считается важнейшим фактором, повышающим риск возникновения негативных последствий при пожаре. При пожарах на промышленных объектах и ​​крупных общественных объектах кабельные трассы становятся одним из основных источников дыма. Печальный опыт Останкинской телебашни, Манежа и других катастроф последнего десятилетия только подтвердил эту истину.

В настоящее время документами технического регламента строго регламентируются виды кабельной продукции, которые могут быть использованы для групповой прокладки внутри общественных и производственных помещений (ГОСТ Р 5315-2009).Здесь, помимо условия нераспространения горения (-ng), одним из обязательных требований было низкое дымо- и газовыделение при горении или тлении кабеля.

Обозначение LS, порядок присвоения

Расшифровка ВВГнг LS выглядит следующим образом:

• В начале маркировки отсутствует буква А, значит, кабель медный;
• В — внешний изоляционный слой состоит из ПВХ-изоляции;
• B — изоляция жил состоит из ПВХ изоляции;
• нг — не распространяет горение при одиночной и групповой укладке;
• LS — L ow S moke (в переводе с английского легкий дым)

В маркировке ВВГнг (..) — LS, после категории через дефис стоит обозначение LS, указывающее на низкую дымо- и газовыделение ( L ow S moke). Конечно, такой индекс можно присвоить кабелю только в том случае, если он успешно прошел испытания по такому индикатору. Стандартная процедура испытаний на дымообразование при горении и распаде, описание установки и т. Д. Приведены в ГОСТ Р МЭК 61034-1 (2) -2005.

Принцип испытания заключается в измерении прозрачности воздуха в камере с кабелем до сжигания и после.Дым, образующийся при сгорании образца, снижает светопропускание объема, которое регистрируется приборами. Результатом теста будет соотношение светопропускания до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 считается, что кабель успешно прошел испытания, если задымление снизило прозрачность не более чем на 40%. В этом случае производитель вправе поставить в маркировку индекс LS.

Низкая дымогазовая изоляция кабеля

Для производства кабеля ВВГНГ LS требуются составы ПВХ пониженной пожарной опасности, которые при контакте с огнем не должны выделять большого количества дыма.При этом дым должен быть минимально токсичным (показатель токсичности — не более 40 мг / м 3 по ГОСТ Р 53769-2010).

Задача сложная, но она была успешно решена подбором специальных присадок — антипиринов и присадок. Сегодня такие пластики производятся как в России, так и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-257

-2009 и производят пластмассы, специализирующиеся на изоляции жил, внутреннего наполнения и внешней оболочки (марки ППИ 30-30, ППВ-28, ППО30-35 соответственно).

Кабельная конструкция ВВГНГ ЛС

Состав и расположение кабельных элементов ВВГНГ (..) — ЛС не отличается от аналогов — кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТ 53769-2010. Внешнее сходство хорошо видно на изображении, представленном в этом разделе.

Кабель ВВГнг (..) — LS может быть круглым и плоским, максимальное количество жил — пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными.Номинальные значения площадей сечения выбираются из единой стандартной серии для всех.

Характеристики кабеля ВВГнг LS

Поскольку характеристики всего семейства кабелей с жилами и оболочками с ПВХ изоляцией нормированы одним стандартом ГОСТ 53769-2010, у разных производителей они различаются лишь незначительно. Стандарт не вводит отдельных показателей поперечного сечения и формы жил, толщины изоляции жил и оболочки, электрического сопротивления и т. Д.для кабелей с изоляцией из пластиковых компаундов с низким дымообразованием. Они поставляются с целым семейством ПВХ-компаундов. Отдельно указаны значения для изоляции из сшитого полиэтилена и др.

ГОСТ 53769-2010 предусматривает для изделий -LS определенную разницу в минимальной прочности на разрыв, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг. Поэтому раздел «Технические характеристики кабеля ВВГНГ LS» по общим характеристикам практически не отличается от аналогичного раздела статьи марки кабеля ВВГ.Вы можете ознакомиться с общими характеристиками ВВГнг (..) — общ.

Применение кабеля ВВГнг (..) — LS

Кабель ВВГНГ — ЛС по пожарной опасности классов П1.8.2.1.2 и

А1.8.2.2.2 может применяться для групповой прокладки в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях. Допускается использование кабеля на ядерных объектах.

Другие варианты кабелей

• — медный изогнутый провод с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГ-П — то же, что и ВВГ, но плоской конструкции;
• — провод медный круглый с ПВХ изоляцией наружного и внутреннего слоев, имеет низкое газо- и дымовыделение при горении с одиночной установкой;
• ВВГНГ-П — то же, что и ВВГНГ, но плоской конструкции;
• ВВГНГ-лс — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГНГ-Плс — то же, что и ВВГ-Ис, но плоской конструкции;
• ВВГНГ-фрлс — провод медный круглый с негорючей ПВХ изоляцией внешнего и внутреннего слоя, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
• ВВГНГ-Пфрлс — то же, что и ВВГНГ-Фрлс, но плоской конструкции.

Завод ОАО «Энергокабель» реализует силовые кабели исполнения «-ng (A) -LS» собственного производства. Завод является одним из лидеров России в своем сегменте рынка, строго соблюдает стандарты ГОСТ и ТУ, контролирует качество продукции на каждом этапе производственного процесса.

Кабели силовые исполнения «–нг (А) -LS»: конструктивные особенности и применение

Кабели исполнения «-ng (A) -LS» имеют медные или алюминиевые жилы, изоляцию и оболочку из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением (LS), не распространяющих горение ( -ng).Благодаря такой конструкции кабели подходят для групповой прокладки на объектах с высокими требованиями пожарной безопасности. При наличии брони и внешнего защитного рукава кабели можно использовать для прокладки в земле или там, где возможно механическое воздействие.

Кабели марки ВВГНГ (А) -LS — самые популярные изделия из этой серии. Такие кабели широко используются для прокладки кабельных линий на промышленных объектах, в том числе атомных электростанциях, а также в жилых и общественных зданиях.

Продажа силовых кабелей исполнения «–нг (А) -LS»

Приобрести силовые кабели исполнения можно в ОАО «Завод Энергокабель» «–Нг (А) -LS» в различных исполнениях. Также завод предлагает огнестойкие с дополнительной теплоизоляцией жил слюдосодержащими лентами.

Выгоды сотрудничества:

• широкий спектр кабелей исполнения «–ng (A) -LS»;
• выгодных цен на кабельную продукцию;
• оптовая и розничная продажа;
• изготовление кабеля на заказ;
• строгое соблюдение сроков производства / отгрузки;
• Доставка по столице и регионам.

К Купить кабель исполнения «–нг (А) -LS» в Москве , обращаться в ЗАО «Завод Энергокабель». Сделать покупку можно прямо на сайте через корзину или кнопку «Быстрый заказ». Для консультации специалиста звоните по телефону +7 (495) 221–89–93.
или задайте вопрос через форму обратной связи.

Кабель

ВВГ-нг — представитель довольно широкой группы токопроводящей продукции, применяемой для электроснабжения производственных цехов и офисов, для прокладки стен, труб и тоннелей, а также для уличного освещения.Любые электромонтажные работы при строительстве частного жилья или многоэтажки требуют использования именно этого вида материала. Кабель ВВГ-нг предназначен для прокладки в местах, где необходимо избегать возгорания. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля предназначены для продолжения подачи электроэнергии в случае пожара.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько типов кабелей, которые различаются по своим характеристикам.Чтобы различать каждый из них, была придумана маркировка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, об изолирующей оболочке и ее свойствах, об особенностях кабеля.

Итак, аббревиатура ВВГ-нг означает:

• Материал резьбы — медь (по умолчанию). Если резьба алюминиевая, то перед обозначением

стоит буква А (АВВГ).

• BB — означает, что для изоляции медных нитей и внешней оболочки кабеля использовался ПВХ пластикат
• G — означает «голый».«Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим поперечным сечением.
• нг — означает «негорючий», не распространяющий горение при одиночной и групповой укладке. Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, а плавится.

При обозначении товаров могут использоваться и другие знаки:

• VVG-ng-LS — кабель с пониженным дымовыделением (LS)
• ВВГ-нг-НФ — изоляция кабеля не содержит галогенных материалов (НФ)
• ВВГ-нг-П — кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
• VVG-ng-FRLS — кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

В маркировке кабеля используются не только буквы, но и цифры.Они отражают количество медных нитей и площадь поперечного сечения одной нити в квадратных миллиметрах:

• Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластика (оболочка из медных нитей и общая внешняя оболочка — BB), не имеет защиты (G), имеет пониженная воспламеняемость (нг) и низкое выделение дыма (LS). Количество медных нитей — 3 сечением 50 мм (3х50), а одна резьба имеет сечение 25 мм (1х25)

В маркировке также указано рабочее напряжение кабеля.Указывается в киловаттах, например:

• VVG-ng-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг — универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Температура нанесения от +50 до — 50 ° C, максимально допустимая влажность 98% (при + 40 ° C).

Кабели силовые с пластиковой изоляцией, огнестойкие, с пониженным дымо- и газовыделением на напряжение до 1 кВ (нг-LS) ТУ 16.К71-310-2001

Область применения
Для передачи и распределения электроэнергии в стационарных установках с переменным напряжением 0,66 и 1 кВ и постоянным напряжением до 1 кВ. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Для использования в системах АЭС 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Вид климатического исполнения кабеля УХЛ-Т, категория размещения 5 по ГОСТ 15150-69.
Кабели рекомендованы к применению при строительстве жилых домов, общественных зданий, объектов атомной энергетики, метро. Кабели соответствуют лучшим зарубежным аналогам.

* С круглыми жилками.

Кабели силовые с изоляцией из ПВХ, нераспространяющие горение, с малым дымообнаружением на напряжение 6 кВ ТУ 16.К10-016-2003

Область применения
Для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 6 кВ. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Для использования в системах АЭС 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Вид климатического исполнения кабеля — Б, категория размещения 5 по ГОСТ 15150-69.
Условия использования
ВВГНГ-ЛС, АВВГНГ-ЛС, для прокладки в пожароопасных помещениях при отсутствии опасности механических повреждений. ВБВНГ-ЛС, АВБВНГ-ЛС- для прокладки в кабельных конструкциях и помещениях, в том числе в пожароопасных зонах при отсутствии растягивающих усилий при эксплуатации.

Основные технические и эксплуатационные характеристики

Кабель силовой с поливинилхлоридной изоляцией, огнестойкий, переменное напряжение до 0.66 кВ частотой 50 Гц НЫМнг-ЛС ТУ 3521-039-05755714-2007

Область применения
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках переменного напряжения до 0,66 кВ частотой 50 Гц. Климатическое исполнение кабеля УХЛ, категория размещения 1-5 Т по ГОСТ 15150-69. Класс пожарной безопасности по НБП 248-97-ПРГП1.
Условия использования
Кабель предназначен для прокладки электропроводки и кабельных линий в промышленных, жилых и общественных зданиях и сооружениях, а также в кабельных сооружениях для обеспечения безопасной эксплуатации электрооборудования 1 класса защиты по электробезопасности. вместе с кабелями типа ВВГнг.Кабель может использоваться для прокладки силовых и осветительных сетей во взрывоопасных зонах классов B-1b, B-1g, B-IIa, а также для сетей освещения во взрывоопасных зонах класса B-Ia.

Основные технические и эксплуатационные характеристики

Окраска жила

Информация предоставлена ​​ОАО «Севкабель Холдинг» специально для сайта

Если вы не нашли информации по интересующей вас продукции, обратитесь на форум и вы обязательно получите ответ на свой вопрос.Или воспользуйтесь формой для связи с администрацией портала.

Для справки: Раздел «Справочник» на сайте предназначен исключительно для информационных целей. Справочник составлен на основе выборочных данных из открытых источников, а также благодаря информации заводов по производству кабелей. Раздел постоянно пополняется новыми данными, а также улучшается для удобства использования.

Список использованной литературы:

Электрические кабели, провода и шнуры.
Справочник.Издание 5-е, переработанное и дополненное. Авторы: Н.И. Белорусов, А.Е.Саакян, А.И. Яковлева. Под редакцией Н.И. Белорусов.
(М .: Энергоатомиздат, 1987, 1988)

«Кабели оптические. Заводы. Общая информация. Конструкции, оборудование, техническая документация, сертификаты »
Авторы: Ларин Юрий Тимофеевич, Ильин Анатолий Александрович, Нестерко Виктория Александровна
Год издания 2007. Издательский дом ООО« Престиж ».

Справочник «Кабели, провода, шнуры».
Издательство ВНИИКП в семи томах 2002 г.

Кабели, провода и материалы для кабельной промышленности: Технический справочник.
Комп. и редакция: Кузенев В.Ю., Крехова О.В.
М .: Издательство «Нефть и газ», 1999 г.

Кабельная продукция. Справочник

Монтаж и ремонт кабельных линий. Руководство по устройству электроустановок
Под ред. А.Д. Смирнова, Б.А. Соколова, А. Трифонова
2-е изд., Перераб. И доп., Москва, Энергоатомиздат, 1990

Каждый стратегически важный объект вряд ли сможет обойтись без применения огнестойкого кабеля.Он используется как высокотехнологичный инструмент для передачи и распределения электроэнергии и сигналов. Огнестойкий негорючий кабель — незаменимый компонент систем противопожарной защиты, противодымной защиты и систем оповещения и эвакуации.

Область применения

Продукция огнестойкая кабельная с пониженным дымовыделением КСРВ нг (А) -FRLS и КСРЕВ нг (А) -FRLS (аналог KPSENg (A) -FRLS, KPSng (A) -FRLS) предназначена для групповой и одиночной установки в различные системы пожарной безопасности: управление эвакуацией при пожаре, пожарная сигнализация, аварийное оповещение, обнаружение пожара, системы вентиляции и средства автоматического пожаротушения.Это кабельное изделие остается работоспособным в течение трех часов при пожаре. Их очень успешно используют для поддержания уровня пожарной безопасности на промышленных предприятиях, торговых центрах, медицинских и учебных заведениях, многоэтажных домах и офисных помещениях.

В помещениях кабель можно прокладывать в специальных каналах, на блоках, стенах, потолках, на несущих конструкциях скрытым или открытым способом.

Описание кабельной продукции

Кабель КСРВнг (А) -FRLS представляет собой парную витую пару, с однопроволочными медными жилами (диаметр — 0.5, 0,80, 0,97, 1,13, 1,38 мм). Покрыт изолирующим керамизуемым силиконовым каучуком, в оболочке из ПВХ-компаунда, обладающего свойствами снижения пожарной опасности и минимальной токсичности при горении.

Кабель КСРЕВ (А) -FRLS Обладает всеми вышеперечисленными характеристиками, но кроме того, у этого типа кабеля предусмотрен экран из алюминиево-полимерной ленты, выполняющий функцию защиты от электромагнитных помех.

Соответствие нормативным требованиям

Кабель огнестойкий

полностью соответствует требованиям всех нормативных документов, в том числе «Технического регламента по пожарной безопасности» ГОСТ Р 53315.Продукция сертифицирована по классу системы пожарной безопасности P1b. 2.2.2. Указанный выше стандарт ГОСТ.

Характеристики кабеля

• Огнестойкость кабеля при пожаре — 180 минут;
• Диапазон рабочих температур от -40 до +70 ° C;
• Кабель для работы при переменном напряжении — 250В;
• Кабель для работы в условиях постоянного тока — 300В;
• Максимальный срок эксплуатации 20 лет;
• Гарантия от производителя — 12 месяцев.

Преимущества огнестойкой кабельной продукции

Преимущества огнестойких кабелей KSRV ng (A) -FRLS и KSREV ng (A) -FRLS очевидны. Они не распространяют процесс горения ни поодиночке, ни в связке. Способны долгое время выполнять свои функции в условиях пожара. Также важным преимуществом является то, что кабель не выделяет при горении химические вещества, опасные для здоровья человека: фтор, бром, хлор и другие агрессивные газы.

Подземный провод.Как проложить кабель в земле

Очень часто при строительстве загородного дома у хозяев возникает необходимость прокладки силового кабеля под землей. Такие работы необходимо проводить с соблюдением правил ПУЭ и рекомендаций специалистов в области электротехники. В этой статье будут освещены некоторые аспекты прокладки электрической сети под землей и способы ее защиты.

.

Основные способы прокладки ЛЭП до дома — воздушный и подземный. Сегодня прокладка электросети под землей не редкость.Такой способ подачи электроэнергии снижает риск повреждения линии и считается более удобным при эксплуатации или при подключении внешнего электрооборудования. Обычно его используют в частных домах или на дачных участках.

Требования к установке

Основными требованиями к монтажным работам электрической сети в частном доме или на даче по-прежнему являются Правила устройства электроустановок (ПУЭ). ПУЭ
— это правила, которые предусматривают установку большинства видов электрооборудования при электромонтаже.Также в ПУЭ есть инструкции по прокладке силовых кабелей под землей, внешней и внутренней проводки в зданиях различного назначения (жилые, производственные, общественные и другие).

Набор руководств и стандартов, ПУЭ применяется при строительстве, монтаже или реконструкции всей электрической сети или ее отдельных участков. Ими руководствуются электрики. Также эти требования должны соблюдаться отдельными лицами, если они хотят выполнять работу своими руками, без посторонней помощи.Помимо ограничений действуют стандарты ПУЭ, СНиП и ГОСТ.

Очень важно обратить внимание на правила ПУЭ, которые содержат точные значения для размещения строки поля на сайте. Поэтому главный провод следует прокладывать на расстоянии не менее 1 метра от больших деревьев и других высоких конструкций. Если Кабель помещен в стальную трубу, то это правило можно игнорировать.

Глубина вырытой траншеи должна быть не менее 0.7-0,8 м. Если сама линия короче 5 метров, а сама проволока дополнительно защищена гофрированной трубой или сшитой полиэтиленовой оболочкой, то ее можно размещать на глубине до полуметра. Запрещается прокладывать кабели под фундамент дома. Если необходимо провести соединение с линией двух отдельных домов, то его необходимо поместить в бронированный корпус или стальную трубу. Расстояние от стен дома и фундамента должно быть более 0,6 м.
Если линии силовых проводов пересекаются между собой, то их необходимо уложить слоем земли для предотвращения соприкосновения.

Сам провод должен соответствовать ПУЭ. Для этого используют кабели в бронированной оболочке, помещая обычные шнуры в гофрированную трубу или специальные рукава из сшитого экструдированного полиэтилена. Это убережет не только от случайных повреждений, но и от грызунов, обитающих под землей. В качестве меры предосторожности можно наложить предупреждающую ленту на проложенную электрическую линию.

Перед работой лучше всего составить схему будущей цепочки с учетом всех нюансов.Перед началом монтажных работ настоятельно рекомендуется ознакомиться и получить некоторые знания в области электротехники. Лучше всего использовать готовые схемы прокладки проводов под землей, а также воспользоваться советами специалистов.

Видео «Прокладка кабеля в земле»

Какой материал нужен

При прокладке электрической сети в земле используются армированные провода, поэтому к их выбору нужно подходить с особой тщательностью.Их структура может быть образована одним проводником, проводящим переменный ток, или несколькими. Для прокладки кабеля под землей обычно используют луженые медные жилы, которые снаружи покрывают прочным сшитым полиэтиленом. Наряду со слоями сшитого полиэтилена для внешнего покрытия используются сополимеры пропилена или различные фторполимеры.

Сшитый полиэтилен и другие полимеры позволяют кабелю под землей выдерживать высокие и низкие температуры под воздействием различных факторов и обеспечивают хорошую защиту силового сердечника от механических повреждений.Также несколько слоев сшитого полиэтилена имеют стабильную структуру для защиты лески от влаги, практически не гниют и не воспламеняются.

Для надежной защиты кабеля, проходящего под землей, вокруг него наматывают несколько слоев стальной оцинкованной проволоки. Такая конструкция слабо подвержена окислению и коррозии, что обеспечивает длительный срок службы такой брони (до 60 лет). Для хранения этого материала не требуется особых условий хранения.К плюсам можно отнести и то, что его довольно удобно укладывать, так как он имеет хорошее сочетание веса и гибкости.

Такой провод способен выдерживать температуру до 90 градусов, предотвращая перебои в подаче электроэнергии в домашних условиях. Благодаря высокой прочности и надежности конструкции не требует постоянных ремонтных работ, что существенно экономит время, так как провод проходит под землей.

Помимо армированного провода можно выбрать обычный кабель и дополнительно приобрести гофрированную трубу.Гофрированная труба также изготавливается из прочного и прочного полиэтилена. Он более гибкий и защищает леску от высоких механических нагрузок или чрезмерного натяжения благодаря гофрированной конструкции. Гофрированная трубка или сшитый полиэтиленовый рукав способны защитить шнур от влаги и перепадов температур.

Выбрав основную часть необходимого материала для монтажных работ, следует подготовить соответствующие инструменты и оборудование для его укладки. Обычно траншею для ЛЭП выкапывают штыковыми лопатками.Для кладки дна траншеи можно использовать красный кирпич.
Вам также понадобится инструмент для подключения основных кабелей к проводке на распределительном щите или в самом доме.

Частые ошибки

Очень часто при прокладке силового кабеля под землей люди игнорируют некоторые моменты ПУЭ. Полное соблюдение их при самостоятельной установке — довольно сложная задача, и можно согласиться, что от некоторых из них можно отказаться. Однако очень важно не игнорировать моменты, в которых говорится о том, как защитить свинцовый кабель.Также о подходящем поперечном сечении и номинальной нагрузке, которую он должен выдерживать, на какой глубине он должен быть размещен, типе почвы и способах выполнения основных соединений проводки.

В связи с тем, что при соблюдении всех правил ПУЭ затраты на установку электрической сети могут быть очень высокими, рекомендуется обратиться к специалисту для выделения наиболее важных аспектов для работы. Многие считают, что обычная резиновая оболочка провода может защитить его от внешних факторов, а так как он будет находиться под землей, нет смысла размещать проводники в гофрированной трубе (сшитый экструдированный полиэтилен) или в армированном корпусе (металлический ).

Это мнение неверно. Дело в том, что резина под воздействием повышенной влажности и перепадов температуры может быстро прийти в негодность (в течение 5-7 лет), и узнать об этом можно будет только при обнаружении сетевых проблем. А гофрированная сшитая экструдированная полиэтиленовая труба способна находиться в такой среде более 40 лет.

Практическое руководство по прокладке кабеля 220/380 В. на дачном участке подземным способом и на что нужно обратить особое внимание.

1.
кабельная разводка.
На что обращать внимание: Дорожка должна располагаться на расстоянии не менее метра от больших деревьев. Пересечение с другими кабелями нежелательно. нежелательно пересекать места с повышенной нагрузкой на грунт, например, парковки или площадку для канализационной машины. Такие места лучше обходить по периметру, несколько лишних метров кабеля погоды не сделают.

2.
Выкопайте траншею.
На что обращать внимание: глубина траншеи должна быть не менее 70 см.Лучше 80, потому что придется делать подушку.

3.
Очистите траншею от предметов, которые могут повредить оболочку кабеля.
На что обращать внимание: Со дна и стенок траншеи нужно удалить все твердое и острое — камни, кирпичи, железяки, осколки стекла и т. Д. Вам остается только сделать футляр.

4.
Сделайте подушку из песка.
На что обратить внимание: самый дешевый песок, карьерный, подойдет для подушки.Убедитесь, что подушка заполняет все дно траншеи и везде не тоньше пяти сантиметров. Стандарт подушки — 10 см, но выдержать ее удается не всегда.

5.
Подготовьте кабель.
Моя личная рекомендация — для малых сечений и малой мощности применяют ВВГ, для средних и больших — АВББШВ. То есть, если вы получите по расчету 1,5 или 2,5 или 4 кв. мм — используйте ВВГ, если больше — используйте АВБбшв. Также можно использовать бронированный медный кабель ВБбШв, но при малых сечениях это не даст особых преимуществ, но чутко увеличит стоимость работ и материалов.
На что обращать внимание: Тщательно проверьте целостность внешней оболочки кабеля. Если есть поломка, заранее отремонтируйте.
Проверить состояние изоляции кабеля. По правилам для этого нужен мегометр, но на практике для кабелей с виниловой изоляцией будет достаточно обычного цифрового тестера с омметром. Ваша задача сделать так, чтобы между токопроводящими проводниками не было коротких замыканий, а если есть броня, то с броней.

6. Заранее надеть на кабель трубы и оболочки.
На что обращать внимание: Теоретически можно положить кабель и просто в землю без какой-либо защиты, правила разрешают это в местах, где нет угрозы повреждения, но я все же настоятельно рекомендую использовать гофрированный шланг из ПНД. На то есть много причин, о которых я писал в другом месте. Я не буду здесь повторяться, это намного лучше. Поверх гофры, заранее надев кожухи, они понадобятся в тех местах, где не было возможности убрать твердые предметы, возле деревьев, в местах прохода тропинок, на пересечениях водо- и газопроводов, в местах где глубина траншеи менее 50 см.И т. Д. Также необходимо защитить перекрестки с подъездами автомобилей во двор, с канализационными трубами, канавами, лотками и т. Д. С трубами — независимо от типа используемого кабеля.

7.
Прокладывайте кабель в траншее.
На что обращать внимание: Ни в коем случае не натягивайте кабель, он обязательно должен лежать с провисанием, волнистыми скрутками. Это одно из важнейших условий! Если на кабеле есть чехлы, разместите их в предусмотренных для этого местах.Если вы где-то забыли футляр, не беда, хорошие съемные футляры получаются из разрезанных продольно на два полуцилиндра асбестоцементных труб. Их надевают на кабель в нужном месте и потом соединяют любым способом, например, изолентой.

8.
Нарисуйте схему разводки кабеля.
На что обращать внимание: Измеряйте расстояния до выходов маршрута своих домов и поворотов маршрута от надежных неподвижных объектов — углов зданий, столбов, больших деревьев и т. Д.Также отметьте на стенах зданий те точки, под которыми кабель уходит в землю.

9.
Засыпьте кабель песком. Песок такой же, как на подушке, толщина слоя 10 см.
На что обращать внимание: Чтобы кабель не торчал из песка. Если есть что-то выступающее, прижмите его деревянным колышком.

10.
Покройте кабель 15-сантиметровым грунтом и утрамбуйте его.
На что обращать внимание: Убедитесь, что в почве, используемой для обратной засыпки, нет твердых предметов.Трамбовать почву нужно без фанатизма; вполне достаточно ходить по нему ногами.

11.
Прокладывайте сигнальную ленту.
На что обращать внимание: Середина сигнальной полосы должна находиться над кабелем. Ленты могут быть односторонними — убедитесь, что предупреждающая этикетка находится наверху дорожки.

12.
Полностью заполните траншею
На что обращать внимание: Почва немного осядет, поэтому сделайте небольшой бугорок.

13.
Измерить сопротивление изоляции кабеля еще раз.
На что обратить внимание: Проверить кабель не только на отсутствие коротких замыканий между жилами и броней (если они есть), но — самое главное! — на отсутствие замыканий на землю.Если есть такие замыкания, все работы нужно переделывать заново.

Несколько примечаний:
1. Практически все современные кабели так или иначе подходят для прокладки в земле, сложно определить лучший для летних условий. Единственное, чего следует избегать — это ПУНП и КГ.

2. Прокладывайте кабель только целыми частями. Если это вообще невозможно, не сцепляйте, без опыта сделать надежное сцепление невозможно. Лучше сделать накладную распределительную коробку.

3. Если кабель проходит параллельно фундаменту дома, то минимальное расстояние между ними составляет 60 см. Кабели не должны проходить под фундаментом любого типа.

4. Если нужно проложить два и более кабеля в одной траншее, расстояние между ними должно быть не менее 10 см.

5. Если вам нужно пройти под корнями большого дерева, которое невозможно обойти — выкопайте ямы с двух сторон от дерева, вбейте под кору металлическую или асбестоцементную трубу и уложите ее.

6. Если новый кабель пересекает ранее проложенный кабель, то между ними должно быть расстояние не менее 15 см, а оба кабеля должны быть уложены в ящики на расстоянии 1 м. по обе стороны от перекрестка.

7. Если вы используете бронированный кабель, не забудьте заземлить его броню.

8. Настоятельно предостерегаю от независимого использования кабелей AABl и подобных с бумажной изоляцией, пропитанной маслом, даже если есть возможность получить их бесплатно. Это хорошие кабели, но они очень жесткие и неудобные, работа с ними требует специальных навыков, на концах кабелей нужно устанавливать наконечники, и их проверяют только мегометром (тестер не подходит).

Перед собственниками частных домов часто возникает вопрос, можно ли прокладывать силовой кабель под землей? Какой провод лучше всего использовать? Какие стандарты нужно соблюдать?
Основной способ прокладки ЛЭП до частного дома, дачи — воздушный или подземный. Для передачи электроэнергии к точке потребления используется такой метод, как прокладка кабеля в земле. Это экономичный вариант установки ЛЭП. Преимущество этого метода — скрытность проводки, которая не портит внешний вид здания, провода не конфликтуют на ветру, при перемещении негабаритных грузов провода не будут мешать.Ну и как бонус — охлаждение кабеля в земле, что предотвращает перегрев и повреждение.

Прокладка проводов и кабелей в земле дает много преимуществ. При установке данной разводки необходимо соблюдать особый технологический процесс. Можно выделить следующие преимущества:

• Рентабельность, стоимость работ не превысит стоимости используемых материалов. Наиболее приемлемый вариант, по сравнению с прокладкой ВЛ, требующей специального согласования, дополнительных материалов, оборудования;
• Чтобы избежать повреждения кабеля, делается неглубокая траншея, и для обслуживания линии не требуются материалы или другие средства;
• Возможность прокладывать кабель своими руками, не прибегая к помощи установщиков и без привлечения специального оборудования в виде вышки;
• Место проводки скрыто от глаз, поэтому не портит внешний вид помещения;
• Этот метод позволяет использовать электрические высоковольтные кабели различного сечения без использования подвесных арматур.

Правила прокладки провода под землей

Монтаж осуществляется согласно ПТЭЭП, а также ПУЭ, независимо от назначения и типа используемого провода. Необходимо соблюдать следующие пункты:

• Кабель прокладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель защищен в виде трубы, то допускается прокладка на глубине 50 сантиметров;
• Не допускается прокладка электропроводки под фундаментом здания.Отмерьте не менее 60 сантиметров от фундамента для установки линии. Если через фундамент от одной конструкции к другой тянется проволока, то ее необходимо защитить стальной трубой. Такая защита обязательна, так как любой кабель подвержен всевозможным вредным воздействиям;
• Расстояние в траншее между проводами, как правило, не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Деревья на участке при прокладке кабеля стоит отступать не менее 2 метров, расстояние от кустов обязательно -75 см.Эти правила могут быть нарушены при наличии дополнительной защиты, например, в виде стальной трубы;
• От коммуникаций типа канализации, водопровода необходимо сделать расстояние -1 метр и более, от газопровода — 2 метра и более;
• Если кабели пересекаются в траншеях, то их следует изолировать друг от друга земляным слоем размером 50 см и более;
• Если используется метод подземной проводки, то провод должен быть армированным, специально предназначенным для этой цели.Это необходимо для создания защиты от воздействия физических воздействий и подземных вредителей;
• При укладке с помощью лебедки, разматывающей барабан, необходимо оборудовать механизм ограничителем. В этом случае возможна установка змейкой, тогда леска не будет иметь натяжения;
• При необходимости подключения электрического провода металлические муфты используются самостоятельно. Такой способ подключения дает хороший контакт на долгое время;
• Для дополнительной защиты ЛЭП применяется асбоцементная труба или особая кирпичная конструкция;
• После прокладки проводки сверху проложите сигнальную ленту с обозначением и предупреждением о проводке.

Выбор электрического кабеля для подземной проводки

В подземной проводке используются типы бронированных кабелей — ВБ 6ШВ, а также ВБ6ШВнг, эти изделия защищены из стали. Такой вариант устойчив к механическим повреждениям и не позволит грызунам повредить проводку.
С такой защитой кабель прослужит долгие годы. Армированный кабель прокладывается без трубопровода, но рекомендуется использовать трубу, чтобы избежать повреждения проводки государственными служащими.организации в процессе работы.
Электропровод для прокладки в земле следует подбирать с учетом необходимой мощности потребителей объекта. Например:

• • Кабель ВБШвнг 4х6 рассчитан на мощность 11кВт;

  Кабель

  • ВБШвнг 4х10 рассчитан на мощность 15 кВт;
  • Кабель ВБШвнг 4х16 рассчитан на мощность 21 кВт.

Наряд на работу

При укладке поводка в землю существует определенная последовательность:

• Обозначение места расположения ЛЭП;
• Выбор кабеля, подходящего для данного вида работ;
• Устройство траншей для электромонтажа;
• Прокладка кабеля в земле;
• Устройство электропроводки зашивается подушкой, затем грунтом и сигнальной лентой;
• Проведение поверочных работ по работе линии;
• Завершающий этап — рытье траншеи.

Этапы работ по прокладке электропроводки

Для прокладки электропроводки под землей необходимы специальные знания:

• Первые случаи — разметка трассы на местности для ЛЭП на дачном участке, дачном участке и т.д .;
• При разметке возможно использование кольев, веревок всех видов. Необходимо следить за тем, чтобы не было пересечения с сетями связи;
• Стоит составить план расположения кабеля.На чертеже указано расстояние выхода кабеля от земли, а также его витки. Перед прокладкой важно проверить, не отключена ли проводка от сетевого напряжения;
• Затем выкапывается траншея по нанесенной разметке. Как правило, его глубина составляет 80 см, ширина для прокладки одного кабеля — 20 см. Дно вырытой траншеи следует утрамбовать;
• Есть вариант — дно траншеи выложено красным кирпичом;
• Если вы планируете проводить электропроводку поперек дороги, то в этом случае глубина должна быть не менее 120 см;
• При прокладке кабеля в земле необходимо очистить траншею от веток, камней и других предметов;
• Далее насыпается подушка из песка -12 см.Убережет от возможности обрыва провода;
• Обесточенный провод необходимо проложить так, чтобы он не был слишком туго натянут. Как правило, кладут целый провод без соединительных участков;
• Завершающий этап — засыпка траншеи электропроводкой с заземлением. После этого кабель проверяется на короткое замыкание и заземляется его броня.

Как правильно проложить кабель в земле видео обязательно смотреть:

Зимой допускается прокладка подземной проводки, необходимо учитывать следующее:

• Перед прокладкой кабель прогревается в жилой зоне.Прокладывают нагретый кабель, не допуская его замерзания. При морозах более 20 градусов возможность установки исключена;
• При температуре воздуха минус 5 и выше можно не проводить процедуру нагрева, если провод высокого давления;
• При температуре минус 7 допустима прокладка жилы, защищенной изоляцией;
• При температуре минус 15 и выше и при защите жилы ПВХ пленкой или резиновой оболочкой;
• Прокладка при минус 20 градусах возможна, если провод защищен ПВХ изоляцией или резиной и сверху свинцовой оплеткой.

Есть детали, которые стоит учесть, они помогут более правильно провести работу:

Данные правила прокладки подземной электропроводки необходимо соблюдать для безопасной работы и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые будет сложно исправить.

Понравилось видео? Подписывайтесь на наш канал!

Подземный кабельный ввод в дом имеет ряд существенных преимуществ. Вот основные из них: риск возгорания сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; архитектурный дизайн не портится.Чтобы ощутить все эти преимущества, нужно знать не только, как провести кабель в доме под землей, но и какой кабель ввести в дом под землей?

Подземный кабельный ввод в дом с помощью бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, способный выдерживать давление грунтовых масс и другие подобные воздействия. Возьмем, к примеру, армированный кабель. Подземный кабельный ввод в дом необходимо выполнять в следующем порядке:

1.От столба до входа в здание через фундамент выкопайте траншею (ее глубина должна быть 70-90 см).
2. Насыпьте в траншею песок (толщина песка должна быть 20 см). Песок нужен для того, чтобы осенью и весной он выводил лишнюю влагу.
3. Уложите кабель в траншею. Важно, чтобы он лежал волнами. Спуск со столба в землю необходимо производить по трубе (ее высота должна быть 2 метра).
4. Ввести кабель в дом под землей. Это можно сделать через стену или фундамент.В первом случае в стене просверливается отверстие. В него прокладывается труба. Конец кабеля пропускают через металлическую или пластиковую трубу.

5. Если вы решили войти в фундамент, сделайте в нем отверстие подходящего диаметра. Вставьте в отверстие кусок металлической трубы и проложите в нем кабель. Трубу необходимо закрепить на цементно-бетонном растворе. Труба должна быть изолирована с двух сторон. Для этого потребуется негорючий материал. Делать это нужно для того, чтобы не допустить проникновения воды и почвы.
6. Подключите кабель к защитному устройству в распределительном щите, а на опоре к проводам воздушной линии с помощью зажимов. Кабель крепится к столбу металлическими лентами с шагом не более 100 см. Обязательно заземлите броню как со стороны столба, так и со стороны щита.
7. Убедившись, что все сделано правильно, выкопайте траншею. Через некоторое время почва сморщится, поэтому над траншеей следует создать насыпь (ее высота должна быть 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно осуществить подачу электроэнергии небронированным кабелем в дом под землей. В этом случае вам понадобится небронированный кабель и труба ПНД. Такая труба способна выдержать очень сильные морозы. Он не дымит и не горит, отличается высокими прочностными показателями, повышенной пластичностью, устойчивостью к воздействию химикатов.

Перед тем, как приступить к подключению, внимательно осмотрите кабель ВВГ.Важно, чтобы кожух не был поврежден. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Тогда можете смело выполнять следующие действия:

Выкопайте траншею.
… Вставьте в него трубу нужного диаметра.
… Пропустите кабель. Важно, чтобы он не был натянутым.
… Введите кабель в дом под землей. Это можно сделать над фундаментом (на внешней стене дома) или через него. При входе через стену или фундамент необходимо создать проход подходящего диаметра.В этом проходе проложите трубу с тросом.
… Заполнить трубу. Сначала используйте песок (толщина слоя должна быть 10 см). Затем засыпьте грунт (толщина слоя должна быть 15 см).

Теперь вы знаете, как провести кабель в доме под землей. Но перед этим необходимо получить соответствующее разрешение. Для этого необходимо разработать проект электроснабжения (чертежи и планы). Разрешение должно быть согласовано с службами, отвечающими за различные объекты и коммуникации (газопроводы, водопроводы, системы связи, теплотрассы и т. Д.).). Если рядом с кладкой находится та или иная коммуникация, необходимо позвонить ответственному за нее, чтобы согласовать расположение траншеи.

Компания «Кабель.РФ ®» является одним из лидеров по продаже кабельной продукции и имеет склады, расположенные практически во всех регионах Российской Федерации. Посоветовавшись со специалистами компании, вы сможете приобрести нужный бренд по выгодным ценам.

Дача — это не только уютный дом. Дача — тоже искусно разбитый участок.Грамотно спланированная территория приусадебного участка подразумевает наличие уличного освещения по всей площади, а также наличие дополнительных конструкций. Это может быть баня, летняя кухня, гараж и т. Д. Что нужно для обеспечения энергией перечисленных выше объектов? Правильно — электрическая сеть из кабеля, проложенного в земле, в специальных траншеях.

Разберемся, как своими руками проложить кабель в земле, и как это сделать качественно, не нарушая норм и техники безопасности.

Немного об электромонтажных работах

Любые работы, особенно связанные с прокладкой электрического кабеля в земле, начинаются с специальных нормативных документов. В первую очередь, это СНиП, ГОСТ и ПУЭ. Мы настоятельно рекомендуем вам ознакомиться с ними.

1. Глубина кабеля. Он должен быть не менее 70 сантиметров в длину. Прокладка кабеля выше — на глубину 50 сантиметров — возможна только в том случае, если сам электрический кабель защищен трубой, а общая длина линии, идущей под слоем земли, не превышает 5 метров.
2. Нельзя прокладывать кабель под фундаментом дома! Наименьшее допустимое расстояние от ЛЭП до фундамента должно быть 60 сантиметров. Прокладывать линию через фундамент можно только в том случае, если кабель защищен металлической трубой.
3. Расстояние от одного кабеля до другого в общей траншее должно быть не менее 10 сантиметров. Исходя из этого условия принято определять ширину котлована.
4. От деревьев необходимо отступать не менее 2 метров , а от кустарников — не менее 75 сантиметров.Этим условием можно пренебречь, если кабель защищен.
5. Расстояние от водопровода (канализации) до электрокабельной линии должно быть больше метра.
