Лампы светодиодные вместо люминесцентных: Мнение экспертов — Замена люминесцентных ламп 18Вт на светодиодные

Как подключить светодиодную лампу вместо люминесцентных, схема

Появление на рынке LED-ламп привело к новой индустрии освещения. Но в офисах и на производстве продолжают работать миллионы старых люминесцентных ламп. Проще всего не менять весь светильник целиком, а просто установить светодиодную лампу в уже существующий. Рассмотрим, как подключить светодиодную лампу вместо люминесцентной, используя старую арматуру.

Преимуществом светодиодной лампы является малое потребление энергии и больший рабочий ресурс. Хотя они и немного дороже, однако светят ярче и служить вам будут в 5 раз дольше чем люминесцентные.

Как работает светодиодная лампа

Источником света в светодиодной лампе является светоизолирующий диод, состоящий из полупроводникового кристалла, имеющего два вывода (катод и анод) и оптической системы. Далее по тексту будет использована аббревиатура СД или LED.

При прохождении электрического тока через полупроводник в прямом направлении, носители заряда (электроны и дырки) осуществляют рекомбинацию. В результате этого происходит оптическое излучение фотонов (из-за перехода электронов на другой энергетический уровень).

Также в лампе находится драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и выводит излишнее тепло. Рассеиватель минимизирует потери света.

Схематическое изображение светодиода

На схемах светодиоды условно обозначаются как диоды со стрелками, которые обозначают оптическое излучение.

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.

Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов.

На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать лед лампы в домашней сети, не прибегая к каким либо изменениям в электропроводке.

Устройство светодиодной лампы 220

В состав лампы входят:
• корпус;
• цоколь;
• рассеиватель;
• радиатор;
• блок светодиодов LED;
• бестрансформаторный драйвер.

Как устроена светодиодная лампа? На рисунке изображена современная LED-лампа по технологии СОВ. Светодиод выполнен как одно целое, с множеством кристаллов. Для него не требуется распайка многочисленных контактов. Достаточно присоединить всего одну пару.

Каждая светодиодная лампа состоит из следующих частей:
1. Рассеиватель – специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В большинстве случаев элемент производится из прозрачных и полупрозрачных пластиков либо матированного поликарбоната.
2. Светодиодные чипы – основных составляющих ламп нового поколения. Они устанавливаются как по одному, так и десятками. Их число зависит от конструктивных особенностей изделия, его размеров, мощности и наличия приспособлений для отвода тепла.
3. Печатной платы. При их изготовлении используются анодированные алюминиевые сплавы, способные эффективно отвести тепло на радиатор, что создаст оптимальную температуру для бесперебойной работы чипов.
4. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Для отливки радиаторов тоже выбирается алюминий и его сплавы, а также специальные формы с большим количеством отдельных пластин, помогающих увеличить теплоотводящую площадь.
5. Конденсатора, убирающего пульсацию по напряжению, подаваемому на кристаллы светодиодов с драйверной платы.
6. Драйвера, сглаживающего, уменьшающего и стабилизирующего входное напряжение электрической сети. Без этой миниатюрной печатной платы не обходится ни одна светодиодная матрица. Различают выносной и встраиваемый драйвер. Большинство современных ламп оснащается встраиваемыми устройствами, которые монтируются непосредственно в их корпусе.
7. Полимерного основания, вплотную упирающегося в цокольную часть, защищая корпус от электрических пробоев, а меняющих лампочки — от случайного поражения электрическим током.
8. Цоколя, обеспечивающего подключение к патронам. Обычно при его изготовлении используют латунь, покрытую никелем. Это гарантирует хороший контакт и долговременную коррозионную защиту.

Также существенным отличием светодиодных приборов от их обычных прототипов стало расположение зоны максимального нагрева. У остальных типов излучателей распространение тепла происходит от внешней стороны поверхности.

Светодиодные кристаллы нагревают свою печатную плату с внутренней стороны. Поэтому им требуется своевременное отведение тепла изнутри лампы, а это конструктивно решается путем установки охлаждающих радиаторов.

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. По форме лампы бывают круглыми, цилиндрическими и прочими. Подключение к сети питания производится через резьбовые или штырьковые цоколи. Под общее освещение выбираются светильники с цветовой температурой 2700К, 3500К и 5000К.

Градации спектра могут быть любыми. Их часто используют для освещения реклам и в декоративных целях.

Типы светодиодов

Светодиод – это полупроводниковый кристалл из нескольких слоев, преобразующий электричество в видимый свет. При изменении его состава получается излучение определенного цвета. Светодиод делается на основе чипа – кристалла с площадкой для подключения проводников питания.

Чтобы воспроизвести белый свет, «синий» чип покрывается желтым люминофором. При излучении кристалла люминофор испускает собственное. Смешивание желтого и синего света образует белый.

Разные способы сборки чипов позволяют создавать 4 основных типа светодиодов:
• DIP – состоит из кристалла с расположенной сверху линзой и присоединенными двумя проводниками. Он наиболее распространен и используется для подсветки, в световых украшениях и табло.
• «Пиранья» – похожая конструкция, но с четырьмя выводами, что делает ее более надежной для монтажа и улучшает отвод выделяющегося тепла. Большей частью применяется в автомобильной промышленности.
• SMD-светодиод – размещается на поверхности, за счет чего удается уменьшить габариты, улучшить теплоотвод и обеспечить множество вариантов исполнения. Используется в любых источниках света.
• СОВ-технология, где чип впаивается в плату. За счет этого контакт лучше защищен от окисления и перегрева, а также значительно повышается интенсивность свечения. Если светодиод перегорает, его надо полностью менять, поскольку ремонт своими руками, с заменой отдельных чипов, не возможен.

Недостатком светодиода является его маленький размер. Чтобы создать большое красочное световое изображение, требуется много источников, объединенных в группы. Кроме того, кристалл со временем стареет, и яркость ламп постепенно падает. У качественных моделей процесс износа протекает очень медленно.

Схема светодиодной лампочки на 220в

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов.

Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

К корпусной части светодиодной лампы относится цоколь, оболочка из пластика, внутри которой размещен драйвер, и полупрозрачная крышка в виде полусферы, по совместительству являющаяся рассеивателем света. В дорогих моделях ламп большую часть корпуса занимает ребристый радиатор из алюминия или специального теплопроводящего пластика.

В лампочках бюджетного класса радиатор либо вовсе отсутствует, либо расположен внутри, а по окружности корпуса сделаны отверстия. Дешёвая китайская продукция мощностью до 7 Вт вовсе имеет сплошной корпус, без какого-либо отвода тепла.

В фирменных светодиодных лампах на 220В печатная плата с SMD светодиодами крепится к радиатору через термопасту для эффективного отвода тепла.

В дешевых китайских моделях эта плата либо просто вставлена в пазы корпуса, либо прикреплена саморезами к металлической пластине для охлаждения кристаллов. Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.

Вывод излучения происходит через рассеиватель, как правило, из матового пластика. А в дешевых светодиодных лампах на 220В такой корпус ещё надёжно скрывает недостатки китайской сборки от любопытных глаз потребителя. Крепится рассеиватель к основанию либо герметиком, либо резьбовым соединением.

Лампы светодиодные вместо люминесцентных

Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т. е. люминесцентных светильников (обычно это приборы мощностью 36 Вт.).

Действительно, еще буквально 5–7 лет назад казалось, что для офиса это самый экономичный вид световых приборов. Но время идет, появляются новые варианты освещения, куда более энергосберегающие и долговечные.

Сейчас повсеместно в целях экономии внедряются LED-лампы. Конечно, если в кабинете висит обычная люстра, то все, что нужно сделать для модернизации – это поменять лампочки накаливания на LED.

А возможно ли поставить светодиодные лампы в люминесцентные светильники, если было решено перейти на более энергосберегающий вид освещения или придется их выбросить, чтобы после на их место установить светодиодные трубки?

Торопиться с этим не стоит. Ведь совершенно ясно, что покупка такого светильника в магазине обойдется в разы дороже, чем приобретение отдельного элемента. Нужно разобраться, возможно ли переделать люминесцентный светильник в светодиодный.

Остается понять, как заменить ЛДС на LED. Переделка люминесцентной лампы в ЛЕД-лампу не составляет практически никакого труда, и по своей сути это простая доработка старого светильника.

Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Для этого требуется выполнить несколько простых действий:
1. Сначала необходимо отключить питание старого светильника. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. к. неизвестно, кто и как производил электромонтаж и не пущен ли через выключатель ноль вместо фазы. Обязательно после отключения нужно удостовериться в отсутствии напряжения с помощью отвертки-индикатора.
2. Следующим шагом демонтируется старый светильник, далее снимаются трубки ЛДС, т. е. производятся те же действия, которые требуются, чтобы заменить люминесцентные лампы, с той лишь разницей, что на место их уже ставить не придется.
3. Все провода, идущие от стартера (это алюминиевый либо пластиковый цилиндр), а также от дросселя или пускового регулирующего аппарата (прямоугольный элемент в форме удлиненной коробки из металла) отсоединяются. Эти части тоже больше не пригодятся.

Несмотря на то, что при подключении люминесцентной трубки на патрон с каждой стороны подавалась фаза на одно гнездо патрона и ноль на другое, в работе светодиодной лампы используется совершенно иная схема подключения.

Необходимо так собрать светильник, чтобы по одной стороне патронов на оба их контакта подавалось напряжение только лишь с одного, фазного провода, ну а по противоположной стороне так же на два контакта шел только нулевой, т.к. на светодиодные лампы (в том числе и Т8) подается разнополярное напряжение на противоположные стороны.

Таким образом, получится схема подключения, показанная на рисунке. На этом переделка люминесцентной лампы на светодиодную окончена. Теперь остается только повесить светильник на место и поставить в него лампы Т8 с цоколем G13, которые являются светодиодными аналогами люминесцентных, после чего подать напряжение.

Преимущества светодиодных ламп перед люминесцентными

Обычно заявленное производителем рабочее время LED-лампы составляет не менее 30 000 часов, и все же многое будет зависеть от производителя драйвера, т. е. электронного балласта, и самих светоэлементов. Но в любом случае установка Т8 вместо люминесцентных ламп выгодна по нескольким причинам:
• Переделка люминесцентного светильника, т. е. изменение схемы старой лампы, не представляет никаких проблем и занимает минимум времени. И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.
• LED-светильники не нужно обслуживать и ревизировать, достаточно иногда вытирать с них пыль и очень редко менять трубки.
• До 60% электричества экономится при их работе, если сравнивать с энергозатратами люминесцентных ламп.
• Они более долговечны в работе, средний показатель срока службы – 40 000 часов.
• Светодиодные трубки не мерцают, как это происходило с их предшественниками, а значит, их вполне целесообразно монтировать в детских садах и школах.
• Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя.

Даже если напряжение в сети упадет до 110 В, светодиодные аналоги люминесцентных ламп продолжат работать так же, как и при 220 В. И еще одно важное преимущество – это то, что у светодиодных светильников отсутствуют недостатки, за исключением, может быть, высокой цены в их премиум-вариантах.

Одним словом, переделка люминесцентного светильника в светодиодный своими руками – дело выгодное, и пренебрегать им по возможности не стоит. Ну а вопросов, как переделать лампу, теперь остаться не должно.

Схема подключения светодиодной лампы вместо люминесцентных

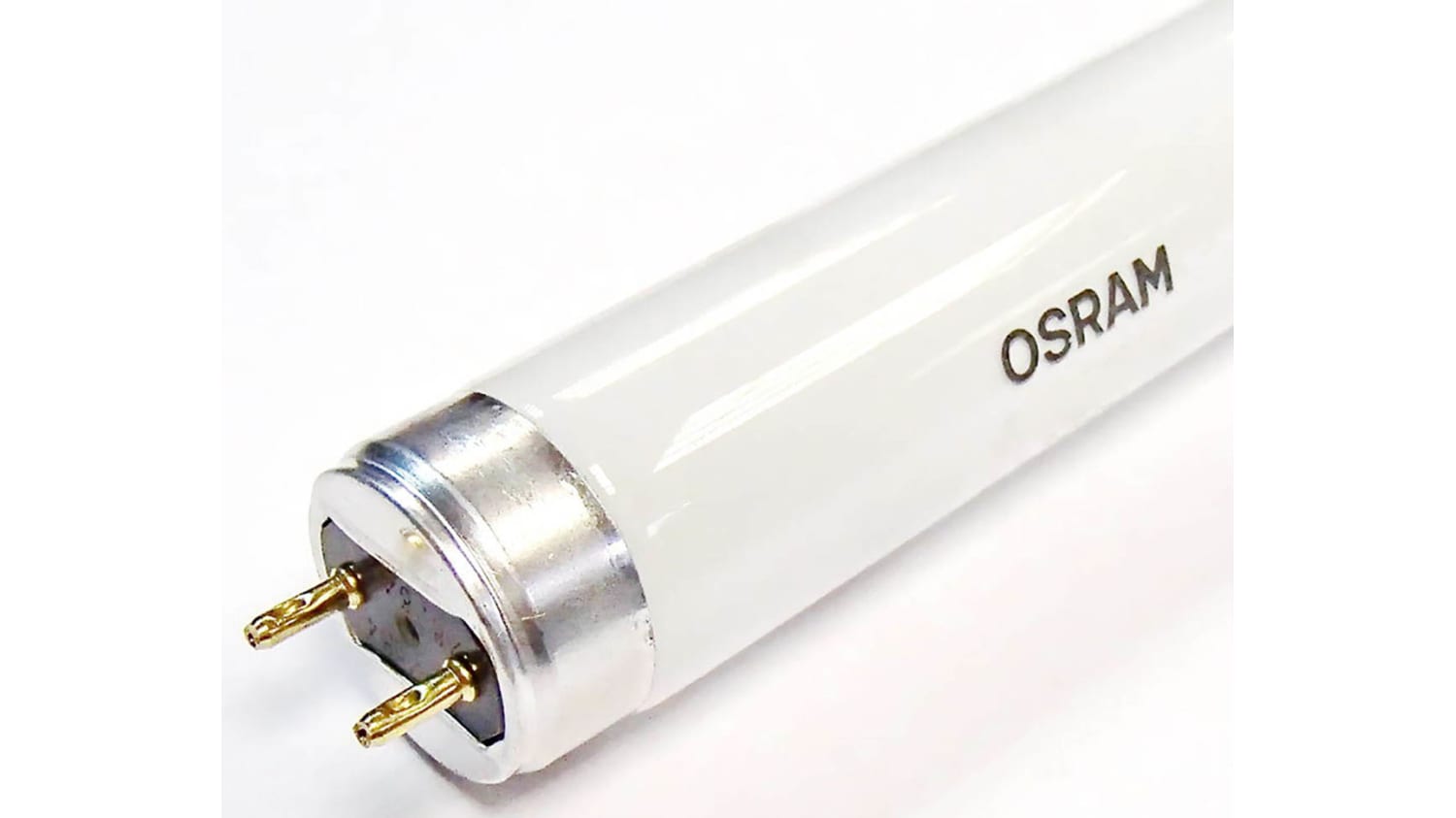

Тип колбы Т8 (диаметр трубки 25,76 мм, цоколь G13), единственный типоразмер, который позволяет использовать один и тот же светильник для установки в него ламп разной конструкции, но одинаковой длины. Правда, потребуется небольшая модернизация, отключение пуско – регулирующей арматуры, но это дело нетрудное и не займёт много времени.

Как видите, схема простая. Стартёры нужно вынуть из разъёмов. В разъём дросселя можно поставить перемычку, но если на входе стоит УЗО то велика вероятность ложных срабатываний, поэтому просто демонтируйте балласт.

В принципе, дроссель и компенсационный конденсатор можно оставить, всё будет работать, но образуемые при включении кратковременные импульсы ЭДС (700-1000 В) вряд ли будут способствовать долгой работе LED прибора.

Трубки Т8 с цоколем G13 имеют четыре вывода (штырька), но для подключения LED сборки понадобится только два, по одному с каждого торца колбы. Так, должно быть, но китайские производители, как всегда, не строго придерживаются стандартов, поэтому встречаются LED трубки с выводами на один из торцов.

Как подключить светодиодный светильник к 220в

Главное преимущество таких светильников перед моделями, работающими от 12 вольт, заключается в том, что питание подается напрямую от выключателя. В результате затрачивается меньше средств и усилий на монтаж ламп. В настоящее время существуют три способа подключить светильник:
1. последовательный;
2. параллельный;
3. лучевой.

Каждый имеет свои достоинства и недостатки, применяется в разных ситуациях. Обсудим схемы более подробно.

• Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов.

При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств.

К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Для экономии средств, реализуя последовательную схему, применяют провод, так как в кабеле вторая жила будет просто обрываться и никак не использоваться.

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий.

В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении. Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность.

В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально.

Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино.

В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Лампы светодиодные вместо люминесцентных: преимущества и порядок замены

Устанавливая светодиодные лампы вместо люминесцентных, люди руководствуются их долговечностью и экологической безопасностью. Кроме того, такие приборы превосходят традиционные аналоги интенсивностью свечения и надежностью.

Преимущества замены ламп

По заявлению производителей, средний срок службы LED-оборудования превышает 30 тыс. часов.

Точный показатель определяется качеством сборки и типом микросхемы.

При замене люминесцентных ламп на светодиодные модели потребители находят массу преимуществ:

1. Процесс замены лампочек не требует особых технических навыков или усилий. Разобраться, как переделать устройства, несложно, т.к. вся работа сводится к демонтажу некоторых элементов, установке перемычки и подключению лампы.
2. Уход за LED-системами несложный. Достаточно периодически протирать их от пыли и всевозможных загрязнений. Люминесцентный светильник нуждается в более тщательном обслуживании, поскольку даже при накоплении на его поверхности жира может произойти усиленный нагрев элементов и взрыв лампочки.
3. По расходу электроэнергии LED-лампочки на 55% экономнее традиционных аналогов. Поэтому даже дорогие модели в скором времени окупают себя. Переход на LED-источники сокращает затраты в 2-3 раза. При этом такой показатель характерен для лампочек любого формфактора. Технологии постоянно модернизируются, поэтому в будущем подобное оборудование будет еще более эффективным.
4. Рабочий ресурс светодиодного оборудования превышает 35 тыс. часов даже при интенсивной эксплуатации прибора.
5. Работа LED-трубок не сопровождается характерным мерцанием. Это не вредит глазам и позволяет использовать лампочки в учебных учреждениях, рабочих кабинетах и офисных помещениях.
6. В светодиодных конструкциях нет ртути и других небезопасных для организма веществ. В случае перегорания не нужно проводить сложные утилизационные мероприятия.
7. Лампа сохраняет яркость даже при снижении напряжения в электроснабжении до 110 В.
8. Источник подает направленный световой поток, поэтому его можно использовать без дополнительных отражателей.
9. Конструкция безопасна для людей, животных и окружающей среды.

Схема подключения светодиода

Схема подключения светодиодной лампы вместо люминесцентной модели проста. Однако, если в светильнике установлена электронная пускорегулирующая аппаратура, но отсутствует стартер, придется внести в электрическую схему ряд изменений.

Типовая конструкция люминесцентного прибора без переделки включает в себя такие элементы:

1. Дроссель.
2. Провода.
3. Колодки-патроны в двух частях корпуса.

Светодиодное оборудование состоит из:

1. Корпуса светильника.
2. Электронных узлов, включая стартер, драйвер и пускорегулирующий аппарат (ПРА).
3. Радиатора.

Напряжение подается на цоколь, а потом переходит к микросхеме, которая преобразует его в постоянный ток для свечения.

При замене люминесцентной лампы на светодиодную можно оставить дроссель и конденсатор. Такая переделка никак не повлияет на функциональность устройства.

Порядок проведения работ

Чтобы превратить люминесцентный светильник в светодиодный прибор, следует придерживаться такой последовательности действий:

1. Обесточиваем лампу путем деактивации автоматики на распределительном щитке.
2. Удаляем старые лампочки и откручиваем трубки.
3. Отключаем проводку, которая подается от стартера, и снимаем дроссели. Для этого нужно открутить винты на обратной стороне лампочки.
4. Отсоединяем патроны и делаем перемычку из одножильного провода.
5. Закрепляем провод напрямую.
6. Проверяем работоспособность конструкции и фиксируем штыревые лампы.

Как переделать светильники с несколькими лампами

Если нужно поменять прибор с двумя или больше лампочками, необходимо подвести к каждому разъему проводники с напряжением. При наличии перемычек появляется один недостаток: если одна трубка поставлена неправильно, вторая перестанет светить.

На колодку с клеммами, к которым подключается фаза, ноль и земля, необходимо поставить проводники с напряжением. Перед фиксацией светильника на потолке следует убедиться в работоспособности ламп путем подачи тока и регулировки контактов.

Светодиодная лампа G13 Т8 1500мм (150см) 24W 4000К 6500К

Весь товар находится в наличии на складе, на производстве или будет изготовлен под заказ. По Вашему запросу по телефону или на электронную почту.

Вы также можете разместить заказ на изготовление необходимой Вам продукции под ваши технические, светотехнические, электротехнические требования и условия, в этом случае сроки оговариваются в зависимости от сложности задачи, необходимости разработки проектной документации, согласования технических условий ТУ и иных параметров.

Стандартно мы предлагаем на изготовление изделий с вольтажом от 6 до 600 вольт, мощностью от 0,1 до 5000 W, постоянного или переменного напряжения, различной цветовой температуры (в том числе в строго заданном диапазоне), яркости, угла рассеивания, цвета корпуса изделия, его материала и веса, параметров виброзащиты, пожаробезопасности, пылестойкости, влагостойкости, ветровой нагрузки, работы в сложных и экстремальных погодных и температурных режимах, ситуациях допускающие механические повреждения, ускоренного износа, химическое или радиактивное воздействие, установку на высоких объектах, дополнительные опции по защите упаковки, изготовление изделий под ваши размеры, в том числе сверхбольшие габариты до 5 метров.

Наша компания в поставках не ограничена географическими границами Москвы, или рамками Московской области и осуществляет доставку во все уголки и регионы РФ транспортными и экспедиционными компаниями и курьерскими службами. У нас большой опыт доставки в Беларусь, Казахстан, Украину и другие страны СНГ и в любую страну мира, благодаря отработанной процедуре таможенного оформления и знаниям к требованиям, которые предъявляются к светодиодным лампам, светильникам, прожекторам и панелях, в том числе в комплектах автономных систем освещения на солнечных батареях или ветровых генераторах. Мы доставим Ваш заказ в любой регион и город России. Доставка до склада – места приема или пункта забора транспортной компании за счет компания, а для клиентов бесплатно! Наши стандартные партнеры – это ведущие транспортные компании России, которые имеют многолетний опыт и положительные рекомендации и отзывы, осуществляют отправку заказов всеми видами транспорта. На ваш выбор мы предлагаем «Деловые Линии», «ЖелДорЭкспедиция», «Байкал Сервис», EMS, DHL, TNT, UPS, FEDEX, Pony-express. Если у Вас есть предпочтения в выборе перевозчика, то Мы после согласования сроков и условий страхования груза осуществим отправку указанной Вами компанией.

Стандартная доставка при наличии товара на складе осуществляется в течение 1-2 дней, после оформления заказа, а в случае производства нестандартной продукции – сроки могут быть увеличены до 25-30 дней.

Мы сотрудничаем с наиболее эффективными, выгодными и быстрыми курьерскими фирмами и службами, которые обеспечивают оперативную, недорогую и надежную доставку в разумные сроки, обычно в течение 24 часов, в пределах городской черты города Москвы.

В случае если отправка осуществляется в выходные дни, по предварительной договоренности, мы согласуем дату заранее с транспортной компанией.

Светодиодные лампы и их сравнение с традиционными

Лампочка Ильича с нитью накала, ставшая символом электрификации России (СССР) и массового перехода на электрическое освещение не только в городах, но и в самых отдалённых и небольших населённых пунктах страны, в наши дни уступает место более современным и эффективным источникам света.

Пройдя через несколько этапов технологического развития, современная светодиодная лампа относится уже не к электрике, а к электронике: свет излучается полупроводниковым элементом – светоизлучающим диодом (LED – light-emitting diode), а сама она может быть частью «умного дома» («smart building»). Характеристики светодиодной лампы такие как: световой поток, коэффициент пульсаций, а в некоторых случаях регулируемые интенсивность и цвет свечения – задаются встроенным в лампу источником питания – ещё одним элементом из микроэлектронных компонентов в её составе, который стабилизирует переменное напряжение бытовых сетей, выдаёт на светодиоды необходимый ток и в некоторых видах ламп принимает и обрабатывает управляющий сигнал. Для работы светодиодной лампы больше не нужны дополнительные стартеры и ПРА, устанавливаемые в светильник или около него.

Технические характеристики светодиодных ламп выводят их на лидирующие позиции в конкуренции с другими типами по таким параметрам, как безопасность, энергоэффективность, цветопередача, разнообразие форм и цоколей. При этом в светодиодной лампе уже нет ни хрупких элементов, как вольфрамовая нить и стеклянная колба; ни среды, насыщенной парами ртути; ни раскалённой поверхности, температура которой в традиционных лампах может достигать от 100 до 300°С в зависимости от типа и мощности.

Разнообразие форм-факторов и применяемых компонентов не только позволяет механически заменить один-в-один традиционные типы ламп, но и сделать это максимально незаметно для потребителей: грушевидные, типа «свеча» и филаментные (имитирующие нить накала) вытесняют лампы накаливания в люстрах и бытовых светильниках; линейные разной длины и диаметра неотличимы от люминесцентных; лампы типа «кукуруза» – аналог ДнаТ и ДРЛ.

Вариативность видов и характеристик светодиодных ламп позволяют использовать их в любых светильниках: от бытовых до промышленных и специального назначения, от утилитарных до декоративных, от офисных до уличных и садово-парковых.

Основные технические параметры светодиодных ламп

• Тип цоколя. Самые распространенные E27 «Стандарт», E14 «Миньон» применяются в маломощных светильниках для внутреннего освещения. В светильниках повышенной мощности (для улиц и в промышленности) используются лампы с патроном E27 и E40. LED-светильники с цоколями G4, GU5.3, GU10 заменяют галогенные лампы. Поворотный цоколь G13 устанавливается на линейных светодиодных лампах, служащих заменой люминесцентных ламп.
• Мощность. Это электрическая мощность, потребляемая из сети светодиодной лампой. Для сравнения мощности на упаковке, как правило, указывается эквивалентная лампа накаливания (см. ниже сравнительную таблицу).
• Световой поток. Для сравнения светового потока светодиодных ламп используется параметр, характеризующий энергоэффективность источника света. Он измеряется в люменах на Ватт (лм/Вт). Лампы накаливания имеют эффективность 10-12 лм/Вт, современные светодиодные – более 100 лм/Вт. Высокая энергоэффективность светодиодных ламп по сравнению другими лампами – главное их преимущество.
• Цветовая температура. Этот параметр характеризует цвет свечения. У ламп накаливания цветовая температура около 2400-2600 К, у дневного света и электролюминесцентных ламп – 4500-6000 К. У светодиодных ламп может быть с любая цветовая температура, значение которой указывается на упаковке, и даже разноцветная световая палитра (RGBW-лампочки).
• Индекс цветопередачи (CRI). Параметр, характеризующий корректность отображаемых цветов освещаемых объектов в сравнении с идеальным источником света. Максимальное значение равно 100, как у солнечного света.
• Коэффициент пульсации (Кп). Наряду с уровнем освещённости (количеством света) Кп является важнейшим параметром, влияющим на возникновение усталости, плохого самочувствия, снижения работоспособности и даже головной боли и крайне негативно отражается на самочувствии и здоровье при постоянном пребыванием под таким освещением, особенно в период формирования организма (в дошкольных и учебных заведениях). Российским законодательством (СП52.13330.2011) в помещениях с постоянным пребыванием людей в зависимости от разряда зрительной работы он нормируется на уровне не превышающем 10%, 15% или 20%. У ламп накаливания коэффициент пульсации составляет около 20%. Кп люминесцентных ламп около 50%, что является недопустимым в большинстве помещений. Коэффициент пульсации современных светодиодных ламп менее 5% (у лучших образцов
• Возможность регулировки (диммирования) яркости и цветности светодиодных ламп в сравнении с остальными источниками света гораздо шире. Присутствует не у всех светодиодных ламп, что тоже указывается на упаковке.

Сравнение светодиодных и традиционных ламп (накаливания, галогенных и люминесцентных).

Сравнительная таблица

• КПД и энергоэффективность: до 80% энергии, потребленной лампой накаливания, уходит на нагревание вольфрамовой нити и только 20% преобразуются в свет. КПД галогенных – около 50%. Светодиодная лампа превращает в свет не меньше 95% потребленной электроэнергии.
• Срок службы лампы накаливания всего около 1 тысячи часов непрерывного свечения. Галогеновой лампы – до 2,5 тысяч часов, люминесцентной – около 7-10 тысяч часов. Светодиодная лампа работает до 100 тысяч часов.
• Спектр лампы накаливания – теплый белый (около 2600 К). Спектр галогеновой лампы близок к холодному белому цвету. Спектр светодиодной лампы может быть любым. Бывают даже разноцветные светодиодные лампы. Кроме того, цвет светодиодной лампы может регулироваться.
• Прочность и безопасность лампы. Колба включенной лампы разогревается до 200 градусов. Она легко разрушается не только ударом, но и каплей воды, попавшей на раскаленное стекло. Острые осколки стекла наносят глубокие и опасные травмы. Светодиодные лампы изготовлены в основном из пластика. Их температура не поднимается выше 50 градусов. Для разрушения светодиодной лампы необходимы значительные усилия.
• Экологическая безопасность: галогенным и ртутьсодержащим (люминесцентным) лампам требуется специальная утилизация. Кроме того, при повреждении люминесцентной лампы, её разрушении от удара или падения на твердую поверхность в воздух попадают пары ртути, потенциально опасные для здоровья. Светодиодные лампы выполнены без применения вредных для здоровья человека и окружающей среды газов и экологически безопасны, не требуют специальной утилизации.

Сравнение по большинству параметров явно в пользу светодиодных ламп. Более высокая цена LED-ламп быстро компенсируется экономией от низкого энергопотребления и значительно большего срока службы. Особенно ярко это проявляется в сравнении прожекторов на светодиодных и галогенных лампах: затраты на замену галогенных ламп на светодиодные окупаются за счет пониженного расхода электроэнергии и стоимости эксплуатации осветительных установок.

Сравнение люминесцентные лампы и светодиодные, как переделать

Энергосберегающие источники света (светодиодные, люминесцентные) имеют много положительных свойств. По этой причине оба варианта используются довольно широко. При определенных условиях лучше использовать диодный осветительный элемент, в другом случае применяются люминесцентные аналоги. Чтобы определить, какой из этих видов ламп лучше приобрести для эксплуатации в конкретной ситуации, следует изучить параметры каждого и сделать сравнение.

Плюсы и минусы разных ламп

Один из ключевых параметров – мощность. Именно эта характеристика определяет уровень энергоэффективности лампы. Так, светодиодные источники света потребляют в несколько раз меньше электроэнергии, чем все существующие аналоги, включая и люминесцентные исполнения. При этом световой поток у энергосберегающих осветительных элементов одинаково интенсивный.

Например, при уровне мощности с разницей в 3 раза (для диодных – 5 Вт, для компактных люминесцентных аналогов – 15 Вт) световой поток составит 450 лм в обоих случаях. Но при этом эффективность светоотдачи (лм/Вт) будет выше у светодиодных источников света по причине небольшого уровня энергопотребления.

Сравниваем различные виды

Оба варианта рассматриваемых ламп работают при высоких температурах окружающей среды (60-70 градусов). А вот срок службы у светодиодных аналогов заметно дольше: от 30 000-50 000 часов. К тому же данный вид лампы является полностью безопасным, так как не содержит вредных веществ.

Здесь кроется основное отличие между люминесцентными и остальными разновидностями осветительных элементов: в состав газообразного наполнения колбы входят пары ртути. Это означает необходимость специальной утилизации в случае повреждения или после окончания срока работы.

Еще одна особенность люминесцентных видов – задержка при включении. Диодные аналоги срабатывают моментально, к тому же этот вид источника света характеризуется полным отсутствием мерцания.

Проводя сравнение, следует выделить еще и уровень нагрева лампы. Так, диодные исполнения греются намного меньше, чем другие виды осветительных элементов. К плюсам таких ламп нужно отнести еще и повышенную прочность, а также стойкость к вибрациям.

Как переделать люминесцентный светильник

В условиях, когда требуется регулярное и длительное функционирование осветительных приборов, стоит задуматься о том, чтобы вместо люминесцентных ламп задействовать диодные аналоги. Заменить один вариант источника света на другой можно разными способами, первый из которых требует меньших затрат, но и подразумевает большее количество работы.

При этом нужно учесть, что схема подключения заметно разниться в каждом из случаев.

Так, светодиодные лампы функционируют при пониженном напряжении, а значит, должен быть предусмотрен блок питания или драйвер. Схема работы люминесцентных аналогов иная: для работы необходимо установить ПРА (электронный, электромагнитный).

Этапы работ при изменении конструкции люминесцентного светильника, в котором предусмотрены линейные лампы:

1. демонтируются источники света из корпуса осветительного прибора;
2. для замены потребуются светодиодные ленты определенной мощности и блок питания, который выдержит такую нагрузку;
3. для крепления используется несколько наборов крепежа по металлу, хомуты, отрезки ленты соединяются проводом, сечение которого составляет 0,25 кв. мм, сами же излучатели располагаются на пластмассовых планках;
4. хомуты крепятся к корпусу светильника, в них вставляются пластмассовые планки, на которые наклеиваются ленты, предварительно соединенные между собой и подключенные к блоку питания;
5. рассеиватель устанавливается на место, и светильник возвращается на потолок/стену.

Можно в качестве замены использовать уже готовые линейные источники света на базе диодов. Это новый вид ламп, в конструкцию которых уже входит драйвер, а значит, не потребуется устанавливать блок питания.

Кроме того, подобные источники света оснащены таким же цоколем, что и люминесцентные лампы линейного типа (G13).

Является ли конструкция экономичной?

Если переделать осветительный прибор, установив светодиодные излучатели, такое решение позволит экономить до 50% электроэнергии. Это обусловлено тем, что диодные источники света характеризуются заметно меньшим уровнем энергопотребления, чем люминесцентные.

Поэтому удаление линейных газоразрядных ламп сделает экономию более ощутимой. Конечно, если делать сравнение по стоимости, то диодные аналоги обойдутся дороже. Однако, учитывая невысокий уровень энергопотребления, такие лампочки сравнительно быстро окупятся.

Таким образом, выбирая между разными видами энергосберегающих источников света, в разных условиях предпочтительным будет определенный вид лампы. Исполнения на базе диодов по многим параметрам превосходит газоразрядные аналоги, один из их ключевых недостатков – высокая стоимость. Но компактные люминесцентные лампочки по цене приближаются к диодным.

При желании можно своими руками заменить газоразрядные осветительные элементы в светильнике, установив на их место диодные ленты. Так как схема подключения этих ламп имеет отличия, для работы потребуется блок питания, который обеспечит нужный уровень напряжения (12/24/36В).

ARCADIA CLASSICA LED T8 – светодиодная лампа вместо люминесцентной » Домашний аквариум

ARCADIA CLASSICA LED T8 – LED лампа нового поколения, которую без проблем можно применить вместо люминесцентной лампы такого же размера.

Как известно в настоящее время аквариумное осветительное оборудование в большинстве своем построено на люминесцентных лампах, но прогресс не стоит на месте и постепенно такие светильники вытесняются более современными и экономичными LED-лампами. Тем не менее по заявлению экспертов аквариумного освещения светодиодное освещение еще далеко от идеала и необходимо их дальнейшее усовершенствование. Мы хотим представить обзор известного британского аквариумиста Дэйва Вулфендена, который произвел тестирование новых ламп Arcadia Classica LED T8, недавно появившихся на рынке.

Внешний вид и размеры новой светодиодной лампы совпадают с таковыми у люминесцентной лампы T8. Отличаются эти лампы между собой внутренним устройством – в новой светодиодной лампе в качестве излучающих элементов применяются LED-элементы, а в люминесцентной – люминофор.

Arcadia Classica LED T8 имеет 5 типоразмеров. Самая младшая модель лампы имеет длину 600 мм. В колбе установлено 36 светодиодов. По заверениям производителя срок службы LED-элементов новой лампы ничуть не меньше такового для обычных LED-ламп, но при этом они на 70% мощней и на 60% потребляют меньше электроэнергии.

Питаются новые лампы от магнитных балластов, применяемых для люминесцентных ламп, применить для них современные электронные балласты нельзя, хорошо это или плохо – решать вам. Нужно отметить, что излучается свет у светодиодной лампы только с той стороны, где установлены светодиоды, этим достигается более высокий КПД, т.к. не расходуется впустую мощность на освещение всего пространства лампы, как это происходит у люминесцентной лампы.

Конструктив Arcadia Classica LED T8 позволяет вращать лампу в патроне на 270°, в связи с чем осветить тот или иной участок в аквариуме не составит особого труда. Лампа также имеет охлаждение выполненное из ребристого алюминия накрывающее всю поверхность лампы. Конечно же такая конструкция охлаждения требует наличие свободного места над лампой, что в некоторых случаях может стать проблемой.

Помимо нескольких типоразмеров, LED-лампы еще представлены с 4 различными характеристиками: 2 для морского аквариума с цветовой температурой 10700К и 2 для пресноводного с цветовой температурой 8000К. Еще одна модель ламп имеет цветовую температуру 20000К, которая идеально подойдет для морских аквариумов с кораллами.

В целом Arcadia Classica LED T8 лампы могут стать хорошей альтернативой люминесцентным лампам, имея идентичные размеры они без проблем установятся на те же посадочные места. Минусом LED-лампы на наш взгляд является то, что нельзя регулировать ее интенсивность излучения, но нужно признать, что и ее цена значительно ниже аналогов, позволяющих это делать.

Обнаружили ошибку или мёртвую ссылку?

Выделите проблемный фрагмент мышкой и нажмите CTRL+ENTER.

В появившемся окне опишите проблему и отправьте Администрации ресурса.

О ЗАМЕНЕ ЛИНЕЙНЫХ ЛЮМИНЕСЦЕНТНЫХ ЛАМП НА СВЕТОДИОДНЫЕ АНАЛОГИ Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»



УДК 628.94

DOI 10.18635/2071-2219-2016-1-23-26

О замене линейных люминесцентных ламп на светодиодные аналоги

А. А. Ашрятов,

Мордовский государственный университет им. Н. П. Огарева, доктор технических наук, доцент, заведующий кафедрой источников света

Замена линейных люминесцентных ламп на светодиодные трубчатые является энергоэффективным решением. Однако необходимо учесть некоторые нюансы, такие как варианты схемы включения светодиодных аналогов люминесцентных ламп или влияние электромагнитного пускорегулирующего аппарата двухлампового светильника на характеристики лампы и осветительного прибора в целом. Ответы на эти вопросы позволят более грамотно эксплуатировать светодиодные аналоги люминесцентных ламп в светильниках.

Ключевые слова: освещение, линейная люминесцентная лампа, светодиодная лампа, энергоэффективность.

В настоящее время для освещения административно-офисных и производственных помещений широко применяются светильники с линейными люминесцентными лампами, которые имеют высокие технико-эксплуатационные характеристики [1]. В нашей стране люминесцентные лампы составляют примерно 34 % средств освещения [2]. Это говорит о том, что среди осветительного оборудования светильники с люминесцентными лампами занимают весомую долю, соответственно, даже небольшое повышение их эффективности будет иметь значительный энергосберегающий эффект.

Сегодня практически все крупные предприятия -производители светодиодных источников света выпускают светодиодные лампы для прямой замены линейных люминесцентных ламп в светильниках. Номенклатурный ряд таких светодиодных ламп соответствует всем типоразмерам линейных люминесцентных ламп в трубках Т10, Т8 и Т5 [3].

Преимущества применения светодиодных аналогов люминесцентных ламп заключаются, прежде всего, в более длительном сроке службы, более высокой ударо-прочности и др. В [4] приводятся данные, показывающие повышение эффективности осветительной установки при использовании светодиодного аналога._

предохранитель

Рис. 1. Подача питающего напряжения на драйвер светодиодного аналога люминесцентной лампы:

а — с одного конца; б — с обоих концов

Определение схемы подключения драйвера к питающей сети наиболее удобно производить с помощью мультиметра со звуковым сопровождением наличия проводимости в проверяемой цепи по следующему алгоритму:

— проверяются левый и правый концы на наличие короткого замыкания между штырьками;

— если проверка показывает наличие на обоих концах короткого замыкания, то питание лампы осуществляется по схеме, приведенной на рис. 2 б;

— если проверка показывает наличие на одном конце короткого замыкания (рис. 2 а — правый конец), а на другом конце — его отсутствие, то питание лампы осуществляется по схеме рис. 2 а.

I N

светодиодный аналог люминесцентной лампы

L N

светодиодный аналог люминесцентной лампы

э

Рис. 2. Подключение светодиодного аналога люминесцентной лампы к питающей сети

а

б

а

б

При установке светодиодного аналога в светильник с электронным пускорегулирующим аппаратом (ЭПРА) последний требует обязательного демонтажа, а при установке в светильник с электромагнитным ПРА (ЭмПРА, дросселем) одни производители рекомендуют демонтировать или закоротить ЭмПРА, другие — установить лампу без удаления ЭмПРА из электрической схемы светильника [6].

В связи с этим целесообразно рассмотреть влияние ЭмПРА на условия работы светодиодного анало-

«Оптолюкс-Трейд» при таком включении не исследовались.

При включении ламп А1иш1х и Gielight в питающую сеть через ЭмПРА 1И40 характеристики ламп изменяются (табл. 1). В частности, увеличивается потребляемая мощность примерно на 0,5 Вт, что приводит к снижению световой отдачи. Положительным моментом такого включения является небольшое увеличение коэффициента мощности схемы. Это связано с влиянием индуктивности ЭмПРА на изменение тока в цепи (рис. 3).

Таблица 1

Светотехнические характеристики светодиодных аналогов люминесцентных ламп

при различном включении

Светодиодный аналог люминесцентной лампы при наличии/отсутствии ЭмПРА Мощность, потребляемая схемой Рсх, Вт Сила тока 1сх, А Коэффициент мощности Ксх Коэффициент пульсации Кп, % Освещенность, создаваемая лампой на рабочей поверхности Есв, лк

Оптолюкс-Трейд 18,8 0,107 0,798 14,9 2,5

Alumix 20,17 0,109 0,838 2,7 3,214

Alumix + ЭмПРА 20,79 0,104 0,907 6,2 3,159

Gielight 19,42 0,097 0,91 0,1 3,132

Gielight + ЭмПРА 19,95 0,097 0,94 0,1 3,12

га люминесцентном лампы, а также проанализировать, как будет работать двухламповый светильник при установке в него однотипных светодиодных аналогов различных производителей.

Для исследований были использованы следующие светодиодные аналоги люминесцентных ламп мощностью 36 Вт:

— лампа производства Shenzhen Eco-Lighting Co., Ltd, брендовое название Alumix, модель SK-A-B060-131 (4 ft), мощность 20 Вт, напряжение питания 100-240 В переменного тока, цветовая температура 6000 К [7], сечение круглое;

— лампа производства Gielight Co., Ltd, брендовое название Gielight, модель LED Tube T8 Pure, мощность 20 Вт, напряжение питания 100-240 В переменного тока [8], сечение овальное;

— лампа производства ООО «Оптоган», брендовое название «0птолюкс-Трейд-1200», цветовая температура 5000 K [9], сечение круглое. Следует отметить, что в руководстве по эксплуатации ООО «Оптоган» изделие именуется как «Светильник светодиодный общего назначения „Оптолюкс-Трейд»». В руководстве указывается, что «в случае установки светодиодного светильника… в светотехническую арматуру светового прибора, предназначенного для люминесцентных ламп, из светового прибора необходимо удалить ПРА».

При включении выбранной светодиодной лампы «Оптолюкс-Трейд» в светильник вместо люминесцентной лампы без демонтажа ЭмПРА она начинает пульсировать с частотой порядка 10-20 Гц, причем частота пульсаций изменяется как во времени, так и при изменении напряжения питания. В связи с этим характеристики светодиодного аналога

Е

я

а

б

ЭНЕРГОБЕЗОПАСНОСТЬ И ЭНЕРГОСБЕРЕЖЕНИЕ / www.fndf.rn № 1 (67) 2016, январь-февраль

Результаты показывают (табл. 2), что коэффициент пульсации освещенности, создаваемой светильником с лампами различных производителей, определяется как среднее значение между Кп каждой лампы (табл. 1). Это свойство целесообразно использовать в том случае, когда необходимо снизить Кп светодиодного аналога путем его установки в двухламповый светильник с другим аналогом, имеющим низкую величину Кп. Рост потребляемой мощности и снижение светового потока при включении ламп А1иш1х и Gielight в питающую сеть через ЭмПРА приводят к снижению световой отдачи светильника ЛПО46 примерно на 3,5 % (рис. 4).

3400 * 3300 л 3200 6 3100

2 3000

о

■= 2900 2 2800 £ 2700 и 2600 2500

ЛПО46 с двумя ЛПО46 с двумя ЛПО46 с двумя ЛПО46 с двумя ЛЛ+1И40 СДАЛЛ+1И40 СДАЛЛ СДАЛЛ, но без

рассеивателя

90 80 70 60 50 40 30 20 10 0

I-

о

те та со О

I-

<и

ей

и

Фсв ■

— Нсв

Рис. 3. Осциллограммы напряжения питания (1) и потребляемого тока (2) светодиодных ламп А1ит1х (а, б) и аеНдМ (в, г) при непосредственном подключении (а, в) и через ЭмПРА (б, г) к питающей сети

Снижение освещенности при включении светодиодной лампы последовательно с ЭмПРА можно назвать незначительным. Коэффициент пульсации у модели A1umix при включении последовательно с ЭмПРА возрастает примерно в 2 раза, а у модели Gie1ight — практически не меняется.

Результаты исследования вариантов включения светодиодных ламп в двухламповом светильнике ЛПО46 приведены в табл. 2.

Рис. 4. Светотехнические параметры светильника ЛПО46 с различными лампами

Из рис. 4 видно, что световая отдача светильника ЛПО46 с лампами A1umix и Gie1ight вдвое выше световой отдачи светильника в стандартном исполнении, то есть с люминесцентными лампами и ЭмПРА, однако световой поток он излучает на 7 % меньше. В то же время, светильник ЛПО46 с лампами A1umix и Gie1ight без использования рассеи-вателя имеет световую отдачу в 2,5 раза больше и генерирует световой поток на 7 % выше, чем светильник в стандартном исполнении. Проведенные ранее исследования показали влияние конструкции светильника на распределение светового потока светодиодной лампы-аналога [10].

Для оценки целесообразности замены люминесцентных ламп в светильнике ЛПО46 на светодиодные аналоги также была исследована кривая силы света светильника с различными лампами. Результаты показывают, что осевая сила света светильника со светодиодными лампами на 150 кд выше, чем у светильника с люминесцентными лампами.

Таблица 2

Светотехнические характеристики светильника ЛПО46 со светодиодными лампами при различном их подключении к питающей сети

Комбинация светодиодных аналогов люминесцентных ламп при наличии/отсутствии ЭмПРА Р ВТ 1 сх’ «1 А ^х Кп, % Есв, лк

Оптолюкс-Трейд + A1umix 40 0,207 0,91 8,1 5,55

Оптолюкс-Трейд + Gie1ight 39 0,193 0,878 6,9 5,61

A1umix + Gie1ight 39,53 0,203 0,886 1,4 5,824

A1umix + Gie1ight + ЭмПРА 40,49 0,197 0,934 3,1 5,73

г

шмата мига рсом а м a еж м; i и ии га; i м a was q g м м м i i в ;.шша

Однако у светильника с люминесцентными лампами в плоскости, расположенной поперек продольной оси светильника, двойной угол половинной яркости 20О5 составляет 174,7°, что значительно превышает ту же величину у светодиодного светильника, которая составляет 126,6°. Излучение под углом более 50° (светораспределение) у светильника со све-тодиодами будет резко отличаться от светораспреде-ления светильника с люминесцентными лампами, что может привести к значительному снижению уровня освещенности в осветительной установке по сравнению с расчетными значениями. Осевая сила света светильника без рассеивателя со светодиодами более чем на 250 кд превосходит осевую силу света светильника с люминесцентными лампами, при этом 20о 5 = 132,6°, благодаря чему излучение в диапазоне от 0 до 75° превосходит силу света светильника с люминесцентными лампами. Кроме того, можно предположить, что предполагается эксплуатация ламп в светильниках без рассеивателя, о чем свидетельствует, например, само наименование лампы [9].

Таким образом, приведенные результаты исследований показывают возможность повышения энергоэффективности светильников для линейных люминесцентных ламп путем установки в них светодиодных аналогов, однако перед установкой необходимо определить схему подключения лампы к питающей сети. Следует учитывать, что если производитель разрешает установку лампы в светильник без демонтажа ЭмПРА, то следует ожидать снижения световой отдачи светильника примерно на 3-4 %.

Распределение светового потока в пространстве светодиодной лампы-аналога близко к светорас-пределению светильника с люминесцентными лампами. Призматический рассеиватель светильника в случае установки в него светодиодного аналога изменяет светораспределение светового потока, что может приводить к изменению равномерности освещенности рабочей поверхности по сравнению с расчетной. Поэтому в данном случае рекомендуется эксплуатировать светильник без призматического рассеивателя.

Литература

1. Справочная книга по светотехнике / Под ред. Ю. Б. Айзенберга. — М.: Знак, 2006. — 972 с.

2. Айзенберг Ю. Б. Современные проблемы энергоэффективного освещения / / Энергосбережение. -2009. — № 1. — С. 42-47.

3. Лишик С. И., Паутино А. А., Поседько B. C., Трофимов Ю. В., Цвирко В. И. О светодиодных лампах прямой замены / / Светотехника. — 2010. — № 1. — С. 48-54.

4. Официальный сайт компании ATG Electronics Corp [Электронный ресурс]. Код доступа: www.atgelec-tronics.com/lighting/catalog/PDF/C_iBright_I38i_EU.pdf.

5. Ашрятов А. А., Микаева С. А. Исследование линейных светодиодных ламп для прямой замены люминесцентных ламп / / Справочник. Инженерный журнал с приложением. — 2013. — № 9. — С. 55-60.

6. LED T8 Tube 240 V [Электронный ресурс]. Код доступа: http://img.diytrade.com/smimg/233630/42981090-4205156-0/Glass_cover_220_Degree_30W_LED_T8_Tube_240V/fd93.jpg.

7. Продукция компании Eco-Lighting Co., Ltd [Электронный ресурс]. Код доступа: www.forbuyers.com/LED_tube-dp7079868.

8. Официальный сайт компании Gielight Co., Ltd [Электронный ресурс]. Код доступа: www.gielight.com/index.html.

9. Официальный ООО «Оптоган» [Электронный ресурс]. Код доступа: www.optogan.ru/products/led_lamps/special_offer/trade-1200.

10. Ашрятов А. А., Микаева С. А., Кокинов А. М. Исследование линейных светодиодных ламп для прямой замены люминесцентных ламп / / Естественные и технические науки. — 2012. — № 6. — С. 338-353.

Linear fluorescent tubes to be replaced by their LED equivalents A. A. Ashryatov,

Mordovian State University, Doctor of Science, associate professor

Using LED tubes instead of linear fluorescent tubes in the same lighting fixtures can be an effective way to increase energy efficiency. However, there are certain subtleties needed to be counted, such as different connection options or starter’s influence on lighting fixture’s technical parameters. Considering these makes the way of using linear fluorescent tubes’ LED equivalents technically correct.

Keywords: lighting, linear fluorescent tubes, LED, energy efficiency.

ЭНЕРГОБЕЗОПАСНОСТЬ И ЭНЕРГОСБЕРЕЖЕНИЕ / www,endi.ru

№ 1 (67) 2016, январь-февраль

Шесть преимуществ светодиодного освещения над люминесцентными лампами

Шесть преимуществ светодиодного освещения над люминесцентными лампами

Лампы накаливания выделяют столько тепла, что при прикосновении могут обжечь кожу. Их даже использовали для нагрева игрушечных печей, продаваемых в 1960-х годах. То, что они энергоэффективны, не подлежит сомнению. С другой стороны, люминесцентные лампы считаются энергоэффективной альтернативой лампам накаливания. Но как они сочетаются со светодиодным освещением? Вот шесть сравнений:

• Люминесцентные лампы излучают всенаправленный свет, а светодиоды — направленный.Люминесцентные лампы излучают свет на 360 градусов по окружности лампы. Лишь небольшой процент этого света направлен в область непосредственно под ним (например, на стол в офисе). Остальное излучает в менее полезных направлениях, если только лампы не установлены внутри отражателей, которые по-прежнему рассеивают часть света. С другой стороны, светодиодные фонари являются направленными, поскольку большая часть их света излучается по дуге в 110 градусов. Им не нужны громоздкие отражатели люминесцентных ламп.

Светодиодное освещение

• более энергоэффективно, чем люминесцентные лампы.По данным Министерства энергетики США, светодиодная лампа мощностью 12 Вт дает такое же освещение, как и люминесцентная лампа мощностью 15 Вт. Другими словами, светодиоды потребляют на 20% меньше энергии.
• Люминесцентные лампы излучают ультрафиолетовый свет. Флуоресцентные лампы излучают некоторое количество ультрафиолетового света, который плохо влияет на глаза и вызывает выцветание тканей. Это потраченная впустую энергия. Светодиодное освещение не излучает ультрафиолетовый свет. Фактически, его световое излучение полностью находится в диапазоне видимого света.

Светодиодные лампы

• служат дольше люминесцентных ламп.Светодиодные лампы служат до 13 раз дольше люминесцентных ламп. Это означает значительную экономию затрат на техническое обслуживание.

Светодиодные лампы

• более надежны, чем люминесцентные лампы. Светодиоды — это твердотельные лампы, которые более устойчивы к повреждениям, чем хрупкие трубки люминесцентных ламп. При поломке люминесцентных ламп на человека попадает ртуть.

Светодиоды

• не мигают ближе к концу срока службы. Люминесцентные лампы сначала мигают, а затем перегорают. Однако полезность света заканчивается, когда начинается мерцание.

И, наконец, люминесцентные лампы содержат ртуть и поэтому могут создавать проблемы с утилизацией отходов.

светодиодных ламп, комплектов для модернизации или новых светильников?

Когда имеет смысл обновить только лампу:

Обновление только ламп с люминесцентных до светодиодных рекомендуется, когда ваш бюджет ограничен или когда проект должен быть завершен с минимальным временем простоя — два основных преимущества модернизации «только лампы» — это более низкая цена и простота установки. .

Что следует учитывать при обновлении только лампы:

Стоит отметить, что разница в стоимости светодиодных ламп T8, комплектов для модернизации светодиодов и новых светильников становится все ближе и ближе. Хотя это может быть наименее дорогостоящее решение с самого начала, есть компромиссы с точки зрения производительности и экономии энергии, включая возможности регулирования яркости — если средства управления освещением являются частью вашего плана управления энергопотреблением, замена только лампы может оказаться неприемлемым вариантом.

Световой поток также следует учитывать, поскольку TLED не распространяют всенаправленный свет, как флуоресцентные лампы T8.Хотя они могут генерировать одинаковые уровни света для каждой лампы, они не оптимизируют оптику существующих troffers.

Наконец, убедитесь, что ваши светильники совместимы с новыми светодиодными лампами T8, которые вы устанавливаете (многие из них есть, но некоторые нет), и что лампа правильно подходит к существующему троферу. Есть много мелких переменных, таких как размер розеток, которые могут сделать установку простой или невозможной.

Комплект для модернизации светодиодов заменяет все компоненты существующего трофера, кроме «кожуха» над потолком.Новые компоненты вписываются в корпус старого троффера и делают его похожим на совершенно новый прибор.

Комплекты для модернизации светодиодов

являются популярным вариантом, потому что они дешевле, чем новые светильники, могут обеспечить большую экономию энергии, чем TLED, и предлагают несколько улучшений производительности по сравнению с заменами ламп TLED.

Когда имеет смысл модернизация светодиодов:

Комплекты для модернизации светодиодов

по простоте схожи с вариантами сменных светодиодных ламп, но предоставляют больше возможностей для повышения производительности, особенно в отношении управления освещением.Если существующий светильник находится в приличной форме, использование коммерческого комплекта для модернизации — отличное решение для модернизации вашей системы освещения.

Это решение включает в себя полное удаление существующего осветительного прибора и замену его светодиодным осветительным прибором. Светодиодные светильники отличаются наличием световых двигателей — светодиодного чипа (или массива светодиодных чипов), установленного на печатной плате вместо традиционной концепции лампы. Одним из преимуществ новых светильников является то, что вы можете указывать пакеты светового потока, цветовую температуру и уровни цветопередачи в соответствии с требованиями вашего учреждения.

Цены на Troffer варьируются в зависимости от требований к световому потоку, бренда, эстетики, требований к управлению / регулированию освещения и множества других факторов. Таким образом, в зависимости от ваших требований к характеристикам и эстетике, вы можете обнаружить, что разница в стоимости между новым трофером 2 × 4 и комплектом для модернизации составляет 10 или 100 долларов, в зависимости от вашего конкретного сценария.

6 энергоэффективных альтернатив люминесцентным лампам

Сократите расходы на электроэнергию и сделайте выбор в пользу экологически чистого освещения для своего дома, используя любую из этих энергоэффективных альтернатив люминесцентным лампам.

Согласно исследованию, проведенному в США, около 60 процентов территорий по-прежнему используют люминесцентные лампы на потолках высоких или низких пролетов. Однако это не означает, что существует нехватка вариантов, когда вы хотите использовать более энергоэффективный свет.

Сегодня на рынке представлено множество источников освещения, которые не слишком яркие, не слишком тусклые, не требуют особого ухода и не имеют проблем с безопасностью люминесцентных ламп. Прокрутите вниз, чтобы найти эти параметры.

Связано: Опции очистителя из нержавеющей стали | Альтернативы пластиковой пленке | Экологичные дома | Типы бункеров для компоста

1. Светодиодные лампы

Если вы ищете хорошую альтернативу люминесцентным лампам, то вы должны знать, что светодиодные лампы — это технология, которая заменяет старые люминесцентные лампы. Светодиодные фонари лучше подходят для людей, и они излучают не такой резкий свет. Эти светодиодные лампы помогают людям сосредоточиться на выполняемой задаче и, как правило, предпочтительнее люминесцентных ламп.Есть много причин, по которым светодиодное освещение берет верх.

Вы захотите заменить электрические лампочки в своем доме, чтобы они были все новыми светодиодными лампочками. Большинство людей уже сделали это, но если вы еще не сделали этого, есть причины, по которым вы захотите это сделать. Одна из наиболее практичных причин заключается в том, что это сэкономит вам деньги. Эти светодиодные лампы служат очень долго и потребляют меньше энергии, чем старые люминесцентные лампы.

Выключить лампочки в доме должно быть очень просто.Люминесцентные лампы со временем становятся все реже, и их место занимают светодиодные лампы. Вы можете найти светодиодные лампы в любом крупном розничном магазине, и они всегда по очень разумной цене. На переключение стоит потратить время, поэтому приобретите светодиодные лампы сегодня.

Плюсы:

Светодиодные лампы

прослужат дольше люминесцентных. Они также не потребляют столько энергии, так что вы сэкономите немного денег. Свет, излучаемый светодиодной лампой, менее резкий, чем люминесцентный, поэтому это более расслабляющий тип освещения.Скорее всего, вы почувствуете себя намного комфортнее и счастливее со светодиодным освещением в вашем доме.

Минусы:

Светодиодные лампы

по-прежнему будут иметь те же проблемы, что и старые люминесцентные лампы. Они погаснут через определенное время, хотя служат гораздо дольше. В целом, эти лампочки очень хороши и предпочтительнее люминесцентных ламп. Некоторые люди предпочитают яркий свет люминесцентных ламп, потому что это то, к чему они привыкли, но люди привыкают к светодиодным лампам через определенное время.

2. Светодиодные трубки освещения

Светодиодное ламповое освещение

станет важной частью вашего плана светотехнического решения, если вы работаете в офисе. Современные офисы и другие предприятия очень часто используют люминесцентные лампы. Люди только сейчас начинают переходить на светодиодное ламповое освещение из-за того, что открытие флуоресцентного освещения не является оптимальным. Если у вас есть офис, который нуждается в альтернативе люминесцентному освещению, то покупка светодиодных ламп, вероятно, будет вашим лучшим выбором.

Вы можете повесить эти светодиодные ламповые лампы так же, как люминесцентные лампы. Эти фонари будут способствовать созданию более продуктивной рабочей среды. Они чувствуют себя лучше, чем старые люминесцентные модели, и к тому же не будут стоить дороже. Это означает, что нет никаких причин возвращаться к использованию люминесцентного освещения в вашем офисе.

Светодиодные лампы

также намного более энергоэффективны, чем люминесцентные лампы. Вам не придется менять лампочки так часто, и они будут потреблять меньше энергии.Это будет шаг, который сэкономит вам немного денег, а также улучшит ваше самочувствие. Рекомендуется как можно скорее выключить освещение на рабочем месте.

Плюсы:

Вы можете сэкономить своему бизнесу, перейдя на эти светодиодные лампы. Они значительно упростят вашу жизнь, и вы заметите значительное уменьшение суммы денег, которые вы тратите на освещение. Установить светодиодные лампы так же просто, как и люминесцентные.Это то, что вы можете легко сделать, чтобы улучшить работу в офисе.

Минусы:

У светодиодного лампового освещения не так много минусов, о которых вам нужно беспокоиться. Такое освещение — хорошее решение вашей проблемы в офисе. Как и любой неестественный свет, вы не захотите использовать его в качестве единственного источника света. Естественное освещение полезно и по причинам, связанным со здоровьем.

3. Естественное освещение

Ищете ли вы альтернативу люминесцентному свету для дома или рабочего места, важно смотреть на вещи с разных точек зрения.Какими бы хорошими ни были варианты со светодиодами, они не так хороши для вас, как естественное освещение. Нецелесообразно полностью избегать неестественного освещения, но может быть очень полезно добавить как можно больше естественного света в окружающую среду. Это поможет вам сохранить сосредоточенность и почувствовать себя более энергичным в течение дня.

Когда на улице светит солнце, вы всегда должны делать все возможное, чтобы внутрь проникал естественный свет. Людям необходим естественный свет, чтобы чувствовать себя хорошо и оставаться здоровыми.Солнечные лучи снабжают людей витамином D, и это важный витамин, в котором нуждается ваше тело. Люди, которые не получают достаточного количества витамина D, имеют тенденцию к очень низкому уровню энергии и могут чувствовать себя вялыми, даже если выспались.

Естественное освещение очень важно, и вы должны делать все возможное, чтобы продвигать его в своем доме или на работе. Иногда достаточно просто открыть шторы, чтобы осветить всю комнату. В зависимости от того, как настроена ваша среда, вы можете добавить новое окно, чтобы обеспечить более естественное освещение.Это стоящее начинание, которое поможет вам в целом почувствовать себя намного лучше.

Плюсы:

Если вы увеличите количество естественного света, получаемого на работе или дома, вы почувствуете себя более продуктивным. Он обладает способностью поддерживать хорошее настроение и ощущается намного лучше, чем другие типы освещения. За естественное освещение также не нужно платить. Если открывание шторы может помочь осветить окружающую среду, то это определенно стоит сделать.

Минусы:

Это не будет практическим решением для полной замены люминесцентного освещения.Скорее всего, вы захотите использовать сочетание естественного и светодиодного освещения. Естественное освещение очень важно для вашего здоровья в целом, но ночью это невозможно. Пытаться получить как можно больше естественного света — это разумно, но вам понадобятся и другие источники, на которые можно положиться.

4. Свечи

Если вы работаете в домашнем офисе и заканчиваете работать ночью, добавление мягкого света может быть приятным. Одна из главных причин, по которой люди ищут альтернативы флуоресцентному свету, заключается в том, что это тип освещения, который просто не так хорош для вас.Он может истощить вашу энергию разными способами, и исследования показали, что он оказывает негативное влияние на здоровье людей. Свет, исходящий от свечи, намного приятнее и будет казаться вам очень естественным.

Если вы хотите видеть в вечерние часы, но не хотите использовать люминесцентные лампы, то светодиодные фонари, безусловно, будут наиболее практичным вариантом. Иногда вам нужно полностью отдохнуть от неестественного освещения, и все же следует обратиться к чему-то вроде свечи. Чтение при свечах на самом деле может быть очень приятным, и вы, вероятно, найдете это очень успокаивающим.

Многие люди регулярно пользуются свечами в вечерние часы. Они отлично подходят для того, чтобы помочь вам развить спокойную энергию и подготовить вас ко сну. Методы неестественного освещения не годятся для этого. Свечи очень недорогие, и вечером, когда вы расслабляетесь, будет несложно зажечь несколько.

Работа при свечах также возможна, в зависимости от ваших потребностей. Если вы работаете дома, то, вероятно, у вас уже есть свет на мониторе компьютера, чтобы вы могли видеть, что происходит.Мягкий свет свечи успокаивает вас во время работы. Этот метод понравится не всем, но есть те, кто считает свечи настоящим удовольствием.

Плюсы:

Использование свечи может быть действительно приятным, когда вы просто пытаетесь расслабиться. Он не даст вам много света, но он будет давать достаточно света, чтобы способствовать расслабляющему вечеру. Люди используют эти свечи, чтобы расслабиться и подготовиться ко сну.Они отлично подходят для обеспечения достаточного количества света, чтобы люди могли читать, или для создания романтической атмосферы, когда вы проводите время со своей второй половинкой по вечерам.

Минусы:

Свечи не будут давать много света. Это альтернатива люминесцентному свету, которая определенно не сможет осветить всю комнату. Вы просто будете спокойным светом немного осветить комнату. Свечи обычно используются в качестве декоративного освещения, и когда вы хотите отдохнуть от неестественных источников света, они действительно могут подойти.

5. CMH Освещение

Нажмите, чтобы узнать цену

Керамические металлогалогенные лампы — это металлогалогенные лампы.

Плюсы:

Он более энергоэффективен и излучает более естественный цвет.

Минусы:

Срок службы не так велик, и его первоначальная стоимость выше.

6. Галоген

Галогенное освещение, также известное как вольфрамово-галогенное освещение, представляет собой разновидность лампы накаливания.

Плюсы:

Это на 10-20 процентов более энергоэффективно, чем лампы накаливания.

Минусы:

Срок службы не такой, как светодиоды.

Для каких лампочек нужен ПРА?

Если вы новичок в коммерческом освещении, концепция балласта может показаться странной. Вы, наверное, привыкли просто вкручивать лампочки в розетки и щелкать выключателями. Переход к технологии освещения, зависящей от балласта, может расстраивать и сбивать с толку.

Вам может быть интересно, что такое балласт? Мы подробно объясняем это в нашем посте «Что такое балласт?» Но вот суть:

Балласт — это функциональное сердце люминесцентного или скрытого источника света.Подобно тому, как сердце регулирует приток крови к вашему телу, балласт обеспечивает постоянное горение лампочки, управляя распределением энергии по всему светильнику. Сердце работает, чтобы распределять кровь по каналам или артериям в теле, чтобы поддерживать тело в активном и живом состоянии. Балласты делают то же самое с флуоресцентными лампами и HID в ваших зданиях, но с энергией.

Итак, для каких лампочек нужен балласт? Ознакомьтесь с таблицей ниже.

Лампы накаливания и галогенные лампы не требуют балласта. Как мы уже упоминали, вы просто ввинчиваете их в розетку, и все готово.

Люминесцентные лампы и газоразрядные лампы HID до требуют пускорегулирующего устройства.

Оба семейства ламп используют два разных типа балластов: магнитный и электронный.

Магнитные балласты используют более старую технологию, но все еще используются с некоторыми лампочками. Электронные балласты обычно более энергоэффективны. Мы объясняем различия, а также различные типы люминесцентных балластов и балластов HID в этом сообщении в блоге.

Какие лампы накаливания со встроенным балластом?

Есть также некоторые лампочки, внутри которых находится балласт.

Флуоресцентная технология изменилась в 1990-х годах и теперь включает компактные люминесцентные лампы (КЛЛ).Они более энергоэффективны и созданы для замены ламп накаливания. Как и лампы накаливания, они вкручиваются в розетку, и у вас появляется свет.

Создание меньшего по размеру и более компактного балласта (показано на изображении выше) было настоящей проблемой, когда дело дошло до конструкции КЛЛ.

Большинство ламп накаливания CFL, которые выглядят как «пружина» или спираль, имеют встроенный балласт. Лампы CFL со штыревым цоколем не имеют балласта.

Нужен балласт для светодиодных фонарей?

В светодиодах

используется технология, похожая на балласт, называемый драйвером.

Подобно балласту, драйвер регулирует электричество в осветительной арматуре, чтобы поддерживать постоянный ток.

Для работы каждой светодиодной лампы требуется драйвер. Вы можете подумать: «Я просто использовал светодиод и не устанавливал драйвер». Это потому, что, как и в КЛЛ, внутри лампочки может быть встроен драйвер (так называемый внутренний драйвер). Это обычное явление в жилых помещениях или в небольших помещениях.

Если у вас новый светодиодный светильник или вы модернизируете свои старые светильники, вы можете использовать внешний светодиодный драйвер.Это обычное дело в коммерческих условиях и для светодиодных трубок.

Нужно ли снимать балласт, чтобы использовать светодиодную лампочку?

Когда дело касается светодиодов, работающих с балластом, может возникнуть большая путаница. Светодиоды используют драйвер для работы, но вы можете использовать светодиоды в приспособлении, у которого уже есть балласт.

Самый быстрый и простой способ модернизировать этот прибор до светодиода — это купить лампу plug-and-play и продолжать работать от балласта. Светодиод plug-and-play, который работает с существующим балластом, означает, что вы не вносите никаких изменений в приспособления, что приводит к снижению затрат на установку и, возможно, упрощению работы со строгими строительными нормами, такими как Title 24 в Калифорнии.

Тем не менее, есть некоторые проблемы с plug-and-play и еще несколько вариантов, которые следует рассмотреть. Мы описываем плюсы и минусы в нашей статье «Plug and play по сравнению с байпасом балласта и другими вариантами линейных светодиодов».

Если у Вас возникнут дополнительные вопросы, не стесняйтесь обращаться к нам. Наши специалисты по освещению всегда рады помочь.

Если вы готовы сделать покупку в нашем интернет-магазине, нажмите здесь, чтобы получить скидку для бизнеса.

Установка светодиодов: преимущества байпаса балласта

Если вы войдете в здание, будь то офис, школа, библиотека или магазин, вы, вероятно, увидите флуоресцентное освещение, если посмотрите вверх.Вы даже можете заметить, что несколько лампочек перегорели или мигают на последнем издыхании. Чего вы не видите, так это того, что лампа на самом деле в порядке, а балласт вышел из строя. Балласт — это металлическое приспособление, которое закрывает люминесцентные лампы, и они требуют такого же ухода, как и перегоревшие лампы.

При установке линейных светодиодных трубок для замены люминесцентных ламп есть несколько вариантов, что делать с балластом. Некоторые компании устанавливают фары непосредственно на балласт, просто заменяя лампу.В Sitler’s мы верим в необходимость избежать балласта, что еще больше снизит ваши затраты на электроэнергию и техническое обслуживание. Продолжайте читать, чтобы узнать, почему мы считаем, что это лучший вариант для вас!

Проблемы с балластом

Во-первых, что такое балласт? В системе люминесцентного освещения балласт регулирует ток лампы и обеспечивает достаточное напряжение для запуска лампы. Если вы используете люминесцентное освещение без балласта, лампы будут все больше и больше бесконтрольно увеличивать потребление тока.

Так в чем проблема балластов? Они необходимы для люминесцентного освещения, но также вызывают собственные проблемы. Сам балласт может выйти из строя, что приведет к мерцанию света или даже к его перегоранию, хотя на самом деле это не так. Они требуют обслуживания и энергии для питания, помимо мощности, используемой для зажигания люминесцентной лампы. Они составляют большую часть уравнения при использовании люминесцентных ламп.

Проблема со светодиодами Direct Fit

Линейные светодиодные лампы прямого монтажа — это простой способ обновить освещение и сэкономить электроэнергию практически без усилий.Сначала огни могут светиться ярко, но довольно скоро вы начнете замечать мерцание или «перегоревшие» огни. Если вы установили светодиодные фонари прямого подключения и сохранили балласт в целости и сохранности, то на самом деле вы видите плохой балласт, а не лампочку. Светодиодные лампочки хороши тем, что имеют срок службы 50 000 часов. Если вы видите, что лампочки погасли через несколько месяцев или даже несколько лет, скорее всего, это проблема с балластом, а не с лампой.

Преимущества обхода балласта

Хотя обход балласта перед установкой линейных светодиодных трубок — это небольшая дополнительная работа, мы в Sitler думаем, что преимущества намного перевешивают затраты, которые на это затрачиваются.

Независимо от того, насколько новые или в хорошем состоянии ваши балласты, в конечном итоге все они выйдут из строя. Это означает, что необходимо разобрать все приспособление для замены дорогостоящего балласта. При установке светодиодов мы привлекаем электриков, чтобы они перемонтировали светильник в обход балласта. Это оставляет ваше приспособление неповрежденным и выглядит так же, но устраняет неисправные балласты из вашего уравнения обслуживания. Когда светодиодная лампа перегорает (в большинстве случаев через 15-20 лет), вы просто заменяете лампу, что намного экономичнее и требует меньше времени, чем замена всего балласта.

Светодиоды сами по себе намного эффективнее люминесцентных ламп. В отличие от люминесцентных ламп, светодиоды не требуют балласта для регулирования тока. При использовании светодиодов прямой установки балласт по-прежнему потребляет энергию и съедает вашу возможную экономию энергии. С байпасом балласта вы платите только за электроэнергию, которую потребляют светодиодные лампы, что на 70% меньше, чем у традиционных лампочек!

Попрощайтесь с балластами с Sitler’s!

Когда вы покупаете светодиодные линейные светильники в Sitler’s, мы привлекаем электриков для переподключения пускорегулирующих аппаратов перед установкой новых светильников, чтобы обеспечить наилучшее освещение и максимальную экономию энергии.Начните сегодня, позвонив нам по телефону (319) -519-0039 или отправив нам электронное письмо!

Опубликовано в Установка и обслуживание светодиодов

В чем разница между светодиодным освещением и люминесцентным освещением?

Светодиоды меняют то, как мы все видим.

Томас Маллой | 24 апреля 2019 г.

Светодиодное освещение

стремительно вытесняет люминесцентные лампы почти во всех магазинах.Причин много.

Светодиоды

до 50% эффективнее люминесцентных ламп — поэтому они потребляют меньше энергии. Перевод: Значительно меньшие счета за электричество.

Срок службы светодиодов

обычно в два раза больше, чем у люминесцентных, а это значит, что их нужно менять реже. А когда их нужно менять, их твердотельная конструкция (светодиоды сделаны из полупроводников) делает их намного менее хрупкими.

светодиода «горят» при более низкой температуре. Они рассеивают тепло с помощью того, что в отрасли называют радиаторами, инструментом управления температурой, который является ключом к долговечности света.Тепло разрушает светодиоды, поэтому они рассчитаны на нормальную работу при температуре около 40 градусов. Именно поэтому они идеально подходят для осветительных приборов в охлаждаемых помещениях, таких как холодильники в интернет-магазинах.

Люминесцентное освещение обычно бывает двух разных типов. Наиболее распространенной является ламповая лампа, доступная во многих стандартных длинах до шести футов и используемая парами или квадратами для верхнего промышленного и офисного освещения. Для некоторых больших пространств, таких как фабрики и дорожки для боулинга, требуется восемь футов или больше для больших потолков.

Последней версией является КЛЛ, или компактная люминесцентная лампа, выпускаемая в форме лампы в качестве альтернативы давней стандартной лампе накаливания, широко используемой в домах и офисах. Внутри лампы находится спиральная трубка, вроде миниатюрной версии больших люминесцентных ламп с прямой трубкой. В обоих типах ток взаимодействует с парами аргона и ртути, освещая покрытие белого порошкового люминофора.

Да, эта ртуть может быть опасна в несколько больших количествах, чем одна или две сломанные трубки.

Для чего нужен таинственный тяжелый черный ящик, прикрепленный к нижней стороне люминесцентного светильника — балласт? Это набор электронных компонентов, заключенных в огнестойкий материал, который запускает устройство, а затем регулирует ток. В КЛЛ он расположен прямо над резьбовым основанием.

С стремительным ростом светодиодного освещения стоит ожидать, что люминесцентное освещение станет устаревшим для большинства его предыдущих применений. Светодиоды легче, универсальнее, дешевле и обеспечивают яркое освещение.

Отличие: светодиодное освещение просто лучше.

LED против ламп CFL: что более энергоэффективно?

Не знаете, выбирать между лампами CFL и LED? С 2014 года правительственные постановления вынуждают потребителей заменять привычные лампы накаливания на более энергоэффективные компактные люминесцентные лампы (КЛЛ) и светодиодные лампы.

Достижения в области технологий КЛЛ и светодиодов расширили выбор потребителей, но при этом немного усложнили оценку ваших возможностей.Знание того, как разные типы лампочек сочетаются друг с другом, поможет вам не только получить правильное освещение для любого помещения, но и сэкономить при этом энергию.

Что такое энергоэффективные лампочки

Если рассматривать КЛЛ вместо светодиодной лампы для замены лампы накаливания, это помогает понять основные различия в трех основных технологиях лампочек, представленных сегодня на рынке:

• Лампы накаливания — это знакомые грушевидные или круглые ввинчиваемые лампы, которые появились на рынке с тех пор, как Томас Эдисон усовершенствовал лампу накаливания с углеродной нитью в 1879 году.
• Лампы CFL (компактные люминесцентные лампы) обычно изготавливаются в виде спиральной трубки, соединенной с ввинчиваемым балластом или цоколем. Новые технологии заменяют фигурную лампочку лампочкой, которая выглядит как традиционная лампа накаливания. Они также теперь имеют круглую форму и форму пламени.
• Светодиодные (светодиодные) лампы — это новая технология. Когда-то доступные только в виде удлиненной трубки, теперь луковицы бывают практически любой формы и размера, включая гибкие веревки для украшения.

Сравнение CFL и светодиодных ламп

В битве между КЛЛ и светодиодами за энергоэффективность, срок службы и стоимость победителем становится светодиодная лампа.

Мы прошли долгий путь в области технологий энергосберегающих ламп. Хотя лампы накаливания пока остаются на рынке, преимущества новейших технологий заставляют перейти на светодиодные лампы. Чтобы понять преимущества светодиодных ламп перед КЛЛ или даже лампами накаливания, полезно немного узнать, как они работают.

В лампе накаливания электричество проходит через нить накаливания, которая становится настолько горячей, что дает свет.Около 95% энергии тратится в виде тепла, и только 5% идет на свет.

В лампах CFL электрический ток течет между двумя электродами на концах газонаполненной трубки, покрытой люминофором. Когда энергия попадает на это покрытие, оно превращается в свет. Реакция начинается от трех до 30 секунд, поэтому возникает задержка при первом включении лампы CFL.

Светодиодные лампы

излучают свет, когда энергия проходит через полупроводник таким образом, что через электролюминесценцию образуется видимый свет.

Что более энергоэффективно: КЛЛ или светодиоды?

Светодиодные лампы

намного более энергоэффективны, чем КЛЛ и лампы накаливания. Это лучшая умная лампочка для вашей системы умного дома. Когда КЛЛ впервые были выведены на рынок, они рекламировали свою экономию энергии на 25-35% по сравнению с традиционными лампами.

Однако эффективность светодиода

повысила ставку. Сравнивая КЛЛ и светодиодные лампы, светодиоды с рейтингом ENERGY STAR® сокращают потребление энергии на 75%. Обе технологии используются в энергоэффективных диммерных лампах.

Знаете ли вы? По данным Energy.gov, к 2027 году широкое использование светодиодов может сэкономить около 348 ТВтч электроэнергии. Это годовая выработка электроэнергии 44 электростанциями мощностью 1000 мегаватт, что дает экономию более 30 миллиардов долларов при нынешних ценах на электроэнергию.

Сколько тепла излучают КЛЛ и светодиодные лампы?

Эффективность светодиодов

является наилучшей, потому что лампы расходуют очень мало энергии на тепло, концентрируя электричество на производстве света.Лампы накаливания тратят больше всего энергии. КЛЛ не намного лучше, выделяя 80% тепла.

LED или CFL: Какие лампы служат дольше?

Светодиодные лампы

служат дольше, чем лампы КЛЛ. При сроке службы 25 000 и более часов светодиод легко превосходит лампы КЛЛ и лампы накаливания в среднем 8000 часов и 1200 часов соответственно. Сравнивая КЛЛ и светодиодные лампы, светодиоды служат намного дольше.

Знаете ли вы? Светодиодные праздничные фонари, которые вы покупаете сегодня, по-прежнему будут украшать сезон через 40 лет, согласно данным Energy.губ.

Какой свет излучают лампы LED и CFL?

Свет от светодиодных ламп по своей природе является направленным, что делает его идеальным для рабочего освещения. Светодиоды можно направлять в качестве светильников вниз на кухнях, в офисах и ванных комнатах. Поскольку они не нагреваются, светодиоды более безопасны для использования в ограниченных пространствах, таких как туалеты, и более энергоэффективны в холодильниках и других приборах.

Знаете ли вы? В домах в США используется не менее 500 миллионов встраиваемых светильников, из которых ежегодно продается более 20 миллионов.По оценкам Министерства энергетики, переход на КЛЛ и светодиодные лампы в этих светильниках может снизить потребление мощности даунлайта на 75% и более.

Разница между люменами и ваттами

Понимание разницы между люменами и ваттами может помочь при оценке вашего выбора. Выбирать лампочки на основе потребляемой энергии, измеряемой в ваттах, — это привычный способ делать покупки.

Однако при использовании современных светодиодных и CFL-ламп количество потребляемой энергии не так важно, как количество света (люмены).Производители маркируют лампы, чтобы упростить сравнение светодиодных и CFL-ламп и выбрать лампу, которая дает необходимое количество света.

Эта таблица поможет упростить переход с ватт на люмен. Мы сравниваем знакомую вам мощность с более полезным показателем в люменах. Больше люмен — больше яркости. При замене ламп накаливания вот краткое описание того, как мощность переводится в люмены:

• Заменить лампу накаливания 100 Вт на лампу 1600 люмен
• Заменить лампу накаливания 75 Вт лампой 1100 люмен
• Замените лампу накаливания мощностью 60 Вт на лампу 800 люмен.
• Замените лампу накаливания мощностью 40 Вт на лампу 450 люмен.

Выбор правильной температуры света

Последнее, что нужно учитывать, — это температура света, излучаемого различными типами лампочек. Световая температура, которую часто называют цветом, измеряется по шкале Кельвина (K).

Чем ниже температура Кельвина, тем краснее свет. Чем выше температура Кельвина, тем более голубым выглядит свет. Свечи находятся на красном конце спектра примерно при 1900 К.Лампы накаливания составляют в среднем 2800 К. Дневное солнце составляет около 4800 К. В светодиодных лампах и лампах с КЛЛ используются фильтры, предлагающие различные цвета света, чтобы соответствовать желаемому ощущению в комнате или соответствовать назначению комнаты.

Теплые лампочки имеют диапазон температур от 2700 К до 3000 К и удобны для большинства жилых помещений. Холодные, яркие лампы имеют диапазон от 3500 K до 4100 K и хороши для осветления рабочих пространств, таких как кухни и прачечные.

Лампы естественного дневного света имеют температуру от 5 000 К до 6 500 К и слишком суровы для домашних светильников.Их часто используют в коммерческих помещениях и больницах.

Переход к энергоэффективным лампочкам в вашем доме

У вас больше возможностей, чем когда-либо, когда дело доходит до освещения вашего дома. И многие из лучших вариантов также являются энергоэффективными. Наряду с сокращением энергопотребления они обеспечивают долговечность и яркость, формы, размеры и цвета для любого применения. Если вы еще не отказались от ламп накаливания, сейчас самое время. Правила направлены на то, чтобы заставить вас измениться; лучший выбор освещения заставит вас захотеть.

.
