виды и размеры, особенности применения профиля

Главная / Статьи / Профили для гипсокартона





Гипсокартон относится к наиболее востребованным отделочным материалам. Он позволяет быстро и эффективно выровнять стены, создать многоуровневый потолок, внутрикомнатные перегородки и т. д. Монтаж гипсокартонных листов производится на каркас, собранный из специальных металлических профилей. От того, насколько правильно подобран материал и комплектующие, зависит качество всей конструкции. Гипсокартон может устанавливаться и без каркаса. В таком случае крепление листов осуществляется с помощью специального клея. Чаще всего это делается:

  • если базовая поверхность не требует выравнивания;
  • когда малый вес конструкции является принципиальным.

Для изготовления профиля для гипсокартона используется листовая сталь толщиной 0,25–0,6 мм . Ее верхний слой покрыт цинком. Такая защита повышает устойчивость к коррозии и делает изделия более долговечными. Производители предлагают несколько видов профилей, позволяющих создавать каркасы для гипсокартонных конструкций любой сложности. Элементы подбираются в соответствии с их функцией и расположением.

Особенности изготовления профилей для гипсокартона

В качестве основного материала используется штрипс – оцинкованная рулонная лента из стали толщиной до 0,6 мм. Такая металлическая полоса подается на прокатный станок, где ей придают сечение требуемой формы. Полученный профиль нарезается на части нужной длины. Настройка размеров производится единожды, перед началом работы, затем процесс осуществляется автоматически. При производстве используется следующее оборудование:

  • гибочный станок. Формирует необходимое сечение профиля;
  • гильотина. Нарезает полученную заготовку на части;
  • автоматическая система контроля. Проверяет размеры полученных заготовок.

Основным нормативным документом, регламентирующим характеристики и размеры профилей, является ГОСТ 11474-76. Многие отечественные предприятия изготавливают данную продукцию в соответствии с ТУ 1122-001-70890834-2009. Все профили для обшивки гипсокартона делятся на шесть основных категорий. Четыре из них — основные, предназначенные для сборки конструкции, и две — вспомогательные.

Виды и обозначение профилей для гипсокартона

  • Направляющие для сборки каркаса. Такие профили обозначаются UW или ПН (в зависимости от производителя — отечественного или зарубежного). Стандартная глубина составляет 40 мм. Ширина может быть различной и подбирается в соответствии с конструкцией. Основное назначение данного профиля для гипсокартона — быть направляющей для крепления последующих элементов, например стоечных. Применяется при сборке каркасов стен и перегородок.
  • Потолочные направляющие. Маркируются обозначениями ППН, ПНП или UD. Профили данной категории имеют те же функции, что и предыдущие. Они монтируются по периметру потолка и являются направляющими для других элементов каркаса. Такие профили для гипсокартона часто применяются для создания многоуровневых конструкций. Глубина потолочного направляющего элемента, как правило, составляет 27 мм.
  • Стоечные профили. Они предназначены для вертикальной установки, например при создании перегородок из гипсокартона или при облицовке стен. Элементы крепятся к направляющему профилю. В зависимости от производителя они маркируются как ПС или СW. Стоечный элемент должен выдерживать нагрузку на сжатие, поэтому дополнительно укреплен ребрами жесткости.
  • Потолочные профили. Они имеют обозначение CD или ПП. Профили крепятся к потолку на прямом подвесе или при помощи анкерного зажима. Глубина — 27 мм, ширина может быть различной. Такие элементы составляют основной каркас подвесного потолка из гипсокартона.

Помимо перечисленных изделий, в работе с гипсокартоном используются также угловые и арочные профили. Первые устанавливаются на стыке стен. Они предназначаются для выравнивания углов и придания им точных геометрических очертаний. Угловой профиль может быть как сплошным, так и перфорированным. Второй вариант обеспечивает лучшее сцепление с отделочным материалом. Арочный профиль предназначен для создания криволинейных конструкций из гипсокартона. Он применяется в оформлении многоуровневых потолков сложной формы, для изготовления ниш, внутренних перегородок, дверных и оконных проемов нестандартной формы. Арочный профиль выпускается как с вогнутой, так и с выпуклой поверхностью.

Если перед установкой каркаса требуется оштукатуривание стены, используются специальные маячки. Этот элемент не является профилем для гипсокартона. Его задача — обеспечить ровное нанесение рабочего раствора. Маячки закрепляются вертикально с шагом 20–30 см, с проверкой направления по отвесу. Их использование помогает получить ровную поверхность с перепадом уровней не более 5 мм.

Помимо перечисленных профилей для гипсокартона, при создании каркаса используются вспомогательные комплектующие, например специализированный крепеж. Он прост в эксплуатации и позволяет значительно сократить время монтажа.

Виды крепежа для гипсокартонных конструкций

  • Двухуровневый соединитель СD. Предназначается для скрепления соответствующих профилей перпендикулярно друг другу. Соединение осуществляется специальными саморезами. Изделия располагаются на различной высоте.
  • Одноуровневый соединитель CD. Он закрепляет профили, расположенные на одной высоте под прямым углом. Второе название такого соединителя — «краб». При небольшой нагрузке на конструкцию (до 20 кг/м2) саморезы не понадобятся, достаточно защелкнуть профили.
  • Прямой подвес CD. Основная сфера применения изделия — монтаж гипсокартонных потолков. Такой подвес способен выдержать нагрузку до 40 кг. Элемент устанавливается на поверхности потолка. Перед присоединением к профилю его изгибают в виде буквы П, после чего закрепляют саморезами.
  • Анкерный подвес (с тягой). Он присоединяет СD-профиль к поверхности потолка. Элемент применяется тогда, когда длины прямого подвеса не хватает. Максимальная нагрузка составляет 25 кг. Крепеж вставляют в профиль, а тягу продевают через специальные отверстия в пружине.
  • Продольный соединитель. Используется, чтобы удлинить СD-профиль для гипсокартона. Продольный соединитель вставляется с торцевой стороны, после чего закрепляется саморезами.

Крепеж для гипсокартонных конструкций рекомендуется приобретать одновременно с профилями в тех же строительных магазинах. Желательно, чтобы продукция была изготовлена одним и тем же производителем.

Подвесной потолок из листов Knauf

Перегородка с обшивкой из КНАУФ-листов

Отделка стен гипсокартоном КНАУФ

Маркировка профилей и деталей для конструкций из гипсокартона

Профили изготавливаются из оцинкованной стали. Толщина профиля составляет 0,5-0,6 мм. Если планируется использование профилей толщиной 0,5 мм, то нужно знать, что такой профиль значительно ослабляют жесткость каркаса, при этом  шаг монтажа профиля должен составлять 40 см (при стандарте шага 60 см для стеновых конструкций). Что составляет разницу 50%, при минимальной разнице в цене.

Профиль монтажа гипсокартонных конструкций. Подразделяются на несущие «С» образные и направляющие «U» образные.

Несущие профили используются для крепления на них гипсокартонных листов и подразделяются на:

Направляющие профили применяют для стабилизации и выравнивания в них несущего профиля и подразделяются на:

CD профиль потолочный




CD 60*27*L mm, L=1. 14; 2.6; 3.0; 3.5; 4.0 m

Примечание:


CD профиль предназначен для формирования каркаса подвесных потолков и облицовки стен. Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций. Как правило, используется совместно с направляющим UD профилем.

Расход:


Потолок из гипсокартона на одноуровневом металлическом каркасе: Норма расхода на 1 м2 — 2,9 пог.м.


Потолок из гипсокартона на двухуровневом металлическом каркасе: Норма расхода на 1 м2 — 3,2 пог.м.


Облицовка из гипс окартона на каркасе из профиля CD: Норма расхода на 1 м2 — 2,0 пог.м.

UD профиль направляющий потолочный




UD 28*27*3000 m

Примечание:


Служит направляющим элементом для профилей CD 60/27 при монтаже каркаса подвесного потолка, а также облицовки стен. Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе гипсокартона. При монтаже каркаса подвесного потолка профиль UD крепится по периметру помещения на стенах. В случае установки каркаса облицовки профиль крепится к полу и потолку.

Расход:


Потолок из гипсокартона на одноуровневом металлическом каркасе: Норма расхода на 1 м2/длина периметра.


Облицовка из гипсокартона на каркасе из профиля CD: Норма расхода на 1 м2 / 0,8 пог.м.




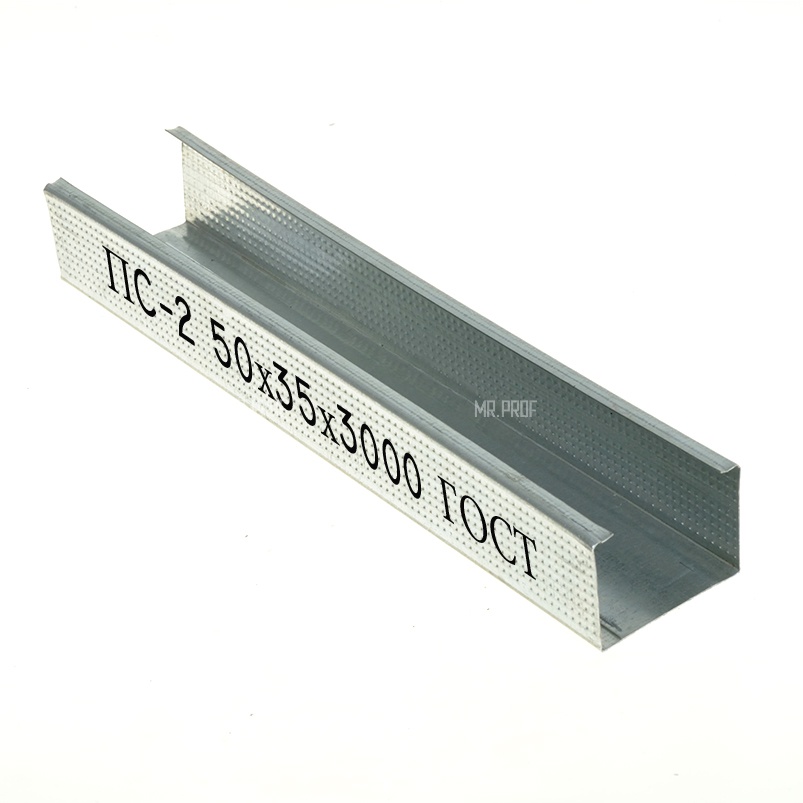

CW профиль стоечный





CW 50; 75; 100*50*L mm, L=2.6; 2.75; 3.0; 3.5, 4.0; спец.

Примечание:


Стоечные профили имеют С-образную форму и служат, как правило, в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных перегородок и облицовок.  Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе гипсокартона. Обычно используется совместно с направляющим UW профилем одного типоразмера.

Расход:


Перегородка из гипсокартона с обшивкой на каркасе из профиля CW и UW:

UW, Норма расхода на 1 м2 / 0,7 пог. м.

CW, Норма расхода на 1 м2 / 2,0 пог. м.



Облицовка из гипсокартона на каркасе из профиля CW и UW:

UW, Норма расхода на 1 м2 / 1,1 пог. м.

CW, Норма расхода на 1 м2 / 2,0 пог. м.

UW  профиль направляющий стоечный





UW 50; 75; 100*40*3000

Примечание:


Металлические UW профили имеют “U”-образную форму и служат в качестве направляющих элементов для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе гипсокартона. Как правило, служит направляющим элементом для стоечного профиля соответствующего типоразмера. Монтируются в паре с соответствующими по типоразмеру профилями CW.

Расход:


Перегородка из гипсокартона с обшивкой на каркасе из профиля CW и UW:

UW, Норма расхода на 1 м2 / 0,7 пог. м.

CW, Норма расхода на 1 м2 / 2,0 пог. м.



Облицовка из гипсокартона на каркасе из профиля CW и UW:

UW, Норма расхода на 1 м2 / 1,1 пог. м.

CW, Норма расхода на 1 м2 / 2,0 пог. м.

UA Профиль. Усиленный для дверных проемов, санузлов. 2.0мм



UA 50; 75; 100*L, L=3.0, 4.0m

Примечание:


Профили UA используются для формирования дверных проемов и для крепления тяжелого оборудования санузла. Профили UA могут монтироваться в помещении как несущие опоры (для крепления электрических бойлеров, лабораторных шкафов или классных досок). Допустимая нагрузка составляет 1,5 кН на один метр стены. Профили UA обеспечивают возможность создания больших по размеру пролетов «защемленных» потолков и увеличения расстояния между подвесками для потолочной системы.



CD 01

Примечание:


Служит для соединения (наращивания) потолочных профилей и применяется с профилем CD 60/27 .



CD 05

Примечание:


Применяется с тягой подвеса для крепления профилей CD  60/27. При монтаже допускает регулировку положения профилей по высоте.



CD 09

Примечание:


Предназначен для крепления несущих профилей к основным профилям в подвесном потолке. Применяется с профилем CD  60/27



Амортизационная лента

Примечание:


Это амортизационная лента, которая применяется для плотного соединения металлических профилей каркаса облицовок и перегородок с несущими строительными конструкциями в местах примыкания, а также обеспечения требуемой звукоизоляции.






CD 11

Примечание:


T-образный соединитель. Предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке. Применяется с профилем CD 60/27.



CD 12 (CD14)

Примечание:


Предназначен для закрепления (подвески) потолочных профилей к несущим конструкциям. Закрепляется на базовом основании анкерным элементом (ж/б потолок) или дюбелем (стена). Потолочный профиль CD  60/27 крепится к подвесу шурупами типа Li.



CDP

Примечание:


Предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке. Применяется с профилем CD 60/27.



SC (SA)

Примечание:


Используется для подвеса с зажимом. Закрепляется через петлю на базовом ж/б перекрытии анкерным элементом.

Основные виды профиляМарка

Высота/ ширина

Длина, мВес 1 м профиля, кгИспользование
НаправляющийПН 100/40От 2,5 до 4,50,85Требуются для установки каркаса перегородок, облицовок
ПН 75/400,73
ПН 65/400,68
ПН 50/400,6
ПН 28/27От 2, 75 до 4,50,4Необходим при монтаже каркаса для облицовки стен или подвесного потолка
СтоечныйПС 100/502, 75 – 4,50,97Для построения каркаса потолка или облицовки стен
ПС 75/500,85
ПС 65/500,81
ПС 50/500,73
ПотолочныйПП 60/272,75 – 4,50,6Для крепления каркаса навесных потолков, облицовки стен
УгловойПУ 31/312,75 – 4,50,2Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный)ПП 60/27 с гибочным радиусом, не превышающим 50 смМенее 6 см0,6Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов
