Как обжать и подключить телевизионный кабель F разъем
Для того, чтобы обжать F-разъём на обычный телевизионный кабель RG-6, понадобятся, в первую очередь, соответствующие разъёмы.
Они могут быть пластмассовые либо, чаще всего, железные.
С одной стороны резьба, которая накручивается на ресивер либо на головку.
С другой стороны резьба, которая накручивается на кабель.
Для того, чтобы обжать кабель, нам понадобится нож.
Берем в руки кабель, отступаем от края примерно сантиметра полтора, прикладываем канцелярский нож и аккуратно проворачиваем кабель, чтобы не повредить сам кабель.
Существуют специальные приспособления, позволяющие аккуратно снимать изоляцию, не повредив провода под ней.
После того, как надрезали изоляцию по кругу, аккуратно стягиваем изоляцию с кабеля.
Это снята внешняя изоляция, осталась оплетка и фольга.
Их аккуратно сдвигаем в сторону.
Затем нужно снять ещё один слой изоляции.
Для этого отступаем от края на 0,8 мм — 1 см и также надрезаем её канцелярским ножом, прокручивая кабель в руках.
Внутри идёт центральная жила. Она довольно толстая, алюминиевая либо медная.
После того, как мы освободили жилу, всё уже готово для установки разъёма.
Теперь берем разъём и накручиваем его аккуратно на кабель и смотрим, чтобы жила выступала из разъёма примерно на 2 мм.
Теперь можно подключать кабель к ресиверу.
Посмотрим, как пользоваться другим разъёмом, резиновым.
Производим все те же действия, только перед тем, как резать изоляцию кабеля, надеваем на него этот разъём.
Затем загибаем оплетку, оголяем центральный проводник и устанавливаем в ресивер либо конвертер.
Для примера возьмём конвертер.
В соответствующий разъём на конвертере вставляем центральную жилу кабеля.
Затем задвигаем наш белый пластмассовый разъём, т.
е. ничего накручивать не надо и кабель прекрасно держится.
Вот что получается.
Видео обзор можно посмотреть по ссылке ниже
Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками
У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это антенна своими руками из куска кабеля, читаем очень полезно. А также обзор цифровой приставки. Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …
СОДЕРЖАНИЕ СТАТЬИ
Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так.
Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.
Что нам понадобиться?
Изначально чтобы сделать цифровое телевидение, нам нужно:
- Антенный кабель
- F – разъем, для подключения.
- Также иногда нужен разъем папа – мама, для установки в саму приставку.
Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.
Антенный кабель
Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:
- Центральный медный провод, первый проводник, самый важный
- Плотная изоляция.
- Алюминиевая фольга, это второй проводник
- Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
- Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.
Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.
Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).
Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.
Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х».
Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!
Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.
С антенной проводкой разобрались, переходим к разъемам.

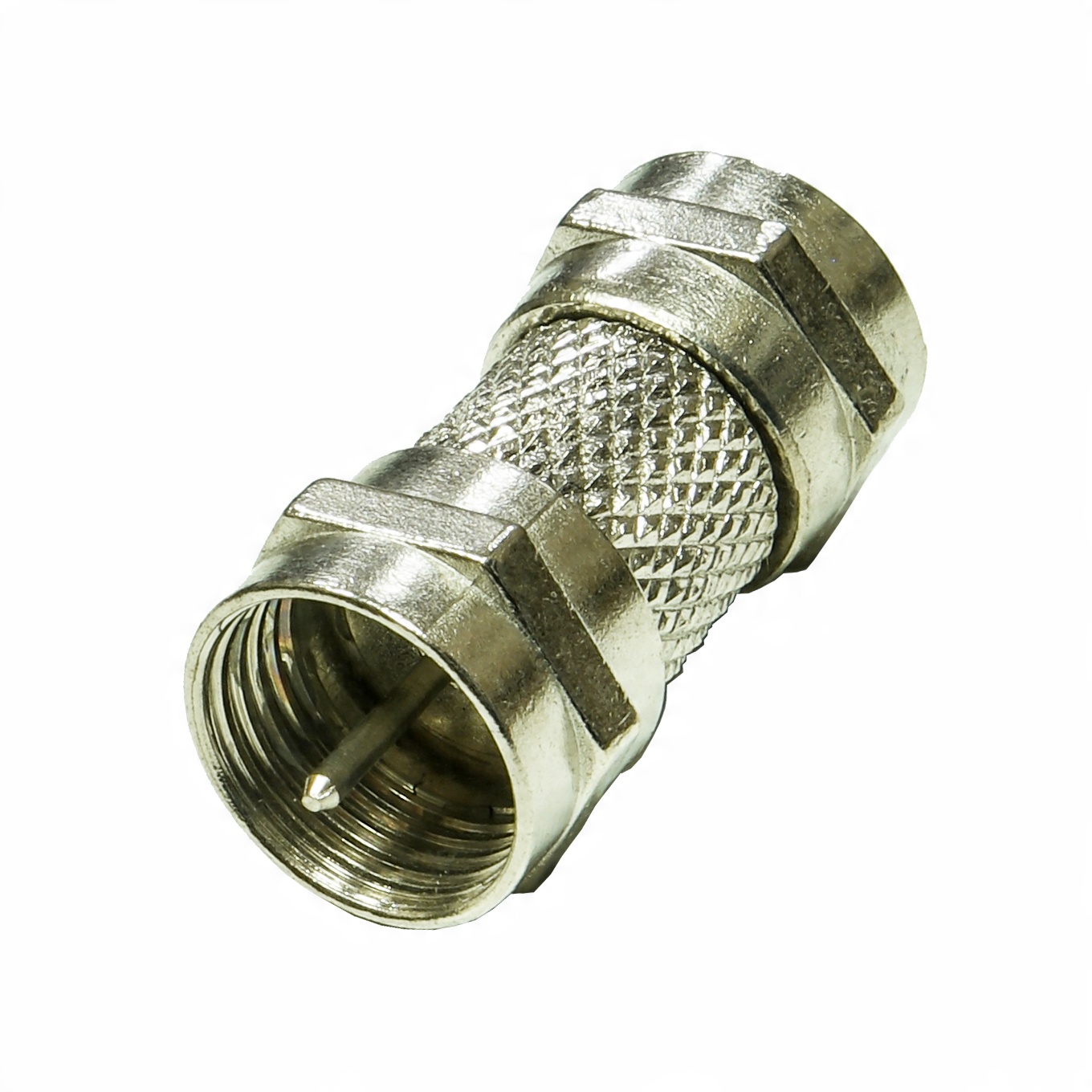

F-разъем и папа – мама (антенный штекер)
Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.
Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся.
Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.
Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.
В общем, выглядит он вот так.
С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.
Теперь мы полностью готовы, приступаем к обжиму – подключению.
Инструкция по обжатию – подключению своими руками
ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:
- Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!
- Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.
- Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.
- Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.
- По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.
Кому что нужно.Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.
ВИДЕО
Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.
Читайте наш строительный сайт, будет еще много чего полезного.
Самостоятельный обжим SMA / RP-SMA

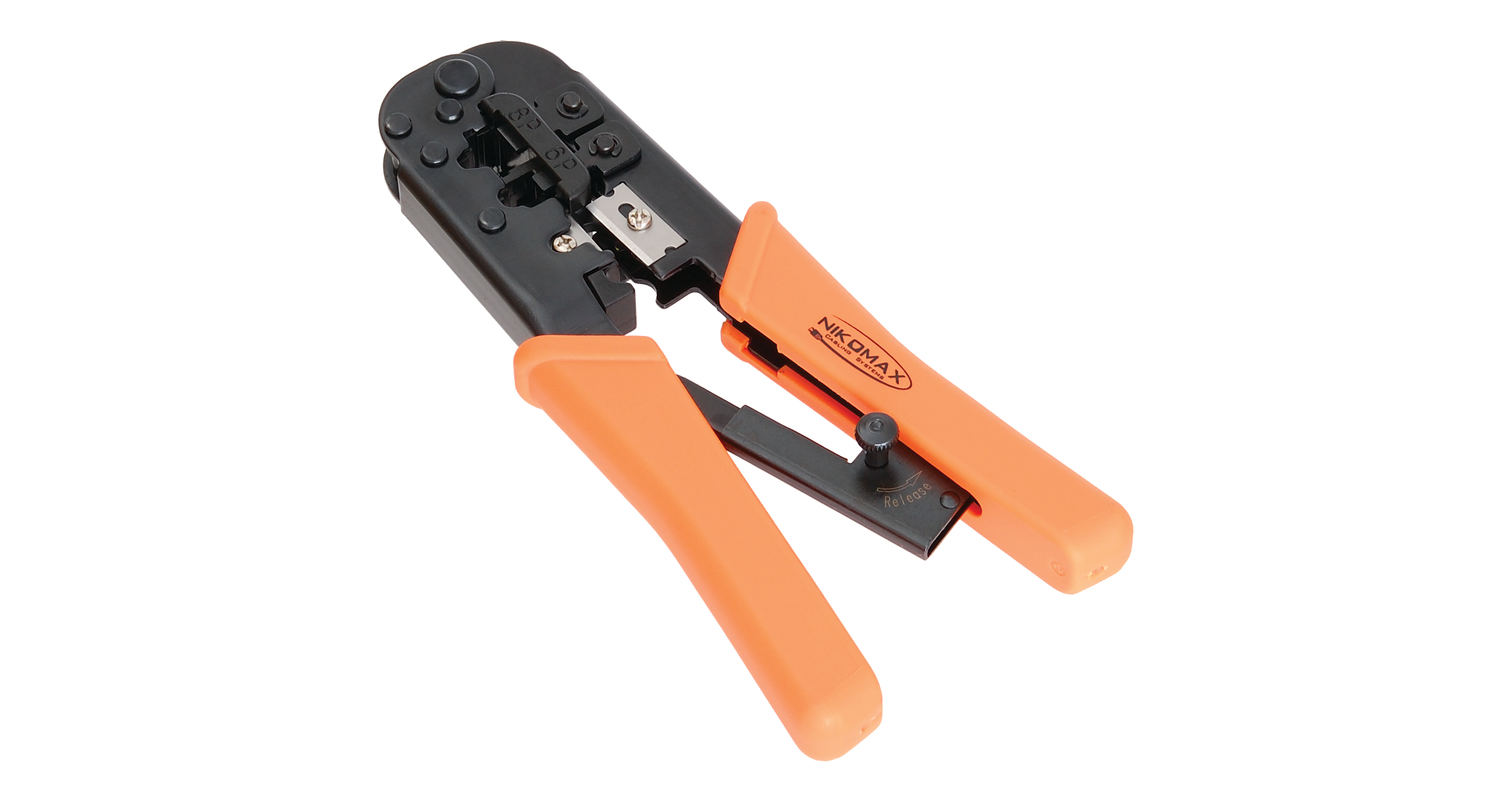

Разумеется, для заделки высокочастотного кабеля есть и спец. инструмент, и подробные инструкции, и свои тех. нормативы.
Но придётся обойтись и без кримпера для коаксиального кабеля, и без инструкций на великом и могучем. Учитывая, что у разработанного ещё в 1960-х годах SMA есть отечественный аналог «Тип IX «Град», последнее весьма странно… ну да ладно.
В современных WiFi сетях особую роль играют коаксиальные радиочастотные разъёмы SMA (SubMiniature version A) и RP-SMA (Reverse Polarity SMA).
Говоря человеческим языком, в бытовых роутерах используется штекер SMA, то бишь субминиатюрный тип А, причём чаще всего в реверсивном исполнении — RP-SMA. Отличается «папой» с выступающим контактом и внешней резьбой.
Правильный обжим RP-SMA male
Перед началом работ на кабель лучше заранее надеть муфту и термоусадку.
1. Отрезаем всё, кроме центральной жилы. Внешняя оболочка и оплётка срезаются целиком, а полиэтиленовая изоляция — почти до проводника, после чего снимается лёгким скручиванием.
2. Пропаиваем многожильный проводник и одеваем контакт, после чего еще раз пропаиваем через маленькое отверстие для пайки. Теперь контакт можно слегка сжать, но так, чтобы он смог войти в политетрафторэтиленовый диэлектрик на вилке.
3. Устанавливаем вилку, при этом часть разъема с засечками должна зайти под изоляцию и под оплетку на кабеле. Возможно, для этого придется чуть подогреть провод. Зазор в 1-2мм не страшен, главное — закрыть область с засечками.
Кончик центрального контакта должен чуть выходить из вилки.
4. Натягиваем муфту и обжимаем. Если муфта идёт слишком туго, то слегка обтачиваем кабель наждачной бумагой. При отсутствии шестигранного обжима пользуемся обыкновенными плоскогубцами.
5. Ставим термоусадку и радуемся.
Лирическое отступление, или Что мне муки эти дали
Есть у меня в доме область, условно называемая «Коридор Фарадея». Обычный такой коридор, но в нём просаживается любой радиосигнал. Я решил вывести в него одну из антенн роутера.
Для нивелирования потерь на двенадцатиметровом кабеле я использовал антенну TL-ANT2408CL 8 дБи 1.4 вместо штатной.
На левом скриншоте отмечена область с нежелательной просадкой. Синяя сеть оставлена в фильтре для сравнения, на обоих скриншотах у неё характерный зубец в нижней точке.
Как видно из графиков, ощутимого прироста мощности нет, зато желаемого ровного сигнала я добился.
Как неправильно обжать RP-SMA
И прежде всего зачем?
А вот зачем. Если внешняя изоляция кабеля потеряла эластичность, то она остаётся задубевшей даже при нагреве, и нет никакой возможности загнать разъём под оплётку. Способ заведомо неправильный, но на безрыбье…
1. Следя за целостностью оплётки, осторожно обрезаем 13-14мм внешней оболочки.
2. В 3-х мм от края прорезаем полиэтиленовую изоляцию, после чего снимаем, скручивая с небольшим усилием по центральной жиле.
3. Устанавливаем центральный контакт, подпаиваем, аккуратно зажимаем.
4. Одеваем разъём.
5. Оборачиваем оплётку вокруг экрана с насечками, при этом необходимо следить, чтобы отдельные жилы не были запутаны. При соответствующем навыке допустима подпайка.
Далее зажимаем оплётку муфтой.
6. Термоусадка обязательна.
Я использовал несколько разнокалиберных колец и получил очень жёсткую конструкцию.
Как я обжимаю кабели RG58 и RG213
Оказывается, даже в такой простой задаче, как обжать коаксиальный кабель, бывают подводные грабли. А поскольку всему, что связано с электроникой и радио, я учился самостоятельно, граблей я собрал немало. Были у меня кабели, которые спустя пару месяцев использования расшатывались. Делаешь потом новую антенну и не понимаешь, почему КСВ высокий. Надо же еще догадаться, что виновата вовсе не антенна, а кабель. Были и такие кабели, которые прикрутишь к UHF-разъему, а обратно открутить не можешь. Вот о том, как не попадать в подобные истории, далее и пойдет речь.
Введение
На сегодняшний день в радиолюбительском деле чаще всего используют либо кабель RG58, либо RG213. Первый применяют для работы на КВ с мощностью до 100 Вт, и иногда на УКВ, если длина кабеля не превышает пары метров. Второй применяют либо для работы на УКВ, либо для работы на КВ с большой мощностью. В обоих случаях часто используют так называемые разъемы UHF, или, если говорить более строго, гнезда SO-239 и штекеры PL-259.
Само собой разумеется, существует множество других кабелей, с разным волновым сопротивлением, рассчитанных на разные частоты и мощность. Нет недостатка и в различных разъемах — BNC, Type-N, SMA, и прочих. Однако в каких-либо кабелях, помимо RG58 и RG213, у меня пока что не возникало потребности. На данный момент в своих кабелях я использую только UHF-разъемы.
Это крепкие, надежные разъемы, подходящие для большинства моих задач. UHF-разъемы рассчитаны на мощность до 5 кВт. Они неплохо работают на частотах до 200-300 МГц, и с некоторой просадкой по эффективности работают вплоть до 500 МГц. Иногда бывают нужны и другие разъемы. Но мне проще держать коробку с переходниками, чем обжимать по кабелю на всякий мыслимый случай.
В силу названных причин, далее речь пойдет исключительно о кабелях RG58 и RG213 с разъемами UHF.
Примечание: Разъемы BNC, Type-N и SMA рассчитаны на частоты до 4 ГГц, 11 ГГц и 18 ГГц соответственно. BNC и SMA держат мощность до 5 кВт.
Что же до Type-N, то он рассчитан на мощность аж до 22.5 кВт.
Обжимаем кабель RG58
Есть два основных способа крепления штекера к коаксиальному кабелю — накруткой и обжимом. Так как RG58 сравнительно тонкий и хрупкий кабель, на нем разумнее применять обжим. Вот так выглядят штекеры PL-259, предназначенные для крепления на RG58 обжимом:
Экземпляр слева куплен в Чип-и-Дип’е и совершенно ни на что не годится. Похоже, что он имеет неправильный шаг резьбы. Такой штекер без проблем накручиваются на гнезда SO-239. Но когда ты пытаешься его открутить, иногда штекер заедает намертво. Открутить его в таких случаях мне удавалось только при помощи газового ключа. Кроме того, идущий в комплекте со штекером металлический цилиндр имеет слишком большой диаметр. После обжатия он сильно деформируется и образует острые края. Стоит ли говорить, что от таких штекеров мне пришлось полностью избавиться.
Экземпляр справа был куплен на eBay. Он прекрасно обжимается и не заедает.
Работать с данным штекером — одно удовольствие. Им и воспользуемся.
Первым делом берем канцелярский нож и снимаем с кабеля изоляцию:
Длина снятой изоляции должна быть равна длине штекера от края до края, можно с небольшим запасом. Я предпочитаю все делать на глаз. Но вы не стесняйтесь использовать линейку, если вам так удобнее.
Далее делаем «кусь»:
Фольгу совсем обрезаем или оставляем около одного сантиметра. Фольга, кстати, есть не во всех кабелях. Оплетку кабеля (экран) скручиваем и обрезаем, также где-то до одного сантиметра. При помощи канцелярского ножа снимаем изолятор с центральной части (жилы) кабеля, по длине примерно столько же.
Разогреваем паяльник и припаиваем жилу кабеля к центральной части штекера, как на фото. Я использую припой ПОС 61 с диаметром проволоки 0.5 мм, а также флюс ЛТИ-120. После пайки флюс обязательно нужно смыть, чтобы разъем как следует контачил. Я использую для этого ушные палочки, купленные в аптеке, смоченные в изопропиловом спирте.
Теперь наматываем оставшийся от оплетки хвостик на находящуюся рядом с ним шершавую поверхность разъема. Одеваем на кабель металлический цилиндрик, идущий со штекером, и обжимаем все это хозяйство специальным инструментом, кримпером:
Я обжимаю дважды — один раз как можно ближе к разъему, и один раз ровно на границе разъема и кабеля.
В принципе, кабель можно оставить в таком виде. Однако я одеваю сверху еще и термоусадку. Окончательный результат:
Термоусадка (внутренний диаметр 8 мм до нагрева, 4 мм после) дает дополнительную защиту от влаги. Когда влага попадает в коаксиальный кабель, он необратимо портится. Просушить его нельзя, только обрезать до сухой части, или выбросить целиком. Поэтому я предпочитаю перестраховаться и всегда использую термоусадку.
Итак, один конец кабеля обжат. Осталось повторить то же самое для второго конца, а затем прозвонить кабель при помощи мультиметра (жилы контачат, экраны контачат, КЗ между жилой и экраном нет).
Естественно, когда вы будете обжимать второй конец, металлический цилиндрик и термоусадку нужно не забыть надеть на кабель заранее.
Накручиваем штекер на RG213
Для RG213 я использую штекеры PL-259, которые крепятся накруткой. Как и в прошлый раз, первым делом снимаем с кабеля изоляцию:
Заметьте, что теперь длина снятой изоляции должна быть чуть меньше, чем длина штекера от края до края. Дело в том, что на этот раз штекер будет накручиваться на изоляцию кабеля.
Теперь наша задача — получить такую картину:
Развинчиваем разъем на две части, во внешнюю часть продеваем кабель. Лишнюю часть оплетки откусываем бокорезами, примерно посередине. В будущем, когда мы накрутим штекер на кабель, оплетка должна быть видна в соответствующих отверстиях штекера. Также снимаем около половины изоляции с жилы кабеля.
Накручиваем штекер на кабель. Убеждаемся, что угадали с размерами. Откручиваем штекер, после чего пропаиваем оплетку кабеля.
Это позволяет зафиксировать оплетку на месте, чтобы она не гуляла туда-сюда при накручивании штекера. Флюс тщательно смываем.
Продеваем кабель в термоусадку (внутренний диаметр 14 мм до нагрева, 7 мм после), накручиваем штекер, припаиваем к штекеру жилу и оплетку кабеля. Смываем флюс, сажаем термоусадку с помощью паяльного фена. Отмечу, что оплетка RG213 паяется к разъему не просто. Полной мощности моей паяльной станции ELEMENT 878D еле-еле хватает для этой задачи.
Окончательный результат:
Повторяем для второго конца кабеля, после чего не забываем проверить его мультиметром.
Заключение
Не существует одного-единственного правильного метода обжатия коаксиальных кабелей. Выше были описаны способы, которые в данный момент неплохо работают конкретно для меня. В зависимости от решаемых задач, доступных материалов, и прочих условий, вы можете найти альтернативный вариант, который подойдет вам больше.
А какие кабели и разъемы вы используете, и как их обжимаете?
Дополнение: Ярослав R1BET посоветовал в комментариях использовать термоусадки с клеевым слоем.
Для RG-58 походит D:7.9/3.9, а для RG-213 — D:12.7/6.35.
Дополнение: Вскоре я выяснил, что разъемы BNC на кабель RG58 обжимаются еще проще. Пошагово расписывать процесс не буду. Заинтересованным читателям предлагается изучить вопрос в качестве домашнего задания.
