Почему не горит светодиодная лента?

Миллионы россиян сказали «ДА» светодиодным лентам, используя их в качестве декоративной подсветки и как источник дополнительного освещения на рабочем месте, кухне и салоне автомобиля. Но каким бы замечательным ни был светильник, иногда он просто перестаёт включаться. Почему не горит LED-лента и как оперативно решить возникшую проблему? Оказывается, причины могут быть самыми разными, а значит, и способов их решить тоже несколько.

Если перестала работать одноцветная LED-лента

Наибольшим потребительским спросом пользуются ленты одного цвета свечения с питанием от источника постоянного тока 12 В. Неисправности, с которыми приходится сталкиваться при их эксплуатации, можно разделить на 4 группы:

  1. Не включается.
  2. Светит, но тускло.
  3. Мерцает.
  4. Один из вышеперечисленных симптомов проявляется на отдельном участке ленты.

1) Если светодиодная лента не горит сразу после сборки всей системы, то необходимо убедиться в целостности электрической цепи. Для этого сначала проверяют, соблюдена ли полярность подключения: красный провод с выхода блока питания (БП) должен идти на «+», а чёрный на «–» ленты. Если всё правильно, то при включенном БП нужно слегка продёрнуть все соединительные провода и ещё раз убедиться в надёжности контакта в местах пайки. При наличии коннекторов им стоит уделить особое внимание. Отсутствие надёжного контакта под защёлкой коннектора – частая причина того, что светодиоды не светятся сразу после включения.

Вторым шагом на пути поиска неисправности должна стать проверка работоспособности блока питания. С помощью мультиметра (вольтметра) на его выходных клеммах проверяют наличие постоянного напряжения +12 В. Если показания измерительного прибора более чем на 10% отличаются от 12 В, то, вероятнее всего, неисправен БП. При отсутствии под рукой вольтметра проверить напряжение на выходе БП можно с помощью автомобильной лампочки.

Редко, но все-таки случается, что с поломкой БП перегорает и светодиодная лента. Поэтому быть уверенным, что она засветится с новым БП, нельзя. Но можно сделать диагностику: взять батарейку на 9 или 12 вольт и ненадолго подключить её к ленте, соблюдая полярность. Светодиоды должны вспыхнуть, хотя и не на полную яркость.

2) Тусклое свечение светодиодов может проявляться по одной из двух причин:

  1. Напряжение на выходе БП меньше 10 В, в результате чего светодиодная лента не горит в полную мощность.
  2. Потеря яркости светодиода, вызванная перегревом излучающего кристалла. В свою очередь, перегрев кристалла может быть вызван нарушением условий эксплуатации (отсутствие радиатора или завышенное напряжение питания), низким качеством установленных светодиодов.

3) Причиной того, что LED-лента то горит, то не горит по всей длине, является плохой контакт в цепи питания.

4) Любую ленту можно условно разделить на участки из трёх светодиодов и резистора, включённых последовательно и работающих от +12 В. Все участки между собой подключены параллельно, то есть электрически не зависят друг от друга. Отсюда следует, что неисправность на одном участке (выход из строя светодиода, резистора, нарушение контакта, микротрещина на печатном проводнике) не повлияет на работу остальной части LED-ленты. Светиться перестанут только 3 светодиода.

В последнее время в продаже появились LED-ленты и LED-линейки, подключаемые напрямую к сети 220 В. В них примитивный источник питания запаян на одном из концов. Надёжность такой сборки низкая. Поэтому если светодиодная лента на 220 вольт не горит после очередного включения, то её ремонт вряд ли возможен.

Если перестала работать светодиодная лента RGB или RGBW

Мультицветная LED-лента имеет более сложную структуру и схему подключения, запитывается от RGB-контроллера, на который обычно с блока питания подаётся напряжение 12 В. При необходимости в цепь добавляют RGB-усилитель. Естественно дополнительные модули, коннекторы и провода снижают надёжность всей системы. Если RGB или RGBW-лента при попытке включения не горит, то искать поломку следует в такой последовательности:

  1. Убедиться, что на RGB-контроллер поступает необходимое напряжение с БП.
  2. С пульта дистанционного управления задать режим максимальной яркости и поочерёдно измерить напряжение на выходных клеммах контроллера для каждого цвета (должно быть около 12 В).
  3. Во включенном положении проверить надёжность соединений на клеммах, коннекторах и в местах пайки. Плохой контакт сразу даст о себе знать.
  4. Бывает, что в RGB-ленте не горит только один цвет. В этом случае либо пропал контакт с соответствующим проводом, либо вышел из строя один из каналов контроллера.

Если в результате проверки все блоки исправны, но лента не горит, то стоит присмотреться к пульту. Возможно, на нём залипает одна из кнопок, препятствуя любым дальнейшим действиям. Или требуется замена батарейки. В отсутствии ИК-сигнала легко убедиться с помощью фотокамеры телефона.

Может быть и так, что все управляющие модули исправны, а светодиодная лента сгорела, причём без видимых причин. Скорее всего, стоимость 1 метра такой ленты не превышала 2$, и установленные на ней светодиоды изначально не были рассчитаны на длительную работу. Постарайтесь оградить себя от дешёвой китайской продукции, которая даже в нормальных условиях эксплуатации не в состоянии проработать более 1 года.

Не горит светодиодная лента: причины

Светодиодные ленты применяются везде: начиная от декоративной подсветки, до полноценного освещения рабочих мест. Причиной такой популярности является цена, яркость, низкая потребляемая мощность, простота подключения, напряжение питания 12 В (за редким исключением – 220 В). Такое название из-за гибкости, прода ется в бухтах и в последнее десятилетие стала крайне популярной, однако нет ничего вечного, и светодиодная продукция выходит из строя. Давайте разберемся, почему не горит светодиодная лента: причины и как их устранять.

не горит конец светодиодной ленты

Принцип работы и устройство

Светодиод – довольно специфичный осветительный прибор. Они очень требовательны к качеству электропитания. Отдельные светодиоды принято питать с помощью специального устройства – Драйвера. Это специализированная схема стабилизирующая выходной ток независимо от нагрузки, в пределах допустимых выходной мощностью.

Светодиодные ленты работают подобным образом. Драйвер для светодиодной ленты – это жаргонное название. Более правильным будет называть – блок питания для светодиодной ленты. БП для LED Strip – импульсные, занимают достаточно мало места. Трансформаторных моделей в продаже нет. Для питания подойд ет любой стабилизированный блок питания на 12 В или автомобильный аккумулятор на соответствующее напряжение.
Лента состоит из:

  • Светодиодов.
  • Токоограничивающих резисторов.
  • Гибкой печатной платы.
  • Клейкого основания.

Строение светодиодной ленты

Модель на 12 вольт имеет простую структуру – она состоит из секций по 3 светодиода и резисторов. Почему именно по три? Дело в том, что для питания 1 светодиода нужно 3 – 3,5 Вольта, т. е. для трех светодиодов достаточно напряжения в районе 10 В, остальные 2 В гасятся резистором, который и задает соответствующий ток.

Ленты отличаются по количеству:

  • 30 шт/м;
  • 60 шт/м;
  • 120 шт/м.

Количество диодов на светодиодной ленте

По типу светодиодов:

Это наиболее распространенные варианты, вы можете подобрать ту, которая будет полностью удовлетворять вашим требованиям для реализации идеи.

Типы светодиодов

Блоки питания, как уже было сказано, импульсные, а схемотехнически бывают трех видов:

  • На основе автогенератора (блокинг-генератора) – самые дешевые, низкой мощности (до 25 Вт)
  • На ШИМ-контроллере с интегрированным силовым ключом – средние по цене, низкая и средняя мощности (до 30 – 50 Вт).
  • На ШИМ-контроллеры с внешним силовым ключом или ключами, если схема полумостовая – более дорогие по цене, при этом обеспечена высокая стабильность и надежность, встречаются во всех диапазонах мощностей, но чем мощнее – тем чаще.

Виды блоков питания

Зная, из чего состоит лента и как она питается, легче искать неисправность.

к содержанию ↑

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.
  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Входное выходное напряжение

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

к содержанию ↑

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

  • Грызуны.
  • Механические повреждения, от ударов и нагрузок она может порваться.
  • Неправильный монтаж.
  • Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Избегайте чрезмерно плотного монтажа светодиодной ленты!

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не монтируйте ленту возле отопительных батарей, водонагревательных приборов, кухонных плит и других горячих предметов – эта ошибка может убить часть света и вызвать пожар

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

усилитель RGB ленты

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

📋 Пройдите тест и проверьте ваши знания

Какой путь электрического тока является наиболее опасным?

Рука-рука.

Правая рука – правая нога.

Нога – нога.

Правая рука – левая нога.

Верно! Не верно!

Продолжить »

Почему пораженного электрическим током человека нужно положить на сырую землю как можно быстрее?

Это глупость, так делают безграмотные люди.

Чтобы опасное напряжение быстро ушло в землю.

Чтобы снизить температуру тела.

Верно! Не верно!

Продолжить »

Можно ли касаться токоведущих частей, находящихся под напряжением 380 В, голыми руками и неизолированным инструментом?

Можно, но только одной рукой.

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т. п.).

Категорически нельзя.

Верно! Не верно!

Продолжить »

Сможешь ли ты самостоятельно сделать непрямой массаж сердца и искусственное дыхание?

Да, смогу.

Нет, я не умею это делать.

Знаю как, но только теоретически.

Верно! Не верно!

Продолжить »

От чего зависит степень поражения организма?

От величины напряжения

От величины протекающего через тело тока

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Нет, оно считается условно безопасным

Может, если ток переменный

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

Share your Results:

Facebook Twitter ВКонтакте

  Перепройти тест!

Предыдущая

Светодиодная лентаЛента rgb 5050 и её особенности

Следующая

Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Спасибо, помогло!Не помогло

Не горит светодиодная лента.

Светодиодные ленты бывают самых разных размеров, плотности и качества цвета , но их объединяет то, что в какой-то момент вы можете столкнуться с некоторыми трудностями, заставляя их работать. Не горит светодиодная лента. За многие годы работы со светодиодными лентами мы собрали некоторые из наиболее распространенных причин проблем со светодиодными лентами и возможные способы их устранения.

ВНИМАНИЕ : Низковольтная электроника постоянного тока обычно считается безопасной и представляет относительно низкую опасность поражения электрическим током.  Однако, когда это возможно, мы настоятельно рекомендуем отключить питание или отсоединить источник питания перед тестированием или настройкой любых светодиодных лент или аксессуаров.Обратите внимание, что в некоторых шагах по устранению неполадок, которые мы предлагаем ниже, вам потребуется подключить и включить источник питания для завершения теста. Будьте осторожны и обратитесь за советом к квалифицированному специалисту, если вы не уверены, как безопасно выполнить эти тесты.

Итак. Что делать если не горит светодиодная лента?

Не горит светодиодная лента. Вообще не загорается.

Вы подключили источник питания к светодиодной полосе, включили переключатель и … ничего. Не горит светодиодная лента. Что делать? Почему не горит светодиодная лента, разберем основные причины.

Чтобы устранить неполадки, попробуйте следующие шаги:

1) Убедитесь, что напряжение и ток вашего блока питания совместимы с вашей светодиодной лентой.

Если, например, ваш источник питания 12 В постоянного тока, он не будет работать с 24 В светодиодной лентой. Проверьте заднюю часть блока питания, где будет указано выходное напряжение. Затем проверьте саму светодиодную ленту, на которой ее входное напряжение будет отмечено в точках подключения светодиодной ленты.

2) Убедитесь, что ваш блок питания работает правильно.

Быстрый тест с использованием мультиметра для проверки напряжения на двух выходных проводах или напряжения между внутренним контактом штекера постоянного тока и наружным корпусом должен показать разницу напряжения. Если напряжение ниже номинального, возможно, у вас неисправный источник питания. Обратите внимание, что источник питания должен быть включен для этого теста.

Подробнее о том как выбрать блок питания, читайте в нашей статье.

Блок питания для светодиодной ленты

3) Проверьте и изолируйте другие аксессуары в той же цепи.
Удалите все дополнительные диммеры и контроллеры из цепи и определите, сможете ли вы включить светодиодную ленту без дополнительных аксессуаров. Если светодиодная лента работает, это означает, что у вас есть проблема с диммером или контроллером, или с соединением, ведущим к или от этих аксессуаров. Обратите внимание, что источник питания должен быть включен для этого теста. Это само собой разумеется, но никогда не подключайте светодиодную ленту низкого напряжения постоянного тока (например, 12 В / 24 В) непосредственно к сетевой розетке (например, 220 В / 240 В)!

4) Проверьте наличие видимых ослабленных соединений.

Убедитесь, что все ваши разъемы и провода на месте и не выпали. Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные ленты в разъемы без пайки , которые являются общими точками повреждения контактов.

Если у вас есть мультиметр, проверьте каждую точку вдоль цепи на наличие разности напряжений между положительным и отрицательным (заземлением) проводами / клеммами.  Начните с выхода постоянного тока блока питания и проберитесь к светодиодной полосе. Если положительные и отрицательные медные прокладки светодиодной ленты не имеют разности напряжений, питание на светодиодную ленту не подается из-за неисправности до того, как питание может достигнуть секции светодиодной ленты.

5) Проверьте на наличие видимых признаков коротких замыканий

Особенно, если вы паяете свои собственные провода вместо использования принадлежностей для пайки, вы можете непреднамеренно создать короткое замыкание, допуская соприкосновение положительного и отрицательного проводов. Выполните быструю визуальную проверку всех ваших соединений светодиодной ленты и убедитесь, что эти провода достаточно разделены.

Короткие замыкания этого типа особенно вероятны при работе с многоканальными лампами, такими как 5-цветные светодиодные полосы, которые имеют 6 точек подключения.

Подробнее о том как подключить светодиодную ленту, читайте в нашей статье.

Как подключить светодиодную ленту ?

6) Проверьте на наличие невидимых признаков коротких замыканий

Если после визуальной проверки вы не обнаружили видимых коротких замыканий, вы можете затем проверить наличие невидимых коротких замыканий. Самый быстрый способ проверить это – снова использовать мультиметр.

Приложите контакты мультиметра к положительным (+) и отрицательным (-) медным контактам на светодиодной полосе и проверьте значение сопротивления. Если короткого замыкания нет, мультиметр должен показывать бесконечное сопротивление. Если оно указывает на какое-либо значение сопротивления, это указывает на наличие короткого замыкания.

Если есть признаки короткого замыкания, отсоедините все аксессуары и провода и определите, сохраняется ли короткое замыкание на светодиодной полосе. Если это так, это указывает на наличие проблемы со светодиодной полосой.

Одним из распространенных мест короткого замыкания является линия среза светодиодной ленты, где использовались ножницы.  Светодиодные ленты обычно состоят из двух медных слоев, разделенных тонким слоем изоляции. В некоторых случаях, если ножницы не делают чистый разрез, изолирующий слой может выйти из строя в точке разреза, создав короткое замыкание.

Если вы обнаружили короткое замыкание в сегменте светодиодной ленты, но не можете найти видимых признаков места короткого замыкания, попробуйте отрезать последние 1-2 дюйма светодиодной полосы на обоих концах, чтобы удалить потенциально поврежденный отрезок линии. Мы рекомендуем использовать острые ножницы, чтобы обеспечить чистый срез, так как тупые, тупые ножницы с большей вероятностью «раздавят» медный и изоляционный слои, создав короткое замыкание. Не горит светодиодная лента.

Подробнее о монтаже, читайте в нашей статье.

Монтаж светодиодной ленты

Тускло горит светодиодная лента.

Работает ли ваша светодиодная лента нормально, но на одном конце яркость заметно ниже? Почему тускло горит светодиодная лента? Это часто встречающаяся проблема с низкокачественными светодиодными лентами, и ее основной причиной является падение напряжения. Падение напряжения в основном вызвано чрезмерно большим электрическим током для данной конструкции схемы, или чрезмерным сопротивлением в цепи, или комбинацией того и другого.

Проверьте вашу схему.

Большинство светодиодных лент будут иметь максимальную длину пробега, основанную на потребляемой мощности на фут и дизайне внутренней цепи. Поскольку каждая секция светодиодной ленты должна нести ток для всех «нисходящих» сегментов светодиодной ленты, слишком длинное подключение светодиодной ленты будет превышать номинальную мощность для секций светодиодной ленты, ближайших к источнику питания.

Самым непосредственным следствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, в результате чего напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причиной снижения напряжения является внутреннее сопротивление в медных следах печатной платы.

Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, а использование проводов с недостаточной толщиной также может привести к чрезмерному падению напряжения. Возможно, вы сможете изменить свою схему так, чтобы она была сконфигурирована «параллельно», а не «последовательно».

Проверьте электрическое сопротивление

Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и корродированной медью. Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.

В экстремальных случаях плохие точки контакта могут нагреваться, что приводит к пожару, поэтому определение и устранение этих ситуаций может стать важной проверкой безопасности.

Диагностика падения напряжения

Наиболее точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, – просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно уменьшается по мере удаления от источника питания, это является признаком падения напряжения.

Почти все светодиодные ленты будут испытывать некоторое падение напряжения, и от того, будет ли это существенной проблемой или нет, зависит, прежде всего, от падения напряжения.  Например, светодиодная полоска 12 В может упасть до 11,5 В на конце, наиболее удаленном от источника питания, но обычно это не достаточно значительное падение напряжения, чтобы оправдать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак того, что существует значительное падение напряжения, которое, весьма вероятно, приводит к очень заметному падению яркости.

Подробнее о том что делать, читайте в нашей статье.

Светодиодная лента мерцает во время работы

Светодиодная лента со временем тускнеет. Светодиодная лента стала тускло гореть.

Если ваша светодиодная лента со временем тускнеет, разберем основные причины. светодиодные ленты теряют яркость по всей полосе, это может быть вызвано двумя причинами:

1) Входное напряжение в светодиодной ленте упало ниже расчетного напряжения

Чтобы определить, какая из этих двух проблем виновата, сначала определите входное напряжение в точке, где светодиодная лента подключена к источнику питания (то есть первая пара медных контактных площадок). Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для светодиодной ленты 12 В), вы, вероятно, видите проблему с источником питания или слабым / корродированным соединением между светодиодной лентой и источником питания. Хорошей новостью является то, что ваша светодиодная лента, вероятно, в хорошем состоянии, и простая исправление проводки или замена блока питания решит вашу проблему.

2) Сами светодиоды теряют яркость

Если в первом тесте вы определили, что на светодиодные ленты подается полное расчетное входное напряжение (например, 12 В для системы 12 В), но вы все еще видите падение яркости, у вас могут возникнуть серьезные проблемы со светодиодной лентой.

Светодиоды, как правило, рассчитаны на срок службы более 36 тыс. Часов , но некоторые продукты более низкого качества могут привести к непредсказуемым последствиям при проектировании и изготовлении. В таких ситуациях ваш единственный выбор – полностью заменить светодиодную ленту, если светодиодная лента стала тускло гореть.



Клей светодиодной ленты теряет адгезию.

Если части вашей светодиодной ленты падают с установленной поверхности, возможно, вы использовали светодиодную ленту с недостаточным количеством двусторонней ленты. Вы можете повторно нанести новый слой двухсторонней ленты или использовать несколько монтажных кронштейнов и винтов для более постоянного способа монтажа. Мы рекомендуем «наклеивать» с помощью высококачественных светодиодных лент , которые, скорее всего, будут использовать двустороннюю клейкую ленту с более высокой адгезией, например, 3M VHB.

Не горит часть светодиодной ленты.

Если у вас освещен весь сегмент светодиодной ленты или не горит половина светодиодной ленты, и вы заметили участок из 3 светодиодов (или 6 светодиодов для 24 В), которые остаются темными, у вас может быть «разомкнутая цепь» в одном из участков. Это означает, что из-за производственного брака или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов. Поэтому не горит часть светодиодной ленты.

Если вы знакомы с тем, как паять, вы можете попробовать подогреть паяные соединения для каждого из светодиодов и компонентов вдоль этой мертвой части. Если нет, лучше всего попросить вашего поставщика о замене (если они предоставляют гарантию) или просто удалить неисправный участок, разрезая вдоль линий разреза и соединяя два сегмента вместе, используя соединительные зажимы.

Подробнее о пайке светодиодных лент, читайте в нашей статье.

Пайка светодиодной ленты

Все еще не решили вашу проблему?

Покупайте качественные светодиодные ленты с высокими требованиями к качеству и надежности, чтобы избежать распространенных проблем, подобных тем, которые описаны выше. К сожалению, этого нельзя сказать о многих других «бюджетных» светодиодных лентах, которые можно приобрести. Пожалуйста, немедленно свяжитесь с нами, если у вас возникли проблемы со светодиодной лентой, мы будем рады помочь и обсудить варианты замены.

Как выбрать светодиодную ленту

Как проверить светодиодную ленту: выявление причины и ремонт

светодиодная лента удобное решение многих задач, где имеется необходимость освещения объекта или целой комнаты. Применение удобно, потому что для монтажа не нужно иметь особых навыков и электротехнических знаний. Наиболее распространены приборы с напряжением питания 12 вольт – безопасным для человека. Различные классы IP-пылевлагозащищённости позволяют использовать ленту как дома, так и под водой. Но что делать если она вдруг перестала работать, как проверить светодиодную ленту?

Если лента погасла

Для начала необходимо определить вся ли светодиодная конструкция не горит, а затем проводить диагностику, делать выводы об объёме работ и браться за работу.

Давайте будем двигаться от общего к частному. Если она вся не включается, сперва нужно убедиться приходит ли напряжение к 12-ти вольтовому блоку питания. Схема подключения ленты изображена ниже, для наглядности.

Напряжение отсутствует – искать неисправность в розетке, проводке, сетевом кабеле.

Будьте осторожны при проверке сетевого напряжения, 220 – опасны для жизни человека!

Напряжение присутствует – поломки в низковольтных линиях. Для начала с помощью вольтметра определяем выходное напряжение блока питания. Если 12 вольт не обнаружено – значит нужно сдать его в ремонт, если неремонтопригоден – заменить.

Будьте внимательны ремонт блока питания может быть равен стоимости нового, этот вариант подойдёт к людям, которые разбираются в электронике и знают, как его починить, подробно останавливаться в рамках этой статьи не буду, т.к. это тема отдельного материала.

В случае, если блок питания исправно работает, выдавая своё напряжение – проблема с лентой или проводкой, ведущей к ней. Необходимо проверить соединение (пайку, коннектор) светодиодной системы, если схема собрана с их помощью, проблема наверняка окажется здесь. Бывают отдельные ситуации, когда повреждаются токоведущие части ленты, но это происходит редко.

А если лента светится не полностью?

Причины выхода из строя отдельных частей ленты могут быть следующими:

  • скачки напряжения;
  • перегрев общий, локальный;
  • механические повреждения проводников.

Теперь давайте пройдёмся подробнее на каждом из них. Вероятность того, что произойдёт скачек напряжения и так снижена с помощью блока питания. Но не исключена, в результате такого происшествия ваша система освещения может полностью перестать работать или выйти из строя ее отдельные участки.

Перегрев может произойти, если лента имеет большую удельную мощность, более 10 ватт на метр. Нужно учесть, что слишком плотный монтаж – виток к витку, полоса к полосе – плохо скажется на эксплуатации. Может произойти локальный перегрев небольшого её куска, если монтаж проводился в близи нагревательных приборов, а также зон с повышенной температурой, например, над кухонной плитой.

Механические повреждения могут произойти, при монтаже, когда лента подвергнута чрезмерному сгибанию. Минимальный радиус изгиба светодиодной ленты около 5 сантиметров, если вы будете оборачивать светодиодной лентой фигуры с маленькими размерами – нет гарантии долговременной эксплуатации.

Такие неисправности можно легко устранить. Для этого нужно вырезать часть, которая перестала гореть, по отмеченным линиям для разреза. С помощью специальных коннекторов подсоединить аналогичный отрезок подходящей длины, если есть возможно – лучше воспользоваться пайкой.

Трудности такого ремонта могут проявляться в ситуациях, когда место поломки находится в зоне прямой видимости, в такой ситуации нужно вырезать кусок такой длины, чтобы была возможность спрятать соединения.

Светодиодная лента потеряла былую яркость

Что делать если свет горит тускло? Не всегда лента или её части погасают полностью, свечение наблюдается, но оно слабое. Эта неисправность может быть вызвана двумя причинами.

  1. Первая – когда потускнел отдельный фрагмент – скорее всего светодиоды просто вышли из строя, деградировали. Нельзя забывать о местных факторах, таких как изгиб, перегрев, другие механические действия, например, какие-то физические нагрузки на этот участок цепи.
  2. Вторая – лента потускнела по всей своей длине. Замена конструкции полностью не всегда является оптимальным выходом, возможно причина в источнике питания или в местах соединения ленты и блока питания, нужно их проверить, прежде чем менять всю инсталляцию.

Проверка ленты на работоспособность

Когда вы покупаете ленту или занимаетесь ремонтом осветительной системы с таким решением, возникает необходимость её проверки. Для этого необходимо иметь как минимум батарейку типа «крона», с ее помощью можно проверить небольшие участки. Но в этом простейшем варианте имеется большой недостаток – вы не увидите полной яркости свечения светодиодов.

Чтобы включить их на полную, нужно 12-ти вольтовый источник питания. Для небольших кусочков – отлично подойдёт компактная батарейка типа А23, их применяют в некоторых пультах дистанционного управления и дверных радио звонках.

Для длинных участков необходимо применять большие аккумуляторы. Например, от источника бесперебойного питания компьютера, они имеют 12 вольт на своих выводах, автомобильный аккумулятор прекрасно справится с такой задачей.

Ну и, конечно же, никто не отменял вариант с использованием заведомо исправного блока питания.

Чтобы проверить каждый светодиод по отдельности, нужно воспользоваться мультиметром, или батарейкой на 3 вольта. Как проверить светодиод с помощью мультиметра рассказано в этом видео.

Почему LED лента выходит из строя?

Светодиодная лента перегорает в первую очередь из-за неправильного питания, ей нужен надёжный и стабилизированный источник напряжения 12 вольт, рекомендуется даже занижать напряжение питания, для повышения долговечности примерно до половины вольта, то есть 11,5 В. Нельзя перегревать светодиоды – срок их службы заметно снижается и происходит процесс деградации.

Вывод

Если фрагменты или вся лента сгорела не стоит огорчаться, её всегда можно починить путём замены отдельных фрагментов, соединителей, проводников или блока питания. А тенденция к снижению цены на светодиодную продукцию наблюдается уже не один год и замена вряд ли сильно ударит по вашему кошельку, ведь вы уже знаете, как устранять неполадки в таких осветительных цепях.

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.


Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:

         – лента не светиться полностью;

         – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.

Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!

Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?

Заранее, большое спасибо!

Александр

Уважаемый Марк!

Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.

Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.

У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.

А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.

Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.

Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.

Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.

Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.

Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.

Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.

В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.

Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!

Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.

Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.

Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.

Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).

Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.

Что может быть, в чем причина?

Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!

Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.

Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.

Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.

Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.

Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!

Появилась проблема с лентой (видимо, все же с контроллером).

Все цвета горят, все исправно горит и мигает, но…

В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.

Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.

Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!

Вы абсолютно правильно определили неисправность, виноват контроллер.

Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.

Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.

Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.

Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.



Содержание

  • 1. Популярные причины
  • 2. Диагностика причин неисправности
  • 3. Ремонт светодиодной ленты, видео
  • 4. Этапы проверки
  • 5. Как найти неисправный светодиод
  • 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

  • истояник питания;
  • диммер;
  • блок управления RGB;
  • пульт дистанционного управления;
  • светодиодная лента;
  • соединители;
  • RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

..

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

  1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
  2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
  3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
  4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

Светодиодная лента — особенности, комплектация, применение в интерьере

Применение светодиодных лент в интерьере за последние 5–8 лет стало не просто популярным, а массовым. Это простое и оригинальное решение способно создать оригинальный образ помещения или элементов интерьера. Давайте разберемся в светодиодных лентах подробнее.

Светодиодная лента. Общие понятия

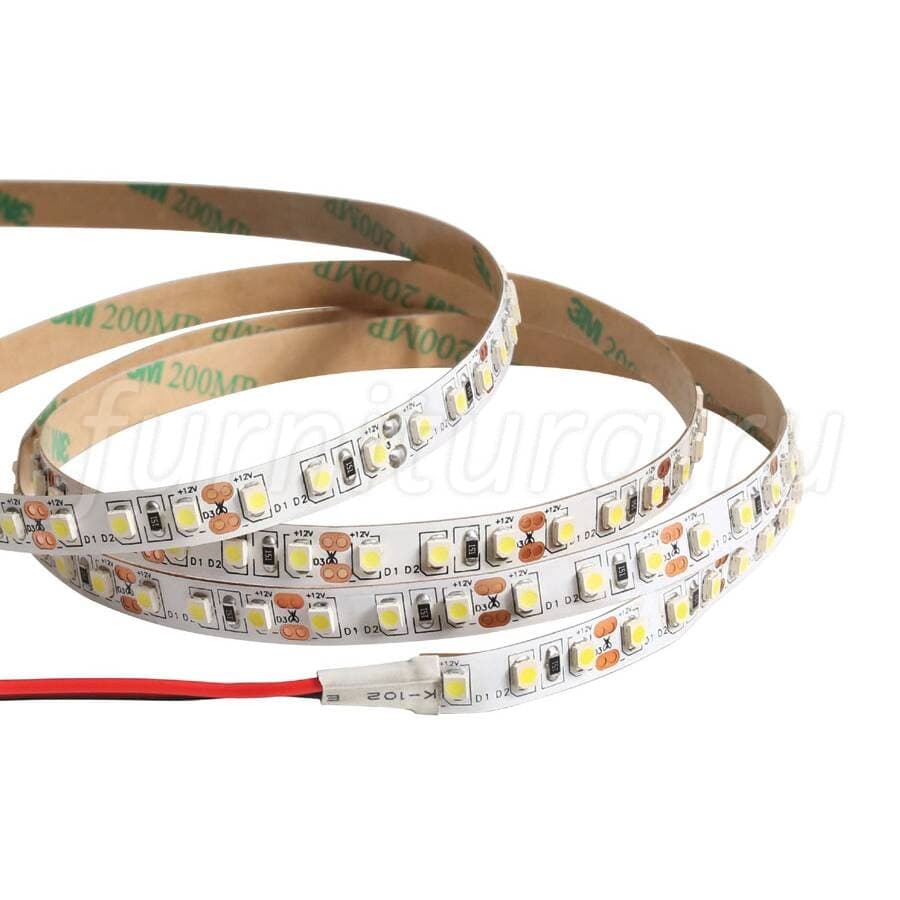

Что такое светодиодная лента — это светодиодный модуль на гибкой печатной плате, свернутый в катушку, который применяется в качестве контурного освещения. Лента представляет собой удобное решение для креативных идей, оригинальных световых решений и часто используется дизайнерами и покупателями.

Производителей лент на светотехническом рынке достаточно — это Osram, Philips, Foton, Gauss, Luna и другие. Светодиодная лента продается в виде 5 м или 10 м катушки, но это не значит, что использовать все метры катушки нужно полностью. Большинство линеек режутся с кратностью 10 светодиодов (на ленте нанесен соответствующий знак «ножницы»).

Технические характеристики светодиодных лент

Светодиодная лента обладает характеристиками, которые учитываются при выборе:

— Цветовая температура белого света (цвет света) делятся на тепло-белый «WW», нейтрально-белый «NW» , холодно-белый «CW». Разброс оттенков белого примерно в пределах от 2700 К до 6500 К (К= кельвин). Читайте внимательно данные на упаковке, так как у разных производителей цветовая температура разная. Помимо белого цвета представлены светодиодные ленты с красным, синим, зеленым, желтым или оранжевым светом. Универсальным решением для любителей цветных эффектов станут RGB-ленты, которые при смешивании красного, зеленого и синего цвета позволяют получить разнообразные оттенки.

Рекомендация: не пытайтесь применять RGB-ленту как источник качественного белого света. Вы его не получите. Оттенок будет с примесями какого-либо цвета. Если хотите нормальный белый свет, выбирайте белые светодиоды.

— Напряжение, от которого работаю светодиодные ленты 12 В или 24 В. Если говорить о светоотдаче, то как пример, лента LS 2835 60 led/m CW luna (60903) длиной 5 м имеет 20 светодиодов на метр, светоотдача одного светодиода около 12 люмен, значит получается 800 люмен на метр (4000 люмен на катушку).

— Потребляемые мощности небольшие 60–90 Вт на 5 м катушку. Так как лента применяется для декоративных целей, обозначения контуров, создания визуальных эффектов, а не для функционального освещения, то угол света светодиодов широкий (120°).

Основные светотехнические понятия мы описывали в статьях на данную тему.

Комплектация светодиодных лент

Что нужно для подключения светодиодной ленты?

Чтобы система заработала, ее нужно правильно собрать.

Что необходимо: светодиодная лента, блок питания (лента низковольтное изделие). Для RGB-версии еще понадобится контроллер для управления цветом света или диммирования. Одного хватает на ленту мощностью примерно 100 — 120 Вт. Если мощность ленты больше, чем может потянуть контроллер, то докупается усилитель.

Если конфигурация световой системы не линейная или имеет места стыка, то соединение частей ленты происходит с помощью коннекторов и клипс (простых или герметичных).

Установка и монтаж светодиодных лент

Ленты в катушках режутся ножницами максимально близко к нужной длине. На изделии обозначают места, где это возможно сделать (кратность 5–10 см). Разрезав в другом месте, вы нарушите целостность токопроводящих дорожек, по которым идет питание светодиодов.

На тыльной стороне ленты (где нет светодиодов) есть защитная пленка, под которой находится липкое основание. Лента приклеивается на обезжиренную поверхность, но лучше наклеивать на алюминиевую полосу или профиль. Этот вариант лучше с точки зрения теплоотдачи.

Срок службы светодиодов, в среднем (в зависимости от производителя или конкретного изделия) составляет до 50 000 часов. Значит, будет радовать жильцов 5 лет при работе 24 часа в день и 15–17 лет при 8 часовой работе.

Иногда возникают комментарии, что светодиоды работают меньше указанного срока. Это связано с такими причинами как использование дешевых компонентов, низким качеством сборки или выходом из строя блока питания или контроллера. Также проблемы возникают в связи с перегревом (то есть не используется теплоотвод).

Где использовать светодиодные ленты

Светодиодная лента применяется как для интерьеров, так и для улицы. Поэтому обращайте внимание на степень защиты IP: IP20 — для домашнего использования, IP44 — не боится влаги, IP65 — работает под дождем, а IP68 не боится погружения под воду. Термостойкие модели не боятся высоких температур и применяются в саунах. Влагозащищенные изделия залиты в силикон и имеют надежную защиту для стабильной работы.

Декоративные возможности светодиодной ленты разнообразны: это может быть закарнизная подсветка, контурная подсветка декоративных и архитектурных элементов, подиумов, ниш, плинтусов, зон бассейнов и много другого. Возможности ограничиваются только фантазией.

После монтажа не должны быть видны световые точки от каждого Led-а. Располагайте ленту на расстоянии от освещаемой поверхности или так, чтобы он отражался от стены или потолка (для закарнизной подсветки). Сама лента не должна быть видна, ее прячут за бортиком/ карнизом. Также за карнизом размещают блоки питания. Правильный световой эффект — ровное, равномерное, одноцветное свечение.

Технологические достижения светодиодных технологий:

— широкие возможности в области дизайна благодаря разнообразию цветов и гибкости

— экономически выгодное решение за счет малого потребления энергии, большому сроку службы и минимальному техническому обслуживанию

— максимальная надежность в сложных условиях

Читайте также:

Почему светодиодная лента не работает? Как это исправить?

Светодиодные ленты декоративные светильники широко используются, используются ли они для украшения интерьера или экстерьера комнаты или магазинов, очень практичны. Однако в процессе использования иногда возникают ситуации, когда светодиодная лента не работает. Например, светодиодная лента не светится и не мерцает. Какова причина этого? Как это решить?

Светодиодная лента не работает, это вообще три случая.Во-первых, проблемы с питанием, во-вторых, светодиодная лента или повреждение разъема и контроллера, в-третьих, проблемы с окружающей средой. Нам нужно проверить это в этих трех аспектах.

Светодиодная лента вообще не загорается?

1. Убедитесь, что номинальное напряжение и ток вашего источника питания совместимы с вашей светодиодной лентой.

Например, у вас блок питания 12 В постоянного тока, он не будет работать со светодиодной лентой 24 В. Проверьте заднюю часть блока питания, на которой указано выходное напряжение.Затем проверьте саму светодиодную ленту , входное напряжение которой будет обозначено в точках подключения светодиодной ленты.

2. Убедитесь, что ваш блок питания работает правильно.

3. Проверьте и изолируйте другие аксессуары в той же цепи.

4. Проверьте отсутствие видимых ослабленных соединений. , убедитесь, что все ваши разъемы и провода находятся на своих местах и ​​не выпали. Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные ленты в беспаечные разъемы, которые являются частыми точками выхода из строя контактов.

Примечание: блок питания должен быть включен для этого теста.

У светодиодной ленты есть участки, которые не загораются?

Если у вас горит весь сегмент светодиодной ленты , но вы заметили участок светодиодной ленты, который остается темным, у вас может быть « разомкнутая цепь » в одной из частей.

Это означает, что из-за производственного брака или некоторого механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только для этой секции светодиодов.

Если вы знакомы с пайкой, вы можете попробовать повторно нагреть паяные соединения для каждого из светодиодов и компонентов вдоль мертвой секции. В противном случае лучше всего обратиться к поставщику с просьбой о замене (если они предоставляют гарантию) или просто удалить неисправную секцию, разрезав по линиям разреза и снова соединив два сегмента с помощью соединительных зажимов .

Если ваш светодиод
полосы не работают после резки, вы можете обратиться к этому «Как исправить светодиодные ленты Xiaomi, которые не работают после резки?

«сообщение, чтобы получить ответ.

ПРИМЕЧАНИЕ:

1. Высокотемпературная стойкость светодиодной ленты невысока, поэтому, если температура сварки и время сварки светодиода не контролируются должным образом в процессе производства и обслуживания, светодиодный чип будет повреждены из-за сверхвысокой температуры или постоянной высокой температуры. Это вызывает ложную смерть ремня светодиодной лампы.

2. Светодиод — это элемент, чувствительный к статическому электричеству, поэтому, если электростатическая защита не выполняется должным образом в процессе производства, светодиодный чип выгорит из-за статического электричества, что приведет к потуханию светодиодной ленты.

● Более 300 000 товаров

● 20 различных категорий

● 15 локальных складов

● Несколько ведущих брендов

● Глобальные варианты оплаты: Visa, MasterCard, American Express

● Принимаются PayPal, Western Union и банковские переводы

● Boleto Bancario через Ebanx (для Бразилии)

● Незарегистрированная авиапочта

● Зарегистрированная авиапочта

● Линия приоритета

● Ускоренный доставка

● 45-дневная гарантия возврата денег

● 365-дневная гарантия на бесплатный ремонт

● 7-дневная гарантия по прибытии (DOA)

Устранение неисправностей разъемов для полос RGB — HitLights

Ниже мы обсуждаем проблемы с цветовыми отклонениями при использовании подключения RGB-полосы к полосе rs и как решить эти проблемы.

ШАГ 1 . Убедитесь, что полоски вставлены правильно.

Убедитесь, что черный провод (положительный провод в данном случае) на разъеме полосы RGB находится на той же стороне, что и символ ‘+ 12V’ , расположенный на одной стороне каждой полосы. Теперь, когда вы выяснили, какой конец полосы является положительным, совместите его с концом разъема «+» , который указан на белой коробке разъема.Если у вас правильная полярность для обеих полосок, то давайте перейдем к шагу 2.

ШАГ 2. При правильной полярности мы можем включить свет.

Чтобы упростить остальные шаги, установите для полосок белый цвет , как только вы их включите. Если ваша первая полоска горит белым, а вторая полоска не загорается вообще или отображает цвет, отличный от белого, то у нас возникла небольшая проблема, и нам нужно рассмотреть их поближе. соединения, с которыми иногда бывает сложно работать.

ШАГ 3. Если обе светодиодные ленты не становятся белыми, когда вы устанавливаете их на белый цвет.

Откройте коробки разъемов, чтобы увидеть соединения светодиодной ленты. Ниже приведен список нескольких ситуаций, касающихся цвета светодиодов (или его отсутствия), и того, что может происходить здесь:

— Нет цвета: Цепь +12 В / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
— Пурпурный / розовый цвет: Зеленый цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
— Желтоватый цвет: Синий Цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
— Голубой / сине-зеленый цвет: Красный цепь / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме

В случае, если вам нужно отрегулировать световые полосы и металлические площадки голыми руками, не нужно беспокоиться, потому что наши светодиоды работают от 12 вольт постоянного тока , и там нет опасности удара током!

При открытой коробке разъема нам нужно проверить и убедиться, что овальные или круглые медные контактные площадки светодиодной ленты правильно выровнены с серебряными контактами разъема.

Если вы видите, что они не выровнены правильно, осторожно переместите полоску назад и вперед , пока полоски не загорятся должным образом, это обычно решает проблемы с подключением!

ШАГ 4. Пока вы выравниваете светодиодные полосы.

Наблюдайте за своей второй полосой (той, которая не загоралась правильно) и подождите, пока она не начнет вести себя должным образом.

После того, как полоски заработают, как предполагалось , защелкните разъем и поразитесь, насколько хорошо вы проделали работу и как потрясающе выглядят ваши светильники.

(Marveling занимает минимум от двадцати до сорока минут и является абсолютно необходимым шагом для того, чтобы соединение оставалось надежным. Я серьезно!)

Не забудьте использовать наши разъемы и будьте уверены, что ваша установка совместима с наши полоски. Мы эксперты в области светодиодов и гордимся этим! Мы рекомендуем использовать только разъемы HitLights для любых наших совместимых светодиодных лент, используемых в ваших проектах.

Спасибо, что прочитали эту часть нашей серии статей по поиску и устранению неисправностей, мы искренне надеемся, что она была полезной.

Замените нестандартные соединители и обеспечьте совместимость с вашими проектами. Просмотрите нашу коллекцию разъемов и аксессуаров, а также варианты RGB ниже и получите 15% скидку весь ваш заказ с кодом купона: CONNECT15

5 способов исправить неработающую светодиодную ленту Aura

Светодиодная лента aura не работает Светодиодные ленты

позволяют вам проявить творческий подход к общему облику вашего дома. Вы можете попробовать разные цветовые комбинации, чтобы соответствовать тематике каждой комнаты.Они недороги и очень просты в установке. Аура предлагает своим покупателям качественные светодиодные светильники по доступным ценам. Итак, если вы студент колледжа, вы можете сэкономить немного денег, выбрав Aura среди других брендов.

В последнее время многие пользователи упоминают о проблемах с работой светодиодной ленты Aura. В этой статье мы рассмотрим некоторые методы, которые вы можете использовать для устранения этих проблем.

Как исправить неработающую светодиодную ленту Aura?

  1. Проверить статус питания

Чаще всего причиной того, что светодиодные фонари не работают, является неисправный адаптер.Из-за чего ваши светодиодные фонари не могут потреблять электроэнергию. Мы рекомендуем вам получить запасной кабель или адаптер и попробовать использовать его со светодиодной лентой, чтобы решить проблему.

  1. Контрольные точки подключения

Очень часто клиенты повреждают точки контакта в процессе установки. Это приводит к тому, что цепь оказывается неполной, и ваши умные фонари перестают работать. Чтобы решить эту проблему, вы должны физически проверить все точки контакта, чтобы определить причину этой ошибки.Светодиодная лента просто не может работать, если точки контакта повреждены. Потому что ток будет отключен, и вы останетесь с неисправными светодиодными лентами.

  1. Проверить напряжение

Часто клиенты просто увеличивают длину своих светодиодных лент, не просматривая предварительно руководство пользователя. Различные светодиодные ленты имеют разные требования к напряжению и рекомендуемую длину, которую вы должны использовать для установки этих светильников в своем доме.

Итак, если вы превысили рекомендованную длину, просто разделите ее на две полоски и подключите их к источнику питания. Таким образом, поток энергии будет оптимизирован, и ваши светодиодные ленты не будут иметь проблем с включением.

  1. Сбросьте настройки светодиодных лент

Если вы убедились, что поток мощности оптимален и вы не превысили рекомендуемую длину, попробуйте выполнить быстрый сброс светодиодных лент. Вы можете сделать это, следуя инструкциям в руководстве пользователя.Некоторые модели также позволяют сбросить светодиодную ленту через мобильное приложение.

Обязательно прочитайте руководство пользователя и правильно выполните каждый шаг, чтобы сбросить светодиодную ленту, и это должно устранить любые незначительные ошибки, с которыми вы столкнулись.

  1. Связаться с поставщиком

Если у вас ничего не работает, вероятно, вы получили неисправную полосу светодиодных индикаторов. В этом случае единственный вариант — заменить его. Но перед этим обязательно обратитесь в службу поддержки Aura и попросите помощи у службы поддержки.Отправьте им электронное письмо с подробным описанием вашей проблемы, чтобы они могли определить реальную проблему. После этого просто следуйте их инструкциям шаг за шагом, и все будет готово.

Светодиодные ленты Can You Cut

Q: Могу ли я разрезать светодиодные ленты? Где резать светодиодные ленты?

A: Поскольку светодиодная световая лента имеет фиксированную длину и не всегда возможно покупать световые полосы подходящей длины каждый раз, пользователи часто спрашивают, можно ли отрезать световую полосу до фиксированной длины.На самом деле существует множество брендов и продуктов светодиодных лент, поэтому можно ли нормально использовать световую полосу после резки — это не вопрос, на который можно дать общий ответ. Это действительно зависит от конкретного продукта. В общем, если на световой полосе есть линия разреза, ее можно разрезать; если нет, лучше не резать.

Часть 1. Как резать светодиодные ленты

Часть 2. Как исправить светодиодные ленты при резке

Часть 3. Как использовать светодиодные ленты после резки

Часть 1.Как резать светодиодные ленты

Перед тем, как разрезать световые полоски, убедитесь, что купленную полоску можно разрезать; в противном случае разрезание световой полосы может сделать ее непригодной для использования; при этом не забудьте отключить питание; Прямое разрезание световой ленты, подключенной к источнику питания, чрезвычайно опасно.

Шаг 1. Измерьте длину

Если купленная светодиодная лента слишком длинная, нужно отрезать лишнюю часть. Первое, что вам нужно сделать, это отмерить нужную длину.Если вы случайно разрежете полоску слишком коротко, ваши усилия будут потрачены зря.

Шаг 2. Найдите логотип ножниц на
световая полоса

Для удобства пользователей производители разместили логотип ножниц на режущей части своих светодиодных лент. Чтобы избежать повреждений, перед резкой необходимо найти логотип ножниц.

Шаг 3. Режьте ножницами

Последний шаг — ножницами отрежьте лишнюю полоску в месте, отмеченном логотипом ножниц.Если вы случайно разрежете по диагонали, свет может перестать работать, поэтому убедитесь, что вы режете прямо.

Часть 2. Как исправить светодиодные ленты при резке

Q: Я купил светодиодную ленту и использовал ее часть, но я также хочу использовать оставшуюся часть. Это возможно?

A: Если приобретенную вами светодиодную ленту можно разрезать, оставшуюся часть, которую вы отрезали, больше использовать нельзя. Если вы хотите повторно подключить их после резки, вы должны использовать дополнительный 4-контактный разъем для повторного подключения.Однако, если при резке и подключении выполняется неправильная операция, это также может привести к тому, что световая полоса перестанет работать должным образом. Поэтому мы рекомендуем вам дважды проверить длину полосы перед обрезкой и избежать необходимости повторного соединения после резки.

Если вам нужно повторно подключить светодиодную ленту после резки, вам понадобится дополнительный 4-контактный разъем. Как правило, этот продукт не входит в комплект светодиодных лент и приобретается отдельно.

Шаг 1. Купите подходящий 4-контактный разъем

.

Существует множество продуктов для световых разъемов, поэтому вам нужно выбрать подходящий в соответствии с типом световой полосы.Если ваша световая полоса имеет ширину 10 мм, выбранный вами 4-контактный разъем должен подходить для 10 мм. Если ваша световая полоса имеет ширину 8 мм и вы приобрели разъем 10 мм, она не подойдет.

Шаг 2. Откройте разъем

Если на разъеме есть крышка, необходимо открыть разъем сбоку.

Шаг 3. Вставьте световую полосу в разъем

Поместите два обрезанных конца светодиодной ленты в зажимы разъема. На этом этапе вы должны убедиться, что они не перевернуты, следуя инструкциям на картинке.

Шаг 4. Закройте разъем

После размещения световой полосы закройте крышку разъема и попытайтесь проверить, нормально ли светится световая полоса после подключения источника питания. Если подключенные детали не загораются нормально, попробуйте отрегулировать точку соединения между разъемом и световой полосой.

В общем, повторное соединение полосы после обрезки вызывает определенные затруднения. Вам не только придется покупать дополнительные разъемы, но и любая неправильная операция может привести к тому, что полоса выйдет из строя.Поэтому лучше убедиться, что требуемая длина правильная, и избежать потерь.

Часть 3. Как использовать светодиодные ленты после резки

Q: Обрезанная светодиодная полоса все еще работает?

A: Некоторые световые полоски можно отрезать до определенной длины и продолжить работу. Однако их необходимо обрезать по отметке среза. На светодиодных лентах есть несколько крошечных и точных деталей. Если вы случайно порежете не в том месте, свет может перестать нормально работать.

После отрезания световой полосы вы можете разместить необходимые детали в правильном положении и включить свет, выполнив следующие действия. Следующие шаги используют в качестве примера светодиодные ленты Lepro:

Шаг 1. Убедитесь, что стена сухая и чистая

Если вам нужно прикрепить световую полосу к стене, сначала очистите стену. Если стена пыльная или мокрая, вы не сможете правильно прикрепить светодиодную ленту.

Шаг 2. Вставьте светодиодную ленту

После очистки стены вы можете оторвать покрытие на супер клее 3M за световой полосой и приклеить его в нужном месте.

Шаг 3. Подключите светодиодную ленту

Если вы приобрели комплект светодиодных лент, он должен поставляться с разъемом и контроллером. Вы должны использовать разъем для подключения световой полосы и контроллера. При соединении световой полосы и разъема обратите внимание на переднюю и заднюю части. Если световая полоса вставлена ​​задом наперед, она не будет работать должным образом.

Шаг 4. Подключите питание и включите
Светодиодная лента

Последний шаг — подключить контроллер к источнику питания, и вы должны увидеть, что светодиодные полосы загорелись.

После выполнения вышеуказанных шагов, если вы обнаружите, что светодиодная лента по-прежнему не горит, проверьте, нет ли проблем с подключением. Если установка нормальная, это означает, что световая полоса могла быть повреждена во время процесса резки, поэтому будьте осторожны и всегда разрезайте в соответствии с логотипом на полосе.

Устранение общих неисправностей для умных светодиодных лент — Novostella

Q1: Как изменить вашу сеть WiFi на 2.4GHz?

A1: Этот интеллектуальный фонарь поддерживает подключение только на частотах ниже 2,4 ГГц, но большинство маршрутизаторов поддерживают сети как с частотой 5,0 ГГц, так и с частотой 2,4 ГГц. Если ваша текущая сеть Wi-Fi составляет 5,0 ГГц, попробуйте зайти в меню маршрутизатора, выбрать настройки беспроводной сети, включить канал 2,4 ГГц. У разных марок маршрутизаторов могут быть разные меню настроек. Более подробную информацию вы можете найти в конкретных инструкциях вашего маршрутизатора в Google.

Q2: Могу ли я расширить полосу света с помощью одного адаптера питания?

A2 : Один адаптер питания поддерживает только полосу шириной 1 x 6 м, мы не рекомендуем ее увеличивать.

Q3: Не удается найти полосу света при добавлении устройства в приложение?

A3: Быстро, несколько раз подключайте и отключайте полоску 3 раза (вкл-выкл-вкл-выкл-вкл-выкл-вкл), пока полоска не войдет в режим пробега. Выполните шаги из Части 2, чтобы подключить полосу света к приложению Magic HomePro.

Q4: Не удалось добавить полосу света во время процесса подключения Wi-Fi.

A4: При добавлении световой полосы, пожалуйста,

(1) Убедитесь, что световая лента, смартфон и маршрутизатор расположены близко друг к другу

(2) Убедитесь, что и сеть маршрутизатора, и смартфон работают нормально

( 3) Подтвердите, что введен правильный пароль маршрутизатора

(4) Подтвердите, что добавляемое устройство находится под 2.4 канала WiFi. Включите трансляцию и не разрешайте скрывать Wi-Fi

(5) Убедитесь, что метод шифрования маршрутизатора — WPA2-PSK, а тип аутентификации — AES, или оба настроены как автоматические

(6) Подтвердите свой Wi- Имя Wi-Fi содержит только буквы и цифры, например: abcd1234

(7) Если количество подключенных устройств вашего маршрутизатора достигает предела, попробуйте отключить Wi-Fi-соединение некоторых устройств и подключиться снова

(8) Если маршрутизатор включает MAC фильтр адресов, попробуйте удалить устройство из списка фильтров MAC и убедитесь, что маршрутизатор разрешает подключение устройства

Q5: сбой подключения WiFi.Как изменить сеть Wi-Fi на 2.4G?

A5: При добавлении устройства проверьте

(1) Если количество подключенных к маршрутизатору устройств достигнет предела, попробуйте отключить какое-либо устройство Wi-Fi и подключиться снова

(2) Если маршрутизатор включает фильтр MAC-адресов, попробуйте удалить устройство из списка MAC-фильтров и убедитесь, что маршрутизатор разрешает подключение устройства

Q6: Почему приложение требует доступа к данным памяти, камеры, файлы и т. д. с мобильного?

A6: Для этой интеллектуальной световой полосы предусмотрены функции синхронизации с музыкой, микрофона и захвата цвета.

-Для использования функции «Синхронизация с музыкой» приложению необходимо разрешение на доступ к вашему музыкальному файлу, чтобы освещение могло танцевать с музыкальными ударами.
-Функция микрофона предназначена для включения записи звука, чтобы освещение могло танцевать вместе с вашим голосом. Звук сохраняется на USB-накопитель и может быть удален или изменен через приложение.
— Чтобы использовать функцию «Захват цвета», приложению необходимо разрешение на доступ к файлу фотографии, чтобы освещение могло отображать цвет выбранной вами фотографии.Помимо доступа к файлу фотографии, вы также можете выбрать мгновенное фото, чтобы приложение запечатлело цвет для освещения. Эти фотографии, сделанные приложением через камеру, сохраняются на USB-накопителе и могут быть удалены или изменены через приложение.

Эти функции НЕ БУДУТ удалять или изменять какие-либо ваши личные файлы на USB-накопителе, кроме тех фотографий и аудио, которые были записаны приложением.

Q7: Есть ли в приложении музыкальная функция?

A7 : Да, музыкальная функция есть.Обязательно загрузите последнюю версию MagicHome Pro вместо Magic Home.

Q8: Моему устройству не удается подключить Google Assistant или Amazon Alexa?

A8 : В этом случае проверьте

(1) Убедитесь, что вы нашли и включили навык Magic Home в своем приложении Alexa.

(2) Убедитесь, что вы вошли в приложение Magic Home Pro. , и та же учетная запись связана с вашим приложением Alexa или Google Assistant

(3) Попробуйте дать своему устройству простое имя для облегчения распознавания голоса с помощью Alexa или Google Assistant

(4) Убедитесь, что осветительное устройство и ваш Amazon Echo или Google Homedevice подключены к той же сети Wi-Fi.Если они не находятся в одной сети, Echo или Google Home не могут обнаружить осветительное устройство.

(5) Если Amazon Cloud Service или Google Cloud Service выйдет из строя, это приведет к отключению сети от осветительных устройств. В этом случае подождите и попробуйте повторно подключить устройства позже

Q9: Есть ли режим белого света с этой световой полосой?

A9 : Да, режим белого света есть. Белый свет достигается путем смешивания красных, зеленых и синих светодиодов.В результате фиктивный белый свет похож на сплошной белый свет, но все же есть небольшая разница в яркости и индексе цветопередачи.

Q10: Могу ли я использовать две водонепроницаемые ленты по отдельности?

A10 : Не рекомендуется использовать полоски отдельно.

Q11: Можно ли разрезать светодиодную ленту? Есть ли аксессуары для переподключения ??

A11 : Между каждыми тремя светодиодами на полосе есть метка «ножницы». Найдите эти отметки и разрежьте полоску по отметкам.Для любого прямоугольного положения необходимы 4-контактные L-образные зажимы шириной 10 мм (в комплект не входят).

Почему мигают светодиодные ленты?

У вас дома установлены светодиодные ленты? Если да, то поздравляем с лучшим освещением! Да, светодиодные ленты потребляют на 75% меньше энергии, чем обычные лампы, и представляют собой наиболее гибкий выбор освещения. У них также гораздо более длительная продолжительность жизни. Однако иногда вас может раздражать мигание светодиодной ленты.В этом блоге мы расскажем, почему возникает эта проблема и как ее решить. Прочтите до конца, чтобы узнать.

Наиболее распространенные причины, по которым светодиодные ленты продолжают мигать

Вот 5 наиболее распространенных причин, по которым светодиодные ленты продолжают мигать, и способы решения проблем:

Несоответствующий блок питания для освещения

Возможно, светодиодной ленте для работы требуется определенная мощность, а ваш трансформатор не подает ее.В этом случае неправильно выбран драйвер светодиода или источник питания. Это может вызвать повреждение компонентов световой ленты.

Как исправить?

Проверьте потребляемую мощность светодиодной ленты, а затем проверьте, достаточно ли силен ваш источник питания для светодиодов, чтобы безопасно обеспечивать питанием все светодиодные ленты, подключенные к трансформатору.

Плохое соединение

Часто световые кабели, соединяющие светодиодные ленты с источником питания, не подключены должным образом.Это мешает правильной работе фонарей, так как цепь периодически прерывается во время работы света.

Как исправить?

Убедитесь, что кабели от источника питания до светодиодной ленты подключены правильно и не теряются. Вы также можете припаять соединения на месте, чтобы они не двигались.

Падение напряжения светодиода

Ваши светодиодные ленты могут мигать из-за колебаний напряжения.Все электроприборы, включая полосовые лампы, для бесперебойной работы нуждаются в постоянном напряжении. Если по какой-либо причине напряжение упадет, полоска будет мерцать по всей длине, а ее яркость уменьшится.

Как исправить?

Есть много способов контролировать падение напряжения. Возможно, самый эффективный способ — по возможности минимизировать длину используемого провода. Также можно убедиться, что источник питания подключен где-то посередине полосы.

Непрерывная работа

Еще одна основная причина, по которой светодиодные ленты начинают мигать, — это постоянное использование. Иногда вы держите свет включенным несколько часов подряд. Это может значительно снизить напряжение, получаемое полосой, и впоследствии вызвать мерцание и затемнение.

Как исправить?

Что ж, в данном случае ответ очевиден. Не оставляйте свет включенным сразу на длительное время. Делайте перерыв через каждые несколько часов.Поскольку из-за чрезмерного времени работы падает напряжение, вы также можете решить проблему, следуя советам из предыдущего раздела.

Полоса повреждена

Светодиодные ленты

можно повредить практически чем угодно. Некоторые факторы, способствующие повреждению этих фонарей, — это вода и пыль. При повреждении цепь разрывается, и они начинают мерцать.

Как исправить?

Если ваши фары часто мигают и вы проверили все предыдущие пункты, убедитесь, что сами фары не повреждены.Держите их подальше от воды и регулярно очищайте, чтобы удалить скопившуюся на них пыль.

Итог

Теперь, когда вы знаете, почему возникает это мерцание и мигание и как это решить, вам нужно подумать о покупке светодиодных лент для всего дома, если вы еще этого не сделали. Мы на ledlightsunlimited.net предлагаем самые доступные и качественные светодиодные светильники. Кроме того, у вас будет огромное разнообразие цветов и стилей на выбор. И так, чего же ты ждешь? Позвоните нам по телефону (800) 321-2547 и узнайте больше о нашей продукции.Закажи сегодня!

Заявление об ограничении ответственности: Наши продукты соответствуют требованиям ROHS. Это означает, что нам известно, что они могут содержать свинец, но не превышают допустимые количества.

Почему мои светодиодные ленты не включаются? Давай исправим? 10 Лучшая идея. > Etechbag

Светодиодные декоративные ленты широко используются, используются ли они для украшения интерьера или экстерьера комнаты или магазинов, очень практичны. Однако во время использования иногда возникают ситуации, когда светодиодная лента не работает.Например, светодиодная лента не светится и не мерцает. В чем причина этого? Как это решить? Почему моя светодиодная лента не включается?

Светодиодная лента не работает, обычно бывает три случая. Во-первых, электрические проблемы, во-вторых, светодиодная лента или повреждение разъема и контроллера, в-третьих, проблемы с окружающей средой. Нам необходимо изучить это в трех аспектах.

Светодиодная лента вообще не горит? Почему не загораются светодиодные ленты .

1. Убедитесь, что номинальное напряжение и ток вашего источника питания совместимы с вашей светодиодной лентой.

Например, у вас источник питания 12 В постоянного тока, он не будет работать со светодиодной лентой на 24 В. Проверьте заднюю часть блока питания, на которой указано выходное напряжение. Затем тщательно проверьте светодиодную ленту, входное напряжение которой будет записано в точках подключения светодиодной ленты. Почему моя светодиодная лента не включается?

2. Убедитесь, что ваш блок питания работает правильно.

3. Проверка и отключение других принадлежностей в той же цепи.

4. Проверьте, нет ли видимых ослабленных соединений в оборудовании, убедитесь, что все ваши разъемы и провода находятся на своих местах и ​​не выпали из вилки.Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные ленты в беспаечные разъемы, которые часто являются точками выхода из строя контактов.

Примечание. Для этого теста источник питания должен быть включен.

Есть ли на светодиодной ленте сегменты, которые не светятся?

Если у вас есть целая секция светодиодной ленты, но часть светодиодной ленты остается темной, возможно, у вас есть «разрыв цепи» для этой секции.

Это означает, что из-за производственного дефекта или какого-либо механического повреждения во время транспортировки или установки светодиод для одной секции или одного из компонентов ослаб, что привело к тому, что светодиод для этой секции полностью не соответствовал требованиям.Почему моя светодиодная лента не включается?

Вы должны быть знакомы с тем, как работает пайка, вы можете попробовать нагреть паяные соединения для каждого из светодиодов и компонентов с этим мертвым участком. В противном случае лучше всего обратиться к поставщику за заменой (если они предоставляют гарантию) или просто удалить неисправную секцию с помощью соединительного зажима, разрезав по линиям разреза и соединив секции вместе.

Также проверьте — лампочка светодиодная декоративная.

Если ваши светодиодные ленты не работают после резки, вы можете обратиться к разделу «Как исправить светодиодные ленты Xiaomi, которые не работают после резки», чтобы получить этот ответ.

обратите внимание: почему не включаются светодиодные ленты?

1. Высокая термостойкость светодиодной ленты плохая, поэтому, если температура сварки и время сварки светодиода не контролируются должным образом в процессе производства и обслуживания, светодиодный чип будет поврежден. ed из-за сверхвысокой температуры или постоянно высоких температур. Это вызывает ложный выход из строя ремня светодиодной лампы.

2. Светодиод — это элемент, чувствительный к статическому электричеству, поэтому, если функция электростатической защиты не выполняется должным образом в процессе производства, светодиодный чип сгорит из-за статического электричества, что приведет к удалению светодиодной ленты.

Немного быстрой проверки —

1. Бусины светодиодных лент должны быть сломаны или повреждены во время транспортировки, если свет не покрыт полной защитой.

2. Должен быть неисправен свет в точках пайки. Пайка может прекратиться при ударе во время транспортировки.

3. Плохая пайка может привести к расслоению или расслоению, когда полоса света изгибается для использования. Почему не включаются светодиодные ленты.

4. Использование оловянного припоя может вызвать ту же проблему, о которой мы только что упомянули.

5. Некоторые фонари имеют гибкую установку. Светодиодные фонари с углами изгиба слишком велики, в результате чего светодиодные фонари с гибкими соединениями и ярким медным разделением обеспечивают правильную установку.

6. Чрезмерный изгиб может вызвать отслоение стыков от медной фольги.

7. Толстый слой припоя на печатной плате световода приводит к пайке и неполному сплавлению печатной платы.

8. Гибкую светодиодную ленту нельзя поворачивать во время установки.
