Медный провод и кабель

Медный провод и кабель


Сегодня, несмотря на конкуренцию со стороны других материалов, медь остается предпочтительным электрический проводником почти во всех категориях электропроводки. Например, медный провод используется в производстве электроэнергии, передачи электроэнергии, распределении электроэнергии, телекоммуникации, электроника схемы, и в бесчисленном множестве типов электрооборудования. Помимо электрических проводников, и других важных электрических приложений для меди включают электрические контакты и резисторы.

Электропроводка в зданиях, является наиболее важным рынком для медной промышленности. Примерно половина всей меди добывается и в последующем используется в производстве электрических проводов и кабелей для проводники.

Типы медного провода и кабеля


Одножильные медные проволоки, которые также называются сплошной проволокой или твердым сердечником, состоят из одного куска медной проволоки, которые окружены изолятором.


Одножильные медные проводники, как правило, используется как проволока для двигателей и трансформаторов. Они довольно жесткие, тяжело гнуться, и, как правило, устанавливаются в постоянные, обслуживаемые, небольшие сооружения. Одножильные медные нити обеспечивают механическую прочность и хорошую защиту от окружающей среды.

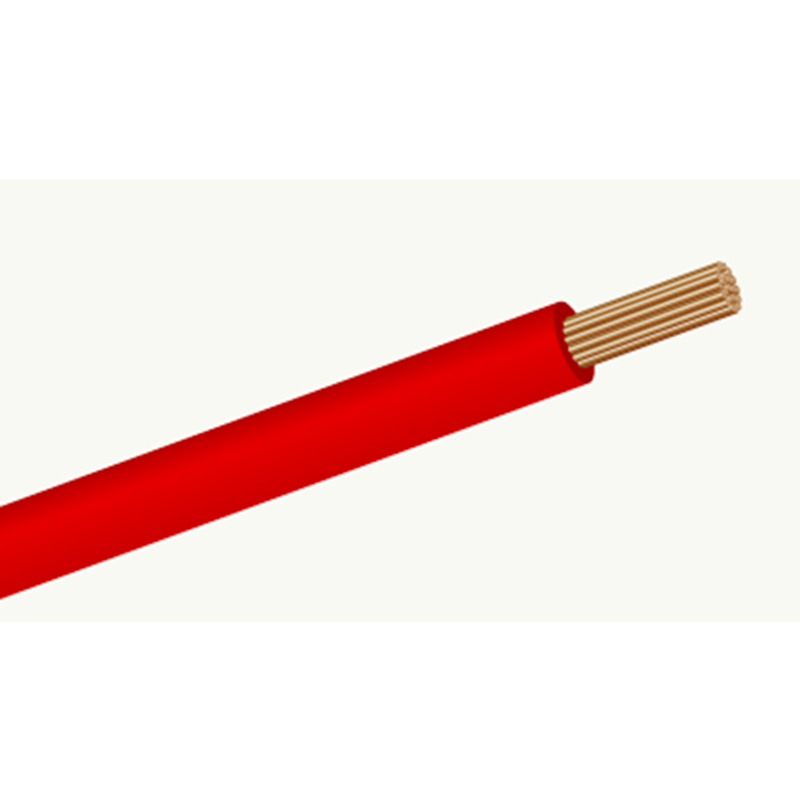

Многожильный медный провод относится к группе медных проводов, которые сплетены вместе витой парой. Многожильный медный провод является более гибким и простым в установке, чем одножильная медная проволока того же сечения. Скрутка также повышает долговечность провода для сооружений с умеренной вибрацией. Одинаковое сечение многожильного провода дает по существу те же характеристики, и сопротивление одножильного провода, но с дополнительной гибкостью.


Медный кабель состоит из двух или нескольких медных проволок, которые работают бок о бок, они перекручены или сплетены вместе, чтобы сформировать единую сборку. Электрические кабели могут быть более гибкими, в скрутке проводов.


Медные провода в кабеле могут быть незащищенными или они могут быть покрыты тонким слоем другого металла, что бы уменьшить окисление, чаще всего олова, но иногда золота или серебра. Покрытие может увеличить срок эксплуатации и делает проще пайку.


Кабели могут быть изготовлены с одним или двух различных типов проволоки. Например, все медные кабелииспользуются в широком диапазоне применений, включая телекоммуникацию и распределение электроэнергии. Комбинация проводников в кабелях, таких как медь и сталь, которые используются с повышенной прочностью и с высокой проводимостью, которая требуется на большие расстояния (например, несколько сотен метров пролета), таких как телефонные кабели или для кабельного телевидения.


Некоторые кабели предназначены для многофункционального использования, такие, которые установлены в жилых домах и осуществляют связь, телефон, видео. Как правило, они сделаны из меди.


Токопроводящие кабели излучают электромагнитное поле. Кабели реагируют на энергию из любого существующего электромагнитного поля, которые вокруг него. Эти эффекты часто нежелательны, в первом случае нежелательны передачи энергии, которые могут отрицательно сказаться на близлежащем оборудование или других его частей, а во втором случае, создание нежелательных шумов, которые могут ухудшать полезный сигнал проводимый по кабелю, или, если кабель питания и контроля напряжения, вызывает нарушения работы оборудования.


Три основные конструкции кабеля (экранированный, витая пара, и коаксиальный) позволяют свести к минимуму электромагнитные наводки и передачи данных.

Экранирование кабелей


Экранированные кабели заключены в фольгу или проволочную сетку. Провода внутри защиты в основном отделены от внешних электрических полей. Простая защита не слишком эффективна против низкочастотных магнитных полей, в результате чего, например, может создаваться магнитный «шум» из близлежащего силового трансформатора.

Витая пара


Витая пара — это тип проводки кабеля, в котором два проводника (прямого и обратного провода одной цепи) скручены вместе, чтобы свести на нет электромагнитные помехи (EMI) из внешних источников и уменьшить потери сигнала. Кабели витой пары были использованы в телефонной связи в течение многих десятилетий.


Коаксиальные кабели


Коаксиальные кабели уменьшают низкочастотные магнитные передачи и помехи. Они состоят из двух или более проводов, которые обернуты концентрическим и разделенным диэлектрическим изоляционным материалом. Термин, коаксиальный, был придуман потому, что центральным проводником и внешним проводником, является экран, образующий концентрические цилиндры. Это вызывает напряженное индуцированное магнитное поле между экраном и основным проводником, который состоит из двух почти равных величин, которые дополняют друг друга. В центре проводника коаксиального кабеля может быть одна жила или он может быть в скрученном положении.


Общие материалы, используемые в проводнике коаксиального кабеля, включают медь, консервированную или посеребренную медь, покрытые медью сталь, и медью алюминий.

Реже, алюминий используется в качестве альтернативного внутреннего проводника.

Внешние проводники, как правило, сделаны из тканей медной сетки по слою косы щит, или реже, из алюминиевой фольги. Этот уровень также дает проводу защиту от помех, кабели изолированные гибкие, трубчатые изолирующий слой из полиэтилена (ПЭ), полипропилен (PP), фторированный этилен пропилен (FEP) или политетрафторэтилена (ПТФЭ).


Преимущество коаксиальной конструкции в том, что электрическое и магнитное поля приурочены к диэлектрической с небольшой утечкой за пределы экрана. С другой стороны, электрические и магнитные поля за пределами кабеля в основном хранятся от помех от сигналов внутри кабеля. Это свойство делает коаксиальный кабель хорошим выбором для проведения слабых сигналов, что не может терпеть вмешательства со стороны окружающей среды при более высокой мощности сигналов, которые не должны излучаться в структуры и схемы.

Проволоки


Провода поставляют электроэнергию в жилых, коммерческих и промышленных зданиях, передвижных домах, рекреационных автомобилей, лодок, и подстанций на напряжение до 600В. Толщина проволоки выбирается на основе токовой нагрузки, в сочетании с требованиями по безопасной рабочей температуре. Проволока сплошного сечения используется для меньших диаметров; типы включают коррозионно-стойкий кабель (две или более изолированные жилы с неметаллической внешней оболочкой), бронированные или BX кабель (кабель окружен гибким металлическим корпусом), биметаллический кабель, служебный кабель, подземный кабель фидер, TC кабель, огнестойкий кабель и кабель с минеральной изоляцией, в том числе минеральной изоляцией медного кабеля.

Медь считается лучшим материалом для создания проводов, потому у нее хорошая проводимость, прочность и надежность. По долговечности система проводов в здании из меди может быть наиболее экономичным проводником.


Медные провода используется в строительстве, и имеют 100% проводимость. Медный провод в здании требуется меньше изоляции и может быть установлен в небольшие каналы.

Кроме того, сравнительно медный провод может поместиться в тот или иной канал, чем проводники с проводимостью ниже. Это хорошо «провод заполнения» является особым преимуществом, когда система перемонтирована или расширена.


Медный провод в здании совместим с латунным покрытием. Проволока обеспечивает связь, которая не будет разъедаться или ползти. Это, однако, не совместимо с алюминиевыми проводами и разъемами. Если два металла соединяются, может произойти гальваническая реакция. Анодная коррозия в процессе реакции может разъесть алюминий. Именно поэтому большинство приборов и электротехнического оборудования используют медные провода и медный провод для подключения к системам здания проводки.

Медная проволока в здании это термин, который относится к домам, где электричество осуществляется исключительно по медной проводке. Во всех домах есть медь, медные проводники используются в выключателях, в схемах подключения (для розеток, выключателей, светильников и т. п.), а также в специальных отраслях, где есть тяжелые нагрузки техники (например, диапазоны, печи, сушилки для одежды и кондиционеры).

Попытки заменить медь алюминием в проводке в зданиях были отменены в большинстве стран, когда было обнаружено, что соединения алюминия постепенно ослабляли связи, в сочетании с тем, что продукты окисления алюминия являются резистивные. Пружинные контакты в значительной степени облегчают эту задачу с алюминиевыми жилами в здание провода, но некоторые строительные нормы и правила по-прежнему запрещают использование алюминия.


Кабель Витая пара изобрел Александр Грэхем Белл в 1881 году. Сегодня, витая пара кабелей является самым популярным сетевым кабелем и часто используется в сетях передачи данных на короткие и средние соединения длины (до 100 метров или 328 футов). Это связано с его относительно меньшими затратами по сравнению с оптическим волокном и коаксиальным кабелем.


Витая пара может быть экранированной или неэкранированной.

Экранированная витая пара (STP) — кабель из медной оплетки, алюминиевой косы, или алюминиевой фольги. Эти материалы окружают проводники, придавая тем самым большую устойчивость к электрическим помехам, чем неэкранированная витая пара и позволяет использовать его гораздо большей длины. Однако, так как STP гораздо тяжелее, чем неэкранированная витая пара (UTP), с ней труднее работать, и она имеет другое сопротивление, и не используется для Ethernet.


Неэкранированная витая пара (UTP Кабели) являются основным типом кабеля для телефонной связи. В конце 20-го века, UTPs стала наиболее распространена в качестве компьютерного кабеля, сетевого кабеля, особенно в соединительных сетевых соединениях.

Они все чаще используются в видео-приложениях, в первую очередь для камер слежения.

UTP кабели, которые прокладывают над потолками и внутренними стенами используют твердое ядро меди для каждого проводника, что позволяет кабелю сохранять свою форму при сгибании. Соединительные кабели, которые соединяют компьютеры, спутниковые тарелки, используют многожильный медный провод, потому что они должны быть согнуты в течение своей эксплуатации.

UTPs самый лучший доступный сбалансированный провод.

UTP кабели включают в себя: кабель категории 3 , в настоящее время минимальные требования по FCC (США) для каждого телефонного соединения; кабель категории 5e , 100-МГц расширения пар для работы Gigabit Ethernet (1000Base-T) и кабель категории 6 , где каждая пара работает 250 МГц для улучшения 1000Base-T производительность.

Самая современная практика сегодня показывает провода в зданиях используются категории 5e кабеля UTP, которые подходят для передачи до 100 Мбит/с.

Некоторые категории кабелей используют связанные пары, где два провода каждой пары соединяются без клея. Это значительно улучшает изменения сопротивления, особенно после установки, где изгиб и кручение кабеля, как правило, делает пару открытой. Кабели с отдельными парами в своих каналах позволяет иметь жесткий контроль расстояния и перекрестных помех между парами. Большинство кабелей категории требуют минимального радиуса изгиба «в четыре раза больше диаметра» при установке.

В медной витой паре проводов сети, сертификации медных кабелей достигается за счет тщательной серии испытаний в соответствии с Telecommunications Industry Association (TIA) и Международной организацией по стандартизации (ИСО).

одножильные и многожильные медные провода

Современный рынок предлагает большое разнообразие кабельных систем, отвечающих всем требуемым условиям эксплуатации, тем самым увеличивая и делая более эффективным производственный процесс как в различных промышленных сферах, так и в домашних. Разнообразие электрических кабелей огромно: СИП (силовой кабель для воздушных трасс), ВВГ (кабель для домашней проводки), ТПП (провода для прокладки телефонных линий), STP, FTP, UTP (сетевые и телефонные кабельные системы) и др. Но данные модели не всегда обладают нужной гибкостью и устойчивостью на перегиб. В среднем они выдерживают порядка несколько десятков или сотен перегибов. При подводке проводки к передвижным силовым промышленным аппаратам этих свойств зачастую не хватает. Именно поэтому в 80-х годах прошлого века производители учли все нюансы и разработали инновационную продукцию – гибкий кабель, у которого устойчивость к перегибам увеличилась в разы в сравнении с его предшественниками.

Гибкий кабель с сечением 1,5

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

  • Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
  • Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
  • Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
  • Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Отличие одножильного от многожильного провода

В процессе выполнения домашних строительных работ у неопытных мастеров часто возникает вопрос, какой электрический провод лучше: многожильный или одножильный для прокладки проводки.

Стоит подчеркнуть, что многожильные кабеля являются более гибкими и обладают лучшей эластичностью в сравнении с одножильными.

Одножильный провод состоит из одной литой токопроводящей жилы, многожильный – из большого количества мелких волосков. Однозначного ответа, какой вид кабеля лучше, нет – все зависит от индивидуальных особенностей применения, но можно выделить ряд достоинств каждого из них.

Одножильный кабель

Преимущества и недостатки одножильной системы:

  1. Стоимость одножильной проводки значительно ниже цены многожильной аналогичного сечения;
  2. В случае отсутствия возможности монтажа одножильного кабеля в гофрированную трубку или кабель-канал за счет его жесткости возможна укладка в канву без дополнительных средств защиты провода. Это идеальный вариант для подводки источника питания к осветительным приборам и розеткам в бытовых условиях;
  3. При подводке к автоматам и бытовым приборам не требуется дополнительного лужения;
  4. Применим для монтажа с ограниченным радиусом изгиба, в случае расположения проводки под углом в 90 градусов лучше отдать предпочтение многожильному кабелю.

Кабель электрический многожильный медный гибкий обладает рядом преимуществ, отсутствующих в одножильном:

  1. Подходит для прокладки проводки в канву неправильной формы с изгибами и поворотами;
  2. В процессе эксплуатации подвержен меньшему нагреванию, хорошо себя зарекомендовал при температурных скачках;
  3. Легче монтируется в гофрированную трубку и короба, соответственно, впоследствии в случае необходимости легче извлекается из них;
  4. Устойчив к растяжению и многократному изгибанию, без нарушения целостности конструкции. Более легкий изгиб в сравнении с одножильной проводкой, повышенная ударопрочность;
  5. Незаменим в удлинителях и электрических домашних и промышленных бытовых приборах.

Однозначно трудно сказать, что одножильный силовой кабель лучше многожильного или наоборот. Каждая из систем имеет свои преимущества. Зачастую для домашних работ предпочтение отдается одножильному кабелю за счет дешевизны и простоты в работе, но стоит учесть, что при многоразовом изгибе произойдет преломление токопроводящей жилы. Что касается промышленных объектов, там чаще всего применяются многожильные кабеля, так как в процессе прокладки сложных коммуникационных трасс требуется больше гибкости и эластичности от продукции. Многожильные кабеля обладают более высокой стоимостной оценкой, причем наблюдается прямая зависимость цены от класса гибкости продукции. Самыми дорогими являются провода 7-го класса, поскольку обладают максимально возможной гибкостью на сегодняшний день.

Разновидности гибкого кабеля

Гибкий многожильный кабель выпускается под различными марками, обладающими разными свойствами. Можно выделить наиболее востребованные из них:

  • КГВВ представляет собой продукцию, выдерживающую температурный режим от минус 50 до плюс 50 градусов за счет надежной изоляции, в состав которой входит ПВХ, обеспечивающая срок службы порядка 25 лет. Применяется для подвода электропитания к силовым установкам, например, экскаваторам, элеткроподъемникам и др. Рассчитан на напряжение порядка 1000-1500 Вольт;

Гибкий кабель из серии КГВВ

  • РКГМ предназначен для силовых линий электропередач и передвижного оборудования, рассчитан под температуру от минус 60 до плюс 180 градусов, устойчив к повышенной влажности за счет надежной изоляции из кремния и резины;
  • ВВГ предназначен для проведения электрической разводки в жилых и нежилых помещениях, в составе изоляции находится поливинилхлорид, что придает дополнительной прочности всей конструкции в целом;
  • КОГ предназначен для подвода электропитания к сварочным аппаратам различной мощности, возможна эксплуатация с высокой влажностью, а также как внутри помещения, так и за его пределами;
  • ВРБ предназначен для монтажа непосредственно в грунтовых траншеях, обладает хорошими изоляционными свойствами за счет брони, но в то же время его гибкость не отличается высокими показателями;

Гибкий кабель из серии ВРБ

  • SHIF имеет силиконовую изоляцию и предназначен для работы в экстремально высоких температурах до 220 градусов, устойчив к воздействию различных щелочных сред.

За счет своих разновидностей гибкий кабель предполагает различную установку: как в специализированные короба и кабель-каналы, так и в земляные траншеи. Также это может быть воздушная или даже открытая прокладка. Вид монтажа зависит от индивидуальных особенностей кабельной проводки, от температурного режима, скопления людей и условий эксплуатация. Исходя из требуемых условий применения, осуществляется подбор нужной продукции, отвечающей необходимым техническим характеристикам.

Видео

Оцените статью:

110 фото одножильных и многожильных вариантов

При проведении электротехнических работ не существует второстепенных вопросов. Именно поэтому необходимо правильно выбрать кабель, который бы полностью соответствовал назначению и целям использования в конкретной ситуации. В условиях активного использования в доме большого числа бытовых приборов особой популярностью пользуются провода с медными жилами.

Краткое содержимое статьи:

Назначение и достоинства

Медный кабель является эффективным решением при обеспечении передачи и распределения электроэнергии. Реализуется эта задача в системе электропередачи стационарного типа. Широкое применение он получил при проведении электротехнических работ на объектах промышленного назначения, особенно в условиях повышенного риска возгорания.

Также неоспоримым видится эффект от применения в прокладке внутренней проводки на производстве, в офисных помещениях, бытовых объектах жилого назначения.

В качестве основного рабочего компонента выступает жила токопроводящего действия. Она производится из меди электротехнического типа. Внутри конструкции, как это видно на фото медного провода, размещается несколько жил, которые тщательно изолированы и помещаются в единую оболочку.


При необходимости возможна дополнительная обработка. В частности, используются образцы с бронированной защитой или специальным экраном.

Преимущества

Повышенные параметры теплопроводности и токопроводимости. Благодаря данному свойству, вы можете использовать медную жилу меньшего диаметра в сравнении с алюминиевым аналогом. Термические потери в таком случае меньше при отсутствии окислительных процессов.

Пластичность материала. Вследствие высокой гибкости облегчается монтажный процесс – изделие можно гнуть без риска поломки.

Долговечность. Медь отличается устойчивостью к коррозийным изменениям, а поэтому замену надо будет производить не ранее, чем через 30 лет.

Повышенный уровень пожарной безопасности. Риск возгорания минимален, горение не распространяется, а изоляция не выделяет много вредных компонентов.

Конечно, алюминиевые жилы будут дешевле, а сам материала легче. Однако сопротивление медных проводов выше. Поэтому требуемый размер сечения у таких изделий меньше, чем у алюминиевых образцов.


Разновидности по типу исполнения

Для электротехнических работ могут использоваться провода с одной, двумя или тремя жилами. Известны также и многожильные образцы. Медная продукция может иметь разную форму:

Плоские с двумя или тремя монолитными жилами. Имеют удвоенную изоляцию и преимущественно прокладываются под слоем штукатурки.

Круглой формы с тремя монолитными жилами, имеющими тройной тип изоляции. Подходит для укладки под стяжку. Возможно наземное и подземное размещение в трубах.

Круглый провод многожильный медный. У них тройной вид изоляционной защиты.

Круглые образцы. Число жил 3 или 5. При составном исполнении обеспечивается двойная изоляция. За счет высокого уровня гибкости популярны при работе с гипсокартоном.

У кабеля помимо изоляционного слоя может быть реализован дополнительный способ защиты. Это обусловлено целями использования и сферой применения. Например, изготавливается продукция с бронированием, термо- и водостойкий провод, с защитой от давления извне.

Жилы могут иметь одно цветовое исполнение или быть разноцветными. Последний способ – это цветовой способ маркировки. Например, красное, черное или коричневое покрытие имеет фазная составляющая, светло-голубое «ноль», а желтое или зеленое – заземление. А вот в одноцветных моделях идентификация ведется по месту расположения – жила в центре является заземлением.


Виды по назначению

Назначение в использовании медного провода является определяющим фактором при выборе данного электротехнического компонента.

Силовой кабель

Используется для передачи электроэнергии от точки подключения на электростанции к подстанциям и крупным объектам потребителей. Имеют пятижильное исполнение с изоляцией резинового, пластмассового или бумажного типа. При бронированной защите в качестве покрытия используют алюминий или свинец.

Класс ВВГ рассчитан на номинал напряжения 600-1000 В с частотой 50 Гц. Сечение варьируется в пределах 1,5-250 кв. мм. Изоляция медных проводов данного вида – поливинилхлоридный пластикат. Также к силовым относится продукция типа ВВГЭ.

При отсутствии каких-либо дополнительных маркировок применяются при размещении одиночных линий. Их обустраивают в помещениях или на кабельных установках.

Если дополнительно установлено обозначение нг-LS, то речь идет о пожаробезопасном изделии с малым выделением дыма и низкой склонностью к распространению горения. Маркировка нг-FRLS говорит о дополнительной огнестойкости, а поэтому допустимо применение на точках сигнализации, в лифтах, для насосов. Кабель проводит ток в течение 2-3 ч. во время пожара.

Категория ВББШв – это силовой кабель с высоким уровнем сопротивления и бронированной защитой из стальной ленты. Размер сечения 1,5-240 кв. мм. Встречаются одножильный медный провод и многожильные модификации. Использование ПВХ пластиката обеспечивает высокий уровень огнеупорности.


Контрольный

Данный вид кабеля с медной жилой применяется в случае необходимости соединения разнообразных электроприборов, распредустройств. При высоком уровне влагостойкости и устойчивости к механическим повреждениям эту модель можно прокладывать в тоннелях или каналах. Допустима работа как на открытом воздухе, так и в помещениях.

Бытовой

Предназначен для проведения тока к мощным устройствам, например для сварочного агрегата (одножильные) или для переносок на улице (многожильные).

Специальные

Это кабель сигнального типа. Они применяются для обеспечения работы антенных установок, телефонных приборов. Есть также модификации с компьютерными соединительными компонентами. Могут быть:

  • высокочастотными – ориентированы на связь дальнего действия;
  • низкочастотными – для локальной передачи сигналов.

Особенности эксплуатации

Если вы задались вопросом создания новой электропроводки в доме, то важно правильно сделать выбор. Например, следует помнить, что активная нагрузка медного провода составляет 5 кВт, а вот для алюминиевого аналога данный параметр существенно ниже – всего 3 кВт.

При необходимости произвести соединение медных проводов с алюминиевыми следует помнить, что второй вид материала является более активным химическим веществом. Поэтому надо использовать специальные клеммы.

В стенах лучше размещать провода плоского типа. Так у вас отпадет необходимость обустраивать глубокие каналы. Ну а при укладке круглых образцов по гофрированным трубам существует риск нанесения стенам существенных повреждений.

Система освещения создается при помощи кабеля в 1,5 кв. мм с формированием нескольких групп подключения. А вот на розетки лучше использовать сечение медного провода 2,5 кв. мм. Но обязательно следует учесть планируемую нагрузку. Использование же трехжильного кабеля поможет создать вам эффективную систему заземления.

Медный провод является универсальным решением при прокладке электропроводки и проведении электротехнических работ любого объема. Эффективность использования определяется правильным подсчетом нагрузки и выбором соответствующего вида изделия.

Фото медных проводов

Медный кабель, медный провод. Марки кабеля / Новости

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами

ПУЭ, Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

ПУЭ, Таблица 1. 3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А

В эту категорию можно отнести кабель и провод для различных применений, которые сделаны с медными жилами. К таким можно отнести: кабель силовой, кабель ВВГ, кабель ВВГнг и другие кабеля. Каждый из них имеет свою характеристику.

  • Например, кабель силовой предназначен для непосредственной передачи электроэнергии от ТП к различным коммунальным и другим объектам, например, транспортным. В эту группу относят такие кабеля: кабель ВВГ, ВВГнг, ВВГнгд (нг-ls), ВВГз, ВВГнгз и другие.

Кабель ВВГ

Кабель идет в производстве с ПВХ изоляцией и оболочкой, которая дополнительно защищает жилы. Активно используется для прямой передачи и распределения электроэнергии от исходника в стационарные установки c переменным напряжением до 1,0 кВ. Кабель используют для прокладки как в сухих, так и влажных производственных помещениях. *полное описание кабеля ВВГ

Кабель ВВГнг

Это кабель с ПВХ изоляцией и дополнительной оболочкой, которая не поддерживает горение. Кабель медный ВВГнг рассчитан для передачи и распределения электроэнергии в различные стационарные установки. Используют для прокладки в сухих и влажных производственных помещениях, а так же на различных кабельных эстакадах и блоках.

Кабель ВВГнгд

Кабель идет с ПВХ изоляцией и в ПВХ оболочке, которая не поддерживает горение при пожаре, а также обладает пониженным дымогазовыделением. Используется для качественной прокладки в сухих и влажных производственных помещениях, а так же на кабельных эстакадах. *полное описание

Кабель ВВГз

Кабель идет с медными жилами, с классической ПВХ изоляцией в ПВХ оболочке с заполнением. Используется для прокладки, как в сухих, так и во влажных помещениях под производство. Кабель медный и считается аналогом европейского NYM.

Кабель ВВГнгз

Кабель идет с медными жилами, с полной ПВХ изоляцией в ПВХ оболочке с заполнением, абсолютно не поддерживающей горение. Прокладывают в сухих и влажных производственных помещениях. Кабель используют как аналог NYM (европейский «брат»).

Кабель ВВГ-П – это обычный плоский кабель с ПВХ изоляцией в ПВХ оболочке, с ровно параллельно уложенными жилами. Применяют для установки в производственных помещениях с разной влажностью, а так же в блоках.

Кабель ВВГ-Пнг – это стандартный плоский медный кабель с ПВХ изоляцией в ПВХ оболочке, которая не поддерживает горение. Используют для укладки в сухих и даже во влажных производственных помещениях. Используют так же для установки на открытом воздухе.

Кабель ВВГ-Пнгд – очень хороший кабель с ПВХ изоляцией, идет он в ПВХ оболочке с низким дымогазовыделением в случае пожара не поддерживает горение. Жилы уложены параллельно друг другу. Используют его в помещениях независимо от уровня влажности. Кабель плоской формы.

Кабель ВБбШв – медный кабель с ПВХ изоляцией которая дополнительно покрыта двумя стальными лентами, которые наложены таким образом, чтобы верхняя лента закрывала зазоры между витками нижней ленты. Прокладывают его в земле (траншеях), помещениях, туннелях, каналах, а так же в шахтах.

Кабель КГ — кабель идет с многопроволочными жилами (5й класс гибкости) с резиновой изоляцией в резиновой оболочке. Используется для присоединения всяческих передвижных механизмов к обычными электрическим сетям, для прокладки на суше, реках и озерах, а так же на воздухе.

Так же, в огромную группу медный кабель, провод входит кабель негорючий безгалогенный. Его используют для передачи произведенной электроэнергии с помощью воздушных линий, которые могут находиться непосредственно в середине или же за пределами помещений. Используя кабель негорючий безалогенный вам не потребуется никакая дополнительная защиты при передачи. К этой группе кабелей относятся такие модели: кабель YnKY и кабель N2XH. Оба используются при напряжении до 1 кВ, однако кабель N2XH используется чаще на объектах, к которым представлено требование повышенной противопожарной безопасности.

Кабель YnKY — кабель медный с изоляцией и в оболочке из полвинита. Используют для передачи энергии напряжением до 1 кВ.

Кабель N2XH — безгалогенный, электроэнергетический медный кабель с изоляцией и оболочкой из ПВХ. Используют для передачи энергии напряжением до 1 кВ на объектах с целью повышения требованй противопожарной безопасности. Есть логика его использовать в местах скопления людей и ценностей (культурных, материальных и др).

  • Кабель огнестойкий безгалогенный имеет изоляцию, которая превосходно сохраняет все свои свойства даже при очень сильном пожаре. К этой группе относиться такие модели, как кабель FLAME-X 950 (N)HXH FE180/E30 и кабель FLAME-X 950 (N)HXH FE180/E90. Оба выдерживают температуру до 800°С в течении трех часов. Однако, функцию изоляции первый кабель сохраняет в течении 30 минут, а второй – в течении 90 минут.
  • Кабель FLAME-X 950 (N)HXH FE180/E30 – это медный, огнеупорный кабель, который сохраняет функции изоляции на случай пожара, при температуре до 800°С минимум 3 часа и при этом сохраняет все свои свойства. Его применяют там, где нужна особая безопасность людей, а так же культурных и различных материальных ценностей.
  • Кабель FLAME-X 950 (N)HXH FE180/E90 – это медный, полностью огнеупорный кабель, который сохраняет все функции изоляции даже при пожаре. При температуре до 810°С от 3 часов и сохраняет все функции изоляции с системой, на которой установлен кабель и с крепежными элементами в течение 90 минут..

Кабель контрольный применяется для постоянного стационарного присоединения к различным электрическим приспособлениям. Кабель КВВГ относится к контрольному кабелю, идет с ПВХ изоляцией в ПВХ оболочке. Его используют для прокладки как на улице, так и в помещениях. Можно его прокладывать даже в земле.

Так же, есть различные шнуры и провода, которые применяют для всевозможных электрических механизмов и для простых бытовых аппаратов.

Провод ПВС – это гибкий провод (5й класс гибкости) со скрученными медными жилами, который идет с изоляцией и оболочкой из ПВХ. Его используют для присоединения электрооборудования и электроинструмента различного типа. Например при ремонте, различных стиральных машин, холодильников, и так далее.

Провод ШВВП – это тоже очень гибкий провод (5й класс гибкости) с параллельными медными жилами с ПВХ изоляцией и ПВХ оболочкой. Используют его для присоединения приборов чаще личной гигиены и микроклимата. Например, для электропаяльников, светильников, кухонных электромеханических приборов и другой техники. Самые популярные типоразмеры: провод ШВВП 3х1,5 и ШВВП 3х2,5

Провод ПВ З – это достаточно гибкий одножильный медный провод, который идет с ПВХ изоляцией. Нужен для электрических установок при стационарной прокладке, чаще в осветительных и силовых сетях. Для такого провода номинальное напряжение должно быть до 450 В частотой до 400 Гц или с постоянным напряжением до 1 кВ.

Провод ПВ 1 – это одножильный медный провод, который идет с ПВХ изоляцией. Провода используют в различных электрических установках, при стационарной прокладке осветительных приборах. Рассчитан провод на номинальное напряжение до 450 В частотой до 400 Гц или же на постоянное напряжение до 1000 В. Жила монолитная.

Провод МГ – медный провод без изоляции с круглыми многопроволочными скрученными проволоками. Применяется в электрических установках, аппаратах и устройствах в диапазоне температур от -60С до +55С.

Кабель передачи информации предназначен для непосредственной передачи цифрового или аналогового сигнала от исходника к потребителю. К таким кабелям относиться: кабель UTP5e, кабель FTP5e.

Кабель UTP 5e — витая пара не в экране. Используют для сетей, интернета, систем видеонаблюдения. Возможна стационарная прокладка внутри помещения. Больше информации про провод компьютерный для интернета читайте в статье: Сетевой кабель, или кабель для интернета и Кабель витая пара

А теперь посмотрим более детально, что такое кабель | провод ВВГ, как выбрать кабель и где купить с доставкой по Украине?

Силовой медный кабель ВВГ

С целью передачи электроэнергии применяется проводниковая продукция. Для передачи, транспортировки и распределения э/э в неподвижных устройствах используют кабели ВВГ. Наиболее часто встречается использование кабеля силового медного ВВГ в процессе возведения жилых домов при прокладке проводов.

Данный вид кабеля – самый распространённый, поскольку его можно прокладывать вне зависимости от условий. Он отлично “работает” как в сухих помещениях, так и в условиях повышенной влажности. Если предстоит прокладывать провода на улице, вдоль трассы, то лучшего варианта, чем электрокабель ВВГ не найти, ведь он работает с напряжением от 220В до 1000В. Нормальная частота – 50 Гц.

Никакие погодные факторы и капризы природы не помешают кабелю ВВГ распределять электрическую энергию. Зачастую данный вид провода применим в областях, климат которых умеренный либо холодный. Это объясняется тем, что ВВГ провод не теряет своих первичных характеристик даже в сложных климатических условиях. Например, провод стабилен к чрезмерной жаре (до +50 градусов), а также к морозу в -50 градусов. Кроме того, кабель ВВГ может устанавливаться в регионах, характеризующихся повышенным уровнем влажности (до 90-97%). Прокладка кабеля ВВГ может осуществляться в любых плоскостях. Так, провод может пролагаться горизонтально, вертикально, а также под наклоном. Незаменимо данное изделие и в сейсмоактивной местности.

Характеристики ВВГ

Конструкция кабеля состоит из токопроводящих жил, покрытых ПВХ пластикатом. Причём, для каждой отдельной жилы применяется пластикат разной окраски. Так, красный или светло-синий цвет указывает на то, что жила имеет нулевую рабочую силу, а жила жёлто-зелёного оттенков свидетельствует о заземляющей жиле. Толщина изоляции от 0,6 до 1,3 мм для кабеля, рассчитанного на 660 вольт (сечение до 50 кв. мм.) и от 1,4 до 1,9 мм для проводника на 1000 вольт. Чтобы не нести убытки, связанные с заменой кабеля, любые, даже самые мелкие повреждения (трещины, пузыри и вмятины) должны отсутствовать при монтировании.

Кабель ВВГ может включать различное количество жил (от 1 до 5). Если их больше двух, то они скручиваются, после чего помещаются в поливинилхлоридную шланговую оболочку. Согласно нормативной документации, определяются основные характеристики ВВГ кабеля: толщина изоляции, сечение жил кабеля, толщина оболочки. Если кабель рассчитан на передачу электроэнергии в 660В, тогда используется изоляция толщиной 0,6-1,3 мм. Для передачи 1000В – 1,4-1,9 мм.

Также определяются способы проведения испытаний. В период апробации на протяжении 300 секунд подаётся ток с напряжением 3000В и частотой 50 Гц. В случае возникновения замыкания, которое длится около 0,4 мин., жила нагревается до +160 градусов (показатель в нормальном режиме – +70 градусов). Если жила нагрелась до +80 градусов, вводится понятие аварийного режима.

Преимущества медного силового кабеля:
  • длительный срок службы – около 30 лет;
  • отличная проводимость;
  • способность выдерживать высокие нагрузки;
  • медь не вступает в реакцию со многими веществами, оставаясь инертной;
  • высокая механическая прочность электрокабеля;
  • использование в любых помещениях и условиях без потери первоначальных свойств и функций;
  • кабель ВВГ пожаробезопасен.
Сфера применения кабеля силового ВВГ

Силовой медный кабель используется в электромонтажной деятельности, с целью передачи электричества в результате установки электрических магистралей до момента подсоединения постоянных устройств. Помимо промышленных установок, такой кабель используется для проведения электропроводки в домашних условиях, а также для прокладки в гофрированных трубах, металлорукавах и др. кабельных системах.

Сегодня область применения провода ВВГ достаточно широка:

Провода ВВГ используются и в тех местах, где существует повышенная вероятность возгораний и взрывов. Если используется одиночная прокладка или прокладка кабеля ВВГ в тандеме с силовым кабелем ВВГнг, горение не будет распространяться. Этому способствует плотная поливинилхлоридная оболочка. Выполняя прокладку кабеля в таких местах, важно обратить пристальное внимание на внешний вид провода – на нём не должно быть даже малейших следов механических повреждений.

Купить кабель ВВГ

Выбирая место, где купить кабель, не лишним будет предварительно ознакомиться с рекомендациями, которые существенно облегчат процесс выбора. Например, нужно обратить внимание на данные, указанные в карточке товара: вес изделия, диаметр внешний и характеристики ВВГ.

Продажа электрического кабеля осуществляется либо на барабанах, либо в бухтах. Если же покупатель заинтересован в меньшем метраже, тогда продавец отрежет необходимую длину провода. На бухтах поставляется провод ВВГ небольшого сечения (от 2х1,5 до 5х2,5). Соответственно, провод с большим сечением поставляется на барабанах.

У нас вы можете купить ВВГ кабель высокого качества. В ассортименте представлены провода всех востребованных вариантов сечения и количества жил: ВВГ 3 2 5, кабель ВВГ 5х4, кабель ВВГ 3х4, кабель ВВГ 5х6, кабель ВВГ 4х16, кабель ВВГ 4х10 и др. У нас вы найдёте лучшие цены на силовой медный кабель, а также превосходные условия сотрудничества и поставки. Выполняем доставку в любой населённый пункт Украины.

Чтобы купить электрический кабель в Украине быстро – воспользуйтесь возможностью мгновенного заказа, и в скором времени вы получите товар для реализации вашего проекта. За годы работы нашей компании мы зарекомендовали себя надёжным поставщиком кабеля ВВГ различного количества жил и сечения, в т.ч. 3, 2 и 5, по доступной цене. Ознакомится с сертификатами соответствия.

Свяжитесь с нами, чтобы задать все интересующие вопросы и купить электрический кабель ВВГ по выгодной цене!

*список всех сечений ⇒ ВВГ

Разбираем что такое кабель | провод ВВГнгд, нг-нд или нг-ls, как его выбрать и где купить с доставкой по Ураине?

Применение:

Кабель марки ВВГнг-нд относится к разряду пожароустойчивых, в связи с чем применяется в зданиях и помещениях, имеющих повышенные требования по пожаробезопасности. Обеспечивает электроэнергией не перносные, фиксированные установки. Его прокладка, а также монтаж производится по кабельным эстакадам, туннелям, шахтам и прочее. Возможно размещение на открытом пространстве, если ничто не составляет угрозы его целостности. В почве кабель ВВГнг-нд можно проложить при отсутствии растягивающих действий, а также невысокой коррозии среды.

Выполнение:

Кабель данной марки является силовым  кабелем, что включает в себя от одной до пяти медных токопроводящих жил, они могут быть многопроволочные или же однопроволочные, что зависит от площади сечения. Аббревиатура «нг-нд» обозначает, что кабель не подвержен распространению горения, а также  имеет немаловажное свойство — пониженное дымо и газовыделение. Допускается прокладка ВВГ нг ls пучками. Оболочка и электрическая изоляция кабеля этой марки выполняется из ПВХ, имеющего соответствующие огнеупорные свойства.

Характеристики:

Рабочее напряжение для кабеля этой марки может составлять 1 тыс Вольт или 660 Вольт, частотою в 50 Герц.
Температура, при которой эксплуатируют  ВВГнг-нд, колеблется в пределах  от -50°и  +50° по Цельсию.
Пожароустойчивый кабель ВВГнг-нд допускается использовать при очень высокой влажности воздуха, в пределах 98 процентов
Прокладка ВВГ нг ls  без предварительного прогрева  желательна при темп-ре до минус 15-ти градусов мороза.
В рабочем режиме жилы кабеля без угрозы для его возгорания могут нагреваться до 70-ти градусов. Этот показатель может быть больше при аварийной ситуации – нагрев допускается до 80-ти градусов, но при этом функционировать жилы не должны более 8 часов\сутки. Если же возникает короткое замыкание накал медных жил допускается до 160 градусов
Срок службы кабеля ВВГнг-нд – 25 лет, гарантийный срок – 5 лет
Кабель при испытаниях подвергается напряжению в 3. 5 в Вольт (при рабочем U 1 кВ) и 3 кВольт (при рабочем U 0,66 кВ)
Макс-е напряжение электрической сети (трехфазной), где может эксплуатироваться кабель ВВГ нг ls : 0,72 кВ и 1.2 кВ в зависимости от величины рабочего напряжения.
Ознакомится с сертификатами соответствия.

*список всех сечений  ВВГнг-ls

Список статей о кабеле:

Кабель — что это? Виды кабеля и их применение
Как выбрать кабель?
Характеристики и применение кабельно-проводниковой продукции
Классификация кабелей!
Подбираем кабель, или как поменять проводку лучше?
Алюминиевый кабель и алюминиевый провод
Кабель витая пара
Как без размотки измерить длину кабеля
«Кустарный» кабель – в чем опасность?
Где купить кабель в Киеве?
Самые интересные факты о кабеле и проводе
Кабели связи коаксиальные, радиочастотные: преимущества, сфера использования, виды и маркировка





ПУЭ, Таблица 1. 3.4. Допустимый длительный ток для проводов и шнуров
с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящей жилы, мм2Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
открыто
(в лотке)
1 + 1
(два 1ж)
1 + 1 + 1
(три 1ж)
1 + 1 + 1 + 1
(четыре 1ж)
1*2
(один 2ж)
1*3
(один 3ж)
0,511
0,7515
1,00171615141514
1,5231917161815
2,5302725252521
4,0413835303227
6,0504642404034
10,0807060505550
16,01008580758070
25,01401151009010085
35,0170135125115125100
50,0215185170150160135
70,0270225210185195175
95,0330275255225245215
120,0385315290260295250
150,0440360330
185,0510
240,0605
300,0695
400,0830
Сечение токопроводящей жилы, мм2открыто
(в лотке)
1 + 1
(два 1ж)
1 + 1 + 1
(три 1ж)
1 + 1 + 1 + 1
(четыре 1ж)
1 * 2
(один 2ж)
1 * 3
(один 3ж)
Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)



ПУЭ, Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

Сечение токопроводящей жилы, мм2Ток, А, для проводов и кабелей
одножильныхдвухжильныхтрехжильных
при прокладке
в воздухев воздухев землев воздухев земле
1,52319331927
2,53027442538
44138553549
65050704260
1080701055590
161009013575115
2514011517595150
35170140210120180
50215175265145225
70270215320180275
95325260385220330
120385300445260385
150440350505305435
185510405570350500
240605



ПУЭ, Таблица 1. 3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами

Сечение токопроводящей жилы, мм2Ток, А, для проводов и кабелей
одножильныхдвухжильныхтрехжильных
0.512
0.751614
11816
1.52320
2.5403328
4504336
6655545
10907560
161209580
25160125105
35190150130
50235185160
70290235200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3кВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А

Сечение токопроводящей жилы, мм2Ток, А, для проводов и кабелей
одножильныхдвухжильныхтрехжильных
при прокладке
в воздухев землев воздухев землев воздухев земле
1,5293224332128
2,5404233442837
4535444563748
6676756714958
10918976946677
1612111610112387100
25160148134157115130
35197178166190141158
50247217208230177192
70318265226237
95386314274280
120450358321321
150521406370363
185594455421406
240704525499468

Автор: МЕГА КАБЕЛЬ

Производители Одножильного медного провода из России

Продукция крупнейших заводов по изготовлению Одножильного медного провода: сравнение цены, предпочтительных стран экспорта.

  1. где производят Одножильный медный провод
  2. ⚓ Доставка в порт (CIF/FOB)

Страны куда осуществлялись поставки из России 2018, 2019, 2020, 2021

  • 🇰🇿 КАЗАХСТАН (14)
  • 🇪🇪 ЭСТОНИЯ (8)
  • 🇰🇷 КОРЕЯ, РЕСПУБЛИКА (3)
  • 🇺🇦 УКРАИНА (3)
  • 🇹🇯 ТАДЖИКИСТАН (3)
  • 🇵🇪 ПЕРУ (3)
  • 🇹🇲 ТУРКМЕНИЯ (2)
  • 🇦🇲 АРМЕНИЯ (2)
  • 🇪🇸 ИСПАНИЯ (2)
  • 🇨🇾 КИПР (2)
  • 🇲🇳 МОНГОЛИЯ (2)
  • 🇦🇴 АНГОЛА (1)
  • 🇱🇹 ЛИТВА (1)
  • 🇲🇩 МОЛДОВА, РЕСПУБЛИКА (1)
  • 🇨🇦 КАНАДА (1)

Выбрать Одножильный медный провод: узнать наличие, цены и купить онлайн

Крупнейшие экспортеры из России, Казахстана, Узбекистана, Белоруссии, официальные контакты компаний. Через наш сайт, вы можете отправить запрос сразу всем представителям, если вы хотите купить
Одножильный медный провод.
🔥 Внимание: на сайте находятся все крупнейшие российские производители Одножильного медного провода, в основном производства находятся в России. Из-за низкой себестоимости, цены ниже, чем на мировом рынке

Поставки Одножильного медного провода оптом напрямую от завода изготовителя (Россия)

Крупнейшие заводы по производству Одножильного медного провода

Заводы по изготовлению или производству Одножильного медного провода находятся в центральной части России. Мы подготовили для вас список заводов из России, чтобы работать напрямую и легко можно было купить Одножильный медный провод оптом

Проводники электрические на напряжение не более В

Изготовитель Провода обмоточные медные лакированные или эмалированные

Поставщики —

Крупнейшие производители Медные проводники электрические на напряжение более В

Экспортеры провода обмоточные медные

Компании производители Провода и кабели с изолированными проводниками диаметром более

Производство провода и кабели (кроме используемых в телекоммуникации)

Изготовитель   провода и кабели

Поставщики Проводники электрические

Крупнейшие производители Соединители и контактные элементы для проводов и кабелей на напряжение не более в

Экспортеры Предварительно собранные элементы для электрических цепей на напряжение не более В

Компании производители устройства на напряжение не более В

Производство   комплекты проводов для свечей зажигания и комплекты проводов

Прутки и профили из рафинированной меди

Проводники электрические на напряжение не более В

Одножильный Медный Провод коды ТН ВЭД (2020): 8544499509, 8544499108, 8544

Провода силовые одножильные с медной жилой и сечением от 0,08 мм² до 400 мм² на напряжение переменного тока до 1 кВ, марок: 8544499509
Провод силовой, одножильный, не распространяющий горение, с медной жилой, с изоляцией из поливинилхлоридного пластиката, номинальным сечением жилы от 0,5 мм² до 400 мм² включительно, на напряжение переменного тока до 450/7 8544499108
Провода для электрических установок на номинальное переменное напряжение до 450/750В, не распространяющие горение, с пониженным дымо-и газовыделением, одножильные, с медной жилой, с изоляцией из поливинилхлоридного пласти 8544499509
Провод силовой, не распространяющий горение, с низким дымо- и газовыделением, одножильный, с медной жилой, с изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности, номинальным сечением жилы от 0,5 мм² д 8544499108
Провода изолированные одножильные медные с изоляцией из полиэтилена с площадью сечения 16 кв.мм — 5 000 метров; с площадью сечения 10 кв.мм — 8 000 метров, на напряжение до 1000 Вольт 8544499108
Высокотемпературные изолированные медные одножильные монтажные провода в изоляции из политетрафторэтилена, с маркировкой «Metrofunk» 8544499108
Провода одножильные с медной жилой с изоляцией из поливинилхлоридного пластиката на номинальное напряжение до 450/750 В 8544
Провода для электрических установок, одножильные, с медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки, сечением жил от 1,5 мм2 до 50 мм2, на напряжение до 450/750 В 8544499108
Провод одножильный с медной жилой, с изоляцией из поливинилхлоридного пластиката, не распространяющий горение при групповой прокладке, с пониженным дымо- и газовыденением, без оболочки, сечением жил от 0,5 мм² до 400 мм² 8544499108
Провод установочный, с изоляцией из поливинилхлоридного пластиката, для электрических установок, на номинальное напряжение переменного тока до 450/750 В включительно, не распространяющий горение, одножильный, с медными жи 8544499108
Провода силовые одножильные с медной жилой сечением от 0,5 мм² до 240 мм², напряжением переменного тока до 1000 В 8544499509
Провод монтажный одножильный изоляция из поливинилхлорида, оболочка из поливинилхлорида, жила медная торговой марки “ДИАЛУЧ”, 8544499108
Провода монтажные, медные одножильные, с сечением 6-16 мм2, с напряжением питания переменного тока до 450/750В, с материалом оболочки и изоляции из поливинилхлорида, 8544429009
Провод одножильный с оболочкой из фторполимерных материалов, сечение медных жил 2,5 мм², изоляция жил из фторполимера, напряжение 600В, модель HELUFLON-FEP-6Y, 8544499509
Провода силовые одножильные с медной жилой сечением от 0,5 мм² до 300 мм², не распространяющие горение при одиночной прокладке, напряжением до 1000 В, с изоляцией из поливинилхлоридного пластиката, 8544499108
Провод установочный медный одножильный, сечением от 0,5 до 50 мм2, с изоляцией из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке, на номинальное переменное напряжение до 450/750 В 8544499509
Провода с медными жилами с поливинилхлоридной изоляцией, одножильные, номинальным сечением, от 0,5 до 95,0 мм2 марок ПВ1, ПВ3, от 0,5 до 10,0 мм2 марки ПВ4 8544
Провода для электрических установок, одножильные, с медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки, сечением жил от 1,5 мм² до 50 мм², на напряжение до 450/750 В, 8544499108
Провода одножильные с медной жилой, с изоляцией из поливинилхлоридного пластиката для электрических установок, 8544499108
Провод для электрических установок, не распространяющий горение, одножильный, с медной жилой, с изоляцией из поливинилхлоридного пластиката, без оболочки, сечением жил от 1,5 мм² до 10 мм², 8544499109
Провода силовые одножильные медные с сечением 0,5-240 мм² с изоляцией из полиолефинового сополимера, на напряжение до 1000 В 8544499109
Провод для стационарной прокладки в электрических цепях, одножильный с медной жилой, с изоляцией из поливинилхлоридного пластиката, на номинальное напряжение 450/750 В, марок ПуВ, ПуГВ сечением от 1,5 до 16 мм.кв. ТУ 3551- 8544499509
Провода с медными или алюминиевыми жилами, с изоляцией из поливинилхлоридного пластиката, одножильные, на номинальное переменное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 8544499509
Провод установочный марки H05V-K одножильный с медной гибкой жилой номинальным сечением 0,5; 0,75; 1,0 кв.мм без оболочки, с изоляцией из поливинилхлоридного пластиката, на номинальное напряжение 300/500В 854449910

преимущества и недостатки, одно- и многожильный, изоляция


На чтение 7 мин. Просмотров 469 Опубликовано
Обновлено

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

  • высокая проводимость и теплостойкость;
  • относительно низкое сопротивление;
  • прочность одновременно с пластичностью и гибкостью;
  • устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

  • собственно, провода;
  • силовые кабели;
  • изделия для телефонных линий;
  • компьютерные;
  • провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Конструкция медного провода и кабеля

Конструкция провода ПВ3

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

  • токопроводящие жилы;
  • изоляцию с диэлектрическими свойствами;
  • экран для защиты жилы от электромагнитных помех;
  • внешнюю оболочку;
  • защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Параметры провода ПВС

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.

Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

  • стационарная прокладка под землей;
  • подвижное подключение;
  • воздушные линии электропередач;
  • в сетях сигнализации и управления со слабыми токами;
  • монтаж бытовой электропроводки;
  • специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Китай Одноядерный медный провод, Одноядерный медный провод Производители, Поставщики, Цена

32 027
найденные продукты из 2 001

Цена FOB для Справки: US $ 1-50 / метр
мин.Заказ: 800 метров

Цена FOB для Справки: 0,03–1,7 $ / метр
мин. Заказ: 500 метров

Цена FOB для Справки: US $ 3-10 / метр
мин. Заказ: 200 метров

Цена FOB для Справки: US $ 0.5-2 / метр
Мин. Заказ: 5000 метров

Цена FOB для Справки: 0,04-0,5 $ / метр
мин. Заказ: 5000 метров

Цена FOB для Справки: 0,05-0,2 $ / метр
мин.Заказ: 5000 метров

Цена FOB для Справки: 0,01-10,00 $ / метр
мин. Заказ: 1 метр

Цена FOB для Справки: 0,02-0,1 $ / метр
мин. Заказ: 5000 метров

Цена FOB для Справки: US $ 0.01-10 / метр
Мин. Заказ: 1 метр

Цена FOB для Справки: 0,15–1,2 $ / метр
мин. Заказ: 1000 метров

Цена FOB для Справки: 0,01-0,52 $ / метр
мин.Заказ: 3050 Метры

Цена FOB для Справки: US $ 0,05-9 / метр
мин. Заказ: 1000 метров

Цена FOB для Справки: US $ 0,95-1 / метр
мин. Заказ: 1000 метров

Цена FOB для Справки: US $ 0.12-0,2 / метр
Мин. Заказ: 1000 метров

Цена FOB для Справки: 0,06-0,7 $ / метр
мин. Заказ: 5000 метров

Цена FOB для Справки: US $ 1 / метр
мин. Заказ: 10000 метров

Цена FOB для Справки: US $ 0.01-0.1 / метр
Мин. Заказ: 3000 метров

Цена FOB для Справки: US $ 0,2-0,8 / метр
мин. Заказ: 200 метров

Цена FOB для Справки: US $ 0,05-2 / метр
мин.Заказ: 1000 метров

Цена FOB для Справки: US $ 0,01-30 / метр
мин. Заказ: 10000 метров

Цена FOB для Справки: 0,1-0,2 $ / метр
мин. Заказ: 6100 Метры

Цена FOB для Справки: US $ 0.03-1 / метр
Мин. Заказ: 5000 метров

Цена FOB для Справки: 0,015–0,25 $ / метр
мин. Заказ: 3050 Метры

Цена FOB для Справки: US $ 2-6 / метр
мин.Заказ: 100 метров

Цена FOB для Справки: 0,19–0,21 $ / метр
мин. Заказ: 1000 метров

Цена FOB для Справки: 0,01–3,12 $ / метр
мин. Заказ: 1000 метров

Цена FOB для Справки: US $ 0.1-1 / метр
Мин. Заказ: 100 метров

Цена FOB для Справки: 0,5-1,25 $ / метр
мин. Заказ: 1000 метров

Цена FOB для Справки: US $ 1-50 / метр
мин. Заказ: 800 метров

Цена FOB для Справки: US $ 0.05-34 / метр
Мин. Заказ: 1000 метров

Не нашли то, что хотите?

Easy Sourcing

Размещайте запросы на поставку и быстро получайте расценки.

Уведомление о продукте

Будьте в курсе того, что нового и популярного на рынке.

{{}}}

{{imgUrl.split (‘,’). map (функция (picSrc) {}}

{{})}}

одножильный медный кабель по цене 15 рупий / метр | Одножильные кабели Одножильный медный кабель

по цене 15 рупий за метр | Одноядерные кабели | ID: 16704282588

Спецификация продукта

Описание продукта

Помня о постоянно меняющихся требованиях наших уважаемых клиентов, мы предлагаем линейку одножильных медных кабелей премиум-класса.

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1995

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот Rs.50 лакх — 1 крор

Участник IndiaMART с июня 2015 г.

GST24ABFFA9112K1ZJ

Мы «Abhinandan Cable» добились успеха на рынке, производя замечательную гамму одножильных кабелей, телефонных кабелей, и т.д. в Сурат (Гуджарат, Индия). Предлагаемые нами продукты производятся в соответствии с заранее определенными отраслевыми нормами и проходят испытания, чтобы гарантировать их безупречность.Мы являемся фирмой Partnership , которой управляет “Mr. Микки Шах »(Партнер), и приобрел огромную клиентуру.

Видео компании

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Одноядерные гибкие кабели, Многоядерные гибкие кабели, Таблица размеров гибких кабелей — Kei Ind

Введение

Одно- и многожильные гибкие медные кабели KEI используются в сигналах низкого напряжения, электродвигателях, электроприборах, панелях управления, силовых трансформаторах постоянного тока, электрических щитах, кабелях аккумуляторных батарей и т. Д.

Эти кабели имеют очень гибкую конструкцию и обладают высокой диэлектрической прочностью.

Одно- и многожильные гибкие медные кабели KEI имеют высокую степень термической стабильности, кислородного и температурного индекса. Эти кабели замедляют его распространение в маловероятном случае пожара, способствующего спасательной операции.

Приложения

Эти провода / кабели используются для проводки в панелях управления, машинах и различных электрических установках в сухих и влажных помещениях, особенно в типичных промышленных условиях окружающей среды.

Характеристики

Эти провода изготовлены из чистых медных проводников чистотой 99,97%, прошедших светлый отжиг, и, следовательно, обладают низким сопротивлением проводников. Оболочка снабжена специально разработанным ПВХ-компаундом, который не только облегчает снятие изоляции, но и выдерживает все виды механического истирания во время использования. Соединения ПВХ, используемые для изоляции и обшивки, имеют высокий кислородный и температурный индекс, и эти свойства помогают ограничить распространение огня.

Кабельная конструкция

Одноядерные гибкие элементы

Изоляционный материал ПВХ
Тип упаковки Катушка
Длина катушки 90 метров
Кабель
FR FRLS ZHFR
Тип изоляции 70 ° C / 105 ° C Термостойкий ПВХ Огнестойкий малодымный (FRLS) Без галогенов (HFFR) Из 1.От 0 до 4,0 кв. Мм.
Типичные приложения Электромонтаж панелей для использования при высокой температуре окружающей среды Электромонтаж в критических установках с высокой плотностью размещения в общественных и пожароопасных зонах Электромонтаж в критических установках с высокой плотностью размещения в общественных местах и ​​вблизи электронных систем
Применимые стандарты IS-694, BS 6004, IEC 60227, DIN VDE-0281-3 IEC 60332-1, BS 4066-1, EIC-60754-1, ASTMD-2843, ASTMD-2863 IEC 60332-1 и 3, BS 4066-1 и 3, IEC 60754-1 и 2, ASTMD-2863, BS 7211, DIN VDE-0282-9

Многожильные гибкие элементы

Тип изоляции Тип оболочки Применимые стандарты Типичные области применения
Стандартный ПВХ Стандартный ПВХ, HRPVC IS 694, BS 6500, IEC 60227, DIN VDE-0281 Шнуры питания для приборов, временные источники питания, трехжильные плоские кабели подходят для использования с погружными насосами.
Термостойкий ПВХ до 105 ° C Стандартный ПВХ, HRPVC IS 694, BS 6500, IEC 60227, DIN VDE-0281 Высокомощные приборы, духовки, временное электроснабжение в зонах с повышенными температурами
Стандартный ПВХ FRLS FRLS (огнестойкий малодымный) IS 694, BS 6500, IEC 60227, DIN VDE-0281, IEC 60754-1, IEC 60332-1, BS-4066-1, ASTMD 2843, ASTMD-2863 Шнуры питания для применения в зонах, подверженных возгоранию, огнестойком оборудовании, станках, используемых в критических местах и ​​зонах нагрева.

Почему KEI одножильный и многожильный гибкий кабель

  • Изготовлен из специального ПВХ-компаунда для работы в сложных рабочих условиях и атмосфере.
  • Высокая стойкость к истиранию (механическому).
  • Отличные огнестойкие и жаропрочные характеристики.
  • Повышенная надежность, энергоэффективность и высочайший уровень безопасности с высоким кислородным индексом.
  • Высокая гибкость по своей природе, простота обращения на стройплощадке

Почему мы

  • Присутствие в основных секторах, брендах и странах

  • Прозрачность во всех отношениях

  • Производственные мощности мирового класса

  • Надежные возможности НИОКР

  • Поставщик комплексных решений

  • Дальновидные промоутеры и менеджеры

Одноядерный гибкий кабель, Производитель гибких медных кабелей в Ахмедабаде, Индия

Эти одножильные гибкие кабели используются для проводки в панелях управления, машинах и различных электрических установках в малых, средних и крупных отраслях промышленности.

Эти кабели, изготовленные из чистых отожженных медных проводов с чистотой 99,97%, имеют низкое сопротивление проводников. Эти провода изолированы с помощью специального ПВХ-компаунда, разработанного и изготовленного на собственном производстве, который непроницаем для воды, масла, жира и т. Д.
кислоты и др.и их трудно защитить от любых механических повреждений.

FR / HR / FRLS / ZHFR

Изолированный одножильный медный отожженный провод

Площадь в кв.мм. Размер в мм. Приблизительный диаметр
мм.
Макс. Сопротивление постоянному току при 20 ° C ° C ° C Номинальный ток в усилителях
0.50 16 / 0,20 2,40 39,00 4
0,75 24/0.20 2,60 26,00 7
1,00 32 / 0,20 2.80 19,50 11
1,50 48 / 0,20 / 30 / 0,25 3,35 13.30 14
2,50 80 / 0,20 / 50 / 0,25 3,80 7,98 19
4.00 56 / 0,30 4,60 4,95 26
6,00 84/0.30 5,40 3,30 35
10,00 140 / 0,30 / 80 / 0,40 7.50 1,91 45
16,00 226 / 0,30 / 126 / 0,40 9,00 1.21 60
25,00 354 / 0,30 / 196 / 0,40 9,50 0,780 80
35.00 276 / 0,40 11,30 0,554 102
50,00 396/0.40 13,80 0,386 138
70,00 354 / 0,50 15.20 0,275 214
95,00 484 / 0,50 18,00 0.206 254
120,00 608 / 0,50 19,50 0,161 300
150.00 750 / 0,50 21,80 0,129 340
185,00 925/0.50 24,00 0,106 390
240,00 1210 / 0,50 0.801 460

* Обратите внимание на толщину изоляции, толщину оболочки и габаритные размеры, приведенные в этой таблице, как номинальные значения. Диаметр пряди номинальный. Однако конструкция проводника разработана с учетом требований к сопротивлению проводника согласно стандарту IS 8130: 1984.

Разница между одноядерными и многоядерными промышленными кабелями

Применение электрических кабелей может быть
найдены в гаджетах, домах, организациях, фабриках, строительных площадках, торговых центрах,
и улицы.Они используются для связи и передачи электроэнергии.
Есть два типа электрических кабелей: одножильные и многожильные.
«Ядро» в названии относится к количеству соединений, которые могут быть выполнены.
используя эти кабели.

Эти кабели могут выглядеть одинаково, но их
функциональность варьируется в зависимости от изготовления кабелей и условий, в которых они
могут использоваться в. Эта статья призвана показать различия этих кабелей
сначала описав конструкцию, а затем их применение.

  • Конструкция одножильного кабеля:

Как следует из названия, одножильные кабели имеют
одножильный провод с алюминиевой или медной изоляцией.
Хотя эти кабели имеют один провод, их толщина и калибр могут
отличаться. Если диаметр кабеля большой, гибкость, достигаемая с его помощью
будет меньше.

Одножильные кабели могут быть одножильными или многожильными.
Твердые имеют большой диаметр и хорошую жесткость в сочетании с
стойкость.Многожильные одножильные кабели обладают большей гибкостью, чем одножильные.
строительство.

  • Конструкция многожильного кабеля:

Многожильный кабель объединяет несколько проводников
или сигналы в единую внешнюю оболочку из ПВХ или полиэтилена. В
оболочка делает кабель более прочным и обеспечивает механическую защиту. Алюминий
оболочка часто используется под поверхностью куртки для обеспечения электромагнитного
экранирование. Для дальнейшего повышения механической прочности каждый проводник может иметь
отдельная куртка.

Пусть
Теперь перейдем к распространенным применениям одножильных и многожильных кабелей.

  • Применение одножильных кабелей:

Одножильные кабели широко используются для
бытового назначения, например, бытовых электроприборов. Они используются для
проводка, отвечающая за передачу электричества в гаджетах,
компьютеры и панели управления. Они также используются для передачи энергии между
машины или облегчить общение.Хорошим примером может служить внешний аккумулятор и
USB-кабель.

  • Применение многожильных кабелей:

Применение многожильных кабелей может быть
встречается в различных отраслях промышленности. Они отличные проводники электричества.
и может приводить в действие тяжелые машины. В области аудиотехники многоядерные
кабели часто используются для передачи аудиосигналов между оборудованием.
Многожильные кабели широко используются в телевизионных студиях, где используется 26-контактный кабель.
используется для подключения видеокамер к блокам управления камерами.Их приложения могут
также можно найти в автомобильном секторе. Тонкостенные многожильные кабели используются в
электрические компоненты внутри транспортного средства.

Ищете качественные провода и
кабели для вашего бизнеса? Если да, то выберите

Rolliflex, один из ведущих производителей
электрические провода и кабели в Индии.

Одножильный эмалированный медный провод

Описание

Выделять

  • Отличная коррозионная стойкость
  • Устойчив к влажности и сырости
  • Паяется (после снятия слоя эмалевого покрытия)
  • Продается свободной длины | Цена указана за метр

Посетите наш веб-сайт, чтобы узнать о дополнительных возможностях.

Примечание. Кабели, провода и трубки урезаны до заданной длины и поэтому не подлежат отмене , не подлежат возврату .


Одножильный эмалированный медный провод | Диаметр 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, по метрам

Наши эмалированные медные провода доступны в 4 размерах, и их легко паять (см. Видео ниже). Их можно приобрести в свободной длине при минимальном заказе в 1 метр.

Характеристики:

  • Отличная коррозионная стойкость
  • Устойчив к влажности и сырости
  • Паяется (после снятия слоя эмалевого покрытия)

Что такое эмалированный медный провод и чем он полезен?

Эмалированные медные провода, также называемые магнитными проводами, представляют собой медные провода с защитным покрытием. Этот тонкий слой изоляции предохраняет провод от короткого замыкания.Таким образом, он полезен для изготовления трансформаторов, двигателей, индукторов и т.д.

Приложения:

  • Производство моторов
  • Обмотка трансформатора
  • Катушка индуктивности для электроники, например реле и динамика

Технические характеристики:

Атрибут Значения
Диаметр 0.6 мм — 1,2 мм, см. Опции
Площадь поперечного сечения 0,3 мм² — 1,0 мм²
Американский калибр проводов AWG 22 — AWG 16
Основные пряди 1
Изоляционный материал Полиуретановая эмаль
Отделка Эмалированный
Тип провода
Внешний вид Чистая, яркая и хорошая гладкая поверхность
Класс Тип 2 UEW
Соответствие RoHS

Полезные видео:

RS PRO Одноядерный 0.Медная проволока диаметром 25 мм, длина 1100 м,

Компоненты RS

Сертификат соответствия RoHS

Директивы ЕС 2011/65 / EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.

Хотя это ограничение юридически не применяется к компонентам, признается, что «соответствие» компонента актуально для многих клиентов.

RS определение соответствия RoHS:

  • Продукт не содержит веществ с ограниченным доступом в концентрациях и областях применения, запрещенных Директивой
  • .

  • , а для компонентов продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки

Ограниченные вещества и максимально допустимые концентрации в однородном материале, по массе:

Вещество Концентрация
Свинец 0.1%
Меркурий 0,1%
ПБД (полибромированные дифенилы) 0,1%
PBDE (полибромированные дифениловые эфиры) 0,1%
Шестивалентный хром 0,1%
Кадмий 0,01%
DEHP (бис (2-этилгексл) фталат) 0,1%
BBP (Бензилбутилфталат) 0.
