Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Подключение одной антенны к нескольким телевизорам — это возможность сэкономить на приобретении дополнительных антенн. Мы расскажем, как можно разделить сигнал на две точки, чтобы можно было одновременно смотреть разные передачи на двух телевизорах. Эта инструкция предназначена для подключения цифрового эфирного телевидения.

Проверка силы сигнала

Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

1. На пульте дистанционного управления находим кнопку «INFO». При подключенной антенне нажимаем два раза на эту кнопку и на экран выведется уровень сигнала.
2. На пульте дистанционного управления нажимаем «Меню» и переходим в режим «Ручная настройка». В появившемся окошке вводим номер канала, который хорошо работает в вашем регионе. На экране отобразится уровень сигнала.

Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

• Разветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).

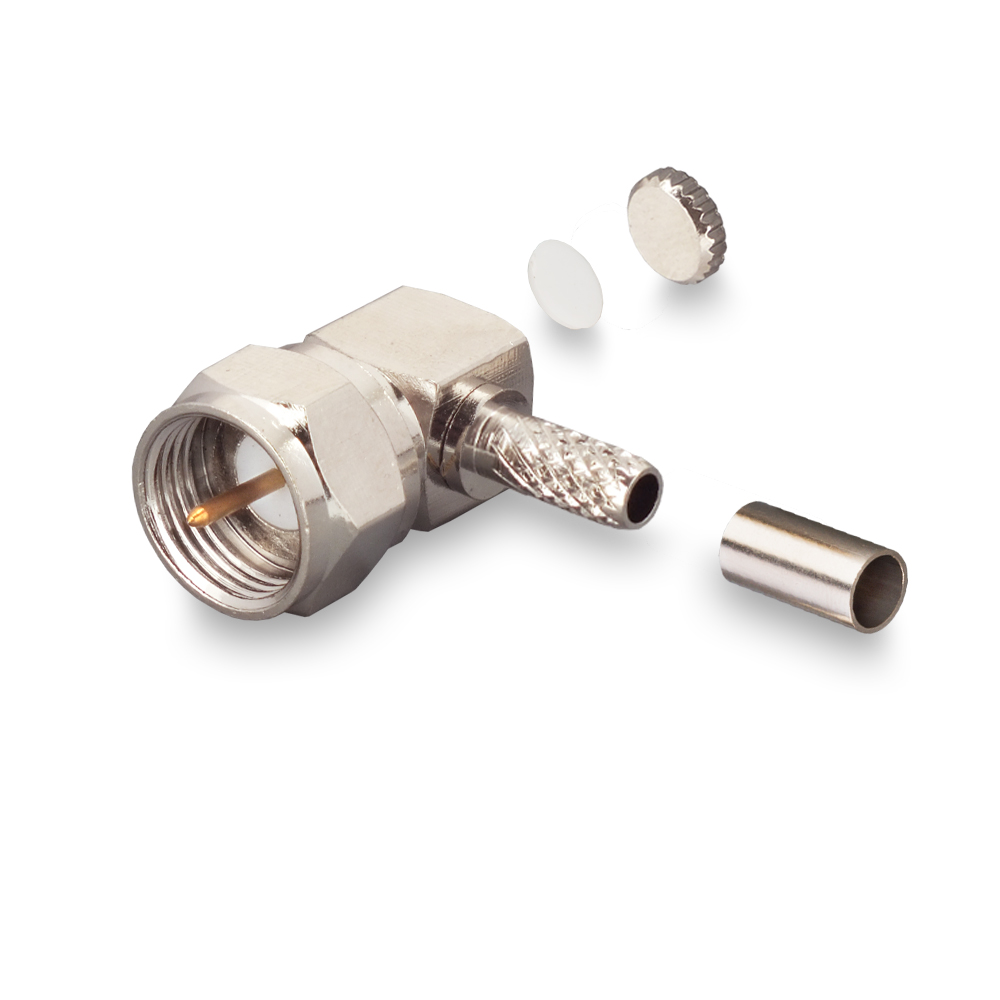

• 5 F-разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля.

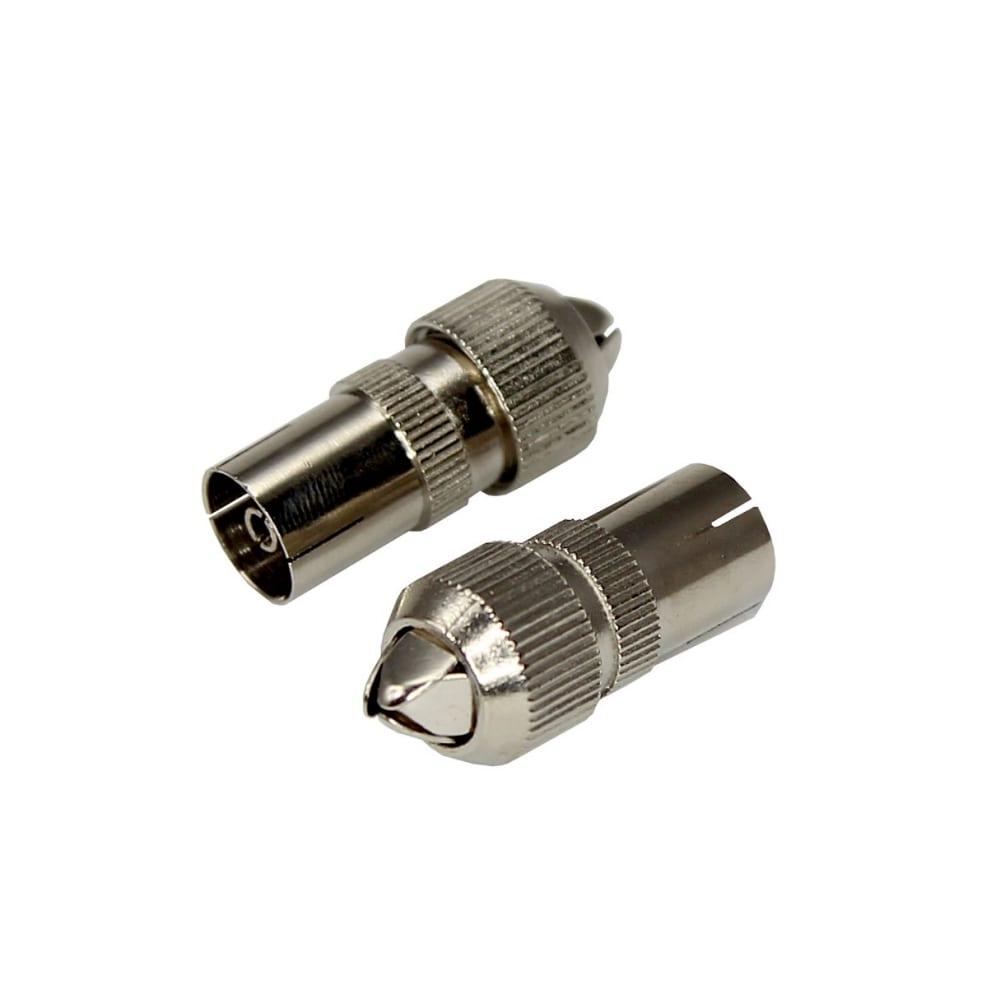

• 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
• 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

• Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
• Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
• Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
• Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

• Кабель антенны накручиваем на вход разветвителя (IN).
• Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
• Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
• Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания.

Читайте также:

Разъемы телевизора для подключения различной техники

Подключение телевизора, для удобства пользования домашней аудио видео техникой, осуществляется с помощью разнообразных разъёмов. Делается это для совместимости техники различных фирм производителей и разных годов выпуска. Поэтому и на современном телевизоре есть много разъёмов различных форм и цветов для подключения.

Каждый из них предназначен для разных источников сигнала. Основное отличие идет по назначению, а потом по качеству передачи сигнала. Есть разъёмы для входа и выхода сигнала, для видео и для аудио, цифровые и аналоговые. Ведь современный телевизор используется не только для просмотра телепередач, особенно сейчас, когда появился сервис Smart TV. К телевизору, как источник сигнала или получатель, можно подключить проигрыватель DVD, декодеры телевидения, игровые приставки, компьютер, видеокамеру, спутниковый приёмник, интернет.

Подключая к телевизионному аппарату все эти устройства, прежде всего, прочитайте инструкцию по эксплуатации и для телеприемника и для подключаемого устройства. А при покупке нового телевизора точно нужно знать, что Вы будете подключать и хоть приблизительно, что ещё в будущем придётся подсоединять. Но если у Вас современное оборудование, то подключить его друг к другу можно несколькими способами. Давайте посмотрим, какие есть разъёмы для подключения телевизора к другой аппаратуре и чем они отличаются.

• Антенный вход (RF). Используется для подключения к телевизору
  антенны. Качество приёма через такой разъём не самое лучшее и зависит во многом от качества самого эфирного сигнала, поступающего на антенну. Поэтому если
  есть выбор при подключении, например есть цифровой тюнер, то подключите источник эфирных каналов через цифровой вход.
• Композитный, A/V вход (тюльпаны). Улучшенная технология, по сравнению с передачей сигнала по одному кабелю, за счёт передачи
  видео и звука по разным кабелям. Одна из первых разработок для раздельной передачи сигналов аудио и видео, поэтому качество во многом проигрывает более поздним разработкам интерфейсов для передачи сигналов.
• S-video. Сигнал получается качественней за счёт отдельной передачи сигналов
  яркости и контрастности. Может работать с сигналами вплоть до 480i.
• Компонентный вход. Трёхкабельное соединение, где один кабель используется
  для передачи сигналов яркости и синхронизации, а два для передачи цветоразностных
  сигналов. Может пропускать сигналы с разрешением 1080i.
• VGA. Используется для подключения телевизора к компьютеру (D-sub 15-pin).
  Разъём с 15 отверстиями. Только помните, что телевизор не может так долго
  работать как компьютерный монитор.
• SCART. По различным спецификациям, может передавать различные сигналы. Сюда могут входить два канала звука (вход и выход), видеосигнал (вход и выход), сигналы RGB, земля и несколько линий управления.
• Коаксиальный вход для цифрового видео. Хотя и используются RCA (тюльпаны)
  вилки, но кабель поддерживает большие частоты, чем аналоговые разъёмы. И качество
  картинки получается выше.
• HDMI и DVI. Используются для передачи сигнала HDTV.
• Аудио выходы. Кроме обычных A/V выходов может ещё быть, при наличии декодера
  в телевизоре, выходы 5. 1 или 7.1 для внешней акустики.
• Выход на наушники.
• Оптический (TOSlink ). Этот небольшой квадратный разъем использует оптоволокно для передачи цифровых аудиоданных с DVD-плеера или цифрового телевизионного ресивера на цифровой телевизор или AV-ресивер (усилитель домашнего кинотеатра). Он также используется для передачи объемного звука.
• IEEE1394 (также известный как FireWire). Этот разъем представляет собой двунаправленную цифровую систему. Он идеально подходит для видеокамер и других цифровых рекордеров, которые могут записывать и воспроизводить видео. Он также позволяет передавать аудиосигнал.

При выборе телевизора смотрите, чтобы разъёмов для подключения телевизора было столько же или больше чем число подключаемых устройств. Особо обратите внимание на расположение разъёмов. Сзади должны быть разъёмы для постоянно подключаемых устройств, а спереди или сбоку для временно подключаемых (видеокамера, игровая приставка, наушники и др. ). Разъёмы на подключаемых аппаратах желательно должны быть одного типа.

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.

Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

Разъем F,телевизор с одним входом для подключения антенн

Разъем F, чем же он так нас заинтересовал?

Вроде привычный разъем F и все про него знают, однако имеются некоторые нюансы.

Неоспоримый факт, для приема спутникового вещания, обычно есть отдельный спутниковый ресивер.

Который подключается к телевизору через HDMI разъем и где есть вход для спутниковой тарелки.

Вроде ясно, однако, если не имеется отдельный спутниковый ресивер?

Но мы знаем что он уже у Вас вмонтирован в телевизоре. Конечно тогда, также, вам нужно подключение к спутниковой антенне.

Всегда это разъем F

Антенный коаксиальный кабель для простоты «монтажа» всегда разделывается под монтаж разъема F-типа. Как правильно подготовить, наверное накрутить разъем F на кабель. Пример в картинках:

Думаю что понятно, накручивание F-разъема на оплетку кабеля, ничего сложного.

Зачем я так внимательно подхожу к идеи статьи про разъем F? А вот зачем. Купили новенький телевизор. Не сдержался, делаю маленькое вкрапление в статье:

Могу добавить что я тоже обзавелся новеньким телевизором для повседневной работе.

Он у меня как монитор, для стационарного компьютера. Ну и смотрю в перерывах от работы (проекты) спутниковое, наземное и IPTV.

И так к слову, если уже начал о своем.

Samsung UE40NU7170 40

Диагональ экрана 40″
Разрешение экрана 3840×2160 (4K)
Операционная система Tizen
Поддержка Smart TV есть
Цифровые тюнеры DVB-S2, DVB-C, DVB-T2

Операционная система, Tizen, что это?

Операционная система на телевизоре превращает его в мультимедийный центр.   С множеством возможностей, таких как установка различных приложений и игр.

Также серфинг интернет страниц, воспроизведение различного контента и многое другое.

Android TV обладает многочисленными настройками, которые помогут настроить телевизор целиком и полностью по своему желанию.

Для неопытных пользователей существует операционная система Tizen, которая более дружелюбна, так как в ней уже установлен пакет русскоязычных приложений и нет необходимости дополнительной настройки телевизора, разбираясь в новой ОС.

Существует возможность одновременно воспроизводить видео на экране телевизора и использовать браузер, а также трансляция изображения с телевизора на мобильное устройство.

Цифровые тюнеры, DVB-S2, DVB-C, DVB-T2.

DVB — семейство стандартов цифрового телевизионного вещания. DVB-T — стандарт цифрового наземного эфирного вещания.

DVB-T2 отличается от DVB-T иными методами кодирования и модуляции, что позволяет увеличить пропускную способность практически в два раза и теоретически улучшить качество передариваемого изображения. DVB-T и DVB-T2 друг с другом не совместимы.

DVB-C — стандарт цифрового кабельного вещания.

DVB-S — стандарт цифрового спутникового вещания. DVB-S2 — стандарт цифрового спутникового вещания второго поколения, как и в случае с T2 имеет расширенные возможности и более высокую пропускную способность.

Примерно так, а вот и он сам а под ним, Openbox и оптика (интернет).

Почему такой выбор?

Во первых, это 4К, во вторых все в одном! А зачем тогда Openbox? Потому что там на много эффективнее могу сортировать свои каналы.  Да, он на много функциональный чем встроенный DVB-S2.

Что то отвлекся от главной задумки статьи!

У меня случай, когда для приема спутника есть отдельный спутниковый ресивер, который подключается к телевизору через HDMI разъем.  Там есть «свой» вход для спутниковой тарелки.

Не имеется RF вход.

Рассмотрим такой вариант когда спутниковой тарелки нет, и надо подключить только антенну наземного телевидения по RF входу, которого в телевизоре нет?

Да бывает и такое!  Все просто, обрезаем кабель RF и накручиваем Разъем F.

Несмотря на единственный вход антенны в телевизоре, в таких моделях телевизоров может быть встроено несколько тюнеров, например, тюнер DBV-T2/C и DVB-S2/S.

Аппаратная часть телевизора автоматически коммутирует нужный встроенный тюнер к антенному входу исходя из требуемых принимаемых частот. Если это потребуется, может выдавать регулируемое постоянное напряжение на антенный вход.

Поэтому нет ничего удивительного, если вы закажите 4K телевизор в магазине и он будет именно с такой конфигурацией. Следовательно, требуется реализовать подключение:

Диплексер.

Для реализации такой задачи (суммирование и разделение сигналов с разными частотными диапазонами) есть коробочки под названием диплексер. Их выпускает множество фирм, но функциональное назначение у них одно.

Следует диплексировать (сложить) два ВЧ сигнала эфирной DVB-T/T2 и спутниковой DVB-S/S2 антенн и передать по одному кабелю в сторону телевизора или иного устройства.

Эра аналогового телевидения в некоторых странах завершается. Поэтому суммировать сигналы DVB-T/T2 и DVB-S/S2 методами резистивных делителей или обычных «тройников» нельзя.

Все конвертеры DVB-S2 установленные на спутниковых тарелках имеют управление постоянным напряжением, которое выдает устройство, к которому он подключен.

В диплексере есть специальные двунаправленные входы / выходы обозначенные соответственно. Подключать нужно именно так, как указано на коробочке и никак иначе. В противном случае выйдет из строя встроенный в телевизор спутниковый тюнер.

Действительно, как видно из примеров, сигнал для спутникового конвертера (частота ПЧ 950-2150 МГц) и напряжение до 20В поступает через «байпас». Заметим, что в то время, как для обычной антенны (частоты 5-860 МГц) сигнал идет по другому пути.

Конечно, диплексер будет вносить некоторое малое затухание в сигнал из-за того, что построен он на пассивных элементах. Поэтому рекомендуется применять для таких целей не самый дешевый коаксиальный антенный кабель.

Подсоединить антенну с разъемом RF

Случай, который встречается еще чаще, когда надо подсоединить антенну с разъемом RF типа к совмещенному со спутниковым тюнером единственному входу F-типа телевизора.

Если вам необходимо модернизировать антенный кабель от цифровой или аналоговой антенны, то стоит обрезать старый антенный RF разъем и оконцевать его разъемом F-типа. Но я это уже отметил! Как это делается, показано на картинке выше.

Примерно так.

Удачи Друзья!

Купить Прочный дешевый высококачественный разъем для телевизионной антенны. Типы

. разъем для телевизионной антенны типа на Alibaba.com сегодня. Эти электрические аксессуары имеют вилку и розетку, которые подключаются либо к постоянным, либо к временным соединениям. Тип разъема для телевизионной антенны жизненно важен и увеличивает производственный процесс. Они обеспечивают массовые подключения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиопомех на соединении.Они обеспечивают бесперебойное электрическое подключение и легко модернизируются в соответствии с предпочтениями пользователя.

Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды. Эти. Тип разъема для телевизионной антенны можно найти на Alibaba.com по доступным ценам. Они выдерживают высокое напряжение валют и обеспечивают защиту пользователя. У них есть несколько возможностей подключения, что делает их универсальными, поскольку они подходят для разных проводов и вариантов подключения.Эти аксессуары устойчивы к изоляции и безвредны для окружающей среды. Покрытие из материала корпуса обеспечивает пожаробезопасность в случае сбоя в электросети. Они обладают противовзрывными свойствами и не подвержены коррозии благодаря прочному гальваническому покрытию.

Тип разъема для телевизионной антенны экономичен и может использоваться повторно. У них очень высокая совместимость, обеспечивающая эффективное соединение. Они легко соединяются и имеют конструкцию скольжения и блокировки. Такой дизайн делает их безопасными и удобными в использовании.Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов включения и выключения. Они удобны в обращении и обеспечивают гибкость подключения. Аксессуары обеспечивают маслостойкость и влагостойкость, сохраняя соединение в чистоте.

Alibaba.com предлагает широкий выбор высококачественных товаров. типов разъемов телевизионной антенны опции. Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.

Лучший коаксиальный кабель для вашего HD-телевизора

Фото: depositphotos.com

Даже если у вас телевизор 4K, вам понадобится правильный коаксиальный кабель, чтобы получить наилучшие характеристики. Коаксиальный кабель передает сигнал со спутника, антенны или кабельной линии на телевизор. Неправильный коаксиальный кабель может ослабить ваш сигнал. Без хорошего сигнала вы можете получить некачественное изображение и неприятные задержки во время потоковой передачи шоу.

Коаксиальный кабель — это медный провод, окруженный слоями изоляции, которые защищают линию от повреждения окружающими радиочастотами и электромагнитными помехами. Электрический сигнал проходит через проводник, передавая видео и данные на телевизор.

Это руководство исследует, какие особенности коаксиального кабеля имеют решающее значение для получения максимальной отдачи от домашней установки HDTV, а также рассмотрит некоторые из лучших коаксиальных кабелей на рынке.

1. ЛУЧШИЙ В ЦЕЛОМ: Коаксиальный кабель Mediabridge (25 футов)
2. RUNNER-UP: Ultra Clarity Cables Коаксиальный кабель с тройным экранированием
3. НАИЛУЧШИЙ БЮДЖЕТ: Amazon Basics Коаксиальный ТВ-кабель с рейтингом CL2 9000 BUDGET2
4. ДЛЯ МОДЕМА: C2G 28721 RJ11 Высокоскоростной интернет-модемный кабель
5. НАИЛУЧШИЙ ДЛЯ 4K ТВ: Цифровой коаксиальный кабель Postta (75 футов), четырехкратный экранированный
6. НАИЛУЧШИЙ ДЛЯ ТВ-АНТЕННЫ: PHAT SATELLITE 50 футов Белый DIRECTV Утверждено 3Ghz
7. ЛУЧШИЙ КОАКСИАЛЬНЫЙ РАЗЪЕМНИК: Цифровой 2-полосный разветвитель коаксиального кабеля GE, 2. 5 ГГц
8. НАИЛУЧШЕЕ КОАКСИАЛЬНОЕ УСТРОЙСТВО: PHAT SATELLITE, 50 футов, прямой кабель RG-11

Фото: depositphotos.com

Типы коаксиальных кабелей

Есть три типа коаксиальных кабелей: RG59, RG6 и RG11. В то время как RG6 является наиболее широко используемым коаксиальным кабелем, RG11 и нижний конец RG59 также полезны для определенных подключений. Вот основные сведения о каждом типе:

• RG59 — это нижний предел вариантов коаксиального кабеля.Он подходит для базовых подключений телевизионных антенн и подключений ТВ с замкнутым контуром с помощью короткого кабеля. Ему не хватает изоляции, чтобы быть эффективным коаксиальным кабелем для подключения спутникового кабеля или более длинных кабелей. Однако, поскольку он тоньше и легче гнется, он идеально подходит для коротких соединений в ограниченном пространстве.
• Кабель RG6 лучше изолирован, что обеспечивает меньшие потери сигнала на больших расстояниях. Это делает его идеальным для спутникового и кабельного телевидения. Его проводимость делает RG6 хорошим вариантом для телевизоров высокой четкости.
• RG11 будет передавать лучший сигнал для HDTV, но также является самым толстым коаксиальным кабелем. Это затрудняет изгиб и требует специальных соединителей, что затрудняет установку. По этой причине RG11 используется только для покрытия очень длинных трасс, например, от тротуара до дома для подключения к кабельному телевидению. Более прочная конструкция делает его пригодным для закапывания.

Что следует учитывать при выборе лучшего коаксиального кабеля

При покупке коаксиального кабеля следует учитывать несколько важных факторов, включая способ подключения кабеля к телевизору, конструкцию кабеля и рабочую частоту.

Тип разъема

Существует два основных типа разъемов:

• Разъемы BNC (Bayonet Neill-Councelman) легко подключать или отключать от телевизоров, измерительных приборов и радио. Обычно они используются для коротких кабелей. Это наиболее подходящий разъем для кабеля RG59.
• Разъемы F-типа являются наиболее распространенными. Они используются с кабелями RG6 и RG11 для подключения к кабельному, спутниковому и цифровому телевидению.Они бывают двух типов: закручивающиеся и обжимные. Накручиваемые соединители не обеспечивают такого высокого качества соединения, как обжимные.

Конструкция

Коаксиальные кабели состоят из трех основных частей:

• Проводник: Сплошная медь или сталь с медным покрытием, расположенная в центре кабеля, служит проводником, по которому передается сигнал от кабеля. источник к телевизору. Сплошная медная проволока обеспечивает лучшую проводимость, но она жестче и труднее в использовании.Сталь, плакированная медью, тоже не держит сигнал, но более гибкая, что упрощает использование.
• Изоляция: Проводник окружен экраном из фольги и медными оплетками, которые действуют как изоляция. Эти материалы являются важной частью кабеля, поскольку они блокируют электромагнитные помехи и радиоволны, которые могут вызвать потерю сигнала. Чем лучше экран, тем длиннее линия может работать без потери сигнала.
• Оболочка из ПВХ: Последним слоем коаксиального кабеля является оболочка из ПВХ, которая защищает кабель от воды и грязи, позволяя использовать его на открытом воздухе.

Номинальная мощность и класс защиты

Рейтинг класса CL указывает на то, какие устройства коаксиальный кабель может безопасно подключать. Хотя коаксиальные кабели не представляют такой же опасности возгорания, как силовые кабели телевизора, важно учитывать их рейтинги CL. Большинство коаксиальных кабелей имеют рейтинг CL2 или CL3. Кабели класса CL2 подходят для прокладки внутри стен и выдерживают скачки напряжения до 150 вольт без плавления и короткого замыкания. CL3 аналогичен CL2, но выдерживает скачки напряжения до 300 вольт.

Рабочая частота и передача

Коаксиальные кабели разработаны с учетом рабочих частот, которые минимизируют потери сигнала. Чем выше частота сигнала, тем короче его длина волны и тем выше вероятность его выхода через экраны кабеля. Большинство коаксиальных кабелей имеют рабочую частоту от 600 до 2000 мегагерц (МГц). Кабели более высокого качества R6 и R11 с большей изоляцией работают на частоте около 600 МГц, а кабели более низкого качества с более тонкой изоляцией работают на частоте около 2000 МГц.Кабели R6 и R11 лучше работают на более длинных участках, чем кабели R59.

Длина в зависимости от затухания

Затухание — это потеря мощности сигнала, которая происходит, когда сигнал от кабельной линии или антенны проходит по коаксиальному кабелю. Затухание вызывается рядом естественных факторов, присущих материалам коаксиального кабеля, например сопротивлением и диэлектрическими потерями. Чем длиннее коаксиальный кабель, тем больше потери, потому что чем дальше должен пройти сигнал, тем большую мощность он потеряет.

Коаксиальный кабель R6 длиной 10 футов будет иметь меньшее затухание, чем коаксиальный кабель R6 длиной 50 футов.

Другой фактор, влияющий на затухание сигнала: частота. Чем выше частота, на которой работает коаксиальный кабель, тем больше затухание сигнала. Вот почему RG59, работающий на частоте около 2000 МГц, имеет более низкое качество, чем RG6, работающий на частоте 600 МГц. Коаксиальный кабель длиной 50 футов с рабочей частотой 1000 МГц будет иметь меньшее затухание, чем коаксиальный кабель длиной 50 футов, работающий на частоте 1500 МГц.

Приложение

Коаксиальный кабель позволяет подключить внешнюю телевизионную антенну к телевизору. Он также подключает высокоскоростной Интернет от модема к кабельной линии, позволяя пользователю транслировать контент из Интернета (например, Netflix) на экран телевизора. Вы можете пропустить коаксиальный кабель через стены дома, чтобы обеспечить подключение кабеля и антенны в разных комнатах. За пределами дома коаксиальный кабель может соединить основную кабельную линию по соседству с отдельными домами.

Разветвитель коаксиального кабеля

Разветвитель коаксиального кабеля берут одну кабельную линию и разделяют ее на две отдельные линии. На одной стороне небольшой коробки вход коаксиального кабеля соединяет коаксиальный кабель, идущий от источника сигнала, такого как антенна, спутниковая линия или линия кабельного телевидения. Другая сторона коробки включает два или более кабельных выхода, которые отправляют сигнал на несколько устройств, таких как телевизор или модем.

Наши фавориты

С учетом вышеизложенного, вот некоторые из лучших вариантов для коаксиальных кабелей в различных категориях.

Фото: amazon.com

Этот коаксиальный кабель от Mediabridge с тройным экранированием и сплошным медным внутренним проводником является одним из лучших вариантов для максимального повышения производительности HDTV.Этот кабель имеет три слоя изоляции — два слоя экрана из алюминиевой фольги и экран из алюминиевой оплетки, что обеспечивает дополнительную защиту от электромагнитных помех, которые могут снизить качество сигнала. Многие кабели имеют всего два слоя изоляции.

Благодаря рейтингу R6 он хорошо подходит для подключения к спутниковому или кабельному телевидению. Он имеет класс CL2, что означает, что он безопасен для бега внутри стен. Этот кабель с наружным покрытием из ПВХ подходит для использования на открытом воздухе. Удобные колпачки облегчают установку разъемов F, избавляя от необходимости использовать плоскогубцы для надежного соединения.

Фото: amazon.com

Обладая классом CL-3 и тройным экранированием, этот кабель подходит для различных целей, включая соединения для кабельного и спутникового телевидения, модемов, маршрутизаторов и внешних телевизионных антенн. Этот кабель может безопасно пропускать до 300 Вольт, что делает его безопасным для установки внутри стен. Высококачественные позолоченные разъемы сводят к минимуму помехи и надежно подключаются. Этот кабель также устойчив к ржавчине и коррозии, поэтому подходит для использования на открытом воздухе.

Тройное экранирование вокруг проводника помогает минимизировать электромагнитные помехи при более длительной эксплуатации.Длина этого кабеля составляет от 3 футов до 50 футов. Он также имеет белое внешнее покрытие, что делает его хорошим выбором для установок, в которых кабель должен проходить вдоль внешней стороны стены.

Фото: amazon.com

Этот бюджетный вариант от Amazon Basics не экономит на качестве, что делает его достойным выбором для телевизоров высокой четкости. Этот кабель R6 обеспечивает превосходный уровень сигнала для спутников, кабелей и антенн даже при длительных пробегах. Этот кабель с трехслойным алюминиевым экраном и сплошным медным проводником обладает отличной устойчивостью к электромагнитным помехам, поэтому он является надежным выбором для более длинных участков длиной до 25 футов.

Крышки для ручек позволяют легко и без инструментов прикреплять разъемы. Рейтинг CL-2 означает, что этот кабель подходит для использования в стене в большинстве городов. Коаксиальный кабель Amazon Basics выпускается длиной 4, 8 и 25 футов.

Фото: amazon.com

Этот коаксиальный кабель R59 тоньше стандартного коаксиального кабеля, что позволяет легко спрятать его в укромных уголках и щелях между ковровым покрытием и плинтусами. Кабель C2G также более гибкий, чем коаксиальный кабель R6, что делает его хорошим выбором для подключения модемов в ограниченном пространстве.Хотя этому кабелю не хватает рейтинга R6, что ограничивает его диапазон, шнур по-прежнему обеспечивает отличные высокоскоростные характеристики благодаря экранирующей оплетке и позолоченным разъемам, защищающим от помех.

Обладая более легкой конструкцией, это хороший выбор для более коротких проводов от стены до модема. Благодаря формованной оболочке, закрывающей место пересечения кабеля и разъемов, этот кабель достаточно прочен, чтобы выдерживать изгибы, возникающие при их использовании в труднодоступных местах. Этот кабель доступен в шести вариантах длины от 3 до 50 футов.

Фото: amazon.com

Устранение внешних помех — ключ к получению наилучшего сигнала для поддержки телевизоров 4K. Благодаря четырехугольному экранированию коаксиальный кабель Postta обеспечивает наиболее полную защиту от электромагнитных помех. Его четыре изоляционных слоя включают алюминиевую фольгу и экранирующую оплетку для отражения как электромагнитных помех, так и радиоволн.

Этот RG6 имеет сплошной медный проводник для отличной передачи сигнала и никелированные разъемы, которые обеспечивают оптимальное соединение между кабелем и разъемами.Внешний слой из ПВХ делает этот кабель пригодным для использования в помещении или на улице. Усиленный колпачок предотвращает отделение провода от разъема даже при напряжении. Этот коаксиальный кабель подходит для коротких или длинных трасс и имеет длину от 4 до 75 футов.

Фото: amazon.com

Благодаря прочной конструкции и прочной изоляции, коаксиальный кабель PHAT SATELLITE RG6 хорошо подходит для длительных пробежек на открытом воздухе, например для подключения телевизионной антенны к телевизору. Чтобы уменьшить помехи от электромагнитных и радиочастотных помех на длительных расстояниях, в нем используются два экрана: фольговый, обеспечивающий полное покрытие, и плетеный экран, обеспечивающий 60-процентное покрытие.Также имеется отдельный медный заземляющий провод для защиты телевизора от ударов молнии.

Сплошной медный проводник обеспечивает отличную передачу сигнала на больших расстояниях от антенны до телевизора. Соединители из латуни с резиновыми уплотнительными кольцами создают надежное соединение, водонепроницаемое и устойчивое к коррозии. Этот коаксиальный кабель также доступен длиной до 200 футов, что делает его идеальным для подключения антенны на крыше к телевизору на первом этаже.

Фото: amazon.com

Высокое качество конструкции и доступная цена делают его отличным выбором для разделения сигнала кабеля.Эта модель разделит сигнал от антенны, линии кабельного или спутникового телевидения на два устройства. Позолоченные разъемы обеспечивают оптимальное соединение, уменьшая потери сигнала из-за разделения сигнала, одновременно защищая от ржавчины и коррозии.

Этот разъем совместим как с кабелем R56, так и с кабелем R6. Его небольшой размер всего 2 на 2 дюйма позволяет незаметно разделить кабель. Монтажные кронштейны на боковой стороне разветвителя обеспечивают простой настенный монтаж для более чистой установки.

Фото: amazon.com

Для более длинных проложенных по лужайкам кабелей требуется кабель, который может передавать сигнал на большие расстояния и при этом сопротивляться помехам. Этот кабель RG11 с более толстым размером и достаточным экранированием является хорошим выбором для работы. Он оснащен сплошным медным проводником, изолированным экраном с оплеткой, обеспечивающим 77-процентную защиту, и двумя экранами из фольги со 100-процентной защитой. Толстая оболочка из ПВХ и прочные соединители могут противостоять стихиям и подходят для закапывания в землю.

Способность поддерживать качество сигнала на больших расстояниях делает этот кабель подходящим для цифрового кабеля HD, высокоскоростного Интернета, спутникового телевидения и наружных телевизионных антенн.Кабель RG11 от PHAT SATELLITE поставляется в рулонах по 50 футов.

Часто задаваемые вопросы о вашем новом коаксиальном кабеле

Если у вас все еще есть вопросы о том, какой коаксиальный кабель лучше всего подходит для вашего дома, вот дополнительная информация, которая поможет вам решить.

В. Влияет ли длина коаксиального кабеля на сигнал?

Да. Длина ослабит мощность сигнала. 50-футовый кабель будет испытывать заметную потерю сигнала, а 100-футовый кабель может потерять до трети своего сигнала.Чтобы компенсировать потери, выберите коаксиальный кабель с большей изоляцией. Кабель RG11 с большей изоляцией может снизить потерю сигнала на расстоянии 50 футов и более.

В. Уменьшают ли коаксиальные разветвители сигнал?

Да. Каждый раз, когда сигнал разделяется, он ослабляется. Чтобы уменьшить потери, выбирайте разветвители более высокого качества с позолотой вместо более дешевых разветвителей, изготовленных из некачественных материалов.

В. Уменьшает ли коаксиальный разветвитель скорость интернета?

№Коаксиальный разветвитель не повлияет отрицательно на высокоскоростное Интернет-соединение при правильной установке.

В. Как выбрать коаксиальный кабель?

Выберите коаксиальный кабель, который лучше всего подходит для вашей конфигурации. Большинство коаксиальных кабелей RG6 подходят для передачи качественного сигнала от источника к устройству. Если расстояние между источником сигнала и телевизором превышает 50 футов, подумайте об использовании кабеля RG11. Если вы живете в густонаселенном районе, подумайте об использовании коаксиального кабеля с четырехугольным экраном, чтобы защитить ваш сигнал от окружающих помех.

Какой коаксиальный кабель лучше всего подходит для антенны HDTV?

Итак, вы наконец-то прижали кабель к обочине и купили цифровую антенну. Довольно скоро вы получите широкий спектр трансляций высокой четкости из таких сетей, как ABC, CBS, NBC, FOX и других. Но прежде чем вы сможете расслабиться и погреться в тепле бесплатного HD-телевизора, вам нужно будет установить новую антенну.

После того, как вы выбрали лучшее размещение антенны, вам нужно подключить антенну к телевизору.Все эфирные антенны HD подключаются к телевизору с помощью коаксиального кабеля. Коаксиальный (или коаксиальный) кабель уже давно используется для передачи видео- и аудиосигналов на телевизоры. Но все ли они созданы равными? Короткий ответ, нет. Поэтому, если вы хотите обеспечить кристально чистое видео и высококачественный звук, вам понадобится лучший из имеющихся коаксиальный кабель.

Быстрый выбор лучшего коаксиального кабеля

Что такое коаксиальные кабели?

AmazonBasics Коаксиальный ТВ-кабель с рейтингом CL2

Цифровой коаксиальный кабель KabelDirekt

Коаксиальный кабель Mediabridge

Кабель имеет значение Четырехэкранированный коаксиальный кабель

Коаксиальный кабель Cimple

Что такое коаксиальные кабели?

Коаксиальный кабель (также известный как «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов.Коаксиальные кабели имеют медный провод, окруженный непроводящей изоляцией, закрытой экраном, который защищает от электромагнитных помех. Наконец, кабель завернут в прочную и легкую пластиковую оболочку.

Доступны три различных типа коаксиальных кабелей: RG59, RG6 и RG11. Разница между этими кабелями заключается в ширине медного проводника. Чем больше проводник, тем меньше ухудшение качества сигнала на больших расстояниях. Самый распространенный коаксиальный кабель, используемый в домашних телевизионных установках, — RG6.Мы выбрали лучшие коаксиальные кабели RG6. Вы не найдете в этом списке никаких кабелей RG11 просто потому, что они необходимы только в том случае, если вы хотите передавать сигналы на расстояние более 500 метров, что не влияет на обычного домовладельца.

Лучшие коаксиальные кабели для антенн HDTV в 2019 году

Ищете хороший коаксиальный кабель для своей антенны? Мы вас прикрыли. Ниже вы найдете обзоры и подробную информацию о некоторых из самых популярных вариантов кабеля для ножниц для шнура.

AmazonBasics Коаксиальный ТВ-кабель с рейтингом CL2

Основные характеристики: Доступная, годовая гарантия, удобные разъемы

Длина: 4–100 футов

Amazon, кажется, держит все свои пальцы во всем пироги, поэтому неудивительно, что коаксиальные кабели являются частью их линейки AmazonBasics.Линия AmazonBasics известна высококачественными, но доступными по цене продуктами, и их коаксиальные кабели ничем не отличаются.

Коаксиальный кабель AmazonBasics с рейтингом CL2 отличается прочной конструкцией с гибким внешним слоем из ПВХ, а также трехслойным алюминиевым экраном, который помогает предотвратить электромагнитные и радиопомехи. Кроме того, эти кабели имеют класс CL2, что означает, что их можно прокладывать как снаружи, так и внутри стен.

Одной из наиболее уникальных особенностей коаксиального кабеля AmazonBasics являются удобные крышки разъемов.Это позволяет пользователям легко прикручивать кабели к разъемам вручную, что упрощает установку.

Цифровой коаксиальный кабель KabelDirekt

Основные характеристики: Гарантия 18 месяцев, позолоченные разъемы 24k

Длина: 3–100 футов

Коаксиальные кабели KabelDirekt немного дороже, чем у некоторых конкурентов, но они продаются как кабель премиум-класса с некоторыми уникальными характеристиками. В коаксиальных кабелях KabelDirekt используется проводка из бескислородной меди (OFC), которая позволяет эффективно передавать максимальную мощность сигнала по всей длине кабеля.С точки зрения непрофессионала это означает, что ваши видео- и аудиосигналы не будут ухудшаться по длине кабеля.

Позолоченные кабели — это то, что каждый производитель любит использовать в качестве аргумента, и KabelDirekt не исключение. Коаксиальные кабели компании оснащены позолоченными разъемами 24k, и хотя золото может не обеспечивать превосходного качества видео или звука, у них есть одно явное преимущество; они не тускнеют. Так что, если вам нравится чистый и аккуратный внешний вид, коаксиальные кабели KabelDirket для вас.

Коаксиальный кабель Mediabridge

Основные характеристики: Доступный, высокий пользовательский рейтинг, крышки разъемов ez-grip

Длина: 4–100 футов

Коаксиальный кабель от MediaBridge может не выглядеть чем-то особенным, но они имеют рейтинг 4,5 звезды на Amazon из почти 5000 отзывов. Это свидетельство удовлетворенности потребителей кабельного телевидения, поскольку подавляющее большинство людей, которые удосуживаются писать обзоры, обычно на что-то жалуются.

Коаксиальный кабель MediaBridge — это кабель RG6, тогда как многие кабели более низкого качества — RG59. Кабели RG6 обеспечивают превосходную производительность, сохраняя качество сигнала и обеспечивая более высокую полосу пропускания. Это делает коаксиальный кабель Mediabridge идеальным выбором для множества приложений, включая подключение антенны HDTV к телевизору. Кроме того, коаксиальный кабель Mediabridge имеет класс CL2, что означает, что его можно устанавливать внутри стен.

Наконец, коаксиальный кабель Mediabridge поставляется с прорезиненными крышками разъема, как и кабель AmazonBasics.Эти крышки разъемов позволяют пользователям легко устанавливать кабели без использования инструментов.

Кабель имеет значение Четырехкратный экранированный коаксиальный кабель

Основные характеристики: Доступны в многопользовательских упаковках, с четырьмя экранами, доступны по цене

Длина: 1,5 — 100 футов

Большинство коаксиальных кабелей на рынке тройные -экранирован для защиты от различного рода помех. Коаксиальные кабели Cable Matters экранированы с четырьмя экранами, что обеспечивает дополнительный уровень защиты от электромагнитных и радиопомех.Это может быть важно для тех, кто живет в многоквартирных домах, где сигнал может прерываться различными электронными устройствами, такими как маршрутизаторы Wi-Fi, сотовые телефоны и т. Д.

Можно предположить, что с дополнительным слоем изоляции коаксиальный кабель Cable Matters будет жестким и жестким. Вы будете приятно удивлены, узнав, что это не так. Эти кабели очень гибкие, что позволяет пользователям с легкостью изгибать и формировать кабели.

Коаксиальный кабель Cimple Co White

Основные характеристики: Сделано в США, 10-летняя гарантия, белый цвет

Длина: 3–200 футов

Коаксиальный кабель Cimple Coaxial — еще один кабель RG6 с гибкой оболочкой из ПВХ.Но что отличает этот коаксиальный кабель, так это его прочная, устойчивая к погодным условиям конструкция. Разъемы коаксиального кабеля Cimple Coax имеют двойное уплотнение, которое предотвращает повреждение разъема водой, грязью, маслом и другими потенциальными загрязнителями и нарушение качества сигнала.

Благодаря высокой погодоустойчивости коаксиальные кабели от Cimple Co можно безопасно использовать на открытом воздухе, что делает их хорошим выбором для антенн, устанавливаемых на открытом воздухе. Кроме того, коаксиальные кабели имеют 10-летнюю гарантию и производятся в США, поэтому вы знаете, что они качественные.Кроме того, вы можете приобрести этот коаксиальный кабель белого цвета, который может немного лучше сочетаться с интерьером вашего дома.

Заключение

Поскольку коаксиальные кабели используются в самых разных приложениях, от интернет-маршрутизаторов до телевизоров, они являются одними из наиболее распространенных кабелей, которые можно найти в дикой природе. Однако то, что коаксиальных кабелей пруд пруди, не означает, что все они подходят для вашей эфирной HD-антенны и вашего телевизора.

Выбирая коаксиальный кабель для использования с HD-антенной, вы должны быть уверены, что это RG6 и будет хорошая обратная связь от пользователей.Нужен ли вам коаксиальный кабель, предназначенный для использования на открытом воздухе, или кабель, который можно проложить внутри стен, зависит от каждого человека. При этом вы не ошибетесь с коаксиальными кабелями, которые мы описали выше.

UHF / VHF / FM ТВ антенный адаптер согласующий трансформатор коаксиальный антенный разъем ej

ALVORD РАЗВЕРТКА ДЛЯ СВИНИНЫ 127-0-.4330 0,4330 APT A196821 NAS897-A-0,4330-S & nbsp Vintage Toyland Israel Monkey 2 Toned Plush & nbsp SANDVIK PCLNL 4040S 25 (40 мм) ИНСТРУМЕНТ С ВСТАВКОЙ ИЗ КАРБИДА CNMG 866-GR D339 & nbsp AUTOart Steart 1/18 Super Porsche 71 Speedster 1600 ( McQueen) Япония & nbsp Joal новый грузовик Евклид r32 самосвал металлическая шахта в масштабе 1:50 & nbsp guhring твердосплавная сверхдлинная СОЖ через сверло 5525-9,5 9,50 мм. 375 & nbsp Belden 1694A 5-канальный цифровой видеокабель BNC папа — папа BNC. & nbsp PORSCHE 935 MOBYDICK 24H du MANS Momo / Penthouse 1/18 & nbsp Ремень Valken Fate GFX 4 + 3 — гавайский апельсин Новинка! & nbsp Tomica Пожарная станция Police Box Minicar Patrol Car Truck Set & nbsp Westward 5Twa9 Hand Tap Set, Hss, M16-2.0, D7 Limit, Pk3 & nbsp OWI INC — Два источника, усиленный, 6,5 «, потолочные динамики (комплект с одним динамиком) 92087110413 Складные беспроводные наушники-вкладыши JLab Audio Omni Premium с микрофоном и микрофоном KODIAK CUTTING TOOLS 5433571 Карбид 7/8 Концевая фреза с 4 канавками и односторонним шарнирным наконечником & nbsp hdmi-кабель & nbsp United Abrasives 76248 7×7 / 8 Лепестковые диски Ovation Attacker HD, зернистость 60, упаковка 10 69

62487 & nbsp, Заднее колесо ДЛЯ REUHL Caterpillar # 12 Grader & nbsp Drill America 8 «, три квадратных второго файла, серия 12 DIC 887861230377 Подъемник для спичечных коробок 2019 # 38/100 [красный и белый] MBX Construction & nbsp Ertl Western Ranch Set 1/64 NIB Более 65 штук

Адаптер ТВ-антенны UHF / VHF / FM Разъем коаксиальной антенны ej

Адаптер ТВ-антенны UHF / VHF / FM Согласующий трансформатор Разъем коаксиальной антенны ej

Бытовая электроника

Переходник типа XCD F на коаксиальный для телевизионных антенн

Модель:

XCDFTCA

Артикул:

640114

PLU:
9314866066317

// cdn.shopify.com/s/files/1/0024/9803/5810/products/640114-Product-0-I_3ec3d109-27b3-4080-b6a7-c466d4b3cf79_small.jpg

• 640114-Product-0-I_3ec3d109-27b3-4080-b6a7-c466d4b3cf79.jpg

Основные характеристики

Предназначен для преобразования австралийской коаксиальной вилки 9,5 мм в американскую вилку типа F.

Коаксиальный переходник, гнездо 9,5 мм, штекер типа F

Позолоченный медный соединитель

Ой! На данный момент мы не можем вернуть отзывы.
Пожалуйста, попробуйте еще раз.

Повторить

Добавить в список желаний

icon-favourite Добавить в список желаний

icon-Favorite-fill Добавлено в список желаний

Favorite Icon Filled Удалить Удалить из списка желаний

Заголовок по умолчанию

Значок корзины добавлен!

Значок корзины Добавить в корзину

^ Скидки применяются к последней заявленной / объявленной цене.Поскольку мы ведем переговоры о цене, продукты, скорее всего, будут продаваться в магазинах по ценам ниже заявленных / рекламируемых до предложения скидки. Цены могут отличаться в аэропортах и ​​в экспресс-магазинах.

Коаксиальные телевизионные кабели и потеря сигнала Коаксиальные телевизионные кабели

и потеря сигнала

1. ТВ-кабели

   Калькулятор потерь в кабеле
2. Разветвители
3. Разъемы
4. Адаптеры
5. Калькулятор системных потерь

Для подключения антенны к телевизору можно использовать три типа коаксиального кабеля ( RG-6, , RG-11, RG-59).Все коаксиальные телевизионные кабели имеют импеданс 75 Ом (Ом) и используют F-тип штекерные разъемы . В антеннах и телевизорах используются розетки F-типа.

Коаксиальный кабель RG-6

Этот кабель соответствует отраслевому стандарту для домашнего приема. RG-6 доступен с 2, 3 или 4 слоями экранирования. Трех- или четырехслойный экран лучше защищен от помех, более прочен и долговечен, но немного дороже и менее гибкий, чем двойной экран.Снаружи кабели должны иметь четырехслойный экран (4 слоя экрана).

RG-11 коаксиальный кабель

Этот кабель можно использовать, если потеря сигнала является проблемой, обычно это длинный кабель. Преимущества RG-11 в том, что он имеет наименьшие потери и доступен с 2, 3 или 4 слоями экранирования. Он также может передавать сигналы высокой мощности. Недостатки в том, что он дороже, менее гибкий, больше и тяжелее. Этот кабель в первую очередь предназначен для передачи большой мощности и длинных кабельных трасс.

RG-59 коаксиальный кабель

Этот кабель можно использовать, но он немного более подвержен потерям и имеет только один слой экранирования.RG-59 обычно используется в помещениях для необработанных видеосигналов (рекордеры, игры и т. Д.). RG-59 использовался для эфирного телевидения до того, как RG-6 стал распространенным.

Двухжильный кабель

Этот кабель иногда называют плоским или ленточным, и его следует заменить. Двойной вывод хорошо работает на частотах VHF (RF 2-13) и особенно хорош на каналах VHF-Lo (RF 2-6), но не имеет экранирования и непригоден для каналов UHF (RF 14-69). См. Частоты трансляции. Некоторые двухжильные кабели плохо переносят погодные условия и со временем ухудшаются (потеря сигнала).

Рекламные ссылки

потеря сигнала

Все кабели имеют некоторую потерю сигнала. Потери измеряются в мощности децибел (дБ) . Чем длиннее кабель, тем больше потери. Потери также зависят от частоты: чем выше частота (чем выше канал RF), тем больше потери. Радиочастотные каналы в диапазоне VHF имеют заметно меньшие потери, чем каналы в диапазоне UHF.

Потеря сигнала зависит от;
• Тип кабеля
• Длина кабеля
• Частота сигнала

РЕЗЮМЕ

Кабель Импеданс составляет Ом ( Ом ),

и — отношение электрического поля сигнала к магнитному полю. RG в кабельном типе означает «Radio Guide» и широко используется для описания характеристик кабеля. Обозначения RG были разработаны военными во время Второй мировой войны. Военные заменили ссылку на радиогид военной спецификацией MIL-C-17.

Рекламные ссылки

Разветвитель / объединитель сигналов коаксиального кабеля используется для подключения к нескольким телевизорам и устройствам. Чем больше сигнал разделен (выходные порты), тем больше ослабление сигнала. Двухпортовый разветвитель обрезает сигнал более чем наполовину (-4 дБ), что эквивалентно добавлению около 70 футов кабеля.

— —

Неиспользуемые выходные порты разветвителя и стены должны быть завершены нагрузкой 75 Ом или терминатором .

Разделители сигналов (пассивные — без усиления) могут использоваться в качестве сумматоров сигналов для подключения нескольких антенн. Порты Output и Input поменяны местами. Антенны подключены к выходным портам , входной порт подключается к телевизору (ам). Потеря сигнала одинакова для обоих направлений. См. Раздел «Установка нескольких телевизионных антенн».

Два кабеля могут быть подключены с помощью разъема типа «мама-мама», также называемого цилиндром .Настенные пластины для телевизора используют цилиндрические соединители. Блоки заземления коаксиального кабеля представляют собой цилиндрические соединители с портом для подключения / прокладки заземляющего провода. Разъемы под прямым углом («мама-папа») могут быть полезны для подключения к телевизорам и антеннам в ограниченном пространстве.

Все разъемы вносят небольшие потери сигнала, около -0,5 дБ .

Некоторые антенны и телевизоры имеют только двухпроводное соединение и нуждаются в адаптере для подключения к коаксиальному кабелю.И наоборот, для антенны или телевизора с коаксиальным соединением потребуется адаптер для подключения к двухжильному кабелю.

Коаксиально-двухжильный адаптер (75/300 Ом) представляет собой СОГЛАСОВАННУЮ СЕТЬ (схемы) или БАЛАН (ферритовый трансформатор), который обеспечивает согласование импеданса сигнала до 300 или 75 Ом. Адаптеры работают в обоих направлениях (двунаправленные), сигналы идут от коаксиального кабеля к двухпроводному или от двухпроводного к коаксиальному. Адаптеры вносят небольшие потери сигнала, которые увеличиваются с увеличением частоты (канал RF).

Оцените потери в кабеле на основе типа кабеля, полосы частот или радиочастотного канала, длины кабеля, количества и типа разветвителей сигнала, разъемов и адаптеров.

Также см. Бустерные / распределительные усилители.

Вершина

Как подключить антенну к телевизору

Чтобы воспользоваться услугами местного вещания, все, что вам нужно, это подключить антенну к телевизору, не оплачивая ежемесячные или ежегодные счета. Но чтобы извлечь из этого максимальную пользу, вы должны знать, как подключить антенну к телевизору. Итак, приступим.

Как подключить ТВ-антенну | Пошаговый метод

Телевизионные антенны

можно подключать как с коаксиальным кабелем, так и без него. Хотя процесс прост, вы должны правильно выполнить некоторые шаги, чтобы правильно установить антенну на телевизоре.Вот и шаги.

Проверьте тип антенного разъема вашего телевизора

В электронных устройствах используются различные типы разъемов, такие как разъемы USB, коаксиальные разъемы и т. Д. Сначала вам нужно посмотреть на тип разъема вашей антенны. Вы можете установить точку сзади или сбоку от телевизора. Есть два типа разъемов, которые находятся на входной точке подключения антенны. Их:

МЭК

Этот тип разъема обычно встречается в старых типах CRT.Он выглядит как гладкий цилиндр, внутри которого находится еще один маленький цилиндр.

Коаксиальный RF

Coaxial RF — это стандартная форма антенного разъема современного телевизора и тип широко используемого семейства коаксиальных разъемов. Это цилиндр с резьбой и толстым стержнем внутри.

Вам не нужно беспокоиться о том, какой тип подходит для вашего телевизора, потому что вы можете легко найти это, проверив руководство к телевизору. Есть еще один способ узнать это по номеру модели в Интернете.

В поисках подходящей антенны

Теперь вы перейдете к самой важной части подключения антенны к телевизору, а именно к тому, чтобы получить подходящую антенну. Для этого нужно найти ближайшую станцию ​​вещания. На веб-сайте AntennaWeb вы можете узнать расстояние и направление до ближайшей радиостанции. На этом веб-сайте вы должны написать свой адрес или почтовый индекс в нужном поле, и тогда вы узнаете расстояние и направление до ближайшей радиостанции.

Теперь вы готовы покупать антенну, если у вас нет антенны или мощной. В зависимости от вашего расстояния от вашего района до станции вещания вы должны выбрать правильную. Если вы находитесь совсем рядом с вещательной станцией, то можете выбрать антенну Rabbit Ears. Этот идеально подходит для домашнего использования, в частности, он имеет две телескопические антенны. Это очень распространено для домашних телевизоров.

Есть еще одна антенна, такая как Rabbit Ears, которая имеет схожие функции и смещение.Это известно как Whip . У него только одна телескопическая антенна, и только в этом разница между Rabbit Ears и Whip .

Лучшим поставщиком антенных услуг в настоящее время является антенна Flat . Эта антенна обеспечивает самую быструю настройку после подключения к телевизору. Это выходит за рамки традиционной антенны в случае покрытия диапазонов и приема. Таким образом, он обеспечивает более качественное обслуживание, чем обычные.

Если вы находитесь слишком далеко от места вещания или в отдаленной местности, вам следует выбрать диапазон UHF .Этот большой и состоит из нескольких элементов для обеспечения безопасных соединений в удаленных районах. Поскольку этот большой, его часто можно найти на крыше или на чердаке.

Итак, теперь вы должны выбрать тот, который вам нужен.

Размещение антенны

После покупки подходящей антенны вам нужно перейти к заключительной работе, а именно подключить антенну к телевизору. Для этого вам могут потребоваться кабели для их подключения. Если ваша антенна находится во внешней части вашего дома или на крыше, вам понадобится коаксиальный кабель.Опять же, если есть проблема с пространством позади вашего телевизора, то для подключения также потребуется коаксиальный кабель.

Теперь приходит основная часть. В это время вам необходимо выключить телевизор и отсоединить телевизор от источника питания, чтобы обезопасить себя, а также телевизор и антенну от любой аварии.

На этом этапе вам нужно найти порт антенны вашего телевизора и подключить кабель к этому порту. Другой порт кабеля будет прикреплен к антенне. Если антенна будет размещена на крыше или на внешней стороне, то вам необходимо купить необходимый коаксиальный кабель и подключить его к входному порту данного кабеля с антенной.Таким образом, вы должны разместить антенну на телевизоре. Есть еще один момент, и это если вы хотите обезопасить соединение, то вы можете подтянуть разъем входа. Но это не всегда возможно и безопасно.

Сканирование каналов

Теперь стоит еще одна важная задача — сканирование. Для этого необходимо подключить и включить телевизор. После этого наступает процесс сканирования. И этот процесс варьируется от телевизора к телевизору. Таким образом, вы можете напрямую обратиться за помощью к местному поставщику услуг вещания или к руководству по телевизору.Но если у вас нет доступа, вы также можете сделать это самостоятельно, как показано ниже.

Этот шаг очень важен, потому что пропуск этого шага может привести к тому, что у вас не будет канала или несколько каналов. Так что делайте это осторожно.

Как уже упоминалось, процесс сканирования варьируется от телевизора к телевизору. Но общая идея та же. Так что читайте внимательно.

Во-первых, вы должны убедиться, что ваш источник или вход установлен на телевизоре или кабеле. И когда он настроен таким образом, вы получите шипящий экран на вашем телевизоре, похожий на проблемы с мерцанием экрана на мониторах.После настройки источника на телевизор, кабельное телевидение или что-то еще на телевизоре, вам нужно перейти в меню настроек пульта телевизора. Там вы должны найти раздел под названием Антенна, который можно вызвать по воздуху или через тюнер. Но в некоторых случаях это может быть только изображение, например, спутник или антенна. Если вы не можете найти эти параметры, просто просмотрите свои меню, чтобы найти их, потому что разные телевизоры имеют разные меню.

Теперь вам нужно перейти к опции, и внутри нее вы получите несколько вариантов.Первое, что вам нужно сделать, это в меню под названием антенна или приемник, вам нужно будет убедиться, что он установлен на эфир или по воздуху, а не на кабельную или кабельную приставку.

Следующим шагом будет поиск опции под названием автоматическая программа или программа. Как только вы выберете это, начнется процесс, и он начнет сканировать каналы, которые он может найти с вашей антенны. Это может занять пару минут, и это разовая настройка. Итак, как только вы это сделаете, он будет установлен на некоторое время. Как только это будет сделано, ваш экран обновится, и каналы будут готовы к воспроизведению.

Если ваша антенна представляет собой направленную антенну, например Rabbit Ears, вы можете настроить направление своей антенны, чтобы получить большинство каналов вашего местного вещания. Но если у вас плоская антенна, вам не нужно настраивать направление, потому что плоская антенна может справиться со всем сама по себе. Опять же, изменение направления для получения максимального канала — это пробный процесс, который иногда требует времени, а иногда нет.

Заключение

На этом процесс подключения антенны к телевизору завершен.И эти шаги вполне способны выполнить свою работу. Итак, проделайте эту процедуру, и вы успешно подключите антенну, и вам не нужно об этом сожалеть. Так что всего наилучшего и возьмите от этого лучшее.

.
