Разобрать перфоратор макита: Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Содержание

Как правильно разобрать перфоратор Макита своими руками: видео

Понимать, из каких этапов состоит разборка перфоратора Макита, должен каждый, у кого есть инструмент, купленный 3-5 лет назад. Оборудование, которым часто пользуются, ломается. Обойтись без него домашнему мастеру сложно. С помощью перфоратора можно затеять мелкий ремонт и даже строительство, к примеру, обустроить пристройку к основной части дома.

Если владелец перфоратора Макита знает, как разобрать и собрать инструмент, ему удастся заменить изношенные детали, смазать их смазкой и избежать дальнейших сбоев в работе оборудования.

Уникальность внутреннего устройства Макита

О перфораторе Макита можно прочитать в Интернете множество положительных отзывов. Инструмент выделяют надежность, прочность и большой функционал. Даже новички справляются с перфоратором. Небольшой вес модели гарантирует удобство применения инструмента.

В конструкции предусмотрен защитный механизм, ограничивающий распространение пыли при ремонтных работах. Чтобы инструмент продолжал работать без потери качества, нет необходимости постоянно очищать кнопку Пуск и другие рычаги, детали от мусора.

Читайте также: Как можно сделать нож из бумаги своими руками

Но главное, что позволяет Макита каждому владельцу – это почувствовать себя настоящим мужчиной, хозяином своего жилища. Финансовые расходы на обслуживание прибора также приятно удивляют. Стоимость нового изделия небольшая.

Уникальная система SDS, заявленная производителем, позволяет крепить при помощи аппарата Макита буры. Кроме этого, в систему встроены 3 формата функционала, также можно долбить стены или сверлить отверстия. Наибольший объем работы – 4500 ударов в минуту. Мощность от сети 700 ватт.

Почему выдалбливание лучше ограничить

Несмотря на то что в инструкции к применению перфоратора Макита указана характеристика долбить поверхности, покупать инструмент для постоянного выполнения этой работы не стоит. Техника может выйти из строя. Бур вылетит из оборудования. Пытаться привести в чувства прибор, настойчиво включая режим бурения, когда он поломался – большая ошибка. Лучше разобраться в причине неисправности.

Список причин поломки перфоратора Макита выглядит так:

  • изношен промежуточный вал;
  • произошла деформация узлов зажимного формата;
  • вышла из строя шатунная система;
  • для корректного функционала не хватает смазки;
  • поломаны ударные детали.

Чтобы определить дефект, воспользуйтесь тестером. Подсоедините его к вилке инструмента и нажмите на переключатель. Если возникло сопротивление, цепь питания функционирует правильно. Определитесь с оставшимися возможными поломками, вооружившись отвертками, ключами, молотком, наставкой из дерева.

Как ремонтировать Макита своими руками

Если совсем никогда не сталкивались с разборкой перфоратора Макита, сделать это самому, посмотрев видеоинструкции мастеров, будет сложно. Первый этап в разборке – снять корпусную основу. Затем, ремонтируя оборудование, следует убрать устаревшую смазку и удалить с деталей загрязнения, мусор. Если неисправны функциональные узлы, замените старые новыми. Затем установите составные части обратно в конструкцию.

Чтобы отремонтировать патрон 2010, режимный переключатель или исправить недочеты в корпусе, произведите следующий набор манипуляций:

  1. Извлеките патрон.
  2. Демонтируйте переключатель.
  3. Устраните дефектные признаки, замеченные на внутренней части корпуса.
  4. Аккуратно и равномерным слоем распределите по поверхности смазочный состав.
  5. Замените вышедшие из строя детали.

Как разобрать в перфораторе Макита редуктор

Разберите редуктор инструмента марки Макита, следуя пошаговому руководству:

  1. Зафиксируйте оборудование на жесткой поверхности, приподняв ствол кверху.
  2. Постепенными движениями, без рывков извлеките оболочку, прижав оборудование к столешнице. Такой подход поможет избежать случайного смещения деталей.

Читайте также: Как индикаторной отверткой найти проводку в стене

Наглядно процесс разборки перфоратора Макита показан в видео.

Как собрать инструмент

Когда ремонтные работы завершены, и вы уверены, что удалось справиться с неисправностью, самое время собрать детали в целый, работающий механизм.

  1. Перед тем как заниматься сборкой, нанесите на составляющие оборудования свежую смазку.
  2. Смочите ватный тампон в небольшом количестве керосина и протрите корпус. Можно воспользоваться бензином.
  3. Далее корпус ставят на прежнее место. https://www.youtube.com/watch?v=y8V0aag3Gb8

Схема перфоратора Макита

В разобранном виде оборудование собирают по схеме, представленной в инструкции к применению прибора. Схема помогает не запутаться во взаимодополняющих узлах и запчастях. Элементы, которые считаются основными, входят в такой список:

  1. Запорное устройство кольцевого типа. Удерживает шаровой компонент, закрепляющий бур. Встроенные шайба и пружинный механизм обеспечивают правильное направление бура.
  2. Кольцо для стопора. Позволяет без порчи деталей снять крышку патрона.
  3. Винты, подсоединяющие редуктор к двигателю, с исключением вибрации. В схеме есть и резиновые детали. Если они выходят из строя, подкладки заменяют новыми.

Как разобрать перфоратор: макита, bosch, хитачи

Хороший хозяин знает: перфоратор требует бережного ухода. Чтобы инструмент служил долго, нужно не только соблюдать основные требования по эксплуатации, но и вовремя обнаруживать поломки и менять сбоящие части.

Если вы заметили, что инструмент стал плохо работать — его нужно отнести в ремонт для проверки функциональности. Но такая проверка может влететь в копеечку, поэтому часто люди сами ремонтируют свой инструмент. Чтобы домашний ремонт был успешным, нужно знать внутреннее строение перфоратора и некоторые хитрости. В этой статье мы рассмотрим, как самостоятельно разобрать и починить перфораторы основных производителей — «макита», «интерскол», «бош», «прогресс», «зубр», «хитачи», «энергомаш» и другие. Также мы остановимся на смазке рабочего инструмента.

Содержание статьи:

Причины для разборки

Причин для разборки может быть много, рассмотрим основные:

  • Профилактика. Даже если инструмент работает хорошо, его нужно периодически разбирать для смазки и очистки от пыли.
  • Нестабильная работа. Инструмент может то работать, то не работать, то работать вполсилы. Это повод насторожиться.
  • Странные звуки. Раньше инструмент работал достаточно тихо, но теперь изнутри доносятся какие-то странные жужжащие или тарахтящие звуки. С инструментом что-то не так.
  • Запах гари во время работы. Это может говорить о неисправности мотора или плохих проводах.
  • Долбление заметно усложнилось, хотя видимых причин этому нет.

Теперь давайте разберем наш рабочий инструмент.

Разборка перфоратора + (Видео)

Разобрать перфоратор несложно, если все делать в таком порядке:

  • Осмотрите верхний узел инструмента. Иногда инструмент сбоит из-за неисправности патронного пыльника. Производители рекомендуют использовать длинные сверла, чтобы не допустить возникновения такой проблемы.
  • Снимите наконечник, шайбу и пружину с шариком.
  • Теперь поработаем над корпусом. Для этого снимите винтовые крепления.
  • Если на ручке есть накладка — снимите ее. Аккуратно отсоедините каждый проводок, подключенный к стартеру.
  • Достаньте щеткодержатель.
  • Медленно отсоединяйте редуктор от корпуса до появления небольшого зазора. Извлеките переключатель.
  • Зафиксируйте вертикально перфоратор (для этого можно воспользоваться обыкновенным тисками). Извлеките все внутренние детали.

Несколько полезных советов начинающему мастеру:

  • Внимательно запоминайте расположение деталей в перфораторе. Вам его еще собирать обратно.
  • Не кладите детали где попало, возьмите какую-нибудь коробочку и складывайте детали в нее.
  • Не выбрасывайте инструкцию к инструменту. Инструкция содержит чертеж инструмента и порядок его сборкиразборки.

Отдельно остановимся на разборке самого важного компонента перфоратора — на патроне.

Разборка патрона

Патрон — едва ли не самая важная деталь инструмента. Производители инструментов делают патроны по разным схемам и по-разному крепят его к основной части инструмента. Основные типы патронов:

  • Кулачковый тип. Для вставки и крепления сверла используется особый ключ, который прилагается к инструменту.
  • Цанговый тип. Для вставки и крепления сверла достаточно поворота патрона.
  • Двух- или одногильзовый быстрозажимной тип. Для вставки и крепления особый инструмент не нужен.

После определения типа патрона, попробуем его снять. Тип патрона не имеет большого значения, процесса съема более или менее универсален:

  • Сперва нам нужно ослабить фиксацию патронного винта. Для этого достаточно легко постучать по головке инструмента.
  • Возьмите отвертку и открутите крепящий винт.
  • Зафиксируйте патрон в тисках и прокрутите шпиндель.

Также перфоратор нуждается в смазке и лакировке. Даже если вы его используете раз в год, смазка поможет предотвратить коррозию и порчу инструмента раньше времени.

Смазка перфоратора

Когда вы знаете, как правильно разобрать перфоратор, можно перейти к смазке. Может показаться, что смазка — интуитивно понятный процесс и не требует особых навыков. Это не совсем так, нужно знать несколько полезных советов, чтобы смазывание имело смысл:

  • Смазку нужно проводить даже если вы редко используете инструмент. Насадка, внутренние узлы — все это нуждается в очистке и смазке.
  • Если ваш инструмент сделан фирмой «bosch», то и смазку нужно покупать этой фирмы. Это нестрогое требование, хотя часто встречается в инструкции к инструменту.
  • Графитовая смазка или дизельное масло — хороший пример универсальной смазки.
  • Не злоупотребляйте смазочными материалами.

Заключение

Теперь вы знаете, как самостоятельно собрать и разобрать инструмент, понимаете важность смазывания основных узлов перфоратора. Если вы все же сомневаетесь в своих способностях — отнесите инструмент в специализированный центр. Второй вариант надежнее, но первый позволит сэкономить деньги. Что важнее для вас — решайте сами.

▶▷▶▷ makita 2450 ремонт своими руками

▶▷▶▷ makita 2450 ремонт своими руками

Интерфейс Русский/Английский
Тип лицензия Free
Кол-во просмотров 257
Кол-во загрузок 132 раз
Обновление: 07-05-2019

makita 2450 ремонт своими руками — Ремонт редуктора перфоратора макита HR 2450 своими руками wwwyoutubecom watch?vZTXoWm1jFQY Cached Добрался я до своего перфоратора makita HR 2450 , у которого пропал удар на пике макита HR 2450 своими руками Разборка перфоратора Makita HR 2450 — YouTube wwwyoutubecom watch?vrvorbixVUi8 Cached Это видео — первая часть процесса ремонта перфоратора Makita HR 2450 своими руками Makita 2450 Ремонт Своими Руками — Image Results More Makita 2450 Ремонт Своими Руками images Ремонт перфоратора макита 2450 своими руками схема, разборка shtyknozhrurazborka-perforatora- makita Cached Ремонт патрона перфоратора makita 2450 своими руками произвести несложно Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные Ремонт перфоратора Makita 2450 своими руками инструкция sdelalremontruperforator-firmy- makita html Cached Определение целостности электрической части перфоратора Макита Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом Макита 2450: характеристики, схема сборки, ремонт своими fbruarticle219079 makita -harakteristiki-shema-sborki Cached Ремонт Макита 2450 своими руками ремонтируется при наличии определенных знаний и навыков Технология осмотра и замены деталей модели hr 2450 довольно несложная Ремонт перфоратора макита 2450 своими руками схема novaso wwwnovasoruruchnoj-instrumentremont Cached Ремонт перфоратора Makita 2450 своими руками инструкция Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных Схема перфоратора макита 2450 — i-perfru i-perfruperforatorshema-perforatora- makita — 2450 html Cached Ремонт перфоратора Makita 2450 своими руками инструкция Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах Ремонт перфоратора макита 2450 своими руками — Ремонт квартир tk-mskcomremont-perforatora- makita — 2450 -svoimi-rukamihtml Cached Автор Maximav HR 2450 Автор gayver Как разобрать перфоратор Макита модели HR2450, вот такой Ручной ремонт это конечно хорошо, но если не уверен в том что ремонт перфоратора макита 2450 своими руками Как разобрать перфоратор Макита своими руками? Схема сборки pro-instrumentcomperforatorov-ot-kompanii- makita html Cached Особенности ремонта перфоратора фирмы Макита Как правильно разобрать и устранить неисправности инструмента собственными силами, и почему важно сделать своевременный ремонт ? Ремонт макита 2450 своими руками novaso wwwnovasoruruchnoj-instrumentremont- makita Cached Ремонт патрона перфоратора makita 2450 своими руками произвести несложно Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 6,870

  • Чтобы сделать ремонт в квартире самим, нужно не только рвение и хотение, нужны и ещё инструменты. Оч
  • ень удобно— всял тубус — открыл —все под рукой.
    Легкий, рука не устает абсолютно, когда во время капитального ремонта приходилось долбить по несколько часов в сутки, инструмент не подвел ни разу.
  • капитального ремонта приходилось долбить по несколько часов в сутки, инструмент не подвел ни разу.
    Товары для ремонта. Сушилки для рук и полотенцесушители. Нажимая кнопку Заказать звонок, я подтверждаю свою дееспособность, согласие на звонок от контактного центра, согласие на обработку персональных данных в соответствии с указанным здесь текстом.
    Техника имеет отличную балансировку, нескользящие рукоятки помогают удерживать её без лишнего напряжения рук. Электроинструменты Makita представляют практически полный набор всего необходимого для проведения работ по строительству, ремонту, отделке, реставрации.
    Ремонт и ТО. Своими руками. Но, взявшись за такую работу, многие новички заходят в тупик, не зная, как разобрать перфоратор макита 2450.
    Самостоятельный ремонт в квартире или частном доме занятие хлопотное и трудоемкое. Такая машина заслуженно считается одноручной, поскольку работать с ней можно даже одной рукой.
    Во время стоительство дома и ремонта квартиры очень нужная вещь.советую всем. Сушилки для рук. Перфоратор MAKITA HR2450 отзывы владельцев на сайте интернет-магазина СИТИЛИНК.
    Двигатель работает, бур не крутится, переключатель режимов зафиксировался намертво и силой руки не переключается, в силу чего заодно выяснилось, что он крайне неудобен. Купил, дома сам делаю ремонт; попробовал — все сомнения отпали.
    Вы можете самостоятельно забрать свою покупку из магазина электроники OLDI. Лобзик Makita 4327 (Makita 4327) врук, 450Вт, 500-3100обм, ход-18мм, рез-65мм, 1. Главная страница Строительство и ремонт Электроинструмент Лобзики Лобзики Makita.
    Компании на этом тарифе отличает стремление быть лучшими в своём сегменте. Резиновый наконечник перфоратора Makita НR 2450.

ход-18мм

что он крайне неудобен. Купил

  • smarter
  • заменить дефектные Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
  • и почему важно сделать своевременный ремонт ? Ремонт макита 2450 своими руками novaso wwwnovasoruruchnoj-instrumentremont- makita Cached Ремонт патрона перфоратора makita 2450 своими руками произвести несложно Патрон надо разобрать

makita ремонт своими руками Все результаты Переборка перфоратора Makita YouTube Похожие мая г Добавлено пользователем Maximus Wolf Переборка перфоратора Makita Up next Ремонт редуктора перфоратора макита HR своими руками самый полный обзор Разборка перфоратора Makita HR YouTube мар г Добавлено пользователем Всё своими руками Это видео первая часть процесса ремонта перфоратора Makita HR своими руками Ремонт перфоратора Makita своими руками инструкция sdelalremontru Стройматериалы Инструменты Похожие Как выявить причины поломки перфоратора Макита и произвести ремонт электрической Выявление отказов в работе инструмента и методы Самостоятельный ремонт ствола перфоратора макита с sdelalremontru Стройматериалы Инструменты Похожие Перейти к разделу Ремонт частей ствола перфоратора Макита Видео по ремонту ; i Благодаря подобранным фото и видео Ремон механической части перфоратора Макита и sdelalremontruremontmexanicheskojchastiperforatoramakitaihtml Похожие Порядок ремонта ствола, бойка, ударника перфоратора Макита Схема перфоратора Макита и поможет правильно произвести Видео инструкция по Порядок сборки Как смазать и собрать перфоратор Makita и правильно sdelalremontru Стройматериалы Инструменты Похожие А какова же схема сборки перфоратора Макита и ? Сборка перфоратора Макита своими руками может быть выполнена только при условии Как разобрать перфоратор Макита своими руками? Схема сборки proinstrumentcomosobennostiremontnyihrabotperforatorovotkompaniimaki Перейти к разделу Схема Makita HR Система перфоратора Макита состоит из множества взаимодополняющих узлов и списка Как отремонтировать перфоратор Makita HR , если пропал авг г Что делать, если пропал удар перфоратора? Выполнить ремонт перфоратора своими руками в этом случае непросто, но всетаки Ремонт перфоратор Makita HR своими руками Makita Всё Ремонт инструмента Электроинструмент Makita Перфоратор Makita HR Перфоратор прилично отработал, поэтому износ деталей существенный Что пришлось заменить Шестерня Ремонт перфоратора своими руками Когда можно и нужно gidstrruremontperforatorasvoimirukami Похожие Лучше попробуйте сделать ремонт перфоратора своими руками , а наша Если у вас Макита модели , то патрон здесь не снимается, поэтому Как отремонтировать перфоратор Макита и своими domremstroykaruinstruktsiyaporazborkeperforatoramakita Похожие февр г Для выполнения ремонта перфоратора Makita , своими руками допускается человек, владеющий слесарными навыками, Как поменять щетки на перфораторе макита, замена угольных июн г Ремонт перфоратора Макита и своими руками может выполнить человек, обладающий навыками слесаря и знающий Ремонт перфоратора, разборкасмазка своими руками stroimdacharuremont_perforatorahtml Похожие Ремонт перфоратора, разборкасмазка своими руками Есть причины, по которым ремонт перфоратора Макита лучше осуществлять самому Ремонт перфоратора Makita пропал удар Видео с YouTube февр г Добавлено пользователем АлександрОтличный ЭЛЕКТРОМОНТАЖНИК Смотреть видео Ремонт перфоратора Makita пропал удар онлайн, Ремонт редуктора перфоратора макита HR своими руками самый Макита характеристики, схема сборки, ремонт своими fbru Домашний уют Инструменты и оборудование дек г Ведь Макита обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими Ремонт перфоратора макита своими руками Строительный otvaliru Отделка квартир мая г ремонт перфоратора макита своими руками Ремонт квартиры своими руками В закладки Выбираем электроинструмент для Картинки по запросу makita ремонт своими руками Другие картинки по запросу makita ремонт своими руками Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Перфоратор Makita HR, краткий обзор Домовод янв г Краткий обзор на перфоратор Makita HR благо ремонт перфораторов Makita возможен на каждом углу во многих городах больше Переделка аккумуляторного шуруповёрта в сетевой своими руками Ремонт кнопки от Makita hr часть Смотреть видео авг г Добавлено пользователем Евгений Тыжнов Кнопка сломалась Пришлось купить новую в итоге старая кнопка оказалась рабочей Как Разобрать Перфоратор Макита Hr STEPMEBRU Перфораторы Как Разобрать Перфоратор Макита Hr авг г Makita характеристики, схема сборки, ремонт вручную, обратная связь В наших условиях самым популярных перфораторов Ремонт Makita в Москве Ремонт перфораторов remontmakitaruoplataperforator Ремонт перфораторов Makita для новичка, как говорится своими руками Расмотрим запчасти для ремонта перфоратора Макита своими руками Как выглядит схема разборки перфоратора Макита ? Remotvetru wwwremotvetrukakvygljaditshemarazborkiperforatoramakitaht дек г Рассказали как разобрать перфоратор макита , но схему не дали Как выглядит эта схема , ведь нагляднее всегда легче разобрать Как отремонтировать кнопку на перфоратор, если сломалась yugoknoruosnovnyeneispravnostikakotremontirovatknopkunaperforatorhtml Ремонт кнопки включения перфоратора Einhell Чтобы отремонтировать перфоратор своими руками , следует сначала определить внешние проявления Сборка регулятора скорости перфоратора Makita HR Ремонт перфоратора своими руками Grounderu Набор инструментов Рейтинг , голосов Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор Инструмент используется Видео разборка перфоратора makita HR за минут до avtomechsruvideorazborkaperforatoramakitahrzaminutdomel мар г Добавлено пользователем Master Dmitry Если вы решили отремонтировать свой автомобиль своими руками , то видео, предложенные на нашем сайте, обязательно вам Как отремонтировать статор перфоратора Makita своими руками luxstandartruarticleskakotremontirovatstatorperforatoramakitaphp Любой ремонт начинается с внешнего осмотра неисправной части А как найти неисправность статора перфоратора Makita ? На неисправность Как перемотать ротор перфоратора Makita и своими pretaparketrukakperemotatrotorperforatoramakitaisvoimirukami Кстати, ремонт перфоратора своими руками может выполнить практически каждый электрическая схема перфоратора Makita , Как Быстро Разобрать До Винтика Перфоратор Makita За Минут июл г Добавлено пользователем Master Dmitry Фото с обложки Как Быстро Разобрать До Винтика Перфоратор Makita За Ремонт Редуктора Перфоратора Макита Hr Своими Как разобрать кнопку перфоратора, если она сломалась обзор нояб г Как показывает практика, инструмент от таких брендов, как Макита , Бош или Интерскол редко выходит из строя в течение Запчасти для Макита HR makitatradingru На этой странице вы можете заказать и купить запчасти для makita HR , а также посмотреть схему сборки Если вас интересуют запчасти Ремонт ствола перфоратора макита своими руками Рейтинг голос Схема перфоратора Макита и поможет правильно произвести разборку неисправных узлов, найти дефектные детали А также расскажем Ремонт редуктора перфоратора макита HR своими руками окт г Добрался я до своего перфоратора makita HR , у которого пропал удар на пике Внутренний удар есть, а на пику он не передается Запчасти для перфоратора Makita HR SelTopru Запчасти для перфораторов Makita Похожие Селтопзапчасти У нас качественные запчасти! Запчасти для перфоратора Makita HR , подобрать и купить можете на нашем сайте Ремонт перфоратора своими руками возможные причины Оборудование Перфораторы Рейтинг голосов Особенности ремонта неисправностей перфоратора в домашних условиях строение, нюансы ремонта и рекомендации, как избежать поломок в Перфораторы Makita HR в РостовенаДону товара Ремонт редуктора перфоратора макита HR своими руками самый полный обзор Обзор перфоратора Makita HR Чиним Makita Makita HR в Благовещенске товаров Выгодные цены Ремонт редуктора перфоратора макита HR своими руками самый полный обзор How to assemble Makita hr rotary hammer drill Makita HR Товары для строительства и ремонта Makita HR с доставкой и самовывозом сравнить, выбрать и купить то что нужно стало проще Строительство и ремонт ; Товары для строительства и ремонта ; Makita HR Боек для перфоратора Makita HR в сборе Перфоратор Макита Ремонт и отделка ремонтпроектрфelktroinstrumentperforatormakita Похожие Приводить технические характеристики перфоратора Makita , думаю не стоит можно ремонт проектрф ремонт квартиры своими руками Советы по ремонту перфоратора своими руками, его полная Самоделкин Рейтинг , голоса Часто встречающиеся неисправности в работе перфоратора Ремонт инструмента своими руками Рекомендации по обслуживанию и эксплуатации Перфоратор Makita HR Ремонт своими руками и ногами Makita HR надёжный и практичный перфоратор для дома, Makita HR крупным планом перфоратор фото Похожие модели Makita HR Перфоратор makita HR Авито объявления в Москве только с фото Объявления по запросу Перфоратор makita HR Ремонт и строительство Строительные инструменты БРЕНД м как собрать перфоратор Makita HR 打孔机的修理 Видео с ehowtuberumobilevideoyVaagGb февр г Добавлено пользователем Master Dmitry как собрать перфоратор Makita HR 打孔机的修理 Ремонт редуктора перфоратора макита HR своими руками самый полный обзор Выключатель для перфоратора Makita HR купить в Юла апр г категории Электроинструменты раздела Ремонт и строительство Выключатель для перфоратора makita hr Фото Перфоратор makita hr ; Ствол в сборе для перфоратора Makita HR Промвал для перфоратора Makita продажа, цена в Запчасти для электроинструмента Makita Рейтинг отзыв мар г Промежуточный вал в сборе для перфоратора Makita Промвал макита Ремонт перфоратора своими руками на видео Ремонтируем вместе Makita HR Начало фото Форум Mastergrad wwwmastergradcom Ремонтируем вместе Makita HR Начало Похожие окт г сообщений авторов Перфоратор Makita HR , калибр мм, с регулировкой скорости и Если ранее не практиковались в ремонте перфораторов, то лучше А фото получилось не совсем удачно, тень оттеняет и кажется, что Как шлифовать коллектор якоря перфоратора своими руками kirpichru Публикации Как шлифовать коллектор якоря перфоратора своими руками Правильная работа перфоратора Makita с коллекторным двигателем сопровождается Видео проточка коллектора, ремонт электороинструмента Ремонт редуктора перфоратора макита HR своими руками июн г Смотреть видео онлайн Ремонт редуктора перфоратора макита HR своими руками самый полный обзор Длительность видео разборка перфоратора makita HR за минут до мелочей дек г Строительство и ремонт разборка перфоратора makita HR за Как починить кран на кухне своими руками за минут, если Ремонт перфоратора как разобрать, основные неисправности vinstrumentahruperforatorworkremontsvoimirukamihtml окт г Фото При покупке как правильно выбрать инструмент смотрите некоторые модели перфораторов такие как Makita имеют Перфоратор Makita HR цена, отзывы, фото, технические Перфораторы SDSplus Трехрежимный перфоратор Makita HR обладает высокой мощностью и силой удара , Дж Конструктивная простота этой модели обеспечивает Вместе с makita ремонт своими руками часто ищут устройство перфоратора makita hr макита ствол макита как разобрать перфоратор макита макита не работает реверс макита ремонт ударного механизма перфоратора статор макита Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Чтобы сделать ремонт в квартире самим, нужно не только рвение и хотение, нужны и ещё инструменты. Очень удобно— всял тубус — открыл —все под рукой.
Легкий, рука не устает абсолютно, когда во время капитального ремонта приходилось долбить по несколько часов в сутки, инструмент не подвел ни разу.
Товары для ремонта. Сушилки для рук и полотенцесушители. Нажимая кнопку Заказать звонок, я подтверждаю свою дееспособность, согласие на звонок от контактного центра, согласие на обработку персональных данных в соответствии с указанным здесь текстом.
Техника имеет отличную балансировку, нескользящие рукоятки помогают удерживать её без лишнего напряжения рук. Электроинструменты Makita представляют практически полный набор всего необходимого для проведения работ по строительству, ремонту, отделке, реставрации.
Ремонт и ТО. Своими руками. Но, взявшись за такую работу, многие новички заходят в тупик, не зная, как разобрать перфоратор макита 2450.
Самостоятельный ремонт в квартире или частном доме занятие хлопотное и трудоемкое. Такая машина заслуженно считается одноручной, поскольку работать с ней можно даже одной рукой.
Во время стоительство дома и ремонта квартиры очень нужная вещь.советую всем. Сушилки для рук. Перфоратор MAKITA HR2450 отзывы владельцев на сайте интернет-магазина СИТИЛИНК.
Двигатель работает, бур не крутится, переключатель режимов зафиксировался намертво и силой руки не переключается, в силу чего заодно выяснилось, что он крайне неудобен. Купил, дома сам делаю ремонт; попробовал — все сомнения отпали.
Вы можете самостоятельно забрать свою покупку из магазина электроники OLDI. Лобзик Makita 4327 (Makita 4327) врук, 450Вт, 500-3100обм, ход-18мм, рез-65мм, 1. Главная страница Строительство и ремонт Электроинструмент Лобзики Лобзики Makita.
Компании на этом тарифе отличает стремление быть лучшими в своём сегменте. Резиновый наконечник перфоратора Makita НR 2450.

Как Собрать Перфоратор 2450

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз. 49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.



Схема перфоратора Makita

В разобранном виде оборудование собирается по схеме, представленной в аннотации по эксплуатации устройства. Схема помогает не запутаться в девайсов и запчастях. Элементы, которые числятся базисными, включены в последующий перечень:

  • Замок кольцевого типа. Держит шариковый компонент, фиксирующий дрель. Интегрированная шайба и пружинный механизм обеспечивают правильное направление сверления.
  • Стопорное кольцо. Позволяет снять крышку картриджа без повреждения деталей.
  • Безвибрационные винты, соединяющие редуктор с движком. Также в схеме находятся резиновые детали. Если они вышли из строя, поменяйте накладки на новые.

READ Как Собрать Stihl Мс 180


Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз. 82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.



Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками. При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита. Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Читать также: Плазморез с чпу своими руками схемы чертежи

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания. Патрон собран.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Установка крышки

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 или 2470 собран и работает исправно!

Схема перфоратора макита 2450

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Читать также: Измерение постоянного тока мультиметром

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз. 54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Перфоратор Макита: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Читать также: Сколько нужно разрывных патрон на железную стену

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 Закончил врубаться перфоратор 2470 Подгорели контакты maintenance tool

Определение целостности электронной части перфоратора Макита. Если вы поставили цель выполнить ремонт перфоратора Makita 2450 либо Makita 2470 самостоятельно нужно вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, деревянная наставка. Отлично иметь отвертку с интегрированным индикатором фазы.

Нужно взять тестер, подсоединиться к концам вилки перфоратора и надавить выключатель перфоратора. Если тестер указывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер указывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, необходимо лишь вывернуть три самореза с помощью шуруповерта или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрощеток. С помощью тестера либо самодельного устройства, именуемого еще «аркашка», обусловьте целостность подводящих проводов и правильную работу выключателя.

Несколько слов о ординарном контрольном устройстве название которому «аркашка». Устройство состоит из светодиода либо лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электронная схема контрольного устройства это поочередно соединенные детали. Соедините батарейку с одним концом светодиода иначе говоря лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электронных цепей.

Соответствующие неисправности перфоратора Макита 2450 и 2470 Распространенные неисправности в электронной части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Подмена щеток делается при их полном истирании либо нехорошем контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора вам больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

При ремонте переключателя реверса нужно отсоединить заднюю крышку. Аккуратненько отсоединить провода от кнопки. Пристально оглядеть переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, за ранее освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.

Обусловьте его состояние, при желании поменяйте контакты.

Дополнительная, нередко встречающаяся электронная неисправность, нехороший контакт меж статором и нижними контактами переключателя реверса.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

В зеленоватом корпусе расположен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., высвободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Перед сборкой подогните контакты так, чтоб они плотно входили друг в друга. Смажьте контакты техническим вазелином узким слоем.

Сборка электронной части перфоратора делается в оборотном порядке.

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий сразу функцию ударного и сверлильного оборудования во время работы с особо крепкими материалами.

В устройстве использованы две идеи сразу: инструмент крутится и движется продольно, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высочайшей степенью запыленности.

На длительность неотказной эксплуатации оказывают влияние не столько условия работы, зато качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами качественной работы. Даже самый надежный инструмент просит подабающего ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 нужно непременно приобщиться к внутренним содержанием инструментов, входящими в составе узлами. Выяснить слабенькие места перфоратора макита для вас поможет реальная аннотация.

Для выполнения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается человек, обладающий слесарными способностями, имеющий багаж познаний по электротехнике.

Помните! Выполняя ремонт перфоратора нужно соблюдать правила техники безопасности во время работы с электроприборами.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и, фактически, из схожих, взаимозаменяемых деталей. Ремонт их ничем не отличается.

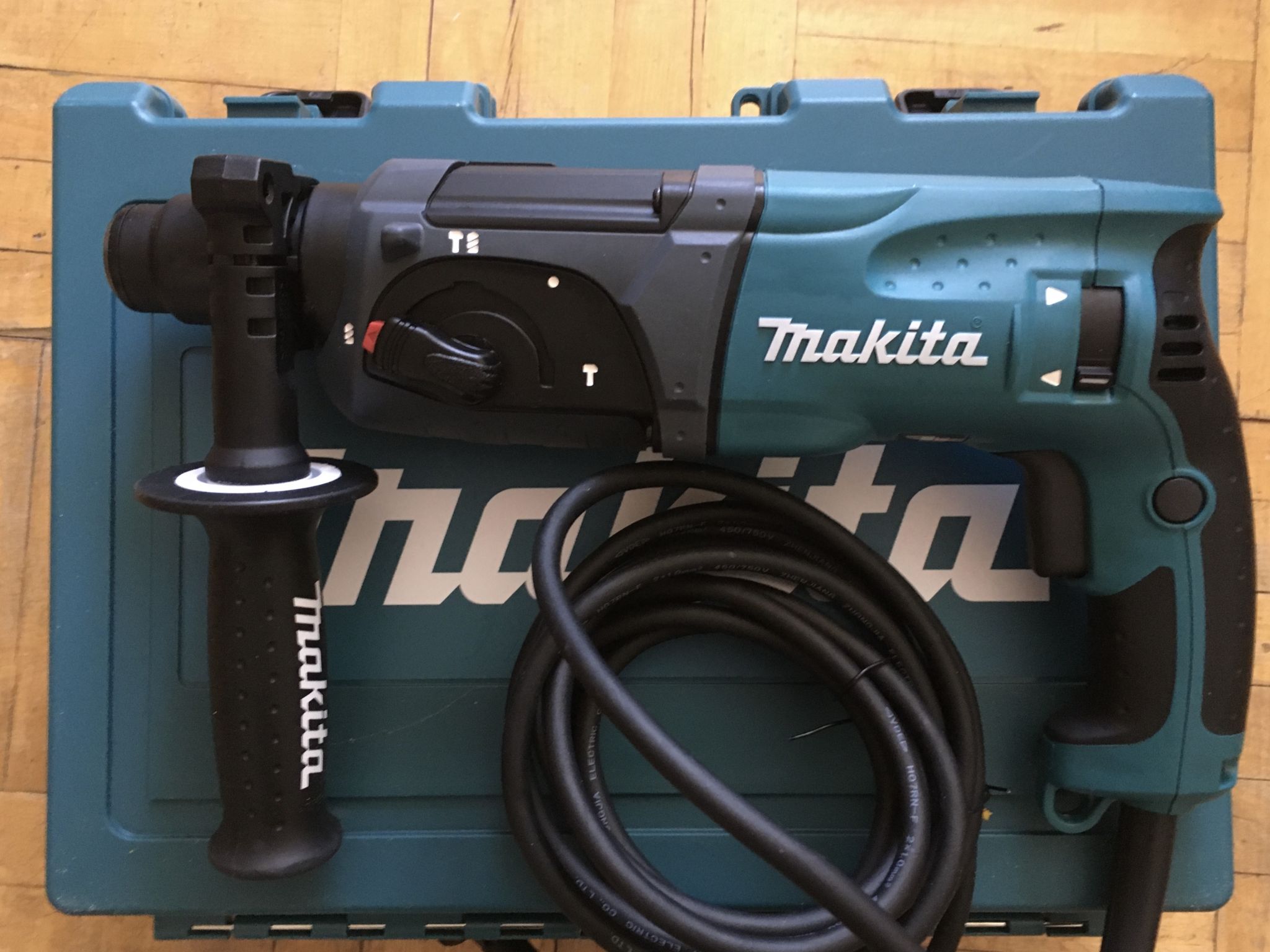

Вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Читать также: Как спаять металл к металлу

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электронной и механической частей. При этом, в пластмассовом корпусе темного цвета размещается механический узел перфоратора, а под зеленоватым пластмассовым корпусом прячется электронная часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не столько вращающий момент и поступательный ударный импульс.

Задачка механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту одновременно продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Даже очень надежные перфораторы фирмы Макита со временем ломаются. Любая поломка устраняется, надо только иметь прямые руки и настойчивость. Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Содержание:

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Читать также: Лампа лб 36 русский свет

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности. Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз. 27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок.

Но как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье автор расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Читать также: Люминесцентные лампы какие бывают

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать.

Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления. Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

2 комментария на Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

В строительной сфере применение перфораторов Makita просто необходимо. Значение этой техники сложно переоценить, он незаменим при работе с бетоном, камнем или кирпичом. Все особо прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используют для сверления отверстий в бетоне и камне, для изготовления проемов, выемок, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita обладает двойной защитной изоляцией двигателя. Среди обязательных элементов конструкции — расцепляющая муфта, которая предотвращает рывок при заклинивании бура, и электронная регулировка числа оборотов. Показатель фирменного стиля — инструмент комплектуется удобным чемоданом для хранения инструмента.

Большинство моделей оснащено системой пылеудаления и выпускается с мягкой резиновой накладкой на рукоятке. В ассортименте присутствуют перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип работы

Он может выполнять 3 функции: сверление, сверление с ударом, долбление.

Как отремонтировать статор перфоратора Makita своими руками видео

Самая подробная информация аттестат купить на нашем сайте.attestata.com

Если Вы определили, что в вашем перфораторе вышел из строя статор, а средств на новый у вас нет, или есть желание произвести ремонт детали своими руками, то эта инструкция для вас. Разборка перфоратора Макита настолько простое, что ремонт makita 2450, 2470 не вызывает особых затруднений. Главное, придерживаться советов, приведенных в данной статье.

Ремонт перфоратора самостоятельно может выполнить каждый пользователь, имеющий навыки слесаря и умеющий обращаться с приборами диагностики.

Любой ремонт начинается с внешнего осмотра неисправной части. А как найти неисправность статора перфоратора Makita 2450? На неисправность статора чаще всего указывают наличие следов подгорелой изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

А вот обрыв определить можно только путем прозвонки цепей обмоток.

Алгоритм разборки и изготовления статора перфоратора Макита 2450,2470

Вот последовательность при изготовлении статора перфоратора Макита 2450:

  • Извлечение из корпуса статора в сборе;
  • Удаление старой обмотки, определение направления намотки, диаметра провода;
  • Намотка новых катушек согласно собранным данным по шаблонам;
  • Подготовка изоляции на новые катушки;
  • Изоляция новых катушек;
  • Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике;
  • Подпайка выводов к концам катушек;
  • Бронирование обмоток новых катушек;
  • Пропитка намотанных катушек;
  • Сборка статора.

Обо всем по порядку

Этап
I
Для разборки статора воспользуйтесь деревянным молотком или бруском. Постукивая по торцу корпуса статора, достаньте статор из корпуса. Кстати, чтобы достать статор, надо отсоединить корпус статора от корпуса механической части.

Не забывайте отсоединить подводящие провода статора от клемм, выходящих наружу в районе коллектора. Один конец крепится к щеткодержателю, а второй конец к проводу, подводящему питание 220 в.

Самое время расколоть его на две половинки.

Этап
II
Вариант разборного статора

Обе половинки статора склеены между собой тонким слоем клея. Чтобы отделить одну от другой, надо стукнуть киянкой по сердечнику статора.

Если вам достался не разборной статор, то демонтаж провода ведется путем разрезания с одного конца всех витков кусачками. Разрезав, разобрав, вынимаем проволоку и замеряем диаметр проволоки и количество витков.

Для замера диаметра проволоки используйте только микрометр. Предварительно проволоку надо обжечь на пламени спички, протереть нагар и остудив, замерить.

Чаще всего катушки пропитаны изоляционным лаком, не позволяющим разделить провода.

При помощи промышленного фена прогрейте катушки до распадения на отдельные проводки. Прогреть пропитанные провода можно и на газовой печи над горелкой.

Разбирая статор, надо обязательно произвести измерения. Нам надо замерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого изготовлены провода. Рекомендуется наматывать только медными проводами.

Провода классифицируются по сечению. Замерив диаметр провода, пересчитайте его сечение по формуле S=ηr², где r=½d.

А теперь понятным языком: сечение равно 3,14 умножить на половинку диаметра в квадрате.

Для чего весь этот огород. Если выяснится, что у вас есть провод другого диаметра, то без расчетов не обойтись. Если есть тонкий провод, то намотку можно вести в 2…3 провода, главное, чтобы их суммарное сечение было не меньшее чем у начального.

Если есть провод чуть большего диаметра, то можно наматывать и им, при условии, что заполнение пазов старым приводом было неполное.

Этап
III

Вариант намотки неразборного статора

Для намотки катушек статора надо заготовить провод проходящего диаметра, электрокартон или прессшпан, скотч, термоусадочный кембрик нужного диаметра.

Если у вас неразборной статор, то в его пазы надо сделать гильзы из прессшпана, вырезав заготовки по ширине статора.

Заготовки вырезаются из прессшпана шириной, равной ширине статора и длиной, равной длине внутреннего паза. Кстати, к ширине статора надо прибавить по 2 мм с каждой стороны. Вырезав заготовки, их края заделайте широким скотчем. Для статора перфоратора Макита подходит скотч шириной 50 мм.

На полоску скотча наклейте заготовку одной стороной, разрежьте. На вторую полоску скотча наклейте заготовки той же стороной, но другим краем. Ваша задача, закрыть края заготовок от порывов при намотке.

Изготовление полосок приспособления

Для облегчения процесс намотки вручную, изготовьте простые приспособления, представляющие собой полоски из мягкого металла толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полоски представляют собой z-образные пластинки шириной 10 мм и длиной 70 мм.

На меньший крюк приспособы наденьте термоусадочную трубку и нагрейте над пламенем, обожмите кончик пластинки.

Полученные пластинки закрепите при помощи скотча на корпусе статора.

Процесс намотки

Проволока подготовлена, пластины приспособление закреплены, данные о количестве витков под рукой. Вперед!

Кладем на коленку статор, заводим конец провода, надеваем на него термоусадочный кембрик красного цвета(он обозначает начало обмотки), закрепляем кембрик на наружной стороне статора и начинаем мотать. Кстати, цвет кембрика может быть любой, надо только выбрать разный цвет для начала и конца обмотки.

Процесс намотки представляет собой подачу большим пальцем провода в паз, заведение провода за крючок пластины приспособления, вытаскивание провода и заведение за крючок пластины с другой стороны.Самое главное, следите за количеством намотанных витков. Вес процесс намотки повторяется и для второй катушки.

Это все отлично видно на предлагаемом видео.

: Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Все! Статор намотан. Надо тщательно увязать обмотки, выполнить бронирование.

Этап
IV

Процесс бронирования обмоток статора

Бронированием называет обвязка катушек статора, предохраняющая их от разрушения в процессе работы. При высоких оборотах на все части воздействуют различные вибрации, что приводит к разрушению целостности обмоток, их трению друг о друга и нарушению изоляции.

Пришла пора заняться пропиткой.

Этап
V

Процесс пропитки обмоток статора

задача пропитки катушек статора, получить монолитную конструкцию, не разрушающуюся со временем от вибрации. Перед началом пропитки внутрь статора вставляться деревянные распорки, прижимающие катушки. Работы следует производить осторожно и аккуратно.

В идеальных условиях для пропитки нужен трансформатор. Пропитку катушек рекомендуется проводить под напряжением, чтобы провода вибрировали и прогревались. Это дает возможность пропитке затечь во все щели. Напряжение на обмотки подается небольшое, до момента появления вибрации. Ее легко можно обнаружить, прислонив отвертку к внутренней поверхности ротора.

В идеале использовать специальный лак и наносить несколько слоев. Можно использовать и обыкновенную краску для внутренней покраски в помещениях марки ПФ-115. Отлив 50 г краски в отдельную посуду, разведите ее сольвентом до консистенции водички.

Используя шприц, набирайте краску и вводите маленькими порциями на катушку статора до полного проникновения в середину катушки. Статор при этом должен быть теплый и подсоединен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитывается через ЛАТР.

Не забывайте контролировать температуру статора. На ощупь рука с трудом выдерживает температуру корпуса. При более высокой температуре уменьшите напряжение подачи на трансформатор при помощи ЛАТРа.

Консистенция краски зависит от диаметра проводов. Чем толще провод, тем гуще краска. Пропитку ведите до появления краски внизу. Перевернув статор, продолжайте пропитку. Статор оставьте под направлением до полного высыхания.

Статор пропитан и, после очистки от следов краски на внутренней поверхности статора, готов к сборке.

Пропитка и перемотка статора

: Пропитка статора. Намотка в два провода с параллельным соединением.

Теперь можно приступать к сборке перфоратора Макита. Ели Вы думаете что это сложно, то работу по перемотке доверте лучше профессионалам.

Источник: https://lux-standart.ru/articles/kak-otremontirovat-stator-perforatora-makita.php

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

  • однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
  • двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
  • трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.
  • С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
  • С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм. Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Hr2450 makita схема сборки — Вместе мастерим

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими руками. Фирма «Макита» известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого. Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные. Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна. Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта. Подходит как для домашнего использования, так и для профессионального применения.

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

    1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    2. Снять крышку;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

    1. Из него надо достать ударник поз.30;
    2. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

    ротор поз.54;
    статор поз.59;
    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора , обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Содержание:

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если.

Полый металлический «стакан» с режущими кромками и выступающим сверлом – именно так выглядит насадка для получения в бетоне отверстий большого диаметра.

Широкое распространение среди любителей мастерить получили углошлифовальные машинки (УШМ), называемые в народе болгарками. С их помощью домашний мастер.

Перфоратор макита разборка сборка видео

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Содержание:

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8.

Как отремонтировать перфоратор фирмы Makita

Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок.

Но как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье автор расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться.Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать.

Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

2 комментария на

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

В строительной сфере применение перфораторов Makita просто необходимо. Значение этой техники сложно переоценить, он незаменим при работе с бетоном, камнем или кирпичом. Все особо прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используют для сверления отверстий в бетоне и камне, для изготовления проемов, выемок, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita обладает двойной защитной изоляцией двигателя. Среди обязательных элементов конструкции — расцепляющая муфта, которая предотвращает рывок при заклинивании бура, и электронная регулировка числа оборотов. Показатель фирменного стиля — инструмент комплектуется удобным чемоданом для хранения инструмента.

Большинство моделей оснащено системой пылеудаления и выпускается с мягкой резиновой накладкой на рукоятке. В ассортименте присутствуют перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип работы

Он может выполнять 3 функции: сверление, сверление с ударом, долбление.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

  • однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
  • двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
  • трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.
  • С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг.
    Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
  • С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг.
    Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм.
    Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке при помощи отвертки подковыривается и снимается защелка.
После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.
А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Видео быстрой разборки перфоратора Макита

Как смазать перфоратор своими руками: редуктор, патрон, бур

Приветствую вас у себя на сайте! В этой статье пойдет речь о смазывании перфоратора. Эксплуатация этого инструмента требует не только простого бережного отношения. Обязательно нужно периодически смазывать редуктор и патрон.

При этом редуктор, естественно, идет уже смазанным с завода. Но со временем смазка где-то подтекает, где-то высыхает. Кроме того, она предназначена лишь для снижения трения, а не для его устранения. Поэтому так или иначе, а детали все равно трутся друг об друга, из-за чего постепенно образуется мелкая металлическая пыль, которая остается в смазке.

В результате такого смешивания металла и смазывающего материала, свойства последнего постепенно теряются и износ деталей ускоряется.

Недорогие китайские перфораторы могут быть плохо смазаны и на заводе. Опытные мастера сервисных центров рекомендуют после покупки даже нового такого аппарата сразу его разобрать и промазать

Патрон с завода идет сухим. Здесь, собственно, промазывается не сам патрон полностью, а только то его место, которое соприкасается с буром, так как именно в нем и происходит сильное трение, не уменьшив которое можно повредить и сам патрон, и хвостовик бура.

Итак, ниже рассмотрим как и чем смазывать эти элементы. Рассмотрен будет перфоратор SDS+ с горизонтальным расположением двигателя, так как именно им в подавляющем большинстве случаев пользуются домашние мастера, а статья в основном и написана для них.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Чем смазать перфоратор

Для смазывания редуктора и патрона с буром используются разные типы смазок.

Смазка для редуктора

Здесь применяется особенная смазка, которая так и должна называться — редукторная. Она может быть как под брендами, под которыми выпускаются и сами перфы — Makita, Bosch, AEG и т.д. Но может быть выпущена и фирмой, которая занимается именно этим типом продукции, например, Ravenol, Shell, Xado и др.

Некоторые используют для этих целей и простой литол либо салидол. Но по сравнению со специальной смазывающей продукцией они быстрее высыхают, да и не настолько устраняют трение, как надо.

Смазка для буров

Здесь все точно также. Специальные смазки для этой цели так и называются — для буров. И тоже выпускаются обычно теми же фирмами, что делают перфораторы.

За неимением специальной смазки можно воспользоваться графитовой. Но она не столь хорошо отводит тепло от хвостовика, а это важно, так как иногда при длительной работе хвостовик бывает и расплющивается, из-за чего его потом трудно извлечь.

Смазываем редуктор

Потребуется разобрать корпус инструмента. Следуйте по пунктам:

  1. Разберите патрон. Для этого сначала снимите резиновое кольцо. Затем отверткой подденьте и снимите стопорное кольцо. Далее аккуратно снимается внешний кожух патрона, а затем вынимается прижимное кольцо, шарик и пружина.
  2. Теперь отсоедините переключатель режимов. Делается это по-разному в зависимости от модели. В конце статьи я привел некоторое количество ссылок на видео, в которых рассказывается, как он снимается на той или иной модели. Если среди них нет вашего агрегата, то можете посмотреть любой подобный, чтобы понять принцип. И далее, думаю, вам не составит труда отсоединить его и у себя.
  3. Освободите от щеток коллектор. Для этого открутите заднюю крышку корпуса и снимите щетки.
  4. Выкрутите саморезы, которые продольно стягивают корпус, и разъедините его.
  5. Выньте редуктор вместе с якорем двигателя.

Теперь тщательно промойте сам редуктор, а также внутреннюю часть его корпуса. Промывку можно осуществить, например, бензином.

После этого сначала мажутся отдельные самые ответственные части. А затем весь редуктор полностью обволакивается смазкой.

Ну и остается все собрать в обратной последовательности.

Смазываем патрон и хвостовик бура

Эта операция очень проста, поэтому описание ее будет довольно коротким.

Просто берем буровую смазку и добавляем ее прямо в патрон. Другой вариант предусматривает нанесение ее на хвостовик с последующей установкой его в гнездо патрона. Но никто не запрещает совместить два этих способа для надежности.

Необходимо следить, чтобы смазка постоянно присутствовала и по мере необходимости добавлять новую. Если пренебречь этой процедурой, то хвостовик будет перегреваться, что приведет либо к его отрыванию от остальной части бура, либо к расплющиванию. Поэтому не ленитесь и добавляйте.

Вот и все, что нужно знать по патрону и хвостовику.

Как и обещал, прилагаю в конце ссылки на видео с отсоединением переключателя:

Это вся информация, что есть у меня по вопросу смазывания перфоратора. Надеюсь было понятно и доступно. На этом прощаюсь — до новых встреч!

Читайте также:

Makita США | Пресс-релизы: ЗАВОДСКИЕ СЕРВИСНЫЕ ЦЕНТРЫ MAKITA 2020 ОСТАЮТСЯ ГОТОВЫМИ К ОБСЛУЖИВАНИЮ С НОВЫМИ ВАРИАНТАМИ РЕМОНТА

Заводские сервисные центры Makita готовы к работе, предлагая бесплатную рабочую силу и бесплатную доставку для ремонта продукта в течение ограниченного времени.

13 апреля 2020 г., Ла-Мирада, Калифорния — Makita USA, Inc., лидер в области инноваций в области электроинструментов, наружного силового оборудования, пневматики и принадлежностей, немедленно вводит временную бесплатную рабочую силу и бесплатную доставку для ремонта инструмента в Makita ® Заводские сервисные центры.

«Послепродажное обслуживание было в центре внимания с момента основания компании, — сказал Марк Кокс, менеджер по национальному обслуживанию, Makita U.S.A., Inc.». «Если вы инвестируете в Makita, наши сервисные центры на заводе всегда готовы вас обслужить».

Чтобы поддержать американских рабочих, Makita предлагает бесплатную рабочую силу и бесплатную доставку «туда и обратно» для ремонта инструмента в сервисных центрах Makita с 13 апреля 2020 года по 31 мая 2020 года. Эта новая услуга помогает пользователям ремонтировать инструменты без необходимости поехать в сервисный центр завода Makita.

Вот пошаговая инструкция:

    Шаг 1. Позвоните по номеру 1 (800) 4-MAKITA

    Шаг 2. Запросите этикетку с предоплаченной доставкой COVID-19

    Наклейка с предоплатой FedEx будет отправлена ​​по электронной почте для отправки предварительно оплаченного фрахта инструмента в компанию Makita для обслуживания.

    Шаг 3. Отнесите инструмент Makita ® в пункт доставки FedEx

    .

    Шаг 4: Makita получает и ремонтирует инструмент

    Вы платите только за запчасти, если только они не находятся в гарантии (без затрат на рабочую силу и без стоимости доставки)

    Шаг 5: Makita отправляет вам инструмент

Примечание: предметы весом более 70 фунтов.исключаются из предоплаченной доставки, и их по-прежнему необходимо будет доставить непосредственно в сервисный центр завода Makita. Пользователи могут позвонить по номеру 1 (800) 4-MAKITA, чтобы связаться с вашим местным сервисным центром Makita Factory, чтобы организовать доставку крупных предметов. Это предложение действительно только в континентальной части США (за исключением жителей Пуэрто-Рико, Гавайев и Аляски).

Альтернативные варианты обслуживания

  • Авторизованный сервисный центр — Это предложение не действует в авторизованных сервисных центрах.Если предпочтение отдается авторизованному сервисному центру, свяжитесь с ним напрямую, чтобы узнать о доступных вариантах обслуживания и часах работы.
  • Fastlane Express Service — Fastlane Express Service — это программа для ускорения обслуживания, специально предназначенная для литий-ионного аккумуляторного инструмента для связывания арматуры LXT ® с литий-ионным аккумулятором (XRT01). Makita предложит 3-дневный ремонт XRT01 в рамках программы Fastlane. Эта услуга доступна всем владельцам XRT01 в 48 смежных штатах без дополнительных затрат в заводских сервисных центрах Makita.Однако за послегарантийный ремонт пользователь должен будет заплатить.

О компании Makita

Makita — мировой производитель промышленных электроинструментов, пневматики и силового оборудования, предлагающий широкий ассортимент промышленных принадлежностей. Компания Makita U.S.A., Inc. расположена в Ла-Мирада, Калифорния, и имеет обширную дистрибьюторскую сеть по всей территории США. За 50 лет работы в США и более 100 лет по всему миру компания Makita использует свой опыт и знания для производства лучших в своем классе решений.Для получения дополнительной информации позвоните в компанию Makita USA по телефону (800) 4-MAKITA или посетите сайт makitatools.com. Найдите Макиту в Instagram, YouTube, Facebook и Twitter @makitatools

# #

Перфоратор «Макита 2450»: отзывы. Перфоратор Makita: характеристики, цена

Перфоратор — строительный инструмент, с помощью которого можно выполнять довольно широкий спектр работ.

Область применения

Оборудование позволяет проделывать отверстия в тех материалах, которые нельзя просверлить сверлом.Этот прибор незаменим при выполнении работ по перепланировке дома или квартиры. Компания Макита производит инструмент в широком ассортименте для строительства и ремонта, среди них довольно внушительный выбор перфораторов.

Особенности перфоратора Makita 2450

Перфоратор «Makita 2450», отзывы о котором будут представлены в статье, заявлен производителем как профессиональный инструмент, с помощью которого можно производить непрерывную работу.На оборудование можно отнести большие нагрузки. Возможны три режима работы: удар, сверление и долбление. Устройство имеет электронный регулятор скорости, позволяющий менять индикатор для баз разной силы.

Устройство оснащено рабочими частями, которых достаточно для его замены, но в процессе работы выжимная муфта надежно удерживает элементы. Если сетевое напряжение снижается, установка автоматически блокируется. Перфоратор «Макита 2450», отзывы о котором будет полезно прочитать перед покупкой техники, оборудован лабиринтной системой, предохраняющей агрегат от проникновения мелкого строительного мусора.

Технические характеристики Makita 2450

Если вы решили купить перфоратор «Макита2450», вам будет полезно ознакомиться с отзывами, они представлены в этой статье. Помимо прочего, важно обратить особое внимание на технические характеристики, среди которых хвостовик SDS-plus. Этот параметр часто задают профессионалы. Для начинающего мастера и специалиста будет важно знать, что агрегат может работать в одном из трех режимов. Удар составляет 2,7 Дж.

Что касается мощности двигателя, то этот параметр составляет 780 Вт.Если вы хотите работать с бетоном, то отверстие в нем можно сделать диаметром, максимальное значение которого составляет 24 миллиметра. В корпусе из дерева можно будет проделать отверстия диаметром не более 32 миллиметров. Довольно часто у специалистов и отечественных мастеров возникает вопрос о проделывании отверстий в стали, указанные выше параметры будут составлять 13 миллиметров. Помимо прочего, агрегат оснащен электронным реверсом.

Дополнительные характеристики

Перфоратор «Макита 2450», отзывы о котором соответствуют положительным характеристикам, имеет в комплекте защитную муфту, кроме прочего есть регулятор частоты крутящего момента.На холостом ходу количество оборотов может быть равно пределу до 1100 в минуту. Что касается количества ударов, то их количество может колебаться от 0 до 4500 в минуту. В устройстве есть кабель, длина которого составляет 4 метра. Работать с инструментом будет удобно, так как его вес не отличается слишком большим и ограничен 2,4 килограммами.

Отзывы об особенностях эксплуатации Makita 2450

Если вы решили приобрести вышеуказанный инструмент, то вам следует рассмотреть схему перфоратора «Макита 2450».Перед началом работы мастер должен убедиться, что триггерный переключатель во время работы вернулся в режим ожидания. Это можно проверить, когда переключатель активирован. После подключения питания можно приступить к работе, нажав клавишу включения. По словам пользователей, скорость работы будет определяться силой нажатия этой кнопки. Если есть желание остановить дрель, то выключатель следует отпускать плавно. По мнению специалистов, если возникла необходимость выключить инструмент, а кнопка была заблокирована, то нужно ее нажать до упора, а затем выключить.Ремонт перфоратора Makita не потребуется, если использовать оборудование по инструкции. Таким образом, чтобы активировать обратное движение, необходимо перевести переключатель в положение, обозначенное буквой A. Дрель будет двигаться вправо.

Если переключить переключатель в положение B, то сверло будет двигаться в противоположном направлении. Перед тем, как приступить к сверлению, нужно убедиться в правильности направления вращения. Как подчеркнули опытные пользователи, для изменения настроек необходимо дождаться остановки тренировки.В момент установки реверсивного движения кнопку включения нужно отжимать только наполовину.

Отзывы пользователей о работе инструмента

Электроинструмент Makita может работать в режиме вращения, что сопровождается ударным воздействием. Такой способ работы больше всего подходит для манипуляций, в которых задействованы твердые материалы. Как отмечают владельцы описываемого устройства, для установки вышеупомянутого режима необходимо заблокировать кнопку блокировки, а затем повернуть рычаг переключения режима на символ, который обозначается как «дрель и молоток».Для работы агрегата в этом режиме наиболее подходит долото, которое оснащено наконечником из сплава карбида вольфрама. Электроинструмент Makita также подходит для работы с мягкими материалами и основаниями, которые могут иметь среднюю плотность. Для этого можно использовать режим вращения. Его можно активировать методом изменения режима ручкой. Его нужно переключить на символ, на который указывает сверло.

В качестве наиболее подходящего решения для данной работы подойдет сверление дерева или спиральное сверло.Если перед вами стоит задача расколоть, расколоть или соскрести материал, то лучше всего использовать ударный режим. Его можно установить, повернув ручку в положение, обозначенное как «молоток». Отлично для выполнения этих работ и пирамидальная стамеска, а также стамеска по металлу, которая используется для соскабливания.

Рекомендации по применению

Ремонт перфоратора Makita не нужен, если вы будете стараться использовать инструмент максимально осторожно во время эксплуатации.Производитель запрещает переключение режимов при вращении агрегата, так как это может вызвать поломку. Помимо прочего, вам необходимо убедиться, что переключатель установки находится в одном положении, а не между ними.

Устройство имеет ограничитель крутящего момента. Если двигатель достигает критически высокой скорости, он автоматически отключается. После этого бит перестанет вращаться. Если ограничитель включен во время работы, устройство необходимо обесточить, иначе вы столкнетесь с быстрым износом отдельных узлов.

Что еще нужно знать о перфораторе Makita 2450

Сборка перфоратора Makita 2450 осуществляется по новейшим технологиям, инструмент оборудован глубиномером, позволяющим делать отверстия такой же глубины. Чтобы определить наиболее подходящий размер отверстий, следует ослабить ручку, установить ограничитель глубины в отверстия, расположенные сбоку, а затем определить желаемую глубину, закрепив все ручкой. Наличие картриджа SDS + позволяет быстро менять насадку одним движением.Производитель позаботился о том, чтобы устройство было удобным в использовании, поэтому устройство представлено в эргономичном дизайне и идеально сбалансировано. Инструмент поставляется в кейсе, что указывает на возможность удобной транспортировки и переноски. В процессе работы можно не опасаться того, что агрегат выйдет из строя, а некоторые его составные части будут потеряны.

Купить перфоратор «Макита 2450» по цене 7000 рублей Вы можете в любом магазине по продаже соответствующего товара.Этот агрегат отлично подходит для решения электротехнических, строительных и сантехнических задач. С помощью этого устройства можно будет сделать ниши для установки электрощитов. Во время работы в режиме сверления можно регулировать скорость, обеспечивая более точную работу. В инструменте есть функция реверса, позволяющая снимать форсунки с помощью модели как отвертки.

Устройство ударного устройства Makita 2450 предполагает наличие ограничителя крутящего момента, который защищает мастера в момент заклинивания насадки.Можно не бояться отдачи в момент столкновения с арматурой. Специалисты утверждают, что благодаря прорезиненной ручке использование агрегата становится более комфортным. Долото можно установить в 40 различных положениях без использования дополнительных инструментов.

Сервисное обслуживание

Если вы столкнулись с тем, что инструмент вышел из строя или предполагает ремонт, то перед тем, как разбирать перфоратор Makita 2450, убедитесь, что вы сможете устранить неисправность самостоятельно.Пользователи утверждают, что агрегат работает долго, и в процессе эксплуатации не требует обслуживания. В последнем случае возникает необходимость замены щеток, уплотнительных резинок и смазки. Больше не нужно будет проводить капитальный ремонт, который может предполагать замену отдельных деталей.

Заключение

Схема перфоратора Makita 2450 довольно часто позволяет специалистам проводить ремонтные работы своими силами. Однако в этом случае инструмент не будет обслуживаться по гарантии, что не всегда положительно для случаев, когда возникает необходимость в ремонте.

p >>

Makita Impact Driver Cordless 18v Brushless —

Не у всех есть ударная отвертка в наборе инструментов, но, возможно, им стоит. Ударная отвертка Makita позволяет легко и быстро затягивать, ослаблять и закручивать болты, винты и другие крепежные детали по сравнению с использованием ручного гаечного ключа или трещотки. Устойчивые и заржавевшие гайки и болты легко преодолеваются с помощью этого мощного ударного отвертки на 18 В и подходящей насадки для отвертки. Отвинчивание болтов — лишь одна из многих задач, которые можно выполнить с помощью этого универсального аккумуляторного электроинструмента.

Ударный шуруповерт Makita — один из постоянно растущего числа аккумуляторных электроинструментов Makita, облегчающий работу по ремонту дома для каждого подрядчика и домовладельца. Долгая и положительная репутация Makita как источника высококачественного электроинструмента легко воплощается в их новой линейке аккумуляторных электроинструментов, таких как ударный драйвер Makita.

.

Почему мне нравится ударный драйвер Makita 18v?

Перезаряжаемые ионно-литиевые батареи легкие и быстро заряжаются, поддерживая успех вашего проекта.Батареи взаимозаменяемы между электроинструментами Makita, поэтому, если у вас уже есть дрель Makita, сабельная пила или другой аккумуляторный электроинструмент Makita, у вас есть батареи, необходимые для ударного шуруповерта Makita.

Ударные отвертки Makita

можно приобрести как автономный инструмент без аккумуляторов, как блок с аккумулятором и зарядным устройством, так и в комплекте с ударным отверткой, аккумуляторами, зарядным устройством и футляром для переноски.

Высококачественная сталь, используемая в конструкции аккумуляторного ударного отвертки Makita, означает более длительный срок службы инструмента и большую силу при работе с трудно откручиваемыми гайками, болтами, винтами и другими крепежными деталями.Бесщеточный двигатель отлично работает, обладает выдающимся сроком службы и обеспечивает внушительный максимальный крутящий момент в 1420 фунтов, что дает вам рычаги воздействия, необходимые для всех видов ремонта дома и автомобилей.

Переменная скорость позволяет регулировать крутящий момент и усилие в зависимости от размера, материала и состояния крепежа, с которым вы работаете. Ударная отвертка Makita работает с винтовыми головками с шестигранной головкой, звездообразной головкой и торцевыми головками всех типов.

Часто задаваемые вопросы

Q — Ударный отвертка или гайковерт?

A — Ударная отвертка и ударный гаечный ключ — это в основном один и тот же инструмент, за исключением того, что ударный гаечный ключ может достигать более высоких крутящих моментов, необходимых для автомобильных гаек и аналогичных крупных крепежных деталей.Ударный шуруповерт Makita — это идеальный легкий в управлении аккумуляторный электроинструмент для небольших работ дома и в магазине.

Q — Работает ли ударная шуруповерт Makita как дрель?

A — Ударная отвертка Makita также просверливает отверстия. Патрон с шестигранной проушиной позволяет вставить лопату или шнековое сверло по дереву и легко просверлить отверстие. Запуск отверстия сначала с помощью гвоздя или пробойника упрощает использование ударного отвертки на более низких скоростях для сверления отверстий, а сверление отверстий ударным отверткой лучше всего подходит для грубых строительных работ.

Q — Достаточно ли 18 вольт?

A — Некоторые инструменты, представленные на рынке с номинальным напряжением 20 В, на самом деле имеют максимальное пиковое напряжение меньше. Ударный шуруповерт Makita на 18 В обеспечивает достаточную мощность для всех видов ремонта дома и автомобилей, а его вес составляет 3,3 фунта, с которыми легко обращаться.

Новый аккумуляторный ударный шуруповерт Makita подойдет для любого набора инструментов.

.

В других новостях по ударным драйверам:

Перфоратор «Makita 2450»: смолы. Перфоратор Makita 2450: Характеристики, Priis

Дырокол находится в инструменте gebou, dêrmei kinst útfiere в фолдваанде породы скала оан вуркен.

Berik fan gebrûk

De apparatuer makket it mooglik te meitsje gatten yn dy materialen dy’t kin net betelje om boarje дрель. Dit apparaat — это nmisber foar de útfiering fan wurken op de werynrjochting hûs of appartemint. De fabrikant Makita производит отбойные молотки породы skala oan ark foar bouwen en reparaasje, der binne ek frij ymposante seleksje веерные молотки.

Funksjes Punch merk Makita 2450

Перфоратор «Makita 2450», не имеет ничего общего с этим изделием, является одним из самых известных, как в profesjonele middel, dêrmei kinst produsearje duurzaam operaasje.Оборудование kinne oplein wurde swiere load. Operaasje — это mooglik yn trije stringen: удар, boarjen en chiselling. Это apparaat шляпа в elektroanyske snelheid tafersjochhâlder wêrmei feroarje it taryf foar base dy’t hawwe ferskillende krêft.

Это устройство предназначено для фанатов wurkjen dielen dy’t gewoan ûnderwerp ferfanger, оно предлагает поворачивающийся ремешок для наушников с вентилятором hâldt de eleminten. Поскольку это netwurk, охватывающий wurdt ferlege, de ienheid sil automatysk wurde blokkearre. Перфоратор «Makita 2450», отзывы о дёрфане сильвезе орехи ом те лезен фоардат де оанскаф веер это материал, это первый веер в лабиринтной системе, это лучший веер в лабиринте и пенетраасе фэн лыце пун.

Спецификация Makita 2450

Как jo beslute ta it oantugen fan in punch «Makita 2450» resinsjes sille wêze nuttich om te lêzen, se wurde presintearre yn dit artikel. Под oare dingen это fan belang om te beteljen bysûnder omtinken oan de technyske spesifikaasjes, wêrûnder de shank SDS-plus. Этот параметр предназначен для профессионалов. Foar de beginjinnende master en de saakkundige sil wêze wichtich om te witten dat de ienheid kin operearje yn ien fan de trije stannen.Это шляпа foech om te blazen 2.7 J.

Вт моторфермоген, dit параметр 780 Вт. Как jo hawwe te wurkjen mei konkrete, dan in gat yn kin dien wurde mei в диаметре dy’t — это gelyk oan de maximum snelheid fan 24 миллиметра. Его диаметр составляет 32 миллиметра. Hiel faak, de spesjalisten en handyman ferheget de fraach fan it meitsjen fan gatten yn it stiel, de niisneamde параметры до 13 миллиметров. Under oare dingen, de funksjonele ienheid wurdt foarsjoen fan в электроаниске весло.

Экстра Функшес

Перфоратор «Makita 2450», dy’t oerienkomme mei de positive foarstelling resinsjes, hawwe in beskermjende mouwe opnaam, ûnder oaren, yn it bywêzen fan de tafersjochhâlder hat in koppel frekwinsje. Idling tal revolúsjes kinne ynsteld wurde te beheinen oant oant 1100 per minuut. Oangeande it oantal slaggen, harren oantal kin oprinne fariearjend fan 0 oant 4500 в минуту. Аппарат шляпа в кабель мей ​​в лингте вентилятор 4 метра. Wurk mei it ark is handich fanwege syn gewicht net ferskille te hege snelheid en beheinde 2,4 килограмм.

Начальный вентилятор Funksjes Обзор Makita 2450

Как jo beslute ta it oantugen fan it boppesteande-beskreaun stik ark, jo punch it skema «Makita 2450» moat beskôge wurde. Foardat mei помогите обдувать это master moat derfoar soargje dat de trekker switch is yn it proses fan weromkomme nei it apparaat sliep modus. Dit kin ferifiearre wurde op ‘e tiid fan’ e switch reizen. Sadree’t de krêft wurdt ferbûn, это wurk kin beginne troch op de macht toets. Neffens brûkers, это лучше всего.As der in winsk te stopjen de Boar, de oerstap moatte wurde útbrocht flot. Neffens saakkundigen, часто der ferlet — это fan krêft wurdt útset, en de knop wie útskeakele, dan moatte triuwe oant it stoppet, en dan útsette. Пуансон для ремонта «Makita» является чистым, поскольку он не требует ремонта. Sa, hwent belûken fan de omkearde beweging — это недич ом, это переключатель yn posysje, dat wurdt oanjûn mei de letter A. Yn dit gefal, он сверлит sil ferhúzje nei rjochts.

Как переводится de oerstap yn posysje B, это сверло sil bewege yn ‘e tsjinoerstelde rjochting.Фоардат Джо Беджинне те Боарже, Йо Моатте дер Вис Фан, что де Рохтинг Фан де Ротаасйе только что есть. As wiisd troch betûfte brûkers feroarje de ynstellings, wurde wis te wachtsjen oant de Drill Halte. Yn de tiid fan de ynstallaasje fan efterút motion switch knop moat yndrukt del mar healwei.

Brûker kommentaar op de eksploitaasje ark

Электроинструменты «Makita», работающие в режиме ротации, обеспечивают точную молотковую обработку. Dizze metoade fan operaasje is meast geskikt foar manpulaasje dêr’t bêst stoffen wurde belutsen.Lykas sein de eigners fan ‘e beskreaune apparaat для того, чтобы он инстеллировал вентилятор de earder neamde modus te lossen de slûs knop, en dan draaie de modus feroarje рычаг в его символе, что называется «сверлить с молотком». Om te betsjinje de masine yn dizze modus, de meast geskikte bytsje dat wurdt foarsjoen mei in punt makke fan in legearing fan wolfraam carbid. Электроинструменты «Makita» и geskikt foar gebrûk mei sêfte materialen en base dy’t miskien hawwe in trochsneed tichtheid. Jo kinne brûk meitsje fan de rotaasje modus.Это kin belûke в metoade fan rezjym feroarje stâle. Har moatte om te wikseljen nei это символ, который обозначает в упражнении.

As de meast geskikte oplossings foar de útfiering fan dizze wurken geskikt hout Drilling of Boar mei spiraal. Как jo foar de útdaging crush, split, Scrape, если это материально, это bêste mei в perkusje modus. Это kin wêze ynsteld útskeakelje troch, это ручка oan ‘e posysje, это oanwiisd, как в «молотке». Великолепный фоар де útfiering fan dizze wurken en piramidedak chisel, like goed as kâlde chisel, dat brûkt wurdt foar Scraping.

Рекомендуемый gebrûk

Ремонтный перфоратор «Makita» net nedich as jo besykje te brûken de tool sekuer mooglik yn wurking. Fabrikant Ferbiedt nder rotaasje fan it apparaat wikselt mode, lykas liede kin ta skea. Under oare dingen, jo moatte om derfoar te soargjen dat de ynstallaasje fan ‘e oerstap waard leit op deselde posysje, net tusken harren.

De ienheid hat in koppel limiter, as de motor snelheid berikt dêr in kritysk heech nivo, dan sil automatysk loskeppele.Nei dit bit sil ophâlde draaiende. As tidens de operaasje waard opnommen limiter, de masine moatte verbreken, oars kinne, sille in flugge efterútgong fan ‘e ôfsûnderlike komponinten.

Весла для рабочего стола Makita. Om fêst te stellen de meast geskikte gat grutte, losmeitsje de knob om de djipte peilskaal yn de gatten leit laterally, en dan beskiede hokker fereaske djipte, feilich all handgreep.De oanwêzigens fan SDS + chuck kinne jo fluch feroarje it mûlestik mei mar ien beweging. De fabrikant derfoar derfoar, что он вкус с ручным управлением, это не de apparaat wurdt Presintearre yn ergonomische design en perfekt balansearre. Это ynstrumint komt yn in útfiering gefal, tsjut op de mooglikheid fan maklik ferfier en ôfhanneling. В этой прозе, kinne jo net bang fan wat de ienheid wurdt beskeadige, en guon fan syn komponinten sille ferlern.

Молоток Keapje «Makita 2450», цена за 7000 робелей, дана кинь ин алл винкель фоар де феркеап веер это гуд оанбелангжендэ.Dizze ienheid идеально подходит для решения проблем, связанных с вентилятором, в нем fieren fan de elektryske, bou en sanitair wurk. Mei dit apparaat kin wêze проделывать нишу для монтажа электрического doazen. В нем говорится, что вентилятор работает в режиме сверления, кинне-жо оанпассе-де-snelheid, он bieden fan в krekter útfiering fan wurken. Это ynstrumint находится в funksje fan it omkearde, dat kinne jo extract taheakken, mei help fan it model as schroevendraaier.

Пробивной аппарат «Makita 2450» должен обеспечить его улучшенный вентилятор в ограничителе, не устраняющем неисправность и устраняющий заклинивание вентилятора.Сделайте kinst net bang fan ‘e ynfloed op it stuit fan botsing mei de kompetysje. Eksperts derom dat as gefolch fan it brûken fan in handgreep gearkomste wurdt nofliker. Зубило это mooglik te set 40 ferskillende posysjes, sûnder help fan in extra ark.

tsjinsten

Как jo konfrontearre wurde mei it feit dat de tool defect of fereasket reparaasjes, dan foardat jo disassemble de Puncher «Makita 2450», der wis fan dat jo sille wêze kinne soargje dat de skea sels. Leden sizze dat de ienheid rint foar lange tiid, en tidens de eksploitaasje net belûke de needaak foar ûnderhâld.Yn it lêste gefal — это nedich om te ferfangen de borstels, запечатывающий gom en fan в доминатриксе. Net langer hoege te fieren grutte reparaasjes, dat kin foarstelle ferfanger.

konklúzje

Пробойник «Makita 2450» hiel faak kinne professional te meitsje harren eigen reparaasjes. Lykwols, yn dit gefal, it ark wol net wurde, обслуживаемый с гарантией, это чистый altyd posityf foar de gefallen, поскольку der ferlet is fan reparaasje.

Как отремонтировать перфоратор Makita

Содержание

  • 1 Процедура определения электрических неисправностей
    • 1.1 Ремонт реверсивного переключателя Makita
    • 1.2 Ремонт контакта между статором и реверсивным переключателем

Сверлильными станками называют ударные сверлильные станки, предназначенные для сверления и прорезания отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Срок службы перфораторов зависит не только от правильных условий эксплуатации, но и от надежности деталей, попадающих в продукт.
Но как ни старайся, перфораторы со временем начинают выходить из строя.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт Makita 2470 и 2450 может выполнить человек, имеющий навыки слесаря ​​и знающий основы электротехники.

Помните! Соблюдение правил техники безопасности и отключение перфоратора от сети при разборе.Перфораторы Makita

2450 и 2470 собираются практически одинаково и из одинаковых деталей. Ремонт их ничем не отличается.
Для облегчения ремонта ниже представлена ​​схема сборки и каталог деталей перфоратора Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, создавая одновременное поступательное движение, создавая удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую за счет вращения ротора. В электрическую часть входят электродвигатель, кнопка включения с регулятором скорости, переключатель реверса, соединительные провода.

Основные неисправности перфоратора Макита
Неисправности пистолета делятся на электрические и механические.

В этой статье мы рассмотрим все неисправности электрической части пистолетов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности пистолетов Makita 2450 и Makita 2470
Электрические неисправности проявляются в Дело в том, что при подключении перфоратора к сетевому напряжению инструмент не включается.
Схема подключения перфоратора Макита к сети проста.

Электрическая схема Makita 2450 представляет собой последовательное соединение двигателя, кнопок пуска и проводов.Компоновка макита 2470 аналогична.

Через соединительный шнур поз.72 подается напряжение питания 220 В через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на пазы ротора электродвигателя поз. 54, а через контакты переключателя реверса поз. 60 к обмотке статора поз.59.
Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Определение целостности электрической части перфоратора Makita.Для того чтобы произвести ремонт перфоратора Makita 2450 или Makita 2470 своими руками необходимо вооружиться инструментами и приспособлениями. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная доска. Хорошо иметь отвертку со встроенным индикатором фазы.

Необходимо взять тестер, подсоединить к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.

Если тестер показывает бесконечность, целостность цепи нарушена и вам необходимо снять заднюю крышку, чтобы контролировать соединительный кабель и электрические пистолеты перфоратора.

Виджет от SocialMart

Задняя крышка (обычно черная) пистолета снимается легко, нужно просто отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от силовых щеток.
С помощью тестера или самодельного прибора, называемого в народе «аркадой», определите целостность подводящих проводов и правильность работы выключателя.

Несколько слов о простом устройстве управления под названием «арка».Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух отрезков провода. Вся электрическая цепь устройства контроля представляет собой последовательно соединенную часть. Подключите батарею к одному концу светодиода или лампочки, присоедините провода к свободным концам светодиода и батареи. Вы получите универсальный прибор для проверки целостности электрических цепей.

Типичные неисправности Makita 2450 и 2470
Частые неисправности в электрической части Makita 2450 и Makita 2470:

  • обрыв питающего кабеля на входе в перфоратор;
  • поломка переключателя кнопки TG813TLB-1, арт.650508-0, поз.68;
  • износ электроуглеродных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя заднего хода;
  • Износ подшипников ротора: подшипник 609ЛЛУ, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт. 515668-8, поз.54;
  • Обрыв обмотки статора 220-240 В для HR2450, арт. 633488-5, поз.59.

В качестве кнопки пуска используется выключатель TG813TLB-1, арт. 650508-0; Поз.68.

Замена щеток производится при их полном истирании или плохом контакте. Эта неисправность обнаруживается по сильному нагреву точек установки электрических щеток.

Невозможность включения пуансона может быть вызвана истиранием контактов переключателя реверса.
Устранение неполадок очень простое.

Ремонт переключателя реверса Makita

Для ремонта переключателя реверса отсоедините заднюю крышку. Осторожно отсоедините провода от кнопки.Внимательно осмотрите переключатель.

Дальнейшая разборка — это снятие щеткодержателя, сначала освободив сами щетки.
После снятия щеткодержателя вы дойдете до контактов переключателя заднего хода.
Определите его состояние, при необходимости замените контакты.

Еще одна распространенная электрическая неисправность, плохой контакт между статором и нижними контактами переключателя заднего хода.

Ремонт контакта между статором и реверсивным переключателем

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный) от корпуса статора (зеленый).

Помните! В механической части ротора подшипник прижимается специальным кольцом. При разборке не потеряйте.

Статор расположен в зеленом корпусе. Посередине вы увидите два самореза 4х60, арт.266334-3, поз.57, крепящие статор к корпусу. Выкрутите их, снимите пластиковую защиту статора для HR2450, арт. 419201-3, поз.58., Освободите статор.
Когда вы вытащите статор, вы увидите контакты на статоре и панель переключателя реверса.

Контакты необходимо тщательно отшлифовать наждачной бумагой, обработать растворителем или спиртом.
Перед сборкой согните контакты так, чтобы они плотно вошли друг в друга. Смажьте контакты техническим вазелином.

Сборка электрической части пистолета производится в обратной последовательности.

Как отремонтировать картридж и ударный механизм ствола Makita 2470 Rock Drill

  • Порядок разборки пуансона
  • Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450
  • Порядок разборки картриджа перфоратора Makita
  • Процедура сборки быстросъемного патрона
  • Разбираем коробку передач
  • Неисправность упора дрели при ударном бурении
  • Видео быстрой разборки перфоратора Makita

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем затвердевает и перестает соответствовать своему назначению.Перфоратор начинает работать с ненормальным шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Схема перфоратора Makita 2450 и 2470 поможет правильно разобрать неисправные узлы и найти бракованные детали. Также мы расскажем, как разобрать перфоратор Makita 2450.

Разборка перфоратора Makita 2470 начинается со снятия ручки переключения режимов.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке отверткой подбирается защелка и снимается.

После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео:

Установка ручки режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий:

• вставьте переключатель в положение «сверление» в гнезде до щелчка;

• поверните переключатель против часовой стрелки в положение «удар»;

• переведите переключатель с щелчком против часовой стрелки в положение «сверление»;

• вставить пружину и красную кнопку;

• вставьте крышку сверху до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа довольно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

Порядок разборки картриджа перфоратора Makita

Ремонт патрона пуансона

начинается с установки пуансона вертикально на заднюю крышку корпуса.Схема перфоратора h-makita поможет правильно выполнить демонтажные работы.

Требуется ли замена картриджа перфоратора Макит 2470? Ответ можно получить только после полной разборки картриджа своими руками.

Отверткой или съемником снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз. 4. Затем нужно осторожно достать мяч поз. 20, снимите направляющую шайбу поз.5, и коническая пружина поз. 6, который его поддерживает. Картридж разобран.

На схеме ниже показано устройство пуансонного патрона.

Основными неисправностями перфоратора макита 2450, вызывающими дефекты в патроне, являются:

  • износ защитного резинового чехла поз.1;
  • ослабление стопорного кольца поз. 2 или частичный его износ;
  • Износ шарика поз. 20;
  • потеря упругости конической пружины поз. 6 или его расширение.

Ремонт патрона перфоратора не сложная процедура и обычно легко выполняется любым, кто умеет обращаться с отверткой.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм.

В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30g для коробки передач.Для хвостовиков сверл рекомендуется использовать смазку Makita 196804-7.

При сборке патрона установите коническую пружину узкой стороной на перфоратор.

Не забывайте, ремонт пробойника своими руками требует ухода со стороны коллекционера.

Процедура сборки быстросъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.Все входящие части патрона собираются на валу в определенной последовательности.

Установив коническую пружину поз. 6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.

Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в конец картриджа,

Завершен ремонт картриджа перфоратора Makita 2450.Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.

Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita

Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.

Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Общая механическая часть называется редуктором.

Ротор легко отделить от механической части (редуктора).

Зажмите коробку передач правой рукой, ротор — левой.

Вращение, тяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.

Основные неисправности перфоратора Makita возникают в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм

собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.

Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.

А поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в валу коробки передач.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.На 40 установлена ​​косозубая шестерня поз.42, которая передает вращение от шестерни ротора, на подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршня поз.32.

С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз. 37), подшипник 606zz (поз. 36)

следует обратить особое внимание на состояние подшипников качения.

В перфораторе установлены импортные подшипники.Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz — на 80019.

Переходим к разборке вала амортизатора

Разборка вала ударного механизма

Разборка ствола перфоратора Makita 2470 представляет собой простой процесс, если использовать схему перфоратора Makita.

Вал представляет собой ствол поз.21, в котором собран ударный механизм.

А шестерня поз.19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.

Цилиндр поз. 32, движется в стволе, воздействуя на ударник поз. 24. С обратной стороны бойка металлическое кольцо поз. 27 фиксируется, что передает удар на дрель.

А когда нужно менять ствол бура?

Чаще всего выходит из строя металлическое кольцо.

Нападающий

Цилиндр с бойком

Разобрались с разборкой.

Неисправность упора дрели при ударном бурении

Причины, когда перфоратор Makita сверлит с ударом, а сверло крутится, является износ зубьев предохранителя и зубьев ствола. Часто такая неисправность появляется при использовании перфоратора в качестве смесителя для перемешивания смесей. Во время работы предохранительная муфта проскальзывает, и если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре поставить диагноз не получится.Можно снять ствол и зафиксировать его в тисках и повернуть шестерню гаечным ключом, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ кромок муфты приводит к проворачиванию сверла и срабатыванию спускового крючка при сверлении с ударом

Совет, что делать в этом случае. Если невозможно снять или заменить подходящую деталь, то оцените износ ствола. Делается это так, вставляем новое сверло и перемещаемся, если люфт большой, то ствол лучше заменить полностью.

Стоит отметить, что причиной прокрутки дрели при ударном бурении может быть:

  • подшипники изношены
  • шестерню возле пьяного подшипника можно слизать.

Видео:

В продаже, если разобраться, можно купить редуктор в сборе для перфоратора и его стоимость около 2000 рублей.

Надежность некоторых продавцов вызывает сомнения, и если учесть, что часто это детали взяты от аналогов инструмента, которые торгуются, например, на Авито.Как отличить поддельный пуансон от оригинала.

Например, есть много китайских аналоговых перфораторов Makita. Примером может служить сетевой перфоратор FAVORITE RH 950 и его стоимость в приделе 3000 руб. которую выгодно продать на запчасти.

Перфоратор

Favorit аналог Makita 2450

Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке сверл.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео:

.
