Электросчетчик, автомат, УЗО – выбор и схема подключения в щитке

Замена вышедшей из строя или прокладка новой электропроводки в квартире или доме начинается с разработки электрической схемы. По схеме легко определить какие нужны установочные приборы и их количество. Рассчитывается длина проводов и их сечение.

Электромонтажная схема

соединения приборов в электрическом щитке

Ниже приведена фотография электромонтажной схемы соединения счетчика, автоматов защиты и УЗО между собой в электрическом щитке. Схема является типовой для небольшой городской квартиры или дачного домика.

Электроэнергия с автоматического выключателя, установленного в электрическом щитке подъезда, подается непосредственно на электросчетчик. Если УЗО нет, то со счетчика фазный провод L идет непосредственно на автоматические выключатели, а нулевой на клеммную планку. Заземляющий провод PE подключается напрямую к планке заземления.

В случае необходимости установить УЗО в отдельные ветви электропроводки, например ванной комнаты, то его можно включить в разрыв проводов в любом месте, как до автоматического выключателя, так и после него. Можно УЗО установить непосредственно на стенке перед вводом электропроводки в ванную комнату в дополнительной небольшой электрической коробке.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности. Бюджетной моделью является счетчик отечественного производителя «Меркурий 200.02», который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа электрического счетчика, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Как выбрать и подключить автомат

защиты электропроводки

Этому вопросу на сайте посвящена отдельная статья, с которой можно ознакомиться перейдя по ссылке ниже.

Как выбрать и подключить автомат защиты электропроводки

Как выбрать автомат по сечению провода и типу B, C и D, маркировка, электрическая схема подключения, устройство и принцип работы. Как закрепить и снять автомат в щитке на DIN-рейке, правило подключения проводов. Почему запрещено на нулевой провод устанавливать автоматический выключатель. Подробнее…

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Если есть желание самостоятельно изучить все тонкости выбора и монтажа УЗО, то рекомендую прочитать специально посвященную этому вопросу статью, ссылка на которую приведена ниже.

Как выбрать и подключить УЗО

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

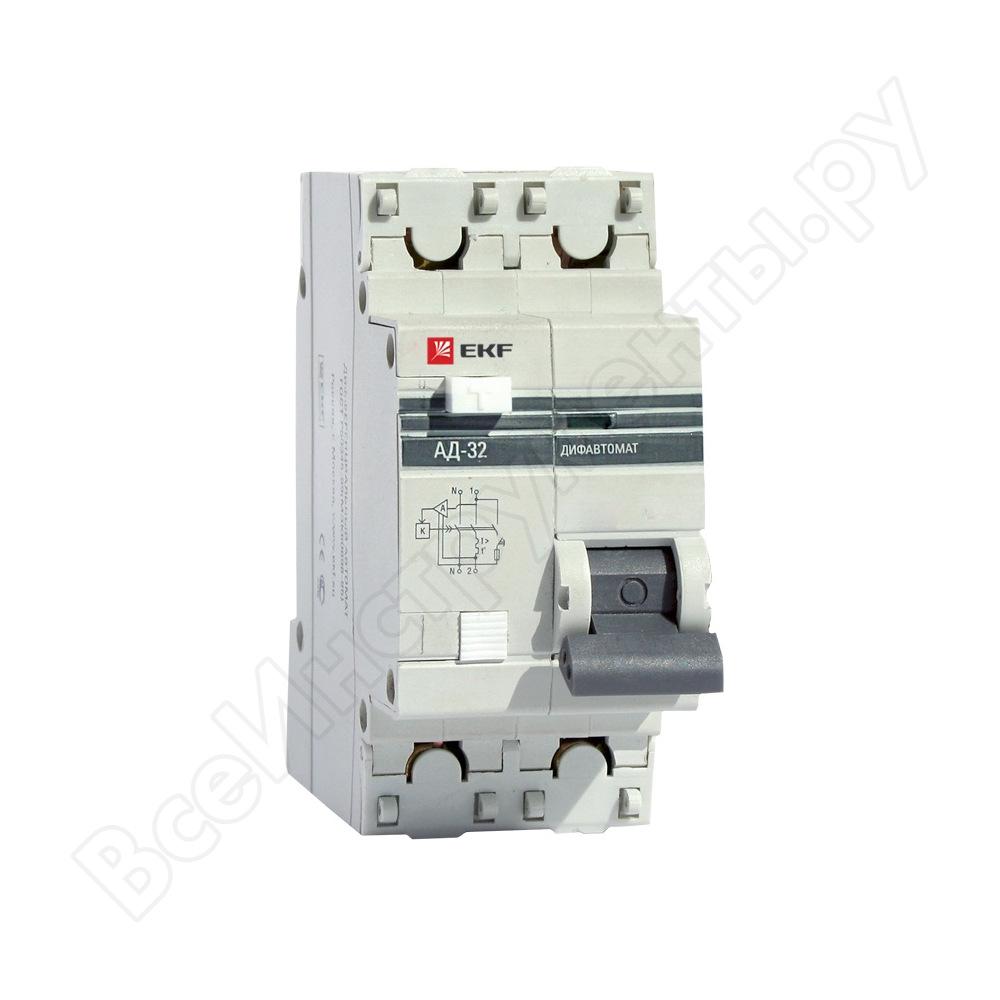

Дифференциальный автоматический выключатель

Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.

Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.

Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.

Как правильно подключить к электросчетчику провода

Когда я зажимал провода в клеммах электросчетчика, то перед зажимом просто снял с проводов изоляцию на полтора сантиметра и вставил в клемму.

Верстая эту статью, понял, что можно было подключение сделать более надежным. Клеммы у счетчика «Меркурий 200» представляют собой две плоские пластины, между которыми зажимаются провода. Ширина пластин составляет около 5 мм. Следовательно, была упущена возможность увеличить площадь контакта проводов с клеммами простым способом. А сейчас переделать уже поздно, так как счетчик опломбирован.

Электропроводка в моей квартире выполнена проводом диаметром 1,8 мм, следовательно, если перегнуть провод, как на фотографии, то он свободно войдет в клемму счетчика и таким образом площадь контакта провода с клеммой увеличится в два раза. В дополнение будет исключен перекос контактных пластин в клеммах. Таким способом желательно подключать провода и к УЗО или автоматическим выключателям, если у них присоединительные клеммы имею плоскую форму и позволяет диаметр провода.

DIN-рейка для крепления

автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Как сделать и закрепить

электрический щиток своими руками

Внимание! Перед работой по замене или ремонту счетчика и автоматических выключателей, необходимо обесточить электропроводку. Для этого следует выключить автоматический выключатель в распределительном щитке, который обычно находится на лестничной площадке и проверить надежность его отключения с помощью индикатора фазы.

Когда я въехал в квартиру, то перенес щиток со счетчиком и пробками на другую стену, так как он стоял на проходе коридора, и можно было его зацепив сломать. Тогда автоматы защиты в квартирной электропроводке не устанавливали и лучшей защитой от короткого замыкания были электрические пробки-автоматы.

Поэтому установленные пробки с плавкими вставками с учетом электрической схемы и сечения провода электропроводки были заменены пробками-автоматами на ток защиты 16 А. Они надежно проработали двенадцать лет, успешно защищая от короткого замыкания электропроводку, одновременно выполняя функцию выключателя. Нажав на маленькую красную кнопку на корпусе пробки-автомата можно было отключить подачу электроэнергии, а для включения необходимо было нажать на кнопку белого цвета. Счетчик электроэнергии стоял механический, и, несмотря на то, что он проработал более 50 лет, был в рабочем состоянии. Поэтому счетчик заменять не стал.

Электрический щиток из эстетических соображений было решено установить в нише. Для повышения электробезопасности металлический штатный щиток был заменен самодельным, изготовленным из листа стеклотекстолита толщиной 5 мм.

На стене в нише электрический щиток закреплен по углам на установленных в стене с помощью раствора, четырех стойках винтами М4. Для того чтобы резьбы стоек совпадали с крепежными отверстиями щитка и были на одном уровне необходимо сначала приложить щиток на место его планируемой установки, наметить на стене точки крепежных отверстий. Затем в этих местах просверлить отверстия диаметром на 4-5 мм большим внешнего размера стоек, глубиной 4-5 см.

Далее нужно стойки закрепить на щитке, отверстия в стене заполнить раствором, например ротбандом, и установить щиток, стойками выдавив лишний раствор. Оставить все в таком положении на сутки. В качестве раствора можно применить алебастр или гипс. Но эти растворы быстро схватываются и поэтому работать сложнее, зато ждать, сутки не придется.

Ремонт контактов подключения проводов к счетчику

Через несколько лет после капитального ремонта электропроводки в нашем доме вдруг лампочки в квартире периодически стали подмигивать. Сначала я думал, что это результат работы электросварочного аппарата, так как в доме велись ремонтные работы. Но и в ночное время мигание ламп тоже иногда появлялось. Стало очевидно, что дело в электропроводке квартиры. Провода во всех электрических соединительных коробках у меня были скручены и пропаяны припоем, так что эту причину я сразу исключил. Осталось проверить только соединение проводов в электрическом щитке.

Внешний осмотр электрического щитка и счетчика с пробками-автоматами нарушений не выявил. Были сняты защитные кожуха с держателей пробок. Места контакта с пробками и присоединения проводов были в идеальном состоянии, хотя простояли без обслуживания более 12 лет. Очевидно, что надежный контакт обеспечили шайбы с гроверами и колечки на концах проводов.

Электропровода, подходящие к электросчетчику, были закрыты его корпусом. Счетчик устанавливал в мое отсутствие профессиональный электрик и схалтурил. Поленился просверлить крепежное отверстие в нужном месте и саморез закрутил в ближайшее отверстие, оставшееся от крепления снятого механического электросчетчика. В результате новый электросчетчик находился очень близко к нижней стенке ниши и закрывал от осмотра электропровода. В дополнение токоподводящий кабель, приходящий от щитка в подъезде не был продет через отверстия в электрощитке счетчика, а пущен рядом с ним.

Снимать крышку, закрывающую клеммы для подключения проводов было нельзя, так как она была опломбирована, на фотографии пломба в виде цилиндра желтого цвета. Для осмотра проводов оставалась только одна возможность, снять электросчетчик со щитка полностью.

Электросчетчик «Меркурий 200» на панели щитка был закреплен с помощью переходной металлической планки. Однако система крепления электросчетчика «Меркурий 200» позволяет устанавливать его в электрощитке и на стандартную DIN-рейку шириной 35 мм. Переходная планка на электрощитке была прикручена тремя винтами, а уже к ней с помощью защелок закреплялся электросчетчик. На фотографии элементы крепления выделены светлым тоном. Стрелки показывают, за какое место на планке цепляются фиксаторы.

Когда опломбированная крышка снята, то достаточно в отмеченные стрелками отверстия вставить лезвие отвертки и отжать фиксаторы. Крышку снимать самостоятельно было нельзя, пришлось снимать электросчетчик с панели крепления целиком. Электросчетчик был установлен в нише, и для получения доступа к защелкам, пришлось сначала снять щиток.

Мое предположение подтвердилось, после снятия электросчетчика был обнаружен обгорелый фазный провод электропроводки в клемме выхода из счетчика. Провод плохо был зажат и при его шевелении под напряжением между ним и клеммной проскакивали искры. Требовалось зачистить провод и контакты клеммы.

Для решения вопроса с пломбой вызвал аварийную службу, которая приехала через пару часов, и электрик официально снял пломбу и выдал Акт. После этого я электриков, к их радости отпустил, и занялся не только ремонтом, но и модернизацией электрощитка. Давно собирался заменить автоматические пробки современными автоматами, которые были заблаговременно приобретены и ждали установки.

Провод разогревался настолько, что даже немного оплавился пластмассовый корпус счетчика в месте выхода из него провода. Но к счастью это не нанесло вреда самому электросчетчику.

Зажимные винты клеммы были выкручены и с помощью полукруглого надфиля верхний и нижний контакты клеммы были зачищены до блеска латуни. Теперь счетчик отремонтирован и готов к дальнейшей эксплуатации.

Монтаж электроприборов на самодельном щитке

Выбор счетчика, автоматов защиты и УЗО для электропроводки сделан. Правила подключения их изучены, следовательно, можно приступать к монтажу выбранных электроприборов на щитке.

Принято нулевые N и заземляющие PL провода соединять в отдельные группы с помощью клеммной планки, представленной на фотографии. Но я неоднократно встречал обгоревший нулевой провод при таком способе соединения.

Поэтому провода решил соединить скруткой с последующей пайкой. Фазный провод, идущий от счетчика на два автоматических выключателя, был разветвлен с помощью скрутки двух отрезков проводов с последующей пропайкой места скрутки. Нулевой провод, идущий напрямую от счетчика в электропроводку, был тоже разветвлен таким же способом. Соединения были заизолированы тремя слоями изоленты и размещены за щитком.

На место держателей пробок-автоматов была установлена DIN-рейка с запасом по длине на два типоразмера для того, чтобы в случае возникновения необходимости была возможность установить дополнительные приборы. На DIN-рейке установлены два автоматических выключателя. Благодаря установке электросчетчика несколько выше, подключенные к нему провода стали доступны для визуального осмотра и появилась возможность прикоснуться к проводам, чтобы по их нагреву проверить надежность контакта с клеммами счетчика. Так как все провода были спрятаны под щитком и на лицевую сторону выведены только их концы для подключения, то ниша со счетчиком и автоматами стала выглядеть аккуратно.

Электрический щиток все же не является украшением помещения прихожей. Поэтому ниша была закрыта повешенной на гвоздик картинкой. Всем проверяющим очень нравится такое решение.

Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

Здравствуйте, Андрей!

В квартирах хрущевок и сталинок обычно так и делают, электрик сказал правильно.

Сергей 03.03.2016

Добрый день!

Скажите пожалуйста, как мне подключить бойлер в старой «хрущевке» если проблематично сделать заземление, так как его в доме нет. Читал, что можно поставить УЗО.

Александр

Здравствуйте, Сергей!

Для обеспечения безопасности при подключении электроприборов в квартире, где нет заземления можно использовать УЗО, которое я рекомендовал при подключении стиральной машины.

Сергей 22.12.2016

Здравствуйте.

С интересом почитал Ваш сайт. У меня вопрос к Вам такой: в поселке сеть с двумя фазами, (видимо, старая организация сети) без нуля. Как правильно подключить автоматы, на один провод автоматы и к потребителям, а второй провод к потребителям напрямую?

Есть ли смысл в УЗО?

С уважением, Сергей.

Александр

Здравствуйте, Сергей!

С такой организацией проводки мне сталкиваться не приходилось, но ответ на этот вопрос есть в ПУЭ (Правила установки электрооборудования).
Необходимо установить автоматический двухполюсный выключатель (в одном корпусе установлено два спаренных автомата). Таким образом, при срабатывании автомата будут разрываться оба провода, что обеспечит 100% защиту при любом аварийном случае.
УЗО к фазе и нулю не привязано, поэтому если есть желание, то можно установить, и оно будет полноценно работать.

Автомат перед счетчиком | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня разберем один из спорных вопросов, который постоянно возникает при общении граждан-потребителей с энергоснабжающей организацией.

Итак, суть вопроса заключается в следующем — допускается ли установка автоматического выключателя перед счетчиком?

Отвечаю, ссылаясь на следующие пункты из ПУЭ (скачать ПУЭ можно здесь):

Из этого пункта следует, что перед счетчиком прямого включения в обязательном порядке должен быть установлен коммутационный аппарат, с помощью которого можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.

Согласитесь, это очень удобно. Порой приходишь менять счетчик, а питающий кабель сразу заведен на клеммы счетчика. Вот и приходится бегать и искать место расположения этого автомата, чтобы снять напряжения с кабеля — ведь электробезопасность превыше всего.

Кстати, проверьте свои знания по электробезопасности с помощью онлайн-теста 2014 года.

Теперь поясню по поводу коммутационных аппаратов. Согласно ГОСТ 17703-72:

К ним относятся:

• автоматические выключатели
• предохранители
• пакетные выключатели или переключатели
• рубильники и разъединители
• прочее

Вот еще выдержка из ПУЭ:

В этом пункте идет пояснение по месту установки коммутационного аппарата. Он должен быть установлен не дальше 10 (м) от самого счетчика.

Тоже самое говорится в своде правил СП 31-110-2003:

В жилых домах, где щитки расположены в подъездах (как в этой статье), чаще всего перед счетчиком каждой квартиры установлен вводной пакетный выключатель (ПВ). В моем примере установлены ПВ на 63 (А).

Питание на квартиру (фаза и ноль) берется непосредственно с колодок магистральных проводов, затем идет через пакетный выключатель (ПВ) на счетчик.

После счетчика идет распределение по групповым автоматам.

Для замены счетчика электроэнергии достаточно отключить соответствующий пакетный выключатель, проверить отсутствие напряжения на клеммах счетчика и приступать к работе.

При проведении капитальных ремонтов электропроводки в жилых домах «хрущевского» типа, где магистрали электропроводки идут не по подъезду, а в специальных шахтах, с магистрального стояка мы прокладывали фазный провод марки ПВ-1 сечением 4 кв.мм сначала на вводной автомат 32 (А), затем на счетчик, а потом на групповые автоматы. Нули собирали на нулевой шине N, которая была установлена в боксе на месте 4-ого автомата.

Чтобы не было споров с инспекторами из энергосбыта, то договорились вводной и групповые автоматы устанавливать в одном пластиковом боксе с возможностью для его дальнейшего пломбирования. Использовали боксы наружной установки от «Tyco» на 4 модуля. Считаю, что это не совсем правильно, но по-другому нам не стали подписывать акты.

Как вариант, вместо бокса можно установить автоматы со специальными шторками и ушками, например, от EKF серии ВА 47-63.

После подключения проводов шторка опускается на клеммы автомата, а через ушки продергивается проволока от пломбы.

Есть еще вариант, это применение специального щита учета и распределения, например, вот такой ЩУРн(в).

Как видите, в нем имеется отдельный отсек для установки вводного автоматического выключателя, на внешнюю защитную панель которого устанавливается пломба. К групповым автоматам доступ остается.

Последнее время инспекторы стали клеить пломбы-наклейки прямо на клеммы вводных автоматов, пакетников, трансформаторов тока. У каждой пломбы имеется собственный номер и ее вносят в акт приема прибора учета в эксплуатацию.

Коммутационные аппараты, установленные в свободном доступе для инспекторов (на лестничных площадках или вводных щитах, расположенных вне дома) особого смысла пломбировать нет.

Читайте подробную статью о распространенных способах пломбировки вводных автоматических выключателей.

А вот когда Вам по ошибке или случайности забыли опломбировать вводной автомат перед счетчиком, который установлен в Вашем щите, и постоянного круглосуточного доступа у инспекторов туда нет, то скорее всего ждите штрафа за неучтенное потребление электроэнергии. Лучше заранее побеспокоиться об этом и попросить вместе со счетчиком поставит пломбу и на вводной автомат.

P.S. Надеюсь, теперь у Вас не возникнет подобных спорных вопросов по поводу установки автомата перед счетчиком. А вдруг возникнут, то приводите указанные в статье ссылки на нормативные документы и Вам не должны будут отказать. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить автомат к счетчику в квартире: пошаговая инструкция

На чтение 6 мин. Просмотров 430 Опубликовано 31.07.2019
Обновлено 08.07.2019

Процесс установки автомата на счетчик или в распределительном щитке, как правило, не вызывает сложностей и отнимает немного времени. Главное – правильно подсоединить все токопроводящие жилы, в противном случае устройство выйдет из строя достаточно быстро. Чтобы при подключении не возникло проблем, рекомендуется предварительно ознакомиться с принципом работы и схемой подключения электротехнического устройства, а также подготовить весь необходимый инвентарь.

Виды автоматических выключателей

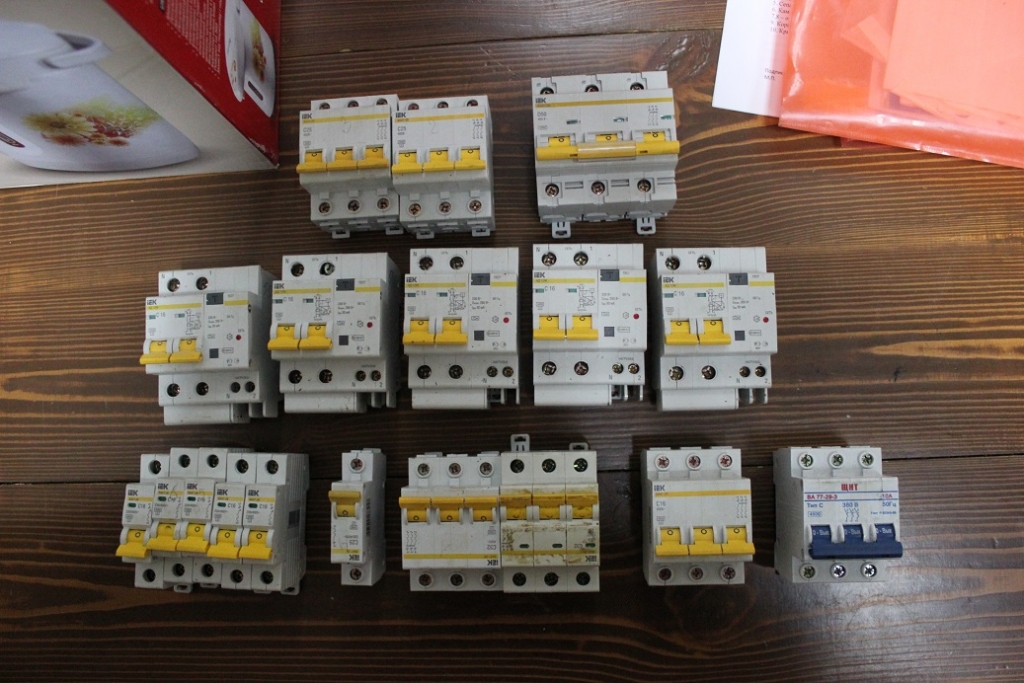

Модульные атоматы в электрощитке

Существует 3 вида автоматов защиты электрической сети. Они способны работать с нагрузками разной величины, и отличаются друг от друга своими конструктивными особенностями.

• Воздушные электрические автоматы. Эти электротехнические устройства могут быть оснащены 3-4 полюсами и выдерживать суммарную силу тока до 6,3 кА. Устанавливаются в электрических цепях с установками высокой мощности.
• Литые выключатели, которые предназначены для работы в промышленных сетях с силой тока до 1 кА. Изготовлены в литом корпусе, благодаря чему и получили такое название.
• Модульные АВ устройства используются в бытовых сетях, где протекают токи незначительных величин. Как правило, имеют 1-2 полюса и ширину, которая кратна 1,75 см.

Литой автоматический выключатель

Существует еще одна разновидность автоматических выключателей, которые носят название дифференциальные. Их отличие от аналогов заключается в том, что устройство дополнительно оснащается УЗО.

Неотъемлемой составляющей автоматов являются расцепители. Они необходимы для того, чтобы при превышении допустимых значений параметров электрической сети разрывать эту цепь, остановив подачу электроэнергии. Рацепители бывают двух видов – тепловые и электромагнитные. В первом случае автоматы срабатывают практически моментально, а последним потребуется немного времени.

Принцип работы защитных переключателей

Как правило, автоматы выключаются вручную (дистанционно или с помощью привода), а при нарушении правил эксплуатации – автоматически. Под нарушением режима эксплуатации подразумевается снижение или повышение напряжения до критических отметок, образование сверхтоков. Каждый автомат оснащен расцепителями максимального напряжения, а некоторые минимального.

В зависимости от функциональных возможностей автоматические выключатели делятся на автоматы обратной мощности, понижения напряжения и максимального тока.

Автоматы максимального тока необходимы для автоматического размыкания электрической цепи при формировании в ней перегрузок установленных пределов, а также токов короткого замыкания. Они заменяют плавкий предохранитель и рубильник, что обеспечивает избирательную защиту на случай возникновения нештатных или аварийных ситуаций.

Если рабочая среда отличается от нормальной, например, высокая влажность воздуха, электротехнические конструкции дополнительно требуется помещать в специальные шкафы или ящики химстойкого или пылевлагонепроницаемого исполнения.

Как подключить автомат

Пример крепления Din-рейки на автомат

В исходном положении имеется распределительный щиток, в который будут устанавливаться все электротехнические изделия и провода – входящие и исходящие от потребителя.

Электромонтажниками разработан общий алгоритм подключения двухполюсного автоматического выключателя на распределительном щитке:

1. Отключается подача электроэнергии на квартиру или дом. Убедиться в отсутствии напряжения можно с помощью специального оборудования – мультиметра или с помощью индикаторной отвертки.
2. Автоматический выключатель монтируется на специальную посадочную рейку и надежно фиксируется защелками. Во время установки можно и не использовать DIN-рейку, но это усложняет процесс.
3. Жилы входящих и исходящий токопроводящих кабелей зачищаются приблизительно на 8-10 мм.
4. В два верхних зажима заводится вводной ноль и фаза.
5. В два нижних отверстия заводится исходящие ноль и фаза соответственно.
6. После подключения требуется внимательно проверить надежность фиксации. Для этого осторожно берется проводник и шевелится в разные стороны. Если жила не выскользнет из отверстия, соединение надежное. Если все-таки выскочила, требуется сильнее подтянуть винтик.
7. По окончании всех электромонтажных работ в сеть подается напряжение и проверяется работоспособность электротехнической конструкции.

Если строго следовать пошаговому алгоритму монтажа, трудностей возникнуть не должно.

Схема подключения автоматов в квартире после счетчика

Автоматический выключатель требуется подключать к счетчику сразу после него. Фазный провод, который выходит из прибора учета, подключается к автоматическому выключателю. Нулевой провод не требуется заводить в автомат, он коммутируется со специальной колодкой в распределительном щитке, который условно носит название нулевой. Автоматический выключатель служит таким же защитным электрическим приспособлением, как коммутационный.

Подключение автомата к щитку

Схема подключения автоматов в щитке

Схема подключения автомата к распределительному щитку может показаться сложной. Автоматические выключатели в щитке должны подсоединяться к специальной рассечке, которая отходит ко всем фазным нагрузкам. Также от вводного автомата в этом щитке коммутируются все отходящие автоматы, которые в цепи установлены параллельно. К верхним контактам (отверстиям) подсоединяется фазный провод вводного автомата.

В данном случае важно придерживаться правила селективности, согласно которому в распределительном щитке используется более одной системы защиты, отсюда следует, что вышестоящий автоматический выключатель по номинальному току отключения должен быть больше, в отличие от нижестоящего. Нулевой вводный провод коммутироваться должен без каких-либо разрывов на специальную колодку, которой оснащен распределительный щиток. Она носит название колодка 0. К ней же подключают отходящие кабели и нулевые проводники к нагрузкам.

Довольно часто кабель оснащен тройной жилой заземления. В этом случае предусмотрена специальная дополнительная колодка земли. К ней требуется подвести все земляные жилы, которые отходят от кабелей и отходящих проводов.

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

• Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
• Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
• Неправильно соединенные проводники. При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).
• С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
• При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал. Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
• Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

При проведении расчетов автоматического выключателя полученные значения всегда округляются в большую сторону.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей. При покупке важно убедиться в наличии всей требуемой сопроводительной документации.

Гудит или жужжит автомат в щитке

Очень часто мы сталкиваемся с такой проблемой, как внезапное появление ненормального звука работы от автоматического выключателя в щитовой.

Если небольшое гудение электромагнитного пускателя мало кого удивляет, а некоторые даже считают этот эффект его привычным режимом работы, хотя для новых аппаратов это не так. То что же делать, когда у вас загудел подобным образом или зажужжал автомат?

Стоит ли его тут же менять, или причина кроется вовсе не в нем, а в электропроводке или подключенной нагрузке? Давайте разбираться подробнее.

Прежде всего запомните, что все автоматы устанавливаемые в щиток при нормальных условиях эксплуатации, никогда не должны издавать никаких звуков.

Если же этот звук появился, то в первую очередь определитесь, на что он больше похож:

От этого во многом и будут зависеть все ваши дальнейшие действия.

Такие звуки появляются, когда автомат находится под напряжением и под нагрузкой. То есть, через него протекает ток. При этом, чем больше эта нагрузка, тем громче может шуметь автомат.

Гудит автоматический выключатель

Рассмотрим первую неисправность, а именно гудение. Если ваш автомат при работе издает звук подобно пускателю или контактору, это говорит о его дефекте или браке.

Не ищите здесь повреждений в электропроводке, плохих контактов и т. п. Гудящий автомат однозначно нужно менять.

Хотя это и не говорит о том, что защита у него не будет работать как надо.

Он по прежнему может исправно отключаться и срабатывать при коротких замыканиях.

Но сколько времени он так проработает – месяц или два, либо сгорит в любой момент, вы никогда не узнаете заранее.

При этом, если в электрощитке он стоит в одном плотном ряду с другими целыми автоматами, его внезапное повреждение или воспламенение, потянет за собой выход из строя всех соседних коммутационных аппаратов.

Поэтому с заменой лучше не тянуть и сразу же купить другой. Не слушайте советов тех, кто рекомендует просто постучать по корпусу автомата каким-нибудь тупым предметом.

Например, обратной стороной отвертки. Якобы после этого звук пропадает.

Заменить автомат не такая уж и сложная работа, а многие это проделывают даже под напряжением.

Также не пытайтесь самостоятельно его отремонтировать или разобрать. Подобные модульные устройства делаются одноразовыми и не подлежат восстановлению в домашних условиях.

Собираются они вовсе не на винтиках, а на заклепках. Эти заклепки можно только высверлить.

Если вы это сделаете, то внутри увидите следующую картинку.

Единственное, что тут может гудеть – это катушка отключения или эл.магнитный расцепитель, который срабатывает при коротких замыканиях.

Его сердечник постоянно находится в магнитном поле, и если он недостаточно поджат, то действительно будет издавать подобный звук. Под воздействием эл.магнитного поля катушка входит в резонанс и начинает вибрировать.

Некоторые при этом замечают, что при включении других приборов, звук пропадает. Но дело здесь не в приборе, а в изменении нагрузки и плотности индукции. Вслед за ней изменяется и амплитуда вибрации, а следовательно и гул.

Хотя в исключительных случаях, отдельные виды аппаратов действительно могут оказывать на автомат подобный эффект и заставлять его гудеть.

Например, это может быть вызвано подключением в сеть потребителей с импульсной нагрузкой. Такой, как блоки питания компьютеров или светодиодных лент.

Стоит отключить модную светодиодную подсветку и шум исчезает.

Исправить вы этого не сможете, потому как одни автоматы изначально воспринимают такую нагрузку нормально и работают без посторонних шумов. Ну или по крайне мере вы их не слышите.

А другие будут действовать вам на нервы и гудеть как трансформатор.

Поэтому повторим еще раз, если автомат гудит – меняйте его на другой.

Не обвиняйте в этом электриков, они здесь не причем. Просто вам попалось бракованное изделие.

Это может быть заводской брак, неизвестные условия транспортировки (падения или удары по корпусу), неправильное хранение (в сырых помещениях), возможная подделка и многое другое.

Поэтому покупая даже известные бренды (ABB, Hager, Schneider, Legrand), а не дешевые ИЕК или TDM, вы все равно можете нарваться на неприятность.

Спасает от этого только предустановочные испытания и прогрузка автоматов длительным первичным током. Но 99,9% пользователей этого никогда не делают.

Автомат жужжит или трещит

Со звуком в виде жужжания уже немного посложнее. Если вы услышали из своей щитовой именно жужжание, а не глухой гул, срочно ищите причину, иначе дойдет до беды.

Такой звук провоцирует небольшая электрическая дуга, возникающая при плохом контакте. Этот шум может то появляться, то исчезать.

Ваша первостепенная задача, определить конкретное место появления этого очага искрения, путем поочередного отключения всех автоматов в ряду. Нагрузку при этом из розеток не выключайте, иначе треск может пропасть.

Когда нашли виновника, внимательно осмотрите его контакты. В отличие от первого случая (гудение), сам модульный автомат или его внутренние компоненты здесь могут быть не причем.

Как правило, виноватым оказывается недостаточно хороший контакт в месте подключения жил кабеля к клемме.

А что делать, если все контакты вы осмотрели, а видимых следов искрения или подгорания так и не нашли? В этом случае отключите напряжение во всей щитовой, отщелкнув вводной выключатель нагрузки.

Далее подтяните отверткой винтовые зажимы всех коммутационных аппаратов в щитке.

Если у вас есть специальная изолированная отвертка электрика, то сделать это можно и без полного погашения электроэнергии.

После этого включите всю нагрузку заново. Если звук так и не исчез, тогда уже меняйте виновный автомат.

Нельзя оставлять все как есть, даже если видимых следов плавления не заметно. Не забывайте, что чаще всего источником пожара в квартире и доме является электрощитовая. А начинается все с маленького автомата.

Именно в щитовой сконцентрирована вся нагрузка и наиболее плотно расположены все аппараты и провода коммутации.

Стоит возникнуть открытой электрической дуге, и она тут же перенесется на все соседние элементы.

Кстати, если от искрения в розетках уже и появилась хоть и не совсем совершенная, но более менее работающая защита, в виде УЗМ-51МД или УЗИС, то вот сама щитовая от этого практически никак не защищена.

Следует заметить, что работу по перетяжке всех контактов, необходимо проделывать в обязательном порядке хотя бы один раз в год. Даже если у вас ничего не жужжит и не искрит.

Тем более не известно, с каким усилием их затягивали.

Может быть и не дотянули малозаметный 0,1 ньютон метр. А он впоследствии и сыграл свою роль.

Поэтому ежегодная ревизия дает гарантию безопасной и надежной работы всех защитных аппаратов в щитовой. От автоматов, до УЗО и различных реле.

Также нагрев контактов еще в начальной стадии, легко выявляется при помощи недорогих пирометров.

Визуально место нагрева можно и не заметить. Первоначально небольшое темное пятнышко образуется именно на корпусе сбоку.

Если ваш автомат стоит в середине целой сборки, то вы его точно пропустите.

А стоит “прозевать” этот момент, и уже на клемме появляются следы подгорания и оплавления. При этом из-за защитного кожуха, внешней дверцы на эл.щитке или неккоректно установленной пломбы, вы их и не увидите, пока не появится явный запах.

Автоматы с такими подплавленными контактами также идут под замену. Чаще всего это возникает при подсоединении алюминиевых жил.

Например, при подключении к вводному автомату провода СИП.

Еще такой плохой контакт может образоваться при подключении к одному разъему нескольких жил разного сечения.

Это уже будет “косяк” и вина электрика, а не производителя автоматов. Еще одна распространенная ошибка – зажатие в клемме проводов вместе с изоляцией.

Вы этого не заметите, пока не ослабите зажим и не вытащите жилу. Все это постепенно ведет к нагреву.

Как правило, появлению звуков жужжания, может предшествовать образование посторонних запахов. Так что в том, чтобы периодически“нюхать” свою щитовую, нет ничего зазорного.

Если запах появился, это свидетельствует о начале процесса разрушения и плавления пластикового корпуса защитного аппарата.

В этом случае нужно немедленно обесточить всю квартиру и найти дефект. Зачастую вместе с автоматом приходится менять и подгоревшие провода.

С такой оплавленной изоляцией подключать проводку к новому аппарату уже нельзя.

Статьи по теме

Нужно ли устанавливать перед электросчетчиком автоматический выключатель ?

Дата публикации: 24. 12.2018 16:57

При замене или установки электросчетчика возникает вопрос, а нужно ли ставить перед ним автоматический выключатель ?  В ЩЭ(щит этажный) старого образца ставились пакетные выключатели, некоторые из вас наверное наблюдали такой у себя в подъезде. Конечно в настоящее время их стараются активно демонтировать, т.к они мягко говоря находятся в плачевном состоянии, а также не отвечают никаким нормам и правилам.  К чему мы это ведем, к тому, что возникает вопрос касаемо установки нового коммутационного аппарата вместо них.

Для чего же ставится коммутационный аппарат перед счетчиком элетроэнергии ?

В ПУЭ черному по белому написано, что в случае замены электрического счетчика, должен быть установлен коммутационный аппарат, чтобы снять напряжение с фаз, которые идут к счетчику.

Т.е получается, что перед счетчиком обязательно должен стоять вводной автомат. Данный автомат, будь, то это этажный щиток или же Щит учёта частного дома, он обязательно должен иметь возможность под пломбировку.

На схеме ноль проходит через автомат. О том , что можно ли «рвать» ноль или нет, расскажем в следующей статье.

Что же все таки правила подразумевают под коммутационным аппаратом ?

Ведь это же не только автоматический выключатель, это пакетный выключатель и выключатель нагрузки. (О них написано в другой статье)  Настоятельно рекомендуем устанавливать именно автоматический выключатель, т.к защита от сверхтоков гарантирована.

Чтобы произвести безопасно замену электросчетчика , должна быть предусмотрено расстояние от счетчика до автомата не более 10м. Со всех фаз должно быть снято напряжение присоединяемых к счетчику.

Вот, если вы ставите счетчик в ЩЭ(шитке этажном), то автомат вы ставите в том же щитке. Если же ваш счетчик электроэнергии располагается в квартире, то коммутационный аппарат должен распологаться за пределами квартиры(например в том же щитке этажном).

Автомат вводной: особенности выбора вводного автомата

При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:

Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.

Щит с автоматическим выключателем

Правильнее называть устройство – вводный автоматический выключатель. Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.

Типы автоматов ввода

Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.

Однополюсный

Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).

Схема однополюсного автомата

Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).

Схема вводного однополюсного автомата

Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.

Автомат ввода, установленный перед счетчиком, должен быть опломбирован.

Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.

Двухполюсный

Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

Не допускается установка двух однополюсников вместо одного двухполюсника.

Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки. В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.

Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.

В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.

Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.

ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.

Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.

При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.

Схема ввода с двухполюсным автоматом

Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.

Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат. Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.

Трехполюсный

Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.

К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.

Трехполюсный автомат в шкафу и его схема

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.

После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.

Трехфазная сеть частного дома

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Выбор ВА

Выбор устройства производится по нескольким параметрам:

1. Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%, приводя к стандартному ряду в сторону уменьшения.
2. Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (I_пуск>I_ном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (I_пуск>I_ном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (I_пуск>I_ном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
3. Установленная мощность.
4. Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
5. Величина линейного напряжения.
6. Частота тока.
7. Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
8. Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
9. Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

1. Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
2. Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Схемы распространенных типов заземлений

Установка

Автомат ввода устанавливается в щитке сверху, с левой стороны. Отводящие линии удобно монтировать сверху вниз. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В таком случае полного разрыва питающей цепи не происходит.

Монтаж обычно производится на DIN-рейку, при отключении питания.

Видео про электрощит

Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.

Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.

Оцените статью:

Корпуса для счетчика и вводного автомата

Amazon.com: Счетчик денег Aneken с обнаружением подделок UV / MG / IR, портативный счетчик купюр, счетчик купюр со светодиодным внешним дисплеем, режимы добавления и пакетной обработки, 1000 купюр / мин.

Мои родители имеют дело с большим количеством наличных каждый день. Я помню, как мальчишкой помогал им считать, и это было ошеломляюще — пережить океан купюр в 1 доллар. Этот счетчик денег появился в нужное время, чтобы облегчить часть монотонности и стресса, связанных с максимально точным счетом наличных.Честно говоря, я никогда раньше не использовал один и не ожидал многого от этой машины, особенно за 100 долларов, когда все остальные были как минимум вдвое дороже. Итак, как все прошло?

PROS
— ОЧЕНЬ быстрый подсчет при 1000 купюр / мин
— 100% точный подсчет без замятия, около 100 купюр проходят не менее 20 тестов
— Подсчитанные изогнутые купюры
— Остановка подсчета при обнаружении поддельной купюры (это было простой лист бумаги, который мы добавили в микс)
— БОНУС: Может использоваться для подсчета других вещей (т.е.визитные карточки), когда установлено НЕ обнаруживать купюры
— ОТЛИЧНАЯ цена
— 2 дисплея (один подвижный), чтобы и вы, и покупатель могли видеть счет одновременно
— 4 режима обнаружения: только подсчет или подсчет одним или несколько вариантов: ультрафиолетовый (УФ), магнитный (MG), инфракрасный (ИК)
— 2 режима обработки: добавить, партия
—- ДОБАВИТЬ: подсчитать по нескольким партиям (т.е. положить 100 купюр, затем 50 и будет отображаться 150)
—- ПАРТИЯ: подсчитать партии (т.е. положить 100 купюр и выплюнуть 10 купюр за раз)
— Регулировка толщины купюр сзади

МИНУС
— ТОЛЬКО подсчитывает КОЛИЧЕСТВО банкнот, а не их общая СТОИМОСТЬ (номинал) (т.е.10 купюр, а не 2 по 20 долларов и 8 по 10 долларов). Вы должны разделить купюры разного достоинства
— Исторические данные не поддерживаются

ПРИМЕЧАНИЯ
— Не было возможности проверить поддельные купюры, и мы не тестировали разорванные или поврежденные купюры
— Если стопка была остановлена ​​из-за поддельной купюры или Ошибка, я предлагаю вам начать с подсчета этой стопки
— Чтобы подсчитать СТОИМОСТЬ стопки банкнот одного достоинства, используйте эту формулу: СЧЁТ x СТОИМОСТЬ СЧЕТА. Итак, если у вас есть 15 купюр по 20 долларов, это 15 x 20 долларов = 300 долларов

В целом, я был очень впечатлен скоростью и точностью этой машины.Всего за 92 доллара этот счетчик — ОТЛИЧНАЯ покупка. Некоторая ручная математика все еще требуется, но это бесконечно лучше, чем сидеть в магазине и считать тысячи купюр.

Promnico Money Cash Счетчик счетов: Счетчик СТОИМОСТИ наличных денег

Сделайте подсчет и сортировку денег проще, чем когда-либо, с помощью счетчика смешанных купюр Promnico . Эта надежная высокоскоростная счетная машина обеспечивает быструю и безошибочную сортировку и оценку результатов, экономя ваше время и силы, когда дело касается денежного потока.

Выбирайте один из нескольких режимов сортировки, подсчета и объединения банкнот в пяти крупнейших мировых валютах. Разработан для вашей денежной безопасности с лучшей в своем классе встроенной системой обнаружения и предупреждения подделок.

ОСОБЕННОСТИ ПРОДУКТА:

Подсчет смешанной валюты для нескольких валют
Автоматическая идентификация валюты
Автоматическая идентификация смешанной валюты
Идентификация серийного номера
Обнаружение подделок CIS / UV / MG / IR
ЖК-дисплей (TFT) Экран
Простое обновление через USB / SD-карту
Дополнительный принтер и ПК Подключение

В отличие от большинства счетчиков денег на рынке, наша версия для бизнеса определяет не только количество, но и СТОИМОСТЬ счетов, которые вы выставляете через нее, устраняя риск человеческой ошибки и высвобождая ваше внимание для других задач.

ЗАЩИТА ОТ ПОДДЕЛКИ И МОШЕННИЧЕСТВА

Обладает комбинацией технологий CIS, ультрафиолетового, магнитного и инфракрасного излучения, которые обеспечивают наиболее тщательное обнаружение подделок и защиту от мошенничества на рынке.

** Обратите внимание, что счетчик не принимает рваные, сильно выцветшие, изогнутые купюры или купюры с чрезмерной маркировкой, считая их поддельными.

АВТО ИДЕНТИФИКАЦИЯ ВАЛЮТЫ

Машина автоматически определяет валюту банкнот, включая смешанные валюты сразу в одном потоке: USD, EUR, GBP, CAD, MEX.

НЕСКОЛЬКО РЕЖИМОВ ВЫСОКОСКОРОСТНОГО СЧЕТА

Несколько режимов позволяют подсчитывать число или объединенное число и значение:
Режим MDC: 800 банкнот / мин
Режим SDC: 1000 счетов / мин
Режим CNT: 1200 счетов / мин

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Емкость устройства подачи: 500 купюр
Емкость носителя: 200 купюр
Источник питания: 110 ~ 200 В переменного тока. 50/60 Гц
Размеры: 11,2 дюйма x 9,9 дюйма x ширина 11 мм.4 ”H
Вес: 15,9 фунтов

Как работают счетные машины?

Сортировка и подсчет денег требует времени. Время — деньги. Поэтому имеет смысл сделать процесс подсчета наличных максимально точным, быстрым и безболезненным.

Банки, правительственные учреждения, церкви, а также такие предприятия, как рестораны, мини-маркеты и магазины розничной торговли, инвестируют в счетные машины и полагаются на них. Тем не менее, некоторые люди остаются подозрительными, в основном потому, что они кажутся слишком простыми — почти как обман, — хотя на самом деле эти машины могут устранить мошенничество, обеспечивая мгновенную точность и обнаруживая поддельные валюты.

Итак, как работают кассовые аппараты? Большинство машин просты в эксплуатации, портативны и практически не требуют обучения. Но небольшие дополнительные знания помогут вам сэкономить время и деньги.

Практически любой, кто занимается подсчетом, сортировкой и проверкой подлинности валюты, согласится с тем, что эти задачи лучше оставить на усмотрение технологий.

Как работают счетчики валют?

Проще говоря, счетчики валюты работают, помещая стопку банкнот на место.Счетная машина затем протягивает каждую купюру по отдельности, мгновенно распознавая, сколько раз прерывался внутренний луч света, чтобы определить номинал и получить общую сумму. Некоторые счетчики валют могут также обнаруживать фальшивые банкноты, используя черный свет для освещения банкнот, на которых нанесены флюоресцентные символы, чтобы помочь отличить настоящие от подделок. Результат? Ваши счета подсчитываются и проверяются с молниеносной скоростью, без опасений по поводу неправильного счета или отклонения счетов банком при внесении депозита.

Как работают счетчики и сортировщики монет?

Тем из нас, кто полагается на дебетовые карты, идея подсчета монет может показаться немного старомодной. Но для таких предприятий, как поставщики торговых автоматов, магазины быстрого обслуживания и рестораны, этот джингл приносит большие деньги, поэтому стоит вкладывать средства в точный подсчет и сортировку.

Сортировочные машины для монет принимают различные монеты, разделенные по размеру. Монета может проходить только через отверстие определенного размера.Например, в американской валюте отверстия расположены по размеру — десять центов, пенни, никель и четверть. Десять центов падают первыми, четверти должны ждать, чтобы найти свое место. Затем отделенные монеты могут проходить через отдельный счетчик монет. Более совершенные счетчики монет служат как для сортировки, так и для подсчета монет, экономя время и рабочую силу. Некоторые определяют номинал по весу монеты, а затем вычисляют сумму. Наиболее эффективные автоматы работают аналогично счетчикам валюты, использующим счетчик светового луча.Каждый раз, когда свет прерывается, автомат распознает монету и производит расчет.

Что такое валютные дискриминаторы?

Валютные дискриминаторы обеспечивают дополнительное преимущество отображения долларовой стоимости подсчитанных денег. Таким образом, вместо того, чтобы сортировать и помещать отдельные купюры в счетчик денег, эти устройства позволяют размещать в автомате различные купюры. Каждая банкнота сканируется и идентифицируется с помощью датчиков цветного изображения (CIS). Общее количество купюр рассчитывается вместе с суммой для каждого номинала.Используя различные технологии обнаружения подделок, в том числе ультрафиолетовое (УФ), магнитное (MG) и инфракрасное (ИК), валюта сканируется на наличие флуоресцентных символов или осветляющих веществ — что невозможно сделать невооруженным глазом — для определения законности банкноты. Эти машины могут обрабатывать как новые, так и бывшие в употреблении банкноты, а некоторые обладают дополнительным преимуществом фильтрации пыли и грязи с использованных банкнот.

Изучение множества вариантов управления валютой и того, как они работают, стоит вашего времени.У каждого бизнеса или организации есть свои специфические потребности. Но почти любой, кто занимается подсчетом, сортировкой и проверкой подлинности валюты, согласится, что эти задачи лучше оставить на усмотрение технологий. Вы можете сказать, что причин слишком много, чтобы их сосчитать.

Pyle — PRMC720 — Дом и офис — Работа с валютой

3 причины инвестировать в банкомат

Если вы ищете инвестиции, которые принесут пользу вашему бизнесу, вашим сотрудникам и потребителям, не ищите ничего, кроме счетчиков валюты. Счетчики валюты используются для подсчета стопок банкнот или коллекций монет с целью обработки транзакции.Несмотря на то, что они обеспечивают точность и эффективность, они также помогут вам повысить качество обслуживания каждого потребителя в вашем заведении. Эти машины имеют множество преимуществ, которые создают лучшую среду для всех, кто участвует в вашем бизнесе. Читайте об их основных преимуществах.

Точность

Использование счетчика наличных денег гарантирует, что ваш бизнес будет поддерживать 100% точность для каждой транзакции. Счетчики наличных денег повышают уровень защиты вашего бизнеса и ваших потребителей, позволяя гладко выполнять каждую транзакцию.Вам больше не нужно беспокоиться о том, что вас обойдут в короткую позицию по обе стороны уравнения. Многие модели этих машин также проверяют подделку всех поступающих наличных денег, что является дополнительным преимуществом и уровнем защиты.

Меньше времени

Подсчет монет или стопки банкнот вручную занимает много времени как для сотрудника, так и для потребителя. Фактически, во многих транзакциях сотрудник будет считать то, что ему дали, два или три раза, чтобы обеспечить точность и избежать человеческой ошибки.Это просто неэффективно ни для кого, и очень поможет использование такого устройства, как ресайклер наличных денег.

Улучшение потребительского опыта

Решения

по управлению денежными средствами обеспечивают безопасный и эффективный опыт для ваших потребителей. Это может быть более важным в общей схеме вещей, чем думают многие владельцы бизнеса. Во-первых, потребители будут чувствовать себя лучше, приходя к вам, потому что они знают, что ваши транзакции точны, и они могут положиться на ваш бизнес, чтобы всегда поступать правильно с ними.Другое преимущество здесь — идея эффективности. Ни один потребитель не захочет ждать 20 минут в очереди, пока сотрудник отсчитывает банкноты и монеты для каждой транзакции перед ним. Это не только не нужно, но и просто неудобно и раздражает многих потребителей. Сосредоточение внимания на улучшении потребительского опыта не только поможет вам привлечь новых потребителей, но и поможет вам укрепить лояльность среди тех, кто уже был там.

Что вы думаете о счетчиках валюты? Будете ли вы делать инвестиции в ближайшее время? Какая выгода вас больше всего волнует? Мы будем рады услышать ваши мысли и комментарии.

Счетчик таблеток | Счетчик таблеток

Счетчики купюр — Справочник покупателя

Счетчики купюр, также известные как счетчики наличных денег, счетчики валюты или счетчики денег, являются неотъемлемой частью любого типа бизнеса и организации. Зачем покупать счетчик счетов? Система подсчета счетов — это доступная по цене автоматическая система, которая позволит вашему бизнесу и организации быстро, эффективно и точно рассчитывать и систематизировать наличность.Подсчет купюр вручную может быть очень утомительной и трудоемкой задачей. Человеческая ошибка также является потенциальным недостатком ручного подсчета наличных денег. Вот почему счетчики счетов станут важной частью вашего бизнеса. Счетчики банкнот могут сократить время и работать до дроби, а также повысить точность подсчета.

При покупке счетчика счетов следует учитывать следующие ключевые особенности и вопросы:

Размер бункера — Сколько купюр может одновременно удерживать счетчик купюр?

Feeding Style — Как купюры загружаются в бункер?

Скорость счета — Как быстро машина может считать купюры?

Автоматическое самотестирование — Как счетчик счетов сокращает количество ошибок?

Интеграция обнаружения подделок — Может ли счетчик купюр обнаруживать поддельные купюры?

Подсчет купюр — Может ли счетчик купюр определить общее количество купюр и их стоимость по номиналу?

Опции подсчета — Может ли счетчик купюр обеспечить настраиваемый подсчет с группировкой купюр и добавлением функций?

Обнаружение ошибок — Как счетчик банкнот сообщает об ошибках подсчета и устранении технических неполадок?

Панель управления — Насколько легко управлять счетчиком счетов?

Размер бункера

Загрузочная воронка счетчика банкнот — это область счетчика банкнот, куда изначально загружаются банкноты, наличные и деньги для подсчета.В зависимости от марки и модели есть много разных мест для бункеров счетчика банкнот. Бункеры счетчика банкнот могут быть расположены сверху или даже сзади машины счетчика банкнот. Чем больше размер бункера, тем больше купюр потребитель сможет положить на счетчик. Бункеры большей емкости позволяют потребителю работать с машиной с меньшим количеством простоев.

Royal Sovereign предлагает прилавки для купюр, вмещающие от 130 до 300 купюр одновременно. Эта большая емкость позволяет нашим клиентам выполнять свои задачи с минимальными перерывами.В дополнение к этому Royal Sovereign имеет функцию автоматического подсчета, которая автоматически начинает подсчет купюр, как только стопка помещается в бункер. Благодаря большой емкости бункера счетчика банкнот и функции автоматического подсчета банкнот Royal Sovereign предоставляет потребителю простой и удобный процесс.

Тип кормления

Важно учитывать, как покупатель загружает банкноты в автомат. Двумя наиболее распространенными стилями подачи являются загрузка передней подачи и загрузка обратной подачи.Машины с фронтальной загрузкой имеют бункеры, которые расположены в передней части машины и требуют, чтобы стопка банкнот была плоско размещена на бункере. Машины с обратной загрузкой имеют бункеры, которые расположены в задней части машины и требуют, чтобы стопка банкнот была помещена на бок.

Фронтальные загрузочные бункеры обычно более удобны для пользователя, потому что стопку банкнот не нужно так аккуратно складывать вместе. Бункеры с фронтальной загрузкой также могут иметь большую емкость, что позволяет им вмещать больший объем купюр.Бункеры обратной подачи обычно требуют более аккуратных стопок банкнот при загрузке в машину, а также не могут удерживать такую ​​же емкость, как передние загрузочные бункеры. Royal Sovereign предлагает как передние загрузочные бункеры, так и задние загрузочные бункеры. Более половины наших счетчиков банкнот имеют передние загрузочные бункеры, так как мы хотим, чтобы наши клиенты чувствовали себя комфортно и удобно.

Скорость счета

Скорость счета счетчиков банкнот обычно рассчитывается как банкнот в минуту.Счетчики банкнот Royal Sovereign могут подсчитывать банкноты от 1000 до 1900 в минуту. В дополнение к этой высокой скорости Royal Sovereign предлагает варианты с регулируемой скоростью, которые помогают потребителю приспособиться к разному качеству счетов и условиям. В конечном итоге это экономит время и силы потребителя и помогает сделать его бизнес более эффективным.

Автоматизированное самотестирование

Система самотестирования счетчика банкнот гарантирует, что машина не содержит ошибок при запуске, и происходит автоматически при каждом включении машины.Когда машина включается и выключается, она запускает автоматическое самотестирование. Счетчики банкнот Royal Sovereign запускают самотестирование каждый раз при включении аппарата, чтобы убедиться, что в нем нет ошибок, и каждый раз обеспечивать точный счет банкнот. Эта функция необходима для гарантии точности каждый раз, когда используется счетчик банкнот. Автоматическое самотестирование помогает Royal Sovereign выделиться среди конкурентов, поскольку он продолжает расти в отрасли управления денежными средствами.

Интеграция обнаружения подделок

Большинство счетчиков банкнот имеют встроенную в автомат систему обнаружения подделок.Обнаружение подделок помогает пользователю отсортировать поддельные или поддельные купюры во время подсчета. Три типа обнаружения, предлагаемые в счетчиках банкнот, — это ультрафиолетовое (УФ), инфракрасное (ИК) и магнитное (MG) обнаружение подделок.

В настоящее время Royal Sovereign предлагает обнаружение подделок на всех счетчиках банкнот, кроме одного. Royal Sovereign является лидером в сфере управления денежными средствами, поскольку мы предлагаем самые безопасные методы подсчета и обнаружения фальшивых банкнот. Большинство конкурентов предлагают только два типа обнаружения в своих счетчиках банкнот, однако здесь, в Royal Sovereign, мы предлагаем все три типа обнаружения в половине наших продуктов! Фальшивые банкноты являются важной частью нашего общества, и предприятиям необходимо делать все возможное, чтобы защитить себя.Министерство финансов и Секретная служба США сообщили, что с 1865 года из-за подделок было потеряно более 56,2 миллиона долларов. Royal Sovereign делает все возможное, создавая продукты, которые обеспечивают защиту вашего бизнеса от подделок или подделок. счета.

Параметры подсчета: значение, партия и сложение

Подсчет значений

— очень ценная функция, которую Royal Sovereign предлагает в своей модели RBC-4500. Эта особенность является эксклюзивной и предоставляет потребителю общее количество купюр и общую стоимость по номиналу.Пользователь может расслабиться и позволить счетчику считать для него точное номинал каждого типа банкноты. Подсчет стоимости — полезный инструмент, который действительно может помочь бизнесу лучше отслеживать подсчет счетов.

Пакетная обработка позволяет потребителю создавать заранее определенные размеры партий наличных. Пользователь вводит номер партии в машину перед подсчетом, для этого примера давайте использовать 20 в качестве номера партии. Затем пользователь кладет стопку банкнот в бункер, и счетчик подсчитывает партию из 20 банкнот.Счетчик остановится и будет ждать, пока пользователь уберет партию банкнот из машины. Затем счетчик автоматически продолжит подсчет следующей партии из 20 купюр. Счетчики банкнот Royal Sovereign могут принимать до 999 банкнот!

Опция добавления позволяет пользователю постоянно увеличивать счетчик счетов. Опция добавления удобна для пользователей, которые хотят непрерывно добавлять к исходной сумме банкнот из отдельных стопок купюр. Счетчики банкнот Royal Sovereign могут добавить до 999 банкнот!

Обнаружение ошибок

Счетчики банкнот

часто отображают код ошибки, если процесс подсчета прерывается из-за неисправности датчика, сбоев подачи купюр, ошибок двойного подсчета купюр, обнаружения поддельных купюр и т. Д.Покупка системы подсчета банкнот с системой кодов ошибок гарантирует, что целостность машины будет соответствовать высоким стандартам. Системы кодирования ошибок также помогают в устранении неисправностей и обслуживании машины. Royal Sovereign придерживается высоких стандартов своей продукции и предлагает системы обнаружения ошибок очень высокого качества. Будь то коды ошибок, которые всплывают, информируя пользователя об ошибке, или даже сообщение на RBC-4500, доступное для чтения человеком; Royal Sovereign гарантирует, что его продукты информируют пользователя, когда ему нужно с ними общаться.

Панель управления

Панель управления счетчиками счетов, несомненно, является ключевым фактором при принятии решения о покупке. Панель управления является частью счетчика счетов, которая дает пользователю возможность контролировать, что он хочет делать со своими деньгами. Потребителям нужна удобная для потребителя панель управления, которая легко доступна и помогает им выполнять свои задачи в быстром и эффективном темпе.

Royal Sovereign следит за тем, чтобы счетчики банкнот были сконструированы таким образом, чтобы пользователь чувствовал удовлетворение и был доволен.Панели управления Royale Sovereign удивительно просты в использовании как при создании партий, так и при включении кнопок обнаружения подделок. Что касается простой панели управления, Royal Sovereign предлагает яркую цифровую систему отображения на каждом счетчике счетов, чтобы пользователь мог видеть, сколько денег подсчитывается и должны ли произойти какие-либо ошибки. Кроме того, панели управления Royal Sovereign также могут сообщать, есть ли ошибка, половинная нота, двойная нота и многое другое. Панель управления — это инструмент, который может сообщать пользователю огромное количество информации, которая поможет сделать его или ее опыт успешным.

Итак, теперь, когда вы знаете, что вам нужно искать в счетчике счетов, как определить, какой из них лучше всего подходит для вас и вашего бизнеса?

РБК-650ПРО

— В основном малый, но также средний бизнес.
— Обработка малых и средних объемов.
— Подделка не обнаружена.
— Портативный.
— В среднем 1-2 регистра / кассы.
— 1-2 смены.
— Менее 3500 долларов за цикл подсчета.

РБК-2100

— В основном малый, но также средний бизнес.
— Обработка малых и средних объемов.
— Маленький, но все же заботящийся о максимальной безопасности. Предлагает ультрафиолетовое (УФ), инфракрасное (ИК) и магнитное (MG) обнаружение подделок.
— Портативный.
— 1-5 регистров / касс.
— Несколько смен.
— Менее 10 000 долларов за цикл подсчета.

РБК-3100

— В основном средний, но также и крупный бизнес.
— Обработка средних и больших объемов.
— Максимальная безопасность: предлагает ультрафиолетовое (УФ), инфракрасное (ИК) и магнитное (MG) обнаружение подделок.
— Портативный.
— Менее 17 500 долларов за цикл подсчета.

РБК-4500

— Средний и крупный бизнес.
— Обработка больших объемов.
— Strong Security: обеспечивает обнаружение подделок в ультрафиолетовом (УФ) и магнитном (MG) диапазонах.
— Подсчет стоимости обеспечивает общее количество купюр и стоимость по номиналу.
— Опытные пользователи.
— 1-8 регистров / касс.
— Многосменные и клерки.
— Менее 25000 долларов за цикл подсчета.

РБК-5000

— Средние и крупные предприятия, но в основном коммерческое использование.
— Обработка больших объемов.
— Серьезный счет денег, требующий максимальной защиты. Предлагает ультрафиолетовое (УФ), инфракрасное (ИК) и магнитное (MG) обнаружение подделок.
— Высокая скорость счета для работы с большим объемом денег.
— Самые сильные характеристики.
— Компании, которые имеют несколько кассовых аппаратов и часто обрабатывают наличные.
— Несколько регистров, смен, клерков и пользователей.
— Менее 25000 долларов за цикл подсчета.

Примеры:

Малые предприятия : Любой бизнес, имеющий кассовый аппарат, должен считать монеты и наличные, например, заправочные станции, круглосуточные магазины, торговые компании, рестораны, бары, школы, церкви, ночные клубы и многое другое.

Крупные предприятия : Корпорации, которые все еще обрабатывают наличные деньги и монеты, такие как банки, компании по обмену денег, сетевые рестораны, спортивные / концертные площадки и многие другие.
