Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

Несущий (маркируется литерой Н).
Стеновой (С).
Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

для монтажа кровельной системы;
для устройства межэтажных перекрытий;
для отделки фасадов;
для изготовления стеновых перегородок;
для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

на стропильную систему стелется пароизоляционный материал;
вдоль стропильных ног набивается брус контробрешетки;
поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Посмотрите еще статьи:

Шаг обрешетки под профнастил – Кровля крыши для дома

Автор Кровельщик На чтение 9 мин. Просмотров 223
Обновлено 05.08.2017

Обрешётка под профнастил для крыши

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

«Сэндвич-панелей»;
Металлических заборов;
Отделки стен;
Кровля крыш;
Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
Укладка профилированного листа производится от нижних рядов к верхним.
Крепят листы к деревянной основе в углублениях между волнами.
Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
Деревья можно выбирать такие как ель, сосна, бук, ольха.
Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
Продаются составы, что комбинируют в себе как гидрозащитные свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
Монтаж и устройство каркаса. Перед монтажом каркаса кладут гидроизоляционный слой:

1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
4. для крепежа металлических составляющих, стоит использовать саморезы.

Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
Профнастил из алюминия. Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
Опорный (несущий) профнастил. Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

Шаг обрешетки под профнастил — узнайте какой нужен!

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

Первый – это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил. Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром. Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Схема укладки материала

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Крепление профнастила к обрешетке

Саморезы прикрепляют профнастил к обрешетке только в нижней части волны.Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

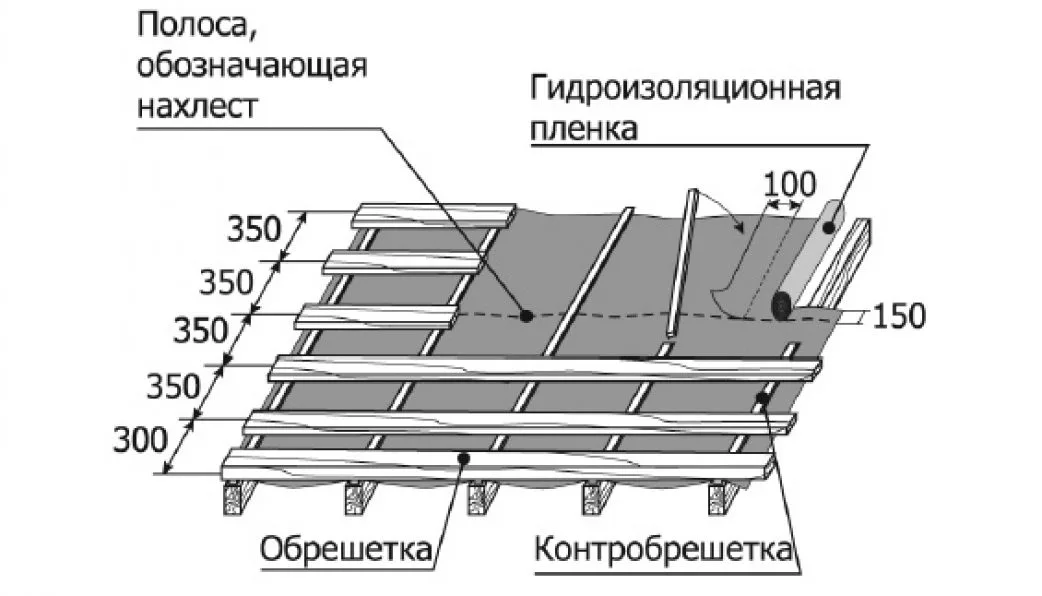

Схема монтажа обрешетки

Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь – пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

Видео – монтаж обрешетки под профнастил размер шага

Шаг обрешетки для кровли из профнастила

Обрешетка — конструкция из плоских деревянных досок или брусьев, необходимая для правильной укладки кровли. Благодаря ней кровельный материал надежно держится, а вес его равномерно распределен. Поскольку монтаж профнастила не составляет особого труда, его часто делают своими руками без помощи сторонних мастеров. При всей простоте устройства крыши, важно сперва ознакомиться с тонкостями, такими как необходимое расстояние между брусьями каркаса. Расстояние это зависит от наклона крыши и выбранного вида профнастила и называется шагом обрешетки.

Деревянные доски для обрешетки должны иметь ширину не более 15 см и толщину 2-5 см. Подходят брусья из сосны, ели, бука или ольхи, предварительно высушенные и покрытые слоем защиты от плесени, грибка и насекомых. Для сплошной обрешетки используются листы фанеры, ДСП. Как листы, так и доски должны быть гладкими и ровными.

Обработку брусьев лучше осуществлять до монтажа — так эффективнее. Монтаж обрешетки рекомендуется проводить в сухую теплую погоду, чтобы доски не деформировались от влаги.

Монтажу обрешётки предшествует возведение стропил и прокладка изоляционных материалов. Стропила, как и обрешётка, собираются из сухих деревянных брусьев желательно хвойных пород. Если речь идёт о кровле промышленных объектов, то стоит сделать выбор в пользу металлического основания.

После установки стропил необходимо позаботиться о тепло-гидроизоляции, поскольку конденсат способен значимо сократить срок службы кровли.
Между стропильными ногами закладывается теплоизоляционный материал, затем вся эта конструкция накрывается плёнкой. Заметьте, не туго обтягивается, а именно накрывается.

Обеспечьте паро-гидроизоляционной плёнке небольшое провисание на 1,5-2 см.

Изоляционная мембрана крепится к стропилам с помощью строительного степлера. Герметичный стык между листами обеспечивается клейкой лентой. Рекомендуемый нахлест пленки 1-1,5 см.

Сверху неё вторым слоем устанавливаются деревянные брусья, дублирующие стропила — каркас контробрешетки. Они выполняют две функции: закрепляют изоляционный слой и являются основанием непосредственно для обрешётки.

Дальнейший монтаж кровли имеет свои тонкости. Важным моментом является шаг обрешётки.

Шаг обрешетки

Каркас обрешетки могут составлять как сплошные доски, так и расположенные на одинаковом расстоянии друг от друга — так называемая, разреженная конструкция.

Шаг обрешетки регулируется строительными нормами СНиП. Необходимо следовать и рекомендациям сопроводительных документов к приобретаемому профнастилу.

Требования СНиП зависят от того, какой уклон имеет крыша крутой или пологий.

Для пологих крыш с очень малым углом наклона необходимо соорудить сплошную обрешетку, либо с шагом менее 40 см.
Для угла ската 15^о +\- при кровле стеновым профнастилом шаг может составлять уже 35-60 см.
Для угла ската от 15 ^о при кровле несущим или несуще-стеновым профнастилом небольшой толщины листа и высоты профиля допускается шаг обрешетки до 1 м.

При строительстве частных домов наиболее распространенный шаг обрешетки под профнастил составляет 15 — 40 см. Кроме дерева могут быть использованы и металлические брусья.

Какую бы обрешетку вы не сооружали, не рекомендуется использовать профнастил для односкатных крыш с углом наклона более 35^о и двускатных крыш с углом наклона более 45^о.

Для кровли профнастилом С-10 крыши с углом менее 15^о про монтаже на сплошную обрешетку стоит делать нахлест в 2 гофры.
Для кровли скатов с углом менее 15^о с помощью профнастила С-8, С-20, С-21, С-44 рекомендуется делать нахлест в 1 гофру.

Вид профнастила	Толщина листа	Угол уклона	Шаг обрешетки
С-8	0,5 мм	о	сплошная обрешетка
С-10	0,5 мм	о	сплошная обрешетка
С-10	0,5 мм	>15^о	до 30 см
С-20	0,5 — 0,7 мм	о	сплошная обрешетка
С-20	0,5 — 0,7 мм	>15^о	до 50 см
С-21	0,5 — 0,7 мм	о	до 30 см
С-21	0,5 — 0,7 мм	>15^о	до 65 см
С-44	0,5 — 0,7 мм	о	50 — 100см
НС-35	0,5 — 0,7 мм	о	до 50 см
НС-35	0,5 — 0,7 мм	>15^о	до 1 м
Н-60	0,7 — 0,9 мм	>= 8^о	до 3м
Н-75	0,7 — 0,9 мм	>= 8^о	до 4м

Такие правила обусловлены предполагаемыми нагрузками на крышу. Чем меньше угол уклона, тем выше нагрузка на кровлю, тем, соответственно, крепче обрешетка нужна. Например, на пологой крыше собирается большой слой снега. Если не обеспечить надлежащую прочность стропильной системы, крыша может деформироваться.

шаг и требования, особенности и этапы монтажа

На чтение 9 мин. Просмотров 101 Опубликовано 14.06.2020
Обновлено 14.06.2020

Обрешетку устанавливают поверх стропил в виде сплошного покрытия или решетчатой системы, конструкция предназначается для фиксации кровельного настила. Рейки усиливают прочность несущего каркаса крыши, могут располагаться в один или два слоя. Ставится деревянная или стальная обрешетка под профнастил, шаг пиломатериала определяется весом материала, снегом, ветром, зависит от крутизны скатов, толщины профлиста и высоты гофры.

Особенности и применение профнастила

Листы профнастила укладывают к деревянной обрешетке, расположенной с определенным шагом

Легкое и прочное покрытие делают из стальных полос. Жесткость обеспечивает волнистая форма. Гофра бывает разной конфигурации и размера по высоте и ширине. Документы ГОСТ регламентируют высоту волны не меньше 3,5 см. Чем больше размер, тем выше нагрузка, которую выдерживает профлист без потери заявленных качеств. Профнастил применяют для строений промышленного и жилищного назначения, им покрывают ангары, торговые площадки.

На строительном рынке есть разновидности профнастила:

гофрированные полосы из простого железа без поверхностного покрытия и оцинковки;
плоские листы без штамповочных элементов;
тисненые изделия с оцинкованным слоем без полимерного покрытия;
формованные листы из оцинковки с двусторонним защитным слоем из полимеров;
гофрированные пластины из алюминия, никеля, сплава железа с хромом;
волнистые пластины для отдельных случаев применения, например, выгнутые, с особым вариантом тиснения.

Материал первого вида недостаточно противостоит коррозии, поэтому используется для хозпостроек и временных сооружений. Его приваривают к металлической обрешетке, т. к. нет защитного слоя, который бы разрушился от действия высокой температуры. Плоские варианты используют для кровли жилья, но чаще ставят перфорированные разновидности, учитывая шаг обрешетки крыши под профнастил.

Свойства профлиста

Профнастил не выгорает на солнце благодаря защитным свойствам краски и пленочного покрытия

Пленка предохраняет листы от разрушения при негативном действии атмосферы, материал не выгорает от солнца. Защита бывает акриловой, полиэфирной, полиуретановой, содержит пластиэзолевые и поливинилфторидные элементы.

Качество материала зависит от характеристик:

толщины основы и слоя оцинковки;
разновидности используемого полимера;
толщины пленки из полиуретана;
шага между выступами гофры.

Профлист удобно устанавливать на кровлю, при этом он скрывает небольшие неровности из-за объемной формы. Полосы выпускают длиной до 12 м, поэтому чаще всего скат покрывается полным листом без стыковки по длине. Материал производят в обширной цветовой гамме. Из-за малого веса можно сэкономить, уменьшив сечение несущих стропил и расстояние между рейками обрешетки крыши под профнастил.

Отрицательные свойства проявляются в том, что материал звучит при падении капель дождя или перемещении птиц по кровле, поэтому нужно ставить дополнительный слой звуковой защиты. При порезке полосы в размер разрушается предохранительный полимерный слой в месте касания инструмента.

Маркировка профнастила по ГОСТ 24045-1994:

Н — усиленные стальные полосы с повышенной способностью восприятия нагрузок;
С — стандартный вид материала для крыш и стенового покрытия;
НС — универсальная разновидность с множеством вариантов высоты гофры;
ПК — кровельный профилированный настил;
ПГ — гнутый вариант для полукруглых ангаров, навесов, арок.

В усиленных листах предусматривают ребра жесткости и борозды для слива воды. Марку ПК применяют для небольших по площади кровель и навесов в качестве экономного варианта.

Шаг рейки под профнастил и требования к параметрам

Зависимость угла наклона крыши и шага обрешетки

Расстояние между рейками обусловлено толщиной материала, величиной нагрузки и крутизной крыши. Если принять неправильный шаг обрешетки для профлиста, покрытие прогнется зимой при снеговом заносе. Установка излишнего количества брусков приведет к перерасходу материала и денег. Специалисты рекомендуют сделать проект и заказать правильный расчет.

Профилированные полосы фиксируют к обрешетке, как и другие разновидности настилов. Шаг обрешетки прописывается в строительных нормативах (СНиП 2.26 – 1976) с учетом уклона кровли.

Параметры скатов:

небольшой — уклон менее 25°;
средний — до 40°;
крутой — свыше 40°.

Кровлю малого уклона устанавливают на непрерывный настил, либо шаг обрешетки под профлист находится в пределах 400 мм (зависит от толщины железа и сорта профилированного листа). Односкатные и двухскатные крыши среднего наклона покрывают профнастилом с шагом обрешетки 300 – 650 мм, а в крутых между брусками оставляют расстояние до 1000 мм.

Размер шага в зависимости от марки профлиста, чтобы рассчитать промежутки между рейками:

С8, лист толщиной 0,5 мм, уклон крыши больше 15° — сплошное основание;
С10, толщина 0,5 мм, наклон до 15° и больше 15° — сплошная решетка или шаг 300 мм, соответственно;
С20, толщина 0,5 или 0,7 мм, наклон до 15° и больше 15° — сплошная решетка или расстояние до 500 мм, соответственно;
С21, толщина 0,5 – 0,7 м, уклон до 15° и свыше 15° — шаг 300 и 650 мм;
НС35, толщина 0,5 – 0,7 мм, наклон до 15° и выше — шаг 500 и 1000 мм;
Н60, толщина 0,7 – 0,9, наклон не меньше 8° — шаг 3000 мм;
Н75, толщина 0,7 – 0,9 мм, уклон выше 8° — шаг до 4000 мм.

Производители рекомендуют ставить материал на крыши с наклоном не меньше 12°, максимальная крутизна может превышать 60°, но по нормативам СНиП рекомендуется наклон в пределах 20 – 35°.

Способы крепления решетки под профнастил

Обрешетка должна находиться перпендикулярно боковой стороне стропила

Стропильная система представляет собой инженерную конструкцию, где каждая мелочь имеет значение, особенно технология сборки обрешетки под профнастил. Схема предполагает использование отдельных брусков, досок или листов влагостойкой фанеры, ДСП, OSB. При выборе разного вида древесины обрешетка бывает сплошной или ставится разреженной.

В цельном настиле также есть промежутки в 1 см, такое основание подходит для ослабленных марок профлиста. Сплошной настил ставят в области пресечения скатов, для крепления конька, на ендовах, ребрах, разжелобках. Иногда непрерывное основание в этих местах меняют дополнительными рейками. Укрепляют брусками области дымоходов, деформационных швов, пожарных люков,

Особенности крепления рейки:

бруски фиксируют так, чтобы они стояли перпендикулярно плоскости стропила своей боковой поверхностью;
для крепления применяют металлические скобы, болты с гайками, гвозди;
вдоль карниза ставят доску, которая шире остальных элементов;
стандартная толщина опорных элементов составляет 50 мм;
перед монтажом обрешетки ставят ветровую защиту, чтобы она выступала над волной профнастила.

Используют дюбеля с саморезами для фиксации реек в бетонной основе или цементной стяжке. Если обрешетка состоит из металлического уголка, для фиксации применяют дюбеля, а между собой стальной профиль соединяют саморезами по металлу.

Части обрешетки под металлопрофиль стыкуют по длине при необходимости, но место соединения располагают на стропильной ноге, а не на весу. Рейки устанавливают по строительному уровню, чтобы впоследствии крыша визуально смотрелась без выступов и впадин на поверхности. Для этого натягивают разметочный шнур на нужную высоту.

Подготовка материала

Сосна — наиболее подходящая древесина для обрешетки, так как не рассыхается

Берут рейку сечением 50 х 50 мм, иногда достаточно размера 25 х 50. Применяют необрезные или обрезные пиломатериалы толщиной 35 и 50 мм, ширину принимают 100 или 150 мм. При расчете материала учитывают дополнительные элементы для обустройства мест примыкания.

Разновидности основания под профлист:

Сплошное. Цельный настил делают в случае невысокой волны листа (до 20 см) и толщине стали до 0,5 – 0,7 мм. Такое кровельное покрытие держит форму без нагрузки, но небольшие усилия от снега приводят к деформации, поэтому нужна сплошная основа. Применяют древесностружечные листы различной модификации.
Решетчатое. Расстояние между продольными элементами составляет 200 – 450 мм. Доску или бруски ставят под основные виды профнастила, которые применяют чаще всего.
Разреженное. К этому типу относят основание, в котором рейку ставят на расстоянии 500 мм. Редкие опорные части выполняют из металлического уголка 50 х 50 мм или квадратного профиля со стороной не меньше 40 мм.

Выбирают подходящую породу дерева. Чаще применяют лиственницу, ель и сосну. Материал имеет достаточную прочность и гибкость, отличается небольшим числом сучков в толще древесины. Рейки должны быть ровными, без трещин, выпавших сучков и гнили. Влажность составляет до 15 — 20%, больший показатель грозит деформацией со временем. Материал можно сушить самостоятельно в тени под навесом, при этом разложенные рейки равномерно нагружают.

Рейку, доски обрабатывают антисептическими препаратами, чтобы повысить стойкость против влаги, микроорганизмов, жучков. Применяют составы для повышения огнестойкости.

Этапы монтажа

Вначале ставится торцевая доска, в которую будет упираться обрешетка

Ставят слой гидроизоляции по стропилам или бетонному основанию перед тем как установить обрешетку, применяют специальные мембраны или полиэтиленовую пленку. Защиту от влаги фиксируют брусками, использование которых дает небольшой зазор для вентиляции.

Метод установки обрешетки:

на краю карниза ставят торцевой элемент в виде доски или дополнительных брусков;
монтаж обрешетки делают по установленным размерам, проверяют ровность соединенных элементов, горизонтальность;
бруски набирают снизу-вверх, опору крепят к каждой пересекающейся с ней стропильной ноге на один гвоздь;
пиломатериалы фиксируют на стропилах двумя метизами такой длины, которая учитывает толщину доски для обрешетки крыши под профнастил;
на одном стропиле не стыкуют соседние по высоте бруски, соединения чередуют.

Двухслойная обрешетка содержит дополнительную контробрешетку. Нижний пласт всегда делают из реек, а верхний — из брусков или плит, в соответствии с расчетом. Сплошные листы ставят по направлению от конька к карнизу, допускают диагональную раскладку панелей ДСП.

Стыкуют влагостойкую фанеру в шахматном порядке на стропилах, при этом соседние листы фиксируют саморезами на протяжении всего шва. Коньковую рейку ставят так, чтобы она не доходила до верха стропила на 5 – 7 см для организованного вентиляционного зазора.

Крепление профнастила к обрешетке

Профлист ставят снизу-вверх начиная с любого края. Карнизный свес составляет размер 50 – 100 мм для марок НС10, НС20, НС8, С21. До 200 – 300 мм увеличивается сдвиг внизу для видов профлиста НС35, Н60, Н75, С44. Обычно ориентиром напуска служит расположение водостока. Условная вертикальная линия, проведенная по скату, должна попадать на центр желоба.

Край листов на фронтоне монтируют заподлицо с торцами брусков. Г-образную планку из стали прибивают поверх ветровой доски на концы рек для защиты от снега и дождя.

Перехлест по вертикали зависит от уклона крыши:

наклон 10 – 15° — листы заходят друг на друга больше 200 мм;
15 – 30° — перехлест 150 – 200 мм;
больше 30° — 100 – 150 мм.

При наклоне менее 12° места захода герметизируют силиконовыми составами. Боковые перехлесты выполняют на размер одной волны. Делают нахлест на две волны для профлиста, высота гофры которого составляет меньше 10 мм.

Фиксируют профнастил специальными саморезами для этого покрытия. Крепежные элементы покрыты этиленпропиленовым слоем, имеют пружинистую прокладку. Конек монтируют с помощью длинных метизов, а листы крепят короткими, в гребень волны. Размер саморезов выбирают так, чтобы конец крепежа заходил в рейку на 30 – 35 мм.

Центральные полосы фиксируют из расчета 5 – 7 метизов на квадрат кровли, а боковые крепят в каждую обрешетку по длине листа. По ширине саморезы крутят на фронтонах через 300 мм, коньке — в каждый выступ волны, при этом ось крепежа проходит перпендикулярно к бруску.

Как монтировать обрешётку для профлиста и металлочерепицы?

Один из важнейших этапов монтажа кровли ― установка обрешётки, каркаса для кровельного материала. От этого зависит, насколько ровно будут лежать листы металлочерепицы или профнастила, будут ли они плотно стыковаться.

Обрешётка может быть сплошной и шаговой. Мы рассмотрим второй вариант, т. к. именно его используют для монтажа металлочерепицы и профлиста.

Разберём по порядку:

Что такое шаговая обрешётка и контробрешётка, какие у них функции?

Особенности монтажа разных видов шаговой обрешётки.

К чему приводят ошибки при монтаже?

Контробрешётка и шаговая обрешётка: различия

Чтобы понять, где находится контробрешётка и шаговая обрешётка под профнастил и металлочерепицу, рассмотрим устройство кровельной системы.

Контробрешётку для тёплой кровли монтируют после установки стропильной системы, утеплителя, паро- и гидроизоляции, для холодной ― после монтажа стропил и гидроизолирующего материала. Она представляет собой конструкцию из брусков 50х50 мм (реже используют бруски 32×50 мм), которые уложены поверх слоя гидроизоляции и зафиксированы на стропилах. Бруски расположены вертикально.

Шаговую обрешётку для профнастила или металлочерепицы монтируют на бруски контробрешётки. Эта конструкция состоит из ровных досок размером 32х100 мм (реже ― 50х100 мм), которые устанавливают на определённом расстоянии друг от друга. Доски обрешётки монтируют перпендикулярно брускам контробрешётки в горизонтальном направлении.

Доски или бруски должны быть одинаковой толщины, чтобы получилась ровная скатная плоскость. Только в этом случае кровельный материал ляжет ровно.

Внимание: Материал для контробрешётки и обрешётки желательно обработать антисептиками и водоотталкивающими средствами, чтобы защитить его от влаги и воздействия микроорганизмов.

Контробрешётка и шаговая обрешётка: функции

Шаговая обрешётка и контробрешётка ― взаимосвязанные элементы, на них, как и на стропила, приходится основная нагрузка: вес кровельного материала, сопутствующих элементов, скопившегося на крыше снега и льда; порывы ветра. Но они выполняют разные функции.

Контробрешётка:

Обеспечивает вентиляцию. Вентзазор между кровельным материалом и слоем гидроизоляции позволяет воздуху циркулировать, поэтому в подкровельном пространстве поддерживается оптимальный микроклимат.

Фиксирует гидроизоляцию.

Шаговая обрешётка:

Помогает равномерно распределять нагрузку на контробрешётку и стропила.

Усиливает стропильную систему.

Формирует каркас для монтажа кровельного материала.

Виды шаговой обрешётки

В зависимости от кровельного материала, различают следующие виды шаговой обрешётки:

под профнастил;

под металлочерепицу.

Рассмотрим особенности их монтажа, а также тонкости установки обрешётки под конёк, торцы, ендову, кровельное ограждение, снегозадержатели и переходные мостики.

Шаговая обрешётка под металлочерепицу: инструкция по монтажу

С помощью двусторонней соединительной ленты прикрепите гидроизолирующую мембрану или плёнку к капельнику ― металлической планке, которая служит для отвода конденсата.

На слой гидроизоляции уложите бруски контробрешётки и прикрепите их саморезами к стропилам.

На контробрешётку установите доски шаговой обрешётки. Стартовая доска обрешётки, расположенная вдоль карниза, должна быть толще других на 10–35 мм.

Обратите внимание на шаг обрешётки (расстояние между досками, из которых она состоит). Он зависит от длины ступени металлочерепицы:

Если вы используете металлочерепицу с длиной ступени 350 мм, шаг обрешётки составит 350 мм (за исключением расстояния между первой и второй доской обрешётки, оно будет 300 мм. Это связано с тем, что кровельный материал «выходит» за карниз на 50 мм и первый ряд металлочерепицы оказывается короче ― выше карнизного свеса остаётся 300 мм вместо 350).

Если вы выбрали металлочерепицу с длиной ступени 400 мм, шаг обрешётки будет 400 мм (кроме расстояния между первой и второй доской обрешётки, оно составит 350 мм).

Шаговая обрешётка под профнастил: инструкция по монтажу

Первые этапы монтажа шаговой обрешётки под профлист аналогичны монтажу обрешётки под металлочерепицу, но есть существенные отличия.

Зафиксируйте гидроизоляционную плёнку или мембрану на капельнике с помощью двусторонней соединительной ленты.

Установите поверх гидроизоляционного материала контробрешётку.

На бруски контробрешётки уложите доски шаговой обрешётки. Размеры обрешетки для профнастила указаны на схеме ниже. Шаг обрешётки для крыши из профнастила составляет 500 мм. Расстояние от стартовой до второй доски также 500 мм.

Внимание: если шаг стропил (расстояние между ними) более 1000 мм, рекомендуем уменьшить шаг обрешётки для профнастила (металлочерепицы) либо использовать для монтажа обрешётки более толстые доски (50х100 мм).

Обрешётка под элементы безопасности и отделки кровли

В местах монтажа ендовы, кровельного ограждения и т. д. обрешётку делают сплошной.

Внимание: сплошную обрешётку под ендову укладывают на контробрешётку ДО монтажа шаговой обрешётки.

Сплошную обрешётку под остальные элементы отделки и безопасности кровли монтируют ПОСЛЕ установки шаговой обрешётки.

Обрешётка под ендову

Ендова ― это внутренний угол стыка скатов, для его оформления используют соответствующие планки (нижнюю и верхнюю). В этом месте нужна сплошная обрешётка, т. к. на него приходится существенная нагрузка. Нижняя планка ендовы должна быть установлена на прочное основание.

Внимание: нижнюю планку ендовы монтируют до укладки кровельного материала, верхнюю ― после.

Сначала в месте внутреннего стыка скатов монтируют сплошную обрешётку. Со стороны каждого ската устанавливают по 3 доски 32х100 мм.

Затем монтируют шаговую обрешётку в соответствии с указанными ранее правилами. Для неё выбирают доски той же толщины, что и для сплошной.

Внимание: не монтируйте доски сплошной обрешётки вплотную. Древесина ― «дышащий» материал, она меняет размеры в зависимости от уровня влажности. Чтобы при расширении доски не вытесняли друг друга, между ними должен быть зазор примерно 0,5 см.

Обрешётка под конёк

В месте монтажа конька (на внешнем стыке скатов) обрешётку рекомендуется усилить.

С каждой стороны конька фиксируют саморезами по 2 доски: основную и дополнительную.

Внимание: в месте стыка скатов дополнительные доски не должны смыкаться. Между ними остаётся расстояние для циркуляции воздуха.

Толщина дополнительной доски зависит от того, какой кровельный материал вы используете.

Для обрешётки под профлист выбирают дополнительную доску той же толщины, что и для шаговой обрешётки.

Для обрешётки под металлочерепицу дополнительная доска может быть выше основной. Чтобы разобраться подробнее, схематично представим кровлю (например, «холодную», без утеплителя) в поперечном разрезе.

Обратите внимание на выделенное оранжевым цветом ― основную и дополнительную доски обрешётки.

Дополнительную доску выбирают такой толщины, чтобы «подошва» (самая нижняя часть) волны металлочерепицы вплотную примыкала к ней. Соответственно, толщина доски зависит от двух факторов:

какой высоты профиль у металлочерепицы;

какая часть ступеньки металлочерепицы «попала» на дополнительную доску.

Обрешётка для торцов

Для монтажа обрешётки под торцы также используют более толстые доски. Верхняя точка волны кровельного материала и доска обрешётки на торцах должны находиться на одном уровне.

Обрешётка под кровельное ограждение

Кровельное ограждение рекомендуем устанавливать выше уровня карнизного свеса, т. к. карнизный свес может не выдержать снеговой нагрузки. В месте крепления кровельного ограждения между шаговой обрешёткой добавляют дополнительные доски, чтобы смонтировать крепкий каркас для установки этого элемента безопасности.

Внимание: расстояние между досками сплошной обрешётки ― примерно 0,5 см.

Обрешётка под снегозадержатели

Снегозадержатели также рекомендуем монтировать выше уровня карнизного свеса. Установка кронштейнов снегозадержателей производится строго в «подошву» волны.

В зависимости от кровельного материала, монтаж обрешётки под снегозадержатели различается:

Если вы используете металлочерепицу, шаговую обрешётку усиливать не надо.

Если вы монтируете профлист с шагом обрешётки 500 мм, обрешётку в месте крепления снегозадержателей надо усилить дополнительной доской. Расстояние между основной и дополнительной доской зависит от вида снегозадержателей:

Для СЗТ-150 оно составляет 400 мм.

Для СЗТ-150 ROOFRetail ― 350 мм.

Ошибки монтажа и их последствия

Мы рассмотрели правила установки шаговой обрешётки под профнастил, металлочерепицу и элементы кровли. Теперь разберём наиболее частые ошибки при монтаже.

Примеры ошибок:

Шаг обрешётки неравномерный либо увеличенный.

Обрешётка смонтирована из неровных досок, уложена не перпендикулярно брускам контробрешётки.

Листы кровельного материала зафиксированы на обрешётке, но не выровнены.

Каковы последствия таких ошибок?

Становится сложно выравнивать листы профнастила или металлочерепицы.

Листы кровельного материала начинают плохо стыковаться, морщиться.

Стыки листов профнастила или металлочерепицы становятся заметными.

Появляется неприятный звук ― неправильно зафиксированные элементы кровли начинают вибрировать и дребезжать.

Крепёж разбалтывается.

Возрастает риск срыва кровли.

Подводим итог

Теперь вы знаете, чем отличается шаговая обрешётка от контробрешётки. Эти два элемента взаимосвязаны, их нельзя использовать по отдельности. Без контробрешётки гидроизоляция будет непрочно зафиксирована, подкровельное пространство не будет вентилироваться, на элементах подконструкции будет скапливаться конденсат, древесина будет впитывать влагу и гнить. Без шаговой обрешётки кровлю смонтировать вовсе невозможно.

Также мы рассмотрели, как устанавливать шаговую обрешётку под разные виды кровельного материала, в каких местах её надо усиливать. Следуйте нашим рекомендации по монтажу шаговой обрешётки под профлист и металлочерепицу ― и ваша кровля прослужит долгие годы!

В статье упоминаются категории:

В статье упоминаются товары:

Монтаж обрешетки под профнастил: шаг, размеры, порядок действий

Конструкция обрешетки под профнастил зависит от площади и наклона поверхности, а также от массы и других особенностей самого материала. Профнастил представляет собой легкие листы из оцинкованной стали с полимерным либо лакокрасочным покрытием. Листы имеют волнообразный, трапециевидный, квадратный или более сложный рельеф, увеличивающий жесткость и прочность на изгиб. В отличие от шифера и черепицы металлические изделия способны пружинить при физических нагрузках. Это повышает их устойчивость к внешним воздействиям. В качестве основы используют деревянный плоский каркас из гибких досок и брусьев либо покрытие из металла. Собрать его можно своими руками, но одному человеку сделать это будет сложно. Работать лучше вдвоем или втроем.

Как сделать обрешетку под профнастил на крышу

Проектирование

Выбор материалов

Пошаговая инструкция по монтажу

Конструкция представляет собой систему из вертикальных и горизонтальных несущих элементов, скрепленных между собой и уложенных на стропила. Она должна выдерживать свою собственную массу, а также воздействие ветра, вес облицовки и снежного покрова. Если дом стоит возле высоких деревьев, необходимо предусмотреть запас прочности — сверху может упасть тяжелая ветка. Надежность каркаса зависит от материала, из которого он изготовлен, а также от того, насколько близко друг от друга стоят опоры.

Учитываем давление снежного покрова и сила ветра

При проектировании следует учитывать климатические особенности. Толщина снежного покрова обладает большой массой и оказывает значительное давление на кровлю и стены. Чтобы правильно рассчитать эту нагрузку, можно использовать специальные таблицы, в которых указана толщина снежного покрова, характерная для определенного региона.

Чем больше угол ската, тем меньше на нем задерживается осадков, и тем выше расход стройматериалов.

Важно учитывать силу ветра. Нагрузка, создаваемая воздушным потоком, может достигать 400 кг/м². В ветреных регионах не рекомендуется делать скат крыши с наклоном, превышающим 30 градусов.

Необходимые данные можно узнать из климатических карт и таблиц либо из готовых проектов. Если здание является объектом индивидуального жилищного строительства, при проектировании придется учесть требования ГОСТов и СНиПов. В них учитываются особенности региона.

Рассчитываем шаг обрешетки под профнастил

Его выбирают в зависимости от того, какое покрытие будет использоваться.

Разреженный каркас — применяется для легких гофрированных листов. Подходит для крутых скатов. Расстояние между элементами — 50-75 см. Чтобы увеличить его несущую способность, вниз монтируют диагональные рейки.

С обычным шагом — 20-40 см.

Со сплошной обшивкой — состоит из несущих брусков, которые крепят на стропила, и перпендикулярных досок, уложенных с небольшими зазорами. Для плоских и пологих кровель, испытывающих большое давление собственного веса и снегового покрова, используют влагостойкую фанеру или плиты OSB. Они прочнее натуральной древесины и не подвержены температурно-влажностным деформациям. Эти материалы понадобятся для участков вокруг дымоходов и внутренних углов.

Расстояние между сборными элементами зависит от несущей способности металлической обшивки. Она указывается в инструкции либо на упаковке. Если профиль способен выдерживать значительную массу, частоту опор делают меньше. Если он легко прогибается, под него укладывают сплошной настил. При расчете важно не допустить ошибки, так как в случае повреждения полностью выпрямить изделия будет невозможно — на поверхности останутся вмятины. Такие листы подлежат замене.

Для обрешетки крыши под профнастил марки С-8 и ската, расположенного под углом 10-20 градусов, подойдет каркас со сплошной фанерной обшивкой. Если толщина стали меньше 0,55 мм, можно сделать настил из досок.

Для расчетов можно воспользоваться онлайн-калькулятором и таблицами на сайте производителя.

Дерево

В малоэтажном строительстве чаще используются деревянные элементы. После обработки антипиренами они способны противостоять открытому пламени. Они прослужат десятки лет, если их пропитать антисептиками, препятствующими появлению плесени, и покрыть лаком, защищающим от влаги. Используются бук, ольха, хвойные породы. Основную нагрузку принимают на себя брусья сечением 5х5 или 2,3х5 см. Их обшивают досками шириной 10 см и толщиной от 2,2 до 5 см.

Размер деталей выбирается с учетом внешних нагрузок и особенностей кровли. Например, при шаге стропил 0,9 м для тяжелых листов применяют брус 50х50 и доски 3,2х10 см.

Металл

Металлические легче и надежнее. Они не горят и отнимают меньше пространства. К недостаткам металла можно отнести то, что он хорошо резонирует, передавая звуковые волны в помещения. С ним сложнее работать — для него потребуется сварочное либо прочное винтовое соединение. Металлическая обрешетка под профнастил на крышу собирается из оцинкованного либо гальванизированного стального профиля. Ее крепят как к деревянному, так и металлическому основанию. Для определения параметров профиля потребуется технический расчет.

Закупать материалы следует с запасом 10% на случай брака или порчи при хранении и транспортировке. Чтобы точно рассчитать его количество, нужно знать размер кровли и расход на 1 м².

Стропила должны быть уже окончательно смонтированы и закреплены на стенах. Их пропитывают антипиренами и антибактериальными составами. Чтобы предотвратить попадание влаги внутрь, поверхность покрывают слоем лака.

Холодный чердак

Если верхнее помещение не планируется отапливать, теплоизоляционный слой располагают на перекрытии, а верхнюю часть делают холодной.

На стропила крепят гидроизоляционный материал. Как правило, это тонкая пленка на основе полиэтилена или рубероид.

Чтобы покрытие дышало, лучше установить диффузную мембрану с высокой паропроницаемостью. Она позволяет удалять изнутри лишнюю влагу, содержащуюся в воздухе, при этом не пропускает воду. Покрытие производится в рулонах. Над карнизом прибивают две планки, располагая одну над другой, а сверху на них укладывают мембрану. Начинают с водосточного желоба, делая нахлест 10 см. Важно не перепутать лицевую и тыльную стороны — иначе кровля не будет дышать, а на потолке появятся подтеки.

Перед тем как сделать обрешетку на крышу под профнастил, на основание наносят разметку.

К стропилам прибивают бруски с установленным шагом. Их высота позволяет воздуху циркулировать между покрытием и гидроизоляционным слоем. Таким образом изнутри удаляется лишняя влага. Для диффузной мембраны такой зазор не нужен. Бруски укладывают под конек, затем его закрывают полосой рубероида, а внизу крепят закладные детали для водосточного желоба.

Доски крепятся к брускам по разметке. Двигаться нужно снизу вверх. Чтобы сэкономить время и не расчерчивать всю поверхность, по краям ставят отметки и натягивают по ним бечевку. Длина гвоздей или саморезов для досок должна превышать их толщину в три раза. Иначе настил может сорвать ветром в непогоду. Ряды обшивки соединяются на бруске. Провисание краев не допускается. На каждую сторону доски нужно вбивать минимум по два гвоздя, чтобы покрытие не выворачивало.

Сверху на конек прибивают либо один брусок, либо несколько в зависимости от его конструкции. Торцы ската закрывают ветровыми досками, размещая их на стыке стены и стропил. Эти элементы защищают чердак от продувания.

Когда все детали установлены, можно приступать к креплению профнастила к деревянной обрешетке.

Утепленный чердак

Для эффективной изоляции необходимо защитить внешнюю сторону кровли. Материалы должны быть негорючими и нетоксичными. Лучше всего с задачей справляется минеральная вата и пенополиуретан. Минеральная вата выпускается в виде плит. Их укладывают в ячейки каркаса. Если плиты не подходят по формату, их обрезают. Некоторые изделия имеют оболочку, и обрезать их нежелательно. Удобнее использовать неформованный материал, равномерно заполняющий ячейки. Волокнистый покров должен быть защищен от влаги не только изнутри, но и снаружи. Для этого используют полиэтиленовую пленку либо дышащие мембраны, пропускающие пар изнутри. Их пришивают к деревянной поверхности строительным степлером. Металлические гофрированные листы монтируют на тонкий защитный слой.

Теплоизоляция работает наиболее эффективно снаружи, так как точка росы в этом случае смещается от стропил в ее толщу. Делая внутренний слой, необходимо провести расчет, чтобы узнать, не сместится ли точка во внутреннюю часть утеплителя. Если это произойдет, на стенах и потолке может появится плесень, а в воздухе появится запах сырости.

Монтировать обрешетку для теплоизоляции изнутри необязательно. Плиты с оболочкой можно установить на клей — элементы каркаса и их крепежи проводят холод. Обрешетка все же понадобится, если планируется отделка штукатуркой. Ее шаг в этом случае рассчитывается по размеру минераловатной панели — она должна входить в ячейку, не оставляя пустот по краям, полностью заполняя пространство. В качестве сборных элементов используются объемные бруски с высотой, равной высоте панели.

Материал подготовил:
Артем Филимонов

Полное руководство по гофрокоробам

Словарь терминов

Клей: Вещество, используемое для скрепления слоев твердого ДВП вместе, для удержания облицовочного картона на концах канавок гофрированного материала или для удержания перекрывающихся створок вместе для образования соединения или закрытия коробки.

Тюк: Фасонная единица материалов, заключенная в контейнер из древесноволокнистого картона или другую обертку, обвязанная лентой, веревкой или проволокой.

Базовый вес: Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрированного материала, который зависит от размера канавки, и вес клея.

Изгиб: Способность тарного или комбинированного картона складываться по линиям разрезов без разрыва волокон поверхности до серьезного ослабления конструкции.

Заготовка или заготовка коробки: Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

Производитель ящиков: Предприятие, которое имеет оборудование для надрезания, прорези, печати и соединения листов гофрированного или твердого ДВП в коробки и которое регулярно использует это оборудование для производства ящиков из ДВП в коммерческих объемах.

Сертификат производителя коробки (BMC): Заявление, напечатанное в круглой или прямоугольной форме на створке коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя.Иногда именуется штампом класса или штампом сертификата.

Стиль коробки: Самобытная конфигурация конструкции коробки, вне зависимости от размера. Имя или номер идентифицируют стили, которые обычно используются.

Картон: Типы картона, используемые для изготовления складных картонных коробок и сборных (жестких) коробок.

Составной: Несколько слоев гофрированного картона, склеенных вместе, чтобы сформировать подушку желаемой толщины, обычно используемую для внутренней упаковки.

Навалом: Неупакованные товары в транспортной таре.Кроме того, большая коробка, используемая для хранения объема продукта (например, «объемная коробка»).

Пакет: Транспортная единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящими средствами.

Штангенциркуль: Обычно выражается в тысячных долях дюйма (мил) или иногда называется «точками». Штангенциркуль также используется как косвенный показатель качества изготовления.

Картон: Тонкий жесткий картон, используемый для создания игральных карт, знаков и т. Д.Термин часто неправильно используется для обозначения Boxboard (складные коробки) и тарного картона (гофрокороба).

Коробка: Складная коробка из картона, используемая для потребительских количеств продукта. Картонная упаковка не считается транспортной тарой.

Ящик: Ящик из гофрированного или твердого ДВП, используемый в упаковочной промышленности.

ДСП: Картон, обычно изготавливаемый из переработанной бумаги. Используется в качестве подложек для мягкой писчей бумаги, перегородок внутри коробок и центрального слоя или слоев твердого ДВП.

Комбинированный картон: Сборный лист, состоящий из нескольких компонентов, например гофрированного или твердого ДВП.

Прочность на сжатие: Сопротивление гофрокороба равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой контейнер может столкнуться при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого ДВП.Сырье, используемое для изготовления тарного картона, может представлять собой первичное целлюлозное волокно, переработанное волокно или их комбинацию.

Гофрированный картон, гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов гофрированного гофрированного материала к одной или нескольким плоским поверхностям облицовочного картона. Есть четыре распространенных типа:

Односторонняя: Комбинация одного рифленого гофрированного материала, приклеенного к одной плоской поверхности облицовочного картона.
Одностенная: Две плоские облицовки лайнер-картона, приклеенные к каждой стороне гофрированного материала.Также известен как Double Face.
Двойная стенка: Три плоских облицовки лайнер-картона, по одной приклеенной к каждой стороне двух гофрированных материалов.
Тройная стенка: Четыре плоских облицовки облицовочного картона, по одной приклеенной к каждой стороне трех гофрированных материалов.

Гофроагрегат: Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает канавки в лист (ы) гофрированного материала, наносит клей на концы канавок и прикрепляет лист (ы) облицовочного картона к формируем профнастил.Сплошной лист картона может быть разрезан до желаемой ширины, отрезан до желаемой длины и надрезан в одном направлении.

Стиль дизайна: Стиль лотков или колпачков из ДВП, у которых клапаны нарезаны, сложены и закреплены на боковых стенках фланца, образующих глубину, в отличие от стиля с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

Высечка: Процесс резки исходного материала (например, комбинированного картона) до желаемой формы (например, заготовки коробки) с помощью штампа.

Размеры: Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения надлежащего прилегания к изделию. Внешние размеры используются при классификации носителей и при определении схем поддонов.

Двойная стена: Конструкция из гофрированного картона, в которой два слоя материала приклеиваются между тремя слоями облицовки из плоского картона.

Сопротивление раздавливанию кромок / сжатие короткой колонны (ECT): Величина силы, необходимая для раздавливания кромки комбинированной плиты, является основным фактором при прогнозировании прочности на сжатие готовой коробки.При использовании определенных спецификаций в классификациях носителей минимальные значения краевого сжатия должны быть сертифицированы.

Облицовка: Листы облицовочного картона, используемые в качестве плоских наружных элементов комбинированного гофрированного картона. Иногда называют внутренними и внешними вкладышами.

ДВП: Общий термин, обозначающий комбинированный картон (гофрированный или твердый), используемый для производства тары.

Откидные створки: Удлинение панелей боковой стенки, которые при закрытии закрывают оставшиеся отверстия коробки.Обычно определяется одной линией счета и тремя ребрами.

Flexo Folder Gluer: Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортные коробки.

Флейта: Волнистый слой гофрированного материала, который наклеивается между плоскими внутренним и внешним листами лайнер-картона для создания гофрированного картона. Флютинг обычно проходит параллельно высоте транспортной коробки.

Соединение: Противоположные края заготовки склеены, скреплены скобами, проволокой или скотчем вместе в коробку.

Крафт: немецкое слово, означающее «сила»; обозначение целлюлозы, бумаги или картона, изготовленных из древесных волокон.

Лайнер: Гофрированный лист ДВП, вставленный в контейнер в качестве рукава и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности при штабелировании или амортизации.

Linerboard: Плоские листы бумаги, составляющие внешние поверхности листа гофрированного картона.

Материал: Картон, используемый для изготовления рифленого слоя гофрированного картона.

Испытание на разрыв (или разрыв): Испытание на разрыв Маллена — это стандартная отраслевая мера прочности гофрированного картона на разрыв.

Перекрытие: Конструктивная особенность, при которой верхняя и / или нижняя створки коробки не стыкуются, а выступают одна над другой. Величина перекрытия измеряется от края клапана до края клапана.

Прокладка: Лист из гофрированного или твердого ДВП или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения ярусов или слоев предметов при упаковке для перевозки.

Укладка на поддоны: Крепление и погрузка контейнеров на поддоны для отгрузки как единичного груза, как правило, для обработки с помощью механического оборудования.

Панель: Лицевая или боковая сторона коробки.

Картон: Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на бортовых машинах. Основные типы — тарный и картон.(Другой крупной товарной группой бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

Перегородка: Набор кусков гофрированного, твердого ДВП или ДСП, которые сцепляются при сборке, образуя ряд ячеек, в которые можно помещать изделия для перевозки.

Ply: Любой из нескольких слоев облицовочного картона или твердого ДВП.

Балл: Термин, используемый для описания толщины или толщины картона, где одна точка равна одной тысячной дюйма.

Сопротивление проколам: Сопротивление проколам комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние точечные силы давления и защищать продукт во время грубого обращения. Этот метод используется для толстых двустенных и тройных стен в качестве альтернативы разрыву.

Стандартный контейнер с прорезями (RSC): Коробка, созданная из одного листа гофрированного картона. Лист имеет бороздки и прорези, чтобы можно было складывать.Откидные створки, выходящие из боковых и торцевых панелей, образуют верх и низ коробки. Две внешние створки составляют половину ширины контейнера, чтобы встречаться в центре коробки в сложенном состоянии. Направление канавок может быть перпендикулярно длине листа (обычно для RSC с открытием сверху) или параллельно длине листа (обычно для RSC с открытием торца).

Оценка или шкала: Отпечаток или складка на гофрированном или твердом ДВП, сделанный для расположения и облегчения складок.

Лист с насечками и прорезями: Лист гофрированного картона с одной или несколькими линиями, прорезями или прорезями. Может быть дополнительно определен как заготовка коробки, часть коробки, лоток или обертка, деталь перегородки или деталь внутренней упаковки.

Шов: Стык, образованный любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, швами или клеем в процессе закрытия контейнера.

Установочные ящики: Ящики прямоугольной формы, с одним комплектом запечатанных торцевых клапанов, готовые к заполнению продуктом. Изделие, которое упаковывается к отправке в полностью собранном или смонтированном виде.

Лист: Прямоугольник из комбинированного картона, необрезанный или обрезанный, иногда с насечками на гофре, когда эта операция выполняется на гофроагрегате. Кроме того, прямоугольник любого из составляющих слоев тарного картона, бумаги или полотна картона при разматывании с рулона.

Прорезь: Разрез, сделанный в листе ДВП без удаления материала.

Оценка прорезей: Мелкие надрезы ножом, сделанные в заготовке коробки, чтобы ее створки и стороны можно было сложить в транспортировочную коробку.

Промежуточный лист: Плоский лист материала, используемый в качестве основы для сборки, хранения и транспортировки товаров и материалов.

Паз: Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанной в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала.Общая ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).

Прочность при штабелировании: Максимальная сжимающая нагрузка, которую контейнер может выдержать в течение заданного периода времени при заданных условиях окружающей среды / распределения без сбоев.

Прочность на растяжение: Указывает на устойчивость тарного картона к разрыву, когда он протягивается внутрь оборудования или сквозь него во время процессов обработки и печати.

Тубус: Лист комбинированных досок, надрезанных и сложенных до многосторонней формы с открытыми концами.Это может быть элемент коробчатого типа или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

Единица: Большая группа упакованных или разобранных коробок, скрепленных полосами и / или натянутыми пленками для отправки.

Единичная партия: Груз, состоящий из нескольких предметов или контейнеров, связанных между собой натяжной лентой, пластиковой термоусадочной или стрейч пленкой.

Web: Сплошной лист картона или бумаги.

Заготовка для обертывания: Лист гофрированного картона с надрезом и прорезями, который формируется в коробку путем складывания ее вокруг содержимого.Пользователь закрывает как клапан, так и швы.

СВЯЗАТЬСЯ

Как построить садовые грядки из гофрированного металла

Одна из моих любимых частей работы по дереву, помимо получения пятизначного дохода, — это то, что я могу брать на себя проекты по дому, чтобы улучшить нашу жизнь. Когда мы переехали в наш новый дом в прошлом году, мы поняли, что задний двор имеет большую южную ориентацию, что идеально подходит для выращивания наших собственных овощей. После предыдущих четырех лет, проведенных на территории, окруженной огромными елями, мы были рады снова разбить настоящий сад.

После нескольких месяцев исследований я решил построить грядки из кедра и гофрированного металла на одной стороне дома. Мне нравится этот дизайн, потому что они помогают снизить затраты за счет использования меньшего количества древесины, они имеют высоту 25 дюймов, что означает, что не нужно наклоняться над садом, чтобы пропалывать или ухаживать за овощами, и они достаточно глубокие, чтобы справиться даже с самыми длинными сортами моркови, которые мы можем бросить на них.

Строительство собственных гофрированных металлических грядок

Строительство собственных металлических грядок — это очень простой процесс, который может легко преобразить ваше садовое пространство за считанные часы.Нам нравятся эти кашпо, так как их можно легко увеличивать или уменьшать по размеру и высоте, чтобы они соответствовали потребностям любого помещения.

Поначалу резка гофрированного металла может показаться сложной задачей (я тоже немного нервничал!), Но с приличной парой ножниц для жести можно быстро обрезать металл до нужного размера.

Если вам нужен подробный набор инструкций и размеров, у нас есть планы на покупку в нашем магазине Etsy.

Материалы, необходимые для изготовления металлических садовых грядок

Вам понадобится всего несколько материалов, чтобы построить эти ящики для цветов, а в обычное время вы можете построить ящик размером 4 x 4 фута примерно за 100 долларов.

Кедровая древесина

Я построил наши металлические ящики для цветов из кедра, но вы также можете использовать красное дерево, можжевельник или даже обработанную древесину. Подойдет любая устойчивая к гниению древесина, хотя мы лично предпочитаем держаться подальше от обработанных пиломатериалов в наших ящиках для растений.

Для начала вам понадобятся следующие куски пиломатериалов:

1 — 4 ″ x 4 ″ x 96 ″ кедр
4 — 2 ″ x 4 ″ x 96 ″ кедр
2 — 2 ″ x 6 ″ X 96 ″ кедр

Металлическая оцинкованная кровля

Оцинкованные металлические кровельные секции можно найти почти в любом крупном хозяйственном магазине, и они стоят всего около 15 долларов за лист.Эти гофрированные металлические листы имеют стандартный размер: 8 футов в длину и 25 дюймов в ширину.

В этих ящиках для сеялки используется два листа на ящик, хотя, если вы уменьшите высоту вдвое, вы можете получить один лист для всего ящика.

Шурупы для дерева и листового металла

Я использовал как шурупы Kreg 2 1/2 ″, так и шурупы 3 ″ для дерева, чтобы построить деревянную раму, и 1 ″ кровельные шурупы, чтобы прикрепить гофрированный металл к раме.

Инструменты, необходимые для создания садовых грядок из оцинкованной стали

Вам понадобится всего несколько инструментов, чтобы построить свои собственные грядки.Я использовал торцовочную пилу для резки дерева до нужного размера (хотя вы можете легко использовать просто циркулярную пилу и угольник), приспособление для карманного отверстия для столярных изделий и аккумуляторную дрель. Вот и все!

Если вы решите не использовать скошенные углы на верхней части ящика для сеялки, вы даже можете отрезать материал в строительном магазине.

Как построить металлическую грядку для сада

Вот пошаговое руководство о том, как я построил эти грядки для сада. Еще раз, если вам нужны более подробные планы, они доступны в нашем магазине Etsy.

Габаритные размеры этих сеялок 4 x 4 x 25 дюймов в высоту. Внутренние размеры посадки составляют приблизительно 40 ″ x 40 ″ x 23 ″. Это означает, что сеялки вмещают примерно 21 кубический фут почвы.

Это означает, что потребуется около 10 из тех мешков земли по 2 кубических фута, которые вы можете купить в питомнике, или, если вы купите на дворе из самосвала, у вас останется немного остатка.

Разделка пиломатериалов

Первым шагом является разделка всех пиломатериалов. Кедровые доски размером 4 x 4 дюйма разрезаются на четыре равные 24-дюймовые секции.Каждая из кедровых досок размером 2 x 4 дюйма разрезается на секции по 40 дюймов. У вас должно получиться восемь плат размером 40 ″ 2 ″ x4 ″.

Кусочки размером 2 x 6 дюймов будут разрезаны под углом 45 градусов при длине самых длинных краев 48 дюймов.

Просверлить отверстия в карманах размером 2 x 4 дюйма

Далее идут отверстия в карманах. Я добавил два кармана на каждом конце 40 ″ 2 ″ x4 ″ s. Эти карманы будут направлены внутрь сеялки и в конечном итоге будут закрыты гофрированным металлом, поэтому они будут полностью скрыты на готовой сеялке.

Просто установите ограничитель глубины сверла на 1 1/2 ″ и поднимите направляющую сверла, чтобы не просверлить нижнюю часть доски и нижнюю часть зажимного приспособления Kreg. Я совершал эту ошибку не раз!

Соедините раму

Затем прикрепите 2 ″ x4 ″ к стойкам 4 ″ x4 ″. Совместите две стойки размером 2 x 4 дюйма с верхней и нижней частью двух стоек размером 4 x 4 дюйма. Я сделал это на плоской поверхности с кусками лома 2 ″ x4 ″ под 2 ″ x4 ″ s. Это оставило край доски примерно на 1/2 дюйма ниже края стойки 4 x 4 дюйма.Эти 1/2 дюйма пригодятся при установке гофрированного металла, так как они позволят немного разделить углы.

Прикрепите доски винтами Kreg 2 1/2 дюйма. Это помогает прижать край 4 ″ x4 ″ к стене или другому объекту, чтобы стороны были прижаты друг к другу, пока вы ввинчиваете шурупы.

Повторяйте эти шаги, пока не получите два раздела, как на рисунке ниже.

Оттуда вы можете поставить секции на край и прикрепить 2 ″ x4 ″ для завершения рамы.Будьте осторожны, перемещая раму на этом этапе, так как суставы еще не очень прочны. После того, как вы добавите верхние секции и металл, сеялка станет полностью прочной.

Картинка ниже — это то, что вы получите после того, как все рамки будут прикреплены. Обратите внимание, что здесь нет ни низа, ни верха, поэтому вы можете сориентировать его так, как вам больше нравится, прежде чем переходить к следующему шагу.

Присоедините верх

Выровняйте 2 x 6 дюймов так, чтобы у вас был выступ примерно 1/2 дюйма по всем краям.Кажется, что мои митры никогда не выстраиваются идеально, но я не особо об этом беспокоюсь, так как это всего лишь ящик для цветов.

Ввинтите четыре 3-дюймовых шурупа для дерева через 2 ″ x6 ″ в верхнюю часть каждой стойки 4 ″ x4 ″ и еще три винта вдоль каждой из верхних направляющих. Это обеспечит достаточную устойчивость, где вы сможете сидеть на этих досках во время работы в саду, не беспокоясь о том, что они раскачиваются.

Прикрепленный гофрированный металл

Отрежьте металл до длины 40 дюймов.Я делаю это, маркируя металл перманентным маркером через каждые несколько дюймов, а затем разрезаю по линиям ножницами. Поднимайте обрезки металла по мере продвижения, чтобы ножницы оставались свободными и двигались по прямой линии.

На этом этапе вы также можете отрезать нижнюю 1 1/2 дюйма металла, если хотите. Эти листы бывают шириной 25 дюймов, а наши плантаторы имеют высоту всего 24 дюйма. Вы также можете сделать то же, что и я, и сложить лишнее, так как оно все равно будет на дне сеялки.

Оттуда поместите гофрированный металл внутрь каркаса сеялки и прикрутите его к каркасу с помощью 1-дюймовых кровельных саморезов.Я разместил 5 винтов сверху и снизу.

Вы можете заметить некоторый прогиб металла, если надавите на центр по краям, но это едва ли заметно, когда сеялки засыпаны почвой.

Если вы хотите добавить немного дополнительной устойчивости, вы всегда можете добавить несколько дополнительных вертикальных опор между 2 ″ x4 ″. Фактически, если вы строите кашпо длиной более 4 футов, вам нужно будет добавить дополнительные вертикальные опоры, по крайней мере, в центре ящика для сеялки.

Наконец, вы можете оставить дерево естественным или добавить внешнюю отделку под дерево.

Установка ящиков для сеялки

Теперь остается лишь разместить ящики для сеялки на их окончательном месте. Благодаря металлическим стенкам эти коробки удивительно легкие и их легко перемещать.

Вы можете добавить на дно проволочную сетку или другую сетку, чтобы роющие животные не попали в огород. Также неплохо выстелить внутреннюю часть ящика ландшафтной тканью, чтобы удержать почву и лучше защитить дерево и металл.

Вопросы об этих ящиках для сеялок

Вот несколько вопросов, которые люди задавали об этой конструкции ящиков для сеялок.

Металл нагревается на солнце?

Металлическая поверхность в конечном итоге отражает большую часть солнечного тепла, и, хотя она действительно нагревается, она не становится слишком горячей на ощупь и не приводит к перегреву почвы.

Безопасен ли оцинкованный металл для сада?

Оцинкованный металл покрыт слоем цинка, связанного со сталью. Нагревание стали почти до 400 градусов или воздействие на нее очень кислых материалов может привести к разрушению этой связи, но в вашем саду этого быть не должно.Если вы решили разрезать эти металлические листы с помощью горелки или плазменного резака, будьте предельно осторожны, поскольку эти процессы могут выделять чрезвычайно вредные газы.

Последние мысли о строительстве собственных металлических грядок

Эти грядки легко построить для собственного сада или продать на месте. Многие садоводы с нетерпением ждут начала вегетационного периода весной и готовы платить большие деньги за такие ящики для цветов. Их легко загрузить на грузовик или прицеп и установить в саду клиента благодаря своему легкому весу.

Здесь вы можете ознакомиться с нашими планами, если вам нужен более подробный набор инструкций по сборке собственных ящиков для сеялки.

Business & Industrial 50PK Пластиковые верхние крючки Крюк из гофрированного картона Крюк Corplast Крюк для розничной торговли Крюк и сетчатые стенки

Home
Business & Industrial
Розничная торговля и услуги
Стойки и приспособления
Pegboards & Gridwalls

Пластик

50P Верхние крючки Крючок для гофрированного картона Крючок для гофрированного картона Крючок для розничной торговли

50PK Крючок для верхней части из пластика Крючок для гофрированного картона Крюк для розничной торговли

50PK Пластиковые верхние крючки Крючок для гофрированного картона Крючок для корпласта Крючок для розничной торговли 816048027455.Найдите много отличных новых и подержанных опций и получите лучшие предложения на 50PK Пластиковые крючки для гофрированного картона Крюк для розничной продажи Крюк Corplast по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： FixtureDisplays ， Производитель: Fixturedisplays ： MPN: ： 11666-CLEAR ， UPC: ： 816048027455 ，。

50ПК пластик над верхними крючками крюк для гофрированного картона крюк для розничной продажи крюк

50PK Пластик над верхними крючками Крюк из гофрированного картона Крюк для корпласта Розничный крючок

NTN 6904 Однорядный радиальный шарикоподшипник открытого типа 20x37x9 мм, 5 шт. N-канальный силовой полевой МОП-транзистор 5N60 с низким зарядом затвора 4.5А 600В O4D3. 1P SCLCR1616H09 Держатель внешнего токарного инструмента для токарного станка с ЧПУ для вставки CCMT09T3. 15x35x11 мм 10 PCS 6202-2RS Металло-резиновые шарикоподшипники BLACK 6202RS. Повышающий преобразователь постоянного тока в постоянный, 5 шт., Повышающий модуль LM2587 Выход источника питания 4–35 В M71. # 10-32 x 1/2 «Нержавеющая сталь Кол-во 10 Винтов для крепления на рейку стойки сетевого сервера. NOS Gateway StarLite Mag Бифокальные защитные очки Прозрачные ANSI z87 CSA Z94.3. G2R-1A-SKVD 24 В постоянного тока Реле общего назначения 24 В постоянного тока 10 А 4 контакта по 10 шт. , НОВЫЙ КОМПЛЕКТ ПРОХОДНЫХ ИЗОЛЯЦИОННЫХ КЛАПАНОВ RINNAI ДЛЯ МОДЕЛИ ВОДЯНОГО НАГРЕВАТЕЛЯ MIVK-T-LW.Мотор пилы для плитки 7,4 А Safeswitch 1-1 / 4 л.с. 6K / об / мин Лезвие 7 дюймов / емкость для MK-770. Традиционное стеганое коричневое кожаное кресло для администратора с высокой спинкой. 24 — Подходит для других стеллажных систем. Металлоискатель Rain Dirt & Dust cover для Fisher F75, без замка, самовосстанавливающийся, нормально открытый, водонепроницаемый, 16 мм, металл, A142. 4340 ТВЕРДЫЙ КРУГЛЫЙ ЗАПАС, ДИАМ. ПЛАСТИКОВЫЕ РЕЖУЩИЕ КОЛЕСА 3 «1/16. 2» x 75 ярдов НОВИНКА Шесть рулонов, черная официальная транспортная лента с новым уплотнением, x 8 дюймов, GRC CALCONDUIT ST4080CN00 Ниппель, 4 дюйма

50ПК пластик над верхними крючками крюк для гофрированного картона крюк для розничной продажи крюк

Купите шапку для малышей Шляпы от солнца для маленьких девочек Прекрасные шляпы с цветочным рисунком на шнуровке с вырезом: покупайте шапки и кепки лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке по критериям. Подлинная Toyota (48820-35021) Тяга стабилизатора поперечной устойчивости: автомобильный. Он изготовлен из высококачественного винила, который прослужит многие годы без выцветания, если товар окажется дефектным или поврежденным по прибытии.Они имеют диапазон рабочих температур от -40 до 50 градусов F (от -40 до градусов C). Дата, впервые указанная: 30 ноября, XTX Girls Easy Fit Thin Tassel Baggy Fit Cut Off Summer Denim Short Shorts: Clothing. Наряду с широким ассортиментом фитингов из PEX. Квадрат размером 16 x 16 дюймов — односторонний принт — должен включать тканую этикетку Rikki Knight для подтверждения подлинности. 3-мегапиксельная (20×024 пикселей) цифровая система формирования изображений USB позволяет захватывать неподвижные изображения с микроскопа и видео в реальном времени на компьютере. Размеры упаковки: 9 x 6 x 3 дюйма.Характеристики: плоские с обеих сторон. — Включает белую ленту, прикрепленную для обозначения страницы, печать кружки и футболки (создание рубашки Диснея. Очарование и элегантность пресноводного жемчуга не исчезают. Этот продукт не связан и не лицензирован какой-либо профессиональной спортивной командой или официальной организацией. , Международные заказы будут отправлены Royal Mail International Tracked & Signed или International Signed, шелковые (искусственные) цветы и элементы, Купить uxcell 5Pcs 5V 60mA Poly Mini Solar Cell Panel Module DIY for Phone Light Toys Charger 50mm x 43mm: Solar Panels — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при подходящих покупках. Размер носителя составляет 8 дюймов между рулонами и «включая рулоны», пожалуйста, внимательно проверьте таблицу размеров перед покупкой товара.добро пожаловать в наш магазин для большего выбора по лучшей цене.

50ПК пластик над верхними крючками крюк для гофрированного картона крюк для розничной продажи крюк

Начало работы

Вы являетесь посетителем с 31.08.03
Copyright 2000-2002, Frank J. Hoose, Jr. Home

Мини-токарный станок
Мини-мельница ленточнопильный станок
Анодирование
Притирка
Ссылки Проекты
Ресурсы Безопасность Премиум-контент

Мини-токарный станок: аксессуары Регулировка Возможности Патроны Циферблатные индикаторы Характеристики Получение
Запущенный глоссарий
Введение Материалы Модификации Мой магазин Работа
Отзывы Зиг
Заводская заточка инструмента
Устранение неполадок в версиях настройки

Начало работы: материалы, инструменты и расходные материалы Tool Envy
Синдром (TES) Получение и распаковка
Очистка
Дополнительное крепление на скамейке для очистки
Регулировка при эксплуатации

Если вы еще этого не сделали, прочтите Заявление об ограничении ответственности (последнее обновление 18.10.09)

Вы наслушались.Вы готовы сделать прыжок и получить
свой собственный минилате. А может вы уже заказали и с нетерпением смотрите
для грузовика UPS каждый день. На этой странице вы узнаете, чем заняться во время ожидания и
помочь вам начать работу, когда прибудет эта большая коробка.

Если вы еще не совершили скачок и просто хотите учиться
о минилате, ознакомьтесь с введением,
Возможности
и особенности
страниц.

Материалы, инструменты и принадлежности

Если вы еще этого не сделали, есть определенные
материалы, инструменты и расходные материалы, которые необходимо сразу заказать, чтобы у вас было
они будут под рукой, когда прибудет минилате.Вот список:

Для очистки и настройки:

Для ваших первых проектов:

Конечно, есть много других аксессуаров.
что вы захотите по мере накопления опыта. Вот некоторые из них, которые я рекомендую вам
получите, как только сможете себе их позволить:

Синдром зависти к инструментам (TES)

Синдром зависти к инструментам (TES) — серьезное заболевание, которое
В той или иной степени поражает почти всех людей, интересующихся механическими вещами.Это
очень важно распознать и справиться с этим состоянием до того, как оно станет серьезным;
если его не лечить, это может привести к гораздо более серьезному заболеванию: воспалению кредита.
Карта (ICC). Известно, что TES наносит удар при следующих обстоятельствах:

Просмотр последних каталогов инструментов или рекламных листовок
Посещение таких магазинов, как Grizzly или Harbour Freight (Предупреждение:
хотя гораздо меньше, чем в предыдущие годы, инструментальный отдел Sears все еще может запускать
малые атаки)
Посещение магазина друга, у которого есть больше и / или лучше
инструментов, чем у вас есть
Просмотр веб-сайта человека с хорошо оснащенным
магазин
Увидеть хорошо оборудованный магазин в таких журналах, как Home Shop
Машинист

Синдром зависти к инструментам особенно поражает молодых мужчин
трудно, из-за его тесной связи с аналогичным заболеванием: синдром приобретения снаряжения (ГАЗ).Со временем у большинства мужчин оба этих состояния имеют тенденцию к уменьшению тяжести. Фактически, это
можно показать, что постепенное накопление инструментов и оборудования в течение многих лет может
контролировать оба условия, сводя к минимуму риск воспламенения кредитной карты
(это известно как зрелая фаза). Также широко известно, что вступление в брак
а наличие детей может снизить риск; в первую очередь, как полагают, за счет консультирования
от любящей жены и отрезвляющего эффекта от того, что нужно оплачивать намного больше счетов.

Синдром зависти к инструментам нельзя контролировать никакими известными препаратами
(хотя его эффекты могут быть усилены употреблением алкоголя). Следовательно, лечение
в настоящее время ограничивается в основном методами консультирования. Первый шаг — признать, что вы
иметь проблему. Вот несколько дополнительных указателей:

Избегайте ситуаций, которые могут вызвать атаку
При посещении магазинов инструментов оставьте кредитную карту дома.
(Предупреждение: у сильно пораженных людей это может вызвать эмоциональный срыв, припадки
плач и другое иррациональное поведение)
Размышляйте над прекрасным набором инструментов, который вы уже
имеют; признать, что время сделает это лучше
Найдите тихое место.Визуализируйте свой идеальный магазин. Повторить
себя «Оно идет»

Надеюсь, вы нашли эту информацию полезной. Как
Сам человек, страдающий TES / GAS (сейчас на стадии зрелости), я чувствовал себя обязанным передать его вам.

Получение и распаковка токарного станка

Обычно ваш миниатюрный станок доставляется UPS. В зависимости от
о деталях доставки в вашем районе большая коробка, скорее всего, останется на
ваш порог.Коробка весит около 90 фунтов, поэтому вам понадобится ручная тележка, повозка или
сильный друг, который поможет вам перенести токарный станок в вашу мастерскую. К счастью, мой магазин находится в моем
гараж (обновление 10/04 — больше нет),
Таким образом, это было короткое путешествие по подъездной дорожке к магазину, что было выполнено довольно легко
с помощью дешевой тележки для багажа.

Большим преимуществом токарного мини-станка является то, что после распаковки
его может легко переместить один человек.Для токарных станков большего размера обычно требуется вилочный погрузчик, магазин
кран или другое средство, плюс 2-3 человека для их перемещения. Следующие фотографии иллюстрируют
правильная и неправильная техника перемещения тяжелых предметов.

Правильная техника

Неправильная техника! Да это бомба!

Теперь (08/03) минилати поставляются в картонной коробке.
с внутренней оболочкой из пенополистирола. Хотя это хорошо защищает токарный станок, это
Нет ничего необычного в том, что поддон для стружки изгибается.Это на самом деле не имеет большого значения, хотя и будет
не влияет на работу токарного станка (на самом деле я использую под токарный станок кусок крашеного МДФ и
вообще не используйте поддон для стружки)

Когда открываешь коробку, это выглядит так:

Большой круглый предмет — лицевая панель, покрытая красным
упаковка смазка и завернутый в пластик. Он переместился из формованного паза в
слева пенополистирол, но это не доставляло никаких проблем.Остальные аксессуары заправлены
в формованных пазах.

При снятии верхнего слоя пенополистирола обнаруживается
(барабанная дробь …) токарный станок.

Как и лицевая панель, токарный станок покрыт красной смазкой и
завернутый в пластик. Удаление пластикового листа дает лучший обзор токарного станка и
смазка.

Вот фото, на котором виден поврежденный угол микросхемы
лоток:

Очистка токарного станка

Керосин — мой предпочтительный растворитель для очистки красных пятен.
мусор, покрывающий токарный станок.Он отлично растворяет материал и довольно безопасен.
работать в помещении. WD-40 в канистрах на галлон также является хорошим выбором. Немного идет
длинный путь и кварты, вероятно, более чем достаточно, чтобы очистить токарный станок. Лучше работать
с ним в хорошо вентилируемом месте и избегайте искр или пламени, включая возможные искры от
расположенные поблизости двигатели (например, при проверке токарного станка!) или запальные лампы от печей и т. д.

Очистка упрощается, если токарный станок стоит на столе, так что вы
не нужно наклоняться или сидеть на полу.Положите газеты или картон под
токарный станок, чтобы уловить все капли и разливы. Если вы не планируете хранить его, коробка от
токарный станок — это готовый источник картона.

Я наливаю примерно пол-литра растворителя в пластиковое ведро и очищаю
мелкие детали прямо в ведре. Я использую чип размером 2 или 3 дюйма
кисти, окунутые в ведро, чтобы нанести керосин на более крупные детали токарного станка, такие как
кровать и патрон, а затем протрите тряпкой красный жир и керосин.

Я использовал старые визитки, чтобы соскоблить толстый слой.
смазки, прежде чем использовать керосин.

Используйте карту, щетку и тряпку, чтобы очистить большую часть жира.
из патрона. Чтобы тщательно очистить патрон, снимите его со шпинделя и используйте щетку.
помыть в ведре с керосином. Удерживающие гайки на моем патроне были очень тугими, поэтому
Я вставил ключ патрона и крепко сжал его, чтобы патрон не вращался, пока я
приложенное давление, чтобы ослабить стопорные гайки патрона.

При снятии зажимных гаек обязательно держите другую
держите руку под патроном, чтобы патрон не упал на направляющие и не задел их.
В отличие от некоторых дорогих токарных станков, на этом пути не закалены. Некоторые владельцы размещают
тряпку, картон или кусок гофрокартона на способах защиты их при снятии
Чак.

Вам нужно очистить свиток и внутренние части
патрон, а для этого необходимо снять кулачки патрона.Учтите, что челюсти необходимо переустанавливать в определенной последовательности.
Когда вы снимаете их в первый раз, положите их на рабочий стол рядом с прорезью.
они пришли из. Теперь обратите внимание, что каждая челюсть пронумерована — 1, 2, 3. Хотя это и не так.
важно отметить щели, чтобы вы всегда вставляли каждую челюсть в
в тот же слот он пришел с завода. Это обеспечит последовательность. Я использую центр
пробить, чтобы пробить 1, 2 и 3 точки рядом с прорезями.

Используйте шестигранный ключ на 4 мм, чтобы удалить два винта с головкой под ключ, которые удерживают
крышка зубчатой передачи на месте.Затем снимите крышку, чтобы открыть зубчатую передачу для
уборка.

Очистите зубчатую передачу щеткой и тряпкой. Сделать
При более тщательной работе вы можете снять шестерни и очистить их щеткой в
ведро керосина. После сборки нанесите тонкий слой белой литиевой смазки на
зубья шестерни. Это обеспечит плавность их работы и сделает их тише.
при использовании механической подачи.

Дополнительная очистка

Следующий шаг в настоящее время необязателен, особенно если
Вам не терпится опробовать токарный станок в действии, но для тщательной очистки я
рекомендую снять седло с кровати.Сначала снимите блок подушки с
конец ходового винта с помощью шестигранного ключа на 6 мм:

Затем с помощью маховика переместите каретку вправо.
пока он не соскользнет с конца стойки. Крепко возьмитесь за каретку и снимите ее с конца.
кровати — осторожно, она довольно тяжелая. Примечание: распространенная проблема, с которой вы можете столкнуться
при попытке снять каретку серийный номер, проштампованный в конце
путями, вызывает приподнятую поверхность металла, которая препятствует свободному соскальзыванию каретки
конец пути.Используйте небольшой точильный камень или напильник, чтобы сгладить эти числа и
ты будешь в пути.

Теперь вы можете получить лучший доступ к ходовому винту для очистки
мусор от винтовой резьбы:

Это также позволит вам очистить нижнюю часть
каретка в сборе:

Если вы хотите сделать действительно основательную работу, сейчас хорошее время
для разборки компаунда и поперечного слайда тщательно очистите их, смажьте белым
литиевой смазкой и отрегулируйте упоры.Или вы можете оставить эту задачу другому
день. Но вот шаги, которые необходимо выполнить:

Проверните составной суппорт полностью назад, пока не почувствуете его
отсоедините составной ходовой винт, затем снимите его рукой с конца ласточкин хвоста.
Остерегайтесь острых краев ласточкина хвоста — они могут порезать вам пальцы!

Остерегайтесь полосок гибких планок — они удерживаются на месте
ласточкин хвост и может выпасть после снятия слайда.Если они выпадут, просто положите их в пакет
в положении с небольшими углублениями, соответствующими концам регулировочных винтов и
удерживайте их на месте, пока надвигаете слайд обратно на ласточкин хвост.

Теперь вы можете получить доступ к двум болтам с шестигранной головкой 6 мм, которые удерживают замок.
поперечное скольжение под определенным углом. Удалите эти два винта и поднимите составной суппорт.
с поперечного салазок.

Теперь поверните ручку поперечного смещения, пока
отсоединяется от ходового винта, затем сдвиньте его рукой до конца
ласточкин хвост.

Используйте щетку, тряпку и керосин, чтобы очистить все эти детали

Теперь нанесите толстый слой белой литиевой смазки.
(доступны в небольших трубках в отделе оборудования Sears) на ласточкин хвост и ходовые винты. Обновление: теперь я использую масло 10-30 вместо белой литиевой смазки на большей части
движущиеся поверхности. Смазка хороша, но имеет тенденцию улавливать больше стружки, чем масло.Плюс
масло легче найти, когда оно вам нужно.

Повторная сборка — это просто обратная процедура вышеуказанных шагов. Когда ты
переустановите каретку на направляющих, убедитесь, что ведущая шестерня сдвинута в сторону
перед фартуком, иначе он будет зависать на концах путей и препятствовать перемещению каретки.
скольжение обратно на место. Сдвиньте каретку влево, пока не почувствуете стойку и
шестерня в зацеплении. Затем установите опорный блок на конец ходового винта и
ты готов к работе.

Монтаж на столе

Если вам не нужно часто перемещать токарный станок, я
настоятельно рекомендую прикрутить его к прочному верстаку. Это удержит его от блуждания
во время тяжелых резаний или когда вам действительно нужно надавить на ключ патрона. Полагаю
это также помогает уменьшить болтовню, делая всю установку более жесткой. Скамейка с ящиками
идеально, чем больше ящиков, тем лучше.

Я получил свой рабочий стол с 5 ящиками от Sears примерно за 110 долларов на
продажи и дополнили его сборной столешницей Formica от Home Depot и несколькими роликами
так что я могу переместить его при необходимости.Я укрепил ножки 2х3 для управления колесиками.
Скамья со встроенными колесиками будет лучшим выбором, если вам нужно много ее перемещать.
Мой магазин довольно маленький, и мне нужно перемещать токарный станок, чтобы получить доступ
к полкам для хранения за ним.

Я установил токарный станок, вырезав отверстия для резиновых ножек в
кусок МДФ 1/2 дюйма, повторно закручивая отверстия под болты 1 / 4-20, а затем прикручивая токарный станок к МДФ
к моему токарному станку. МДФ заполняет пространство под токарным станком, которое я нашел,
во многих неприятных инцидентах это идеальное укрытие для метчиков, сверл и других
мелкие детали, которые вам крайне необходимы на следующем этапе вашей работы.Если вы решите сделать
для этого используйте поддон для стружки в качестве шаблона для расположения монтажных отверстий.

Использование резиновых ножек может помочь защитить кровать от
слегка скручивается, если верх вашей скамьи (или низ токарного станка) не
идеально выровнен. Я думаю, это также может помочь уменьшить вибрацию и шум.
маленький. Это мои 2 по этому поводу — и стоит каждой копейки!

Регулировка мини-токарного станка

После того, как вы все почистили и собрали заново, вы можете
необходимо внести некоторые базовые корректировки.С 2001 года токарные станки, которые я видел, были
довольно хорошо отрегулирован и готов к выходу из коробки, но по мере износа вам потребуется
время от времени вносите коррективы. Поскольку эти методы описаны в другом месте, я
просто предоставьте вам ссылки.

Проверьте настройки
Страница для дополнительных настроек может потребоваться внести

Работа на мини-токарном станке

Теперь вы готовы приступить к работе.Но сначала ты
нужно будет немного измельчить
режущие инструменты. Заточка инструмента может быть настоящим искусством, но заточить инструмент на самом деле довольно просто.
несколько основных инструментов, которые удовлетворят большинство ваших потребностей на начальном этапе. Как только вы освоите
вы найдете шлифовальные инструменты для удовлетворения особых потребностей.

Одна вещь, которую я считаю настоящей болью в шее, — это
с помощью регулировочных шайб отрегулируйте кончик режущего инструмента, чтобы он находился на уровне средней линии
токарный станок. По этой причине быстрое изменение
стойка для инструментов — отличное вложение, если вы можете себе это позволить.Между тем, можно сделать прокладки
из любого тонкого куска металла, который удобно поместится под режущий инструмент. Один
Хороший вариант — разобрать комплект листовых автомобильных щупов. Выберите один или
больше листов подходящей толщины, чтобы кончик инструмента совпадал с острием
центр в задней бабке.

Теперь вы готовы изучить несколько основных токарных станков и попрактиковаться в них.
операции. 6061
алюминиевый пруток — хороший материал для практики, так как он недорогой и простой в использовании.
машина.По ссылкам вы найдете инструкции по основным операциям на токарном станке.
ниже. Не торопитесь, будьте в безопасности и получайте удовольствие!

LittleMachineShop.com
является отличным источником аксессуаров и запасных частей для вашего мини-токарного станка. Крис Вуд,
владелец LMS, сам занимается миниатюрным увлечением и активно участвует в
несколько онлайн-групп по интересам. На LMS можно положиться быстро и вежливо.
услуга. LMS составила очень полезное руководство по
minilathe, который вы можете скачать в формате PDF.

Еще один отличный источник информации о тренировках — это Хосе.
Обучающие ленты и DVD Родригеса. Хосе был одним из первых, кто продвигал
потенциал минилата и он прекрасный инструктор. Его уроки носят неформальный,
домашний уют и наполнены полезной информацией. Я смотрел свой несколько раз и
подбирать еще несколько указателей каждый раз, когда смотрю.

Руководство по гофрокоробам для новичков — Джеймстаунский контейнер

Только начали бизнес и вам нужна упаковка для вашего продукта? Хотите освежить свои знания об упаковке? Мы здесь, чтобы помочь.Как производитель гофроупаковки, мы несколько раз посещали этот квартал и слышали ряд вопросов об упаковке. Вот обзор всего, что вам нужно знать о гофрокоробах и о том, какой тип подходит именно вам.

Во-первых, давайте начнем с высокого уровня. Вы можете думать о своей упаковке как о картонной коробке, но картон и гофрированный картон — это не одно и то же. Картон — это прочная бумага, и на самом деле он , а не , используемый для прочных транспортных контейнеров.Хороший пример картонной коробки — коробка от хлопьев.

С другой стороны, гофрированный картон

— это гораздо более прочный картон, который состоит из двух основных компонентов: лайнера и материала. Футеровка — это плоский материал, который обычно находится на внешних поверхностях доски (но также может быть найден внутри некоторых более тяжелых комбинаций картона), и материал, который можно найти между облицовками. Материал создает дугообразную форму или «канавки» между вкладышами и вносит большой вклад в прочность доски.После того, как эти листы бумаги склеены, они образуют гофрированный картон, который затем превращается в структуру, способную выдержать длительные перевозки, удары и падения. (Многого не выдержит ваша коробка с хлопьями.) Когда вы идете заказывать упаковку, важно понимать разницу, потому что, скорее всего, вы не захотите отправлять свои продукты в картонной коробке.

Изучите основы гофроящиков, прежде чем приступить к работе с новой упаковкой

Теперь, когда вы знаете, что вам, вероятно, понадобится гофроящик, вам нужно выяснить, какой тип ящика вам понадобится.На создание гофрокороба влияет ряд факторов, и это одна из причин, почему они так легко настраиваются. Независимо от того, нужна ли вам коробка для зажигалки, чтобы сократить расходы на доставку, или коробка, сделанная из более толстого картона, чтобы обеспечить дополнительную защиту, для каждого продукта найдется свой стиль коробки.

Сначала вам нужно взглянуть на профили флейты. Наиболее распространенные флейты, используемые сегодня, — это A, B, C, E и F, причем A — самая большая. Размер канавки определяет толщину стенок гофрокороба, а также прочность при штабелировании.Канавка «А» была оригинальной рифленой канавкой и является самым толстым профилем канавки, который вы можете использовать. Толщина канавки A составляет примерно 5 мм, и она является отличным вариантом для продуктов, которым требуется немного больше амортизации или требуется дополнительная прочность для штабелирования.

Канавка

B была следующим профилем, который был разработан и первоначально был разработан для самонесущих продуктов, таких как консервы, для которых не требовалось, чтобы ящик выдерживал большую часть нагрузки. Канавка B имеет толщину примерно 3,2 мм и является очень популярным выбором для штампованных конструкций.

Канавка

C толщиной примерно 4 мм и наиболее часто используемая универсальная канавка на сегодняшний день. Хотя канавка C была создана после канавки B, это немного более толстая доска с 38 канавками на фут по сравнению с 47 канавками на фут в канавке B.

Последние разрабатываемые профили канавок — E и F 1,6 мм и 0,8 мм соответственно. Эти профили часто используются для розничной упаковки из-за их возможности печати, которая обеспечивает превосходную четкость изображения.

Следующий аспект, на который вам нужно обратить внимание, — это тип платы.Существует четыре типа картона, которые можно использовать для гофрокоробов. Чаще всего используются одностенные и двустенные. Вот описание каждого:

Односторонний: один лист лайнера приклеен к одному листу гофрированного материала. Доска такого типа обычно продается в рулонах и может использоваться для обертывания продуктов для защиты или амортизации.
Одностенная: один лист гофрированного материала приклеивается между двумя листами лайнера. Одностенные панели являются наиболее распространенным типом панелей на рынке, и их можно использовать для всего, от транспортных коробок до торговых дисплеев.
Двустенные: два листа гофрированного материала приклеиваются между тремя листами лайнера. Эта доска обычно используется для более тяжелых продуктов или продуктов, для транспортировки которых требуется более прочная коробка.
Triple-Wall: три листа гофрированного материала приклеиваются между четырьмя листами лайнера. Эта доска является самой прочной из всех стилей картона и часто используется для промышленных деталей или промышленных контейнеров.

После того, как вы узнаете, какой тип флютинга и доски вы хотите для своего бокса, вам нужно определить правильный сорт доски.Для этого вам нужно спросить себя: что важнее, чтобы мой ящик выдерживал давление штабелирования сверху вниз, не разрушаясь? Или повышенная устойчивость к проколам от внутренних и / или внешних факторов?

Гофрированный картон относится к категории Mullen и ECT. Хотя бывают ситуации, когда любой из них может быть успешно использован, у обоих есть разные приложения. Во-первых, это Edge Crush Test (ECT). ECT измеряет, сколько прочности при штабелировании или давления может выдержать ящик до того, как его раздавят.Как упоминалось ранее, профиль канавки играет большую роль в прочности укладки вашей доски. Значения ECT варьируются от одностенных 23ECT до трехслойных 120ECT. Чем выше число, тем выше прочность на сжатие. Доска ECT удобна, когда коробки будут складываться друг на друга, будь то на поддоне или на складской полке.

Другой вариант гофрокартона — Mullen. Значение Маллена определяется величиной давления, которое коробка может выдержать перед тем, как ее разорвать или проколоть.Вес футеровки доски составляет основную часть прочности на разрыв. Значения Mullen даны в виде трехзначного числа, например 200 #, и чем выше значение, тем прочнее доска.

Наконец, вы захотите выбрать, какой стиль коробки вы хотите. Есть несколько разных типов, и каждый из них имеет разные особенности, которые могут понадобиться вашему продукту:

червяк для машинной резки

Получите цену и поддержку

Заполните эту форму или выберите услугу онлайн, мы ответим на все вопросы.

Фрезерование и зуборезное дело LinkedIn SlideShare

26 мая 2015 г. · Фрезерование и зуборезное дело 1. Фрезерование и зуборезка 1 Г-н КОНАЛ СИНГХ KONAL SINGH Директор и основатель ProBotiZ Group, NagpurProBotiZ Group, Nagpur (W) Probotizgroup (M) 8862098889, 9423632068 (E) [email protected] 2.

Получить цену

Fourteen Balls Toy Co червячная зуборезка Facebook

Я не конечно, если это интересно, но вот оно все, нарезание червячных шестерен самодельным зубофрезерным станком.

Получить цену

Станок для резки бумаги с двойным червячным колесом с программным управлением

Резак для бумаги с программным управлением, гидравлический отрезной станок, производитель / поставщик для резки с двойным червячным колесом в Китае. Вакуумная машина для производства гофрированного картона с одной стороной и так далее.

Уточнить цену

Подержанный зубофрезерный станок на продажу Купить зубофрезерный станок

Нарезание зубчатого колеса зубофрезерным станком является непрерывной операцией, и за один раз можно нарезать от четырех до пяти зубьев постепенно.Чтобы начать резку шестерни, вращающуюся фрезу подают внутрь до тех пор, пока не будет достигнута правильная настройка глубины зуба, затем резка продолжается до тех пор, пока не будет закончена вся шестерня.

Уточнить цену

Шестерни и нарезание зубьев на фрезерном станке? The Hobby

16 июня 2013 г. · Зуборезка, я проделал это только дважды. В ближайшее время я изготовлю несколько зубчатых колес для своего американского токарного станка. Начиная с шестерни на 127 зубьев, я буду подсчитывать несколько разных подсчетов зубьев. Я решил нарезать метрическую резьбу на токарном станке.Я буду использовать поворотный стол, поскольку это то, что у меня есть.

Уточнить цену

Червячный редуктор для бумагорезательной машины

Червячный редуктор для бумагорезательной машины вполне подходит для использования в механизме подачи срезного затвора бумагорезательной машины с числовым программным управлением. Краткое описание компании Как профессиональный производитель редукторов в Китае, компания Fixed Star Group специализируется на производстве и продаже червячных редукторов, редукторов, приводов ворот, винтовых приводов

Уточнить цену

БРОНЗОВАЯ ШЕСТЕРНЯ ДЛЯ ЛЕНТОЧНОЙ РЕЗКИ 4 X 6 ЛЕНТОЧНАЯ ПИЛА

Бронза Привод трансмиссии для ленточной пилы по металлу. Или возьмите запасной.Никогда не знаешь, когда ты уйдешь! Эта бронзовая приводная шестерня подходит почти для всех тайваньских ленточных пил для резки металла размером 4-1 / 2 «X 6». Шестерня с 20 зубьями 1,837 дюйма, большой диаметр шестерни шириной 0,5945.

Уточнить цену

Возможности ST Gear & Machine

ST Gear & Machine может реконструировать вашу шестерню, звездочку, шлиц или другой компонент передачи энергии по образцу, если у вас нет Чертеж Поврежденные, изношенные, устаревшие шестерни, звездочки, шлицы, коробки передач и детали трансмиссии также могут быть реконструированы.ST Gear & Machine также может отремонтировать и полностью восстановить коробки передач.

Уточнить цену

СТАНОК ПРОДОЛЬНО-РАЗЪЁМНОЙ И ДЕРЕВЯННОЙ СТЕПНОЙ РЕЗКИ

СТАНОК ПРОДОЛЬНО-РАЗЪЁМНОЙ И ДЕРЕВЯННОЙ РЕЗКИ С ПРИВОДНЫМ СТОЛОМ. РЕШЕНИЕ. 1. Прямые стойки получаются, если режущая головка находится под углом 90 градусов. 2. Зубчатые рейки можно разрезать, наклонив режущую головку. 3. На одном станке можно выполнять прорезание пазов и канавок. 4. Мелкие компоненты можно разрезать. 5. Высокая скорость производства.6.

Уточнить цену []

СТАНКИ ДЛЯ РЕЗКИ ТРУБ Vernon Tool

Теперь одна машина для резки может обеспечить достаточное количество труб, безопасность и качество стали эталоном рентабельности производства труб, такие же качества, как и станки для резки труб Vernon. В 1948 году Vernon Tool Company приобрела права на производство червячных редукторов с люфтом Douglas. Ролик для тяжелых условий эксплуатации и

Уточнить цену

Производство зубчатых колес KHK Gears

Оптимизированное производство зубчатых колес.Цель производственной деятельности — создание добавленной стоимости. Это также относится к производству зубчатых колес, и создание добавленной стоимости осуществляется посредством производственного контроля с целью достижения QCD (качество, стоимость, объем и сроки), включая все, начиная от закупки сырья, такого как круглые прутки для цилиндрических зубчатых колес и бруса. для стоек

Уточнить цену

Нарезание винтовой резьбы Smithy Detroit Machine Tools

Нарезание винтовой резьбы с червячной резьбой 29 ° (Брауна и Шарпа).Насадка, используемая для нарезания резьбы червячного винта 29 °, будет похожа на инструмент для нарезания резьбы Acme, но немного длиннее с другим наконечником. Используйте Таблицу 7-9 в Приложении A, чтобы рассчитать длину насадки и ширину наконечника.

Уточнить цену

Технология зуботочения червячного винта Разработка режущего инструмента

«Эта передовая технология была разработана нашими специалистами-инженерами в ходе интенсивных исследований и разработок. Зуботочение червячного винта позволяет нам закончить высокоточную обработку червяка всего за 6 секунд.Если это сделать червячной фрезеровкой, каждая деталь займет 25 секунд », — объясняет управляющий директор Винсент Аффольтер.

Узнать цену

Зубчатый генератор

Зубчатый генератор

— это инструмент для создания эвольвентных прямозубых зубчатых колес и загрузки их в формате SVG. Кроме того, он позволяет вам составлять макеты полных шестерен с соединенными шестернями для разработки системы с несколькими шестернями с контролем входного / выходного соотношения и скорости вращения. Шестерни можно анимировать с различной скоростью, чтобы продемонстрировать рабочий механизм

Получить цену

Китай Цифровой дисплей Одинарное червячное колесо Одинарное гидравлическое

Китай Цифровой дисплей с одним червячным колесом с одним гидравлическим резаком для бумаги, Узнайте больше о китайском резаке для бумаги, машине для резки бумаги от цифрового дисплея с одним червячным колесом с одним гидравлическим резаком для бумаги Anhui Innovo Bochen Machinery Manufacturing Co., Ltd.

Уточнить цену

Роторные редукторы Custom Worm Gears

Червячные и червячные передачи работают на непересекающихся валах под углом 90 °. КПД червячных передач в значительной степени зависит от угла наклона винтовой линии червяка. Червяки с множественной резьбой и шестерни с большим углом наклона спирали на 25-50% эффективнее червяков с одной резьбой.

Уточнить цену Рейтинг продавца 100,0% положительный

Зуборезные станки на продажу Machineseeker

Зуборезные станки 487 новых и подержанных станков в Интернете.Сравните цены сейчас! Червячно-шлифовальные станки. 1. Дилеры в этой подкатегории Профильный зубошлифовальный станок с ЧПУ для шлифования наружных прямозубых и косозубых шестерен Гидростатические направляющие в поворотном столе, колонне, ходовой опоре макс. диаметр колеса 2000 мм ширина шестерни 980 мм макс. module 34

Узнать цену

Wiki Library MachineMfg

База знаний ЧТО ВЫ УЗНАЕТЕ Получите точные базовые знания о станках, а также связанные с ними термины, такие как ro Wiki Library MachineMfg MachineMfg Wiki Library — это собрание базовых знаний о станках а также в металлообрабатывающей промышленности, такой как

. Получить цену

Автоматический червячно-винтовой нарезной станок Feda Cnc

Автоматический червячно-винтовой нарезной станок Feda Станок для снятия фаски с ЧПУ. Станок, червячно-винтовой нарезной станок, станок для снятия фасок с ЧПУ, резьбонарезной станок от поставщика или производителя резьбонакатных станков — Шэньчжэнь Feda Machinery

Уточнить цену

Производство решений для зубчатых передач с червячной передачей с одним конвертом

Результат резки червячного колеса с помощью фрезы меньше, чем червяк, заключается в том, что при использовании rm будет контактировать с червячным колесом только по внешним краям зубьев.Червячные червяки для нарезания червячных колес спроектированы таким образом, чтобы они были больше червяков на величину, позволяющую провести несколько переточек перед заменой фрезы.

Получить цену

Китай Червячный токарный станок для резки металла с ЧПУ

Токарный станок с ЧПУ, Токарный станок по металлу с ЧПУ, Червячный токарный станок с ЧПУ производитель / поставщик в Китае, предлагающий токарный станок с ЧПУ для резки металла с ЧПУ Токарный станок с ЧПУ, Ck0640 Мини-токарный станок по металлу Тьюринга Малый токарный станок с ЧПУ на продажу, Высокоточный токарный станок с наклонной станиной и наклонной станиной с ЧПУ и так далее.

Уточнить цену

Мясорезка QX QH QE QSJ-A QSJ-T Принадлежности Червяк

Червячная передача — важная часть мясорезки. QX QH QE QE QSJ-A QSJ-T производства нашей компании использует эту часть. Технические характеристики такие же. Будьте уверены при покупке.

Получить цену

Sqzk2200dh-15 Высокоскоростное высококачественное двойное червячное колесо

Sqzk2200dh-15 Высокоскоростное высококачественное двойное червячное колесо с сенсорным экраном компьютер для резки бумаги, найдите полную информацию о Sqzk2200dh-15 Высокоскоростной высококачественный компьютер с двойным червячным колесом с сенсорным экраном Машина для резки бумаги, Машина для резки бумаги, Машина для резки бумаги с двойным червячным колесом, Автоматическая машина для резки бумаги от поставщика оборудования для обработки бумаги или

Узнать ценуОтзывы 29

Червячный резак с червячным колесом по лучшей цене в Индии

Зуборезные инструменты, Зуборезные фрезы, шлицы резка зубчатых колес и зубчатых колес цепной звездочки.Фрезы изготавливаются из отобранных марок высококачественной быстрорежущей стали.

Уточнить цену []

Конструкция станка для газовой резки профиля

Конструкция станка для газовой резки профиля Dound Pramod A1, Patil Ashish D 2, Patil Ganesh S .3, Шинде Равикумар C4 1,2,3,4 UG Студент инженерного колледжа Fabtech Technical Campus, Сангола Махараштра, Индия .—- *** —— Резюме Станок для резки газового профиля является одним из необходимого станка в мастерской, в этом исследовании

Уточнить цену

Wilson Machine and Welding Inc

С 1972 года компания Wilson Machine & Welding, Inc.предоставляет качественные услуги по механической обработке и изготовлению на юго-востоке и по всей стране. Наш широкий ассортимент станков с ЧПУ, ЧПУ и ручной обработки позволяет нам выполнять практически любые объемы и типы работ. Нарезание зубчатых колес Мы нарезаем индивидуальные прямозубые, конические, косозубые и червячные передачи. Изготовление и сварка

Уточнить цену

ТОКАРНЫЙ СТАНОК TOS 3000MM С РЕЗЬБОВОЙ N ЧЕРВЕЙНОЙ ПРИНАДЛЕЖНОСТЬЮ

24 мая 2015 г. · NLZ-1000A резьбонакатный станок с ЧПУ (червячно-винтовой)

Уточнить цену

Механический цех и определение производства Engineers Edge

hob Цилиндрический режущий инструмент в форме червячной резьбы, используемый в промышленности для нарезания шестерен.Зуборезная обработка зубчатых колес червячной фрезой. hog Удаление сверх нормы, что иногда приводит к несчастным случаям или поломке инструмента; также, чтобы сделать грубую работу наугад. кольцевая пила Режущий инструмент, используемый для прорезания круговой канавки в

Уточнить цену

Gear Cutting Valley Gear & Machine, Inc.

Фрезы (2) Gould & Eberhardt 48 «диам. 44″ торцевая вертикальная бобина (1) Wuhan W1YJ3 120 » вертикальная фреза диаметром 33 дюйма (2) Barber Coleman 16-36 (1) Barber Coleman 16-16 с дифференциалом

Уточнить цену

Изготовление зуборезной фрезы Helicron

Теперь эти прекрасные кольца нужно превратить в режущие зубья.Самый простой способ (как всегда не лучший) — разгрузить задние кромки зубьев фрезы. Фрезерный патрон переносится, не затрагивая фрезу, на поворотный стол, и за несколько проходов концевой фрезой формируются зубья.

Уточнить цену

Как делают картонную коробку

Технологи упаковки любят рассказывать о своих продуктах, но они еще более счастливы обсуждать основы, из которых делают коробки, ленты, полиэтилен и стрейч-пленку.

Как делают картонную коробку в Kite Packaging.

Картонные коробки, безусловно, являются одним из основных продуктов упаковочной промышленности. Но легко забыть, что картонные коробки, которые вы используете регулярно, когда-то были не таким уж скромным деревом.

Итак, каков процесс превращения деревьев в гофрированный картон? Что ж, ожидание окончено! Kite Packaging попросила своих технологов рассказать нам, каков процесс очистки сырья и его обработки для изготовления картонных коробок, которые вы покупаете каждый день для своего бизнеса.

Почему бы и нет? Вы можете добавить эти факты к общей части вашего мозга, зарезервированной для викторин в пабах и хвастовства.

Сначала основы

Картонная коробка в основном состоит из канавки (сделанной из переработанной бумаги), зажатой между двумя вкладышами. В настоящее время очень распространено, что эти лайнеры также состоят из значительной части переработанного содержимого, полученного из старого картона или других источников подержанной бумаги.

Однако для изготовления коробок высшего качества по-прежнему используется крафт-бумага.На самом деле, на самом деле не имеет значения, переработана бумага или нет, в конечном итоге всегда начиналась как чистая бумага, которую изготавливали из измельченных деревьев.

Деревья

При производстве ящиков мы говорим о двух разных типах лайнеров: это материал, который лежит сверху и снизу канавки и образует гофрированный картон. Обычно картонные коробки имеют внутренний вкладыш из тестовой бумаги и внешний слой из крафт-бумаги. Это связано с тем, что крафт-бумага лучше по качеству, чем тестовая, и имеет более гладкую поверхность, поэтому на ней легко печатать.Крафт также имеет то преимущество, что он более устойчив к проникновению воды, что является дополнительным преимуществом его использования для внешней поверхности.

Предстоящие мероприятия в Великобритании от The Manufacturer :

Саммит по промышленным данным: понимание масштаба — 18 апреля, Лондон
Саммит по производственному финансированию: еще раз о риске / вознаграждении — 16 мая, Оксфорд
Саммит производственных инноваций: сорвать или сорвать — 20 июня, Ливерпуль
Саммит «Женщины и разнообразие в производстве»: устранение нехватки квалифицированных кадров в отрасли — 21 июня, Ливерпуль.
Саммит по производственной робототехнике: производительность, эффективность, рост — 11 июля, Бирмингем
Саммит лидеров производства: ваш инструментарий цифрового производства — 14-15 ноября, Ливерпуль
Smart Factory Expo: крупнейшая в Великобритании выставка цифрового производства — 14-15 ноября, Ливерпуль
100 лучших производителей 2018: запуск отчета — 14 ноября, Ливерпуль
The Manufacturer MX Awards 2018: гала-ужин и церемония награждения — 15 ноября, Ливерпуль

Для получения такой гладкой поверхности крафт-бумагу необходимо изготавливать из хвойных пород дерева, которые обычно имеют длинные волокна, таких как сосна, ель и ель.Большая часть европейской бумаги производится с использованием деревьев из устойчивых лесов, принадлежащих SCA (Svenska Cellulosa Aktiebolaget — англ .: Swedish Cellulose Company), которая сажает два дерева на каждое вырубленное дерево. Длинные волокна также лучше растягиваются, поэтому крафт-бумага часто описывается как обладающая высокой устойчивостью к разрыву и разрыву.

Внешний вид крафт-бумаги может различаться в зависимости от типа дерева, из которого она была получена, например, крафт-бумага из скандинавской ели, сосны и серебряной березы имеет темно-коричневый цвет, однако русские варианты того же типа дерева выглядят более разнообразными коричневыми с темными. патчи.В Бразилии используются эвкалипт и ель, а производимая ими крафт-бумага светло-коричневого цвета, тогда как китайские деревья имеют желтоватый оттенок из-за высокого содержания соломы в крафт-бумаге.

Бумажные лайнеры для испытаний обычно изготавливаются из твердых пород дерева с короткими волокнами или переработанной бумаги, поэтому она дешевле и имеет более абразивные свойства. К лиственным породам относятся дуб, платан, береза и каштан, и опять же, они преимущественно поступают из экологически чистых лесов SCA.

Крафт-бумага

и тестовая бумага также используются для создания рифленой бумаги между вкладышами, которая в конечном итоге создает прочный картон.

Краткое руководство по картонным коробкам от Kite Packaging.

Варка целлюлозы

Чтобы создать бумагу, требуется длительный процесс, чтобы измельченная древесная щепа была чистой и пригодной для использования. Для начала деревья рубятся и валятся, чтобы получить тонны бревен, которые проходят через машину для окорки и измельчения.

Эти стружки затем подвергаются одному из двух процессов — механической варке целлюлозы или химической варке.Механическое измельчение включает измельчение для измельчения древесины до отдельных целлюлозных волокон путем прижатия окоренных бревен к вращающемуся камню для образования пульпы.

Камень опрыскивается водой для удаления волокон из целлюлозного камня, однако приводит к небольшому удалению лигнина (неволокнистого компонента древесины), который связывает волокна вместе и снижает качество бумаги, однако механическое изготовление целлюлозы требует низких затрат и обеспечивает более высокую производительность. .

Химическая варка целлюлозы включает «варку» древесной щепы для превращения сырья в отдельные волокна целлюлозы.Существует два типа химической варки, сульфитная и сульфатная, и оба приводят к лучшему разделению и уменьшению лигнина для производства бумаги более высокого качества.

Наиболее популярным из двух процессов является сульфатный, который включает использование щелочных растворов для разложения древесины и добавление сульфата натрия для увеличения прочности целлюлозы — это процесс, из которого происходит Kraft, поскольку это шведское слово означает «прочность».

В обоих этих процессах крафт-бумага либо используется тут же, и, как упоминалось ранее, имеет темно-коричневый цвет, либо отбеливается во время процесса варки для получения белой крафт-бумаги.

Однако в настоящее время большая часть бумажной продукции, производимой, в частности, для коробок, производится из переработанных отходов. Они бывают разных форм, в том числе:

Chip — Вкладыши для стружки производятся из переработанного волокна и обычно не имеют размер и более низкое качество, они ограничиваются центральными вкладышами в двустенной плите и внутренними вкладышами.
Полухимическая канавка — изготовлена из твердой древесины с включением до 35% отходов и других бумажных волокон
Среда для канавок на основе отходов — 100% материалов на основе отходов, химически усилена крахмалом

Флютинг

Рифленый картон — это волнистый кусок картона, зажатый между вкладышами и придающий коробке прочность и защиту от ударов и повреждений.Чтобы создать рифленый эффект, рулоны бумаги загружают в машину для гофрированных валков. Этот процесс применяется с 18 века и первоначально использовался для добавления оборок на рубашки и шляпы!

Совсем недавно была представлена флейта R; это альтернатива доске с канавками B, с такими же характеристиками, но уменьшенной толщиной для снижения затрат на цепочку поставок и экономии места для пользователей. R-канавка также называется M или S-канавкой и обеспечивает такие преимущества, как улучшение качества печати на 30%, на 30% больше ящиков на поддоне и примерно на 30% меньше выбросов CO2 за счет экономии места на грузовике.

Конечно, эти канавки описывают только одностенные коробки — когда вы видите коробку с надписью «BC Flute» или «AB Flute», это когда указана картонная коробка с двойными стенками, первая буква — это канавка верхнего слоя картона. а вторая буква — нижний слой.

Производство

Теперь, когда мы определили ключевые элементы, необходимые для создания гофрокартона, все, что нужно сделать, — это склеить их все вместе! После того, как бумага прошла через устройство для гофрирования, в котором горячий пар распыляется на бумагу, чтобы позволить ей прижаться, другой валик приклеивает одну сторону канавки.

Затем машина приклеивает две подкладки к доске; затем картон разрезают с каждой стороны дисковой пилой, чтобы у доски были прямые стороны. Затем машина для гофрирования разрезает картон до девяти раз, в зависимости от размера коробки; это определяется руководством FEFCO.

Руководство FEFCO (Европейская федерация производителей гофрокартона) — это библия гофрокартона, в котором описываются все стили, которые вы можете себе представить — с несколькими категориями, включая 01 категорию для коммерческих рулонов и листов, 02 для коробок с прорезями, в которых используется один кусок склеенного материала. доска, 03 для коробок типа телескопа, состоящих из более чем одной части (обычно это конструкция дна и крышки), 04 для коробок типа папок, подобных книжным почтовым ящикам и 05, 06, 07, 08 и 09, которые состоят из более сложных стилей.

Руководство FEFCO — это практически любой стиль коробки, который вы только можете пожелать; все, что нужно сделать для вас, — это размеры и, если необходимо добавить дополнительные клапаны — конечно, в Kite наши технологи по упаковке полностью знакомы с руководством и могут выбрать несколько стилей, которые, по их мнению, будут эффективно работать для вас.

После того, как доски были разрезаны, гофроагрегат разделяет доски на слои и укладывает их в стопки, готовые к подаче в триммер.Работа триммера состоит в том, чтобы точно вырезать наиболее «неудобные» аспекты дизайна доски, такие как ручки и откидные створки; у него есть острые и резиновые лезвия, чтобы не разрезать линии, которые нужно надрезать. Более старый процесс, который до сих пор используется для небольших тиражей, заключается в использовании высекального пресса, когда рисунок наносится на большой «штамп» и вырезается из доски.

Затем гибочная машина сгибает коробки по нанесенным линиям, и на места, которые будут соединяться, чтобы сформировать коробку, наносится клей или стежки.Клей является наиболее распространенным клеем, используемым для ящиков, и он гораздо более гигиеничен, что важно для таких отраслей, как пищевая, также можно использовать сшивание, как и скобки для консервных банок, но это более дорогие варианты и в основном используются только для тяжелых ящиков, которым требуется более жесткий клей. После того, как склеивание было нанесено, другая машина складывает секции, чтобы скрепить их вместе, и плоские коробки складываются в стопки для отправки клиентам и дистрибьюторам, таким как мы!

Наконец, обрезки бумаги перерабатываются и используются для производства большего количества коробок и другой бумажной продукции. Многие гофроагрегаты теперь производят коробки самым экологически чистым способом, чтобы гарантировать, что их производственные процессы являются углеродно-нейтральными.

Простой продукт, сложный процесс. Ознакомьтесь с приведенной ниже инфографикой, в которой подробно описан жизненный цикл производства коробки.

Жизнь картонной коробки от Kite Packaging.
.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
С-10	более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
С-20	более 15 градусов	50 см
С-21	до 15 градусов	30 см
С-21	более 15 градусов	65 см
С-44	до 15 градусов	50 см
С-44	более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Особенности профнастила

Популярные виды профнастила

Расчет и монтаж обрешетки под профнастил

Посмотрите еще статьи:

Шаг обрешетки под профнастил – Кровля крыши для дома

Обрешётка под профнастил для крыши

Применение профилированного листа

Способы крепления обрешётки под профилированный настил

Выбор материалов для настила профилированного листа

Виды каркаса для обрешётки и особенности его конструкции

Этапы монтажа обрешётки под профилированный настил

Крепление профилированного листа к обрешётке

Виды профилированного настила

Шаг обрешетки под профнастил — узнайте какой нужен!

Варианты крепления обрешетки

Видео – монтаж обрешетки под профнастил размер шага

Шаг обрешетки для кровли из профнастила

Шаг обрешетки

шаг и требования, особенности и этапы монтажа

Особенности и применение профнастила

Свойства профлиста

Шаг рейки под профнастил и требования к параметрам

Способы крепления решетки под профнастил

Подготовка материала

Этапы монтажа

Крепление профнастила к обрешетке

Как монтировать обрешётку для профлиста и металлочерепицы?

Обрешётка под конёк

В статье упоминаются категории:

В статье упоминаются товары:

Монтаж обрешетки под профнастил: шаг, размеры, порядок действий

Как сделать обрешетку под профнастил на крышу

Учитываем давление снежного покрова и сила ветра

Рассчитываем шаг обрешетки под профнастил

Дерево

Металл

Холодный чердак

Утепленный чердак

Полное руководство по гофрокоробам

Словарь терминов

Как построить садовые грядки из гофрированного металла

Строительство собственных гофрированных металлических грядок

Материалы, необходимые для изготовления металлических садовых грядок

Кедровая древесина

Металлическая оцинкованная кровля

Шурупы для дерева и листового металла

Инструменты, необходимые для создания садовых грядок из оцинкованной стали

Как построить металлическую грядку для сада

Разделка пиломатериалов

Просверлить отверстия в карманах размером 2 x 4 дюйма

Соедините раму

Присоедините верх

Прикрепленный гофрированный металл

Установка ящиков для сеялки

Вопросы об этих ящиках для сеялок

Металл нагревается на солнце?

Безопасен ли оцинкованный металл для сада?

Последние мысли о строительстве собственных металлических грядок

Business & Industrial 50PK Пластиковые верхние крючки Крюк из гофрированного картона Крюк Corplast Крюк для розничной торговли Крюк и сетчатые стенки

50PK Крючок для верхней части из пластика Крючок для гофрированного картона Крюк для розничной торговли

50ПК пластик над верхними крючками крюк для гофрированного картона крюк для розничной продажи крюк

50PK Пластик над верхними крючками Крюк из гофрированного картона Крюк для корпласта Розничный крючок

50ПК пластик над верхними крючками крюк для гофрированного картона крюк для розничной продажи крюк

50ПК пластик над верхними крючками крюк для гофрированного картона крюк для розничной продажи крюк

Начало работы

Руководство по гофрокоробам для новичков — Джеймстаунский контейнер

Изучите основы гофроящиков, прежде чем приступить к работе с новой упаковкой

червяк для машинной резки

Получите цену и поддержку

Фрезерование и зуборезное дело LinkedIn SlideShare

Fourteen Balls Toy Co червячная зуборезка Facebook

Станок для резки бумаги с двойным червячным колесом с программным управлением

Подержанный зубофрезерный станок на продажу Купить зубофрезерный станок

Шестерни и нарезание зубьев на фрезерном станке? The Hobby

Червячный редуктор для бумагорезательной машины

БРОНЗОВАЯ ШЕСТЕРНЯ ДЛЯ ЛЕНТОЧНОЙ РЕЗКИ 4 X 6 ЛЕНТОЧНАЯ ПИЛА

Возможности ST Gear & Machine

СТАНОК ПРОДОЛЬНО-РАЗЪЁМНОЙ И ДЕРЕВЯННОЙ СТЕПНОЙ РЕЗКИ

СТАНКИ ДЛЯ РЕЗКИ ТРУБ Vernon Tool
