Срок службы гибкой газовой подводки: Срок эксплуатации газового шланга для газовой плиты

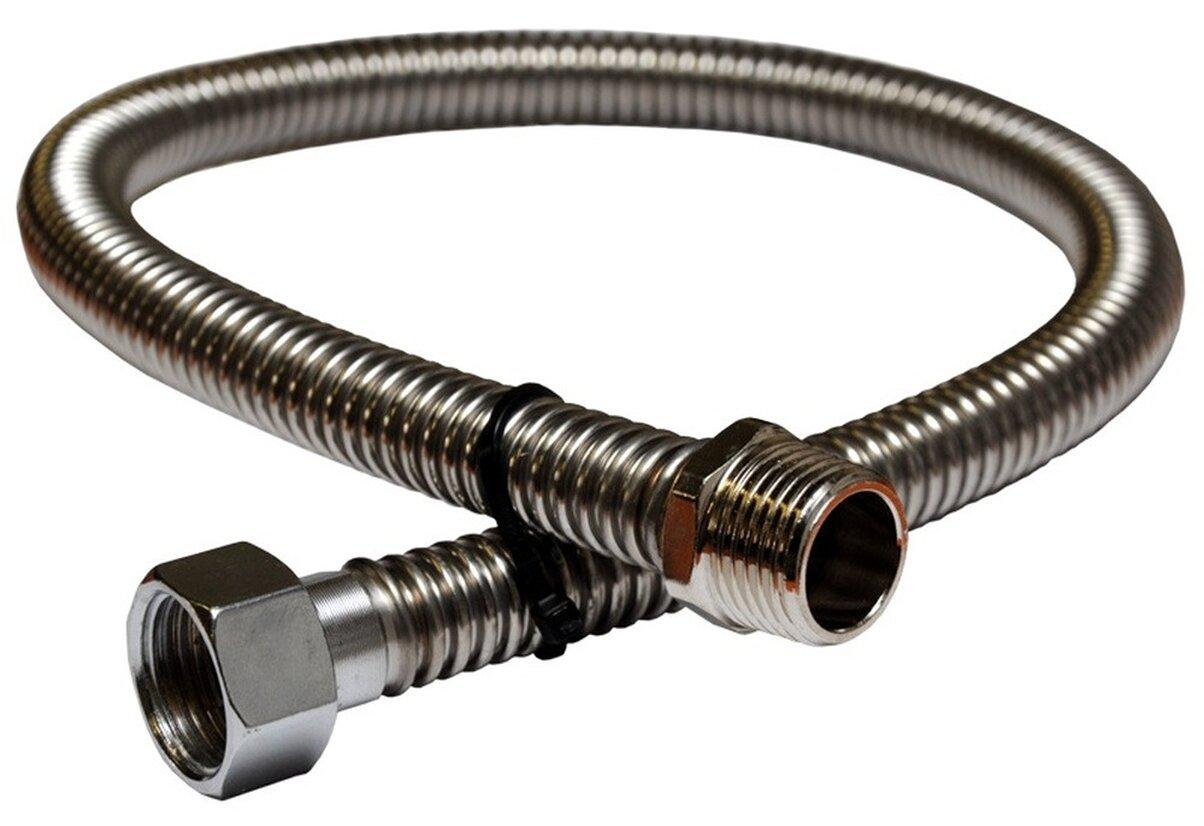

Гибкая подводка из нержавеющей стали для газа. Газовая подводка

Гибкая подводка для присоединения газовых приборов к питающему трубопроводу во внутренних системах газопотребления

Гибкая подводка для газа «Гофра Флекс» предназначена для присоединения газовых приборов к питающему трубопроводу во внутренних системах газопотребления с давлением до 0,3 МПа.

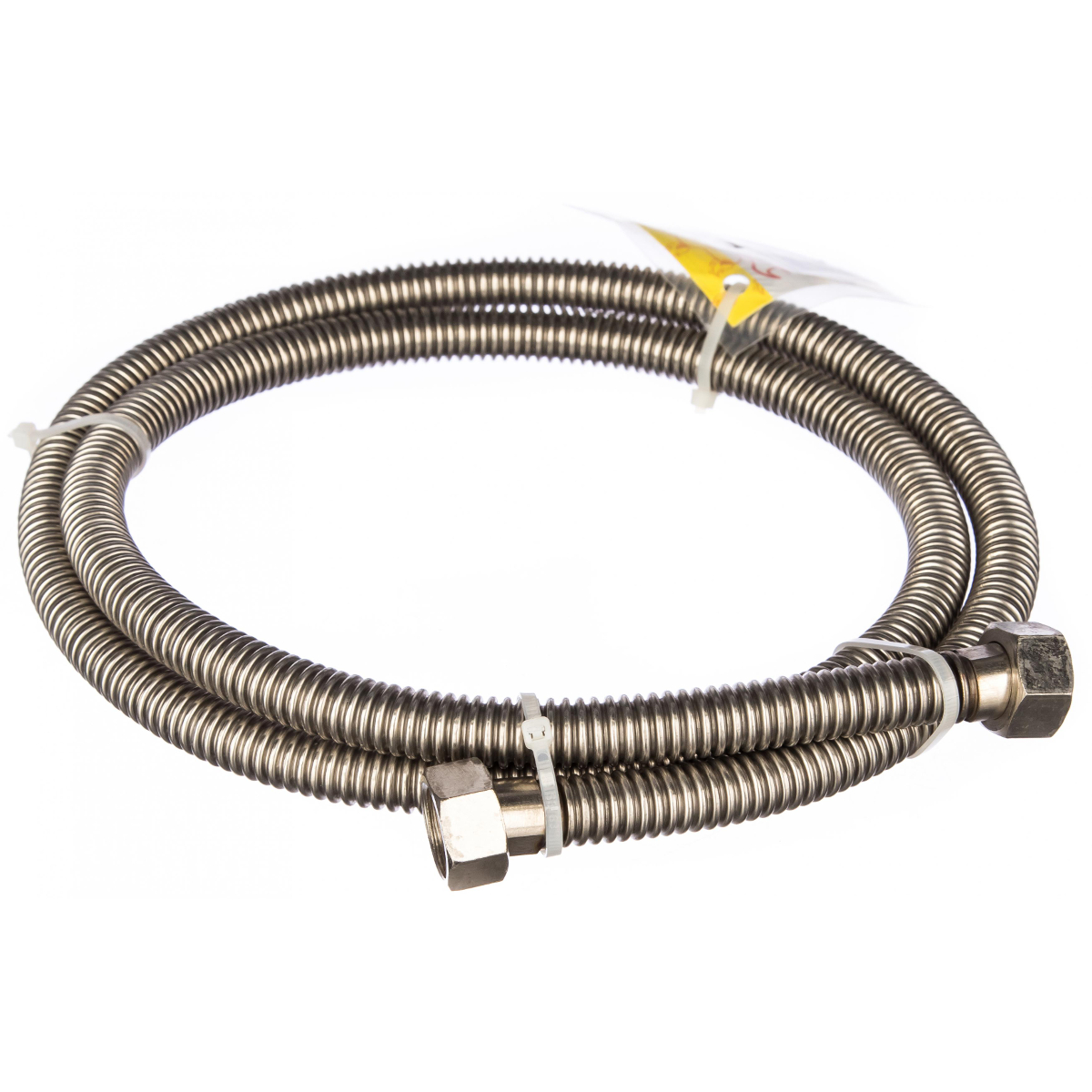

В основе гибкой газовой подводки лежит гофрированная нержавеющая труба с условным проходным сечением 15, 20, 25, 32, 40 мм. и латунные никелированные накидные гайки с прокладками из фторопласта, которые обеспечивают надежность соединения в течение не менее 20 лет.

Подводка очень легко гнется безо всяких приспособлений, не нарушая своего проходного сечения, и сохраняет приданную ей форму.

Срок службы высоколегированной нержавеющей стали и латунных фитингов неограничен. Срок службы фторопластовых прокладок не менее 30 лет.

*Выдержка из СНиП 42-01-2002 Газораспределительные системы

7. 3 Внутренние газопроводы выполняют из металлических труб(стальных и медных)и теплостойких многослойных полимерных труб, включающих в себя в том числе один металлический слой (металлополимерных). Применение медных и многослойных металлополимерных труб допускается для газопроводов с давлением категории IV. Многослойные металлополимерные трубы допускается использовать для внутренних газопроводов при газоснабжении природным газом жилых одноквартирных домов высотой не более трех этажей при условии подтверждения в установленном порядке их пригодности для применения в строительстве.
Допускается присоединение к газопроводам бытовых газовых приборов, КИП, баллонов СУГ, газогорелочных устройств переносного и передвижного газоиспользующего оборудования гибкими рукавами, стойкими к транспортируемому газу при заданных давлении и температуре, в том числе теплостойкими гибкими многослойными полимерными трубами, армированными синтетическими нитями, при условии подтверждения в установленном порядке их пригодности для применения в строительстве.

При необходимости допускается возможность изготавливать гибкие подводки для газа нужной длины на месте монтажа, что позволяет существенно сократить складские запасы и оборотные средства.

При производстве гибких подводок используется профессиональное оборудование и комплектующие производства Южная Корея. По желанию заказчика изготавливаем гибкую подводку нужной длины

Какие шланги разрешено использовать для подключения газовой плиты в квартире? Разъяснения АО «МОСГАЗ» — Газ — Новости

06.06.2018

Газ / Газификация и газоснабжение

Газовое оборудование квартиры, в том числе и газовая плита – источник повышенной опасности. Поэтому, в целях обеспечения безопасности, установка газовых приборов и их эксплуатация подробно регламентированы. В частности, четкие требования сформулированы относительно газовой подводки, которой подключается газовая плита. Публикуем разъяснения АО «МОСГАЗ» на этот счет.

Какие шланги разрешено использовать для подключения газовой плиты в квартире?

Вопрос: Добрый день! Ответьте, пожалуйста, какие виды шлангов сейчас разрешены для подключения газовой плиты в квартире. Можно ли использовать шланг из вулканизированной резины с металлической оплеткой?

Ответ: Уважаемая Надежда Николаевна! На Ваше обращение от 18.05.2018 АО «МОСГАЗ» сообщает следующее.

Газоиспользующее оборудование устанавливается в соответствии с требованиями норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП (в редакции постановления Правительства Москвы от 30.01.2013 № 34-ПП) (далее — Норматив).

Так же при установке газовых приборов рекомендуется руководствоваться требованиями паспортов или инструкций заводов-изготовителей.

Гибкая подводка для подключения газовых приборов должна быть сертифицирована и иметь разрешение Госгортехнадзора России к применению. Наличие сертификата соответствия и разрешения, дата изготовления, срок службы и замены должно отражаться в паспорте гибкой подводки. Длина гибкого шланга регламентирована руководством по эксплуатации на газовый прибор.

В соответствии с п. 3.21 Норматива допускается присоединение газовых приборов к газопроводу через гибкий рукав (далее — гибкая подводка), не имеющий стыковых соединений и обладающих термостойкостью не ниже 120 градусов.

При монтаже и эксплуатации гибкой подводки следует соблюдать нормы и правила, которые действуют при прокладке внутриквартирного газопровода.

Согласно требованиям указанного Норматива гибкая подводка должна быть доступна для осмотра и технического обслуживания, не допускается ее прокладка в местах, где она может быть подвержена коррозии, где возможно омывание продуктами сгорания или соприкосновение с нагретым металлом, и т. д. В местах пересечений электрического провода с газопроводом расстояние между ними в свету должно составлять не менее 100 мм, при параллельной прокладке — не менее 400 мм.

Одновременно сообщаем, что гибкая подводка не должна пересекать газовый стояк (за исключением гибкой подводки сильфонного типа в металлической оплетке с полимерным ПВХ покрытием).

Для установки гибкой подводки в соответствии с указанным Нормативом Вы можете обратиться в Службу сервиса АО «МОСГАЗ» по телефону: 8 (495) 660-20-01 или оставить заявку на официальном сайте общества (www.mos-gaz.ru).

Работы выполняются на платной основе. Со всеми расценками можно также ознакомиться на официальном сайте Общества.

Источники:

АО «МОСГАЗ»

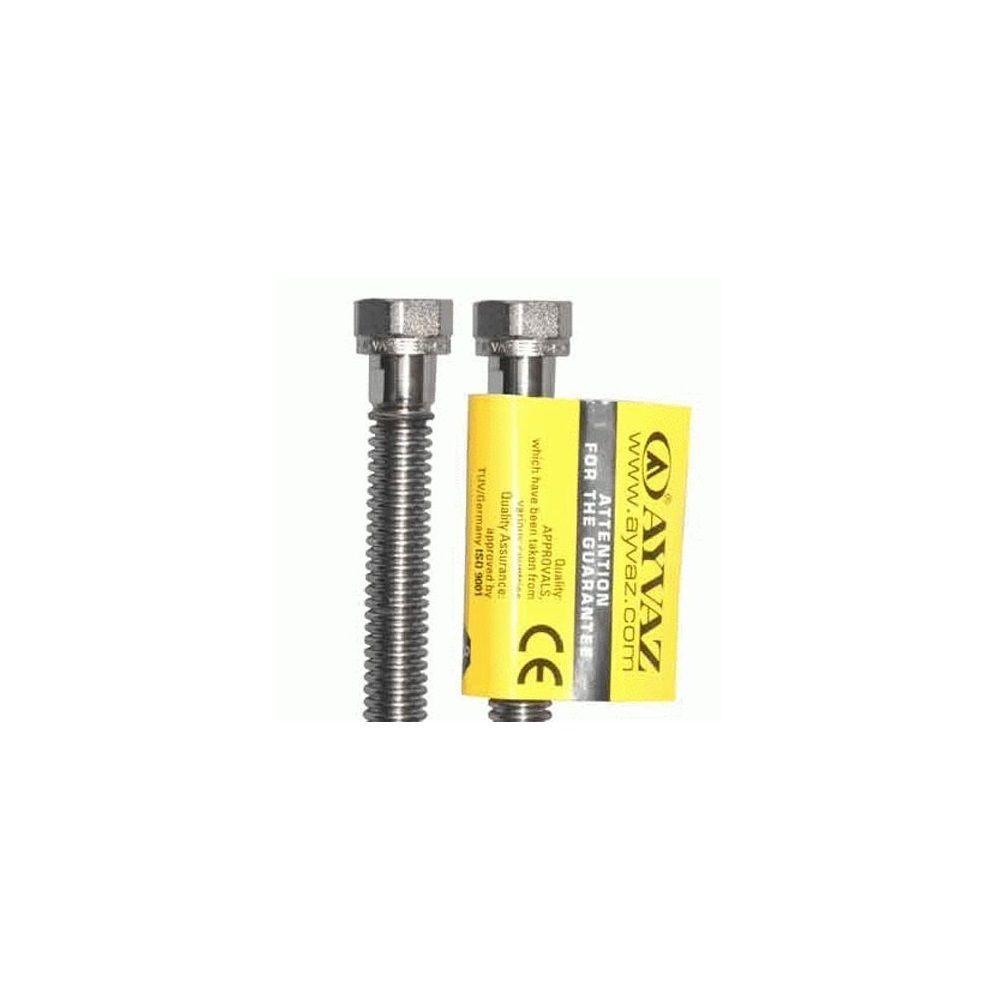

Гибкая подводка для газа 15 мм (1/2″) гайка/штуцер – Газификация под ключ

Гибкая подводка для газа 15 мм (1/2″) гайка/штуцер – Газификация под ключ

8,00 Br – 18,00 Br

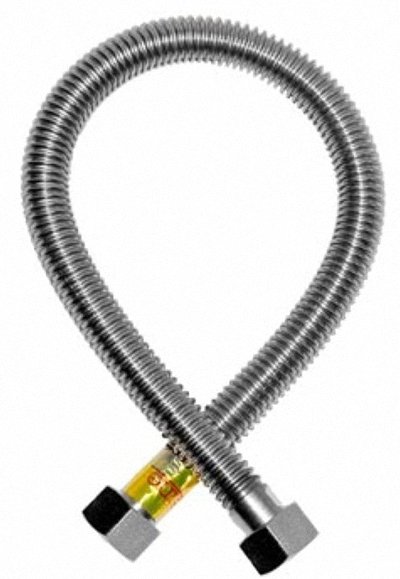

Подводка для газа сильфонная предназначена для соединения газовой трубы с газовыми котлами и плитами.
Диаметр: 15 мм (1/2″).
Резьба: гайка/штуцер.
Материал: нержавеющая сталь.

Описание

Сильфонная подводка для газа внешне представляет собой гофрированный рукав. Его прочные стенки изготовлены из нержавеющей стали маки AISI 304. На обоих концах гибкой подводки находятся фитинги, присоединенные методом аргонно-дуговой сварки. Соединительная резьба при этом может быть одного из двух типов на выбор: G ½ и G ¾ (указывается в дюймах).

• тип соединения: гайка – штуцер
• диаметр: 3/4″
• материал: нержавеющая сталь
• рабочее давление (Бар):  до 10
• рабочая температура (°С): от -40°C до +120°C
• количество в упаковке (шт): 50
• максимально допустимое давление в системе газоснабжения – до 12 бар;
• толщина стенок – от 0,2 мм.

Сочетание этих характеристик делает гибкую подводку универсальным решением для подачи газа к бытовым приборам-потребителям. Изделие надежно защищено от нагрева, вызванного блуждающими токами, и имеет высокий запас прочности. Идеальная геометрия спиралей обеспечивает ему одинаковую толщину на участках по всей длине.

Преимущества сильфонной газовой подводки:

• Долговечность эксплуатации. Сильфонная подводка способна прослужить несколько десятилетий без необходимости замены и специального технического обслуживания. Гарантийный срок службы сильфонного газового шланга составляет 25 лет.
• Соответствие действующим нормам безопасности. Использование сильфонной подводки исключает вероятность утечки газа. Изделия этого типа допускается использовать как в частных домохозяйствах, так и в медицинских и образовательных учреждениях, в производственных условиях, на предприятиях общественного питания и в других сферах. Толщина стенки рукава обеспечивает отличную прочность и исключает нагрев гибкой подводки от блуждающих токов. Благодаря идеальной геометрии спиралей обеспечивается одинаковая толщина на всех участках.
• Способность выдерживать высокое давление. Сужение внутреннего сечения гибкой подводки сильфонного типа отсутствует, поэтому перед устройством давление не снижается, что очень важно для газового оборудования. Все газовые подводки проверяются на герметичность в гелевой камере, а крепление фитингов к рукаву выполняется посредством аргонно-дуговой сварки.

Характеристики

Страна производитель	Россия
Среда рабочая	Газ
Назначение гибкой подводки	Для газовых котлов и плит
Материал шланга	Нержавеющая сталь
Рабочее давление	10. 0 (бар)
Минимальная температура окружающей среды	-40.0 (град.)
Максимальная температура окружающей среды	120.0 (град.)
Длина	800.0 (мм)
Гарантийный срок	24 (мес)

Детали

Сопутствующие товары

{{{ data.variation.price_html }}}

{{{ data.variation.availability_html }}}

виды газовых подводок, монтаж газовой подводки

Раньше использовали только стальную газовую подводку. Но теперь все чаще применяют гибкую подводку. Такую трубу подключить очень просто, именно поэтому таким процессом стали заниматься самостоятельно. Вследствие чего начали происходить аварии. Для того чтобы качественно подключить газовую гибкую подводку, необходимо воспользоваться услугами квалифицированного специалиста. Кроме этого нужно периодически контролировать состояние подводки. В данной статье рассмотрим виды, монтаж и правила выбора газовой подводки.

Содержание:

Что такое газовая подводка?

Для того чтобы обеспечить подачу газа к отопительным котлам, плитам и другим оборудованиям применяется газовая подводка. Эксплуатация газа стала намного проще после изготовления гибкой подводки. Провести трубу можно в любом направлении для создания эстетичного вида в помещении.

Производители выпускают несколько видов газовой подводки. Благодаря широкому выбору можно увеличить эксплуатационную сферу данного изделия. Главным критерием при выборе является материал, из которого изготовлена подводка.

Виды газовых подводок

Есть несколько видов гибкой подводки, которые классифицируются по материалу изготовления:

1. Подводка, изготовленная из сшитого полиэтилена. Главной особенностью данного вида является высокий показатель гибкости.
2. Резиновый шланг, который имеет специальную оплетку из нержавеющей стали. Иногда применяется нейлон или алюминий в качестве оплетки. В резиновом шланге может вовсе и не быть оплетки.
3. Сильфонная подводка (гофротруба из нержавеющей стали).

Любая газовая подводка имеет свои преимущества и недостатки.

Подводка, изготовленная из полиэтилена, имеет металлическую оплетку и относится к надежным изделиям. Преимуществами данного вида является противостояние агрессивным воздействиям химических веществ, а также коррозии. К недостатку можно отнести ограниченный диапазон температурного режима.

Резиновая подводка, которая оснащена алюминиевой оплеткой, применяется для подключения газа и воды, а срок службы может достигать 3 лет. Температурное сопротивление не превышает 80оС, а давление, которое выдерживает изделие – 0, 5 Мпа. Такая подводка подвержена коррозии – это является главным недостатком данного вида.

Самой надежной по эксплуатационным характеристикам является резиновая подводка, изготовленная из армированной нержавеющей стали. Максимальная температура рабочей среды может достигать 95оС, а давление, которое выдерживает шланг, составляет 1 МПа. Срок эксплуатации достигает 10 лет.

Очень популярна резиновая подводка с оплеткой из нейлона. Давление, которое может выдержать изделие, составляет 2 Мпа, срок службы достигает 15 лет, а максимальная допустимая температура рабочей среды может быть 110оС.

По всем характеристикам считается лучше сильфонная модель.

Рассмотрим более подробно газовую подводку.

Гибкая газовая подводка

Гибкая подводка представляет собой шланг с фитингами, а также элементами на концах для подключения к системе трубопровода и бытовой техники. К системе газоснабжения можно подключить газовый котел и плиту при помощи гибкой подводки. По трубам идет подача газа, а также обеспечивается удобство пользования оборудованием, так как оно не привязано к стояку. Котел можно установить абсолютно в любом положении. Процесс установки намного упрощается при использовании гибкого шланга. Но, тем не менее, производить монтаж должен специалист. При самостоятельной установке может произойти утечка газа.

В зависимости от того какой вид подачи рабочей среды на подводку для газа или для воды используется можно выделить несколько типов гибкой подводки. Отличительной чертой является материал изготовления подводки. Для изготовления газовой подводки применяется специальный полимерный шланг с оплеткой без использования алюминия.

Еще одним отличием газовой и водяной подводки является способ крепления шланга с концевой арматурой. Например, гайками, фитингами и штуцерами. Газовая подводка соединяется с аргонно-дуговой сваркой, а водяная – с вальцовкой. Кроме этого есть несколько других вариантов соединения, которые не привязаны к назначению гибкой подводки. Подразделяется в основном данная подводка по типу конструкции: сильфонная подводка и резиновый рукав (или шланг).

Рассмотрим подробно преимущества, недостатки и характеристики этих видов.

Резиновая газовая подводка

Резиновые шланги, которые армированы текстильной нитью, являются самыми мягкими из всех видов. Так как присоединить такой шланг не трудно, то его стали часто использовать в частных домах.

К преимуществам можно отнести:

• Приемлемая цена;
• Простота монтажа;
• Функциональность;
• Гибкие свойства.

Выпускаются резиновые рукава разного диаметра и длины.

Резина является одним из лучших материалов диэлектриков. Применяются они для подачи сжиженного газа от газовых баллонов к газовому оборудованию. Часто такие изделия используются в загородных и дачных домах. Такой способ подводки газа является самым дешевым и простым, но и одним из самых опасных.

Главный недостаток резинового шланга – образование трещин через некоторое время эксплуатации, вследствие чего происходит утечка газа. Единственным местом для подведения такой подводки является газовый баллон в частном доме. Данный материал имеет недостаточную жесткость. Срок службы резинового рукава составляет 2 года, но многие пользователи эксплуатируют изделие намного дольше. В современных шлангах содержатся эластичные компоненты в составе, благодаря которым можно использовать изделие около 5 лет.

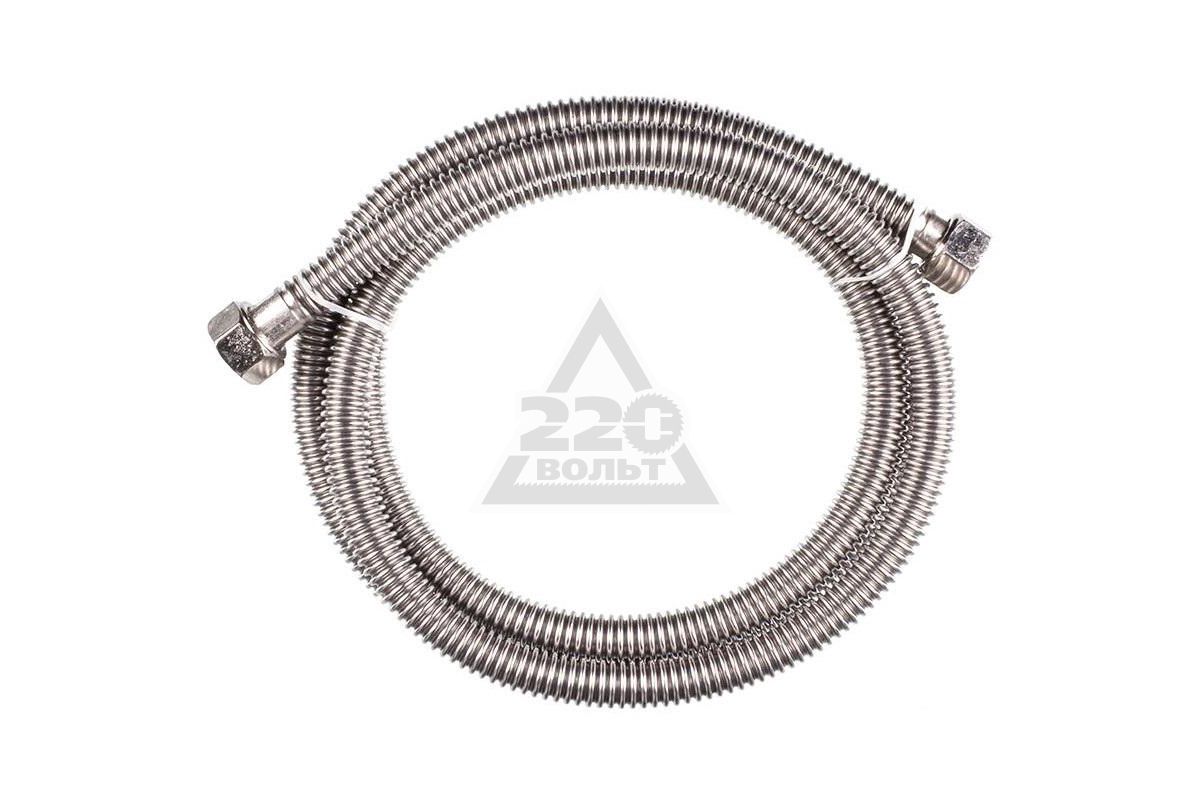

Сильфонная газовая подводка

Наиболее удобным видом является сильфонная газовая подводка. Она имеет вид сильфонного металлического рукава. Благодаря гофре со складками можно без труда сжимать и изгибать подводку. Сильфонное изделие имеет более высокую прочность, чем резиновый рукав. Кроме этого отличается своей устойчивостью к механическим воздействиям, надежностью и защитой от поломок в бытовых приборах. Бытовые приборы, которые подключены к газопроводной системе, имеют повышенную безопасность при использовании сильфонной подводки. Самой дорогой из всех подводок является сильфонная. Высокую стоимость можно оправдать большим количеством преимуществ.

В последнее время наиболее востребованной подводкой стали сильфонные рукава. Постепенно данный вид заменяет резиновую подводку. Продажа в розницу и оптом сильфонной подводки намного превышает показатели продаж резиновых шлангов в металлооплетке. И это неудивительно, так как намного выгоднее приобрести данный вид подводки с большим сроком службы.

Из-за популярности данного вида газовой подводки производители стали выпускать ее в огромном количестве. Наряду с этим появились и подделки, которые не могут похвастаться своим высоким качеством. При выборе газовой подводки следует обратить внимание на фирму производителя, лучше отдать предпочтение проверенным производителям. В интернете можно найти множество отзывов о разных компаниях. Покупать подводку следует у известных производителей, как в розницу, так и оптом.

Так как подводка необходима для поведения газа, то не стоит экономить и приобретать некачественный материал. Ведь изделие может быть плохо качества, вследствие чего произойдет утечка газа и другие неприятные последствия. Не стоит подвергать себя риску.

Монтаж газовой подводки

Для монтажа газовой подводки следует выбрать легкодоступное место. Для безопасности неправильно будет частично штробить стену или демонтировать пол. А также коммуникации, которые скрыты, недоступны для сервисных осмотров.

Для того чтобы не случились натяжения, скручивания ил перегибания при сборке гибких соединений следует соблюдать радиус изгиба. Обычно он равен 3-кратному диаметру. Но увеличить радиус можно при помощи увеличения гибких соединений с коленчатым патрубком. По длине шланга следует делать небольшой запас. Так как при давлении он укорачивается, вследствие чего может происходить лишнее напряжение в конструкции.

Нельзя соединять сталь и медь, чтобы не случилось электролитическое повреждение наконечников. Латунь необходимо стыковать с медью, а сталь со сталью. Конденсат вызывает окисление металла. Поэтому следует защитить детали, изготовленные из металла от образования конденсата. Во всех гибких соединениях должны быть наконечники из металла. Лучше будет использовать 2 гаечных ключа.

Обязательно усилите затяжки наконечника должно обеспечивать необходимую плотность соединения. Чтобы не повредить конструкцию не следует обеспечивать чрезмерную герметичность соединения. После того как монтаж произведен, следует проверить шланг, так как он может быть перекручен.

После того как вся система установлена необходимо произвести испытание на прочность. Для этого следует на определенное время оставить систему под нагрузкой и проверить герметичность и прочность всех соединений.

Ни в коем случае нельзя подвергать соединения воздействию открытого огня. Если рядом со шлангами происходит паяние, то необходимо произвести защиту подводки тепловым экраном. При покупке необходимо внимательно изучить срок службы газовой подводки. Она может быть 2 года, 5 лет и даже 20 лет. По истечению срока годности необходимо заменить подводку. Если ее прокладка была сделана правильно, то замена займет не более 15 минут.

Как выбрать газовую подводку?

При выборе газовой подводки необходимо обратить внимание на сертификат товара, который должен соответствовать государственному образцу. Покупать изделие можно только в специализированных магазинах, чтобы не приобрести подделку. Многие не могут сделать выбор между резиновым и сильфонным шлангом, так как второй имеет более высокую стоимость. Намного выгоднее приобрести сильфонную подводку, так как она имеет большой срок службы в отличие от резинового шланга. Не стоит покупать дешевые китайские подводки. Такая подводка может привести к аварийным последствиям.

На рынке часто продают подделки известных фирм, которые имеют следующие недостатки:

1. По внешнему виду очень тяжело определить оригинал от подделки. Сделать это сможет только специалист.
2. Шланг изготавливают из тонкой резины, которая быстро износится. Соответственно фактический срок службы будет меньше указанного.

На подводке водоснабжения указана сине-красная метка. А в газовом шланге должна быть отметка желтого цвета. Поэтому важно обратить внимание на цвет, чтобы не перепутать. Для того чтобы выбрать шланг нужной длины, необходимо предварительно произвести замер и прибавить 20% к полученному числу. Таким образом, вы не переплатите.

Самыми популярными являются размеры 1, и 2 м. Хотя производители выпускают и множество других размеров шлангов. Стандартные диаметры газовой подводки: ½ и ¾ дюйма.

Есть два вида шланга:

1. Шланг имеет внутреннюю резьбу, которая называется американка (или мама-мама), а также две накидные гайки.
2. Шланг оснащен втулкой с наружной резьбой на одном конце, которую называют «мама-папа», а на втором конце гайкой.

При выборе стоит обращать внимание на характеристики, надежность подводки, а также стоимость. Обязательно необходимо потребовать сертификат соответствия государственному образцу.

Читайте также:

Гибкая подводка для газа — виды современных подводок и их монтаж

Автор Монтажник На чтение 9 мин Просмотров 17.7к. Обновлено 12.12.2020

Времена, когда газовые плиты подсоединяли к жестким металлическим трубам, давно миновали и не каждый даже об этом и вспомнит. Сейчас для подключения газопотребляющего оборудования повсеместно используется гибкая подводка для газа.

Газовые шланги представлены в торговой сети довольно широким ассортиментом. Спросом пользуются не только напорные рукава из современных материалов, но и подводки, производство которых было освоено еще с советских времен.

Рис. 1 Газовые плиты с подводкой

Требования к газовым рукавам

Гибкий рукав для подводки газа в отличие от подключения оборудования к металлическим трубам, позволяет произвести соединение в короткое время с возможностью дальнейшего перемещения прибора.

Шланг подводки газа должен отвечать следующим требованиям:

• Выдерживать напор в магистрали. По сравнению с водой, давление в газовой линии намного ниже и обычно не превышает 0,03 бара.
• Обеспечивать герметичное подсоединение к резьбовым патрубкам плиты и газового трубопровода. Для этого рукава оснащают резьбовыми гайками типа американка, штуцерами с наружной резьбой. Обычно размеры фитингов газовой подводки измеряют в дюймах, наиболее часто используемые диаметры — 1/2 и 3/4, реже 3/8 дюйма.
• Выдерживать без повреждений оболочки и потери герметичности весь эксплуатационный срок.
• Быть достаточно гибкими, чтобы радиус изгиба позволил при подключении к плите устанавливать ее в наиболее удобное положение ближе к стене.
• Выдерживать длительный период повышенные температуры в области плиты без изменения структуры оболочки.

Рис. 2 Резинотканевые шланги

Разновидности шлангов для газа

Напорные газовые рукава выпускает ряд российских предприятий, на рынке можно обнаружить товар из Беларуси и большом ассортименте продукцию китайских производителей.

Практически все представленные в торговой сети шланги можно разбить на несколько групп.

Резиновые с матерчатым армированием

Рукава из резины с кордом — классика шлангов, выпускаемых несколько десятилетий тому назад и до сих пор являющихся нередкими гостями на рынке. Гибкая газовая подводка из резины имеет проходной канал 9 — 10 мм и внешний диаметр 18 мм с концевыми фитингами на 1/2 дюйма. Резинотканевый шланг может иметь с двух сторон фитинги типа американка или американку со штуцером, оснащенным наружной резьбой.

Особенность резинотканевых подводок:

• Имеют невысокую стоимость.
• Обладают неплохой гибкостью и эластичностью.
• Срок их службы составляет не менее 10 лет.
• Шланги плохо защищены от повреждений острыми предметами.
• Не являются проводниками электротока.
• С течением времени при некачественной резине могут растрескиваться, что является сигналом к немедленной замене рукава.
• Не выдерживают работы в среде с машинным маслом. Это не критично для использования их в кухне и может быть важным при подключении подводки к газовому баллону в гараже.

Рис. 3 Резиновые с оплеткой рукава

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Резиновые с наружной металлической оплеткой

Это ближайший аналог широко известных подводок для воды. По внешнему виду они абсолютно идентичны с той лишь разницей, что на оплетку нанесены желтые полосы.

Гибкая трубка внутри этих шлангов иногда имеет двухслойную структуру — внутри нанесен полимер, предотвращающий растрескивание и протечки, а снаружи вулканизированная резина.

Иногда оплетку дополнительно покрывают слоем прозрачного полимера. Это облегчает и упрощает уход за ее поверхностью.

Особенности резиновых в оплетке шлангов:

• Срок службы до 10 лет при работе в окружающей среде с температурными параметрами до 50 °С.
• Относительно невысокая цена и широкий ассортимент.
• Гибкость и эластичность.
• Защищены от повреждений оболочки режущими предметами.
• Металлическая оплетка служит проводником электрического тока, поэтому при подключении шланг нуждается в изолирующих диэлектрических вставках.
• К недостаткам можно отнести невозможность зрительного контроля при повреждении или появлении трещин в резиновой оболочке, приводящим к утечкам. Именно по этой причине гибкая подводка газа из резины с оплеткой не слишком часто используется для подключения газовых плит.

Рис. 4 Поливинилхлоридные шланги

Армированные поливинилхлоридные

Являются аналогами резиновых с кордом — в середину поливинилхлоридной оболочки помещена армирующая сетка.

Визуально поливинилхлоридной шланг черный (желтый) внутри и сверху желтого цвета. Его отличительные особенности:

• Невысокая стоимость в сравнении с сильфонными аналогами.
• Эксплуатационный срок доходит до 15 лет.
• Более легкий вес и меньшие габариты в отличие от массивных резинотканевых рукавов.
• Средняя эластичность и гибкость, позволяющие подключать газовые приборы при относительно малых углах изгиба подводки.
• Рассчитан на давление, в 20 раз превосходящее напор в сети.
• Является диэлектриком и не нуждается при подключении в электроизоляторных переходниках.

Сильфонные шланги

Сифонными называют подводки из гофрированных нержавеющих труб, они используются в отоплении, водоснабжении и нередко с их помощью подводят газ к приборам. Отличительные особенности сильфонов:

• Стоят дороже других полимерных подводок.
• Имеют эстетичный внешний вид.
• Выдерживают давление до 6 атмосфер, превосходящее номинальное в 200 раз.
• Производитель дает на них гарантию не менее 10 лет, но теоретически они могут послужить все 30 лет.
• Способны выдержать температуру около 200 °С.
• Обладают способностью растягиваться, угол уклона и положение подводки можно зафиксировать в любом удобном положении.
• В качественных сильфонах резьбовой фитинг и гофра выполнены в виде цельнометаллического узла — это обеспечивает высокую надежность соединения.
• Их невозможно повредить острыми режущими предметами.
• Гибкая подводка газа из нержавейки проводит электрический ток, что создает опасность ее использования в газовых плитах, потребляющих электроэнергию. Поэтому при подключении сильфонов рекомендуется использовать диэлектрические изоляционные муфты. Это приводит к удорожанию комплектующих и усложнению монтажа.
• Сильфонная подводка для газа имеет и существенные недостатки — она более жесткая и не дает получать малые углы загибов.
• При ее использовании нередко происходит ситуация, когда во время движения или перемещения газопотребляющего прибора повреждается оболочка и сквозь нее проходит газ.
• Нередко сильфонную подводку помещают в полимерный шланг желтого цвета — это позволяет легче ухаживать за ее поверхностью.

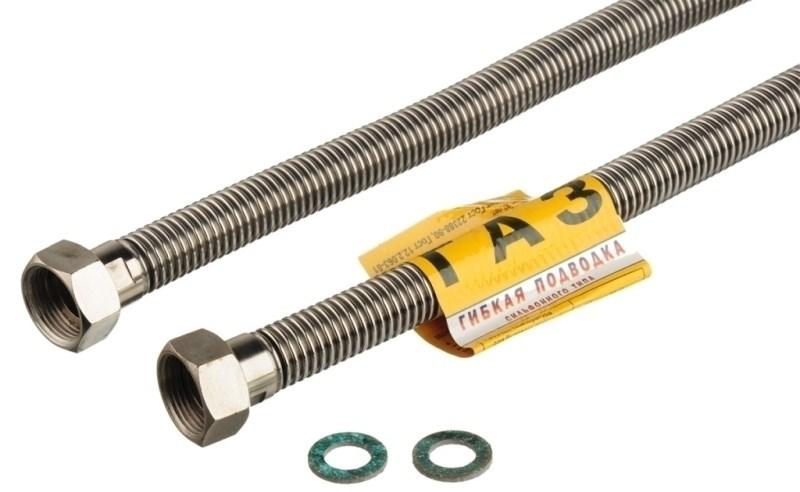

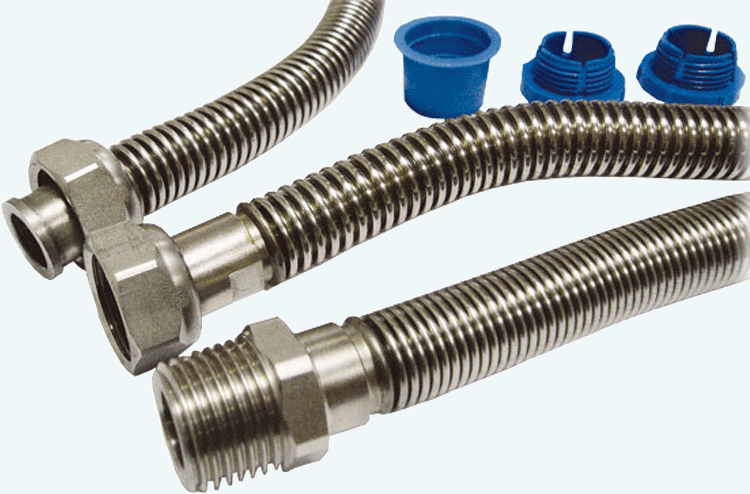

Рис. 5 Сильфонная подводка — разновидности

Гибкая подводка для газа — правила монтажа

Не рекомендуется проводить подключение газовой плиты самостоятельно. Газ взрывоопасен и малейшая утечка может привести к необратимой катастрофе. Мыльные растворы, которыми раньше и сейчас любители проверяют утечки, давно не актуальны.

У каждого газовщика, подключающего плиту к газопроводной магистрали, имеются высокочувствительные электронные газовые детекторы. Если все-таки нет возможности вызвать специалиста для подсоединения газопотребляющих приборов к магистрали и работы проводят своими руками, стоит соблюдать следующие правила:

• Для подключения газовых плит используются специальные гибкие подводки с желтой полосой. В резиновых и поливинилхлоридных изделиях обязательно должна присутствовать бирка с указанием фирмы-производителя и даты выпуска.
• Допустимая длина шланга не должна превышать 4 м. Если расстояние слишком велико, к основной магистрали приваривают металлический трубопровод нужной длины, к которому затем прикручивают подводку.
• Шланг должен быть цельным, не допускается его прокладка из двух состыкованных отрезков любых видов соединений.
• Приобретаемая гибкая подводка газа должна быть такой длины, чтобы располагаться в свободно висячем положении без натяжения.
• При установке плиты должен быть обеспечен свободный доступ к шлангу. Это необходимо для его визуального контроля на предмет возможных повреждений, растрескивания.
• Некоторых пользователей не устраивают внешний вид черных резиновых или желтых подводок, и они пытаются принять меры по изменению их цвета. Рукав ни в коем случае нельзя красить, допустимо лишь его оклеивание различными пленками.
• При монтаже металлических сильфонных подводок необходимо принимать меры по их электрической изоляции от плиты (подключение через диэлектрическую муфту). В противном случае блуждающие токи могут повредить гофрированную оболочку, что вызовет опасную утечку.

Рис. 6 Характеристики и размерные параметры сильфонных рукавов

Статья по теме:

Каким должно быть минимальное расстояние от розетки до газовой трубы. Полезная статья в которой говориться про правила размещения газовых труб и розеток, расстояния розеток и электрического кабеля от газовой трубы.

Рекомендации по выбору

Как отмечалось выше, для подключения плиты лучше вызвать специалиста-газовщика, а если работы проводит специализированная газовая служба, то у них в наличии есть свои надежные гибкие подводки (обычно резиновые армированные рукава), за качество которых они отвечают.

Даже если старая подводка пришла в негодность, в любое время можно вызвать газовщика для ее замены. Если хозяин все же решил самостоятельно приобрести газовый шланг, ему полезно соблюдать следующие рекомендации:

• Перед приобретением новомодной сильфонной подводки стоит очень хорошо подумать. Жесткий рукав не позволит делать малые радиусы изгиба — это надо учитывать тем, у кого плита расположена непосредственно под магистральной трубой с отсечным краном.
  Также придется принимать меры по изоляции сильфона от блуждающих токов, избегать частых перемещений газовой плиты, которые могут привести к излому гибкой подводки. К тому же за гофрированной поверхностью довольно сложно ухаживать.
• Сильфонная подводка рассчитана на стационарное положение плиты длительное время без каких-либо перемещений. Ее не следует подключать к сменным газовым баллонам из-за высокой вероятности излома оболочки.

Рис. 7 Схема подключения газовой плиты

• Не стоит использовать для подключения газовых приборов резиновые шланги в металлической оплетке. При повреждении внутренней резиновой трубки не удастся визуально отследить дефект.
• Перед приобретением шланга следует ознакомиться с выходными патрубками газопроводной трубы и плиты. Обычно все они имеют стандартный размер под выпускаемые рукава, на плиту чаще накручивается американка, а к газовой трубе подсоединяется штуцер с наружной резьбой.
• Длину рукава для газовой плиты подбирают таким образом, чтобы гибкая подводка газа свободно провисала, немного не доходя до пола.
• Стандартные размеры подсоединительных гаек рукавов — 1/2 дюйма, но встречаются резьбы и на 3/4 или 3/8 дюйма.
• Внутренний диаметр любого шланга не должен быть меньше 10 мм, его можно измерить или определить визуально.
• При покупке товаров китайского производства и от некоторых российских фирм стоит быть особенно внимательным к качеству их изготовления. Чтобы не совершить ошибку, полезно ознакомиться с отзывами из интернета на продукцию этих производителей.
• В некоторых плитах имеется прямой выход в стену или два отвода. В первом случае дополнительно приобретают угловой переходник, а во втором заглушку, которую ставят на свободный патрубок.
• Хотя на рынке появилось много шлангов китайского производства из поливинилхлорида и гофрированной нержавейки, по надежности традиционные резиновые шланги с кордом ни в чем им не уступают. Качественно выполненная недорогая резиновая подводка с армированием способна прослужить до 20 лет и незаменима в ситуациях, когда газопотребляющий прибор постоянно перемещают (газовая горелка).

Рис. 8 Стоимость газовых шлангов

Приобрести качественную и долговечно гибкую подводку не представляет каких-либо сложностей, всегда можно остановить свой выбор на надежных и проверенных временем резиновых рукавах с матерчатым кордом отечественного производства. При желании купить новомодный дешевый китайский товар, высока вероятность столкнуться его невысоким качеством, что может привести к утечкам и возникновению аварийных ситуаций.

Подводка гибкая «Конструкт» 1,5м для газа белая резиновая (вн.d-9мм) 1/2 (г/ш)

• эксклюзивный белый цвет нашей газовой подводки является наиболее востребованным потребителями, что продиктовано, в первую очередь, соображениями эстетики в бытовом применении,




• фитинги (накидные гайки и штуцеры) нашей подводки изготавливаются из цельных прутков стали методом токарной обработки, с последующим цинкованием, что гарантирует максимальную прочность при любых нагрузках (в отличие от конкурентных модификаций),




• каждая единица продукции уже находится в индивидуальной упаковке, что обеспечивает удобство, чистоту и сохранность газовой подводки при ее хранении, перевозке, продаже в торговых точках, либо поставках Вашим контрагентам,




• мы гарантируем наличие газовой подводки белого цвета на нашем складе в Санкт-Петербурге: мы, как обычно, ориентированы на Вашу потребность и готовы поддерживать складские запасы газовой подводки под потребности Вашей компании,




• мы делаем Вам лучшее ценовое предложение на нашем рынке – сравните и начните покупать: Вы привыкли покупать и продавать черные, непрезентабельные резиновые рукава – предложите своим покупателям наиболее эстетичный продукт по разумной цене и начните зарабатывать больше,




• покупая газовую подводку у нас, Вы уверены не только в качестве продукции, но и в надежности Вашего поставщика: ООО «ТД «АКТИВ компани» — разве может быть что-либо надежнее?

Белая резиновая подводка предназначена для подключения газовых плит, газовых варочных поверхностей, газовых духовых шкафов, газовых колонок к системе подающего газопровода в жилых квартирах, дачах, домах, а также на производственных и коммерческих площадях.

Резиновая газовая подводка является токонепроводящей и может использоваться для обеспечения электрической развязки газопровода и газового аппарата при отсутствии системы выравнивания потенциалов по ГОСТ Р50571.3, что гарантировано предотвращает какую-либо возможность возникновения электрической искры (электропробоя) и воспламенения в месте присоединения прибора к газопроводу.

Конструкция газовой подводки обеспечивает удобство присоединения газовой плиты к газопроводу при помощи накидных гаек с резьбой 1/2″ или соединительных муфт с соответствующими резьбами. Детали изготовлены из стали и имеют эффективную защиту от коррозии, покрытие — цинк.

Газовая резиновая подводка для газовых плит обладает следующими свойствами:

Параметр	Значение
Рабочее давление, МПа	1,0
Подводка для подключения газовых плит, D9	да
Подводка для подключения газовых колонок, D12 ГИГАНТ	да
Длина, м	0,5 — 8,0
Условный диаметр подключения, мм	15
Присоединительная резьба: внутренняя — наружная	да
Присоединительная резьба: внутренняя — внутренняя	да
Размер присоединительной резьбы (вн-нар), дюйм	1/2
Размер присоединительной резьбы (вн-вн), дюйм	1/2
Рабочая температура, °C	-10° . .. +80
Материал рукава	резина по ГОСТ 9356-75
Материал присоединительных фитингов	прокатная сталь с оцинковкой
Электрическое сопротивление при 1000В, МОм, более	5
Категория стойкости к горению согласно ГОСТ 28157-89	ПВ-0
Срок службы с момента установки, лет, не менее	12

Срок службы сильфонного газового шланга

Газовый котёл отопления подключается к основной магистрали с помощью гибкого рукава.

Выбор и монтаж шланга для котла – очень ответственное дело, ведь речь идёт о газе.

Результатом некорректного подключения к газопроводу может стать взрыв.

Для подводки бытового газа используют специально предназначенные для этого гибкие газовые шланги. Использование водопроводных рукавов для этой цели категорически запрещено.

Что такое газовый шланг для котлов и зачем он нужен?

Газовый рукав представляет собой гибкую трубку.

Выполнен он может быть из разных материалов, но вне зависимости от этого, маркируются обычно характерным жёлтым цветом.

Служит газовый рукав для присоединения котла или другого бытового прибора к газовой магистрали.

Раньше для этих целей применяли стальную трубу, но шланг гораздо более удобен и эстетичен.

Разновидности

В быту используется всего три вида газовых рукавов:

• Резинотканевый.
• Резиновый армированный.
• Сильфонный.

Они производятся из различных материалов, обладают разными техническими свойствами и сроками службы. У каждого из трёх видов газовых рукавов есть как плюсы, так и минусы. Выбор зависит от места установки и конкретного случая.

Резиновый

Резиновые рукава, армированные текстильной нитью – самые мягкие среди всех разновидностей шлангов. Они экономичны, просты в установке и уходе. Широкий выбор шлангов этого вида представлен в строительных магазинах. Можно с лёгкостью подобрать рукав нужной длины и диаметра.

Фото 1. Резиновый мягкий газовый шланг черного цвета, отличается экономичностью, простотой в подключении.

Резиновый шланг для газа в основном используется на дачах. Этот способ подводки газа наиболее доступный по цене и лёгкий в монтаже, но и самый небезопасный. Со временем резина растрескивается, что неизбежно ведёт к утечке газа, поэтому использование этого вида соединения допустимо только для газовых баллонов частного сектора.

Кроме того, этим шлангам недостаёт жёсткости и они чувствительны к перепадам температур. Такой вид рукавов рекомендуется заменять каждые два года, однако, на практике их используют намного дольше. Современные рукава с эластичными компонентами в составе могут служить до 5 лет.

Армированный

Гораздо чаще встречаются армированные резиновые шланги, которые похожи на рукава для подвода воды. Они оплетены стальными нитями снаружи. Внутри состоят из полимерного материала, хотя и называются резиновыми.

Армированные шланги также доступны по цене и просты в эксплуатации, но они запрещены в ряде стран Европы. Наши газовщики также не рекомендуют их использовать либо делать это с соблюдением ряда правил.

Фото 2. Два армированных шланга из полимерного материала, один покрыт сверху гофрированной сталью.

Находящийся внутри полимерный рукав разрушается так же, как и резиновый. К тому же сталь отлично проводит ток, поэтому необходимо использовать диэлектрические прокладки при монтаже. При эксплуатации трубок в оплётке из металла обязательно нужно перекрывать газовые краны, это продлит срок службы шлангов. Этот тип рукавов допустимо использовать при температуре до +50 градусов.

Сильфонного типа из нержавеющей стали

Это единственный разрешённый к применению в быту тип шланга для газа. Он представляет собой гофрированную плотную оплётку, устойчивую к воздействию высоких и низких температур, повышенного давления и к механической нагрузке. Существует однослойный и многослойный сильфон.

Производится он как из металлических, так и из неметаллических материалов. Оболочка создаёт повышенную безопасность, она предотвращает повреждения от большинства видов воздействий.

Фото 3. Сильфонный газовый рукав желтого цвета, выполнен из неметаллического материала, покрыт полимером.

Этот вид шлангов делается из нержавеющей стали. Продаются газовые рукава с изоляцией и без изоляции. Второй тип покрыт полимером, который не проводит электричество. Рекомендуется рукав с диаметром не менее 10 см для равномерной подачи газа. Сильфонные рукава на порядок лучше по качеству, чем остальные.

Справка! Наиболее надёжны образцы с полимерным покрытием, защищающим от воздействия окружающей среды. Эти газовые шланги служат до 30 лет, они безопаснее, но и дороже.

Преимущества сильфонных шлангов для газа:

Как правильно выбрать гибкую трубку на газу?

Газовый шланг безопаснее всего приобретать в специализированном магазине, где имеется сертификат соответствия государственного образца. Лучше всего остановить свой выбор на сильфонном типе рукава.

Важно! Остерегайтесь подделок ненадлежащего качества. На рынке высока вероятность покупки контрафактного товара. Это грозит тем, что рукав будет изготовлен из тонкой дешёвой резины, которая быстро выйдет из строя. Большинство подделок сможет отличить от оригинала только профессионал.

Для выявления подделки нужно внимательно изучить технические характеристики изделия, паспорт и сертификат соответствия. Не следует покупать товар по подозрительно заниженной цене.

Перед покупкой необходимо сделать замер, затем прибавить к длине 20%. Не следует приобретать газовый шланг с запасом. Стандартные размеры 1–2 м. В быту обычно используют диаметры 1/2 или 3/4 дюйма.

Рукав бывает с двумя типами креплений: с двумя накидными гайками с внутренней резьбой (мама-мама) или с гайкой на одном конце и штуцером на другой (мама-папа). Резьба подбирается в зависимости от выхода на приборе. Предпочтительнее остановить выбор на сварных конструкциях, а не на тех, где штуцер соединяется с гофрой клеем.

Установка

Надёжнее всего обратиться к профессионалу, который обеспечит корректное подключение и предоставит гарантию. Ведь каждый знает с детства, что с газом шутить опасно.

Неквалифицированное подключение к газопроводу может привести к несчастному случаю, последствия утечки бытового газа все видели в новостях.

Тем не менее современный газовый шланг позволяет самостоятельно подключить котёл к магистрали. Осуществить монтаж при соблюдении техники безопасности в состоянии любой взрослый человек.

В работе необходимо придерживаться следующих правил:

• Длина подводки подбирается с учётом расстояния, на которое оборудование, вероятно, будет передвигаться.
• Систему располагают в доступном для ревизии месте.
• На приборе не должно быть других подключений.
• Изделие нельзя окрашивать во избежание растрескивания материала.
• Размеры газовых шлангов должны соответствовать нормативам ГОСТа.
• Не перекручивать, не изгибать и не натягивать рукав.
• Не паять и не сваривать соединение.
• Производить замену шланга на новый в соответствии с рекомендацией производителя.

Подключение к газопроводу

Для монтажа газового шланга к стояку понадобится разводной ключ, отвёртка, уплотнитель, кисть и мыльный раствор.

Сначала необходимо подготовить помещение и перекрыть подачу газа в сети. Затем котёл устанавливают на место монтажа и тщательно выравнивают.

В каждой квартире есть газовый стояк, у которого имеются ответвления с кранами на концах, это называется отпуском.

На штуцер шланга накладывают уплотнитель и закручивают его в кран на отпуске. Если диаметры не совпадают, то нужен переходник, который также уплотняют. Рукав подсоединяется к котлу.

Затем систему тестируют на герметичность. Для этого с помощью кисти на места соединений наносится мыльный раствор и слегка откручивается вентиль. Если соединение негерметичное, то раствор начнёт пузыриться, в обратном случае ничего не произойдёт. При обнаружении утечки необходимо перекрыть газ и проверить намотку уплотнителя.

В последнюю очередь оборудование проверяется на работоспособность, подаётся газ.

Внимание! При наличии каких-либо сомнений лучшим решением будет обратиться к специалистам. Мастер подключит газ безопасно, надёжно и с соблюдением всех предписаний, а также даст гарантию на корректную работу системы в течение многих лет.

Полезное видео

В видео рассказывается, какой недостаток есть у сильфонного шланга, из-за которого могут произойти серьезные последствия.

Почему лучше обратиться за помощью к специалистам

Только газоснабжающая организация имеет право устанавливать газовое оборудование. Будет лучше, если мастер осмотрит всю систему отопления и выявит недочёты сразу же, чем это приведёт к неполадкам в будущем.

Газовое отопление является опасным оборудованием, поэтому консультация квалифицированного специалиста – обязательная мера. Халатность в вопросах, связанных с газом, может привести к трагедии!

Ответственным моментом в эксплуатации газового оборудования является его подключение. Поэтому стоит серьезно подходить не только к самому процессу подключения, но и к выбору газовых шлангов, позволяющих осуществить это на практике. При этом надо иметь в виду, что в данном случае необходимо применять специальные подводки, известные как сильфонные шланги.

Что такое сильфонные шланги?

Что из себя представляет сам сильфон можно почитать подробно в Википедии. Для подключения газового оборудования используются гибкие рукава, которыми и являются сильфонные шланги, обеспечивающие герметичность соединения. С точки зрения конструкции этих подводок, можно охарактеризовать шланги сильфонного типа следующим образом:

1. Простой – шланг в виде гофрированного рукава.
2. Продвинутый – шланг, дополненный металлической защитой на основе из нержавеющей стали.
3. Полимерный – шланг с покрытием из полимеров.
4. Сверхнадежный – шланг, имеющий в своем составе термозащитные клапаны, суть работы которых сводится к обеспечению безопасности при достижении критических температур, что обусловливается перекрытием газа.

Что касается конкретного использования сильфонных газовых шлангов, то они находят свое применение при подключении практически любого вида газового оборудования: мобильного и установленного стационарно.

Как выбрать «правильные» сильфонные шланги?

Сильфонные шланги являются качественными изделиями, если вы, конечно, не приобретаете дешевую продукцию этого типа из Китая. В то же время их покупка сопряжена с некоторой проблематичностью выбора, что связано с наличием на рынке газовых подводок различных типов. Велика разновидность таких элементов, поэтому необходимо учитывать некоторые важные моменты при выборе сильфонных шлангов:

1. Материал. Желательно приобретать газовые подводки, сделанные из одного материала со штуцерами, что обеспечивает более продолжительный срок службы изделия в плане сохранения его прочности.
2. Соединение. В зависимости от типа соединения снижается или увеличивается срок эксплуатации гибкого шланга для газа. Если соединение штуцера с гофром произведено с помощью клея, то это не может способствовать его долговечности. Поэтому стоит обращать внимание на те газовые шланги, в которых такие соединения являются цельными или сварными.
3. Температура. Благоприятный диапазон температур для использования сильфонной подводки составляет от -55 °C до +255 °C.
4. Давление. Сильфонный шланг для газовой плиты изготовлен из материала, обеспечивающего сохранение рабочих характеристик данной подводки при давлении до 6 атмосфер. При этом существующие нормы СНИП определяют, что максимальный уровень давления в системах газоснабжения не должен превышать показателя 0,03 атмосферы. Это позволяет говорить о том, что рассматриваемые нами тип газовой подводки имеет существенный запас прочности.
5. Растяжение. Допускается растяжение сильфонного рукава в 2 раза против изначальной длины изделия, но это теория, а в реальности все выглядит несколько иначе. Газовый шланг нельзя растягивать больше половины его длины, так как это может негативно сказаться на его жесткости.
6. Сертификация. Ориентированные на работу со взрывоопасными веществами устройства должны в обязательном порядке проходить испытания на соответствие требованиям безопасности, что предполагает получение сертификатов качества. Газовая подводка любого вида попадает в разряд таких устройств, поэтому она также подлежит обязательной сертификации.

Производители

EMIFLEX S.p.a. – компания из Италии, занимающая лидирующие позиции в Европе по производству газовой подводки. Сильфонные шланги этого производителя сертифицированы в России такой организацией, как Ростест. Также имеется соответствующее разрешение на данную продукцию со стороны Госгортехнадзора РФ. Технические характеристики сильфонной подводки под брендом EMIFLEX следующие:

• в качестве рабочей среды допускается использование природного и сжиженного газа;
• в соответствии с документацией производителя максимальный уровень рабочего давления может составлять 7 атмосфер;
• рабочая температура использования подводки от -20 °C до +100 °C;
• металлический рукав имеет толщину 0,21 мм;
• характеристики исходного состояния шланга и при его растяжении определяются таким соотношениями, как 0,5–1,0 м, 0,75–1,5 м, 1,0–2,0 м;
• размеры в месте соединения – 1/2″, 3/4″, 1″.

Существующие в Европе нормы ограничивают длину газовой подводки двумя метрами, а для производства металлического рукава предусмотрено использование лишь нержавейки марки AISI 316 L.

Еще одним популярным производителем из Италии является компания IDROSAPIENS S.r.I. Ее продукция сертифицирована в РФ, и она полностью отвечает нормам EN 14800 (Европа), устанавливаемым в отношении газовых сильфонов. Газовая подводка IDROSAPIENS рассчитана на срок службы до 15 лет, который не является окончательным, так как дальнейшая эксплуатация сильфона вполне возможна, что связано с техническим состоянием изделия на момент окончания его эксплуатационного периода по гарантии.

Если вас интересуют бюджетные модели сильфонных шлангов, то стоит обратиться к продукции из Беларуси, сертифицированной в РФ, которая выпускается компанией ZURFLEX. Качество изделий этого бренда вполне соотносится с итальянской продукцией подобного типа, но их можно купить гораздо дешевле.

Контрафакт

Если изделие популярно, то оно обычно подделывается, а местом производства контрафакта преимущественно выступает Китай. Сильфонные шланги в данном случае не являются исключением.

При этом стоит разделить китайские шланги для газового оборудования на две категории. В первую попадает та продукция, которая официально производится в Китае по заказу компаний из Европы, заинтересованных в снижение себестоимости своего товара. Здесь с качеством все нормально.

В то же время существует вторая категория газовой подводки, выпускаемой пиратским способом, что катастрофически сказывается на ее качестве. Контрафакт низкого качества снижает уровень безопасности, так как его использование может привести к утечке газа. Также не исключена возможность наличия в этой продукции вредных химических или радиоактивных веществ.

Если раньше мерилом качества выступала цена, то сейчас все изменилось. Оригинал и фальсификат вполне могут стоить одинаково, поэтому надо проявлять особую внимательность при покупке газовой подводки. Проводите визуальный осмотр изделия и требуйте сертификаты хотя бы в виде их ксерокопий. Если будет отказано в предоставлении этих документов, то не рискуйте покупать сильфонные шланги у этого продавца.

Установили газовую плиту подсоединили шлангом.

Какой срок эксплуатации газового шланга, от чего зависит его (газового шланга) срок эксплуатации.

Есть несколько видов шланга и у каждого свой срок годности (эксплуатации) всё зависит от того, какой шланг вы приобрели и обязательно смотрите на технические характеристики, лучше всего на шланг при установке вешать ярлык с указанием даты ввода и даты окончания, так как есть шланги, которые можно эксплуатировать десятилетия.

1 Шланг резиновый гибкий

Если он не армированный, тогда срок его работы колеблется по данным изготовителя 2-3 года, после этого срока возможно осмотреть шланг и продлить срок, но не на долго. Такие шланги уже ставить нельзя по ГОСТам новым.

2 Шланг армированный (старый вариант арматура в резине)

Эти шланги имеют более длительный срок, до 5 лет.

3 Шланг армированный (новый вариант арматура сверху)

На рынке не так давно появились армированные шланги, срок их служды за счёт введения новых высокопрочных материалов в производство, вырос до 10 лет.

4 Шланг сильфонный

Это современные шланги, существуют 3-х видов (простой, металлический из нержавейки, с полимерным покрытием) все эти виды шлангов имеют сроки эксплуатации от 15 до 30 лет (смотрите индивидуально)

Стоит также заметить, что сроки эксплуатации газовой плиты 20 лет, столько же должен и шлан выдерживать, при замене плиты надо менять и шланг.

Сразу же хочу отметить, замену (это если придерживаться правил) газового шланга должны осуществлять специалисты с лицензией на этот вид деятельности (ремонт и обслуживание газового оборудования).

Эти же специалисты периодически проверяют и работоспособность оборудования (газовой плиты в этом случае) и целостность газовых шлангов.

Плюс ко всему видов газовых шлангов довольно много, срок эксплуатации у них разный.

Самый простой шланг, это обычный резиновый шланг газовый, срок его эксплуатации в лучшем случае 5 лет, но как показывает практика лучше его менять раз в 3-4 года.

Есть резино-тканевые газовые шланги, срок эксплуатации 6-8 лет.

Есть резиновые шланги в металлической оплётке, срок эксплуатации 10 лет и более.

Самые долговечные (правда и самые дорогие) это вот такие

Но обычно их используют лет 20 и далее замена.

Важно учитывать и в каких условиях эксплуатировался шланг, условия эксплуатации могут снизить срок службы шланга.

Правильный монтаж, правильно выбранная длина шланга (он не должен монтироваться «в натяг») и это влияет на срок эксплуатации, как и качество самого шлага (производители разные).

Все выше перечисленные сроки эксплуатации считаются на от времени покупки шланга, а от времени его установки (от дня установки).

А из личного опыта могу добавить, газовщики рекомендовали мне заменить сильфонный шланг которой был в эксплуатации менее 8 лет, то есть качество шланга на первом месте, а не только его тип.

Производитель резиновых шлангов для газа, в оплётке из металла или с полимерной защитой, указывают срок гарантированной службы не менее 12 месяцев.

То есть производитель намекает, что через 12 месяцев шланг нужно менять.

Так ли это. я лично столкнулся с проблемой.

Шлангами подключены печка, котёл и газовая колонка.

На печке шланг служит уже более 10 лет, на котле примерно 5, но менял я его из-за того, что потребовали газовщики, якобы он не лицензированный и использовать его нельзя, купил сифлоновый (из нержавейки с копией сертификата).

Так вот, а вот на колонке стоял обычный чёрный шланг высокого давления, я даже бирку не снимал, чтоб газовщики не придерались что он годен для газа.

На бире было написано «подводка для газа бытового» то есть это не какая не самоделка и не моя прихоть, но примерно через пару лет, при выключенной колонке я стал замечать запах газа.

Естественно я промылил всё что только можно, но вонял шланг, просто весь шланг вонял газом, он как бы минимально пропитывался через резину.

Я заменил его на точно такой же, так как металлические рукава стоили тогда дорого (только появились в продаже) купил аналогичный.

Через полтора года, опять вонь, я плюнул снял его и поставил сертифицированный металлический рукав, срок службы которого в сертификате указан не менее 20 лет без условий механических повреждений, у него только гарантия 3 года. вот такая история.

Получается обычные шланги служат примерно год полтора, с оплёткой примерно 3-5, а вот такие металл-рукава гораздо дольше.

Взрыв газа из гибкого газопровода CSST — опасность

Гибкий газопровод | Вот гибкая газовая магистраль. Это два коротких отрезка гибких газопроводов из нержавеющей стали или CSST. Вы можете практически завязать его узлом, он такой гибкий. Если у вас много труб, это может быть подходящим вариантом. Но прежде чем вы решите, поймите, что из-за молнии существует опасность пожара и взрыва! Продолжай читать! © 2021 Тим Картер

«Гибкий газопровод изготовлен из тонкостенной нержавеющей стали. Она не долговечна, как традиционная труба из черного чугуна. Молния вызвала много пожаров в домах, в которых есть гибкие газовые магистрали ».

Исправлено в январе 2021 г.

Гибкая газовая линия СОВЕТЫ

УВАЖАЕМЫЙ ТИМ: Линии природного газа, которые устанавливаются в нашем новом доме, не являются тяжелыми черными железными трубами. Это новая гибкая система трубопроводов из нержавеющей стали, которая прокладывается как электрический провод.

Что это за материал? Безопасно ли использовать? Есть ли преимущества в использовании этой трубы?

Можно ли разрезать трубу в будущем для установки дополнительного газового прибора? Есть ли другой альтернативный материал для газовых трубопроводов? Бетси Ф., Augusta, GA

Ссылки по теме

Видео о простом нарезании резьбы в трубах из черного железа

Состав для нарезки резьбы для надежной герметизации черного железа — Отличное видео

Определение размеров газовых линий — Тим Картер может нарисовать план газопровода

Бесплатно и быстро Ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые устанавливают газовые линии.

ДОРОГАЯ БЕТСИ: Поздравляем! Теперь вы являетесь счастливым обладателем замечательной гофрированной трубки из нержавеющей стали (CSST).Этот материал был одобрен для использования в жилых помещениях в 1988 году Национальным кодексом по топливному газу.

Безопасны ли гибкие газопроводы?

Гибкая газовая линия — это оригинальный метод подачи природного газа в камины, печи, варочные панели, сушилки для одежды и любые другие газовые приборы. Практически все государственные и местные законодательные органы разрешают его использование, и многие подрядчики наконец принимают его.

У меня есть эта гибкая газовая линия в моем собственном доме в центре Нью-Гэмпшира, и я никогда не беспокоюсь об этом.Некоторые сантехники скажут вам, что установить этот новый трубопровод CSST быстрее и дешевле. Однако здесь, в центре Нью-Гэмпшира, не бывает частых гроз.

Я был мастером-сантехником и, если у меня был выбор, я бы установил черную железную трубу с традиционной резьбой. Подробнее об этом чуть позже.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников на установку гибких газовых линий в вашем доме.

CSST Video

Посмотрите это видео, чтобы увидеть, как устанавливается труба CSST.

Когда была представлена ​​гибкая газовая линия CSST?

Я помню, когда этот материал был впервые представлен в 1989 году. Многие из моих коллег-подрядчиков, которые устанавливали газовые линии, считали это небезопасным. Некоторые из их аргументов никогда не имели для меня смысла.

Все время, пока я работаю в сфере жилищного строительства, мы всегда использовали аналогичные латунные соединительные трубки для бытовых приборов при подаче газа на сушилку для одежды, варочную панель или газовую плиту.

Сотни тысяч домов уже эксплуатируют эти гофрированные разъемы для бытовой техники.Они хорошо зарекомендовали себя много лет.

Почему вы боялись CSST?

CSST боялся из-за тонкости трубы. Есть много случаев, когда дома были разрушены в результате газовых пожаров из-за разрыва трубы CSST в результате удара молнии.

Труба в стенах действует как внутренний громоотвод. Крайне важно следовать всем инструкциям, предоставленным производителями CSST, и ЗАКЛЮЧАТЬ трубки электрически.

Неправильные винты или гвозди, используемые для крепления шкафов, отделки, картин и т. Д.может проткнуть эту трубу. Этого никогда не случится с куском традиционной черной железной трубы.

Только прямое попадание горячей молнии пробьет дыру в традиционной черной железной трубе.

Опасности CSST-видео

Посмотрите это видео, чтобы узнать, что вы думаете об опасностях материала.

У вас дома есть CSST, Тим?

В нынешнем доме, в котором я живу здесь, в центре Нью-Гэмпшира, эти гибкие газовые линии были проложены в 2001 году. У меня не было никаких проблем с ними, и мне даже пришлось сделать ремонт кухни там, где я расширил существующую линию.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые устанавливают газовые линии.

Каковы преимущества CSST?

CSST имеет много преимуществ. Возможно, самый большой из них — это экономия рабочей силы. На нарезку традиционной трубы из черного железа и нарезку резьбы уходит много времени.

Я знаю, что установил тысячи погонных футов тяжелого материала. Как вы сказали, новый CSST устанавливается как электрический провод.

Вы просто протягиваете материал между двумя точками и разрезаете его до нужной длины с помощью простых труборез.

Насколько интенсивны трудозатраты на газовую трубу из черного чугуна?

Труба из черного чугуна очень трудозатратна. Типичная установка черной железной трубы требует, чтобы профессионал точно измерил, отрезал и нарезал резьбу на отдельных кусках трубы. Все эти шаги отнимают очень много времени.

Важно понимать, что нужно думать об общей безопасности. Потратить сотни долларов на черную железную трубу, возможно, стоит потратить в долгосрочной перспективе, если у вас в доме пожар.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ ПРЕДЛОЖЕНИЯ от сантехников на установку гибких газовых линий.

Создает ли CSST меньше мест утечки?

Используя CSST, вы можете минимизировать потенциальные утечки газа. Типичная установка для труб из черного чугуна состоит из множества 90-градусных, тройников и соединительных фитингов.

Эти фитинги используются каждый раз, когда вы меняете направление или соединяете два отрезка прямой трубы вместе. Каждая из литых арматуры может быть источником утечки.

Более того, резьбовые соединения с обеих сторон фитинга также могут быть потенциальными точками утечки. Поскольку CSST движется по изгибам и препятствиям как одна сплошная трубка, у вас есть фитинги только на каждом конце линии.Если у вас есть утечка, эти фитинги почти всегда легко доступны для регулировки.

Подходит ли CSST для самостоятельной работы?

CSST не удобен для установщика DIY. Это не совсем то, что нужно делать самому. Многие производители этого материала требуют от профессиональных установщиков прохождения короткого курса обучения, который знакомит их с небольшими нюансами этой уникальной системы газопровода.

Какие существуют варианты установки двух газовых линий?

Это традиционные трубы из черного чугуна, которые я установил в 1987 году.Каждый конец отрезка трубы должен иметь резьбу. Это грязная и тяжелая работа, но я должен признать, что мне это нравится. Труба чрезвычайно прочная, и удары молнии редко вызывают пожар в доме с черной железной трубой. © 20187 Тим Картер

Легко ли установить дополнительные газовые линии?

Добавление дополнительных газовых линий в будущем не проблема, если вы планируете такую ​​возможность во время первоначальной установки. Системы CSST могут быть установлены одним из двух способов:

Последовательная установка напоминает традиционные трубы из черного чугуна.Магистральная труба CSST большего диаметра подает газ в меньшие ответвления, которые питают каждое устройство. Часто это самая простая система для адаптации в будущем.

Что такое метод коллектора CSST?

Параллельная система коллектора CSST имитирует электрическую панель. Все газовые линии, питающие каждое устройство, начинаются с центральной распределительной точки или коллектора . Чтобы добавить линию в будущем, вам понадобится дополнительный газовый порт на коллекторе внутри панели.

Могу ли я использовать мягкую медь для газопроводов?

Да, вы можете использовать одобренную мягкую медь для работы на газопроводах.

Если у вас нет трубки CSST и вы не можете работать с черной железной трубой, подумайте об использовании мягкой меди. Он предлагает все те же преимущества систем CSST.

Мягкая медь одобрена для внутренней прокладки газопровода во многих городах. Вы не паяете его, как водопровод.

Как сделать соединения из мягкой меди?

Соединения выполняются с помощью обычных фитингов с развальцовкой, которые затягиваются стандартными гаечными ключами. Единственный специализированный инструмент, который вам нужен, — это развальцовка, подходящая к размеру трубы, с которой вы работаете.

Если вы используете медь для газопроводов в своем доме, обязательно покрасьте их в желтый цвет и пометьте их красной надписью «GAS LINE», чтобы будущий воин выходного дня не принял их за водопровод!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые устанавливают газовые линии.

Примечания автора:

Если у вас есть КАКИЕ-ЛИБО СОМНЕНИЯ по поводу гибких газовых линий или CSST, посетите местную пожарную часть и поговорите с дежурным руководителем группы. Посетите НЕСКОЛЬКО пожарных частей, чтобы узнать разные мнения.

По поводу вашей статьи о системах CSST, устанавливаемых в новых домах. Если хотите, прочтите статью, опубликованную в апреле 2003 года в Dallas News , о запрете этой установки в городе Фриско, округ Коллин, штат Техас. Удары молнии вызвали многочисленные пожары в жилых домах в результате отказа CSST. Хотя производитель заявляет, что он полностью безопасен, фактически безопаснее, чем черная трубка с ребрами, у нее есть некоторые серьезные проблемы. Я видел три пожара в нашем собственном сообществе в результате сбоя CSST. Изготовитель не несет ответственности за неправильную установку и не предоставляет подробных сведений о серьезном или катастрофическом отказе, если это произойдет. Я только что увидел вашу статью и подумал, что оставлю отзыв. Если у вас есть вопросы по упомянутой мной статье, вы можете связаться с Dallas News. Спасибо за уделенное время.

Максвелл Дж. Бруннер
Лейтенант
Пожарная служба Menomonee Falls
Электронная почта — [электронная почта защищена]

Я ответил на это очень интересное письмо, высказав несколько собственных мыслей.Мое первое подозрение могло заключаться в том, что трубка действует как своего рода громоотвод. Тонкие стенки CSST могут показаться не такими сильными, как черное железо. Черное железо настолько толще, что может лучше переносить удар молнии.

Я предлагаю вам поискать статью в Dallas News , если вам нужны более подробные сведения.

Столбец 296

Возможные риски наличия гибких газопроводов

Гофрированная трубка из нержавеющей стали или CSST — это гибкая желтая труба, используемая для снабжения природным газом и пропаном многих домов и предприятий. Если вы живете или работаете в здании, построенном между 1990 и 2006 годами, или если в этот период в вашем здании проводились работы на газопроводах, имейте в виду возможные опасности, связанные с CSST. Получите образование прямо сейчас, чтобы обеспечить защиту своего дома или здания.

Трубы CSST, возможно, не были установлены в соответствии с требованиями текущего кода модели

Около 500 000 новых домов в Соединенных Штатах ежегодно устанавливают CSST. Но поскольку правила, регулирующие соединение и заземление труб, не были приняты до 2006 года, будет разумно поручить проверку вашей трубопроводной системы лицензированному электрику.

Правильное соединение и заземление системы газопровода CSST имеет решающее значение

Прямое соединение лучше обеспечивает электрическую целостность и проводимость через металлические трубы, а заземление может направить любой удар молнии в землю. Системы CSST, установленные до соблюдения правил подключения / заземления, восприимчивы к ударам молнии, которые могут вызвать поражение электрическим током.

Прямое соединение с вашей системой природного газа снижает вероятность поражения электрическим током, а также утечки природного газа или возгорания.

Трубы CSST могут быть повреждены молнией

Удар молнии в систему газопровода CSST может быть чрезвычайно опасным. Удар по зданию или рядом с ним может пройти через систему трубопроводов конструкции и вызвать разрушительный скачок напряжения, который может вызвать утечку газа или пожар.

Посмотрите это видео, чтобы узнать больше о безопасности и рисках CSST.

Обратитесь к квалифицированному электрику для проверки вашей системы CSST. Если ваша система не соответствует требованиям, профессионал может помочь вам принять меры по защите вашего дома или бизнеса.

Узнайте больше о том, как защитить свой дом с помощью общенационального страхования домовладельцев.

Стандартный график ожидаемой продолжительности жизни для домов

Столешницы из натурального камня, которые дешевле, чем были всего несколько лет назад, становятся все более популярными, и можно ожидать, что они прослужат всю жизнь. Однако столешницы из искусственного мрамора имеют более короткую продолжительность жизни.

Палубы подвергаются воздействию широкого диапазона условий в различных климатических условиях, от ветра и града в некоторых районах до относительно постоянной сухой погоды в других. Крепежные детали см. В разделе «КРЕПЕЖИ И СТАЛЬ».

Наружные двери из стекловолокна, стали и дерева служат столько же, сколько и дом, в то время как двери из винила и ширмы имеют меньший срок службы.Прокладки / уплотнители наружных дверей, возможно, придется заменять каждые 5-8 лет.

Ожидается, что медная проводка, медный алюминий и неизолированная медная проводка прослужат весь срок службы, в то время как электрические аксессуары и элементы управления освещением, такие как диммерные переключатели, могут нуждаться в замене через 10 лет. GFCI могут прослужить 30 лет, но намного меньше, если срабатывать регулярно.

Помните, что неисправные, поврежденные или перегруженные электрические цепи или оборудование являются основной причиной пожаров в доме, поэтому их следует регулярно проверять и ремонтировать или обновлять по мере необходимости.

Фермы пола и крыши, а также клееный брус являются прочными домашними компонентами, а техническая отделка может прослужить 30 лет.

Производители крепежа не указывают срок службы своей продукции, потому что они слишком сильно различаются в зависимости от места установки крепежа в доме, материалов, в которых они установлены, а также местного климата и окружающей среды.Однако инспекторы могут использовать приведенные ниже инструкции, чтобы выносить обоснованные суждения о проверяемых материалах.

Срок службы напольного покрытия зависит от ухода и количества пешеходов, которые выдерживает пол.

Бетонные и блочные фундаменты и фундаменты прослужат всю жизнь при условии, что они были построены должным образом. Гидроизоляция с битумным покрытием держится 10 лет, но при растрескивании сразу же повреждается.

Каркасные и конструкционные системы имеют увеличенный срок службы; Монолитные бетонные системы, дома с деревянным каркасом и конструкционные изолированные панели прослужат всю жизнь.

Качество и частота использования повлияют на долговечность гаражных ворот и открывателей.

Системы бытовой техники имеют разную продолжительность жизни и, возможно, нуждаются в обновлении в связи с развитием технологий.

* Батареи следует менять не реже одного раза в год.

Термостаты могут прослужить 35 лет, но их обычно заменяют до того, как они выйдут из строя из-за технологических усовершенствований.

До тех пор, пока они не будут проколоты, порезаны или сожжены, будут храниться в сухом и защищенном от УФ-излучения месте, изоляционные материалы из целлюлозы, стекловолокна и пенопласта прослужат вам всю жизнь.Это верно независимо от того, были ли они установлены в виде сыпучих материалов, обертки для дома или ватных или рулонных материалов.

Каменная кладка — один из самых прочных предметов домашнего обихода.Камины, дымоходы и облицовка из кирпича могут прослужить вам всю жизнь.

Изготовленные на заказ столярные изделия и детали лестниц служат в течение всего срока службы и обычно обновляются только по эстетическим соображениям.

Срок службы любого изделия из дерева сильно зависит от проникновения влаги.

Качество сантехники сильно разнится.Минеральное содержание воды может сократить срок службы водонагревателей и засорить насадки для душа. Кроме того, некоторые виды отделки могут потребовать специального ухода с использованием одобренных производителями чистящих средств, чтобы продлить ожидаемый срок службы.

У радоновых систем есть только одна движущаяся часть: радоновый вентилятор.

Срок службы крыши зависит от местных погодных условий, конструкции и конструкции, качества материалов и надлежащего ухода.Жаркий климат резко сокращает срок службы битумной черепицы. Крыши в районах с суровыми погодными условиями, такими как град, торнадо и / или ураганы, также могут иметь более короткий срок службы, чем обычно, или могут иметь отдельные повреждения, требующие ремонта для обеспечения срока службы окружающих кровельных материалов.

Материалы наружной облицовки обычно служат в течение всего срока службы.Некоторые внешние компоненты могут потребовать защиты с помощью соответствующих красок или герметиков, а также регулярного технического обслуживания. Кроме того, хотя исправная и неповрежденная миграция может длиться долгое время, именно их соединения имеют тенденцию выходить из строя, поэтому настоятельно рекомендуется сезонный осмотр и техническое обслуживание.

Продолжительность жизни строительных и ландшафтных элементов резко различается.

Плавательные бассейны состоят из множества систем и компонентов с разной продолжительностью жизни.

Ожидается, что алюминиевые окна прослужат от 15 до 20 лет, а деревянные окна — почти 30 лет.

Примечание. Ожидаемый срок службы зависит от использования, погодных условий, установки, технического обслуживания и качества материалов.Этот список следует использовать только как общее руководство, а не как гарантию или гарантию в отношении производительности или ожидаемого срока службы любого устройства, продукта, системы или компонента.

Факты о CSST

Часто задаваемые вопросы о CSST

ОБЩИЕ ВОПРОСЫ

Что такое газовые трубопроводы CSST?
Какова история CSST?
Может ли удар молнии повредить CSST?
Был ли кто-нибудь ранен в результате пожара, вызванного поражением CSST молнией?
Сколько домов используют CSST?

ВОПРОСЫ ПОТРЕБИТЕЛЯ

Какова вероятность удара молнии в мой дом?
Безопасны ли трубы CSST для использования в моем доме?
Где в моем доме находится трубопровод CSST?
Что мне делать, если у меня дома есть трубопровод CSST?

ВОПРОСЫ ПОДРЯДЧИКА

Каковы преимущества использования гибких газовых трубопроводов CSST?
Почему важно склеивать трубопроводы из CSST?
Кому рекомендуется выполнять эту работу?
Какая информация понадобится электрику?

КОД ВОПРОСЫ

Каков текущий код состояния трубопровода CSST?
Какой статус одобрения у черной железной трубы?
Одинаковы ли коды для газопровода по всей стране?
Требуется ли прямое соединение в газовых и электрических нормах?

ОБЩИЕ ВОПРОСЫ

Что такое газопровод CSST?

Исторически жесткие трубопроводы использовались для прокладки газа в зданиях для снабжения печей, водонагревателей и других газовых приборов.В некоторых случаях для этого соединения используется жесткая черная железная труба. Но из-за землетрясений и других стихийных бедствий, приводящих к разрыву жестких труб, в 1980-х годах японцы разработали более надежную гибкую систему трубопроводов. Впоследствии конструкция гибкой трубы была разработана для Соединенных Штатов Американской газовой ассоциацией и ее исследовательским подразделением — Институтом газовых исследований. В 1991 году Американский национальный институт стандартов (ANSI) опубликовал стандарт ANSI LC 1, и продукты, основанные на этом стандарте, называются гофрированными трубками из нержавеющей стали (CSST).

CSST — это гибкие гофрированные трубки из нержавеющей стали, используемые для подачи природного газа и пропана в жилые, коммерческие и промышленные здания. Его не следует путать с соединителями для бытовых приборов, аналогичными гибкими трубопроводами, которые напрямую подключаются к подвижным приборам, таким как плиты или сушилки, от стены или пола. Трубопровод CSST — это высокопрочная трубопроводная система, которую можно проложить под балками подвала, через них и рядом с ними, внутри полости внутренней стены или через чердачные пространства.Он также имеет фитинги, которые легко собираются стандартными ручными инструментами и обеспечивают герметичное уплотнение.

Какова история CSST?

CSST был разработан — сначала в Японии, а затем в Соединенных Штатах — газовой промышленностью, чтобы обеспечить лучшую и безопасную систему распределения газа. За последние 20 лет в Соединенных Штатах было изготовлено и установлено более 1 миллиарда футов CSST, и за это время CSST установила выдающиеся показатели безопасности.

Может ли удар молнии повредить CSST?

Все системы здания могут быть повреждены молнией, включая конструкцию, электрическую систему, электронику и средства связи, а также все компоненты газопровода.Прямые удары очень разрушительны, и мало что можно сделать для защиты здания от этих событий, если не установлена ​​система молниезащиты. Непрямые удары молнии менее серьезны, вызывают возбуждение электрических и механических систем и могут повредить системы и содержимое здания, включая электронику. Различия в электрическом потенциале между металлическими системами могут привести к возникновению дуги между двумя материалами. Такое искрение может повредить трубопровод и вызвать утечки различными способами.Производители CSST предоставляют специальные инструкции по установке для защиты трубы от повреждения из-за электрической дуги, и она безопасна при установке в соответствии с этими инструкциями и требованиями норм.

Был ли кто-нибудь ранен в результате пожара, вызванного повреждением CSST молнией?

Нет. Погибших или травм из-за трубопровода CSST не было.

Сколько домов используют CSST?

В США за последние два десятилетия CSST была установлена ​​почти в пяти миллионах домов.Более 1 миллиарда футов — достаточно, чтобы облететь Землю пять раз — было установлено в жилых, коммерческих и промышленных зданиях в Соединенных Штатах.

Вернуться к началу

ВОПРОСЫ ПОТРЕБИТЕЛЕЙ

Какова вероятность удара молнии в мой дом?

Поведение молнии на 100% случайное и непредсказуемое. В любой местности могут возникнуть молнии в любое время, если преобладают определенные погодные условия. Однако в штатах, расположенных вдоль Мексиканского залива и реки Миссисипи, риск возникновения молний выше, чем в остальной части страны.(См. Карту). В целом, ежегодно в жилых домах Соединенных Штатов в среднем происходит около 4300 возгораний молний, ​​поэтому вероятность возгорания молнии очень мала. Однако плотность молний варьируется в зависимости от страны, и на ваши шансы могут повлиять другие факторы. Например, в дом на высоком холме без ближайших деревьев вероятность удара молнии и возгорания выше.

Лучшая защита — распознавать (осознавать) небезопасную ситуацию и принимать соответствующие меры безопасности.По данным Национального института молниезащиты, в каждой части страны наблюдается разная частота ударов молний, ​​известная как «интенсивность вспышки».

Безопасно ли использование труб CSST в моем доме?

CSST безопасен. CSST должен устанавливаться квалифицированным специалистом в соответствии с инструкциями производителя по проектированию и установке, а также местными нормами и правилами, с использованием надлежащих процедур для непосредственного подключения трубопровода к электросети. Фактически, не было никаких травм или смертей, связанных с продуктами CSST мирового класса Omega Flex.

Где в моем доме находится CSST?

CSST проходит от газового счетчика или источника пропана до газовых приборов через подвал, стены и чердак, в зависимости от типа конструкции. Он также может быть установлен с участками черной железной трубы или меди. Обычно он виден в подвале, на чердаке и у стационарных приборов, таких как водонагреватели или печи. Трубопровод CSST покрыт внешней оболочкой желтого или черного цвета. Трубопровод CSST НЕ следует путать с гибкими соединителями, прикрепленными к подвижным приборам, таким как плиты и сушилки.

Если у меня дома есть трубопровод CSST, что мне делать?

CSST безопасен при установке и приклеивании в соответствии с требованиями производителя. Это соединение такое же, как и для медной водопроводной трубы. Как правило, соединение включает присоединение медного провода 6-го калибра на входе газовой службы к точке электрического соединения или заземляющему электроду. Если вы обеспокоены тем, что система может быть неправильно подключена, может потребоваться помощь квалифицированного электрика для выполнения проверки, а также любого обновления в соответствии с инструкциями производителя по подключению и местными правилами.

Однако молния — это чрезвычайно мощная сила, которая может повредить любую электрическую или механическую систему в доме. Тем, кто живет в зоне с высокой плотностью молнии, следует подумать об установке системы молниезащиты для защиты всего дома от молнии.

Вернуться к началу

ВОПРОСЫ ПОДРЯДЧИКА

Каковы преимущества использования гибких газовых трубопроводов CSST?

CSST является гибким, поэтому он легко проходит сквозь стены и вокруг препятствий без необходимости использования нескольких стыков.В случае жесткой трубы для обхода каждого препятствия требуется соединение, которое необходимо установить и проверить на герметичность. При использовании CSST фитинги необходимы только на концах каждого участка. Поскольку система газовых трубопроводов CSST имеет меньше стыков, существует гораздо меньше потенциальных точек утечки. Доступны трубопроводы Advanced CSST для обеспечения улучшенной молниезащиты без дополнительных соединений, за исключением случаев, когда это требуется местными нормативами.

Почему важно склеивать трубопроводы из CSST?

Присоединение газового трубопровода к электросети — правильный способ обеспечить электрическую защиту газовой системы.Склеивание предотвращает возможную опасность поражения электрическим током при контакте людей с газовыми трубопроводами. Также в случае удара молнии подключение к электросети гарантирует, что электрический потенциал поднимается и падает на том же уровне, что и другие компоненты в системе. Поскольку разница напряжений выравнивается, возможность возникновения дуги снижается или устраняется. Все судебные дела, в которых утверждалось, что пожар был вызван непрямым ударом молнии, приводящим к образованию дыры в трубопроводе CSST, были случаями, когда система CSST не была должным образом закреплена.Правильная установка CSST описана в руководстве по установке OmegaFlex.

Кому рекомендуется выполнять эту работу?

Зарегистрированный электрик является наиболее квалифицированным лицом для проверки и выполнения соединений.

Какая информация понадобится моему электрику?

Информация, которую должен знать электрик, содержится в руководстве по установке производителя CSST и местных нормативных требованиях.

Вернуться к началу

ВОПРОСЫ КОДА

Каков текущий статус кода трубопровода CSST?

CSST одобрен для использования в качестве материала для газовых трубопроводов во всех национальных нормах и правилах строительства моделей, включая Национальный кодекс по топливному газу, Международный кодекс по топливному газу и Единый свод правил по водопроводу, и одобрен для использования во всех 50 штатах.Строительные нормы США в настоящее время требуют «прямого соединения» CSST.

Какой статус одобрения у черной железной трубы?

Хотя черная железная труба является одобренным материалом в национальных нормах и правилах строительства моделей, она не указана ни в каких национальных стандартах и ​​не проверена сторонней лабораторией. Фактически, большая часть черных железных труб импортируется из Азии с минимальной документацией или без нее.

Одинаковы ли коды для газовых трубопроводов по всей стране?

Основными кодами являются Национальный кодекс по топливному газу (NFGC), Международный кодекс по топливному газу (IFGC) и Единый свод правил по водопроводу (UPC).Кодексы моделей публикуются каждые три года с изменениями, которые проходят процесс общественного обсуждения. Штаты принимают разные редакции кодов моделей в разное время. Эти кодексы приняты государствами либо полностью, либо с некоторыми изменениями. Таким образом, определение того, какой кодекс действует в каком-либо одном штате или городе, потребует исследования законодательных и регулирующих действий правительства при принятии типового строительного кодекса.

Требуется ли прямое соединение в газовых и электрических нормах?

Да и нет.«Прямое» соединение относится к проложению специального соединительного провода от служебного входа газового трубопровода до системы электрического заземления. В текущей редакции Национального кодекса по топливному газу и Международного кодекса по топливному газу CSST должен быть подключен к электрическому заземлению здания с помощью провода не менее 6-AWG. Напротив, текущая редакция Национального электрического кодекса (NEC) разрешает использовать заземляющий провод оборудования (третий заземляющий провод от газового прибора) в качестве соединительного провода.В результате возникает конфликт между двумя строительными нормативами модели. Все производители CSST требуют установки соединительного провода 6-AWG к электрическому заземлению здания для стандартных продуктов CSST. Если в CSST используется токопроводящая оболочка, то производитель не требует использования соединительного провода 6-AWG. Квалифицированным установщикам следует ознакомиться с местными требованиями к нормативам для их установки.

Вернуться к началу

Безопасность CSST — часто задаваемые вопросы

Гибкий газопровод и правильное заземление гибкого газопровода

ПРЕДУПРЕЖДЕНИЕ: ЕСЛИ ВЫ ЗАПАХИЛИ, что вы чувствуете, как газ или пропан — ВЫЙДИТЕ ИЗ ДОМА И ЗАКОНА.ЗАТЕМ ПОЗВОНИТЕ 911 И ВАШЕМУ МЕСТНОМУ ПОСТАВЩИКУ ГАЗА.

В этой статье подробно описывается потенциальная опасность, связанная с гибкими желтыми гофрированными трубками из нержавеющей стали (CSST) в вашем доме. В нем также описывается угроза безопасности и изменения кодов из-за истории домашних пожаров, связанных с CSST, когда молния ударяет поблизости или, что еще хуже, в сам дом.

Риск значительно снижается, когда гибкие газовые линии CSST «скреплены» (ОПРЕДЕЛЕНИЕ BONDED: подключено с помощью проводки для отвода электрического тока от гибких газовых линий CSST в случае удара молнии в доме или рядом с ним).Удары молнии имеют задокументированную историю создания дыр в газопроводах CSST, позволяющих газу улетучиваться и резко повышающих риск газовых пожаров в доме. Пары газа в закрытом помещении или в незанятом доме могут привести к взрыву.

Строительный кодекс Коннектикута разрешает использование газопроводов CSST с 1990-х годов. Строительные нормы и правила, требующие подключения гибких газовых линий CSST, вступили в силу не ранее 2007 года. Эти нормы появились в ответ на повреждение гибких газовых линий и пожары в домах, пораженные молнией.Как видите, существует значительный многолетний разрыв, в котором Строительные нормы и правила не требовали надлежащего подключения гибких газовых линий. Строительные нормы и правила, в том числе Сантехнические и Электротехнические, были обновлены с учетом роста числа случаев пожаров в домах.

Дома, построенные с использованием гибких газопроводов CSST до того, как Строительный кодекс требовал соединения, были построены в соответствии со Строительным кодексом на момент строительства. НО это не значит, что они в безопасности. В этих домах могут быть, а могут и не быть подключенные газовые линии.Только осмотр позволит определить, надежно ли подсоединены газовые линии в соответствии с требованиями сегодняшних строительных, сантехнических и электрических норм.

Если у вас есть дом с гибкими желтыми газопроводами CSST, построенный до 2007 года, в вашем доме может существовать опасность возгорания. У большинства домов есть газовые линии на чердаках, стенах и подвалах. Гибкие газопроводы CSST на чердаке — главный кандидат на повреждения от ударов молнии. Особенно, если они не защищены связкой, обеспечивающей отвод электроэнергии от трубы (а не ее перенос по трубе).Дом должен быть осмотрен, и необходимо установить надлежащее соединение (если оно еще не установлено) к желтым гибким газопроводам, чтобы защитить дом в случае удара молнии. Многие специалисты по пожарной безопасности уверены, что электрическая энергия удара молнии может пройти через электрическую проводку в доме, а затем прыгнуть (или образовать дугу) на газопроводы CSST, где она создает отверстия в трубках, выделяя газ и, возможно, создавая газовый пожар. и / или взрыв.

Имеются задокументированные инциденты, когда в дома попадала сильная молния.Удар молнии в стальной колпак дымохода может распространиться на дом. Например; Молния может проникнуть в дом через металлическую заглушку дымохода, распространяя электроэнергию через медную электропроводку, медный водопровод, саму деревянную конструкцию и, если она есть и не защищена, гибкий газопровод CSST. Электричество пойдет по самому легкому пути или по пути наименьшего сопротивления. Если удар молнии является большим или достаточно близким, электрический ток может перескакивать между продуктами в поисках земли.

В некоторых регионах с 2015 года домашние инспекторы должны были уведомлять своих клиентов (в письменной форме и в форме проверки) о наличии газопроводов CSST, которые не имеют надлежащего соединения.

Если у вас есть дом, построенный с 1990 года, в вашем доме могут быть несвязанные гибкие газовые магистрали. Во многих домах газовые линии проложены на чердаках и заглублены в стены. Если вас это беспокоит, необходимо осмотреть дом и (если его нет) установить надлежащее соединение с газовыми линиями CSST, чтобы защитить дом в случае удара молнии.

Газ в ваш дом

Подземные газопроводы состоят в основном из полиэтилена. Линии пропана, идущие в дом, медные или полиэтиленовые. Гибкие полиэтиленовые газовые трубы спроектированы и сертифицированы для подземной прокладки. Эти линии бывают разных размеров: от довольно больших до линий бытового обслуживания, идущих к отдельным домам или к внешнему оборудованию дома, например, обогревателям для бассейнов или резервным генераторам.

Считается, что желтая диэлектрическая оболочка действительно усугубляет эту проблему.В ответ некоторые производители гибких газопроводов CSST теперь имеют версии с черным покрытием, которые более устойчивы к ударам молнии.

CounterStrike® или FlashShield® — это запатентованная инновация CSST, основанная на существующих желтых гибких газовых трубопроводах CSST. Он разработан для значительного снижения вероятности повреждения молнией систем трубопроводов топливного газа IF при правильной установке.

Это словоблудие от производителя TracPipe: «TracPipe® CounterStrike® — это запатентованная инновация CSST, которая разработана для значительного снижения вероятности повреждения систем трубопроводов топливного газа, вызванного молнией.TracPipe® CounterStrike® был разработан с использованием специального материала оболочки вместо стандартной желтой оболочки. Этот черный кожух обладает свойствами рассеивания энергии, которые помогут защитить гильзу TracPipe® CounterStrike® из нержавеющей стали, работающую под давлением, а также другие компоненты системы подачи топливного газа, если TracPipe® CounterStrike® окажется под напряжением из-за удара молнии ».

** ПРИМЕЧАНИЕ. Это не одобрение данного продукта компанией JNR Plumbing LLC. Эта информация предоставлена ​​только в качестве любезности для наших читателей.**

Существуют задокументированные пожарные инспекции, в которых считалось, что удар молнии вызвал повреждение несвязанного CSST, что привело к повреждению от пожара, вызванного газовым топливом. В ответ производители CSST разработали требования к электрическому соединению, начиная с 2007 года. Их испытания показывают, что соединение в значительной степени снижает риск только «непрямых» ударов молнии (тех, которые не попадают в дом). При испытании использовались гибкие газовые магистрали желтого цвета.

В домах с газопроводами CSST должно быть электрическое соединение — чтобы снизить риск пожара или взрыва в результате повреждения газовых линий в случае удара молнии

Гибкие газовые трубопроводы

CSST должны быть скреплены, чтобы снизить риск повреждения из-за удара молнии в дом.Наиболее частая проблема, которую обнаруживают домашние инспекторы, — это неправильная привязка системы CSST.

Вы можете видеть, что соединительный зажим находится над желтой оболочкой, что не обеспечивает надлежащего соединения.

При установке этого типа газораспределительной системы без надлежащего соответствия действующим стандартам существует повышенный риск повреждения. Поврежденная линия подачи газа или пропана может вызвать утечку газа, что приведет к пожару и / или взрыву. Все производители CSST начали внедрять особые требования к склеиванию уже в 2007 году.

А как насчет существующих домов? В строительных нормах есть нечто, называемое «дедовщиной». Это означает, что когда что-то было установлено в соответствии со Строительными нормами во время установки — это считается установленным правильно, продвигаясь вперед во времени, даже если Строительные коды значительно меняются.

Если CSST был установлен (в соответствии с кодексом) до того, как производители CSST выдвинули особые требования для соединения, эта установка по-прежнему соответствует нормам и сегодня. Домашний инспектор укажет (или должен) указать необходимость повышения безопасности на основе сегодняшних Строительных норм и правил техники безопасности.** Это не следует путать с безопасностью несвязанных гибких газопроводов CSST. Только то, что он отвечал требованиям строительных норм на момент установки.

Надлежащее соединение CSST

Соединительные провода или зажимы CSST НИКОГДА НЕ ПОДКЛЮЧАЮТ к:

• Счетчики или объекты природного газа.

• Заземление, не зависящее от системы заземления электрических сетей.

• Гофрированная часть из нержавеющей стали гибкой трубы CSST (хомуты должны быть прикреплены к: латунному фитингу, стальному коллектору или другой жесткой стальной трубе).

Соединительные провода или зажимы CSST ВСЕГДА должны подключаться к:

• Трубопровод заказчика — как можно ближе к счетчику природного газа.

• Фитинг из латуни CSST, стальной коллектор или компонент жесткой трубы, соединенный с фитингом CSST.

• Система заземления электрооборудования. Это соединение может быть выполнено либо на заземляющем стержне, либо на заземляющем проводе, идущем к стержню, либо на электрической сервисной панели (также известной как блок автоматического выключателя или панель).

Газопроводы CSST и гибкие соединители для устройств

Есть разница между CSST Gas Lines и похожими на вид желтыми гибкими соединителями для устройств (которые здесь называются «FAC»). Хотя и CSST, и FAC изготовлены из нержавеющей стали с газом-носителем, на этом их сходство заканчивается. CSST — это газораспределительная система. FAC — это короткая трубка, предназначенная для соединения газораспределительной трубы с устройством для сжигания газа.

Как еще определить FAC:

• FAC не требует приклеивания.Это связано с тем, что они подключены к замкнутой (при правильной установке) газораспределительной системе.

• Его длина составляет 1–6 футов.

• FAC обычно находятся между линиями подачи газа в дом и газовым оборудованием ИЛИ приборами.

• Гофра FAC хорошо видна. По сравнению с этим CSST обшит оболочкой, и гофры не очень заметны.

Мы в JNR Plumbing LLC хотим, чтобы наши клиенты и читатели понимали безопасность вашего дома.Мы действительно понимаем, что Bonding должен быть установлен лицензированным профессионалом, в частности, электриком. Мы не ожидаем, что электрики будут знать, какие трубы и какие трубы требуют склеивания, и это может предоставить ваш лицензированный сантехнический подрядчик или домашний инспектор. Если вам нужен лицензированный специалист для осмотра вашего газопровода и его установки, позвоните нам. В конце концов, у нас есть только лицензированные техники, специально обученные обслуживанию жилых домов и коммерческой недвижимости.

Газовые гибкие соединители

Часто задаваемые вопросы

Q. «Вы говорите 5/8» O. D. flare (15/16 «- 16 ниток). Что это значит?»

A. Внешний диаметр 5/8 «относится к внешнему диаметру гибкой трубки. 15/16» относится к размеру специального конусообразного фитинга, а резьба 16 относится к количеству резьбы на дюйм. 15/16 «- размер 16 и шаг резьбы требуются для сертификации проекта CSA 5/8» O.D. разъемы для газовых приборов.Обычные конусные фитинги OD 5/8 «, но не , будут работать с этими специфическими газовыми гибкими трубами. Раструбные фитинги с резьбой 15/16″ — 16 были разработаны для замены конусных фитингов 5/8 «, которые первоначально использовались на 5/8 « OD , поскольку некоторые установщики вставляли оцинкованные или черные ниппели непосредственно в накидные гайки 5/8 «, которые затем протекали.

Q. «Как я могу измерить свой конусный фитинг, чтобы узнать, имеет ли он конус 15/16″ -16 или другой размер? »

А.Наружная резьба под развальцовку 15/16 «-16» измеряет диаметр 15/16 «от наружной стороны наружной резьбы. Раструбная резьба имеет 16 витков на дюйм. Фактическое отверстие в фитинге составляет 1/2 дюйма внутреннего диаметра для прохождения газа. 15/16 «-16 — это отбортовка под 45 °, но не фитинги SAE .

Q. «Что такое BTU?»

A. BTU »- это аббревиатура от« British Thermal Unit », и это единица измерения тепла, равная количеству тепла, необходимому для поднятия одного фунта воды на один градус Фаренгейта на уровне моря.Одна БТЕ равна примерно 250 калориям.

Q. «Мне нужен гибкий газовый разъем длиной ровно 18 дюймов. Будет ли работать ваш 18-дюймовый газовый шланг?»

A. Может, но лучше всего купить газовый шланг на 24 дюйма, чтобы учесть провисание линии и предотвратить возможность перегрузки газового гибкого трубопровода.

Q. «Могу ли я использовать эти газовые разъемы в моем автофургоне или трейлере?»

A. Нет. В любом движущемся транспортном средстве (жилом доме или прицепе) возникает вибрация, которая может привести к ослаблению соединения и стать серьезной угрозой безопасности.Для приложений такого типа у вас должно быть невибрационное соединение, которое эти шлейфы не поддерживают.

Q. «Я слышал, что газовые разъемы необходимо менять каждые десять лет или реже в целях безопасности. Есть ли в этом правда?»

A. Нет, нержавеющие соединители, которые мы продаем, обычно прослужат столько же, сколько и ваш дом (если их неоднократно не перемещали или не подвергали физическим повреждениям). Иногда более старые бюджетные газовые соединители, не из нержавеющей стали, с покрытием или без покрытия могут представлять реальную угрозу безопасности.Некоторые старые латунные соединители без покрытия имеют серьезный дефект, который со временем может вызвать утечку, пожар или взрыв. Эти латунные соединители без покрытия не производятся более 20 лет, но все еще используются, иногда их продают в гаражах и т. Д. Чем старше становятся эти соединители, тем выше вероятность отказа.

Соединители для бытовых приборов используются в течение многих лет, поскольку они сделаны из гофрированных труб и могут иметь форму, подходящую для пространств между вашими приборами и газовыми трубопроводами.Но эти разъемы не рассчитаны на срок службы и не выдерживают нагрузок, возникающих при частом перемещении приборов. Хотя не все разъемы без покрытия имеют этот недостаток, очень сложно сказать, какие именно.

Мы считаем, что любой латунный соединитель без покрытия следует немедленно заменить одним из наших новых соединителей из нержавеющей стали. Замените любой разъем, который выглядит корродированным или хрупким. Время от времени проверяйте наличие запаха газа. Если вы чувствуете запах газа или слышите утечку газа, закройте запорный вентиль прибора, но только в том случае, если вы можете сделать это, не перемещая прибор или разъем.Если клапан не может быть закрыт, не переместив что-либо, немедленно отключите главный газовый кран в доме, немедленно эвакуируйте всех из дома, открывая окна и двери на ходу. Не пользуйтесь телефоном, не работайте с газовыми или электрическими приборами, не включайте и не выключайте свет. Искры от любого из них могут воспламенить газ. Немедленно обратитесь к местному проверенному специалисту, а также к поставщику газа, чтобы убедиться, что проблема исправлена ​​должным образом.

Кодекс

требует, чтобы новый разъем газового прибора использовался для нового прибора, при перемещении прибора на новое место или в результате повреждения (ANSI Z21.24 / CSA 6.10 и ANSI Z21.75 / CSA 6.27). При замене прибора рекомендуется всегда устанавливать новый газовый разъем. Опять же, мы настоятельно рекомендуем вам немедленно заменить любые латунные соединители без покрытия на качественные соединители из нержавеющей стали или совершенно новые соединители с покрытием и, как всегда, перед установкой любого продукта проверить свои местные сантехнические нормативы.

В целях безопасности используйте только один разъем для каждого устройства. Никогда не используйте два соединителя вместе для увеличения длины.

.
