Ввгнг что такое: Кабель ВВГнг — Расшифровка, Характеристики и все Сечения

Кабель ВВГ (А) ls, frls, frlsltx, frhf. Расшифровка, описание

Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами.

Расшифровка кабеля ВВГ(а)

Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения  горения по ГОСТу. В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель.

Технические характеристики ВВГнг (а)

У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм² до 50 мм², а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными.

Также существуют другие разновидности провода ВВГ:

Расшифровка маркировки ВВГнг(А)-LS | МегаСнаб

Силовой кабель нг Ls

На складе в Санкт-Петербурге всегда в продаже есть


кабель ВВГ, кабель ВВГнг, кабель ВВГнг ls, кабель ВВГнг frls

 по отличным ценам !!!

Звоните по тел.  в СПб (812) 643-50-90 будем рады сотрудничеству.

ВВГнг—LS — сокращенная маркировка кабеля силового с медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением, с заполнением из мелонаполненной резины или заливкой из материала оболочки, полная маркировка: ВВГнг(А)-LS.
Кабель ВВГнг(А)-LS соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет все необходимые сертификаты и паспорта.
Кабель ВВГнг—LS является аналогом (заменой) следующих импортных кабелей: NYY-J, NYY-O, CYKY, NYM.

Технические характеристики кабеля силового ВВГнг(А)-LS

Климатическое исполнение кабелей — УXЛ, категории размещения 1 — 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию (для кабелей ВВГнг(А)-LS-ХЛ минимальная температура составляет -60°С).
Монтаж кабеля ВВГнг—LS производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке — 10 наружных диаметров.
Кабель ВВГнг(А)-LS не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении, пиролизе) кабеля ВВГнг(А)-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации — 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг(А)-LS по условию невозгорания при коротком замыкании — 400°С.
Код ОКП — 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Срок службы кабеля ВВГнг—LS — не менее 30 лет с даты изготовления.

Расшифровка маркировки ВВГнг(А)-LS

В — Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В — Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г — Не имеет брони.
нг — ПВХ пластикат пониженной пожарной опасности.
(А) — Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS — Кабель имеет пониженное дымовыделение при горении (тлении).
2 — Количество токопроводящих жил.
4 — Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
«о» — Жила выполнена в однопроволочном (монолитном) исполнении.
«м» — Жила выполнена в многопроволочном исполнении.

«к» — Жила круглой формы.

«с» — Жила секторной формы.

«0,66» — Кабель рассчитан на напряжение 660 Вольт.
«1.0» — Кабель рассчитан на напряжение 1000 Вольт.

«ХЛ» — Холодостойкое исполнение.

«Т» — Тропическое исполнение

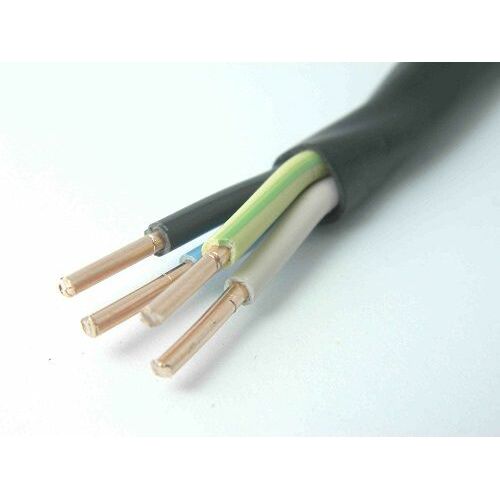

Конструкция кабеля ВВГнг(А)-LS

1. Жила – медная, первого класса (однопроволочная) сечением от 1,5 до 50мм2, или второго класса (многопроволочная средней гибкости) сечением от 16 до 1000мм2, круглой или секторной формы (секторные или сегментные жилы могут изготавливаться в сечениях от 25 до 400мм2), жилы соответсвуют ГОСТ 22483-2012.

2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма. Жилы имеют отличительную расцветку в зависимоти  от применения: синий(голубой) — ноль (N), желто-зеленый — заземление (PE), белый(серый), коричневый(красный), черный — фазные цвета.

3. Скрутка — изолированные жилы многожильных кабелей скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 диаметров — для кабелей с круглыми жилами и не более 50 диаметров — для кабелей с секторными жилами.

4. Заполнение — из ПВХ композиции пониженной пожарной опасности или мелонаполненной резины (белое заполнение), заполнение придает кабелю ВВГнг(А)-LS идеально круглую форму что позволяет использовать его в гермоводах.

5. Оболочка — из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма черного цвета.

Применение кабеля ВВГнг-LS

Кабель силовой медный ВВГнг-LS предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений он не проходит современные требования по безопасности продуктов пиролиза.

Купить провод ПВС вы можете на нашем сайте.

Кабель ВВГНГ: конструкция, маркировка, основные характеристики

Для подключения электрооборудования к сети питания до 1000 вольт, а также монтажа внутренних сетей бытовых и производственных помещений чаще всего применяют различные модификации кабеля ВВГ (например, исполнение ВВГнг). Такая востребованность объясняется его эксплуатационными и техническими характеристиками. Предлагаем подробно ознакомиться с данным видом кабельной продукции, узнать возможные варианты исполнения, их особенности и основные технические параметры. Начнем с особенностей конструкции.

Типовая конструкция

Кабель данного типа состоит из медных или алюминиевых токоведущих жил в количестве 1-5 штук (см. В на рис. 1). В зависимости от исполнения они могут быть монолитными или многожильными.

Конструкция кабеля ВВГ

Каждую из жил покрывает изоляционная оболочка (С) на основе поливинилхлорида (далее ПВХ). В его состав добавлен специальный краситель, позволяющий идентифицировать провода в соответствии с цветовой маркировкой. Токоведущие части кабеля помещаются в общую ПВХ оболочку (А).

Данная конструкция является типовой для всех разновидностей, за исключением исполнения ВВГП и его модификаций, имеющих не круглую, а плоскую форму.

Кабель ВВГ-П

Расшифровка маркировки ВВГ и распространенных модификаций

Маркировка позволяет определить характеристики и свойства кабельной продукции, расшифровывается она следующим образом:

1. Указывается на материал, из которого выполнение токоведущие элементы. Для алюминия принят символ «А», если проводники из меди, то обозначение отсутствует.
2. Назначение кабеля, он может быть контрольным (имеется пометка «К») или силовым (обозначение отсутствует). Первые используются в цепях управления электрооборудования, вторые для его питания, соответственно, контрольные кабели рассчитаны на меньшую токовую нагрузку, собственно, этим и большим количеством жил отличается КВВГ от ВВГ.
   Электрический кабель КВВГ производства завода Конкорд (г. Смоленск)
3. Материал изоляции токоведущих элементов, в нашем случае это символ «В», что указывает на использование ПВХ материалов.
4. Символ, указывающий, из чего выполнено внешнее (общее) изоляционное покрытие. Буква «В» говорит о том, что используется ПВХ.
5. Наличие или отсутствие защиты, в первом случае указывается «Б», это говорит, что кабель бронированный, во втором – «Г».

В базовом исполнении далее указывается количество токоведущих элементов и их сечение (выделено красным на рис. 4), при наличии жилы заземления меньшего сечения, она указывается отдельно, например: «3х10,0 + 1х6,0».

Пример маркировки

Далее указывается номинальное напряжение (на рисунке обведено зеленым – 0,66 кВ), после него ГОСТ и/или ТУ (отмечены желтым).

Маркировка различных исполнений

До параметра, указывающего количество и сечение жил, в маркировке могут присутствовать обозначения, указывающие на варианты исполнения, наиболее распространенные из них следующие:

• НГ – указывает на наличие в ПВХ изоляции специальных добавок, препятствующих распространению горения (иногда используется альтернативная маркировка — «fr») . Это исполнение отличается от базового типа тем, что при электромонтаже допускается групповая укладка.
• LS – в изоляции имеются добавки дымовыделение материала. Как правило, такое исполнение делается совместно с предыдущим, в таких случаях маркировка имеет вид нгls, lsfr или нгд.
  Силовой огнестойкий и бездымный кабель ВВГнгд производства Севкабель
• LSx – такое обозначение указывает на низкую токсичность выделений при возгорании. Обратим внимание, что для ВВГ добиться такого условия нереально, поскольку в качестве материала используется ПВХ, который в такой ситуации выделяет фосген и другие соединения хлора.
• HF – еще одно нереальное для ПВХ изоляции обозначение. Оно указывает на отсутствие галогенов (коррозионно-активных веществ) в дыме, выделяемом при возгорании, что откровенная ложь, поскольку в качестве материала изоляции используется поливилхлоридный пластикат.
• HFLTx – без комментариев, все сказано в двух предыдущих описаниях.

По поводу трех последних исполнений необходимо дать краткое объяснение. Согласно нормам ГОСТа 53315 при проектировании социальных объектов необходимо закладывать кабели, у которых низкий уровень LTx (токсичности при возгорании). Собственно, это и побудило проектировщиков выдумывать нереальное исполнение. Заметим, что в новом ГОСТе 53769, нет даже упоминания об индексе LTx.

Примеры распространенных модификаций и расшифровка их маркировки

Как уже упоминалось выше, чтобы узнать назначения и свойства кабеля, необходимо расшифровать его маркировку. Приведем для примера несколько распространенных модификаций:

• КВВГЭнг, исходя из маркировки, можно сказать, что это контрольный кабель (первый символ «К»). У него медными жилами (отсутствует символ «А»), тип изоляции ПВХ в негорючем исполнении («нг»), имеется экран (символ «Э»), негорючее исполнение. Не следует путать с ВВГЭнг, который является не контрольным, а силовым кабелем
• ПГВВП расшифровка: плоский гибкий провод с изоляцией и оболочкой из ПВХ и медными жилами.
• КСВВнг расшифровка: контрольный провод для систем сигнализации (символ «С») с ПВХ изоляцией и оболочкой в негорючем исполнении.

Перечень основных характеристик

Несмотря на широкую номенклатуру кабельной продукции и разницу между ее модификациями, существуют общие параметры, описывающие технические и эксплуатационные характеристики. В первую очередь к таковым относятся размеры:

1. Количество токоведущих частей и их сечение (указывается в мм²). Это довольно важный параметр, информация о котором вносится в маркировку, например: 3х10, 4х1, 5х1 и т. д.
2. Толщина общей изолирующей оболочки (мм).
3. Толщина изоляции жил (мм).
4. Ø токопроводящих элементов без изоляции (мм).
5. Ø наружный (мм).

К электрическим характеристикам относятся: пропускная способность, удельное, а также индуктивное сопротивление.

При проектных и монтажных работах будет полезно знать такие свойства кабеля, как радиус изгиба (указывается в диаметрах) и массу (из расчета кг/км).

Что касается эксплуатационных характеристик, то к таковым относятся:

• Максимальная допустимая температура (краткосрочно и длительно).
• Диапазон температуры эксплуатации.
• Допустимая влажность и т.д.

Ниже приведена таблица с основными характеристиками различных марок медных трехжильных кабелей.

Таблица 1. Основные параметры трехжильных кабелей ВВГнг

Способы монтажа

Рассмотрим четыре варианта укладки ВВГнг:

1. Открытая укладка. Кабель данного типа допускается прокладывать открытым способом, при условии, что монтаж будет производиться на негорючую поверхность. Также разрешается монтаж на подвесных сооружениях, не допускающих растяжку или провисание. При данном способе монтажа, кабель необходимо поместить в металлорукав или трубу, для обеспечения дополнительной защиты.
   Пример монтажа открытым способом (ВВГнг уложен в гофре)

Обратим внимание, что данное требование обязательно, если поверхность горючая, например, деревянная.

2. Укладка в кабеленесущие конструкции. Исходя их эксплуатационных условий, допускается групповая прокладка ВВГнг, значит, такой способ вполне допустим. Такой способ широко применяется при организации электросети в производственных помещениях.
   Монтаж ВВГнг в кабельном лотке
3. Организация скрытой проводки. Данный способ широко применяется при организации электросетей в жилых и офисных помещениях. Как правильно произвести монтаж скрытой проводки, а также узнать все нюансы данного способа, можно на нашем сайте.
   Монтаж скрытой проводки
4. Прокладка в земле. Согласно эксплуатационным характеристикам, ВВГнг не приспособлен для данного способа укладки. Это связано с тем, что кабель может получить механические повреждения. Чтобы обойти такое ограничение нужно поместить его в трубу или тоннель или организовать другой приемлемый способ защиты.

Трубы для укладки кабеля в земле

Как выбрать кабель?

Тип и характеристики указываются в проектной документации. Если таковой нет, необходимо определиться с количеством жил, их число зависит от схемы питания подключаемого оборудования. Далее следует выбрать сечение ТПЖ с учетом подключаемой нагрузки. Подробную информацию о таких расчетах можно найти на страницах нашего сайта.

Часто возникает вопрос выбора между одножильными и многопроволочными (многожильными) ТПЖ. Последние обладают большей гибкостью, ими, безусловно, лучше и удобней прокладывать проводку. Но концы такого провода необходимо обязательно лудить или опрессовывать специальными наконечниками.

Соединительные муфты наконечники

В моножильных кабелях опрессовка или лужение концов не обязательна, но такие проводники более жесткие, что может несколько осложнять монтаж, помимо этого они критичны к многократным изгибам.

Вопрос о материале ТПЖ можно даже не поднимать. Необходимо приобретать медь, ее электрические и механические свойства значительно превосходят алюминий.

Перед тем как определиться с изготовителем, желательно на тематических сайтах и форума ознакомиться с рейтингом производителей, где представлены лучшие из них. Советуем посетить несколько ресурсов, поскольку накрутку рейтинга и черный пиар никто не отменял.

К каждой бухте кабеля должен прилагаться паспорт с указанием технических параметров, а также другая сопутствующая документация.

При покупке обязательной проверяйте наличие сертификата соответствия. Если приобретается кабель ВВГнг, то необходимо еще проверить пожарный сертификат.

Есть ли альтернатива?

Нередко в качестве замены ВВГнг предлагают кабель НУМ (NYM), как аналог, изготовленный по европейской технологии. Его основное отличие наличие заполнителя. Ниже представлена таблица со сравнительными характеристиками этой кабельной продукции.

Таблица сравнения характеристик NYP с ВВГ и ВВГнг

Как видно из таблицы NYM уступает по границам диапазона эксплуатации и тем, что его нельзя прокладывать группой. Заметим, что последнее легко исправляется при выборе кабеля NYP LS. С другой стороны у данного типа срок эксплуатации превосходит отечественные кабели на 10 лет. Что касается стоимости, то она также выше.

Если выбор сделан в сторону NYМ, то следует учесть, что лучше приобретать импортную продукцию, поскольку российские производители предпочитают придерживаться отечественных ТУ, а не VDE стандарта. Такой подход отражается на качестве, в результате продукция практически не имеет преимуществ перед ВВГнг, хотя и стоит дороже.

ВВГнг LS кабель: все, что нужно знать

Очень большое распространение получил силовой кабель ВВГнг LS, использующийся для распределения или передачи электрической энергии в различных объектах. Провод может устанавливаться как в бытовых, так и промышленных помещениях.

Расшифровка маркировок кабеля ВВГ

ВВГнг расшифровывается как:

• В — наружная изоляция состоит ПВХ.
• Г – голая силовая жила.
• НГ – Негорючесть. В основе конструкции негорючий материал.

Маркировка дает краткое описание определенному типу кабеля, указывает его технические характеристик. Расшифровать аббревиатуру может помочь специалист в области электротехники или продавец-консультант в магазинах. Наличие дополнительных буквенных обозначений на маркировке будет свидетельствовать об определенных особенностях кабеля. Например, буквы АКВВГнг LS означает, что это контрольный кабель с жилами из алюминия и изоляцией ПВХ.

Разновидности кабеля ВВГнг

• АВВГнг LS — аналог стандартного ВВГ провода, отличается тем, что не распространяет ток. Начальная «А» указывает на то, что кабель алюминиевый, а не медный.
• ВВГнг LS —еще один кабель с аналогичными техническими характеристиками. LS означают low smoke (не выделяет дым).
• АВВГнг — кабель, наделенный аналогичными характеристиками предыдущей модели, но не обладает низким уровнем распространения дыма. Буквы НГ расшифровываются как не горючий.
• ВВГНД – кабель из ПВХ, оснащен двойной изоляцией. В названии буква Д означает двойной.
• ПВВГнг – плоский провод, жилы покрыты изоляцией из термосшитого полиэтилена. Не горит.
• АКВВГнг LS — контрольный алюминиевый кабель с ПВХ изоляцией, не способный распространять горение и дым.

Особенности кабеля ВВГнг LS

ВВГнг — наружный силовой электрический кабель, использующийся для питания:

• мобильных электроприборов;
• стационарных электроприборов.

ВВГнг LS считается универсальной разновидностью кабелей, поэтому работает в различных условиях:

• можно прокладывать кабель в местах с повышенной влажностью, например в ванной.
• ВВГнг LS смело можно прокладывать на высоте и под землей.
• Благодаря огнестойкости, не поддерживает горение, не выделяет дыма под действием открытого огня.
• Технические характеристики позволяют его использования на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля линейки ВВГ имеет различные технические характеристики. Например, допустимое рабочее напряжение должно быть максимум 0,6 кВ, но в сертификате изделия, в зависимости от его типа, может быть указано, что оно работает при более высоких показателях. Срок эксплуатации ВВГнг LS составляет 20 лет, однако, производители указывают значительно больший срок службы.

Этот провод нередко применяется в опасных условиях с высокой вероятность возгорания. Отличается гибкостью, прочной изоляцией, повредить которую сложно повредить. Также ВВГ не поддается влиянию пара, влаги и агрессивных газов.

Основные характеристики ВВГ

ВВГнг изготавливается из меди, содержит 1-5 токопроводящих жил. Изоляция выполнена из ПВХ и термической ленты, скрепляющих лент, внешней и внутренней. Двухжильные модели применяют для разводки проводов в квартирах и домах.

Согласно ГОСТ, минимальное сечение жилы составляет 1,5 мм², но провод может быть гораздо толще и иметь значительно большее сечение. Максимальное значение по ГОСТ — 230 мм². Размер рабочей нулевой жилы зависит от фазных проводников. Если основная токоведущая жила от 1,5 до 2,5 мм², то сечение будет от 1,5 до 2,5 мм² .

Характеристики ВВГнг LS провода

Кабель ВВГнг LS (ГОСТ 22483) отличается широким ассортиментом. В зависимости от модели имеет от 1 до 5-ти токопроводящих жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или округлую форму.

Кабель ВВГнг LS используется в стационарных установках для передачи и распределения электроэнергии, рассчитан на номинальное напряжение сети от 660 до 1000 В.

Диапазон рабочих температур — от 30°С до +50°С.

Силовой тип кабеля используется при температуре +35°С, допустимая влажность воздуха до 98%. Возможна установка и прокладка коммуникаций без предварительного нагрева поверхности при минимальной температуре –15°С.

Монтажный радиус изгиба для одножильных кабелей – 10 диаметров. Для многожильных – 7,5 диаметров.

Допустимая максимальная температура внешней среды, при которой возможна эксплуатация конструкции, +70 °С. Эксплуатационные свойства сохраняются при нагреве жил до +400°С.

При правильном соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет около 20лет и более.

Каталог кабелей ВВГнг

Чем отличается кабель ВВГнг от кабеля NYM-J?

В настоящее время монтаж электрической низковольтной распределительной сети выполняется проводами ВВГнг или NYM-J. Эти кабельно-проводниковые изделия имеют много общего:

— медные токопроводящие жилы;


— защитная поливинилхлоридная оболочка;


— предназначаются для фиксированного монтажа.

Отличия

Но, между этими разновидностями кабелями существует и достаточно много различий:

1. Номинальное рабочее напряжение кабеля NYM-J составляет до 660В, в то время, как для кабелей ВВГнг эта величина составляет 660В или 1000В.

2. Сечение токопроводящих жил у кабелей марки NYM-J лежит в диапазоне 1,5мм² – 35мм². Для кабеля марки ВВГнг эта величина составляет 1,5 мм² – 1000мм² (одножильные кабели) и 1,5 мм² – 240мм² для многожильных.

3. В отношении пожарной безопасности, кабель NYM-J обеспечивает отсутствие распространения огня при одиночной прокладке, в это же время кабель ВВГнг не распространяет горение только при групповом монтаже. По этой причине для монтажа во взрыво- и пожароопасных зонах используют кабель марки ВВГнг-FRLS.

4. В отличие от NYM-J, кабель марки ВВГнг не имеет заполнения пустот между скрученными жилами в защитной оболочке.

5. Температура эксплуатации кабеля NYM-J составляет от -30⁰С до +40⁰С, тогда как, кабель марки ВВГнг допускает эксплуатацию в диапазоне от -50⁰С до +50⁰С.

6. Срок эксплуатации в соответствии с нормативно-технической документацией для NYM-J составляет 40 лет, а для ВВГнг – 30 лет.

Сфера использования

В каждом индивидуальном случае следует оценивать различные технико-экономические факторы кабельной продукции, чтобы определить оптимальный вариант.

Для монтажа в жилых и общественных объектах чаще используют кабель NYM-J, а для производственных и офисных объектов больше адаптирован ВВГнг. При необходимости обеспечить монтаж электрической сети в пожароопасных зонах используют силовой кабель ВВГнг-FRLS. Он отвечает самым современным требованиям пожарной безопасности и имеет высокую устойчивость к возгоранию.

Что такое кабель ВВГ??

ВВГнг (нг — низкогалогеновая оболочка, т.е. трудновозгараемая и при горении выделяющая гораздо меньше отравляющих веществ) – может изготавливаться в различных модификациях, как в плоском, так и в круглом исполнении. В современной кабельной индустрии доля ВВГнг постоянно растет. Кроме этого выходят все новые модификации ВВГнг кабеля. Одним из последних является ВВГнг-LS, которыйо бладает пониженной горючестью. ВВГнг используется в тех случаях, когда нужно обеспечить дополнительный уровень безопасности.

Конструкция:

Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы по ГОСТ 22483.

Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (желто-зелёной расцветки).

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных лотках, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

Кабели марки ВВГ не распространяют горение при одиночной прокладке.

Кабели марки ВВГнг не распространяют горение при прокладке в пучках.

Технические характеристики:

Диапазон температур эксплуатации: от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С: до 98%

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке:

кабелей одножильных марки ВВГ — 10 наружных

диаметров, кабелей одножильных марки ВВГнг — 15

наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.

Номинальная частота: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

на напряжение 0,66 кВ — 3 кВ

на напряжение 1 кВ — 3. 5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Строительная длина кабелей для сечений основных жил:

1.5 — 16 мм2 — 450 м

25 — 70 мм2 — 300 м

95 мм2 и выше — 200 м

Кабель ВВГ и ВВГнг — технические характеристики, применение

С тех пор как человечество начало пользоваться электричеством и до сегодняшнего дня, актуален вопрос токопроводящих материалов. Ведь должна же электроэнергия каким-то образом попасть в дома, квартиры, производственные и торговые здания. Время идет, и вместе с ним не стоит на месте и прогресс, увеличивается потребление энергии.

Конечно, необходим токопроводящий материал, который отвечал бы требованиям безопасности и в то же время не имел больших потерь при прохождении по нему электроэнергии.

Без сомнения, самым удобным в этом случае токопроводящим материалом стала медь. А вот какую изоляцию применить в том или ином случае, конечно же, нужно думать. Ведь где-то можно оставить и простой, дешевый материал по причине того, что опасности это не несет, а в иных местах уже требуются более дорогие и безопасные варианты. И лучшим из них на сегодняшний день, конечно же, является провод ВВГ.

Несведущему человеку подобная аббревиатура ничего не скажет. Вот сейчас и попробуем разобраться, как расшифровывается ВВГ, где он применяется, каковы технические характеристики этого кабеля, чем он хорош, а чем, может быть, не очень.

Расшифровка аббревиатуры

В наши дни на прилавках магазинов электротехники можно встретить множество различных токопроводящих изделий, особенно кабели из ВВГ-линейки. Это и ВВГнг, и ВВГп, и ВВГнг а ls, да если сейчас все перечислять, непонимающий человек просто заскучает. Одни только лс-кабели займут уйму времени. Количество жил, материал, изоляция — все можно выбрать по своим предпочтениям. Главное, что следует знать при выборе, — это технические характеристики, все они указаны в маркировке, которая и является описанием кабеля.

Маркировка на кабеле ВВГ

Но для того, чтобы понять по ней, что это за кабель, нужна ее расшифровка.

Для начала рассмотрим именно кабель ВВГ:

• ВВГ — медный кабель, каждая жила в изоляции из ПВХ. Общая внешняя изоляция из того же материала.
• ВВГнг — изолирующий слой содержит элементы галогена, препятствующие возгоранию.
• ВВГнг ls — изоляция жил имеет безгалогеновый ПВХ, благодаря чему при возгорании нет дыма и газа. Предназначено подобное изделие для мест, где бывает скопление людей и есть опасность возгорания.
• ВВГнг а ls — тот же провод, не распространяет горение по категории А.

Это общая информация, но лучше всего понять, как расшифровываются обозначения по буквам.

Начнем с металла, из которого изготовлен сам провод. Тут все просто: если в начале маркировки есть буква А, значит кабель с алюминиевыми жилами. Если же этой буквы нет — медный.

Далее изоляционный материал самой жилы: П — полимер, Пв — полиэтиленовая, В — ПВХ, или поливинилхлоридная изоляция.

Материал внешней изоляции: В — ПВХ, Шв — в защитном шланге, Шп — в полиэтиленовом защитном шланге, П — в полимерной оболочке.

Кабель бывает бронированный, тогда в маркировке будет присутствовать буква Б. Если же есть Г, как в нашем примере, то брони нет и кабель «голый».

Что касается пожарной безопасности, маркировка маленькими буквами нг — не горючий, нг ls — бездымный, не горючий, нг hf — не горючий, не выделяет при пожаре коррозионных газообразных веществ. При отсутствии подобных маркировок — обычный горючий кабель.

Кроме того, в маркировке может встретиться буква п. Это будет обозначать то, что жилы кабеля не круглые, а плоские. К примеру, подобным является кабель ВВГнг п.

Вообще, самым распространенным из ВВГ-линейки является кабель ВВГнг.

Можно попробовать расшифровать несколько маркировок подобных кабелей:

Расшифровка кабеля ВВГнг а:

• кабель медный.
• ВВГ — винил, винил, голый, что означает, что брони на нем нет.
• нг, а расшифровывается как «не распространяет горение по категории А».

Ели взять провод из линейки ВВГп, а именно ВВГнг п, расшифровка его будет такой:

• ВВГ — расшифровка выше, как и нг.
• обозначение п — плоский.

ВВГ нг в разрезе

Прокладка кабеля

Подобный токопроводящий материал может быть проложен двумя способами:

1. Открытым, т.е. по поверхности сооружений из материалов, не подверженных горению, а именно по бетонным, кирпичным, оштукатуренным, гипсовым и другим им подобным поверхностям. Также подобный способ подразумевает прокладку и вдоль подвесных сооружений, по тросу и т.п. При таком способе необходимо исключение любых воздействий на силовой провод, включая и механические, вроде растяжения или провисания. При возможной угрозе повреждений необходима дополнительная защита. Также она требуется и при прохождении вдоль деревянных поверхностей, которые могут воспламениться. В таких случаях для проводки используют трубу, металлорукав, гофрорукав, кабель-канал и т. п.
2. Скрытым. Самый распространенный вариант проводки кабелей ВВГ. В зданиях и сооружениях выполняется прокладка ВВГнг по пустотам в стенах, укладывается под штукатурку, в штрабу и др. При таком способе повреждения проводки маловероятны, а потому никакой дополнительной защиты не применяется. Исключение представляют лишь деревянные дома. В таком случае кабели маркировкой ВВГнг укладывают по трубам из негорючего материала. Под землей ВВГ так же проводится в трубах либо по герметичным коробам. В этом случае прокладывается обычный кабель, без какой-либо огнеупорной защиты.
   Конечно, для проводки внутри домов и жилых помещений используют провод ВВГнг ls, т.к. в случае возгорания ВВГнг ls не даст едкого дыма, из-за которого очень часто при пожарах и погибают люди. Ведь отравление продуктами горения приводит к потере сознания, после чего человек может так и остаться в огне.

Технические характеристики

Самым тонким из линейки этих кабелей является обычный провод сечением 1,5 мм². А вот наибольшим сечением обладает сегментный, сечением 240 мм². Обычные же круглые провода не бывают толще 50 мм². Кабели могут быть как жесткими, так и гибкими, имеющими многопроволочные жилы.

Ассортимент кабелей ВВГ

Поскольку провод имеет отличные технические характеристики и широкий ассортимент исполнений, он применяется в довольно обширном диапазоне областей. На сегодняшний день это самое востребованное изделие. Ему не страшна высокая влажность, огонь, он прекрасно справляется с нагрузками силовых сетей. Основная задача при прокладке и пользовании — это обеспечить отсутствие риска механического повреждения.

По своим техническим характеристикам такой провод превосходит другие подобные медные именно благодаря изоляции из поливинилхлорида. Дело все в том, что этот материал прекрасно себя показывает в монтаже даже при минусовых температурах. Ну а если говорить об эксплуатации, то ВВГ вполне работоспособен в диапазоне температур от –50 до +50 °С.

Температура возгорания подобных проводов — свыше 400 градусов, а потому прокладка ВВГ допускается даже в горячих цехах.

Разновидности

Интересен тот факт, что помимо проводов, в обозначении которых кроме букв есть еще и приставки, выделяют разновидность, не имеющую в названии этих литер. Это КГ, или кабель гибкий. Но хотя он и относится к той же классификации, но все же лишен одного из недостатков, которые имеются у подобного вида — КГ прекрасно переносит постоянное нахождение под прямыми солнечными лучами, чего нельзя сказать о ВВГ, с какой приставкой он бы ни был.

Это один из самых распространенных проводов для бытовых нужд. Предел напряжения свыше 0,6 кВ позволяет применять его при электромонтаже как на 220, так и на 380 В.

Что же в итоге?

Подводя итог всему вышеизложенному, можно сказать с уверенностью, что провод ВВГ и его модификации являются, пожалуй, самыми удобными и практичными токопроводящими изделиями. Конечно, и они не лишены недостатков, к примеру, таких как неудобство при монтаже в штрабах помещений. Канавки под провода ВВГ приходится делать глубже, потому как подобные кабели всегда круглые и не производятся в плоском варианте. Провод плохо переносит попадание прямых солнечных лучей, потому при открытой проводке требует дополнительной защиты.

Но все же преимуществ у кабелей подобного типа намного больше. Ведь они не стали бы самыми востребованными, если бы это было не так. А поэтому они, наверное, еще долгие годы будут освещать и согревать дома, проводя в них электроэнергию. Ну а заслуживает ли внимания кабель ВВГ — пусть каждый решит для себя сам.

Похожие статьи:

ВВГнг-ФРЛС

Кабели питания

с пластиковой изоляцией на напряжение от 0,66 до 1 кВ » ВВГнг-ФРЛС »

Огнестойкий

Применимо к:

ВВГнг (А) кабель FRLS — огнестойкий кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0. 66 кВ и 1 кВ и частотой 50 Гц.

Применяется для электромонтажа в операционных больниц, цепей аварийного электроснабжения и питания оборудования, работающего в случае пожара.

ВВГнг-ФРЛС — кабель силовой огнестойкий с медными жилами, термобарьером из слюдосодержащей ленты, изоляцией и оболочкой из ПВХ-компаундов пониженной пожарной опасности.

-1. Медный сердечник
-2. Огнестойкий защитный барьер из слюдяной ленты
-3.Утеплитель из пластика пониженной горючести
-4. Огнестойкий защитный барьер из слюдяной ленты
-5. Оболочка из негорючего пластика

Технические характеристики:

1. Кабели 1,2,3,4 и 5-ти проводные на номинальное переменное напряжение 1 кВ частотой 50 Гц.
2. Сопротивление электроизоляции в пересчете на длину 1 км и температуру + 200 ° С составляет от 12 до 50 МОм в зависимости от сечений.
3. Кабели на напряжение 0,66 кВ выдерживают переменное напряжение 3 кВ частотой 50 Гц.
4. Кабели устойчивы к температурам от минус 300 С до + 500 С, относительной влажности до 98% при температуре до + 35 ° С, в том числе для прокладки на открытом воздухе.
5. Длительно допустимая температура нагрева жил кабеля при эксплуатации не более + 70 ° С.
6. Допустимая температура жилы при коротком замыкании — не более + 250 ° С, продолжительность короткого замыкания. не должно превышать 4 с.
7. Допустимая температура нагрева жил в режиме перегрузки не более +90 ° С.

Конструкция кабеля:

1. Медная проволока.
2. Обмотка — слюдосодержащая лента.
3. Изоляция — пластик ПВХ пониженной пожароопасности.
4. Обмотка — слюдосодержащая лента.
5. Оболочка — ПВХ пластикат пониженной пожароопасности.

ВВГнг (А) -LS (ВВГнг (А) -LS) — российский аналог NYY Flame Retardant Low Smoke

ВВГнг (А) (ВВГнг (А)) — российский аналог NYY Flame Retardant

технические характеристики, расшифровка маркировки

В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электроэнергии, которая течет по электрическим линиям — проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. К этим проводам относятся кабели ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечения 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), которые отличаются от других допустимым сроком службы. .

Расшифровка ВВГнг

Сейчас есть большой выбор проводов, кабелей с разными изоляционными покрытиями и сечениями. Технические характеристики определяются по маркировке на проводе.ВВГнг тоже имеет такую ​​маркировку. Что такое кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

Жилы (провода) могут быть однопроволочными или многопроволочными. Провода покрыты изоляцией, которая полностью или частично окрашена в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

Обозначение для маркировки:

1. IN — изоляционный материал проводов изготовлен из поливинилхлорида (термопластичный полимер, устойчивый к щелочам, многим кислотам, не горит, имеет низкую морозостойкость). Имеется полиэтиленовая изоляция. Обозначения имеют вид P и Pv.
2. Pv — внешняя изоляция, оболочка из поливинилхлорида. Различают внешние покрытия: ШВ (имеется защитный шланг), Шп (из полиэтилена), П (полимерная оболочка).
3. D — жилки голые. Провода не имеют внутри стальной защитной оплетки. Если есть броня, то это обозначается символом Б.
4. NG — не поддерживает горение при групповой кладке.

ВВГнг — кабель с внешней ПВХ изоляцией с медными жилами с ПВХ покрытием, без брони.

Применение и расшифровка ВВГнг а лс

Помимо определения уровня пожарной безопасности, кабели испытываются на поражающие моменты: испарение агрессивных газов, дымообразование. По результатам экспериментов ставится дополнительная маркировка.

Методы испытаний описаны в государственных стандартах «Об испытании электрических и оптических кабелей в условиях воздействия пламени»:

• Категория AF / R — ГОСТ Р МЭК 60332-3-21;
• Категория А — ГОСТ Р МЭК 60332-3-22;
• Категория Б — ГОСТ Р МЭК 60332-3-23.

При проверке кабель подвергается воздействию огня газовой горелки, время проверки, способ монтажа и другие параметры отличаются. После окончания эксперимента измеряется длина обожженного участка и, если показатель не превышает нормы, ставится соответствующая маркировка.

Больший объем горючих материалов не приводит к большему распространению горения. Кабель, испытывающий наибольшую нагрузку при испытании, но с тем же результатом, более безопасен и долговечен.

К сокращению ВВГнг можно добавить индекс, примерно:

1. Уменьшение дымо-газовыделения при тепловом воздействии — общ.
2. Огнестойкость с пониженным газо- и дымовыделением — FRLS.
3. Отсутствие выделяющих агрессивных газов химических элементов для тления или горения — HF.

Благодаря своим характеристикам ВВГнг А ЛС применяются в условиях повышенной влажности, выполняют открытую, скрытую проводку, Назначение — прокладка линии электропередачи в бытовых и промышленных условиях. Нельзя допускать механических нагрузок.

Технические характеристики ВВГнг LS

Физические характеристики, вес кабеля зависит от количества жил и используемого материала. Технические характеристики могут незначительно отличаться в зависимости от количества, ядер, сечения.

Основные технические характеристики:

• Номинальное (рабочее) напряжение сети 660, 1000 В;
• Минимальная и максимальная рабочая температура -50 / + 50 ° С;
• Влажность воздуха не более 98%;
• Минимальная температура для работы до -15 ° С;
• Максимально возможный нагрев проводов при перегрузке 90 ° С;
• Максимальная длительная температура до 70 ° С;
• Предельная температура проводников при условии, что они не воспламеняются при коротком замыкании, составляет 350 ° C
• Радиус изгиба менее 10 диаметров не допускается;
• Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Многожильный кабель ВВГнг 3 × 1,5 часто используется для внутренней разводки.

Применение и технические характеристики кабеля ВВГнг 3х1,5

Применяются в сухих помещениях, кабельных эстакадах. Не использовать для подземной прокладки в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. После аббревиатуры ВВГнг указываются цифры, обозначающие количество жил и площадь поперечного сечения.

Далее ставится буква:

• О — жилы однопроволочные;
• М — многопроволочный;
• С — секторная форма жилок;
• К — круглый.

ВВГнг 3 × 1,5 ОС — кабель с внешней изоляцией из поливинилхлорида, с 3-мя однопроволочными медными жилами, покрытыми поливинилхлоридом, без брони, сечение каждого 1,5 мм², имеет форму сектора. Количество жил в кабеле может быть до 5, следовательно, обозначения могут быть 5 × 1.0, 3 × 6,0, 2 × 1,0, 4 × 6,0. Где первая цифра говорит о количестве проводящих жил, а вторая — о площади сечения каждой.

Перечень технических характеристик кабеля ВВГнг ЛС

Кабель многожильный, а именно имеет 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции пучка жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

Характеристики в соответствии с требованиями ГОСТ кабеля силового ВВГнг 3 × 1,5:

1. Работает при температуре от -50 до +50 ° С.
2. Радиус изгиба при укладке не менее 5-82 мм.
3. Маркировка NG указывает на возможность размещения в группе с другими проводниками, что не повысит уровень пожарной опасности.
4. Работа с ним проводится при минимально возможной температуре до минус 15 ° С.
5. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТ о климатических характеристиках изделия — воздействие факторов внешней среды на внешнюю оболочку).

Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме не более 1000 часов за весь срок службы температура нагрева до +80 ° С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

Рабочая температура провода + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке желоб, номинальный ток 21 А и 28 А соответственно. Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Вес на 1 км — 93 кг.

С помощью кабеля ВВГнг 3х1.5, возможна прокладка в воздушных пространствах — на путепроводах, в желобах строительных конструкций, в открытых закрытых помещениях и в закрытом виде.

Способы прокладки проводов ВВГнг

Область использования кабеля разная. Как и любую электрическую магистраль, кабель ВВГнг можно прокладывать открытым и закрытым способом. Допускается открытый способ на улице, на поверхностях зданий из негорючих материалов.

Например:

• Бетон;
• Кирпич;
• Гипс;
• По оштукатуренной стене и т. Д.

Допускается прокладка на подвесных конструкциях (тросе). Эти конструкции должны быть очень надежными, так как они должны исключать любое механическое воздействие на кабель (провисание, растяжение). Если есть возможность механического воздействия на электрический кабель, необходимо обеспечить его дополнительную защиту, или, если проводка проходит по деревянным поверхностям, то используются трубы, металлический шланг, гофра и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях.Его прокладывают в пустотах конструкций помещения, штробах, затем сверху покрывают штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не нужна. Только в деревянных домах используются защитные трубы и другие материалы, снижающие риск возгорания.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые наиболее часто используются в бытовой электротехнике.

И начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они лучше подходят для домашних нужд, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось это название, давайте рассмотрим некоторые концепции.

Разница между проводом и таким кабелем заключается прежде всего в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или в нескольких), так и без нее.

Токопроводящие металлические элементы электрических кабелей называются жилами, в кабеле ВВГ — медными. Наличие большой буквы «А» перед этой аббревиатурой будет указывать на то, что кабель имеет жилы на основе алюминиевого сплава.

Жил насчитывается:

Заказывая многожильный провод, следует понимать, что, скорее всего, вам предложат провод с одной многожильным сердечником.Если нужно 2 и более жил, то надо заказать кабель … Причем они могут быть однопроводными и многопроволочными.

Обозначение ВВГ практически всегда указывает на то, что речь идет о кабеле, потому что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» указывает на то, что они голые, отсюда и название : «винил-винил- голый». Те. виниловая защита содержит каждую из жил и сам кабель.

На фото показан двухжильный кабель ВВГ, чаще всего применяемый для домашней разводки электричества.

Также нередко используются трехжильные кабели ВВГ, если необходимо нейтрализовать или заземлить однофазный электроприбор.

Для 3-х фазной разводки используются 4-жильные кабели ВВГ, в которых один нулевой, или 5-жильный, если заземляющий или заземляющий провод нужен отдельно.

Кабели

ВВГ могут быть как круглыми, так и плоскими. Для последних в обозначении появляется буква «P». Иногда жилы имеют некруглую форму, чтобы более компактно заполнить оболочку в кабелях большого сечения.

Также в силовых многожильных кабелях ВВГ одна жила тоньше остальных. Это «ноль», не несущий такой нагрузки, как фазные.

После буквенного обозначения в маркировке кабеля идут цифры. Расшифровку их объясним на примере конкретного кабеля ВВГ 2х2,5, который чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество жил в кабеле, а вторая — их сечение.

Многие ошибочно считают вторым показателем диаметр жилок, а это их площадь поперечного сечения, рассчитанную по формуле площади круга: 2πr². Итак, диаметр жил этого кабеля будет 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают и обеспечивают длительную (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С. , и даже длительный нагрев его жил до 70 ° C.Кабель бытовой ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещениях или на улице при размещении в защитном кожухе, гофрированном шланге или трубе.

Он выдерживает изгибы с радиусом 10 диаметров изоляции, плоские и большие. Не рекомендуется класть его в землю вне дренажа.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор кабеля ВВГ по мощности производить по таблице.

А для тех, кто не хочет пользоваться, допустим, что:

• для подключения осветительных приборов будет достаточно сечения жил кабеля ВВГ 1,5 мм;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
• для столбов с возможностью одновременного подключения электрочайника, СВЧ и еще чего-то мощного — 4 мм;
• для электроплит — желательно не менее 6 мм.

При покупке кабеля ВВГ нужно знать еще несколько вещей. Сечения жил, указанные на ее маркировке, соответствуют сечениям в кабельной продукции, изготовленной по ГОСТ. Часть его изготавливается по ТУ (ТУ) с занижением сечений в целях экономии и удешевления производства, что приводит к снижению силовых показателей кабелей. Поэтому при покупке лучше брать с собой штангенциркуль и калькулятор.

Есть еще одна вещь, которую вы должны учитывать. В последнее время на российском рынке появилось довольно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется стальная медная проволока. Эту подделку неспециалист сразу не определит, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», означающих негорючие.Их отсутствие в других кабелях вовсе не означает, что они легковоспламеняющиеся, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками компаундом на основе того же поливинилхлорида. .

Этот наполнитель заменяет кислород между защитными оболочками, который, как известно, поддерживает горение.

Технические характеристики кабелей ВВГнг можно найти в таблице ниже.

Заполнение пространства между жилами кабелей ВВГнгЛС осуществляется компаундом ПВХ с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения для этой функции. Такие кабели устанавливают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если вас не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокозащищенную проводку не только от коротких замыканий и температур, но и не выделяющую большого количества дыма в случае всех видов повреждений.А более подробно — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Кабель ВВГнг (А) -ЛС — это провод, не распределяющий горение, что позволяет использовать его не только для передачи, но и с целью перераспределения электрической энергии … Эти процессы выполняются на стационарном оборудовании, характеризуемом частотой электрического тока до пятидесяти герц и номинальным напряжением до шестисот шестидесяти или одной тысячи вольт.Такой кабель отличается очень широкой сферой применения в различных климатических зонах, на внушительной высоте, в водоемах — практически везде, если, конечно, не допустить его повреждения. Такой кабель особенно актуален для помещений, где существует значительный риск возгорания — например, на промышленных объектах, работающих с легковоспламеняющимися или опасными соединениями.

Маркировка объясняет нам основные характеристики того или иного кабеля. Попробуем вместе расшифровать.ВВГ — винил-винил-голый. Это означает, что изделие состоит из нескольких слоев поливинила и не имеет специального защитного слоя. Если вы видите комбинацию букв «ng», это означает, что в случае опасности возгорания кабель не поддерживает огонь. Буква «а» в скобках — это вид нераспространения горения по определенному ГОСТу. Это говорит о том, что даже если кабели уложены пучками, они не распространят горение, тогда как классические ВВГ имеют аналогичную характеристику только в случае одиночной прокладки.Но будьте осторожны, если перед аббревиатурой стоит буква «а», это означает, что пользователь не использует медь для отсоединения кабеля. В маркировку часто добавляют буквы ls, frlsltx и т.д., но на самом деле это аналогичный кабель.

Различные типы кабеля ВВГнг (А) -LS могут отличаться своими характеристиками. Так, например, показатель допустимого тока может составлять от двадцати одного ампера до нескольких сотен, все зависит от типа кабеля и от его расположения.

Значительная часть оборудования, машин, инструментов и инструментов в промышленном производстве, торговле и быту запитана от электрических сетей от переменного напряжения до 1 кВ. Соответственно, существует потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередачи и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Расшифровка кабеля ВВГ

В 2010г. В России принят национальный стандарт ГОСТ 53769-2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на изделия данного типа, рассчитанные на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки этого вида кабельной продукции. В соответствии с ним обозначение ВВГ расшифровывается следующим образом:

Таблица 1. Расшифровка ВВГ

После аббревиатуры ВВГ идут цифры, обозначающие количество жил и площадь поперечного сечения каждой.Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их тип и форму: О — однопроволочные или М — многопроволочные, С — секторные, К — круглые. Далее, если кабель имеет заземляющий провод и сечение нулевого провода меньше основных жил, то их количество и площадь поперечного сечения проходят через знак «+». Затем в скобках N или PE и, наконец, номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.

Если в кабеле ВВГ все жилы одинакового сечения, то в условном обозначении их нельзя разбивать на группы, также могут отсутствовать индексы типа и формы, если площадь жил меньше 16мм 2.В шлейфе сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт, накопленный при разработке и эксплуатации силовых кабельных изделий с напряжением 0,66; 1 и 3кВ. Он учитывает положения стандартов IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секторными с углами секторов 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил — 5. Значения диаметров и площадей сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные жилы — тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 — 2010 устанавливает лишь общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Характеристики кабеля ВВГ.

Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется ГОСТ Р 53769-2010.В качестве основного критерия используется степень пожарной опасности. Исходя из этих требований, кабель и провод ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т. Д. Групповая прокладка возможна только при использовании средств противопожарной защиты.

Разновидности кабеля ВВГ

• ВВГ — медь круглая из поливинилхлоридного пластика
• ВВГ-П — медный плоский кабель (жила) с твердыми жесткими жилами, с двойной изоляцией из поливинилхлорида
• — медный круглый кабель (провод) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-П — медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из ПВХ пластиката, огнестойкий
• — медный круглый кабель (провод) с твердыми жесткими жилами, с двойной изоляцией
• ВВГнг-Плс — медный круглый кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из негорючего компаунда ПВХ, с пониженным дымо-газовыделением при горении

Расшифровка

VVS ls.Что означает буква (А) в кабеле с маркировкой ВВГнг (А) -LS?

В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, протекающего по электрическим магистралям — проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одним из таких проводников является кабель кабельного ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечение 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), отличающихся от остальных допустимым сроком службы. долго.

Расшифровка ВВГнг

Сейчас большой выбор проводов, кабелей, у которых другое изоляционное покрытие, сечение. Технические характеристики определяются нанесенной на провод маркировкой. WWGNG также имеет этот ярлык. Что такое кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

Провода (провода) могут быть однопроволочными или многопроволочными. Провода покрывают изоляцией, которую полностью или частично окрашивают в соответствии с принятыми стандартами.Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

Обозначение для маркировки:

1. AT — изоляционный материал проводов изготовлен из поливинилхлорида (термопластичный полимер, устойчивый к воздействию щелочей, многих кислот, не горит, имеет низкую морозостойкость). Имеется полимерная изоляция из полиэтилена. Обозначения имеют вид P и Pv.
2. ПВ — внешняя изоляция, оболочка из поливинилхлорида.Выделяют внешние покрытия: ШВ (имеется защитный шланг), Шн (из полиэтилена), П (полимерная оболочка).
3. R — жилы голые. Провода внутри не имеют стальной защитной оплетки. Если есть доспех, то он обозначается символом Б.
4. Ng — не поддерживает горение при групповой кладке.

ВВГНГ — кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытый поливинилхлоридом, без брони.

Применение и расшифровка ВВГНГ и лс

Помимо определения уровня пожарной безопасности, кабели подвергаются воздействию поразительных моментов: испарения агрессивных газов, дымообразования. По результатам экспериментов наносится дополнительная маркировка.

Описание методов испытаний приведено в ГОСТах на испытания электрических и оптических кабелей в условиях воздействия пламени:

• Категория AF / R — ГОСТ Р МЭК 60332-3-21;
• Категория А — ГОСТ Р МЭК 60332-3-22;
• Категория Б — ГОСТ Р МЭК 60332-3-23.

При испытании кабель подвергается воздействию огня газовой горелки, время испытания, метод установки и другие параметры отличаются. После окончания эксперимента измерить длину обожженного участка и, если показатель не превышает нормы, присвоить соответствующую маркировку.

Большее количество горючих материалов не дает большего распространения горения. Кабель с максимальной нагрузкой при испытании, но с тем же результатом, более безопасен и долговечен.

К сокращению ВВГнг можно добавить индекс, о:

1. Уменьшено дымо-газовыделение при тепловом воздействии — общ.
2. Огнестойкость с пониженным газо- и дымовыделением — FRLS.
3. Отсутствие выделяемых агрессивных газообразных химических элементов при тле или горении — HF.

Благодаря своим характеристикам, ВВГНГ А ЛС применяется в условиях повышенного уровня влажности, они выполняются открытой, скрытой проводкой, Назначение — прокладка ЛЭП в бытовых и промышленных условиях.Не допускайте механических нагрузок.

Технические характеристики ВВГнг ls

Физические характеристики, вес кабеля будет зависеть от количества проводов и используемого материала. Технические характеристики могут незначительно отличаться в зависимости от количества, ядер, сечения.

Основные технические характеристики:

• Номинальное (рабочее) напряжение сети 660, 1000 В;
• Минимальная и максимальная температура при эксплуатации -50 / + 50 ° С;
• Влажность атмосферного воздуха не более 98%;
• Минимальная температура работы до -15 ° С;
• Максимально возможный нагрев проводов при перегрузке 90 ° С;
• Максимальная длительная температура до 70 ° С;
• Предельная температура жил при условии, что огонь не возникнет, составляет 350 ° C;
• Радиус изгиба менее 10 диаметров не допускается;
• Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Часто при разводке в помещениях используется многожильный кабель ВВГнг 3 × 1,5.

Применение и технические характеристики кабеля ВВГнг 3х1,5

Использование в сухих помещениях, кабельных эстакадах. Не использовать при подземной прокладке, в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. Цифры после аббревиатуры ВВГнг указывают количество жил и площадь поперечного сечения.

Тогда положи письмо:

• О — жила однопроволочная;
• М — многопроволочный;
• С — секторная форма жилок;
• К — круглый.

ВВГнг 3 × 1,5 ОС — кабель с внешней изоляцией из ПВХ, с медью 3 однопроволочные жилы, покрытые ПВХ, без брони, сечением 1,5 мм² каждый, имеют форму сектора. Количество жил в кабеле может быть до 5, следовательно, символы могут быть 5 × 1,0, 3 × 6,0, 2 × 1.0, 4 × 6,0. Где первое число указывает количество проводящих жил, а второе — площадь поперечного сечения каждой.

Перечень технических характеристик кабеля ВВГнг лс

Кабель многожильный, а именно 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

Характеристики в соответствии с требованиями ГОСТ Кабель силовой ВВГнг 3 × 1.5:

1. Эксплуатируется при температуре от -50 до +50 ° С.
2. Радиус изгиба при укладке не менее 5-82 мм.

Маркировка

3. NG указывает на возможность размещения в группе с другими проводниками, что не повышает уровень пожарной опасности.
4. Работа с ним осуществляется при минимально возможной температуре до минус 15 ° С.
5. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТу климатические характеристики изделий — воздействие факторов внешней среды на внешнюю оболочку).

Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме в течение не более 1000 часов за весь срок службы температура нагрева до +80 ° С. Изоляция. пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

Рабочая температура проволоки + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке траншейный номинальный ток 21 А и 28 А соответственно.Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Вес на 1 км — 93 кг.

С помощью кабеля ВВГНГ 3 × 1,5 возможна прокладка в воздушных пространствах — на стеллажах, в желобах строительных конструкций, открытых внутри помещений и в закрытом виде.

Способы прокладки провода ВВГнг

Использование кабеля другое.Как и любая электрическая магистраль, кабель типа ВВГнг можно прокладывать открытым и закрытым способом. Открытый метод разрешен на улице, на поверхностях зданий из негорючих материалов.

Например:

• Бетон;
• Кирпич;
• Гипс;
• Оштукатуренная стена и пр.

Допускается прокладка и подвесные конструкции (трос). Эти конструкции должны быть очень надежными, так как они должны исключать любое механическое воздействие на кабель (провисание, растяжение).Если есть вероятность механического воздействия на электрический кабель, необходимо предусмотреть дополнительную защиту, а если проводка проходит по деревянным поверхностям, то использовать трубы, металлический шланг, гофру и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях. Его закладывают в дупла конструкций помещения, штроб, затем покрывают сверху штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не требуется.Только в деревянных постройках используются защитные трубы и другие материалы для снижения риска возгорания.

Для подключения любого электрооборудования на работе или дома необходим провод, соответствующий предполагаемой нагрузке сечения. Чаще всего применяется кабель ВВГ, использование которого возможно как при открытом, так и при закрытом способе прокладки.

Этот кабель имеет несколько типов маркировки, в расшифровке которой указывается версия. Рассмотрим основные условности и технические характеристики провода этой марки.

Типы кабеля

Начинающим электрикам будет полезно узнать, какие типы есть у провода марки ВВГ, и какая расшифровка маркировки:

• Стандартный вариант ВВГ — это двойная изоляция из ПВХ, чего нет. обладают дополнительными защитными характеристиками;
• Защитная обмотка провода марки ВВГнг изготовлена ​​из негорючего материала ПВХ;
• Использование безгалогенного ПВХ в качестве изоляции придает кабелю ВВГ с дополнительной аббревиатурой ng-ls такое свойство, как бездымность плавления или горения.Рекомендуется использовать в общественных местах, где велика вероятность отравления людей;
• Для установки в условиях повышенного риска возгорания рекомендуется использовать кабель с маркировкой ng-frls. Этот вид электропроводки огнестойкий и не дымит при возгорании. Также не выделяются страдающие газы.

Этот вид провода применяется для наружной прокладки или в закрытых каналах в местах с повышенными требованиями пожарной безопасности.

Самый распространенный вид провода — ВВГнг — технические характеристики и доступная цена делают этот тип электрического кабеля оптимальным вариантом в любой сфере.Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Маркировка кабеля Обозначение

Теперь рассмотрим, что обозначает аббревиатуру, которая применяется к кабелю ВВГ. Легенда дешифрования позволяет легко определить все свойства и характеристики, которыми обладает этот провод.

Если токопроводящие жилы кабеля сделаны из алюминия, перед всеми символами ставится буква (A). Для медных проводов дополнительное обозначение не применяется.

Изоляционный материал жил имеет следующие обозначения:

• П — изоляция из полимерных материалов;
• Б — поливинилхлорид;
• Пв — материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать, из чего сделана оболочка кабеля:

• B — внешняя оболочка из ПВХ;
• Шв — защитный чехол в виде шланга;
• П — провод с полимерной внешней изоляцией;
• Шп — внешняя изоляция от полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

• Б — бронированный;
• G — дополнительной защиты нет, кабель относится к разряду гибких изделий.

Маркировка пожарной безопасности

Отдельно рассматривается маркировка категории кабеля пожарной безопасности. Расшифровка этой аббревиатуры определит, к какой группе принадлежит провод и где он может быть установлен:

• ng — этот провод не поддерживает открытое прожигание;
• нг-лс — кабель с пониженным дымовыделением при плавлении изоляционных материалов;
• нг-гф — при оплавлении проводки не происходит выброса газов, вызывающих коррозию;
• ng-frls — проволока не поддерживает открытое горение, а при плавлении выделяет минимальное содержание дыма и газа;
• ng-frhf — этот кабель обладает всеми защитными свойствами предыдущих типов проводки.

Примечание! Вся продукция с маркировкой ng предназначена для групповой укладки. Проволока без такого обозначения предназначена для одиночной укладки в закрытые канавки

.

Дополнительно следует отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: им удобнее пользоваться и подходит для широкого применения в быту или на производстве. Иногда встречается кабель с дополнительной маркировкой в ​​виде маленькой буквы «п». Это означает, что жилы имеют плоское сечение.Как правило, такие жилы рассчитаны на большую мощность и используются в промышленности.

Основные характеристики

Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

Конструкция

Основным критерием конструктивных особенностей кабеля является количество жил, по которым протекает ток. В зависимости от назначения таких жилок может быть от двух до пяти. Кроме того, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких тонких проволок, скрученных вместе.

Изоляция каждого проводника разного цвета в соответствии с международными требованиями. Если есть заземляющий провод, он обозначается разноцветной изоляцией и может иметь меньшее сечение.

Как уже отмечалось, наиболее популярный кабель с круглым сечением. Но все же выпускаются изделия с сектором (плоской или овальной), а также плоской формой токопроводящих жил.

Сечение жил

Сечение жил 1.5–240 мм 2. Приведем рекомендованное сечение для бытовых нужд:

• Для цепи освещения используется провод 1,5 мм 2;
• Для подключения розеток — не менее 2,5 мм2;
• При раздельном подключении мощных потребителей (котлов, электропечи) рекомендуется использовать кабель ВВГ с сечением жил 4 мм 2.

Примечание! Вес кабеля зависит от сечения жилы, материала оплетки и степени бронирования.Вес 1 км проволоки взят за основу и варьируется от 28,5 кг до 10,25 тонны.

Технические характеристики и характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

• Частота электрического тока: 50 Гц;
• Допустимое напряжение — 220, 660 и 1000В;
• Максимальная рабочая температура составляет 70 ° C. Изоляция выдерживает кратковременный (4 секунды) нагрев до 250 ° C при коротком замыкании;
• Условия эксплуатации: от -50 до +50 ° С, относительная влажность — до 98%;
• Сопротивление изоляции рассчитано для рабочей температуры 20 ° C и зависит от диаметра жил: сечением 1.5 мм 2, это 12 МОм / км. Если поперечное сечение больше 10 мм 2, расчетное сопротивление будет 0,005 МОм / км;
• Срок службы кабеля 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода сокращается до двух лет.

Правильно храните кабель на деревянных барабанах в помещении. При этом катушки могут быть как открытыми, так и закрытыми. При хранении катушек под навесом они закрываются деревянными щитками!

Способы прокладки

Есть два способа прокладки электрического кабеля типа ВВГ: открытый и скрытый.

Открытый метод.

Кабель ВВГ имеет технические характеристики, позволяющие его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

Также кабель укладывается подвесным способом: на опорах, опорах и т. Д. В этом случае для предотвращения растяжения под собственным весом применяется армирование стальной проволокой (так называемый стержень). Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

Метод скрытой полосы

Применяется в жилых помещениях.Оптимальный вариант — установить электропроводку до нанесения слоя штукатурки на стену. При уже оштукатуренных поверхностях требуется протыкать бороздки для прокладки проволоки. При таком способе механическое повреждение маловероятно.

Для скрытой проводки в деревянных или каркасных домах используются гофрированные трубы, внутри которых размещается проводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

Подземный монтаж

Без дополнительной защиты кабеля марки ВВГ в земле прокладывать запрещается.В качестве защитных конструкций используются герметичные ящики, стеллажи, трубы и т. Д.

В заключение несколько слов о производителях, выпускающих данную продукцию. Практически каждый кабельный завод выпускает проволоку марки ВВГ: она востребована. Нареканий у электриков не вызывает продукция таких производителей, как Москабель, Энергокабель, Севкабель. Также отметим, что продукция этих заводов чаще всего является подделкой, поэтому покупайте электроэнергию в проверенных торговых точках.

Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних трат? Кабель ВВГнг LS — один из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем дать описание свойств этого проводника или его технических характеристик, необходимо понять: что на самом деле означает эта аббревиатура и цифры, которые следуют за ней.Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16 и чем он отличается от кабеля ВВГнг LS 5х2,5?

Буквы довольно простые:

• Отсутствие буквы «А» в начале указывает на то, что кабель медный.
• Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
• Символ «G» обозначает неизолированный провод. Его нельзя использовать при прокладке под землей или если есть вероятность физического повреждения без дополнительной защиты.
• «Ng» — свойство не поддерживать горение, добавление «LS» указывает на то, что при воспламенении выброс дыма будет минимальным. Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».

Может быть и больше символов, например кабель ВВГНГа frLS 3×1.5. Расшифровка в этом случае будет следующей:

• Символ «а» указывает на то, что провод можно использовать для группового стекирования.
• Аббревиатура «фр» — наличие дополнительной защиты от огня за счет материалов из слюды.
• Может быть дополнительная буква «р». Особенность такой проволоки — плоское расположение жил в проволоке.

Цифры после буквенного кода указывают количество токопроводящих проводов и их поперечное сечение.

Например, кабель ВВГнг LS 4х25 имеет 4 провода, каждый сечением 25 мм2, а для кабеля ВВГ png и LS 3х1,5 — 3 на 1,5 мм2, для кабеля ВВГнг LS 5х16 — 5 проводов сечением 16 мм2.

Конструкция проводов

• Форма жил секторальная или круглая.
• Каждая жила индивидуально изолирована ПВХ. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между проводами, не оставляя пустот.
• Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв виток внахлест слоем термически склеенного полотна или полиэтилентерефталатной пленки.
• Как правило, токопроводящие провода маркируются разными цветами для облегчения монтажа.
• Кабель может иметь заземляющие провода и ноль. Они могут отличаться не только цветом (заземление — желто-зеленый, нулевой — синий), но и площадью сечения. В этом случае также отображается в маркировке провода, например ВВГнг LS 5х10 + 1х5 (Н).

Площадь поперечного сечения жил зависит от ожидаемой нагрузки: чем толще сердечник, тем больше мощности может быть передано через него. Соответственно увеличивается вес проволоки.Таким образом, километр кабеля (а именно в таких единицах рассчитывается вес данного продукта). ВВГнг LS 5х10 потянет 756 кг, а такая же секция кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Продукция данного типа изготавливается на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром.Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В — 10,2 мм.

Приложение

Кабель силовой, например ВВГнга и ЛС 3х1,5, предназначен для прокладки внутри помещений, где предполагается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальные количества токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов данного типа проводят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С. Проволока долго не теряет своих свойств, даже если в процессе эксплуатации нагревается до + 70˚С, а гореть начинает только при + 400˚С.

При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабеля ВВГнг LS в России являются отечественные компании:

• Москва ЗАО Москабельмет;
• г.Петербургское ЗАО «Севкабель»;
• г. Подольск ЗАО НП «Подольсккабель»;
• ООО «Смоленск Конкорд».

Если соблюдаются условия эксплуатации и периодически проверяется изоляция, производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента установки проводки.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень протяженную электропроводку в собственном доме или квартире.Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и ее производные), которые наиболее часто используются в бытовом электрооборудовании.

А начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они подходят для домашних нужд лучше, чем большинство других.

Расшифровка и маркировка ВВГ

Толкование кабеля ВВГ означает «винил-винил-голый.»Но, чтобы понять, откуда взялось это название, рассмотрим некоторые концепции.

Отличие провода от такого кабеля в первую очередь в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или несколько), так и без нее.

Жилами называются токопроводящие металлические элементы электрических кабелей, в кабеле ВВГ они медные. Наличие перед этой аббревиатурой заглавной буквы «А» будет указывать на то, что жилы кабеля изготовлены на основе алюминиевого сплава.

Жил насчитывается:

Заказывая многожильный провод, следует понимать, что, скорее всего, вам предложат одножильный провод. Если нам нужно 2 и более жил, то следует заказать кабель . При этом они могут быть однопроводными и многопроволочными.

Обозначение ВВГ почти всегда указывает на то, что речь идет о кабеле, потому что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки, а буква «Г» указывает на то, что они голые, отсюда и название: « винил-винил «голый».Те. в виниловой защите находятся каждый из проводов и сам кабель.

На фото показан двухжильный кабель ВВГ, чаще всего применяемый для домашней электропроводки электричества.

Также довольно часто используются 3-жильные кабели ВВГ, при необходимости заземляющие или заземляющие однофазный электроприбор.

Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой или 5-жильный, если нужен отдельный заземляющий или заземляющий провод.

Кабели

ВВГ могут быть как круглыми, так и плоскими. В последнем в обозначении фигурирует буква «П». Иногда провода имеют некруглую форму, чтобы плотнее заполнить оболочку в кабелях большого сечения.

Также в многожильных силовых кабелях ВВГ один проводник тоньше других. Это «ноль», который не несет таких нагрузок, как фазные нагрузки.

После букв в маркировке кабеля идут цифры. Объясним их расшифровку на примере конкретного кабеля ВВГ 2х2.5, чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество проживающих в кабеле, а вторая — их сечение.

Многие ошибочно считают второй показатель диаметром жил, а это площадь их поперечного сечения, рассчитанную по формуле площади круга: 2πr². Таким образом, диаметр жил этого кабеля составит 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Оболочки из поливинилхлорида и сам кабель достаточно хорошо защищают и обеспечивают длительную (30-40 лет) работу в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С и даже при длительном нагреве его дожило до 70 С.Отечественный кабель ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещении или на открытом воздухе, при помещении в защитный кожух, гофрошланг или трубу.

выдерживает изгибы с радиусом 10 диаметров утеплителя, причем плоские и большие. Не рекомендуется укладывать его в землю вне электроканализации.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор такой же мощности кабеля ВВГ производить по таблице.

А для тех, кто не хочет пользоваться, скажите, что:

• для подключения осветительных приборов достаточно сечения кабеля ВВГ 1,5 мм;
• для большинства розеток без перспективы подключения к ним очень мощных потребителей — 2,5 мм;
• для постов с возможностью одновременного подключения электрочайника, микроволновки и еще чего-то мощного — 4 мм;
• для электроплит — желательно не менее 6 мм.

При покупке кабеля ВВГ нужно знать еще кое-что.Сечение жил, указанное на его маркировке, соответствует кабельной продукции, выпускаемой по ГОСТ. Часть его изготавливается по ТУ (ТУ) с уменьшением сечения с целью экономии и удешевления производства, что приводит к снижению энергетических показателей кабелей. Поэтому лучше при покупке взять штангенциркуль и калькулятор.

Есть еще одна вещь, которую вы должны принять во внимание.В последнее время на российском рынке появилось довольно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется провод с медным покрытием. Не специалист сразу определит эту подделку, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие.Их отсутствие в других кабелях вовсе не означает, что они горючие, просто эти кабели имеют более высокую степень огнестойкости за счет заполнения пространства между виниловыми оболочками компаундом на основе того же ПВХ.

Этот наполнитель заменяет кислород между защитными оболочками, которые, как известно, поддерживают горение.

С техническими характеристиками кабеля ВВГнг можно найти в таблице ниже.

Заполнение пространства между жилами кабелей ВВГнгЛС выполнено ПВХ пластиком с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» — буквально: низкий уровень дыма.

Есть и другие обозначения для этой функции. Такие кабели прокладывают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если их не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокую степень защищенности проводки не только от КЗ и температур, но и не выделяет большого количества дым со всевозможными повреждениями.И еще — в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Кабель ВВГ-нг — представитель довольно широкой группы токопроводящих изделий, используемых для обеспечения электроэнергией промышленных цехов и офисов, для прокладки в стенах, трубах и туннелях, а также для уличного освещения. Любые электромонтажные работы при строительстве частного жилья или многоэтажных домов требуют использования этого вида материала.Кабель ВВГ-нг создан для прокладки в местах, где необходимо избегать пожара. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля рассчитаны на то, чтобы продолжать подавать электроэнергию к месту назначения в случае пожара.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько типов кабеля, различающихся по своим характеристикам. Чтобы различать каждый из них, была изобретена этикетка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, изоляционной оболочке и ее свойствах, а также характеристиках кабеля.

Итак, аббревиатура ВВГ-нг означает:

• Материал резьбы — медь (по умолчанию). Если резьба алюминиевая, перед обозначением стоит буква А (АВВГ)
• BB — означает, что для изоляции медных проводов и внешней оболочки кабеля использовался ПВХ пластик.
• G — означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим сечением.
• нг — означает «негорючий», не распространяет горение при укладке в одиночку и группами.Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, а плавится.

При маркировке продукции могут использоваться другие знаки:

• VVG-ng-LS — кабель малодымный (LS)
• ВВГ-нг-НФ — изоляция кабеля не содержит галогенных материалов (НФ)
• ВВГ-нг-П — кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
• VVG-ng-FRLS — кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

В маркировке кабелей наряду с буквенными обозначениями используются числа.Они отражают количество медных жил и площадь поперечного сечения одной жилы в квадратных миллиметрах:

• Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из ПВХ-пластика (оболочка из медных нитей и общая внешняя оболочка), не имеет защиты (G), имеет низкую воспламеняемость. (нг) и дым с низким уровнем выбросов (LS). Количество медных резьб — 3 сечением 50 мм (3х50), причем одна резьба имеет сечение 25 мм (1х25)

В маркировку входит и кабель рабочего напряжения.Указывается в киловаттах, например:

• VVG-ng-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг — универсальный токопроводящий продукт, используемый во влажных условиях и на высоте до 4300 метров. Диапазон температур применения от +50 до — 50 ° С, максимально допустимая влажность 98% (при + 40 ° С).

Торговые данные и цена экспорта Gng по коду HS 85

Имя грузоотправителя 9299

Название грузоотправителя 929

Маркировка кабеля ВВГ: расшифровка. Кабель ВВГ: расшифровка

Электродвигатели и приборы в частных домах и на предприятиях подключаются к электропроводке различными типами кабеля.Род тока в проводке переменный. Широкое распространение получил широкодиапазонный кабель. Проектные организации чаще всего прокладывают эту проволоку в спецификации проектов. Расшифровка проводов ВВГ помогает производителям при выборе правильного материала. Специальные обозначения позволяют различать типы проводов. По маркировке кабеля ВВГ, расшифровка которого применяется к изоляции, грамотные электрики все подскажут.

Какие бывают типы кабеля ВВГ?

Аббревиатура расшифровки кабеля несет информацию о его производстве.Сообщается, что рекомендуется подключать и каким способом прокладывать, на улице или под землей, где это разрешено использовать и какая допустимая температура воздуха рекомендуется.

Продажа материалов, используемых в электроснабжении, и огромный ассортимент проводов по типу изоляции и конструкции, дают возможность покупателю выбрать ту продукцию, которая ему нужна. Новичку-электрику и рядовому потребителю будет интересно узнать, сколько разновидностей кабелей ВВГ с расшифровкой доступно на рынке продаж.

Защиту кабеля от открытого огня создали производители кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже представлен макет модификаций:

• ВВГнг;
• ВВГнг FrLs;
• ВВГнг Ls;
• ВВГнг Hf;
• ВВГнг ФрХф.

Каждая буква в маркировке и названии имеет расшифровку, ВВГТ, ВВГ нг — это не просто набор букв. Следовательно, необходимо прочитать обозначения.

Рассмотрим обозначение

Групповая прокладка сделана с ртутным токоподводом.Выходной материал — ВВГ Png, расшифровка которого свидетельствует о том, что медная жила жила. Модификация провода ВВГГН информирует нас о том, что этот тип не боится огня.

Название кабеля ВВГнг Ls означает информацию о том, что при пожаре изоляция провода выделяет минимальное количество дыма.

Кабель ВВГнг ФрЛс с открытым пламенем не способствует возгоранию. Благодаря плавящейся изоляции дымность минимальна.

Следующий вид продукции — с интерпретацией ВВГнг Hf.Когда он подвергается воздействию тепла, например, при пожаре или плавлении изоляции, газы отсутствуют. Проводка не подвержена коррозии.

Последний вид провода ВВГнг ФрХф обладает всеми лучшими характеристиками перечисленных выше кабелей.

Изоляция изделий

К изоляционному материалу, применяемому при производстве кабельной продукции, предъявляются особые требования, в том числе и к пожарной службе. Материал ПВХ (PVC) таит в себе одну отличительную особенность по сравнению с другими полимерами, используемыми для изготовления пластмассовых изделий.Изделия из ПВХ не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид используется при изготовлении изоляционных покрытий для кабелей.

Материалы для изготовления кабеля:

1. Основной вид изоляционных материалов ВВГ — двухслойное изоляционное покрытие. Материал PFC (поливинилхлорид). Дополнительной изоляции нет.
2. Изоляция медных жил кабеля ВВГнг изготавливается из негорючих материалов ПВХ.
3. Безгалогенный ПВХ, используемый в качестве изоляционного материала для провода ВВГ ЛС, не выделяет дыма при плавлении.Используется для прокладки электропроводки, в местах массового скопления людей.
4. Прокладка кабеля в местах возможного возгорания ведется от марки ВВГнг FrLs. Изоляция пожаробезопасна и не выделяет опасного дыма. Кабель с расшифровкой ВВГнг ФрЛс применяется для закрытой и открытой прокладки с высокой степенью пожарной опасности.

Ознакомьтесь с маркировкой кабеля. Познакомимся с ВВГ-расшифровкой провода:

• П — полимерная изоляция проводов.
• Б — поливинилхлорид.
• ПВ — группа материалов на основе полиэтилена.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• Б — внешняя изоляция из ПВХ.
• Шв — защита стержней в виде шланга.
• П — внешняя полимерная изоляция.
• Шп — внешняя изоляция из полиэтиленового рукава.

Защита кабеля ВВГ (расшифровка ниже) от механических повреждений имеет свое обозначение.

• Б — кабель бронированный с твердым покрытием.
• D — кабель гибкий. Особой защиты нет.
• Провод ВВГ АПГ А, расшифровка которого представлена ​​выше и четко указывает на его назначение.

Сечение кабеля и его значение

При прокладке электрических сетей важно выбрать правильное сечение токоподвода. Передача электрического тока напрямую зависит от сечения проводки. Подключенные к сети двигатели и приборы потребляют электроэнергию.Электропроводка при прохождении по ней тока начинает нагреваться. Нагрев проводки с неправильно подобранным сечением жилы может привести к непроизвольному возгоранию. Сечение провода нужно брать на тридцать процентов больше. В кабеле возникают потери тока, которые необходимо предвидеть заранее. Завершив скрытую проводку в доме, трудно восполнить убытки в будущем.

Устройство ВВГ АПГ а

Сечение этого типа кабеля от 1,5 до 16 квадратов.Количество проводов — два или три.

Обозначение обозначений проводов:

1. Б — жилы в изоляции из ПВХ.
2. В (второй) — кабель в ПВХ оболочке.
3. D — без защиты кабеля.
4. П — расположение жил параллельное, плоское.
5. Ng — горение изоляции не поддерживается.

Отрезка кабеля ВВГ-Пнг А:

• Медь живая круглой формы однопроволочная первого класса;
• Изоляционный материал — поливинилхлорид;
• Цветная проводка;
• ПВХ-оболочка, снижающая свойства горения.

Основное применение этого типа кабеля — передача и распределение электроэнергии переменного тока частотой 50 Гц, мощностью 0,66–1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель сечением 3х4 марки ВВГож. В состав этого медного кабеля входят жилы, покрытые ПВХ изоляцией.
Пояснение к ВВГ Шнек:

1. Б — изоляция виниловая.
2. Во (втором) — оболочка виниловая.
3. D голая.
4. Шнек — жилы однопроволочные.

Конструкция кабеля ВВГож

Токопроводящая жила медная первого или второго класса ГОСТ 2483. Форма жилы круглая или секторная. Ленточная изоляция из пластификатора ПВХ, снижается горение изоляции на открытом огне. Скрученные жилы кабеля из двух, трех, четырех и пяти жил вокруг жилы из ПВХ. Наружная оболочка кабеля изготовлена ​​из пластификатора ПВХ, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Кабельные жгуты разных цветов. Белый или желтый. Синий и зеленый. Черный или коричневый, красный и малиновый.

Область применения кабеля ВВГ Пнг а

Использование кабеля разрешено на земле, в реках и озерах. Применяется при температуре от -50 ⁰ С до +50 ⁰ С. Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, в воздухе, то есть на столбах и стенах зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого нам подсказывает, что изготавливается провод из медных жил сечением 3х4. Используйте его в северных регионах и в районах с умеренным и тропическим климатом.

Советы по устройству электрических сетей

Монтаж кабеля с расшифровкой ВВГ можно проводить на стенах зданий и сооружений. Прокладка переносится на опоры и подвески на кабелях.Использование этого типа кабеля разрешено там, где нет риска возгорания. Прокладывать лучше на оштукатуренных стенах или стенах из гипсокартона.

В случае опасности механического повреждения кабель необходимо защитить. Отличной защитой служат предустановленные стальные трубы, в которые наматывается проволока. Наиболее оправдана прокладка в деревянных домах. Гофрированный шланг, защищающий проводку, широко применяется в строительстве. Также используются различные каналы для защиты кабеля. Укладывать изделия с расшифровкой кабеля ВВГ не рекомендуется.Для этого предпочтительнее использование проводника ВВГГН. Он разработан, чтобы быть скрытым. Существуют рекомендации и положения, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При прокладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля этого типа отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механическое повреждение кабеля. В настоящее время широко используется сигнальная защита взамен использованного ранее красного кирпича.Защита выполнена в виде полимерных пластин, которые обладают отличными неэрозионными характеристиками.

Насыпьте в траншею песчаную подушку. На него проложить кабель, поверх которого насыпать и утрамбовать землю. Толщина песчаного слоя должна быть не менее 20 сантиметров. После прокладки кабеля укладываются защитные пластины, которые также засыпаются песком. Поверх песка кладется сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Прокладка армированного кабеля — наиболее подходящее решение для земляных работ.Стоимость его прокладки выше стоимости кабеля ВВГ. Срок службы такой же, но гарантия защиты от повреждений у бронепровода намного выше.

Ознакомившись с данной статьей, простой покупатель, а не специалист правильно подберет необходимый кабель. Исходя из того, что сегодня рынок предлагает самые разные типы и типы кабеля, без определенных знаний в этой области определиться с выбором может быть очень сложно. Если у вас остались сомнения по поводу покупки, лучше проконсультироваться с продавцом электропроводов.
