Какая должна быть оптимальная высота дымохода над крышей дома
Прежде чем начать строить дом, нужно выбрать проект или заказать разработку индивидуального. Чтобы построить даже небольшое дачное строение, нужно знать, как это сделать.К устройству дымохода нужно подойти ответственно, предварительно важно определить правильно высоту трубы над крышей. Актуально познакомиться соСНиП41-01-2003 «Отопление, вентиляция, кондиционирование», этот документ регламентирует нормы проектирования этих разделов проекта.
Как выбрать конструкцию дымовой трубы
Чтобы дым от продуктов горения выходил наружу, нужно создать тягу. Она возникает за счет разницы температуры горячего воздуха в печи и наружного. Нагретый воздух, попадая вверх, начинает остывать, из-за перепада давления в трубе начинается его движение, это и есть тяга.
Чтобы отопительные системы функционировали нормально, и получался высокий КПД, нужно рассчитать высоту дымохода над крышейи его сечение. Большое просвет в трубе создаст сильную тягу, быстрое остывание воздуха и образование конденсата. Это нежелательно для отопительной системы.
Если увеличив высоту трубы и соответственно сделать ее сечение меньше, это увеличит тягу, холодного воздуха будет поступать много, что приведет к излишним потерям тепла. Печь или котел придется топить долго и использовать много топлива для нагрева.
Устройство правильного дымохода
Один из главных параметров для расчета это высота трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в отопительной системе и сэкономить топливо. Производя расчеты, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов – СНиП41-01-2003 и СП 7.13130-2009.
Следует знать правило, что дымовая труба на всем протяжении от топки до места вывода дыма в атмосферу, не может иметь длину меньше 5 м. При плоской кровле наименьшую высоту дымохода над крышей устанавливают 1,2 метров.
Если кровля многоуровневая, со сложными перепадами по высоте, расчет усложняется. Такие расчетылучше оставить специалистам.
Сечение дымовых труб зависит от мощности котла и должно быть таким, мм:
- 140×140 – при тепловой мощности меньше 3,5 кВт;
- 140×200 –при мощности 3,5 – 5,2 кВт;
- 140×270 – при ее значении 5,2 – 7 кВт.
У круглых дымовых труб сечение по площади должно соответствовать размерам прямоугольных каналов.
Определяем высоту трубы
Рассмотрим, что указывает СНиП для определения высоты трубы дымохода над крышей. Она равна:
- У плоской бесчердачной кровли высота дымохода над ее покрытием не может быть менее 50 см;
- на такой же крыше, только с устройством высоких парапетов, верхняя отметка трубы должна превышать отметку ограждения на 50 см;

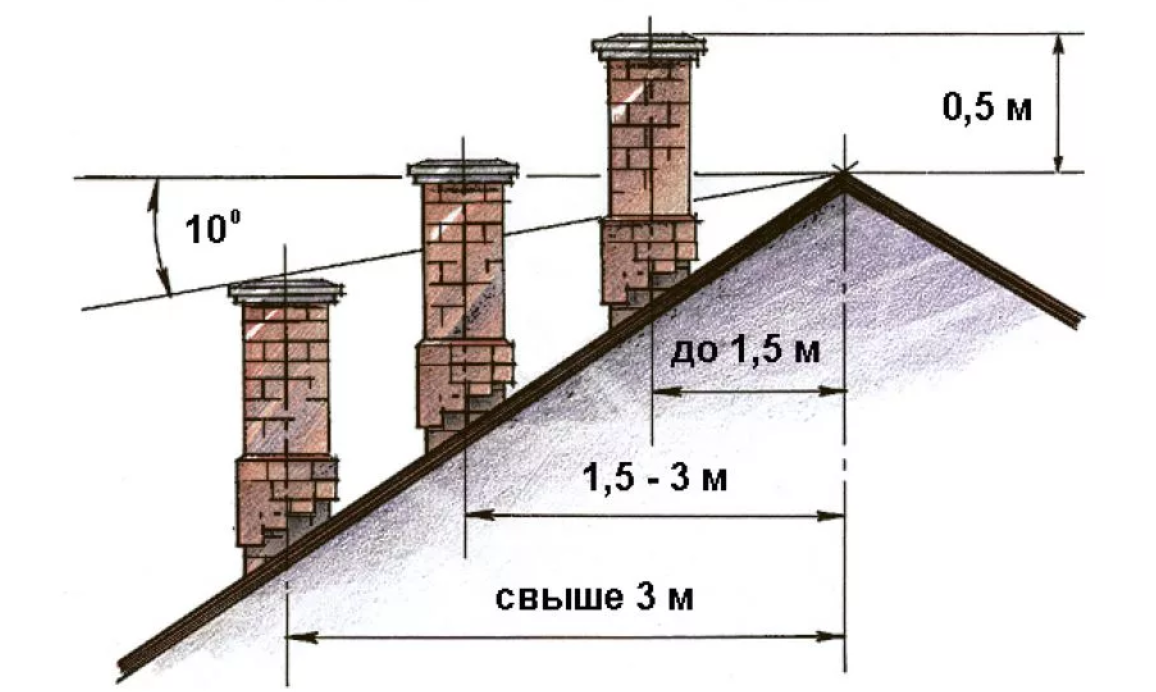

- при нахождении трубы на крыше в месте, расположенном ближе 1,5 метровпо горизонтали от центра конька, высота дымохода над коньком крыши потребуется 50 см и выше;
- расположение дымохода на 1,5 – 3,0 метра от центра кровли по горизонтали потребует высоты трубы в ровень или незначительно выше конька;
- если дымоход выходит на кровлю близко к ее краю и удален от коньковой точки дальше 3,0 метров, его высоту определяет линия, проведенная из точки конька к дымоходу под углом 100 вниз от горизонта.
- при нахождении рядом со строящимся зданием других высоких строений, дымоходдолжен выступатьнадсамой высокой его точкой. Если вблизи есть сооружения с более высокой верхней отметкой, насаждения, используют расчет по линии в 450 к горизонтали, построенной из наивысшей точки к трубе. Ее верх не может бытьрасположен ниже этой линии.
Графический метод оправления высоты
Имея простую конструкцию кровли, можно попытаться графически определить, какая высота трубы над крышей будет самой подходящей.
Для начала нужно вооружиться карандашами, бумагой, линейкой. В масштабе прорисовываем проекцию скатной кровли. Отмечаем точку расположения конька. Далее наносим ось расположения дымохода, горизонтальной линией обозначаем положение коньковой точки кровли.
Измеряем расстояние междуними. Если оно меньше 3 м, прорисовываем дымоход выше коньковой точки на 50 см (используя масштаб вашего чертежа), измерив всю высоту от поверхности кровли до верхней линии трубы, получим длину дымовой трубы над кровлей, применив масштаб, определим ее реальную высоту.
Если труба расположена дальше 3 метров от конька, чертеж придется усложнить. От горизонтали, проходящую через вершину конька, вниз откладываем линию под углом 100. Ее место пересеченияс осевой линией дымохода и будет означать ее верхний срез. Далее придется измерить это расстояние и перевести его в реальную величину, использую выбранный масштаб.
Устройство вентиляции в жилом доме
При установке отопительного котла для обогрева жилого дома должна быть обеспечена вентиляция помещения, где он расположен. Поможет определить высоту вентиляционной трубы над крышей СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». Расчет ее высоты ведется аналогично определению высоты дымохода. Учитывается ее расположение относительно конька, конструкция кровли, расположение рядом высотных зданий, других конструкций.
Высота трубы в многоквартирном доме
Какой должна быть высота вытяжной трубы над крышей, если рядом расположен дымоход? Вентиляционная вытяжка должна быть ниже дымоотводной трубы, чтобы исключить попадание дыма в помещение. Нельзя допускать расстояние между вентиляционной и дымовой шахтами меньше 5 м.
Конструкции дымоходов
Чтобы отопительная система работала эффективно, нужно правильно выбрать конструкцию дымоотводящих каналов. Наиболее используемыми являются:
- кирпичный, самый прочный, теплоемкий. Недостаток – сложность в изготовлении;
- асбестоцементный, недорогой, легкий по весу и в установке, но теряет тепло;
- стальной одноконтурный, недорогой, легкий вес, но не теплостойкий и недолговечный;
- стальной в два контура, изготовлен из двух труб с промежуточным утеплителем, хороший современный вариант;
- керамический, состоит из огнеупорной керамики, утеплителя и защитного слоя бетона. Неплохой вариант, но тяжелый.
Рекомендации по устройству и обслуживанию
Расстояние от деревьев и зданий
При строительстве дымохода следует учитывать следующее:
- при кладке кирпичного дымохода швы должны быть герметичны, внутренняя поверхность следует делать ровной и гладкой;
- для снижения нагрузки кирпичной конструкции на основание в чердачном помещении необходимо делать переход на более легкие трубы;
- выбирая сечение дымохода и размер его внутреннего прохода, следует учитывать характеристики отопительного оборудования, его мощность;
- металлические и асбестовые трубопроводы устанавливают вертикально;
- чтобы работа дымовой трубы была эффективной, ее необходимо чистить от сажи постоянно;
- для недопущения попадания в систему насекомых, птиц или осадков, допускается установка защитных колпаков на трубу;
- при использовании дымовых труб выше 1,2 м необходимо укреплять их дополнительными элементами.
Осознав, насколько важно определить высоту трубы над коньком крыши дома, можно сделать правильный выбор этого параметра. Это обеспечит удобное и комфортное существование в новом доме.
Видео:
проектирование, строительство и эксплуатация по СНИП
С незапамятных времен сердцем дома принято считать печь или камин. При их строительстве особенное внимание должно быть уделено дымовой трубе. Перед тем как его построить необходимо, произвести расчеты по ее сечению и высоте. Основное от чего зависит высота конструкции для отводки дыма – это максимальная тяга. Именно тяга напрямую зависит от параметров приборов, которые отапливают жилище. Каков порядок и схема расчета высоты дымовой трубы Вы узнаете из этой статьи.
Значение параметров дымовой трубы
Причинами для того, чтобы правильно произвести расчет дымоотхода являются:
- Правильный расчет увеличивает коэффициент полезных действий прибора, который отапливает дом.
При верном расчете такие приборы очень быстро отдают тепловую энергию, а затраты на топливо расходуются минимально.
- Главная причина – это обеспечить безопасную эксплуатацию отопительных приборов для человека. При неверном расчете высоты дымовой трубы вредные вещества могут попадать в жилище и наносить вред здоровью проживающих людей. Чтобы этого не случилось необходимо обеспечить дымоход оптимальной тягой.
- Противопожарная безопасность. Газы, которые должны остыть в канале дымохода при неверном расчете высоты трубы не смогут остыть до нужной температуры. Этот фактор в несколько раз увеличивает пожароопасную эксплуатацию оборудования.
В соответствии со СНиПом 02. 04. 05 – 91 параметры должны быть следующими:
- Самая маленькая высота канала для дымоотведения, начиная от колосника и заканчивая оголовком должна быть не меньше 5 метров.
- Максимальная же высота равняется шести метрам.
Теперь разберемся с основными параметрами, которые оказывают максимальное влияние на высоту дымовода. Для правильного расчета профессионалы настаивают на использовании следующей формулы:
Давайте разберем формулу по пунктам, так как именно в соответствии с ней определяются основные значения, которые оказывают влияние на высоту дымовой трубы.
- «А» — обозначает погодные параметры, которые окружают дом. Северные районы используют коэффициент 160, другие же могут использовать значение из инструкции к отопительному оборудованию.
- « » — этот параметр означает, сколько веществ проходит через дымоотвод за определенное время. Этот параметр указан в инструкции к оборудованию.
- « » — с какой скоростью оседают частицы, которые образуются в процессе работы оборудования. Зола, которая образуется при сгорании дров, равняется 25. Если же используется электрический прибор для отопления в помещениях, то этот параметр равен единице.
- «Спдкi» и «Сфi» — эти параметры означают концентрацию веществ в газах, которые нужно удалить. Их данные необходимо взять из инструкции к оборудованию.
- «V» — количество газа, который выводится при эксплуатации отопительного оборудования.
- «Т» — обозначает разницу между двумя видами температур – поступательной и выходящей.
Лучшим вариантом для правильного расчёта будет обращение к специалистам, так как расчеты по выше указанной формуле достаточно сложны.
Идеальная высота дымовой трубы на кровле
По СНиПу 2. 04. 05, в сборнике правил 7. 13130. 2009 и нормативах 41 – 01 – 2003, а также в инструкциях производителей отопительных печей, а так же какой формы крыша можно определить высоту дымоотвода.
Нормы высот дымоходов над крышей
*
Например:
- Плоская крыша. Если нет ограждений и других различных устройств, то высота, возводимой дымовой трубы начинается от 1,2 метров. Если же есть защитное оборудование, то расчёт этого параметра должен основываться на увеличении максимальной длины до 100 сантиметров. При наличии на кровле крыши вентиляции, то высота дымоотвода должна превышать трубу вентиляции на 0,5 метра.
Расположены они должны быть на расстоянии не менее 5 – 5,5 метров друг от друга.
Высота трубы при удалении от конька на расстояние более трех метров
- Скатная крыша. Здесь параметры определяются из того, где находится дымоотведение, а точнее как далеко она расположена от конька. Например, труба отопительного устройства расположена в 150 сантиметрах от конька, то высота ее минимум 0,5 метра. Если же расстояние варьируется от 150 до 300 сантиметров, то высота дымоотвода должна быть равна по высоте с крышей. Удаленность дальше чем на 300 сантиметров, то в этом случае угол наклона между линией конька по горизонту и вершиной трубы должен быть равен десяти градусам.
Высота дымохода при удалении от конька от 1,5 до 3 метров
При расчете также не забудьте учесть:
- Наличие деревьев и иных построек.
- Если отопление устанавливается в пристрое к жилому дому.
Здесь может образоваться «зона ветреного подпора», а в ее владениях тяги, которая необходимо для хорошей работы оборудования не существует.
Для того чтобы обеспечить такую тягу, необходимо поднять трубу дымоотведения еще на полметра минимум.
Влияние диаметра на высоту трубы
*
Как понятно из выше сказанного, работа любого обогревательного оборудования заключатся в том, что для образования хорошей тяги теплый воздух должен остывать постепенно, то есть чем ближе к концу дымохода, тем воздух холоднее. Если же диаметр трубы слишком большой для дымохода, то и сечения внутри нее тоже, то остывание теплого воздуха происходит в разы быстрее. В итоге образуется влага, которая называется конденсатом. Именно он отрицательно влияет на качество тяги. «Точкой росы» называется оптимальная температура, при которой влага из воздуха превращается в воду.
В такой ситуации может помочь, если высоту сделать выше, путем уменьшения сечений. Тогда моет образоваться достаточно сильная тяга, ведущая к уменьшению коэффициента полезного действия прибора отопления. Но нужно учесть, что ток воздуха увеличивается резко и прибор нагревается плохо. В итоге на обогрев будет затрачено больше топлива и времени на обогрев помещений.
Давайте рассмотрим еще один вариант, который используется часто и является ошибочным. Многие строители не профессионалы считают, что если дымовую трубу сделать высокой, а размер сечений внутри нее уменьшить, то тяга улучшиться. Это не так! Здесь происходит все наоборот. Возможно даже такое, что дым из трубы начнет попадать в жилое пространство дома. В итоге помещения будут наполнены угарным газом, который приведет к плачевным последствиям.
По рекомендациям специалистов идеальным будет, если сечение трубы будет одинаковым с размером отверстия поддувала.
Методы расчёта высоты дымохода
Определенные расчёты требуются при строительстве любой дымовой трубы. Отличным месторасположением принято считать наибольшее сближение к коньку крыши. Таким образом, обеспечивается трубы нужные по длине и минимальные траты на её строительство. Но есть и случаи, которые либо невозможны, либо просто не целесообразны. Ниже представлено два метода по расчеты высоты дымовой трубы, если ее удалить на определенное расстояние от конька.
- Промежуток между трубой и коньком менее или равен 150 сантиметрам, то сделать нужно так:
- На схематичном плане крыши (масштаб может быть любым) на месте, откуда выходит труба следует начертить параллельную прямую по отношению к горизонту.
- Далее на этой же схеме, в месте, где труба и крыша пересекаются, отмеряют 50 сантиметров и уже через эту точку чертят контур горизонтально. Именно в этом месте должна начинаться внешняя часть дымовой трубы.
Влияние расстояния между коньком и трубой на тягу
- Если промежуток более 150, но меньше 300 сантиметров, то расчет достаточно прост. На чертеже крыши рисуют линию горизонтальную к верху конька. Она покажет самую меньшую длину участка снаружи для дымохода.
- Для того чтобы рассчитать высоту дымовой трубы, если она расположена на промежутке больше 300 сантиметров, то можно воспользоваться либо графическим, либо математическим способом расчёта.
Графический способ расчёта
Графический метод расчёта
*
По проектам дымовые трубы могут быть рассчитаны и изображены при учете следующих расчётов. Порядок при этом способе следующий:
- Возьмите удобный по размеру, чистый лист бумаги и нарисуйте на нем схему вашего дома. Дымовые трубы с чертежами будут расположены дальше.
- Далее на нем прочертите одну линию, которая расположена на коньке крыши, а вторую – там, где предполагаете поместить дымоотводную трубу.
- Теперь соедините оба контура в вершине конька, а после новой горизонтальной прямой, которую только что получили при помощи угломера, отложите по направлению к низу дома угол равный десяти градусам. После, нужно соединить угол с основной прямой дымохода.
- Вы получили точку в пересечении, которая показывает, какая самая меньшая высота возможна.
- Теперь переходим к преобразованию, полученных расчетов. Теперь нужно проверить полученные параметры с требованиями по СНиПам.
- Если требуется корректировка, то место где должна выходить дымоотводная труба корректируется при помощи передвижения оси дымоотвода.
Но только в горизонтальном направлении.
Чтобы проектирование системы отопления частного дома было идеальным, то следует учесть тот факт, что расчёт высоты дымовой трубы на основе конька крыши не даст полного результата. Здесь нужно учесть еще и дополнительные факторы, влияющие на расчёт:
- Сколько этажей в доме, какие строительные и отделочные материалы применялись в строительстве, а также планировка дома в целом.
- К какому виду относится дымоход.
- Насколько он удобен в строительстве и уходе.
- Сколько отопительных приборов подсоединено к дымоотводению.
Математический способ расчёта.
Математический метод расчета
Если взять за основу математику при расчёте высоты, то процесс происходит следующим образом:
- Нужно опять же нарисовать план – схему дома, лучше взять масштаб 1 : 100, другими словами один метр равен одному сантиметру.
- Теперь измерьте расстояние от оси, где запланирован выход дымохода и серединой конька крыши.
- Проведите через центр конька прямую линию параллельную горизонту и при помощи транспортира отложите десяти градусный угол. Это именно тот размер угла, который указан в нормативах.
- В итоге у вас должен получиться треугольник, в котором один угол равен 90 градусам. А катеты обозначаются a, b и углом α.
- Основываясь на теорему Пифагора находим катет «a = b х tgα». Именно на ту величину труба дымоотвода должна быть ниже конька.
- Теперь измерьте, каков ваш дом высотой в центре конька, не забудьте про стены, а теперь из этого значения вычтите катет «а». При помощи этого расчета определяется величина канала дымоотведения.
- Теперь переведите в реальный формат и если полученные расчеты отвечают нормативам и СНиПам, то приступайте к строительству.
Если придерживаться нормативных актов, то на один дымоход приходится один отопительный прибор.
Для подсоединения двух приборов необходимо получить дополнительное разрешение от сотрудников пожарной и газовой служб.
Разновидности дымоходных труб
*
В настоящее время самыми популярными считаются трубы по удалению дыма из следующих материалов:
- Кирпич.
- Сталь.
- Сталь плюс сэндвич – панели.
- Гофрированная сталь.
- Керамика.
- Асбест с цементом.
- Полимерный материал.
Кирпичные дымоходы
Дымоотводные трубы из этого материала до недавних пор были весьма популярны. Кирпич в их строительстве применялся с давних пор. Обязательным условием для возведения дымохода из этого материала является то, что кирпич должен быть полнотелым, а каналы должны располагаться в самой кирпичной кладке.
К положительным свойствам относятся:
- Прочность с механической точки зрения;
- Кирпич отдает тепло довольно длительное время.
- При соблюдении необходимых требований по пожарной безопасности, дымоход из этого материала можно отнести к безопасным.
Кирпичная труба
К отрицательным качествам специалисты относят:
- Так как кирпич прямоугольной формы, то дым может задерживаться в углах трубы.
- Шероховатая внешняя поверхность, также оказывают влияние на скорость удаления дыма из отопительного прибора.
- Глина, которая применяется для производства кирпича, имеет пористую структуру. В результате они подвержены к внутреннему разрушению, так как время о времени на стенках дымохода оседает конденсат.
- Кирпичная кладка – это весьма массивна конструкция, которая требует дополнительной укладки фундамента.
- Для строительства дымохода из кирпича требуется много сил и времени.
- Сложны в уходе и ремонте.
- Для проверки канала трубы дымоотведения применяется дополнительные приборы освещения.
Сталь
Сталь применяется в изготовлении следующих видов труб: модульных, стальных одноконтурных дымоходов. Это конструкции, которые собираются из отдельных частей, как конструктор. Самым лучшим материалом для изготовления такой дымовой трубы признана сталь с повышенной жаропрочностью, кислостойкостью, а также «нержавейка». Толщина стального листа варьируется от 0,6 до 1 миллиметра. Но, к сожалению, эти дымовые трубы быстро выходят из строя.
Плюсы модульного стального одноконтурного дымохода.
- Имеет круглое сечение.
- Внутри поверхность гладкая.
- Стоит не дорого.
- Очень легко монтируется.
- Легко произвести ремонтные работы.
- Отлично борется с коррозией.
К основным минусам можно отнести:
- В таких конструкциях отсутствует теплоизоляционный материал, поэтому газы в такой дымовой трубе быстро остывают.
- Не большой срок эксплуатации в среднем около 12 лет.
Стальные гофрированные дымоходы
Стальной дымоход из гофры называется так, потому что это очень гибкая труба, изготовленная из тончайшей ленты стали. Его применяют для гидроизоляции в дымоходах их керамического кирпича, то есть отделка труб этим материалом происходит внутри. Стоимость их достаточно высока.
Дымовые трубы из керамики
Это сравнительно новый материал, но он уже завоевал свою долю рынка и получил признание от строителей. Такой дымоход обычно включает в себя три основных части:
- Дымовая труба из огнеупорных видов керамики.
- Теплоизоляция (негорючий утеплитель).
- Внешний короб для защиты. Состоит из ячеистых бетонных блоков.
В использовании и эксплуатации больше положительных характеритик:
- Сечение только круглое.
- Гладкая поверхность внутри.
- Огнеупорный материал.
- Отличная теплоизоляция и герметичность.
- Простой монтаж.
- Надежен и долговечен.
Что касается минуса. Он единственный – стоит очень дорого.
Дымовые трубы из асбеста и цемента
Применяется только для тех отопительных приборов, нагревание которых не превышает 300 градусов Цельсия. Такое ограничение напрямую связано с тем, что материал, из которого изготавливаются такие трубы, имеет невысокую огнестойкость.
Основных плюсов всего четыре:
- Весит немного.
- Обладает круглыми сечениями.
- Прост в строительстве.
- Стоит недорого.
К минусам можно отнести:
- Невысокая устойчивость к теплу.
- Довольно хрупкий материал.
- Нет утепления.
- При исполнении поворотов в конструкции очень нелегко монтировать.
- Материал имеет пористую структуру.
- Требует постоянной прочистки.
Дымовые трубы из полимерных материалов
В основном применяется для ремонта и создания дополнительной гидроизоляции старых дымоходов. По жаростойкости не высокая. Так что применение ограничивается, только тем отопительным оборудованием, которое обладает низкой температурой.
К положительным свойствам можно отнести:
- Эластичность.
- Весит немного.
- Прост в строительстве и установке.
- По сроку службы – износостойкий материал .
- Стоит недорого.
К отрицательным характеристикам относится:
- Низкая жаропрочность.
- Низкая устойчивость по отношению к механическим повреждениям.
Рекомендации по эксплуатации дымохода
При эксплуатации дымовых труб, стоит избегать:
- Производить сушку каких – либо предметов.
- Производить чистку от копоти путем выжигания.
- Нарушать правила эксплуатации, предусмотренных в документации оборудования. Каждый агрегат по отоплению имеет инструкции по дальнейшей эксплуатации дымовых.
- Категорически нельзя применять хлорсодержащие вещества.
- Также стоит избегать близкого хранения от отопительного оборудования и его составляющих веществ, которые легко воспламеняются.
- Применять в качестве топлива бытовую химию, сор в виде строительных материалов.
- Для лучшего функционирования в дымоход устанавливаются дымогенераторы.
Пожарная безопасность
От возгорания лучше всего обернуть трубу дымохода. Сделать в настоящее время, достаточно просто, так как ассортимент таких материалов велик.
Высота дымовой трубы. Влияние высоты трубы на тягу.
Для расчёта высоты дымовой трубы существуют несколько простых правил, прописанных в противопожарных нормах.
Правильная высота дымовой трубы.
1. Высоту дымовых труб, считая от колосниковой решетки или пода печи до устья, следует принимать не менее 5 м.
2.Возвышение дымовых труб следует принимать:
- Выход трубы не менее 500 мм над плоской кровлей;
- При расположении на расстоянии до 1,5 м от конька или парапета, высота трубы не менее 500 мм над коньком кровли.
- При расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета не ниже конька кровли или парапета.
- При расположении дымовой трубы на расстоянии более 3 м. от конька высота трубы не ниже линии, проведенной от конька вниз под углом 10° к горизонту.
- Необходимо предусматривать возвышение дымовых труб на 500 мм выше верхней точки здания, пристроенного к отапливаемому; выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.
Стоит ли строго следовать этим правилам?
С высотой дымохода, в соотношении с коньком кровли, всё предельно ясно, но что делать если кровля высотой 2 метра?
Высота дымовой трубы. Влияние высоты трубы на тягу.
Над невысокими строениями, 5 метровый дымоход выглядит, мягко говоря, странно.
Но требование высоты в 5 метров от пода топки предъявлено не просто так.
Именно высота даёт устойчивость тяги трубы.
При недостаточной высоте тяга в дымоходе неустойчивая.
Не путайте силу тяги и устойчивость.
Сила тяги зависит от сечения дымохода, а устойчивость от его высоты.
Часто печники пытаются улучшить устойчивость тяги увеличивая диаметр дымохода, но это не даёт нужного результата.
Особенно остро это несоответствие проявляется в открытых портальных печах для барбекю.
Порталы печей для барбекю.
Обычно, беседки для барбекю невысокие и это не позволяет нагородить 5 метров дымохода.
Точнее, сделать то можно, но вряд ли такая каланча кому то понравится.
Открытые порталы, даже с дымоходом нормальной высоты, капризные устройства, а с дымоходом в 2 – 3 метра от пода, они становятся испытанием для пользователя.
Каждый порыв ветра или сквозняк ослабевают неустойчивую тягу низкого дымохода.
Предполагаемый отдых с шашлычками превращается в борьбу с дымом.
Что делать если беседка низкая.
1. Самое простое и верное решение – пробовать увеличить высоту дымохода.
Увеличенная высота дымохода.)))) Кто то, сделал как смог.
Возможно, не придётся поднимать до 5 метров, бывает, для изменения ситуации, достаточно полуметра, но это можно понять только опытным путём.
2. Приспособить к дымоходу электрический дымосос.
Электрический дымосос на трубе.
Дымосос – надёжное, но технически сложное решение для увеличения и стабилизации тяги.
3. Поставить на верх трубы дефлектор увеличивающий тягу.
Дефлектор сэндвич дымохода.
Как попытка засчитывается, но толку мало.
По личному опыту, дефлектор почти не влияет на тягу, но он однозначно не даст ветру задувать в дымоход, это может улучшить ситуацию.
Вывод: Требование о 5 метрах высоты дымохода обоснованно.
Низкий дымоход может приводить к неустойчивости тяги. Особенно сильно это проявляется на каминах и печах для барбекю.
Диаметр дымохода для печи на дровах: способы расчета, формулы, примеры
От оптимального размера сечения и высоты дымохода зависит экономичность и производительность работы печи. Правила СНиП и несколько вариантов расчета помогут вам правильно подобрать размер для дровяной печи в доме.
Зачем нужно знать диаметр?
Новички не понимают, какое значение имеет сечение дымохода для печи и почему так важно правильно провести расчеты не только внутреннего размера, но и высоту трубы. При разработке индивидуального проекта для автономной системы отопления жилого или производственного помещения, от точности данных зависит уровень тяги и производительность агрегата.
Неопытные строители могут сделать трубу с большим или недостаточным сечением. В любом таком варианте работа отопительного прибора нарушается, и вы просто выбрасываете деньги на ветер. Для оптимальной работы системы отопления дома важно провести точный расчет и ознакомится с рекомендациями нормативных документов.
Важно! Противопожарная безопасность дома, производительность работы, комфортная температура – решение всех этих вопросов зависит от правильного определения размеров и длины дымовой трубы.
к содержанию ↑
Какой должен быть диаметр дымохода для печи?
Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.
Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.
Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.
к содержанию ↑
Способы расчетов
к содержанию ↑
Точный метод + формула
Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:
- Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:
- В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
- V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
- Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей – 1500.
- Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
- Диаметр круглой трубы высчитываем по формуле – d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.
Рассчитываем оптимальную величину тяги
Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:
, где:
- С – это постоянный коэффициент, равный для печей на дровах 0,034;
- литера «а» – величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
- высота дымохода обозначается буквой «h».
- Т0 – средний уровень температур атмосферы;
- Тi – величина нагрева отработанных газов при выходе их из трубы.
Пример расчета сечения дымохода
Принимаем за основу:
- буржуйка работает на твердом топливе;
- в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
- уровень влажности топлива – до 25%.
Еще раз приведем основную формулу:
Расчет проводим в несколько этапов:
- Выполняем действие в скобках – 1+150/273. После вычислений получаем число 1,55.
- Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
- Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
- Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.
Теперь определяем величину тяги по простой формуле:
- По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
- Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
- Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
- Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.
Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.
к содержанию ↑
Шведский метод расчета
Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.
В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем. Для определения правильности расчета используется график:
Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:
- габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
- размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
- высчитываем соотношение. (338/2695)*100=12,5%.
- смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.
Разберем еще один пример расчета:
- топка 800/500 мм, ее площадь – 40 см2;
- сечение дымохода 200/200 мм, площадь равна 4 см2;
- рассчитываем соотношение (400/4000)*100=10%.
- по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.
к содержанию ↑
Что делать если сечение дымохода квадратное?
Цилиндрические дымоходы, особенно после появления сэндвич – труб самые распространенные виды устройств. Но при строительстве кирпичной печи приходится выкладывать квадратную или прямоугольную форму.
В таких дымоходах образуются завихрения, препятствующие нормальному прохождению отработанных газов и уменьшающие тягу. Но для дровяных печей или каминов – прямоугольные трубы остаются самой востребованной формой. В таких устройствах не требуется повышенный уровень вытяжки отработанных газов.
Расчет дымохода для дровяной печи с квадратным или прямоугольным сечением производится с учетом соотношения размеров трубы к габариту поддувального отверстия на печи. Такая пропорция – 1/1,5, где 1 – внутреннее сечение трубопровода, а 1,5 габариты поддувала или зольника.
к содержанию ↑
Какая должна быть высота трубы дымохода для печи?
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
к содержанию ↑
Зачем нужен этот параметр?
Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх.
На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.
Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.
Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.
к содержанию ↑
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
к содержанию ↑
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» – климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» – масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» – время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» – уровень концентрации веществ в отработанном газе;
- «V» – уровень объема отработанных газов;
- «Т» – разность температур поступающего из атмосферы воздуха и отработанных газов.
Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.
к содержанию ↑
Таблица “Высота печной трубы над коньком”
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
к содержанию ↑
Вывод
Выполнив расчет или определив размер по таблице, вы не только обезопасите ваш дом от возникновения пожаров, но и значительно сэкономите на топливе. Главное внимательно и ответственно выполнить монтаж и комфорт и уют в доме будет обеспечен.
на сколько должна быть выше, расположение, как рассчитать
Содержание:
Безусловно, на долговечность и качество работы дымохода влияет множество факторов. Однако одним из наиболее значимых считается высота дымовой трубы. О том, каким должен быть этот показатель, а также как провести необходимые расчеты, поговорим в настоящем материале.
Принципы проектирования дымохода
Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:
- повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
- тяга становится очень хорошей в любую погоду;
- стены печи и строения прогреваются заметно быстрее;
- точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.
Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.
Где разместить дымовую трубу
Обратите внимание, что дымоход является составной частью отопительной системы здания, так что все тонкости его расположения разрабатываются на этапе проектирования всего здания в целом.
Расположение труб на крыше и внутри дома будет определяться по большей части особенностями строения, а не только предпочтениями хозяев. При этом очень важно учесть размещение элементов перекрытия, чтобы при прохождении дымовой трубы через крышу не пришлось делать откосы от стропил.
Оптимальными для жилого дома вариантами комнат, по которым может проходить дымоход, будет кухня, подсобка или коридор. В спальне и гостиной наличие дымовой трубы может привести к излишнему шуму, что нежелательно.
Назначение дымохода
В целом, дымоход выполняет огромное количество функций и влияет на работу отопительных приборов. Однако более предметно мы остановимся на таких показателях, как эффективность работы печи и количество требуемого топлива. Отметим, что в случае неправильной установки дымохода, до 40% вырабатываемого печью тепла может безвозвратно теряться.
Следовательно, при обустройстве дымовой трубы стоит тщательно выбирать ее диаметр и материал, а также рассчитать высоту трубы над крышей и отрезка, проходящего по дому. Немаловажно при этом учитывать тип отопительного прибора – камин, печь или котел.
Высота дымовой трубы
Определение конкретной высоты дымохода является одним из основных аспектов процесса установки трубы.
На первый взгляд может показаться, что чем больше высота трубы относительно конька крыши, тем тяга будет лучше. Но это не совсем так. В слишком длинном дымоходе аэродинамическое сопротивление оттоку угарных газов из котла увеличивается, что приводит к снижению скорости движения дыма и нагреву стенок дымовой трубы.
Как следствие, угарные газы становятся тяжелее, скапливаются в трубе, тем самым снижая качество тяги. Так что длинный дымоход не может гарантировать постоянное наличие тяги.
Расположение трубы также играет определенную роль. Если установлена труба ниже конька, в нее при определенном направлении будет задувать ветер, что приведет к периодической потере тяги.
В связи с этим были разработаны требования СНиП 2.04.05-91, определяющие высоту дымовой трубы:
- от колосника до устья высота трубы должна составлять не менее 5 м, а оптимально – от 6 м и выше;
- показатель высоты трубы относительно конька, если крыша практически плоская, составляет от 0,5 метров;
- значение, насколько труба должна быть выше конька, если она расположена в 1,5-3 метрах от него, составляет 50 см;
- устье трубы дымохода, расположенной в 1,5-3 метрах от парапета или конька, должно находиться на одном уровне с ними;
- если расстояние от трубы до конька превышает 3 метра, устье дымохода может находиться не ниже черты, проведенной в 10º вниз от него.
Отдельно стоит отметить, что в случае проходящей рядом с дымоходом вентиляционной трубы, их высота должна быть одинаковой.
Установка трубы на крыше – ответственный этап работ, к которому нужно отнестись серьёзно.
От того, какой материал будет использован для трубы дымохода, будет зависеть метод его монтажа. Тем не менее, основной норматив установки дымовой трубы предполагает использование дополнительных растяжек в случае, если высота трубы от устья до подножия превышает 1,2 метра. Растяжки монтируются к трубе на специальном хомуте, надетом на нее, после чего фиксируются на крыше.
Расчет высоты дымохода над крышей
Для того, чтобы правильно выполнить расчет оптимальной высоты дымохода в каждом конкретном случае, учитывают ряд показателей:
- количество труб для дымохода;
- масса угарных газов, которая выделяется в единицу времени;
- коэффициент оседания угарных газов и продуктов горения;
- коэффициент рассеивания сгораемых газов в атмосфере.
Полученные данные можно подставить в соответствующие формулы, чтобы выяснить, какая высота будет оптимальной для необходимого уровня тяги. Тем не менее, подобные расчеты под силу не каждому, ввиду их сложности и трудоемкости.
Хотя любые расчеты должны производиться только специалистами, все же в интернете можно найти специализированные программы-калькуляторы, позволяющие вычислить нужную высоту дымохода. Такой вариант можно считать альтернативным, так что с его помощью можно хотя бы примерно определиться с высотой трубы.
Разновидностей такого программного обеспечения существует огромное множество, так что в любой из них можно подставить свои данные и быстро получить результаты.
Таким образом, мы выяснили, что верно вычислить высоту дымохода всегда очень важно, ведь она влияет на долговечность, безопасность и эффективность эксплуатации отопительного оборудования. Поэтому не поленитесь тщательно изучить этот момент, а наши советы обеспечат вас дополнительной информацией.
На какую высоту поднимать трубу дымохода относительно крыши частного дома
Вывод дыма и газов от горения топлива осуществляется через дымоходную трубу при помощи воздушной тяги, возникающей в дымоходе. Сила тяги напрямую зависит от высоты дымовой трубы над крышей и разницы температуры воздуха на улице и внутри канала. В дымоходе при работе печи или котла температура повышается до 250–300ºС. После охлаждения дымовых масс, при контакте с металлическими стенками трубы температура снижается, и возникает постоянная тяга.
Понятие тяги
Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.
Чтобы выяснить присутствует ли тяга в трубе дымохода, следует поднести к топке котла с открытой дверцей и полуоткрытым поддувалом спичку или полоску бумаги. Огонь спички должен отклониться в сторону топки, полоска бумаги также качается в сторону жерла печи.
Если происходит наоборот, то это говорит о возникновении обратной тяги, что служит запретом для начала отопления.
Особенности работы дымохода
Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:
- огнеупорные керамические кирпичи;
- асбестовые трубы;
- нержавейка;
- сэндвич трубы с внутренним слоем утеплителя.
Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем. Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи.
Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.
Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.
Особенностью функционирования дымохода является то, что все габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.
Тепло в доме зависит от добротно устроенной отопительной системы. Но ни одна печь или котел не сможет справиться с задачей поставки тепла, если не будет выполнен технически грамотный дымоход, поднятый на необходимую высоту над коньком крыши.
Зависимость тяги от высоты трубы
Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.
Тяга возникает, когда разогретый дым и газ с небольшой плотностью в соответствии с законами физики поднимается вверх. Получается разность давления в начале и конце канала, то есть, возникает тяга. Чтобы процесс постоянно повторялся, через поддувало подается холодный кислород. Тяга будет тем сильнее, чем больший перепад температур будет возникать.
Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.
Расположение и высота дымохода
Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:
- наклона плоскости кровли;
- расположение канала на плане крыши относительно конька;
- расположения окружающих построек и деревьев;
- расчетной толщины снежного покрова в конкретной местности.
При устройстве дымохода следует определить:
- возвышение трубы относительно конька кровли;
- общую длину дымового канала от печки;
- вид и габариты оголовка;
- высоту дымохода относительно вентиляции, окон соседних строений.
Нормы и правила строительства дымохода прописаны в документах СНиП 41.01.03 и в строительных правилах под номером 7.13130.09.
Правила выбора длины трубы
Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.
Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.
При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.
Еще некоторые советы
Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.
Еще одним важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.
Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.
Правила устройства оголовка
Какие функции приписываются этому устройству:
- защита дымохода от попадания дождя, снега, листвы и посторонних предметов, ослабление воздействия сильных порывов ветра;
- благодаря защите от влаги и ветра усиление тяги в дымовом канале;
- украшение кровли.
На какую высоту поднимать трубу дымохода относительно крыши частного дома
Вывод дыма и газов от горения топлива осуществляется через дымоходную трубу при помощи воздушной тяги, возникающей в дымоходе. Сила тяги напрямую зависит от высоты дымовой трубы над крышей и разницы температуры воздуха на улице и внутри канала. В дымоходе при работе печи или котла температура повышается до 250–300ºС. После охлаждения дымовых масс, при контакте с металлическими стенками трубы температура снижается, и возникает постоянная тяга.
Понятие тяги
Нельзя допускать возникновения в дымоходе капельного конденсата, который постепенно разрушает внутреннюю поверхность канала. Особенно это случается в холодное время года, когда наблюдается значительное снижение температуры наружного воздуха. Процесс выпадения капель влаги в дымоходе также служит причиной нарушения нормальной тяги. Снижение скорости прохождения газов от продуктов горения происходит не только при внутреннем образовании конденсата, на силу тяги влияет влажность наружного воздуха, которая может иметь различные значения в зависимости от погоды. Игнорировать этот показатель поможет дефлектор, установленный над дымоходом.
Чтобы выяснить присутствует ли тяга в трубе дымохода, следует поднести к топке котла с открытой дверцей и полуоткрытым поддувалом спичку или полоску бумаги. Огонь спички должен отклониться в сторону топки, полоска бумаги также качается в сторону жерла печи.
Если происходит наоборот, то это говорит о возникновении обратной тяги, что служит запретом для начала отопления.
Особенности работы дымохода
Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:
- огнеупорные керамические кирпичи;
- асбестовые трубы;
- нержавейка;
- сэндвич трубы с внутренним слоем утеплителя.
Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем. Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи.
Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.
Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.
Особенностью функционирования дымохода является то, что все габаритные, внутренние размеры и высота должны быть выполнены с максимальной точностью. Широкий и высокий дымоход, сложенный на большую высоту, при маленькой мощности отопительного агрегата снизит коэффициент полезного действия. Недостаточные размеры приведут к засасыванию дыма внутрь помещения, созданию обратной тяги, просачиванию опасного угарного газа.
Тепло в доме зависит от добротно устроенной отопительной системы. Но ни одна печь или котел не сможет справиться с задачей поставки тепла, если не будет выполнен технически грамотный дымоход, поднятый на необходимую высоту над коньком крыши.
Зависимость тяги от высоты трубы
Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.
Тяга возникает, когда разогретый дым и газ с небольшой плотностью в соответствии с законами физики поднимается вверх. Получается разность давления в начале и конце канала, то есть, возникает тяга. Чтобы процесс постоянно повторялся, через поддувало подается холодный кислород. Тяга будет тем сильнее, чем больший перепад температур будет возникать.
Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.
Расположение и высота дымохода
Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:
- наклона плоскости кровли;
- расположение канала на плане крыши относительно конька;
- расположения окружающих построек и деревьев;
- расчетной толщины снежного покрова в конкретной местности.
При устройстве дымохода следует определить:
- возвышение трубы относительно конька кровли;
- общую длину дымового канала от печки;
- вид и габариты оголовка;
- высоту дымохода относительно вентиляции, окон соседних строений.
Нормы и правила строительства дымохода прописаны в документах СНиП 41.01.03 и в строительных правилах под номером 7.13130.09.
Правила выбора длины трубы
Если труба выходит из кровли на расстоянии от 0,5 м до 1,5 м от конька крыши, то она по нормам должна возвышаться над ним на 0,5. Это экономит материал дымохода и обеспечивает наиболее эффективное отопление. В этом месте во время снегопада собирается наименьшее количество снега, что исключает протечки во время таяния. В нормах оговаривается, что полученная расчетная длина не должна быть менее 5 метров, если измерять ее от поверхности колосников до верхнего края трубы.
Если дымовой канал выходит на поверхность крыши на расстоянии 1,5–1,3 м от конька, то для определения ее высоты проводят линию горизонта от наивысшей точки, затем назначают высоту оголовка дымохода выше этой линии. Если по краю кровли выполнены парапеты, то труба должна быть выше их.
При выходе дымохода на поверхность в более чем 3 метра от конька, следует провести горизонтальную линию от наивысшей точки, а снизить ее на величину от 10º относительно горизонта. Выше ее и заканчивается оголовок трубы. Если рядом построены другие здания, то высоту дымохода принимают выше, чем соседние кровли. Для очень высоких соседних домов применяют правило 45º, то есть проводят под этим градусом прямую линию от соседней кровли до той, где делают дымоход, и оголовок устраивают немного выше мысленной прямой.
Еще некоторые советы
Помимо высоты, на силу тяги влияет форма внутреннего сечения дымохода. Оптимальным считается овальный проход, так как при наборе высоты дым начинает закручиваться в спираль и ничего не мешает ему разгонять скорость. Квадратные и прямоугольные сечения сами по себе становятся препятствием из-за внутренних углов, поэтому нужно поверхность сглаживать как можно тщательнее. Некоторые каменщики подбирают и кладут кирпичи гладкой стороной внутрь, при этом убирая наплывы раствора.
Еще одним важным моментом является размер диаметра дымохода. Овальные проходы выполняют по размеру одной десятой площади от этого параметра топки. Квадратные трубы требую размера площади на одну пятнадцатую от площади топки. Общим правилом для всех дымовых каналов является то, что их диаметр не должен быть меньше ширины верхнего выхода из поддувала.
Помимо высоты трубы относительно конька, следует учитывать ее высоту от расположения вентиляционных каналов. Находящаяся по соседству вентиляция требует поднятия высоты дымохода на 20– 25 см от ее горизонта. Если в трубе недостаточная тяга, то применяется метод наращивания трубы по высоте. Но при этом следует помнить о правиле актуальности, то есть не стоит делать высоту слишком большой или недостаточной.
Правила устройства оголовка
Какие функции приписываются этому устройству:
- защита дымохода от попадания дождя, снега, листвы и посторонних предметов, ослабление воздействия сильных порывов ветра;
- благодаря защите от влаги и ветра усиление тяги в дымовом канале;
- украшение кровли.
Если кровля служит для вывода нескольких труб, то одинаковые оголовки послужат декоративной деталью и объединят все выходы в один ансамбль. Есть различные конструкции оголовков, они предназначаются для вентиляционных каналов и дымовых труб, но их защитные функции необходимы для нормальной работы отопительной системы.
Расположение дымохода относительно конька крыши
Какая должна быть высота дымовой трубы над коньком кровли?
К сожалению, производители и даже торгующие организации, редко объясняют, какая должна быть высота у трубы относительно конька крыши. В сопроводительной документации, часто можно встретить фразу «монтаж отопительного оборудования и дымохода должны выполнять специализированные организации» или «для установки дымоходной трубы обратитесь к соответствующему СНиПу».
Рекомендации, безусловно, правильные, но сложно выполнимые. Дом или дача, нередко находятся вдали от города, и только выезд соответствующих специалистов обойдется в круглую сумму, не говоря уж о самой работе. СНиПы же, пишутся для кого угодно, но только не для простых граждан. Разобраться в специфических терминах порой не под силу и профессиональным строителям.
Требования к высоте дымохода
На самом деле все не так уж и страшно. Если сделать краткий конспект технической документации, то выяснится, что высота трубы напрямую зависит от крыши здания.
Устанавливая отопительный прибор, определите место выхода дымохода из кровли. Это связано с некоторыми обязательными строительными требованиями и влияет на высоту трубы над коньком крыши.
Регламент работ с отопительным оборудованием регулируется СНиПом 41-01-2003,а его требования относительно дымохода выглядят следующим образом:
- Над плоской кровлей дымоход должен выступать минимум на 1200 см.
- Если труба выходит из крыши на расстояние до 1,5 метра от конька, то она должен быть выше конька на 50 сантиметров.
- Выход дымоходной трубы находится на расстояние 1,5-3 метра от конька: в этом случае, дымоход монтируется вровень с коньком крыши.
- В случае если дымоход вышел из кровли на расстояние свыше 3 метров, его высота вычисляется путем проведения линии под углом 10 градусов относительно горизонта.
Кроме того, нередко в дачных домах и банях устанавливаются и самодельные печи, в этом случае нужно быть особо осторожным и учитывать следующие моменты:
- Диаметр трубы влияет на её высоту, чем он меньше, тем выше она должна быть.
- Ширина дымоходной трубы, не должна быть меньше выходного патрубка отопительного прибора.
Нюансы выбора дымохода
Устанавливая дымоход, учитывайте, что оптимальной формой для него является цилиндр. Сегодня даже в кирпичные трубы монтируются модули из металла. Модульные дымоходы постепенно вытесняют рынка всевозможные асбоцементные и металлические трубы. Однако при их выборе и покупке нужно учитывать несколько моментов.
Нередко продавцы таких труб позиционируют их как сделанные из нержавеющей стали. Это абсолютно не правильное утверждение. Для изготовления модульного дымохода используется коррозионно-стойкая сталь. Для повышения её технических характеристик применяется легирование материалов. То есть повышение тех или иных качеств металла с помощью определенных добавок. Дымоходу, как правило, требуется придать жаростойкость (не путать с жаропрочностью). Для этого используется хром, единственный химический элемент, который при нагревании не окисляется. Это касается твердотопливных отопительных приборов.
Виды дымоходных труб
На рынках сегодня встречаются самые разные виды труб, предназначенных для отведения продуктов горения: металлические, асбоцементные и модульные дымоходы из коррозионно-стойкой стали. Все они обладают своими достоинствами и недостатками.
- Асбоцементные трубы. Скажем прямо, многочисленными достоинствами они не обладают. Такие трубы могут похвастаться только устойчивостью к температуре и ценой. Самый существенный недостаток, это присутствие в её составе асбеста, материала вызывающего онкологические заболевания. Вес трубы тоже оставляет желать лучшего.
- Цельный металлический дымоход. При толщине в 8-10мм, такая труба может эксплуатироваться на протяжении десятилетий. Однако и здесь есть свои подводные камни. Масса такой трубы может быть весьма солидной, что осложнит её установку. Кроме того, вес трубы несет риск для отопительного прибора: при постоянной нагрузке он может деформироваться. Нередко такой дымоход, с помощью хомутов крепят к стропилам, чтобы снять напряжение с котла. Однако если кровля обладает высотой в десять метров, то вес такой трубы будет запредельным.
- Модульный дымоход. Пожалуй, оптимальный вариант для любого отопительного прибора. Обладает лишь одним, но весьма существенным недостатком-ценой. Изготавливается такой дымоход их коррозионно-стойких сталей. Существуют двойные сэндвич-трубы, которые используются в зоне минусовых температур (улица, чердак, мансарда). Нередко их называю противопожарными, но они такими не являются. Их назначение предотвращение конденсата. Второй вариант модульного дымохода, это трубы свернутые из одинарного стального листа. Применяются при создании дымохода в помещениях сезонного использования (дачи, гаражи, летняя кухня). Допускается также комбинирование этих двух дымоходных систем.
Подведение итогов
Конечно, тепло в доме зависит от отопительного котла, который нагревает теплоноситель в трубах и радиаторов. Однако ни одна, даже самая замечательная печь, не способна функционировать дымоходной трубы надлежащей высоты. Высота дымохода, влияет не только на тягу печи, но и имеет значение для здоровья обитателей дома.
При недостаточной высоте, может образоваться обратная тяга, при которой продукты горения и угарный газ будут поступать в помещение. По статистике, при пожарах, в большинстве случаев люди гибнут именно от угарного газа, а не от огня. Поэтому прежде чем приступать к установке дымохода, необходимо изучить всю доступную информацию.
Расположение дымохода относительно конька: какой высоты должна быть труба для печки
Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.
Общие требования
Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.
Оптимальная длина и диаметр
Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.
Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.
Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.
Высота над коньком скатной кровли
Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.
Схема определения угла ската крыши.
СНиП, в свою очередь, предписывают пользоваться правилами:
- Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
- Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
- Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.
Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.
Влияние на длину печного хода стоящих рядом высотных зданий
Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.
Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.
Где не рекомендуется делать канал для выхода дыма
Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:
- В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
- На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
- При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.
Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.
Требования к каналу
Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:
- Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
- Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
- Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.
При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.
Расстояние дымохода от конька
Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.
Технологический регламент
Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:
- Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
- Высота дымохода над плоской кровлей составляла не менее полуметра.
- Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.
Графическая и математическая методика
Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.
Расчет параметра с учетом зоны ветрового подпора
Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.
Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.
Сечение трубы
Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.
При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.
При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.
Важные нюансы расчета дымовой трубы
Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:
- Уменьшить расход топлива.
- Урегулировать работу отопительной системы.
- Обеспечить абсолютную безопасность.
При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.
Критерии определения высоты печной трубы над коньком с таблицей
Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:
- Где будет располагаться дымоход относительно конькового ребра.
- Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
- Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
- Какой угол наклона перекрытия планируется обустроить.
- Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.
Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.
Расположение дымохода относительно конька: какой высоты должна быть труба для печки
Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.
Общие требования
Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.
Оптимальная длина и диаметр
Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.
Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.
Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.
Высота над коньком скатной кровли
Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.
Схема определения угла ската крыши.
СНиП, в свою очередь, предписывают пользоваться правилами:
- Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
- Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
- Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.
Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.
Влияние на длину печного хода стоящих рядом высотных зданий
Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.
Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.
Где не рекомендуется делать канал для выхода дыма
Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:
- В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
- На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
- При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.
Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.
Требования к каналу
Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:
- Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
- Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
- Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.
При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.
Расстояние дымохода от конька
Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.
Технологический регламент
Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:
- Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
- Высота дымохода над плоской кровлей составляла не менее полуметра.
- Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.
Графическая и математическая методика
Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.
Расчет параметра с учетом зоны ветрового подпора
Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.
Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.
Сечение трубы
Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.
При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.
При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.
Важные нюансы расчета дымовой трубы
Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:
- Уменьшить расход топлива.
- Урегулировать работу отопительной системы.
- Обеспечить абсолютную безопасность.
При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.
Критерии определения высоты печной трубы над коньком с таблицей
Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:
- Где будет располагаться дымоход относительно конькового ребра.
- Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
- Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
- Какой угол наклона перекрытия планируется обустроить.
- Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.
Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.
Высота дымохода относительно конька крыши: правила определения и схемы расчета
Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.
Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.
Содержание
Расстояние от дымохода до конька
Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.
Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.
Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.
Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.
Четкий технологический регламент
Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:
- Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
- Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
- Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
- Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
- Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.
Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.
Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:
- В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
- Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
- Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.
Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:
- На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
- От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
- В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.
Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.
Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.
Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.
Графическая и математическая методика
Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.
Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.
Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:
- Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
- Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.
Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.
В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.
При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.
Не забывам, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.
Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.
Алгоритм математических вычислений:
- Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
- Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
- Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
- Отмечаем на чертеже центральную ось дымохода.
- Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
- С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
- Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.
В формуле: a – значение, на которое труба должна быть ниже конькового хребта, b – расстояние от центральной оси дома до центральной оси дымохода, α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).
После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.
Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.
Правила и нюансы планировки
Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.
При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.
На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:
- Внутренняя планировка обустраиваемой коробки.
- Тип дымохода.
- Численность этажей.
- Удобство монтажа дымового канала.
- Обеспечение доступа для обслуживания.
- Разновидность материала, использованного при возведении стен и стропильной конструкции.
- Количество агрегатов, подключаемых к одному дымовому каналу.
Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.
Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.
По конструктивному типу дымоходы подразделяются на:
- Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
- Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
- Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.
В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.
Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.
Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.
Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.
Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.
Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.
В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.
Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.
Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:
Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.
Высота дымохода относительно конька крыши: правила определения и схемы расчета
Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.
Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.
Содержание
Расстояние от дымохода до конька
Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.
Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.
Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.
Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.
Четкий технологический регламент
Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:
- Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
- Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
- Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
- Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
- Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.
Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.
Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:
- В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
- Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
- Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.
Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:
- На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
- От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
- В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.
Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.
Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.
Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.
Графическая и математическая методика
Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.
Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.
Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:
- Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
- Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.
Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.
В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.
При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.
Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.
Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.
Алгоритм математических вычислений:
- Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
- Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
- Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
- Отмечаем на чертеже центральную ось дымохода.
- Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
- С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
- Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.
В формуле: a – значение, на которое труба должна быть ниже конькового хребта, b – расстояние от центральной оси дома до центральной оси дымохода, α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).
После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.
Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.
Правила и нюансы планировки
Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.
При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.
На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:
- Внутренняя планировка обустраиваемой коробки.
- Тип дымохода.
- Численность этажей.
- Удобство монтажа дымового канала.
- Обеспечение доступа для обслуживания.
- Разновидность материала, использованного при возведении стен и стропильной конструкции.
- Количество агрегатов, подключаемых к одному дымовому каналу.
Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.
Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.
По конструктивному типу дымоходы подразделяются на:
- Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
- Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
- Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.
В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.
Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.
Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.
Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.
Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.
Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.
В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.
Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.
Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:
Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.
Теги: #Расположение дымохода относительно конька крыши
Требования к высоте дымохода
Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство дымохода из каменной кладки. Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка. Одним из наиболее важных аспектов процесса планирования является установка надлежащих и дымоходных труб над крышей.
3-2-10 Разъяснение правила
Если вы исследовали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей. Объясняется, что дымоходная труба должна быть на минимум на три фута выше крыши, но также на два фута выше, чем что-либо в пределах десяти футов.
- Минимум три фута над высокой стороной крыши
- По крайней мере, на два фута выше, чем что-либо в пределах десяти футов
Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей сбиваются с толку.Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу. Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.
Простой расчет высоты дымохода
Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна находиться над крышей.Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние. В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, превышающего 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.
Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька.Если вы находитесь на расстоянии более 10 футов от гребня по горизонтали, мы будем использовать множитель 10 футов, поскольку это требование выполнено. Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.
Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.
Пример # 1:
Например, скажем, наш уклон крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу составляет дальше , чем 10 футов по горизонтали от конька крыши.Возьмем подъем ската крыши на 7 дюймов и умножим его на 10, что составит 70 дюймов. Это означает, что если мы измеряем 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять от «восходящей» стороны дымохода.
Пример № 2:
Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши в 7 дюймов (дюймы подъема на фут) и умножим это на 4 (футы горизонтального пролета до верхней точки), что равно 28 дюймов (дюймы подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.
На этом этапе мы охватываем все в правиле: дымоход должен быть как минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.
Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.
Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.
Достаточно ли высокий дымоход? — Nashville TN
Для правильного и безопасного функционирования каждая часть вашего камина и дымоходной системы должна быть установлена или построена правильно. При строительстве камина и дымохода необходимо точно соблюдать местные строительные нормы и правила, и высота дымохода включена в эти нормы. Согласно онлайн-ресурсу для домовладельцев и специалистов по дымоходам Chimneys.com, строители должны соблюдать стандарты 211 Национальной ассоциации пожарной безопасности, а также требования, установленные Международным жилищным кодексом.В обоих утверждениях говорится, что дымоход должен быть как минимум на три фута выше, чем верхняя часть крыши, из которой он выходит. Дымоход также должен быть как минимум на два фута выше любых деревьев, слуховых окон и крыш в пределах десяти футов. Если дымоход не соответствует этим требованиям по высоте, возникнут проблемы. Ashbusters хотели бы поделиться с вами, почему ваш дымоход должен иметь определенную высоту, и о некоторых проблемах, которые могут возникнуть при слишком коротком дымоходе.
Почему мой дымоход должен соответствовать определенным требованиям по высоте?
Основная проблема с высотой дымохода связана с тягой.Если дымоход недостаточно высокий, ваш камин будет страдать от недостаточной тяги и работать неправильно или безопасно. Столб поднимающихся горячих газов внутри дымохода не сможет создать безопасную и адекватную тягу. Слишком короткий дымоход не может вентилировать правильно и может стать серьезной угрозой пожара в вашем доме.
У меня проблемы с попаданием дыма в мой дом через камин. Может ли это быть вызвано недостаточной тягой?
Одной из самых больших проблем, вызванных недостаточной тягой из-за слишком короткого дымохода, является дымный камин.Если дымоход расположен в конце дома и не выше его, ваш дом будет действовать как дымоход и вытягивать воздух вверх. Когда это происходит, вы подвергаетесь риску «эффекта стека», когда дым втягивается обратно в дом из камина, когда горит огонь. Когда нет огня, этот эффект может привести к попаданию запахов из дымохода в ваш дом.
Какие еще проблемы могут быть вызваны недостаточной тягой?
Не только недостаточная тяга выталкивает дым обратно в ваш дом, но и способствует накоплению сажи и других остатков дыма на стенах дымохода, что может привести к возгоранию дымохода.Самая серьезная проблема, вызванная недостаточной тягой, может быть смертельной. Отсутствие надлежащей тяги приводит к неполному сгоранию и может выделять ядовитые газы окиси углерода. Кроме того, существует больший риск утечки окиси углерода в дом из-за обратной тяги. Поскольку этот токсичный газ не имеет запаха и вкуса, невозможно узнать, дышите ли вы угарным газом, если в вашем доме не установлен детектор, предупреждающий вас об этой опасности.
Есть вопросы о высоте дымохода? Свяжитесь с Ashbusters, чтобы назначить визит, чтобы убедиться, что ваш дымоход достаточно высок, чтобы функционировать должным образом и безопасно.
Высота дымохода критична для производительности камина или дровяной печи
Автор — Мардж Падгитт
Камины и дровяные печи работают правильно только тогда, когда все построено или установлено правильно, включая высоту дымохода. При планировании конечной высоты кладки или заводской дымоходной системы необходимо учитывать несколько факторов.
При строительстве или реконструкции дымохода строитель должен проверить высоту, чтобы убедиться, что он не только соответствует национальным стандартам противопожарной защиты 211, который является стандартом, используемым в промышленности для строительства дымоходов, но также соответствует Международному жилищному кодексу. требования.
Как стандарт, так и кодекс требуют, чтобы дымоход был на три фута выше высокой стороны крыши, где он выходит, и на два фута выше всего (крыша, деревья, слуховые окна и т. Д.) В пределах десяти футов.
Это первый шаг к определению конечной высоты дымохода. Если камин дымит, решающим фактором может быть высота дымохода.
Короткие дымоходы: Кроме того, имейте в виду, что короткий дымоход (менее 12 футов) может иметь неправильную тягу, поэтому, возможно, потребуется увеличить высоту дымохода, если камин находится на верхнем уровне дома.
Это общепринято в промышленности, хотя и не является требованием кодекса, что дымоходы высотой менее 12 или 15 футов могут не иметь хорошей тяги. Это может означать, что высота дымохода должна быть выше, чем требует код, чтобы он работал правильно.
Эффект стека: Второй фактор, который следует учитывать, — это конструкция дома. Если дымоход расположен в пристройке комнаты или в конце дома, а основная часть дома выше дымохода, дом будет действовать как дымоход и вытягивать воздух вверх.
Это может вызвать так называемый «эффект стека» и втягивать дым обратно в дом от камина во время его работы и неприятный запах, когда он не используется. По этой причине всегда тщательно планируйте расположение дымохода.
Деревья: Если деревья или ветви находятся в пределах десяти футов от дымохода, они могут повлиять на тягу и вызвать нисходящие потоки. При необходимости срежьте деревья и сучья на расстоянии более десяти футов.
Чего нельзя делать: никогда не добавляйте к дымоходу секцию облицовки дымохода, чтобы сделать ее выше, не увеличивая при этом внешнюю выемку для кирпича.Стыки дымохода должны располагаться ниже наружной поверхности, чтобы предотвратить их опрокидывание, и при неправильной установке может возникнуть опасность.
Домовладельцы могут захотеть проконсультироваться со своим профессиональным трубочистом, прежде чем добавлять дополнительную комнату или строить новый дом, чтобы определить лучшее место для дымохода и камина.
В некоторых случаях дымоход просто не может правильно тянуть из-за расположения и конструкции дома, и его, возможно, придется построить выше или полностью удалить.
Альтернативный камин, такой как топка с прямым отводом газа, в некоторых случаях может быть хорошей альтернативой открытому дровяному камину. Камины с прямой вентиляцией представляют собой закрытые герметичные системы, в которых для сжигания используется наружный воздух, и на них не так влияет конструкция дома, как на открытые камины.
~ Мардж Падгитт
Некоммерческая услуга в поддержку ответственного отопления дома дровами
Когда люди сообщают о проблемах с работой своих систем сжигания древесины, причина часто кроется в дымоходе.Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.
Дымоходы работают по принципу восходящего потока горячего воздуха, поскольку он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу.
На величину тяги, создаваемой дымоходом, влияют два фактора.
1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.
2. Высота: чем выше дымоход, тем большую тягу он создает при заданной разнице температур.
В таблице ниже показано, как тепло в дымоходе и на высоте дымохода работают вместе, создавая тягу.
Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях
Примечания:
- Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля.Один Па равен 0,004 дюйма водяного столба («вод. Ст.).
- Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
- Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем в среднем для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
- Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.
Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:
- защищают конструкцию дома от проходящих через нее горячих газов;
- выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
- сохраняет тепло дымовых газов для создания сильной тяги;
- устойчивы к коррозии внутри и погодным воздействиям снаружи; и
- должен быть опломбирован для предотвращения утечки.
Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.
Установить дымоходы внутри
Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стен, они подвергаются внешнему холоду, и этот охлаждающий эффект может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда огонь не горит, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к появлению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.
Более высокие дымоходы производят более сильную тягу
Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с мелкоскатной крышей — нет. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.
Правила прохождения через крышу
Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия в пределах 3 м (10 футов) по горизонтали. Эти правила являются минимально необходимым. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода над пиком крыши, и это намного проще, если дымоход проникает в крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет функционировать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.
Размер дымохода должен соответствовать устройству
Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда дело доходит до размеров дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход с меньшим внутренним диаметром, чем воротник дымохода.Обычно это делают, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно быть оставлено на усмотрение опытного специалиста.
Ваш дом лучше дымоход, чем дымоход?
Дымоход — это замкнутый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе обладают большей плавучестью, чем плотный холодный наружный воздух, поэтому они поднимаются вверх, создавая тягу в системе.
Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого плавного воздуха, создающего своего рода «сквозняк». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале негерметичного дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в область более низкого давления, а помещения второго этажа более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стеклопакета.
В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.
Хорошие дымоходы — те, которые изолированы и проходят через весь дом — не подвержены эффекту трубы. Эффект дымохода всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.
Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.
Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.
Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к своей наивысшей точке.
Подходящие варианты дымохода
Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые заводские камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам нужно будет использовать для вашей установки.На всех дымоходах заводского изготовления должны быть установлены соответствующие заглушки, чтобы вода не просачивалась в изоляцию и обеспечивала надежную тягу.
Кладочные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.
Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах, когда они построены, или для исправления внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть осмотрены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет изоляции и функционирует как теплоотвод, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.
Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.
Креозотовые и дымовые пожары
Когда дрова сжигают медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.
Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый в результате правильного обжига, имеет мягкий, шелушащийся и темно-коричневый цвет.
Возгорание дымохода можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.
Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.
Высота дымохода: 2-10-3 Правило
Просыпание дыма (или плохая вытяжка дыма) — одна из самых больших жалоб домовладельцев на свой новый камин. Плохое притяжение дыма может быть вызвано множеством различных факторов, многие из которых могут быть устранены во время строительства.В частности, высота дымохода может сыграть огромную роль в правильной вытяжке камина.
Слишком короткий дымоход может вызвать проблемы с выводом дыма. Когда дом выше дымохода, эффект трубы становится выше, а это означает, что дом действует лучше, чем дымоход. Это может привести к тому, что дымоход будет втягивать воздух и выталкивать его через трещины и течь выше в доме. Высота дымохода также может вызвать нисходящий поток, если дымоход недостаточно высок, чтобы выходить в воздух с низкой плотностью, что желательно для создания восходящего потока окружающей среды.
Как правило, более высокий дымоход обычно лучше втягивает воздух. Вот здесь-то и вступает в действие правило 2-10-3 — дымоход должен быть на 2 фута выше любой конструкции в пределах 10 футов и стоять на 3 фута выше точки, в которой он проникает в линию крыши. Однако следует отметить, что это не всегда так, и вы всегда должны проконсультироваться с профессионалом, а также проверить местные строительные нормы при строительстве дымохода.
Ниже приведены некоторые иллюстрации (и пояснения) того, как соблюдать правило 2-10-3.
Правильное приложение
Верх дымохода (в данном случае колпак дымохода) на 2 фута выше любой части конструкции в пределах 10 футов от него. Он также более чем на 3 фута выше точки, в которой он проникает в линию крыши.
Неправильные приложения
Пример 1
Этот дымоход на 3 фута выше, чем точка, в которой он проходит через линию крыши, но на самом деле он на 1 фут 1 дюйм короче, чем самая высокая точка конструкции в пределах 10 футов, поэтому он не соответствует «2» части 2 -10-3 правило.
Пример 2
Верх этого дымохода на 2 фута выше любой части конструкции в пределах 10 футов от дымохода, но он всего на 2 фута 10 дюймов выше точки, в которой он выходит за линию крыши, поэтому он не соответствует требованиям «3». часть правила 2-10-3.
Длина и тяга дымохода — как повысить производительность
Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.
Для многих домовладельцев длина дымохода и тяга несущественны, пока дым выходит из дома, а кирпичи остаются нетронутыми.
Тем не менее, правильно функционирующий дымоход жизненно важен как для вашей эффективности отопления, так и для вашей безопасности .
По правде говоря, все части дымохода работают вместе, как хорошо смазанная машина, создавая достаточное количество тепла, а также выделяя дым, чтобы поддерживать здоровье, чтобы дышать, и безопасно жить в нем.
Хотя некоторые люди могут сказать, что расчет дымохода это не точная наука, существуют как правила, так и рекомендации, которым необходимо следовать для достижения оптимальной эффективности и производительности.
Чтобы лучше понять эту тему, давайте посмотрим, как работает дымоход и почему тяга так важна.
Длина и тяга дымохода — перепад давления
Без упоминания бульварных журналов супермаркетов размер действительно имеет значение, когда речь идет о длине дымохода.
Дымоход работает с так называемым эффектом дымовой трубы, который использует перепад давления для создания естественной вентиляции и воздушного потока .
Поскольку нет таких компонентов, как нагнетатель или вентилятор, выталкивающих выхлоп из дымохода, наружный и внутренний воздух должны работать вместе, чтобы вытягивать дым и газ.
Дымоходы работают по принципу, согласно которому горячий воздух поднимается вверх, потому что он менее плотный, чем холодный.
Когда горит огонь, дымоход наполняется горячими газами, которые затем поднимаются, потому что они менее плотны, чем наружный воздух. .
Этот перепад давления затем втягивает воздух из комнаты в камин, который используется для горения.
Этот втянутый воздух называется тягой.
Почему длина и тяга дымохода являются ключевыми
Практически каждая единица оборудования, работающая на сгорании, нуждается в соответствующем источнике всасываемого воздуха для замены потерянных выхлопных газов.
Это верно для двигателей двигателей, систем HVAC и всего, что работает с огнем.
Чтобы лучше понять процесс горения, важно взглянуть на «огненный треугольник», который определяет три важных фактора горения:
1.Должно быть топливо для сжигания
2. Должен быть воздух для подачи кислорода
3. Для запуска процесса должно быть тепло
Очевидно, что при пожаре в дымоходе топливо является древесиной, а спичка — пламенем, поэтому воздух, обеспечивающий кислород, поступает в виде тяги.
Размер тяги должен быть соотнесен с мощностью, которую может вытягивать дымоход.
Два основных фактора, влияющих на величину тяги:
1. Теплота газов в дымоходе
2.Высота дымохода
Причина того, что более высокий дымоход создает лучшую тягу, на самом деле довольно проста: чем выше в атмосфере достигает дымоход, тем больше перепад давления.
Больше, чем просто создание черновика
Эксперты-каменщики скажут вам, что намного легче уменьшить слишком сильную тягу, чем улучшить тягу в неадекватном дымоходе.
С учетом сказанного, если большая тяга лучше, почему бы не построить дымоходы на высоте 20 футов над воздухом?
Причина в том, что сквозняк может протекать только через объем, с которым может справиться дымоход, и больше — это чрезмерно.
По правде говоря, когда тяга слишком велика для выхода дымохода, дым и газ потенциально могут с ревом вернуться в дом, что крайне небезопасно.
Общее практическое правило заключается в том, что пол, на котором расположен источник огня (камин, дровяная печь), до верха дымохода не должен быть меньше 15 футов, а расстояние от поверхности крыши до верха дымохода должно быть таким, чтобы 3 фута.
Устранение проблем длины дымохода и тяги
Когда дом постоянно наполняется дымом или пожар медленно разгорается, легко подумать, что высота дымохода недостаточна.
Одно решение, к которому люди могут сразу же броситься, — это приобрести удлинители дымохода, которые увеличивают общую высоту на .
Хотя это определенно может решить проблему, все же лучше подтвердить, что проблемы с тягой не вызваны закупоркой дымохода, необработанной древесиной или разгерметизированным домом.
В конечном счете, лучше всего, чтобы проблема была рассмотрена квалифицированным специалистом по камню, прежде чем пытаться исправить «методом проб и ошибок».
Выбор правильного размера для замены дымохода керосиновой лампы
Дымоходы из боросиликатного стекла — Стекло дымохода может быть изготовлено из боросиликатного или натронно-известкового материала.Мы выбираем боросиликатное стекло из-за его превосходных характеристик, таких как:
- Без пузырьков, полос, шнуров и мусора
- Очень чистый цвет
- Он очень термостойкий, как и Pyrex
- Имеет одинаковую толщину на всем протяжении
.
Мы считаем, что наши дымоходы из боросиликатного стекла высшего качества и могут быть лучшими из имеющихся.
Дымоходы для ламп относительно хрупкие, и их необходимо время от времени заменять.Если у вас есть части поврежденного или сломанного дымохода, вы можете аккуратно сложить их вместе (стараясь не порезаться), скотчем их скотчем и измерить для замены. Если остатки сломанного дымохода недоступны, вы можете вместо этого измерить саму масляную горелку, чтобы определить правильный диаметр основания для заменяемого дымохода (см. Рис. 1).
Монтажник (диаметр основания)
Наиболее важным размером, который следует учитывать при измерении заменяемого дымохода , является диаметр основания (см. Рис.2). Основание должно подходить правильно, чтобы дымоход плотно прилегал к горелке или галерее и не упал при перемещении или толчке. Кроме того, что наиболее важно при установке дымохода для мазута или керосина, дымоход должен правильно «прилегать» к оборудованию горелки, чтобы способствовать яркому и эффективному сгоранию топлива лампы.
- Монтажник также означает Базовый диаметр .
С помощью стеклянного дымохода горелки керосиновой лампы могут забирать кислород, необходимый для горения, через отверстия под камерой сгорания.Хорошо подогнанный дымоход для лампы дополняет эту базовую конструкцию, облегчая «восходящий поток», который продолжается до вершины дымохода. Этот восходящий поток помогает охладить металлическую горелку и создать устойчивое пламя без мерцания.
Однако, если используется плохо подогнанный дымоход, некоторое количество воздуха обязательно попадет в зону горения вокруг фитиля из нижнего края дымохода. Когда это происходит, пламя перемещается поперечно и не может гореть ярко и устойчиво. Этот эффект «свечи на ветру» в большинстве случаев серьезно снижает эффективность и светоотдачу лампы.
Таким образом, при замене дымохода обратите особое внимание на размер цоколя и размер дымохода. Эта установка имеет решающее значение для правильной работы вашей керосиновой горелки.
Последний шаг в замене дымохода лампы — «примерить». Лучше всего подходящий дымоход, когда он помещен на горелку, войдет в зацепление с зубцами (см. Рис. 1) и заставит их загибаться наружу примерно на 1/8 — 1/4 дюйма.
Внешнее давление, которое дымоход керосиновой лампы оказывает на зубцы, не только надежно удерживает легкий, хрупкий дымоход, но также помогает центрировать основание дымохода, чтобы правильно «усадить» себя и обеспечить надлежащую «тягу» для горелки.Иногда этим зубьям нужно немного изменить форму или согнуть, чтобы все четыре оказывали одинаковое давление на дымоход.
Правильная высота дымохода для масляной или керосиновой лампы — это не только вопрос эстетики, но в некоторых случаях от нее зависит эффективность горелки лампы. Как правило, керосиновые лампы при использовании на больших высотах требуют более высоких дымоходов для наиболее эффективного сгорания. Однако наиболее вероятно, что только лампы, использующие «мантии» (лампы типа Аладдина или Коулмана) для получения высокой светоотдачи, пострадают в этом отношении более серьезно, чем лампы с плоскими фитилями.
Стеклянные дымоходы, используемые в электрических лампах, в основном служат для украшения, хотя некоторые из них служат опорой для абажуров. Здесь главными заботами должны быть плотное прилегание к лампе и правильная высота (из эстетических соображений). Многие электрические лампы, для которых необходимы дымоходы, имеют патрубок типа «чаша» или «чаша» (см. Рис. 3).
Чтобы выбрать правильный дымоход для этих ламп, измерьте внутренний диаметр галереи. Опять же, правильно подобранный дымоход будет взаимодействовать с зубцами галереи или чаши, создавая внешнее давление на пальцы, что, в свою очередь, обеспечивает надежный «захват» основания дымохода.
Часто задаваемые вопросы
— Какой высоты должен быть мой дымоход?
Чтобы выглядеть хорошо сбалансированным и пропорциональным, мы думаем, что дымоход должен выходить примерно на 3–4 ½ дюйма над верхней частью абажура полноразмерной лампы.
Если ваша лампа устанавливается на столе и имеет горелку или адаптер, то, вероятно, для нее потребуется вытяжной патрубок. Для выбора правильной высоты дымохода для стеклянного абажура вашей лампы может оказаться полезной следующая таблица.
Сначала измерьте свой стеклянный плафон, если он у вас уже есть.(Если вы покупаете абажур, обращайтесь к установщику или к информации о диаметре, приведенной в описании продукта.)
- Для полутонов (оттенков, не имеющих шарообразной формы) измерьте внешний диаметр нижнего крепежа абажура. (указанные размеры являются приблизительными)
Абажуры диаметром от 3 ½ до 4 дюймов предназначены для миниатюрных ламп — выберите дымоход, который подходит для вашей миниатюрной горелки
Шторы диаметром от 5 до 6 дюймов, выберите дымоход высотой 6 ½ или 7 дюймов
Шторы диаметром от 6 «до 7», выберите дымоход высотой 10 «
Шторы диаметром от 9″ до 10 «, выберите дымоход высотой 12»
Шторы диаметром от 9 «до 10», предназначенные для ламп марки Aladdin
выберите 12 Дымоход высотой от «до 13»
- Для шторы (шаровидные шторы) измерьте общую высоту шторы
(указанные размеры являются приблизительными)Высота шторы Стандартный шариковый плафон Выбрать высоту дымохода высота 7 ½ дюйма = Диаметр 8 дюймов.
