Как сделать козел для пилки дров своими руками: Козел для распилки дров своими руками

Содержание

как сделать приспособление для пилки бензопилой

Поскольку устройство козел достаточно простое, изготовить их будет по силам каждому, даже впервые столкнувшемуся с этой задачей. В зависимости от характеристик исходного материала существует несколько вариантов изготовления. Деревянные конструкции получаются устойчивыми и достаточно легкими. Для работы потребуются самые доступные материалы и инструменты: несколько досок, гвозди, молоток, пила. Металлические козлы очень прочные, поэтому способны выдерживать большие нагрузки, но процесс их изготовления более трудоемкий, необходимо дополнительное оборудование и материалы, такие как сварочный аппарат, дрель, шлиф-машинка, металлический профиль.

1 Общие требования к изготовлению конструкции

Приспособление для распиловки дров должно быть легким, удобным, прочным. Одним из непременных условий продуктивного использования является подгонка под свой рост, поэтому при работе с бензопилой для большего комфорта и производительности выбирают правильный угол наклона опор. Поскольку козлы для пилки относят к разряду станков, то к его изготовлению следует подходить основательно: набросать эскиз или составить чертеж с учетом наименьших деталей, подготовить необходимые материалы. Также при сборке оборудования непременно учитывают такие параметры как:

  • рост человека;
  • размеры самого инструмента;
  • габариты обрабатываемого дерева.

Оптимальная высота составляет 90-110 сантиметров, в этом случае не придется приседать или сильно наклонять корпус. Планируя работать двуручной пилой, обязательно предусматривают упор для свободной руки, для чего увеличивают длину ножек или ставят дополнительную лесину, «рогачи».

При работе с бензопилой обе руки заняты и возникает опасность зажима цепи или шины, поэтому в целях безопасности увеличивают максимальный вылет бревна из опорного механизма!

Козлы для распилки дров изготавливают из:

  • Стандартного деревянного бруса. Их легко собрать своими руками.
  • Кругляка – самого доступного, дешевого, практичного материала.
  • Металлического профиля. Собранная конструкция получается очень надежной, устойчивой.
  • Имеющегося в наличии металлического лома.

2 Особенности изготовления деревянных козел

Для работы с одноручной или двуручной пилой подойдет станок стандартных размеров, выполненный из деревянного бруса. Он получается небольшим, легким и одновременно прочным. Чтобы осуществить сборку необходимо проделать следующие операции:

  • Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
  • Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не менее 1/3 толщины заготовки, но не более 1/2. Стараясь получить более плотное соединение, пропилы делают уже, чем ширина заготовки.
  • Вставленный в подготовленные пазы брус осаживают на место, используя молоток. Их крепление между собой, как и всех элементов, осуществляют на саморезы по дереву 4,5х100 мм или при помощи гвоздей.
  • Для предотвращения бокового смещения ножек к ним горизонтально или под углом дополнительно крепят две широкие доски, бруски.
  • Если необходимо, устанавливают «рогачи», их наличие позволит распиливать короткие ветки, доски.
  • Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской или лаком.

Аналогичным образом можно изготовить козлы из любого подручного материала, например досок, кругляка. Чтобы сделать козлы, потребуется самый доступный инструмент:

  • Обычная ножовка по дереву.
  • Строительный уголок, но можно обойтись без него.
  • Обычный карандаш с графитовым стержнем для нанесения разметки или мел.
  • Измерительная рулетка.
  • Стамеска, молоток, шуруповерт, отвертка.
  • Малярная кисть 4-5 см, лак или краска.
  • Достаточное количество саморезов, гвоздей.

3 Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

  • профильный уголок 50х50 мм, трубу аналогичных характеристик;
  • болгарку, ножовку по металлу;
  • измерительную рулетку;
  • мел;
  • соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Разборные элементы вначале покрывают составом от коррозии, сборка осуществляется только после его высыхания!

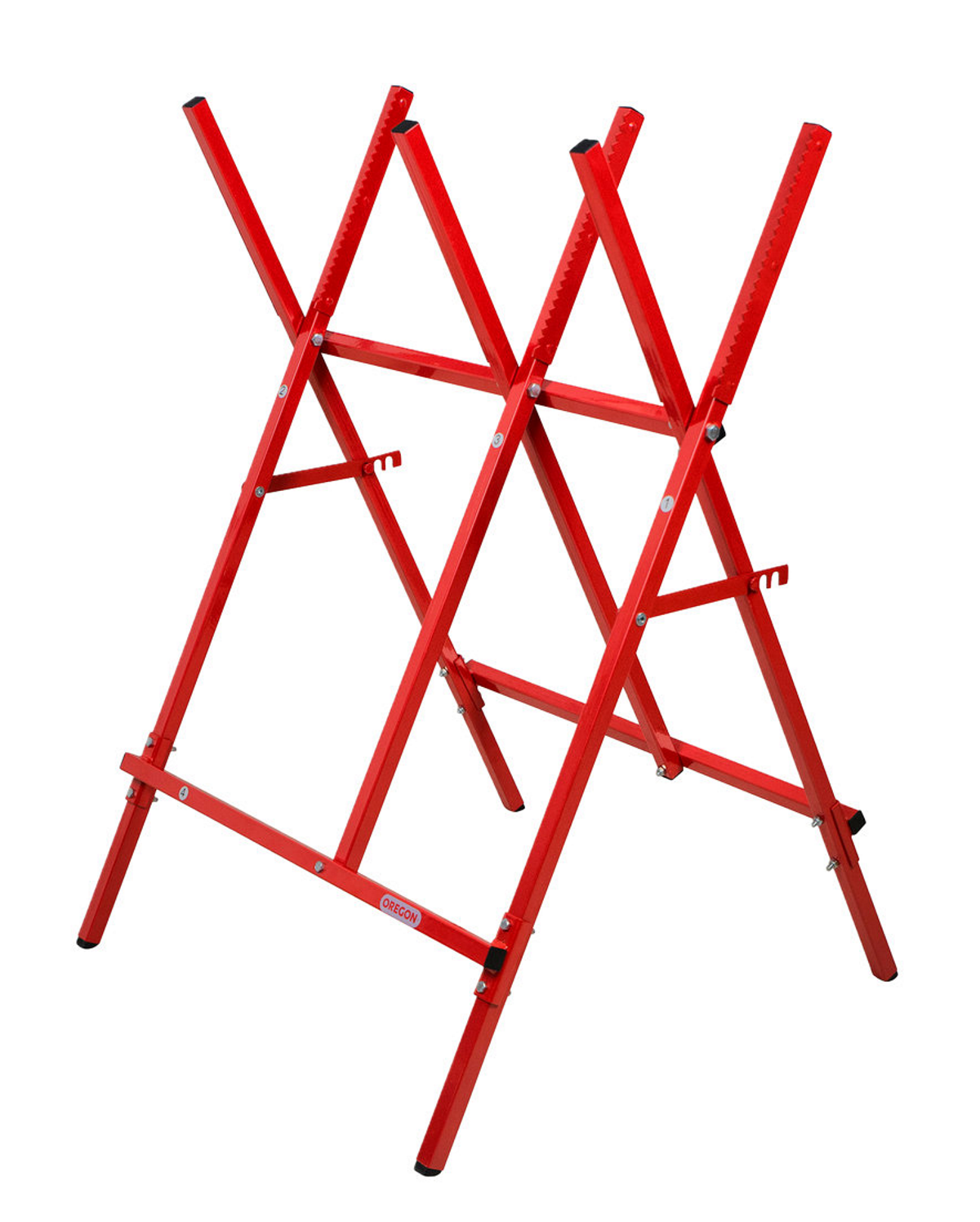

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

4 Устройство для распиловки дров бензопилой

Доступная цена, легкость управления, высокая производительность бензопилы, многократно превышающая продуктивность традиционных способов с использованием обычных пил, сделали ее востребованным инструментом заготовки дров. Но распиловка бревна на классической стойке X-образного типа нередко заканчивается зажимом цепи. Чтобы исключить заклинивание во время работы, бревно приходится переворачивать резом вниз.

Более безопасный вариант предусматривает отступ с провисанием отрезаемого конца, который надежно зажимается зубчатым захватом, стальной цепью. Преимущества использования изделия данного типа очевидны:

  • нет необходимости каждый раз проворачивать бревно;
  • исключена вероятность зажима отрезной цепи, полотна;
  • для управления бензопилой доступны обе руки;
  • удержание станка на месте происходит одной ногой, поставленной на опору;
  • высокая производительность.

К недостаткам следует отнести высокую стоимость, поэтому при наличии возможностей и необходимого материала изделие данного типа целесообразно изготовить своими руками.

Для частных лесопилок, крупных хозяйств, которые занимаются заготовкой, переработкой отходов строительных лесов, обрезков досок, бруса, реек, выпускаются универсальные распилочные козлы. После укладки древесины плотным штабелем она закрепляется специальным приспособлением, что исключает вероятность расползания, неожиданного рикошета во время реза.

Независимо от выбранного материала и типа изготавливаемого устройства его можно собрать своими силами, при этом оно будет хорошо справляться со своим назначением – облегчение процесса распила и повышение продуктивности.

как это делается. Приспособление для резки дров бензопилой Подставка для пилки дров бензопилой

Довольно часто случается такое, что нам необходимы дрова. Для обогрева дома, каких-либо подсобных помещений, при поездке на природу и во многих других случаях. Поэтому всегда актуален такой вопрос, как быстро и удобно напилить необходимое количество дров, не затрачивая при этом много времени, сил и энергии. На помощь в таком случае придет обыкновенные козлы для распиловки дров. Собрать такого козла не составит особых усилий. При наличии необходимых инструментов и нужных материалов, процесс сборки занимает около двух часов. Сразу следует указать — в качестве материала нужно выбирать качественные и прочные материалы. А чтобы уже готовое изделие прослужило вам долгое время, его необходимо покрыть каки-нибудь антисептиком, что позволит сохранить дерево от влаги и порчи насекомыми.

Для изготовления данной подставки для распилки дров, бревен или досок, размер которой будет составлять один метр, потребуются следующие материалы и инструменты
:
саморезы по дереву,
болты М8 с гайками и шайбами — по три штуки,
6 брусков длиной в 1 м,
и 4 доски, также метровой длины и шириной около 8 см,
ключ на 8-10, пила или электролобзик, шуруповерт.

Для начала ознакомьтесь с чертежами и размерами козла. Вы можете последовать совету автора и изготовить так же, как и у него, по его размерам, а можете подогнать их под удобные для вас.

Процесс сборки начинается с изготовления ножек. Для этого берутся бруски, в которых на некотором расстоянии от верха просверливаются сквозные отверстия по болты. Чтобы при сверлении бруски не сместились их рекомендуется прихватить струбцинами. Отверстия делаются во всех шести заготовках. Далее опорные бруски соединяются болтами.

Теперь берется доска, которая будет служить поперечной опорой всего козла. В досках просверливаются отверстия в которые будут вкручиваться саморезы, чтобы прикрепить доски к брускам. Так как соединения вы для удобства будете проводить со сложенными брусками, то мысленно необходимо разделить бруски по номерам, от 1 до 6. Далее крепим доски. С одной стороны их крепим к брускам 1-3-5, в верхней части. На верху их нужно расположить так, чтобы при разложенном состоянии эти доски служили фиксаторами и не давали возможности конструкции раскладываться полностью. На тех же брусках крепим доску внизу. Потом конструкция переворачивается и аналогичные действия повторяются. Только уже верхнюю доску крепим к брускам 2-4-6.

Вот и готова наша конструкция для удобной распилки дров. Она складная. Много места не занимает. Ее удобно хранить и в сарае и в гараже . Также она удобна и при транспортировке. В общем и целом — нужная в хозяйстве вещь!

В мире не существует мужчины, которому не приходилось распиливать бревно, чтобы потом наколоть дрова. Если эта задача разовая, то справиться с ней несложно. Но если же человеку приходится пилить древесину с определенной регулярностью, рекомендуется приобрести или сделать самостоятельно козлы для распиловки дров – приспособление, способное облегчит процесс и значительно упростит задачу.


Функции козлов

Козлы для распиловки – важный инструмент в каждом хозяйстве, особенно в период подготовки к отопительному сезону. При их помощи владельцы могут быстро и легко распилить толстые бревна и доски.

Достоинством этого изделия является то, что его мастера могут не покупать, а сделать своими руками. Для этого потребуются следующие материалы и приспособления:

  • качественный брус;
  • гвозди;
  • саморезы;
  • столярные инструменты.

Если человек умеет обращаться с молотком, на изготовление козлов уйдет не более 2–3 часов, а изделие прослужит не менее 5–7 лет.

Профессионалы предпочитают пользоваться металлическими козлами, подобное изделие надежное и долговечное. Но соорудить их самостоятельно сложно, а на изготовление уйдет намного больше сил и ресурсов.

Домашнее изготовление козлов для ручной распилки

Изготовить козлы для резки дровяных изделий совсем несложно, но прежде чем приступать к активным действиям, мастеру нужно обдумать, какой именно будет конструкция.

Выполняя чертеж, необходимо определиться, какой размер должен быть у изделия и разобраться с углом наклона опоры, важнейшую роль играет и высота рогов. Специалисты предупреждают, чтобы работать с козлами для распиловки было удобно, при их изготовлении нужно учитывать такие моменты:

  • Рост человека.
  • Какая порода дерева будет чаще всего распиливаться.
  • Какой вид инструмента будет применяться для распилки – обычная пила или бензопила.

Высота расположения бревна влияет на то, сколько времени человеку потребуется, чтобы полностью распилить его. Как показывает практика, оптимальная высота для опоры – от 90 до 110 см в зависимости от роста человека.

Когда все габаритны будут подсчитаны, нужно заранее подготовить все материалы, требующиеся во время работы:

  • Брус для изготовления основы. Лучше всего взять брус, сечение которого будет 100×100 мм, а оптимальная длина – 1,1 метра.
  • Для ножек потребуются бруски с сечением 50×50 мм, но длиной в 360 мм. Необходимое количество – 2 штуки.
  • Для усилителей под ноги потребуется брус с дюймовым сечением, длина – 1,3 метра.

Нужно будет обязательно запастись большим количеством саморезов и средством для обработки дерева от гниения. Для изготовления козлов своими руками понадобятся такие инструменты:

  • строительный уголок и рулетка;
  • ножовка;
  • карандаш;
  • молоток;
  • несколько разных стамесок;
  • отвертки.

Регламент работ

Брус для изготовления основы нужно разметить для 12 пропилов – по 6 штук с каждой стороны, их глубина обязана быть около 2,5 см, они будут выступать в качестве пазов для рогов с ножками.

После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.

Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

  • 4 деревянных бруска среднего диаметра;
  • металлическая труба длиной 1,5 метра;
  • прочная веревка или трос;
  • прочное сверло по дереву.

Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

Козлы для работы с бензопилой

Пилить дрова при помощи бензопилы легче и удобнее, если бревно толстое и мокрое. Но необходимо понимать, что козлы для распилки бензопилой должны быть крепкими и прочными.

Профессионалы советуют использовать для их изготовления другую конструкцию. Поскольку распиливание бревен этим мощным инструментом требует много места – один край бревна всегда будет свешен, специалисту придется заранее обдумать, где именно будут располагаться козлы.

Некоторые люди приспосабливаются пользоваться стандартными козлами при распиливании бревен бензопилой, но выполнять действия будет крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.

Необходимо учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче просто приобрести готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.

Особенности и преимущества козлов под бензопилу

Профессиональные козлы для работы бензопилой обладают такими преимуществами:

  • При помощи такого оборудования владельцы могут пилить дрова в одиночестве, поскольку передвигать бревно в процессе работы не придется.
  • Цепь инструмента гарантированно не зажмется.
  • Мастер сможет самостоятельно регулировать длину колодок, на которых пилится бревно.
  • Отпиленные бревна будут скатываться в противоположную от пильщика сторону.
  • Чаще всего для работы с бензопилой производят мобильные козлы, их очень легко складывать и они занимают совсем немного места в сложенном положении.

Если же у человека нет возможности приобрести готовое изделие, ему необходимо попытаться сделать его самостоятельно. Очень неплохо зарекомендовал себя метод с использованием тяжелой основы и креплением пары рожек для фиксации бревна.

В качестве основы многие мужчины используют колесо от машины – его металлический каркас, но потом утяжеляют его при помощи вспомогательных материалов. Такая конструкция является не совсем продуктивной, но работать с ней вполне удобно.

Особенности хранения и принципы эксплуатации козлов

Если изготовить козлы, учитывая все рекомендации и строго соблюдая алгоритм действий, конструкция получится крепкой и прослужит не один сезон. Но необходимо учитывать, что на козлы будет приходиться большая нагрузка. Чтобы продлить срок их эксплуатации, рекомендуется хранить приспособление должным образом.

Специалисты уверяют, чтобы древесина не начала гнить раньше, козлы нужно не только обработать специальным составом, но и хранить в сухом помещении при температуре выше 15 градусов. Только в этом случае негативное воздействие влаги и воздуха не приведет к разрушению материала.

Очень важно соблюдать правила заготовки, козлы не следует перегружать слишком тяжелыми и массивными бревнами, поскольку они могут просто не выдержать чрезмерную нагрузку и развалятся.

Козлы для распиловки – незаменимое приспособление, оно необходимо в каждом частном доме. Если не хочется покупать их, то инструмент мастера могут с легкостью соорудить своими руками, тем более что для этого не потребуются дорогостоящие материалы и инструменты.

Но специалисты предупреждают, во время изготовления нужно строго следовать алгоритму действий и соблюдать правила безопасности, в противном случае легко нанести себе увечья.

Еще одна рекомендация – прежде чем начать пилить дрова требуется проверить, действительно ли козлы получились крепкими и надежными. Особенно это правило касается выполнения работ бензопилой, мощность двигателя такого оборудования способна спровоцировать повреждение козлов или человека.

Видео: Козлы для распиловки дров своими руками



Время чтения ≈ 4 минут


Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже . Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

Необходимые материалы

Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:

  • брус: 6 единиц с длиной в 1 метр;
  • доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
  • болты М8: 3 штуки;
  • гайки и шайбы: по 3 штуки;
  • саморезы по дереву: 24 штуки.

Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

Пошаговая инструкция по изготовлению пильных козлов

Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого необходимо положить две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

При парном прикручивании важно соблюдать совпадение отступов. Смещение точек фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции.

Особенности хранения и эксплуатации козлов

Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы. Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов.

Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами. Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, или домашнего камина.

Видео изготовления козла для распиловки дров своими руками
