Приточный клапан в стену своими руками – улучшаем вентиляцию в квартире

Зачастую после установки евроокон и современных входных дверей вентиляция в жилье ухудшается. Существует много способов по ее восстановлению, однако многие из них не очень эффективные, но в то же время сложные и дорогостоящие. Поэтому далее мы хотим поделиться с вами достаточно простым решением, позволяющим быстро и недорого восстановить вентиляцию в жилье.

1 Круговорот воздушных масс – зачем щели в старых рамах?

В большинстве квартир советского времени вентиляция естественная, работающая за счет разницы давления в доме и за его приделами. Причем, вентиляция эта вытяжная, т.е. старый воздух вытягивается из помещения. Но откуда же в таком случае взяться свежему воздуху, спросите вы? За приток воздуха отвечали щели в деревянных окнах и дверях, т.е. они были учтены при проектировании вентиляции и принимали активное участие в воздухообмене.

Сейчас люди стараются заменить старые деревянные окна на пластиковые, герметичные стеклопакеты, а также всячески утепляют свое жилье. Из всего вышесказанного следует, что установка герметичных окон является прямым вмешательством в работу вентиляционной системы, в результате чего обмен воздуха в квартире просто блокируется.

Это приводит к таким негативным последствиям, как отсырение стен и появление на них плесени, запотевание стеклопакетов и пр. Исправить ситуацию периодическими проветриваниями невозможно, так как воздухообмен должен быть постоянным. К тому же, это и не очень удобно, к примеру, в холодное время года, когда в квартире и так нежарко.

Новички в таких случаях зачастую по ошибке пытаются исправить ситуацию установкой принудительной вытяжной вентиляции. Другими словами – они устанавливают вытяжные вентиляторы, которые втягивают воздух в воздуховоды. Но, как мы выяснили, проблема кроется не в плохой вытяжке, а в отсутствии притока воздуха. Поэтому гораздо эффективней и проще установить приточные клапана, при условии, конечно, что сама вентиляционная система исправна. Ведь в старых домах проблема может заключаться и в вытяжке, и в отсутствии притока одновременно.

Чтобы проверить качество работы вентиляционной системы, откройте окно на проветривание и поднесите к вентиляционной решетке зажженную спичку, зажигалку или свечку. Если огонек сильно отклонится в сторону вентиляционного люка, значит, вентиляция работает, как положено. Как правило, сильный поток воздуха возле решетки можно почувствовать даже рукой.

Приточные клапаны, в зависимости от расположения, бывают двух типов:

• устанавливаемые на окна;
• стеновые.

Последние более эффективны и удобны в эксплуатации.  Поэтому далее пойдет речь именно о них.

2 В чем секрет хорошего микроклимата – принцип работы системы

Приточный клапан, по сути, представляет собой трубку, которая проходит сквозь стену. С наружной стороны стены на трубку устанавливается решетка, которая защищает клапан от попадания в него мусора, осадков, насекомых. Внутри трубки расположен теплоизоляционный материал, который не дает теплу выйти сквозь клапан, а также воздушный фильтр, который очищает воздух, поступающий в помещение от пыли. Со стороны помещения устанавливается декоративная накладка, позволяющая регулировать интенсивность приточного потока воздуха. У некоторых моделей воздушный фильтр встраивается в накладку, что упрощает его замену.

Конечно, подобным образом устроены самые простые варианты приточных клапанов. Более сложные модели могут иметь дополнительные функции:

• встроенный вентилятор, при включении которого в помещении получается принудительная приточная вентиляция;
• греющий элемент, который позволяет нагревать поступающий в помещение воздух в зимнее время, и тем самым снизить теплопотери;
• пульт дистанционного управления, позволяющий регулировать интенсивность воздушного потока и управлять другими функциями.

Надо сказать, что в некоторых случаях может потребоваться установка не только приточного, но и вытяжного клапана, если основная вентиляция не справляется с вытяжкой воздуха или она вообще отсутствует, к примеру, в частном доме. Вытяжные клапаны устроены практически так же, как и приточные, но ориентированы на движение воздушных потоков в обратную сторону. Соответственно, они имеют обратные вентиляторы.

Учтите, что приточно-вытяжная вентиляционная система эффективна только в том случае, если клапаны правильно расположены. Приточный клапан должен располагаться ближе к полу, а вытяжной – под потолком с противоположной стороны стены. В противном случае воздушный поток будет втягиваться и тут же вытягиваться, не затрагивая воздушные массы внутри помещения.

3 Выбираем аппарат – зависит ли эффективность от пропускной способности гильзы?

Как мы уже сказали выше, приточные клапаны различаются дополнительными опциями и способом управления. С этими моментами вы, наверняка, разберетесь самостоятельно. Но существуют и другие важные параметры, которые влияют на эффективность вентиляционной системы. К ним относится:

• диаметр трубки. Как правило, у бытовых клапанов этот показатель составляет от 40 до 130 мм;
• мощность вентилятора – касается только устройств, которые оборудованы вентилятором. Чем он мощней, тем, соответственно, производительней устройство.

Конечно, новичку определить производительность аппарата по диаметру трубы и мощности вентилятора достаточно сложно. Поэтому производители указывают данный параметр в объеме воздуха, который клапан способен пропустить через себя в течение часа. Мощность клапана должна быть такой, чтобы воздух в помещении менялся в течение дня несколько раз.

В качестве примера возьмем стандартную кухню в хрущевке площадью 6 квадратных метров. При высоте потолка в три метра ее объем составляет 18 кубических метров. В среднем проходимость одного клапана диаметром 130 мм превышает 50 м³ в час. Соответственно, для небольшой кухни такой производительности более чем достаточно. Если устройство приобретается для большого помещения, и его мощности недостаточно, чтобы качественно улучшить воздухообмен в помещении, можно установить два клапана. Но такая потребность возникает редко.

Чаще всего приточные клапаны устанавливаются в пространство между окном и радиатором отопления. Поэтому при выборе прибора обязательно измеряйте это расстояние. Если крупный клапан не поместится, можно установить два клапана меньшего размера. Единственное, смотреть нужно не на диаметр трубы, а на габариты декоративной решетки, так как именно она займет пространство между радиатором и подоконником.

Также при покупке устройства обязательно уделите внимание длине трубы, особенно это касается старых домов с толстыми стенами. Длина гильзы должна несколько превышать толщину стен. Если гильза окажется короче, то нарастить ее будет достаточно проблематично.

4 Что нам понадобится для установки – подготавливаем инвентарь

Чтобы выполнить монтаж клапана, нам необходимо подготовить следующие материалы и инструменты:

• мощный перфоратор;
• коронку по бетону – диаметр должен превышать диаметр гильзы клапана;
• буровую штангу, позволяющую бурить отверстия на большую глубину;
• мягкий утеплитель – лучше всего использовать вспененный полиэтилен или специальный пенополиуретановый утеплитель для труб по диаметру гильзы. Иногда для этих целей применяют минвату, но мы этого делать не рекомендуем, так как минеральная вата сильно впитывает влагу;
• строительный герметик;
• рулетку;
• строительный уровень;
• монтажный нож;
• фигурную отвертку;
• маркер;
• полиэтиленовый пакет.

После подготовки всего необходимого можно начинать установку приточного клапана.

5 Устанавливаем прибор – как обойтись без помощи специалистов?

В первую очередь определяемся, где будет располагаться клапан в квартире или доме. Чаще всего этот прибор устанавливается на кухне. Однако выполнить его монтаж можно и в другом помещении. К примеру, если вы собираетесь обустроить принудительную приточно-вытяжную вентиляцию, имеет смысл расположить клапаны на противоположных стенах дома или квартиры. В таком случае в воздухообмене будут задействованы воздушные массы всего жилья. Но для этого двери должны быть правильно установлены, т.е. с небольшим зазором между полом и дверным полотном, чтобы в закрытом положении они не перекрывали поток воздуха.

Если вы собираетесь установить клапан все же на кухне, находим ему место как можно дальше от решетки вытяжного воздуховода, чтобы воздухообмен не получился замкнутым в пределах небольшого кольца.

Когда с расположением устройства вы определитесь, начинаем установку. Прежде всего, выполняем разметку под отверстие. Для этого прикладываем нижнюю часть корпуса декоративной решетки к стене и обводим маркером отверстие внутри корпуса. Сразу же под отверстием раскрываем и фиксируем полиэтиленовый пакет, так как мусора в процессе высверливания будет очень много.

После этого нам необходимо высверлить отверстие. Надо сказать, что эта операция самая сложная. Начинается она с выполнения так называемого заходного отверстия, которое имеет диаметр на пару сантиметров больше диаметра гильзы. К примеру, если нам нужно установить гильзу диаметром 40 мм, высверливаем заходное отверстие коронкой диаметром 65 мм. Глубина отверстия должна составлять 3-4 см.

Затем по центру заходного отверстия высверливаем отверстие меньшего диаметра – 45 мм. Вначале бурим его на всю глубину коронки, а затем надеваем штангу, чтобы пройти стену квартиры или дома насквозь. Крайне важно в процессе сверления держать дрель строго перпендикулярно стене, поэтому следим, чтобы коронка входила в стену под прямым углом.

Пробуривая стену, периодически вытаскиваем коронку и извлекаем вырезанную часть стены. Чтобы в процессе сверления сильно не поднималась пыль, смачиваем поверхность стены водой. В случае перегрева коронки делаем перерывы, чтобы инструмент остывал. Особенно важно делать перерывы при работе с коронкой по бетону, так как перегрев может привести к быстрому выходу инструмента из строя.

По завершении работы продуваем отверстие, чтобы в нем не осталось пыли. Затем начинаем собирать приточный клапан, для этого вначале в стену вставляем своими руками гильзу. Предварительно на край трубы наматываем или надеваем утеплитель. Ширина полоски утеплителя должна соответствовать глубине заходного отверстия. Чтобы подготовить утеплитель, вставляем его в отверстие и обрезаем заподлицо со стеной.

Наша задача заключается в том, чтобы вставить его до упора. Для этого совершаем вращающее движение гильзой, как будто мы ее вкручиваем. Когда уплотнитель упрется в стену, такими же прокручивающими движениями вставляем трубку до конца, чтобы она прошла стену насквозь. Если трубка слишком длинная, предварительно ее обрезаем. Она должна примерно на сантиметр выступать из стены с двух сторон.

После установки трубки выполняем монтаж декоративной вентиляционной решетки. Для этого нижнюю часть корпуса прикладываем к стене, чтобы выступающая трубка вошла в отверстие корпуса. Затем к корпусу прикладываем уровень и выравниваем его положение относительно горизонтали. Сразу же делаем на стене метки сквозь монтажные отверстия в корпусе. После этого временно убираем корпус и, согласно меткам, просверливаем в стене отверстия под дюбели. Далее устанавливаем корпус на место и крепим его дюбелями. Конечно, если стены деревянные, вместо дюбелей используем обычные саморезы.

В закрепленный на стене корпус вставляем фильтр и другие компоненты, после чего надеваем крышку. Как собираются наружные компоненты приточного клапана, вы можете подробно узнать из инструкции, которая имеется в комплекте. С наружной стороны вставляем декоративную решетку в выступающую трубку. Место примыкания решетки к стене желательно промазать строительным герметиком.

На этом процесс обустройства приточного клапана в стене завершен. Теперь осталось проверить устройство в работе. Для этого подносим к декоративной решетке зажженную спичку или зажигалку. Огонек при этом должен сильно отклониться или даже полностью потухнуть, что свидетельствует о выходе из решетки потока воздуха.

По такой же схеме выполняется монтаж вытяжного клапана, только, как мы уже говорили, устанавливается он под потолком.

105 фото основных характеристик и особенностей выбора

В обычной жизни мы не задумываемся о том, как работает вентиляция в доме. Если на кухне и в санузле есть вентиляционные каналы, значит все должно работать. Однако сегодня все больше хозяев меняют свои деревянные окна на пластиковые, и с приходом холодов начинают возникать неожиданные проблемы.

Повышенная влажность, тяжелый воздух, плесень, посторонние запахи от соседей. В такой ситуации приходится вникать в принцип работы вентиляции.

На самом деле все довольно просто. Вентиляционные каналы в вашей квартире или доме эффективно работают, если в помещение стабильно поступает необходимый объём свежего воздуха. Деревянные окна не слишком герметичны сами по себе, (иначе зачем бы мы их заклеивали на зиму).

Когда пластиковые окна закрыты – совсем другое дело! Приток воздуха перекрывается. Квартира словно превращается в герметичную банку. Но у этой, на первый взгляд сложной проблемы, есть простое решение. Необходимо установить приточный клапан.

Устройство и принцип работы стенового клапана

Для начала следует подчеркнуть, что на рынке доступны оконные приточные клапаны. У них есть как преимущества, так и недостатки.

К явным недостаткам относят малую пропускную способность, – входящий воздух не успевает прогреваться. Из-за значительного гидравлического сопротивления невозможен монтаж фильтра. На фоне оконного варианта, стеновой выглядит более практично.

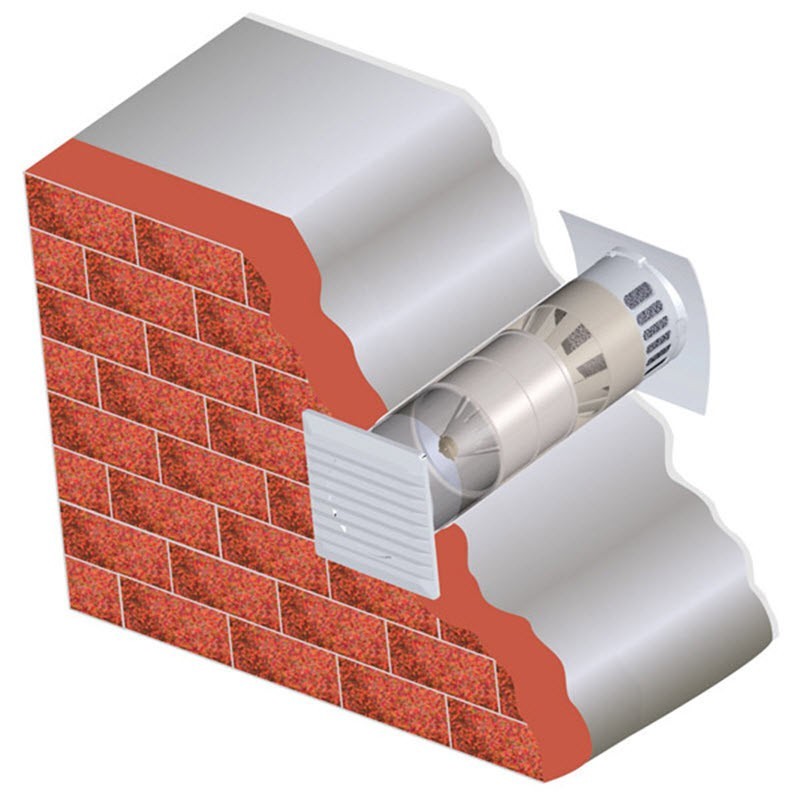

Стеновой клапан состоит главным образом из пластикового воздуховода, укомплектованного фильтром. С наружной стороны комплектуется козырьком от осадков и сеткой. Со стороны жилого помещения он представлен в виде декоративного корпуса с вмонтированной заслонкой.

Размеры приточных клапанов разнятся. Все зависит от пропускной способности. Существуют небольшие модели с сечением воздуховода 60 мм. Или более производительные с сечением 131,8 мм. В длину воздуховод может составлять от 200 до 2200 мм.

В случае стандартной работы, прибор способен пропускать через себя от 17 до 30 кубических метров воздуха в час. Подача воздуха происходит естественным образом.

В зависимости от выбранной вами модели, стеновые клапаны могут комплектоваться дополнительными функциями:

• Регулировка влажности воздуха в помещении
• Электрический вентилятор
• Датчик температуры
• Управление с пульта

Рекуперация. Приточный клапан с подогревом может быть очень эффективен, если вы живете в климатической зоне, где температура опускается значительно ниже нуля. Клапаны с функцией рекуперации, вместе с подачей подогретого воздуха, также и отводят из помещения отработанный воздух.

Место и способ установки

При выборе оптимального места следует отталкиваться от циркуляции теплого воздуха в помещении. Лучшими вариантами могут быть:

Промежуток между подоконником и радиатором. На наружной стене помещения с высотой размещения 1800-2000 мм от пола. При этом клапан следует монтировать на расстоянии 300-400 мм от рамы окна.

Установка приточного клапана в стену может быть произведена своими руками. Для установки небольшой модели под окном можно обойтись перфоратором. В случае монтажа большой модели в стене у окна, в зависимости от материала стены, предпочтительней использовать алмазное бурение, так как перфоратор может оказаться малоэффективен.

Важно! Если вы решили самостоятельно монтировать стеновой клапан, делайте входное отверстие в стене с уклоном в 5-7 градусов в сторону улицы.

Как самому сделать приточный клапан для стены?

Приточный стеновой клапан вполне возможно изготовить своими руками. Самодельное устройство состоит из четырех элементов.

• Труба
• Решетка круглой формы с противомоскитной сеткой
• Утеплитель
• Декоративный оголовок с возможностью регулировки подачи воздуха.

При изготовлении клапана следует ориентироваться на диаметр от 100 до 130 мм.

Принцип монтажа прост:

Внутрь трубы укладывается утеплитель. После монтажа готового отрезка трубы в стену, со стороны улицы монтируется сетка. Она должна полностью перекрыть сечение трубы.

Со стороны комнаты, на выходное отверстие трубы устанавливается декоративный оголовок или регулируемая решетка.

В целом изделие обойдется дешевле готовых аналогов. Необходимые комплектующие можно приобрести в любом строительном магазине.

Обслуживание приточного клапана

Стеновой клапан не требователен в уходе. Старайтесь придерживаться основных рекомендаций:

Прочистку следует производить два раза в год – весной и осенью. Такая профилактика позволит избежать снижения пропускной способности из-за скопления пыли и паутины.

Данная прочистка может быть произведена пылесосом. По возможности, поверхность воздуховода можно промыть теплой водой с моющим средством.

Выводы

Стеновой приточный клапан довольно простое устройство, способное в разы улучшить микроклимат в вашем доме. В независимости от положения ваших окон, свежий воздух будет всегда поступать в вашу квартиру или дом. К тому же, как видно на фото, приточный клапан для стены выглядит достаточно гармонично.

Фото приточного клапана в стену

Также рекомендуем посетить:

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

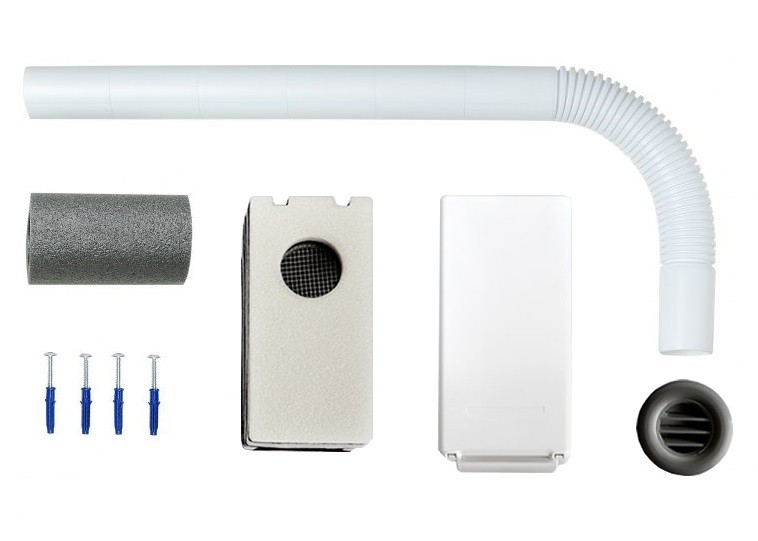

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

• стоимость пластиковых окон не увеличивается;
• не уменьшается светопропускание окна;
• устанавливается в любой наружной стене;
• не пропускает уличного шума и пыли;
• работает при достаточно низкой температуре;
• время монтажа не ограничивается ремонтными работами;
• функционирует автономно;
• обеспечивает качественный воздухообмен;
• благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

• мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
• измерительная рулетка;
• уровень строительный;
• фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Приточный клапан на пластиковые окна

Пластиковые окна пользуются большой популярностью, но при их установке в доме нарушается естественный воздухообмен. Эта проблема возникает на фоне качественной герметичности окон. Монтаж приточного клапана в пластиковое окно решает эту проблему и обеспечивает помещение идеальным микроклиматом на долгие годы.

Зачем нужны приточные клапаны

Пластиковые окна защищают от холода и шума. Но при их использовании наблюдается духота в помещении, запыленность, покрытие стекол конденсатом и плесенью. Основной причиной этих проблем является герметичность пластиковых рам, нарушающая естественный воздухообмен.

Решением может стать обычное проветривание, но оно должно проводится регулярно, с определенной периодичностью по времени. Недостатками данного способа является наличие сквозняков и неудобство самого процесса. Ведь не всегда есть возможность проветрить помещение, особенно при нахождении в доме детей.

Для обеспечения в доме нормального микроклимата и комфортной обстановки в каркас пластиковых блоков монтируется приточно-вытяжной вентиляционный клапан. Он позволяет поддерживать хороший баланс естественной вентиляции круглосуточно, без вмешательства в процесс проветривания человека.

Основные требования к приточно-вентиляционному клапану

• Обеспечение полноценной вентиляции помещения.
• Контроль влажности в помещении. После установки прибора на стекле пластиковых окон не должно быть конденсата и тем более плесени.
• Обеспечение полноценного обмена воздуха с нормализацией микроклимата в комнате.

При невыполнении любого из пунктов клапан рекомендуется заменить или проверить правильность его установки.

Важно! Установив приточный прибор, шумоизоляция оконного блока останется прежней, так как промежуток для прохождения воздуха очень маленький и не влияет на уровень шума.

Как работает оконный приточно-вытяжной клапан

Для правильного монтажа вентиляционного клапана необходимо понимать принцип его работы:

• Приточно-вытяжной клапан для пластиковых окон является частью пассивной вентиляции. В дом попадает прохладный воздух, выталкивая при этом теплый в вытяжные вентиляционные каналы.
• Работа системы вентиляции происходит при температуре не более 5–7 градусов, так как движение воздуха осуществляется при разнице в давлении.
• В летний сезон вентиляционный клапан работает только при исправности и работе вытяжки в принудительном режиме.

Условия для работы клапана

• Наличие и исправность вытяжной вентиляционной системы.
• Температура воздуха за окном должна быть не выше +5.
• Необходима хорошая герметичность входных дверей, для исключения подсоса холодного воздуха с улицы или подъезда.
• В квартире, при наличии двух и более комнат, должен быть свободный обмен воздуха. Для этого не следует, надолго закрывать межкомнатные двери или обеспечить дверные конструкции вентиляционными отверстиями.

Важно! Для исключения обмерзания прибора при сильных морозах не следует его закрывать полностью, так как он должен прогреваться теплом дома. В случае необходимости закрытия клапана, производить это нужно с внешней стороны, обеспечивая абсолютную непроницаемость мороза внутрь прибора.

Клапан Aereco

Французское изобретение компании Aereco стало очень популярным во многих странах.

Особенности клапана Аэрэко:

• Прибор имеет датчик из нескольких полиамидных пластинок, с высоким коэффициентом линейного расширения для эффективной регулировки потоков воздуха.
• Монтаж прибора может выполняться как в отверстия оконной рамы, так и на поверхность стены. Работу по установке вентиляции можно выполнить своими руками, без привлечения специалистов.
• Отдаленность датчика, определяющего влажность помещения, от самого клапана. Это позволяет отражать реальные показатели атмосферы в доме.
• Приточный прибор не нуждается в энергопотреблении.
• Работа вентиляции происходит абсолютно бесшумно.

Функции приточно вентиляционного клапана Aereco:

• Отвечает за проветривание комнаты, обеспечивая ее постоянным, свежим воздухом.
• Снижение теплопотерь. В процессе проветривания комнаты при помощи форточки происходит потеря тепла, для восполнения которого требуются ресурсы и время. Обычное проветривание также провоцирует возникновение сквозняков, пагубно влияющие на здоровье человека. При использовании этого прибора такие проблемы не возникают.
• Бесшумное проветривание помещения. При использовании вентиляции отсутствуют внешние шумы. Она совершенно не влияет на звукоизоляционные качества ПВХ окон.

Принцип работы

• Вентиляционный прибор Aereco реагируя на показатель повышенной влажности в помещении открывает заслонку, увеличивая тем самым приток прохладного воздуха.
• Работа прибора производится постоянно, при условии необходимой температуры воздуха на улице и рабочей вытяжки.
• В домах, где установлен такой прибор отсутствует запотевание стекол окон, духота и повышенная влажность в комнате. В доме присутствует абсолютно нормальный и здоровый микроклимат.

Клапан Air-Box

Универсальные приточно-вытяжные клапаны Air-Box выпускает российская компания Мабитек.

Особенности клапанов Эйр Бокс

• Приточный клапан изготавливается из прочного пластика.
• Установка этих вентиляционных систем возможна на любую пластиковую оконную конструкцию.
• Клапан можно устанавливать в фальце каркаса окна, делая прибор незаметным.
• Air-Box Standart содержит два элемента:
• внешний нижний элемент, забирающий уличный холодный воздух;
• верхний элемент, который подает воздушный поток в дом.

Принцип действия:

Работа вентиляционного прибора заключается в создании разряжения при плотно закрытых ПВХ окнах и действующего клапана, вследствие чего выполняется открытие мембран вентиляционного прибора, обеспечивая нормальный воздухообмен.

Важно! Действие приточного клапана для ПВХ окон будет эффективным только в том случае, если вытяжная вентиляция находится в рабочем состоянии.

Клапан Air Comfort

Мабитек также производит шумозащитные клапаны серии Comfort. Отличием их от стандартных моделей является способ установки.

• Если установка стандартного клапана производится путем фрезеровки оконного пластикового профиля, то модели серии Comfort устанавливают безфрезерным способом, при помощи снятия резинового уплотнителя и замены его на более меньший, освобождающий достаточно места для расположения прибора.
• Регулировка таких клапанов производится вручную. Модель имеет специальную ручку для возможности регулировки воздушного потока.
• Такие модели подходят для глухих пластиковых конструкций, монтаж которых производится путем сверления рамы сквозным отверстием.

Преимущества клапанов вентиляции Air-Box:

• Несмотря на популярность моделей сети Air-Box, они имеют доступную стоимость.
• В комплекте с прибором продается уменьшенный уплотнитель, который устанавливается на место снятого и предоставляет достаточно места для установки приточно-вытяжного прибора.
• Быстрота установки. На монтаж уходит от 3 до 10 минут. Все зависит от навыков и опыта человека.
• Возможность регулировать поток воздуха или отключить его вообще.
• Долговечность прибора при условии правильного ухода за ним и эксплуатации.

Недостатки:

• Клапан имеет неразборную конструкцию и в случае выхода его из строя ремонту не подлежит.
• При нарушении правил эксплуатации система в зимний период может замерзнуть.

Важно! При покупке качественного товара должна быть полная его комплектация: клапан, уменьшенный уплотнитель и крепежные элементы. В зависимости от разновидности моделей в упаковке может быть два резиновых уплотнителя.

Вентиляционный клапан REHAU Climamat

Climamat – вентиляционно-приточный клапан, изобретенный работниками компании REHAU для систем глубиной 60 мм. Представлен он в виде сборной конструкции в белом цвете. Крепление его производится на верхней части оконной рамы.

Особенности приточного клапана REHAU Climamat

• Цена на данный прибор высокая, относительно моделей Air-Box.
• Монтаж клапана производится только при установке окон.
• Прибор оснащен механизмом регулировки, который позволяет перекрывать по необходимости воздушный поток.
• Клапан имеет откидную крышку, которая предотвращает появление сквозняков, направляя воздушный поток вверх.
• В оснащении вентиляционного клапана имеется синтепоновая прокладка. Она препятствует попаданию пыли или пыльцы внутрь помещения. Особенно это подходит людям, страдающих аллергическими заболеваниями. Фильтр съемный и по степени его загрязнения легко поддается чистке.
• Реакция приточного клапана Climamat на сильные порывы ветра происходит автоматически. При нормальном ветре мембрана находится в открытом состоянии, позволяя нормально проникать воздуху в помещение. При больших порывах ветра вентиляционный канал закрывается для предотвращения теплопотерь.

Конструкция клапана REHAU Climamat из таких узлов:

• Воздухозаборник — монтаж его производится с внешней стороны оконной рамы.

Важно! При установке такой модели над ней обязательно должен быть козырек, защищающий от попадания мусора и осадков.

• Канал телескопический, устанавливается сквозь оконный каркас. Крепится специальной гильзой.
• Выпускная форсунка, которая в своей комплектации также имеет фильтр и механизм для регулировки воздушного потока.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

• Отсутствие сквозняков при использовании приточно-вытяжного клапана.
• Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
• Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
• Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
• Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
• Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
• Простая эксплуатация, которая не требует особых навыков.

Недостатки:

• Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
• Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

Установка приточного клапана на окно: Обзор +Видео

Клапан приточный для вентиляции  пластиковых окон – особенности, разновидности, установка. Установка оконных конструкций, которые герметичны  благодаря особенностям, способна повлечь за собой изменение микроклимата внутри помещения – уровень влажности увеличивается, появляется недостача кислорода, и в целом воздух становится спертым. Трудности в целом легко решаемы, если разместить приточный клапан для пластиковых окон – устройство поможет нормализовать естественную вентиляцию, а также будет стабилизировать обмен воздуха.

В этой статье мы расскажем о том, как правильно подобрать проветриватель для того, чтобы обеспечивать поставку чистого воздуха с улицы в помещение, оснащенное пластиковыми коробками. Здесь подробно описаны все проверенные и не раз на практике популярнейшие модели устройства. Для самостоятельных мастеров приведена подробная инструкция по монтажу.

Нужно ли устанавливать приточный клапан

Основой нормального микроклимата помещения является наличие эффективной вентиляционной системы. Воздух обязательно должен нормально циркулировать – загрязненный, имеющий избыток углекислого газа будет удалять через специальные вытяжки, а чистый будет поступать извне. Во время проектирования домов времен СССР главное внимание уделялось тому, чтобы делать вытяжные каналы, а приточные воздуховоды не создавали. Приток чистого воздуха осуществлялся обычным путем – через щели в рамах окна, сделанных из древесины.

Нормальной скоростью воздуха в жилых домах или квартирах является показатель в 0.15 м/с. Существенное увеличение показателя будет провоцировать сквозняки, а повышенное попросту приостановить воздухообмен. Металлопластиковые аналоги имеют специальные камеры для воздуха в рамах и створках, герметичные стеклопакеты и уплотнительные резинки по всему периметру. Современные конструкции помогают изолировать помещении от шума на улице и сохранить тепло, но в то же время приостанавливают нормальное функционирование вентиляции. Из-за этого ухудшается микроклимат – воздух становится спертым, повышается уровень влажности, люди испытывают кислородный голод, а также может появиться черная плесень.

Хотя старые конструкции несовершенные, они эффективно справлялись с задачей, и тем самым обеспечивали достаточный приток воздуха даже в зимнее время. Недостаток рам из дерев – плохая шумовая и тепловая изоляция.

Попытку восстановления циркуляции воздуха открыванием оконной конструкции  в режиме проветривания нельзя считать удачном по таким причинам:

• Достоинства пластика сведены к нулю, так как тепловая изоляция помещения становится выше.
• Вентиляция работает лишь с открытым окном, что крайне сложно  сделать  в зимний период времени или при ветреной погоде.
• Поступление воздуха неравномерное и не имеет контроля – могут появиться сквозняки.

Определенные производители оконных систем решили учесть последствия полной герметизации и усовершенствовали конструкции из металлопластика. Нарушение воздухообмена будет негативным образом сказываться на здоровье и жизненной деятельность людей. На окнах начнет появляться конденсат, стены и откосы будут покрываться плесенью из-за концентрации влаги, а количество токсичных веществ в помещение увеличится.

Особая вентиляционная фурнитура:

• Профили, которые вентилируются.
• Ограничители открывания.
• Уплотнители, которые частично пропускают воздух.
• Штапики с регулируемой задвижкой.

Чтобы обеспечивать приток воздуха, используйте приточный клапан на пластиковое окно, которое было установлено ранее. За счет вентиляционного клапана обмен воздуха в комнате будет осуществляться постоянно и при этом без потерь тепла. Устройство поможет защитить помещение от попадания пыли и шума.

Принцип действия устройства

Получается, что приточный клапан – это щель с заслонками в конструкции окна. Проветриватель представляет собой часть естественного типа воздухообмена. Устройство будет работать за счет разницы между давлением снаружи и внутри помещения. Для эффективного функционирования устройство потребуется действующая вытяжная система. В летний период времени для обеспечения циркуляции потока воздуха потребуется включать принудительную вентиляцию. Вытяжка поможет ускорять появление свежего воздуха.

Обычная комплектация для клапана вентиляции на окна из пластика:

1. Воздухозаборник –часть устройства со стороны улицы, которую нужно монтировать с уличной части рамы. Блок впуска оснащен решеткой от насекомых и козырек, который будет препятствовать попаданию дождя и снега.
2. Сквозная щель –канал телескопического типа, через который проходит поток свежего воздуха. Элемент будет врезаться в оконную раму.
3. Внутренняя часть – ее устанавливают в помещении. Блок для выпуса укомплектован форсункой, клапаном регулирования пропускной способности и фильтром.

Воздух с улицы поступает в отверстие  для забора воздуха, после движется  по каналу телескопического типа и выходит через форсунку. Далее, под действие конвективного потолка от отопительного радиатора воздух начинает устремляться к потолку и нагревается. Прогретый воздух попадает в жилую зону на определенном расстоянии от окна, и поддерживает комфортный режим температуры внутри помещения. В целом же, по строительным правилам монтаж пластиковых окон в домах, которые не оснащены механической вентиляцией, должен быть сопровожден модернизацией вентиляционной системы. К примеру, требуется установка стенового приточного клапана, с характеристиками которого советует ознакомиться.

Какой тип устройства выбрать

Чтобы подобрать оптимальную модель такого устройства, как проветриватель, для установки на пластиковые окна, следует вначале определиться со способом установки и типом регулирования. Качественные характеристики прибора  будут во многом зависеть от фирмы-производителя, а эффективность работы от того, какие прибор имеет технические характеристики.

Разновидности проветривателей по конструкционным особенностям

Приточные клапаны для окон из пластика по конструктивным особенностям можно отделить на 3 главные группы:

• Накладные.
• Фальцевые.
• Щелевые.

Фальцевые модели. Микроскопическое проветривание помещения в таком случае выполняется за счет наличия прорези в раме. Подобное приспособление можно прикрепить на окно самостоятельно, для этого даже не потребуется демонтаж стеклопакета. Достоинства фальцевого клапана – это доступная стоимость, сохранение звукоизоляционных и теплоизоляционных качеств окна, скорость и простота монтажа, а также можно все автоматизировать. Из недостатков отметим невысокую пропускную способность. Для увеличения притока мастера советуют устанавливать на одно окно по два клапан, иначе циркуляция будет на уровне до 5 м³/час. Часто такие приточники имеют датчики влажности. Предпочтение лучше отдавать моделям, где датчик-привод находится подальше от вентиляционного канала – это будет гарантией точной работы устройства.

Щелевые климатические приборы. Чистый воздух при помощи таких устройств попадает через щель, причем ее ширина может быть от 0.17 до 0.4 метров, а высота от 1.2 см до 1.6 см. Устройство имеет регулирующий и впускной блок. Усовершенствованные модели представляют собой один универсальный короб. Достоинства такие – большая пропускная способность (примерно  20 м³/час), есть защита от факторов извне, а также присутствует возможность монтажных работ без снятия стеклопакета. Минус данного клапана для приточной вентиляции пластиковых окон состоит в том, что двухблочные модели сложно устанавливать, требуется фрезеровка оконного блока. Такого минуса нет у более дешевых аналогов. Простые приточники будут обеспечивать попадание воздуха через пространство, которое находится между рамой и створкой. Для установки самого простого проветривателя будет достаточно снять част штатного уплотнителя на раме, а после разместить клапан по аннотации производителя.

Накладные модели. Такие клапан будут похожи по принципу действия на щелевые модели, и основным достоинством прибора является отличная производительность (до 100 м³/час). Приточники можно установить и в открываемых, и в глухих окнах. Но учтите, что это должно быть выполнено до установки стеклопакета. Накладные прибор обычно используют в офисных и производственных помещениях, а вот брать их для дома или квартиры будет нецелесообразным. Более того, такие клапаны будут пропускать шум с улицы и ухудшают теплоизоляцию окон.

Способы управления оконным клапаном

В зависимости от устройства клапана для окон из пластика интенсивность приточной вентиляции бывает регулируемой или постоянной. Оптимального микроклимата можно добиться при использовании проветривателя с регулировкой, причем последняя функция может быть и ручной, и автоматической.

Работа автоматического клапана будет основана на одном из принципов:

1. Стабилизация подачи воздуха за счет разницы давлений между квартирой и улицей. Владелец может задать допустимый диапазон воздушного притока, который будет поддержан устройством при разных атмосферных условиях.
2. Регулировка циркуляции воздуха при помощи датчика полиамидной разновидности. Проходное сечение клапан будет увеличиваться при повышенном уровне влажности, а при достижении оптимального показателя уменьшится.

Недостатком автоматических устройств является высокая стоимость. Более того, в определенных моделях нет возможности совсем заблокировать функцию проветривания. В основе работы привода с гигрорегуляцией лежит принцип закона физики – если влажность уменьшается, материя сужается, а если увеличивается, то материя удлиняется. Изменение воздушного потока в устройстве механического типа будет происходить за счет изменения положения шторки или задвижки. Ручной способ настройки дает возможность самостоятельно подбирать продолжительность проветривания помещения. Данный метод будет более грубым – неосознанно человек может случайно допустить появление сквозняка  и переохлаждения комнаты.

Обзор главных характеристик

При выборе приточного клапана на пластиковые окна особое внимание следует обращать на параметры, приведенные ниже.

1. Интервал производительности. Величина показателя будет зависеть от перепада давления на входе и выходе, а также от проходного сечения проветривателя. При оценке моделей следует учесть, что в характеристиках пропускная способность будет всегда указана с привязкой с разнице давлений. Вовсе необязательно, что устройство, имеющее производительность 15 м³/час при 10 Па будет пропускать больше воздуха, чем аналогичное устройство с показателем в 12 м³/час при 5 Па. Нормальный обмен воздуха в помещении обеспечивают клапаны, имеющие пропускную способность от 20 до 35 м³/час и со статическим давлением в 10 Па.
2. Обеспечение шумовой изоляции. Большая часть металлопластиковых окон обладают показателем шумовой изоляции примерно в 32 дБ. Приточное устройство должно обязательно соответствовать всем характеристикам, чтобы после монтажа клапана уровень шума в помещении был таким, как и раньше.
3. Температурный эксплуатационный режим. Через устройство для вентиляции наружу будет выводиться водяной пар. В зимний период это может быть чревато полным обледенением и выходом оборудования из строя. В новых системах работа основана на принципе «теплого разрыва», когда между металлической наружной  и внутренней частью помещают пластиковую вставку.
4. Наличие регулировки. Для жилого помещения нежелательно подбирать устройства, в которых нет функции контроля воздухообмена. Постоянно требуется менять интенсивность или совсем перекрывать вентиляционный канал. Важно помнить  о том, что приточник для окна является дополнением к основной вентиляционной системе квартиры. Если она по какой-то причине не работает, то требуется заняться восстановлением работоспособности воздуховода. О том, как проводить мероприятия по восстановлению, советуем прочесть далее.

Далее рассмотрим особенности проведения монтажных работ.

Примеры монтажа с перфорацией

Клапан для перфорации желательно устанавливать в верхней части окна. Трудность в выполнении работы по большей части заключается лишь в том, что требуется фрезеровка рамы – здесь никак не обойтись без особого оборудования и навыков работы с электрическим инструментом.

Выполнение подготовительных работ

Во время планирования врезки клапана следует учитывать определенные особенности:

• Монтаж устройства  для осуществления вентиляции лучше проводить на снятых створках.
• Установку следует проводить в теплое время года.
• Во время пропиливания отверстия следует работать аккуратно, чтобы уплотнитель на створке не был поврежден.

Створку следует снять с петель, установить в вертикальном или наклонном положении. С рамы следует убрать часть обвязки от фурнитуры (ножницы и угловую передачу), снять ответные планки – они могут мешать при фрезеровке.

Список требуемых инструментов

Для установки приточного клапан на окно потребуются такие инструменты:

• Электрическая дрель и сверла (с диаметром в 0.5 см и 1 см).
• Напильник мелкозернистый.
• Электрический лобзик.
• Шаблон для разметки отверстий.
• Герметик силиконовый.

Паз можно подготовить и без использования шаблона, но с ним работать куда проще. Сделать шаблон можно своими руками из оргалита или фанеры.

Поэтапная установка и крепление

Весь процесс по монтажу приточного клапана можно разделить на несколько этапов:

1. Разметка – на вертикальный выступ нужно надеть шаблон и отметить место врезки прибора.
2. Фрезеровка створки – при помощи сверла с большим диаметром следует высверлить несколько отверстий в ряд, а после соединить их при помощи электрического лобзика. Повторите операции на наплаве рамы. Рам окна, которые открыты при фрезеровании, следует обязательно заполнить при помощи силиконового герметика – это поможет предотвратить попадание влаги, а также появление свиста во время циркуляции воздуха.
3. Установка клапана и монтажной планки – тыльную сторону планки следует обработать тем же герметиком, далее приложить деталь к створке и зафиксировать при помощи саморезов. Внутренний блок устройства вентиляции следует установить к раме и защелкнуть крепежи на планке. Проверьте прочность и ровность расположения клапана.
4. Монтаж козырька – с внешней стороны рамы закрепите защитный козырек на саморезы. Стык между частями деталей обработайте герметиком. Во время установки желательно использовать страховку.
5. Окончание монтажа. Фурнитурную обвязку установите обратно на место и повесьте створку на петли. Выставьте на вентиляционном устройстве проветривание.

Как видите, все не так уж и сложно!

Установка клапана без фрезеровки

Установка приточной вентиляции без перфорации створки займет немного времени, и не будет требовать особых навыков.

Из инструментов могут потребоваться:

Необходимые составляющие клапана будет идти в комплекте с приточником.

В стандартный набор входит:

• Приточный клапан.
• Саморезы.
• Один длинный и два уплотнителя покороче.
• Заглушки, чтобы зафиксировать устройства.

Для начала следует определить место размещения клапана, а также отметить его карандашом. Оптимальным вариантом будет установка прибора по центру  створки. Если створка узкая, то приточник сместите немного в сторону, чтобы клапан не перекрывал оконную фурнитуру. В отмечены точках канцелярским ножом сделайте надрезы и выньте уплотнитель из паза. Для установки клапана в открытый паз поместите крепежные дюбеля – один должен быть посередине, а два других по краям. Снимите защитную пленку с клеевой ленты, а после прикрепите прибор в нужном направлении. Клапан нужно прикрепить саморезами к профилю, и их нужно вкручивать в установленные дюбели через отверстия устройства. Вместо типичного уплотнителя установители маленькие резинки, из комплекта. На раме тоже нужно будет заменить уплотнитель на тот, что уже, чтобы клапан смог пропускать воздушный поток. Внесение изменений не будет влиять на работоспособность створки.

В конце установки следует отрегулировать клапан, и для этого потребуется изменять положение движка. Правое  положение даст максимальный приток воздуха, а левое закроет щели. Если установка приточного устройства для пластикового окна не дала желаемого результата, то вентиляционная система квартиры должна быть изменена полностью. Для этого советуем узнать о способах постоянного обеспечения квартиры чистым и свежим воздухом.

Заключение

Видеоматериал поможет лучше понимать технологию установки разных типов вентиляционных клапанов для проветривания без открывания окна.  Клапаны для вентиляции не способны заменить системы кондиционирования, которые могут освежать и изменять температурный режим в помещении. В то же время, приточники являются отличной альтернативой открытым створкам и форточкам. Схема установки под силу даже новичкам или домашним мастерам.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Содержание статьи:

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
2. Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6 — 13,3 см.
3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов. В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе. Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка. Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 — 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

• двигателем довольно большой мощности;
• сверлильным приводом;
• комплектом алмазных коронок с разными диаметрами;
• стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
2. Просверливают технологическое отверстие, используя перфоратор.
3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 — 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Выводы и полезное видео по теме

Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Источник

выбор и установка своими руками

Все о вентиляционных приточных клапанах:

Принципы вентиляции квартиры

Назначение регуляторов

Виды

Способы регулировки

Плюсы и минусы регуляторов

Критерии выбора

Инструкция по монтажу

На смену классическим оконным рамам пришли современные со стеклопакетами. Они решили проблемы утепления, продувания и шумоизоляции, но нарушили естественный воздухообмен. Бюджетным способом восстановить микроклимат становится приточный клапан на пластиковые окна. Прежде чем его устанавливать, разберемся в сути проблемы и особенностях ее устранения.

В многоквартирных жилых домах устанавливают системы естественной приточной и вытяжной вентиляции. Их действие основано на создании воздушной тяги за счет разницы температур на улице и в помещении.

Для функционирования системы обязательно должны быть:

• Тяга в вентиляционной шахте.
• Приток свежего воздуха.

Шахты вентиляции находятся в кухне и санузлах. Именно через эти помещения старый воздух удаляется из квартиры. Чтобы не создавать препятствий на пути воздушных масс, двери в комнаты должны быть приоткрыты или иметь вентрешетки.

Взамен отработанного поступает свежий воздух. Он попадает в дом через форточки, фрамуги, неплотности дверных и оконных проемов.

При установке в доме герметичных стеклопакетов нарушается одно из правил работы системы. Чтобы организовать постоянный воздухообмен приходится держать форточки открытыми. В зимнее время это существенно понижает температуру в доме и создает дискомфорт.

Устройство создано, чтобы улучшить микроклимат в помещениях. Оно обеспечивает приток и циркуляцию воздуха при закрытых створках оконных блоков. Приточный канал находится в верхней части. Поэтому человек не ощущает дискомфорта от поступления в квартиру холодных воздушных масс. Они нагреваются теплым конвекционным потоком, который излучают радиаторы отопления и движутся к потолку.

Поперечное сечение приточного отверстия регулируется механически или в автоматическом режиме. Благодаря этому удается добиться нужного воздухообмена, поддерживать комфортные температуру и влажность в квартире. При этом нет необходимости постоянно открывать и закрывать форточку. Это позволяет продлить срок службы фурнитуры и уплотнительных резинок.

Проточное устройство работает только при функционировании системы вентиляции. Его монтаж не даст результата, если забиты вентканалы или не выполняются, необходимые для естественного движения воздушных масс, температурные условия. В таких случаях надо дополнительно ставить вентиляторы для принудительной работы вытяжки.

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв уплотнительной резинки. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на балконе, кухне или небольшой спальне.

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

• Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
• Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

• Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
• Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
• Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

Достоинства:

• Бытовые приборы простые и надежные. Установить их можно своими руками.
• Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
• В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
• Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.

Недостатки:

• При сильных заморозках бюджетные модели могут обмерзать.
• В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
• С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

• Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к оконной раме, она может дребезжать.
• Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
• Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.
• Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
• Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
• Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

1. Карандашом отмечаем центр рамы.
2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
3. По меткам вырезаем участок уплотнительной резинки.
4. Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
5. В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
6. Прикручиваем кронштейны саморезами.
7. Закрываем окно и отмечаем на раме габариты прибора.
8. По разметке вырезаем фрагмент рамного уплотнения.
9. Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

1. Размечаем середину оконной створки.
2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
3. Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
4. По шаблону отмечаем контур будущих прорезей и снимаем его.
5. Рассверливаем отверстия сверлом диаметром 10 мм.
6. Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
7. При закрытом окне переносим габариты отверстий на раму.
8. Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
9. Прикручиваем монтажную пластину с внутренней стороны.
10. Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
11. С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции пластиковых окон своими руками.

• Материал подготовил:
  Игорь Степаньков

Как установить запорный клапан в доме

Вода — важный ресурс, который мы все ценим, но он также может стать кошмаром. Утечки и лопнувшие трубы могут нанести ущерб нашим домам и предприятиям на тысячи долларов. Вот почему дома, построенные за последние 20 лет, обычно имеют два запорных клапана: один для водопровода (так называемое перекрытие на стороне подачи), а другой для вас (так называемое перекрытие на линии дома). Причина, по которой у вас есть домашняя линия. отключение должно позволить вам защитить свой дом в случае утечки.

Из-за одной протечки или прорыва трубы ваш дом может быть поврежден к тому времени, когда приедет техник, который отключит воду от вашего счетчика. Поэтому убедитесь, что у вас установлен запорный кран подачи воды в дом. Жизненно важно защитить ваш дом и свести к минимуму ущерб. В такой ситуации не хочется чувствовать себя беспомощным.

Представьте себе такой сценарий: в вашем доме рвется труба и затопляет все ваши вещи. Вы звоните в коммунальную компанию, но они не могут прибыть в течение часа или около того.Вместо того, чтобы беспокоиться о подобных чрезвычайных ситуациях, вы можете легко отключить воду через запорный вентиль дома. После этого можно заняться устранением источника утечки.

Как узнать, есть ли у меня запорный клапан в доме?

Если вы не знаете, где находится запорный клапан вашего дома, вам необходимо его найти. Запорная арматура на домовых линиях расположена в различных помещениях. Вот несколько мест, где вы можете найти свое:

• Место соединения труб горячего и холодного водоснабжения.
• Вне дома, возле водомера.

Если вы не можете найти запорный клапан для воды, вы можете легко добавить запорный клапан или дополнительное место. Таким образом, вы можете перекрыть подачу воды в определенные части дома, но не в другие.

Установка Houseline отсечной клапан

На самом деле это намного проще и дешевле, чем нанять сертифицированного сантехника. Тем не менее, мы рекомендуем вам проконсультироваться с лицензированным профессиональным сантехником, если вы не знаете, что такое домашняя сантехника.Все необходимые материалы можно приобрести в местном хозяйственном магазине.

Как сделать сам:

Шаг 1: Приобретите расходные материалы для домашнего обслуживания. Большинство строп имеют диаметр 3/4 дюйма.

• Один шаровой кран из ПВХ
• Минимум 3 дюйма из ПВХ
• Муфта давления одна
• Очиститель ПВХ
• Клей ПВХ
• Перманентный маркер

Шаг 2: Позвоните в нашу службу поддержки клиентов и запросите временное отключение счетчика для установки клапана.

Шаг 3: Очистите минимум 3 дюйма ПВХ и приклейте его к одному концу шарового клапана из ПВХ.

Шаг 4: Освободите не менее 12 дюймов от линии обслуживания дома в пределах 2 футов от коробки счетчика.

Шаг 5: Поместите шаровой кран в сборе и ПВХ рядом с открытой инженерной линией дома. Отметьте линию обслуживания дома.

Шаг 6: После отключения водопровода вырежьте отмеченный участок на трубопроводе дома и сдвиньте компрессионный фитинг на линию.

Шаг 7: Очистите и приклейте другой конец шарового клапана и сервисную линию корпуса. Сдвиньте оба вместе вращающим движением. Клапан должен стоять в вертикальном положении.

Шаг 8: Сдвиньте компрессионный фитинг на ПВХ, выходящий из другого конца, как минимум на 1 дюйм дюйма от шарового клапана, и затяните (не перетягивайте).

Шаг 9: Установите клапанную коробку и крышку на клапан перед повторным заполнением любых отверстий. Обязательно промойте систему через внешний кран, пока линия не станет чистой.Промывка позволяет избежать попадания грязи в ваш дом и возможных засоров решеток для кранов.

Как заменить запорный клапан унитаза

Фото: istockphoto.com

Этот неприметный запорный клапан унитаза почти не работает. Фактически, этот клапан может простаивать годами, даже не закрывшись. Это нехорошо. После столь долгого простоя резиновые шайбы клапана начинают засыхать, так что, когда вы, наконец, поверните клапан, он протекает. А поскольку клапан обычно закрывается только тогда, когда унитаз не работает, протекающий запорный клапан часто усугубляет уже текущий ремонт.

В этом руководстве рассказывается, как заменить запорный клапан унитаза, чтобы как можно скорее устранить эту утечку и вернуть в эксплуатацию фарфоровый трон.

Инструменты и материалы

Перед началом работы

Фото: istockphoto.com

Очень важно оценить тип сантехники, вы должны перед началом работы с туалетом запорных замены клапана.

• Если вы живете в доме, построенном до 1980 года, скорее всего, у вас железных труб . Ржавые железные трубы могут сломаться и рассыпаться, когда вы попытаетесь снять старый запорный клапан, превратив то, что должно было быть простым ремонтным проектом, в кошмар для дома.По этой причине, если вы имеете дело со старой чугунной сантехникой, лучше нанять профессионала.
• Также можно встретить медная сантехника . Медные трубы часто присоединяются к запорным клапанам унитаза посредством процесса, называемого потоотделением, который включает пайку стыка паяльной лампой. Это не обязательно является препятствием для домашних мастеров. Вы можете легко разрезать запотевший медный стык и заменить его компрессионным, избегая необходимости использовать пламя высокой интенсивности и горючий газ.Но если вы хотите «попотеть» новый стык, лучше всего обратиться к профессиональному сантехнику.

Наконец, имейте в виду, что, как и во многих проектах по водопроводу, после того, как вы начнете заменять запорный вентиль туалета, ваш дом будет без воды, пока вы не завершите ремонт. Перед тем как начать, убедитесь, что у вас есть все необходимые принадлежности, чтобы вы могли закончить ремонт как можно быстрее и вернуть свои ванные комнаты в эксплуатацию. Ваша семья поблагодарит вас позже.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Как заменить запорный клапан унитаза

ШАГ 1. Отключите подачу воды.

В зависимости от того, насколько хорошо вы знаете свой дом, вам, возможно, придется потрудиться, чтобы найти главный запорный клапан водоснабжения. Клапан обычно находится в подвале, но его можно найти в разных местах, в том числе в прачечной, под кухонной раковиной или в шкафу спальни. Возможно, вам даже придется зайти в свой двор, чтобы найти перекрытие водопровода. Как только вы его найдете, закрутите вентиль, чтобы перекрыть подачу воды.

Фото: istockphoto.com

ШАГ 2: Слейте воду из линий подачи воды.

Перед тем, как снять запорный клапан унитаза, необходимо слить воду из линии подачи, чтобы вода, оставшаяся в трубе, не хлынула на пол в ванной. Откройте кран, расположенный ниже уровня клапана унитаза, который вы заменяете. Этот шаг позволяет лишней воде стекать из расположенных над ней водопроводных труб, включая трубу, по которой вода подается в унитаз.

ШАГ 3: Отсоедините линию питания.

Подающая линия унитаза представляет собой гибкий металлический шланг, идущий от унитаза к клапану. Поставьте небольшое ведро на пол под клапаном, чтобы собрать излишки воды, вытекающие из линии, прежде чем вы ее удалите. С помощью серповидного ключа открутите болт, соединяющий линию подачи с клапаном. Затем отсоедините линию от клапана.

Фото: istockphoto.com

ШАГ 4: Снимите старый запорный вентиль туалета.

Процесс снятия клапана унитаза различается в зависимости от типа соединения:

• Для компрессионных соединений используйте серповидный гаечный ключ, чтобы открутить болт, соединяющий трубу с существующим клапаном, удерживая трубу парой зажимов. плоскогубцы.Плоскогубцы предотвратят перекручивание или сгибание трубы при нажатии серповидным ключом для ослабления болта. Сняв гайку, снимите старый клапан с трубы. Затем снимите и выбросьте гайку и компрессионные кольца.
• Для запотевших медных соединений поместите трубный нож на медную трубу как можно ближе к старому клапану. Вам нужно оставить достаточно трубы, отходящей от стены, чтобы было место для установки нового фитинга. Затяните труборез и вращайте, пока он полностью не прорежет металл, а затем снимите клапан.

ШАГ 5: Установите новый запорный клапан.

Если вы устанавливаете новый клапан на медную трубу, используйте инструмент для удаления заусенцев, чтобы удалить острую кромку, образовавшуюся при ее обрезке. Плотно вставьте инструмент в трубу и поверните на несколько оборотов, пока край не станет гладким. Пропустите этот шаг, если вы работаете с трубой из ПВХ.

Затем наденьте стяжную гайку на медную или ПВХ трубу так, чтобы резьба была обращена к вам. Затем наденьте компрессионное кольцо на трубку.Сдвиньте новый клапан по трубе до упора, убедившись, что выпускное отверстие клапана правильно направлено вверх для приема линии подачи унитаза.

Затяните вручную стяжную гайку на резьбе входа нового клапана. Затем используйте два серповидных гаечных ключа, один для удержания корпуса клапана на месте, а другой для фиксации гайки, чтобы затянуть гайку еще на пол-оборота.

ШАГ 6: Присоедините трубопровод подачи унитаза.

Подключение питания туалет линии нового запорного клапана.Если линия подачи включает стяжную гайку, вы можете снять и выбросить гайку, прилагаемую к новому клапану. Накрутите гайку на выход клапана. Затяните гайку вручную, затем с помощью гаечного ключа затяните ее еще на пол-оборота.

Если вам не удается совместить подающий шланг с новым клапаном, вам нужно ослабить гайку клапана и переставить ее так, чтобы она совпадала с подающей линией. Перед тем, как переходить к следующему шагу, убедитесь, что вы правильно затянули все гайки.

Фото: istockphoto.com

ШАГ 7: Включите воду.

Откройте водопровод в доме, затем ослабьте запорный вентиль туалета, повернув его против часовой стрелки. Когда вода начнет заполнять бачок унитаза, проверьте, нет ли утечек вокруг нового клапана.

Если есть утечка, перекройте подачу воды, слейте воду из трубопроводов и отвинтите стяжную гайку клапана. Добавьте сантехническую ленту или замазку сантехников на резьбу на клапане. Установите на место, убедившись, что все стяжные гайки затянуты, и еще раз проверьте фитинг.

Замена протекающего клапана унитаза — это ремонт, который большинство домашних мастеров могут выполнить за несколько коротких часов. Выполнив эти простые шаги, вы можете гарантировать, что замена клапана унитаза пройдет гладко, что устранит проблемную утечку и позволит вам вернуть унитаз в эксплуатацию.

Этот проект под силу большинству домашних мастеров, но помните, что нельзя откусить больше, чем вы можете проглотить. Борьба со старой ржавой железной сантехникой — верный путь к катастрофе своими руками. Вы можете сами управлять ремонтом ПВХ и меди, но вызовите сантехника для старых вещей.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Как установить запорные водяные клапаны

В большинстве домов, построенных за последние несколько лет, установлены запорные клапаны на линиях горячего и холодного снабжения, идущих к кранам на кухнях и в ванных комнатах. Запорный вентиль позволяет перекрыть подачу воды в отдельный кран, но оставить воду в остальной части дома. Если вам когда-либо приходилось отключать воду во всем доме только для замены прибора, вы понимаете, как отдельные клапаны могут облегчить жизнь каждому.

Если вы живете в старом доме или ваш строитель не установил запорные клапаны в ваши трубы, вы можете подумать о том, чтобы добавить их самостоятельно. Процесс установки прост, так как большинство из них используют муфты под давлением, поэтому вам не нужно беспокоиться о пайке каких-либо труб, и это тот вид установки, который домовладельцы могут выполнить самостоятельно с помощью стандартных сантехнических инструментов.

Вот как можно установить запорную арматуру на существующих медных линиях подачи.

Шаг 1

Сначала проверьте, как ваши линии подачи подключаются к вашей мойке.Некоторые линии проходят прямо через пол к основанию смесителя, в то время как другие выходят из стены за раковиной и изгибаются вверх под углом 90 градусов, чтобы добраться до основания смесителя.

Когда водопровод проходит через пол, вы устанавливаете прямые клапаны. Если водопроводные трубы идут из-за стены, у вас есть возможность. Если вертикальный участок линии подачи составляет от 8 дюймов до 10 дюймов, вы можете установить прямой запорный клапан на участке. Если это не так долго, вы можете установить угловой запорный клапан, который иногда называют угловым упором.Вы прикрепляете угловую запорную трубу к горизонтальной трубе, а затем прокладываете линию подачи вертикально.

Шаг 2

Определите, где вы собираетесь установить заглушки, и измерьте расстояние до основания крана. Вам необходимо знать это расстояние, чтобы купить линии подачи нужного размера.

Step 3

Шаги 1 и 2 определяют, какой размер материала вы покупаете, но как только вы закончите, вы можете приступить к работе, отключив подачу воды в дом.Скорее всего, он расположен недалеко от вашего водомера, где основная вода поступает в ваш дом. После отключения воды откройте кран на нижнем уровне дома и дайте водопроводным трубам работать, пока они не будут полностью слиты.

Шаг 4

Отсоедините линию подачи воды, идущую к основанию приспособления, с которым вы будете работать. У одних это будет просто навинчивание, у других — паяная труба.

Если он припаян, используйте ножовку или труборез, чтобы разрезать трубу в двух местах, примерно на 2 дюйма от основания приспособления и на 6-10 дюймов дальше по трубе.Используйте развертку на трубореза, чтобы удалить заусенцы на медных трубах, а затем очистите их наждачной бумагой или наждачной бумагой до блеска.

Шаг 5

Сдвиньте гайку с запорным клапаном на трубу с нитями, с которыми сталкиваются открытым концом. Затем наденьте компрессионное кольцо.

Шаг 6

Оберните трубу лентой Teflon® или нанесите водопроводный герметик на конец трубы, а затем наденьте запорную крышку на конец трубы. Наденьте гайку и кольцо до отсечных клапана и вручную затяните гайку.

Шаг 7

Установите компрессионный фитинг гибкой трубки подача на другую сторону запорного клапана и затянуть его стороны, а также. Присоедините компрессионный фитинг на подающей трубке к основанию смесителя и затяните вручную.

Step 8

После того, как все компрессионные фитинги будут прикреплены и затянуты вручную, используйте разводной ключ, чтобы надежно их затянуть. Будьте осторожны, не затягивайте слишком сильно, так как это может привести к деформации мягкой медной трубы или повреждению компрессионного фитинга.

Шаг 9

Включите воду и проверьте на утечки. Не забывайте открывать запорный вентиль, когда открываете кран.

Установка запорных клапанов системы является простым, недорогим апгрейдом слесарного вашего дома. Вам не обязательно делать их все сразу, но в следующий раз, когда вам нужно будет заняться какой-либо работой с сантехникой — даже если вы просто замените стиральную машину — самое подходящее время для добавления. Вы и ваша семья оцените дополнительное удобство, которое обеспечивают запорные клапаны.

Как найти и перекрыть главный запорный клапан воды

В случае возникновения аварийной ситуации с водопроводом всегда полезно узнать, как (и где) отключить основное водоснабжение, а также запорные клапаны на различных сантехнических устройствах. Разрыв трубопровода, прорвавшаяся труба или резервная канализация могут нанести серьезный ущерб вашему дому и потенциально стоить вам тысячи долларов в виде ущерба от воды и счетов за воду.

В очень холодную погоду вода в ваших трубах может замерзнуть.Когда вода замерзает, она расширяется и может разорвать трубу, какой бы толстой и прочной она ни была. Узнайте, как предотвратить замерзание труб здесь; но, если уже слишком поздно, а труба уже лопнула, закройте главный водяной кран как можно быстрее, чтобы предотвратить дальнейшие повреждения.

Возможность как можно скорее сдержать ситуацию значительно поможет в борьбе с повреждениями и позволит увеличить время для прибытия помощи (если того требует ситуация). Каждый в вашем доме должен точно знать, где находится запорный клапан для воды и как его выключить.

Кроме того, если вы собираетесь находиться вдали от дома на продолжительное время, настоятельно рекомендуется закрыть главный водяной кран.

Где находится главный запорный клапан воды?

Это вопрос на миллион долларов. Ваш главный запорный клапан воды может быть расположен в нескольких разных местах. Если у вас есть дом с подвалом и подвалом, он, вероятно, расположен на внутренней стене рядом с передней частью дома , где вода поступает из водомера.В этом случае он, скорее всего, прячется на виду. Если ваш дом построен на плите, клапан может быть расположен рядом с водонагревателем или внутри вашего гаража .

Главный запорный кран воды в дом. Фото: Аарон Стикли

Источник: about.com

ПРЕДУПРЕЖДЕНИЕ: Никогда не трогайте регулятор давления, расположенный непосредственно над запорным клапаном. Регулировать напор воды должен только дипломированный сантехник.

Если вентиль не может быть найден внутри дома, следующее место, которое необходимо проверить, — это ближе к концу линии (или улицы) вашего участка в закрытом ящике внутри «ямы» под землей.Обычно это цементный ящик, закопанный в землю рядом с передним бордюром; однако вам может понадобиться специальный ключ-метр (можно приобрести в местных магазинах бытовой техники, например, в Ace Hardware, Lowe’s и Home Depot), чтобы открыть коробку.

Вставив ключ счетчика в «замок», поверните его против часовой стрелки, а затем наклоните ключ к внешнему краю коробки, чтобы открыть крышку. Будьте осторожны при открытии коробки. Иногда вас ждут маленькие твари, рептилии, жуки и другие сюрпризы.

В некоторых случаях все, что вам нужно, чтобы открыть коробку водомера, — это длинная отвертка.

Источник: smarthomewaterguide.org

После того, как вы обнаружите, откроете и очистите всю грязь или мусор, он, вероятно, будет выглядеть примерно так:

Перекройте подачу воды, повернув шаровой кран на 1/4 оборота, чтобы он был перпендикулярен водопроводной трубе. Если шаровой кран расположен параллельно, он включен; если он перпендикулярен (угол 90 °), он выключен.

Источник: wsscwater.com

Счетчик воды также должен сообщать вам, есть ли протечка в водопроводе где-нибудь в вашем доме. Узнайте, как считывать показания счетчика воды и провести тест на обнаружение утечек своими руками здесь.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ вмешиваться в городскую запорную сторону или сам счетчик. Незаконно вмешиваться в работу счетчика воды, затруднять доступ к нему или снимать его. Будьте очень осторожны, и если у вас есть какие-либо сомнения, позвоните своему местному сантехнику или в коммунальную компанию.

Если вам по-прежнему не удается найти клапан, ваш надежный местный сантехник или коммунальное предприятие может сказать вам, где он находится.Кроме того, если у вас все еще есть отчет об осмотре собственности, вы сможете найти ту часть документа, которая показывает вам, где находится ваш главный запорный клапан для воды.

Как выключить главный водяной клапан

Как только вы найдете запорный клапан, вы либо поверните его вручную (по часовой стрелке для задвижек и перпендикулярно трубе для шаровых кранов ), либо используйте соответствующий инструмент в зависимости от конструкции.

ВНИМАНИЕ: старые водяные клапаны могут быть повреждены и подвержены коррозии.Включите или выключите водяные клапаны только рукой. Если вы не можете сделать это вручную, вызовите профессионального сантехника.

Шаровые и задвижки

Запорный шаровой кран

Источник: waterheatertimer.com

Если он находится внутри вашего дома, скорее всего, это будет вентиль или «колесо», которое вы просто поверните по часовой стрелке, чтобы остановить поток воды. Еще один способ перекрыть воду — подойти к ящику водомера. Только будьте осторожны, чтобы не повредить городскую запорную сторону счетчика.

Посмотрите это видео, чтобы узнать, как найти главный водяной клапан, проверить герметичность и при необходимости отключить его:

После того, как вы отключили воду, важно сбросить давление в трубах, включив в доме краны с горячей и холодной водой.

Где запорная арматура?

Запорные запорные клапаны намного проще найти. Самая необходимая домашняя сантехника имеет отдельные клапаны, регулирующие поток воды.Раковины, туалеты, водонагреватели и стиральные машины должны иметь небольшой клапан, расположенный рядом с водопроводом, который может легко перекрыть индивидуальное водоснабжение.

Запорный клапан горячей воды. Фото: Аарон Стикли
Запорная арматура кранов. Фото: Аарон Стикли

Источник: about.com

Простое вращение клапана по часовой стрелке отключает поток воды. Проблемы с раковиной и туалетом можно быстро решить, просто отключив подачу воды таким образом. Всегда полезно периодически проверять запорные клапаны, чтобы убедиться, что они работают должным образом.

Опять же, как только вы затянете запорные клапаны подачи воды и отключите воду, откройте горячую и холодную линии, чтобы сбросить давление, и проверьте, действительно ли вода отключена.

Сделайте приоритетным обнаружение водяных клапанов в вашем доме, чтобы проблемы с водопроводом не превратились в дорогостоящий ремонт.

Если у вас возникнут дополнительные вопросы о местонахождении и отключении главного водяного клапана, не стесняйтесь обращаться в Hiller Plumbing, к вашим местным специалистам по сантехнике.

Лучший способ поддерживать в исправном состоянии водопроводную систему — проводить периодические профилактические проверки у профессионала. Ваш лицензированный сантехник сможет провести полную проверку вашей сантехнической системы, чтобы определить потенциальные риски, прежде чем они перерастут в дорогостоящие проблемы.

Зарегистрируйтесь в Happy Hiller Club и получите 4 профессиональных настройки в год:

• Precision A / C Tune – Up
• Прецизионная электрическая настройка
• Прецизионная настройка сантехники
• Precision Heating Tune – Up

Седельные клапаны: дешево, просто и неправильно

Я писал в блоге о том, что седельные клапаны являются нелегальной продукцией в Миннесоте, почти пять лет назад, но пришло время обновить эту тему с дополнительной информацией.

Для начала, это седловой клапан, изображенный справа. Это устройства, которые позволяют очень быстро и дешево самостоятельно установить водопровод ¼ дюйма, который обычно используется для подачи воды в ледогенераторы и увлажнители всего дома.

Седловые клапаны устанавливаются путем затягивания металлического зажима на водопроводной трубе, а затем затягивания игольчатого клапана до тех пор, пока он не проткнет водопроводную трубу. Не требуется резки труб, пайки, специальных инструментов… просто. Очень сделай сам. Игла просто протыкает трубу, и я слышал, что это можно сделать, даже не выключая воду… хотя я никогда не пробовал.Должна же быть загвоздка, верно?

Есть. Эти седловые клапаны подвержены утечкам, и они не разрешены Сантехническим кодексом штата Миннесота.

На самом деле в Сантехническом кодексе штата Миннесота нет ничего, что конкретно запрещало бы эти типы клапанов; они просто не утверждены. Раздел 4715.0420 Государственного сантехнического кодекса Миннесоты дает список утвержденных стандартов. У седельных клапанов его нет.

Большинство из них не протекают, но вероятность утечки у них намного выше, чем у правильно установленного водяного клапана.Мой совет — не использовать седловые клапаны. При установке льдогенератора или увлажнителя воздуха в доме отключите существующий водопровод с помощью подходящего тройника и установите соответствующий запорный клапан. Чтобы сделать это правильно, потребуется немного больше времени, но вы значительно снизите вероятность утечек.

Если у вас дома уже есть седловой клапан, попробуйте оставить его в покое. Каждый раз, когда вы управляете клапаном, вы увеличиваете вероятность утечки. Если у вас уже установлен седловой клапан и вы хотите заменить его подходящим запорным клапаном, читайте дальше.

Как заменить седловой клапан

С тех пор, как я переехал сюда более четырех лет назад, в моем собственном доме установили седловой клапан для льдогенератора. Я не прикасался к нему, и он не протек, но я подумал, что это будет хороший небольшой проект, в котором я смогу изложить основные шаги по замене седлового клапана. Однако это не полное руководство; Я просто описываю основные шаги, которые необходимо выполнить.

Чтобы заменить седловой клапан или тройник на существующем водопроводе, начните с приобретения необходимых деталей.Я предполагаю, что седловой клапан подключен к медному водопроводу ½ дюйма. Если вы умеете паять медные трубки и у вас уже есть для этого оборудование, то этот проект будет стоить около 10 долларов. В противном случае этот проект будет стоить примерно в два раза дороже, если использовать тройник с нажимным фитингом.

Пуш-фитинги чрезвычайно просты в использовании и не требуют специальных инструментов для соединения с трубами из меди, PEX или CPVC. Они доказали свою надежность, но намного дороже традиционных медных фитингов.Наиболее известные нажимные фитинги производятся SharkBite®, но есть и другие доступные, такие как PDQ ™ и Blue Hawk.

На фото ниже показано, что вам понадобится для этого проекта.

Инструмент для резки труб вам понадобится независимо от того, решите ли вы припаять медные фитинги или использовать нажимной фитинг. Детали, необходимые для этого проекта, — это медный тройник ½ дюйма или тройник с нажимным фитингом, короткая медная трубка ½ дюйма и запорный клапан с впускным отверстием для медной трубы ½ дюйма и выпускным отверстием для сжатия дюйма.Как ни странно, клапан с нажимным фитингом на ¼ оборота стоит 8,72 доллара в Home Depot, в то время как многооборотный компрессионный клапан низкого качества стоит 9,76 доллара. Естественно, купил нажимной клапан.

Когда у вас будет все необходимое, отключите подачу воды в дом и слейте воду из трубопроводов. Снимите седловой клапан и перережьте водопровод непосредственно перед и сразу после того места, где находился седловой клапан. Это должно оставить небольшой зазор в ватерлинии, который вы закроете тройником.Вот видео о пайке тройника, а вот видео об использовании нажимного фитинга. Вставьте короткую медную трубку в открытый конец тройника; это то, к чему вам понадобится подключить запорный клапан. После этого у вас должно получиться что-то похожее на фото ниже:

Не утруждайтесь комментариями по поводу уродливой пайки. Я знаю.

Теперь осталось только установить запорный клапан. Если вы используете нажимной клапан, наденьте его на конец ½-дюймовой медной трубки, а затем подсоедините-дюймовый водопровод к другому концу.Теперь это должно выглядеть так:

Вот и все.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Как установить седловой клапан с самопрокидыванием

При прокладке трубопровода для подачи воды к новому льдогенератору, увлажнителю или другому прибору в холодильнике вам понадобится способ подключения к существующей трубе для подачи воды. Легкий способ сделать это на медной трубе — использовать специальный запорный фитинг, известный как седловой или игольчатый клапан. Термин седло происходит от формы клапана, когда он находится на водопроводной трубе; термин игла относится к острой полой игле внутри клапана, которая прокалывает водопроводную трубу после установки клапана.

После того, как клапан прикреплен к трубе подачи воды с помощью седлового кронштейна, острая игла клапана затем завинчивается, чтобы проколоть стенку трубы и отобрать в нее подачу воды. Большинство седельных клапанов предназначены для работы со стандартными жесткими медными трубами — они не рекомендуются для пластиковых труб из ПВХ, ХПВХ или PEX.Они также предназначены для водных систем с максимальным давлением не более 125 фунтов на квадратный дюйм.

Что такое максимальный фунт на квадратный дюйм системы?

Давление воды измеряется в фунтах на квадратный дюйм или psi с помощью манометра. В большинстве бытовых систем давления воды должно быть от 45 до 80 фунтов на квадратный дюйм; давление воды выше этого может повредить домашнюю сантехнику.

Седельные клапаны могут протекать

Любой сантехник или строительный инспектор скажет вам, что седельные клапаны склонны к утечкам, и это правда.Они популярны, потому что просты в использовании и не требуют навыков слесаря. Множество седельных клапанов работали надежно и без утечек в течение многих лет, но из-за неоднозначной истории использования этих устройств лучше всего использовать их только там, где они полностью видны и могут периодически проверяться. Никогда не устанавливайте седловой клапан, если он спрятан в полости стены или пола. Утечки в скрытых местах могут причинить значительный ущерб до того, как они будут обнаружены.

Подсказка

Не менее удобной, но более надежной альтернативой седловому клапану является тройник с защелкой, предназначенный для льдогенераторов и диспенсеров воды.Вы устанавливаете их, вырезая короткий отрезок трубы и устанавливая тройник прямо в водопровод, а затем добавляете небольшой подводящий трубопровод, ведущий к прибору.

Седельный клапан негерметичен

Седельный клапан эконом-класса с самопроникающим отверстием Предназначен для добавления водопровода. — Подходит для наружного диаметра от 3/8 «до 1-3 / 8». медная трубка — выходное отверстие для сжатия 1/4 дюйма. Отключите подачу воды в увлажнитель. Если вы не знаете, как это сделать, просто пройдите по водяной линии на четверть дюйма от увлажнителя (медная или пластиковая).Поверните клапан по часовой стрелке до упора. * Примечание. Если клапан седловой типа, который крепится к медной водопроводной трубе, он может не обеспечивать 100% перекрытие. Шаг 4 …

Убедитесь, что для сверла и сверла достаточно места. Размер сверла должен быть таким же, как внутренний диаметр отверстия дренажной линии. (3) После наклеивания прокладки просверлите отверстие в центре. (3) Установите седловой клапан на прокладку, отцентрируйте его, вставив сверло в отверстие дренажной линии и отверстие в трубе.12 июня 2008 г. · Мне 53 года, я живу с дочерью и ее семьей. Сдают, сломался седловой клапан. Хозяин… кашель, кашель !! Был здесь 5 раз за 6 недель, снова протекает! Будучи без воды в течение нескольких дней, пока он решает, когда он сможет прийти, он состарился с 3 детьми до 4 лет! Теперь я сам могу это исправить !! Спасибо!

Седельные клапаны печально известны утечками, особенно после многократных циклов закрытия и открытия. Поскольку их часто устанавливают в труднодоступных местах, утечка может оставаться незамеченной в течение нескольких месяцев, вызывая проблемы с плесенью.Подбросьте седловой клапан и установите вместо него шаровой клапан. В нашем онлайн-каталоге представлен только небольшой предварительный просмотр широкого ассортимента сантехнических деталей, которые мы храним и поставляем. Если вы не видите нужную деталь, свяжитесь с нашими специалистами для получения дополнительной помощи по телефону 02 9458 1111.

Модель № 17-0611 SKU207858 UPC52151170026 Выпускной патрубок для сжатия 1/4 «, латунь, седловидный игольчатый клапан, кардочесальный Страна CN Длина 1,3 Ширина 2,75 Высота 4,75 Вес упаковки 1,52 Длина упаковки 3 Ширина упаковки 4 Высота упаковки 5.75 Гибкие седла для метчиков. Более быстрый и менее затратный способ выполнить основные соединения канализации. Одно седло Fernco подойдет и для канализационной сети диаметром 6 дюймов и более. Доступны для всех входных отверстий для пластиковых или чугунных дренажных труб диаметром 4 или 6 дюймов в конфигурации тройника или звезды.
