Как сделать настольную циркулярную пилу своими руками

Попилив некоторое время ручной циркулярной пилой(паркеткой), понял ее недостатки — маленькую деталь отрезать сложно и опасно, например, кусок ДСП размером 10х10см и т.п.

А также при распиливании досок вдоль — очень устает рука держать пилу, это самая удобная пила.

Тогда я решил сделать стол для циркулярной пилы своими руками, только переносной, чтобы можно было поставить на любой стул или стол и убрать на полку,  когда она не нужна, а также оставил возможность быстрого обратного превращения ее в ручную циркулярку — не снимая никаких защит и т.п.

Материалы для циркулярного стола

Для изготовления циркулярного стола я использовал листовую сталь 3 мм , отрезал два квадрата размером 45х50 см. Разметил окно для пильного диска с защитой размером 26х200 мм и вырезал его болгаркой, подровняв края напильником.

В основании циркулярной пилы просверлил 4 отверстия диаметром 6 мм для крепления пилы к столу.

Установка и крепление пилы

Ознакомьтесь также с этими статьями

Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.

Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.

К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.

Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.

Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.

В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так — просверлил отверстия по краям паза и вырезал паз болгаркой, а далее — любимым напильником 🙂

Полоски были приварены к уголку сваркой.

Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.

В итоге я получил отличный стол для циркулярной пилы.

Достоинства настольной циркулярной пилы

• удобно работать, в отличие от ручной пилы;
• пилу можно установить на стул, на пол, на стол, а также она не занимает много места, ее можно убрать на полку в гараже;
• линейка позволяет пилить более широкие заготовки до 30 см, чем родная линейка на 18 см, при желании можно сделать еще больше линейку и столик;
• пила легким движением руки и гаечного ключа превращается. …обратно в ручную циркулярку;
• пила все равно имеет защиту на диске, чего обычные настольные циркулярки обычно не имеют.

Недостатки настольной циркулярной пилы

Советуем к прочтению другие наши статьи

• выключатель у пилы не фиксируется, поэтому ее нужно либо держать нажатой, либо вставлять деревянный клинышек  в выключатель (я временно делаю так), что не есть хорошо по безопасности. Но можно просто заменить выключатель на пиле, либо оборудовать стол розеткой с выключателем.

Больше недостатков своего стола для циркулярной пилы я не обнаружил.

Фото настольной циркулярной пилы:

Циркулярная пила своими руками — САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в данной статье будет представлена технология создания циркулярной пилы из ручной дисковой. Тем людям кому приходится часто работать с деревом, просто необходима стационарная циркулярная пила, первое это конечно удобство распиловки древесины.  На сегодняшний день в специализированных магазинах великое множество разнообразного инструмента, но порой он стоит не так уж и дешево для простого человека. Автор часто занимается работами по дереву и ему требовалась циркулярка, а денег естественно на станок не было и вот как мастер решил данную проблему. Взял ручную дисковую пилу и на ее базе смастерил стационарную, как ему это удалось? Смотрите далее.

Материалы

1. ручная дисковая пила
2. фанера 9-11 мм
3. болты
4. шурупы
5. брус 40х40
6. выключатель
7. провод

Инструменты

1. элетролобзик
2. дисковая пила
3. шуруповерт
4. дрель
5. молоток
6. плоскогубцы
7. отвертка
8. линейка

Процесс создания стационарной дисковой пилы.

И так первым делом автор изготавливает основание в виде короба. После того как основание будет готово, мастер переходит к изготовлению столешницы, в ней он делает пропил лобзиком для прохождения диска.

С обратной стороны мебельными болтами крепится ручная дисковая пила. Столешница закрепляется по углам саморезами. Так же для удобства был вмантирован выключатель, предварительно кнопка пуска была зафиксирована в положении пуск, а  выключатель подключен к розетке, то есть пилу разбирать не в коем случае не нужно. Так же был сделан упор, закрепленный при помощи мебельных направляющих.

Был сделан так же упор для продольных распилов, из алюминиевого уголка. И вот собственно, стационарная циркулярная пила готова. Так же можете посмотреть вот это видео

Спасибо за внимание!

Источник

ЦИРКУЛЯРНАЯ ПИЛА#

Портативный мультистанок (настольная циркулярная пила, фрезерный станок и лобзик) из фанеры (полный проект)

Портативный мультистанок (настольная циркулярная пила, фрезерный станок и лобзик) из фанеры своими руками

Полный проект, чертежи, видео

Портативный компактный станок для тех, кому не хватает места, если ваши инструменты и автомобиль разделяют одно пространство. Это то, что вам нужно! Вы можете перевозить свой станок для работы вне дома. У него есть колеса, поэтому его легко может переместить один человек, и с легкостью загрузить в свой автомобиль.

Для его изготовления я постарался использовать обычные инструменты и материалы, которые легко найти и недорого купить. Как видите, у него есть три основные функции: настольная пила, фрезерный станок и перевернутый лобзик.

Эта конструкция предназначена для фрезерного станка и сверла с европейским воротником 43 мм, ручной циркулярной пилы Makita 5903R и лобзика Festool PSB 300 EQ. Также вы можете использовать другие станки, тогда, вероятно, вам нужно будет немного что-то изменить.

Размеры станка в закрытом сосотоянии: высота 900 мм, ширина 540 мм и глубина 815 мм.
Размеры станка в разложенном состоянии: высота 900 мм, ширина 1400 мм и глубина 815 мм.

Приблизительный вес: 55 кг

Видео компактный мультистанок

Часть 1

Часть 2

Часть 3

Часть 4

Часть 5

Здесь вы можете скачать чертежи мультистанка на свой компьютер:

Portable_Workshop_Plans.rar

Как изготовить циркуляриный стол | Столик для циркулярной пилы

На чтение 5 мин. Опубликовано 01.01.2020

Да, циркулярная пила позволяет выполнять широчайший спектр работ, от классических продольных и поперечных распилов до чистовой порезки заготовок в размер.

Но сфера применения этого инструмента все же ограничена, что обусловлено заметным весом и существенными габаритами техники.

Из-за большой массы и размеров циркулярной пилой очень сложно, а в некоторых ситуациях и непосильно, создавать ровный рез. По этой причине многие из мастеров, которым приходится часто и подолгу иметь дело с «циркуляркой», модернизируют пилу, встраивая ее в специальный стол. Речь идет про стол для ручной циркулярной пилы. На выходе получается самодельный циркулярный станок, позволяющий удобно и быстро нарезать предельно ровные заготовки.

Ближайшим аналогом циркулярного станка является традиционная пилорама. Главным отличием между этими видами оборудования является тип обрабатываемых материалов. Если пилорама позволяет распускать на доски стволы деревьев и прочую черновую древесину, то циркулярка приспособлена под обработку пиломатериалов с ровными (чистовыми) поверхностями.

Циркулярный станок

Самодельный циркулярный станок использует в качестве основного режущего инструмента ручную настольную циркулярную пилу. Если же говорить о заводских моделях циркулярных станков, эта техника лишена привычной переносной циркулярки. В место нее задействован отдельных двигатель и отдельный пильный диск. В остальном же разницы между самодельным и заводским оборудованием нет.

В этом обзоре будет рассказано, как собрать стол для циркулярной пилы своими руками. Но перед этим необходимо описать хотя бы один вариант заводского циркулярного станка. Чтобы у мастеров был некий ориентир. Ведь на конвейер ставятся наиболее надежные, практичные и эффективные циркулярки.

Распиловочный стол Bosch GTS 635-216

Оборудование предназначена для легкой, быстрой и точной порезки в размер: листовой фанеры, ДСП, досок и прочих пиломатериалов на основе древесины. Это мобильный циркулярный станок, который можно зафиксировать на верстаке или специальных ножках.

Столешница Bosch GTS 635-216 является металлической. Рабочая поверхность стола составляет 500×658 (мм). На столешнице есть продольный и поперечный упоры. Высота станка находится в пределах 553 (мм). Корпус техники является пластиковым, что позволило заметно облегчить массу. Весит устройство всего 22 (кг).

Станок штатно комплектуется диском на 216 (мм). Максимальная глубина реза составляет 70 (мм). Главным преимуществом Bosch GTS 635-216 является возможность осуществления как прямого реза, так и реза под углом 0-45˚. Для настройки режимов резания предусмотрены практичные и надежные регуляторы, оснащаемые мерной/градусной шкалой.

Пильная установка имеет мощность на уровне 1600 (Вт), при этом скорость вращения диска достигает 5500 (об/мин).

В фирменном магазине Bosch за данную модель просят около $ 500.

Пошаговая инструкция, как стол для ручной циркулярной пилы

В описанном выше примере заводского распиловочного стола рабочая поверхность столешницы рассчитана на обработку лишь небольших заготовок. Во многих столярных мастерских приходится иметь дело с куда более крупными заготовками. На столике 500×658 (мм) не получится раскроить лист фанеры или ДСП. По этой причине многие из мастеров предпочитают изготавливать циркулярный станок под свои собственные нужды.

Обратите внимание, с самодельным оборудованием нужно обращаться не просто аккуратно, а очень осторожно и уважительно. Ведь самоделки представляют повышенную опасность.

• Вначале необходимо подготовить всю чертежную документацию. Автор видеоролика набросал план стола при помощи 3D-моделирования. Касательно точных размеров, каждый мастер наверняка будет использовать оптимальные конкретно для его случая габариты.

• Готовим основание и верхнюю рабочую плоскость. Для этого использованы 2 листа фанеры толщиной 15 (мм). Длина и ширина каждого листа фанеры составляют 2500х1500 (мм). Для точного реза использована заведомо ровная направляющая, которая прижималась к фанерному листу струбцинами.

• Готовим ножки и внутренние перегородки. И в этом случае для точного реза использовалась ровная направляющая и струбцины.

• Готовим поперечный упор. Элементы упора соединялись при помощи саморезов. Но перед этим мастер высверлил отверстие под каждый саморез. Благодаря высверливанию саморезы не деформировали поверхность фанеры. Перед посадкой на саморезы торцевая часть упорной планки была обработана столярным клеем.

• Собираем стол для ручной циркулярной пилы. Сама столешница была установлена на металлические мебельные ножки большой высоты, 1 (м). Мастера на видеоролике не стали изобретать колесо, а просто использовали покупные ножки заводского производства.

• Готовим площадку под циркулярную пилу. Для этого из столешницы был вырезан прямоугольный сегмент. Место установки пилы необходимо рассчитать так, чтобы к циркулярке было удобно подходить. Края вырезанного сегмента необходимо сточить буквально на 1 (мм). Это нужно для того, чтобы площадка для установки циркулярки свободно заходила в столешницу.

• С обратной стороны столешницы необходимо установить упоры, чтобы вырезанный прямоугольный сегмент не проваливался, а устойчиво и надежно стоял ровно заподлицо со столешницей. На видео этот момент показан, как и все нижеследующие операции.
• Делаем пропил в площадке для циркулярной пилы.
• Фиксируем на площадке циркулярную пилу. Можно дополнительно установить и подъемный механизм для циркулярной пилы.
• Устанавливаем направляющие поперечного упора.
• Монтируем поперечный упор.
• Подключаем циркулярную пилу.

В дальнейшем стол можно модернизировать, установив дополнительно каретку. Многие мастера совмещают в конструкцию столешницы место под установку и циркулярной пилы, и электролобзика. Кстати, в блоге есть заметка на тему создания стола для лобзика.

Инструкция, как изготовить стол для циркулярной пилы своими руками является лишь ознакомительной. Каждый из мастеров должен использовать оптимальные в конкретно его случае габаритные размеры циркулярного станка. Дополнительно мастеру предстоит индивидуальная доработка изделия по части техники безопасности.

Использовать самодельное оборудование, как и любое заводское, необходимо с крайней осторожностью. Электрический режущий инструмент в обрамлении самодельной станины – это источник повышенной опасности!

КАК СОЗДАТЬ ПРОЕКТ ЦИРКУЛЯРНОЙ ПИЛЫ С SOLIDWORKS

Step 2:

Индивидуальный дизайн циркулярной пилы — Как сделать самодельную циркулярную пилу-Плотницкие работы

==================================

НЕ НАЖИМАЙТЕ СЮДА: http://bit.ly/projetos_infinity

==================================

Ребята, для тех, кто заинтересован в получении этого совершенно бесплатного проекта, содержащего pdf-файлы с файлами детализации и моделирования в SolidWorks, просто выполните следующую процедуру:

-Как видео,

— Если вы подписаны на канал,

-Оставьте комментарий, содержащий следующую фразу в кавычках: «Здравствуй Infinity Projetos Brasil, этот проект циркулярной настольной пилы с подъемной системой является инновационным и очень хорошим, я хотел бы получить механический проект по электронной почте»,

-И, наконец, отправьте мне электронное письмо на tiagomecatronic@gmail. com, чтобы я мог знать, отправлю ли я вам полный проект по электронной почте.

самодельная настольная циркулярная пила (детали и размеры)

Здравствуйте, добро пожаловать, кто еще не подписан на наш канал Infinity Projetos Brasil, канал

помогает получить больше знаний в области дизайна и технологий. В этом видео я представлю

мой полный проект циркулярной пилы, показывающий все движения по высоте и регулировки

он есть, так что когда вы посмотрите полное видео, вы будете знать, как сделать верстак. Это просто

один из многих нестандартных проектов в области механики, которые я делал и буду делать и размещать бесплатно здесь, на канале.

Так что, если вы не хотите пропустить все другие проекты, которые irie опубликует здесь, а также мои видео

обучая Solidworks и AutoCad, затем подпишитесь на канал, щелкнув здесь в правом нижнем углу.

Дисковая пила представляет собой металлический диск или лезвие, используемое для резки дерева или других материалов, таких как акрил [1]; Это также может относиться к машине, которая держит диск и вращает его.

В свою очередь, направляющая для резки помогает толкать заготовку во время резки, сохраняя постоянный угол. Боковая направляющая, в свою очередь, расположена горизонтально сбоку стола, чтобы помочь разрезать длинные куски.

БРАЗИЛЬСКИЕ ПРОЕКТЫ INFINITY

индивидуальный дизайн

индивидуальный дизайн машины

индивидуальный механический дизайн

квадратная пила

настольная циркулярная пила

как сделать деревянную циркулярную пилу пошагово

самодельная настольная циркулярная пила (детали и размеры)

циркулярный станок,циркулярная пила в стол,распиловочный стол,распиловочный станок,распиловочный станок чертеж,распиловочный станок схема,чертеж распиловочного станка,как сделать распиловочный станок,распиловочный станок своими руками,распиловочный стол своими руками

В самом конце видео я разыгрываю ножик FlexCut!

—

И хотя у меня есть хороший распиловочный станок, мне понадобился небольшой мобильный станочек для выездного проекта. В одном из своих видео я показывал как сделать параллельную направляющую шину для циркулярной пилы. С ее помощью я нарезал три палки мдф шириной 8 см и две по 5 см. Из 8 см палок я сделаю параллельный упор, а 5 см пойдут на ребра жесткости.

Также у меня был кусок МДФ к нему я буду крепить циркулярную пилу. Важно чтобы хотя бы один угол у этого куска был прямым. В моем случае этот и этот углы прямые, так как все три кромки заводские. А вот с этой стороны углы могут иметь отличное от 90 градусов значение, тк кто-то тут пораоботал лобзиком. Далее в видео весь процесс изготовления станка буду вести, например, от этого угла.

Сделав 4 отверстия в подошве циркулярной пилы размещаем ее плотно прижав к стороне куска ламината. Фиксируем циркулярку при помощи двух саморезов. Убедившись, что все хорошо закреплено — делаем отверстие в МДФ. Обратите внимание, что на моей циркулярной пиле стоял расклинивающий нож, его я перед этой операцией снял.

Отлично, дырень сделали. Теперь давайте сделаем параллельный упор. Совмещаем два 8 см куска МДФ, фиксируем струбцинами и закрепляем все это дело саморезами. Далее фиксируем будущий параллельный упорструбцинами таким образом, чтобы он был касался диска циркулярной пилы. Обратите внимание на твердосплавные зубья. Параллельный упор должен касаться именно их. Фиксируем упор струбцинами. Теперь берем оставшийся 8 см кусок МДФ и крепим его вот так. ПРоверяем параллельность упора.

Да, кстати, если хотите работать без травм, обязательно установите обратно расклинивающий нож перед началом работ. Во многих случаях он защищает от такого явления как обратная отдача. А также сделайте себе безопасные толкатели.

——

Правила конкурса очень простые:

— конкурс продлится примерно две недели;

— победитель будет выбран мной лично и объявлен в одном из видео;

— для участия в конкурсе необходимо быть подписчиком канала, лайкнуть это видео и оставить под видео комментарий с идеей оформления моего канала

— также для участия в розыгрыше необходим паспорт или согласие родителей на участие!

— принять участие в конкурсе может любой житель планеты Земля, я вышлю нож в любую точку нашей планеты.

#solidworks

#infinityprojetosbrasil

#скамьяпила

НАСТОЛЬНАЯ ЛЕСОПИЛКА | МОДЕЛИСТ-КОНСТРУКТОР

Комбинированная настольная циркулярная пила необходима каждому модельному кружку. Она облегчает выполнение целого ряда работ по дереву; кроме того, заменив на станочке инструмент, можно шлифовать деревянные детали, полировать металлические поверхности, производить заточку.

Для изготовления такого станка необходим однофазный электродвигатель мощностью 150—200 Вт, делающий 2500 — 3000 об/мин, или трехфазный электродвигатель, в котором объединены две из трех фаз через «бумажный» конденсатор емкостью 20—40 мФ, рассчитанный на напряжение 500 — 600 В. Реверс электродвигателя осуществляется переключением фаз.

Конструкция циркулярной пилы, изображенной на рисунках 1 и 2, рассчитана на использование электродвигателя с выходом вала с обеих сторон корпуса.

Ка станке устанавливаются дисковые пилы, а при их отсутствии можно с успехом использовать дисковые фрезы — Ø 75—150 мм и толщиной 0,8—1,5 мм.

Станина станка делается из брусков дерева твердых перед сечением 30×30 мм и собирается в шип на клею. Две боковые стенки, вырезанные из фанеры толщиной 4—5 мм, в:<леены в выбранный в брусках шпунт. Две другие — выдвижные, причем одна из них имеет щель под вал электродвигателя.

К нижней раме станины крепится основание толщиной 10 мм. На нем при помощи болтов и гаек устанавливается электродвигатель.

Рис. 1. Общий вид циркулярной пилы и станины:

1 — станина, 2 — выдвижная стенка (фанера), 3 — столик (фанера), 4 — дисковая пила или фреза Ø 120 — 150 мм, 5 — направляющая линейка (сталь), 6 — винт-фиксатор с шайбой, 7 — направляющая (сталь), 8 — кронштейн (сталь), 9 — шлифовальный круг.

Размеры станины определяются габаритами электродвигателя. Один из концов вала должен выступать наружу — для насадки наждачного или полировального круга.

Верхние соединительные бруски станины служат основанием для вала пилы. В местах их установки выдалбливаются гнезда на глубину 5—-6 мм. Подшипники радиальные, однородные, с внутренним диаметром 12—15 мм и наружным 40 мм; крепятся скобами из листовой стали толщиной 2— 3 мм.

Валик, шкивы, ступенчатая шайба под фрезу и гайки выточены из стали. Шейки вала подгоняются к внутреннему диаметру подшипников.

На шайбах делаются два буртика под отверстия в фрезах Ø 22 и 27 мм или же по диаметру внутреннего отверстия дисковой пилы. Такая конструкция позволяет пользоваться одной шайбой для различных фрез.

Шкив крепится на валу электродвигателя стопорным винтом М4.

Для изготовления реек на столике циркулярной пилы закрепляется двумя зажимными винтами передвижная направляющая линейка.

Регулировка высоты выхода дисковой пилы для прорезки шпунтов и шипов осуществляется подъемом столика. Последний изготавливается из фанеры толщиной 6—8 мм, пластмассы или листового металла толщиной 4—5 мм. Одна сторона столика крепится к стойкам станины на петлях (длиной до 30 мм), другая поддерживается дугами с прорезями, в которые пропускаются два зажимных винта М5 с шайбами.

Между шкивами циркулярной пилы и электродвигателя натягиваются приводные ремни. Для этого можно использовать ремень круглого сечения от привода ножной швейной машины.

Для удаления опилок под диском пилы к станине прикрепляется желоб, согнутый из жести. В масте выхода желоба в фанерной стенке прорезается окно.

Для шлифовки деревянных изделий на вал мотора надевается съемный фланец, к которому четырьмя шурупами прикрепляется фанерная шайба с наклеенной крупнозернистой наждачной бумагой. Фланец с шайбой закрепляется на валу электродвигателя стопорным винтом.

На шлифовальном круге можно обрабатывать не только плоскости, но и детали с наружными радиусами закруглений.

К станине циркулярной пипы на двух винтах е шайбами крепится съемный кронштейн из листовой стали толщиной 2—2,5 мм. Он является упором для шлифуемой детали. В местах установки лап кронштейна врезаются и крепятся шурупами к станине планки, каждая из которых имеет направляющий штырь, препятствующий повороту кронштейна.

Рис. 11. Стол этой циркулярной пилы может поворачиваться в двух плоскостях.

При полировке деталей вместо шлифовальной шайбы ставится полировальный круг на наездке. Насадка с полировальным кругом надевается на вал электромотора и закрепляется винтом М4, Диаметр полировального круга для двигателя на 2500 — 3000 об/мин составляет 100 — 150 мм.

Полировальный круг изготавливается из отдельных квадратных кусков бязи или другой хлопчатобумажной ткани, укладываемых один на другой, как показано на рисунке 9. Направление нитей каждого последующего слоя не должно совпадать.

Новый полировальный круг надевают на вал мотора и, включив электродвигатель, обрезком трубы выравнивают его поверхность (рис. 9). Отдельные концы прядей отделяются, а другие — разлохмачиваются по окружности. На круг наносится полировочная паста, и можно начинать полировку деталей. Во избежание несчастных случаев полируемые детали нельзя держать в руках. Их следует прочно укреплять в оправках-держателях, оголяя только полируемую поверхность.

Установив на вал электромотора небольшой наждачный круг, можно затачивать инструмент и шлифовать металлические детали.

Если у электродвигателя имеется только один конец выходного вала, то полировальный круг надевается на место дисковой пилы. Стол в этом случае делаете; съемным.

А. КОЧЕРГИН, А. ЕФИМОВ

Рекомендуем почитать

• УЮТНЫЙ УГОЛОК
  В современной жизни огромное значение приобретает наличие в квартире зоны отдыха, помогающей отключиться от забот, восстановить силы после рабочего дня, расслабиться. Важную роль играет…
• ВЕЛОМОБИЛЬ: НОГАМИ И РУКАМИ
  Достоинства веломобиля по сравнению с велосипедом всем известны. Перво-наперво — это устойчивость, а благодаря ей и комфортность (хотя и относительная) тоже значительно выше. Хочу…

Мини-циркулярная пила своими руками: черртежи, несколько вариантов изготовления

В арсенале домашнего мастера всегда найдутся инструменты, необходимые для выполнения различных мелких работ по дому. Это могут быть ручные инструменты и приспособления, электрические приборы. У некоторых умельцев в домашней мастерской, оборудованной в гараже, в подвале или в сарае, имеется электросварочный аппарат, даже кое-какие станки.

Для превращения Дремеля в мини циркулярную пилу наиболее подходит модель 4000-5/36H.

Мечтой многих является небольшая настольная циркулярная пила.

Можно ее купить в магазине, заказать для изготовления на предприятии, а можно сделать пилу своими руками.

Если задаться такой целью, то можно найти много различных конструкций подобных станков. Несколько вариантов следует рассмотреть более подробно. Циркулярная пила своими руками может быть сделана на основе известного некоторым мастерам многофункционального инструмента, который называется дремель. Его можно превратить в миниатюрную пилу и во фрезерный станочек.

Миниатюрная пила из дремеля

Что нужно приготовить для работы:

Рисунок 1. Шаблоны лучше распечатывать на картоне или плотном ватмане.

1. Дремель. Подойдет инструмент модели 4000-5/36Н или любой другой. Вместе с ним в комплект обычно входят 5 приспособлений и 36 различных принадлежностей. Стоит комплект около 100 долларов.
2. Доска 2,5х20х120 см.
3. Доска 2,5х5х120 см.
4. Оргстекло 20х25 см толщиной 2 мм – 2 штуки.
5. Хомут для крепления трубы диаметром 2 см – 4 штуки.
6. Болты размером 1/4″ – 2 штуки.
7. Барашковые гайки 1/4″ – 4 штуки.
8. Изоляция для труб диаметром 2 см – 1,8 м.
9. Шурупы 6х25 мм – 20 штук.
10. Шурупы 4х16 мм – 12 штук.
11. Сверла диаметром от 2 до 6 мм.
12. Отвертка.
13. Нож.
14. Клей по древесине.

Порядок выполнения работы:

1. От доски 2,5х20х120 см нужно отпилить 2 куска по 25 см длиной и 2 куска длиной 10 см.
2. От доски 2,5х5х120 см отпиливаются 4 отрезка длиной по 14 см.
3. По шаблону, заранее вырезанному из плотной бумаги или картона, выполняется разметка на доске 2,5х20х25 см (рис. 1). Шаблон вырезается по конкретной модели дремеля.
4. Доска выпиливается и высверливается по линиям разметки. Края вырезов обрабатываются, чтобы инструмент проходил в вырезы.
5. Шурупами все детали скрепляются друг с другом.
6. Дремель вставляется на свое место и крепится хомутами. При необходимости производится некоторая доработка пазов и выемок.
7. Из оргстекла делается покрытие на рабочей поверхности.

Вернуться к оглавлению

Пила более крупных размеров

Рисунок 2. Схема соединения двигателя с электрической сетью.

Можно соорудить более мощный станок на основе любого электродвигателя:

1. Рама сваривается из кусков профильной трубы сечением 30х30 мм. Вариант конструкции может быть как настольный, так и напольный. Можно приобрести и вал для установки ножей, тогда циркулярную пилу можно будет использовать в качестве электрофуганка для строгания небольших заготовок.
2. Сверху на раме крепится лист металла толщиной 3-4 мм на винты с потайной головкой. Можно его заменить листом текстолита или толстой фанерой, покрытой сверху тонким листовым металлом.
3. Двигатель с валом, на котором крепится режущий диск, соединяется ременной передачей.
4. Схема соединения двигателя с электрической сетью показана на рис. 2.
5. В удобном месте устанавливается выключатель и блок конденсаторов. Внешне мини циркулярная пила может выглядеть так, как на рис. 3.

Для сооружения корпуса пилы можно использовать деревянные бруски сечением примерно 80х60 мм. Каркас при желании обшивается листовым материалом. Сборка деревянной конструкции осуществляется с помощью саморезов или болтов и гаек. Основной механизм размещается под столешницей. Он состоит из электрического двигателя, рабочего шпинделя и диска.

Шпиндель можно собрать из педального узла велосипеда. Диск подбирают диаметром 12-13 см. Для бытовых потребностей этого вполне достаточно. Двигатель во время работы должен постоянно обдуваться воздухом. Общая компоновка станка: рис. 3. Отдельные узлы и детали могут значительно отличаться от изображенных на схеме.

Вернуться к оглавлению

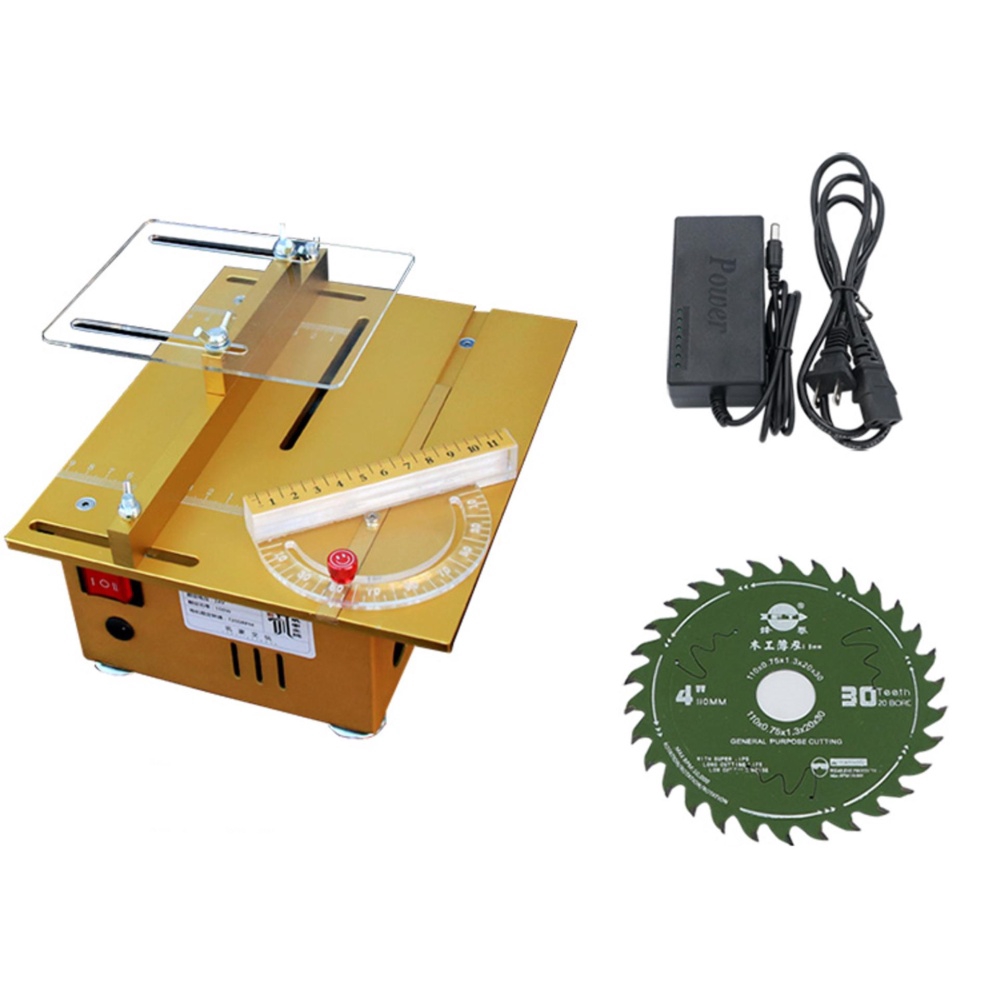

Мини пила без стола

Циркулярная пила своими руками может быть собрана без рабочего стола:

1. Нужно собрать небольшой корпус из алюминиевых пластин толщиной 4-5 мм. Скрепить пластины удобнее всего уголками и болтами с гайками.
2. Верхнюю панель лучше сделать из стали. На ней крепится блок с пилой.
3. Устанавливаются направляющие из уголка. Можно их сделать из древесины твердых пород.

Вернуться к оглавлению

Советы самодельщиков

Рисунок 3. Общая компоновка станка.

1. Рабочий стол мини пилы напольного или настольного варианта исполнения можно покрыть сверху листом оцинкованного железа или жести. Это предупредит износ деревянных частей рабочего стола.
2. Поперечные связи рабочего стола лучше делать из уголка размерами 60-80 мм. Горизонтальная полка должна быть направлена наружу.
3. Диск с зубьями должен возвышаться над столом на высоту не более 1/3 его диаметра.
4. Для диска диаметром 350 мм нужен мотор мощностью 1 кВт. Для диска в 170 мм достаточно мощности двигателя 0,4 кВт.
5. Боковой регулируемый упор делают из стального уголка размерами 60-80 мм. Длина его должна быть на 300 мм длиннее стола. Вертикальная полка отрезается симметрично с каждой стороны по длине стола. Горизонтальные части сгибаются вниз буквой U. В нижней их части сверлятся сквозные отверстия, и в них нарезается резьба М8-М10. В эти отверстия вворачиваются соответствующего диаметра болты, которые закрепляют упор-ограничитель на поверхности стола. Лучше использовать болты-барашки.
6. Вал для крепления ножей лучше купить готовый. Можно заказать его изготовление опытному токарю и фрезеровщику. Подшипники рекомендуется подбирать самоустанавливающиеся шариковые двухрядные. Снаружи они должны закрываться крышками от попадания пыли, стружки и опилок.
7. Двигатель подойдет от старой стиральной машины. Можно использовать и другие моторы.
8. Емкость конденсатора Ср = 100 мкФ/кВт, Сп = 200 мкФ/кВт. Они должны быть рассчитаны на напряжение не менее 600 В (рис. 2). SB – это кнопка с самовозвратом.
9. Процедура запуска пилы выглядит так: включается SQ, затем на 1-2 секунды нажимается SB. Двигатель начинает раскручиваться. В течение 5-20 секунд он набирает полные обороты, можно начать пилить.

Собрать маленькую или настоящую циркулярную пилу для дома – мечта многих самодельщиков. Сделать это не очень сложно. Для сборки могут пригодиться как работающие электроинструменты, так и моторчик, который много лет валяется среди железок. Для некоторых двигателей придется подбирать или делать своими руками блок питания, так как они рассчитаны на напряжение в 110, 42 и даже 24 вольта. Лучший вариант – мотор от старой стиральной машинки. Мини пила на его основе вполне способна обеспечить небольшого размера реечками для домашнего хозяйства. Пригодится и болгарка, прикрепленная к простейшему приспособлению.

Как сделать настольную пилу

Для многих плотников настольная пила — единственный инструмент, который находит наибольшее применение — я знаю, что для меня это верно. Хорошая настольная пила немного облегчает выполнение всех задач по резке, особенно если у нее есть расширенные функции. К сожалению, хорошие модели с расширенными функциями обычно имеют высокую цену. Будучи экономным (дешевым) и всегда готовым к испытаниям, я пошел работать, чтобы построить свою самодельную настольную пилу.
Вот как получилось:

Некоторые ключевые особенности — это самодельный забор в стиле Биземейера, который фиксируется на передней направляющей, максимальная разрывная способность 34 ″, подвижный стол с максимальной поперечной пропускной способностью 24 ″, максимальная глубина резания 3 ″ (с лезвием 10 ″) и интегрированный разгрузочный стол с пылеуловителем.

Основание представляет собой простой фанерный ящик с 4-х сторон. Сделанный из кленовой фанеры 3/4 ″, он имеет планки из цельного дерева 2 ″ x 2 ″ для соединения углов с помощью шурупов. Сверху этого ящика находится рама из фанеры и дуба, которая поддерживает узел двигателя, раздвижной стол и верхнюю часть.

Здесь показана рама и устанавливаемый двигатель:

Двигатель от портативной настольной пилы Makita, которую я использовал до сборки. Это была достаточно хорошая пила, лучшая часть которой — двигатель, но у нее было несколько явных недостатков.Я ни разу не пожалел о своем решении отказаться от него для этой сборки.

Однако мне пришлось серьезно переделать мотор в сборе, чтобы лучше работать с этой пилой. Здесь показано, как я расширил подъемный механизм отвала, чтобы увеличить дугу управления наклоном отвала:

Проблема с Makita, когда лезвие было наклонено под углом 45 градусов, рукоятка подъемника почти касалась нижней стороны верха, что делало чрезвычайно неудобным поднимать или опускать лезвие. Выдвинув коленчатую ось элеватора ножа еще на 6 дюймов, я решил эту проблему.

В оригинальный двигатель в сборе было добавлено много стали, чтобы приспособиться к этой более длинной дуге. Жесткое удержание сборки во время резки критично, и я не рисковал, что модификации будут слишком слабыми.

Установка мотора была немного сложной. Пришлось изготовить новую цапфу заднего крепления из массива дуба:

Я оставил переднее крепление регулируемым из стороны в сторону для выравнивания.

В качестве верхней части пилы я изначально планировал использовать два слоя ДСП толщиной 1/2 дюйма, склеенных вместе с тонким листом нержавеющей стали на поверхности, как показано здесь:

Единственная проблема заключалась в том, что как только я вынул его из зажимов, он начал слегка выгибаться вверх.Чтобы избежать этого, я должен был использовать на дне кусок листового металла такой же толщины. Конечно, когда я это понял, было уже поздно.

Я рассмотрел другие варианты: массив дерева (мясной блок) и отказался от этого — мне нравится внешний вид на кухне, а не на моей настольной пиле. Я думал о продукте с твердой поверхностью, таком как Corian, но отказался и от этого. Одним из критериев проектирования здесь было сохранение низких затрат, поэтому материал должен был быть экономичным. Увидев пилы с гранитными столешницами, я подумал, что могу сделать что-то очень похожее: бетон.Итак, я сделал форму, чтобы отлить верх поверхностью вниз. Сверху вниз она будет такой же гладкой, как и поверхность отливки формы — в данном случае очень гладкой, очень плоской. Форма была меламином, который был идеально плоским.
Я смешал 30кг (66 фунтов) мешок бетона 3000 фунтов на квадратный дюйм, добавил немного черного пигмента и поместил его в форму. Сумка ушла полная, лишних не было. Затем я разгладил его, накрыл пластиком и подождал почти неделю.
Вот как получилось:

Смертельно плоский, с несколькими дырочками по краю, которые нужно заполнить.На картинке я только что полил его из шланга — бетон застынет сильнее, если он будет влажным в течение первых недель или двух.

Я смешал еще немного пигмента с прямым портландцементом и заливал им, чтобы заполнить крошечные дырочки. После того, как он застыл в течение почти трех недель (к тому времени на пиле), я нанес два слоя полиуретана на водной основе для герметизации поверхности:

Раздвижной стол

Возможность быстрой и точной резки больших панелей всегда была той задачей, в которой лучше всего справлялась бы большая радиально-раскроечная пила, но у кого такая еще есть? Я подумал, что точный раздвижной стол станет достойным дополнением к моему проекту настольной пилы.
Здесь показана линейная опорная система для подвижного стола:

Это 28-дюймовые направляющие для ящиков полного выдвижения. Лучше всего расположить их вертикально, а не горизонтально, но, как видно на рисунке, расстояние между двигателем и подвижным столом ограничено. Такое расположение направляющих также позволяет легко разобрать весь узел для очистки и смазки.
Моя главная цель при создании подвижного стола заключалась в том, чтобы минимизировать боковой люфт, чтобы обеспечить точный рез, и четыре направляющих выдвижных ящика хорошо с этим справляются.При плоских направляющих и других опорных механизмах (алюминиевые направляющие жесткости на дне подвижного стола между направляющими ящика) вертикальный люфт лезвия почти нулевой, что является максимальной опорой.

Вид на нижнюю часть подвижного стола. Алюминиевые направляющие между направляющими ящика значительно увеличивают жесткость стола:

Упор для подвижного стола поворачивается на одной точке и прижимается к краю, чтобы установить его под любым углом.Когда он не нужен, его легко и быстро удалить:

Стол имеет разметку для точных 22,5, 45 и 90 градусов. Максимальная ширина материала для резки под углом 45 градусов составляет 11 дюймов. Легко делаются очень точные пропилы. Вот пример того, как он срезает углы в 22,5 градуса, чтобы сформировать этот восьмиугольник:

Эти детали имеют ширину 4 дюйма и идеально сочетаются друг с другом. Это довольно хороший тест на точность настройки. Любая значительная ошибка будет накапливаться и отображаться в виде разрыва, когда все части сложены.

Я снял видео подвижного стола в действии:

Моя самая большая жалоба на пилу Makita заключалась в том, что забор был почти бесполезен. Собственно, недостатки забора были моей главной мотивацией для этого проекта.
Сначала я подумал, что просто сделаю новый забор для этой пилы, но сразу понял, что это, вероятно, будет напрасной потерей усилий — мне действительно хотелось большего.
Я изучил различные системы ограждений и остановился на конструкции Биземейера как лучшей во всех отношениях.Его простота противоречит его производительности, и я знал, что это будет правильный выбор для этого проекта.

Большая часть материалов, которые я использовал для его постройки, мне ничего не стоила — они были переработаны из различных источников. Основная передняя направляющая представляет собой стальную трубу размером 2 x 3 дюйма. Другой кусок того же материала сделал сам забор:

К ограждению приварен уголок, который охватывает переднюю часть направляющей в качестве основной буквы «Т» (удерживает ограждение под прямым углом к ​​передней направляющей). Остальные части удерживают кулачковый замок, который прижимает ограждение к передней направляющей.После закрепления на упоре требуется большое усилие, чтобы увидеть люфт.

Ограждение проходит немного выше верха, и единственный контакт находится на конце, где герметичный подшипник действует как ролик.
Работа очень плавная и эффективная:

Выход и сбор пыли

Две проблемы с небольшими пилами — это отсутствие поддержки на выходе и эффективное пылеулавливание. Я решил обратиться к обоим этим вопросам в этом проекте.
Разгрузочный стол прикреплен к задней части пилы на одной линии с «главной улицей» пилы (областью, где будет находиться большая часть разрезаемого материала).Он регулируется вверх и вниз с помощью двух стопорных винтов. Он прикреплен к тому, что по сути является воронкой, которая направляет пыль, которая выбрасывается в корзину стандартного размера.
Это само по себе улавливает около 98% пыли от пилы, при этом очень небольшое количество пыли просыпается спереди в этот контейнер (см. Предыдущие рисунки).
Есть отверстие для подсоединения к моему пылесборнику через шланг 2,5 ″, но я использую его только при резке вещей, которые производят действительно мелкую пыль (например, МДФ):

Вот вид на заднюю часть шкафа пилы до установки разгрузочного устройства / пылеуловителя.Полукруглый паз позволяет выступать отверстию для пыли двигателя в сборе. Практически вся пыль, образующаяся при резке, выбрасывается из этого порта:

Еще несколько деталей

Есть много деталей, которые я опускаю: длинный текст будет результатом полной документации по сложному проекту, подобному этому. Действительно, было потрачено несколько часов на то, что большинство сочло бы второстепенной деталью — мелкие детали, которые сами по себе состоят из многих деталей. Указатель для шкалы градусов ниже, например, на проектирование, создание и настройку потребовалось не менее 4 часов.Выглядит непропорционально, не правда ли?

Градусная шкала была нанесена из обрезков, вырезанных под каждым углом на моей торцовочной пиле. Учитывая больший радиус шкалы, было намного легче наносить точные отметки, чем на меньшую.
Маховик, расположенный выше, управляет подъемом лезвия и изготовлен из фанеры. Винт справа фиксирует наклон лезвия.

Найти ровную поверхность может быть непросто, и чтобы справиться с этой реальностью, я сделал выравнивающие ножки для пильного шкафа:

Они находятся на четырех углах основного шкафа, а также на двух задних ножках разгрузочного стола.Большие винты фиксируют ножки на месте после выравнивания пилы.

Конец шкафа пилы, где я держу ограждение подвижного стола, когда оно не используется. Рядом с ним — приспособление для конуса, которое я сделал несколько лет назад. Удобно иметь и то, и другое рядом.

Когда все готово, приятно видеть, что все выстраивается в линию. Паз в передней направляющей ограждения предназначен для очистки подвижного стола. Это отличное место для хранения ключей для смены лезвий.

Обновление за февраль 2012 г.

Пила была стабильным и надежным инструментом в моем магазине и не нуждалась в обслуживании с тех пор, как я закончил ее.Было одно, о чем я сожалел, что не сделал: установка слота для митры. Я предполагал, что подвижный стол займет место слота, но это оказалось неверным. Поскольку так много удобных приспособлений и приспособлений используют слот под углом, я подумал, что добавлю его.
Пила, как она есть:

Имеются признаки износа и использования, но все еще в отличной форме. Я решил, что лучшее место для прорези под углом — между горловиной из дуба и бетонным верхом.

Для начала снял верх.Она держалась на месте с помощью силиконовых подушечек под каждым углом, так что снять ее было несложно.

Я вырезал кусок твердого клена, в котором будет прорезаться паз:

И аккуратно строгал заподлицо с готовой поверхностью верхней части пилы.

Используя фрезерный стол и биту 3/4 ″, я вырезал паз:

Хорошая плотная посадка — пластиковая полоса из СВМП составляет ровно 3/4 дюйма.

Я использовал забор, чтобы выровнять его и прикрутил спереди и сзади:

Я добавил проставку и еще один винт, чтобы поддержать узел двигателя пилы (красная стрелка).Это было проблемное место из-за относительно длинного пролета кленовой распорки. Эта дополнительная опора должна помочь снизить вибрацию:

Чтобы снова установить верх, я использую больше силикона:

Одна проблема в том, что в то время, когда я это делал, в моем магазине было -12 градусов по Цельсию. Рабочая лампа мощностью 500 Вт используется в качестве временного источника тепла, пока силикон не затвердеет.

Установив прорезь на место, я отметил, где мне нужно вырезать разгрузочный стол:

Это сделано для того, чтобы планка, которая входит в прорезь, выходила за пределы стола и была немного шире, чем прорезь под углом.

Я снял разгрузочный стол и вырезал большую часть паза настольной пилой.

Затем я использовал фрезер от руки и закончил резку:

Для замены опоры, снятой при вырезании паза, наклеил на кусок фанеры:

Еще одна деталь из моего проекта двери шкафа (без отходов). Я обрезал его до конца, чтобы пыль не скапливалась в конце прорези.

Готово, я покрыл щель вазелином и позволил ему погрузиться.Я предпочитаю этот воск в качестве смазки для подобных ситуаций. Полиуретановое покрытие также подойдет, но со временем оно изнашивается и вызывает проблемы:

Обновление от 10 марта 2012 г.

Строительство забора для этой пилы можно было бы квалифицировать как самостоятельный проект — на его изготовление ушло некоторое время, и ближе к концу я срезал несколько углов, чтобы закончить его. Я планировал вернуться к забору вскоре после того, как закончу работу с пилой, и переделать некоторые части, которые меня не устраивали. Та же старая история: дни превращаются в недели, недели в годы … Лучше поздно, чем никогда, правда?

Первое изменение коснулось изнашиваемой поверхности ограждения.Я использовал кусок фанеры из русской березы (разновидность многослойной фанеры более низкого качества, похожая на балтийскую березу), которая была далеко не идеальной. Для его замены я использовал кусок сверхвысокомолекулярного пластика толщиной 3/4 дюйма:

Это 3 дюйма в высоту и обрезано до такой длины, чтобы совпадать с задним концом лезвия. Это мера предотвращения отдачи. Если забор выходит за край лезвия, это может привести к застреванию разрезаемой древесины между лезвием и забором, и этого не произойдет.

Еще одним местом, где не хватало забора, был указатель. Я сделал это быстро, просто чтобы подготовить пилу к работе, думая, что я улучшу ее, когда у меня будет время. Основная проблема с этим указателем заключается в том, насколько высоко он находится над шкалой, давая разное значение в зависимости от моей точки зрения:

Новый указатель наклоняется и почти касается ленты. Я сделал выемку в заборе Т, чтобы приспособить его. Подведение указателя ближе к ленте устраняет параллакс, который был проблемой с другой лентой.

А крупным планом:

С этим новым указателем я могу надежно установить забор с точностью до 10 тысячных дюйма, что, безусловно, достаточно для меня.

Я получил несколько запросов по электронной почте о подшипнике в конце ограждения и о том, как он прикреплен. Он прикручен к уголку, который привинчивается к внутренней стороне ограждения:

С добавлением паза под углом, я обнаружил, что подшипник погружается в паз, и, чтобы исправить это, я заменил его куском из сверхвысокомолекулярного пластика (вы догадались, мне это нравится!)

Он так же легко скользит по верхней части, как и подшипник, и без проблем перекрывает паз под углом.

На нижней стороне ограждения Т есть полосы из полиэтиленовой ленты СВМП, которые необходимо время от времени заменять:

Вы едва можете это увидеть, но от того, насколько легко забор движется, огромная разница.

Кто-то спросил меня о кулачке блокировки. Я сделал стопорный кулачок из куска круглого стержня диаметром 1 дюйм и просверлил отверстие для шарнира со смещением от центра примерно на 1/16 дюйма:

На кулачке имеется ровная площадка для полностью заблокированного положения. Чтобы добиться оптимальной работы кулачка, потребовалось немного проб и ошибок.

Чтобы правильно разместить UHMW-пластик на направляющей ограждения, я приклеил его бумагой, которая была сложена дважды, и зажал ее:

Затем я просверлил зенковки и направляющие отверстия в пластике и стали. Затем они были нарезаны метчиком № 10-24 для установки крепежных винтов и шайб.

Теперь забор стал более точным. Изнашиваемая поверхность из сверхвысокомолекулярного пластика гладкая и кажется более прочной, чем более тонкая фанерная.

Завершен:

Творческих проектов DIY, которые можно сделать с помощью настольной пилы

Есть что-то волшебное в том, чтобы делать что-то своими руками. Это похоже на очень долгий глоток воздуха после слишком долгого пребывания под водой; Зов, который твоя душа знает, только когда она отвечает. Идея использования столовой пилы для создания чего-либо может показаться пугающей, но когда вы закончите читать эту статью, вы обнаружите, что это совсем не надуманная идея.

Вот несколько интересных поделок, которые вы можете сделать с помощью настольной пилы:

Начальный уровень

Перед тем, как начать, неплохо зайти в Интернет и изучить различные виды столов. пилы. Этот веб-сайт: https://www.cozydownhome.com/best-table-saws — отличное место для начала. Как только вы закончите с этим, вы сможете приступить к проектам начального уровня!

Полка для кастрюль в деревенском стиле

Если у вас на кухне много сковородок, особенно тяжелых чугунных сковород, которые действительно следует хранить в подвешенном состоянии, вам понравится эта простая полка для кастрюль в деревенском стиле.Построенный из грубого кедра и пары прутьев, этот быстрый и простой проект выглядит фантастически с полным набором кастрюль и сковородок.

Постройте кормушку для птиц

Хотя кормушка для птиц является типичным проектом для начинающих деревообработчиков, она не обязательно должна быть похожей на нее. С помощью этого набора схем деревообработки вы можете построить очень привлекательную кормушку для птиц из кедра, которая прослужит долгие годы в условиях непогоды, а боковые стороны из оргстекла позволят вам увидеть, сколько семян птицы осталось в кормушке, прежде чем вам понадобится пополнить .

Как сделать мельницу для перца

В этом руководстве рассказывается, как изготовить мельницу для перца на токарном станке с короткой станиной. Это отличный проект как для начинающих, так и для опытных (без каламбура) токарей. Если вы готовы взяться за проект, который можно реализовать всего за пару часов, тогда приступим к делу!

Source

Деревянный подстаканник для дивана

Это один из тех проектов типа «почему я не подумал об этом».Буквально если сложить три куска дерева и проделать в нем отверстие, то получится подстаканник из дерева для дивана.

Постройте органайзер для обуви

Храните обувь выше пола в чистых стеллажах из натурального дерева. Эта простая система хранения может вместить все, от зимних ботинок до летних сандалий, без скопления грязи или потертостей на стене. Создайте один, чтобы поделиться, или по одному для каждого члена семьи!

Source

Создайте изящную и простую вешалку для пальто и вешалку для шляп

Уберите беспорядок на входе с помощью простой вешалки для пальто и шляп, которую вы можете построить примерно за час с высоты 1,8 м.1 × 4 и крючки для одежды. Вы просто разрезаете доски, чтобы они соответствовали вашему пространству, красили их, снабжали их различными крючками в соответствии с вашими потребностями, а затем привинчивали их к стене.

Источник

Средний уровень

Журнальный столик Rustic X

Фантастический бесплатный план журнального столика, который построит вам красивый журнальный столик в деревенском стиле, который легко построить.

Источник

План журнального столика в стиле заводской тележки

Еще один план журнального столика в деревенском стиле с колесами и ручками для веревки сбоку.

Source

Винный шкаф с планами хранения бокалов для вина

Любителям вина понравится этот столярный проект: винный шкаф, который надежно вмещает 13 бутылок вина по горизонтали вместе с подвесным местом для хранения до 12 бокалов.

Как сделать жалюзи для оконных ставен и дверей

Жалюзийные оконные ставни или двери отлично подходят для обеспечения свободного потока воздуха через оконный проем или между шкафом и комнатой.

Ultimate Workbench

Идеальный рабочий стол — это то, что вам нужно, когда вам нужно выполнить работу.

Продвинутый уровень

Adirondack Loveseat Glider Rocker Планы

Этот уникальный вариант кресла Adirondack имеет изогнутое сиденье для комфорта, просторное сиденье для двоих и плавное скольжение. Похоже ли это на проект, которым вы хотели бы заняться?

Source

Гибридный деревянный усилитель для iPhone Динамик

Когда вы работаете в магазине, убираетесь или просто отдыхаете; музыка — это главное, что нужно для того, чтобы заставить ваш мозг вращаться.

Источник

Гордиться своими продуктами

Сообщество DIY с открытым исходным кодом сделало проще, чем когда-либо, научиться делать что угодно и даже открыть все двери для расцвета вашего творчества. Когда вы в последний раз что-то делали сами? Вы поделились этим с другими? Лучшее в проектах DIY — это то, что вы можете хвастаться своими достижениями и заставлять всех выражать свой трепет! Выберите свой проект, убедитесь, что он хорошо задокументирован, и поделитесь им со всеми.. Итак, вы уже выбрали свой следующий проект?

Связанные

Как использовать настольную пилу (руководство для начинающих)

Фото: istockphoto.com

Любой, кто серьезно относится к деревообработке или домашнему хозяйству, в конечном итоге захочет добавить настольную пилу в свой арсенал электроинструментов. Названная в честь стола, который поддерживает разрезаемый материал, настольная пила является отличным инструментом для быстрого и точного выполнения повторяющихся задач по резке. Если вы хотите купить одну из этих красоток или только что купили ее для своей домашней мастерской, узнайте здесь, как использовать настольную пилу, чтобы делать надрезы правильно и безопасно.

Основы настольной пилы

Настольные пилы, стоимость которых составляет от 300 долларов США за стандартную модель до 700 долларов США за версию, пригодную для подрядчика, продаются в зависимости от размера лезвий, которые они устанавливают. Размер 10 дюймов является наиболее распространенным и идеальным для большинства столярных и деревообрабатывающих работ, однако вы найдете настольные пилы 8 дюймов, которые удобны для небольших работ, и версии 12 дюймов, хорошо подходящие для создания более глубоких пропилов на более толстых материалах. К частям настольной пилы относятся:

• Столешница размером не менее 3х3 дюйма (возможно, больше 4х6 дюймов) с расширениями, доступными для большинства марок.Стол, обычно изготавливаемый из литой стали или алюминия, опирается на подставку или металлический шкаф. Большинство настольных пил считаются стационарными электроинструментами, но доступны портативные версии со складными ножками для облегчения перемещения.
• Лезвие, которое можно поднимать или опускать с помощью рукоятки для регулировки высоты лезвия
• Параллельный упор, представляющий собой направляющую планку, расположенную параллельно пильному диску
• Угловой калибр, который помогает пользователю выполнять поперечные пропилы
• Защитные ограждения лезвия, которые закройте лезвие во время резки, чтобы обеспечить определенную защиту на случай, если ваши пальцы приблизятся к лезвию
• Толкающие стержни, которые позволяют пропустить материал через пилу, не приближая пальцы к движущемуся лезвию
• В зависимости от пилы По вашему выбору, у вас могут быть дополнительные аксессуары, такие как ролики или удлинители стола для поддержки длинных деревянных досок, вакуумные насадки или зажимы.

Фото: istockphoto.com

Безопасность прежде всего

Слишком много воинов по выходным — и профессионалов — получили серьезные травмы из-за того, что не знали, как пользоваться настольной пилой. Если с ним не обращаться должным образом, разрезаемый материал может скручиваться и отбрасываться назад, либо отбрасывая материал с большой скоростью к ним, либо резко дергая его и подтягивая их пальцы к лезвию. Чтобы снизить риск отдачи:

• Никогда не включайте пилу, когда обрабатываемый материал касается полотна.
• Всегда используйте параллельный упор для продольных распилов.
• Для поперечных пропилов всегда используйте калибр для резки под углом, а не параллельный упор (параллельный упор не обеспечивает адекватной опоры).
• Держите материал полностью ровно напротив стола во время резки.

В дополнение к особым правилам техники безопасности по предотвращению отдачи, не торопитесь, прочтите правила техники безопасности производителя и обязательно надевайте защитные очки и средства защиты слуха при работе с настольной пилой. Также не забывайте отключать пилу от сети перед регулировкой или выравниванием полотна и не снимать защитные кожухи, которые идут в комплекте с пилой.

Изготовление пропилов

С помощью таких принадлежностей, как зажимы, упоры и приспособления, вы можете выполнять такие специальные пропилы, как пропилы «дадо», сложные углы и соединения с пазами, однако плотники больше всего полагаются на настольную пилу для двух основных пропилов. Распиловка, наиболее распространенное использование настольной пилы, включает резку материала определенной ширины. Поперечная резка применяется для резки материала на определенную длину. Ниже вы найдете пошаговые инструкции по использованию настольной пилы для выполнения каждого из этих распространенных пропилов.

Фото: istockphoto.com

Как продлить

Продольная резка — это самый простой способ пропила, благодаря продольному упору настольной пилы, который регулируется по ширине желаемого пропила, а также служит ориентиром для контроля материала во время резки.

ШАГ 1

Отключите настольную пилу и вставьте продольное лезвие (подходящее для материала, который вы режете) в оправку для лезвия в верхней части стола. Отрегулируйте высоту лезвия так, чтобы верх лезвия поднимался не более чем на ¼ дюйма над толщиной материала, который вы режете.Например, если вы вырезаете длинные куски дерева из фанеры толщиной ½ дюйма, установите лезвие не выше ¾ дюйма над столешницей.

Для этого воспользуйтесь гаечным ключом для оправки, поставляемым с вашей настольной пилой, чтобы ослабить оправочную гайку (гайку, которая удерживает полотно на месте) и расположите продольное лезвие так, чтобы зубья были обращены к передней части настольной пилы. Лезвие настольной пилы вращается к вам сверху вниз, поэтому острые лезвия должны быть обращены к передней части настольной пилы, а не к ее задней части. Плотно затяните гайку оправки.

ШАГ 2

Установите параллельный упор, отпустив стопорный рычаг на передней части упора, который фиксирует упор на место, а затем сдвиньте его так, чтобы его внутренний край соответствовал желаемой ширине пропила. У вашей настольной пилы есть линейка на передней панели, чтобы помочь расположить забор, но не полагайтесь только на линейку для измерения вашего пропила. Используйте прецизионную рулетку и измерьте расстояние от упора до ближайшего края зуба пилы. Зубья пилы чередуются: один влево, а другой вправо.Измеряя расстояние до ближайшего края, вы учитываете количество древесины, которое лезвие срежет (так называемый пропил) во время пропила.

ШАГ 3

Подключите настольную пилу и поместите обрабатываемый материал на стол, выровняв его с параллельным упором, но не позволяйте материалу касаться полотна, пока вы не включите пилу и лезвие достигает полной скорости. Если материал соприкасается с лезвием до того, как лезвие достигает скорости резания, это верный рецепт отдачи.

ШАГ 4

Медленно, но уверенно ведите материал вдоль параллельного упора одной или двумя руками, в зависимости от того, что необходимо для контроля материала, удерживая его ровно вдоль поверхности стола и плотно выровненным с упором. При распиловке больших толстых досок вам часто нужно использовать обе руки, чтобы направлять материал вначале, а затем переключаться на одну руку, когда распил приближается к завершению. Если материал длинный и выходит за пределы задней части стола, либо используйте удлинитель стола, чтобы поддержать его, либо попросите помощника поддерживать его во время резки, чтобы материал всегда оставался плоским.Не отпускайте материал и не подходите к задней части настольной пилы, поскольку это может привести к отрыву материала от стола и увеличению риска отдачи.

ШАГ 5

При необходимости используйте толкатель, чтобы пальцы не касались движущегося лезвия. Толкатель предназначен для направления материала, когда вы делаете узкие надрезы, при которых ваши пальцы могут оказаться на расстоянии нескольких дюймов от лезвия. Не упустите шанс — всегда используйте толкатель.

Фото: istockphoto.com

Как распиливать

При выполнении поперечных пропилов на настольной пиле важно помнить, что нельзя использовать направляющую планку. Параллельный упор стабилизирует длинные отрезки, но большинство поперечных разрезов выполняется на довольно узком материале — например, разрезание его пополам или снятие конца доски. Недостаточно материала для размещения вдоль параллельного упора во время поперечных распилов, поэтому попытка использовать ограждение увеличивает риск опасных отдач. Вместо этого используйте угловой калибр.

Угловой калибр имеет направляющую планку для стабилизации материала и планку, которая входит в одну из глубоких канавок на поверхности стола.Когда планка вставляется в канавку, весь угловой калибр перемещается от передней части к задней части настольной пилы, так что вы можете контролировать рез. Он также имеет направляющую в виде транспортира, которую можно регулировать, ослабив ручку и выбрав правильный угол перед тем, как снова затянуть ручку. Иногда калибр для резки под углом, поставляемый с настольной пилой, немного легче. Если вы планируете много заниматься поперечной резкой, подумайте об инвестировании в более существенный размер митры послепродажного обслуживания. В качестве альтернативы вы можете использовать салазки под углом (см. «Примечание» ниже).

ШАГ 1

Отсоедините настольную пилу и вставьте поперечный нож в оправку настольной пилы, как описано выше в шаге 1 раздела «Как делать продольную резку».

STEP 2

Отрегулируйте направляющую транспортира на угловом упоре для получения прямых или косых (угловых) поперечных разрезов.

ШАГ 3

Разместите и выровняйте материал по переднему краю измерителя угла наклона, используя зажимы, если необходимо, чтобы закрепить его на месте.

ШАГ 4

Подключите настольную пилу и включите ее, но не позволяйте дереву касаться полотна, пока полотно не начнет вращаться на полной скорости.

ШАГ 5

Осторожно продвиньте весь угол наклона и материал, который вы режете, вперед, медленно и осторожно, через движущееся лезвие.

STEP 6

Выключите настольную пилу перед извлечением отрезанных частей материала рядом с лезвием.

Примечание: Возможно, вы захотите использовать угловые снегоходы стороннего производителя для поддержки материала во время поперечной резки. Салазки для резки под углом напоминают неглубокую прямоугольную коробку с предварительно вырезанными прорезями в нижней части, которые позволяют размещать материал в салазках, а затем перемещать салазки целиком по столу во время резки.Однако необязательно покупать его. Многие плотники сами делают сани для резки под углом, и вы можете найти бесплатные подробные планы в Интернете. Изготовление салазок для резки под углом может стать отличным первым проектом для вашей новой настольной пилы!

8 простых схем забора для настольной пилы, которые можно построить менее чем за 1 час

Мы все знаем, насколько важен забор для любой настольной пилы, но не все заборы одинаковы. Если в настоящее время вы оказались с некачественным забором или вообще без забора, возможно, пришло время построить его для себя, и именно так, как вы этого хотите.

Если вы не хотите заниматься своими руками, вы всегда можете купить его на Amazon. Если вы ищете лучших из лучших, обратите внимание на настольную пилу Powermatic PM1000 17

K Contractor.

Эта настольная пила Powermatic предназначена для плотников, которые хотят пользоваться всеми преимуществами столярной пилы, не тратя при этом целое состояние.

Получите это на Amazon прямо сейчас!

Многие домашние мастера уже построили свои собственные заборы, а некоторые даже были достаточно любезны, чтобы бесплатно разместить свои планы в Интернете.

Ниже мы собрали некоторые из этих впечатляющих планов со всего Интернета и собрали их в список. Просматривая этот список, мы надеемся, что вы вдохновитесь начать строительство собственного забора для настольной пилы.

1. Планы заборов из настольной пилы в стиле Т-образной формы Биземейера

Этот забор очень похож на Т-образный забор Бизенмейера, но у него есть свои отличия. В отличие от рычага Бизенмейера, он использует ручку затяжки, например, чтобы заблокировать забор в любом конкретном месте.

Стойка ограждения и ее перекладина изготовлены из алюминия, но канал, внутри которого они скользят, представляет собой стальной канал. Части бруса забора также изготавливаются из дерева. Значит, для этого проекта вам понадобятся инструменты для обработки металла и дерева.

Следовать руководству легко, потому что оно хорошо написано. Планы также просты для понимания, и вы можете быстро понять идею, лежащую в основе дизайна.

Вам нужно будет просверлить отверстия в дереве, алюминии и стали, а также ввернуть в них шурупы.Итак, будьте готовы с правильными инструментами.

Вам также может потребоваться уменьшить или увеличить размеры вашего собственного параллельного упора, чтобы он соответствовал размерам вашей пилы, потому что размеры, приведенные в этом руководстве, относятся к 8-дюймовой пиле.

Подробнее здесь

2. Видеоурок по забору для настольной пилы г-на Стратако

Элиас Стратакос создал этот забор и назвал его самым простым, самым прочным, устойчивым и полностью функциональным самодельным забором из настольной пилы, с которым вы столкнетесь.

Этот забор почти полностью сделан из дерева, и хотя на сайте есть только картинная галерея, полное руководство представлено в видеоформате.Это очень информативное и занимательное видео с подробными инструкциями и интересными методами обработки дерева.

Хотя этот забор в основном сделан из дерева, вы обнаружите, что он имеет очень продуманную конструкцию. Особенно умна его система блокировки рычага с круглой ручкой и круглым деревом.

Помимо деревообрабатывающих инструментов, таких как пила, гвоздодер и дрель, вам также понадобится сверло по металлу и отрезной инструмент, если вы планируете точно следовать этому руководству.

Подробнее здесь

3.Учебное пособие по самодельной системе забора из настольной пилы

Этот забор, сделанный из 100% дерева, отличается уникальным и вдохновляющим дизайном. Идея состоит в том, чтобы сделать забор в Т-образном стиле, который проходит по деревянным рельсам на переднем крае стола.

Если вам нравятся видео, есть большой и понятный видеоурок, хотя письменный учебник с большим количеством изображений тоже хорош.

Вам понадобится дрель, молоток, угольник, множество зажимов и, конечно же, клей и отвертка. Важно отметить, что этот деревянный забор устанавливается на деревянный стол, поэтому, если у вас есть настольная пила из металла, вы можете немного изменить свои планы.

В конце концов, вы найдете этот урок довольно интересным и увлекательным, хотя вам следует подумать о новых способах всегда использовать крючок вместо использования резиновой ленты.

Подробнее здесь

4. Учебное пособие по изготовлению двусторонних продольных заборов

Вы можете прочитать это руководство на веб-странице или посмотреть его видеоверсию, которая в равной степени полна информации и советов.

Учитывая конструкцию его настольной пилы, целью было создать ограждение, которое можно было бы использовать с любой стороны пилы, обеспечивая большую гибкость, чем у большинства других ограждений.

Еще одна интересная особенность этого плана забора для настольной пилы, сделанного своими руками, — это прикрепление куска твердой древесины через край на задней стороне стола, чтобы предотвратить возможное колебание ограждения.

Необходимые инструменты: дрель, пистолет для гвоздей, приспособление для карманных отверстий и настольная пила. Возможно, вам понадобится немного времени, чтобы разобраться с механизмом блокировки этого забора, но как только вы это сделаете, вы оцените ум, который скрывается за ним.

Подробнее здесь

5. Полностью деревянный забор для настольной пилы Руководство для самостоятельного изготовления

А вот еще одно удивительное изделие из дерева.Этот забор для настольной пилы почти полностью изготовлен из цельного куска фанеры толщиной 1/2 дюйма.

Цель состоит в том, чтобы создать деревянный забор, который перемещается по рельсу с помощью рулетки и который включает деревянный рычаг, чтобы зафиксировать его в любой точке.

Если вы решили построить это, то вам следует подготовиться к детальной работе с деревом. Вам понадобится много зажимов, дрель, столярный клей и лобзик.

Видеоурок, показывающий сборку, также включен сюда, но вам придется сделать некоторые вычисления самостоятельно, чтобы определить правильную длину определенных деталей.В противном случае вам придется купить план забора для настольной пилы, чтобы получить измерения.

Подробнее здесь

6. Супер-простое руководство по изготовлению самодельного забора для настольной пилы

Этот забор для настольной пилы очень прост, как и его руководство. В этом руководстве всего 3 шага, и все просто и прямо по делу.

Первый шаг — убедиться, что ваш стол квадратный и перпендикулярен лезвию. Следующим шагом является распил дерева. Здесь использовались 2X4, а основная часть должна быть как минимум на 1/2 дюйма длиннее стола.

На третьем этапе вставляется ввинчивающаяся гайка и стержень с резьбой, чтобы сделать довольно простой, но очень эффективный стопорный механизм для ограждения.

Как видите, этот забор построить несложно. Прилагаемые изображения также многое объясняют о процессе строительства. Если вам нужен очень простой и самодельный забор из настольной пилы, то этот может быть для вас.

Подробнее здесь

7. Подробное руководство по металлическому забору для настольной пилы в стиле T-Square

Здесь вы найдете учебное пособие с большим количеством информации, разработанное, чтобы научить вас, как построить забор для пилы в стиле T-образной формы из металл.Это означает, что для этого вам понадобятся слесарные инструменты, инструменты для резки, сварки и шлифования.

Учебное пособие очень подробное и содержится в 20-страничном PDF-файле. В нем много изображений, список материалов, пошаговое руководство по сборке и подробные чертежи САПР.

Если вы любите работу с металлом и у вас есть инструменты, то почему бы не попробовать этот? Потому что он наверняка переживет большинство деревянных заборов из этого списка, даже если его материалы будут стоить менее 100 долларов.

Подробнее здесь

Мы подошли к концу этого списка вдохновляющих заборов для настольных пил, которые вы можете сделать своими руками.Выбираете ли вы здесь металлический или деревянный забор, решать только вам. Вы также можете комбинировать идеи из разных проектов, чтобы создать идеальный забор.

Не стесняйтесь прикреплять любые изображения в этом списке, а также делиться этим списком в социальных сетях.

Нам также нравится получать отзывы, поэтому не стесняйтесь делиться с нами своими планами или идеями в комментариях.

Лучшие настольные пилы — Лучшие выборы и обзоры 2021

Вы открываете для себя свое альтер-эго «Сделай сам» и в то же время понимаете, что у них есть инструменты, предназначенные для того, чтобы делать именно то, что вам нужно? А теперь вы думаете о том, чтобы купить лучшую настольную пилу за деньги? Вы увлекаетесь деревообработкой и устали пытаться кропотливо проделывать все эти пропилы с помощью циркулярной пилы?

Вы можете оценить простоту и точность портативной настольной пилы.В нашем руководстве по покупке настольной пилы как купить лучшую настольную пилу представлены некоторые из лучших моделей, которые вы можете купить, а также то, что следует учитывать. Как мой отец всегда говорил: «Работай умнее, а не усерднее».

Настольные пилы очень удобны, когда у вас есть проект, требующий как количества, так и качества. Эти маленькие станки могут выполнять торцовку, продольную резку, поперечную резку и фаску. Забудьте о разочаровании из-за того, что вы не видите то, что вы режете. С настольной пилой все будет прямо у вас на глазах.

Последнее обновление 2021-05-01 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Теперь предположим, что если вы хотите купить настольную пилу, вы хотя бы размахнули молотком. Я знаю, о чем вы думаете «какое отношение молоток к настольной пиле?» Если вы думаете о покупке настольной пилы, вы, вероятно, хорошо представляете, что нужно для завершения проекта DIY.

Настольные пилы

не обязательно подходят тем, кому нужно просто распилить кусок дерева. Лучшая функция настольной пилы — облегчить большую работу (пиление большого количества древесины).Для небольших работ подойдет циркулярная пила…

Я знаю по собственному опыту, находясь на стройплощадке, что когда все, что у меня есть, это циркулярная пила, и мне приходится делать много разрезов … Я молюсь богам пил, чтобы они сбросили настольную пилу с облаков (или доставили с помощью дрона в наши дни), чтобы я мог вернуться домой к своей семье.

Как и все остальное, легко поразить разнообразие типов, размеров, характеристик, цветов, веса, что, когда, почему, где, кто… (позвольте мне перевести дух). А пока давайте сосредоточимся на том, что подходит именно вам, с помощью нашего руководства «Как купить лучшую настольную пилу».Мы начнем с определения качественных брендов, которые соответствуют вашим потребностям. Кроме того, кто хочет покупать что-то, что не работает?

Что ж, вот почему Пила здесь.

DeWALT 7491RS Настольная пила для стройплощадок 10 дюймов с подвижной стойкой

Последнее обновление от 29.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

DeWALT — исторически надежный бренд, и эта настольная пила не противоречит этой модели. Я не сомневаюсь, что вы останетесь довольны DeWALT 7491RS.На самом деле, я считаю, что «доволен» может значительно продавать его по заниженной цене. Есть только один способ выяснить.

Почему стоит покупать настольную пилу DeWALT 7491RS

Эстетика и долговечность настольной пилы DeWALT 7491RS

Посмотрим правде в глаза, DeWALT — один из самых популярных в мире производителей электроинструментов. А если у вас есть несколько ручных инструментов DeWALT, вы, скорее всего, купите ту же торговую марку, когда решаете, какие инструменты вам нужны для более крупных проектов.

Этот план не всегда работает, но со столом DeWALT 7491RS он работает.Таким образом, вы покупаете не только настольную пилу, которая подходит к остальным вашим инструментам, вы покупаете настольную пилу, которая будет выполнять свою работу правильно.

А теперь поговорим о том, из чего изготовлена ​​настольная пила…

На первый взгляд дека этой пилы кажется сделанной из пластика, и если что-то я знаю, то наличие пластиковых деталей на электроинструментах — плохой знак. Однако дека на самом деле представляет собой своего рода алюминиевый композит и очень прочный.

Есть небольшие детали из пластика, но за последние несколько лет долговечность пластика увеличилась в геометрической прогрессии.Один из самых крупных пластиковых компонентов — это угловой калибр. Пластиковый калибр довольно мал и может иметь проблемы с точностью.

Если вы очень часто используете калибр для резки под углом, вы можете подумать о покупке отдельного манометра OEM, если вы найдете совместимый. Однако, если вы просто используете пилу для поделок, а не для ручной работы по дереву, все должно быть в порядке.

Стенд для пилы с роликовым столом сконструирован так, чтобы его было легко транспортировать и хранить. Тем не менее, он сделан из алюминия, что делает его легким и прочным.Сама подставка весит всего 33 фунта, но вмещает до 200 фунтов. Только, пожалуйста, не пытайтесь стоять на настольной пиле DeWALT.

Подставка для настольной пилы очень удобна в использовании благодаря своей конструкции. Например, у него есть быстросъемные рычаги, которые позволяют складывать его, когда вы закончите, большие колеса, которые позволяют вам переворачивать все, что может быть на пути, и даже подставки для лучшей устойчивости.

Такие мелочи, как резиновые ножки, препятствующие скольжению, удобная ручка для транспортировки и даже высота стола делают этот стол победителем.

Любая настольная пила бесполезна без хорошего полотна. DeWALT 7491RS поставляется с лезвием с 24 зубьями, которое отлично подходит для большинства грубых работ. Однако всегда важно найти подходящее пильное полотно, соответствующее стилю и мощности каждой используемой пилы. Я считаю, что твердосплавное лезвие с 50 зубьями идеально подходит для DeWALT 7491RS.

Твердосплавное полотно с 50 зубьями отлично подходит практически для всего, от деревянных полов до шкафов. По сравнению с 40-зубчатым он режет намного более гладко и при этом достаточно быстро проходит через пиломатериалы.

Конечно, лезвие с 80 зубьями оставит гораздо более гладкую поверхность, но для завершения резки потребуется значительно больше времени. Не говоря уже о том, что постоянный износ лезвия с мелкими зубьями со временем приведет к повреждению двигателя вашей пилы.

Функциональность настольной пилы DeWALT 7491RS

DeWalt 749RS

Циркулярная пила отлично подходит для начального реза листов фанеры или отдельных пропилов. Торцовочная пила — это то, что вы использовали бы, чтобы делать точные угловые поперечные пропилы. Лобзик хорош для выполнения криволинейных пропилов или чего-нибудь замысловатого.Настольная пила незаменима, когда у вас есть значительное количество продольных и поперечных распилов.

Самое замечательное в DeWALT 7491RS заключается в том, что он достаточно компактный, чтобы его можно было хранить и не мешать. Он также имеет ряд надстроек, таких как выдвижные надставки для столешницы (сбоку и сзади), которые работают очень хорошо.

Как правило, портативные настольные пилы не имеют достаточно широкой поверхности, чтобы разрезать целые листы фанеры. Чтобы безопасно использовать на портативной настольной пиле, полный лист нужно было разрезать на часть.

Что действительно отличает DeWALT 7491RS от других в своем классе, так это реечный механизм. Никакая другая портативная настольная пила не имеет этой функции.

Реечный упор очень точный и стабильный. Он может легко разорваться в пределах 1/16 дюйма или меньше. Не говоря уже о том, что у этой пилы самая большая разрывная способность из всех подобных — 32 ½ дюйма.

DeWALT 7491RS — это пила на 15 ампер и должна работать от цепи на 20 ампер. Он может работать от 15 ампер, но может сработать выключатель на более твердом материале или если какой-либо другой источник потребляет ток.

Пилы

на 15 ампер отлично подходят для портативности, но не выдерживают технических требований и количества, как столярные пилы стоимостью от 2 000 до 10 000 долларов.

Обязательно обратитесь к руководству для выполнения всех регулировок и измерений для вертикального, нулевого угла, параллельности упору, шкалы продольной резки и т. Д. Это занимает около 30 минут и приведет к гораздо более высокой точности. Это просто сэкономит ваше время и сэкономит нервы в долгосрочной перспективе.

Функции безопасности настольной пилы DeWALT 7491RS

DeWALT 7491RS обладает рядом функций безопасности, которые можно ожидать от настольной пилы.Я хотел бы отметить две функции безопасности: переключатель включения / выключения и защиту лезвия / расклинивающего ножа.

Выключатель настольной пилы DeWALT 7491RS

Переключатель включения / выключения имеет функцию блокировки. По сути, если вы не хотите, чтобы кнопка была нажата случайно, вы можете включить функцию блокировки.

К переключателю включения / выключения также добавлен большой рычаг, чтобы его было легче выключить в случае возникновения чрезвычайной ситуации. Представьте, что вы рвете кусок фанеры, пока у вас заняты руки, и что-то происходит, но вы не можете отпустить фанеру.Вы действительно можете поднять колено и нажать на переключатель благодаря большому рычагу настольной пилы DeWALT.

Защитный кожух

Во-вторых, защита лезвия и расклинивающий нож очень просты в установке. Причина, по которой это так важно, заключается в том, что основная причина, по которой большинство людей не используют щитки для лезвий, заключается в том, что с ними так сложно работать. Не тот случай на этой машине.

Пожалуйста, помните, что защитные приспособления никогда не должны заменять хорошее внимание старой моде.

Сбор гниды

Хотя DeWALT 7491RS действительно может использовать лезвие дадо, он не поставляется с пластиной дадо. Итак, если вы умеете дадо, вам придется покупать пластину дадо для этой пилы отдельно.

Пила с трудом отсоединяется от подставки. Иногда полезно настроить пилу как настольную, но у DeWALT 7491RS нет рычагов быстрого отсоединения, чтобы легко это сделать. В этом случае вам придется использовать дрель, чтобы открутить четыре винта, чтобы отсоединить его от подставки.Я бы не рекомендовал делать это, если только вам не придется, потому что со временем отверстия для винтов откроются.

SawStop CNS175-TGP36 Настольная пила

Последнее обновление от 29.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

SKILSAW SPT70WT-01 Переносная настольная пила с червячным приводом 10 дюймов и шириной пропила 25 дюймов

Последнее обновление 30.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему вы должны купить настольную пилу с червячным приводом Skillsaw SPT70WT

Представляем первую в мире настольную пилу с червячным приводом! Да, это правда.Да, это абсолютный зверь. Пила Skillsaw SPT70WT Настольная пила с червячным приводом предназначена для резки таких твердых порезов, как масло. По сути, он не застревает и не выходит. Настольная пила с червячным приводом Skillsaw SPT70WT относительно доступна, но она не экономит на качестве и предназначена для выполнения требований работы. Эта настольная пила с полностью стальным каркасом безопасности, литым под давлением алюминиевым верхом и механизмами из металла, безусловно, является прочной. Обладая прочностью 25 дюймов, эта машина может обрабатывать полные листы фанеры, а из-за глубины реза 3-1 / 2, 4-кратный материал — это легкий ветерок.Параллельный упор является самоустанавливающимся и легко регулируется. Угол наклона изменяется от -1 градуса до 46 градусов соответственно. Skillsaw производит фурор своими новыми дисковыми пилами Wrom Drive. Имеет смысл только перенести ту же технологию создания крутящего момента на один из наиболее часто используемых электроинструментов в мастерской.

Факты и особенности Skillsaw SPT70WT Настольная пила с червячным приводом

Только 49 фунтов, угол наклона 46 градусов, двухпозиционный двигатель на 15 ампер, червячный привод с латунным редуктором для исключительного крутящего момента, двигатель мощностью 5 лошадиных сил, 25 отрывной способности и 3-1 / 2 глубины резания.

Makita 2705X1 Настольная пила Contractor 10 дюймов с подставкой

Последнее обновление от 29.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Макита 2705X1 — самый дорогой вариант среди рассмотренных мною настольных пил. На самом деле он немного дороже, чем DeWALT. Признаюсь, это немного больше, чем я лично готов был бы потратить.

Тем не менее, если бы я собирался использовать свою настольную пилу каждый день, я бы серьезно подумал о Makita.Она намного мощнее и оказалась самой прочной портативной настольной пилой на рынке.

Можно сказать, что это лучшая настольная пила?

Нет, но на самом деле все зависит от того, что вы ищете. У каждой пилы есть свои недостатки и свои преимущества. Надеюсь, если вы прочитаете мои обзоры, у вас будет более образованный выбор.

Эстетика и долговечность настольной пилы Makita 2705X1

Makita — японская компания, которая управляет заводами по всему миру.Однако следует отметить, что эта настольная пила содержит детали из Австралии и собирается в Соединенных Штатах.

Стенд, однако, сделан в Китае, и некоторые люди (возможно, обоснованно) отрицательно относятся к товарам, которые поступают из Китая. Из-за недостаточного контроля некоторые продукты могут быть более низкого качества, и для некоторых это является преградой. Но Makita славится своим качеством, и подставка действительно довольно симпатичная.

Портативность Makita 2705X1 ставится под сомнение по нескольким причинам.

Во-первых, колеса стенда не такие большие, как должны быть для уборки мусора на стройплощадке. И во-вторых, эта пила тяжелая! При весе 194 фунта Makita 2705X1 примерно на 84 фунта тяжелее DeWALT. Это большая разница.

Несмотря на то, что у Makita 2705X1 хорошая подставка, они могли бы использовать колеса большего размера (например, DeWALT), чтобы облегчить переход по ступеням и маневрирование вокруг препятствий. Но чего вы не получите со многими другими стойками, так это регулируемой высоты.

Подставка для Makita 2705X1 имеет 4 различных высоты, на которые ее можно отрегулировать, и это определенно может пригодиться.

Как это для удобства?

Если у вас грузовик среднего размера, вы можете просто подкатить Makita 2705X1 прямо к задней двери и подтолкнуть край подставки, одновременно поднять и задвинуть пилу прямо внутрь. Это довольно приятная функция, когда у вас есть настольная пила весит 194 фунта.

Почему покупка массивной настольной пилы может быть хорошей идеей

Вес Makita также является одной из лучших характеристик. Многие подрядчики, которые используют настольные пилы каждый день, купят Makita, потому что она выдержит испытания благодаря своей чрезвычайно прочной конструкции.

В то же время, если вы не будете использовать его каждый день, или если у вас проблемы со спиной, или вы просто не так сильны, Makita 2705X1 может оказаться слишком сложным для использования.

Стол на Makita 2705X1 довольно красивый и очень плавно выдвигается при резке широкого материала. Параллельный упор — это нормально, и уж точно не лучший из когда-либо созданных упоров для настольной пилы.

Если вы разрезаете только 2x4x8, это прекрасно подойдет. Однако, когда вы занимаетесь резкой листов, фанеры или чего-либо большего, чем 8 футов, это имеет тенденцию к смещению, что является большой проблемой.

Итак, если вы не будете осторожны, вы можете испортить свой материал. Особенно, если вы ищете точные разрезы. Однако есть довольно недорогое решение этой проблемы. Купите набор приличных зажимов, которые останутся с пилой, и каждый раз, когда вы режете большой материал, вы можете использовать их.

Это кажется большой проблемой, но, в конце концов, это не так.

Функциональность настольной пилы Makita 2705X1

Электроинструменты марки Makita

известны своей мощностью.Makita 2705X1, конечно, не исключение. Это одна из самых мощных портативных настольных пил, которые я когда-либо использовал. Серьезно, эта пила разорвет 4 × 4 за один проход.

Это невероятно .

Причина, по которой эта пила может генерировать больше мощности, чем DeWALT и SKIL, заключается в том, что она работает примерно на 1000 более высоких оборотов в минуту. Итак, если вы ищете самую мощную портативную настольную пилу на рынке, Makita — лучшая настольная пила для вас.

Как и большинство (если не все) лучших настольных пил, на Makita 2705X1 почти все, кроме бокового полотна, регулируется.Но одним из самых приятных улучшений настольной пилы Makita 2705X1 является регулируемый расклинивающий нож.

У него даже есть быстросъемный механизм, которым оснащены все лучшие настольные пилы в наши дни. Защитный кожух лезвия имеет противооткатные лапки и вместе с расклинивающим ножом позволяет без защемления и заедания.

Еще одна важная функция безопасности — электрический тормоз. Подумайте, насколько это может быть важно, если кусок дерева ускользнет от вас или из миллиона других обстоятельств. Вместо того, чтобы отключаться, кажется, несколько минут, лезвие останавливается в течение нескольких секунд.

Переключатель также достаточно большой, поэтому вы можете его выключить коленом (если руки заняты). Посмотрим правде в глаза, иногда нам кажется, что мы обладаем сверхъестественной способностью совершать глупости, чтобы навредить себе. Мы никогда не должны упускать возможность снизить эту вероятность. Мне нравится, когда компания думает о безопасности.

Сбор гниды

Работа с игольной пластиной может немного утомлять. Для его удаления требуется крестообразная отвертка №1, а зазор между лезвием и заготовкой довольно большой.Я знаю, что некоторые люди сделали свои собственные, но это дополнительная работа, в которой нет необходимости.

Эта присоска тяжелая и я не кузовостроитель. Но «тяжелый» в данном случае означает действительно хорошее качество. С игольной пластиной возникают проблемы, а Makita 2705X1 стоит довольно дорого. Вам действительно нужно оправдать лишнее тесто, которое вам придется выложить на этой мощной машине.

Makita уже много лет является фаворитом среди подрядчиков. После обзора настольной пилы Makita я не сомневаюсь, что тенденция сохранится.

Настольная пила на рабочем месте SawStop JSS-MCA с мобильной тележкой

Последнее обновление 30.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему стоит покупать настольную пилу для рабочего места SawStop JSS-MCA

Вы слышали о бренде SawStop? Если нет, то это, безусловно, самая безопасная марка электроинструментов из когда-либо существовавших. Знаете ли вы, что только в США бывает 10 ампутаций в день из-за несчастных случаев с настольной пилой? Это сумасшедшая статистика и достаточное доказательство того, что вам нужно серьезно подумать о настольной пиле SawStop JSS-MCA для вашей следующей покупки.Как работает SawStop? Лезвие передает электрический сигнал, который активируется при контакте с кожей. В течение 5 миллисекунд срабатывает алюминиевый тормоз, останавливая пилу, ведущую полотно в стол. Это буквально может быть разницей между четырьмя пальцами и всеми пятью пальцами. Мы все знаем, знаем, насколько мы опытны. Независимо от того, насколько мы осторожны. Аварии случаются. Настольная пила для стройплощадок SawStop JSS-MCA — единственная пила в мире, которая способна смягчить последствия этих несчастных случаев.Помимо непревзойденных функций безопасности, эта настольная пила имеет все технические характеристики высокого уровня, которые можно ожидать от настольной пилы в этом ценовом диапазоне. Например, мощность разрыва 25-1 / 2, двигатель 15 А, интуитивно понятные настройки. Единственным недостатком может быть случайное ложное обнаружение системой безопасности. Обычно это происходит только в том случае, если пиломатериал влажный или используется в основном на открытом воздухе. Вы должны взвесить меры безопасности в зависимости от того, какую работу вы выполняете. Если вы постоянно работаете во влажной или влажной среде, возможно, это не стоит головной боли.В противном случае выгода стоит 100%!

Факты и особенности настольной пилы SawStop JSS-MCA для стройплощадок

Фирменная система Sawstop Solid T-Style Fence с ErgoLockEasy Mobility 25-1 / 2 в разрывной способности Однооборотная регулировка полотна

SKIL 3410-02 Настольная пила, 120 В, 10 дюймов, со складывающейся подставкой

Последнее обновление 30.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему стоит купить настольную пилу SKIL 3410-02, 120 В, 10 дюймов, со складывающейся подставкой

Эта настольная пила SKIL действительно заслуживает звания лучшей настольной пилы с ограниченным бюджетом.

Это ОЧЕНЬ доступная настольная пила для воина выходного дня…

Разница между настольной пилой SKIL и ее более дорогими конкурентами может быть значительной. Я могу придумать много вещей, которые можно сделать с этими дополнительными деньгами. Итак, если вы знаете, что не получаете такого же качества и долговечности, как DeWALT или Makita, настольная пила SKIL 3410-02 должна вас удовлетворить.

Эстетика и долговечность SKIL 3410-02

Давайте будем честными, не все марки инструментов созданы равными.У каждого бренда есть определенный целевой рынок, и давайте посмотрим правде в глаза, SKIL не принадлежит к той же весовой категории, что DeWALT и Makita.

Но их цена отражает это. Если вам нужна самая лучшая настольная пила, которую можно купить за деньги, вы можете заплатить 10 000 долларов, и она ваша. Мы всегда принимаем определенное количество компромиссов в зависимости от того, что позволяет наш бюджет. Итак, если я выполняю только несколько проектов DIY в год, я не плотник по профессии, и мой бюджет ограничен, настольная пила SKIL может быть подходящей. мой переулок.

Забор и дека настольной пилы SKIL сделаны хорошо. Все размеры четко обозначены и обеспечивают точную резку даже для новичков. Материалы, из которых изготовлена ​​эта машина, не подходят для лучшей настольной пилы, но она отлично подойдет для небольших проектов, сделанных своими руками.

Дело в том, что вы тут и там найдете несколько вещей, с которыми будет сложно работать. Например, ручка, которая фиксирует параллельный упор, имеет кривизну, которая выступает за пределы самого упора и, следовательно, может мешать при выполнении больших пропилов.По сути, он может добавить примерно ¼ дюйма к тому, что вы режете.

Для черновых пропилов это не имеет значения, но если вам нужны точные пропилы, это необходимо принять во внимание. Защитный кожух лезвия немного громоздкий, но, в конце концов, это средство безопасности.

Стенд не предназначен для использования в качестве лучшей стойки для настольной пилы из когда-либо созданных. Тем не менее, подставка прочная и идеально подходит для настольной пилы SKIL.

Мотор этой пилы оказался качественным. Я знаю, что это становится довольно частым повторением, но за эти деньги этот мотор может справиться практически со всем, что вы ему поставили.Теперь, когда я говорю это, я имею в виду проекты «сделай сам» и, конечно же, не использую эту пилу на стройплощадке для строительства домов.

Однако я настолько впечатлен двигателем, что считаю, что даже на стройплощадке остальная часть пилы выйдет из строя раньше, чем двигатель.

Советы по покупке бюджетной настольной пилы

Одна вещь, которую я рекомендую, — это проверить всю пилу и, по возможности, подтянуть винты и другое оборудование. При необходимости используйте смазку и масло. Такие мелочи могут иметь большое значение для устранения проблем в будущем, продления срока службы пилы и незначительного повышения производительности.

Функция

Сборка этой пилы относительно проста. Если причина, по которой вы не делаете покупки в IKEA, заключается в том, что мебель очень сложно собрать, вам не придется беспокоиться о том же опыте с SKIL 3410-02. Фактически, это разумное предположение, что вам нужно будет выделить всего около 30 минут, чтобы собрать настольную пилу SKIL.

Одной из основных проблем, с которыми сталкиваются многие люди с настольной пилой SKIL, является ее неспособность принимать модификации или запасные части.Допустим, вы хотели построить поперечные салазки для своей пилы…

У большинства лучших настольных пил проточки на лицевой стороне пилы составляют 3/8 дюйма. Однако с настольной пилой SKIL дело обстоит иначе. По какой-то причине SKIL решили построить свою пилу с двумя зубьями на каждом конце канавок на лицевой стороне пилы, что сделало невозможным использование салазок с поперечным разрезом. Но вот мое мнение…

Если вы выполняете такие работы по дереву, для которых требуются вторичные товары и салазки для поперечного распила, вы, вероятно, даже не рассматриваете покупку настольной пилы SKIL.

Настольная пила SKIL оснащена предохранителем расклинивающего ножа, который предотвращает отдачу. Мне также очень нравится тот факт, что защитный кожух лезвия имеет возможность быстрого отсоединения, потому что он помогает повысить безопасность, облегчая его снятие и установку. И, если вы все же снимете какие-либо аксессуары, все будет в месте, где все будет храниться прямо на пиле.

Ранее я упоминал, что, покупая настольную пилу SKIL, вы, вероятно, не занимаетесь какой-либо красивой работой по дереву. Однако одна вещь, которая произвела на меня впечатление в этой пиле, — это ее способность выполнять резку DADO.

Поскольку механизм, поднимающий и опускающий лезвие, представляет собой рельсовую систему, а не единую точку поворота, он обеспечивает большую прочность и стабильность при выполнении разрезов DADO. Довольно крутая функция для доступной пилы.

Что такое стрижка DADO?

Дадо — это паз или канавка, вырезанная в поверхности куска обрабатываемого материала, обычно дерева. Если смотреть в разрезе, дадо имеет три стороны. Дадо разрезается поперек волокон или перпендикулярно им и, таким образом, отличается от канавки, прорезанной вдоль волокон или параллельно им.

Сбор гниды

Прорези нестандартного размера для углового калибра затрудняют использование приспособлений, салазок или более качественных измерителей угла скоса. На большинстве пил есть порт для сбора опилок. У настольной пилы SKIL отсутствует пылеуловитель.

Самая большая особенность настольной пилы SKIL — это цена. Хотя вы жертвуете некоторыми функциями, это хорошая пила и, что самое главное, доступная по цене. Если проявить осторожность и здравый смысл, вы можете продлить срок службы этой пилы долгие годы.Думаю, стоит попробовать.

Craftsman Evolv 15 Amp 10 In. Настольная пила 28461

Последнее обновление 30.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему стоит покупать настольную пилу Craftsman Evolv 15 Amp 10 дюймов

Марка Craftsman прилагает серьезные усилия для продвижения на рынок электроинструментов. На уровне DeWalt, Bosch, Makita или каких-то других громких имен? Нет, но на данный момент это производитель бюджетных электроинструментов, и в этом отношении они определенно не уступают.Настольная пила Craftsman Table Saw Line поставляется с прочными двигателями на 15 А, которых достаточно для прохождения любого разреза. Рабочая поверхность просторна, ее размеры составляют 25 x 17 дюймов, что позволяет обрабатывать даже большие проекты. Простота использования является плюсом настольной пилы Craftsman Evolv 28461 с усовершенствованной системой защиты, интуитивно понятным распределителем и кнопочным блоком для защелкивающейся защелки. Регулировка высоты лезвия Rack & Pinion также упрощается. Это замечательный, прочный и привлекательный вариант для плотника-любителя, который хочет улучшить свою игру с помощью более крупных инструментов.Или даже случайному домашнему мастеру на выходных, который устал проделывать длинные продольные линии с помощью циркулярной пилы. Настольная пила Crafstman Evolv включает в себя: полотно с твердосплавными напайками 24T, стойку, гаечные ключи, шестигранные ключи, защелки для защиты от отдачи, узел защиты полотна, толкатель, угловой калибр, параллельный упор и руководство оператора.

Факты и особенности настольной пилы Craftsman Evolv 15 Amp

Двигатель на 15 А Простота использования Отличная цена Надежная поверхность

Настольная пила Rockwell RK7241S с лазером

Последнее обновление 30.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему стоит покупать настольную пилу Rockwell RK7241S

Настольная пила Rockwell RK7241S с лазером — очень прочная настольная пила, обладающая многими преимуществами более дорогих пил без цены.Я тщательно протестировал эту пилу, так как она принадлежит мне лично. Он прочный, и я никогда не встречал работы, с которой он не справился бы. Эта настольная пила толщиной 3-9 / 16 дюймов имеет самую большую глубину пропила из всех пил в своем классе. Я разрезал много видов пиломатериалов, в том числе 4 х 4, и никогда не встречал кусок, который я не мог бы распилить. Одна из моих любимых функций — складной забор, который существенно увеличивает площадь поверхности стола, чтобы можно было обрабатывать большие проекты. Например, я разрезал полноразмерные листы фанеры размером 4 x 8 футов для проекта реконструкции дома, и настольная пила Rockwell работала безупречно.Я не смог бы завершить этот конкретный проект без складных надставок для забора. Да, есть настольные пилы получше. Но по цене вы не получите лучшего качества и функциональности, чем настольная пила Rockwell RK7241S с лазером. Rockwell — очень солидный бренд электроинструментов, и эта удивительная настольная пила не исключение.

Факты и особенности

Переносная подставка для тележки поставляется в полностью собранном виде Лазерный индикатор наклона полотна Ограждение складок для очень широких резов Самая большая глубина пропила среди всех пил в своем классе Легкий и сверхмощный

WEN 3720 15A Настольная пила для стройплощадки с подвижной стойкой, 10 ”

Последнее обновление от 29.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Если вы недавно не были на рынке электроинструментов, возможно, вы никогда не слышали о марке WEN.У WEN нет большого признания бренда, но на самом деле они существуют с 1951 года, и их штаб-квартира находится в Иллинойсе. Они давно этим занимаются. Пора знакомиться. Настольная пила для стройплощадки WEN 3720 10 дюймов 15A с подвижной стойкой — довольно новый продукт для WEN, но пусть это вас не пугает. Эта пила прошла испытания и по своим характеристикам сопоставима с пилой, которая более чем вдвое превышает ее цену. Настольная пила для стройплощадок WEN 3720 15A может похвастаться массивной глубиной пропила 3-9 / 16, которая позволяет резать 4×4! Двигатель — 15 ампер, обеспечивающий 4 400 об / мин, что немного облегчает тяжелую работу.Давайте не будем забывать о ее продольной способности 26 и скосе от 0 до 45 градусов. Одной из лучших особенностей настольной пилы для стройплощадок WEN 3720 15A с подвижной стойкой являются удлинители стола, обеспечивающие площадь поверхности до 40 x 35-7 / 8. дюймов при полном выдвижении. Здесь много места для работы, и поверьте мне, вам это понадобится в тот или иной момент. WEN — одна из лучших настольных пил среднего класса, которую вы можете получить? Просто могло быть.

Факты и особенности

Двухлетняя гарантия Хранение на борту Переносные удлинители 2-1 / 2 для пыли со скосом 45 градусов Глубина пропила 3-9 / 16 Глубина резания 26

Наиболее важные характеристики настольной пилы

При любой покупке вам, как покупателю, необходимо учитывать ряд различных функций.И, как обычно, некоторые функции просто более важны или имеют большее влияние на ваше личное удовлетворение от покупки. Между тем, другие могут быть менее важными, но их приятно иметь.

Забор для настольной пилы

Ограждение настольной пилы — одна из ее определяющих характеристик, позволяющая выполнять точные, квадратные и повторяемые пропилы. Однако не все заборы одинаковы, и, на мой взгляд, плохо построенный забор является препятствием. Не только плохо построенный и установленный забор повлияет на качество ваших резов, но и забор, который движется или не перпендикулярно лезвию, может привести к заеданию материала и отдаче.

Хороший забор должен сидеть ровно и надежно фиксироваться на месте, но всегда рекомендуется дважды проверять, измеряя расстояние между передней и задней частью пильного диска. По крайней мере, пока вы не узнаете свой инструмент. Хороший забор также должен легко регулироваться и плавно перемещаться, чтобы вы могли поставить его именно в нужное вам положение.

Переключатель

Переключатель — это не то, что вы обычно считаете функцией, и по большей части вы правы. Выключатели делают то же самое: они включают пилу, а затем снова выключают ее.Особенностью является реализация переключателя, и здесь следует учитывать несколько моментов.

Во-первых, насколько легко переключателем управлять. Часто вы подходите к своей настольной пиле с занятыми руками, особенно когда речь идет о листовых изделиях. А иногда вы будете делать надрезы, требующие работы обеих рук. Теперь, если что-то пойдет не так или вам нужно выключить пилу по какой-либо причине, вы должны иметь возможность сделать это, и чем быстрее, тем лучше.

По этим причинам коммутатор должен находиться в легкодоступном месте, должен быть большим и простым в эксплуатации.Возможно, вы даже захотите, чтобы им было достаточно легко управлять коленом или бедром, чтобы вам не приходилось отвлекать внимание от лезвия.

Магнитный переключатель также хорош с точки зрения безопасности, но может не понадобиться в этих меньших версиях. Магнитный переключатель предотвращает повторный запуск пилы, если она теряет мощность во время отключения электроэнергии. Как правило, отключение электроэнергии выключит пилу. Это хорошо, потому что, если по какой-либо причине питание снова включится, когда вас не будет рядом с машиной, материал может вылететь из нее или повредить пилу.

Настольные пилы

мощные, и если у вас есть дети или вы будете их окружать (или даже некоторые взрослые), есть переключатели пил, которые могут иметь возможность добавить к ним замок, чтобы маленькие руки не включали пилу. Как и магнитный переключатель, это, вероятно, не особенность, но все же неплохо иметь опции.

Расширения

Это довольно просто, но когда они вам понадобятся, они сделают вашу жизнь намного проще. Удлинители увеличивают размер стола настольной пилы и обеспечивают лучшую поддержку при резке больших материалов.

Эти удлинители могут складываться или выдвигаться. На других моделях они могут быть отдельной деталью и требовать закрепления перед использованием.

Обнаружение плоти

Это своего рода новинка, и есть только несколько пил, которые включают эту функцию, но она действительно потрясающая. Обнаружение плоти — это установленная система, которая почти мгновенно останавливает пильный диск в тот момент, когда оно соприкасается с хорошим проводником. Дерево — плохой проводник, кожа — хороший проводник.Видите, к чему это идет?

Система обнаружения плоти

Когда лезвие касается плоти, тормоз останавливает лезвие, и лезвие опускается ниже поверхности стола. Предположительно, оператор уйдет с небольшим порезом или вообще без травм. Эти системы определенно увеличивают стоимость пилы, но это важная функция безопасности и может помочь вам сэкономить на некоторых очень дорогих медицинских счетах вместе с вашими пальцами.

Один из недостатков заключается в том, что из-за способа остановки полотна вам может понадобиться дополнительный тормоз полотна, потому что после его использования его нельзя будет использовать повторно.Так что, если у вас нет другого подручного устройства, у вас будет некоторое время простоя. Кроме того, остановка лезвия, движущегося со скоростью тысячи оборотов в минуту, по понятным причинам может быть очень сложной для самого лезвия. Часто может потребоваться замена лезвия после того, как оно было остановлено таким образом. Все же лучше, чем потерять большой палец.

Безопасность

Настольные пилы могут быть одним из самых опасных инструментов в магазине. Они мощные и управляют большим ножом, вращающимся на высокой скорости. К счастью, на каждой настольной пиле есть ряд средств безопасности, которые помогают предотвратить несчастные случаи.

У настольной пилы есть два основных способа, которыми она может серьезно повредить. Один из них очевиден — это контакт любой части вашего тела с лезвием. Любая настольная пила, которую вы серьезно рассматриваете, должна иметь установленный защитный кожух. Чем яснее, тем лучше. И не забудьте оставить его включенным. Защита лезвия не может выполнять свою работу на верстаке или полке.

Если вы делаете разрез, который требует, чтобы ваши руки приблизились к лезвию (в пределах 6 дюймов), используйте толкатель или два, чтобы исключить вероятность того, что ваша рука коснется лезвия.Если вас это очень беспокоит, возможно, подумайте о пиле, которая использует функцию обнаружения плоти, чтобы остановить лезвие. Дополнительная стоимость пилы будет сразу оценена, когда она вам понадобится.

Другой способ повредить настольную пилу — это отдача. Отдача — это когда материал отбрасывается назад оператору, и она может происходить разными способами. Взгляните на это видео об отдаче настольной пилы:

Так что лучше всего свести к минимуму свои шансы на то, что это произойдет. Убедитесь, что ваш забор квадратный на разрывах, и я бы также убедился, что вы используете разделитель или расклинивающий нож .

Самым важным элементом безопасности в магазине является вы. Итак, убедитесь, что вы понимаете, как безопасно работать со своей настольной пилой, как использовать ее функции безопасности, и будьте внимательны при использовании любых инструментов.

Купите лучшие марки настольных пил

DeWALT

Компания DeWALT была основана в 1924 году с создания универсального деревообрабатывающего станка. С тех пор DeWALT стал нарицательным, известным как профессиональная и долговечная продукция. Ассортимент их продукции обширен: от радиоприемников и рабочих фонарей до лучших наборов бензопил и гвоздей.

Макита

Компания Makita начала свою деятельность более 100 лет назад в 1915 году как предприятие по продаже и ремонту электродвигателей. За это время Makita превратилась в всемирно известного гиганта электроинструментов. Независимо от того, работает ли он на газе, электричестве или аккумуляторе, Makita мало что делает профессионального качества.

СКИЛ

SKIL сделала себе имя благодаря модели E, первой ручной переносной циркулярной пиле, и с тех пор известна своими инновациями. Ассортимент продукции расширился до ряда электроинструментов, включая настольные пилы, сверла, фрезерные станки и многие другие, в дополнение к аксессуарам для этих инструментов.

Еще один перспективный бренд, на который стоит обратить внимание, — это линейка настольных пил Ryobi. Они созданы для экономии, но имеют основные функции и дополнения, необходимые подрядчикам и мелким плотникам.

Часто задаваемые вопросы

Q: Могу ли я использовать настольную пилу для резки металла, камня или ламината?

A: Вы бы не хотели использовать настольную пилу, предназначенную для резки дерева, для резки металла или камня. Это очень тяжело для пилы. Вы можете разрезать ламинат настольной пилой, используя полотно со 100 или более зубьями.

Q: Потребуется ли мне специальное пильное полотно для определенных разрезов?

A: Да и нет. Вопрос в том, что можно или нужно. Вы могли бы использовать с поперечным лезвием для продольной резки, но вы, вероятно, не должны использовать и наоборот. Это также зависит от желаемой отделки. Лезвия общего назначения отлично справятся с широким спектром задач, но если вам нужна гладкая и профессиональная обработка, вам следует рассмотреть возможность использования специального лезвия.

Q: Могу ли я заточить полотно настольной пилы?

A: Если это сталь, вы, вероятно, сможете заточить ее самостоятельно, используя напильник или инструмент для заточки.Если лезвие твердосплавное, вам, скорее всего, захочется найти профессионала, который заточит его для вас, поскольку для заточки твердого сплава требуется специальное оборудование.

Q: Удлинитель какого размера мне следует использовать?

A: Не все удлинители одинаковы, они значительно различаются по номинальной силе тока. Таким образом, вам необходимо убедиться, что у вас также есть удлинитель, который может удовлетворить потребности вашей пилы

в питании.

Недостаточная мощность пилы не только препятствует максимальной работе пилы, но также сокращает срок службы пилы.Тем не менее, вы можете использовать удлинитель большего размера, поскольку пила будет потреблять только максимальный ток, на который она рассчитана. Вы просто не хотите, чтобы у пилы не хватало мощности.

Рекомендованных чтений:

Последние мысли о покупке лучшей настольной пилы

Покупка настольной пилы, несомненно, требует больших вложений. Но этот класс инструментов обладает большой гибкостью, чтобы найти тот, который соответствует вашему бюджету и вашим желаниям. Обязательно примите во внимание, как вам нужно будет использовать инструмент и где вам нужно будет его использовать.Более тяжелые модели будут прочнее, но при необходимости для их загрузки потребуется больше усилий.

В целом, вы захотите найти пилу, которая соответствует вашим потребностям, но не сильно разбивает ваш бюджет. Однако, поскольку это покупка, которую вы, скорее всего, будете делать нечасто, убедитесь, что вам нравится пила, которую вы решили использовать.

Последнее обновление 2021-05-01 / Партнерские ссылки / Изображения из Amazon Product Advertising API

О Джейке Робертсе

Я работал над деревянными проектами с детства.Мой отец делал кресла-качалки и другую мебель для продажи по всему Среднему Западу. Мне всегда нравится строить следующий вызов, чтобы постоянно оттачивать свои рабочие навыки.

Сообщение навигации

Примечание: эта статья может содержать партнерские ссылки. Если вы совершите покупку по одной из этих ссылок, мне может быть выплачено реферальное вознаграждение бесплатно для вас.

Лучшая настольная пила, которую можно купить

• Для тех, кто должен резать 2 на 4, делать точные пропилы по декоративному дереву или что-то среднее между ними, настольная пила является обязательным инструментом.
• Благодаря портативному станку DeWalt DWE7491RS вы можете взять настольную пилу на любую строительную площадку и при этом иметь всю необходимую мощность, чтобы закончить работу раньше запланированного срока.

Если вам нравится удовлетворение, которое вы получаете от выполнения проектов DIY, вы, вероятно, уже усвоили самую важную часть успеха в своих проектах: всегда имейте под рукой подходящий инструмент. Ничто так не ухудшит ваши результаты DIY, как попытка использовать инструмент, который значительно усложняет задачу, чем она должна быть.

Если ваши проекты DIY включают резку дерева, вы можете вырезать каждую деталь вручную. Или вы можете приобрести настольную пилу, которая делает точные пропилы быстро и эффективно. Вы все равно захотите измерить дважды, поэтому вам нужно разрезать только один раз, но этот один разрез будет невероятно быстрым с помощью настольной пилы.

Настольная пила использует быстро вращающееся полотно для быстрой и точной резки древесины. В отличие от других видов пил, у которых лезвие движется, а древесина остается на месте, у настольной пилы лезвие вращается на месте, и вы перемещаете кусок дерева по лезвию.При покупке настольной пилы важно найти ту, которая соответствует вашим потребностям.

Настольные настольные пилы, которые также называют переносными настольными пилами, достаточно малы, чтобы их можно было переносить с места на место, но вам придется предоставить подставку или стол самостоятельно. Ее можно использовать дома, но это не особо прочная настольная пила.

Напротив, настольная пила подрядчика — это более крупный агрегат с более мощным двигателем.Эти пилы часто крепятся к раме с колесами, поэтому вы можете катать пилу по рабочей площадке.

Наконец, настольные пилы для шкафов — это большие блоки, которые разработаны, чтобы оставаться в вашем магазине древесины. Они встроены в прочный корпус, в котором достаточно места для работы. В зависимости от того, какие виды работ вы выполняете и как часто вы их выполняете, вам может потребоваться базовая настольная пила или более продвинутая настольная пила для подрядчиков или столярная пила.

Когда вы сравниваете разные настольные пилы, это помогает понять каждую из различных частей этих электроинструментов.

Полотно — одна из важнейших частей настольной пилы. Для настольных пил чаще всего используются полотна диаметром 10 или 12 дюймов. Большее количество мелких зубцов на лезвии обеспечивает более тонкий рез. Большие зубы приводят к более грубому, но более быстрому резанию. Как заявляет Home Depot, наличие на лезвии до 80 зубцов приведет к очень тонким порезам.

Помимо полотна, двигатель является наиболее важным элементом настольной пилы, поскольку он определяет скорость вращения полотна. Двигатель большей мощности работает быстро и легко режет твердую древесину.Двигатели для настольных пил обычно имеют мощность от 1 до 3 лошадиных сил. Другой показатель двигателя измеряется в амперах, обычно от 10 до 20 ампер.

Некоторые настольные пилы высокого класса имеют систему сбора пыли, которая автоматически собирает опилки в мешок для сбора, когда вы распиливаете древесину. Ограждение настольной пилы помогает направлять древесину и делать прямой пропил, а угловой калибр помогает выполнять поперечные или угловые пропилы.

В большинстве настольных пил в качестве предохранительного механизма используется какая-то защита лезвия.Это также предотвращает обратный полет пыли и древесных частиц на оператора. По словам Лоуэса, другие механизмы безопасности защищают от отдачи, используя собачку, предотвращающую отдачу, которая останавливает кусок дерева, когда он пытается откинуться назад в сторону оператора.

Помня об этом, мы собрали лучшие настольные пилы, которые вы можете купить, независимо от вашего бюджета и потребностей.

Вот лучшие настольные пилы, которые вы можете купить:

Прочтите слайды ниже, чтобы ознакомиться с нашим лучшим выбором.

Как сделать сани для настольной пилы (бесплатные планы)

Как сделать салазки для настольной пилы

1. Детали салазок для резки и настольной пилы
2. Обрезать заборы и установить направляющие
3. Блокировка стопорного канала канала
4. Крепление заборов к салазкам
5. Регулировка упора для полотна настольной пилы
6. Добавить стопорный блок и шлицы

Мои старые самодельные сани для настольной пилы хорошо служили мне годами, но теперь они изношены.Итак, сегодня я делаю более красивую версию с простым дизайном. Обязательно получите бесплатные планы, чтобы вы могли сделать свои собственные сани для настольной пилы уже сегодня!

1. Детали основания и ограждения салазок для настольной пилы

Я взял большой кусок фанеры ½ дюйма и разрезал его до 36 дюймов шириной и 24 дюймов глубиной для основания салазок настольной пилы. Это немного больше, чем у моего старого, для большей емкости.

Полудюймовый слой будет удерживать вес поперечных салазок. Но для заборов я буду использовать двойные стеки толщиной ¾ дюйма.У меня был пятифутовый обрез шириной около 9 дюймов, который я разрезал на две полосы по 3,5 дюйма.

Затем я отрезаю обе полосы на 37 дюймов, что соответствует заднему упору. У меня остались две полосы примерно 23 дюйма для переднего ограждения. Вы можете сделать передний забор во всю ширину, но это только добавит лишнего веса.

Склеивание фанеры вместе дает действительно массивный забор, но вы также хотите, чтобы он был как можно более прямым. Вы можете нейтрализовать изгиб досок, повернув их друг к другу, чтобы склеить.

Я дал доскам высохнуть в течение ночи, а на следующий день вынул их из зажимов. После этого я разгладил одну сторону каждого забора на фуганке, а затем зачистил противоположную поверхность настольной пилой. Вы можете очистить обе поверхности настольной пилы, если у вас нет фуганка.

2. Отрезать заборы по размеру и установить направляющие

Затем я отрезаю один конец длинного квадрата заднего забора. Затем отметьте другой пропил, используя основание салазок настольной пилы.

Длина короткого ограждения не имеет значения, поэтому я разрезаю каждый крайний квадрат.Затем закругляю все открытые края.

Для изготовления полозьев я использовал небольшой кусок клена и обрезки фанеры. Я использовал фанеру для нескольких пробных разрезов и выбрал размер. Затем я пропустил кленовую доску, чтобы обрезать полозья по ширине.

После этого я отрегулировал ограждение на ⅜ ”, перевернул полозья по краю и пропустил их.

Я поднес полозья к основанию салазок настольной пилы и просверлил в каждой по три отверстия с потайной головкой.

Затем я использовал пазы под углом, чтобы расположить полозья. По прорезям кладу стопки из двух шайб.

Затем я поставил полозья, чтобы поднять их над поверхностью стола.

Я поставил свой забор на 24. ” Это даст мне 2 фута справа от лезвия и 1 фут слева для моих поперечных салазок. Затем я нанесла несколько капель суперклея на полозья и положила основание сверху, чтобы оно застыло.

Через пару минут я перевернул салазки.Затем надежно закрепите направляющие винтами # 6 ⅝ ”.

Я отрезаю полозья нужной длины на основании. Затем я провел тестовый запуск салазок для настольной пилы. Местами он был немного липким, поэтому я поправил его с помощью наконечника Wood Whisperer. Я нанес карандашные отметки на полозья, затем провел им взад и вперед, чтобы посмотреть, где они трутся. После небольшой шлифовки я заставил его хорошо скользить.

3. Добавить интегрированный стопорный блок салазок для настольной пилы

Перед установкой заборов я хотел добавить поручень к концу салазок настольной пилы.Я использовал коронку Форстнера 1–1½ дюйма, чтобы установить концы ручного паза.

Мои старые салазки для настольной пилы, сделанные своими руками, были голыми, и я просто использовал лом, прикрепленный к забору, для повторяющихся резов. Встроенный стопорный блок делает это намного проще, поэтому я поставлю эту мини-гусеницу Kreg в забор. А из расходных материалов Woodcraft я сделаю свой собственный стоп-блок.

Затем я поставил забор к столу для фрезерного станка и сделал отметки в местах остановки гусеницы по обе стороны от лезвия.Я использовала синюю ленту, чтобы помочь с разрывом. Вместо того, чтобы проложить гусеницу полностью через спину, я собираюсь оставить 2-дюймовое пространство, где лезвие будет проходить сквозь забор.

Я обозначил ширину пропила, выровнял его и сделал свой первый проход.

Когда стоповые метки выровнялись с упором фрезера (который я установил на ширину фрезы), я знал, что нужно остановиться. Чтобы отрезать заднюю сторону, я сделал глубокий надрез, вернулся к леске и распахал остальное.

После этого я переместил ограждение маршрутизатора назад, чтобы получить паз на всю ширину, и повторил процесс. Он работал отлично, и гусеница подходила точно. Я закончил это, придавив конец каждой прорези зубилом, чтобы он выглядел аккуратно.

4. Прикрепите ограждение к поперечным салазкам

Пока я был у стола маршрутизатора, я добавил выемку ”на” в нижней части заднего ограждения. Это даст опилкам место, чтобы они не скапливались между заготовкой и забором и не отбрасывали ваши порезы.

Я отрезал Kreg Mini Trak на своей торцовочной пиле по размеру с каждой стороны. Затем я проверяю соответствие дорожки и закругляю края на каждом конце напильником, чтобы они ни за что не зацепились.

Вы также можете использовать несколько проходов на настольной пиле, чтобы сделать паз по длине упора. Если у вас нет пилы с тормозом полотна, это гораздо более быстрый вариант.

На этом месте я начинаю ставить заборы на салазки настольной пилы. Переднее ограждение в основном просто удерживает салазки вместе после того, как они будут разрезаны.Я выровнял забор по дальнему краю, затем просверлил и прикрепил забор шурупами 1-½ дюйма.

Затем я поднял лезвие и прорезал переднюю планку и основание примерно на 3 дюйма от задней части. Я буду использовать эту линию реза, чтобы установить задний упор салазок настольной пилы.

Я перевернул салазки для поперечной резки и просверлил отверстия по заднему краю с помощью зенковки. В конце я сделал дополнительный винт, который я буду использовать, чтобы ввернуть свой первый винт перед регулировкой.

Затем я перевернул его и закрепил забор на месте, выровняв его по линии среза как можно лучше.

Я закрепил один винт на ближнем конце и в дополнительном отверстии на дальнем конце.

5. Отрегулируйте ограждение для точности салазок настольной пилы

Шаг первый: сделайте первую версию серии

Чтобы отрегулировать ограждение, я использую метод резки William Ng 5, но упрощенный. Я пронумеровал все стороны куска фанеры 18 на 18. Затем я оторвал небольшую часть с каждой стороны, поворачивая только что срезанную сторону на забор после каждого разреза.Когда я вернулся к первой стороне, я сделал полосу побольше.

Я измерил штангенциркулем переднюю и заднюю часть полосы.

Я посчитал и увидел, что у меня ошибка 48 тысячных, но я умножил ее на 4 сокращения. Так что погрешность по длине моей полоски составила всего 12 тысячных (деление погрешности на 4).

Используя метод Уильяма Нга, вы должны выполнить некоторые вычисления, чтобы получить корректировку на другом конце забора. Вместо этого я просто сделаю регулировку на 12 тысяч по точной длине моей полоски.

Я сделал отметку там, где винт был на ближней стороне, это моя точка поворота. Затем я поместил полоску на эту отметку и сделал еще одну отметку на конце полосы для точки настройки.

Моя полоса спереди была толще, и я резала с правой стороны лезвия. Поэтому, чтобы исправить это, мне нужно было сдвинуть правую часть забора назад.

Я прижал острие небольшого куска дерева к своей регулировочной метке. Затем я открутил винт на дальней стороне и сдвинул ограждение назад.Я использовал 12-тысячный щуп между ломом и упором, чтобы установить новое положение.

Затем я прижал упор к щупу и зажал его. Я предварительно просверлил и вставил винт в одно из других отверстий с потайной головкой на конце.

Шаг второй: сделайте второй разрез серии

Я повторил процесс 5 разрезов и снял новые измерения.

Ошибка была уменьшена примерно на 75%, и я уменьшил ее до 3 тысячных долей по сравнению с 16-”, что составляет всего около 8 тысячных или 1/128 для четырех футов.Что для меня очень хорошо.

Я прижал планку к забору, чтобы предотвратить любые небольшие движения, пока я привинчиваю его. Затем я закрепил ограждение во всех отверстиях с потайной головкой, кроме отверстия для первоначальной регулировки.

6. Добавьте стопорный блок и шлицы

Затем я схватил Т-образную направляющую, закрепил ее на месте и начал делать стопорный блок для салазок настольной пилы.

Стопорный блок — это простая конструкция, которую я получил от Джея Бейтса.Это небольшой блок со шлицом сзади. Шлиц будет удерживать блок от вращения, когда он заблокирован.

Я использовал салазки, чтобы вырезать небольшой кусок лома и шлиц, который я подогнал под гусеницу с помощью наждачной бумаги. Затем я разметил блок для шлифования и вырезал для него канавку.

Я сделал несколько проходов, чтобы вырезать паз, затем приклеил его на место.

Он отлично подходит, без сколов, а блок находится на расстоянии ⅛ дюйма от основания, что позволяет опилкам проходить под ним, как за забором.

Я отнес стопорный блок к сверлильному станку и просверлил отверстие посередине шлица.

Я использую ручку и болт от Woodcraft. Поэтому, чтобы освободить место для Т-образного болта, я пометил его сзади и вырезал с помощью зубила для торцевых головок WoodRiver.

Затем я просто прикрепил стопорный блок к салазкам настольной пилы.

Наконец-то я смог сделать предохранитель для санок. Я вырезал два блока размером 4 × 3 дюйма. Затем я склеил их и закруглил края.

Я использовал бейсбольную карточку в качестве прокладки и прикрепил блок к задней части поперечных салазок над точкой выхода лезвия.

Мой нож не может резать выше предохранительного блока на салазках для поперечной резки. Так что, пока я держу руки сверху или сбоку от этого блока, они всегда будут в стороне от лезвия.

Если вам понравились эти самодельные сани для настольной пилы, обязательно ознакомьтесь с другими моими проектами магазина.
