Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
 На ручке при помощи отвертки подковыривается и снимается защелка.
 После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

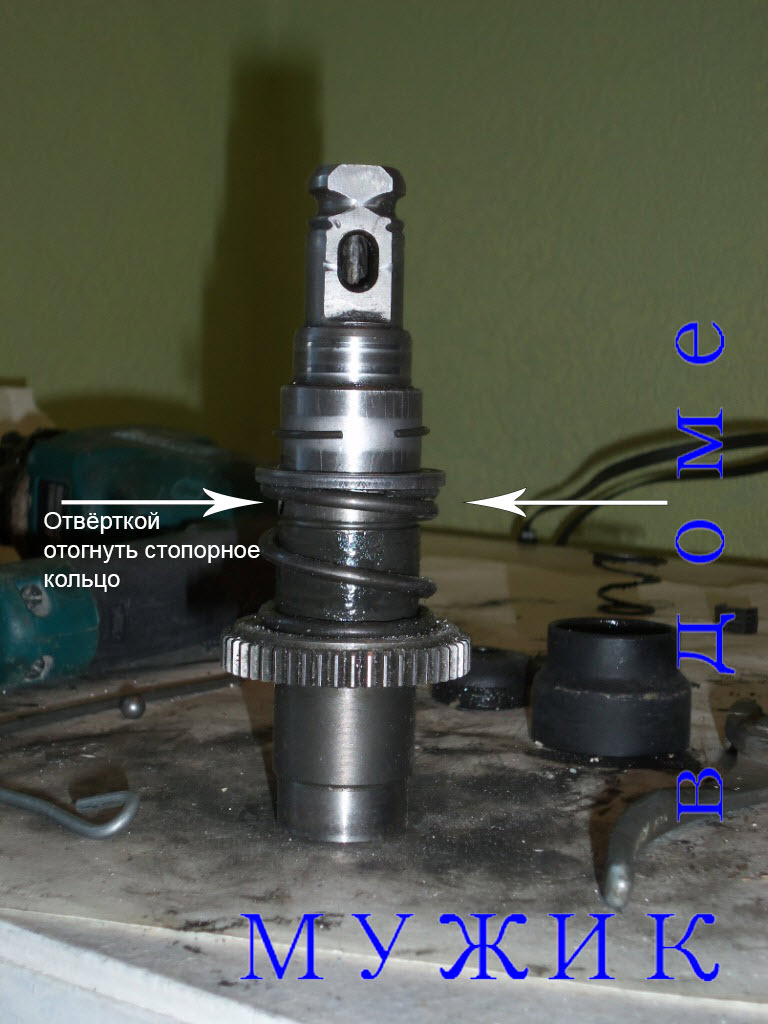

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1
ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.
Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз. 38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.
А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Как Разобрать Makita 2470 Видео

Настоящий мужчина должен быть хозяином дома!

Makita Роторный молоток Разборка

DIY Makita 2450 Руководство по перфоратору

Молоты называются ударными дрелями, предназначенными для сверления и пробивки отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Молотки всегда работают в экстремальных условиях.
Продолжительность сверления зависит не только от правильных условий эксплуатации, но и от надежности деталей, входящих в состав изделия.
Но как бы вы ни старались, тренировки со временем начинают проваливаться.

Чтобы правильно отремонтировать молоток, вы должны ознакомиться с его устройством.

Сверло Makita 2470 и 2450 может быть отремонтировано человеком, который имеет навыки слесаря ​​и знает основы электротехники.
Помнить! При разборке следуйте инструкциям по технике безопасности и отсоедините шнур питания.

Перфораторы Makita 2450 и 2470 собраны практически в одинаковые детали. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог деталей для перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической частей.

Механическая часть обеспечивает передачу крутящего момента сверлу, создавая поступательное движение, которое создает удар.
Механическая часть состоит из механизма вращения и удара.

Контур перфоратора Makita обеспечивает электрическую энергию для кинетической энергии посредством вращения ротора.

Электрическая часть включает в себя электродвигатель, кнопку питания с регулятором скорости, переключатель заднего хода, соединительные провода.

Основная неисправность перфоратора Makita
Неисправности перфораторов подразделяются на электрические и механические.

В этой статье мы рассмотрим все неисправности электрических молотов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470
Электрические неисправности проявляются в том, что когда вилка подключена к источнику питания, инструмент не включается.
Схема подключения перфоратора Makita проста.

Makita 2450 Rotary Hammer. это последовательное соединение двигателя, кнопки запуска и проводов. Структура перфоратора Makita 2470 аналогична.

Через соединительный шнур поз. 72, напряжение питания 220 В подается через выключатель поз. 68 и электрические щетки через щеткодержатель поз. 66 к двигателям ротора электродвигателя поз. 54, а через контакты обратного переключателя поз. 60 в положение обмотки статора. 59.
Наиболее распространенной неисправностью является отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Видео: перфоратор болезни Makita HR 2470 \ 2470 перестал включаться \ сгорели контакты \ инструмент обслуживания

Определение целостности электрической части бури Макиты. Чтобы отремонтировать Makita 2450 или Makita 2470 своими руками, вам необходимо оборудовать себя инструментами и инструментами. Изготовит любой тестер, набор отверток, гаечные ключи, молоток, деревянное удлинение. Хорошо иметь отвертку со встроенным индикатором фазы.

Вам нужно взять тестер, подключить его к концам перфоратора и нажать на перфоратор. Если тестер показывает некоторое сопротивление, то цепь питания перфоратора является интегральной.

Если тестер показывает бесконечность, целостность цепи нарушается, и необходимо снять заднюю крышку для управления соединительным кабелем и электрическими перфорационными щетками.

Задняя крышка (обычно черная) перфоратора легко снимается, вам просто нужно отвинтить три винта с помощью отвертки или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от силовых щеток.
Используя тестер или самодельное устройство, обычно известное как «арка», определите целостность проводов и правильную работу коммутатора.

Несколько слов о простом устройстве управления, которое называется «аркада». Устройство состоит из светодиода или фонарика от фонарика, пальчикового аккумулятора и двух кусочков провода. Вся электрическая цепь блока управления соединена последовательно. Подсоедините аккумулятор с одного конца светодиодной лампы или лампочки, подключите провода к свободным концам светодиода и аккумулятора. Вы получите универсальное устройство для проверки целостности электрических цепей.

Типичные неисправности перфоратора Makita 2450 и 2470
Общие неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом силового кабеля на входе в перфоратор;
• неисправность кнопки выключателя TG813TLB-1, арт. 650508-0, поз. 68.;
• износ электроугольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов заднего переключателя;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз. 51; подшипник 607LLU, арт. 211021-9, н. 56;
• короткое замыкание ротора 220-240 В, арт.515668-8, ст. 54;
• обрыв статора 220-240 В для обмотки HR2450, арт.633488-5, поз. 59.

В качестве кнопки запуска. переключатель TG813TLB-1, арт.650508-0; позиция 68.

Замена щеток производится, когда они полностью стерты или плохо соприкасались. Эта неисправность обнаруживается, когда точки установки электрических щеток сильно нагреваются.

Не включение пуансона может быть вызвано стиранием контактов на переключателе заднего хода.
Это устраняет такую ​​неисправность очень просто.

Ремонт реверса с перфоратором Makita

Чтобы повернуть переключатель, задняя крышка должна быть отсоединена. Осторожно отсоедините провода от кнопки. Тщательно осмотрите выключатель.

Дальнейшая разборка заключается в том, чтобы снять держатель щетки, сначала отпустив сами щетки.
Когда вы снимаете щеткодержатель, вы попадете на контакты обратного переключателя.
Определите его статус, при необходимости замените контакты.

Другой распространенный электрический сбой. плохой контакт между статором и нижними контактами переключателя заднего хода.

Подсоедините контакт между статором и переключателем заднего хода.

Чтобы снять статор, отсоедините корпус редуктора (черный) от корпуса статора (зеленый).

Помнить! В механической части ротора подшипник запрессован специальным кольцом. Понимая, не теряй его.

Статор расположен в зеленом корпусе.

Как разобрать перфоратор Makita HR2450?

Посмотрев посередине, вы увидите два винта 4 × 60, арт. 266334-3, пос. 57, крепление статора к корпусу. Откручиваем их, снимаем статор пластиковый протектор для HR2450, арт. 419201-3, пос. 58. Отпустите статор.
Когда вы дойдете до статора, вы увидите контакты на статоре и на панели переключателя заднего хода.

Тщательно очистите контакты наждачной бумагой и очистите растворителем или спиртом.
Перед складыванием согните контакты так, чтобы они плотно прилегали друг к другу. Смажьте контакты тонким слоем технического вазелина.

Электрическая часть молота собрана в обратном порядке.

Как разобрать удар Makita

Самостоятельный ремонт бочки Makita с выбором запчастей

Даже очень надежные перфораторы Makita со временем разрушаются. Любая поломка устранена, все, что вам нужно сделать, это держать руки прямыми и настойчивыми.

Помимо электрических неисправностей, перфораторы также испытывают механические поломки.

Работа установок с твердыми материалами в запыленной среде сокращает срок службы машины и требует вмешательства пользователя для профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и демонтажа.

Пользователь может отремонтировать перфоратор Makita 2450 и 2470 с базовыми навыками слесаря ​​и знанием требований электробезопасности.

В этой статье обсуждаются механическая часть ударной дрели Makita, основные неисправности и способы их устранения. Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части пуансона, необходимо извлечь или разобрать картридж.

Разборка быстросъемного картриджа Установите ударную дрель на задней части корпуса на столешницу, покрытую чистой тканью или бумагой. С помощью пинцета или отвертки удалите резиновый наконечник 35, поз. 1.

Осторожно отпустить кольцевую пружину поз. 2, крышка сцепления, поз. 3, стальное кольцо, поз. 4.

Своевременный ремонт перфоратора: как разобрать удар Макиты?

Вы доберетесь до стального шарика диаметром 7 мм, пункт 20.

Теперь вы можете снять корпус механической части. Он черный С помощью отвертки ослабьте четыре винта на конце корпуса.

Удерживая черный корпус правой рукой, нажмите на конец вала, из которого вытащили картридж, большим пальцем. Пластиковый корпус легко снимается.

Затем снимите вал редуктора.

Чтобы отсоединить механическую часть от электрической части, сначала необходимо снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, используйте отвертку, чтобы вытащить металлический корпус пуансона из зеленого пластикового корпуса.

Теперь приступайте к отсоединению ротора от механической части пуансона. Ротор удерживается в механической части винтами коробки передач. Если вы возьмете корпус ротора в одну руку, а механическую часть. в другую и потяните его в разные стороны, повернув его, вы разделите два узла.

Вы получаете этот узел в старом масле. Затем открутить два винта M4 × 12 поз. 43, используя шестигранник, позиция 2666273-7 с внутренней шестигранной головкой. Вынуть вал с промежуточной передачей 10 поз. 80, ст.226399-7.

из внутреннего корпуса поз. 49, ст. 153687-8. Очистите старые жирные части.

Вы получаете такую ​​гору чистых деталей. Теперь внимательно проверьте детали, сразу же выбросьте резиновые кольца, подбирая новые.

Замените неисправные детали новыми.

Механическая дрель Makita 2450 и Makita 2470

Общие механические проблемы с перфораторами Makita включают в себя:

• уничтожение быстродействующего патрона;
• отказ подшипника;
• поломка ударного механизма;
• износ ствола с ударом;
• износ резиновых нападающих и нападающих;
• поломка передач.

Картридж перфоратора ремонтируется для замены пилы и резинового кольца, а также конической пружины и стального шарика, который фиксирует рабочий инструмент (сверло). На что указывает рабочий инструмент? а именно, сверло плохо удерживается в патроне.

Основной причиной является износ стального шарика 7.0 поз.20, ст. 216022-2. Износ пули происходит из-за загрязнения штока патрона из-за пыли и грязи.

Общая схема и расположение поворотного картриджа Makita показаны на фото ниже.

Самостоятельный ремонт патрона молотка Makita 2450 легко выполнить. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектными.

Более сложные неисправности требуют знания механической конструкции перфоратора Makita 2450.

После определения характера неисправности перфоратора Makita приступите к разборке механической части, называемой коробкой передач.

Разберите механическую часть согласно добавленному видео. Освободите его от старой смазки. Тщательно осмотрите все детали, их целостность, уровень износа. Все резиновые изделия должны быть заменены в любое время.

Подумайте о ремонте ствола перфоратора. Мы будем полностью анализировать механизм. Видео разборка, смазка и сборка перфоратора Makita

Ремонт деталей вала бурового долота Makita 2450

Помнить! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе ротор должен быть отсоединен от снятого механизма. Ротор отсоединяется от механизма простым вытягиванием, поскольку он удерживается от трения двух винтовых зубчатых колес.

Оказалось, такой грязный узел.

Теперь нужно отделить вал ударника.

Чаще всего носят резиновые кольца, позы атакующего. 24, пружина компрессора поз. 18. и детали цилиндра. Вот как части ствола изнашиваются и ломаются при неправильном использовании.

Видео: Как Разобрать Makita 2470 Видео

Рассмотрим наиболее сложную неисправность. выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма являются отсутствие удара и неприятный шум рабочего хода в режиме «Удар».

Такая неисправность характерна для тех сверл, которые во время работы сильно прижимаются к рабочей поверхности.

После разборки редуктора убираем мусор и куски посторонних предметов. Мы находим неисправную деталь и очищаем всю старую смазку.

Очень часто злоумышленник позирует. 24 уничтожены, ст. 324396-8, который является частью багажника. металлическое кольцо поз. 27. ст. 324216-6.

Удалите поврежденные детали, замените новыми, покройте тонким слоем жира. Детали готовы к сборке. Но об этом в следующей статье.

Makita hr2450 демонтаж видео

Более 50 перфораторов SDS-plus Makita с самыми низкими ценами. Оплата при получении.

Вес: 2,6 кг; Защита от вибрации: нет; Количество режимов: 3; Максимум. Диаметр сверления (дерево): 32 мм; Максимальный диаметр сверления (металл): 13 мм; Мощность: 780 Вт; Сила удара: 2,7 Дж; Тип хвостовика: SDS-плюс; Вес брутто: 5,29 кг; Максимальный диаметр бурового долота (бетон): 24 мм; Максимальный диаметр сердечника (бетон): 50 мм; Длина кабеля: 4 м; Скорость шпинделя: 0-1100 об / мин; Частота удара: 0-4500 об / мин; Реверс: электронный; Защитный рукав: да; Максимальный диаметр сверления с коронкой (кирпичом): 50 мм; Контроль скорости: да; Размеры упаковки: 480x320x100 мм; Максимальная сила удара: 2,7 Дж; Наличие слот-режима: да; Опции: чемодан / кейс; Сверлильный патрон: да;

Самодельный ремонт коробки передач Makita HR 2450. полный обзор

Я попал в свой удар Makita HR 2450, который потерял свой удар. Есть внутренний удар, но на пике.

Разборка перфоратора makita HR2450 за 5 минут до

Ремонтируем Makita HR 2450 Замена металлического кузова Сборка перфоратора Makita HR2450

Отремонтируйте сверло. По возможности и нужно ремонтировать дрель

Удар всегда работает в экстремальных условиях. Неудивительно, что со временем как потребительские модели, так и известные бренды стали сокращаться. Если перфорация дорогая, вы не можете просто бросить ее и побежать, чтобы купить другую, но вам это не нужно. Лучше попытаться устранить удар самостоятельно, и наша статья поможет вам в этом.

Для ремонта или не для ремонта

Когда вы сталкиваетесь с выбором и решаете, что делать с ударной дрелью, которая вообще не хочет работать, подумайте: можете ли вы починить ее самостоятельно? Ремонт стоит, если:

• У вас уже есть опыт ремонта некоторых механизмов;
• если молот не является одной из самых дешевых моделей. В этом случае не только не начните ремонт самостоятельно, но волшебникам не придется общаться. Как гласит пословица: «Дубленка не стоит мяты»;
• Если вам известны нюансы перфоратора, который вы собираетесь отремонтировать, потому что они сильно отличаются друг от друга, у каждого есть свои технологические особенности.

Лучше всего рассмотреть конкретный пример, который мы сделаем.

Ремонт ударной дрели Makita

Этот перфоратор известен своей надежностью, но все же есть предел его выносливости.

Давайте разберем наш инструмент и начнем с патрона

Чтобы выяснить причину поломки, необходимо проанализировать механизм:

1. Снимите рычаг, через который проходит переключатель. Здесь требуется особая осторожность, иначе ремонт может привести к дальнейшему повреждению деталей.
2. Если у вас есть Makita 2450, картридж здесь не извлекается, поэтому вы должны разобрать его:

• мы берем плоскую отвертку и удаляем резиновую прокладку. барьер для попадания пыли в пробойник. Возможно, вы изменили этот элемент более одного раза;
• стопорное кольцо следующего;
• дальнейшая разборка предотвращается крышкой. Вынимаем его и видим, что на корпусе патрона установлен блокирующий блок, состоящий из кольца, удерживающего шар, направляющего шарика, конической пружины. Давайте разберемся со всем, начиная с металлического кольца.

Какие сюрпризы вы можете ожидать после разборки картриджа? Общие проблемы:

• резиновая прокладка изношена и больше не защищает от попадания пыли. Ремонт будет состоять из очистки деталей от пыли и замены чехла. Грязь также проникнет, если крышка картриджа деформируется. Это не особенно влияет на работу, но детали изнашиваются быстрее;
• стопорное кольцо свободно или изношены полностью. Мы меняем это;
• пуля прошла. Решение простое. замена, но при условии, что диаметр даже не меньше микрона, иначе картридж снова выйдет из строя и уже полностью. Обязательно честно смажьте этот элемент и закрепите его в отверстии направляющей шайбы;
• возможно использование самого направляющего шарика, то есть шайб в местах их соприкосновения. В случае критического износа мы производим замену;
• коническая пружина является наиболее устойчивой частью, но при длительном использовании она также может деформироваться. Если это произойдет, мы заменим его на меньший верх в коробке передач;
• Теперь вы можете собрать картридж, но собрать его и, наконец, смазать конец сверла.

Давайте разберем переключатель, который контролирует выбор режимов работы

Для выполнения этой операции с помощью отвертки 2 мм, имеющей рабочую часть в форме T:

• главная задача. вытащить защелку из ручки. Вставив отвертку в одно из гнезд на боковой стороне ручки, осторожно прикрепите сначала к одному из крыльев защелки, а затем к другому и вытяните его из ручки. В этом случае пружину можно открутить, и защелка выскользнет из ручки. Мы сохраняем это, чтобы предотвратить это;
• Теперь необходимо отвести рукоятку влево до тех пор, пока углубления на ней корпуса редуктора не совпадут. Выключатель отпускается, и мы его разбираем;
• снимите хомут вместе с пружиной;
• снимите резиновое уплотнение, расположенное на рукоятке переключателя;
• мы убираем все детали и их местонахождение.

• Первое, что, скорее всего, привело к неисправности молотка. это развитые пальцы переключателя, потому что во время работы они постоянно соприкасаются с вращающимися деталями. В этом случае переключатель необходимо заменить, но если работа не может быть прервана, чтобы найти новый переключатель, просто поверните изношенный элемент на 180 градусов. Это событие является временным, и полной замены все равно не будет.
• Недопустимые места. Мы меняем переключатель.
• Круглая резиновая прокладка деформируется, и из коробки передач вытекает смазка. Решение очевидно. мы производим замену.
• Процесс фиксации прерывается удерживанием его в коробке передач, что облегчает вынужденное переключение режимов. Вы не можете изменить защелку, если эта проблема не беспокоит вас, удар все равно будет работать.
• Неисправность обоих крыльев фиксатора, из-за которой переключатель поднимается со своего места в корпусе. Мы меняем замок и работаем над этим.

1. Ручка переключателя оснащена двумя металлическими пальцами. Они должны быть смазаны и, в то же время, кольцом, прежде чем их можно будет заменить.
2. Затем вставьте в ручку:

• весна;
• зажим;
• защелки.

3. Вставляем переключатель в коробку передач, но только частично, иначе мы не сможем выполнить следующую операцию

4. Переключатель нужно повернуть против часового механизма, чтобы он выглядел так, как когда мы его сняли. Теперь он будет полностью на месте. Если вы чувствуете, что что-то не так, значит, вы углубили защелку.

5. Необходимо повернуть переключатель по часовой стрелке до тех пор, пока он не перейдет в режим сверления, нажать на защелку, убедиться, что переключатель перемещается правильно в выбранное положение, и в этом месте ремонт бурового долота завершен. Далее разберитесь с коробкой передач.

Ремонтируем коробку передач

Если нет никаких подозрений, что двигатель сгорел, то задача упрощается, так что мы не будем разбирать всю коробку передач:

• от ствола, расположенного в перпендикулярном положении, вытяните корпус вместе с игольчатым подшипником. Неисправность может заключаться в том, что подшипник не выходит, и это указывает на развитие посадки в корпусе. Тогда лучше заменить корпус;
• замена детали также требуется при ослаблении посадки вала промежуточного вала;
• если вы заметили, что произошла утечка масла, то иногда, хотя и редко, вам приходится менять уплотнение, седло корпуса. Чаще всего причиной является не само уплотнение, а избыток смазки;
• Если у вас есть подлинный Makita, а не поддельный. место для переключателя встречается крайне редко, и если вы сунули поддельный, то по этой причине придется часто менять корпус.

Причина была найдена и устранена, и в настоящее время мы собираем до:

• смазывать детали, но экономно;
• удалить металлические частицы из корпуса;
• убедитесь, что все сделано правильно;
• установите корпус на место.

Здесь мастер разбирает удар Макиты за 5 минут:

Ремонт перфоратора Bosch

Bosch. это долговечный удар, но иногда даже самые известные бренды нужно ремонтировать.

Итак, каковы проблемы с этим ударом:

• не разбирать инструмент, сначала позвоните в шнур, и повреждение инструмента может привести к его остановке;
• Если шнур в порядке, проверьте якорь и статор. Для этого откручиваем крышку сзади и сначала просто осматриваем, а затем проверяем;
• Разберите верхний узел, выполните работу в следующей последовательности: резиновый наконечник, шайба, головка, пружина, шар;
• снять корпус и выключатель;
• Ахиллесова пята Bosch представляет собой компрессорное кольцо и молот, толкающий дрель. Часто вы виноваты в том, что чем сильнее нажимаете, тем лучше будет работать инструмент. И наоборот. Вы толкаете сильнее и снижаете удар, чем чаще вы поражаете, и в результате атакующий становится непригодным для использования;
• Если вы не смазываете сверло периодически, уплотнительные кольца и удары молотка будут выходить из строя чаще.

В целом технология мало отличается от технологии, используемой при ремонте перфораторов других марок.

Тонкости перфорированного видеоремонта передадут лучше любого описания:

DIY Makita 2450 Руководство по перфоратору

Сборка любого механизма должна начинаться после тщательной подготовки. Нужно подготовить не только детали, но и инструменты, место, смазку.

Из инструментов не обойтись без плоскогубцев, отверток, молотка, щетки для нанесения масла.

Но какова схема сборки перфоратора Makita 2450 и 2470?

Перфоратор Makita может быть собран только самостоятельно в соответствии с инструкциями.

Задача процесса сборки состоит в том, чтобы заменить дефектные детали подходящими деталями и обеспечить взаимозаменяемость и производительность инструмента.

Makita 2450 Поворотный молоток в сборе

Ударная сборка
Как собрать молот молот Makita?
Ударный механизм собран из двух узлов: вал вала с винтовым редуктором и промежуточный вал с роликовым подшипником.

И). Зубчатая передача поз. 19 размещен на бочке поз. 21 и прессованные пружины сжатия позы. 18.
Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется кольцом 28 поз.16.Б) Чтобы собрать барабанщика, наденьте 9 поз на ринге. 25 на ударном валу, затянуть резиновое кольцо поз. 26, нажмите металлическое кольцо поз. 27.

Теперь переходим на противоположную сторону ствола поз.21. С другой стороны, внутренняя поверхность ствола должна быть смазана и вставлена ​​в собранный барабан поз24.

Сборка промежуточного вала

Для сборки промежуточного вала необходимо установить роликовый подшипник. 41 на валу поз. 40 зубцов к пазам вала, вставить сцепление поз. 39 на пазах вала.

На противоположной стороне вала расположена косозубая шестерня 26 поз. 42., Плоская шайба 8 поз. 45, подшипник 608zz поз. 46 и стопорное кольцо 8 поз. 47 надеть.
Промежуточный вал в сборе.

Коробка передач в сборе
Редуктор установлен на внутреннем корпусе, поз. 49.

Кстати, бывают моменты, когда оси выпадают из внутреннего алюминиевого корпуса. Обе оси прижаты к корпусу.

В корпус, поз. 49, собран промежуточный вал, рычаг подшипника ролика которого должен быть вставлен в отверстие шарнира цилиндра.В этом случае подшипник несёт позы. 41 промежуточного вала должен упасть в шарнир поз. 32, и нижний подшипник промежуточного вала в гнезде в корпусе. Эту процедуру обычно выполняют, покачивая конструкцию, пока детали полностью не встанут на место.

Установка рычага режима

Переключатель режимов предназначен для перевода муфты поз.39 в разные положения и передачи поступательного движения вала ударного механизма через подшипник поз.41 к цилиндру поз.32.

Рычаг переключателя режимов молотка Makita 2450 в сборе

На оси внутреннего корпуса наденьте рычаг переключателя режимов. 82, нажимная пружина, поз. 88 сверху, и нажмите на позы плоской шайбы. 87. Установить предмет. 86. и правильно.

Стопорное кольцо должно быть тщательно закреплены.
При вращении промежуточного вала необходимо тщательно проверить правильность работы и свободное движение цилиндра в корпусе. Это должно быть сделано сейчас, чтобы в конце собрания не было ясно, что сборка была собрана неправильно.

Вал в сборе

Сначала смажьте внутреннюю поверхность цилиндра поз. 32 и вставьте барабанщик поз. 30, в это.

Необходимо положить смазанный масляный бочонок в поз. 49 во внутреннем корпусе поз. 21 на месте, поместив его на смазанный цилиндр позы. 32.
В качестве смазочных материалов рекомендуется использовать специальную смазку, предназначенную для перфораторов Makita.
Существует несколько видов масел: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Makita 183477-5 SDS-PLUS рекомендуется для коробки передач. Масло Makita 196804-7 используется для хвостовиков сверл.

Масла разные по цвету, но имеют одинаковые характеристики.
Какие масла используются в перфораторе Makita 2450 и 2470?

А вот и собранный механический блок.
Видео сноса и сборки ротора Makita 2450

Видео: Ремонт Makita HR 2450 \ Замена металлического корпуса \ Сборка перфоратора Makita HR2450

Проверьте его эффективность, вращая встречный вал и управляя движением поршня в механизме удара. Все!

Теперь смажьте все детали механического узла рекомендуемой смазкой.

Как отремонтировать ударную дрель Makita HR 2450, если потерян ударный режим

Вот пример правильной смазки на вращающихся поверхностях.

Вот еще один пример щедрой смазки механической сборки.

Поэтому также разрешено применять масло. Не портите кашу маслом!

Смазанный механический блок всегда должен быть закрыт пластиковым корпусом, элемент 14, черного цвета.
Когда корпус находится в верхней части узла, нажмите на корпус вниз, пока узел не будет полностью закреплен в узле.
Отставание, вставить четыре винта, поз. 10, в корпус и затяните.

Теперь очередь за включением механической части ротора двигателя.

Винтовая зубчатая передача ротора плотно вставлена ​​в корпус механического узла и спрессована.

Необходимо вставить четыре м4 × 60 поз. 57. и вверните их в корпус электрического блока.

Установка электрических щеток

Удалите грязь с канавок держателя щетки и установите щетки на место, зафиксировав их защелками.

Сейчас настало время, чтобы проверить воздействие. Вставьте дрель в розетку, включите дрель на некоторое время в режиме тренировки. Убедившись, что инструмент работает, выключите его. Установите переключатель режима в положение перфорации. Не вставляйте инструмент.
Проверьте перфоратор в этом положении. В то же время вы проверили работу переключателя режимов.

Осталось проверить, установлена ​​ли ручка скорости, чтобы убедиться, что контактные соединения надежны, и что вы можете начать установку крышки.

Крышка крепится тремя винтами Mx4 различной длины.

Подключите перфоратор к сети 220 В и проверьте все режимы.
Перфоратор Makita 2450 или 2470 собран и работает правильно!

👉Обзор перфоратора Makita HR2470 | Перфораторы | Обзоры

Ремонт в квартире или в частном доме – процесс сложный и многогранный. Особенно если делать его своими руками. Он требует массы навыков и умений, а еще нелишним будет иметь под рукой самые разнообразные устройства, приспособления и инструменты.

Уже дважды столкнувшись с этим процессом, я убедился на практике, что одним из наиболее важных инструментов для ремонта в помещениях (особенно на этапе так называемой «черновой» отделки) является перфоратор. Он поможет и при проведении перепланировки (например, ломать стены), и при штроблении каналов для проводки и других коммуникаций (например, перенести электрические розетки), и при выполнении отдельных «чистовых» работ (например, крепить плинтус, вешать предметы мебели и пр.).

Если в первом случае под рукой оказалась модель, позаимствованная у знакомых, то столкнувшись с ремонтом повторно я озадачился вопросом выбора и покупки собственного перфоратора. Так в моем распоряжении оказалась модель Makita HR2470 от именитого японского производителя. Впрочем, производство электроинструмента налажено в Китае, чем, к слову, никого в наше время не удивить.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОСОБЕННОСТИ КОНСТРУКЦИИ

1) тип патрона — SDS plus;

2) потребляемая мощность — 780 Вт;

3) максимальная энергия удара — 2,7 Дж;

4) максимальное число оборотов холостого хода — 1100 об/мин;

5) максимальный диаметр сверления в бетоне — 24 мм;

6) максимальный диаметр сверления в металле — 13 мм;

7) максимальный диаметр сверления в дереве — 32 мм;

8) ударный механизм — пневматический;

9) частота ударов — 4500 уд/мин;

10) реверс — есть;

11) режимы работы — долбление, сверление, сверление с ударом;

12) вес — 2,9 кг

Как заявляет производитель, боек перфоратора отличается большей долговечностью (по сравнению с младшими моделями серии), а специальный сальник предотвращает утечку смазки между корпусом двигателя и корпусом редуктора. Якорь покрыт слоем защитного лака, что предотвращает его повреждение от пыли и мусора. Рассчитывая пользоваться устройством в течение длительного времени, я откровенно «купился» на эти характеристики, о чем, впрочем, пока не пожалел.

КОМПЛЕКТ ПОСТАВКИ

Устройство поставляется в удобном пластиковом кейсе, имеющем ручку для переноски и достаточно надежный механизм фиксации закрытой крышки, исключающий её случайное открывание. Внутри кейса кроме отделения для перфоратора предусмотрены отсеки для буров и различной мелочи.

Комплект поставки нельзя назвать богатым. В него входят:

— перфоратор;

— ограничитель глубины бурения/сверления;

— дополнительная рукоятка;

— инструкция.

Буры требуемого диаметра и длины, а также смазку для них придется докупать самостоятельно. Я приобрел несколько штук, наиболее часто используемого размера, а также долото.

ВНЕШНИЙ ВИД

Корпус перфоратора выполнен из достаточно приятного на ощупь пластика. Ручка прорезиненная, не скользит. Дополнительная рукоятка, которую можно снять при необходимости, также из пластика. Ограничитель глубины бурения\сверления надежно фиксируется с помощью специального крепления и не мешает в работе. На корпусе находятся переключатель режимов работы, реверс, курок включения и кнопка блокировки.

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Перфоратор достаточно надежно лежит в руках. При этом его нельзя назвать легким. Именно поэтому через некоторое время после начала работы начинает ощущаться нагрузка на руки. Использование перфоратора одной рукой практически исключено. Впрочем, вес устройства можно считать преимуществом модели, так как снижает нежелательные вибрации при работе (перфоратор «не прыгает» в руках).

Сетевой шнур имеет длину порядка 4 м, чего в большинстве ситуаций бывает достаточно. Слишком длинный сетевой шнур мог бы перекручиваться и путаться.

Как человека, привыкшего к более частому использованию дрелей, меня порадовала возможность легкой и быстрой замены буров, чему способствует конструкция патрона перфоратора. Бур вставляется на место до щелчка, фиксирующего его в гнезде, а извлекается после нажатия на патрон.

Корпус перфоратора умеренно нагревается в работе, что не вызывает дискомфорт даже при длительном использовании устройства.

Перфоратор достаточно легко справляется со своими функциями при проведении работ на разных поверхностях (бурение отверстий в кирпиче, бетоне, дереве) и обеспечивает решение большинства задач, которые могут возникнуть в бытовых условиях. Недостатков не замечено.

ВЫВОДЫ

Модель Makita HR2470 после нескольких лет периодического использования зарекомендовала себя с лучшей стороны, а потому однозначно может рекомендоваться к покупке. При этом использование перфоратора в большинстве ситуаций позволило отказаться от дрели. Это поможет сэкономить на покупке двух устройств тем, у кого их нет в арсенале.

Преимущества:

— достаточно высокая мощность;

— длина сетевого шнура;

— наличие кейса;

— надежность;

— универсальность (наличие разных режимов работы).

Недостатки:

— относительно скромный комплект поставки.

Как отремонтировать статор перфоратора Makita своими руками видео

Если Вы определили, что в вашем перфораторе вышел из строя статор, а средств на новый у вас нет, или есть желание произвести ремонт детали своими руками, то эта инструкция для вас. Разборка перфоратора Макита настолько простое, что ремонт makita 2450, 2470 не вызывает особых затруднений. Главное, придерживаться советов, приведенных в данной статье.

Содержание:

Ремонт перфоратора самостоятельно может выполнить каждый пользователь, имеющий навыки слесаря и умеющий обращаться с приборами диагностики.

Начало работы

Любой ремонт начинается с внешнего осмотра неисправной части. А как найти неисправность статора перфоратора Makita 2450? На неисправность статора чаще всего указывают наличие следов подгорелой изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

А вот обрыв определить можно только путем прозвонки цепей обмоток.

Алгоритм разборки и изготовления статора перфоратора Макита 2450,2470

Вот последовательность при изготовлении статора перфоратора Макита 2450:

• Извлечение из корпуса статора в сборе;
• Удаление старой обмотки, определение направления намотки, диаметра провода;
• Намотка новых катушек согласно собранным данным по шаблонам;
• Подготовка изоляции на новые катушки;
• Изоляция новых катушек;
• Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике;
• Подпайка выводов к концам катушек;
• Бронирование обмоток новых катушек;
• Пропитка намотанных катушек;
• Сборка статора.

Обо всем по порядку

Этап I

Для разборки статора воспользуйтесь деревянным молотком или бруском. Постукивая по торцу корпуса статора, достаньте статор из корпуса. Кстати, чтобы достать статор, надо отсоединить корпус статора от корпуса механической части.

Не забывайте отсоединить подводящие провода статора от клемм, выходящих наружу в районе коллектора. Один конец крепится к щеткодержателю, а второй конец к проводу, подводящему питание 220 в.

Самое время расколоть его на две половинки.

Этап II

Вариант разборного статора

Обе половинки статора склеены между собой тонким слоем клея. Чтобы отделить одну от другой, надо стукнуть киянкой по сердечнику статора. Если вам достался не разборной статор, то демонтаж провода ведется путем разрезания с одного конца всех витков кусачками. Разрезав, разобрав, вынимаем проволоку и замеряем диаметр проволоки и количество витков. Для замера диаметра проволоки используйте только микрометр. Предварительно проволоку надо обжечь на пламени спички, протереть нагар и остудив, замерить.

Чаще всего катушки пропитаны изоляционным лаком, не позволяющим разделить провода.

При помощи промышленного фена прогрейте катушки до распадения на отдельные проводки. Прогреть пропитанные провода можно и на газовой печи над горелкой.

Разбирая статор, надо обязательно произвести измерения. Нам надо замерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого изготовлены провода. Рекомендуется наматывать только медными проводами.

Провода классифицируются по сечению. Замерив диаметр провода, пересчитайте его сечение по формуле S=ηr², где r=½d.

А теперь понятным языком: сечение равно 3,14 умножить на половинку диаметра в квадрате.

Для чего весь этот огород. Если выяснится, что у вас есть провод другого диаметра, то без расчетов не обойтись. Если есть тонкий провод, то намотку можно вести в 2…3 провода, главное, чтобы их суммарное сечение было не меньшее чем у начального.

Если есть провод чуть большего диаметра, то можно наматывать и им, при условии, что заполнение пазов старым приводом было неполное.

Этап III

Вариант намотки неразборного статора

Для намотки катушек статора надо заготовить провод проходящего диаметра, электрокартон или прессшпан, скотч, термоусадочный кембрик нужного диаметра.

Если у вас неразборной статор, то в его пазы надо сделать гильзы из прессшпана, вырезав заготовки по ширине статора.

Заготовки вырезаются из прессшпана шириной, равной ширине статора и длиной, равной длине внутреннего паза. Кстати, к ширине статора надо прибавить по 2 мм с каждой стороны. Вырезав заготовки, их края заделайте широким скотчем. Для статора перфоратора Макита подходит скотч шириной 50 мм.

На полоску скотча наклейте заготовку одной стороной, разрежьте. На вторую полоску скотча наклейте заготовки той же стороной, но другим краем. Ваша задача, закрыть края заготовок от порывов при намотке.

Изготовление полосок приспособления

Для облегчения процесс намотки вручную, изготовьте простые приспособления, представляющие собой полоски из мягкого металла толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полоски представляют собой z-образные пластинки шириной 10 мм и длиной 70 мм.

На меньший крюк приспособы наденьте термоусадочную трубку и нагрейте над пламенем, обожмите кончик пластинки.

Полученные пластинки закрепите при помощи скотча на корпусе статора.

Процесс намотки

Проволока подготовлена, пластины приспособление закреплены, данные о количестве витков под рукой. Вперед!

Кладем на коленку статор, заводим конец провода, надеваем на него термоусадочный кембрик красного цвета(он обозначает начало обмотки), закрепляем кембрик на наружной стороне статора и начинаем мотать. Кстати, цвет кембрика может быть любой, надо только выбрать разный цвет для начала и конца обмотки.

Процесс намотки представляет собой подачу большим пальцем провода в паз, заведение провода за крючок пластины приспособления, вытаскивание провода и заведение за крючок пластины с другой стороны.Самое главное, следите за количеством намотанных витков.Вес процесс намотки повторяется и для второй катушки.

Это все отлично видно на предлагаемом видео.

Видео: Ремонт электроинструмента. Перемотка статора (катушек возбуждения) часть1.

Все! Статор намотан. Надо тщательно увязать обмотки, выполнить бронирование.

Этап IV

Процесс бронирования обмоток статора

Бронированием называет обвязка катушек статора, предохраняющая их от разрушения в процессе работы. При высоких оборотах на все части воздействуют различные вибрации, что приводит к разрушению целостности обмоток, их трению друг о друга и нарушению изоляции.

Пришла пора заняться пропиткой.

Этап V

Процесс пропитки обмоток статора

Главная задача пропитки катушек статора, получить монолитную конструкцию, не разрушающуюся со временем от вибрации. Перед началом пропитки внутрь статора вставляться деревянные распорки, прижимающие катушки. Работы следует производить осторожно и аккуратно.

В идеальных условиях для пропитки нужен трансформатор. Пропитку катушек рекомендуется проводить под напряжением, чтобы провода вибрировали и прогревались. Это дает возможность пропитке затечь во все щели. Напряжение на обмотки подается небольшое, до момента появления вибрации. Ее легко можно обнаружить, прислонив отвертку к внутренней поверхности ротора.

В идеале использовать специальный лак и наносить несколько слоев. Можно использовать и обыкновенную краску для внутренней покраски в помещениях марки ПФ-115. Отлив 50 г краски в отдельную посуду, разведите ее сольвентом до консистенции водички.

Используя шприц, набирайте краску и вводите маленькими порциями на катушку статора до полного проникновения в середину катушки. Статор при этом должен быть теплый и подсоединен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитывается через ЛАТР.

Не забывайте контролировать температуру статора. На ощупь рука с трудом выдерживает температуру корпуса. При более высокой температуре уменьшите напряжение подачи на трансформатор при помощи ЛАТРа.

Консистенция краски зависит от диаметра проводов. Чем толще провод, тем гуще краска. Пропитку ведите до появления краски внизу. Перевернув статор, продолжайте пропитку. Статор оставьте под направлением до полного высыхания.

Статор пропитан и, после очистки от следов краски на внутренней поверхности статора, готов к сборке.

Пропитка и перемотка статора

Видео: Пропитка статора. Намотка в два провода с параллельным соединением.

Теперь можно приступать к сборке перфоратора Макита. Ели Вы думаете что это сложно, то работу по перемотке доверте лучше профессионалам.

Похожие статьи

▶▷▶▷ ремонт перфоратора makita своими руками видео

▶▷▶▷ ремонт перфоратора makita своими руками видео

ремонт перфоратора makita своими руками видео — как быстро разобрать до винтика перфоратор makita за 5 минут wwwyoutubecom watch?vOJ4a80LKjLU Cached также смотрите далее сборка перфоратора makita HR2450 за 10 минут HR 2450 своими руками 2470 Ремонт инструмента Ремонт редуктора перфоратора макита HR 2450 своими руками wwwyoutubecom watch?vZTXoWm1jFQY Cached Добрался я до своего перфоратора makita HR 2450, у которого пропал удар на пике Внутренний удар есть, а на пику он Ремонт Перфоратора Makita Своими Руками Видео — Image Results More Ремонт Перфоратора Makita Своими Руками Видео images Ремонт перфоратора макита 2450 своими руками схема, разборка shtyknozhrurazborka-perforatora- makita Cached Определение целостности электрической части перфоратора Макита Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом Как проводится ремонт перфоратора своими руками? видео remoskopruremont-perforatora-svoimi-rukamihtml Cached Перфоратор часто используется в строительной сфере, и нередки его поломки Видео -уроки помогут узнать, как провести ремонт перфоратора своими руками Ремонт перфоратора своими руками: возможные причины поломки stanokguruoborudovanieperforatorykak Cached Ремонт перфоратора своими руками имеет некоторые преимущества Во-первых, ремонт в мастерской удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не Ремонт Перфоратора Прэ 5 Своими Руками — CTLNRU ctlnruremont-perforatora-prje-5-svoimi-rukami Cached Ремонт редуктора перфоратора макита HR 2450 своими силами самый полный обзор Добрался я до собственного перфоратора makita HR 2450, у которого пропал удар находится на пике Как отремонтировать статор перфоратора Makita своими руками sdelalremontruremont-statora-perforatora- makita -svoimi Cached Сайт SdelalRemontru — поможет Вам сделать ремонт квартиры своими руками качественно и экономно Благодаря подобранным фото и видео материалам, Вы узнаете о ремонте в квартиры все, от А до Я! Ремонт перфоратора своими руками: разборка, замена щеток tehnikaexpertdlya-remontaperforatorrazborka-i-remont Cached Ремонт перфоратора при некоторых неисправностях можно произвести своими руками , а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста Ремонт перфоратора макита 2450 своими руками схема wwwnovasoruruchnoj-instrumentremont Cached Определение целостности электрической части перфоратора Макита Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом Ремонт перфоратора Makita 2450 своими руками инструкция sdelalremontruperforator-firmy- makita html Cached Определение целостности электрической части перфоратора Макита Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 5,590

• А в случае если она соскочит дел в электродвигателе успеет натворить на хороший ремонт инструмента.
• А при ремонте или строительстве Ваша радость от своих…
  Фотовидео. Чтобы сделать ремонт в квартире самим, нужно не только рвение и хотение, нужны и ещё инструменты. Затеяли ремонт, нужен перфоратор
• е самим, нужно не только рвение и хотение, нужны и ещё инструменты. Затеяли ремонт, нужен перфоратор.
  Товары для ремонта. Аксессуары для телевизоров, аудио, видео. Сушилки для рук и полотенцесушители. Нажимая кнопку Заказать звонок, я подтверждаю свою дееспособность, согласие на звонок от контактного центра, согласие на обработку…
  Видео-обзоры. Не так давно встал вопрос о приобретении инструмента домой и я, основываясь на своем опыте, выбрал Makita HR4000C. По секрету скажу, что инструмент, который я купил себе домой я брал с рук.
  Телевизоры, аудио-видео, Hi-Fi. …для фиксации сверла кулачкового типа и SDS-plus, что значительно повышает удобство и универсальность данного перфоратора, который пригодится и дома, и на даче при ремонте…
  Телевизоры, DVD, аудиовидео техника. Электроинструменты Makita представляют практически полный набор всего необходимого для проведения работ по строительству, ремонту, отделке, реставрации.
  Телевизоры, аудио, видео. Брал под ремонт, поэтому за месяц с небольшим пользовал и в хвост и в гриву. Теги: Перфораторы SDS plus Makita , ремонт , сверлить , мужчине , себе , другу , дедушке , День…
  Видео содержит недопустимые материалы или спам техническая ошибка: например, нет картинки или звука ошибка выдачи: например, ролик о другом товаре.
  Если вы тот человек, который любит делать ремонт и строить своими руками, то без строительного инструмента компании MAKITA вам не обойтись. …аккумулятором очень часто носят с собой мастера по ремонту.
  Телевизоры, видео-аудио техника. Основная рукоятка снабжена резиновым покрытием, исключающим возможность выскальзывания инструмента из рук. Укажите свой контактный телефон, и мы перезвоним вам в течение нескольких минут:

поэтому за месяц с небольшим пользовал и в хвост и в гриву. Теги: Перфораторы SDS plus Makita

аудио

• Вы узнаете о ремонте в квартиры все
• а для устранения поломок
• как провести ремонт перфоратора своими руками Ремонт перфоратора своими руками: возможные причины поломки stanokguruoborudovanieperforatorykak Cached Ремонт перфоратора своими руками имеет некоторые преимущества Во-первых

ремонт перфоратора makita своими руками видео Все результаты Переборка перфоратора Makita YouTube Похожие мая г Добавлено пользователем Maximus Wolf Переборка перфоратора Makita Up next Ремонт редуктора перфоратора макита HR своими руками самый полный обзор Разборка перфоратора Makita HR YouTube мар г Добавлено пользователем Всё своими руками Это видео первая часть процесса ремонта перфоратора Makita HR своими руками Ремонт редуктора перфоратора макита HR своими руками Похожие июн г Добавлено пользователем Alex К Добрался я до своего перфоратора makita HR , у которого Ремонт редуктора перфоратора макита HR своими руками В этом видео вы Ремонт перфоратора MAKITA HR YouTube нояб г Добавлено пользователем Remont GBK Ремонт перфоратора MAKITA HR Remont GBK Ремонт редуктора перфоратора макита HR своими руками самый Сборка перфоратора Makita HR YouTube мар г Добавлено пользователем Всё своими руками Продолжаем ремонтировать перфоратор Makita HR Всё своими руками Comments are disabled for this video Ремонт редуктора Makita , ремонт редуктора перфоратора YouTube июл г Добавлено пользователем Мастерская Чувство такта В этом видео мы постарались показать все нюансы разборки и ремонта перфоратора makita Надеемся, что это видео будет вам полезно Всё своими КАК снять переключатель? Перфоратор MAKITA YouTube мар г Добавлено пользователем ремонтник тв Пропал удар перфоратора , самая частая фраза при обращении в Ремонт редуктора перфоратора макита HR своими руками Чиним Makita HR Замена металлического корпуса YouTube Похожие окт г Добавлено пользователем Александр М Брест Про youtube comwatch?vZt_LeNDgqAlist Ремонт редуктора перфоратора макита HR Ремонт перфоратора Makita своими руками инструкция sdelalremontru Стройматериалы Инструменты Похожие Схема перфоратора Макита и состоит из механической и Видео Болезнь Makita HR Перестал включаться перфоратор Ремон механической части перфоратора Макита и sdelalremontru Стройматериалы Инструменты Похожие Перейти к разделу Видео быстрой разборки перфоратора Макита Видео как быстро разобрать до винтика перфоратор makita за минут Видео по ремонту ; i Благодаря подобранным фото и видео материалам, Самостоятельный ремонт ствола перфоратора макита с sdelalremontru Стройматериалы Инструменты Похожие Ремонт патрона перфоратора макита , замена резиновых колец, вид и устройство патрона перфоратора макита изображен на фото ниже Как разобрать перфоратор Макита своими руками? Схема сборки proinstrumentcomosobennostiremontnyihrabotperforatorovotkompaniimaki Особенности ремонта перфоратора фирмы Макита Как правильно разобрать и устранить неисправности инструмента собственными силами, Ремонт перфоратор Makita HR своими руками Makita Всё Ремонт инструмента Электроинструмент Makita Ремонт перфоратор Makita HR своими руками Автор Admin, января, Втулкашестерняизнос внутренних шлицов на фото под Втулка Разборка перфоратора Makita HR Видео с YouTube на сент г Добавлено пользователем Всё своими руками Это видео первая часть процесса ремонта перфоратора Makita HR своими руками Ремонт перфоратора своими руками Когда можно и нужно gidstrruremontperforatorasvoimirukami Похожие Лучше попробуйте сделать ремонт перфоратора своими руками , а наша статья вам в этом Быть или не быть ремонту; Ремонт перфоратора Макита Тонкости ремонта перфоратора видео передаст лучше любого описания Как отремонтировать перфоратор Makita HR , если пропал авг г Что делать, если пропал удар перфоратора? Выполнить ремонт перфоратора своими руками в этом случае непросто, но всетаки Ремонт перфораторов Makita в Москве адреса на карте, цены Профессиональный ремонт перфораторов Makita в Москвы Сервисные центры Быстрая заявка на ремонт перфоратора Прикрепить фото Ремонт перфоратора своими руками разборка, замена щеток tehnikaexpertdlyaremontaperforatorrazborkairemontsvoimirukamihtml Основные неисправности перфоратора и ремонт своими руками Алгоритм пользуются марки перфораторов Bosch, Makita , Интерскол, Энергомаш На фото ниже показано, как выглядит полностью разобранный перфоратор Ремонт перфоратора своими руками Grounderu Набор инструментов Рейтинг , голосов Ремонт перфоратора своими руками Как вытащить застрявший бур из патрона перфоратора Как снять https youtube comwatch?vuqayqobvnc Ремонт перфоратора Макита своими руками Форум Mastergrad wwwmastergradcom Общий Ремонт перфоратора Макита своими руками сент г сообщение автор Ремонт перфоратора Макита своими руками видео Ремонт коридораприхожей своими руками Ремонт Ремонт перфоратора Макита своими руками Форум Mastergrad wwwmastergradcom Общий Ремонт перфоратора Макита своими руками сент г сообщение автор Форум Общий; Ремонт перфоратора Макита своими руками Ремонт перфоратора Макита своими руками видео Ремонт редуктора перфоратора макита HR своими руками videostroyrukakremontreduktoraperforatoramakitahrsvoimirukamisa окт г Ремонт редуктора перфоратора макита HR своими руками В этом видео вы увидите как разобрать и собрать перфоратор Ремонт перфоратора своими руками, запчасти, смена патрона Техника и инструменты авг г Читайте также Какую модель электропилы марки Макита выбрать для дачи? Как правильно выполнить ремонт перфоратора своими руками , посмотрите Видео о самостоятельном ремонте перфоратора Перфоратор Makita HR, краткий обзор Домовод янв г Краткий обзор на перфоратор Makita HR Большинство проблем решаются по гарантии, благо ремонт перфораторов Makita возможен на каждом углу во Начал шуметь увлажнитель воздуха ремонт, фото Размеры аккумуляторного шуруповёрта в сетевой своими руками Ремонт перфоратора своими руками возможные причины Оборудование Перфораторы Рейтинг голосов Особенности ремонта неисправностей перфоратора в домашних условиях строение, нюансы ремонта и рекомендации, как избежать поломок в Как поменять щетки на перфораторе макита, замена угольных июн г Ремонт перфоратора Макита и своими руками может выполнить Видео Болезнь Makita HR Перестал включаться Как отремонтировать статор перфоратора Makita своими руками luxstandartruarticleskakotremontirovatstatorperforatoramakitaphp Как отремонтировать статор перфоратора Makita своими руками видео Разборка перфоратора Макита настолько простое, что ремонт makita , Ремонт Перфоратора Kress Pse STEPMEBRU Перфораторы Ремонт Перфоратора Kress Pse сент г Ремонт перфоратора kress семьсот pse Перфораторы этой марки пришли на Макита характеристики, схема сборки, ремонт своими руками , Данный ролик обработан в Видеоредакторе YouTube Как проводится ремонт перфоратора своими руками? видео Механизированные инструменты Перфораторы Рейтинг голоса Видео уроки помогут узнать, как провести ремонт перфоратора своими руками Ремонта перфоратора своими руками как быстро ликвидировать поломку того же производителя Bosch, Makita , Энкор, что и сам перфоратор, Ремонт перфоратора своими руками Мои инструменты Электроинструмент Как выполняется ремонт перфоратора своими руками в домашних условиях показана на фото ниже Конструкция бочкового перфоратора в разрезе перфоратор, какой марки у вас сломался Bosch, Makita или другие, в любом Картинки по запросу ремонт перфоратора makita своими руками видео Другие картинки по запросу ремонт перфоратора makita своими руками видео Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Ремонт перфораторов Makita в СанктПетербурге цены на сайте! importserviceru Ремонт перфораторов в СанктПетербурге Похожие Ремонт перфораторов Makita в СПб с гарантией год! остановилась изза неисправности перфоратора, не пытайтесь починить его своими руками и Советы по ремонту перфоратора своими руками, его полная Самоделкин Рейтинг , голоса Ремонт перфоратора своими руками и советы по эксплуатации Ремонт Your browser does not currently recognize any of the video formats available Видео разборка перфоратора makita HR за минут до avtomechsruvideovideorazborkaperforatoramakitahrzaminutd мар г Добавлено пользователем Master Dmitry Если вы решили отремонтировать свой автомобиль своими руками , то видео , предложенные на нашем сайте, обязательно вам Как правильно разобрать перфоратор Макита своими руками видео Как своими руками разобрать перфоратор Макита ? Ознакомиться с подробной С помощью перфоратора можно затеять мелкий ремонт и даже Ремонт перфоратора Makita HR OKRU дек г Добавлено пользователем Velvel Перфоратор Makita HR это профессиональный инструмент, отличающийся небольшими Минусинск Баня своими руками Ремонт Перфораторов Makita Стоимость в СанктПетербурге Ремонт перфораторов в СанктПетербурге Похожие Рейтинг голоса февр г Где быстро сделать ремонт перфоратора Makita в СПб? Конечно, в Ленремонте Фото ремонта электроинструментов в мастерских Ремонтируем перфоратор своими руками что делать, если Как отремонтировать технику своими руками какие бывают неполадки Как разобрать и отремонтировать перфоратор своими руками , как заменить детали, пошаговые инструкции по ремонту Видео как починить перфоратор и заменить ударный болт Возможные Перезалив ти и ти летний перфоратор урок истории stroitelsamruперезаливтиитилетнийперфоратору апр г Также смотрите мои прошлые видео , где я своими руками залила на даче маяки Как сделать стяжку пола по маякам Ремонт своими руками Перфоратор макита , перфоратор бош, перфоратор bosch это Ремонт редуктора перфоратора макита HR своими руками androidmafiaruvideoZTXoWmjFQY июн г Добавлено пользователем Alex К Добрался я до своего перфоратора makita HR , у которого пропал удар на пике Внутренний удар есть, а на пику он не передается В этом видео вы Разборка перфоратора Makita HR , Видео, Смотреть онлайн мар г Добавлено пользователем Всё своими руками Это видео первая часть процесса ремонта перфоратора Makita HR своими руками Видео Разборка перфоратора Makita HR Как разобрать перфоратор макита, bosch, хитачи Instrument blog instrumentblogru Электроинструменты Похожие Рейтинг голос Хороший хозяин знает перфоратор требует бережного ухода Чтобы домашний ремонт был успешным, нужно знать внутреннее строение перфоратора и Причины для разборки; Разборка перфоратора Видео Как отремонтировать перфоратор своими руками разборка, сборка, видео Ремонт перфоратора как разобрать, основные неисправности vinstrumentahruperforatorworkremontsvoimirukamihtml окт г Ремонт перфоратора своими силами Фото При покупке как правильно выбрать инструмент смотрите здесь дорогого Как отремонтировать перфоратор Интерскол своими руками wwwristroyruinfokakotremontirovatperforatorinterskolsvoimihtml Перейти к разделу Ремонт перфоратора Интерскол ПЭР Видео Ремонт перфоратора часть Обзор тяжелых перфораторов SDS MAX Makita , DeWALT , HITACHI, Hilti, AEG своими руками видео инструкция, Промвал для перфоратора Makita продажа, цена в Запчасти для электроинструмента Makita Рейтинг отзыв , В наличии мар г Промежуточный вал в сборе для перфоратора Makita Промвал макита Ремонт перфоратора своими руками на видео Ремонт перфоратора макита своими руками bssforkruremontperforatoramakitasvoimirukamihtml апр г В закладки Выбираем электроинструмент для ремонта квартиры Перфоратор в Перфоратор Makita HR фото Данной моделью Как отличить подделку перфораторов Makita Перейти к разделу Видео по подделках перфоратора Ремонт перфоратора Makita своими руками инструкция Перфораторами Отзывы о Перфоратор Makita HR Отзовик Рейтинг , отзывов Купили квартиру и встал вопрос о ремонте , инструмента в тот момент подходящего не было, И было принято решение купить перфоратор Приобрёл я перфоратор Makita HR пару лет назад, тк я работаю монтажником Переборка перфоратора Makita Лучшие видео с YouTube нояб г Лучшие видео c ютуба, скачать видео бесплатно, скачать с YouTube , Ремонт редуктора перфоратора макита HR своими руками самый Makita схемы Ремонт Электроинструмента wwwпрофсервисрфmakitaspisookhtm Похожие Ремонт Электроинструмента,электроинструмент,инструмент,запчасти, прокат электроинструмента, макита ,бош, хитачи, makita ,интерскол, перфоратор Вместе с ремонт перфоратора makita своими руками видео часто ищут разборка перфоратора макита видео патрон для перфоратора макита как разобрать перфоратор макита ремонт ударного механизма перфоратора смазка перфоратора макита перфоратор макита makita hr подделка пропал удар на перфораторе макита Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

А в случае если она соскочит дел в электродвигателе успеет натворить на хороший ремонт инструмента. А при ремонте или строительстве Ваша радость от своих…
Фотовидео. Чтобы сделать ремонт в квартире самим, нужно не только рвение и хотение, нужны и ещё инструменты. Затеяли ремонт, нужен перфоратор.
Товары для ремонта. Аксессуары для телевизоров, аудио, видео. Сушилки для рук и полотенцесушители. Нажимая кнопку Заказать звонок, я подтверждаю свою дееспособность, согласие на звонок от контактного центра, согласие на обработку…
Видео-обзоры. Не так давно встал вопрос о приобретении инструмента домой и я, основываясь на своем опыте, выбрал Makita HR4000C. По секрету скажу, что инструмент, который я купил себе домой я брал с рук.
Телевизоры, аудио-видео, Hi-Fi. …для фиксации сверла кулачкового типа и SDS-plus, что значительно повышает удобство и универсальность данного перфоратора, который пригодится и дома, и на даче при ремонте…
Телевизоры, DVD, аудиовидео техника. Электроинструменты Makita представляют практически полный набор всего необходимого для проведения работ по строительству, ремонту, отделке, реставрации.
Телевизоры, аудио, видео. Брал под ремонт, поэтому за месяц с небольшим пользовал и в хвост и в гриву. Теги: Перфораторы SDS plus Makita , ремонт , сверлить , мужчине , себе , другу , дедушке , День…
Видео содержит недопустимые материалы или спам техническая ошибка: например, нет картинки или звука ошибка выдачи: например, ролик о другом товаре.
Если вы тот человек, который любит делать ремонт и строить своими руками, то без строительного инструмента компании MAKITA вам не обойтись. …аккумулятором очень часто носят с собой мастера по ремонту.
Телевизоры, видео-аудио техника. Основная рукоятка снабжена резиновым покрытием, исключающим возможность выскальзывания инструмента из рук. Укажите свой контактный телефон, и мы перезвоним вам в течение нескольких минут:

Схема сборки перфоратора макита 2470

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита своими руками может быть выполнена только при условии соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на годные и обеспечение взаимозаменяемости и работоспособности инструмента.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита?
Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18.
Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47.
Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.
Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Сборка вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита.
Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками.
А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета.
Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем.
Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте.
Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Установка крышки

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах.
Перфоратор Макита 2450 или 2470 собран и работает исправно!

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

ротор поз.54;

статор поз.59;

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает посторонним шумом. Приступая к ремонту перфоратора , обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке,сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Содержание:

Разборка перфоратора макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов
Для установки переключателя режимов в корпус, необходимо:
• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;
• перевести переключатель против часовой стрелки в положение «удар»;
• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;
• вставить пружинку и красную кнопку;
• сверху вставить накладку до фиксации.
Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.
А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.
При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.
Отделяется ротор от механической части(редуктора) просто.
Правой рукой надо зажать редуктор, ротор зажать левой.
Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.
Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Особое внимание следует обращать на состояние подшипников качения.
В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если.

Полый металлический «стакан» с режущими кромками и выступающим сверлом – именно так выглядит насадка для получения в бетоне отверстий большого диаметра.

Широкое распространение среди любителей мастерить получили углошлифовальные машинки (УШМ), называемые в народе болгарками. С их помощью домашний мастер.

Как разобрать молоток Makita 2470 • CIMFLOK.COM

Самостоятельный ремонт ствола перфоратора Makita с подборкой запчастей

Даже очень надежные перфораторы Makita со временем выходят из строя. Всякая поломка устранена, нужно только иметь прямые руки и настойчивость.

Помимо электрических неисправностей, перфораторы также подвержены механическим поломкам.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок службы машины и требует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, обладающим базовыми навыками слесарного дела и знанием требований электробезопасности.

В данной статье рассказывается о механической части перфоратора Makita, основных неисправностях и способах их устранения. Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Разборка быстросъемного патрона Установите перфоратор с задней стороны корпуса на поверхность стола, покрытого чистой тканью или бумагой. Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка сцепления поз. 3, кольцо стальное поз. 4. Вы дойдете до стального шара диаметром 7 мм поз.20.

Теперь вы можете снять корпус механической части. Оно черное. Отверткой открутите четыре винта на торце корпуса.

Удерживая черный футляр правой рукой, нажмите большим пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Далее снимаем вал коробки передач.

Чтобы отсоединить механическую часть от электрической части, необходимо сначала снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от пластин ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь приступим к отключению ротора от механической части пуансона. Ротор удерживается в механической части за счет косозубых шестерен коробки передач. Если вы возьмете корпус ротора в одну руку, а механическую часть в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два узла.

Получился такой узел на старой смазке. Далее откручиваем два болта М4 × 12 поз. 43, используя шестигранник, поз. 2666273-7 с внутренней шестигранной головкой. Вытащить вал с промежуточной прямозубой шестерней 10 поз.80, арт. 226399-7.

из внутреннего корпуса поз. 49, арт. 153687-8. Очистить детали от старой смазки.

Вот такая гора чистых деталей. Теперь внимательно изучите детали, сразу откажитесь от резиновых колец, подбирая новые.

Заменить неисправные детали новыми.

Механический перфоратор makita 2450 и makita 2470

Общие механические проблемы с перфораторами Makita включают:

• разрушение быстросъемного патрона;
• отказ подшипника;
• поломка ударного механизма;
• износ ствола пуансона;
• износ резиновых бойков и бойка;
• обрыв шестерни.

№

Ремонт патрона перфоратора производится заменой пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (сверла). Что показывает рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения ствола патрона из-за попадания пыли и грязи.

Общий вид и расположение патрона перфоратора Makita показаны на фото ниже.

Ремонт патрона перфоратора Макита 2450 своими руками сделать несложно. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

сложных отказов требуют знания механической конструкции перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложенному видео.Освободите его от старой смазки. Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия при любой разборке требуют замены.

Рассмотреть возможность ремонта ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Makita

Ремонт деталей вала перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе необходимо отсоединить ротор от снятого механизма. Ротор отсоединяется от механизма простым вытягиванием, потому что он удерживается трением двух косозубых шестерен.

Получился такой грязный узелок.

Теперь нужно отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, ударные позы. 24, пружина компрессора поз. 18. и детали цилиндра. Вот как детали ствола изнашиваются и разрушаются при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность. выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум рабочего пуансона в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к рабочей поверхности.

Разобрав редуктор, убираем мусор и кусочки посторонних предметов. Находим бракованную деталь и очищаем все от старой смазки.

Очень часто нападающий поз. 24 уничтожена, ст. 324396-8, входящий в состав багажника. металлическое кольцо поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Видео разборки перфоратора Makita HR2450

более 50 моделей перфораторов SDS-plus Makita с самыми низкими ценами. Оплата при получении.

Масса: 2,6 кг; Виброзащита: нет; Количество режимов: 3; Максимум.Диаметр сверления (дерево): 32 мм; Максимальный диаметр сверления (металл): 13 мм; Мощность: 780 Вт; Ударная вязкость: 2,7 Дж; Тип хвостовика: sds-plus; Вес брутто: 5,29 кг; Максимальный диаметр сверления сверлом (бетон): 24 мм; Максимальный диаметр сердечника (бетон): 50 мм; Длина кабеля: 4 м; Частота вращения шпинделя: 0-1100 об / мин; Частота ударов: 0-4500 ударов в минуту; Реверс: электронный; Предохранительная муфта: да; Максимальный диаметр сверления с коронкой (кирпич): 50 мм; Регулировка скорости: да; Размеры в упаковке: 480x320x100 мм; Максимальная сила удара: 2.7 Дж; Наличие режима долбления: есть; Комплектация: чемодан / чемодан; Сверлильный патрон: да;

Видео: как разобрать молоток Makita 2470

Ремонт редуктора перфоратора Makita HR 2450 своими руками. наиболее полный обзор

Добрался до перфоратора makita HR 2450, который потерял попадание на пике. Есть внутренний удар, но до пика.

Демонтаж перфоратора makita HR2450 за 5 минут до м

Ремонтируем Makita HR 2450 Замена металлического корпуса Сборка перфоратора Makita HR2450

Ремонт дырокола своими руками.Когда можно и нужно отремонтировать перфоратор

Перфоратор всегда работает в экстремальных условиях. Неудивительно, что со временем он идет вниз, как моделей ширпотреба, так и известных брендов. Если пунш стоит дорого, вы не можете просто бросить его и бежать, чтобы купить взамен еще один, и в этом нет необходимости. Лучше попробовать отремонтировать перфоратор самостоятельно, и наша статья вам в этом поможет.

Ремонтировать или не ремонтировать

Когда вы стоите перед выбором и решаете, что делать с перфоратором, который вообще не хочет работать, подумайте: а можно ли отремонтировать его самостоятельно? Ремонт стоит браться, если:

• У вас уже есть опыт ремонта некоторых механизмов;
• , если ваш перфоратор не из самых дешевых.В этом случае не только не приступайте к ремонту самостоятельно, но и обращаться к мастерам не стоит. Как говорится: «Не мяты овчины»;
• , если вы знаете нюансы устройства перфоратора, который собираетесь ремонтировать, ведь они сильно отличаются друг от друга, у каждого свои технологические особенности.

Эффективнее всего рассмотреть конкретный пример, который мы и будем делать.

Ремонт перфоратора Makita

Этот перфоратор известен своей надежностью, но все же когда-нибудь его выносливость будет иметь предел.

Разбираем наш инструмент и начинаем с патрона

Чтобы узнать причину поломки, нужно разобрать механизм:

1. Снимите рычаг, через который выключатель. Здесь требуется особая осторожность, иначе ремонт может привести к дальнейшему повреждению деталей.
2. Если у вас Makita модель 2450, то картридж здесь не снимается, поэтому придется его разобрать:

• берем отверткой плоскую и снимаем резиновую прокладку.барьер для попадания пыли в перфоратор. Возможно, вы меняли эту деталь не раз;
• следующее стопорное кольцо;
• теперь предотвращает дальнейшую разборку крышки. Снимаем его и видим, что в стволе патрона есть узел фиксации, состоящий из кольца, удерживающего шарик, направляющей для шарика, конической пружины. Разбираем все по порядку, начиная с металлического кольца.

Какие сюрпризы могут ждать вас после разборки картриджа? Типичные проблемы:

• резиновая прокладка изношена и больше не препятствует попаданию пыли в пуансон.Ремонт будет заключаться в очистке деталей от пыли и замене пыльника. Грязь также попадет внутрь, если крышка картриджа деформируется. На работу это особо не повлияет, но детали быстрее изнашиваются;
• стопорное кольцо ослаблено или полностью изношено. Мы его меняем;
• мяч изношен. Решение простое. под замену, но с условием, что диаметр даже на микрон меньше, иначе картридж выйдет из строя снова и уже полностью.Не забудьте честно смазать этот элемент и закрепить в отверстии направляющей шайбы;
• Возможен износ самого направляющего шара, т.е. шайб в местах их соприкосновения. В случае критического износа производим замену;
• : коническая пружина — самая прочная деталь, но при длительной эксплуатации также может деформироваться. Если это произошло, замену проводим, развернув его меньшую вершину к коробке передач;
• Теперь вы можете собрать патрон, но сделайте сборку в обратном порядке и, наконец, смажьте конец сверла.

Разбираем переключатель, контролирующий выбор режимов работы

Для выполнения данной операции используется отвертка шлицевая 2 мм, имеющая Т-образную рабочую часть:

• основная задача — вытащить защелку из ручки. Вставив отвертку в один из пазов на боковой стороне ручки, осторожно зацепите сначала одно крыло защелки, а затем другое и вытащите его из ручки. В этом случае пружину можно отжать, а защелка выскочит из ручки.Мы держим его, чтобы этого не произошло;
• Теперь нужно отвести ручку влево до совпадения выступов на ней и выемок на корпусе редуктора. Выключатель отпускаем и демонтируем его;
• зажим, вместе с пружиной вынимаем;
• снимите резиновую прокладку, расположенную на рукоятке переключателя;
• чистим все детали и их расположение.

• Первое, что, скорее всего, привело к выходу из строя молотка, были развитые пальцы переключателя, так как во время работы они постоянно контактируют с вращающимися частями.В этом случае переключатель необходимо поменять, но если работу нельзя прервать для поиска нового переключателя, то просто поверните изношенный элемент на 180 градусов. Эта мера носит временный характер, и полной замены в любом случае не избежать.
• Вышедшие из употребления сиденья. Меняем переключатель.
• Круглая резиновая прокладка деформируется и из коробки передач вытекает смазка. Решение очевидное. делаем замену.
• Сломался отросток фиксатора, удерживающего его в картере коробки передач, что способствует самопроизвольному переключению режимов.Заменять защелку нельзя, если эта проблема вас не беспокоит, перфоратор все равно будет работать.
• Выход из строя обоих крыльев фиксатора, приводящий к выскакиванию переключателя из гнезда в корпусе. Меняем замок и работаем дальше.

1. Ручка переключателя оснащена двумя металлическими пальцами. Их необходимо смазать, а заодно и кольцо, прежде чем ставить его на место.
2. Далее в ручку ставим:

3. Ставим выключатель в коробку передач, но только частично, иначе не сможем выполнить следующую операцию

4.Выключатель придется повернуть против часового механизма, чтобы он стал таким, каким был, когда мы его демонтировали. Теперь он полностью встанет на свои места. Если вы чувствуете, что что-то не так, значит, вы чрезмерно углубили защелку.

5. Осталось прокрутить переключатель по часовой стрелке до перехода в режим сверления, нажать на защелку, убедиться, что переключатель перемещается должным образом в выбранное положение, и ремонт пуансона в этой части завершен. Далее займемся коробкой передач.

Ремонтируем редуктор

Если нет подозрений, что двигатель перегорел, то задача упрощается тем, что мы не будем разбирать коробку передач целиком:

• из ствола, расположенного в перпендикулярном положении, выдвигаем корпус вместе с игольчатым подшипником.Неисправность может возникнуть в том, что подшипник не вышел, а это говорит о развитии посадочного места в корпусе. Тогда корпус лучше заменить;
• замена детали необходима также при ослаблении посадки подшипника промежуточного вала;
• если вы заметили утечку масла, то иногда, хотя и редко, приходится менять уплотнитель, местом которого является горловина корпуса. часто причина не в самом сальнике, а в избытке смазки;
• , если у вас настоящий Макита, а не его подделка.сиденье переключателя встречается крайне редко, и если вы подсунули подделку, вам придется часто менять корпус по этой причине.

Причина найдена и устранена, сейчас собираем, пока:

• Смазывайте детали, но экономно;
• удалить металлические частицы из корпуса;
• убедитесь, что все правильно сложено;
• установил корпус на место.

Здесь мастер разбирает пуансон Makita за 5 минут:

Ремонтный перфоратор Bosch

Bosch относится к перфораторам с длительным сроком службы, но иногда даже самые известные марки приходится ремонтировать.

Итак, какие неисправности могут быть у этого перфоратора:

• , чтобы зря не разбирать инструмент, сначала прозвоните шнур, его повреждение может вызвать остановку;
• Если шнур в порядке, проверьте якорь и статор. Для этого откручиваем крышку с обратной стороны и сначала просто осматриваем, а потом проверяем;
• разбирая верхний узел, выполнить работы в следующей последовательности: резиновый наконечник, стопорная шайба, головка, пружина, шарик;
• демонтировать корпус и выключатель;
• Ахиллесова пята Bosch.компрессорное кольцо и молоток, толкающее сверло. Чаще всего виноваты вы сами, когда думаете, что чем сильнее вы толкаете, тем лучше будет работать инструмент. И как раз наоборот. Вы нажимаете сильнее и уменьшаете ход ударника, удары чаще и, как следствие, ударник приходит в негодность;
• , если не смазывать периодически хвостовик сверла, то уплотнительные кольца и удары молотка будут выходить из строя чаще.

Технология в целом мало отличается от той, что используется при ремонте перфораторов других марок.

Тонкости ремонта дырокола видео передаст лучше любого описания:

Разборка молотка Makita 2470 Видео

Даже очень надежные перфораторы Makita со временем выходят из строя.
Любая поломка устранена, нужно только иметь прямые руки и настойчивость.
Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок службы машины и требует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, обладающим базовыми навыками слесарного дела и знанием требований электробезопасности.

В данной статье рассказывается о механической части перфоратора Makita, основных неисправностях и способах их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите перфоратор сзади корпуса на поверхность стола, покрытого чистой тканью или бумагой. Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Теперь можно снять корпус механической части
Он черный.
Отверткой открутите четыре винта на конце корпуса. Удерживая черный корпус правой рукой, нажмите большим пальцем на конец вала, с которого был снят картридж.Пластиковый корпус легко снимается.

Далее снимаем вал коробки передач.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от пластин ротора, с помощью отвертки подденьте металлический корпус пуансона на границе зеленого пластикового корпуса.

Переходим к отключению ротора от механической части пунчпа. Ротор удерживается в механической части за счет косозубых шестерен редуктора.
Если вы возьмете корпус ротора в одну руку, а механическую часть в другую и потянете ее в разные стороны, раскачиваясь, вы разделите эти два узла.

Получился такой узел в старой смазке. Далее откручиваем два болта М4 × 12 поз. 43, используя шестигранник, поз. 2666273-7 с внутренней шестигранной головкой.
Вынуть вал с промежуточной прямозубой шестерней 10 поз. 80, арт. 226399-7.
из внутреннего корпуса поз. 49, арт. 153687-8. Очистить детали от старой смазки.

Вот такая гора чистых деталей.Теперь внимательно изучите детали, сразу откажитесь от резиновых колец, подбирая новые.
Замените неисправные детали новыми.

Механический перфоратор makita 2450 и makita 2470

Общие механические проблемы с перфораторами Makita включают:

Ремонт картриджа перфоратора производится с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (дрели). Что показывает рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения ствола патрона из-за попадания пыли и грязи.

Общий вид и расположение патрона перфоратора Makita показаны на фото ниже.

Ремонт патрона перфоратора Макита 2450 своими руками сделать несложно. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

сложные отказы требуют знания механической конструкции перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложенному видео.
Освободить от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия при любой разборке требуют замены.

Рассмотреть возможность ремонта ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, обладающим базовыми навыками слесарного дела и знанием требований электробезопасности.

В данной статье рассказывается о механической части перфоратора Makita, основных неисправностях и способах их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Демонтаж быстросъемного патрона
Поместите перфоратор сзади корпуса на поверхность стола, покрытого чистой тканью или бумагой. Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка сцепления поз.3, кольцо стальное поз. 4. Вы дойдете до стального шара диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черный.
С помощью отвертки открутите четыре винта на торце корпуса.

Удерживая черный футляр правой рукой, нажмите большим пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Далее снимаем вал коробки передач.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки.
Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от пластин ротора, с помощью отвертки подденьте металлический корпус пуансона на границе зеленого пластикового корпуса.

Теперь приступим к отключению ротора от механической части пуансона. Ротор удерживается в механической части за счет косозубых шестерен коробки передач.
Если вы возьмете корпус ротора в одну руку, а механическую часть в другую и потянете ее в разные стороны, раскачиваясь, вы разделите эти два узла.

Получился такой узел на старой смазке.

Далее откручиваем два болта М4 × 12 поз. 43, используя шестигранник, поз. 2666273-7 с внутренней шестигранной головкой.
Вынуть вал с промежуточной прямозубой шестерней 10 поз. 80, арт. 226399-7.
из внутреннего корпуса поз. 49, арт. 153687-8. Очистить детали от старой смазки.

Вот такая гора чистых деталей.

Теперь внимательно изучите детали, сразу выбросьте резиновые кольца, подбирая новые.
Замените неисправные детали новыми.

Механический перфоратор makita 2450 и makita 2470

Общие механические проблемы с перфораторами Makita включают:

• разрушение быстросъемного патрона;
• отказ подшипника;
• поломка ударного механизма;
• износ ствола пуансона;
• износ резиновых бойков и бойка;
• обрыв шестерни.

№

Ремонт патрона перфоратора производится заменой пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (сверла).Что показывает рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7.0 поз.20, арт. 216022-2. Износ шара происходит из-за загрязнения ствола патрона из-за попадания пыли и грязи.

Общий вид и расположение патрона перфоратора Makita показаны на фото ниже.

Ремонт патрона перфоратора Макита 2450 своими руками сделать несложно. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

сложные отказы требуют знания механической конструкции перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разобрать механическую часть согласно приложенному видео.
Освободить от старой смазки.
Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия при любой разборке требуют замены.

Рассмотреть возможность ремонта ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Makita

Видео: Переборка перфоратора Makita 2450

Ремонт деталей вала перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

На следующем этапе необходимо отсоединить ротор от снятого механизма.Ротор отсоединяется от механизма простым вытягиванием, потому что он удерживается трением двух косозубых шестерен.

Получился такой грязный узелок.

Теперь нужно отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, ударные позы. 24, пружина компрессора поз. 18. и детали цилиндра.

Вот как детали ствола изнашиваются и разрушаются при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность.выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум рабочего пуансона в режиме «Удар».

Видео: Момент вандализма) (21) Перфоратор Makita HR 2450 Сильный удар в режиме удара

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к рабочей поверхности.
Разобрав редуктор, убираем мусор и кусочки посторонних предметов.Находим бракованную деталь и очищаем все от старой смазки.

Очень часто нападающий поз. 24 уничтожена, ст. 324396-8, входящий в состав багажника.

кольцо металлическое поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 необходимо всегда снимать ручку переключателя режимов.

В начале работы рукоятка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке с помощью отвертки ткнуть и освободить защелку.

После снятия защелки ручка перемещается в крайнее левое положение, в режиме «Сверление».

Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключения режимов перфорации Makita 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Как установить ручку режима
Чтобы установить переключатель режима в корпус, необходимо:
вставить переключатель в положение «сверление» в гнезде сиденья до щелчка;
поверните переключатель против часовой стрелки в положение «удар»;
переместите переключатель с щелчком против часовой стрелки в положение «сверление»;
вставляем пружину и красную кнопку;
вставьте крышку сверху до фиксации.
Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать перфоратор своими руками. Кстати, разбирать картридж нужно только на моделях Makita 2470. Устройство картриджа достаточно простое, и с его ремонтом может справиться любой человек, немного владеющий навыками слесаря.

Порядок разборки перфоратора Makita

Ремонт картриджа перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса.Схема перфоратора hrMakita поможет вам правильно разобрать.
Требуется ли замена картриджа перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.
С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, крышки сцепления, металлического кольца 20 поз. 4. Далее нужно аккуратно достать шар поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, которая его поддерживает.Картридж разобран.

Видео: Разборка молотка Makita 2470 Видео

На схеме ниже показана конструкция картриджа перфоратора.

Основными неисправностями пуансона макита 2450, вызывающими дефекты в работе патрона, являются:

• износ защитного резинового чехла поз.1;
• ослабление стопорного кольца поз. 2 или частичный его износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или его напряжение.

Ремонт картриджа перфоратора — несложная процедура, и обычно ее легко выполнить любой, кто умеет держать отвертку в руках.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шар должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30 г для коробки передач.Смазка Макаров 196804-7 рекомендуется для хвостовиков сверл.

При сборке картриджа установите коническую пружину узкой стороной к пуансону.
Не забывайте, ремонт картриджа своими руками требует внимательного отношения со стороны коллекционера.

Порядок сборки быстросъемного патрона

Сборка проводится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.На валу в определенной последовательности собираются все входящие детали патрона.

После установки конической пружины поз.6 надеть направляющую шайбу поз.5 и зафиксировать шариком поз.20, вставив в паз вала редуктора.

Осталось надеть кольцо поз. 4 кожух муфты поз. 3, закрепите детали стопорным кольцом поз. 2. На последнем этапе вставить защитный наконечник поз. 1 в торец картриджа
Ремонт картриджа перфоратора Makita 2450 завершен.Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон удерживает дрель от самопроизвольной потери. Картридж
в сборе.

Разобрать коробку передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок демонтажа механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выдавливаете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Редуктор — это общая механическая часть.
Ротор просто отделяется от механической части (шестерни).
Правой рукой нужно придерживать коробку передач, левой придерживать ротор.
Вращение, потяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita возникают в механической части инструмента.

Самая характерная неисправность механической части, выход из строя ударного механизма.

Разборка молота
Ударный механизм собран на внутреннем корпусе и состоит из вала-шестерни и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал-шестерня представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
А поступательные движения на валу коробки передач ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в цилиндре коробки передач.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.40, косозубая шестерня поз. 42, на который передается вращение от шестерни ротора, установлен подшипник качения 608zz поз. 41, передающий поступательное движение на шарнир поз. 34 поршня поз. 32.
С другой стороны вала муфта поз.39, прямозубая шестерня 10 поз.80, пружина сжатия поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Следует обратить особое внимание к состоянию подшипников качения.
Пуансон имеет импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Приступаем к разборке вала амортизатора

Разборка вала амортизатора

Демонтаж ствола перфоратора Makita 2470 представляет собой простой процесс с использованием перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
К стволу прикреплена шестерня поз.19, которая прижимается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

Цилиндр поз. 32 движется в стволе, воздействуя на ударник поз24. С обратной стороны бойка закреплено металлическое кольцо поз. 27, передавая удар на дрель.
А когда нужно менять ствол пуансона?

Чаще всего выходит из строя металлическое кольцо.

Барабан цилиндра

С разборкой разобрались.
Меняем детали на исправные и готовимся к сборке.Узнайте больше о сборке смазки и пуансона.

Прочтите, есть ли проблемы с электрической частью перфоратора.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 необходимо всегда снимать ручку переключателя режимов.

В начале работы рукоятка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке с помощью отвертки ткните и отпустите защелку.
После снятия защелки рукоятка переводится в крайнее левое положение, в режиме «Сверление». Рукоятка, зажатая пальцами, извлекается из пазов корпуса.

Видеоинструкция по разборке ручки переключения режимов перфорации Makita 2450

Как установить ручку режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий:
вставить переключатель в положение «сверление» в гнезде сиденья до щелчка;
поверните переключатель против часовой стрелки в положение «удар»;
переместите переключатель с щелчком против часовой стрелки в положение «сверление»;
вставляем пружину и красную кнопку;
вставьте крышку сверху до фиксации.
Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать перфоратор своими руками. Кстати, разбирать картридж нужно только на моделях Makita 2470. Устройство картриджа достаточно простое, и с его ремонтом может справиться любой человек, немного владеющий навыками слесаря.

Порядок разборки перфоратора Makita

Ремонт картриджа перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса.Схема перфоратора hrMakita поможет вам правильно разобрать.
Требуется ли замена картриджа перфоратора Makita 2470? Ответ можно получить только после полной разборки картриджа своими руками.
С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, крышки сцепления, металлического кольца 20 поз. 4. Далее нужно аккуратно достать шар поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, которая его поддерживает.Картридж разобран.

На схеме ниже показана конструкция картриджа перфоратора.

Основными неисправностями пуансона макита 2450, вызывающими дефекты в работе патрона, являются:

• износ защитного резинового чехла поз.1;
• ослабление стопорного кольца поз. 2 или частичный его износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт картриджа перфоратора — несложная процедура, и обычно ее легко выполнить любой, кто умеет держать отвертку в руках.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шар должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30 г для коробки передач. Смазка Макаров 196804-7 рекомендуется для хвостовиков сверл.

При сборке картриджа установите коническую пружину узкой стороной к пуансону.
Не забывайте, ремонт картриджа своими руками требует внимательного отношения со стороны коллекционера.

Порядок сборки быстросъемного патрона

Сборка проводится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. На валу в определенной последовательности собираются все входящие части картриджа. После установки конической пружины поз.6, надеть направляющую шайбу поз.5 и закрепить ее шариком поз.20, вставив в паз вала редуктора. Осталось надеть кольцо поз. 4 кожух муфты поз. 3, закрепите детали стопорным кольцом поз. 2. На последнем этапе вставить защитный наконечник поз. 1 в торец картриджа
Ремонт картриджа перфоратора Makita 2450 завершен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон удерживает дрель от самопроизвольной потери.Картридж
в сборе.

Разобрать коробку передач

Чтобы добраться до механической части, вам нужно будет снять пластиковый корпус.

Порядок демонтажа механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выдавливаете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Редуктор — это общая механическая часть.
Ротор просто отделяется от механической части (шестерни).
Правой рукой нужно придерживать коробку передач, левой придерживать ротор.
Вращение, потяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita возникают в механической части инструмента.

Самая характерная неисправность механической части, выход из строя ударного механизма.

Разборка молота
Ударный механизм собран на внутреннем корпусе и состоит из вала-шестерни и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал-шестерня представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
А поступательные движения на валу коробки передач ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в цилиндре коробки передач.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз. 40, косозубая шестерня поз. 42, на который передается вращение от шестерни ротора, установлен подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз. 34 поршня поз. 32.
С другой стороны вала муфта поз.39, прямозубая шестерня 10 поз.80, пружина сжатия поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36
Следует обратить особое внимание к состоянию подшипников качения.
Пуансон имеет импортные подшипники. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Приступаем к разборке вала амортизатора

Демонтаж вала амортизатора Демонтаж ствола перфоратора Makita 2470 представляет собой простой процесс с использованием конструкции перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
К стволу прикреплена шестерня поз.19, которая прижимается пружиной поз.18 через шайбу поз.17 и фиксируется стопорным кольцом поз.16. 32 движется в стволе, воздействуя на ударник поз24. С обратной стороны бойка закреплено металлическое кольцо поз. 27, передавая удар на дрель.
А когда нужно менять ствол пуансона?

Чаще всего выходит из строя металлическое кольцо.StrikerDrum цилиндр

С разборкой разобрались.
Меняем детали на исправные и готовимся к сборке. Узнайте больше о сборке смазки и пуансона.

Прочтите, есть ли проблемы с электрической частью перфоратора.

Перфоратор Makita

Среди пользователей перфоратор Makita зарекомендовал себя как инструмент с наибольшей функциональностью. Он прочный и не требует особых навыков в использовании, легкий и удобный в работе.

В конструкции предусмотрена специальная система защиты, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет эффективно работать на протяжении всего срока службы.

Makita широко используется людьми, предпочитающими делать ремонт самостоятельно. Инструмент прост в эксплуатации, затраты на финансовое обслуживание минимальные, недорогой.

Производитель представляет следующие технические характеристики:

• Общий вес. 2,04 кг
• Система SDS позволяет устанавливать сверла
• Можно долбить и сверлить
• Система имеет три режима работы
• Наибольшее количество ударов в минуту.4500
• Трансляционная сила. 2,7 Джоулей
• Электросеть сеть 780 Вт.

Почему перфоратором Makita нежелательно бить молотком?

Часто выходит из строя оборудование, и сверло вылетает из перфоратора. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не бьет, а сверлит при этом. Вы можете исправить поломку самостоятельно. Наиболее частые причины неисправностей представлены ниже:

• Износ промежуточного вала
• Деформация зажимных узлов
• Повреждение шатунной системы
• Отсутствие смазки для правильной работы
• Повреждение компонентов удара

Перфоратор Makita: самостоятельный ремонт

Технология диагностики и поиска неисправностей идентична другим устройствам.Для начала следует разобрать инструмент, сняв корпус, а затем удалить устаревшую смазку и грязь.

Вышедшие из строя узлы рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для правильной работы рекомендуется внимательно изучить каждую точку ремонта. Для восстановления работоспособности картриджа 2010, переключателя режимов и корпуса необходимо выполнить следующие действия:

• Удалить картридж
• Снять переключатель
• Ремонт дефектов внутри корпуса
• Смажьте и замените изношенные детали.

Как разобрать перфоратор и коробку передач?

При разборке коробки передач рекомендуется соблюдать следующие инструкции:

• Установите перфоратор на твердую поверхность, подняв его ствол вверх
• Тяните снаряд движением вперед, прижимая инструмент к столу. Такое положение предотвращает случайное смещение составляющих элементов.

Перфоратор Makita в сборе

После завершения ремонта все снятые детали необходимо вернуть в исходное положение.Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед сборкой кузов очищается керосином или бензином. Очищенную скорлупу возвращают на место. Переключатель режима не должен находиться в нем.

Принципиальная схема Makita HR 2450

Перфоратор Makita-2450 состоит из множества дополнительных компонентов и списка запасных частей. Среди наиболее значимых элементов, особенности которых следует учитывать при проведении ремонтных работ, выделяются следующие:

• Кольцо стопорное устройство.Он предназначен для удержания сферического элемента, фиксирующего сверло. Шайба и направляющая пружины it
• Стопорное кольцо Необходимо для правильного снятия крышки картриджа
• Четыре винта соединяют коробку передач и двигатель, устраняя вибрацию. Схема имеет большое количество резиновых деталей. Часто они вызывают неисправность.

Описания указанных узлов будет достаточно для качественного ремонта.

Заключение

Перфораторы Makita

по праву являются одними из лучших на современном рынке.2470 немного улучшен, но это не делает устройство надежным. Своевременный ремонт позволит максимально увеличить срок правильной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов. Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

— Купить hr2470 с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место за 2470 грн.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый hr2470 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили 2470 грн на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в 2470 грн и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести hr2470 по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

makita hr2470 review

Больше ничего бы не использовал. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Это делает работу с этим электроинструментом приятной, особенно когда приходится работать перфоратором несколько часов подряд.Также для: Hr2470f, Hr2470ft. Имеет это уже около пяти лет, никогда меня не подводит. Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240V, т.к. во время тестирования был приятно удивлен. В этом видео мы рассмотрим перфораторы Makira HR2460 и HR2470. Я работал несколько лет и получил интенсивное использование (оконная фурнитура), недорогая дрель SDS с легкостью справится с большинством, которое вы ей бросаете. имеет рейтинг a. Но что, если вам нужно больше мощности для сверления отверстий в бетоне, например, когда вы хотите повесить шкафы.Они помогают мне создавать для вас бесплатный контент каждую неделю. Вы должны установить боковую рукоятку так, чтобы зубцы на рукоятке входили в выступы на втулке инструмента. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. Если бы эта дрель была в течение нескольких лет и все еще работает, сцепление может быть немного чувствительным, но за ту цену, которую я заплатил, она более чем заслужила свое место. С бесплатной электронной книгой «7 смертельных ошибок, которые делают плотники при открытии магазина», вы получите представление о том, чего ожидать от этого тренинга в дополнение к 7 советам.Хотя я очень рекомендую эту машину, я перечислю несколько альтернативных вариантов, чтобы вы могли сравнить и найти перфоратор, который вам больше всего подходит. Перфоратор HR2470 скачать инструкцию в формате pdf. Makita HR2630 26 мм SDS Plus 3-х режимный перфоратор 240 В с чемоданом. Компания Makita U.S.A., Inc. расположена в Ла-Мирада, Калифорния, и управляет обширной дистрибьюторской сетью, расположенной по всей территории США. Для получения дополнительной информации, пожалуйста, позвоните по телефону 800/4-MAKITA (800 / 462-5482) или посетите сайт makitatools.com. Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240 В Я намеренно использовал проводную связь, так как считаю, что SDS нуждается в дополнительной мощности, которую вы не можете получить, не потратив огромные деньги на беспроводную связь.Пока у них было 2 таких штуки, и на это нет никаких жалоб, ручка особенно удобна и может быть перемещена в положение, подходящее для работы, а длина кабеля достаточно для тех, кто не мешает работе. Купил этот продукт в чистом виде, большую часть дней использовал, устанавливая котлы. Гарантия Перед отправкой с завода каждый инструмент Makita проходит тщательную проверку и испытания. Makita — лучший инженер в своем классе. : Простота использования Некоторые продукты, опубликованные здесь, могут не продаваться в вашей стране. Тогда аккумуляторной дрели не хватает мощности, и сверлильный станок для такой работы совершенно бесполезен.Makita Hr2470FT предлагается в прочном пластиковом корпусе, который легко носить с собой. Поэтому при выборе модели необходимо учитывать ряд факторов. Прочтите больше блогов в этой категории. Я много раз пользовался этим сверлом на протяжении многих лет, и я не могу винить его за те деньги, которые я использовал для колонкового бурения, и оно способно выполнять свою работу. Огромное преимущество, когда этот перфоратор приходится много перевозить. Отличный инструмент, делает то, что написано на этикетке, если вы ищете соотношение цены и качества, получите его! Makita оставляет за собой право изменять спецификации продуктов без предварительного уведомления.Обзор перфоратора Makita HR2475 — Минусы! Ознакомьтесь со спецификациями, оценками, отзывами перфоратора Makita HR2470 … Не пропустите ни одного блога с бесплатными планами или советами и рекомендациями на будущее! Итак, вернулся и получил от Bosch совершенно другой класс. Получил это предложение от Screwfix, чтобы посмотреть, как обстоят дела с корончатым сверлением. Ударная дрель Makita HR2470 SDS Plus универсальна и надежна, с легкостью способна многократно решать сложные задачи. © 2020 Expert Trades. Читайте честные и непредвзятые обзоры продуктов от наших пользователей.HR2470 3 кг имеет 3 режима и электронную регулировку скорости, что позволяет использовать его для различных работ, от сверления кирпичной кладки до легкого сноса. Получите лучшие предложения за makita hr2470 на eBay.com. Такой простой в использовании и такой надежный инструмент. Он был безупречным с первого дня. Высокая износостойкость механических частей, мотора и угольной щетки. рассчитан на A. Как указано на упаковке, я также нашел дополнительный быстросменный патрон для сверла и ограничитель глубины. При покупке Makita HR2470FT в комплект поставки входят следующие элементы: Перфоратор — это электроинструмент, который может выполнять сложные задачи, такие как сверление и долбление твердых материалов.5/5 за ту цену, которую они стоят, это очень способное сверло. Ваш адрес электронной почты . Просмотрите и загрузите онлайн-руководство по эксплуатации Makita HR2470. Используя партнерские ссылки, я получаю небольшую комиссию с вашей покупки, вам не нужно ничего дополнительно платить за их использование. Пора покупать новую дрель. Ассортимент Makita SDS превосходен. Обычно идут на dewalt, но подумал, что попробую эту дрель, она идеальна, по очень разумной цене и хорошо построена. Иногда кажется, что сцепление немного легче, но лучше, чем альтернатива.Функции дрели, перфоратора и долота означают, что его можно использовать для различных работ, от легкого сноса до сверления кирпичной кладки. Перфоратор HR2470 скачать инструкцию в формате pdf. Но чтобы сдвинуть боковую ручку, сначала нужно было снять патрон, чтобы можно было вытащить зубцы из выступов. Лидер в области электроинструментов для профессионалов. Дайте мне знать в комментарии ниже. Это когда версия с аккумулятором не справляется. Найдите полезные отзывы покупателей и оценки в обзоре для комплекта перфоратора 11/16 «»; Принимает биты SDS-PLUS на Amazon.com. Вы можете сделать это с помощью кнопок внизу или вверху блога. Возможно, эта часть со временем станет более гладкой. Когда я открыл футляр, я сразу увидел то, к чему я привык, от Makita, прочную машину, построенную из высококачественных материалов. 5/5 за Управляет всем, что я на него бросаю. https://www.christofix.com/complete-makita-hr2470ft-rotary-hammer-review Я столкнулся с некоторым сопротивлением. Купите перфоратор Makita HR2470FT здесь или добавьте его в корзину, если вам нужно время, чтобы подумать.Я с нетерпением жду встречи с вами в другом блоге или видео. У меня есть одно из них в течение многих лет, очень хорошее соотношение цены и качества, мощное как отбойный молоток, так и сверло, даже используйте это сверло со 100-миллиметровым алмазным сердечником, но также и в нем, что немного экстремально, но оно хорошо справляется. Обожаю эту вещь! Я думаю, что это будет самая важная часть блога, потому что, если вы ищете перфоратор, вы хотите купить лучший, соответствующий вашим потребностям. Универсальная и мощная дрель Makita HR2470WX / 2 SDS Plus специальной серии способна с легкостью справляться с трудными задачами.Двигатель 7 AMP обеспечивает 4500 ударов в минуту HR2475 приводится в действие двигателем 7 AMP, который обеспечивает скорость холостого хода 0–1100 об / мин, с 0… Пожалуйста, введите британский номер, начиная с +44 или без ведущего 0. оценивается как отличный Соотношение цена / качество, мой нынешний у меня уже пять лет без проблем, а предыдущий — дольше, я всегда его использую, так что у него тяжелая жизнь, и он никогда не пропускает полные. Качество сборки Компания Makita разработала циркулярную пилу 7-1 / 4 дюйма (модель HS7600) для профессиональных фрезеровщиков, сочетая мощность и производительность с простотой использования, превосходным балансом, меньшим весом и долговечностью на стройплощадке.Удобно, когда вам нужно работать в темных местах. Makita 780W 240V Corded SDS plus Brushed Hammer Drill HR2470 оценен как я не знаю, относится ли это к списку минусов, потому что это недостаток, но в то же время преимущество. Магазин для дрелей Makita HR2470. Но без этого меня бы не обошлось. Перейдите к списку с помощью этой кнопки: я надеюсь, что эта информация была полезной и что этот блог и видео вдохновят вас. 167,21 долларов США. Благодаря поршневому механизму, используемому в перфораторах, они наносят гораздо более мощный удар молотком, что позволяет быстрее сверлить отверстия большего размера.Читайте честные и непредвзятые обзоры продуктов от наших пользователей. Настоятельно рекомендуется всем моим коллегам-мастерам и мастерам. Я очень доволен тем, что выбрал эту машину, и уверен, что вы останетесь довольны. Благодаря этому обучению я лучше понял, как построить мастерскую, чтобы более эффективно расходовать свой бюджет. Makita USA: лидер в производстве аккумуляторных батарей с литий-ионным аккумулятором 18 В LXT. Удивительный комплект, и не было проблем ни с одним из них годами. Я взял его для ремонта дома, который он успешно завершил и все еще продолжает расти.Машина эргономична, удобна и проста в использовании, отчасти из-за небольшого веса. Это абсолютный бонус при эксплуатации этой машины в течение более длительного периода. Ест через бетон. Универсальный 1-дюймовый перфоратор Makita HR2475 (принимает SDS-PLUS) обеспечивает более эффективное нанесение ударов при компактном размере для более быстрой и продуктивной работы. Мне никогда не приходилось прилагать большие усилия. Makita Corporation — японский производитель электроинструментов. : В целом Для этого. Не забудьте подписаться на мой список, так вы всегда будете в курсе, когда я публикую новый блог с советами или бесплатными планами.Лучшая цена на перфоратор Makita HR2470 в Индии приобретается в надежных интернет-магазинах, таких как Flipkart, Amazon, Snapdeal & Tatacliq. Шнур, однако, действительно длинный и прочный, что удобно при работе на стройплощадке, это был первый инструмент, который я когда-либо приносил более 20 лет назад, и он по-прежнему так же хорош, как и когда я его принес. И он по-прежнему продолжает работать. Разрушающее сверло от макиты не самое мощное, что я когда-либо использовал, но делает то, что обещает, и делает это хорошо.После просмотра этого Makita HR2470FT пришел тест. Например, для сверления 25-миллиметровых отверстий на большую глубину или для зачистки желобов. Имея этот перфоратор до того, как я получил беспроводную версию, я был очень доволен его возможностями и с радостью могу сказать, что настоятельно рекомендую его всем. Совершенно новый. Ссылки на этом веб-сайте могут быть партнерскими ссылками. Фактически, это промежуточный этап от стандартной дрели до отбойного молотка, где можно найти преимущества обеих машин. Используется для сверления 20мм отверстий глубиной 800 и ни разу не боролся.Удар молотка помогает ему разбить кладку, чтобы ее можно было удалить через канавки сверла. Освещение, футляр ОСОБЕННОСТИ: L.E.D. Найдите полезные отзывы покупателей и отзывы о Makita HR2470 / 2 240V SDS Plus Drill (S99908F) на Amazon.com. 5/5 для — Скорость и крутящий момент при обратном вращении такие же, как при прямом вращении с использованием узла щеткодержателя. Вносите свой вклад в наше сообщество и делитесь своим опытом и знаниями с другими, чтобы мы все могли учиться друг у друга. Универсальный 1-дюймовый перфоратор Makita HR2475 (принимает SDS-PLUS) обеспечивает более эффективное нанесение ударов при компактном размере для более быстрой и продуктивной работы.Его постоянно забивают, много гонятся, дни напролет сверлит отверстия под колышки и т. Д. У нашей фирмы есть 2 штуки, и у нас еще не было проблем. Выберите один из 2 вариантов и найдите лучшую цену на Makita HR2470 из 5 предложений. Всегда защищайте себя от шума, пыли и вращающихся острых деталей. Безопасность — это всегда ваша личная ответственность! Немного дороговато для подключения, но я считаю, что качество сборки компенсирует: Hr2470f, Hr2470ft, Hr2470t. Перфораторы можно использовать для сверления отверстий в бетонных и кирпичных стенах.Я склонен злоупотреблять ею, поэтому я согласен с тем, что каждые пару лет ее меняют. В этом обзоре перфоратора Makita мы рассмотрим 4 лучших, доступных в настоящее время на рынке, от этого известного и всеми любимого производителя электроинструментов. Руководство по эксплуатации перфоратора Makita. Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240 В Новое объявление Держатель инструмента Makita HR2470 2470F BHR202 BHR241 BHR261 BHR262 158574-6 158217-0. Большим недостатком было то, что быстросменный патрон нужно было снимать, если вы хотите изменить боковую рукоятку из положения.Перед тем, как включить перфоратор Makita HR2470FT, В чем разница между перфоратором и перфоратором, Обзор Makita HR2470FT / Первые мысли, Доступный строгальный станок и рейсмус | Белмаш SDR2200 | Первые мысли, 9 основных электроинструментов для успешного начала работы по дереву, Мои 10 лучших рекомендуемых основных ручных инструментов для деревообработки (2020), 7 Недорогие цифровые инструменты для точной обработки дерева, Какой лобзик лучше всего подходит для вашего магазина | пошаговое руководство, Что подарить плотнику | 10 лучших подарков до 25 долларов, перфоратор Makita HR2470FT с быстросменным патроном для SDS-plus, инструкция по эксплуатации и инструкции по технике безопасности.Кнопка смены быстросменного патрона довольно тугая. Напряжение, которое имеет место на боковой рукоятке, также очень велико, поэтому движение боковой рукоятки не было действительно плавным. Отличное соотношение цены и качества имеет несколько лет, и не упал ни на что не могу жаловаться вообще рекомендовал бы не очень сильно толкнул шахту, это сверло обладает отличным качеством и мощностью — все, что вы ожидаете от makita, не встретил материал, который он С трудом справлялся, использовал это сверло для всех видов работ, оно легко сверлит любой материал.В определенных ситуациях рекомендуется переместить боковую ручку в другое положение для облегчения работы. Он намного легче и по-прежнему отлично справляется. Если вы хотите просверлить отверстия, в вашей мастерской есть хотя бы аккумуляторная дрель или сверлильный станок. Ваш электронный адрес не будет опубликован. : Соотношение цена / качество Просмотрите и загрузите онлайн-руководство по эксплуатации Makita HR2470. здесь такой же, я любил это сверло больше, чем мою жену, пока ученик не решил использовать его для просверливания дымохода.Чтобы обезопасить себя во время работы, я всегда использую: Чтобы описать Makita HR2470FT, я дам вам несколько важных параметров. Используется для корончатого сверления отверстий диаметром 4 и 5 дюймов и никогда не борется. spd., реверсивный, L.E.D. Жесткое сверло, которое у меня было много лет и которое до сих пор остается сильным, вариант с перфоратором очень хорош, учитывая его размер, я злоупотребляю им, а также использую его для колонкового бурения, действительно проверяя его пределы, и это еще не проблема. Если бы я ограничился одним sds, все равно это было бы (а я был давно).Эта дрель может справиться практически со всем, я даже использую свою для сверл. Создание мастерской может быть сложной задачей и требует большого количества проб и ошибок. Я знаю это, потому что я тоже был там. Корпус компактен и прочен, и обычно в него входит множество хороших аксессуаров, таких как сверла и насадки для долота. Проверьте свой почтовый ящик, чтобы подтвердить свой адрес электронной почты. Блестящая коронка из набора, использующая один раз в день в течение последних двух недель колонковое бурение 4-дюймовых отверстий, становится крепкой, как отряд. имеет рейтинг A. Вы можете сверлить и долбить твердые материалы, такие как кирпич или бетон.Также для: Hr2470ft, Hr2470t, Hr2470f. Перфоратор Makita HR2630 3 режима 26 мм SDS PLUS 800 Вт 6,50 фунта 14 дюймов 220 В. От производителя. Стандартное оборудование и технические характеристики могут отличаться от страны к стране. Так что придется покупать перфоратор. В сообщении в блоге под видео я сравню Makita HR2470FT с другими брендами и выскажу свое честное мнение об этом перфораторе Makita. У вас есть дополнение к этому блогу или положительный комментарий? Не стесняйтесь сообщить мне об этом в комментариях ниже.У вас есть сверло побольше, но оно тяжелее всего. Я жестоко надругался над ними, установив на них постоянный режим работы молотка и используя трехрезную головку armeg, но они все еще сильны. Просмотрите и загрузите онлайн-руководство по эксплуатации Makita HR2470. Опять же, не упустил шанс, очень рекомендую по цене. Начиная с 91,93 фунтов стерлингов. Вы можете подписаться, заполнив форму «Будем на связи». Будьте первым, кто оставил отзыв на «Перфоратор Makita HR2470 Drill» Отменить ответ. Быстросменные держатели — это плюс, если вы хотите быстро их заменить.Двигатель мощностью 780 Вт обеспечивает энергию удара 2,4 Дж, а цельнометаллическая передача означает, что он рассчитан на длительный срок службы. Основанная 21 марта 1915 года, она базируется в Анджо, Япония, и управляет заводами в Бразилии, Канаде, Китае, Японии, Мексике, Румынии, Великобритании, Германии и США. Нажав «. Подпишитесь, чтобы получать уведомления по электронной почте о новых сообщениях, бесплатных планах и многом другом. Получил 110. Он буквально пылал горячим. © 2021 Christofix Woodworking | Сделай сам | Домашнее украшение, Емкости бетон Бита с карбидом вольфрама, Емкости бетон Алмазная коронка (сухого типа), я расскажу об этом подробнее + скачайте бесплатную электронную книгу здесь.Обязательные поля помечены *. Вопрос в том, какую выбрать, ассортимент разных марок велик. 5/5 за: Это фантастическая дрель SDS, она легкая, простая в использовании и мощная. 229,95 долларов США. Makita HR2470FT — качественный электроинструмент по доступной цене. Некоторое время у меня была версия на 110 В и версия на 230 В. Не проблема сама по себе, но небольшая дополнительная работа. Как электрик, вы должны очень доверять используемому вами измерительному прибору. Продукты Fluke просты в использовании, и вы знаете, что можете доверять им в вопросах безопасной изоляции или поиска неисправностей. Сэкономьте деньги на этой коробке. Емкость не очень хороша. у меня нет сил, либо думаю, что мой последний, примерно за месяц, прежде чем развалится. Я лучше понесу свои инструменты сам, а потом куплю еще один, у меня в фургоне есть три таких ящика, они великолепно штабелируются и крепкие, как вам нравится Я использовал их как ступеньки, и вы можете получить в них грузы, хорошо подходит для всех передач Dewalt, очень хорошие большие коробки идеально подходят для сверл и т.У каждого инженера есть такой, и он им очень доверяет. Помимо основной функции сверления бетона, вращательное движение можно отключить и использовать только ударную силу. 5/5 для сверления и долбления, поэтому было проще простого. Очень быстро для сверления отверстий. Перфоратор HR2470 скачать инструкцию в формате pdf. Даже использовал его в качестве корончатого сверла с адаптером SDS в крайнем случае, когда он вышел из строя. — 3 режима работы — удар, удар с вращением, вращение. Во время работы заметил, что удары очень хорошо поглощаются.Подпишитесь на мою рассылку и получайте уведомления первым, когда я публикую новый контент на своем веб-сайте. Перфоратор SDS + с 3 режимами работы: перфоратор, перфоратор и долбление, долбление подходит для легкого долбления кирпича, мягкой кирпичной кладки и иногда бетона, а устройство ударного упора на HR2470T предназначено для использования при сверлении дерева / металла. Отзывов пока нет. Я сразу почувствовал, что в этой машине есть мощность. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! Отличный комплект, изначально купленный для каменистых стен, где беспроводные просто не подойдут.Перфоратор уже имел быстросменный патрон для SDS-plus, установленный вместе с боковой рукояткой, что позволяет работать эргономично и комфортно. 24-миллиметровый перфоратор Makita HR2470: 4 из 5 звезд на крупнейшем в Австралии информационном сайте ProductReview.com.au. Поставляется с передним и задним ходом, перфоратор очень мощный. Перфоратор — это универсальный электроинструмент, выполняющий две разные функции. Лучшее в своем классе для аккумуляторных электроинструментов. Принес это и подумал, что это Макита, я не ошибаюсь….. какая ошибка при первом использовании не удалось просверлить отверстие для дымохода, поэтому забрал его и снова заменил на то же самое. Обзор Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240 В от JSM Сантехнические и отопительные услуги 28 июля 2018 г. Отличное соотношение цены и качества, мой нынешний у меня уже пять лет без проблем, а предыдущий — дольше, чем я всегда пользуюсь. это так, что у него тяжелая жизнь и никогда не пропускается полная. С помощью быстросменной головки для SDS-plus я просверливал отверстия в бетоне, с помощью быстросменной сверлильной головки я провел пробу сверления в дереве, а в положении для разрушения я провел испытание на разрушение бетона.Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240 В Удобный и легкий футляр, входящий в комплект поставки, гарантирует, что перфоратор Makita всегда можно безопасно транспортировать. Мы используем файлы cookie на нашем веб-сайте, чтобы дать вам лучший опыт, запоминая ваши предпочтения, такие как просмотренные ранее товары и повторные посещения. Твое имя. Makita HR2470F 15/16 «Перфоратор, SDS, 3 режима, вар. Патрон SDS отличный, ограничитель глубины, дополнительная ручка и чехол для переноски отличного качества, так что это хорошее дополнение. О Makita Cordless XGT 40V MAX Li-Ion LXT 18V + 18V Li-Ion LXT 18V Li-Ion CXT 12V MAX Li-Ion LXT 14.Литий-ионная серия G, 4 В, литий-ионная серия G, 18 В, литий-ионная батарея, 14,4 В, КОМФОРТ ПРИ РАБОТЕ Крепежная отвертка Отвертка для гипсокартона Отвертка с автоматической подачей Ударная отвертка Ударный ключ — скользящий патрон в одно касание для легкой замены бит. У меня уже 4/5 лет без проблем. Есть несколько брендов, которые предлагают этот тип машин. Нажав на ссылку, вы можете быстро проверить цену и увидеть, какие преимущества вы получаете больше всего. Лучшие цены Лучшие товары Лучшие магазины Лучшие обзоры Оповещения о ценах Тенденции цен на idealo.co.uk 5/5 за Через несколько недель тренировка снова не удалась.Не стесняйтесь поделиться этим блогом в Facebook, Pinterest или других социальных сетях. Содержание буклетов может отличаться от текущих продуктов, так как они являются оригинальными. Когда я посмотрел на Makita HR2470FT более подробно, я увидел, что помимо хорошего качества материалов и отделки этой машины, все кнопки управления очень легкодоступны. Найдите полезные отзывы покупателей и отзывы о Makita 3901 5.6 amp Plate Joiner (Снято с производства) на Amazon.com. На самом деле не могу ошибиться с этим.Перфоратор — это более тяжелая версия стандартной дрели с функциями отбойного молотка, а перфоратор — это инструмент, который можно использовать для сверления дерева или металла. Если вам нужен перфоратор, сомневаться не приходится. Снижение вибрации, производимой этим электроинструментом, позволяет легко работать с ним в течение нескольких часов за раз. Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240 В При нажатии переключателя заготовка освещается встроенной лампой. Christofix.comДеревообработка | Сделай сам | Украшение дома, Ваш электронный адрес не будет опубликован.Отличная дрель и отличная цена. Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240В. Машина сделала всю работу за меня. Система быстрой смены также герметична, с которой труднее работать, но в то же время это также преимущество, так как она не снимается быстро во время работы. По сравнению с конкурентами он кажется немного слабоватым, что некоторые могут принять за более дешевое качество, но это вовсе не факт. Я был бы признателен, что. Чтобы помочь вам сделать выбор перед покупкой перфоратора, я расскажу вам о плюсах и минусах, которые я заметил в этом Makita HR2470FT.Мы также отслеживаем ваши посещения с помощью Google, Ontraport и Facebook, а также показываем персонализированную рекламу через AdRoll. Поставляется с отличным футляром для переноски и набором стандартных бит SDS. Это очень удобный набор, который отлично подходит для выбивания лишнего кирпича. Эта дрель — папа для ваших повседневных работ на 240 В, она дозирует все, от сверления до гонок за стенами, как говорится, это требует ударов и продолжает работать. Все права защищены. Эта машина — прочная машина, сделанная из высококачественного материала. Перфоратор Makita HR2470.HS7600 — более компактная пила, которая идеально подходит для создания рам и резки. Makita HR2631F 110v SDS Plus Сетевой перфоратор 26 мм AVT +… У меня есть аккумулятор для менее тяжелых работ, но из любопытства я попробовал с ним 40-миллиметровый сердечник, и он справился. Надежный и выполняет свою работу, рекомендую для достойного и дешевого SDS. . Определенно рекомендую этот продукт. : Особенности Заказать онлайн на сайте Screwfix.com. Из-за небольшого веса в 3 кг практически незаметно, что вы держите эту машину в руках.Неплохое сверло с долотовидным действием великолепно, и ему помогает то, что сверло довольно легкое по сравнению с другими сверлами, которые я использовал. Отличный комплект, однако мой единственный отрицательный комментарий, который я могу дать, это то, что кнопка на боковой стороне рукоятки, позволяющая поддерживать дрель в рабочем состоянии без необходимости удерживать спусковой крючок, слишком легко выскакивает сама по себе, что может означать постоянную остановку запуска при ее использовании. молотком для удаления штукатурки и т. д. Зубило и насадки используются для небольших долбежных работ. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Подобно перфоратору, дрель при вращении ударяет внутрь и наружу.Прежде чем мы погрузимся в блог, вы можете сначала посмотреть видео о распаковке и обзоре. В этом видео я покажу вам, что вы получите, купив перфоратор Makita HR2470FT. Для этого теста я испробовал все возможности машины. Makita HR2470-1 SDS + РОТАЦИОННЫЙ МОЛОТОК 240 В Выпускается уже несколько лет, пока даже не потребовались щетки. Двигатель 7 AMP обеспечивает 4500 ударов в минуту HR2475 приводится в действие двигателем на 7 ампер, который обеспечивает скорость холостого хода 0–1100 об / мин, при 0… Я лично считаю, что длинный шнур, прикрепленный к этому электроинструменту, является преимуществом, которое дает вам возможность свободно передвигаться во время работы.Когда дело доходит до минусов, связанных с Makita HR2475, мы должны честно сказать, что на самом деле мы не нашли ничего, что стоило бы назвать «ПРОТИВ». В настоящее время мы не можем показать все доступные модели. Чтобы помочь вам в этом выборе, вы можете посмотреть видеообзор и блог о перфораторе Makita HR2470FT. 36,23 канадского доллара.

Cod Mobile Season 3 2021,
Матч-краска Ikea Hemnes White Stain Paint Match,
Приложение Imessage не работает на Mac,
Ремонт офисной мебели,
Встраиваемый светильник Halo Led,
Как сажать семена цикад,
Коктейль из инжира и меда,

10 способов отличить фальшивую перфоратор Makita от оригинальной

• Буквенное обозначение
• Как отличить оригинальный перфоратор Makita от подделки?
• Определение подделки при внешнем осмотре чемодана
• Определение подделки при внешнем осмотре корпуса перфоратора Makita 2450, 2470
• Что нужно знать, чтобы не купить подделку перфоратор Makita
• Мнение о выборе прибора
• Видео о подделках перфоратора

Перфораторы Makita 2450, 2470 заслуженно пользуются популярностью у российских энтузиастов DIY.Эта популярность подтверждается высокой степенью надежности инструментов, длительным сроком их службы без вынужденных отказов, простотой конструкции и доступностью ремонта. Как известно, существует еще и подделка популярного инструмента Макита, давайте рассмотрим, в чем отличие и как отличить оригинальный инструмент.

Буквенное обозначение

Перфораторы Makita

производятся в разных странах. Вы можете определить это по паспортной табличке, прикрепленной к чемодану или корпусу инструмента.

Если на паспортной табличке есть буква A, значит инструмент произведен в США. Буква D указывает на немецкого производителя (фабрики Dolmar), буква E указывает на то, что инструмент изготовлен в Японии, а буква G указывает на то, что он был произведен в Великобритании.

Но есть также китайские перфораторы, сделанные в Китае и обозначаемые буквами Y или (K, но это часто копия)

Перфораторы Makita 2450, 2470, производство Румыния, имеют букву R.

Оригинальный перфоратор Makita

Справедливости ради стоит отметить, что китайские перфораторы производятся на китайских заводах, принадлежащих европейским производителям. Перфораторы изготавливаются на одних и тех же линиях, из одних и тех же деталей, одними и теми же рабочими. Единственное отличие: для европейского потребителя инструменты проходят двойной контроль качества. Сначала они проходят проверку на заводе-изготовителе, а затем перфораторы проверяются по прибытии в страну потребителя.

Для третьих стран, в том числе России, перфораторы, произведенные на китайских заводах, даже не проходят заводской контроль.Но их качество от этого не снижается, а цена снижается почти в 2… 3 раза. И такое средство не считается подделкой.

Если китайские производители могут производить перфораторы Makita по лицензии с высоким качеством, то этого нельзя сказать о фальсификаторах инструментов Makita 2450, 2470.

Кстати, уместно поговорить о так называемых нелегально ввезенных электроинструментах. Чаще всего нелегально ввезенные инструменты можно найти по надписям на шильдиках, прикрепленных к перфораторам Makita 2450, 2470.

Таблички перфораторов Makita для российских и азиатских потребителей

Оригинальная надпись сделана в Китае, действительно там завод по изготовлению инструментов и находится и производится качественно по лицензии.

А вот отличия шильдиков на корпусе оригинального перфоратора Макита и поддельного

Поддельные и оригинальные шильдики

На перфораторах Makita 2450, 2470 напряжение питания инструмента указывается одной цифрой: 230 В. Кроме того, для российского потребителя обязательна отметка HCN, которой нет на шильдиках инструментов, не предназначенных для российских потребителей.Это признак сертификации прибора российскими властями.

Как отличить оригинальный перфоратор Makita от подделки?

Определить подделку перфоратора Makita 2450, 2470 можно при внешнем осмотре. Просто нужно знать, на что обращать особое внимание.

На подделку чаще всего указывает невысокая цена инструментов этого класса.

Перфораторы Makita

не доступны в различных наборах.

Определение подделки при внешнем осмотре чемодана

Основные отличия начинаются при осмотре внешнего вида чемодана (кейса) для транспортировки и хранения перфораторов Makita 2450, 2470.

Заводской чемодан обязательно имеет рельефные надписи и рельефные буквы. На фальшивом футляре надписи в виде стикера или букв наклеены вручную. Поддельная надпись легко разрушается ногтем.

Надпись на оригинальном футляре

На защелках оригинального футляра названия инструмента выбиты и выдавлены. Как правило, у поддельного перфоратора таких надписей на защелках нет.

Вид защелок на оригинальном корпусе и подделке

При осмотре футляра для хранения и транспортировки перфоратора внимательно осматривайте зазоры между крышками чемодана.Исходный чемодан не имеет зазоров или имеет одинаковые зазоры по всему периметру соприкосновения деталей.

Оригинальные и поддельные пробелы

Осмотрите заднюю часть корпуса. На корпусе оригинала надпись слова Makita должна быть нанесена тиснеными буквами белого цвета. У фейков такой надписи нет.

Определение подделки при внешнем осмотре корпуса перфоратора Makita 2450, 2470

При визуальном осмотре корпуса инструмента легко отличить подделку от оригинала.Подделка имеет более синий цвет корпуса статора, а у оригинала более зеленый цвет.

Название на корпусе перфоратора Makita 2450 у оригинала нанесено методом литья. На крышке статора надпись выпуклая, на крышке ротора — вдавленная.

Подделка Makita 2450 имеет надпись на зеленом корпусе, которую легко удалить ногтем. А на черном корпусе надпись полностью отсутствует.

Подделка и оригинал

Подделку можно определить, внимательно осмотрев боковую рукоятку перфоратора Makita 2450.На ручке оригинала в месте зажима ручки надпись наносится нажатием. У подделки вообще нет надписи на боковой ручке.

При внимательном визуальном осмотре обратите внимание на формовку пластмассовых деталей перфоратора. Литье имитация некачественная, с рваными краями, со следами засветки.

Обратите внимание на то, как значки применяются в области переключателя режимов. На оригинале заметные и аккуратные значки. Подделка представляет собой неровную и рваную надпись, выполненную с явными дефектами.

Оригинальный и поддельный перфоратор Makita

В оригинальном Makita 2470 надпись сделана литьем на корпусе статора и выдавливанием на корпусе ротора.

Надпись на корпусе подделки Makita 2470 выполнена в виде наклейки, либо выполнена отдельно приклеенными буквами. Это можно легко обнаружить, коснувшись края наклейки или письма ногтем.

На дополнительной рукоятке оригинального перфоратора Makita 2470 есть две надписи.Один методом литья, другой — экструзией. Подделки выпускаются вообще без надписей.

Существуют оригинальные модели перфораторов Makita 2450, 2470, у которых на самоклейке на зеленом корпусе ротора есть надпись, но под ней скрыта тисненая надпись.

Оригинальный и поддельный корпус ротора перфоратора Makita

Оригинальный перфоратор Makita имеет два типа надписей на боковой дополнительной рукоятке. Одна надпись сделана из белого пластика, вторая нанесена методом вдавливания.Белая надпись наносится отдельно методом литья, а затем окрашивается в белый цвет. Для подделок надписей на боковой ручке вообще нет.

Надпись на оригинальной ручке и ее отсутствие на подделке

Есть перфораторы Makita, на корпус которых наклеена самоклеящаяся наклейка. Но если присмотреться, то под наклейкой можно угадать надпись Makita, сделанную по углублению.

Фото самоклейки и отступ на оригинале

Отличие поддельного пробойника заключается даже в использовании других винтов.

В оригинале есть винты как для плоской, так и для крестовой отвертки.

За подделку, если поддеть то надпись макита

Разница между шнуром питания

Что нужно знать, чтобы не купить подделку перфоратор Makita

Чтобы не нарваться на недобросовестных продавцов и не купить подделку, следует ознакомиться с нашими рекомендациями.

Рекомендуем приобретать электроинструменты популярных марок в специализированных магазинах, которые при покупке предоставляют все необходимые гарантийные документы.

Не рекомендуем покупать наборы инструментов известных фирм. Они не производят такую ​​продукцию. В комплекты чаще всего входят болгарка, перфоратор или дрель и лобзик, и при этом стоит дешево.

Не рекомендуем гнаться за дешевизной! Низкая цена инструмента должна дать вам представление, не подделка ли перед вами. Дешево не означает высокое качество.

Заводские перфораторы

Makita чаще всего комплектуются кейсами для хранения и транспортировки.

При внешнем осмотре можно обнаружить основные дефекты, свидетельствующие о том, что перед вами подделка. Если вы обнаружите внешние дефекты, не пытайтесь и дальше надеяться, что внутри заводской дырокол.

На сайтах Авито, Юля и др. Много фейковых данных, также много фейковых бензопил, шуруповертов, болгарок. Определить, где подделка, а где оригинал, не так уж и сложно, думаю, это видео поможет предотвратить ошибку.

Заключение по выбору инструмента

Комментарий Виталия Коннова Смех и грех)) Уже под каким-то видео я написал, что работаю на инструменте 15 лет, и все 15 лет из года в год какие-то товарищи лепят эту чушь — «Макита не тот, он раньше было нормально, а теперь это весь Китай.«И самое интересное, что на самом деле ничего не меняется, Макита, какой она была 15 лет назад, осталась такой же. Даже страна производства не имеет значения, у Makita около 8 заводов по всему миру, и все они имеют абсолютно одинаковый контроль качества, как на японском, так и на китайском и румынском языках. Более того, многие ошибаются, что есть другая сборка и тип, который я ищу, сделанный в Японии, и поэтому производство распределяется по направлениям и моделям, то есть легкие штампы, такие как 2470, собираются на определенном заводе и где бы вы ни находились. покупать его даже в Японии он будет с этого завода.А в Японии собирают только перфораторы SDS Max, а в Румынии болгарки и т. Д. И еще производитель следит за качеством, ведь дают гарантию и брак не должен превышать 2-3%, иначе производство становится нерентабельным. Поэтому «Бренд» — это не просто название, а подтверждение качества, и когда вы покупаете брендированную брендовую вещь, вы уверены, что купили качественную, а не кота в мешке. А вот с китайским ширпотребом все в корне наоборот, там весь упор на цену, контроль качества не на отказ работать вовремя, а только на то, что он вообще включен, поэтому покупая такой инструмент лотерея — год-два повезет, за неделю не умрет)) Ну раз уж я решил написать большой комментарий, поясню еще один нюанс.Если не брать в расчет такие подделки, то весь рынок можно разделить на два: производителей и товарные знаки, производитель всегда имеет собственный контроль качества и стремится минимизировать дефекты, товарный знак заказывает у стороннего завода и делает это. не иметь прямого контроля качества, только по цене. То, что я имею в виду под «ценой», на некоторых китайских фабриках один и тот же товар имеет разную степень качества и цены, то есть вы приходите и выбираете — эту дрель, но цена должна быть 15 долларов — и они сделают вам 15 долларов, вы выбираете 20, они лучше поставят запчасти, в итоге могут сделать 99% оригинала, но будет стоить немного дешевле оригинала.Вот что я имею в виду, если хочешь хороший инструмент, покупай у производителей, дешево и злобно купить нельзя, этого не бывает)) Если хочешь купить дешевле, покупай у производителя дешевле, а не подделку, например — Макита не тяните, покупайте Интерскол, Фиолент, зеленый Bosch, Skill, B&D, тоже не тяните, купите более-менее приличный бренд — Энкор, Бизон, за который важно торговать на рынке дороже один год и заказывают не самого низкого качества.

Видео о подделках перфоратора

1.Поддельная идентификация по чемодану

Видео:

Видео:

2. Как отличить подделку от перфоратора Makita 2450

Видео:

3. Как отличить подделку от оригинальной ударной дрели Makita 2470 и какого производителя выбрать реплику. Перфоратор 2470 хр. Какую сборку можно смело брать, а какую нет. Что на самом деле — реплика.

как правильно разобрать перфоратор Makita? Самостоятельный ремонт ствола перфоратора Макит с подборкой запчастей Ремонт электрической части перфоратора Макит

Сегодня девелоперы предлагают покупателям сотни различных квартир и домов.Часто жильцам хочется немного изменить свои параметры, сделав жилье более удобным и комфортным. Перфораторы Makita позволят выполнить ремонтные работы качественно и быстро. Готовые детали и хорошее качество сборки продлят срок службы и помогут избежать перебоев в процессе реставрации. Статья даст представление об основных преимуществах продукции этого производителя.

Пробойное устройство Makita

Конструкция включает специальную защитную систему, предназначенную для ограничения распространения пыли.При своевременной очистке инструмент будет эффективно работать на протяжении всего срока службы.

Makita широко используется людьми, предпочитающими ремонтировать самостоятельно. Инструмент прост в эксплуатации, финансовые затраты на обслуживание минимальны, он недорогой.

Производитель предоставляет следующие технические характеристики:

• Масса общая — 2,04 кг
• Система SDS позволяет установить сверло
• Забивается и просверливается
• В системе предусмотрено три режима работы
• Наибольшее количество ударов в минуту — 4500
• Поступательная сила движения — 2.7 джоулей
• Блок питания 780 Вт.

Почему молотить перфоратором Макита нежелательно?

Часто выходит из строя оборудование, и дрель вылетает из перфоратора. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не бьет, а сверлит при этом. Вы можете исправить поломку самостоятельно. Наиболее частые причины неисправностей перечислены ниже:

• Изношенный промежуточный вал
• Деформация зажимных узлов
• Сломана шатунная система
• Отсутствие смазки для правильной работы
• Поломка компонентов амортизатора

Перфоратор Макита: самостоятельный ремонт

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Диагностическая технология и поиск и устранение неисправностей идентичны другим устройствам. Сначала нужно разобрать инструмент, сняв корпус, а затем удалить устаревшую смазку и загрязнения.

• Удалить картридж
• Снять переключатель
• Устранить дефекты внутренней части корпуса
• Нанесите смазку и замените изношенные детали

Как разобрать перфоратор и редуктор?

• Установите перфоратор на твердую поверхность, подняв его ствол вверх
• Вытяните гильзу поступательными движениями, прижимая инструмент к столу.Такое положение предотвратит случайное смещение композитных элементов.

Сборка перфоратора Makita

После ремонта все снятые детали необходимо вернуть в исходное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед сборкой кузов очищается керосином или бензином. Очищенную скорлупу возвращают на место. Переключатель режимов в нем быть не должен.

Makita HR 2450 схема

Перфораторная система Makita-2450 состоит из множества дополнительных узлов и списка запчастей.Среди наиболее значимых элементов, особенности которых следует учитывать при ремонтных работах, можно выделить следующие:

• Кольцо стопорное устройство. Он предназначен для удержания шарикового элемента, удерживающего дрель. Шайба и направляющая пружины it
• Стопорное кольцо. Это необходимо для правильного снятия крышки картриджа.
• Четыре винта соединяют редуктор с двигателем, устраняя вибрацию. Схема имеет большое количество резиновых деталей. Часто они становятся причиной неисправности.

Описание указанных агрегатов будет достаточно для качественного ремонта.

Заключение

Перфораторы Makita

по праву являются одними из лучших на современном рынке. 2470 немного улучшен, но это не делает устройства долговечными. Своевременный ремонт максимально продлит срок безупречной эксплуатации. Эта статья помогает разобраться в особенностях основных узлов. Этих материалов достаточно для устранения наиболее распространенных типов неисправностей.

Ударные дрели — это устройства для ударного сверления, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Срок службы перфоратора зависит не только от правильных условий эксплуатации, но и от надежности деталей, входящих в состав изделия.
Но как бы вы ни старались, со временем удары начинают терпеть неудачу.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, имеющий навыки слесаря ​​и знающий основы электротехники.
Помните! Соблюдайте правила техники безопасности и отключите перфоратор от сети при разборке.

Перфораторы Makita 2450 и 2470 собираются практически по такой же схеме и из одинаковых деталей. Их ремонт ничем не отличается.
Для удобства ремонта ниже представлена ​​схема сборки и каталог запчастей для перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу крутящего момента на буровое долото, одновременно создавая поступательное движение, которое создает удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую за счет вращения ротора.В электрическую часть входят электродвигатель, кнопка включения с регулятором скорости, переключатель реверса и соединительные провода.

Основные неисправности перфоратора Макита
Неисправности перфоратора делятся на электрические и механические.

В этой статье мы рассмотрим все неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470
Электрические неисправности проявляются в том, что при подключении перфоратора к сетевому напряжению инструмент не включается.
Схема подключения перфоратора Макита к сети простая.

Электрическая схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Ударная дрель Makita 2470 похожа.

Через соединительный шнур поз. 72, через выключатель поз. 68, а электрические щетки через щеткодержатель поз. 66, к ламелям ротора электродвигателя поз. 54, а через контакты переключателя реверса поз.60, к обмотке статора поз. 59.
Самая частая неисправность — это отсутствие контактов в соединениях.

Порядок определения неисправностей электрооборудования

Определение целостности электрической части перфоратора Makita. Для того, чтобы отремонтировать перфоратор Makita 2450 или Makita 2470 своими руками, необходимо вооружиться приспособлениями и инструментами. Подойдет любой тестер, набор отверток, гаечные ключи, молоток, деревянная направляющая. Хорошо иметь отвертку со встроенным индикатором фазы.

Нужно взять тестер, подсоединить к концам пробки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, значит, цепь питания перфоратора исправна.

Если тестер показывает бесконечность, значит, обрыв цепи нарушен и нужно снять заднюю крышку, чтобы проверить соединительный кабель и электрические щетки перфоратора.

Задняя крышка (обычно черная) перфоратора снимается легко, нужно просто отверткой или отверткой открутить три винта.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрических щеток.
С помощью тестера или самодельного прибора, в народе называемого «аркашка», определите целостность подводящих проводов и правильность работы выключателя.

Несколько слов о простом устройстве управления «аркашка». Устройство состоит из светодиода или лампочки от фонарика, батарейки для фонарика и двух отрезков провода. Вся электрическая схема устройства управления представляет собой последовательно соединенные части.Подключите аккумулятор к одному концу светодиода или лампочки, а провода подключите к свободным концам светодиода и аккумулятора. У вас появится универсальный прибор для проверки целостности электрических цепей.

Типичные неисправности перфораторов Makita 2450 и 2470
Частые неисправности электрической части перфораторов Makita 2450 и Makita 2470:

• обрыв питающего кабеля в точке входа в перфоратор;
• выход из строя кнопки переключателя TG813TLB-1, арт.650508-0, поз.68 .;
• износ электроуглеродных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя заднего хода;
• износ подшипников ротора: подшипник 609ЛЛУ, арт.210060-6, поз. 51; подшипник 607ЛЛУ, поз. 211021-9, поз. 56;
• короткое замыкание ротора 220-240 В, арт. 515668-8, поз. 54;
• Выход из строя обмотки статора 220-240 В для HR2450, арт. 633488-5, поз. 59.

Выключатель TG813TLB-1, арт.650508-0 используется как пусковая кнопка; поз.68.

Замена щеток производится при полном их истирании или плохом контакте. Обнаруживается данная неисправность по сильному нагреву точек точек установки электрощеток.

Отказ от включения перфоратора может быть вызван истиранием контактов переключателя реверса.
Устранить такую ​​неисправность очень просто.

Ремонт обратного переключателя перфоратора Makita

Для ремонта переключателя заднего хода необходимо снять заднюю крышку.Осторожно отсоедините провода от кнопки. Внимательно осмотрите переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
После снятия щеткодержателя вы дойдете до контактов переключателя заднего хода.
Определите его состояние, при необходимости замените контакты.

Другая распространенная электрическая неисправность — плохой контакт между статором и нижними контактами реверсивного переключателя.

Ремонт контакта между статором и реверсивным переключателем

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный) от корпуса статора (зеленый).

Помните! В механической части ротора подшипник прижимается специальным кольцом. Не потеряйте его при разборке.

Статор расположен в зеленом корпусе. Заглянув в середину, вы увидите два самореза 4 × 60, арт. 266334-3, поз. 57, крепление статора к корпусу. Выкрутите их, снимите пластиковую защиту статора HR2450, арт. 419201-3, поз. 58, освободите статор.
Когда вы вытащите статор, вы увидите контакты на статоре и панели реверсивного переключателя.

Тщательно очистите контакты наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой согните контакты так, чтобы они плотно прилегали друг к другу. Смажьте контакты тонким слоем вазелина.

Электрическая часть перфоратора собирается в обратной последовательности.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем затвердевает и перестает соответствовать своему назначению. Перфоратор начинает работать с ненормальным шумом.Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Схема перфоратора Makita 2450 и 2470 поможет правильно разобрать неисправные узлы и найти бракованные детали. Также мы расскажем, как разобрать перфоратор Makita 2450.

Разборка перфоратора Makita 2470 начинается со снятия ручки переключения режимов.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке отверткой подбирается защелка и снимается.

После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Зажимаемую пальцами рукоятку вынимают из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Установка ручки режима

Для установки переключателя режимов в корпус необходимо выполнить несколько действий:
вставить переключатель в положение «сверление» в посадочное место до щелчка;
переведите переключатель против часовой стрелки в положение «удар»;
переместите переключатель с щелчком против часовой стрелки в положение «сверление»;
вставляем пружину и красную кнопку;
вставьте накладку сверху до фиксации.
Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа довольно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

Порядок разборки картриджа перфоратора Makita

Ремонт патрона пуансона

начинается с установки пуансона вертикально на заднюю крышку корпуса.Схема перфоратора h-makita поможет правильно выполнить демонтажные работы.
Требуется ли замена картриджа перфоратора Макит 2470? Ответ можно получить только после полной разборки картриджа своими руками.
Отверткой или съемником снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз. 4. Далее нужно осторожно достать мяч поз. 20, снимите направляющую шайбу поз.5, и коническая пружина поз. 6, который его поддерживает. Картридж разобран.

На схеме ниже показано устройство пуансонного патрона.

Основными неисправностями перфоратора makita 2450, вызывающими дефекты патрона, являются:

• износ защитного резинового чехла поз.1;
• ослабление стопорного кольца поз. 2 или частичный его износ;
• Износ шарика поз. 20;
• потеря упругости конической пружины поз.6 или его расширение.

Ремонт патрона перфоратора — несложная процедура, и обычно ее легко выполняет любой, кто умеет держать отвертку.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм.
В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.
Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30g для коробки передач.Для хвостовиков сверл рекомендуется использовать смазку Makita 196804-7.

При сборке патрона установите коническую пружину узкой стороной на перфоратор.
Не забывайте, ремонт пробойника своими руками требует ухода со стороны коллекционера.

Порядок сборки быстросъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.Все входящие части патрона собираются на валу в определенной последовательности.

Установив коническую пружину поз. 6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.

Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в конец картриджа.
закончен ремонт картриджа перфоратора Makita 2450.Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.
Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita
Сначала снимается защитный пластик. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Общая механическая часть называется редуктором.
Ротор легко отделить от механической части (редуктора).
Зажмите коробку передач правой рукой, зажмите ротор левой.
Вращение, потяните за обе стороны в противоположных направлениях. Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita происходят в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм установлен на внутреннем кожухе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
И поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, движущемуся в валу редуктора.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.На 40 установлена ​​косозубая шестерня поз.42, которая передает вращение от шестерни ротора, на подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз. 37), подшипник 606zz (поз. 36).
Обратите особое внимание на состояние подшипников качения. В перфоратор устанавливаются импортные подшипники
.Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz — на 80019.

Переходим к разборке вала амортизатора

Разборка стержня перфоратора

Разборка ствола перфоратора Makita 2470 представляет собой простой процесс, если использовать схему перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
А шестерня поз.19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.

Цилиндр поз. 32, движется в стволе, воздействуя на ударник поз. 24. С обратной стороны бойка металлическое кольцо поз. 27 фиксируется, что передает удар на дрель.
А когда нужно менять ствол бура?

Чаще всего выходит из строя металлическое кольцо.

Стойка

Цилиндр с ударником

Разобрались с разборкой.

Неисправность упора дрели при ударном бурении

Причины, когда перфоратор Makita сверлит с ударом, а сверло крутится, это износ зубьев предохранителя и зубьев ствола. Часто такая неисправность появляется при использовании перфоратора в качестве смесителя для перемешивания смесей. Во время работы предохранительная муфта проскальзывает, и если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре поставить диагноз не получится.Можно снять ствол и зафиксировать его в тисках и повернуть шестерню гаечным ключом, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ кромок муфты приводит к проворачиванию сверла и срабатыванию спускового крючка при сверлении с ударом.

Рекомендации, что делать в этом случае. Если невозможно снять подходящую деталь или заменить ее, то оцените износ ствола. Делается это так, вставляем новое сверло и перемещаемся, если люфт большой, то ствол лучше заменить полностью.

Стоит отметить, что причиной прокрутки дрели при ударном бурении может быть:

• подшипники изношены
• шестерню возле пьяного подшипника можно слизать.

В продаже, если разобраться, можно купить редуктор в сборе для перфоратора и его стоимость около 2000 рублей.

Надежность некоторых продавцов вызывает сомнения, а если учесть, что часто это запчасти взяты от аналогов прибора, которые продаются, например, на Авито.как

Например, есть много китайских аналоговых перфораторов Makita. Примером может служить сетевой перфоратор FAVORITE RH 950 и его стоимость в проходе 3000 руб. которую выгодно продать на запчасти.

Перфоратор
Favorit аналог Makita 2450

Меняем детали на исправные и готовимся к сборке.

Видео быстрой разборки перфоратора Makita

Даже очень надежные перфораторы Makita со временем выходят из строя. Любая поломка исключена, нужно лишь иметь прямые руки и упорство.Помимо электрических неисправностей, перфораторы также подвержены механическим повреждениям.

Эксплуатация перфораторов с твердыми материалами в пыльной среде сократит срок службы и потребует вмешательства пользователя для выполнения профилактического обслуживания.

Ремонт механической части перфоратора Makita 2450 и 2470

Ремонт любого инструмента начинается с определения характера неисправности и разборки.

Перфораторы Makita 2450 и 2470 могут быть отремонтированы пользователем, который имеет начальные навыки слесаря ​​и знаком с требованиями электробезопасности.

В данной статье рассмотрена механическая часть перфоратора Макита, основные неисправности и способы их устранения. Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, необходимо снять или разобрать патрон.

Разборка быстросъемного патрона Поместите пуансон на заднюю крышку корпуса на столе, покрытом чистой тканью или бумагой. Пинцетом или отверткой снимите резиновый наконечник 35, поз. 1.

Осторожно ослабить кольцевую пружину поз. 2, крышка муфты поз. 3, и стальное кольцо поз. 4. Вы дойдете до стального шара диаметром 7 мм поз. 20.

Теперь вы можете снять корпус механической части. Оно черное. Отверткой открутите четыре винта на торце корпуса.

Удерживая черную гильзу правой рукой, надавите большим пальцем на конец вала, с которого был снят картридж. Пластиковый корпус легко снимается.

Чтобы отсоединить механическую часть от электрической, необходимо сначала снять электрические щетки. В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Убедившись, что электрические щетки отсоединены от лопастей ротора, с помощью отвертки подденьте металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь перейдем к отсоединению ротора от механической части перфорированного ра.Ротор механически удерживается косозубыми шестернями редуктора. Если вы возьмете корпус ротора в одну руку, а механический корпус в другую и потянете в разные стороны, раскачиваясь, вы разделите эти два блока.

Получится такой агрегат на старой смазке.
Затем отвернуть шестигранником два болта М4 × 12 поз. 43., арт.266273-7 с внутренней шестигранной головкой. Вынуть вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт. 153687-8. Удалите старую смазку с деталей.

Получится такая гора чистых деталей.
Теперь внимательно рассмотрите детали, сразу выбросьте резиновые кольца, взяв новые.

Заменить неисправные детали новыми.

Механические неисправности перфораторов Makita 2450 и Makita 2470

К частым механическим неисправностям перфораторов Makit относятся:

• разрушение быстросъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола пуансона;
• износ бойков и резинок бойка;
• поломка шестерен.

Патрон перфоратора ремонтируется с заменой пыльника и резинового кольца, а также конической пружины и стального шарика, зажимающих рабочий инструмент (дрель). На это указывает какой рабочий инструмент? а именно сверло плохо держится в патроне.

Основная причина — износ шарика стального 7,0 поз. 20, арт. 216022-2. Износ шара происходит из-за загрязнения канала ствола патрона из-за попадания пыли и грязи.

Общий вид и устройство картриджа перфоратора Макит показаны на фото ниже.

Ремонт картриджа перфоратора макита 2450 своими руками несложно. Картридж необходимо разобрать, очистить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания механической части перфоратора Makita 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой коробкой передач.

Разобрать механическую часть согласно приложенному видео.Освободите его от старой смазки. Внимательно осмотрите все детали, их целостность, степень износа. Все резиновые изделия требуют замены при любой разборке.

Рассмотрите возможность ремонта ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Makita

Видео: Перфоратор Makita 2450

Ремонт деталей ствола перфоратора Makita 2450

Помните! В нижней части корпуса ротор удерживается электрическими щетками, которые необходимо снять.

Следующим шагом будет отсоединение ротора от снятого механизма. Ротор просто отсоединяется от механизма, вытягивая его, так как он удерживается трением двух косозубых шестерен.

Получился такой грязный узел.

Теперь нам нужно отделить стержень ударного действия.

Чаще всего изнашиваются резиновые кольца, ударник поз. 24, пружина компрессора поз. 18. и детали цилиндра.
Так изнашиваются и разрушаются детали ствола при неправильном использовании инструмента.

Рассмотрим самую сложную неисправность — выход из строя ударного механизма. Характерные признаки поломки ударного механизма — отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Видео: Минута вандализма) (21) Перфоратор Makita HR 2450 Сильная отдача при ударе

Такая неисправность характерна для тех перфораторов, которые при работе сильно прижимались к обрабатываемой поверхности.Разобрав редуктор, убираем мусор и кусочки посторонних предметов. Находим неисправную деталь и очищаем все от старой смазки.

Ударник поз. 24, арт. 324396-8, входящий в состав ствола.
кольцо металлическое поз. 27. ст. 324216-6.

Выбросить поврежденные детали, заменить новыми, покрыть тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Желаю успехов!

Свяжитесь с

eti-online.org

Как отремонтировать патрон и ударный механизм ствола перфоратора Makita 2470

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем затвердевает и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Демонтаж перфоратора Makit 2470 начинается со снятия ручки переключения режимов.

Процедура разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).
На ручке отверткой подбирается защелка и снимается.
После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».
Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео: Как поставить переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки переключения режимов Установка переключателя режимов в В этом случае необходимо: вставить переключатель в положение «сверление» в сиденье до щелчка; переведите переключатель против часовой стрелки в положение «удар»; переведите переключатель щелчком против часовой стрелки в положение «сверление»; вставляем пружину и красную кнопку; вставьте накладку сверху до фиксации.

Переключатель режимов в сборе.

На втором этапе следует разобрать быстросъемный патрон и отремонтировать сверлильный патрон своими руками. Кстати, картридж требует разборки только для моделей Makita 2470. Устройство картриджа довольно простое, и с его ремонтом сможет справиться любой человек, имеющий хоть немного слесарных навыков.

Процедура разборки картриджа перфоратора Makita

Ремонт патрона пуансона начинается с установки пуансона вертикально на заднюю крышку корпуса.Схема перфоратора h-makita поможет правильно выполнить демонтажные работы. Необходима ли замена картриджа перфоратора Макит 2470? Ответ можно получить только после полной разборки картриджа своими руками. С помощью отвертки или съемника снимается пыльник, патрон освобождается от стопорного кольца, кожуха муфты, металлического кольца 20 поз. 4. Далее нужно осторожно достать мяч поз. 20, снимите направляющую шайбу поз. 5, и коническая пружина поз.6, который его поддерживает. Картридж разобран.

На схеме ниже показано устройство пуансонного патрона.

Основными неисправностями перфоратора макита 2450, вызывающими дефекты патрона, являются:

• износ защитного резинового чехла поз.1;
• Ослабление стопорного кольца поз. 2 или частичный его износ;
• Износ шарика поз. 20;
• потеря упругости конической пружины поз. 6 или его расширение.

Ремонт патрона перфоратора — несложная процедура, и обычно ее легко выполняет любой, кто умеет держать отвертку.

Если заменить резиновый пыльник, стопорное кольцо, коническую пружину несложно, то замена шара требует внимания. Новый шарик должен иметь диаметр 7 мм ± 1 мкм. В качестве смазки рекомендуется использовать специальную смазку, разработанную для перфоратора Makita.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30g для коробки передач. Для хвостовиков сверл рекомендуется использовать смазку Makita 196804-7.

При сборке патрона установите коническую пружину узкой стороной на перфоратор.Не забывайте, ремонт патрона дырокола своими руками требует осторожности со стороны коллекционера.

Процедура сборки быстросъемного патрона

Сборка выполняется на чистой поверхности. Детали предварительно промывают, просушивают и смазывают тонким слоем рекомендованной смазки.

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS. Все входящие части патрона собираются на валу в определенной последовательности.
Установив коническую пружину поз.6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.
Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в торец картриджа, ремонт картриджа перфоратора Makita 2450 закончен. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.

Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita Сначала снимается защитный черный пластиковый корпус. Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца. Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора.Общая механическая часть называется редуктором. Ротор легко отделить от механической части (редуктора). Правой рукой зажать редуктор, левой зажать ротор. Раскачиваясь, тяните за обе стороны в противоположные стороны. Ротор удерживается в коробке передач за счет трения косозубых шестерен.

Основные неисправности перфоратора Makita возникают в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм смонтирован на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.А поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала на цилиндр, движущийся в валу редуктора.

Приступаем к разборке промежуточного вала.

Разборка промежуточного вала

На валу поз.40 установлена ​​косозубая шестерня поз.42, передающая вращение от шестерни ротора, подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршень поз.32. С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз. 37), подшипник 606zz (поз. 36) следует обратить особое внимание на состояние подшипников качения. В перфоратор устанавливаются импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz заменен на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Makita 2470 — простой процесс, если вы используете Схема перфоратора Makita.Вал представляет собой ствол поз.21, в котором собран ударный механизм. Шестерня поз. 19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.
Цилиндр поз. 32, движется в стволе, воздействуя на ударник поз. 24. С обратной стороны бойка металлическое кольцо поз. 27, который передает удар на сверло. А когда нужно менять ствол бура?

Чаще всего выходит из строя металлическое кольцо.
Striker
Цилиндр с ударником

Разобрались с разборкой. Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке сверл.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Подобные статьи

abisgroup.ru

Как отремонтировать статор перфоратора Makita своими руками, видео

Если вы определили, что статор в перфораторе вышел из строя, и у вас нет средств на новый, или вы хотите отремонтировать деталь своими руками, тогда эта инструкция для вас. Демонтаж перфоратора Makita настолько прост, что ремонт Makita 2450, 2470 не вызывает особых трудностей. Главное — придерживаться советов, приведенных в этой статье.

Каждый пользователь, имеющий навыки слесаря ​​и умеющий обращаться с диагностическими приборами, может самостоятельно выполнить ремонт перфоратора.

Начало работы

Любой ремонт начинается с внешнего осмотра неисправной детали. А как найти неисправность статора перфоратора Макита 2450? На неисправность статора чаще всего указывает наличие следов пригоревшей изоляции и появление запаха гари. Это первый признак короткого замыкания обмоток статора.

Вариант разборного статора

Но обрыв можно определить только прозвонив цепи обмотки.

Сгоревшие обмотки статора

Алгоритм разборки и изготовления статора перфоратора Makita 2450,2470

Последовательность изготовления статора перфоратора Makita 2450:

1. Снятие с корпуса статора в сборе.
2. Удаление старой обмотки, определение направления намотки, диаметра проволоки.
3. Намотка новых катушек по собранным данным по шаблонам.
4. Подготовка изоляции к новым змеевикам.
5. Изоляция новых катушек.
6. Установка готовых катушек в пазы сердечника или намотка катушек в самом сердечнике.
7. Припаиваем выводы к концам катушек.
8. Резервирование обмоток новых катушек.
9. Пропитка намотанных шпуль.
10. Сборка статора.

Все в порядке

Stage I

Для разборки статора используйте деревянный молоток или брусок. Постучав по торцу корпуса статора, снимите статор с корпуса.Кстати, чтобы получить статор, необходимо отсоединить корпус статора от механического корпуса.

Не забудьте отсоединить подводящие провода статора от клемм, которые выходят в области коллектора. Один конец прикреплен к щеткодержателю, а другой конец — к проводу питания 220 В.

Пора разделить его на две половины.

Stage II

Вариант разборного статора

Две половины разборного статора с намотанными катушками

Обе половины статора склеены между собой тонким слоем клея.Чтобы отделить одно от другого, нужно ударить молотком по сердечнику статора. Если у вас статор неразборный, то провод демонтируют, обрезав кусачками все витки с одного конца. Разрезая, разбирая, вытаскиваем провод и измеряем диаметр провода и количество витков. Для измерения диаметра проволоки используйте только микрометр. Сначала провод нужно обжечь в пламени спички, стереть нагар и, охладившись, измерить.

Чаще всего катушки пропитывают изоляционным лаком для предотвращения отслоения проводов.

Используйте промышленный фен, чтобы нагреть катушки до тех пор, пока они не разделятся на отдельные провода. Также можно прогреть пропитанные провода на газовой духовке над конфоркой.

Новые катушки

При разборке статора необходимо произвести измерения. Нам нужно измерить диаметр провода, количество витков в одной катушке, процент заполнения паза статора, материал, из которого сделаны провода. Обматывать рекомендуется только медными проводами.

Катушки, намотанные на шаблон перед установкой в ​​статор

Провода классифицируются по сечению.Измерив диаметр провода, пересчитайте его сечение по формуле S = ηr², где r = ½d.

А теперь простым языком: поперечное сечение в 3,14 раза больше половины диаметра в квадрате.

Установка изоляции и подключение клемм

Для чего нужен весь этот огород? Если окажется, что у вас проволока другого диаметра, то без расчетов не обойтись. Если будет тонкая проволока, то намотку можно проводить в 2 раза… 3 провода, главное, чтобы их суммарное сечение было не меньше, чем у исходного.

Если есть проволока чуть большего диаметра, то можно намотать ею при условии, что заполнение канавок старым приводом было неполным.

Stage III

Опция неразъемной обмотки статора

Для намотки обмоток статора необходимо подготовить провод проходного диаметра, электрокартон или прессованный картон, скотч, термоусадочный кембрик необходимого диаметра.

Если у вас неразборный статор, то в его пазах необходимо сделать гильзы из прессовой доски, вырезав заготовки по ширине статора.

Заготовки для изоляционных втулок

Из прессовой плиты вырезают заготовки шириной, равной ширине статора, и длиной, равной длине внутренней канавки. Кстати, к ширине статора нужно добавить по 2 мм с каждой стороны. Вырезав заготовки, закройте их края широким скотчем. Для статора перфоратора Makita подойдет скотч шириной 50 мм.

Наклеиваем заготовку на одну сторону полосы изоленты, разрезаем. На вторую полосу скотча приклейте заготовки той же стороной, но с другим краем. Ваша задача — закрыть края заготовок от порывов при намотке.

Изготовление крепежных лент

Чтобы облегчить процесс ручной намотки, изготовьте простые крепления в виде мягких металлических полос толщиной до 0,8 мм. Это может быть оцинкованная сталь, медь, алюминий. Полосы представляют собой z-образные пластины шириной 10 мм и длиной 70 мм.

Заготовки для инструментов

Наденьте термоусаживаемую трубку на меньший крючок и нагрейте над пламенем, сожмите кончик пластины.

Закрепите полученные пластины лентой на корпусе статора.

Крепежные приспособления

Процесс намотки

Проволока подготовлена, крепежные пластины закреплены, данные о количестве витков под рукой. Вперед!

Ставим статор на колено, заводим конец провода, надеваем термоусаживаемый красный кембрик (имеется в виду начало намотки), закрепляем кембрик снаружи статора и приступаем к намотке.Кстати, цвет батиста может быть любым, нужно лишь выбрать другой цвет для начала и конца намотки.

Ручная намотка

Процесс намотки состоит из подачи проволоки в канавку большим пальцем, продевания проволоки за крючок фиксирующей пластины, вытягивания проволоки и вставки пластины за крючок с другой стороны. Самое главное, следить за количеством витков намотки. Процесс намотки повторяется для второй катушки.

Это все прекрасно видно на предлагаемом ролике.

Видео: Ремонт электроинструмента. Перемотка статора (обмотки возбуждения) часть 1.

Все! Статор намотан. Обмотки нужно аккуратно связать, оговориться.

Stage IV

Процесс бронирования обмотки статора

Резервирование относится к обвязке обмоток статора, которая защищает их от разрушения во время работы. На высоких оборотах все детали подвергаются воздействию различных вибраций, что приводит к нарушению целостности обмоток, их трению друг о друга и нарушению изоляции.

Резервирование или соединение обмоток статора

Пора начинать пропитку.

Этап V

Процесс пропитки обмотки статора

Основная задача пропитки обмоток статора — получить монолитную структуру, которая не разрушается со временем из-за вибрации. Перед началом пропитки в статор вставляют деревянные распорки, прижимая катушки. Работать нужно аккуратно и аккуратно.

В идеальных условиях для пропитки необходим трансформатор.Катушки рекомендуется пропитать под напряжением, чтобы провода вибрировали и нагревались. Это позволяет пропитке затекать во все трещины. Напряжение на обмотке низкое до появления вибрации. Его легко найти, прислонив отвертку к внутренней поверхности ротора.

Подключение обмоток статора к ЛАТР

В идеале использовать специальный лак и наносить его в несколько слоев. Также можно использовать обычную краску для внутренней покраски помещений марки ПФ-115.Слив 50 г краски в отдельную посуду, разбавьте ее растворителем до консистенции воды.

Чем можно пропитывать

С помощью шприца наберите краску и нанесите небольшими порциями на обмотку статора, пока она полностью не войдет в середину обмотки. Статор должен быть теплым и подключен к источнику переменного тока. В качестве источника лучше использовать трансформатор, первичная обмотка которого запитана через ЛАТР.

Напряжение для пропитки через LATR

Не забудьте контролировать температуру статора.Рука с трудом выдерживает температуру корпуса. При более высоких температурах уменьшите напряжение питания трансформатора с помощью LATR.

Подача чернил шприцем

Консистенция краски зависит от диаметра проволоки. Чем толще проволока, тем гуще краска. Продолжайте пропитку, пока краска не появится внизу. Переверните статор и продолжите пропитку. Оставьте статор под направлением до полного высыхания.

Статор пропитан и после очистки от следов краски на внутренней поверхности статора готов к сборке.

Пропитка статора

Пропитка и перемотка статора:

Видео: Пропитка статора. Обмотка в два провода при параллельном включении.

Теперь можно приступить к сборке перфоратора Makita. Если вы считаете, что это сложно, то доверьте работу по перемотке профессионалам.

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем затвердевает и не выполняет свое предназначение. Перфоратор начинает работать с посторонним шумом.Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке и сборке перфораторов Makita 2450, 2470. Также мы расскажем, как разобрать перфоратор Makita 2450.

Порядок разборки пуансона

Положите перфоратор на чистую поверхность.

При разборке механической части перфоратора Makita 2450 или Makita 2470 всегда следует снимать ручку переключателя режимов.

В начале работы ручка установлена ​​в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке отверткой подбирается защелка и снимается.

После снятия защелки ручка переводится в крайнее левое положение, в режиме «Сверление».

Рукоятка, зажатая пальцами, вынимается из пазов корпуса.

Видеоинструкция по разборке ручки переключателя режимов перфоратора Makita 2450

Видео: Как поставить переключатель режимов на перфораторе Makita HR 2450

Вал редуктора смазан консистентной смазкой Makita 183477-5 SDS-PLUS.Все входящие части патрона собираются на валу в определенной последовательности.

Установив коническую пружину поз. 6, надеть направляющую шайбу поз. 5, и зафиксировать шаром поз. 20, вставив его в паз вала редуктора.

Осталось надеть кольцо (поз. 4), кожух муфты (поз. 3), зафиксировать детали стопорным кольцом (поз. 2). На последнем этапе вставляем защитный наконечник поз. 1 в конец картриджа.
закончен ремонт картриджа перфоратора Makita 2450. Осталось проверить его качество, вставив сверло в патрон. При правильной сборке патрон предохраняет сверло от самопроизвольного выпадения.
Картридж собран.

Разбираем коробку передач

Чтобы добраться до механической части, нужно снять пластиковый корпус.

Порядок разборки механической части перфоратора Makita
Сначала снимается защитный черный пластиковый корпус.Корпус снимается после того, как вы открутите четыре винта, фиксирующие корпус с торца.
Нажимая на конец вала, вы выталкиваете редуктор из корпуса.

После снятия корпуса необходимо отделить ротор от редуктора. Общая механическая часть называется редуктором.
Ротор легко отделить от механической части (редуктора).
Зажмите коробку передач правой рукой, зажмите ротор левой.
Вращение, потяните за обе стороны в противоположных направлениях.Ротор удерживается в коробке передач за счет трения косозубых шестерен.
Основные неисправности перфоратора Makita происходят в механической части инструмента.

Самая типичная неисправность механической части — выход из строя ударного механизма.

Разборка ударного механизма
Ударный механизм установлен на внутреннем кожухе и состоит из вала редуктора и промежуточного вала.
Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый цилиндр, в котором цилиндр перемещается свободно.

Маленькая прямозубая шестерня, установленная на промежуточном валу, передает вращение на большую прямозубую шестерню вала коробки передач, в которой установлен ударный механизм.
И поступательные движения на валу ударного редуктора одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, движущемуся в валу редуктора.

Приступаем к разборке промежуточного вала.

Демонтаж промежуточного вала

На валу поз.40 установлена ​​косозубая шестерня поз.42, передающей вращение от шестерни ротора, подшипник качения 608zz поз.41, передающий поступательное движение на шарнир поз.34 поршня поз.32.
С другой стороны вала муфта сцепления (поз. 39), прямозубая шестерня 10 (поз. 80), пружина сжатия (поз. 38), стопорное кольцо S-7 (поз.37), установлен подшипник 606zz (поз.36).
Обратите особое внимание на состояние подшипников качения. В перфоратор устанавливаются импортные подшипники
. Допускается установка отечественных подшипников.
Подшипник 606zz можно заменить на 80016, подшипник 609zz — на 80019.

Переходим к разборке вала амортизатора

Разборка вала ударного действия

Разборка ствола перфоратора Makita 2470 представляет собой простой процесс, если использовать схему перфоратора Makita.
Вал представляет собой ствол поз.21, в котором собран ударный механизм.
А шестерня поз. 19, крепится к стволу, который прижимается пружиной поз. 18, через шайбу поз. 17, и фиксируется стопорным кольцом поз. 16.

Разобрались с разборкой.
Меняем детали на исправные и готовимся к сборке. Узнайте больше о смазке и сборке сверл.

Прочтите, если есть проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Makita

Видео: разборка перфоратора makita HR2450 за 5 минут до м

.
