Бетономешалка из бочки: делаем своими руками

Бетономешалка из металлической бочки

Для жителей частных домов и владельцев дачных участков, проведение строительных работ является неотъемлемой частью поддержания нормальных условий проживания.

Любое строительство, включая закладку деревянного сруба для сооружения бани, начинается с укладки бетонного фундамента. Помимо строительства зданий, возводится каменный забор, обустраиваются террасные грядки, укладываются бетонные дорожки. Все эти работы облегчает бетономешалка из бочки своими руками.

Содержание статьи

Преимущества самодельной конструкции

Работа с самодельной бетономешалкой

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

• Самодельная конструкция может иметь удобную для пользователя конфигурацию.
• Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
• Исключаются проблемы с обслуживанием и ремонтом агрегата.
• И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

• Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

Бочки для изготовления бетономешалки

• Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
• Пруток диаметром 30 мм, для изготовления оси.

Кругляк для оси

1. 2 отрезка длиной по одному метру, для опорных элементов;
2. 2 по 50 см, для распорок рамы, для придания ей жесткости.

Профильный швеллер

• Любой автомобильный руль.
• Петли дверные.

Петли на крышку люка

• Аппарат для сварки.
• Ножовку по металлу.
• Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

• Лучше всего подготовить гараж или открытое пространство.

Площадка для сборки конструкции

• Все необходимые инструменты расположить под рукой.
• Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

Бетономешалка из бочки — сделай сам чертеж конструкции

• Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Мобильная конструкция

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

• В процессе сборки, следует контролировать на прочность все соединения конструкции.
• При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
• Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
• Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
• Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
• Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

Сборочный чертеж изделия из бочки

На чертеже основные узлы:

• Поз. 4 – барабан или бочка.
• Поз. 5 – лопасти.
• Поз. 7 – опора.
• Поз. 9 – емкость для раствора.
• Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

• Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
• Усилить дно можно приварив дополнительно металлический лист.

Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

• По центру верха и низа бадьи выполняются два отверстия.
• Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
• В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
• Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

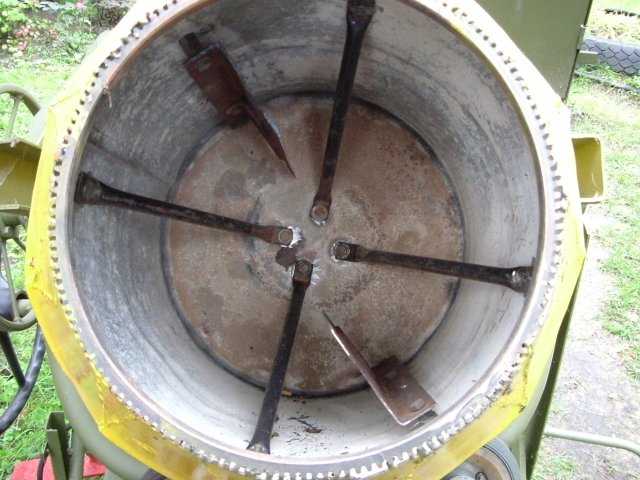

Установка лопастей в бочке

• Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Ручная бетономешалка из бочки

Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

Для этого:

• Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
• Привариваются втулки с другого конца длинных швеллеров.
• Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
• Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Привод для самодельной бетономешалки

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

При этом:

• На ось двигателя устанавливается небольшая звездочка.
• На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
• Соединение элементов выполняется цепной передачей.
• По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

• Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
• При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
• Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

Наклонная конструкция бетономешалки

• При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
• Маховик стиральной машинки можно установить вместо руля.
• Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

как сделать из бочки, стиральной машины и не только, инструкции с чертежами, фото и видео

Бетоносмесительная машина, или бетономешалка, или бетоньерка — строительное устройство, предназначенное для самостоятельного приготовления качественной строительной смеси. Такая машина может быть стационарной и мобильной, отличающейся назначением и принципом действия. На сегодняшний день бетономешалка, сделанная своими руками, является хорошим вариантом практичного и удобного агрегата. Его изготовление потребует минимальных финансовых затрат.

Виды бетономешалок и принцип их работы

Бетономешалка — техническое устройство, широко применяемое в условиях современного строительства для приготовления бетонного или другого раствора на основе цемента, и представленное очень разными видами или формами. Вне зависимости от типовых характеристик и конструктивных особенностей, основной функцией бетоносмесительной машины или миксера является получение максимальной эффективности в процессе смешивания всех составляющих.

Бетономесители непрерывного действия

Бетономешалки непрерывного действия имеют принудительный процесс смешивания всех составляющих. С конструктивной точки зрения такие агрегаты одинаковы, а основные отличия заключаются в размерах, производительности и форме лопастей для смешивания.

Принцип работы бетономешалки непрерывного действия заключается в принудительном процессе смешивания компонентов раствора

Непрерывные бетоносмесительные машины осуществляют полный набор всех технологических процессов, представленных загрузкой и смешиванием отдельных компонентов, а также выгрузкой готовой смеси из агрегата, что обеспечивается не только производственным, но и контрольным оборудованием.

На схеме показано устройство агрегата непрерывного действия

• 8 — непрерывный поток компонентов смеси подаётся внутрь корыта;
• 7 — лопасти, закреплённые на валах внутри корыта под углом 40–45°;
• 6 — валы внутри корыта;
• 5 — разгрузочный затвор;
• 4 — зубчатая пара;
• 3 — редуктор;
• 2 — ремённая передача.

Принцип действия миксера основан на загрузке непрерывного потока компонентов ленточными питателями или конвейерами. Одновременная подача сыпучих составляющих и воды позволяет получить в смесительной ёмкости однородный и качественный раствор, который выводится через выгрузочное отверстие и может загружаться непосредственно в специальное транспортное средство.

Технические показатели производительности непрерывных смесителей зависят от объёма раствора, который перемещается за определённое время в направлении оси, а также от размера и угла лопастной части с частотой их вращения. Преимущества такого варианта бетономешалки представлены возможностью готовить растворы и жёсткие бетоны в значительном количестве, а также полной статичностью корпуса. К недостаткам можно отнести необходимость постоянной подачи компонентов, и невозможность получить небольшой объём раствора.

Циклического действия

Установки циклического действия отличаются загрузкой новых составляющих смеси только после полной выгрузки уже готового раствора. Такой вариант миксерного оборудования является более мобильным, а уровень производительности определяется качеством загружаемых компонентов и общим объёмом смесительного резервуара.

Циклические бетономешалки более мобильные

Основная функция циклического устройства заключается в получении высококачественных бетонов подвижного, формовочного и жёсткого типа с наличием специальных добавок. Агрегаты такого вида могут иметь цилиндрический или корытообразный корпус с валом вертикальной или горизонтальной направленности.

Перемешивание раствора происходит при помощи лопастных валов

• 1 — подшипник;
• 2 — электрический двигатель;
• 3 — рамная конструкция;
• 4 — передача клиноременного типа;
• 5 — редуктор;
• 6 — муфта;
• 7 — корпус агрегата;
• 8 — лопастная часть;
• 9 — держатель;
• 10 — отверстие для загрузки;
• 11 — вал;
• 12 — пневматический цилиндр;
• 13 — затвор;
• 14 — выгрузочное отверстие агрегата.

Принцип действия обеспечивается вращением лопастей на валах во взаимном направлении, что вызывает включение электрического двигателя и клиноременной передачи. Благодаря предельно равномерному расположению лопастей на валах, такие элементы идеально входят в свободные промежутки. Смешиваемые компоненты доставляются внутрь работающего миксера сквозь отверстие замочного типа, после чего происходит перемешивание при помощи лопастных валов и выгрузка готовой смеси через разгрузочное отверстие, управляемое пневматическим цилиндром.

Преимущества наиболее современных моделей заключаются в высоком качестве смешивания за относительно небольшой временной промежуток и в возможности применения компонентов с разными показателями плотности, в результате чего получается высококачественный готовый состав. Основные минусы циклического оборудования представлены дороговизной и технической сложностью трансмиссии, что предполагает обеспечение регулярного и грамотного технического обслуживания агрегата.

Гравитационные

Вариант строительной машины, отличающийся перемешиванием бетонных смесей за счёт силы тяжести. Гравитационные миксеры представляют собой барабан, который вращается вокруг оси горизонтального или наклонного типа. Обязательным условием функционирования является строго определённое количество лопастных вращений, которое предупреждает переизбыток центробежной силы внутри барабана.

Преимуществами бетономешалки такого типа является простота установки и производительность

Гравитационные строительные миксеры, как правило, предназначены для приготовления смесей, объём которых не превышает один кубический метр. Современная установка мобильного типа очень легко транспортируется. Самыми популярными и распространёнными гравитационными моделями являются бетоносмесительные установки в виде традиционных автобетономешалок.

Частота вращения в бетономешалке такого типа составляе 20 оборотов в минуту

• 1 — загрузочный ковш;
• 2 — пара подъёмных барабанов;
• 3 — самотормозящийся редуктор червячного типа;
• 4 — фланцевый электрический двигатель;
• 5 — смесительный барабан с лопастями;
• 6 — штурвал агрегата;
• 7 — выходной вал трёхступенчатого редуктора цилиндроконического типа;
• 8 — концы каната, которыми охватывается ковш;
• 9 и 10 — концевые выключатели для отключения электрического двигателя;
• 11 — траверса;
• 12 — фланцевый электрический двигатель;
• 13 — одноступенчатый редуктор;
• 14 — фиксирующее устройство.

Принцип действия: лопастными элементами внутри барабана в процессе их равномерного вращения осуществляется подхватывание, подъём и сброс вниз приготавливаемого раствора. Стандартная частота вращения в гравитационной бетоносмесительной технике ограничивается 20 оборотами в минуту.

Несомненные преимущества любого гравитационного миксера представлены оптимальным соотношением веса установки и общего рабочего объёма ёмкости, простотой и надёжностью конструкции, возможностью использования крупных заполнителей, а также очень низкой энергонагруженностью такого оборудования. К серьёзным недостаткам таких моделей можно отнести низкие показатели универсальности и риск неполучения однородных жёстких смесей.

Принудительные

Бетоносмесительные агрегаты принудительного действия используются в производстве не только подвижных, но и жёстких бетонов формовочного типа, а также позволяют изготавливать лёгкие бетоны со значительным объёмом всевозможных добавок. Принудительные миксеры могут быть оснащены горизонтальным или вертикальным валом, который помещается в корытообразный или цилиндрический корпус.

В такой бетономешалке можно приготовить растворы с различными показателями плотности

В принудительных смесителях обеспечивается качественное перемешивание всех компонентов, а благодаря универсальности конструкции значительно облегчается изготовление бетонов, а также растворов, имеющих различные показатели плотности и уровень подвижности.

Внуть барабана бетономешалки загружаются все компоненты, благодаря лопастям они перемешиваются, и получается качественный раствор

• 1 — корпус смесителя;
• 2 — рамная конструкция;
• 3 — электрический двигатель;
• 4 — пульт управления агрегатом;
• 5 — затвор секторного типа;
• 6 — рукоять привода для открытия затвора;
• 7 — защитный элемент;
• 8 — редуктор привода для валов;
• 9 — защита ремённой передачи;
• 10 — предохранительная муфта;
• 11 — смесительный вал.

Принцип действия базируется на загрузке всех компонентов внутрь барабана и способности лопастей в процессе вращения перемешивать составные части с получением однородной и высококачественной массы готового раствора.

Преимущества принудительных строительных миксеров представлены высоким качеством смешивания, надёжностью оборудования и его способностью функционировать даже в тяжёлых условиях, а также незначительными габаритами и лёгкостью транспортировки. К недостаткам относятся отсутствие максимального соотношения веса оборудования к полезному объёму миксера, а также слишком высокая установленная мощность электрического привода.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Самостоятельное изготовление бетономешалки не вызывает сложностей даже при отсутствии профессиональных знаний и специальных навыков в данной сфере. Достаточно ознакомиться со схемой изготовления, подготовить необходимый материал и набор инструментов, а также строго придерживаться пошаговой инструкции.

Из бочки

Конструкция имеет своеобразную траекторию движения, в виде оси вращения, идущей через резервуар строго наискось. Простые растворомешалки способны хорошо функционировать при температурном режиме не ниже плюс 2^оС, так как конструкцией не обеспечивается прогрев приготавливаемой смеси.

Конструкция такой бетономешалка довольно проста

• 1 — металлическая бочка;
• 2 — основание из металлического уголка;
• 3 — вал из трубы;
• 4 — система подшипников;
• 5, 6 — ручка и рукоятка;
• 7 — люковая крышка;
• 8 — замковое соединение;
• 9 — резиновый уплотнитель;
• 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

• металлическая бочка;
• комплект метизов, представленных болтами, гайками и шайбами;
• подшипники;
• арматура для ручки;
• стандартный металлический уголок;
• сварочный аппарат;
• электрическая дрель;
• «болгарка» или ножовка для работы с металлом;
• гаечные ключи;
• уровень, рулетка и маркёр.

Пошаговый процесс изготовления:

1. Просверлить отверстия на торцах бочки под установку вала.
2. Установить на наружной части крышек подшипники под поворотную рукоятку.
3. Вырезать отверстие для беспрепятственного извлечения готового раствора.
4. Уплотнить дверцу резиной.
5. Зафиксировать дверцу откидными петлями на шарнирных задвижках.
6. Сварить из металлических уголков опорную рамную конструкцию.
7. Оснастить вал лопастями из стального листа.
8. Установить вал и поворотные ручки.
9. Расположить бочку на опорной металлической конструкции.

При желании конструкцию может дополнить электрический двигатель, редуктор для понижения крутящего момента, клиновидный ремень и влагозащитный выключатель, а также система проводов. В работе такая модель бетономешалки менее устойчива, поэтому нуждается в обязательном обеспечении качественной дополнительной фиксации.

Из стиральной машины

Строительный миксер, изготовленный на основе стиральной машины, отличается достаточно высокой производительностью. В процессе барабанного вращения необходима стабильная устойчивость, но наличие определённого диссонанса объясняется составляющими раствора, постоянно смещающими центр тяжести. По этой причине нужно решить вопрос надёжного основания или каркаса для установки бетонного миксера, выполненного с использованием стиральной машины.

Самая устойчивая геометрическая фигура — треугольник, который выдерживает значительные нагрузки и хорошо сохраняет своё положение. Преимущества бетономешалки, самостоятельно собираемой на основе стиральной машины, представлены индивидуальным подбором высоты, но оптимальным вариантом является конструкция с нижней точкой расположения ёмкости на уровне 50–80 см. Объём готового цементного раствора напрямую зависит от размеров бака стиральной машины.

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

• сварочный аппарат;
• электрическая дрель;
• стандартный набор отвёрток;
• ножовка для работы с металлом;
• ёмкость из стиральной машины;
• металлические уголки или труба для изготовления рамного каркаса;
• стальной лист для изготовления лопастей.

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

1. Заделать сливное отверстие в рабочей стиральной машины активаторного типа.
2. Изготовить поворотный механизм из металлических уголков или трубы.
3. Установить стиральную машину на поворотный опрокидываемый механизм.
4. Установить раму на «ножки» высотой полметра для обеспечения максимальной устойчивости конструкции.

Важно не выполнять жёсткое крепление резервуара по периметру рамы, а установка на навес должна позволять осуществлять опрокидывание с упором на рамное основание. Фиксируется такая конструкция на основе стиральной машины активаторного типа всего четырьмя металлическими уголками. Работоспособность готового строительного миксера обеспечивается подключением агрегата к сети 220 В.

Из фляги

Традиционные фляги из-под молока или краски способны стать отличной базой, используемой в изготовлении компактной бетономешалки. Технологические возможности позволяют выполнить раму на основе металлических уголков или труб, а также обычных деревянных брусков. Как правило, внутри такого миксера одномоментно можно изготовить три ведра бетонного раствора.

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Флягу необходимо располагать в наклонном положении, используя с этой целью четыре обычные вращающиеся опоры или рамную конструкцию с углом в 20–30° по отношению к горизонту. Таким образом, устройству обеспечивается вращение агрегата в соответствии с продольной осью.

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

• сварочный аппарат;
• электрическая дрель;
• отвёртки;
• ножовка для работы с металлами;
• металлическая фляга;
• металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

• Высверлить отверстия для установки рукояти.
• Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
• Изготовить опорную металлическую конструкцию рамы.
• Установить агрегат на раму.

Лёгкая эксплуатация строительного миксера обеспечивается обязательной сбалансированностью такого агрегата, поэтому ось пропускается только через центр тяжести. Втулками для оси могут послужить обычные водопроводные муфты, а упоры выполняются приваркой к осевой части гаек, смазанных литолом или солидолом. Такой вариант в работе очень прост, но большое количество раствора промешивается недостаточно хорошо и быстро.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

—

Основной минус такой цилиндрической бадьи заключается в недостаточно качественном перемешивании раствора в угловых зонах и риском разбрызгивания смеси при слишком большой оборотистости конструкции. Модель способна замешать простую смесь в течение пяти минут, а перемешивание сухих компонентов занимает не более десяти минут.

Комбинированный горизонтальный вариант с гребёнками

Электрическая или ручная конструкция на основе цилиндрического резервуара с высокой однородностью и отличной скоростью смешивания. Устройство также имеет высокую скорость и качество процедуры изготовления раствора. Для замешивания одной партии раствора достаточно выполнить всего четыре оборота ручки.

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Электрический вариант

Наиболее распространённая и востребованная конструкция строительного миксера, чаще всего выполняемая своими руками. На сегодняшний день известно огромное количество вариаций такого агрегата, которые могут иметь некоторые различия в плане конструкции и технических характеристик.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Оптимальным вариантом принято считать использование цилиндрического резервуара, в котором донную часть и горловину в обязательном порядке необходимо укреплять привариваемыми крест-накрест планками. Для такой рамной электрической бетоносмесительной конструкции, надёжно приваренной на оси, характерна высокая производительность и достаточный выход готового раствора.

Некоторую сложность может вызывать сборка ёмкости, вращаемой вместе с осевым элементом, что обусловлено необходимостью выполнить высокопрочную рамную конструкцию. Тем не менее именно благодаря такой технической особенности, электрическая бетономешалка может эксплуатироваться максимально продолжительное время.

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

При изготовлении такой конструкции необходимо помнить, что используемый резервуар должен быть круглым и высоким, не очень широким, располагающимся на оси. Стандартное расстояние до донной части должно соответствовать радиусу агрегата. Категорически нельзя использовать любые плоские ёмкости, изготовленные из листового металла. В таком резервуаре отсутствует необходимое для смешивания раствора возбуждение волн. Оптимальным вариантом является использование пары металлических тарелок, сложенных вместе, а диаметр вибратора должен быть четверть метра на каждые 1,3 кВт мощности.

Современный бочковый вариант

Интересная с точки зрения технических характеристик конструкция, которая легко может быть выполнена в соответствии с расположенными ниже пошаговыми иллюстрациями. Необходимо подготовить двухсотлитровую бочку, электрический двигатель на 250 Вт и 1430 оборотов, а также колесо от обычного мотоцикла, два ремня и парочку сваренных друг с другом колец. Шкив надёжно приваривается к донной части резервуара. Рамная конструкция изготавливается на основе швеллера и прочной металлической трубы.

Фотогалерея: изготовление бетономешалки из обычной бочки

Видео: самодельная бетономешалка в работе

Видео: изготовление бетономесильного агрегата из бочки

Таким образом, стандартная готовая конструкция изготовленного самостоятельно строительного миксера представлена стационарной или передвижной станиной, замешивающими рабочими элементами, резервуаром для непосредственного процесса смешивания и разгрузочным механизмом. Также к важным частям конструкции относятся трансмиссия и бензиновый или электрический движущий агрегат.

Выполнить самостоятельно эффективный бетоносмесительный агрегат совсем несложно, но следует помнить, что расстояние от шестерней до шкивов должно быть максимально грамотно выверено ещё до выполнения монтажных работ. Невозможность подключения к бетономешалке заземляющего контракта нивелируется электрификацией устройства посредством стандартного УЗО, а все движущиеся внутренние части должны в обязательном порядке оснащаться защитными кожухами. Стартовый запуск бетоносмесительной машины осуществляется в холостом режиме, но приготовление первого бетонного раствора не должно составлять загрузку устройства на полный объём.

Оцените статью: Поделитесь с друзьями!

особенности самодельной конструкции, видео, бесплатные чертежи

Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку, собранную своими руками из бочки. Кроме того, если замешивать большое количество смеси, то в итоге состав получится сухим. Раствор начинает терять влагу гораздо быстрее, чем его успевают размешивать до необходимой консистенции.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

• приваривают емкость к оси;
• в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
• для упрощения конструкции муфты не используют, а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже. Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

• листовой металл толщиной 1,5 – 2 мм;
• сварочный аппарат;
• вальцы;
• деревянная киянка или молоток.

Перед тем как начать резать металл, следует подготовить чертежи с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

Оцените статью: Поделитесь с друзьями!

Бетономешалка своими руками из бочки + видео

Строить что-то своими руками – занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

• самостоятельный или гравитационный;
• воздействием виброволн;
• механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

• пригодность к ремонту и доступность деталей;
• простота хранения;
• сравнительно меньшая стоимость;
• легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

• сварочный аппарат;
• дюймовая труба;
• разметочный инструмент;
• металлический стержень для оси;
• болгарка;
• бидон на 40 литров;
• подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

• труба для каркаса дюймовая;
• двигатель от стиральной машины или старого насоса;
• бочка на 200 литров;
• кнопка включения;
• клиновидный ремень;
• шкивы от стиральной машины большой и маленький;
• пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Обратите внимание! Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Совет! Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

Как сделать бетономешалку своими руками

Когда возникает необходимость цементирования объемной конструкции, потребуется большое количество бетонной смеси. Если финансовые возможности позволяют, готовый раствор заказывается на заводе, а если с финансами туго, люди вынуждены готовить его самостоятельно, а без бетономешалки тут не обойтись.

Стоимость этого устройства, даже в самом скромном исполнении, превышает размер минимальной зарплаты по стране, поэтому вопрос о том, как сделать бетономешалку своими руками, крайне актуален для собственников земельных участков.

Устройство смесителя очень простое, бетономешалка состоит из барабана для смешивания раствора, оси вращения, рамы и двигателя. Внутри барабана нужно будет расположить лопасти (лопатки) для лучшего смешивания материалов. Так что ничего сложного в том, как сделать бетономешалку своими руками нет, поэтому можно смело приступать!

Делаем барабан

Сердце бетономешалки — это емкость, в которой происходит смешивание материалов. Эту емкость называют барабаном, бадьей, чашей и даже грушей. Произведенная промышленным способом, груша преимущественно отливается из стали. Однако встречаются модели с пластиковым и даже чугунным барабаном.

Самым доступным способом того, как сделать бетономешалку своими руками будет использование металлической бочки. Если есть пластиковая бочка — можно использовать ее.

Главное, чтобы объем бочки был достаточным — желательно не менее 200 литров.

В боковых стенках бочки следует просверлить небольшие отверстия для закрепления оси вращения. В корпусе бочки нужно сделать окно для загрузки материалов и выгрузки готового бетона. Для запирания дверки нужно установить надежный замок снаружи корпуса самодельной бетономешалки своими руками. Внутри бочки нужно прикрутить лопатки, которые будут способствовать лучшему перемешиванию смеси.

Конструируем раму

Барабан, двигатель и панель управления размещаются на опорной конструкции, которую обычно называют рамой.

Вне зависимости от типа рамного материала, при изготовлении бетономешалки из бочки своими руками потребуется разработать и нарисовать схему рамной конструкции.

В конструкции рамы следует учесть, что диаметр направляющих должен быть не менее чем 10*10 см. Для крепления элементов рамы между собой, рекомендуется использовать соединения с обязательной смазкой стыков клеевым составом и последующим укреплением саморезами, заклепками, болтами. Также можно использовать сварочный аппарат.

Бетономешалка из бочки, своими руками изготовленная, должна быть размещена на очень прочной раме, способной выдержать достаточно сильную вибрацию под углом в 30 градусов. На рамной конструкции следует предусмотреть место для закрепления мотора, а также размещение противовеса, защищающего устройство от опрокидывания. Помимо этого, на раме должно быть предусмотрено место для пульта управления и самой груши.

Создаем мотор

Самодельная бетономешалка из бочки может быть снабжена ручным приводом или электрическим мотором. Для бетономешалки с ручным приводом потребуется прикрепить к бочке рычаг и соединить его с осью вращения. Из такой конструкции получится ручная бетономешалка, которой не нужен ни бензин, ни электричество, а только мускульная сила. Так что если бетонной смеси требуется не слишком много, а объект цементирования невелик, то ручная бетономешалка отлично справится с работой.

Если же выбор сделан в пользу электрической мешалки, то потребуется мотор. Самый дешевый и надежный мотор, подходящий для самодельной бетономешалки из бочки — это мотор от стиральных машин.

Моторы стиральных машин могут работать длительно, без перегрева и обеспечивают подходящий крутящий момент.

Бетономешалка из бочки своими руками может работать на моторе от мопеда или мотоцикла — тогда ей не потребуется электроэнергия, ведь работа устройства будет вестись на горючем топливе. Оптимальная скорость вращения барабана бетономешалки — 30 оборотов в минуту. Для обеспечения нужного количества оборотов, потребуется приобрести редуктор, шкивы и ремень.

Собираем конструкцию

После того, как готов барабан, собран привод и сконструирована рама, можно приступать к сборке самодельной бетономешалки своими руками. Сначала на раме следует закрепить редуктор. Далее устанавливается мотор и барабан, соединяются электрические контакты, размещается пульт управления устройством.

После этого задача как сделать бетономешалку своими руками будет выполнена, можно приступать к приготовлению бетона!

Бетономешалка своими руками: особенности изготовления, чертеж бетоносмесителя

Для выполнения строительных мероприятий и благоустройства территории применяются цементные и бетонные растворы. Процесс ручного приготовления смесей трудоемкий и продолжительный. Он не гарантирует однородность рабочей смеси. А приобретать для разового замеса дорогой бетоносмеситель нецелесообразно. Выход из сложившейся ситуации – бетономешалка своими руками. Она позволит при минимальных расходах самостоятельно подготовить раствор с однородной консистенцией.

Пример бетономешалки, подходящей для дома

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов – наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Самодельная бетономешалка своими руками – популярные конструкции

Самодельная бетономешалка из бочки

Планируя самостоятельное изготовление, целесообразно ознакомиться с проверенными на практике конструкциями. Возможны различные схемы устройств, из которых наиболее популярны следующие агрегаты:

• механическая машина-бетономешалка. Она представляет собой разрезанную вдоль продольной оси бочку, шарнирно закрепленную на металлической раме. Внутри емкости расположен подвижный вал с лопастями. Передача крутящего момента от электродвигателя осуществляется через клиноременную передачу и редуктор. Выгрузка подготовленного раствора осуществляется путем наклона бадьи. Достоинство этого растворосмесителя – сокращенная продолжительность замеса. Недостаток агрегата – разбрызгивание раствора при повышенной скорости вращения;
• бетономешалка из бочки, оснащенная активатором. По компоновочному решению этот вариант растворосмесителя похож на ранее описанный. Главное отличие – применение целой бочки, в которой выполнен герметичный люк для загрузки ингредиентов и выгрузки раствора. Передача крутящего момента может осуществляться как вручную, так и с помощью электропривода. В данном варианте вращается емкость, внутри которой закреплены продольные гребенки. Качество замеса определяется количеством оборотов, а не продолжительностью перемешивания. Несмотря на сложность конструкции, такие механизмы изготавливаются серийно;
• бетономешалка самодельная с миксером. Планируя сделать своими руками бетономешалку, стоит обратить внимание на этот вариант. Несмотря на сложность конструкции такого растворосмесителя, над ним стоит потрудиться. Устройство обеспечивает повышенную однородность перемешивания бетонной смеси за счет дополнительной степени свободы. Емкость с активатором закреплена на металлической раме и может вращаться относительно продольной оси. Рама в сборе с резервуаром имеет дополнительную степень свободы за счет шарнирного крепления на несущей станине агрегата. Важно обеспечить герметичность резервуара и удобство выгрузки;
• бытовые бетономешалки вибрационного типа. Для создания растворосмесителя с вибрационным принципом действия потребуется перфоратор повышенной мощности, в патроне которого закреплен металлический вал. Перфоратор следует жестко зафиксировать на станине, обеспечив соосное расположение вала с центром емкости. С противоположной стороны вала следует жестко закрепить автомобильный диск, диаметр которого меньше внутреннего размера бочки. Затем вертикально установленная бочка заполняется ингредиентами. Компоненты цементно-бетонной смеси под вибрационным воздействием равномерно перемешиваются. Решая, как сделать бетономешалку своими руками из автомобильного диска, воспользуйтесь этим вариантом.

Для самостоятельного изготовления бетономешалки подойдет любой вариант конструкции.

Бетономешалка самодельная с миксером

Бетономешалка своими руками – плюсы и минусы

Независимо от того, будет ли изготавливаться большая бетономешалка или малогабаритный смеситель, до начала изготовления ознакомьтесь с достоинствами и недостатками самодельных устройств.

Преимущества самостоятельно изготовленных растворосмесителей:

• экономия денежных средств по сравнению с приобретением готового агрегата;
• повышенное качество подготавливаемой цементно-бетонной смеси;
• сокращенная продолжительность смешивания ингредиентов бетонного раствора;
• удобство разгрузки подготовленной смеси путем наклона бочки смесителя;
• возможность изготовления смесительного устройства с ручным приводом;
• широкий выбор материалов и емкостей для самостоятельного изготовления.

Чертеж. Самосвальная бетономешалка

Проблемные моменты, связанные с самостоятельным изготовлением растворомешалок:

• сложность изготовления в бытовых условиях без профессиональной подготовки;
• необходимость подгонки узлов и элементов для обеспечения безотказной работы;
• разбрызгивания цементного раствора при повышенной частоте перемешивания.

Бетономешалка своими руками – плюсы и минусы

Анализируя достоинства и недостатки, многие застройщики отдают предпочтение самостоятельному изготовлению бетоносмесителей. При этом необходимо учесть, что если будет изготавливаться бетономешалка из бочки своими руками, чертежи необходимо использовать только проверенные на практике.

Как сделать бетономешалку из бочки своими руками

Размышляя, как сделать бетономешалку своими руками, чертежи или эскизы подготовьте заранее. Можно для изготовления заэскизировать натурный образец, который положительно зарекомендовал себя в условиях эксплуатации. Рассмотрим особенности самостоятельного изготовления различных вариантов.

Как сделать бетономешалку ручной конструкции и с электроприводом

Ручной вариант растворосмесителя – самый простой. Он лучше всего подойдет для приготовления небольших объемов смеси и более дешевый, чем электрические модели. Процесс перемешивания осуществляется путем заполнения резервуара компонентами с последующей передачей крутящего момента путем поворота рукоятки.

Конструкция ручного устройства представляет собой металлическую раму, на которой в шарнирных опорах закреплен поворотный вал с емкостью для перемешивания. С одной из сторон приводного вала закреплена рукоятка.

Алгоритм сборки предусматривает выполнение следующих операций:

• Сварку металлоконструкции. Она состоит из двух треугольных боковин, соединенных перемычками. В верхней части расположены втулки крепления поворотного вала.
• Подготовку смесительного резервуара. В качестве емкости можно использовать бочку, молочный бидон или корпус стиралки. Внутри необходимо закрепить лопасти.
• Установку емкости на поворотном валу. Важно обеспечить жесткое соединение и герметизировать зазоры на участках крепления вала.
• Фиксацию рукоятки для смешивания и контроль герметичности смесителя. Для испытаний необходимо заполнить емкость водой и убедиться в отсутствии течи.

Подготовка смесительного резервуара

Соблюдая указанную последовательность операций, легко может быть изготовлена бетономешалка своими руками. Чертежи или эскизы можно подкорректировать, предусмотрев возможность использования молочного бидона или другой емкости.

Если с противоположной от рукоятки стороны вала закрепить шкив клиноременной передачи или звездочку цепного привода, то можно обеспечить передачу крутящего момента от редуктора, соединенного с электродвигателем. Бетономешалка своими руками из бочки, приводимая в движение от электромотора, обеспечит повышенную эффективность смешивания.

Самодельная бетономешалка с двигателем от стиральной машины

Используя мотор мощностью 0,18 кВт с частотой вращения 1500 об./мин., можно собрать электропривод растворосмесителя. Для передачи крутящего момента используется стартерная шестерня и маховик от легкового автомобиля.

Передвижная бетономешалка из стиральной машины своими руками изготавливается в указанном порядке:

• Сварите раму с осями для шестеренчатой передачи.
• Закрепите колеса.
• Установите на осях шестерни привода.
• Прикрепите двигатель со шкивом.
• Соберите ременную передачу.
• Закрепите бочку на торце маховика.

Остается подключить электропитание и проверить, как работает самодельная бетономешалка из стиральной машины.

Заключение

Руководствуясь приведенными рекомендациями несложно изготовить бетоносмеситель своими руками. До начала самостоятельного изготовления важно определиться с конструкцией устройства. Разбираясь, как сделать бетономешалку своими руками, чертежи подготовьте в первую очередь. Они помогут не допустить ошибок.

Бетономешалка своими руками — наглядные инструкции фото и чертежи

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Содержание:

Показать все содержание

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

Рекомендуем также прочитать

1. Мангал из газового баллона своими руками

2. Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Самодельная бетономешалка чертежиЧертеж самодельной бетономешалкиЧертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

Чертеж самодельной бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Как сделать бетономешалку своими руками: ручная и электрическая

Любые строительные работы на участке, будь то возведение фундамента здания, стяжка или устройство отмостки, не обходятся без применения бетонных растворов. . Желая сэкономить на постройке, многие мастера замешивали ее вручную. Если для изготовления нескольких литров раствора можно использовать ручной труд и обычную лопату, для получения значительно больших объемов лучше использовать специальный механизм — бетономешалку.Механизм такого устройства довольно прост. Благодаря описанной в статье пошаговой инструкции любой желающий сможет понять, как сделать бетономешалку своими руками, а изготовить потребность в бытовом электроприборе всего за один день.

Самый простой вариант смесителя с ручным приводом.

Ручная сборка в процессе эксплуатации влечет за собой использование большой силы мышц.Однако в случае неполного заполнения привести в движение бетономешалку может и женщина.

Продумывая, как сделать бетономешалку для дома, многие хозяева стараются выбрать вариант, не требующий больших финансовых затрат. Оптимальный вариант — устройство изготовления металлических барабанов и каркаса, приварных уголков и прутков.

В качестве вместимости прекрасно подойдет бочка с крышкой объемом от 100 литров. На концах крышки просверливают отверстия для установки вала и для фланцев крепления нижней крышки с подшипниками.Затем сбоку от цилиндра из проволоки люка — прямоугольное отверстие люка 30 × 30 см. Место желательно ближе к торцу, который в процессе будет располагаться на нижней стороне.

Для плотного прилегания крышки в процессе работы прибора по краям люка нужно наклеить мягкую резину. Приколоть к стволу резную деталь за петли на болтах и ​​гайках или любой запор с помощью петель.

Вал должен располагаться под углом 30 градусов, а конструкция, установленная на раме, должна быть размером 50 × 50 мм.Углы Готовой конструкции нужно закопать в землю или надежно закрепить на поверхности. Вал может быть выполнен из двух стальных стержней d = 50 мм.

Дизайн готов к работе. Осталось только наполнить резервуар всеми ингредиентами, закрыть крышку и за ручку провести 10-15 оборотов в минуту.

Чтобы выгрузить готовый раствор из емкости, нужно подставить любую емкость под бочку и через открытый люк перевернуть бочки перевернутыми, чтобы выбросить приправленный раствором.

Электромиксеры относятся к более совершенным моделям, приводятся в движение двигателем.

Подготовка основных элементов

Для изготовления миксера необходимо приготовить:

• Бак металлический;
• Электродвигатель;
• Вал карданный;
• Уголки или стержни металлические d = 50 мм для лезвий;
• Два подшипника;
• Элементы для каркаса.

Используя бочку емкостью 200 литров на загрузку, можно получить до 7-10 ведер приготовленного раствора, достаточного для одного цикла строительных работ.

Для изготовления бетономешалки можно использовать готовую бочку, либо приготовить емкость от 1.Листовая сталь 5 мм. Однако необходимо обладать определенными навыками обработки.

Для улучшения перемешивающих свойств агрегата резервуар может быть оснащен винтовыми лопастями. Готовить их можно углами или прутьями, расположив их под углом 30 градусов и придав им форму внутренних контуров кадки.

Для миксера можно использовать двигатель от любого оборудования (например, от стиральной машины). Но выбирая приводной двигатель, лучше остановить свой выбор на этом, который способен обеспечить скорость вращения 1500 об / мин, а скорость вала не более 48 об / мин.Благодаря этим характеристикам можно получить бетонную смесь высокого качества без сухих участков. Для основного силового модуля также потребуются дополнительные шестерни и шкивы ременной передачи.

Сборочная конструкция

С обеих сторон бака просверлены отверстия для соединения вала с барабаном. Обустройство люка бака происходит по тому же принципу, что и при сборке ручного миксера. К днищу бака приваривается зубчатый венец, входящий в состав редуктора. Бывают фиксированные и шестерни меньшего диаметра.

Чтобы превратить обычный бак в электромешалку, вам понадобится кусок трубы, который потом будет приваривать к бачку, вставить подшипник большого диаметра, а затем вал, соединяющийся с двигателем.

Несущая конструкция — каркас может быть выполнен из деревянных планок или досок, металлических прутков, труб или уголков 45 × 45 мм.

Чтобы сделать опорную конструкцию мобиля, можно дополнительно оснастить его колесами, которые устанавливаются на прямоугольный конец вала из арматуры d = 43 мм.

Для облегчения работы с устройством смеситель желательно снабдить поворотным устройством. Собрать просто. Для этого сваркой необходимо соединить две металлические трубы ø = 60 мм с двумя опорами и корпусами подшипников. Его закрепить в подшипниках рамы устройства можно только сваривая торцевые заглушки и опрокидывающиеся ручки.

Для закрепления поворотного устройства в рабочем положении, необходимо в переднем кольце и прилегающей стенке трубы просверлить вертикальное отверстие, в которое вставляется проволочный штифт диаметром 8 мм.

Напоследок хочу показать пару видео примеров. Вот серийный вариант газового баллона:

А вот такую ​​мешалку можно сделать, если к штатной ванне прикрепить мотор:

Связанные с контентом

DIY CONCRETE :: Как смешивать бетон: 5 шагов

Испытание на осадку используется для определения правильной гидратации партии бетона. Осадка — это расстояние, на котором влажный бетон оседает после снятия конуса оседания. Идеальная смесь не будет слишком жесткой или слишком мягкой, но будет иметь осадку около 4 дюймов.Если вы работаете в очень жарких или сухих условиях, или если форма имеет сложную форму, вам может потребоваться немного более влажная смесь. Учтите, что чем больше воды в смеси, тем выше риск появления трещин. Слишком сухую смесь трудно наливать и вибрировать.

Выполнение теста на оседание поможет вам понять, какой должна быть правильная смесь. Со временем вы почувствуете это, но вначале это помогает отслеживать количество добавляемой воды, чтобы вы могли воспроизводить одни и те же результаты во всех проектах.

Профессиональные расходные материалы для испытаний на оседание:

• Конус оседания 12 дюймов
• Смешанный бетон
• Прямой край
• Базовая плита из фанеры

1. Смочите внутреннюю часть конуса и положите его на ровный ровный слой. поверхность, например влажный кусок фанеры или бетонная плита.
2. Заполните конус на одну треть образцом бетона. Вдавите стержень в бетон (так называемый утрамбовывающий ), чтобы бетон полностью оседал. и позвольте воздуху выйти.
3. Заполните конус на две трети и утрамбуйте этот слой стержнем.
4. Добавьте еще бетона, пока конус не станет немного переполненным, и утрамбуйте этот слой.
5. Соскребите излишки бетона
6. Медленно оторвите конус от бетона.
7. Поставьте конус рядом с бетоном, но не касаясь его. Положите линейку на конус и измерьте расстояние до верха образца, как показано на фотографиях.

Расходные материалы для теста на оседание для домашнего пивоварения:

• 15+ унций. (450+ мл) Пластиковый стакан
• Ручка для проделывания отверстия
• Смешанный бетон
• Линейка

1. Проделайте отверстие 1/4 дюйма в дне пластикового стакана ручкой, чтобы позволить воздуху выходить. 2. Заполните чашу свежесмешанным бетоном и хорошо ее упакуйте.
3. Поместите заполненную чашку вверх дном на плоскую твердую поверхность.
4. Руками осторожно потрясите чашу в устойчивое подъемное движение без остановки.
5. Измерьте расстояние просадки линейкой.

Идеальная просадка должна составлять примерно половину высоты пластикового стакана. Если смесь слишком мокрая, добавьте больше бетонной смеси в мешках из чашки.

Надеюсь, это руководство дало вам несколько советов, которые помогут, когда придет время замешивать бетон для вашего следующего проекта. Для некоторых простых идей для конкретных проектов ознакомьтесь с другими нашими инструкциями.

Не стесняйтесь задавать вопросы или предлагать любые советы, которые не были упомянуты.Спасибо за подписку!

Замешивание бетона вручную, миксером или готовой смесью

Когда дело доходит до смешивания бетона, есть три варианта на выбор:

• Смешивание вручную — там, где требуется менее ¼m³ бетона, его можно смешать вручную с помощью разумной
  подходящий человек.
• Используйте бетономешалку — там, где объем составляет от ¼m³ до 2m³, бетон с механическим приводом
  миксер полезен

  или
• Покупка готовой смеси — там, где требуется более 2 м³ бетона, это проще и, вероятно, будет стоить
  эффективно идти на завоз товарного бетона.

Эти предложения являются общими рекомендациями, и количество необходимо для единовременного использования. Если у вас есть несколько разделов
бетон, который вы могли бы сделать в течение нескольких дней, тогда вам нужно подумать о количестве бетона, необходимом в день. Смешивание
вручную или с помощью бетономешалки, что дает вам гибкость (вы можете делать, сколько или как мало, вы хотите и когда хотите) — во время доставки
готовой смеси необходимо утилизировать по прибытии на место.

Вопросы безопасности:

• Избегать вдыхания цементной пыли — надеть маску.
• Влажный бетон выделяет щелочь, которая при попадании на кожу может сразу же повредить кожу.
  смойте большим количеством воды.
• Если брызги бетона попали в глаза, промойте их водой и немедленно обратитесь за медицинской помощью.

Замешивание бетона вручную.

Обычно в Великобритании мы вручную замешиваем бетон «на палубе», используя либо существующую бетонную плиту (которую можно слить из шланга и
после очистки) или на большой доске для смешивания.В других странах они, кажется, предпочитают смешиваться в тачке или ванне — (кажется
мне неудобно и тяжелее работать!).

При измерении цемента и балласта (или острого песка / гравия) лучше всего использовать ведро, а не измерять
при «нагрузках на лопату» вы получите больше балласта на лопату, чем цемента. Возможно, вы не захотите использовать большое ведро; когда вы сложите все
ингредиентов, вы можете получить огромную кучу. Гораздо легче смешать две маленькие кучки, чем одну большую.

• Очистите рабочую поверхность, используйте щетку и облейте ее из шланга.
• Тщательно отмерьте на поверхность смешивания примерно половину балласта (или песка и гравия — сделайте по одному по очереди, чтобы они
  начать перемешивать), чтобы получить грубую форму конуса.
• Сделайте лопатой воронку в центре кучи, затем отмерьте и добавьте весь необходимый цемент.
• Отмерьте остаток балласта (или песок и гравий) и добавьте в кучу в форме конуса.
• Смешайте все ингредиенты вместе с помощью лопаты, обработайте кучу, переворачивая смесь три или четыре раза, чтобы получить
  равномерно окрашенная (серая) смесь.
• С лопатой, форма
  еще одна воронка в верхней части кучи и добавьте немного воды.
• Лопата балластная
  из сторон кучи в центральную воронку и поверните часть кучи, чтобы вода распределилась по смеси.

• Повторите формирование кучи, создание кратера, добавление воды, переворачивание кучи до тех пор, пока вся смесь не станет влажной.

  В качестве сухого материала
  впитывается водой, разгладьте кучу и начните «рубить» ее лопатой по верху, перемещайте кучу, чтобы
  равномерно смешать с водой.
  Хорошая смесь должна быть гладкой и пластичной, не мокрой и жидкой, сухой и рассыпчатой. В качестве ориентира обращайте внимание на гребни как на вершину.
  отвала «измельчена» — если между гребнями залит цементным раствором, смесь в норме; если они наполняются водянистой смесью или
  гребни исчезают, смесь слишком влажная; если между гребнями остается сухой, смесь слишком сухая.

  Примечание : Одна из наиболее частых ошибок, которые делают при смешивании бетона вручную, — это добавление слишком большого количества воды. Добавляйте в небольших количествах
  и куча вдруг станет нужной консистенции.Если вы отложите часть сухой смеси в сторону, вы можете добавить ее в кучу.
  если он станет слишком жидким.

Когда вы закончите смешивать, вымойте и щеткой поверхность, чтобы удалить все остатки.

Смешивание бетона с помощью бетономешалки

Вопросы безопасности:

• Убедитесь, что вы понимаете инструкцию по эксплуатации миксера; особенно там, где выключатель
  является.
• При использовании электрического миксера убедитесь, что подача питания проходит через УЗО.
• Убедитесь, что миксер установлен на твердой и ровной поверхности.
• Ни в коем случае не засовывайте руку или какой-либо инструмент во вращающийся барабан — засыпайте ингредиенты сверху.
• Всегда надевайте защитные очки, так как бетон может выплескиваться из барабана при его вращении.

Бетономешалки различных форм и размеров доступны с бензиновым или электрическим приводом. Оба легко доступны для
покупка или аренда; не забывайте, что вам нужно будет подключить электрическую к сети (через УЗО), она вам нужна рядом с кучей
балласта и работы, вам не захочется толкать тяжелые тачки больше, чем необходимо.

Всегда ставьте бетономешалку на существующую бетонную плиту (которую затем можно промыть из шланга) или на большой
доска для смешивания; как бы вы ни старались, случайные куски балласта, песка, гравия и смешанного бетона будут попадать на землю
под смеситель.

При измерении цемента и балласта (или острого песка / гравия) лучше всего использовать ведро, а не измерять
при «нагрузках на лопату» вы получите больше балласта на лопату, чем цемента. Возможно, вы не захотите использовать большое ведро, когда сложите все
ингредиентов, вы можете получить больше ингредиентов, чем может вместить миксер.

Позаботьтесь о том, чтобы количество бетона, которое вы смешиваете за один прием, соответствовало размеру барабана, слишком маленькое количество не будет смешиваться правильно,
слишком большое количество может перегрузить машину.

• Запустите машину с барабаном под углом примерно 45 °. Оставьте миксер работающим до тех пор, пока миксер не будет опорожнен.
• Добавьте примерно половину необходимого балласта (или половину песка и половину гравия).
• Добавьте небольшое количество воды и дайте ему промыться с балластом в течение минуты или двух.
• Добавьте весь необходимый цемент.
• Добавьте оставшийся балласт / песок / гравий и дайте ему перемешаться в течение минуты или двух.
• Постепенно добавляйте больше воды, давая ей возможность перемешаться, и следите за консистенцией. Хорошая смесь должна быть гладкой и
  пластик, не мокрый и жидкий или сухой и рассыпчатый. Если части смеси прилипают к краю и «выходят за верх», смесь слишком сухая;
  если смесь внутри проходит примерно ¾ пути до вершины, а затем снова падает в смесь, это примерно правильно; если
  смесь не принимается стороной, смесь слишком мокрая.
  Примечание : Одна из наиболее частых ошибок при смешивании бетона — добавление слишком большого количества воды. Добавьте его в небольших количествах и
  содержимое барабана внезапно приобретет нужную консистенцию. Если смесь становится слишком влажной, пригоршни посыпьте балластом.
  и цемент в грубых пропорциях, пока он не затвердеет.
• По окончании перемешивания поместите тачку под барабан и выгрузите ее в тачку. Помогает иметь два человека,
  один, чтобы удерживать тачку устойчиво, а другой наклонять барабан.
  Затем один может катить тележку на работу, а другой человек может приступить к следующей загрузке бетона.
• Когда работа завершена или вы хотите сделать перерыв на полчаса или более, бетономешалку необходимо очистить; никогда не покидать
  уборка на потом — то же самое относится к тачке, ведрам и другим инструментам, которые соприкасались с ингредиентами
  или финальная смесь.

  Всегда чисто внутри барабана; поместите лопату с балластом и немного воды в барабан и дайте ему поработать 5 минут, опрокиньте весь груз
  а затем облейте внутреннюю часть барабана и при выключенном миксере используйте старую щетку, чтобы очистить все неудобные углы (т.е.
  за смесительными лопастями и т. д.).

Использование товарного бетона

Когда вы заказываете готовый бетонный бетон для простой работы своими руками, вам нужно сообщить поставщику четыре вещи:

• Требуемое количество (т.е. объем в кубических метрах). Закажите на 4–10% больше бетона, чем вы оцениваете при расчете
  размеры плана. Это позволит избежать утечек, потерь, чрезмерной выемки грунта, разбрасывания форм и т. Д.
• Требуемый состав бетона — часто легче сказать, для чего он нужен — i.е. опоры, садовая дорожка, подъездная дорожка
  и т. д. — и поставщик будет использовать свои знания, чтобы выбрать правильную смесь.
• Когда вы захотите — вы не сможете привязать их к получасу, возможно, вам придется принять AM или PM дня.
• Адрес.
• Одна вещь, которую вам нужно знать от вашего поставщика, — это время бесплатной отмены, как долго вы можете оставить ее для отмены, если вы
  нужно.

Заказать товарный бетонный бетон — это легко, сложнее всего — когда он прибудет — мы надеемся, что заказанное вами количество прибудет.
более или менее в то время, когда вы этого ожидаете.Так что вы должны быть готовы с этим справиться.

Что нужно учитывать в день доставки:

• Где будет припарковаться грузовик? Будет ли он перекрывать главную дорогу — нужны ли вам знаки «Парковка запрещена»? Поместится ли это между
  столбы ворот? Он утонет в грязи на участке?
• Вы готовы к бетону? Все ли раскопки выкопаны и на месте ли формы?
• «Многие руки делают легкую работу» — грузовик не захочет ждать, поэтому, в пределах разумного, вам нужно больше помощи, тачки и т. Д.
  есть, тем лучше.

Как смешивать бетон

Бетон — ценный строительный материал для дома. Прочный, адаптируемый и долговечный бетон можно использовать для внутренних двориков, столбов ограждений, полов, нижних колонтитулов и плит. Вы даже можете сделать кухонные столешницы, столешницы для умывальников и раковины из бетона.

В то время как смешивание бетона обычно связано с автобетоносмесителями и коммерческими миксерами, домашние мастера могут надежно смешать небольшие количества бетона с помощью простых инструментов.

Можно смешать меньшее количество бетона вручную, без использования миксера. Вы будете использовать только садовую мотыгу и лопату, смесительный бассейн, например тачку, и источник чистой воды, например садовый шланг.

Сколько бетона смешивать за один раз

Объем партии при использовании этого метода ограничен одним или двумя 50-фунтовыми мешками с бетоном. Смешать более 100 фунтов бетона с помощью мотыги физически сложно, к тому же бетон может начать затвердевать, прежде чем вы сможете смешать всю партию.

Большинство домашних мастеров обнаружат, что смешивание одного мешка 50-фунтового бетона за раз — это наиболее удобное количество партии.

Сколько воды добавить в бетонную смесь

Отмерение точного количества воды имеет решающее значение для успешного перемешивания бетона. Использование недостаточного количества приводит к получению сухой порошкообразной смеси, которая не слипается и не схватывается должным образом. Более частая ошибка — добавление слишком большого количества воды. Хотя заливка может быть успешной, бетон, смешанный с большим количеством воды, непрочен и вскоре рассыпется.

Хотя вы должны стремиться к точному указанному количеству воды, большинство производителей при необходимости устанавливают допуски на дополнительное количество воды. Во многих случаях можно добавить до 2 дополнительных стаканов воды.

Советы по увеличению рабочего времени бетона

Бетон быстрого приготовления начинает схватываться примерно через 20-40 минут.Это означает, что у вас есть менее 20 минут, чтобы полностью перемешать бетон и залить его.

Чтобы поддерживать эти жесткие параметры, вам нужно иметь все ваши материалы и инструменты наготове и поблизости. Каждое постороннее действие только сокращает время работы бетона.

• С помощью садового шланга налейте 8 чашек (или 1/2 галлона) воды из мерной чашки, а затем в ведро. Отметьте ватерлинию несмываемым маркером.
• Поместите мотыгу, лопату, ведро с водой, мерный стакан и садовый шланг (кран включен, шланг контролируется с помощью распылителя) на расстоянии досягаемости от тачки.
• Смешайте бетон как можно ближе к месту заливки.
• Работа с ассистентом. Один человек уделяет внимание перемешиванию, в то время как другой добавляет воды и удерживает тачку.
• Если вы работаете в одиночку, удерживайте тачку при перемешивании бетона, наступая на одну из опор тачки ногой или поддерживая край тачки коленом.

Бетон достигает прочности на сжатие 400 фунтов на квадратный дюйм в течение примерно двух часов и 1000 фунтов на квадратный дюйм в течение 24 часов.Бетон считается полностью затвердевшим через 28 дней, но обычно его можно использовать примерно через день или два, в зависимости от области применения.

Материалы

• 1
  быстросмесительный бетон, мешок 50 фунтов
• Пресная вода

1. Вылейте мешок из бетона

   Для чистой заливки, минимизирующей образование пыли, установите мешок с бетоном на торце в тачке. Возьмитесь за верхнюю часть пакета одной рукой, а другой рукой отрежьте верхнюю часть пакета универсальным ножом.Аккуратно переверните пакет набок и медленно слейте бетонную смесь. Держите пока смесь изолированной с одной стороны тачки или смесительного резервуара.

2. Налейте воду

   Вылейте подготовленное ведро воды в открытую часть тачки или таза.

3. Медленно сложите бетон в воде

   С помощью мотыги постепенно вытягивайте материал с бетонной стороны бассейна в воду. Убедитесь, что продукт смешан с водой, прежде чем втягивать больше продукта.

4. Смешайте бетон вместе

   Когда весь бетон и вода смешаны, продолжайте перемешивание, пока не удалите все воздушные карманы или сухие участки.

5. Оцените бетон и при необходимости внесите в него изменения

   Бетон должен иметь консистенцию, напоминающую арахисовое масло. Он не должен быть жидким. Если да, добавьте небольшое количество сухого бетона, чтобы смесь стала жестче. При этом смесь не должна быть порошкообразной. Если да, добавляйте до 2 стаканов воды, по одной чашке за раз.

   Один раз протащите мотыгу через смесь, чтобы мотыга касалась дна тазика. Стороны бетонной канавки должны стоять твердо. Когда вы стучите по бетону мотыгой или лопатой, он должен оставаться плоским.

6. Очистите инструменты

   Сразу после заливки бетона очистите инструменты (если вы не собираетесь смешивать больше бетона). Поместите инструменты в тачку, распылите их, затем поставьте в сторону, чтобы они высохли. Очистите тачку от остатков бетона.

Бетономешалка самодельная шнековая. Изготовление бетономешалки своими руками. Принудительный забор: Детали и узлы

Без качественной бетономешалки ни одно строительство не ведется. Устройство недешевое, но периодически необходимо на даче или в хозяйстве, поэтому многие задумываются о нем даже в тех случаях, когда речь идет о глобальном строительстве. Не стоит. Из ситуации можно выйти, построив качественную бетономешалку.Сегодня мы рассмотрим несколько вариантов, как сделать это проще и дешевле.

Бетономешалка. Зачем нужен

Самодельный бетономешалка Своими руками раскрывает массу перспектив работы с бетоном и не только с ним, но и со всеми строительными смесями. Потратив некоторое время на постройку устройства любого уровня сложности, можно получить надежную конструкцию, которая будет повторять не только своего хозяина, но и соседей.

Пригодится для приготовления раствора при кладке кирпича, пеноблока, камня, для устройства фундаментов разного типа, для изготовления элементов декора и ландшафтного дизайна, например, садовых дорожек.Цена на самую недорогую бетономешалку — около 8 тысяч рублей.

Цены на бетономешалки

В среднем у него будет 20-25 литров замеса, а мощность может быть от 150 Вт. Не очень хороший выбор Даже для периодического использования, особенно для строительства. Смесительный барабан в таких бетономешалках имеет ременной привод от электродвигателя, и это самая простая конструкция, которую можно купить.

Более продвинутые и производительные модели находятся в более серьезной ценовой категории.Около 22 тысяч поросят на бетонную смесь со свадебным приводом смесительного барабана. Его объем составит от 120 до 140 литров, это примерно 80 кг готовой смеси. Это еще не профессиональная модель, но ее уже можно применять при не очень масштабном строительстве. Теперь, когда мы ориентируемся на цены и характеристики готовой бетономешалки, вы можете рассмотреть варианты ее постройки своими руками, а конструкцию можно выбрать в зависимости от того, сколько кубиков в бетонной смеси готовой смеси мы нужно.

Подбор конструкции бетоносмесителя

Для дачи или приусадебного участка каждый сможет подобрать устройство такого исполнения, в котором есть необходимость, и не переплачивать за лишние кубометры приземного воздуха. Это главный плюс конструкции одних только бетоносмесителей. Второе преимущество — можно использовать буквально все, что есть под рукой, и построить бетоносмесительную установку с минимальными затратами денег и времени.

Поэтому выбор концепции устройства остается за владельцем.Публикуем фото самых интересных и простых устройств, усложнить дизайн всегда можно усложненным.

Обязательные элементы оформления

Как бы то ни было, любая бетономешалка должна иметь в конструкции следующие элементы, чтобы можно было минимизировать свои функции:

Как сделать раму и подобрать электродвигатель

Станина и каркас бетономешалки могут быть деревянными, но к практичности такой конструкции возникает много вопросов.Как временный вариант можно использовать зад 15х15, но есть ли в этом смысл, судить по отдельности. Оптимальный по прочности и прочности Вариант — сварной каркас из угла или прокатанный по любому профилю. Например, мы представили несколько рисунков на фото.

Если принято решение установить электродвигатель, обычно используют стиральную машину с электродвигателем. Эмпирическим путем давно подсчитано, что 25-30 оборотов в минуту на выходе из редуктора вполне достаточно для качественного перемешивания любой смеси.Электродвигатель от стиральной машины сможет обеспечить хороший крутящий момент, мотор достаточно прочный, особенно если он используется в щадящем режиме эксплуатации. Для более производительных и объемных бетоносмесителей используются трехфазные электродвигатели.

Обязательные геометрические параметры для бетоносмесителя цилиндрического типа — Угол наклона главной оси около 40-45 градусов. В этом случае нужен складной механизм для разгрузки готовой смеси. Возможны варианты самодельных бетоносмесителей из бочки с горизонтальным расположением смесительного барабана.В этом случае на бочке оборудуется откидной люк, который при приготовлении бетонной смеси плотно закрывается, а при выгрузке открывается, при этом готовая смесь попадает в заранее подготовленную емкость.

Конструкции и виды самодельных бетоносмесителей Масса. Главное при проектировании и строительстве — это терпение и умение владеть элементарным инструментом и сваркой, чего мы Вам и желаем. Удачной всем работы!

Как и многие в панстоне их Проведите ремонт своими руками.Чтобы закрепить фундамент дома, залить гусеницами, поставить на колонны возвышение, нужен такой агрегат, как бетономешалка. Создавать промышленный образец нет смысла, потому что это будет очень дорого. В этом случае изготовление бетономешалки станет отличным решением, для которого не потребуются большие финансовые затраты. Так как же самому сделать бетономешалку? Благодаря представленному видео можно наглядно увидеть весь процесс изготовления такого изделия.

Что такое бетономешалка?

Многие считают, что небольшое количество раствора легко перемешать лопатой.Однако в результате получается смесь очень низкого качества. Дело в том, что мешать раствор в лопате очень сложно. От такой физической нагрузки погибнет далеко не каждый, поэтому проще установить бетономешалку , собранную своими руками из бочки. К тому же, если замесить большое количество смеси, то состав получится сухим. Раствор начинает терять влагу намного быстрее, чем его пора взбалтывать до необходимой консистенции.

Бетон хорошего качества не подойдет, если использовать дрель.При закреплении на кронштейне в смеси остаются комочки песка. Дрель не только должен вращаться, но и двигаться вперед-назад и по кругу. Часто инструмент не выдерживает такое напряжение и ломается.

Чтобы понять принцип работы самодельного бетоносмесителя своими руками, который изготавливается на небольшой объем работ, необходимо рассмотреть процесс перемешивания раствора. Есть 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод . В промышленности этот метод не применяется, так как получаемый цемент имеет низкое качество. В результате гравитационного перемешивания емкость скатывается, компоненты начинают «переворачивать» друг друга и смешиваться в относительно однородную массу.

Метод вибрации . Считаем самым надежным способом производства Бетон в промышленности. В записанном значке начинается инженер по вибрации, в результате чего получается высококачественное решение.

Механический метод . Используется только с гравитационным. При этом либо миксер начинает вращаться в неподвижном значке, либо значок с выступами внутри выполняет вращение.

Изготовление бетоносмесительной техники

Существует большое количество самодельных агрегатов, пригодных для изготовления бетона. Самостоятельно простой конструкции можно сделать обыкновенный молочный бидон, большую кастрюлю, старую сварку. Чертеж ее достаточно прост, а технология изготовления еще проще:

• приварить емкость к оси;
• в чехле, они прячут палку, кусок трубы или резиновую обвязку и очень сильно притягивают чехол к ручкам;
• Для упрощения конструкции муфты не используются , а вырезаны дугообразные опилки в торце и наденьте на них оси.

Чтобы сделать агрегат более практичным, нужно использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Производительность

Перед тем, как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, вмещающие не менее 200 литров. Именно этот объем считается оптимальным. , чтобы замесить необходимое количество бетона за раз. Пластиковые емкости лучше не использовать, так как они прослужат недолго.

Для изготовления бетонных смесей потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее стоит поприветствовать, вырезав из металлического листа. После этого к днищу и крышке стволов следует прикрепить опорные фланцы с подшипниками. В бортике прорезается люк, через который в последующем засыпают компоненты раствора. Такое отверстие лучше делать ближе к торцу емкости, который в процессе работы бетономешалки будет ниже.Резная часть ствола будет использоваться как крышка люка. Фиксируется с помощью петель и любого запорного устройства.

Для лучшего решения лопасти привариваются к внутренним стенкам стволов под углом 30-40 градусов. Угол наклона рассчитывается таким образом, чтобы бетон мог «вытолкнуться» в процессе перемешивания. Кроме того, такие лезвия можно закрепить как на стенках , так и на самом валу устройства.

Если нет возможности найти подходящую емкость, то ее можно сделать своими руками.Для этого потребуются следующие инструменты и материалы:

• листовой металл толщиной 1,5 — 2 мм;
• сварочный аппарат;
• ролики;
• деревянный мол или молоток.

Перед тем, как приступить к резке металла, необходимо подготовить чертежи с указанием нужного размера. Для изготовления корпуса бетономешалки потребуются центральное круглое сечение, нижняя часть резервуара и два усеченных конуса, составляющих нижнюю и верхнюю конструкции.Вырезанные по разметке детали необходимо прибить кольцами. Удобнее делать это с помощью роликов. После примерки все части швов надежно свариваются.

Установка основания

Самодельный бетоносмеситель должен иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться в процессе эксплуатации. Если в него не предполагается загружать большое количество бетона, то стержень лучше делать из квадратного деревянного бруса сечением 10х10 или 15х15 см.Чтобы основание конструкции при эксплуатации подвергалось вибрации, следует использовать соединения типа «В Полтера» или «В Корабле». После сборки нужно снять все стыки и вытянуть чертеж самостоятельно.

Если необходимо создать более надежный и долговечный агрегат, следует отдать предпочтение каркасу, который сварен из металлического уголка Размер не менее 45×45 мм. Также можно использовать чеканщик. Если нет газосварочного аппарата, рама крепится заклепками или гайками с болтами.

При наличии такого желания базу можно укомплектовать колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основу, необходимо предусмотреть ручки. С их помощью устройство можно перемещать.

В процессе сборки рамы обязательно предусмотреть место для двигателя. Также должен быть противовесом , чтобы при разгрузке бетона конструкция не переворачивалась.Если вы планируете выгружать раствор лопатой, то противовес в этом случае не понадобится. Все эти моменты необходимо учесть при создании чертежа.

Моторная установка

Для повышения производительности бетономешалки необходим любой однофазный двигатель, скорость вращения которого не более 40 об / мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, типа «волна» или «чайка». Такие моторы способны работать долго и не перегреваться.Выбирая двигатель, следует помнить, что оптимальная скорость вращения бода составляет 20 — 30 об / мин. При этом используются различные редукторы. Однако оптимальным I. простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины можно использовать мотоциклетный мотор или бензиновый мопед, работающий на бензине. В этом случае бетономешалку не нужно будет отключать от электросети, и ее можно будет использовать в любых условиях. Крепление двигателя осуществляется с помощью 4-х болтов к кронштейну или раме, которые привариваются к картеру коробки передач.

Однако самодельный бетономешалка способна работать с ручным управлением. В этом случае для него не понадобится ни электричество, ни бензин. Такое простейшее устройство мобильно, легко собирается, и каждый может им управлять. Единственный минус — наличие помощника для перемешивания раствора.

В конце валка обучается по строительной мощности. Чтобы устройство было более устойчивым, его следует врубить в землю под углом 30 градусов.

Итак, чтобы сделать бетономешалку своими руками, никаких специальных навыков не требуется.Более наглядно процесс изготовления можно увидеть на видео. Перед тем, как начать собирать такое приспособление, следует воспользоваться чертежами. Они помогут правильно и качественно создать самодельную конструкцию без серьезных финансовых вложений.

Вы можете представить строительную площадку, на которой нет бетономешалки? Без такого заполнителя приготовить хороший цементный раствор становится практически невозможно. Когда возникает необходимость построить небольшое сооружение или просто что-то «залатать», бетонирование становится популярной задачей.Вот лишь краткий перечень Ситуаций, в которых не обойтись без этого инструмента: заливка садовых дорожек, строительство фундамента под беседку, установка забора и так далее. Словом, бетон нужен везде — разница только в масштабе мероприятия. Для бытовых нужд покупать промышленный прибор бессмысленно — покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря этой статье вы узнаете, как сделать это своими руками у подруги.

Четыре принципа смешивания бетона

Бетоносмеситель самодельный

По факту, приготовить свой раствор можно без специальных приспособлений. Ему даже нравится работать по старой технике. Но удается ли вам так много сделать? Создать сухую смесь для строительства при помощи обычной дрели или миксера еще можно. Но когда дело касается песка с цементом, они оказываются бессильными.

Самый простой и распространенный принцип перемешивания называется принудительным.Все компоненты замешиваются в емкости, которая закреплена. Для этого обычно используют механический привод. Рабочий барабан может располагаться вертикально или горизонтально.

Чертеж Горизонтальный бетоносмеситель

Несмотря на то, что даже небольшой бетоносмеситель принудительного действия может оказаться весьма эффективным, он также имеет свои недостатки:

• В контейнере появляются «мертвые зоны». Особенно это касается пространства у стен.
• Сложность конструкции.Узлы вращения должны быть герметично защищены от воздействия раствора, который может быть агрессивным.
• Приготовить раствор в таком агрегате, состоящем из среднего и крупного наполнителя, практически невозможно.

Второй принцип называется гравитационным. В этом случае все компоненты перемешиваются под действием силы тяжести. В промышленности этот метод применяется редко, так как требует много времени и сил. В качестве контейнеров чаще всего идут в ход бочки, сделанные из металла.О том, как их изготавливают, как сделать подставку, будет рассказано ниже.

В большинстве современных бетоносмесителей используется комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не требуется. Барабан сверху открытый, в узлах вращения нет необходимости, так как любой контакт с раствором исключен.
• Детали изнашиваются гораздо реже.
• Простота и надежность в эксплуатации.
• Ограничений по составу раствора нет — это может быть руббан, керамзит, гравий и так далее.

Четвертый принцип перемешивания называется вибрацией. В последнее время некоторые умельцы занимаются перемешиванием раствора с помощью вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломляющими. Обычно вибрационный принцип перемешивания используется, когда нужно сделать точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

При нормальных условиях редуктор и привод заменяет самый мощный перфоратор (допустимый минимум 1.3 кВт). Его вибрационное действие должно быть независимым. Кресс-картридж не нужен.

Редуктор бетономешалки фото

В целом вибрационный замес позволяет создавать практически идеальную бетонную смесь. Однако он также не оптимален для приготовления «тяжелого» раствора.

Бетономешалка бидон молочная (колбы)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Поэтому вполне логичным будет самоделка ручного типа и небольшого объема.Бетономешалка из молочных фляг своими руками — очень простой и незамысловатый вариант. Вам понадобится сам бидон, отрезок трубы или любой другой подобный металлолом. Сделать это можно за 2-3 часа, основной спектр работ приходится на варочную раму.

• Взяв круглую трубу, вставьте ручку, как показано на рисунке. Верхние сварочные водяные муфты. Их внутренний диаметр должен превышать диаметр трубы, из которой сделана ручка.
• Пропустите трубку через колбу, проделав отверстия, а затем приварите к корпусу.
• Обязательно нужно найти центр тяжести бетономешалки своими руками, чтобы покрутить было несложно. Для упрощения конструкции можно обойтись без муфты. Втерли дугообразные опилки в лицо и надели на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать любые другие чертежи.

Бочка большая

Бетономешалка из большой бочки на 200 литров

Более практичный вариант Рассматривается бетономешалка из бочки на 200 литров.Почему не двести литров? Этот объем считается оптимальным для замешивания бетона за один раз. Сразу отметим пластиковый вариант — такие бочки долго не прослужат.

Бетоносмеситель самодельный из бочки выпускается так:

• Заготовка бочки, имеющей крышку и дно. Если крышка отсутствует, ее приваривают отдельно. Не нашли контейнер? Вы можете сделать это сами. Самодельный вариант Не уступает заводскому стволу.Плотные металлические листы толщиной от 1,5 до 2 мм, ролики, эффективный сварочный аппарат и деревянный молоток.
• К крышке и днищу прикрепите фланцы, на которых имеются подшипники. Сбоку прорежьте люк, в который будут накрываться компоненты раствора. Небольшая хитрость — для бетономешалки из бочки такое отверстие нужно брать ближе к торцу, который в процессе прокрутки будет внизу.
• Уметь сделать бетономешалку своими руками — еще полдела.Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопатки (угол от 30 до 40 градусов). Такой угол чрезвычайно важен в процессе перемешивания «вытолкнутого» содержимого. В принципе закрепить лопасти можно и на валу.

Как сделать основу для профессионалов бетономешалки?

Естественно, у ручного бетоносмесителя должно быть устойчивое основание. Это необходимо, чтобы конструкция не начала переворачиваться при перемешивании.При небольшой загрузке острова из деревянного бруса его будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты подключений: «коса» или «в Полтерева». Они нужны, чтобы конструкция не получала повреждений от вибрации. Когда сборка закончена, все соединения отбираются и затягиваются самотечением.

Нужен более прочный и долговечный блок? Тогда вам точно подойдет металлический уголок. Сварочный аппарат есть не все, но можно закрепить заклепками или болтами.

При необходимости колеса прикручиваются к основанию.Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, то бетономешалка из бочек может комплектоваться мотором от скутера или автомобиля. Хорошим вариантом станет бетономешалка от стиральной машины. Преимущество такого варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете ознакомиться с фото чертежей, позволяя все делать своими руками:

Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетону?

Мы не будем подробно рассматривать процесс замеса бетона — это тема отдельной статьи.Отметим лишь то, что момент закрутки играет далеко не последнюю роль.

Именно поэтому коробка передач «Стиральная» лучше обычного мотора от скутера или автомобиля. Он выдерживает практически любую нагрузку и может работать на малых оборотах. Достаточно 25 полных циклов (оборотов).

Для обеспечения такого количества коробка передач может иметь другую схему. Самый простой, типовой вариант, когда коробка передач сделана из ремня и шкива. Бетономешалка своими руками с мотором от мопеда отличается мобильностью.Редуктор удобен и компактен, для работы не требуется электричество. Даже если у вас большая территория, устройство перемещается по ней без забот и хлопот.

Редуктор Б. Этот корпус должен быть цепным, иначе конструкция будет плохо работать.

Чертежи бетоносмесителей видео

Четыре распространенные ошибки при изготовлении бетоносмесителей

При создании такого агрегата, как инструкция по эксплуатации бетоносмесителя, люди часто допускают ошибки.Вот самые распространенные из них:

1. Вместимость. Стоит ли говорить, что он должен быть не только объемным, но и качественным. Любые дыры, дыры, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какая должна быть схема изготовления. Четко следуйте за ней, чтобы получить желаемый результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старой стиральной машины будет некачественной.
3. Рама. Даже не пытайтесь варить металлический каркас из чугуна.Вы значительно усложняете себе тяжелую работу.
4. Не перегружайте конструкцию лишним весом. Если предполагается небольшое количество бетона, бочка на 300 литров точно не нужна.

Сэкономить солидную сумму может абсолютно каждый, если знает, как делается бетономешалка своими руками — фото и видео прилагаются к инструкции. Вам понадобится минимум стройматериалов, инструментов, некоторая внимательность и находчивость. И последний совет по доработке.Если есть такая возможность, желательно привлечь на работу еще одного (а лучше двух) человек. Некоторые шаги нужно выполнять одновременно, и делать это в одиночку не очень удобно.

Самодельный бетономешалка из бочки видео

У каждого, кто хоть бы на колонны забор поставил, возник вопрос: как сделать бетономешалку своими руками? Мучительно и утомительно это дело — пихать раствор в ведро или корыто. А если нужно сформировать легкую стяжку, то рук не будет совсем: «засохнет», очень вязкий раствор начнет схватываться до того, как его «прищемят» до нужной однородности.Покупайте заводские, особенно если строите нерегулярно — фактура, техника стоит недешево. Аренда тоже будет дорого стоить: бетонные работы Шансов нет — другое, и нужно дать залог в размере общей стоимости нового.

Между тем, самодельная бетономешалка не бог весть какое устройство, а для небольших работ, включая заливку фундамента дачного дома, ее можно изготовить самостоятельно. Затраты времени с лихвой будут накапливаться за счет разгона колен и улучшения качества работы в целом: следующая порция готового бетона успеет подготовиться и будет залита до того, как в предыдущей произойдут необратимые изменения, которые снизить прочность монолита.

А почему бы не сверлить?

Практически каждый хоть раз видел, как перемешивается раствор в ведре дрели с насадкой-миксером. Казалось бы, это — выход! Притянул к кронштейну дрель с зажимом миксера, и — знаете, поменяйте ведро на ведро.

Во-первых, дрель не рассчитана на длительную работу и в таком режиме долго не протянет. Но не это главное препятствие. Любой, кто замешивает раствор подобным образом, знает: инструмент при перемешивании нужно водить туда и по кругу.В противном случае, сливая раствор, вы увидите комочки песка, а это недопустимый брак. Поэтому механическое принудительное замес в неподвижном бадье не применяется в промышленных условиях — механизм перемещения миксера получается сложным, дорогим и ненадежным.

Как работают бетономешалки

Раз уж мы говорим о способах замеса, это не мешает понять, как вообще работает бетономешалка. И для полного понимания дальше тоже будет полезно.

В основном используют четыре способа замеса цементно-песчаного строительного раствора:

1. гравитационный;
2. принудительный механический;
3. вынужденная вибрация;
4. комбинированный гравитационно-механический.

При гравитационном перемешивании Емкость с компонентами раствора переустанавливается, раствор набирается сам и перемешивается. Большой объем не так уж обеднен, качество готового бетона только удовлетворительное, поэтому этот метод не применяется в промышленности.Но для себя можно быстро и легко сделать очень приличную гравитационную бетономешалку, см. Ниже.

При вибрационном замешивании Badja остается неподвижным, а смеситель возбуждается массой исходной смеси волны сжатия, очень хорошо перемешивая и герметизируя раствор. Недостатком метода является большой расход энергии: на 20 литров раствора требуется привод вибратора мощностью 1,3 кВт. Но качество бетона получается исключительным, поэтому вибрация используется для особо ответственных сооружений: гидроэлектростанций и т. Д.В этом случае в целях экономии энергии заранее залитый раствор заливают в опалубку и уже на месте «подводят» вибраторы. Но небольшое вибрационное ограбление можно совершить как само собой, тогда об этом будет сказано.

Принудительное механическое замес в чистом виде не применяется; Почему — сказано выше. В подавляющем большинстве случаев замес механический сочетается с гравитационным: смеситель вращается в горизонтальном или наклонном положении, либо вращается сам барахло с выступами внутри.Такую бетономешалку вполне можно сделать самостоятельно, причем намного быстрее и проще, чем кажется на первый взгляд. Чертежи, при необходимости — к вашим услугам, по ссылке, а здесь мы рассмотрим принципы работы и особенности различных конструкций.

Легче не бывает

Посмотрите на рисунок. Это простейшая гравитационная бетономешалка. Его можно даже замешивать с сухим раствором на стяжке: ось трубы будет распылять раствор в задней части, так что в этой машине есть некоторое принудительное замешивание.И это все еще может упростить его еще больше и сократить до того, как мастер-любитель средней руки по сварке HandOwn Azami сможет сделать это буквально за полтора-два часа.

Для сна довольно дорогой молочный бидон. В этом нет необходимости: подойдет неудачная сварка. Созревает свищ или трещина, и чехол фиксируется таким образом: в ручку чехла протягиваем обрезные трубы или просто палку и туго натягиваем на ручки натяжного троса или толстого резинового шнура; Он пойдет на крепление груза к верхнему багажнику автомобиля.

Точные желоба для крепления бода к оси тоже не нужны: сварка просто приваривается, а для алюминия к оси приваривается пара подходящих металлических деталей — пруток, полосы толщиной 6-8 мм и насаживается на них болтами. . А без перестановки кусков трубы, не говоря уже о подшипниках, можно вообще: в стойках станины прорезаем сварочные П-образные выемки, ось в них просто ляжет. Он будет вращаться со скрипом и рывками, но хуже всего — правильно.

Недостаток такой мешалки один: мало вращается, замешивание длится от 5 до 15 минут.В зависимости от вязкости раствора. Но производительность труда по сравнению с ковшом и лопатой увеличивается минимум в три раза, а качество бетона для самостоятельного строительства такая простая ручная бетономешалка дает вполне приемлемое.

Принудительный впуск: детали и узлы

Правильная конструкция самодельного бетоносмесителя

Описанная конструкция позволяет быстро и с приемлемым качеством залить фундамент под дачный дом или сарай.Если вы начнете строительство еще, вам понадобится бетономешалка принудительного действия. Также они доступны для самостоятельного изготовления, есть конструкции более простые и комплексные. Считаем для начала отдельные узлы.

Ванна

Цилиндрические значки для механических или комбинированных мешалок, вообще говоря, не годятся. Раствор в углах не перемешивается как надо, или придется очень долго вращать, напрягая или расходуя электроэнергию. Исключение — бетономешалка с вращающимися горизонтальными опорами и гребенчатые миксеры, описанные ниже.

Подставка от бочки, самая доступная, должна быть хоть немного круглой: разрезать сварку и переварить на «яйцо» или «грушу», как показано на рисунке. На небольшие порции раствора отличные значки получаются из двух тазов; оцинковка или эмаль — все равно. Если мешалка прикладывается из корпуса футляра, оба пластика склеиваются по размеру переплета изогнутой металлической лентой, натянутой на болт. Дно одной из тазов вырезано, и такой значок можно только наклонять: боковой слив устроить невозможно.

Горловина наклонной трубы с верхним сливом необходима в любом случае для откидывания поперечной планки .; Лучше — два, плетеные на концах.

Привод

Шестерня коронки используется в мешалках заводского производителя, дорогами и самостоятельно этим не занимаюсь: нужна спецтехника. Для полной замены вам понадобятся следующие реквизиты:

• Маховик от автомобильного двигателя, подойдет старый от любой легковой машины.
• Гибочный механизм (который стартер соединяет с маховиком) оттуда.
• Ступица колеса той же машины.

Как выглядит такой привод в сборе, видно на картинке справа. Ось, на которой вращается маховик и баджа, вместе с ним коренным концом входит в сцепление с шарикоподшипником качения №208, расположенным внутри ступицы.

Это один из вариантов; Второй — подрезать ступицу к маховику и к болтам ступицы, чтобы прикрепить их к нижней части Badew. В этом случае подшипниковая муфта крепится к маховику, а вторая муфта нужна на усилении перегородки.Решение будет падать на опору верхней муфты с наклонным шильдиком с разгрузкой верха все время, поэтому такое решение оправдано только при горизонтальном Badier с боковой разгрузкой и глухими днищами.

Если есть механическая коробка передач с нужным передаточным числом, она отличная — достаточно подключить ее к оси. Для наклонной передачи предпочтительнее прямая передача; Для горизонтальных — угловых, а вот Мастер боится, посмотрите, как вам будет удобнее.

Скорость вращения бода — 30-50 об / мин. Для большей скорости раствор начнет разбрызгиваться, причем менее плохо перемешанный. Чтобы обеспечить нужную скорость, зубчатую передачу при необходимости дополняют ремнем, как показано на этом же рисунке.

Мощность двигателя принята из расчета 20 Вт для наклонно вращающихся трубок, 15 Вт для горизонтально вращающихся и 12 Вт / л для неподвижной трубки и смесителя, вращающегося на оси. Указанная мощность минимальная; Большой, конечно, не помешает.Объем относится к объему раствора обычной вязкости, а не ко всему объему бода. То есть, если у вас двигатель 1,2 кВт, то в тубу на 200 литров бочек можно загрузить всего 60 литров обычного раствора, а на стяжку 45 л сухого. Поэтому при выборе сосуда для штанги не стоит гнаться, нужно сначала определиться с двигателем и с него уйти.

Смеситель

Конструкция смесителя для самодельных мешалок значения не имеет. Его конструкция важна для промышленной мешалки большого объема.Но место имеет значение.

В самодельных мешалках, особенно с голыми барабанами, лучше приваривать мешалку к оси: чередование нагрузок на тонкостенный сосуд Не улучшает его долговечность. Исключение — во всем, помимо сложности изготовления, отличный гребенчатый миксер.

Конструкции самодельных бетоносмесителей

Простая механика

Бетономешалка открытого типа

Бетоносмеситель простой с принудительным механическим перемешиванием показан на рисунке.Его достоинства по сравнению с описанным выше — это больший объем. Привод не обязательно электрический; Это может быть ручная работа. Разгрузка — боковой уклон бода.

Главный недостаток мешалки с цилиндрической головкой — незначительное перемешивание по углам. Второй недостаток — разбрызгивание раствора при оборотах более 35 / мин. Его можно устранить, приварив после сборки смесителя обрезанную часть ствола на место и вырезав в ней люк.

Продолжительность замеса обычного раствора 5 минут; Сушка — 12 мин.

Видео: Горизонтальный лекарь из бочки

Комбинированный горизонтальный с гребнями

Смеситель может быть как ручным, так и электрическим. Достоинств два, и очень существенных: высокая однородность и, соответственно, качество бетона и скорость замеса. Такая бетономешалка своими руками выдает из бочки с бетоном отличного качества, не уступающего лучшим промышленным образцам, а скорость замеса определяется не по времени, а по количеству оборотов: 3-4 раза переворачивается. , и решение готово.

Недостаток один: сложность конструкции. Даже инструкция состоит из нескольких десятков деталей. Имена, а не штуки. Особое внимание при изготовлении требуется разгрузочный люк: петли карты, затворы и пломбы для него должны быть очень прочными и надежными. Однако для случаев, когда требуется значительный объем работ в ограниченное время в местах, не обеспеченных электроснабжением, это, пожалуй, незаменимый вариант. Бетономешалки этого типа выпускаются промышленностью.

Конструкция бетоносмесителя с наклонным ходом

«Реал Электрик»

Электробетоносмеситель самой распространенной конструкции, которую чаще всего копируют мастера-любители, в пояснениях не нуждается.Схема представлена ​​на рисунке. Описано множество отличительных по конструкции деталей, подробные чертежи также легко доступны, поэтому мы дадим только отдельные пояснения:

• Дно и горловина перегородки должны быть усилены приваренными зазорами.
• Буды лучше делать вращающимися одновременно: это усложняет конструкцию каркаса, но избавляет от необходимости уплотнять вал в нижней части барды, поэтому самодельные мешалки чаще всего служат недолго.
• Лучший смеситель для такой мешалки — рамного типа, приваренный к оси.

ВИДЕО: Самоделка «Элекромешлее» на 180 литров

Вибрация

Многие домашние мастера, имеющие перфедератор на 1-1,3 кВт с ручным принудительным (не требующим прижима рабочего органа к стене) ударным механизмом включения, пытались сделать вибробетоносмесители, но чаще всего конструкция была неудачной.

Типичные ошибки следующие:

Конструкция вибробетоносмесителя

1. Неправильный выбор скорости передачи.Он обязательно должен быть круглым, достаточно высоким и не очень широким: оптимальное расстояние от краев вибратора до стен примерно равно его радиусу.
2. Плоский вибратор. Вибратор из листового металла не выделяет в растворе необходимые системные внутренние волны. Профиль вибратора должен хотя бы приблизительно соответствовать рисунку, изображенному на рисунке. Хороший вибратор получается из двух сложенных тарелок или блюдцев; Желательно металлический.
3. Слишком большой вибратор. Диаметр вибратора 15-20 см / кВт.То есть 1,3 кВт предпочитает вытягивать вибратор с плиты 25 см. Шире, даже если будет видимо дергаться, раствор не «раскалывает».
4. Неправильное расположение вибратора. Вибратор должен располагаться вдоль оси стержня на расстоянии примерно его диаметра от дна. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении этих условий качество решения получается отличным. Контроль продолжительности замеса — на поверхности раствора.Остановили бульоны и пошевелились, пошли волны — раствор готов. С не ахти хорошим цементом Или песком до волн не дотянуться. В этом случае — минимум 10 мин.

Выход

Сделать бетономешалку своими руками несложно, а скорость работы значительно увеличивается даже с самой простой мешалкой. И, конечно, приятнее чайку из термоса стукнуть, а мне лопатой будет что стоять. Не чайка и не из термоса — категорически не рекомендуется: качество работы при самой совершенной технике катастрофически падает.

(Нет оценок)

Эта статья подойдет любому фанату-строителю, который пытается обустроить жизнь в деревне. В строительстве без бетона не обойтись. Даже если вы делаете дом из деревянного брущева, обязательно понадобится железобетонный фундамент или сваи. А замешивая в ведре бетонный раствор или скручивая с помощью дрели или лопаты, пытливый ум начинает искать менее трудоемкие методы.

Самый простой способ получить красивый газон перед домом

Вы, конечно, видели идеальный газон в кинотеатре, на Аллее, а может быть, и на соседнем газоне.Те, кто хоть раз пробовал вырастить зеленую площадку на своем участке, без сомнения скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрений, полива. Впрочем, так думают только неопытные садоводы, про инновационное средство давно известно профессионалам — жидкий газон Aquagrazz .

Есть несколько вариантов. Вы можете заказать доставку «на дом» и уже на следующий день бетономешалка привезет необходимое количество кубометров.Возможно, такой вариант не совсем экономичный. Более трудолюбивые владельцы могут купить бетономешалку, она компактна и оснащена электродвигателем для перемешивания раствора. Бросьте в него цемент, песок, воду и щебень в нужных пропорциях, и просто успейте освободить бетонный футляр, вылив из него раствор. Он дешевле, но покупать такую ​​бетономешалку все равно придется.

Но есть еще вариант: сделать бетономешалку своими руками. Да, возможно, если есть рисунки.Вы проводите время в это время, но это больше, чем вам нужно. Причем устройство не такое уж сложное, как кажется на первый взгляд. Betonomycase служит простому принципу:

• есть значки или что-то вроде колб, в которых смешивается раствор;

Привод

• , то есть механизм, который вращает значки и перемешивает;
• рама, соединяющая все это воедино.

Betonomycuser имеет даже дополнительные мелкие детали, которые будут описаны ниже, но эти три являются основными.А теперь давайте углубимся в нюансы изготовления самодельных бетономешалок.

Что происходит бетономиксер

Бетономешалки по способу перемешивания делятся в основном на четыре типа: гравитационные, механические, с вибрацией и комбинированные. Давайте немного расскажем о каждом, чтобы иметь представление об этом и выбрать подходящий. Ведь его можно использовать для совершенно разных нужд: в основном для фундамента (дома, забор и многое другое), а можно и отливать из него в виде разных стройматериалов.Цементные блоки, арболит и прочее.

Гравитационный

Агрегат данного типа — самый простой вариант как в изготовлении, так и в использовании. Бетономешалка своими руками, значок которой просто поворачивается по оси, а компоненты раствора под действием силы тяжести смешиваются. Для больших объемов такой вариант не подходит, так как не обеспечивает хорошего перемешивания. Но если вы всегда замешивали раствор в небольших количествах и получать больше не приходилось, то этот вариант вполне может подойти.

Механическая

Такая самодельная бетономешалка принудительного действия применяется редко, поскольку имеет ряд недостатков. Выглядит это так: ствол в горизонтальном положении с отверстием по всей длине. Ось проходит в центре ствола, и к ней привариваются металлические детали, перемешивающие раствор. Отверстие не позволяет повернуть ствол только в одну сторону и его необходимо раскачивать из стороны в сторону. По сравнению с гравитационным он имеет больший объем, это плюс.Недостатки: незначительное перемешивание по углам и разбрызгивание раствора при сильных колебаниях.

Иногда механические бетоносмесители делают абсолютно неподвижными, внутри него движется только ось, к которой привариваются металлические разделители. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрация

Изготовление данного вида ручного бетоносмесителя своими руками — не такое уж простое дело.Основной принцип заключается в том, что раствор остается фиксированным, а вся работа по перемешиванию возлагается на вибратор. Есть много нюансов, которые, если их не учитывать, приведут только к упущенному времени.

Баджа должна быть круглой, не широкой, а высокой, по форме напоминающей советскую стиральную машину. Вибратор должен иметь строго определенную форму, похожую на две сложенные вместе невысокие пластины. Собственно, дома две металлические пластины — лучший выход. Вибратор не должен быть слишком большим, его размер зависит от объема емкости для перемешивания.Если в выборе размера переборщить, то даже при видимой работе не получится все перемешать. И последнее: расположение вибратора внутри сосуда строго по оси, расстояние до дна ствола равно диаметру вибратора.

Если вы соблюдаете все эти условия, идеальное решение из вашей бочки будет обеспечено. Но для плохого качества песок или цемент придется перемешивать несколько дольше. Один минус: большое потребление электроэнергии. И ни в коем случае не пытайтесь в качестве бочки вибратора использовать перфоратор.Многие мастера пытались сделать бетономешалку, но чаще всего безуспешно.

Бетоносмеситель комбинированный

Бетоносмеситель этого типа представляет собой комбинацию гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самой емкости делают выступы, дополнительно способствующие перемешиванию компонентов. Их обычно делают из металлических пластин разной формы, которые привариваются к внутренней стороне колб. Бетроны этого типа позволяют перемешивать раствор большого объема, качество перемешивания тоже хорошее.Приварить плиты в бетономешалку не составит большого труда, поэтому этот вид является наиболее распространенным. В будущем мы обсудим этот тип бетоносмесителей.

Изготовление бетрониксера

Теория окончена. Пойдем на практику. Теперь подробно рассмотрим, как сделать бетономешалку своими руками. Этот процесс необходимо разделить на несколько этапов. Мы знаем, что бетономешалка состоит из трех основных компонентов: миксера для бадия, привода и рамы. Если с приводом все понятно, то он может быть как ручным, так и механическим, когда в каркасе используется коробка передач и электродвигатель, то при изготовлении бода и шпангоутов остановимся.Если при работе под рукой будут чертежи, будет вообще замечательно.

Производство бача

Самым популярным предметом, который используется в качестве емкости для смешивания, являются стандартные бочки на 200 литров. С некоторыми оговорками он подходит для любого типа бетрониксеров собственного изготовления. Можно использовать корпус стиральной машины, если он достаточно прочный. Но это было бы слишком просто, наша цель — сделать самого Бадева.

Во-первых, материал. Для стен берем металл толщиной не менее 2 мм, для дна — не менее 5 мм.Во-вторых, форма. Он цилиндрический, но вверху в области горловины должен сужаться в виде конуса.

Нарезаем последовательность действий по точкам:

1. Изготавливаем фланец-ступицу. Вы можете найти ее рисунки и изготовить самостоятельно, но лучше покупать уже готовые. Изделие важное, но непростое в изготовлении.
2. Дно изготавливаем из листовой стали толщиной минимум 5 мм. В самом центре просверлите отверстия и прикрепите фланец-ступицу.
3. Вырезаем толщиной 2 мм толщиной 2 мм.Пять основных частей корпуса — ракушка (она крутится и получается цилиндр) и четыре лепестка, которые потом скрепляются в конус.
4. Соединяем днище, оболочку и конус с помощью сварочного аппарата и получаем основание бочки для перемешивания.
5. Усилить шейку, чтобы впоследствии она не деформировалась. Для этого привариваем к его окружности стержень арматуры 10 мм.
6. Внутри стволов привариваем крестовину. Обычно достаточно двух-трех.Их тоже делают из арматуры, но более прочные или из металлических пластин. Главное, чтобы они были под прямым углом. Они перемешают раствор. К тому же самодельная бетономешалка будет прочнее.

Когда баджа-миксер будет готов, можно приступать к изготовлению каркаса.

Изготовление каркаса

Каркас является опорой всей конструкции. К нему крепятся баджа, привод и коробка передач. Для хорошей устойчивости ножки опоры приварены, а для удобного перемещения бетроника, даже с раствором, наполненным раствором, установлены колеса.Сама конструкция каркаса может быть разной, главное — при обслуживании всего устройства сохранять устойчивость. Многие мастера под это адаптируют разные ненужные металлические детали, собранные в уголках дачного участка.

1. В основе бетоносмесителя лежит Т-образная конструкция, благодаря ей самодельная бетономешалка будет устойчиво стоять на поверхности. Первая стойка приваривается вертикально.
2. Вторая стойка — это приваренная поперечная балка, по краям которой крепятся колеса.
3. Обе стойки скреплены между собой внизу балки (это делает конструкцию устойчивой) и вверху подрамника, который в дальнейшем будет служить основой для крепления перегородки.
4. Усилить каркас наклонной стойкой, к которой крепится конденсаторная коробка и стартер. Эти два инструмента служат для включения механизма вращения.
5. Подрамник состоит из двух труб и уголков. Похоже на двойную раму, скрепленную перемычками.
6. На подрамнике установлен электродвигатель и коробка передач.
7. Фланец ступицы, который уже прикреплен к Бадье, заводим на коробку передач. Для фиксации миксера используется ключ, который окончательно фиксируется болтом через отверстие на валу.
8. К подрамнику прикреплена ручка, которая позволяет наклонять миксер Baudew под разными углами.
9. На торце рама защищена от накипи и покрыта краской по металлу. Буды тоже можно красить, но только снаружи, внутри бочки не обязательно.

Бетономешалка готова к работе! Можно заливать фундамент, устанавливать столбы, заливать формы из строительных блоков из арболита и многое другое.

Крышка самодельного бетоносмесителя

На практике часто бывает, что у мастера уже есть электропривод и редуктор определенной мощности, и исходя из этого подбирается бетонный шкаф и его параметры. Соотношение объема перемешиваемых компонентов и мощности электродвигателя должно составлять примерно 20 Вт на 1 литр раствора.

То есть, если в вашем распоряжении двигатель мощностью 1 кВт, то максимальный объем смеси должен составлять 50 л.Если учесть, что Badew должен быть загружен на 30-40%, то его примерный объем может составлять от 125 до 160 литров. Для стандартной бочки на 200 литров редуктор с электродвигателем 1,2 кВт, нагрузка будет равна 60 литрам раствора.

Количество оборотов также имеет значение. Оптимальное значение: от 30 до 50 об / мин. Если сделать больше, можно разбрызгать раствор. Можно, конечно, и меньше, но тогда процесс смешивания будет долгим, и будет расходоваться лишняя электроэнергия.

Если нет электричества

Бывают случаи, когда нужно начать строительство на участке, где электричество еще не подведено. Тогда двигатель напрасный, и мы будем использовать ручную мощность. Последовательность действий при изготовлении остается абсолютно такой же, только привод заменяется двумя ручками — с одной и с другой стороны. Недостатком является то, что на перемешивание большие усилия и нужно больше времени. Но для небольших и небольших работ такой вариант можно считать вполне приемлемым.

Баджа стиральная машина

Можно сделать бейдж из стиральной машины, если она валялась с советских времен. А для этого чехол подходит практически для любой стиральной машины. Вам просто понадобятся все отверстия барабана старой стиральной машины. Для этого машина подходит как для горизонтальной, так и для вертикальной загрузки. Есть еще одна особенность этого варианта. Если количество раствора, которое вы намереваетесь замесить в будущей бетономешалке, будет не слишком большим, то двигатель стиральной машины вполне закреплен как привод.

Использование бетономешалки

Бетономешалка редко используется в одном месте. Часто приходится таскать его или катать по площадке, поэтому заранее подготовьте пристройку достаточной длины. Компоненты загружаются в тубат с наклоном 20-40 градусов в следующем порядке: вода, цемент, песок и последний щебень, гравий, керамзит.

Для полного замешивания бетонного раствора или пятен от арболита достаточно от 3 до 5 минут, затем стык протекает с помощью ручки, и раствор заливается в подготовленное для этого место.Сразу можно засыпать новую порцию компонентов и продолжать работу.

После рабочего дня Устройство, все его соединения и швы необходимо тщательно промыть. Обычно это бывает вечером, когда сил остается не так уж и много и хочется все бросить, потому что на следующий день придется снова набирать. Не ленись. Даже в такой ситуации бетономешалку лучше промыть, это увеличит срок ее службы.

Арболитовые блоки состоят в основном из двух компонентов.Помимо различных химических добавок, это древесные опилки и щепа, а также портландцемент на гидравлическом вяжущем. Такие блоки ценны тем, что дома отлично держатся в домашних условиях. Поэтому блоки от Арболита — прекрасное решение для возведения стен теплого дома. Что касается свойств Арболита, то это низкая теплопроводность, повышенная прочность на изгиб, не поддерживает горение, прост в обработке.

Представьте, что все у вас получилось и теперь вы являетесь обладателем очень полезной в строительстве вещи — это бетономешалка.Но чтобы его срок службы не закончился одним фундаментом или возведенным забором, а предмет прослужил вам долго и долго, придется соблюдать правила техники безопасности и ухаживать за ним:

• Тщательно соблюдайте правила техники безопасности. кабели и контактные соединения. Они должны быть надежно изолированы. Работа происходит в условиях большой влажности и разбрызгивания воды, поэтому требования правил электробезопасности в первую очередь;
• Вибрация, которая сопровождает работу бетономешалки, расслабляет резьбовые соединения Вашей импровизированной бода.Поэтому периодически их проверяйте и подтягивайте. И не забывайте о сварных швах, их тоже можно нарушить;

• Перед включением устройства убедитесь, что оно устойчиво. Все штатные стойки должны быть плотно прилегающими к земле, а под колесами желательно установить антиколлективные упоры;
• Невозможно проверить качество раствора во время работы бетономешалок, есть случаи получения серьезных производственных травм;
• Используйте средства защиты кожи и глаз;
• Рабочий бетоносмеситель Никогда не оставлять без присмотра.

Выход

В условиях тотальной экономии, когда бюджет на строительные работы ограничен, а это не прекрасно, сегодня многие экономят на качественных стройматериалах или на сторонних сервисах. Но есть такие мастера, которые экономят и на строительной технике. Конечно, сделать дрель или электрический рубль — урок сомнительный. Но бетономешалка, несмотря на кажущуюся сложность и громоздкость, идеально подходит для этого даже для домашнего производства блоков из Арболита. В этом вы могли убедиться в нашей статье.

Подытожить. Небольшое количество деталей, некоторые из которых можно найти прямо у себя дома. Самодельный бетономешалка имеет простую схему, чертежи и последовательность изготовления. Инструментов тоже немного понадобится: болгарка, сварка, работа дрелью, возможно паяльник. Из расходников: болты, гайки, шайбы, металлический лист и уголок. Главное — заранее определиться, для чего вам нужно и что вы хотите увидеть в результате своей работы. Тогда ваш бетрониксер не откажется от промышленного производства, даже если он сделан из корпуса стиральной машины.

Сделайте свое удовольствие Самодельная ручная сеялка по бетону

Вы заинтересованы в том, чтобы вывести свой садовый декор на новый уровень?

Если да, возможно, вы рассматривали возможность выращивания растений в контейнерах. Контейнеры — это здорово, потому что они помогают экономить воду и предлагают садоводам с ограниченным пространством лучший способ вырастить несколько растений. Здесь вы можете сделать свою самополивную кашпо, но если вам не нужен этот дополнительный уровень смекалки, то вы попали в нужное место.

Вам не придется тратить свое место на скучные терракотовые кашпо. Вместо этого вы можете сделать свою собственную сеялку для бетона.

Это все еще звучит скучно? Что, если бы мы сказали вам, что вы можете легко сделать сеялку для бетона… которая выглядит как пара рук?

Звучит как сложная задача, но, хотите верьте, хотите нет, на самом деле это довольно просто. У Дженис из DIY Fun Ideas есть вся необходимая информация, чтобы сделать эту забавную поделку (здесь также есть полезное видео), но если вы спешите, мы быстро проведем вас через шаги в этой статье.

Вот как сделать своими руками бетонную ручную кашпо, чтобы украсить ваш сад в этом сезоне. Если вы хотите купить такую, их сотни на секции по производству бетонных саженцев Wayfair.

Как сделать забавную ручную сеялку по бетону своими руками

Шаг 1. Купите бетон

Ваш первый шаг в изготовлении рук для сажалки — это покупка бетона.

Бетонные мешки можно купить в большинстве магазинов товаров для дома. Бетон обычно продается в больших мешках — самый маленький мешок обычно весит около 50 фунтов, так что будьте готовы к тяжелой работе!

Убедитесь, что вы получаете бетон, специально предназначенный для заливки.Скорее всего, вместо бетона будет написано «цемент». Существует много различных типов цемента и бетона, и хотя вы можете обойтись другим типом, он лучше всего подойдет для изготовления ручной сеялки. В противном случае она может разбиться, когда вы попытаетесь снять ее с перчатки.

Хорошим цементом является Rapid Set Cement.

Вам также захочется подобрать базовую дыхательную маску. Когда вы заливаете бетон, образуется много пыли, которая может раздражать дыхательные пути.

Вам также понадобятся старая садовая перчатка и несколько пластиковых перчаток.

Вот полный список всего необходимого снаряжения:

Бетон (лучше всего — Rapid Set Cement)
Садовый шпатель
Садовые перчатки / пластиковые перчатки
Rocks
Ведро для смешивания

Шаг 2: Подготовка бетона

Как только вы получите бетонный дом (и наденете маску!), Вылейте его в ведро. В зависимости от типа получаемого бетона в нем может быть довольно много камней.Если вы возьмете бетон, который разработан специально для заливки, в нем будет меньше камней и он будет плавнее сливаться, что идеально подходит для такого рода проектов.

Размешайте в небольшом количестве воды в соответствии с инструкциями и в соотношениях, указанных на упаковке бетона.

Шаг 3. Наполните перчатки

Используя садовый мастерок, заполните перчатки бетоном. Вы можете обнаружить, что воздух скапливается на кончиках пальцев. Просто сожмите их, чтобы бетон упал до основания пальцев.

Вы можете обнаружить, что вам нужно пульсировать пальцами вместе с пальцами перчатки, как если бы вы доили корову. Убедитесь, что нет никаких воздушных карманов, так как это может привести к трещинам в бетоне. Набейте столько перчаток, сколько хотите для ручных сажалок.

Если вы хотите, чтобы ваши две руки соединились в единую конструкцию сеялки, вам нужно немного прорезать розовую сторону перчатки, выдавить немного цемента и затем соединить две руки вместе.Сделайте это без промедления, чтобы обе руки высохли вместе. Вы также можете сформировать пальцы так, чтобы они располагались так, как вы хотите, и добавить камни, чтобы удерживать их на месте.

Шаг 4: Дайте цементу высохнуть

Цемент высыхает довольно быстро, и вы можете обнаружить, что руки тоже становятся теплыми на ощупь. Через час или около того они станут сухими и твердыми, но вы можете подождать еще несколько часов, прежде чем что-либо делать с сеялками.

Шаг 5: Снимите перчатки

Теперь, когда цемент высох, пора снять перчатки.Вы можете сделать разрез ножом, а затем просто отделить кусочки.

Шаг 6. Покрасьте вазоны (необязательно)

Если вам не нужны белые кашпо, можно нанести слой краски (это необязательно).

Шаг 7: Завод!

Теперь пора заполнить вашу ручную бетонную сеялку любыми растениями, которые вам нравятся. Вы захотите выбрать что-то маленькое и с неглубокими корнями, чтобы не беспокоиться о том, что корням ваших растений не хватит места.Суккуленты хорошо подходят для ручной сеялки из бетона, так как им не требуется много места (или много воды).

Вот забавное видео, объясняющее эту технику.

Другое применение ручной сеялки по бетону

Не уверены, подходит ли ручная сеялка из бетона для вашего сада?

Имейте в виду, что это забавное ремесло можно использовать и в других местах. Вы можете использовать его как держатель для ключей или мелочи, или вы можете сделать из них жуткие украшения на Хэллоуин.Вы даже можете использовать ручную кашпо для бетона, сделанную своими руками, в качестве украшения стола. Чтобы узнать больше о том, как сделать сад более красивым, прочтите нашу статью здесь.

Ваши возможности безграничны. Это изделие так быстро и легко сделать, что было бы глупо не попробовать его в эти выходные!

как собрать бетономешалку своими руками

Строительство не может обойтись без цементно-песчаных и других видов растворов, в которых ведется тяжелая работа по перевалке сыпучих материалов, их перемешиванию и доставке к месту работы.Благодаря созданию такого чуда техники, как миксер, работа строителей стала намного проще и быстрее.

Устройство для замешивания бетона, а простыми словами «миксер» — это емкость, в которую помещаются необходимые ингредиенты раствора и далее перемешиваются до однородной массы. Цена на бетономешалку относительно высока, поэтому есть смысл пополнить ею свой ассортимент садовой техники и даже больше, если будет много ремонта! Также существует рукописный вариант создания такого устройства.Не теряйте время и переходите к особенностям выбора смесителей, а также полезным советам по созданию ее собственными руками.

Характеристики различных типов бетоносмесителей, а также нюансы их работы

Пример смесителя, подходящего для дома

Пример смесителя, подходящего для строительных компаний

Размеры и формы бетономешалок очень разные, в зависимости от вида применения сборки. Для идеального компактного мини-миксера, рассчитанного на небольшое количество раствора.Если компания занимается строительством дачных участков или офисных зданий, вам следует выбрать профессиональный миксер, представляющий собой огромные движущиеся бетоносмесители.

Есть 2 принцип работы бетономешалки:

• С гравитационным перемешиванием
• Принудительное перемешивание

Устройства первого типа представляют собой емкости, жестко прикрепленные к земле. Накрытые ингредиенты не перемещаются внутри емкости, а вот рабочий орган миксера — лопасти, перемешивают всю смесь.

Что касается смесителей с гравитационным перемешиванием, то суть их работы заключается в том, что барабанное устройство, внутри которого специально размещены лопасти, вращается, тем самым заставляя смесь многократно падать с одной лопасти на другую, постепенно превращаясь в гладкая консистенция.

Также необходимо отметить несколько важных функций бетономешалок, которые есть на многих моделях:

1. Существуют конструкции бетономешалок, которые позволяют вращать барабан по горизонтальной оси, тем самым обеспечивая возможность заливать готовый раствор в тачку.
2. Не мешает и такая функция бетономешалки, как самостоятельная загрузка сырья в барабан с последующей выгрузкой смеси. Это облегчит процесс строительства и убережет ваше здоровье от «волочения» тяжелых ведер.
3. Некоторые миксеры легко разбираются, поэтому, если вы собираетесь покупать ее домой, обратите внимание на устройство такой конструкции, эта функция позволит вам сэкономить место в вашем здании для хранения садового инвентаря.

Существующие пропорции приготовления бетонной смеси

В строительстве важно знать, как приготовить так называемую «замесу».Для приготовления одного кубометра бетона необходимо около 125 литров воды. Этот момент очень важен, т.к. избыток жидкости снизит прочность конечного продукта.

Разобравшись с водой, переходим к следующему компоненту раствора — песку. Песок должен быть с небольшим количеством зерен, до 5 мм. Количество песка в растворе — 40% от общего веса. Рекомендуется использовать с песком, гравием или щебнем, что сделает раствор крепче. Соотношение песок — гравий должно быть не менее 1: 1,2.В случае использования щебня — 1: 2.

Следует также отметить, что и песок должен быть чистым. Вода ни в коем случае не должна быть с масляными примесями, а песок с кусками хлама. Еще один момент по поводу воды — летом она может быть холодной, но зимой рекомендуется добавлять в раствор воды, нагретой до 40 градусов.

Как сделать бетономешалку своими руками?

Как сделать бетономешалку своими руками?

Для того, что бы сделать свою бетономешалку, вам понадобятся следующие материалы, а именно:

• Контейнер для раствора
• Мотор
• Два подшипника
• Приводной вал
• Элементы конструкции рамы и лопасти (швеллер, уголки и т. Д.).)

Емкость для раствора идеальная пластиковая или металлическая бочка объемом в пределах 200 литров. Приводной вал, как правило, из металлической трубы. Что касается материалов конструкции каркаса и лопастей, то они будут обслуживать различные металлические детали, стальной швеллер и стальную арматуру.

Поскольку основная работа будет заключаться в запуске мотора, экономить не нужно. Рекомендуется устанавливать приводной двигатель со скоростью вращения не менее 1500 об / мин при мощности 2200 Вт. Скорость вращения приводного вала должна быть не более 48 об / мин, поэтому потребуется дополнительный редуктор или соответствующие шкивы. ременной передачи.

Итак, приступаем к сборке микшера. Для начала прорежьте в стволе отверстие под приводной вал и закрепите бачок болтами. Затем вырезаем люк для загрузки компонентов смеси (можно ставить сбоку, габариты — 25 * 30 см). Края люка обшивают резиной и затем устанавливают люк, который фиксируется на петлях с помощью болтов. Что бы люк не открывался во время работы смесителя, необходимо, чтобы крышка плотно соприкасалась с резиной, поэтому рекомендуется установить фиксирующие уголки на стяжной болт.

Внутри стволов установлена ​​основа с лопастями, которая создается из швеллеров и уголков, соединенных сваркой. Что бы раствор равномерно вмешивался, рекомендуется оставлять небольшой зазор (около 10-15 мм) между лопастями и стенками емкости.

Необходимо создать механизм опрокидывания емкости с приготовленным раствором, а также движения всей сборки. Это только облегчит вашу работу и ускорит ее.

Вот оригинальный видеоролик, демонстрирующий бетономешалку, созданную своими руками:

Рекомендуем также ознакомиться с такими статьями, как: мини мойка для автомобиля и снегоочиститель своими руками.

.
