Монтаж пазогребневой плиты: пазогребневая перегородка своими руками

Вы делаете серьезный ремонт квартиры с перепланировкой или купили новостройку со свободной планировкой, перед вами обязательно встанет задача, монтажа межкомнатной перегородки или нескольких перегородок. Если у вас есть возможность нанять рабочих, эта статья поможет их контролировать, если ремонт делаете своими руками, в статье по этапам покажу, как делается монтаж гипсовой пазогребневой плиты (ПГП) или пазогребневая перегородка своими.

Два способа монтажа перегородки ПГП

Понятно, что любая межкомнатная перегородка не висит в воздухе, а примыкает к полу, стенам и потолку комнаты. Монтаж пазогребневой плиты по технологии  предполагает два типа монтажа перегородки в зависимости от способа примыкания:

1. Эластичное примыкание (крепление). Эластичное крепление предполагает установку между краями перегородки и стенами, потолком, полом слоя звукоизоляционного материала. Доступным звукоизоляционным материалом является пробка. Важно понимать, что эластичное крепление делается там, где заказчику, то есть вам, нужно улучшить звукоизоляционные качества перегородки. Никаких других критериев для эластичного монтажа ПГП нет.

2. Монолитное примыкание (крепление). Монолитное крепление предполагает, непосредственный контакт плит перегородки со стенами, полом, потолком через монтажный клей.

Материал для монтажа перегородки из ПГП (пазогребневых плит)

Для работ понадобится:

1. Гипсовая пазогребневая плита (ПГП). Производители: Кнауф, Волма и др. В размере ПГП нас интересует её толщина. Распространены плиты толщиной 80 и 100 мм. Количество плит рассчитывается из площади будущих перегородок с запасом 10% на подрезы. Размеры ПГП:

• 667х500х80 мм для расчета 3 плиты на метр: 28 кг/1 плита.
• 667х500х100 мм для расчета 3 плиты на метр: 37 кг/ 1 плита.
• 900х300х80 мм для расчета 3,7 плиты на метр: 24 кг/1 плита.

Примечание: Если монтаж пазогребневой плиты проводится в помещении нормальной влажности, покупается стандартная плита ПГП. Для перегородок во влажных помещениях, покупаем гидрофобизированную (влагостойкую) плиту ПГП. Влагостойкая плита Кнауф маркируется зеленой полосой.

2. Понадобится монтажный гипсовый клей. Он продается в мешках по 25 кг. Для ванных комнат можно использовать плиточный клей.
3. Только для эластичного примыкания! Для эластичного крепления пазогребневой перегородки к стенам и потолку комнаты, можно купить специальные скобы. Маркируются такие скобы С2 (для 80 мм ПГП) и С3 (для 100 мм ПГП). Заменить скобы можно прямыми подвесами (ПП 60/125), используемыми в монтаже гипсокартонных конструкций.

4. Только для эластичного примыкания! Нужна звукоизоляционная прокладка. Это полосы шириной 100-150 мм лучше из пробки.
5. Если пол неровный, то понадобится сухая цементная смесь для выравнивания пола в месте установки перегородки.

Какую толщину ПГП выбрать

Межкомнатные перегородки из ПГП делают в один слой. Технологически, нельзя делать прямую перегородку ПГП выше 3600 мм и шире 6000 мм. В квартирах таких стен, обычно, нет, поэтому для квартир нет ограничений в использовании плит ПГП.

Монтаж пазогребневой плиты в квартире

Выбрать толщину плит для перегородки нужно по её размеру. Чем больше перегородка, тем тоще плита. Для перегородок в новостройку лучше выбрать плиты ПГП 100 мм. Для облицовки стен балкона и перегородки в ванной, достаточно 80 мм плит ПГП.

Инструмент для работ по монтажу перегородки ПГП

Для работ понадобится следующий инструмент:

• Пила: для резки плит;
• Дрель или перфоратор: Для крепления плит и замешивание раствора. Насадка миксер к дрели;
• Шпатель зубчатый ширина 200 мм;
• Шпателя простые: 100 и 200 мм;
• Уровень горизонтальный длиной 500 мм и 1500-2000 мм.
• Отвес для разметки перегородки;
• Резиновый молоток для осаживания плит;
• Чистая тара для замешивания раствора;
• Чистая вода для раствора и мытья инструмента. Ветошь.

Монтаж пазогребневой плиты своими руками – по шагам

• Подготовьте место для монтажа перегородки. Уберите мусор, прогрунтуйте места примыкания перегородки.

• Основание перегородки должно быть горизонтально ровным. Если при промере виден уклон основания, его выравнивают цементным раствором. После высыхания раствора его грунтуют.
• Разметьте перегородку по полу, стенам, и потолку. Используйте для разметки отвес или лазерный уровень.
• При эластичном (звукоизоляционном) примыкании перегородки к полу, на место установки перегородки на монтажный клей клеятся звукоизоляционная полоса.

• Плиты ПГП можно устанавливать как пазом вверх, так и пазом вниз. Однако для надежного сцепления, рекомендован монтаж пазом вверх.

• Поэтому, у плит первого ряда нужно пилой срезать гребень. Не используйте для резки электроинструмент, количество гипсовой пыли будет неоправданно большим.
• Обрезанные плиты в ряду перегородки не должны быть уже 100 мм. Поэтому перед монтажом сделайте сухой монтаж и примерьте плиты по месту. Если последняя плита в ряду получается меньше 100 мм, подрежьте первую плиту ряда.

• Установите первый ряд плит на клей. От горизонтальности и вертикальности первого и двух последующих рядов зависит качество всей перегородки, поэтому, активно используем строительный уровень для контроля укладки.

• Начиная с первого ряда, при эластичном примыкании, ставьте укрепляющие уголки. Уголки крепятся к ПГП стандартными саморезами. Для крепления уголка к стенам, используем дюбеля с шурупами.

• Количество скоб на одну сторону перегородки не может быть меньше 3-х. То есть, в квартире с потолками 2700, скобы ставим после первого, третьего и пятого рядов.
• Смотрим на фото, как укладывается монтажный клей в паз нижнего ряда.
• Устанавливаются плиты шипом в паз с клеем. Осаживаем плиту резиновым молотком. Излишки клея, выдавливаемые верхней плитой, снимаем шпателем.

• Постоянно контролируем горизонтальность рядов и вертикальность перегородки.

Примыкание перегородки ПГП к потолку

Примыкание перегородки ПГП к потолку требует отдельно абзаца.

Примыкание перегородки к потолку

Правильное примыкание перегородки к потолку более сложное, чем к стене. Последний ряд плит ПГП подрезается под углом. Угол должен «смотреть» на вас. Расстояние от скоса до потолка должно меняться от 10 до 300 мм.

При монтаже последнего ряда ПГП скошенная пустота между потолком и плитой заполняется монтажным клеем.

Монтаж пазогребневой плиты окончен. После монтажа перегородки из пазогребневых плит, осмотрите её, проверьте вертикальный уровень перегородки. Оставшимся клеем, заполните, если есть, пустоты между плитами. Снимите лишний клей, выдавленный из швов.

Далее, после застывания клея, стыки перегородки со стенами и потолком, проклеиваются армированной лентой и шпаклюются. Сама перегородка отделывается вместе со стенами комнаты, обычно, несколько раз шпаклюется. Далее по плану ремонта (красим или клеем обои или что-то еще).

Об установки дверей в перегородке из ПГП, а также прокладке коммуникаций в ПГП перегородках в следующих статьях. Подпишись, зарегистрировавшись на сайте.

Нормативные документы

Видео статьи: Монтаж пазогребневой плиты ПГП своими руками

Другие статьи разделов: Перегородки и Новостройки

Поделись ссылкой:

Монтаж пазогребневых плит Волма. Как быстро возвести перегородку?

В данном видео показан процесс возведения перегородки из пустотелых пазогребневых плит Волма.

Пазогребневые плиты (ПГП) — это один из самых оптимальных строительных материалов для создания стен и перегородок.

ПГП представляют собой гипсовый блок с пазом и гребнем по своим торцам, благодаря чему они собираются как конструктор лего. Используя данный материал, вы без труда возведете перегородку длиной до 6м и высотой до 3,6м.

Пазогребень может использоваться как в сухих, так и влажных помещениях. Для монтажа перегородок в помещениях с повышенной влажностью изготавливают специальные влагостойкие пазогребневые плиты.

Инструменты и материалы для монтажа перегородки из ПГП

Для монтажа перегородки из пазогребневых плит вам потребуются следующие материалы и инструменты:

• ПГП обычные или влагостойкие
• грунтовка
• монтажный клей
• гипсовая шпаклевка
• крепежные уголки (могут быть использованы прямые подвесы)
• дюбель гвозди и саморезы
• шпатели: широкие, для наружных и внутренних углов
• монтажная пена
• уровень
• киянка

Все необходимые строительные материалы и инструменты для монтажа перегородок из ПГП, Вы можете купить в нашей компании.

Этапы монтаж перегородки из пазогребневых плит

1. Подготовка основания

Одним из самых важных условий для создания перегородки из ПГП, это надежное и стабильное основание. Если основание имеет сильные неровности, необходимо выполнить выравнивающий слой с помощью наливного пола.

Перед непосредственным началом монтажа очистите пол от пыли и грязи. После этого можно переходить к монтажу перегородки.

2. Монтаж перегородки

Для повышения сцепления материалов необходимо обработать все поверхности, которые будут прилегать к будущей перегородке грунтовкой. После высыхания грунтовки выполните разметку и приготовьте смесь — может быть использована любая гипсовая монтажная смесь.

Для повышения звукоизоляции и предотвращения других негативных последствий крепить перегородку к основанию лучше через эластичный пористый материал, например, пробку. Этот этап носит рекомендательный характер.

Пазогребневые плиты монтируются рядами. ПГП первого ряда монтируются от стены помещения на слой монтажной смеси. Плита может быть установлена как пазом вверх, так и вниз. Для получения качественной конструкции необходимо проверять с помощью уровня вертикали и горизонтали будущей перегородки.

Перед монтажом следующей плиты нанесите слой клея на уже установленную пазогребневую плиту и основание. Установив вторую и последующие плиты, подровняйте их киянкой для получения ровной конструкции.

Как правило, для завершения перегородки необходимо использовать не целую ПГП плиту. В этом нет ничего страшного, ведь благодаря пустотам материал очень легко пилится ножовкой.

Укладывая второй и последующий ряды, нужно соблюдать разбежку вертикальных стыков минимум в 10 см, благодаря этому конструкция получается более прочной.

Постоянно контролируйте ширину горизонтальных и вертикальных швов, чтобы исключить дополнительные действия по выравниванию при финишной обработке перегородки из пгп, она должна быть минимальной.

Плиты необходимо крепить к стенам и основаниям: их выполняют при помощи крепежных уголков, дюбель гвоздей и саморезов.

Последний ряд необходимо монтировать с зазором не менее 1,5 см от плиты перекрытия,  оставшийся зазор заполняется монтажной пеной, после зачистки лишнего необходимо зашпаклевать шов гипсовой шпаклевкой.

3.Финишная обработка перегородки из ПГП

В первую очередь нужно защитить от механических повреждений внешние углы получившейся перегородки, для этого используется угловой перфорированный профиль 31*31. Внутренние углы укрепляются при помощи армирующей ленты.

На все углы необходимо нанести выравнивающий слой гипсовой шпаклевки.

Для прокладки электрических проводов или электроустановочных изделий можно использовать конструктивные полости, которые необходимо дополнительно расширить с помощью дрели с коронкой. Этим же инструментом необходимо подготовить наружные отверстия для электроустановочных изделий и вывода проводки.

Перед нанесением декоративного покрытия:  обоев или краски необходимо зачистить швы и обработать их и все неровности гипсовой шпаклевкой и прогрунтовать поверхность.

Также в видео отражены моменты звукоизоляции перегородок и монтаж навесного оборудования: полок, сантехники.

Преимущества пазогребневых плит:

• простота сборки
• простота устройства проемов
• минимальная финишная обработка
• не требует штукатурных работ
• низкая цена
• высокие показатели огнестойкости

Монтаж пазогребневой плиты | ewro-remont.ru

 Монтаж пазогребневой плиты.

Грунтуем пол

1. Перед началом работ необходимо убрать весь мусор и прогрунтовать пол. После этого разметить на полу и стене, и расчертить места, где будут перегородки. Для более ровной  разметки лучше натянуть шнурку.

Какие стены лучше:  Пенобетон/Гипсокартон/ Пазогребневая плита? Какие плюсы и минусы у этих материалов? И что будет дешевле?

2. В том месте, где будет основание перегородки, смотрим перепад пола. Если перепад пола более 1 см, то предварительно выравниваем основание. Выравниваем с помощью любых выравнивающих смесей (грубый ровнитель, клей для кафеля, цементно-песчаная смесь, клей Волма Монтаж и т п.) на ширину не менее 8 см (так как ширина блока 8 см). После того, как раствор схватится, осуществляем монтаж плиты.

Клеим подложку на клей Волма-монтаж

3. Монтаж пазогребневых плит производим на клей Волма Монтаж. Расход сухой смеси смотрите здесь. Перед укладкой первых блоков на основание необходимо наклеить подложку для пазогребневых плит. Наклеиваем подложку, как на пол, так и на стену, на которой будет закреплена перегородка.

Разводим гипсовый клей Волма Монтаж и наносим с помощью шпателя на подготовленное основание пола, а также на стену, затем отрезаем нужный размер подложки и наклеиваем ее на клей. После схватывания клея устанавливаем плиты. Схватывание клея происходит в течение часа.

4. Монтаж пазогребневых плит может осуществляться как пазом вверх, так и пазом вниз. В данном случае (на фото) устанавливаем пазом вверх. При монтаже первого ряда спиливаем гребень плиты. Пилим плиту обычной ножовкой по дереву с крупным зубом.

Установка первого блока плиты

Монаж первой плиты.

Спилив гребень плиты, наносим клей Волма Монтаж ляпками на пол и стену (на приклеенную к ним подложку) на длину и высоту плиты. Берем плиту и прикладываем к месту монтажа, для лучшего придавливания простукиваем резиновой киянкой. Выравниваем с помощью уровня вертикаль и горизонталь плиты. Следим, чтобы первый блок (и весь первый ряд) был выставлен идеально по уровню, так как впоследствии остальные блоки будут вставляться в паз и повторять угол наклона первых блоков первого ряда, и, если неровно будет выставлен первый блок (и первый ряд), то и вся стена будет неровной. После правильного монтажа блока ждем схватывания клея.

Проверяем блок по уровню

Проверяем также и плоскость

Теперь с помощью прямых подвесов крепим блок к полу и стене. Подвесы перед этим делаем нужной формы с помощью ножниц по металлу. Крепим к бетону на дюбель-гвозди.

При помощи подвеса крепим блок плиты к полу

Монтаж второй и следующих плит первого ряда.

Монтаж второй и следующих плит первого ряда

Начало установки плит второго ряда

После схватывания первой плиты устанавливаем вторую. Клей наносится ляпками на пол и на паз (или гребень плиты, в зависимости от того как вы ее расположили) первой плиты. Вторая плита прикладывается к месту монтажа и вставляется в первую. Для лучшей стыковки простукиваем резиновой киянкой. Излишки клея после простукивания убираем шпателем. Вторую плиту, а также все плиты первого ряда, также крепим к полу с помощью подвеса. Ждем высыхания плиты и таким же образом монтируем все плиты первого ряда. Последнюю плиту в конце ряда, как правило, приходиться отпиливать до нужного размера, после монтажа ее подвесом крепят к стене.  Отпиленная часть уходит на начало второго ряда.

5. Монтаж второго (и следующего) ряда.

Заканчиваем монтаж второго ряда

После монтажа и схватывания пазогребневых плит первого ряда монтируем второй ряд. Здесь, плиты также крепятся в паз и гребень. Клей наносится небольшими ляпками на места стыковки. Теперь клей лучше сделать более жидким (жидкая сметана), так как при нанесении на плиту он очень быстро высыхает. При монтаже плит второго ряда, плиты, должны клеиться, с плитами первого ряда в шахматном порядке. Для этого первую плиту второго ряда или пилим наполовину и наклеиваем, или клеим остаток, отпиленный от последней пазогребневой плиты первого ряда. При монтаже первой (и последней) плиты второго (и следующего) ряда, крепим к стене подвесами. Остальные плиты между собой крепить не нужно.

6. Монтируем плиты последнего ряда.

При монтаже плит последнего ряда необходимо, чтобы  зазор между плитой и потолком бы не менее 1.5 – 2 см. При монтаже, каждую плиту последнего ряда, крепят к потолку при помощи подвесов. После того, как стена собрана, шов между последним рядом и потолком пропенивают монтажной пеной.

Стена из пазогребневых плит и проем под дверь

Пропениваем стык стены с потолком

7. Т-образная стыковка плит.

При такой стыковке (смотрите фото), один ряд плит заходит на другой ряд плит, это создает дополнительное  усиление стены.

Т-образная стыковка плит

Крепим через прямой подвес

Стена с дверным проемом

Второй ряд блоков заходит на первый

Стена шириной более 20 см

8. Теперь осталось замазать клеем все швы между плитами. На внутренние углы, чтобы избежать трещин, наклеиваем серпянку. На внешние углы для выравнивания клеим перфоуголки. Когда клей высохнет, его шлифуем. Дальше, если требуется, производим шпаклевку стены.

Далее: Один из самых дешевых, безшумных и быстрых способов выравнивания стен

Особенности монтажа пазогребневых плит

Чем пилить пгп мы писали раньше в нашей статье, теперь разберём особенности строительства из низ. Для возведения внутренних стен и перегородок выбираются материалы — достаточно прочные, доступные по стоимости, обладающие низкой теплопроводностью и эффективным шумопоглощением.

Этим требованиям соответствуют экологически безупречные гипсовые и силикатные плиты.

Наличие пазогребневого соединения упрощает клеевой монтаж, придает конструкции дополнительную жесткость и стойкость к боковым нагрузкам.

Чем определяется высокий спрос на гипсовые перегородочные материалы?

Пазогребневые плиты в Москве и прилегающих регионах пользуются растущим спросом, объемы продаж увеличиваются ежегодно на несколько процентов.

•  Резкое увеличение спроса на эти материалы инициировали разработку новых моделей, в частности влагостойких, сохраняющих рабочие свойства в среде с повышенной влажностью, а так же облегченных пустотелых, по прочности не уступающих монолитным плитам.
•  Проблемы с навеской полок, телевизоров и другого настенного декора решаются с помощью: дюбельного и анкерного крепежа. Если думаете, что газобетон будет лучше, мы развеяли эти мифы раньше, читайте по ссылке.
•  Характерная особенность пазогребневых конструкций — идеально гладкая поверхность, практически не требующая подготовки перед нанесением лако-красочного или штукатурного декоративного покрытия.
•  В перечень положительных свойств перегородочного монтажа входит возможность возведения пазогребневых конструкций силами самих владельцев.

Гипсовая плита пазогребневая 670х500х100 влагостойкая полнотелая — наиболее востребованный в частном строительстве материал для обустройства однослойных перегородок эксплуатируемых в условиях нормальной влажности.

При относительно небольшом весе стен и перегородок, их прочность достаточна для установки дверных коробов без дополнительного усиления.

Плита гипсовая пазогребневая пустотелая позволяет снизить вес перегородки не менее чем на треть. Эта особенность материала экономит значительные средства на стоимости расходного материала.

Монтажный клей представляет собой сложный цементно-полимерный состав, который в нужном количестве готовиться из сухой смеси непосредственно перед началом монтажа. Примерное время твердения раствора составляет 40-50 минут, на исправление допущенных монтажных ошибок отводится первые 10-15 минут.

Особенности пазогребневого монтажа гипсовых перегородок

В процессе подготовительных работ рабочий участок пола выравнивается любым удобным способом, включая обустройство бетонной стяжки. Прилегающие к будущей перегородке капитальные стены очищаются от поверхностного декора. Шумопоглощающие эластичные прокладки приклеиваются шпаклевочным составом Фюгенфюллер.

•
  Клеевой монтаж плит предполагает установку плит пазом вверх, поэтому гребни нижнего ряда рекомендуется срезать, можно ручной пилой с мелкими зубьями.

•
  Монтажу нижнего ряда следует уделить особое внимание, поскольку от точности его сборки зависит качество последующих рядов. Клей наноситься на пазогребновое соединение и боковины плиты.

•
  Ширина монтажного зазора в пределах 2-3 мм. Вертикальные стыки второго и последующего рядов располагаются с разбросом на половину ширины панели нижнего ряда.

Советы специалистов

Практика применения материала имеет большое количество положительных отзывов и полезных рекомендаций. В частности, в холодное время года плиты необходимо продержать в помещении не менее суток, пока их температура не сравняется с температурой помещения.

Стену или перегородку действительно можно возвести за один день. Тем не менее, первому ряду для усадки полезно предоставить суточную выдержку.

Готовы сделать заказ? Мы уже ждем вашего звонка!

+7 (499) 553-08-19

технология укладки, устройство перегородок из ПГП

На чтение 8 мин Просмотров 125 Опубликовано 14. 03.2021 Обновлено 03.03.2021

Обустройство перегородок пазогребневыми плитами практикуется в строительстве с 70-х гг. 20 века. Однако широкую популярность блоки получили сравнительно недавно. Сегодня каждый хозяин квартире может сделать перепланировку своими руками. Однако перед монтажом пазогребневых плит (ПГП) рекомендуется провести расчёты количества материала и ознакомиться с особенностями технологии.

Особенность монтажа гипсовых пазогребневых плит

Гипсовые пазогребневые плиты

Перегородка состоит из внешних и внутренних углов, которые подвержены статическим и динамическим нагрузкам. Кроме того, к ним предъявляются требования по отделке. Поэтому рекомендуется выступающие фрагменты закрывать профилями с перфорацией. Данные элементы выравнивают углы и создают защиту от сколов.

При монтаже ПГП используются элементы размерами 30х30 мм. Установка осуществляется с использованием шпателя по схеме:

• нанесите на выступающие фрагменты дверного проёма слой шпатлёвки;
• вдавите уголок в смесь до упора;
• нанесите второй слой строительного раствора;
• выровняйте поверхность.

Когда возведение перегородок происходит из нескольких стен в виде ломаной конструкции, для стыковки используется не только клей, но и непосредственно пазогребневые плиты. Устанавливают блоки перпендикулярно друг на друга с предварительной подрезкой нижней панели. При этом необходимо достигнуть плотного прилегания соседних рядов.

Обустройство перегородки происходит, как правило, на бетонном основании. В качестве крепления можно использовать только клеевой состав. Обусловлено это тем, что средство разработано для прочного соединения разных типов поверхностей.

Расчёт блоков ПГП для обустройства стен

Перед укладкой ПГП необходимо провести расчёт необходимого количества плит исходя из площади стены. Для вычислений будет использован следующий пример – стена S=30 м², размеры блоков 625х250х100 мм.

Площадь одной плиты можно найти, умножив параметры длины и высоты – 625х250 = 156 250 мм². Полученный результат следует перевести в квадратные метры – 0,156 м². Далее необходимо разделить площадь стены на площадь блока – 30/0,156 = 192,3 шт. Следует округлить в большую сторону для кратного числа. Таким образом, для возведения перегородки потребуется 193 блока.

Нужно делать расчеты с учетом подрезки в месте дверного проема, для чего рекомендуется заложить 10% запаса.

Технология монтажа перегородок из пазогребневых плит

При установке плит необходимо следить за уровнем влажности (до 60%) и температуры (не ниже +5°С).

Инструменты и материалы

Перед проведением монтажа подготовьте следующие материалы:

• плиты ПГП;
• клей на гипсовой основе;
• грунтовочная смесь;
• крепёжная система материала к стенам и полу;
• саморезы и дюбели.

В работе будут задействоваться шуруповёрт, ножовка, строительный миксер, узкий и широкий шпатели. Дополнительно подготовьте тару для разведения клея. Проверка поверхностей осуществляется с использованием лазерного или водяного уровня.

Подготовка

Разметка поможет избежать ошибок и неровностей

Поверхность блоков и оснований должны быть ровными как по вертикали, так и по горизонтали. Проверка осуществляется строительным уровнем. Перекосы выравниваются бетонной или цементно-песчаной смесями.

После затвердевания пол обеспыливается и грунтуется средством глубокого проникновения. Далее, наносится разметка, согласно чертежам с указанием расположения дверных проёмов. Лазерным осепостроителем линии из проекта переносятся на стены и потолок.

Идеально сделать разметку поможет строительный отбивочный кант. Работу рекомендуется проводить с напарником.

Порядовка укладки ПГП

Гипсовые блоки нужно монтировать пазом вверх или вниз. Более правильным считается первый вариант, т. к. раствор равномерно распределяется по поверхности при соприкосновении элементов. Перед монтажом первого ряда необходимо срезать нижний гребень ножовкой с крупным зубом.

Далее, следуйте схеме порядовочной укладки ПГП:

1. Замесите небольшую партию клея. Обращайте внимание на время жизнеспособности, указанное производителем на упаковке.
2. Нанесите клеевой раствор на пол и стену по разметке.
3. Установите первый блок ПГП. Сверху приложите строительный уровень и простучите плоскость киянкой, выравнивая горизонтальную линию. После каждой кладки пазогребневого блока проверяйте правилом разметку для контроля вертикали.
4. Убирайте излишки раствора сразу, т. к. после затвердевания он сложно устраняется.
5. Повторяйте операцию для остальных элементов первого ряда. Контролируйте соответствие размеров, соотношение вертикали и горизонтали, используя уровень или правило.

Валера

Голос строительного гуру

Задать вопрос

Принцип монтажа последующих рядов аналогичен первому, но имеет свою специфику. Не допускается совпадение швов по вертикали с соседней линией. Придерживайтесь разбежки минимум в 10 сантиметров. Блок разрежьте, а затем установите на целую плиту первого ряда. Второй частью можно пользоваться, как добором.

Выкладка углов

Соблюдение перевязки в углах и в точках пересечения стен – важный аспект работы. Если в плите есть паз и гребень по всей длине, проводится подрезка в местах стыковки, т. к. по-другому гребень не войдёт в паз. Принимая во внимание жизнеспособность клея, сначала подгоняйте детали на сухую. После проверки паз заполните раствором и монтируйте элемент. Излишки смеси удаляйте сразу.

Установка проёма двери

Обустройство дверного проёма шириной до 900 мм допускается проводить без дополнительного возведения несущих конструкций. Однако следует строго соблюдать порядовку, чтобы между полотном будущей двери не образовывалось пространство или лишних блоков. Поэтому так важно разрабатывать проект с чертежами.

Порядок возведения дверного проёма в перегородках их ПГП:

1. Нарисуйте на листе бумаги будущий проход. Вертикальный шов разместите посередине пролёта. Затем дорисуйте остальные элементы, придерживаясь шовной разбивки минимум 1 см.
2. На этапе строительства стены прикрутите временную деревянную перемычку или установите подпорки. После затвердения клея уберите эти детали.
3. Если пролёт имеет ширину больше 900 мм, то в обязательном порядке устанавливается перемычка из дерева, металла или швеллера. Опора не должна достигать 150 мм. При этом верх дверного проёма может не совпадать с горизонтальным швом перегородки. Для этой работы достаточно в пазу выпилить на нужном уровне перемычку.

Валера

Голос строительного гуру

Задать вопрос

О наличии закладных элементов необходимо подумать заранее, т. к. они нуждаются в дополнительной обработке. Например, детали из металла нужно покрыть антикоррозийными слоями или ЛКМ. Деревянные бруски пропитываются антисептиками и обшиваются с лицевой стороны полосками из гипсокартона.

Примыкания к стенам и потолку

Завершать кладку пазогребня узкими подрезками неудобно. Поэтому плиты верхнего ряда можно устанавливать в вертикальном положении. Специфика системы пазогребня не допускает плотной состыковки элементов – требуется зазор. Для облегчения работ по заделке швов подрежьте верхнюю плоскость по диагонали. Достаточно зазора в 2 мм, а линия среза должна быть на расстоянии 3-5 мм от перекрытия.

Если планируется использовать натяжной потолок, зазоры заделываются монтажной пеной. Для подвесных конструкций с ровным примыканием потребуется гипсовая штукатурка. Работы проводятся в несколько подходов с соблюдением рекомендаций производителя в отношении толщины слоя.

Закрепите блоки ПГП к потолку монтажными скобами, в противном случае верхний ярус будет неустойчивым.

Обустройство шумоизоляции

Звукоизоляционная мембрана

Стандартные параметры звукоизоляции пазогребневого блока толщиной 80 мм составляют 43 дБ. Этого достаточно для создания в помещении комфорта. Однако на практике заявленный производителями коэффициент оказывается ниже. Чтобы повысить уровень шумоизоляции межкомнатных перегородок, необходимо установить дополнительные материалы.

Для этого используются специальные мембраны с высокими звукоизоляционными свойствами. Клеить их можно на стены. Для достижения максимального эффекта лучше установить материал с обеих сторон. Тогда параметр шумоизоляции составит +30 дБ.

Если площадь помещения позволяет, рекомендуется сделать двойную перегородку из пазогребня, а между стенками закрепить теплоизолятор пеноплекс или минвату. Данная технология кладки ПГП позволяет надёжно защитить комнату от проникновения звуков.

Секреты самостоятельного монтажа пазогребневых плит от опытных специалистов

Как выполнить монтаж пазогребневых плит своими руками?

Желание провести коренную перестройку жилища или сооружение стен и перегородок внутри помещения потребует выбора наиболее эффективного материала. Его главная задача – максимальное обеспечение проектных технических параметров при минимуме финансовых затрат. Существует обширный диапазон строительных изделий, но признанным лидером являются пазогребневые плиты отечественных и зарубежных производителей. О том, как выполнить монтаж пазогребневых плит своими руками, можно узнать в нашей статье.

Заказать ПГП

Топ 7 лучших качеств ПГП

Монтаж ПГП можно с легкостью выполнить самостоятельно

Современные гипсовые пазогребенные плиты – это результат внедрения высоких технологий, позволивших создать материал, обладающих рядом замечательных качеств. Потребителю предлагаются материалы отечественного выпуска объединением Волма и зарубежный аналог – пазогребневые плиты Кнауф стандартные.

• Высокая марка прочности М35-М50. Такой параметр гарантирует сохранение внутренней структуры при нагрузке 35-50 кг/см2.
• Коэффициент теплопроводности – 0,35 Вт/м·K. ПГП способны эффективно сберегать накопленное тепло в помещении.
• По степени звукоизоляции относятся к шумопоглощающим материалам. Уровень снижения шума равен 43 дб.
• Габаритные размеры 0,667х0,5х0,08 (0,1) м, вес плит составляет от 20 до 32 кг.
• Водопоглощение пазогребневых плит составляет 5-30% и зависит от модификации.
• Повышенная огнестойкость. ПГП могут выдерживать температуру свыше 1000°С на протяжении 3 часов. Этот показатель определен путем проведения практических испытаний.
• Высокий темп монтажа достигается за счет стабильных размеров и применения клеевых смесей при кладке плит.

Модификации пазогребневых плит

Существуют четыре основных разновидности ПГП:

• полнотелые (монолитные) изделия – строительные конструкции внутренних ненагруженных стен;
• влагостойкие (гидрофобизированные) – используются в душевых и ванных комнатах, кухонных помещениях;
• шунгитовые – содержат в своем составе каменноугольные наполнители и способны снижать уровень электромагнитного излучения;

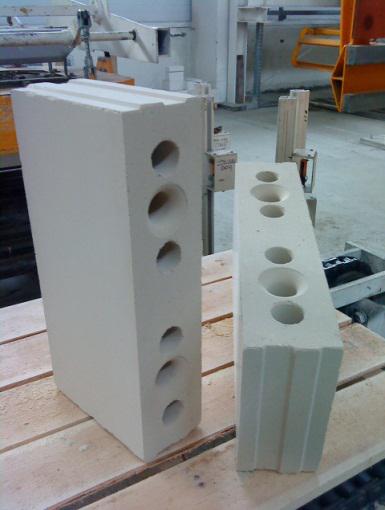

• пустотелые – с наличием внутренних пустот, используются при монтаже стен и перегородок.

Применение каждого типа определяется целесообразностью и требованиями правил строительства и эксплуатации.

Процесс монтажа перегородок из пазогребневых гипсовых плит

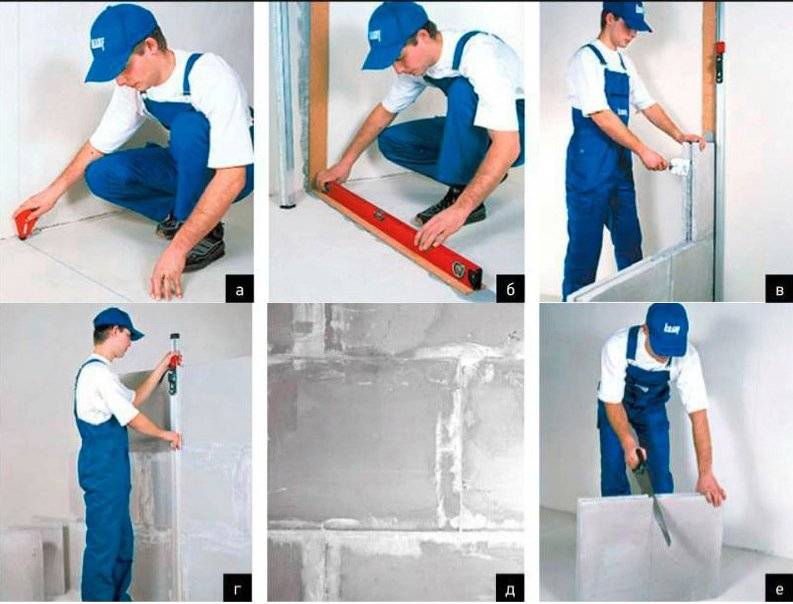

Простота монтажа пазогребневых плит ПГП пустотелых не вызывает проблем даже у людей без специальных навыков. Для получения качественных стеновых конструкций необходимо следовать простым правилам.

• Подготовка основания требует выравнивания и соблюдения горизонтальности плоскости укладки. Основное требование – это прямолинейность, горизонтальность, твердость площадки.
• Обязательная разметка и постоянный контроль пространственного положения стеновых элементов и всей конструкции. Важно соблюдать строгую горизонтальность и вертикальность швов.
• Особое внимание уделяется первому ряду кладки. Обязательная перевязка швов при кладке плит.

ПГП дополнительно крепятся при помощи стальных полос к основанию пола.

Соблюдайте технологию монтажа ПГП

• Значительная высота стеновых конструкций потребует дополнительного укрепления с помощью армирующих элементов в виде стальных стержней и бетонного пояса.
• Для увеличения степени свойств шумопонижения применяется пробковая лента. Она размещается в месте стыковки пазогребневых плит и несущих оснований.
• В местах устройства дверных проемов, при высоте перекрытия до 0,9 м, установка перемычек не требуется. Если условие не соблюдается – использование стального уголка или бетонных балок является обязательным требованием.
• ПГП не требуют дополнительного оштукатуривания. В процессе кладки достаточно тщательного монтажа швов. Ровная поверхность готова к следующим этапам работу через 1 -2 часа. Это достигается применением клеевых смесей, позволяющих получить стык толщиной 2 – 3 мм.

Использование пустотелых пазогребневых плит позволяет выполнять монтаж двухслойных стеновых конструкций, что позволяет дополнительно утеплить и повысить звукоизоляцию помещений. Кладка выполняется с минимальным зазором 4 см. В нем можно разместить технологические коммуникации.

При неукоснительном соблюдении правил качество работ по строительству перегородок гарантировано!

Звоните нам, и мы предложим лучшие ПГП по самой выгодной цене, а также поможем справиться с их  монтажом!

Монтаж перегородок из пазогребневых гипсовых плит

Главная » Полезные статьи » Монтаж перегородок из пазогребневых гипсовых плит

Монтаж перегородок из ПГП (пазогребневых гипсовых
плит) можно осуществлять на бетонную стяжку, при условии ее достаточной
прочности. Установку плит, как правило, производят с использованием
шпаклевочных смесей. Для гидрофобизированных (влагостойких) элементов применяют
соответствующие составы. Монтаж перегородок при помощи пазогребневых блоков осуществляют как пазом вверх, так и вниз. Однако специалисты считают
расположение «пазом вверх» более предпочтительным, поскольку раствор при
укладке распределяется наиболее равномерно. При этом у пазогребневой плиты первого ряда
следует срезать гребень. Дополнительно закрепить плиты перегородки к перекрытию
можно при помощи арматуры, отрезки которой забиваются в перекрытие и
соединяются с возводимой конструкцией.

Крепление гипсовых плит перегородки к потолку
можно осуществить «эластичным» или «жестким» методом. Во втором случае монтаж
производится с использованием дюбелей. Зазор, образовавшийся между перегородкой
и потолком, заполняют раствором. Однако в этом случае распространение звуковых
колебаний на перегородку от перекрытия происходит практически беспрепятственно.

Монтаж перегородок из пазогребневых плит
«эластичным» методом осуществляется с использованием звукопоглощающего
материала (войлока, пенопласта, низкоплотного ДВП, пробки). За счет этого
заполнения происходит поглощение ударного шума, который распространяется по
несущим элементам дома.

Однорядная перегородка из ПГП толщиной 100 или
80 миллиметров обеспечивает степень звукоизоляции порядка 41 дБ. Повысить этот
уровень можно, осуществив возведение перегородки в два ряда. В этом случае
степень изоляции увеличится до 60 дБ. Последующее увеличение звукоизоляционных
свойств происходит за счет дополнительного размещения между рядами
шумоизолирующего материала.

В двойных перегородках часто размещают
трубопроводы. Следует отметить, что заглубление труб в блок следует
осуществлять на половину его толщины. Так, в однорядную перегородку можно
врезать трубу, диаметр которой не больше 50 миллиметров. В двойной конструкции
можно размещать трубы большего диаметра. При этом следует помнить, что
увеличится толщина перегородки.

Монтаж двойных перегородок осуществляется по
определенной технологии. На первом этапе производится возведение конструкции
одинарной толщины. К ней крепятся все трубы и прочие коммуникации. Затем
осуществляется монтаж второго ряда. Пространство между рядами заполняется
звукоизолирующим материалом. Для этого могут применяться и сыпучие материалы.

Несмотря на то, что пазогребневые плиты из гипса
не дешевле элементов из других материалов, они используются достаточно широко
при зонировании пространства. В большей степени это связано с тем, что
технология позволяет возвести облегченную перегородку в достаточно короткий
срок. При этом применяется минимум строительных и отделочных материалов.

Столярные изделия для языка и пазов | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Есть много способов разрезать этот популярный стык «край в край».

Билла Хилтона
из апрельского номера 2005 г.

При настройке настольной пилы на разрезание стыка просто проверьте положение направляющей планки для паза. Наведите взгляд на конец ложи и совместите проведенную на нем осевую линию с центром резака.Двухпроходная процедура центрирует канавку и устраняет необходимость в пробных надрезах. При выполнении соединения (справа) ваша цель — плотная прессовая посадка. Это первая попытка — честно!

Пазогребневое соединение — это краевое соединение с механической блокировкой. Кромка одной доски имеет бороздку. Соответствующий язычок формируется на краю ответной доски. Шпунт входит в паз, и доски стыкуются.

Вероятно, вы больше всего знакомы с многочисленными применениями швов в строительстве, например, для настила полов и панелей.В мебельном производстве шпунт и паз отлично подходят для приклеивания кромок. При точном разрезе стык гарантирует, что грани прилегающих досок легко стыкуются и что они не могут выскользнуть из выравнивания, когда вы устанавливаете и затягиваете зажимы. Когда зажимы оторвутся, перед тем, как двигаться дальше, достаточно немного поскрести и отшлифовать вручную.

Обрезка стыка
Обдумайте конструкцию стыка, прежде чем настраивать его на резку. Хорошие пропорции необходимы для создания прочного сустава, но также важна его цель.Общее правило гласит, что у вас должен быть квадратный язычок, который составляет примерно одну треть толщины приклада и центрируется на краю. Работает с прикладом 3⁄4 дюйма, который заменяется на шпунт толщиной 1⁄4 дюйма на длину 1⁄4 дюйма и соответствующей канавкой.

Более длинный язык (например, 1⁄2 дюйма) может сломаться в плече. Также стенки глубокого паза могут потрескаться. Но гребень и паз для склейки панели — просто для совмещения и выравнивания граней — требует только небольшого язычка. Все, что нужно, — это 1⁄8 дюйма.

Соединение должно быть плотно прилегающим: если вам нужно сбить части вместе, а затем изо всех сил пытаться их разделить, соединение слишком тугое. Язычок, который на волосок слишком толстый для канавки, может на самом деле сесть, но он вызовет нагрузку на боковые стенки канавки и может со временем вызвать их расщепление. С другой стороны, вы не хотите, чтобы шпунт дребезжал в канавке, особенно там, где соединение предназначено для совмещения и выравнивания поверхностей во время сборки.

Вы можете резать пазогребневые соединения настольной пилой, фрезером или фрезером, как ручным, так и настольным.Я собираюсь сосредоточиться на настольной пиле и фрезере.

Нет жесткого правила, какую половину сустава вы разрезаете в первую очередь. Я предпочитаю сначала сделать канавку, потому что считаю, что под нее легче вставить шпунт, чем наоборот.

На настольной пиле
Чтобы сделать паз и паз на настольной пиле, используйте резак дадо, а не обычное лезвие (если толщина вашего ложа не более 3⁄8 дюйма). Я использую две наружные фрезы для получения ширины реза 1⁄4 дюйма при работе с прикладом 3⁄4 дюйма. Более толстая ложа требует более широкой канавки.

Жертвенная облицовка параллельного упора сохраняет режущий инструмент dado и упор, но позволяет регулировать ширину реза с помощью положения упора. Это больше, чем просто облицовка, мина огибает забор; один фиксирующий зажим обездвиживает его.

Установите следующую высоту фрезы — от 1⁄4 ″ до 3⁄8 ″ оптимально для соединения, которое должно быть собрано без клея. Если вы делаете клеевой шов, неглубокая канавка в 1⁄8 дюйма — это все, что вам нужно.

Установите параллельный упор на место, стараясь расположить его по центру канавки на заготовке.Сделайте пробный надрез и измерьте выступы канавок штангенциркулем. Отрегулируйте установку упора, чтобы отцентрировать пропил как можно ближе, затем отцентрируйте его, сделав два прохода на каждой доске. Когда вы будете довольны образцами, сделайте канавку на каждой заготовке.

Используйте деталь с канавками, чтобы установить ограничитель для прорезей под шпунт. Совместите крайний внешний зуб фрезы с внутренней стенкой канавки. На этом этапе может потребоваться пробный разрез и некоторая тонкая настройка, чтобы правильно подогнать соединение.

Для перехода на язычкообразную установку высота фрезы не меняется.Используйте канавку для образца, чтобы установить упор, совместив внешний край фрезы с кромкой канавки для образца, как показано ниже. Возможно, вам понадобится жертвенная облицовка на вашем заборе, как показано на фотографиях.

Шпунт, вырезанный на каждом краю доски, образует язычок. Разумно вырезать образец и проверить его соответствие, прежде чем вырезать всю свою работу.

Вырежьте образец шпунта и вставьте его в канавку. Проведите работу вдоль ограждения, разрезая одно плечо, затем поверните работу и повторите разрез, чтобы сформировать второе плечо, как показано ниже.При необходимости отрегулируйте положение упора, чтобы оно хорошо прилегало.

С маршрутизатором
Использование маршрутизатора дает вам больше возможностей с точки зрения подхода и резаков. Вы можете работать на столе маршрутизатора или вы можете перемещать портативный маршрутизатор через доски с растениями.
Если вы собираетесь использовать первый подход, вы можете разрезать пазогребневые соединения с помощью прямой насадки, пазового фрезы или специального узла или набора пазогребневых фрез. Если вы хотите использовать портативный маршрутизатор, я бы порекомендовал использовать пазорез.

Когда вы используете прямую коронку, изменение положения упора для режущих языков может стать проблемой с оптической точки зрения. Наведитесь поперек долота на рифленый образец, чтобы выполнить начальную настройку. Отрежьте образец язычка и при необходимости отрегулируйте положение упора на основе испытательного фитинга.

Использование прямой биты: с другой стороны, вы используете обычную биту, которая имеет множество применений. С другой стороны, вам может потребоваться, в зависимости от твердости вашей ложи, более одного прохода за один проход для достижения полной глубины. Это может вызвать проблемы с последовательностью работы, особенно при работе с большим количеством деталей. В частности, вы должны сделать проход на каждой заготовке, отрегулировать глубину резания, а затем сделать второй проход на каждой заготовке.

Использование прямой насадки для разрезания пазогребневого соединения на портативном фрезере требует балансировки инструмента на узких краях, что является сложной задачей. Разрезание стыка на фрезерном столе с помощью прямой фрезы имитирует использование фрезы dado на настольной пиле.

Элементы управления резанием следующие: Удлинение сверла над столешницей определяет длину гребня / глубину канавки.Положение ограждения контролирует поперечное размещение разреза. Вы режете оба элемента работой по краю, лицом к забору.

Два прохода формируют язык. Обратите внимание, что разрез находится на стороне ограждения работы. Кроме того, стол настроен таким образом, чтобы не допустить остановки резки. Хотя это и не нулевой зазор, проем в столешнице минимизирован, а облицовка ограждения бесшовная.

Последовательность установки и режим резки также имитируют подход настольной пилы:
• Установите сверло и отрегулируйте его удлинение.
• Установите упор для канавок. Закрепив один конец упора, поверните свободный конец, чтобы совместить осевую линию образца заготовки с центром сверла. Вспомогательные покрытия на упоре и столешнице уменьшают размер или устраняют раскрытие бит, чтобы предотвратить зависание заготовки.
• Обработайте канавки, легко центрируя их, сделав два прохода.
• Переставьте ограждение для язычков.
• Обработайте язычки, выполнив два прохода по каждой заготовке.

Использование пазореза. Альтернативой, которая одинаково хорошо работает как с настольными, так и с портативными маршрутизаторами, является пазорез.С другой стороны, он легко прорежет канавку на всю глубину. Это хороший выбор для тонких материалов, поскольку доступны различные щели шириной менее 1⁄4 дюйма. Однако не существует отдельных фрез шириной более 1⁄4 дюйма. Для получения канавки шириной более 1⁄4 дюйма требуется сборка с двумя или более фрезами на оправке.

Пазогребневое соединение требует точности посадки, а не точности размеров. Как и в случае с другими установками, я слежу за высотой паза по отношению к центральной линии, отмеченной на рабочем образце.Канавка центрируется с использованием двухпроходной рабочей последовательности, и точная ширина канавки имеет незначительное значение.

При резке долбежным станком длина гребня / глубина канавки контролируется направляющим подшипником или упором, а положение надрезов на краю заготовки регулируется регулировкой удлинения долота. Все разрезы выполняются плоской работой на столешнице или фрезером на лицевой стороне доски.

Начните с прорезания канавки. Положите приклад ровно на столешницу рядом с ножом и поднимите или опустите нож, пока его кончик не окажется по центру края ложи.Отрегулируйте упор на желаемую глубину пропила. Протяните ложу по столешнице так, чтобы ее край был плотно прижат к решетке, чтобы сделать разрез.

С помощью пазореза работа ложится на поверхность стола на всем протяжении резки. Точно отцентрируйте пропил обычным способом: выполняйте проходы по обеим сторонам. Второй проход, вероятно, немного расширит канавку, но обеспечит ее центрирование.

Как и в случае с прямым сверлом, вы можете использовать двухходовой подход для центрирования канавки. Сделайте один проход лицом к столешнице, второй — спиной к столешнице.Канавка будет, скорее всего, немного шире 1⁄4 дюйма, но по центру. Затем вставьте язычок в эту канавку.
Когда вы переключаете настройку на отрезание язычков, оставьте настройку упора в покое. Положите образец с канавкой рядом с сверлом и опускайте его до тех пор, пока режущий наконечник не совместится со стенкой канавки, которая находится ближе всего к поверхности стола. (Вы же не хотите застревать в ловушке.) Отрежьте тестовый язычок и отрегулируйте настройку так, чтобы он соответствовал канавкам.

Всегда делайте язычковые пропилы, когда фреза опущена на стол, а не зажимайте работу между ним и столом. Как и в случае с другими наборами инструментов, для начальной настройки вы используете образец с канавками. (У этого фрезерного стола есть верхний регулятор.)

Специальные пазогребневые фрезы: большинство производителей долот продают отдельные долота или наборы долот, разработанные специально для обработки пазогребневых соединений. Большинство дает вам две отдельные насадки: одна для прорезания канавок, а другая для шпунта. Преимущества:
• Вам не нужно «подогнать» шпунт к канавке. Сразу после установки резаки произведут оптимально подогнанный стык.При условии, что биты имеют достаточную емкость для обработки заготовки толщиной более 3⁄4 дюйма, и если вы помечаете ориентир — и обращаете внимание на метки во время работы — смещение канавки и шпунта не должно быть проблемой.
• Установите два стола, по одному для каждой долота, и вы сможете фрезеровать заготовку в производственном режиме.
Но, если вы не делаете много столярных работ с пазом и пазом, эти специальные фрезы, на мой взгляд, не являются выгодным вложением. ШИМ

Примечание редактора: более подробные инструкции по столярному делу см. В разделе «Столярные изделия с электроинструментом Билла Хилтона.”

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Как сделать пазовое соединение

Пазогребневое соединение состоит из центрированного гребня на одной заготовке, который входит в соответствующий паз или паз на другой заготовке.Их взаимозаменяемая геометрия в сочетании с большой площадью поверхности для клея делает пазогребневые соединения хорошим выбором для сборки дверок шкафов или лицевых рам, установки деревянных элементов жесткости полок или для использования практически в любых каркасах и панелях, которые вам нужны. Лезвие дадо мгновенно разрезает сустав. Вот как это сделать:

ШАГ 1: Обычно при изготовлении пазогребневых соединений сначала вырезают паз (или дадо), а затем фрезеруют шпунт, чтобы он соответствовал ему. Хотя пропорции соединяемых деталей могут быть разными, обычно ширина канавки составляет 1/3 толщины сопрягаемой детали.Итак, на 3/4 дюйма. шток, сделайте канавку шириной 1/4 дюйма. Используйте комбинированный квадратный или пазовый шаблон, чтобы отметить место канавки на заготовке. Пока вы работаете, отметьте также и глубину канавки: канавки глубиной от 1/4 до 1/2 дюйма являются типичными.

ШАГ 2: Установите пильный диск шириной 1/4 дюйма в настольную пилу и используйте метки расположения заготовок, чтобы отрегулировать параллельный упор для центрированного пропила. На этом этапе не важно, чтобы лезвие было точно отцентрировано на заготовке; просто поместите его как можно ближе между отметками макета.Затем поднимите лезвие, чтобы оно соответствовало линии разметки глубины канавки.

ШАГ 3: Проведите заготовку вдоль параллельного упора, чтобы прорезать канавку, затем переверните ее конец за концом и сделайте второй проход, чтобы отцентрировать канавку. Используйте перину, зажатую прямо перед лезвием, чтобы во время резки заготовка плотно прижималась к упору.

ШАГ 4: Пара надрезов с канавкой создаст язычок на другой заготовке. Чтобы настроить их, начните с переупаковки лезвия дадо так, чтобы оно было шире, чем длина языка, который вы хотите сделать.Затем вы можете использовать жертвенный забор, прикрепленный к вашей параллельной планке, чтобы обнажить ровно столько лезвия дадо, сколько вам нужно, чтобы разрезать кролики. Жертвенный забор уже имеет вырезанный участок лезвия. Вы можете сделать этот рельефный пропил, медленно поднимая лезвие в проходной упор, при этом оно должно быть зажато на параллельном упоре, но при этом убедитесь, что зубья лезвия не будут касаться вашего параллельного упора.

ШАГ 5: Используйте заготовку с канавкой в ​​качестве ориентира для установки длины язычка. Для этого отрегулируйте параллельный упор до тех пор, пока внешние зубья полотна не совпадут с линией разметки глубины канавки. Заблокируйте здесь забор. Поднимите лезвие, пока оно не «поцелует» дно канавки.

ШАГ 6: На этом этапе пора сделать несколько пробных надрезов на ломе, который соответствует толщине вашего язычка. Сделайте резервную копию этих пропилов с помощью калибра для резки под углом и протяните заготовку вдоль параллельного упора, чтобы отрезать первый «тестовый» язычок. Если вы сначала прикрутите ограждение для металлолома к угловому щупу, эти пропилы будут четкими и без разрывов.

ШАГ 7: Если повезет, ваш испытательный язычок может идеально войти в канавку. Хорошее шоу! Возьмите заготовку и отрежьте реальный язычок. Но если первоначальная настройка не совсем удалась, вот как исправить типичные несоответствия:

Язык слишком длинный или короткий: чтобы укоротить язык, переустановите направляющую планку, чтобы скрыть большую часть лезвия. Сдвиньте ограждение в другую сторону, если вам нужно сделать язычок длиннее. В любом случае не меняйте высоту лезвия.
Язык слишком толстый или тонкий. Немного приподнимите или опустите лезвие, чтобы исправить толстый или тонкий язык, и сделайте еще несколько пробных надрезов.Оставьте параллельный забор на месте.
Плечи языка неровные: сделайте второй проход по «более короткой» стороне языка, чтобы очистить его и выровнять два плеча. Не меняйте положение параллельного упора. Если это не помогает, убедитесь, что конец заготовки прямоугольный, прежде чем вырезать еще один тестовый язычок.

ШАГ 8: Что представляет собой хороший паз и паз? Старайтесь, чтобы детали совпадали друг с другом с небольшим трением, но без силы.

Возможно, вы даже захотите отрезать себе язык примерно на 1/32 дюйма.короче, чем нужно. Таким образом, на дне канавки останется немного свободного места для выхода излишков клея.

Шпунтовые соединения по дереву для мебели и строительства домов.

Бесплатные планы мебели »Примеры столярных изделий, как делать стыки в деревообработке. » Сборка мебели и деревянных панелей со шпунтом.

Половые доски и стеновые панели в сборе с шип-пазом.

Монтаж досок с пазом и шпунтом.

Одна часть платы имеет прорезь, другая сторона имеет выступ, который входит в прорезь.
Этот метод столярных изделий идеален для изготовления больших панелей из досок.
Доски остаются соединенными, даже когда древесина дает усадку.
Соединения с шипами и пазами широко используются в производстве полов.
Еще одно применение этого метода столярных изделий — большие панели для строительства деревянных домов.

Скрытые гвозди для стеновых панелей со шпунтованной столяркой.

Чтобы допустить усадку, не рекомендуется склеивать эти стыки.
Если требуется дополнительное крепление, лучше использовать скрытые гвозди.
Такое может быть, если вы используете деревянные панели на потолке или у стены.

Никогда не прибивайте или не приклеивайте этот стык, если в половицах используется шпунт и паз.
Причина в том, что усадка нормальная, и ее нужно корректировать через определенный период.
Для этого нужно постучать по доске в одном направлении молотком и деревянным бруском.
При этом язычок и паз снова соединятся.
Это было бы невозможно, если бы доски были склеены или прибиты гвоздями.

Применения для деревянных соединений шпунт-паз.

Видимый профиль кромки зависит от его назначения и применения.

1. Для деревянных полов.
   Это лучший способ сделать деревянный пол, который можно выровнять после усадки древесины.
2. Язычок и паз в столярных изделиях для мебели.
   В этом случае стык, скорее всего, будет склеен.
3. Для сборки срубов, садовых сараев и сараев.
   Обеспечивает стену без сквозняков и прочное основание для крыш.
   Доски почти всегда поддерживаются ранее изготовленным каркасом.

Деревянное соединение «шпунт-паз» используется реже после внедрения фанеры и ДСП.

До появления фанеры это был почти единственный метод изготовления больших деревянных панелей без зазоров.
Для стен домов нужны ветрозащитные столярные изделия без проемов при усадке древесины.
И панель без зазоров — это то, что дает этот метод, помимо прочности.
Более длинный язычок и более глубокая прорезь обеспечивают большую усадку.

Прочтите подробное описание столярных изделий из пазов и пазов в Википедии .

Другие методы для столярных и деревообрабатывающих технологий.

Биты Whiteside Tongue and Groove Router

Соединения по кромке паза и паза

Шип-паз позволяют совмещать кромки стыка во время сборки.Их часто используют без клея, что позволяет доскам расширяться и сжиматься без каких-либо негативных последствий. Пока сжатие доски меньше длины шпунта, стык не будет открыт, и панель сохранит свой предполагаемый вид.

Соединение образовано с помощью одной детали, имеющей паз или прорезь, отрезанную по длине кромки. Эта канавка чаще всего составляет одну треть толщины древесины и размещается в центре кромки, образуя две деревянные стенки одинаковой толщины.У другой детали боковые стороны ложи удалены, остается гребень, который точно равен ширине канавки, сформированной на первой детали.

Рекомендуемая длина шпунта зависит от ширины приклада, из которого формируется панель. Для панелей, сформированных из заготовки шириной менее 3 дюймов, длина шпунта не имеет большого значения. Для этих панелей язычок должен быть ровно настолько, насколько они толстые. В результате язык будет казаться квадратным, если смотреть с конца. Для панелей, которые формируются из более широкого приклада, рекомендуется, чтобы длина шпунта составляла не менее половины толщины приклада.

Канавка ВСЕГДА должна быть немного глубже, чем длина шпунта, на целых 1/16 дюйма для досок шириной 3 дюйма. Причина этого двоякая. Во-первых, не допустить проблем при сборке. Если длина шпунта отрезана точно на глубину канавки, то малейший кусок опилок или дефект в древесине помешает правильному соединению этих двух частей. Во-вторых, это связано с сезонным расширением и сокращением. Если одна панель расширяется с немного другой скоростью, чем ее сосед, язычок из одной части может фактически оттолкнуть соседнюю панель и сломать соединение.

Когда все доски с гребнем и пазом в панели собраны, часто наблюдается небольшая разница в высоте между панелями, или панели могут немного расходиться из-за сезонных изменений, что может вызвать нежелательный для некоторых людей эффект. В таких случаях вы можете добавить крошечный скос на краю каждой доски. Это создаст эффект V-образной канавки между каждой доской и замаскирует неравномерную высоту за счет наличия видимой канавки.

Как сделать соединения языка и паза

Пазогребневое соединение добавляет прочности и точного совмещения.

Шип-пазовые соединения на самом деле представляют собой паз-шиповые соединения — просто очень-очень длинные — с разными названиями компонентов, которые более точно описывают их внешний вид и характер. Шпунт аналогичен шипу, и его размер точно соответствует соответствующему открытому пазу — пазу. Однако там, где для придания прочности и жесткости заготовкам, обычно соединяемым под прямым углом, используется шип-шип, хорошее соединение паз и паз обеспечивает соединение параллельных заготовок.Таким образом, это соединение предпочтительнее при приклеивании приклеиваемого материала вплотную для создания более крупных панелей. Шип-паз прочнее простых стыковых соединений из-за увеличенной поверхности склеивания и механического сцепления двух сопрягаемых деталей. В качестве бонуса язычок также служит для идеального выравнивания заготовок во время склеивания для получения гладкой поверхности. Пазогребневой — одно из самых основных и полезных сочленений; Каждый плотник должен уметь распиливать их на настольной пиле.

ШАГ 1: Надрезы, сделанные при создании двух сопрягаемых деталей пазогребневого соединения, являются непроходными, что означает, что пильный диск никогда не проходит сквозь древесину.Из-за этого это один из редких случаев, когда вам придется снимать защитный кожух с настольной пилы. К счастью, древесина сама по себе покрывает лезвие почти всегда во время резки. Как и его двоюродный брат, паз и шип, хорошее пазогребневое соединение имеет аналогичные размеры, при этом шпунт составляет примерно 1/3 толщины соединяемого материала. Таким образом, для типичной панели 3/4 дюйма подойдет шпунт и соответствующая канавка 1/4 дюйма. Чтобы сделать эти разрезы, я установлю одно из внешних лезвий моего набора дадо толщиной 1/4 дюйма в пилу.

ШАГ 2: Поднимите лезвие на 1/4 дюйма и заблокируйте его. Теперь ослабьте параллельный упор и, прижав заготовку к нему, отрегулируйте его так, чтобы лезвие попадало в центр дерева, как на фото 2. Здесь нет необходимости измерять: просто смотрите на него, пока он не будет находиться в центре, и зафиксируйте упор. место. Дело в том, что даже при тщательном измерении невероятно сложно точно отцентрировать этот разрез, поэтому мы воспользуемся уловкой старого краснодеревщика.

Шаг 3: Включите пилу и пропустите заготовку, чтобы создать канавку.На фото 3 я использую магнитную перину, чтобы плотно прижимать заготовку к параллельному упору. Теперь давайте настроим эту канавку, чтобы точно отцентрировать ее. Оставив забор и перину на месте, переверните доску противоположной стороной к забору и пропустите через нее второй раз. Двойные проходы создают идеально отцентрованную канавку.

ШАГ 4: Теперь займемся вырезом язычка в сопрягаемой заготовке. Поскольку мы дважды пропустили первую заготовку, эта канавка, вероятно, всего лишь на волосок больше 1/4 дюйма.Нет проблем, просто отодвиньте упор и положите первую заготовку на лезвие, как на Фото 4. Разблокируйте и отрегулируйте высоту лезвия, если необходимо, так, чтобы вершина зуба доходила только до края этой канавки и фиксировалась очередной раз. Что бы вы ни делали, не поднимайте лезвие слишком высоко, иначе у вас будет слишком узкий язык. Если вы не уверены, ошибитесь в малой степени; если полученный язык получился слишком толстым, всегда можно сделать его тоньше.

ШАГ 5: Чтобы подготовиться к резке, мы снова не будем замерить.Вместо этого установите жертвенную поверхность сбоку от вашего параллельного забора. Обратите внимание на фото 5, что я поместил заготовку напротив упора, чтобы точно установить зажимы. С прикрепленным жертвенным лицом сдвиньте направляющую планку, пока она не поцелует лезвие. Не туго, не свободно — вы просто хотите, чтобы дерево жертвенного лица едва соприкасалось, а затем закрепите его. Это лезвие размером 1/4 дюйма прорежет шпунт высотой ровно 1/4 дюйма, что соответствует глубине ранее нарезанной канавки.

ШАГ 6: Включите пилу и пропустите заготовку, чтобы прорезать первую поверхность, образуя канавку по краю, чтобы сформировать половину язычка.Завершив разрез, переверните заготовку встык и повторите разрез на том же крае противоположной грани, образуя готовый язычок.

ШАГ 7: Проверьте посадку полученного соединения, вставив одну заготовку в другую, как на фото 7. Если вы допустили ошибку на нижней стороне и язычок не вошел, слегка приподнимите лезвие и повторите оба разреза. Старайтесь регулировать лезвие только по волосу за раз; легко зайти слишком далеко и в итоге получить язычок, который не входит в канавку плотно.

ШАГ 8: Чтобы собрать панель, нанесите клей на стыковочные края стыка и плотно вставьте шпунт в паз. Теперь просто закрепите сборку и дайте высохнуть, как на фото 8. На этой последней фотографии нужно отметить два важных момента. Во-первых, посмотрите, как я установил зажимы на противоположных сторонах панели? Это помогает равномерно распределить усилие зажима. Если поставить все зажимы на одну сторону, края панели будут растягиваться в этом направлении, что приведет к образованию чашеобразной формы после затвердевания клея.Перестановка зажимов с одной стороны на другую помогает предотвратить это. Вы также можете видеть, что я не пытался выровнять концы деталей; на самом деле одна заготовка немного длиннее другой, потому что именно так я обрезал рабочий припуск. При изготовлении панелей всегда лучше использовать детали, которые несколько превышают размер, а затем обрезать всю панель до нужного размера. Это создает очень гладкий конец панели без каких-либо различий в стыке между двумя заготовками.

Соединение языка и паза.Типы, применение, плюсы и минусы

Шип-паз — одно из самых простых соединений дерева, которое используется для создания квадратных швов, а также плоских панелей.

Что такое соединение языка и паза?

Столярные изделия «шпунт и паз» соединяют две деревянные детали по краям, чтобы получить более широкую панель. Одна сторона использует прорезь, идущую по длине дерева, а другая — удлинитель, который вписывается в эту область.

Эта комбинация создает прочное и чистое соединение, которое хорошо подходит для деревянных панелей, полосовых полов, столов и других плоских поверхностей.

Как правило, можно встретить два типа шип-пазовых соединений. Их,

1. Столярные изделия из шпунта и паза
2. Проскальзывающий язычок и паз или гребень в пазу

Два разных шарнира для деревообработки звучат очень похоже, и некоторые люди используют их как синонимы. Для плоских поверхностей можно создать соединение шпунт и паз или соединение шпунт в паз.

В чем разница между ними? Когда у вас соединение «шип-в-паз», незакрепленная деталь, называемая шлицем, входит между двумя одинаковыми досками.Это означает, что вам нужно только прорезать канавки на обеих деталях, а дополнительная деталь действует как шпунт.

На приведенном выше рисунке показан способ сборки шлицевого соединения, также известного как скользящий язычок. Этот тип деревянных столярных изделий используется в основном для соединения двух плоских деревянных досок, чтобы сделать более широкую панель.

Обычное соединение T&G не требует дополнительной детали для создания бесшовной плоской поверхности. Вы можете использовать твердый язык для создания прочных квадратных стыков и углов.

Для чего нужен сустав «язык и бороздка»?

Эта столярная техника в основном используется для таких приложений, как,

• Соединения «кромка к краю» для создания широких панелей
• Полы из фанеры и твердой древесины
• Кромка стеллажа, стенок шкафов и мебели
• вагонка
• Потолки

Деревянные полы — наиболее частое место, где можно увидеть этот тип деревянных швов.Каждая доска с пазами или планка «фиксируется» на противоположном крае следующего элемента с пазами, образуя прочную плоскую поверхность, которая плавает над черным полом.

Некоторые изделия из деревянного сайдинга используют эту конструкцию для создания защитного барьера для домов или других конструкций.

Вы также можете найти соединение, используемое в производстве мебели, особенно при создании высококачественных продуктов. Скамейки, столы и стулья выигрывают от дополнительной прочности, которую предлагает техника. Столярный метод обеспечивает прочное соединение фанеры, пуховой доски, кедра и других высококачественных досок для деревянных панелей.
Скорее всего, на вашем деревянном верстаке используются эти столярные изделия. Обычно меньшие деревянные части собираются вместе этим методом соединения, склеиваются, а затем обрабатываются ручным рубанком и шлифовальной машинкой. Для столярных работ вы также можете использовать один из методов гидроизоляции и покрыть его лаком или лаком.

Как изготавливаются столярные изделия «язык и паз»?

Мастера по дереву должны вырезать канавку вдоль одной стороны доски, чтобы получился тонкий и глубокий гребень. На другой стороне доски шпунт представляет собой небольшой выступ по центру, который входит в соответствующий паз на другой детали.

За исключением концевой детали, все платы, использующие соединение T&G, имеют оба компонента, вырезанные по краю.

Для точной обработки канавки необходима фрезерная или настольная пила. Вы можете приобрести наборы фрез с 2 типами фрез для фрезерования паза и шпунта на соседних досках.

Полотно для настольной пилы подходящей толщины позволяет быстро создать эту половину соединения. Оба метода работают нормально, но таблица маршрутизации облегчает вам задачу.

Пожалуйста, обратите внимание на то, что использование лезвия дадо на настольной пиле запрещено в некоторых странах Европы и Великобритании по соображениям безопасности. Для работы с набором дадо необходимо снять защиту лезвия. Если вы делаете это на настольной пиле, убедитесь, что вы правильно зажали заготовку и соблюдаете осторожность.

Размер

Как правило, вы должны стремиться к одной трети толщины вашей ложи. Всегда делайте канавку немного глубже выступа шпунта, чтобы древесина могла расшириться.Используйте на фрезере паз подходящего размера, чтобы сделать паз за один проход.

Создание языка немного сложнее. Для образования стыка необходимо обрезать стороны доски до нужной длины и глубины. Убедитесь, что вы правильно зажимаете деревянные доски во время обработки.

У некоторых маршрутизаторов есть биты, которые позволяют сразу обрезать нужный размер. Вы также можете сформировать его с помощью лезвия дадо, используя тщательные измерения и методы резки. Убедитесь, что шпонка не слишком туго затянута и не болтается в канавке.Вам нужно добиться плотного прилегания для достижения наилучших результатов.

Плюсы и минусы

Преимущества

Основным преимуществом соединения «шпунт-паз» является его стабильность. Плоские поверхности получают прочную поддержку, потому что они имеют три слоя прочности в местах соединения.

Этот тип деревянных столярных изделий также обеспечивает много места для нанесения клея. Чем больше площадь, на которую вы можете нанести столярный клей, тем прочнее будет соединение.

Простота — еще одно преимущество соединения T&G.Когда обработка дерева будет завершена правильно, любой желающий сможет сложить доски вместе, чтобы получилась ровная поверхность.
