Автоматические ворота из стеклоподъемников: Автоматические распашные ворота своими руками

Содержание

Ворота распашные автоматические

Использование при въезде на придомовую территорию автоматических распашных ворот постепенно становится обыденной реальностью, и сегодня мало кого способно удивить по-настоящему. Правильно отрегулированный автоматический механизм распашных ворот позволяет открывать створки с минимальными усилиями, максимальным уровнем комфорта и безопасности управления.

Ворота автоматические распашные, преимущества и недостатки

Разумеется, что сфера применения автоматических распашных ворот касается, прежде всего, автомобилистов. Стремление человека в автомобиле использовать автоматические системы и приводы, открывающие- закрывающие воротные створки по команде блока дистанционного управления, хорошо понятно тем, кто хоть раз открывал гараж под проливным дождем и ураганным ветром.

Но автоматические распашные ворота — это не только возможность с комфортом управлять процессом открытия, по сути, это комплекс устройств, обеспечивающий:

  • Увеличенный ресурс опорной системы подвесов;
  • Стабильную и постоянную нагрузку на несущий каркас;
  • Наличие защиты и компенсаторов, предупреждающих от резкого захлопывания створок с ударом.

Ранее традиционно автоматические приводы использовались для больших и очень тяжелых ворот как для гаражей, так и для въездов на территорию. Чем выше забор и мощнее стальные ворота, тем тяжелее было управиться с махиной створок.

Сегодня все намного проще. Можно купить готовый комплект или дооборудовать обычные распашные ворота с калиткой механическими приводами и автоматическими датчиками. Понятно, что навесы и каркасы створок должны быть абсолютно исправными и отрегулированными по «нейтрали». Это значит, что в отсутствие ветра створки находятся в том положении, в котором вы их оставили, и не стремятся закрыться или открыться под собственным весом.

Важно! Скоростные потоки воздуха являются основной проблемой работы распашных ворот, поэтому при выборе конкретной модели привода, кроме таких параметров, как масса и габариты створок, потребуется уточнить ограничение по скорости ветра.

Как устроены автоматические ворота

Существует несколько типов автоматических распашных ворот. Простейшие системы открываются по команде с кнопки водителя или оператора, все вопросы обеспечения безопасности в таком случае возлагаются на человека, управляющего силовым приводом автоматических распашных ворот. Более сложные конструкции оборудованы датчиками положения, защитными устройствами и системами идентификации.

Основные части распашных ворот с автоматическим управлением

Функционирование любых распашных воротных конструкций с автоматическим циклом открывания – закрывания основано на трех основных системах:

  1. Электромеханический толкатель или приводной механизм. По сути, это пара электромотор –понижающий редуктор с системой рычагов;
  2. Контуры управления работой привода и подачи питающего напряжения на автоматику;
  3. Датчики положения автомобиля и элементов распашных воротных систем, защитные устройства автоматической остановки привода в аварийных ситуациях и отказах.

Параллельно механизмам для автоматического открытия распашные ворота оснащаются ручным приводом и устройствами блокировки, выполняющими роль замков и запоров.

Автоматические распашные ворота с дистанционным открытием

При установке готового комплекта для автоматических распашных ворот потребуется выполнить установку дополнительных датчиков и управляющих устройств. Кроме приводных толкателей, потребуется смонтировать согласно приведенной схеме:

  • Две системы фотоэлементов, фиксирующих положение автомобиля в проеме распашных ворот. Одна пара устанавливается на несущих столбах воротного проема, вторая – на выносных стойках на расстоянии не менее метра от плоскости ограждения;
  • Систему автоматического управления воротной конструкцией – бокс с электронной платой и реле, замковый выключатель и пакетник управления электропитанием на электродвигателях;
  • Антенну приемника, сигнальный маяк движения воротных створок, кнопку с замком открытия воротной конструкции ручным приводом и упоры- ограничители движения.

Электропроводку и сигнальные кабели укладывают в металлический гофрированный шланг и закатывают под слой бетона. Антенну и блок дистанционного управления перед установкой на плату управления автоматических распашных ворот рекомендуется проверить на кратность и правильность срабатывания логики отрывания– закрывания створок. Отдельным пунктом проверяется максимальное удаление, на котором сигнал с пульта способен открывать воротную конструкцию.

Важно! Все наиболее значимые условия монтажа сервомоторов и автоматических систем распашных ворот производитель обязательно указывает в сборочном чертеже.

К таким условиям относят – маркировка и тип кабеля, способы настройки работы пульта дистанционного управления, проверка работоспособности барьерных и защитных устройств. Например, обязательно проверяется способность автоматики останавливать движение створок при блокировании движения и срабатывания защиты автоматической платы управления при токовой перегрузке электромотора.

Кроме эффективности срабатывания барьерных элементов, специалисты рекомендуют проверять ворота распашные автоматические на защищенность приемника и радиопередатчика пульта от скачков напряжения, от помех работы сварочного аппарата, и сохранение работоспособности при отключении электроэнергии на длительный период времени.

Конструкция автоматических ворот с распашными створками

Внешне устройство автоматического открывания створок ворот не производит впечатления особо сложного или замысловатого механизма, скорее наоборот, простота привода зачастую позволяет скопировать устройство или сделать на его основе самодельные приводы.

В настоящее время для распашных воротных систем используются два основных типа приводов – линейный и рычажный.

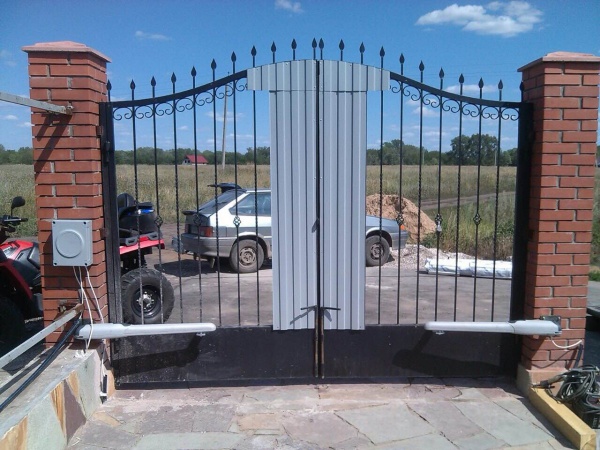

Линейные приводы

В линейных системах планка толкателя приводится в действие парой зубчатая линейка- червяк редуктора. Такая система позволяет использовать маломощный компактный двигатель постоянного тока с реверсом. Основное требование по установке линейных приводов – это горизонтальное расстояние от опорной точки корпуса привода на стене внутренней плоскости распашных ворот. В теории этот размер не должен превышать 150 мм. Это требования производителя, поэтому на практике приходится и кирпичную кладку опор вырезать, и мудрить с выносными кронштейнами, чтобы вложиться в требуемое количество миллиметров. Монтаж выполняется в срединной или нижней части калиточной или воротной створки.

Приводной механизм линейного типа достаточно просто отличить по вытянутому трубчатому корпусу и телескопической рейке. За счет особенностей конструкции реечный линейный привод обеспечивает очень высокий вращающий момент на воротной створке. При минимально необходимом моменте в 100- 120 Н*м, на практике можно получить величину усилия вдвое или втрое выше, за счет изменения точки крепления ответного кронштейна. За счет большого вращающего момента механизм привода менее чувствителен к наличию снежного покрова или сильного встречного ветра.

Рычажные приводные устройства распашных ворот

В основе механизма используется планетарный редуктор и электромотор. Если «линейка» по форме и пропорциям напоминает длинную трубу, то рычажные толкатели выглядят массивной «банкой». К достоинствам подобного типа автоматов относят способность открывать ворота, что называется, «из-за угла», то есть при любой толщине опорного столба ворот.

Сервисные поворотные устройства более надежны в эксплуатации, позволяют менять и регулировать скорость раскрытия распашных ворот. При необходимости можно подобрать пару рычагов с другими размерами, соответственно, сделать движение створок автоматических ворот более устойчивым.

Недостатком рычажной конструкции является небольшой приводной момент открытия автоматических ворот, поэтому для тяжелых или «глухих» распашных ворот рычажный автоматический привод лучше не использовать. Лучше всего подходит для металлического штакетника или кованых решеток.

Самодельные автоматические распашные ворота

Проще всего построить автоматические ворота с дистанционным управлением распашными створками, используя готовые ворота из профнастила и самодельную рычажную систему привода.

Основными требованиями к распашным воротным системам является исправность их петель и несущих столбов. То есть, при открытии створки не должно возникать колебаний каркаса или подклинивания нижнего края о поверхность грунта.

Для изготовления автоматического привода распашной воротной конструкции потребуются следующие узлы и детали:

  1. Два поворотных электропривода– доводчика стекол от Газельки ГАЗ 33-02 Катран, с электронными модулями управления;
  2. Питающий двухжильный кабель с сечением жилы 2,5 мм, длина кабеля зависит от удаленности приводов от места установки блока питания, соединители Wago — 4 шт;
  3. Газовые стойки- упоры двери багажника от ВАЗа восьмой модели, блок питания 220- 12В, можно взять от компьютера, но лучше использовать устройство с регулируемым выходным напряжением.

Совет! Угадать со скоростью открывания створок сложно, поэтому понижая напряжение, можно подобрать необходимый режим работы приводов автоматических распашных ворот.

Для управления собирается схема.

Радиоканал управления автоматическими распашными створками обеспечивается с помощью простого китайского одно- или двухканального радиореле, купленного в интернете.

Конструкция приводов крепится с помощью кронштейна из стального уголкового профиля 40х20 мм. Чтобы уменьшить обратное давление от створок на механизм редуктора, толкатель стеклоподъемника соединен с верхней кромкой ворот с помощью рычага, изготовленного из газовой опоры- стойки.

После сборки, кроме подбора скорости открытия створок, особых наладочных операций не потребуется.

Заключение

Автоматические приводы с радиоуправлением прекрасно работают в любых климатических условиях, от -40оС до +50оС, но с одним условием – червячные, а тем более планетарные редукторы очень чувствительны к плохому обслуживанию и отсутствию смазки. Кроме того, на устойчивости работы может сказываться наличие помех и использование в непосредственной близости различных радиоуправляемых устройств, от сигнализации до дистанционно управляемых бытовых приборов.

Как сделать распашные ворота с электроприводом своими руками

Автоматические ворота ‒ это современная альтернатива механическому управлению. Они повышают безопасность заезда или выезда на автомобиле со двора, сокращают время на открытие и закрытие створок. Дистанционный контроль позволяет владельцу попасть на участок, в гараж, не выходя из машины.

Но качественная автоматика стоит немало. Поэтому многие хозяева научились собирать механизм из подручных средств своими силами.

Пользователи часто ищут:

Схемы работы автоматики в разных типах ворот

Для различных конструкций створок электрический двигатель приводят в действие несколькими способами:

  • червячной или винтовой передачей;
  • цепной передачей;
  • кривошипно-шатунным механизмом;
  • рейкой и зубчатым колесом.

Разберем детальнее принцип работы, подходящие электроприводы для каждого из видов ворот.

Распашные

Схема: 1 – привод, 2 – блок управления, 3 – ключ-кнопка, 4 – сигнальная лампа, 5 – антенна радиоуправления, 6 – фотоэлементы в створе ворот, 7 – фотоэлементы на стойках, 8 – механические упоры.

Простой вариант ворот. Их можно сделать самим. Состоят из двух створок, которые открываются внутрь двора или на улицу. Створки фиксируются петлями к столбам, из-за чего к последним предъявляются требования повышенной прочности и жесткости. Если устойчивость опор будет слабой, то уже скоро это приведет к заклиниванию дверей или деформации всей конструкции.

Для установки автоматических распашных ворот понадобятся два синхронно функционирующих электропривода, когда для других типов створок достаточно одного.

Подходящие механизмы приводов бывают следующими:

  1. Линейный. Корпус продолговатой формы с редуктором сделан из стали или алюминия. Механизм оснащен винтовой или червячной передачей, которая работает за счет изменения длины штока. Основная часть изделия фиксируется кронштейном к столбу, который держит створку. Кронштейн привода, который будет двигаться, расположен на червячном валу и крепится к самой створке. В домашних условиях линейный привод получится сделать из актуаторов для спутниковой антенны или можно будет собрать винтовой привод.
  2. Рычажный. Редуктор спрятан в корпус из пластика. Два рычага соединяются между собой подвижным шарниром. Привод крепится к столбу, который держит створку. Принцип работы напоминает движение руки. Самодельный рычажный привод можно получить из покупных стеклоподъемников, стеклоочистителей.
  3. Подземный. Подвид рычажного привода. Его особенность заключается в скрытой установке, чтобы на поверхности остался видным только рычаг, который соединяется со створкой. Часто используется при монтаже ворот из дерева, украшенных резьбой, или кованых, чтобы современный механизм не нарушал дизайн ворот.

Из всех электрических приводов для распашных ворот чаще устанавливают линейный. Он подойдет для створок, которые могут открываться в любую сторону.

Но если речь идет о конструкции на каменных, кирпичных столбах, то здесь отлично справится и рычажный механизм.

Откатные (раздвижные)

Состоят из одной длинной цельной створки, которая на роликах передвигается на направляющему профилю вдоль забора или гаражной стены.

Ознакомиться с типами, пошаговой инструкцией по установке можно в статье: «Откатные ворота своими руками».

Если решено усовершенствовать конструкцию, чтобы та открывалась автоматически, важно грамотно выбрать механизм.

Покупная автоматика состоит из:

  • привода;
  • зубчатой рейки;
  • блока управления.

При монтаже важно правильно настроить расстояние между зубчатой рейкой и звездочкой электропривода.

Для сборки самодельного привода для откатного полотна понадобятся:

  • электродвигатель с редуктором;
  • автомобильная цепь;
  • две звездочки.

Для ворот промышленных участков, больших гаражей и ангаров используется тросовый привод.

Принцип работы следующий:

  1. Вдоль створки натягивают стальной трос.
  2. На неподвижном участке рамки монтируют электромотор с редуктором, шкивом.
  3. В одну петлю трос наматывают на шкив.
  4. Как только шкив начинает вращаться, трос двигается и ворота открываются или закрываются.

Тросовый привод получится сделать и в домашних условиях, если есть ненужный электромотор.

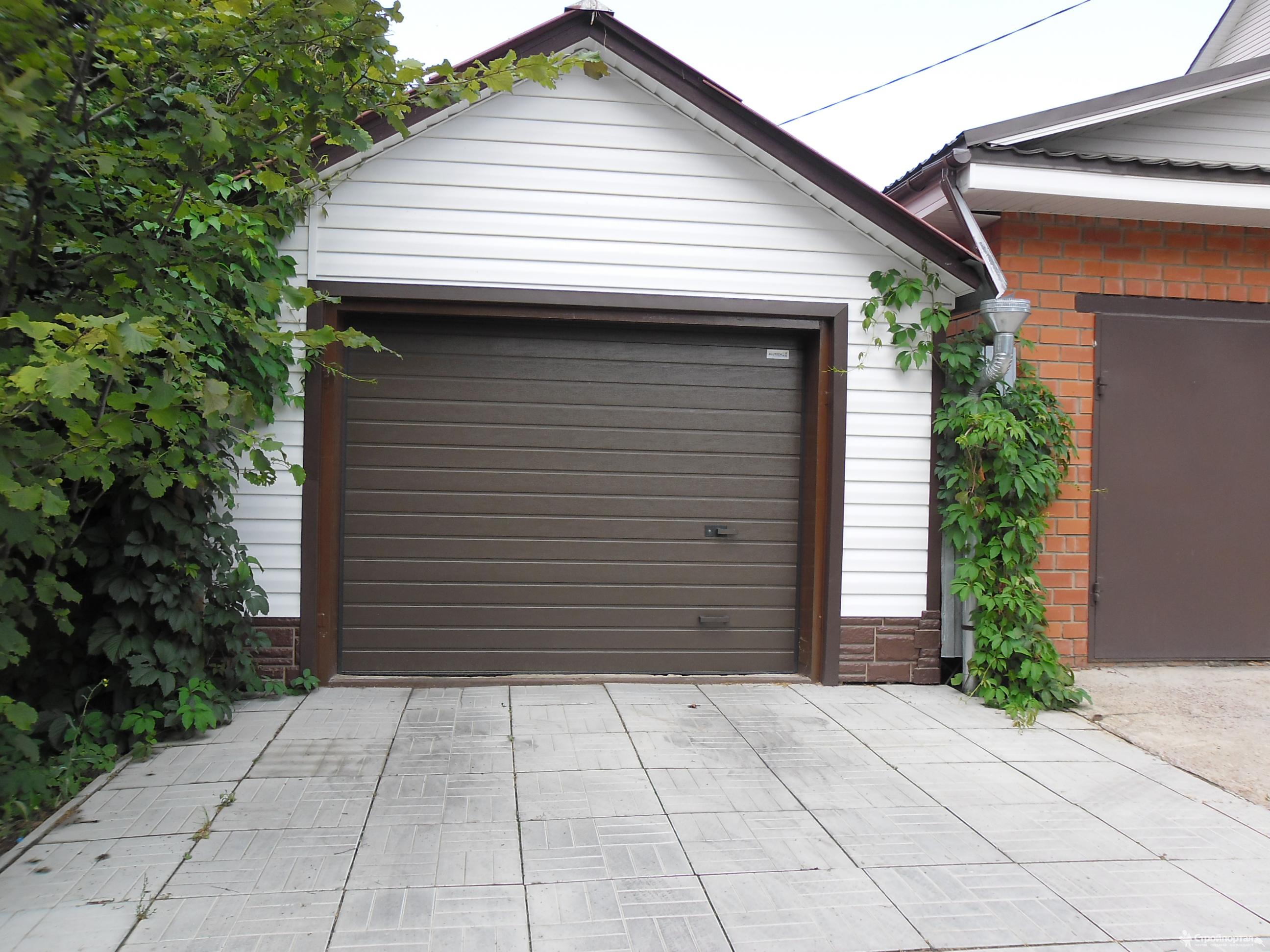

Подъемно-секционные

Подъемный механизм состоит из нескольких секций, соединенных между собой шарнирами. При открытии каждая из секций по очереди поднимается под потолок помещения.

В качестве уличных ворот практически не используется, поскольку ограничивает проезд на участок по высоте, что выглядит не очень эстетично и удобно, а для гаража ‒ это отличный безопасный вариант.

По конструкции и способу работы приводы для подъемно-поворотных ворот бывают двух типов:

  1. Потолочные. На одном конце потолка фиксируется мотор-редуктор, на другом ‒ шина, внутри которой расположена цепь. Двигатель начинает работать и через шину по очереди затягивает в горизонтальном положении под потолок секции. Этот тип привода применяется в частных гаражах, рассчитанных на одну или две машины.
  2. Вальные. Другое название ‒ осевые. Применяются в промышленных условиях для секционных полотен из тяжелого материала и больших размеров. Механизм работает бесперебойно даже в неотапливаемых зданиях, с высоким уровнем влажности. Устанавливать для частных целей нецелесообразно из-за высокой стоимости. Крепятся к торсионному валу створки, благодаря чему крутящий момент от мотора к воротам работает с максимальной эффективностью.

Разбираясь подробнее в конструкции потолочного привода, стоит учесть, что он состоит из печатной платы (блока управления), двигателя с червячным редуктором. Последний отвечает за блокировку ворот при отключении электричества.

Такое свойство червячного редуктора связано с тем, что во время работы вала мотора передается усилие на цепь шины с помощью зубчатых передач. Как только двигатель останавливается, зубчатые элементы также остаются в сцеплении между собой до момента запуска двигателя.

При выборе привода рекомендуется выбирать комплекты, где шестерня (подшипники), редуктор выполнены из металла, а не из пластика. Они надежнее и прослужат дольше.

Чтобы после установки автоматики получилось открыть ворота вручную, их придется сначала снять с блокировки. Для этого разработан механизм, который снимает фиксацию зубчатых элементов на валу. Находится он на шине прямо под потолком.

Чтобы провести разблокировку, нужно потянуть за шнур, который свисает вниз вдоль створки. Зубчатые элементы разомкнутся, и регулировать работу ворот можно будет вручную.

Но если по возвращении домой обнаружилось, что электричества нет, а шнур для ручной разблокировки находится внутри помещения, то решит ситуацию калитка, установленная рядом с воротами, которая позволит попасть в гараж. Альтернатива ‒ закрепить с улицы систему разблокировки с тросом, ключом.

Подъемно-поворотные

Поворотные механизмы используются реже секционных, но имеют место для монтажа в гаражный проем. Створка сделана как цельное полотно, которое постепенно под углом уходит под потолок с помощью пружин, подъемных рычагов.

Из-за сложности устройства поворотно-подъемные ворота не изготавливаются в домашних условиях. Самостоятельно их можно утеплять.

Заводскую конструкцию оснащают торсионными пружинами. Они служат запасным вариантом для открытия ворот на случай перебоев с электроэнергией. Есть модели, которыми можно управлять дистанционно, нажимая соответствующую кнопку на брелке. К таким системам удобно сразу подсоединить сигнализацию, видеонаблюдение.

Стандартная модель электромотора работает при питании в 24 вольта. Кабель рекомендуется брать сечением 0,4*0,15 см. До начала подключения автоматики шины должны быть заземлены.

При правильной установке полотно полностью поднимается за 1,5‒3 минуты.

Принцип работы линейного привода (актуатора)

Актуатор ‒ разновидность электромеханической автоматики, которая пользуется наибольшим спросом.

Среди его плюсов:

  1. Недорогой.
  2. Устанавливается просто.
  3. Открывается наружу.

Запускается в работу в следующем порядке:

  1. С помощью редуктора мотор вращает винт.
  2. При этом винт с гайкой двигаются в том же направлении, что и направляющая.
  3. Выполняется преобразование вращения в линейное.
  4. Двигающаяся гайка обеспечивает открытие конструкции.

Блок управления регулирует работу мотора и в нужный момент замедляет ее. Это способствует продлению срока службы линейного привода.

Как сделать актуатор самостоятельно

Закончив установку створок, важно понять, какой тип привода выбрать. Для этого замеряется расстояние от внутреннего края столба до петли. При показателе до 15 см подойдет линейный привод, свыше 15 см лучше выбрать рычажный.

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

  • винтовые домкраты;
  • приводы спутниковых антенн;
  • электромоторы с усилием от 120 Н;
  • стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

  • профильные трубы;
  • лист стали толщиной 4 мм;
  • два винтовых домкрата;
  • два стеклоочистителя от автомобиля;
  • шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

  • болгарка с дисками по металлу;
  • сварочный аппарат, маска, электроды;
  • электрическая дрель.




Последовательность сборки:

  1. Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
  2. Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
  3. Болгаркой срезают основание подъемного механизма.
  4. Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
  5. Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
  6. В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
  7. На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
  8. Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
  9. По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
  10.  Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Сделать своими руками дистанционное радиоуправление получится из обычной автомобильной сигналки. Ее подключают через реле с напряжением в 12 вольт. В качестве вспомогательных деталей используют сигнальную лампу, провода, концевые выключатели.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

  • распашные;
  • откатные;
  • рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

  1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
  2. Ворота можно открыть вручную. Нужно просто снять блокировку.
  3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

В исследовательском центре FAAC Group создаются и патентуются новые типы приводов, а существующие дополняются новыми функциями.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

  • автоматические системы управления входными дверями, воротами, роллетами;
  • шлагбаумы и комплектующие к ним;
  • маркизные системы;
  • сигнализации;
  • системы видеонаблюдения;
  • механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

  • линейный;
  • рычажный;
  • подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

  1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
  2. Разработка и реализация систем контроля доступа.
  3. Продажа различных моделей сигнализаций, видеонаблюдения.
  4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

  1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
  2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
  3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

  1. Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
  2. Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
  3. Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
  4. Как будет прокладываться кабель и где будет закреплен привод.

Если на даче, в частном секторе есть проблемы с подачей электроэнергии, продумайте заранее резервный источник питания для автоворот.

Перейдите по ссылке, чтобы ознакомиться с рекомендациями по установке распашных ворот из профнастила.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Перед подключением привода убедитесь, что рабочее напряжение сети составляет 220 В. Для контроля и понижения напряжения используется трансформатор 12 В с выпрямителем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

  1. К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм). Должно получиться подвижное соединение.
  2. Привод сначала крепится к опорам, потом – к створкам.
  3. На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения.
  4. Ставить электромотор рекомендуется вверху створок, но это не критично.
  5. При подключении питания привод должен быть заблокирован.
  6. В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Для защиты электромотора, редуктора от мусора, осадков на них надевают защитные кожухи. Их получится сделать из любых подручных средств (пластика, стали).

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

  1. Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
  2. Для подтверждения выбора нажимаем кнопку ОК.
  3. Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
  4. Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
  5. Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
  6. Выходим из меню нажатием плюса и минуса.
  7. Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Основная функция фотоэлементов ‒ предотвратить повреждения, удар машины, когда она остановилась в воротах.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование. Перед этим важно тщательно изучить инструкцию о возможности таких изменений.

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Привод распашных ворот. Изготовление и монтаж своими руками — remdominfo

Привод распашных ворот. Изготовление и монтаж своими руками
Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идет о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:
в виде зубчатого колеса;
с применением винтовой шпильки;
с использованием реечной передачи.
На этих трех типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.
Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.
Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.
Подготовка ворот и мест крепления
Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надежных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищенной территории. В проеме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Изготовление привода из автомобильных стеклоподъемников
Легкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъемников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъемников, пригодных для использования в качестве привода ворот:
роль подвижного элемента играет зубчатая рейка;
основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жесткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъемника требует доработки: установки удлиненной металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдет пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъемников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путем, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Выбор и расчет двигателей
В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идет о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповертов, приводы автомобильных стеклоочистителей, стеклоподъемников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редуктор

особенности выбора и монтажа, элементы

На чтение 9 мин. Просмотров 55 Опубликовано Обновлено

Автоматические ворота удобны за счет открытия по касанию к кнопке пульта с определенного расстояния. Конструкция устанавливается на въезде в гараж, во двор жилого дома или загородного участка. При наличии навыков самостоятельно можно изготовить полотно, опоры и электропривод для ворот.

Особенности распашных ворот с электроприводом

Достоинством распашных ворот является легкость самостоятельного монтажа

Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

  • возможность обустройства даже при ограниченном бюджете;
  • популярность – все узлы автоматики есть в продаже;
  • беспрепятственность проезда транспортных средств при наличии места;
  • выполнение створок из любых материалов;
  • легкость самостоятельного монтажа полотна.

Минусы автоматических ворот связаны с длительными работами по вкапыванию и бетонированию столбов, необходимости большого пространства для распахивания створок. Для нормальной эксплуатации электропривода требуется два движка, что связано со значительными финансовыми затратами.

Разновидности электроприводов для ворот

Линейный электропривод для распашных ворот

Приводной механизм сооружения представляет собой металлическую «руку», которая по команде с пульта ДУ направляет створки в нужное положение. Для самостоятельной установки можно выбрать привод двух типов:

  • Линейный – узлы компактно расположены в одном корпусе. Решение подходит для въездных групп таунхаусов, частных домов, дач, коттеджей за городом.
  • Рычажный – электропривод устанавливается на гаражный въезд, массивен, прост в эксплуатации и надежен.
  • Гидравлический – применяется для территорий с большой пропускной способностью, работает по принципу нагнетания давления масла помпой.

Существенной разницы между видами электрических приводов нет, но для подбора понадобится учитывать общий вес полотна и его размеры, дистанцию от опоры сбоку до центра петли.

Перед монтажом привода выполняется регулировка створок.

Основные узлы ворот с автоматикой

Основные элементы ворот с автоматикой

Ворота, оснащенные автоматическим механизмом, быстро открываются, исключая лишние действия пользователя. Конструкция включает:

  • жесткий металлический каркас;
  • электропривод;
  • опорные столбы, или стойки;
  • задвижка из металла;
  • декоративные обшивки;
  • большие петли.

Для дополнительного усиления каркаса и повышения его ветростойкости внутри устанавливаются ребра жесткости.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

  • профтрубы с сечением 60х30 мм и 40х30 мм;
  • швеллер или профильная труба с сечением от 10х10 см;
  • декоративная обшивка – профнастил, дерево, сэндвич-панели;
  • кирпич для стоек;
  • арматура 14 мм в диаметре;
  • электроды для сварки частей сооружения;
  • щебень, цемент и песок для приготовления раствора;
  • грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
  • изоляционные ПВХ-трубки;
  • электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

Как выбрать и установить электропривод

Привод для автоматических распашных ворот

Стандартное распашное изделие становится автоматическим на последнем этапе монтажа. Чтобы сделать правильный выбор привода, нужно учесть:

  • Расстояние от внутреннего края опоры до петли. Если оно до 15 см, на ворота подойдет линейный электропривод без рукояток. При расстоянии, больше, чем 15 см, целесообразен рычажный механизм.
  • Автоматика должна быть отрегулирована. Проверяется плавность движения обеих створок. Если при открытии прикладывается усилие, его устраняют.
  • Полотно не должно иметь перекосов. В противном случае автоматика прослужит до 12 месяцев.

Перед вводом ворот в эксплуатацию необходима смазка всех открытых частей.

Самостоятельная сборка автоматики

Установка распашных ворот

Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

  • Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
  • Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
  • Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

  1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
  2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
  3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
  4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
  5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
  6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

По завершении монтажа автоматический механизм помещается в защитный кожух.

Характеристики допустимых узлов

ACSTM 114R — беспроводной двухканальный комплект дистанционного управления

При установке автоматики, подходящей на откатные ворота и выполнении всех работ своими руками требуется учитывать технологические аспекты изделия.

Тип управления

Стандартное устройство для управления можно заменить на ACSTM 114R. Двухканальный модуль беспроводного типа открывает и закрывает створки по принципу «прыжков кода». В качестве механизма управления может применяться сигнализационный пульт машины. Он предотвратит перегрузку конструкции и устранит риски попадания посторонних объектов между створками.

Основа для механической части привода

Изготовление электропривода для раздвижных створок ворот собственноручно осуществляется на основе редуктора/мотора постоянного тока с питанием от 12-24 В. Подобная схема бесперебойно функционирует при плохой погоде и при засорениях. В качестве электродвигателя подойдут:

  • стеклоочиститель машины ВАЗ-2110 с высоким крутящим моментом на выходе;
  • стеклоочиститель МАЗ – элемент от грузовика рассчитан на 24 В и работает при высокой мощности;
  • редуктор для створок от лифтовой двери;
  • двигатель от вентилятора охлаждения радиатора ВАЗа – функционирует посредством червячного редуктора i-80.

Для исполнительного механизма понадобится пара шпилей 1 м в длину и 16-20 мм в диаметре.

Используйте недорогие моторы без разборки – червячный редуктор уже находится в специальном кожухе.

Принцип работы устройства

Принцип устройства автоматических ворот

Электрический воротный привод работает посредством подачи импульса с шестеренки вала моторедуктора на ведомые шестеренки концов шпилек. Для этого задействуется крутящий момент и гипоидная передача.

На момент вращения в обратную сторону шестеренки на шпильке неподвижны. Двигается только гайка, соединенная с одним концом тяги. Второй конец соединяется с полотном сдвижной конструкции. Винт, вращаясь, перемещает гайку по ползунковой направляющей. Этот элемент толкает тягу на воротах.

Вторая часть привода зеркально отражает функционал первой. Винты вращаются друг навстречу другу, а гайки разъезжаются в зависимости от направления вращения. Для движения створок за гайками используются штанги.

Заводские латунные гайки отличаются неистираемой резьбой. Для прочности поверх элемента надевается кожух из стали, тяга крепится на шарнирах. Радиально-упорные подшипники обеспечивают оптимальное распределение нагрузки. Установка системы производится над швеллером поверх ворот, который соединен с опорными стойками.

Вариант сборки со звездочкой от велосипеда

Привод откатных ворот со звездочкой от велосипеда

Ведомую шестерню активирует редукторный мотор. Шестеренка протягивает цепь вдоль профильной направляющей трубы. По ней движутся каретки с тяговыми шарнирами.

Использование двух велосипедных звездочек со ступицей, а также велосипедной цепи или тросика из стали облегчает процесс регулировки. По себестоимости данная система дешевле, но доработка требует применения сверлильного или токарного оборудования. Подобные станки есть не у каждого домашнего мастера.

Работайте с готовыми узлами.

Самодельный актуатор для автоматических ворот

Актуатор является прибором с готовой системой из двигателя постоянного тока, редуктором, штоком с трапециевидной резьбой, гайкой ШВП. Шток при движении не вращается вокруг оси, имеет длину хода от 50 мм до 50 см. Двигатель выдает напряжение 12 или 24 В.

Готовый блок в сборке рассчитан на работу от сети 110, 220 и 230 В, выдерживает нагрузки от 200 до 10 тыс. Ньютон, совместим с концевыми выключателями.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики

Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

  • комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
  • перед проемом не должно быть преград – они станут причиной заклинивания;
  • для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;
  • оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
  • тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

Для нормальной работы сооружения в зимнее время лучше делать электропривод с запасом по мощности.

Обустройство автоматических распашных ворот своими руками

Самостоятельное создание ворот распашного типа, оснащенных автоматикой, происходит поэтапно.

Составление проекта

Навешивание полотна перед покраской

Чертеж, на котором отображены размеры, внешний вид и особенности автоматики, составляется на бумаге от руки или в специальной программе.

Изготовление полотна

По размерам изделия на основном материале делают разметку с учетом габаритов створок и зазора между ними. Материалом может быть профлист или сталь. Для ребер жесткости понадобится профтруба. Элементы раскраивают на станке и соединяют сварочным аппаратом.

Сварка усиливающего каркаса

Прямоугольные рамки соединяют жесткими перемычками и обшивают. Сборка производится на ровной поверхности, геометрия створок внимательно проверяются.

Необходимость рамы

Автоматизация ворот

На въезде конструкция не понадобится – створки фиксируются на стойках навесами. При наличии рамы рассчитывают ее параметры, выдерживают диагональность и параллельность линий.

Строительство опор

После замеров проема устанавливаются метки и по ним выкапываются ямы, дно которых засыпается щебнем. Столбики выравниваются и заливаются бетонной смесью.

Монтаж ворот

Для крепления полотна используют навесы и шарики. Створки ставят в контур рамы, проверяют ровность расположения и скрепляют с навесами сваркой. Безрамные изделия прикрепляют струбцинами и усиливают сваркой.

Установка привода

Электропривод на ворота ставится по завершении процесса монтажа полотна. После этого выбирается вариант электроснабжения и проводится подключение по схеме. Оборудование с проводами прячется в монтажный короб. На заключительном этапе систему проверяют.

Автоматические ворота управляются дистанционно, что повышает комфорт проживания на участке. При наличии знаний и умений работать с электроприборами привод для створок можно не покупать, а изготовить самостоятельно.

/

Автоматические ворота своими руками: распашные, откатные

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

  • Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
  • Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
  • Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
  • Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
  • Требуется гарантированно свободная территория по траектории движения створок.
  • Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

  • Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
  • Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
  • Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
  • Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

  • Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
  • Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

  • Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
  • Концевые выключатели отключают двигатель при достижении конечных положений створок.
  • Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
  • Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

Делаем автоматические гаражные ворота с дистанционным открытием

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления механизмом, и им завидуют остальные автолюбители, особенно в то время, когда на улице льет проливной дождь. Понятное дело, что открывание створок вручную дело не 30 секунд, а бежать открывать и закрывать нужно, к тому же в мокрой одежде плюхаться на сидение мало приятно. Ниже мы расскажем, как сделать автоматические ворота своими руками, предоставив инструкцию с фото и видео примерами.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

  • распашные;
  • откатные;
  • гаражные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм


Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм


Гаражные роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке широко представлен ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельного выбора подходящего варианта для загородного дома , указав моменты, на которые нужно обратить более пристальное внимание:

  • Парусность. Сопротивление ветру.
  • Вес. Нагрузка на механизм открывания.
  • Аварийное открывание в ручном режиме. Простота реализации.
  • Пригодность  ремонта и легкость в обслуживании.
  • Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

    Самодельный раздвижной механизм

    Самодельный откатной механизм

    Распашные Ворота Своими Руками Стеклоподъемника

    Самодельная конструкция привода двустворных ворот

    Как предлагают психологи, во всем отрицательном следует искать положительный элемент. Так давно известно, что лень является двигателем прогресса. Вот и автор идеи, о которой пойдет здесь разговор, ну просто утомился открывать ворота, выезжать со двора, выходить из машины, закрывать ворота, и только потом ехать по делам.

    Это раздражение и привело его к решению, что автоматика распашных ворот будет спасением от плохого настроения.

    Подбор узлов и деталей для привода

    Приняв решение сделать привод из подручных средств и дистанционное управление, начал свои действия с приобретения частей, которые понадобятся для механизма:

    • Два небольших планетарных редуктора, взяты от старых вышедших из употребления станков. Они прошли в его руках подгонку до нужного состояния.
    • Моторы от стеклоподъемников от “калины” на авторынке оказались самыми недорогими.
    • Комплект управления автоматических ворот заменил одноканальной тревожной сигнализацией, которая, как указано в инструкции, применяется в том числе и для управления движением панелей ворот.

    Элементы механизма, приводящие в движение створки

    Конструирование механизма

    Для нормальной работы механизма выточили фланцы и переходники с моторов для редуктора. Подборку делали методом примерок, пока все не подошло так, как требуется для стабильной работы. И хотя все функционировало, но скорость вращения от 12 вольт была великовата.

    Ворота слишком быстро двигались, и пришлось снизить напряжение.

    Вид привода на месте установки

    Управление при помощи одноканальной тревожной сигнализации имеет четыре режима. Этот режим триггера подходит к придуманной конструкции. Происходит все просто – первое нажатие на кнопку включает реле, повторное нажатие реле выключает.

    К схеме купил четыре бесконтактных индуктивных датчика, схему разрабатывал под эти комплектующие.

    Перед окончательной установкой опробование производили на одной створке. После испытания оборудование было установлено окончательно. Автор идеи получил распашные ворота, автоматика которых наконец-то заработала.

    Дистанционное управление двустворными воротами

    Электрическая часть конструкции

    Трансформатор пришлось перематывать, и примерно из 14В сделать 10В с выходами обмоток на 8.5 и 7 В. Когда было 14В, и еще не стояли концевики, створки закрывались слишком быстро, при стыковке был слишком сильный удар и стоял слишком сильный грохот. При этом гнулись болты, гнулись рычаги, отрывались сварочные прихватки. Откатные ворота с верхней балкой своими руками? Поэтому пришлось ограничить мощность — снизить напряжение, и установить автомат на 6А.

    Электрическая схема управления приводом створок

    Обнаружился еще недостаток в работе схемы: при “моргании” света, ворота сами закрываются, приемник не запоминает своего последнего положения, пока не установил концевики. Мы можем сделать из всего этого вывод, что при сборке приходится делать слишком много доводок, а на это тоже уходят определенные денежные средства, которые вы не планировали.

    Альтернатива составления конструкции привода

    Подобные конструкции работают на распашных воротах довольно добротно, но их эстетика мало кого устраивает, поэтому многие самодельщики компонуют свои приводные устройства из готовых и подходящих по соединению узлов, таких как актуаторы. Блоки управления можно подобрать из готовых плат.

    Блок управления распашными воротами

    На снимке показано, что работу двустворных ворот постепенно можно совершенствовать, подключая дополнительные системы. Постепенно можно приобрести сигнальную лампу, фотоэлементы и другие электронные и сенсорные устройства для обеспечения безопасного движения в зоне двустворных ворот.

    Актуаторы, линейный привод

    Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.

    Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл. энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.

    Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запыленности и других агрессивных воздействий окружающей среды.

    Блок-схема устройства с актуаторами

    Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъемов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнезда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.

    Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.

    Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.

    Актуатор, установленный на воротной панели

    Финансовая выгода

    Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.

    Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.

    Монтаж

    Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1, 5м. Кроме того, еще при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.

    Схема установки столбов

    Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать легкость хода воротных панелей. Автоматические ворота установка своими руками? Они не должны двигаться сами по себе или от легкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем легкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.

    На ролике показано первое включение системы, описанной в начале статьи.

    . Привод распашных ворот. Изготовление и монтаж своими руками

    Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идет о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

    Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:
    в виде зубчатого колеса;
    с применением винтовой шпильки;
    с использованием реечной передачи.
    На этих трех типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.
    Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.
    Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.
    Подготовка ворот и мест крепления

    Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надежных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
    При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.
    Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищенной территории. В проеме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
    На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
    Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Откатные ворота со средней балкой своими руками? Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
    Изготовление привода из автомобильных стеклоподъемников

    Легкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъемников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
    Имеется два типа конструкции стеклоподъемников, пригодных для использования в качестве привода ворот:
    роль подвижного элемента играет зубчатая рейка;
    основан на работе зубчатого колеса.
    В обоих случаях приводную часть монтируют на металлической площадке, имеющей жесткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
    Механизм подъемника требует доработки: установки удлиненной металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
    Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдет пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
    Основная трудность в применении стеклоподъемников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путем, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
    Выбор и расчет двигателей

    В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идет о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповертов, приводы автомобильных стеклоочистителей, стеклоподъемников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
    Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных

    2021 Стоимость электрических ворот | Автоматическая установка ворот

    Затраты на подъездные ворота с ручным управлением

    При 2500 долл. США В среднем ручные ворота подъездной дороги стоят намного меньше, чем автоматические модели. Ваши расходы могут увеличиться до 4 000 долларов США, если вы выберете алюминиевые материалы, сложные механизмы и аксессуары, такие как домофон. Стоимость рабочей силы от 30 до 80 долларов в час такая же, как и стоимость установки электрического, но займет меньше времени.Ваш установщик может взимать фиксированную плату, которая может значительно варьироваться. Для получения расценок позвоните нескольким местным установщикам ворот.

    Стоимость ворот с ручным управлением
    Общие расходы Диапазон цен
    Трудовые ресурсы 30-80 долларов США в час
    Ворота 500–1 200 долларов США
    Должности 25–100 долларов
    Бетон 10–50 долларов
    Дополнительное оборудование 20–75 долларов
    Домофон 350–2000 долларов

    Хотя ручные шлагбаумы дешевле, кто-то должен физически откройте их, чтобы разрешить вход. Модель с ручным управлением может быть вариантом для тех, кто в основном будет использовать проход для уединения. Или если они будут использовать его при входе и выходе из своей собственности, а не для приветствия гостей.

    Затраты на установку ворот

    Большинство установщиков взимают почасовую ставку от 30 до 80 долларов за установку ручных моделей. Некоторые взимают фиксированную ставку за весь проект, хотя это нечасто. Если вам необходимо покрыть расходы на установку ограждения для размещения ваших ворот, вы можете рассчитывать заплатить от долларов США до 45 долларов США долларов США за погонный фут для этих секций.В целом, вы можете ожидать, что затраты на установку составят не менее 50% всех затрат по проекту.

    Цены на раздвижные ворота

    Раздвижные ворота стоят от $ 500 до $ 3,000 . Его размер и вид материала определяют окончательную цену. Установщики берут до 80 долларов в час за эту работу. Это может занять гораздо больше времени, чем установка распашных ворот. Возможно, вам также придется заплатить до $ 50 бетона, если на подъездных воротах необходимо установить нижние колонтитулы.

    Если у вас нет идеально ровной бетонной подъездной дороги, вашим монтажникам может потребоваться бетонное основание в качестве усиления. Для этого потребуется подтянуть часть проезжей части и залить ее бетоном для армирования. Только после этого можно переходить к фактической установке раздвижного шлагбаума.

    Получите предложения по проекту установки ворот

    Стоимость электрических ворот

    Базовая установка электрических ворот стоит около 7000 долларов США . С установленными дополнительными функциями, такими как датчики и домофоны, общая стоимость рабочей силы и материалов может составить $ 12000 .

    Расходы на электрические подъездные ворота
    Расходы на ворота Диапазон цен
    Почасовая оплата труда 30-80 долларов США
    Ворота 500-6000 долларов
    Должности 25–100 долларов
    Бетон 10–50 долларов
    Комплект открывателя с двигателем и рычагом 850–4500 долларов
    Клавиатуры 100–500 долларов
    Датчики 300–500 долларов
    Интерком 350–2000 долларов
    Двойные болларды 3000–6000 долларов

    Автоматические модели, которые открываются с помощью пульта дистанционного управления, клавиатуры или датчика голоса, дороже, но также более удобны. Эти электрические ворота позволяют людям приходить и уходить, не требуя от вас физического открытия и закрытия шлагбаума.

    Прейскурант автоматических ворот по материалам

    Материал Диапазон цен Характеристики
    Алюминий 2000–4000 долларов Легкий, но может вмятин
    Сталь 600–4000 долларов Низкие эксплуатационные расходы, но тяжелые
    Кованое железо 600-4000 долларов США Декоративное, но сложное в установке
    Дерево 300-4000 долларов США Красивое, но высокое качество обслуживания
    Винил 200–1000 долларов Недорого, но легко повредить

    Затраты на материалы могут составлять от от 200 до 4000 долларов + , причем винил находится в нижней части диапазона, а алюминий стоит больше всего . Если вы решите установить автоматические болларды, они могут обойтись вам примерно в 3000 долларов за штуку

    Материал, который вы используете для ворот безопасности, сильно повлияет на общую стоимость вашего проекта. Определитесь с идеальной ценой на безопасность и эстетическим видом, который вам нужен, а затем сравните цены на модели, которые подходят вам.

    Стоимость установки автоматических ворот

    Вы можете установить 12-футовый автоматический шлагбаум подъездной дороги квалифицированным специалистом по цене от 3000 долларов до более 12000 долларов .На общую стоимость установки влияют многие факторы. Установщики ворот могут взимать фиксированную плату или использовать рабочую силу от от 30 до 80 долларов в час .

    Мотор для ворот Цена

    Моторы для автоматических ворот обычно поставляются в виде полных комплектов открывателей по цене от 850 до 4500 долларов. Они не продаются отдельно, специалист по ремонту ворот рядом с вами может выполнить их несложный ремонт. Цены на двигатели, разработанные для определенных стилей и размеров ворот, значительно различаются.Сложным моделям, например консольной конструкции, нужны большие и дорогие моторы. Это гарантирует, что у них есть возможность двигаться самостоятельно.

    Цены на электрические открыватели для ворот

    Цены на комплекты для открывания ворот варьируются от $ 850 до $ 4 500 и поставляются в упаковке отдельно от ворот. Для обеспечения совместимости в эти комплекты входят:

    Ваш установщик выберет правильный тип набора открывателя для вашего стиля и размера автоматических ворот. Они также подберут все дополнительные функции, которые вы хотите добавить.Вы можете добавить автоматические датчики с обеих сторон по цене от от 150 до 250 долларов за штуку , в то время как клавиатуры стоят от от 100 до 500 долларов за пару .

    Электрические откатные ворота Стоимость

    Электрические откатные ворота могут стоить до $ 12 000 при установке специалистом. Это особенно верно, когда вы добавляете такие аксессуары, как болларды за 6000 долларов и домофон за 2000 долларов . Один только барьер может стоить вам до 6 000 долларов, в зависимости от выбранного вами стиля.Автоматические раздвижные модели обычно не поставляются с электрическими открывателями, которые могут работать до 4500 долларов США

    Затраты на техническое обслуживание системы дистанционного управления автоматическими воротами

    При почасовой оплате труда от 30 до 80 долларов установщики могут проверять и поддерживать автоматическое обслуживание систем ежегодно. Если что-то сломается, запасные части стоят от $ 25 до $ 270 . Полная замена будет стоить от 850 долларов до 4500 долларов , включая удаление старой системы. Открывающие работают в среднем 10 лет.

    Во время ежегодного технического осмотра ваш установщик должен:

    • Проверить всю проводку
    • Смазать движущиеся компоненты
    • Выполнить полное испытание системы

    Это поможет поддерживать работу рычага, двигателя и других принадлежностей как и ожидалось.

    Получите местные оценки от ближайших профессионалов

    Факторы стоимости автоматических ворот

    Вы можете рассчитывать заплатить до 6000 долларов США за консольные или подземные автоматические ворота, если ваш подъездной путь имеет уклон.Другие стили по цене , 4000 долларов, , и ниже просто не будут работать. Если вам нужно общественное разрешение на проход к воротам, рассчитывайте покрыть стоимость $ 200 и подождите до шести недель, чтобы начать свой проект. Наклон проезжей части, разрешения и размер — все это факторы, которые повлияют на бюджет вашего проекта.

    Цена по размеру ворот

    Длина ворот в футах Стандартный диапазон
    18 2000-6000 долларов
    16 1500- 4000 долларов
    14 1200–2 600 долларов США
    12 1000–1800 долларов США

    Цены на ворота для автодомов

    По мере увеличения длины барьера увеличивается и его стоимость, вплоть до 6000 долларов США только для ворот.Для большинства домов на колесах подойдут только самые длинные ворота. Датчики за 500 долларов США также могут помочь упростить парковку вашего прогулочного транспорта в пределах линии забора.

    Жилые электрические ворота по сравнению с затратами на общественные ворота

    Затраты на общественные ворота, как правило, составляют около 12000 долларов или выше для размещения транспортных средств широкого диапазона размеров. Включение дополнительных функций, таких как двойные болларды по цене , 6000 долларов США , значительно увеличивает цену. Барьеры подъездных путей к жилым домам могут быть намного дешевле, в зависимости от конкретных потребностей домовладельца.

    Все жители, проживающие в охраняемом сообществе, разделяют расходы на установку и ремонт общественных ворот. Эти барьеры защищают входы в квартиры, кондоминиумы и односемейные жилые дома, которые хотят большей безопасности.

    Найдите установщиков ворот безопасности в вашем районе

    Сделай сам против найма монтажной компании для установки ворот

    Хотя установщики берут до 80 долларов США в час за установку барьера на проезжей части, это часто окупается .С экспертом, выполняющим проект, вы можете убедиться, что ваши композитные, деревянные или металлические ворота установлены правильно и будут работать должным образом. Хотя вы увидите экономию или 50% , проекты DIY могут привести к тому, что ворота будут волочиться по земле или не открываться. Наем монтажной компании — правильный шаг, если вы хотите минимизировать стресс при установке прочных ворот.

    Часто задаваемые вопросы

    Повысят ли подъездные ворота стоимость моей собственности?

    Защитные ворота могут увеличить стоимость вашей собственности на 50 000 долларов США .Это повышение стоимости связано с тем, что устройство снижает привлекательность и повышает безопасность. Таким образом, даже если поначалу цена кажется завышенной, вы можете увидеть финансовые выгоды, когда придет время продавать. Поговорите с местным профессионалом или агентом по недвижимости о потенциальных преимуществах рентабельности инвестиций для вашего дома.

    Уменьшат ли подъездные ворота мои расходы на страхование?

    Да, многие страховые компании снизят ваши расходы на страхование, установив калитку безопасности. Повышенная безопасность и снижение риска кражи и вандализма являются основными причинами более низкого ежемесячного взноса.

    Какая стандартная ширина моторизованных ворот?

    Хотя стандартной ширины ворот с электроприводом не существует, домовладельцы больше всего отдают предпочтение 16-дюймовой модели. Эти автоматические модели имеют длину от 10 до 18 дюймов и подходят для самых разных конструкций проезжей части.

    Вам нужно разрешение на строительство ворот?

    В некоторых районах вам необходимо получить разрешение на строительство ворот в виде разрешения, которое стоит от до 150 долларов США до 200 долларов США . Ваш установщик может определить, нужно ли вам разрешение для вашего проекта, и получить его в вашем городе.

    Можно ли открыть электрические ворота вручную?

    Да, электрические ворота можно открыть вручную в случае отключения электроэнергии или части. Вам просто нужно использовать ключ, чтобы отключить автоматическую систему перед перемещением шлагбаума в сторону и обратно вручную.

    Сколько стоят автоматические ворота?

    Электрические ворота стоят меньше копейки в день. Им не нужно много энергии, чтобы активировать мотор и двигаться. Клавиатура, домофон и датчики не вносят заметного вклада в ежедневные затраты двигателя на электроэнергию.

    Защитные ворота — это то же самое, что подъездные ворота?

    При установке в качестве части сплошного забора подъездные ворота — это то же самое, что и калитки безопасности. Подобно решеткам безопасности, эта структура может не подпускать всех, пока вы не решите пропустить их, обеспечивая безопасность вашей собственности.

    Нанять профессиональную установку ворот рядом с вами

    Электрические автоматические ворота: открыть без электричества

    Вы планируете установить автоматические ворота и ищете дополнительную информацию по установке и эксплуатации.Сомнение, которое нападает на вас, — это что делать, когда власть терпит неудачу.

    Если вы задали себе этот вопрос или , вы в настоящее время находитесь в состоянии, когда вам нужно открыть свои автоматические ворота без электричества. или вы не можете решить установить или нет откатные ворота, мы в VDS на вашей стороне, чтобы помочь вам во всех ситуациях.

    Электрические автоматические ворота: как это работает?

    Автоматические ворота отличаются от ручных наличием электродвигателя и ряда фотоэлементов и датчиков, которые указывают проход и определяют наличие препятствий, которые могут вызвать повреждение всей системы.

    Кроме того, этот тип ворот делится на две большие категории:

    Все типы автоматических ворот различного размера и веса управляются сигналом, посылаемым с пульта дистанционного управления или вводом цифрового кода на цифровом дисплее. Это подразумевает необходимость наличия электрического тока для открытия или закрытия ворот.

    Но если ток отсутствует, что происходит? Ворота больше не открываются или закрываются? Абсолютно нет, нужно всего несколько шагов, чтобы открыть ворота вручную.

    Открыть и закрыть автоматические ворота в случае отключения электроэнергии

    Электрические ворота — это большое удобство, управлять ими прямо в машине без необходимости спускаться, безусловно, самым большим преимуществом.

    Проблема возникает в тех удаленных местах, где нет электричества, но современные автоматические ворота сконструированы именно так, чтобы даже в этих ситуациях не было дискомфорта.

    Вот два простых шага для в случае отключения электроэнергии:

    1. Автоматические ворота с одной дверью, двумя дверьми, распашными и раздвижными дверьми поставляются с специальным ключом, который поставляется при установке ворот. Это ключ разблокировки с особым углублением, который служит для открытия дверцы двигателя и последующего отпирания.
    2. После того, как вы открыли дверцу двигателя с помощью соответствующего ключа , вам нужно найти ручку в отсеке (чаще всего желтого цвета) , которую нужно повернуть против часовой стрелки, чтобы двигатель мог быть разблокирован, а затем открываться и закрываться вручную.

    При разблокировке двигателя вручную вся электрическая система перестает работать, включая датчики и фотоэлементы.Эта мера предосторожности необходима не только для открытия автоматических ворот, но и для защиты двигателя от скачков напряжения, которые требуются при использовании в данном конкретном состоянии.

    Системы автоматизации автоматических ворот VDS Automation

    Если вы ищете действительно качественный продукт со сроком службы , доверьте нам VDS Automation. Наша компания уже тридцать лет производит автоматику для ворот, гарантируя нашим клиентам высочайшее качество.

    Все компоненты производятся из сырья Made in Italy непосредственно в нашем здании, а также проходят строгие физические испытания для оценки их характеристик перед выпуском на рынок.

    От первой встречи до послепродажного обслуживания мы предлагаем помощь и поддержку, чтобы помочь вам выбрать идеальное решение для вашего дома или бизнеса, и мы будем доступны для обслуживания в случае особых неисправностей.

    Для получения любой информации, , если вам нужно записаться на встречу для получения дополнительной информации о наших продуктах, свяжитесь с нами по телефону 085 4971946 или отправив электронное письмо по адресу [email protected]

    Удовлетворение потребностей наших клиентов всегда было нашей главной целью, если вам нужны автоматические ворота в Риме или по всей Италии, мы ждем вас в наших офисах по всей территории Италии!

    16 октября 2019 г.

    Управление доступом и операторы ворот

    Элегантные ворота безопасности добавляют изысканности и функциональности вашему дому или бизнесу, а также повышают безопасность.Автоматические приводы ворот безопасности распространены как в частных домах, так и на промышленных объектах.

    Мы предлагаем варианты с консольными, поворотными, двойными качелями или раздвижными.

    Запросить оценку у оператора ворот и Техническое обслуживание

    Варианты питания включают:

    • Электрические автоматические воротные системы: работают с любым материалом, включая винил, железо, звено цепи или дерево. Доступны в различных вариантах дизайна и открывания. Для этого требуется кабелепровод, ведущий от ворот к вашей электрической коробке.
    • Солнечные автоматические системы ворот: работает с большинством материалов и извлекает выгоду из экологически чистой солнечной энергии. Обычно более высокие первоначальные затраты при сокращении затрат на срок службы и уменьшении воздействия на окружающую среду. Чаще всего мы устанавливаем эти системы с солнечными панелями мощностью 7 или 14 Вт.

    К преимуществам автоматических ворот относятся:

    • Повышенная безопасность: болторезные станки и отмычки можно использовать с воротами с ручным приводом. Приводы автоматических ворот идеальны для обеспечения безопасности высокого уровня, требующего специальных, сложных знаний в области электрики.Подобно свирепому лаю немецкой овчарки из ваших окон, многие воры видят автоматические ворота и продолжают двигаться.
    • Удобство: ворота с ручным управлением требуют, чтобы вы выходили из автомобиля каждый раз, когда вы входите или покидаете территорию. Пребывание в автомобиле — это удобство, а также дополнительная мера безопасности, позволяющая меньше подвергаться воздействию внешней погоды, людей или животных. Управляйте воротами с помощью пульта дистанционного управления, клавишных переключателей или считывающих карт.
    • Снижение вероятности травм: автоматические ворота работают на твердотельных двигателях, которые управляют открытием и закрытием механизма, используя меры безопасности на основе датчиков и моторизованных гусениц.Неправильно сбалансированные ручные ворота трудно открыть, они могут неожиданно захлопнуться, что может нанести вред детям или домашним животным.
    • Мониторинг въезда / выезда: автоматические системы контроля доступа, такие как считыватели карт, беспроводная клавиатура, передатчики или системы телефонного доступа, являются отличным инструментом для отслеживания всех, кто входит и выходит из вашей собственности. Это также обеспечивает в режиме реального времени обновленную информацию о прибытии и отправлении доставки.

    Свяжитесь с нами, чтобы обсудить вашу собственность и какую безопасную конфигурацию лучше всего подойдет вам.

    Мы также предлагаем дополнительное ежегодное обслуживание, чтобы ваша система работала круглый год.

    Запрос стоимости годового обслуживания Ежегодное обслуживание


    Галерея ворот и операторов ворот

    Электрические открыватели для ворот | G&G Metal Fabricator, Inc.

    G&G Metal Fabricator — лучший выбор для изготовления ворот из кованого железа на заказ во всем округе Лос-Анджелес. Производство качественных изделий из кованого железа является нашим главным приоритетом, и мы стремимся помогать нашим клиентам найти идеальный продукт для своей собственности.Красивые металлические ворота, изготовленные по индивидуальному заказу, могут добавить изысканности вашему дому. Наши металлические ворота не только полностью функциональны, но и добавляют новый элемент дизайна вашей собственности.

    Хорошо построенные прочные ворота будут чрезвычайно эффективны для удержания домашних животных и детей внутри вашей собственности, одновременно удерживая других людей. Поскольку мы небольшая семейная компания, мы предлагаем большую гибкость при проектировании и строительстве металлических ворот вашей мечты.

    Мы специализируемся на всех типах металлических ворот, в том числе:

    • Подъездные ворота
    • Автоматические ворота
    • Кованые железные ворота
    • Ворота телефонные системы
    • Распашные ворота
    • Откатные ворота
    • Ворота откатные
    • Приводы для верхних ворот

    Автоматические электрические открыватели для ворот

    Автоматические электрические открыватели для ворот — популярный выбор благодаря удобству и безопасности, которые они обеспечивают. Даже с автоматическими воротами у клиентов по-прежнему есть много вариантов, когда дело доходит до выбора типа изготовленных по индивидуальному заказу ворот из кованого железа, которые подходят для вашего дома или бизнеса.

    Три наиболее распространенных типа автоматических открывателей для ворот — это качающиеся ворота, откатные ворота и подъемные ворота. Как следует из названия, калитка с поворотным рычагом распахивается с одной стороны. Этот тип ворот имеет блок на одной стороне и приводится в действие двигателями и исполнительными механизмами. На выбор есть два типа откатных ворот.Первый — это одинарные раздвижные ворота, которые сдвигаются влево и вправо с помощью колес. Для двойных откатных ворот требуется два двигателя, так как обе ворота могут двигаться и их сложнее установить. Наконец, подъемные ворота часто можно увидеть в коммерческих зданиях или гаражах. Этот тип ворот поднимается над головой и приводится в действие двигателем.

    Еще одним преимуществом автоматических ворот из кованого железа является то, что они могут по-новому взглянуть на ваш дом или коммерческую недвижимость. Независимо от того, какой тип автоматического открывания ворот вы выберете, вы можете настроить дизайн и материалы для достижения идеальных ворот.

    Строительство ворот


    Если вас интересуют металлические ворота, вам следует начать с выбора классического или нестандартного дизайна. Если вы хотите, чтобы ваши металлические ворота привлекали внимание своей сдержанностью, обеспечивали безопасность или и то, и другое, мы можем разработать ваши ворота для этого. Оттуда наши менеджеры проектов могут посоветовать лучшие стальные материалы для вашего конкретного проекта. Мы даже можем предложить дополнительные продукты к вашим металлическим воротам, такие как железные перила или железные заборы.Наши обученные специалисты будут неустанно работать, чтобы изготовить и довести ваши ворота до совершенства. Когда он будет завершен, пришло время установить готовый продукт.

    Установка ворот


    На каждом из наших проектов члены нашей профессиональной команды проявляют особую осторожность при установке жилых и коммерческих ворот. Их внимание к деталям и экспертные знания обеспечат правильную работу ваших ворот с самого начала. Автоматические системы открывания ворот потребуют дополнительного времени и дополнительных затрат на установку в связи с характером этих проектов.Технику нужно будет выбрать двигатели, пульты дистанционного управления, передатчики и другие функции безопасности, чтобы обеспечить оптимальную работу ваших ворот даже во время отключения электроэнергии.

    Дополнительно мы можем установить домофонную систему для коммерческих зданий, квартир и жилых домов. Это может обеспечить дополнительную безопасность и душевное спокойствие, зная, что эти охраняемые территории будут в безопасности.

    По всем вопросам, связанным с вашими индивидуальными коваными воротами, металлическими воротами и системами автоматического открывания ворот, обращайтесь в G&G Metal Fabricator сегодня!

    Автоматический слайдер затвора до 100 долларов: 15 ступеней (с изображениями)

    В ходе этого проекта я столкнулся с множеством механических и электрических проблем.О некоторых я уже упоминал ранее, но перечислю их ниже.

    1. Концевые выключатели с жесткой остановкой: это стало проблемой, поскольку на концевые выключатели будет действовать большое усилие даже после отключения питания ворот. У такой тяжелой массы много инерции. И любого переключателя жесткой остановки, о котором я мог подумать, было недостаточно, чтобы поглотить эту инерцию. Исправление состоит в том, чтобы использовать подвижные концевые выключатели, как это сделал я.

    2. Размещение концевых выключателей в жестких пределах: ваше физическое расположение концевого выключателя должно быть таким, чтобы даже если концевой выключатель не работает, ворота не могли вкатиться в выключатель и разрушить его. Это стало проблемой, когда один из проводов концевого выключателя оборвался, и ворота вкатились в выключатель, разрушив кронштейн и выключатель. Я исправил это, переместив скобу цепи наружу, чтобы она не могла попасть в концевой выключатель ни при каких обстоятельствах.

    3. Слишком сильное натяжение цепи: когда я впервые надел цепь, я натянул ее настолько, что это оказало большое усилие на вал двигателя, перпендикулярный плоскости его движения. Из-за этого двигатель был неэффективен, так как боролся с большим трением.Это не было бы проблемой, если бы я сделал правильную опору двигателя с подшипниками и всем остальным, но у меня не было для этого опыта. К тому же ворота не были прямыми по длине, поэтому цепь двигалась слева направо. Чтобы решить эту проблему, я просто ослабил цепь. Это не работает гладко.

    4. Электромагнитные помехи от зарядного устройства. Зарядное устройство, которое я хотел использовать, производило так много электромагнитных помех, что делало приемник неэффективным и изворотливым. Я попытался применить экранирование, но считаю, что сочетание проводящих и излучаемых электромагнитных помех было слишком сильным для схемы.Исправить это нельзя навсегда, но я использовал гораздо большее зарядное устройство в металлическом корпусе, которое почти в 20 раз мощнее, чем необходимо. Но пока это работает.

    5. Радиочастотный диапазон: Радиоприемник, который я использовал, был не самым лучшим. Это был один из тех дешевых долларов за 1 доллар. Ассортимент хоть и не ужасный, но мне не хватает для комфорта. На данный момент я просто оптимизировал его, используя проволочную антенну, но я буду искать лучшее радиочастотное решение.

    6. Копирование пультов RF: Это была такая глупая проблема, что когда я наконец понял это, я засмеялся.Поэтому я купил эти программируемые пульты дистанционного управления, которые могут запоминать коды других пультов. Я использовал один из них в качестве базовой линии, а затем попытался скопировать коды этого одного в другой. После нескольких часов возни я обнаружил, что вы не можете скопировать пульт с другого, похожего на него. Вы можете копировать коды только со стандартных пультов. Мне потребовалось бесчисленное количество часов, чтобы понять это. Так что постарайтесь не попасться в ту же ловушку. Исправление — просто использовать любой другой стандартный пульт, а затем скопировать его на все программируемые пульты.

    7. Сверление твердой стали: это была неприятная проблема. Когда я установил скобы для цепей на ворота, мне захотелось просверлить в них отверстие. Именно тогда я узнал, что сталь затвердела из-за того, что я ее сварила. Я сломал много битов, пытаясь пройти через это. Так что советую просверлить перед сваркой. Избавит вас от множества хлопот.

    Это были некоторые из проблем, с которыми я столкнулся во время сборки. Я буду добавлять в этот список, когда буду думать о других проблемах.

    Все, что вам нужно знать об автоматических воротах

    21 сентября 2018 г.

    Опубликовано в:
    Ворота безопасности

    Автоматические ворота безопасности — это в основном ворота, которые активируются с помощью автоматических открывателей ворот.В жилых комплексах и жилых объектах электрические ворота безопасности служат средством безопасности, защищающим автомобили и пассажиров от нежелательных вторжений. Электрические ворота также часто используются в правительственных зданиях и на объектах энергетики для защиты от посторонних лиц.

    Есть три основных типа автоматических ворот, и их преимущества варьируются от защиты и безопасности до повышенной конфиденциальности и стоимости имущества.

    Содержание

    Три основных типа автоматических ворот

    Автоматические ворота обычно бывают трех основных типов — распашные ворота, откатные ворота и качающиеся защитные ворота.Каждый тип ворот открывается и закрывается по-своему и подходит для определенного типа собственности.

    1. Распашные ворота

    Распашные ворота — это открытый / закрытый вход, состоящий из одной или двух ворот, которые открываются горизонтально внутрь для обеспечения проезда транспортных средств. В сборках с одним затвором ворота открываются с одного конца и тянутся внутрь и в сторону с другого. В сборках с двойным затвором эти два затвора разделяются посередине и тянутся внутрь и в сторону.В полностью открытом состоянии ворота идут параллельно с каждой стороны проезжей части. Вы часто найдете этот тип ворот как на государственных, так и на частных объектах.

    Распашные ворота лучше всего подходят для плоских проездов с достаточным горизонтальным расстоянием. Если собственность расположена на ровной плоскости без неровностей или препятствий в пределах 10 или 20 футов от линии входа, распашные ворота будут подходящим вариантом. Основным преимуществом этого варианта автоматических ворот безопасности является то, что двери выровнены параллельно подъездной дорожке.В открытом состоянии распашные ворота занимают наименьшее количество бокового пространства по отношению к самой дороге.

    Распашные ворота не подходят для домов, где подъездная дорога проходит вдоль спусков, спусков или спусков. Кроме того, если подъездная дорога сразу же изгибается вверх в пределах нескольких футов от подъезда, у ворот не будет достаточно места, чтобы открыться и выровняться со стороной подъездной дорожки. Распашные ворота также могут быть неудобными, если вход предшествует крутому склону на подъездной дорожке — у открытых ворот будет значительный зазор между нижней частью ворот и землей.

    2. Откатные ворота

    Откатные ворота — это открывающиеся / закрывающиеся въездные ворота, состоящие из одной или двух ворот, которые горизонтально сдвигаются в сторону, позволяя проехать транспортным средствам. В сборках с одним затвором ворота открываются с одного конца и скользят влево или вправо, пока не отойдут от проезжей части. В сборках с двойными воротами две ворота разделяются посередине и сдвигаются к своим концам, пока подъездная дорога не освободится для движения. В полностью открытом состоянии ворота идут перпендикулярно проезжей части.Ворота этого типа встречаются как на государственных, так и на частных объектах.

    Откатные ворота лучше всего подходят для плоских проездов с достаточным периферийным свободным пространством. Если собственность расположена на плоской широкой плоскости без холмов или препятствий по обе стороны от линии входа на расстояние не менее 10 футов, раздвижные ворота будут подходящим вариантом. Одна из лучших особенностей откатных ворот — то, как они отодвигаются от входа, когда они полностью открыты. Они полностью очищают подъездную дорожку, создавая большую зону доступа.

    Откатные ворота не идеальны для домов, где подъездная дорога узко пролегает между крутыми склонами или уклонами. Если вход расположен рядом с холмом с одной стороны, вам понадобится одностворчатая сборка, которая скользит в сторону, противоположную холму, в противном случае вам нужно будет использовать распашные ворота. Автоматические раздвижные ворота также могут показаться неудобными на подъездных дорогах, окруженных с обоих концов водоемами. Если вход находится на мосту над прудом, откатные ворота не подходят.

    3. Наклонные ворота

    Откидные ворота — это открытый / закрытый вход, который поднимается вертикально для обеспечения проезда транспортных средств. На одностворчатых сборках ворота отводятся вверх и в сторону к одному концу входа. В сборках с двойными воротами две ворота разделяются посередине и тянутся вверх и в сторону к соответствующим концам входа. В полностью открытом состоянии ворота находятся под углом 90 градусов к стороне проезжей части. Ворота этого типа чаще всего встречаются при въездах на широкие открытые автостоянки для зданий повышенной безопасности.

    Откидные ворота

    лучше всего подходят для проездов с достаточным пространством над головой. Если в подъезде нет деревьев, нависающих огней или надземных сооружений, наклонные ворота могут быть подходящим вариантом. Наилучшее качество откидных ворот — это то, как они открываются вверх от входа и занимают наименьшее количество горизонтального пространства в полностью открытом состоянии.

    Откидные ворота не работают вдоль проездов, где заросли или перекрывающие конструкции препятствуют размещению вертикально поднимающихся компонентов. Если вход находится в здании или на крытой парковке, откидные ворота не подходят, если крыша не достаточно высока, чтобы ворота открывались вертикально.

    Обновления брендов и отрасли

    Бренды, специализирующиеся на автоматических открывателях ворот, улучшают свою продукцию для повышения простоты использования. В наши дни активация электрических ворот безопасности стала удобнее, чем когда-либо, благодаря инновациям от следующих брендов:

    LiftMaster ®

    LiftMaster Commercial Gate Operator от одного из пользующихся наибольшим доверием брендов в сфере шлюзовых устройств, оснащен резервным аккумулятором и технологией защиты от помех для плавной автоматической активации шлюза для всего уполномоченного персонала.Операторы LiftMaster часто используются на территории правительственных зданий и энергетических объектов. В последнее время LiftMaster начали применять также в жилых комплексах и закрытых поселках.

    Линейный

    Последним в линейке беспроводных активаторов ворот является 3-канальный передатчик для визора модели MCT-3, который оснащен тремя кнопками: одна работает на воротах, другая — на гаражных воротах, а третья — к дополнительному приемнику. .Linear также предлагает однокнопочные передатчики, брелки-передатчики и беспроводные клавиатуры.

    Преимущества автоматических ворот

    Почему домовладельцам и предприятиям следует подумать о добавлении калиток к своей собственности? Есть много причин для установки автоматических ворот у входа: от повышенной безопасности и конфиденциальности до повышенной ценности и визуальной привлекательности. Владельцы домов и зданий выбирают калитки в первую очередь по следующим причинам:

    1.Повышенная стоимость недвижимости

    С калиткой безопасности на входе в ваш дом или здание стоимость имущества увеличивается за счет повышенной безопасности. Тем, кто хочет приобрести недвижимость, наличие ворот безопасности сделает ее более выгодным вложением средств.

    Для тех, кто хочет арендовать помещение, закрытое здание может показаться одним из самых безопасных вариантов. Многочисленные преимущества, которые дает калитка безопасности, увеличивают стоимость недвижимости.

    2. Расширенное обращение о бордюре

    Ворота безопасности могут стать привлекательным дополнением к любой собственности. Для зрителей дизайн ворот, как правило, усиливает привлекательность усадьбы или здания, о которых идет речь. Закрытые входы часто имеют королевское качество, которое у людей ассоциируется с богатством и престижем.

    Таким образом, ворота безопасности могут сделать вашу собственность очень дорогой, независимо от того, живете ли вы в особняке или в скромном доме. На рынке представлено множество ворот с различным дизайном, которые могут дополнить внешний вид вашей собственности.

    3. Повышенная безопасность

    Для большинства собственников главное преимущество ворот — это фактор безопасности. Когда вход в ваш дом или здание охраняется автоматическими воротами, вы можете быть спокойны, зная, что ни одна машина или человек не могут проникнуть в вашу собственность без разрешения.

    В жилом доме нежелательных посетителей держат на безопасном расстоянии от вашего дома и двора. В связи с тем, что место ведения бизнеса является строго охраняемым, ворота безопасности, скорее всего, не допустят проникновения злоумышленников.В целом, ворота безопасности обеспечивают гораздо большую безопасность, чем просто запертая входная дверь.

    4. Повышенная безопасность детей и домашних животных

    В жилых помещениях защитные ворота делают открытые площадки более безопасными для детей и домашних животных. С установленными воротами ваши дети или домашние животные с меньшей вероятностью будут блуждать, а ворота также могут помочь предотвратить проникновение бродячих животных на территорию. Вы можете быть спокойны, позволяя своим детям или домашним животным гулять по двору.

    5. Повышенная конфиденциальность

    Ворота устанавливают дистанцию ​​между домом и улицей снаружи. В жилом районе ворота безопасности могут повысить уровень конфиденциальности вашего дома. Например, сидя в комфортной гостиной, вам не нужно так беспокоиться о прохожих, которые видят в ваших окнах. Ворота, скорее всего, будут закрывать ваши окна от их обзора.

    5. Лучшая страховая премия

    С усиленной защитой закрытого входа ваша собственность будет выглядеть безопаснее в глазах страховых компаний.Таким образом, ваша собственность будет казаться менее опасной для страховки. Это означает, что ворота безопасности могут помочь вам обеспечить более низкие страховые взносы, в зависимости от вашей страховой компании.

    Шлюз безопасности использует

    Въездные ворота на протяжении многих лет являются неотъемлемой частью помещений особо охраняемых зданий. В наши дни даже в многоквартирных домах, кондоминиумах и частных сообществах есть автоматические ворота, которые защищают вход. Следующие примеры использования ворот безопасности варьируются от обычных до произвольных:

    1.Дома

    Ворота безопасности

    хороши для жилых домов, у которых достаточно места на входе для размещения ворот. В сообществах, где дома расположены отдельно друг от друга, подъездные пути и дворы, как правило, достаточно просторны, чтобы в них можно было пройти через ворота. Ворота безопасности также являются мудрым дополнением к любой удаленной собственности.

    Узнайте больше об автоматических воротах безопасности для жилых домов

    2. Закрытые сообщества

    Охранные ворота — одна из отличительных черт закрытых поселков, в которых проживают семьи среднего и высшего класса, спасаясь от болезней внешнего мира.Внутри закрытого поселка родители могут спокойно разрешать своим детям и собакам играть — все знакомы друг с другом, и случайные люди не могут просто забредать внутрь.

    3. Деловые здания

    Парковочные места у бизнес-зданий часто закрываются воротами безопасности. Это упрощает защиту транспортных средств служащих здания и предотвращает несанкционированное использование парковочных мест. Каждому человеку, работающему в закрытом здании, выдается карта, разрешающая вход через ворота, а также гарантированная парковка на назначенном месте.

    Узнайте больше о коммерческих автоматических воротах безопасности

    4. Аэропорты

    Ворота безопасности — одна из многих функций безопасности в аэропортах. Они помогают предотвратить проникновение неавторизованных транспортных средств и самолетов в зоны ограниченного доступа. Они также дают посетителям аэропорта возможность узнать, куда им можно, а куда нельзя.

    Кроме того, в более крупных аэропортах, в частности, ворота безопасности служат местом, где можно отслеживать и записывать номерные знаки.Если преступление совершено в терминале аэропорта или на одном из самолетов, можно получить доступ к лицензионной информации, если это необходимо для помощи в идентификации подозреваемых.

    5. Энергетика

    На объектах энергетики безопасность жизненно важна. Вы просто не можете допустить, чтобы неуполномоченный персонал заходил в помещения объекта, который обрабатывает энергию. Поэтому при входе во все подобные заведения есть калитки безопасности. Ворота не позволяют людям заходить на территорию, чтобы задержаться и потенциально подвергнуть опасности себя и других.Ворота безопасности также могут помочь сдерживать потенциальных преступников.

    6. Государственные учреждения

    Правительственные здания требуют максимальной безопасности. Таким образом, вы вряд ли найдете правительственное здание без ворот перед парковкой. Охранные ворота могут помочь предотвратить несанкционированный доступ злоумышленников, преступников и других лиц. Это, конечно, обеспечивает безопасность правительственных зданий и государственных служащих.

    7. Жилые комплексы

    Многие жилые комплексы также оборудованы воротами безопасности.В некоторых элитных комплексах наличие ворот безопасности — одно из главных преимуществ для новых арендаторов. Установив калитку безопасности, жильцы чувствуют себя в большей безопасности, не выходя из своих квартир. Эти автомобили также уверены в том, что их автомобили с меньшей вероятностью украдут с закрытых парковок.

    8. Предприятия с высокой посещаемостью

    В местах ведения бизнеса, которые привлекают большое количество пешеходов, ворота безопасности позволяют владельцам зданий управлять и монетизировать поток трафика в помещения и за их пределы.Ворота безопасности не только помогают компании покрывать накладные расходы, но и помогают зарезервировать парковочное место для тех, кто платит за въезд. Ворота также могут предотвратить угон автомобилей.

    Купить охранные ворота и передатчики от Continental Door

    В отношении любого дома или здания, в которое вы вложили значительные средства, вы обязаны обеспечить это имущество максимальной защитой. С автоматическими воротами безопасности только вы, ваша семья, друзья и авторизованные гости сможете войти в отель.

    В Continental Door мы продаем ряд коммерческих и жилых защитных ворот, а также секционных ворот, операторских ворот, противопожарных дверей и продукцию таких брендов, как Clopay ® , Linear и LiftMaster.

    Запросить дополнительную информацию об автоматических воротах безопасности

    Свяжитесь с нами, чтобы узнать больше о наших продуктах для ворот безопасности или запросить бесплатную оценку.

    • Телефон: 509.921.2260
    • Расположение выставочного зала: 12718 East Indiana Ave, Spokane Valley, WA 99216
    • Часы работы выставочного зала: Понедельник — пятница: с 7:00 до 16:00 и суббота: с 8:00 до 12:00 и с 13:00 до 17:00
    Запросить информацию об автоматических воротах

    Обновлено: 22.05.2019

    Автоматические ворота Хьюстон | Установка, проектирование и ремонт ворот

    Наличие автоматических ворот в Хьюстоне не только удобно, но и обеспечивает большую безопасность.И у вас есть много вариантов в зависимости от вашего размера заявки и вашего бюджета. Хотя это стоит больше, чем замок, многие владельцы недвижимости считают, что это одно вложение, которое того стоит. Позвоните сейчас и получите бесплатную оценку безопасных и привлекательных ворот безопасности.

    Обеспечьте безопасность вашего имущества
    Автоматические ворота могут затруднить проникновение злоумышленника в ваш дом и автомобиль. Они доступны во многих конструкциях, по которым сложно подняться. Вы будете чувствовать себя в безопасности и уверены, зная, что ваша собственность защищена одним из самых надежных способов.

    Architectural Fabricators использует только лучшие компоненты для наших электронных ворот, от гальванизированной стали и ограждений из кованого железа до самых современных средств контроля доступа на рынке. Мы адаптируем каждый проект к вашим требованиям, уделяя особое внимание тому, что лучше всего подходит для вашей собственности, что будет привлекательно смотреться на вашей земле и архитектуре, а также на том, что вам проще всего использовать.

    Долговечные материалы
    Мы используем прочную оцинкованную сталь в качестве основы для всех наших автоматических ворот .Независимо от того, украшены ли они завитками, окнами или другими деталями, мы считаем, что трубчатые стальные трубы, оцинкованные внутри и снаружи, работают лучше всего.

    На выбор одинарные или двойные откатные или распашные ворота. Тип, который вы выберете, будет зависеть от того, насколько широкая подъездная дорога или пешеходный вход, и сколько там зазора.

    Автоматические ворота для проезжей части

    Если ваша подъездная дорожка узкая или вы не можете разместить распашные ворота, раздвижные ворота могут быть идеальными для подъездной дорожки или пешеходного перехода.Независимо от того, хотите ли вы одинарные или двойные ворота, вы получите квалифицированный монтаж и долговечные материалы. У нас есть уплотненные шарикоподшипниковые колеса с v-образной направляющей из оцинкованной стали и удерживающие ролики. Это обеспечивает превосходную производительность при каждом открытии и закрытии.

    Распашные ворота

    Идеально подходят для плоской местности или широких открытых пространств. Все наши варианты автоматических распашных ворот имеют очень прочные шарнирные стойки, которые глубоко уходят в землю. Диаметр опоры составляет 12 дюймов, а стойка устанавливается на 5 футов в землю. Это помогает компенсировать нестабильную почву — то, что вы не всегда можете предсказать или исправить.Мы забиваем наши опоры в землю с помощью специальной техники, которая обеспечивает правильную глубину и посадку. Мы также используем регулируемые петли, чтобы учесть любое непредвиденное смещение грунта.

    Выбери свой доступ
    Автоматические ворота могут быть оснащены клавиатурой, телефонной системой домофона и даже опциями беспроводной клавиатуры. Все это удобные способы войти и выйти. Клавиатура — это удобная функция, если вы потеряете пульт, а телефон хорошо работает в многоквартирных, коммерческих и больших жилых помещениях.Мы можем посоветовать лучший вариант для вашего дома.

    Ремонт ворот

    Если у вас есть проблемы с автоматическими воротами, мы можем устранить их и отремонтировать для вас.
