Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

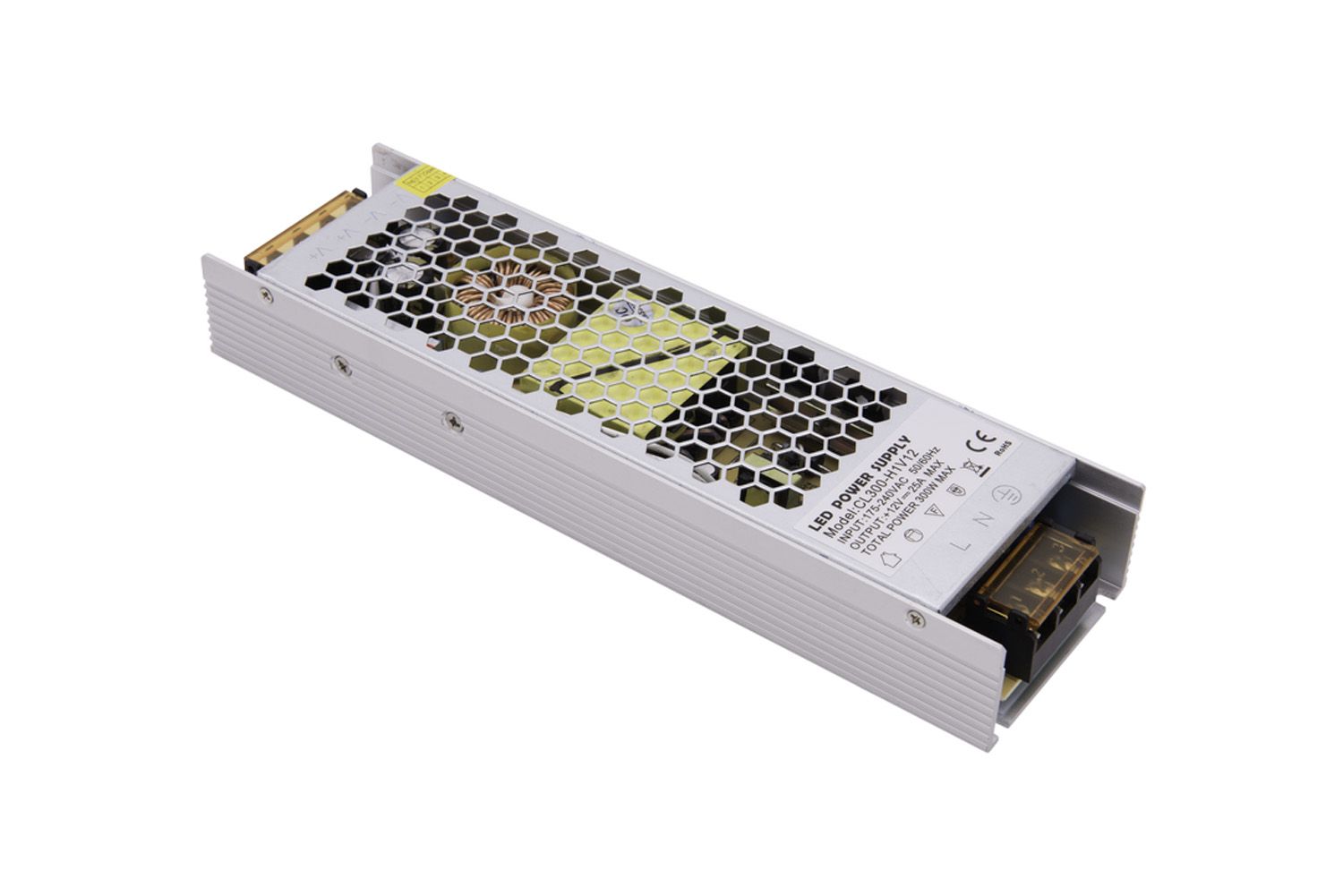

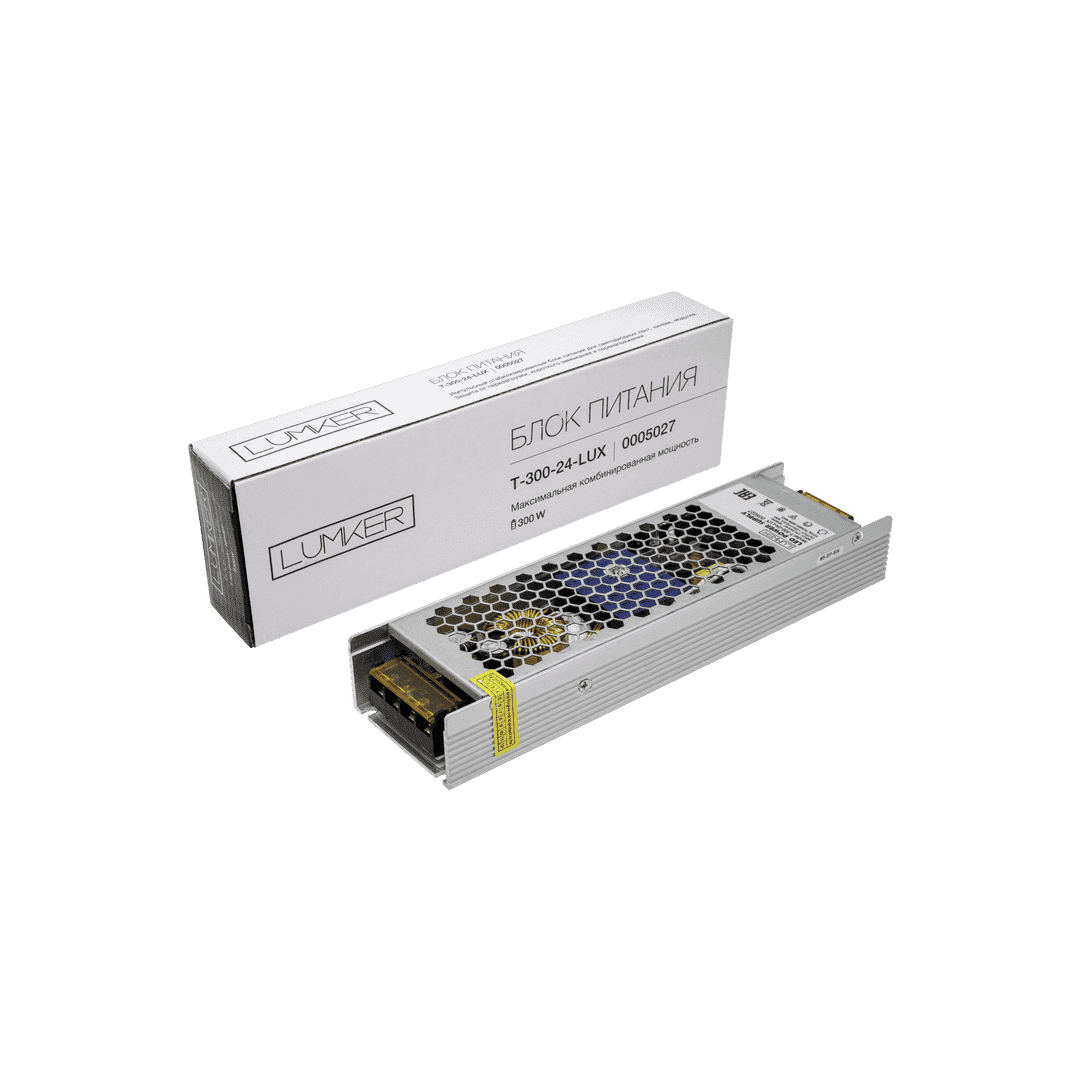

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

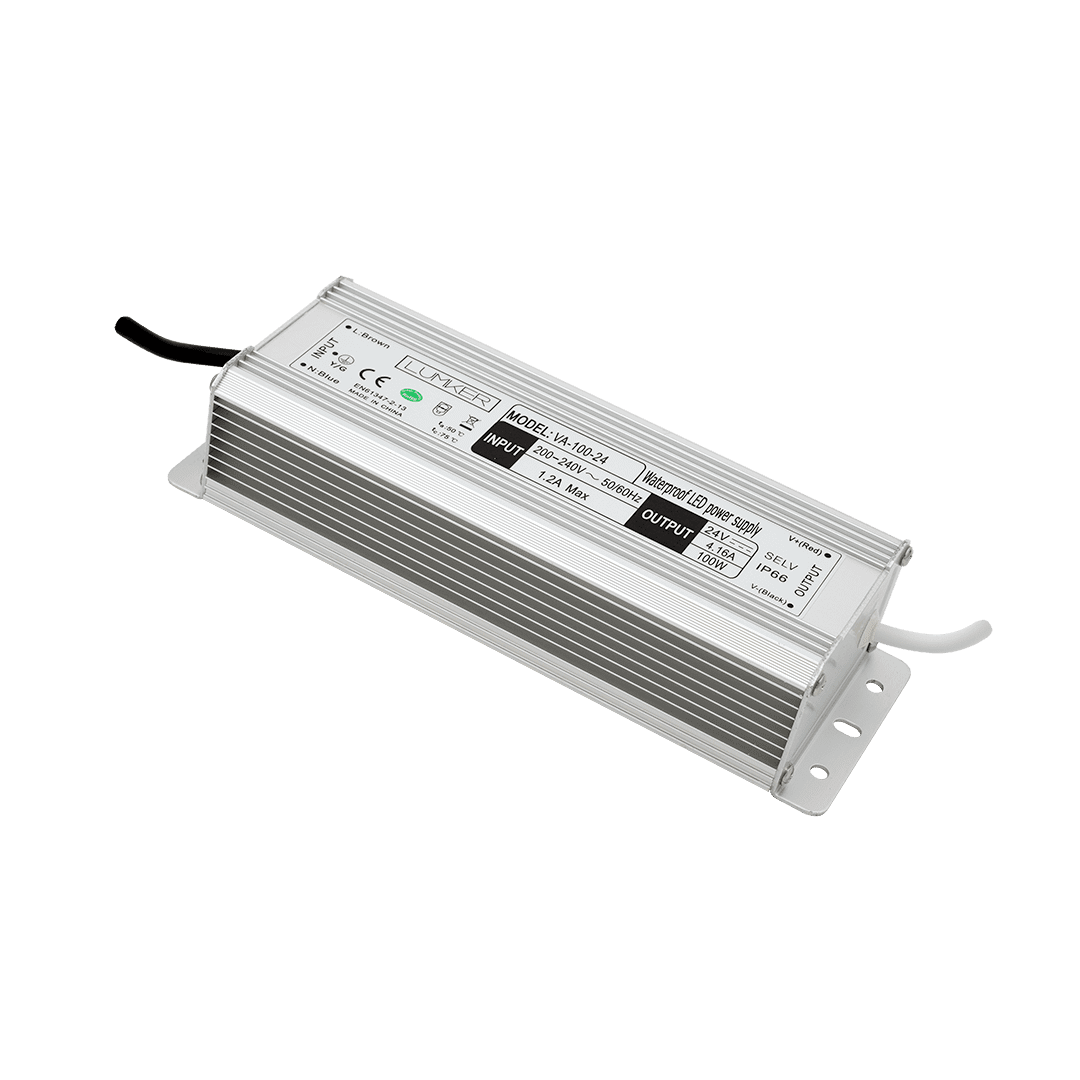

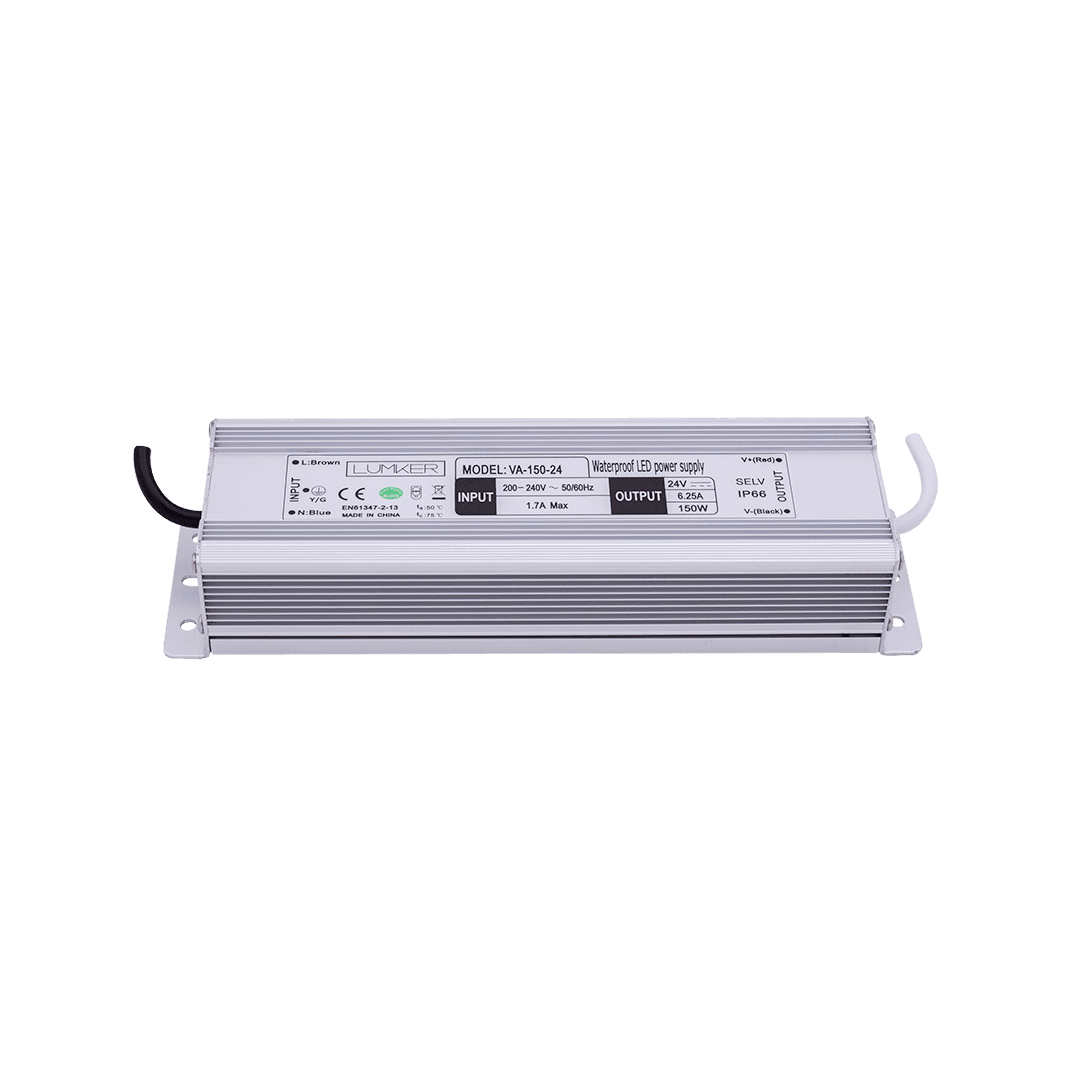

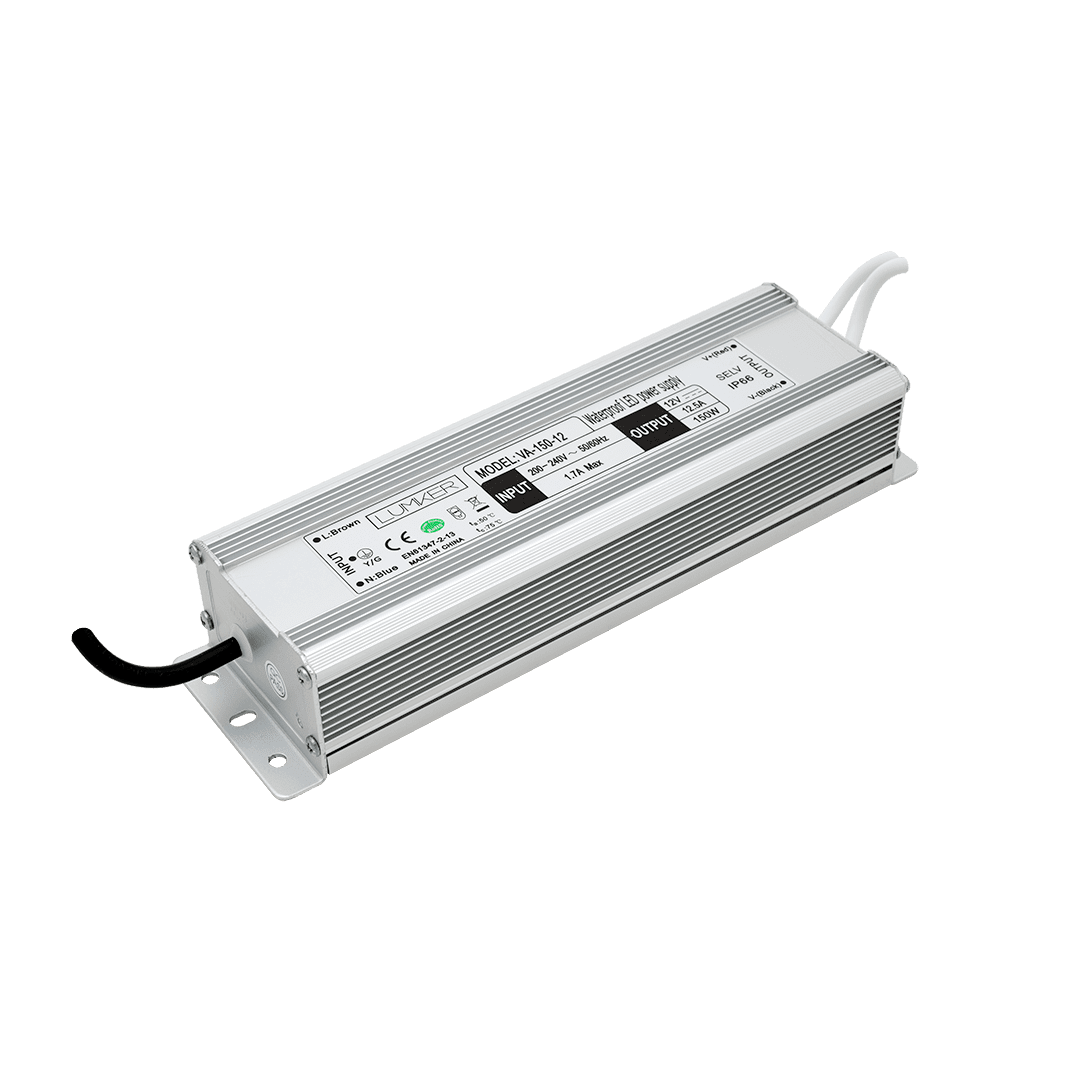

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.


IP65 – защищен от проникновения воды, но без погружения.


IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.

Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т. д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).

Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.

Секреты выбора блока питания не по мощности

Благодаря нашим китайским товарищам, проблема найти тот или иной блок питания для светодиодной подсветки, уже давно не стоит ни перед одним пользователем.

Однако одновременно с богатством выбора появилась и другая
головная боль – как отличить качественный товар от подделки и не прогадать
среди этого разнообразия?

Все советы обычно затрагивают вопрос подбора и расчета мощности. И это действительно важный фактор. Однако помимо него, есть и другие значимые нюансы.

Давайте подробнее пройдемся по тем, казалось бы,
неочевидным моментам, на которые стоит обращать внимание при покупке источников
питания, дабы они проработали у вас долго и исправно весь заявленный срок.

Бренд или ноунэйм

Первое, на что следует обращать внимание — это бренд. Крупные, давно зарекомендовавшие себя производители, обязательно имеют собственные сайты.

Например, такие как Mean Well.

Только будьте внимательны с буквами в названии. Китайцы
частенько грешат этим. И как с Abibasom (Adidas), вместо
Mean Well могут
подсунуть Ming Well и т.п.

Подробнее

Увидев на бирке название фирмы производителя, попробуйте найти ее в интернете. Поисковик обязательно в первых строках выведет официальный сайт, если он есть.

Стоимость таких блоков всегда немного выше, впрочем, как и гарантия большего срока службы.

Брендированные фирмы слишком долго зарабатывали себе
репутацию, и даже если вам случайно попадется брак, вам всегда без вопросов
поменяют товар.

Оригинал или подделка — 3 способа отличить

А как при покупке в магазине узнать, что данный блок
питания не является подделкой? Ведь на бирке можно написать что угодно.

Тем более, когда речь идет о моделях, которые просто так
не вскрываются и нельзя заглянуть и проверить, что у них внутри (герметичные
закрытые блоки).

В этом случае вам помогут чуткий нюх, слух и весы.

Да-да, не удивляйтесь! Именно эти, казалось бы, не имеющие никакого отношения к качеству изделия, измерительные инструменты и органы осязания.

В первую очередь принюхайтесь к пластмассовым деталям корпуса. Качественный пластик не должен издавать резких и неприятных запахов, чтобы вам об этом не говорил продавец (приработается, выветрится, только со склада).

Обратите внимание на щели и сборку корпуса.

Все швы и соединения должны быть ровными и аккуратными,
без зазоров.

Наклейка с названием и техническими данными должна
располагаться ровно. Кроме того, под нее обычно имеется специальная рамочка или
углубление.

Если она приклеена кое-как и в непонятном месте, либо по
размеру гораздо меньше, чем рамка для нее, это явный признак контрафакта и
плохого товара.

Еще один явный фактор некачественного изделия –
посторонние звуки при работе. Попросите продавца прямо в магазине подключить к
блоку разрешенную нагрузку.

Если не на 100% мощности, то хотя бы на 75-80%. Хороший источник питания не должен при этом ни жужжать, ни звенеть и вообще не издавать каких-то явно подозрительных звуков.

Конечно, если в нем не имеется встроенного вентилятора
для охлаждения.

Данной нехитрой проверкой выявляется не только качество
деталей, но и качество сборки.

Однако имейте в виду, что подобные звуки иногда могут
появляться при подключении от блоков соответствующих диммеров, рассчитанных на
это же напряжение.

Их устанавливают в цепь для регулировки яркости
освещения.

Подобным “дефектом” особенно грешат открытые источники
питания (металлические коробочки с перфорированными стенками).

В этом случае покупайте полностью герметичные модели, залитые компаундом. Они уж точно никаких звуков издавать не будут.

Внутренние комплектующие

По поводу веса. Тут все как на базаре при покупке свежих
продуктов.

Перед походом в магазин или непосредственно на месте,
найдите в интернете характеристики подобного блока питания с указанием его
веса.

Дело в том, что подделки как правило, весят на 30-50% меньше, чем фирменные изделия. Китайцы таким образом экономят на компонентах.

Изначально, зная вес оригинала, даже не вскрывая товар в магазине, вы косвенно можете догадаться, что перед вами лежит на витрине.

Чаще всего экономят на двух вещах:

• трансформатор и его железо

• радиаторы или алюминиевые пластины охлаждения

Коробочка может быть и большого размера (потому что
оригинал таков), а вскроешь ее, все внутренности занимают не более половины
пространства. Это означает, что сэкономили на охлаждении.

И через некоторое время ваш блок перегреется и обязательно сгорит.

Вот, например, два блока питания с абсолютно одинаковыми параметрами.

Думаю, вы догадались, где здесь фирменное изделие, а где фальшивка. Как понимаете, тот что слева и весить будет гораздо меньше.

Работа на максимальных режимах с такими блоками не
приведет ни к чему хорошему. Ведь даже в нормальном режиме корпус и компоненты
не должны нагреваться более 50 градусов.

Провода питания

Второе на чем экономят – сечение проводов. Это относится к
блокам с готовыми штекерами для подключения нагрузки (как в ноутбуках).

Даже если сама начинка внутри и хорошего качества, при недостаточном сечении на выходе, вы будете терять от 1,0 до 1,5 вольт. А при напряжении в 12В это очень большие цифры.

Здесь проверку можно осуществить только наживую разрезав провода.

Для ориентира имейте в виду, что для блока питания 12V с силой тока в 5А, минимальное сечение провода должно быть 0,5мм2.

То есть, на каждый Ампер идет сечение 0,1мм2.

В наших сетях, напичканных всевозможной аппаратурой,
нередко встречаются высокочастотные помехи. Поэтому хороший блок без
специального “бочонка” – фильтра высокочастотных помех, это уже анахронизм.

Практически все изделия подобного типа должны иметь такую
защиту. Располагается он вблизи от штекера.

Проверка блока и нагрузочный тест

Так как по большей части мы все покупаем у китайцев, и
это вовсе не бренды, возникает закономерный вопрос – как сделать правильный
выбор, чтобы были какие-то гарантии долговременной работоспособности
устройства?

Самое главное правило здесь – покупайте блоки минимум с
50% запасом по мощности. Проверяйте те параметры, что были описаны выше, и
умножайте необходимую вам по расчету мощность на 1,5.

Практически все китайские источники питания можно
подключать к нагрузке максимум до 80% от заявленной. Да, он может потянуть и
100% загрузку, но только непродолжительное время.

Это так называемая, максимально выдаваемая
кратковременная мощность. Вроде бы по техническим характеристикам все верно,
устройство действительно способно пропустить через себя такую нагрузку.

Но происходит это за счет экономии на защите от перегрева
и перегрузки.

Еще при выборе не мешает провести нагрузочный тест. Он
заключается в проверке выходного напряжения при подключении нагрузки в 50% и
более.

Самая простая и компактная нагрузка, которую можно принести с собой в магазин – галогенка на 12 вольт.

Попросите подключить ее в цепь и замерьте напряжение на
выходе. В хороших блоках оно не должно проседать менее 11,7В.

3 правила покупки в интернет магазине

А вот чтобы обезопасить себя в виртуальном магазине, на
том же Али Экспрессе, следуйте трем правилам.

Во-первых, продавцы, которые действительно отвечают за свой товар, всегда помимо красивых фото лицевой стороны, выкладывают фотографию всех внутренностей источника питания.

Опытные покупатели сразу могут увидеть и проверить, что же там китайцы понавтыкали в корпус.

Второе, старайтесь избегать посредников. Заводы производители в названии своего изделия или магазина, обязательно пишут “Factory”.

Третье, покупайте у тех продавцов, которые специализированно торгуют и другим светодиодным освещением, а не только данными блоками.

Как выбрать блок питания для подключения ленты LED

• Помещение 5м*4м – подсветка по всему периметру (P=18м)
• Выбираем ленту напряжение -12В, мощность — 4,8Вт/м.
• Считаем мощность необходимого блока питания: (18м*4,8Вт/м)+30%=112Вт.
• Предположим, что вы берете один блок питания БП 120Вт.

В этом случае: 5м ленты подключаются к трансформатору в одну сторону, 5м в другую, а следующие отрезки по 4м монтируются максимально близко к первым, но к ним не подключаются. От трансформатора до ленты дополнительно прокладываются по два провода и прикручиваются на те же клеммы, т.е. ленты подключаются параллельно (все схемы в огромном количестве есть в интернете). Мы специально не указали, какую ленту взяли по цвету – монохромную или RGB.

Смотрим дальше, если у вас лента RGB, то между блоком питания и лентой устанавливается контроллер для управления цветом и такое подключение, как описано выше, для этого типа лент оптимально возможное. А если лента монохромная (одноцветная), то всего этого огромного количества проводов можно избежать, если взять не один блок питания, а два. Мы понимаем важность правильного выбора источников питания, поэтому к каждому проекту подходим с особым вниманием и стараемся подобрать самое оптимальное оборудование. Располагайте блоки питания как можно ближе к ленте. Размещайте блоки питания LED так, чтобы к ним был доступ, ничто не вечно, трансформаторы для светодиодной ленты тоже выходят из строя. Если вам надо подключить большое количество светодиодной ленты, то рекомендуем обратить внимание на ленту с рабочим напряжением 24В. Благодаря тому, что лента имеет напряжение 24В, то по сравнению с лентами на 12В, ее рабочий ток будет в 2 раза меньше, и вы имеете возможность подключить последовательно ленты в два раза больше, т.е. не 5м ленты (как при 12В), а 10м.

Опыт работы с натяжными потолками и освещением позволяет нам предложить вам ассортимент блоков питания оптимального качества. Мы тщательно выбираем поставщиков, ведь очень часто выполняем подсветку за натяжными потолками и даем гарантию, как на свою работу, так и на светодиодную продукцию. В нашем магазине вам помогут сделать расчет, подобрать нужное оборудование, при необходимости выполнить все работы «под ключ».

Подбор блока питания для светодиодной ленты: типы, расчёт, схемы подключений

В последние годы светодиодная лента стала особо популярной. Имея невысокую стоимость и будучи поистине универсальной в плане применения, она успешно используется как для декоративной подсветки, так и для освещения. Основной трудностью, с которой сталкиваются начинающие мастера, является выбор блока питания для светодиодной ленты (СЛ). Сегодня мы попробуем решить этот вопрос.

Принцип действия импульсного блока питания

На сегодняшний день для питания светодиодной ленты применяются блоки, использующие принцип импульсного преобразования напряжения. Суть работы блока питания такого типа заключается в следующем:

1. Выпрямление сетевого напряжения.
2. Подача напряжения на первичную обмотку трансформатора в виде высокочастотных импульсов. Они следуют с частотой более 20 кГц, а продвинутые схемы дорогих ИИП работают на частотах в 100 кГц.
3. До нужного уровня напряжение понижается при помощи импульсного трансформатора.
4. На выходном каскаде происходит выпрямление и стабилизация величины пониженного напряжения.

Для примера рассмотрим классическую схему импульсного преобразователя переменного напряжения 220 В в постоянное 12 В, собранного на микросхеме Top242.

Схема импульсного блока питания AC220/DC12 В

Входное сетевое напряжение поступает на выпрямитель, состоящий из диодного моста BR1 и сглаживающего фильтра С1-С4, L1. Полученное таким образом постоянное напряжение поступает на микросхему DA1, на которой собран высокочастотный (до 100 кГц) генератор, нагруженный на импульсный трансформатор Т1. Принцип работы трансформатора тот же, что и у классического. Единственное отличие – он работает на высокой частоте, но об этом позже.

Пониженное до 12 В напряжение высокой частоты поступает на выпрямитель (диод D3) и сглаживающий фильтр (С9, С10, L1). Одновременно это же напряжение через оптрон U1 поступает на цепь стабилизации, встроенную в микросхему DA1. Стабилизация производится при помощи широтно-импульсной модуляции (ШИМ), суть которой заключается в следующем.

При увеличении выходного напряжения цепь стабилизации (ШИМ-контроллер) изменяет скважность (длительность) импульсов, поступающих на трансформатор, и его действующее выходное напряжение уменьшается. При чрезмерном понижении выходного напряжения длительность импульсов увеличивается. В результате на выходе блока устанавливается ровно 12 В, что и необходимо для правильного питания светодиодной ленты.

В чем преимущества импульсного блока питания перед трансформаторным? Поскольку преобразование напряжения производится на относительно высокой частоте, соответственно, уменьшаются габариты и масса трансформатора, а значит и всего блока. Причем уменьшаются существенно – в десятки раз. По этой же причине уменьшаются и габариты сглаживающих конденсаторов. ШИМ-модуляция же позволяет отказаться от классических линейных стабилизаторов, имеющих низкий КПД и требующих громоздких радиаторов охлаждения.

В результате мы получаем исключительно компактный и надежный блок питания с КПД до 95%.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Нередко можно услышать вместо «блок питания» выражение «трансформатор», хотя это далеко не одно и то же. Блок питания, по сути, – преобразователь, который обычно изменяет не только величину напряжения, но и род тока. Название «трансформатор» изначально получили устройства, изменяющие лишь величину напряжения без изменения других его характеристик. Тем не менее словом «трансформатор» нередко подменяется выражение «блок питания».

к содержанию ↑

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

1. Метод преобразования напряжения.
2. Принцип охлаждения.
3. Исполнение.
4. Выходное напряжение.
5. Мощность.
6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если ты увидишь в магазине недорогой трансформаторный адаптер небольшой мощности, устраивающий тебя по размерам, то это тоже неплохой вариант. Стоит он недорого и тяжеловат, но не в кармане же его носить. Главное, чтобы в проект вписался.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Герметичный пластиковый блок питания (слева), открытый металлический защищенный от пыли, влаги, ударов блок питания (справа)

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

На этом блоке питания указаны и ток, и мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Блок питания для СЛ с беспроводным пультом дистанционного управления и встроенным диммером

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

к содержанию ↑

Как рассчитать мощность блока питания для светодиодной ленты

Если у тебя под рукой калькулятор или даже просто лист бумаги с ручкой, расчет мощности блока питания займет не более минуты. Причем никаких специальных знаний для этого не потребуется, достаточно 3-х классов средней школы.

Прежде всего рассчитай потребляемую СЛ мощность. Для этого тебе понадобятся два параметра: длина будущего осветителя и его удельная мощность. Длину, само собой, ты выбираешь сам в зависимости от дизайнерской задумки. Удельная же мощность светодиодной ленты указывается в сопроводительной документации и нередко прямо на упаковке. Единицы измерения этого параметра – Вт/м.

Предположим, ты купил СЛ с удельной потребляемой мощностью 14.4 Вт/м. Это означает, что каждый метр такой ленты «съест» 14.4 Вт. При этом напряжение питания прибора значения не имеет. Для подсветки ты решил использовать 3 метра СЛ. Считаем: 14.4*3=43.2 Вт. Итак, твоя задумка будет потреблять 43,2 ватта. Для надежной работы источника питания он должен иметь некоторый (15-20%) запас мощности. Добавляем к результату еще небольшой запас и получаем 50 Вт.

Таким образом, тебе нужен адаптер мощностью не менее 50 Вт. Скорее всего, в стандартном ряду БП именно такой мощности не окажется, поэтому покупаешь ближайший по значению с большей мощностью. К примеру, на 60 Вт.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не стоит выбирать блок питания с очень большим (в 2 и более раз) запасом мощности. Это увеличит габариты конструкции, снизит ее КПД и обойдется намного дороже.

Если ты решил обеспечить питание одним адаптером нескольких СЛ, то рассчитай потребляемую мощность каждой, а результаты сложи. Ленты будут включаться параллельно (о схеме включения см. ниже), а значит, их мощности суммируются.

к содержанию ↑

Подключение светодиодной ленты

Подключение “трансформатора” (адаптера) к светодиодной ленте совсем несложное, и вряд ли вызовет у тебя трудности. Здесь достаточно решить 3 основных вопроса:

1. Разобраться с полярностью подключения.
2. Подобрать провод нужного сечения.
3. Выбрать схему включения.

Полярность подключения

Внимательно осмотри блок питания и найди, где у него на выходных (output или out) клеммах обозначение «плюс», а где «минус». Если вместо клемм у блока провода, то дополнительно они расцвечены: красный «плюс», черный «минус» соответственно. То же самое сделай и со светодиодной лентой:

Полярность подключения СЛ и ее блока питания

Важно! Расцветка проводов – красный и черный – условна. Очень многие производители не придерживаются этого стандарта, провода у их БП могут быть любого цвета, поэтому ориентируйся только на маркировку.

Выбор сечения провода

Теперь по сечению. То, что СЛ питается относительно низким напряжением, не говорит о том, что током, протекающим по питающим проводам, можно пренебречь. Напротив, чем ниже напряжение питания, тем больший ток потребуется для развития мощности.

Если, к примеру, через 70-ваттную лампочку на напряжение 220 В будет течь ток всего 300 мА (70\220=0.31), то для питания 12-вольтовой светодиодной ленты той же мощности потребуется ток почти в 6 А!

Если подключить такую ленту тонкими проводами, то, во-первых, на них упадет напряжение и лента будет светить вполнакала. Во-вторых, перегруженные провода могут нагреться и устроить пожар. Поэтому сечением провода пренебрегать нельзя.

Как узнать, какой ток будет течь по питающим СЛ проводам? Расчет несложен. Для этого достаточно мощность ленты в ваттах разделить на напряжение ее питания в вольтах. Этот расчет я сделал выше, показав, что 70-ваттная 12-вольтовая лента потребует тока в 5.83 А. Если СЛ несколько, то мощность их перед расчетами нужно сложить.

Как сечение провода зависит от тока? Тут даже расчет не нужен, просто обратись к приведенной ниже табличке и выбери провод с сечением не ниже рекомендуемого:

Зависимость сечения провода от тока и длины линии (провод медный многожильный)

Ток, А	Сечение провода мм², не менее, при длине линии
	2 м	3 м	4 м	5 м	6 м	8 м	10 м
1.6	0.3	0.4	0.6	0.7	0.9	1.1	1. 4
3	0.5	0.8	1.0	1.3	1.5	2.0	2.5
4.1	0.7	1.1	1.4	1.8	2.1	2.9	3.6
8.5	1.5	2.3	3.0	3.8	4.5	6.0	7.5
12	2.1	3.2	4.3	5.4	6.4	8.6	10.7
16	2.9	4.3	5.7	7.1	8.6	11.4	14.3
20	3.6	5.4	7.1	8.9	10.7	14.3	17.9
25	4.3	6.4	8.6	10.7	12.9	17.1	21.4

Очень часто диаметр питающего провода выбирают такой же, какой имеют выходящие проводки из адаптера. Так делать нельзя! Чем длиннее питающая линия, тем большее должно быть сечение провода.

Выбор схемы включения

Если СЛ одна, то схема подключения будет элементарной, ее даже стыдно рисовать:

Схема подключения блока питания к одной СЛ

Немного сложнее, если лент несколько. Типичная ошибка начинающего дизайнера – последовательное соединение нескольких СЛ в одну длинную линию:

Неправильное подключение нескольких СЛ к одному адаптеру питания

Такое подключение перегружает питающие шины первой ленты и они, как правило, сгорают. И тогда СЛ можно выбросить. Если лент несколько, единственно правильным решением может быть только такое:

Правильное подключение нескольких СЛ к одному адаптеру питанияк содержанию ↑

 Отличия блока питания от драйвера

Нередко блок, обеспечивающий питание СЛ, путают с драйвером для питания светодиодов. Блок питания и драйвер – абсолютно разные приборы, и путать их ни в коем случае нельзя!

Светодиодный драйвер – это, по сути, стабилизатор тока. Он ограничивает величину протекающего через светодиоды тока и обеспечивает стабилизацию этого тока на заданном уровне независимо от величины входного напряжения. Они не боятся КЗ, но могут сгореть от холостого хода (ХХ).

Адаптер для СЛ не следит за выходным током: он выдает его столько, сколько потребует сама лента. Устройство занимается лишь стабилизацией напряжения, а за током в СЛ следят специальные токоограничивающие резисторы. Если ленте нужно, скажем, 12 В, то блок питания выдаст ровно 12, поскольку именно от этого параметра зависит качественная работа ленточных осветителей. Такие блоки питания боятся КЗ, но отлично  себя чувствуют на ХХ из-за нулевого выходного тока.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Блок питания выдаст нужный СЛ ток только в том случае, если он (ток) не превышает максимально допустимый для конкретного БП. В противном случае источник питания будет перегружен и сгорит.

Таким образом, спутав адаптер с драйвером и поставив один вместо другого, ты в лучшем случае получишь неработоспособную конструкцию. В худшем же лишишься либо осветительного прибора, либо источника питания – все будет зависеть от характеристик и мощности оборудования.

Вот мы и разобрались с блоками питания для светодиодных лент. Теперь ты знаешь, какие они бывают, и при необходимости сможешь выбрать нужный тебе без посторонней помощи.

Предыдущая

Светодиодная лентаСветодиодные линейки для светильника Армстронг замена люминесцентным трубкам

Следующая

Светодиодная лентаКак выбрать и подключить диммер для светодиодной ленты

Блок питания 12 В для светодиодной ленты: виды, модели, цены

Светодиодное освещение широко используется в быту. Оно актуально для подсветки отдельных поверхностей либо как дополнительный или основной источник света. Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. Грамотный выбор позволит избежать преждевременного снижения качества свечения и позволит защитить изделие от перепадов напряжения.

Блок питания – главное условие для длительной службы светодиодной ленты

Содержание статьи

Назначение блока питания для светодиодной ленты

Прежде чем выбрать светодиодные ленты с целью оформления интерьера, следует ознакомиться с особенностями эксплуатации подобных изделий. Например невозможно прямое подключение к розетке на 220 В, так как изначально они рассчитаны на 12 В. Нарушение данного правила приведет к выходу ленты из строя.

Блок питания поможет снизить напряжение до 12 В

Чтобы не допустить перегорания ламп, требуется напряжение в источнике питания понизить с 220 В до нужного значения. Реализовать это можно с помощью блока питания 12 В. Для светодиодной ленты 12 В он является необходимым элементом, без которого невозможно подключение изделия к системе электроснабжения.

Внимание! Наибольшее распространение получили светодиодные ленты на 12 В, однако в продаже можно найти модели на 24 В.

Производители предлагают блоки на 24 В

Достоинства и недостатки блоков питания 12 В

Блок питания обладает рядом неоспоримых преимуществ:

• Повышает электробезопасность при эксплуатации светодиодной ленты;
• Увеличивает срок службы изделия;
• Снижают потребляемое напряжение до требуемого уровня;
• Позволяет стабилизировать нагрузку на лампы.

С блоком питания светодиодная лента прослужит дольше

К недостаткам подобных устройств следует отнести затраты на их приобретение, а также необходимость декорирования в процессе выполнения монтажных работ. Приходится рассматривать различные варианты расположения блока питания относительно ленты, позволяющие спрятать прибор от окружающих.

После подключения блок питания надо будет спрятать

Виды блоков питания 12 В

Производители предлагают готовые приборы с различными вариантами исполнения. В зависимости от уровня защиты от атмосферных осадков устройства могут быть:

• Герметичными, допускающими эксплуатацию в условиях повышенной влажности, включая открытый воздух. Способен хорошо отводить тепло и не боится неблагоприятных природных факторов;
• Полугерметичными. Универсальный вариант, которые может эксплуатироваться внутри и снаружи здания. Имеет степень защиты IP54;
• Негерметичными, которые могут эксплуатироваться в сухих помещениях.

Блоки питания представлены широким модельным рядом

Широкий модельный ряд позволяет подобрать блок питания с потребляемой мощностью 12-800 Вт, рассчитанный на ток 1-66 А. Есть изделия с активным и пассивным охлаждением. В первом случае прибор комплектуется встроенным вентиляторов, который, обеспечивая необходимый уровень теплоотвода, способен создавать некоторый шум в процессе эксплуатации.

Активное охлаждение гарантирует своевременный отвод тепла

Блоки питания для светодиодных лент 12 вольт могут быть в герметичном корпусе из:

• Пластика. Такие модели отличаются компактностью, герметичностью, небольшим весом и компактными размерами. В то же время для них характерен плохой теплообмен и ограниченный выбор мощности. Максимальная мощность не превышает 100 Вт;

Пластиковый корпус – лучшее решение для эксплуатации в бытуКорпус из алюминия – надежный выбор

• Других металлов. Приборы изготавливаются с перфорацией и контактными площадками. Их можно устанавливать в сухих помещения, выделяя закрытые места для снижения количества попадающей внутрь пыли.

Через перфорацию внутрь прибора легко попадает пыль

Как рассчитать блок питания для светодиодной ленты своими руками

Чтобы блок питания работал стабильно, необходимо заранее правильно рассчитать его мощность. Для расчета потребует знание номинального напряжения и мощности, которую будет потреблять один метр светодиодной ленты Pм. Эти показатели индивидуальны и зависят от того, какими характеристиками обладают светодиоды, входящие в состав светодиодной ленты, и их количество на погонный метр, а также протяженности самого изделия (L).

Как рассчитать блок питания для светодиодной ленты? В следующей последовательности:

• Находим общую нагрузку, умножив мощность погонного метра светодиодной ленты на ее длину: Pобщ = L × Pм. Например, если мощность погонного метра составляет 15 Ватт, то пять метров ленты будет потреблять 5×15 = 75 Ватт;
• Полученное значение умножаем на коэффициент запаса kз, который численно равен 1,2…1,3: Pбп = kз×Pобщ = 1,2×75 = 90 Вт. Коэффициент запаса позволит избежать перегрева блока питания в процессе эксплуатации. Прибор выбираем с мощностью, которая больше расчетного значения.

Внимание! При расчете мощности блока питания следует учесть мощность RGB контроллера, входящего в схему подключения. Данное значение, как правило, не превышает 5 Вт.

Характеристики контролера следует учитывать при расчете мощности

Если мощность погонного метра светодиодной ленты неизвестна, ее можно рассчитать самостоятельно. Для этого надо точно знать, сколько и каких светодиодов содержится в одном погонном метре. Пусть это будет 30 штук SMD 5050, каждый из которых рассчитан на силу тока 0,02 А. В таком случае суммарное значение потребляемого тока будет равно 30×0,02 А = 0,6 А. Отсюда мощность погонного метра светодиодной ленты равна 0,6 А×12 В = 7,2 Вт.

Подключение блока питания к светодиодной ленте своими руками

Монтаж подсветки в конкретном помещении начинается после того, как светодиодная лента будет подключена к блоку питания. Сделать это можно различными способами, каждый из которых имеет свои отличительные особенности и преимущества. Если подключение светодиодной ленты к блоку питания выполнено правильно, прибор сможет обеспечить работоспособность сразу нескольких подсветок.

Блок питания к светодиодной ленте должен быть подключен в точном соответствии со схемой

Прежде чем разобраться с порядком подсоединения блока питания, предлагаем познакомиться с условным обозначением на устройстве и светодиодной ленте:

Параллельное подключение

Данная схема актуальна, если требуемая для освещения превышает 5 метров. Последовательное соединение невозможно, так как нагрузка на токоведущие дорожки превысит допустимое значение, и подсветка выйдет из строя. Также в процессе эксплуатации будет иметь место неравномерное свечение. В этом случае изделия подключают параллельно:

Последовательное подключение

Если длина подключаемого изделие менее 5 метров, к параллельной схеме подключения прибегать необязательно. Подсоединить блок питания к светодиодной ленте в этом случае можно следующим образом:

• Подключаем сетевой шнур к соответствующим клеммам на приборе. Как правило, «фазе» и «нолю» соответствуют провода синего и коричневого цвета, а заземлению – желто-зеленый. При отсутствии «земли» данная клемма остается незанятой;
• Подключаем ленту к соответствующим схемам;
• Проверяем работоспособность системы освещения.

Внимание! Отсутствие провода заземления нарушает требование к уровню безопасности монтируемой системы освещения.

Подсоединение элементов выполняют в соответствии с выбранной схемой

Как сделать блок питания для светодиодной ленты 12 В своими руками

Не всегда удается приобрести подходящую модель блока питания на 12 В. В таком случае прибор можно изготовить своими руками:

Внимание! Самодельный блок питания для светодиодов имеет ограничения по силе тока. В приведенном примере 1 А. Превышать данное значение запрещено.

Вместо блока питания от телефона можно использовать преобразователь от компьютера или другой техники. Трансформатор для светодиодной ленты 12 вольт может оказаться не лучшим выбором, так как их параметры часто превосходят требуемые в два и более раза. Это приведет к тому, что в процессе эксплуатации такой прибор будет постоянно перегреваться. Дополнительное охлаждение не позволит справиться с возникшей проблемой. Именно поэтому при наличии выбора лучше отдать предпочтение импульсному блоку питания.

Ремонт блока питания 12 В

После некоторого периода эксплуатации освещение может перестать работать. Не всегда причиной отказа может стать перегорание светодиодной ленты: из строя может выйти блок питания. Существует множество причин, способных вызвать поломку преобразователя:

• Длительное нахождение в условиях повышенной влажности, если изначально прибор на такие условия работы не рассчитан;
• Скопление пыли и грязи внутри устройства;
• Некачественная сборка прибора либо использование некачественных деталей при сборке изделия;
• Нарушение условий эксплуатации из-за несоблюдения требований производителя;
• Изначально неправильный расчет показателей. Нередко после предварительных расчетов значения мощности некоторые пользователи не добавляют 20-30% к требуемому значению, а потому блок работает на пределе возможностей.

Внимание! Прежде чем приступить к ремонтным работам, следует точно определить причину отказа блока питания.

О перегорании устройства свидетельствуют следующие признаки:

• Характерный горелый запах, усиливающий после вскрытия корпуса;
• Присутствие почерневших, вздувшихся или обгоревших деталей. Чаще всего вздуваются конденсаторы;
• Наблюдается обрыв дорожек и контактов между элементами электросхемы.

Внимание! Обнаружив дыру в перегоревшей плате или значительное повреждение отдельных деталей, откажитесь от ремонта: он будет нерентабелен.

При наличии нескольких поврежденных деталей для ремонта устройства будет достаточно произвести их замену. Для этого потребуется схема работы преобразователя, хотя чаще всего у таких приборов типовая схема, а причиной отказа может быть перегорание транзисторов, конденсаторов либо сдвоенного диода. Остальные детали сгорают редко.

Схема работы преобразователя поможет определить последовательность подключения элементов

Диагностику неполадок можно выполнить в следующей последовательности:

• Открыв корпус, проверяем работоспособность предохранителя. Если он работает, контролируем напряжение на конденсаторах (С22, С23). Они в это время должны находиться под напряжением. О его работоспособности свидетельствует значение около 310 В;
• Проводим диагностику ШИМ;
• Контролируем напряжение на выходе и проверяем работоспособность микросхемы с помощью осциллографа.

Статья по теме:

Грамотно установленная светодиодная подсветка под шкафы для кухни поможет облегчить приготовление пищи. Какие светильники использовать, где разместить приборы и как их правильно смонтировать – читайте в материале нашего портала.

Где купить блоки питания для светодиодной ленты 12 В: цены на популярные модели

Чтобы приобрести современную модель по обоснованной цене, стоит заранее ознакомиться с предложениями ведущих производителей. Зная отличительные особенности наиболее популярных моделей, будет проще купить блок питания для светодиодной ленты, отвечающий всем необходимым требованиям, включая условия будущей эксплуатации. Предлагаем ознакомиться со средними расценками:

Таким образом, зная, как подобрать блок питания, несложно сделать правильный выбор. Правильный подбор технических характеристики позволит увеличить срок службы светодиодной ленты, обеспечив стабильное свечение во всех точках.

Предыдущая

ОсвещениеКак сэкономить на качестве: розетки и выключатели, лучшие бренды производителей

Следующая

ОсвещениеПрактические советы, как повесить люстру на натяжной потолок

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

2. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

3. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

4. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

5. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
2. Диодный мост с конденсатором;
3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

Фото — Схема цепи блока питания для светодиодной лентыФото — Схема светодиодной ленты с блокомФото — Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т.д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Блоки питания для светодиодных приборов. Как выбрать блок питания

Блок питания для светодиодных приборов: для чего он и какой блок питания нужен?

        Светодиоды – широко используемые источники искусственного освещения. Однако использование светодиодного оборудования требует особого подхода. Диоды излучают свет при прохождении через них электрического тока. Но их не получится включить в сеть с 220В. В некоторых случаях все выглядит так, будто светодиодное освещение подключается непосредственно в розетку. На самом деле преобразователь сетевого напряжения уже стоит в LED-устройстве. Но для подключения светодиодных лент, линеек, светодиодных экранов, объединения нескольких светодиодных приборов — необходимо купить блок питания.

Зачем нужен блок питания?

        Чаще всего светодиоды используются в низковольтном оборудовании. Если такие приборы подключить в сети 220 вольт, произойдет скачек напряжение и устройство «перегорит» — выйдет и строя. Различное светодиодное оборудование может работать от разного напряжения: 5, 12, 24 или же 48 В.  Для них обязательно дополнительное оборудование, которое будет выполнять функцию трансформатора тока, а также защиты сети от перезагрузок. В некоторых случаях в такои приборе может сразу присутствовать и контроллер.
        Но необходимо знать, как правильно подобрать такое устройство.

Виды блоков питания

        Все предлагаемые производителями устройства, используемые для светодиодного оборудования, разделяются на несколько видов:

• в пластиковом герметичном корпусе;
• в алюминиевом герметичном корпусе;
• открытого типа.

        У каждого варианта имеются свои не только преимущества, но и недостатки, про которые также стоит знать. Разберемся со всеми нюансами.

1.  К достоинствам пластикового корпуса можно отнести компактность размеров и герметичность. Качественная сборка позволит полностью защитить устройство от попадания влаги и пыли. Не стоит забывать о том, что пластик — это легкий материал, вес такого оборудования будет значительно ниже. К недостатку пластикового блока питания для светодиодов можно отнести пониженные показатели теплообмена. Если он будет использоваться в помещении, то должна быть обеспечена хорошая естественная конвекция. Как правило, такие приборы в пластике имеют приемлемую стоимость, за что и пользуются большой популярностью.
2. Блоки питания с алюминиевым корпусом также герметичны, и к тому же отличаются своей прочностью. Они не только защитят от влаги, пыли, перепадов температуры, но и будут более устойчивыми к механическим повреждениям. Что особенно важно для уличных приборов. Блоки в металлическом корпусе могут иметь совсем скромные габариты, но при этом будут весить больше, чем аналоги в пластике. Стоимость таких устройств также будет значительно дороже.
3. Для освещения дома, организации интерьерной подсветки или размещении рекламных вывесок внутри помещений лучше всего подходит блок питания открытого типа. Привлекательная цена блока питания интерьерного – первый бонус. Во-вторых, за счет открытого корпуса обеспечивается эффективный показатель теплообмена. Такое устройство не должно нагреваться даже в закрытых помещениях. Основной минус – это опять же открытая конструкция корпуса. Защита от влаги внутри помещения не нужна, но вот попадание пыли в такой прибор будет происходить постоянно. Поэтому, чтобы продлить рабочее состояние такого оборудование, нужно периодически их очищать. При этом размеры открытых боков несколько больше, чем у герметичный. Внешняя часть корпуса – это, как правило, перфорированный металл или пластик. Он не выглядит очень эстетично, поэтому стоит позаботиться о том, где установить блок питания, чтобы его не было заметно.

        При выборе блока питания нужно обратить внимания на его главные технические характеристики:

• мощность
• входное и выходное напряжение
• наличие дополнительных опций

        Мощность блока должна соответствовать заявленной мощности оборудования, к которому будет подключаться, +20% запаса (на потери в проводниках). Либо соответствовать суммарной мощности нескольких устройств при их подключении в одну схему.
        Выходное напряжение также должно быть равно рабочему напряжения LED-устройства (12V, 24, др.). Эти данные обычно указываются на упаковке или на самом приборе. Стандартное входное напряжение в нашей стране – 220 В.
        Среди дополнительных функций, которые может выполнять блок питания для светодиодов, полезными будут: защита от перегрузок, защита глубокого разряда (характерно для бесперебойников), защита от короткого замыкания.
Правильно подобрав блок питания для светодиодного оборудования, вы надолго сохраните его работоспособность.

Как мне выбрать правильный светодиодный драйвер для моей светодиодной ленты ???

Очень часто мы получаем вопросы о выборе правильного источника питания для светодиодных лент, также называемого драйвером светодиодов или трансформатором для светодиодной ленты или гибкой ленты.
Конечно, прежде всего, выберите и определитесь с положением драйвера светодиода, будет ли он снаружи или внутри. Конечно, вы можете выбрать внутреннюю или наружную версии с IP68. Не забывайте также, когда вы уже выбрали светодиодную ленту с напряжением, при котором она работает, это 12В и 24В.
Вопреки внешности, правило очень простое.
1. После того, как мы выбрали тип и модель светодиодной ленты, нам просто нужно выяснить, какой ток потребляет светодиодная лента на метр.
Обычно профессиональные светодиодные ленты потребляют от 4 до 24 Вт на метр.
2. Затем рассчитайте общую потребляемую мощность по следующей формуле:
Вт / метр светодиодной ленты * все длины / м = общая потребляемая мощность
Допустим: ваша светодиодная лента потребляет 7,2 Вт на метр, длина всех светодиодных лент составляет 12 метров.Таким образом, общее потребление будет: 84 Вт
3. Последний шаг — добавить 10% безопасного свободного места, чтобы наш светодиодный драйвер не работал с максимальной эффективностью. Таким образом, мы обеспечим ему бесперебойную, безопасную и безотказную работу в течение длительного периода.
Итак, когда мы складываем до 84 Вт 10% свободных, мы получаем 95 Вт. Итак, в данном случае нам понадобится блок питания для светодиода на 100 Вт.
Формула для расчета и выбора драйвера светодиода:
(полоса / Вт * все длины) + 10% свободного места = действующий драйвер светодиода
Вот и все.

Что означает свободное место для драйвера светодиода?

Свободное место в светодиодном трансформаторе? , точно. Это принцип, которого придерживаются профессиональные установщики при установке светодиодных лент. После расчета общей потребляемой мощности светодиодных лент прибавьте 10%. Это гарантирует нам плавную, безотказную работу без перепадов напряжения и определенно более длительный срок службы. То же самое, если бы мы загрузили фургон макс. загрузили 3 тонны, и мы загрузили 3 тонны и сказали мне ездить каждый день по 12 часов каждый день! …. наверное что-то сломается в конце концов.

Секции блока питания светодиодов:

Если у вас возникнут вопросы, я с радостью отвечу и помогу вам с вашим индивидуальным проектом. Вы также можете оставить нам письмо по адресу [email protected]
С уважением

Источник питания 12 В постоянного тока, источник питания SANSUN 12 В для светодиодных лент, трансформаторы от 120 В до 12 В постоянного тока, адаптер 2 А 24 Вт (комплект из 2 шт.

) —

У меня есть несколько декоративных надувных лодок на Хэллоуин и Рождество.
Большинство из них используют адаптер переменного тока Gemmy на 12 вольт.
Адаптеры не запечатаны, ракушки собраны вместе и скотчем, чтобы не развалиться.
Они никоим образом не являются водонепроницаемыми или даже водонепроницаемыми. (Странно для уличного продукта.)
Ну, у нас был очень сильный ветер и ливень, и вода проникла в два из них.
Один взорвался, и один мне удалось исправить.
Сменные переходники усилителя Gemmy 1 по 11-15 шт.
Я взял 2 упаковки переходников на 12 В на 2 А на 13 штук, которые идут в комплекте с переходником от бочки к клеммам.
Я снял адаптер Gemmy, распаял разъем постоянного тока и прикрутил его к клеммам адаптера SANSUN.
Затем я заклеил все это скотчем и подключил к разъему ствола. Затем я обмотал его лентой или усадкой, чтобы запечатать.
Работает как чемпион
В моем оригинальном адаптере Gemmy был только 1 усилитель, но у меня есть эти два усилителя, поэтому я могу управлять двумя надувными лодками, так что я могу еще больше сократить расходы. Кроме того, это дает небольшие накладные расходы, так как адаптеры Gemmy довольно сильно нагреваются.

Я состыковываю его одной звездой, потому что цилиндрический разъем адаптера переменного тока SANSUN имеет очень неаккуратное и неплотное прилегание к корпусу адаптера терминала, с которым он пришел.Это слишком просто !!!
Для меня это не конец света, потому что я заклеивал его лентой и заклеивал, чтобы защитить от непогоды.

Последнее обновление: 2019-11-5
Я никогда не видел, чтобы компания так старалась все исправить. (На ум также приходит Анкер.)
Когда у меня возникала проблема, они обращались ко мне, чтобы все исправить.
Сегодня это очень редко.
Я благодарен, что они обратились ко мне, чтобы заменить их.

Обновление 1:
1 адаптер вышел из строя через 2 недели.
Я связался с компанией, посмотрим, будут ли они что-то делать.
Так как я уже выбросил одну из коробок из двух пакетов, не уверен, смогу ли я вернуться на Amazon.

Обновление 2:
Продавец быстро ответил и отправляет замену!

Обновление 3:
Замены 2A теперь тоже мертвы.
Некоторые с минимальным использованием.
Модель 5 AMP умерла через неделю при нагрузке всего 1-2 А.

Светодиодная лента на 12 В и 24 В: в чем разница?

Давайте на секунду перейдем к техническим вопросам.

Напряжение (В) определяется как разность электрических потенциалов между двумя точками, и, с точки зрения непрофессионала, лучше всего можно понять как электрическое давление. Чем выше напряжение, тем больше сила, «проталкивающая» электричество через провод или устройство. Более высокое напряжение не обязательно означает большую мощность, так как большое напряжение, проталкивающее небольшое количество тока (А или амперы), может иметь меньшую общую мощность (Вт или Вт), чем меньшее напряжение, проталкивающее большую величину тока, как рассчитано. по формуле P (мощность в ваттах) = V (напряжение) x I (ток в амперах).

HitLights продает продукты как на 12 В, так и на 24 В, поэтому возникает вопрос, что лучше (если есть) — и когда, когда следует выбирать одно перед другим?

(Здесь вы можете найти всю нашу продукцию на 24 В)

Из приведенного выше объяснения можно сделать несколько выводов.

Во-первых, одинаковую общую мощность можно получить при различных комбинациях напряжения и тока. Это означает, что если в некоторых случаях предпочтительны более высокие или более низкие напряжения или токи, то мы можем выбрать оптимальную комбинацию того и другого, чтобы обеспечить необходимую мощность, куда бы она ни пошла, — в нашем случае светоизлучающие диоды (светодиоды).

Во-вторых, если аналогия с давлением верна, и вы можете представить два шланга, обеспечивающих равный поток воды (мощности) при разном давлении (напряжении) благодаря регулируемой насадке, то вы можете ожидать, что более высокое напряжение, но меньший объем шланга будет выбрасывать воду дальше шланга с меньшим давлением и большим объемом. Если вы работали в саду с регулируемой насадкой для шланга, вы заметили, что это действительно так — меньшее отверстие для воды стреляет дальше под более высоким давлением, не влияя при этом на количество выталкиваемой воды.

В-третьих — опять же, если аналогия с давлением верна — если вы выбрасываете воду под очень высоким давлением из шланга, вы можете ожидать, что это более высокое давление требует специальных материалов или методов конструкции, чтобы противостоять этой силе.

Вот краткий ответ. Если вам нужна небольшая партия светодиодной ленты, используйте двенадцать вольт постоянного тока. Если вам нужен более длительный пробег — то есть, если вам нужно увеличить мощность — используйте 24 В постоянного тока «более высокого давления»

Более длинный ответ:

Все проводники электричества и электрические компоненты в цепи вносят свой вклад в сопротивление (R) и результирующее падение напряжения (разница между входным напряжением в начале цикла и напряжением в конце цикла). Чем длиннее проводник (в нашем случае — светодиодная лента), тем больше напряжения теряется в виде тепла. (Примечание: падение напряжения можно уменьшить, но не устранить, используя более качественный и толстый провод, который вы найдете на наших более хороших лентах Premium и UL-Listed).

Для данной длины светодиодной ленты определенного типа (материал проводника, тип микросхемы и т. Д.) Вы потеряете определенное количество напряжения между началом и концом. В случае наших полосок 24 В постоянного тока 2835, длина которых составляет двадцать метров (~ 65 футов), мы измерили начальное напряжение на 23.91 В и конечное напряжение на 21,23 В — разница 2,68 В, или 11,2%. Неплохо для такого длительного пробега.

На полосе 12 В такая же разница напряжений 2,68 В составит 22% от исходного напряжения — недопустимо высокое значение, поэтому светодиодные чипы на конце полосы будут заметно тусклее, чем в начале.

(Примечание для электриков, инженеров и физиков — приведенное выше объяснение упрощено для понимания непрофессионала. Если вы хотите исправить нас, мы будем приветствовать ваш вклад в разделе комментариев)

Чтобы наша образная шланговая труба могла обеспечивать воду под более высоким давлением, она должна быть сконструирована так, чтобы выдерживать давление.Это означает, что все устройства (полоски, блоки питания и даже контроллеры), которые предназначены для работы с более высокими напряжениями, по крайней мере несколько сложнее и дороже в производстве и поставке. Эти различия в ценах варьируются от небольших (наши диммируемые драйверы и блоки питания на 24 В лишь незначительно дороже моделей на 12 В) до немного менее мелких (наши светодиодные полосы на 24 В на 10-15% дороже на фут, чем наши полосы на 12 В). ) — но они могут складываться. Ленты на 24 В также поставляются исключительно на 20-метровых барабанах (~ 65 футов), что может быть больше, чем вам нужно для небольших проектов.

Если вам нужно менее 32 футов (10 метров или двух стандартных рулонов 12 В постоянного тока) светодиодной ленты, используйте 12 В. Если вам нужно больше, выберите 24 В. Это не жесткое правило, но довольно хорошее руководство. Если вам нужны разноцветные полосы RGB, то в настоящее время у нас нет их в наличии для 24 В постоянного тока, но есть несколько творческих способов увеличить длину 12 В до практически неограниченной длины.

— Напряжение на полосе

— это всего лишь один маленький фактор при выборе правильной светодиодной ленты для вашего проекта. Наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.

—

Если вы все еще не уверены в своем выборе между 12 В постоянного тока и 24 В постоянного тока, позвоните в нашу службу технической поддержки по телефону (1-855-768-4135) или по электронной почте ([email protected]) — и мы будем рады. чтобы помочь вам найти подходящее светодиодное освещение.

Как правильно выбрать блок питания для светодиодов?

Источник питания светодиода (или драйвер светодиода) — незаменимый компонент для освещения светодиодного светильника, на который многие пользователи не обращают особого внимания. Светодиоды могут работать только с низким постоянным током (DC) вместо переменного тока (AC) из-за внутреннего принципа люминесценции и, следовательно, не могут быть подключены напрямую к электросети, как люминесцентные лампы. Поэтому, когда вы используете светодиодные лампы, необходимо использовать источник питания для преобразования бытовой энергии переменного тока в постоянный. Относительно более низкое напряжение постоянного тока (<36 В) имеет дополнительное преимущество в том, что люди могут безопасно использовать его. Однако для выбора подходящего источника питания необходимо учитывать различные факторы, которые мы рассмотрим в этом посте.

Постоянное напряжение или постоянный ток?

Для начала вы должны выяснить, нужен ли вам источник питания постоянного напряжения или постоянного тока, оба из которых могут использоваться для управления светодиодами, но не должны использоваться неправильно. Драйвер постоянного напряжения предназначен для поддержания стабильного выходного напряжения во время работы, которое не зависит от изменения тока, в то время как драйвер постоянного тока работает наоборот. Как вы, возможно, знаете, светодиоды работают с постоянным током, поэтому, например, для неизолированных светодиодов, когда вы устанавливаете светодиод COB в свою систему освещения, следует применять драйверы постоянного тока.Однако по сравнению со сложными и деликатными драйверами постоянного тока драйверы постоянного напряжения — более простой выбор. Таким образом, большинство светодиодных светильников спроектированы с учетом этого и могут работать от источника постоянного напряжения, которое создается путем выбора подходящих резисторов в качестве делителя напряжения. В магазине YUJILEDS все светодиодные ленты и модули работают от постоянного напряжения 12В или 24В. Вы можете найти соответствующую информацию в спецификациях каждого продукта.

Мощность и напряжение / ток

После того, как вы определили тип источника питания, следующим шагом будет определение потребляемой мощности и номинального напряжения / тока ваших светодиодных фонарей.В качестве примера мы возьмем одну из наших светодиодных лент с высоким индексом цветопередачи YJ-BC-RB-2835L. Есть два варианта, которые можно выбрать на странице сведений о продукте: один — CCT, который варьируется от 2200K до 6500K, а другой — напряжение, которое имеет варианты 12В и 24В. Две версии напряжения не имеют заметной разницы в световой мощности, но должны соответствовать выходному напряжению вашего источника питания.

Что касается энергопотребления, на этой светодиодной ленте указано, что она потребляет 18 Вт (Вт) на метр.Светодиодные ленты можно разрезать на мелкие кусочки или соединить с более длинными. Таким образом, пользователь должен рассчитать общую потребляемую мощность, умножив длину полосы на единицу ватт (здесь 18 Вт / м). Мы также рекомендуем оставить 25% мощности блока питания, чтобы получить стабильный выход. Умножьте общую мощность на 1,25, и это будет конечная общая потребляемая мощность, которую должен обеспечить блок питания. Например, если вы хотите запустить 5-метровую светодиодную ленту, блок питания должен обеспечивать не менее 18 Вт / м * 5 м = 90 Вт, но лучше обеспечить 18 Вт / м * 5 м * 1. 25 = 112,5 Вт или больше.

Примечание: предотвращение скачков тока

Импульсный ток (также известный как пусковой ток, ток включения) — это чрезвычайно большой ток, потребляемый или передаваемый электрическим устройством в момент его включения. Большинство источников питания имеют это явление из-за используемых в них конденсаторов. Однако светодиоды очень чувствительны к небольшому изменению тока, и гораздо более высокий ток определенно приведет к их необратимым повреждениям. Как правило, у нас есть два подхода, чтобы избежать этого:

1. Используйте профессиональный источник питания для светодиодов с защитой от перенапряжения / перегрузки по току (или ограничителем вольт / ампер).
2. Настройте ток с более низкого уровня постепенно до номинального значения, если источник питания не обеспечивает функцию защиты.

Надеюсь, этот пост поможет вам найти подходящий блок питания среди множества вариантов. Для начала мы рекомендуем водонепроницаемый блок питания YujiElecs ™ IP67 для светодиодных лент, блоки питания мощностью 120 Вт и блоки питания Mean Well.

Изображение предоставлено Nicolas Thomas на Unsplash.

Руководство по выбору правильного адаптера питания для светодиодов

Светоизлучающие диоды (СИД) быстро заменяют люминесцентные лампы и лампы накаливания как для наружного, так и для внутреннего освещения.Это связано с их энергоэффективностью, долгим сроком службы, гибкостью конструкции и долговечностью. Однако, если вы думаете об установке светодиодных осветительных лент, выбор подходящих светодиодов — это всего лишь одна часть уравнения проектирования светодиодной системы освещения.

Для достижения оптимальной производительности вашей твердотельной светодиодной лампы ее необходимо комбинировать с источником питания, характеристики которого хорошо подходят для светодиодов и предполагаемого использования. Эта статья представляет собой полезное руководство о том, на что следует обратить внимание при выборе адаптера питания для светодиодов.Начнем с рассмотрения того, что такое светодиодный адаптер питания.

1. Что такое светодиодный адаптер питания?

Адаптер питания передает нужное количество тока на вашу электронику. Таким образом, электроника может работать в соответствии с ожиданиями и не будет преждевременно выходить из строя или перегреваться. Подумайте об опасностях попытки наполнить водный шар с помощью пожарного гидранта. Адаптер выполняет аналогичную роль, за исключением того, что в этом случае он регулирует ток, подаваемый на электронное оборудование.Рассматриваемое оборудование может быть чем угодно, от ноутбуков и мобильных телефонов до принтеров и, в данном случае, светодиодных лент. Адаптер питания светодиодов будет принимать переменный ток (AC) от настенной розетки, а затем преобразовывать его в более низкое напряжение постоянного тока (DC). Ваши светодиодные ленты могут комфортно, безопасно и оптимально работать на этом постоянном напряжении.

2. Типы адаптеров питания светодиодов

Типы адаптеров питания для светодиодов, которые вы можете выбрать, соответствуют требованиям к питанию светодиодных лент, обычно доступных на рынке. Светодиодные ленты в основном доступны с напряжением 12 В или 24 В, а в определенных ситуациях лучше всего подойдут ленты с напряжением 5 В. Мы рассмотрим два наиболее распространенных типа адаптеров питания светодиодов.

Адаптер питания для светодиодов 12В

Адаптер питания для светодиодов 12 В для подачи электроэнергии в светодиодные ленты на 12 В. Они преобразуют мощность 120 В переменного тока в 12 В постоянного тока. Адаптеры питания для светодиодов на 12 В лучше всего подходят для небольших установок светодиодных лент.

Адаптер питания для светодиодов 24В

Используйте адаптеры питания для светодиодов 24 В для длительной или крупномасштабной установки светодиодных лент.Это связано с тем, что светодиодные ленты на 24 В имеют меньшее падение напряжения по сравнению с полосами на 12 В. С адаптером питания для светодиодной ленты 24 В для ленты потребуется меньше точек питания.

Какой вариант лучше всего подходит для вашей осветительной установки?

При выборе адаптера питания для светодиодов у вас есть несколько вариантов, в том числе:

Вариант 1: одноцветное / белое выходное освещение ( с диммером )

Для установки светодиодного освещения, когда вы установили диммер перед адаптером питания светодиодов на стороне переменного тока, вам потребуется проводной адаптер питания с регулируемой яркостью.

Вариант 2: Одноцветное / белое выходное освещение (без диммера)

Возможно, вам нужна простая функция включения / выключения или вы хотите затемнить светодиодную подсветку с помощью ручного диммера, настенного радиочастотного диммера или диммера в приложении для телефона. В этом случае вы можете регулировать яркость светодиодной ленты и управлять ею с помощью нерегулируемого адаптера питания. Однако вам потребуется дополнительный пульт дистанционного управления с питанием от постоянного, а не переменного тока.

Вариант 3: светодиодные ленты с изменяющимся цветом RGB или светодиодные ленты с динамической настройкой

Контроллеры

Dynamic и RGB не работают с адаптерами питания светодиодов с регулируемой яркостью.Вместо этого вам придется использовать нерегулируемый адаптер питания и контроллер.

Вариант 3: светодиодные ленты с изменяющимся цветом RGB или светодиодные ленты с динамической настройкой

Контроллеры

Dynamic и RGB не работают с адаптерами питания светодиодов с регулируемой яркостью. Вместо этого вам придется использовать нерегулируемый адаптер питания и контроллер.

3. Как правильно выбрать адаптер питания для светодиодной ленты

Светодиодные ленты

несовместимы с электрическим током и напряжением вашей сети.Для нормальной работы им необходим адаптер питания светодиодной лампы. Адаптеры питания светодиодов не такие. Вы должны выбрать тот, который вам больше всего подходит. Для этого оцените адаптеры, которые вы включили в список, следующим образом. Обратите внимание, что вам может потребоваться калькулятор адаптера питания светодиодов для точного расчета некоторых значений.

3.1 Потребляемая мощность

Два фактора определяют энергопотребление светодиодной ленты. Во-первых, количество светодиодов на фут.Чем выше плотность светодиода, тем выше энергопотребление. Во-вторых, размер светодиодов. Большие светодиоды потребляют больше энергии. Поэтому, если вы хотите использовать адаптер питания для светодиодов меньшей емкости, убедитесь, что на светодиодной полосе меньше и меньше светодиодов.

Как правило, убедитесь, что общая мощность ваших светодиодных лент по крайней мере на 20 процентов ниже номинальной мощности адаптера питания светодиодов. Например, если для светодиодной ленты требуется мощность 100 Вт, вам понадобится адаптер питания для светодиодов мощностью не менее 120 Вт.

Мощность блока питания может сбивать с толку, если вы не знакомы с принципами работы адаптеров. Может показаться логичным предположить, что 120-ваттный адаптер питания для светодиодов повредит 100-ваттную светодиодную ленту. Напротив, то, что адаптер имеет мощность 120 Вт, не означает, что он будет обеспечивать такое количество энергии. Адаптер будет подавать только минимальное количество электроэнергии в зависимости от потребляемой мощности полосы, к которой вы его подключаете. Таким образом, 120-ваттный адаптер может питать любую полосу с потребляемой мощностью от 0 до 120 Вт.

3,2 Напряжение

3.2.1. Напряжение адаптера

Жизненно важно, чтобы напряжение адаптера питания светодиодов, которое вы выбираете, соответствовало напряжению вашей светодиодной ленты. Убедитесь, что входное напряжение источника питания соизмеримо с питанием от сети в месте, к которому вы его подключаете. Следовательно, если у вас есть светодиодная лента на 24 В постоянного тока, которую вы хотели бы использовать в доме на 120 В переменного тока, то используемый адаптер питания светодиодов должен иметь 120 В переменного тока в пределах своего входного диапазона, а также 24 В постоянного тока на выходе.

3.2.2. Падение напряжения на светодиодной ленте

Еще одна вещь, которую следует учитывать, — это падение напряжения. Светодиодные чипы расположены последовательно и в группах. В каждой группе есть резистор и несколько светодиодных микросхем. Электропроводка групп идет параллельно. Каждый провод оказывает сопротивление протекающему по нему электричеству. Это тем больше, чем длиннее становится провод. В какой-то момент это влияет на яркость светодиода.

Следовательно, на каждой длине светодиодной ленты происходит значительное падение напряжения. Падение различается в зависимости от длины и типа светодиодной ленты. Падение напряжения приводит к тому, что светодиоды теряют яркость по мере удлинения полосы. Ближайшие к источнику питания светодиоды будут светить ярче всего, а дальние светодиоды будут тусклыми. Проверьте характеристики светодиодной ленты, чтобы узнать, какую длину вы можете использовать, прежде чем снова подключить ее к источнику электроэнергии.

3.3 Регулировка яркости

Не все светодиодные ленты регулируются по яркости. Однако, если ваши огни регулируются, и вы хотите отрегулировать их яркость, вы должны быть уверены, что адаптер питания светодиодов, который вы выбираете, имеет возможность затемнения.В характеристиках адаптера часто указывается, можно ли регулировать яркость. Он также покажет типы регуляторов яркости, с которыми совместим адаптер. 5 наиболее распространенных типов управления диммированием: диммирование TRIAC, диммирование с широтно-импульсной модуляцией, резистивное диммирование, диммирование 1-10 вольт и диммирование 0-10 вольт.

3,4 C Метод подключения

Ваш светодиодный адаптер питания будет включать в себя разъем питания. Сравните разъем со штекером постоянного тока, который идет в комплекте со светодиодной лентой.Они должны быть совместимы. У вас должна быть возможность подключить адаптер к розетке с одного конца, а затем подключить его к светодиодной ленте.

Но, возможно, вы собираетесь разрезать светодиодную ленту на несколько сегментов или, может быть, полоса идет с двумя оголенными проводами (обычно черным и красным). В этом случае вам понадобится адаптер, который соединяет светодиодную ленту с разъемом питания блока питания.

4. Разница между адаптером питания и драйвером светодиода

Традиционные блоки питания AC-DC, а также преобразователи DC-DC регулируют свою мощность для обеспечения постоянного напряжения.Адаптеры питания светодиодов — это источники питания переменного и постоянного тока, которые подают на светодиоды постоянное напряжение.

Эксперты в конце концов поняли, что они могут заставить светодиоды работать наиболее безопасно и эффективно, когда они питаются от постоянного тока. По этой причине производители с тех пор разработали множество устройств для доставки этого светодиодного привода. В отрасли их называют драйверами светодиодов.

Хотя некоторые используют термин адаптер питания светодиодов как синонимы со светодиодным драйвером, первый обеспечивает постоянное напряжение, а второй — постоянный ток.

Заключение

Когда вы намереваетесь купить адаптер питания для светодиодов, очень скоро вы поймете, что существует множество вариантов. Этот пост поможет вам выбрать адаптер питания, наиболее подходящий для ваших светодиодных лент. Найдите время, чтобы найти адаптер, который будет хорошо соответствовать среде, в которой вы собираетесь его использовать, что является ключом к его долговечности. Если у вас есть вопросы или вам нужна светодиодная печатная плата, свяжитесь с нами бесплатно.

Выберите подходящий источник питания для светодиодного освещения — Armacost Lighting

Если не указано иное, для всего светодиодного акцентного освещения Armacost требуется источник питания для преобразования 120-вольтной бытовой сети переменного тока в безопасную для использования 12-вольтовую постоянную мощность. Источники питания бывают разных стилей и мощности, и их иногда называют трансформаторами, адаптерами переменного / постоянного тока или драйверами светодиодов. Жилые дома, лодки и солнечные батареи могут питаться напрямую от 12-вольтовой батареи постоянного тока — источник питания не требуется.

Типовая установка с подключаемым стандартным источником питания для светодиодов

В этом сценарии низковольтный 12-вольтовый выход источника питания подключен к 12-вольтовому диммеру, который регулирует яркость светодиодного освещения.

Всегда выбирайте источник питания на основе общей мощности (ватт), необходимой для вашей конструкции освещения, и выбирайте модель с выходной мощностью, равной или превышающей вашу расчетную потребность. Для установок, сочетающих светодиодную ленточную подсветку и другие акцентные светодиодные лампы в одной цепи, сложите требования к мощности, чтобы определить необходимый источник питания.

Мощность, необходимая для каждого светодиодного осветительного прибора Armacost, указана в соответствующих инструкциях по установке. Загрузите руководство в формате PDF со страницы продукта на сайте armacostlighting.com. Для светодиодного ленточного освещения RibbonFlex Pro вы также можете загрузить полную таблицу использования мощности, в которой рассказывается, как рассчитать общую мощность в вашей конструкции светодиодного ленточного освещения.

Существует два типа источников питания Armacost Lighting:

стандартный и AC с регулируемой яркостью, и модели имеют общую выходную мощность от 8 до 150 Вт.

Для светодиодного освещения с настраиваемым изменением цвета RGB выберите стандартный источник питания с выходной мощностью, достаточной для питания светодиодного освещения. Вам понадобится контроллер цвета Armacost Lighting RGB для управления яркостью и выбора цвета или желаемого эффекта изменения цвета.

Для светодиодного освещения с использованием белых светодиодов вы можете выбрать либо стандартный , либо источник питания с регулируемой яркостью переменного тока в зависимости от того, как вы хотите управлять своим освещением.

Стандартные блоки питания

Самая простая установка связана с включением стандартного блока питания в бытовую розетку переменного тока. Дополнительный низковольтный диммер можно использовать для регулировки яркости и включения / выключения светодиодного освещения. Эти устройства подключаются со стороны низкого напряжения в любом месте между источником питания и светодиодным освещением.

Также доступны варианты беспроводного переключателя яркости

. Это полезно в ситуациях, когда установка новой проводки может быть затруднена. Выбирайте из дизайнерских сенсорных панелей RF или контроллеров Wi-Fi®, которые работают с вашим устройством iOS или Android, и / или простого настенного переключателя беспроводной связи. Чтобы просмотреть типичный пошаговый проект установки DIY RibbonFlex Pro с использованием стандартного блока питания Armacost с беспроводным диммером, загрузите и просмотрите эту статью из журнала This Old House .

Подробнее о диммерах и контроллерах освещения

Купить блоки питания стандартные

Блоки питания для драйверов светодиодов с регулируемой яркостью переменного тока

Блоки питания с регулируемой яркостью для светодиодных драйверов

Armacost Lighting являются предпочтительным выбором для профессионалов и домовладельцев для полнодиапазонного управления яркостью белых светодиодных осветительных приборов с использованием обычных встроенных в стену элементов управления затемнением переменного тока.

Универсальные диммерные драйверы светодиодов

Armacost совместимы практически со всеми диммерами переменного тока, от простых диммеров накаливания до интеллектуальных диммеров Wi-Fi с поддержкой Alexa и высокопроизводительных систем управления освещением, таких как Lutron Caséta Wireless и GRAFIK Eye®.

Как правило, драйверы светодиодов с регулируемой яркостью требуют проводного подключения к домашней электросети. Блоки питания с регулируемой яркостью — отличный вариант, когда вы заменяете существующие лампы накаливания или люминесцентные лампы под шкафом или когда у вас есть электрическая розетка, управляемая настенным выключателем.Просто подключите диммируемый драйвер к существующей розетке и замените выключатель переменного тока на диммер переменного тока.

Типовая электрическая схема при использовании диммера переменного тока

Для больших систем освещения может потребоваться использование нескольких светодиодных драйверов / источников питания с регулируемой яркостью. Для синхронизированного включения / выключения и управления яркостью светодиодного освещения на нескольких источниках питания подключите диммер на 120 В переменного тока к нескольким драйверам регулируемой яркости освещения Armacost.

Дополнительный шнур переменного тока и вилка доступны с драйверами диммирования Armacost для использования со съемными диммерами переменного тока, такими как Leviton Decora Smart Wi-Fi Plug-in Dimmer.

Подключаемый диммер Leviton Smart Wi-Fi совместим со всеми драйверами Armacost Universal Dimming LED. Концентратор не требуется — используйте свой смартфон iOS или Android для управления затемнением. Он реагирует на голосовые команды Amazon Alexa. Доступно в Armacost Lighting за 39,95 долларов США

Хотите узнать больше? Посетите основы светодиодного затемнения для белого светодиодного освещения.

Нужна помощь в выборе источника питания для светодиодной ленты RGB с индивидуальной адресацией 10M. : led

Так как финал скоро завершается, я хотел сделать несколько проектов со светодиодными лентами, когда вернусь домой на перерыв.

Я решил, что буду следовать этому руководству, которое я нашел в сабреддите raspberry pi.

Однако я подумал, что это будет достаточно просто, поскольку я предполагал, что могу просто запитать светодиоды от внешнего источника питания, и у Raspberry Pi будет отдельный источник питания. Я обнаружил, что мне придется немного провести разводку, например, убедиться, что все заземляющие провода подключены.

Первоначально я думал, что подойдет обычный источник питания, который поставлялся со старыми светодиодами пару лет назад, но после некоторых исследований оказалось, что это намного сложнее, чем я изначально думал.

Я купил 2x 5M WS2812B 5050 RGB LED Strip 300LED, всего 10M. Подробный список показывает, что они используют 43,2 Вт / метр

Но после исследования кажется, что я хочу, чтобы в конечном итоге источник питания был подключен к 2 отдельным полосам (или даже больше, поскольку они являются полосами на 5 В).

Я новичок в электрике и хотел убедиться, что не сожгу свой дом дотла. Я чувствую, что совершил ошибку, так как это 5 В, поэтому мне придется разделить полоски, как мне кажется.

Так как я новичок в большей части этого, мне было интересно, где я могу узнать больше об электронике, а также какие-либо рекомендации по работе с питанием. Я видел несколько идей, связанных с использованием нескольких источников питания, но я действительно не знаю, с чего начать.

Я следовал этому руководству adafruit, в котором говорится, что нужно взять количество пикселей x 60, а затем разделить на 1000, чтобы получить минимум усилителя. 600 светодиодов * 60/1000 = 36 Ампер. Означает ли это, что мне понадобится блок питания 5 В, 36 А? (В списке спецификаций указано, что на самом деле это 144 пикселя на метр, значит ли это 144 x 10 x 60/1000?)

В руководстве по мощности Adafruit также говорится, что я, вероятно, захочу добавить 1000 мкФ, 6.3В (или выше), конденсатор между питанием и полосой. Означает ли это, что я должен использовать по одному в каждом месте ввода питания на полосе? Так что, если я просто использую две полоски, мне понадобятся 2 из этих конденсаторов?

Я планирую перебрать некоторые старые компьютерные детали, чтобы достать резисторы и конденсаторы, но пока ничего не окончательно. Кроме того, вы, по-видимому, можете использовать старые компьютерные блоки питания, но разве это не сработает, если я считаю, что они 12 В?

Tl; dr Где узнать об электронике, чтобы не сжечь свой дом.
