Коломенский филиал ФБУ «Ростест-Москва» — Счетчики воды бытовые

Общая информация

Бытовой счетчик воды является средством измерений (прибором), предназначенным для измерения объема воды, проходящей по трубопроводу системы водоснабжения. Измерение объема пройденной воды осуществляется в кубических метрах (м³).

В отличии от бытовых счетчиков газа, как таковое, словосочетание «бытовые счетчики воды», официально практически не используется в технической документации. Традиционно, к понятию «бытовые счетчики воды» относят обычные счетчики горячей или холодной воды, имеющие небольшие диаметры условного прохода Ду от 15 до 20 мм (это 1/2 или 3/4 дюйма) и применяющиеся для индивидуального и поквартирного учета потребленной воды.

Подавляющее большинство водосчетчиков выпускаются крыльчатого типа. Проходящий через счетчик поток воды крутит крыльчатку, которая в свою очередь через систему шестеренок вращает счетный механизм. Счетный механизм не имеет непосредственного контакта с потоком воды. Взаимодействие между крыльчаткой и счетным механизмом, осуществляется через магнитную муфту, расположенную на герметичной перегородке.

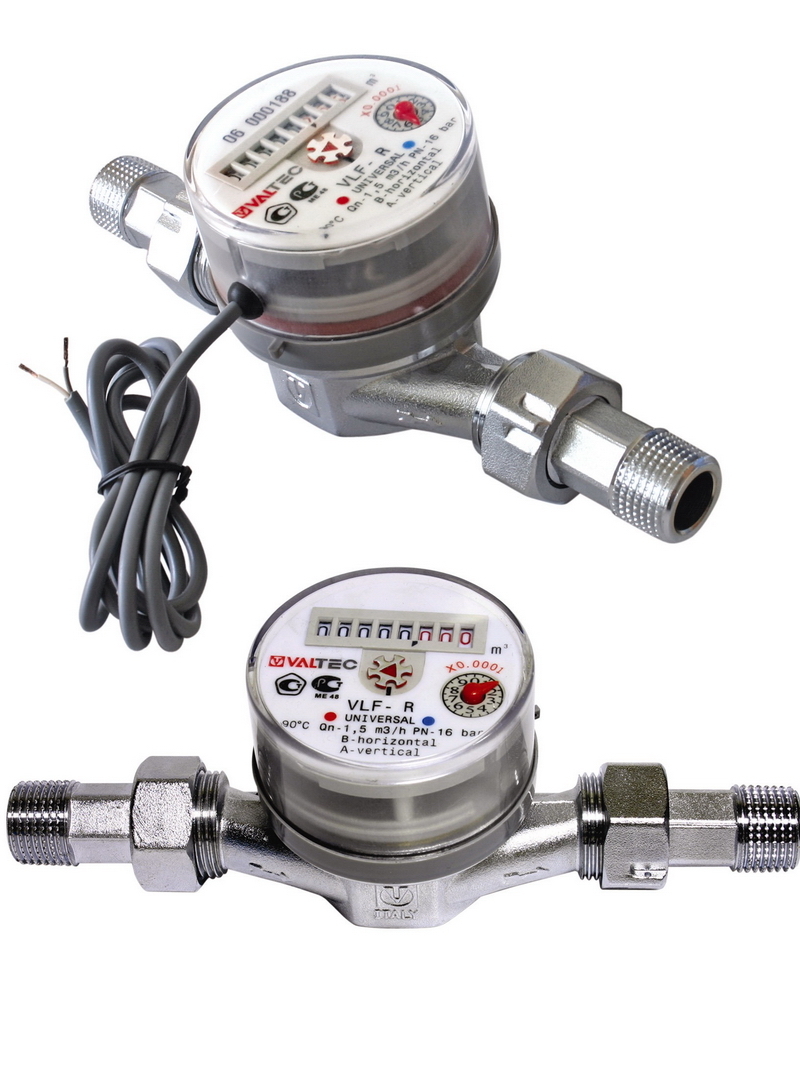

Бытовые счетчики воды могут иметь импульсный выход. Он требуется для работы водосчетчика, например, в составе узла учета тепловой энергии. При этом к импульсному выходу, в обязательном порядке, должен быть подключен отдельный дополнительный прибор. В быту, применение водосчетчиков с импульсным выходом не находит широкого применения.

Бытовые счетчики воды могут устанавливаться и эксплуатироваться как в горизонтальном, так и в вертикальном положении. Особое внимание при установке следует обращать на направление движения воды. Данное направление обычно указывается стрелкой находящейся на корпусе счетчика. Кроме того, при монтаже бытового счетчика воды устанавливается запорная арматура (краны), грязевой фильтр, обратный клапан. Все особенности монтажа водосчетчиков указываются в руководстве по эксплуатации на конкретный тип счетчика и в технических условиях на его установку, выдаваемых ресурсоснабжающей организацией.

Нормированная (допустимая) погрешность показаний подавляющего большинства бытовых счетчиков воды составляет ±2% в диапазоне от минимального до переходного расхода и ±5% в диапазоне от переходного до максимального расхода.

Коломенским филиалом ФБУ «Ростест-Москва» проводится поверка водосчетчиков всех типов. Для поверки водосчетчиков в Коломенском филиале ФБУ «Ростест-Москва» эксплуатируется 3 поверочных установки.

Поверка бытовых счетчиков воды

Бытовые счетчики воды поверяются на базе Коломенского филиала, выездные работы по поверке счетчиков не осуществляются.

Бытовые счетчики воды представляются в поверку в Бюро приема и выдачи средств измерений Коломенского филиала ФБУ «Ростест-Москва» по адресу: Коломна, ул. Октябрьской революции, д.347. Бытовые счетчики воды представляются в поверку с паспортом (при его наличии). Отсутствие паспорта не служит основанием для отказа в приеме водосчетчика в поверку. В ходе оформления счетчиков в поверку заказчик заполняет письменную заявку на проведение поверки. Заявка на поверку оформляется в адрес директора филиала с указанием фамилии и инициалов заявителя, типа и заводского номера заявляемого в поверку счетчика. Каких либо иных документов для передачи бытовых счетчиков воды в поверку не требуется. При подписании заявки на поверку физическое лицо дает письменное согласие на обработку своих персональных данных. При желании получить SMS-уведомление о готовности водосчетчика после поверки заявитель указывает в заявке свой номер мобильного телефона. Следить за ходом поверки водосчетчика можно также через личный кабинет клиента. Логин и пароль доступа в личный кабинет указываются в квитанции на получение приборов, которая выдается владельцу водосчетчика.

Информация об утверждении типа счетчика

В соответствии с федеральным законом от 26. 06.2008 № 102-ФЗ «Об обеспечении единства измерений» бытовые счетчики воды, применяющиеся в сфере государственного регулирования, в частности, при осуществлении торговли и при товарообменных операциях подлежат обязательному утверждению типа и поверке (пункт 1 статьи 5 закона). Иными словами, бытовые счетчики воды, по которым производится учет и последующая оплата за потребленную воду, должны быть утверждены как тип средства измерений. Утверждение типа счетчика воды удостоверяется свидетельством об утверждении типа средства измерений, выдаваемым Росстандартом. Все бытовые счетчики воды, выпущенные в период действия этого свидетельства об утверждении типа, могут на законных основаниях применяться при торговых операциях между поставщиком и потребителем. Как правило, информация об утверждении типа и соответствующий номер государственного реестра, присвоенный бытовому счетчику воды указывается в паспорте на счетчик.

Информацию об утверждении типа также можно получить на сайте Федерального информационного фонда по обеспечению единства измерений.

Бытовые счетчики воды неутвержденного типа не могут применяться при торговых операциях между поставщиком и потребителем!

Межповерочный интервал

Межповерочный интервал (период времени между поверками) бытовых счетчиков воды составляет (как правило): 4 года – для счетчиков горячей воды и 6 лет – для счетчиков холодной воды. Межповерочный интервал универсальных счетчиков воды, применение которых возможно как на холодной, так и на горячей воде, определяется исходя из температуры воды, учет которой они осуществляют. В подавляющем большинстве случаев межповерочный интервал бытовых счетчиков воды указывается в сопроводительной документации на счетчик (в паспорте или в руководстве по эксплуатации). Узнать или подтвердить межповерочный интервал на бытовой счетчик воды можно на сайте Федерального информационного фонда по обеспечению единства измерений

Стоимость поверки

Стоимость поверки бытовых счетчиков воды определяется по утвержденному ФБУ «Ростест-Москва» прейскуранту. Стоимость поверки бытовых счетчиков воды Вы можете узнать из раздела «Прейскурант» нашего сайта или по телефону (496) 615-13-80.

Оплатить поверку бытовых счетчиков воды можно как наличными, так и банковской картой в кассе бюро приема и выдачи средств измерений филиала при сдаче счетчика воды в поверку.

Результаты поверки и получаемые документы

Результатом поверки могут быть два варианта: положительный (подтверждающий пригодность бытового счетчика воды к применению) и отрицательный (запрещающий его применение при расчете за воду). Результаты поверки становятся известны по окончании поверки путем сопоставления двух значений: предельно допустимой (паспортной) погрешности бытового счетчика воды и фактической, полученной по результатам поверки. В случае превышения значения фактической погрешности бытового счетчика воды относительно установленной – прибор «бракуется».

При положительном результате на специальные места на корпусе счетчика устанавливается поверительная пломба, исключающая доступ к регулировочным узлам и элементам счетчика.

Независимо от результатов поверки все сведения о поверенном приборе и о полученном результате передаются в Федеральный информационный фонд по обеспечению единства измерений, где их может увидеть любой желающий. Сведения в информационный фонд передаются не позже, чем через 40 дней с даты проведения поверки.

По желанию заказчика может быть выдан бумажный документ: свидетельство о поверке при положительном результате поверки или извещение о непригодности, если результат поверки оказался отрицательным. Для этого заказчику нужно указать в заявке на поверку необходимость выдачи бумажного документа с результатом.

Консультацию по вопросам поверки бытовых счетчиков воды можно получить по телефону (496) 615-13-80.

Бюро приема и выдачи средств измерений работает ежедневно с 8-00 до 17-00 без перерыва на обед. Выходные дни: суббота, воскресенье.

Начальник отдела поверки СИ расхода, давления и газового анализа Куликова Наталья Владимировна

телефон: (496) 615-15-32      e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

8 верных способов — INMYROOM

Счета за расход воды не радуют? Пришло время внести кое-какие изменения в ежедневный быт! Даем 8 отличных cоветов, благодаря которым вам удастся серьезно снизить расход воды и сэкономить.

1. Установите счетчики

Самое время установить счетчики на воду, если вы до сих пор этого не сделали. В среднем это позволяет почти вдвое уменьшить затраты на водоснабжение. Помните, что важно заключить с управляющей компанией договор на оплату воды по счетчикам, а каждые 5 лет – снимать приборы и отдавать на тестирование.

Обратите внимание: если запорный кран (и стояк) один, вам понадобится установить два счетчика: на холодную и на горячую воду. Если же запорных кранов два, нужно будет приобрести четыре счетчика.

2. Выбирайте однорычажные смесители

Немаловажный момент: однорычажные смесители экономнее, чем краны с двумя вентилями, поскольку помогают быстрее подобрать необходимую температуру потока. К слову, всякий раз в процессе регуляции вентилями бесцельно утекает несколько литров воды.

3. Используйте возможности аэрации

Возьмите на заметку: современные смесители умеют экономить воду. Многие производители предлагают модели со встроенной системой аэрации, что позволяет снизить расход воды до 40% (а значит, и сэкономить ваши средства).

Если же менять смеситель в ближайшее время вы не планируете, выручат специальные насадки для аэрации струи. Они насыщают вытекающую воду пузырьками воздуха, что помогает снизить расход воды без уменьшения напора.

4. Купите посудомоечную машину

Вопреки распространенным стереотипам, современные посудомоечные машины экономят и воду, и электроэнергию (не говоря уже о ваших силах и времени). Доказано: во время ручного мытья посуды вы потратите гораздо больше ресурсов.

У вас маленькая кухня? Тогда ваш выбор – узкая посудомоечная машина. Ее ширина – всего 45 см.

5. Пользуйтесь специальными режимами

Если выбрать посудомоечную машину с режимом быстрой мойки или половинной загрузки, можно сэкономить еще больше. Такие специальные опции позволят серьезно сократить время на цикл работы агрегата, сберечь воду и электроэнергию.

6. Закрывайте кран

Если вы не пользуетесь водой, закройте кран. Как ни странно, этот простой совет помогает существенно сэкономить. Не оставляйте воду течь без дела во время чистки овощей, разморозки продуктов и прочих процессов, связанных с приготовлением пищи.

7. Повторно используйте воду

Пересмотрите свои бытовые привычки. Во многих случаях воду можно использовать более экономно. К примеру, водой, которой вы ополоснули фрукты и овощи, можно потом поливать цветы. Холодную воду, которая стекает из крана, пока вы ждете нужной температуры, стоит набрать в кувшин и использовать для бытовых нужд.

8. Вовремя устраняйте протечки

Если из вашего крана капает вода, вы ежемесячно переплачиваете минимум за 1000 литров. Не говоря уже о более серьезных протечках и неисправностях. Старайтесь вовремя устранять их: это обернется экономией и позволит предотвратить более серьезные последствия (к примеру, затопление).

Как считывать показания счетчика воды

Информация и изображения на этой странице опубликованы с разрешения h30use.org. Нажмите на их логотип, чтобы получить дополнительную информацию об экономии воды на их отмеченном наградами сайте!

Считывание показаний счетчика воды

Шаг 1. Найдите счетчик воды

Ваш счетчик воды, как правило, расположен у обочины перед вашим домом, хотя в некоторых районах (обычно в холодном климате) он может находиться внутри вашего дома, как правило, в подвале.Наружные счетчики обычно размещаются в бетонном ящике с надписью «вода» (как показано на фото) или в яме для счетчиков с чугунной крышкой. Осторожно снимите крышку с помощью такого инструмента, как большая отвертка или плоскогубцы. Визуально осмотрите область вокруг измерителя, чтобы убедиться, что нет вредных насекомых или других животных.

Шаг 2. Считайте показания счетчика воды

Счетчики воды в США обычно измеряют объем в галлонах или кубических футах. Один кубический фут = 7,48 галлона, 100 кубических футов = 748 галлонов.Плата за воду обычно рассчитывается из расчета 100 кубических футов или 1000 галлонов.

Существует два основных типа счетчиков воды — счетчик с прямым отсчетом показаний, который напоминает одометр в автомобиле, и счетчик с круглым отсчетом, который имеет несколько отдельных циферблатов. Измеритель с прямым отсчетом показаний является наиболее распространенным.

Как читать прямые показания счетчика

Как считывать показания круглого счетчика

Счетчик на Рисунке 5 является устаревшим и встречается гораздо реже, однако некоторые из этих счетчиков все еще находятся в эксплуатации. Этот тип счетчика имеет несколько маленьких циферблатов и его немного сложнее читать, чем счетчик с прямым отсчетом.Циферблаты размечены делениями по 10 и читаются так же, как часы, за исключением того, что стрелка на каждом другом циферблате вращается против часовой стрелки.

Чтобы считать этот счетчик, начните со шкалы 100 000 и считайте каждую шкалу вокруг метра до однопутной шкалы. Если стрелка находится между числами, используйте меньшее число. Следовательно, циферблаты справа регистрируют 806323.

Определение размера вашего счетчика воды

Иногда может потребоваться определить размер вашего водомера, например, если вы проектируете новую систему орошения.Счетчики воды обычно бывают следующих размеров:

• 5/8 «, 3/4» (это наиболее распространенные жилые площади), 1 «, 1,5», 2 «.
• Необычно найти в доме на одну семью что-либо больше 1,5 дюйма. Наиболее распространенные размеры — 5/8 дюйма и 3/4 дюйма.
• Размер водомера обычно указан на лицевой стороне счетчика. Иногда размер проштампован на корпусе. Для счетчиков барсука модель 25 = 5/8 дюйма, модель 35 = 3/4 дюйма и модель 70 = 1 дюйм.

Источники:

Чтобы проверить герметичность, выполните следующие действия.

Метод 1

Закройте все водопроводные краны внутри и снаружи дома. Запишите показания счетчика и верните его через два-три часа, чтобы проверить движение. Если показания счетчика изменились, у вас может быть утечка.

Метод 2

Многие счетчики имеют маленький красный (или синий) треугольник на лицевой стороне счетчика, предназначенный для обнаружения даже небольших утечек. Если этот красный треугольник движется, когда у вас есть вся вода внутри и снаружи дома, возможно, у вас есть утечка.

Обычными источниками утечек являются работающий туалет, постоянное подтекание в раковине или наружном кране, неплотное соединение или капание омывателя, установка для очистки воды в доме, установка испарительного охлаждения или спринклерная система.

Отключение водоснабжения на счетчике

В обычные рабочие часы с 7:00 до 17:00 с понедельника по пятницу,

Отдел водоснабжения города Ломпок предоставляет клиентам бесплатные услуги по отключению счетчиков воды для ремонта или проверки на утечки.в собственности заказчика.

В нерабочее время, а также в выходные и праздничные дни

Чтобы отключить водомер для аварийного ремонта, позвоните в полицейское управление Ломпока по телефону 736-2341, чтобы дежурный сотрудник отдела водоснабжения ответил. Стандартная плата за вызов в размере 35 долларов США будет включена в ежемесячный счет за коммунальные услуги за отключение счетчика воды, чтобы владельцы недвижимости могли произвести аварийный ремонт своей водопроводной системы. Для восстановления водоснабжения можно договориться о времени у дежурного сотрудника отдела водоснабжения.Дополнительная плата за восстановление подачи воды в обычные рабочие часы не взимается.

Владелец собственности, арендатор или сантехнический подрядчик может быть привлечен к ответственности за любой ущерб, нанесенный городским властям Ломпока обслуживающим трубопроводам или счетчику воды при отключении счетчика. Отключение счетчика воды следует производить только в экстренных случаях.

В зависимости от объема ремонта поврежденного клапана счетчика стоимость может достигать 1500 долларов США.

Информация о счетчике | Водный округ Скоттс-Вэлли

Как считывать показания вашего водомера
Округ снимает показания вашего водомера раз в два месяца, чтобы определить объем используемой вами воды.Но вам не нужно ждать округа, вы можете легко научиться считывать показания счетчика, чтобы лучше понимать свое потребление воды.

Найдите ящик для счетчика воды
В большинстве случаев ящик счетчика воды находится в передней части дома, рядом с улицей. Он находится в большом бетонном ящике с надписью «ВОДА». Чтобы увидеть счетчик воды, откройте небольшую металлическую пластину, расположенную в центре коробки. Если у вашей крышки нет металлической пластины, вы можете снять бетонную крышку целиком. В этом может помочь такой инструмент, как большая отвертка.

ПРИМЕЧАНИЕ : Не забывайте проявлять особую осторожность при открытии коробки водомера. Крышка может быть очень тяжелой, и вам может потребоваться помощь, чтобы ее поднять. Кроме того, обратите внимание на пауков-черных вдов и других насекомых, которые, как известно, гнездятся в метровых ящиках.

Если вы являетесь бытовым потребителем, ваш водомер может выглядеть так, как показано на рисунке ниже. Некоторые водомеры немного отличаются от показанных на фото. Двумя ключевыми функциями всех счетчиков воды являются индикатор расхода (зеленая стрелка) и регистр счетчика (красная стрелка).

Индикатор потока
Индикатор потока будет вращаться всякий раз, когда вода течет через счетчик воды, даже если поток воды очень слабый. Скорость индикатора потока соответствует скорости потока воды. Это можно использовать для обнаружения утечки на вашем участке.

Регистр счетчика
Регистры счетчика имеют вращающиеся числа, которые регистрируют потребление воды в галлонах. Некоторые регистры (например, изображенный здесь) имеют заполнитель, обозначенный черным нулем в дальнем правом углу регистра — это означает, что использование округляется до ближайших 10 галлонов.Другие метры измеряют с точностью до 1/10 галлона, где десятичная точка печатается между двумя последними числами. Еще один тип — это цифровой регистр, который записывает сотые доли галлона. (Мы округляем наши счета до последних 10 галлонов).

Мониторинг использования воды
Следующие шаги покажут вам, как определить потребление воды за определенный период времени.

1. Считайте показания счетчика и полностью запишите число. Запишите также дату.
2. По прошествии некоторого времени (например, недели) прочтите и снова запишите номер регистра счетчика и дату.
3. Вычтите первое чтение из второго. Это ваш расход воды за этот период времени.
4. Разделите это число на количество дней между чтениями.
5. Полученное число является приблизительным суточным потреблением воды в галлонах. Ежедневное потребление воды должно составлять 60-75 галлонов на человека — посмотрите, насколько низко вы можете спуститься!

Многие районные счетчики были обновлены до наших новых i-метров.Щелкните здесь, чтобы узнать, как контролировать использование воды с помощью нашего программного обеспечения WaterSmart.

Я думаю, что у меня утечка — что теперь?
Перейдите на нашу страницу Информация об утечках , чтобы узнать больше.

Беспроводные счетчики воды | Уэстон, Массачусетс

Миссией Департамента общественных работ (DPW) является предоставление наиболее экономичных и надежных услуг, доступных для жителей, и поэтому DPW находится в процессе модернизации инфраструктуры городских водомеров с помощью оборудования Advanced Metering Interface (AMI). .Эта новая система позволит DPW удаленно считывать показания счетчиков воды, а не вручную считывать показания каждого счетчика воды в городе. Новое оборудование также позволит городским потребителям водоснабжения контролировать потребление воды домохозяйствами через веб-интерфейс или мобильный интерфейс. Это обновление системы было одобрено Ежегодным городским собранием 2017 года.

Преимущества

Практически мгновенно собирая данные об использовании воды, DPW сможет выявлять утечки и неисправные счетчики намного раньше, а также сможет лучше определять неучтенную воду.Кроме того, поскольку отпадает необходимость в ручном считывании показаний, персонал DPW может быть задействован в других проектах.

Жители, у которых есть городская вода, также могут получить доступ к информации об использовании воды в своих домах через веб-интерфейс или мобильный интерфейс, чтобы отслеживать потребление домохозяйством, выявлять утечки гораздо раньше, прогнозировать расходы на выставление счетов и лучше понимать использование воды в домашних условиях, чтобы продвигать методы экономии воды в домашних условиях.

В частности, модернизация:

• Заменит примерно 3700 существующих счетчиков воды Weston для повышения точности счетчика
• Помогите DPW, предоставив инфраструктуру для достижения своей цели эффективности и лучших экологических практик, поддерживающих программы, направленные на сокращение потребления природных ресурсов.К ним относятся:
  • , значительно улучшающее обслуживание клиентов водоснабжения, в том числе более быстрое реагирование и более эффективное обслуживание клиентов, а также удаленный счетчик при въезде / выезде по требованию, считывающий
  • , позволяющий персоналу DPW контролировать воду в индивидуальном и городском масштабе. использование и настраивает оповещения о потенциальных проблемах инфраструктуры или жилых помещений (например, утечки).
  • упрощает процесс выставления счетов.
• . Система AMI предлагает безопасный веб-портал и мобильный портал потребителей для потребителей воды, который имеет своевременную и точную информацию о потреблении.Этот интерфейс позволяет пользователям:
  • контролировать использование воды, расходы и продвигать личные «зеленые» инициативы.
  • — получать доступ к собственной информации о потреблении и платежным данным;
  • — получать доступ к отчетам об использовании на годовой, ежемесячной и почасовой основе.
  • — к установить бюджеты и цели экономии воды
  • для доступа к инструментам управления, таким как настройка параметров использования, в долларах и / или объемных единицах, которые запускают уведомления по электронной почте / текстовые уведомления, когда использование превышает пользовательские параметры
• Потребительский портал также
  • коррелирует потребление данные с метеорологической местной температурой и осадками
  • подготавливает отчеты в графическом и табличном виде для считывания данных о потреблении и приблизительных расчетах, совпадающих с диапазонами дат, выбранными пользователями
  • включает предоплату выставления счетов
  • сравнивает текущее использование с предыдущими периодами

Учет воды в Африке набирает обороты

900 02 Несмотря на многочисленные преимущества технологии, использование счетчиков воды в Африке идет медленнее, чем ожидалось.Почему это? В этой статье рассматриваются некоторые проблемы и предприятия водоснабжения, которым удалось найти эффективные решения по учету.

Шем Орере

Поскольку водоканалы в Африке спешат за обеспечение расширенного доступа в условиях растущего населения, ограниченного водоснабжения и высокого уровня бедности, поставщики услуг водоснабжения на континенте должны знать, сколько вода, которую они имеют в своем распоряжении, и куда она направляется для эффективного устранения неучтенной воды и предотвращения кризиса водоснабжения.

Среди предприятий водоснабжения Африки растет тенденция использовать счетчики воды, чтобы эффективно определять, сколько воды доступно для коммерческого распределения крупным и индивидуальным потребителям.

Некоторые аналитики и многие коммунальные предприятия считают, что при правильном выборе, калибровке, установке, считывании и обслуживании счетчика проблема неучтенной воды может быть эффективно решена.

«Существует сильная финансовая логика для измерения воды во всем мире, и особенно в Африке, где коммунальные предприятия должны внедрять и улучшать интегрированные системы управления водными ресурсами и значительно повышать свою собственную финансовую устойчивость», — говорит Крис Хейманс, старший специалист по водоснабжению и санитарии в мире. Банк.

Выступая перед WWi во время интервью в Найроби, он говорит, что для того, чтобы предприятия водоснабжения могли эффективно оценивать товар, им требуется «количественная оценка затрат и спроса». Он говорит: «Коммунальное предприятие должно иметь данные о поставках и потреблении, чтобы иметь возможность более реалистично взимать с клиентов плату за услуги, которые они потребляют, а измерение воды делает такое ценообразование возможным».

Медленное потребление

Несмотря на потенциал использования счетчиков, позволяющих коммунальным предприятиям устанавливать цены на воду, и огромный интерес к этой технологии, внедрение счетчиков в Африке было довольно медленным.

«Охват измерениями воды в Африке, как правило, низкий, хотя он варьируется от страны к стране», — говорит Сэм Хьюстон, сотрудник отдела водных ресурсов и инфраструктуры американской компании Tetra Tech.

«Существует общее мнение о необходимости измерения, несмотря на медленный прогресс в создании систем измерения», — говорит Хьюстон, который оказывал техническую помощь и осуществлял надзор за пилотными измерениями в Южном Судане и Нигерии.

«Стремление к повышению эксплуатационных характеристик и «потребность в устойчивых с финансовой точки зрения системах возмещения затрат — основные движущие силы программ измерения в Африке», — говорит он.

Эксперты определили несколько причин, по которым многие предприятия водоснабжения в Африке не спешат внедрять счетчики, включая медленные инновации, связанные с разногласиями по самому принципиальному вопросу платы за воду.

По словам Хейманса, который в 2014 году руководил исследованием счетчиков воды с предоплатой в восьми африканских коммунальных предприятиях, реальная проблема, при которой измерение было затруднено, «не в измерении как таковом, а в сопротивлении представлению о том, что люди должны платить. для воды вообще ».

«Опасения по поводу измерения были связаны с последствиями для растущей тенденции признания воды в качестве основного права, а оплата рассматривается как потенциальный барьер для доступа», — добавляет он.

Utility Progress

Некоторые из предприятий водоснабжения, которые установили и управляют эффективными измерительными решениями в Африке, включают Департамент инфраструктуры, водоснабжения и технических служб в столице Намибии Виндхук, eThekwini в Дурбане (Южная Африка) и SONES (Сенегал).Другие коммунальные предприятия по всей Африке установили счетчики с разным успехом.

Департамент водоснабжения города Виндхук имеет одну из лучших управляемых программ комплексного управления водными ресурсами в Африке к югу от Сахары и предоставляет услуги круглосуточно каждый день. Он имеет строгую систему учета воды, утечки вовремя локализуются, а осведомленность общественности об использовании воды эффективно повышается.

В городе действует одна из самых успешных программ утилизации сточных вод за последние 40 лет, которая вместе с системой учета позволила коммунальному предприятию компенсировать затраты крупных потребителей воды.

Виндхук ввел прогрессивные цены на воду, зависящие от потребления, путем введения блочных тарифов, которые снизили потери воды, особенно в засушливых условиях.

«Таким образом, очевидно, что успех в Виндхуке связан с измерениями и культурой платежей, но в рамках более широкого управления, ценообразования и финансовой осмотрительности», — добавляет Хейманс.

Количественная оценка воды позволяет коммунальным службам точно измерять и оценивать воду и отличать крупных потребителей от тех, кто потребляет меньше.

На юг

В Южной Африке коммунальные предприятия получают общие национальные субсидии в рамках обычной налоговой системы, которая позволяет им удовлетворять основные потребности, которые для воды определяются как шесть килолитров воды в месяц на одно домохозяйство бесплатно. заряжать. Более эффективные и успешные коммунальные предприятия внедрили инновации в свои измерительные системы, чтобы помочь количественно оценить и выполнить это политическое обязательство, а также помочь им более эффективно управлять спросом и оплатой за воду.

Одним из примеров является компания eThekwini в Дурбане, которая выиграла престижную отраслевую премию Stockholm Water Week Industry Prize в 2014 году. Коммунальное предприятие представило инновации, позволяющие использовать счетчики для принуждения клиентов к оплате, в том числе расходомеры, которые переключаются в режим низкого давления, когда клиенты не платят. счета. Счетчик ограничивает количество воды в домашнем хозяйстве, уменьшая количество, протекающее через клапаны, до очень малых количеств, которые в сумме увеличивают объем, который коммунальное предприятие обязано, но не более того.

Доходы Дурбана и другие показатели эффективности были названы в нескольких исследованиях коммунальных предприятий Африки одними из самых эффективных. Город увеличил минимальный объем бесплатного водоснабжения до девяти килолитров в месяц вместо шести килолитров, установленных государственной политикой. В последнее время технический прогресс привел к появлению ряда новых инноваций со стороны африканских предприятий водоснабжения, направленных на более эффективное решение проблем измерения (и сбора доходов).

Использование счетчиков с предоплатой, которые для коммунальных предприятий обещают решить проблему низких показателей сбора и неадекватного дохода для удовлетворения ожиданий по обслуживанию, является наиболее заметным из нововведений.

Более здоровые денежные потоки

С счетчиками с предоплатой у предприятий водоснабжения нет риска просроченных платежей или долгов, поскольку потребители платят заранее за определенное количество воды. Считается, что счетчики улучшают перспективы более здоровых денежных потоков коммунальных предприятий, большего дохода для финансирования более широкого охвата и ресурсов для обращения вспять или предотвращения нисходящей спирали, которая делает повышение тарифов маловероятным.

Исследование, проведенное Всемирным банком в 2014 году, показало, что, несмотря на критику в отношении того, что предоплата лишает бедных людей доступа к воде, «были представлены интересные и более подробные данные об общем влиянии счетчиков с предоплатой и реакции бедные клиенты к ним ».

Исследование, посвященное предоплате за воду в Кампале (Уганда), Найроби и Накуру (Кения), Лусаке (Замбия) и Могале-Сити (Южная Африка), показало, что опасения по поводу счетчиков с предоплатой больше связаны с тем, что технология не всегда надежна. . «Это, естественно, еще больше взволновало людей, поскольку они лишились воды, за которую они уже заплатили», — говорит Хейманс из Всемирного банка.

Он добавляет: «Однако обследования домашних хозяйств в этих городах также показали, что многие бедные домохозяйства воспринимают предоплаченные счетчики воды, чтобы они могли более предсказуемо отслеживать и управлять своими домашними расходами, снижая риск больших неточных счетов после потребления или неожиданного отключения, когда они пропускают платежи.”

Растущий спрос на водомеры в Африке привлек внимание ряда поставщиков водомеров, вызывающих озабоченность по поводу качества продукции, но до сих пор нет четких решений проблемы.

Существует мнение, что органы регулирования водных ресурсов могут иметь наилучшие возможности для разработки и введения стандартов, но не во всех странах есть независимые регулирующие органы, а у тех, у кого есть много других проблем с потенциалом, приходится иметь дело.

Некоторые предположили, что, возможно, лучше всего будет заставить поставщиков счетчиков воды сформировать своего рода ассоциацию, которая гарантирует, что на счетчиках воды всегда будет печать, подтверждающая, что они были поставлены одним из членов ассоциации.

В целях обеспечения целостности проблема будет заключаться в том, чтобы такая ассоциация имела третью сторону для защиты от создания картелей снабжения или монополий.

European Technology

Несмотря на опасения по поводу притока поставщиков счетчиков, датская компания Kamstrup A / S, которая активно работает на африканском рынке, заявляет, что спрос на интеллектуальные счетчики воды на континенте растет.

В интервью журналу WWi Йеспер Даугард, старший вице-президент по глобальному маркетингу, сказал, что Африке требуются счетчики воды, которые «не требуют обслуживания и надежны в долгосрочной перспективе» из-за тяжелых условий, в которых работают многие водоканалы.

«Интеллектуальный учет — это гораздо больше, чем просто обеспечение точного и эффективного выставления счетов, поскольку он дает возможность обнаруживать потери в энергосистеме / системе снабжения и направлять инвестиции и обслуживание в те области энергосистемы / системы снабжения, где окупаемость инвестиций наиболее высока. ,» он говорит.

Отправляя оповещения и журналы, которые передаются с помощью встроенной радиосистемы, Даугард добавляет, что интеллектуальный учет воды позволяет поставщикам услуг водоснабжения улучшить обслуживание клиентов, обнаруживая районы, где отсутствует водоснабжение, утечки или разрывы водопровода.

Даугаард говорит, что Kamstrup производит и поставляет счетчики воды для жилых и промышленных помещений с одобрением Европейской директивы по измерительным приборам (MID), «и мы считаем, что это одобрение в большинстве случаев будет принято водными предприятиями в Африке».

Kamstrup участвует в проекте по измерению воды в Лефалале, Южная Африка, и скоро будет пилотировать проект интеллектуального измерения в Найроби. Компания также работает над аналогичными проектами в Гане и Нигерии, где, по ее словам, «водоканалы готовы инвестировать, чтобы получить выгоду от интеллектуального решения для измерения расхода воды».

Подключение к мобильным телефонам

Технология сыграла решающую роль в обеспечении того, чтобы считыватели счетчиков предоставляли точную информацию о считываемых ими показаниях. Помимо клиентов, которые не платят, у нескольких коммунальных предприятий также были проблемы с обеспечением того, чтобы считыватели счетчиков сообщали точные показания счетчиков. Поступали отдельные сообщения о том, что некоторые считыватели счетчиков могли просто вводить данные, фактически не считывая показания счетчиков в помещениях. Технология GPS позволила eThekwini отслеживать точное местоположение считывающих устройств, что снижает этот риск.

Технология мобильных телефонов также открыла новые возможности. В Кении водоканалы в Найроби и Ньери начали выпускать считыватели счетчиков с мобильными телефонами, которые они используют для фотографирования показаний счетчиков, чтобы доказать, что они правильно считывают счетчик.

Разрабатываемая в настоящее время разновидность этого нововведения позволяет потребителям воды самостоятельно считывать показания счетчика, просто отправляя фотографию показаний iOS в коммунальное предприятие.

Внедрение ГИС также позволило коммунальным службам легко видеть водопроводные трубы, какие дома связаны с системой водоснабжения, население города и другую сопутствующую информацию.

В африканских городах это все еще в значительной степени недостаточно развито, но эксперты Всемирного банка говорят, что у них есть предварительные доказательства того, что более эффективные коммунальные предприятия, такие как Дакар, Дурбан и Ньери, смогли перекрыть важные фрагменты информации, которые начали заставлять руководство систем и фактического расширения услуг для бедных людей легче достичь. По этой причине другие города, такие как быстрорастущий Найроби, находятся в процессе разработки улучшенных возможностей и данных ГИС.

Несмотря на огромный интерес к учету воды в Африке, Хейманс заключает, что «никакие счетчики, включая счетчики воды с предоплатой, не предлагают волшебное решение проблем водоснабжения и коммунальных услуг, если они не сопровождаются надлежащим планированием и получением основ управления коммунальными услугами. ».

Он добавляет: «Коммунальные предприятия должны делать много других вещей, помимо учета, например, правильное ценообразование, улучшение сбора доходов и мониторинга, надежность и надежность предоставляемых ими услуг, а также предотвращение ежедневного политического вмешательства. управление коммунальными предприятиями, поддерживая институциональную подотчетность линий перед политиками и потребителями.”

Шем Урере — внештатный сотрудник журнала WWi, базирующийся в Кении.

Больше статей в текущем выпуске Water & WasteWater International
Больше статей из архива Water & WasteWater International

Усовершенствованная измерительная инфраструктура позволяет потоку данных о воде

Термостаты для кондиционирования воздуха, устройства открывания гаражных ворот и домашние камеры могут быть подключены к другим устройствам или сетям для интерактивной работы, и теперь сообщества по всему Техасу инвестируют в аналогичный тип интеграции для своих счетчиков воды.

Цифровые счетчики воды (иногда называемые «умными» счетчиками), которые являются частью системы Advanced Metering Infrastructure (AMI), предлагают коммунальным предприятиям и клиентам несколько преимуществ по сравнению с обычными счетчиками. AMI позволяет предприятиям водоснабжения лучше контролировать общую эффективность системы водоснабжения и предоставлять более своевременные обновления об использовании воды. Кроме того, клиентам проще отслеживать потребление воды, что позволяет им принимать более обоснованные решения и следить за возможными утечками, которые тратят не только воду, но и деньги.

Цифровой водосчетчик

Считывание показаний обычного водомера требует некоторой детективной работы. Традиционно, чтобы выяснить, сколько воды было использовано в доме, требуется математика. Аналоговые счетчики воды обычно считываются ежемесячно считывателем счетчиков, а потребление воды определяется путем вычитания предыдущих показаний счетчика воды из текущих показаний счетчика воды.

Напротив, цифровые водомеры собирают данные через регулярные промежутки времени и имеют передатчики, которые отправляют сигналы в центральное место, что устраняет необходимость считывать показания счетчиков вручную.Но, как и в большинстве технологий, здесь есть свои сложности.

Автоматическое считывание показаний счетчика (AMR) — это старая цифровая технология, которая позволяет считывать данные об использовании воды удаленно, при этом данные отправляются в коммунальное предприятие в одностороннем порядке. Это означает, что считыватели счетчиков могут проезжать мимо, чтобы считывать показания счетчиков, а затем передавать их по беспроводной сети в отдел биллинга с места. AMR также может включать в себя измерение касанием, при котором считыватели счетчиков извлекают данные счетчика с помощью портативного устройства.

В то время как AMR допускает только одностороннюю связь, Advanced Metering Infrastructure (AMI) добавляет двустороннюю связь, позволяя коммунальным предприятиям обмениваться данными со счетчиками.Теперь коммунальные предприятия могут воспользоваться более своевременной и подробной информацией об использовании и удаленно обслуживать некоторые аспекты своих систем водоснабжения.

Переход Форт-Уэрта на AMI

В 2015 году городской совет Форт-Уэрта одобрил проект стоимостью 76 миллионов долларов по установке системы AMI и замене всех жилых и коммерческих водомеров. Проект под названием Myh3O финансируется Советом по развитию водных ресурсов Техаса за счет кредита под низкий процент.

По состоянию на середину марта было установлено около 60 000 новых цифровых счетчиков воды.Когда проект будет завершен, будет заменено около 270 000 бытовых и коммерческих счетчиков воды.

В настоящее время потребители воды в Форт-Уэрте получают ежемесячный счет, в котором указывается, сколько воды было использовано. По словам Мадлен Рафалько, менеджера программы Myh3O в городе Форт-Уэрт, после запуска нового клиентского портала Myh3O клиенты смогут просматривать почасовые данные.

Клиенты получат доступ к новым инструментам для более эффективного управления водопользованием, включая возможность отслеживать использование воды в режиме онлайн через портал и возможность получать предупреждения о необычно высоком использовании, указывающем на возможную утечку.

С системой AMI клиенты также могут лучше контролировать свои расходы на воду. Например, клиенты могут установить максимальную сумму в долларах и получать предупреждение, когда их счет приближается к этой сумме. Коммунальное предприятие Форт-Уэрта заявляет, что эта информация поможет водопользователям понять, как они используют воду, и привязать свое поведение к своим счетам. Никакая личная информация не передается — только данные о водопользовании и идентификационный код местоположения.

Это также принесет пользу утилите.

«Анализируя данные, мы сможем увидеть тенденции в водопользовании, что послужит основой для нашего плана капитального ремонта», — сказал Рафалько.«Мы многое сделали для сокращения потерь воды и ожидаем дополнительных улучшений, поскольку мы быстрее выявляем утечки и реагируем на них».

Она добавила: «Клиенты будущего будут ожидать другого уровня прозрачности своих водоканалов».

Будущее цифровых счетчиков воды по всему штату

Джон Саттон, менеджер муниципального водосбережения Техасского совета по развитию водоснабжения, считает, что по стопам Форт-Уэрта пойдет и больше коммунальных предприятий.«Если коммунальные предприятия рассматривают программу замены счетчиков, я предполагаю, что они будут рассматривать связанные с этим затраты, а также краткосрочные и долгосрочные выгоды от перехода на цифровые технологии», — сказал он. «Все становится электронным и цифровым, поэтому я думаю, что мы обязательно увидим более совершенные водомеры».

Саттон также прогнозирует, что по мере снижения стоимости новых технологий предприятия водоснабжения сочтут переход более привлекательным.

Но это не универсальное решение. Он объяснил: «Есть проблемы с получением правильной инфраструктуры, правильных счетчиков и правильной программы.Будут ли устройства работать с вашим интерфейсом? Вам действительно нужно смотреть на все как на единое целое. Не существует готового решения для всех. Вы должны спросить, как это будет взаимодействовать с вашей существующей биллинговой системой. Это настоящий проект ».

Саттон не понаслышке знает, сколько воды теряется в системах водоснабжения, потому что он и его команда помогают водохозяйственным предприятиям в разработке необходимых муниципальных планов водосбережения и аудитов потерь воды.

«Все усилия, предпринимаемые коммунальными предприятиями и частными лицами для экономии воды, могут иметь значение», — сказал он.

Дополнительное видео

Директор водоснабжения города Форт-Уэрт рассказал TWDB о преимуществах перехода от традиционных счетчиков воды к более совершенным цифровым счетчикам.Крис Хардер говорит, что преимущества включают возможность для клиентов лучше контролировать потребление воды и улучшенное обнаружение утечек.

Интеграция моего водомера Neptune с HomeAssistant | by Keilin Bickar

Программная часть, как и ожидалось, потребовала некоторой работы. Камера имеет разрешение 640×480, но имеет возможность создавать изображения с более низким разрешением, поэтому я отправляю файлы JPG размером 160×120 пикселей.По какой-то причине камера работала с Wemos D1 Mini v1 и Wemos D1 Mini Lite, но не с Wemos D1 Mini v2. Камера подключена напрямую к портам TX / RX на esp8285, что означает, что ее нужно было отключать при прошивке нового кода через порт USB

Теперь esp8285, который использует Wemos D1 Mini Lite, обычно не используется для обработки изображений, но у него 1 МБ оперативной памяти, которой достаточно для работы, в итоге мне потребовалось гораздо меньше. Процесс начинается с того, что esp8285 получает сообщение для чтения.Он включает светодиоды, ждет 10 секунд, а затем приказывает камере сделать снимок. Камера отправляет обратно изображение jpeg размером 160×120 пикселей. Из-за способа установки камеры изображение фактически перевернуто.

Исходное изображение с камеры (перевернутое)

Используя библиотеку JPEGDecoder, буфер изображения декодируется во что-то читаемое, однако файлы JPEG читаются блоками. Верх и низ изображения всегда были неинтересными, поэтому их пропускали. Остальные блоки были считаны в буфер шириной изображения и высотой одного блока, так что изображение могло быть прочитано строка за строкой.

Изображение с измерителя разделено на блоки

Поскольку изображение по сути является полутоновым, сохраняется только зеленый канал, что сокращает объем памяти до одного байта на пиксель. Чтобы гарантировать, что числа находятся в ожидаемых местах, в случае, если камера немного покачивается, программа ищет нижний правый угол дисплея. Это очень высокий контраст, поэтому его легко различить. Как только эта исходная точка обнаружена, цифры извлекаются в собственные буферы размером 8×16 пикселей.

Блоки 8x16px для каждой цифры и начала координат

Теоретически можно было бы прочитать семисегментный дисплей, просто считывая один пиксель для каждого сегмента и сравнивая его с одним пикселем средней более светлой области.На практике цифры не всегда совпадают идеально, освещение не идеальное, а стороны могут быть немного размытыми.

Теоретические моменты для проверки

На практике мне пришлось сначала увеличить контраст, а затем проверить несколько пикселей. Поднять контраст оказалось довольно просто. Поскольку каждая строка числа содержит по крайней мере один темный сегмент, я могу найти самые яркие и самые темные пиксели в строке, тогда все, что находится на половине пути, устанавливается на белый цвет, а все, что ниже, устанавливается на черный.Выполнение этого построчно также помогло решить различные проблемы с освещением, поскольку отдельные строки, как правило, имели постоянное освещение, даже если столбец этого не делал.

Цифра с увеличенным контрастом

Я рассмотрел два метода извлечения цифры из этого. Первый метод заключался в проверке блоков в каждом из сегментов. Если блок был в основном черным, то сегмент считался заполненным. Затем каждому сегменту был назначен бит байта, и полученное число в байте было преобразовано в цифру.

Блоки проверяются на наличие сегментов

Хотя этот метод работал большую часть времени, было много исключений, когда числа не совсем совпадали, что означало, что он не получил хорошего чтения.На самом деле я сделал небольшую программу на Python, которая запускала алгоритм для списка изображений, чтобы увидеть, насколько точны были мои изменения при изменении размеров блоков, но выбор лучших блоков был немного разочаровывающим, поэтому я подумал, почему бы не использовать компьютер для работы ?

Для второго метода я использовал свой оригинальный метод и прочитал сотни изображений. Я провел базовую проверку работоспособности, чтобы убедиться, что результат был правильным (счетчик воды почти всегда растет, но не слишком сильно), и вручную исправил те, которые были отмечены как неправильные.Оттуда я использовал библиотеку sklearn для обучения DecisionTreeClassifier, который взял список 8×16 пикселей, включенных или выключенных, и произвел цифру.

Другие модели определенно могли бы быть более точными, но дерево решений очень легко преобразуется в операторы if, которые быстро выполняются на моем esp8285. Наихудший случай — это 7 сравнений, и все дерево умещается в 33 бинарных оператора if-else или, как его называют в отрасли: «ИИ».

Вершина машинного обучения

После определения цифр результаты преобразуются в числа и отправляются в HomeAssistant.Как и все мои пользовательские устройства, здесь для связи используется протокол MQTT. HomeAssistant получает данные, проверяет, что расход воды выше, чем предыдущее значение (хотя я пару раз определил, что оно действительно УНИЗИВАлось на 0,001 фута³), затем сохраняет это значение, чтобы отобразить его в интерфейсе пользователя и нарисовать красивые графики.

Использование воды в HomeAssistant

Экономьте время и сокращайте расходы с помощью мобильного счетчика воды

Технология «умного дома» продолжает получать все большее распространение в домах по всему миру.В результате улучшилось интеллектуальное управление коммунальными предприятиями, особенно с учетом показаний счетчиков воды. Приложения для снятия показаний счетчиков воды помогают домовладельцам и предприятиям контролировать и управлять использованием воды лучше, чем когда-либо прежде, сокращая количество потраченной впустую воды и практически мгновенно экономя деньги.

Благодаря технологии мобильного сканирования Anyline ваши клиенты и сотрудники могут считывать показания счетчиков воды, сканируя счетчики со своих мобильных устройств. Вот пример того, насколько простым может быть этот процесс. Когда приходит время снять показания счетчика, компания связывается с клиентом, который сканирует штрих-код, например QR-код, на боковой стороне счетчика с помощью своего мобильного устройства.Это запускает процесс сбора. Затем клиент просто сканирует свой счетчик коммунальных услуг, используя показания счетчика Anyline, проверяет правильность показания и затем отправляет его. Весь процесс занимает не более одной минуты.

Это значительно более эффективная и точная альтернатива традиционным процессам, которая обеспечивает гораздо лучший пользовательский интерфейс для клиентов, позволяя им контролировать использование воды. Сканирование мобильного водомера также является очень точным, быстрым и простым в выполнении, что улучшает общее впечатление пользователя.

Но не верьте нам на слово. Если вы хотите быстро проверить показания счетчиков Anyline, загрузите наше бесплатное приложение Energy and Water сегодня, чтобы считывать аналоговые и цифровые счетчики.

Проблема ложных показаний счетчика воды

Без интеллектуальных счетчиков может быть трудно собрать точные данные без отправки технических специалистов для записи данных счетчика вручную. Время показало, что клиенты не могут постоянно предоставлять точные показания, чему есть множество причин.Наиболее частые из этих причин включают отвлечение внимания из-за других повседневных задач и неразборчивый почерк, особенно когда необходимо записывать данные в неидеальных местах и ​​положениях.

Как и клиенты, технические специалисты, которые вручную снимают показания счетчиков воды, также неизбежно совершают ошибки. По правде говоря, всякий раз, когда у вас есть процессы ручного ввода данных, будут появляться ошибки. Это разочаровывает как энергокомпанию, так и клиента, поскольку требует драгоценного времени и терпения для обеих сторон.

Мобильный водомер показывает точность и скорость

Мобильный сканирующий счетчик для коммунальных предприятий позволяет считывать показания счетчика воды с гораздо более высокой точностью, чем ручной ввод данных. Сканер счетчика воды Anyline имеет точность 99%. Эта лучшая в отрасли точность обеспечивает уверенный сбор данных независимо от того, кто их собирает.

Мобильная технология сканирования обеспечивает мгновенное сканирование значений счетчиков воды и загружает данные непосредственно в существующую систему управления данными через приложение или веб-сайт.

Зная, что показания вашего водомера будут записываться точно, вы можете улучшить взаимодействие с пользователем мобильного приложения или веб-сайта. Клиентам больше не нужно отправлять свои самосчитывающиеся данные счетчиков по почте, что сокращает потери времени в течение нескольких недель и дает вам мгновенный доступ к показаниям счетчиков в реальном времени.

Добавьте мобильное сканирование в процессы считывания показаний счетчика воды

Мобильное сканирование помогает сократить разрыв между аналоговыми и цифровыми данными. Вы можете оптимизировать трудоемкие рабочие процессы и убрать лишние задачи из повседневной жизни сотрудников и в одно мгновение улучшить свой бизнес.

Узнайте, как можно сэкономить время и сократить расходы с помощью технологии мобильного сканирования. Наши решения для сканирования счетчиков коммунальных услуг готовы к развертыванию в вашем мобильном приложении и на веб-сайте!

Получите свое решение сегодня!

.
