Соединение профиля для гипсокартона между собой
Монтаж профиля гипсокартона: саморезы или просекатель
При возведении перегородок каркасным методом из гипсокартонных листов или другого материала необходим металлопрофиль. Но как ускорить выполнение работ и добиться надежности креплений? Для соединения металлического профиля под ГКЛ на помощь приходит просекатель.
Что представляет собой просекатель
Этот инструмент широко используется при строительстве зданий и их облицовке. Иначе приспособление называют клещами для скрепления профиля или скреппрофиль. Инструмент представляет собой сложное устройство, состоящее из нескольких компонентов:
- скобы с двумя ручками, в которой есть упор с выемкой,
- подвижной ручки, механически соединенной с пробойником и рычагом,
- неподвижной ручки, прикрепленной к скобе.
Лучше приобрести инструмент, конструкция которого изготовлена из хром-ванадиевых сплавов. Они обеспечивают изделию долгий срок службы и надежность. Эта модель позволяет скреплять профиль в угловых соединениях.
Существует три вида просекателя для металлического профиля:
- Усиленный. Обладает съемным режущим элементом, им можно пользоваться в условиях периодических нагрузок.
- Ручной. Имеет удобные рукояти, что позволяет работать, держа его в одной руке. Стоимость инструмента этого типа выгодная по сравнению с другими. Такой скреппрофиль подходит для мастеров, которые делают ремонт самостоятельно.
- Профессиональный. Используется на масштабных строительных работах. Стоит дорого и имеет большие размеры.
Просекатель функционирует по принципу степлера. Чтобы соединить профиль, клещи ставят в нужное положение, разводят ручки и намечают место отверстия. Потом ручки резко сводят и профили скрепляются. С внутренней стороны образуется борозда. Затем ручки инструмента снова разводят и продолжают работу дальше.
Просекатель прочно соединяет профиль для гипсокартона. Такая конструкция выдержит большие нагрузки.
Популярными моделями клещей являются:
- «КБ Прок» из стали. Характеризуются удобной конструкцией и надежностью соединений. Подходят для продолжительных работ.
- KNAUF. Предусмотрены для частого использования.
- Knipex kn-9042340. Механизм с толстостенным материалом. Для продолжительных работ не подходит.

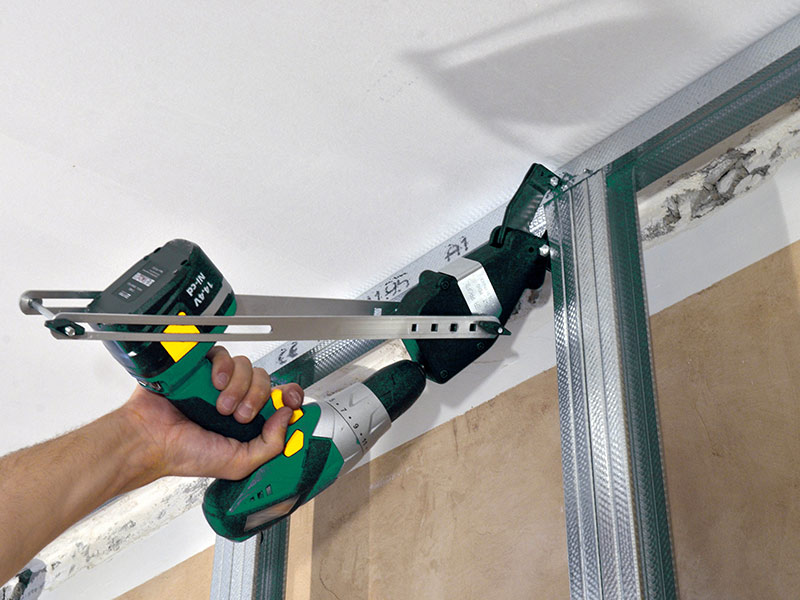

Стальной просекатель EDMULTRAPROFIL относится к профессиональному типу. Продается в комплекте со сменными пуансонами для материалов различной толщины. Скоба регулируется по глубине профиля. Имеются два винта.
Преимущества
Монтаж профилей для гипсокартона с помощью просекателя отличается от классического способа с использованием саморезов. Клещи обладают весомыми преимуществами:
- Существенная экономия при больших объемах.
- Энергонезависимость. С инструментом можно работать в любых местах. Его действие исключительно механическое.
- Не нужно делать разметку.
- Профили не подвергаются деформации.
- Отверстия получаются аккуратными, с ровными краями.
- Для проведения работ не потребуется дополнительных инструментов (дрели, шуруповерта).
- На каркасе не останется вмятин.
С помощью просекателя отверстие пробивается быстрее, чем вкручивается саморез, и нет риска, что он пройдет далеко. Благодаря клещам для профиля соединения получаются надежными. В случае необходимости они легко разбираются.
Недостатки монтажа профиля с помощью просекателя
При всех достоинствах имеются и недостатки. Многие профессиональные модели имеют высокую стоимость, поэтому не все строители решаются на их приобретение, чтобы не увеличивать затраты. При частом или (и) неправильном использовании приспособление выходит из строя — ломается возвратная пружина. Это потребует дорогого и длительного ремонта.
Сфера применения просекателя ограничена соединением металлического профиля между собой. Работать с инструментом лучше в перчатках, чтобы уберечь руки от мозолей.
Что лучше: саморезы или просекатель
Мнения строителей по данному вопросу расходятся. Некоторые по-прежнему предпочитают использовать саморезы, поскольку считают, что фиксация путем скручивания надежнее.
Многие мастера, работающие с гипсокартоном, утверждают, что просекатель для ГКЛ может использоваться только как вспомогательный инструмент. Приспособление не в силах удержать профиль и не подходит для направляющих.
Другие специалисты полагают, что отсутствие элементов крепления выгодно эргономически. С просекателем перед соединением профиля не нужно делать разметку, что экономит время. Альтернативным вариантом скрепления металлического профиля под гипсокартон будет смешанное крепление. Все лицевые соединения осуществляют при помощи просекателя. Другие — наиболее важные и скрытые, фиксируют саморезами.
Недостатки саморезов
- Маленькая производительность. Для вкручивания одного самореза нужно около 20 секунд. (С просекателем одно крепление совершается за 6-7 секунд).
- Не всегда ровное закручивание.
- Выступ за плоскость каркаса на 2-4 мм (ГКЛ будут упираться в шляпку и чуть прилегать к каркасу в этой точке).
Просекатель никогда не повредит металл в силу конструктивной особенности.Чтобы пользоваться инструментом, не нужно никаких навыков. Все зависит от силы рук при нажатии. Скреппрофиль оптимизирует монтажные работы, делая их эргономичней. Даже недорогие модели обеспечат надежное сцепление.
Таким образом, для соединения металлопрофиля под ГКЛ лучше выбрать просекатель. Он помогает сделать ремонт быстро и качественно. После работы с этим приспособлением многие строители отказываются от использования саморезов. С ним сборка металлического каркаса для гипсокартона значительно упрощается.
Характеристики профилей для ГКЛ и способы их соединения
При выравнивании стен гипсокартоном залог успешного достижения поставленной цели – грамотно сооруженная обрешетка. Именно от нее зависит, насколько гладкой станет в будущем стена, в полной ли мере будут реализованы дополнительные функции обшивки, такие как утепление, звукоизоляция и маскировка под конструкцией разного рода коммуникаций – труб и электропроводов. А чтобы правильно смонтировать каркас, нужно верно выбрать размеры профиля под гипсокартон, просчитать плотность установки отдельных его элементов и определиться, какие именно виды понадобятся для данной обрешетки.
Видовое разнообразие профилей
В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:
- ПН – направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер профиля нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.
- ПНП (по другой маркировке – UD) – аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
- ПС (он же CW) – применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
- ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
- Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
- Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.
Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш – после разработки четких эскизов с указанием всех данных.
Способы соединения
Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.
Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель, до которого и сдвигаются профиля.
Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).
В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.
- Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
- Каждый отрезок вдвигается в «краб» до щелчка.
- Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.
Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.
Иногда требуется соединить профили неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.
- Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
- Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.
Можно также использовать и кустарные способы соединения профилей, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.
При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.
Алгоритм проведения работ
- Вымеряется нужный размер профиля, который будет укладываться под гипсокартон по непрямолинейному чертежу.
- Отрезаются рейки нужной длины.
- Угловой соединитель сгибается, как этого требует эскиз.
- В торцы вставляются отрезки профиля.
- Все элементы фиксируются саморезами.
Сгибать угловой соединитель можно как внутрь, так и наружу. С помощью таких же деталей может быть смонтирована и обрешетка под арочные проемы, о которых поподробнее поговорим в наших следующих статьях.
Совет 1: Как соединить профиль для гипсокартона
Совет 2 : Как соединить два профиля
Совет 3 : Какие саморезы используются для гипсокартона
Особенности саморезов для гипсокартона.
Для работы с ГКЛ существует несколько видов саморезов, которые изготавливают из стали или латуни. Первые – более прочные. Среди них есть такие, которые обработаны антикоррозийным покрытием. Им и нужно отдавать предпочтение в выборе крепежей для гипсокартона. Головки саморезов могут быть как с крестообразным, так и с прямым профилем шлица. Острие может быть острым либо выполненным в виде сверла.
С помощью каких саморезов крепят гипсокартон?
Наибольшей популярностью пользуются крепежи TN25, изготовленные из высококачественной стали и имеющие антикоррозийное покрытие. Длина самореза – 3,5 мм, диаметр – 2,5 мм. Острие острозаточенное, благодаря чему крепежный элемент хорошо входит в гипсокартон и каркас из металлопрофиля. Для крепления подвесов (прямых и укороченных) используют саморез TN25 такого же диаметра, но длиной 4,5 мм. Их можно использовать и в том случае, если конструкцию обшивают двойным слоем ГКЛ.
Совет 4 : Направляющая для гипсокартона: виды, размеры, пример монтажа
Содержание статьи
Виды профилей
Профили производят из металлических листов, произведённых холоднокатаным способом. Все они оцинкованы. Готовые изделия долговечны, прочны, не подвергаются коррозии. Они не тяжёлые, поэтому можно без особых усилий делать конструкции любой степени сложности. Профили можно легко резать, изгибать.
В зависимости от особенностей применения производят разные виды профилей:
- Стоечный. Применяют для возведения каркаса, чтобы сделать стены, ниши, отсеки, перегородки.
- Маячковый. Используется в оштукатуривании для создания ровной поверхности.
- Потолочный. Нужен для потолочных конструкций, если потолок нуждается в обновлении.
- Потолочный направляющий. Необходим в конструкциях на потолке.
- Профиль направления. Нужен в монтаже горизонтальных стоек, основной элемент в каркасе.
- Профиль для арок. Применяют для сложных конструкций.
- Усиленный. Необходим для каркасов, к которым предъявлены повышенные требования к прочности.
Готовый каркас затем обшивается гипсокартоном.
Какие бывают размеры профилей
Профили имеют разные размеры. Если их подобрать неправильно, конструкция в будущем деформируется. Размеры профилей:
- Направляющий: длина — 3 м, ширина — 4-10 см, высота боковых стенок — 4 см.
- Стоечный: длина — 3-6 м, ширина — 5-10 см, высота боков — 5 см.
- Потолочный: длина — 3 м, ширина — 6 см, высота боков — 2,7 см.
- Потолочный направляющий: длина — 3 м, ширина — 2,7-2,8 см, высота бортиков — 2,7-2,8 см.
- Усиленный: длина — 3, 4, 6 м, ширина – 5-10 см, высота бортиков — 4 см.
- Маячковый: длина — 3 м, сечение — 22х6, 23х10, 62х6,6.
- Арочный: длина — 3, 6 м, сечение – 22х6, 23х10, 62х6.
Пример монтажа
Гипсокартонные конструкции могут быть самими разными. Рассмотрим самый простой пример монтажа профилей (направляющих, стоечных) для того, чтобы сделать гипсокартонную стену.
- Определите на полу место, где будет находиться стена, используйте трассировочный шнур.
- Сделайте разметку конструкции на потолке, стене с помощью отвеса, трассировочного шнура.
- Начните монтаж направляющих с установки горизонтальных профилей, но сначала наклейте звукоизоляционную ленту на тыльные стороны.
- Закрепляйте профили дюбелями, шурупами, но не часто, с шагом не больше 1 м. Направляющие должны быть ровными и надёжно зафиксированными.
- Оставляйте разрывы в местах дверных проёмов.
- Зафиксируйте направляющие профилями-стойками, крепите их шурупами-саморезами, пустотелыми заклёпками.
- Окончания стоек заводите в направляющие сверху и снизу. Длина шага — 600 мм.
Выполните обшивку гипсокартоновыми листами, стена готова. Использование этих материалов позволит сделать ремонт, обновить интерьер помещений.
Урок 11. Как удлинить (нарастить) профиль для гипсокартона
В этой статье мы узнаем, как удлинить профиль для гипсокартона или по другому — нарастить его длину. В предыдущих уроках мы узнали, что каркас для подвесного потолка делается из профилей 27х28, 60х27 и П-образных подвесов («крокодилов»). Дело в том, что размер потолков может быть абсолютно разным. Одно дело сделать подвесной потолок в небольшой детской комнате, где длины профиля хватает на всю длину помещения, и совсем другое — сделать такой же потолок в большом зале. И если профиль 27х28 можно не наращивать, а точно выставлять по уровню и последовательно крепить к стене, то что касается основного профиля 60х27, к которому крепится гипсокартон, то здесь необходимо иметь полноценный длинный профиль на всю длину или ширину помещения, где планируется делать потолок. Как быть, если длины профиля, который мы приобретаем в магазине не хватает? В этом случае нужно знать как его нарастить, получив полноценный профиль требуемой длины.
Технология наращивание профиля может пригодиться и в том случае, если по какой-либо причине Вам не хватило профиля стандартной длины, но остались несколько обрезков более коротких.
Как удлинить профиль для гипсокартона 60х27
Посмотрим, как удлинить профиль для гипсокартона. Я покажу 2 способа.
С помощью соединителя потолочных профилей 60х27
Перед нами 2 части профиля 60х27:
В магазине можно приобрести специальный элемент, который называется соединитель потолочных профилей:
Нужно взять профиль 60×27 и вставить внутрь него соединитель профилей:
делать это нужно аккуратно, не спеша, т. к. соединение происходит довольно туго.
Вставить необходимо до специальных ограничителей на соединительном элементе:
Для работы понадобится шуруповерт и саморезы с пресс шайбой 4. 2×13:
Чем меньше длина самореза, тем лучше. Саморез должен быть острый:
В месте перекрытия профиля и соединителя необходимо закрутить саморез:
Обязательно должно быть две точки фиксации, поэтому прокручиваем рядом еще один саморез:
И то же самое проделываем со второй стороны:
После этого берем профиль, который нужно соединить (нарастить, удлинить):
и точно также заводим его на соединительный элемент:
Осталось то же самое: закрутить по два самореза по двум сторонам этого профиля:
Итак, саморезы закручены, профиль удлинен:
С помощью профиля 27х28
Рассмотрим второй способ удлинения. Для этого возьмем два куска профиля 27×28 одинаковой длины:
и вставим их поверх профиля 60х27 через боковые стороны:
Далее, вставляем вторую часть профиля 60х27:
После этого нужно саморезами сделать соединения:
Докручиваем оставшиеся саморезы:
Итоговый результат работы
Ниже на картинках Вы видите удлиненные профили, полученные первым и вторым способом:
На этом все. В этой статье мы узнали, как удлинить профиль для гипсокартона и в каких случаях это может понадобиться.
Как крепить профиль для гипсокартона и гипсокартон к профилю
Чтобы конструкция из гипсокартонных листов на стене или потолке получилась прочной и надежной, необходимо знать, как крепить профиль для гипсокартона правильно. А ещё – как его удлинять, соединять между собой, какие крепления использовать.
Вам не придется ломать голову над этими вопросами, если вы внимательно изучите данную статью. Инструкция по созданию каркасов из металлопрофиля проста и понятна, сам материал – легок и удобен в работе, поэтому проблем у вас не возникнет.
Фото готового каркаса из металлических профилей
Крепление профиля при создании каркаса для ГКЛ
Задача, как крепить профиль под гипсокартон, решается по-разному в зависимости от того, что вы создаете: каркас для перегородки, для облицовки стен или подшивки потолка.
Но в любом случае профили приходится резать или наращивать по длине, соединять под углом друг к другу, крепить к основанию, а иногда и изгибать. Опишем подробно каждую из этих процедур.
Соединение профилей
Чаще всего требуется соединение двух и более профилей по прямой – для наращивания длины, или под прямым углом друг к другу – для связки соседних направляющих и придания каркасу большей жесткости.
- Наращивание. Если трехметровой длины одного профиля недостаточно, его соединяют со вторым (или его отрезком) с помощью специального соединителя.
Прямой соединительный профиль
В него вставляются концы двух соединяемых профилей и фиксируются короткими саморезами с пресс-шайбой (строители часто называют их «клопами» или «семечками»).
Для справки. Перед тем как скрепить профиль для гипсокартона с другим, его бывает нужно укоротить по длине.
Для этого ножницами по металлу надрежьте до основания его бортики, после чего сломайте профиль, несколько раз сгибая и выпрямляя его.
- Крестообразное соединение. Необходимо в основном для создания потолочных каркасов. У вас не возникнет трудностей с тем, как правильно крепить профиль для гипсокартона крест-накрест, если вы будете использовать «крабы».
Поперечное соединение профилей
Все четыре профиля вставляются в «краб» торцами, защелкиваются в нем, после чего усики соединительной детали отгибаются на 90 градусов и прикручиваются к бортикам профилей теми же «клопами».
Внимание. Можно обойтись и без «крабов». Для этого вам нужно своими руками надрезать поперечные профили по сгибу и отломить или отогнуть бортики. Затем наложить их на продольный профиль и зафиксировать «клопами».
Соединение без «краба»
- Т-образное соединение. Осуществляется либо только что описанным способом, либо с помощью «краба», предварительно обрезав лишнюю часть детали.
Внимание!
Если нужно соединить направляющий и стоечный профили, последний просто вставляется в первый и прикручивается одним саморезом.
Изгибание профилей
При создании арок, ниш и сложных потолочных конструкций профили иногда требуется изогнуть.
- Если надрезать оба бортика профиля до спинки, он изогнется по ней как вам нужно. Чем круче требуемый радиус изгиба, тем меньше должно быть расстояние между надрезами.
Изгиб по спинке
- Если надрезать один из бортиков и продолжить надрез по спинке, профиль для гипсокартона изогнется по второму бортику.
Изгиб по бортику
Крепление профилей
Ответ на вопрос, как правильно крепить профиль под гипсокартон, зависит от того, какое расстояние должно быть выдержано между основанием и облицовкой, а также от материала этого основания.
Если точнее, то крепеж профиля для гипсокартона происходит в два этапа. Сначала к основанию крепятся подвесы, а уже затем на них фиксируются профили, которые при этом выставляются по заданному уровню.
Крепление подвесов
Перед тем как крепить профили для гипсокартона, основание необходимо разметить и установить по разметке подвесы.
Они бывают двух видов: прямые и со спицей.
- Прямой подвес представляет собой перфорированную металлическую полоску, в которой есть отверстия для крепления к основанию и отверстия для крепления профиля к самому подвесу.
Прямой подвес и способ фиксации в нем профиля
- Подвес со спицей применяется для устройства гипсокартонных подвесных потолков. Состоит из фигурной металлической пластины, к которой крепится профиль, разжимного элемента и тяги (спицы).
На конце спицы имеется крюк, через который подвес крепится к основанию. С помощью разжимного элемента тяга выпускается на нужную длину.
Выбор крепежа зависит не от вида подвеса, а от материала несущего основания. Если это дерево, можно использовать обычные саморезы по дереву или гвозди.
Внимание!
На потолок подвесы крепятся только на саморезы!
Для крепления в кирпичное или бетонное основание применяют дюбель-гвозди, под которые необходимо высверлить отверстия диаметром, равным диаметру дюбеля для гипсокартона.
Для пустотелого кирпича или газобетона лучше выбирать дюбели с поперечными насечками и распорными усами.
Дюбели для пустотелого кирпича
От того, как зафиксированы подвесы, зависит прочность всей конструкции.
Но здесь важна не только надежность крепления, но и правильное определение их положения, так как крепить профиля для гипсокартона нужно на определенном расстоянии друг от друга.
- Ширина листа ГКЛ 120 см, поэтому профили должны располагаться параллельно друг другу на расстоянии 40 или 60 см между осями. Это позволит крепить на один крайний профиль два смежных листа.
- Подвесы фиксируются строго на одной линии, которая размечается заранее. Отклонение от неё не позволит вам установить профиль.
Если установить профиль в направляющие, можно обойтись без предварительной разметки
Для справки. При отсутствии подвесов их можно сделать из обрезков ПС-профиля. Для этого они надрезаются по бортикам, сгибаются буквой Г и крепятся к стене.
Цена такого крепления получится минимальной, а надежность – высокой.
Крепление профиля к подвесам
К прямым подвесам профиль крепится короткими саморезами с пресс-шайбой. На одной из размещенных выше картинок вы уже видели, что после скручивания лапки подвеса, выступающие за профиль, отгибаются в стороны.
К подвесам с тягой в зависимости от их конструкции профиль либо прикручивается теми же саморезами, либо просто защелкивается на специальных выступах.
Как крепить металлический профиль для гипсокартона?
В современном строительстве часто используется гипсокартон. Этот материал популярен благодаря скорости монтажа. Его применяют для стеновых, потолочных и других поверхностей. Во внутренних работах гипрок обеспечивает ровную поверхность, удобную для дальнейшей отделки.
Гипсокартон хрупок и для монтажа ему необходимо надёжное основание. Типовое решение – каркасная конструкция с использованием металлического профиля. Этот строительный материал пользуется спросом не меньше, чем сам ГКЛ.
Стальной профиль для гипсокартона при своей небольшой массе способен выдерживать большие нагрузки, поэтому перегородки из него мало уступают по надежности кирпичным или пеноблочным. Такая прочность обоснована П-образной формой, а также дополнительным рифлением или канавками на ребрах и плоскости.
Какой профиль использовать для перегородок из гипсокартона?
Существуют две базовые разновидности профиля – стоечная и направляющая. Направляющая крепится по периметру будущей перегородки к стене, и уже в нее устанавливается стоечная.
Размеры профиля зависят друг от друга и выбираются согласно конструкции каркаса и толщине изоляционного материала, уложенного в стену. Например, для минеральной ваты с толщиной 50 мм используется профиль с шириной 50. Профиль может иметь ширину до 150 мм и высоту полки до 50 мм.
Как соединить профиль для гипсокартона между собой?
Каркас под крепление гипсокартонных листов имеет решетчатую структуру, связка отдельных элементов в единое целое важна для прочности всей конструкции. У тех, кто впервые работает с гипсокартоном, возникает вопрос соединения профиля.
Базовым инструментом при креплении служит шуруповерт: он облегчает и ускоряет сборку. Самым простым видом крепежа служат саморезы – прокалывающего или сверлящего типов. Для крепления металлических деталей между собой подойдут саморезы длиной 9, 11, 16 мм. Используются шурупы с обычной головкой или с пресс шайбой (для лучшего распределения нагрузки на металл).
Между собой профили крепятся не только саморезами – для этого используются различные вспомогательные элементы:
- «Краб». Служит для соединения встык двух пересекающихся профилей.
- Соединитель профиля «двухуровневый». Соединяет два профиля, пересекающихся на разных уровнях.
- Примыкание одного профиля к другому обеспечивается соединителями, аналогичными «крабу».
- Подвес прямой. Служит для монтажа профиля к потолку.
- Подвес пружинный (якорный). При помощи данного элемента, как и предыдущего, происходит монтаж профиля к потолочному основанию; но с пружинным подвесом можно регулировать конструкцию по высоте.
- Удлинитель профиля. Соединяет два профиля друг с другом встык (торец к торцу), увеличивая общую длину.
Как крепить профиль для гипсокартона к стене?
Профиль крепится к стене саморезами без дюбелей и с дюбелями, либо анкер-клинами. Способ крепления выбирается в зависимости от материала стены, планируемой нагрузки, а также наружного или внутреннего применения.
Какими саморезами крепить гипсокартон к профилю? Стандартно, применяются шурупы с частой резьбой и длиной 25 мм (TN25), либо большей длины – если листов несколько. Потайная шляпка таких саморезов утапливается в гипсокартон, а потом зашпаклёвывается.
Как соединить профиль для гипсокартона между собой
Видовое разнообразие профилей
Есть разные виды профилей, исходя из ваших целей и плана работ, от вида гипсокартона рассматривают:
ПН (UW) – базовый профиль, который используют для основных работ. На него крепят гипсокартон, пластик и прочее. Его размеры в глубину стандартного одного размера в сорок миллиметров. А в ширину есть разные варианты: пятьдесят, семьдесят пять или сто миллиметров, смотря на сколько толстая стена.
ПНП (UD) – они похожи на предыдущие, но используются для потолочных работ, например, при монтаже многоуровневых потолков.
ПС (CW) – его используют для постройки новых стен, легких перегородок. Его устанавливают вместе с ПН.
ПП (CD) тоже используется для потолочных работ, крепится анкерами или подвесами.
ПМ – крепится под штукатурку (или другое средство для выравнивания) и является направляющей во время работы.
УП – используется для выпуклых и внутренних углов. С этим профилем углы будут всегда выглядеть идеально ровными.
Подготовительные работы
Профиль крепится только на идеально чистые стены. Нужно избавиться от старых обоев, штукатурки, плитки и прочих покрытий, должны остаться голые стены. Обязательно нужно демонтировать все гвозди, дюбеля, и прочие элементы. Следующий шаг в подготовке — это зашпаклевать все неровности, трещины. Хорошо грунтуем рабочую поверхность.
После полного просыхания грунтовой смеси, минимум через сутки, можно нанести разметку на рабочую поверхность. Конечно, у вас уже должен быть составлен четкий план на бумаге, который вы будете переносить на стены и потолки. Используйте уровни, что бы линии были выверены и не случилось ошибок.
Для чего крепить профили между собой.
Крепить профили между собой нужно, для того чтобы увеличить длину профиля до необходимой. Еще одна причина это, что бы готовая конструкция была очень прочной. Она должна выдержать кухонные шкафы с посудой, подвесные телевизоры, картины и прочие предметы.
Соединить профиль можно саморезами прокалывающими или сверлящими. Главное, чтобы саморезы предназначались для крепления металла к металлу.
Вообще профили можно соединить множеством способов. Стандартными, которые указаны в инструкции и новыми, которые передаются от мастера к мастеру.
Крепление с помощью просекателя
Просекатель – это профессиональный инструмент для скрепления профилей. Если вы сами делаете ремонт для себя и больше заниматься такой работой не планируете, то покупать его нет смысла. Стоит он дорого. Но значительно упрощает потоковую работу специалистов. Однако воспользоваться просекателем не всегда можно, иногда им просто не подлезть и тогда приходится прибегать к саморезам.
Крепление с помощью саморезов
Использовать, в работе с профилем, саморезы просто, не требуется особого опыта и дополнительных инструментов. Но надежность крепления гораздо ниже по сравнению с работой просекателем. Саморезами стоит пользоваться только тогда, когда вы не смогли подобрать к профилю специальное крепление и точно знаете, что на этом участке стены или потолка не будет крепиться чего-то тяжелого.
Как правильно прикрепить профиль без резки
Начала осуществите монтаж направляющей на стену или потолок, уже к смонтированным элементам крепите основной профиль. Заранее отмерьте все по длине и отрежьте если получается длиннее.
Фиксируя профиль саморезами, хорошо фиксируйте его руками, что бы он не сдвигался. Тогда будущая гипсокартонная конструкция будет ровной.
Как выбрать подходящий просекатель
В любом строительном магазине должен быть неплохой выбор инструментов. Есть несколько видов просекателей:
- Ручной – довольно компактный, удобный в использовании, крепкий и мощный. Имеет маленькую ручку, что позволяет подлезть даже в труднодоступные места.
- Усиленный – говорящее название соответствует действительности. Скорее всего он прослужит вам много лет, если «ножи» износились их можно заменить, не покупая нового инструмента.
- Профессиональный – для обычного ремонта не подойдёт. Очень массивный и мощный, его предназначение — это помощь при возведении зданий. И цена на инструмент выйдет равной цене всего ремонта.
Правила монтажа в зависимости от типа
Сначала нужно разрезать направляющие под размеры будущей конструкции. Крепить элементы нужно снизу-вверх, с пола до потолка. Для крепления обычно используются дюбели с шагом в один метр, при этом на каждую отдельную часть должно быть минимум три дюбеля.
Вертикальные профили монтируются просто. Они вставляющие в уже смонтированные направляющие. Устанавливаются они с шагом в один метр двадцать сантиметров – стандартный размер гипсокартона.
Угловой профиль крепится на все углы в помещении. Он защитит их от сколов и других разрушений.
Особое внимание стоит уделять дверным проемам, там лучше всего усилить крепление, чтобы не переживать о его надежности во время монтажа дверей.
Особенности крепления к потолку и стене
Разметку для потолка, как и для стены нужно сначала очень подробно осуществить на бумаге. Саму разметку для потолка легче начертить на полу, а потом уже переносить на рабочую поверхность.
Маленькие гипсокартонные конструкции типа экрана для батареи, от которых в дальнейшем не требуется выдерживать большого веса, можно установить прямо на направляющие. Они легко вставляются друг в друга и фиксируются саморезами в начале, в середине и в конце.
Мы уже писали, что кроме рекомендуемых в инструкции способах крепления, можно проявить фантазию. Сделайте так как вам удобно, главное, чтобы получилось прочное соединение.
Как соединять профиль для гипсокартона между собой без краба
Если не хватает длины профиля можно исправить положение. Первый способ – с помощью удлинителя. Он напоминает кусочек самого профиля с дырками для креплений.
Берем два куска профиля, которые вместе составляют нужную вам длину. Концы этих частей вставляем в удлинитель, они должны сразу же плотно и надежно там усесться. Плоскогубцами соединяем и загибаем вместе края профиля и соединителя. Все это закрепляем саморезами в месте соединения.
Другой способ подойдет если удлинителя нет под рукой, а работу нужно продолжать. Мы берем два профиля вместе составляющие нужную длину и плюс по десять сантиметров на каждой части. Ножницами по металлу или другим инструментом срезаем загнутые края по пять сантиметров. Профили всовываем на десять сантиметров один в другой там, где сделали срезы. Укрепляем саморезами.
к стенам, между собой, как сделать правильно, создание каркаса
В наше время невозможно себе представить ремонт без использования гипсокартона. Этот просто незаменимый в строительстве материал можно применить для следующих целей:
- выравнивание стен;
- создание межкомнатных перегородок;
- выравнивание и обработка потолка.
Преимущества гипсокартона заключаются в незначительном весе, многофункциональности и достаточной простоте монтажа.
Главное качество гипсокартона – это незначительный вес, многофункциональность и достаточная простота монтажа.
Еще одним преимуществом гипсокартона перед другими отделочными материалами является цена. Гипсокартон производят различные строительные фирмы в странах СНГ, США, Великобритании, Германии, Франции и других, но цена на этот строительный материал колеблется в пределах разумного. Основой для гипсокартона является гипс, что владеет целым рядом свойств, которые положительно влияют как на качество ремонта, так и на человеческий организм. К таким свойствам можно отнести способность пропускать воздух, отсутствие токсических веществ, негорючесть, отсутствие радиоактивности и запаха. Гипсокартон хорошо сохраняет влажность. Для максимальной прочности гипсовый сердечник с обеих сторон обклеивается специальным картоном, вследствие чего получается гипсовая плита, размеры которой, как правило, составляют 2-5 м в длину и 120-130 см в ширину.
Влагостойкий гипсокартон удерживает влагу, поэтому хорошо подходит для монтажа из гипсокартона.
На сегодняшний день существует несколько основных типов гипсокартона:
- стеновой;
- потолочный;
- влагостойкий;
- огнеупорный;
- арочный.
В основном крепеж гипсокартона к стене происходит двумя способами – на специальный клей и на каркасную основу. Выбор определенного способа зависит от типа поверхности, особенностей помещения и весовой нагрузки гипсокартона. Если для крепежа гипсокартона к стене использовать клей, то он будет не в состоянии выдерживать сильные нагрузки, а сама конструкция получится непрочной, поэтому в большинстве случаев крепеж гипсокартона к стене делается на каркасной основе.
Профили для крепежа гипсокартона к стене
CD-60 – профиль служит как потолочный, но можно применять и для изготовления фальш-стен.
Как правило, крепеж гипсокартона к стене происходит при помощи металлических профилей из оцинкованной стали, главной особенностью которой считается стойкость к коррозии. Среди металлических профилей выделяют основные, направляющие и угловые.
CD-60 – профиль, который чаще всего используется, служит как потолочный, но может применяться и для изготовления фальш-стен и различных декоративных элементов.
UD-27 – направляющая для профиля CD-60. Широко применяется, в том числе и для многоуровневых потолков.
CW-50 – стоевой профиль, используется для крепежа гипсокартона к стене.
UW-50 – служит направляющей для CW-50, иногда особенно для изготовления фальш-стен, может использоваться в качестве направляющего профиля для CW-75 или CW-100.
CW-75 – стоевой профиль для гипсокартонных перегородок. В этом случае перегородка получается очень прочной, но при этом не слишком широкой.
UW-75 – направляющая для CW-75.
CW-100 – также используется для изготовления перегородок при условии, что конструкция должна быть повышенной прочности или иметь максимально допустимую высоту.
UW-100 – направляющая для CW-100.
Вернуться к оглавлению
Вспомогательные элементы для крепления профилей
При помощи прямого подвеса основной профиль фиксируется к потолку или стене.
Для монтажа каркаса используются также различные дополнительные элементы, к которым относятся:
Подвес прямой для CD-60 – 125 мм – своеобразная скоба, при помощи которой основной профиль фиксируется к потолку или стене.
Соединитель для наращивания CD-60 – соединяет один или несколько профилей CD-60 в единый длинный.
Краб – используется как соединитель для CD-60 под прямым углом с двух сторон на одном уровне.
Соединитель для CD-60 на двух уровнях – используется для монтажа каркаса многоуровневого потолка. Такой способ монтажа очень специфический, поскольку конструкция получается не очень прочной, поэтому каркас получается как бы плавающим.
Соединитель для CD-60 Т-образный – соединяет CD-60 под прямым углом с одной стороны и на одном уровне.
Подвес с пружиной – выступает в качестве крепления CD-60 к потолку.
Для монтажа вышеперечисленных профилей и дополнительных элементов используются такие крепежные материалы как саморезы, дюбеля и моли. Металлические элементы соединяются между собой саморезами 3,5х9,5 мм. Гипсокартон к профилю прикручивается саморезами по металлу размером 3,5х25 мм, а крепление направляющих профилей и подвесов к бетонным или кирпичным покрытиям совершается при помощи дюбелей 6/40 либо 6/60 мм.
Вернуться к оглавлению
Необходимые инструменты и материалы
Армирующая сетка – один из инструментов, необходимых для монтажа потолка из гкл.
- профиль;
- гипсокартон;
- гипсовая шпаклевка;
- молоток;
- шпатель;
- армирующая сетка;
- карандаш;
- ножовка;
- нож;
- отвертка;
- метр и строительный уровень.
Вернуться к оглавлению
Правила крепление направляющих для монтажа каркаса стен
Схема правильного крепления направляющих для стен
До начала работы над каркасом следует предварительно разметить план каркаса на бумаге, а после следует обозначить уровень всех стен. Направляющая крепится при помощи дюбелей расстоянием в 60 см. Для того чтобы разрезать профиль, вам понадобится ножницы по металлу. Также для этих целей может подойти болгарка. Далее направляющий профиль накладывается на стену и обозначаются места его крепления, расстояние от стены к центру профиля не должно составлять более 50 см. Все остальные профиля крепятся шагом в 60 см от центра стены до центра профиля. Ширина последнего листа гипсокартона не должна превышать 20 см.
Следующий этап – это крепление подвесов. Учитывайте, что расстояние по вертикали между подвесами должно равняться 80 см. Чтоб этого достичь, вставьте профиль в направляющую по разметке, приложите подвес и разметку отверстий для крепежа. Сверлить отверстие следует, используя перфоратор. Теперь можно переходить к крепежу подвесов.
После того как все подвесы установлены, необходимо выставить и закрепить вертикальные профили. Для этого между направляющими с внешней стороны на уровне подвесов натяните нитку, что позволит вам избежать неровностей на гипсокартонной стене.
По одному выставляйте и крепите профили к подвесам, лучше всего это делать при помощи саморезов и просекателя. К направляющим крепить стоит так, чтобы центр профиля был идентичен сделанной ранее разметкой.
Вернуться к оглавлению
Правила крепление направляющих для потолка
Схема правильного крепления направляющих для потолка
Потолок из гипсокартона – это более сложный и трудоемкий процесс, поэтому его стоит рассмотреть подробнее. Если говорить об этом процессе в общих чертах, то самое главное, чтобы каркас потолочной конструкции получился жестким, прочным и надежным. Для этого понадобится потолочная направляющая, потолочный основной, угловой перфорированный профиль, угловой перфорированный и соответствующие подвесы.
Следующим шагом будет разметка периметра комнаты, которая вам понадобится для дальнейшей установки направляющих профилей. Во избежание неровностей и перекосов используйте строительный уровень по всей поверхности помещения. Как только работа по разметке будет завершена, можно приступать к установке направляющего профиля под гипсокартон.
Крепить направляющую следует при помощи дюбелей, для этого, используя перфоратор, просверлите отверстия необходимого диаметра, после чего приложите направляющую и убедитесь, что отверстия в профиле совпадают с теми, что вы просверлили. В случае, если длина металлического профиля будет превышать длину поверхности, излишки следует убрать при помощи ножниц по металлу.
Как только все необходимые направляющие профили прикреплены, нужно приступать к разметке поверхности потолка для монтажа прямых подвесов, основная функция которых – удерживать вес основного потолочного профиля. Для этого при помощи маяка делаются полоски-ориентиры на расстоянии 50 см друг от друга. Просверлите перфоратором нужные отверстия и прикрепите прямые подвесы дюбелями.
Следующий этап – это установка потолочных профилей под гипсокартон, то есть основного элемента вашей конструкции. Именно эти профили удерживают вес гипсокартона. Потолочный профиль заводится в направляющую и крепится саморезами. Для соблюдения горизонтали необходимо использовать строительный уровень. Если потолочный профиль короткий, его следует продлить частью другого такого же профиля, который соединяется с ним специальным соединителем. Продольные профили к поперечным крепятся крабами и фиксируются саморезами.
Вернуться к оглавлению
Правила крепления каркаса для многоуровневых потолков
Схема правильного крепления направляющих для многоуровневого потолка
В последнее время многоуровневые потолки пользуются все большей популярностью, но если вы задумали создать себе подобный интерьер, убедитесь, что высота вашей комнаты позволяет это сделать, ведь многоуровневая конструкция значительно опустит потолок.
В первую очередь создается первый слой гипсокартона, на который в дальнейшем будет накладываться второй ярус. Повезло тем, у кого поверхность идеально ровная, тогда ее можно использовать в качестве первого слоя, что значительно сэкономит строительные материалы и драгоценные сантиметры вашей комнаты. В противном случае следует монтировать каркас.
Как всегда, монтаж начинается с разметки и расчета материала. После выполнения необходимых подготовительных работ по размеченной линии устанавливаем направляющий UD-профиль, используя при этом для фиксации дюбеля 40-60 мм. Потом из основного CD-профиля набирается каркас расстоянием в 60 см. Между собой профили крепятся саморезами. Поскольку таковые конструкции получаются довольно-таки тяжелыми, чтобы избежать прогиба, используют подвесы, которые позволят дополнительно усилить каркас и опустить потолок на нужный уровень. Подвесы монтируются с помощью дюбелей шагом в 50 см, а потом сгибаются буквой П.
Дальше монтируем профиль для коротких стыков. Для этого необходимое количество направляющих UD, размером по 10 см, и крепим их саморезами 3,5×9 мм к боковым частям основного профиля CD. К полученным кусочкам крепится CD-профиль длиною 53,5 см таким образом, чтобы один лист гипсокартона держался за одну часть профиля, а другой – за другую.
Что касается обшивки гипсокартоном, то в процессе следует на профиле обозначить места, где будет проходить второй ярус. Этого делается для того, чтобы не обшивать гипсокартоном лишнюю площадь, которая в итоге все равно будет спрятана.
Если ваш второй ярус будет иметь форму полукруга, то его монтаж выполняется при помощи перфорированного профиля, выгнутого под нужный радиус. При этом обратите внимание на то, что профили крепятся не к ГКЛ, а к профилям первого уровня.
Просекатель. Виды и работа. Применение. Плюсы и минусы
При внутренней отделке помещений широко используются конструкции из гипсокартона, которые отличаются высокой скоростью возведения и минимальными затратами на строительство. Для крепления ГКЛ требуется надежное основание, которое изготовляется из металлических профилей. Обычно для их соединения используются шурупы или просекатель. Последний является специализированным инструментом, предназначенным для работы только с металлическими профилями. Он скрепляет их стенки между собой продавливая в них сквозное отверстие с выступающей бороздой на тыльной стороне, обеспечивающей надежное соединение.
Преимущества инструмента
Использование просекателей имеет определенные достоинства перед традиционным применением шуруповерта с саморезами, которые обычно используются при соединении металлических профилей при создании обрешетки для крепления гипсокартона.
К преимуществам инструмента можно отнести:
- Полную независимость от электросети.
- Соединение сохраняет гладкость лицевой стороны каркаса.
- Отсутствие необходимости покупки расходных крепежей.
- Надежность соединения.
- Высокая скорость монтажных работ.
Применяя просекатель, можно выполнять монтаж каркаса немного быстрее, чем используя шуруповерт. Необходимо проделывать простейшую процедуру. Сначала 2 профиля совмещаются между собой в таком положении, в котором их нужно закрепить, после этого крючок инструмента заводится за их стенку и рукоятки просекателя сжимаются. В результате срабатывает механизм инструмента, пробивающий сквозные отверстия в двух профилях оставляя выдавленную бороздку удерживающую их между собой.
Такая технология соединения имеет определенное преимущество над шурупами. На лицевой стороне обрешетки не образовываются выступающие элементы, как в случае со шляпками саморезов. Благодаря этому ГКЛ упираются по всему периметру, что обеспечивает высокую надежность конструкции в сравнении с прикладыванием к мелким упорам от выступающих шляпок.
Огромным преимуществом просекателя является отсутствие необходимости при его использовании в покупке шурупов. Хотя они и не дорогие, но выполняя большой объем работы их может расходоваться по несколько тысяч, что в конечном счете может сравняться со стоимостью самого просекающего инструмента. Также нельзя забывать о том, что им можно пользоваться без необходимости подключаться к электросети, чего нельзя сказать о шуруповертах.
Огромным преимуществом просекателя является удобство его использования при выполнении работы без помощника. Многие инструменты имеют довольно компактный размер, что позволяет осуществлять сдавливание для просечения одной рукой. Фактически вторая рука свободна и может удерживать каркас пока он не получил достаточную жесткость.
Что соединяет надежнее – просекатель или шуруповерт?
Однозначно шуруповерт дает более надежное соединение. Это обусловлено тем, что саморезы благодаря своей резьбе обеспечивают крепкое удержание вне зависимости от направления прикладываемого усилия на разрыв соединения профилей. Они не позволяют их отгибать или наоборот сдавливать. В случае с просекателем устойчивость на нагрузку наблюдается только в определенных направлениях. Фиксация с помощью такого инструмента имеет достаточную надежность, чтобы каркасная конструкция не развалилась под своим весом, но в случае оказания на нее давления под неестественным углом может произойти отсоединение профилей. В связи с этим применение данного инструмента имеет определенные ограничения. Его можно спокойной использовать при создании решетки для крепления гипсокартона на стену, но в случае монтажа потолочного каркаса использовать только для соединения поперечных профилей, в то время как главные направляющие сращивать шурупами.
Просекатель позиционируется как временное соединение. Согласно действующим технологиям он никак не используется как единственный способ крепление профилей между собой. Дело в том, что после того как с его помощью создается обрешетка, при осуществлении монтажа гипсокартонных листов все равно применяются шурупы. Пробивая ГКЛ дальше они входят в профиль, проходя сквозь него. Практически, один из удерживающих гипсокартон саморезов будет проходить в месте пересечения двух профилей, где они соединены просекателем. Таким образом, крепеж будет одновременно удерживать ГКЛ и их. В конечном счете, надежность конструкции никак не будет нарушена, в то же время удастся сэкономить время на монтаже, а также использовать меньше саморезов. Если прикручивая гипсокартон использовать длинные шурупы, то они прошивая лист также проходят обе стенки профилей, сделав крепление с обеих сторон, что будет еще белее надежно.
Виды просекателей
Данный инструмент стал довольно популярным, поэтому многие бренды занимаются его производством. Это создало довольно высокое изобилие различных конструктивных решений.
Условно все имеющиеся на рынке просекатели можно разделить на три категории:
- Обыкновенные.
- Усиленные.
- Профессиональные.
Обыкновенный просекатель
Представляет сегмент более дешевого инструмента, который подойдет для выполнения небольшого объема работ. В случае проведения ремонта стоит отдать предпочтение именно ему. Обыкновенные просекатели стоят дешево, при этом имеют достаточный ресурс, чтобы прослужить до окончания ремонта. После инструмент можно благополучно уложить на хранение до следующей перепланировки в доме или квартире. Стоит отметить, что обыкновенные просекатели трудно справляются с высококачественным металлическим профилем, имеющим большую толщину стенок.
Усиленные
Гораздо массивнее. Они справляются с двумя профилями, общая толщина которых составляет 1,5 мм. Это инструмент среднего ценового сегмента. Им часто пользуются профессиональные мастера, занимающиеся проведением ремонтов. Такие просекатели имеют довольно продолжительный ресурс, а кроме этого не заклинивают при осуществлении продавливания отверстий в толстом профиле.
Профессиональный
Довольно массивный, и отличается высокой надежностью. Его пробойник сделан из твердой стали, поэтому сохраняет свою форму даже после выполнения большого множества соединений. Данный инструмент предусматривает возможность ремонта со сменой пробойника и ролика.
Также просекатели отличаются и по другим критериям. Они могут предусматривать работу одной или двумя руками. Использовать две руки гораздо удобнее, поскольку нагрузка распределяется между ними, что в конечном счете позволит выполнить большее количество соединений без необходимости отдыха. В то же время просекатель предназначенный для работы одной рукой идеально подойдет для тех, кто работает самостоятельно, когда некому придержать профиль.
Отличается инструмент и размерами скобы. Бывают просекатели у которых она довольно мелкая, что позволяет использовать их только для сращивания направляющего профиля. Если скоба большая, то диапазон выполнения работы существенно расширяется. У такого инструмента увеличенные габариты, поэтому он может плохо добираться в труднодоступные места.
Похожие темы:
Соединение профиля для гипсокартона
Ранее перепады в несколько сантиметров на поверхности существенно усложняли процесс отделки. Специалистам приходилось тратить немало времени на нанесение шпаклевки, ее выравнивание и шлифовку. С появлением гипсокартона ситуация изменилась. Его установку можно осуществлять на предварительно неподготовленные стены или потолок.
Каркас из профиля
Монтаж данного материала выполняется на предварительно подготовленный из профилей каркас. И от того, насколько точно будет сделано соединение профиля для гипсокартона, зависит прочность и надежность всей конструкции. Если вы планируете выполнить всю работу своими руками, вам необходимо ознакомиться с основными моментами.
Длина направляющих элементов, как правило, составляет около 2,5 – 3 метров. При работе с большими площадями необходимо соединять их между собой.
Есть несколько основных соединителей, которые могут быть использованы во время монтажа.
Соединение крабом
При подготовке каркаса для крепления гипсокартонных листов на потолке применяется соединение крабом, представленное на фото ниже. Некоторые специалисты называют их одноуровневыми соединителями.
Как правило, они располагаются с внутренней стороны алюминиевого профиля и удерживаются при помощи усиков. Фиксация осуществляется с помощью специальных саморезов («клопы», «семечки»). Работать с усиками необходимо аккуратно, осуществляя минимальное физическое воздействие.
Т-образное соединение
Использование Т-образного или продольного соединителя подразумевает под собой несколько иную технологию крепления.
Часть бортика профиля отрезают, а в полученное отверстие располагают направляющие, фиксируемые саморезами. Ни в коем случае нельзя срезать его полностью, так как это отразиться на жесткости и прочности конструкции.
Установка каркаса
Закончив подготовку каркаса, можно переходить к его установке. Подробнее о том как устанавливать каркас потолка под гипсокартон мы рассматривали в этой статье, здесь же мы лишь коротко опишем необходимую последовательность действий.
На этом этапе можно пользоваться двумя видами подвесов, учитывая условия работы и результат, к которому вы стремитесь. Прямой подвес представляет собой пластину, на которую нанесены ребра жесткости. Позволяет установить будущую конструкцию на расстоянии в 10-11 см от потолка. Применяется при незначительных перепадах. Его применение позволяет скрыть электрическую проводку.
Анкерный подвес, оснащенный зажимом, может быть использован вместе с тягой. В основном его применяют при подготовке многоуровневых потолков, многофункциональных перегородок, оснащенными полками, углублениями. Максимальное расстояние в этом случае – 80 сантиметров.
всё про ремонт и обустройство жилья
Здравствуйте! Подскажите товарищи профессионалы, чем лучше крепить профиля для гкл м/у собой? Купил саморезы с пресшайбой и со сверлом, но что то сомнения: не будет ли шляпка мешать гипсокартону(вернее гипсоволокну) прижаться плотно к профилю, не получится ли бугров на гвл в этих местах, или гвл просто продавится и будет не заметно.
миха48 написал :
чем лучше крепить профиля для гкл м/у собой?
а в каком месте? Например, ПС в ПН я не креплю.
миха48 написал :
Подскажите товарищи профессионалы, чем лучше крепить профиля для гкл м/у собой?
Варианты есть.Кто как привык.Я скрепляю заклепками.Мне кажется так надежнее и «головы» не мешают.
mihamaster написал :
Я скрепляю заклепками.
а у меня — 3 варианта:
1 не креплю вообще
2 креплю саморезами с пресс-шайбой
3 просекателем
а почему не крепите, по надежности-это нормально?
Мы работаем клепольником! » >
миха48 написал :
а почему не крепите, по надежности-это нормально?
после того, как будет смонтирован ГКЛ — да
Eвгeний написал :
Мы работаем клепольником!
им — дольше, пока просверлишь. хотя многие на форуме им пользуются.
Не, клепателей, просекателей у меня нет. А что на счет с пресшайбой? пойдут или нет?
Или лучше так называемые клопы? мне главное что бы лист гвл ровно лёг на саморезы и не образовались бугры
миха48 написал :
мне главное что бы лист гвл ровно лёг на саморезы и не образовались бугры
Тогда «прессшайба».При закручивании у них «башка» немного утапливается за счет деформации какркаса.А лучше,все-таки,заклепки.
Если крепить профили меду собой перпендикулярные: есть «крабы»- шляпки «блошек» сбоку, ПН и ПП между собой можно и не крепить- на надежность конструкции не влияет. А вообще- просекатель самая удобная штука.
миха48 написал :
А что на счет с пресшайбой? пойдут или нет?
пойдут
Клопы как раз торчать будут, а вот саморез с прессшайбой в самый раз. А вообще где можно, лучше просекатель.
VKim написал :
Клопы как раз торчать будут, а вот саморез с прессшайбой в самый раз
Конечно же с прессшайбой.Поправил свой предыдущий пост.
миха48 написал :
чем лучше крепить профиля для гкл м/у собой?
Если можно подлезть просекателем, то в первую очередь им. Получаются очень ровные каркасы. Если просекателем не достать, то или вообще не крепить, если это возможно (при условии закручивания саморезов при обшивки), или саморезами с прессшайбой.
Короче koris +1
koris написал :
а у меня — 3 варианта:
1 не креплю вообще
2 креплю саморезами с пресс-шайбой
3 просекателем
Tile_EXP написал :
Если можно подлезть просекателем, то в первую очередь им.
Вот всеми описываемыми способами крепил, кроме просекателя,его только видел в работе.Возник вопрос.Насколько легко после закрепления просекателем разобрать конструкцию обратно,чтобы сдвинуть,переделать,что-то исправить?
amigo написал :
Насколько легко после закрепления просекателем разобрать конструкцию обратно,чтобы сдвинуть,переделать,что-то исправить?
Взять сверло большего размера и рассверлить. Однако удобство работы позволяет выставить профиля намного точнее, чем с другими видами крепления.
миха48 написал :
мне главное что бы лист гвл ровно лёг на саморезы и не образовались бугры
все равно оно у вас будет кривое и горбатое, какие шурупы вы там закрутите — не имеет значения..
возьмите либо обычный ГКЛ, либо ГВЛ на деревянную конструкцию..
amigo написал :
Вот всеми описываемыми способами крепил, кроме просекателя,его только видел в работе.Возник вопрос.Насколько легко после закрепления просекателем разобрать конструкцию обратно,чтобы сдвинуть,переделать,что-то исправить?
крепить можно через один профиль,- тот что оказывается посредине листа у первой зашивки — можно закрепить, а следующий вручную выставляется по листу..
разобрать довольно легко .. — легкий удар ботинком с железным носком, и он срывается с просечки..Хуже если всю конструкцию надо передвинуть..
4eh написал :
легкий удар ботинком с железным носком,
Для начала надо такие ботинки приобрести,потом курсы у Джеки Чана пройти,чтобы потолочную конструкцию попинать.
✅ Создаем прочную и надежную конструкцию
Для формирования прочной конструкции из гипсокартона, необходимо знать, как правильно закрепить профиль, ведь это будет «хребтом» всего изделия. Также потребуются знания в удлинении, соединении между собой профилей и вариантах крепления. Задача крепления может быть решена по-разному в зависимости от типа приспособления – для выполнения облицовки стен, создания каркаса под перегородки, подшивки потолка. Сам профиль под гипсокартон в широких масштабах выступает в качестве универсальной конструкции, компоновать и формировать которую можно под любые проекты.
Виды профиля для гипсокартона
Существует 6 основных маркировок для металлических конструкций, использующихся под гипсокартонную обшивку:
- ПН/UW – направляющие глубиной в 40 мм и шириной 40, 50, 75 и 100 мм (в зависимости от стены), предназначенные для сборки каркаса;
- ПП/CD – предназначены для формирования потолочного каркаса, крепятся за счет прямых подвесов или анкерных зажимов;
- ПС/CW – закрепляются в сам направляющий профиль и служат в качестве базы для стен и перегородок из гипсокартона;
- ПМ – тип маячкового профиля или рельса, использующийся для выравнивания стены и удобный в применении для оштукатуривания стен;
- УП – необходим для выполнения укрепления, а также выравнивания углов.
В свою очередь, каждый из данных типов бывает в различных разновидностях по размерам и другим параметрам, что позволяет подобрать вариант под любые по сложности задачи.
✅ Правила монтажа в зависимости от типа
При работе над установкой направляющих производится нарезка каркаса под необходимые размеры перегородки. Начинать реализовывать крепление следует с пола и затем переходить на потолок. Рекомендуется не забывать про наклейку уплотнительной самоклеящейся ленты, наклеиваемой в местах контакта профиля и сопрягающих поверхностей — это повысит звукоизоляцию. К базовой поверхности крепление реализуется с помощью дюбелей. Шаг – 1 м, но не меньше 3 дюбелей на каждую деталь каркаса.
Работы по монтажу вертикальных или стоечных элементов не так сложны. Вертикальные профили вставляют в уже закрепленные на полу и потолке конструкции. Реализуется установка также на стыках листов и в дверных проемах. Следует закрепить один элемент между стыковочными конструкциями посередине.
Располагаются они друг от друга на расстоянии 1,2 м – ширине самого листа гипсокартона. Для большей точности рекомендуется соблюдать расстояние между профилем вертикального типа до 0,4 м. Для усиления используются деревянные бруски с сечением 40 на 50 или 40 на 40. Важно в особенности выполнить усиление дверных проемов, что облегчит последующую установку дверей.
✅ Потолочный может использоваться для создания подвесных потолков, арочный и других криволинейных конструкций, каркаса стен и его облицовке, в паре с направляющим UD-27. Для придания нужной жесткости и удобства монтажа на основу производится нанесение насечек, на боковые участки по 3 канавки, шуруп вкручивается для центровки. Крепление реализуется с помощью особых подвесов – прямых и с зажимом. Для прямого крепление осуществляется с помощью шурупов, вариант с зажимом требует загибания краев профиля в середину, чтобы дать надежный упор.
Маячковые направляющие очень важно правильно закрепить – именно они во многом повлияют на конечный итог от оштукатуривания. Сначала нужно замерить высоту помещения, нарезать нужный объем профиля. С шагом в 100-150 см на расстоянии 10 см от углов с помощью уровня наносится вертикальная разметка. С шагом около 50 см по отмеченным линиям нужно нанести штукатурный раствор – тот же, что и потом будет браться для конечного выравнивания.
Угловой профиль позволяет защитить торцы перегородок от всевозможных повреждений при эксплуатации механического характера. Полки располагаются обоюдно под углом 85 градусов, что дает надежную фиксацию к перегородкам. Присутствуют отверстия по 5 мм диаметром, заполняемые шпатлевкой при монтаже. Гипсокартон Knauf за счет своей гибкости и уникальным свойствам позволяет его успешно применять без необходимости формирования сложных каркасов.
✅ Какие инструменты потребуются
Чтобы качественно выполнить крепление каркаса и монтаж гипсокартонных плит, потребуются следующие инструменты:
- Перфоратор, чтобы делать отверстия в стене.
- Дрель-шуруповерт для сверления в металле и дереве отверстий, ввинчивания (и в некоторых случаях выкручивания) саморезов.
- Просекатель, позволяющий прочно и быстро соединять профили.
- Игольчатый валик – быстро и равномерно прокалывает поверхность плит.
- Маленький рубанок под обработку торцов.
- Дисковый резак для порезки гипсокартона тонкими полосками и осуществления подготовительной разметки.
- Пила кольцевая по гипсокартону – проделывание дыр под осветительные приборы.
- Нож-пила – нарезка листов и фигурная обработка.
- Универсальный нож для гипсокартона.
- Металлическая линейка и рулетка для замеров, и уровень не менее 1 метра.
Из данного списка могут потребоваться далеко не все инструменты, а только некоторые в соответствие с поставленной задачей.
✅ Особенности крепления к потолку и стене
Всякая монтажная технология подразумевает применение специализированных крепежных профилей, как потолочные, стоечные, а также стеновые и направляющие. При креплении к потолку и стене подготовительным этапом является выбор инструментов и оценка рабочей поверхности. Далее осуществляется подбор крепежных элементов. Во всех случаях требуется выполнить тщательные замеры с помощью рулетки и создать разметку пола.
Для монтажа потолка разметку все равно практичнее делать по полу и затем уже выполнять перенос замеров на потолок. Разметка стен осуществляется схожим способом, как и для потолка. Далее идет этап крепления подвесов и профиля. Для усиления основания можно выполнить соединение дополнительно с помощью крабовых креплений и специально отрезанных под это кусков профиля. Затем после установки каркаса и проверки полученного результата, реализуется монтаж гипсокартонных листов. После достичь идеально ровной гладкости можно за счет шпатлевки, а после этого уже можно смело выполнять финишную отделку обоями либо покраску.
Какие саморезы используются для крепления гипсокартона
Принимая важное решение заняться облицовкой потолка или стен гипсокартоном, следует изучить все детали работы. Одним из важных моментов является выбор саморезов для профилей, гипсокартона. У них есть отличительные отличия как в технических характеристиках, так и в функциональности. Шурупы для гипсокартона и профилей продаются на строительном рынке, в супермаркетах. Но, как узнать, какие нужны саморезы для крепления листов ГКЛ.
разновидности шурупов
Все крепежи, используемые в гипсокартонных конструкциях, условно делятся на 2 большие группы:
- Шурупы для профилей со сверлом и без.
Винты для крепления профиля к подвесу и крабам
- Шурупы для гипсокартона обычно черные.
1. Винты с мелкой резьбой по металлу. 2. саморез по дереву
Важность заключается в том, что — правильно подобранные шурупы создают хрупкость всей конструкции гипсокартона. Это приведет к аварийному перенапряжению.
Не использовать для крепления листов ГКЛ саморезами сверлом. В профиль при помощи отвертки наматывают совершенно обычные черные саморезы с мелкой резьбой.
Чтобы определить, сколько нужно приобрести, воспользуйтесь калькулятором саморезов.
Винты для соединения профилей и подвесов
Разберем, какие винты необходимы для профиля? Саморезы по металлу делятся на 2 вида. Каждый отличается своими техническими возможностями и предназначен для выполнения определенных функций.
Отличие использования шурупов
Здесь следует отметить, что саморезы можно использовать как со сверлом, так и без него. Выбор будет зависеть от качественных профилей.Лучше держать винты без сверла жестко, но они скручиваются через два профиля и для крепления большинства подвесов.
Винт с прессхайбой
Среди мастеров есть такие названия, как «семечки», «». Они имеют небольшой размер, используются для крепления профилей друг к другу и являются самыми популярными.
Винты для ГКЛ с покрытием или оцинковкой, оксидированием или покрытием. Несмотря на различную функциональность наконечников, застежки одинаковые. Для установки этих винтов предварительная обработка не требуется.Их легко установить с помощью отвертки или дрели. Тонкий наконечник быстро и проделывает отверстие, легким нажатием на винт он надежно фиксируется в профиле.
Для экономии шурупов и быстрой установки используйте профиль Prosekatel.
С помощью саморезов производится прочная фиксация профиля к обрешетке или крепление металлических подвесов. Работа с винтом допускается без предварительного сверления отверстий. Тонкий наконечник протыкает основной материал и плотно фиксирует элементы винта с головкой под ключ. Самый популярный размер шурупа для фиксации профилей обычной конструкции и длиной 13-16мм.
Саморез с обычным прессшайбой Винт со сверлом с прессшайбой Размеры, количество и масса
Саморез конический фосфатированный
Саморез фосфатированный с цилиндрической головкой (клопик)
Отличительные особенности головы:
- При соскальзывании инструмента с головки винта нельзя пораниться — она закруглена;
- Удобно нажимать на винт во время установки отверткой или отверткой;
- При такой варке в отдельных случаях можно использовать шайбу, прокладки;
- Цилиндрическая форма обеспечивает надежную фиксацию.
Дюбель-гвозди для крепления профиля к бетонным стенам, потолкам
Хомуты для крепления профиля к кирпичу, бетонной стене. Используйте специальные винты с резьбой в комплекте с гайкой. Саморезы изготовлены из прочной стали и покрыты средством, защищающим металл от коррозии. На головке винта амортизатор имеет крестообразный рисунок, что позволяет производить монтаж (демонтаж) крепежа. Дюбель имеет проставочную часть, фиксирующую элемент в стене (потолке) при прикручивании к шурупу.Сохранность дюбеля не допускает преждевременного срабатывания распорки при установке. Использование гвоздей-дюбелей для ускорения монтажа. Пробойник (коричневый М6) прямо через профиль вбивается в дюбель.
По типу шляпки
Саморезы с дюбелями для бетонных поверхностей 2 типа: с потайной головкой, грибовидной формы. Шляпка гриба отличается увеличенным воротником, что дает возможность увеличить площадь прикрепляемых элементов. Заглушка при сборке полностью входит в материал и не прилипает к поверхности.Это дает возможность проводить дополнительные работы.
На строительном рынке шурупы для крепления профиля к бетонной (кирпичной) поверхности со скидкой фасованные в связки.
Имя | Количество штук в пачке, шт. |
Винт ударный 6 * 40 грибовидный колпачок | 100, 200 |
Винт ударный 6 * 60 грибовидная шляпка | 100 |
Винт ударный 6 * 60 с потайной головкой | 100 |
Винт ударный 6 * 80 с потайной головкой | 100 |
Винт ударный 8 * 60 с потайной головкой | 100 |
Винт ударный 8 * 80 с потайной головкой | 50 |
Винт ударный 8 * 100 с потайной головкой | 50 |
Винт ударный 8 * 120 с потайной головкой | 50 |
Для бетонной стены используют дюбеля 6 * 40.Этот тип приспособления надежно удерживает направляющие профили к основанию, которые несут большую часть нагрузки всего металлического каркаса.
Саморез с дюбельным грибовидным колпачком 6 * 40
Саморез для крепления профиля к дереву
Саморезы различаются длиной и ступенчатым сечением. Для крепления профиля к дереву используются шурупы длиной 25мм. Эти саморезы делятся на 2 вида: фосфатированные — черные и универсальные желтые. Оба типа винтов имеют потайную головку с крестообразным рисунком для правильной установки крепежа.Как и шаг резьбы — редко.
Для крепления шурупов нет необходимости делать дополнительные отверстия с помощью дрели. Они легко протыкают поверхность и входят в основание, что обеспечивает надежную фиксацию.
Шурупы для крепления гипсокартона к каркасу или деревянному основанию
При креплении гипсокартона к деревянной обрешетке использовать специальные шурупы по дереву. В этих винтах широкая резьба, что обеспечивает простоту затяжки и прочность фиксации. Применяются шурупы разных размеров.Но, чем мягче порода дерева, тем длиннее должны быть шурупы.
Крепление шурупа по дереву
В продаже шурупы могут быть упаковками и навалом. Для расчета одного направляющего профиля длиной 3 метра необходимо установить около 20 штук саморезов, в этом расчете расстояние через 15-20 см.
Саморезы для крепления гипсокартона
Рассмотрим, какие шурупы нужны для гипсокартона. Они различаются по внешнему виду, размерам, цвету.
Крепление гипсокартона без фаски к металлическому каркасу шурупами
Листы гипсокартона крепятся к металлическому каркасу, деревянному каркасу, а также непосредственно к черновому основанию.Это может быть бетон, кирпич, дерево. Для каждого индивидуального крепления существует специально разработанный крепеж. Саморезы по гипсокартону изготовлены из прочной стали с обработкой от коррозии, окисления.
Буква из гипсокартона, в большинстве случаев прикрепляется к создаваемому каркасу из металлических профилей. Крепеж вдавливается в лист с небольшим погружением, чтобы поверхность оставалась ровной и гладкой.
Как смонтировать лист
Для этого процесса используйте саморезы для гипсокартона с мелким шагом резьбы.Накрутите острый наконечник, для хорошего входа в металл. Саморезы для гипсокартона размером от 16 мм. Применяется в зависимости от толщины гипсокартона, а также от его количества.
В основном для крепления листа к гипсокартону используются саморезы размером 3,5 * 25мм. Если для крепления гипсокартона требуется второй слой, то вам понадобятся саморезы 3,5 * 35мм в упаковке по 1000 шт. при 1 упаковке.
Шуруп для гипсокартона сконструирован таким образом, что для фиксации его верхний картонный слой остается целым, а саморез идет «заподлицо».Применяется электрический для завинчивания или аккумуляторный шуруповерт для контроля силы затяжки. Саморезы для гипсокартона выполняются в точности по стандартам качества и с учетом размеров.
Правильный выбор при покупке
, закрывающий винт. Помимо основного материала, из которого изготовлен винт, он покрыт оболочкой.
- Покрытие фосфатное — черное. Крепеж применяют в помещениях с повышенной влажностью.
- Окисленное покрытие — черное. Накладывается защитная пленка, которая используется в помещении с нормальным уровнем влажности.
- Оцинкованное покрытие — для использования внутри помещений, вне дома.
Как и винты, имеют отличия по форме головки, нарезки, наконечника.
В отличие от подсказки
Чтобы выбрать обычный кросс PH Spitz at Bat.
Бита Ph3 Phillips
При выборе шурупов для гипсокартона следует обращать внимание на размер, вес. Все предметы должны иметь плоскую головку, а поперечные выемки должны иметь острые края.
Узнайте секреты работы из гипсокартона https://sdelalremont.ru/sekrety-iskusstva-pri-rabote-s-gipsokartonom-i-profilem.html
Видео:
Видео:
Патент США на комбинированный профилированный профиль из гипсокартона для стен и потолка дома Патент (Патент №10,865,561 от 15 декабря 2020 г.)
ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ
Данная заявка представляет собой национальную фазу США по заявке PCT № PCT / DE2017 / 000345, поданной 17 октября 2017 г., которая испрашивает приоритет заявки на патент DE №10 2016 12 397.4, поданной 17 октября 2016 г., раскрытие которой полностью включено в настоящий документ посредством ссылки.
ОБЛАСТЬ ТЕХНИКИ
Изобретение относится к комбинированному профилированному профилю из гипсокартона для возведения статически несущих стен и перекрытий домов из гипсокартона. Существенные статические нагрузки дома воспринимаются выровненными перпендикулярными стеновыми стойками, которые расположены в виде сетки и состоят из комбинированных профильных секций, каждая из которых заключена в своих конечных точках в U-образные легкие стальные профилированные секции и облицована с обеих сторон строительными панелями. .Между профилированными участками можно размещать заполнение стеновых корпусов.
В стенах из гипсокартона с каркасом из гипсокартона эффект композита нагруженных сжатием стоек и сильно армирующей облицовки является значительным, потому что строительные панели противодействуют локальному выпучиванию и продольному изгибу металлических стоек, а стена как усиливающая плита поддерживает конструкцию дома.
Уровень техники Уровень техники Системы строительства из гипсокартона
давно известны и стандартизированы и в основном используются для статически ненесущих или только самонесущих стен, а также служат для облицовки статически несущих конструкций в домах.Строительные панели могут быть прикручены непосредственно и вручную к плоским контактным поверхностям легких стальных профилей с толщиной стенок ок. От 0,6 до 0,7 мм с помощью простых инструментов.
Конструкции, способные выдерживать статические нагрузки и воспринимающие нагрузки здания, возводятся из более прочных легких стальных профилей с толщиной стен прибл. От 1,0 до 3,0 мм и более стабильная облицовка по той же технологии. Однако обработка профилей толстостенных конструкций из гипсокартона более сложна из-за соединительных средств, статических деталей, допусков на строительство и проектной безопасности, поэтому очень немногие торговые предприятия занимаются этим вопросом.До настоящего времени статически несущие стены из гипсокартона из гипсокартона производились в основном в промышленных масштабах и обрабатывались как большие стеновые элементы.
Предшествующий уровень техники раскрывается в брошюре и файле «Häuser in Stahlleichtbauweise [корпуса из облегченной стали]» (документация 560 из Информационного центра стали в Дюссельдорфе).
Патент США. В US 3333390 A от 1965 года описан профилированный участок тонкостенной конструкции из гипсокартона одинаковой толщины для облицовки строительными панелями, имеющими две опорные секции с каждой стороны для повышения устойчивости.В частности, плоскость облицовки упруго отделяется от несущей плоскости, и, тем не менее, эти две плоскости взаимодействуют.
В патенте США. №№ 2166096 А и 2141919 от 1937 года, накопление материала, которое, тем не менее, должно быть гибким с точки зрения надежной технологии, ищется со сложными стальными профилированными профилями. Устойчивые и привинчиваемые основания достигаются с помощью различных соединяемых дополнительных металлических листов или промежуточных элементов. Сторона фланца также обеспечивает две плоскости плакирования одна за другой.
Патент США. US 4233833 А от 1980 г. описывает способ производства для местного уменьшения толщины стальных профилей, которые могут быть использованы в стеновых конструкциях; конкретный объект в стеновой конструкции не является его основой.
WO 2016/034906 A1 представляет собой профилированный профиль из гипсокартона с повышенной расчетной прочностью, который за счет небольших локальных образований или штамповки полуфабриката из листовой ленты одинаковой толщины в процессе производства позволяет получать особенно стабилизированные профили. которые особенно присутствуют в складках.По длине профилированного участка встречаются плоские или относительно плоские участки облицовки и профилированные участки относительно высокой прочности. Профилированные участки, которые показаны здесь как толстостенные, относятся к высоте или глубине штамповки и общей начальной толщине листового металла. Перед формованием полуфабрикат всегда имеет одинаковую однородную толщину листового металла. Исходный лист, который обязательно имеет более толстые стенки для статического жилищного строительства, также имеет большую толщину листового металла на участках облицовки, что затрудняет облицовку строительными панелями, а также в случае любых других толстостенных профильных участков.Для структурного домостроения небольшое статическое улучшение металлического листа полуфабриката толщиной ок. 0,6 мм малогабаритной формовкой недостаточно.
US 2010/0281821 A1 раскрывает профилированный участок стеновой стойки с извилистыми профилированными участками на фланцах и в стенке из листового металла постоянной толщины. В результате профили становятся более устойчивыми; нет разделения на секции облицовки и статические секции.
Патент США. Нет.4 152 878 А раскрывается каркас стены из гипсокартона идентичной толщины из листового металла с рельсовидными фланцами для облицовки, удерживаемыми по форме. В направлении плоскости стенки имеются как однослойные, так и двухслойные участки листового металла, расположенные друг за другом в направлении полотна.
РЕЗЮМЕ
Проблема: стандартные профили из гипсокартона с толщиной листового металла ок. 0,6 мм позволяют выполнять простую ручную облицовку стеновых панелей и балок строительными панелями, но указанные легкие профили из гипсокартона не подходят для поглощения статических нагрузок дома.Хотя стабильность конструкции из гипсокартона значительно повышается за счет использования более толстостенных легких стальных профилей, это требует более дорогостоящих технологий установки облицовки, которые увеличивают затраты на строительство, требуют специалистов в качестве изготовителей, не допускают никаких личных вкладов и, следовательно, снижают признание среди строители.
Несущие конструкции, имеющие очень тонкостенные стальные профилированные секции, обычно требуют множества компонентов промежуточных элементов или сложных дорогих конфигураций профильных секций, которые могут сделать затраты на установку слишком дорогостоящими.
Для простой конструкции дома из гипсокартона вручную требуются легкие, статически несущие легкие стальные профилированные секции, которые можно обрабатывать вручную, к которым конструктивные и закрывающие пространство облицовки могут крепиться на месте с обеих сторон. на строительной площадке по простой технологии. Намерение состоит в том, чтобы простая стандартная конструкция из гипсокартона сочеталась со статическими возможностями стальной конструкции.
Разделение строительных услуг также обещает более короткие сроки строительства и более низкие затраты.В связи с аспектами безопасности и защиты статически значимые работы всегда требуют наличия специализированной монтажной бригады, которая, однако, может быть ограничена только основной задачей «статической оболочки корпуса», т.е. в первую очередь реализует соединение толстостенных статических профилированных секций с друг друга. Обычное строительство из гипсокартона с обширной облицовкой и последующие строительные работы могут быть выполнены другими строительными службами или за счет личного участия.
На этом фоне цель изобретения заключается в том, чтобы дополнительно обеспечить статически устойчивые профилированные профили из стального листа с соединительными поверхностями гипсокартонных конструкций для простой облицовки строительными панелями, позволяя ручную установку на строительной площадке и разделяя услуги «статического тела» оболочка »из« стандартной конструкции из гипсокартона »с точки зрения технологии и времени.Конструктивная стабильность или, по крайней мере, безопасность монтажа указанных стен также должна быть возможна без внутренней облицовки. Таким образом, сухое внутреннее строительство происходит только после завершения всех монтажных работ.
Изобретение достигает этих целей, как указано в отличительных признаках пунктов формулы изобретения с 1 по 8 .
Комбинированная профильная секция гипсокартона, состоящая из оцинкованного стального листа с двумя функциональными секциями, обеспечивает высокую стабильность и простоту обработки.Таким образом, толстостенный профилированный профиль с двумя фланцами и перегородкой в первую очередь выполняет статическую функцию стеновой стойки, в то время как тонкостенный профилированный элемент толщиной ок. 0,6 мм можно облицовывать стандартными соединительными средствами.
За счет изменения расстояния между профилями, геометрии профиля, толщины материала и качества стали или за счет изменения облицовки, устойчивость стены из гипсокартона может быть адаптирована к требованиям.Статическое определение стальных профилей с более толстыми стенками позволяет определять размеры конструкций и, в отличие от них, экономит дорогостоящие индивидуальные испытания очень тонкостенных стальных профильных секций гипсокартонной конструкции, которые используются многократно или в переплетенной форме.
Для увеличения несущей способности при производстве профилированных профилей используются полуфабрикаты, состоящие из листовой стали разной толщины и, возможно, качества стали.Хотя полосы полуфабриката из листового металла разной толщины внутри полосы теоретически известны в виде специально сваренных рулонов или рулонов специальной прокатки для профилирования, они не доступны на практике. Например, продольно сваренная лента из листового металла может иметь толщину листового металла 0,6 мм и обычный предел текучести для контактной поверхности гипсокартона и толщину листового металла 1,6 мм с особенно высоким пределом текучести для статического профилированного профиля.
Метод изготовления «линейного разделения потока» также позволяет разделить поперечное сечение толстого металлического листа на частичные поверхности разной толщины на узкой стороне. Таким образом, полотно из стального листового металла может быть разделено на две контактные поверхности гипсокартона разной толщины и впоследствии может быть согнуто.
Поскольку статически несущие строительные профили из гипсокартона имеют непрерывные узоры отверстий на контактной поверхности строительных панелей, неспециализированному производителю предоставляется возможность также использовать простые соединительные средства, такие как винты, для крепления любых желаемых облицовок из внутренняя сторона помещения к внешней стороне шпильки, и этот тип крепления также отвечает самым высоким конструктивным требованиям.
В частности, в случае легких конструкций для жилых помещений особые усилия необходимы для обеспечения высокой звуко- и противопожарной защиты. Комбинированные профилированные секции в соответствии с изобретением обеспечивают соединения как для устойчивых наружных обшивок, промежуточных панелей, так и для разъединенных внутренних обшивок, а также слоев компонентов, по существу разделенных с точки зрения механического шума.
Если тип фасадного покрытия требует локальных структурных креплений, последние предварительно собираются как фасадные держатели или как фасадные опорные полосы на профилированном участке стойки в процессе монтажа стены.Множество форм профилированного профиля и вариантов усиления могут выполнять вышеупомянутые задачи, как, например, на фиг. От 1 до 3 шоу.
Система строительства стен из гипсокартона в соответствии с изобретением с комбинированным профилированным профилем упрощает обработку статических систем из гипсокартона и, для амбициозного строителя из гипсокартона, также открывает возможность статического домостроения как направления бизнеса и снижает затраты на каркас кузова. . Два монтажника могут за короткое время возвести хорошо изолированные, статически стабильные внешние стены с минимальным использованием материала, с желаемым стандартом с точки зрения физической конструкции и с несколькими рабочими этапами.Комбинированные профили из гипсокартона одинаково подходят как для потолков, так и для крыш. Поверхности сухих корпусов, инсталляций, оконных конструкций, сухих конструкций и фасадных конструкций могут действовать независимо друг от друга.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1 — горизонтальные сечения стены из гипсокартона с тремя различными комбинированными профильными секциями из гипсокартона; 1 a , 1 b и 1 c;
РИС.2 — поперечное сечение комбинированного профилированного профиля гипсокартонной конструкции для перекрытий или кровли без облицовки с обеих сторон;
РИС. 3 a -3 c — поперечные сечения комбинированных профилей без облицовки; и
фиг. 4 a -4 c — поперечные сечения различных профильных сечений.
ПОДРОБНОЕ ОПИСАНИЕ
РИС. 1: примерный вариант осуществления показывает горизонтальные поперечные сечения стены из гипсокартонной конструкции с тремя различными комбинированными профильными секциями из гипсокартона ( 1 ), которые установлены вертикально и закреплены в виде стоек в горизонтальных U-образных профилях и U-образных головках.Наружная строительная панель ( 4 ) служит в основном для структурного армирования стен и состоит из OSB-панели, покрытой изоляционными материалами, и является частью корпуса стены ( 5 ), которая привинчивается изнутри к статической секции ( 2 ) сборных профилей из гипсокартона ( 1 ).
Стеновые корпуса ( 5 ) размером ок. 60 см × 250 см и периферийная система шпунт-паз соединяются в горизонтальном смещении с перекрытием профилей и привинчиваются к статическим профилям ( 2 ) внутренней стороны стены.В области перекрытия этажа корпус стены ( 5 ) перекрывает стойки как первого этажа, так и второго этажа. Внешний изоляционный слой также служит штукатурной основой фасада.
В процессе строительства в первую очередь изготавливаются комбинированные профили из гипсокартона ( 1 ) на их статических участках ( 2 ) с U-образными и U-образными головками в виде каркаса дома. производятся специализированными производителями и конструктивно связаны друг с другом.Все точки подключения доступны со всех сторон с помощью специализированных торговых инструментов. Впоследствии другие поверхности принимают облицовку комбинированных профилей. Только после внутренней установки инсталляций и звукоизоляционных матов строительные панели ( 4 ) в качестве внутренней отделки в последующем привинчиваются к тонкостенным секциям облицовки ( 3 ). Такая же конструкция в принципе может использоваться для конструкций потолка и крыши.
РИС.1 a : в статическом сечении ( 2 ) комбинированный профилированный профиль гипсокартонной конструкции представляет собой модифицированный Z-профиль, состоящий из стального листа с загибом со стороны помещения толщиной 1,6 мм и с контактной поверхностью гипсокартонной конструкции ( 8 ), дополнительно сформированный как единое целое со стороны помещения в виде секции облицовки ( 3 ), состоящей из стального листа толщиной 0,65 мм. Складывание статического профиля стабилизирует фланец и уменьшает ширину профиля.Полуфабрикат из ленты из листового металла представляет собой продольно сваренную полосу из листового металла разной толщины (сваренный на заказ рулон), в которой статическая часть имеет предел текучести прибл. 600 Н / мм 2 .
В статической секции комбинированного профилированного профиля ( 1 ) внешняя контактная поверхность гипсокартонной конструкции имеет набор отверстий, поэтому винтовые соединения с корпусами стен ( 5 ) могут иметь место изнутри по выбранным перфорациям.Все перфорации могут быть выполнены некритично, используя профессиональные инструменты.
На той же контактной поверхности гипсокартона имеются относительно большие отверстия на большем расстоянии, в которые вставляются фасадные держатели или держатели крыши ( 6 ), необязательно изнутри, и закрепляются. Указанные держатели принимают на себя введение нагрузки от местных фасадных нагрузок или нагрузок на крышу в статический участок профилированного профиля гипсокартонной конструкции. Указанные фасадные держатели ( 6 ), имеющие любую желаемую конструкцию, крепят изнутри к профилированному участку гипсокартонной конструкции в процессе возведения стены.
В статической секции ( 2 ) комбинированный профилированный участок на ФИГ. 1 b представляет собой Z-образный профиль, состоящий из стального листа толщиной 2,5 мм, который соединен с отдельным профилированным участком тонкостенной конструкции из гипсокартона высотой в один этаж в виде участка облицовки ( 3 ). Отогнутые локальные выступы тонкостенного профилированного участка облицовки ( 3 ) входят в подходящие вырубленные участки стенки Z-профилированного профиля и зацепляются за них.Из-за доступности секция облицовки ( 3 ) зацепляется только после того, как внешняя армирующая облицовка ( 4 ) прикреплена к статическому профилю. В частности, в случае больших различий в толщине двух комбинированных профилей, отдельные части профилированного профиля необходимы для производственных требований.
Комбинированный профиль ( 1 ) на ФИГ. 1 c также состоит из двух отдельных профильных секций; статического профилированного профиля ( 2 a ) и тонкостенного C-образного профиля ( 3 a ), который вставляется в него заподлицо и по форме и две части которого фиксируются множеством болтов ( 7 ).Здесь также C-образный профиль устанавливается ретроспективно только после установки внешней облицовки ( 4 ).
Между внешней облицовкой ( 4 ) стойки и поверхностью фасада перпендикулярно статической секции ( 2 ) прикрепляется фасадная опорная планка ( 12 ), которая крепится изнутри. Упомянутая опорная планка фасада представляет собой полосу из высокопрочного изоляционного материала, которая на расстоянии решетки стоек стен поглощает усилия фасада и вводит их в статический профиль комбинированной конструкции из гипсокартона.Подвесные фасады в первую очередь опираются на них, а также могут крепиться к ним.
РИС. 2 показано поперечное сечение комбинированного профилированного профиля гипсокартонной конструкции для перекрытий или кровли без облицовки с обеих сторон. Здесь две комбинированные профилированные секции со статически несущим С-профилем ( 2 b ), каждая из которых изготовлена из специального змеевика, соединены с геометрическим замыканием. Тонкостенные секции облицовки ( 3 ) в каждом случае сформированы только как единое целое на нижних полках или статических секциях и относятся к одному и тому же полуфабрикату из листовой ленты комбинированного профилированного профиля.Участок тонкостенной облицовки ( 3 ) расположен в плоскости стены параллельно статическому участку ( 2 ) индивидуального комбинированного профилированного профиля и в параллельном смещении контактной поверхности гипсокартонной конструкции.
РИС. 3: показанные поперечные сечения комбинированных профилей ( 1 ) показаны без облицовки и состоят из полок профилей различной толщины. Комбинированный профилированный участок на фиг.3 a включает секции разной толщины. Более толстая статическая секция ( 2 ) и более тонкая секция облицовки ( 3 ) формуются прокаткой только из одного полуфабриката из стальной ленты. Тонкостенные секции облицовки были изготовлены путем дополнительной прокатки (катушка по индивидуальному заказу) или секции были изготовлены путем сварки вместе полос листового металла разной толщины (бухта с индивидуальной сваркой). Краевые зоны ( 3 a ), тонкостенные с обеих сторон, имеют толщину 0.65 мм, а несущий статический С-образный профиль ( 2 b ) имеет толщину 1,6 мм. Контактные поверхности облицовки гипсокартонной конструкции для обоих профилей расположены с обеих сторон в одной плоскости стены, поэтому обеспечивается легкое соединение с U-образными профилями и U-образными головками. Из соображений звукоизоляции только секции облицовки ( 3 ) могут также лежать в плоскости смещенной стены.
РИС. 3 b : комбинированная профильная секция гипсокартонной конструкции ( 1 ), имеющая статическую I-структуру, имеет только одну целиком сформированную тонкостенную облицовочную секцию ( 3 ) как часть контактной поверхности гипсокартонной конструкции ( 8 ) на сторона фланца.
РИС. 3 c показывает комбинированный профилированный профиль гипсокартонной конструкции ( 1 ), имеющий соединительные поверхности для гипсокартонной конструкции разной толщины в каждом случае с обеих сторон, причем указанный комбинированный профилированный профиль гипсокартонной конструкции изготавливается методом разделения линейного потока. Этот процесс формования листового металла включает линейное разделение полосы стального листа толщиной, например, 3 мм с обеих сторон на статическую секцию листового металла ( 2 ), имеющую толщину 2.3 мм и участок обшивки ( 3 ) толщиной 0,7 мм. Разделенные секции из листового металла впоследствии профилируются.
Все комбинированные профилированные секции на ФИГ. 4 изготавливаются из оцинкованной стальной листовой ленты идентичной толщины толщиной от 0,6 мм до 0,7 мм путем профилирования, при этом фланцы статического профилированного профиля усилены за счет концентрации материала. Показаны только поперечные сечения комбинированных профилей конструкции из гипсокартона.
РИС. 4 a показан С-образный профиль с тонкостенными соединительными поверхностями ( 3 b ) с обеих сторон в краевых зонах полок. Непосредственно рядом с стенкой несущие фланцы плотно загнуты в форме меандра, чтобы значительно увеличить стальную часть в указанной области и, следовательно, несущую способность статической секции ( 2 ) комбинированной профилированной секции. ( 1 ) с той же толщиной материала.В результате внутренней стабильности участков полок достаточно тонкостенной стенки профилированного профиля, усиленной бортиками. Высота профиля составляет, например, 125 мм в поперечном сечении, а высота меандров составляет ок. 25 мм. Сложенные извилистые секции легко адаптируются к неровной опоре.
Комбинированный профилированный профиль ( 1 ) на ФИГ. 4 b с фланцами ( 2 c ), сложенными в форме меандра, и в каждом случае центральная секция облицовки ( 3 ), как полая профильная секция, особенно устойчива с точки зрения продольного изгиба и особенно подходит для несущих внутренних стен.Все четыре внешние поверхности могут быть облицованы. При изготовлении фланцы свободного профилированного профиля привариваются или соединяются две половинки.
Комбинированный профиль ( 1 ) на фиг. 4 c имеет концентрацию материала на статически несущих фланцах посредством блокирования нескольких слоев ленты из листового металла, параллельной контактной поверхности гипсокартона, чтобы действовать как статическая секция ( 2 ) комбинированной профильной секции . Для облегчения монтажа строительных панелей секции облицовки ( 3 ) располагаются непосредственно сбоку от них, при желании в каждом случае в другой плоскости стены.
СПИСОК ИНФОРМАЦИОННЫХ ЗНАКОВ
- 1 —Профилированный комбинированный профиль из гипсокартона
- 2 —Статический профиль
- 3 —Кладочная часть
- 4 —Корпус 12— Панель корпуса
012
- 6 —Фасадодержатель
- 7 —Винтовой болт
- 8 —Поверхность прилегания к гипсокартону
- 9 —Перфорация с предварительной перфорацией
- 12
- Усадка: Обрамление пиломатериалов можно укладывать заранее, чем гипсокартон, и иногда факторы окружающей среды могут повышать влажность пиломатериалов. Когда пиломатериал начинает сжиматься и двигаться со скоростью, отличной от скорости гипсокартона, это заставляет крепежный элемент протаскивать гипсокартон.Чтобы избежать этого, храните пиломатериалы в закрытом сухом хранилище.
- Гипсокартон Установка: Неправильная установка гипсокартона приведет к лопанию гвоздей. Иногда используется крепеж неправильной длины, поэтому гипсокартон может легко сдвинуться. Не забывайте учитывать толщину гипсокартона при выборе подходящей длины гвоздя или шурупа.
- Плохая работа каркаса: Наконец, что не менее важно, гвоздь лопается из-за плохого или ослабленного каркаса. Перекрученные элементы каркаса, деформированные пиломатериалы или просто невыполнение установки гипсокартона как можно ближе к стойкам также могут привести к появлению гвоздей.
- Используйте высушенные в печи пиломатериалы для обрамления или, если каркас устанавливается перед гипсокартоном, вам необходимо защитить его от влаги.
- Вместо гвоздей следует использовать шурупы для гипсокартона. Винты позволят улучшить процесс установки, сведя к минимуму перемещение гипсокартона.
- Не размещайте крепежные детали ближе 16 дюймов от стены, чтобы гвозди не лопнули.
- Саморез и клей для гипсокартона. Gypsum Association увеличивает расстояние между центрами стен только винтами с 16 до 24 дюймов, когда панели привинчиваются и склеиваются.
- Установите новый винт, замачивайте и покрасьте. Убедитесь, что вы используете винты подходящей длины.
- Гипсокартон (см. Ниже)
- Лента сетчатая (см. Ниже)
- Установочный состав (см. Ниже)
- Подложки (см. Ниже)
- Винты для гипсокартона 1-1 / 4 ″
- Универсальный нож
- Пила для гипсокартона
- Нож для гипсокартона 6 ″ (на фото)
- Дрель-шуруповерт
- Наждачная бумага с зернистостью 100
Опорная полоса фасада
Строитель: Установка гипсокартона требует больше сил и навыков, чем вы думаете
В. Тим, мне нужен ваш совет. Я подумываю установить новый гипсокартон в пристройке комнаты, пока я в отпуске. Я смотрел кабельные телепередачи и множество онлайн-видео, а также прочитал несколько статей. Кажется, это не так уж сложно. У меня есть несколько помощников, поэтому я уверен, что мы можем установить материал и закончить его.
Работать с гипсокартоном сложнее, чем кажется? Какие несколько советов вы можете предложить, чтобы помочь мне завершить это с минимальными усилиями и разочарованием? — Майк М., Тайлер, Техас
А. Легко стать излишне самоуверенным после просмотра телепрограмм по ремонту дома и тому подобного, но слишком часто продюсеры склонны замалчивать сложные вещи. И это сделано намеренно: если у вас сложилось впечатление, что телепередачи «сделай сам» слишком тяжелы для выполнения, вы, вероятно, перестанете смотреть. Могу сказать, что это последнее, чего хотят от вас продюсеры шоу!
О ремесле монтажа и отделки гипсокартона написано много книг. Одним из лучших является «Справочник по строительству гипса», изданный USG Corp., один из ведущих производителей гипсокартона и отделочных смесей. Я настоятельно рекомендую прочитать главы о гипсокартоне, чтобы убедиться, что вы устанавливаете его правильно.
Одна вещь, которая может вас удивить при работе с гипсокартоном, — это вес материала. Теперь вы можете купить гипсокартон или гипсокартон, который весит меньше, чем его предшественники, но даже вес легкого материала может вас ошеломить. Поднятие и удерживание листа гипсокартона размером 4 на 12 дюймов 1/2 дюйма над головой, пытаясь обезопасить себя с помощью винтов и шуруповерта, может высвободить всю вашу силу и навыки.Гарантирую, тебе будет больно на второй день.
Установка гипсокартона может быть неприятной и пыльной работой. Бритвенные ножи используются для надрезания, надрезания и резки больших листов. Профессионалы используют небольшие ручные маршрутизаторы со специальными битами, чтобы делать вырезы для электрических коробок и других приспособлений. Вы можете использовать традиционную пробивную пилу для гипсокартона. Ни в коем случае не используйте циркулярную пилу для резки гипсокартона, как фанеру или OSB!
Убедитесь, что вы используете винт правильной длины и углубите его ровно настолько, чтобы он не порвал лицевую сторону бумаги.Винтовые пистолеты имеют прецизионную регулировку глубины, поэтому вы получите правильные винты. На потолке разместите винты с шагом 12 дюймов. На стенах винты могут располагаться на 16 дюймов по центру.
Отделка гипсокартоном — это арт. Это требует значительной зрительно-моторной координации. Вам нужно перемешать финишный состав до нужной консистенции. Я предпочитаю иметь свое, например, влажное картофельное пюре или теплую глазурь для торта. Если подложить под ленту слишком много компаунда, на стенах появятся неровности. Слишком мало подкладывайте под ленту, и при нанесении второго слоя у вас появятся волдыри.
Я рекомендую вам построить пробную стену и попрактиковаться в ее отделке, прежде чем вы испортите новую пристройку к комнате. Вы будете поражены, насколько сложно добиться профессиональных результатов финишной обработки, если вы никогда не делали этого раньше.
Q. Последние несколько недель здесь было очень жарко. Наша палуба и дом начали трескать или хлопать. Иногда я слышу это на крыше, но часто это шум в стене. Я боюсь, что наш дом развалится и рухнет. Что вызывает треск и треск и стоит ли мне беспокоиться? — Элизабет Б., Ноксвилл, Теннесси
A. Мой дом делает то же самое. Мы слышим, как бревна и настил движутся по мере остывания из-за резких перепадов температуры, которые случаются в ясные солнечные дни.
Солнце нагревает крыши и стены. Здесь, в моем собственном доме, температура моей крыши приближается к 160 F. Сайдинг стены немного ниже этого, а мой композитный настил становится настолько горячим, что по нему нельзя ходить босиком. Композитный настил, в котором много пластика, при нагревании довольно сильно расширяется.
Это тепло передается пиломатериалам каркаса в крыше, наружных стенах и конструкции настила. Если вы обратите внимание поздно утром, вы также можете услышать треск и треск, когда древесина расширяется.
Когда солнце садится, материал дома начинает остывать и сжиматься. Это движение может вызвать треск, очень похожий на треск сустава или сухожилия голеностопного сустава. Это нормально и не повод для беспокойства.
Я бы начал беспокоиться, только если бы увидел трещины в внутренней отделке, которые начали увеличиваться в размерах.Если вы очень обеспокоены, вы можете нанять инженера-строителя жилого дома, чтобы он осмотрел ваш дом и убедился, что все в порядке.
Подпишитесь на бесплатную рассылку новостей Картера и слушайте его новые подкасты. Зайдите на askthebuilder.com.
Как исправить трещины от гвоздей в гипсокартоне
Щелчки ногтей почти неизбежны и могут появиться повсюду. К гипсокартону можно применить мелкие исправления, чтобы они не показывались, избавляя от этой проблемы почти навсегда.
Гвоздь можно описать как симметричное отверстие на поверхности стены или потолка из гипсокартона диаметром примерно от 3/8 до 1/2 дюйма.Так вы просто устанавливаете новый винт рядом с местом, где возникла проблема? Есть гораздо больше, давайте сначала разберемся, почему это происходит, чтобы мы могли составить план по устранению проблемы.
Почему появляются трещины на гвоздях в гипсокартоне
Лопнувшие гвозди могут появиться уже через два месяца после установки гипсокартона. Есть много причин, по которым случается лопание гвоздей, и они могут даже быть потенциальным признаком того, что здание оседает или что в конструкции есть другие проблемы.
Шурупы для гипсокартона могут свести к минимуму проблему, но все же «гвозди лопаются» даже при использовании шурупов. Обычно появление гвоздей можно рассматривать как проблему при установке, но многие факторы, помимо труда или мастерства, также могут создать эту проблему. Вот некоторые из этих факторов:
Как исправить трещины на ногтях
Лапы на ногтях можно легко исправить, следуя этим рекомендациям:
Ямочный ремонт гипсокартона
Чтобы еще раз закончить гипсокартон на пораженном участке, вам нужно будет перемешать шовный состав и заново залатать участок. Удалите отслоившуюся краску и шовный состав с участка.Пришло время использовать шовный герметик для гипсокартона. Этот тип смеси дает оптимальные результаты, поскольку дает меньшую усадку, чем предварительно смешанная смесь для швов, но требует дополнительных усилий при смешивании.
Нанесите второй слой, растушевывая края за первым слоем, чтобы заплатка вписалась в стену. На некоторых участках потребуется третий слой шовной массы. Все слои наносятся шпателем. Помните, что грязь нужно наносить равномерно по всей площади.Дайте настояться.
Когда он затвердеет, отшлифуйте заплатку наждачной бумагой для гипсокартона с зернистостью 100. Нанесите латексную грунтовку или грунтовку для гипсокартона и покрасьте. С помощью яркого света направьте его на стену, чтобы убедиться, что все области закрыты и ни один гвоздь не лопнет.
Почему гипсокартон так популярен?
Гипсокартон — это универсальный строительный материал, состоящий из двух слоев картона / бумаги, между которыми находится штукатурная смесь. В строительстве он применяется довольно широко: для выравнивания потолков, стен, звукоизоляции, в качестве перегородок, внутренней отделки и т. Д.
Его очень легко разрезать до нужного размера, его легко установить и легко транспортировать. Самое главное, что гипсокартон экологически чистый и не наносит вреда окружающей среде. Этот материал «дышит», впитывает лишнюю влагу и отдает при ее отсутствии.
Гипсокартон
популярен, потому что это материал для оформления любого интерьера, из декоративных стен, полок и т. Д. Легко переделать и вернуть комнату в первоначальное состояние.Уровни плит соединяются между собой аккуратно, без стыков. При установке подвесного потолка, создании в комнате разного уровня света — гипсокартон является основой.
Следовательно, это основа, поэтому на гипсокартон легко наносится любая краска, плитка, обои и т. Д. Поскольку при установке используется сухой метод, гипсокартон можно использовать сразу, не дожидаясь его высыхания.
Этот универсальный материал иногда используют для пола, он легко укладывается на ковер, а трубы и кабели прокладываются под плитами.
Звукоизоляция — еще одно преимущество гипсокартона. В домах с тонкими стенами, чтобы не слушать разговоры соседей, стены покрывают еще одним слоем гипсокартона.
При покупке гипсокартона обращайте внимание на целостность досок, если они повреждены или неполные, лучше сразу их заменить.
Монтажный гипсокартон
Каждая конструкция для установки гипсокартона должна состоять из профилей.Профили для гипсокартона бывают разной формы, длины и толщины. В конструкциях из гипсокартона также используются различные крепления, шурупы, дюбеля и ленты. При производстве профиля используется лист холоднокатаного металла, с применением технологии цинкования. Таким образом, профиль для гипсокартона получает дополнительные характеристики, прочность и коррозионную стойкость.
Можно узнать, как установить гипсокартон самостоятельно. Однако в этом вопросе есть множество нюансов, которые не под силу начинающим мастерам.Причем после монтажа необходимо подготовить поверхность под покраску или оклейку обоями.
Не уверен в своих силах? Обратитесь к профессионалам.
Фиксация гвоздей и шурупов в гипсокартоне: руководство
Плохая работа по обрамлению — гвозди лопаются из-за незакрепленных элементов каркаса. Обернутые пиломатериалы или скрученные элементы каркаса не могут прикрепить гипсокартон к стойкам и сразу же часто приводят к появлению гвоздей.
· Усадка — обрезной пиломатериал можно укладывать заранее на гипсокартон.Доказано, что факторы окружающей среды увеличивают влажность пиломатериалов. Если пиломатериал начинает сжиматься и переключаться с разной скоростью, крепеж вынужден тянуться к гипсокартону. Чтобы предотвратить его возникновение, храните пиломатериалы в плотно закрытом сухом хранилище.
· Установка гипсокартона — при неправильном монтаже гипсокартона часто проявлялись трещины от гвоздей. Другими факторами, влияющими на метод, являются неправильное использование длины застежки. Вот почему при выборе длины гвоздя важно учитывать толщину гипсокартона.
Другие причины появления гвоздей могут включать:
· Плохо подвешенный гипсокартон — когда гипсокартон подвешен неправильно, основная причина этого — перегибание шурупов для гипсокартона. Тем не менее, неплотно свисающие доски иногда являются основной причиной, по которой это получается. Обязательно использовать ПО для управления проектами, чтобы избежать неправильной реализации и неправильной установки гипсокартона.
· Неправильная длина гвоздя и шурупа — существует стандартное измерение длины шурупов и гвоздей, используемых для гипсокартона.Шурупы для гипсокартона никогда не должны заходить на глубину более 16 мм или 5/8 дюйма. Он также не должен превышать 22 мм или 7/8 дюйма в шпильках.
· Чрезмерная вибрация — люди, находящиеся в доме, также повредили гипсокартон. Домашние животные и дети часто бегали и прыгали, играя на территории. Со временем он сильно ослабляет, в результате чего гвоздь и шурупы лопаются.
Как отремонтировать гвозди и шурупы
Идея ремонта выступающих гвоздей заключается в размещении использованных шурупов для гипсокартона с обеих сторон.Таким образом он эффективно заменяет гвозди на шурупы, даже не повреждая гвозди. Подрядчики гипсокартона должны заранее знать, что рядом с гвоздями, над которыми они сейчас работают, могут образоваться дополнительные гвозди. Даже ремонтные процедуры часто приводят к нарушению целостности стеновых панелей, вызывая их движение. Тем не менее, это помогает получить более сильные источники света, которые помогут подрядчикам быстро различать выступы.
Перед тем, как приступить к ремонту этих выступающих предметов, лучше терпеливо дождаться весеннего сезона.Подрядчикам никогда не бывает легко управлять проектом, но ремонт лучше всего проводить в этот период, потому что влажность имеет тенденцию к повышению. Теперь давайте перейдем к наиболее подробным и сложным процедурам решения этой повторяющейся проблемы. Читайте дальше ниже.
1. Забейте гвоздь назад
Обязательно наденьте защитные очки и забейте выпуклый гвоздь молотком прямо в стену. Будьте осторожны, чтобы не повредить гипсокартон вокруг него слишком сильно. Используйте также молоток с гладкой головкой и никогда не выбирайте решетку или вафлю.В результате получается круглое углубление только для стен. Для материалов используются саморезы по гипсокартону, в том числе универсальные стыковые смеси.
Использование программного обеспечения для планирования строительства стоит инвестирования, особенно для таких проектов и услуг по ремонту, как этот. Программное приложение предлагает различные облачные функции, специально разработанные для более эффективного управления проектами. Кроме того, молотки и защитные очки — не единственные инструменты / оборудование, которые можно использовать, потому что также учитываются следующие факторы:
· Аккумуляторная дрель
· 4-дюймовый нож для клейкой ленты для гипсокартона
· Мелкозернистая наждачная бумага
· Нитритные или латексные перчатки
· Широкий оперенный нож (опция)
2.Закрепите гвоздь
С помощью двух шурупов для гипсокартона закрепите гипсокартон на деревянных шпильках, по одной с каждой стороны гвоздя. Используйте отвертку и дрель, чтобы вбить шуруп для гипсокартона в стеновую панель, ударяя по шпилькам внизу. Делайте это непрерывно, пока головка винта не загибает гипсокартон. Затем поместите еще одну бригаду гипсокартона на противоположную сторону от гвоздей. Расстояние между винтами и гвоздем должно составлять 1-2 дюйма.
3. Закройте углубление
При нанесении более светлого слоя герметика на отверстия используйте нож для клейкой ленты, используемый для гипсокартона.Разгладьте излишки ножом, чтобы смыть прямо со стен. Никогда не беспокойтесь, если отступы все еще присутствуют и видны, потому что это часть процесса.
4. Высушите, отшлифуйте и загрунтуйте гипсокартон
Шовные массы должны высохнуть в течение 2–4 часов. Затем нанесите второй слой шовного герметика, чтобы убедиться, что он хорошо затвердеет. Если заплатка не будет хорошо вписываться в окружающую стену, используйте широкий оперенный нож — отличное решение, чтобы нарисовать более широкий и тонкий слой вдали от стен.Обязательно осмотрите поверхность дальше. Шовный герметик дает усадку при высыхании, поэтому может потребоваться нанесение третьего слоя. Для легкого шлифования поверхности используется мелкозернистая наждачная бумага.
5. Ремонт стены
Быстрый ремонт гипсокартона завершает всю работу по созданию более гладкой поверхности стены. Если застежка заставила гипсокартон крошиться или сломаться, обязательно удалите незакрепленные части. Затем заполните отверстие более легким шпаклевочным составом, чтобы ускорить высыхание и улучшить качество результатов.Нанесите шпаклевку с помощью ножа для гипсокартона и проведите им по стенам, чтобы выровнять поверхность.
Процесс заполнения следует повторить еще раз, чтобы полностью закрыть новые винты. Осмотрите непосредственные участки поверхности вокруг головок винтов. Наконец, дайте составу высохнуть. Если возможно, нанесите еще 1-2 дополнительных слоя, чтобы полностью закрыть винты.
6. Заливка гипсокартона
Чтобы еще раз закончить гипсокартон, особенно в пораженных участках, следующим шагом будет смешивание швов, а после этого — исправление участков.Удалите герметик и отслоившуюся краску с участка. Сейчас подходящее время для использования типа схватывания герметика для гипсокартона. Доказано, что этот состав дает оптимальные результаты, поскольку он меньше усаживается, чем предварительно смешанный шов.
При смешивании стыковых смесей потребуются дополнительные усилия в процессе перемешивания. Совместные усилия менеджеров проектов и команды имеют тенденцию к увеличению с использованием технологий и передовых программных приложений. Следовательно, в него стоит инвестировать.
Затем нанесите второй слой, растушевывая края двойных слоев. Таким образом будет легче смешать заплатку со стенами. В некоторых случаях на некоторых участках требуется третий слой герметика. Все слои наносить шпателем. Важно помнить, что грязь должна равномерно распределяться по поверхности. Пусть все установится еще раз.
Ниже приведены другие подробные и практические инструкции, которым необходимо следовать, чтобы закрепить выступающие гвозди и шурупы:
· Вместо гвоздей следует использовать шурупы для гипсокартона.Винты часто позволяют значительно улучшить процесс установки, а также уменьшают подвижность гипсокартона.
Как отремонтировать отверстие среднего размера в гипсокартоне
1 июня 2018 г. | от Итана (электронная почта) |
Это отличный учебник, который я собрал в марте 2012 года на Как отремонтировать отверстие среднего размера в гипсокартоне , и вы можете найти его вместе с другими первоклассными статьями в Best of OPC раздел на правой боковой панели.Если вы прочитаете комментарии, вы найдете несколько альтернативных предложений по ремонту гипсокартона, и некоторые из них являются действительными вариантами. Однако метод, который я описываю здесь, является проверенным и каждый раз дает безупречный и надежный патч. Кроме того, ряд подрядчиков по гипсокартону подтверждают, что именно так они справляются с ремонтом среднего размера.
Ремонт гипсокартона — отличная задача для мастера , потому что инструменты и материалы дешевые, а риск (для вас или для дома) очень невелик.Кроме того, если вы сможете справиться с ремонтом, это умение сослужит вам хорошую службу, независимо от того, владеете ли вы или арендуете. Поэтому, прежде чем в следующий раз позвонить местному мастеру, дайте себе шанс заняться этим простым проектом по благоустройству дома.
Список материалов
Гипсокартон: Гипсокартон, также называемый листовым камнем или гипсокартоном, доступен в нескольких размерах и толщинах.Купите кусок больше, чем отверстие, потому что вы будете его квадратной формы (и сделать его немного больше). В домах благоустройства часто продаются секции 2 x 2 ‘, которые отлично подходят для ремонта. Гипсокартон обычно доступен в размерах 1/4 ″, 1/2 ″, 3/8 ″, 5/8 ″ и 3/4 ″. Большинство внутренних стен имеют гипсокартон толщиной 1/2 дюйма, а потолки обычно имеют толщину 1/2 дюйма или 5/8 дюйма. Толщина нового куска должна соответствовать существующему гипсокартону.
Сетчатая лента: Для этого ремонта я использовал сетку из стекловолокна. Бумажная лента — еще одна альтернатива, обеспечивающая более прочное соединение.Если вы ожидаете какого-либо движения или напряжения на стыке, бумажная лента будет лучше сопротивляться трещинам. Если вы используете сетчатую ленту, я рекомендую избегать предварительно замешанной смеси для швов (подробнее об этом ниже).
Отвердитель: Отвердитель (или горячая грязь) — это порошок, который поставляется в пакете и должен быть смешан с водой. В отличие от герметика для швов, который высыхает при испарении, затвердевающая смесь высыхает в результате химической реакции, очень мало сжимается и очень сильно сохнет. Время схватывания различается по времени высыхания (в минутах): 5, 20, 45, 90 и т. Д.Отвердитель удобен тем, что вы можете нанести второй слой, не дожидаясь слишком долгого времени. Я купил 5-минутный состав с легким песком. Если вы новичок в ремонте гипсокартона, выберите более длительное время высыхания.
Backer Boards: Для ремонта дыры среднего размера в гипсокартоне необходимо добавить новый кусок гипсокартона. Чтобы закрепить эту новую деталь, вам понадобятся какие-то подкладки, и я использовал небольшие кусочки фанеры толщиной 1/4 дюйма.
Инструменты
Шаг 1: квадрат отверстия
Это дыра прямо у моей входной двери.Думаю, предыдущий владелец слишком сильно открыл дверь и вместо того, чтобы устранить повреждение, накрыл ее пластиковым настенным бампером. Резать кусок гипсокартона круглой (или другой необычной формы) утомительно. Вместо этого я предпочитаю расширить отверстие до квадрата или прямоугольника.
Я рекомендую надрезать края канцелярским ножом перед тем, как начать пиление.
Шаг 2. Закрепите опорную плату
Это отверстие среднего размера, и просто заполнить пустоту компаундом невозможно.Мне нужно добавить новый кусок гипсокартона, и, чтобы закрепить гипсокартон, мне нужна какая-то подкладка или полоса для обшивки. Для этого я вставляю в отверстие кусок фанеры толщиной 1/4 дюйма.
Осторожно заворачиваю шуруп для гипсокартона, который позволяет мне легко удерживать фанеру поперек проема.
Затем я вставил четыре шурупа для гипсокартона, чтобы удерживать подкладку на месте.
Винты следует утопить на только на ниже поверхности гипсокартона.
Альтернативный метод
Так уж получилось, что у меня в подвале есть вторая дыра. Для этого отверстия рядом есть шпилька, поэтому я вырезал гипсокартон, чтобы обнажить половину шпильки. Это дает мне хорошую поверхность для крепления на левой стороне. Теперь я просто прикрепляю опорную доску с правой стороны.
Шаг 3. Вырежьте новый кусок гипсокартона
Используйте универсальный нож и / или пилу для гипсокартона, чтобы вырезать новый кусок гипсокартона, который войдет в отверстие.
Шаг 4: заклейте стыки лентой
Я покрыл весь новый кусок гипсокартона и все края сетчатой лентой. Часто можно увидеть, как люди тоже закрывают головки винтов (что нормально, но я этого не делал).
Шаг 5: Смешайте состав и нанесите первый слой
Чтобы закрыть такую дыру, не нужно много состава. Я смешал немного порошка с водой, пока смесь не стала густой, как «картофельное пюре». Это важно, потому что слишком влажный состав приведет к плохому сцеплению.Неряшливая грязь — это тоже боль. Продолжайте добавлять порошок (или воду) по мере необходимости, пока не будете удовлетворены.
Используя нож для гипсокартона 6 дюймов, я нанес первый слой. Убедитесь, что вы вставили всю сетчатую ленту, и постарайтесь устранить любые воздушные карманы.
Шаг 6: Второй слой
Пока первый слой высыхал, я смешал еще одну небольшую партию состава. Я не стал шлифовать между первым и вторым слоями, используя свой нож, чтобы проверить, есть ли высокие точки.Если вы действительно хорошо разбираетесь в заплатах, вы можете закончить все в два слоя. Я полностью ожидал, что понадобится третий слой. После высыхания второго слоя я использовал наждачную бумагу зернистостью 100, чтобы зачистить края. Цель состоит в том, чтобы создать плавный переход, чтобы вы никогда не узнали, что стена была повреждена.
Шаг 7: Заключительное покрытие
Когда будете наносить последний слой, постарайтесь сделать его как можно более гладким. Это избавит вас от необходимости много шлифовать.
Шаг 8: Гладкая шлифовка
Растушуйте все края, отшлифуя их до гладкости, и осмотрите оставшуюся часть заплатки, чтобы устранить любые ямочки или выступы.Пощупайте все рукой, чтобы убедиться, что все ровно.
