Дренажный колодец как правильно установить: Устройство и установка дренажных колодцев

Пошаговая инструкция из пластика и бетонных колец +Фото и Видео

Приобретая земельный участок, для постройки дома, в первую очередь стоит позаботиться о фундаменте строения. Грунтовые воды могут нанести непоправимый урон основанию здания.

Чтобы защитить фундамент, и минимизировать влажность почвы производится установка дренажного колодца.

Содержание статьи:

Дренажные колодцы разделяются на несколько видов

Поворотный колодец

Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.

Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.

Ревизионные колодцы (смотровые)

Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.

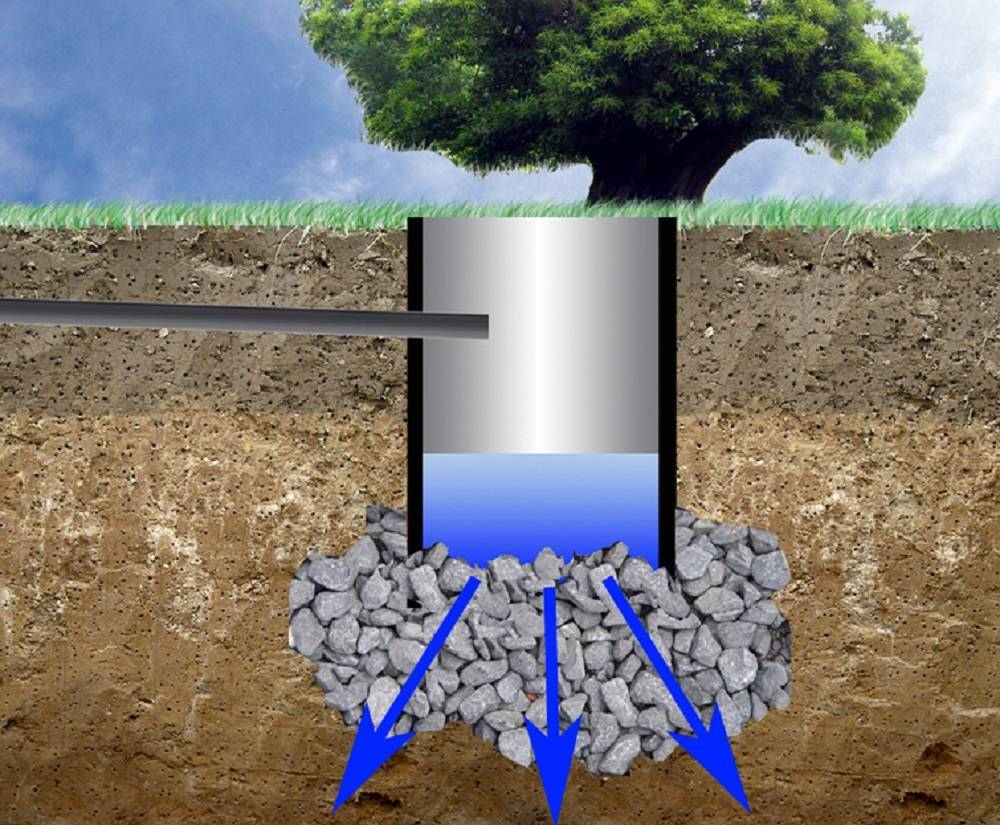

Поглотительный колодец

Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.

Для монтажа поглотительного колодца потребуется:

• Вырыть котлован глубиной 2 м
• Дно застелить щебнем
• На щебень установить перфорированную трубу диаметром 1,5 м
• В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
• После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.

Накопительный колодец

В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.

Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.

Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.

Стандартный дренажный колодец состоит из:

• Канализационного смотрового люка.
• Горловина.
• Шахта
• Дно (в поглотительных колодцах монтаж днища не требуется)

Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.

Дренажный колодец из бетонных колец

Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

Дренажные колодцы из пластика

Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.

• Отливаются с ребрами жесткости, что увеличивает их прочность
• Оснащены отводами для труб
• Обладают не большим весом
• Срок службы до 50 лет
• Не требуется герметизация
• Не подвержены гниению и коррозии
• Простой монтаж

На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.

Установка дренажного колодца своими руками

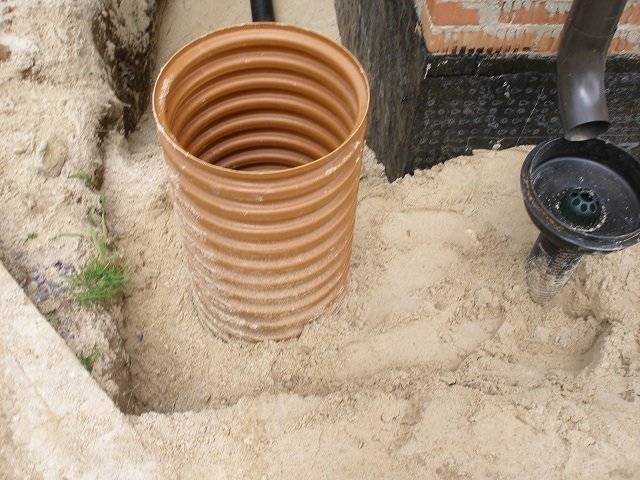

Пластиковый колодец

Первое, что понадобится сделать, купить гофрированную пластиковую трубу требуемого размера.

Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.

Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0. 9 м диаметром.

Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.

Также необходимо приобрести:

• Уплотнители из резины, для стыковки с трубами.
• Дно
• Люк.

Когда все детали для колодца приобретены, можно начать установку.

На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким герметиком.

Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.

Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.

Из бетонных колец

Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия. Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.

Монтаж выполняется с использованием специального оборудования.

1. Выкапывается котлован требуемых габаритов.
2. Дно засыпается слоем природного фильтра, высота слоя из гравия и песка должна быть как минимум 50 см.
3. На подушку опускается первое кольцо, если колодец без дна, то предварительно делается бетонная стяжка.
4. Затем все кольца одно за другим опускаются друг на друга. Швы и стыки должны быть герметичными, для достижения этой цели применяется мастика, бетонный раствор или герметик.
5. В первом кольце делаются отверстия для дренов. Подсоединяются трубы, швы герметизируют.
6. Сверху конструкция закрывается крышкой.
7. Оставшееся свободное место между стенками колодца и грунтом заполняется смесью из песка и гравия.

Особенности монтажа поглотительного колодца

В отличие от всех остальных типов у этого колодца отсутствует герметичное дно, его заменяет природный фильтр.

Чтобы фильтрационный колодец функционировал в соответствии с требованиями, осуществлять монтаж следует строго по схеме.

Внимание. У накопительных, ревизионных и поворотных колодцев подводка к дренам производится у дна колодца. Поглотительный резервуар имеет верхнюю подводку для сброса воды.

схема установки, как сделать расчет, установку и монтаж колодца

Содержание:

1. Виды и функции дренажных колодцев

2. Поворотные

3. Ревизионные

4. Колодцы поглотительного типа

5. Накопительные

6. Колодец в подвале или на цокольном этаже

7. Септические колодцы

8. Монтаж ревизионного или поворотного колодца

9. Установка фильтрующего колодца

10.  Фильтрующие колодцы из кирпича своими руками

11. Как сделать бетонные колодцы

12. Пластиковые колодцы

13. Накопительные колодцы — монтаж

14. Дренажный колодец в подвале

Даже прочный фундамент с хорошей гидроизоляцией может со временем разрушиться под воздействием грунтовых и талых вод. Чтобы этого не произошло, вокруг дома создают дренажную систему для защиты здания от влаги. Важным элементом такой системы является дренажный колодец. Можно купить как готовый колодец, так и сделать его самостоятельно. Устанавливают данный элемент либо в подвале дома, либо в наиболее низкой точке участка. Прежде чем перейти к тому, как сделать дренажный колодец, нужно изучить существующие виды данных изделий и их назначение.

Виды и функции дренажных колодцев

Все такие колодцы, независимо от вида и предназначения, представляют собой своеобразный стакан без дна, к стенам которого подведены дренажные или канализационные трубы. При открытии такого изделия можно прочистить трубы, убрать собравшийся мусор или проконтролировать течение воды.

Поворотные

Монтаж дренажных колодцев подобного типа осуществляется на поворотах трубопроводов и по углам дома (в случае пристенной системы). Главной их функцией является упрощение доступа к засорившимся перфорированным трубам.

Ревизионные

Такие устройства имеют большой объем, внутри них может поместиться человек. Сквозь ревизионный колодец легко провести чистку и проконтролировать работоспособность трубопровода (прочитайте также: «Устройство дренажных колодцев на участке»). Обустраивают колодцы данного типа на прямых длинных участках дренажных труб с промежутком до 20 метров и в местах их соединения. Иногда ревизионным колодцем можно заменить поворотный.

Колодцы поглотительного типа

Такие колодцы, как правило, имеют глубину от 3 метров. В них собирается жидкость, поступающая по дренажным трубам в резервуар. Дно выстилается толстым слоем щебня, сквозь который в грунт просачивается влага. Установка дренажного колодца поглотительного типа является целесообразной в том случае, если воду невозможно отводить в магистральную канализацию или удалять другим образом.

Поверх дна устройств выкладывают слой грунта или геотекстиль. Производить монтаж такого колодца можно на песчаном грунте с неплохой фильтрующей способностью.

Накопительные

В таких устройствах также собирается жидкость, поступающая по трубам, но в них предусматривается герметичное дно. Собравшаяся влага не проникает в грунт, а служит для орошения растений. Также после откачки воды ее можно просто сбросить в водоем. Накопительные колодцы обычно ставят на почвах с плохой фильтрацией – глинистой, суглинистой.

Колодец в подвале или на цокольном этаже

В том случае, если в подвал часто попадает вода, рекомендуется устанавливать дренажный колодец глубиной немного больше 50 сантиметров, в котором располагают насос. Скопившаяся жидкость откачивается аппаратом и удаляется посредством специального оборудованного канала.

Септические колодцы

Такие устройства используются для удаления или доочистки жидкости, очищенной в септике. Емкости бывают накопительного или поглотительного типа, выбор зависит от качества очистки в септике воды, и намерения владельца использовать ее в дальнейшем для утилизации в грунт или для хозяйственных нужд.

Монтаж ревизионного или поворотного колодца

При желании можно сделать дренажные колодцы своими руками. Их устанавливают на поворотах дренажных труб или через каждые 20 метров на прямом трубопроводе. Изделия могут быть выполнены из бетона или пластика. Диаметр колодца должен быть 34-46 сантиметров, но если необходим доступ в шахту, то его нужно увеличить до 1 метра и больше.

Порядок действий:

• выкопать котлован и подвести к нему траншеи для прокладки труб;
• на стенках ревизионного колодца сделать отметки в местах будущего трубопровода;
• на стенках по отметкам высверлить отверстия согласно диаметру труб;
• опустить колодец с дном в котлован на бетонную или песчаную подушку;
• соединить трубы и оборудовать стыки резиновыми уплотнителями, а также промазать их силиконом или битумной мастикой;
• оборудовать верх смотрового колодца люком;
• засыпать стенки колодца и трубы смесью щебня и песка.

Установка фильтрующего колодца

Фильтрующие колодцы (в том числе и для септиков) делают из бетона, кирпича, пластика и некоторых подручных материалов. Вода в данные колодцы попадает из дренажных труб или септика, и затем просачивается через щебень и впитывается в грунт. При большом объеме сточных вод рекомендуется делать больше одного колодца. Такие строения нельзя создавать на глинистой почве и при высоком уровне грунтовых вод.

Обязательно проводится расчет дренажного колодца, его следует устанавливать ниже уровня промерзания почвы, но выше уровня грунтовых вод. Рекомендуемая глубина – 2,5 — 3 метра.

Для дренажа используют щебень, гравий, колотый кирпич с размерами частиц не более 3 сантиметров. Самые крупные частицы укладывают в центре шахты, а мелкие – около стенок. Форма колодца может быть квадратной или круглой.

Фильтрующие колодцы из кирпича своими руками

Лучше делать такой колодец большим, но на это требуется немало денег и времени. Сначала выкапывают котлован, потом сооружают внутри опалубку. Стенки возводятся по принципу «полкирпича» (между соседними кирпичами остаются небольшие промежутки). На дно укладывают щебенку, а пространство между стенками колодца и котлована засыпают щебнем, но после подводки трубопроводов. Сверху его закрывают деревянной или пластиковой крышкой.

Как сделать бетонные колодцы

В работе, как сделать дренажный колодец своими руками, нет ничего сложного, но создание бетонного устройства не только не выгодно с финансовой точки зрения, но и занимает много времени. При строительстве используют монолитные или перфорированные железобетонные кольца. Также создать конструкцию можно путем заливки цементного раствора в подготовленную опалубку. Места соединения труб с колодцем обрабатывают битумом, а дно выстилают фильтрующим слоем.

Пластиковые колодцы

Такие устройства обходятся дешевле, чем бетонные и кирпичные. Для этого используют трубы с перфорацией или готовые конусообразные колодцы, не имеющие дна, к которым подключают дренажный или канализационный трубопровод. На дно укладывают фильтрационный слой, а сверху колодец засыпают пескоцементной смесью или песком.

Накопительные колодцы — монтаж

Схема дренажного колодца весьма похожа на накопительное строение. Основное отличие заключается в том, что у последнего имеется дно. Его устанавливают на бетонную или песчаную подушку в котлован, подключают трубы, герметизируют стыки и стенки, а сверху засыпают смесь песка с цементом или просто песок. В колодец опускают насос, а горловину закрывают крышкой. Читайте также: «Как сделать дренажный колодец своими руками – варианты конструкции, правила монтажа».

Дренажный колодец в подвале

Обычно дренажной системы вокруг дома вполне хватает, но если подвал дома постоянно затапливается, имеет смысл сделать дренажный колодец в самом доме. В цементной стяжке пола подвала делают канавы для труб, а также выкапывают котлован глубиной 60 — 200 сантиметров, в котором устанавливают накопительную емкость (к примеру, из металла или пластика) с дренажным насосом.

Трубы с перфорацией помещают на подушку из щебня или на слой геотекстиля в траншее, делая уклон в сторону колодца (на метр трубы – 2 сантиметра уклона). Сверху их засыпают щебнем. Стены и пол герметизируют и заливают бетонную стяжку. Такой колодец спасет подвал от подтоплений, но заберет у помещения около 30 сантиметров высоты.

Установка дренажного колодца Качественный монтаж дренажных колодцев

Благоустраивая приусадебную территорию вновь построенного загородного дома либо при его реконструкции, домовладельцы задумываются об устройстве дренажа и колодцев. Многие хотели бы соорудить колодец собственноручно, не прибегая к помощи сторонних специалистов. Перед тем как заниматься монтажом колодцев дренажа, необходимо разобраться, какие есть виды этих сооружений.

Виды колодцев для дренажной системы

Колодцы поворотной конструкции

Колодцы данного типа служат для периодической очистки труб от загрязнений, которые накапливаются в отверстиях дрен, и контроля состояния дренажной системы. Независимо от конструкции дренажа наличие колодца поворотного типа необходимо.

Его устанавливают на поворотах трубы дренажной системы, начиная со второго. Кроме того, он должен монтироваться в местах, где будут сходиться несколько дренов. По размеру колодец может быть небольшим или иметь диаметр около 1 метра, если в него во время ремонта будет спускаться человек. Такой колодец уже можно отнести к смотровым колодцам.

Колодец смотрового типа

При устройстве любого дренажа должны монтироваться смотровые колодцы. Они необходимы для обслуживания и контроля состояния системы. Размеры колодца должны позволять спуститься в него человеку. Колодец смотрового типа можно отнести к категории поворотных, если к нему сходится несколько дренажных труб, либо он находится на повороте трубопровода.

Колодец поглотительного типа

Часто колодцы этого типа по-другому называют фильтрующими. Их отличительной особенностью является место, где они расположены на участке. Фильтрующий колодец относится к точечным сооружениям. Их располагают в местах, где необходимо осушить территорию. Поглотительный колодец должен иметь глубину не менее двух метров.

Колодец коллекторного типа

Эти колодцы называют водоприемными. Они является конечной точкой дренажа закрытого типа, куда сбрасываются все воды с участка. Их функцией является собирать и накаливать воду. Периодически по мере наполнения вода перекачивается в место, где сбрасывается вода: естественный водоем, овраг, канаву или специальный бассейн, вода которого берется для полива.

Колодцы-коллекторы сооружают из пластиковых дренажных колодцев, которые можно приобрести в готовом виде на строительном рынке. Их главное преимущество: водонепроницаемое дно и герметичность.

Материал изготовления колодцев

Дренажные колодцы и дрены могут быть изготовлены из следующих материалов:

• Бетона. Колодцы сооружаются из бетонных колец определенного диаметра и высоты. Предварительно роется котлован, в который устанавливаются кольца с помощью крана. Они имеют высокую прочность и долгий срок службы. Недостатком является сложный монтаж с привлечением спецтехники.

• Пластик. Пластиковые материалы пользуются большой популярностью при устройстве дренажа. Специальные дрены и колодцы продаются в готовом заводском исполнении. Они имеют следующие достоинства: небольшой вес; все нужные отводы; высокую скорость и простоту монтажа; устойчивость к гниению и коррозии; эксплуатационный срок не меньше 50 лет.

Дренажные колодцы из пластика с трубами соединяются с помощью манжетных уплотнителей из резины. Это дает возможность сохранять герметичность системы несколько десятков лет. При монтаже колодца из пластика используются гофрированные трубы, которые в почве удерживаются с помощью ребер жесткости.

Последовательность шагов при монтаже колодца

Монтаж колодцев любых типов осуществляется по одному и тому же алгоритму:

• Сначала следует подготовить гофрированную трубу требуемого размера. Затем нужно сделать в ней отверстия, к которым будут с помощью манжетных уплотнителей присоединяться дрены.

• Роется котлован и на его дне устраивается подушка из песка и щебня.

• Следующий шаг – заливка котлована цементным раствором. Поверх раствора стелется геотекстиль.

• Далее на подготовленное место нужно установить днище и соединить его с гофротрубой. При этом место, где днище соединяется с гофрой, нужно герметизировать с помощью битумной мастики.

• Затем нужно подвести компоненты дренажной системы, герметизируя все стыки и соединения с помощью мастики.

• Далее следует установить насос, который будет откачивать скопившуюся воду (если монтируется колодец-коллектор).

• Пустоты, которые остались вокруг колодца, необходимо засыпать мелким щебнем.

• Затем нужно установить крышку.

• На последнем этапе поверхность вокруг дренажного колодца следует утрамбовать и сделать рамку из цемента. В эту рамку нужно установить крышку люка.

Во избегания засоров в дренаже и выполнения трудоемкого ремонта необходимо регулярно чистить колодцы дренажной системы от загрязнений. Другого ухода для этих дренажных сооружений не требуется, если, конечно, при их монтаже соблюдалась технология.

Таким образом, устройство дренажа не представляет сложности, хотя в статье рассматривается лишь один из этапов его создания. Теперь вы знаете, как смонтировать колодец для дренажной системы своими руками или заказать установку дренажного колодца у нас.

Дренажные колодцы: виды и установка

Дренажный колодец представляет собой сооружение, которое является важной частью закрытой системы дренажа. Он применяется для прочистки дренажной системы. Сооружение служит практичным водоприемником, необходимым для осушения территории. Важно ознакомиться с видами сооружений и материалами изготовления.

Основные разновидности колодцев и особенности выбора

Существует несколько разновидностей дренажных колодцев. Стоит обратить внимание на следующие варианты:

• Накопительные;
• Смотровые;
• Фильтрующие;
• Ревизионные.

Дренажный накопительный колодец устанавливается в том месте, где наблюдается невысокая степень фильтрации. В основном это суглинистые или глинистые почвы. Накапливаемая в сооружении вода в дальнейшем может использоваться для орошения конкретного участка или для полива. Установку колодца можно произвести своими руками.

Смотровой колодец

Второй вариант колодца — смотровой, это подземное гидротехническое устройство, которое создано для контроля за состоянием самой системы. Форма может быть как прямоугольной, так и круглой. Такие сооружения могут быть разного размера и объема. Например, для промывки системы отлично подходит небольшой вариант, приблизительно до 50 см.

Фильтрующий колодец

И третья разновидность дренажного колодца — фильтрующая. Важная отличительная характеристика устройства — отсутствие герметичного дна. Но такой вид не стоит устанавливать при высоком уровне грунтовых вод. Глубина установки конструкции не более двух с половиной метров. Как правило, данные конструкции требуются для почвы с отличной поглотительной способностью (песчаная, суперпесчаная).

Материалы для изготовления колодцев

Сам резервуар создается из разных материалов. Например, может создаваться из прочного бетона. Такая конструкция представляет собой несколько колец, которые аккуратно укладываются друг на друга. Есть кирпичные дренажные колодцы. Они достаточно прочные и во многом удобные устройства. Но во время их обустройства необходимо внимательно изучить некоторые нюансы и тонкости работы. В итоге стоимость всей дренажной системы может значительно возрасти, так как требует помощи профессионалов в данном направлении. Некоторые могут даже сооружать колодцы из подручных средств. Но такой вид, к сожалению, прослужит не очень долго и может подвести в самый ответственный момент, так как ненадежен в применении.

Сегодня большим спросом пользуются пластиковые варианты. Они отличаются повышенной стойкостью к разного рода химическим веществам, не боятся изменений температуры. Кроме того, они очень удобны в транспортировке. Также их монтаж выполняется достаточно легко.

Установка дренажных колодцев

Количество данных гидравлических устройств на конкретной территории: приусадебный, дачный участок или место около дома непосредственно зависит от ее площади, а также от уровня залегания грунтовых вод. Сам по себе дренажный колодец — это емкость, имеющая несколько основных элементов. К ним относится шахта, люк, а также днище. Именно в эту часть по специальным правильно установленным трубам стекает грунтовая вода. При желании и возможностях справиться с монтажными работами по устройству выбранного колодца можно самостоятельно.

Преимущества покупки готовой к установке системы

В настоящее время есть отличная возможность приобрести дренажную систему без щебня Софтрок. Она отличается тем, что прекрасно подходит для врезки в любые колодцы, независимо от характеристик и разновидностей. Все, что потребуется от клиента, это только заглянуть на сайт компании Канатекс, внимательно ознакомиться с особенностями продукции и сделать выбор. Воспользоваться выгодными предложениями можно уже сейчас, не теряя времени. Оставляйте заявку на сайте. При возникновении некоторых вопросов вы можете сразу же позвонить по контактному телефону специалистам +7 499 — 647-40-37 (Москва). Вам обязательно предоставят необходимую информацию и при необходимости помогут подобрать дренажные блоки соответствующих характеристик.

Дренажный колодец своими руками: схема, устройство, установка

Виды дренажных колодцев

Если рассматривать в целом дренажный колодец устройство схема его монтажа напрямую связаны с инженерной системой, в которой он находит применение. То же можно сказать и о применяемых при его устройстве материалах.

Для дренажных систем

В дренажных системах колодцы могут выполнять различные функции. Их размещают по пути следования линии из подземных перфорированных труб (дрен) в местах разветвлений и соединений участков трубопроводов. Также встроенные в дренажную магистраль колодезные сооружения используют для ревизии и осмотра, чтобы убедиться в эффективности функционирования всей системы.

Типовой ревизионный, смотровой колодец для дренажа представляет собой отрезок гладкостенной или гофрированной с внутренними ребрами жесткости трубы большого диаметра без дна с интегрированным люком для крышки. К нему через отверстия в стенках, расположенных на некотором расстоянии от дна, подсоединяет дренажные перфорированные трубы. Скопившаяся на дне колодца вода частично уходит в грунт, а при повышении уровня поступает в следующий трубопровод дренажной системы.

Собранные в центральном коллекторе водные массы поступают в водоприемный дренажный колодец. Его выкапывают на глубину до водовсасывающих песчаных грунтов, стараясь пройти глинистые водоупорный слои.

Если толщина глинистого пласта слишком велика, останавливаются на определенном расстоянии от поверхности, а дренажный колодец используют в качестве накопительного с отводом излишков воды за территорию при помощи электронасоса. Водоприемные колодезные сооружения устраивают из крупноразмерных отрезков гофротруб или бетонных колец, в некоторых конструкциях для улучшения фильтрации в грунт делают отверстия в боковых стенках.

Для септиков

В отличие от биологических септиков с аэробными бактериями и наивысшей степенью очистки канализационных сточных вод, которые можно использовать не только для полива огородов, но и во многих хозяйственных целях, стоки после обычных септиков-отстойников загрязняют окружающую среду. Поэтому для их утилизации в грунт используют дренажные колодцы с фильтрующими засыпками. Типовое устройство дренажного колодца для септика — закопанные в землю бетонные кольца, на дно которой насыпан крупнозернистый песок толщиной 150 — 400 мм и такой же слой гравия или щебня.

Для уменьшения загрязнения почвы канализационными стоками, которые могут проникнуть в нижние водоносные бассейны с чистой водой, требуется периодическая смена раз в несколько лет фильтрующий засыпки. При этом колодцы из полимерных труб не слишком практичный вариант в силу высокой стоимости гофротруб больших диаметров, их легкого веса, недостаточной жесткости и прочности для проведения работ с опусканием человека.

Для ливневой канализации

Ливневую канализацию в виде трубопроводной магистрали прокладывают под землей, а также устраивают из поверхностных лотков с решетками. В обоих случаях дальнейший водоотвод осуществляется по подземному трубопроводу. Для сбора и утилизации вод используют выкопанные в земле до водовпитывающих песчаных слоев дренажные колодезные сооружения.

Типовое устройство дренажного колодца для ливневой канализации — это погруженные в грунт бетонные кольца без днища и верхней плоской крышкой с лючком. Менее популярен вариант из крупногабаритных отрезков пластиковых труб из-за их высокой стоимости и отсутствия в комплектации накрывных элементов с люком.

Материалы изготовления дренажных колодцев

Основными материалами для дренажных колодцев являются полимеры и бетонные кольца (лучшие специальные колодезные с замками).

В торговой сети можно приобрести готовый смотровой или ревизионный колодец для дренажа в широком диапазоне высот и диаметров. Они оснащены лючком с крышкой и закрытым днищем с патрубками для подключения трубопроводов.

Если необходим колодец для фильтрации сточных вод, сбора и их дальнейшей утилизации в грунт, наилучший вариант — применение бетонных колец. Их отличие от пластиковых двухслойных трубных аналогов с ребрами жесткости (Корсис) — низкая стоимость, доступность, широкий ряд типоразмеров, наличие в комплектации днищ и крышек, большой вес, препятствующий всплытию.

Можно сказать, что по совокупности достоинств бетонные колодезные кольца больших диаметров на порядок практичнее, чем любой пластиковый колодец для дренажа аналогичных размеров.

особенности установки и чистка колодца

При наличии на участке системы дренажа владельцу приходится периодически сталкиваться с необходимостью откачки воды. Для этих целей используется специальное оборудование — дренажный насос, но при условии, если вода в колодце имеет невысокую степень загрязнения. Существуют определенные нюансы его выбора и использования. Об этом более подробно пойдет речь в этой статье.

Сфера применения

Без таких агрегатов не обходятся в следующих случаях:

• когда возникает необходимость в откачке воды при устранении последствий аварий;
• при скоплении в подвальных помещениях и на цокольных этажах паводковых вод;
• при большом поднятии уровня грунтовых вод;
• при выполнении работ по очистке искусственных водоемов. Часто дренажный насос используется для соответствия необходимым санитарным нормам бассейнов и других искусственных водоемов.

Виды дренажных насосов

В настоящий момент принято выделять два вида этого оборудования:

• Погружные насосы. Перед включением оборудование опускается на дно колодца, который будет подвергаться очистке. Могут использоваться вибрационные и центробежные погружные насосы. Среди владельцев частных домов такое оборудование достаточно популярно. Оно простое в эксплуатации, а его стоимость невысока. Монтаж этого оборудования можно выполнить самостоятельно без привлечения специалистов.
• Поверхностные насосы. Их главная особенность заключается в том, что нет необходимости при работе погружать их водную среду. Они могут располагаться рядом с колодцем. В воду погружается только шланг.

Особенности погружных насосов

У погружных моделей, как и любого другого насосного оборудования, имеются свои преимущества. Самые значимые будут перечислены ниже.

Достоинства

• Незначительные габариты.
• Легкий вес.
• Они могут использоваться в течение длительного времени, при этом не требуют особого технического обслуживания.
• Эти установки являются универсальным насосным оборудованием, поскольку могут использоваться для перекачивания не только чистой, но и воды с высокой степенью загрязнения.
• Для этого оборудования характерна высокая производительность.
• В своем оснащении они имеют поплавковую защиту от осушения.
• Их можно использовать в автоматическом режиме в системах дренажа и канализации.

Недостатки

Использование погружных насосных моделей в колодцах не позволяет добиться сильного напора воды. Такое оборудование может поднять воду до уровня 20 метров.

При использовании такого оборудования перекачиваемая вода никак не фильтруется, что может привести к засорению различных систем, в которые подается вода. Поэтому в системах водоснабжения такие насосы используют.

Особенности поверхностных насосов

Свои преимущества имеют поверхностные агрегаты. Наряду с ними, есть у них и определенные минусы. Более подробно об этом пойдет речь далее.

Преимущества

• Эти установки имеют большую мощность, благодаря чему при использовании жидкость может переноситься на десятки метров.
• Оборудование этого типа отличается высокой надежностью. Кроме этого при использовании нет необходимости погружать насос в жидкую среду.
• Поверхностный насос может быть установлен в доме. В этом случае отпадает необходимость проведения электричества к колодцу.
• Доступная цена.

Недостатки

• Такое оборудование можно использовать для колодцев с незначительной глубиной, не более 9 метров по причине небольшой высоты всасывания.
• При работе они издают сильный шум, поэтому чтобы не столкнуться с дискомфортом в процессе эксплуатации, размещать такое оборудование стоит в отдельном техническом помещении.
• Необходимо иметь навыки по правильной эксплуатации всасывающей магистрали.

Установка дренажного насоса

Дренажные модели для колодцев отличаются не только простотой монтажа, но и в процессе эксплуатации. Однако, для того чтобы не знать проблем при их использовании, необходимо при установке четко выполнять следующие правила:

• специалисты советуют после распаковки дренажной насосной установки проверить его комплектность, а потом самым внимательным образом ознакомиться с инструкцией, к приобретенной вами модели. Особое внимание следует обратить на ограничения применения оборудования;
• к напорному патрубку необходимо закрепить напорную магистраль. Для фиксации следует использовать входящие в комплект соединительные элементы;
• если приобретенная вами модель оснащена поплавковым выключателем и насос будет использоваться для стационарного применения, то в этом случае необходимо на обратный клапан установить напорную магистраль;
• если прибор, который будет использоваться для колодца, оснащен трехфазным двигателем, то в этом случае стоит выполнить проверку правильности направления вращения. Установка дренажного насоса должна производиться на ровную поверхность. Его включают, а потом сразу же выключают. При этом нужно сразу заметить, в какую сторону вращается вал;
• если направление вращения вала по часовой стрелке, то это говорит о том, что прибор был подключен верно;
• если у аппарата вал вращается в противоположную сторону, то в этом случае необходимо поменять местами фазы.

Когда подсоединение трубопровода насоса выполнено, для проверки правильности вращения прибора ориентируются на следующее:

• агрегат подключается к сети, а потом выполняют замер подачи;
• выполнив отключение насоса от сети, нужно произвести смену фазы, а потом снова повторить первый пункт;
• проводят сравнение мощности подачи, после чего решают, какой вариант подключения фаз правильный.

Установка оборудования должна производиться в вертикальном положении. При этом вверх должен быть направлен напорный патрубок. После этого следует выполнить опускание насоса на дно сооружения.

Чистка колодца

Выбирая модель насоса для своего колодца, необходимо внимательно ознакомиться с инструкцией к прибору, поскольку некоторые разновидности этого оборудования используются только для перекачивания чистой воды. На рынке, наряду с ними можно обнаружить и модели, которые могут, кроме чистой, перекачивать и воду с различными загрязнениями.

Если колодец на вашем участке давно не чистился, то подбирая насос для него, следует покупать оборудование, которое в состояние перекачивать воду с крупными загрязнениями. Оптимальный выбор — дренажно-фекальный насос. В своем оснащении такие установки имеют режущее или дробящее колесо, которое при работе оборудования производит измельчение крупных частиц.

Чтобы задача по чистке колодца была более простой, следует устанавливать насос, оснащенный поплавком. Своим видом он представляет выключатель особого вида, который плавает на поверхности воды. Когда он достигает дна, то работа насоса останавливается. Если владелец планирует установить насос без поплавка, то необходимо постоянно контролировать уровень воды. Иначе возможен перегрев и выход оборудования из строя.

Когда проводится работа по чистке колодца дренажным насосом, то владельцу нет необходимости погружать оборудование. Насос выполняет работу в автоматическом режиме. Самое главное — правильно настроить его.

Необходимо сначала погрузить оборудование на необходимую глубину, но не менее 1 метра до дна.

После этого следует включить насос — при работе он начинает перекачивать воду в сети.

Далее чистая вода попадает в колодец и под силой напора происходит разрушение на дне илистых отложений.

В некоторых случаях при выполнении чистки колодца насос устанавливают на дне для поддержания чистоты сооружения. В таких случаях необходимо с периодичностью один раз в полгода извлекать из насосов фильтры и производить их очистку.

Хорошей практикой является использование мощных насосов для капитальной чистки колодца с периодичностью один раз в 2 года. Процедура чистки требует не менее 7 дней. После завершения насосы хранят в сухом помещении до следующей процедуры.

Многие владельцы загородных домов используют колодцы, в которые отводится излишняя влага с участка. Периодически необходимо чистить колодцы от загрязнений, а также удалять излишки воды из сооружения. Для этого используются специальные дренажные насосные установки. Они могут помочь не только с решением таких задач, но и для удаления влаги из подвальных и цокольных помещений. На рынке предлагаются различные модели такого оборудования. Поэтому необходимо только правильно подобрать и грамотно установить аппарат. В этом случае вы сможете пользоваться всеми преимуществами этого оборудования и легко решать стоящие перед вами задачи.

устройство, виды, пластиковый или бетонный выбрать

Дренажный колодец принято использовать в системе закрытого или грунтового дренажа, основным назначением которого является понижение уровня грунтовых вод путем их удаления и отведения с участка. Подобная система позволяет предохранить почву от чрезмерного переувлажнения, которое нередко приводит к заболачиванию.

При этом на участке можно устраивать целую систему дренажных колодцев, соединяемых между собой дренами. На расчет количества колодцев решающее влияние оказывают не только площадь участка, но и количество отводимой воды, уровень залегания грунтовых вод, состав почвы и пр. Назначение колодца определяется его видом.

В любом случае дренажный колодец является инженерным сооружением, представляющим собой емкость, которая заглублена в грунт. Основными элементами емкости являются шахта, люк, днище, сюда по водоотводным трубам стекаются грунтовые воды. Существует несколько видов дренажных колодцев, которые следует уметь правильно размещать на участке.

Ревизионный (смотровой)

Основным назначением ревизионного колодца, иначе именуемого инспекционным или смотровым, является не сбор и отведение вод, а возможность осуществления контроля за состоянием труб и выполнением их прочистки в случае засорения.

Обычно используют смотровые колодцы поворотного типа, установка которых производится в местах изгибов труб или скрещивания нескольких дрен. Именно в этих местах чаще всего происходят заиливание и засоры, которые без труда можно устранить водной струей высокого давления.

Смотровые колодцы могут быть небольшими (340-460 мм), используемые исключительно для промывки и достаточно внушительных размеров (800-1500 мм), дающих возможность специалисту спуститься вниз и на месте осуществить профилактику. Как правило, установка подобных колодцев производится в начале трассы в местах наиболее высоких точек участка.

Фильтрующий

Фильтрующий колодец, иначе именуемый поглотительным, устраивают на участке либо за его пределами только в случае невозможности отведения влаги в место водосбора, которым могут выступать нижележащие грунты, водоем или централизованная канализационная система.

Подобный тип колодцев устраивают при незначительном количестве отводимых грунтовых вод (не более 1 куб.м за сутки) на тех участках, где преимущественно присутствуют супесчаный и песчаный грунты. Диаметр поглотительного колодца редко превышает 1,5 м, правда, он не обязательно должен иметь круглую форму.

В случае устройства фильтрующего колодца прямоугольной формы глубина его заложения должна составлять более 2 м, а максимальный размер – 3х2 м. На дне колодца должна быть устроена подушка из щебня, битого кирпича, гравия, шлака либо любого другого аналогичного материала. Толщина подушки, выполняющей роль донного фильтра, должна составлять 0,2-0,3 м. Следует произвести обсыпку наружных стен грунтом. Верх сооружения также следует засыпать грунтом, предварительно уложив геотекстиль.

Устройство фильтрующего дренажного колодца

Накопительный

Накопительный колодец, иначе именуемый водоприемным, применяют в случае отсутствия поблизости места водосброса и невозможности устройства фильтрующего колодца. Устраивается подобный колодец в наиболее низком месте участка, он имеет сходство с трубой, надежно защищенной обсыпкой и уложенным геотекстилем. Кроме дна и крышки устройство должно быть оснащено шлангом и насосом, с его помощью и производится откачка воды.

Устройство накопительного колодца

Вполне очевидно, что для работы насоса потребуется электросеть, для устройства которой необходима прорезиненная розетка. Откачанную воду можно направлять в водоем либо канаву, а также использовать для сельскохозяйственных нужд – полива сада и огорода.

Бетонный или пластиковый

Величина колодцев, так же как и бетонных труб, может отличаться по размерам и используемым для их устройства материалам, в качестве которых обычно используют пластик или бетон.

Бетонный дренажный колодец устраивают с помощью бетонных колец различной высоты и диаметра. Монтаж колец можно выполнять двумя способами.

Первый из них возможен при достаточно большом диаметре колец, когда человек может рыть яму, находясь внутри. Кольца будут опускаться под собственным весом. Если диаметр колец не позволяет реализовать первый способ, то монтаж производится при помощи специального оборудования в виде крана-манипулятора.

Основное преимущество колодца, устроенного с использованием железобетонных колец, — надежность, прочность и долговечность эксплуатации. К недостаткам можно отнести лишь значительную трудоемкость монтажных работ.

Пластиковые дренажные колодцы постепенно вытесняют аналогичные им, устроенные при помощи бетонных колец. Их стоимость гораздо ниже, а монтажные работы являются гораздо менее трудоемкими.

Пластик, в сравнении с бетоном, имеет на порядок меньшую массу, к тому же данный материал не подвержен коррозии, а срок его эксплуатации составляет не менее полувека. Все соединения труб являются довольно простыми и выполняются при помощи резины и манжетных уплотнителей, способных десятилетиями сохранять высокую степень герметичности.

Отличительной особенность пластиковой гофротрубы, применяемой для устройства дренажных колодцев, являются ребра жесткости, позволяющие выполнить надежное закрепление конструкции.

Как обустроить своими руками

Конечно, готовые дренажные колодцы, изготовленные на профильном оборудовании с соблюдением технологического процесса, являются не только надежными, но и удобными в монтаже. Одним из основных их недостатков является высокая стоимость, что в значительной степени проявляется при покупке трубы, диаметр которой превышает 0,9-1 м.

Чтобы сэкономить, вполне возможно устроить дренажный колодец своими руками. Начать следует с покупки гофрированных труб необходимого диаметра. Для сооружения смотровых устройств вполне подойдут трубы, диаметром 0,34-0,46 м, такого размера будет вполне достаточно для того, чтобы можно было, изогнувшись опустить руку и устранить засор при помощи направленной под напором из шланга струи. Для устройства накопительных и фильтрующих колодцев лучше использовать трубы диаметром 695 мм, если же есть необходимость проникновения человека внутрь, то тогда придется купить трубы диаметром 925мм.

Для строительства дренажного колодца, кроме гофрированной пластиковой трубы необходимо пластиковое дно, люк, уплотнители соответствующего диаметра. Все составляющие компоненты лучше заказывать отдельно у различных поставщиков, так как готовый комплект, как правило, обходится дороже.

Выполнять работы по монтажу и сборке накопительного колодца следует в следующем порядке:

• Выполнить обрезку гофрированной трубы до необходимой длины, прорезать отверстия для установки дрен (не ближе, чем 0,5 м от дна) и произвести установку резиновых манжет;
• Произвести монтировку дна, обеспечив герметизацию соединений применением мастики на битумной основе;
• Выполнить подготовку дренажной канавы, устроив основание из утрамбованных песка, щебня и земли;
• Дно подготовленной канавы залить цементно-песчаным раствором, поверх которого уложить геотекстиль;
• Установить колодец на дно канавы состыковать трубы и подключить насос;
• Выполнить засыпку щебнем или гравием наружных стен колодца;
• Установить люк.

Выполнять засыпку лучше гравием или мелким щебнем, так как камни большой фракции могут быть острыми и повредить стенки колодца. Очевидно, что при правильности подготовительных и монтажных работ можно самостоятельно устроить любой из видов дренажных колодцев, которые помогут без труда справляться с грунтовыми водами на протяжении нескольких десятилетий.

Сухих колодцев — все, что вам нужно знать

Фото: istockphoto.com

Если ливневая вода хлынет с вашего двора на соседнюю лужайку после каждого сильного дождя — вымыть клумбу и вырубить канаву по пути — вы можете вероятно, ожидайте стука в дверь от одного очень недовольного соседа. Но проблемы с соседями будут наименьшей из ваших проблем. Из-за неконтролируемых ливневых вод вы снова и снова можете ожидать эрозии и локальных наводнений. Сухие колодцы — лишь одно из средств, с помощью которых домовладельцы могут собирать ливневые стоки и контролировать их.Однако они подходят не всем, поэтому читайте дальше, чтобы определить, будет ли это лучший дренажный раствор для вашего двора.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

Когда «сухие колодцы» могут помочь

Представьте себе большую автостоянку с твердым покрытием. Еще до того, как появилась стоянка, дождь равномерно пропитал почву. Теперь, когда идет дождь, вода больше не может стекать, поэтому она стекает в самую нижнюю часть парковки.Вскоре вода собирается в лужи, и — если застройщик не предусмотрел контролируемый отвод воды — она ​​вытечет за бордюр и разъедает почву за ним.

Тот же принцип работает и в вашем собственном дворе: дождь падает на вашу крышу, стекает в желоба, а затем устремляется из водосточной трубы туда, где он может стекать в почву. Даже вода после легкого дождя может накапливать силу при выходе из водосточной трубы.

Вот тут-то и пригодится сухой колодец. При удачной установке сила тяжести направляет воду в самую низкую точку двора, где был закопан сухой колодец.Это дает сточной воде место для сбора до тех пор, пока она постепенно не растворяется в почве, вместо того, чтобы каскадом течь по поверхности газона и скапливаться в депрессивных местах.

Обратите внимание, что хотя сухие колодцы обычно собирают стоки с крыши, они также могут использоваться для перемещения серой воды (относительно чистая вода, расходуемая раковинами, ваннами, стиральными и посудомоечными машинами).

Фото: istockphoto.com

Подходит ли сухая стена для вашей собственности?

В некоторых застройках от домовладельцев может потребоваться установка одного или нескольких сухих колодцев, чтобы уменьшить воздействие на муниципальные ливневые стоки.Если сухие колодцы не требуются в месте вашего проживания, вы можете использовать тестирование почвы вместе с советом местного строительного управления, чтобы определить, поможет ли сухой колодец вашей установке.

Самым важным фактором при определении того, выиграет ли ваш двор от этой подземной установки, является скорость инфильтрации вашей почвы или то, как быстро вода может полностью впитаться в почву. Чтобы рассчитать эту скорость, вы проведете тест на просачивание (перколяцию) в своем дворе — процесс, который включает в себя вырытие ямы (или множества ям), заполнение их водой и затем запись скорости, с которой вода просачивается в землю. .Подробные инструкции по выполнению теста на перхотирующую способность на вашей собственной территории можно получить в местном офисе расширения.

Место, где вода быстро стекает, может быть хорошим кандидатом для сухого колодца; в то время как домовладельцы, у которых есть тяжелая глинистая почва на участке и более медленный дренаж, вероятно, должны будут найти другой вариант отвода ливневой воды.

Размеры и материалы

Если местные постановления не регулируют размер и количество сухих колодцев, стандартной практикой является установка по одному на каждый водосточный желоб.Дополнительные сухие колодцы могут потребоваться, если элементы вашего ландшафта создают проблему с дренажом, например, сток с подъездной дороги или большого внутреннего дворика.

В идеале сухие колодцы должны быть достаточно большими, чтобы собирать сток, не переполняясь при типичных дождях. В зависимости от среднего количества ливневой воды, которое вам необходимо контролировать, вы можете установить сухой колодец размером всего пару футов в глубину и диаметр или несколько футов шириной и несколько футов глубиной.

Тип сухого колодца, который вы выбираете для установки, может сильно различаться в зависимости от суммы, которую вы собираетесь инвестировать.Они охватывают весь спектр: от недорогих, выкопанных вручную ям, облицованных проницаемой ландшафтной тканью и набитых камнями, до высококачественных резервуаров из перфорированного бетона или полиэтилена. Посмотрите примеры на The Home Depot и Amazon, чтобы понять, с чем вы имеете дело. Независимо от того, какой стиль вы выберете, вы можете накрыть сухой колодец дерном для маскировки или открытой решеткой для удобного наблюдения.

Основы установки сухого колодца

Предполагая, что ваша почва прошла испытание на содержание перхоти, вы захотите разместить один или два сухих колодца на пути естественного дренажа ливневой воды через ваш двор, но сохраняя безопасное расстояние от фундамента вашего дома, нет короче 12 футов.Чтобы вода не образовывала колеи после того, как она покидает водосточную трубу, вы можете установить простую канаву (траншею, заполненную гравием), ведущую в сборную яму или французский водосток. В вашем проекте также должны быть предусмотрены меры по рассеиванию излишков воды, возникающих во время дождя, вызывающего переполнение вашего колодца, например, переливная труба, ведущая в ливневую канализацию.

Позвоните в DigSafe по телефону (811), чтобы узнать, где находятся подземные коммуникации, перед тем, как начать рытье, и свяжитесь с местным строительным управлением, чтобы узнать, нужно ли вам разрешение.Установка сухого колодца может быть самостоятельным проектом, но это также относительно быстрая работа для профессионального подрядчика по ландшафтному дизайну.

Вопросы технического обслуживания

Многие сухие колодцы годами функционируют без проблем, но иногда отложения и мусор, смытые вместе со стоком, могут забивать стенки колодца и снижать способность сухого колодца рассеивать воду. Увы, единственное средство от засоренного сухого колодца — это перекопка и переупаковка котлована. Однако еще до того, как вы столкнетесь с такой проблемой, вы можете продлить срок службы сухого колодца, регулярно очищая желоба и желоба, чтобы удалить грязь и мусор на раннем этапе — еще до того, как они достигнут колодца.Если вы используете сухой колодец для сточных вод, установите фильтр на сливную линию и часто очищайте его, чтобы удалить ворсинки и мыльную пену, которые в противном случае могли бы засорить его.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

Большой и Малый. Как установить. ОК использовать?

Будет ли у вас во дворе работать сухая камера?

Сухой колодец используется для быстрого переноса излишков поверхностных вод в глубь почвы.Это может быть просто яма, выкопанная с помощью экскаватора для ямок.
и заполненный гравием и песком, или такой сложный, как сборный бетонный рукав, опускаемый в большую яму и подаваемый по дренажным трубам.

Перед тем, как поместить в сухой бокс, обязательно проведите тест на перколяцию или «перк-тест», чтобы увидеть, будет ли сухой бокс работать в ваших почвенных условиях.
Используя экскаватор для выбоин или почвенный шнек, выкопайте яму небольшого диаметра глубиной четыре фута. Я понимаю, что это сделать непросто, но легче
в установке дренажных элементов, которые в конечном итоге не работают с вашим типом почвы.

Обратите внимание на типы грунта, выходящие из ямы — Насколько глубокий грунт? Какая текстура почвы? Текстура почвы определяет, как
быстро вода впитается в грунт. Способность почвы поглощать воду называется просачиванием почвы. Почвы, содержащие
баланс крупных и мелких частиц — лучший тип для дренажа или просачивания воды. Почва, содержащая большое количество глины
не лучший выбор для дренажа, и вам, возможно, придется копать глубже, чтобы преодолеть слой глины.

Для проведения теста на перхоти выберите место на пути планируемой дренажной системы, где вы все равно надеетесь найти сухой колодец.
(см. шаг 3). Выкопайте яму с помощью экскаватора или почвенного шнека.
футов глубиной. Если грунтовые воды сразу заполняют яму, значит, у вас высокий уровень грунтовых вод, и необходимо рассмотреть другой дизайн дренажа.

Выкопав яму, налейте в яму 5 или более галлонов воды. Обратите внимание на время, необходимое для стекания воды из отверстия.Снижение уровня воды на один дюйм за три минуты считается очень хорошим. Если вода стекает очень быстро, немедленно добавьте еще 5
галлонов воды, чтобы убедиться, что это не просто сухая, жаждущая почва.

Если вода стекает очень медленно или остается в яме без падения уровня к следующему утру, просачивание почвы считается плохой.
и сухие колодцы не должны быть частью вашего плана дренажа. Вам нужно будет спроектировать свою дренажную систему таким образом, чтобы она могла сливаться в канаву, бордюр или другое.
расположение под гору.

Как построить небольшую простую сухую камеру

Иногда небольшой сухой колодец может устранить небольшое мокрое пятно на лужайке, или их цепочка на дне французского водостока может устранить
необходимость протяженной дренажной системы с выходом в канаву или другой водосточный желоб.

К счастью, их легко построить. Вот как сделать небольшой простой сухой колодец, чтобы слить воду с единственного сырого пятна на лужайке:

1. Возьмите экскаватор или шнек и настройте его на копание ямы диаметром от 6 до 8 дюймов.Выкопайте яму глубиной не менее 4 футов, измеренной от
   поверхность земли.
2. Приобретите рулон тканевого рукава дренажной трубы, который обычно продается в строительных магазинах и строительных магазинах. 4-дюймовый рукав работает
   если вы можете сохранить диаметр отверстия не намного больше 6 дюймов, в противном случае лучше всего использовать 6-дюймовую гильзу. Вот некоторые
   типичный тканевый дренажный рукав.
3. Отрежьте ткань сливной втулки длиной около 8 футов. Завяжите узел на одном конце.
4. Загрузите несколько горстей мелкого гравия в тканевую трубку. Опустите завязанный гравием конец трубы вниз до
   дно лунки сухого колодца.
5. Помощник держит открытым конец тканевой трубки и заполняет ее мелким гравием. Иногда шевелите тканью
   чтобы убедиться, что трубка растягивается, чтобы заполнить яму, а гравий оседает.
6. Продолжайте заполнение до уровня 8 дюймов от уровня земли.Завяжите узел в верхней части рукава и обрежьте лишнее.
   материал. Заполните оставшуюся часть ямы до верха большим количеством мелкого гравия.

Вот статья с подробным описанием примера того, кто
использовала небольшие простые сушилки для сушки сырого двора. Было бы даже лучше, если бы он использовал тканевые сливные рукава.

При объединении струны и сухих колодцев с французским водостоком вы можете использовать наш метод построения простых сухих колодцев путем выкапывания из
дно французского водостока на общую глубину четыре фута. См. Рисунок.

Как построить большой сухой бокс

Перед тем, как построить большой сухой бокс , убедитесь, , что ваша почва обладает способностью к просачиванию. Большой сухой колодец можно
используется как центральное место сбора для дренажных линий, питающихся из нескольких зон.

Есть много способов построить большие сухие колодцы. Следующие онлайн-статьи помогут вам начать работу, но вы можете обнаружить, что это
лучше всего доверить подрядчику по дренажу или земляным работам.

Бетонные секции для сухого колодца

Пластиковая сухая камера

Установка сухого колодца

Советы по установке сухого колодца

Роберт Робиллард о домашнем обслуживании

Как установить сухой колодец

Сухие колодцы позволяют использовать водосточную воду в том случае, если существующая система профилирования не позволяет стекать воде или если есть проблемы с водостоком.[внутренние дворики, подъездные пути, пешеходные дорожки] Если они установлены правильно, они также будут работать при отрицательных температурах. Установить сухой колодец несложно, но это трудозатратно, если у вас нет доступа к экскаватору с обратной лопатой или землеройной машине.

Сухой колодец позволяет водосточной воде просачиваться в землю вдали от фундамента дома. Сухой колодец — это подземное сооружение, которое утилизирует сточные воды с крыш, рассеивая их в землю, где они просачиваются с местными грунтовыми водами.

Что такое сухой колодец?

Сухой колодец — это пассивное сооружение.Вода течет по наклонным трубам в колодец под действием силы тяжести. Когда сухой колодец установлен над уровнем грунтовых вод, большую часть времени он будет содержать воздух. Таким образом, сухой колодец может очень быстро принять начальный напор дождевой воды, пока воздух внутри него не будет вытеснен. После этого сухой колодец может принимать воду настолько быстро, насколько быстро рассеивает воду.

Расположение Drywell?

Важно выбрать такое место, которое позволяет воде хорошо просачиваться.

Я установил сухой колодец [фото ниже] и использовал сплошной гибкий сливной шланг 4 дюйма для соединения водосточной трубы дома с сухим колодцем. На фотографии это не очень хорошо видно, но я наклонил трубу на 1/2 дюйма на фут для быстрого отвода воды.

Глубина сухого колодца — установка сухого колодца

Я выбрал место в 10-20 от фундамента дома и сделал яму для сухого колодца глубиной 6-7 футов. Я хотел установить этот сухой колодец ниже линии Frost для моего района. Мороз в этой области может достигать двух футов.Установка сухого колодца на такой глубине гарантирует, что он будет продолжать стекать даже при низких температурах.

Если на строительной площадке используется обратная лопата или экскаватор, подумайте о том, чтобы установить линь глубже, чем линия промерзания. На фотографии ниже после определения степени чистоты эта труба имела глубину примерно 16-20 дюймов.

Drywell Pit — Установка сухого колодца

Сухой колодец для этой ямы представлял собой толстую пластиковую водопропускную трубу круглого сечения 36 дюймов на глубину 48 дюймов с прочной пластиковой крышкой для будущей очистки и осмотра.

Я просверлил отверстия диаметром 3/8 дюйма по сторонам этой водопропускной трубы. Дно открытое и будет лежать на гравии.

Я выкопал яму для сухого колодца примерно на 12-24 дюйма больше по периметру, выложил яму для грязи ландшафтной тканью, чтобы грязь не забивала яму, засыпал дно примерно 12 дюймов глубиной камнем 3/4 дюйма, установил пластик всухую. колодец и окружил его 3/4 ″ камнем.

Защита карьера

Перед нанесением финальной оценки я покрыл крышку и камень ландшафтной тканью, чтобы камни оставались чистыми.

Я намеренно держал сухой колодец пустым, не наполняя контейнер гравием, чтобы было больше воды.

Я провел триангуляционные измерения, чтобы зафиксировать расположение этого колодца и этой фотографии.

На этой фотографии показан сухой колодец глубиной 48 дюймов, отводящий воду во время довольно сильного дождя. Место, где был установлен этот колодец, — это очень песчаный участок, и он очень быстро стекает. До этой фотографии некоторое время шел дождь, скопления воды в колодце не было.

Установил трубу ок. На 6 дюймов и примерно на 6-8 дюймов от верха колодца.

Установка сухого колодца

Проекты газонов и садов

• Уровень квалификации: Начинающий
• Расчетное время: 3 часа

Любимый

Любимый

Любимый

Удалить проект
Закрывать

Вы уверены, что хотите удалить «Сухой монтаж»?
из моих проектов?

Да, удалить

Завести аккаунт
Закрывать

Для этого вам понадобится учетная запись.Не волнуйтесь, создать его быстро и легко!

Создать аккаунт

Распечатать страницу

Водосточные трубы и другие дренажные системы дома — частые препятствия для новых проектов патио. Проблема проста: воде нужно куда-то уходить. Иногда водосточные трубы можно расширить или переместить, чтобы очистить патио, а естественные дренажные маршруты во дворе можно изменить с помощью канавы.Но часто лучшим решением является уловить воду и отвести ее в сухой колодец во дворе.

Сухоблочная система обычно состоит из скрытой дренажной плитки, идущей от водосборного бассейна у источника воды к сборному резервуару на некотором расстоянии. Базовая система проста и недорога в установке. В показанном здесь проекте перфорированная пластиковая дренажная плитка соединяется с сухим колодцем, сделанным из пластикового мусорного бака, в котором просверлены отверстия и затем заполнены каменным щебнем. Вода может просачиваться в почву по мере продвижения по водосточной трубе, в то время как колодец служит большой площадкой для сбора, которая медленно сливает излишки воды в окружающую землю.

Установка сухого колодца

— Инспекция дома в Массачусетсе

Осматривая тысячи домов в Массачусетсе за последние годы, я наткнулся на бесчисленное количество домов с существующими проблемами отвода воды с крыши. Большинство водосточных желобов на краю крыши (в которых действительно установлены водосточные трубы) просто сливают воду с крыши прямо рядом с фундаментом. Этот тип установки приводит к повреждению фундамента и вызывает чрезмерное просачивание во внутренних углах подвала.Установка удлинителей на этих проблемных водосточных трубах обычно уменьшает дальнейшую просачивание воды в подвал, поскольку вода с крыши теперь отводится наружу и от области фундамента. Проблема в том, что большинству домовладельцев из Массачусетса не нравится внешний вид этих длинных уродливых водосточных труб с уклоном, установленных на внешних углах их домов. Эти пристройки портят эстетику своего красивого ландшафта и становятся очень надоедливыми, когда вам приходится обходить эти пристройки при стрижке или уходе за газоном.Также существует множество ситуаций, когда переход или подъездная дорога делают невозможным установку удлинителя водосточной трубы на вертикальную водосточную трубу. Очевидно, вы не можете установить расширения поверх этих оживленных мест. Есть решение (для домов без тесных границ собственности)… Это когда Сухой колодец вступает в игру.

Я собираюсь объяснить, как правильно спроектировать эффективный сухой колодец, который будет принимать на себя большую часть воды с вашей крыши, что может облегчить возникновение проблемных луж рядом с вашим фундаментом и чрезмерного просачивания в ваш подвал.

Первое, что вам нужно сделать, это подготовиться к установке. Инструменты, необходимые для установки в сухом колодце, будут включать следующие…

Трубопровод из ПВХ 4 ”(сплошной)

Трубопровод из ПВХ 4 ”(перфорированный)

Переходник водосточной трубы из ПВХ, колена и любые другие фитинги, оборудование и клей, которые необходимы для соединения существующей водосточной трубы с дренажными трубами из ПВХ.

Ножовка ПВХ или ножовка

Ткань ландшафтная (количество может меняться)

Лопата с длинной ручкой

Партия мытого камня от ½ до ¾ дюйма

Сухая скважина с отверстиями

По сути, вы будете строить свой сухой колодец, выкопав траншеи в земле (вдали от дома) и засыпая их мытым камнем и трубами из ПВХ, которые обеспечат удобное соединение водосточных труб вашего дома с подземными трубопроводами, которые будут нести крышу. воду в сухой колодец.Это позволит отводить воду с крыши от фундамента и накапливать ее в пустотах в земле, не нарушая внешний вид вашего ландшафта и не блокируя загруженные участки.

Первый шаг, который вы должны сделать при установке сухого колодца, — это убедиться, что бесшовные алюминиевые (или медные) желоба и водосточные трубы установлены на всех наклонных краях крыши вашего дома. Я рекомендую , а не , устанавливать эти дешевые виниловые водостоки и водосточные трубы, поскольку они легко гнутся и трескаются в нашу экстремальную зимнюю погоду.Они просто вызывают больше проблем, чем их ценность. Пожалуйста, держитесь подальше от дешевых виниловых водостоков.

Хорошо, приступим. Сначала определите подходящее место для сухого колодца. Он должен располагаться подальше от фундамента вашего дома и всегда должен располагаться под холмом от дома (минимум на расстоянии десяти футов). В дождливый день возьмите зонтик и осмотрите периметр своей собственности, чтобы определить, в каком направлении течет дождевая вода. Отличным местом для вашего сухого колодца будет любое место в районе, где вода течет с холма.Отметьте эти места ставками. Если где-то на участке имеется высокий уровень грунтовых вод (или лужа), то местоположение не может использоваться в качестве сухого колодца.

После того, как вы разметили места, возьмите сверхмощную рулетку и измерьте расстояние от фундамента до того места, где вы хотели бы разместить корпус / приямок сухого колодца. Это измерение определит, сколько труб из ПВХ потребуется для вашей установки. Дренажные трубы из ПВХ имеют длину 10 футов и доступны в вашем местном магазине строительных материалов.Лучше всего использовать трубу диаметром 4 дюйма. Вам понадобятся три типа труб: сплошная водосточная труба из ПВХ (без отверстий) и перфорированная водосточная труба из ПВХ (с отверстиями) и колено из ПВХ для каждого места. Колена и сплошные трубы из ПВХ будут установлены в местах заделки водосточных труб и будут передавать воду с крыши в перфорированную водосточную трубу из ПВХ, которая начинает рассеивать воду под землей еще до того, как она попадет в сухой колодец. Если труба будет проходить под проезжей частью, проконсультируйтесь с местными правилами относительно типа используемой трубы.Она должна быть прочнее стандартной трубы ПВХ.

Важно: прежде чем начать копать где-нибудь на своей территории, пожалуйста, свяжитесь с Massachusetts Dig safe по телефону 1-888-DIGSAFE (344-7233), чтобы определить точное местоположение любых инженерных коммуникаций на вашей территории. Другой вариант — позвонить по номеру 811 или перейти на сайт www.call811.com. Вы бы не хотели случайно прорезать линию электропередачи, канализацию или газовую трубу, не так ли?

Теперь положите мешковину рядом с местом, где будет траншея.Он служит вашим приблизительным ориентиром при рытье прямой траншеи и обеспечивает удобное место для сгребания грязи, что значительно упрощает очистку и повторное заполнение траншеи.

После того, как вы связались с Dig Safe и проверили их расположение, используйте лопату с длинной ручкой, чтобы начать рыть траншею на глубину около 12 дюймов. Во время работы насыпьте грязь поверх мешковины. Если вы копаете хорошо ухоженный газон, вы можете сначала аккуратно обработать края траншеи с обеих сторон, используя лопату, резак для дерна или лопату с квадратным лезвием.Если вы будете работать очень осторожно, вы сможете удалить участки лужайки, а затем заменить их участками выемки, когда траншея будет засыпана. Альтернативой может быть повторное засеивание всей нарушенной области.

Установите переходник водосточной трубы, колена и любые другие фитинги, необходимые для подсоединения существующей водосточной трубы к дренажной трубе из ПВХ. Если для этого вам необходимо отрезать небольшие участки трубы, используйте ножовку, предназначенную для резки труб из ПВХ, или ножовку. В зависимости от обстоятельств вам может потребоваться прикрутить или склеить вышележащие стыки, чтобы предотвратить их разъединение.Стыки ниже уровня земли крепить не нужно.

Теперь начните укладывать в траншею твердые отрезки ПВХ-трубы. Поместите уровень поверх трубы в нескольких местах и ​​убедитесь, что он наклонен в сторону от дома. Уклон трубы должен составлять не менее 1/4 дюйма на фут (один конец 10-футовой трубы должен быть на 2 1/2 дюйма ниже противоположного конца). При необходимости установите оставшиеся отрезки ПВХ-трубы, затем покройте трубу грязью из области мешковины и хорошо утрамбуйте.

Продолжайте рыть траншею для перфорированных участков трубы. Эта часть траншеи должна быть на несколько дюймов глубже, чтобы можно было разместить двухдюймовую каменную подушку. Перед установкой любой перфорированной трубы выстелите траншею ландшафтной тканью (убедитесь, что вы перекрываете все края), затем насыпьте два дюйма промытого камня в основание траншеи.

Уложите перфорированные трубы в траншею (поверх вымытого камня с отверстиями, всегда обращенными вниз), соблюдая уклон 1/4 дюйма на фут.Теперь оберните ландшафтную ткань поверх трубы и дайте ей задрапироваться по бокам так, чтобы все края ткани перекрывали друг друга. Ткань для ландшафтного дизайна предотвратит попадание грязи и засорение отверстий в нижней части перфорированной трубы. Теперь насыпьте дополнительный камень по бокам перфорированной трубы, убедившись, что ткань плотно прилегает к трубе. Теперь вы можете покрыть этот участок трубопровода грязью и утрамбовать его. Важно: оставьте последнее соединение перфорированной трубы отключенным, чтобы вы могли подсоединить его к кожуху сухого колодца после его установки в приямок.

Теперь выкопайте красивую глубокую яму для сухого колодца в установленном вами месте. Вы никогда не хотите, чтобы дно вашего сухого колодца было менее чем на два фута выше пикового уровня грунтовых вод, который обычно бывает максимальным весной. В противном случае сухой колодец окажется бесполезным и просто станет хранилищем грунтовых вод. Так что, если вы копаете и в яме начинает накапливаться уровень грунтовых вод, то место для сухого колодца вам не подходит.

В Массачусетсе верхняя часть сухого колодца должна быть хорошо утоплена на 36-42 дюйма ниже уровня земли (максимальная глубина 10 футов), чтобы дренажная вода не замерзла и не поднималась по дренажным трубам и не попадала обратно в область фундамента. .Это разрушит цель вашего сухого колодца. Ширина ямы должна составлять от 4 до 5 квадратных футов. Если поблизости есть подземные коммуникации, верхняя часть сухого колодца должна быть ниже этого уровня (обычно, по крайней мере, на три-четыре фута ниже уровня земли).

Как только вы выкопали яму до нужного размера, разгладьте ее и удалите рыхлую грязь. Затем аккуратно выстелите все отверстие ландшафтной тканью. Драпируйте ткань к верху отверстия, чтобы она лучше удерживалась на месте. Вы также будете использовать эту драпированную область в последнюю очередь, чтобы покрыть камень.(Опять же, не забудьте перекрыть ткань со всех краев). Затем насыпьте слой промытого камня глубиной от 4 до 6 дюймов и разгладьте его.

Установите кожух сухого колодца на место и подсоедините последнюю секцию дренажной трубы из ПВХ (перфорированной). Конец трубы должен входить в кожух примерно на 6 дюймов. Затем установите перепускной клапан в соответствии с инструкциями производителя. Перфорированная смотровая труба может быть вставлена ​​вертикально в сухой колодец для обеспечения будущего осмотра и технического обслуживания.Теперь прикрепите к скорлупе крышку отсека для сухого отсека.

Засыпьте вокруг всей оболочки сухого колодца дополнительно промытый камень. В зависимости от типа сухого колодца и размера дренажного гравия, который вы используете, вам, возможно, также придется обернуть оболочку ландшафтной тканью перед засыпкой гравием. (Обязательно следуйте рекомендациям производителя). Теперь возьмите драпированную ткань в верхней части отверстия и оберните ее поверх промытого гравия, затем снова заполните область сухого колодца как минимум 1-футовым почвенным покровом сверху, а затем завершите заполнение оставшейся части трубы. грязью и утрамбовать все это.

Удалите излишки грязи для повторного использования в другом месте. Засейте и полейте голые участки по мере необходимости или, если вы сохранили участки травы, теперь вы готовы заменить эту траву.

Теперь вы можете расслабиться во время сильного дождя.

НА ГЛАВНУЮ СТРАНИЦУ

Вот что мои клиенты говорят о моих услугах по осмотру дома:

Нажмите F5 (на клавиатуре) для получения дополнительных отзывов

Уважаемый Дэвид,

Я просто хотел быстро написать вам спасибо за профессиональную и информативную работу, которую вы проделали во время моего домашнего осмотра в понедельник.Как первый покупатель дома, я невероятно нервничал, приходя на осмотр, не зная, чего ожидать — о чем я должен спрашивать? Что я должен искать? все это было очень ошеломляющим. Однако после первых 15 минут осмотра вы быстро развеяли все мои страхи!

То, как вы нашли время, чтобы указать и объяснить мне все, что вы искали, а также все полезные предложения, которые вы так свободно выдавали мгновенно, успокоили меня.Я чувствовал, что нахожусь в надежных руках, и знал, что эту работу выполняет «профессионал». Это было подтверждено для меня в конце инспекции, когда вы вместе со мной просмотрели свой обширный отчет, пункт за пунктом, гарантируя, что я полностью понял, что там было.

Мы очень ценим ваш профессионализм и опыт. Если кто-нибудь попросит совета, пожалуйста, назовите свое имя, я с удовольствием помогу успокоить обеспокоенный ум другого покупателя дома, сообщив ему, что с помощью Massachusetts Home Inspections они могут рассчитывать на хорошо выполненную профессиональную работу. .

С уважением,

Карен С.

Последнее обновление 24 фев 2020 г.

Как установить французский водосток или сухой колодец

Вопрос: Кто-то сказал мне, что сухой колодец или французский водосток поможет с водоотводом в нашем ландшафте.Что это такое, и можем ли мы это построить сами? Hollie, Ohio

Ответ: Hollie, водосточные трубы должны быть подключены к подземным дренажным системам или канализации. В противном случае установка французского водостока или водосточного колодца — поможет с проблемой водоотвода.

Французский слив — это неглубокое отверстие. Это примитивная дренажная система, но она полезна для очистки почвы от лишней воды.

Французские водостоки, проектирование, строительство и установка

Конструкция французских водостоков проста.Водостоки могут быть любого размера, в зависимости от обстоятельств. Строительство может быть грубым и дешевым. При желании несколько потруднее и дороже.

Очень простой способ установки французского водостока:

Для установки французского водостока начните с выкопания ямы глубиной от двух до четырех футов и диаметром от двух до трех футов. Бока сделайте вертикальными, а если почва очень рыхлая, выложите кирпичом. Заполните отверстие на расстоянии шести или восьми дюймов от верха крупными камнями, не завязанными плотно.

Поместите кусок металлической ткани (оцинкованная сетка толщиной в четверть дюйма) с кровельным цементом (дегтем), чтобы предотвратить его быстрое разрушение при контакте с влажной землей, и положите его на камни.

Нанесите слой гравия, песка и извести на ткань оборудования и, наконец, слой почвы. Сетка, гравий, песок и известь предназначены для предотвращения уплотнения почвы между камнями.

Перед завершением установки проверьте уровень окружающей среды. Уклон должен быть немного наклонен к колодцу.

Где расположить водосточную трубу

Может быть удобно сделать дренаж французского колодца рядом с водосточной трубой. Однако вам может потребоваться разместить его на расстоянии нескольких футов, как в случае гидроизоляции подвала.

Если это не близко к разливу воды, сливная труба или дренажная труба должны соединять водосточную трубу с дренажными системами на несколько дюймов ниже поверхности, ведущей в колодец.

Дренажная траншея может быть:

• Сделана из плитки
• Дренажная трубка из пластика
• Перфорированная труба
• Простая наклонная траншея, заполненная камнем

Все, во что может попасть вода от проливных дождей.

Сухие колодцы также полезны для сохранения влаги. Например, направление потока воды к колодцу в районе, где слишком много подземного дренажа. Удерживаемая вода со временем медленно просачивается через стены подвала или стены колодца.

Возможное решение для крутой прогулки

Дренаж может решить проблему образования лужи в конце крутой прогулки или внизу лестницы.

Обратите внимание на старые сады. Нередко можно найти в самой нижней части очень маленький колодец.Под каменной дорожкой толстые камни кладут прямо на почву, а не на слой песка или золы.

Изображение: cogdogblog

% PDF-1.5
%
373 0 объект
>
эндобдж

xref
373 304
0000000016 00000 н.
0000007574 00000 н.
0000007693 00000 п.
0000010214 00000 п.
0000010241 00000 п.
0000010377 00000 п.
0000010789 00000 п.
0000011208 00000 п.
0000011245 00000 п.
0000011359 00000 п.
0000011699 00000 п.
0000012125 00000 п.
0000012482 00000 п.
0000012921 00000 п.
0000098914 00000 п.
0000173290 00000 н.
0000245586 00000 н.
0000318348 00000 н.
0000392057 00000 н.
0000457645 00000 н.
0000458019 00000 п.
0000458412 00000 н.
0000458828 00000 н.
0000459297 00000 н.
0000459848 00000 н.
0000460314 00000 н.
0000460666 00000 н.
0000460778 00000 н.
0000461043 00000 н.
0000461317 00000 н.
0000461404 00000 н.
0000461988 00000 н.
0000462474 00000 н.
0000463034 00000 н.
0000463463 00000 н.
0000463907 00000 н.
0000463991 00000 п.
0000464341 00000 п.
0000532072 00000 н.
0000532370 00000 н.
0000601366 00000 н.
0000603273 00000 н.
0000616336 00000 н.
0000622904 00000 н.
0000622941 00000 п.
0000623172 00000 п.
0000623555 00000 п.
0000623677 00000 н.
0000623908 00000 н.
0000624296 00000 н.
0000624418 00000 н.
0000624823 00000 н.
0000624920 00000 н.
0000625308 00000 н.
0000625405 00000 н.
0000625793 00000 п.
0000625890 00000 н.
0000626220 00000 н.
0000626317 00000 н.
0000626651 00000 н.
0000626748 00000 н.
0000627109 00000 н.
0000627390 00000 н.
0000627511 00000 н.
0000627896 00000 н.
0000627993 00000 н.
0000628339 00000 н.
0000628436 00000 н.
0000628753 00000 п.
0000628850 00000 н.
0000629219 00000 н.
0000629316 00000 н.
0000629560 00000 н.
0000629657 00000 н.
0000629936 00000 н.
0000630033 00000 н.
0000630366 00000 н.
0000630463 00000 н.
0000630773 00000 п.
0000631161 00000 н.
0000631282 00000 н.
0000631559 00000 н.
0000631930 00000 н.
0000632051 00000 н.
0000632433 00000 н.
0000632824 00000 н.
0000632945 00000 н.
0000633310 00000 п.
0000633667 00000 н.
0000633788 00000 н.
0000634076 00000 н.
0000634379 00000 п.
0000634500 00000 н.
0000634857 00000 п.
0000635227 00000 п.
0000635348 00000 п.
0000635579 00000 н.
0000635909 00000 н.
0000636032 00000 н.
0000636360 00000 п.
0000636483 00000 н.
0000636714 00000 н.
0000637048 00000 н.
0000637171 00000 п.
0000637402 00000 п.
0000640052 00000 н.
0000640175 00000 п.
0000640406 00000 п.
0000640795 00000 н.
0000640918 00000 п.
0000641306 00000 н.
0000641403 00000 н.
0000641791 00000 н.
0000641888 00000 н.
0000642119 00000 н.
0000642506 00000 н.
0000642629 00000 н.
0000642860 00000 н.
0000643254 00000 н.
0000643377 00000 н.
0000643695 00000 н.
0000644043 00000 н.
0000644165 00000 н.
0000644521 00000 н.
0000644618 00000 н.
0000644848 00000 н.
0000645200 00000 н.
0000645322 00000 н.
0000645552 00000 п.
0000645940 00000 н.
0000646062 00000 н.
0000647983 00000 н.
0000650066 00000 н.
0000652162 00000 н.
0000656100 00000 н.
0000656331 00000 п.
0000656447 00000 н.
0000657604 00000 н.
0000657927 00000 н.
0000686671 00000 н.
0000687059 00000 н.
0000687438 00000 н.
0000687558 00000 н.
0000687737 00000 н.
0000688125 00000 н.
0000688222 00000 н.
0000688398 00000 н.
0000688587 00000 н.
0000688782 00000 н.
0000688976 00000 н.
0000689169 00000 н.
0000689358 00000 н.
0000689547 00000 н.
0000689739 00000 н.
0000689930 00000 н.
00006

00000 п.
00006 00000 п.
0000690506 00000 н.
0000690696 00000 н.
0000690891 00000 н.
0000691088 00000 н.
0000691285 00000 н.
0000691483 00000 н.
0000691672 00000 н.
0000691859 00000 н.
0000692040 00000 н.
0000692230 00000 н.
0000692418 00000 н.
0000692609 00000 н.
0000692794 00000 н.
0000692986 00000 н.
0000693178 00000 п.
0000693370 00000 п.
0000693559 00000 н.
0000693748 00000 н.
0000693937 00000 н.
0000694128 00000 п.
0000694319 00000 н.
0000694503 00000 н.
0000694696 00000 н.
0000694887 00000 н.
0000695079 00000 п.
0000695271 00000 п.
0000695464 00000 н.
0000695657 00000 н.
0000695850 00000 н.
0000696038 00000 н.
0000696230 00000 н.
0000696422 00000 н.
0000696612 00000 н.
0000696805 00000 н.
0000696995 00000 н.
0000697184 00000 п.
0000697375 00000 н.
0000697562 00000 н.
0000697751 00000 п.
0000697938 00000 п.
0000698312 00000 н.
0000698409 00000 н.
0000698599 00000 н.
0000698789 00000 н.
0000698977 00000 н.
0000699163 00000 п.
0000699350 00000 н.
0000699541 00000 н.
0000699729 00000 н.
0000699919 00000 п.
0000700107 00000 н.
0000700295 00000 н.
0000700485 00000 н.
0000700669 00000 н.
0000700857 00000 н.
0000701047 00000 н.
0000701235 00000 н.
0000701424 00000 н.
0000701614 00000 н.
0000701801 00000 н.
0000701988 00000 н.
0000702179 00000 н.
0000702365 00000 н.
0000702553 00000 н.
0000702917 00000 н.
0000703014 00000 н.
0000703193 00000 н.
0000703380 00000 н.
0000703569 00000 н.
0000703760 00000 п.
0000703948 00000 н.
0000704136 00000 п.
0000704330 00000 н.
0000704514 00000 н.
0000704902 00000 н.
0000704999 00000 н.
0000705189 00000 н.
0000705373 00000 п.
0000705566 00000 н.
0000705752 00000 н.
0000705939 00000 н.
0000706125 00000 н.
0000706312 00000 н.
0000706498 00000 н.
0000706728 00000 н.
0000707107 00000 н.
0000707230 00000 н.
0000707421 00000 н.
0000707616 00000 н.
0000707811 00000 п.
0000708007 00000 н.
0000708203 00000 н.
0000708398 00000 н.
0000708588 00000 н.
0000708776 00000 н.
0000708971 00000 п.
0000709164 00000 п.
0000709362 00000 н.
0000709559 00000 н.
0000709757 00000 н.
0000709956 00000 н.
0000710151 00000 п.
0000710539 00000 п.
0000710636 00000 н.
0000710832 00000 н.
0000711019 00000 н.
0000711207 00000 н.
0000711398 00000 н.
0000711593 00000 н.
0000711789 00000 н.
0000711978 00000 н.
0000712167 00000 н.
0000712357 00000 н.
0000712544 00000 н.
0000712733 00000 н.
0000712922 00000 н.
0000713111 00000 п.
0000713299 00000 н.
0000713489 00000 н.
0000713679 00000 н.
0000713877 00000 н.
0000714075 00000 п.
0000714269 00000 н.
0000714457 00000 н.
0000714647 00000 н.
0000714844 00000 н.
0000715033 00000 н.
0000715223 00000 н.
0000715409 00000 н.
0000715599 00000 н.
0000715789 00000 н.
0000715979 00000 н.
0000716169 00000 н.
0000716359 00000 н.
0000716549 00000 н.
0000716739 00000 н.
0000716927 00000 н.
0000717124 00000 н.
0000717319 00000 н.
0000717394 00000 н.
0000718361 00000 п.
0000719796 00000 н.
0000772071 00000 н.
0000774156 00000 п.
0000776126 00000 н.
0000776197 00000 н.
0000006376 00000 п.
трейлер
] / Назад 1880592 >>
startxref
0
%% EOF

676 0 объект
> поток
h̔ L [UϽ} R] + fWJ @ uk ^ & aac1s # z0´30! IQŰa «& hR &.
