Фаза ноль земля на схеме обозначение: Обозначение фазы и нуля в электрике: цвета проводов, маркировки — Комплексный ремонт квартир, домов, офисов, магазинов в Ульяновске

Содержание

Фаза ноль обозначение цветом проводов

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

Попробуй обратиться за помощью к преподавателям

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Рисунок 1. Обозначение фазы на электрических схемах

Задай вопрос специалистам и получи
ответ уже через 15 минут!

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

Бело-синий провод это фаза или ноль?
Черный провод это фаза или ноль?
Красный провод это фаза или ноль?
Белый провод это фаза или ноль?
Синий провод это фаза или ноль?
Коричневый провод это фаза или ноль?
Голубой провод это фаза или ноль?
Синий цвет провода у фазы или ноля?
Какого цвета нулевой провод в электропроводке?
Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

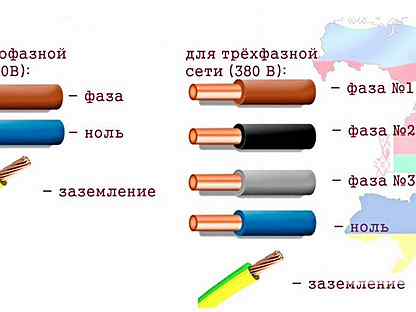

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

Цвет заземления

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Так и не нашли ответ
на свой вопрос?

Просто напиши с чем тебе
нужна помощь

Обозначение земли в электрике — Всё о электрике

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

Красный — «+» плюс провод;
Черный — «-» минус провод;
Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

L и N в электрике — цветовая маркировка проводов

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

кембриками обычными;
кембриками термоусадочными;
изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

{SOURCE}

Цвета проводов в электрике: маркировка и ее значение

Если вы взглянете на современную электрическую проводку, то обнаружите, что различные проводники, составляющие её, имеют разный цвет изоляции. Связано это в первую очередь с утилитарными нуждами – с цветовой маркировкой проводов проще различить фазу и заземление. В таком случае коммутация не составит никаких проблем, и вероятность ошибки будет исключена.

Что говорит ГОСТ

В ГОСТ 31947-2012 регламентируется правила, согласно которым осуществляется маркировка. Каждый цвет должен быть сплошным, без дополнительных рисунков или узоров. Жёлтый и зеленый никогда не используются отдельно, только вместе. Они применяются для заземляющей жилы. Белый рекомендуется не использовать вообще.

Однако даже по ГОСТу разнообразие цветовых расцветок велико. Поэтому на территории Российской Федерации рекомендуется проводить разделение проводов по цвету в соответствии с седьмым изданием Правил устройства электроустановок.

Различные издания этого руководства применяются с середины прошлого века инженерами при проектировании разводки кабелей как унифицирующие применяемые подходы. Руководство используется не для всех линий постоянного и переменного тока, а лишь для напряжения меньше 750 кВ. В странах СНГ применяется более раннее, шестое издание.

Цветовая маркировка проводов

В п.1.1.30 Правил оговаривается, что не обязательно применять цветную изоляцию по всей длине провода, достаточно окрасить лишь непосредственные подключения к входам шин.

Способ обозначения фаз

Как можно видеть на рисунке выше, для фаз применяется три цвета, а также дублирующее буквенное обозначение. Нулевые провода изолируют с применением синей изоляции. Если кабель состоит из множества жил, то цветовая маркировка проводов может варьироваться от тёмно-синего до светло-голубого.

Варианты цвета нулевого провода

Не имеет значения, сколько фаз в рассматриваемой сети – всегда применяется синий и его оттенки. Если же изоляция жёлто-зелёная, то, как было отмечено выше, проводник защищен. Он подключается к корпусу установки для создания дополнительной защиты в случае повреждений.

Для сетей постоянного тока «Плюс» отображается красным цветом, а «Минус» – синим. Ноль использует тот же цвет, что и у переменных сетей. Обычно цвет дублируется знаками «+» и «-». Заземление часто помечается буквой «М».

Цвета в сетях постоянного тока

Буквенное обозначение проводов

В трёхфазных сетях буквы интуитивно соотносятся по очереди – первая фаза «А», вторая «В», третья «С». У однофазных систем все упрощено – в основном пользуются «L». Нулевые провода соотносятся с «N» или «0».

Однако, далеко не всегда подобные обозначения можно найти в старых щитках. Дело в том, что во времена СССР фазы часто обозначались как «Ф1», «Ф2», «Ф3». Однофазная соответственно, «Ф».

В современных электрических схемах всё чаще появляется вариант «L1», «L2», «L3». Важно понимать, что в однофазной системе не обязательно в точности подключать каждую фазу.

Зелёный или желтый цвет «земля» на рабочих чертежах обозначается «РЕ» с использованием условного знака.

«Земля» на схемах

Легко обозначить буквами кабеля с применением колечек, которые промышленно надрезаны из пластиковой трубки, где присутствуют все буквенные и цифровые варианты маркировки.

Определение фаз самостоятельно

Зачастую монтируют и потом эксплуатируют сети разные электрики, и далеко не всегда они выполняют маркировку в соответствии с ПУЭ. Например, в советских кабельных линиях могут быть одноцветные проводники.

Универсальным прибором, крайне полезным при любых электрических работах, является мультиметр. Достаточно «прозвонить» им все провода, предварительно закрепив один щуп на фазе. Держимся за пластиковые части, внимательно контролируя касания. Чувствительность следует выставлять чуть больше напряжения в сети. Например, если сеть бытовая с напряжением 220 В, то выставляйте 240 В. Если при касании одним щупом к тому, что мы считаем нолём возникнет 220 В или больше, то мы выбрали верно. А при показателях ниже, нужно «прозванивать» дальше. Работа предстоит длительная, ведь часто приходится проверять все пары. Индикация «фаза-ноль» будет выше, чем у «фаза-земля».

В случае неопределенности в правильности обозначения проводов по цветам пользоваться индикаторной отвёрткой. Принцип её использования достаточно прост: прикоснувшись ей к фазному контакту, индикаторный диод на ней засветиться. В случае же контакта с землей или нейтралью индикации не будет. Модификаций отвёрток существует несколько – с кнопкой и без неё.

Бывалые электрики в работе иногда пользуются «контролькой». Она самодельная, имеет в своём составе лампочку и позволяет проверить фазы в щитке. Если в нём присутствует устройство защитного отключения, то лампочка выключится. При отсутствии защитного отключения «контролька» будет гореть светиться. Интенсивность и яркость света покажут, качественно ли выполнено заземление.

Работать нужно с соблюдением осторожности. Ни в коем случае не прикасаётесья к токоведущим частям двумя руками. Рекомендуем второй придерживать изоляцию и держать руку как можно дальше от металлических предметов.

Заново нанести расцветки можно используя изоленту, достаточно наклеить её на самый конец провода.

Шифры материала провода

Покупая новый кабель, нужно понимать, что стоит за буквами в обозначении:

А – материалом сердечника служит алюминий, во всех других случаях используется медь.
АА – многожильный, обладающий увеличенной обмоткой из алюминия, с таким же сердечником.
АС – свинец служит основой для обмотки.
Б – показывает, что провод обладает защитой от жидкостей благодаря двойной стальной оплетке.
БН – стойкий к горению и повышенным температурам.
В – оболочка из полимерных материалов.
Г – не обладает защитным слоем.
К – предназначен для контроля с одинарной обмоткой проволокой, сделанной под верхним защитным слоем.
Р – в качестве защиты применена резина.
НР – резина, стойкая к высоким температурам и воспламенению.

Заключение

Правильная цветовая маркировка необходима для удобной эксплуатации и замены поврежденных электроприборов в сети. Ошибочное применение цветной изоляции может повлечь за собой плачевные последствия для человека и оборудования. Поэтому перед началом работ советуем ознакомиться с нормативными документами и с «Правилами устройства электроустановок».

Как обозначается фаза и ноль на выключателе?

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

Заземляющий провод
Нулевой проводник (нейтраль)
Цвет фазного провода
Определение проводов
Маркировка

Заземляющий провод

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Цвет фазного провода

Определение проводов

Маркировка

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Источники:

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.

Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.
Второй, назовем его «B», идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Остались вопросы ? — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

Обозначение фазы и нуля на схеме

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

Сейчас в точке 1 фазы нет.
При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Цвет проводов фаза, ноль, земля

Заземляющий провод
Нулевой проводник (нейтраль)
Цвет фазного провода
Определение проводов
Маркировка

Заземляющий провод

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Цвет фазного провода

Определение проводов

Маркировка

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источники:

electricremont.ru

Какой буквой обозначается фаза и ноль

Цвета проводов: заземление, фаза, ноль

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

Обозначение заземления на схемах:

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Буквенные и цифровые маркировки проводов

«АС» обозначается в случае дополнительной оплетки из свинца.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Провод нейтрали — голубой

фазы маркируется другими цветами

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

Заземляющий провод
Нулевой проводник (нейтраль)
Цвет фазного провода
Определение проводов
Маркировка

Заземляющий провод

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Цвет фазного провода

Определение проводов

Маркировка

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно.

Источники:

electricremont.ru

Цветовые обозначения фазы L, нуля N и заземления

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

bt-energy.ru

на схемах и цветовая маркировка

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

как обозначается фаза и ноль способом присвоения им определенных цветов;
что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Желто-зеленая раскраска заземлителя

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Обозначения

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

Беларуси,
Гонконге,
ЕС,
Казахстане,
КНР,
Сингапуре,
Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Виды обозначений в разных странах

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Буквы L и N на корпусе

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

Цвета проводников фазы

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

Цвета защитных проводников

На постоянном токе для проводников и шин применяются красный и синий цвета.

Расшифровка цветов

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Цветовые обозначения фазы Похожие статьи:

domelectrik.ru

Обозначение фазы и нуля в электрике: цвета проводов, маркировки

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с подключением проводов, ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Для обозначения проводов может применяться изолента разных окрасов

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;
серой;
фиолетовой;
розовой;
белой;
оранжевой;
бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Мультиметр используется для определения напряжения, если провода перепутаны

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

obustroen.ru

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

rozetkaonline.ru

Цветовое обозначение фазы и нуля

Цветовая маркировка проводов

Как окрашиваются провода фазы

Расцветка фазных проводов

Цвет провода заземления

Такого цвета могут быть заземление

Какого цвета нулевой провод

Какого цвета нулевой провод? Синий или голубой

Как проверить правильность маркировки и расключения

Определение фазного провода при помощи индикаторной отвертки

Цвет проводов: фаза, ноль, земля – особенности и стандарты

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

Фаза «А» обычно окрашивается желтым цветом.
Фаза «В» — зеленным.
Фаза «С» — красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» — это рабочий ноль, вторая буквами «PE» — это защитный ноль. Их расцветка соответственно:

Голубая.
Желто-зеленая.

Какого цвета провод заземления

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.

Что обозначают цвета проводов в электрике

Для чего проверяют сопротивление петли фаза-ноль

Провод СИП – технические характеристики и классификация

Цвет проводов фаза, ноль, земля

Заземляющий провод
Нулевой проводник (нейтраль)
Цвет фазного провода
Определение проводов
Маркировка

Заземляющий провод

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Цвет фазного провода

Определение проводов

Маркировка

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

Источники:

electricremont.ru

Цветовая маркировка проводов: фаза, земля, ноль

Цветовая маркировка провода заземления

Цвет провода заземления — одножильного и многожильного

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Цвет нейтрали — синий или голубой

Окраска фазы

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Как определить правильно ли подключены провода

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Проверка с индикатором

Проверка с мультиметром или тестером

С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Фаза «А» обычно окрашивается желтым цветом.
Фаза «В» — зеленным.
Фаза «С» — красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

Расцветка сетей переменного тока

Цвет нуля и заземления

Голубая.
Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Цвет фазных жил

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Не соблюдены правила и стандарты подключения – что делать?

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом
, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

Обычное заземление(1)
Чистое заземление(2)
защитное заземление(3)
заземление к корпусу(4)
заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета
. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме
синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

«АС» обозначается в случае дополнительной оплетки из свинца.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского
союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Цветовая маркировка кабеля по пуэ. Правильное подсоединение проводов фаза ноль земля

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далеко от истины. Сегодня мы полностью раскроем тему маркировки жил как с точки зрения отечественной и западной стандартизации, так и с позиции практического использования.

Маркировка фаз по ГОСТ и DIN

На протяжении десятков лет существования трёхфазных сетей переменного тока использовались разные системы условных обозначений. Путаница в назначении проводников легко может привести к ошибке, которая обойдётся слишком дорого как для монтажника, так и для владельца электроустановки. Поэтому в отношении электрических сетей вопрос стандартизации всегда стоял особенно остро.

Начиная с 2009 года в системе условных обозначений начал наблюдаться серьёзный диссонанс. На территории СНГ продолжают действовать сотни тысяч электроустановок и миллионы километров проводки, в которых используются цветовые обозначения, принятые ещё при существовании страны советов. Новый же стандарт ввёл новые отраслевые правила, обязав электромонтажные организации придерживаться европейского стандарта маркировки. Из-за этого современному электрику приходится знакомиться сразу с несколькими системами цветовых обозначений кабельно-проводниковой продукции.

В устоявшейся системе обозначений фазные жилы проводников и шины маркируются жёлтым, зелёным и красным цветами. Примечательно, что цвета соответствуют условным обозначениям фаз A, B и С, причём такая маркировка ранее соответствовала реальной последовательности чередования амплитуд напряжения во времени. Иными словами, любой квалифицированный электрик мог с первой попытки подключить асинхронный двигатель так, чтобы он вращался в нужную сторону.

В государственном стандарте 50462, вступившем в силу в 2009 году, регламентируется обозначение линейных проводников коричневым, чёрным и серым цветом. При этом соответствие цвета обозначению фаз L1, L2 и L3 лишь условно: ни упомянутый стандарт, ни действующие нормы ПУЭ не обязывают соблюдать действующую последовательность чередования фаз в условных обозначениях.

Что касается однофазных сетей, то предпочтительным считается обозначение фазной жилы коричневым цветом. При этом в ПУЭ упоминается, что цвет фазной жилы может быть любым за исключением синего и жёлто-зелёного, такая маркировка используют в иных целях.

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления , называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем. Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Если цвета дублируются

Работа электрика подчиняется требования ГОСТ и ПУЭ, в то время как производство кабельной продукции не стандартизируется в отношении цветовой маркировки. К примеру, на рынок может попасть кабель из остатков серии индивидуального производства, например, с двумя коричневыми и двумя синими жилами. Как быть, если необходимо по такому кабелю подключить трёхфазную систему электроснабжения ?

В таких случаях можно опираться на тот факт, что все жилы внутри общей оболочки следуют строго параллельно. Достаточно установить соответствие хотя бы одной жилы на обоих концах кабеля, что можно сделать прозвонкой относительно земли или полюсным индикатором. При этом если на срезе с одной стороны пронумеровать оставшиеся жилы L1, L2, L3 по часовой стрелке, то на срезе с обратной стороны условные метки расположатся против часовой стрелки, то есть зеркально.

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так называемых концентрических жил, то есть расположенных в общей оболочке по окружности в один или несколько рядов. В таких кабелях хотя бы одна жила в каждом ряду имеет цветовую или иную маркировку, относительно неё соответствие всех остальных жил устанавливается описанным выше способом. Примером тому служит СИП без цветовой маркировки, в котором одна из жил имеет рельефную полоску по всей длине. Эту жилу принимают за нулевой провод, остальные используют в качестве линейных проводников. Обращаем внимание, что при таком способе установления соответствия жил на их концах обязательно нужно оставить метки разных цветов, например, из отрезков термоусаживаемой трубки.

Прочие способы маркировки

Конечно, всё разнообразие электроустановок не ограничивается только сетями переменного тока. Согласно действующему стандарту плюсовой и минусовой проводники в цепях постоянного тока, обозначаемые на схеме соответственно L+ и L-, имеют изоляцию коричневого и серого цветов. Раньше плюсовой проводник было принято обозначать красным цветом, минусовой же мог иметь любую маркировку, хотя, как правило, его изоляция была чёрной. Средний проводник по нынешним нормам обозначается синим цветом, так же как и заземлённые полюсные проводники.

Иногда можно столкнуться с тем, что все жилы в кабеле имеют одинаковый цвет. Однако если присмотреться внимательнее, окажется, что на изоляции есть штамповка в виде одной или нескольких полосок, либо букв и цифр. Также в некоторых импортных кабелях жилы различаются по форме, они могут быть приплюснуты с одной или нескольких сторон.

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

Количество жил
. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
Материал токонесущей жилы
. В качестве материала в электрике чаще всего используется медь и алюминий
или сочетание этих металлов.
Изоляция
. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
Сечение кабеля
. С помощью этого показателя можно определить силу переменного или постоянного тока
, который будет проходить по проводникам.
Прочие показатели
. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку
. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

Нейтраль или рабочий ноль синего или сине-белого цвета.
Заземление или защитный ноль – это провод желто-зеленого цвета.
Фаза может быть отмечена всеми остальными цветами, среди которых:

бирюзовый;
оранжевый;
белый;
розовый;
фиолетовый;
серый;
красный;
коричневый;
черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

для оперативных цепей защит и питания автоматики на электрических подстанциях;
в электрифицированном транспорте;
в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

красный цвет используется для проводов положительного заряда;
синий – для шин и проводов с отрицательным зарядом;
голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение
в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Нулевые рабочие проводники обозначаются голубым цветом.
Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами
в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника
и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки
и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
технология достаточно проста – провода лампы поочередно подсоединяются к проводникам
, которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

Любой цветной провод — это фаза.
Белый цвет — ноль.
Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

Цветные остальных цветов — фаза.
Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
Синий цвет — нулевой провод.
Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

Желто-зелёный цвет — земляной провод.
Синий цвет — нулевой провод.
Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

Синий цвет — нулевой провод, это я думаю понятно.
Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

Красный — опасный, поэтому фаза.
Чёрный, как в старый времена, можете сделать землёй.
А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3».
Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3».
Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

Маркировка проводов в щитах может содержать символ «0»
. Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше
. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―».
Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Как обозначается фаза ноль и земля

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

стандартными кембриками;
кембриками с термоусадкой;
изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Обозначение фазы и ноля

Цветовое и буквенное обозначение

Обозначение плюса и минуса

Красный — «+» плюс провод;
Черный — «-» минус провод;
Белый или серый — заземляющий провод.

Проверка фазы ноля

Подготовка электрического мультиметра к измерениям:

Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Цвета проводов: заземление, фаза, ноль

Цвет заземления

Обозначение заземления на схемах:

Чем отличается заземление

Цвет нуля, нейтрали

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Буквенные и цифровые маркировки проводов

«АС» обозначается в случае дополнительной оплетки из свинца.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Провод нейтрали — голубой

фазы маркируется другими цветами

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

Заземляющий провод
Нулевой проводник (нейтраль)
Цвет фазного провода
Определение проводов
Маркировка

Заземляющий провод

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Цвет фазного провода

Определение проводов

Маркировка

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

Цветовые обозначения фазы L, нуля N и заземления

Фаза («L», «Line»)

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Объяснение основных измерений трехфазной мощности

Время чтения: 7 минут

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, системы трехфазного переменного тока почти повсеместно используются для распределения электроэнергии и подачи электричества непосредственно на оборудование с более высокой мощностью.

В этой технической статье описываются основные принципы трехфазных систем и различие между различными возможными соединениями для измерения.

Трехфазные системы
Соединение звездой или звездой
Соединение треугольником
Сравнение звезды и дельты
Измерения мощности
Подключение однофазного ваттметра
Однофазное трехпроводное подключение
Трехфазное трехпроводное соединение (метод двух ваттметров)
Трехфазное трехпроводное соединение (метод трех ваттметров)
Теорема Блонделя: необходимое количество ваттметров
Трехфазное, четырехпроводное подключение
Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех напряжений переменного тока одинаковой частоты и одинаковой амплитуды.Каждая фаза переменного напряжения отделена от другой на 120 ° (Рисунок 1).

Рис. 1. Форма сигнала трехфазного напряжения

Эту систему можно схематически представить как осциллограммами, так и векторной диаграммой (рис. 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем нужны трехфазные системы? По двум причинам:

Три разнесенных вектора напряжения могут использоваться для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
Трехфазная система может быть подключена к нагрузке таким образом, чтобы количество необходимых медных соединений (и, следовательно, потери при передаче) составляло половину от того, что было бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых выдает 100 Вт на нагрузку (рисунок 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер проходит через 6 проводов, и, таким образом, возникают 6 единиц потерь.

Рисунок 3. Три однофазных источника питания — шесть единиц потерь

В качестве альтернативы, три источника могут быть подключены к общей обратной линии, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, нагрузка считается равной. сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120 ° друг от друга, сумма тока в любой момент равна нулю, и ток в обратной линии отсутствует.

Рис. 4. Трехфазное питание, сбалансированная нагрузка — 3 единицы потерь

В трехфазной системе под углом 120 ° требуется только 3 провода для передачи энергии, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, а потери при передаче по проводам уменьшатся вдвое.

Соединение звездой или звездой

Трехфазная система с общим подключением обычно изображается, как показано на Рисунке 5, и называется соединением «звезда» или «звезда».

Рисунок 5. Соединение звездой или звездой — три фазы, четыре провода

Общая точка называется нейтральной точкой.Эта точка часто заземляется на источнике питания из соображений безопасности. На практике нагрузки не сбалансированы идеально, и четвертый нейтральный провод используется для передачи результирующего тока.

Нейтральный проводник может быть значительно меньше трех основных проводов, если это разрешено местными нормами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение по схеме «треугольник»

Три однофазных источника питания, о которых говорилось ранее, также могут быть подключены последовательно.Сумма трех сдвинутых по фазе напряжений на 120 ° в любой момент равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно выполняется, как показано на Рисунке 7, и называется соединением «треугольник» по форме греческой буквы «дельта», Δ.

Рисунок 7. Соединение треугольником — трехфазное, трехпроводное

Сравнение звездой и треугольником

Конфигурация «звезда» используется для распределения питания между однофазными бытовыми приборами в доме и офисе.Однофазные нагрузки подключаются к одной ветви звезды между линией и нейтралью. Общая нагрузка на каждую фазу распределяется в максимально возможной степени, чтобы обеспечить сбалансированную нагрузку на первичное трехфазное питание.

Конфигурация звезда также может подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения — это напряжения между фазой и нейтралью. Также доступно более высокое межфазное напряжение, как показано черным вектором на Рисунке 8.

Рисунок 8. Напряжение (фаза-фаза)

Конфигурация «треугольник» чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Различные комбинации напряжений могут быть получены от одного трехфазного источника питания по схеме «треугольник», однако путем подключения или «ответвлений» вдоль обмоток питающих трансформаторов.

В США, например, система с треугольником 240 В может иметь обмотку с расщепленной фазой или обмотку с центральным отводом для обеспечения двух источников питания 120 В (рисунок 9).

Рис. 9. Конфигурация треугольником с обмоткой «расщепленная фаза» или «центральный ответвитель»

Центральный ответвитель может быть заземлен на трансформаторе из соображений безопасности. 208 В также имеется между центральным ответвлением и третьей «верхней ветвью» соединения треугольником.

Измерения мощности

Мощность в системах переменного тока измеряется с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенных ватт, а затем берет среднее значение мгновенных ватт за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, реактивной мощности вольт-ампер, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Чтобы анализатор мощности давал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рисунок 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра несложно. Клеммы напряжения ваттметра подключены параллельно к нагрузке, и ток проходит через клеммы тока, которые включены последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рисунке 11, напряжения вырабатываются одной обмоткой трансформатора с центральным отводом, и все напряжения синфазны. Эта система распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника питания 120 В и могут иметь разные нагрузки на каждую ногу.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на Рисунке 11 ниже.

Рисунок 11. Метод однофазного трехпроводного ваттметра

Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов требуются два ваттметра для измерения общей мощности.Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены фаза с фазой.

Рис. 12. Трехфазный, трехпроводной, метод 2 ваттметра

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуются только два ваттметра, как показано ранее, иногда удобно использовать три ваттметра. В соединении, показанном на Рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводной режим).

Трехпроводное трехпроводное соединение имеет преимущества индикации мощности в каждой фазе (не возможно при подключении двух ваттметров) и фазных напряжений.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рисунке 14.

Рисунок 14. Доказательство для трехпроводной системы «звезда»

В общем, количество требуемых ваттметров равно количеству проводов минус один.

Проба для трехпроводной системы звездой

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

Показание ваттметра 1 = i1 (v1 — v3)
Показание ваттметра 2 = i2 (v2 — v3)
Сумма показаний W1 + W2 = i1v1 — i1v3 + i2v2 — i2v3 = i1v1 + i2v2 — (i1 + i2) v3
(Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное соединение

Три ваттметра необходимы для измерения общей мощности в четырехпроводной системе. Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью. Междуфазные напряжения могут быть точно рассчитаны по амплитуде и фазе межфазных напряжений с использованием векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуются N, N-1 ваттметров для измерения общих величин, таких как мощность.Вы должны убедиться, что у вас достаточно количества каналов (метод 3 ваттметра), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как ватты, вольты, амперы, вольт-амперы и коэффициент мощности, напрямую с использованием соответствующих встроенных формул. Формулы выбираются в зависимости от конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения точных измерений общей мощности. Анализатор мощности с функцией векторной математики также преобразует величины между фазой и нейтралью (или звездой) в величины фаза-фаза (или дельта).

Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

Понимание конфигурации проводки и выполнение правильных соединений имеет решающее значение для выполнения измерений мощности. Знакомство с обычными системами электропроводки и запоминание теоремы Блонделя поможет вам установить правильные соединения и получить результаты, на которые вы можете положиться.

Список литературы

Основы измерения трехфазной мощности — инструкция по применению от Tektronix

Ваттметр — это прибор для измерения электрической мощности (или скорости подачи электрической энергии) в ваттах любой данной цепи.Электромагнитные ваттметры используются для измерения полезной частоты и мощности звуковой частоты; другие типы требуются для радиочастотных измерений. Источник: Википедия

Источник: Портал электротехники

Что такое нулевая фаза в электричестве. Что такое фаза ноль и земля и зачем они нужны. Определение фазы, нуля и земли по контрольной лампе

Вам не нужно углубляться в технические детали электрической схемы, чтобы понять основы электротехники.Достаточно знать способы передачи электрического тока, которые бывают однофазными или трехфазными. Трехфазная сеть — это когда электричество течет по трем проводам, и еще один должен вернуться обратно к источнику тока, которым может быть трансформатор, электросчетчик. Однофазная сеть — это когда электричество проходит по одному проводу и возвращается обратно к источнику питания по другому. Такая система называется электрической схемой, и ее основы лежат на уроках физики.

В электроэнергетике вырабатывается трехфазный электрический ток для передачи по электрической сети для снабжения электроэнергией жилых домов, предприятий и промышленности.Большинство домов и малых предприятий используют только однофазное электричество, но фабрики часто используют трехфазное питание для больших двигателей и других целей. Трансформаторы, которые подают трехфазное питание, имеют два разных метода подключения, называемых треугольником и звездой. В зависимости от способа подключения существуют небольшие различия в напряжении.

Помните — электрическая цепь состоит из источника, потребителей, соединительных проводов и других элементов. В любом источнике тока «работают» положительно и отрицательно заряженные частицы.Они накапливаются на разных полюсах источника, один из которых становится положительным, а другой отрицательным. Если полюса источника соединены, возникает электрический ток. Под действием электростатической силы частицы приобретают движение только в одном направлении.

Проверить трехфазное напряжение довольно просто. Переведите выключатель двигателя в положение выключения. Выверните винты, крепящие крышку к переключателю, и снимите крышку. Если мультиметр не является автоматическим мультиметром, выберите диапазон напряжения выше, чем напряжение, которое вы планируете проверить.Посмотрите в блок выключателя остановки двигателя. Вы увидите один набор из трех проводов и один набор из трех проводов.

Функции поиска и устранения неисправностей

Показания напряжения должны быть одинаковыми для каждого теста. Переведите рычаг переключателя в положение «Вкл.». При любом испытании напряжение не должно изменяться более чем на несколько вольт. Однофазное напряжение составляет половину испытанного напряжения между парами линий. Трехфазный ток от реверсивного преобразователя фаз может иметь одну фазу с напряжением, отличным от двух других.Это напряжение также будет варьироваться в зависимости от условий нагрузки, например, при работающем двигателе.

Сначала рассмотрим пример однофазной сети: квартира, в которой электричество подается на чайник, микроволновую печь, стиральную машину по одному проводу, а обратно к источнику питания по другому. Если такую цепь разомкнуть, то электричества не будет. Провод, по которому подается ток, называется фазой или фазой, а провод, по которому ток возвращается, называется нулевым или нулевым.

Помните, что вы делаете в любое время. При испытании электрическим током вы подвергаетесь воздействию потенциально опасных для жизни напряжений и токов. Обратите внимание на то, что вы делаете, и не позволяйте другим отвлекать вас. Выключатель остановки двигателя на некоторых двигателях также является выключателем «стоп-старт». Обратите внимание, что перевод выключателя двигателя в положение ВКЛ. В этом случае двигатель запускается.

Фильтры могут иметь три типа фазовых характеристик: нулевая фаза, линейная фаза и нелинейная фаза. Пример каждого из них показан на рисунке 19. Как показано на рисунке, фильтр нулевой фазы имеет импульсную характеристику, симметричную относительно нулевой точки.Фактическая форма не имеет значения, только то, что образцы с отрицательными номерами являются зеркальным отображением образцов с положительными номерами. Когда преобразование Фурье берется из этого симметричного сигнала, фаза будет полностью равна нулю, как показано на рисунке.

Если сеть трехфазная, электричество будет проходить по трем проводам и возвращаться по одному. Трехфазные сети чаще встречаются в домах загородного типа. Если в такой сети разомкнуть один провод, то в других фазах останется ток.

То есть фаза в электрике — это провод, по которому подается ток от источника питания, а ноль — это провод, по которому ток возвращается к источнику питания. Если ток не обеспечен постоянной цепью — были аварии на линии, произошел обрыв проводов, то приборы могут просто перестать работать или сгореть от перенапряжения в электрической сети … В электротехнике это явление называется «фазовый дисбаланс». При обрыве нуля напряжение может измениться как в наибольшую, так и в наименьшую сторону.

Недостатком фильтра с нулевой фазой является то, что он требует отрицательных индексов, с которыми может быть неудобно работать. Линейный фазовый фильтр — лучший вариант. Импульсная характеристика идентична показанной, за исключением того, что она была сдвинута, чтобы использовать только образцы с положительными номерами. Импульсный отклик остается симметричным между левым и правым; однако положение симметрии смещено от нуля. Наклон этой линии прямо пропорционален величине сдвига.

Зачем нужна обнуление

Поскольку сдвиг импульсной характеристики ничего не дает, кроме идентичного сдвига выходного сигнала, линейный фазовый фильтр для большинства целей эквивалентен фильтру нулевой фазы.На рисунке показан импульсный отклик, несимметричный между левым и правым. Соответственно фаза не прямая. Другими словами, он имеет нелинейную фазу. Не путайте термины нелинейная и линейная фаза с концепцией линейности системы, обсуждаемой в этой главе. Хотя в обоих словах используется линейность, они не связаны.

В наше время, когда практически любое здание оборудовано хотя бы простейшей электропроводкой, профессия электрика пользуется большим спросом, поэтому все больше и больше соискателей настроены на получение этой профессии.

Образование

Минимальное базовое образование для начала обучения на электрика — это неполное среднее образование. Это означает, что для того, чтобы начать изучать эту профессию, необходимо окончить не менее 9 классов средней школы. Найти специальность «электрик» можно в техникуме, профессионально-техническом училище или колледже практически любого города России областного значения. Также существуют специальные учебные центры, в которых готовят специалистов в этой области.

Личные качества

Несмотря на кажущуюся доступность этой профессии, стать хорошим электриком не так-то просто.Вы должны обладать техническим складом ума, уметь работать руками и мыслить логически. Кроме того, из-за высокого риска получения травмы на работе, потенциальный электрик должен соблюдать осторожность и иметь возможность хорошо сконцентрироваться во время работы.

Группы электробезопасности и разряды

По окончании курса обучения по специальности «Электрик» студент, в зависимости от содержания курса и результатов итогового экзамена, получает либо вторую, либо третью квалификационную категорию.Всего у электриков шесть категорий, есть еще пять так называемых групп допусков (групп электробезопасности). Не путайте разряд электрика с группой допуска электрика. Разряд показывает квалификацию электрика, сколько трудных работ в своей области он способен выполнить. Группа допуска, в свою очередь, указывает на уровень опасности, с которой может справиться рабочий. Чем выше категория и группа приема у электрика, тем он востребован и тем выше зарплата, которую может ему предложить работодатель.

Аттестат электрика

По результатам итоговых испытаний электрику выдается специальный аттестат электрика, в котором указывается присвоенная ему группа электробезопасности, а также оценка его квалификации по пятибалльной шкале. Квалификация электрика должна подтверждаться каждые пять лет, кроме того, возможно проведение внеочередной проверки квалификации, например, с целью повышения категории и (или) группы электробезопасности.Следует отметить, что электрик с 2-5 группой допуска при проведении работ, соответствующих данному диапазону групп, должен иметь при себе сертификат.

Зачем кому нужна линейная фаза или нет? Цифры и показывают ответ. Это импульсные характеристики каждого из трех фильтров. Импульсный отклик — это не что иное, как положительная ступенчатая характеристика, за которой следует отрицательная ступенчатая характеристика. Здесь используется импульсная характеристика, поскольку она показывает, что происходит с нарастающим и спадающим фронтами сигнала.Вот важная часть: нулевой и линейный фазовые фильтры имеют левый и правый края, которые выглядят одинаково, в то время как нелинейные фазовые фильтры имеют левый и правый края, которые выглядят по-разному.

Во-первых, проверьте, есть ли у вас все необходимое, чтобы повесить люстру … Во-первых, у вас должна быть стремянка или другая устойчивая опора. Кроме того, вам потребуются некоторые инструменты: плоскогубцы, кусачки, отвертка с индикатором напряжения, отвертка с узким наконечником и монтажные зажимы (так называемые лягушки).Не забудьте также убедиться, что комната достаточно хорошо освещена, так как вы не сможете использовать осветительные приборы во время работы. Очень желательно перед началом работы запастись фонариком.

Многие приложения не могут переносить левый и правый края, которые выглядят по-разному. Одним из примеров является дисплей осциллографа, где эта разница может быть неверно интерпретирована как индикация измеряемого сигнала. Другой пример — обработка видео. Это связано с тем, что импульсная характеристика напрямую задается в процессе проектирования.Создание ядра фильтра имеет симметрию слева и справа — это все, что нужно. Импульсная характеристика рекурсивного фильтра не симметрична между левым и правым, и поэтому имеет нелинейную фазу.

Подобные электронные схемы имеют одинаковую проблему с фазовой характеристикой. Представьте себе схему с резисторами и конденсаторами, стоящими на вашем столе. Если вход всегда равен нулю, выход всегда будет также равен нулю. Когда на вход подается импульс, конденсаторы быстро заряжаются до некоторого значения, а затем начинают экспоненциально спадать через резисторы.Импульсная характеристика представляет собой комбинацию этих различных воздействий распада. Импульсный отклик не может быть симметричным, потому что выходной сигнал был равен нулю до импульса, а экспоненциальный спад больше никогда не достигнет нуля.

Люстры обычно вешают на подготовленный крючок. Его необходимо аккуратно обернуть изолентой или другим непроводящим материалом. Желательно наклеивать изоленту минимум в два слоя — чтобы исключить непокрытую поверхность. Обязательно ознакомьтесь с инструкцией к вашему осветительному устройству и убедитесь, что его использование не требует обязательного заземления.В противном случае его нужно будет заземлить.

Разработчики аналоговых фильтров решают эту проблему с помощью фильтра Бесселя, представленного в этой главе. Фильтр Бесселя спроектирован так, чтобы быть максимально линейным; однако он намного ниже характеристик цифровых фильтров. Возможность обеспечить точную линейную фазу — явное преимущество цифровых фильтров.

К счастью, есть простой способ изменить рекурсивные фильтры для достижения нулевой фазы. На рис. 19-8 показан пример того, как это работает.Входной сигнал для фильтрации показан на рисунке. На рисунке показан сигнал после фильтрации однополюсным фильтром нижних частот. Поскольку это нелинейный фазовый фильтр, левый и правый края не выглядят одинаково; они являются перевернутыми версиями друг друга. Как описано выше, этот рекурсивный фильтр реализуется, начиная с шаблона 0 и воздействуя на шаблон 150, оценивая каждый шаблон на этом пути.

Теперь вы должны начать обесточивание комнаты. Для этого на электросчетчике выключите автоматический выключатель, а индикаторной отверткой проверьте отсутствие напряжения в сети.На потолке должно быть три конца провода (два конца — «фаза», а один конец — «ноль»). «Нулевой» наконечник впоследствии будет направлен на распределительную коробку, а «фазные» — на выключатель. Все три конца зачищены (не менее 3–4 мм проводов) и разводятся так, чтобы они не соприкасались.

Предположим теперь, что вместо перехода от шаблона 0 к шаблону 150 мы начинаем с шаблона 150 и переходим к шаблону. Другими словами, каждая выборка в выходном сигнале вычисляется из входных и выходных выборок справа от обрабатываемой выборки.Это означает, что рекурсивное уравнение 19-1 изменится на.

На рисунке показан результат этой обратной фильтрации. Сама по себе обратная фильтрация бесполезна; у отфильтрованного сигнала все еще есть различный левый и правый края. Волшебство случается, когда есть комбинация прямой и обратной фильтрации. На рисунке показаны результаты прямой и обратной фильтрации. Это создает рекурсивный фильтр с нулевой фазой. Фактически, любой рекурсивный фильтр можно преобразовать в нулевую фазу с помощью этой технологии двунаправленной фильтрации.

Теперь нам нужно определить, какие из концовок являются «фазовыми», а какие — «нулевыми». Для этого переводим автоматический выключатель во включенное положение и проверяем концы проводов индикаторной отверткой. На тех проводах, где будет «фаза» загорится лампочка, на «нуле» — нет. Желательно промаркировать провода, чтобы потом не перепутать. Стоит отметить, что современные провода не нужно проверять на фазировку: они имеют обязательную маркировку. Провода с «фазой» отмечены черно-коричневым цветом, а «ноль» — синим.

Непосредственно о таинственной фазе и нуле

Единственным недостатком такой улучшенной производительности являются два фактора во времени выполнения и сложности программы. Как найти импульсную и частотную характеристику обычного фильтра? Величина АЧХ одинакова для каждого направления, а фазы противоположны по знаку. Когда два направления объединяются, величина становится квадратной, а фаза обращается к нулю. Во временной области это соответствует свертке исходной импульсной характеристики с наиболее инвертированной версией слева направо.

Такая же маркировка есть на проводах люстры. В противном случае фаза проводов проверяется следующим образом. Два провода подключаются к розетке. Часть лампочек должна загореться, пометьте провода, которые в этот момент были подключены к сети. Теперь меняем один из проводов на третий. Если загорается вторая часть лампочек, первый провод — «ноль», а второй и третий (поменявшие местами) — «фаза». Если

Например, импульсная характеристика однополюсного фильтра нижних частот является односторонней экспоненциальной.Импульсная характеристика соответствующего двунаправленного фильтра представляет собой одностороннюю экспоненту, которая затухает вправо, сложенная с односторонней экспонентой, которая спадает влево. Посредством математики выясняется, что это двусторонняя экспонента, которая затухает как слева, так и справа, с той же постоянной затухания, что и исходный фильтр.

Некоторые приложения имеют только часть сигнала на компьютере в определенное время, например, системы, которые постоянно меняют входные и выходные данные. В этих случаях можно использовать двунаправленную фильтрацию, комбинируя ее с методом перекрытия-добавления, описанным в предыдущей главе.Когда вы задаетесь вопросом, как долго длится импульсный отклик, не говорите «бесконечно». Если вы это сделаете, вам нужно направить каждый сегмент сигнала с бесконечным количеством нулей. Помните, что импульсная характеристика может быть усечена, когда она спадает ниже округленного уровня шума, то есть от 15 до 20 постоянных времени.

фаза электрическая

Начнем с основ.
Предположим, на электростанции вращается магнит (например, обычный, а на самом деле — электромагнит), называемый «ротором», а вокруг него на «статоре» закреплены три катушки (размазанные по статор).

Этот магнит вращает, скажем, поток воды на ГЭС.

Поскольку в этом случае магнитный поток, проходящий через катушки, изменяется, в катушках создается напряжение.
Каждая из трех катушек представляет собой отдельную цепь, и в каждой из этих трех цепей появляется одно и то же напряжение, смещенное на треть окружности относительно друг друга.
Получается «трехфазный генератор».

Можно было бы просто взять два провода от одной такой катушки и вывести их в дом, а затем запитать от них чайник.
Но можно сделать экономичнее: зачем тащить два провода, если можно просто заземлить один конец катушки прямо там, а с другого конца провести провод в дом.
Этот провод будет называться «фазным».
В доме подключите этот провод к одному контакту вилки чайника, а другой контакт вилки к заземлению.
Получаем столько же электричества.

Теперь, поскольку у нас есть три катушки, давайте сделаем это: (например) соединим левые концы катушек вместе прямо здесь и затем заземлим их.
А оставшиеся три провода потянем к потребителю.
Получается, что мы тянем к потребителю три «фазы».
Итак, мы получили «трехфазный ток».
Точнее генератор «трехфазного тока».
Это «трехфазное» напряжение идет по проводам ЛЭП до нашего двора, на дворовую подстанцию (есть такой дом, рядом с детской площадкой).

«Трехфазный ток» изобрел Никола Тесла.
Передача электроэнергии по трехфазному току, некоторые говорят, что это более экономично (не знаю как), и там также говорят, что она имеет другие преимущества перед обычным током для промышленных применений.
Например, все вращающиеся предметы на фабриках — машины, двигатели, насосы и так далее — созданы специально для трехфазного тока, так как на трехфазном токе гораздо проще построить вращающуюся хрень: вам просто нужно подключите эти три фазы к трем катушкам по кругу таким же образом, а в центр вставьте металлический стержень с рамкой — и он закрутится сам, как только протечет ток.
Этот агрегат называется «трехфазным двигателем».
Поскольку изначально электричеством занимались фабрики (в то время в домах не было компьютеров, холодильников и люстр), то исторически все исходит в первую очередь из промышленности.
Следовательно, видимо, ток от электростанции в ЛЭП всегда заводится по трехфазному, с напряжением между фазами 35 киловольт (а ток около трехсот ампер).

Такое высокое напряжение необходимо, потому что нужна большая сила тока: ведь весь город ест энергию.
Большую силу тока можно получить либо за счет увеличения силы тока, либо за счет увеличения напряжения.
В этом случае, чем больше ток, тем больше энергии тратится на преодоление сопротивления проводов (потерянная энергия равна силе тока в квадрате, умноженной на сопротивление проводов).
Следовательно, экономически целесообразно увеличивать мощность передаваемого тока за счет увеличения напряжения.
Потребитель потребляет энергию из розетки (ток, умноженный на напряжение), а не из чего-то отдельного, поэтому ему все равно, как эта мощность попадет в его дом.

Кстати, интересный момент: обычно мы не контролируем силу тока в линии электропередачи: сила тока является мерой того, насколько сильно ток течет по проводам.
Можно сравнить это с силой тока холодной воды по трубам: если в ванных комнатах будут открыты все краны, то сила потока воды будет очень большой, а если, наоборот, все их краны закрыты, то вода по трубам вообще не потечет, и мы не сможем справиться с этой силой тока.
Но напряжение совершенно не имеет значения, потребляет кто-то ток или нет — это полностью в наших силах, и только мы можем им управлять.

Следовательно, в ЛЭП за основу берется именно текущее напряжение, и именно с ним работают: перед передачей тока по проводам избыточный ток, генерируемый электрогенератором, перегоняется в напряжение, а когда ток поступает на «подстанцию» во дворе вашего дома, наоборот, избыточное напряжение перегоняется обратно до силы тока, так как весь путь был успешно пройден током с минимальными потерями.

Непосредственно накачать весь ток в напряжение не получится, потому что при гигантских напряжениях в проводах возникают свои сложности (может пробить изоляцию например, или поджарить человека, проходящего под проводом, или что-то еще).
Кстати, забавное видео про короткое замыкание в ЛЭП:

А теперь подробнее рассмотрим «трехфазный ток».
Это три провода, по которым протекает один и тот же ток, но со сдвигом на 120 градусов (одна треть окружности) относительно друг друга.
Какое напряжение у этого тока?
Напряжение всегда измеряется между чем-то и чем-то.
Трехфазное напряжение — это напряжение между двумя его фазами («линейное» напряжение).
Там, где мы соединили все три фазы вместе в одной точке (это называется звездой), мы получили «нейтраль» (G на рисунке).
В нем, как несложно догадаться (или рассчитать по формулам тригонометрии), напряжение равно нулю.

А пока попробуем подключить генератор к нагрузке рядом с ним.
Если все три выходящие из генератора линии через сопротивления соединить со второй «нейтралью» (точка G), то мы получим так называемый «нейтральный провод» (от G к M).

Зачем нам нейтральный провод?
Дома можно было бы просто подключить одну из фаз к одному штырю вилки, а второй штырь штепсельной вилки заземлить, и чайник закипел.
В общем, насколько я понимаю, так и делают в старых советских домах: в квартирах только фаза и земля.
В новых домах в квартирах уже включено три провода: фаза, земля и этот «ноль».
Это европейский стандарт.
И правильно подключить именно фазу к нулю, а землю вообще оставить в покое, отдав ей лишь роль защиты от поражения электрическим током («заземление»).
Потому что, если все тоже пошлют ток на землю, то само заземление станет опасным — это будет абсурд.
Еще несколько мыслей о том, зачем нужны все три провода, в конце статьи, можете сразу пролистать и прочитать.

Теперь попробуем рассчитать напряжение между фазой и «нейтралью».
Вот еще ссылка с расчетами.
Пусть напряжение между каждой фазой и «нейтралью» будет U.
Тогда напряжение между двумя фазами будет:
U sin (a) — U sin (a + 120) = 2 U sin ((- 120) / 2 ) cos ((2a + 120) / 2) = -√ 3 U cos (a + 60).
То есть, напряжение между двумя фазами в √ 3 раза больше напряжения между фазой и «нейтралью».
Поскольку наш трехфазный ток на подстанции имеет напряжение между фазами 380 вольт, напряжение между фазой и нулем равно 220 вольт.
Для этого нужен «ноль» — чтобы всегда, при любых условиях, при любых нагрузках в сети было напряжение 220 Вольт — ни больше, ни меньше.
Если бы не нейтральный провод, то при разной нагрузке на каждую из фаз был бы «перекос» (подробнее об этом ближе к концу статьи), и кто-то мог бы что-нибудь сжечь.

Еще один момент: выше мы рассмотрели введение нейтрали на генераторе.
А где взять нейтраль на дворовой подстанции?
На подстанции во дворе трехфазное напряжение снижается (трехфазным) трансформатором до 380 В на каждой фазе.
Это будет похоже на генератор: тоже три катушки, как на картинке.
Следовательно, их тоже можно соединить между собой и получить «нейтраль» на подстанции. А от нейтрали — «нейтральный провод».
Таким образом, «фаза», «ноль» и «земля» покидают подстанцию, идут к каждому входу (наверное, своя фаза к каждому входу), к каждой лестнице, к электрораспределительным щитам.

Итак, у нас есть все три провода, выходящие из подстанции: «фаза», «ноль» («нейтраль») и «земля».
«фаза» — это любая из трехфазных фаз тока (уже уменьшенная до 380 вольт).
«ноль» — провод от «нейтрали» (заземлен — воткнут в землю — на подстанции).
«земля» — это провод от земли (скажем, припаянный к длинной трубе с очень низким сопротивлением, проложенной глубоко в земле).

В подъездах получается следующая планировка (при условии, что подъезд = квартира):

На подстанции фазы с левой стороны все соединены и заземлены, образуя ноль, а в конечных точках — в конце подъезда, после того, как пройдут все квартиры — они вообще нигде не связаны.
Потому что, если бы в конце каждая фаза была бы замкнута на «ноль», то ток прошел бы по этому пути наименьшего (нулевого) сопротивления и вообще не попадал бы в квартиры (под нагрузкой).
В противном случае ему придется пройтись по квартирам.
И он будет разделен по правилу параллельного тока: напряжение пойдет на каждую квартиру одинаковое, а ток будет тем больше, чем больше нагрузка.
То есть ток пойдет в каждую квартиру «по его потребностям» (и пройдет через счетчик, который все это посчитает).
Но для того, чтобы ток был постоянным при включении и выключении новых потребителей, необходимо, чтобы ток в общем проводе сам каждый раз подстраивался под подключенную нагрузку.

Что делать, если все включают обогреватели зимним вечером?
Ток в ЛЭП может превысить допустимые пределы, и либо провода могут загореться, либо сгорит электростанция (что было несколько раз в Москве, но летом).

Возникает еще один вопрос: зачем протягивать в дом все три провода, если можно было протянуть только два — фазу и ноль или фазу и землю?

Фазу и землю тянуть нельзя (в общем случае).
Это то, что мы вычислили выше, что напряжение между фазой и нулем всегда составляет 220 вольт.
Но какому равно напряжение между фазой и землей — это не факт.
Если бы нагрузка на всех трех фазах была всегда одинаковой (см. Диаграмму «звезда»), то напряжение между фазой и землей всегда было бы 220 Вольт (такое совпадение).
Если на одной из фаз нагрузка значительно больше, чем на других фазах (скажем, кто-то включает суперсварщик), то будет «дисбаланс фаз», а на слабонагруженных фазах напряжение относительно земли может подскочить до 380 Вольт…
Естественно, оборудование (без «предохранителей») в этом случае горит, и незащищенные провода тоже, что может привести к возгоранию.
Точно такой же дисбаланс фаз произойдет, если «нулевой» провод обрывается или перегорает на подстанции.
Следовательно, в домашней сети нужен ноль.

Тогда зачем нам в доме «заземляющий» провод?
Для «заземления» корпусов электроприборов (компьютеров, чайников, стиральных и посудомоечных машин) от поражения электрическим током.
Устройства тоже иногда ломаются.
Что будет, если где-то внутри устройства фазовый провод упадет на корпус устройства?
Если вы заранее заземлили корпус устройства, то возникнет «ток утечки» (ток в основном проводе фаза-ноль упадет, потому что почти все электричество устремится по пути меньшего сопротивления — почти прямым короткое замыкание фазы на ноль).
Этот ток утечки будет обнаружен устройством остаточного тока (УЗО), и оно откроет цепь.
УЗО контролирует ток, поступающий в квартиру (фазу) и ток, выходящий из квартиры (ноль), и размыкает цепь, если эти токи не равны.
Если эти токи разные, значит, где-то «течет»: где-то фаза имеет какой-то контакт с землей.
Если эта разница резко подскакивает, то где-то в квартире фаза замкнулась на массу.
Если бы в щите не было УЗО, и упомянутый выше фазный провод внутри корпуса, скажем, компьютера, упал бы и приблизился к корпусу компьютера, и лежал бы так себе, а затем через пару дней , человек будет стоять рядом и разговаривать по телефону, опираясь одной рукой на корпус компьютера, а другой — на радиатор, а затем гадать, что станет с этим человеком.
Значит «земля» тоже нужна.

Следовательно, нужны все три провода: «фаза», «ноль» и «земля».

В квартире каждая розетка имеет свои три провода «фаза», «ноль», «земля».
Например, вот эти три провода выходят из приборной панели на лестничной площадке (вместе с ними еще есть телефон, витая пара для интернета и какое-то кабельное телевидение) и идут в квартиру.
В квартире есть внутренний щит на стене.
Там на каждую «точку доступа» к электричеству стоит «автомат».
У каждой машины свои, отдельные, три провода, уже идущие к «точке доступа»: три к плите, три к посудомоечной машине, три к розеткам в холле и свету в люстре и т. Д.
Каждая «машина» — это изготавливаются на заводе на определенную максимальную силу тока.
Поэтому «вырубается», если на «точку доступа» слишком сильно нагружать (например, в розетках в холле включили слишком много мощного хлама).
Также автомат «отключится» при «коротком замыкании» (замыкание фазы на ноль), что убережет вашу квартиру от пожара.
Это вас не спасет (слишком медленно). Только УЗО вас спасет.

Напоследок просто так напишу немного про «трансформер» (читать не обязательно).

Я несколько раз пытался понять, как это работает, но так и не понял …

Ток в цепи всегда подстраивается под подключенную нагрузку.

Если мы не будем отводить ток оттуда, то входная катушка будет сама по себе, и она создает магнитный поток, который, в свою очередь, создает «напряжение сопротивления» (это называется «ЭДС самоиндукции»), равное напряжение во входной цепи и доведение его до нуля…
Это «естественное» свойство катушки («индуктивность») — она всегда сопротивляется любому изменению напряжения.
А по подключенному участку входной цепи тока практически нет (этот участок отведен от ЛЭП параллельно, так что если в нем пропадет ток, то ток есть у всех остальных), да и практически нет потери на этом «холостом» трансформаторе.

Будет потеряно лишь небольшое количество энергии, включая энергию, потраченную на «гистерезис» сердечника и на нагрев сердечника вихревыми токами (поэтому особенно мощные трансформаторы погружаются в масло для постоянного охлаждения).

Магнитный поток, распространяющийся по сердечнику внутри выходной катушки, создает в нем напряжение, которое может вызвать протекание тока, но поскольку в этом случае мы ничего не подключали к выходной цепи, тока там не будет .

Если мы начинаем выводить ток — мы замыкаем выходную цепь — тогда ток начинает течь через выходную катушку, и он также начинает создавать собственное магнитное поле в сердечнике, противоположное магнитному полю, создаваемому вводной катушкой. Из-за этого ЭДС самоиндукции входной катушки уменьшается и больше не компенсирует напряжение во входной цепи, и по входной цепи начинает течь ток.Ток увеличивается до тех пор, пока магнитный поток «не станет прежним». Как это — я хз, в Википедии написано, но я сам так и не понял, как работает этот трансформер.

Следовательно, получается, что ток на выходе трансформатора регулируется сам: если нет нагрузки, значит, нет и тока, протекающего там; если есть нагрузка, то ток течет в соответствии с нагрузкой.
А если мы смотрим телевизор, а потом соседи включают пылесос, то у нас обоих ничего не «вырубается», так как сила тока сразу подстраивается под нас — потребителей электроэнергии.

Каждый сегмент должен быть дополнен нулями слева и справа, чтобы обеспечить расширение во время двунаправленной фильтрации. Прежде чем приступить к правильной работе, необходимо знать состояние системы во время сбоев. Знание статуса электрических неисправностей требуется для того, чтобы найти соответствующие различные реле защиты в разных местах энергосистемы. Информация о значениях максимального и минимального токов короткого замыкания с этими погрешностями по величине и соотношению фаз для токов в различных частях энергосистемы должна быть собрана для правильного применения системы в этих различных частях электрической системы.

Наихудший тип трехфазных неисправностей (и почему это происходит)

При возникновении трехфазных неисправностей…

В трехфазной энергосистеме типы неисправностей, которые могут возникнуть, классифицируются по комбинации неисправных проводов или шин все вместе. Кроме того, неисправности могут быть классифицированы как неисправности , закрепленные болтами, или неисправности, которые возникают из-за некоторого импеданса , такого как дуга. Каждый из основных типов неисправностей будет описан и показан на Рисунке 1.

Каким будет наихудший тип трехфазных КЗ и почему это происходит (фото: everreadyelectric.com)

Следует отметить, что в большинстве случаев расчет тока короткого замыкания требуется для выбора отключающей способности и способности выдерживать ток оборудование представляет собой трехфазный КЗ с болтовым соединением с нулевым сопротивлением .

Давайте рассмотрим каждое из четырех трехфазных КЗ //

Трехфазные КЗ с болтовым соединением
Межфазные КЗ с болтовым соединением
Замыкания по линии на землю
замыкания на землю

Рисунок 1 — Обозначение категорий короткого замыкания

1.Трехфазные неисправности с болтовыми соединениями

Трехфазные неисправности с болтовыми соединениями описывают состояние, при котором три проводника физически удерживаются вместе с нулевым сопротивлением между ними, как если бы они были соединены болтами. Для сбалансированной симметричной системы величина тока короткого замыкания равномерно сбалансирована в трех фазах.

Хотя этот тип неисправности не возникает часто, ее результаты используются для выбора защитного устройства, поскольку этот тип неисправности обычно дает максимальных значений тока короткого замыкания .

На рисунке 1 (а) представлено графическое представление трехфазного короткого замыкания , закрепленного болтами, .

Рисунок 1a — Трехфазное короткое замыкание

Возврат к трехфазным повреждениям ↑

2. Межфазные неисправности, соединенные болтами

Межфазные неисправности, соединенные болтами, рис. 1 (b), встречаются чаще, чем три фазные замыкания и токи короткого замыкания, составляющие приблизительно 87% от тока трехфазного замыкания на болтах.

Этот тип повреждения не сбалансирован в трех фазах, и его ток повреждения редко рассчитывается для номинальных характеристик оборудования, поскольку он не обеспечивает максимальную величину тока повреждения.Линейный ток можно вычислить, умножив трехфазное значение на 0,866 , когда полное сопротивление Z1 = Z2 .

Специальные методы расчета симметричных компонентов не требуются для этого условия .

Рисунок 1b — Междуфазные замыкания с болтовым соединением

Вернитесь к трехфазным замыканиям ↑

3. Неисправности между фазами и землей

Замыкания между фазами на землю, Рисунок 1 ( c), как правило, представляют собой замыкания между фазой и землей, которые увеличились и включают второй фазный провод.Это несбалансированная ошибка. Величины двойных токов замыкания между фазами обычно больше, чем у замыканий между фазами, , но меньше, чем у трехфазных замыканий .

Для расчета токов двойного замыкания на землю требуется использование анализа симметричных компонентов . Импеданс пути заземления будет влиять на результат и должен быть получен, если это возможно.

Рисунок 1c — Короткое замыкание между фазой и землей

Вернитесь к трехфазным замыканиям ↑

4.Неисправности «линия-земля»

Неисправности «линия-земля», рисунок 1 (d), являются наиболее распространенным типом замыканий и обычно вызывают наименьшие помехи для системы. Ток в фазе повреждения может находиться в диапазоне от почти нуля до значения, немного превышающего ток трехфазного замыкания на болтах.

Величина тока замыкания на землю определяется методом заземления системы и импедансом пути возврата тока замыкания на землю.

Расчет точных величин тока замыкания на землю требует специальных методов расчета симметричных компонентов .

Рисунок 1d — Замыкания между фазой и землей

Однако можно сделать близкие приближения, зная используемый метод заземления системы. В незаземленных распределительных сетях токи замыкания на землю близки к нулю.

Величины тока замыкания на землю в распределительных сетях с заземленной нейтралью системы можно оценить путем деления напряжения системы между фазой и нейтралью на общее значение сопротивления системы между землей и нейтралью .

Величины тока замыкания на землю в распределительных сетях с глухозаземленной системой будут приблизительно равны величине тока трехфазного замыкания.Для определения токов замыкания на землю на длинных кабельных трассах или линиях передачи потребуются подробные данные об импедансе обратного пути заземления и подробные методы расчета.

Вернуться к трехфазным КЗ ↑

Ссылка // Рекомендуемая практика IEEE для расчета токов короткого замыкания в промышленных и коммерческих энергосистемах

Как тестировать трехфазные двигатели переменного тока ~ Learning Electrical Engineering

Основные этапы проверки исправности трехфазного двигателя переменного тока приведены ниже:
(а) Общие инспекции
(b) Тест на непрерывность и сопротивление заземления
(c) Тест источника питания
(d) Проверка целостности обмотки двигателя переменного тока
(e) Проверка сопротивления обмотки двигателя переменного тока
(f) Испытание сопротивления изоляции
(g) Испытание на рабочий ток

Общие проверки
Для трехфазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя.Убедитесь в отсутствии ожогов и повреждений корпуса, вентилятора или вала системы охлаждения.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипников. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность замены, ремонта или проведения дальнейшей диагностики.
(3) Как и при всех проверках и проверках, на паспортной табличке двигателя содержится ценная информация, которая поможет установить истинное состояние двигателя. Тщательно проверьте заводскую табличку и сравните значения проверки рабочего тока (см. Ниже) со значением на заводской табличке

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя и массой.Хороший мотор должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя. Может потребоваться дальнейшее устранение неисправностей.

Проверка источника питания
Для трехфазных двигателей ожидаемое напряжение для системы 230/400 В составляет 230 В между фазой и нейтралью и 400 В между каждой из трех фазных линий питания. Убедитесь, что на двигатель подается правильное напряжение, используя мультиметр. Убедитесь, что клемма источника питания находится в хорошем состоянии. Проверьте соединительную планку на наличие клеммы (U, V и W).Для трехфазных двигателей тип подключения — звезда (Y) или треугольник.

Проверка целостности обмотки двигателя переменного тока
С помощью мультиметра проверьте целостность обмотки двигателя от фазы к фазе (от U к V, V к W, W — U). Каждая фаза должна иметь непрерывность, если обмотка в порядке. Если какая-либо конкретная фаза не проходит проверку целостности, вероятно, ваш двигатель сгорел.
Пожалуйста, посмотрите, как идентифицировать трехфазные обмотки для правильной идентификации обмотки. U, V, W — европейское обозначение обмотки.

Испытание сопротивления обмотки двигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра или омметра для клеммы фаза-фаза (U-V, V-W, W-U). должны быть одинаковыми (или почти одинаковыми). Помните, что у трех фаз одинаковые обмотки или почти одинаковые!

Проверка сопротивления изоляции
Нарушение сопротивления изоляции электродвигателя является одним из первых признаков того, что электродвигатель вот-вот выйдет из строя.Для трехфазного двигателя сопротивление изоляции обычно измеряется между каждой обмоткой или фазой двигателя и между каждой фазой двигателя и корпусом двигателя (землей) с помощью тестера изоляции или мегомметра. Установите напряжение на измерителе сопротивления изоляции на 500 В. Проверьте от фазы к фазе (U к V, V к W, W к U). Проверьте от фазы к корпусу двигателя (заземлению) (U к E, V к E, W к E). Минимальное испытательное значение сопротивления изоляции двигателя составляет 1 МОм (1 МОм). Узнайте, как измерить сопротивление изоляции электродвигателя.

Тест рабочего тока
При работающем двигателе проверьте ток полной нагрузки (FLA) подходящим измерителем или, лучше всего, клещами на измерителе и сравните с заводской табличкой FLA.Отклонения от номинального значения FLA могут указывать на проблемы с тестируемым двигателем.

Узнайте, что такое проверка полярности и зачем ее проводить

Полярность в электрических терминах относится к положительному или отрицательному проводнику в цепи постоянного тока или к линейному и нейтральному проводнику в цепи переменного тока. Электрическая полярность (положительная и отрицательная) — это направление тока в электрической цепи. Ток течет от положительного полюса (клеммы) к отрицательному.Электроны перетекают от отрицательного к положительному. В цепи постоянного тока (DC) ток течет только в одном направлении, и один полюс всегда отрицательный, а другой полюс всегда положительный. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным, а направление тока (поток электронов) периодически меняется на противоположное.

Большинство мультиметров, включая цифровые, умеют это делать. Что касается переменного тока в контексте источника питания переменного тока, выполняется проверка полярности, чтобы убедиться, что линейный и нейтральный проводники правильно подключены, например, к электрическим розеткам, держателям ламп с винтами Эдисона и т. Д.

В электрических установках проверка полярности используется для подтверждения правильности соединения линии и нейтрального проводника. Например, для патрона лампы с винтом Эдисона важно, чтобы линейный провод был подключен к центральному выводу, а нейтральный провод — к внешнему проводнику. Точно так же важно убедиться, что переключатели расположены в линейном проводе, а не в нейтральном проводе.

Почему выполняет проверку полярности ?

Цель проверки полярности, чтобы убедиться, что все однополюсные устройства (предохранители, переключатели и автоматические выключатели) подключены только к фазному проводу.Мы не можем просто поверить в то, что электрики все подключили правильно; все делают ошибки, даже если это ваша собственная работа. Поскольку установки переменного тока состоят из проводников под напряжением и нейтрали, чрезвычайно важно, чтобы эти проводники были правильно подключены во всех электрических аксессуарах, таких как настенные розетки или вилки. Чтобы убедиться в этом, в каждой соответствующей точке проводится проверка полярности. Этот простой тест так же важен, как и все остальные, и многие серьезные травмы и поражения электрическим током можно было бы предотвратить, если бы выполнялась только проверка полярности.

Существует 4 различных сценария, требующих проверки полярности, а именно:

Все однополюсные устройства (предохранители, выключатели и автоматические выключатели) подключаются только в фазном проводе.
Фазный провод должен быть подключен к центральной клемме патрона лампы Edison с винтом (за исключением патронов E14 и E27, они европейские и иногда обнаруживаются на экзамене).
Необходимо проверить полярность розеток (кольцевую и радиальную).
Полярность источника питания должна быть правильной с использованием утвержденного тестера напряжения. (Это делается при подключенном источнике питания, поэтому выполняется на другом этапе, нежели три выше).

Что такое проверка полярности?

Испытание, которое создает цепь с использованием фазового проводника и рассматриваемого однополюсного устройства, разрывая цепь при работе устройства, означает, что показания на приборе изменятся, и, таким образом, подтверждая, что это устройство должно быть подключено к фазному проводу. .

Этот тест проверяет, что все переключатели, установленные в системе, подключены к токоведущему проводнику, а не к нейтрали. Например, если вы изолируете или переключите нейтраль цепи с помощью однополюсного автоматического выключателя или переключателя, может показаться, что цепь обесточена, хотя на самом деле она все еще находится под напряжением.

Если полярность определена неправильно, во время технического обслуживания может возникнуть опасность поражения электрическим током.

Есть 2 метода, которые можно использовать при проведении проверки полярности.Они описаны ниже.

Метод 1 для проверки полярности

Этот метод в точности совпадает с первым методом проверки «Непрерывность защитных проводников», если мы возьмем цепь освещения, установив временную перемычку между фазными и защитными проводниками цепи (cpc) на блоке потребителей и нашим прибором на держателях ламп. сами мы создаем схему. Когда мы включаем выключатель света, прибор меняется, а затем снова возвращается к исходному показанию при включении выключателя.Если показание не изменилось, вероятно, переключатель подключен к нейтрали. (Не очень хорошо!) Если немного предвидеть, это можно провести одновременно с проверкой целостности цепи. Единственная разница в том, что для радиальных цепей необходимо проверять каждую точку. Основным преимуществом этого является то, что он позволяет проводить 2 теста одновременно, полярность и R1 + R2.

Метод 2 для проверки полярности

Этот метод аналогичен тесту 2 проверки целостности, мы просто используем провод дрейфа в качестве обратного провода.Этот метод мало пригоден для проверки полярности. Метод 1 менее неуклюжий, гораздо более гибкий и полезный.

A Примечание по радиальным розеткам: мы рассмотрели кольцевые оконечные цепи, но радиальные оконечные цепи, включающие розетки, могут оказаться немного сложнее. Почему?

Ну просто потому, что проверка полярности с использованием метода 1 не обнаружит смену фазы на cpc. Если фаза и частота импульсов на розетке поменялись местами, прибор все равно будет показывать показания.Однако он сообщит вам, есть ли у вас разворот фазы на нейтраль (у вас не будет показаний на розетке). Итак, что мы можем сделать, чтобы выявить фазу? Мы можем просто связать фазу и нейтраль вместе на плате и поместить наш прибор между фазой и нейтралью в розетке, если cpc и фаза поменялись местами, то показания не будут записаны на приборе.

Как проводится проверка полярности?

Мы выполняем следующие шаги для проверки полярности

Шаг 1: Полярность при визуальном осмотре

Используя свои знания и зрение, можно установить правильную заделку кабелей в зависимости от цвета жилы.Важно, чтобы полярность проверялась визуально в процессе установки, особенно в тех случаях, когда проверка путем тестирования нецелесообразна.

Шаг 2: Полярность при проверке целостности

Если визуальный осмотр невозможен, для этого испытания необходимо использовать омметр с низким сопротивлением. Когда вы проверяете целостность радиальных и кольцевых оконечных цепей, частью процесса является проверка и визуальный контроль полярности стационарного оборудования и розеток.

Шаги:

Выключить автоматический выключатель, питающий цепь.
Из конкретной цепи установите временную перемычку, которая будет соединять линейный провод и CPC или любые проводники уравнивания потенциалов. Он будет служить точкой тестирования для удобства.
Проведите проверку целостности, поместив измерительные провода поперек линейного проводника и ближайшего CPC или любых открытых проводящих частей цепи.
Если прибор показывает нулевое показание (со звуком непрерывности), то переключатель правильно подключен к линейному проводу.
Если прибор показывает значительное сопротивление, значит, переключатель не подключен к линейному проводу. Поменяйте местами соединения, чтобы устранить проблему.

Шаг 3: Проверка полярности в реальном времени

Если оба метода невозможны из-за срочности, мы можем выполнить проверку полярности под напряжением, используя утвержденное напряжение GS38.

Шаги:

Тест между клеммами LINE и NEUTRAL.
Проверка между клеммами LINE и EARTH.
Проверка между НЕЙТРАЛЬНЫМ и ЗАЗЕМЛЕНИЕМ.

Измерительный прибор должен показывать полное напряжение (230 В) между проводниками «линия-нейтраль» и «линия-земля». Между нейтралью и землей не должно быть никаких напряжений.

Требования к проверке полярности:

Все предохранители и однополюсные переключатели находятся в фазном проводе.
Центральный контакт оборудования, например, патрон лампы, подключается к фазному проводу.
Все розетки и аналогичные аксессуары подключены правильно.

Хотя полярность приближается к концу рекомендуемой последовательности испытаний, на цепях освещения, например, целесообразно проводить это испытание одновременно с проверкой целостности CPC. (При записи R1 + R2). Полярность на проводниках оконечной цепи кольца достигается простым испытанием кольцевой цепи.

Считывание по L&N должно быть

(r1 + rn) / 4 +/- 0,05 Ом

А по L & CPC

(r1 + r2) / 4 +/- 0.05 Ом.

Однако для цепей с радиальными розетками это немного сложнее. Непрерывность CPC уже будет подтверждена путем соединения фазы и CPC и измерения между одними и теми же клеммами в каждой розетке. В то время как изменение направления CPC фазы не было бы показано, изменение направления фаза-нейтраль произошло бы, поскольку в рассматриваемом разъеме не было бы показаний. Это было бы исправлено, и поэтому нужно проверять только развороты фазовой цены за клик. Это может быть выполнено путем соединения фазы и нейтрали в источнике и тестирования между одними и теми же клеммами на каждой.

Реверсирование фазы CPC не приведет к отсутствию чтения в рассматриваемом сокете. Когда источник питания подключен, важно проверить правильность входящего источника. Это делается с помощью утвержденного индикатора напряжения на входе или рядом с ним.

Тестирование Полярность в цепи молнии и трансформаторе

Проверка полярности цепей освещения

Этот тест должен проводиться при отключенном питании и может проводиться следующим образом:

Удалите предохранитель цепи или разомкните MCB.Удалите все лампы из соответствующей цепи. Подключите один конец длинного выводного провода к выходному выводу схемы MCB. Используя другой конец вместе с проводами измерительного прибора, снимите показания с фазных выводов во всех точках вокруг цепи, например. выключатели и патроны для ламп ES. Непрерывность (приблизительное сопротивление проводника) в каждой точке обеспечивает правильную полярность.

Если питание отключено от установки, длинный выводной провод может быть подключен к фазной шине, а автоматический выключатель должен оставаться в положении «включено».

Испытание полярности трансформаторов

В ситуациях, когда идентификация вторичного изолятора недоступна или когда трансформатор был перемотан, может потребоваться определить полярность трансформатора путем испытания. Можно использовать следующую процедуру.

Левая проходная втулка первичной обмотки и левая вторичная втулка временно соединены перемычкой, и на первичную обмотку трансформатора подается испытательное напряжение. Результирующее напряжение измеряется между правыми втулками.Если измеренное напряжение больше, чем приложенное напряжение, трансформатор имеет аддитивную полярность, потому что полярность такова, что вторичное напряжение добавляется к приложенному первичному напряжению. Однако, если измеренное напряжение на правых вводах меньше приложенного первичного напряжения, трансформатор имеет вычитающую полярность.

Phase Zero and Modified Operational Design> National Defense University Press> Joint Force Quarterly (JFQ), Issue 77

СКАЧАТЬ PDF

За последнее десятилетие наша внешняя политика перешла от использования мирных дивидендов после холодной войны к требованию обязательств в Ираке и Афганистане.По мере того, как эти войны заканчиваются, нам нужно будет активизировать усилия, чтобы перейти к новым глобальным реалиям. Мы знаем, что эти новые реальности требуют от нас инноваций, конкуренции и лидерства по-новому. Вместо того, чтобы отступать от мира, нам нужно двигаться вперед и обновлять наше лидерство.

— Государственный секретарь Хиллари Клинтон, 2011 г.

Представьте, что вы — начальник пожарной службы в поселке среднего размера. Городской совет сообщает, что в этом году он сокращает ваш бюджет на 30 процентов.Эти средства он направляет на программы по работе с населением и противопожарному просвещению. По иронии судьбы, совет также поручил вам организовать и провести эти программы. Каждый предыдущий год вы израсходовали весь бюджет на обучение и оснащение пожарных и реагирование на пожарные чрезвычайные ситуации в городе. Вы знаете, что информационно-пропагандистская деятельность важна и действительно может помочь снизить количество пожаров в городе — при условии, конечно, что ваш город не изобилует поджигателями. Однако будут ли у вас теперь достаточно ресурсов для выполнения своей основной миссии? Другими словами, тушит пожаров или мешает им лучше использовать ваши ресурсы?

Эта метафора пожаротушения / предотвращения помогает прояснить текущую и неотложную военную загадку.С ограниченными и сокращающимися бюджетами, как Соединенным Штатам следует уравновесить усилия по подготовке к войне с усилиями по предотвращению войны ? Имеет ли место в этом контексте пословица «унция профилактики стоит фунта лечения»? Мы утверждаем, что это так. Америка должна найти способ оптимизировать свои ресурсы, не упуская из виду тот факт, что главная ответственность ее вооруженных сил — сражаться и побеждать в войнах нации. Театральные команды, такие как Тихоокеанское командование США, уже работают над использованием боевых действий для создания благоприятных условий, если какой-либо субъект попытается бросить вызов его интересам в регионе.

Моряки работают на кабине экипажа в качестве авианосца USS Nimitz , проводят операции по обеспечению безопасности на море и усилия по сотрудничеству в области безопасности театра военных действий, проходит через Малаккский пролив (ВМС США / Дерек А. Харкинс)

Мы утверждаем, что, во-первых, политические и военные лидеры США должны концептуализировать операции нулевой фазы шире, чем просто формирование предконфликтной зоны боевых действий; скорее, они должны рассматривать их как сложную, долгосрочную и грандиозную превентивную стратегию. Во-вторых, военные планировщики должны искать индикаторы потенциальных точек воздействия, которые помогут высшему военному руководству принимать грамотные, действенные и действенные решения относительно использования U.С. активы. Эти усилия не предотвратят все конфликты, но они должны уменьшить количество конфликтов и сохранить ресурсы на тот момент, когда они больше всего необходимы. Такая деятельность требует последовательного видения, которое намечает, как двигаться от текущей ситуации к желаемой будущей среде.

Давайте рассмотрим реальный пример. В ноябре 2011 года госсекретарь Хиллари Клинтон сообщила о двух важных изменениях в политике США. Первый был географическим: а именно переход от внимания к Ближнему Востоку к усилению внимания к Азиатско-Тихоокеанскому региону.Вторая была направлена на то, чтобы коренным образом изменить тип международного участия, к которому Соединенные Штаты, особенно их вооруженные силы, привыкли, и это изменение отражало скорее превентивный, нежели чуткий менталитет. ¹ Десятилетние боевые действия в Ираке и Афганистане демонстрировали первые признаки сворачивания. Американское общество, которому напомнили о значительных потерях двух войн в жизнях и долларах и борьбе с внутренними проблемами, все больше утомлялось военными и иностранными проблемами.Таким образом, «Поворот в сторону Азии» потребовал тонкого подхода к продвижению и защите национальных интересов за рубежом, в то же время избегая растущей обеспокоенности общественности по поводу постоянного участия Америки в мировых делах.

Одно из решений направлено на то, чтобы сделать боевые действия менее смертоносными; Силы США должны перебалансировать усилия, чтобы сосредоточиться на диалоге, взаимодействии с ключевыми лидерами, наращивании потенциала и возможностей партнеров, поощрении двустороннего и многостороннего сотрудничества и культивировании устойчивых международных норм, поддерживающих интересы Америки.Американские военные, однако, должны быть осторожны с тем, когда и где они решат вступить в бой; успехи в одном месте часто означают потерю позиций в другом. Например, взаимодействие с Индией может углубить Индо-США. отношений, но они мешают отношениям США с Китаем и Пакистаном. Неудивительно, что ключ к такого рода усилиям — добиться того, чтобы прибыль перевешивала потери в долгосрочной перспективе. При правильном рассмотрении операции Phase Zero должны делать именно это. Мы должны перестать рассматривать Phase Zero как средство подготовки к крупным боевым операциям (MCO).Операции Фазы Ноль должны быть привязаны к долгосрочному видению, в рамках которого происходят короткие периоды операций Фаз с I по V (см. Рисунок 1). Мы надеемся, что такое видение минимизирует вероятность того, что решения будут приниматься на основе краткосрочных выгод без учета потенциальных долгосрочных потерь.

На рис. 1 показано значительное упрощение, но он показывает, что операции нулевой фазы должны выполняться, чтобы предотвратить частоту и серьезность ошибок MCO, когда они действительно происходят.

Несмотря на даже самые успешные попытки Фазы Ноль, время от времени все еще будут необходимы MCO, поэтому Вооруженные Силы должны оставаться готовыми к таким непредвиденным обстоятельствам. Однако, если все сделано правильно, операции Phase Zero должны поддерживать MCO прямо или косвенно. Проблема, которую мы пытаемся решить, — это использование операций Phase Zero для поддержки и подготовки к потенциальной MCO; такое мышление потенциально подрывает долгосрочное стремление к выгодной геополитической среде в обмен на более краткосрочные цели.²

Рассмотрим взаимодействие «Фаза ноль» с Индией. Политики США считают Малаккский пролив потенциальной зоной конфликта. Налаживание взаимоотношений в регионе не только позволяет объединить усилия в случае возникновения конфликта, но также направляет ограниченные ресурсы на предотвращение, одновременно защищая других от непредвиденных обстоятельств. Предлагаемое нами изменение требует мысленного сдвига от концепции операций Фазы Ноль, которые поддерживают универсальное американское доминирование в каждом регионе и театре , к концепции сосредоточения усилий на минимизации конфликтов — или, что не менее важно, на роли Америки в конфликтах — и позволить Америке сохранить ресурсы, необходимые для обеспечения господства в наиболее важных областях.Это означает принятие меньшего контроля на глобальном уровне в обмен на меньшее количество конфликтов или меньшие затраты на разрешение конфликтов в менее важных областях, если они возникнут. Другими словами, операции Phase Zero развивают отношения там, где мы можем рассчитывать на партнеров для поддержки в областях, важных, но не обязательно жизненно важных для интересов национальной безопасности США. В результате операции Фазы Ноль должны помочь Америке выделить больше ресурсов, когда она выберет конкретные места, в которых она будет защищать свои наиболее важные интересы.Кроме того, операции Phase Zero могут потенциально уменьшить ресурсы, необходимые для защиты интересов в жизненно важных местах, на основе отношений, сложившихся в периферийных областях.

Вторая часть нашего аргумента призывает к модификации операционной конструкции применительно к операциям нулевой фазы. Оперативный дизайн может улучшить процесс принятия военных решений. Как заявил в 2009 году генерал Джеймс Мэттис, морской пехотинец США: «Сложный характер текущих и прогнозируемых проблем требует, чтобы командиры обычно использовали осторожное мышление, творческий подход и дальновидность.Командиры должны рассматривать каждую ситуацию на своих условиях и в ее уникальном политическом и стратегическом контексте, а не пытаться подогнать ситуацию под предпочтительный шаблон ». ³ Хотя мы поддерживаем использование оперативного проектирования в качестве предпочтительного процесса для помощи военным планировщикам, операционный дизайн для нулевой фазы должен быть изменен на основе шаблона, который мы используем для MCO. Использование процессов оперативного проектирования MCO может запутать планирование нулевой фазы, потому что существует значительная разница в фокусе между планированием применения летальной силы и реализацией усилий, которые позволят избежать или уменьшить потребность в применении смертоносной силы или уменьшить ее.

В следующем разделе мы исследуем операции нулевой фазы и проиллюстрируем, как их этимология и структура процесса все еще укоренены в конструкции MCO и, следовательно, могут препятствовать эффективному планированию нулевой фазы. Наконец, мы предлагаем на рассмотрение модифицированную модель оперативного проектирования Phase Zero, основанную на концепции точек перегиба и новых возможностей , модели, которая имеет потенциал для оптимизации концептуализации и планирования этого недавно созданного военного предприятия.

ПЛАН контр-адмирал выпивает образец очищенной воды на месте бедствия в Бианге, Бруней-Даруссалам, пока инженеры из Китая, Сингапура и США демонстрируют возможности очистки воды (морские пехотинцы США / Кейси Пикок)

Долгая игра

В 2001 году Соединенные Штаты предприняли колоссальные военные усилия, чтобы избавить мир от опасных террористических сетей, которые могли действовать в глобальном масштабе. Грандиозность этих усилий помешала Соединенным Штатам сделать это в одиночку.В Стратегии национальной безопасности (СНБ) 2010 года говорится о необходимости взаимодействия в целях «борьбы с насильственным экстремизмом, прекращения распространения ядерного оружия и решения проблем, связанных с изменением климата, вооруженными конфликтами и пандемическими заболеваниями». ⁴ Phase Zero , по определению генерала Чарльза Уолда, ВВС США, предназначалась для сохранения ресурсов США путем выполнения этих задач с помощью боевых действий, а не летальных средств. Однако нынешняя точка зрения, сформулированная в совместной публикации 5–0, «Планирование совместных операций », подрывает эту более широкую перспективу нулевой фазы и ограничивает идею формирования операций, поддерживающих MCO.

Операции

Phase Zero должны быть сосредоточены на построении отношений сотрудничества с государствами по всему миру таким образом, чтобы укрепить национальную безопасность и процветание. Во многих случаях военные каналы предлагают возможности для получения доступа и укрепления доверия как между новыми, так и существующими партнерами. Военное образование, подготовка и обмены предоставляют простые возможности для взаимодействия без высокого уровня политического контроля, который часто сопровождает аналогичные возможности на дипломатическом уровне.В качестве дополнительного преимущества такая деятельность создает эпистемические сообщества среди тех, кто находится на более низких уровнях, на основе их общего опыта. ⁵ Такие преимущества могут привести к большему влиянию на более высоких уровнях при возникновении сложных дипломатических инцидентов (например, арест индийского дипломата в декабре 2013 года). ⁶ Phase Zero требует высокого уровня интеграции между географическими боевыми командами и страновыми командами, возглавляемыми каждым послом США. Для многих других агентств в США.Правительство, несмертельное иностранное вмешательство — в первую очередь. Например, Агентство США по международному развитию заявляет: «Самое важное, что мы можем сделать, — это в первую очередь предотвратить конфликты. Это умнее, безопаснее и дешевле, чем посылать солдат ». ⁷ Для Министерства обороны, однако, большая часть усилий сосредоточена на организации, обучении и оснащении сил, чтобы сражаться и побеждать в войнах страны. Что еще хуже, военное планирование и подготовка для операций на этапе I – V соперничают за ресурсы с требованиями этапа нулевой.Деньги, потраченные на построение отношений и повышение способностей других, отнимают деньги, доступные для повышения боеспособности вооруженных сил США. Кроме того, ротация командиров в различных географических подразделениях боевых действий делает упор на краткосрочные инвестиции — те, которые поддерживают акцент на Фазах I – V.

Phase Zero, правильно задуманная и проведенная, требует долгосрочной инвестиционной стратегии, которая превосходит смену сменяющих друг друга командиров. Доступная информация и прогресс, достигнутый во время нулевой фазы, относительно непрозрачны и неоднозначны.Следовательно, старшие руководители не смогут измерить успех с помощью каких-либо наблюдаемых — или, если на то пошло, отчетных — счетов за короткие периоды времени. Это затрудняет мотивацию людей, выполняющих миссию Phase Zero, и увеличивает сложность измерения производительности на самых высоких уровнях командования. Руководители высшего звена должны адаптироваться от поиска ориентированных на прогресс и задач конструкций, таких как оперативное планирование крупных боевых операций, к открытию временных горизонтов и результатов, которые чреваты двусмысленностью.Нулевой этап должен включать рассмотрение и подготовку к несоответствиям между выполнением запланированных мероприятий и реагированием на потенциальный или фактический кризис, который может помешать продвижению к желаемому состоянию.

Phase Zero должен быть направлен на предотвращение конфликтов, но это также должно быть обязательство развивать партнеров и строить отношения, которые позволят Соединенным Штатам достичь и поддерживать безопасность и процветание. В мире растущего дефицита нации придется пойти на больший компромисс, чтобы добиться и того, и другого.Четырехгодичный обзор обороны 2014 года ссылается на этот квест:

Наше постоянное внимание и участие будут важны для формирования новых глобальных тенденций, как положительных, так и отрицательных. Беспрецедентный уровень глобальной взаимосвязанности обеспечивает общие стимулы для международного сотрудничества и общих норм поведения, а растущий потенциал некоторых региональных партнеров дает странам возможность играть более значительную и даже ведущую роль в продвижении общих интересов безопасности в своих соответствующих регионах. ⁸

Наша концепция операций Phase Zero может повысить безопасность Америки, но требует изменения точки зрения. Момент однополярности идет на убыль, и Соединенные Штаты должны вступить в схватку со сложной глобальной системой после окончания холодной войны, которая предлагает вознаграждение своим членам более справедливо, чем это было в последнее десятилетие 20 ^– веков. У Соединенных Штатов больше нет средств, необходимых для того, чтобы влиять на глобальную систему таким образом, чтобы они стали явно доминирующей державой.Такое положение дел чуждо планированию крупных боевых действий — усилию, в котором обычно есть победитель и проигравший.

Содействие принятию решений по качеству

Чтобы опередить бешеный темп сегодняшних военачальников, эффективные сотрудники используют операционный дизайн, чтобы понять сложную операционную среду, разбить военные усилия на категориальные сегменты и определить узлы, которые требуют решений командиров. В идеале штабы будут пытаться предсказать эти точки принятия решений и сообщить командиру факторы, которые он или она должны учитывать при принятии этих важных решений.Однако текучесть кадров и отсутствие преемственности среди плановиков побудили многих в вооруженных силах США превратить оперативное проектирование в механистический процесс, который, по сути, требует от участников «заполнения пробелов». Он породил культуру, которая неосознанно полагает, что конечным продуктом является сам процесс, а не критическое мышление, для которого был создан операционный дизайн.

На рис. 2 показан пример продукта операционного дизайна, изображающего производственные линии.⁹ Желтые звезды указывают точки принятия решения, в которых ожидается решение командира; это решение обычно либо использует преимущества использованных возможностей, либо меняет баланс усилий на основе изменений в операционной среде. В дополнение к ожидаемым сдвигам или продвижению в операционных усилиях, персонал должен проанализировать операционную среду, чтобы определить потенциальных возникающих ситуаций, чтобы в случае их возникновения они могли предоставить выгодные возможности .В конечном счете, оперативное проектирование — это механизм, который при правильном применении помогает штабам задуматься о контекстуальных и временных сложностях среды, в которой они работают. Эта осведомленность позволяет им помогать своим командирам в концептуализации окружающей среды и общей операции и выполнять обоснованные решения об использовании ограниченных ресурсов в поддержку последовательного стратегического видения.

В этом разделе не рассматриваются детали операционного дизайна. Джеффри Рейли и другие прекрасно объяснили этот процесс, и мы полностью поддерживаем его более широкое использование.Модель Рейли обеспечивает полезный и эффективный метод планирования этапов с I по V. Но после изучения становится ясно, что оперативное проектирование (в том виде, в котором оно используется в настоящее время) основано на построении основных боевых операций. Эту основу выделяют три аспекта текущего операционного дизайна: конечное военное состояние, центр тяжести и решающие точки.

В основных боевых операциях совместная доктрина определяет военное конечное состояние как «набор необходимых условий, определяющих достижение всех военных целей.”¹⁰ В руководстве неясно, как лучше всего определить это конечное состояние. Но, несомненно, сам термин означает (и фактически означает) прекращение военной деятельности: «Обычно он представляет собой момент времени и / или обстоятельства, после которых президент не требует военного инструмента национальной власти в качестве основного средства. для достижения оставшихся национальных целей ». ¹¹ Как показал анализ в предыдущем разделе, такой конечной точки в нулевой фазе не существует.Скорее, центральным элементом операций Phase Zero является культивирование устойчивых , синергетических отношений.

Термин центр тяжести берет свое начало в основополагающем трактате Карла фон Клаузевица 1832 года О войне: «[Надо помнить о доминирующих характеристиках обеих воюющих сторон. Из этих характеристик развивается некий центр тяжести, центр всей силы и движения, от которого все зависит. Это та точка, против которой должна быть направлена вся наша энергия.¹² В MCO командир ищет способы эффективно направлять свои силы. Понятно, что это делается для того, чтобы минимизировать потери и предотвратить длительную конфронтацию. Поэтому наиболее часто используемое практическое правило заключается в том, что если вы можете обнаружить центр тяжести врага и направить туда свои усилия, вы добьетесь наибольшего эффекта. Кроме того, если вы проводите анализ центра тяжести на своих собственных силах, вам лучше подумать о защитной позе.

Однако, как объясняет Антулио Эчеваррия, U.Определение центра тяжести, которое дает С. военный, со временем изменилось и разошлось. На самом деле эту концепцию не следует «применять ко всем видам войны или операции; в противном случае этот термин может стать чрезмерным и бессмысленным или быть смешанным с военно-политическими целями ». ¹³ Центры тяжести были центральным элементом модели пяти колец Джона Уордена, которая наиболее широко использовалась при планировании воздушной кампании в Операции «Буря в пустыне », а также в конструкции Критической уязвимости Джо Стрэнджа и Ричарда Айрона, которая спускается из центров. силы тяжести, чтобы направлять разработку фактических целевых наборов.¹⁴ Однако в операциях Фазы Ноль нет четко определенного врага, против которого командиры могут направить свое внимание. Как командир узнает, где разместить ограниченные ресурсы, чтобы добиться оптимального результата? В конечном счете, анализ центра тяжести для операционных конструкций Phase Zero (по крайней мере, в том виде, в котором он используется сегодня) является проблематичным.

Совместная доктрина утверждает, что тщательный анализ центра тяжести прольет свет на возможные решающих моментов :

Решающая точка — это географическое место, конкретное ключевое событие, критический фактор или функция, которые, при действии, позволяют командиру получить заметное преимущество над противником или вносят существенный вклад в достижение успеха.. . . Хотя решающими точками являются не COG [центры тяжести] , они являются ключами к атаке защищенных COG или их защите. Решающие моменты можно рассматривать как способ соотнести «критическое» с «уязвимым». Следовательно, командиры и их штабы должны проанализировать операционную среду и определить, какие системные узлы или звенья или ключевые события предлагают наилучшую возможность повлиять на группировку противника или получить или сохранить инициативу. ¹⁵

Рассмотрим с точки зрения основных боевых действий логическую последовательность конечных состояний, центра тяжести и решающих точек.Следующее, возможно, является чрезмерным упрощением процесса. Но короче говоря, военный стратег работает в обратном направлении от конечного состояния, чтобы провести анализ центра тяжести на противнике, определить критические уязвимости, которые освещают решающие точки, а затем (с военными планировщиками) группировать аналогичные решающие точки в четко определенные направления действий. или усилие. Как пишет Кейт Диксон: «Определяя критические уязвимости вражеского центра (ов) притяжения, у планировщиков есть средства для определения решающих моментов, связанных с атакой на эти критические уязвимости.”¹⁶ В MCO это кажется довольно простым. Решающие точки названы правильно, потому что они обозначают, где военные усилия могут сосредоточить силы для достижения успеха миссии. Но, как конечное состояние и центры тяжести , термин решающая точка означает конечное усилие, направленное на вражеские силы в течение определенного периода времени. Усилия Phase Zero кардинально отличаются друг от друга, часто без конца, без определенного врага и без определенной точки кульминации.

Мы не предлагаем превращать вооруженные силы в штатных дипломатов, но твердо признаем, что военные службы должны сыграть большую роль в нулевой фазе. Для повышения эффективности усилия по планированию требуют значительного отхода от нынешних концепций, чтобы обеспечить более продуктивные отношения между военными и другими правительственными учреждениями, особенно страновыми группами, работающими под руководством своих послов. Эти усилия предприняты с признанием того, что величайшим достоянием вооруженных сил является их способность, когда их призывают, вести войну для достижения национальных целей, а также организовывать, обучать и оснащать свои силы таким образом, чтобы их готовность служила постоянным сдерживающим фактором для будущих действий. быть агрессорами.

Моряки несут вахту на носу эсминца с управляемыми ракетами Arleigh Burke USS McCampbell , когда корабль входит в Малаккский пролив в поддержку безопасности и стабильности в Индо-Азиатско-Тихоокеанском регионе (ВМС США / Пол Келли)

Во время операций Фазы Ноль военные по-прежнему оказывают свое традиционное влияние, но другим способом и со значительно другими политическими целями. Таким образом, военные службы должны быть более творческими в том, как они думают и планируют эти усилия. Творческое мышление можно определить как «сознательное генерирование новых и полезных идей, а также переоценку или комбинирование старых идей для разработки новых и полезных перспектив для удовлетворения потребности». ¹⁷ Но оптимизация творческого мышления требует демонтажа рамочных подходов. Как красноречиво выразилась Сьюзен Картер: «Выбор слова имеет значение. Иногда слово сбивает с толку всю нить обсуждения, внося своими коннотациями набор идей, противоречащих вашей собственной эпистемологической позиции.¹⁸ Семантика важна, потому что слова имеют тенденцию вносить предубеждения или укреплять рамки, которые могут подавлять творческое мышление.

Точки перегиба и новые возможности

Слова или фразы, такие как противник или решающих моментов , которые военные планировщики используют в оперативном планировании, изменяют перспективу процесса планирования. Мы утверждаем, что смещение акцента на два конкретных термина существенно изменит взгляд командира и штаба на операции Фазы Ноль.Первый предлагаемый нами термин — это точка перегиба , которую мы определяем как момент времени, когда нормальное развитие конкретного явления существенно меняется. Например, в Индии достаточно предсказуемо водоснабжение. Коэффициенты рождаемости и младенческой смертности в Индии также остаются относительно предсказуемыми с течением времени. Однако в какой-то момент в будущем население Индии превысит ее водные ресурсы. Этот предсказуемый факт позволяет сотрудникам планирования определить логическую точку перегиба.

Точка перегиба особенно важна при разработке стратегии, потому что она определяет период таких интенсивных изменений, что субъект, переживающий изменение, не успел к нему приспособиться. В лучшем случае актер еще будет на ранней стадии адаптации. Именно на этом этапе актеру больше всего необходимо найти способы приспособиться к новой ситуации. Посторонний субъект может оказать значительную помощь и полезное влияние в этот конкретный период.Например, если вы жили в районе с высоким потенциалом лесных пожаров и рано утром узнали, что лесной пожар сожжет ваш дом в полночь, вы, скорее всего, будете сопротивляться усилиям постороннего человека, который поможет вам в ваших делах. эвакуация. У вас будет достаточно времени, чтобы принять необходимые меры предосторожности, чтобы собрать важные документы и ценности, и у вас будет достаточно времени, когда пожар охватил ваш дом. Но если вы представите сценарий, в котором вы находились в зоне с низким потенциалом возгорания, и у вас было уведомление за 30 минут, и тот же посторонний прибыл, чтобы помочь вам, вы с большей вероятностью примете помощь? Возможно.Что, если появится посторонний с движущимся фургоном и 20 человек, чтобы помочь вам получить то, что вы хотите взять с собой? Наверное. Наконец, что, если посторонний и его команда имели значительный опыт работы с такими ситуациями и были готовы дать совет о том, как справиться с эвакуацией? В этих условиях посторонний мог бы иметь влияние, тем более, если бы вы уже несколько раз практиковали эвакуацию с посторонним.

В этом примере точкой перегиба был сдвиг от вероятности лесного пожара к почти уверенности в том, что он произойдет.Командам по планированию следует искать потенциальные точки перегиба и согласовывать действия, которые позволят Соединенным Штатам отреагировать на ситуацию и повлиять на нее. Точки перегиба становятся особенно важными, потому что они сосредотачивают ресурсы на областях с наивысшим уровнем влияния в период сокращения бюджетов и сильно ограниченных ресурсов. Ресурсы необходимо распределять более эффективно в будущем, чтобы Америка могла поддерживать тот же уровень влияния, что и в прошлом.Точки перегиба также важны, потому что они представляют вероятные колебания статус-кво. Для операций Phase Zero цель состоит в том, чтобы не допустить, чтобы эти большие колебания создавали условия, враждебные американским интересам. Выявление точек перегиба и подготовка к ним дают США возможность потушить искру, прежде чем она превратится в лесной пожар.

Второй термин, который мы хотим ввести, — это возникающая возможность . Чтобы проиллюстрировать эту концепцию, давайте вернемся к аналогии с пожарным и гипотетическому индийскому примеру.Предположим, что ваша община как начальник пожарной охраны столкнулась с непредвиденной засухой, которая привела к резкому росту цен на воду. В сочетании с этим (и исключительно в целях данного сценария) вы беспокоитесь о том, что в этом районе может не хватить пожарных гидрантов для удовлетворения ваших ожидаемых потребностей в реагировании. Нехватка воды и связанный с этим рост затрат настолько значительны, что многим жителям перестали заполнять бассейны на заднем дворе. Но, имея доступ к более дешевой воде, вы инициируете программу, по которой пожарная служба наполняет бассейны бесплатно по запросу.Единственным условием является то, что жители должны согласиться предоставить вам доступ к воде в бассейне, если это необходимо для оказания помощи в ликвидации пожара. Сделав еще один шаг, вы могли бы даже поощрять программу, в соответствии с которой пожарная служба фактически субсидирует строительство большего количества бассейнов на заднем дворе в этом районе. В обоих случаях непредвиденное обстоятельство — засуха — на самом деле создает возможность для более активного взаимодействия, которое может способствовать вашим долгосрочным интересам. Добавление воды в бассейн не только укрепляет вашу связь с местным населением (посредством негласного соглашения), но также обеспечивает распределенный ресурс, снижающий риски, чтобы помочь вам в выполнении ваших основных обязанностей по тушению пожаров, если возникнет такая необходимость.

Давайте теперь продолжим эту концепцию, вернувшись к нашим гипотетическим усилиям по взаимодействию на нулевой фазе с Индией. Цели этих усилий — сделать Индию региональным лидером в усилиях по международной безопасности, в то же время способствуя развитию двусторонних отношений, продвигающих интересы США в регионе. Без особого предупреждения мощный тайфун обрушился на южную часть Андаманского моря, угрожая катастрофическими разрушениями Андаманским и Никобарским островам, западному побережью южного Таиланда и северному побережью Индонезии.Как и Соединенные Штаты в аналогичных случаях, они перенаправляют вооруженные силы для оказания помощи (и, возможно, даже для руководства) усилиями по оказанию гуманитарной помощи. В таком взаимодействии нет ничего нового. Но с точки зрения нулевой фазы, возможно ли, что гуманитарная помощь действительно создаст новые возможности для взаимодействия с Индией? Семантика этого момента важна. Никакое стихийное бедствие никогда не должно рассматриваться как возможность как таковая, но в сфере военного участия и развития отношений военное руководство и штаб планирования должны подумать о том, как партнерство в непредвиденных обстоятельствах может на самом деле способствовать реализации инициатив нулевой фазы.

Представьте себе сценарий, в котором Индия и Соединенные Штаты работают вместе, чтобы направить гуманитарный воздушный транспорт на Пхукет в западном Таиланде, который пострадал от тайфуна наиболее разрушительно. Где здесь возможность? Проще говоря, партнерство с Индией в направлении помощи по воздушным перевозкам дает возможность не только работать вместе для достижения ограниченных краткосрочных целей (включая, разумеется, помощь жертвам кризиса), но и продемонстрировать методы реагирования США в надежде на то, что Индия будет играть более важную роль в подобных региональных кризисах в будущем.В конечном итоге Индия могла бы справиться с такими задачами самостоятельно (напоминая ответы в американском стиле). Более широкое присутствие Индии в области оказания помощи при стихийных бедствиях в регионе может обеспечить стабильность в регионе, соответствующую целям внешней политики США, и помочь Индии достичь своих собственных целей в качестве растущей региональной державы. Это также высвобождает американские военные ресурсы для реагирования на кризисы (или, что еще хуже, конфликты) в областях, где у Соединенных Штатов нет подобных отношений. Это краеугольный камень участия в Phase Zero.

Для планировщиков непредвиденные события — это просто непредвиденные обстоятельства. Но это не означает, что при планировании нулевой фазы следует игнорировать их возможность (более того, даже их вероятность, учитывая долгосрочный характер операций нулевой фазы). Любое планирование нулевой фазы должно учитывать возникающие возможности, которые могут предложить немедленное участие и способствовать укреплению отношений; он также должен быть достаточно гибким, чтобы соответствующим образом изменить приоритеты усилий. Вдобавок, как и в случае концепции ответвлений и продолжений операционного дизайна MCO, проектировщики должны учитывать такие отклонения с точки зрения их влияния на основные направления деятельности или усилия в конструкции нулевой фазы.

Кавалерийский разведчик и его коллега из индийской армии обеспечивают безопасность сослуживцев во время патрулирования лесов Гималаев во время учений Юдх Абхьяс (Министерство обороны / Милинда ДюРуссо)

Заключение

Среди военных профессионалов распространено изречение: si vis pacem, para bellum — если хочешь мира, готовься к войне. Стратеги и военные планировщики продолжают действовать таким образом, чтобы уделять большое внимание следованию этому изречению. Соединенным Штатам необходимо продолжать готовить свои силы к будущим угрозам; мы не возражаем против этого.Однако мы утверждаем, что подготовка к войне — это дорогостоящее мероприятие и что необходимо вносить коррективы, поскольку ресурсы становятся все более дефицитными, а другие государства начинают бросать вызов американскому господству в областях, которые способствуют процветанию США и всего мира. Стратегия и планирование должны стать более прагматичными, а расходы должны быть больше сосредоточены на эффективности вложений в профилактику, а не на оплату огромных затрат, связанных с лечением.

Изменение нашего представления о Phase Zero — это начало таких усилий.Фаза Ноль как средство предотвращения войны в корне отличается от нынешнего мышления, которое рассматривает ее как средство подготовки к войне. Если мышление в фазе ноль включает фазы с I по V, оно может способствовать выработке последовательного видения того, как выстраивать отношения и взаимодействия с другими государствами или субъектами, которые могут способствовать стабильности глобального достояния и международных норм.

Стратеги и военные планировщики должны сконцентрироваться на предотвращении войн до того, как они начнутся, или, по крайней мере, на формировании прочных партнерских сетей, которые значительно облегчат победу над нарушителями спокойствия или потенциальными противниками.С этой целью Соединенные Штаты должны определить ключевые точки перегиба и возникающие возможности, которые продвигают операции Phase Zero в направлении, которое увеличивает влияние Соединенных Штатов или их партнеров. В некоторых случаях наши долгосрочные интересы могут потребовать поставить на первое место краткосрочные интересы партнера — понятие, с которым Америке не приходилось сталкиваться после окончания Второй мировой войны. Соединенные Штаты должны стать более искусными в формировании и подталкивании субъектов и условий, а не полагаться на свои собственные ресурсы для решения проблем.Иными словами, сейчас сезон засухи, и воды становится все меньше. Америка должна изменить свое мышление, чтобы быть более эффективными в предотвращении пожаров и сохранении своих драгоценных ресурсов, чтобы, когда они действительно загорелись, были готовы. JFQ

Банкноты

Хиллари Клинтон, «Тихоокеанский век Америки», Foreign Policy 189 (ноябрь 2011 г.), доступно по адресу .
В то время как Фаза Ноль в нашей концептуальной структуре представляет собой глобальное предприятие, боевые командиры должны будут принимать решения о приоритезации ограниченных ресурсов взаимодействия.
Генерал Джеймс Мэттис, USMC, «Меморандум для командования объединенных сил США: видение совместного подхода к оперативному проектированию», 6 октября 2009 г., в US Joint Forces Command, Joint Doctrine Series Pamphlet 10, Design in Military Operations — A Primer для Joint Warfighters , 20 сентября 2010 г., 2.
Стратегия национальной безопасности (Вашингтон, округ Колумбия: Белый дом, май 2010 г.), 3.
Подробнее об эпистемических сообществах см. Peter Haas, «Introduction: Epistemic Communities and International Policy Coordination», in International Organization 46, no. 1 (зима 1992 г.).
31 марта 2014 г. посол США в Индии Нэнси Пауэлл подала в отставку после резкого спада в отношениях между Индией и США. связи. Многие считают, что одним из событий, ускоривших это снижение, стал арест заместителя генерального консула Девьяни Хобрагаде в Нью-Йорке в декабре 2013 года по обвинению в мошенничестве с визой.Для получения дополнительной информации см. .
Подробнее о целях миссии Агентства США по международному развитию см. .
Министерство обороны, Quadrennial Defense Review 2014 (Вашингтон, округ Колумбия: Типография правительства США, 2014), iii.
Джеффри М. Рейли, Оперативный дизайн: извлечение ясности из сложности для принятия решительных действий (Монтгомери А.Л .: Air University Press, 2012), 78.
Совместная публикация 5-0, Планирование совместной операции (Вашингтон, округ Колумбия: Объединенный штаб, 11 августа 2011 г.), xxi.
Интеллектуальная книга операций и доктрины объединенных сил: Руководство по совместным, многонациональным и межведомственным операциям , 2 ^nd Revised Edition (Lakeland, FL: The Lightning Press, 2009), 3–24.
Карл фон Клаузевиц, На войне , изд. и пер. Майкл Ховард и Питер Парет (Princeton: Princeton University Press, 1976), 595–596.
Антулио Дж. Эчеваррия II, «Центр притяжения Клаузевица: это не то, о чем мы думали», Обзор военно-морского колледжа LVI, no. 1 (зима 2003 г.), 118.
Джон А. Уорден III, «Враг как система», Airpower Journal 9 (весна 1995 г.), 40–55; Джо Стрэндж и Ричард Айрон, «Понимание центров тяжести и критических уязвимостей», Департамент ВВС США.
Руководство для офицеров Объединенного штаба, Колледж штаба объединенных сил, Национальный университет обороны, 13 августа 2010 г., стр. 4–51.
Кейт Д. Диксон, «Операционный дизайн: методология для планировщиков», Campaigning (весна 2007 г.), 26.
Школа перспективных военных исследований, Искусство дизайна: Студенческий текст, версия 2.0 (Форт Ливенворт, Канзас: Центр по объединенным вооружениям армии США, 2010), 63.
Сьюзан Картер, «Завершение диссертации: личные отношения с письмом», WordPress.com , 9 ноября 2012 г. Полную запись можно найти по адресу .

% PDF-1.5
%
4487 0 obj>
эндобдж

xref
4487 236
0000000016 00000 н.
0000011196 00000 п.
0000005016 00000 н.
0000011380 00000 п.
0000011417 00000 п.
0000012028 00000 п.
0000012166 00000 п.
0000012309 00000 п.
0000012452 00000 п.
0000012590 00000 н.
0000012733 00000 п.
0000012871 00000 п.
0000013014 00000 п.
0000013156 00000 п.
0000013293 00000 п.
0000013435 00000 п.
0000013577 00000 п.
0000013715 00000 п.
0000013855 00000 п.
0000013993 00000 п.
0000014136 00000 п.
0000014274 00000 п.
0000014417 00000 п.
0000014560 00000 п.
0000014698 00000 п.
0000014841 00000 п.
0000014979 00000 п.
0000015122 00000 п.
0000015265 00000 п.
0000015408 00000 п.
0000015544 00000 п.
0000015679 00000 п.
0000015822 00000 п.
0000015965 00000 п.
0000016107 00000 п.
0000016249 00000 п.
0000016392 00000 п.
0000016535 00000 п.
0000016678 00000 п.
0000016820 00000 н.
0000016963 00000 п.
0000017106 00000 п.
0000017249 00000 п.
0000017392 00000 п.
0000017535 00000 п.
0000017678 00000 п.
0000017821 00000 п.
0000017964 00000 п.
0000018106 00000 п.
0000018207 00000 п.
0000018931 00000 п.
0000019740 00000 п.
0000019912 00000 п.
0000020528 00000 п.
0000021240 00000 п.
0000021354 00000 п.
0000022087 00000 п.
0000022888 00000 п.
0000023602 00000 п.
0000024380 00000 п.
0000025151 00000 п.
0000025991 00000 п.
0000026739 00000 п.
0000027538 00000 п.
0000035450 00000 п.
0000044439 00000 п.
0000044499 00000 н.
0000044607 00000 п.
0000044716 00000 п.
0000044859 00000 п.
0000044914 00000 п.
0000045188 00000 п.
0000045243 00000 п.
0000045357 00000 п.
0000045412 00000 п.
0000045513 00000 п.
0000045568 00000 п.
0000045734 00000 п.
0000045789 00000 п.
0000045930 00000 п.
0000045985 00000 п.
0000046102 00000 п.
0000046157 00000 п.
0000046258 00000 п.
0000046313 00000 п.
0000046491 00000 п.
0000046546 00000 п.
0000046667 00000 п.
0000046813 00000 п.
0000046987 00000 п.
0000047102 00000 п.
0000047233 00000 п.
0000047407 00000 п.
0000047540 00000 п.
0000047649 00000 н.
0000047825 00000 п.
0000048000 00000 н.
0000048121 00000 п.
0000048303 00000 п.
0000048426 00000 п.
0000048558 00000 п.
0000048743 00000 п.
0000048854 00000 п.
0000048977 00000 н.
0000049155 00000 п.
0000049297 00000 п.
0000049453 00000 п.
0000049615 00000 п.
0000049723 00000 п.
0000049861 00000 п.
0000050010 00000 п.
0000050142 00000 п.
0000050275 00000 п.
0000050394 00000 п.
0000050540 00000 п.
0000050699 00000 п.
0000050817 00000 п.
0000050943 00000 п.
0000051081 00000 п.
0000051223 00000 п.
0000051346 00000 п.
0000051477 00000 п.
0000051617 00000 п.
0000051751 00000 п.
0000051889 00000 п.
0000052023 00000 п.
0000052155 00000 п.
0000052287 00000 п.
0000052413 00000 п.
0000052554 00000 п.
0000052698 00000 п.
0000052818 00000 п.
0000052937 00000 п.
0000053065 00000 п.
0000053215 00000 п.
0000053360 00000 п.
0000053507 00000 п.
0000053669 00000 п.
0000053840 00000 п.
0000054009 00000 п.
0000054172 00000 п.
0000054336 00000 п.
0000054492 00000 п.
0000054635 00000 п.
0000054775 00000 п.
0000054922 00000 п.
0000055085 00000 п.
0000055236 00000 п.
0000055384 00000 п.
0000055545 00000 п.
0000055704 00000 п.
0000055840 00000 п.
0000055980 00000 п.
0000056128 00000 п.
0000056269 00000 п.
0000056410 00000 п.
0000056543 00000 п.
0000056745 00000 п.
0000056907 00000 п.
0000057047 00000 п.
0000057176 00000 п.
0000057310 00000 п.
0000057432 00000 п.
0000057560 00000 п.
0000057736 00000 п.
0000057858 00000 п.
0000058014 00000 п.
0000058165 00000 п.
0000058335 00000 п.
0000058504 00000 п.
0000058654 00000 п.
0000058776 00000 п.
0000058934 00000 п.
0000059080 00000 п.
0000059217 00000 п.
0000059357 00000 п.
0000059528 00000 п.
0000059648 00000 н.
0000059773 00000 п.
0000059938 00000 н.
0000060071 00000 п.
0000060201 00000 п.
0000060326 00000 п.
0000060490 00000 п.
0000060657 00000 п.
0000060791 00000 п.
0000060925 00000 п.
0000061068 00000 п.
0000061239 00000 п.
0000061397 00000 п.
0000061616 00000 п.
0000061779 00000 п.
0000061911 00000 п.
0000062045 00000 п.
0000062206 00000 п.
0000062337 00000 п.
0000062481 00000 п.
0000062609 00000 п.
0000062759 00000 п.
0000062916 00000 п.
0000063119 00000 п.
0000063266 00000 п.
0000063404 00000 п.
0000063535 00000 п.
0000063665 00000 п.
0000063794 00000 п.
0000063923 00000 п.
0000064061 00000 п.
0000064202 00000 п.
0000064359 00000 п.
0000064523 00000 п.
0000064688 00000 н.
0000064820 00000 н.
0000064946 00000 н.
0000065076 00000 п.
0000065230 00000 п.
0000065357 00000 п.
0000065480 00000 п.
0000065622 00000 п.
0000065766 00000 п.
0000065944 00000 п.
0000066072 00000 п.
0000066237 00000 п.
0000066381 00000 п.
0000066594 00000 п.
0000066723 00000 п.
0000066913 00000 п.
0000067052 00000 п.
0000067182 00000 п.
0000067330 00000 п.
0000067525 00000 п.
