Нарисовать техплан помещения онлайн бесплатно

Технический план – это специальный документ, воспроизводящий определенные данные по требуемому объекту с обязательным указанием информации о сооружениях и зданиях, а также о помещениях или объектах незавершенного строительства, а также его характеристиках.

Графический технический план помещения

При составлении графической части технического плана объектов недвижимости: будь-то здания, сооружения, объекты незавершенного строительства и прочее, необходимо воспроизводить данные о земельном участке. Далее обязательно указывать месторасположение объекта недвижимости на участке со всеми его особенностями по размещению относительно других объектов. При разработке технического плана помещения, его графической части, необходимо отображать план-решение либо части этажа, либо целого этажа здания с указанием в плане непосредственного расположения необходимого помещения. Если в здании или сооружении этажность отсутствует, графический план может отражать только часть сооружения или здания с обязательным указанием месторасположения анализируемого помещения в масштабе…

Сложно и кажется, что совсем не нужно? 🙂

Мы готовы представить вам уникальный проект, который поможет вам, не имея специальных навыков и знаний в области инженерно-строительных и проэктировочных работ, самостоятельно разработать или подобрать необходимое помещение по параметрам, которые будут актуальны именно и только для вас! Никаких тяжелых и непонятных программ типа Автокада или Coral Draw, теперь Вы с легкостью можете строить или подбирать характеристики под свой личный проект прямо на странице нашего портала. Увлекательное занятие, больше не сопряжено с нудным поиском в интернете необходимого объекта недвижимости по заданным параметрам, вы в какой-то мере даже чуть-чуть погружаетесь в детство, строя и моделируя свое собственное помещение, которое впоследствии обязательно найдет свое отражение в реальности!

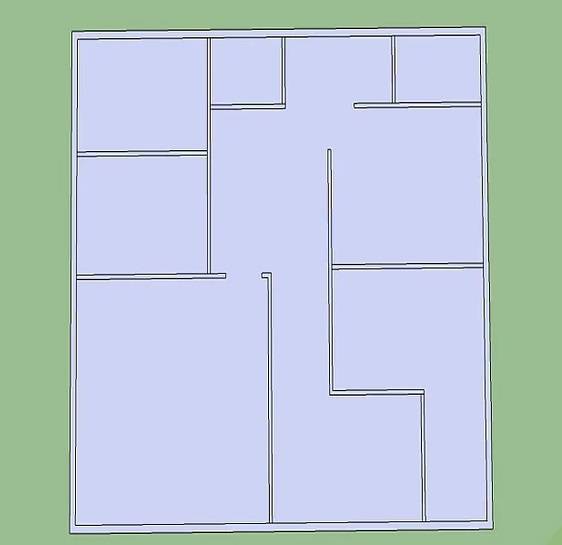

Нарисовать план схему помещения.

Как вычертить план комнаты в ArchiCAD

Началу любого строительства предшествует осуществление целого комплекса всевозможных расчётов: создание плана дома, всех необходимых чертежей, инструкций и пояснений к ним, составление сметы. Что же представляет собой ? Попробуем разобраться.

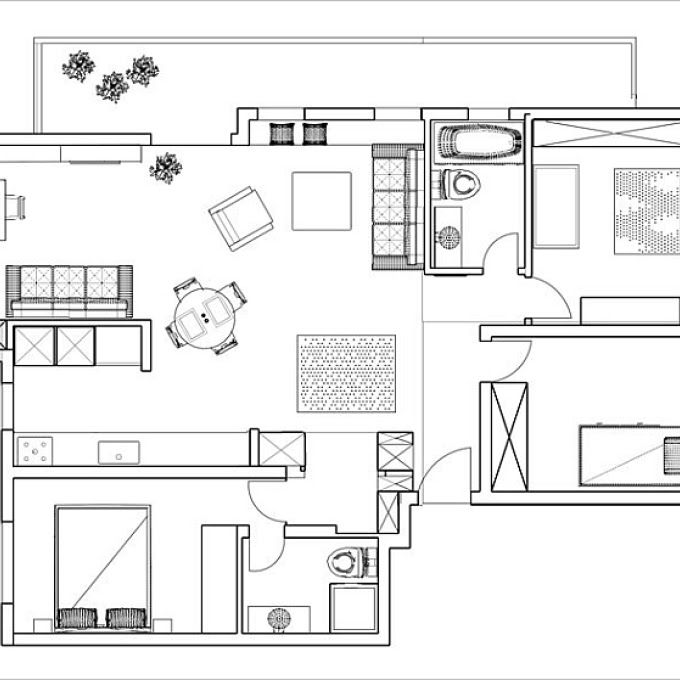

Пример планировки дома созданной самостоятельно

– довольно сложный процесс. В нём должны учитываться все нюансы, дабы избежать погрешностей на этапе строительства. Составить план могут профессиональные архитекторы. Хотя нет ничего сложного в том, чтобы начертить план дома самостоятельно.

Человек, который никогда не принимал участие в процессе строительства дома, при виде стопки бумажек с замысловатыми чертежами, скорее всего, растеряется. Ведь он ничего не смыслит в этом! Безусловно, новичку не просто разобраться в проектной документации. Но, согласитесь, начиная строительство собственного дома или коттеджа, не лишним будет иметь хотя бы общее представление о том, какая информация скрывается в толстой папке проектировщика.

В рабочей документации должен быть представлен , а также комплект чертежей, которые помогут при строительстве здания. Данный эскиз и согласовывается с будущим хозяином дома.

После согласования с заказчиком специалист начинает работу над основной частью. План дома, разработанный в соответствии со всеми нормами и правилами, содержит три основных раздела: архитектурный, конструкторский и инженерный.

В первом разделе отображается проект фасадов, кровли, расположения оконных и дверных проёмов, помещений, их площадь. Конструкторский раздел содержит информацию о фундаменте для данного здания, креплениях балок, перекрытий, наличии лестниц, крыльца и т.п. Все расчёты относительно возможных нагрузок на элементы конструкции также включены в эту часть.

Так выглядит план дома с фасадом

Кроме того план дома должен содержать инженерный раздел, в котором приведены данные о расположении вентиляционной, отопительной, электрической, канализационной систем, а также системы водоснабжения.

Что такое планировка дома

Основой любого проекта является составление плана дома, который изображен на документах. Их впоследствии нужно зарегистрировать в соответствующих инстанциях.

Важно. Сделать это нужно ещё до начала строительства. Это поможет избежать разнообразных штрафных санкций из-за незаконности постройки.

В нём отображена полностью вся :

  • расположение основных конструкций дома;
  • разнообразные перегородки;
  • размещение комнат и их количество;
  • окна и двери.

Кроме этого указано:

Планировка строения может быть разной. Всё зависит от его формы и размеров.

Варианты составления планировки дома

Во-первых, начертить поэтажный план загородного дома можно самому. Для этого не нужно обладать особыми познаниями в области проектирования.

Самое главное определить размеры будущего строения, количество помещений в нём (планировку) и их функциональность.

Во-вторых, можно заказать его у архитекторов, которые занимаются разработкой индивидуального проекта любого строения. Стоимость их услуг довольно высокая. У них в каталоге есть уже готовые планы домов, которые они могут предоставить своим клиентам для дальнейшей разработки проекта.

Самостоятельное составление

На сегодняшний день есть специальная программа, которая используются для того, чтобы составить план дома совершенно бесплатно.

Программа для планировки квартиры

Устанавливать её на компьютере не нужно. Вся работа выполняется онлайн.

Есть определённые поля:

  • ширина строения;
  • длина строения;
  • общая высота;
  • высота стен и кровли;
  • форма дома;
  • количество этажей;
  • количество окон и дверных проёмов;
  • наличие гаража;
  • балкона.

Это основные параметры, которые должны быть проставлены, чтобы разработать план загородного дома.
После всего этого можно на компьютере визуально оценить внешний вид коробки будущего строения вместе с кровлей. На этом этапе делается корректировка формы и размеров.

Обращение к профессионалам

Этот способ эффективен в том случае, если нет желания и возможностей нарисовать план загородного дома своими руками.

Подробный чертёж дома, выполненный от руки

Архитекторы, основываясь на пожелания клиента, выяснят какими оптимальными размерами должно обладать строение, смогут правильно сделать планировку и даже рассчитать необходимое количество материалов для строительства дома.

Затем готовые планы домов утверждаются в соответствующих инстанциях, и можно приступать к постройке.

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:

Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Важно учитывать, что второй и третий этаж дома может быть в качестве мансардной крыши.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Виды планировки частных домов

Современные архитекторы стараются разрабатывать планы домов, основываясь на финансовых возможностях и пожеланиях клиента. По этой причине есть два способа проектирования. Первый характеризуется составлением чертежа общего объема строения, который потом наполняется всеми необходимыми правильно расположенными помещения. Здесь учитываются стороны света, чтобы в комнатах в летнее и зимнее время было комфортно находиться. Второй – поэтажный.

В нём нужно нарисовать проект:

Они значительно отличаются. Планирование цоколя должно учитывать будущий размер и массу строения. Типовой проект характеризуется расположением жилой площади и количеством несущих стен, а также межкомнатных перегородок. Если частный дом имеет мансарду, то потребности в планировке несущих конструкций в ней нет. Она полностью основывается на каркасе.

Стоит отметить, что полезная площадь на такой жилой крыше будет гораздо меньше по своим размерам, значительно сократится высота потолка комнаты.

Создание индивидуального проекта занимает немало времени. Специалисты должны учесть все нюансы, связанные с технологическим процессом строительства дома, используемыми материалами, местностью, почвой и временем года, когда планируется возводить дом. Если вы решили воспользоваться готовым проектом, то имейте в виду, что предварительно он должен будет пройти адаптацию.

Это значит, что проектировщик, изучив все ваши требования к строению, а также возможности конкретного участка, должен будет внести соответствующие корректировки в выбранный вами план дома.

Приобретать готовые чертежи или заказывать индивидуальный проект – решать вам. Главное, чтобы их разработкой или адаптацией занимался профессионал.

Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

Как нарисовать схемы в
Word

Прежде чем создавать схемы в Word неплохо было бы научиться , создавать красивые , и пользоваться .

Откройте новый документ: – Пуск – Программы –
Microsoft
Office –
Microsoft
Office
Word

. Внизу на панели – Рисование

–
выбираем иконку – Прямоугольник

.

Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов –

и выберите –
Рисование
.

После того, как вы кликнули мышкой по иконке – Прямоугольник

– у вас появится такая рамочка.

Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать

-). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование
 – откройте
– Автофигуры – Основные фигуры – Куб

–
и кликнете мышкой на поле выделенного прямоугольника.

У вас должна получиться, вот такая картинка.

Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать

.

Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить

. Проделайте этот трюк дважды.

Уже готовые необходимые вам фигуры можно выбрать из панели – Рисование – Автофигуры – Другие автофигуры

.

Должно получиться вот так.

Теперь перетащите эти фигуры как у меня.

Следующую фигуру попробуйте сделать сами (опять же методом копирования).

Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование

иконку Надпись

.

Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

Создайте методом копирования такие же надписи как у меня и переместите их по местам.

Теперь нарисуем соединительные линии. Для этого в Автофигурах

(на панели – Рисование

-) выбираем – Соединительные линии

. Не забывайте перед выбором выделять главную рамку. Можно её назвать «Холст

». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой

.

Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование

.

Линии можно изменять, потянув за желтые ромбики на них.

Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки

.

Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

Вот, что у нас получилось.

Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу «Ctrl

», пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – Группировка
 – Группировать

.

Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word

.

Примечание

Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии

. Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

Еще на самом начале строительства, или скорее даже на моменте задумки, частные застройщики сталкиваются с проблемой как составить план дома правильно самому.

Выполненный под заказ план дома может обойтись застройщику довольно дорого, поэтому в данной статье мы рассмотрим вопрос о том, сделать план дома самостоятельно.

Проектирование зданий и домов – довольно сложный и многогранный вопрос. Составление плана дома потребует от вас, как минимум, определенных навыков и знаний в геометрии и черчении. Также вам потребуются данные об особенностях участка, на котором планируется стройка. Не помешает в этом деле и пространственное мышление.

Перед началом работы по проектировке здания продумайте определенные моменты: на проживание скольки человек будет рассчитан дом, какое количество комнат и санузлов вам необходимо предусмотреть, где будет располагаться кухня и др.
Соотнесите все эти данные с и приступайте к работе.

Сегодня есть несколько способов составить план дома:

  • заказать план для строительства дома у специалистов;
  • самостоятельно начертить его на бумаге, т.е. выполнить от руки;
  • воспользоваться специальными , которые устанавливаются на компьютере;
  • воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

Чертим план дома от руки

Прежде всего, вам понадобится план участка строительства, а также данные о состоянии почвы в этом районе.

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид .

  1. Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
  2. Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
  3. Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
  4. Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
  5. Нанесите на план места расположения (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
  6. Определитесь с расположением коммуникаций (на , в и т.п.) и отметьте их на чертеже.
  7. Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
  8. Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

Составляем план дома при помощи программы, установленной на компьютер

Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Архитектурные программы проектировщики способны создавать двух- и даже трехмерную модель дома по заданным параметрам. Также есть возможность составить план дома в несколько этажей.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными (даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3.0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

За самостоятельным проектированием можно проводить все свободное время без ограничений, пока не получится достойный результат.

Чтобы самому создать проект здания и интерьера, достаточно познакомиться с общими принципами работы программы.

Это не сложно, так как меню и основные действия получаются на интуитивном уровне.

Достаточно один раз попробовать простые действия, а затем можно совершенствовать свои умения и расширять диапазон вариантов от простых к сложным.

Бесплатное создание проекта

Проектирование дома онлайн

Строительство начинается с проекта.

Воспользуйтесь бесплатными инструментами для самостоятельного проектирование.

В разделе вы изучите основы работы в планировщике, видео-инструкции, полезные советы.

Примеры готовых работ.

Проектирование квартиры онлайн

Начните с создания макета своей будущей квартиры. Создайте планировку по своему вкусу.

Добавьте необходимое количество комнат. Расположите двери и окна, так как вам будет удобно.

Возможность проектировать по своим размерам или существующему плану квартиры.

Проектирование крыши онлайн

Не один, поверьте не один дом, не будет домом без крыши. А как будет выглядеть крыша, вашего дома решать только вам.

Проектирование крыши в визуальном редакторе позволит разобрать все до мелочей. Рассчитать стропильную систему, подобрать материал.

Моделирование в 3D редакторе будет понятно даже новичку.

Проектирование бани онлайн

Решили построить баню, но не знаете с чего начать?

Начните с проектирования! Баня на участке может быть как русской, так и финской. Сауна это не только новомодное увлечение, но и вполне практичное строение.

Идеи для дизайна вашей будущей бани. Сауны в классическом стиле.

Проектирование гаража онлайн

Спроектируйте гараж самостоятельно под одной крышей с домом или отдельно от него. Гараж это постоянное место жительство для вашего автомобиля, а так же место для хранения различных вещей.

Создание проект гаража онлайн позволит учесть все мелочи. Задайте необходимые размеры, расположите въездные ворота, разместите в помещении необходимые ниши, шкафы и полки.

Проектирование лестницы онлайн

Разработайте свой проект лестницы онлайн, Пусть эта лестница будет винтажной, обычной, классической, главное что бы она выполняла свое предназначение, была красивой, практичной и четко вписывалась в общую картину.

Программы для проектирования

Программы для проектирования сочетают в себе удобные инструменты для самостоятельного проектирование, визуализацию процесса, создание объемных 3D моделей.

Познакомьтесь с лучшими продуктами отечественных и зарубежных разработчиков.

Видеоуроки и инструкции по проектированию!

Бесплатное проектирование

Стандартный порядок действий на примере онлайн проектировщика

Planner 5D
 Планнер 5D

Программы для проектирования составляются с учетом международного потребителя, поэтому изготовители изначально готовят проекты на нескольких языках.

Большинство указателей представлено в виде рисунков и пиктограмм или сопровождается всплывающими подсказками.

Для этого обращаем внимание на флажок, расположенный в правом верхнем углу экрана. При нажатии на него появляется перечень возможных языковых вариантов.

Следующий шаг в проектировании онлайн – обозначить свою решимость и нажать на флажок со словами «Создать проект» и выбрать соответствующий пункт из предложенных возможностей. Создатели предлагают три варианта:


  •  Начать работу с нуля

  •  Продолжить начатый проект

  •  Выбрать уже готовый шаблон за основу и внести в него свои корректировки

Перед началом работы пользователю демонстрируются возможности программы, которые можно просмотреть один раз, а в дальнейшем отказаться от их показа, нажав кнопку «Не показывать в другой раз»

Перейти непосредственно к моделированию можно просто нажав на крестик в правом верхнем углу.

Чтобы нарисовать проект пользуются меню из четырех пунктов:


  •  Комнаты

  •  Конструктор

  •  Интерьер

  •  Экстерьер

При первом посещении на экране представлен план комнаты, которым можно пользоваться для дальнейших построений, или его удаляют и начинают самостоятельное проектирование с чистого листа. Для этого становитесь мышкой на изображение, ждете, когда появятся 3 всплывающих изображения и выбирайте иконку с мусорным бачком.

Будьте осторожны с этим значком в дальнейшем, так как он убирает изображение сразу, не уточняя, действительно ли вы хотите все удалить, как принято во многих офисных программах. При неосторожном нажатии всю работу придется начинать сначала. Если вам нравится то, что вы уже сделали, можете сохранить изображение, нажав соответствующую кнопку в вертикальном правом меню.

Чтобы нарисовать проект помещения с нестандартной формой и размерами, пользуются мышкой, с помощью которой можно быстро изменить очертания комнаты и придать ей самый нестандартный облик.

Такой индивидуальный проект позволит в деталях распланировать лоджию, балкон, кладовую или другое помещение с нестандартными очертаниями.

3D Онлайн конструктор дома, дизайна и интерьера из нашего каталога онлайн сервисов пригодится тем, кто планирует в ближайшем будущем построить себе уютный дом, но ещё не знает как он будет выглядеть, сколько в нём будет комнат, как в доме расставить мебель, какой вид будет из окон будущего дома. И для того что бы помочь определится со всеми этими вопросами, создана онлайн программа дизайна и интерьера под названием Planner 5D.

– единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

Также в Планировщике есть:

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;

    • Время от времени нам может понадобиться план собственного жилья. И для того, чтобы составить такую планировку вовсе не обязательно быть профессиональным архитектором. На самом деле все гораздо проще, и современные программные средства позволяют составлять такие планы самостоятельно максимально быстро и просто.

    • Ремонт. В том случае, если мы затеваем большой ремонт, то, вполне вероятно, что нам потребуется рассчитать расход отделочных материалов. Точный план квартиры или частного дома позволит сделать это;
    • Покупка габаритных предметов мебели. Схема квартиры или помещения с точными расстояниями между стенами, расположением дверец и окон, делает подбор того же гарнитура на кухню куда более простой задачей.

    Важность соблюсти пропорции

    При составлении схемы мы переносим на горизонтальную поверхность проекцию всех стен в квартире или помещении. При этом план будет бессмысленным в том случае, если при его составлении вы не сможете соблюсти точные пропорции. Последние называются масштабом, который показывает то, насколько уменьшен план по сравнению с оригинальными размерами. К примеру, масштаб 1 к 100 говорит о том, что каждый метр квартиры будет выполнен на плане 1 сантиметром (в метре сто сантиметров). Аналогичные деления нужно проводить и в отношении других масштабов. В целом же ничего сложного в этом нет, так как образцы планировки самых разных примеров жилых и нежилых помещений можно посмотреть в интернете.

    Определяем расстояния

    Прежде, чем приступить к составлению плане своего жилища, нам необходимо узнать размеры комнаты или всего жилища. Ранее для этого применялись рулетки, но сегодня все можно сделать намного проще, купив лазерный дальномер, мы можем просто направить его на любую стену и максимально быстро узнать расстояния. Это дает возможность не тратить силы физически перемещаясь по квартире и протягивая рулетки, а то и переставляя с места на место обычные метровые линейки. Да и шансов ошибиться практически нет.

    Впрочем, без рулетки нам все равно не справиться, так как померить толщину стен, либо параметры комнатной обстановки ей все же проще.

    Ведите черновик

    В процессе составления плана ведите черновик, постоянно внося в него правки по мере необходимости. И только тогда, когда вы точно будете уверены в правильности всех расчетов, можно начинать составлять окончательный план помещений.

    Онлайн сервисы по созданию планов и схем

    Узнав все расстояния, можно начинать составление плана. Однако тем, кто не имеет подобного опыта, либо же уже забыл уроки черчения, сделать это будет весьма непросто. В этом случае на помощь приходят специальные сервисы, позволяющие делать всю работу прямо в интернете.

    Примером является такой сервис, как MyFloorplanner. Он позволяет создавать интерьеры профессионального уровня, и при этом все, что потребуется от пользователя – забить свои параметры в специальные поля. Сервис имеет множество библиотек, автоматически маркирует соответствующим образом те или иные предметы помещения или обстановки. Там даже освещение может быть выставлено. Последнее поможет узнать то, какие места в помещении будут оставаться в тени. При этом планировка может быть осуществлена как в двухмерном, так и в трехмерном варианте. Другие онлайн-сервисы бесплатной планировки:

    • Autodesk Homestyler – как понятно из названия, данный сервис представлен известной компанией, предоставляющей программные пакеты для моделирования. При этом для того, чтобы получить возможность переслать или сохранить свой проект, необходимо пройти несложную процедуру регистрации;
    • Planner 5D – возможность составлять планы, как в двухмерном, так и в трехмерном виде. При этом можно выбирать различные текстуры и даже обивку мебели. Существует как вариант создания планировки с нуля, так и возможность выбрать готовый вариант из библиотеки и изменить его под свои нужды;
    • Roomle – привлекательный сервис планировки, где вы можете создавать планы своей квартиры бесплатно. При этом крайне желательно хотя бы немного владеть английским или немецким языком, так как русской версии там на данный момент не присутствует.

    Создание планировки квартиры на компьютере

    Специальные программы либо предназначены исключительно для подобных действий, либо имеют данный функционал наряду со множеством других возможностей. В первую очередь, конечно же, стоит отметить CorelDraw или AutoCAD. Также есть Adobe Illustrator, а также Autodesk 3ds Max , при помощи которого можно создать даже трехмерную планировку своей квартиры.

    Впрочем, все вышеописанное требует познаний, которых у вас, скорее всего, просто не окажется. При этом все данные программы платные, и некоторые из них стоят весьма недешево. В то же время у многих из нас имеется компьютер с офисными приложениями MSOffice. Если вы относитесь к подавляющему большинству и у вас Windows последних версий, то в офисном пакете, вероятнее всего, имеется MSVisio. Последняя программа бесплатна, так как есть у всех. Ее просто освоить, ну а функциональность весьма богатая, и позволит создать достаточно подробный план всего помещения. В функциональность входит возможность прописывать размеры, а также перетаскивать объекты.

    Создание обмерочного плана квартиры своими руками

    В случае отсутствия компьютера, мы можем попытаться создать план. Начертив его от руки. На самом деле здесь тоже нет ничего сложного, и сейчас мы дадим вам несколько советов по поводу того, как создать качественный обмерочный план жилья:

    • Для работы нам потребуется линейка, карандаш, стиральная резинка и лист в клеточку. Оставим ватманы профессионалам, так как обычный тетрадный лист подходит под наши задачи просто идеально. Начиная с того, что он уже поделен на прямые линии, что очень удобно и заканчивая тем, что каждая его клетка имеет фиксированный размер в половину сантиметра. Развернутый двойной листок от тетради в клетку позволяет нам создавать подробный чертеж в масштабе 1 к 20;
    • Чертеж плана необходимо проводить во весь листок, начиная с нижнего левого края бумаги. Вначале стоит чертить «короб», соответствующий в масштабе максимальной длине и ширине жилища. После этого чертим стены и перегородки, указываем месторасположение окон и дверей.

    Важно! В документах на квартиру имеется и план, заверенный по всем правилам. Если такой план у вас под рукой, то можно снять копию с него, не меняя масштаб.

Как легко нарисовать план квартиры в MS Visio

Полезно иметь под рукой план собственной квартиры: мало кто способен удержать в голове ширину и длину комнат, размер оконных проемов и дверей. Да и при перестановке (или покупке) нового дивана,неизбежно возникает вопрос куда поставить приобретение – поближе к окну или к дальней стене. А вдруг не влезет? так нет проблем – берем рулетку, ручку и бумагу и рисуем схематичный план на обрывке газеты…

А может быть лучше использовать более удобный и приятный инструмент? Например, редактор графики MS Visio, входящий в состав офисного пакета MS office?

Начинаем рисовать план квартиры в MS Visio

Рисуем комнату в MS Visio

Первым делом запускаем MS Visio и создаем пустой документ, шаблоны нам тут не понадобятся. Запустили? Отлично, теперь нам необходим правильный набор инструментов. В меню слева, щелкните на копке “Дополнительные фигуры”, затем выберите “Карты и планы этажей”, и наконец, “Стены, окна и двери”.

Начнем с простого – нарисуем одну комнату. На панели слева, выберем самый первый значок, который так и называется “Комната”. Щелкнув на него левой кнопкой мыши выделим инструмент, а затем, не отпуская кнопки, перенесем образец комнаты в рабочую область листа.

Заготовка нашей первой комнаты в окне редактора Visio

Аккуратный прямоугольник помещенный в центр листа пока ещё мало напоминает жилую комнату. Зато у него уже указан размер сторон, правда заданных по умолчанию 2,5 м на 3 м, для комфортного существования маловато, не находите? Исправим эту досадную мелочь: потянув мышью за управляющие точки на боковинах нашей “комнаты”, растянем её до подходящих размеров. Я выбрал одну из стандартных российских планировок КПД и выставил значения 4 х 7 м.

Основа для плана квартиры уже готова, но комната наша пока как огурец из известной загадки – без окон и дверей. Исправим эту оплошность, перетащив инструменты “Дверь” и “Окно” в рабочую область листа (что недавно мы проделали с инструментом “комната”) и разместив их на своих местах.

Размер дверей и окон в MS visio легко изменить перетаскиванием направляющих

Обратите внимание – размер дверей и окон также можно “подгонять” , перетаскивая их управляющие точки с помощью мыши. Вот что получилось у меня:

Вот и основа будущего плана квартиры – общий план моей комнаты

Чтобы не забыть размеры проемов, я щелкаю два раза сначала по вновь добавленному окну, затем по двери, и в появившемся текстовом поле указываю их размеры для себя. По-моему выглядит хорошо.

Я указал размеры окна и двери, чтобы в будущем не забыть их

Планировка комнаты в MS Visio

Комнату с помощью MS Visio мы уже нарисовали, самое время добавить неё мебель. “Стены, окна и двери” нам уже не нужны, достаем (с помощью меню “Дополнительные фигуры” → “Карты и планы этажей”) панель “Мебель”, и начинаем расстановку.

Вот так, схематично, я изобразил обстановку своей комнаты. По аналогии в MS Visio можно нарисовать любое помещение

Вот и моя комната – пара столов, пара книжных шкафов, один платяной, и большой удобный диван. Как и с окнами-дверьми, каждый элемент можно растянуть или уменьшить по размеру, но в отличие от них, ещё и развернуть на произвольный угол, с помощью закругленной стрелки “Повернуть фигуру”.

План квартиры в MS Visio

Все бы хорошо, но только пока мой план больше похож на рисунок. Где розетки, выключатели и т.п.? Исправим это недоразумение. В уже хорошо знакомом нам меню “Карты и планы этажей” находим пункт “Электрические соединения” и расставляем люстры, розетки и выключатели.

Люстра, торшер, выключатели и розетки – на нашем квартирном плане есть всё

Можно пойти дальше, и с помощью выносок указать дополнительные размеры где это необходимо, добавить дополнительную разметку плана… ну и дорисовать всю остальную квартиру. Однако для одного урока, информации к размышлению достаточно. Удачных планов!

Общий вид плана нарисованной нами комнаты

Нарисовать план дома | Строительство бани

Нарисовать план дома можно в обычном редакторе Word

Если вам понадобилось срочно нарисовать план дома или бани самому,просто для наглядности,для уточнения тех или иных размеров помещений,то не надо искать специальной программы.

Специальные программы обычно многофункциональны,имею сложный интерфейс. Они рассчитаны на проектировщиков,поэтому вам понадобится большое количество времени,чтобы в ней разобраться,научиться пользоваться.

Нарисовать планировку бани или  дома очень быстро и достаточно профессионально для строительства своими руками можно в обычном Ворде. Например, план бани с парилкой нарисован мной с помощью инструментов Word.

Итак,последовательность действий:

  1. создаем файл Ворд через «файл»-«создать»-«Word»
  2. заходим в него
  3. в меню рисование выбираем значок «прямоугольник»

    Рисуем общий размер бани с помощью значка «прямоугольник»

  4. рисуем прямоугольник
  5. корректируем его размеры в соответствии с масштабом: по верхней линейке отмеряем общую длину бани( в данном примере она равна 7м) и пододвигаем ширину прямоугольника,которая должна быть равной 3м по боковой левой линейке.Таким образов у нас появилось здание (дом или баня) общими размерами 3х7 м
  6. Обозначаем внутренние стены между помещениями воспользовавшись значком «линия». Первое и второе помещения разграничиваем линиями,ширина между которыми 2м. Третье помещение соответственно получается 3м

    Рисуем линии внутренних стен и дверей значком «линия»

  7. Если необходимо уменьшить или увеличить данные помещения,то сдвигаем линии,обозначающие стены между помещениями,кликнув на них(активизировав линию).
  8. Обозначаем на плане дверные проемы опять же с помощью значка «линия».На чертежах дверь обозначается косой линией,которая означает открытую дверь.Наносим такие линии в каждом помещении
  9. Пишем наименование помещений. Кликая на значок в крайнем левом углу «Добавить объект WordArt»,вызываем окно выбора надписи.Выбираем любое,лучше попроще.Говорим «ок».После чего заполняем в открывшемся окне надпись,предварительно выбрав размер шрифта. Появившуюся надпись на плане захватываем и перемещаем в то место,которое ей предназначено. Итак,повторяем данную последовательность действий со всеми надписями,которые необходимо нанести на планРисуем надпись с помощью инструмента WordArtВыбираем шрифт и пишем надпись в окне WordArt



  10. Наносим на план размерные линии с помощью значков «стрелка» и «линия». «Линия» нужна для вертикальных линий, а «стрелку» рисуем между ними.Рисуем линии внутренних стен и дверей значком «линия»

    Рисуем размерные линии значком «стрелка»

  11. Над каждой размерной линией («стрелкой») пишем цифры,соответствующие размерам помещений с помощью инструмента WordArt (см. п.9). Если размеры имеют одинаковое значение,то можно воспользоваться левой клавишей мыши и сделать копию надписи,а затем вставить.Это быстрее,чем писать надпись в инструменте WordArt
  12. Чтобы цифра ширины(высоты) помещения стала вдоль размерной линии ее необходимо развернуть,для этого идем в «рисование»,повернуть-отразить-повернуть на 90 градусов.
  13. Снова пишем надпись-наименование чертежа «План бани»-см.п.9
  14. Рисуем дополнительные элементы на плане: печь и душ,воспользовавшись или «линией» или «прямоугольником». Также пишем рядом наименование этих элементов плана.
  15. В заключение в можете написать внизу чертежа примечания,в которых описываете конструктивные особенности вашего проекта: стены,фундамент,крышу или необходимые пояснения к плану бани.
  16. Чертеж плана бани или дома-готов.Конечно,это эскиз,так как на нем не вычерчены и не обозначены толщины наружных и внутренних стен,оконные и дверные проемы. Но,более детальный план вы можете сделать по необходимости.

    Нарисовать план дома можно в обычном редакторе Word

Нарисовать план дома или бани в обычном редакторе Word гораздо легче,чем осваивать программу,предназначенную для специалистов. А зачастую большего и не требуется. Такой план смотрится и читается легче и понятнее,чем эскизы от руки.



Как создать план квартиры: основные правила и способы

Remplanner.ru – единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;

    • Время от времени нам может понадобиться план собственного жилья. И для того, чтобы составить такую планировку вовсе не обязательно быть профессиональным архитектором. На самом деле все гораздо проще, и современные программные средства позволяют составлять такие планы самостоятельно максимально быстро и просто.

    В каких ситуациях может понадобиться составить план своего жилища

    • Ремонт. В том случае, если мы затеваем большой ремонт, то, вполне вероятно, что нам потребуется рассчитать расход отделочных материалов. Точный план квартиры или частного дома позволит сделать это;
    • Покупка габаритных предметов мебели. Схема квартиры или помещения с точными расстояниями между стенами, расположением дверец и окон, делает подбор того же гарнитура на кухню куда более простой задачей.

    Важность соблюсти пропорции

    При составлении схемы мы переносим на горизонтальную поверхность проекцию всех стен в квартире или помещении. При этом план будет бессмысленным в том случае, если при его составлении вы не сможете соблюсти точные пропорции. Последние называются масштабом, который показывает то, насколько уменьшен план по сравнению с оригинальными размерами. К примеру, масштаб 1 к 100 говорит о том, что каждый метр квартиры будет выполнен на плане 1 сантиметром (в метре сто сантиметров). Аналогичные деления нужно проводить и в отношении других масштабов. В целом же ничего сложного в этом нет, так как образцы планировки самых разных примеров жилых и нежилых помещений можно посмотреть в интернете.

    Определяем расстояния

    Прежде, чем приступить к составлению плане своего жилища, нам необходимо узнать размеры комнаты или всего жилища. Ранее для этого применялись рулетки, но сегодня все можно сделать намного проще, купив лазерный дальномер, мы можем просто направить его на любую стену и максимально быстро узнать расстояния. Это дает возможность не тратить силы физически перемещаясь по квартире и протягивая рулетки, а то и переставляя с места на место обычные метровые линейки. Да и шансов ошибиться практически нет.

    Впрочем, без рулетки нам все равно не справиться, так как померить толщину стен, либо параметры комнатной обстановки ей все же проще.

    Ведите черновик

    В процессе составления плана ведите черновик, постоянно внося в него правки по мере необходимости. И только тогда, когда вы точно будете уверены в правильности всех расчетов, можно начинать составлять окончательный план помещений.

    Онлайн сервисы по созданию планов и схем

    Узнав все расстояния, можно начинать составление плана. Однако тем, кто не имеет подобного опыта, либо же уже забыл уроки черчения, сделать это будет весьма непросто. В этом случае на помощь приходят специальные сервисы, позволяющие делать всю работу прямо в интернете.

    Примером является такой сервис, как MyFloorplanner. Он позволяет создавать интерьеры профессионального уровня, и при этом все, что потребуется от пользователя – забить свои параметры в специальные поля. Сервис имеет множество библиотек, автоматически маркирует соответствующим образом те или иные предметы помещения или обстановки. Там даже освещение может быть выставлено. Последнее поможет узнать то, какие места в помещении будут оставаться в тени. При этом планировка может быть осуществлена как в двухмерном, так и в трехмерном варианте. Другие онлайн-сервисы бесплатной планировки:

    • Autodesk Homestyler – как понятно из названия, данный сервис представлен известной компанией, предоставляющей программные пакеты для моделирования. При этом для того, чтобы получить возможность переслать или сохранить свой проект, необходимо пройти несложную процедуру регистрации;
    • Planner 5D – возможность составлять планы, как в двухмерном, так и в трехмерном виде. При этом можно выбирать различные текстуры и даже обивку мебели. Существует как вариант создания планировки с нуля, так и возможность выбрать готовый вариант из библиотеки и изменить его под свои нужды;
    • Roomle – привлекательный сервис планировки, где вы можете создавать планы своей квартиры бесплатно. При этом крайне желательно хотя бы немного владеть английским или немецким языком, так как русской версии там на данный момент не присутствует.

    Создание планировки квартиры на компьютере

    Специальные программы либо предназначены исключительно для подобных действий, либо имеют данный функционал наряду со множеством других возможностей. В первую очередь, конечно же, стоит отметить CorelDraw или AutoCAD. Также есть Adobe Illustrator, а также Autodesk 3ds Max, при помощи которого можно создать даже трехмерную планировку своей квартиры.

    Впрочем, все вышеописанное требует познаний, которых у вас, скорее всего, просто не окажется. При этом все данные программы платные, и некоторые из них стоят весьма недешево. В то же время у многих из нас имеется компьютер с офисными приложениями MSOffice. Если вы относитесь к подавляющему большинству и у вас Windows последних версий, то в офисном пакете, вероятнее всего, имеется MSVisio. Последняя программа бесплатна, так как есть у всех. Ее просто освоить, ну а функциональность весьма богатая, и позволит создать достаточно подробный план всего помещения. В функциональность входит возможность прописывать размеры, а также перетаскивать объекты.

    Создание обмерочного плана квартиры своими руками

    В случае отсутствия компьютера, мы можем попытаться создать план. Начертив его от руки. На самом деле здесь тоже нет ничего сложного, и сейчас мы дадим вам несколько советов по поводу того, как создать качественный обмерочный план жилья:

    • Для работы нам потребуется линейка, карандаш, стиральная резинка и лист в клеточку. Оставим ватманы профессионалам, так как обычный тетрадный лист подходит под наши задачи просто идеально. Начиная с того, что он уже поделен на прямые линии, что очень удобно и заканчивая тем, что каждая его клетка имеет фиксированный размер в половину сантиметра. Развернутый двойной листок от тетради в клетку позволяет нам создавать подробный чертеж в масштабе 1 к 20;
    • Чертеж плана необходимо проводить во весь листок, начиная с нижнего левого края бумаги. Вначале стоит чертить «короб», соответствующий в масштабе максимальной длине и ширине жилища. После этого чертим стены и перегородки, указываем месторасположение окон и дверей.

    Важно! В документах на квартиру имеется и план, заверенный по всем правилам. Если такой план у вас под рукой, то можно снять копию с него, не меняя масштаб.

    Как нарисовать план комнаты самостоятельно?

    План комнаты бывает необходим при перепланировке самой комнаты, при расстановке новой или перестановке старой мебели.

    Бывает, что нужно срочно изменить местоположение мебели и сэкономить драгоценное место в комнате. Вот тогда и начинаешь задумываться, как же эти манипуляции произвести.



    Сейчас существуют различные компьютерные программы для составления плана квартиры, например, Sweet Home 3D или ДИЗАЙН ИНТЕРЬЕРА 3D, однако, если нет времени вникать и разбираться с программами, то есть способ проще. Сделать это обычным способом – с помощью карандаша, линейки и рулетки.



    Вам понадобится:

    • рулетка;

    • обычная и миллиметровая бумага;

    • карандаш и ластик;

    • линейка.

    Инструкция

    1. Для начала начертите примерный план комнаты. Не обязательно соблюдать нужные пропорции. Представьте, что видите комнату сверху. Изобразите ее форму.
    2. Возьмите рулетку и измерьте размеры комнаты. Результаты измерения пометьте на чертеже. Отметьте важные детали, такие как дверь, окна, радиатор. Отметьте
      расположение всех электрических розеток, выключателя и светильника. Та область, которую занимает дверь при ее открытии, обычно изображается дугой.
    3. Далее измерьте всю мебель, окна и другие объекты. Их размеры также перенесите на предварительный чертеж. Их высота вам не понадобится, поэтому измеряйте только
      длину и ширину. Измерьте высоту комнаты и обведите в кружок возле чертежа.
    4. Возьмите миллиметровую бумагу и линейку. Теперь нужно нарисовать ровный и аккуратный план комнаты, соблюдая все необходимые пропорции. Выберите
      соотношение размеров реальных объектов с их размерами на чертеже. Обычно выбирают масштаб 1:20. Этого будет вполне достаточно. Рассчитайте размеры объектов на чертеже.
      Для этого их реальный размер в миллиметрах разделите на 20.
    5. На миллиметровой бумаге начертите периметр комнаты с помощью карандаша и линейки. Аккуратно перенесите изображения окон, мебели, двери и электрических розеток на бумагу. Не забывайте соблюдать соотношение размеров. Дугу, которая изображает область открытия дверей, можно нарисовать с помощью циркуля.
    6. Когда все объекты перенесены на миллиметровку, ластиком уберите все лишние линии и неровности. Пометьте высоту комнаты и используемый масштаб.



    Это инструкция на тот счет, если вы решили все сами сделать, не прибегая к помощи специалистов. Но, если у вас мало времени, лучше возложить такие работы на профессионалов

    Обратите внимание!!!
    Вместо того чтобы подписывать на чертеже объекты, можно вынести их обозначения и подписать. Так же можно сделать и с числами. Каждый однотипный объект помечается своим числом, а оформить обозначения можно в виде сноски.

    Полезный совет от ВИПСтройСервис:
    Подпишите все объекты и их реальные размеры, чтобы потом не гадать, что подразумевается под каждым конкретным прямоугольником.

    Как самому нарисовать план садового участка

    Как самому нарисовать план садового участка

    Каждое дело, которое мы начинаем делать, нуждается в составлении плана. Совсем не важно, что вы собираетесь делать, ведь все детали того или иного дела следует тщательно обдумать. А когда речь идет о садовом участке, в этом деле никак не обойтись без чертежей.

    На бумаге намного легче делать те или другие расчеты, нежели на участке земли. В таком случае избежать ошибок просто невозможно, а на бумаге исправить их не составит особого труда.

    Для создания плана садового участка необходимо нарисовать эскиз плана вашего садового участка, и только после этого начинать вносить в него некоторые детали, которые соответствуют вашим будущим действия.

    План садового участка

    Если в вашем распоряжении имеется большой участок, его следует разбить на несколько секторов, которые в конечном итоге вы соедините. По краям листа следует оставить небольшие поля, на которых вы запишите промеры.

    Для того чтобы измерить свой садовый участок необходимы специальные инструменты, среди которых:

    • Карандаши, ластик, точилки;
    • Металлическая линейка, длина которой должна составлять 1,8, чтобы измерить небольшие расстояния;
    • Лента для измерения, длина которой должна быть не менее 30 м.
    • Колышки, с их помощью можно провести разметку вашего участка или зафиксировать измерительную ленту;
    • Планшет с зажимами;
    • Миллиметровая бумага.

    Начинаем делать черновой вариант нашего чертежа.

    • Прежде всего, следует записать все размеры главных элементов сада, в число которых входят деревья, гараж или дорожки. Если вы решили избавиться от некоторых конструкций, их на плане рисовать не надо.
    • Проще измерять участок прямоугольной формы.

      Составление плана

    • Большее количество элементов можно нанести на план, и при этом следует измерять расстояние от них до границ участка, что делается под прямым углом.
    • Если форма вашего участка не совсем правильная, с помощью натянутых веревочных шнуров под прямыми углами к сторонам участка можно легко измерять его размеры.
    • Самый первый чертеж плана садового участка может быть достаточно простым и вмещать в себя только самые главные измерения.
    • После составления такого чертежа можно начинать процесс тщательного планирования сада.

    С этого момента вы можете фантазировать, рисовать на бумаге то, что бы вы хотели увидеть в качестве своего нового участка. При нанесении изображений на бумагу не забывайте соблюдать масштаб.

    • Возьмите свой первый чертеж, и перенесите его на специальную чертежную бумагу. С помощью такой процедуры можно легко рассчитать протяженность всех границ участка и  количество необходимых вам материалов, в том числе кирпича, и каменных блоков.
    • В этом случае будет намного комфортнее использовать миллиметровую бумагу, которую можно приобрести в специальных магазинах канцелярских товаров.
    • Если ваш садовый участок маленького размера, его можно легко поместить на одном листе. В другом случае, если участок большого размера, следует сделать эскизы его частей, которые потом соединить, или же сразу сделать общий план на большом листе из миллиметровки.
    • При выборе масштаба следует учитывать то, что план участка должен уместиться на одном листе. В большинстве случаев, при небольших участках, идеальным вариантом является масштаб  1:50. Если участок больших размеров, рекомендуется использовать масштаб 1:100.
    • Для начала следует нарисовать границы вашего сада, а также месторасположение дома. Только после этого можно нарисовать все элементы, которые вы желаете увидеть в будущем.
    • Все размеры у вас уже есть на черновом эскизе, который вы делали до этого.

    Кроме того, прежде чем вы нарисуете свой генеральный план, возможно, понадобится сделать несколько черновых эскизов.  Даже профессиональные специалисты не могут с первого или второго раза создать окончательный план садового участка. А если составление данного плана вы делаете первый раз, не стоит жалеть бумаги.

    Программа Sierra land designer 3D 7.0

    Можно создать несколько фотокопий своего первого эскиза, в результате чего вы будете наносить на копии дополнительные элементы и прекрасно сэкономите свое время.

    Отличным вариантом является нанесения кальки на главный план, с помощью которой можно расставлять элементы вашего будущего сада.

    В том случае, если вы хотите сделать цветной рисунок, можно воспользоваться прозрачными пленками.

    При наличии свободного времени или желания, можете из обычной бумаги  вырезать специальные фигурки главных элементов, которые вы будете устанавливать в саду. При передвижении таких фигурок по чертежу, намного проще и легче определить место установления того или иного элемента.

    Рассмотрим несколько советов профессионалов по составлению плана вашего садового участка:

    • Прежде всего, следует рисовать внешние границы садового участка, и только после этого местоположение дома, клумб, или других объектов.
    • Затем рисуйте элементы, которые можно без всяких усилий разместить на вашем плане. Это такие объекты, которые не изменят территории своего нахождения. В число таких объектов стоит отнести дом, с указанием всех его окон и дверей. Это нужно для того, чтобы в итоге увидеть полный вид вашего участка.
    • Сначала рекомендуется рисовать карандашом, что поможет легко наносить дальнейшие изменения.
    • Используйте циркуль или специальные гнущиеся линейки для рисования окружностей.
    • Не используйте в плане длинных надписей, так как они занимают много места, в результате чего будет намного сложнее наносить объекты.

    Программа Наш Сад Рубин

    Кроме всего вышеуказанного, особое значение имеет рельеф. Если у вас ровный участок, то отмечать его на чертеже не стоит. В другом случае, если на земле есть подъемы и спуски, то такие моменты обязательно следует указать на эскизе. Отличным вариантом будет геодезическая съемка, но возможность провести ее есть не у каждого человека. В результате этого следует провести данную работу самостоятельно.

    Совсем не сложно определить, какое направление имеет тот или иной уклон. Для этого станьте в самой высокой точке вашего участка и оглянитесь вокруг. Для определения размеров данного уклона следует использовать водяной уровень, который можно легко сделать своими руками. Для этого протяните водяной шланг с высокой точки уклона до самой низкой точки, затем поднимите концы шланга на одну высоту и запустите в шланг немного воды. В результате, та разница, которая будет между высотой столба в двух отрезках шланга, и буде размером этого уклона.

    Не забудьте нанести на план все коммуникации, которые существуют на участке.

    • Сначала необходимо указать газ, после него электричество, воду, и канализацию. И только теперь следует отметить на участке места, где вы будете вводить данные коммуникации. Такой процесс необходим для того, чтобы не нанести им вреда во время проведения садовых работ.
    • Если вы собираетесь засаживать свой участок, в таком случае можно из плана сделать настоящую карту своего сада. Можно на плане отметить особенные зоны, среди которых каменистую или влажную почву, сильные порывы ветра и другие.

    На сегодняшний день существует большое количество программ, которые позволяют сделать моделирование садового участка на компьютере, что намного удобнее, чем на бумаге.

    С помощью такой программы можно спроектировать свой участок, и не считать размеры на каждом этапе работы.

    Среди таких программ стоит выделить:

    • Профессиональные продукты для проектирования участка;
    • Программы для обычных пользователей.

    Очень популярной и удобной является Sierra land designer 3D 7.0. Данная программа предоставляет пользователю большое  количество самых разных возможностей, имеет большую базу растений, и позволяет добавлять собственные варианты проектирования. Достоинством этой программы является 3-х мерный вид, удобство в использовании. Кроме того, для пользования этой программой нет необходимости в специальных знаниях и навыках, ведь она достаточно простая.

    Второй вариант «Наш Сад Рубин 9.0». Данная программа представляет собой воплощение инновационных технологий 3D. Здесь можно экспериментировать, и полностью открыть свою фантазию.

    В такой уникальной программе можно легко создать план своего сада, и воплотить на нем полностью все идеи, которые существуют в вашем дизайн – проекте.

    Третья программа Realtime Landscaping Architect, является самой лучшей версией 3D. С ее помощью можно создать интересные проекты, которые включают в себя большое количество элементов.

    Читайте также: Как оформить куплю-продажу дачи

    Автор:

    Равиль Салихов

    КОММЕНТАРИИ: (0)

    Как нарисовать план этажа от руки

    Привет, я Крис, менеджер по производству в PropertyBOX, и сегодня я собираюсь представить вам несколько быстрых советов о том, как нарисовать план этажа в собственности, и в основном о том, как сэкономить время при рисовании этого плана этажа.

    Зачем мне нужен поэтажный план?

    Итак, я знаю, о чем вы спрашиваете. Зачем нужно рисовать план этажа. По сути, рисование эскиза плана этажа — это начало возможности создать готовый план этажа, чтобы вы могли начать продавать недвижимость потенциальным покупателям.Это действительно важно, потому что это позволяет покупателям увидеть, что находится в собственности, ее планировку и то, как они на самом деле хотят жить в этой собственности, еще до того, как они ее посетят.

    Еще одним дополнительным преимуществом при составлении плана этажа является то, что вы можете обойти собственность и увидеть лучшие ее характеристики, которые помогут вам при маркетинге. Кроме того, вы также можете увидеть ландшафт собственности, планировку собственности и места, где вы можете сделать лучшие фотографии, чтобы продать недвижимость в лучшем свете.

    Что включить в эскиз плана этажа?

    Все, что вам действительно нужно включить в эскиз, — это планировка собственности, основные элементы, такие как окна, двери, кухонные и ванные принадлежности, все размеры и все, что вы считаете на самом деле реальным коммерческим аргументом. недвижимость.

    Очень важно указать размеры на эскизе, потому что тогда вы узнаете размер собственности, вы узнаете, спальня это с односпальной кроватью или спальня с двуспальной кроватью, вы узнаете, будет ли это большая гостиная или расширенная стойка регистрации.

    Это действительно важно включить, потому что, когда покупатель смотрит на план этажа, он действительно может увидеть, собираются ли они использовать это как детскую комнату или это будет их главная спальня.

    Также важно включить в эскиз окна и двери, чтобы покупатель мог точно видеть, как вы попадаете в каждую комнату и выходят ли окна на север или на юг.

    Как нарисовать план этажа?

    Я знаю, что когда вы впервые входите в собственность, бывает довольно сложно понять, с чего начать рисовать план этажа.Лучше сначала осмотреть собственность, особенно первый этаж, чтобы знать, с чего начать. Однако иногда это может сбивать с толку, когда вы смотрите на коридор и на самом деле не знаете, соединяется ли он со всеми комнатами определенным образом.

    Действительно хороший совет, чтобы избежать каких-либо проблем с этим, — сначала начните с самой большой комнаты, а затем обходите все другие большие комнаты, и коридор по сути сам себя нарисовал.

    Если вы посмотрите этот пример в видео, то хороший способ начать в этом доме с одной спальней — это начать с угла, которым будет кухня. После того, как вы нарисуете эту комнату, вы можете перейти в приемную, нарисовать приемную, затем вы можете перейти в спальню, провести измерения для этой комнаты, а затем перейти в ванную комнату. После того, как вы это сделаете, коридор по сути будет рисовать сам. Теперь вы можете завершить измерения прихожей и добавить их в свой эскиз.Это так просто.

    Как использовать размеры на плане помещения?

    При измерении на территории убедитесь, что вы всегда измеряете в метрах. Если вы посмотрите на свою миллиметровую бумагу, каждый большой квадрат равен 1 метру, каждый маленький квадрат равен 200 миллиметрам.

    Таким образом, вы обойдете территорию и начертите каждую стену. Вы можете сделать набросок на миллиметровой бумаге правильно, чтобы он соответствовал масштабу.

    Когда вы проводите измерения на участке, вам важны ширина и глубина каждой отдельной комнаты.Однако некоторые комнаты немного сложнее. Может быть, у них есть изгиб, может быть, у них есть эркер, может быть, они имеют L-образную форму, некоторые комнаты могут быть даже диагональными. Я собираюсь показать вам несколько быстрых советов, как мы можем обойти это и получить правильные размеры на плане этажа, чтобы у вас было все необходимое.

    Окна заливные

    Если вы посмотрите видео в этой приемной, там есть эркер. Все, что нам нужно сделать, это получить ширину, затем глубину, а затем получить одно дополнительное измерение, которое идет от нижней части комнаты до самой большой точки эркера.Это даст вам все размеры, необходимые для определения размера этой комнаты.

    Если есть эркер на первом и втором этажах, часто бывает, что они очень похожи или совершенно одинаковы, таким образом вы можете продублировать эркер на первом этаже и просто перепроверить размеры позже. . Это сэкономит вам около пяти минут в собственности. Девяносто пять процентов эдвардианских или викторианских домов имеют такие же эркеры на первом этаже, что и на втором этаже.Так вы сэкономите много времени в отеле.

    Изогнутые стены

    Иногда, заходя в комнату, вы видите кривую стену. На самом деле это может быть довольно сложно измерить, поэтому я дам вам быстрый совет, как легко получить наилучшие измерения в этой комнате. Если вы начнете с рисования прямых линий и сделаете ширину от глубины комнаты. До того места, где стена начинает изгибаться, это дает вам хорошую основу для начала.

    После этого перейдите к самому большому участку кривой и измерьте оттуда до места последнего измерения. Это дает вам все необходимые измерения, и таким образом вы можете правильно представить кривую на своем чертеже.

    Диагональные стены

    Если вы войдете в комнату и увидите диагональную стену, иногда ее бывает довольно сложно измерить. Тем не менее, с помощью этого совета я сделаю это для вас приятным и легким.

    Прежде всего измерьте каждую стену, которая не является диагональной. После того, как вы сделаете эти измерения, вы получите основу комнаты. Теперь измерьте диагональную стену и соедините их на своем эскизе. Теперь у вас есть все необходимое для комнаты с диагональной стеной.

    Дополнительные функции

    После того, как вы измерили и нарисовали свою комнату на эскизе, важно добавить дополнительные элементы.Это такие вещи, как окна, двери и камины. Если вы находитесь в ванной или на кухне, у вас также будут коммунальные услуги. Это все самое необходимое, и они также должны быть в плане. Поэтому, прежде чем покинуть комнату, дайте хороший совет, чтобы убедиться, что у вас есть все необходимое.

    После измерения каждой стены рекомендуется добавить элементы этой стены во время ее рисования. В этом примере вы можете видеть, что мы измеряем в приемной, у левой стены.Затем мы видим, что есть камин, поэтому добавляем камин. Затем мы измеряем нижнюю стенку и наносим ее на эскиз. Затем делаем правую стену и на этой стене есть дверь, которая вводит вас в комнату. Итак, мы добавляем эту функцию. Если вы последуете этим советам, вы можете быть уверены, что включили все функции, необходимые для точного плана этажа.

    Ограниченная высота головки

    Если вы вводите свойство, которое имеет ограниченную высоту головы, важно добавить это в свой эскиз.Все, что ниже одной целой пятой метра, считается запрещенной рукой. Чтобы изобразить эту ограниченную высоту головы на плане, просто используйте пунктирные линии в областях, где высота ограничена.

    Если есть шкафы или хранилище наверху, вы можете написать карниз закрытым, чтобы каждый знал, почему высота головы ограничена. Это дает нам всю необходимую информацию для комнаты с ограниченным доступом.

    Стационарные шкафы и гардеробы

    Когда вы измеряете спальню, не забудьте включить шкафы и гардеробы.Это действительно важная часть дома и действительно хорошо подходит для спальни. Из-за этого будет невероятно сложно определить размеры этой комнаты, если вы забудете измерить размеры шкафа. При измерении спальни, если вы измеряете шкафы и шкафы, вы действительно обнаруживаете несколько дополнительных квадратных метров. Это потому, что важно измерить реальный размер комнаты, поэтому вам нужно измерить эти гардеробы и шкафы.

    Это повлияет на вашу общую площадь в квадратных футах после составления плана этажа, и это действительно важно, потому что это помогает повысить ценность собственности.Позвольте дать вам совет об измерении шкафа. Большинство шкафов на самом деле имеют глубину 600 миллиметров, так что на миллиметровой бумаге это всего лишь три крошечных квадрата. Это действительно упрощает процесс входа в комнату, и вы знаете, что можете сразу же ее набросать. Всегда стоит дважды проверять эти измерения, но после того, как вы увидите несколько свойств, вы заметите, что стандартный размер всегда один и тот же.

    Кухонные столешницы

    Когда вы находитесь на кухне и делаете набросок на миллиметровой бумаге.Убедитесь, что вы включили столешницы. Многие столешницы имеют стандартный размер в глубину 600 миллиметров. Это 3 квадрата на миллиметровой бумаге. Если вы видите, что размер больше стандартного, измерьте его, чтобы убедиться, что вы правы.

    В большинстве случаев, если в нем есть плита или раковина, глубина будет 600 миллиметров. Это только батончики для завтрака, которые становятся немного больше стандартного размера. Важно добавить их на эскиз, потому что это особенность кухни, которая действительно помогает покупателю точно знать, что он может делать, находясь на кухне.

    Лестница

    Лестницы — это действительно важная вещь, которую нужно добавить в собственность, и иногда бывает довольно сложно определить, где они находятся на эскизе. Когда вы рисуете лестницу на миллиметровой бумаге, помните, что стандартный размер лестницы — 800 миллиметров в глубину.

    Это 4 маленьких квадрата на миллиметровой бумаге. Сейчас большинство прихожих вдвое больше лестницы. Таким образом, очень легко быстро собрать весь зал.

    Контрольный список чертежей плана этажа

    Вот список вещей, которые следует помнить при рисовании плана этажа.

    1. Всегда измеряйте в метрах, что на миллиметровой бумаге для вас уже есть.
    2. Каждый большой квадрат равен 1 метру.
    3. Каждый маленький квадрат составляет 200 миллиметров.
    4. Сначала нарисуйте большие комнаты, а коридоры сами нарисуют.
    5. Если на обоих этажах есть эркеры, то они обычно одинаковые.Просто убедитесь, что вы измерили обе комнаты, чтобы знать, что они масштабируются.
    6. Если в комнате изогнутая стена, сначала начните с прямых стен и в последнюю очередь нарисуйте изогнутую стену. Это дает вам основу комнаты и экономит ваше время.
    7. Убедитесь, что вы включили в эскиз все важные особенности собственности. Это включает в себя кухню и ванную комнату, а также окна, двери и камины. Очень важно включить все эти функции в эскиз, поскольку это помогает покупателю почувствовать, что он живет в доме, потому что он знает, что он может, а что не может.
    8. Лестницы обычно имеют глубину 100 миллиметров. Это стандартный размер лестницы в доме, обычно он составляет половину размера коридора.
    9. Не забудьте дважды проверить всю свою информацию, находясь в отеле.

    Если вся ваша информация на эскизе верна, это сэкономит много времени в дальнейшем. Помните, что кто-то продает эту собственность, а кто-то потенциально ее покупает. Если какая-либо информация будет неточной, это замедлит процесс.

    (Как рисовать свои собственные планы

    Научитесь рисовать свои собственные планы бумагой и карандашом или

    с программой САПР (системы автоматизированного проектирования).

    Нарисовать планы или что-то еще на самом деле довольно просто. В основном это требует немного времени и терпения.

    Вещи, которые вам понадобятся

    1. Нужно от тебя
      1. Желание рисовать
      2. терпение
      3. Время
      4. Воображение
    2. Инструменты или инструменты (для рисования вручную)
      1. Бумага
      2. Карандаш (грифель B, H и HB)
      3. Хороший ластик
      4. Линейка архитектурных и инженерных весов
      5. Калькулятор
      6. Стол и удобный стул
    3. Для чертежей САПР (для компьютерных чертежей)
      1. Бумага
      2. Карандаш (грифель B, H и HB)
      3. Хороший ластик
      4. Линейка архитектурных и инженерных весов
      5. Калькулятор
      6. Компьютер — Монитор с Интернетом
      7. Принтер
      8. Сканер

    Когда начать

    1. Получить идеи
      1. Look at Building Magazines
      2. Посмотрите на здания в Интернете
      3. Посмотрите на здания в вашем районе

    Мы собираемся начать со свободно стоящей мастерской.

    Мастерская будет представлять собой здание из бетонных блоков размером 24 на 32 фута. В гараже будут 2 потолочные ворота, 1 пешеходная (дверь для людей) и 1 окно.

    Сделайте набросок на листе бумаги. Это будет первый макет. В нашем примере мы также сделаем набросок трехмерного рисунка, чтобы получить представление о том, как будет выглядеть здание.

    Для нашего макета мы использовали миллиметровую бумагу, причем каждая линия графика находилась на расстоянии 1/8 дюйма друг от друга по вертикали и горизонтали. Чтобы набросать план этажа, каждая 1/8 равна 1 футу.Это означает, что если мы хотим показать стену длиной 24 фута, мы нарисуем линию из 24 пробелов по 1/8 дюйма.

    Этот план нарисован от руки. Это набросок идеи. Немного потренировавшись, вы сможете сделать набросок, подобный этому, или лучше. Этот набросок занял около 10 минут, возможно, у вас получится сделать это быстрее. Практика — это все, что нужно.

    Этот план был выполнен как «Свободная рука», так и «Линейка».Качество этого плана соответствует стандартам, необходимым для подачи в большинство строительных департаментов для получения разрешения. Худшее, что может случиться, — это то, что инспектор планов отдела строительства может запросить дополнительную информацию. В любом случае, если они это сделают, это должно быть минимальным.

    Обратите внимание, что здание представляет собой 8-дюймовое здание из бетонных блоков. Бетонный блок армирован 5 арматурными стержнями через каждые 4 фута по центру. Эти ячейки обозначены на плане большой точкой на стене внешнего периметра.Фактическое обозначение этих залитых раствором ячеек показано на плане фундамента. Важно отметить, что вам нужно ссылаться на установку элемента только один раз в наборе планов. Его не нужно повторять несколько раз на наборе планов. Примечание, касающееся размещения вертикальных стержней арматуры, лучше всего отображать на плане фундамента, поскольку они должны быть установлены на опорах, а затем перенесены на крепление или анкерную балку.

    Арматурный стержень 5 представляет собой стальной стержень диаметром 5/8 дюйма.Для стальной арматуры (стальных арматурных стержней) номер стержня является числителем, а знаменатель всегда равен 8, таким образом, стержень номер 3 равен 3/8, номер 4 — 4/8 (1/2), номер 5 5/8 … и т. д.

    Все стены, окна и дверные проемы имеют размеры, а все оконные и дверные проемы обозначены (размеры).

    На плане этажа необходимо показать все стены, окна, двери, шкафы, сантехнику и отделку.

    Обычно двери, окна и отделка отображаются в расписании.Более подробную информацию о расписаниях можно увидеть в планах, доступных в нашем разделе загрузки.

    Этот план был выполнен как «Свободная рука», так и «Линейка». Качество этого плана соответствует стандартам, необходимым для подачи в большинство строительных департаментов для получения разрешения. Худшее, что может случиться, — это то, что инспектор планов отдела строительства может запросить дополнительную информацию. В любом случае, если они это сделают, это должно быть минимальным.

    При составлении плана жилого дома, производственного цеха, пристройки или сарая, требования к электричеству минимальны. Все, что нужно показать, — это расположение сосудов и огней. Вам не нужно предоставлять электрические схемы, которые потребуются во всех коммерческих проектах. Электрическая схема предназначена для нумерации электрических розеток и ламп. Для показанного здесь проекта все, что вам нужно запомнить, — это указать, что розетки в гаражах, сараях и мастерских должны иметь GFI (прерывание замыкания на землю), что обеспечивает определенную безопасность в этих областях.

    Как правило, на панели дома должно быть достаточно электрооборудования, чтобы принять это небольшое количество дополнительных требований к электричеству.

    Электротехнический подрядчик обычно получает разрешение на выполнение электромонтажных работ, поэтому планы не требуют дополнительной информации, чем указано на этих планах. Помните, это не касается коммерческих проектов.

    Этот план был выполнен как «Свободная рука», так и «Линейка».Качество этого плана соответствует стандартам, необходимым для подачи в большинство строительных департаментов для получения разрешения. Худшее, что может случиться, — это то, что экзаменатор планов Департамента строительства может запросить дополнительную информацию. В любом случае, если они это сделают, это должно быть минимальным.

    Хотя эти планы соответствуют требованиям Строительного департамента, они могут быть не приняты. Во Флориде структурные части планов должны быть подготовлены, подписаны и скреплены печатью либо архитектором, либо профессиональным инженером.Обычно все неструктурные части планов могут быть нарисованы домовладельцем. Есть исключения, когда строительные отделы не принимают никаких планов, если они все не подготовлены архитектором или профессиональным инженером. Строительный кодекс Флориды предусматривает минимальный набор требований. Местные власти порой более строги, чем Строительный кодекс. Кодекс допускает более строгие требования, но ни при каких обстоятельствах не могут быть меньше требований, установленных Кодексом.

    Чтобы увидеть полные планы, необходимые для этого проекта, перейдите на страницу «Дизайн навесов и рабочих цехов» этого веб-сайта.

    Здесь вы увидите внешние отметки, секцию стены и план каркаса крыши.

    Мы искренне надеемся, что то, что мы здесь представили, поможет вам лучше понять требования для получения разрешения или контроля за планами, которые подготовлены для вашего проекта.

    11 лучших бесплатных программных инструментов для планирования этажей в 2020 году

    Планы этажей представляют собой уменьшенное изображение пространства с воздуха.

    Они могут быть комплексными, как план дома, показывающими все внутреннее и внешнее пространство, или детализированными, как план этажа квартиры, визуализирующими, как пространство может выглядеть после того, как оно будет закончено и меблировано.

    Планы этажей обычно разрабатываются архитекторами и используются строителями и подрядчиками, дизайнерами интерьеров и агентами по недвижимости.

    Назначение плана этажа — дать представление о том, как устроено пространство с точки зрения приспособлений, размеров и пространственных отношений.Они помогают людям понять, подходят ли участки по назначению. Например, планировщики общего офисного рабочего пространства должны учитывать как функциональность, так и вдохновение, чтобы опередить конкурентов, предлагая ощутимые, желательные преимущества пространства для совместной работы.

    Как вы понимаете, создание поэтажных планов может быть трудоемким.

    Enter: программа поэтажного плана.

    Программное обеспечение

    для плана этажа имеет множество применений, включая планирование офисных помещений, планирование производственных помещений и планирование управления объектами.Даже парковки выигрывают от планировки этажей!

    (Этот пост будет посвящен планированию архитектуры и дизайна недвижимости. Программное обеспечение, которое упрощает планирование складских помещений и оборудования, — это отдельная тема.)

    К счастью, существуют бесплатные планировки этажей. Некоторые из них входят в состав комплексных программных решений САПР, а некоторые являются надстройками или автономными инструментами.

    Какое бесплатное программное обеспечение для планирования этажей является лучшим в 2020 году?

    1. SketchUp
    2. AutoCAD Architecture
    3. Civil 3D
    4. AutoCAD LT
    5. SmartDraw
    6. Милый дом 3D
    7. Чертеж
    8. Планировщик
    9. RoomSketcher
    10. PlanningWiz Планировщик этажей
    11. Комната

    Перечисленные выше продукты относятся к нескольким категориям на G2.Выбранные категории включают: универсальное программное обеспечение САПР, программное обеспечение для проектирования и информационного моделирования зданий (BIM), программное обеспечение для построения диаграмм и программное обеспечение для виртуальных туров по недвижимости. Перечисленные здесь 11 продуктов имеют более 100 проверенных пользовательских отзывов на G2 по состоянию на 17 января 2019 г. Они представляют собой небольшую часть как из 22 выбранных категорий (и колоссальных 2900 с лишним обзоров), так и из общего числа категорий и пользователей. обзоры на нашей платформе.

    Продукты ранжируются по количеству отзывов, затем по оценке удовлетворенности, а затем по алфавиту.

    Для каждого товара мы предоставляем:

    • Обзор
    • Основные характеристики
    • Подробнее о платных и бесплатных опциях

    Для продуктов с подтвержденными G2 отзывами пользователей мы включили:

    • Звездный рейтинг G2
    • Обзоры, в которых подчеркивается, что нравится и что не нравится пользователям
    • Рекомендации пользователей по этим продуктам

    Список, который мы здесь очертили, включает любые решения САПР, BIM, архитектуры или строительства с доступным бесплатным предложением.Следует отметить, что сюда не входят продукты, которые предоставляются бесплатно только на временной основе, например ограниченные пробные версии для новых пользователей. Они могут поддерживать только одного пользователя или один проект, но это действительно бесплатные предложения. Однако масштабирование часто требует полных инвестиций.

    1. SketchUp

    Наименование продукта: SketchUp Free
    Рейтинг G2: 4,4 из 5,0 звезд
    Количество обзоров: 281

    SketchUp — это удобный инструмент для трехмерного дизайна, который используется для черчения и моделирования и призван имитировать ощущение свободы при работе с ручкой и бумагой.Все версии SketchUp, включая SketchUp Free, можно использовать в любой отрасли, где используются приложения для рисования и моделирования. Таким образом, SketchUp может использоваться на любом этапе процесса проектирования строительства архитекторами, дизайнерами, строителями и инженерами.

    Изображение предоставлено SketchUp

    Бесплатная опция:

    • SketchUp Free позволяет пользователям рисовать в 3D в веб-браузере.

    Платный вариант:

    • SketchUp Pro стоит 695 долларов за начальную лицензию.SketchUp Pro оснащен LayOut — инструментом, который используется для создания, добавления комментариев, экспорта и сохранения документации SketchUp.

    Характеристики:

    • Трехмерное рисование и моделирование
    • Поддерживает импорт эталонных изображений и документов
    • Световой рендеринг
    • Склад 3D-предметов
    • 3D рендеринг
    • Интеграция с Trimble Connect
    Что нравится пользователям:

    «SketchUp стал прекрасной платформой для воплощения архитектурных идей и идей дизайна интерьера.Им так легко пользоваться и легко учиться. Если есть инструмент или что-то, что я не знаю, как сделать, всегда есть бесплатное руководство, которое вы можете найти в Интернете. Я выполняю несколько проектов в неделю, и мне нужна программа, в которой вы можете импортировать файлы САПР или планы этажей в формате JPEG, быстро выбирать стены и строить их. Это замечательно, потому что я могу использовать быстрые снимки разных ракурсов в своих презентациях ».
    — просмотр SketchUp пользователем в дизайне.

    Что не нравится пользователям:

    «Мне не нравится качество рендеринга в SketchUp.Это затрудняет использование при создании финальной презентации, что вынудило нас купить плагин ».
    — Обзор SketchUp Эмили С.

    Рекомендации другим пользователям при покупке продукта:

    «Очень рекомендую новичкам и даже профи. Это дешевый способ проектирования в 3D, если вы не можете позволить себе другие продукты. Я хотел бы порекомендовать добавить больше справочных видео о функциях и о том, как делать шаги ».
    — Обзор SketchUp от Марка Э.

    2.AutoCAD Architecture

    Наименование продукта: AutoCAD Architecture
    G2 Звездная оценка: 4,1 из 5,0 звезд
    Количество обзоров: 121

    AutoCAD Architecture добавляет к функциям AutoCAD набор инструментов, адаптированный к потребностям архитектора. Он использует объекты AEC (архитектура, проектирование и строительство) (то есть стены, двери и окна) в качестве элементов дизайна и использует эти символы для создания реалистичных и пространственно ориентированных трехмерных планов этажей.

    Изображение предоставлено AutoDesk

    Бесплатная опция:

    • Студенческая версия AutoCAD Architecture бесплатна для студентов и преподавателей в течение трех лет.

    Платный вариант:

    Поскольку AutoCAD Architecture представляет собой набор инструментов, входящий в состав AutoCAD, структура ценообразования отражает структуру цен на AutoCAD. Лицензию AutoCAD можно приобрести в виде ежемесячной или годовой подписки. Планы Pro и Business включают оплату за пользователя в месяц, неограниченное количество проектов и неограниченное количество листов

    • Ежемесячно: 195

      • долларов США

    • Один год: 1575 долларов США
    • Два года: 3150 долларов
    • Три года: 4725 долларов США

    Характеристики:

    • Чертежная документация и примечания
    • Браузер стилей и инструментальные палитры
    • База данных объектов
    • Ремонтный режим
    • Стили объектов AEC
    • Поддерживает импорт сеток Revit
    Что нравится пользователям:

    «Конечным результатом для большинства пользователей этого программного обеспечения будет создание документов для строительных проектов.Что мне больше всего нравится в AutoCAD Architecture, так это его способность рисовать с использованием множества инструментов, объектов, блоков и компонентов. AutoCAD Architecture дает вам возможность рисовать, используя «глупые» объекты, такие как линии и формы, или используя «умные» объекты, такие как стены и окна, в которые встроена информация, и подталкивает к развитию программного обеспечения BIM. AutoCAD Architecture обладает множеством функций импорта / экспорта и очень совместим с большинством других ведущих программ САПР ».
    — Обзор AutoCAD Architecture пользователем в области архитектуры и планирования

    Что не нравится пользователям:

    «Мне не нравится, когда я не визуализирую готовый дизайнерский продукт, как в REVIT Architecture, и мне все еще приходится импортировать / экспортировать планы в программу и из нее, чтобы получить всесторонний продукт для клиента.
    — обзор AutoCAD Architecture, сделанный Джеком Е.П.

    Рекомендации другим пользователям при покупке продукта:

    «AutoCAD Architecture — отличный продукт для небольших проектов и простых поэтажных планов и схем. Однако для более сложных и интеллектуальных проектов поищите другие 3D-программы, такие как Revit Architecture ».
    — Обзор AutoCAD Architecture пользователем в области архитектуры и планирования

    3. Гражданский 3D

    Наименование продукта: AutoDesk Civil 3D
    G2 Star Рейтинг: 4.2 звезды из 5,0
    Количество отзывов: 113

    Civil 3D от AutoDesk — это BIM-решение, разработанное для проектных и строительных компаний, но его функции технически могут быть использованы для создания 3D-плана дома. Однако, поскольку Civil 3D предоставляет пользователям набор инструментов для геодезии и гражданского строительства, планы домов, скорее всего, не будут содержать подробных планов этажей, которые предпочитают более детализированные проектные компании.

    Изображение предоставлено AutoDesk Civil 3D

    Бесплатная опция:

    • Студенческая версия AutoDesk’s Civil 3D бесплатна для студентов в течение трех лет.

    Платный вариант:

    Лицензию

    Civil 3D можно приобрести в виде ежемесячной или годовой подписки

    • В месяц: 870 $
    • Один год: 2155 долларов США
    • Два года: 4310 долларов США
    • Три года: 6465 долларов США

    Характеристики:

    • Высотная съемка и анализ
    • Обозначение видов собственности
    • Строительный проект и аннотация
    • Геопространственный анализ
    • Интеграция с продуктами Revit, Navisworks, AutoCAD и AutoDesk
    Что нравится пользователям:

    «Насколько я знаю, это одна из лучших программ для рисования.Это помогает инженерам-строителям и архитекторам указывать на конкретные детали [в] схемах и планах. [Помогает предоставить] больше вариантов дизайна за меньшее время ».
    — Обзор Civil 3D пользователем из гражданского строительства

    Что не нравится пользователям:

    «Все определяется стилями, поэтому нужно много времени, чтобы глубоко копнуть, чтобы контент и данные отображались правильно».
    — Обзор Civil 3D от Эрика Д.

    Рекомендации другим пользователям при покупке продукта:

    «Я создаю поэтажные планы отелей, библиотек и школ.Я понял, что Civil 3D не универсален, но тот факт, что он находится в AutoDesk, позволяет ему быть совместимым со всеми другими продуктами AutoDesk. В этом вся прелесть; если вы не можете получить определенные вещи в одном программном обеспечении, вы можете получить их в другом и перенести ».
    — Обзор Civil 3D от Саада С.

    4. AutoCAD LT

    Наименование продукта: AutoCAD LT
    G2 Звездная оценка: 4,0 из 5,0 звезд
    Количество обзоров: 105

    AutoCAD LT — это программа для создания 2D-чертежей и документирования в САПР, которую можно использовать в операционной системе Windows или Mac.По сути, AutoCAD LT — это 2D-версия AutoCAD, урезанная версия с более низкой ценой. Однако AutoCAD LT по-прежнему удовлетворяет потребности подрядчиков и строительных компаний в составлении технических схем и чертежей.

    Изображение предоставлено AutoCAD LT

    Бесплатная опция:

    • Студенческая версия AutoCAD LT бесплатна для студентов в течение трех лет.

    Платный вариант:

    Лицензию

    AutoCAD LT можно приобрести в виде ежемесячной или годовой подписки.

    • В месяц: 50 $
    • Один год: 390 долларов США
    • Два года: 780 долларов
    • Три года: 1170 долларов США

    Характеристики:

    • 2D-чертеж, документация и аннотации
    • Интеллектуальный подбор размеров
    • Интегрируется с каталогом продуктов AutoCAD
    • Публикуется в веб-браузере для совместного использования
    • Интернет и мобильные приложения
    • Поддерживает импорт различных форматов PDF
    • Техническая поддержка
    Что нравится пользователям:

    «Как всегда, этот продукт является обязательным для всех, кто работает в отрасли, требующей планирования и проектирования строительных конструкций, строительства и прочего подобного.Он прост в использовании и предлагает множество функций, некоторые из которых я еще даже не обнаружил. Это значительно ускоряет черчение и проектирование, особенно если вы создаете сложные проекты и планы этажей ».
    — Обзор AutoCAD LT, Шейла К.

    Что не нравится пользователям:

    «Я думаю, что функция штриховки требует некоторой настройки. Часто программа не запускается, думая, что мои строки не совпадают, хотя на самом деле они совпадают ».
    — Обзор AutoCAD LT, Дженнифер Б.

    Рекомендации другим пользователям при покупке продукта:

    «Если вам нужен чертежный инструмент для создания 2D-чертежей, и вам не требуется 3D или настройка, AutoCAD LT — это то, что вам нужно.
    — Обзор AutoCAD LT пользователем отдела архитектуры и планирования

    5. SmartDraw

    Наименование продукта: SmartDraw
    G2 Star Рейтинг: 3,9 из 5,0 звезд
    Количество обзоров: 23

    SmartDraw — это инструмент для создания организационных диаграмм, который предлагает онлайн-конструктор поэтажных планов для удобного использования, совместного использования и совместной работы. Шаблоны диаграмм и диаграмм SmartDraw используются для создания визуальных элементов для предприятий, которые легко представить. Его создатель плана этажа может использоваться любым, у кого есть подключение к Интернету, и он оснащен символами архитектурного дизайна и приложениями для обмена файлами.

    Изображение предоставлено SmartDraw

    Бесплатная опция:

    • Онлайн-версия SmartDraw бесплатна.

    Платный вариант:

    • Однопользовательская версия SmartDraw стоит 9,95 долларов в месяц и поставляется с готовыми к использованию шаблонами и обширной библиотекой символов. Однопользовательская версия поддерживает интеграцию с решениями для обмена файлами, а также импорт и экспорт Visio.

      • Многопользовательская версия

    • SmartDraw стоит 5 долларов.95 в месяц на пользователя для более чем пяти пользователей. Многопользовательская версия предоставляет функции администрирования и совместной работы группы, а также поддержку клиентов.

    Характеристики:

    • Профессиональное интеллектуальное построение диаграмм
    • Экспорт в Microsoft Office, Google Документы и Google Таблицы
    • Готовые шаблоны
    • Функция перетаскивания
    • Автоматически масштабирует размеры комнаты
    • Поддерживает импорт и экспорт из Visio
    Что нравится пользователям:

    «SmartDraw прост в использовании и не требует много времени для изучения.Это продукт, который может использовать человек, начинающий работать с системами САПР, чтобы делать простые чертежи и учиться рисовать простые планы этажей … Продукт имеет полезные вспомогательные функции и хорошую библиотеку мебели, которую можно показать на плане этажа, чтобы помочь указать размер или шкала.»
    — Обзор SmartDraw пользователем

    Что не нравится пользователям:

    «Когда вы приступите к делу, здесь действительно не из чего выбирать. Многие изображения настолько специфичны, что я никогда не мог представить себе, что когда-нибудь ими воспользуюсь.Я также обнаружил, что графика настолько специфична, что настроить ее очень сложно. Также было много проблем с выбором цветов, полей и текста. Я ненавижу то, что он не проверяет орфографию и как трудно найти значки ».
    — Обзор SmartDraw пользователем в управлении некоммерческой организацией

    Рекомендации другим пользователям при покупке продукта:

    «Внимательно изучите свои варианты использования. Вы составляете подробную блок-схему? Visio лучше. Планируете ли вы проект с учетом взаимозависимостей? Проект лучше.Вам нужно сделать много быстрых и простых диаграмм или интеллект-карт? Тогда этот инструмент может работать на вас ».
    — Обзор SmartDraw пользователем информационных технологий и услуг

    6. Милый дом 3D

    Наименование продукта: Sweet Home 3D
    G2 Star Рейтинг: 3,9 из 5,0 звезд
    Количество отзывов: 10

    Sweet Home 3D — это приложение для дизайна интерьера с открытым исходным кодом, которое можно загрузить или использовать в веб-браузере. Как следует из названия, он позволяет пользователям просматривать готовые 2D-планы этажей в 3D для контекста и презентации.Sweet Home 3D предназначен для использования непрофессионалами. Программа работает в операционных системах Windows, Mac и Linux.

    Изображение предоставлено SweetHome 3D

    Бесплатная опция:

    • Все программное обеспечение Sweet Home 3D можно загрузить или открыть через веб-браузер.

    Платный вариант:

    • Поскольку Sweet Home 3D — это инструмент с открытым исходным кодом, платный вариант недоступен.

    Характеристики:

    • 2D-дизайн, 3D-вид
    • Инструменты для рисования с точными размерами
    • Размеры приспособлений, таких как двери и окна
    • Каталог мебели
    • Аннотация к плану
    • Импорт чертежей
    • Интеграция с надстройками Java
    Что нравится пользователям:

    «В этом программном обеспечении много хороших качеств: в нем есть тысячи моделей для создания трехмерных моделей интерьера, оно очень простое в использовании, [и] интерфейс работает очень плавно.Он очень легкий, но графика может быть отличной. Существует [] версия браузера, [которая] также работает очень плавно. Он имеет очень хорошую производительность и не требует высокопроизводительного компьютера. Лучшее в Sweet Home 3D — это карта освещения. Это очень дешевое программное обеспечение, но очень полезное ».
    — Обзор Sweet Home 3D от Ребека К.

    Что не нравится пользователям:

    «Не соответствует параметрам и требованиям для проектов с профессиональным внешним видом. Его объем ограничен, его предустановленные инструменты не являются гибкими, а проектирование среды — это задача, которая оставляет вас неудовлетворенным результатом … Галерея объектов, доступных для вставки, имеет прекращенный вид; они не соответствуют текущему рынку доступных продуктов.»
    — Sweet Home 3D обзор Майкла С.

    Рекомендации другим пользователям при покупке продукта:

    «Обязательно рассмотрите другие продукты на рынке и обратите внимание на более дорогие продукты. Повышение цены на более качественный продукт может стоить того для некоторых потребителей. С другой стороны, программа работает довольно хорошо, без лишних наворотов. Это может быть отличной сделкой для людей с ограниченным бюджетом ».
    — Обзор Sweet Home 3D от Брюса Э.

    7.Проект

    Наименование продукта: Draft it Free
    Рейтинг G2: 5,0 из 5,0 звезд
    Количество отзывов: 1

    Draft it от cadlogic — это полнофункциональная программа для создания 2D-чертежей в САПР, которая предоставляет архитекторам инструменты для 3D-моделирования, черчения и детализации. Программа Draft предоставляет архитекторам мощные инструменты для рисования и поддерживает импорт файлов AutoCAD и различных компонентов дизайна и символов. Пользователи могут использовать четыре редакции Draft it, чтобы получить максимальную отдачу от вложенных средств.

    Изображение предоставлено cadlogic

    Бесплатная опция:

    • Draft it Free можно использовать неограниченное время даже после 15-дневной пробной версии. Бесплатная версия позволяет пользователям создавать, изменять и сохранять планы этажей.

    Платный вариант:

    • Draft it Plus стоит 20 фунтов стерлингов, недорогое обновление. Draft it Plus позволяет пользователям создавать шаблоны, использовать дополнительные параметры ввода и получать доступ к дополнительным инструментам для рисования.

      • Модель

    • Draft it Pro стоит 99 фунтов стерлингов и добавляет профессиональный вид готовому плану этажа.Draft it Pro предоставляет пользователям обширную библиотеку символов и поддерживает импорт файлов AutoCAD.

      • Модель

    • Draft it Architectural стоит 199 фунтов стерлингов и предназначена для планирования зданий и предназначена для использования архитекторами, проектировщиками зданий и агентами по недвижимости. Draft it Architectural предоставляет пользователям автоматический просмотрщик 3D-моделей, еще больше архитектурных символов и возможность детализации размеров и измерений.

    Характеристики:

    • 2D CAD-дизайн
    • Метрические и британские единицы
    • Мощные инструменты рисования и функции редактирования
    • Символы архитектурного дизайна
    • Размерные инструменты
    Что нравится пользователям:

    «Удобная 2D архитектурная платформа САПР.[Предоставляет] основные возможности построения диаграмм плана этажа. Отлично подходит для нетехнического персонала. Поддерживает британские и метрические единицы ».
    — Проект обзора Коринн Х.

    Что не нравится пользователям:

    «Инструменты наложения не интуитивно понятны. Автоматический просмотрщик 3D-моделей не совсем автоматический ».
    — Проект обзора Коринн Х.

    Рекомендации другим пользователям при покупке продукта:

    «Попробуйте, прежде чем потратите тысячи на другой пакет.Определите, какие именно инструменты у вас должны быть и сколько вы готовы за них заплатить ».
    — Проект обзора Коринн Х.

    8. Планировщик

    Наименование продукта: Floorplanner
    G2 Star Рейтинг: 4,0 из 5,0 звезд
    Количество отзывов: 1

    Floorplanner позволяет легко создавать планы этажей в 2D и 3D, а затем делиться интерактивными версиями этих планов этажей в Интернете. Floorplanner оснащен функцией «автоматической меблировки», которая позволяет легко украсить комнаты в соответствии с планом этажа.Готовые планы этажей выглядят профессионально и безупречно, готовыми к презентации.

    Изображение предоставлено Floorplanner

    Бесплатная опция:

    • Бесплатная веб-опция Floorplanner поддерживает один проект и предназначена для случайного использования. (Платные пользователи Floorplanner также могут использовать бесплатную версию, которая существует как обучающий модуль в платных версиях.) Если пользователь начинает работу над другими проектами, требующими использования Floorplanner, он может заплатить дополнительно 4 доллара.99 / проектный сбор. Бесплатный план включает в себя прикрепление фотографий и видео для обогащения готовых планов этажей, а также доступ к мобильному приложению Floorplanner для iOS.

    Платный вариант:

    • Опция «Плюс» стоит 14,95 долларов в год и поддерживает пять проектов и 20 3D-визуализаций в год. Дополнительные проекты стоят 2,99 доллара за проект. Опция «Плюс» позволяет пользователям экспортировать планы этажей в высоком разрешении или в различных масштабах PDF и делать их интерактивными.

      • Опция

    • «Pro» стоит 29 долларов в месяц и поддерживает 15 проектов в месяц и неограниченное количество 3D-визуализаций. Дополнительные проекты стоят 1,99 доллара за проект. Опция «Pro» основана на опциях «Plus» и позволяет использовать брендинг компании, а также доступ к нескольким рабочим местам.

    Характеристики:

    • Инструмент для рисования
    • Библиотека изображений мебели
    • Интерактивный план этажа в 2D и 3D
    • Прохождение 3D, 360-градусная панорама и VR
    • Фотореалистичный рендеринг
    Что нравится пользователям:

    «FloorPlanner — отличный инструмент для быстрого и простого проектирования с множеством функций.Его приложения в Google Chrome и iPad — отличное дополнение к веб-инструменту. Функция перетаскивания в режиме просмотра просто потрясающая. Навигация между конструктивными особенностями, этажами и вариантами просмотра — большой плюс ».
    — Обзор планировщика помещений Марджи А.

    Что не нравится пользователям:

    «Новые функции, такие как новая приборная панель, требуют большего внимания; он все еще глючит и не работает постоянно ».
    — Обзор планировщика помещений Марджи А.

    9.RoomSketcher

    Наименование продукта: RoomSketcher (ранее RoomSketcher Home Designer)
    Рейтинг G2: 3,5 из 5,0 звезд
    Количество отзывов: 1

    Приложение

    RoomSketcher (ранее называвшееся RoomSketcher Home Designer) позволяет пользователям создавать планы этажей и проекты домов в 3D. Как профессионалы, так и частные лица могут использовать планы этажей RoomSketcher, фотографии с обзором в 360 градусов и интерактивные трехмерные пошаговые инструкции. Пользователи RoomSketcher могут полагаться на планы этажей с точными размерами, отображать эти планы в 3D и панорамах и даже настраивать готовый дизайн дома с использованием пользовательских цветов и текстур.

    Изображение предоставлено RoomSketcher

    Бесплатная опция:

    • Основное решение RoomSketcher — это бесплатный инструмент для проектирования, который упрощает рисование, измерение и представление нарисованных с нуля или шаблонных планов дизайна.

    Платный вариант:

    • Платные обновления приводят к появлению более мощных функций, которые предлагают больше возможностей настройки и профессионального брендинга для готовых планов этажей и дизайнов комнат.

    Характеристики:

    • Умение рисовать поэтажные планы и проекты домов
    • База данных мебели и фурнитуры
    • Встроенные измерительные инструменты
    • 2D и 3D визуализация и рендеринг
    • Интерактивные, 3D-прохождения
    • Бизнес-брендинг
    • Загрузки чертежей
    • Планы участков и ландшафтный дизайн
    • Распечатать и скачать
    Что нравится пользователям:

    «Простота использования программы, позволяющая клиентам оставлять отзывы.»
    — Обзор RoomSketcher от Рэйчел Т.

    Что не нравится пользователям:

    «Некоторые функции [необходимо] настроить, чтобы [упростить] использование».
    — Обзор RoomSketcher от Рэйчел Т.

    Рекомендации другим пользователям при покупке продукта:

    «Продукту необходимо повысить скорость».
    — Обзор RoomSketcher от Рэйчел Т.

    10. Планировщик этажей PlanningWiz

    Наименование продукта: PlanningWiz Floor Planner
    G2 Star Рейтинг: 3.5 из 5,0 звезд
    Количество отзывов: 1

    PlanningWiz предлагает услуги по проектированию планов этажей и решения для планировщиков этажей. Программа может использоваться при проектировании как внутренних, так и открытых пространств. PlanningWiz разработан для обработки тонкостей, которые могут потребоваться в определенных отраслях при планировании чертежей. Он также предлагает специализированные версии для дизайнеров в конкретных отраслях, таких как девелопмент или развлекательные объекты.

    Изображение предоставлено PlanningWiz

    Бесплатная опция:

    • Бесплатное решение PlanningWiz — это инструмент для рисования WYSIWYG, требующий входа в систему.С помощью бесплатной учетной записи пользователи могут рисовать, украшать и сохранять до пяти проектов в 2D или 3D, но не могут экспортировать или распечатывать свои проекты.

    Платный вариант:

    • PlanningWiz предлагает подписку «Grow», которая подходит для фрилансеров. В «Grow» пользователи могут создавать неограниченное количество 2D- и 3D-проектов перекрытий, а также экспортировать и распечатывать их в среднем разрешении. Подписчики «Grow» получают 25-процентную скидку на услуги PlanningWiz по разработке планов этажей.

      • Подписка

    • PlanningWiz Pro позволяет профессионалам создавать двухмерные и трехмерные планы этажей с высоким разрешением, получать такую ​​же 25-процентную скидку и добавлять логотипы компаний.

    Характеристики:

    • База данных этажных услуг
    • База данных дверей, окон, стен, мебели и декора
    • Функция перетаскивания
    • Разнообразие фактур
    • Загрузка и импорт фотографий
    Что нравится пользователям:

    «Приложение представляет собой WYSIWYG, что означает« То, что видишь, то и получаешь », поэтому для людей, привыкших рисовать в PowerPoint или аналогичных программах, оно может быть очень удобным.»
    — Планировщик этажей PlanningWiz Хуана Пабло А.

    Что не нравится пользователям:

    «Программному обеспечению не хватает премиального внешнего вида, и, в зависимости от вашей версии, количество сохраненных вами планов может быть ограничено. Обмен доступен только при сохранении плана или его загрузке в среднем разрешении, если у вас нет бизнес-аккаунта. Также отсутствуют некоторые дополнительные параметры «помощи». Вы должны придумать, как им пользоваться, хотя им очень легко пользоваться ».
    — Планировщик этажей PlanningWiz Хуана Пабло А.

    Рекомендации другим пользователям при покупке продукта:

    «Отлично подходит для быстрого проектирования. Обязательно ознакомьтесь с ограничениями для разных планов. Кроме того, имейте в виду, что внешний вид может быть не самым лучшим, и планы можно будет загрузить и поделиться ».
    — Планировщик этажей PlanningWiz Хуана Пабло А.

    11. Комната

    Наименование продукта: Roomle 3D Floor Planner
    Рейтинг G2 Star: N / A

    Roomle — это цифровой 3D-конфигуратор, который помогает дизайнерам мебели рекламировать и демонстрировать свои товары.Модуль 2D и 3D планирования комнат Roomle помогает агентам по недвижимости и дизайнерам интерьеров использовать высококачественные привлекательные визуальные эффекты для создания интерактивных планов этажей. Планировщик этажей Roomle поддерживает виртуальные пошаговые инструкции и удобные возможности совместного использования.

    Изображение предоставлено Roomle

    Бесплатная опция:

    • Roomle предлагает бесплатное веб-приложение и мобильное приложение для iOS, которые можно загрузить и использовать. (На момент публикации мобильное приложение для Android находится в стадии бета-тестирования.) Пользователям просто нужно создать учетную запись Roomle, чтобы начать создавать планы этажей, а также проектировать и обставлять комнаты.

    Платный вариант:

    • Roomle предлагает веб-приложение white label стоимостью от 200 евро в месяц
    • Цены на Roomle для бизнеса указаны на основе цитаты и включают в себя услуги «белых перчаток».

    Характеристики:

    • Визуализатор плана этажа 2D или 3D
    • Редактор плана этажа
    • Обмен, сохранение и печать файлов
    • База данных товаров 3D
    • Виртуальное прохождение
    • Фирменный знак
    • Не зависит от виртуальной реальности

    * Обратите внимание: обзоры были отредактированы для проверки орфографии, грамматики и ясности.

    Следующие шаги для выбора лучшего бесплатного программного обеспечения для планирования этажа

    Определите, какое программное обеспечение лучше всего подойдет для вашего плана этажа. Вы — архитектурная фирма, которой необходимо создавать высококачественные визуализации потенциальных планов этажей для вашего клиента, занимающегося коммерческой недвижимостью? Вы домовладелец, который хочет спланировать ремонт? Вы агент по недвижимости, которому необходимо создавать и поддерживать как двухмерные, так и трехмерные планы этажей, чтобы поделиться ими с потенциальными покупателями?

    После того, как вы определились с потребностями в дизайне, вы должны определить свой бюджет и свои абсолютные потребности.«Бесплатные решения для планирования этажей предлагают функциональность, сравнимую с программным обеспечением для платных планировок. Вопрос лишь в том, будут ли удовлетворены ваши потребности с помощью уменьшенной версии инструментов дизайна.

    Вам интересно узнать об американском программном бизнесе? Ознакомьтесь с нашим обзором American Software Business сегодня!

    Как рисовать планы зданий для получения разрешения на строительство

    Строительство любого здания требует значительного объема подготовки и планирования .Хотя планирование работы важно, если вы хотите избежать серьезных ошибок в процессе строительства, это также необходимо для того, чтобы здание было законным в городе Лос-Анджелес. Имейте в виду, что все, от строительства нового дома до преобразования использования комнаты, потребует плана здания.

    План здания — это, по сути, графическое представление того, как будет выглядеть строящееся здание после завершения строительства. Эти планы могут помочь вам определить, сколько будет стоить проект, что полезно при создании начального бюджета.

    Прежде чем приступить к работе над проектом, вам необходимо подать заявление на получение разрешения на строительство, которое представляет собой разрешение на строительство , которое можно получить в Департаменте строительства и безопасности Лос-Анджелеса. Чтобы получить одобрение вашего проекта, вместе с заявкой на получение разрешения на строительство необходимо предоставить планы строительства. При правильном создании планы строительства предоставят строительной бригаде все, что им нужно, чтобы построить собственность, не совершая слишком много ошибок.

    Хотя первичный план здания является планом участка , могут также потребоваться дополнительные планы, такие как планы этажей , ландшафтные планы и планы возвышений . Для небольших домов и коммерческих зданий на составление планов строительства может уйти около 1-2 дней, а для больших зданий — до 3-4 дней. После того, как вы представите эти планы вместе с любыми дополнительными документами вместе с заявкой на получение разрешения на строительство, процесс утверждения может занять до 2-4 недель.

    Экспедитор разрешения на строительство может помочь в этом процессе, убедившись, что ваши планы строительства соответствуют кодексу, и поговорив с соответствующими профессионалами в LADBS, которые отвечают за утверждение.

    Если вам требуются планы строительства для процесса получения разрешения на строительство, в этой статье подробно рассказывается о том, как эти планы составляются и что вам понадобится для начала работы.

    С чего начать?

    Чтобы начать рисовать планы зданий, обратите внимание на журналы по строительству , а также на различные здания в Интернете.Вы также можете проезжать мимо зданий в вашем районе или в общем районе. Эти ресурсы могут дать вам вдохновение, необходимое для создания планов зданий, которые будут соответствовать внешнему виду и дизайну, которые вам нужны. Имейте в виду, что план участка должен будет включать все, от границ и размеров собственности до любого отвода ливневой канализации в окрестностях.

    Убедитесь, что вы полностью понимаете границы собственности, чтобы правильно разместить их на создаваемых вами планах зданий.Понимание этих аспектов земли, на которой вы собираетесь строить, важно , чтобы убедиться, что вы не посягаете на землю, которая принадлежит кому-то еще . Все, что вам осталось сделать, прежде чем вы начнете рисовать планы здания, — это получить необходимые материалы для проекта.

    Какие расходные материалы мне понадобятся?

    Существует обширное количество расходных материалов , которые вам понадобятся для эффективного создания плана здания. Например, важно, чтобы у вас действительно было желание рисовать и хватило терпения, чтобы создавать планы строительства, не расстраиваясь из-за своего прогресса.Следует также отметить, что лучшие планы строительства обычно составляют люди, которые умеют использовать свое воображение.

    Хотя важно, чтобы ваши планы строительства соответствовали местным нормам, рекомендуется также сосредоточиться на том, чтобы недвижимость выглядела эстетически привлекательно. Типы материалов, которые вам понадобятся для рисования планов зданий, зависят от того, рисуете ли вы вручную или на компьютере.

    Если вы рисуете эти планы вручную , убедитесь, что у вас есть такие принадлежности, как:

    • Карандаш
    • Бумага
    • Прочный ластик
    • Калькулятор
    • Линейка, инженерные и архитектурные весы
    • Комфортный стул и прочный стол

    Если вы предпочитаете рисовать эти планы на компьютере , под рукой должны быть материалы:

    • Все инструменты и инструменты, упомянутые ранее для некоторые начальные чертежи от руки
    • Компьютер с доступом в Интернет
    • Монитор
    • Сканер
    • Принтер

    Когда у вас есть эти принадлежности, вы должны быть готовы нарисовать планы любого здания, в котором вы собираетесь строить.

    Этапы построения плана здания

    Для построения плана здания требуется около семи отдельных шагов , которые включают:

    1. Создание начальной точки и надлежащего масштаба для проекта
    2. Практическое изменение масштаба
    3. Создайте план застройки и текущие линии собственности в масштабе, что должно быть выполнено на виде сверху
    4. Добавьте некоторую информацию к плану
    5. Нарисуйте детали собственности
    6. Обозначьте все
    7. Нарисуйте дополнительные страницы в зависимости от точного Тип проекта

    1.Создайте начальную точку и правильный масштаб для проекта.

    Когда вы начнете создавать эти планы, убедитесь, что вы начинаете с начальной точки, прежде чем правильно масштабировать для проекта. Например, северо-западный угол земли логически должен быть помещен в левую верхнюю часть миллиметровой бумаги, которую вы используете. Строение должно быть очерчено в масштабе архитектора. Стандартный масштаб для использования составляет от 1/4 дюйма до 1 фута, что дает вам возможность разместить проект размером 44 × 72 фута на бумаге размером 11 × 18 дюймов.

    2. Попрактикуйтесь в изменении шкалы

    Следующий шаг этого процесса включает изменение шкалы по мере необходимости . Попрактикуйтесь в изменении масштаба, когда начнете рисовать. Как только вы дойдете до угла определенной детали проекта, вы можете повернуть кончик карандаша, чтобы изменить масштаб.

    3. Создайте план здания и текущих границ собственности в масштабе, что должно быть выполнено на виде сверху.

    Затем вы должны создать план здания и линий собственности в масштабе, который должен быть завершен в основной вид сверху.Наряду с контуром конструкции убедитесь, что вы добавили выступы для подъездов и любых других углублений на участке. Дополнительные детали, такие как подъездные пути , деревья и внутренние дворики , также должны быть включены в план.

    4. Добавьте некоторую информацию к плану

    Именно на этом этапе вы должны добавить некоторую основную информацию к плану, которая может включать адрес собственности, а также название ближайшей улицы. Убедитесь, что вы указали направление для собственности, добавив букву «N» для севера в правильном месте на плане здания.Шкалу, которую вы используете, также следует разместить где-нибудь на бумаге. Наконец, важно, чтобы вы записали свое полное имя, а также текущую дату.

    5. Набросайте детали собственности

    Теперь, когда вы закончили базовую схему здания и собственности, пришло время набросать некоторые из соответствующих деталей рассматриваемой собственности. Если вы планируете добавить к участку террасу, забор или навес, эти дополнения следует нарисовать на плане здания.Обратите внимание на ширину, глубину и высоту любого дополнения.

    6. Обозначьте все

    Шестой шаг включает маркировку каждой комнаты в собственности после того, как вы начертили план этажа. Наряду с маркировкой каждой комнаты дома или здания важно, чтобы вы пометили каждую дверь, окно, шкаф, прибор, прилавок и сантехнику. Также следует записать расположение детекторов углекислого газа и дыма.

    Седьмой и последний шаг включает в себя рисование дополнительных страниц, если это необходимо для вашего конкретного проекта .Например, строительство совершенно нового здания потребует создания плана фундамента. С другой стороны, пристройка дома потребует создания вида сбоку, показывающего, как будет построена пристройка. С помощью этого пошагового руководства вы должны четко понимать, как составлять планы строительства, которые затем можно использовать для получения разрешения на строительство.

    Характеристики хорошего плана здания

    Хороший план здания — это такой план, который предоставляет строительной бригаде все необходимое для строительства объекта в соответствии с вашими требованиями, а также обеспечивает наличие у LADBS того, что им требуется для утверждения текущего проекта.

    Основные характеристики хорошего плана здания включают:

    • Все четко обозначено
    • Границы собственности правильные
    • Дизайн соответствует спецификациям землевладельца также хорошо сделаны
    • Планы составлены в правильном масштабе

    Если планы, которые вы составляете, не противоречат местным строительным нормам, вы должны иметь возможность получить эти планы на утверждение LADBS, как только вы отправили заявку на разрешение на строительство, что должно быть вашей конечной целью при составлении планов строительства.Вы также получите возможность использовать эти планы при строительстве дома после получения разрешения.

    Что мне нужно для подачи заявления на получение разрешения на строительство?

    Когда вы готовитесь отправить заявку на получение разрешения на строительство с помощью LADBS, вам нужно будет предоставить множество документов и чертежей, если вы хотите, чтобы процесс утверждения был простым.

    Чтобы подать заявку на получение разрешения на строительство, потребуются такие планы и чертежи , как:

    • Планы зданий
    • Планы этажей в минимальном масштабе 1: 100
    • Информация о конструкции
    • Чертежи в разрезе
    • Высота

    Если вы хотите подать заявление на получение разрешения на строительство, вы можете сделать это, перейдя на сайт LADBS.Убедитесь, что вы выбрали правильное разрешение на строительство. Эти приложения можно загрузить и обычно занимают всего пару страниц. После того, как вы заполнили заявку, все, что вам осталось, это подать заявку в одном из пяти адресов LADBS. Если вы хотите легально построить недвижимость в Лос-Анджелесе, необходимо получение разрешения на строительство.

    Что дальше?

    Если вы обнаружите, что процесс утверждения занимает больше времени, чем вы хотели бы, настоятельно рекомендуется нанять экспедитора разрешения на строительство. Эти люди могут помочь вам ускорить процесс утверждения, позаботившись обо всех проблемах, которые могут возникнуть в процессе. После того, как вы наконец получили разрешение, вы можете начать строительство на имеющейся собственности.

    Во время строительства убедитесь, что вы придерживаетесь планов, утвержденных LADBS. На протяжении всего проекта вам необходимо будет получать регулярные проверки, которые позволят определить, успешно ли продвигается проект. Если вы придерживаетесь составленных вами планов строительства, вы сможете завершить строительный проект своевременно и эффективно.

    Джейсон Сомерс, президент и основатель Crest Real Estate

    Обладая более чем 15-летним профессиональным опытом работы на рынке элитной недвижимости Лос-Анджелеса, Джейсон Сомерс обладает опытом, суждениями и послужным списком, чтобы обеспечить беспрецедентный уровень недвижимости Сервисы. Его обширные знания помогают клиентам идентифицировать и приобретать доходоприносящую недвижимость и возможности для развития с выгодной рекламой.

    Узнайте больше о Джейсоне Сомерсе или свяжитесь с нами.

    чертеж чертежа Архивы — БЕСПЛАТНЫЙ план дома и БЕСПЛАТНЫЙ план квартиры

    С помощью archiplain сделать бесплатный план этажа очень просто.Вы можете использовать уже существующие чертежи или чертежи, уже сделанные архитекторами. Вам не нужно устанавливать программное обеспечение на свой компьютер, потому что все в сети. Новички или опытные, это для вас, потому что наш редактор прост и очень точен. Важно отметить, что не требуется опыта в области ИТ или проектирования. Как только веб-страница откроется, вы можете сразу приступить к составлению плана. Вы можете добавлять комнаты, стены, двери, окна и лестницы. Толщину стенок можно изменить, чтобы она лучше соответствовала материалам, которые вы будете использовать. Цвет каждой детали также можно изменить.Таким образом, можно окрасить водные помещения, такие как ванная и кухня, в синий цвет или спальни в красный цвет.

    Свободный план этажа

    Библиотека предметов

    Когда вы составили свой план, вы можете добавить предметы для меблировки и украшения. Наша библиотека содержит множество объектов, которые вы можете установить на свой бесплатный план этажа благодаря нашему интерфейсу перетаскивания.

    Мебель для каждой комнаты

    Вы можете установить такую ​​мебель как офис, комнату, кухню, столовую, ванную и гостиную.

    Примеры мебели

    Уличные предметы

    Затем вы устанавливаете наружные объекты, такие как гаражи, деревья, растения или бассейны.

    Примеры наружных предметов

    Обогреватель и символы

    Кроме того, вы устанавливаете обогреватели и множество символов, таких как электричество, безопасность и компас.

    Примеры нагревателя и символов

    Дополнительные инструменты

    Наконец, у вас есть много инструментов, которые позволят вам усовершенствовать ваш план.

    Вы можете создать до 3 планов бесплатно. Но если вы хотите еще один или два бесплатных плана, сюрприз, это может быть возможно … с нашим бесплатным планом.

    Бесплатный план

    Если вам нужно пойти дальше и использовать archiplain, чтобы сделать гораздо больше бесплатных планов этажей, тогда существует не слишком дорогая премиум-версия. С его помощью вы можете делать цитаты и дальномер, изображения HD, PDF для масштабирования и печати, а также экспорт в DXF.

    Премиум план

    Как нарисовать план этажа вручную (Пошаговое руководство)

    План этажа — это виртуальное представление плана здания в масштабе сверху.

    Формально его делали только архитекторы, но на сегодняшний день его набросали и домовладельцы, и агенты по недвижимости.

    Программа для проектирования планов этажей позволяет архитекторам и домовладельцам легко рисовать свои планы. Но некоторые все же предпочитают рисовать голыми руками. Если вы относитесь к этой категории, вам не о чем беспокоиться. Мы тебя поддержим.

    Кому нужен план этажа?

    Хотите построить дом или продать дом? Планы этажей необходимы для лучшего представления проекта здания, которое предлагается построить или продать.

    Если вы собираетесь построить дом или отремонтировать его, составление плана этажа самостоятельно поможет вам лучше выразить свой проект архитектору. Это дает архитектору или строителю полное представление о том, чего вы хотите.

    Как агенту по недвижимости может показаться, что создание плана этажа занимает немного времени, но он лучше убеждает покупателей, чем фотография.

    Когда вы размещаете план дома вместе с фотографиями интерьера и экстерьера здания во время маркетинга, это дает больше результатов.Вы должны не торопиться, чтобы нарисовать план этажа. А делать это руками намного проще, если у вас нет предварительных знаний.

    Почему некоторые люди предпочитают рисовать планы этажей вручную

    Во-первых, разобраться в программном обеспечении для проектирования непросто. Одно дело — уметь составлять план, а другое — уметь пользоваться программой. Похоже, что большинство программных пакетов были разработаны так, чтобы быть удобными для непрофессиональных пользователей, но многие по-прежнему находят их сложными в эксплуатации.

    Во-вторых, многие программы обойдутся вам в несколько долларов. Они могут показаться бесплатными, но вам все равно нужно платить, чтобы разблокировать определенные функции по линии. Эти два фактора являются основными причинами, по которым некоторые люди предпочитают рисовать планы этажей собственными руками. А в других случаях они выбирают покупку готовых проектов домов.

    Основные инструменты, необходимые для рисования плана этажа

    • Масштаб архитектурный
    • Регулируемый треугольник
    • Т-образный
    • Карандаши и грифели механические
    • Ластики
    • Компас
    • Шаблон символа
    • Малярная лента
    • Универсальный нож
    • Стол большой плоский
    • Линейка длинная металлическая
    • Калька
    • Рулетка

    Пошаговое руководство по рисованию плана этажа вручную

    1.Измерьте комнату

    Используя рулетку, измерьте угол до угла комнаты. Если есть плинтус, протяните ленту поверх плинтуса. Но если его нет, проведите лентой по полу. Вы можете попросить о помощи и попросить кого-нибудь подержать другой конец ленты, чтобы повысить точность.

    2. Добавьте измерение к черновому эскизу

    Здесь можно просто использовать карандаш и чистый лист бумаги. Запишите размеры вашей комнаты на бесплатном эскизе.Для прямоугольных комнат укажите размеры рядом с соответствующими стенами.

    Если в комнате есть туалеты и скошенные углы, укажите их размер в нужном месте. Фестовые или дюймовые размеры должны быть записаны как 15̎ или 15 ‘, а метрические измерения — как 5,2 м или 5,25 м.

    3. Проект в масштабе архитектора

    В планах домов обычно используется шкала от дюйма до одного фута. Их часто представляют как 1/4 дюйма: это означает, что вы рисуете четверть дюйма, чтобы представить один фут реального дома.Использовать архитектурную шкалу несложно. Например, если вам нужно нарисовать внешнюю или внутреннюю стену длиной 30 футов, выполните следующие действия.

    • Нанесите архитектурный масштаб на бумагу или график
    • У нулевых отметок на шкале сделайте небольшую отметку на бумаге карандашом. Сделайте такую ​​же отметку на бумаге 30-ю отметками на шкале

      • .

    • Затем с помощью линейки проведите линию по двум меткам

    Нарисованная линия должна иметь длину 7.5 дюймов, что представляет 30 футов реального дома. На этом этапе решающее значение имеет точность. Правильно измерьте все линии.

    4. Чертеж

    Положите лист бумаги размером 24̎ на 36̎ на рабочую поверхность. Самый длинный край должен быть горизонтальным. Сохраните нижний правый угол для основной надписи, который должен содержать название вида, масштаб, название дома, имя дизайнера и дату. Дата очень важна, потому что строителю, дизайнеру или покупателю легче узнать, когда план был составлен или отредактирован.

    5. Наружные стены

    Пришло время спланировать форму и размеры дома. Для простоты мы будем использовать прямоугольную форму, которая является основной формой. Стандартно дверца находится на нижней стороне листа. Но если ваш дом имеет другую форму, вы можете изменить ее и нарисовать то, что у вас есть. Для начала выполните следующие действия;

    • Нарисуйте общий размер первой стены с помощью прямого края, карандаша и архитектурной шкалы, пока она не встретится с другой стеной
    • Следующая стена должна быть нарисована в виде Т-квадрата и в масштабе архитектора.Продолжайте, пока не начертите внутренние стены каркаса здания

      • .

    • Затем нарисуйте внешнюю рамку. Допустим, вы кадрируете 2 на 6; ваш внешний вид будет 5,1 / 2 дюйма толщиной

    6. Внутренние стены

    Если вы используете 2 на 4 для внутренних стен, фактическая толщина будет 3,1 / 2 дюйма. Это потому, что они проходят на полдюйма их ширины и толщины. Если в доме есть лестничные клетки, обведите их стеной, чтобы их можно было представить как комнату.Не все лестничные клетки окружены стеной. Если вы подпадаете под категорию тех, кому не нужна стена, вы можете просто нарисовать разломную пунктирную линию, чтобы обозначить область.

    7. Добавьте двери и окна

    Теперь ваш план составлен для окон и дверей. Но прежде чем рисовать двери и окна, обледеньте шкалу, чтобы определить их положение. Дверь должна быть отсчитана от центра стены. Двери обычно 2 фута 8 дюймов. Что касается окон, необходимо соблюдать разумные интервалы и размеры.Их размер также измеряется от центра стены. Затем отметьте комнаты в центре — отметьте везде, включая открытые туалеты и вход.

    8. Добавьте приборы, оборудование и сантехнику

    Вы можете использовать символы в шаблонах чертежей для представления ваших приборов и приспособлений или просто использовать линии. Поскольку нижние кухонные шкафы обычно имеют глубину 2 фута, покажите их сплошными линиями. Что касается верхних шкафов, которые обычно имеют глубину 1 фут, изобразите их пунктирными линиями.Холодильники и плиты также следует нарисовать сплошными линиями или пометить. Сантехника сделана по такому же образцу.

    9. Добавьте электрические символы

    Символы для светильников, настенных выключателей, настенных светильников и дверных звонков должны быть помещены на их место. Поскольку ваш вид сверху, навесные светильники, такие как потолочные светильники и дымовые извещатели, следует рисовать на полу, прямо под местом, где они закреплены.

    10. Поверхности пола

    Укажите тип полов в каждой комнате.Независимо от того, хотите ли вы использовать пол одного типа для всех комнат или разных типов, просто укажите пол в комнате. Имейте в виду, что не рекомендуется использовать более двух типов полов в доме, так как это нарушит поток. Тип напольного покрытия обозначается шкалой, например, 1 / 4̎ плитки на 1/2 фанерного чернового пола.

    11. Размеры чертежа

    Добавьте размеры на план этажа; это нужно делать тщательно. Ничего не должно оставаться без шкалы.Должны быть указаны размеры комнат, туалетов, глубины шкафа, расстояния от стены до задней части унитаза, размеров ванн и расстояний от стен до края любого прибора или приспособлений. Вдоль каждой наружной стены должна проходить одна размерная линия для оконных и дверных проемов.

    12. Добавить мебель

    Мебель не нужна, если вы планируете строительство, но она должна быть включена в план проектирования. Таким образом, ваш покупатель будет уверен, что места хватит для всех комнат.

    13. Очистить

    Пришло время закончить план этажа и сделать его аккуратным. Сотри все ошибки. Затемните линии, чтобы показать их правильно, используя прямой край, а не свободную руку, чтобы избежать дальнейших ошибок.

    14. Заполните основную надпись

    Это заключительный этап. Вытяните основную надпись в правом нижнем углу листа. Предоставьте столбцы для имени, размера, вида, масштаба и даты, как упоминалось ранее.

    Заключение

    Ваш поэтажный план готов. Строительство или проектирование станет намного проще и быстрее. Это даст вашему архитектору очевидное описание того, что вы хотите. Планы этажей необходимы продавцам домов, чтобы привлечь покупателей. Они помогают покупателям увидеть полную планировку и размеры покупаемого дома. И они объясняют гораздо больше, чем фотографии.

    Нарисуйте план своей колоды

    Нарисуйте колоду в масштабе на миллиметровой бумаге (обычно 1/4 дюйма до фута).Вам понадобится как минимум план участка, вид в плане и одна или две отметки. Вы также можете нарисовать подробные планы сложных частей колоды. Составление планов может быть утомительным занятием, но оно того стоит, чтобы проект прошел гладко.

    Обмеры

    Планы террас начинаются с обмеров вашей собственности. Возьмите 100-футовую ленту (а также блокнот и карандаш) во двор и измерьте расстояние от дома до границ участка, а также его размеры, расположение окон и дверей, электрических розеток, вентиляционных отверстий сушилки и т. Д. и водяные клапаны.

    Нарисуйте план участка

    План участка — это чертеж, на котором показаны границы вашей собственности, дом и другие основные элементы. Он также показывает расстояния между элементами вашего ландшафта, которые могут повлиять на конструкцию колоды. Простой план настила должен быть только эскизом, который включает эти измерения. Более сложные планы колоды потребуют масштабированного чертежа.

    Составьте подробные планы

    С подробными планами, на которых показан каждый элемент каркаса, вы можете подсчитать количество необходимых вам пиломатериалов.Вы также можете показать препятствия, такие как вентиляционные отверстия сушилки; планы помогут вам их обойти. Подробные планы также могут сэкономить ваши деньги. Например, поскольку пиломатериалы продаются одинаковой длины, вы можете снизить затраты, сделав размеры настила соответствующими этой длине. Если в вашем подробном плане указана бухгалтерская книга размером 12 1/2 дюймов и вы можете уменьшить ее до 12 футов, вы избежите резки 14-дюймовой доски и потери большого количества пиломатериалов.

    Полный вид сверху (вид сверху)

    На виде сверху показана площадка, если смотреть сверху.На нем показано точное расположение опор, балок и балок. Он также может включать частичный вид настила, перил и любых других конструкций, прикрепленных к настилу. Показанный чертеж объединяет вид каркаса с настилом, установленным над балками и столбами. Для более сложных колод эти два вида можно рисовать отдельно. Сначала нарисуйте план фундамента и каркаса, затем используйте кальку, чтобы получить законченный вид.

    Включите все размеры, общую длину и ширину, расстояние между балками и балками, а также размеры материала.

    Элементы вертикального вида (сбоку или спереди)

    Вид спереди или сбоку иллюстрирует вертикальное расположение опор, стоек, перил элементов настила и любых встроенных ванночек, скамеек или подвесных конструкций. Каждая отметка должна показывать глубину опор и пролетов, а также размеры столбов и перил. Размеры перил должны указывать высоту перил, а также расстояние между балясинами.

    Совет: планирование с помощью компьютера
    Спроектируйте палубу с помощью программного обеспечения для компьютерного черчения (CAD).Большинство версий САПР создают вид в плане, отметку и перспективу. Многие также составят список пиломатериалов и других материалов.

    Если вы не уверены в своих навыках работы с компьютером, обратитесь за помощью к персоналу домашнего центра. Многие торговые точки предлагают компьютерные программы планирования и имеют сотрудников, которые знают, как ими пользоваться. Принесите примерный чертеж с размерами (высотой, шириной и длиной) и попросите компьютер нарисовать ваши планы.

    You may also like...

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
