Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции + видео

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания Достоинства Недостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания Несложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Последовательность действий:

  1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

  2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

    Разбор старого аккумулятора

  3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

    Нужно продеть в корпус провод и закрепить в отверстии

  4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

    Балласт в корпусе

  5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

    Необходимо припаять провод к клеммам аккумулятора

  6. Собрать корпус аккумулятора.

    Установить крышку аккумулятора на место

  7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

  1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

    Нужно удалить из корпуса старые элементы

  2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

    Блок питания в корпусе аккумулятора

  3. Собрать и закрыть корпус аккумулятора.

    Сборка корпуса

  4. Установить аккумулятор в шуруповёрт.

    В конце нужно установить аккумулятор на место

  5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

  1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

    Сначала потребуется вытащить батареи из корпуса аккумулятора

  2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

    Нужно собрать плату блока питания

  3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

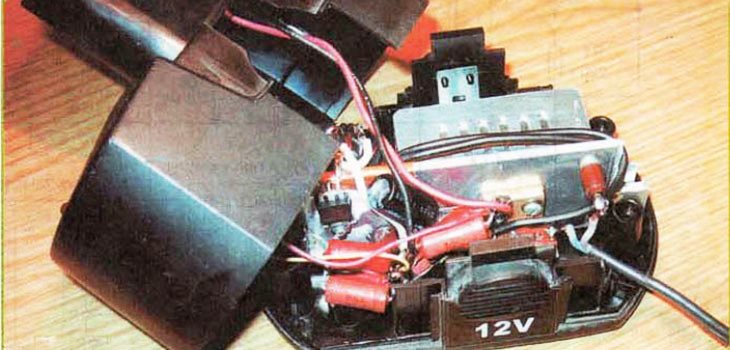

    Блок питания в корпусе

  4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

    Останется только собрать корпус аккумулятора

  5. Подключить шуруповёрт к электрической сети и проверить его работу.

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

  1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

    Нужно найти провода питания шуруповёрта

  2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

    Блок питания ноутбука

  3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

  1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

    Необходимо подобрать компьютерный блок питания

  2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

    Далее разобрать шуруповёрт и найти провода питания

  3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

    Разъёмы питания

  4. Подключить шуруповёрт к новому блоку питания.

    После подключить шуруповёрт к блоку питания

  5. Включить блок питания в сеть и проверить работу прибора.

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Порядок действий:

  1. Раскрыть корпус аккумулятора.

    Необходимо открыть корпус аккумулятора

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

    Требуется перепаять новые батареи между собой и собрать аккумулятор

  3. Собрать аккумулятор, закрыв крышку корпуса.
  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

    Необходимо снять с инструмента верхнюю крышку

  2. Найти контакты, через которые подаётся питание на двигатель.

    Контакты питания

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

    Нужно прикрепить провода к контактам

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

    Необходимо изолировать кабель

  5. Собрать шуруповёрт.

    Остаётся закрыть корпус шуруповёрта

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

    Необходимо найти внешний аккумулятор

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

    Клеммы на кабеле

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

    Кабель подключен к клеммам старого аккумулятора

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

    Необходимо собрать компоненты вместе

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Несколько способов переделать аккумуляторный шуруповерт в сетевой 🔴

Незаменимый помощник в хозяйстве — аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?
Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.
Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности, чаще всего для этого нужно подключить шуруповерт напрямую к зарядному устройству. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Учтите, родной блок питания шуруповерта как правило не предназначен для того, чтобы подключить шуруповерт напрямую, мощность его рассчитана только на зарядку АКБ.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёрт

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Видео: как переделать шуруповёрт для работы от сети

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

  1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.Отрезать зажимы и зачистить провода
  3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
  4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
  5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять постоянный резистор.Необходимо выпаять постоянный резистор
  2. Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
  3. Впаять подстроечный резистор.Впаять в плату подстроечный резистор вместо постоянного
  4. Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение.Настроить выходное напряжение и проверить характеристики блока
  5. Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

  1. Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке. Открутить винты крышки
  2. Достать отслужившие никель-кадмиевые аккумуляторы.Достать из корпуса неработающие аккумуляторы
  3. Далее отделить их от контактов разъёма.Контактные пластины разъёма держатся на пластмассовой защёлке
  4. После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
  5. Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
  6. Протянуть провод в отверстие и закрутить винты на место.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

  1. Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.Снять корпус и найти оголённые клеммы контактов
  2. Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.Удалить ненужный пластик ножовкой
  3. Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.Все открытые места следует обмотать изолентой
  4. Главное, всё хорошо заизолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
  5. Собрать корпус, повторив шаги разборки в обратном порядке.
  6. И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.Необходимо зафиксировать провода на выходе рукоятки

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике. И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!

Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

Шаг 2: Необходимый инструмент

Материалы:

  • (1) изношенная батарея 18 В
  • (1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
  • (1) электрическая розетка IEC C14 (для входящего переменного тока)
  • (1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
  • (1) кабель питания компьютера (имеет ответный разъем для розетки C14)
  • (1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
  • (1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

  • небольшая отвертка
  • плоскогубцы
  • кусачки
  • пистолет с горячим клеем
  • эпоксидная смола
  • паяльник
  • лезвие бритвы
  • ножовочный диск
  • дрель
  • мультиметр

Шаг 3: Потрошим батарею

  1. Используя отвертку, удалите 6 винтов в основании батареи
  2. Отделите две половины корпуса и вытащите батарейный блок.
  3. Сохраните (2) желтые квадратные кнопки и стальную пружину.
  4. Отрежьте провода, идущие от аккумулятора к клеммной колодке.
  5. Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

Проложите провод. Есть 2 варианта

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

  • (2) зажимные половинки
  • (1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

  1. Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
  2. Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
  3. На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

  1. Пропустите провод через паз нижней крышки.
  2. Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
  3. Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
  4. Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

  1. Отрежьте около 10 см от 20-сантиметрового открытого провода.
  2. Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
  3. Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
  4. Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
  5. Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
  6. Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

  1. Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
  2. Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

  1. Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
  2. Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
  3. Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
  4. Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
  5. В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
  6. Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

  1. Подсоедините выводы разъемов к указанным выводам источника питания.
  2. Установите поверх клемм источника питания пластиковую защитную крышку.
  3. Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
  4. Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
  5. Вставьте адаптер аккумулятора в розетку постоянного тока.
  6. С помощью выключателя подайте питание.
  7. Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
  8. Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
  9. Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

как подключить через зарядное устройство, какой нужен блок питания, 12В и 18В

Автор Акум Эксперт На чтение 7 мин. Просмотров 1.5k. Опубликовано

Аккумуляторный шуруповерт создавался в первую очередь для обеспечения мобильности. Гораздо удобнее работать инструментом, не задумываясь о том, хватит ли длины провода, не зацепился ли он и т. д.

Но без аккумуляторов такой удобный инструмент, как шуруповерт, становится простой железкой, хотя полностью работоспособен. Срок службы аккумуляторов составляет примерно 3 года, а найти в продаже комплектные или аналогичные часто бывает невозможно. К примеру, производитель уже перестал выпускать такую модель, а другие аккумуляторы не подходят по разным параметрам.

Выкинуть инструмент, за который в свое время были заплачены деньги, иногда весьма немалая сумма, бывает очень жалко. К тому же стоимость аккумуляторов часто составляет до 80% от цены шуруповерта, и разумнее будет купить новый инструмент. Как правило, старый инструмент отправляется на дальнюю полку и лежит там без пользы. Но есть способ вернуть его работоспособность — переделать его на питание от электрической сети 220 вольт.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

  1. Аккумуляторная батарея.
  2. Регулятор оборотов.
  3. Кнопка включения.
  4. Электродвигатель.
  5. Редуктор.
  6. Патрон.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем. Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда – нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер;
  • электронный трансформатор для питания галогенных ламп низкого напряжения;
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Инструкция по переделке

Рассмотрим подробнее, по шагам, как можно переделать аккумуляторный шуруповерт на сетевой.

Шаг 1. Разберите аккумулятор

Для того чтобы переделать инструмент на сетевой, получающий напряжение от родной зарядки или от блока питания компьютера, нужно выполнить простые шаги.

Сначала разбираем старую аккумуляторную батарею. Откручиваем крепежные шурупы. Важным условием будет являться сохранение всех клемм.

Шаг 2. Вытащите внутренности

Вынимаем аккумуляторы и аккуратно освобождаем клеммы. Затем к этим клеммам припаивается провод с сечением, которое может выдержать рабочий ток. Провод нужно выбирать с сечением не меньше 2,5 мм² и длиной, которая требуется для комфортной работы шуруповерта. Запоминаем, к проводам какого цвета припаиваем минусовую и плюсовую клеммы.

Шаг 3. Подключите провода

Разбираем корпус компьютерного блока питания. Вынимаем плату и выпаиваем провода на шлейфе питания. К проводам, выходящим из блока питания, вместо проводов желтого и черного цветов припаиваем провода с клеммами от аккумулятора. Черный провод – минусовой контакт, желтый – плюсовой.

Можно увеличить мощность, которую выдает блок питания, если соединить черный провод с черным и желтый с желтым. Это улучшит работу шуруповерта, потому что снизятся потери.

Для запуска компьютерного блока питания нужно замкнуть зеленый провод из 20-пинового разъёма на черный. Это можно сделать прямо на плате БП. Для удобства можно к зеленому и свободному черному проводу подключить выключатель.

Для удобства использования к проводам можно припаять специальный разъем, позволяющий их отключать. Необходимо соблюдать полярность, иначе можно вывести из строя шуруповерт. Для этого разъем должен быть с ключом (специальный выступ на корпусе, не дающий соединить его неправильно).

Шаг 4. Соберите все обратно и подключите шуруповерт к сети 220В

Необходимо собрать «модифицированный» аккумулятор. Вставляем в него клеммы с проводами и выводим их наружу через просверленное отверстие. Внутрь корпуса бывшего аккумулятора рекомендуется поставить конденсатор емкостью 10000 мкФ на 16 В или на 25 В и подключить его к клеммам параллельно. Выбирать конденсатор нужно на напряжение в 1,5 или 2 раза превышающее номинальное напряжение инструмента.

Такой конденсатор будет компенсировать большой пусковой ток. Если его не поставить, вероятность отключения блока питания встроенной защитой значительно возрастет. Еще для обеспечения баланса инструмента рекомендуется поместить внутрь груз. Это позволит снизить нагрузку на руку во время работы.

Важно! Перед сборкой необходимо как следует закрепить все провода для предотвращения их отрыва.

Собираем блок питания компьютера вместе и подключаем шуруповерт к сети 220 В. Если при проверке выяснится, что инструменту не хватает мощности, можно заменить низковольтный провод питания.

Заключение

В статье рассмотрены основные способы, как выполнить переделку питания аккумуляторного шуруповерта в сетевой с минимальным изменением конструкции.

Не рекомендуется использовать блок питания от ноутбука, так как он не сможет выдать необходимый ток для запуска и нормальной работы шуруповерта. Максимальный ток, который может выдать такой блок питания, составляет до 5 А. Более мощных блоков питания не выпускается.

По этой же причине нельзя использовать родное зарядное устройство, идущее в комплекте. Оно рассчитано на ток, необходимый для заряда аккумуляторной батареи.

Следуя рекомендациям, указанным в данной статье, можно вернуть к жизни старый шуруповерт. Проводной инструмент по своим качествам будет не очень сильно отличаться от аккумуляторного, уступая ему лишь в мобильности.

О переделке шуруповертов на питание от сети 220в в домашних условиях своими руками

Шуруповёрт – это инструмент, предназначенный для закручивания шурупов и сверления отверстий небольшого диаметра. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными аккумуляторами.

Аккумуляторный и сетевой шуруповёрты

Если аккумуляторная батарея в таких устройствах выходит из строя, то есть три варианта:

  • замена батареи – дорого, в аппарате бюджетного класса цена комплекта приближается к стоимости нового аппарата;
  • ремонт – не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторных батарей;
  • переделка аккумуляторного шуруповёрта на сетевой.

В этой статье рассказывается о том, как осуществить питание шуруповерта от сети 220в, или как из аккумуляторного шуруповёрта сделать сетевой.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

  • Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
  • Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
  • Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
  • Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
  • Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Устройство шуруповёрта

Конструкция аккумулятора шуруповерта

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

Устройство аккумуляторной батареи

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

  • низкая цена;
  • хранятся в разряженном состоянии.

Недостатки:

  • обладают эффектом памяти;
  • высокий саморазряд;
  • маленькая ёмкость;
  • малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

  • меньшие эффект памяти и саморазряд;
  • большие ёмкость и число циклов заряд/разряд.

Недостатки:

  • более высокая цена;
  • плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

  • отсутствие эффекта памяти;
  • очень низкий ток саморазряда;
  • высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
  • многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

  • высокая цена;
  • потеря ёмкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет “привязан” проводом к розетке.

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный “–”, жёлтый “+”.

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

  • разобрать трансформатор;
  • с катушки отмотать все вторичные обмотки;
  • намотать 10 витков провода;
  • собрать трансформатор;
  • подсоединить к сети 220В;
  • замерить напряжение на вторичной обмотке;
  • разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и “прямых” рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

  • зарядить аккумулятор;
  • поработать до потери мощности;
  • разобрать батарею;
  • замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Видео

Как переделать шуруповёрт на работу от сети

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение – переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход – 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Проверка мощности

Шуруповерт, подключенный к трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда. Еще более удобный вариант – блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Валерий Одинец
Год назад
А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую – он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается. Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат – бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно. А Хитачи-Про – зверь, даже с долбежкой.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

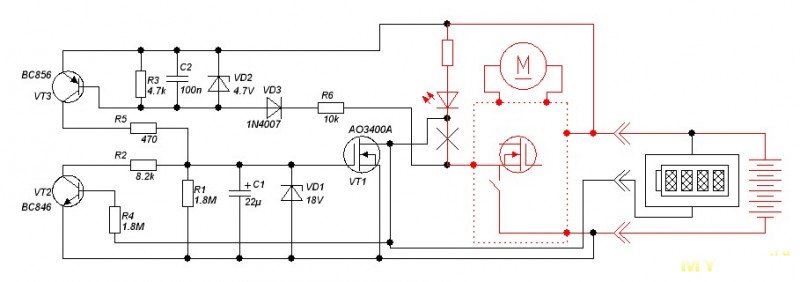

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

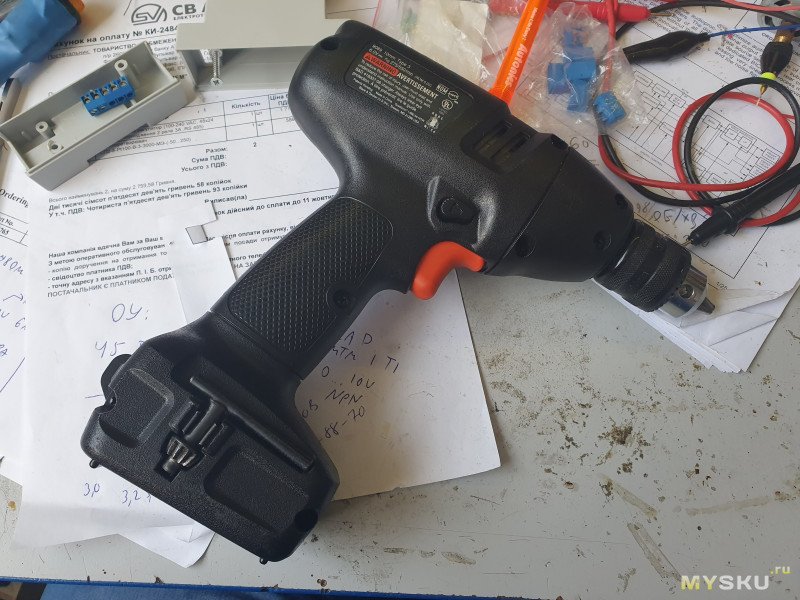

Так получилось, что с давних времён завалялся у меня в хозяйстве довольно убогий шуруповёрт Stern. Скорость одна, мощИ нет, аккумулятор издох давным давно. Валялся, валялся, давно его заменил нормальный инструмент, но потом вдруг ожил второй жизнью. Недавно он мне пригодился, поэтому рассказываю историю второго рождения шуруповёрта.

Итак, расскажу о том, как лет 10 назад переделывал шуруповёрт для работы от сети 220 вольт.

Преимущества переделки шуруповёрта от сети:

  1. Старый шуруповёрт, аккумулятор к которому уже не купить — обретает новую жизнь
  2. Нет нужды следить за зарядом аккумулятора и подзаряжать его. Валяется себе в кладовке и есть не просит.

Недостатки шуруповёрта от сети:

  1. Мне не удалось сходу найти подходящие детали для того, чтобы собрать достаточно мощный источник питания. Шуруповёрт потерял в мощности.
  2. Зависим от электрической сети.

Блок питания для шуруповёрта

Так как родное питание шуруповёрта 14,4 вольта, то из подходящих трансформаторов нашёлся только такой — стержневого типа. Он был приклеен ранее на герметик в каком-то блоке питания.

Переделка заключалась в поиске старого аккумулятора и переделки его в контейнер для блока питания. Поскольку аккумулятор ещё на тот момент был более-менее живой, то разбирать его не стал и сетевой вариант у меня получился бонусом к основному.

Сначала я вытащил старые никель-кадмиевые аккумуляторы из корпуса, нашёл из тех, которые были под рукой, трансформатор, диодный мост и конденсатор и спаяв их по самой простой схеме, запихнул в корпус. Если соберётесь делать похожий блок питания, не забудьте поставить предохранитель!

В интернете полно жутких видео про то, из чего делают блоки питания, так что я нашёл одно из полезных, где идёт замер тока и напряжения в разных режимах при питании от разных источников.

Что у меня получилось на выходе. Полностью рабочий шуруповёрт, удобный, практичный. Из-за того, что я не оптимизировал источник питания я немного потерял в мощности.

Данные по трансформатору дать не могу- маркировка отсутствует. Если понадобится, то могу замерить напряжение и ток. Хотя, как уже говорил, мой блок питания не обеспечивает максимальной мощности.

Оценили 4

Загрузка.

Аккумуляторный шуруповерт используется повсеместно, как в домашнем хозяйстве, так и на малых производствах. Мобильность и автономность позволяют выполнять работы вдали от электрической сети определенное время. Батарея имеет определенное количество циклов заряда, по истечении которых не пригодна к дальнейшему использованию. Причин существует несколько, батарея является очень капризным элементом, которая выходит из строя даже при не правильном хранении и бездействии. Высокая цена шуруповерта побуждает узнать, как переделать аккумуляторный шуруповерт в сетевой.

Причины для переделки аккумуляторного шуруповерта

Отсутствие источника питания делает любую энергозависимую вещь бестолковой. Севший аккумулятор переделать практически невозможно, выход остается один – переделка шуруповерта в сетевой. Высокая цена нового аккумулятора делает покупку нецелесообразной, для экономии средств, владельцы не используемых инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.

Бывают случаи, когда используемый шуруповерт снят с производства, тогда новую батарею найти практически невозможно. Шуруповерт без аккумулятора – совершенно бесполезная вещь, которая будет собирать пыль на полке гаража, если ничего не предпринять. Основные достоинства переделки:

  • Инструмент становится рабочим, вполне может заменить мини дрель.
  • Нет необходимости контролировать уровень заряда батареи.
  • Сила затяжки не зависит от остающегося заряда аккумулятора.

Минусами можно отметить только наличие провода, зависимость от электрической сети. После переделки, устройство обретает электрический кабель, что не позволяет производить работы в труднодоступных местах, вдали от источника питания.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

  1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
  2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
  3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
  4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Последовательность переделки на питание от ЗУ:

  • Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
  • Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
  • В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
  • Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
  • Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

Монтаж готового блока питания в корпусе старого аккумулятора

Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:

  • Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
  • Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
  • Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
  • Собрать корпус после переделки и установить блок на шуруповерт.

Монтаж готового блока питания в корпусе старого аккумулятора

Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

Самодельный блок питания

При работах с паяльником необходимо проверить подключение к сети элементов аккумулятора и самодельного блока, при наличии подключения необходимо обесточить все источники питания для безопасной работы.

Выполнение работ по переделке происходит пошагово, для получения результат понадобиться небольшой опыт при пайке и монтаже плат:

  • Разборка и демонтаж корпуса старого аккумулятора;
  • В соответствие со схемой, установить элементы на монтажную плату, пропаять контакты и соединения.
  • После пайки проверить напряжение на выходе мультиметром.
  • Собрать плату на корпус аккумулятора.
  • Подключить соответствующие провода к выходам низкого напряжения инструмента.
  • Проверить работу, подключив переделанное устройство к сети.

Подключение к внешнему блоку питания

Внешний аккумулятор используется при недоступных компактных элементах или необходимости непрерывной работы инструмента.

Аккумуляторный шуруповерт, подключенный к внешнему блоку питания

Стоит запомнить действия при разборке или фотографировать, так как производиться вмешательство и переделка электрической схемы шуруповерта, сборку необходимо будет произвести точно в обратной последовательности.

  1. Произвести разборку устройства, переделать монтаж разъема для источника питания. Соединение проводов скруткой недопустимо, рекомендуется пропаять контакты, изолировать изолентой. При необходимости заклеить разъем термоклеем внутри корпуса.
  2. В соответствие с параметрами электропривода устройства, подобрать и переделать необходимый аккумулятор. Как вариант зачастую используется БП от ноутбука со схожей конфигурацией, переходник для разъема низкого напряжения имеется при любом магазине радиодеталей.
  3. После сборки в обратной последовательно необходимо подключить инструмент к сети и проверить работу.

Подключение к блоку питания от компьютера

В любом компьютерном магазине или рынке радиодеталей возможно найти поддержанный или новый блоки питания от компьютера за небольшую плату. Также может понадобиться завалявшийся старый компьютер или зарядка от ноутбука. Наличие выключателя на корпусе будет плюсом для безопасной работы, формат должен соответствовать АТ или АТХ. Для использования среднего шуруповерта достаточно мощности компьютерного блока питания от 300W, на старых моделях информация указана честно, поэтому они легко выдают от 16 ампер, достаточных для работы гайковерта.

Шуруповерт, подключенный к блоку питания компьютера

Данные БП отличаются наличием собственной системы охлаждения, защитой от перепадов напряжения. Для подключения используется только два выводных провода, желтый – 12 вольт «плюс», черный масса.

Недостаток такого варианта, что блоки питания необходимо носить при работах и устанавливать на хорошо вентилируемое место.

Возможно приделать ручку для мобильности. Важно понимать, что аккумуляторные шуруповерты с требуемым напряжением более 14,4 вольта – работать от такого способа подачи энергии не будут.

Как запитать шуруповерт сохранив его автономность

Существуют ситуации, когда работать приходится при отсутствии электроэнергии. Запитать шуруповерт, не имея сети 220, возможно несколькими доступными способами. При таких случаях, если аккумулятор устройства неисправен, а переделка от сети невозможна, имеется несколько способов привести гайковерт в действие:

  • Заменить элементы аккумулятора внутри батареи на новые, приобретенные в радиодеталях.
  • Использование внешнего источника питания аккумуляторного типа, например батарея UPS.
  • Подключение и питанию от автомобильного аккумулятора.

Важно помнить, что любая переделка требует технических навыков и соблюдение техники безопасности.

Замена старых элементов

Приобретая в радиодеталях новые элементы аккумулятора, необходимо проверить на месте их емкость и напряжение.

При неправильном складировании аккумуляторы теряют емкость, не соответствуют заявленным характеристикам.

  • Открутить винты крепления корпуса, извлечь крышку и старые элементы аккумулятора.
  • Поместить новые элементы, перепаянные между собой в корпус аккумулятора.
  • Сборку произвести при обратной последовательности, после переделки опробовать работу.

При пайке необходимо быстро действовать, иначе перегрев батарее может вызвать не пригодное к эксплуатации состояние из-за перепадов температур.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.

Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.

Меры предосторожности

После переделки аккумуляторного шуруповерта необходимо следовать простым правилам во время работы. Работы производятся с перерывом, после каждых 15 минут непрерывной работы электроинструментом, необходимо дать 2-3 минуты отдыха. Провод и блок фиксируются в доступном и комфортном месте для работ. Переделанный инструмент не используется при высотных работах, провод запрещается удлинять до сети.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Переделать шуруповерт для работы от сети

Шуруповерт переделка от сети своими руками. Как переделать аккумуляторный шуруповерт в сетевой своими руками: инструкции, инструменты и материалы. Автомобильный аккумулятор и переносной блок питания.

Аккумуляторный шуруповёрт – прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

С чего начинать работы

Лучше всего купить устройство со второй включенной батареей. Чтобы избежать ненужных перерывов, необходимо перезарядить аккумулятор. Некоторые зарядные станции заряжают батарею емкостью 1 Ач за 10 минут, и даже если это занимает 30 минут, вы получаете вторую батарею, которая едва пуста. Обратите внимание на то, что указано как время зарядки. Это может быть от нескольких минут до нескольких часов. Большие батареи с 2, 3 или даже 5 Ач занимают гораздо больше времени, но также тяжелее и дороже. Для аккумуляторов стоит остаться с производителем.

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого – цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Зачем нужно переделывать шуруповерт с питанием от сети

Кроме того, вы также можете покупать машины без батареи. Однако предложения не обязательно более четко. Поэтому при заказе внимательно посмотрите на то, что входит в объем поставки, и не позволяйте себе ослепнуть пышным символом. Затем приходит предполагаемая сделка, возможно, без корпуса, зарядного устройства и аккумулятора. Также убедитесь, что крутящий момент регулируется. В противном случае может случиться так, что вы слишком глубоко ввинтите винт в древесину. При правильном крутящем моменте отвертка автоматически останавливается, когда винт правильно погружен.

Переделка аккумуляторного шуруповёрта для работы от электрической сети – хороший выход. Что это даёт:

  1. Инструмент получает новую жизнь.
  2. Больше не нужны батареи, требующие заряда.
  3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции – зависимость от розетки и длины сетевого кабеля.

Это позволяет обрабатывать большое количество винтов очень быстро и равномерно. Также избегайте повреждения головки винта или долота. Также обратите внимание на соответствующие биты, особенно в случае кросс-слотов. Также стоит вкладывать деньги в биты и винты. В некоторых случаях это не имеет значения, с помощью стены или ограждения винты и биты делают разницу между пыткой и расслабленной работой.

И, конечно же, беспроводная отвертка также должна играть. Правильные аксессуары очень важны. Некоторые беспроводные шуруповерты почти голые. За разумную плату есть практические случаи хранения, сверла и биты. Не позволяйте себе ослеплять гигантским пакетом дешевых битов. В долгосрочной перспективе это зависит от отвертки. С другой стороны, толстый пакет аксессуаров практичен, если они хотят начать работу или все вместе. Также нарядные насадки стоят покупки. Особенно в саду острые края или заусенцы могут быть легко удалены без необходимости трудоемкой ручной работы.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

И с помощью крепления проволочной щетки двери или радиаторы могут быть освобождены от старой краски. Некоторые аккумуляторные дрели поставляются с пылесборником. Это особенно удобно, потому что пыль и пыль часто возникают при работе с беспроводной отверткой.

Проверьте национальные и местные электрические коды. Убедитесь, что вы понимаете все требования к проводке от розетки на 220 вольт. Выберите правильный размер и тип провода для машины. На этикетке должен отображаться ток устройства, и это определит размер провода. Примером может служить кондиционер на 20 ампер, требующий проводов 12 калибра, обычно 3 провода плюс земля.

Таблица: варианты источников питания для сетевого шуруповёрта

  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Несложная переделка.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
  • Красивое инженерное решение – из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Блок питания от ПК

Проконсультируйтесь с информацией производителя, чтобы узнать, сколько будет потреблять прибор. Убедитесь, что пряжа, которую вы используете, оценивается на 20 процентов больше. Если вы используете алюминиевую проволоку, вам необходимо убедиться, что все соединения подходят для этого металла. Используйте только медный провод. . Разместите розетку в пределах 60 метров от корпуса панели. Это предотвратит падение напряжения, которое вам придется исправить.

Определите, используете ли вы 2 проводника или 3 проводника. Если вы заменяете более старое устройство, вам может потребоваться преобразовать ваш 2-жильный кабель в 3-жильный разъем с помощью косички. Нет необходимости повторно подключать соединение и устанавливать новую розетку, но вы можете это сделать.

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Установите розетку, даже если вы можете напрямую подключить устройство к коробке автоматического выключателя. Чтобы использовать прямое соединение, устройство должно находиться в пределах 15 метров и с учетом блока автоматического выключателя, или вы должны установить разъединитель. Как только разъем и розетка отсоединяются, вы также можете пойти и установить розетку.

Попросите квалифицированного электрика подключить шнур питания к коробке автоматического выключателя. Это опасная работа, которая должна быть выполнена без отключения питания. Если вы попытаетесь сделать это сами и совершите ошибку, это может привести к смертельному шоку.

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Устройства, использующие 220 вольт, подключены к биполярному автоматическому выключателю, который представляет собой схему двух автоматических выключателей, соединенных вместе. Это позволяет устройству использовать обе фазы входящей электроэнергии и деактивировать одновременно, отключив питание от устройства. Если вы не используете двухполюсный автоматический выключатель, то оба автоматических выключателя могут не отключиться, а устройство с неисправностями будет по-прежнему иметь мощность, что может быть опасно. Убедитесь, что автоматический выключатель выключен.

Подключение к блоку питания от компьютера

Применение автомобильного аккумулятора

Запустите провода питания за стенкой к розетке. Возможно, вам нужно сделать отверстия, коснитесь гвоздей, чтобы прикрепить провода к стене и использовать проволочную нить, чтобы скрепить их вместе. Вы, должно быть, уже измерили и отрезали отверстие в стене кладки для гнезда. . Вырежьте провода на правильную длину для сетевой розетки. Провода для розетки с напряжением 220 вольт очень жесткие, чтобы вы могли просто приклеиваться к стене.

Снимите около 5 см изоляции на проводах. Используйте нож. Будьте осторожны, чтобы не повредить внутреннюю изоляцию. Очистите около 1, 25 см изоляции, чтобы разобрать провод. Для этого используйте стриппинг. Цель этого руководства – предоставить вам всю необходимую информацию, чтобы избежать риска несчастных случаев или пожара, которые должны выполняться профессионалом. Неисправная система. Вы можете потерять много.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые,
  • подключить шуруповёрт к автомобильному аккумулятору,
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Электрический удар возможен от 50 В

. В случае аварии с постоянным током, обращайтесь непосредственно к врачу, постоянный ток заставляет кровь коагулировать, что может привести к смерти или проблемам с сердцем. Это предупреждение не должно приниматься легко! Электрический шок может остановить любую деятельность вашего сердца «фибрилляцией». Предостережения, конденсаторы или другие электрические батареи все еще могут заряжаться, если на некоторое время нет питания.

Случай индукторов и конденсаторов. Индуктивность и конденсаторы имеют особенность дефазировки тока по напряжению.

  • Индуктивные устройства, как правило, катушки, они задерживают ток.
  • Конденсаторы обратные, напряжение запаздывает.

Этот фазовый сдвиг генерирует реактивную мощность.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Так почему же мы с ним потрудились, если это нам что-то стоит? Это увеличение тока может вызвать более или менее значительное падение напряжения и нагрев кабелей, если они не имеют надлежащего размера. Пример: устройство поглощает 400 Вт в течение 3 часов, сколько энергии он потребляет?

Если все формулы заставляют вас поворачиваться с глазом, это может быть проще. Необходимо избегать превышения 80% максимальной мощности, поддерживаемой вашей схемой. Основные формулы: Ампер = Ватт ÷ Вольт Ватт = Вольт × Ампер Вольт = Ватт ÷ Ампер. Рассчитайте стоимость потребляемого вами оборудования.

Так получилось, что с давних времён завалялся у меня в хозяйстве довольно убогий шуруповёрт Stern. Скорость одна, мощИ нет, аккумулятор издох давным давно. Валялся, валялся, давно его заменил нормальный инструмент, но потом вдруг ожил второй жизнью. Недавно он мне пригодился, поэтому рассказываю историю второго рождения шуруповёрта.

Целью заземления является подключение всех электрических приборов, гнезд и других металлических тел для защиты пользователя от опасных токов. В случае контакта с током главный автоматический выключатель отключает ток. Это так же важно, как и все остальное. Если вы этого не сделаете и произошла ошибка замыкания на землю, неисправность сразу же не будет видна дифференциалом, это будет видно только тогда, когда кто-то прикасается к устройству. «заземление», если вы положите руку на устройство с замыканием на землю, ваше тело «заземлено», вы будете действовать как проводник тока утечки со всеми опасностями, которые подразумевают: Сжигание, уничтожение части ваших клеток Представьте, что может произойти, если повреждены некоторые из ваших сердечных мышечных клеток, или электрический шок может остановить вашу сердечную деятельность «фибриллированием».

Итак, расскажу о том, как лет 10 назад переделывал шуруповёрт для работы от сети 220 вольт.

Преимущества переделки шуруповёрта от сети:

  1. Старый шуруповёрт, аккумулятор к которому уже не купить — обретает новую жизнь
  2. Нет нужды следить за зарядом аккумулятора и подзаряжать его. Валяется себе в кладовке и есть не просит.

Недостатки шуруповёрта от сети:

Соединение заземления: 16 мм² Основное заземление: 6 мм² Основной эквипотенциал: 6 мм² Дополнительный эквипотенциал: 4 мм² Подключение гнезд: 5 мм² Подключение освещения: 5 мм². В гнезде фаза всегда справа, но иногда лицо, ответственное за электроустановку, инвертировало провода нейтральной фазы.

Вам доступны два метода. С помощью тестера фазы. Чтобы использовать этот тестер, вы должны установить наконечник в контакт с одним из кабелей, чтобы проверить и поместить палец на металлическую деталь в конце рукоятки, если лампочка загорается, так это то, что вы нашли фазу иначе Переходите к следующему шагу. Будьте осторожны, чтобы не надеть палец на деталь, находящуюся в прямом контакте с проводом, чтобы не получить разряд.

  1. Мне не удалось сходу найти подходящие детали для того, чтобы собрать достаточно мощный источник питания. Шуруповёрт потерял в мощности.
  2. Зависим от электрической сети.

Блок питания для шуруповёрта

Так как родное питание шуруповёрта 14,4 вольта, то из подходящих трансформаторов нашёлся только такой — стержневого типа. Он был приклеен ранее на герметик в каком-то блоке питания.

С помощью мультиметра или вольтметра. Расположите свое устройство в вольтметре на калибре в соответствии с измеряемым напряжением или более, а также при чередовании и примените 2 точки касания между землей и гнездом, которые необходимо изучить. Если вам неудобно это или есть какие-либо сомнения, попросите профессионала установить одну или несколько точек. Это упростит вашу жизнь и позволит избежать любого риска. Затем вы можете использовать эти разъемы, чтобы сделать все ваши подключения безмятежно.

Пригодится старый аккумулятор

Настоятельно рекомендуется не ограничивать себя. Если ваш электрик изменил фазу и нейтраль, он также может смешать цвет кабелей. Сечения проводов Сечения проводов меняются в зависимости от потребителя электроэнергии. Не рекомендуется использовать меньшее поперечное сечение, чем стандартное, но в случае смешанной цепи всегда используется следующий раздел Самое мощное устройство, автоматический выключатель или предохранитель, выбранный из самого низкого блока.

Переделка заключалась в поиске старого аккумулятора и переделки его в контейнер для блока питания. Поскольку аккумулятор ещё на тот момент был более-менее живой, то разбирать его не стал и сетевой вариант у меня получился бонусом к основному.

Результат выполненных работ

Освещение: 5 мм² Электрический штекер: 5 мм² Электрическая схема: 5 мм². . Ниже приведена таблица, которая поможет вам определить правильный тип кабеля, чтобы избежать проблем согревания в зависимости от требуемой мощности. При установке с помощью гибких проволок может быть целесообразно использовать концы проволоки или паяную олово с зачищенными концами.

Осторожно Не скупитесь на качество материалов! Любые удлинители проводов, старые провода или кабели со следами износа вырезаны и выбрасываются Если вы немного порезаете свои кабели, вы ослабите их. Если это жесткий кабель, он сломается после изгиба 2-3 Времена, если это многожильный кабель, вы сократите несколько нитей и проиграете в секции. Используйте плоскогубцы для снятия изоляции, это не повредит вам и не гарантирует качественную установку. Также проверьте максимальную мощность, поддерживаемую им.

Сначала я вытащил старые никель-кадмиевые аккумуляторы из корпуса, нашёл из тех, которые были под рукой, трансформатор, диодный мост и конденсатор и спаяв их по самой простой схеме, запихнул в корпус. Если соберётесь делать похожий блок питания, не забудьте поставить предохранитель!

Что у меня получилось на выходе. Полностью рабочий шуруповёрт, удобный, практичный. Из-за того, что я не оптимизировал источник питания я немного потерял в мощности.

Данные по трансформатору дать не могу- маркировка отсутствует. Если понадобится, то могу замерить напряжение и ток. Хотя, как уже говорил, мой блок питания не обеспечивает максимальной мощности.

Сохраните на память, делитесь с друзьями и оставляйте комментарии.

Преобразование батареи отвертки в сеть • CIMFLOK.COM

Преобразование отвертки в сеть с помощью зарядки ноутбука

В случае выхода из строя батареи бытовую отвертку можно переключить на питание от сети, внеся некоторые изменения в ее конструкцию . Это не требует больших затрат финансов, времени и сил. Положительные нюансы этого преобразования очевидны: не нужно постоянно заряжать аккумулятор, и при этом уйдет принудительный простой.Ведь самое короткое время зарядки устройства — более 3 часов.

Если вам нужно подключить отвертку к сети, вы можете использовать зарядное устройство от старого ноутбука. Он имеет характеристики, аналогичные отвертке, и его легко найти в каждом доме или мастерской. Но все же проверьте, какое выходное напряжение отображается на вашей зарядке. В этом случае подойдут зарядные устройства на 12-19В.

Схема ваших действий:

  • Из вышедшего из строя аккумуляторного блока Вынимаем непригодные батареи.
  • Берём заряд от ноута.
  • Отрежьте разъем и снимите изоляцию с проводов.
  • Паять оголенные провода или обматывать их изолентой.
  • Делаем вывод для провода в корпусе.
  • Сборка конструкции.

Данная манипуляция позволит использовать отвертку в любой момент и без остановки для зарядки.

Зачем переделывать сетевой шуруповерт

Для того, чтобы вы могли пользоваться отверткой в ​​любое время без лишних проводов, даже в самых труднодоступных местах, мобильная отвертка преобразуется в сеть.

Способы преобразования аккумуляторного шуруповерта в сеть различаются по сложности. Одна из них заключается в том, что для питания зарядки от ноутбука практически не требуется знаний и навыков. Чтобы установить компьютерный блок питания, нужно уметь обращаться с паяльником, а для перепрофилирования китайского адаптера необходимо уметь обращаться с измерительным прибором. Кроме того, есть еще несколько способов переделать аккумуляторный шуруповерт прямо в сеть.

А именно:

  • Использование устройства питания от персонального компьютера вместо аккумулятора;
  • Дали новую жизнь автомобильному аккумулятору;
  • Применение в качестве источника питания от галогенных ламп;
  • Путем подключения китайской платы блока питания 24В.

Для умных умельцев такие манипуляции выполнить НЕ сложно. Если вы НЕ уверены в своих силах, то лучше НЕ рисковать и обратиться за помощью к знающему специалисту.

Удобная сетевая отвертка: особенности использования

Беспроводная аккумуляторная отвертка — отличный помощник в вашем доме. С этим могут согласиться практически все, кого он ни разу не подводил. Совершенно иное мнение у тех, чья работа остановилась на полпути. Этот инструмент поможет вам всегда и везде, но ровно до тех пор, пока НЕ ​​разрядится аккумулятор.кончено, количество в нем ограничено. В моменты простоя тоже может испортиться аккумулятор. Батареи обычно служат не более трех лет. По истечении этого времени его нужно поменять или отправить в музей устаревших вещей. Возможна ситуация, если переделать шуруповерт в сетевой. Способов сделать это достаточно.

Сетевые трансформаторы ДАННЫХ марок качественные и надежные в эксплуатации. К тому же они достаточно компактны, легки и не усложняют работу с инструментом.Их нагрузочные характеристики близки к характеристикам стандартной отвертки. В их конструкции 2 входных и выходных провода, что позволяет подавать питание на галогенные лампы и другие типы потребителей электроэнергии с напряжением 12 В. Однако, чтобы использовать переделанное устройство, необходимо придерживаться некоторых правил.

Вот они:

  • Дайте прибору отдыхать 5 минут каждые 20;
  • Закрепляем трос в локтевом суставе рукой, чтобы он не мешал работе;
  • Очистить блок питания от пыли;
  • НЕ ИСПОЛЬЗУЙТЕ слишком много удлинителя;
  • Не используйте прибор без заземления;
  • Запрещается использовать переделанный прибор для работы на высоте.

Перед каждым началом работы с переделанным устройством убедитесь, что оно исправно работает.

Как переделать аккумуляторный шуруповерт в сетевой 5 решений вопроса

Как переделать аккумуляторный прибор в шуруповерт на 220 вольт

Сегодня шуруповерт относится к устройствам, которые мы очень часто используем в повседневной жизни. Незаменим и в производстве. Это устройство подходит для различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует резьбовых соединений.

Причиной такого решения также является то, что при длительном неиспользовании устройства батарея разряжается самостоятельно, что приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедший из строя аккумулятор невозможно, и не всегда можно приобрести новый. Часто комплектующие можно приобрести только у официальных представителей производителя. Соответственно, стоимость нового аккумулятора будет практически равна стоимости новой отвертки.Поэтому некоторые умельцы приходят к решению переделать шуруповерт в сети.

Необходимые для этого материалы и инструменты:

  • Зарядное устройство от этой отвертки;
  • Родной аккумулятор;
  • Кабель электрический многопроволочный;
  • Паяльник и припой;
  • Лента изоляционная;
  • Кислота.

Для начала нужно припаять отстающие концы кабеля к клеммам зарядного устройства. Необходимо знать, что медные провода кабеля с латунными контактами можно паять только после обработки кислотой.Специалисты рекомендуют использовать специальный припой, но иногда применяются и самые простые методы в виде кислотной обработки.

Как сделать отвертку из сети

Когда батарейки перестают работать из-за того, что они просто отжили свою жизнь, многие начинают задаваться вопросом, как можно исправить ситуацию и переделать свою старую аккумуляторную отвертку в сеть своим собственными руками. Ведь отремонтировать аккумулятор с разрушенным элементом уже невозможно, а стоимость нового практически равна покупке новой отвертки.Но ретивые и умелые хозяева нашли выход. для питания отвертки от сети. Кто-то может даже изобрести устройство, работающее одновременно от сети и от аккумулятора. Но лучше не делать этого.

Переделка аккумуляторного шуруповерта в сети своими руками

Мой собственный опыт: своими руками переделываем аккумуляторный шуруповерт в сетевой. С минимумом инструментов, известных и почти бесплатных. Используем блок питания от старого ноутбука.

Блок питания и немного теории

Форумы и поиск в Интернете подсказали мне стандартную судьбу человека, который решил своими руками сделать сетевой шуруповерт из аккумуляторов. это долгая проработка теоретической части (при отсутствии профильного или даже технического образования, как было у меня), быстрый поиск необходимых импульсных блоков питания. понимание, что потратит пару тысяч рублей, и выбор в пользу покупки новой отвертки на замену.

Действительно, давайте посмотрим на теорию. Мой PRORAB питался от аккумулятора 12 В, маркировка на его двигателе говорила то же самое. Производитель по традиции не указывает мощность устройства, так как цифры не очень впечатляют на фоне проводных аналогов. После этого нужно было прикинуть, с какими параметрами потребуется блок питания для Шуруповерта.

Измерение потребления двигателя при отказе показало, что для достижения максимальной производительности потребуется около 100 ВА.Примерно те же параметры, которые советовал на форумах гуру для 12 Н / м крутящего момента. взять импульс 8-10. Стоимость такого блока выходит в 1000 гр., Плюс провода, вилка и прочая обвязка, что тоже многовато.

Решение оказалось довольно простым. если у вас нет собственного блока питания, то он обязательно будет в работе. кончено, практически в любой компании. Ведь везде есть ИТ-отдел, который, скорее всего, обслуживает и ремонтирует ноутбуки сотрудников. Вот куда я пошел. В развалинах электроники «на выпуск» лежала куча блоков питания с самыми разными параметрами. Выхода на 12В не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15В / 5А, или 75ВА, которые мне вполне подходят. Интересным вариантом была Sony с 19V, но китайцы так серьезно напрягаться не захотели.

Пайка и упаковка

Начинаем собирать то, что приготовили.

  • Ставим паяльник на прогрев, а пока вставляем провод от блока питания в отверстие в батарейном отсеке.На фото я дополнительно поставил одну из банок, чтобы она поддерживала провод и не давала провисать, причем за компанию. улучшился баланс тела;
  • Устанавливаем банку примерно на то место, где она будет стоять, примеряем провода. Примерив удобное положение (провод можно протянуть по корпусу дальше) приступаем к пайке. Не забывайте, что сила тока постоянная, и перед подключением проводов следует проверить полярность;
  • Пайка обоих проводов и изоляция точек пайки изолентой;
  • Устанавливаем банку с выводом на место, помещая провода внутрь так, чтобы можно было полностью собрать корпус;
  • Отрезанный кусок пластины вилки, плотно вставляемый в отверстие в корпусе аккумулятора, чтобы зафиксировать в нем провод;
  • Сборка аккумуляторного отсека.

Кстати перед пайкой можно проверить работоспособность всей системы. Я, например, зажал провода обычными прищепками (ведь это работа по дому, а не в готовой мастерской) и соединил верхнюю часть батарейного отсека с Отверткой.

На этом наша работа завершается, вы можете проверить изделие и всем продемонстрировать, какой из аккумуляторных оказался хороший аккумуляторный шуруповерт.

Переделка шуруповерта

Собственно до переделки.

Поскольку у меня был полностью законченный блок питания с достаточной длиной провода (1,8 метра), я решил НЕ наращивать его и НЕ пытаться переносить блок в аккумуляторный отсек, как изначально планировалось. Бригадир тоже не хотел ухудшать хорошую развесовку, поэтому решил оставить аккумулятор как есть, просто подключив к нему проводное питание. Как нельзя лучше получилось:

  • Отвертка сетевого питания;
  • Отличная балансировка. с тяжелым дном;
  • Возможность отключить «сетевой» аккумулятор и подключить свежий.

Возможно, создание такой «сетевой» батареи — перспективная идея для более промышленного объема, в качестве резерва под набор аккумуляторных инструментов.

Далее, превратив свой рассказ из записи того, как я готовился, в инструкцию для людей, которые только планируют использовать свой аккумуляторный шуруповерт в сети.

Подготовка аккумулятора

Еще немного работы с аккумулятором.

  • Снимите с отвертки, открутите корпус;
  • Снимаем все механические детали.Видим аккумуляторы, скрепленные (привет китайцам) скотчем. Вытаскиваем банки из аккумулятора;
  • Откусываем два контакта и снимаем верхнюю банку, на которой держится клемма АКБ. потом все операции с ним проведем, а остальную часть блока банок оставим в качестве балласта. Один провод уже припаян к разъему, добавить второй и для надежности обмотать изолентой;
  • Готовый корпус: сверло в нем с отверстием радиусом чуть меньше имеющейся пластины от отрезанной вилки на блоке питания.

На этом подготовка завершена. Имеем:

  • Батарейный отсек с отверстием;
  • Аккумуляторная батарея с клеммой и двумя отходящими от нее проводами;
  • кабель питания с стопора пластины и двух изолированных проводов.

Пора собирать.

Подготовка, материалы и инструменты

Мой вариант переделки достаточно простой, так как инструментов и материалов требовалось минимум.

  • Резак или нож;
  • Плоскогубцы;
  • Паяльник.

Оговорюсь, что переделка вполне бытовая / кустарная, и настоящие мастера будут использовать здесь паяльную станцию, обжим для зачистки и другие аксессуары, а вот манипуляции, проводимые на кухне, вполне достойны и являются элементарными домашними инструментами. .

  • Изолента. куда без него;
  • Проволока. для такого тока достаточно 0,5 мм 2;
  • Капля припоя (если паять вообще можно зажимом).

Перед тем как приступить к работе, утеплил свое место.выложили газетами, чтобы НЕ загромождать гостиную и использовали деревянную подложку для безопасной пайки.

Подготовка блока питания

Первым делом необходимо подготовить блок питания портативного компьютера. Вся подготовка заключается в снятии разъема, который подходит к ноутбуку, и подготовке проводов к пайке.

  • Отрезаем вилку, но не выбрасываем. на нем мягкая пластиковая вафля, которая нам еще пригодится.
  • Очистите внешнюю изоляцию ножом.

5 сантиметров провода;

  • По большей части эти кабели выглядят так, как будто один провод в виде «вафли» покрывает волосками внутренний.Этот «внешний» провод аккуратно отделяют и скручивают, превращая его в обычный;
  • Изолировать такую ​​конструкцию — НЕ грех. изолента вступает в игру.
  • После изоляции проводов подготовка блока питания завершена, приступаем к аккумуляторной батарее.

    Предыстория

    Однажды, переезжая в новую квартиру, я получу в подарок так называемую «бытовую отвертку» под торговой маркой PRORAB 1112 B1N. Это простой китайский прибор, сотни видов которого продаются в наших строительных и не очень супермаркетах.Свою роль он сыграл в переезде. он тоже был миксером, и его использовали для сборки мебели и закручивания шурупов на порогах, после чего о нем незаслуженно забыли. В ход попал часто используемый Hitachi DS12DVF3, а PRORAB вместе с его китайской батареей забыли на лоджии.

    Три года хранения на промерзающей лоджии не пощадили берега, и после обнаружения шуры во время генеральной уборки использовать ее уже не представлялось возможным. силы хватило на пару саморезов.В то же время была работа для вспомогательной отвертки / дрели. при изготовлении бытовой мебели очень утомительно менять технику.

    Вот и пришла в голову идея переделать старую аккумуляторную отвертку в сетевой. Это, конечно, нужно было делать своими руками. новый Форман стоит 1500, сменный аккумулятор к нему. 1200 Выбор экономного хозяина, как говорится, очевиден. переделываем своими руками в сети.

    Мой пример переделки аккумуляторного шуруповерта в сеть очень ручной.минимум инструментов, никакой подготовки и плохое знание матчасти, но в итоге сеть PRORAB уже пол года успешно работает, помогая по хозяйству.

    Сделать сетевой шуруповерт своими руками на удивление легко, а если проявить немного изобретательности, то это очень дешево. Я попробовал это сам и посоветовал бы всем, кто дожил до конца этой истории.

    Дистанционные источники питания

    Существует несколько типов источников питания, которые можно использовать в качестве источников питания для аккумуляторных отверток.Рассмотрим некоторые из них.

    • Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АО». Такой блок питания отличается от других тем, что на нем всегда есть кнопка питания 220В. Также такие блоки питания имеют преимущество в том, что указанная на них мощность всегда соответствует реальной мощности, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и охлаждающий вентилятор. Нам понадобится блок питания мощностью 300-350 Вт, а ток в цепи 12 В должен быть не менее 16 А.Чтобы переделать такой блок питания, необходимо, во-первых, снять защиту от включения, открутив корпус блока питания. Для выполнения этой работы нужно найти на разъеме блока питания зеленый провод и подключить его пайкой или перемычкой к любому черному проводу, расположенному на этом же разъеме. Во-вторых, в разъеме типа MOLEX (он меньше) оставляем только желтый (12 В) и черный (корпус) провода, красный провод (5 В) снимаем. Далее гибким проводом сечением не менее 2.5 мм и нужной вам длины. Подключите провода блока питания к клеммам отвертки. Здесь очень важно соблюдать правильную полярность, поэтому кабель необходимо предварительно промаркировать.
    • Зарядное устройство для автомобильного аккумулятора. Если у вас есть аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка НЕ ​​требуется, просто подключите его кабелем к клеммам отвертки и отрегулируйте напряжение в соответствии с напряжением отвертки. А также нельзя забывать о полярности подаваемого напряжения.
    • Зарядное устройство для ноутбука. Этот метод прост, поскольку практически не требует технических знаний. Если есть ненужное зарядное устройство от ноутбука, подходящее по напряжению, то после проверки его выходного напряжения можно подключить зарядку к контактам Шуруповерта. Для этого нужно разобрать аккумуляторную отвертку и вынуть оттуда изношенные батарейки. Проделав отверстие в корпусе аккумуляторного блока, он пропустит туда провода от зарядного устройства и подключит их к контактам отвертки, соблюдая необходимую полярность.Подал на зарядное устройство сеть 220 вольт, можно начинать работу шуруповертом.
    • Автомобильный аккумулятор. Этот метод используется, когда провода отключаются от отвертки для подключения к сетевому устройству. Достаточно подключить их, соблюдая полярность, с выводами автомобильного аккумулятора, чтобы продолжить работу Шуруповерта.
    • Самодельный блок питания. Для того, чтобы самому сделать портативный самодельный блок питания, необходимы знания в области радиотехники, а также уметь читать электрические схемы.Для того, чтобы сделать самодельный блок питания, понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность первичной обмотки трансформатора должна быть 205-300 Вт. Напряжение вторичной обмотки необходимо подбирать в пределах 18-30 В. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из ОТДЕЛЬНЫХ диодов, также должен быть рассчитан на соответствующий ток.Потери на выводе диода примерно 1,5 вольта, соответственно на выходе будет напряжение, близкое к необходимому. Практически подобрать необходимое напряжение можно с помощью обычной лампы накаливания с напряжением 220 В и мощностью 100 Вт. При подключении его в качестве нагрузки необходимое напряжение должно достигаться количеством витков провода на вторичной обмотке трансформатора. Далее собранный блок питания нужно поместить в корпус и вывести низковольтные провода к разъему для подключения к Шуруповерту.Также важно установить предохранители в первичной и вторичной цепях трансформатора, чтобы защитить источник питания от коротких замыканий.

    Сетевая отвертка для дома

    Самым большим преимуществом аккумуляторной отвертки по сравнению с аккумуляторной является ее портативность и портативность. Но у него есть и очень большой недостаток. низкая энергоемкость аккумулятора. При напряженной работе зарядка аккумулятора Отвертки хватает примерно на сорок минут, потом ее нужно зарядить.Количество циклов заряда-разряда в аккумуляторах ограничено, в результате чего аккумулятор приходит в негодность. При редком использовании отвертки происходит саморазряд аккумулятора и разрушение его компонентов.

    Вышедший из строя аккумулятор не подлежит ремонту, а покупка нового может быть проблематичной из-за разнообразия моделей и отсутствия стандартизации. И даже если удастся найти нужную модель аккумулятора, то его цена сопоставима с ценой новой Отвертки и возникает вопрос, нужно ли покупать новый аккумулятор или можно что-то еще.

    Все это подталкивает владельцев шуруповертов к вопросу, как преобразовать аккумуляторный шуруповерт в сетевой.

    Переделка аккумуляторного шуруповерта в сети своими руками

    Самым распространенным и незаменимым инструментом для работы на даче, в гараже или дома является Шуруповерт. А также очень востребован при выполнении различных строительных и электромонтажных работ у профессиональных рабочих, которым по роду своей деятельности приходится иметь дело с конструкциями, имеющими резьбовые соединения.

    Опции сетевой отвертки

    Для аккумуляторных отверток есть два варианта преобразования аккумуляторной отвертки в сеть. Различия между вариантами больше касаются схемотехнической части, чем эксплуатационной, поэтому при выборе способа переделки нужно ориентироваться в основном на наличие элементной базы и свои предпочтения.

    • Во-первых, вы можете использовать внешний источник питания. В этом случае есть ограничения по габаритам блока питания, его весу и электробезопасности, так как на Шуруповерт подается низкое напряжение.
    • Во-вторых, можно разместить блок питания в батарейном отсеке. В этом случае все плюсы первого варианта превращаются в минусы. Плюс в таком варианте будет в том, что при работе не обязательно вместе с Отверткой возить еще и блок питания.

    Блоки питания встроенные

    • Теперь есть возможность приобрести готовый блок питания, имеющий необходимые характеристики, а главное — габариты. Выбрав подходящий блок питания, аккуратно вынув его из корпуса и поместив в корпус от аккумулятора отверткой.В зависимости от компоновки может потребоваться внести ряд изменений, например, установить трансформатор в другом месте и удлинить провода в цепи. Здесь нужно обратить внимание на то, чтобы элементы схемы НЕ касались металлических частей трансформатора. Силовые элементы схемы желательно установить на радиаторы, также желательно просверлить отверстия в корпусе аккумулятора для лучшего охлаждения.
    • А также опытные радиолюбители разрабатывают свои различные варианты, как переделать отвертку для работы от сети, собрать различные схемы питания и разместить их в батарейном отсеке.

    Хотя отвертка, переделанная с аккумуляторной на сетевую, теряет подвижность, это компенсируется тем, что в этом случае можно забыть о постоянной подзарядке аккумулятора. А также не нужно думать, что делать в ситуации, когда выйдет из строя аккумулятор.

    Использование автомобильного зарядного устройства

    Принцип такой же, как и в случае с источником питания компьютера. Вам необходимо приобрести старое зарядное устройство для стартерных аккумуляторов. Современная мода на компактные импульсные зарядные устройства оставила за бортом аналоговые линейные устройства с ручным управлением напряжением и током заряда.Поэтому такое устройство можно купить на автомобильном рынке за символическую стоимость.

    Зарядное устройство MAX INTER

    Хорошо, если напряжение можно плавно регулировать. в этом случае к вашему импровизированному блоку питания подойдет любая отвертка.

    Преобразование его в электроинструмент сводится к подключению входа электродвигателя к силовым клеммам зарядного устройства.

    Встраиваем готовый блок питания

    Для этого необходимо приобрести готовый блок с подходящими характеристиками и габаритами.На радиорынке таких товаров достаточно.

    Возьмите труп с собой и идите на примерку. Когда желаемый источник питания приобретен. осторожно отделите его от корпуса.

    Вставив отвертку в батарейный отсек. Все компоненты должны быть надежно закреплены.

    При необходимости удлините провода между платой управления и трансформатором. Если во время работы цепь коснется металлических частей трансформатора, произойдет короткое замыкание.

    Так как место в корпусе позволяет.разложив плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы ни выбрали, нагрузка будет высокой и возможен перегрев.

    Не лишним будет закрепить на микросхемах управления питанием дополнительные радиаторы. Долго поработайте отверткой, отключите ее и коснитесь радиодеталей на плате управления.

    Вы сами разберетесь, какие элементы нуждаются в отводе тепла. В корпусе можно сделать отверстия для циркуляции воздуха.

    Переделка блока питания своими руками не займет много времени, а стоимость приобретенного модуля несопоставима с восстановлением работоспособности аккумулятора.

    Изготовление самодельного блока питания

    Если вы знакомы с принципами построения электрических схем, вы можете изготовить блок питания самостоятельно. Схема, дающая общие понятия. на иллюстрации.

    Трансформатор можно взять от старого лампового телевизора или другой бытовой техники. Мощность на 220 вольт 250-350Вт. Главное — блок питания. доноры не должны быть импульсными.

    Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения.

    Однако, если ток выходной обмотки не менее 15 ампер (см. Спецификацию трансформатора). не о чем беспокоиться.

    После потерь на диодном мосту (1-1,5 В на диоде) вы получите необходимое выходное значение.

    Если у вас есть электротехническое образование. Расчет произведем самостоятельно. Или практически: подключив в качестве нагрузки лампу накаливания 220 вольт 100 Вт, измерив выходное напряжение. E

    Если это превышает требования отвертки.Уменьшите количество витков вторичной обмотки трансформатора.

    Батарейный блок питания

    Мобильность остается, вы ограничены только длиной сетевого кабеля. Проблема только в том, как в маленький корпус втиснуть достаточно мощный трансформатор.

    Еще раз вспомните закон Ома и поймите, что мощный электродвигатель на 220 вольт может быть компактным.

    Переделка аккумуляторного шуруповерта на сетевой

    • Недостатки аккумулятора
    • Выход есть.переделка шуруповерта в сети
    • Внешний блок питания
    • Блок питания батарейного отсека
    • Переделка отвертки своими руками
    • Использование блока питания от персонального компьютера
    • Использование автомобильного зарядного устройства
    • Изготовление самодельного блока питания
    • Адаптер переменного тока для отвертки в батарейном отсеке
    • Встраиваем готовый блок питания
    • Самодельная схема питания

    Те, кто пользовался аккумуляторной отверткой, оценили ее удобство.В любой момент, не запутываясь в проводах, можно залезть в труднодоступные ниши. Пока батарея не разрядится.

    Переделка шуруповерта своими руками

    Рассмотрим вариант с выносным блоком питания.

    Использование блока питания от персонального компьютера

    На радиорынке за небольшую плату можно купить старый блок питания от персонального компьютера. Нам нужна версия формата «AO», которую нужно было выключать ключом после выхода из операционной системы.

    Опытные пользователи запомнили такие системные блоки. Плюс такого БП еще и в том, что он указывает на честное питание. Если там написано 300 Вт, то вы можете безопасно отключить 15-16 ампер от 12-вольтового выхода (опять же, ссылаясь на закон Ома). Этого достаточно, чтобы запитать среднюю отвертку.

    Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество — наличие охлаждающего вентилятора и продвинутой системы защиты от перегрузок.

    Если вы будете спрятать блок питания в красивом корпусе, не забудьте оставить отверстие для вентиляции.

    Подключение очень простое. Черный провод (-), желтый провод (12В).

    Ограничения. отвертка с напряжением питания выше 14 вольт НЕ подойдет.

    Адаптер переменного тока для отвертки в батарейном отсеке

    Если ваш инструмент НЕ слишком мощный, вы можете поместить блок питания в ручку или футляр от поврежденных батарей.

    Внешний блок питания

    Идея Не так абсурдна, как может показаться. Даже большой и тяжелый понижающий выпрямитель может просто стоять возле розетки.

    Вы одинаково привязаны к блоку питания и к застрявшей сетевой вилке. А низковольтный кабель может быть любой длины.

    ВАЖНО! Закон Ома гласит. с той же мощностью, уменьшая напряжение. Увеличьте ток! Соответственно, шнур питания на 12-19 вольт должен иметь сечение больше 220 вольт.

    Как превратить аккумуляторный шуруповерт в сетевой 18в • CIMFLOK.COM

    Выбор блока питания для шуруповерта

    Задачу можно решить в нескольких деталях.Например, с зарядным устройством для ноутбука эта переделка считается простой и непритязательной. Поэтому, если дома остался ненужный сетевой блок от ноутбука, можно его использовать. Вторая деталь. сетевой блок с компа. Этот вариант подразумевает определенный объем знаний и навыков работы с паяльником. Другой вариант — как переделать отвертку в сетевую. включите желаемую инверторную сварку. В следующем разделе мы подробно опишем, как реализовать наши планы всеми тремя способами.

    Совет: обратите внимание на параметры устройства. Для эффективного сверления частота вращения должна быть не менее 1300. Например, этой характеристикой обладают станки Bosch GSR 1440-LI и Makita DF347DWE.

    Метод № 2 (реконструкция на основе сетевого блока с компьютера)

    Для этого типа реконструкции подходит только сетевой блок класса AT. Такие устройства имеют вентиляционный отсек, а также кнопки включения. и выкл. Сетевой блок используется на многих моделях компьютеров, поэтому никому не составит труда найти ненужную деталь.Затем проверьте выходной ток, он должен быть не менее 16 вольт, а мощность — 300,30 Вт.

    • Разберите прибор и найдите пластину, на которой закреплена проводка (плата).
    • Отключить защиту: найдите зеленый электронный компонент на плате и подключите его к любому другому черному проводу.
    • Найдите конструкцию с двумя черными, желтыми и красными проводами (контакты MOLEX). Присоедините или припаяйте удлинитель к желтому и черному проводам, а другую часть прикрепите к клеммам отвертки.Теперь покрутите механизм.

    Как превратить аккумуляторную отвертку в сеть

    : 3 основных метода

    Неудивительно, что почти в каждом доме или квартире есть отвертка. К сожалению, устройства, основанные на источнике беспроводной сети, часто выходят из строя и выходят из строя. Поскольку покупать новую батарею дорого, большинство владельцев заменяют аккумуляторные отвертки аккумуляторными. В этой статье мы расскажем, как переделать устройство из подручных деталей.Также мы затронем тему, почему именно такой вид оборудования выходит из строя чаще всего. Прочитай внимательно!

    реконструкция на базе блока питания ноутбука

    Как уже говорилось, этот способ реконструкции считается простым и не требует много времени. Сначала проверьте, на какое выходное напряжение рассчитано устройство. Оптимальным вариантом будет 12-19 Вт. На следующем этапе извлеките из устройства непригодные батареи с помощью отвертки и разберите устройство.

    • Отсоедините ввод (размером с разъем портативного компьютера) и зачистите провода.
    • Возьмите контакты и просто припаяйте их к устройству.
    • Выберите место на устройстве для провода и просверлите его. По окончании действия сложите конструкцию и проверьте на работоспособность.

    Процесс переделки отвертки

    Зачем переделывать аккумуляторную отвертку в сеть?

    Заряженное аккумулятором оборудование периодически разряжается, если не используется. Этот факт является проблемой, так как основные компоненты выходят из строя при частом падении заряда аккумулятора.В результате при первых признаках поломки аккумулятор держит все меньше и меньше заряда. В такой ситуации полной поломки детали не избежать, лучше либо заменить, либо поменять на новую. Кстати, стоимость первого и второго варианта будет одинаковой.

    Как легко восстановить разряженную аккумуляторную батарею электроинструмента

    Совет: если пользователь собирается работать с твердыми поверхностями, выбирайте устройства с параметрами вращения не менее 20 Нм.Это механизм Sparky BR2 10.8Li-C HD.

    Вторая причина — переделать аппарат. качество работы. Владельцы таких устройств легко подтвердят, что процесс крутящего момента иногда прерывается. Еще обидно, что мощность не самого лучшего уровня. опять же виноват частичный разряд. Ситуацию спасает подключение устройства к электросети. Вот преимущества, которые мы получаем в итоге:

    • Время зарядки будет сокращено, и вы сможете приступить к работе в любой момент.
    • Функционирование без ограничений, уверенность в том, что аппарат не сядет на полпути к выполненной работе.
    • Финансовая выгода: нет необходимости периодически менять аккумулятор.

    Совет: На качественном оборудовании есть защита от поломок, которая находится возле форсунки. Такая защита доступна для устройств Bosch PSR 1200, Bosch GSR 12V-15.

    (реконструкция на основе инверторной сварки)

    Реконструкция отвертки при инверторной сварке требует длительных проверок и расчетов на предмет исправности необходимых деталей.Сам процесс переделки не сложный, придерживается той же технологии, что и в предыдущих способах. Вам просто нужно вынуть старую батарею, а на ее место прикрепить ввод шнура к контактам. В случае инверторной сварки вам также потребуется установить вторичную обмотку.

    На основании прочитанной статьи можно сказать, что этой цели можно достичь разными способами. Для этого используется ряд предметов, таких как: зарядное устройство для ноутбука, блок питания компьютера и инверторная сварка.Однако наиболее удачная и несложная реконструкция будет на основе блока питания ноутбука. Так что небольшая деталь не утяжелит аппарат и проработает долго. Будьте внимательны, все действия, связанные с электрическими приборами, обязывают соблюдать правила безопасности.

    См. Преобразование аккумуляторной отвертки в сеть.

    Подключение кабеля к клеммам зарядного устройства и аккумулятора

    Для преобразования аккумуляторной отвертки в электрическую требуется прочное соединение провода с контактами для зарядки и аккумулятора.При выполнении операции на зарядном устройстве кабель к клеммам обычно подключается пайкой, но это можно заменить зажимами типа «крокодил». Перед началом работ поверхность паяемых деталей обрабатывается кислотой. Также можно использовать специальный припой.

    Не рекомендуется использовать зажимы при подключении кабеля к клеммам аккумулятора. в процессе эксплуатации такая застежка будет отключена. Единственное надежное решение — припаять концы медной жилы к контактам.Удобнее всего использовать аккумулятор самого шуруповерта. Предварительно его разбирают для удаления разряженных аккумуляторов. При этом желательно защитить кожу рук и дыхательные пути от попадания вредных веществ, содержащихся в старой начинке аккумулятора.

    Как переделать аккумуляторную отвертку в сеть своими руками: инструкция, инструменты, материалы

    Отвертка — один из наиболее часто используемых в быту и на производстве видов инструментов.Это устройство востребовано при выполнении электромонтажных и строительных работ, а также для сборки мебели и других предметов, конструкция которых предусматривает резьбовые соединения. Аккумуляторный шуруповерт обладает такими достоинствами, как компактность и мобильность. Тем не менее многих владельцев этого инструмента часто интересует, как преобразовать аккумуляторный шуруповерт в сетевой.

    В чем причина? При его использовании приходится сталкиваться с таким недостатком, как низкое энергопотребление, заставляющее заряжать аккумулятор каждые 40 минут интенсивного использования.С другой стороны, при редком использовании устройства самопроизвольный разряд аккумулятора приводит к его выходу из строя из-за разрушения составляющих его элементов. Пришедший в негодность аккумулятор отремонтировать невозможно, могут возникнуть сложности с приобретением нового: зачастую комплектующие продают только официальные представители производителя, а стоимость нового аккумулятора немного уступает цене одного новая отвертка.

    Как избежать лишних операций при использовании блока питания компьютера

    Описанный выше метод имеет существенный недостаток.его реализация связана с определенными трудностями. Но есть выход попроще. Для этого вам понадобится блок питания от любого компьютера. Давайте разберемся, как с его помощью преобразовать аккумуляторный шуруповерт в сетевой.

    Главное преимущество компьютерного блока питания — универсальность. При правильном подключении проводов можно получить токи любой величины. неважно, какие параметры у вашего инструмента. При использовании такого трансформатора удобнее всего будет пользоваться отверткой.

    Наличие системы охлаждения в блоке питания гарантирует его долговечность. Важно поместить его в изолирующий корпус, чтобы обеспечить заземление устройства и установить электрическую розетку на стене выпрямителя. Аварийное отключение источника питания осуществляется тумблером, расположенным на задней панели корпуса.

    Выбор блока питания

    Блок питания обеспечивает преобразование переменного тока, напряжение которого составляет 220 вольт.Шуруповерты потребляют постоянный ток номиналом 9-19 В, поэтому подключение к сети осуществляется с помощью электронного трансформатора, для этого лучше использовать продукцию торговых марок Toshibra и Feron.

    Трансформаторы этих марок надежны в эксплуатации, достаточно компактны, легки, не затрудняют перемещение инструмента. Их нагрузочные характеристики соответствуют параметрам, которыми обладает шуруповерт для дома. уменьшаясь при перегрузках, они защищают инструмент от повреждений.Конструкция устройств имеет 2 входных и выходных провода, они позволяют подавать питание на галогенные лампы и другие типы потребителей электроэнергии напряжением 12 В.

    Комбинация автомобильного аккумулятора с портативным блоком питания

    Это один из возможных вариантов решения проблемы. Рассмотрим, как преобразовать аккумуляторный шуруповерт в силовой с помощью блока питания. К клеммам инструмента подключается мягкий кабель, ко второму концу которого крепится электрическая вилка.Для изготовления блока питания достаточно подключить выпрямитель к любому трансформатору с параметрами, соответствующими данным отвертки. Его задача — преобразовать переменный ток в 220 вольт. Шуруповерты разных марок требуют постоянного питания определенной величины, которую можно регулировать, увеличивая или уменьшая количество витков на катушке трансформатора.

    При отсутствии опыта в этой сфере лучше использовать готовый трансформатор с необходимыми характеристиками и оборудовать его выпрямителем. Диоды выпрямительного моста должны соответствовать модели вашей отвертки. Его подключение производится по стандартной схеме.

    Использование инверторной сварки

    Если в доме есть старое инверторное устройство, вы также можете использовать его для переоборудования отвертки. Но нужно учитывать, что токи, возникающие при сварке, не соответствуют требуемым, и это вынуждает вносить изменения в его конструкцию. Вторичная обмотка должна быть подключена к аксессуарам, входящим в комплект устройства.Эта работа требует анализа и расчетов, которые невозможно провести самостоятельно без знания радиотехники.

    Конструктивные особенности электронных трансформаторов

    Повышенная индуктивность рассеяния обеспечивает падающую характеристику, дополнительная гальваническая развязка повышает безопасность источника питания. Изменяя количество витков первичной обмотки, вы можете регулировать выходное напряжение, подстраивая его под определенный тип отвертки.

    Отводя вторичную обмотку от средней точки, можно использовать не диодный мост, а двухполупериодный выпрямитель, оснащенный всего 2 диодами вместо 4.Это снизит потери мощности в 2 раза.

    Конденсаторы C1 и C2 сглаживают низкочастотные и высокочастотные пульсации, светодиод HL1 можно использовать для проверки работы блока. Резистор R1 ограничивает величину зарядного тока, подаваемого конденсатором, подтягивающие резисторы R2-R7 обеспечивают запуск источника питания.

    Каковы преимущества смены типа продуктов питания

    Бытовую отвертку с вышедшей из строя батареей можно переключить на электросеть, внеся некоторые изменения в ее конструкцию.Это не потребует значительных затрат денег, времени и сил. При этом преимущества такой трансформации инструмента очевидны:

    • Исчезнет необходимость регулярной зарядки аккумулятора, а вместе с ним и вынужденных перерывов в работе, так как продолжительность такой процедуры составляет 3 часа и более. .
    • Постоянный ток, который не уменьшается в результате постепенного разряда батареи, обеспечивает постоянный крутящий момент.
    • Если нет необходимости использовать инструмент, его длительный простой не приведет к ухудшению технических параметров.

    Единственный недостаток при работе сетевой отверткой — это зависимость от наличия электросети.

    (реконструкция на основе инверторной сварки)

    Реконструкция отвертки при инверторной сварке требует длительных проверок и расчетов на предмет исправности необходимых деталей. Сам процесс переделки не сложный, придерживается той же технологии, что и в предыдущих способах. Вам просто нужно вынуть старую батарею, а на ее место прикрепить ввод шнура к контактам.В случае инверторной сварки вам также потребуется установить вторичную обмотку.

    На основании прочитанной статьи можно сказать, что этой цели можно достичь разными способами. Для этого используется ряд предметов, таких как: зарядное устройство для ноутбука, блок питания компьютера и инверторная сварка. Однако наиболее удачная и несложная реконструкция будет на основе блока питания ноутбука. Так что небольшая деталь не утяжелит аппарат и проработает долго. Будьте внимательны, все действия, связанные с электрическими приборами, обязывают соблюдать правила безопасности.

    См. Раздел Преобразование аккумуляторной отвертки в сеть

    После преобразования аккумуляторной отвертки в сеть важно соблюдать ряд требований с особым вниманием к безопасной эксплуатации:

    реконструкция на основе блока питания ноутбука

    As Как уже было сказано, этот метод реконструкции считается простым и не требует много времени. Сначала проверьте, на какое выходное напряжение рассчитано устройство. Оптимальным вариантом будет 12-19 Вт.На следующем этапе извлеките из устройства непригодные батареи с помощью отвертки и разберите устройство.

    • Отсоедините ввод (размером с разъем портативного компьютера) и зачистите провода.
    • Возьмите контакты и просто припаяйте их к устройству.
    • Выберите место на устройстве для провода и просверлите его. По окончании действия сложите конструкцию и проверьте на работоспособность.

    Метод № 2 (реконструкция на основе сетевого модуля с компьютера)

    Для этого типа реконструкции подходит только сетевой модуль класса AT.Такие устройства имеют вентиляционный отсек, а также кнопки включения. и выкл. Сетевой блок используется на многих моделях компьютеров, поэтому никому не составит труда найти ненужную деталь. Далее проверяем выходной ток, он должен быть не менее 16 вольт, а мощность 300. 30 Вт.

    • Разберите прибор и найдите пластину, на которой закреплена проводка (плата).
    • Отключить защиту: найдите зеленый электронный компонент на плате и подключите его к любому другому черному проводу.
    • Найдите конструкцию с двумя черными, желтыми и красными проводами (контакты MOLEX). Присоедините или припаяйте удлинитель к желтому и черному проводам, а другую часть прикрепите к клеммам отвертки. Теперь покрутите механизм.

    Как подключиться к зарядной станции

    Перед тем, как решить, можно ли заряжать аккумулятор шуруповерта с помощью зарядного устройства, нужно помнить, что блок зарядки шуруповерта подает низкое напряжение, с большой длиной провода , напряжение пропадает, поэтому было бы рационально подключать через метр шнур сечением 2.5 мм2 или более.

    • Провода крепятся к контактам зарядного блока шуруповерта. Испорченные питательные вещества удаляются из гнезда.
    • В корпусе проделывается паз, через него пропускается кабель. Предлагается закрыть точку входа эластичным материалом, чтобы не было люфта и провод надежно удерживался на месте.
    • Так как гнездо похудело после удаления непригодных элементов, рекомендуется восстановить равновесие, вставив на освободившееся место какой-то груз, иначе рука во время работы сильно устанет, что со временем навредит здоровью суставов и связки.
    • Кабель и ранее прикрепленные провода соединены между собой, корпус собран.

    Как уже было сказано, этот способ реконструкции считается простым и не требует много времени. Сначала проверьте, на какое выходное напряжение рассчитано устройство. Оптимальным вариантом будет 12-19 Вт. На следующем этапе извлеките из устройства непригодные батареи с помощью отвертки и разберите устройство.

    Как переделать аккумуляторный шуруповерт в сеть своими руками

    При неправильном хранении аккумуляторы теряют емкость, не соответствуют заявленным характеристикам.

    Процесс переделки отвертки

    Причины переделки

    аккумуляторной отвертки

    Отсутствие источника питания делает глупой любую летучую вещь. Переделать дохлый аккумулятор практически невозможно, выход один. переделка отвертки в сетевую. Высокая цена нового аккумулятора делает покупку нецелесообразной, в целях экономии владельцы неиспользованных инструментов задаются вопросом, как преобразовать аккумуляторную отвертку в сеть .

    Бывают случаи, когда использованная отвертка снята с производства, тогда найти новый аккумулятор практически невозможно. Отвертка без аккумулятора — совершенно бесполезная вещь, которая будет собирать пыль на гаражной полке, если ничего не делать. Основные преимущества переделки:

    • Инструмент вступает в строй, вполне может заменить мини дрель.
    • Нет необходимости контролировать уровень заряда батареи.
    • Момент затяжки не зависит от оставшегося заряда аккумулятора.

    Единственные недостатки — наличие провода, зависимость от электросети. После переделки устройство приобретает электрический кабель, не позволяющий работать в труднодоступных местах, вдали от источника питания.

    В поисках решения вопроса «можно ли подключить отвертку к зарядному устройству» можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с ручной регулировкой тока и напряжения. Подключение абсолютно не сложное.просто соедините входные каналы мотора прибора с контактами автомобильного зарядного устройства.

    Переоборудование аккумуляторного шуруповерта в сеть своими руками

    Отсутствие источника питания делает глупой любую летучую вещь. Переделать дохлый аккумулятор практически невозможно, выход один. переделка отвертки в сетевую. Высокая цена нового аккумулятора делает покупку нецелесообразной, в целях экономии владельцы неиспользованных инструментов задаются вопросом, как переделать аккумуляторный шуруповерт в сетевой.

    Бывают случаи, когда использованная отвертка снята с производства, тогда найти новый аккумулятор практически невозможно. Отвертка без аккумулятора — совершенно бесполезная вещь, которая будет собирать пыль на гаражной полке, если ничего не делать. Основные преимущества переделки:

    • Инструмент вступает в строй, вполне может заменить мини дрель.
    • Нет необходимости контролировать уровень заряда батареи.
    • Момент затяжки не зависит от оставшегося заряда аккумулятора.

    Единственные недостатки — наличие провода, зависимость от электросети. После переделки устройство приобретает электрический кабель, не позволяющий работать в труднодоступных местах, вдали от источника питания.

    Недостатком этого варианта является то, что блоки питания необходимо носить во время работы и устанавливать в хорошо вентилируемом месте.

    Преобразование отвертки

    в сеть с помощью зарядки ноутбука

    В случае выхода из строя аккумулятора бытовую отвертку можно переключить на питание от сети, внеся некоторые изменения в ее конструкцию.Это не требует больших затрат финансов, времени и сил. Положительные нюансы такого преобразования очевидны: не нужно постоянно заряжать аккумулятор, и при этом уйдет вынужденный простой. Ведь самое короткое время зарядки устройства — более 3 часов.

    Однако, решая произвести такую ​​трансформацию с помощью отвертки, вы должны понимать, что отныне для работы с ней вам понадобится переменный ток. Вы больше не сможете использовать его вне связи.

    Если вам нужно подключить отвертку к сети, вы можете использовать зарядное устройство от старого ноутбука. Он имеет характеристики, аналогичные отвертке, и его легко найти в каждом доме или мастерской. Но, тем не менее, проверьте, какое выходное напряжение указано для вашей зарядки. В этом случае подойдут зарядные устройства на 12-19В.

    Схема ваших действий:

    • Вынимаем непригодные батареи из вышедшего из строя аккумуляторного блока.
    • Берём заряд от ноута.
    • Отрежьте разъем и снимите изоляцию с проводов.
    • Голые провода припаиваем или обматываем изолентой.
    • Делаем вывод для провода в корпусе.
    • Сборка конструкции.

    Данная манипуляция позволит использовать отвертку в любой момент и без остановки для зарядки.

    Как переделать аккумуляторный шуруповерт в сетевой: 5 вариантов решения вопроса

    Зачем переделывать сетевой шуруповерт

    Чтобы можно было пользоваться отверткой даже в самых труднодоступных местах без лишних проводов, в любой момент мобильный шуруповерт преобразуется в сеть.

    Провести такую ​​процедуру не так уж и сложно, как кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых компонентов этот процесс займет немного времени.

    Способы преобразования аккумуляторного шуруповерта в сеть различаются по сложности. Один из них. питание зарядки от ноутбука практически не требует знаний и навыков. Чтобы смонтировать блок питания компьютера, нужно уметь обращаться с паяльником, а для перепрофилирования китайского адаптера нужно уметь обращаться с измерительным прибором.Кроме того, существует несколько других способов преобразования аккумуляторного шуруповерта непосредственно в сеть.

    А именно:

    • Использование устройства питания от персонального компьютера вместо аккумулятора;
    • Даёт новую жизнь автомобильному аккумулятору;
    • Использование в качестве источника питания от галогенных ламп;
    • Путем подключения китайской платы блока питания 24В.

    Для сообразительных умельцев выполнить такие манипуляции несложно. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью к знающему специалисту.

    Удобная отвертка из сети: особенности использования

    Беспроводная аккумуляторная отвертка — отличный компаньон в вашем доме. С этим могут согласиться практически все, кого он ни разу не подводил. Совершенно иное мнение у тех, кто перестал работать на полпути. Этот инструмент поможет вам всегда и везде, но ровно до того момента, пока батарея не разрядится. кончено, количество в нем ограничено. В моменты простоя тоже может испортиться аккумулятор. Батареи обычно служат не более трех лет.По истечении этого времени его нужно поменять или отправить в музей устаревших вещей. Возможна ситуация, если переделать отвертку в сетевую. Способов сделать это достаточно.

    Блок питания прибора обеспечивает функцию изменения переменного тока напряжением 220В. Стандартные отвертки потребляют постоянный ток с номинальным значением в диапазоне 9-18 В. В связи с этим подключение к сети осуществляется при условии использования электронного трансформатора.Для этих целей больше всего подходят товары марок Toshibra и Feron.

    Сетевые трансформаторы данных марок качественные и надежные в эксплуатации. К тому же они достаточно компактны, легки и не усложняют работу с инструментом. Их нагрузочные характеристики близки к характеристикам стандартной отвертки. В их конструкции 2 входных и выходных провода, что дает возможность питать галогенные лампы и другие типы потребителей электроэнергии с напряжением 12 В.Однако, чтобы пользоваться переделанным устройством, нужно придерживаться некоторых правил.

    Вот они:

    • Дайте прибору отдыхать 5 минут каждые 20;
    • Зафиксируйте трос рукой за локоть, чтобы он не мешал работе;
    • Очистить блок питания от пыли;
    • Не используйте слишком много удлинителей;
    • Не используйте прибор без заземления;
    • Запрещается использовать переделанный прибор для работы на высоте.

    Перед каждым началом работы с переоборудованным устройством убедитесь, что оно исправно работает.

    Как переделать аккумуляторный прибор в шуруповерт из сети 220 вольт

    Сегодня шуруповерт относится к устройствам, которые мы очень часто используем в повседневной жизни. Незаменим и в производстве. Это устройство подходит для различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует резьбовых соединений.

    Аккумуляторная отвертка компактна и портативна. Но далеко не всех эти преимущества устраивают, ведь в устройстве быстро разряжается аккумулятор, и работу приходится прерывать на полпути.Поэтому многих владельцев данного инструмента интересует вопрос, как можно преобразовать шуруповерт с аккумулятором в сеть.

    Причиной такого решения также является то, что при длительном неиспользовании устройства батарея разряжается самостоятельно, что приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедший из строя аккумулятор невозможно, и не всегда можно приобрести новый. Часто комплектующие можно приобрести только у официальных представителей производителя.Соответственно, стоимость нового аккумулятора будет практически равна стоимости новой отвертки. Поэтому некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

    Необходимые для этого материалы и инструменты:

    • Зарядное устройство от этой отвертки;
    • Родной аккумулятор;
    • Кабель электрический многопроволочный;
    • Паяльник и припой;
    • Лента изоляционная;
    • Кислота.

    Сначала нужно припаять свободные концы кабеля к клеммам зарядного устройства.Вы должны знать, что медные провода кабеля с латунными контактами можно паять только после обработки кислотой. Специалисты рекомендуют использовать специальный припой, но иногда применяются и самые простые методы в виде кислотной обработки.

    Как сделать отвертку из сети

    Когда батарейки перестают работать из-за того, что они просто отжили свою жизнь, многие начинают задаваться вопросом, как можно исправить ситуацию и переделать свою старую аккумуляторную отвертку в сеть своим собственными руками. Ведь отремонтировать аккумулятор с разрушенным элементом уже невозможно, а стоимость нового практически равна покупке новой отвертки. Но ретивые и умелые хозяева нашли выход. для питания отвертки от сети. Некоторым даже удалось изобрести устройство, работающее одновременно от сети и от аккумулятора. Но лучше этого не делать.

    Удобная отвертка из сети: особенности использования

    Беспроводная аккумуляторная отвертка — отличный компаньон в вашем доме.С этим могут согласиться практически все, кого он ни разу не подводил. Совершенно иное мнение у тех, кто перестал работать на полпути. Этот инструмент поможет вам всегда и везде, но ровно до того момента, пока батарея не разрядится. кончено, количество в нем ограничено. В моменты простоя тоже может испортиться аккумулятор. Батареи обычно служат не более трех лет. По истечении этого времени его нужно поменять или отправить в музей устаревших вещей. Возможна ситуация, если переделать отвертку в сетевую.Способов сделать это достаточно.

    Блок питания устройства обеспечивает функцию изменения переменного тока с напряжением 220 В. Стандартные отвертки потребляют постоянный ток, номинальным значением в пределах 9-18 В. В связи с этим подключение к сети осуществляется при условии использования электронного трансформатора. Для этих целей больше всего подходят товары марок Toshibra и Feron.

    Чтобы отвертка была удобной и практичной, за ней необходимо тщательно ухаживать.

    Сетевые трансформаторы данных марок качественные и надежные в эксплуатации. К тому же они достаточно компактны, легки и не усложняют работу с инструментом. Их нагрузочные характеристики близки к характеристикам стандартной отвертки. В их конструкции 2 входных и выходных провода, что позволяет подавать питание на галогенные лампы и другие типы потребителей электроэнергии с напряжением 12 В. Однако, чтобы пользоваться переделанным устройством, нужно придерживаться некоторых правил.

    Вот они:

    • Дайте прибору отдыхать 5 минут каждые 20;
    • Зафиксируйте трос рукой за локоть, чтобы он не мешал работе;
    • Очистить блок питания от пыли;
    • Не используйте слишком много удлинителей;
    • Не используйте прибор без заземления;
    • Запрещается использовать переделанный прибор для работы на высоте.

    Перед каждым началом работы с переоборудованным устройством убедитесь, что оно исправно работает.

    Как переделать шуруповерт аккумуляторный

    в сеть: питание от сети 220 вольт, переделка своими руками

    Эскорт-агентство спб. Центр каталога моделей — эскорт-агентство versailles.spb.ru.

    Вы можете продлить срок службы аккумуляторного шуруповерта, если переделаете его в сетевой. Те, кто хоть раз пользовался аккумуляторной отверткой, не могли не оценить ее удобство. Не запутываясь в проводах, вы в любой момент можете внедрить устройство в труднодоступные ниши, принести на дачу или вынести на улицу и заделать детскую площадку.Но все достоинства такого устройства хороши, пока аккумулятор не разрядится.

    Как преобразовать

    аккумуляторную отвертку в сеть: питание от сети 220 вольт, переделка своими руками

    Главная »Как преобразовать отвертку аккумуляторную в сеть: питание от сети 220 вольт, переделка своими руками

    Почему? Вам необходимо переделать сетевой шуруповерт

    Для того, чтобы вы могли использовать отвертку даже в самых труднодоступных местах без лишних проводов, в любой момент мобильная отвертка преобразуется в сеть.

    Провести такую ​​процедуру не так уж и сложно, как кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых компонентов этот процесс займет немного времени.

    Аккумуляторную отвертку сложно переделать, поэтому можно обратиться за помощью к профессионалу.

    Способы преобразования аккумуляторной отвертки в сеть различаются по сложности. Один из них. питание зарядки от ноутбука практически не требует знаний и навыков.Чтобы смонтировать блок питания компьютера, нужно уметь обращаться с паяльником, а для перепрофилирования китайского адаптера нужно уметь обращаться с измерительным прибором. Кроме того, существует несколько других методов преобразования аккумуляторной отвертки непосредственно в сеть.

    А именно:

    • Использование устройства питания от персонального компьютера вместо аккумулятора;
    • Даёт новую жизнь автомобильному аккумулятору;
    • Использование в качестве источника питания от галогенных ламп;
    • Путем подключения китайской платы блока питания 24В.

    Для сообразительных умельцев выполнить такие манипуляции несложно. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью к знающему специалисту.

    Преобразование отвертки в сеть с помощью зарядки ноутбука

    В случае выхода из строя аккумулятора бытовую отвертку можно переключить на питание от сети, внеся некоторые изменения в ее конструкцию. Это не требует больших затрат финансов, времени и сил.Положительные нюансы такого преобразования очевидны: не нужно постоянно заряжать аккумулятор, и при этом уйдет вынужденный простой. Ведь самое короткое время зарядки устройства — более 3 часов.

    Однако, решая произвести такую ​​трансформацию с помощью отвертки, вы должны понимать, что отныне для работы с ней вам понадобится переменный ток. Вы больше не сможете использовать его вне связи.

    Если вам нужно подключить отвертку к сети , вы можете использовать зарядное устройство от старого ноутбука.Он имеет характеристики, аналогичные отвертке, и его легко найти в каждом доме или мастерской. Но, тем не менее, проверьте, какое выходное напряжение указано для вашей зарядки. В этом случае подойдут зарядные устройства на 12-19В.

    С помощью зарядного устройства ноутбука можно преобразовать отвертку в сеть

    Схема ваших действий:

    • Вытаскиваем непригодные аккумуляторы из вышедшего из строя аккумуляторного блока.
    • Берём заряд от ноута.
    • Отрежьте разъем и снимите изоляцию с проводов.
    • Голые провода припаиваем или обматываем изолентой.
    • Делаем вывод для провода в корпусе.
    • Сборка конструкции.

    Данная манипуляция позволит использовать отвертку в любой момент и без остановки для зарядки.

    • Как переделать аккумуляторный прибор в шуруповерт из сети 220 вольт
    • Зачем переделывать сетевой шуруповерт
    • Преобразование шуруповерта в сеть с помощью зарядки ноутбука
    • Удобная отвертка от сети: особенности использования
    • Как сделать отвертку из сети

    Как переделать аккумуляторный прибор в шуруповерт из сети 220 вольт

    Сегодня отвертка относится к устройствам, которые мы очень часто используем в быту.Незаменим и в производстве. Это устройство подходит для различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует резьбовых соединений.

    Аккумуляторная отвертка компактна и портативна. Но далеко не всех эти преимущества устраивают, ведь в устройстве быстро разряжается аккумулятор, и работу приходится прерывать на полпути. Поэтому многих владельцев данного инструмента интересует вопрос, как можно преобразовать шуруповерт с аккумулятором в сеть.

    Для преобразования аккумуляторного устройства в аккумуляторный шуруповерт необходимо заранее подготовить материалы и инструменты для работы.

    Причиной такого решения также является то, что при длительном неиспользовании устройства батарея разряжается самостоятельно, что приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедший из строя аккумулятор невозможно, и не всегда можно приобрести новый. Часто комплектующие можно приобрести только у официальных представителей производителя.Соответственно, стоимость нового аккумулятора будет практически равна стоимости новой отвертки. Поэтому некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

    Необходимые для этого материалы и инструменты:

    • Зарядное устройство от этой отвертки;
    • Родной аккумулятор;
    • Кабель электрический многопроволочный;
    • Паяльник и припой;
    • Лента изоляционная;
    • Кислота.

    Сначала нужно припаять свободные концы кабеля к клеммам зарядного устройства. Вы должны знать, что медные провода кабеля с латунными контактами можно паять только после обработки кислотой. Специалисты рекомендуют использовать специальный припой, но иногда применяются и самые простые методы в виде кислотной обработки.

    Как сделать отвертку из сети

    Когда батарейки перестают работать из-за того, что они просто отжили свою жизнь, многие начинают задаваться вопросом, как исправить ситуацию и переделать свою старую аккумуляторную отвертку в сеть своими руками.Ведь отремонтировать аккумулятор с разрушенным элементом уже невозможно, а стоимость нового практически равна покупке новой отвертки . Но ретивые и умелые хозяева нашли выход. для питания отвертки от сети. Некоторым даже удалось изобрести устройство, работающее одновременно от сети и от аккумулятора. Но лучше этого не делать.

    Кухня — одно из самых популярных и посещаемых помещений в квартире и доме.Это место, где собирается вся семья, все ее поколения. Может…

    В дизайне интерьеров широкое распространение получила светодиодная подсветка, так как с ее помощью выделяются определенные зоны и элементы декора, а также.

    При планировании ремонтных работ в квартире или на одном из этапов их выполнения возникает вопрос об устройстве электропроводки. Если вы так решите.

    Переделка электронного трансформатора

    Хороший и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

    Но чтобы использовать трансформатор вместе с отверткой, его (блок) необходимо модифицировать. Рассмотрим классическую схему простейшего инопланетянина.

    Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, изображенная на рисунке, конечно, не единственная. Есть устройства попроще, есть посложнее. Доступен со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но нас интересует неотъемлемая часть любого электронного преобразователя. Так в чем же трудность?

    Проблема в том, что выходное напряжение таких блоков питания переменно с частотой в десятки килогерц, а то и модулируется с частотой 50 Гц. Он подходит для питания ламп накаливания, но не подходит для отвертки. Значит, его нужно расправить и разгладить. Для этого используем диод VD1 и два сглаживающих конденсатора. C1 и C2, подключив их согласно схеме ниже.

    Лампа h2 служит лампой нагрузки при выключенной отвертке. Надо запустить конвертер. без нагрузки просто не запустится. Высоковольтный электролитический конденсатор можно взять от блока питания компьютера или любого другого устройства, скажем, от телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус прибора, а лампу устанавливают так, чтобы она также освещала рабочее место.он убил, как говорится, двух зайцев одним выстрелом. Такая лампа будет намного удобнее стандартной подсветки, которая включается только вместе с прибором. Слепо цельтесь в темноте, затем включите отвертку и посмотрите, куда вы попали.

    Диод КД2960 — это быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Зарубежный аналог — 20ЭТС12. Заменить этот диод на обычный выпрямитель не получится. у него слишком малая скорость, и на частоте в десятки килогерц он будет больше нагреваться, чем распрямляться.

    Но есть замена. Вполне подойдет диод Шоттки, выдерживающий ток 15-20 А и обратное напряжение не менее 25 В. Такие диоды можно встретить в блоках питания ПК. Там они служат той же цели. Диод, конечно, нужно поставить на радиатор.

    Миниатюрная лампочка. Его можно встретить в советских новогодних гирляндах или использовать два последовательно соединенных 6,3 В. Собираем выпрямитель, помещаем в чемодан для инструмента, через проделанное отверстие выводим провода, припаиваем одну часть разъема. Второй припаивается к проводам от трансформатора. и доработка завершена. Поскольку напряжение на выходе электронного трансформатора является переменным, полярностью подключения проводов от ЕТ к выпрямителю можно пренебречь.

    Как упоминалось выше, существуют трансформаторы, обеспечивающие плавный запуск галогенных ламп. Подойдут ли они нам? Довольно. Как только мы подключим ЕТ к сети , он запустится и в течение 1–3 секунд перейдет в рабочий режим.это будет хорошо заметно по плавному миганию лампы h2. После этого средство можно использовать без проблем.

    Если аккумулятор неисправен: как сделать переходник для шуруповерта?

    Есть два способа сделать переходник: использовать старую аккумуляторную батарею, потому что в ней уже есть разъем для отвертки, или подключить провода непосредственно к ручке.

    Автомобильный аккумулятор

    Последний вариант — автоаккумулятор, который можно подключить к отвертке и использовать там, где невозможно получить 220 вольт.Недостатком такого устройства является то, что с отверткой он долго не проработает, так как автомобильный блок питания быстро разряжается. Поэтому, если штатный ИБП шуруповерта отказывается работать, что случается очень часто, то не стоит спешить избавляться от устройства, достаточно выделить несколько часов времени и устройство будет работать даже лучше, чем с аккумулятор.

    Преимущества аккумуляторных отверток

    Аккумуляторные отвертки очень удобны на стройплощадке.с ними очень легко работать на крыше, в сложных условиях, когда волочащиеся провода будут только мешать и создавать ненужную опасность. Но именно здесь чаще всего выходит из строя аккумулятор. отвертка упала, аккумулятор сломался, надо искать новую.

    Разберемся, как сделать отвертку из сети

    Подключение старого аккумуляторного блока

    Старый блок подключается следующим образом:

    Для начала нужно разобрать аккумуляторный блок, для этого откручиваем винты как показано на фигура.

    Выньте использованные никель-кадмиевые батареи.

    Затем отделите их от контактов разъема.

  • После этого припаяйте паяльником провода к контактным пластинам. Если его нет под рукой, достаточно намотать провода на контакты, тогда можно приступать к сборке.
  • Поместите пластиковую защелку вместе с проводами в разъем аккумуляторного блока, проделайте отверстие для провода изнутри. для этого можно использовать кусачки или дрель.
  • Протяните провод через отверстие и затяните винты на месте.
  • Подключение проводов напрямую

    Подключение проводов напрямую к отвертке выполняется следующим образом:

    Для прямого подключения проводов сначала необходимо разобрать отвертку, то есть открутить болты, удерживающие две половинки корпуса .

    Обдумайте подключения, найдите плюс и минус, запомните полярность подключения. Для удобства было решено снять нижнюю широкую часть ручки.

    Далее нужно подключить провода, это можно сделать паяльником или старой доброй изолентой.

    И последний штрих — обернуть провода на выходе из ручки для дополнительной фиксации и изоляции.

    Подключаем провода

    Разбираем корпус блока питания компьютера. Вытаскиваем плату и распаиваем провода на шнуре питания. Вместо желтого и черного проводов припаиваем провода с клеммами от аккумулятора к проводам, выходящим из блока питания. Черный провод. отрицательный контакт, желтый провод. положительный.

    Вы можете увеличить мощность блока питания, подключив черный провод к черному, а желтый к желтому.Это улучшит производительность отвертки, поскольку уменьшатся потери.

    Для включения питания компьютера нужно замкнуть зеленый провод от 20-контактного разъема к черному. Это можно сделать прямо на плате БП. Для удобства можно подключить переключатель к зеленому и свободному черному проводу.

    Для удобства использования к проводам можно припаять специальный разъем, позволяющий их отключать. Соблюдайте полярность, иначе можно повредить отвертку.Для этого разъем должен быть с ключом (специальным выступом на корпусе, предотвращающим его неправильное подключение).

    Как запитать шуруповерт от сети 220 В

    Денис

    Светодиоды в норме, проверил. Он сгорел на двух досках без маркировки и на нем ничего не написано. Черный квадрат с 8 ножками. Сопротивление всех светодиодов сразу — вот почему мой мультиметр не может измерить, но для одного светодиода в положении 200M сопротивление светодиодов от 04.1 по 04.6.

    Я бы хотел установить на них какой нибудь ледяной драйвер.

    Денис

    Эти две платы идентичны, были в точечных светильниках в гараже, но обе сгорели из-за скачков напряжения, сами светодиоды целы, сгорели их регуляторы мощности, которые находятся на одной плате. Нашел на Али эту плату, она такая же, как на моих софитах. Связь.

    Подскажите как можно их оживить?

    Дмитрий Макаров (Эксперт)

    Если вы решили поставить на светодиодный светильник какой-либо драйвер, то это убережет прибор от скачков и отклонений электрических величин в питающей сети.Чтобы выбрать конкретный драйвер, нужно обратить внимание на его характеристики, а именно:

    1) Мощность устройства;
    2) Диапазон рабочего напряжения на входе драйвера;
    3) Диапазон рабочих напряжений на выходе драйвера;
    4) Стабилизированный ток на выходе драйвера;
    5) Пылевлагостойкий драйвер.

    Сначала обратите внимание на мощность. Если плата соответствует тому, что вы указали в ссылке, плата потребляет 30 Вт. Если вы хотите перепроверить эти данные самостоятельно, вы можете разделить квадрат напряжения на сопротивление, полученное путем измерения (P = U2 / R).Если расчет производился для одного светодиода, то после нужно мощность одного светодиода умножить на их количество. Также берется напряжение такое, которое будет падать на один светодиод.

    По второму параметру я так понимаю нужна модель на стандартное переменное напряжение в сети. 220В.

    Диапазон рабочего напряжения на выходе драйвера должен обеспечивать падение напряжения на каждом светодиоде 3,2. 3.3V, то есть для 70 светодиодов, соединенных последовательно, нужно выбирать модель, которая будет обеспечивать 220.230 В.
    Выходной ток для вашей светодиодной платы должен составлять от 120 до 150 мА.

    По уровню пыле- и влагостойкости нужно выбирать наиболее защищенную модель, так как ее установка будет производиться в гараже, где уровень запыленности достаточно велик. Влага также возникает из-за перепадов температуры даже при установке в помещении, особенно для холодного времени года характерна конденсация. На этот параметр нужно обратить особое внимание, так как выход из строя драйвера из-за внешних факторов приводит к нарушению работы всей светодиодной платы.

    Как можно запитать SMD5730 напрямую от сети 220 Вольт?

    Есть две платы. В каждом из которых есть 70 штук SMD5730, которые последовательно соединены друг с другом (то есть светодиод, светодиод и так 70 штук). На этой плате только SMD5730 и больше ничего. Вопрос в том, как их можно запитать напрямую от сети 220 вольт или каким образом? Заранее спасибо.

    Дмитрий Макаров (Эксперт)

    Перед тем, как браться за ремонт, обязательно с помощью тестера убедиться в исправности цепи светодиода.Для этого вовсе не обязательно перепроверять каждый из них при последовательном подключении. Достаточно подключить щупы к началу и концу полосы. если в цепи нет разрывов, значит, схема действительно сохранилась и ленту можно использовать дальше.

    Если вы не собираетесь ремонтировать устройство, но хотите как-то зажечь светодиоды, то рекомендую сделать то, что было написано ранее. измерить сопротивление их цепи и напряжение на выходе или выходе лампы.Разделите напряжение на количество последовательно включенных светодиодов, если значение находится в допустимом диапазоне, вы можете напрямую подключить плату к сети.

    Естественно, припаять провода придется прямо к выводам светодиодной ленты. Все измерения проводите под напряжением в диэлектрической перчатке, чтобы обезопасить себя от воздействия электрического тока.

    социальные сети

    Дмитрий Макаров (Эксперт)

    Эта модель диода имеет определенные характеристики, такие как ток и напряжение.Из предложенных в сети это от 3,1 до 3,3 В или от 3,2 до 3,5 В, номинальный ток также может варьироваться от 120 до 150 мА в зависимости от производителя или партии. Эти параметры следует проверять и для ваших светодиодов. Тогда рекомендую произвести следующий расчет.

    Если подключить к сети 220 В одну плату, на которой последовательно собраны 70 светодиодов SMD5730, то при их прямом подключении у каждого устройства будет 220/70 = 3,14 В. Это означает, что если плата подключена напрямую к сети на каждом из светодиодов SMD5730 будет иметь напряжение 3.14 В, что вполне подходит для модели на напряжение от 3,1 до 3,3 В и вполне приемлемо для модели на напряжение от 3,2 до 3,5 В. Поэтому, если у вас есть именно такие модели диодов, то каждую плату можно напрямую подключен к сети 220 В.

    Обе платы можно подключать к сети параллельно так, чтобы на каждой из них было напряжение 220 В. Однако нужно учитывать особенности каждой платы, поэтому параметры светодиодов следует проверять для каждой из них. их.

    Если после расчета для каждого светодиода вы получите более высокое напряжение, то сопротивление такого значения необходимо подключить к плате последовательно, при этом на каждый светодиод будет подаваться напряжение в указанных пределах.

    Этот расчет напряжения является косвенным методом, если у вас есть мультиметр, то для каждой платы вы можете измерить ее импеданс. После этого напряжение сети нужно разделить на полученное значение сопротивления платы I = U / R. Это даст вам количество тока, который будет протекать через светодиоды.Если он находится в заданных пределах от 120 до 150 мА, то плату можно нормально подключить к сети 220 В. В противном случае вам также потребуется ввести сопротивление в цепь, как показано на схеме выше.

    Если у вас в сети частые скачки напряжения, то эти платы лучше включать через регулятор напряжения, который будет обеспечивать стабильное 220 В. В противном случае платы могут просто сгореть.

    Зачем преобразовывать аккумуляторную отвертку в сеть?

    Заряженное аккумулятором оборудование периодически разряжается, если не используется.Этот факт является проблемой, так как основные компоненты выходят из строя при частом падении заряда аккумулятора. В результате при первых признаках поломки аккумулятор держит все меньше и меньше заряда. В такой ситуации полной поломки детали не избежать, лучше либо заменить, либо поменять на новую. Кстати, стоимость первого и второго варианта будет одинаковой.

    Совет: если пользователь собирается работать с твердыми поверхностями, выбирайте устройства с параметрами вращения не менее 20 Нм.Это механизм Sparky BR2 10.8Li-C HD.

    Вторая причина — переделать аппарат. качество работы. Владельцы таких устройств легко подтвердят, что процесс крутящего момента иногда прерывается. Еще обидно, что мощность не самого лучшего уровня. опять же виноват частичный разряд. Ситуацию спасает подключение устройства к электросети. Вот преимущества, которые мы получаем в итоге:

    • Время зарядки будет сокращено, и вы сможете приступить к работе в любой момент.
    • Функционирование без ограничений, уверенность в том, что аппарат не сядет на полпути к выполненной работе.
    • Финансовая выгода: нет необходимости периодически менять аккумулятор.

    Совет: На качественном оборудовании есть защита от поломок, которая находится возле форсунки. Такая защита доступна для устройств Bosch PSR 1200, Bosch GSR 12V-15.

    Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода

    Неудивительно, что почти в каждом доме или квартире есть отвертка.К сожалению, устройства, основанные на источнике беспроводной сети, часто выходят из строя и выходят из строя. Поскольку покупать новую батарею дорого, большинство владельцев заменяют аккумуляторные отвертки аккумуляторными. В этой статье мы расскажем, как переделать устройство из подручных деталей. Также мы затронем тему, почему именно такой вид оборудования выходит из строя чаще всего. Прочитай внимательно!

    Выбор блока питания для отвертки

    Задачу можно решить в нескольких деталях.Например, с зарядным устройством для ноутбука эта переделка считается простой и непритязательной. Поэтому, если дома остался ненужный сетевой блок от ноутбука, можно его использовать. Вторая деталь. сетевой блок с компа. Этот вариант подразумевает определенный объем знаний и навыков работы с паяльником. Другой вариант — как переделать отвертку в сетевую. включите желаемую инверторную сварку. В следующем разделе мы подробно опишем, как реализовать наши планы всеми тремя способами.

    Совет: обратите внимание на параметры устройства. Для эффективного сверления частота вращения должна быть не менее 1300. Например, этой характеристикой обладают станки Bosch GSR 1440-LI и Makita DF347DWE.

    реконструкция на базе блока питания ноутбука

    Как уже говорилось, этот способ реконструкции считается простым и не требует много времени. Сначала проверьте, на какое выходное напряжение рассчитано устройство. Оптимальным вариантом будет 12-19 Вт. На следующем этапе извлеките из устройства непригодные батареи с помощью отвертки и разберите устройство.

    • Отсоедините ввод (размером с разъем портативного компьютера) и зачистите провода.
    • Возьмите контакты и просто припаяйте их к устройству.
    • Выберите место на устройстве для провода и просверлите его. По окончании действия сложите конструкцию и проверьте на работоспособность.

    Метод № 2 (реконструкция на основе сетевого модуля с компьютера)

    Для этого типа реконструкции подходит только сетевой модуль класса AT. Такие устройства имеют вентиляционный отсек, а также кнопки включения.и выкл. Сетевой блок используется на многих моделях компьютеров, поэтому никому не составит труда найти ненужную деталь. Затем проверьте выходной ток, он должен быть не менее 16 вольт, а мощность — 300,30 Вт.

    • Разберите прибор и найдите пластину, на которой закреплена проводка (плата).
    • Отключить защиту: найдите зеленый электронный компонент на плате и подключите его к любому другому черному проводу.
    • Найдите конструкцию с двумя черными, желтыми и красными проводами (контакты MOLEX).Присоедините или припаяйте удлинитель к желтому и черному проводам, а другую часть прикрепите к клеммам отвертки. Теперь покрутите механизм.

    Процесс переделки шуруповерта

    (реконструкция на основе инверторной сварки)

    Реконструкция шуруповерта при инверторной сварке предполагает длительные проверки и расчеты на исправность необходимых деталей. Сам процесс переделки не сложный, придерживается той же технологии, что и в предыдущих способах.Вам просто нужно вынуть старую батарею, а на ее место прикрепить ввод шнура к контактам. В случае инверторной сварки вам также потребуется установить вторичную обмотку.

    На основании прочитанной статьи можно сказать, что этой цели можно достичь разными способами. Для этого используется ряд предметов, таких как: зарядное устройство для ноутбука, блок питания компьютера и инверторная сварка. Однако наиболее удачная и несложная реконструкция будет на основе блока питания ноутбука. Так что небольшая деталь не утяжелит аппарат и проработает долго.Будьте внимательны, все действия, связанные с электрическими приборами, обязывают соблюдать правила безопасности.

    См. Преобразование аккумуляторной отвертки в сеть.

    Как превратить аккумуляторную отвертку в аккумуляторную

    Да, использование аккумуляторных электроинструментов дает множество преимуществ. Это и практичность, и автономность, и та же эстетика. Но при использовании аккумуляторной технологии обязательно наступит день, когда аккумулятор полностью потеряет свои первоначальные характеристики. То есть аккумулятор для шуруповерта перестает держать заряд, из-за чего аккумулятор разряжается буквально в первые минуты работы.

    Все бы хорошо, но производители аккумуляторных электроинструментов, даже из числа именитых, отдельно не производят аккумуляторные блоки для своей техники. Все дело в экономике. Таким образом производители стимулируют спрос на свою продукцию.

    Вместо относительно недорогого нового аккумулятора человеку придется покупать новый аккумуляторный шуруповерт, что в данном случае выгодно только производственному предприятию.

    Средний срок службы аккумуляторного шуруповерта не превышает 2–3 лет.По истечении этого времени электрическая батарея почти полностью теряет свою емкость. У владельца старой отвертки есть несколько способов: утилизировать старый инструмент или попытаться восстановить его работоспособность.

    Сразу отметим, что «сдутый» аккумулятор на ноги поставить не получится. Но вместо аккумулятора можно попробовать использовать бытовой блок питания. Для этого вам просто нужно подключить к аккумуляторному инструменту блок питания отвертки на 12 или 18 Вольт, в зависимости от типа его привода.

    Подключение шуруповерта к внешнему источнику питания

    Обратите внимание, что самомодифицированный шуруповерт можно эффективно использовать только дома, выполняя небольшой объем работы. Если речь идет об отвертке для крупной стройки или производственного предприятия, то в этом случае восстановленный кустарным способом самодельный инструмент мастеру не поможет.

    Работа с поражением электрическим током всегда опасна. Приведенные ниже инструкции предназначены только для тех читателей, которые имеют хотя бы базовые знания в области электробезопасности (уровень электромонтера 2-3 категории).

    Сетевой адаптер для аккумуляторного шуруповерта можно создать следующим образом:

    • Отсоедините старую батарею и разберите ее. Аккумулятор легко разбирается. Вам просто нужно открутить все винты по периметру крышки аккумуляторного отсека.
    • Снимаем все комплектующие АКБ. Вам нужно только оставить переходник, к которому будут припаяны сетевые провода.
    • Сравниваем характеристики электрического тока внешнего понижающего трансформатора и электродвигателя шуруповерта.Автор видео применил понижающий трансформатор на 36 (В), состоящий из 2-х катушек по 18 (В) каждая. Трансформатор имеет маркировку ТС-250-36. А система привода электроинструмента (шуруповерта) рассчитана на работу от сети 12 (В). Электрик должен был выйти из положения самым простым способом, он отключил катушки (36-18 = 18).
    • В одной из катушек была дополнительно размотана часть медного провода, что позволило снизить напряжение с 18 до 12 (В).Мастер уменьшал обмотку до тех пор, пока выходное напряжение не стало 11,2 (В). Это сделано для того, чтобы компенсировать повышение напряжения, которое произойдет после выпрямительного конденсатора.
    • Припаиваем провода вторичной обмотки к средним выводам диодного моста. Диодный мост необходим для преобразования постоянного тока в переменный пульсирующий ток. Сила тока диодного моста должна соответствовать силе тока отвертки.
    • Припаиваем провода вывода выпрямленного тока к диодному мосту.Эти контакты расположены по краям диодного моста.
    • Припаиваем к выходным проводам диодного моста заранее подготовленный кабель, который будет соединять трансформатор и саму отвертку. Лучше взять более длинный кабель, не менее 2 метров.
    • Параллельно подключаем конденсатор. Рабочее напряжение конденсатора должно быть в 2 раза больше напряжения отвертки. Емкость конденсатора должна быть не менее 470 (мкФ). Ниже представлена ​​схема вышеуказанной схемы.

    Диодный мост и конденсатор лучше всего закрепить термоклеем.

    • Подключаем провод питания напрямую к клеммам отвертки. На этом этапе нужно проверить работоспособность электрической схемы.
    • Проверяем работу инструмента, параллельно контролируем напряжение. Без нагрузки напряжение может достигать 15 (В). Это нормально, так как при прямом вращении шпинделя напряжение падает до 11,5 (В), что укладывается в поле допуска.
    • Теперь вам нужно сделать проводные соединения более практичными и безопасными. Для этого припаяйте сетевой кабель к контактам съемного блока, где ранее располагался батарейный блок питания для отвертки.
    • Паяем провода соблюдая полярность.
    • Проверяем работу шуруповерта в реальных условиях.

    Ниже прилагается видео, на основе которого была создана инструкция.

    Дополнительная информация

    Описанный выше принцип питания шуруповерта с севшим аккумулятором далеко не единственный.В инструкции показан самый простой способ. Как видите, наличие большого внешнего трансформатора портит всю эстетику и практичность инструмента, который по первоначальной задумке должен быть мобильным и легким.

    Специальная плата на микросхеме IR2157 поможет сделать схему питания более профессиональной. Мастеру останется лишь применить в плате обмотку трансформатора, конденсатор и диодный мост, соответствующие параметрам конкретной отвертки.

    Благодаря компактным размерам плата удобно размещается в корпусе аккумуляторного блока. Ниже прилагается вспомогательное видео, автор которого собирает своими руками плату на микросхеме IR2157, а также запитывает ею аккумуляторный шуруповерт.

    Если вы не можете собрать эту плату своими руками, то не беда. IR2157 можно купить на любом радиорынке. Осталось только доработать трансформатор и диодный мост конденсатором.

    Трансформатор

    обычных источников питания, которые доказали свою надежность и эффективность во многих областях. Устройство состоит из понижающего трансформатора и выпрямителя, через которые проходит пониженное напряжение. Выпрямители различаются в зависимости от количества используемых диодов.

    Такие элементы просты в изготовлении, дешевы и надежны. Поэтому им часто отдают предпочтение. Они обеспечивают стабильное напряжение без помех при высокой максимальной мощности. Но есть и недостатки. Главный недостаток — громоздкость при гораздо меньшей эффективности, чем у импульсных источников.Этот факт требует подбора блока питания шуруповерта с мощностью, большей, чем требуется инструменту. Так как часть мощности уйдет в побочные процессы.

    Pulse

    Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а затем преобразуется в специальный импульсный сигнал. В этом случае важно добиться стабильного напряжения. В этом могут помочь обмотка трансформатора или резисторы.

    Импульсные блоки питания достаточно эффективны и могут использоваться в различных условиях.В то же время они обладают высоким уровнем защиты от коротких замыканий и подобных воздействий. Однако по мощности импульсные системы явно уступают трансформаторным. К тому же такие агрегаты очень капризны к входному напряжению. Если он ниже установленного, то элемент может просто не работать.

    Используем зарядку для ноутбука

    Отличный вариант — зарядка для ноутбука. Такие устройства обычно работают с напряжением от 12 до 19 В. Этого вполне достаточно для обеспечения качественной работы шуруповерта.Но не стоит пренебрегать показателями выходного тока. Чем ближе к требуемому, тем лучше.

    ПОДКЛЮЧИТЬ IP КАМЕРЫ БЕЗ POE И БЕЗ КАБЕЛЬЯ ПИТАНИЯ / УСТАНОВИТЬ IP КАМЕРУ БЕЗ POE ИЛИ КАБЕЛЯ ПИТАНИЯ

    В этом случае переделка отвертки для сетевого питания сводится к элементарной пайке проводов от зарядного устройства к плате инструмент. Желательно все изолировать изолентой или другими подобными материалами. После этого проволока выводится и инструмент можно использовать.

    Преобразование отвертки в сеть: 5 способов

    Ценность отвертки как домашнего или строительного инструмента чаще всего заключается в ее портативности. Однако в силу определенных обстоятельств от переносимости иногда приходится отказываться в пользу функциональности. Речь идет о преобразовании аккумуляторной отвертки в сетевой инструмент. У этого процесса есть ряд тонкостей, которые желательно соблюдать.

    Переделка купленных блоков

    Также может питаться от любых других коммерческих блоков питания.Процесс переделки в этом случае будет практически таким же, однако, помимо резистора, возможно, потребуется припаять дополнительные диоды. Самое главное — добиться требуемых выходных параметров. И это легко сделать с помощью комбинации компонентов.

    Переделка блока питания китайского производства

    Прекрасно подойдет для создания своими руками блока питания для отвертки на 12 вольт, обычных китайских блоков питания с выходным напряжением 24 В и током 9 А.Но поскольку инструменты используют меньшее напряжение, вам нужно сначала его снизить.

    Для достижения цели нужно заменить оригинальный резистор R10 на регулируемый, с помощью которого можно добиться нужного напряжения. Делается это в несколько этапов:

    • снимается постоянный резистор;
    • на его место вставляется заранее подготовленный регулируемый резистор, на котором будет выставлено сопротивление 2300 Ом;
    • пока напряжение все еще 24 В;
    • с помощью настроек резистора нужно добиться необходимого напряжения на контактах.

    После всех манипуляций нужно проверить, что выходное напряжение соответствует требуемому значению (12 В, 14 В и т. Д.), А также что ток превышает 9 А.

    Варианты питания

    Требуется любая отвертка напряжение намного меньше, чем выдает обычная розетка. Поэтому для подзарядки вам обязательно понадобится специальный преобразователь, на выходе которого будет получаться необходимое напряжение. Все блоки питания делятся на две большие группы: импульсные и трансформаторные.Рассмотрим каждую из них отдельно.

    Переделка аккумуляторной батареи для литиевых батарей. Переделка шуруповерта на литий-ионный аккумулятор

    С самородным никель-кадмиевым Ni-Cd на литий-ионном Li-ion размере 18650.

    Немного теории.

    В мощных силовых портативных устройствах применяются специальные аккумуляторы с повышенными токами. В шуруповерте с повышенной нагрузкой создается большой ток, и чтобы справиться с ним, используют усиленные аккумуляторы NI-CD и NIMH (обычно завернутые в бумагу).Средний рабочий ток отвертки на двенадцать вольт составляет 3-7 ампер, при нагрузке может достигать 15а, а в импульсе до 30а.

    Отсюда следует первая рекомендация — При замене кадмия на литиевые необходимо применять только высокопрочные литий-ионные аккумуляторы. Сейчас эти аккумуляторы выпускают Samsung, LG, Sony и ряд других производителей.

    Использование 4 литий-ионных батарей в отвертке на 12 В womb Для ключа питания контроллера цепи ШИМ, расположенного в кнопке.Напряжение полностью заряженной литий-ионной батареи 4,2 вольт, напряжение полностью заряженной сборки из четырех батарей будет 16,8 вольт, что на треть превышает рекомендуемое напряжение, согласно закону Ома — «ток прямо пропорционален напряжению в аккумуляторе. цепь »говорит нам, что ток будет таким же сотканным на треть, и в импульсе он может достигнуть 40a, ни один ключ не выдержит такой перегрузки и выйдет из строя. Рекомендуем применять на 12 вольт только 3 литий-ионных аккумулятора, 4 аккумулятора отлично справятся с 14.Аккумулятор 4 вольта, и 5 батарей хватит на 18 голосов.

    Во время работы литий-ионного аккумулятора необходимо контролировать его напряжение заряда и разряда, так как в силу его физико-химических характеристик напряжение должно поддерживаться в строго определенных пределах 2,5-4,2 вольта. Только в этих условиях гарантируется максимальное время автономной работы и ее безопасность.

    Использование контроллера заряда и разряда обязательно и, исходя из первой рекомендации, контроллер должен поддерживать работу при токах от 12 до 30 ампер, иначе при повышенной нагрузке контроллер «перейдет в защиту» и нормальный работа устройства не будет работать.

    Для зарядки можно использовать родное зарядное устройство, не забудьте оставить на своих местах датчик температуры и перегрева, иначе не будет заряжаться. Если по каким-то причинам зарядка «не хочет» работать, то следующие два варианта вам подходят.

    Можно взять готовым к работе, рассчитать по количеству элементов в вашей сборке и подобрать оптимальный ток заряда. В этом случае в блоке просверливается отверстие, под гнездо 5,5 * 2,1 мм, и дальнейшая зарядка будет осуществляться через него.Это решение особенно экономно, когда в аккумуляторном блоке мало мест. В нашем случае мы так и сделали, но все датчики остались на своих местах, и вдруг пригодится.

    Отличным решением для зарядки является использование универсального модуля постоянного преобразования. Напряжение постоянного-постоянного тока С возможностью регулировки силы тока и напряжения, так называемого CC CV. Намордники очень популярны с чипами XL4015 и LM2596. На выходе модуля напряжение заряда 12,6-13,6 В и ток заряда в пределах 500-900мач и все остальное модуль сделает сам.Применение этих модулей дает возможность заряжать отвертку от любого источника питания напряжением выше 13 вольт. Особенно оправдано, если у вашей отвертки блок питания отдельно от зарядного устройства, тогда старый блок питания отлично справится с зарядкой новых аккумуляторов.

    Ну и общие рекомендации — Желательно использовать сечение провода не менее 4 мм.кв., при установке будьте осторожны, любые замыкания приводят к мгновенному нагреву проводов и могут подгореть все соединения и шипы должен быть максимально надежным и долговечным, как и большие токи, ну и вибрация присутствует.

    Мы решили применить к нашей отвертке батарейки, они соответствуют всем необходимым параметрам. Применился и — это миниатюрный высокопрочный контроллер 50 * 22 мм с защитой от короткого замыкания и перегрузки. Все соединения выполнялись силиконовой проволокой диаметром 6 мм (рекомендуем использовать меньшее сечение, с таким сечением сложно работать).

    С самого начала долго думали, как поставить батарейки с платой.Когда вы думали, куда поставить разъем для зарядки. Ну как и решили, начали потихоньку все подкармливать. Удобнее всего было поставить две батареи в основной корпус, а плата BMS и третий аккумулятор лежали в штыре корпуса.

    В процессе сборки появилась мысль поставить наш аккумулятор, сказал — Сделано. Место, где его крепить, и кнопка не забыла, что можно щелкнуть и посмотреть, сколько осталось контейнера. Модуль настраивается, поэтому его можно прикрепить к любому аккумулятору.

    В заключение.

    Все остались довольны процессом и результатом. Вес аккумулятора уменьшился вдвое. Все назначенный аккумулятор уложен без нареканий.

    Из пожеланий на будущее.

    Шуруповерт

    AEG валяется с аккумулятором на 12 вольт, надеюсь руки дойдут до него, а места в нем будет побольше и думаю батарейки.

    Приветствую всех, кто посмотрел на свет. Обзор будет в обзоре, как вы, наверное, уже догадались, о двух простых платках, предназначенных для управления узлами Li-Ion аккумуляторов, получивших название BMS.В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литиевый на базе этих плат или им подобных. Кому интересно, прошу прощения за Кэт.
    Update 1, добавлены DC Test Boads и Small Red Card Video
    Update 2, так как тема вызвала небольшой интерес, поэтому я постараюсь дополнить обзор еще несколькими способами переделки Шурика, чтобы получился простой FAQ

    Общий вид:

    Краткие платы TTH:

    Примечание:

    Сразу хочу предупредить — с балансиром только синяя плата, красная без балансира, т.е.е. Это чистая задняя карта / повторная обработка / обработка / высокая загрузка / высокая загрузка. А также, вопреки некоторым убеждениям, ни у кого из них нет контроллера заряда (CC / CV), поэтому им нужен специальный наладонник с фиксированным ограничением напряжения и тока.

    Размеры плат:

    Размеры плат очень маленькие, всего 56 мм * 21 мм в синем и 50 мм * 22 мм в красном:

    Вот сравнение с батареями AA и 18650:

    Внешний вид:

    Начнем с:

    При более детальном рассмотрении можно увидеть контроллер защиты — S8254AA и компоненты балансировки для сборки 3S:

    К сожалению, рабочий ток по заявке продавца всего 8а, но судя по Datasheam, один МОП-транзистор AO4407A рассчитан на 12а (пик 60а), а у нас их два:

    Еще отмечу, что баланс балансировки совсем небольшой (около 40 мА) и балансировка активируется, как только все ячейки / банки переходят в режим CV (вторая фаза заряда).
    Подключение:

    Просто для него нет балансира:

    Он тоже выполнен на базе контроллера защиты — S8254AA, но рассчитан на больший рабочий ток в 15а (опять же по заявлениям производителя ):

    Ходя по даташитам на б / у силовых mosfback, рабочий ток заявлен 70А, а пика 200а хватит, даже одного мосфета, а у нас два:

    Подключение аналогично:

    Итого, как видим На обеих платах есть контроллер безопасности с необходимой развязкой, силовыми модулями и шунтами для контроля проходящего тока, но есть также встроенный балансировщик синего цвета.Я особо не вникал в схему, но вроде воровали силовые мосфеты, так что рабочие токи можно умножить на два. Важное примечание — Максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм зарядки (CC / CV) эти платки ничего не знают. В подтверждение того, что это именно плата защиты, можно судить по даташету к контроллеру S8254AA, в котором есть слово про модуль зарядки:

    Сам контроллер рассчитан на соединение 4S, поэтому с некоторой доработкой (судя по по даташету) — подточите соображение и резистор, может заработать красный платок:

    Синий платок так легко переделать на 4s не получится, придется допинговать элементы баланса.

    Тестирование плат:

    Итак, переходим к самому главному, а именно к тому, насколько они подходят для реального использования. Для тестирования нам помогут следующие устройства:
    — сборный модуль (трех-трех / четырехсекундные вольтметры и келлы на три, батареи 8650), который сливался в моем обзоре зарядного устройства, правда, без балансировочного хвоста:

    — Ампервольтметр Tworegistic для контроля тока (показания прибора внизу):

    — Понижающий преобразователь постоянного тока в постоянный с токосконусом и литиевой возможностью зарядки:

    — Устройство зарядки и балансировки Icharger 208B для разряда всей сборки

    Stand Simple — Плата Преобразователь выдает фиксированное постоянное напряжение 12.6В и ограничивает зарядный ток. На вольтметрах смотрим на какое напряжение срабатывают платы и как балансируются банки.
    Для начала посмотрим основную фишку синей платы, а именно балансировку. На фото 3 банка заряжены на 4,15В / 4,18В / 4,08В. Как видите — несбалансированное. Подаем напряжение, ток зарядки постепенно падает (нижний тидер):

    Так как в заголовке индикаторов нет, то конечную балансировку можно оценить только на глаз. Ампмерет за час с лишним, до конца уже показал по нулям.Кому интересно, вот небольшое видео о том, как работает баланс в этой комиссии:

    В итоге банки сбалансированы на 4210В / 4212В / 4206В, что неплохо:

    При напряжении залил чуть больше 12,6В, как я понял балансир неактивен и как только напряжение на одной из банок дойдет до 4,25В, то контроллер защиты S8254AA отключает заряд:

    Такая же ситуация с красной карточкой, контроллер защиты S8254AA отключает заряд также на 4.25V:

    Теперь пойдем на отключение при нагрузке. Разрядю, как было сказано выше, зарядное устройство ICHARGER 208B в режиме 3S 0,5А (для более точных измерений). Так как ждать разряда всей батареи не очень хочется, поэтому взял одну разряженную батарею (на фото Green Samson InR18650-25R).
    Синяя плата отключает нагрузку, как только напряжение на одной из банок достигает 2,7В. На фото (без нагрузки-> до отключения-> конец):

    Как видите, ровно 2.Плата 7V отключает нагрузку (продавец заявлял 2,8V). Мне кажется, что это многовато, особенно с учетом того, что в шуруповертах нагрузка одинаковая огромная, следовательно, просадка напряжения большая. Все-таки желательно в таких устройствах иметь отсечку ниже 2,4-2,5В.
    Красная плата наоборот отключает нагрузку, как только напряжение на одной из банок достигает 2,5В. На фото (без нагрузки-> до отключения-> конец):

    Здесь все нормально, но балансира нет.

    Обновление 1: Тестовая нагрузка:
    Для текущего тока нам поможет следующий стенд:
    — Все тот же Держатель / Держатель для трех аккумуляторов 18650
    — 4-регистровый вольтметр (общий контроль напряжения)
    — Лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания на 65Вт, у меня уже нет)
    — Мультиметр Holdpeak HP-890CN для измерения тока (Макс 20А)
    — качественные медные многожильные акустические провода большого сечения

    Несколько слов о стенде: Батареи подключаются фирмой «Walt», т.е.е. Словно друг друга, для уменьшения длины соединительных проводов, а следовательно, падения напряжения на них будут минимальными при нагрузке:

    Подключение банок на Держателе («Уолт»):

    Качественный провод с Крокодилы из зарядного устройства ICHARGER 208B выполняли как зонд для мультиметра, так как Holdpeaks не внушают доверия, а дополнительные соединения будут способствовать дополнительным искажениям.
    Для начала попотеть красная плата защиты, как наиболее интересная с точки зрения токовой нагрузки.Продал силовой и платный провода:

    Получается примерно так (подключения нагрузки оказались минимальной длины):

    Я уже упоминал в разделе про переделку Шурика про то, что такие ключи есть не очень рассчитан на такие токи, но для тестов пойдет.
    Итак, подставка на основе красного платка (мерки не более 15а):

    Вкратце поясню: плата держит 15а, но у меня нет подходящей нагрузки для этого тока, так как четвертая лампа прибавляет примерно 4.5-5а, а это уже за алым. Силовые МОП-транзисторы с током 12,6 А теплые, но не горячие, наиболее подходящие для длительной работы. При токах более 15а плата переходит в защиту. Померил резисторами, добавили пару ампер, но подставку уже разобрали.
    Огромный плюс красный щит — без блокировки защиты. Те. При срабатывании защиты не требуется подавать напряжение питания на выходные контакты. Вот небольшое видео:

    Я немного поясню.Так как у холодных ламп накаливания низкое сопротивление, к тому же оно еще и включено параллельно, то заголовок думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что на плате нет замка, можно разогреть спирали, сделав более «мягкий» старт.

    Синий носовой платок держит больший ток, но на токах более 10А силовые МОП очень сильно нагреваются. На носилке 15а выдержит не больше минуты, так как через 10-15 секунд палец не удерживает температуру.Размножаются быстро, поэтому для кратковременных нагрузок вполне подходят. Ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подать напряжение на выходные контакты. Этот вариант явно не для отвертки. Итого, ток в 16а держит, но мосфеты сильно греются:

    Вывод: Лично мое мнение таково, что для электроинструмента отлично подходит обычная плата защиты без балансира (красный). Имеет высокие рабочие токи, оптимальное напряжение отключения 2.5 В и легко дорабатывается до конфигурации 4S (14,4 В / 16,8 В). Считаю это наиболее оптимальным выбором для переделки бюджетного шрика под литиевый.
    Теперь о синем платке. Из плюсов — наличие балансировки, но рабочие токи все равно малы, 12а (24а) несколько невысокая для винта с крутящим моментом 15-25нм, особенно когда картридж почти останавливается при затяжке самопресса. Да и напряжение отсечки всего 2,7В, а это значит, что при сильной нагрузке часть АКБ останется невостребованной, потому что при больших токах напряжения просадки на приличных банках, а они рассчитываются на 2.5В. И самый большой минус — плата при защите блокируется защитой, поэтому использование в отвертке нежелательно. Синий шарф лучше использовать в любой самоделке, но это опять же, лично мое мнение.

    Возможные схемы применения или как переделать питание Щурика на литии:

    Итак, как можно переделать питание любимого Шурика с NiCD на Li-Ion / Li-Pol? Эта тема уже достаточно посещена и решение в принципе найдено, но вкратце повторюсь.
    Для начала скажу только одно — в бюджетных шуридах есть только плата перезарядки / перезарядки / разворота / высокой загрузки (аналог красной платы перекрытия). Никакой балансировки нет. Более того, даже в некоторых фирменных электроинструментах нет балансировки. То же касается всех инструментов, на которых гордо написано «Зарядка за 30 минут». Да, заряжаются за полчаса, но отключение происходит потом, как только напряжение на одной из банок достигнет номинала или сработает плата защиты.Нетрудно догадаться, что банки списывают не полностью, но разница всего 5-10%, так что это не так уж и важно. Главное помнить, заряд с балансировкой идет не менее нескольких часов. Поэтому возникает вопрос, а оно вам нужно?

    Итак, наиболее распространенный вариант выглядит так:
    Сеть со стабилизированным выходом 12,6В и ограничением тока (1-2а) -> плата защиты ->
    В итоге: дешево, быстро, приемлемо, надежно . Балансирующие прогулки в зависимости от состояния банок (вместимость и внутреннее сопротивление).Вполне рабочий вариант, но через время дисбаланс даст себя знать по времени работы.

    Более правильный вариант:
    Сетевая память со стабильным выходом 12,6В, ограничением тока (1-2А) -> Балансировочная защита -> 3 последовательно подключенных аккумулятора
    В результате: дорого, быстро / медленно, эффективно , надежный. Нормальная балансировка, максимальная емкость аккумулятора

    Итого, мы постараемся сделать второй вариант, вот как вы можете это сделать:
    1) Литий-ионные / литий-полимерные батареи, платы защиты и специализированное зарядное устройство и балансировочное устройство (Icharger, IMAX) .Дополнительно придется вынуть балансировочный разъем. Минусов всего два — модели зарядные устройства стоят недешево, да и обслуживать их не очень удобно. Плюсы — Очиститель высокого заряда, Балансировочная банка с высоким током
    2) Литий-ионные / литий-полимерные батареи, плата защиты балансировки, преобразователь постоянного тока с тококоном, BP
    3) Литий-ионные / литий-полимерные батареи, плата за защиту без балансировки (красный ), Преобразователь постоянного тока с токосконом, АД. Из минусов только то, что со временем будут разбалансированные бидоны. Чтобы минимизировать разбалансировку, перед переделкой Щурика необходимо отрегулировать напряжение на один уровень и банки желательно брать из одной партии

    Первый вариант подойдет только тем, у кого есть зум модели, но вроде мне если они и понадобились, то давным-давно переделали свой шурк.Второй и третий варианты практически одинаковы и имеют право на жизнь. Нужно только выбрать, что важнее — скорость или емкость. Считаю, что самый оптимальный вариант — последний, но только раз в несколько месяцев нужно балансировать в банках.

    Итак, трепа хватит, переходим к переделке. Так как у меня нет Шурика по битве NICD, поэтому переделка только на словах. Нам потребуется:

    1) Блок питания:

    Первый вариант. Электропитание (БП) не менее 14В и более.Сила тока желательна не менее 1А (в идеале около 2-3А). Подходит для источников питания от ноутбуков / нетбуков, от зарядных устройств (выходная мощность более 14 В), блоков для питания светодиодных лент, видеозаписей (DIY BP), например, или:

    — понижающий DC / DC преобразователь с преобразователем тока и возможность заряда литием, например или:

    — второй вариант. Готовые блоки Питание на закрытие и выход 12,6В. Это не подходит, как пример из моего обзора отвертки MNT -:

    — Третий вариант.:

    2) плата защиты с балансиром или без него. Тот ток желательно брать с запасом:

    Если используется вариант без балансира, то нужно выпадать балансировочный разъем. Необходимо контролировать напряжение на банках, т.е. оценивать небаланс. И как вы понимаете, надо будет периодически отражать аккум платным TP4056 простым зарядным модулем, если он разбалансирован. Те. Раз в несколько месяцев берем платку TP4056 и заряжаем все банки, у которых по окончании заряда напряжение ниже 4,18В.Этот модуль Правильно отключает заряд по фиксированному напряжению 4,2В. На эту процедуру уйдет полтора часа, но банки будут более-менее сбалансированными.
    Написано немного лавинообразно, но для таковых в баке:
    Через пару месяцев ставим шуруповерт аккумулятор на зарядку. По окончании заряда натягиваем балансировочный хвостик и замеряем натяжение по банкам. Если получается что-то подобное — 4.20V / 4,18V / 4,19V, то балансировка в принципе не нужна. Но если картина такая — 4.20V / 4,06V / 4,14V, затем берем модуль TP4056 и делаем два банка до 4,2 В. Другого варианта кроме специализированных зарядных устройств-балансиров не вижу.

    3) Высокопрочные аккумуляторы:

    Я уже писал пару небольших обзоров Про некоторые из них — и. Вот основные модели высокопрочных литий-ионных аккумуляторов 18650:
    — Sanyo UR18650W2 1500 мАч (20a макс.)
    — Sanyo UR18650RX 2000mAh (20a макс.)
    — Sanyo UR18650NSX 2500mAh (20a макс.)
    — Samsung InR18650 15 л 1500 мАч (18a макс.)
    — Samsung InR18650-20R 2000 мАч (22a макс.)
    — Samsung InR18650-25R 2500 мАч (20a макс.)
    — Samsung InR18650-30Q 3000 мАч (15a макс.)
    — LG INR18650HB6 1500 мАч (30A макс.)
    — LG INR18650HD2 2000 мАч (макс. 25a)
    — LG INR18650HD2C 2100 мАч (макс. 20a)
    — LG INR18650HE2 2500 мАч (макс. 20a)
    — LG INR18650HE4 2500 мАч (макс. US18650VTC3 1600 мАч (30 А макс.)
    — Sony US18650VTC4 2100 мАч (30 А макс.)
    — Sony US18650VTC5 2600 мАч (30 А макс.)

    Рекомендую дешевые проверенные дешевые Samsung InR18650-25R 2500mAh (20A Max.), Samsung InR18650-30Q 3000mAh (15a Max.) Или LG INR18650HG2 3000mAh (20A Max.). С другими банками особо не сталкивался, но выбор лично мой — Samsung InR18650-30Q 3000mAh. Лыжи имели небольшой технологический дефект и стали появляться подделки с заниженной такотдой. Статью о том, как отличить подделку от оригинала, могу скинуть, но чуть позже нужно ее искать.

    Как все это колхоз объединить:

    Ну и пару слов о подключении.Мы используем качественные медные многожильные провода достойного сечения. Это качественные акустические или обычные ШВВВП / ПВС сечением 0,5 или 0,75 мм2 от Хозмага (вспахиваем изоляцию и получаем качественную проводку разного цвета). Длина соединительных проводов должна быть минимальной. Батарейки желательно от одной партии. Желательно зарядить их перед ними, чтобы зарядить их до одного напряжения, чтобы оно больше не было несимметричным. Пайка аккумуляторов не представляет собой ничего сложного.Главное, иметь мощный паяльник (60-80Вт) и активный флюс (например, паяльную кислоту). Бегает на ура. Главное затем протереть место пайки спиртом или ацетоном. Сами батарейки помещаются в батарейный отсек от старых банок NICD. Лучше иметь треугольник, минус в плюс или как у людей «Уолта», по аналогии с этим (одна батарейка будет располагаться наоборот), или чуть выше хорошего объяснения (в разделе «Тестирование») :

    Так вот подключив батареи провод, он получается замкнутым, следовательно, падение драгоценного напряжения в них под нагрузкой будет минимальным.Не рекомендуется использовать держатели на 3-4 батареи, они не рассчитаны на такие токи. Стрельба и балансировка проводников не так важны и секций может быть меньше. В идеале аккумулятор и плату защиты лучше смыть в аккумуляторный отсек, а понижающий преобразователь постоянного тока отдельно от док-станции. Светодиодные индикаторы Заряд / заряд можно заменить собственным и отобразить документ. При желании можно добавить в аккумуляторный модуль минивольтметр, но это лишние деньги, ибо суммарное напряжение на аккумуляторе лишь косвенно скажет об остаточной емкости.Но если есть желание, то почему бы и нет. Вот:

    Сейчас прикидываю по ценам:
    1) БП — от 5 до 7 долларов
    2) DC / DC преобразователь — от 2 до 4 долларов
    3) заряды защиты — от 5 до 6 долларов
    4) Аккумуляторы — от 9 до 12 долларов (3-4 $, ОБЯЗАТЕЛЬНО)

    Итого, в среднем 15-20 долларов за переделку (со скидками / купонами) или 25 долларов без них.

    Обновление 2, еще несколько способов переделать Шурика:

    Следующий вариант (предложено в комментариях, спасибо I_R_O. и cartmannn. ):
    Используйте недорогое зарядное устройство типа 2S-3S (это производитель того же IMAX B6) или всевозможные копии B3 / B3 AC / IMAX RC B3 () или ()
    У оригинального SKYRC E3 зарядный ток включен каждая банка 1,2А против 0,8А у копий, должна быть точной и надежной, но вдвое дороже. Все недорогое можно купить на том же. Как я понял по описанию, в нем 3 независимых модуля зарядки, что-то сродни 3 модулям TP4056. Те. Skyrc E3 и его копии не имеют балансировки как таковой, а просто заряжают банки до одного значения напряжения (4.2В) при этом, так как они не выведены из разъемов питания. В ассортименте Skyrc действительно есть зарядные и балансировочные устройства, например, но баланс всего 200МА уже находится в районе 15-20 долларов, зато он способен заряжать лайфпсы (LIFEP04) и токи заряда до 3а. Кому интересно, можете ознакомиться с моделью.
    Итого по этому варианту Нужны любые из вышеперечисленных зарядных устройств 2С-3с, красные или аналогичные (без балансировки), защита и высокопрочные аккумуляторы:

    Как по мне, очень хороший и экономичный вариант, наверное, я бы остановился в теме.

    Другой вариант, предложенный Лагерем Волосатый :
    Воспользуйтесь т.н. «Чешскими весами»:

    Где его продают, лучше спросите его, я о нем впервые услышал, :-). По токам ничего не скажу, но судя по описанию, нужен источник питания, поэтому вариант не такой бюджетный, но вроде интересный в плане зарядки ток .. Вот ссылка на. Итого, для этого варианта понадобятся: блок питания, красный или аналогичный (без балансировки) щит защиты, «чешский балансир» и высокопрочные аккумуляторы.

    Преимущества:
    Я уже упоминал о преимуществах литиевого источника питания (Li-ion / Li-POL) по сравнению с никелем (NICD). В нашем случае сравнение лицом к лицу — это типичный объемный аккумулятор от NICD-аккумулятора с литиевым:
    + Высокая удельная энергия. У типичного никелевого аккумулятора 12S 14,4V 1300mAh Spare Energy 14,4 * 1,3 = 18,72WH, а у литиевого аккумулятора 4S 18650 14,4V 3000mAh — 14,4 * 3 = 43,2Wh
    + Нет эффекта памяти, т.е. заряжать их можно в любой момент, не дожидаясь полного разряда
    + Меньшие габариты и вес при тех же параметрах с NICD
    + быстрое время зарядки (не боится больших токов заряда) и понятная индикация
    + Низкий саморазряд

    Из минусов Li -Ион можно только отметить:
    — Низкая морозостойкость аккумуляторов (боязнь отрицательных температур)
    — Балансировка банок с зарядами и защита от перекрытия
    Как видите, преимущества лития очевидны, поэтому часто имеет смысл отвлекаться …

    Продукт: Заметные шарфы неплохие, подойдут к любой задаче. Если бы у меня был Щурик на банках NiCD, я бы выбрал для переделки красный платок, 🙂 …

    Товар предусмотрен для написания обзора в магазин. Обзор публикуется в соответствии с пунктом 18 правил сайта.

    Многие владельцы шуруповертов хотят переделать из них батарейки на литиевые элементы питания. На эту тему написано много статей и в этом материале я хотел бы обобщить информацию по этому поводу.В первую очередь рассмотрим аргументы в пользу переделки шуруповерта на литиевых батареях и против. А также учтите определенные моменты процесса замены батареек.

    Для начала подумайте, а нужна ли мне эта переделка? Ведь это будет откровенный «самопал» и в некоторых случаях может привести к выходу из строя аккумулятора и самой отвертки. Поэтому давайте рассмотрим все и против этой процедуры. Не исключено, что после этого кто-то из вас решит отказаться от переделки НИ─ЦД на литиевые элементы.

    Аргументы «за»

    Начнем с преимуществ:

    • Плотность энергии литий-ионных элементов значительно выше, чем у никель-адмий, которые по умолчанию используются в резьбовых выводах. То есть батарея на литиевых банках будет иметь меньший вес, чем кадмиевые, при том же баке и выходном напряжении;
    • Зарядка элементов литиевых аккумуляторов происходит значительно быстрее, чем в случае с Ni─CD. Для их безопасной зарядки потребуется около часа;
    • Литий-ионные аккумуляторы без «эффекта памяти» отсутствуют. Это означает, что их не обязательно полностью разряжать перед тем, как поставить на зарядку .

    Теперь о недостатках и трудностях.

    Аргументы «против»

    • Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольт и разряжать ниже 2,7 вольт. В реальных условиях этот интервал еще меньше. Если выйдешь за эти пределы, батарея может выйти. Поэтому помимо самих литиевых банок потребуется подключить и установить в шуруповерт контроллер заряда-разряда;
    • Напряжение одного элемента LiOION 3,6─3.7 вольт, а для Ni─CD и Ni─MH это значение 1,2 вольт. То есть возникают проблемы со сборкой аккумуляторной батареи для шуруповертов с напряжением при напряжении 12 вольт. Из трех литиевых банок, соединенных последовательно, можно собрать аккумулятор номиналом 11,1 вольт. Из четырех ─ 14,8, из пяти ─ 18,5 вольт и так далее. Естественно, пределы напряжения при зарядке-разрядке тоже будут другими. То есть могут возникнуть проблемы совместимости переделанного аккумулятора с отверткой;
    • В большинстве случаев в качестве литиевых элементов для переделок используются банки стандарта 18650.По размеру они отличаются от банок Ni─CD и Ni─Mh. Вдобавок найдется место для зарядно-разрядного и проводного контроллера. Все это нужно будет уместить в штатном корпусе винта акб. В противном случае работать будет крайне неудобно;
    • Зарядное устройство для кадмиевых аккумуляторов может не подходить для зарядки аккумулятора после его переделки. Может потребоваться доработка с памятью или использование универсальной зарядки ;
    • Литиевые батареи теряют работоспособность при отрицательных температурах.Это критично для тех, кто пользуется отверткой на улице;
    • Цена литиевых батарей выше кадмиевых.

    Замена батареек в шуруповерте на литиевые

    Что нужно оценить перед началом работы?

    Необходимо определить количество элементов в аккумуляторе, которое в конечном итоге решает величину напряжения. Для трех элементов потолок будет 12,6, а для четырех ─ 16,8 вольт. Речь идет о переделке широко распространенных аккумуляторов с рейтингом 14.4 вольта. Лучше выбрать 4 элемента, так как при работе напряжение будет быстро стремиться до 14,8. Разница в несколько вольт не повлияет на работу отвертки.

    Кроме того, чем больше литиевых элементов, тем больше емкость. Значит, прикручена большая наработка.

    Далее нужно самостоятельно правильно подобрать литиевые элементы. Форм-фактор без опций — 18650. Главное следить за током разряда и емкостью.По статистике, при штатной работе отверткой потребляемый ток находится в пределах 5─10 ампер. Если внимательно посмотреть на кнопку пуска, ток может за несколько секунд подскочить до 25 ампер. То есть нужно выбирать литий с максимальным значением разрядного тока 20─30 ампер. Тогда при кратковременном увеличении тока до этих значений аккумулятор не будет поврежден.

    Номинальное напряжение литиевых элементов составляет 3,6─3,7 вольт, а емкость в большинстве случаев составляет 2000─3000 мАч.Если позволяет батарейный отсек, можно взять не 4, а 8 элементов. Два соединяют их в 4 параллельные сборки, а затем последовательно соединяют. В результате можно увеличить емкость АКБ. Но далеко не каждый случай сможет упаковать 8 банок 18650.

    И последний подготовительный этап — выбор контроллера. По своим характеристикам он должен соответствовать номинальному напряжению и току разряда. То есть, если вы решили собрать батарею на 14,4 вольта, вы выбираете контроллер с этим напряжением.Рабочий ток разряда обычно выбирается вдвое меньше максимально допустимого тока.

    Выше мы установили, что максимально допустимый кратковременный ток разряда для литиевых элементов составляет 25─30 ампер. Итак, контроллер заряда-разряда должен быть рассчитан на 12─15 ампер. Тогда сработает защита при увеличении тока до 25-30 ампер. Не забываем также о размерах защитной доски. Вместе с элементами необходимо будет влезть в корпус винт акб.

    Имеется шуруповерт Bosch GSR 12-2 Professional, давно, но работает редко, да и аккум начали интенсивно гасить, осенью, скажем мне так, зимой проживу, время и варианты моря, восстановить старые берега, залив в них воду и отработать их, заменить мертвые берега, если их немного, переделать на литий. Но нет, я говорю немного работаю на меня емкости хватает, в итоге оба баттла сдохли до нуля вольт к весне, я запустил зарядку акб, но емкости уже нет, а новой покупки нету что новую отвертку купить, поменять никель-кадмиевые банки тоже недешево и недолго, в итоге получаю хорошую переделку на литиевую.Хозяин пенсионер так старается экономить, а он им пользуется от дела. Заказываю на Али BMS 4S 15a, чтобы потом переделать в 3s по схеме.

    Как не странно, 4S дешевле 3s, видение конечно не то но все таки переделал, и 100-150 руб. Сохранено. Еще заказал высокопрочные народные акб 6 шт. Samsung InR1865025RM 20A — это всего два блока АКБ. Приехал, проверил емкость 1а.

    Вроде не плохо, да и по отзывам продавалась хорошо.

    В сети много информации о переделках, но платы на три и четыре аккум немного отличаются если на плате 4 акб то надо ставить 4 или переделывать схему на 3 акб.Я сделал по этой схеме, потому что сама отвертка на 12 вольт.

    Емкость каждой сборки, как две новые Ni-Ca (старые теоретически 1,3 Ач), старые и новые батареи закрепили термоусадочную пластину, потрепанные битые и не сваренные, я знаю, что я не перегревался, это не было перегревается, и так;) А зарядку переделал (работает в штатном режиме, вся индикация показывает и зарядка и окончание заряда), крутится как новый и лучше, баланс на аккум не ставил, он стоит еще минимум 300 рублей, лучше через год-два скетчинг и балансировка вручную.Вот и открыли «второе дыхание» отверткой.

    ГВГВЛГ, Волгоград, Россия

    https://www.drive2.com/users/gvgvlg/

    Видеокристалл. Лучшее видео Про переделку шуруповертов.

    1. Подвиньте отвертку литий-ионный аккумулятор.

    Переделка шуруповерта на литий-ионный аккумулятор

    Как перевести отвертку на литиевые батареи (Сварка АКБ в АКБ)

    Как переделать никель-кадмиевую батарею на литий-ионную в отвертке

    Переделка шуруповерта на литий-ионные аккумуляторы стандарта 18650

    Переделка шуруповерта литиевая 18650

    2.Переделка шуруповерта в сети.

    Переделка шуруповерта в сети. Испытание различных источников питания

    Переделка шуруповерта в сети

    Когда аккумуляторы не держат заряд и выработали свой ресурс, а шуруповерт еще в хорошем состоянии, его можно подключить к сети 220В через блок питания, на который достаточно мощности.

    «Сколько будет стоить замена старых никелевых батарей на литий-ионные в моей отвертке» — это, пожалуй, один из самых популярных вопросов, который вы можете услышать от наших клиентов.
    Действительно, проблема довольно распространенная. У многих есть старая аккумуляторная отвертка (гаечный ключ, перфоратор, лобзик, триммер и т. Д.) В которой вышли из строя штатные батарейки, а новые купить ее либо нет возможности, так как их можно снять с продажи или просто не хочется тратить деньги на заведомо устаревшую технику, но хочется сразу заменить Ni-Mh аккумуляторы на Li-Ion и подарить, зачастую, дорогой и качественный электроинструмент.

    Причин для такого желания действительно много:
    — Первая, и главное, у литий-ионных аккумуляторов гораздо большая электрическая плотность, чем у никель-металлогидридных аккумуляторов.
    Проще говоря, при одинаковом весе литий-ионный аккумулятор будет иметь большую электрическую емкость, чем никель-металлгидридный. Соответственно, установив аккумуляторы в старый корпус Li-Ion, мы получаем значительно большее время работы инструмента.

    Ток заряда в мощных Li-Ion аккумуляторах, особенно в свежих моделях, может достигать значений 1С — 2С (значение одинарного или двойного бака).
    Тех. Такой аккумулятор можно заряжать за 1 — 0,5 часа, при этом не превышая рекомендуемые производителем параметры и, соответственно, не сокращая время автономной работы.

    Но останавливающих факторов достаточно для реализации таких идей:
    — из-за технологических ограничений Li-Ion аккумуляторы нельзя заряжать более 4,25-4,35 В и разряжать ниже 2,5-2,7 В (указывается в спецификациях для каждой конкретной батареи) . Если эти значения превышены, можно повредить аккумулятор и вывести его. Для защиты литий-ионного аккумулятора используются специальные контроллеры заряда-разряда, которые поддерживают напряжение на литий-ионном элементе в допустимых пределах.То есть помимо самих аккумуляторов вам понадобится еще и контроллер заряда-разряда.
    — Напряжение литий-ионного аккумулятора всегда кратно 3,7 В (3,6 В), а для никель-металлгидридных аккумуляторов оно кратно 1,2 В. Это связано с номинальным напряжением (величина напряжения, которое держится на литий-ионном аккумуляторе, довольно долго находится в середине вольт-амперной характеристики кривой разряда) на отдельном элементе. У литий-ионных аккумуляторов это напряжение составляет 3,7 В, у никель-металлгидридных — 1,2. Поэтому из Li-Ion аккумуляторов никогда не собрать аккумуляторы на 12В.В номинале это может быть 11,1В (3 последовательно) или 14,8В (4 последовательно). Причем напряжение Li-Ion элемента меняется в процессе работы с полностью заряженного — 4,25 В до полностью разряженного — 2,5 В. Таким образом, напряжение 3 с (3 последовательных — 3 последовательных подключения) батареи изменится во время работы с 12,6 В (4,2×3) до 7,5 В (2,5×3). Для аккумуляторов 4S от 16,8 В до 10 В.
    — литий-ионный аккумулятор размером 18650, а 99 процентов всех литий-ионных аккумуляторов состоят из размера 18650, имеют отличные размеры от никель-металлгидридных элементов.Ячейка Gaskrit 18650 имеет диаметр 18 мм и высоту 65 мм. Важно «сообразить», сколько литий-ионных аккумуляторов поместится в вашем корпусе. При этом необходимо понимать, что для аккумулятора 11,1В потребуется количество литий-ионных элементов кратное 3. Для аккумулятора на 14,8В — четыре. На нем должно остаться место для размещения контроллера заряда-разряда и коммутационных проводов.
    — Зарядное устройство (память) для Li-Ion аккумуляторов отличается от зарядного устройства для Ni-Mh аккумуляторов. Справедливости ради следует отметить, что память, поставляемая со многими отвертками, является универсальной и может заряжаться как Ni-CD, Ni-MH и литий-ионные батареи.Убедитесь, что у вашей памяти есть такая возможность.
    — Стоимость литий-ионных аккумуляторов. И она, по сравнению с Ni-MH, батарейки могут отличаться в разы.

    Если все вышеперечисленное вас не напугало, рассмотрим на примере процесса изготовления литий-ионных аккумуляторов вместо никель-металлгидридных аккумуляторов из гаечного ключа DWALT DC840.

    Ключ укомплектован двумя Ni-MH батареями напряжением 12 В емкостью 2,6 Ач.

    Для начала определимся с выбором номинального напряжения для нашей литий-ионной батареи.

    Можно выбрать между литий-ионным аккумулятором 3s с диапазоном напряжения 12,6–7,5 В и литий-ионным аккумулятором 4S с диапазоном напряжения 16,8–10 В.
    Мы остановимся на второй версии, а именно:
    а) напряжение на аккумуляторе быстро понижается с максимального до номинального, то есть с 16,8 В до 14,8 В, а для электродвигателя, чем собственно гаечный ключ, избыточное 2,8В не критично.
    b) Минимальное напряжение литий-ионной батареи 3s составляет 7,5 В, что очень мало для нормальной работы электроинструмента.Причем КПД аккумуляторов 4S в этом случае будет выше КПД литий-ионных аккумуляторов 3S.
    c) Установив 4 литий-ионных элемента, мы тем самым увеличиваем электрическую емкость нашей батареи.

    Итак, с точкой 1 м разобрались: делаем литий-ионный аккумулятор 4S (14,8 В).

    Секунда. Мы определились с выбором литий-ионных аккумуляторов.

    Для этого нам необходимо определить ограничивающие факторы.
    В случае изготовления литий-ионных аккумуляторов для электроинструментов основным ограничением является максимальный ток нагрузки.В настоящее время существуют Li-Ion аккумуляторы с допустимым номинальным (продолжительным) током нагрузки в 20-25а. Импульсные (кратковременные, до 1-2 секунд) значения тока нагрузки могут достигать 30-35А. В то же время вы не нарушаете конструкцию батареи.

    В нашем корпусе от старого Ni-MH аккумулятора с комфортом можно разместить до 6 Li-Ion ячеек 18650. Соответственно, мы не можем собрать 4S2P (4 последовательных подключения и 2 параллельных) Li-Ion аккумулятора для которого 8 ячеек. будут необходимы и должны быть выполнены в 4 кл.Естественно, что в этом случае каждая из ячеек должна «удерживать» одну величину максимального тока нагрузки во всем диапазоне режимов работы.

    Определяем максимальный ток протекающий в АКБ при работе гаечного ключа.
    На видео ниже показано, что мы подключили гаечный ключ к лабораторному источнику питания (IP) с максимальным током в 30А. Регулятор-ограничитель максимального тока выставлен максимально. Поставив напряжение ИП близким к номинальному напряжению нашей будущей АКБ, начинаем плавно нажимать на спусковой крючок.Ток, потребляемый гаечным ключом. повышается до 5а.

    А теперь очень резко нажимаем на курок — тем самым мы практически «покрываем» цепочку поставок. Импульс тока вылетает до 20 — 30а. Может он и выше взлетит, но мощность IP его не позволяет увидеть. Следует понимать, что в случае очень резкого нажатия гаечного ключа это будет небольшой ток нагрузки. И так будет вести себя любой шуруповерт / всесезонный электродвигатель. Вот почему смешно слышать одобрение покупателей, мол, у вас нерабочие контроллеры и плохие батареи, потому что, ВоНей-Ли, моя отвертка потребляет всего 4А, — я замерил, — а я взял аккумуляторы Samsung 22F. емкостью 2200мач (самый дешевый с максимальным током в 3а) и контроллером на 8а и у меня ничего не работает… И незащищенные Li-Ion аккумуляторы и контроллеры обмену не подлежат. Здесь, думаю, все понятно … незнание законов не освобождает от ответственности …
    Теперь залезем кончиком гаечного ключа в неподвижные тиски и посмотрим, на какое значение увеличится ток потребления при режимах работы при срабатывании храповика в гаечный ключ. Значение тока подскакивает до 10-12а.

    На этом этапе мы определились со значением тока нагрузки. В нашем случае это будет: на холостом ходу 5а, при резком старте 30а, при максимальной нагрузке — 12а .Соответственно. Выбираем Li-Ion элементы с номинальным током нагрузки 10-20А и импульсным 25-30А.

    Нам подходят

    Li-Ion аккумуляторы (в наличии, на момент написания статьи): 18650 2000Mach LG INR18650HD2 3,7V 25A, 18650 2500mach LG ICR18650HE4 3,7V 20A, 18650 2600mach SONY US18650VTC5 3.6V 30A, 18650 3000mach LG INR18650HG2 3, 7В 20А.

    Остановились на 18650 3000мач LG INR18650HG2 3,7V 20A для обеспечения максимальной тары.

    Выбор контроллера (пополнение комиссии).

    Контроллер должен удовлетворять двум параметрам:

    Номинальное рабочее напряжение (в нашем случае 14,8 В)
    номинальный рабочий ток.

    С напряжением все понятно: если АКБ 14,8 или контроллер должен быть на 14,8В, если АКБ 11,1В и контроллер надо подбирать с номинальным напряжением в 11,1В.

    Параметр «Номинальный рабочий ток» определяет «пропускную способность» Пожарные заряды. Те. Контроллер на 4а рассчитан на ток 4а, а на 8а он будет работать с защитой от перегрузки.Контроллер на номинальной нагрузке «перейдет в защиту» при 30 ± 10а. Все эти параметры перечислены на вкладке «Технические характеристики» для каждой конкретной модели контроллера.

    При этом один экземпляр регулятора тока ограничения может быть равен 30а, а другой — 50а. И оба этих контроллера формально подойдут. Но мы также ограничены в размерах, поэтому контроллер следует выбирать таким образом, чтобы он попадал в ваш корпус от старого аккумулятора.

    Исходя из вышеуказанных условий, мы выбрали плату за защиту для 14.Батарея 8V модели HCX-D177 со значением номинального рабочего тока в 16a и максимальным значением тока 30 ± 10a.

    Итак, мы определились с комплектующими для нашего литий-ионного аккумулятора. Проблем с проблемой не возникло, так как он рассчитан на работу как с Ni-MH, так и с Li-Ion аккумуляторами.

    Plus, при условии, что поставим контроллер заряда-разряда, мы застрахованы от перезарядки нашего аккумулятора.

    Переходим к процессу разборки и сборки.

    Откройте старый аккумулятор, открутив 5 винтов.

    Отдать старую никель-металлгидридную батарею

    Видно, что контактная площадка, которая входит в контакт с контактной группой гаечного ключа, приваривается к плоскости минусового контакта одной из Ni-Mh ячеек.

    Отрежьте место сварки с помощью многофункционального инструмента Dremel 4000 с установленным режущим камнем. В итоге имеем прямую контактную группу от АКБ.

    Припаиваем провод сечением не менее 2мм2 для силовых выводов и 0,2м2 для подключения термистора и приклеиваем контактную площадку в корпус аккумулятора с термоклавишой.

    Подбираем 4 ячейки LG INR18650HG2 3000мач по внутреннему сопротивлению на внутреннем сопротивлении аккумуляторов. Его значение должно быть одинаковым для всех четырех батарей в нашей батарее.

    Литий-ионный аккумулятор LG INR18650HG2 приклеиваем термоглицу таким образом, чтобы обеспечить максимально удобное расположение в футляре.

    Сварочные ячейки Изготавливаем на аппарате для контактной сварки никелевой сварочной лентой сечением 2х10мм.

    Установите плату за защиту.

    На этом этапе мы уже можем оценить, насколько мы облегчили вес нашей батареи.

    Вес старых никель-металлгидридных аккумуляторов составлял 536 граммов. Вес нового Li-Ion аккумулятора — 199гр. Таким образом, прибавка в весе составляет 337 г, что довольно заметно в процессе работы. При этом энергоемкость у нас увеличивается с 31,2 т * ч (12 В * 2,6 Ач) в оригинальном Ni-MH аккумуляторе до 44,4 Вт * ч (14,8 В * 3 Ач)

    Установите аккумулятор в корпус. Пустое заполнение мягким упаковочным материалом.

    Аккумулятор готов

    Подключаем к нашему гаечному ключу.

    Видео демонстрирует, что при резком нажатии на спусковой крючок срабатывает токовая защита нашей платой защиты. Но в реальных условиях этот режим используется, скоро не будет. Если специально не пытаться добиться срабатывания защиты, ход ключа ведет абсолютно предсказуемо.
    Вставьте наконечник в губку тисков. Как и ожидалось, заряда батареи достаточно, чтобы вызвать дребезжание, ограничивающее усилие поворота.

    Разряжаем литий-ионную батарею нашего гаечного ключа на электронную нагрузку.Токовый разряд, экспонат 5а. График разряда представлен на иллюстрации ниже.

    Вставьте аккум в штатную память. Ток заряда при измерении составил 3А, что складывается из допустимых значений тока заряда для данных Li-Ion элемента (для LG INR18650HG2 максимальный ток заряда составляет 4А, что указано на вкладке характеристик).

    По времени работы по замене NI-MH аккумуляторов на Li-Ion батареи заняли около 2 часов (с проверкой всех параметров на оборудовании — около 4 часов).В принципе, все это можно сделать как на «коленке», но без специального оборудования контактная сварка и подбор аккумуляторов невозможны.

    Стоимость замены Ni-MH аккумулятора на Li-Ion.

    Посмотрим, что делаем по цене:
    — Стоимость 4-х ионных аккумуляторов 18650 3000мач LG INR18650HG2 3,7V 20A, на момент написания статьи, составляет 4 х 550 руб = 2200 руб
    — Стоимость контроллера заряда разряда с балансиром HCX-D177 1240 руб.
    — Стоимость работ по сварке и сборке 800 руб.

    Итого, получается, что самодельный Li-Ion аккумулятор 14.8V 3Ah стоит 4240 рублей

    Находим аналогичный литий-ионный аккумулятор заводского исполнения для любого другого шуруповерта. Батарея Makita 194065-3 имеет абсолютно идентичные параметры.

    На момент написания статьи такая батарея стоила от 5500 руб до 6500 руб.

    Получается прямая экономия от 1300 до 2300 руб. И, в то же время, не следует забывать, что аккумулятор, который мы делали, купить невозможно в принципе!

    Блок питания силовых выполняет работы по переделке Ni-MH аккумуляторов с шуруповертов на Li-Ion.Стоимость Вы можете сами посчитать так же, как и мы, то есть общую стоимость аккумуляторов, контроллера и стоимость работ.

    Гарантия на оказываемые услуги 6 месяцев. Гарантия предоставляется только в том случае, если работы проводились с использованием наших комплектующих

    .

    л.с. Отдельное спасибо за предоставленный гаечный ключ и моральную поддержку 🙂

    AC / DC: преобразователь энергии батареи для динамиков переменного тока (часть 1)

    В этой статье подробно описывается процесс, с помощью которого комплекты динамиков с питанием от переменного тока обычно можно преобразовать в питание от батареи.Я подробно расскажу о своих проектах и ​​дам советы по преобразованию практически любого набора динамиков.

    Предполагается, что этот проект будет очень легко выполнить и не требует особых технических навыков, хотя пайка в ограниченном пространстве может потребовать некоторой практики и может оказаться необходимой. Его также можно легко расширить с помощью любого дополнительного оборудования, которое вы хотите добавить.

    Я подробно опишу процесс, через который я прошел, для двух конкретных случаев: прототипа, использующего очень старый комплект динамиков Altech Lansing 2.1 мощностью 25 Вт RMS, и совершенно новый Logitech Z333 2.1 акустическая система, обе из которых используют одни и те же никель-металлгидридные аккумуляторные блоки RC в качестве источника питания. Я предоставлю полное пошаговое руководство для моей последней версии.

    Я также дам общий совет, как это сделать с другими наборами динамиков и с использованием альтернативных технологий батарей (в конце концов, литий-ионные или литий-полимерные используются почти во всех портативных динамиках на рынке). Я предоставлю ссылки на материалы, необходимые для любого способа реализации проекта, и я призываю других изменить проект в соответствии со своими потребностями, особенно при выборе набора динамиков для использования.

    В первой части я расскажу, как спланировать сборку. Во второй части будет пошаговое руководство по стилю, а в третьей части будут обсуждаться мои результаты, опыт и любые изменения, которые я рекомендую внести.

    Выбор громкоговорителей

    При выборе набора громкоговорителей подойдет что угодно с достаточно большим корпусом для корпуса, и можно даже сделать свой собственный отдельный корпус, если это необходимо. В идеале он должен быть достаточно маленьким, чтобы его можно было переносить. Однако, если вы хотите сделать единый блок, выберите динамики со сателлитами (меньшая пара), которые можно легко прикрепить к корпусу сабвуфера сверху или по бокам.Также определенно помогает наличие отдельной «шайбы» для ввода-вывода. В некоторые устройства даже встроена потоковая передача по Bluetooth.

    Например, эти изогнутые сателлитные драйверы, показанные справа с прикрепленными стойками, вообще не подходят для создания единого устройства. Кроме того, передний низкочастотный динамик с боковым отверстием делает все это асимметричным.

    Проектирование аккумуляторной системы

    Источник питания просто необходимо выбрать в зависимости от выходной мощности вашей системы и желаемого времени работы на одном заряде.С никель-металлгидридными батареями проще всего работать — и для таких применений с низким током они также наименее опасны среди литиевых и свинцово-кислотных. Они не слишком тяжелые, их легко найти и они дешевы. Кроме того, легко найти недорогие блоки питания на 7,2 В, поэтому их последовательное подключение, как у меня, обеспечивает номинальное напряжение 14,4 В, что значительно превышает необходимое напряжение 12 В.

    Еще одним важным преимуществом является их простота использования с точки зрения зарядки: их нельзя легко перезарядить, и они упадут до напряжения ниже 12 В без риска повреждения элементов (хотя это также верно и для литий-ионных аккумуляторов 4S).Однако, собираясь осуществить очень крупномасштабный проект, я обнаружил, что литиевые батареи масштабируются намного лучше. Вы платите меньше за Ач за батареи большей емкости до более 16 Ач, тогда как NiMH резко подскакивает в цене с 3 Ач до 5 Ач и более, чем 5 Ач.

    Также важно иметь в виду, что батареи должны быть рассчитаны на 12 В. Система питания должна подавать ток, равный RMS-мощности системы, деленной на 12 вольт, так как это будет регулируемое напряжение / разряженное напряжение батареи для системы батарей.Падение напряжения на регуляторе не может быть очень большим (обычно 2 В и выше сильно ограничивают срок службы батареи системы). Это означает, что регуляторы напряжения должны быть выбраны соответствующим образом.

    Может помочь добавить дисплей вольтметра для контроля напряжения батареи, особенно при использовании литиевых батарей, хотя, если система настроена правильно, она просто отключится, когда батареи разрядятся слишком сильно (например, стандартные портативные колонки). Например, в моей системе я использую 14,4 В NiMH (2 * 7.2 В последовательно) и эти регуляторы с типичным падением напряжения 0,37 В, поэтому моя система может работать до тех пор, пока батарея не разрядится до уровня ниже 12,5 В. в большинстве случаев. Если вы использовали стабилизатор падения напряжения 2 В, вы бы потеряли большую часть номинальной емкости батареи с 14,4 В NiMH, поскольку 14 В было бы минимальным рабочим напряжением.

    Во время моей первой попытки создания прототипа я обнаружил, что в моих старых динамиках Altech был некачественный трансформатор, выдающий 15 В вместо 12 В, поэтому я вообще не использовал стабилизатор.Я использовал никель-металлгидридные аккумуляторы емкостью 5000 мАч, предполагая, что я проработаю от батареи более 20 часов при разумном уровне громкости. Я полагаю, что для большинства новых продуктов (которым было не менее 10 лет) такой толерантности ожидать не приходится. У меня также не было возможности узнать, когда нужно подзарядить батареи, да и громкость была не очень стабильной. Было вызвано много искажений, не говоря уже о том, что громкость падала при падении напряжения батарей.

    В своей более поздней, современной попытке я использовал те же батареи.Но поскольку у динамиков, которые я использую, была целая отдельная плата блока питания (в отличие от только трансформатора и диодов), я знал, что исходное напряжение будет стабильным около 12 В на усилитель, и мне нужно было регулировать выходное напряжение моих батарей. Я также хотел разработать лучшее решение для зарядки с использованием стандартного цилиндрического разъема, чтобы интеллектуальное зарядное устройство могло подключаться к системе. Ниже приведена принципиальная схема того, что я сконструировал для использования с моей системой, и она должна работать с любой правильной комбинацией батарей, зарядного устройства и регуляторов.Имейте в виду, что было бы полезно (хотя и не обязательно) добавить танталовые конденсаторы, чтобы уменьшить выходной шум как на входе, так и на выходе схемы регулятора. Точные значения будут показаны в таблице данных для выбранных вами регуляторов, здесь 10 мкФ.

    Примечание автора. Ранее на этой схеме не использовались конденсаторы фильтра, а использовались два регулятора параллельно. Однако такая компоновка проблематична из-за неточных выходных напряжений регуляторов и почти наверняка приведет к тому, что почти весь ток будет протекать только через один регулятор.Нет простого и эффективного способа борьбы с этой проблемой. Я не знал об этом факте, когда впервые собирал свою схему, но вам определенно следует использовать один регулятор с достаточно высокой допустимой токовой нагрузкой для всей нагрузки .

    Главный выключатель предотвращает протекание батарей через цепь регулятора даже при разомкнутом переключателе управления усилителем, поэтому батареи должны удерживать свой заряд в течение очень долгого времени. Я обнаружил, что многие большие переключатели SPST «вкл-выкл» хорошо помещаются в отверстие, где шнур питания, используемый для входа в низкочастотный динамик, также довольно удобен.

    Планирование внутренней компоновки: время для разборки

    В то время как мой прототип прошел гладко благодаря просторному корпусу, мне и близко не повезло со второй попыткой. В динамиках Altech было все, кроме большого трансформатора, установленного на единой плате, в то время как в моем новом наборе Logitech была отдельная плата источника питания, доступ к которой был невозможен без снятия платы усилителя + ввода / вывода. Однако из-за того, что все было втиснуто в кабину, мне пришлось отрезать шнур питания переменного тока, чтобы даже увидеть, не говоря уже о доступе к плате источника питания.А блок питания был приклеен, чтобы после снятия он был незаменим.

    По крайней мере, Logitech был достаточно хорош, чтобы использовать контактные заголовки вместо паяных соединений. Не то чтобы это помогло изначально.

    После того, как мне удалось снять плату и отсоединить все штыревые разъемы, я смог снять блок питания, поддев отверткой (очень профессионально, я знаю), так как он был навинчен на кусок дерева, который, в свою очередь, был приклеен к дно шкафа.А затем на винты было нанесено еще больше эпоксидной смолы на случай, если вы каким-то образом сможете использовать отвертку внутри шкафа через этот разъем.

    Если бы я шутил. Так что после того, как я наконец достал эту плату, я наконец смог положить батарейки на дно шкафа. Настало время, когда можно как следует спланировать расположение всего. Это действительно зависит от вашего конкретного набора динамиков, но чтобы лучше понять, чего ожидать, я подробно расскажу о процессе, который я прошел в моем конкретном случае.

    Электропроводка: сложная часть

    Эта статья набирает обороты, и я также хочу вдаваться в подробности в моем журнале сборки. Я буду использовать пошаговые детали с изображениями моего прогресса в моей следующей статье, чтобы правильно объяснить все, что я делал. Хотя сама схема обманчиво проста, выполнение такого количества безопасных электрических соединений в таких ограниченных пространствах было, мягко говоря, проблемой. Кроме того, если вы решите добавить что-нибудь во внутреннюю электронику (например, внутренний Bluetooth-приемник или BMS / схему зарядки), это может усложнить ситуацию.Вероятно, вам придется на ходу принять некоторые решения с точки зрения мест для установки различного оборудования, но в случае сомнений использование слишком длинных проводов обычно не ухудшает производительность системы в конечном итоге, поэтому планируйте заранее соответственно. Имейте в виду, что вы всегда должны быть осторожны с используемым калибром проводов, и все будет в порядке.

    Ссылка

    Товар Цена / Примечания
    Спикеры Ваш выбор
    2x 7.Батареи NiMH 2V (3Ah) $ 32,99 Ссылка
    Зарядное устройство NiMH с USB (<= 3 Ач) $ 19,38 Ссылка
    Разъемы постоянного тока $ 5,55 Ссылка
    Регуляторы напряжения 0,50–5,00 долл. В зависимости от требований к питанию
    Разъемы $ 5.98 Ссылка
    Всего: Около 65 долларов за Essentials (без динамиков) Может быть дешевле с LiPo

    Ссылка

    Альтернативы / дополнения Цена / Примечания
    Bluetooth-приемник с NFC $ 19.99 Ссылка
    4S LiPo (1 Ач) $ 8 + доставка Ссылка
    4S LiPo (3 Ач) $ 18 + доставка Ссылка
    4S LiPo (5 Ач) 28 $ + доставка Ссылка
    Зарядное устройство NiMH (<= 5 Ач) ??? внезапно недоступен Ссылка
    Преобразователь 12 В в USB 8,00 $ Ссылка
    LiPo предупреждающий монитор $ 6.00 Ссылка
    Литий-ионный / LiPo 14,8 В 5 А BMS $ 9 + доставка Ссылка
    Зарядное устройство LiPo / LiFe Balance $ 19,99 Ссылка
    Светодиодный дисплей напряжения 6 $ (на Ebay может быть меньше) Ссылка

    OL5KRTHD — Интернет-серия смарт-приложений — Подробная информация о продукте, характеристики, загрузка

    Многофункциональный цветной TFT-ЖК-дисплей

    Общие
    Энергосбережение Да — КПД режима ECO> 96%
    Сертификат Energy Star Есть
    Топология ИБП Двойное преобразование
    Аккумулятор
    Технология выравнивания заряда батареи Есть
    Количество батарей 12
    Размер батареи 12В / 6Ач
    Тип батареи Свинцово-кислотный герметичный
    Дополнительный аккумуляторный модуль, опция BP144VL2U01
    с возможностью горячей замены Есть
    Запасной аккумулятор (1) РБ1260X12
    Время работы при полной нагрузке (мин) 2.3
    Время работы при половинной нагрузке (мин) 6,4
    Режим интеллектуального управления батареями (SBM) Есть
    Типичное время перезарядки 4 часа (0-90%)
    Заменяемый пользователем Да — только квалифицированный персонал
    Размеры
    Физические размеры — (ШxВxГ) (см) 43,18 x 8,64 x 71,88 (см)
    Физические размеры — (ШxВxГ) (дюймы) 17 х 3.4 x 28,3 (дюймов)
    Физические размеры — (ШxВxГ) (мм) 432 x 86 x 719 (мм)
    Масса (кг) 41,91
    Вес (фунты) 92,4
    Размеры — отгрузка
    Вес в упаковке (кг) 51,98
    Масса в упаковке (фунты) 114,6
    Транспортные размеры — (ШxВxГ) (см) 59.94 x 21,59 x 109,98 (см)
    Транспортные размеры — (ШxВxГ) (дюймы) 23,6 x 8,5 x 43,3 (дюймов)
    Транспортные размеры — (ШxВxГ) (мм) 599,44 x 215,9 x 1099,82 (мм)
    Ввод
    Защита от обратного тока Есть
    Холодный старт Есть
    Длина шнура (фут) 10
    Длина шнура (м) 3
    Диапазон входной частоты 40–70 Гц (автоматическое определение)
    Коэффициент входной мощности 0.99
    Входное напряжение 200–240 В переменного тока
    Диапазон входного напряжения 120–139 В переменного тока для нагрузки 0–25%
    140–159 В переменного тока для нагрузки 0–50%
    160–179 В переменного тока для нагрузки 0–75%
    180–280 В переменного тока для нагрузки 0–100%
    Тип штекера Hardwire с опцией кабеля питания NEMA L6-30P
    Выход
    Байпас Внутренний байпас (автоматический и ручной)
    Крест-фактор 3: 1
    Диапазон напряжения байпаса режима ECO ± 10%, ± 15% (настраивается)
    Гармонические искажения THD <3% при линейной нагрузке, <5% при нелинейной нагрузке
    Частота работы от батареи 50/60 Гц (автоматическое определение или настройка) ± 0.25 Гц
    Напряжение питания от батареи 200, 208, 220, 230, 240 В переменного тока (настраивается) ± 2%
    Сигнал от батареи Синусоида
    Тип розетки (2) NEMA L6-20R, (2) NEMA L6-30R
    Торговые точки — Всего 4
    Защита от перегрузки Линейный режим:
    105 ~ 125% нагрузки в течение 1 минуты
    126 ~ 150% нагрузки в течение 10 секунд
    Режим работы от батареи:
    105 ~ 130% нагрузки в течение 10 секунд
    131 ~ 150% нагрузки в течение 2 секунд
    Номинальный коэффициент мощности 1
    Защита от короткого замыкания Выходное отключение ИБП немедленно или защита входного предохранителя / автоматического выключателя
    Время передачи 0 мс
    VA 5000 (5 кВА) → с проводным терминалом
    5000 (5 кВА) — 240 В переменного тока → со шнуром питания
    5000 (5 кВА) — 230 В переменного тока → с шнуром питания
    5000 (5 кВА) — 220 В переменного тока → с кабелем питания
    4850 (4.85 кВА) — 208 В переменного тока → со шнуром питания
    4500 (4,5 кВА) — 200 В переменного тока → со шнуром питания
    Вт 5000 (5 кВт) → с проводным терминалом
    5000 (5 кВт) — 240 В переменного тока → со шнуром питания
    5000 (5 кВт) — 230 В переменного тока → со шнуром питания
    5000 (5 кВт) — 220 В переменного тока → с шнуром питания
    4850 (4,85 кВт) — 208 В переменного тока → со шнуром питания
    4500 (4,5 кВт) — 200 В переменного тока → со шнуром питания
    Защита от перенапряжения и фильтрация
    Фильтрация EMI / RFI Есть
    Подавление перенапряжения 2430 Дж, согласно IEC 61000-4-5, уровень 3
    Менеджмент и коммуникации
    Звуковые сигналы Режим батареи, низкий заряд батареи, перегрузка, отказ ИБП
    Опция с автоповоротной ЖК-панелью управления Есть
    Сухие контакты Нет
    Порт аварийного отключения питания (EPO) Есть
    HID-совместимый USB-порт Есть
    ЖК-панель управления , поддерживающий:
    (15) типов состояния ИБП, (7) типов управления, (20) типов настройки,
    (12) журналов событий, (11) типов информации, (4) Виды диагностики
    Светодиодные индикаторы Power On (Белый)
    Управляющий кабель USB-кабель, последовательный кабель
    Опция съемной ЖК-панели управления Нет
    Удаленный мониторинг SNMP / HTTP Да — предустановлен RMCARD205
    Последовательный порт Есть
    Программное обеспечение PowerPanel Business Edition
    Физический
    Материал конструкции Металл
    Форм-фактор Трансформируемая стойка / башня (поворотный ЖК-дисплей)
    Монтажное оборудование в комплекте Есть
    Высота стойки 2U
    Окружающая среда
    Звуковой шум на расстоянии 1 м от поверхности агрегата от 43 дБА до 66 дБА (от 0% до 100% нагрузки)
    Рабочая высота 0-10000 футов (0-3000 метров)
    Относительная влажность при эксплуатации 0% — 90% без конденсации
    Рабочая температура от 32 ° F до 104 ° F (от 0 ° C до 40 ° C)
    Место хранения 0-50000 футов (0-15000 метров)
    Относительная влажность при хранении 0% — 95% без конденсации
    Температура хранения от -4 ° F до 113 ° F (от -20 ° C до 45 ° C)
    Рассеивание тепла от ИБП в режиме онлайн (100% нагрузка) 1186 БТЕ / час
    Сертификаты
    Окружающая среда Соответствует RoHS
    Безопасность UL 1778 5-е изд.
    CSA C22.2 NO.107.3-05
    FCC, часть 15, класс A
    Гарантия
    Сумма КЭГ 300 000 долл. США
    Гарантия на подключенное оборудование Срок службы
    Расширенная гарантия на 2 года Дополнительно WEXT5YR-U20A
    Гарантия на продукт Ограничение на 3 года

    Устранение неисправностей преобразователя мощности RV | USA Today

    Найдите проблему с преобразователем питания.(Фото: Jupiterimages / Comstock / Getty Images)

    Большинство домов на колесах имеют две независимые электрические системы, работающие бок о бок по всему транспортному средству. Система 110 В переменного тока питает энергопотребляющие системы с высоким энергопотреблением, такие как кондиционер, микроволновая печь и телевизор. Система 12 В постоянного тока подает питание на автомобиль, используя батареи для работы систем приборной панели и большей части освещения. При парковке преобразователь мощности преобразует часть входящей мощности 110 В переменного тока в 12 В постоянного тока для работы этих систем и поддержания полного заряда батарей автофургона.Устранить неисправность неисправного преобразователя мощности можно несколькими способами.

    Убедитесь, что проверили источник питания

    Когда автомобиль припаркован, он подключается к сети 110 В переменного тока или «береговому источнику питания». В кемпинге или парке он обычно подключается к розетке на пьедестале, предоставленной администрацией. Если вы не уверены, что поступает питание 110 В переменного тока, попробуйте использовать устройство проверки цепи, например прерыватель цепи замыкания на землю, на основной или первичной розетке питания на выходе пьедестала. Если вы не регистрируете 110 В переменного тока, обязательно обратитесь к руководству сайта.

    Проверьте печатную плату

    Откройте панель автоматического выключателя, обычно расположенную рядом с аккумуляторной батареей 12 В постоянного тока. Сначала отключите все автоматические выключатели, начиная с главного входного выключателя. Затем замкните все автоматические выключатели, заканчивающиеся главным входным выключателем. Отключите питание 110 В переменного тока от подставки. Выкрутите винты электрической панели с помощью отвертки и вытащите панель. Проверьте заднюю часть на предмет скопления кислоты на выводах разъема и выводах проводов. Очистите с помощью 120 унций воды, смешанной с чайной ложкой пищевой соды.Перед включением питания не забудьте убедиться, что все поверхности высохли.

    Не забудьте проверить предохранители

    Из корпуса преобразователя мощности выходит ряд проводов с встроенными предохранителями; количество зависит от размера автофургона. Разомкните и проверьте каждый из этих предохранителей на непрерывность. Замените перегоревшие предохранители на те же напряжение и силу тока. Ищите выключатель батареи, расположенный рядом с батареями, обычно на стене батарейного отсека. Убедитесь, что переключатель находится в положении «включено».

    Осмотрите силовой преобразователь

    Если ни одна из этих мер не увенчалась успехом, может потребоваться замена силового преобразователя. Внимательно осмотрите корпус преобразователя мощности при отключенном питании 110 В переменного тока. На взорванном конвертере часто видны следы опаливания или скопления белой хлопьевидной кислоты. Замена преобразователя мощности должна выполняться квалифицированным специалистом. Если вы не квалифицированы, отвезите фургон в мастерскую по ремонту жилого дома.

    Ссылки

    Ресурсы

    Биография писателя

    Джо Мюррей начал профессионально писать в 1980 году.Как технический писатель, он был автором официальных документов и статей для Hewlett Packard и Intel. После выхода на пенсию Мюррей написал несколько статей о путешествиях по домашнему обмену для KnowYourTrade.com и CHECtravel, com, а также других торговых точек. Он имеет степень бакалавра философии Университета Санта-Клары.
