Схемы подключения сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только различными осветительными приборами, а и использовать их для управления шторами или в качестве дверного звонка. Существуют различные типы переключателей. Ниже приводится список выключателей и схемы их подключения.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены).  Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

  1. Распакуйте выключатель.
  2. Подключите выключатель освещения.
  3. Прикрутите выключатель света в монтажную коробку заподлицо.
  4. Закрепите лицевую панель, должен быть «щелчок».
  5. Включите питание (автомат).
  6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.




Одно сенсорный выключатель Livolo

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.

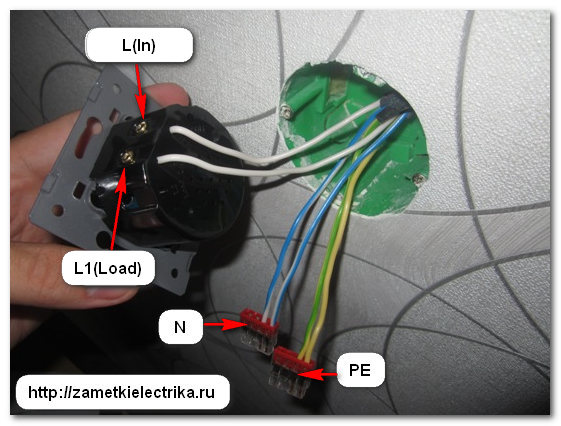

  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения односенсорного выключателя:


Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

  1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
  2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
  3. О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
  4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
  5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

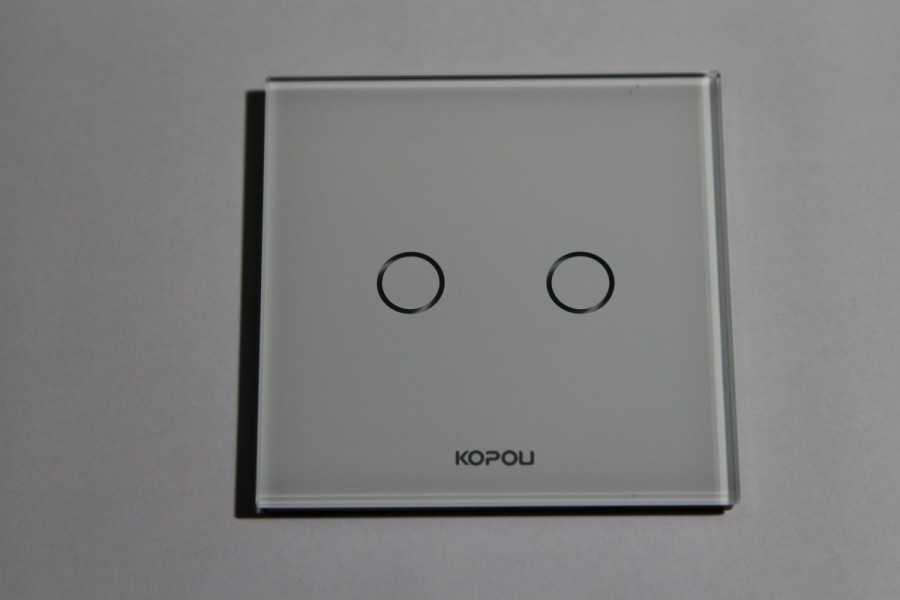

Двух сенсорный выключатель Livolo

  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.



Схема подключения двухсенсорного выключателя:


Проходной одно сенсорный выключатель Livolo

  • Выключатели используется для управления одной линией нагрузки с двух и более мест.
  • Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.



Видео руководство по синхронизации двух проходных выключателей  Livolo:



Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.



Видео руководство по синхронизации трех проходных выключателей  Livolo:



Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала.  Синхронизация будет сброшена.


Проходной двухсенсорный выключатель Livolo

  • Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
  • Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.



Схема подключения двухсенсорных проходных выключателей Livolo:



После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.



Схема подключения двойных проходных сенсорных выключателей Livolo на разводку выполненную для клавишных выключателей

После подключения, останется два незадействованных провода.






Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача

  1. Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
  2. Реализовать управление бра слева кровати и справа кровати.



Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.



Аннотация. После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №3 управляется с выключателя №1, №2, №3;
  • Лампа №1 управляется с выключателя №1
  • Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1, №2;
  • Лампа №2 управляется с выключателя №2, №3

Подключение двухсенсорного и односенсорного проходных выключателей Livolo



После подключения проходных выключателей, их необходимо синхронизировать. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1;
  • Лампа №2 управляется с выключателя №1 и №2

Сенсорный диммер Livolo

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.



Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.


В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.



Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:




Стабилизатор пускового тока



С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент,  LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А.



Схема подключения Стабилизатора и Адаптера:


Сенсорный выключатель Livolo для штор, залюзи, ворот.

  • Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
  • Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
  • С обратной стороны выключателя есть 5 клемм для подключения фазы, нуля, и двух клемм моторизированного привода.



Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:


Выключатель с «сухим контактом» Livolo

  • Выключатель используется для систем Умный дом.
  • Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
  • С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.



Схема подключения выключателя с сухим контактом:


Кнопка


Терморегулятор Livolo

Терморегулятор со встроенным датчиком температуры

Терморегулятор с датчиком температуры пола

Терморегулятор со встроенным датчиком температуры для газовых систем отопления


Выключатель для Smart вытяжки

Подключение сенсорного выключателя к вытяжке с датчиком влажности и таймером

Для подключения необходим ноль в подрозетнике!

Подключение двух сенсорного выключателя.

Первый сенсор включает свет, второй — подключен к smart вытяжке с датчиком влажности и таймером




Подключение мастер-кнопки Livolo

Выключение света во всем доме с одного места.




Инструкция по монтажу и эксплуатации сенсорных выключателей

сенсорные выключатели, сенсорные выключатели света, купить сенсорный выключатель, сенсорный выключатель света купить, сенсорный выключатель схема, сенсорный выключатель CGSS, дистанционный выключатель, дистанционный выключатель света, сенсорные выключатели освещения, выключатель с дистанционным управлением, сенсорные выключатели интернет магазин, сенсорный выключатель livolo, сенсорный выключатель света купить в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Нижнем-Новгороде, Красноярске, Кемерово, Томске, Омске, Барнауле, Иркутске, Новокузнецке, дистанционный выключатель с пультом

 Купить сенсорный выключатель света

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:



1. Монтаж осуществлять строго на обесточенной проводке  для предотвращения короткого замыкания и поломки устройства.

2. Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.

3. Не утапливать суппорт (металлическую часть  крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота,  лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.

4. Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).

5. Во избежание загрязнения сенсора выключателя и  последующей некорректной  работы,  лицевую  стеклянную панель одеть  на выключатель сразу после монтажа. Не нажимать на сенсор без панели! Если на сенсоре выключателя оказалась строительная пыль, протереть  сухой чистой салфеткой и сразу установить лицевую панель.



При монтаже следует не допускать контакта металлических частей монтажного

инструмента с внутренней окрашенной стороной лицевой панели.

Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок,

располагающийся в нижней части лицевой панели и поворотом по оси отсоедините

панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после

чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в

изделии). Закрепите суппорт  в монтажной коробке, соедините верхнюю часть

лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы,

далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю

плоскость защелкните замок до щелчка.









Схема подключения сенсорных выключателей CGSS:



Включение и выключение освещения производится легким касанием лицевой панели

в подсвеченной зоне расположения сенсора, в выключенном состоянии светится

синим, во включенном состояние красным.



Для моделей с диммированием включение и выключение осуществляется коротким

касанием, регулировка мощности освещения продолжительным касанием мощность

будет возрастать, а при повторном касании — снижаться. Диммер необходимо

использовать только с лампами поддерживающими диммирование. Допустимо, если

диммер при работе нагревается.



Внимание! При использовании светодиодных ламп с общей нагрузкой на линию

меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае

понадобится LED адаптер, который можно приобрести в местах продажи продукции

CGSS.





















Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:











Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:



Проходные сенсорные выключатели CGSS

Проходные выключатели необходимо синхронизировать, для этого удерживайте до

звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму,

подсветка должна мигать два раза. Сброс синхронизации осуществляется удержанием

касания на 10 и более секунд до двойного сигнала. Проходные выключатели

(переключатели) работают только при подключении фазы к L-in обоих изделий, и

соединений разъемов COM-COM.





Схема подключения проходных сенсорных выключателей однолинейных:



Схема подключения проходных сенсорных выключателей двухлинейных:



Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.

После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия

для следующих линий. Для программирования кнопки сценария подключите на одну

из данных кнопок пульта все необходимые линии по описанному выше алгоритму.

Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Диммер подключается к пронумерованной клавише 5, она используется для включения

и выключения освещения, яркость света регулируется клавишами +/-.



Инструкция по установке сенсорных выключателей Livolo

Подключение и синхронизация электро фурнитуры Livolo

С помощью сенсорного выключателя, вы можете управлять не только
различными осветительными приборами, а и использовать их для управления
шторами или в качестве дверного звонка. Существуют различные типы
переключателей. Ниже приводится список выключателей и схемы их
подключения.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к
питанию и стеклянной панели! Устанавливать стеклянную панель необходимо
на выключатель к которому не подключено питание (автоматы
выключены).  Стеклянная панель может быть демонтирована с помощью
плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно
поверните ее до щелчка.

  1. Распакуйте выключатель.
  2. Подключите выключатель освещения.
  3. Прикрутите выключатель света в монтажную коробку заподлицо.
  4. Закрепите лицевую панель, должен быть «щелчок».
  5. Включите питание (автомат).
  6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.


Одно сенсорный выключатель Livolo

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения односенсорного выключателя:


Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление
в артикуле товара имеют букву R. Для настройки дистанционного
управление необходимо запрограммировать работу выключателя с пультом.

  1. Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
  2. Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
  3. О завершении синхронизации Вы будете проинформированы звуковым
    сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы
    выключить свет.
  4. Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
  5. Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение
10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите
сенсор после первого звукового сигнала или после первого мерцания
подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с
функцией радиоуправления с пультом дистанционного управления:

Есть возможность одной кнопкой на пульте включать сразу несколько
выключателей. Например, Вам необходимо осветить путь из комнаты в кухню
через коридор. Видео руководство, по программированию сцен освещения с
использованием выключателей Livolo с функцией дистанционного и пульта
поможет Вам:


Двух сенсорный выключатель Livolo

  • Выключатель используется для управления двумя линиями нагрузки с одного места.
  • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
  • С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.

Схема подключения двухсенсорного выключателя:


Проходной одно сенсорный выключатель Livolo

  • Выключатели используется для управления одной линией нагрузки с двух и более мест.
  • Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются три клеммы: 1)
    вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель.

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте
палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны
сенсора.
Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для
синхронизации на пол секунды. Если замигает подсветка, это значит
синхронизация выполнена.

Видео руководство по синхронизации двух проходных выключателей  Livolo:

Сброс синхронизации:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до
второго звукового сигнала (примерно через 10 секунд). Синхронизация
будет сброшена.


Видео руководство по синхронизации трех проходных выключателей  Livolo:


Для отмены синхронизации необходимо удерживать сенсор на Главном
выключателе на протяжении 10 секунд до второго звукового
сигнала. Синхронизация будет сброшена.


Проходной двухсенсорный выключатель Livolo

  • Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
  • Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
  • В схеме используется Главный и Второстипенные выключатели.
  • Для подключения Главного выключателя используются четыре клеммы: 1)
    вход фазы, 2) выход первой линии нагрузки, 3) выход второй
    линии нагрузки, 4) информационный COM-провод.
  • Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
  • Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.


Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Задача:

  1. Реализовать управление общим освещением комнаты с трех мест.  3 — при входе в спальню, 1 — слава кровати, 2 — справа кровати.
  2. Реализовать управление бра слева кровати и справа кровати.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо
синхронизировать для совместной работы. Видео пример по синхронизации
смотрите выше на данной странице.

Аннотация. После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №3 управляется с выключателя №1, №2, №3;
  • Лампа №1 управляется с выключателя №1
  • Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо
синхронизировать для совместной работы. Видео пример по синхронизации
смотрите выше на данной странице.

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

  • Лампа №1 управляется с выключателя №1, №2;
  • Лампа №2 управляется с выключателя №2, №3

Сенсорный диммер Livolo

  • Выключатель используется для управления одной линией нагрузки с одного места.
  • Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
  • С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.


LED адаптер для маломощных ламп

Для корректной работы сенсорного выключателя света вместе со светодиодными лампами и лентами, а также с люминесцентными лампами общей мощностью до 5 Вт (для диммера 25 Вт), советуем дополнительно использовать LED адаптер во избежание мигания ламп в выключенном состоянии.

Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Если в монтажной коробке где установлен выключатель есть ноль, то
адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника
контролирует весь процесс управления нагрузки. В случае обрыва цепи,
сенсорный выключатель с его продвинутой схемой управления, просто
отключается, таким образом мы имеем дополнительную автономную систему
безопасности. В зависимости от положения ротора, нагрузка создаваемая
вытяжкой является переменной. В некоторых случаях нагрузка стремится к
нулю, что приводит к отключению выключателя. Обучить выключатель
правильно работать с вытяжкой можно используя адаптер. Схема подключения
адаптера для вытяжки:


Стабилизатор пускового тока

С применением Стабилизатора пускового тока, сенсорный выключатель
будет корректно работать с моторами, например вытяжек, или мощных
трансформаторов для 12 вольтовых LED лент,  LED лампами с драйверами,
которые при включении потребляют ток в десятки раз превышающий
номинальный — 5А.

Схема подключения Стабилизатора и Адаптера:


Сенсорный выключатель Livolo для штор, залюзи, ворот.

  • Выключатель используется для управления одного моторизированного привода штор, жалюзи, ворот.
  • Имеет две сенсорные кнопки которые работает в режиме открыть/закрыть.
  • С обратной стороны выключателя есть 5 клемм для подключения фазы, нуля, и двух клемм моторизированного привода.

Видео руководство по управлению шторами, жалюзи, воротами при помощи сенсорного затворного выключателя Livolo:


Выключатель с «сухим контактов» Livolo

  • Выключатель используется для систем Умный дом.
  • Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
  • С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.

Схема подключения выключателя с сухим контактом:

Как подключить сенсорный выключатель

Выбор сенсорного выключателя

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

  1. Сколько источников света будет подключено к выключателю.

  2. Учитывать температуру и количество влаги в помещении.

  3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

  1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.

  2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.

  3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.

  4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Монтаж сенсорных выключателей

По сути, подключение автоматического выключателя ничем не отличается от обычного клавишного, вы без особых усилий установите сенсорный выключатель своими руками. Данный процесс можно изучить в статье: Как подключить выключатель света.

Больше информации

Вопросы и ответы

Задать вопрос

Инструкция подключения сенсорного выключателя Vhome

Привет всем.
Сегодня будет совсем маленький обзорчик на сенсорные выключатели от фирмы NoName.
Кому лень идти под кат, скажу сразу, выключатели вроде бы и красивые, и необычные, но в тоже время не совсем удобные, так как на выключатель приходится обращать внимание, да ещё и целится (если у вас двойной выключатель). В общем под катом будет только разборка и внешний вид =)

И так, начну с доставки.

Посылка прилетела ЕМСкой примерно за две недели.

Выключатели пришли вместе с спецсигналом из предыдущего обзора. Фоток коробки у меня не осталось, но скажу что все было упаковано в прочный картон + внутри все проложено вспененной транспортировочной пленкой.

При транспортировке ничего не пострадало.

Продавец отправил мне два вида выключателя.

Один основной (подключается к электрической сети)

Второй беспроводной, то есть дублирующий.

C тем что подключается к электрической сети в комплекте шла инструкция на английском + два шурупа.

С беспроводным, два кусочка двустороннего скотча.

Простите за дальнейшее качество фото. =)

Из коробки на лицевой части выключателях нанесена защитная пленка, её желательно снимать после установки выключателя на свое место.

Лицевая часть выполнена из гладкого каленого стекла.

Также продается отдельно от внутренностей, если со временем вам надоест белый цвет, вы можете легко заменить его на другой.

У данного продавца в наличии три цвета (золотой, черный и белый)


Если честно, я даже не знал, что продавец положит выключатель, если бы знал, то взял бы черный, он более подходит мне в ванную комнату, белый оставлю для зала.

Чтобы установить выключатель нам потребутся выполнить всего 4 действия.

1 Открыть выключатель.

2 Подключить проводку.

3 Закрепить в посадочном месте.

4 Защелкнуть крышку.

Готово

Выключатель подключается к сети аналогично нашим привычным выключателям.

L — Входной

L1, L2 — Выводной на лампочки

У меня возникла небольшая проблема во время эксперементов с выключателем.

Я от электрики далек, но возможно мыслю правильно.

Я тестировал выключатель сначала на одной светодиодной лампочке.

Так вот, когда я запитался от одного канала, все работало прекрасно, но вот когда я начал щёлкать второй канал, который остался пустой, у меня начинала тускло гореть лампочка которая была в тот момент в положении ВЫКЛ. Вопрос к электрикам: Почему?

Возможно ли это, потому что я пустил ноль в разрыв вместо фазы?

Внутренности беспроводного

Немного внешнего вида.

А теперь внимательно посмотрите на выключатели и на свою комнату. И подумайте, стоит их вешать или нет.

Если у вас до сих пор поклеены бабушкины обои и у вас скрипучий пол =) то данные выключатели никак не украсят всю эту картину.

Ещё хочу отдельно рассказать про безпроводной выключатель, который можно использовать как дублирующий (проходной), так и как пуьт ДУ.

Данный выключатель из коробки идет как дублирующий, но его можно перепрограммировать.

Например вы хотите одним касанием на левую клавишу включать два канала, а на правую выключать. И так можно запрограммировать в любом удобном для вас порядке.

Для этого надо зажать одну из кнопок основного выключателя (до сигнала)

После сигнала вам надо нажать на пульте кнопку которую вам необходимо запрограммировать.

Только надо знать после какого сигнала вам надо программировать.

1 сигнал — включение и выключение

2 сигнала — только включение

3 сигнала — только выключение

4 сигнала — полный сброс.

Могу подвести небольшой итог.

Чем они могут понравиться?

Дизайн, «сенсорность», легкая замена лицевой части на другую.

Чем они могут не понравиться?

«Сенсорность»

Почему я отнес сенсорное управление к двум пунктам?

Да потому что одним может это понравится, но они умолчат про то, что не очень то и удобно каждый раз метиться в этот сантиметровый кругляшок.

Вот например есть один человек который после моей демонстрации данного выключателя написал мне вот такую смс

В итоге =)

В общем, покупать или нет, решать только Вам.

В России ценник от 1500р.

Ценник на лицевую часть от 500р

Приятных покупок.

Принцип работы смотрите ниже

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п. 18 Правил сайта.

Инструкция по эксплуатации сенсорных выключателей. — СенсорСвета

Перед установкой обязательно прочтите это
руководство.

Производитель не несет
ответственности за любой ущерб, причиненный в следствии  вашей собственной неправильной эксплуатации.
Гарантия производителя будет применяться только тогда, когда установлено
квалифицированным электриком.

Особые отметки:

1. Подключение
выключателя должно происходить при выключенном электричестве.

      2. Проводка
должна быть сделана строго по правилам электромонтажа.

      3.  Выключатель
монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

      4. Нельзя
подавать электричество и прикасаться в электронным деталям без установленной
стеклянной панели.

Правила установки:                                                                                                    Схема подключения к электросети:

Использование дистанционного пульта управления.

Программируемые клавиши «А», «В», «С»
включают и выключают свет по заданным зонам. Клавиша «D» выключает все зоны одним нажатием.

Примечания:

1. Расстояние между пультом и выключателем не должно
превышать 30 м

2. Если
лампа не подключена к выключателю, то при синхронизации не будет воспроизведен
звук.

Инструкция
синхронизации  малого дистанционного
управления:

1.  Удерживайте
сенсор включения 5 секунд.

2.  Отпустите
после звукового сигнала.

3.  Нажмите
кнопку на пульте  (например, кнопку А)

4.  Звуковой
сигнал информируют вас об успешном окончании синхронизации.

Примечание: 1.
Для
отмены синхронизации удерживайте нажатие 10 секунд.  Двойной звуковой сигнал информирует об отмене
синхронизации.

Функции
малого дистанционного управления:

А) После синхронизации при
использовании выключателей управление пультом осуществляется по следующей
схеме:

Клавиши
«А», «В», «С» включают и выключают свет по заданным зонам. Клавиша «D»
выключает все зоны одним нажатием.

Б) При использовании пульта в
диммируемых выключателях схема работы пульта следующая:

Клавиша «А» включает, «В» делает свет
ярче, «С» приглушает свет, а клавиша «D» выключает.

Инструкция для диммируемого  выключателя.

1. Коснитесь выключателя коротким

2. Удерживая
прикосновение на кнопке регулируйте яркость лампы.

3. С помощью функции памяти выключатель запоминает
яркость последнего включения

Примечание: Устройство применяется только для тех ламп, которые
предназначены для использования светорегулятора.  Максимальная мощность диммера  500W. Для данного вида выключателей нормально,
если они немного нагреваются во включенном состоянии.

Схема подключения
проходного переключателя
:

Примечание:

1. Данный тип выключателей работает только при наличии
питания на L in проводе.

2.  Лампа может быть
подсоединена к любому проводу на выключателе (как L1, так и L2)/

3. соедините L к L, COM к
COM, и один из L должен
быть подключен к линии 220 v.

Инструкция для синхронизации проходного выключателя:

1.  Данный
выключатель будет работать только после завершения синхронизации.

2.  Шаги
синхронизации:

а) Удерживайте включение в течение 5
секунд, отпустите прикосновение после того, как услышите звук или увидите мигание
подсветки.

б) Прикоснитесь к второму выключателю
если замигает подсветка, это значит синхронизация выполнена.

3. Отмена синхронизации:Удерживайте выключатель в течение 10
секунд. Когда услышите звук или увидите двойное мигание, синхронизация отменена.
Синхронизация останется незавершенной /неотмененной если вы отпустите сенсор
после однократного сигнала или мигания.

Технические параметры:

1. Размер лицевой
панели  80mm *80mm*40mm, 150mm*80mm 40mm

2. Рабочее
напряжение  110-250 В (переменный ток
50-60Гц)

3.
Максимальная нагрузка на линию 1000W диммируемый
выключатель до 500W

4. Сила тока 5А

5. Собственная
потребляемая мощность ?0.1 мВт

6. Условия
эксплуатации температура -30~70?, относительная  влажность ?95%

7. Срок службы 100000
переключений

8. Общая нагрузка для всех подключенных выключателей не должна превышать
2000W.

назначение, виды, маркировка, выбор, подключение

Технологический прогресс не стоит на месте и со временем затрагивает все сферы жизни человечества. Не исключением стало и обустройство дома. К примеру, сенсорный выключатель света, появившийся совсем недавно, уже успел занять достойную нишу в повседневном обиходе.

Устройство повышает не только уровень комфорта, но и увеличивает эксплуатационный срок осветительных приборов, а также относится к стильным дизайнерским элементам.

Давайте вместе разберемся в принципах работы и конструкционных особенностях этих устройств. На какие моменты нужно обратить внимание при выборе и как правильно произвести монтаж сенсорного выключателя.

Содержание статьи:

Особенности конструкции и принцип работы

Внешний вид классической модели электронного коммутационного устройства практически идентичен с сенсорной панелью и представляет из себя экран из глянцевого электрохромного материала (кристаллическое стекло) с нанесенной на него разметкой. В широком разнообразии представлены варианты дизайна, цвета и конфигурации приборов.

Независимо от внешних характеристик и количества подключенных потребителей, конструктивно сенсорный прибор состоит из таких основных частей:

  1. Контроллер или блок управления. За декоративным лицевым экраном находится активная поверхность чувствительного элемента, реагирующая на различные раздражители. Исходя из типа сенсорного выключателя, раздражителями выступают: касание объекта воздействия, в некоторых моделях приближение, хлопок в ладоши, голосовая команда.
  2. Полупроводниковый преобразователь. В предыдущем блоке вырабатывается сигнал, который на этом участке преобразуется в электрический достаточной мощности для срабатывания.
  3. Коммутационная часть. Посредством коммутатора осуществляются основные действия в электроцепи: размыкание, замыкание или плавное регулирование степени нагрузки, подаваемой на светильник.

Исходя из устройства электронного изделия его принцип действия очевиден: осуществляя легкое прикосновение пальцев к панели, производится сигнал, который преобразуется и вызывает включение реле.

Дополнительные функции, встроенные в универсальный выключатель сенсорного типа, часто применяются для обустройства системы умный дом: контроль работы приборов обогрева, открытие/закрытие оконных роллетов и другие

Отличительные черты сенсорного устройства

Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

Для распределения усилителей используется способ каскадного размещения:

  1. Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
  2. Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

Виды электронных коммутационных изделий

Несмотря на то что сенсорные выключатели делятся на шесть основных видов, в быту используется только три, а именно: емкостные, оптические и высокочастотные. Рассмотрим их более подробно.

Емкостные приборы – излишество или необходимость?

Емкостный тип работает в качестве датчика освещения и способен регистрировать нахождение объекта на установленной дистанции. Устройство монтируют вместо стандартных переключателей света, однако для его работы не требуется нажатие кнопочного/клавишного механизма.

Суть работы основана на следующем алгоритме действий: когда рука приближается к чувствительной зоне сенсорного экрана, в основном на 40-50 мм, устройство выполняет заданную команду — осуществляет регулировку светотехники, включая или выключая ее. Некоторые варианты требуют легкого прикосновения к активной панели выключателя.

Китайская компания Suntruth Electrical один из немногих представителей рынка, специализирующихся на выпуске сенсорных переключателей, устанавливаемых на месте обычного

Для некоторых такой функционал будет воспринят, как излишество, однако многие потребители, особенно их женская половина, по достоинству оценивают суть такого механизма.

К примеру, если в процессе приготовления на кухне требуется включить дополнительное освещение, то легкое движение руки, при этом неважно будет она мокрая или грязная, без проблем осуществляет управление электронным коммутатором.

Основные представители емкостных электротехнических аксессуаров для управления светотехникой выпускаются фирмами: Jung, Berker, Livolo и Steinel. Несмотря на популярность, многие разработчики отказались от подобного рода изделий и переориентировали производство на отдельно устанавливаемые виды приборов.

Комфорт и экономия оптических выключателей

Переключатель, оснащенный инфракрасным датчиком, воспринимает исключительно тепловые излучения в инфракрасном диапазоне, исходящие от тела в процессе передвижения. Его альтернативным названием является датчик движения или присутствия.

Оптические модели с пиродетектором рассчитаны на действие инфракрасного излучения длиной волны не более 9 мкм. Приборы из серии Delta reflex от компании Siemens универсальны. Их можно установить как на потолок, так и на стену и даже на улицу

Действие этого прибора основано на работе чувствительного пироэлемента. Оптическая система перенаправляет тепловые лучи в полупроводниковый приемник, окруженный накопительной линзой из пластика.

Последний элемент поделен на сегменты. За счет этого участок перед ик-датчиком делится на последовательно расположенные чувствительные и нечувствительные зоны, а соответственно, видимые и слепые секторы.

Принцип работы устройства следующий: как только движущийся тепловой объект попадает в зону, подконтрольную линзе, в пиродетекторе вырабатывается импульс напряжения. Посредством усилителя этот сигнал возрастает, а коммутатор осуществляет включение ламп.

При выборе освещения стоит обратить внимание на его техническую часть. Одним из важных элементов является механизм, позволяющий задерживать время выключение освещения. Длительность фазы задержки отключения может быть настроена на несколько секунд или минут.

Функция таймера необходима для устранения проблемы с перемещением человека в слепую зону датчика, когда пироприемник не воспринимает ик-излучение и отдает команду на выключение.

Если выключатель эксплуатируется в режиме датчика, фиксирующего перемещение, выбирают небольшое время задержки отключения, если в режиме присутствия – период будет более продолжительный

Для блокировки работы инфракрасного переключателя в период естественного дневного освещения почти все модели снабжены регулирующим фотодатчиком, который устанавливают в одном из положений – срабатывание в сумерках или при полной темноте.

Также компании-производители исключили вероятность реакции сенсорных устройств на небольшие объекты, такие как домашние питомцы, — модельный ряд расширен ИК-приборами с дополнительным электронным контроллером силы теплового излучения, отвечающего только на движение субъекта весом больше 20 кг.

Не менее интересен вариант с усложненной конструкцией, представленный датчиками движения B.E.G. Подобные приборы предусматривают акустический канал управления. При воспроизведении определенных звуковых сигналов – хлопок, голосовая команда и др., включается светотехника.

Подробнее о том, как выбрать и установить датчик движения читайте .

Наиболее удобны для применения в быту инфракрасные выключатели с чувствительным узконаправленным элементом, размещенным на шарнирной петле, с одной, двумя или тремя свободными фазами. За счет этого удается настроить необходимый уровень высоты и наклона обзора линз

Сравнительно недавно компания Siemens презентовала новую серию оптических сенсорных выключателей Delta Reflex. Это универсальные устройства, монтируемые в любые зоны помещения, в том числе и наружные, со степенью защиты от внешних неблагоприятных факторов IP 55.

Высокотехнологичные модели комплектуются пультом управления, посредством которого воспроизводится программирование различных функций, например, настройка таймера задержки времени отключения или имитация присутствия в заданный период.

Удобство и практичность высокочастотных приборов

Высокочастотные сенсорные переключатели представлены датчиками активного типа (освещенности) и объема. Конструктивно эти приборы достаточно схожи с предшествующим вариантом, однако принцип реагирования существенно отличается.

В основе работы детектора лежит применение фотодиодов. В момент попадания на фоточувствительную область квантов света прибор отключает светотехнику. При этом в его корпусе есть специальный регулирующий механизм, с помощью которого задается требуемый уровень иллюминации.

Такие интеллектуальные механизмы в большей степени используются для освещения фасадов. При наступлении сумерек они включают фонари на участке, когда светает – отключают.

Несмотря на высокую степень защиты, детекторы освещенности при налипании снега могут работать некорректно – решив, что наступили сумерки, прибор выключает освещение, поэтому снег необходимо постоянно счищать

К популярным моделям относятся датчики немецких фирм Steinel и Osram. Представлены как изделия, устанавливаемые на место старой лампочки, так и отдельные устройства.

Монтаж производится в разрыв электроцепи, подающей питание на светотехнические приборы. Устройство обладает высокой степенью защиты, не меньше IP 44.

Принцип работы датчика объема основан на излучении слабых высокочастотных импульсов, отражающихся от различных предметов мебели и декора, пола и стен.

Создав полную картину помещения в поле отражаемых микроволн, светорегулирующее устройство с определенной периодичностью ее инспектирует. Если в зоне появился новый объект, формируется команда и свет включается, если ничего не меняется, тогда прибор остается в выключенном режиме.

Микроволновой датчик состоит из аналогичных элементов, что и все остальные виды сенсорных выключателей. Даже внешне эти устройства схожи, однако линзы здесь не предусмотрены, а чувствительный элемент закрыт пластиковым колпачком

Основным производителем таких приборов является все та же фирма Steinel. Их выпускают в качестве выключателей, устанавливаемых вместо стандартных или же, более дорогие модели, в виде настольных ламп.

Маркировка и тонкости подключения

Разбор маркировки будем выполнять на примере электронного переключателя модели VL C701R компании Livolo. Модификация прибора обозначается латинскими буквами C6, C7 и т. д. Дальше располагается двузначное число, указывающее на количество подключаемых лампочных групп: 01, 02 и 03.

Расшифровка маркировки модели VL C701R: VL – сокращенное название производителя; C7 – серия; 01 – одна управляемая линия; R – пультовое радиоуправление

Последние буквы будут обозначать дополнительную функциональность сенсорного переключателя:

  • R – радиоуправление;
  • D – диммерный механизм, позволяющий осуществлять плавное регулирование степени освещения;
  • S – функция проходного выключателя;
  • T – таймер отключения.

Схема подключения сенсорного выключателя аналогичная, как и для или светорегулятора.

Достаточно посмотреть на схему и становится очевидно, что для подключения сенсорного свитча не требуется дополнительная прокладка жил или проводов. На примере VL C701R видно, что установка производится вместо обычного диммера

Согласно вышеуказанной схеме, линию красного цвета, идущую от щитка, подключаем на клемму L (In).

Далее, коммутирующую фазу, на рисунке оранжевого цвета, подсоединяем к клемме L1 (Load). Этот провод после направляется на одну или несколько групп ламп.

Все настраиваемые параметры выключателя и дистанционного пульта будут сохранены даже при отсутствии питания и севших батарейках, что является важным аспектом

Нулевые проводники (N) комплектуются в один узел посредством клеммных колодок. Аналогичным образом оформляются и защитные проводники (РЕ).

По мере возможности лучше применять подрозетники с достаточной степенью углубления для полноценной укладки и выключателя, и всех проводов

После аккуратной укладки проводников в нишу подрозетника переходят к креплению основания выключателя и его накладной стеклянной панели.

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний.

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

  1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
  2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
  3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
  4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть , прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно .

Выводы и полезное видео по теме

Если вы решили превратить свой дом в интеллектуальный, стоит воспользоваться советами по выбору электронных моделей. Об этом в сюжете:

Определившись с моделью и нужными функциями важно разобраться, как воспроизвести подключение:

Несмотря на высокую ценовую категорию, сенсорные коммутационные устройства оснащены настолько мощным функционалом, которого вполне достаточно для обустройства системы умный дом. Выбрав и купив подходящую модель, соответствующую запросам, можно выполнить подключение своими силами.

У вас есть личный опыт использования сенсорных выключателей для света? Пожалуйста, поделитесь им с посетителями нашего сайта. Расскажите о достоинствах и недостатках подобных приборов, которые заметили именно вы. Пишите комментарии в блоке под статьей.

«Простое» преобразование металлической лампы в сенсорный переключатель: 7 шагов (с изображениями)

После того, как я перерезал провода, вынул розетку и осмотрел провода, я был действительно шокирован (не каламбур) тем, насколько это плохо. провода были старые и хрупкие, а изоляция потрескалась и отслаивалась. Я искренне удивлен, что лампа вообще работала, и нас не били током каждый раз, когда мы включали лампу.

ЖИЗНЬ КАК КОРОБКА ШОКОЛАДА …… ВЫ НИКОГДА НЕ ЗНАЕТЕ, ЧТО ПОЛУЧИТЕ ВАШЕ СОБРАНИЕ…..
Когда я вынул розетку, меня ждал сюрприз. Я обнаружил, что там был патрон для лампы, в который был вкручен переходник, а в него был патрон для лампы. Самая странная вещь, которую я когда-либо видел. Понятия не имею, почему это было так. Это не оригинально. Тот, кто перепаял лампу, нашел время, чтобы припаять соединение, но затем сделал это на патроне. Из-за возраста розетки я думаю, что это было сделано где-то в 60-х годах, и я могу только предположить, что это были наркотики.

Я думаю, что буду проверять все будущие покупки, прежде чем подключать их к розетке. Подключить лампу довольно легко, если вы проделали это пару раз, поэтому мое новое правило таково: если лампа старая, я собираюсь перемонтируйте с нуля, а не доверяйте старым проводам. У меня дома есть пара других уличных фонарей, над которыми я буду работать в эти выходные.

Поскольку эта лампа предназначена для комнаты моего сына, я полностью переделаю ее. лампы очень просты, так что это не большая проблема и небольшая цена за небольшую часть ума.Мне не придется беспокоиться о том, что маленького парня ударит по нему или что дом сгорит.
В строительном магазине у меня был выбор. Я мог бы получить комплект лампы, который идет с гнездом и шнуром питания за 10 долларов, или я мог бы получить удлинитель за 1,50 доллара и розетку за 2,50 доллара. Угадай, куда я пошел.

Просто отрежьте конец удлинителя и протяните его через лампу. Мне нужно перерезать провод, чтобы установить сенсорный переключатель, но будет проще, если вы пропустите его и сначала подключите розетку.Пропитав его, я разъединил два провода и обнажил концы. 3/4 дюйма оголенного провода — это все, что вам нужно. На самом деле 1/2 дюйма — это все, что вам нужно, но я предпочитаю 3/4 дюйма. Вы не хотите, чтобы оголенный провод торчал за гайку провода. Глядя на провод с одной стороны была гладкой, а на другой стороне были ребра.Замена розетки, которую я выбрал, шла с черно-белыми проводами. Гладкая сторона — горячая, поэтому она была подключена к черному проводу на розетке. Провод с ребрами — нейтраль, так что перешел на белый.

ПОДКЛЮЧЕНИЕ
Я видел на самодельных демонстрациях, что при использовании проволочных гаек не нужно скручивать проволоку вместе, но я с этим не согласен. Как правило, при соединении проводов всегда скручивайте их вместе перед заделкой гайкой для проводов. Проволока лампы представляет собой плетеную проволоку небольшого калибра (калибр 18), поэтому ее можно скручивать пальцами. Если вы работаете с проводом большого сечения, например с прочной домашней проводкой, используйте плоскогубцы, чтобы скрутить провода и сохранить пальцы. Убедитесь, что вы используете гайку правильного размера для соединения.В завершение я всегда обматываю гайки проводов изолентой для дополнительной защиты. Это предотвратит вырывание проводов из проволочной гайки.

Замена блока управления сенсорной лампой: Электрооборудование онлайн

Получил вопрос от читателя по поводу замены модуля управления сенсорной лампой. Она не хотела подключать его, не получив подтверждения о правильной схеме подключения, поскольку цвета на новом модуле не соответствовали цветам на старом. Я выбрал этот вопрос, так как сам связал один неправильно.Это обычное дело — не смотреть на инструкцию (во многом как наше нежелание спрашивать дорогу), поэтому я просто вырезал старый блок и приступил к подключению нового так, как я думал, что имеет смысл подключить новый. Как только я подал питание на схему, я выпустил дым из нового устройства, сделав его бесполезным. Цветовая схема для проводов на большинстве этих устройств не имеет смысла в реальном мире цветового кодирования электрических устройств. Итак, вот вопрос Памелы:

Привет Терри,

У меня есть простой вопрос, который я исследовал и не нашел четкого конкретного ответа.Я получил новый трехпозиционный сенсорный переключатель для моей сенсорной лампы. Старый датчик имеет черный, красный, белый и желтый провода. У нового желтый, черный, но коричневый и серый провода. Я получил противоречивые ответы относительно того, к какому оттенку относятся серый и коричневый. Один говорит так, будто красный и серый — это одно и то же, другой говорит, что красный и коричневый — это одно и то же. Надеюсь, вы можете мне помочь, так как я не хочу, чтобы неправильное подключение могло повредить новый датчик или саму лампу.

Спасибо за ваше время,
Памела

Памела прислала мне изображение, на котором старый блок и новый частично соединены, и единственный вопрос заключался в том, где соединяются коричневый и серый, красный или белый, белый или красный и т. Д.

Вот схема подключения старого датчика.

Я попросил Памелу прислать мне инструкцию к новому диммеру. Без этого я бы снова догадался о неправильных подключениях, учитывая старые цвета проводки по сравнению с новыми. Вот отсканированный лист с инструкциями по подключению.

Итак, учитывая эту информацию, вот электрическая схема для подключения нового устройства.

Так что мне потребовалось несколько писем с Памелой по электронной почте, но теперь у нее снова есть лампа, и она работает как новая.

Памела пишет:

Спасибо, чувак !!!! Теперь, я надеюсь, я могу сказать, что у меня есть личная помощь для любых электрических нужд ?? Хорошего дня!

Как по мне, у меня новый пост для сайта! Продолжайте задавать вопросы!

Добавить датчик касания к светильнику

Как установить сенсорный переключатель или переключатель дистанционного управления для осветительной арматуры: Могу ли я подключить сенсорный переключатель или пульт дистанционного управления к осветительной арматуре?

Сенсорный выключатель или пульт дистанционного управления для осветительной арматуры
[ad # block] Электрический вопрос: Могу ли я подключить сенсорный переключатель или пульт дистанционного управления к осветительной арматуре?

  • Заменяю потолочный вентилятор на металлический подвесной светильник.
  • Проблема в том, что наш дом был построен в 1978 году, и в нем нет выключателя, поэтому вентилятор работает по тяговой цепи.
  • Добавить настенный выключатель нельзя.
  • Можно ли активировать мой новый легкий сенсорный экран?
  • Могу ли я подключить пульт дистанционного управления к моей новой лампе.
  • Думаю, я мог бы подключить выключатель с вытяжной цепью, но не уверен, как это будет выглядеть.

Как вы думаете?

Этот вопрос по электропроводке поступил от: Уилсона из Гринбриера, штат Теннесси.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Уилсон.

Как добавить переключатель сенсорного датчика или переключатель дистанционного управления

Применение: Подключение сенсорного переключателя или пульта дистанционного управления.
Уровень квалификации: от начального до среднего — Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием перед работой с проводкой.
Примечание. Убедитесь, что пульт дистанционного управления имеет мощность в ваттах для ламп, которые будут установлены в приборе.

Светильник, управляемый сенсорным датчиком или переключателем дистанционного управления

Ниже приведен пример того, как сенсорный переключатель или пульт дистанционного управления можно добавить к осветительной арматуре и использовать в качестве переключателя.

  • Сенсорный выключатель
    Сенсорный выключатель света — это модули, которые можно приобрести в большинстве магазинов оборудования для освещения магазинов.
  • Подключение сенсорного датчика
    Модуль сенсорного датчика можно подключить к любому осветительному устройству, что упрощает включение света простым прикосновением к нему. Переключатель сенсорного датчика снабжен двумя цепными проводами и заземляющим проводом, которые подключаются к проводке светильника.
  • Дополнительные элементы управления переключателем света
    Другой вариант управления осветительной арматурой, в которой не установлен настенный переключатель, — это установка комплекта дистанционного управления, аналогичного тому, который используется для потолочных вентиляторов.
  • Переключатель дистанционного управления
    Это, по сути, тот же метод, который используется при установке удаленного модуля для потолочного вентилятора, где детали такие же, но применение немного отличается. Модуль дистанционного управления снабжен выводами, которые подключаются к проводам схемы, и проводами, которые подключаются к осветительной арматуре.
  • Проводка управления переключателем осветительной арматуры
    Процесс подключения сенсорного переключателя или модуля дистанционного управления не очень сложен, но обязательно прочтите все инструкции и следуйте им.
  • Требования к монтажной площади
    Основание осветительного прибора должно быть достаточно большим, чтобы вмещать модуль дистанционного управления, проводку и разъемы.
  • Особые инструкции для выключателя и осветительной арматуры
    ВАЖНАЯ ИНФОРМАЦИЯ: Для этого типа применения доступно множество сенсорных переключателей и модулей дистанционного управления, поэтому обязательно ознакомьтесь с инструкциями и схемами подключения, которые прилагаются к каждому из них. устройства, чтобы получить подробные инструкции и убедиться, что устройство полностью совместимо с осветительной арматурой и вашим конкретным применением.

Подробнее о светильниках и выключателях

Освещение для дома

Планирование и установка домашнего освещения

Товары для домашнего освещения, включая встроенное освещение, освещение под шкафами, терминологию освещения и многое другое.

Как подключить коммутатор

Подключение переключателя света — Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света.Подробные схемы электропроводки и изображения помогут в реализации ваших домашних проектов по электрике.

Электропроводка

Электропроводка

Проекты домашней электропроводки с изображениями и электрическими схемами.

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 вольт
Электропроводка выключателей света

Электропроводка 3-проводного и 4-проводного электропроводки
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Как найти и устранить неисправности и отремонтировать электропроводку
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь со своим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Как установить интеллектуальный выключатель света

Это понятно, если вы хотите управлять существующими потолочными светильниками с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой отдельной лампочки на интеллектуальную.К счастью, вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света. Вы можете найти умные переключатели в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

И не волнуйтесь — для установки умного выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если будете относительно удобны. В зависимости от электросети вашего дома процесс установки умного выключателя света может быть немного сложным, но большинство людей с навыками DIY могут взять на себя эту задачу.Если вы готовы заняться этим проектом на выходных, вам стоит взглянуть на это практическое руководство, которое максимально упростит установку вашего нового интеллектуального выключателя света.

Вещи, которые вам понадобятся

  • Отвертка с крестообразным шлицем
  • Отвертка с плоским жалом
  • Интеллектуальный выключатель света, который подходит к настенному выключателю и монтажу проводки (подробнее об этом позже)
  • Кусачки
  • Соединители проводов
  • Фонарик или фонарь на батарейках
  • Изолента

Как установить умный выключатель света

Шаг 1: Изучите существующий настенный выключатель и схему подключения.Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен. Если на стеновой панели есть только один переключатель, вам понадобится одинарный переключатель. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Если вы не знаете, к какой электрической цепи принадлежит ваш светильник, неплохо было бы захватить вольтметр (если у вас его еще нет).Комбинированный блок Klein, с которым мы связались выше, даже поставляется с бесконтактным тестером напряжения, поэтому вам не придется возиться с выводами и проводами.

Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и осмотрите проводку. Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или отвертку с плоским жалом, чтобы оторвать пластину от стены, так как она может прилипнуть (часто из-за краски).Затем открутите винты на самом переключателе света и осторожно потяните переключатель вперед.

Erika Rawes / Digital Trends

Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной, выходной и нейтральный провод. В большинстве домов есть входной, выходной и заземляющий провода, но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов. Обычно нейтральный провод — это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не нужен нейтральный провод.Например, диммерный переключатель интеллектуального освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите умный выключатель света, соответствующий вашей ситуации.

С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Таким образом, дальнейшие инструкции будут предполагать использование однокнопочного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

Эрика Равес / Digital Trends

Шаг 3: Снимите старый выключатель света. (Опять же, убедитесь, что питание выключателя отключено). Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание, какой из проводов есть, когда вы отключаете их, чтобы избежать путаницы позже. Если на них нет этикеток, возьмите изоленту разных цветов и сделайте этикетки по ходу дела.

Шаг 4: Подключите провода интеллектуального выключателя света к проводам внутри стены.Подключите входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу, а нейтральный провод к нейтральному проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным.) В зависимости от вашей проводки вам может потребоваться инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

После подключения и закрепления всех проводов интеллектуального переключателя проверьте их, включив питание.Если переключатель работает, вы можете переходить к следующему шагу. Если ваш коммутатор не включается, вам необходимо повторно проверить свои соединения.

Шаг 5: Убедитесь, что интеллектуальный выключатель света зафиксирован. Выключите питание в блоке выключателя. Организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно вставить все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы рекомендуем притормозить и аккуратно поместить их в коробку.Это поможет предотвратить ослабление соединений и возгорание. Иногда можно перевязать проводку изолентой. В целом, вы не должны делать ничего, что увеличивает вероятность возникновения электрического пожара.

Когда вы закончите вставлять все провода в коробку, прикрутите умный выключатель света на место. Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все подключения выполнены, установите настенную пластину и начните настройку приложения.

Шаг 6: Затем подключите интеллектуальный выключатель света к вашей конкретной сети.Для этого вам сначала нужно загрузить приложение Smart Light и подключиться к Wi-Fi. Как только это будет сделано, назовите переключатель как хотите и присоедините к нему с помощью Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

Наконечники

  • Перед настройкой умного переключателя света полностью прочтите его руководство по эксплуатации, чтобы убедиться, что вы понимаете его схему подключения и функции. Дизайн различается, поэтому не беспокойтесь, если он будет сильно отличаться от традиционного переключателя.
  • Не думайте автоматически, что настройки во всех ваших комнатах будут одинаковыми. Электропроводка может варьироваться от комнаты к комнате.
  • Если у вас возникли проблемы с подключением коммутатора к соответствующему приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения примерно 10-15 секунд.
  • Если вам необходимо установить двух- или трехкнопочный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нейтрального провода, мы рекомендуем ознакомиться с вашим руководством по эксплуатации.
Рекомендации редакции

Введение в емкостное распознавание касания

В этой статье мы подробно (но не слишком подробно) рассмотрим электрические принципы, которые позволяют нам обнаруживать присутствие человеческого пальца, используя чуть больше, чем конденсатор.

Дополнительная информация

Конденсаторы могут быть чувствительными

За последнее десятилетие или около того стало действительно трудно представить мир без сенсорной электроники.Смартфоны являются ярким и повсеместным примером, но, конечно же, существует множество устройств и систем, которые включают в себя функции сенсорного управления. Как сопротивление, так и емкость могут использоваться как средство достижения чувствительности к прикосновениям; В этой статье мы обсудим только емкостное определение касания, которое стало предпочтительной реализацией.

Хотя приложения, основанные на емкостном распознавании касаний, могут быть довольно сложными, фундаментальные принципы, лежащие в основе этой технологии, довольно просты.Действительно, если вы понимаете природу емкости и факторы, определяющие емкость конкретного конденсатора, вы хорошо на пути к пониманию емкостного определения прикосновения.

Емкостные сенсорные датчики делятся на две основные категории: конфигурация взаимной емкости и конфигурация собственной емкости. Первый, в котором чувствительный конденсатор состоит из двух выводов, которые функционируют как излучающий и принимающий электроды, является предпочтительным для сенсорных дисплеев.Последнее, в котором один вывод чувствительного конденсатора соединен с землей, представляет собой простой подход, подходящий для сенсорной кнопки, ползунка или колеса. В этой статье представлена ​​конфигурация собственной емкости.

Конденсатор печатной платы

Конденсаторы бывают разных видов. Мы все привыкли видеть емкость в виде компонентов с выводами или корпусов для поверхностного монтажа, но на самом деле все, что вам действительно нужно, это два проводника, разделенных изоляционным материалом (т.е., диэлектрик). Таким образом, довольно просто создать конденсатор, используя проводящие слои, встроенные в печатную плату. Например, рассмотрите следующие виды сверху и сбоку конденсатора печатной платы, используемого в качестве сенсорной кнопки (обратите внимание, что слой паяльной маски опущен на диаграмме вида сбоку).

Изолирующее разделение между сенсорной кнопкой и окружающей медью создает конденсатор.В этом случае окружающая медь соединяется с узлом заземления, и, следовательно, наша сенсорная кнопка может быть смоделирована как конденсатор между сенсорным сигналом и землей.

На этом этапе вы, возможно, задаетесь вопросом о том, какую емкость на самом деле обеспечивает эта небольшая компоновка печатной платы. Кроме того, как мы когда-нибудь сможем его точно рассчитать. . . ? Чтобы ответить на первый вопрос, емкость очень мала, может быть, около 10 пФ. Что касается второго вопроса: не беспокойтесь, если вы забыли электростатику, потому что точное значение конденсатора не имеет значения .Мы ищем только изменения емкости, и мы можем обнаружить эти изменения, не зная номинального значения конденсатора печатной платы.

Эффект пальца

Итак, что вызывает эти изменения емкости, которые контроллер сенсорного экрана собирается обнаруживать? Конечно, человеческий палец.

Прежде чем мы обсудим, почему палец изменяет емкость, важно понять, что здесь нет прямой проводимости; палец изолирован от конденсатора паяльной маской печатной платы и обычно также слоем пластика, который отделяет электронику устройства от внешней среды.Таким образом, палец не является , разряжающим конденсатор, и, кроме того, количество заряда, накопленного в конденсаторе в конкретный момент, не является величиной, представляющей интерес, а скорее, величиной, представляющей интерес, является емкость в конкретный момент.

Итак, почему присутствие пальца изменяет емкость? Есть две причины: первая связана с диэлектрическими свойствами пальца, а вторая — с проводящими свойствами пальца.

Палец как диэлектрик

Обычно мы думаем, что конденсатор имеет фиксированное значение, определяемое площадью двух проводящих пластин, расстоянием между пластинами и диэлектрической проницаемостью материала между пластинами.Мы, конечно, не можем изменить физические размеры конденсатора, просто прикоснувшись к нему, но мы, , можем изменить диэлектрическую постоянную, потому что человеческий палец имеет диэлектрические характеристики, отличные от диэлектрических характеристик материала (предположительно воздуха), который он вытесняет. Верно, что палец не будет располагаться в реальной диэлектрической области, то есть в изоляционном пространстве непосредственно между проводниками, но такое «проникновение» в сам конденсатор не обязательно:

Как показано на этой схеме, палец не обязательно должен находиться между пластинами, чтобы влиять на диэлектрические характеристики, поскольку электрическое поле конденсатора распространяется в окружающую среду.

Оказывается, человеческая плоть — неплохой диэлектрический материал, потому что наши тела в основном состоят из воды. Диэлектрическая проницаемость вакуума определяется как 1, а диэлектрическая проницаемость воздуха немного выше (около 1.0006 на уровне моря и комнатной температуре). Диэлектрическая проницаемость воды намного выше, около 80. Таким образом, взаимодействие пальца с электрическим полем конденсатора означает увеличение диэлектрической проницаемости и, следовательно, увеличение емкости.

Палец как проводник

Любой, кто испытал поражение электрическим током, знает, что человеческая кожа проводит ток.Я упоминал выше, что направляет проводимости между пальцем и сенсорной кнопкой, то есть ситуация, в которой палец разряжает конденсатор печатной платы, не возникает. Однако это не означает, что проводимость пальца не имеет значения. На самом деле это очень актуально, потому что палец становится второй токопроводящей пластиной дополнительного конденсатора:

Для практических целей мы можем предположить, что этот новый конденсатор, созданный пальцем (назовем его крышкой пальца), работает параллельно с существующим конденсатором печатной платы.Эта ситуация немного сложна, потому что человек, использующий сенсорное устройство, электрически не подключен к узлу заземления печатной платы, и, таким образом, два конденсатора не находятся «параллельно» в типичном смысле анализа цепей.

Тем не менее, мы можем рассматривать человеческое тело как обеспечивающее виртуальную землю , поскольку оно обладает относительно большой способностью поглощать электрический заряд. В любом случае нам не нужно беспокоиться о точном электрическом соотношении между крышкой пальца и крышкой печатной платы; Важным моментом является то, что псевдопараллельная конфигурация двух конденсаторов означает, что палец увеличит общую емкость, потому что конденсаторы добавляются параллельно.

Таким образом, мы видим, что оба механизма, управляющие взаимодействием между пальцем и емкостным сенсорным датчиком, способствуют увеличению емкости.

Близость и контакт

Предыдущее обсуждение приводит нас к интересной особенности емкостного «прикосновения»: измеримое изменение емкости может быть вызвано не только контактом между пальцем и датчиком, но также близости между пальцем и датчиком.Я обычно думаю о сенсорном устройстве как о замене механического переключателя или кнопки, но технология емкостного считывания фактически вводит новый уровень функциональности, позволяя системе определять расстояние между датчиком и пальцем.

Оба механизма изменения емкости, описанные выше, производят эффекты, пропорциональные расстоянию. Для механизма, основанного на диэлектрической проницаемости, количество мясистого диэлектрика, взаимодействующего с электрическим полем конденсатора, увеличивается по мере приближения пальца к проводящим частям конденсатора печатной платы.Для механизма, основанного на проводимости, емкость колпачка для пальца (как и для любого колпачка) обратно пропорциональна расстоянию между проводящими пластинами.

Однако имейте в виду, что это не метод измерения абсолютного расстояния между датчиком и пальцем; емкостное зондирование не дает данных, которые потребуются для точных вычислений абсолютного расстояния. Я предполагаю, что можно было бы откалибровать емкостную сенсорную систему для грубых измерений расстояния, но поскольку схема емкостного сенсора предназначена для обнаружения изменений емкости, из этого следует, что эта технология особенно подходит для обнаружения изменений расстояния, т. Е. .е., когда палец приближается к датчику или удаляется от него.

Заключение

Теперь у вас должна быть прочная концептуальная основа, на которой можно построить возвышающееся здание опыта емкостного сенсорного восприятия. В следующей статье мы начнем конструирование с рассмотрения методов реализации, которые помогут вам перейти от теории к практике.

Следующая статья в серии: Схемы и методы для реализации емкостного распознавания касания

Коммутаторы

Smart — нет нейтрального провода?

Одной из распространенных проблем для новых пользователей умного дома является то, что они хотят установить некоторые интеллектуальные переключатели для управления освещением, но их существующие переключатели света не включают нейтральный провод.Есть несколько вариантов установки интеллектуальных переключателей без нейтрального провода, но сначала давайте проверим, есть ли у вас нейтральный провод.

Содержание

Что такое нейтральный провод и есть ли он у меня?

Один из способов подключения выключателя света — это подсоединить проводку источника питания непосредственно к осветительной арматуре, а выключатель используется для замыкания цепи. В этом случае у вас не будет нейтрального провода, и ваша существующая конфигурация будет выглядеть так:

Переключатель без нейтрального провода

Причина, по которой некоторые интеллектуальные коммутаторы не работают в этой конфигурации, заключается в том, что коммутатор размыкает цепь, когда он выключен, поэтому питание не проходит через коммутатор.Умным коммутаторам требуется источник питания, потому что они всегда обмениваются данными с концентратором. Если питание отключено (потому что выключатель выключен), интеллектуальный коммутатор не сможет получать инструкции от концентратора.

Второй вариант — подать питание в распределительную коробку, а затем перейти к осветительной арматуре. В этом случае нейтральные (белые) провода подключаются внутри распределительной коробки. Переключатель по-прежнему разрывает цепь, но в этом случае интеллектуальный переключатель может подключиться к нейтральному проводу, чтобы энергия проходила через переключатель — электроника в переключателе все еще разрывает цепь на свет, но переключатель поддерживает цепь, поэтому всегда получает власть.Вот схема штатного выключателя с нулевым проводом:

Переключатель с нулевым проводом

Интеллектуальный коммутатор можно просто привязать к белому нейтральному проводу, чтобы замкнуть цепь и получить источник питания, чтобы радио в коммутаторе постоянно работало.

Вариант 1 — проложить нейтральный провод

Если вы хотите использовать интеллектуальные переключатели и у вас нет нейтрального провода в распределительной коробке, вы можете нанять электрика, который проложит нейтральный провод между осветительной арматурой и переключателем.Вы также можете попросить электрика перемонтировать выключатель и светильник, что потенциально может быть дороже. В любом случае, проложить новый провод внутри стен и потолка дома может быть слишком сложно.

Вариант 2 — Интеллектуальные переключатели, для которых не требуется нейтральный провод

На рынке представлены интеллектуальные переключатели с регулируемой яркостью, которые можно установить без нейтрального провода. Ключевым моментом является функция затемнения, которая превращает поток энергии между светом и выключателем до небольшого тонкого потока.Потока энергии недостаточно для включения лампочки, но его достаточно для поддержания связи коммутатора с вашим интеллектуальным концентратором.

Однако очень важно, чтобы вы подтвердили, что ваш умный переключатель с регулируемой яркостью будет работать с типом лампочек, которые вы планируете использовать — многие из них будут работать только с устаревшими лампами накаливания.

Вот два переключателя, которым не нужен нейтральный провод. Cooper Aspire имеет технологию Z-Wave, поэтому он должен работать с несколькими концентраторами.Коммутатор Caseta работает с Wink и Caseta Smart Bridge (Caseta Smart Bridge позволяет переключателю взаимодействовать с Alexa, Apple HomeKit и Google Home). Мы рекомендуем диммер Lutron Caseta Wireless (прочтите наш подробный обзор здесь) — у нас они установлены в нашей настройке, и они работают очень хорошо.

Интеллектуальные переключатели, которым не требуется нейтральный провод

Датчик касания

| Емкостные и резистивные сенсорные датчики

В этом руководстве мы узнаем о сенсорных датчиках.Сегодня почти весь пользовательский интерфейс основан на прикосновении. Спектр приложений бесчислен, и некоторые из них — мобильные телефоны, планшеты, портативные компьютеры, автомобили, лифты, банкоматы, камеры и т. Д. Сенсорные датчики являются важными компонентами в современных приложениях для сенсорных экранов.

Введение

Осязание — важный сенсорный канал у многих животных и некоторых растений. Наши чувства сообщают нам, когда наши руки что-то касаются. Компьютерные устройства ввода безразличны к человеческому контакту, поскольку программное обеспечение не реагирует на установление, поддержание или разрыв физического контакта, такого как прикосновения или освобождение.

Таким образом, сенсорные устройства ввода предлагают множество возможностей для новых методов взаимодействия. Технология сенсорных датчиков постепенно заменяет механические объекты, такие как мышь и клавиатура.

Сенсор касания определяет прикосновение или близость, не полагаясь на физический контакт. Сенсорные датчики находят применение во многих приложениях, таких как мобильные телефоны, пульты дистанционного управления, панели управления и т. Д. Современные сенсорные датчики могут заменить механические кнопки и переключатели.

Сенсорные датчики с простыми поворотными ползунками, сенсорными панелями и поворотными колесами предлагают значительные преимущества для более интуитивно понятного пользовательского интерфейса.Сенсорные датчики удобнее и надежнее использовать без движущихся частей. Использование сенсорных датчиков дает разработчикам системы большую свободу действий и помогает снизить общую стоимость системы. Общий вид системы может быть более привлекательным и современным.

НАЗАД В начало

Принцип работы

Сенсорные датчики также называются тактильными датчиками и чувствительны к прикосновению, силе или давлению. Это одни из самых простых и полезных датчиков.Датчик касания работает так же, как и простой переключатель.

При контакте с поверхностью датчика касания цепь внутри датчика замыкается и протекает ток. Когда контакт размыкается, цепь размыкается и ток не течет.

Наглядное изображение работы сенсорного датчика показано ниже.

НАЗАД В начало

Емкостный сенсорный датчик

Емкостный сенсорный датчик широко используется в большинстве портативных устройств, таких как мобильные телефоны и MP3-плееры.Емкостные сенсорные датчики можно найти даже в бытовой технике, автомобилестроении и промышленности. Причины этой разработки — долговечность, надежность, привлекательный дизайн и стоимость.

Датчики касания, в отличие от механических устройств, не содержат движущихся частей. Следовательно, они более долговечны, чем механические устройства ввода. Сенсорные датчики прочны, так как в них нет отверстий для проникновения влаги и пыли.

Принцип работы емкостного сенсорного датчика поясняется ниже.

Самая простая форма конденсатора может быть выполнена с двумя проводниками, разделенными изоляцией. Металлические пластины можно рассматривать как проводники. Формула емкости приведена ниже.

C = ε 0 * ε r * A / d

Где

ε 0 — диэлектрическая проницаемость свободного пространства

ε r — относительная диэлектрическая проницаемость или диэлектрическая проницаемость

A — площадь пластины, а d — расстояние между ними.

Емкость прямо пропорциональна площади и обратно пропорциональна расстоянию.

В емкостных сенсорных датчиках электрод представляет собой одну из пластин конденсатора. Вторая пластина представлена ​​двумя объектами: один представляет собой среду электрода датчика, который образует паразитный конденсатор C 0 , а другой — проводящий объект, такой как человеческий палец, который образует сенсорный конденсатор C T .

Электрод датчика подключается к измерительной цепи, и емкость периодически измеряется. Выходная емкость увеличивается, если проводящий объект касается электрода датчика или приближается к нему.Схема измерения обнаружит изменение емкости и преобразует его в сигнал запуска.

Работа емкостного сенсорного датчика показана на рисунке ниже.

 Ссылка на ресурс изображения: www.fujitsu.com/downloads/MICRO/fme/articles/fujitsu-whitepaper-capacitive-touch-sensors.pdf

Если площадь электрода датчика больше, а толщина крышки Материал меньше, сенсорная емкость C T также большая. В результате разница в емкости между сенсорной панелью и нетронутой сенсорной панелью также велика.Это означает, что размер сенсорного электрода и покрывающего материала будет влиять на чувствительность сенсора.

Измерение емкости используется во многих приложениях, таких как определение расстояния, давления, ускорения и т. Д. Емкостные сенсорные датчики — еще одна область применения. Существует множество методов измерения емкости. Некоторые из них: амплитудная модуляция, частотная модуляция, измерение временной задержки, рабочий цикл и т. Д.

В случае емкостных сенсорных датчиков наличия проводящего материала достаточно для срабатывания нагрузки и не требуется никакого усилия.Следовательно, риск ложных или непреднамеренных срабатываний выше в случае емкостных сенсорных датчиков. Эта проблема больше возникает при наличии влаги или воды, которая является хорошим проводником.

Для метода измерения емкости в сенсорных датчиках требуется эталонная плоскость, расположенная рядом с сенсорной площадкой. В емкостных сенсорных датчиках прикосновение пальца формирует емкость между чувствительным электродом и плоскостью отсчета. Кожный жир или пот человеческого тела могут стать ложным срабатыванием.

Чтобы различать преднамеренные и ложные прикосновения, используются дополнительные сенсорные панели или программные алгоритмы.Лучшее решение — избавиться от заземляющего электрода сравнения.

Есть два типа емкостных датчиков касания: поверхностные емкостные датчики и проецируемые емкостные датчики.

При поверхностном емкостном измерении изолятор наносится с проводящим покрытием на одной стороне его поверхности. Поверх этого проводящего покрытия наносится тонкий слой изолятора. Ток подается на все углы токопроводящего покрытия.

Когда внешний проводник, такой как человеческий палец, соприкасается с поверхностью, между ними образуется емкость, которая потребляет больше тока из углов.Измеряется сила тока в каждом углу, и их соотношение определяет положение касания на поверхности.

При проецированном емкостном считывании вся поверхность не заряжается, но X — Y сетка проводящего материала помещается между двумя изоляционными материалами. Сетка часто изготавливается из меди или золота на печатной плате или из оксида индия и олова на стекле. ИС используется для зарядки и контроля сети.

Когда заряд вытягивается внешним проводящим объектом, например пальцем (пальцами) из области на сетке, ИС вычисляет положение пальца на сенсорной поверхности.Сенсорные датчики, изготовленные на основе проективной емкостной технологии, могут использоваться для определения пальца, который не касается его поверхности. Они действуют как датчики приближения.

НАЗАД В начало

Резистивный датчик касания

Резистивные сенсоры касания используются дольше, чем емкостные решения, поскольку они представляют собой простые схемы управления. Резистивный датчик касания не зависит от электрических свойств емкости. Следовательно, резистивные сенсорные датчики могут работать с непроводящими материалами, такими как стилус и палец, обернутый перчаткой.

В отличие от емкостных сенсорных датчиков, которые измеряют емкость, резистивные сенсорные датчики определяют давление на поверхность.

Резистивный датчик касания состоит из двух проводящих слоев, разделенных небольшими точками-разделителями. Нижний слой состоит из стекла или пленки, а верхний слой — из пленки. Проводящий материал покрыт металлической пленкой, как правило, оксидом индия и олова, и по своей природе является прозрачным. Напряжение прикладывается к поверхности проводника.

Когда какой-либо датчик, такой как палец, стилус, ручка и т. Д., Используется для давления на верхнюю пленку датчика, он активирует датчик. При приложении значительного давления верхняя пленка прогибается внутрь и контактирует с нижней пленкой. Это приводит к падению напряжения, и точка контакта создает сеть делителя напряжения в направлениях X — Y.

Это напряжение и изменения напряжения обнаруживаются контроллером и вычисляют положение касания, в котором прикладывается давление, на основе координат X — Y касания.

Функционирование резистивного сенсорного датчика можно пояснить с помощью следующего рисунка.

Сопротивление объекта, касающегося электродов, проявится в работе резистивных сенсорных датчиков. Например, когда палец касается поверхности, небольшое сопротивление пальца позволяет протекать через него току, замыкая цепь. Транзистор действует как переключатель. Резистор Rp используется для защиты транзистора от возможного короткого замыкания электродов.Резистор Rb используется для удержания базы на земле, когда цепь разомкнута, то есть нет пальца.

При касании обоих электродов через палец проходит небольшой ток, и транзистор включается, в результате чего нагрузка становится активной.

Ниже показана простая резистивная чувствительная к прикосновению схема.

Он состоит из двух электродов, двух транзисторов, соединенных по схеме Дарлингтона, резистора и светодиода. Когда на электроды кладут палец, цепь замыкается и происходит усиление тока.Резистор используется для ограничения силы тока светодиода.

Существует три типа резистивных датчиков касания: 4-проводные, 5-проводные и 8-проводные.

4-проводной резистивный датчик касания является наиболее экономичным. 5 — Проволочные резистивные сенсорные датчики наиболее долговечны. Они похожи на 4-проводные датчики, за исключением того, что все электроды этого типа находятся на нижнем слое. Верхний слой в 5-проводных датчиках действует как зонд для измерения напряжения.
