Как поменять выключатель с двумя кнопками: Как поменять выключатель с одной или двумя кнопками — Комплексный ремонт квартир, домов, офисов, магазинов в Ульяновске

Содержание

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать. Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение. Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза. Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
Отсоединить от механизма второй кабель.
Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

При помощи плоской отвертки снять клавишу.
Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

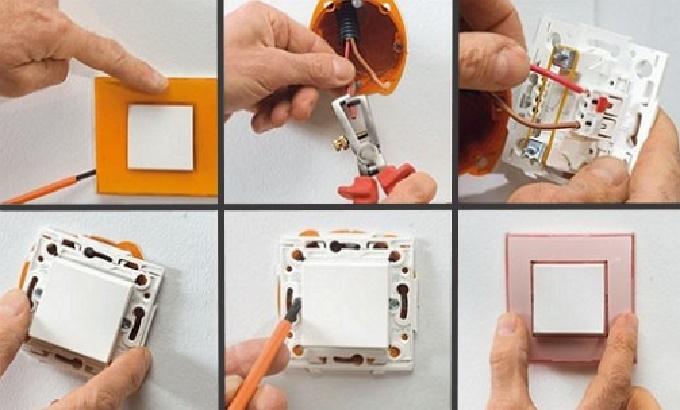

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

Зачистить концы проводов от изоляции на 1-1,5 см ножом.
Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
Затянуть винт контакта.
Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
Зачистить и вставить в отверстие следующий провод.
Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

Узнаем как заменить выключатель самостоятельно?

Выключатели так же недолговечны, как и большинство бытовых приборов. Зачастую причина поломки заключается в выходе из строя переключателя. Как поменять выключатель дома, на работе или в помещении офиса, вам подскажет эта статья. Это значительно сократит время ожидания электрика или сэкономит бюджет. Приобретать новые знания и умения, особенно в плане быта, всегда полезно.

Принцип работы включателя

Прежде чем поменять выключатель в квартире, не стоит забывать о технике безопасности и помнить о таких неприятных ситуациях, как:

возможность короткого замыкания;
перегорание нитей осветительных приборов;
вероятность выгорания проводки;
и наиболее опасная из них – вероятность поражения электрическим током.

Для того чтобы избежать подобных ситуаций, нужно знать принцип работы и устройство таких приборов, технику безопасности, изучить схемы электрической проводки и ознакомиться с правилами демонтажа и монтажа включателей. Стоит учитывать, что разные виды таких изделий подключаются по-разному.

Основные виды

Выключатели подразделяются в зависимости от способа крепления на стену:

Приборы для скрытой проводки устанавливаются в выполненное заранее отверстие в стене с подрозетником, выполненным из пластика или металла, в форме цилиндра.
В сооружениях из дерева обычно установлены открытая проводка и накладные выключатели. Они просто фиксируются к стене либо укладываются в специальные кабель-каналы из пластика.

В зависимости от конструкции клемм, выключатели имеют разные особенности устройства и установки. От этого во многом зависит ответ на вопрос: как поменять выключатель?

Винтовые клеммы зажимают между двумя пластинами конец очищенного провода. Основным минусом такой конструкции является то, что контакты нагреваются в результате зажима провода между пластинами. Материал пластин – латунь, провода – алюминий. Так как используются разные металлы, то создается разница в контакте, а как результат — сопротивление, и клеммы нагреваются. Поэтому время от времени нужно проверять, насколько туго затянуты винты, и периодически их подтягивать. Эта проблема сама по себе исключается, если проводка выполнена из меди.
Клеммы, в которых установлена зажимная пружина. Профилактически закручивать винты не нужно. Пластина из латуни, под которой находится конец провода, надежно фиксируется пружиной.
Выключатели также можно разделить по количеству кнопок: с тремя, двумя или же самые простые – однокнопочные. Прибор с одной кнопкой используется для включения одной лампы или группы ламп, как, например, в некоторых люстрах. Такие выключатели используются в ванных комнатах.

Варианты с тремя или двумя клавишами используются для освещения больших комнат, где разные участки помещения подсвечиваются отдельно. Также установка таких выключателей актуальна в гостиной, где используются большие люстры.

Разнообразие выключателей

Предложение на рынке очень разнообразное. Бывают выключатели обычные кнопочные. Они самые распространенные и часто используемые. Существуют и более дорогие устройства. Вот некоторые из них:

Сенсорные – включаются от прикосновения пальцев.
Акустические, которые реагируют на хлопок или громкий голос.
С диммером, благодаря которому можно менять яркость света в помещении.
Управление дистанционное.

Демонтаж

Приступая к ремонту в квартире самостоятельно, необходимо ознакомиться с правилами техники безопасности. Прежде всего, следует обязательно обесточить проводку, отключив автоматы защиты на щитке распределения. Когда сеть будет обесточена, можно приступать к демонтажу. В этом поможет инструкция, как поменять выключатель света. Ее можно найти в данной статье.

Демонтаж выключателей и проводки, которые котируются как старые, производится гораздо легче, т. к. болты, крепящие выключатель к стене, легкодоступны. Новые модели таких приборов предусматривают скрытие болтов под клавишами. Сначала нужно удалить кнопки с выключателя, а после выкрутить болты и демонтировать это изделие.

После выкручивания болтов и доступности к схеме выключателя, изначально нужно проверить наличие напряжения. Для этого используются индикаторные отвертки. На сегодняшний день их ассортимент очень широк. Индикаторная отвертка при контакте ее с запитанными деталями выключателя она светится на конце. Если напряжение отсутствует, то кончик отвертки светиться не будет. Можно также выбрать и отвертки, которые будут не только светиться, но и издавать звуковой сигнал.

По правилам демонтажа и установки выключателей большой палец руки удерживают сверху ручки индикатора, именно здесь находится контакт, обеспечивающий контрольную цепь. Это наиболее безопасно.

Выключив переключатель группы, в которой предстоит замена выключателя, можно переходить к следующему этапу работы. Открутить винты раздвижных планок, которые удерживают выключатель в специальном отверстии в стене. Освободить проводу, выкрутив винты на клеммах. В случае, если концы имеют горелые следы, то их просто нужно откусить с помощью кусачек. Провод, на котором находится фаза, следует пометить, согнув его или обмотав изолентой, это пригодится при подключении.

Как поменять выключатель с одной клавишей?

Следует изначально зачистить изоляцию, освободив провода, отрезки зачистки примерно в 5 мм, подключить их к клеммам. Фазу (провод красного цвета) подключают на контакт L1. Синий или черный цвет обозначается L2. Следующим действием будет установка выключателя в специальном месте и фиксация его планками, с помощью винтов. Проверить работу выключателя, нужно включив сеть. Если привычнее расположение кнопок выключателя таким образом, что выключение происходит с помощью нажатия вверх, то выключатель просто нужно перевернуть или сменить места проводов. Если после подключения прибор работает, то можно устанавливать декоративную крышку. Это наиболее легкий способ как поменять выключатель света с одной клавишей.

Замена выключателей с двумя клавишами

Выполняя установку двухкнопочного прибора, стоит руководствоваться той же последовательностью, что и при замене устройства с одной кнопкой. Как поменять выключатель с двумя кнопками? Различие заключается в том, что на клемму L3 подключаются три провода фазы, а к L1 и L2 два провода. Трехклавишные выключатели подключают с помощью трех контактов и одной фазы.

Разбираясь с тем, как поменять выключатель с двумя кнопками, стоит помнить, о вероятности несовпадения проводов по цвету, как красный – фаза, а черный (синий) – нейтральный. Можно встретить одинаковые провода в отдельно стоящих домах, их назначение будет прямо обратным. Всегда следует проверять наличие фазы с помощью индикаторной отвертки.

Заключение

Итак, мы рассмотрели, как поменять выключатель. Если соблюдать правила безопасности, поменять обычные приборы любого типа можно своими руками, без помощи электрика. В принципе, ничего в этом сложного нет, и большинство людей с этой работой справляются самостоятельно.

Как заменить выключатель света

Многим домашним мастерам приходится иметь дело с электрическими подключениями различного вида. Замена выключателя в своей квартире – одно из самых распространенных занятий. В этой статье я расскажу, как можно поменять выключатель самостоятельно.

Схемы установки выключателей

Вообще, все зависит от целей, которые вы преследуете при замене выключателя. Если вы хотите поменять однокнопочный выключатель на двухкнопочный, возможно, придется протянуть еще одну жилу провода от люстры к выключателю.

Конечно, замена выключателя света в квартире с одинарного на одинарный будет наиболее простым вариантом. Такую замену может выполнить любой мастер. Просто скопируйте схему подключения со старого выключателя на новый. Это касается и однокнопочного и двухкнопочного выключателя.

Замена одноклавишного выключателя на двухклавишный

Допустим, вы хотите знать, как поменять выключатель с одной кнопкой на выключатель с двумя кнопками, чтобы свет включался не весь сразу, а по несколько лампочек. В этом случае нужно еще раз убедиться, что в распаячной коробке есть дополнительный вывод от люстры. Для этого потребуется тестер напряжения (я, например, использую мультиметр). При включенном электричестве отверткой-индикатором находим фазу и ноль в проводке, которые подключены к люстре. Теперь выставляем мультиметр на проверку напряжения (у меня – режим прозвонки). Один контакт прикладываем к уже найденному нулю светильника, а второй попеременно прикладываем к разным проводам. Когда на экране загорится параметр в 220 В, искомый провод найден.

Чуть не забыл – старый выключатель в этот момент должен быть в режиме ВКЛ. Подробнее об установке одноклавишного выключателя можно почитать в соответствующей статье.

Помните, замена одноклавишного выключателя на двухклавишный возможна только в случае наличия второго кабеля с фазой, отходящей от люстры.

Маленький совет. Чаще всего фазовые провода люстры скручивают между собой, чтобы было удобнее затем разводить на двухклавишные выключатели, если возникнет такая необходимость. После того, как вы нашли фазный провод люстры, можете отключить электричество, проверить еще раз его отсутствие на фазе индикаторной отверткой и раскрутить провода, таким образом, найдя нужную нам фазу. Вы также можете подробнее прочитать о том, как установить двухклавишный выключатель.

Замена одноклавишного выключателя

Этот вариант – самый простой. Здесь не нужно никаких специальных знаний или навыков. Главное – отключите электричество перед проведением работ. Замена выключателя света в квартире с подсветкой требует чуть больше времени, но, по сути, не является чем-то сложным.

Итак, порядок действий по замену одноклавишного выключателя такой:

— Снимите клавиши, поддев их отверткой;

— Снимите декоративную накладку-рамку. Я часто сталкиваюсь с тем, что она закреплена специальной вставкой;

— Открутите шурупы, которые фиксируют выключатель в стене или коробке;

— Выньте центральную часть розетки. Здесь самое время еще раз проверить, выключили вы электричество или нет. Не пожалейте 5 секунд и прозвоните провода индикаторной отверткой. Сигнала нет – работать безопасно!

— Запомните схему подключения проводов. Тот провод, что заходит в выключатель со стороны коробки обычно фаза. То, что выходит – тоже фаза, но она идет на люстру. Запомнили? Я в первые несколько раз даже зарисовывал схему.

— Откручиваем винты проводов и вынимаем центральную часть выключателя;

— Берем новый выключатель и собираем в обратном порядке.

Включаем электричество и проверяем. Немного иначе производится замена выключателя с индикатором.

Как видите, замена стандартного одноклавишного выключателя не представляет особой проблемы для домашнего мастера. С такой операцией справится даже новичок. Конечно, не забудьте выключить электричество перед началом работ и делайте все достаточно аккуратно.

Автор

Особенности подключения выключателя света с двумя клавишами

Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.

Устройство двухклавишного выключателя

Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления. Устройство состоит из:

Двух клавиш включения.
Декоративной накладки.
Механической части, снабжённой контактными зажимами для крепления проводов питания.

В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.

Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.

Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.

Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L. С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.

Важное примечание

При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.

Способы применения

Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:

При отдельном включении первой клавиши включится один светильник или одна группа приборов освещения, допустим, наименьшей мощности. Это позволит получить подсветку наименьшей интенсивности или подсветку одной части помещения.
При отдельном включении второй клавиши можно обеспечить включение второго светильника или второй группы осветительных приборов (при необходимости большей мощности). Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
При одновременном включении двух клавиш будет получена максимальная освещённость с использованием всех подключённых к выключателю источников иллюминации.

Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.

Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.

Схемы подключения

Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.

Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.

Для двух лампочек

Схема подключения двойного выключателя на две лампочки может быть реализована:

С использованием заземляющего провода.
Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

Для многоламповых люстр

Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры.

Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.

Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.

Подключение двух групп ламп

Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга. Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.

Установка двухклавишного выключателя

Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.

Меры безопасности

Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:

Не работать влажными руками с подключёнными к сети приборами.
Не использовать металлические крепления для монтажа проводки.
Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
Инструмент для работы с электричеством должен иметь изоляцию ручек.

Необходимый инструмент

Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится несколько разных наборов инструментов. А именно:

Для замены ранее установленного выключателя или установки нового во внешней проводке понадобятся: крестовая и прямая отвёртки, острый нож, пассатижи, молоток, индикаторная отвёртка (устройство для определения фазы в сети переменного тока), мультиметр, зубило, дрель, свёрла, карандаш или маркер.
Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез.

Виды электрической проводки

Прокладка электрического кабеля является темой для отдельной статьи.

Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.

Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.

Стандарты идентификации проводов

При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:

Синий цвет означает всегда ноль.
Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
Коричневый или красный проводник обозначает фазу.

А также существуют буквенные маркеры:

A, B, C — обозначения фазы.
N — всегда ноль.
PE — защита, заземление.

Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.

Самостоятельная идентификация

Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.

В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора. При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.

Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно — двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.

После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.

Подключение пошагово

Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.

На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.

В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.

После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.

Собирают декоративную часть устройства, устанавливают рамку и клавиши.

В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.

Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
Нулевые выходы коммутируются в одно соединение.
Провода защиты, заземления также соединяют в одно целое, если таковые имеются.

Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.

Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.

Установка двухклавишного выключателя — несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.

Собрать двойной выключатель. Подробная инструкция как поменять выключатель

Как поменять выключатель

В процессе жизнедеятельности приходится сталкиваться с необходимостью заменить выключатель. Это может быть на работе, в офисных помещениях или квартире чаще всего по причине ремонта или неисправности переключателя. В любом случае если есть желание освоить методику замены выключателей своими руками, чтобы не прибегать к услугам электрика, вам будет полезно прочитать эту статью.

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

короткому замыканию;
выходу из строя осветительных приборов;
выгоранию проводки в стенах и распределительных коробках;
худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Виды

Выключатели разделяют по способу крепления на стену:

Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.

Выключатели для скрытой проводки

Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.

Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.

Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.

Бывают выключатели более сложных и дорогих конструкций:

Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
Акустические выключатели срабатывают на хлопок или голосовую команду;
С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу. Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Подключение с одной кнопкой

Зачистите изоляцию на концах проводов, участки по 5 мм подключите к клеммам выключателя, фазу (красный провод) – на контакт с обозначением L1. Синий или черный провод – на контакт с обозначением L2. Вставьте выключатель в гнездо, зафиксируйте корпус раздвижными планками, вкручивая винты.

Включите сеть на распределительном щите и проверьте работоспособность. Бывает, что выключение осуществляется нажимом клавиши вверх, переверните корпус выключателя или поменяйте провода местами. Если все нормально, прикрутите декоративную крышку, закрепите клавишу переключателя.

Установка с двумя кнопками

Разница в подключении с одноклавишным выключателем в том, что подключаются три провода фазы на клемму L3 и два провода – к L1 и L2. В трехклавишном выключателе четыре провода: одна фаза и три контакта для разных групп подключения. Остальная методика снятия, установки и подключения для выключателей скрытой и внешней проводки остается прежней.

Не всегда цвета проводов соответствуют назначению красный – фаза, а синий или черный – нейтральный. В частных домах и старых постройках все может быть наоборот или одним цветом. В отдельных случаях фазы на выключатели может не быть, заведен нейтральный. Все надо проверить индикаторными приборами.

Замена.

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет. Это по силам сделать каждому хозяину.

На основе вышеперечисленной информации, соблюдая правила безопасности, вы сможете своими руками поменять обычные выключатели любого типа, не прибегая к услугам электрика. Как показывает практика, нет ничего сложного в том, чтобы заменить выключатель, большинство людей могут это сделать в домашних условиях.

Больше информации

Выключатели освещения выходят из строя не так часто, как розетки, хотя эксплуатируются несколько раз в день. Обычно срок службы выключателей составляет 8-10 лет. Неисправности выключателей можно разделить на подкатегории: механические неисправности и электрические. Первые связаны с истиранием деталей, поломкой пружин и пластмассовых элементов, средств крепления к подрозеточной коробке. Вторые – с подгоранием и разрушением контактов, расслаблением электрических зажимов. Если поломку не удается устранить, следует принять решение о замене изделия целиком.

Разновидности выключателей освещения

Выключатель может быть одноклавишным и управлять одним светильником. Если он двухклавишный, то возможны два варианта: либо к изделию подключено два световых прибора, установленных в разных помещениях (туалет, ванная), либо в многоламповом светильнике раздельно управляются две группы ламп, например люстра. Также существуют более сложные трехклавишные выключатели и комбинированные блоки выключателя с розеткой.

Одноклавишный выключатель освещения

Двухклавишный выключатель освещения

Трехклавишный выключатель освещения

Комбинированный выключатель

комбинированный блок — выключатель плюс розетка

Замена неисправного выключателя освещения

Ремонт или замену выключателя наиболее квалифицированно и безопасно выполнит специалист-электрик, имеющий допуск к электротехническим работам. В любом случае помещение, где предполагается провести замену установочного изделия, должно быть обесточено. Разборка выключателей старого образца производится вывинчиванием крепежного элемента, удерживающего защитную крышку. У новых европейских изделий, прежде всего, необходимо отделить клавишу от корпуса, посредством отвертки, вставленной в среднюю часть бокового зазора.

После визуального осмотра определяют, с какой стороны (сверху или снизу) подходят провода к токоведущим зажимам. Чтобы не было лишних проблем, новый выключатель должен иметь похожую конструкцию. Она может различаться тем, что клеммы будут расположены с другой стороны, дотянуться до которых проводам не представится возможным по причине недостаточной длины. Изделие придется устанавливать в перевернутом виде, и от этого поменяется привычный стандарт включения. Чтобы включить свет, нужно будет нажать на нижнюю часть клавиши и наоборот. Через проводники освещения протекают не большие токи, поэтому если хотите оставить привычный стандарт: включения/выключения освещения можно с помощью пружинных клемм нарастить провода, которые легко вмещаются в коробке вместе с выключателем.

Для одноклавишного выключателя не будет никакой разницы, как подключать провода. У двухклавишного и трехклавишного варианта один провод должен быть общий (питающий), а остальные будут питать соответствующие светильники. Для трехклавишного выключателя понадобится четырехжильный проводник. Общий провод (питающий) нельзя менять с другими проводниками, иначе выключатель не будет корректно работать. Кроме того, общий (питающий) провод должен являться фазовым. То есть все выключатели в доме должны работать на разрыв не нулевого проводника, а фазы сетевого напряжения. В противном случае при замене электроламп человека может ударить током при прикосновении одновременно, к примеру, стояка горячей или холодной воды, даже если выключатель будет отключен. Для полной безопасности во время замены ламп или ремонта светильников, правильно будет обесточить линию с помощью автоматического выключателя в электрическом щите.

Проверку на правильность подключения фазы к электроустановкам сможет сделать специалист при помощи индикатора отвертки или при помощи мультиметра.

выключатель — контроль наличия питания

Демонтаж неисправного выключателя производят путем расслабления крепежных зажимов и извлечения его из коробки. Если требуется, зачищают концы проводки и изолируют опасные места. Новое изделие устанавливают в обратном порядке, фиксируя необходимые крепежные элементы. После подачи напряжения проверяют четкость срабатывания изделия, правильность коммутирования.

Заменить вышедший из строя электрический выключатель не сложнее, чем розетку. Линии энергоснабжения осветительных приборов в квартирной проводке имеют меньшее значение максимального тока, выполнены из более тонкого провода, приблизительно 1,0-1,5 мм в диаметре. Этого вполне достаточно, чтобы питать большую люстру в зале, имеющую 5 лампочек мощностью по 75 Вт, и тем более 100-ватный светильник в прихожей или на кухне. Если в доме используются энергосберегающие лампы, то нагрузка на осветительную проводку будет еще меньше.

Легко поменять выключатель на такой же по количеству контактов и типу установки. Выключатели по типу установки бывают для наружной и внутренней проводки. Сильно различаются друг от друга выключатели по количеству разъединяемых контактов, и чтобы заменить одноклавишный выключатель на двух- или трехклавишный потребуется проложить от него соответственно один или два дополнительных проводов до светильника.

Найдите необходимый инструмент.

В карманах должны быть:

индикатор напряжения, не пользуйтесь им как отверткой этот инструмент очень хрупкий;
три отвертки – одна с крестовым жалом, и две разные по размеру с плоским;
пассатижи или кусачки;
нож канцелярский;
изоляционная лента;
фонарик – всегда пригодиться.

Примите меры для безопасности при работе с электричеством.

Необходимо надеть обувь на толстой изоляционной подошве. Выйти к электрощиту и отключить подачу электричества в вашу квартиру, возле электросчетчика. Это просто, нужно выкрутить предохранители, выключить автоматический выключатель или повернуть ручку пакетного выключателя.

Обезопасьте себя, предупредите о своей работе всех домочадцев. Напишите и повесьте на электрощит листок с надписью «Не включать! Идут работы»

. Особенно это важно, если вы выключаете электричество на общей лестничной площадке.

Для дополнительной безопасности, можете простелить в месте работы коврик из изоляционного материала. Это особенно спасет вас, если в квартире голый бетонный пол.

Снимайте старый выключатель.

Вскрывайте выключатель. Снимайте клавиши поддев их широкой отверткой и потянув другой рукой на себя, а также вынимайте декоративную накладку.

Убедитесь в отсутствии напряжения на контактах, к которым подведены провода. Обязательно на всех! Пользуйтесь для этого простым индикатором напряжения.

Откручивайте винты с двух сторон, к которым не подходят провода. Если они держат корпус выключателя на крепежной рамке, тогда выкручивайте их полностью. Винты на разжимных лапках полостью выкручивать не стоит, их достаточно ослабить и внутренняя часть выключателя освободиться.

Вынимайте внутреннюю часть прибора. Вытягивайте ее, насколько позволяет длина свободных проводов.

Ставьте новый выключатель.

Осмотрите концы проводов на наличие следов перегрева или окисления. Поврежденные концы отрезайте, до начала хорошей изоляции. Если нужно удлинить короткие проводки, то сделайте это кусочком провода из такого же материала и не меньшей толщины. Обязательно, место соединения пропаять, для отличного контакта, и хорошо заизолировать.

Изоляция на проводах должна быть снята примерно на 6 — 7 мм., для крепления без загибов, и зачищена на 18 — 21 мм., при закручивании кольцом. Удобно загибать кольцом проводок по винтику, которым он будет прижиматься.

Самое важное – нужно найти фазовый провод. Разведите оголенные провода подальше в разные стороны и проследите, чтобы они не провисали и не касались до стены. Временно включите напряжение. Индикатором найдите провод, на котором есть напряжение, и промаркируйте его.

Правильно подключайте провода. Есть выключатели с отметками, куда нужно подключить фазу, эта отметка «L» находиться на основе прибора. Значками «1», «2» или стрелочкой обозначаются места крепления, к которым подключаются отходящие провода к светильнику.

Нет никаких обозначений, тогда подсоединяем фазовый проводок на центральный контакт, посередине между двумя другими проводами. В одноклавишном выключателе фаза должна подводиться к неподвижному нижнему контакту, хотя это правило строго не контролируется.

Зажимайте провода винтами, и проверьте надежность крепления проводов, потянув их из зажимов.

Проследите, чтобы оголенная часть провода не выступала из контакта более чем на 2 — 3 мм.

Устанавливайте выключатель на место. Обратите внимание, на правильность закрепления выключателя. Клавиши должны включать, когда они прижаты вверху.

Выровняйте выключатель по горизонтали и закрепляйте. Крепежную рамку прикручивайте винтами к установочной коробке или фиксируйте выключатель разжимными лапками. Не получается надежно закрепить лапками, тогда вложите в гнездо пластмассовое кольцо, вырезанное из бутылки, трубы или чего ни будь еще.

Заканчивайте работу. Фиксируйте сначала декоративную накладку. Не глупите, поставьте ее правильно, если на ней есть надписи «ВКЛ», «ВЫКЛ» или другие. Приложите ровно по декоративной накладке клавиши, и установите их на место, надавив на них.

Подготовка к работе

Убедитесь также, что в остальных комнатах свет имеется.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
Отсоединить от механизма второй кабель.
Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

При помощи плоской отвертки снять клавишу.
Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Установка нового выключателя

Зачистить концы проводов от изоляции на 1-1,5 см ножом.
Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
Затянуть винт контакта.
Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
Зачистить и вставить в отверстие следующий провод.
Закрепить аналогичным образом, убедиться в качестве фиксации.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

Установка розеток в гипсокартон

Принципы работы

короткому замыканию;
выходу из строя осветительных приборов;
выгоранию проводки в стенах и распределительных коробках;
худшему варианту – поражению человека электрическим током

Виды

Выключатели разделяют по способу крепления на стену:

Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.

Выключатели для скрытой проводки

Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.

Схема установки выключателя открытой проводки

Разделяют изделия по конструкции клемм для крепления концов проводки:

Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.

Бывают выключатели более сложных и дорогих конструкций:

Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
Акустические выключатели срабатывают на хлопок или голосовую команду;
С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.

Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

Демонтаж

Подключение с одной кнопкой

Установка с двумя кнопками

Схема подключения двукнопочного выключателя

Установка выключателя скрытой проводки

Замена. Видео

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет видео. Это по силам сделать каждому хозяину.

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

Не браться двумя руками за оголенные провода.
Работать специнструментом из набора электрика с изолированными ручками.
Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.
Проверка индикатором фазы
Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля». Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.
Если на выключатель заведен «ноль» — надо переделывать
Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Как сделать выключатель света с двумя клавишами

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

Двух клавиш (двигающиеся вверх-вниз части).
Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.

В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:

осветительный прибор;
выключатель.

Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.

Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

каркаса;
двух кнопок для переключения;
вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

один прибор может контролировать работу нескольких ламп или осветительных приборов;
обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
возможность регулировать освещение сразу в двух помещениях;
экономное расходование электроэнергии;
рациональное использование кабелей и проводов;
допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Способы применения

Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
двухклавишные выключатели;
изолента;
монтажная коробка;
клеммники или винтовые зажимы.

крестовые и плоские отвертки;
монтажный нож для снятия изоляционного материала;
бокорезы;
нивелир;
пассатижи;
молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.
В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.
мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.
Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.
Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.
Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Почему на разрыв выключателя подключают «фазу»

Техника безопасности — будьте внимательны

Схемы подключения двухклавишного выключателя

К двум лампочкам

Что делать если проводов больше

Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
Найти два провода, которые идут к лампочкам. Это можно сделать при помощи в режиме прозвонки.
Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если подключение неправильное

Установка выключателя

От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают .
На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Для того, чтобы установить или заменить какое-либо домашнее электрооборудование, совсем не обязательно звать на помощь профессионального электрика, так как почти все работы могут быть выполнены самостоятельно, ведь они полностью исключают работу с напряжением и не потребуют от вас какой-то специальной квалификации.

К такой работе можно отнести замену выключателей, бытовых розеток и патронов лампочек. В данной статье будет пошагово описано, как заменить и установить двойной выключатель, который управляет освещением.

Выключатели бывают одиночными или же двойными, которые управляют несколькими разными контурами освещения. Довольно часто подобные выключатели управляют отдельно потолочным освещением и отдельно контуром, отвечающим за включение бра. Иногда в домах и квартирах можно увидеть сблокированные выключатели, которые работают неправильно, а всё потому, что они просто были неправильно подключены. Люди, которые не особо разбираются в электричестве, смущаются при виде третьего провода, но объяснить его суть довольно просто. Об этом вы сможете узнать из данной статьи.

Как правильно установить двойной выключатель?

1. Любые действия с домашней электросетью необходимо начинать только после того, как будет обесточен отдельный контур или вся сеть сразу.

2. Внутри монтажной коробки двойного выключателя вы сможете найти не два провода, а целых три. Самый главный провод всегда выделяется цветом и по нему к выключателю всегда подается фаза, а к контурам освещения идут два других провода. Если же фаза не выделена цветом, то необходимо найти ее с помощью портативного индикатора фаз. Для этого вам придется вновь включить сеть.

3. Современные выключатели собираются на защелках и состоят из клавиш, рамки и сердцевины с клеммами.

4. Довольно часто у новой проводки, находящейся в монтажной коробке, есть запас по длине. Во время установки выключателя необходимо укоротить провода, оставив запас не более 10-12 см.

5. С помощью кусачек нужно снять примерно по одному сантиметру изоляции с конца каждого провода.

6. Также, необходимо определить, где у выключателя низ и где верх: когда клавиша нажата, контакты замыкаются. Та сторона, где будет нажатая сторона клавиши, и является верхом.

7. Фазу, которая выделена цветом, необходимо подключить к нижней клемме.

8. К верхним клеммам подключаются остальные два провода.

9. После этого нужно очень аккуратно уложить все провода вовнутрь монтажной коробки и установить сам выключатель.

10. У монтажной коробки есть отверстия для саморезов, которые фиксируют выключатель. Но перед этим необходимо выровнять выключатель уровнем.

11. Теперь выключатель должен быть зафиксирован в монтажной коробке.

12. И после этого можно устанавливать рамочку и клавиши.

13. Вот так можно установить двойной выключатель своими руками. Осталось включить сеть на щитке и проверить работу обоих контуров.

Схема

— Реверсивный двигатель с 2 кнопочными переключателями Схема

— Реверсивный двигатель с 2 кнопочными переключателями — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться
Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил
2 года, 11 месяцев назад

Просмотрено
2к раз

\ $ \ begingroup \ $

Хотите улучшить этот вопрос? Добавьте подробности и проясните проблему, отредактировав этот пост.

Закрыт 2 года назад.

Я хотел сделать схему, чтобы изменить направление вращения двигателя с помощью 2 кнопок, и каждый раз мне не удавалось сделать такую схему, когда кто-то может мне помочь, было бы полезно, спасибо.

Создан 17 июн.

\ $ \ endgroup \ $

\ $ \ begingroup \ $

На следующей схеме показана схема, которую я бы использовал.

Создан 17 июн.

Чарльз КоуиЧарльз Коуи

33.6k11 золотых знаков2323 серебряных знака5858 бронзовых знаков

\ $ \ endgroup \ $

\ $ \ begingroup \ $

для двигателей с щеткой с постоянным магнитом вам необходимо использовать кнопки с двумя наборами контактов, нормально разомкнутыми и нормально замкнутыми.

например:

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Создан 17 июн.

Ясен

22.8k11 золотых знаков2525 серебряных знаков4444 бронзовых знака

\ $ \ endgroup \ $

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой использования файлов cookie.

Принимать все файлы cookie

Настроить параметры

Как настроить кнопки и переключатели на Raspberry Pi

В этом руководстве мы сначала рассмотрим, как работают переключатели, и типы переключателей, которые вы можете использовать в своих проектах.Затем мы увидим, как использовать эти кнопки и переключатели на Raspberry Pi. Давайте начнем!

Как работает коммутатор

Давайте просто скажем, что идея переключателя такая же, как и у водопроводного крана. Поток воды регулируется водопроводным краном или, в инженерном мире, клапаном. Когда вы открываете кран, вода течет, а когда вы его закрываете, вода не может течь. То же самое подразумевается в мире электроники: думайте о воде как о токе или потоке электронов, а о переключателе — как о кране или клапане для управления потоком тока.

Большинство переключателей находятся в нормально разомкнутом состоянии (НЕТ), что означает, что цепь, связанная с переключателем, не связана с источником питания, поскольку переключатель разомкнут. Пока переключатель не нажат, цепь остается в этом положении.

Давайте использовать в цепи нормально разомкнутый переключатель. Ниже находится лампочка, подключенная к источнику переменного тока с помощью NO-переключателя. Лампа не загорится, пока выключатель не будет закрыт.

При нажатии переключателя электрическая цепь замыкается и лампочка загорается.

Другой тип называется нормально замкнутым переключателем (NC), который работает противоположным образом. Хотя вы можете не увидеть нормально замкнутый переключатель в электронике, вы увидите его в электрических приложениях, таких как системы управления питанием и технологическим процессом.

На схеме ниже показана лампа, подключенная к источнику переменного тока с нормально замкнутым переключателем. Обратите внимание, что цепь уже замкнута, и лампочка питается от сети переменного тока. Переключатель замкнут до тех пор, пока он не будет нажат или использован.Когда вы нажимаете кнопку этого нормально замкнутого переключателя, цепь разрывается, и ток не течет к лампочке. Нормально замкнутый переключатель работает противоположно нормально разомкнутому, и, следовательно, он используется во многих электрических приложениях в промышленности с использованием контакторов и реле.

На рисунке ниже показана схема после нажатия кнопки.

Нормально замкнутый переключатель после нажатия

Шесты и броски

Самая важная часть выключателя — это полюса и ходы.При использовании переключателя для вашего проекта лучше сначала узнать, сколько отдельных цепей вы хотите, чтобы ваш переключатель управлял, и хотите ли вы, чтобы переключатель управлял более чем одним каналом одновременно. Таким образом, вам необходимо понимать полюс и ход каждого типа переключателя.

«Полюс» в основном означает количество цепей, которые могут быть подключены и управляться с помощью переключателя. Однополюсный переключатель может использоваться для включения и выключения одной цепи, а трехполюсный переключатель может управлять тремя цепями и так далее.Кроме того, «бросок» означает количество точек, которые столб может соединить с переключателем. Более подробное обсуждение этого вопроса можно найти в этой статье.

Вот принципиальная схема однополюсного однопозиционного переключателя (SPST):

Существуют и другие переключатели, такие как SPDT (однополюсный, двухпозиционный) и DPDT (двухполюсный, двухпозиционный):

SPDT (однополюсный, двухходовой)

DPDT (двойной полюс, двойной бросок)

Если вы внимательно посмотрите на переключатель DPDT, вы увидите оранжевую пунктирную линию между полюсами.Эта линия подразумевает, что, когда вы нажимаете переключатель или нажимаете переключатель, оба полюса меняются одновременно друг с другом, сразу переходя от первого хода ко второму.

Теперь, когда мы изучили все основы, связанные с переключателями, мы обсудим различные переключатели, которые мы можем использовать в наших проектах.

Типы переключателей

Существует три основных типа переключателей:

Механический — обычно используется в домах в качестве переключателей для телевизора, лампочек и вентиляторов.
Электронный — обычно используется в полупроводниковых схемах для коммутации устройств с электронным входным сигналом.
Встроенные датчики — используются, когда устройство необходимо включать и выключать в зависимости от показаний датчика. Эти переключатели интегрированы с датчиками. Например, когда датчик температуры обнаруживает повышение температуры, он переключает питание на вентилятор и включает его.

Механические переключатели

Переключатели, требующие вмешательства человека, называются механическими переключателями.Проще говоря, человек должен нажимать, тянуть, толкать или отпускать, чтобы переключатель работал и включал и выключал определенную цепь.

Различные типы механических переключателей:

Кнопки
Тумблеры
Поворотные переключатели
Ползунковые переключатели
DIP-переключатели
Концевые выключатели

Кнопки

Стандартная форма переключателя, используемого в электронике, — это кнопочный переключатель. Эти кнопочные переключатели SPST используются для включения или отключения цепи простым нажатием.Обычно они бывают в нормально открытой (NO) конфигурации.

Тумблеры

Тумблерные переключатели замыкают или размыкают цепь, перемещая рычаг вверх или вниз и поставляются в конфигурациях SPST, SPDT и DPDT. Некоторые тумблеры имеют положение выключения в центре, и цепь можно включить, перемещая рычаг вверх или вниз.

Поворотные переключатели

Поворотные переключатели могут включать и выключать несколько цепей, вращая ручку.Как правило, одним переключателем можно переключить до 10 цепей. Поворотные переключатели также могут работать с большими токами и напряжениями.

Ползунковые переключатели

Ползунковые переключатели включают и выключают цепь с помощью ползунка. В исходном состоянии ползунок находится в нормально открытом состоянии. После перемещения ползунка из одной точки в другую цепь подключится к источнику питания. Конфигурация SPDT широко используется в ползунковых переключателях, но они также бывают и в других конфигурациях.

DIP-переключатели

DIP-переключатели содержат несколько переключателей в одном корпусе. Они работают более или менее как ползунковые переключатели, но их исходная конфигурация всегда SPST, и они используются в приложениях с низким напряжением и током.

Концевые выключатели

Концевые выключатели используются в машинах и промышленных приложениях, где движение объекта может втягивать рычаг, прикрепленный к выключателю.

Электронные переключатели

Электронные переключатели изготовлены из полупроводникового материала и не требуют вмешательства человека для работы.Простым примером этого переключателя является транзистор. Если база транзистора имеет достаточный ток, цепь замыкается через эмиттер и коллектор.

Различные типы электронных переключателей:

Биполярные транзисторы (BJT)
Металлооксидные полупроводниковые полевые транзисторы (MOSFET)
Биполярные транзисторы с изолированным затвором (IGBT)

Транзисторы предназначены для коммутации малых схем, а также схем большой мощности.Он может быстро меняться на определенной частоте и в зависимости от использования транзистора.

Транзисторы с биполярным переходом

Биполярный переходной транзистор (BJT)

Биполярные транзисторы с переходом (BJT) могут работать как переключатель, если они смещены в области насыщения и отсечки. Они широко известны как устройства с управлением по току, поскольку база управляется определенной величиной тока.

Металлооксидные полупроводниковые полевые транзисторы

Металлооксидные полупроводниковые полевые транзисторы (MOSFET) используются в качестве переключателя, а также усилителя для слабых сигналов в электронике.Они в основном используются в качестве усилителей из-за их бесконечного входного импеданса, что позволяет им без проблем улавливать почти каждый слабый сигнал. При использовании MOSFET в качестве переключателя сначала рассмотрите его состояние, которое остается между областью отсечки и насыщения. MOSFET-транзисторы — это устройства, управляемые напряжением.

Биполярные транзисторы с изолированным затвором

Биполярные транзисторы с изолированным затвором (IGBT) используются для быстрого переключения. По этой причине он обычно используется в коммутирующих усилителях в схемах звуковых усилителей, а также в промышленных системах управления.Транзисторы IGBT имеют номинальные значения тока и напряжения, которые намного выше, чем у большинства полевых МОП-транзисторов. Однако они имеют более низкую скорость переключения по сравнению с большинством полевых МОП-транзисторов.

Теперь давайте создадим пример проекта, который может определять положение включения / выключения тумблера SPST для управления светодиодом.

Как использовать тумблер на Raspberry Pi

Самый распространенный тип переключателя, который вы увидите в большинстве проектов, — это тумблеры. Они могут работать в конфигурации типа SPST, SPDT или DPDT.Мы проведем практическую демонстрацию с Raspberry Pi, чтобы зажечь светодиод с помощью тумблера SPST.

Необходимые компоненты

Для начала подключите проект, как показано на схеме подключения ниже. Вы можете подключить светодиод и переключиться на другие контакты GPIO, просто не забудьте изменить номера контактов в коде Python.

Код

Приведенный ниже код представляет собой программу на Python. Скопируйте код и вставьте его в текстовый редактор Nano. Затем сохраните файл как «LED.ру ».

  # импортировать библиотеки
импортировать RPi.GPIO как GPIO
от времени импортный сон
GPIO.setmode (GPIO.BCM)

# установить номера контактов, которые будут использоваться с микросхемы Broadcom

ledpin = 4 # присвоить имя переменной контакту 4
pushpin = 17 # присвоить имя переменной контакту 17
GPIO.setup (ledpin, GPIO.OUT) # установить GPIO pin 4 как выход
GPIO.setup (pushpin, GPIO.IN) # установить контакт 17 GPIO как вход
GPIO.setup (4, GPIO.OUT, initial = GPIO.LOW) # установить начальный выход вывода 4 на LOW

в то время как True:
           GPIO.output (ledpin, not GPIO.input (pushpin)) # прочитать обратное значение входного контакта 17
           сон (0,2)

Чтобы запустить приведенный выше код, введите в командной строке sudo LED.py . После запуска кода включите тумблер и посмотрите, что произойдет. Вы заметите обычную проблему — индикатор мигает хаотично или совсем не мигает. Это связано с плавающими контактами, с которыми сталкивается каждый микроконтроллер. Чтобы решить эту проблему, нам нужно использовать подтягивающий резистор.

Плавающие штифты и подтягивающий резистор

В общем, всякий раз, когда мы пытаемся подключить коммутатор к платам, таким как Raspberry Pi, коммутатор будет сталкиваться с постоянными помехами от окружающих электромагнитных волн.Они влияют на вывод, когда его состояние изменяется с ВЫСОКОГО на НИЗКОЕ или с НИЗКОГО на ВЫСОКОЕ. В некоторых ситуациях переключатель может даже не работать.

Итак, для решения этой проблемы мы используем подтягивающий резистор. Таким образом, мы переводим вывод 17 в стабильное состояние. Это произойдет только тогда, когда подтягивающий резистор поворачивается, переводя состояние входа в ВЫСОКОЕ, когда он подключен к положительному источнику питания, заземлен и до тех пор, пока переключатель не будет нажат.

Обратите внимание, как резистор соединен с тумблером.На одном конце он подсоединен к плюсовому источнику питания, а другой прикреплен к одиночному проводу с контактом 17 и тумблером.

В этой схеме можно использовать подтягивающий резистор двумя способами. Первый заключается в использовании встроенного подтягивающего резистора Raspberry Pi. Другой способ — использовать для вашей схемы внешний подтягивающий резистор на 1 кОм.

Код цепи с подтягивающим резистором

  # Импорт правильных библиотек
импорт RPi.GPIO как GPIO
от времени импортный сон
GPIO.setmode (GPIO.BCM)

ledpin = 4
канцелярская кнопка = 17
GPIO.setup (ledpin, GPIO.OUT)
GPIO.setup (pushpin, GPIO.IN, pull_up_down = GPIO.PUD_UP) # использование внутреннего подтягивающего резистора
GPIO.setup (4, GPIO.OUT, начальное = GPIO.LOW)

в то время как True:
           GPIO.output (ledpin, not GPIO.input (pushpin)) # Чтение обратного значения входного контакта 17
           сон (0,2)

Скопируйте и вставьте приведенный выше код в новый файл в Nano, затем сохраните файл с именем «LED.ру. » Вы можете называть его как хотите, но обязательно добавьте расширение .py.

Теперь запустите приведенный выше код, набрав sudo LED.py в командной строке. Когда вы перемещаете тумблер, вы должны видеть, что светодиод включается и выключается при каждом нажатии переключателя.

Как упоминалось выше, еще один способ добавить подтягивающий резистор — это использовать в цепи внешний подтягивающий резистор. На схеме ниже показано, как внешний подтягивающий резистор добавлен к предыдущей схеме.

Вы также можете использовать подтягивающий резистор, который работает наоборот, но пока мы сосредоточимся только на подтягивающем резисторе.

Теперь давайте создадим еще один пример проекта, но на этот раз с использованием тактильного переключателя вместо тумблера.

Как использовать тактильную кнопку на Raspberry Pi

В этом примере проекта мы будем использовать тактильную кнопку и подтягивающий резистор для управления светодиодом.

В этом проекте светодиод по умолчанию включен.Нажатие кнопки выключит светодиод.

Код

  импортировать RPi.GPIO как GPIO
от времени импортный сон
GPIO.setmode (GPIO.BCM)

ledpin = 4 # установить вывод светодиода
pushpin = 17 # установить контакт для кнопки ввода
GPIO.setup (ledpin, GPIO.OUT) # установить ledpin как выход
GPIO.setup (pushpin, GPIO.IN, pull_up_down = GPIO.PUD_UP) # с подтягивающим резистором

в то время как True:
    GPIO.output (ledpin, GPIO.input (канцелярская кнопка))
    сон (0,2)

Чтобы запустить это на Raspberry Pi, вставьте код в Nano и сохраните его с именем файла «LED.ру ». Затем запустите его, введя в командной строке sudo LED.py .

Обратите внимание, что я использую встроенный подтягивающий резистор, а не внешний, что упрощает работу.

Не забывайте использовать приведенные выше советы, особенно при работе с плавающими выводами и подтягивающими резисторами. Если у вас возникнут вопросы по этой теме, оставьте комментарий, и мы будем рады помочь!

Изменить порядок кнопок в папке

В режиме редактирования есть несколько вариантов перестановки кнопок.Вы можете перетаскивать кнопки или использовать инструменты на панели инструментов режима редактирования для их перемещения. (Обратите внимание, что кнопки с зеленой звездочкой или ‘T’ в правом верхнем углу являются частью шаблона папки. Эти кнопки нельзя перемещать в обычном режиме редактирования.)

Кнопки обмена

Чтобы поменять местами две кнопки путем перетаскивания:

Нажмите Изменить на нижней панели инструментов, чтобы открыть режим редактирования.
Нажмите и удерживайте одну из кнопок, пока она не начнет покачиваться.
Перетащите палец в то место, где находится кнопка, которую вы хотите поменять местами. Затем уберите палец с экрана.

Для выбора двух или более кнопок и переключения между их положениями:

Нажмите Изменить на нижней панели инструментов, чтобы открыть режим редактирования.
Коснитесь каждой кнопки, которую вы хотите поменять местами, чтобы выбрать ее.
Нажмите Поменять местами на панели инструментов режима редактирования.

Перемещение кнопки между двумя другими кнопками

В большинстве папок вы можете перетащить кнопку между двумя другими кнопками.

Нажмите Изменить на нижней панели инструментов, чтобы открыть режим редактирования.
Нажмите и удерживайте кнопку, которую хотите переместить, пока она не начнет покачиваться.
Перетащите его между двумя кнопками. Если вы хотите, чтобы кнопка находилась в конце строки, перетащите ее между последней кнопкой в строке и правым краем экрана. Если вы хотите, чтобы кнопка находилась в начале строки, перетащите ее между левым краем экрана и первой кнопкой в строке.

Примечание : нельзя перетаскивать кнопки между кнопками шаблона.Также невозможно перетаскивать кнопки между пробелами в папках, где активирован «Ручной макет для каждого размера сетки». Если включен параметр «Макет вручную для каждого размера сетки», при прокрутке вниз папки вы увидите несколько пустых пространств сетки в режиме редактирования.

Кнопки по алфавиту

Выберите Правка на нижней панели инструментов.
Нажмите кнопки, которые вы хотите расположить в алфавитном порядке, чтобы выбрать их. Или нажмите Select Al l, затем нажмите любые кнопки, которые вы не хотите располагать по алфавиту, чтобы отменить их выбор.
Нажмите По алфавиту на панели инструментов режима редактирования.

Кнопки перемещения в ручном макете для каждого размера сетки

Если в папке включен параметр «Макет вручную для каждого размера сетки», вы все равно можете использовать функции «По алфавиту» и «Обмен местами». Вы также можете перетащить кнопку в любое пустое пространство сетки. Вы не сможете перетаскивать кнопку между ячейками сетки.

Руководство по переключателю

Каждое утро я просыпаюсь, наливаю воды в чайник и включаю переключатель.Когда вода закипает, я выключаю чайник и наливаю себе чашку. Переключатель на моем чайнике — это пример переключателя. Если вы внимательно посмотрите, то заметите, что тумблеры есть повсюду вокруг нас, потому что у многих вещей есть два простых состояния: они либо включены, либо выключены (но не «немного включены»). От выключателей света до включения мобильной точки доступа и страницы настроек в нашем любимом мобильном приложении — мы используем переключатели каждый день.

Определение: Тумблер — это цифровой переключатель включения / выключения.

Тумблеры

лучше всего использовать для изменения состояния функций и настроек системы. Переключатели могут заменять две переключатели или один флажок, позволяя пользователям выбирать между двумя противоположными состояниями.

Иногда сложно решить, какой элемент пользовательского интерфейса использовать — переключатели, флажки или переключатели. Когда вам интересно, какой вариант подойдет вашему варианту использования, подумайте о количестве и типе вариантов, а также о том, есть ли какое-либо четкое значение по умолчанию. В таблице ниже приведены вопросы и ответы об этих часто используемых элементах пользовательского интерфейса.

	Кнопки радио	Флажки	Одиночный флажок	Тумблеры
Сколько вариантов доступно?	Несколько	Несколько	1	1
Сколько вариантов выбора может сделать пользователь?	1	0 — все	2 (вкл. / Выкл.)	2 (вкл. / Выкл.)
Есть ли вариант по умолчанию?	Есть	№	Есть	Есть
Как вы бы описали свой выбор?	Взаимоисключающие	Независимые друг от друга	Взаимоисключающие	Взаимоисключающие
Когда выбор вступит в силу?	После того, как пользователь нажимает кнопку отправки	После того, как пользователь нажимает кнопку отправки	После того, как пользователь нажимает кнопку отправки	Немедленно

Когда дизайнеры используют соответствующий элемент пользовательского интерфейса для определенного сценария, это помогает пользователям предсказать, что будет делать элемент пользовательского интерфейса и как им управлять.Чтобы избежать разочарования пользователя и обеспечить понимание, следуйте этим рекомендациям по тумблерам.

Достичь немедленных результатов

Тумблеры должны вступить в силу немедленно и не должны требовать от пользователя нажатия кнопки «Сохранить» или «Отправить» для применения нового состояния. Как всегда, мы должны стремиться привести систему в соответствие с реальным миром. Возьмем, к примеру, мой чайник: мне не нужно выключать выключатель и отсоединять шнур, чтобы почувствовать изменение состояния. Следовательно, пользователи ожидают от цифрового переключения тех же немедленных результатов, что и от их реальных аналогов (например,г., выключатели света). Непосредственные результаты — это тумблеры, которые предоставляют пользователям свободу и контроль для обновления своих предпочтений по мере необходимости.

Если немедленные результаты недостижимы или кажутся неподходящими, следует использовать альтернативу (например, переключатели или единственный флажок — см. Диаграмму выше). Если вы планируете включить переключатели в длинные формы, где присутствуют другие типы полей, и пользователям нужно будет нажать кнопку Отправить , чтобы другие изменения вступили в силу, не делайте этого.Этот сценарий сбивает пользователей с толку, поскольку они не могут быть уверены, что их выбор переключателя вступит в силу немедленно. Избегайте путаницы любой ценой. Отдельные элементы управления, обеспечивающие мгновенные результаты, от элементов управления, требующих нажатия кнопки команды.

Не делайте:

В приложении United Airlines для iOS, кроме визуального изменения, ничего не происходит, когда пользователи нажимают тумблер. Как пользователь узнает, сработал переключатель или нет? Никаких результатов предоставлено не было. В этом случае лучшим выбором была бы установка одного флажка.

Do:

При включении режима полета для iOS Apple мгновенно показывает результаты, меняя полоски сотовой связи в верхнем левом углу на значок самолета.

Предоставьте краткие, ненейтральные ярлыки

Держите ярлыки для тумблеров короткими и прямыми . Рассмотрим один из принципов дизайна взаимодействия Tog, который гласит: «Названия меню и кнопок должны сначала содержать ключевые слова, формируя уникальные ярлыки». Например, при разработке страницы настроек, на которой пользователь может обновить настройки уведомлений: скажите Уведомления по электронной почте или Текст уведомлений и не скажите Хотите получать от нас уведомления по электронной почте? Мы знаем, что пользователи читают ровно столько, сколько, по их мнению, им необходимо, поэтому заранее загрузите свои ярлыки ключевыми словами и удалите лишние фразы.Не задавайте вопросов и пишите для возможности сканирования.

Надписи на переключателях должны описывать, что будет делать элемент управления, когда переключатель включен; они не должны быть нейтральными или двусмысленными. В случае сомнений произнесите название вслух и добавьте в конец «вкл / выкл». Если в этом нет смысла, перепишите этикетку.

Не делайте:

На этикетке есть предметы, не предназначенные для беременных? потому что этот тумблер на Le Tote нейтрален и заставляет пользователей сомневаться в том, включают ли они товары или исключают их.

Do:

Для сравнения, метки переключателя, используемые в приложении Google Calendar, прямые и недвусмысленные; они описывают состояние системы, когда переключатель включен, и имеют смысл с помощью функции «вкл / выкл».

Следуйте стандартному визуальному дизайну

Убедитесь, что тумблеры выглядят как ползунки, а использует визуальные подсказки (т. Е. Движение и цвет), чтобы избежать путаницы. Прежде всего, когда пользователь меняет состояние переключателя, переключатель должен изменить положение — как это было бы в реальном мире.

Цвет является важным визуальным обозначением переключателей, и следует помнить о двух вещах: контраст и культурные различия. Когда дизайнеры используют низкоконтрастные цвета, пользователям становится сложно определить, находится ли переключатель на или на . Поэтому всегда использует высококонтрастный цвет , чтобы сигнализировать об изменении состояния. Кроме того, не забудьте оценить социальные и культурные последствия для вашей аудитории. Например, красный цвет для позиции на позиции противоречит здравому смыслу для тех, кто ассоциирует его со знаками остановки или стоп-сигналами.

Кроме того, дескрипторы состояния — слова On и Off рядом с переключателем — могут обеспечить четкую видимость состояния системы.

Это переключатель включен или выключен? В Windows 10 дескриптор состояния (слово Off) используется для определения текущего состояния переключателя (выключено). К сожалению, этот дескриптор неоднозначен: поскольку слово Off появляется справа от переключателя, а точка переключения находится слева, пользователи также могут интерпретировать состояние переключателя как включено (то есть вдали от метки Off).

При добавлении дескрипторов состояния придерживайтесь на / с , чтобы соответствовать реальным соглашениям, и включите с и на слева и справа от переключателя, чтобы избежать путаницы. Если рядом с переключателем присутствует только один дескриптор, его можно принять за метку переключателя.

Если вы не знаете, как сбалансировать цвет и дескрипторы состояния, оцените и проверьте, какая комбинация лучше всего подходит для ваших пользователей.

Сделать:

Приложение Daylio для Android использует контрастный цвет (фиолетовый) и отсутствие дескрипторов состояния, чтобы четко указать состояние переключателя (выключено на левом снимке экрана и включено на правом).

Реализовать последовательно

Следуйте соглашениям платформы и убедитесь, что тумблеры реализованы согласованно во всем приложении. Несогласованность заставляет пользователей замедляться и тратить больше времени на размышления о том, как взаимодействовать с компонентами. Не заставляйте пользователей задаваться вопросом, работает ли вопрос или утверждение с двумя переключателями так же, как тумблер.

Не делайте:

Приложение Chase Bank для iOS использует переключатели и переключатели непоследовательно.За исключением типа элемента и количества контента, эти три страницы почти идентичны. Когда я взаимодействовал с этими страницами, я ожидал, что они будут работать так же. Вместо этого я размышлял, почему мои маркетинговые предпочтения не подействовали.

Заключение

Переключатели помогают пользователям обновлять предпочтения, настройки и другие типы информации. При использовании переключателей предоставляйте прямые метки, используйте стандартный визуальный дизайн и сразу же получайте результаты. Имейте в виду, что тумблеры следует использовать только тогда, когда пользователю нужно выбрать между двумя противоположными состояниями.Проверяя использование переключателей на своем сайте или в приложении, оценивайте контекст и убедитесь, что они реализованы последовательно. Помните, что этот простой компонент пользовательского интерфейса может оказать большое влияние на взаимодействие с пользователем.

Как переназначить кнопки на контроллерах Nintendo Switch

(Pocket-lint) — Доступность, к счастью, была в центре внимания игровой индустрии в последние несколько лет, так как все основные производители консолей стали больше осведомлены о некоторых простых шагах, которые они могут предпринять, чтобы сделать свои игры более удобными. легко играют все.

В то время как Microsoft проложила действительно впечатляющий путь вперед с Xbox Adaptive Controller, который фактически превращает управление играми в безгранично адаптируемый бизнес, Nintendo недавно обновила программное обеспечение Switch, внося в него очень важное изменение, которое также принесет много пользы — button переназначение.

По сути, это означает, что теперь вы можете изменить, какие кнопки активируют какие функции на контроллерах Joy-Cons и Pro Controller Switch, что очень полезно, если определенные кнопки на контроллере вам сложнее использовать, например, триггеры.

Переназначение доступно только на официальных контроллерах Nintendo, что означает, что оно не будет работать, если вы сэкономили несколько долларов, выбрав стороннюю альтернативу. Он будет работать с контроллерами Joy-Con, контроллером Nintendo Switch Pro и встроенными кнопками Switch Lite.

Вы можете сохранить пять «любимых» профилей раскладок кнопок для каждого контроллера, которые затем можно будет переключать быстрее, что означает, что вы можете настроить несколько различных раскладок для разных игр, в которые вы играете.

Лучше всего то, что инициировать этот процесс несложно — просто следуйте инструкциям, которые мы изложили ниже, чтобы создать свои собственные пользовательские схемы управления, как вам нравится.

Как переназначить кнопки Nintendo Switch

В главном меню Switch или Switch Lite коснитесь шестеренки настроек, чтобы войти в меню настроек
Перейдите в раздел «Контроллеры и датчики» и нажмите в подменю
Нажмите на «Изменить» Назначение кнопок, затем выберите контроллер, который вы хотите переназначить, и нажмите «Изменить»
Выберите каждую кнопку по очереди и выберите опцию переназначения для сопоставления с ней
Когда вы закончите, нажмите Готово
Если вы хотите сохранить конфигурации, коснитесь «Сохранить как предустановку»
Чтобы сбросить настройки контроллера до его макета по умолчанию, коснитесь «Сброс». такие настройки, которые, как мы надеемся, вскоре станут полностью стандартными в отрасли.
Лучшие игры Nintendo Switch 2021 года: лучшие игры Switch, которые должен иметь каждый геймер
Рик Хендерсон
·
27 мая 2021
Написано Максом Фрименом-Миллсом.
Как работают кнопочные переключатели в электрической цепи?
Электрические цепи должны быть полностью исправными. Электричество должно иметь возможность бесперебойно проходить через различные провода и компоненты. Но схемы, которые замкнуты постоянно, не так полезны, как те, которые работают только тогда, когда мы этого хотим. Это то, что делает переключатель. Некоторые переключатели спрятаны внутри оборудования; другие — там, где мы можем их увидеть и использовать. Кнопочный переключатель имеет тысячи привычных применений, от лифтов до автомобильных стереосистем.Он бывает двух основных видов: мгновенный и немоментальный.
Конструкция
Кнопочный переключатель — это небольшой герметичный механизм, замыкающий электрическую цепь при нажатии на него. Когда он включен, небольшая металлическая пружина внутри контактирует с двумя проводами, позволяя течь электричеству. Когда он выключен, пружина втягивается, контакт прерывается, и ток не течет. Корпус переключателя изготовлен из непроводящего пластика.
Мгновенный контакт
Мгновенные переключатели работают только до тех пор, пока вы нажимаете на них, как кнопки телефона, калькулятора или дверного зуммера.Их можно разделить на нормально включенные и нормально выключенные.
Нормально выключен
При выключенном выключателе соединение отсутствует, пока вы не нажмете кнопку. Таким образом используется большинство кнопочных переключателей. Примеры включают кнопки дверного звонка, ключи от сотовых телефонов и открыватели гаражных ворот.
Normally-On
Здесь переключатель работает нормально, но при нажатии на него прерывается цепь. Это более специализированный метод, который может использоваться вместе с трюком с проводкой.Например, подключение нормально включенного переключателя параллельно с лампочкой приведет к включению лампы при нажатии кнопки; в противном случае через переключатель будет протекать ток, а лампочка останется выключенной.
Немгновенный контакт
Немгновенные переключатели включают одно нажатие для включения, другое — для выключения. В телевизорах и стереосистемах для кнопок питания используются переключатели без мгновенного действия.
Номинальные характеристики
Для надежности и безопасности переключатели рассчитаны на ток и напряжение. Это необходимо, поскольку более высокие требования к напряжению или току требуют более крупных и дорогих деталей, а переключатели, как и большинство деталей, имеют ровно столько, сколько необходимо.Сотовые телефоны и портативные радиоприемники не требуют больших затрат; промышленные машины предъявляют большие требования.
динамических визуализаций с использованием кнопок —
Визуальные эффекты с кнопкой и вкладками
Иногда мы хотим, чтобы пользователи видели разные показатели, но
не хотят занимать слишком много места на нашей странице. Сценарий, который мы собираемся
пошагово, как построить только один визуал (в данном случае гистограмму). Это
будет включать переключатель, который позволяет пользователю выбрать желаемый расчет,
либо сумма объема, долларов или маржи.
Окончательное решение
С помощью кнопок мы можем изменять определенные визуальные эффекты на странице. Совсем недавно,
с выпуском условного форматирования для заголовков и фона у нас есть
несколько новых методов, облегчающих работу автора отчета и более чистых для
сообщить потребителю.
Сборка
Прежде чем мы начнем, включите панель выбора и отметьте закладку
панель. Их можно включить, щелкнув ленту «Просмотр» и установив флажок
правильные коробки.
Сначала мы собираемся создать нашу контрольную таблицу .Этот
будет диссоциированной таблицей. Эта таблица не должна иметь отношения к
любая из других таблиц в нашей модели. Нам просто нужно ввести числовой идентификатор и
описание того, что мы хотим. Нажмите на
кнопка Enter Data на ленте Home . Введите
следующие данные, как показано. Нажмите кнопку OK , чтобы закрыть Create.
Таблица , диалоговое окно .
Теперь, когда все настроено, мы можем записать нашу меру.Эта мера будет видеть, что выбрано в столбце Number_ID нашей контрольной таблицы, а затем вернет соответствующий расчет. Используйте оператор switch, чтобы выбрать правильный расчет. Создайте следующую меру:
```
  Выбранный расчет =
ВЫКЛЮЧАТЕЛЬ(
  SELECTEDVALUE (Control [Number_ID])
   , 1, SUM (Продажи [объем])
   , 2, SUM (Продажи [в долларах])
   , 3, Сумма (Продажи [Маржа])
   , SUM (Продажи [объем])
)
```
Примечание. Смотрите, что в переключателе указано значение по умолчанию.
утверждение.Расчет по умолчанию означает, что если ничего не выбрано, СУММ (
Продажи [Объем]) будут возвращены. Значение по умолчанию представлено последним
свойство в операторе switch.
Пора настроить визуал. Добавьте гистограмму с Категория на
оси и новой меры, Выбранное вычисление , в значениях
поля. Затем добавьте срез для столбца Number_ID . Number_ ID
столбец взят из добавленной ранее контрольной таблицы.
Переключение слайсера теперь может изменить график, чтобы показать
разные расчеты.
Следующий этап — добавить три кнопки в верхнюю часть
график. На вкладке «Главная» ленты нажмите «Кнопки» и выберите «Пусто». Убеждаться
цвета контура и ширина контура совпадают на всех объектах, кнопках и диаграмме
контур.
Совет. Убедитесь, что вы пометили кнопки в области выбора. Панель выбора можно включить, щелкнув ленту «Просмотр» и установив флажок «Область выбора».Чтобы изменить имя кнопки, дважды щелкните имя, указанное в области выбора. Назначение заголовка (например, Button_Volume) позволит легко увидеть, какие визуальные элементы находятся на странице.
После этого пора добавить закладки.
Панель закладок можно включить, щелкнув значок
Просмотрите ленту и установите флажок «Панель закладок».
Шаг 1:
- Выберите значение 1
  в слайсере Number_ID .
- Выберите слайсер (и только слайсер) в
  Панель выбора.
- Щелкните «Добавить закладку» на панели закладок.
Шаг 2:
- На панели «Закладки» щелкните закладку правой кнопкой мыши и переименуйте ее в . Выберите 1.
- Еще раз щелкните правой кнопкой мыши и снимите флажки « Display » и « Current Page ». Выберите «Выбранные визуальные эффекты».
Теперь повторите шаги 1 и 2, но сделайте это со значениями 2 и 3 из Number_ID
слайсер.Назовите эти закладки. Выберите 2 и выберите 3. Вы должны закончить с
три закладки, каждая из которых фильтрует Number_ID по разному значению. Ты
можно проверить закладки, щелкнув их один раз на панели закладок.
На Button_Volume назначьте закладку Select 1 (как Number_ID
1 относится к объему). Для этого щелкните Button_Volume на панели выбора.
На панели визуализаций для этой кнопки перейдите к свойству с именем «Действие».Включите его, измените тип на закладку и выберите «Выбрать 1» в раскрывающемся списке.
Повторите для Button_Dollars и назначьте Select 2. Then
для Button_Margin и назначьте Выберите 3 . Теперь кнопки могут менять
график, но немного сложно увидеть, что выбрано.
Добавить условное форматирование
Вот где нам может помочь условное форматирование! Выберите Button_Volume
в области выбора. Затем на панели визуализаций включите фон
, выберите многоточие и щелкните условное форматирование
Вот те настройки, которые нам нужны:
Это будет применять правило, если Number_ID selected равно 1, чтобы дать кнопке синий фон.Поскольку других правил нет, любой другой выбранный номер по умолчанию будет белым.
Теперь примените те же шаги к двум другим кнопкам, но сделайте так, чтобы
правило «Если значение равно 2» для долларов и «Если
значение маржи составляет 3 дюйма.
Чтобы привести в порядок, спрячьте слайсер и отключите визуальные заголовки всех кнопок. Вы можете нажать на глаз рядом с слайсером на панели выбора, чтобы скрыть его.
Отключите визуальные заголовки, нажав кнопку, затем в
панель визуализаций.
Отлично! Теперь на вкладке отображается выбранная кнопка и исправлено
мера:
Чтобы было понятнее, примените условное форматирование к
название графика. На графике открытое условное форматирование. Установите его в поле
значение и используйте поле типа на панели управления.
Использование этой таблицы управления обеспечивает большую гибкость. Мы можем добавлять больше вычислений, легко редактировать их или даже синхронизировать страницы, и все это без необходимости перезаписывать какие-либо закладки.
Если вам нравится контент из PowerBI.Tips, подпишитесь на нас во всех социальных сетях, чтобы быть в курсе всех последних функций и бесплатных руководств. Подпишитесь на наш канал на YouTube. Или подпишитесь на нас в социальных сетях, Twitter и LinkedIn, где мы будем публиковать все объявления о новых обучающих материалах и материалах.
