Как правильно выбрать магнит на счетчик воды?

Решили приобрестинеодимовый магнит на счетчик воды http://neodimmag.com.ua/magnit-na-schetchik-vody/ ,чтобы сэкономить на платеже? Не спешите делать покупку, не узнав, какие водомеры могут быть остановлены при помощи магнита.

Конструкции и принцип работы водомеров

Есть четыре основных видов водомеров: механические, ультразвуковые, электромагнитные и вихревые. Вода, проходя через счетчик, заставляет вращаться основной механизм, контролирующий потребление. Единственный тип счетчика, который можно «укротить» — механический, так как в нем есть металлическая крыльчатка, реагирующая на силу магнита.

Второй аспект, который будет важен при выборе механического водомера – производители. Изготавливаянеодимовый магнит на счетчик газаили воды, каждый из них применяет «свой» материал, но не изменяя принцип функционирования самого контрольного прибора.

Модели водомеров от производителей

В Украине популярны водомеры от отечественных и российских производителей, реже зарубежные и то, если преследуют цель получить качество и правильность показаний. Еслинеодимовый магнит на электросчетчикограничен в выборе производителя, то среди водомеров гораздо больший выбор. «Новатор», «Гросс», «Ителма», «Мастер», «Берегун» и множество других.

Как выбрать правильный магнит?

Выбратьнеодимовый магнит для остановки счетчика воды, газа, электроэнергии можно эмпирическим путем, подбирая изделие с нужными показателями. Но есть более рациональное решение. Это связаться с продавцом, указать тип и производителя и получить грамотную консультацию. Хотя иможнокупить неодимовый магнит дешево в Украине, но не стоит просто на основе собственных заключений подбирать изделие, в том числе ипоисковый магнит. Стоит также принять во внимание, что неправильно подобранное изделие может испортить прибор учета и контроля, но самое прискорбное будет в том, что при проверке водомера это сразу обнаружено, и штрафные санкции последуют незамедлительно. Поэтому подбирайте только «правильный магнит», даже если его стоимость будет несколько выше, чем у других продавцов.

Где приобрести?

Выбирая,где купить неодимовый магнит в Украине, необходимо обратить внимание на легитимность продавца, и как он позиционирует свои товары. Не лишним будет просмотреть наличие сертификатов как отечественных, так и зарубежных, чтобы выбрать изделие, которое будет отвечать всем заявленным показателям.

Индивидуальные водосчётчики

Одноструйные сухоходные счётчики воды типа ЕТ-м

Счётчики одноструйные для холодной воды ЕТК-м
Счётчики одноструйные для горячей воды ЕТW-м

БелЦЕННЕР предлагает для жилищно-коммунального хозяйства одноструйные крыльчатые счетчики холодной и горячей воды типа ЕТ-м.

Конструкция счетчиков разработана немецкой фирмой ZENNER. Аналогичные приборы поставляются в более чем 70 стран мира. В Республике Беларусь счетчики ЕТ-м серийно выпускаются с 1997 года.

В целом по республике эксплуатируется уже более 2,1 миллиона наших счетчиков. Только в одном городе Минске на балансе в УП «Минскводоканал» находится более 800 000 счетчиков воды типа ЕТ-м.

Опыт применения наших счетчиков воды подтвердил их высокою надежность. Периодические масштабные исследования надежности счетчиков воды, находившихся в эксплуатации в течение 5-10 лет, показали, что процент выхода из строя счетчиков ЕТ-м наименьший среди приборов данного класса.

Следует отметить, что мы первые, кто провел испытания счетчиков на ускоренный износ. При этом через каждый из испытываемых счетчиков было пропущено порядка 900 тонн воды, что соответствует 15 годам эксплуатации среднестатистического счетчика. Учитывая высокую надежность выпускаемых счетчиков, Госстандарт Республики Беларусь установил для счетчиков воды ЕТ-м межповерочный интервал – 5 лет.

По рекомендациям водоснабжающих организаций, в целях исключения случаев фальсификации показаний внесены соответствующие изменения в конструкцию и начат серийный выпуск счетчика ЕТ-м с 7-ми роликовым счетным механизмом и повышенной защитой от воздействия магнитного поля. Такие счетчики серийно оснащены антимагнитными кольцами и четырехполюсными магнитами, что позволяет обеспечить защиту от воздействия магнита с напряженностью поля до 300 кА/м.

В рамках концепции совершенствования и развития жилищно-коммунального хозяйства республики, с целью внедрения дистанционного съема показаний приборов индивидуального водопотребления, в 2017 году были проведены внеочередные государственные контрольные испытания новой модификации счетчика ET-м-D с модуляторным диском. Теперь счетчики ET-м-D, наряду со счетчиками с импульсным выходом ЕТ-м-N могут быть интегрированы в интеллектуальные системы диспетчеризации. Тем самым, обеспечивая потребителю предоставление достоверных данных как по проводным, так и по беспроводным каналам связи.

Счётчики производства СООО «БелЦЕННЕР» многократно подтвердили свои высокие качества, о чем свидетельствуют победы в конкурсе «ЛУЧШИЕ ТОВАРЫ РЕСПУБЛИКИ БЕЛАРУСЬ» в 2002 и 2006 годах.При выпуске счетчиков используется самое современное оборудование. Комплексные подходы внедрения системы управления качеством ISO 9001 на всех этапах производства позволяют повышать качество производимой продукции. Каждый счетчик проходит процедуру поверки представителем Государственной метрологической службы.

Счетчики воды крыльчатые ЕТ-м зарегистрированы в Государственном реестре средств измерений под номером РБ 03 07 0442 15. Гарантийных срок эксплуатации составляет 5 лет от даты первичной поверки.

Описание и модификации счетчиков воды типа ЕТ-м

По принципу действия счетчики воды являются механическими одноструйными сухоходными счетчиками, предназначенными для монтажа на горизонтальных и вертикальных трубопроводах с помощью резьбовых соединений. Счетчики воды не измеряют обратный поток и не включают в себя электронные устройства.

Конструктивно счетчик воды состоит из латунного корпуса с резьбовыми патрубками и крыльчаткой, герметизирующей перегородкой и счетного механизма с прозрачной крышкой и пломбировочным кольцом. Во входном патрубке закреплена сетка-фильтр. Регулировка счетчика воды осуществляется поворотом герметизирующей перегородки.

Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах (м3). Дольные значения кубических метров индицируются двумя барабанчиками и двумя стрелочными указателями красного цвета.

Счетчики выпускаются следующих конструктивных исполнений:

• ЕТK-м-D, ЕТW-м-D — счетчики воды, защищены от воздействия внешнего магнитного поля и оснащены модуляторным диском. Данные счетчики подготовлены для дальнейшего дооснащения EDC модулем.
Счетчики ЕТK-м-D оснащаются пломбировочным кольцом синего цвета, счетчики ЕТW-м-D — кольцом красного цвета. Счетчики выпускаются с номинальными размерами DN 15 и DN 20.

Счетчик холодной воды ETK-м-D
с модуляторным диском

Счетчик горячей воды ETW-м-D
с модуляторным диском

Данные счетчики воды могут комплектоваться EDC модулем и применяются в беспроводных системах дистанционного считывания показаний (вес импульса 1 литр/импульс). Особенности конструкции прибора позволяют производить установку модуля, как при выпуске из производства, так и на месте эксплуатации.

Счетчик холодной воды ETK-м-D
в комплекте с EDC модулем

Счетчик горячей воды ETW-м-D
в комплекте с EDC модулем

• ЕТK-м-N, ЕТW-м-N — счетчики воды, оснащены стрелкой с магнитом и комплектоваться герконовым датчиком импульсов (вес импульса – 10 литров/импульс). Счетчики, оснащенные датчиками импульсов, могут применяться в проводных системах дистанционного считывания показаний или в беспроводных посредством подключения дополнительному оборудованию (PDC модулю).
Счетчики ЕТК-м-N оснащаются пломбировочным кольцом синего цвета, счетчики воды ЕТW-м-N — кольцом красного цвета. Счетчики выпускаются с номинальными размерами DN 15 и DN 20.

Счетчик холодной воды ETK-м-N
с датчиком импульсов

Счетчик горячей воды ETW-м-N
с датчиком импульсов

• ETK-м-K, ETW-м-K — счетчики, которые уже при выпуске из производства оборудованы радиомодулем и могут быть интегрированы в разные системы диспетчеризации на базе протоколов LoRaWAN или wM-Bus. Счетчики выпускаются с номинальным размером DN 15.

Счетчик холодной воды ETK-м-K
с Р — модулем

Счетчик горячей воды ETW-м-K
с Р — модулем

Основные технические и метрологические характеристики

Счетчики воды крыльчатые ET-м соответствуют требованиям ТНПА, действующим в Республике Беларусь:
• ТУ РБ 37412364.001-97 «Счетчики воды крыльчатые ЕТ-м».
• СТБ ISO 4064-1-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования».
• СТБ ISO 4064-2-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 2. Требования к установке».
• СТБ ISO 4064-3-2007 «Измерение расхода в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды Часть 3. Методы и средства испытаний».
• СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».

ЕТК-м-D ЕТW-м-D

ЕТК-м-N ЕТW-м-N

ЕТК-м-K ЕТW-м-K

Постоянный расход

Q₃

м³/ч

1,6

Максимально возможный диапазон измерений

Q₃/Q₁

50H

Диапазон измерений при серийном выпуске

25H/20V

Максимальный расход

Q₄

м³/ч

Порог чувствительности

—

л/ч

<10

Класс точности

2 по ГОСТ ISO 4064-1-2017

Температурный класс

T30

T90

°C

0,1 – 30

0,1 – 90

0,1 – 30

0,1 – 90

0,1 – 30

0,1 – 90

Максимально возможное рабочее давление

MAP

МПа

1,0/1,6

Класс потери давления

Δр

МПа

0,040

Класс чувствительности к профилю потока

—

U0/D0

Устойчивость к воздействию магнитного поля

—

высокое

стандартное

высокое

Емкость счетного механизма

min

max

м³

0,02

99999,99

0,02

99999,99

0,05

9999,999

Вес импульса

—

л/имп

1/10

Климатические условия

—

°C

5 – 55

Номинальный диаметр

—

Размер присоединительных резьбовых соединений,

дюйм

Длина, мм, не более

мм

110

130

110

130

110

130

Ширина, мм, не более

мм

Высота, мм, не более

мм

График потерь крыльчатых счетчиков воды

Гарантийные обязательства

Изготовитель гарантирует соответствие счетчиков требованиям ТУ РБ 37412364. 001-97 «Счетчики воды крыльчатые ЕТ-м» при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.

Межповерочный интервал — 5 лет.

Гарантийный срок эксплуатации счетчиков — 5 лет от даты первичной поверки. При наличии заводского брака счетчик ремонтируется и поверяется за счет изготовителя. Гарантия не распространяется на счетчики некомплектные, имеющие механические повреждения или засорения.

Средний срок службы счетчика должен быть не менее 12 лет. Критерий отказа – достижение предельного состояния, когда восстановление счетчика становится невозможным или нецелесообразным.

Аксессуары для монтажа счетчиков воды


кран шаровой	пара штуцеров (узел присоединительный)	фильтр осадочный

Как правильно выбрать счетчик воды

Счетчик воды – это устройство для точного измерения объема израсходованной воды. Сфера применения достаточно широкая – жилищный сектор, коммунальное хозяйство, промышленность. Воду измеряет в кубометрах – м³.

Почему стоит купить счетчик воды?

Для многих установка счетчика воды в доме уже стала абсолютной нормой. Практически все оценили эффект от использования водомеров:

вы платите за конкретный расход воды, а не установленную норму на человека;
потери воды при возможных порывах водопроводов на линии не окажутся в вашей квитанции на оплату услуг;
после установки счетчика воды, вы непроизвольно формируете в себе экономическую дисциплину – контролируете напор воды, не оставляете кран открытым без необходимости, оперативно устраняете возможные утечки и т.п.
использование водомера позволяет экономить до 25% семейного бюджета.

Какой выбрать счетчик воды? Виды и отличия.

На рынке представлено множество разнообразных расходомеров, и среднестатистическому потребителю зачастую сложно выбрать счетчик воды и правильно определиться на какой конкретной модели нужно остановить свой выбор.

К приобретению счетчика воды нужно отнестись ответственно. Купить счетчик воды можно в специализированных магазинах, чтобы исключить вероятность приобрести подделку или б/у прибор. Внимательно проверьте документы к счетчику – паспорт с отметкой о техконтроле на предприятии-изготовителе, гарантийном сроке и серийном номере. Проверьте, сертифицирован ли счетчик для Украины.

Существует несколько видов водомеров – механический (тахометрический), электромагнитный, ультразвуковой и резонансный.

Механический счетчик – самый популярный среди покупателей. Расход воды измеряется на основе числа оборотов крыльчатки, которую вращает водный поток. А счетный механизм суммирует полученную информацию. Механические счетчики – простые в конструкции, легко монтируются, надежные, бюджетные в ценовой категории. Недостаток – поддаются влиянию электромагнитного поля и примесям в воде. Обязательна установка фильтра перед расходомером и категорически исключена работа электроприборов.

Механические (тахометричные) счетчик бывает нескольких типов:

Крыльчатый – подходит для установки на трубу Dn 50-200 мм. Пропускная способность – в рамках 15 м3/ч. Применяются в квартирах, жилых помещениях, частных домах.

Турбинный – подходит для монтажа на трубу Dn 50-200 мм. Используется для учета большого расхода воды, поэтому такие приборы устанавливают на многоквартирный дом или в промышленной сфере.

Комбинированный – это симбиоз крыльчатой и турбинной модели. Эффективен в измерении воды с переменчивым потреблением – при небольших расходах работает крыльчатый, при увеличенных – включается турбинный. Такие счетчики имеют сложную конструкцию, поэтому и стоимость соответственно выше, и в обслуживании они более требовательны. Применяются для промышленных целей.

Электромагнитные, ультразвуковые и резонансные счетчики воды менее популярны, хотя отличаются улучшенной точностью и более продолжительным сроком службы. Цены на них определенно выше, чем на механические, но это оправдано. Такие водомеры сохраняют данные в архиваторе и фиксируют мгновенный расход воды. Они не слишком требовательны к составу воды, но электромагнитные помехи могут навредить точности работы измерительного прибора. К тому же, эти виды счетчиков зависимы от электропитания, поэтому для них крайне нежелательны перебои с электричеством. Преимущественно, такие приборы применяются в промышленных целях.

Какой принцип действия счетчиков воды?

Одноструйный расходомер – измеряет расход одного потока воды, который вращает крыльчатку.

Преимущества:

невысокая цена;
компактный, оптимально простая конструкция;
небольшой вес;
простой в ремонте;
возможно установить антимагнитную защиту.

Недостатки:

возможны незначительные неточности в измерении.

Многоструйный расходомер – вычисляет расход воды, которая делится на несколько потоков перед попаданием на крыльчатку. Подходят для водопроводов, где давление воды достаточно сильное.

Преимущества:

высокая точность;
удобный монтаж-демонтаж, простой в обслуживании;
для поверки можно снимать только верхнюю часть корпуса.

Недостатки:

дорогостоящий;
много элементов в конструкции, что усложняет возможный ремонт;
большие размеры.

Варианты расположения счетного механизма

Мокроход – крыльчатка и турбинка размещена в воде. Такие счетчики недорогие, нечувствительны к влиянию магнитного поля, но нуждаются в установке двух видов фильтров очистки воды. Это позволит продлить срок их службы.

Сухоход – счетный механизм защищен от воды мембранной перегородкой. Сложная конструкция положительно влияет на долгосрочность работы прибора, однако могут быть сбои в точности учета воды из-за использования внешнего магнитного поля.

Что такое межповерочный интервал?

Данная характеристика обозначает период, на протяжении которого завод-изготовитель гарантирует точность учета расходы воды. Оптимальный диапазон между поверками составляет 4 года. Если абонент вовремя не осуществил поверку, то показания не принимают для расчетов. Тогда платить придется по установленным нормам потребления воды (на человека).

Компания SENSUS предлагает вашему вниманию надежные и качественные счетчики холодной и горячей воды с разным метрологическим классом точности – В и С.

Подробнее с характеристиками моделей можете ознакомиться на нашем сайте, на дополнительные вопросы ответит менеджер. Мы поможем вам выбрать качественный счетчик воды, свяжитесь с ним по телефону в разделе Контакты.

Магнит на счетчик воды — Метрит

Опубликовано lpunity в 12.11.2018

Хотите сэкономить свои деньги и меньше платить за коммунальные услуги? Тогда нужно действовать и покупать магнит на счётчик воды. Есть много разновидностей магнитов, но для остановки счётчиков подходят неодимовые магниты. В зависимости от вида счётчика нужно подбирать модель магнита по силе притяжения.

Как подобрать магнит на счётчик воды?

Доведённые дороговизной и снижением уровня жизни люди ищут способы экономии на оплате коммунальных услуг и в этом им помогут магниты. Однако счётчики бывают разные и не все поддаются остановке при помощи магнита. Чтобы понять, какие магниты для счётчиков воды вам понадобятся, нужно знать модель вашего прибора. Поэтому для начала мы разберёмся в разновидностях счётчиков воды.

Существует четыре типа водяных приборов учёта:

Агрегаты с тахометрическим или механическим принципом. В таких приборах стоит крутящаяся крыльчатка, которая соединяется с подсчитывающим механизмом. Эти прибора самые простые и недорогие, поэтому именно они повсеместно используются в наших квартирах.
На больших предприятиях используются электромагнитные приборы учёта. Они работают по принципу взаимодействия магнитного поля с потоком воды.
В ультразвуковых агрегатах подсчёт объёмов воды осуществляется за счёт прохождения потока жидкости сквозь ультразвуковые волны.
Выбирая магниты на счётчик воды, вам стоит знать и о вихревых приборах учёта. Скорость водяного потока определяется по вихрям, возникающим от помещённого в прибор тела, через которое проходит вода.

Прежде чем купить неодимовый магнит для счётчика, убедитесь, что ваш агрегат для подсчётов объёма потребляемой воды относится к группе механических приборов. Остановка при помощи магнита возможна только у таких водосчётчиков.

Выбирая, какой магнит купить на счётчик воды, не забудьте учесть вид счётчика в зависимости от диаметра водопроводной трубы. Так, бывают следующие приборы:

на трубы сечением 1,5-2,5 см монтируются одноструйные агрегаты;
на водопровод сечением 2,5-5,0 см крепятся многоструйные приборы.

Заказать магнит на счётчик воды вы можете в интернет-магазине. Обычно о том, как выбрать магнит под свой тип прибора, вы можете прочесть на странице интернет-магазина или задать вопрос онлайн консультанту на сайте.

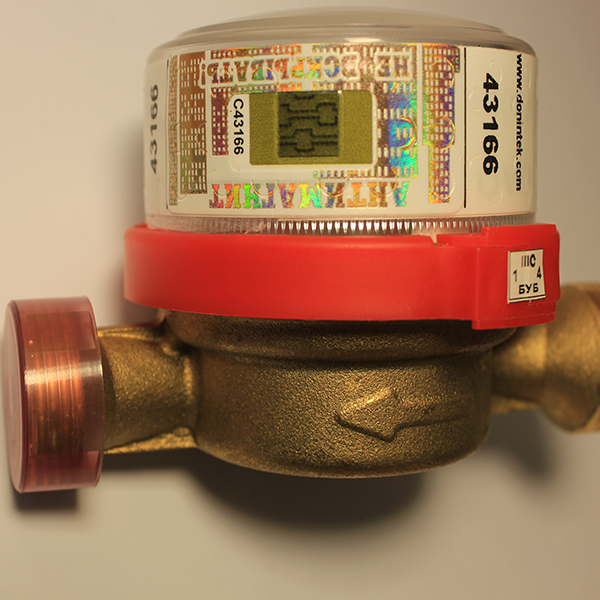

Некоторые современные приборы учёта имеют антимагнитную защиту. Они не могут останавливаться при помощи неодимового магнита.

Выбор магнита в зависимости от производителя прибора

Где купить магнит на счётчик для воды в Москве, мы уже разобрались, но возникает логичный вопрос, какой магнит взять, ведь у разных счётчиков разные производители. На рынке водомеров работает множество производителей.

Но если говорить о механических счётчиках, которые поддаются остановке при помощи магнитов, то все они собираются и функционируют по одинаковому принципу. Разница между ним лишь в материалах, из которых они изготовлены. Поэтому вы можете смело выбирать магнит к любому крыльчатому прибору учёта воды.

Как работает магнит?

Вы можете купить магнит на счётчик для воды в Москве недорого, но учтите, что он может влиять на работоспособность прибора учёта в будущем. Такие действия считаются противозаконными, но вам выбирать между риском и возможностью хорошо сэкономить.

Принцип работы магнита очень прост. Вам достаточно приложить правильно подобранный магнит к прибору, и он остановит вращение крыльчатки при открытой подаче воды. Если магнит правильно подобран по мощности, то вы добьётесь полной остановки прибора. Менее мощные магниты могут немного притормаживать вращение крыльчатки.

Если вы всё ещё решаете, где купить магнит для остановки водяного счетчика, то отдайте предпочтение тем сайтам, где под магнитами написаны модели агрегатов учёта воды и их мощность. Также хорошо, если на сайте можно получить консультацию по выбору магнита.

Купить магниты для счетчиков воды в Москве

Купив магнит на водяной счётчик, вы должны найти на нём оптимальное место для фиксации. Как вы поняли, агрегат учёта на воду имеет крыльчатку, именно в месте её расположения лучше всего прикладывать магнит. Найти это место можно экспериментально, перемещая магнит по прибору и определив место, где он лучше всего останавливает его работу.

Из чего сделаны счетчики воды?

Почему счетчики одних производителей выходят из строя уже через год, а другие исправно работают по десять лет?

Чем определяется качество счетчика расхода воды, и какие вопросы следует задать производителю, чтобы быть уверенным в приобретаемом устройстве?

Категории счетчиков расхода воды

Механические

Принцип действия приборов основан на преобразовании поступательного движения потока воды во вращательное движение измерительного элемента.

Электромагнитные

Принцип действия приборов основан на электромагнитной индукции, позволяющей связать скорость и объемный расход воды с напряженностью магнитного поля.

Ультразвуковые

Основаны на принципе изменения времени, за которое ультразвуковой сигнал проходит до приемника от источника. Этот показатель напрямую зависит от скорости движения воды. Ультразвуковые теплосчетчики могут быть оснащены функцией регулирования подачи теплоносителя по независимым двум каналам.

Вихревые

Принцип действия приборов основан на образовании вихря за препятствием, которое стоит на пути потока жидкости. Измерение пульсации давления в потоке позволяет определить объем поступающей в трубопровод воды.

Бытовые счетчики воды, как правило — механические. Механические счетчики бывают двух видов — приборы с сухим квадрантом (чаще встречается название «сухоход») и приборы с мокрым квадрантом («мокроход»). Разница в том, что у сухохода квадрант (счетный механизм) не заполняется водой (например, ВСКМ-15), а у мокрохода квадрант погружен в воду (например, ВКМ-15 РОСИЧ). При необходимости на эти приборы можно установить дополнительные механизмы для дистанционной передачи данных, например ВСКМ-20 ДГ.

Счетчик воды имеет несложную конструкцию и состоит из:

корпуса;

крыльчатки или турбины;

механизма для считывания показаний счетчика.

Работает счетчик по следующему принципу: проходя через корпус счетчика, поток воды вращает лопасти турбины (крыльчатки). От потока воды, а соответственно, и от ее расхода напрямую зависит скорость оборотов крыльчатки, которые передаются на ведомую магнитную полумуфту, а потом через редуктор — на индикаторное устройство, расположенное на шкале счетчика.

В большинстве случаев для учета используются «сухоходы», например ВСКМ, ОСВУ, ОСВХ, СТВУ, СТВХ.
При особых условиях эксплуатации, в которых использование «сухоходов» не возможно, в точности в помещениях с повышенной влажностью и затапливаемых колодцах устанавливают «мокроход», например ВКМ РОСИЧ или СТВХ СТРИМ.

Как правильно выбрать счетчик воды?

Сегодня счетчик воды каждый может приобрести самостоятельно.

Счетчики воды между собой отличаются стоимостью, точностью измерений, механизмом учета расхода воды, монтажной длиной. Поэтому, перед тем, как приобретать счетчики воды в определенной торговой организации, необходимо убедиться, что, сотрудники данной фирмы имеют соответствующую квалификацию, опыт работы с таким оборудованием и способно осуществлять должный контроль своей деятельности.

Для установки счетчика воды лучше обратиться в специальную организацию, которая оказывает подобные услуги.

Зачем нужен магнит на счетчик для воды| Bestdoska.ru

08 апреля 2015г.

Магниты для водных счетчиков играют немалую роль в экономии семейного бюджета. Благодаря приобретению такого магнита можно на половину уменьшить расходы на оплату воды.

На сегодня магнит на водный счетчик является важнейшей часть жизни людей. Он помогает значительно экономить на оплате воды. Аналитиками даже было подсчитано, что использование такого магнита экономит около половины от оплаты счетов без него. Используют данный магнит отнюдь не только в рассматриваемых счетчиков, но еще и в автомобильных двигателях и медицине.

Преимуществ у магнитов для водных счетчиков несколько. Используя его, счетчик никогда не будет ломаться и всегда будет правильно подсчитывать расходуемый объем воды. Кроме этого, благодаря магниту не будет сорвана пломба на счетчике. Как только придут проверяющие, этот магнит потребуется лишь убрать с счетчика, как он снова начнет работать.

Сегодня проще всего купить магнит на счетчик в интернет-магазинах. Стоимость в подобных магазинах редко отличается от магазинных, а порой во Всемирной сети она даже и меньше. Чтобы приобрести магнит на водный счетчик потребуется лишь заполнить заявку в интернет-магазине.
Многие задаются вопросом, как же магнит может остановить работу счетчика? И большинство думает, что установить данный магнит может лишь профессионал в этой области. Однако, все не так сложно как кажется. Потребуется лишь обернуть магнит в ткань и просто приложить его к счетному устройству, причем обязательно на циферблат. После этого стрелка счетчика либо задергается, либо вовсе остановится.

Самым сложным в этом деле является подбор магнита. Чтобы подобрать магнит на счетчик воды потребуется знать модель счетчика и уже после этого необходимо определить фирму-изготовителя счетчика и его год выпуска. Каждый счетчик отличается силой воздействия, а также размером. Как правило, счетчики имеют форму цилиндра или шайбы. Наиболее популярными габаритами счетчиков являются 55х25 и 45х30. При незнании размера можно обратиться в магазин, где лишь по модели устройства его сотрудники помогут узнать габариты.

Практически все магниты, позволяющие остановить счетчик для воды, производятся из неодима, который является сплавом высокого качества. Неодим никак не повлияет на микроклимат квартиры и он, что самое главное, абсолютно нетоксичен. После всего вышесказанного магнит для водных счетчиков по праву может считаться важных изобретением человечества.

Метки: магнит

Морской флот —

description

bookmark access_time1 Годназад personadmin chat_bubble0

Для особо сильно нагруженных узлов с большим крутящим моментом, применяются эвольвентные шлицевые соединения. Они способны выдерживать динамические нагрузки и работать …

description

Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, …

description

После заливки бетонного пола на его поверхности обычно появляются различные неровности, которые могут стать причиной некачественного монтажа напольного покрытия. Чтобы …

description

Современные угловые шлифмашины, более известные как приборы под названием «болгарки», используются для различных технологических процессов при строительстве и ремонте. Подбирая …

description

Шлифовка придаёт внутреннему пространству дома из бруса красоту и завершённость. Даже строганый брус после усушки покрывается ворсом, это свойство присуще …

description

Когда деталь готова, ее поверхность следует тщательно отшлифовать. У деталей из цельного дерева принято сглаживать спилы или удалять следы клея, …

description

Какие преимущества ручной шлифовки? Шлифование дерева вручную хоть и требует больших трудозатрат, но взамен обеспечивает ряд важных преимуществ: менее агрессивную …

description

При проведении различного типа ремонта, на момент производства мебели или деревянных вещей нередко приходится проводить шлифование древесины. Существует довольно много …

description

Рекомендованные сообщения Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь …

description

Установки для автоматической сварки продольных швов обечаек – в наличии на складе! Высокая производительность, удобство, простота в управлении и надежность …

как правильно выбрать счетчик воды?

Магазин Центр знаний Технические проекты Вода Как выбрать правильный счетчик воды Счетчик воды — это счетчик, который регистрирует количество, проходящее через систему трубопроводов в определенной точке. Гроверы будут использовать водомер, чтобы измерить, сколько воды они направляют на растение, а также сколько воды попадает туда. Есть два типа счетчиков воды: механические и электронные. В этой статье наш специалист расскажет о различных типах счетчиков воды.

Механический счетчик воды

Механический счетчик воды имеет пропеллер, также называемый лопастным колесом. Это может работать на основе двух различных принципов:

Принцип Вольтмана: в этом случае гребной винт перпендикулярен направлению потока воды. Счетчик имеет два варианта магнитной перемычки. В результате очень немногие части счетчика контактируют с водой, поэтому проблем с сопротивлением или износом практически не возникает.

Принцип Multi-Jet: пропеллер этого водомера приводится в действие для использования для нескольких водяных струй.В счетчике вращающегося винта есть магнитная перемычка в сторону счетчика сухого остатка. У этого счетчика есть маленькие зубчатые колесики, которые регистрируют, сколько воды проходит через счетчик. Поскольку по этому принципу с водой контактирует большее количество частей счетчика, этот тип счетчика воды более чувствителен к износу и вызывает больше проблем с сопротивлением.

Счетчик воды механический может быть выполнен с импульсным или без него. Счетчик воды с пульсом будет показывать пульс через каждые x литров, например, через каждые 10 или 100 литров.Счетчик без пульса этого не сделает.

Электронный счетчик воды

Электронный счетчик воды не имеет движущихся частей. Самый распространенный электронный счетчик воды — это ультразвуковой счетчик воды. Это позволит измерить количество воды с помощью звуковых волн. Этот тип счетчика воды имеет ряд преимуществ по сравнению с механическими счетчиками воды:

В счетчике нет гребного колеса или гребного винта, поэтому нет сопротивления. В результате уменьшается вероятность загрязнения счетчика.Это делает этот тип водомера подходящим также для дренажной воды, которая часто (сильно) загрязнена.

Еще у ультразвукового счетчика воды есть недостаток; расходомер этого типа чувствителен к воздуху в трубопроводе. Звуковые волны в воздухе ведут себя иначе, чем в воде. Как только в трубопроводе появится воздух, счетчик остановится, и из-за сигнала тревоги потока также прекратится орошение. В частности, системы, которые работают за счет всасывания воды или имеют открытый сток в канаву или бункер, часто будут иметь воздух в трубопроводе.В таком случае лучше выбрать механический счетчик воды. Это не остановится, когда в трубопроводе будет воздух; он просто покажет ошибочное значение измерения.

Вместимость

Водосчетчик имеет определенную мощность. Требуемая мощность зависит от количества воды, протекающей через счетчик воды. Всегда спрашивайте по этому поводу правильный совет.

Источник: Revaho

Вопросы по выбору счетчика воды

У вас есть вопрос о выборе правильного счетчика воды или вы хотите получить индивидуальный совет? Затем обратитесь к специалисту по водным ресурсам Джошуа Рейнену или задайте свой вопрос через контактную форму ниже. После этого мы свяжемся с вами как можно скорее, даже в течение 24 часов в рабочие дни.

Статьи по Теме

— Как обслуживать фильтры системы полива
— Технологии фильтрации воды для садоводства

Выбор правильного счетчика воды

Выбор подходящего счетчика является ключом к качественной очистке воды.

Две трети мира покрыто водой. Однако только
, примерно 3 процента этой воды — это пресная вода для потребления.Население мира в
человек неуклонно увеличивается, в результате чего ограниченный ресурс
на 3% становится растянутым, что делает сохранение и качество воды
очень значительными на современном рынке.

Счетчики воды на протяжении многих лет информировали общественность о
потреблении. Теперь, когда доступны все новые продукты для контроля качества воды, которые становятся доступными
, учет воды становится более значимым с каждым днем.

Существует множество способов измерения воды, но есть три типа конструкции
, которые уже много лет являются основным направлением измерения воды.
Они бывают объемным (объемное смещение), логическим (турбинный) и электронным (магнитным) счетчиком
. Основная масса расходомеров, используемых для измерения качества воды, — это счетчики меньшего размера, обычно с объемным смещением 1⁄2, 3⁄4 и 1 дюйм, но также доступны и размеры
на 1 1/2 и 2 дюйма. Вычислительные (турбинные) счетчики используются в размерах от 11⁄2 до 4
дюймов с доступными размерами до 12 дюймов. Электронные счетчики холодной воды
доступны в размерах от 1⁄2
до 24 дюймов.Они охватывают широкий спектр применений
, таких как питьевая вода, деионизация или обратный осмос,
вода, опреснение, торговля водой и различные типы очистки воды
с помощью фильтрации, химикатов или озона.

Счетчики холодной воды прямого вытеснения производятся из
трех основных материалов: модифицированного сополимера ацеталя (пластмассы), бронзы Waterworks
или EnviroBrass с низким содержанием свинца. Эти счетчики подходят для
приложений, требующих прямого считывания общего количества U. S. галлонов,
кубических футов или кубических метров воды, прошедших через счетчик. Принцип действия
счетчика холодной воды прямого вытеснения — это тип поршня
с колеблющимся движением, каждый оборот поршня эквивалентен известному объему воды
, а соответствующее количество оборотов равно одному
галлону, кубическому футу или кубическому метру воды. вода. Движение поршня передается
магнитным приводом на регистр прямого считывания или на соответствующий генератор импульсов.Примерно
метров сертифицированы по стандарту NSF 061 для размеров 5⁄8 ¥ 1⁄2,
5⁄8 ¥ 3⁄4 и 3⁄4 ¥ 3⁄4. Вытеснительные
метров могут быть установлены в любом наклоне, кроме перевернутого.

Низкоскоростные импульсные генераторы

используются для подключения к удаленным счетчикам
, пакетным контроллерам, регистраторам данных или компьютерам. Высокоскоростные импульсные генераторы
часто подключаются к пакетным контроллерам, индикаторам скорости / датчикам скорости с выходным сигналом
4–20 мА, регистраторам данных или компьютерам для более точных приложений.
Есть также пульсаторы, используемые в приложениях для продажи воды, где монета
или кнопка активируют последовательность продажи, и автомат наполняет бутылку емкостью
галлон или литр.

Расчетная или горизонтальная (турбинная) холодная вода типа Вольтмана Этот счетчик турбинного типа работает, пропуская воду через счетчик
без изменения направления потока, приводя в движение винтовой ротор
прямо пропорционально количеству воды, проходящей через счетчик.Эти счетчики используются
там, где требуется точное измерение больших объемов воды. Эти
выводных счетчиков подходят для приложений прямого считывания в США
галлонов, кубических футов или кубических метров. Импульсные генераторы доступны для выходов с низким разрешением или
с высоким разрешением для использования с удаленными счетчиками, пакетными контроллерами, устройствами измерения расхода
, регистраторами данных или компьютерами. Американская ассоциация водопроводных сооружений
(AWWA) и процедуры установки ISO рекомендуют, чтобы эти счетчики имели 10 труб диаметром
прямых труб такого же размера, как счетчик перед счетчиком, и
, пять диаметров трубы после счетчика, чтобы обеспечить высококачественные характеристики потока. минимальная турбулентность.

Электронные счетчики воды (магнитные) не имеют движущихся частей
и работают по принципу магнитной индукции Фарадея. Проводник
(вода), движущийся через магнитное поле (создаваемое электронным счетчиком воды
), будет индуцировать электрический ток, пропорциональный скорости проводника
(воды). Эти электронные счетчики доступны в размерах
от 2 до 24 дюймов и обладают многими преимуществами, такими как диапазон измерения (более
, чем от 1000 до 1 поворота вниз), точность до.Питание от сети переменного тока на 25 процентов или от аккумулятора
на 0,5 процента, низкие потери напора, долгосрочная стабильная калибровка, отсутствие шума и отсутствие движущихся частей
. Электронный счетчик воды может быть откалиброван в галлонах США,
футах или кубических метрах и имеет индикацию общего расхода и расхода на дисплее
. Эти измерители также будут взаимодействовать через импульсный выход с датчиками расхода
с выходом 4–20 мА, регистраторами данных или системами DCS для управления
. Для этих счетчиков требуется примерно три диаметра трубы перед
метром и два диаметра трубы после метра прямой трубы того же диаметра
, что и счетчик.(Примечание: эти расходомеры не подходят для систем обратного осмоса
или деионизационной воды.)

Механические счетчики холодной воды должны полностью соответствовать стандарту
AWWA для соответствующего типа счетчиков в отношении характеристик и конструкции
.

Выбор электромагнитного расходомера

Электромагнитный расходомер, установленный на промышленной площадке.

Идеальная отправная точка для выбора расходомера — это не спецификации производителя, а детали вашего уникального применения.Электромагнитные расходомеры часто выбирают с учетом стоимости, точности и долговечности. Чтобы сделать правильный выбор, необходимо выполнить несколько шагов.

Какой бюджет?

Сколько вам было выделено в бюджете вашей организации? Обычно при выборе расходомера чем выше точность, тем выше стоимость.

Электромагнитный расходомер доказал, что может обеспечить очень высокую точность при очень разумной цене. Ваша окупаемость инвестиций (ROI) обычно составляет менее шести месяцев, а достигнутая точность может достигать.От 25% до 0,5% от расхода.

Электромагнитные расходомеры могут применяться в широком спектре промышленных и муниципальных приложений. Их главное преимущество — отсутствие движущихся частей. В результате техническое обслуживание обычно минимально. В зависимости от вашей текучей среды и / или качества воды электроды, возможно, необходимо периодически очищать в соответствии с рекомендациями производителя. Ожидаемый срок службы 30 лет.

При сравнении разных электромагнитных расходомеров обязательно рассчитайте стоимость установки и обслуживания.Следующим шагом будет амортизация стоимости в течение срока службы.

Проверить требования к заявке

Электромагнитный расходомер, установленный на промышленной площадке.

Документирование и анализ требований вашего приложения включает определение текучей среды, температуры среды, диапазона расхода и давления. Обратите внимание, что все электромагнитные расходомеры работают только с токопроводящими жидкостями. Расход сжимаемых жидкостей (газов) нельзя измерить с помощью электромагнитных расходомеров.

Тип электромагнитного измерителя, который лучше всего подходит для вашего приложения, зависит от того, является ли ваша текучая среда питьевой или сточной водой.Это также зависит от материала электрода и / или футеровки или покрытия датчика, контактирующего со средой.

Знание об измеряемой среде — это только часть понимания всего приложения. На некоторые электромагнитные расходомеры влияют температура жидкости и рабочее давление. Тот же электромагнитный расходомер, который используется для приложения на 150 фунтов на квадратный дюйм, может не работать для приложения на 300 фунтов на квадратный дюйм. В большинстве листов спецификаций электромагнитных расходомеров указаны конкретные номинальные значения давления и температуры рассматриваемого расходомера.Убедитесь, что выбранный вами глюкометр имеет технические характеристики, которые соответствуют потребностям вашего приложения.

Какие характеристики жидкости вы измеряете? При использовании электромагнитного расходомера необходимо учитывать несколько факторов:

Проводит ли измеряемая жидкость? Если жидкость не проводящая, электромагнитный расходомер работать не будет.

Какой у вас размер линии? Это определит стоимость счетчика.

Достаточно ли у вас места для установки этого счетчика? Обычно электромагнитный расходомер имеет минимальные требования к прямому участку перед и после него для точного измерения расхода жидкости.Также необходимо учитывать нарушители потока. К ним относятся регулирующие клапаны, точки закачки химикатов и все, что может нарушить поток жидкости до того, как он будет измерен электромагнитным расходомером. (Рис. 2. Внутренний вид промышленной площадки)

Какая жидкость измеряется? Является ли измеряемая жидкость агрессивной? Это чистая вода или сточные воды? Это важные детали при оценке типа футеровки электромагнитного расходомера. Обычно доступны футеровки из твердой резины, неопрена, тефлона, тефзеля и керамики.Тем не менее, у этих типов лайнеров есть риск расслоения. Рекомендуется использовать электромагнитный измеритель с лайнером, склеенным плавлением, чтобы полностью исключить возможность возникновения проблем с расслоением.

Расчет точности и диапазона

Электромагнитные расходомеры могут применяться в широком спектре промышленных приложений

Насколько точным должно быть ваше измерение расхода? Электромагнитные счетчики, как правило, очень точны. Большинство из них предлагают точность +/-. 5% без потери напора.Независимо от того, используете ли вы полнопроходный магнитомер или полнопрофильный магнитомер со вставкой, убедитесь, что выбранный вами измеритель обеспечивает именно необходимую точность.

Точность электромагнитного расходомера основана на процентах точности считывания. Это степень точности, с которой измеритель может измерить указанный расход при данном расходе.

Например, если процент точности показаний измерителя описывается как 0,5% при 100 галлонах в минуту, это означает, что, хотя измеритель сообщает, что расход составляет 100 галлонов в минуту, на самом деле он может быть где угодно от 99. От 5 галлонов в минуту (-,5%) до 100,5 галлонов в минуту (+,5%).

При выборе электромагнитного расходомера необходимо учитывать диапазон регулирования. Диапазон изменения расхода — это диапазон расхода расходомера, от наибольшего расхода до наименьшего расхода, который он может точно измерить, в пределах процента точности показаний прибора. Типичный диапазон изменения для электромагнитного расходомера составляет 160: 1. Например, если максимальный расход составляет 100 галлонов в минуту, этот электромагнитный расходомер может показывать до 0,625 галлона в минуту и поддерживать точность спецификации +/-.5% от расхода.

Трубопровод до / после

Если вы разместите расходомеры слишком близко к насосам, коленам клапанов и другим препятствиям, нестабильный или нерегулярный поток может повлиять на производительность.

Электромагнитные расходомеры обычно требуют минимального количества прямых участков на входе и выходе. Это может зависеть от того, является ли счетчик частью нового проекта трубопровода, модернизации или расширения линии. Требования к установке также различаются в зависимости от того, выбран ли полнопроходный магнитомер или полнопрофильный погружной измеритель.

Практически для всех основных технологий электромагнитных расходомеров требуется прямой участок трубы указанного производителем диаметра до и после расходомера для обеспечения стабильного профиля потока. Несоблюдение требований производителя по установке часто приводит либо к низкой точности, либо к нестабильной работе.

Всегда проверяйте листы спецификаций магнитометра, чтобы проверить требования к прямолинейному участку перед и после него. Убедитесь, что выбранный вами прибор подходит для того места, для которого он предназначен.

Установка электромагнитного расходомера

Простота установки электромагнитного расходомера во многом зависит от размера линии, выбранного типа расходомера и местоположения в вашем приложении.

Для трубопроводов меньшего диаметра (12 дюймов и меньше) полнопроходной электромагнитный расходомер может быть лучшим выбором. Для трубопроводов большего размера более тяжелый вес полнопроходных расходомеров обычно требует использования крана, а также необходимого дополнительного персонала, рабочего пространства и времени на установку.

Полнопрофильный расходомер, с другой стороны, может обеспечить экономическое исключение из дорогостоящей установки на трубопроводах большего размера. Для некоторых расходомеров линия должна быть отключена, чтобы установить фланцы для установки традиционного полнопроходного расходомера. Однако полнопрофильный вводной измеритель можно установить с помощью горячей врезки, находясь под давлением, что позволяет избежать отключения линии.

Для получения дополнительной информации посетите www.mccrometer.com.

Шесть основных факторов, которые следует учитывать при выборе расходомера

Водоканалы полагаются на точное и надежное измерение расхода для управления критически важными процессами.Регулирующие органы также требуют мониторинга потока и отчетности с конкретными пределами точности.

Технология измерения расхода постоянно совершенствуется, и доступны различные типы и стили расходомеров. Каждое приложение расходомера уникально, и выбор расходомера не должен основываться на «низкой ставке». Хотя стоимость всегда важна, другие факторы имеют большее значение, когда дело доходит до выбора расходомера.

Вот шесть важных соображений для выбора лучшего расходомера.

1. Понять процесс

Прежде чем указывать счетчик, важно четко понимать весь процесс и свое место в нем. Во время проектирования привлекайте операторов установки для обсуждения вопросов обслуживания, калибровки и доступа. Нужно ли подсчитывать поток? Нужно ли передавать информацию в систему диспетчерского управления и сбора данных (SCADA) или быть доступной в Интернете? Отправной точкой является знание того, кто будет использовать глюкометр и как именно он будет использоваться.

2. Измеряемая среда

Измеряемая среда является одним из наиболее важных факторов при выборе расходомера. Электропроводность, температура, давление и вязкость могут влиять на некоторые типы расходомеров. Степень чистоты или загрязнения воды также может повлиять на тип и стиль счетчика.

Итак, следующим шагом при выборе расходомера является тщательное понимание характеристик измеряемого потока. На существующем предприятии данные в матрице должны быть легко доступны для просмотра.При необходимости для новых объектов можно использовать стандартные инженерные критерии.

Например, винтовые счетчики часто используются в системах питьевого водоснабжения, особенно для измерения забора воды из скважин. Эти измерители скорости могут измерять жидкости, содержащие определенное количество песка, грязи, железа и других загрязняющих веществ. Однако эти расходомеры не рекомендуется использовать для неочищенных сточных вод, содержащих волокнистые материалы и салфетки, которые могут испортить или повредить счетчик.

С другой стороны, электромагнитные магнитометры очень точны при измерении проводящих материалов, таких как вода и сточные воды. У них нет движущихся частей, которые могли бы подвергнуться коррозии или поломке. Для измерения конкретных жидкостей, включая питьевую воду, сточные воды и шлам, доступны магнитометры различных типов.

3. Требования к точности, диапазону и сертификации

Насколько точным должно быть измерение расхода? Это зависит от назначения счетчика. Расход, измеренный для контроля подачи химикатов, может потребовать большей точности, чем тот, который используется для общего отслеживания обработанной воды. Измерение расхода для выставления счетов, например, когда управление водоснабжения продает воду коммунальному предприятию, должно быть очень точным.

Могут также применяться нормативные условия. Большинство систем водоснабжения и водоотведения имеют разрешенные пределы максимального расхода и должны измерять и сообщать общие суточные расходы. Обязательно проверьте все существующие разрешения на соответствие требованиям точности измерения расхода.

Также необходимо учитывать диапазон измерения и динамический диапазон. Инженеры часто рассчитывают оборудование и трубы с учетом 20-летнего периода роста, что может привести к проблемам, когда текущие потоки намного меньше проектных.

Некоторые коммунальные предприятия могут требовать, чтобы счетчики имели сертификаты NSF-61, NSF-372 или ISO 9001.Производители также могут аккредитовать свои калибровочные лаборатории через Национальную программу добровольной аккредитации лабораторий (NVLAP). NVLAP обеспечивает аккредитацию NIST для испытательных и калибровочных лабораторий, используя менеджмент и технические требования международного стандарта ISO / IEC 17025: 2005.

4. Расположение и установка счетчика

Правильное расположение и установка расходомеров имеют решающее значение для обеспечения точных измерений. Даже самый сложный счетчик будет показывать ошибочные показания, если он установлен неправильно.Неправильная установка чаще всего происходит при попытке «втиснуть» расходомер в существующую установку или сеть или приспособить его в тесноте.

Нарушения потока

Большинству расходомеров требуется определенное количество прямогонных труб для предотвращения возмущений потока. Изгибы труб, клапаны, тройники и переходники могут создавать значительные ошибки измерения расхода — до 50 процентов для некоторых измерителей. В новой системе прямые участки обычно могут быть спроектированы соответствующим образом. Однако может быть трудно получить достаточное количество прямых участков в существующих системах или на ограниченных участках.Кондиционеры потока могут помочь уменьшить неточности. Кроме того, в этих условиях некоторые измерители могут измерять более точно, чем другие.

Трубопровод

Размер, материал и направление трубы являются частью уравнения выбора расходомера. Например, при измерении жидкости следует избегать нисходящего потока. Как отмечалось ранее, системы иногда переоценивают, чтобы приспособиться к будущему росту. В большинстве случаев для точного измерения труба должна быть полной.

5.Отчетность / запись данных

Какую информацию необходимо отслеживать и регистрировать и как? Некоторые приложения требуют непрерывной записи расхода, а также показаний общего расхода. Нужны ли операторам уведомления о событиях, например, о высоком или нулевом расходе? Данные часто необходимо отправлять в систему SCADA. В некоторых случаях расходомеры располагаются удаленно и нуждаются в устройствах с батарейным питанием.

Во время проектирования определите, какой тип вывода необходим. В то время как от 4 до 20 миллиампер является наиболее распространенным, некоторым предприятиям могут потребоваться карты MODBUS или другое оборудование.

6. Проконсультируйтесь с техническим партнером

Представители производителей расходомеров обладают большим опытом. Они знают правильные вопросы и могут порекомендовать лучшие решения для каждой уникальной установки. Используйте их как надежного технического партнера.

Ваш технический партнер также может помочь принять рентабельные решения. Производители могут помочь, указав стоимость жизненного цикла, включая установку, обслуживание и калибровку, в дополнение к закупочной цене.

Прежде всего, ваш технический партнер может помочь вам выбрать правильный счетчик заранее, а не пытаться заставить работать неправильный счетчик после того, как он будет установлен.

Выбор типа расходомера, который подходит именно вам

В эпоху, когда почти все измеряется и отслеживается, для этого стоит очередь за расходомерами воды. Представьте трубопровод в вашем доме, когда вода устремляется взад и вперед по основным зонам, как измеряется и отслеживается количество воды, давление воды и т. Д.? С водомером!

В этой статье мы сосредоточимся на понимании расходомеров воды, их применимости, а также плюсах и минусах различных типов расходомеров воды.Выбор того, какой измеритель будет работать оптимально, будет зависеть от вашего конкретного приложения, уровней точности, бюджета и опыта работы с измерительными технологиями. В общем, счетчики воды могут быть необходимы для многих различных отраслей, как коммерческих, так и некоммерческих, и поэтому их важно понимать для любого применения в водоснабжении.

Что такое расходомер воды и как он работает?

Комплект измерителя расхода воды измеряет объем воды, движущейся за единицу времени. Эти счетчики обычно прикрепляются непосредственно к трубопроводу и измеряют количество воды, протекающей по трубе за раз.Чаще всего эта единица измерения будет измеряться в литрах или метрах в кубе в минуту (л / мин = м ³ / мин) или в галлонах в минуту (галлон / мин) для тех, кто отстает от метрической системы.

Существуют различные конструкции и типы расходомеров воды, но все они достигают одного и того же результата — прямого или косвенного измерения количества движущейся воды. В расходомерах используются различные технологии, от механических шестерен до электромагнитных технологий и ультразвуковых технологий для измерения расхода воды.

Представьте себе классическое водяное колесо, которое толкает река, и представьте, что колесо теперь находится внутри водопровода. В зависимости от того, насколько быстро вращается колесо, он будет соответствовать определенной скорости потока воды внутри трубы. Это пример прямого измерения воды с помощью механического расходомера.

В основном, измеряя, сколько времени требуется объему воды, чтобы пройти через размеры расходомера, можно связать это число с литрами в минуту (и счетчик выполнит этот расчет).Преимущество каждой технологии подхода зависит от уровня точности, технического обслуживания и среды, в которой эти счетчики будут работать.

Зачем вам нужен расходомер воды?

Расходомеры воды необходимы во многих областях, где течет жидкость, и количество жидкости является необходимым измерением. Например, использование воды в доме, поэтому компания по водоснабжению может взимать плату за количество потребленной воды. Многие химические производственные процессы требуют чрезвычайно точных значений расхода и количества жидкости для создания правильных реакций и готовой продукции. Станции очистки сточных вод должны знать, сколько воды поступает в резервуары ограниченного объема и из них, чтобы не переполнять или не использовать их оборудование в недостаточной мере.

Как видите, расходомеры воды могут применяться практически в любой отрасли или хобби, например, в производстве медицинских устройств или гидропонике соответственно. Даже при установке бассейна на заднем дворе можно использовать расходомер для защиты насоса бассейна от небезопасных условий эксплуатации и т. Д.

Какие бывают типы расходомеров воды?

Существует несколько различных типов расходомеров, все они созданы для измерения количества потока жидкости и работают по-разному.Здесь мы выделим наиболее распространенные расходомеры и области, в которых они применимы:

Механические расходомеры или расходомеры прямого вытеснения

Возвращаясь к примеру с водяным колесом, в механическом расходомере используется физическое колесо или шестерня, которая вращается из-за поток воды. Следовательно, шестерня вращается, и эта скорость пропорциональна расходу воды и может быть преобразована в объемный расход, что и является целью расходомера.

Механические расходомеры используются чаще всего из-за их простоты и легкости концептуального понимания.Когда кто-то думает о расходомере, он обычно думает о лопастном колесе, которое является основной концепцией механического расходомера или расходомера прямого вытеснения. Однако из-за того, что физическая часть расходомера вращается под действием воды, если вода очень грязная или содержит большие загрязнения, это может довольно легко разрушить и сломать механический расходомер. Поэтому механические расходомеры лучше всего подходят для процессов или применений с чистой водой.

Вихревые расходомеры

Вихревые расходомеры расширяют возможности процесса измерения расхода.Эти измерители измеряют поток воды с каким-то препятствием внутри счетчика, например, упавшее дерево препятствует течению реки. Это препятствие или язычок, обычно из гибкого материала, будет вибрировать взад и вперед, создавая частоту, пропорциональную объемному расходу.

Так как колеблется только один язычок, а не целая шестерня, вихревые расходомеры могут использоваться в самых разных водных средах, поскольку они менее подвержены повреждению из-за «грязной» воды. Эти измерители также могут стать более совершенными, измеряя температуру, давление и другие переменные одновременно.

Магнитные расходомеры

Магнитные расходомеры используют генерируемые магнитные поля на текущей воде для измерения ее скорости. Эти счетчики устраняют физические части, подвешенные в воде, но они значительно дороже. Однако самым большим недостатком является то, что эта магнитная концепция работает только с проводящей водой и жидкостями, в противном случае металлические трубы будут мешать сигналу, и объемный расход будет неправильным. В любом случае, это чаще всего используется в промышленных условиях, поскольку стоимость намного выше; и магнитные расходомеры представляют собой отличный вариант для очистных сооружений, поскольку физические счетчики легко ломаются в грязной воде, но вода является проводящей из-за всех загрязняющих веществ.

Ультразвуковые расходомеры

Ультразвуковые расходомеры также не требуют вмешательства в процесс, устраняя части расходомера непосредственно в воде. Ультразвуковой принцип действует как радар, отражая звуковые волны в двух противоположных направлениях (вниз по потоку и вверх по потоку) для измерения временного сдвига и, следовательно, объемного расхода. Требуется много математических вычислений и углов, но в результате получается расходомер с чрезвычайно низкими затратами на обслуживание, который измеряет расход и может быть закреплен на внешней стороне трубопровода, что позволяет избежать установки трубопровода в линию для некоторых моделей.

Схема ультразвукового расходомера

Одноструйные и многоструйные расходомеры

Струйные расходомеры

наиболее подходят для небольших приложений, поскольку они не работают при высоких или больших расходах. Измеритель перенаправляет воду во внутренний пропеллер и измеряет скорость вращения лопастей этого пропеллера, как у механического расходомера. Опять же, поскольку детали непосредственно контактируют с водой, этот счетчик лучше всего подходит для использования в жилых помещениях и в чистой воде.

Турбинные расходомеры

Турбинные расходомеры находят золотую середину между простой концепцией, низкой ценой и сложной техникой, высокой ценой.Они лучше всего подходят для установки в линию (поскольку для наилучшей производительности им требуются прямые трубы внутрь и наружу), и бывают различных размеров труб от ⅜ ”расходомеров до даже одного фута в диаметре.

Эти счетчики также лучше всего подходят для работы с чистой водой из-за того, что их части вращаются в воде. Однако в Atlas Scientific эти комплекты расходомеров оснащены фильтрами для воды, чтобы продлить срок службы этих устройств. Ниже показан расходомер ¼ дюйма с фильтром.

В целом, выбор расходомера воды, который лучше всего подходит для вашего конкретного применения, будет зависеть от чистоты вашей воды, бюджета и точности измерений расхода. Для грязной воды с крупными частицами больше склоняйтесь к магнитным, ультразвуковым и вихревым измерителям, чтобы избежать многих проблем с обслуживанием. Для небольших применений с чистой водой используйте турбинные, механические и струйные расходомеры для точного измерения расхода.

Если вы хотите узнать больше о других измерениях качества воды, характеристиках или применении расходомеров, не стесняйтесь обращаться к команде мирового уровня в Atlas Scientific.

Изучение различных типов и применений Расходомеры воды

Если вам нужно измерить расход воды на заводе или промышленном объекте, вы можете сделать это с помощью расходомера воды. Расходомер воды — это тип прибора, который используется для точного измерения количества воды, протекающей по трубе, , что позволяет определить текущий расход. Различное оборудование требует разной скорости потока, поэтому важно использовать расходомер воды.Вы можете выбрать из множества различных типов расходомеров воды, которые различаются в зависимости от таких факторов, как стоимость , измерительные приложения и общие требования к техническому обслуживанию.

Расходомеры воды могут измерять горячую и холодную воду, грязную воду, чистую воду и шламы, что делает этот тип инструмента универсальным. Области применения расходомеров воды зависят от выбранного вами типа счетчика. В то время как некоторые расходомеры предназначены для измерения расхода смазочных масел, полимерных добавок и печатных красок, другие предназначены для работы в фармацевтике и на очистных сооружениях.

Если вы хотите измерить расход воды в городском водопроводе или убедиться, что расход жидкости в закрытой трубе не слишком низкий, эти расходомеры могут дать вам точные показания, которые позволят поддерживать оптимальную скорость потока и вносить немедленные изменения при необходимости . Без этой информации давление в трубе может вырасти до неприемлемого значения, прежде чем вы почувствуете, что скорость потока ухудшилась, что могло бы привести к разрыву трубы или любому количеству дополнительных проблем.

В этой статье рассматриваются различные типы расходомеров воды и множество способов их использования.

Объяснение расходомеров воды

Расходомер воды — это прибор , разработанный специально для измерения расхода воды в трубе . Существует множество различных типов расходомеров воды, которые вы можете приобрести для своего предприятия, каждый из которых имеет свои преимущества при использовании для определенных приложений. Для многих труб и аналогичных систем вода должна поддерживаться с регулируемым расходом , чтобы обеспечить эффективную работу системы.

При низких расходах скорость воды может быть достаточно низкой, чтобы взвешенные твердые частицы оседали на дно трубы, что ухудшает эффективность трубы и в конечном итоге приведет к накоплению загрязняющих веществ, которые могут вызвать повреждение. Поскольку расходомеры воды могут использоваться в широком спектре приложений, существует множество причин, по которым эти счетчики необходимы. Во-первых, знание того, что жидкость находится в нужном месте в нужное время, может быть очень полезным для обеспечения сохранения эксплуатационных затрат и эффективности.

Эти измерители также можно использовать, чтобы убедиться, что жидкость остается в движении, или для определения того, правильно ли сбалансирован резервуар. Любое снижение скорости потока может указывать на то, что качество воды ухудшается и ее необходимо обработать. Есть также несколько приложений, в которых точные измерения расхода необходимы для качества продукта, а также для здоровья и безопасности конечного продукта. Эти счетчики относительно легко установить в трубы в зависимости от типа счетчика, который вы выберете.

Типы расходомеров воды

Существует четырех основных типов расходомеров воды, которые можно установить в трубу. Важно знать разницу между этими расходомерами, потому что от выбранного вами типа зависит, какие преимущества вы получите. Хотя большинство расходомеров воды можно использовать во всех приложениях, некоторые счетчики более эффективны, чем другие, для конкретных приложений. Имейте в виду, что есть дополнительные типы расходомеров, которые вы можете выбрать для своего объекта. Однако следующие измерители представляют четыре основных варианта , которые доступны для покупки.

Механические расходомеры

Механические расходомеры — это, пожалуй, наиболее распространенные расходомеры, что в основном связано с тем, что эти расходомеры более доступны по сравнению с другими типами. Механический расходомер измеряет расход воды через вращение турбины , в котором используется базовая конструкция с пропеллером, лопастью или шунтом. Скорость потока воды равна скорости лопастей.Если вы хотите использовать механический расходомер, они могут засориться, если вода окажется грязной или более загрязненной, чем вы ожидали. Таким образом, вам, вероятно, не следует использовать этот тип расходомера для измерения расхода раствора навозной жижи. Поскольку эти расходомеры могут засориться, требуется техническое обслуживание чаще, чем других расходомеров.
