Как проверить электронный дроссель люминесцентной лампы: Как проверить баластник для люминесцентных ламп, ремонт

Содержание

Как проверить баластник для люминесцентных ламп, ремонт

Балласт для газоразрядной лампы (люминесцентные источники света) применяется с целью обеспечения нормальных условий работы. Другое название – пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы.

Второй вид балласта исключает многие минусы в работе источника света данной группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются. Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально самостоятельно выполнить ремонт ЭПРА.

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов – компактность и, соответственно, небольшой вес, что дополнительно упрощает работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, подается напряжение определенной величины. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Такая возможность исключает вероятность появления мерцания. Последний этап – происходит высоковольтный импульс. Поджиг люминесцентной лампы осуществляется за 1,7 с. Если при запуске источника света имеет место сбой, тело накала моментально выходит из строя (перегорает). Тогда можно попытаться сделать ремонт своими руками, для чего требуется вскрыть корпус. Схема электронного балласта выглядит так:

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине. А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению встречаются следующие виды ЭПРА:

  • для линейных ламп;
  • балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группы, отличные по функциональности: аналоговые; цифровые; стандартные.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Как проверить электронный балласт для люминесцентных ламп

Подключение и ремонт баластника для люминесцентных ламп

Балласт для газоразрядной лампы (люминесцентные источники света) применяется с целью обеспечения нормальных условий работы. Другое название – пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы.

Второй вид балласта исключает многие минусы в работе источника света данной группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются. Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально самостоятельно выполнить ремонт ЭПРА.

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов – компактность и, соответственно, небольшой вес, что дополнительно упрощает работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, подается напряжение определенной величины. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Такая возможность исключает вероятность появления мерцания. Последний этап – происходит высоковольтный импульс. Поджиг люминесцентной лампы осуществляется за 1,7 с. Если при запуске источника света имеет место сбой, тело накала моментально выходит из строя (перегорает). Тогда можно попытаться сделать ремонт своими руками, для чего требуется вскрыть корпус. Схема электронного балласта выглядит так:

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине. А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению встречаются следующие виды ЭПРА:

  • для линейных ламп;
  • балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группы, отличные по функциональности: аналоговые; цифровые; стандартные.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) относятся к классу люминесцентных приборов, использующихся для освещения. Они обладают рядом преимуществ по сравнению с лампами накаливания. В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой. Прибор является далеко не безотказным в части возникающих при его эксплуатации неисправностей. Чтобы устранять возникающие неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха. Это приводит к перегоранию ЛДС. Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части – сама лампа, балласт, который может быть либо электромеханическим, либо электронным. Таким образом, причины неисправной работы светильника могут находиться как в схеме пускорегулирующей аппаратуры, так и быть отказом работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте. Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами. Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При оборванной нити накала мультиметр покажет бесконечно большую величину на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции обеспечения цикла запуска поджига используемой совместно с ним люминесцентной лампы и поддержания тлеющего разряда в колбе в процессе ее работы. Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц. Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание активных элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц. Электронный балласт можно включать только вместе с лампой. Схема подключения электронного балласта изображается на корпусе каждого готового изделия. Проверка на исправность выполняется включением в сетевую розетку и контролем яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС путем ее замены, не забывая «обесточивать» перед этим схему. При замене надо использовать только рекомендуемую лампу. Информация о ней содержится на корпусе изделия. В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание. Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которым подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.

Принцип работы и схемы балласта для люминесцентных ламп

Люминесцентные лампы представляют собой запаянные колбы с заключенным внутри газом. В результате включения на электродах создается заряд, который приводит к резкому лавинообразному возрастанию тока, что, в свою очередь, приводит к резкому снижению сопротивления в конструкции.

Если не будет организован балласт, то лампа перегревается, а электроды в результате перегрузки могут быстро перегорать. Для решения этой проблемы в схему вводится дроссель, который ограничивает до определенного значения ток.

Что такое

Балласт для ламп дневного света – это пускорегулирующий аппарат. Данное устройство подсоединяется между разрядными лампами и сетью. Это делается для ограничения подачи тока и его регулировки до нужного значения. Газоразрядный источник света с отрицательным сопротивлением – отличный пример данной схемы.

Общий принцип работы элемента

По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.

Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.

В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.

Сегодня на рынке широко представлены такие виды балластных устройств, как:

  • электромагнитные;
  • электронные;
  • балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы Минусы
Высококлассный уровень надежности, доказанный практикой и временем. Долгий запуск – на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции. Повышенный расход электроэнергии.
Удобство эксплуатации модуля. Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей. Слышен гул работы дросселя.
Количество фирм производителей. Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

  • малый вес и компактность;
  • плавное быстрое включение;
  • в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
  • снижены потери на нагревание;
  • коэффициенты мощности в электронных схемах достигают 0,95;
  • продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
Достоинства Недостатки
Автоматическая настройка балласта под различные виды ламп. Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Как подобрать

  1. При выборе балласта для люминесцентной лампы необходимо обратить внимание на мощность модуля. Она должна совпадать с показателями мощности осветительного прибора. Если не соблюдать эти требования, то прибор не будет функционировать должным образом;
  2. Стоимость. Электромагнитные элементы уступают в цене электронным. Но, технически они устарели и в эксплуатации уступают дополнительными энергозатратами и громоздкостью;
  3. Стоимость на электронные балласты выше, но практичность и экономия электроэнергии перекрывает этот недостаток.

Брендовые производители включают в комплектацию качественные детали, способствующие корректной работе на протяжении долгого времени. Такие устройства смогут отработать срок гарантии.

Необходимо обратить внимание на наличие маркировки IP2, проставленной на изделиях. Это указывает на то, что прибор имеет нужный уровень защиты, а также защищен от попадания внутрь корпуса мелких элементов. Конструкция исключает прямой контакт пользователя с элементами, подводящими электроэнергию.

Температурный диапазон существенно расширен. Приборы могут функционировать при температуре от -20 °C до + 40 °C.

Лучшие производители электромагнитных аппаратов

По статистике лучшее электромагнитное устройств у известного бренда E.Next. Это неудивительно, данная компания выпускает высококлассные модули, отличающиеся своей надежностью и долговечностью. Продукция выполнена в соответствии со строгими требованиями, которые причисляются к товарам данного класса. На всю линейку товаров компания E.Next предоставляет гарантию, а также предлагает своим клиентам качественное обслуживание. Клиент может обратиться в один из множества call-центров и задать вопрос сотрудникам технической поддержки.

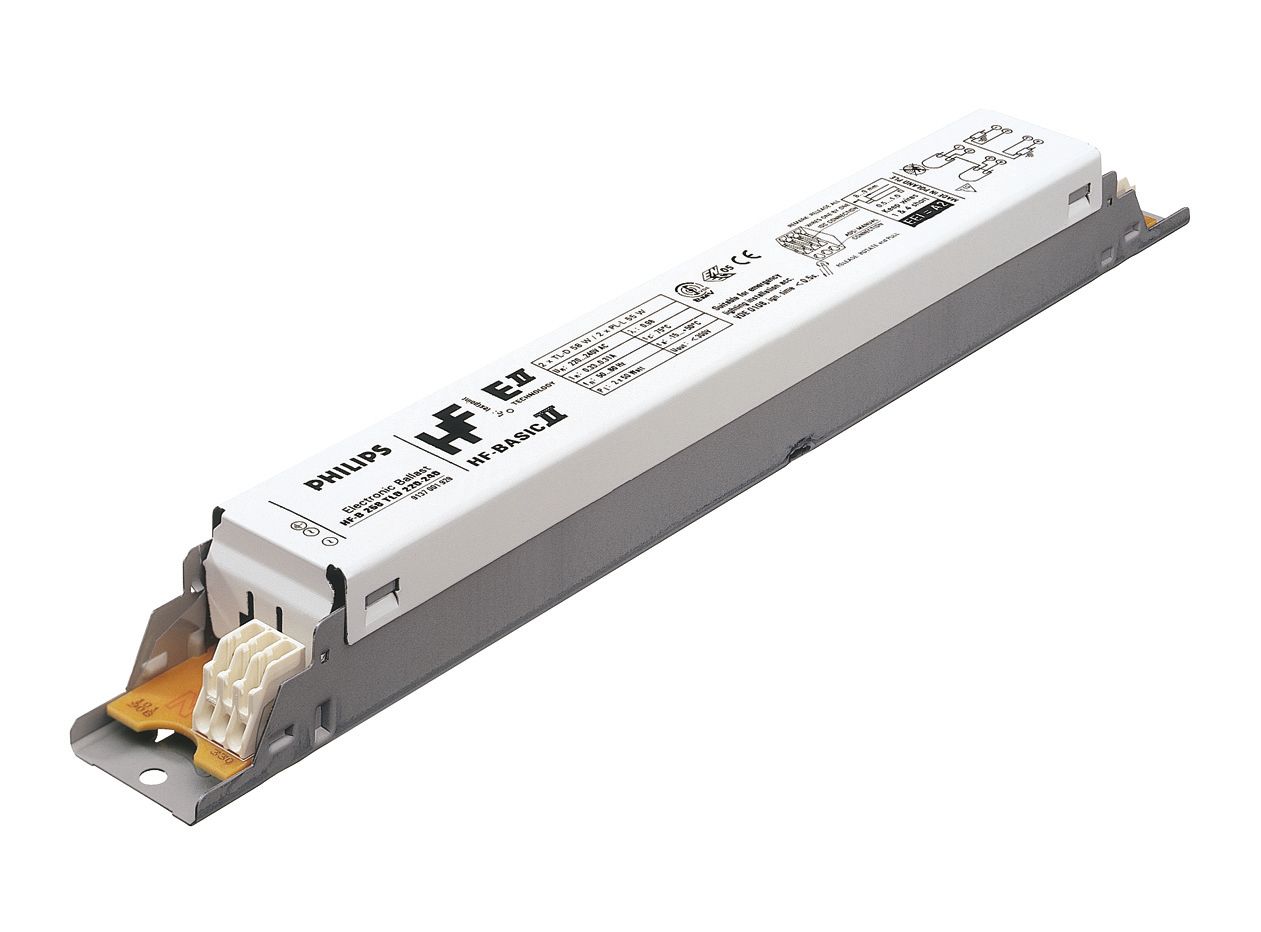

Европейская компания Philips не уступает своим коллегам по производству электромагнитных балластов. Изделия данной торговой марки считаются одними из самых надежных и эффективных на рынке. Поэтому выбрать необходимую модель для лампы накаливания не составит труда.

Актуальные электронные модули

Первое место данного типа оборудования, достается товарам от компании Osram. Стоимость продукции данной марки, будет значительно выше стоимости аналогов отечественного или китайского производства. Но модули этой фирмы уступают в цене конкурентам Vossloh-Schwabe или Philips.

Более бюджетный вариант,предлагает фирма Horos. Несмотря на низкие финансовые затраты, данные балласты демонстрируют хороший уровень КПД высокую степень рабочей эффективности.

Сравнительно молодая компания Feron уже успела положительно зарекомендовать себя среди множества постоянных потребителей. Важно отметить грамотное соотношение доступной цены и высокого качества изделий. В их комплектацию входит: надежный предохранитель, защищающий от внезапных перепадов напряжения и различных помех, исключается светомерцание и экономия энергозатрат до 30%.

Как проверить

Перед проверкой нужно снять трубку, после этого закоротить нити накала, а после, между ними, подключить к питанию лампу накаливания на 220 В. Специалисты рекомендуют не включать в сеть любую схему без лампочки. Работающая лампочка, после подключения системы к цепи, укажет на исправность балласта.

Основные неисправности

Как правило, причиной вышедшего из строя осветительного прибора могут стать разлады в схеме регулирующего запуск аппарата, а также износ деталей и перегорание лампы. Если грамотно определить причины поломки, то можно произвести самостоятельный ремонт прибора освещения.

Ремонт

В первую очередь стоит обратить внимание на состояние предохранителя, так как чаще всего именно его выход из строя является основной причиной неполадок в работе балласта. Однако, это может быть причиной более серьезных поломок пускорегулирующего аппарата.

Проверить диоды и транзисторы, нужно при помощи мультиметра. Специалисты рекомендуют выпаять их из платы, чтобы сопротивление других элементов не искажало показания. Важно! Новые элементы необходимо паять с осторожностью, они довольно чувствительны к перегреву.

Схемы электронного

В зависимости от типа конкретной лампочки элементы ЭПРА могут иметь различную реализацию, как по электронной начинке, так и по встраиваемости. Ниже будут рассмотрены несколько вариантов для приборов с различной мощностью и конструкцией.

Схема ЭПРА для ламп дневного света с мощностью 36 Вт

В зависимости от применяемых электронных деталей по типу и техническим показателям у балластников электрическая схема может существенно отличаться, однако выполняемые ими функции будут такими же.

На приведенном выше рисунке в схеме используются такие элементы:

  • диоды VD4–VD7 предназначены для выпрямления тока;
  • конденсатор С1 предназначен для фильтрации тока, проходящего через систему диодов 4-7;
  • конденсатор С4 начинает зарядку после подачи напряжения;
  • динистор CD1 пробивается в момент достижения напряжением показателя 30 В;
  • транзистор T2 открывается после пробития 1 динистора;
  • трансформатор TR1 и транзисторы T1, T2 запускаются в результате активации на них автогенератора;
  • генератор, дроссель L1 и последовательные конденсаторы С2, С3 на частоте примерно 45–50 кГц начинают резонировать;
  • конденсатор С3 включает лампу после достижения на нем пусковой величины заряда.

Схема ЭПРА на базе диодного моста для ЛДС с мощностью 36 Вт

В приведенной схеме есть одна особенность – колебательный контур встраивается в конструкцию самого осветительного прибора, что обеспечивает резонанс прибора до момента появления в колбе разряда.

Таким образом, частью контура будет выступать нить накала лампы, что в момент появления разряда в газовой среде сопровождается изменением в колебательном контуре соответствующих параметров. Это выводит его с резонанса, что сопровождается снижением до рабочего уровня напряжения.

Схема ЭПРА для ЛДС с мощностью 18 Вт

Лампы, которые оснащены Е27 и Е14 цоколем сегодня получили наибольшее распространение среди потребителей. В этом приборе балласт встраивается прямо в конструкции устройства. Выше приведена соответствующая схема.

Схема ЭПРА на базе диодного моста для ЛДС с мощностью 18 Вт

Необходимо учитывать особенность строения автогенератора, в основу которого входит пара транзисторов.

Из повышающей обмотки, обозначенной на схеме 1-1 трансформатора Тр, поступает питание. Частями последовательного колебательного контура выступает дроссель L1 и конденсатор С2, резонансная частота которого от генерируемой автогенератором существенно отличается. Приведенная выше схема используется для настольных осветительных приборов бюджетного класса.

Схема ЭПРА в более дорогих устройствах для ЛДС с мощностью 21 Вт

Необходимо отметить, что более простые схемы балласта, которые применяются для осветительных приборов типа ЛДС, не смогут гарантировать длительную эксплуатацию лампы, поскольку подвергаются большим нагрузкам.

У дорогих изделий такой контур обеспечивает стабильное функционирование на протяжении всего эксплуатационного срока, поскольку все используемые элементы соответствуют более серьезным техническим требованиям.

Блок питания из балласта

Переоборудование балласта в блок питания заключается в следующем:

Демонтаж корпуса балласта происходит при помощи отвертки. Необходимо применять минимальное усилие, чтобы не увеличивать силу давления на колбу.
Разделить жилки контактов самой лампы от платы, отматывая их с четырех штырей.
После извлечения платы штырьки соединяют при помощи перемычек.
Далее стоит посмотреть, какой именно трансформатор будет использован в новой схеме, а именно: уже имеющийся дроссель, или новый трансформатор.

Чтобы грамотно подобрать нужный балласт для люминесцентной лампы, нужно :

  • понимать принцип устройства данного элемента и его функции;
  • при подборе балласта полагаться на проверенного производителя;
  • обратить внимание на стоимость и фирму;
  • мощность модуля должна совпадать с мощностью осветительного прибора.

В люминесцентных лампах используются электронные и магнитные балласты разной схемы. По большей части такие устройства определяют стоимость осветительного прибора, поскольку способные длительное время поддерживать работоспособность прибора.

В недорогих изделиях не только применяются упрощенные схемы, но и элементы несоответствующего качества, которые физически не способны выдержать создаваемые током цепи нагрузки. Поэтому выбор ламп должен основываться именно на схеме балласта, гарантийном сроке работы изделия и его качестве.

Способы проверки работоспособности лампы дневного света

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа к содержанию ↑

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг. В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора. Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов. Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение. От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время. Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию. Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов к содержанию ↑

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера к содержанию ↑

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения. Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы к содержанию ↑

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Как проверить дроссель с мультиметром и без него. Все причины неисправности ПРА и ЭПРА.

Лампы дневного света, несмотря на популяризацию светодиодного освещения, до сих пор остаются одним из распространенных видов осветительных приборов в домах, гаражах и производственных помещениях.

Когда такой светильник перестает гореть, первым делом грешат на саму лампочку или стартер. А если они не виноваты, как проверить другой не менее важный элемент – дроссель?

Во-первых, определимся, что же такое дроссель или как его еще называют балласт. По сути, это обыкновенная катушка индуктивности с ферромагнитным сердечником.

Вот так она выглядит в разрезе.

В схемах балласт нужен для трех функций:

    контроля тока, чтобы он не превышал номинала
    образование за счет индуктивности кратковременного импульса повышенного напряжения
    сглаживания возможных пульсаций в сети 220В

Подключается он последовательно, а параллельно ему монтируется стартер.

Стартер необходим для поджига лампы.

Напряжение, которое подводится к спиральным электродам на концах лампы, изначально недостаточно для ее розжига. И тут на помощь приходит дроссель и стартер.

После появления напряжения в стартере, внутри образуется разряд, который нагревает биметаллический электрод.

Из-за нагрева форма электрода меняется и происходит его замыкание.

В результате чего, резко возрастает ток и электроды раскаляются. Ток ограничивается только сопротивлением самого дросселя.

У стартера контакты постепенно остывают и размыкаются. При размыкании, благодаря дросселю, в лампе возникает эффект самоиндукции, с образованием высоковольтного импульса и электрического разряда напряжением до 1000В.

От этого разряда создается ультрафиолетовое свечение ртутных паров, которыми заполнена колба. Оно оказывает воздействие на люминофор, и только благодаря ему, мы и можем различать свет в привычном для нас спектре.

Если для кого-то это объяснение слишком заумно, то вот одно из самых простых и понятных видео, объясняющих на доступном всем языке, как же работает лампа ЛДС.

Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов:

    подача 220В из розетки и замыкание контактов стартера
    разогрев спиралей электродов
    размыкание контактов стартера
    подача высоковольтного импульса от дросселя
    образование тлеющего разряда в колбе и поддержка его внешним напряжением 220В + шунтирование стартера и исключение его из схемы

Как видно из процесса запуска, при неисправности ламп, виноватыми могут быть три элемента:

    сама лампочка

При этом, чаще всего повреждаются лампочки и стартера – из-за перегоревших вольфрамовых нитей и конденсаторов.

Узнать об этом проще всего – заменив стартер или лампочку. Тем более, что стоят они копейки. А вот как быстро узнать о неисправности дросселя?

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.

В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.

Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка. Мощность ее должна быть примерно такой же, как и мощность самого дросселя.

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

    если не горит совсем – в балласте обрыв, дроссель неисправен
    горит ярко – в балласте межвитковое короткое замыкание
    моргает или светит в половину накала – дроссель исправен

Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.

Повреждение дросселя может быть пяти видов:

    замыкание разных обмоток
    замыкание витков в одной обмотке
    неисправность магнитопровода
    пробой на корпус

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.

При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.

Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.

Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:

а на выходе свечения нет:

то считайте что обрыв вы нашли.

Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.

Но изоляция может высохнуть или нарушиться.

Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.

Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.

Найти такое повреждение очень трудно, даже при помощи мультиметра.

Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.

Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.

Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:

    мощностью на 20Вт – сопротивление от 55 до 60 Ом
    мощностью на 40Вт – сопротивление от 24 до 30 Ом
    мощностью на 80Вт – сопротивление от 15 до 20 Ом

Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.

При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.

Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.

Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.

Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.

О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.

Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.

Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.

А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.

Все современные модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как – электронная пуско-регулирующая аппаратура.
У нее множество электронных компонентов напаяны на плату и помещены в один корпус.

Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.

Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.

Проверка исправности лампы дневного света и ее элементов – Почему перегорают?

С приходом электричества началась другая жизнь: появились электроплитки, холодильники, радиоприемники, телевизоры и другая техника, без которой трудно представить наше существование в окружающем мире. Для освещения придумано и придумываются различные средства. Одно из распространенных изобретений – люминесцентная лампа или лампа дневного света (ЛДС), имеющая различные формы и параметры. Она расходует во много раз меньше энергии по сравнению с лампой накаливания, давая столько же света. ЛДС имеет ряд преимуществ перед остальными светильниками:

  1. высокая степень светоотдачи;
  2. разнообразие оттенков света;
  3. большой срок эксплуатации;
  4. высокий КПД; рассеянный световой поток.

В силу некоторых причин ЛДС перестает светиться, не всегда имея видимых признаков неполадки. Пришла пора выяснить: как проверить лампу дневного света тестером (мультиметром).

Почему перегорают люминесцентные лампы

ЛДС имеют большой срок эксплуатации, но иногда перегорают. Случается такое чаще всего при включении светильника. Возникающая в колбе мощная дуга нагревает вольфрамовые спиральные электроды до высокой температуры, разрушающей металл и приводящей к перегоранию спиралей. Для увеличения сроков работоспособности нити на вольфрам наносят тонкий слой защитного металла. Он позволяет снизить температуру и продлить срок службы нити. При частом включении и выключении защитный слой выкрашивается, оголенные участки вольфрамовой нити перегорают, лампа перестает работать.

Другая причина перегорания дает о себе знать по появлению на изделии свечения, окрашенного в оранжевый цвет. Это значит, в колбу ЛДС проник воздух, светильник гореть не будет.

Выявление неполадок и их устранение

Все неисправности ЛДС сводятся к следующему:

  1. изделие не включается;
  2. светильник мерцает и выключается;
  3. мерцание длится долго, изделие не загорается;
  4. гудение без включения;
  5. ЛДС горит, но с мерцанием.

Эти проявления приводят к порче зрения, поэтому ремонтировать светильник следует немедленно. Для проверки люминесцентной лампы нужно иметь мультиметр для измерения сопротивления. Сначала меняют лампу на годную. Если она включается – дело в ней, не горит – применяем инструмент.

Распространенной причиной является ослабление контакта между электродами лампы и клеммами патрона. Их нужно почистить спиртосодержащим средством или ластиком, использовать для этого шкурку с мелким зерном или просто слегка подогнуть штырьки. Этот способ хорошо помогает при устранении неисправности в домашних условиях.

ЛДС не предназначена для работы при низких температурах окружающего воздуха и при больших скачках напряжения в сети (более 7%).

Целостность спиралей-электродов

При неполадках часто случаются причины, которые не всегда видны невооруженным глазом. В этом случае нужно прозвонить изделие мультиметром или проверить индикатором. Его переключатель нужно установить в положение, измеряющее сопротивление. Диапазон – самый малый из всех возможных. Щупами касаются штырьков и смотрят на табло. Если спираль порвана или сгоревшая – на табло светится 0, если она целая – цифры 3-16 Ом. Порванная или сгоревшая нихромовая нить не восстанавливаются, изделие требуется заменить.

Неисправности в электронном балласте

Часть светильников с ЛДС работают только с подключением электронного балласта ЭПРА (пускорегулирующая аппаратура). Ее тоже нужно проверить на исправность. Сначала желательно заменить балласт на рабочий и включить светильник. Свидетельством неисправности балласта будет свечение лампы. Неисправную аппаратуру можно привести в порядок своими руками в условиях дома.

Начинают ремонт с замены предохранителя. Если после этого нити начнут слабо светиться, это будет являться признаком пробоя конденсатора. Его заменяют на другой, рассчитанный на напряжение 2 кВ. Стандартные иногда устанавливаются на 250-400 В, при работе они сгорают.

Следующая часто выходящая из строя деталь балласта – транзистор. Он перегорает по причине скачков напряжения в сети. Эти скачки могут вызываться работой сварочных аппаратов, включенных в общую электросеть. Сгоревший транзистор меняется на подобранный из радиодеталей или снимается с подобного пускорегулирующего устройства. После выполнения всех ремонтных операций в светильник вставляется ЛДС мощностью 40 Вт и включается в сеть.

Как проверить дроссель люминесцентного светильника

ЛДС работает вместе с дросселем, который предназначен для регулировки тока и не дает возможности перегорания спиралей из-за перегрева. Это устройство представляет собой обмотку из проволоки с металлическим сердечником. Неисправность может находиться в дросселе, если:

  1. светильник сильно гудит;
  2. лампа загорается, но быстро гаснет с появлением темных пятен;
  3. ЛДС перегревается во время горения;
  4. внутри стеклянной колбы наблюдается сильное мерцание и бегающие змейки.

Неисправность чаще всего кроется в перегорании или обрыве обмотки, в потере изоляции. Для обнаружения причины нужно измерить сопротивление дросселя. Если оно бесконечное – есть обрыв обмотки. Малое сопротивление – потеря изоляции, приводящая к межвитковому замыканию.

Перед проверкой дросселя лампы дневного света мультиметром нужно вынуть стартер и закоротить контакты в патроне. На следующем этапе снять лампу и в каждом патроне замкнуть клеммы. Щупами прибора коснуться контактов. Сгоревший дроссель издает сильный характерный запах и имеет коричневые пятна на корпусе. Исправность дросселя свидетельствует о неисправности других деталей. Неисправный дроссель заменяется запасной деталью.

Проверить эту деталь можно лампой накаливания мощностью 40 Вт, которую подключают последовательно через стартер к сети. При исправном стартере лампа светится и через некоторые промежутки времени на мгновение гаснет. Процесс сопровождается щелчками контактов. При неисправном стартере ЛДС не горит или светится без моргания тусклым светом.

Как проверить емкость конденсатора тестером

При неисправности конденсатора в схеме КПД светильника снижается до 40%. Для изделий мощностью 36-40 Вт устанавливается конденсатор, имеющий емкость 4,5 мкФ. Если она ниже нормы – КПД снижается, при более высокой емкости лампа начинает мерцать. Для проведения измерений конденсатор должен прозваниваться тестером. При касании щупами выводов рабочей детали прибор показывает бесконечное сопротивление. Если оно меньше 2 Мом – это признак большой утечки тока.

Включение люминесцентной лампы без дросселя

Люминесцентные лампы имеют возможность подключения без применения стартера и балластного дросселя через выпрямитель, удваивающий напряжение. При этом могут гореть даже вышедшие из строя ЛДС. Со временем яркость свечения уменьшается. Для устранения этой причины лампа в патроне переворачивается, контакты меняются местами Схема простая, ее можно спаять самостоятельно из деталей, рассчитанных на напряжение 900 В.

Любая люминесцентная лампа наполнена парами ртути, наносящей большой вред человеческому организму и природе. Поэтому выбрасывать вышедшие из строя изделия вместе с бытовым мусором запрещено. При правильном уходе и своевременном ремонте срок их службы увеличивается.

ЭПРА (электронный балласт) — принцип работы и схема подключения

Что такое ЭПРА и для чего он нужен

Применение электронной пуско-регулирующей аппаратуры или аппарата (сокращенно ЭПРА) дает существенную прибавку к сроку полезной эксплуатации осветительного оборудования этого вида.

ЭПРА – это очередной виток развития систем зажигания лампы. Электронный баласт выпускается в виде отдельного модуля с контактами для подачи напряжения питания и контактами для подключения одного или нескольких источников света. Такой блок пришел на замену простой, но морально устаревшей схемы с дросселем и стартером. Такой конструкцией обычно оснащаются все современные светильники.

Устройство ЭПРА

Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:

  • Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
  • Выпрямитель: необходим для преобразования переменного тока в постоянный;
  • Опционально: корректор мощности;
  • Сглаживающий фильтр: служит для снижения пульсаций;
  • Инвертор: повышает напряжение до необходимого;
  • Балласт: аналог электро-магнитного дросселя.

В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для люминесцентных ламп (лл) весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.

В упрощенном виде подключение одной лампы дневного света выглядит так:

Схема подключения ЭПРА с одной лампой

Т.е. подключение состоит всего из двух компонентов: люминесцентного источника света и электронного балласта. С точки зрения электрика это намного проще классического подключения люминесцентного светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы электронного балласта подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.

ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.

Один из вариантов принципиальной схемы ЭПРА

Это достаточно простая схема для инженера-электроника. В упрощенном понимании работа электронного балласта выполняется следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.

Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна. Самое важно правильно намотать трансформатор.

Принципиальная схема питания лл от низковольтного источника

Принцип работы пускателя

Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:

  • Первоначальный прогрев электродов. В электронном баласте это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
  • Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
  • Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.

В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.

Схемы подключения

Разработка такого электронного устройства  велась для минимизации конструкции светильника и замещения крупногабаритного дросселя и стартера одним единственным модулем, который подключается к сети питания переменного тока и к электродам люминесцентного источника света.

ЭПРА лишены всех минусов классических схем подключения.

Существуют модули, предназначенные для одновременного подключения четырех ламп.

Подключение ЭПРА к четырем лампам

Как в случае с одной или двумя лампами, схема не требует никаких дополнительных элементов. Модуль ЭПРА соединяется напрямую с лл.

Схема подключения ЭПРА 4х18 Вт (Пример:Navigator NB-ETL-418-EA3)

Схема подключения ЭПРА 2х36 Вт (Пример:ELECTRONIC BALLAST ETL-236)

Схема подключения ЭПРА 2х18 Вт (Пример:Navigator NB-ETL-218-EA3)

Во всех случаях выключатель рекомендовано ставить именно на фазовый провод. При наличии нуля потенциал может сохраняться. Об этом будет говорить слабое мерцание ламп в выключенном положении. С рабочими, но дешевыми ЭПРА иногда тоже наблюдается такое явление. Возможно, что причина в том, что с электролитического конденсатора не ушел полностью заряд. В этом случая поможет простая доработка: достаточно зашунтировать электролитический конденсатор резистором на сотню килоом.

Ремонт ЭПРА

Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.

Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.

Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.

Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.

Прозвонка элементов ЭПРА с помощью мультиметра

При ремонте балласта для люминесцентных источников света обратите внимание на электролитические конденсаторы. Если конденсатор деформирован – вздулся, он подлежит замене. Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет. Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.

Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.

Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.

Выбор ЭПРА.

Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то первый фактор который нужно учесть, это производитель. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:

  • Helvar,
  • Philips,
  • Osram,
  • Tridonic

Виды ЭПРА

При выборе важно изучить документацию. Наиболее важны следующие характеристики:

  • Тип источника света,
  • Мощность источников света,
  • Условия и режимы эксплуатации.

У некоторых моделей марок Tridonic, Philips, Helvar  имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).

Плюсы и минусы.

Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.

Плюсы

  • Больший срок эксплуатации лл.
  • Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
  • Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
  • Отсутствие мерцания при пуске и эффекта стробирования при работе.
  • Автоматика отключается при выходе лампы из строя.
  • Плавный прогрев электродов.
  • Стабильный световой поток при скачках напряжения.
  • Возможность работы и на постоянном токе (не все модели).
  • Имеют защиту от короткого замыкания.
  • Отсутствие характерного шума.
  • Возможен запуск ламп при низких температурах окружающей среды.

Минусы

  • Некачественные, дешевые электронные балласты – недолговечны.
  • Главный недостаток – цена (они окупаются со временем).
  • Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.

Как проверить люминесцентную лампу на исправность

Несмотря на появление светодиодов, люминесцентные светильники остаются распространённым источником света. При его отсутствии появляется необходимость проверить лампу мультиметром.

Люминесцентные лампы

Блок: 1/6 | Кол-во символов: 202
Источник: https://amperof.ru/osveshenie/lampy/kak-proverit-lyuminestsentnuyu-lampu.html

Почему перегорают люминесцентные лампы

ЛДС имеют большой срок эксплуатации, но иногда перегорают. Случается такое чаще всего при включении светильника. Возникающая в колбе мощная дуга нагревает вольфрамовые спиральные электроды до высокой температуры, разрушающей металл и приводящей к перегоранию спиралей. Для увеличения сроков работоспособности нити на вольфрам наносят тонкий слой защитного металла. Он позволяет снизить температуру и продлить срок службы нити. При частом включении и выключении защитный слой выкрашивается, оголенные участки вольфрамовой нити перегорают, лампа перестает работать.

Другая причина перегорания дает о себе знать по появлению на изделии свечения, окрашенного в оранжевый цвет. Это значит, в колбу ЛДС проник воздух, светильник гореть не будет.

Блок: 2/9 | Кол-во символов: 780
Источник: https://bezopasnik.info/%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1%80%D0%BA%D0%B0-%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BB%D0%B0%D0%BC%D0%BF%D1%8B-%D0%B4%D0%BD%D0%B5%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE/

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг. В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора. Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов. Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение. От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Блок: 2/6 | Кол-во символов: 2839
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Блок: 4/6 | Кол-во символов: 4488
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить дроссель

Исправность дросселя проверяется на целостность обмотки катушки:

  • отключить стартер и замкнуть накоротко его патрон;
  • снять ЛЛ и замкнуть накоротко патроны с обеих сторон;
  • замерить сопротивление дросселя, подсоединив омметр к электродам лампы.

Дроссели исправны, если при их работе нет перегрева и гудения.

Как проверить дроссель электромагнитный

Блок: 4/9 | Кол-во символов: 362
Источник: https://elquanta. ru/lampa/kak-proverit-lampu.html

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

  • конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
  • лампа не должна быть сильно почерневшей;
  • далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным. Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Блок: 4/6 | Кол-во символов: 1616
Источник: https://EvoSnab.ru/instrument/test/proverka-lamp-dnevnogo-sveta-multimetrom

Неисправности электронного балласта

Иногда серьезные проблемы вызывает и электронный балласт. В этом случае нужно проверку его работоспособность, чтобы точно установить, что неисправно – сама лампа или пускорегулирующая аппаратура. Перед проверкой работоспособности ЭПРА из светильника необходимо вытащить лампу дневного света, после чего к электродам подключается обычная лампочка накаливания. Если после подачи напряжения она загорается, значит электронный балласт находится в исправном состоянии.

Если же лампочка не горит, следовательно, причина заключается в неисправности внутренних компонентов электронной пускорегулирующей аппаратуры. Обнаружить поломку можно только путем поочередной прозвонки всех элементов схемы. Вначале проверяется предохранитель, а потом и все остальные детали. Любой неисправный узел, обнаруженный при проверке, подлежит замене таким же компонентом, с аналогичными параметрами. Для того чтобы отремонтировать балласт, необходимо иметь практические навыки работы с паяльником.

После предохранителя поочередно проверяются конденсатор и установленные рядом с ним диоды. Если они оказались исправными, далее выполняется проверка обмотки дросселя. Это довольно кропотливая работа, и иногда бывает гораздо проще приобрести новую лампу.

Если все же принято решение о ремонте, то он должен выполняться в определенной последовательности. Перед тем как проверить люминесцентную лампу на исправность, производится разборка корпуса и проверяется состояние нитей накаливания. Иногда они перегорают и становятся основной причиной неисправности. Отремонтировать такую лампу в домашних условиях довольно сложно, можно лишь собрать из двух неисправных один исправный источник света, где будут исправными нити и балласт. При необходимости можно полностью заменить блок пускорегулирующей аппаратуры.

Следует учитывать и факторы внешних условий, влияющих на работу люминесцентной лампы. Очень многое зависит от температуры окружающего воздуха и состояния сетевого напряжения. Сбои могут произойти при перепадах напряжения в пределах 6% и понижении температуры до минус 10 и более, даже, если все элементы находятся в исправности и нормально функционируют. В таких случаях проверка светильников выполняется в помещении с обычной температурой, с использованием стабилизирующих устройств, выравнивающих напряжение.



Блок: 5/5 | Кол-во символов: 2336
Источник: https://electric-220.ru/news/kak_proverit_ljuminescentnuju_lampu_na_ispravnost/2019-01-17-1634

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.

Блок: 4/4 | Кол-во символов: 259
Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Блок: 6/6 | Кол-во символов: 432
Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Видео

Блок: 6/6 | Кол-во символов: 8
Источник: https://amperof.ru/osveshenie/lampy/kak-proverit-lyuminestsentnuyu-lampu.html

Кол-во блоков: 13 | Общее кол-во символов: 13322
Количество использованных доноров: 7
Информация по каждому донору:

  1. https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu. html: использовано 3 блоков из 6, кол-во символов 7759 (58%)
  2. https://bezopasnik.info/%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1%80%D0%BA%D0%B0-%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BB%D0%B0%D0%BC%D0%BF%D1%8B-%D0%B4%D0%BD%D0%B5%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE/: использовано 1 блоков из 9, кол-во символов 780 (6%)
  3. https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html: использовано 1 блоков из 4, кол-во символов 259 (2%)
  4. https://elquanta.ru/lampa/kak-proverit-lampu.html: использовано 1 блоков из 9, кол-во символов 362 (3%)
  5. https://EvoSnab.ru/instrument/test/proverka-lamp-dnevnogo-sveta-multimetrom: использовано 1 блоков из 6, кол-во символов 1616 (12%)
  6. https://amperof.ru/osveshenie/lampy/kak-proverit-lyuminestsentnuyu-lampu.html: использовано 2 блоков из 6, кол-во символов 210 (2%)
  7. https://electric-220.ru/news/kak_proverit_ljuminescentnuju_lampu_na_ispravnost/2019-01-17-1634: использовано 1 блоков из 5, кол-во символов 2336 (18%)

Как проверить дроссель мультиметром — частые неисправности

В широком понимании слова, дроссель является специальным ограничительным элементом.

Перед тем, как проверить дроссель мультиметром, нужно помнить, что тестирование выполняется несколькими способами, включая применение контрольного или заведомо исправного осветительного элемента, а также специального прибора.



Конструктивные особенности

Любые лампы дневного света, содержащие во внутренней части люминесцентные частицы, очень хорошо подходят для освещения в жилых помещениях.

Мягкость свечения светового потока обуславливается специально подобранным газовым составом, поэтому осветительный прибор может генерировать источник света:

  • в желтоватых тонах;
  • в холодных белых тонах;
  • в теплых белых тонах.

Полностью безопасная эксплуатация люминесцентной лампы обеспечивается наличием в конструкции осветительного прибора специального элемента, называемого дросселем. По своим внешним характеристикам такое устройство имеет схожесть с катушкой индуктивности, дополненной сердечником на основе ферримагнитных сплавов.

Cиловые дроссели EPCOS AG

В процессе работы источника света, наличие дросселя эффективно стабилизирует генерируемое осветительным прибором свечение, что исключает негативное воздействие мерцания. Таким образом, неисправность дроссельного элемента становится основной причиной пульсации светового потока.

Перед приобретением элементов для установки в светильник с лампами дневного света, настоятельно рекомендуется уточнять в точке реализации наличие гарантии на продукцию, что позволит в случае определения заводского дефекта осуществить замену.

Особенности дросселя

Вне зависимости от конструкции, назначение дросселя люминесцентных источников света представлено:

  • защитой от перепадов в показателях напряжения;
  • разогревом катода;
  • созданием напряжения достаточного уровня для запуска светильника;
  • ограничением силовых показателей электрического тока непосредственно после запуска;
  • стабилизацией процессов работы осветительного прибора.

Конструкция дросселя

Экономически обоснованным является подключение одного дроссельного устройства сразу на пару осветительных приборов. Стандартное электромагнитное пускорегулирующее устройство, помимо дросселя, представлено стартером и парой конденсаторов.

Характеристики ЭмПРА

Дроссели электромагнитного типа характеризуются доступной стоимостью, простой конструкцией и высокими показателями надежности, а основные недостатки таких устройств представлены:

  • пульсирующим световым потоком, вызывающим усталость органов зрения;
  • порядка 10-15% потери электрической энергии;
  • шумностью работы в пусковой момент;
  • недостаточно устойчивым запуском в низкотемпературных условиях;
  • большими размерами и ощутимым весом;
  • продолжительным запуском источника света.

ЭМПРА дроссель

Как правило, комплект бывает представлен лампами и дросселями, а самостоятельная замена баланса предполагает приобретение элемента с аналогичными параметрами.

Следует отметить, что любые подбираемые люминесцентные источники света и дроссели, в обязательном порядке должны быть равными по мощности, что сделает срок службы осветительного прибора максимально продолжительным.

Характеристики электронного балласта

Электронные балласты относятся к категории современных устройств, в которых практически полностью нивелированы недостатки электромагнитного дросселя. Схематично, такой элемент является единым блоком, производящим запуск осветительного прибора и поддерживающим процесс горения посредством образования определенной последовательности в изменении уровня напряжения.

Преимущества электронного балласта представлены:

  • любой скоростью запуска;
  • отсутствием необходимости устанавливать стартер;
  • исключено проявление мерцания;
  • максимальными показателями световой отдачи;
  • компактными размерами и небольшим весом устройства;
  • оптимальными условиями функционирования.

Так выглядит электронный балласт

Электронные балласты стоят на порядок выше электромагнитных устройств, что обуславливается сложностью схемы с наличием фильтров, корректирующих коэффициент мощности моментов, инвертора и балласта. Некоторые модели электронного устройства дополняются системой защиты от включения осветительного прибора без лампы.

Удобство эксплуатации электронных балластов в лампах дневного света энергосберегающего типа, обусловлено установкой источников света непосредственно в цокольную часть стандартных патронов.

Самые часты неисправности

Как правило, источники неисправности, которые связаны с эксплуатацией люминесцентных ламп, представлены сбоями в работе электрической схемы ПРА и стартера. Посредством оценивания характерных визуальных эффектов, можно достоверно определить причины неисправности:

  • наличие «огненной змейки», вьющейся внутри колбы, является результатом превышения допустимых токовых значений и нестабильности электрического разряда;
  • темная колба на участке расположения выходных цокольных контактов, свидетельствует о несоответствии показателей тока на пуск и работу с вольт-амперными характеристиками;
  • перегорание спиралей в лампах дневного света, может стать результатом изоляционной изношенности обмотки пускорегулирующего устройства.

Достаточно часто встречаются проблемы, сопровождающиеся появлением запаха гари или сторонних звуков. В этом случае можно предположить появление межвиткового замыкания на индукционной катушке.

Если люминесцентный источник света не включается, то чаще всего такая проблема является результатом неисправности пускорегулирующего устройства или обмоточного обрыва, поэтому важно правильно выполнить проверку дросселя и стартера тестером.

Как проверить дроссель лампы дневного света мультиметром

Самым износостойким элементом в конструкции светильников с лампами дневного света является дроссель, поломка которого встречается достаточно редко. Неисправность такого элемента может быть представлена обрывом или обмоточным перегоранием, нарушениями межвитковой изоляции в электропроводах.

Обе неисправности могут быть выявлены при подключении тестера в виде мультиметра к дроссельным выводам на замеры сопротивления. Об обрыве и перегорании свидетельствует наличие бесконечного сопротивления.

Стартер и дроссель для люминесцентных ламп

Как правило, перегорание сопровождается появлением неприятного запаха, исходящего от пришедшей в негодность детали.

Наличие ничтожно малых показателей сопротивления при замерах, чаще всего является результатом нарушения изоляции на проводах, межвиткового замыкания на обмотке, или обмоточного замыкания на сердечнике.

Любые описанные выше процессы проверки являются справедливыми исключительно в случае применения электромагнитных пускорегулирующих устройств, так как электронные балласты исключают наличия в схеме стартера.

Как проверить стартер люминесцентной лампы

Процесс проверки осветительных приборов люминесцентного типа предполагает не только контроль спиральной целостности внутри колбы, но также работоспособности дроссельной и стартерной системы.

После того, как будет вскрыт корпус светильника, источники света проверяются на отсутствие почернений в колбе и сохранение функциональной активности стартера, работающего в неблагоприятных условиях температурных колебаний. Осмотру подлежат:

  • конденсаторы, которые не должны быть вздутыми, деформированными или лопнувшими под воздействием избыточного напряжения в электрической сети;
  • колба источника света, которая не должна быть почерневшей.

Конденсаторная целостность проверяется посредством мультиметра в режиме омметра с максимально возможными пределами измерения сопротивления.

Если показатели на тестере составляют меньше 2,0 МОм, то, можно предположить наличие в конденсаторе недопустимой токовой утечки. Как показывает практика, оптимальным вариантом при проведении самостоятельных ремонтных работ, станет полноценная замена всех пришедших в негодность элементов (стартера и дросселя), новыми устройствами аналогичного типа.

Видео на тему

Для чего нужен дроссель в люминесцентных лампах: принцип работы

Дроссель для люминесцентных ламп – это обязательное устройство для нормального функционирования осветительного прибора. Разобравшись в принципе работы такого приспособления можно правильно подключить светильник к электрической цепи самостоятельно.

Для чего нужен?

Люминесцентная лампа не может работать по принципу простой лампы накаливания. Чтобы обеспечить ее функционирование необходимо дополнительное устройство, которое способно создать импульс для электрического пробоя наполненной газом среды. Таким элементом является дроссель. Он поддерживает требуемую мощность в процессе работы светильника.

Чтобы задействовать люминесцентную лампочку необходимо не только обеспечение доступа тока, а и подача напряжения к ней. Для этого подключают дроссель, который ограничивает нарастание движения электрического заряда при подключении к электросети.

Основными функциями ограничивающего ток устройства являются:

  • обеспечение беспрерывной работы лампы независимо от возникающих в электрической сети отклонений напряжения;
  • организация подачи оптимального и безопасного для конкретного светильника тока, способствующего быстрому разогреву при зажигании электродов;
  • стабилизация разрядов тока при номинальных показателях.

С помощью дросселя в люминесцентной колбе происходит формирование разряда за счет образования в обмотке импульса повышенного напряжения.

Принцип работы

Дроссель функционирует в лампе вместе со стартером. Принцип их действия имеет такую последовательность:

  • при возникновении напряжения в лампе электрические заряды поступают в стартер, который состоит из заполненного инертным газом баллона с контактами и конденсатора;
  • за счет напряжения газ ионизируется и по цепи дросселя проходит ток;
  • происходит возрастание силы тока до 0,5 Ампер за счет разогрева контактов из биметалла и газа;
  • далее происходит нагревание катодов, и освобождаются электроды, подогревая в трубке светильника ртутные пары;
  • ионизация завершается при мгновенном замыкании контактов завершение ионизации происходит при мгновенном замыкании контактов;
  • при понижении температуры стартера осуществляется их быстрое размыкание и прекращение подачи тока к катоду и стартеру.

Заряд, сформировавшийся в ртутных парах, обеспечивает ультрафиолетовое излучение, под воздействием которого возникает освещение видимое человеком.

Технические характеристики

Приобретая дроссель нужно внимательно изучать технические характеристики устройства. Он должен соответствовать параметрам газоразрядного осветительного прибора. Существенную роль играет индуктивность дросселя. Такая величина обозначает индуктивное сопротивление устройства, способствующее регулировке поступающего к светильнику электричества.

Немаловажной величиной является коэффициент потери мощности при поддержке необходимых параметров эклектического питания лампы. Также имеет значение качество изделия.

В основном технические данные отличаются в зависимости от мощности дросселя. Согласно такому значению приспособление делят на три группы – «B», «D» и «C». Некоторые электронные модели имеют показатели климатических условий использования.

Электромагнитный дроссель для люминесцентных ламп

Виды

Дроссели бывают двух видов:

  1. Электронный. Такое приспособление работает без подключения стартера. Основными его достоинствами считаются – высокая скорость включения, небольшие габариты и вес изделия, а также способность обеспечить равномерное свечение лампы без мерцаний. Работает электронный дроссель совершенно бесшумно.
  2. Электромагнитный. Такое устройство для люминесцентных светильников подсоединяется параллельно со стартером. Дроссель электромагнитный имеет несложную конструкцию и надежен в использовании. Такие изделия отличаются невысокой стоимостью. К недостаткам данного приспособления причисляют – длительное включение, наличие характерного шума во время работы, возможность мерцаний при запуске, необходимость установки конденсатора.

Согласно типу сетей, в которые подключаются светильники, дроссели различают:

  • бытовые однофазные устройства – 220 Вольт;
  • трехфазные приспособления для люминесцентных ламп промышленного применения – 380 Вольт.

В некоторых моделях дроссель располагается в специальном кожухе, что позволяет размещать его в светильниках наружного расположения. Многие устройства для обеспечения свечения размещены внутри лампу. Такой вариант позволяет надежно защитить дроссель от влияния различных внешних факторов.

Электронный дроссель для люминесцентных ламп

Устройство и схема

Конструкция дросселя вмещает в себя такие компоненты:

  • сердечник, на который намотана проволока из изолирующего материала;
  • специальная смесь для дополнительной защиты обмоточного провода, изготовлена из устойчивых к возгоранию веществ;
  • термоустойчивый корпус для размещения намотки.

Стандартная схема подключения со стартером – это наиболее простой и распространенный вариант подключения люминесцентных ламп. Несмотря на некоторые недостатки, такое подсоединения имеет хорошие показатели.

Стандартная схема подключения люминесцентных ламп

Подключение

Чтобы подключить дроссель по схеме со стартером следует выполнить несколько простых действий:

  • подсоединить стартер к контактам, которые находятся по бокам на выходе осветительного прибора;
  • на свободные выводы подключить дроссель;
  • конденсатор соединить с питающими контактами.

Подключение всех элементов проводится параллельно. За счет конденсатора можно значительно уменьшить сетевые помехи.

Подключение электромагнитного дросселя к люминесцентной лампе

Как проверить исправность?

Дроссель является достаточно прочным и надежным составным элементом люминесцентной лампы. Поэтому выходит из строя устройство очень редко.

Но все же иногда может возникать обрыв его обмотки или перегорание. Также при нарушении изоляционного слоя между витками дроссель перестает функционировать. Как определить исправность дросселя?

Проверка проводится мультиметром. Прибор, настроенный на величину сопротивления подключают к выводам дросселя. При нарушениях в обмотке на измерительном приборе высвечивается бесконечное сопротивление. Минимальные показатели этого значения свидетельствуют о непригодности изоляции или замыкании между витками.

При перегорании обмотки в катушке ощущается характерный паленый запах, который изначально исходит от детали в процессе ее работы. Все описанные характеристики неисправности дросселя в основном относятся к устройствам электромагнитного типа.

Как заменить?

Иногда при выходе дросселя из строя его начинают ремонтировать. Для этого требуются особые знания и навыки. Чаще всего деталь заменяется. Установку нового дросселя может сделать каждый:

  • полностью отключить подачу электроэнергии в доме;
  • снять дроссель;
  • разъединить крепежи и провода, проводящие к светильнику ток;
  • подключить к ним новый дроссель, вставляя на место старого.

Выполнять замену нельзя при простом отключении лампы, так как напряжение от этого не исчезнет.

Дроссель в люминесцентной лампе – это простой, но необходимый для создания свечения элемент. Имея представление о работе такого устройства можно подключать светильник и заменять в нем нерабочие детали без помощи специалиста.

Дроссель для ламп дневного света

ОСК Лампы.РФ осуществляет оптовую реализацию светотехнической продукции. В условиях постоянно растущего спроса на производительные энергосберегающие приборы предприятие делает упор на инновационные изделия, отвечающие современным требованиям.

Стандартное напряжение домашней сети для люминесцентных ламп не подходит. Использование специальных приборов, дросселей, позволяет преобразовать силу тока до номинального показателя. Это катушка с проводом, намотанным на специальный ферромагнитный сердечник. Индуктивные свойства дросселя дают возможность использовать его для запуска люминесцентных ламп.

Технические характеристики дросселей

Фото

Артикул

Наименование

Напряжение, В

Упаковка

503875.58

L 7/9/11.851 230V/50HZ 85x41x28 VS — дроссель 2250/п

230V

10

12682600

L 26.826H 230V 0,325А 155x41x26 Schwabe Hellas — дроссель

230V

10

534142.12

L 4/6/8-265H 220V VS — дроссель

220V

10

13283100

L 32.830H 0.45A 230V 155x41x26 Schwabe Hellas — дроссель

230V

10

10707134

NAHJ 70.713.4 230V 1,00A 112x66x52 SCHWABE HELLAS -дроссель

230V

кор. 6

11256134

Q 125.613.4 230V 1,15A 112x66x52 SCHWABE HELLAS — дроссель

230V

1

12282200

L 22.890H 0.4A 230V 155x41x26 Schwabe Hellas — дроссель

230V

10

534487.11

NAHJ 1000.089 220V 10,3A 203x102x92 метгал-натрий -дроссель Vossloh Schwabe 105/палл

220V

1

12506146

Q 250.614.6 220V 2,13A 145x66x52 SCHWABE HELLAS — дроссель

220V

1

13083000

L 30.832H 0.36A 230V 155x41x26 Schwabe Hellas — дроссель

230V

10

20041210

CD-Z 400M 35-400W 230V 50Hz d35x87 FOTON металл+гайка -ИЗУ

230V

30

20040202

CD-Z 1000 600-1000W 230V 4-5kV 1 метр FOTON металл+гайка — ИЗУ

230V

30

x02564752

FOTON 1000W 230V 10,3А 248x102x92 МГ-натрий -дроссель

230V

1

3545454646

FL-01 2000W 10,3A 400x265x188 IP65 FOTON LIGHTING- моноблок

230V

1

434641

FL-02 BOX 70W 250×85 IP65 FOTON LIGHTING- пустой корпус

230V

1

246466

FL-11 GEAR BOX 70W 224x170x105 IP65 FOTON LIGHTING-моноблок

230V

10

246467

FL-11 GEAR BOX 150W 224x170x105 IP65 FOTON LIGHTING-моноблок

230V

10

20110071

FL-19 GEAR BOX 70 FOTON LIGHTING (моноблок) (225Х125Х75)

230V

8

556444

FL-20 GEAR BOX 2x18w IP20 FOTON LIGHTING моноблок 225x125x75

230V

8

511031

GBP-23 35W зеленый FOTON LIGHTING моноблок 215x82x73

230V

10

Принцип работы дросселя

Дроссель (катушка индуктивности) работает, как электрический трансформатор с одной намоткой. Он представляет собой сдерживающий барьер при резком снижении или сильном росте напряжения в сети. Катушка используется для подавления помех и пульсаций в цепи, изоляции и развязки частей схемы.

В низкочастотном дросселе сердечник и ферромагнитные пластины изолированы для предотвращения помех, вызванных токами Фуко. Такая катушка отличается большой индуктивностью и защищает сеть и приборы от резких скачков напряжения. Высокочастотные устройства не имеют сердечника – многослойная навивка осуществляется на стандартные резисторы или пластиковые каркасы.

Сфера применения дросселей

При покупке изделий необходимо следить за тем, чтобы их мощность соответствовала количеству подключаемых люминесцентных ламп. Особенно это касается больших площадей, например, офисных центров, магазинов, конференц-залов, промышленных цехов.

Дроссели используются:

  • в моноблоках;
  • компактных источниках света;
  • линейных источниках света.

Разновидности дросселей

Катушки индуктивности различаются в зависимости от назначения, места установки, видов ламп, в которых применяются, и объема мощностных потерь.

По назначению выделяют следующие типы дросселей:

  • переменного тока — для ограничения напряжения в сети;
  • сглаживающие — для подавления пульсаций выпрямленного тока;
  • насыщения — для установки в стабилизаторах напряжения;
  • усилители — с подмагничивающимся от постоянного тока в сети сердечником, который допускает изменение значений индуктивного сопротивления.

По типу ламп, с которыми используются, различают два вида катушек индуктивности:

  • однофазные, рассчитанные на офисные и бытовые системы освещения, работающие от сети 220 В;
  • трехфазные, подходящие для ламп ДРЛ и ДНАТ, рассчитанные на напряжение 220 и 380 В.

По месту установки различают дроссели:

  • открытые — встраиваемые непосредственно в корпус светильника, который защищает устройство от внешних факторов;
  • закрытые герметичные устройства с водостойким корпусом подходят для установки в уличных условиях и помещениях с повышенным уровнем влажности.

В процессе работы люминесцентной лампы сопротивление дросселя уменьшает силу тока, который протекает по цепи, до некого необходимого значения. Какая-то часть мощности тратится на нагрев устройства, не выполняя при этом никакой полезной работы.

По объему мощностных потерь дроссели делятся на следующие виды:

  • В — низкий уровень потерь;
  • С — пониженный уровень;
  • D — обычный уровень.

Гибкий подход к вопросам ценообразования и внимательное отношение к покупателям позволяют ОСК Лампы.РФ занимать одну из лидирующих позиций на рынке реализации светотехнических изделий.

Отзывы наших клиентов

Кристина Алексеевна

В помещениях нашего завода постоянно наблюдалось мерцание света. Удалось решить проблему путем установки дросселей. Важно, что менеджеры уделили внимание всем помещениям, подобрали устройства с расчетом количества ламп, мощности. Теперь все поставленные задачи выполнены, провели установку оборудования, и увеличилась производительность труда! Спасибо!

Кирилл

Убедился, что всегда нужно обращаться к профессионалам. До этого покупал продукцию в другом месте, и постоянно были проблемы с освещением. Все решилось просто, после консультации со специалистами ОСК Лампы.РФ. Поставили на складах дросселя и перестали перегоратьь лампы, что важно — снизилось энергопотребление!

Дмитриев

Заказывал раньше люминесцентные лампы и решил сэкономить на покупке дросселей. Оказалось, сделал ошибку, при малейших сбоях в сети приборы сгорали. В общем, скупой платит дважды, хорошо хоть теперь удалось наладить работу. Хочу поблагодарить вашу компанию за грамотные консультации и быструю поставку продукции!

Смотрите также:

Как проверить, испортился ли балласт люминесцентного света

Люминесцентные лампы были впервые коммерчески разработаны в 1930-х годах, хотя идеи о том, как их разрабатывать, возникли еще в 1880-х годах. Этот тип освещения может быть идеальным, поскольку излучаемый свет является энергоэффективным и хорошо рассеивается. Кроме того, компоненты, из которых состоят люминесцентные лампы, имеют долгий срок службы.

Но это может расстраивать, когда один из этих компонентов выходит из строя, вызывая непрерывное жужжание или мерцание света.Если вы недавно заменили люминесцентную лампу, но проблема не исчезла, возможно, проблема связана с балластом.

Что такое люминесцентный балласт?

Люминесцентные лампы состоят из нескольких компонентов. Свет образуется внутри стеклянной трубки за счет ионизации паров ртути, что заставляет электроны в газе испускать фотоны УФ-частот.

Эти частоты преобразуются в стандартный видимый свет с помощью люминофорного покрытия внутри трубки.

Высокое напряжение используется для того, чтобы электроны переходили от одного электрода к другому, образуя дугу. Для более холодных ламп требуется более высокое напряжение, поэтому некоторые люминесцентные лампы включаются медленно, прежде чем достигают полной яркости — лампа нагревает газ.

Балласт используется для регулирования тока, создаваемого этим процессом. Без этого ток быстро увеличился бы и вызвал перегрев лампы. Балласт обеспечивает быструю подачу высокого напряжения, создает дугу, снижает напряжение, а затем регулирует текущий ток для создания стабильного светового потока.

Признаки неисправного балласта

Низкая мощность

Если свет остается тусклым в течение нескольких минут после включения, у вас могут быть проблемы с балластом, особенно если вы только что заменили лампочку.

Мерцание

Периодическое мерцание или стробирование могут быть особенно неприятными. Это также может быть признаком того, что ваш балласт не работает должным образом.

Жужжание

Умирающий балласт часто начинает гудеть или гудеть на выходе.

Несоответствие уровней освещения

Тусклый свет и изменение цвета обычны для люминесцентных ламп. Однако темные углы или непоследовательный свет в пространстве могут быть признаком того, что ваш балласт не работает должным образом.

Отложенный старт

Помните, что балласт обеспечивает напряжение для включения внутренней работы вашей лампы. Хотя можно ожидать начала потепления, увеличение задержки является признаком плохого балласта.

Проверка на плохой балласт

Если вы не можете найти явных признаков плохого балласта и уже пытались заменить лампочку, вы можете предпринять шаги, чтобы проверить, действительно ли проблема в балласте.

Шаг 1. Выключите прибор

Подойдите к панели автоматического выключателя и отключите питание той области, где находится лампа, которую вы хотите проверить.

Шаг 2. Извлеките люминесцентные лампы из светильника.

Светильники изготавливаются иначе. Возможно, вам придется развернуть крышку объектива, открутить ее или просто сдвинуть.

Шаг 3. Отсоедините балласт

В круглых люминесцентных лампах отключите балласт от лампы. Для ламп U-образной формы вытащите лампу из пружин, а затем выньте ее из патрона.Для прямых ламп поверните лампу, чтобы высвободить ее из патрона.

Шаг 4. Снимаем балласт

Если балласт еще не открыт, снимите его крышку. На этом этапе признаки горения, вздутия или утечки являются убедительным признаком того, что вам необходимо заменить балласт. Если этих признаков нет, переходите к следующему шагу.

Шаг 5. Используйте мультиметр

Установите мультиметр на Ом или «Xl1», если на нем несколько Ом, вставьте один из щупов в соединительный элемент с белыми проводами.Другой конец прикоснитесь к оставшимся синим, красным и / или желтым проводам, прикрепленным к балласту. Ваш мультиметр не двинется с места, если ваш балласт вышел из строя.

Поиск подходящего балласта

Чтобы приобрести балласт, совместимый с вашим существующим осветительным прибором, вам потребуется тип лампы, количество ламп и напряжение в сети. Обычно вы можете найти эту информацию на этикетке, прикрепленной к балласту. Стоит отметить, что люминесцентные лампы T12 были сняты с производства из-за низкой энергоэффективности, поэтому поиск замены балласта для них может оказаться проблемой.

Самыми распространенными типами ламп и пускорегулирующих аппаратов являются Т12, Т8 и Т5, где Т означает трубчатый, а число указывает диаметр в 1/8 дюйма. Ваш светильник и балласт должны совпадать; например, балласт T8 должен использовать лампу T8.

Флуоресцентный свет может быть идеальным решением, особенно для больших площадей и коммерческих помещений. Однако мерцающий свет, жужжание и обесцвечивание могут ухудшить рабочие настройки. Проверка работоспособности вашего балласта и хранение свежих луковиц на складе — хороший способ поддерживать высокий уровень производительности без излишнего напряжения.

Балластные весы — Принцип работы люминесцентных ламп

В предыдущем разделе мы видели, что газы не проводят электричество так же, как твердые тела. Одним из основных различий между твердыми телами и газами является их электрическое сопротивление (сопротивление протекающему электричеству). В твердом металлическом проводнике, таком как провод, сопротивление является постоянным при любой заданной температуре, что зависит от размера проводника и природы материала.

В газовом разряде, таком как люминесцентная лампа, ток вызывает уменьшение сопротивления.Это связано с тем, что по мере прохождения большего количества электронов и ионов через определенную область они сталкиваются с большим количеством атомов, что освобождает электроны, создавая больше заряженных частиц. Таким образом, ток будет расти сам по себе в газовом разряде, пока есть соответствующее напряжение (и бытовой переменный ток имеет большое напряжение). Если ток в люминесцентном свете не контролируется, он может перегореть различные электрические компоненты.

Этим управляет балласт люминесцентной лампы.Самый простой тип балласта, обычно называемый магнитным балластом , работает как индуктор. Базовая катушка индуктивности состоит из катушки с проволокой в ​​цепи, которая может быть намотана на кусок металла. Если вы читали «Как работают электромагниты», вы знаете, что когда вы пропускаете электрический ток по проводу, он создает магнитное поле. Расположение провода концентрическими петлями усиливает это поле.

Поле такого типа влияет не только на объекты вокруг цикла, но и на сам цикл.Увеличение тока в контуре увеличивает магнитное поле, которое прикладывает напряжение, противоположное течению тока в проводе. Короче говоря, намотанный на катушку провод в цепи (индуктор) препятствует изменению тока, протекающего через него (подробности см. В разделе «Как работают индукторы»). Элементы трансформатора в магнитном балласте используют этот принцип для регулирования тока в люминесцентной лампе.

Балласт может только замедлить изменения тока — он не может их остановить. Но переменный ток, питающий флуоресцентный свет, постоянно реверсирует сам , поэтому балласт должен только блокировать увеличение тока в определенном направлении на короткое время.Посетите этот сайт для получения дополнительной информации об этом процессе.

Магнитные балласты модулируют электрический ток с относительно низкой частотой цикла , что может вызвать заметное мерцание. Магнитные балласты также могут вибрировать с низкой частотой. Это источник слышимого жужжания, которое люди ассоциируют с люминесцентными лампами.

Современные конструкции балластов используют передовую электронику для более точного регулирования тока, протекающего через электрическую цепь. Поскольку они используют более высокую частоту цикла, вы обычно не замечаете мерцания или жужжания, исходящего от электронного балласта.Разным лампам требуются специальные балласты, предназначенные для поддержания определенных уровней напряжения и тока, необходимых для различных конструкций ламп.

Люминесцентные лампы бывают всех форм и размеров, но все они работают по одному и тому же основному принципу: электрический ток стимулирует атомы ртути, что заставляет их испускать ультрафиолетовые фотоны. Эти фотоны, в свою очередь, стимулируют люминофор, который излучает фотоны видимого света. На самом базовом уровне это все, что нужно сделать!

Чтобы узнать больше об этой замечательной технологии, включая описания различных конструкций ламп, перейдите по ссылкам ниже.

Связанные статьи HowStuffWorks

Другие полезные ссылки

Как предотвратить люминесцентные балластные пожары

Фрэнк С. Джонсон

Все мы выросли на лампах накаливания. Когда они перегорели, свет погас, поэтому мы их заменили. Без проблем!

Люминесцентные лампы, которые можно найти в пожарных частях и большинстве других зданий, которые только можно вообразить, совершенно разные.На самом деле их нужно заменить, прежде чем они полностью прекратят работу — и представляют опасность пожара — но, похоже, никто об этом не знает, и не многие этому учат.

Понимание опасности

Люминесцентные лампы необходимо заменить, прежде чем они станут причиной возгорания.

Люминесцентная лампа была изобретена в 1930-х годах, поэтому магнитный балласт существует уже довольно давно.Сейчас они быстро заменяются гораздо более легкими и более эффективными электронными балластами.

Тем временем, в настоящее время по всей стране ежедневно возникают балластные пожары, особенно в потолочных светильниках старых зданий. Старые люминесцентные светильники, особенно F96T12 («8 футов»), устанавливаемые непосредственно на потолки из деревянных панелей, склонны к возгоранию, но это также происходит в относительно новых зданиях и с лампами F40T12 (4 фута).

Итак, что происходит и как это предотвратить? Флуоресцентная технология действительно очень проста. Во-первых, люминесцентная лампа должна соответствовать установленному балласту. Например, это означает, что нельзя устанавливать 40-ваттные лампы в светильнике с балластом, рассчитанным на 34-ваттные лампы. Во-вторых, у ламп действительно есть «ожидаемый срок службы». Производимая сегодня стандартная лампа рассчитана на срок службы около 3000 часов. При использовании восьми часов в день, пять дней в неделю, они рассчитаны на работу около шести месяцев.

По истечении этого времени происходит выгорание, называемое испарением катода. Это проявляется в потемнении концов ламп. В этот момент визуальный люмен, излучаемый лампой, падает на 40-50%, поэтому у вас есть только часть ранее подаваемого света. Затем лампу необходимо заменить, иначе она начнет перегружать и в конечном итоге испортит балласт. Когда вы видите черную лампу на концах, срок ее службы уже истек. Вы можете подумать, что экономите деньги, не покупая новые лампы, но на самом деле это будет стоить больше денег, если их оставить на месте, чтобы испортить балласт.Помните, что плохие лампы могут испортить хороший магнитный балласт, а плохой магнитный балласт может испортить хорошие лампы.

Это то, что происходит с балластом, когда старые лампы остаются на месте, пытаясь «работать», независимо от того, очень старый балласт или относительно новый. После того, как балласт, находящийся под напряжением, работал в течение часа или более, он становится очень горячим, а смола внутри, содержащая печатные платы, расплавляется, замыкая цепь, и прибор перестает работать.

Пусковой режим

Через некоторое время балласт остынет достаточно, чтобы расплавленная смола превратилась в гель, и приспособление запускается или, по крайней мере, пытается снова работать. Но поскольку балласт уже не балансирует, напряжение остается в «пусковом режиме». Этот цикл повторяется снова и снова, пока не произойдет одно из двух: либо температура в потолке, чему способствует накопление тепла на чердаке, наконец, достигнет точки, когда потолок загорится, либо сам балласт взорвется. пламя, проливая расплавленную и пылающую смолу на пол.Затем здание горит сверху и снизу.

Многие люди по всей стране сообщили, что видели это. Общественность должна быть осведомлена о том, что что-то не так, если прибор сильно нагревается.

При проведении аудита мощности с использованием линейных люминесцентных ламп я использую устройство для проверки балласта, чтобы определить, является оно магнитным или электронным.Затем я визуально проверяю, не перегревается ли магнитный балласт. Если потолок слишком высок для ручной проверки, я использую термолазер для измерения температуры крышки балласта и ламп. Затем я пытаюсь рассказать владельцам об опасности балластных пожаров.

В дополнение к предложению регулярной программы замены лампы, мы обсуждаем замену балласта, при необходимости, по частям, на электронный балласт. При использовании с электронным балластом люминесцентные лампы просто гаснут, не повреждая лампы и не вызывая возгорания.Поддержание работы неэффективного балласта обходится дороже, и можно сэкономить энергию, поддерживая их работу с максимальной производительностью.

Существует безопасная альтернатива замене ламп каждые шесть месяцев — хотя они не получили широкого распространения в нашем обществе одноразового использования и изначально стоят дороже, существуют люминесцентные лампы, которые рассчитаны на более длительный срок службы, более яркий свет и более высокий световой поток. Обслуживание.

Это означает, что они сохранят такое же количество света в течение всего срока службы лампы, как и в новые.Эти долговечные люминесцентные лампы рассчитаны на работу от 30 000 до 40 000 часов. Учитывая целостность балласта, лампы могут легко прослужить пять-семь лет, в зависимости от ежедневного использования. Хотя первоначальные вложения в эти лампы могут быть больше, в течение их срока службы они сэкономят деньги и избавят от необходимости часто менять лампы, а также предотвратят возгорание.

Конечно, сегодня лучший выбор — это электронный балласт.Каждый должен двигаться в этом направлении в своем планировании. Если вы решите приобрести долговечные лампы с низким содержанием ртути, вам понадобится балласт с коэффициентом 0,9 или выше. Я стараюсь поддерживать балластный коэффициент 1,15 для максимальной производительности и долгого срока службы.

Об авторе

Фрэнк С. Джонсон является соучредителем EnviroLight. EnviroLight специализируется на полном спектре освещения, эквивалентном естественному дневному свету.Для получения дополнительной информации посетите www.envirolightusa.com.

Эта статья, первоначально опубликованная в 2007 году, была обновлена.

Как устранить неполадки электронных балластов

Люминесцентный электронный балласт — это устройство, которое помогает люминесцентным осветительным приборам светиться. Компактные люминесцентные лампы не имеют балластов, в отличие от традиционных светильников с длинными лампами.Устранение неисправностей балласта люминесцентной лампы — довольно простая проверка. Для этого вам понадобится несколько инструментов и базовое понимание того, как работает высоковольтный трансформатор.

Купите электронные балласты на Amazon.

Шаг 1. Отключите питание от света

Перед началом вам нужно отключить электричество, идущее к свету. К ЭЛЕКТРИЧЕСТВУ НЕ СЛЕДУЕТ РАССМАТРИВАТЬСЯ, ЭТО СЕРЬЕЗНАЯ ОПАСНОСТЬ И МОЖЕТ БЫТЬ ОПАСНЫМ, ЕСЛИ НЕ ПРИНЯТЬ ПРАВИЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ.ВЫКЛЮЧАТЕЛЬ ЭТОЙ ЦЕПИ ДОЛЖЕН БЫТЬ ВЫКЛЮЧЕН НА ГЛАВНОЙ ПАНЕЛИ, после чего вам нужно будет подождать несколько секунд, чтобы позволить любому накопленному току в балласте рассеяться в цепи освещения. Снимите люминесцентную лампу с приспособлений, которые удерживают ее на месте с обоих концов; эти части также известны как надгробия. Люминесцентные лампы очень хрупкие, поэтому устанавливайте их в таком месте, где они не сломаются.

Шаг 2 — Снимите защитное покрытие и осмотрите балласт

Используя отвертку, снимите защитное покрытие, закрывающее балласт, и осмотрите его.Если вы заметили, что из него течет масло, нужно будет заменить все дело. Утечка масла указывает на то, что внутреннее уплотнение было повреждено из-за чрезмерного нагрева.

Шаг 3 — Проверка балласта

Чтобы определить проблему, вам нужно сначала проверить балласт. Используя мультиметр, проверьте сторону высокого напряжения на целостность между проводами, идущими к надгробиям. Обычно к каждому приспособлению идет один или два провода. Синие или желтые провода обозначают провода питания, а белый — нулевой провод.

Установите мультиметр в положение «Ом» и проверьте его батареи, соединив концы двух щупов. Измеритель должен показывать прямое замыкание. В противном случае батареи нуждаются в замене или у них нет внутреннего предохранителя. Затем вам нужно прикоснуться одним из щупов к белому проводу, а другим щупом к одному из цветных проводов, идущих от балласта. Если на вашем счетчике нет показаний, потребуется замена балласта. Если вы получаете все показания примерно одного и того же значения при измерении между белым и любым из цветных проводов, балласт должен быть исправен, показывая непрерывную цепь.После проверки работоспособности всех пар проводов переходите к проверке стороны низкого напряжения балласта.

Шаг 4 — Проверка низковольтной стороны трансформатора

Если все ваши балласты хорошо протестированы, вам нужно будет проверить низковольтную сторону трансформатора. Начните с удаления гаек с черно-белого провода, идущего со стороны подачи питания балласта. Коснитесь щупами вольт-омметра черных и белых проводов. Если ваш балласт исправен, он будет показывать непрерывный контур.Если нет, то вам потребуется замена.

Если вы проверили свои балласты как со стороны высокого, так и со стороны низкого напряжения, и оказалось, что он работает правильно, проверьте соединения проводов от надгробий. Иногда один провод может отсоединиться и ваш балласт не будет работать должным образом.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Экономия или Фантазия? Индексная страница

Модернизация люминесцентных ламп: экономия или фантазия?

Дэйв Диецигер, руководитель проекта

Этот технический совет оценивает управление освещением и реальный мир.
экономия от дооснащения стандартным 4-футовым F40T12
люминесцентные лампы и магнитные балласты в Лесу
Офисы обслуживания.

Закон об энергетической политике 1992 г., Указ 13123,
и Положения о федеральных закупках, часть 23, раздел
704 (48 CFR 23.704) руководящие принципы федерального
агентства по закупке энергоэффективной продукции. Освещение
составляет от 20 до 25 процентов электроэнергии США.
потребление. Установки лесной службы должны
рассмотреть различные способы экономии энергии при дооснащении
старые системы освещения. Дооснащение автоматическим управлением
и энергоэффективных люминесцентных ламп и балластов
окупаемость от 2 до 5 лет.Однако лучшая причина
для модернизации старой системы освещения — увеличения
производительность рабочих — часто упускается из виду.

Справочная информация о затратах

При стоимости электроэнергии 8 центов за киловатт-час типичная
Люминесцентная лампа T12 мощностью 40 Вт потребляет электроэнергии на сумму 64 доллара.
за свою жизнь. Закупочная цена лампочки (2 доллара)
составляет всего 3 процента затрат на владение
и управление системой освещения. Энергетические счета для
86 процентов стоимости (рисунок 1).Эти расчеты легко
оправдывают стоимость более дорогих ламп, которые производят
свет лучшего качества, экономия энергии и повышение производительности.

Влияние освещения на работоспособность и продуктивность человека
сложно. Прямые эффекты плохого освещения включают:
неспособность разрешить детали, усталость и головные боли.
Освещение может косвенно влиять на настроение или гормональный фон человека.
остаток средств.

Небольшое изменение в возможностях человека затмевает все затраты
связанные с освещением.Типичные ежегодные затраты на 1
квадратных футов офисных площадей составляют:

  • Отопление и охлаждение ……………………. $ 2
  • Освещение …………………………………… $ 0,50
  • Жилая площадь ……………………………… $ 100
  • Заработная плата и льготы сотрудникам ………. 400 долларов США

Снижение потребления освещения вдвое позволяет сэкономить около 25 центов
за квадратный фут каждый год. 1 процентное увеличение человеческого
производительность будет экономить 4 доллара на квадратный фут каждый год.Затраты на лесную службу могут быть разными. Стоимость будет варьироваться
от объекта к объекту, но относительные величины
эти затраты вряд ли изменятся. В центре внимания необходимо
обеспечивать качественное освещение для удовлетворения потребностей жителей.
Однако можно улучшить качество освещения, пока
снижение затрат на электроэнергию благодаря улучшениям в освещении
технология.

Рисунок 1 — Разбивка эксплуатационных расходов для F40T12
флюоресцентные лампы
со штатным магнитным балластом и
электричество стоимостью 8 центов за
киловатт-час.

Выбор лучшей люминесцентной лампы
и балласт

«Теплота» света определяется его цветовой температурой,
выражается в градусах Кельвина. Чем выше коррелированный
цветовая температура, тем холоднее свет. Офисы
следует использовать промежуточный или нейтральный свет. Этот свет создает
дружелюбная, но деловая обстановка. Нейтральный свет
источники имеют коррелированную цветовую температуру 3500 ° K.
Индекс цветопередачи измеряет качество света.Чем выше индекс цветопередачи, тем лучше люди
видеть для данного количества света. Доступен в настоящее время 4-футовый
люминесцентные лампы (рисунок 2) имеют индексы от 70 до 98.
Лампы с разной коррелированной цветовой температурой и
индексы цветопередачи не должны использоваться в одном и том же
космос. Укажите коррелированную цветовую температуру и цвет
индекс цветопередачи при покупке ламп.

Рисунок 2 — Типичные 4-футовые люминесцентные лампы.

В таблице 1 перечислены типовые приспособления для 4-футовых люминесцентных ламп.
и различные балласты, которые обычно встречаются в офисе
здания. Лучшая система освещения для каждой операционной
доллар реализуется с люминесцентными лампами Т8, имеющими
индекс цветопередачи 80 и выше. По сравнению со стандартным
Люминесцентные лампы Т12, лампы Т8 имеют лучший баланс
между участками поверхности, содержащей люминофоры, которые
флуоресценции и возбуждающей их дуги.Этот
означает, что лампы T8 излучают больше света для заданного
количество энергии. В Европе популярны лампы Т5. В
Лампы Т5 более эффективны, чем лампы Т8, но стоят более чем в два раза дороже. Наличие ламп Т5 и
светильники ограничены в Соединенных Штатах. Лампы Т8
в настоящее время предпочтительнее.

Быстрое сравнение светоотдачи показывает, насколько важна
это указать балластный коэффициент и является ли балласт
электронный или магнитный (таблица 1).Электронные балласты в последнюю очередь
в два раза длиннее магнитных балластов, потребляют меньше энергии, имеют
меньшая стоимость жизненного цикла и более низкая
более высокие частоты. Рабочие люминесцентные лампы на более
частоты повышают их эффективность и устраняют
характерное 60-тактное жужжание и стробоскопический световой эффект
связанные с люминесцентными лампами. 60-тактный световой светильник
Эффект может вызвать утомление глаз и головные боли.
Электронные балласты особенно желательны в магазинах с
вращающееся оборудование.Эффект стробоскопа на 60 циклов
произведенные магнитными балластами могут вызвать вращающееся оборудование
казаться неподвижным. Все новостройки и переоборудование
следует использовать электронные балласты.

Люминесцентная лампа и срок службы балласта

Большинство люминесцентных ламп имеют расчетный срок службы от 12000 до
20000 часов. Расчетный срок службы — это время, необходимое на половину
лампочек выйти из строя при включении в течение 3 часов
и выключить на 20 минут. Выключение люминесцентных ламп и
на сокращает срок службы лампы.С другой стороны, поворот
выключение лампы, когда она не нужна, снизит ее работу
часов и увеличить срок его службы. На электроэнергию, а не на лампы, приходится наибольший процент эксплуатационных расходов.
системы освещения. Выключать люминесцентные лампы экономично.
горит, если они не используются.

По данным Ассоциации сертифицированных производителей балластов,
средний магнитный балласт длится около 75000
часов или от 12 до 15 лет при нормальном использовании.Оптимальный
экономичный срок службы люминесцентной системы освещения с магнитным
балластов обычно около 15 лет. С этой точки зрения,
увеличивается количество отказов балласта, система находится на третьем или
четвертый раунд замены ламп и грязь на отражателях
а линзы значительно снизили светоотдачу. Другой
факторы могут сделать желательным модернизацию системы освещения
до окончания 12–15-летнего жизненного цикла. Те
факторы включают повышение производительности, скидки на коммунальные услуги и
высокие затраты на энергию.

Таблица 1 — Характеристики люминесцентной лампы и балласта для стандартных светильников.

Кол-во ламп
–Тип¹
Балласт
тип²
Балласт
фактор
Крепление
люмен³
люмен
на ватт³
Крепеж
Вт
кВтч / год 4 кВтч 5
сэкономлено / год
долларов
сэкономлено / год 6
4 – F40T12 Станд. 0.88 9,126 47,53 192 499 0 $ 0
4 – F40T12 Hi – Eff 0,88 9,126 53,06 172 447 52 $ 4,16
4 – F40T12 ES Станд. 0,88 7 929 47.53 164 426 73 $ 5,84
4 – F40T12 ES Hi – Eff 0,88 7 929 55,06 144 374 125 10,00
4 – F32T8 Elec 0,87 8 926 78,30 114 338 161 12 долларов США.88
4 – F32T8 Elec 0,83 8 516 78,85 108 281 218 $ 17,44
3 – F40T12 Станд. 0.88 6 844 48,89 140 364 0 $ 0
3 – F40T12 Hi – Eff 0,88 6 844 58,00 118 307 57 $ 4,56
3 – F40T12 ES Станд. 0,88 5 947 48.75 122 317 47 $ 3,76
3 – F40T12 ES Hi – Eff 0,88 5 947 59,47 100 260 104 8,32 долл. США
3 – F32T8 Elec 0,87 6 695 76,95 87 226 138 $ 11.04
3 – F32T8 Elec 0,8 6,156 76,95 80 208 156 $ 12,48
2 – F40T12 Станд. 0.94 4 874 50,77 96 250 0 $ 0
2 – F40T12 Hi – Eff 0,87 4,511 52,45 86 224 26 $ 2,08
2 – F40T12 ES Станд. 0,87 3 919 47.79 82 213 37 2,96 долл. США
2 – F40T12 ES Hi – Eff 0,87 3,919 54,43 72 187 63 $ 5,04
2 – F32T8 Elec 1,29 6 618 118,18 56 146 104 $ 8.32
2 – F32T8 Elec 0,77 3 950 75,96 52 135 115 $ 9.20
1 – F40T12 Станд. 0.94 2,437 42,75 57 148 0 $ 0
1 – F40T12 Hi – Eff 0,87 2,255 45,1 50 130 18 1,44 доллара США
1 – F40T12 ES Станд. 0,87 1 960 39.2 50 130 18 1,44 доллара США
1 – F40T12 ES Hi – Eff 0,87 1 960 45,58 43 112 36 $ 2,88
1 – F32T8 Elec 0,87 2,232 74,4 30 78 70 5 долларов США.60
1 – F32T8 Elec 0,75 1 924 71,26 27 70 78 $ 6,24
— Информация любезно предоставлена ​​Стивом Лейнвебером, Лаборатория светового дизайна, Сиэтл, Вашингтон,
¹ ES означает энергосбережение.
² Стандарт относится к стандартному магнитному балласту. Hi – Eff означает высокую эффективность
магнитный балласт.Elec относится к электронному балласту.
³ Эти значения включают среднее снижение светового потока в конце срока службы лампы.
жизнь. Среднее уменьшение просвета — это частичная потеря
люмен лампы, которые постепенно
происходит в течение срока службы лампы. Лампы T12 имеют снижение светового потока не менее 15%,
а T8
световой износ лампы в среднем составляет 10 процентов.
4 кВтч / год — киловатт-часы, потребляемые в год, при условии, что
огни горят 2600 часов в год (10 часов в день, 5 дней в
неделя, 52
недель в году).
5 Экономия кВтч / год — это экономия энергии на одно приспособление по сравнению
к первому светильнику каждой группы с одинаковым количеством ламп.
6 Сэкономленные деньги в год — это доллары, сэкономленные на электрооборудование.
стоимостью 8 центов за киловатт-час по сравнению с первым прибором
каждая группа
с таким же количеством ламп.

Экономический анализ

Если рассматривать преимущества дооснащения, больше ламп
на существующее приспособление дает больше экономии энергии на приспособление,
и лучшая окупаемость.Энергия выше средней или
затраты на спрос или скидка на коммунальные услуги также приведут к более быстрому
окупаемость.

Балластный коэффициент можно использовать для регулировки уровня освещенности. Высота
балластный фактор увеличивает люмен (показатель светоотдачи),
позволяя меньшему количеству ламп обеспечивать такое же количество
свет. Например, когда электронные балласты с высоким
используется балластный коэффициент, двухламповые светильники производят
столько же света, сколько в трехламповых светильниках. Это снижает
стоимость светильников и повышает окупаемость.Экономический
Анализ переоборудования трехламповых светильников и магнитных балластов на двухламповые светильники с электронным балластом с высоким балластным коэффициентом дает небольшую окупаемость
более 2-х лет. Окупаемость рассчитывается с использованием
Тарифы на электроэнергию MTDC, которые являются одними из самых низких
в стране.

Глоссарий терминологии и подробной информации по освещению
по расчету экономии энергии, отопления и охлаждения
экономия и простая окупаемость системы освещения
модернизация завода Missoula Technology and Development
Center (MTDC) доступны в Лесной службе и
Внутренняя компьютерная сеть Бюро землеустройства
на сайте MTDC: http: // fsweb.mtdc.wo.fs.fed.us/pubs/htmlpubs/htm01712310/summary.htm

Управление освещением

Управление освещением — еще одно средство снижения потребления энергии
потребление. При правильном использовании они могут удлиняться
срок службы ламп и балластов. Всего освещения
управления, автоматические датчики присутствия обычно сохраняют
большая часть энергии. Следующее лучшее — ручное управление.
Автоматическое и ручное затемнение могут иметь хорошую окупаемость,
но экономия обычно меньше. Двумя основными типами контроллеров с автоматическим датчиком присутствия являются:
пассивный инфракрасный и ультразвуковой.Некоторые гибридные контроллеры
доступны.

Ультразвуковые датчики излучают отражающиеся звуковые волны
от объектов. Движущиеся объекты изменяют частоту
отраженные волны, которые датчики интерпретируют как присутствие.
Ультразвуковые датчики предпочтительнее в областях с
много препятствий, на которых датчик не имеет
прямая видимость для пассажиров. Они чувствительны
к любому движущемуся объекту, а не только к людям. Датчик, который
установлен или отрегулирован неправильно, может циклически включаться свет
и прочь в незанятой комнате.Чтобы предотвратить эту проблему,
ультразвуковые датчики имеют регулировку чувствительности, которая может
настраиваться после установки. Ультразвуковые датчики также
оснащен временной задержкой (обычно регулируемой), которая
выключить свет, когда датчик не обнаруживает движения
на заранее установленное время.

Пассивные инфракрасные датчики различают тепло
человека и фонового тепла комнаты. Они
функция отслеживания источника тепла от одной области к другой.В отличие от ультразвуковых датчиков, пассивные инфракрасные датчики
должны иметь прямую видимость для пассажиров. Когда
датчик не видит движущийся источник тепла после
определенный период (обычно регулируемый) датчик отключается
огни. Нарушение поля зрения датчика может поворачивать
выключить свет, раздражая сотрудников.

Гибридные датчики обычно содержат пассивный инфракрасный датчик.
и ультразвуковой датчик. Они активируют освещение
система, когда датчики обнаруживают движение.Типичный гибрид
датчик будет продолжать подавать питание на свет до тех пор, пока
поскольку по крайней мере один датчик обнаруживает движение. Когда ни один
датчик обнаруживает движение, свет выключается после
установленное время задержки. Гибридные датчики снижают вероятность того, что
свет будет включен, когда в здании никого нет, или
выключается, когда кто-то находится в здании.

Неправильно установленные датчики присутствия и чрезмерно сложный
средства управления ограничили принятие автоматических
управление освещением.В большинстве случаев проблемы с управлением освещением
возникают из-за человеческих ошибок при позиционировании, настройке и программировании датчиков и элементов управления. Квалифицированные лица
следует спроектировать и установить элементы управления. Вся система
должны быть тщательно протестированы, прежде чем он будет принят. Видеть
Ввод в эксплуатацию существующих зданий (9871-2301-MTDC)
для дополнительной информации. Несовместимость компонентов
может привести к проблемам. Лучше всего выбирать полную
система от одного производителя, объединяющая все
компоненты управления.Также важно встретить State
и местные требования.

Обслуживание

Как правило, установка освещения и все материалы должны
соблюдать применимые местные нормы и правила и
Код. Лампы и балласты должны быть совместимы. это
крайне важно указать балластный коэффициент, тип балласта,
коррелированная цветовая температура и индекс цветопередачи.

Агентство по охране окружающей среды принимает на себя все балласты.
содержат ПХД (полихлорированные дифенилы, опасные
материал), если на них нет ярлыков, указывающих, что они не
содержат печатные платы (рисунок 3).Все балласты, изготовленные ранее
1 января 1979 г. содержат ПХБ. Балласты с печатными платами
нельзя выбрасывать на свалки. Они должны быть переработаны
или утилизировать на объектах, одобренных Экологическим управлением США.
Агентство по охране.

Выводы

При проектировании или обслуживании систем освещения проектируйте
инженерам и руководителям предприятий необходимо сосредоточиться на предоставлении
качественный, энергоэффективный свет. Обслуживание
персонал несет ответственность за обслуживание освещения
система.Конечные пользователи должны попросить хорошее освещение и включить
выключить свет, когда они не используются.

Автоматические датчики присутствия с готовностью
ручное переопределение обычно имеет лучшую окупаемость из всех
стратегии управления. Новые люминесцентные лампы Т8 с высокой
индекс цветопередачи и ЭПРА должны быть
используется во всех новостройках и модификациях. Такое освещение
системы повышают производительность, а также экономят энергию и
деньги, достойный бонус.

Рисунок 3 — Балласт люминесцентных ламп без печатных плат
(полихлорированные дифенилы, опасный материал).

Дополнительная информация о флуоресцентном освещении

Оценка вариантов люминесцентных ламп согласно EPACT
Февраль 1994, Завод Инжиниринг

Освещение и возможности человека: обзор
Национальная ассоциация производителей электрооборудования
2101 L St. NW.
Вашингтон, округ Колумбия 20037

Техническое обслуживание освещения
Ноябрь 1998 г., Энергетика и инженерные системы

Справочник по управлению освещением
Крэйг ДиЛуи
Fairmont Press, Inc., 1967

Веб-сайты управления освещением —

Информационная программа национального проекта освещения
http://www.lrc.rpi.edu/NLPIP/Online/sensors.html

Программа EPA Energystar Label for Buildings Program
http://www.energystar.gov

Федеральная программа управления энергетикой
http://www.eren.doe.gov/femp/greenfed/index.html

Номенклатура люминесцентного освещения

Шаблон для интерпретации названий люминесцентных ламп:
FWWCCTDD где:

Ф……. Флюоресцентная лампа.

WW .. Номинальная мощность в ваттах (4, 5, 8, 12, 15, 20,
33 и т. Д.).

CC …. Цвет. W = белый, CW = холодный белый, WW =
теплый белый и т. д.

T ……. лампочка трубчатая.

DD …. Диаметр трубки в восьмых долях дюйма. А
Колба Т8 имеет диаметр 1 дюйм, колба Т12
имеет диаметр 1,5 дюйма и так далее.

Например, лампа F40T12 — это люминесцентная лампа мощностью 40 Вт.
лампа с трубчатой ​​колбой диаметром 11⁄2 дюйма.

Техническое обслуживание, производительность и
Советы по безопасности при флуоресцентном освещении
Общий

  • Всегда соблюдайте применимые электрические нормы при установке: Национальные
    Электрические нормы, правила штата и местные нормы. Все приспособления должны соответствовать
    применимая лаборатория страховщика, Канадская ассоциация стандартов,
    и требования Американского национального института стандартов.
  • Установите приспособления, чтобы предотвратить повреждение от чрезмерного нагрева. Проконсультируйтесь
    производитель или дилер для конкретного применения.
  • Устанавливайте новые лампы группами на срок, рекомендованный изготовителем.
  • Ежегодно очищайте лампы и светильники.

Лампы

  • Убедитесь, что заменяемые лампы имеют такой же коррелированный цвет
    температура (CCT) и индекс цветопередачи (CRI) в качестве оригинала
    лампы.
  • Используйте только лампы той же мощности, что и балласт.
  • Отсоедините пускорегулирующие балласты ламп при снятии ламп.
  • Заменить лампы при замене балластов.
  • Немедленно замените вышедшие из строя лампы. Неисправная лампа осталась в патроне
    вызовет выход из строя магнитных или электронных балластов.
  • Заменить лампы в наборах. Не используйте новую лампу со старой
    балласт.
  • Проконсультируйтесь со своим поставщиком осветительного оборудования, если устанавливаете лампы там, где
    температура ниже 50 ° F.
  • Никогда не устанавливайте люминесцентные лампы на обычные редукторы напряжения
    схемы диммирования.
  • Во избежание радиопомех располагайте люминесцентные лампы более
    10 футов от радиооборудования.

Балласты

  • Убедитесь, что запасные балласты имеют такой же балластный коэффициент.
  • Не заменяйте неисправные электронные балласты на магнитные.
  • ПРА в корпусе должны быть защищены от атмосферных воздействий, если они
    установлен снаружи.
  • Приспособления и балласты должны быть правильно заземлены. Всегда используйте высокий
    балласты с коэффициентом мощности (90%). Электронные балласты доступны
    для затемнения люминесцентных ламп.
  • Если уровень шума считается важным для приложения, обязательно
    использовать балласты с классом звукоизоляции «А».
  • Балласты, изготовленные до 1978 г., могут содержать полихлорированные
    бифенилы (ПХБ). На балластах, изготовленных без печатных плат, печатных плат не будет. ПХД являются канцерогеном для человека и должны
    обрабатывать и утилизировать как опасные отходы.

Освещение высокой интенсивности

  • Светильники в высокотемпературных зонах должны иметь высокотемпературные
    номинальные балласты или балласты сердечника и катушки. Крепления никогда не должны превышать
    356 ° F.
  • Разряд высокой интенсивности (пары натрия высокого давления, кварц
    галогенные, металлогалогенные) лампы следует монтировать вертикально
    (некоторые модели доступны для горизонтального монтажа).
  • Используйте натриевые лампы высокого давления диффузного типа в течение более длительного времени.
    жизнь лампы.
  • Вольфрамово-галогенные лампы (кварцевые и сверхчистое стекло) выходят из строя раньше, если
    испорчены отпечатками пальцев. Беритесь с лампами мягкой тканью или перчатками.

— Информация предоставлена ​​Montana Power Co.

Об авторе

Дэйв Диецигер пришел в MTDC из управления флотом Северного региона.
сотрудников в 1999 году. Имеет степень бакалавра машиностроения.
из Университета Айдахо и имеет лицензию профессионального инженера.Другой опыт включает в себя Американское общество инженеров-механиков.
аттестация сертифицированного котельного инспектора, работы по энергосбережению
в ВМФ, поступил на службу в ВМФ, работал городским пожарным.

Дополнительные единичные экземпляры этого документа можно заказать по адресу:

USDA FS, Центр технологий и разработок Миссулы
5785 Hwy. 10 Запад
Missoula, MT 59808–9361
Телефон: 406–329–3978
Факс: 406–329–3719
Электронная почта: wo_mtdc_pubs @ fs.fed.us

Электронные копии публикаций MTDC доступны в Интернете по телефону :
http://www.fs.fed.us/eng/pubs

Сотрудники Лесной службы и Бюро землеустройства могут искать документы, компакт-диски, DVD-диски и видео MTDC в своих внутренних компьютерных сетях по телефону :
http://fsweb.mtdc.wo.fs.fed.us/search/

За дополнительной информацией о модернизации люминесцентных ламп обращайтесь в MTDC:
Телефон: (406) 329-3978
Факс: 406–329–3719

Комплект тестера люминесцентного освещения

Гарантия на инструмент
5 лет

Тип батареи
Щелочной (AA)

Индикация
Визуальный, Звуковой

Автоматическое отключение батареи
Через 20 минут тестер выключится

Срок службы батареи
35 часов

ЛАМПА Тест
Т2 — Т12

БАЛЛАСТ Тест
Электронный

PIN-тест
Двухштырьковые лампы

Рабочая Температура
От -10 ° C до 50 ° C

Температура хранилища
От -40 ° C до 60 ° C

Испытание на падение с двух метров
да

Антенный переходник
Да, увеличивает реакцию LAMP Test

Антенна Хранение
Полностью убирающийся внутренний инструмент

Сменная антенна
Да, отделом обслуживания и ремонта Милуоки

Полное руководство по балластам для люминесцентных ламп

Люминесцентная лампа использует электричество, чтобы ртуть испускала ультрафиолетовый (УФ) свет.Когда этот ультрафиолетовый свет (невидимый невооруженным глазом) взаимодействует с покрытием из порошка люминофора внутри трубки, он светится и излучает свет, который мы видим и используем в своих домах.

Но всякий раз, когда мы используем электричество, мы должны контролировать его, иначе мы рискуем разрушить устройство и даже подвергнуть себя опасности. Чтобы регулировать ток, протекающий через люминесцентные лампы, мы используем так называемый балласт.

Что такое балласт в люминесцентном свете?

Балласт (иногда называемый пускорегулирующим аппаратом) — это небольшое устройство, подключенное к электрической цепи светильника, которое ограничивает количество электрического тока, проходящего через него.

Поскольку напряжение в электросети вашего дома выше, чем требуется для работы фонаря, балласт дает свету небольшое повышение напряжения для включения, а затем достаточное количество питания для безопасной работы.

Зачем нужны балласты?

Процесс, который происходит внутри флуоресцентного света, включает в себя молекулы газообразной ртути, нагретые электричеством и делающие их более проводящими. Без балласта, чтобы контролировать это, свет будет пропускать слишком большой ток, и он перегорит и, возможно, даже загорится.

Как работает балласт люминесцентного света?

В люминесцентных лампах используется электронный или магнитный балласт. В настоящее время магнитные балласты — это довольно устаревшая технология, от которой производители отказываются, и поэтому они обычно используются только в старых типах фонарей.

Магнитные балласты

Они основаны на принципах электромагнетизма: когда электрический ток проходит по проводу, он естественным образом создает вокруг себя магнитную силу.

Магнитный балласт (также называемый дросселем) содержит катушку из медной проволоки. Магнитное поле, создаваемое проволокой, улавливает большую часть тока, поэтому флуоресцентный свет проникает только в нужном количестве. Это количество может колебаться в зависимости от толщины и длины медного провода. Если вы иногда слышите легкое жужжание или видите, как оно мерцает, причиной этого является изменение тока.

Менее совершенная по конструкции, чем электронные модели, некоторые магнитные балласты не могут работать без стартера.Этот небольшой цилиндрический компонент находится за осветительной арматурой и заполнен газом, который при нагревании позволяет свету включиться. Это называется методом предварительного нагрева.

Метод предварительного нагрева
  1. Включен выключатель света. Внутри обоих концов светильника находятся металлические электроды с прикрепленными нитями. Ток входит в нити, но на данный момент слишком слаб, чтобы зажечь свет, хотя его достаточно, чтобы нагреть газ (неон или аргон) внутри стартера.
  2. Нагретый газ заставляет компоненты внутри стартера пропускать полный ток в нити.Это быстро нагревает газообразную ртуть внутри светильника.
  3. По мере охлаждения стартер блокирует путь тока к нитям нити и заставляет его искать другой путь. Если газообразная ртуть нагревается в достаточной степени, она проводит ток, генерирует свет и затем продолжает гореть. Если он недостаточно горячий, электричество вернется через стартер и снова запустит процесс. Это то, что вызывает мерцание некоторых старых люминесцентных ламп.
  4. Теперь электричества больше, балласт начинает выполнять свою работу по его регулированию.

Поскольку для завершения этого процесса может потребоваться несколько секунд, вы можете увидеть задержку между моментом, когда вы щелкнете выключателем, и моментом, когда флуоресцентный свет начнет светиться.

Метод быстрого запуска

Если в вашем осветительном приборе есть две или более люминесцентных лампы, вероятно, будет использоваться другой метод, известный как быстрый запуск. Этот метод используется в старых пробирках T12 и некоторых T8 и работает без стартера.

  1. В отличие от предварительного нагрева, когда нити получают ток через стартер только для нагрева газообразной ртути, при быстром запуске балласт поддерживает небольшое количество тока, непрерывно протекающего через нити.
  2. Это вызывает ионизацию газообразной ртути, то есть заряд, позволяющий ей проводить электричество.
  3. Поскольку это всего лишь слабый ток, сначала свет будет тускло светиться. Но по мере того, как балласт продолжает проталкивать ток через нити, газ становится все горячее и заряженным, и в результате свет становится ярче. Если ваш фонарь загорается сразу, но для полного его яркости требуется несколько секунд, значит, у него есть пусковой балласт для быстрого запуска.

Одним из преимуществ метода быстрого пуска является то, что, обеспечивая низкий постоянный ток, а не сильные скачки, он продлевает срок службы люминесцентного света.Однако он потребляет больше энергии.

Электронные балласты

Используя более сложные схемы и компоненты, балласты могут управлять током, протекающим через люминесцентные лампы, с большей точностью. По сравнению со своими магнитными аналогами они меньше, легче, эффективнее и — благодаря подаче питания на гораздо более высокой частоте — с меньшей вероятностью будут вызывать мерцание или жужжание.

Некоторые старые электронные балласты используют метод быстрого запуска, описанный выше, в то время как новые и более совершенные модели используют то, что известно как мгновенный запуск и программный запуск.

Метод мгновенного запуска

Эти балласты были разработаны таким образом, чтобы свет можно было включать и работать с максимальной яркостью при первом нажатии переключателя. Вместо предварительного нагрева электродов в балласте используется повышенное высокое напряжение (около 600 вольт) для нагрева и зажигания нитей, а затем ртутного газа. Хотя это делает их энергоэффективными, это также сокращает их жизнь, поскольку скачки напряжения каждый раз, когда они включаются, со временем повреждают их. По этой причине их обычно используют в помещениях, где свет остается включенным на длительное время, например, в офисах, магазинах и на складах.

Метод запрограммированного запуска

Эти балласты, разработанные для областей, в которых освещение постоянно включается и выключается, предварительно нагревают электроды контролируемым током перед подачей более высокого напряжения для включения света. Часто это функция освещения, которая активируется датчиками движения (например, в туалетах на рабочих местах или в общественных местах) и позволяет люминесцентному свету длиться долгое время.

Признаки выхода из строя магнитного балласта

Когда ломаются магнитные балласты, в этом часто винят лампочку.Обратите внимание на знаки, указывающие на то, что это ваш балласт:

  • Отложенный старт
  • Жужжание
  • Мерцание
  • Низкая мощность
  • Несоответствие уровней освещения

Вы можете узнать, связана ли проблема с балластом, стартером или лампой, с помощью нашего руководства — Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп.

Проверка балласта мультиметром / вольт-омметром

Чтобы убедиться, что проблема в балласте, вам нужно проверить его с помощью мультиметра.Мультиметр предназначен для измерения электрического тока, напряжения и сопротивления. Они недорогие, и их можно найти в большинстве магазинов электроники.

Эти инструкции предназначены только для ознакомления — убедитесь, что вы ссылаетесь на электрические схемы производителя. Если вам не хватает инструкции по эксплуатации, большинство крупных производителей будут размещать опи на своих сайтах.

Для проверки вашего балласта:

Вам понадобится

Как к

  1. Отключить питание светильника
  2. Снять кожух света
  3. Снимите лампочки
  4. Снимите балласт с приспособления
  5. Если балласт выглядит сгоревшим, его обязательно нужно заменить
  6. Установите мультиметр на значение сопротивления
  7. Вставьте первый щуп мультиметра в провод, соединяющий красные провода вместе
  8. Коснитесь вторым щупом зеленого и желтого проводов
  • Если мультиметр не двигается, значит, балласт мертв
  • Если мультиметр все еще работает, стрелка мультиметра должна переместиться вправо

Если проблема не в балласте, возможно, вам потребуется заменить люминесцентную лампу.Вы можете узнать, как это сделать безопасно, из Руководства по безопасной замене и переработке люминесцентных трубок.

Могу ли я самостоятельно заменить балласт?

Да, если у вас есть немного технических ноу-хау, хотя, если вы не уверены, лучше всего попросить электрика сделать это за вас, так как это может быть сложная работа. Более дешевые балласты, вероятно, потребуют большего количества переустановок, чем фитинг с фирменным балластом. Стоит потратить немного больше, чтобы сэкономить деньги и силы в будущем.

Фирменные балласты могут служить долго, поэтому, если вы их замените, вам, вероятно, не придется менять его снова в течение 10 или более лет.

Замена магнитных балластов на электронные

Процесс замены магнитных балластов на электронные балласты довольно прост и понятен. Это направление, в котором движется индустрия освещения, так почему бы не поменять их раньше, чем позже, чтобы оптимизировать свое пространство с помощью лучшего и более тихого освещения?

Вам понадобится:

  • Электронный балласт
  • Кусачки
  • Проволочные гайки

Как к

  1. Отключить питание прибора
  2. Откройте приспособление и снимите лампу и кожух балласта
  3. Используя кусачки, перережьте оба провода питания (коричневый) и нейтральный (синий), входящие в приспособление
  4. Закройте провода проволочными гайками.
  5. Используйте кусачки, чтобы отрезать провода, подключенные к розеткам.
  6. Снимите магнитный балласт
  7. Вкрутите электронный балласт в крепление, там же, где был магнитный
  8. Используйте гайки для соединения проводов розетки.
  9. Подключите силовой и нейтральный провода к соответствующим проводам балласта
  10. Закрепите провода проволочными гайками.
  11. Установить лампу и корпус балласта назад
  12. Снова включите питание.

При замене балласта существует риск поражения электрическим током, поэтому, если вы не уверены, попросите электрика сделать эту работу за вас.

Нужен ли моей люминесцентной лампе как пускатель, так и балласт?

Отдельные стартеры можно найти только в более старых механизмах управления, поэтому, если приспособлению меньше 15 лет, у него, вероятно, не будет стартера. В более новых лампах процесс, обеспечиваемый стартером, встроен, что делает функцию отдельного стартера избыточной. Если в светильнике есть стартер, это будет очевидно.Вы должны найти небольшой серый цилиндр, подключенный к осветительной арматуре.

В чем разница между пусковым переключателем и высокочастотным механизмом управления?

Высокая частота

Высокочастотный пускорегулирующий аппарат — это современный одиночный балласт, который выполняет функции всех различных компонентов в стандартной пусковой цепи переключателя. Лампы, работающие с высокочастотным балластом, не мерцают, а вместо этого загораются мгновенно из-за того, что частота намного выше.

Пуск переключателя

Switch start — это устройство управления, которое используется в промышленности в течение многих лет.Обычно они считаются устаревшими технологиями, и их создают все меньше производителей. Для запуска выключателя требуется дроссель балласта с проволочной обмоткой. Для запуска переключателя можно заменять различные части, а не весь блок, что можно рассматривать как преимущество.

.
