Как отрегулировать доводчик двери своими руками

Человечество склонно к усовершенствованию окружающего мира. И это коснулось даже такого, казалось бы, простого объекта, как дверь. Как известно, дверь тоже может вести себя «плохо»: либо закрываться слишком быстро и при этом очень громко хлопать, либо не закрываться до конца, тем самым требуя дополнительного внимания. Вот и придумали люди некое устройство под названием «доводчик». Этот механизм призван контролировать передвижение двери, делая, при необходимости, ее ход медленнее или же, наоборот, быстрее и жестче. Как отрегулировать доводчик двери известно не всем, а без знания невозможно использовать это устройство с максимальной пользой. Но сначала следует более детально рассмотреть саму конструкцию доводчика.

Содержание статьи

Функции доводчика

Доводчик дверей – это некая металлическая конструкция, имеющая преимущественно цилиндрическую форму. Внутри она оснащена пружиной, которая во время открывания двери сжимается, соответственно, при закрытии двери пружина разжимается, что ускоряет этот процесс. Внутри доводчика еще имеется зубчатый механизм и поршни, которые контролируют скорость разжатия пружины. Замечательно то, что на корпусе устройства имеются специальные винты, с помощью которых хозяин двери может самостоятельно отрегулировать необходимую скорость закрытия дверного полотна.

Виды устройства и принципы их действия

Механизм у доводчиков может быть:

• Зубчатым рычажным – именно этот механизм является наиболее популярным. Пружина в нем передвигается под давлением шестеренок, что позволяет устанавливать изделие даже на массивные двери, снабженные кодовыми замками.
• Кулачковым слайдовым – такой механизм с легкостью обеспечивает плавное движение легких дверных полотен, но для тяжелой двери он абсолютно непригоден.

Также разделяют типы доводчиков, опираясь на принцип их установки. Это:

• скрытые;
• накладные;
• напольные.

Скрытые механизмы часто используют там, где немаловажную роль играет внешний вид помещения. В этом случае конструкция доводчика прячется внутрь дверного полотна или же в пол. Однако, получая гармоничный интерьер, хозяин двери с таким доводчиком получает и хлопоты в связи с регулировкой, ведь даже просто добраться до самого устройства в этом случае очень тяжело.

Накладные доводчики пользуются самой большей популярностью, благодаря своей простоте. На панели их короба находятся специальные винты или клапаны, управляя которыми можно подкорректировать работу механизма, а то, какое количество оборотов допустимо, подскажет выданная производителем инструкция.

Напольные конструкции так же довольно просты в эксплуатации и от предыдущего типа отличаются лишь тем, что крепятся к нижней части дверного полотна. Получив большую популярность в общественных заведениях, в жилых домах они «не прижились».

В каких случаях необходима регулировка доводчика

Без явных причин нет необходимости  лишний раз проверять дверной доводчик. Регулировка дверного доводчика необходима в следующих случаях:

• дверь начала закрываться слишком медленно или, наоборот, слишком быстро;
• в движении дверного полотна начали проявляться резкие рывки;
• дверь перестала полностью захлопываться.

Кроме того, умение откорректировать действие доводчика пригодится и в первое время после установки, ведь изначальные параметры могут оказаться не очень удобными при ежедневном использовании двери и потребуют незначительных изменений.

Специалисты рекомендуют вспоминать об этих устройствах в межсезонье, когда меняется температурный режим. Например, в зимнюю пору масляное наполнение доводчика станет более вязким (в результате действия низкой температуры), что подействует на работу механизма, а потому придется немного подрегулировать устройство. Хотя некоторые модели имеют внутри своего механизма термозаслонку.  В тот период, когда масло становится жидким, она расширяется, компенсируя тем самым недостающую густоту. При снижении температуры термозаслонка действует в обратном направлении.

Если же конструкция доводчика по какой-то причине вышла из строя, никакие регулировки не смогут заменить полноценные ремонтные работы.

Процесс регулировки

Регулировка доводчика двери своими руками требует основательной теоретической и практической подготовки. Естественно, что изначально следует проверить, все ли необходимые инструменты и материалы имеются в наличии. Среди них обязательно должны быть: инструкция (предлагающаяся производителем), отвертка и стул или лестница для того, чтобы можно было комфортно работать с верхним креплением доводчика.

Доводчик дверных полотен может корректировать такие процессы:  а) скорость закрытия двери; б) наличие дохлопа; в) открытое положение.

Регулировка скорости закрытия

Для того чтобы изменить скорость движения дверного полотна, необходимо внимательно осмотреть корпус доводчика. Как правило, на стандартных моделях имеется два винта. Первый из них – регулирующий скорость разжатия пружины, а соответственно, и скорость закрытия двери. В зависимости от направления его прокрутки (затягивания или ослабления) можно сделать процесс передвижения дверного полотна более легким и быстрым или же наоборот, замедлить его. Кстати, для замедления хода двери следует поворачивать винт по часовой стрелке, а для ускорения, соответственно, наоборот. Также стоит не забывать о том, что лишний поворот винта может привести к тому, что произойдет разгерметизация корпуса доводчика, и из него начнет вытекать масло.

Регулировка дохлопа

Дохлоп – это режим доводчика, при котором обеспечивается плотное прилегание двери к раме. Также перед полным захлопыванием некоторое время удерживается незначительный зазор. Дохлоп, без сомнения, весьма полезный режим, который уберегает дверной блок от быстрой поломки в результате резких хлопков дверного полотна об раму.

Для регулировки этого режима используют второй из двух имеющихся винтов. В то время, когда до полного закрытия остается приблизительно 15 градусов, происходит замедление движения дверного полотна, после чего оно притягивается к раме. Второй винт контролирует скорость этого процесса.

Регулировка открытого положения

Бывают случаи, когда продолжительное время необходимо придерживать дверь в открытом положении, вот тогда и пригодится такой режим доводчика. Для его включения многие модели оснащены функцией под названием «hold open». Чтобы активировать ее, необходимо открыть дверь на 90 градусов, а затем потянуть за специальный фиксатор на корпусе доводчика. После этого дверь будет оставаться в открытом положении столько, сколько необходимо. Для деактивации функции следует просто потянуть дверное полотно на себя. При последующих открытиях двери до выставленного градуса этот режим буде активизироваться автоматически. Если же открывать дверь не полностью, то она будет передвигаться как всегда.

Предостережения

Как и любой механизм, дверной доводчик может стать жертвой неразумных действий. Для того чтобы уберечь столь полезное устройство от поломок, следует придерживаться некоторых несложных правил:

1. Чтобы выставленная диагональ не перекосилась, ни в коем случае нельзя вешать на дверное полотно тяжелые предметы.
2. В то время, когда дверь закрывается, не стоит давить на нее, пытаясь тем самым ускорить ее передвижение.
3. Конструкция доводчика должна находиться в ровном состоянии, при появлении перекоса появляется риск выхода конструкции из строя.
4. Нельзя лишний раз проворачивать винты, это потянет за собой утечку масла, что неблагоприятно скажется на работе механизма. Кстати, вернуть масло назад в домашних условиях невозможно.
5. Для того чтобы удерживать дверь в открытом положении, рекомендуется использовать специальную функцию, а не подпирать створку каким-либо предметом. Это ведет к постепенному расстройству механизма.
6. Перед установкой и регулировкой доводчика нужно обязательно внимательно изучить инструкцию, приложенную к устройству производителем.

Внимательно изучив все вышеизложенные рекомендации, каждый хозяин будет знать, как регулировать свой дверной доводчик, чтобы он прослужил как можно дольше. В целом, как сам доводчик двери, так и его регулировка, не являются чем-то чрезвычайно сложным и непонятным, а потому, при достаточной теоретической подготовке корректировочные процессы сможет осилить каждый.

Установка и регулировка верхнего доводчика своими руками

Дверной доводчик хорошего производителя – это не только качественная и долговечная работа устройства, но и простота монтажа. Компания «Фапиком» предлагает купить доводчики от ведущих европейских производителей – Dorma, Geze, Abloy, которые вы сможете установить и отрегулировать самостоятельно, достаточно лишь иметь базовые навыки, минимум инструментов (дрель, отвертка, карандаш и линейка) и следовать инструкции.

Как установить дверной доводчик

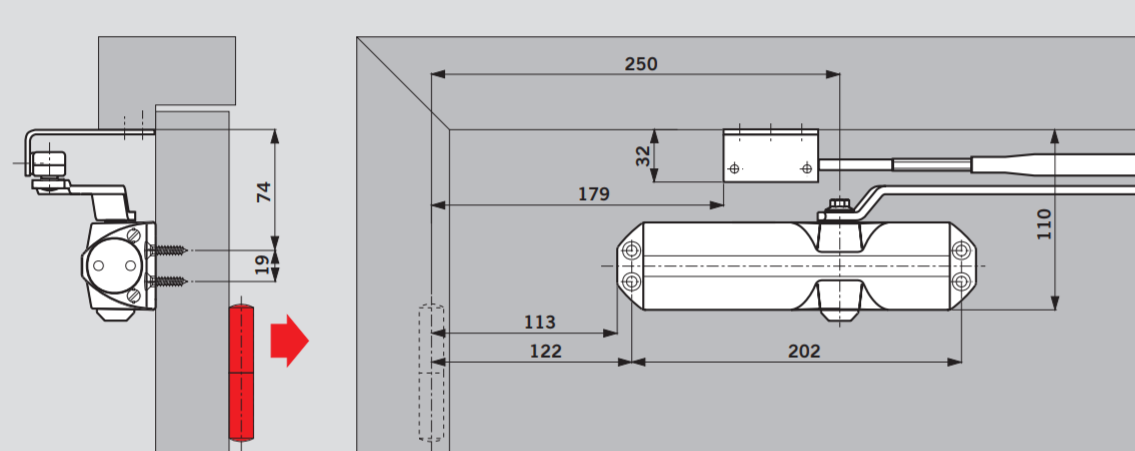

В комплекте дверного доводчика есть установочный шаблон, выполненный в масштабе 1 к 1. Для разного класса усилия обозначены разные места для отверстий. Схему нужно зафиксировать в месте крепления изделия и сделать наметки для отверстий карандашом (можно пробить небольшие отверстия-отметки). Всего их будет 6: 4 для доводчика, 2 для коробки. Саморезы для фиксации есть в комплекте, нередко в двух вариантах – для дерева или металла (металлопластика). На момент установки корпус и рычаг не должны быть соединены.Порядок установки:

1.
   Проделываем отверстия.

2.
   Фиксируем тягу.

3.
   Устанавливаем рычаг тяги.

4.
   Соединяем рычаг и тягу.

Проще всего поставить доводчик на деревянную дверь. В пластике дрелью нужно проделать лишь небольшие отверстия, увеличивая их шурупом, в противном случае крепления будут болтаться. При монтаже на алюминиевую дверь могут понадобиться резьбовые бонки.

Как отрегулировать доводчик

Нередко доводчик не справляется со своей функцией, недостаточно плотно захлопывая дверь, или же «превышает полномочия», беря на себя дополнительную функцию тренажера. Это говорит не о плохом качестве изделия, а скорее о плохой его настройке. Для достижения оптимального напряжения необходима регулировка механизма.

Совет: Для оценки результата регулировки ориентируйтесь не на собственные ощущения, а на отзывы тех, кто будет пользоваться дверью с доводчиком. Если это дети или люди преклонного возраста, ослабьте винты.

За регулировку отвечают два винта:

•
  Верхний винт (1)– нужен для настройки скорости закрытия, позволяет ускорить закрывание.

•
  Нижний винт (2) – нужен для регулировки скорости закрывания (захлопывания) створки в финальном промежутке – от 15 до 0 градусов, он обеспечивает плавное закрывание без хлопка. Таким образом, вы сможете различить регулировочные винты, например, в моделях Geze TS 1000 или Dorma TS Profill, а вот на Assa Abloy DC 110 аналогичные болты будут обозначены буквами L (1) и R(2).

Некоторые модели отличаются более сложной схемой регулировки для обеспечения идеального результата. Например, Assa ABLOY DC700 имеет большее число винтов регулировки: B – тормоз открывания, С – скорость закрывания, L – конечная скорость закрывания, D – задержка закрывания.

Качественный доводчик легко установить и несложно настроить. Он будет служить вам долгие годы, снижая затраты на отопление и оберегая нервы людей. Купить дверные доводчики Geze, Abloy, Dorma вы можете на сайте компании «Фапиком». Мы быстро доставим товар в любую точку РФ и СНГ. Гарантируем оригинальность продукции и низкие цены. Для оптовых клиентов предусмотрены особые условия сотрудничества.

Facebook

Вконтакте

Одноклассники

Как отрегулировать дверной доводчик

Как отрегулировать доводчик

Доводчик – механическое устройство, предназначенное для плавного автоматического закрывания двери. Его использование оберегает входную конструкцию от преждевременного износа и сохраняет микроклимат в здании. Доводчиками оборудуются двери входные и межкомнатные, в общественных зданиях, между пристройками и т. д. Как отрегулировать доводчик двери для комфортной работы механизма?

Чертеж доводчика входной двери.

Регулировка механизма доводчика производится как при установке устройства, так и в течение его эксплуатации. Скорость закрывания двери с доводчиком может снижаться с понижением наружной температуры. Это связано с увеличением вязкости масла, используемого в приспособлении. Поэтому дополнительная регулировка входного оборудования производится с наступлением зимнего периода. Различные модели устройства имеют свой температурный диапазон нормальной работы.

Периодичность проведения регулировки доводчика зависит также от продолжительности предшествующей эксплуатации устройства, массивности полотна, частоты движения через вход. Подстройка закрывающего механизма должна производиться не реже 2-3 раз в году.

Принцип работы дверного доводчика

Варианты установки дверных доводчиков.

Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

Дверные доводчики по способу монтажа подразделяются на следующие типы:

• накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
• скрытые механизмы в коробке или полотне при достаточной их массивности;
• монтируемые в полу заблаговременно.

Регулировка устройства

Схема устройства дверного доводчика.

Для регулировки и подтягивания креплений доводчика двери потребуются:

Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

Если регулировка доводчика не приводит к нужным вам результатам, возможно, он изначально был установлен неправильно.

В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

Общая инструкция, как отремонтировать доводчик дверей. Что нужно сделать, чтобы обеспечить максимальный срок службы устройства.

Изготовление доводчика двери своими руками. Доводчик на основе подъемника автомобильной двери. Доводчик на базе пружины.

Установка доводчика дверей своими руками и его регулировка. Основные особенности механизма доводчика и типы конструкций.

Дверной замок: конструкция устройства

Как отрегулировать доводчик входной двери

Сегодня во многих домах входные и межкомнатные двери для удобства пользования оснащены доводчиком, но чтобы это устройство прослужило исправно не один год, его нужно периодически осматривать и ремонтировать. В этой статье мы подробно рассмотрим, как отрегулировать доводчик двери, рано или поздно эти знания обязательно вам пригодятся.

Сегодня доводчики весьма популярны и используются практически повсеместно

Виды доводчиков

Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.

Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.

В основном используются два типа механизмов:

• кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
• зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.

Схема конструкции доводчика с зубчатым рычажным механизмом

По способу установки доводчики можно разделить на следующие типы:

Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.

Накладная модель чаще всего используется для жилых помещений

Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.

Напольные модели часто используются для стеклянных дверей

Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.

Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно

Когда требуется регулировка

Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.

В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.

Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год

Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.

При смене сезонов года необходимо обязательно проводить регулировку доводчика

Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.

Доводчик подлежит обязательной корректировке в случае возникновения неисправностей

Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.

Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.

Выбор скорости движения двери

Функций у доводчика может быть несколько. Практически каждое действие можно корректировать простым способом. Первый важный момент – регулировка скорости доводчика входной двери. Иначе говоря, от этого зависит как быстро будет открываться и закрываться дверь. Стандартные накладные модели имеют на своем корпусе два винта, первый винт как раз и отвечает за регулировку скорости, но проворачивать его можно ограниченное количество раз.

Скорость доводчика настраивается с помощью двух регулировочных винтов: 1 — скорость движения полотна, 2 — скорость дохлопа

Посредством корректировки уровня натяжения пружины вы можете как ослабить, так и сделать доводчик двери более жестким. В зависимости от направления прокрутки вы можете затянуть её или отпустить, что обеспечит более свободный ход полотна.

Обратите внимание, что для регулировки достаточно одного поворота винта, поворачивать винт два раза нельзя, иначе устройство может разгерметизироваться и вытечет масло.

Установка дохлопа

Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.

Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.

Скорость дохлопа настраивается с помощью регулировочного винта под номером 2

Открытое положение

В некоторых случаях может возникнуть необходимость удерживания двери в открытом положении на протяжении довольно длительного времени. Давайте рассмотрим, как отрегулировать доводчик, чтобы двери не захлопывались, а оставались открытыми.

Во многих моделях доводчиков для этой цели предусмотрена специальная функция «hold open». Чтобы настроить его на этот режим необходимо открыть дверь примерно на 90 градусов, а затем затянуть специальный фиксатор. После таких нехитрых манипуляций вы сможете оставлять дверь открытой при распахивании её на выставленный градус. В доводчике сработает особый фиксатор, который и будет удерживать её в таком положении столько времени, сколько потребуется. Когда будет необходимо закрыть дверь, просто потяните её на себя, и фиксация снимется. Если же распахнуть дверь не полностью, она будет двигаться так же, как и обычно, без задержки.

Дополнительные функции доводчика регулируются специально предназначенными для них винтами

Чего делать нельзя

Для того чтобы правильно отрегулировать доводчик двери необходимо также знать о возможных ограничениях, чтобы простая корректировка функций не стала для устройства фатальной.

1. Поворот винта от нулевой точки не должен быть больше двух поворотов, в противном случае может произойти утечка масла, что негативно отразиться на работе устройства;
2. Не допускаются перекосы в конструкции доводчика, иначе он может быстро выйти из строя;
3. При закрывании двери нельзя оказывать сильное давление на нее;
4. Не рекомендуется подпирать дверь в полуоткрытом положении, для этого есть специальная функция;
5. Нельзя вешать на дверь тяжелые предметы, так как это может перекосить выставленную диагональ.

Благодаря этим рекомендациям теперь вы знаете, как отрегулировать дверной доводчик, своевременная корректировка поможет продлить срок его бесперебойной работы и сохранить функциональность устройства.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Как отрегулировать доводчик дверей

Капитальный ремонт часто предусматривает замену дверей, которые для удобства эксплуатации лучше всего снабдить доводчиками. Это нехитрое приспособление осуществляет полное закрытие дверей плавно и автономно. Например, дверь домофона не будет сильно хлопать, если ее снабдить таким механизмом. Благодаря этим современным устройствам нет нужды захлопывать двери, а простота их установки потребует только лишь четкого следования инструкции.

Конструкционные особенности

Дверным доводчиком принято называть приспособление, которое предназначено для плавного закрытия двери в автоматическом режиме. Предшественники доводчиков – пружины не могли обеспечить плавного функционирования, и захлопывание дверей сопровождалось жутким шумом. Более того использование такого механизма приводило к сильному износу и частой замене. Современные гидравлические и пружинные доводчики можно регулировать, и они оснащены специальными клапанами и зубчатыми механизмами, способствующими плавному открыванию дверей. Но перед тем как отрегулировать доводчик дверей, необходимо понимать принцип работы устройства.

Кроме плавного доведения дверей до закрытого состояния, одной из полезных функций доводчика GEZE является регулируемая скорость закрывания. Это устройство представляет собой цилиндрический алюминиевый корпус, в котором спрятана пружина, которая сжимается при открывании двери. Дверь закрывается под усилием разжимаемой пружины, усилие от которой контролируется зубчатым механизмом. Главное достоинство доводчика ДИПЛОМАТ заключается в возможности регулирования скорости закрытия двери.

Скорость закрывания дверей может регулироваться благодаря наличию регулировочных клапанов контролирующих размер поперечного сечения перепускных каналов. Перед тем как купить это простое высокотехнологичное устройство, обеспечивающее комфорт, необходимо знать ширину, массу, ветровую нагрузку и возможное сопротивление воздуха при закрытии двери. От всех этих параметров будет зависеть мощность доводчика, который будет установлен.

Способы установки

Устройства классифицируют по способу монтажа на:

• модели устанавливаемые сверху: на стену, дверную коробку, дверное полотно, то есть верхней установки;
• модели устанавливаемые внутри двери, то есть скрытой установки;
• модели спрятанные в пол, то есть напольной установки.

Доводчики устанавливают разными способами. Самый простой описан в прилагаемой к устройству инструкции, в которой написано как правильно устанавливать доводчик в доступной форме. Для установки нужно выполнить простые действия:

• Вырезать шаблон, по которому можно отметить на двери места крепления саморезов или винтов;
• Наметить места для крепления саморезов или шурупов на двери и косяке;
• Прикрепить корпус доводчика к косяку или двери винтами или саморезами. При этом важно регулировочные винты направить к петлям;
• Плечо с резьбой необходимо отсоединить и прикрутить к косяку или двери с помощью крепежного башмака и саморезов или винтов;
• Установить рычаг на ось доводчика и закрепить его;
• Отрегулировав длину прутка, закрыть декоративным колпачком винты.

Второй способ: установка доводчика производится таким образом, чтобы регулировочные винты были обращены к дверным петлям. При этом длина предплечья должна быть такой, чтобы рычаг находился под углом в 90 градусов к полотну двери.

Третий способ: предполагает установку доводчика, когда рычаг параллелен двери.

После установки доводчика необходимо его отрегулировать для комфортного закрывания дверей.

Доводчики прикручивают в зависимости от конфигурации, и устанавливают снизу или сверху. Они бывают левыми или правыми.

Небольшое видео с технологией регулировки :

Инструкция по регулировке доводчика двери

Дверь будет закрываться и открываться плавно с нужной скоростью, не только из-за соответствия доводчика ее параметрам. Для лучшей работы нужно знать, как отрегулировать доводчик дверей, то есть выполнить следующие действия:

• путем поворота регулировочного клапана, для уменьшения налево, а для увеличения направо.
• при наличии функции «дохлопа» необходимо отрегулировать и ее скорость;
• откорректировать силу натяжения пружины. Для облегчения открывания регулирующую гайку поворачивают влево, а при повороте вправо открывать дверь станет сложнее.

Некоторые модели имеют функцию hold-open, благодаря которой можно зафиксировать дверь в открытом состоянии.

Нужно помнить о том, что нельзя:

• поворачивать клапаны более, чем на два оборота;
• помогать доводчику закрывать дверь;
• фиксировать дверь в открытом состоянии, если у доводчика отсутствует функция held-open;

Помните, что тщательное соблюдение эксплуатационных предписаний производителя продлит жизнь доводчику.

Как правильно отрегулировать доводчик входной двери?

Доводчик – механическое устройство, предназначенное для плавного автоматического закрывания двери. Его использование оберегает входную конструкцию от преждевременного износа и сохраняет микроклимат в здании. Доводчиками оборудуются двери входные и межкомнатные, в общественных зданиях, между пристройками и т. д. Как отрегулировать доводчик двери для комфортной работы механизма?

Чертеж доводчика входной двери.

Регулировка механизма доводчика производится как при установке устройства, так и в течение его эксплуатации. Скорость закрывания двери с доводчиком может снижаться с понижением наружной температуры. Это связано с увеличением вязкости масла, используемого в приспособлении. Поэтому дополнительная регулировка входного оборудования производится с наступлением зимнего периода. Различные модели устройства имеют свой температурный диапазон нормальной работы.

Периодичность проведения регулировки доводчика зависит также от продолжительности предшествующей эксплуатации устройства, массивности полотна, частоты движения через вход. Подстройка закрывающего механизма должна производиться не реже 2-3 раз в году.

Принцип работы дверного доводчика

Варианты установки дверных доводчиков.

Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

Дверные доводчики по способу монтажа подразделяются на следующие типы:

• накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
• скрытые механизмы в коробке или полотне при достаточной их массивности;
• монтируемые в полу заблаговременно.

Регулировка устройства

Схема устройства дверного доводчика.

Для регулировки и подтягивания креплений доводчика двери потребуются:

Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

Если регулировка доводчика не приводит к нужным вам результатам, возможно, он изначально был установлен неправильно.

В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

Общая инструкция, как отремонтировать доводчик дверей. Что нужно сделать, чтобы обеспечить максимальный срок службы устройства.

Изготовление доводчика двери своими руками. Доводчик на основе подъемника автомобильной двери. Доводчик на базе пружины.

Установка доводчика дверей своими руками и его регулировка. Основные особенности механизма доводчика и типы конструкций.

Дверной замок: конструкция устройства

Как отрегулировать доводчик входной двери: инструменты, рекомендации

Доводчик — механическое устройство, предназначенное для плавного автоматического закрывания двери. Его использование оберегает входную конструкцию от преждевременного износа и сохраняет микроклимат в здании. Доводчиками оборудуются двери входные и межкомнатные, в общественных зданиях, между пристройками и т. д. Как отрегулировать доводчик двери для комфортной работы механизма?

Чертеж доводчика входной двери.

Регулировка механизма доводчика производится как при установке устройства, так и в течение его эксплуатации. Скорость закрывания двери с доводчиком может снижаться с понижением наружной температуры. Это связано с увеличением вязкости масла, используемого в приспособлении. Поэтому дополнительная регулировка входного оборудования производится с наступлением зимнего периода. Различные модели устройства имеют свой температурный диапазон нормальной работы.

Периодичность проведения регулировки доводчика зависит также от продолжительности предшествующей эксплуатации устройства, массивности полотна, частоты движения через вход. Подстройка закрывающего механизма должна производиться не реже 2-3 раз в году.

Принцип работы дверного доводчика

Варианты установки дверных доводчиков.

Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

Дверные доводчики по способу монтажа подразделяются на следующие типы:

• накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
• скрытые механизмы в коробке или полотне при достаточной их массивности;
• монтируемые в полу заблаговременно.

Регулировка устройства

Схема устройства дверного доводчика.

Для регулировки и подтягивания креплений доводчика двери потребуются:

• пассатижи;
• гаечные ключи;
• отвертка.

Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

Если регулировка доводчика не приводит к нужным вам результатам, возможно, он изначально был установлен неправильно.

В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

Как отрегулировать доводчик двери — инструкция

≡  18 Март 2015   ·  Рубрика: Строительство и ремонт

Регулирование доводчика двери просит солидного внимания, периодичное ее проведение призвано гарантировать обычное функционирование двери.

Связано это с тем, что данный узел эксплуатируется в условии существенных нагрузок.

В эру, когда о такого рода успехе техники как доводчик еще не слыхали для «автоматического» закрывания подъездной двери использовалась обычная железная пружина.

Жители содрогались при любом хлопке, каким сопровождалось каждое движение неряшливо выпущенной двери.

Но одна яркая голова догадалась заключить пружину в железную капсулу и плюс к этому заполнить останнюю масляной жидкостью.

Доводчик для двери – это как бы механический швейцар. Это устройство в автоматическом режиме закрывает открывшуюся дверь.

Доводчик двери нельзя рассматривать как лишнюю роскошь, из-за его работе продлевается рабочий срок петель для дверей и фурнитуры, исходя из того что они поменьше снашиваются.

Лучше всего укомплектование не только двери для входа, но и те, какие имеют специализированную конструкцию контроля доступа.

Опять же лучше ставить такой механизм на дверях которые обеспечивают противопожарную безопасность и экстренную эвакуацию.

При всем существующем на сегодня многообразии в общем все доводчики можно поделить на 4-ре важные группы, какие отличительны меж собой вариантом монтажа:

• верхние;
• накладные с поверхностным установкой;
• спрятанные (или рамные), монтажные работы исполняется в раму;
• напольные, устанавливаются в пол.

Подбор модели производится с учитыванием не только ширины, какую имеет полотно дверей, но и тяжести двери.

Чем больше эти признаки, тем сильнее обязан быть доводчик, а тому, кто создает установку нужно определённо держаться предложений, предписанных изготовителем изделия.

В период производства довольно тщательно рассчитуется момент закрывания или открытия створки, и поэтому проявление лишней фантазии в вопросе монтажа, отклонение от инструкции отобразится на логике работы, а в конечном счете выйти из строя.

Еще 1 момент, действующий на функциональность доводчика двери – возможный температурный диапазон. При смене сезонов обязательно регулируется скорость движения двери.

Фото и схемы:

Не исключением из правил считаются устойчивые к переменам температур устройства.

Особо на работе отображаются перепады температур, какие имеют место внутри и с наружной стороны строения.

Как всем известно, с увеличением температуры вязкость масла — жидкости для работы доводчика — уменьшается (разжижается), напротив, при ее понижении масло делается насыщенным.

Стало быть, в одних случаях дверь будет раскрываться через чур очень легко, а в других — с большим трудом. Из-за этой причины во время крепких морозов доводчик не может сдвинуть с места подъездную дверь.

Распространена привязанность наших сограждан прикладывать старания при появлении проблем с закрыванием двери ведет к нежелательным результатам.

Схемы регулирования:

В итоге небрежных действий через испорченные уплотнители просачивается охлажденное и вязкое масло.

Регулирование доводчика двери заключается в регулированиях термозаслонки – устроенная особым образом конструкция клапанов в середине доводчика.

Ее задача сводится в компенсации понижения или повышения стадии вязкости масла при перемене значения его температуры.

Неудивляет, что при такого рода режиме эксплуатации, когда резко изменяется температура, нельзя рассчитывать на обычное функционирование механизма, безопасность и комфорт жителей дома или работников офиса.

И поэтому регулирование доводчика двери обязана совершаться не реже 2-4 раза в году.

При подборе хорошего доводчика двери внимание обращают в то время, отвечает ли изделие европейскому стереотипу EN 1154.

Прочность изделия подтверждается большими потребностями данного стереотипа.

Инструкция по регулированию доводчика

Как правильно настроить доводчик двери, чтоб обеспечивать его эффективную работу и длительный срок службы?

Если например все выполнить четко соответственно предложениям, то дверь обязана прикрываться весьма медлено, без лишних рывков. Частота проведения регулирования будет зависеть от длительности периода эксплуатирования.

Рассматриваемая ниже инструкция по регулированию доводчика двери касается механизмов с 2-мя скоростями движения, и крепятся в части находящейся сверху двери.

Пользуясь руководством и прикладываемым лекалом, строго держа все размеры, ставят доводчик. Регулируя длину рычага нужно достигнуть того, чтоб дверь (если например глядеть на нее со стороны петель) и рычаг образовывали меж собой прямой угол.

Потом уверяются в надежности соединений, и плюс к этому правильной установке доводчика, для чего дверь целиком открывают и отпускают.

Весьма прыткое или, напротив, медлительное ее движение говорят о надобности регулирования скорости.

Для отличнейшего осознания матерьяла заметки познакомьтесь с видео:

Для этой цели пользуются винтами, обозначенными «1» и «2», какие размещены в срезе доводчика. Первоначальным регулируют движение двери в пределах значений углов 15-180 градусов.

Вторым винтом регулируется скорость, с какой обязана прикрываться дверь: для понижения скорости завинчивают, а для повышения – отвинчивают. Ни в коем случае нельзя выкручивать целиком винты.

Так, регулирование старания дверного доводчика исполняется при помощи отвинчивания и поочерёдного закручивания любого из винтов, достигая в конечном счете мягкого хода.

Советы по регулированию дверного доводчика

Рекомендации, приводимые ниже, смогут помочь дать ответ на вопрос о том, как настроить доводчика двери, позволят наладить его работу собственными силами.

• Большие отклонения скорости движения двери от нормативы можно убрать путем поворота одного из регулировочных клапанов в соответствующем направлении, какое будет зависеть от того неторопливо или быстренько прикрывается (раскрывается) дверь.
• Поворотом за (против) часовой стрелки второго регулировочного клапана преумножают (убавляют) говоря иначе скорость «дохлопа».
• Поворачивая в необходимом направлении регулировочную гайку, поправляют степень натяжения пружины.
• Поворотом регулировочной гайки подстраивают клапан, отвечающий за угол распахивания двери. Благодаря данному клапану дверь раскрывается медлено, смягчается распахивание.
• Чтоб открытая на угол 90 градусов дверь, перед закрытием приостановилась не надолго, следует затянуть фиксатор. Отменить роль фиксирования, можно аккуратненьким закрыванием двери.

Прежде чем настроить дверной доводчик, приступая к выполнению ремонта доводчика нужно быть внимательным при манипуляциях с регулировочными клапанами, т.е. поворот от нулевого положения не обязан быть больше 2-х полных оборотов.

В другом случае способны сместиться клапана, случиться утечка масла и в конечном итоге – выход из строя всего механизма.

Не рекомендуют направлять дверь контролируемую доводчиком, воспрещается поджимать какими-либо иными объектами и цеплять тяжелые вещи.

Если например правильно настроить доводчик двери, то движения двери будут мягкими в течении всего рабочего хода.

Не разрешается пребывание различного рода ударов и толчков при переходах с 1-й на 2-ю регулирования, какие отличаются весьма всевозможными скоростями.

Думаем Вам понравилась заметка — Как настроить доводчик двери — инструкция

Содержание статьи

Дверные доводчики Nora-M с фиксатором открытого положения

Регулировка дверного доводчика

Доводчик – конструкция автоматического возврата дверного полотна в первоначальное положение. «Умное» приспособление плавно и бесшумно закрывает открытую створку. Большинство дверей оснащают современным удобным устройством. Но, как и любой механизм, устройство требует внимательного ухода, регулировки и ремонта.

Провести настройку, выполнить нехитрый досмотр прибора поможет ниже изложенный материал.

Типы устройств

Механизм управляет ходом полотна (доводчик). Он задаёт режим движения: ускоряет или замедляет процесс закрытия, придаёт мягкость и лёгкость скольжению створки. Существует несколько принципов действия.

На практике используются два типа:

• Скользящий стержень приводит в действие пружину и поршневую систему. Один поршень открывает, другой осуществляет торможение. Конструкция скользящего типа компактна и надёжна, приспособлена для лёгких дверей.
• С зубчатой передачей рычажного вида – самый распространённый класс стопорных конструкций. Надёжная совокупность пружинной тяги и редуктора позволяет ставить приспособления на массивные двери.

Основное требование к выбору регулятора закрывания двери заключается в том, что он должен соответствовать её параметрам, чем массивнее полотно, тем необходим более мощный доводчик.

От места расположения узлов управления на дверце выделяют следующие группы:

• верхние;
• системы, устанавливаемые на полу;
• скрытые.

Верхние. Широко распространённый класс дверных доводчиков. Сочетание малой цены и надёжной работы делает их популярными у населения. Устанавливаются вверху створки, что очень практично при монтаже. Для наружных дверей фирмы производители выпускают особые приборы с масляным наполнителем, приспособленных для работы в жарком или морозном климате.

Напольные держатели. Хорошо зарекомендовали себя в офисных помещениях, торговых центрах, банках, там, где к внешнему виду дверей повышенные требования. Напольные системы встраиваются в половое покрытие и практически не видны посетителям. Используются конструкции регуляторов скользящего типа, рассчитаны на двери весом до100 кг.

Внутренние приборы. Приборы незаменимы там, где требуется тщательная косметическая отделка и безупречный парадный фасад.

• Конструкция скользящего типа маленького размера, монтируется внутри дверной коробки или полотна.
• Доводчик в виде петли — компактное приспособление. Круг применения ограничен: не установить на тяжёлые двери; быстро изнашивается; необходима особая точность установки на дверной проём.

В каких случаях требуется регулировка

Отрегулировать доводчик вполне по силам самому в случаях, когда:

— смонтирован новый доводчик на дверное полотно;

— в целях профилактического осмотра. Устранение небольших неисправностей способствует увеличению продолжительности службы прибора;

— при смене климатических периодов. В продажу поступают приборы в большинстве своём с маслянистым наполнением. При смене погодных условий вязкость жидкости в механизме меняется, что требует дополнительной калибровки;

— при обнаружении легко устранимых дефектов;

— при возникающих сбоях в режиме постоянной эксплуатации. Проводится срочная доводка в функционировании автоматического прибора;

— если произошел отказ в работе или случилась поломка, одной корректировкой не обойтись. Необходимо принять ряд мер по восстановлению полной функциональности аппаратуры.

Чем и как регулировать

Для регулировки доводчика на корпусе предусмотрены два винта. Одни производители располагают болты с торца корпуса, другие прикрывают декоративными крышками. Регулировочные винты маркируются цифрами один и два. Один болт предназначен для настройки угла открытия до 180 градусов, а другой влияет на быстроту притвора.

Установка угла (угол открывания 20-180*).

Первым делом провести регулировку угла открытия двери.

— выставить регулировочным болтом №1 необходимый параметр угла в 90 или в 180 градусов.

Установка быстроты притвора:

— выполняя прокрутку болта №2 по часовой стрелке — возрастает скорость закрытия,

— выполняя оборот против часовой стрелки – скорость прикрытия замедлится,

— открыть дверь на установленные угловые характеристики,

— отпустить створку,

— начать юстировку регулировочным винтом №2 скорости возвращения полотна, добиваясь плавного хода.

Установка дохлопа (угол открытия от 15-0 градусов):

Регулировка ускорения необходима для плотности притвора:

— регулировать винтом №2.

Важно! Строго следить за количеством оборотов натяжного винта, не доводить прокрутку больше одного оборота. Возможна разгерметизация и вытекание масла из приспособления.

Открытое положение. Не все сцепления снабжены фиксирующей функцией открытых дверей. Производители выпускают механические устройства с системой удержания, которую можно включать и выключать или без неё. Стопорную нагрузку несёт специальный фиксатор. Он поставляется как опция, в комплектацию не входит.

Настройка режима:

— открыть дверь до 90 – 100 градусов,

— отрегулировать особый штифт. Держатель зафиксирует открытую дверь.

Как снять опцию удержания:

— потянуть дверь к себе, фиксатор отключается.

— Дверное полотно открывать не на полный размах, тогда стопорный механизм не включается.

— Закрытие проходит в обычном режиме.

Что делать нельзя

Некоторые особенности регуляции:

1. Строго следить за поворотом регулировочного болта. Нельзя проворачивать больше, чем на два оборота. Есть риск нарушить герметичность корпуса доводчика с потерей смазочного вещества.
2. Не допускать перекосов при монтаже. Перекосы сказываются на продолжительности работы конструкции.
3. Не давить сильно на дверь при закрывании, что так же приводит к быстрому износу механизма.
4. Нельзя ставить подпорки под полотно в приоткрытом состоянии, достаточно использования стопорной опции.
5. Не навешивать на дверное полотно массивные вещи. Дополнительный груз ведёт к перекосу узла доводки.

Нивелировка узла доводящего механизма, выполненная своевременно, увеличит эксплуатационный период прибора на длительное время.

Admin

Как правильно отрегулировать доводчик дверей без приглашения специалистов

Современные механизмы под названием дверные доводчики пришли на смену устарелому способу гарантированного закрытия дверей – пружинам, которые закрывали дверь с громким хлопаньем. Отрегулировать доводчик дверей не так уж сложно. Справиться с этой задачей по силам каждому. Естественно, только в том случае, если для установки на конкретный тип двери была выбрана модель, способная справиться со своими функциональными обязанностями. В частности, доводчик должен соответствовать следующим параметрам:

• типу двери;
• весу дверного полотна.

Первую регулировку устройства должны выполнять опытные мастера, а вот в дальнейшем их привлечение вовсе не обязательно. Ведь у каждой модели доводчиков предусмотрены особые клапаны, регулирующие скорость закрытия двери и усилие, которое необходимо прикладывать, для ее открытия.

Регулируем скорость доводчика

Итак, начнем с того, как отрегулировать доводчик дверей для плавного и плотного закрытия. Для этого следует регулировать скорость движения устройства. За данный параметр ответственность возложена на масляный наполнитель механизма. От того, как быстро будет перетекать масло внутри устройства, будет зависеть и скорость работы пружины, закрывающей дверь. Для того чтобы отрегулировать движение масла, в доводчиках установлено два специальных клапана. Первый гарантирует определенную скорость движения дверного полотна до момента так называемого дохлопа, который как раз и регулируется вторым винтом. Дохлоп активируется, когда угол между дверным полотном и коробкой равняется 15 градусам. Можно встретить современные модели с тремя клапанами, позволяющими также отрегулировать скорость движения двери при достижении угла в 80 градусов, однако особой надобности в установки таких моделей доводчиков нет.

Чтобы отрегулировать скорость движения, необходимо слегка подкрутить винты, после чего проверить, устраивает ли вас то, как движется дверь. Важным моментом является то, что никогда не нужно выкручивать или закручивать винты до упора, что обязательно негативно повлияет на характеристики доводчика.

Регулировка скорости осуществляется два раза в год – с наступлением теплого и холодного сезона. Это обусловлено тем, что с повышение температуры воздуха масло внутри устройства разжижается, а скорость закрытия двери увеличивается (это может привести к тому, что дверное полотно будет двигаться излишне быстро и при закрытие бить по коробке). С понижением температуры воздуха масло, наоборот, загустевает, а скорость движения полотна снижается (в результате, даже дохлоп не обеспечит надежного закрытия дверного полотна). Зачастую, достаточно регулировки первого клапана, поскольку второй, отвечающий за дохлоп, обычно работает одинаково эффективно при любой вязкости масла.

Регулируем фиксацию двери

Теперь остановимся более подробно на том, как отрегулировать доводчик дверей, чтобы обеспечить фиксацию дверного полотна. Для усиления или понижения фиксации нужно лишь немного изменить расположение винта. За заданный параметр отвечают особые механизмы механического типа. При регулировке доводчика, механизмы автоматически активируются при достижении дверным полотном конкретного угла. Выведение из данного положения возможно только вручную.

А если зубчатый рычаг?

При наличии зубчатого рычага регулировка может выполняться при помощи особой системы стопорных устройств. Избавиться от возможности фиксации в таком случает можно посредством замены механизма на более простые элементы, которые не оснащены дополнительной функцией фиксирования. Однако не стоит спешить устранять такое оборудование, поскольку оно легко в эксплуатации. Для осуществления фиксации данное действие выполняется под опереженным углом, а снимать нужно также вручную.

Следующий абзац посвящен теме, как отрегулировать доводчик дверей, оснащенный скользящим рычагом. В таком механизме используется особый подпружиненный стопор. Как только дверь преодолеет установленный определенный угол открытия, стопор тут же зафиксирует ее в открытом положении. Для того чтобы снять фиксацию, нужно приоткрыть дверь еще сильнее, надавив на нее рукой и запустив обратный ход дверного полотна в сторону закрытия.

Напольные или рамные устройства

Регулировка доводчиков напольного и рамного типа осуществляется при помощи особого выступа на оси устройства. Чаще всего он предусматривается еще при установке оборудования при достижении дверью угла открытия в 90 градусов. Наиболее удобными и эффективными считаются гидравлические устройства, позволяющие фиксатору работать в том положении, которое наиболее приемлемо для пользователей.

Регулировка усилия

Выше было указано, что скорость работы пружины напрямую зависит от скорости движения масла в корпусе устройства. Скорость перетекания самого масла регулируется двумя клапанами, о чем так же говорилось выше. Этого хватает, чтобы максимально точно отрегулировать работу пружины, отвечающей за усилие, необходимое для открытия двери. Однако если вас не удовлетворяет функционирование пружины или же вы заметили, что ее крепления ослабли, поправить ситуацию можно при помощи фиксирующих винтов.

Выше приведены основные рекомендации, позволяющие отрегулировать доводчики. Надеемся, данный материал дал ответы на все вопросы, касательно того, как отрегулировать доводчик дверей и вам не придется приглашать для этого специалистов и тратить деньги на оплату их работы.

Как отрегулировать доводчик на двери

Оснащение двери доводчиком – это прекрасное решение, которое позволяет решить целый комплекс проблем. Именно доводчик дает возможность плавно закрывать дверь, обеспечить отсутствие шума при закрывании, увеличить срок службы двери. Именно поэтому от правильной работы наводчика зависит качество работы вашей двери. Смонтировать доводчик можно на любую дверь, но чаще всего они используются на входных дверях.

Виды доводчиков

Регулировка доводчиков зависит от того, какой доводчик используется. Существует несколько основных типов систем:

·        накладные доводчики;

·        напольные доводчики;

·        скрытые доводчики.

Выбор подходящей системы зависит от того, какой вес и размеры имеет дверь, ведь нужно правильно рассчитать нагрузку на доводчик.

Регулировка доводчика

Основным параметром, который необходимо регулировать, является скорость закрывания двери. Процесс закрывания двери регулируется маслом, находящимся в цилиндре, и пружиной. Именно масло регулирует ускорения за счет перетекания из стороны в сторону. В процессе закрытия двери есть две стадии, о которых знает любой человек:

·        основная стадия;

·        финишная стадия.

В основную стадию дверь закрывается быстро, а затем срабатывает доводчик, и дверь закрывается плавно. В зависимости от состояния доводчика, дверь будет закрываться либо плавно, либо резко. В втором случае это необходимо исправить.

Для регулировки предназначены в доводчике два клапана. Суть в том, что в разных погодных условиях масло может быть либо жидким, либо вязким, и от этого будет зависеть плавность работы двери. Регулировка доводчика двери производится поворотом регулировочного клапана обычной отверткой. Работа пружины зависит от того, как поступает масло, а поступление масла зависит от настройки клапанов. Именно поэтому дополнительная настройка пружины обычно не нужна.

Если у вас есть необходимость увеличить угол распахивания двери, то нужно провернуть специальный клапана. Если у вас модель доводчика с клапаном «hold-open», вы сможете зафиксировать дверь в одном положении.

В интернет магазине фурнитуры «Титан» вы можете приобрести все необходимые комплектующие для доводчиков, в том числе и полноценные механизмы различных типов. Мы предлагаем накладные, напольные, скрытые доводчики, собранные на собственном производстве.

Доводчики для дверей здесь

Как настроить доводчик чтобы дверь не хлопала

Инструкция по настройке доводчика своими руками, особенности регулировки некоторых моделей на двери

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.

На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

• Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
• Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.

По способу установки доводчики подразделяются на такие виды:

1. Верхние или накладные. Установка осуществляется сверху конструкции.
2. Напольные. Часто крепятся снизу блоков.
3. Скрытые или рамные. Располагаются внутри рамы или в полу.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

• Корректировка скорости закрывания блока.
• Настройка параметров прижимания полотна к коробке (дохлоп).
• Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

1. пружина;
2. рычажная тяга;
3. осевое зубчатое сцепление;
4. зубчатая передача или кулачковый механизм;
5. игольчатый подшипник;
6. клапан регулировки «ветрового тормоза» или демпер;
7. защитный кожух;
8. рычаг;
9. уплотнительные резинки;
10. регулировочные винты;
11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

• Снимите крышку с механизма.
• Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
• Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
• Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
• Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
• Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

1. сила закрывания;
2. скорость закрывания;
3. скорость открытия;
4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Регулировка доводчика двери своими руками: тонкости и нюансы

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Регулировка доводчика своими руками

С благоустройством общедомовой территории часто поднимается вопрос, как отрегулировать доводчик двери в подъезде. Особенно это актуально с наступлением холодов. Поскольку в ходе эксплуатации полотна наступает его периодическая разбалансировка. Справиться с работой может даже начинающий мастер. Как все сделать правильно, читайте в материале ниже.

Типы доводчиков

Перед тем как работать с механизмом, стоит узнать, какие его виды бывают. Выделяют два типа устройств:

• Зубчатый рычажный. Самый популярный тип механизма, в котором пружина движется при помощи специальных шестеренок. Такой доводчик подходит даже для очень тяжёлого дверного полотна с кодовым замком.
• Слайдовый кулачковый. Подходит для легких пластиковых дверей. Для него характерно плавное скольжение.

В каких случаях нужна регулировка

В целом технический осмотр и при необходимости регулировка доводчику нужны дважды в год. Но вне технического осмотра нужно отрегулировать механизм в таких случаях:

• Первичная установка дверей с доводчиком.
• Смена сезона. Стоит учесть, что любой доводчик имеет внутри масляные компоненты. При снижении температуры на улице масло несколько твердеет, что затрудняет ход полотна. В свою очередь летом масло оттаивает и делает движение механизма слишком быстрым, хлопающим.
• Некорректная работа устройства после технического осмотра и в ходе эксплуатации доводчика.

Разнообразие доводчиков

Что именно можно отрегулировать

Специальные «настройки» доводчика подразумевают регулировку трёх его функций:

• Скорость закрывания двери. Она важна, так как за идущим в подъезд жильцом могут успеть войти посторонние люди. Важно, чтобы дверь закрывалась с интервалом 5–7 секунд на одного идущего. К тому же при медленном закрывании створки в подъезд идёт холод или летят насекомые, бегут бездомные животные.

• Промежуточный ход полотна. Здесь подразумевается скорость притяжения створки к магниту. То есть интервал движения полотна после полного открытия. Отрегулировав этот параметр, можно обеспечить постоянное открытие створки.
• Дохлоп. То есть прямой контакт двери с луткой или магнитом. Нежелательно, чтобы дверь с доводчиком со всего размаху билась о раму. Это некомфортно для пользователя и вредно для обналичника/магнита.

Запреты при регулировке

В ходе выполнения работ, если вы решили отрегулировать доводчик двери в подъезде, чтобы дверь не хлопала, категорически нельзя делать следующее:

• Допускать перекосы механизма. Это может привести к его поломке.
• Крутить винт от нулевой точки больше чем на два поворота. Если сделать больше витков, высок риск утечки масла. А это способствует поломке механизма.
• Оказывать сдельное физическое давление на полотно.
• Вешать на створку любые тяжёлые предметы, чтобы удержать её в заданном положении.
• Подпирать полотно.
• Полностью выкручивать все винты регулировки.

Устройство зубчатого доводчика

Основное правило регулировки доводчика выглядит так:

• Крутим винт по часовой стрелке — замедляем скорость движения полотна.
• Крутим винт против часовой стрелки — увеличиваем его скорость.

Как выполнять регулировку

В зависимости от того, что хотим сделать с дверью (замедлить, ускорить) будет и последовательность действий. Всего на доводчике на боковой панели имеется два винта. Первый верхний отвечает за скорость прихлопа полотна. А нижний отвечает за скорость движения створки после её полного распахивания.

Сначала нужно полностью распахнуть полотно и отпустить его в самостоятельный захлоп. Отследите скорость движения створки и её шумность, резкость при закрывании. Сильно ли бьет створка о раму. Если да, то нужно отрегулировать весь процесс.

Итак, чтобы увеличить скорость движения полотна при закрывании, регулируем нижний винт. Хотим увеличить скорость? Крутим винт против часовой стрелки. Проверяем. Как правило, достаточно провернуть винт на пол оборота. Этого бывает достаточно. После регулировки проверяем работу двери. Если все устраивает, оставляем как есть. Если дверь движется слишком быстро, проворачиваем винт в обратном направлении на четверть оборота. И соответственно, если хотим уменьшить скорость движения полотна, то крутим винт по часовой стрелке.

Теперь работаем над дохлопом. Если дверь сильно бьется о раму при закрывании, крутим верхний винт. Попробуйте провернуться его в пол оборота и снова отследить скорость дохлопа. Если все нормально, оставляем как есть. Если дверь не притягивается плотно, то немного отпускаем винт. Дверь должна заходить в раму ровно, умеренно плотно, без сильного хлопка и тем более без перекоса. Методом проворота винта вы сможете добиться нужного положения створки.

Кстати, при регулировке скорости полотна вы можете установить её в полностью открытое положение, если это нужно, к примеру, при переезде и носке габаритных вещей туда-обратно. Для этого полностью распахните дверь и проверните нижний винт по часовой стрелке. Она останется в распахнутом положении на нужный отрезок времени. Затем снова установите регулировочный винт в обратное положение.

Учтите, что, если дверь явно перекошена и не входит плотно в раму, не стоит пытаться выровнять ее самостоятельно. Здесь потребуется помощь профессионала, который выяснит причину (деформация полотна или разбалансировка петель) и устранит ее.

Подробнее о том, как отрегулировать доводчик двери в подъезде, смотрите на видео в нашем материале. И помните о запрете на сильные проворотить винтов. Масло, залитое в заводских условиях, восстановить дома не удастся. Гидравлика — дело сложное.

Напишите в комментариях:
А вы сами регулировали доводчик?

Видео про регулировку доводчика двери своими руками

Доводчиком называют устройство, позволяющее двери самостоятельно закрываться. Плавное движение и отсутствие хлопающих ударов оберегают створку от повреждений, что продлевает ее срок службы. Плотность вхождения дверного полотна в коробку исключает возможность попадания холодного воздуха внутрь помещения, поддерживая оптимальный микроклимат в доме. Регулировка доводчика двери по силе закрывания и скорости движения требуется при первичной установке и несколько раз в год для поддержания правильной работы. Как осуществляется регулировка доводчика двери своими руками — читайте в нашей статье. А максимально раскрывает тему видео, размещенное в ее конце.

Когда требуется регулировка доводчика

Первое регулирование устройства выполняется сразу же после его установки на дверь – выбирается наиболее удобный режим по скорости и силе закрывания. Доводчики для входных дверей в процессе эксплуатации снижают скорость закрывания с наступлением отрицательных температур, так как машинное масло внутри механизма при низких температурах приобретает большую плотность, что затрудняет работу поршня. Чтобы не приходилось прикладывать ненужные усилия при открывании, а помещение не выдувалось во время длительного закрывания двери, требуется регулировка доводчика.

Обращаем внимание, что в зависимости от модели и стоимости доводчики отличаются устойчивостью к отрицательным температурам. Поэтому перед покупкой рекомендуется ознакомиться с температурным диапазоном для нормальной работы устройства, который указывается в инструкции или паспорте изделия.

Частота регулировки зависит от длительности эксплуатации, тяжести дверной створки, уровня проходимости людей. Обычно доводчик настраивается раз в 4-6 месяцев.

Регулировка скорости закрывания

Перед тем, как начать регулировать доводчик, осматривается поверхность двери, коробка и петли на наличие повреждений, способных повлиять на нарушение правильной работы механизма. Основным параметром для регулировки является скорость закрывания дверной створки. Слишком быстрое или медленное движение полотна регулируется проворотом первого регулировочного вина по направлению или против часовой стрелки.

Не рекомендуется проворачивать винт регулировки более чем на два оборота или полностью его выкручивать, так как это приведет к сбою балансировки устройства, регулируется которое достаточно сложно и муторно. В некоторых случаях излишний проворот может привести к поломке механизма, например, вытеканию масла, которое заливается в промышленных условиях под давлением. Поэтому залить смазку в доводчик двери самостоятельно не выйдет. Обычно достаточно поворачивания винта на четверть или половину оборота, что уже существенно повлияет на скорость закрывания створки.

Регулировка дохлопа

Дохлопом называют расстояние в 10-15% открытого положения створки до полного закрытия. Регулировка этого показателя позволяет менять скорость на протяжении этого участка, обычно замедляя движение створки, что позволяет спокойно зайти в дверной проход как пожилому человеку, ребенку, так и выйти покупателю с полными сумками из торгового центра. Настроить доводчик на увеличение скорости дохлопа можно, повернув второй клапан по направлению часовой стрелки. Чтобы дверь не хлопала, потребуется уменьшить скорость дохлопа поворотом клапана в противоположную сторону.

Обращаем внимание, что регулировка дохлопа проводится только в положении полного открытия створки.

Регулировка угла распахивания

Угол распахивания дверной створки зависит от того, как сильно натянута пружина внутри доводчика. Натянуть или ослабить пружину можно с помощью проворачивания регулировочной гайки. Поворот гайки против часовой стрелки ослабляет силу натяжения пружины, что позволяет открывать дверь с приложением меньшего усилия по сравнению с туго натянутой пружиной. Кроме того, доводчик с более ослабленной пружиной позволяет двери шире открываться, что удобно при заносе/выносе крупногабаритной мебели. Сильно натянутый пружинный механизм на открытие – оптимальный вариант для двери, для которой характерно минимальное расстояние между проемом и рядом стоящей стеной. Подобная регулировка исключает возможность повреждения во время удара створки о близкорасположенную перпендикулярно стену.

Обращаем внимание, что вся информация о том, как регулировать доводчик, находится в инструкции или паспорте изделия, которая идет в обязательном порядке в комплекте с устройством для самостоятельного закрывания двери.

Фиксация открытой створки

Некоторые модели доводчиков оснащены специальным фиксатором, который позволяет зафиксировать дверную створку в открытом положении. Подобная функция очень удобна для использования в общественных местах, например, больницах или магазинах, когда нужно занести/вынести что-то габаритное. Затянутый фиксатор не позволяет закрыться двери распахнутой более, чем на 90 градусов. При открывании меньше этого показателя, доводчик работает в обычном режиме.

Советы по регулировке доводчиков

В том случае, если регулировка доводчика не помогла наладить комфортный режим открывания/закрывания двери, рекомендуется снять изделие и установить его заново, так как во время первичной установки могла быть допущена ошибка. Перед переустановкой доводчика проверьте полотно и петли на наличие повреждений, которые могут быть причиной неправильной работы механизма.

Для обеспечения длительной эксплуатации доводчика ни в коем случае нельзя нажимать на закрывающуюся створку для ускорения процесса, так как рычажная система закрывания может не справиться с усилием, сломаться или спровоцировать вытекание масла из механизма. Также не рекомендуется замедлять скорость закрывания двери удерживанием створки или фиксацией при помощи каких-либо предметов, это также может привести к появлению неисправностей.

Рекомендуется смазывать части устройства для самостоятельного закрывания двери хотя бы раз в полгода. Для доводчиков, установленных на наружных входных дверях, процедуру требуется выполнять еще чаще.

При надобности доводчик можно отключить на время, просто отсоединив части рычага друг от друга, что обеспечит свободное движение дверной конструкции.

Перед тем, как установить или подтянуть доводчик, сначала читают информацию в инструкции, а затем переходят непосредственно к регулировке механизма на двери.

Перед покупкой рекомендуется ознакомиться с такими параметрами механизма как устойчивость к отрицательным температурам и выдерживание максимального веса дверного полотна. Доводчик, предназначенный для работы внутри помещения, выйдет из строя с наступлением холодов. Механизм, рассчитанный на межкомнатную дверь, не способен выдержать более тяжелую входную металлическую дверь, что приведет к его поломке.

Регулярная регулировка дверного доводчика не потребует особых навыков, финансовых затрат и много времени, но обеспечит правильную работу и длительный срок эксплуатации механизма.

Регулировка доводчика двери своими руками

Для продления срока службы дверного полотна нужно аккуратно его закрывать. Если дома можно предупредить, то в общественных местах это нереально. Для плавного закрытия двери устанавливают механизм. После монтажа надо провести настройку работы. Регулировка доводчика двери своими руками проводится просто. Информация о последовательности проведения работ найдется ниже.

Особенности конструкции устройства

Доводчик позволяет автоматизировать процесс закрывания. Потребность в нем особенно ощутима, если стоит магнитный замок.

Существует несколько видов, отличающихся конструкциями:

• пружинные механизмы самые простые;
• кулачковые слайдовые — для легких конструкций;
• с зубчатым приводом — для легких, тяжелых конструкций.

Раньше доводчиками служили простые пружины, прикрепленные гвоздями. Закрывание двери проводилось сильно, с характерным звуком, что часто становилось причиной поломок полотна, появления трещин, осыпания отделки.

Когда пружинные конструкции оснастили поршнем, движение полотна стало плавным, но суть осталась. Доводчик — спрятанная в цельном корпусе пружина, которую двигает поршень. Посередине поршневой конструкции зубчатое колесо, вращение которого регулируется рычагом, винтом, клапаном.

По способу установки отличают:

1. Накладные доводчики. Они просты в обращении, легко устанавливаются. Регулировка проводится клапанами, ручками, винтами, расположенными на коробе прибора. Количество допустимых прокручиваний указывается производителем.
2. Напольные механизмы крепятся внизу дверного полотна. Они не используются в частном домовладении. Регулировка устройства проводится просто, но могут возникнуть сложности из-за низкого расположения конструкции.
3. Скрытые конструкции самостоятельно настраивать сложно, поскольку их конструкция вмонтирована в полотно, стену.

Виды доводчиков

Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.

Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.

В основном используются два типа механизмов:

• кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
• зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.

Схема конструкции доводчика с зубчатым рычажным механизмом

По способу установки доводчики можно разделить на следующие типы:

Накладные

Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.

Напольные

Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.

Скрытые

Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.

Когда требуется регулировка

Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.

В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.

Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год

Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.

При смене сезонов года необходимо обязательно проводить регулировку доводчика

Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.

Доводчик подлежит обязательной корректировке в случае возникновения неисправностей

Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.

Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.

Выбор скорости движения двери

Функций у доводчика может быть несколько. Практически каждое действие можно корректировать простым способом. Первый важный момент – регулировка скорости доводчика входной двери. Иначе говоря, от этого зависит как быстро будет открываться и закрываться дверь. Стандартные накладные модели имеют на своем корпусе два винта, первый винт как раз и отвечает за регулировку скорости, но проворачивать его можно ограниченное количество раз.

Скорость доводчика настраивается с помощью двух регулировочных винтов: 1 — скорость движения полотна, 2 — скорость дохлопа

Посредством корректировки уровня натяжения пружины вы можете как ослабить, так и сделать доводчик двери более жестким. В зависимости от направления прокрутки вы можете затянуть её или отпустить, что обеспечит более свободный ход полотна.

Обратите внимание, что для регулировки достаточно одного поворота винта, поворачивать винт два раза нельзя, иначе устройство может разгерметизироваться и вытечет масло.

Установка дохлопа

Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.

Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.

Скорость дохлопа настраивается с помощью регулировочного винта под номером 2

Открытое положение

В некоторых случаях может возникнуть необходимость удерживания двери в открытом положении на протяжении довольно длительного времени. Давайте рассмотрим, как отрегулировать доводчик, чтобы двери не захлопывались, а оставались открытыми.

Во многих моделях доводчиков для этой цели предусмотрена специальная функция «hold open». Чтобы настроить его на этот режим необходимо открыть дверь примерно на 90 градусов, а затем затянуть специальный фиксатор. После таких нехитрых манипуляций вы сможете оставлять дверь открытой при распахивании её на выставленный градус. В доводчике сработает особый фиксатор, который и будет удерживать её в таком положении столько времени, сколько потребуется. Когда будет необходимо закрыть дверь, просто потяните её на себя, и фиксация снимется. Если же распахнуть дверь не полностью, она будет двигаться так же, как и обычно, без задержки.

Чего делать нельзя

Для того чтобы правильно отрегулировать доводчик двери необходимо также знать о возможных ограничениях, чтобы простая корректировка функций не стала для устройства фатальной.

1. Поворот винта от нулевой точки не должен быть больше двух поворотов, в противном случае может произойти утечка масла, что негативно отразиться на работе устройства;
2. Не допускаются перекосы в конструкции доводчика, иначе он может быстро выйти из строя;
3. При закрывании двери нельзя оказывать сильное давление на нее;
4. Не рекомендуется подпирать дверь в полуоткрытом положении, для этого есть специальная функция;
5. Нельзя вешать на дверь тяжелые предметы, так как это может перекосить выставленную диагональ.

Благодаря этим рекомендациям теперь вы знаете, как отрегулировать дверной доводчик, своевременная корректировка поможет продлить срок его бесперебойной работы и сохранить функциональность устройства.

Рекомендуем посмотреть видео:

Как отрегулировать доводчик двери

Самым стареньким дверным механизмом, который захлопывал дверь, был привязанный булыжник. Но с развитием научно-технического прогресса мы привыкли жить и не перетруждаться. Именно тогда и придумали доводчик. Булыжник заменили на пружину. Она подавала импульс и дверь автоматически закрывалась. В скором времени эту конструкцию заменили на плавный и ровный механизм. Специальные приспособления немного изменили процесс, но суть осталась прежней. Поэтому всем нам необходимо знать, как отрегулировать доводчик двери.

Это современное приспособление для автоматического закрытия двери

Типы доводчиков

Этот механизм снижает нагрузку и позволяет плавно закрывать дверь. Этим устройством можно оборудовать любую дверь в помещении — неважно входная она или межкомнатная. Монтаж бывает разный и зависит от типа механизма. Они разделяются на такие:

• накладной механизм, который устанавливают на брус короба или полотно, в дверную петлю вместо стержня;
• напольную конструкцию — её закладывают во время устройства напольного покрытия;
• скрытое устройство — оно располагается в коробе или полотне и должно быть мощным. Этот тип потребует фрезеровки.

Выбирают тип доводчика в зависимости от веса и ширины полотна: чем больше эти показатели, тем мощнее следует выбирать механизм.

Регулируем доводчик

Перед тем как купить доводчик, нужно подобрать его в соответствии с параметрами. Если правильно эксплуатировать, то вам никогда не придётся сталкиваться с вопросами ремонта или замены. Но помимо ремонта в самом начале для нормальной работы необходимо знать, как регулировать доводчик у двери.

Изменяем скорость

Чтобы дверь закрывалась плавно и не хлопала, нужно отрегулировать скорость. Масло, перетекающее из стороны в сторону, регулирует ускорение. Оно перетекает во время движения и отвечает за работу пружины. В современных доводчиках есть два клапана, которые отвечают за поток масла. Закрытие разделено на две стадии:

1. Основная.
2. Вторая (10–15 градусов перед закрытием).

Дорогие модели имеют ещё и третий клапан — 80–90 градусов до закрытия. Но как правило, двух достаточно. Летом скорость выше, а зимой немного снижается. Суть в том, что вязкость жидкости обусловлена температурой окружающей среды. Когда наступает зима, дополнительно настраиваем первый клапан, который отвечает за основную скорость.

Фиксация двери

Чтобы зафиксировать, достаточно просто изменить положение винта для регулировки. Если правильно отрегулировать доводчик, то он будет работать автоматически, а вывести из зафиксированного положения вы сможете только самостоятельно. Подрегулировать доводчик с зубчатым рычагом возможно, лишь используя специальную систему рычагов. Чтобы изменить фиксацию, необходимо поставить конструкцию простую и без режима фиксации. Но если вы решите им пользоваться для фиксации — не волнуйтесь, здесь нет ничего сложного: фиксируем под опережённым углом и разблокируем самостоятельно.

Если же необходимо отрегулировать датчик со скользящим рычагом, то следует обратить внимание на пружинистый ступор. Дверь фиксируется, когда доходит до определённого угла, и освобождается ступор. Просто нужно открыть её шире, и фиксатор сам её опускает.

Как усилить пружину?

Работа пружины зависит от поступления масла, как и её скорость, соответственно. Как мы уже знаем, поступление масла управляется клапанами, а этого достаточно для усиления или регулировки работы пружины.

Особенности регулировки:

1. Первый клапан можно крутить не более чем на два щелчка.
2. Если вы хотите зафиксировать дверь открытой, включайте режим hold-open.
3. Чтобы увеличить угол распахивания, специальный клапан поверните по часовой стрелке.

На видео пример регулировки:

Выполнив правильно все шаги для регулировки доводчика, вы можете спокойно пользоваться дверью. Если же и регулировка не помогает справиться с недостатками при закрывании, тогда причина в установке. Здесь сделать что-то самостоятельно будет сложно. Лучший вариант — это вызвать мастера и заново установить доводчик. Используйте автоматизированные вещи, и пусть ваша жизнь будет комфортной.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как отрегулировать пневматический дверной доводчик на штормовой двери

(SerPhoto, DepositPhotos)

Недавно мы установили штормовую дверь и не можем ее закрыть. Когда мы открываем дверь и отпускаем, она закрывается, но не закрывается полностью?
-Wanda

Hi Wanda,

Есть два способа управления пневматическим доводчиком:

• Регулировка кронштейна, который крепит доводчик к двери.
• Вращение винта на конце доводчика, регулирующего скорость выпуска воздуха из цилиндра.

Если дверца не закрывается полностью, отрегулируйте скобу:

• Откройте дверцу и сдвиньте стопор, чтобы удерживать цилиндр в открытом положении.
• Ослабьте винты, которыми скоба крепится к двери, и переместите скобу дальше (в сторону дверной ручки).
• Или снимите штифт, которым цилиндр крепится к кронштейну, и переместите его в отверстие подальше.

Если дверь захлопывается или закрывается слишком медленно, отрегулируйте пневматический цилиндр:

• Чтобы замедлить закрытие, поверните винт на конце пневматического цилиндра по часовой стрелке.
• Чтобы ускорить закрывание, поверните винт против часовой стрелки.

Если регулировка не помогает, возможно, необходимо заменить доводчик. Возьмите свой старый доводчик с собой в центр по ремонту дома, чтобы быть уверенным, что новый доводчик подойдет к оборудованию вашей двери. Некоторые пневматические дверные доводчики работают лучше других, поэтому купите качественный.

Удачи в вашем проекте,

Дополнительная информация

Предыдущая статьяОвощной сад: выращивание овощей в прохладный сезонСледующая статьяПосещение выставки Kitchen and Bath Show 2009

Опираясь на свою 40-летнюю карьеру в области модернизации, Дэнни работал экспертом по благоустройству дома для CBS. Раннее шоу и The Weather Channel уже более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Как отрегулировать доводчик?

Разрешение:

Как к : Как отрегулировать дверной доводчик?

Факты: Все дверные доводчики LCN и FALCON будут иметь 3 регулирующих клапана и пружинную регулировку.Все доводчики с функцией «Задержка» будут иметь дополнительный 4-й клапан. Подробные инструкции по установке доводчика см. Здесь.

Разрешение: При необходимости внесите необходимые изменения.

• Обратный обратный клапан (клапан № 1, как указано в инструкциях) регулирует интенсивность обратного обратного хода (гаечный ключ на 3/32 дюйма). Задняя проверка используется, чтобы замедлить движение двери, если кто-то ее распахивает, или если ветер подхватит дверь и распахнет ее. Задняя проверка используется, чтобы замедлить движение двери, а не остановить ее.Если у вас ветреная обстановка или жестокие люди (тюрьмы, школы, колледжи и т. Д.), Вы можете настроить обратную проверку немного жестче, чем в доме престарелых, дверях больниц, дневных стационарах и т. Д. по часовой стрелке даст вам более жесткий обратный чек. Поворот клапана против часовой стрелки облегчит обратный контроль. Если дверь должна быть остановлена ​​в определенном положении, можно использовать рычаг Cush, или для более сложных применений можно использовать верхний упор.

• Клапан основной скорости

  (клапан № 2, как указано в инструкциях) регулирует основную скорость закрытия двери (гаечный ключ на 3/32 дюйма).Основная скорость — это расстояние от двери в широко открытом положении до последних 15 ° или около того до защелки. При повороте клапана по часовой стрелке дверь закрывается медленнее. При повороте клапана против часовой стрелки дверь закрывается быстрее.

• Клапан скорости фиксации

  (клапан № 3, как указано в инструкциях) регулирует скорость фиксации двери (гаечный ключ на 3/32 дюйма). Скорость защелки составляет последние 15 ° или около того закрытия. При повороте клапана по часовой стрелке дверца закрывается медленнее и мягче.При повороте клапана против часовой стрелки дверца закрывается быстрее и резче.

• Клапан замедленного действия, регулирует время задержки на доводчиках, оборудованных таким образом (гаечный ключ на 3/32 или отвертка с плоским лезвием — в зависимости от серии и возраста доводчика). Для доводчиков, установленных на шаблон 90 ° — когда дверь открывается примерно на 70 °, доводчик задерживает закрывание, пока не вернется примерно на 70 °. Поворот клапана по часовой стрелке приведет к более длительной задержке доводчика (примерно до 50 секунд).Поворот клапана против часовой стрелки приведет к тому, что ближе будет задержка на более короткое время (вплоть до отсутствия задержки). Обратите внимание, что положение, в котором сработает задержка, зависит от того, какая степень открытия установлен доводчик. Например, если доводчик установлен ближе к шаблону 180 °, замедленное действие сработает только после того, как дверь откроется примерно на 95 ° и будет доступно в положении примерно от 120 ° до 90 ° по сравнению с тем, если бы доводчик был установлен на шаблон 90 °, он бы срабатывает, когда он открывается примерно на 70 ° и становится доступным от 90 ° до примерно 70 °.Кроме того, Closer Spring Force может повлиять на то, сколько времени задержки может быть достигнуто. Чем слабее сила пружины ближе, тем большей задержки вы можете достичь, а чем больше сила пружины ближе, тем меньше будет время задержки. Доводчики, настроенные на размер пружины 5 или 6, будут иметь минимальное время задержки или отсутствие задержки из-за большей силы закрытия. ПРИМЕЧАНИЕ: Во время цикла отложенного действия дверь не остается в одном заданном месте в течение времени задержки, она все равно будет двигаться в течение зоны задержки в соответствии с настройкой задержки.

• Регулировка пружины, находится на конце трубки пружины (шестигранный ключ на 5/32). Он используется для регулировки силы пружины (силы закрытия двери). По часовой стрелке увеличивает силу закрывания доводчика (что также затрудняет открытие двери), а поворот винта против часовой стрелки снижает силу закрывания двери (и облегчает открытие двери).

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ЛЮБЫХ ГАРАНТИЙ, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТО САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ В ОТВЕТ НА ВАШЕМУ ОТВЕТУ) ИЛИ БЕЗ ОШИБОК.

ВЫ СОГЛАШАЕТЕСЬ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ НАДЕЖНОСТЬ НА ТОЧНОСТЬ, ПОЛНОСТЬЮ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ДОСТУПНЫХ МАТЕРИАЛОВ.

RYOBI> Строительная фурнитура> Продукция> Дверные доводчики> Функция

РЕГУЛИРОВКА СИЛЫ ЗАКРЫТИЯ

Мощность закрывания регулируется в зависимости от веса и ширины двери.
регулируя силу пружины.Для увеличения силы закрывания поверните регулировочную пружину.
гайку по часовой стрелке. Чтобы уменьшить силу закрывания, поверните регулировочную гайку пружины против часовой стрелки.
Этой функцией регулировки силы закрывания оснащены модели D-4550, D-3550 и D-2550.
доводчики серий.

ПОЛНОЕ ГИДРАВЛИЧЕСКОЕ УПРАВЛЕНИЕ

Управляет дверью на протяжении всех циклов открывания и закрывания
за счет обеспечения регулируемого обратного хода при открытии и регулируемого общего и фиксирующего устройства
скорость через цикл закрытия. Отдельный гидравлический клапан позволяет регулировать
для задержки скорости закрывания от 180 до 70 градусов диапазона открывания двери.

* На этом рисунке показано положение каждого клапана для D-3550DA.

РЕГУЛИРУЕМАЯ ЗАДНЯЯ ЧАСТЬ

Набор функций обратного контроля, регулируемый независимым клапаном.
При введении обратного контроля дверь открывается примерно на 70 градусов.
Когда двери резко открываются пешеходами или ветром, функция обратного контроля
снижает вероятность повреждения при контакте с соседней стеной
или препятствие. Для загруженных дверей в общественных зданиях, школах и колледжах это средство
защищает людей и имущество.
Эта функция обратной проверки доступна для серий 8800, 7000 и D-1550 в качестве опции,
и с D-2550, D-3550 и D-4550 в стандартной комплектации.

ДОПОЛНИТЕЛЬНОЕ ОТЛОЖЕННОЕ ДЕЙСТВИЕ

Дополнительная функция отложенного действия, настраиваемая с помощью независимого
клапан. После установки дверь — при открытии более чем на 70 градусов входит в режим с задержкой.
режим, позволяющий дополнительное время перед закрытием. Время задержки можно отрегулировать
варьироваться от секунд до минут в зависимости от угла, на который открывается дверь.Отсроченное закрытие является преимуществом для: медперсонала, оказывающего помощь пациентам,
Домашний персонал, толкающий еду или тележки для обслуживания, а также пожилые или немощные
ходьба с палками или рамками под присмотром.
Этой функцией замедленного действия в качестве опции оснащены модели D-3550 и D-4550.

Как отрегулировать усилие пружины дверного доводчика без регулировочного винта

Описание: У вас есть дверной доводчик, и с ним возникли некоторые проблемы с силой пружины. Вы не знаете, как правильно отремонтировать дверные доводчики.Эта статья вам поможет.

Вы пробовали много способов починить дверные доводчики, не так ли?

Вы недавно установили дверные доводчики для своей деревянной двери, чтобы она оставалась закрытой автоматически. Это помогает поддерживать низкую температуру в вашей комнате с кондиционером. Однако вам будет неловко регулировать усилие пружины без регулировочного винта. Мы надеемся, что эта информация поможет вам сэкономить средства на ежемесячных счетах за электроэнергию, а также спасти нашу землю.

После выполнения инструкций в буклете с шаблоном для маркировки вы успешно установите доводчик. Однако в первое время чувствуешь разочарование. Дело не в том, что дверной доводчик не работает, а потому, что его действительно трудно открыть. Вы чувствуете, что должны толкнуть каменную дверь весом в 1 тонну. Даже это напоминает известное детское телешоу «Флинстоуны».

Что вы сделали для решения проблемы с усилием пружины доводчика дверей?

Доводчики дверей действительно трудно открывать как для жены, так и для детей.Все они обычно жалуются, что дверные доводчики слишком плохи. Прошла неделя, вы не можете нести на них никаких жалоб, вы хотите положить этому конец.

Вы попытались прочитать информационный листок еще раз, но все еще не можете отрегулировать эту жесткость. Убедитесь, что причина в внутренней пружине. После этого вы также посмотрите в Интернете, но только для того, чтобы узнать, что дверные доводчики действительно рассчитаны на разный вес двери. Это определяет его пружинную жесткость. Тем не менее это хорошие, но дорогие доводчики с регулируемым усилием пружины.

Рисунок 1: У вас проблемы с усилием пружины дверных доводчиков

В этот момент вы понимаете, что ваш доводчик не имеет возможности регулировки усилия пружины. Более того, архитектор спроектировал ее для тяжелой стальной двери. Понятно, что вы купили не тот, но не можете вернуть его из-за отсутствия политики возврата.

Ваш мозг не просто бормотал, а запускал двигатель. Это что-то вроде «Эй, джентльмены, пожалуйста, заведите двигатели». Однако в вашем случае это «Дорогой мозг, пожалуйста, заведите двигатель».Просто для развлечения.

Мы будем полагаться на старые знания физики, чтобы решить эту проблему с вашими двигателями. Все члены семьи будут восхищены и обрадуются, узнав, что дверь, наконец, смягчается после того, как ваш мозг выиграет гонку.

Вот способы, которыми вы можете применить силу пружины дверных доводчиков:

1. Для дверных доводчиков с винтом регулировки силы пружины.

Если вы оборудовали дверные доводчики этим регулировочным винтом, вы можете легко отрегулировать силу пружины, чтобы облегчить или затруднить открывание.На следующем рисунке показано, как отрегулировать типичный дверной доводчик с помощью винта на торцевой стороне цилиндра.

Рисунок 2: Способы для дверных доводчиков с винтом регулировки усилия пружины.

Положение винта регулировки силы пружины зависит от марки доводчика. Возможно, он находится где-то в другом месте. Чтобы получить более точную информацию, вы можете обратиться к буклету с инструкциями в коробке с дверным доводчиком.

2. Для доводчика без винта регулировки усилия пружины.

Если ваш дверной доводчик имеет фиксированное усилие пружины без возможности регулировки, это довольно сложно. Однако это обычное явление для дверных доводчиков экономичного класса, которые компания производит с меньшими возможностями регулировки, что снижает стоимость производства. Тем не менее, использование закона физики все еще может помочь нам в этом.

Вместо того, чтобы поворачивать регулировочный винт влево или вправо, мы должны отрегулировать мощность доводчика двери, сдвинув части двери ближе или ближе к дверной петле.Уловка не меняет пружину по умолчанию, установленную в доводчике двери. Поэтому мы не будем больше называть это «регулировкой силы пружины». Когда вы знаете, как работает система рычагов (или соотношение между моментом, силой и расстоянием), вы будете удивлены, как эту систему можно просто применить для регулировки мощности дверного доводчика.

Рисунок 3: Как вы применяете систему рычагов для регулировки мощности дверных доводчиков

На рисунке выше показано, как это можно сделать на дверных доводчиках.Это левая дверь со стандартной установкой доводчика (без параллельных рычагов или верхнего зажима).

Вы должны увидеть 3 элемента на этих фотографиях: петлю, дверной доводчик и подлокотник. Если вы хотите проанализировать его систему рычагов, рассмотрите еще один элемент: дверную ручку, в которой вы толкаете / тянете дверь рукой. Однако мы здесь не для того, чтобы читать лекции по физике, оставим это ученым.

Рисунок 4: Подробное описание действий для регулировки

Теперь перейдем к сути и отрегулируем мощность дверных доводчиков.Для этого вы можете переместить подлокотник или дверной доводчик подальше или ближе к дверной петле. Движение башмака работает противоположным образом с движением доводчика в зависимости от мощности доводчика. Таблица выше дает вам лучшее объяснение.

После регулировки силы пружины дверных доводчиков, пожалуйста, вернитесь и оставьте нам свой отзыв. Чтобы получить более полезную информацию, подпишитесь на нас по адресу: http://heleh.it/

Как отрегулировать скорость доводчика двери

Дверные доводчики имеют множество преимуществ.Строительные нормы и правила фактически требуют, чтобы дверные доводчики были установлены на противопожарных дверях для защиты людей, поднимающихся по аварийной лестнице в случае пожара. В случае сильного ветра или физической силы дверные доводчики гарантируют, что дверь не захлопнется слишком сильно, что приведет к травмам любого, кто может стоять в дверном проеме.

Для обеспечения оптимальной безопасности и принятия надлежащих мер предосторожности важно, чтобы все дверные доводчики имели правильную скорость и силу. В этой статье мы объясним, как отрегулировать скорость дверного доводчика.

Без лишних слов, приступим!

Почему я должен заботиться о скорости и силе доводчика?

Если вы проходили через несколько дверей с доводчиками, вы, возможно, заметили, что есть различия в том, как далеко двери открываются, как быстро двери закрываются и какое усилие необходимо приложить, чтобы открыть двери. защелка.

Некоторые двери закрываются очень медленно, чтобы вы могли безопасно пройти, что особенно полезно, если вы несете поднос с хрупкими очками.Некоторые дверные доводчики могут напугать вас, когда вы пройдете через них, быстро закрыв дверь с чуть более громким хлопком. Это все из-за скорости, обратного контроля и мощности дверного доводчика.

С какими частями дверного доводчика мне нужно ознакомиться?

Крышка доводчика двери

Это кожух, который помогает защитить корпус дверных доводчиков от ударов, влаги, пыли и мусора. Некоторые дверные доводчики не имеют этой детали, что делает их более уязвимыми для внешних сил.Дверной доводчик обычно прикручивается и снимается с помощью отвертки.

Дверной доводчик

Рычаг доводчика соединяет корпус доводчика с дверной коробкой. Различные применения дверных доводчиков (например, стандартные, верхний косяк, параллельный рычаг) имеют тенденцию иметь различную ориентацию рычага дверного доводчика. Кроме того, существуют специальные типы рычагов доводчика, которые могут удерживать дверь открытой с помощью детали, называемой «фрикционный держатель».

Корпус доводчика двери

На корпусе доводчика двери расположены три основных точки регулировки: обратный клапан, запорный клапан и запорный клапан.Каждый из этих клапанов отвечает за разные части / циклы закрытия двери. Некоторые дверные доводчики также имеют функцию регулировки мощности, которая контролирует силу закрывания двери, не влияя на общую скорость.

1. Обратный клапан

Обратный клапан контролирует последние 10 градусов, прежде чем дверь полностью откроется (также известная как зона обратного контроля). Назначение этого клапана — обеспечить регулируемую «подушку» противодействующей силы, чтобы дверь не хлопала по чему-либо за ней.

Вам нужно очень внимательно относиться к проверке данных в таких случаях, как:

• Двери межкомнатные / входные с окнами или стеклом
• Входные двери в ветреную или грозовую местность
• Межкомнатные двери, ведущие в места сна или отдыха

2. Запорный вентиль

Запорный клапан контролирует, насколько быстро дверь перемещается через среднюю зону (также известную как зона скорости поворота) при закрытии.

Вам нужно помнить о скорости закрытия в таких случаях, как:

• Внутренние / наружные двери, используемые пожилыми людьми или лицами, прикованными к инвалидным коляскам
• Внутренние / наружные двери, которые должны удерживать домашних животных и детей ясельного возраста от блуждания на улицу
• Двери внутренние / наружные, подпадающие под действие проекта
• Наружные двери, которые должны закрываться быстро из соображений безопасности

3.Запорный вентиль

Запорный клапан контролирует скорость двери, когда она проходит последние 10 градусов перед закрытием двери (также известная как зона скорости защелки). Задвижка предназначена для предотвращения ударов двери о раму.

Вам следует учитывать скорость фиксации в таких случаях, как:

• Двери внутренние / наружные, подверженные сквознякам
• Наружные двери, которые должны закрываться быстро из соображений безопасности
• Противопожарные двери, которые необходимо быстро закрывать для защиты от дыма / пламени

4.Регулировка мощности

Дверные доводчики поставляются с пружинами разного размера, отмеченными цифрой от 1 до 6; этот рейтинг зависит от силы в фунтах, прилагаемой пружиной. Однако функция регулировки мощности позволяет одному дверному доводчику иметь доступное усилие закрывания в фунтах. Увеличение силы закрывания также означает, что дверь труднее открыть.

Для тяжелых наружных дверей или противопожарных дверей, которые необходимо каждый раз правильно запирать по соображениям безопасности, может потребоваться больше фунтов силы.

Как отрегулировать скорость закрытия двери?

Теперь мы применим всю информацию из предыдущего раздела в пошаговой инструкции о том, как вы можете настроить доводчик двери в соответствии с вашими уникальными потребностями.

Вам понадобится следующее:

• Шестигранный ключ для болтов
• Отвертка для снятия крышки доводчика при необходимости

Прежде чем мы начнем, вот несколько важных моментов:

• По часовой стрелке = для уменьшения скорости для клапанов
• Против часовой стрелки = для увеличения скорости для клапанов

• По часовой стрелке = для увеличения мощности от регулятора мощности

• Немного — важно! При регулировке дверного доводчика один пол-оборота или четверть оборота шестигранного ключа может дать заметные результаты.

И вот шаги:

1. Сначала закройте дверь.
2. В зависимости от доводчика двери вам может потребоваться снять крышку, чтобы получить доступ к болтам каждого клапана. Снять крышку доводчика двери можно с помощью отвертки.
3. Найдите болты, соответствующие каждой точке регулировки. Обычно они обозначаются так:

• Болт обратного клапана = отмечен буквой «B» или «обратная скорость»
• Болт скорости закрывания = отмечен буквой «S» или «общая скорость»
• Болт скорости фиксации = обозначается буквой «L» или «скорость фиксации»
• Болт регулировки мощности = отмечен словом «сила закрывания» и расположен на конце пружинной трубки

Примечание : Если нет никаких указаний, вы можете найти схему наклеек на корпусе дверного доводчика (изготовленную некоторыми производителями) или обратиться к руководству по эксплуатации вашего дверного доводчика.

4. Закройте клапаны обратного контроля, скорости закрытия и фиксирования скорости, повернув их болты по часовой стрелке .
5. Далее попробуйте открыть дверь. Вы заметите, что он не открывается полностью, потому что обратный клапан полностью закрыт.
6. Отрегулируйте обратный клапан постепенно, поворачивая болт по одному обороту в направлении против часовой стрелки . Делайте это постепенно, пока не получите желаемую «подушку» противодействия за дверью.
7. На этом этапе вы заметите, что дверь не закрывается.Это потому, что клапан скорости закрытия полностью закрыт.
8. Отрегулируйте клапан скорости закрытия, постепенно поворачивая болт на пол-оборота в направлении против часовой стрелки , пока не получите желаемую скорость.

Примечание : Обычно время, в течение которого дверь поворачивается на 10 градусов от рамы, должно составлять 7 секунд , но вы можете настроить это значение в зависимости от ваших потребностей. Однако для противопожарных дверей время должно быть 5 секунд

9. Затем вы заметите, что дверь не закрывается полностью даже при уже отрегулированном клапане скорости закрытия.Это связано с тем, что запорный клапан скорости все еще полностью закрыт.
10. Отрегулируйте фиксатор скорости клапана, постепенно поворачивая болт на пол-оборота в направлении против часовой стрелки , пока дверь не закроется умеренно быстро.

Примечание : Обычно это должно быть около 1-2 секунды , но вы можете отрегулировать соответственно. Следите за тем, чтобы скорость фиксации не была слишком низкой, поскольку это может быть проблемой безопасности. Однако, если скорость защелкивания слишком велика, это может быть опасно для пальцев.

11. Пора проверить дверь и доработку! Снова закройте дверь и откройте ее с силой. Обратите внимание, обеспечивает ли обратный контроль необходимую амортизацию. Измерьте скорость закрытия и скорость защелки при закрытии двери. Произведите необходимые регулировки, плавно повернув на четверть оборота: по часовой стрелке или против часовой стрелки .
12. Если дверь не запирается должным образом при текущих настройках скорости запирания, используйте регулировку мощности (если она имеется на доводчике двери), чтобы добавить больше силы к доводчику, не влияя на скорость.Поверните регулятор мощности по часовой стрелке , чтобы увеличить усилие.

Настраиваемые двери от Clera Windows + Doors

Вот и все наши советы по регулировке доводчика! Была ли эта статья вам полезна? Clera Windows + Doors имеет более чем 41-летний опыт работы и имеет более 40 офисов продаж и установки по всему Онтарио. Позвоните нам сегодня, чтобы получить консультацию по изготовлению дверей на заказ для вашего дома, офиса или коммерческого здания.

Как отрегулировать доводчик двери

Доводчик — это механическое устройство, которое автоматически закрывает дверь с использованием пружин и системы камер, заполненных гидравлическими жидкостями для управления движением и скоростью двери.Доводчик должен работать эффективно и без проблем, но если у вас есть какие-то проблемы с устройством, которое не работает должным образом, свяжитесь с нами в GreenPro Locksmith, и мы будем там, чтобы помочь.

Общие проблемы регулировки доводчика

Существует широкий круг проблем, из-за которых дверной доводчик не работает должным образом. Может быть проблема с поворотом закрытия, также известным как «скорость развертки». Это скорость, с которой дверь закрывается.Также может быть проблема со скоростью фиксации, которая представляет собой последние несколько дюймов закрытия двери, чтобы обеспечить правильную фиксацию.

Некоторые модели дверных доводчиков также допускают регулировку обратного хода. Проверка обратного хода доводчика означает реакцию двери при ее полном открытии. Это величина сопротивления, оказываемого при открывании двери после определенной точки.

У вас должна быть возможность регулировать задержку срабатывания дверного доводчика. Когда вы открываете дверь, отложенное действие — это время задержки, которое было установлено, чтобы удерживать дверь немного дольше, обычно это время должно быть меньше 30 секунд.По истечении времени ожидания дверь закрывается в соответствии с уже установленной скоростью развертки. Если у вас возникли проблемы с закрытыми поворотными механизмами, скоростью фиксации или другие проблемы с дверным доводчиком, свяжитесь с нами в GreenPro Locksmith.

Регулировка скорости, задержек и сопротивления доводчика двери

Вы можете регулировать скорость закрытия двери, задержки или сопротивление, используя лестницу и соответствующие инструменты, такие как шестигранный ключ, небольшой гаечный ключ и отвертку.Вы можете отрегулировать дверной доводчик, просто немного отрегулировав регулировочные винты, чтобы сбалансировать движения. Правильная регулировка доводчика продлит срок его службы, а также продлит срок службы самой двери. Неправильно установленный или неисправный доводчик отрицательно скажется на двери и ее обрамлении. Вы можете обратиться к техническим специалистам в GreenPro Locksmith для замены дверного доводчика, если возникнет проблема.

Слесарь GreenPro — ваш универсальный помощник для решения проблем, связанных с доводчиком

Если вам нужно предотвратить захлопывание двери или у вас есть другие проблемы с закрыванием двери, мы можем эффективно решить такие проблемы.GreenPro Locksmith располагает квалифицированными и сертифицированными специалистами, которые могут решить все проблемы, связанные с доводчиками дверей. Хотя эта статья может помочь вам в решении распространенных проблем с доводчиком двери, вы все равно не сможете решить некоторые другие проблемы. Позвоните нам сегодня в GreenPro Locksmith и позвольте нам запланировать ремонтные работы и замену вашего дверного доводчика. Предлагаем доступные и гарантированные услуги.

Дверной доводчик Информация о техническом обслуживании, ремонте и регулировке

EXCERPT: Для регулировки и ремонта дверных доводчиков, часто используемых в офисах и коммерческих зданиях.Также известен как: Механический дверной доводчик, офисный дверной доводчик, автоматический дверной доводчик.

Информацию о пневматических доводчиках штормовых дверей см. В этой статье: Техническое обслуживание, ремонт и регулировка доводчиков штормовых дверей

Заявление об ограничении ответственности : Эта информация может быть неточной, неполной или опасной. Вы несете ответственность за свои действия. Я предупреждаю вас, что НЕ разбирайте главный цилиндр, ваш доводчик может иметь внутри сильную пружину, которая может вызвать серьезные травмы при снятии торцевой крышки.

Эта статья представляет собой обновленную версию исходной страницы.

Основные операции

• Гидравлические дверные доводчики автоматически закрывают дверь с регулируемой скоростью.
• Доводчик обычно устанавливается в верхней части двери или над ней на косяке. Существуют также внутренние модели, которые устанавливаются скрытыми внутри дверной коробки для более аккуратного вида.
• Внутренняя пружина прикладывает силу к рычагу, чтобы закрыть дверь. Гидравлическая жидкость (масло) течет по каналам внутри доводчика.Сопротивление / ограничение потоку жидкости определяет скорость закрытия двери.
• Сила пружины и регулировка (если есть) зависят от модели. Более тяжелые двери требуют более сильных доводчиков.
• Дверные доводчики подбираются для своего применения в зависимости от размера и веса двери, а также соответствующей прочности, необходимой для их правильного закрывания.
• Регулируемое натяжение пружины позволяет моделям, оснащенным таким оборудованием, хорошо работать с дверьми размеров в пределах их диапазона регулировки.

Дверной доводчик управляет работой двери в 3 основных зонах:

Регулировка

Здесь приведены инструкции для правильно функционирующего доводчика.Если ваш дверной доводчик не работает должным образом, см. Раздел «Поиск и устранение неисправностей» перед регулировкой.

• Для регулировочных винтов обычно требуется шестигранный ключ.
• У вашего доводчика может быть крышка, которую необходимо снять, прежде чем вы сможете получить доступ к регулировочным винтам.
• Регулировочные винты не откручивать, они выпадут, и масло разольется!
• Обычно поворот винта по часовой стрелке увеличивает сопротивление или замедляет дверь, против часовой стрелки — наоборот.
• Регулировки могут быть чувствительными, начните с 1/4 оборота

Регулировка: на что следует обратить внимание

• Я предпочитаю медленное-умеренное движение и медленную тихую фиксацию. Иногда факторы окружающей среды не позволяют идеально приспособиться.
• Если ваша дверь не защелкивается при установке на медленную скорость защелки, возможно, задвижка защелки работает неправильно или неправильно установлена.
• Возможно, для вашей двери требуется более высокое усилие закрывания, отрегулируйте PA (усилитель мощности) или натяжение пружины, если доступно
• Переменные, которые необходимо учитывать:
• Погодные условия: ветер, снег, лед и т. Д.Возможно, вам придется отрегулировать дверь, чтобы она закрывалась должным образом во ВСЕХ условиях.
• HVAC: положительное или отрицательное давление в вашем здании. Некоторые системы вентиляции приводят к тому, что дверь открывается или закрывается, вам может потребоваться отрегулировать скорость защелки немного быстрее, чтобы преодолеть положительное давление, или медленнее, чтобы справиться с отрицательным давлением.
• Зону защелки можно удлинить или укоротить, отрегулировав длину руки.
• Регулировка длины руки также может привести к более раннему срабатыванию максимального открытого угла или зоны обратного хода.

Доводчик типовой

e.грамм. LCN, Norton / Sargent / Arrow могут иметь следующие настройки:

Чтобы отрегулировать типичный доводчик : Отрегулируйте понемногу — попробуйте повернуть на 1/4 оборота для начала, откройте дверцу между регулировками, чтобы проверить разницу.

Регулируйте в следующем порядке:

1. Скорость развертки (и регулировка мощности, если необходимо / применимо)
2. Скорость фиксации
3. Обратный контроль

Доводчик Kawneer

Для моделей Kawneer с одной комбинированной регулировкой для Sweep и Latch. Один винт регулирует обе настройки:

Чтобы отрегулировать доводчики Kawneer : Сначала установите скорость уборки, затем поверните регулировочный винт +/- на пол-оборота в любом направлении, чтобы достичь нужной скорости фиксации.

Устранение неполадок

Большинство проблем вызвано низким уровнем масла.

Низкий уровень масла может выглядеть так:

• Дверь распахивается слишком быстро до середины поворота, при которой она закрывается с нормальной медленной скоростью
• Дверь распахивается без сопротивления, ударяется о дверной косяк / раму
• Замена регулировочных винтов не работает
• Масляная лужа под доводчиком двери
• Капли масла на нижней части руки

Потеря масла обычно происходит из-за:

• Снимается регулировочный винт
• Негерметичные уплотнения регулировочного винта (уплотнительные кольца)
• Негерметичные уплотнения вала рычага (уплотнительные кольца)

Ремонт

Доводчики меньшего размера

относительно недороги, рассчитаны на ваше время, и подумайте о том, чтобы заменить их.

Доводчик для тяжелых условий эксплуатации

может быть дорогим, и его трудно найти замену для

Убедитесь, что на ваш доводчик не распространяется гарантия. Следующие ниже инструкции могут аннулировать любую имеющуюся у вас гарантию.

Ремонт уплотнений / Заправка масла:

Рассмотрим масло для гидравлических домкратов в автомобильном отделе крупного магазина. Я также успешно заправил доводчики дверей бытовым маслом 3-в-1

.

1. Надеть защитные очки
2. Обратите внимание на утечки и их очевидное происхождение
3. Снять блок доводчика двери с дверного косяка или верхнего косяка
4. Переместите агрегат в подходящее рабочее место (масло будет стекать, а иногда и брызгать из агрегата во время заправки)
5. Удалите регулировочные винты или другое оборудование, чтобы получить доступ к уплотнениям
6. Снимите уплотнения или отнесите винт / вал с уплотнительным кольцом в строительный магазин.
   • Совместите уплотнительное кольцо с новым в хозяйственном магазине
   • опционально, купите набор уплотнительных колец в Harbour Freight
7. Типичный вариант: снова вставить регулировочный винт BC, наклонить и удерживать ближе, чтобы он стоял на своем конце, а отверстия для регулировочного винта S и L были направлены вверх
8. Заполните порт (а) маслом, медленно перемещая рычаг доводчика для внутреннего распределения масла.Если двигаться слишком быстро, масло может вытечь!
9. Заполнить до верха и снова вставить регулировочные винты свежими уплотнениями

Совет: Если вы хотите сэкономить время на регулировку, подсчитайте количество оборотов при снятии регулировочных винтов. При повторной сборке вы можете повернуть их столько же раз, чтобы приблизиться к исходным настройкам.

Уплотнения вала рычага: если вы меняете уплотнения вала рычага, вот несколько советов. Будьте осторожны при снятии внутренней пружины.Уплотнения вала рычага на вашем доводчике могут быть доступны после снятия стопорного кольца на валу шестерни (где рычаг прикреплен к доводчику). Обратите внимание на положение рычага на валу ведущей шестерни, вам необходимо будет правильно выровнять рычаг и шестерню. вал при повторной сборке. Замените уплотнительные кольца с обеих сторон вала шестерни

.
.
