Как сделать из аккумуляторного шуруповерта проводной

Шуруповёрт – это инструмент, предназначенный для закручивания шурупов и сверления отверстий небольшого диаметра. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными аккумуляторами.

Если аккумуляторная батарея в таких устройствах выходит из строя, то есть три варианта:

• замена батареи – дорого, в аппарате бюджетного класса цена комплекта приближается к стоимости нового аппарата;
• ремонт – не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторных батарей;
• переделка аккумуляторного шуруповёрта на сетевой.

В этой статье рассказывается о том, как осуществить питание шуруповерта от сети 220в, или как из аккумуляторного шуруповёрта сделать сетевой.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

• Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
• Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
• Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
• Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Конструкция аккумулятора шуруповерта

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

• зарядить аккумулятор;
• поработать до потери мощности;
• разобрать батарею;
• замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Видео

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. Всегда, не путаясь в проводах, есть вариант подлезть в недоступные ниши. Пока не разрядится аккумулятор.

Это 1-ый недочет – нуждается в постоянной подзарядке. В определенный момент батареи выработают собственный ресурс циклов перезаряда.

Это 2-ой недочет. Этот расхожий слух момент наступит тем лет 30, чем дешевле ваш инструмент. Сберегая средства совершая покупку, мы в большинстве случаев получаем дешевые китайские «no-name» приборы.

Тут нет ничего постыдного, однако следует понимать: производитель сберегает так же, так же как и вы. Как следует, самый дорогой блок (это составляет конкретно батарея) при комплектации будет самым дешевеньким. По завершении мы получаем хороший инструмент с исправным движком и даже не изношенным редуктором, который не работает из-за плохого аккума.

Бывают вариант приобрести новый набор батарей, либо сменять в блоке неисправные батареи. Но это экономное мероприятие. Цена сравнима с покупкой нового шуруповерта.

2-ой вариант – применение запасного либо старенького аккума от автомобиля (если он у вас имеется). Однако стартерная батарея имеет большой вес, и использование таким тандемом не слишком комфортабельно.

И продать, здесь пропадает одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это хороший выход. Тем паче что вы даете новейшую жизнь сломанному инструменту.

Встречаются две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Наружный блок питания. Мысль не такая абсурдная, как кажется. Даже большой и тяжкий понижающий выпрямитель может просто стоять около розетки. Вы идиентично привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур выполняют хоть какой длины;

Без вложений. Затрат.Питание от сети 220 вольт шуруповерта ИНТЕРСКОЛ.

Соответственно, питающий шнур на 12-19 вольт ожидается с огромным сечением, ежели на 220 вольт.

Читайте так же

Внедрение блока питания от ПК.
На радиорынке за маленькую цена купите старенькый блок питания от компьютера. Нужен вариант формата «АТ», который было нужно выключать кнопкой после выхода из системы.

Юзеры со стажем помнят такие системные блоки. Основное преимущество игровых слотов такового БП к тому же в таком вопросе, что там указана добросовестная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (и снова обращаемся к закону Ома). Этого этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Очередное основное преимущество игровых слотов – наличие вентилятора остывания и продвинутой позволяющей вести бухгалтерский учет (софт) защиты от перегрузки. Если вы станете прятать источник питания в прекрасный корпус – еще нужно подумать бросить отверстие для вентиляции.

Подключение очень обычное. Темный провод (-), желтоватый провод (12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

Внедрение зарядного устройства для авто аккума.
Принцип тот же, что и с применением компьютерного блока питания. Нужно приобрести старенькый блок заряда для стартерных батарей. Современная мода на малогабаритные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Потому таковой устройство купите в автомобильных магазинах за символическую цена.

Отлично, если напряжение конечно регулировать плавненько – тогда, ваш импровизированный блок питания подойдет к хоть какому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Шуруповерт 14,4В от сети 220 вольт тест

Изготовка самодельного блока питания.
Если вы знакомы с принципами построения электронных схем – можно без помощи других сделать блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно найти от старенького лампового телека, или другой домашней техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не обязан импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка производится из провода соответственного сечения. Вобщем, если ток выходной обмотки будет двух или более 15 ампер (см. спецификацию трансформатора) – волноваться не об этом факте. После утрат на диодном мосту (1-1,5 В на диодике) у вас получится требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет без помощи других. Или практическим методом: подключив как нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превосходит потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

Если ваш инструмент слабо мощнейший – есть вариант расположить блок питания в ручке либо корпусе от испорченных аккумов.

Встраиваем готовый блок питания.
Для этой цели нужно приобрести готовый блок с подходящими чертами и габаритами. На радиорынках такового добра довольно. Берете самостоятельно корпус, и отправляетесь на примерку. Когда разыскиваемый источник питания куплен – аккуратненько отделяем его от корпуса.

Читайте так же

Размещаем в коробке от аккумуляторов шуруповерта. Что остается сделать нашему клиенту составляющие необходимы накрепко закреплены. Если необходимо удлиняем провода, соединяющие плату управления и трансформатор. Если схема в свое время работы коснется железных частей трансформатора – произойдет куцее замыкание.

Аккумуляторный

шуруповерт от сети 220. Простейший способ

Так как место в корпусе позволяет – разнесите плату и трансформатор для наилучшего остывания. Какой бы высококачественный блок питания вы не избрали – нагрузка будет высочайшая, и вероятен перегрев.

Будет полезно закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом длительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе конечно сделать отверстия для циркуляции воздуха.

Переделка блока питания своими силами не отнимет лишнее время, а цена обретенного модуля несравненна с восстановлением работоспособности аккума.

Самодельная схема питания.
Если вы с паяльничком на «ты» – Такой материал понадобится для аннотации.
Схема реализована на доноре, в облике балласта к галогеновому прожектору мощностью 150W. Добавленные составляющие указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старенького блока питания компьютера, из тех мест взяты диоды Шоттки. Средняя точка вторичной обмотки находится меж парой по 12 витков любая. Так как данная схема не запускается без нагрузки – на выходе повсевременно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания просто уместился в корпусе аккума.

Конструкция вышла так успешной и дешевый – что появилась мысль поставить создание на поток. При богатстве дешевеньких китайских шуруповертов спрос будет обеспечен.

К конце заметки смотрите видео переделки шуруповерта на сетевой с выборкой к нему блока питания.

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

1. Инструмент получает новую жизнь.
2. Больше не нужны батареи, требующие заряда.
3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

Разбор старого аккумулятора

Нужно продеть в корпус провод и закрепить в отверстии

Балласт в корпусе

Необходимо припаять провод к клеммам аккумулятора

Установить крышку аккумулятора на место

Монтаж готового блока питания в корпусе старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Разобрать старый аккумулятор и вынуть из него неработающие элементы.

Нужно удалить из корпуса старые элементы

Блок питания в корпусе аккумулятора

В конце нужно установить аккумулятор на место

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

Сначала потребуется вытащить батареи из корпуса аккумулятора

Нужно собрать плату блока питания

Блок питания в корпусе

Останется только собрать корпус аккумулятора

Видео: самодельный литиевый аккумулятор для шуруповёрта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

Нужно найти провода питания шуруповёрта

Блок питания ноутбука

Подключение к блоку питания от компьютера

Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

Необходимо подобрать компьютерный блок питания

Далее разобрать шуруповёрт и найти провода питания

После подключить шуруповёрт к блоку питания

Видео: блок питания для шуруповёрта из компьютерного БП

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

• заменить старые банки аккумуляторов на новые;
• подключить шуруповёрт к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем заменить отслужившие аккумуляторы для шуруповёрта

Подключение к автомобильному аккумулятору

Раскрыть корпус шуруповёрта.

Необходимо снять с инструмента верхнюю крышку

Нужно прикрепить провода к контактам

Необходимо изолировать кабель

Остаётся закрыть корпус шуруповёрта

Подключение к внешнему аккумулятору

Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Необходимо найти внешний аккумулятор

Клеммы на кабеле

Кабель подключен к клеммам старого аккумулятора

Необходимо собрать компоненты вместе

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

пошаговая инструкция и необходимые материалы

При наличии шуруповерта, который применяется в основном внутри помещения нередко встает вопрос, как перевести его на питание от сети. Нужно серьезно подходить к выбору шуруповерта. Для примера можно взять инструмент на 12 В с ni-cd аккумулятором. Такой вариант изделия вполне можно питать от розетки, если правильно его переделать.

Стоит ли переводить на сеть

Многие могут не понять, зачем переводить инструмент на сеть. На самом деле со временем батарея ослабевает и рано или поздно питающий элемент нужно заменять. Как показала практика, это дорого, да и подбор качественной детали может занять время и финансы. Если перевести шуруповерт на работу от сети, можно:

• Дать ему вторую жизнь;
• Больше не зависеть от процесса зарядки;
• Пользоваться им без оглядки на мощность крутящего элемента.

Последнее напрямую зависит от заряда батареи. Если же работать от сети, то мощность аппарата будет на одинаковом уровне. Единственным недостатком работы от сети — это зависимость от длины шнура. Поэтому в представленной ниже конструкции будет рассматриваться вариант со съемным элементом.

Материалы

Прежде чем приступать к поставленной задаче, нужно просмотреть, все ли есть для «модернизации» инструмента. В процессе обязательно понадобятся:

• Блок питания от компьютера;
• Шуруповерт мощностью 12 В;
• Конденсатор;
• Паяльник;
• Дрель;
• Изолента;
• Силовой разъем XT60;
• Лампочка на 6 Вт или две по 3 Вт.

Эти инструменты и материалы помогут перевести шуруповерт без вреда для инструмента в питание от сети. Причем далее будет рассмотрен вариант организации съемного шнура.

Как перевести шуруповерт на сеть

Почему же необходимо перевести домашний шуруповерт на сеть. Этот инструмент довольно мощный, причем даже при условии наличия слабого аккумулятора. То есть под нагрузкой он способен потреблять вплоть до 200 Вт. с этим аккумуляторы в целом справляются без проблем, но чтобы работать от розетки, требуется блок питания. Именно он сможет сделать из переменного напряжения в 220 В постоянное. Так как блоки питания в большей массе идут на 12 и 24 В, переделывать стоит именно 12-тивольтный инструмент.

Если смотреть блоки питания к шуруповертам на китайских площадках, то по цене выходит не на много дешевле, чем достаточно качественный шуруповерт. Потому для удешевения процесса решено использовать элемент от компьютера, у которого мощность обычно идет на 500 Вт. обычно на наклейке к блоку питания идет информация по линиям питания, например 25 А. На 12 В этот параметр равен в целом 300 Вт мощности.

Далее уже начинается непосредственно процесс переделки:

• Для начала обязательно разбирается батарея шуруповерта. Из нее нужно изъять аккумуляторы. При этом важно сохранить клеммы. Это важно, так как блок будет делаться съемным, чтобы инструментом можно было работать как от аккумулятора, так и от сети.

В будущем, когда аккумуляторы изъяты, нужно в корпус поместить груз. Так рука в процессе эксплуатации инструмента не будет уставать из-за нарушенного баланса. В качестве груза можно использовать кусок резины или небольшую дощечку из дерева.

• К клеммам необходимо припаять провод, у которого сечение будет равно 3 мм². В таком варианте энергия не будет рассеиваться на тепло, даже если длина провода будет составлять 2 м.

Как показала практика, в процессе эксплуатации потери напряжения в проводе достаточно велики. Потому минимальная длина такового должна составлять не менее 1 м, а сечение — не меньше 2,5 мм².

• Нужно зачистить провода. Далее уже их с помощью паяльника нужно присоединить к клеммам.
• Нужно запомнить, что провод под знаком «-» будет, к примеру, синим. Соответственно вставляем клеммы по имеющимся символам на корпусе батареи.
• Следует подпереть снизу отверткой, а потом начать сверлить отверстие 3 мм диаметром. После уже большим сверлом снимается фаска так, чтобы потайная головка с винтиком m3 не торчала. Деталь затягивается гаечкой. В отверстие продевается провод.
• Параллельно клеммам важно поставить конденсатор (16-25 В с емкостью на 10 000 мкФ). Его можно купить или взять в старом компьютерном блоке. Если такового нет, можно попробовать обратиться в сервис по ремонту компьютеров. Они эту деталь обычно просто выкидывают.

Конденсатор необходим для того, чтобы создавать энергетический буфер пускового тока, снижая при этом нагрузку на блок питания. Без данной детали он уйдет в защиту.
Припаивается конденсатор. Гаечка приклеивается на клей. В противном случае закрутить ее не удастся.

• Следующим этапом становится вывод провода из корпуса. Для этого его нужно зафиксировать, чтобы не было дополнительной нагрузки на клеммы. Сделать это можно, обмотав провод на требуемой длине изолентой. Далее все собирается обратно.

Для закрепления провода можно также использовать термоусадочную трубку. Она поможет закрепить элемент и не дать ему вырываться в будущем при эксплуатации шуруповерта.

• В итоге получилась своеобразная заглушка-батарея, от которой отходят провода. Они будут питать шуруповерт от блока питания.
• Далее уже нужно испытать блок питания. для этого берутся по две «земли» и проводу, которые соединяются параллельно. У блока питания от компьютера две линии 12 В. На каждом проводе по 25 А.
• Если только одна линия на 12 В,то нужно взять 2 желтых и 2 черных провода. Примечательно, что у многих такой инструмент отлично функционировал и при использовании старого 200-ватного блока с одной линией 12 В.
• Чтобы сделать инструмент и его питание от сети более красивым, можно использовать силовой разъем XT60, который можно купить у китайцев за копейки. Таким образом удается сделать провод съемным. Провода, подобранные соответственно разъемам, припаивают.
• Чтобы запустить работу блока питания без компьютера, следует на землю замкнуть контакт под маркировкой PS-ON. Если говорить проще, то зеленый провод замыкается на черный. Проделать такую манипуляцию можно с помощью обыкновенной скрепки, которая выполняет роль перемычки.
• Лишние провода при необходимости можно обрезать, хотя это и вовсе не обязательно, особенно если блок питания планируется использовать в дальнейшем.
• Если же решено резать, то хвостики зеленого и черного проводов нужно скрутить, заизолировать, а потом поместить в корпус блока питания. теперь уже можно проверять работу шуруповерта.

Если следовать инструкции, то сделать такую модернизацию достаточно просто. Как показала практика, удается врезать саморез в доску или брус без снижения мощности инструмента.

В конце стоит упомянуть, что при слабом блоке питания последний уходит в защиту. Если конденсатор установлен, то скорее всего идет защита по напряжению. Такую проблему можно решить с помощью дополнительной нагрузки на линию питания. для этого стоит взять черные и красные провода, к которым подключается дополнительная нагрузка, например, лампочка на 6 Вт (можно две на 3 Вт). Она будет светить и нагружать линию. В итоге шуруповерт продолжит нормально работать.

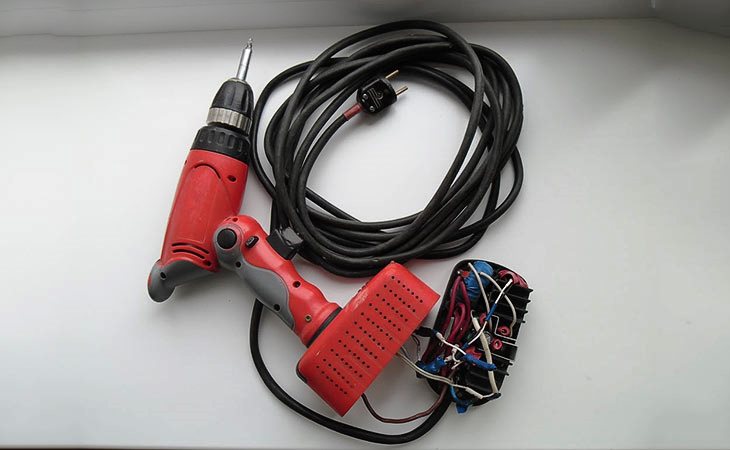

Переделка шуруповерта на питание от сети

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Блок питания

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

1. Надо подготовить зарядное устройство.
2. Потребуется корпус аккумулятора.
3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
4. Паяльник.
5. Припой.
6. Изоляционная лента.
7. Бокорезы.
8. Мультиметр.
9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

• С корпуса зарядного устройства надо снять крышку.
• В нём нужно проделать отверстие для подсоединяемого двужильного провода.
• На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
• Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
• В нём делают отверстия для провода.
• Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
• После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

Лабораторный БП

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
2. Если необходимо, к нему нужно присоединить кабель нужной длины.
3. Корпус инструмента нужно разобрать.
4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
5. Инструмент, после того, как его соберут, будет готов к работе.

Важно!!!! После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

Схема питания зарядки от ноутбука

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

• Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
• Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
• В корпусе надо проделать отверстие для вывода проводов.
• Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
• Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
4. В корпусе инструмента нужно сделать отверстие для проводов.
5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.

Питание из зарядного устройства

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

• Необходимо разобрать корпус элемента питания.
• Из него вынимается содержимое.
• Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
• Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
• Выходные провода присоединяются к контактам аккумулятора.
• Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
• Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Сетевой блок

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

1. Приготовленный трансформатор необходимо разобрать.
2. Вторичную обмотку требуется убрать полностью.
3. Намотать необходимо десять витков.
4. Теперь трансформатор готов, осталось его собрать.
5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.

Переделка шуруповерта с аккумуляторного на питание от сети 220В

Практически у каждого домашнего мастера имеется шуруповерт. С его помощью удается выполнять большой объем домашней работы. Многие модели являются автономными, так как питаются от АКБ. Однако, со временем приходится переделать аккумуляторный шуруповерт в сетевой, чтобы не зависеть от уровня заряда блока питания.

Необходимость в переделке

Автономное питание аккумуляторных моделей является основным преимуществом. С их помощью удается добраться до самых удаленных участков для проведения ремонтных работ. Новые приборы радуют продолжительным интервалом между зарядками. Но со временем данный период времени сокращается и приходится все чаще подзаряжать АКБ.

Можно приобрести новые элементы питания, но их стоимость порой превышает половину ценника нового изделия, поэтому актуальной является переделка аккумуляторного шуруповерта в сетевой. При этом важно учитывать, что приборы работают от питания 12В или от 18V. В этом случае необходимо делать переходной блок с 220В на соответствующий режим потребителя. Выходные параметры аккумулятора можно узнать из инструкции к прибору или из таблички на нем.

Не всегда каждый блок питания для шуруповерта, рассчитанный на функционирование от сети 220 В, применяется в качестве полной замены автономному блоку аккумулятора. Иногда подобные переделки шуруповерта на самом деле предполагают повышение универсальности приборов. Таким образом домашний инструмент лишается многих недостатков.

Переделка аккумуляторного в сетевой значительно повышает потенциал инструмента

Пользователи применяют схемы, в которых участвуют различные источники тока:

•
  б/у-шное зарядное от ноутбуков;
•
  настраиваемое зарядное для АКБ либо сам аккумулятор для машины/мотоцикла;
•
  электропитание компьютера;
•
  система питания для галогенок;
•
  самопаяная плата с диодами.

Главное правильно подобрать выходное напряжение и ток, чтобы обеспечить длительную работу от блока выбранного питания.

ВИДЕО: Как доработать блок зарядного устройства шуруповёрта

Подготовительные операции

Перед тем, как из аккумуляторного шуруповерта сделать аппарат, работающий от розетки, стоит подобрать оптимальный по габаритам блок питания. Наиболее приемлемым вариантом является выбор приставки, которая с легкостью уместится внутрь корпуса вместо старых банок. Это будет выглядеть эстетично и безопасно.

Внешние и внутренние параметры корпуса под батарею могут отличаться за счет ребер жесткости, приливов на крепление и других конструкционных частей из пластика. При необходимости лишние ограничители пространства можно удалить за ненадобностью.

Изучаем маркировку, указанную на корпусе инструмента, чтобы определить требуемые электрические параметры. Чаще всего требуется запитать шуруповерт от источника в 12 V. При необходимости большего напряжения поиски и сборка подходящих источников могут затянуться.

Вычислить необходимую силу тока для прибора достаточно просто, если она не указана в маркировке. Для этого используется формула:

Произведение напряжения на силу тока даст мощность.

Как переделать шуруповерт на питание от зарядки ноутбука

Данный вариант является наиболее приемлемым, так как от пользователя требует минимальные знания электротехники. Найти схожий блок питания удастся на радиорынке или по объявлениям в сети. Главное, чтобы он выдавал нужные параметры. Их можно прочитать на тыльной стороне устройства. Подходящим будет интервал 12-19 Вольт.

Вынимаем из корпуса батареи все банки. Следим за тем, чтобы не нарушать контактов на корпусе. Отрезаем выходной штекер от компьютерного зарядника. Зачищаем проводку и паяем в соответствии с «+» и «-».

Зарядное устройство из блока питания ноутбука

В более трудоемком варианте переделка аккумуляторного шуруповерта на сетевой подразумевает изъятие из зарядника платы и перенос ее в освобожденный корпус от АКБ. Рекомендуем паять концы, а не связывать и изолировать их, так как подобная сцепка окажется более долговечной и не создаст проблем в будущем.

Если в сети наблюдаются скачки напряжения, могут быть большие потери. Кабель лучше выбирать сечением 2,5 мм и длиной не более метра.

Подключение к питанию настольного компьютера

В такой ситуации потребуется стандартный блок питания от компьютера формата АТ. Они достаточно распространены, поэтому найти их не составит труда как в профильных торговых точках, так и в сети. Ценник на них будет небольшим. Предпочтительная мощность должна быть на уровне 0,3-0,35 кВт, а выходное напряжение 12 В с силой тока более 16 А.

Самодельный блок питания

Удобство метода заключается в следующих факторах:

•
  на корпусе указана мощность;
•
  на большинстве приборов имеется кнопка включения/выключения;
•
  присутствует несколько стандартных разъемов, через которые легко подключать внешних потребителей;
•
  встроен вентилятор, обеспечивающий охлаждение при нагрузке;
•
  предусмотрен блок защиты от перегрузки.

Готовое зарядное устройство на основе блока питания

Пошаговый процесс состоит из таких пунктов:

•
  раскручиваем корпус электрического прибора, определяя внутреннее содержание;
•
  потребуется снять защиту от включения, поэтому разыскиваем зеленый кабель на крупном квадратном разъеме;
•
  соединяем зеленый провод с черным из аналогичного разъема, иногда делают короткую перемычку между ними;
•
  подбираем четырехконтактный разъем типа MOLEX;
•
  удаляем от него все контакты кроме черного и желтого;
•
  к полученным концам наращиваем двужильный кабель нужной длины так, чтобы его хватало для удобной работы шуруповерта от сети.

Важно обеспечить качественную изоляцию всех открытых концов.

Применение автомобильного зарядного устройства для шуруповерта на 220В

Основной принцип работы с прибором заключается в правильном подводе кабелей и грамотной настройке запитывающего оборудования. Появившиеся компактные импульсные зарядники вытеснили с рынка и сбили цену на старые линейные приборы с аналоговым принципом действия. При этом последние обладают удобной ручной настройкой напряжения и тока заряда.

Приобрести такой прибор можно на рынке или в сети за небольшую стоимость. Достаточно к нему подключать удлиненные кабели от инструмента. Вместо АКБ придется вывести контакты с зажимами «крокодилами». Работы потребуется минимум от пользователя.

Полезные советы при поиске питания для шуруповерта

Желательно выбирать не трансформаторные системы, а импульсные. Это связано с менее габаритными параметрами последних и меньшей массой. Однако, стоит учитывать, что такие приборы могут быть рассчитаны на прерывистое потребление тока.

Все китайские производители используют традиционную маркировку, указывая значения тока, напряжения и мощности. Но иногда они завышают эти параметры, поэтому рекомендуется самостоятельно перед тем, как переделать аккумуляторный шуруповерт на прибор в 220 В, мультиметром замерить значения и высчитать недостающую информацию.

Собирая оборудование с аккумуляторного на сетевое и используя советские блоки, стоит учесть, что зачастую они обладают сниженным КПД, поэтому ток идет повышенный можно получить лишь при увеличении габаритов. Однако, такие аппараты обладают высокой степенью надежности и долговечности.

Разборка старого аккумулятора

Провод продевают и крепят таким образом

Укладывают в корпус балласт

Обязательно припаивают провод к клеммам аккумулятора

Крышку прикручивают обратно и вот уже сетевое зарядное устройство готово к эксплуатации

При покупке на радиорынке или в сети нужно заранее договариваться о возможном возврате или обмене оборудования, ведь оно может в реальности не подойти для ваших целей. Также во время покупки б/у изделий они могут иметь сниженную работоспособность.

Некоторые мастера подключают провода напрямую без аккумуляторов. Достаточно припаять к контактам кабели с «крокодилами», а затем их легко соединяют с любыми источниками тока и напряжения из нужного интервала.

ВИДЕО: Питание аккумуляторного шуруповерта от сети

Блок питания для шуруповерта — как сделать и продлить жизнь – Ремонт своими руками на m-stone.ru

Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

Заменить батарею на новую.
Приобрести новый инструмент.
Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
Поставить батарею на зарядку.
Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

Нет необходимости подзарядки батареи.
Снижается нагрузка на механическую часть.
Множество вариантов блоков питания.
Увеличение качественных характеристик изделия.

Кроме того, мобильность возможно сохранить, переделав зарядное устройство в блоковый вариант для зарядки практически любого аккумулятора.

Другие способы модернизации

Радиолюбители предлагают много вариантов модернизации инструмента. Одни из них очень просты и сводятся к применению готовых блоков питания, а другие требуют знаний в области электротехники и придают устройству универсальность. Классификация способов:

Адаптер питания для ноутбука.
Подключение компьютерного импульсного БП (блок питания).
Применение автомобильный аккумулятор на 12 В.
Сборка самодельного источника питания.

  Виды неисправностей и ремонт бензопилы «Штиль 180»

Использование зарядника для ноутбука является оптимальным решением проблемы. Кроме того, необходимо знать параметры шуруповерта и зарядника (есть на 12 В и 19 В), а также учесть габариты последнего (для монтажа в аккумуляторный отсек). Нужно припаять выход адаптера питания ноута, к клеммам которого подсоединяется батарея.

При использовании импульсного БП (мощность от 350 Вт и выше) для персоналки (форм-фактор АТ) необходимо найти напряжение питания 12 В на разъемах, питающих винчестер или привод для чтения компакт-дисков. Вывести провода, а остальные аккуратно обрезать и заизолировать. Можно собрать корпус для БП, что позволит получить ток до 16 А. Кроме того, необходимо снять защиту от запуска. Для этого нужно соединить зеленый провод с черным из этого разъема. Эти два способа являются очень простыми и не требуют дополнительного описания.

Автомобильный аккумулятор является оптимальным источником электрической энергии. При модернизации модели ничего не изменилось, кроме подключения другой батареи. Существенным недостатком является его масса. Кроме того, нужно собрать зарядное устройство или приобрести в специализированном магазине.

Сборка своего БП является оптимальным решением для тех, кто поддерживает качество. Предыдущие варианты хороши, но не позволяют добиться гибкости применения. Например, они применимы только для шуруповертов с напряжением 12, а не 18 В. Есть зарядные устройства, рассчитанные на напряжение 19 В. Получение 18 В достигается путем последовательного соединения аккумуляторных батарей, например, 12 и 6 В. Следует учесть, что по характеристикам батареи должны отличаться только в плане напряжения. Именно поэтому часто и возникает необходимость собрать источник питания самостоятельно.

Схемы и их описание

Вариант самостоятельной сборки БП необходимо производить при условии знаний в области радиотехники. Кроме того, перед сборкой нужно хорошо все обдумать, найти корпус для монтажа и соответствующие радиоэлементы.

Простой вариант БП

Простая схема 1 БП (шуруповерта от сети 220 вольт), состоящая из трансформатора питания (вход диодного моста), выпрямителя и конденсаторного фильтра.

Схема 1 — Блок питания для шуруповерта 18 В

Трансформатор нужно подобрать с мощностью от 300 Вт и выше, напряжение на II обмотке должно быть в диапазоне от 20 до 24 В и силой тока свыше 15 А. Для диодного моста следует использовать мощные диоды, подобранные под ток вторичной обмотки. Сложнее будет подобрать соответствующее питание для шуруповерта. На выходе выпрямителя необходимо поставить конденсатор емкостью от 2000 мкФ (можно ограничиться емкостью на 470) и напряжением от 25 В и выше. Детали необходимо брать с запасом по току и напряжению. Все радиоэлементы монтируются на гетинаксовую плату, которая крепится в корпусе.

Универсальный адаптер питания

Предложенный вариант универсального БП обладает отличными характеристиками и выдерживает ток нагрузки до 10 А. Напряжение на выходе составляет 18 В, хотя можно произвести расчеты и сделать блок питания для шуруповерта 12 В. Этот БП можно применять в качестве зарядного устройства для аккумуляторной батареи (АКБ) и резервного источника питания при обесточивании сети (схема 2).

  Ремонт аккумулятора шуруповерта Bosh в домашних условиях

Адаптер собран на стабилизаторе напряжения, состоящего из транзистора VT3 и VD2-VD5 (стабилитроны). При помощи тумблера SB1 включается питание и замыкает свои контакты реле К1. Питание идет на трансформатор, который преобразует переменный ток до необходимого номинала. Выходной ток с трансформатора поступает на выпрямитель. Далее выпрямленное напряжение поступает на стабилизатор. Присутствует в схеме и усилитель тока, собранный на транзисторах VT1 и VT2. К этому усилителю подключается нагрузка. Режим подзарядки аккумулятора (резервный источник питания) осуществляется через VD6 и ограничитель в виде резистора R4. При помощи SB2 можно отключить подзарядку батареи.

Схема 2 — Универсальный БП для шуруповерта и зарядки АКБ

При отсутствии напряжения питания 220 В реле обесточивается, и напряжение с батареи подается на другие контакты реле (питание напрямую от АКБ). Для защиты от токов КЗ и перегрузок используются предохранители. Такую систему можно использовать без резервного источника питания. Дополнительная наладка не требуется.

Перечень радиодеталей указан на соответствующей схеме 2, однако возможны и замены аналогами, например:

VT1 и VT2 можно заменить на КТ808 или КТ819 по таким же параметрам. Транзисторы требуют охлаждения, и поэтому наличие радиатора обязательно. Транзисторы можно посадить на термопасту для улучшения теплоотдачи. Аналогом VT3 являются КТ815 или КТ817. Допустимы любые буквенные индексы.
Трансформатор следует использовать с выходной мощностью более 150 Вт и с напряжением под нагрузкой на II обмотке 14-16 В.
АКБ является стандартной на 12 В.
Реле К1 необходимо использовать переменного тока на напряжение от 220 В и током в 3 А.
Предохранитель FU1 на 3А, FU2 должен быть на 10 А.
Выпрямитель используют уже готовый (КЦ405А, в крайнем случае — КЦ407А) или собранный на диодах Д231 и Д242 (буквенный индекс любой). Диод VD6 можно заменить аналогичным, руководствуясь справочником или интернетом.
Стабилитроны желательно оставить такие же: от них зависят выходные параметры напряжения, хотя возможно и последовательное соединение на необходимый показатель U.
Конденсаторы меняются на любые аналоги согласно справочной документации. Следует учитывать U в цепочке, к которой подсоединен конденсатор.
Резисторы R2 и R3 (МЛТ-0,5), R1 и R4 (тип ПЭВ-10 или ВЗР-10).

После сборки осуществляется монтаж и приведение изделия к соответствующему виду, дизайн выбирается самостоятельно.

Адаптер на 12 В

Адаптер собирается на микросхеме 7912 и представляет собой линейный регулятор. Транзистор увеличивает мощность БП (схема 3). Этой самоделкой можно запитать и шуруповерт на 18 В, для чего необходимо рассчитать трансформатор.

Схема 3 — Блок питания для шуруповерта 12 В

Вторичный источник питания представляет собой трансформатор, на выходе которого 16 В (для модели с питанием на 12 В постоянного тока) или 22 В (питание шуруповерта 18 В). Выпрямитель собирается из обычных диодов с обратным напряжением свыше 50 В (возможно использовать уже готовые варианты). Сглаживающий фильтр представляет собой конденсатор высокой емкости около 10000 мкФ, но чем больше эта величина, тем лучше.

  Ремонт аккумулятора шуруповерта Bosh в домашних условиях

Микросхему нужно приобрести в специализированном магазине радиодеталей. Кроме того, в схеме использованы светодиоды, позволяющие производить диагностику при неисправностях БП. Радиоэлемент 2N3055 является транзистором p-n-p структуры и его можно заменить любым (аналог нужно подбирать из справочной литературы с напряжением около 50 В и током более 5 А). Возможно применение ЛУТ для изготовления монтажной платы. В интернете подробно описан процесс изготовления печатной платы по лазерно-утюжной технологии (ЛУТ).

Регулируемая модификация

Регулируемый БП очень удобен в использовании и является универсальным. Благодаря регулируемым значениям напряжений можно запитать любую технику, использовать для зарядки аккумулятора. Основным элементом является микросхема типа LM317. Усиление происходит при помощи двух транзисторов типа 2N3055, но можно применять и более мощные, ведь от этого мощность БП возрастает и позволяет получить ток до 20 А. Транзисторы устанавливаются на радиатор, и желательно применить в конструкции еще и вентилятор для охлаждения (кулер с персонального компьютера на 12 В).

Схема 4 — Регулируемый БП

Перечень деталей:

Трансформатор двухобмоточный на 15 В и током в 10 ампер.
Диоды D1-D4 (диодный мост): MR750 или другой аналог.
Вставки плавкие на 1 А и 10 А. Второй показатель выбирается согласно реальной нагрузке (потребляемый ток).
Резисторы: R1 (2,2 к на 2,5 Вт), R2 (240), R3 и R4 (0,1 на 10 Вт), R7 (6,8 к), R8 (10к), R9 (47 на 0,5 Вт), R10 (8,2 к).
Конденсаторы: C1, C7 и C9 (47n), C11 (22n), C2 (4700 мк на 50 В), C3 и C5 (10 мк на 50 В), C4 и C6 (100n), C8 (330 мк на 50 В), C10 (1мк на 25 В).
Диоды (возможно применение аналогов): D5 (1N4148, 1N4448 или 1N4151), D6 (1N4001), D10 (1N5401), D7, D8 и D9 (1N4001).
Микросхема: LM317.
Транзисторы: 2N3055.
Переменные сопротивления: P1 (5к), P2 (47 или 230 мощностью 1 Вт), P3 (10к).

При сборке нужно изолировать транзисторы применением теплопроводящих прокладок. Кроме того, при любых сборках мощных БП следует использовать толстые провода.

Правила эксплуатации

Если шуруповерт обладает сравнительно небольшой мощностью, нужно произвести монтаж самодельного БП в аккумуляторном отсеке. При отдельной сборке во всех БП нужно обеспечить охлаждение, использовав вентилятор или двигатель с крыльчаткой. Корпус не должен быть герметичным, так как произойдет перегрев (горячему воздуху некуда будет выходить). При готовности БП нужно проверить шуруповерт в комплексе с источником питания. Основные требования к использованию инструмента, позволяющие продлить эксплуатационный период:

Время работы: 30-40 минут, после чего необходимо сделать паузу до полного остывания.
Избегать работ на больших высотах.
Следить за состоянием питающего кабеля, аккумулятора (если он используется), температурой инструмента и самодельного БП.

Таким образом, при выходе из строя аккумулятора шуруповерта на 18 В можно избежать лишних затрат. Если важна мобильность, то имеет смысл приобрести новый аккумулятор или сам инструмент. Существует множество вариантов, предложенных радиолюбителями для продления его срока службы . Необходимо выбрать оптимальный из них для конкретного случая применения устройства.

Источник: pochini.guru

Это интересно: Как построить хозблок своими руками — чертежи, список стройматериалов

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

ВАЖНО! Применяйте только блоки питания мощностью 300-350W и выходным током по 12 вольтам не ниже 16 ампер. Спецификация указана на заводской наклейке.

Использование зарядного устройства для автомобильного аккумулятора.
Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное:  Как выбрать шуруповерт для дома? На что обратить внимание?

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

ВАЖНО! Самодельный блок питания необходимо выполнить в корпусе. При изготовлении помните об опасности поражения электротоком и возможности короткого замыкания. Все входные и выходные цепи оснащаются предохранителями.

3

Способы переделывания шуруповёрта

К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).2. Разместить «голый» сетевой блок питания на место бывшей аккумуляторной батареи.3. Подвести шнур для питания к БП через специальное отверстие в корпусе.4. Припаять шнур к БП.

Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

Схема с двухполюсным резистором

Как сделать блок питания на шуруповерт 18В для работы от сети? Устройства с двухполюсным резистором можно собрать на базе переходного контроллера. Преобразователь стандартно используется с фильтром. Показатель сопротивления элемента должен составлять не более 40 Ом.

Также надо отметить, что при сборке блока используются только канальные фильтры, которые устанавливаются рядом с преобразователем. При замыкании цепи в первую очередь проверяется обкладка. Для повышения параметра перегрузки устройства используются триггеры.

Блок питания для шуруповерта 18 В своими руками

Самое слабое место в бытовых шуруповертах – это аккумулятор. Как любой гальванический элемент, он имеет свой срок эксплуатации. Аккумулятор для шуруповерта служит в среднем 3–4 года, не более, а затем подлежит утилизации. Кстати, утверждения, что при правильном уходе и обслуживании он прослужит 10 лет, явно преувеличены.

Как дать шуруповерту вторую жизнь при вышедшем со строя аккумуляторе?

Импульсный блок питания для шуруповерта 18 В: схема

Выход есть, и он не один. Можно приобрести новую аккумуляторную батарею. Но цена такого устройства может превысить стоимость всего инструмента в целом, купленного несколько лет назад. Поэтому наиболее приемлемым решением будет переоборудование шуруповерта под сетевое напряжение.

Варианты подключения шуруповерта в сеть 220 В

Одним из решений будет создание блока питания своими руками. Существует много вариантов схем создания самодельного блока питания:

универсальный вариант;
с двухполюсным резистором;
с трехполюсным резистором;
с усилителем;
на стабилитроне и без;
на одном фильтре.

Однако зарекомендовали себя как наиболее надежные импульсные модификации.

Комплектующие элементы схемы импульсного блока питания

Сделать импульсный блок питания для ручного инструмента 18 V своими руками совсем несложно. Для этого понадобится:

Выходной конденсатор 5 пФ.
Резистор.
Интегральный преобразователь отрицательной направленности.
Компаратор на две или три обкладки.
Низкоомный выпрямитель.
Канальные фильтры с лучевыми переходниками.
Принципиальная схема импульсного блока питания.

Подключение аккумуляторного шуруповерта к сети 220 В: сетевой адаптер

Привести в движение электропривод шуруповерта от сети напряжением 220 В может сетевой адаптер. Его можно приобрести в готовом виде – цена позволяет. Можно сделать самому. Покупной адаптер нужно вставить в корпус аккумулятора шуруповерта, предварительно вынув батареи. Единственный недостаток – небольшая длина шнура.

Сетевой адаптер для шуруповерта своими руками: материалы

Если есть необходимость сделать сетевой адаптер своими руками, то для этого идеально подойдет зарядка для ноутбука.

Процесс переделки аккумуляторного шуруповерта в сетевой несложный и не занимает много времени. Для этого нужно иметь:

Зарядное устройство от ноутбука.
Шуруповерт с аккумулятором, бывшим в употреблении.
Электрический провод.
Изоленту.
Паяльник и припой.
Кислоту.

Сетевой адаптер для шуруповерта своими руками: пошаговая инструкция

Процесс переделки включает в себя следующие действия:

Сначала нужно обязательно померить выходное напряжение на устройстве. Оно должно составлять 19 В.
После этого нужно взять аккумулятор и разобрать. Если он скручен винтами, то просто развинтить их, если склеен, то предварительно его необходимо обстучать резиновым молотком. Корпус вычистить от грязи и подготовить к дальнейшей работе, просверлив в нем отверстие для силового кабеля.
Теперь нужно отрезать разъем и зачистить провода от изоляции.
Аккумуляторную батарею не стоит выбрасывать сразу. Она какое-то время может служить противовесом. Центр тяжести шуруповерта смещен и находится в районе рукоятки. При удалении гальванических элементов его место изменится, и работать с инструментом будет неудобно.
К проводам, идущим от клемм аккумулятора, нужно присоединить удлиненный кабель от зарядки ноутбука. Предварительно его необходимо пропустить через подготовленное отверстие в корпусе. Кабель можно припаять или сделать скрутку, заизолировав изолентой.
Когда все готово, необходимо все уложить в корпус и проверить полярность. После этого протестировать шуруповерт.

Блок питания для аккумуляторного шуруповерта 18 В на основе электронного трансформатора

Еще одно решение переделки аккумуляторного шуруповерта под сеть 220 в – это использование электронного трансформатора.

Материалы для сборки трансформаторного блока питания

Для этого нужны следующие детали:

Электронный трансформатор ТОШИБА на 105 Вт или Камелион на 200–250 Вт. Последний прибор дополнительно имеет защиту от короткого замыкания.
Ультрабыстрые диоды КД213 или КД 2999, КД 2997 на 10 А в количестве 4 шт.
Дроссель из компьютерного блока питания.
Электролитический конденсатор 2200 мФ на 25 В.
Пленочный конденсатор на 220 нФ на 25 В.
Нагрузочный резистор 1–2 кОм.

Порядок действий при сборке трансформаторного блока питания

Процесс начинается с доработки электронного трансформатора. На вторичную обмотку необходимо добавить 4 витка.
После этого можно собирать диодный мост. Сборка схемы выполняется навесным монтажом или все размещается на печатной плате.
Затем в цепь нужно установить дроссель. За ним впаивается конденсатор 2200 мФ на 25 В. Это оптимальная емкость прибора. Ни больше, ни меньше не нужно.
Параллельно с электролитом необходимо установить пленочный конденсатор. Он нужен для того, чтобы остатки высокой частоты не повредили основной конденсатор, а проходили через пленочный.
На выходе нужно установить нагрузочный резистор. Он обеспечит одно и то же значение напряжения, вне зависимости от нагрузки, и предохранит выход конденсаторов из строя.
После этого в электронный трансформатор необходимо установить конденсатор для возможности запуска без нагрузки.
Первый раз нужно включать блок питания в сеть при помощи контрольной лампочки на 40 Вт. Это необходимо, чтобы исключить короткое замыкание, возникшее, возможно, при перемотке трансформатора или сборке. Если лампа не загорелась, значит, все выполнено правильно.
После этого контроль нужно снять и проверить блок под нагрузкой, подключив его к шуруповерту.
Получившийся блок можно разместить в корпусе аккумулятора инструмента.

Читатель, ознакомившись с информацией, изложенной в данной статье, может вернуть своему шуруповерту вторую жизнь. Для этого достаточно выбрать самый приемлемый способ переделки аккумуляторного инструмента под сеть напряжением 220 В.

Источник: pro-instrument.com

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины;
ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока!
Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт.
Блок питания в корпусе от аккумулятора. Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Популярное:  Как отремонтировать своими руками шуруповерт: практические советы

2

Подготовительный этап

Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

1. Внимательно изучаем размеры и ищем место для установки нового компонента.2. Находим маркировку с указанием напряжения питания (запоминаем его).3. Вычисляем требуемую силу тока.

Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

Если первое значение составляет 1,2 А/ч, а второе 2,5 часа, то сила тока (А) будет равна примерно среднему значению, т. е. около 1,9 А.

При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

Дальше понадобится узнать следующее:

размеры,минимальная требуемая сила тока,требуемое для работы напряжение для питания электродвигателя.

Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

Модификации без стабилизаторов

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

Источники:

• https://derevyannie-doma.com/tehnologii/blok-pitaniya-dlya-shurupoverta-12-18v-kak-sdelat-svoimi-rukami.html
• http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html
• http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/blok-pitaniya-dlya-shurupoverta-18v-svoimi-rukami.html
• http://fb.ru/article/264226/kak-sdelat-blok-pitaniya-dlya-shurupoverta-v-svoimi-rukami

Как сделать блок питания для шуруповерта 18 В своими руками

Главное преимущество аккумуляторного шуруповерта – это возможность его использования в автономном режиме. Не нужно постоянно искать розетку, чтобы подключиться к сети, можно справляться с любыми задачами даже где-нибудь в поле или на дачном участке.

Однако такой подход сопряжен с определенными проблемами. Со временем емкость аккумулятора уменьшается, и он начинает работать нормально всего пару часов. После этого устройство либо отключается совсем, либо не справляется со своей основной задачей – быстрым завинчиванием саморезов, болтов и шурупов. Существует ли разумный способ решить эту проблему? Для этого достаточно изготовить новый блок питания для шуруповерта на 18 В своими руками.

Читайте также: Какие лучше биты выбрать для шуруповерта

Как это сделать? Самый простой способ – это переделка одного аккумулятора под блок питания, благодаря чему устройство сможет постоянно работать от сети. Ниже вы найдете подробную инструкцию по решению данной задачи.

Читайте также: Как выбрать аккумуляторный перфоратор

Шаг первый: подбираем сетевой блок питания

На первом этапе нам потребуется отыскать такой сетевой БП, который сможет легко уместиться в корпусе батареи. Для этого нужно:

1. Удалить из корпуса все лишнее, оставив его совершенно пустым.
2. Внимательно изучаем руководство по эксплуатации шуруповерта, чтобы узнать его мощность, потребляемый ток и напряжение. Эти параметры понадобятся в процессе подбора готового блока питания.
3. Измеряем размеры корпуса, чтобы знать, подойдет ли новый БП для установки.

Теперь можно приступать к выбору, ориентируясь на приведенные ниже рекомендации:

1. Старайтесь обходить стороной китайские БП. Информация об их параметрах обычно сильно завышена, поэтому вы можете испытать глубокое разочарование после установки устройства на шуруповерт.
2. Если существует возможность выбора между трансформаторным или импульсным блоками питания, отдавайте предпочтение второму. Он обладает более компактными размерами и небольшим весом, что повысить комфорт работы с инструментом.
3. Блоки питания времен СССР, которые часто применяются для модернизации шуруповертов, весьма надежны и способны работать долгие годы. Еще одно преимущество – низкая цена на б/у устройства, которые можно найти на каждом «блошином» рынке. Однако их недостатками являются очень крупные габариты и низкий коэффициент полезного действия.
4. Изучите характеристики БП, чтобы обеспечить его защиту от перегрева и перегрузки.

К наиболее подходящим и достаточно популярным вариантам можно отнести аккумулятор питания от портативного компьютера или другой современной электроники, отвечающей по основным рабочим параметрам. Также часто БП делаются из энергосберегающей лампы без цоколя, в нижней части которой скрывается электронный модуль управления. Наконец, можно использовать блок питания, спаянный собственными руками.

Шаг второй: монтаж

Переделка шуруповерта выполняется только после того, как работоспособность нового блока питания будет тщательного проверена. Монтажные работы осуществляются следующим образом:

• Разбираем корпус блока питания.
• Отключаем от вилки провода и временно убираем их в сторону. Для этой цели лучше пользоваться паяльником, чтобы не повредить кабель и контактные площадки.
• Устанавливаем внутренности нового блока в полость аккумулятора.
• Осуществляем подключение, присоединяя кабель обратно к контактам.
• Собираем корпуса и проверяем работу переделанного устройства.

Некоторые особенности эксплуатации

Установка блока питания вместо аккумуляторной батареи несколько изменяет технические характеристики прибора. Поэтому нужно учитывать некоторые тонкости при работе с ним:

• Максимальный крутящий момент теперь будет достигаться через некоторое время после включения в сеть. Поэтому прежде, чем использовать шуруповерт, нужно немного подождать.
• Мощность устройства возрастает, что создает риск быстрого перегрева. Для устранения проблемы потребуется каждые 20-30 минут отключать шуруповерт, чтобы дать ему остыть.
• Помните о том, что все соединения должны быть хорошо заизолированы. В противном случае существенно возрастает риск короткого замыкания. Повышает безопасность эксплуатации оборудования и грамотное его заземление.

Переделка шуруповерта с применением блока питания от ноутбука позволит ему одинаково успешно работать как от сети, так и от аккумуляторной батареи. Вы получите универсальное устройство с минимальными финансовыми затратами, а также сможете избежать длительных простоев в его эксплуатации.

Все что требуется для такой переделки – это наличие подходящего старого БП, паяльника и руки, растущие из нужного места. Даже при полном отсутствии специальных знаний и навыков можно собрать долговечный и надежный блок питания для шуруповерта 18 В. Достаточно просто соблюдать все рекомендации, приведенные в данной статье.

Переделка шуруповерта для работы от сети

Незаменимым помощником в работе является шуруповёрт. Применение его эффективно не только в домашнем хозяйстве, но и в профессиональной деятельности. В настоящее время трудно представить проведение ремонтных и отделочных работ без этого универсального электроинструмента. Шуруповёрт может работать в любом месте, независимо от наличия питающей электрической сети. Но аккумуляторная батарея (АКБ) электроинструментов имеет свойство разряжаться, а количество циклов заряда ограничено. В среднем аккумулятор живёт около трёх лет, а потом приходится его менять, поэтому народные умельцы стали переделывать питание на сетевой вариант.

Нужна ли переделка шуруповёрта

Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.

Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:

• устройство может полноценно работать дальше;
• нет необходимости использовать требующие заряда батареи;
• крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

1. Берём зарядное устройство от ноутбука.
2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
3. Зачищенные провода припаиваем к входным проводам батареи.
4. Изолируем места пайки, чтобы избежать короткого замыкания.
5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Если вы обладаете знаниями в области радиотехники и умеете работать с паяльником, то можно сделать такое устройство самостоятельно. С принципиальными электрическими схемами питающих устройств можно ознакомиться на многих сайтах интернета. И, конечно, вы сами можете решить задачу компоновки устройства согласно вашим пожеланиям.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

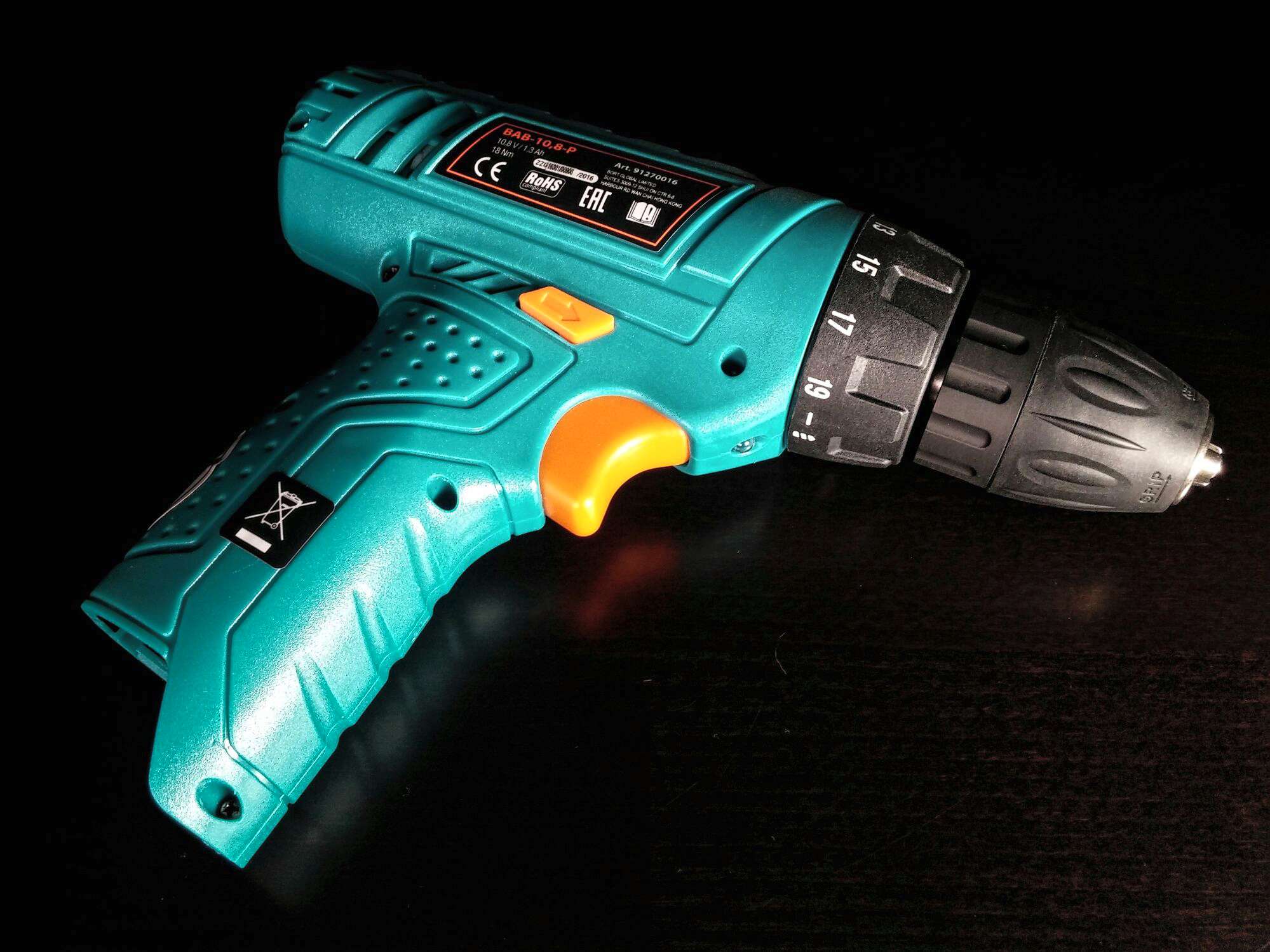

Шуруповёрт – это инструмент, предназначенный для закручивания шурупов и сверления отверстий небольшого диаметра. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными аккумуляторами.

Если аккумуляторная батарея в таких устройствах выходит из строя, то есть три варианта:

• замена батареи – дорого, в аппарате бюджетного класса цена комплекта приближается к стоимости нового аппарата;
• ремонт – не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторных батарей;
• переделка аккумуляторного шуруповёрта на сетевой.

В этой статье рассказывается о том, как осуществить питание шуруповерта от сети 220в, или как из аккумуляторного шуруповёрта сделать сетевой.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

• Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
• Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
• Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
• Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Конструкция аккумулятора шуруповерта

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

• зарядить аккумулятор;
• поработать до потери мощности;
• разобрать батарею;
• замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Видео

Вопрос, как переделать аккумуляторный шуруповерт в сетевой, часто возникает, когда инструмент выходит из строя, и аккумулятор уже невозможно отремонтировать. Новый источник питания часто оказывается по стоимости ненамного дешевле нового инструмента.

Особенности сетевого инструмента

Единственный недостаток использования сетевого шуруповерта заключается в его привязке к розетке. Но если вы работаете преимущественно в помещении, тогда вам этот минус не страшен. Плюсов намного больше, ведь простоев в период проведения работы не будет, сила тока остается на стабильном уровне.

Для того чтобы внести изменения в конструкцию, нужно изучить параметры инструмента в паспорте или на наклейке на корпусе. Весомое значение имеет показатель напряжения и среднее значение тока.

Варианты источников

Специалисты предлагают несколько способов, как переделать аккумуляторный шуруповерт в сетевой:
Первый вариант заключается в использовании комплексного зарядного устройства прибора. Данный способ отличается легкостью рабочего процесса. Если зарядное устройство подходит, отпадает надобность в подборе напряжения. Не нужно вмешиваться в электрическую схему, что также упрощает процедуру. К недостаткам можно отнести большие параметры зарядного устройства.

Следующий способ – использование готового блока, которым заменяют старый. Процедура несложная, с ней может справиться даже начинающий мастер. Это инженерное решение позволяет сделать шуруповерт от сети. В этом случае отсутствуют потери в шнуре с низким показателем напряжения. Подобно предыдущему варианту, отсутствует потребность вмешиваться в электрическую схему. К минусам применения относят необходимость в готовом блоке с соответствующим напряжением. Также он может перегреваться в корпусе аккумулятора. Из-за этого необходимо делать частые перерывы в работе.

В старый аккумулятор помещают самодельный блок. Это достаточно привлекательное инженерное решение. Отсутствуют потери в шнуре с низким уровнем напряжения. Пользователь может не вмешиваться в электрическую схему. Для этого способа требуются определенные навыки пайки, сборки и знание методов отладки электрических схем будет плюсом, ведь в процессе потребуется подобрать схему и найти соответствующие радиодетали.

Несложный вариант использования внешнего блока. Требуется опыт в разборе, подключении прибора к схеме. Помимо того, он занимает место, потребуется подбор подходящего корпуса.

Следующий вариант — блок питания от компьютера с показателями от 300 Вт. Его несложно переделать. Для реализации этого варианта требуется опыт подключения устройства к схеме. К минусам можно отнести то, что блок также занимает лишнее место.

Подключение

Провод зарядного устройства должен быть длиннее 1 метра. Показатель сечения должен составлять более 2,5 кв. мм.

Процедура требует таких действий:

• Следует припаять, прицепить с помощью зажимов к клеммам устройства 2 провода.
• Старый аккумулятор разобрать, затем вынуть севшие ранее элементы.
• Далее просверлить сквозную дыру, предназначенную для шнура, продеть его, уплотнить соединение с помощью изоленты или термоусадочной трубки. Благодаря этому шнур не вырвется.

Подобные переделки нарушают развесовку прибора. Для восстановления баланса в корпус помещают груз. Для этих целей подойдет плотный кусок дерева, или же резина.

• Далее припаивают кабель к клеммам от старого аккумулятора.
• После этого нужно собрать корпус.

Изделие, собранное таким образом, испытывают во время работы.

Монтаж

Для монтирования готового блока в старом аккумуляторе рекомендуется сделать отверстия в корпусе, так как он плохо охлаждается, потому что полностью закрыт, а это может привести к негативным последствиям.

Порядок монтажа следующий:

1. Для начала блок разбирают. Необходимо найти и вынуть неработающие элементы.
2. Затем его нужно установить, подключив контакты высокого уровня напряжения, а также клеммы низкого.
3. Затем необходимо собрать и закрыть блок.
4. Аккумулятор устанавливают в прибор.
5. В конце вилку блока питания в розетку включают, после чего проверяют обновленный сетевой инструмент.

Самодельный инструмент

Собрать блок можно самостоятельно. Пайку и подключение проводят на обесточенном устройстве.

Сначала нужно разобрать старый корпус, из внутренней части вынуть севшие батареи. Установите элементы электрической схемы на монтажную плату. Следующим шагом является припайка контактов.

Установите собранную плату в корпус. С помощью тестера проверьте наличие напряжения. К клеммам подключается провод с низким показателем напряжения, после чего корпус можно собрать. Подключите прибор к сети, затем проверьте его функциональные способности.

Пошаговая работа

При доработке разберите корпус прибора, после чего достаньте электрическую схему. Лучше всего, если у вас будет опыт подобной работы и представление об особенностях процесса. Необходимо запомнить последовательность разборки и сборки.

Термин «диодный мост» обозначает электрическое устройство, которое предназначается для преобразования переменного тока в двухполупериодный с пульсирующим характером.

Разберите инструмент, после чего найдите внутри провода питания мотора. Нужно установить разъем, предназначенный специально для источника питания, затем припаять его, закрепив шнуры с помощью термоклея. Найдите подходящий блок, например от ноутбука. К нему подберите разъем с низким значением напряжения. После этого можно перейти к подключению. В конце проверьте работоспособность.

Автономность

В том случае, если вы будете работать в помещении без электрической энергии, а аккумуляторы испортились, требуется запитать шуруповерт.

Это можно проделать с помощью нескольких способов:

• замена старых аккумуляторов внутри прибора на новые;
• подключение к автомобильному аккумулятору;
• подключение инструмента к другому прибору. В частности, можно воспользоваться источником бесперебойного питания.

Замена старых компонентов

Для проведения данной процедуры потребуется раскрыть аккумулятор, достав нерабочие элементы. Затем внутрь устанавливаются новые и припаиваются. Крышку закрыть, аккумулятор поставить на место. В ряде случаев достаточно просто зарядки батареи, для которой нужно использовать специальные зарядные устройства.

Есть еще один эффективный вариант – подключение к автомобильному аккумулятору. Шуруповерт разбирают, затем находят соответствующие контакты. После сборки инструмента важно не забыть опробовать его на работоспособность.

Советы

• Блок нужно периодически очищать от пыли.
• Необходимо давать время шуруповерту на перерыв после 20 минут непрерывной работы.
• Зафиксируйте электрический шнур на руке, чтобы он не мешал рабочему процессу.
• Не используйте удлинители.

При соблюдении данных несложных правил вы сможете продлить жизнь инструменту. Его мобильность при этом теряется, но зато пропадает необходимость в постоянной подзарядке. Переделка шуруповерта дает прибору новую жизнь. Такой прибор прослужит дольше. Единственный недостаток – зависимость от розетки и длины шнура.

Как подключить аккумуляторную отвертку к сети • CIMFLOK.COM

Как преобразовать аккумуляторную отвертку в сеть: 3 основных метода
Восстановите отвертку на основе старых, ненужных деталей. В статье представлены несколько способов переделать устройство, которые точно вас заинтересуют.

1. Зачем переделывать аккумуляторную отвертку в аккумуляторную?

Заряженное аккумулятором оборудование периодически разряжается, если не используется в течение длительного времени. Этот факт является проблемой, так как основные компоненты выходят из строя при частом падении заряда аккумулятора.В результате при первых признаках поломки аккумулятор держит все меньше и меньше заряда. В такой ситуации полной поломки детали не избежать, лучше либо заменить, либо поменять на новую. Кстати, стоимость первого и второго варианта будет одинаковой.

Совет: Если пользователь собирается работать с твердыми поверхностями, выбирайте устройства с параметрами вращения не менее 20 Нм. Это механизм Sparky BR2 10.8Li-C HD.

Вторая причина — переделать аппарат.Качество работы. Владельцы таких устройств легко подтвердят, что процесс крутящего момента иногда прерывается. Еще обидно, что мощность не самого лучшего уровня. Опять же виноват частичный разряд. Ситуацию спасает подключение устройства к электросети. Вот преимущества, которые мы получаем в итоге:

1. Время подзарядки сократится, и вы сможете приступить к работе в любой момент.
2. Функционирует без ограничений, уверенность в том, что прибор не сядет на полпути к выполненной работе.
3. Финансовая выгода: нет необходимости периодически менять аккумулятор.

Наконечник: Качественное оборудование защищено от поломок, которое находится рядом с форсункой. Такая защита доступна для устройств Bosch PSR 1200, Bosch GSR 12V-15.

2. Выбор блока питания для отвертки

Задачу можно решить несколькими деталями. Например, с зарядным устройством для ноутбука эта переделка считается простой и непритязательной. Поэтому, если дома остался ненужный сетевой блок от ноутбука, можно его использовать.Вторая деталь. Блокировка сети от компьютера. Этот вариант подразумевает определенный объем знаний и навыков работы с паяльником. Другой вариант — как переделать отвертку в сетевую. Включите желаемую инверторную сварку. В следующем разделе мы подробно опишем, как реализовать наши планы всеми тремя способами.

Совет: Обратите внимание на параметры устройства. Для эффективного сверления частота вращения должна быть не менее 1300. Например, этой характеристикой обладают станки Bosch GSR 1440-LI и Makita DF347DWE.

Как преобразовать аккумуляторную отвертку в сеть: 3 основных метода

Неудивительно, что почти в каждом доме или квартире есть отвертка. К сожалению, устройства, основанные на источнике беспроводной сети, часто выходят из строя и выходят из строя. Поскольку покупать новую батарею дорого, большинство владельцев заменяют аккумуляторные отвертки аккумуляторными. В этой статье мы расскажем, как переделать устройство из подручных деталей. Также затронем тему, почему именно такой вид оборудования выходит из строя чаще всего.Читай внимательно!

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть увеличенной емкости, необходимо подбирать ячейку подходящую по напряжению. Аккумулятор в основном используется от источника бесперебойного питания. Переделка несложная, не требует больших финансовых затрат.

Для переделки понадобится провод сечением не менее 2,5 мм, длиной до 2 метров. Необходимо разобрать инструмент, снять старые элементы аккумуляторной батареи, подключить провод к клеммам.Сделайте аккуратное отверстие для шнура питания, соберите переделанную отвертку и опробуйте ее в работе.

Переделка шуруповерта своими руками

Умельцев в повседневной жизни домочадца достаточно, есть много способов как перевести отвертку в электросеть. Достаточно обеспечить необходимое напряжение для электропривода устройства.

Изображение аккумуляторной отвертки в разобранном виде

В некоторых случаях для переделки достаточно использовать зарядное устройство из комплекта, оно есть в наличии, т.к. поставляется в комплекте с отверткой.Переделать такую ​​конструкцию достаточно просто, достаточно разобрать отвертку, соединить выходные контакты на зарядном устройстве с проводами привода. Напряжение, вырабатываемое зарядным устройством после переделки, соответствует техническим характеристикам привода, можно не беспокоиться о сохранности электрической части. Также стоит отметить, что нет необходимости полностью разбирать устройство. Подключаются только провода, предназначенные для использования. Существенным недостатком является размер зарядного устройства, постоянно перемещать его во время работы неудобно и доставляет дискомфорт.

Питание отвертки может осуществляться от нескольких типов блоков. Часть из них вмещается в корпус, остальные находятся снаружи.

Есть много способов переделать аккумуляторный шуруповерт, у всех есть свои плюсы и минусы.

1. В случае старой АКБ организуется место под готовый блок питания. Переделка проста, никакого вмешательства в электрическую схему не требуется, достаточно аккуратно выполнить работы, чтобы добиться безупречного внешнего вида.К недостаткам можно отнести время, затрачиваемое на поиск блока с подходящим напряжением и размером. Также небольшие устройства обычно нагреваются в замкнутом пространстве, необходимо обеспечить устройству вентиляцию, пробив отверстия в корпусе.
2. Установка самодельного источника энергии — более сложное решение, требует поиска необходимых радиодеталей и понимания схемы. Преимущества этого способа переделки — низкие финансовые затраты, отсутствие потерь при использовании кабеля низкого напряжения, отсутствие изменений внешнего вида устройства.
3. Внешний блок питания можно использовать при работе на одном месте, поскольку теряется мобильность и компактность устройства. Также необходимо подобрать подходящее напряжение для привода электрического шуруповерта.
4. Самым распространенным устройством внешнего типа является компьютерный блок питания. Плюсы в том, что его легко найти на разборке по доступной цене, отсутствуют сложные процессы переделки. Однако громоздкая конструкция придется по вкусу далеко не всем.

Как запитать отвертку при сохранении ее автономности

Бывают ситуации, когда приходится работать при отсутствии электричества.Запитать шуруповерт без сети 220 можно несколькими доступными способами. В таких случаях, если аккумулятор устройства неисправен и переключение от сети невозможно, есть несколько способов активировать ключ:

• Замените элементы батареи внутри батареи на новые, приобретенные у радиодеталей.
• Использование внешнего перезаряжаемого источника питания, например батареи ИБП.
• Подключен и питается от автомобильного аккумулятора.

Важно помнить, что любая переделка требует технических навыков и безопасности.

Использование автомобильного зарядного устройства

Принцип такой же, как и при использовании блока питания компьютера. Необходимо приобрести старое зарядное устройство для стартерных аккумуляторов. Современная мода на компактные импульсные зарядные устройства оставила позади аналоговые линейные устройства с ручным управлением напряжением и током заряда. Поэтому такое устройство можно купить на автомобильном рынке за символическую стоимость.

Зарядное устройство MAX INTER

Хорошо, если напряжение можно будет регулировать плавно — в этом случае ваш импровизированный блок питания подойдет к любой отвертке.

Преобразование его в электроинструмент сводится к подключению входа электродвигателя к силовым клеммам зарядного устройства.

Недостатки батареи

1. Требуется регулярная подзарядка. Рано или поздно батареи исчерпают свой жизненный цикл.
2. Чем дешевле инструмент, тем быстрее придет время доработки.

В этом нет ничего плохого, но вы должны знать, что производитель экономит столько же, сколько и вы. Следовательно, самый дорогой блок (а именно аккумулятор) будет самым дешевым в комплекте.

В результате получаем отличный инструмент с исправным мотором и не изношенным редуктором, который не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батарей или заменить неисправные батареи в приборе. Однако это мероприятие бюджетное. Стоимость сопоставима с покупкой новой отвертки.

Второй вариант — использовать запасной или старый аккумулятор от автомобиля (если он у вас есть). Но стартерный аккумулятор тяжелый, и пользоваться таким тандемом не очень удобно.

Внешний источник питания

Идея не так абсурдна, как может показаться. Даже большой и тяжелый выпрямитель может просто стоять возле розетки.

Вы одинаково привязаны к блоку питания и к застрявшей сетевой вилке. А низковольтный шнур может быть любой длины.

ВАЖНО! Закон Ома гласит: с той же мощностью, уменьшая напряжение, мы увеличиваем ток! Соответственно, шнур питания на 12-19 вольт должен иметь сечение больше 220 вольт.

Внешний источник питания

Идея не так абсурдна, как может показаться. Даже большой и тяжелый выпрямитель может просто стоять возле розетки.

Вы одинаково привязаны к блоку питания и к застрявшей сетевой вилке. А низковольтный шнур может быть любой длины.

ВАЖНО! Закон Ома гласит: с той же мощностью, уменьшая напряжение, мы увеличиваем ток! Соответственно, шнур питания на 12-19 вольт должен иметь сечение больше 220 вольт.

Адаптер переменного тока для отвертки в батарейном отсеке

Если ваш инструмент не слишком мощный, можно поместить блок питания в ручку или футляр от поврежденных аккумуляторов.

Недостатки батареи

1. Требуется регулярная подзарядка. Рано или поздно батареи исчерпают свой жизненный цикл.
2. Чем дешевле инструмент, тем быстрее придет время доработки.

В этом нет ничего плохого, но вы должны знать, что производитель экономит столько же, сколько и вы.Следовательно, самый дорогой блок (а именно аккумулятор) будет самым дешевым в комплекте.

В результате получаем отличный инструмент с исправным мотором и не изношенным редуктором, который не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батарей или заменить неисправные батареи в приборе. Однако это мероприятие бюджетное. Стоимость сопоставима с покупкой новой отвертки.

Второй вариант — использовать запасной или старый аккумулятор от автомобиля (если он у вас есть).Но стартерный аккумулятор тяжелый, и пользоваться таким тандемом не очень удобно.

Как сделать сеть 220 В из аккумуляторной отвертки

Аккумуляторная отвертка 18 В от сети 220 В на основе балласта от энергосберегающей лампы (2016) WEBRip
В этом я покажу вам, как сделать недорогой и простой адаптер переменного тока для аккумуляторного шуруповерта. сделать недорогой простой адаптер переменного тока для

Отвертка аккумуляторная 18В от сети 220В, на базе балласта от энергосберегающей лампы (2016) WEBRip

В этом я расскажу, как сделать недорогой простой блок питания переменного тока для аккумуляторного шуруповерта из подручных деталей.

Информация о фильме:
Название: Аккумуляторная отвертка 18В от сети 220В, на базе балласта от энергосберегающей лампы Год: 2016 Жанр: обучение

Страна: Россия
Продолжительность: 00:38:08
Язык: Русский

Файл:
Качество: WEBRip
Формат: миль на галлон
Скорость передачи данных: 1978 Кбит / с : миль на галлон, 1280 × 720, 25.00 fps (r)
Аудио: mp3, 48000 Гц, стерео
Размер : 977,71 Мб

Html-ссылка Ссылка для форумов прямая ссылка

• Прогулки по Прибалтике Латвия, Литва, Эстония, Калининград и окрестности Прогулки по Прибалтике Латвия, Литва, Эстония, Калининград и окрестности. Путеводитель рассчитан на самостоятельных путешественников, готов.

• Дмитрий Денисов, Сергей Цыро. Кофе: Рецепты. Коктейли. Советы. Мастер-классы Книга будет полезна начинающим бариста и барменам, желающим получить базовые знания о том, как приготовить «правильный» кофе в кофейне или ресторане.

• А. Селезнев. Библейский кондитер «Библейский кондитер».Уникальное подарочное издание, настоящая энциклопедия выпечки от самого звездного кондитера России. За их книги.

• Махмудов К., Исмаилова Х. Мучные блюда домашней узбекской кухни Альбом «Мучные блюда домашней узбекской кухни». Результат многолетней совместной работы авторов. Он предназначен для домохозяек и любителей.

• Electronic, Rap, Indie, RB Dance Music Collection Pack (2020-06-23) Исполнитель: VA Название: Electronic, Rap, Indie, RB Dance Music Collection Pack (2020-06-23) Жанр: Электронный , Рэп, Инди, Год танца РБ.

• Андрей Березняк. Механика. Чернильные стрелки Размеренная жизнь на континенте только так выглядит.

• Коттеджный журнал. Апрель 2020 The Cottage Journal предлагает идеи украшения, советы по стилю, творческое вдохновение и вкусные рецепты. И теперь вы можете наслаждаться каждой страницей.

• Topaz Gigapixel AI 5.0.2 RePack от KpoJIuK Topaz Gigapixel AI. Это первое и единственное приложение, которое использует возможности искусственного интеллекта для увеличения ваших изображений путем добавления.

• Casse-o-player 3.0.11 [Android] Casse-o-player. Кассетный магнитофон в твоем телефоне! Все, что вам нужно от аудиоплеера, плюс библиотека самых легендарных и стильных кассет от.

• Восстановление зрения. Упражнения для глаз. Простая техника (2020) Упражнения для зрения, как улучшить зрение, как восстановить зрение в домашних условиях, гимнастика для глаз. Этот курс объяснит теорию.

Всего сайта: 10 | Гостей: 7 Членов: 0

Роботы: 3 Яндекс, Bing, Google

Бесплатные портативные программы фильмы без регистрации новая музыка книги скачать новое программное обеспечение скачать сериалы без регистрации DVDRip кино в HD обновления программ популярная музыка без регистрации и sms бесплатное программное обеспечение

Как преобразовать аккумуляторную отвертку в сеть: 3 основных метода

Неудивительно, что почти в каждом доме или квартире есть отвертка.К сожалению, устройства, основанные на источнике беспроводной сети, часто выходят из строя и выходят из строя. Поскольку покупать новую батарею дорого, большинство владельцев заменяют аккумуляторные отвертки аккумуляторными. В этой статье мы расскажем, как переделать устройство из подручных деталей. Также затронем тему, почему именно такой вид оборудования выходит из строя чаще всего. Читай внимательно!

Способ №2 (реконструкция по сетевому блоку с компьютера)

Для этого типа реконструкции подходит только сетевой блок класса АТ.Такие устройства имеют вентиляционный отсек, а также кнопки включения. И прочь. Сетевой блок используется на многих моделях компьютеров, поэтому никому не составит труда найти ненужную деталь. Затем проверьте выходной ток, он должен быть не менее 16 вольт, а мощность — 300,30 Вт.

1. Разобрать прибор и найти пластину, на которой закреплена проводка (плата).
2. Отключите защиту: найдите зеленый электронный компонент на плате и подключите его к любому другому черному проводу.
3. Найдите конструкцию с двумя черными, желтыми и красными проводами (контакты MOLEX). Присоедините или припаяйте удлинитель к желтому и черному проводам, а другую часть прикрепите к клеммам отвертки. Теперь покрутите механизм.

Способ №1: реконструкция на базе блока питания ноутбука

Как уже было сказано, такой способ реконструкции считается простым и не требует много времени. Сначала проверьте, на какое выходное напряжение рассчитано устройство. Оптимальным вариантом будет 12-19 Вт.На следующем этапе извлеките из устройства непригодные батареи с помощью отвертки и разберите устройство.

1. Отсоедините ввод (размером с разъем для портативного компьютера) и зачистите провода.
2. Возьмите контакты и просто припаяйте их к устройству.
3. Выберите место на устройстве для провода и просверлите его. По окончании действия сложите конструкцию и проверьте на работоспособность.

Как переделать аккумуляторный шуруповерт в сетевой: 5 вариантов решения вопроса

Удобная отвертка из сети: особенности использования

Аккумуляторный шуруповерт — отличный помощник в вашем доме.С этим могут согласиться практически все, кого он ни разу не подводил. Совершенно иное мнение у тех, кто перестал работать на полпути. Этот инструмент поможет вам всегда и везде, но ровно до того момента, пока аккумулятор не разрядится. Более того, количество в нем ограничено. В моменты простоя тоже может испортиться аккумулятор. Батареи обычно служат не более трех лет. Когда это время истечет, его нужно будет поменять или отправить в музей устаревших вещей. Возможна ситуация, если переделать шуруповерт в сетевой.Способов сделать это достаточно.

Сетевые трансформаторы этих марок качественные и надежные в эксплуатации. К тому же они достаточно компактны, легки и не усложняют работу с инструментом. Их нагрузочные характеристики близки к характеристикам стандартной отвертки. В их конструкции 2 входных и выходных провода, что позволяет подавать питание на галогенные лампы и другие типы потребителей электроэнергии с напряжением 12 В. Однако, чтобы использовать переделанное устройство, необходимо придерживаться некоторых правил.

Вот они:

• Дайте прибору постоять 5 минут каждые 20;
• Зафиксируйте трос рукой в ​​локте, чтобы он не мешал работе;
• Очистить блок питания от пыли;
• Не используйте слишком много удлинителей;
• Не используйте прибор без заземления;
• Не используйте переделанный прибор для работы на высоте.

Перед каждым началом работы с переделанным устройством убедитесь, что оно исправно работает.

Зачем переделывать шуруповерт сетевой

Для того, чтобы вы могли использовать отвертку даже в самых труднодоступных местах без лишних проводов, в любой момент мобильная отвертка переоборудуется на сетевую.

Способы преобразования аккумуляторного шуруповерта в сеть различаются по сложности. Одна из них заключается в том, что для питания зарядки от ноутбука практически не требуется знаний и навыков. Чтобы смонтировать блок питания компьютера, нужно уметь обращаться с паяльником, а для перепрофилирования китайского адаптера нужно уметь обращаться с измерительным прибором.Кроме того, есть еще несколько способов переделать аккумуляторный шуруповерт прямо в сетевой.

А именно:

• Использование блока питания от персонального компьютера вместо аккумулятора;
• Даёт новую жизнь автомобильному аккумулятору;
• Использование в качестве источника питания от галогенных ламп;
• Путем подключения китайской платы блока питания 24В.

Для сообразительных умельцев выполнить такие манипуляции несложно.Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью к знающему специалисту.

Использование блока питания от персонального компьютера

На радиорынке можно за небольшую плату приобрести старый блок питания от персонального компьютера. Нам нужен вариант формата AT, который нужно было отключать нажатием клавиши после выхода из операционной системы.

Опытные пользователи запомнили такие системные блоки. Преимущество такого блока питания еще и в том, что он указывает на честное питание.Если там указано 300 Вт, это означает, что вы можете безопасно отключить 15-16 ампер от 12-вольтового выхода (опять же, ссылаясь на закон Ома). Этого достаточно, чтобы запитать среднюю отвертку.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество — наличие охлаждающего вентилятора и продвинутой системы защиты от перегрузок.

Если вы прячете блок питания в красивом корпусе, не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (12В).

Ограничения. Отвертка с напряжением питания выше 14 вольт не подойдет.

Недостатки батареи

1. Требуется регулярная подзарядка. Рано или поздно батареи исчерпают свой жизненный цикл.
2. Чем дешевле инструмент, тем быстрее придет время доработки.

В этом нет ничего плохого, но вы должны знать, что производитель экономит столько же, сколько и вы. Следовательно, самый дорогой блок (а именно аккумулятор) будет самым дешевым в комплекте.

В результате получаем отличный инструмент с исправным мотором и не изношенным редуктором, который не работает из-за некачественного аккумулятора.

Есть возможность приобрести новый комплект батарей или заменить неисправные батареи в приборе. Однако это мероприятие бюджетное. Стоимость сопоставима с покупкой новой отвертки.

Второй вариант — использовать запасной или старый аккумулятор от автомобиля (если он у вас есть). Но стартерный аккумулятор тяжелый, и пользоваться таким тандемом не очень удобно.

Встраиваем готовый блок питания

Для этого необходимо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках этого достаточно.

Возьмите труп с собой и идите на примерку. При покупке необходимого источника питания аккуратно отделяем его от корпуса.

Помещаем отвертку в аккумуляторный ящик. Все компоненты должны быть надежно закреплены.

При необходимости удлините провода между платой управления и трансформатором.Если во время работы цепь коснется металлических частей трансформатора, произойдет короткое замыкание.

Так как место в корпусе позволяет. Для лучшего охлаждения разделите плату и трансформатор. Какой бы качественный блок питания вы ни выбрали, нагрузка будет высокой и возможен перегрев.

Не лишним будет закрепить на микросхемах управления питанием дополнительные радиаторы. Долго поработайте отверткой, отключите ее от сети и коснитесь радиокомпонентов на плате управления.

Вы сами разберетесь, какие элементы нуждаются в отводе тепла. В корпусе можно сделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не займет много времени, а стоимость купленного модуля несопоставима с восстановлением работоспособности аккумулятора.

Обзор аккумуляторной отвертки Dremel

Праздники остались позади, и, учитывая рост числа домашних и автомобильных DIY-проектов, которые происходили в то время, когда мы находимся в состоянии пандемии, мы готовы поспорить, что инструменты были популярными подарками на Хануку, Рождество и Кванзу в этом году. .

Отвертки часто используют механики любого уровня подготовки, и мы считаем, что среди 10 лучших инструментов они должны быть в каждом наборе инструментов. Отвертки для винтов с крестообразным шлицем в основном используются в большинстве автомобильных и грузовых автомобилей, но инструменты доступны с наконечниками для многих других типов винтов (с плоской головкой, с шестигранной головкой, Torx и т.

Статьи по теме
Мустанг мощностью 1000 л.с., отличные рабочие характеристики, инструменты и эффективность.

Хардкорные гоночные детали, инструменты и удобства в пещере для людей выделяют это убежище для социального удаленного магазина

Лучшие находки для встреч по обмену: запчасти

Стандартные или ручные отвертки — OG — требуют наибольшего физического усилия и снятия крепежа.С годами эти инструменты не устарели сами по себе, но они уступили место «беспроводным» устройствам с батарейным питанием, которые помогают упростить процесс завинчивания. В моих ящиках с инструментами есть драйверы обоих типов. Но электрические модели, которые у меня есть, представляют собой аккумуляторные дрели с удлинителями и отвертками, установленными в их патронах, в отличие от устройств с батарейным питанием, которые напоминают настоящие драйверы. Во время курортного сезона в этом году в мою коллекцию инструментов было добавлено новое устройство. Я получил пакет, содержащий Dremel Home Solutions ‘4.0 В (литий-ионный аккумулятор), электрическую отвертку и аккумуляторный фонарик и быстро открыл его, чтобы можно было оценить новые гаджеты.

Фото 2/10

| 002 Обзор аккумуляторной отвертки Dremel Cordless Screwdriver

Dremel Home Solutions — новый бренд инструментов, который продается исключительно через The Home Depot. Это дочерняя компания Dremel, производителя легендарного вращающегося инструмента (шлифовального станка), который обычно называют одним названием компании. На отвертку и фонарик распространяется двухлетняя гарантия производителя от дефектов или сбоев, а розничная цена составляет менее 40 долларов.00.

Отвертка электрическая

Фото 3/10

| 003 Обзор аккумуляторной отвертки Dremel

Фото 4/10

| Аккумуляторная отвертка Dremel 004.

Фото 5/10

| Аккумуляторная отвертка Dremel 005.

Фото 6/10

| Аккумуляторная отвертка Dremel 006.

Когда дело доходит до таких инструментов, как дрели, трещотки и даже ударные пистолеты, в настоящее время в мире принято «беспроводные» инструменты, как для профессионалов, так и для мастеров своими руками.Отвертки имеют бесконечное количество применений, а с максимальной скоростью 360 об / мин и крутящим моментом 44 фунта на дюйм это новое устройство идеально подходит для выполнения основных задач по сборке, установке и / или ремонту дома или в магазине.

Устройство имеет длину 7,5 дюймов и очень легкое (менее 1 фунта) по сравнению с вышеупомянутыми аккумуляторными «шуруповертами». Он оснащен шестигранным приводом на четверть дюйма, шестью уровнями мощности и технологией «Smart Stop» для предотвращения вытаскивания винтов, направления движения и обратного направления, а также индикатором заряда батареи и включает набор из семи шестигранных бит для наиболее распространенных винтов ( Филлипс, плоская головка, шестигранник, торкс и т. Д.), 3-дюймовый удлинитель бит, USB-кабель и адаптер питания для зарядки литий-ионного элемента 4,0 В).

Для работы с электрической отверткой нужно просто надавить на устройство после того, как немного закрепится в винте. Поначалу процедура немного сложна, так как отвертка очень чувствительна и быстро реагирует на малейшее усилие (даже при сильном сжатии). Учитывая впечатляющий крутящий момент, возможно растяжение запястья, если водитель откинется назад и его не удержат надежно.

Фонарик

Фото 7/10

| Аккумуляторная отвертка Dremel 007.

Фото 8/10

| Аккумуляторная отвертка Dremel 008.

Фото 9/10

| Аккумуляторная отвертка Dremel 009.

Фото 10/10

| Обзор аккумуляторной отвертки Dremel 010

Каждый гараж или магазин имеет свои потребности в соли и имеет фонарик, возможно, больше одного.В моем гараже есть два блока MagLite с батарейным питанием. В процессе работы они «яркие», и MagLite долгое время являлся предпочтительной маркой фонарей (для полицейских агентств, механиков и т. Д.), Но суперяркость — это то, что происходит сегодня, и устройства старой школы не могут сравниться с мощными светодиодными маяками, которые доступны сейчас.

Перезаряжаемый фонарь Dremel Home Solutions — большой светильник в небольшом корпусе. Несмотря на то, что его длина составляет всего 6 дюймов, а вес — всего полфунта, этот алюминиево-резиновый свет может проецировать 500 люменов с цветом светодиода 5000 цветов на расстояние 650 футов.Он также водонепроницаем (при выключенном питании) на глубине до 3 футов в течение 30 минут.

Что мне нравится в фонарике, так это то, что он похож на электрическую отвертку, он питается от литий-ионного аккумулятора 4,0 В, который легко заряжается с помощью прилагаемого USB-кабеля. Заполненная ячейка поддерживает четыре часа работы при яркости 500 люмен (максимальная мощность) или восемь часов при яркости 200 люмен (средняя), и она будет работать всю ночь — непрерывные 24 часа — при яркости 50 люмен, что является самым низким уровнем освещенности. параметр.

Светодиодный луч является ярким и регулируемым, и, по словам Dremel, когда он полностью заряжен, компактный фонарик может стоять наготове на рабочем столе до двух лет и без проблем освещать темноту.

Источники
Dremel
(800) 4-DREMEL
https://www.dremel.com

Электрические отвертки и шуруповерты в Ace Hardware

Для работ, требующих частого заворачивания или удаления винтов, может пригодиться электрическая отвертка. Ace Hardware предлагает большой ассортимент отверток от ведущих брендов, таких как DEWALT, Milwaukee и Skil. Изучите различия между сетевыми, аккумуляторными и шуруповертами для гипсокартона, чтобы выбрать лучший вариант для вашего проекта.

Три основных типа шуруповертов

Независимо от того, являетесь ли вы профессионалом или частым домашним мастером, электрическая отвертка может помочь выполнить работу с большей эффективностью. Компактная и легкая, автоматическая отвертка выдает именно тот крутящий момент, который необходим для заворачивания винта в течение всего дня, и многие модели разработаны с учетом максимальной портативности. Электрические шуруповерты приспособлены для заворачивания шурупов общего назначения, что снижает вероятность чрезмерного затягивания или снятия шурупов.Существует три основных типа электрических отверток, описание каждого из которых приводится ниже.

Сетевые отвертки

Сетевые отвертки обеспечивают стабильный крутящий момент для работ, требующих большей мощности. Движущая сила в сетевой отвертке оптимально передается за счет постоянного потока электричества, поэтому нет прерываний или ограничений по напряжению. Многие профессиональные подрядчики и плотники предпочитают использовать сетевую отвертку, поскольку они регулярно выполняют более детальную работу, которая требует большей мощности, долговечности и длительного использования.В отличие от отверток с батарейным питанием, которые время от времени требуют подзарядки, в сетевых моделях никогда не заканчивается заряд, если у вас есть доступ к источнику электроэнергии. Они также хорошо подходят для сверления отверстий в более твердых материалах, таких как бетон.

Аккумуляторные отвертки

Аккумуляторные шуруповерты или отвертки с батарейным питанием полагаются исключительно на батареи в качестве источника питания. Аккумуляторные шуруповерты — отличный вариант для проектов, требующих перемещения с места на место, где доступ к электрическим розеткам может отсутствовать.Эти электрические отвертки созданы для большего удобства и простоты переноски, а сетевые отвертки рассчитаны на большую мощность.

Отвертки с батарейным питанием удобны в использовании в тесноте и в ограниченном пространстве, где нет свисающих шнуров. Многие аккумуляторные шуруповерты имеют некоторые из особенностей проводных моделей, например, несколько вариантов скорости и намагниченные биты.

Отвертка для гипсокартона

На первый взгляд отвертка для гипсокартона очень похожа на обычную отвертку.Однако отвертки для гипсокартона созданы специально для установки гипсокартона. В этих автоматических шуруповертах используются специальные биты, которые заворачивают шурупы для гипсокартона, не повреждая поверхность материала. Как и другие типы электрических отверток, отвертки для гипсокартона доступны в сетевых и беспроводных моделях.

Основное назначение отвертки для гипсокартона — вращать насадку для гипсокартона с идеальной скоростью для ввинчивания шурупа через материал в стойку. Для той же задачи можно использовать обычную отвертку, но необходимо тщательно следить за ее скоростью, иначе винты могут быть ввернуты слишком глубоко.

Магазин автоматических отверток Сейчас

Ручные отвертки могут быть полезны для выполнения простых работ, но электрические отвертки обеспечивают большее удобство при заворачивании шурупов в течение длительного периода времени. Найдите отличные предложения на сетевые и аккумуляторные отвертки в Интернете или в магазине Ace Hardware сегодня.

[решено] Комплект ИТ-оборудования для сетевого администратора

Здесь много хороших ответов! Я просто повторю то, что я сделал по аналогичному вопросу месяц или два назад. Я попросил подарочные карты Lowe’s или Home Depot и начал покупать инструменты по более высокой цене, которые мне были нужны.Я бы купил лучшее, что мог себе позволить в то время, а затем заменил бы более дорогим предметом, когда у меня были бы деньги. Моим последним приобретением была замена комплекта тона и пробника. У меня был такой себе из коробочного магазина. Однажды я чистил наш центр обработки данных и заметил, что у нас есть 5 комплектов тональных сигналов и датчиков — одна из тех сделок, когда кто-то приходил на место и забывал комплект и покупал новый. Я спросил своего босса, могу ли я получить один, и он дал мне согласие. Я купил свои высокоточные прецизионные отвертки у Grainger (они же Wiha), мои изолированные отвертки тоже Wiha, на самом деле я нашел их в Sears… Отвертки немецкого производства хороши! Опять же, я начал дешево и модернизировал, когда обнаружил, что дешевые вещи не годятся для использования в полевых условиях. Показательный пример — мой комплект тональных сигналов и датчиков. Хорошие кусачки очень важны. Если вы много работаете в телекоммуникационной компании, этот стриппер — САМЫЙ ЛУЧШИЙ: http: / / www.techni-tool.com/ core / media / media.nl/ id.65273 / c.1195528 / .f? h = b2f8785e8da51cecec42.

Мой инвентарь выглядит следующим образом:

Мультиметр Fluke

Ассортимент отверток (Wiha и дешевые китайские)

Ассортимент драйверов Torx (Xcelite, Wiha и дешевые китайские)

Ассортимент шестигранных ключей (Эклинд)

Некоторые дешевые обжимные устройства для RJ-11 и RJ-45

Кримперы коаксиальные с обжимными разъемами F

Набор тональных сигналов и пробников

Плоскогубцы Knipex

Ножницы электрика (обязательно!)

Плоскогубцы (инструменты Klein)

Прецизионные плоскогубцы (Xcelite)

Пинцет (фиксирующий и неблокирующий)

Пинцеты разные

Пластиковые инструменты для открывания деликатных футляров, не царапая их (используется для однократной замены аккумулятора ipod)

Скотч-Локс

2 светодиодных фонарика (у HF долгое время был купон на бесплатный светодиодный фонарик, покупка не требуется, но они больше не проводят эту акцию)

Кабельный тестер Pentascanner (были приобретены Fluke)

Рыбная лента 25 футов

Различные мелочи, накопленные за эти годы (винты, бесплатные карманные отвертки от продавцов, остатки проводов от разных работ и т. Д.).etc ..)

Что мне нужно:

инструмент для перфорации с лезвиями

рыболовная лента длинная

Развивайте свои навыки: 10 лучших предметов для набора инструментов сетевого инженера

За каждым хорошим сетевым гуру стоит хороший набор инструментов. Быстрый доступ к нужным инструментам может означать разницу между легкой работой и невыполнимой.Но с учетом большого разнообразия гаджетов на рынке сложно определить, какие инструменты действительно полезны. В этом Daily Drill Down я сделаю обзор 10 лучших инструментов, которые нужно держать под рукой.

1. Кабельный тестер
Инструмент номер один, без которого не должен обходиться ни один сетевой гуру, — это кабельный тестер. Хороший тестер кабеля обнаруживает короткие замыкания в кабеле и сообщит вам, правильно ли расположены провода внутри разъема RJ-45. Вы можете увидеть тестер кабеля LANtest ​​на Рисунок A .

Вы можете использовать тестер кабеля, показанный на рисунке A, для коаксиального кабеля и кабеля Ethernet на базе RJ-45. Обратите внимание, что тестер кабеля состоит из двух частей. Для более коротких кабелей, таких как патч-корды, оба конца тестируемой длины можно подключить к основному инструменту тестирования. Для более длинных участков кабеля один конец проверяемого кабеля подключается к основному испытательному инструменту, а другой конец проверяемого кабеля подключается ко второстепенной части.

Хотя каждый кабельный тестер работает немного по-своему, этот кабельный тестер покажет вам, надежно ли соединение, с помощью серии светодиодных дисплеев.Светодиодные индикаторы на обоих концах цепи тестового блока означают, что с кабелем все в порядке; если второй светодиод не горит, это означает короткое замыкание. Если второй светодиод горит, но числа не совпадают, вы знаете, что разъем RJ-45 подключен неправильно.

2. Обжимной пресс для RJ-45
Еще один удобный инструмент — обжимной для RJ-45, показанный на Рис. B . Инструмент для обжима на рисунке фактически содержит кусачки, инструмент для зачистки проводов и щипцы для обжима. Этот единственный инструмент может разрезать дырку в кабеле CAT-5, зачистить конец и вставить разъем RJ-45 на конец кабеля.

3. Аккумуляторная отвертка
Одним из наиболее часто используемых мною инструментов является аккумуляторная отвертка, которая отлично экономит время для тех, кому приходится регулярно открывать корпуса ПК.

При выборе аккумуляторной отвертки я выбрал 3,6-вольтовую отвертку Craftsman, показанную на Рисунок C . Мне нравится эта модель, потому что она имеет регулируемый крутящий момент и более высокое номинальное напряжение и, следовательно, большую мощность, чем многие другие доступные.

После покупки аккумуляторной отвертки я рекомендую приобрести хороший набор бит, например тот, который показан на , рис. D , чтобы убедиться, что вы подходите для любой работы. Помните, что на некоторых ПК используются винты Torx (звездообразные), а не стандартные винты с крестообразным шлицем и винты с плоской головкой.Набор бит на рисунке также включает несколько гаечных ключей. В некоторых корпусах компьютеров используются винты с головками, имеющими края, как у гаек. Если канавка головки повреждена, ее можно удалить гаечным ключом. Вы можете даже подумать о том, чтобы подобрать гибкий удлинитель, который отлично подходит для заворачивания шурупов в труднодоступных местах.

4. Радиостанции двусторонней связи
Еще один очень полезный инструмент — это набор радиостанций двусторонней связи, таких как модели Motorola, показанные на , рис. E . Эти радиоприемники полезны, когда два или более технических специалиста работают в разных частях здания. Например, при тестировании кабелей один технический специалист может находиться в коммутационном шкафу, а другой — за столом пользователя. Набор радиоприемников позволяет двум техническим специалистам сравнивать результаты испытаний и обсуждать идеи ремонта. Эти радиоприемники также могут принимать FM-стерео, морское радио и погодное радио, поэтому я могу использовать их на своей лодке по выходным.

5. Мультиметр
Вы наверняка не захотите попасться без мультиметра. Доступно множество различных типов мультиметров, их цена варьируется от 20 до 200 долларов. Я использую среднечастотный прибор Craftsman Digital + Analog Multimeter 82322, показанный на , рис. F .Его цена составляет около 100 долларов.

Я использую мультиметр для четырех основных задач. Во-первых, я иногда использую его, чтобы проверить электрические розетки на предмет надлежащего уровня тока. Во-вторых, я тестирую блоки питания ПК. Фактически, я недавно написал две статьи TechRepublic, «Устранение неполадок блоков питания ПК» и «Полный набор инструментов для устранения неполадок ПК», об использовании мультиметра для проверки источников питания ПК.

Иногда я использую мультиметр для проверки правильности согласования коаксиальных линий Ethernet. Наконец, поскольку мой конкретный мультиметр содержит датчик температуры, я могу использовать его для измерения температуры внутри корпуса ПК на предмет перегрева.

6. Тестер телефонной линии
Легко представить себе сети, состоящие исключительно из сетевых кабелей и компонентов. Однако телефонные линии по-прежнему широко используются в сетях, предлагающих услуги удаленного доступа. Так же, как проблемы с сетью могут быть связаны с плохим соединительным кабелем, проблемы с модемом могут быть вызваны плохой телефонной розеткой.

Я не могу сосчитать, сколько раз я видел, как телефонная компания или другой технический специалист случайно отключали телефонную розетку или перекрещивали разъем, особенно в больших офисах.Вы можете использовать несколько подходов для проверки проблем с телефонной линией. Мне нравится проводить начальные тесты с помощью тестера телефонной линии, такого как тот, который показан на рис. G . Этот тестер горит зеленым светом, если линия в порядке, и красным светом, если линия перекрестно подключена. Отсутствие света означает, что линия полностью мертва. Подобные тестеры можно найти за несколько долларов в любом хозяйственном магазине.

7. Телефон
Наличие под рукой тестера телефонной линии поможет вам диагностировать многие общие проблемы, но есть некоторые сбои телефонной линии, которые вы можете обнаружить только с помощью реального телефона. Я видел несколько ситуаций, в которых проблема с телефонной компанией позволяет модему совершать исходящие звонки, но не принимать звонки. Точно так же я видел телефонные линии, по которым можно принимать звонки, но не набирать номер. Вот почему я держу под рукой обычный аналоговый телефон.

Аналоговый телефон также полезен для прослушивания линейного шума.Иногда я просто подключаюсь к серверу удаленного доступа, чтобы посмотреть, реагирует ли модем и правильно ли звучат различные тоны модуляции.

8. Тональный пробник
Если вы работаете в сетях, использующих патч-панели, вы обнаружите, что тональный пробник является чрезвычайно ценным оборудованием. Предположим, вам нужно обслуживать сеть, и ни одна из неисправностей не помечена. Вы можете подключить сетевой разъем к индуктору, который подаст звуковой сигнал на сетевой кабель. Затем вы можете спуститься к коммутационному шкафу и использовать тональный зонд, чтобы увидеть, какой ударник передает тон.Удар вниз с тоном соответствует домкрату с индуктором.

9. Фонарь
Может показаться странным завершать мой список основных инструментов фонарем, но я не могу сказать вам, сколько коммутационных шкафов и серверных комнат я был в такой темноте, что я не мог видеть на задней панели серверов или прочтите маркировку на патч-панели. Поэтому я всегда ношу с собой фонарь, когда иду чинить сеть. Фонарь также полезен при попытке провести провода через чердак или подполье. Что мне нравится в моем конкретном фонаре, так это то, что он не пропускает 360 градусов света и достаточно яркий, чтобы осветить всю комнату.

10: Кабельная змея
Один инструмент, который я нашел невероятно полезным, — это кабельная змея. Этот гаджет представляет собой не более чем выдвижную катушку из гибкого металла с крючком на конце. Я использую свою кабельную змеевик, чтобы протянуть сетевой кабель через труднодоступные места, например, от верха стены до розетки, которая находится у пола, или через пространство статического давления здания или основание пола. Кабельная змея также особенно полезна для прокладки сетевого кабеля через кабелепровод.

Лучшие планы
Независимо от того, насколько тщательно вы планируете свой набор инструментов, всегда кажется, что единственного инструмента, который вам нужен для работы, там не будет.Собирая этот список из 10 лучших или составляя свой собственный, вы с меньшей вероятностью обнаружите, что вам не хватает того единственного инструмента, который поможет вам в дневной чрезвычайной ситуации.

WEN 49103 Литий-ионная аккумуляторная электрическая отвертка 3,6 В с битами и — WEN Products

Помните, когда вы, наконец, дотянулись до этих недоступных винтов? Литий-ионная аккумуляторная отвертка WEN 3,6 В с битами и поясной кобурой обеспечивает компактный и портативный источник питания, полезный для любого домовладельца.Быстроразъемный патрон на 1/4 дюйма плотно прилегает к верхней части отвертки, обеспечивая доступ к узким углам и неудобным местам. Уникальный дизайн этого драйвера делает его идеальным помощником при сборке мебели и доступе к труднодоступным шурупам. Закручивайте винты и крепежные детали со скоростью 180 оборотов в минуту с крутящим моментом до 31 фунт-дюйма. Литий-ионные элементы аккумулятора обеспечивают бесперебойное питание в течение многих часов стабильной и стабильной работы. Встроенный индикатор заряда батареи информирует пользователей, когда их источник питания разряжен и требуется подзарядка.Два светодиодных индикатора на передней части сверла освещают вашу заготовку во время работы. Легкая конструкция весит всего 12 унций, а ручка с мягкой резиновой подкладкой имеет эргономичные контуры, которые идеально ложатся на ладонь. В этот комплект входит удобный чехол для переноски с местом для хранения бит, две насадки с плоской головкой, одна насадка с крестообразной головкой и зарядное устройство. А поскольку это продукт WEN, ваша отвертка поставляется с общенациональной сетью квалифицированных специалистов по обслуживанию, дружелюбной службой поддержки клиентов и двухлетней гарантией, чтобы вы не забыли о WEN.

— Уникальный дизайн идеально подходит для доступа к труднодоступным винтам

— Патрон расположен заподлицо с верхней частью отвертки для плотного сжатия и ограниченного пространства

— Литий-ионные аккумуляторные батареи обеспечивают часы бесперебойной работы

— Быстроразъемный патрон 1/4 дюйма позволяет быстро менять биты

— Включает кобуру для переноски с хранением бит, две насадки с плоской головкой, одну насадку с крестообразной головкой, бортовую лампу, счетчик заряда батареи и зарядное устройство

Для жителей Калифорнии нажмите здесь, чтобы получить информацию о Предложении 65

Нажмите здесь, чтобы просмотреть руководство по продукту

.
