Лазерный уровень своими руками — из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

призменные;
ротационные;
точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

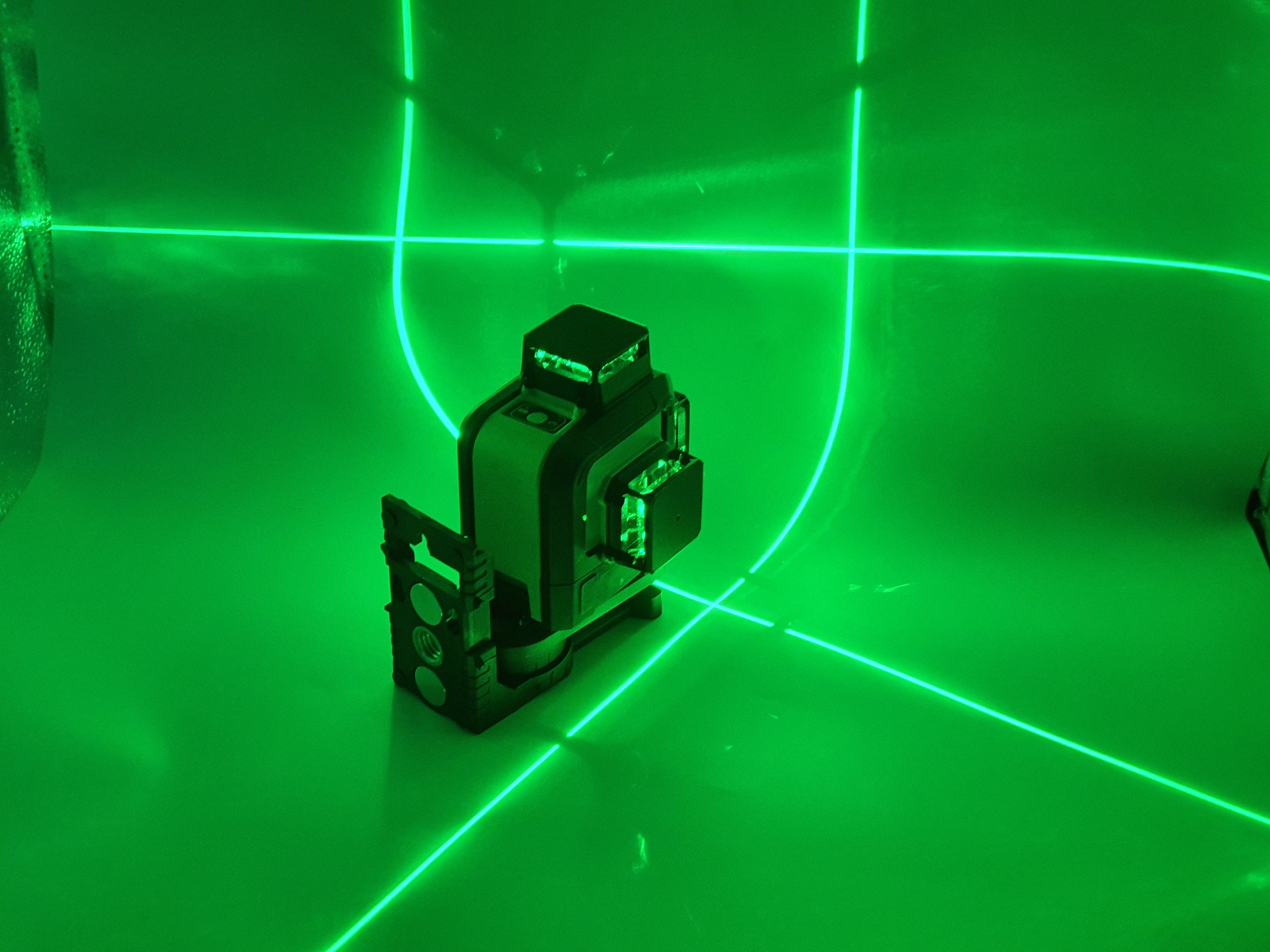

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

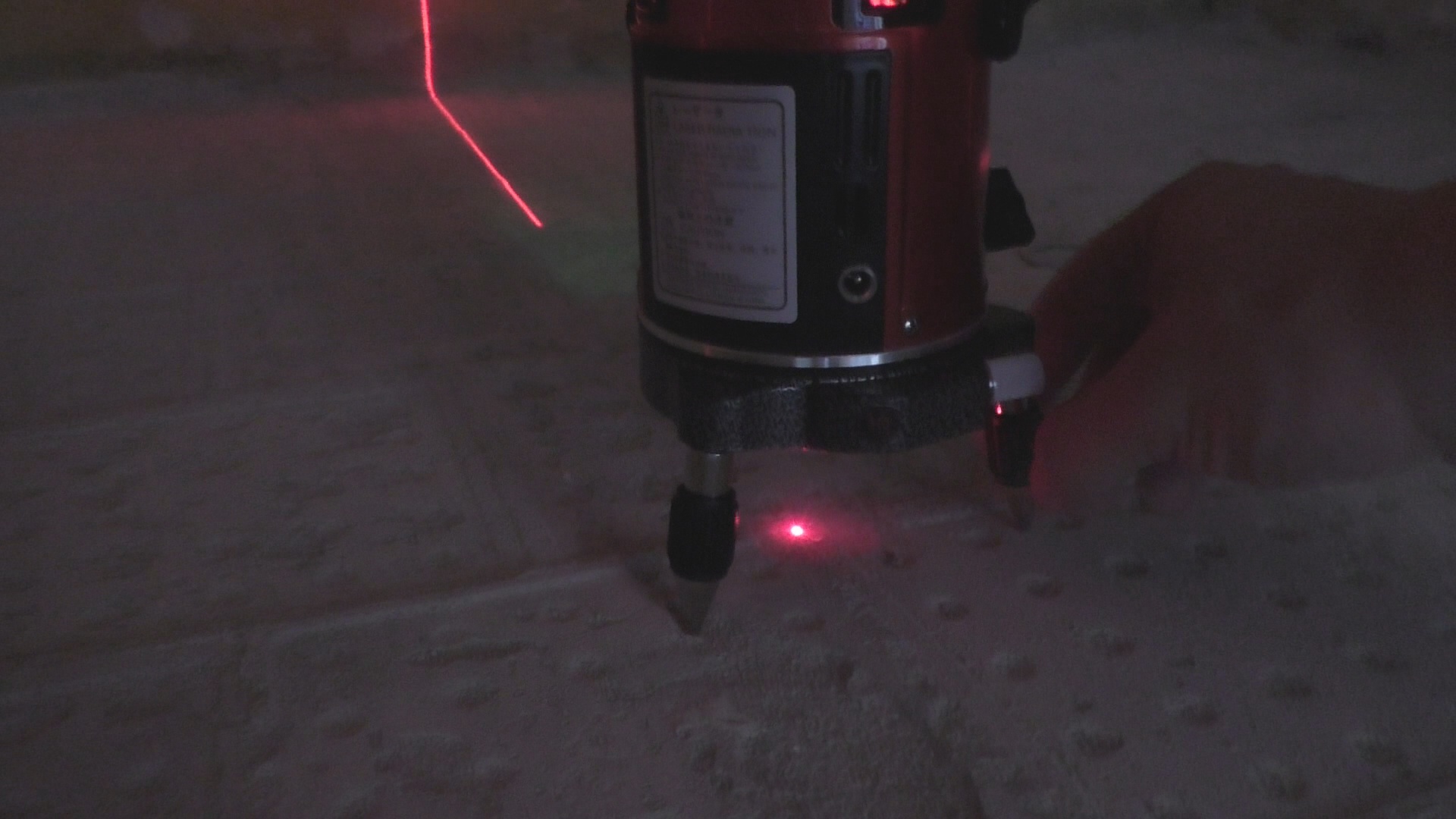

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
разметка и определение направления;
поверхностное выравнивание пола, стен и потолка;
обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
проведение коммуникационных магистралей;
установка переборок и подвесных аксессуаров;
монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

клей;
пилки по металлу;
лобзик;
кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.
Лазерная указка излучает точку
Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.
Если пропустить луч указки через рефлёный пластик, получится линия
Приклеиваем пластиковый круг на наконечник указки.
Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
Прибор поворачивается на противоположную стену, ставится отметка.
Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

при поломках диода;
при залипании или отказе кнопок и переключателей;
при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

виды, сборка и принцип работы самодельных систем

Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.

Виды и назначение уровней

Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.

Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.

По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.

Существует три варианта лазерных уровней:

Ротационный — вращающийся вокруг своей оси и проецирующий лучи в виде линий. Такие приборы имеют надёжный корпус и способны выполнять практически любую строительную функцию в пределах специфики.
Позиционный — излучает лазерный свет в виде плоскости. Лучше всего подходит для контроля отделки помещения.
Самовыравнивающийся — в своём устройстве имеет маятники, позволяющие ему самостоятельно выравниваться относительно земли. Он оснащён пятью лучами и лазерным прицелом крестообразной формы.

Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

штатив;
магнит;
ремни.

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Способы самостоятельного изготовления

Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.

Из лазерной указки

Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:

брусок из дерева длиной 50 см и с размером сторон 25 мм;
шнур строительный или его аналоги;
палка для опоры готового уровня;
дрель.

В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе — для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.

Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.

Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.

Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.

Пенопласт и ёмкость с водой

Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:

указка лазерная;
кусочек пенопласта;
пластилин, изолента, пластырь для крепежа;
небольшая ёмкость с водой, например, старая кастрюля.

К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.

Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.

Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.

Излучатель в виде креста

Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:

четыре лазерные указки;
штатив от видеокамеры;
три компакт диска;
старый привод от плеера или компьютера;
материал для крепления: скотч, пластырь, изолента.

Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.

Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.

Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.

Система с маятником

Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.

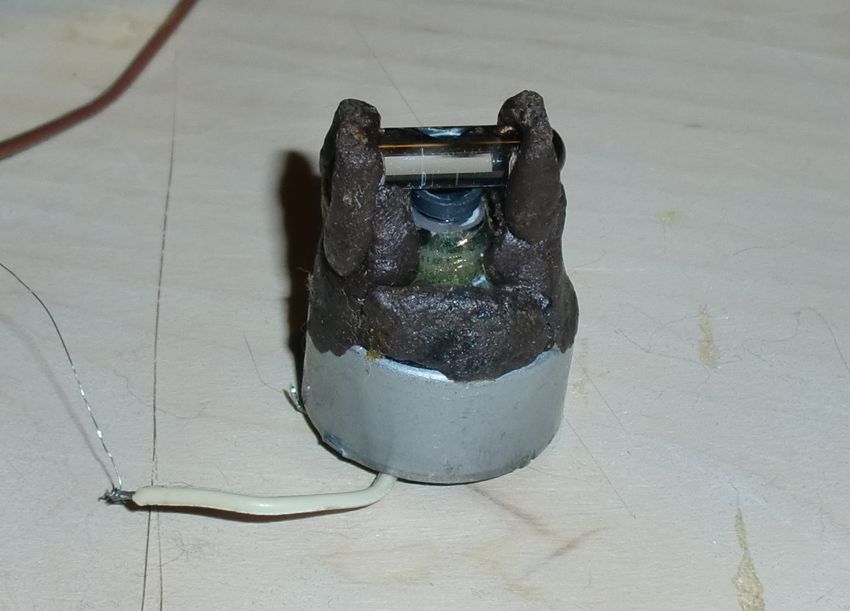

В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.

Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.

Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.

Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.

Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.

Среди основных достоинств уровней с лазером можно выделить:

низкая стоимость;
большая длина лучей;
невысокие показатели погрешности;
скорость при использовании;
быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

неудобство использования некоторых конструкций;
приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Лазерный уровень своими руками — детальная инструкция по изготовлению

Использование инновационных технологий в строительстве уже не новость. Точные приборы и оборудование позволяют выполнять уникальные композиции в архитектурных изысках.

Создавая неповторимый дизайн, обеспечивают высокое качество строительства.

Но не только профессионалы пользуются сложной техникой. Все чаще ремонтные работы владельцы «кровных квадратных метров» выполняют самостоятельно. Обустройство пола относится к наиболее скрупулезному, трудоемкому и точному этапу. Без соответствующих приборов здесь просто не обойтись.

Выравнивание стяжки невозможно выполнить без нивелира. Среди возможных вариантов выбор, обычно, делается в пользу лазерного прибора. Его можно купить, а также сделать лазерный уровень своими руками. Другими словами, вполне реально собственноручно сконструировать и смонтировать прибор, измеряющий перепад высот.

Нужен уровень для работы? Решайте проблему собственными силами!

Зачастую, покупать многофункциональный профессиональный нивелир для домашних работ нет потребности, да и стоит он недешево. Если ты «сам себе режиссер», умеешь держать в руках инструмент, полон желания попробовать себя в роли конструктора, смело берись за дело. Чтобы смастерить измерительный прибор понадобится минимум инструмента и материала. Но вначале следует определиться, какого вида будет изобретение.

В любом случае, какой бы прибор не использовался в работе,
задействован общий принцип: встроенный источник при
включении начинает излучать световые волны.  Они формируются
в узконаправленный поток при помощи линзы (или призмы).
Фокусируются в одной точке или сплошной линией отражаются
на встречающейся на пути луча-потока поверхности.

Лазерная указка: урок для начинающих

Среди «самоделкиных» популярностью пользуются два простейших варианта прибора.

Вариант №1.

Для работы понадобится:

уровень пузырьковый
лазерная указка
небольшой кусочек картона
ровные деревянные планки
тренога (черенок лопаты, колышек)
небольшой кусок резины (пористой)
шурупы
листовой пластик (можно заменить фанерой).

Прежде, чем изготовить лазерный уровень, видоизменяем указку. Из набора насадок для прибора пригодна только та, где отсутствуют картинки. Нужно сделать вначале ее цельной, заклеив картоном отверстие. Затем определив, где находится центр насадки, поставить точку. В этом месте иглой «продырявить» поверхность, образовав другое отверстие малого диаметра.

Чтобы будущий прибор был устойчивым на плоскости, нужно выбрать надежную опору. Для этих целей можно приспособить обыкновенный штатив или треногу. Главное, чтобы конструкция не шаталась. Сверху крепится строго горизонтально кусок пластика или фанеры. Это будет основание, на котором расположится нивелир.

Для его крепления необходима планка идентичной длины. Она фиксируется шурупом строго по центру основания-фанеры. Резьбовое соединение должно обеспечить свободное вращение прибора в различных направлениях для разметки плоскости. Останется установить на собранную конструкцию указку. Вначале на строительном пузырьковом уровне укладывается резина, своеобразный амортизатор, нивелирующий погрешность при измерениях величины наклона. На резине фиксируется указка.

Изготовить лазерный уровень самостоятельно – полдела. Нужно убедиться, что он функционирует. Перед проведением работ выполняется «калибровка». Тренога ставится на ровное основание, обеспечивается ее устойчивость. Выставляя конструкцию строго горизонтально, постоянно нужно сверяться с показаниями пузырькового указателя. Эту процедуру также периодически повторяют во время проведения строительных работ. Включив прибор, фиксируют точку на стене, оставленную лучом. Проверив соблюдение горизонтали, поворачивают нивелир по заданному направлению. Получив еще одно изображение точки, отмечают и его. Соединенные леской (шнуром) обе отметки дают искомую горизонталь. Включением указки заканчивается проверка работоспособности лазерного уровня пред началом проведения работ.

Вариант №2.

Нужна все та же указка в рабочем состоянии,
полуметровый деревянный брус сечением 2,0х 2,0 см,
веревка (можно использовать кусок бельевой),
дрель,
приспособление под стойку (подойдет лабораторный штатив с фиксатором-зажимом).

Изготовление лазерного уровня своими руками начинается с того, что на деревянной основе (бруске), сверху, на обоих концах выполняются параллельно одно к другому два сквозных отверстия такого же диаметра, как указка и веревка. Указка в выполненную нишу должна вставляться не слишком плотно (слегка «ходить» в конусообразное отверстие). Если приложить усилие и плотно зафиксировать ее, то можно обеспечить постоянно включенное положение.

Круглая прореха гораздо большего диаметра, чем диаметр веревки, нужна, чтобы подвесить конструкции на опору. Протянув один конец бечевки требуемой длины, крепким узлом фиксируем его на бруске. Другой конец завязывается петлей и вешается на держатель опоры (штатива). Установка с нивелиром должна находиться в неподвижном состоянии и прочно стоять на участке производства работ.

Поворачивая излучаемый элемент в нужном секторе, находят искомые точки. Любым удобным способом отмечают это место. На таком же расстоянии при неизменной высоте находятся другие высоты, и ставятся метки. Соединив воедино шпагатом, леской, веревкой обозначения, получим требуемую горизонталь.

Вариант № 3.

Понадобится: вода и емкость для нее (миска, ванночка). Пластырь, пластилин, хомут (одним словом, то, чем можно зафиксировать деталь). Указка лазерная. Кусок пенопласта.

Работа выполняется в следующем порядке:

Пенопласт помещают на воду, налитую в емкость. При этом сама посудина по размеру должна быть больше плитки пенопласта настолько, чтобы легкий материал свободно перемещался по ней – был «на плаву».
Одним из фиксаторов на пенопласт крепится указка. Ее расположение должно быть таким, чтобы не касаться воды и дна емкости.
Плавающая конструкция выставляется на требуемую высоту. Излучающая указка включается.
Отраженные точки помечаются. А дальше — по «накатанной» схеме.

Чем хорош самодельный прибор?

Не стоит обольщаться и ожидать от самодельного устройства, которое получилось, когда вы решили сделать уровень из подручных средств, выполнения сложных задач. Но на бытовом уровне оно вполне работоспособно, удовлетворяет требованиям строителя:

Обеспечивает оптимальную (порядка 10 м) дальность луча.
Считается несложной, простой в эксплуатации конструкцией при допустимой минимальной погрешности в измерениях.
Увеличивает скорость проведения измерений.

Но самое главное достоинство прибора – возможность проецировать лазерный луч в горизонтальной плоскости. Это позволяет выполнять конструкционную разметку, контроль уровней, как на вертикальных поверхностях, так и при укладке стяжки пола.

Лазерным нивелиром собственного производства можно пользоваться, не только выполняя ремонт в квартире или обустраивая ее интерьер. С ним проводят разбивку приусадебной территории. Выполняют работы по отделке фасада дома, возведению ограждений.

Поэтому, прежде чем тратить отнюдь не лишние деньги на нивелир заводского производства, проявите смекалку, сноровку, проштудируйте видеоматериал и принимайтесь за самостоятельное изготовление лазерного уровня. Нет ничего невозможного для пытливого ума и ловких рук.

Делаем лазерный уровень своими руками

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.

Принцип работы

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

лазерная указка;
брус из дерева размером 25х25 см и около 0,5 м длиной;
дрель или шуруповерт с функцией дрели;
шнур;
опора.

Приступаем к изготовлению лазерного уровня из указки:

Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

Емкость следует заправить водой до краев.
Закрепить указку на куске пенопласта.
Располагается емкость с водой на высоте, требующейся для разметки.
Пенопласт вместе с указкой следует поместить в воду.
После этого следует включить указку.
При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

получение достаточно большой длины луча;
быстрота изготовления;
отсутствие необходимости финансовых затрат;
увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

Как самому сделать лазерный уровень: простой самодельный нивелир из указки и жесткого диска своими руками

Иногда во время ремонта мне бывает нужен лазерный уровень, но тратить весьма внушительную сумму на то, чем я буду пользоваться от случая к случаю я не собирался. Поэтому я решил, что самому сделать лазерный уровень не представляет никаких сложностей.

Для изготовления нивелира своими руками я использовал подручные средства и несколько инструментов. Свой уровень я решил установить на рамку, потому что хотел сделать максимально точный прибор. Для изготовления рамки я решил использовать корпус старого жесткого диска.

Шаг 1: Собираем рамку, первая ось

Сначала нужно разобрать жесткий диск на составляющие. Для этого я использовал биты для отвертки TORX Н6 и Н8.

Когда диск был разобран, я стал думать, как использовать двигательный узел привода в рамке своего прибора.

Первое, что привлекает внимание при взгляде на привод – резьбовые отверстия на широком барабане, к которым удобно будет крепить алюминиевый уголок.

На алюминиевом уголке 25х25х1,5 мм нужно просверлить отверстия, совпадающие с отверстиями на двигателе привода. В качестве шаблона отверстий я использовал фланец, который держит блины жесткого диска на месте.

Шаг 2: Собираем рамку, вторая ось

Для построения второй оси я использовал крепления рычагов считывания и записи.

Сначала обрезаем болт до нужной длины, Шпиндель головки крепим на обрезанный болт, также добавляем пару гаек, в качестве разделителя и для дополнительного отведения тепла. Затем закрепляем вторую ось на алюминиевый уголок.

Теперь можно соединить первую и вторую оси.

Шаг 3: Собираем рамку, лазерный маятник

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Шаг 4: Устанавливаем лазер

Я установил старую лазерную указку.

Шаг 5: Делаем корпус

Корпус самодельного нивелира я изготовил из обрезка 3-х мм алюминиевой композитной панели, для стенок взял еще один старый жесткий диск.
Салазковой пилой пропиливаем 2-х мм каналы в композитной панели, чтобы можно было ее согнуть вокруг рамки и сформировать корпус.

Я решил добавить круглый спиртовой уровень, чтобы прибор выглядел внушительней. Также он пригодится, если уровень будет слишком далеко от отражающей поверхности.

Шаг 6: Делаем проводку

Для проводки я использовал провода от старых наушников, из-за их легкости, прочности и тонкости. Их вес не влияет на работу опорной рамки, нужно только оставить петлю для свободного хода.

Прежде чем паять провода, нужно зачистить на них изоляцию. Для этого нужно немного подержать проводки над пламенем зажигалки и когда изоляция начнет плавиться ее легко будет снять.

Шаг 7: Калибровка

Для настройки лазерного уровня на маятнике есть регулировочный болт и винт, они меняют угол наклона маятника, смещая центр тяжести. Расстояние больше 20 м даст большой угол наклона.
Для испытания своего уровня я сделал отметку на столбе в саду и визирную линию на столбе ворот с помощью водяного уровня.

Чтобы настроить лазерный уровень, я поднял его на линию отметки на воротном столбе и начал поворачивать, пока лазер не попал на столб в саду. Выстроить отметки в линию заняло какое-то время, отраженный сигнал лазера достаточно сильный.

Понемногу поворачивая регулировочный болт, я поднял лазер до уровня обеих меток. Лазер виден на расстоянии больше 20 м.

Снизу я прикрепил винт, чтобы иметь возможность устанавливать лазерный уровень, сделанный своими руками на треногу.

Строительный уровень своими руками | Строительный портал

Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Разновидности строительных уровней
Водяной уровень
Пузырьковый уровень
Магнитный строительный уровень
Трубные строительные уровни
Лазерный уровень
Как сделать водяной уровень своими руками
Как сделать лазерный уровень своими руками
Как сделать элементарные приборы для определения горизонтальности и вертикальности

Разновидности строительных уровней

Строительный уровень — это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

Водяной уровень.
Пузырьковый уровень.
Лазерный уровень.
Трубный уровень.
Магнитный уровень.

Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

Легкость и удобство в эксплуатации.
Большая длина шланга.
Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
Прибор предназначен для работы исключительно с горизонтальными поверхностями.
Использование длинного шланга в маленьком помещении не слишком удобно.

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с горизонтальными поверхностями.

А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

Высокую точность.
Удобство в использовании.
Приемлемая цена.
Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант – вмонтированные наглухо колбы.
Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие – наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней – небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант – складные трубные уровни. Основная сфера использования – работа с профилем и трубами.

С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

Магнитами.
Перфорированной лентой.
Шнуром.

Лазерный уровень

Лазерный уровень — небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

Магниты.
Штатив.
Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей лазерных уровней:

Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия. Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий. Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
Позиционные. Два источника излучения позволяют образовывать видимые плоскости. Основное применение –работы по отделке помещений.
Самовыравнивающиеся. Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

Высокая дальность действия. Некоторые модели действуют на расстоянии в 100 м.
Высочайшая точность.
Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней – очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность уровня – уровень водяной. И сделать его своими руками очень легко:

Возьмите два шприца без иголок объемом в 20 мл и тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
Выньте из одного шприца поршень и соедините его с одним из концов шланга.
Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и первый шприц.
Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

Отмерить и отметить на одной из стен нужную высоту.
Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча. При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
Прикладывать второй шприц к стенам и отмечать уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря. При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

Низкая себестоимость прибора.
Простота изготовления.
Простота работы с прибором.

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня — произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки, наклеивании обоев и многих иных работах. Даже для ровной расстановки мебели лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно двумя способами.

Первый способ изготовления:

Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка – все выполнено правильно.
Возьмите деревянный брусок. Его длина около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
Возьмите ровный кусок фанеры либо доски. Форма куска – квадрат. Размер стороны 10 см. Прикрепите к ровному концу колышка.
Шурупом или гвоздем прикрепите к центру фанеры планку. Длина планки должна соответствовать длине пузырькового уровня. Планка должна иметь возможность вращаться по кругу.
Присоедините к планке пузырьковый уровень.
На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
Прибор готов.

Способ использования подобного лазерного уровня следующий:

Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке пузырек уровня находится в центре и не смещается при вращении планки.
Включите лазерную указку. Пометьте место отражения луча на стене.
Поворачивая планку, отмечайте другие точки падения луча на стены. Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро или обычная кастрюля.
К куску пенопласта прикрепите лазерную указку. Используйте насадку без рисунка, в виде точки. Постарайтесь, чтобы указка лежала на пенопласте ровно. Прикрепить ее можно при помощи резинки или хомута.
Поставьте емкость с водой на необходимую для разметки высоту.
Опустите в воду пенопласт.
Включите лазерную указку.
Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

Самый элементарный прибор для проверки вертикальности – это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина нитки зависит от высоты помещения.
Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

Возьмите самый обыкновенный деревянный равнобедренный треугольник.
В вершине, противолежащей основанию, просверлите небольшое отверстие.
Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет свинцовый грузик для рыбной ловли.
Середину основания треугольника пометьте линией.
Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

Как самому сделать магнитный уровень. Как своими руками соорудить лазерный уровень? Разновидности строительных уровней

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости.
Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

призменные;
ротационные;
точечные.

Призменные приборы создают линейную лучевую проекцию.
При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Ротационные аппараты относят к профессиональным инструментам.
Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза.
Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
разметка и определение направления;
поверхностное выравнивание пола, стен и потолка;
обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
проведение коммуникационных магистралей;
установка переборок и подвесных аксессуаров;
монтаж лестничных пролётов.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке.
Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

клей;
пилки по металлу;
лобзик;
кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.
Лазерная указка излучает точку
Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.
Если пропустить луч указки через рефлёный пластик, получится линия
Приклеиваем пластиковый круг на наконечник указки.
Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
На основании фиксируется строительный уровень и усовершенствованная указка.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками.
Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
Прибор поворачивается на противоположную стену, ставится отметка.
Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

при поломках диода;
при залипании или отказе кнопок и переключателей;
при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора.
При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Лазерный уровень – незаменимая вещь в бытовом хозяйстве. Эксплуатация устройства не требует специальных навыков, достаточно установить прибор на необходимую местность и дождаться постройки линий. Разметка производится при соответствии к положению, может быть вертикальной, либо горизонтальной установкой. Готовое изделие продается на торговых рядах по ценам, доступным не каждому домашнему мастеру, поэтому существуют способы изготовить прибор своими руками.

Конструктивные особенности лазерных уровней

Внешний вид устройства компактен, конструкция крепления позволяет устанавливать на любой тип поверхности. Перед изготовлением лазерного нивелира своими руками необходимо ознакомиться с его основными составляющими:

магнитная конструкция;
элементы штатива;
специальные ремни скрепляющего предназначения.

Кроме метода установки, строительные нивелирные установки лазерного типа различаются методом передачи и проецирования к поверхности луча. Материалы, применяемые к указанию точного направления, проецируют подсвеченный элемент. Приборы, указывающие состояние плоскости, имеют оптические элементы, способными преобразовывать луч в плоскость. К сегодняшнему дню имеется множество нивелиров, однако мастерами своего дела востребовано немного установок, подкатегории которых:

Ротационная конструкция прибора позволяет вращаться оптической головке вокруг оси, что проецирует точные показания. Универсальное устройство подходит для различных строительных работ, надежный корпус обеспечивает защиту от агрессивной окружающей среды.
Несколько источников лазерного уровня позволяют создавать позиционную плоскость. Находит применение устройство при отделочных работах сооружений.
Самовыравнивающее устройство комплектуется маятником внутреннего расположения. Оптическая головка настроена на параллельную работу с пятью направлениями, с крестообразным прицелом. Может использоваться в работах отделочного, различного типа.

Конструкция незаменима при ремонте или строительстве в домашних условиях, зачастую приборами пользуются профессионалы. Домашнему мастеру приобретение готового устройства обойдется в копеечку, а разметка большого объема обычным уровнем отнимает достаточное количество времени. Поэтому существуют способы изготовить лазерный уровень своими руками, производство различается по уровню сложности исполнения.

Основные материалы

Простейшая конструкция может быть изготовлена из неиспользуемых предметов своими руками. Уровень с лазерной указкой изготовить не сложно, достаточно подготовить необходимый материал и следовать инструкции. Не стоит пренебрегать инструкции и делать по своему, перед внедрением изменения, необходимо изучить конструкцию, т.к. параметры на выходе могут стать неверными. Для простейшей установки понадобиться:

обычная лазерная указка, реализуется в канцтоварах или магазинах детских игрушек;
пористая резина достаточной толщины, но небольшого размера;
небольшой пузырьковый уровень простого типа, который перед использованием проверяется на точность показаний;
деревянный брусок, размером спичечного коробка, предварительно отшлифованный;
опора в роли ровной палки;
лист фанеры 10×10;
соответствующий диаметру указки металлический хомут или толстой пластиковой штрабсы;
шурупы.

После подготовки всего списка материалов, своими руками можно начинать производить процесс сборки требуемого изделия.

Простейший уровень из лазерной указки

Обычный вариант установки может потребовать финансовых затрат только на покупку лазерной указки, остальные составляющие имеются у каждого домашнего мастера. Своими руками необходимо изготовить подходящее крепление указки, чтобы ей возможно было производить вращение. Самодельный лазерный уровень потребует следующих дополнительных инструментов:

указка;
брус размером 2,5 см, длинной 50 см;
электродрель;
шнур;
палка в виде опоры.

Сборка производится соблюдая последовательность, произвести действия несложно, важно иметь подручный материал.

В бруске производится сверление отверстий с обеих сторон, в одно из них устанавливается шнур, другое предназначено для индикатора.
После монтажа своими руками лазерной указки, крепится веревка, основной задачей которой является подвешивание конструкции. Диаметр отверстий должен быть немногим больше шнура, для свободного хода.
Веревку необходимо плотно затянуть, опорой используется любая подходящая палка.

Основным требованием является надежное крепление опоры, если это условие не соблюдается, показания уровня считаются неверными.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора.

Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
Установка резервуара производится на нужной высоте, включается указатель.
Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Лазерный крест своими руками

В бытовом хозяйстве важно качественно установить детали интерьера, мебель, картины и множество других предметов на стены. Для этих целей изготавливается самодельный уровень, проекция которого на выходе выглядит в форме креста. Из материалов применяется треножный механизм от фотоаппарата или видеокамеры, которая может быть изготовлена своими руками, дисковый старый плеер.

На треноги устанавливается крестовая форма, произведенная из лазерных указателей, положением, разрешающим вращение в нужном направлении. Для этого возможно применить приводную составляющую от дискового плеера. Регулировка по высоте устанавливается путем трубки, регулирующей положение. Диски при количестве нескольких штук склеиваются между собой и монтируются к приводу плеера. Самодельная конструкция закрепляется в конце работы, для этого можно применить супер клей или хомуты.

Данная конструкция, изготовленная своими руками, позволит регулировать установку любым направлением, не производя изменение высоты маркировки. Таким устройством возможно наиболее точно выставить уровень на любых поверхностях, но изготовление потребует небольших финансовых затрат.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов. В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет.

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Процесс происходит следующим образом:

Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу. Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза.

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение.

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Поэтому куда проще использовать лазерный уровень, единственным камнем преткновения становится его высокая стоимость, поэтому куда выгоднее становится собрать лазерный уровень своими руками.

Виды лазерного уровня

В домашних условиях можно изготовить два типа устройств – вращающихся только в горизонтальной плоскости либо дающих разметку и в горизонтальной, и в вертикальной плоскости одновременно. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Способ №1. Лазерный уровень из указки и емкости с водой.

Это наиболее простой способ изготовить лазерный уровень своими руками, для нее вам понадобиться любая емкость, в которую можно налить воду до краев, чтобы в ней помещался кусок пенопласта. В качестве емкости можно взять любое ведро или кастрюлю, обрезать пластиковую баклажку. Также возьмите обычную лазерную указку с точечной насадкой, плоский кусок пенопласта с ровными поверхностями. В качестве крепления применяется кусочек пластилина, хомут или пластырь, если у вас ничего этого нет, можете использовать любой клей или герметик.

Лазерный уровень собирается в такой последовательности:

Определились, где нужно делать разметку, предварительно установите пустую емкость на пол на нужной высоте. Если вы будете переносить наполненную водой кастрюлю, вода из нее разольется.
После установки налейте в емкость до краев воду. Если емкость располагается на каком-либо предмете, используемом в качестве возвышения (стуле, коробке и т.д.), обеспечьте его устойчивое положение на полу или грунте. Иначе вам придется дожидаться угасания колебаний после каждого прикосновения к уровню.
Прикрепите к пенопласту лазерную указку при помощи пластыря или хомута. При этом вам необходимо обеспечить наиболее плотное и ровное прилегание лазерного указателя к пенопласту. Поэтому если одной точки фиксации мало, прилепите его по всей длине. Если какой-то элемент выступает над всей поверхностью (насадка, пробка и т.д.) ее следует удалить или закрепить на пластилин.
Включите лазерную указку и поместите лист пенопласта на поверхность воды. Самодельный лазерный уровень готов.

Для того чтобы воспользоваться таким устройством, поверните лазерную указку до нужной вам точки, сделайте отметку на стене. Для дальнейших отметок поворачивайте лазерный уровень вокруг оси в нужном вам направлении. На стене проставляйте отметки в соответствующих точках. Если вы рисуете линии, проставляйте ряд точек, которые потом можно будет соединить между собой.

Таким уровнем гораздо удобнее работать вдвоем, чтобы один человек управлял лазерной указкой, а второй делал отметки на стене. В отличии от классического пузырькового уровня, данный способ позволит сократить время на разметку комнаты в три раза. Недостатком такой модели лазерного уровня является низкая точность. Поэтому его применение целесообразно в тех ситуациях, когда нет надобности добиваться точности до миллиметра.

Способ №2. Самодельное устройство из указки и уровня.

Это более сложный вариант лазерного уровня, в сравнении с предыдущей моделью, но он позволяет настраивать куда более точные измерения.

Для этого вам понадобится:

обычная лазерная указка — можете не тратиться на дорогостоящие модели большой дальности, в них нет никакого смысла;
строительный уровень пузырькового типа – подберите модель небольшого размера на 20 – 30см;
регулируемая опора, которую можно вращать вокруг своей оси – идеальным вариантом будет тренога от старого стула или фотокамеры, но при отсутствии треноги используйте колышек круглой формы длиной 0,5 – 1 м и диаметром от 30 до 60 мм;
жесткая подставка, которую можно закрепить на колышке – подойдет ровный и гладкий лист фанеры, ДСП, МДФ;
кусочек резины для прокладки, крепежные хомуты и саморезы.

Рис. 1: схема лазерного уровня

Посмотрите на рисунок 1, здесь представлена схема лазерного уровня, для его изготовления:

Закрепите указку на пузырьковом уровне, для этого используйте хомуты в качестве зажимов, предварительно поместите между ними резинку в качестве прокладки.
В данном случае используется деревянный колышек, поэтому его необходимо заострить с одной стороны настолько, чтобы можно было легко заглубить этот конец в грунт.
С другой стороны колышка к плоской поверхности прикрутите лист фанеры при помощи самореза. Если другой конец колышка не достаточно ровный, его предварительно выравнивают ножовкой и напильником. Фанера должна располагаться под прямым углом, иначе точности измерений добиться не получиться.
Установите колышек с подставкой в комнате и заглубите его до нужного вам уровня.
Поставьте пузырьковый уровень с лазерной указкой на подставку. Теперь, при помощи пузырькового уровня, вы можете регулировать точность наносимых линий, просто наклоняя деревянный колышек в ту или иную сторону.

Эта модель обладает куда большей точностью в эксплуатации. Но для ее использования также понадобятся два человека, один из которых будет следить за нивелиром, а второй наносить разметку на стены.

Для проверки точности работы такого устройства необходимо вкрутить в подставку шуруп на уровне луча, отступить от стены на несколько метров и вкрутить в стену второй шуруп, в точке указки (рис. 2).

Рис. 2: проверка точности уровня

Если соединив эти шурупы профилем или доской вы получите правильный горизонт на пузырьковом уровне, то устройство работает точно. Если планку необходимо поднять вверх или опустить вниз, то и нивелир нужно переместить в том же направлении.

Способ №3. Изготовление крестообразного уровня с отвесом.

Этот способ актуален для тех работ, в которых вам нужно вести одновременную разметку и в горизонтальной и в вертикальной плоскости, причем достаточно продолжительное время или на постоянной основе. Так как процесс изготовления весьма трудоемкий.

Для этого вам понадобится:

Промышленный лазерный модуль мощностью на 5 мВт и напряжением питания 3 В. В комплекте к таким идут различные насадки, как на точку, так и на крест;
Аккумулятор или сменные батарейки на 3 В, если у вас есть блок питания, можно использовать его;
Металлические, пластиковые или деревянные пластины, шпильки для стяжки и саморезы для крепления, хомуты или изолента для фиксации;
Корпус для установки модуля, подшипник и соединительные провода.

Из инструментов для сборки вам понадобится ножовка, дрель, отвертка или , пассатижи. Самым важным свойством такого лазерного уровня является свободное подвешивание, как у маятника. Для этого он должен свободно перемещаться в двух горизонтальных плоскостях.

Для изготовления лазерного уровня:

если вы решили запитать другим способом этот пункт можете пропустить;

с противоположной стороны для подключения зарядного устройства и сверху для установки кнопки;

Рис. 9: отверстие для зарядного

Ремонт для многих стал очень неприятным, тяжелым и длительным процессом. А строительство и просто непосильной задачей. Ведь самостоятельно построить тот или иной объект довольно сложно и для не профессионалов довольно проблематично. Но при грамотном распределении времени и разумном подходе к выбору инструментов и материалов, а также соблюдению правил техники безопасности можно существенно сэкономить. Самое главное при строительстве новых объектов – это сделать идеально ровную горизонтальную поверхность. Ведь даже небольшое искривление способно не только визуально испортить впечатление от ремонта, но и принести физическое неудобство, например, косо поставленная дверь.

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер
помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Преимущества водяного уровня, сделанного своими руками

Кроме весьма очевидной экономии средств у такого прибора есть и другие плюсы, которые весьма существенны:

Доступность материалов, необходимых для его изготовления.
Высокая точность и простота измерений.
Можно определить отношение плоскостей к горизонту, если длина до 10 метров.

К недостаткам относят чувствительность воды к понижению или повышению температуры воздуха. Зимой она замерзает, а летом испаряется. Если поменять воду на незамерзающую жидкость, то этой проблемы можно избежать. Также у готовых изделий есть существенный минус, их длина ограниченна метражом. Если делать уровень самому, то можно рассчитать необходимую длину, идеально подходящую для конкретного случая. Если помещение очень большое, то работа с таким приспособление будет очень удобно. К тому же готовое приспособление весит очень мало.

Как сделать водяной уровень своими руками

Сделать гидроуровень может даже ребенок, конечно, под присмотром взрослого. Для этого необходимы следующие предметы: гибкий полый шланг и два прозрачных сосуда. Особенностями магазинного изделия являются специальные колбы. Но при работе в условиях низких температур шланг может сорваться с них. Поэтому в процессе самостоятельного изготовления их заменяют на сосуды. Одной из важнейших особенностей водяного уровня является перемещение воды в шланге. Она должна передвигаться плавно, без проблем. Оптимальным диаметром будет 1 – 1,5 см. Важно помнить, что под воздействием солнечных лучей шланг может мутнеть, поэтому увидеть уровень воды будет сложно. Самостоятельное изготовление водяного уровня предполагает использование шланга необходимой длины. Отмерив нужную длину шнура его нужно отрезать. Затем к обоим концам прикрепить сосуды. На них также заранее стоит нанести шкалу. Если никаких подходящих колб в доме нет, то можно использовать шприцы. Их них нужно вытащить поршни, а разметка там уже есть. В качестве жидкости можно использовать обычную воду. Таким образом сделать водяной уровень можно быстро и экономно. А возможность самостоятельно сделать приспособление нужной длины будет приятным бонусом.

Применение уровня на практике

Еще на уроке физики показывали опыт с сообщающимися сосудами. Поэтому пользоваться водяным уровнем может любой ученик средней школы. Нужно приложить в требуемой высоте один конец уровня, например на уровне метра от пола. А второй конец в предполагаемом месте постепенно перемещать так, чтобы уровень воды в обоих сосудах находился на одном уровне. После нахождения оптимального положения жидкости обе точки помечают. Уровень применяют в процессе многих подготовительных работ, например, по стяжке пола или установке батарей. Правильно сделанные измерения помогут сделать все идеально с первого раза, сэкономив время и средства. Особенно важно будет правильное использование гидроуровня в процессе работ по закладке фундамента. Ведь от него зависит прочность, устойчивость и надежность всей конструкции.

Самостоятельное изготовление такого простого приспособления как водяной уровень намного упрощает процесс строительства, в то же время делая его качественным.

Советы мастера

Пред

След

Чтобы масляная краска при хранении не засыхала и чтобы на
ней не образовывалась пленка, положите на поверхность краски кру
жок из плотной бумаги и»залейте его тонким слоем олифы.

» Полиэтиленовую пленку, укрывающую балкон или теплицу, предо хранит от обрыва ветром бечева, натянутая с обеих сторон с про межутками 10-15 см. «

» Чтобы работать с бетонной смесью было легче, в нее обычно добав ляют глину, но глина снижает прочность смеси. Добавьте в нее ложку стирального порошка из расчета на ведро воды. «

» Чтобы винт, головка которого скрыта за преградой, не вращался вместе с затягиваемой гайкой, нужно накинуть на него несколько витков нитки или тонкой проволоки и слегка натянуть концы. За счет трения винт хорошо удерживается на месте. Концы нити по сле затяжки можно обрезать. «

» Вырезать леток скворечника можно и без коловорота. Достаточно расколоть лицевую сторону доски по центру и вырубить стамеской или топориком полуотверстия необходимого размера, после чего вновь соединить половинки. «

Деревянные пробки для шурупов рассыпаются и выпадают из сте
ны. Не торопитесь вырезать новую пробку. Плотно набейте отвер
стие в стене капроном от старого чулка. Нагретым докрасна гвоз
дем подходящего диаметра выплавьте отверстие для шурупа. Ра
сплавившийся капрон превратится в прочную пробку.

» Плотницкий уровень нетрудно превратить в теодолит, снабдив его прицельным устройством из прорези и мушки. «

» Чтобы две полосы линолеума легли встык, удобно воспользоваться самоклеющейся декоративной пленкой, подложив ее,под основу ли нолеума. «

» Чтобы гвоздь шел в нужном направлении и не гнулся при заби вании в глубокое отверстие или паз, следует поместить его внутрь трубки, зафиксировав с помощью мятой бумаги или пластилина. «

Перед тем как долбить отверстие в бетонной стене, закрепите чуть
ниже листок бумаги. Пыль и осколки бетона не будут разлетать
ся по комнате.

» Чтобы отрезать трубу точно под прямым углом, советуем посту пить так. Возьмите ровную полоску бумаги и наверните ее на трубу по линии отпиливания. Плоскость, проходящая через кром ку бумаги, будет строго перпендикулярна оси трубы. «

» Ворочать бревна или деревянные балки поможет несложное при способление — отрезок мотоциклетной или велосипедной цепи, до полненный крюком с одной стороны и закрепленный к лому хому том с другой стороны. «

» Для того чтобы одному можно было работать двуручной пилой, советуем использовать простой прием: переставить ручку пилы из верхнего положения в нижнее. «

Вырезать кусок шифера необходимого размера можно пилой, но
лучше и проще пробить по линии предполагаемого разреза гвоздем
дырки с частотой 2-3 см, после чего обломить шифер на опоре.

» Лучший способ приклеить кафель к стене: взять битум, расплавить и капнуть всего четыре капли по углам плитки. Приклеивается на мертво. «

Фасонные отверстия при изготовлении фигурных оконных налични
ков удобнее всего выпиливать ножовкой с обточенным полотном.

» Изготовление витражей — дело долгое и нелегкое. Можно сделать быструю имитацию витража. Для этого берут тонкие реечки или прутья лозы, приклеивают к листу стекла, а затем раскрашивают стекло и покрывают его лаком. «

» Если под рукой не оказалось дюбеля, его можно изготовить из куска пластмассовой трубки. Для этого может подойти и корпус шари ковой ручки. Отпилив кусочек нужной длины, сделайте продоль ный надрез, примерно до половины, и дюбель готов. «

» Известно, как трудно навесить дверь, работая в одиночку. Но вот достаточно укоротить нижний штырь на 2-3 мм и работать станет гораздо проще. «

» Очень прочная, безусадочная и достаточно водостойкая шпаклевка получается из бустилата, смешанного с любым порошком — ме лом, гипсом, цементом!, опилками и т. д. «

» Если нужно ввернуть в торец древесно-стружечной плиты шуруп, высверлите отверстие чуть меньше диаметра шурупа, заполните отверстие клеем «Момент» (только не эпоксидным!), через сутки вверните шуруп. Плита не расслаивается. Однако под нагрузку полученное соединение можно ставить только через сутки. «

» Закреплять портреты, фотографии, картины в деревянные рамки со стеклом удобнее не гвоздиками, а с помощью канцелярских кно пок, согнутых под прямым углом. Кнопки мягко вдавливают отверт кой. По сравнению с гвоздями опасность расколоть тонкие рамки сводится до минимума.н»тЪ на 1/3 высоту зубьев.

Если на переднюю часть станка лучковой пилы прикрепить груз
весом примерно килограмм, то работать станет легче. Груз нужно
делать съемным, чтобы пилой можно било выполнять и другие
работы.

» Покрытие, напоминающее восковое, можно получить, окрасив по верхность разведенным клеем ПВА. Чтобы получить нужный цвет, нужно развести клей водой, подкрашенной акварелью. «

» Сделать чехол на лезвие топора- проще простого. Берется кусок, резиновой трубки, разрезается вдоль и надевается на лезвие. От соскакивания ее предохраняет кольцо, вырезанное из старой авто мобильной камеры. «

» Обойтись без струбцин при склеивании деревянных рам поможет бельевой шнур. Следует надеть четыре короткие петли на углы рамы и двумя длинными стянуть рамы по диагонали. Углы регу лируются с помощью палок, которыми скручиваются средние петли. «

» Как заставить замолчать скрипящую половицу? Между половица ми нужно просверлить отверстие под углом 45° диаметром 6-8 мм, забить в него деревянный штифт, смазанный столярным клеем, сре зать стамеской выступающий конец и зашпаклевать поверхность пола. «

» Чтобы облегчить циклевку пола, покрытого лаком или краской, прогладьте его утюгом через влажную тряпку — и работать ста нет легче. «

» Небольшое загнивание на древесине можно ликвидировать так: пораженную древесину удаляют от здорового слоя, а затем пропи тывают 10-процентным раствором формалина. После высыхания участок зашпаклевывают и закрашивают. «

Строительный уровень представляет собой достаточно простой прибор, позволяющий определить отклонение определенной поверхности от строгой вертикали или горизонтали. Уровень используется при большинстве отделочных и домашних ремонтных работ, так как позволяет существенно повысить их качество.

Однако уровень не всегда оказывается под рукой. Что делать в таком случае? Откладывать работы до покупки уровня или проводить измерения «на глаз»? Если вы стоите именно перед таким выбором, то лучше, конечно, сначала обзавестись уровнем, затем приступать к работам.

Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.

Для начала, попробуем собрать уровень на основе сообщающихся сосудов. Естественно, довольно примитивный. Между тем, с его помощью можно проверить, насколько ровными являются пол и потолок, а так же оценить отклонения от горизонтали других поверхностей.

Для изготовления подобного уровня потребуются всего 2 шприца и одна гибкая трубка (оптимальный вариант — от капельницы). Если вы планируете оценивать ровность полов или потолка, то трубка должна быть достаточной длины — равной длине помещения. Шприцы желательно выбирать побольше, чтобы вы четко видели деления на них.

Соединяем их трубкой, и все — уровень готов к работе.

Выдвигаете из шприцов поршень и заливаете воду, таким образом, чтобы она заполнила все трубку и каждый шприц примерно наполовину.
Воду желательно подкрасить, хотя бы чаем.
Обратите внимание, что вовремя работы, вставлять поршни обратно не надо.
Шприцы подносятся к поверхности потолка на разных участках (например, на противоположных концах комнаты) и закрепляются.
Благодаря тому, что жидкость в сообщающихся сосудах всегда имеет один уровень, если потолок имеет уклон, то жидкость будет заполнять шприцы на разную высоту. При ровном потолке отметки будут показывать одинаковое заполнение. Именно это будет явным свидетельством наличия или отсутствия уклона.
Если вы замеряете уклон пола, то шприцы необходимо установить на двух планках одинаковой высоты таким образом, чтобы трубка не лежала на полу (это повлияет на результат).

С помощью шприца так же можно сделать обычный пузырьковый самодельный уровень своими руками. Он позволит определить отклонения от горизонтали или вертикали определенной поверхности (планок, подоконников и т.д.).

Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.

Порядок действий таков:

Набираете в шприц воду.
Выпускаете воздух таким образом, чтобы его осталось немного.
Закупориваете отверстие для иглы (подойдет даже жвачка).
Таким образом, у нас получилась герметичная колба с водой и пузырьком воздуха, то есть основной компонент пузырькового уровня.
Закрепляем шприц на бруске с помощью скотча, и приступаем к работе так же как с обычным уровнем — прикладываем брусок к интересующей нас поверхности и смотрим на положение пузырька в шприце. На ровной поверхности он займет строго центральное положение.

Предварительно, вам, вероятно, придется поэкспериментировать с объемом пузырька. Так же рекомендуется нанести на шприц метки, обозначающие его середину. Если вы планируете определять ровность вертикальных поверхностей, то шприц необходимо будет закрепить поперек бруска, чтобы он был перпендикулярен поверхности. Если шприц будет «стоять», измерениям помешает его кончик, предназначенный для крепления иглы, так как воздух уйдет туда.

Использование лазерного уровня для выравнивания строительной площадки | Ротационные лазерные нивелиры | Обучающее видео по лазерному уровню

Использование лазерного уровня для выравнивания строительной площадки | Ротационные лазерные нивелиры | Обучающее видео по лазерному уровню | Компания Johnson Level & Tool Mfg

Ротационный лазерный уровень помогает при планировании и выравнивании грунта

Здесь Johnson Level демонстрирует использование ротационного лазерного уровня на строительной площадке для определения уклона либо от известной точки возвышения, либо от высоты инструмента.Поиск возвышенностей важен для профилирования, раскопок и застройки. Основной внешний строительный лазерный уровень с красным лучом Johnson Level — это электронный самовыравнивающийся ротационный лазерный уровень 40-6535.

СЦЕНАРИЙ ВИДЕО

Здравствуйте, меня зовут Дэйв Статца, я работаю в Johnson Level & Tool. Сегодня мы демонстрируем наружное применение электронного самонивелирующегося ротационного лазерного уровня 40-6535. Это, безусловно, один из наших самых популярных внешних лазеров из-за дальности действия этого лазера 2000 футов и точности 1/16 дюйма на 100 футов.Некоторые важные аксессуары, которые нужно иметь при работе с лазером на открытом воздухе, — это штатив.

Это подставка, на которую будет устанавливаться штатив [лазер], и это то, что закрепляется в земле [указывает на ножки штатива]. Также есть классный стержень и детектор. Не этот детектор — это приемник, который видит для меня лазерный луч снаружи, чтобы помочь нам определить высоту на рабочей площадке.

Просто включите лазерный уровень, нажав кнопку питания, и лазер автоматически самонивелируется.Как только он выровняется, он начнет вращаться и посылать сигнал, который я могу уловить на своем детекторе. Теперь на большинстве строительных площадок уже есть известная точка возвышения, которую геодезист перенес на рабочую площадку. Но если на рабочем месте нет известной точки возвышения, вы можете установить свой собственный ориентир, просто перейдя к той же опорной точке и установив, какой у вас рост инструмента.

Включите детектор и перемещайте его, пока не получите сигнал от лазера.Сигнал вниз скажет мне, что я должен переместить лазерный детектор вниз, а сигнал вверх скажет мне, что я должен переместить детектор вверх. Когда детектор находится на одном уровне с лазерным лучом, он издает ровный тон. Теперь я знаю, что мой лазерный уровень настроен на 4 фута 4 и 7/8 дюйма.

Теперь, чтобы определить высоту на стройплощадке, я бы переехал в другое место и еще раз переместил этот лазерный датчик уровня, пока я не получу сигнал от лазерного луча [регулирует лазерный детектор]. Теперь я знаю, что мой новый рост составляет 3 фута 4 дюйма.

Зная различие высот между моим эталоном и моей новой точкой, теперь я знаю, что в этой позиции я примерно на 2 фута выше, чем был в моем эталоне. Что важно для оценки, чтобы вода стекала из дома. Таким образом, вам необходимо знать разные отметки от вашего эталона и от ваших разных точек на рабочем месте, потому что все рабочие места имеют разные ландшафты и разные высоты. Независимо от того, копаете ли вы подвал, роете ли вы нижние колонтитулы или добавляете землю, чтобы создать уклон для оттока воды от дома, поэтому важно знать, для чего нужны эти разные высоты.

Купите все ротационные лазерные нивелиры Johnson Level.

Подробнее о настройке, калибровке и применении ротационных лазерных уровней см. В нашем руководстве по использованию ротационных лазерных уровней.

JOHNSONLEVEL.COM НЕОБХОДИМО ВКЛЮЧИТЬ JAVASCRIPT. ВКЛЮЧИТЕ JAVASCRIPT НА СВОЕМ УСТРОЙСТВЕ, ЧТОБЫ ПОЛНОСТЬЮ ИСПОЛЬЗОВАТЬ ДАННЫЙ ВЕБ-САЙТ.

StreamHawk Wireless Video Explorer, стр. 5

(продолжение статьи на предыдущей странице)

Некоторое расположение линейок, блоков, зажимов, тисков и прокладок обычно достаточно для удержания деталей вместе в прямой ориентации во время склеивания.
Однако все усложняется, когда детали имеют изогнутую или цилиндрическую форму с мягкими, закругленными или скошенными краями.
Нет ничего квадратного, плоского и однозначного, от которого можно было бы отказаться в качестве относительной основы.

Попытка установить угловой хомут перпендикулярно сторонам цилиндра.

С такой проблемой я столкнулся при попытке совместить угловую кольцевую манжету со скошенным концом гибкого пластикового корпуса канистры.
Хотя ошейник можно было правильно расположить на глаз, было бы жаль, если бы он был изогнут на таком видимом месте на роботе.
А поскольку воротник должен быть постоянно прикреплен к корпусу с помощью эпоксидной смолы, исправить или исправить ошибку непросто.

Увеличение угловых ошибок на больших расстояниях

Небольшая погрешность в угле может иметь огромное значение на больших расстояниях.
Мы воспользуемся этим фактом, чтобы создать чрезвычайно точный инструмент для измерения относительного угла.

Лазерная указка на плоской пластине нацелена на высокий потолок для измерения параллельности.

Проще говоря, лазер будет располагаться на баллоне и нацеливаться на место на потолке. После добавления воротника, если лазер указывает на другую точку, воротник искривлен.

Вот методология тестирования более подробно:

Если вы не можете представить себе, как это работает, в конце этой страницы есть красивая иллюстрация.

Взлом лазерной ручки в прецизионный лазерный уровень

Необычные лазерные уровни доступны в большинстве хозяйственных магазинов.
Но я не хотел тратить много денег.Вместо этого я взял лазерную ручку из долларовой корзины в местной аптеке.

На лазерной ручке есть две кнопки: одна для лазера, а другая для синего светодиода.
Не знаю, почему они думают, что синий фонарик с одним светодиодом стоит того, но детям он нравится.

Изначально я хотел просверлить отверстие в деревянном блоке и просто воткнуть в него ручку.
Но нажатие тактильной кнопки требует слишком большого усилия и обязательно изменит выравнивание уровня точности.Кроме того, кто захочет удерживать кнопку нажатой все время, пока настройка выравнивается?
Возможно, можно было бы обмотать ручку изолентой, чтобы прижать кнопку вниз, но ленту было бы беспорядочно добавлять и снимать каждый раз, когда используется лазерный уровень.

Модуль лазерной указки, снятый с дешевой лазерной ручки.

Я решил разобрать перо и поместить в лазерный модуль в более практичный технический прибор.
Открутив все и вынув батарейки, печатная плата вытащила с минимальными усилиями.

Кнопка — это не более чем переключатель с пружинным возвратом.
Итак, припаивание провода аккумулятора к противоположному контакту обходит кнопку.
Подача питания включает лазер без нажатия кнопки.

Лазерный модуль в пластиковом блоке с внешним выключателем питания и аккумулятором Energizer.

Я изготовил из акрила красивый прозрачный пластиковый блок, на котором держится лазерный модуль.
На самом деле в этом нет необходимости, но при включении лазера блок светится напуганной аурой.

Провода питания лазерной указки (ранее припаянные к модулю) подключаются к переключателю на макетной плате.
Кроме разъема Molex для внешнего источника питания, макетная плата не содержит каких-либо других схем или дополнительных компонентов.
Это просто удобный способ удерживания переключателя и разъема таким образом, чтобы их можно было прикрепить к прозрачному пластиковому блоку.

Внешний источник питания представляет собой комплект из трех аккумуляторов NiMH (никель-металлогидридный) AA.Лазерная ручка поставляется с тремя щелочными кнопочными элементами, поэтому внешний батарейный блок обеспечивает соответствующее заменяющее напряжение.
(Напряжение вашего лазерного пера может отличаться.)
Внешний блок перезаряжаемых элементов дешевле в эксплуатации и прослужит намного дольше, чем батарейки типа «таблетка».

Лазерный уровень «сделай сам», сделанный из прозрачной пластиковой пластины, печатной платы лазерной ручки, батареек AA и накладного прозрачного стекла.

В плоской пластине из поликарбоната просверлено несколько отверстий, чтобы винты с плоской головкой могли удерживать аккумулятор и лазер на месте.

Тонкий лист прозрачного пластика приклеен к пластине, чтобы нарисовать отметки совмещения для любого уровня, по которому будет центрироваться.
В будущем причудливые перекрестия можно будет печатать на прозрачной пленке, чтобы придать им более профессиональный вид.

Если бы на пластине не было отметок совмещения, было бы невозможно поднять пластину, а затем восстановить пластину на том же месте.
Несоосность приведет к тому, что лазерная точка появится где-то еще на потолке, даже если воротник на самом деле параллелен базовой плоскости.

Расчет точности лазерного уровня с помощью тригонометрии

Насколько точен этот самодельный лазерный уровень на самом деле?

Не волнуйтесь, но вот немного математики.
Я попытался смягчить это красочной иллюстрацией, содержащей знак ошибки.

Расчет угловой погрешности путем измерения изменения положения лазерного пятна на определенном вертикальном расстоянии.

Допустим, лазерный уровень нацелен на точку на потолке в 16 футах от кончика лазера.Это 16 * 12 = 192 дюйма.
После того, как вы надели воротник как можно лучше, предположим, что лазерная точка находится на расстоянии не более 1/3 дюйма от исходного пятна.

Тригонометрия отмечает длины сторон прямоугольного треугольника a, b и c.
Углы, противоположные этим сторонам, обозначены заглавными буквами как A, B и C.

Для целей этой испытательной установки расстояние до потолка — это длина прилегающей стороны, которая равна a.Расстояние от исходной точки до текущей отметки — b.
Сумма ошибки — это угол B.

Длина a = 192 дюйма Длина b = 0,33 дюйма Угол B = arctan (b / a) Угол B = arctan (0,33 / 192) Угол B = 0,0984 градуса = около 0,1

В этом примере угол воротника отклоняется только на одну десятую градуса, если лазерная точка находится в пределах одной трети дюйма от исходного целевого пятна.Это очень хорошо!

Чем дальше от потолка (при условии, что лазерная точка остается зафиксированной на 0,33 дюйма), тем меньше угловая погрешность.
Или, что еще лучше, чем ближе лазерная точка может быть к исходному пятну, тем меньше угловая ошибка.

На самом деле, я полагаю, что, вероятно, лазерная точка оказалась менее чем на 0,2 дюйма от исходного пятна.
Но дешевая лазерная указка дает довольно волосатую точку, поэтому трудно сказать.

10 лучших лазерных уровней для домашнего использования в 2021 году

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Если вы устали от использования устаревших инструментов для достижения нужного уровня, пора приобрести супер-крутой лазерный уровень для идеального выравнивания.

Эти компактные устройства вряд ли являются самыми сложными на рынке, но, опять же, поиск подходящего может превратиться в рутинную работу.Вот почему, чтобы упростить вашу задачу, мы решили написать это информативное руководство.

И прежде чем мы смогли окончательно определить лучших исполнителей, мы провели обширное исследование, сравнение и анализ. Только после всех этих наработок мы получили 10 лучших лазерных уровней для домашнего использования, которые стоят своих денег!

А теперь, без лишних слов, поехали, ладно?

Лучший лазерный уровень для домашнего использования

Johnson Level 40-0921 Комплект самовыравнивающегося лазерного уровня

Занявший 1-е место в нашем списке, самовыравнивающийся комплект Johnson Level является идеальным вариантом для домашнего использования и домашних работ.Это специализированное устройство, которое может одновременно проецировать горизонтальные и вертикальные лазерные лучи и помогать вам выполнять несколько задач по выравниванию дома. Поэтому, если вы ищете выравнивающую машину для внутреннего и внешнего использования, вы можете положиться на этот продукт для достижения наилучших результатов.

Почему нам понравилось?

40-0921 — это комплект начального уровня, который в остальном переполнен функциями, упрощающими выполнение нивелировки дома. Начнем с того, что его внутренний диапазон составляет 100 футов, что идеально подходит для домовладельцев, которым требуется надежное устройство при проведении ремонта дома.

Кроме того, градуированная база на 360 ° позволяет удобно работать с угловыми макетами в любых проектах. Кроме того, устройство автоматически выравнивается в пределах 6 °, поэтому вам нужно лишь внести незначительные корректировки, чтобы вывести его на ровную линию.

Также нам нравится простое и удобное управление с помощью одного переключателя и красный лазерный луч, который хорошо виден в помещении. Кроме того, нам нравится, что в комплект входит штатив и прочный чехол для переноски, что облегчает безопасное хранение и транспортировку.Кроме того, фиксирующий механизм в кейсе удерживает на месте все внутренние компоненты лазерного уровня.

В целом, это удобный набор, который можно использовать при установке кухонных шкафов, подвесных оконных планок и других видов внутренних работ по выравниванию или выравниванию.

Что могло быть лучше?

Наличие штатива — приятный штрих, даже несмотря на то, что его высота составляет всего 4 фута. Однако в этом лазерном уровне используется запатентованная резьба, что означает, что вы не можете использовать запасной штатив для камеры, чтобы закрепить его дальше.Тем не менее, это одна из лучших моделей, которая может упростить работу по дому.

Плюсы

Излучает лазеры с перекрестными линиями
Самовыравнивание в пределах 6 °
Имеет внутренний диапазон 100 футов
Поставляется с жестким футляром для переноски

Минусы

Использует запатентованную систему крепления

HAMMERHEAD HLCLG01 Зеленый лазерный уровень

Следующим шагом является зеленый лазерный уровень HAMMERHEAD, который предлагает решения для точного нивелирования, необходимые для домашнего использования.Это компактное низкопрофильное устройство способно проецировать яркие горизонтальные, вертикальные или пересекающиеся зеленые линии на плоскую поверхность, обеспечивая точность ± 1/4 дюйма на расстоянии 30 футов. Поэтому, если вы предпочитаете зеленый свет красным, мы рекомендуем использовать его. надежный гаджет.

Почему нам понравилось?

В первую очередь нам нравится, насколько видим лазерный луч, независимо от того, используется ли он при ярком или слабом освещении. Нам особенно нравится режим пересечения линий на устройстве, поскольку он позволяет вам выполнять несколько проектов на разных высотах в вашем доме.

Например, если у вас есть требования к выравниванию лестницы, вы можете использовать эту модель, чтобы пролить свет для желаемого выравнивания. Кроме того, он имеет уникальный ручной режим блокировки, в котором лазерный луч может быть размещен для проецирования линий под любым углом с помощью регулируемого монтажного зажима.

Таким образом, независимо от приложения для выравнивания, вы можете прикрепить HLCLG01 к различным поверхностям, включая перила лестницы, спинку стула и другие предпочтительные участки.

Кроме того, нам нравится красный индикатор на этом удобном инструменте, который включается всякий раз, когда устройство выходит за пределы диапазона самовыравнивания. В общем, это отличный продукт, который идеально подходит для выравнивания плитки, обшивки стен и других домашних работ.

Что могло быть лучше?

Мы довольны общей работой устройства, но нам бы хотелось, чтобы зажим был проще в использовании. К сожалению, он слишком тугой и требует регулировки в зависимости от зажимной поверхности.Тем не менее, он довольно прочный и отлично удерживает привязанность без скольжения или нежелательного движения.

Плюсы

Работает как при ярком, так и при слабом освещении
Уникальный режим ручной блокировки для нивелирования под любым углом
Поставляется с зажимом для гибкого использования
С индикатором красного света

AdirPro Cube 2-360 Горизонтальный и вертикальный лазерный луч

В качестве третьей позиции мы выбрали лазер AdirPro Cube 2 из-за его удобной работы и диапазона точности по вертикали ± 4 °.Кроме того, он имеет рабочий диапазон 230 футов, что означает, что вы можете использовать его для выравнивания на любой поверхности на значительном расстоянии от основания.

Почему нам понравилось?

Давайте начнем с того, что этот стильный черно-красный прибор может направлять лазерный луч на 360 ° вокруг модели, не отходя от основания. Таким образом, с этим устройством выравнивание шкафов, обшивка стен, выравнивание плитки и установка полок становится проще простого.

Нам особенно нравится, насколько универсально это устройство, поскольку оно идеально подходит для создания пересекающихся макетов, требующих прямых углов и пересечений линий.Итак, если вам нужен надежный и достаточно точный инструмент для наклеивания обоев и лепки, вы можете рассчитывать на это удобное оборудование для получения желаемых результатов.

Кроме того, мы впечатлены прочным, нескользящим резиновым корпусом лазерного инструмента, обеспечивающим стабильность и защиту от царапин. Кроме того, его компактный дизайн позволяет легко носить его с собой в любом месте дома, чтобы вы могли максимально использовать его.

Но если вы все еще беспокоитесь о сохранности, давайте просто скажем, что этот лазерный блок разработан с системой блокировки, чтобы компенсатор оставался на месте во время транспортировки.

Что могло быть лучше?

Мы, по большей части, удовлетворены работой этого продукта, но мы не рекомендуем покупать его, если вам нужно устройство, предназначенное в основном для наружного применения. При этом лазерный луч, излучаемый этой моделью, практически не виден на улице и плохо работает при любых условиях внешнего освещения.

Плюсы

Выстраивает комнату с одной точки зрения
Подходит для всех внутренних работ по выравниванию
Прочная, устойчивая к скольжению конструкция
Компактная, простая в использовании модель

Минусы

Не подходит для использования на открытом воздухе

SKIL Самовыравнивающийся лазерный луч красного креста

Лазер SKIL Cross Line Laser устраняет все догадки при выполнении домашних задач по выравниванию и облегчает выполнение несложных операций.В этой связи, это идеальный инструмент для самостоятельной работы для занятых домовладельцев, которые извлекут выгоду из его набора функций и интуитивно понятного управления. Так что, если вы ищете высокопроизводительный вариант с ограниченным бюджетом, попробуйте этот продукт.

Почему нам понравилось?

Начнем с того, что эта модель от SKIL может излучать ярко-красные горизонтальные и вертикальные линии на расстоянии до 50 футов. Кроме того, независимо от использования устройство автоматически выравнивается, а индикаторы сигнализируют о неправильном выравнивании линий.

Кроме того, этот продукт питается от встроенной литий-ионной батареи, которая имеет удобный USB-порт для зарядки для подзарядки в пути. Поэтому, когда вы заметите падение заряда, посмотрев на световой индикатор, вы можете просто подключить его перед следующим проектом.

Помимо этого, нам нравится входящий в комплект многофункциональный зажим, который можно прикрепить к верхней или нижней части устройства для надежного размещения на столе, лестнице и т. Д. Но лучшей особенностью этого удобного инструмента является фиксатор. режим, позволяющий располагать проецируемые линии под любым углом.

Наконец, это превосходная недорогая модель, которая упрощает такие задачи, как выравнивание фоторамок, полок, шкафов и т. Д. Без ущерба для точности.

Что могло быть лучше?

Нам очень нравятся простые операции и характеристики выравнивания этой модели, но нас не устраивает ограниченный 50-футовый диапазон лазерных лучей. Однако, если для вас важна экономия денег, мы рекомендуем купить эту модель, так как она отлично подходит для недорогого лазерного нивелира.

Плюсы

Позволяет заряжать устройство на ходу
Поставляется с многофункциональным зажимом
Режим блокировки для позиционирования линий под любым углом
В наличии по доступной цене

Минусы

Ограниченный рабочий диапазон 50 футов

Bosch Лазерный уровень и угольник GTL2

Bosch недавно произвел фурор своей моделью GTL2 Laser Square, которая поразила нас своей бесшовной работоспособностью и имитацией проецирования меловой линии.Кроме того, это еще один доступный вариант из нашего списка, который вы найдете особенно полезным для домашних проектов, требующих высокоточной компоновки под углом 90 °.

Почему нам понравилось?

Не все из нас предпочитают устройства с несколькими кнопками и сложными функциями. Некоторым из нас может понадобиться простой лазерный нивелир с простыми функциями. И Bosch обеспечивает именно это в своей модели GTL2.

Начнем с того, что это оборудование обеспечивает точность до 1/2 дюйма и диапазон 30 футов.Технические характеристики могут показаться неординарными, но, честно говоря, учитывая цену продукта, мы действительно впечатлены. Кроме того, он позволяет рассчитывать и изменять углы с шагом 5 ° для макетов 90 °.

Таким образом, вы можете использовать этот лазерный инструмент для выравнивания и выравнивания на стене или полу, чтобы получить желаемый угол одним нажатием кнопки. Также нам нравятся прилагаемые липкие монтажные полоски, которые позволяют закрепить инструмент на гладких поверхностях, не оставляя следов или каких-либо следов.

В целом, это очень эффективное устройство, которое может помочь вам в работе с несколькими домашними приложениями, при этом не требуя больших усилий.

Что могло быть лучше?

Не поймите нас неправильно, мы довольны общей работой устройства и рекомендуем использовать его для выравнивания картин, обоев, настенной плитки и т. Д. Однако у этой модели есть серьезные проблемы с контролем качества и долговечностью, которые в идеале должны быть решены производителями как можно скорее.

Плюсы

Простое в использовании устройство
Идеально для домашних применений, требующих расположения под углом 90 °
Можно использовать на полу и стене
В комплект входят монтажные клейкие ленты

Минусы

Имеет некоторые проблемы с контролем качества

Qooltek Многоцелевой лазерный уровень Laser Line

Мы наполовину выполнили наши рекомендации, и сейчас хорошее время, чтобы представить этот многоцелевой гаджет от Qooltek.На этой ноте нам нравится этот изящный, простой в использовании инструмент, который отлично подходит для использования дома и рядом с ним для нескольких проектов DIY. Следовательно, если вам нужно надежное устройство за небольшую часть цены, предлагаемой нашими лучшими кандидатами, этот товар обязательно произведет впечатление.

Почему нам понравилось?

Прежде всего, это необычно выглядящее устройство предлагает трехсторонний подход, сочетающий в себе точно настроенную измерительную ленту, тройной нивелир и лазерный уровень, обеспечивая максимальную полезность и результаты.

Кроме того, этот лазерный уровень очень эффективен везде, где требуются прямые линии и точные измерения. Таким образом, вы найдете его довольно практичным и полезным для измерения местоположения на стене, расстояния между вешалками и выравнивания гвоздей. Кроме того, он имеет точность в пределах 2 мм на расстоянии 10 м, что весьма примечательно по сравнению с другими вариантами в той же ценовой категории.

Кроме того, хотя эта модель не поставляется с магнитным монтажным кронштейном, это не является серьезной проблемой, поскольку ее можно прикрепить к стандартному штативу.При этом возможности безграничны с этим легким устройством с тройной измерительной системой, так как в отличие от традиционных моделей его также можно использовать для проектов по деревообработке и планировке садов.

Кроме того, продукт поставляется с двумя наборами батарей, что делает его действительно выгодным по цене.

Что могло быть лучше?

Мы очень довольны его выгодной ценой и функциональностью 3-в-1, но этот лазерный нивелир не предназначен для использования на открытом воздухе.Мы не советуем намокать его и не подвергать воздействию пыли, так как он может не выдержать внешних воздействий. Кроме того, это полезное домашнее дополнение, на которое вы можете положиться при быстром использовании.

Плюсы

Недорогой инструмент с возможностью применения 3-в-1
Легкое и простое в использовании устройство
Подходит для деревообрабатывающих работ
В комплект входят 2 комплекта батарей

Минусы

Не подходит для использования вне помещений

Tacklife SC-L01 Лазерный уровень

Лазерная линия Tacklife SC-L01 — это хорошо сделанное устройство, предназначенное для работы в тяжелых условиях дома.Он особенно впечатлил нас своей прочной конструкцией и набором функций, которые упрощают проекты с высокой точностью и применимостью. Поэтому, если вам нужно что-то более прочное, чем средние модели лазерных линий, мы предлагаем попробовать этот продукт.

Почему нам понравилось?

Начнем с того, что нам нравится функция автоматического выравнивания на этом устройстве, которая активируется при размещении в пределах 4 ° вертикального или горизонтального диапазона. Само по себе это может показаться не выдающимся, но в сочетании с рабочим диапазоном от 50 футов до 115 футов с детектором это действительно замечательная особенность.

Кроме того, нам нравится, что он позволяет пользователям узнать, когда они помещают устройство за пределы диапазона, поскольку луч продолжает мигать, пока они не вернутся в диапазон. Точно так же, как только он возвращается в область видимости, он отображает красный крест на цели для подтверждения.

Кроме того, нам нравится прочная конструкция модели, которая продлевает срок хранения устройства, так как делает его пыленепроницаемым, водонепроницаемым и ударопрочным. Таким образом, вы можете уверенно использовать его для различных проектов реконструкции дома, не беспокоясь о повреждениях.

Кроме того, нам нравится, что модель поставляется с сильной магнитной L-образной базой, которую можно удобно прикрепить к большинству штативов, доступных на рынке.

Что могло быть лучше?

Мы понимаем, что эта модель предназначена только для использования в помещении, и, очевидно, не ожидаем, что она будет работать в условиях наружного освещения. Тем не менее, мы бы предпочли, чтобы красный лазер был ярче и заметнее. При этом некоторым пользователям он может показаться немного тусклым и менее заметным в условиях низкой освещенности.

Плюсы

Рабочий диапазон 50 футов и 115 футов с детектором
Модель противоударная, пыленепроницаемая и водонепроницаемая
Изделие поставляется с магнитным L-образным основанием
Лазерное мигание Указывает, что устройство находится вне зоны действия

Минусы

Лазерный луч недостаточно яркий

Bosch GLL 2 Самокорректирующийся лазерный уровень с перекрестными линиями

Может показаться, что мы немного неравнодушны к продукции Bosch, но список лучших моделей лазерных уровней для домашнего использования был бы неполным без GLL 2.При этом нам нравится это ценное оборудование, которое позволяет настраивать любые проекты DIY и переключаться между режимами в зависимости от поставленной задачи.

Почему нам понравилось?

Во-первых, лазер GLL2 проецирует хорошо видимые лазерные линии, которые позволяют быстро различать и фокусировать внимание при работе на различных поверхностях. Кроме того, с этим устройством вы всегда будете выровнены, поскольку его функция самовыравнивания обеспечивает точное выравнивание и правильную компоновку, тем самым повышая производительность.

Нам особенно нравится интеллектуальная маятниковая система, стоящая за этой функцией самовыравнивания, поскольку она обеспечивает высокую точность независимо от области применения. Кроме того, нам нравится, что три режима (горизонтальный, вертикальный и перекрестный) на этом гаджете могут работать независимо друг от друга, что обеспечивает максимальную гибкость работы для пользователей.

Кроме того, он поставляется с монтажным приспособлением, которое можно закрепить на полках, решетках и других поверхностях в доме. Таким образом, вы можете повесить лазер в воздухе, на земле или на штативе и добиться такой же точности при выполнении любых домашних задач.

Кроме того, мы очень впечатлены блокирующим переключателем на инструменте, который удерживает уровень выключенным во время транспортировки, чтобы предотвратить ненужные потери энергии.

Что могло быть лучше?

Компания Bosch действительно хорошо поработала со своей моделью GLL2, и мы очень впечатлены ее функциями и удобством эксплуатации. Однако если бы нам пришлось указать на один недостаток, то это было бы плохое время автономной работы. Поэтому мы рекомендуем покупать этот агрегат, если вам нужно устройство только для краткосрочных проектов.

Плюсы

Обеспечивает высокоточное выравнивание и компоновку
Имеет три режима для максимальной гибкости
В комплект входит монтажное приспособление
Переключатель блокировки продлевает срок службы батареи

Tavool Самовыравнивающийся лазерный уровень с поперечной линией

Несмотря на свою позицию в нашем списке, этот предмет Tavool — один из наших фаворитов за его применимость и высокую производительность в любой ситуации.Поэтому, если вы ищете систему самовыравнивания, не требующую особого обслуживания, для проектов ремонта дома, рассмотрите этот вариант, который предлагает три различных режима и рабочий диапазон 50 футов

Почему нам понравилось?

Во-первых, устройство излучает хорошо видимые лазерные лучи, которые можно увидеть даже при дневном свете. Кроме того, он готов к использованию сразу после установки батарей и не требует сборки.

Кроме того, когда дело доходит до его функций самовыравнивания, он абсолютно точен и дает вам знать, даже если вы немного отклонены.Короче говоря, этот инструмент может автоматически выравниваться при размещении на наклонной поверхности в пределах 4 °, что позволяет сэкономить время и гадать.

Кроме того, его трехрежимный режим работы, включая вертикальное, горизонтальное и угловое лазерное освещение, можно легко переключать с одного на другой при выполнении задач по ремонту дома. Кроме того, управление с помощью одной кнопки упрощает работу, поскольку вы можете переключаться в режим и функции, которые вам нужны, без необходимости выяснять набор элементов управления.

Но что нам больше всего нравится, так это время автономной работы этого устройства, которое позволяет вам проработать 15-20 часов, если это необходимо для конкретного проекта.

Что могло быть лучше?

В комплект поставки изделия не входит штатив, но это не является серьезным неудобством, особенно если он у вас уже есть дома. Однако его нельзя использовать под прямыми солнечными лучами вне дома, даже если вы можете использовать его в условиях естественного освещения в помещении. Кроме того, это практичное устройство, которое поможет вам в долгосрочной перспективе.

Плюсы

Самовыравнивание в пределах 4 °
Простота использования, управление одной кнопкой
Увеличенное время автономной работы на 15-20 часов
Широкое и точное применение

Минусы

Лазер не виден при ярком солнечном свете

Мастерский 2-лучевой самонивелирующийся лазерный уровень

Наиболее примечательной особенностью этого инструмента Craftsman является его превосходный диапазон проецирования по сравнению с другими лазерными устройствами по той же цене.Поэтому, если вы особенно ищете высокофункциональный прибор с большим рабочим диапазоном, мы рекомендуем эту модель, поскольку она также обеспечивает высокую точность и другие надежные функции.

Почему нам понравилось?

Прежде всего, это оборудование может не только излучать красный луч на расстояние до 100 футов, но также обеспечивает точность ± дюйма на 30 футов. Кроме того, нам нравится единообразие модели, когда речь идет о видимости и эффективности независимо от расстояния.

Более того, если вы сдвинете или ударите инструмент с его уровня, он немедленно предупредит вас. Короче говоря, перед автоматическим самовыравниванием устройство издает громкий звук, чтобы сообщить пользователям о проблеме.

Кроме того, нам нравится ребристый корпус этой модели с резиновыми накладками, что делает ее очень прочным инструментом для домашних мастеров. Таким образом, вы можете использовать этот элемент для нескольких применений в помещении, так как помимо прочной конструкции он также обеспечивает увеличенное время автономной работы до 20 часов.

Кроме того, нам еще больше нравится этот универсальный гаджет, поскольку он поставляется с основанием для точного выравнивания, очками для лазерной коррекции и защитным футляром для переноски.

Что могло быть лучше?

Вам может быть интересно, почему мы поместили этот продукт в конец нашего списка, особенно когда мы не могли перестать хвалить его высокую функциональность. Что ж, у нас нет претензий к производительности или дизайну устройства, но нам бы больше понравилось, если бы оно было по разумной цене.

Плюсы

Постоянно видимый и точный во всем рабочем диапазоне
Срок службы батареи увеличен до 20 часов
Звуковой сигнал, указывающий на отключение устройства от линии
Поставляется с различными аксессуарами

Лазерные уровни для домашнего использования Руководство покупателя

Недостаточно знать 10 лучших лазерных уровней для домашнего использования, так как вам все равно нужно выяснить, какой из этих вариантов лучше всего подходит для вас.И чтобы направить вас в правильном направлении, мы составили это руководство, которое поможет вам сделать правильный выбор.

Ниже мы перечислили различные факторы, которые необходимо учитывать при покупке лазерного уровня. Читайте дальше, чтобы узнать больше…

Уровень точности

Как вы уже знаете, большинство лазерных уровней либо имеют функцию самовыравнивания, либо поставляются предварительно настроенными. Мы рекомендуем выбрать первый вариант, поскольку он автоматически определяет истинный уровень и исключает ненужные догадки, в первую очередь благодаря встроенной маятниковой системе, которая обеспечивает высокую точность.

Однако модели с самовыравниванием дороги по сравнению с предустановленными. Поэтому, если у вас нет бюджета на один, вы можете выбрать предустановленную модель с высоким рейтингом точности.

Цветной лазер

Когда дело доходит до цвета лазера, споры о наиболее подходящем варианте бесконечны, поскольку и красный, и зеленый лазеры имеют свои особые преимущества. Например, красные лучи потребляют меньше энергии и идеально подходят для большинства внутренних работ.

В качестве альтернативы, вы найдете зеленые лучи весьма полезными для наружного применения, поскольку они гораздо более заметны, чем красные линии при естественном освещении.Следовательно, в зависимости от ваших требований выберите цвет, который лучше всего подходит для вашей цели.

Простота использования

Независимо от того, какую модель лазерного уровня вы выберете, он всегда будет отличаться в работоспособности от следующей модели. В то время как некоторые устройства имеют одну или две кнопки, другие продвинутые модели требуют, чтобы вы настраивали параметры каждый раз перед использованием.

Поэтому, если вы предпочитаете избегать использования гаджета со сложными функциями, лучше всего выбрать систему лазерного нивелирования с меньшим количеством кнопок и простыми операциями.Тем не менее, если вы предпочитаете иметь больше функций и гибкость, вы всегда можете выбрать высококачественный вариант с несколькими вариантами использования.

Возможность монтажа

Опять же, это то, что вы уже знаете, большинство лазерных уровней можно установить по-разному. Но системы могут отличаться от модели к модели, и вместе с этим меняется и применимость устройства. Некоторые продукты поставляются с магнитными основаниями, предназначенными для использования на штативах, а другие оснащены зажимами.

Независимо от того, какую систему крепления вы выберете, убедитесь, что вы можете расположить предмет на разных поверхностях для повышения удобства и производительности.

Приговор

Измерительные ленты, линейки и другие инструменты могут не дать вам наилучших характеристик нивелирования, а по точности они и близко не соответствуют лазерным уровням. Поэтому лучше всего покупать гаджет, если вы часто занимаетесь ремонтом дома и вам нужно надежное устройство для прямых линий.

Итак, это завершение нашего краткого и информативного руководства для покупателя. И мы надеемся, что вы сможете найти подходящий вариант в рамках своего бюджета из наших подробных обзоров.

Но прежде чем подписаться, давайте подведем итоги. Самовыравнивающийся лазерный нивелир Johnson Level 40-0921 — лучший в целом, а многоцелевой лазерный нивелир Qooltek Laser Line — самый универсальный. Лазерный уровень Bosch и Square GTL2 — лучшая бюджетная покупка, а самонивелирующийся лазерный уровень с перекрестной линией Tavool имеет отличное время автономной работы.

Дайте нам знать в разделе комментариев ниже, если вам понравился наш выбор.

До следующего раза!

Статьи по теме

19 Лучший зеленый лазерный уровень

13 лучших лазерных уровней на рынке сегодня | Справочник покупателя

Как правильно установить потолочную решетку с помощью ротационного лазерного уровня?

10 лучших лазерных измерительных инструментов

11 лучших цифровых штангенциркуля

11 лучших измерительных колес

11 лучших линейок T-Square прямо сейчас

13 лучших люксметров на рынке сегодня | Справочник покупателя

Сейчас рассмотрено 13 лучших измерителей влажности | Справочник покупателя

13 лучших уровней перехода для съемки

Topcon RL-SV2S — лучший ротационный лазерный уровень, который можно купить

13 лучших ротационных лазерных уровней

13 лучших лазерных приемников

13 лучших специалистов по поиску стад прямо сейчас | Справочник покупателя

Видеообзор зеленого лазера Bosch GLL40-20G — Самонивелирующийся

Если вы когда-либо использовали лазерный уровень среди бела дня, то знаете, что его бывает трудно увидеть.Зеленый лазер Bosch GLL40-20G — это средство от вашего нечеткого внешнего вида. Зеленый лазер в 4 раза ярче, чем его красный собрат. Мы доказали, что это правда, установив наш магазин в дневное время во Флориде. Зеленый лазерный перекрестный лазер можно было легко увидеть на дверях нашего белого магазина.

Характеристики зеленого лазера Bosch GLL40-20G

В 4 раза ярче красного

Зеленый лазерный комплект Bosch GLL40-20G укомплектован лазерной головкой, мягким футляром, универсальным креплением и даже 2 батареями AA.Буквально вы можете купить лазер, открыть коробку и использовать его на рабочем месте без каких-либо других покупок. При включении лазера GLL40-20G лазерный луч разблокируется, и он быстро находит нивелир. Переключение в положение «Выкл.» Блокирует лазерный проектор, защищая его при хранении и путешествии.

Рисунок поперечины зеленого лазера Bosch GLL40-20G обеспечивает горизонтальную линию уровня и вертикальную линию, чтобы предметы оставались вертикальными. Точность для Bosch GLL40-20G составляет +/- 5/16 ″ на расстоянии более 30 футов, а дальность видимости — до 40 футов.Входящий в комплект зажим позволяет легко прикрепить лазер к любому двойному материалу, например ферме, стойке, балке или козлу. Он также прикрепляется к любой стандартной стойке или штативу с популярным размером резьбы 1 / 4-20.

Последние мысли

Зеленый лазер Bosch GLL40-20G — простая рекомендация. Если вам нужен лазер с перекрестным лучом и вы хотите использовать его при дневном свете, это разумная покупка. Зеленый лазер всего на несколько долларов дороже, чем красный, так что разница стоит того.Простое управление и небольшая занимаемая площадь позволяют легко транспортировать и хранить, будь то в вашем автомобиле / грузовике или в ящике для инструментов. Вы можете найти Bosch GLL40-20G в Home Depot или можете щелкнуть здесь.

Как профессионально использовать ротационный лазерный уровень: основы

Независимо от того, используется ли он внутри или снаружи, цель ротационного лазерного уровня — помочь нам определить и отметить постоянную высоту как для строительства, так и для копания.Вот основы того, как использовать ротационный лазерный уровень как Pro.

Отличная работа не обязательно должна быть особой изысканной или сложной, но она должна быть ровной, отвесной и квадратной. В конце концов, модная работа не будет смотреться хорошо, если она дерзкая. Поскольку вы надеетесь, что ребята до вас сохранили правду, вы попали на тот же крючок. Как это часто бывает, технологии облегчают нашу жизнь в этой области с помощью ротационных лазерных уровней.

В этой статье мы использовали прочный ротационный лазер DeWalt 20V Max Green по нескольким причинам, которые я укажу по ходу дела.

Как профессионально использовать ротационный лазерный уровень: Inside Edition

Использование ротационного лазерного уровня внутри немного проще, чем использование снаружи. Внутри наши глаза могут легко обнаружить как традиционные красные лазеры, так и более новые, гораздо более яркие (и более дорогие) зеленые лазеры. Фактически, DeWalt DW079LG обеспечивает до 250 футов видимых зеленых линий внутри. Эта видимость и диапазон хорошо подходят для установки плитки, шкафов, поручней, фартуков, подоконников (особенно для ряда окон), подвесных потолков и даже полов.

Лазерные уровни можно установить прямо на штатив, а также установить на пол или стол. Некоторые поставляются с магнитными креплениями, которые работают со сталью. К другим относятся крепления к подвесному потолку или способы крепления к стене с помощью шурупов.

Ротационный лазерный уровень можно установить на объект или на штатив. Функция самовыравнивания означает, что то, на чем он сидит, не обязательно должно быть идеальным.

Большинство ротационных лазеров обеспечивают самонивелирование в разумных пределах. Наш ротационный лазерный нивелир DeWalt самонивелируется до 5 градусов.Если вы приблизите его к уровню, маятник или небольшая моторная система настроят его почти до совершенства, обычно в пределах 1/16 дюйма на 100 футов.

После калибровки вращающаяся головка заставляет одиночный лазерный диод создавать линию уровня на 360 градусов вокруг комнаты. Затем вы можете использовать эту линию в качестве ориентира для своих измерений.

Защитный кожух разрушает проецируемый лазер, но только очень маленькие части всей 360-градусной линии.

Если вы приближаетесь к видимым пределам своего лазерного луча, сопоставьте цвет лазера с улучшенными очками, чтобы увидеть его еще больше.Большинство лазеров снабжены этими очками для улучшения видимости.

Используйте очки того же цвета, что и ваш лазер, чтобы расширить видимый диапазон.

Разве я не могу просто использовать лазер с поперечной линией для внутренних работ?

Многие профессионалы обращаются к лазеру с поперечными линиями для внутренних измерений. Ротационный лазерный уровень часто увеличивает вашу точность с 1/8 дюйма до 1/16 дюйма и увеличивает дальность действия. Если у вас уже есть более точный инструмент, почему бы не использовать его?

Уровни, такие как DeWalt 20V Max Green Tough Rotary Laser, имеют режим самовыравнивания для вертикальных линий, а также горизонтальных и отвесных точек.А поскольку батареи в этом перезаряжаемом, его легко взять и использовать. Однако лазеры с перекрестными линиями создают красивую устойчивую линию, поскольку они используют призмы вместо вращающейся головки. Если цвет стен или освещение заставляют вас использовать внутри приемник с ротационным лазерным уровнем, вам может быть более полезен лазер с перекрестными линиями.

Внутри можно использовать ротационный лазерный уровень, но лазер с перекрестными линиями часто дает более яркий луч. Поскольку он устойчив, а не вращается, обычно легче заглянуть внутрь.

Дополнительные функции для помощи внутри или снаружи

Когда вы используете ротационный лазерный уровень внутри, на некоторых моделях есть элементы управления, которые помогут вам лучше видеть. DeWalt DW079LG имеет настройки на 15, 45 и 90 градусов. Они ограничивают луч меньшим пространством. Вы также можете регулировать скорость. Более быстрые обороты соответствуют более сплошной, но более тусклой линии.

Наш DeWalt DW079LG имеет элементы управления на лазере и пульте дистанционного управления для создания линии под углом 15, 45 или 90 градусов для лучшей видимости в небольших помещениях.

Ротационные лазеры также имеют функцию наклона — оси X и Y в случае DeWalt. Вы можете использовать эту функцию, чтобы нарисовать идеально горизонтальную или вертикальную линию под углом выше или ниже лазера по оси X. Регулировка оси Y может дать вам наклонную линию, с которой можно работать, когда это необходимо.

Как использовать ротационный лазерный уровень как профессионал: Outside Edition

Использование ротационного лазерного уровня снаружи для определения высоты немного сложнее, но его полезность намного превосходит любую дополнительную сложность.Из-за ограничений нашего зрения и правил, касающихся силы и яркости лазеров, для использования вне помещений требуется лазерный приемник, установленный на очень большой линейке, называемой транзитным стержнем. Лазерный уровень, обычно устанавливаемый на штатив, выравнивается после того, как вы попадаете в пределы допуска автоматического выравнивания, а затем начинает излучать лазерный луч на 360 градусов. Как вы можете себе представить, земля снаружи может быть намного более неровной, чем готовый пол внутри, поэтому, вероятно, потребуется некоторая регулировка ножек штатива.

Установка приемника на наклонную штангу дает вам возможность получить контрольную отметку и сравнить ее с другими точками на рабочей площадке.

Лазерный приемник обнаруживает лазер, излучаемый передатчиком, поэтому вы можете определить высоту. Большинство приемников излучают как звуковые, так и визуальные сигналы, которые указывают, находится ли приемник выше, ниже или на одном уровне с лазером, чтобы помочь в процессе. Самый надежный способ использовать комбинацию передатчика и приемника — совместить их калибровку на близком расстоянии, чтобы установить контрольную отметку.Когда приемник показывает, что он находится на уровне лазера передатчика, обратите внимание на высоту на стержне уклона.

Если вы работаете там, где луч не виден, вам понадобится приемник. Как только луч попадает в целевую область (этот зеленый датчик справа), он сообщает вам, следует ли вам переместить приемник вверх или вниз, чтобы выровнять его.

Для склонов вы можете зафиксировать произвольный угол, когда ваш ротационный лазерный луч окажется в нужном положении. Оттуда просто используйте свой транспортный стержень и приемник, как на ровной поверхности, чтобы увидеть, насколько вы близко.

Примеры

Например, предположим, что планка уклона находится на уровне лазера на высоте 5 футов. Теперь вы можете определить, находятся ли другие области объекта выше, ниже или на одном уровне с вашим эталоном, выявляя отклонения по отметкам линейки на рейке уклона при перемещении приемника вверх и вниз по ней. Если вы слишком низко, вы знаете, что вам нужно добавить больше наполнения. Слишком высоко, и вам нужно удалить некоторые.

Вот еще один пример — перед нами стояла задача добавить пристройку к дому 1920-х годов вместе с почти полной реконструкцией интерьера.Когда задняя часть дома была полностью открыта, мы использовали нашу комбинацию ротационного лазерного уровня и приемника, чтобы увидеть, как далеко нам пришлось поднять дом, проверив различные точки на существующем полу. Одна сторона дома была более чем на 2 дюйма выше уровня другой! С приемником на нашей транспортной штанге первоначальные расчеты и проверки в пути были быстрыми, и работа продолжалась. Лазер дает нам возможность производить точную регулировку домкратов, так что добавление и реконструкция сделают внутреннюю часть дома совершенно новой.

The Bottom Line

Ротационные лазерные нивелиры, такие как DeWalt 20V Max Green Rotary Tough Laser, идеально подходят для работы на стройплощадке. Этот тип инструмента может гарантировать, что земля будет ровной для фундаментов, построить уклоны для дренажа или заглубить инженерные коммуникации на заданной глубине, а также гарантировать, что вода будет течь по трубам. Незаменим для ровных фундаментов, заборов и подвесных коммуникаций. Как известно, плотникам и каменщикам редко удается работать на идеально ровной площадке для настилов и террас. Конечно, есть еще много приложений.

Вне зависимости от того, используется ли ротационный лазерный уровень внутри для видимой функции или снаружи с приемником и транспортировочным стержнем для точных линий, он является невероятно разнообразным инструментом для выполнения работы. С дополнительными возможностями, такими как настраиваемые уклоны, он открывает функции для дренажа, пандусов, коммунальных работ и многого другого.

Мы надеемся, что вам понравилась статья «Как использовать ротационный лазерный уровень как профессионал» в нашей серии «Обучение подмастерьев». Если вы профессионал и у вас есть несколько советов, которыми вы хотели бы поделиться с начинающими торговцами, добавьте их в комментарии ниже или напишите нам в Facebook, Instagram или Twitter!

DeWalt 20V Max Green Rotary Tough Laser Основные характеристики

Работает от аккумуляторной платформы DeWalt с максимальным напряжением 20 В
Совместимость с FlexVolt
Степень защиты IP67
Испытание на падение с высоты 2 метра
Режим сканирования 15/45/90 градусов
вниз Отвес
+/- 1/16 ″ точность на 100 футов
Двухосевой наклонный режим

DeWalt 20V Max Green Rotary Tough Laser Технические характеристики

Модель: DeWalt DW079LG
Точность: 1/16 дюйма.на 100 футов
Диапазон (видимость в помещении): 250 футов
Диапазон (с детектором): 2000 футов
Лазер класса 3
Источник питания: 20 В макс. 1200 об / мин
Диапазон самовыравнивания: 5 °
Вес: 2 фунта.
Гарантия: 3 года
Цена: 1299 долларов США

Комплект DeWalt DW079LGTR со штативом и штангой

Модель: DeWalt DW079LG Комплект ротационного лазера
Детектор
TSTAK Кронштейн для хранения Адаптер для хранения 5
Аккумулятор 20 В MAX
Зарядное устройство 20 В MAX
Очки для улучшения
Целевая карта
Потолочный кронштейн
Кронштейн детектора
5/8 ”Адаптер штатива
Штатив
Штанга Цена
Цена
использовать лазерный уровень для обрамления | 2020
Использование лазерного уровня — один из распространенных способов помочь вам в ваших домашних или профессиональных проектах, и сегодня мы поговорим о том, как использовать лазерный уровень для обрамления.
От облицовки плиткой стен до настилов, потолков любого типа, таких как установка светильников и, конечно же, установка и каркасных стен среди многих других применений, для которых можно использовать этот инструмент… Лазер делает это так, что вы можете точно и с точностью следуйте контрольному показателю.
Это гарантирует, что все, что вы строите, будет ровным и прямым.
На рынке доступно несколько различных типов лазерных уровней, и вот хороший список, который включает, среди прочего, некоторые из лучших лазерных уровней с перекрестными линиями для обрамления подвалов или стен.Вы можете найти маленькие ручные уровни торпеды, самонивелирующиеся уровни с перекрестными линиями, , лазерные нивелиры, а также 3- или 5-точечные самонивелирующиеся уровни, ротационные лазерные уровни и т.
Обычно при обрамлении стен в существующем пространстве вы должны использовать меловую линию в качестве ориентира для установки стен. И иногда я видел, как некоторые старшие коллеги все еще используют уровень воды, а не лазерный. Но это может привести к разочарованию, поскольку граница часто исчезает, и ее трудно увидеть. Кроме того, в случае с уровнем воды это может быть проблемой, так как вам понадобятся два человека для проведения измерений.
Вы можете значительно упростить эту задачу, используя лазерный уровень для наведения линии на пол, стены и / или потолок. Лазер гарантирует, что ваша линия будет идеально ровной и не исчезнет со временем.
Советы и уловки, чтобы лучше понять, как использовать лазерный уровень для обрамления.
Совет № 1 Нивелир.
Лазерные уровни всегда следует устанавливать на твердой и твердой поверхности. Лазерные уровни работают, создавая идеально прямой луч света.Это означает, что если вы установили уровень на неровной поверхности, вы будете проецировать кривую линию и не получите точных измерений.
Большинство лазерных уровней для тяжелых условий эксплуатации имеют внутри самовыравнивающееся устройство, которое автоматически устраняет эту проблему. Однако, если вы используете меньший уровень, похожий на торпеду, перед использованием убедитесь, что он установлен на уровень.
Совет № 2 Найдите высокие и низкие точки
При строительстве или обрамлении стены вы должны убедиться, что пол, за которым вы строите, также был ровным.Вы можете сделать это, установив уровень таким образом, чтобы горизонтальная линия проходила через комнату в том месте, где должна быть стена.
Затем с помощью ленты измерьте расстояние между балкой и полом, отметив все точки, которые находятся значительно ниже или выше. Вы можете выровнять эти пятна, прежде чем начинать обрамлять стену.
Совет № 3 Обрамление стен
Чтобы использовать лазерный уровень для обрамления стены, вам нужно настроить его так, чтобы он излучал вертикальный луч. Затем вам нужно будет установить лазер там, где вы хотите, чтобы ваша стена была.Это должно проецировать сплошную лазерную линию через пол и вверх на потолок.
Используйте эту линию для наращивания с нижней и верхней панелями вашей стены, или вы можете выбрать точку, где находится линия, выключить / убрать лазер, а затем построить свою разметку. Для обрамления стен лучше всего использовать самонивелирующийся лазерный прибор.
Совет № 4 Проверьте свою работу
Лазерные нивелиры — отличный способ проверить свою работу по мере ее выполнения. Обрамляя стену, вы можете сделать это, установив уровень на вертикальную балку и совместив ее с вашей работой.
Судя по расстоянию между лазерным лучом и каркасом, вы сможете определить, наклоняется ли ваша стена внутрь или наружу, и внести необходимые коррективы. Обязательно проверяйте свою работу почаще или просто держите лазер включенным во время работы.
Еще одна мелочь, которую я хотел бы упомянуть на этом этапе, заключается в том, что если вы используете лазерный уровень с зеленым лучом вместо лазерного уровня с красным лучом, вы сможете намного лучше видеть лазерную линию и сделать вашу схему более точной.
Если вы хотите узнать больше, нажмите кнопку воспроизведения в этом видео, и вы получите более подробную информацию о том, как оформить стену с помощью лазерного уровня.

Если вам понравилось это небольшое руководство о , как использовать лазерный уровень для обрамления , оставьте нам комментарий или напишите нам здесь, мы будем рады услышать то, что вы хотите сказать.
Наши ниндзя рекомендуют этот лазерный уровень для обрамления. Нажмите на фото, чтобы увидеть эти предметы на Amazon.
DEWALT DW088K Самовыравнивающийся поперечный лазер
Johnson-Level-Tool-99-006K-Self — Ротационная лазерная система выравнивания
Предупреждения
Лазерные уровни в целом безопасны в использовании, хотя лазерный луч может нанести вред вашим глазам.Не забывайте всегда использовать индивидуальные защитные очки и никогда не направлять лазер в глаза себе или кому-либо еще.
Самонивелирующиеся лазерные устройства довольно хрупкие, и при обращении с ними всегда следует проявлять осторожность. Самонивелирующийся лазер, который упал или подвергся достаточно сильному удару, может выйти из строя и не нивелироваться должным образом.
Как использовать лазерный уровень для выравнивания земли (для начинающих)
Лазерный уровень используется во многих строительных проектах, чтобы убедиться, что все идеально выровнено и точно, чтобы избежать осложнений с тем, что вы строите в будущем.
Лазерный уровень найдет применение каждому, ведь он подходит для любого проекта, большого или маленького. Вы можете найти недорогие лазерные уровни для легкой работы по дому или эти лучшие лазерные уровни для строительства, которые могут стоить целое состояние. Однако более важным является то, что сегодня вы можете найти в Интернете лазерный уровень на любой бюджет. Итак, сегодня мы рассмотрим модель , как использовать лазерный уровень для выравнивания поверхности .
Это легкая работа, и мне очень нравится ее выполнять… если вы знаете, как это делать!
Если вы используете традиционный уровень, такой как маятник или спиртовой уровень, возможно, пришло время обновить его.Лазерный уровень сочетает в себе положительные преимущества классических уровней с тем, что вы можете считать «суперуровнем» для достижения наилучших результатов.
Поначалу это может показаться сложным, поскольку это другой процесс, чем при использовании вашего традиционного уровня. Однако с правильной информацией лазерный уровень станет вашим новым лучшим другом с точки зрения того, что ваша земля находится на 100% уровне.
Почему ротационный лазер будет вашим лучшим вариантом
По мере нашего развития растут и наши технологии.Уровень старой школы, в котором используется пузырь в жидкости, все еще находит хорошее применение в нем, но ротационный лазерный уровень теперь является лучшим уровнем для больших проектов и тяжелых работ. Лазерный уровень сэкономит вам время, деньги и труд.
Прошли те времена, когда вам приходилось использовать карандаш и отмечать пол или стены, лазер проведет вас через все это.
Самое удивительное в ротационных лазерах — это их способность обеспечивать 360-градусный свет, который может отображать все уровни внутри или градуировать уровни снаружи.
Это может быть полезно для таких сложных проектов, как строительство открытого бассейна или террасы, и более простых проектов, таких как установка чего-то большого на стену. Луч повсюду, поэтому все, что вам нужно, — это детектор или ваши глаза.
Как использовать лазерный уровень перед началом задачи по выравниванию земли
Для новых пользователей лазерного уровня или ротационного лазерного уровня задача может показаться сложной. К счастью, после покупки вам нужно сделать лишь несколько небольших шагов, чтобы выполнить надлежащее выравнивание грунта, и эти шаги достаточно просты, чтобы понять их даже неопытный пользователь.
Прежде всего, вы захотите узнать, как на самом деле использовать лазерный уровень, прежде чем пытаться выровнять участок земли.
Для начала вам нужно установить лазерный уровень либо на плоскую поверхность, либо на штатив. Существуют как ручные уровни, так и самовыравнивающиеся модели. Если у вас есть лазерный уровень с ручным нивелированием, вам нужно убедиться, что пузырек выровнен.
Если это не так, вам нужно будет найти маленькие винты у флакона и отрегулировать их так, чтобы пузырьковый пузырь был выровнен.Если он саморегулируется, дайте ему минуту на настройку и самовыравнивание.
Вы поняли. Нам нужно убедиться, что он точный.
Следующим шагом будет наблюдение за тем, как устройство высвобождает лазер, который появляется на вашей стене или в любом месте, где может находиться ваше рабочее место. Лазер будет отображаться в виде нескольких линий, одной точки или ротационного лазера с горизонтальным / вертикальным углом обзора 360 градусов.
Лазер может быть плохо виден на улице, поэтому иногда требуется лазерный детектор, чтобы «поймать» его. Если вы используете детектор, подключите его к измерительной рейке.
Когда детектор обнаружит лазер, вы услышите звуковой сигнал. Вам нужно будет двигать детектор вниз и вверх, чтобы найти его. Когда вы слышите звуковой сигнал (или если вы находитесь внутри, вы его видите), значит, вы нашли свой уровень. Сделайте ваши измерения по мере необходимости после закрепления детектора на стержне.
Как выровнять землю
Теперь, когда у вас есть базовое представление о том, что такое лазерный уровень, имеющиеся у вас варианты, его базовая настройка и способы использования, вы можете выполнить выравнивание грунта, чтобы начать свой проект. и завершить его без ошибок.
Вот как использовать лазерный уровень для выравнивания земли
Возьмите штатив и лазерный уровень, а затем установите его на устойчивой и ровной поверхности.
Включите лазерный уровень и дайте ему минуту на самовыравнивание. Если ваш продукт не самовыравнивается, выполните предыдущий шаг настройки, отрегулируйте винты, пока пузырек не будет выровнен.
Выберите желаемую высоту над землей.
После того, как эта точка высоты будет определена, соедините измерительный стержень и лазерный детектор; поместите измерительную рейку в эту точку.
Перемещайте детектор вверх и вниз. Вскоре после этого вы услышите звуковой сигнал, который означает, что уровень был найден.
Вам нужно затянуть и закрепить детектор и веху вместе, а затем найти другое место на земле, где высота пересекается с лазером.
Когда перехват будет обнаружен, вы можете либо построить кучу земли или грязи на нужную вам высоту, либо просто сделав отметку на палке, либо, если у вас есть баллончик с краской.
Вам нужно будет повторять последние семь шагов, пока у вас не будет много контрольных точек, которые позволят вам полностью заполнить область.
Всегда помните, что это не должен быть 5-минутный процесс, он требует времени и терпения.
Возможно, вам придется продолжить настройку и совершенствование определенных аспектов, но когда ваш проект будет завершен и выровнен идеально, вы не пожалеете, что потратили время на покупку и использование лазерного уровня, чтобы выровнять землю до совершенства.
Это хорошее видео о том, как использовать лазерный уровень для выравнивания земли, посмотрите

Для этого типа проекта вы не можете использовать какой-либо лазер.Вы можете подумать: «О, это для моего дома, я могу использовать для этой задачи дешевую лазерную версию»… и наши ниндзя категорически не советуют такие идеи. Либо у вас есть подрядчик, который сделает это за вас, и у него будут все инструменты PRO… либо вложите деньги в приличный лазерный уровень для вашего проекта, вы все равно будете использовать его для других вещей.
Итак, в случае, если у вас еще нет лазерного уровня, это наш
ninja Рекомендация для вас сегодня
DEWALT DW0811 Самонивелирующийся лазерный уровень 360 градусов и вертикальный линейный лазер
Это достойный лазерный уровень за свои деньги.Для некоторых строителей это может быть хороший лазерный уровень, но его возможности ограничены.
Щелкните ЗДЕСЬ, чтобы узнать, что клиенты говорят об этом маленьком инструменте на Amazon.
Ridgeyard Green Beam Полностью автоматический ротационный лазерный нивелир
Некоторые из лучших лазерных уровней для улицы, которые вы можете купить в Интернете. Это не дорого, но действительно хорошего качества.
Прочтите здесь, что пользователи говорят об этом на Amazon.
Это лазерный уровень, который мы использовали и используем для профессиональной работы … это может быть немного дороже для небольшой фундаментальной компании … но если у вас есть бюджет … определенно , проверьте этот лазерный уровень Leica.Максимальная комплектация!
Лучший наружный лазерный уровень для профессионалов Лазерный уровень Leica Rugby 810
Просто из любопытства … Нажмите ЗДЕСЬ, чтобы узнать подробности об этом инструменте
Заключение
Мы не хотим усложнять вам выбор, так что вот оно выбирайте между этими 3 предметами, и вы будете на 100% готовы к работе. Основное отличие первых двух — цена. (Leica это другой уровень, я даже не осмелюсь сравнивать его с первыми двумя вариантами, но если у вас есть бюджет… дерзайте)
Вот и все… так что в зависимости от того, сколько денег вы хотите потратить… вы на этом основываю свое решение.
Если вы действительно задира земледельца и знаете, как управлять экскаватором, вы можете прикрепить лазерный уровень для экскаваторов к руке экскаватора, и вы сможете выполнить эту задачу по выравниванию грунта самостоятельно.

Лазерный уровень своими руками — из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Что такое лазерный уровень

Для чего нужен прибор

Выравнивание половых, стеновых и потолочных поверхностей

Укладка керамической плитки

Поклейка обоев

Сборка корпусной мебели

Перепланировка

Как сделать своими руками

Необходимые инструменты и материалы

Пошаговое руководство

Видео: лазерный уровень своими руками

Настройка и калибровка

Как отремонтировать

виды, сборка и принцип работы самодельных систем

Виды и назначение уровней

Способы самостоятельного изготовления

Из лазерной указки

Пенопласт и ёмкость с водой

Излучатель в виде креста

Система с маятником

Достоинства и недостатки

Лазерный уровень своими руками — детальная инструкция по изготовлению

Нужен уровень для работы? Решайте проблему собственными силами!

Лазерная указка: урок для начинающих

Вариант №1.

Вариант №2.

Вариант № 3.

Чем хорош самодельный прибор?

Делаем лазерный уровень своими руками

Принцип работы

Как сделать лазерный уровень своими руками

Испытание самодельного лазерного уровня

Плюсы и минусы самодельных нивелиров

Как самому сделать лазерный уровень: простой самодельный нивелир из указки и жесткого диска своими руками

Шаг 1: Собираем рамку, первая ось

Шаг 2: Собираем рамку, вторая ось

Шаг 3: Собираем рамку, лазерный маятник

Шаг 4: Устанавливаем лазер

Шаг 5: Делаем корпус

Шаг 6: Делаем проводку

Шаг 7: Калибровка

Строительный уровень своими руками | Строительный портал

Оглавление:

Разновидности строительных уровней

Водяной уровень

Пузырьковый уровень

Магнитный строительный уровень

Трубные строительные уровни

Лазерный уровень

Как сделать водяной уровень своими руками

Как сделать лазерный уровень своими руками

Как сделать элементарные приборы для определения горизонтальности и вертикальности

Как самому сделать магнитный уровень. Как своими руками соорудить лазерный уровень? Разновидности строительных уровней

Что такое лазерный уровень

Для чего нужен прибор

Выравнивание половых, стеновых и потолочных поверхностей

Укладка керамической плитки

Поклейка обоев

Сборка корпусной мебели

Перепланировка

Как сделать своими руками

Необходимые инструменты и материалы

Пошаговое руководство

Видео: лазерный уровень своими руками

Настройка и калибровка

Как отремонтировать

Конструктивные особенности лазерных уровней

Основные материалы

Простейший уровень из лазерной указки

Лазерный уровень из пенопласта и емкости с водой

Лазерный крест своими руками

Основные достоинства самодельного инструмента

Виды лазерного уровня

Что такое водяной уровень?

Преимущества водяного уровня, сделанного своими руками

Как сделать водяной уровень своими руками

Применение уровня на практике

Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.

Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.
