Как ставить доводчик на дверь: Способы установки дверных доводчиков — Комплексный ремонт квартир, домов, офисов, магазинов в Ульяновске

Содержание

Способы установки дверных доводчиков

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)

Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

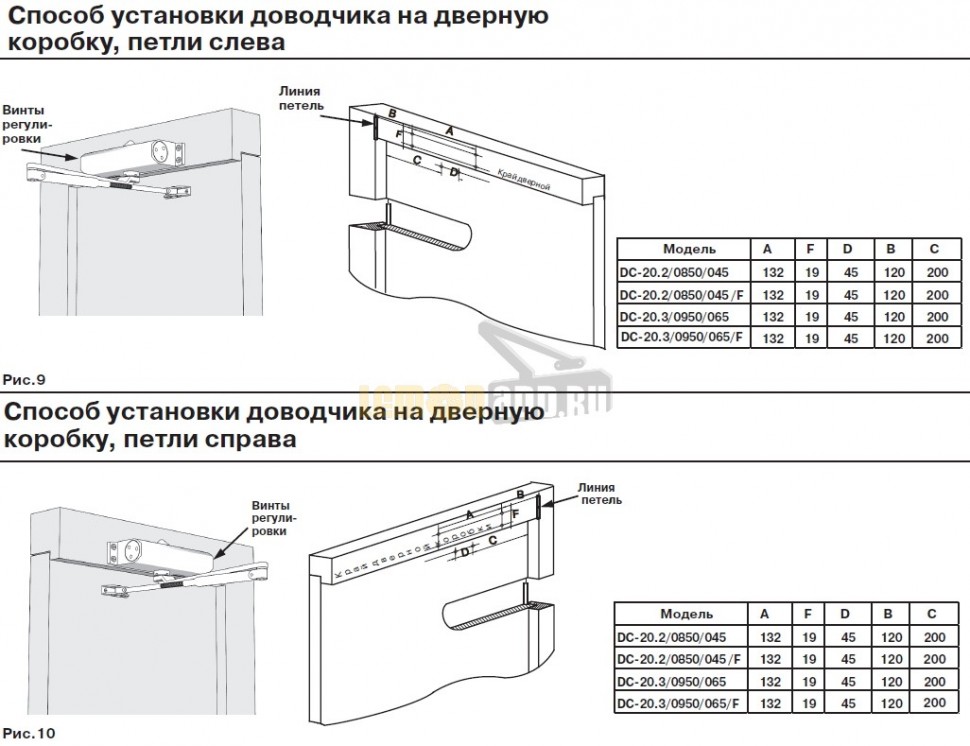

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)

Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
— Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА

Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.

Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

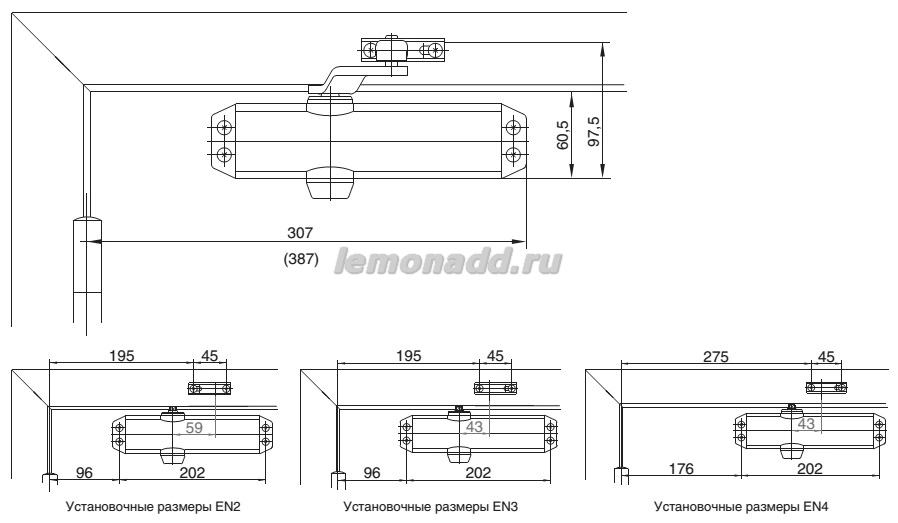

Стандартная и верхняя установки

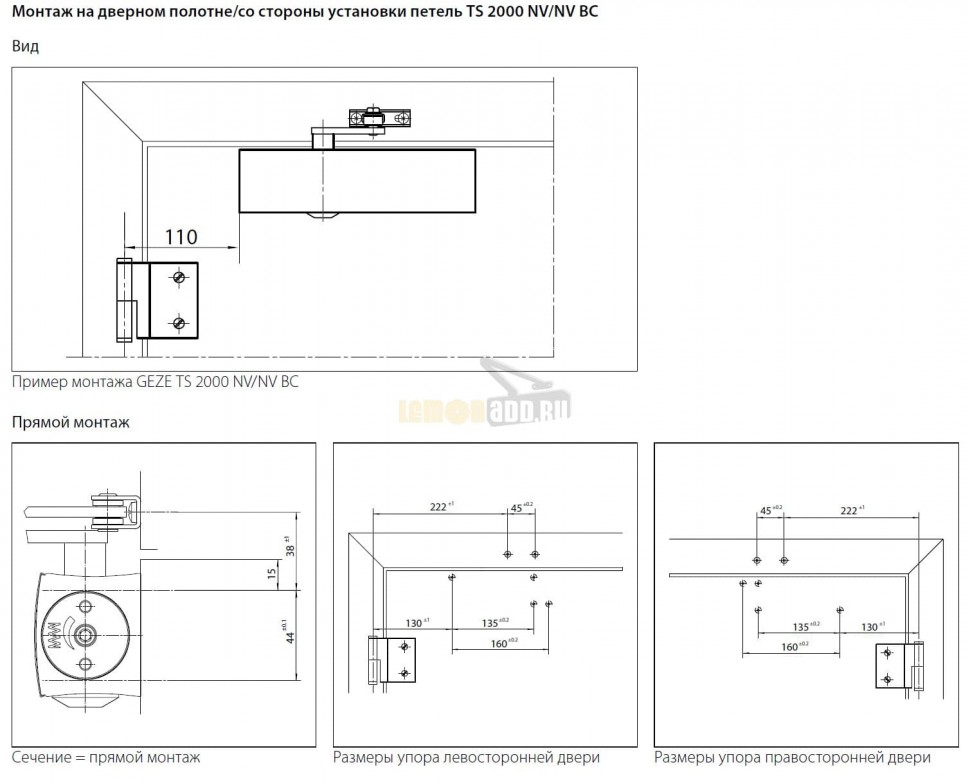

Стандартная установка

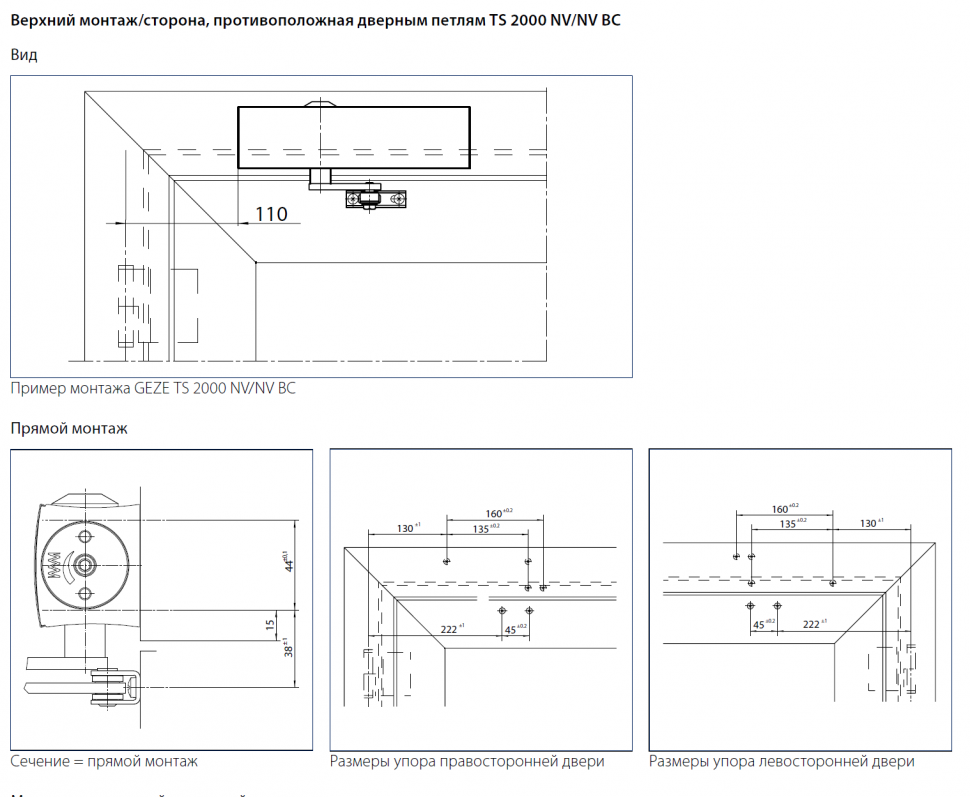

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

Вы верно выбрали модель доводчика для веса Вашей двери

Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)

После установки доводчик не будет упираться куда-либо, например, в стену

Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

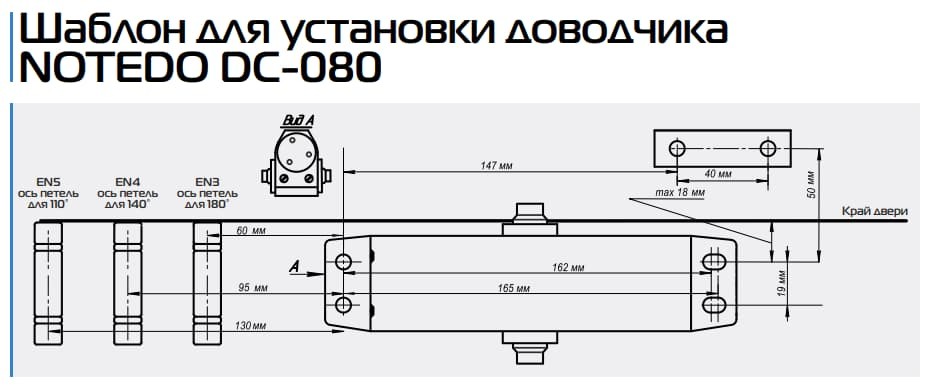

Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.

От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери.
Для нашей установки мы выбираем усилие EN4.

Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).

Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.

Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.

Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.

Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.
Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» —
когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

Если вышеперечисленные условия соблюдены, то соедините части рычага.

Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:

— Через полмесяца после установки проверьте затяжку шурупов и винтов

— Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия

— Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Установка доводчика на дверь своими руками, фото, видео

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Содержание статьи

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

вращая винт по часовой стрелке скорость/сила увеличивается;
поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Как установить доводчик на дверь: основные этапы и секреты

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

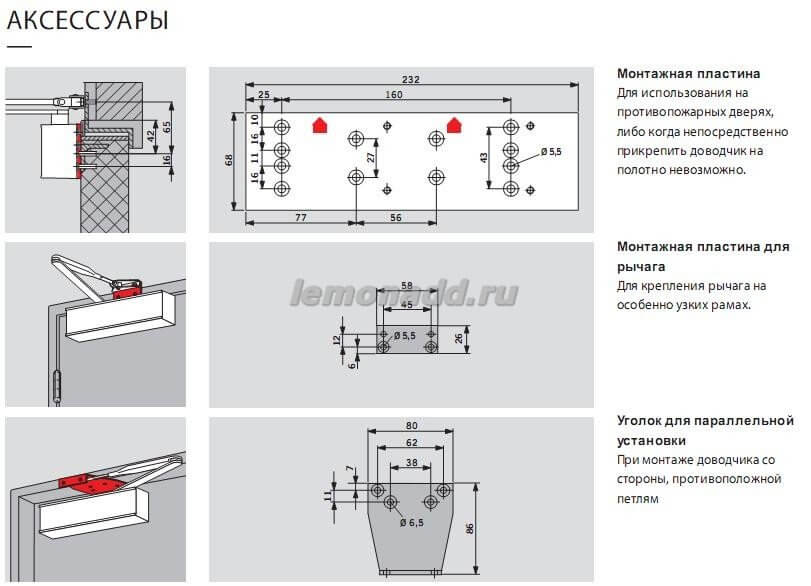

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Напольный доводчик

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

Если полотно слишком медленно открывается, то регулируют пружину доводчика.
За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

Внимание! В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Видео об установке доводчика на дверь

Как правильно установить доводчик на дверь (металлическую, пластиковую) своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
оснащенные системами контроля доступа на объект;
противопожарного назначения;
используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
Выполнить фиксацию корпуса.
Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса.

Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/dveri/dovodchiki/ustanovka-na-vhodnuyu-metallicheskuyu/

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик.

В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная.

Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери Ширина дверного полотна, мм
Масса дверного полотна, кг

EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например.

Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
С рычажной тягой

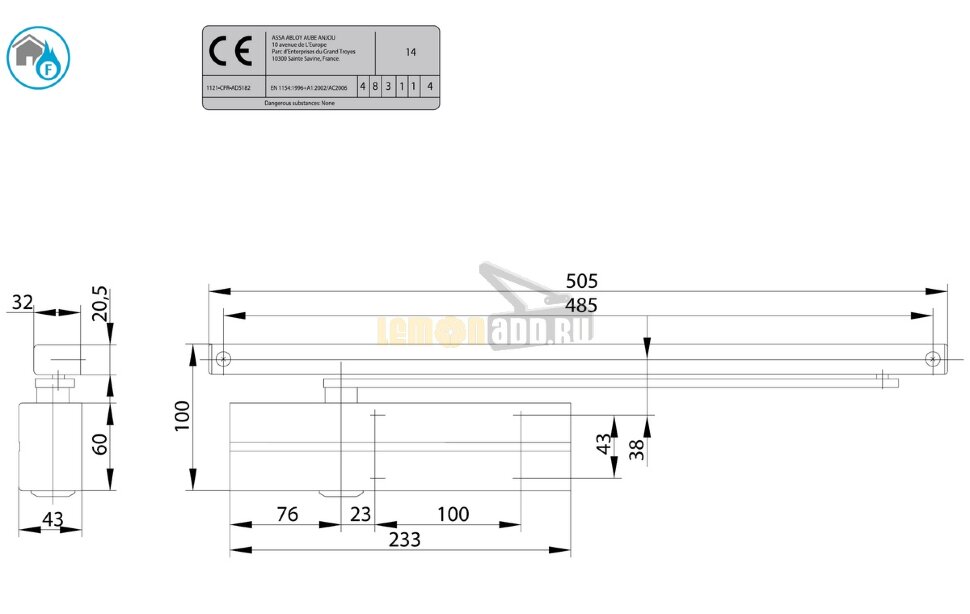

Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
Со скользящим каналом

Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг.

На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

Установка доводчика на дверь: инструкция с фото

Что необходимо для монтажа дверного доводчика

Также на них нанесены монтажные отверстия для каждого элемента.

В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать.

Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх.

Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

Переносим отметки под отверстия на полотно и раму

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Монтаж

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой.

Вращением штифта и укорачивают или удлиняют ее.

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Установка доводчика на калитку без верхней перекладины

Как установить на металлическую дверь

Доводчик на входную металлическую дверь ставиться аналогично

Регулировка доводчика для двери

вращая винт по часовой стрелке скорость/сила увеличивается;
поворачивая против часовой стрелки — тормозим/уменьшаем силу.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Источник: https://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

Пошаговый план установки доводчика на любую дверь

Порядок установки доводчика на дверь

Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля.

Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Второй этап: применение шаблона

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
Установку заканчивают соединением обеих частей колена с помощью шарнира.

Нюансы нестандартной установки

Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Особенности установки скрытых доводчиков

Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности.

Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Дверные петли с доводчиком

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Регулировка доводчиков после установки

Первое, на что обращают внимание, — это скорость движения двери:

Если полотно слишком медленно открывается, то регулируют пружину доводчика.
За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Видео об установке доводчика на дверь

Источник: https://otlichnyjremont.ru/dveri/poshagovyj-plan-ustanovki-dovodchika-na-lyubuyu-dver.html

Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов.

Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками.

Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам.

Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов.

Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Установка доводчика на дверь: способы и виды монтажа

Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

Как установить

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага.

В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем.

Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн.

После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость.

В домашних условиях используют масляную краску.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

Варианты правильного монтажа

Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке.

Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном.

Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

На пластиковую дверь

Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.

Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.

На металлическую

При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.

Регулировка

Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:

в начале закрывания;
на последнем этапе.

Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.

Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.

Источник: https://ODveryah.ru/furnitura/ustanovka-dovodchika-na-dver

Установка и регулировка дверного доводчика: основные правила и этапы монтажа

Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом.

Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги.

Тем более что методика его крепления и регулировки несложная.

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель.

Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание».

Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок регулировки механизма доводчика

Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

доводчик служит лишь для закрывания двери;
это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.

Как регулировать:
Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.
Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

Что учесть:

Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна.

Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная.

Ну а как произвести установку и регулировку механизма, читатель уже знает.

Источник: https://BestDoor.guru/montazh/ustanovka-dvernogo-dovodchika.html

Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.
Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.
Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Дверной доводчик: функциональные особенности и преимущества применения
Дверной доводчик: характеристики и разновидности
Установка дверного доводчика своими руками
Установка дверного доводчика и правила его эксплуатации
Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
защита двери от ударов;
способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух. Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

трех пластин монтажного, углового и подвесного типа;
фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

пластину углового типа;
пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

механизм доводчика;
крепежи;
рычаги;
схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

Как установить доводчик

Доводчик широко используется в коммерческой недвижимости, но также может быть установлен в жилых домах. Дверные доводчики помогают снизить затраты на электроэнергию, гарантируя, что дверь всегда полностью закрывается, и особенно необходимы в чрезвычайно жарком или холодном климате. Дверные доводчики также помогают избежать износа дверной коробки за счет использования гидравлического рычага для плавного закрывания двери.

На рынке представлено много типов дверных доводчиков, но в целом они работают одинаково, и процедура установки аналогична.

Самый распространенный способ установки доводчика — это установка на обычный рычаг. Это когда дверной доводчик установлен со стороны петель распашной двери.

Установить доводчик двери

Выберите проем двери и отметьте четыре (4) отверстия на двери для дверного доводчика и два (2) отверстия на раме для подлокотника.
Просверлите направляющие отверстия в дверце и раме для прилагаемых универсальных винтов или сверло или метчик для прилагаемых крепежных винтов.
Установите блок башмака предплечья / руки на дверную раму с помощью винтов, прилагаемых к дверному доводчику.
Закрепите дверной доводчик на двери с помощью прилагаемых винтов. КЛАПАН РЕГУЛИРОВКИ СКОРОСТИ ДОЛЖЕН БЫТЬ ПОМЕЩЕН НА КРАЙК ПЕТЛИ.
Установите главный рычаг на вал верхней шестерни перпендикулярно двери, как показано ниже. Плотно закрепите с помощью прилагаемого винта кронштейна / шайбы.
Отрегулируйте длину предплечья так, чтобы предплечье было перпендикулярно раме при сборке с предварительно нагруженным основным рычагом. Прикрепите предплечье к основному рычагу с помощью прилагаемого винта / шайбы.
Защелкните крышку шестерни над валом в нижней части доводчика.
Отрегулируйте скорость закрытия двери (см. Ниже).

Отрегулируйте скорость доводчика двери

Регулировка скорости SWEEP осуществляется путем полного вращения клапана регулировки скорости.

Поверните клапан регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги.
Поверните клапан регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, чтобы увеличить скорость закрытия дуги БЫСТРЕЕ.

LATCH Регулировка скорости осуществляется путем полного вращения клапана регулировки скорости.

Поверните винт регулировки скорости ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы получить МЕДЛЕННУЮ скорость закрытия дуги с фиксацией.
Поверните винт регулировки скорости ПРОТИВ ЧАСОВОЙ СТРЕЛКИ для БЫСТРОЙ скорости закрытия дуги LATCH.

5 типов вариантов монтажа доводчика двери

Дверные доводчики доступны с 5 различными вариантами поверхностного монтажа. Каждый вариант крепления можно использовать только при соблюдении определенных условий на проеме.

Не каждый вариант монтажа доводчика подходит для каждого проема. Одним из основных факторов, определяющих варианты монтажа, является тип кронштейна доводчика, который поставляется с доводчиком.

Другие соображения включают расположение проема, размер лицевой стороны головки на раме, размер верхней направляющей двери, размер проема, использование двери, а также эстетический вид. Некоторые из этих вариантов крепления используются чаще, чем другие.

В этом сообщении блога мы сосредоточимся на дверных доводчиках , устанавливаемых на поверхность, , поскольку они более распространены, чем скрытые дверные доводчики .

Варианты монтажа доводчика двери

Крепление на обычный рычаг
Крепление на параллельном рычаге
Крепление верхнего косяка
Крепление рычага гусеницы
Угловой кронштейн

Эти 5 вариантов монтажа доводчика требуют правильной установки кронштейна доводчика определенного типа. Например, параллельный рычаг нельзя установить в качестве крепления рычага гусеницы. Производитель предоставит правильный рычаг дверного доводчика, необходимый для указанного вами типа монтажа дверного доводчика.

1. Крепление на обычный рычаг

Дверные доводчики с обычным рычагом устанавливаются на вытяжной стороне проема. Корпус доводчика крепится к верхней части двери, а рычаг доводчика крепится к лицевой стороне головки рамы. Для корпуса доводчика потребуется, чтобы верхняя направляющая двери была достаточно широкой для установки, в противном случае для правильной установки потребуется монтажная пластина.

Доводчик с обычным рычагом часто не является предпочтительным, когда эстетика вызывает беспокойство из-за того, что рычаг доводчика выступает перпендикулярно лицевой стороне двери, когда дверь закрыта.

2. Крепление на параллельном рычаге

Дверные доводчики с параллельными рычагами устанавливаются на толкающей стороне проема. Корпус доводчика крепится к верхней части двери, а параллельный рычаг крепится к потолку в верхней части рамы. Если верхняя направляющая двери узкая, потребуется монтажная пластина для корпуса доводчика. Когда дверь закрыта, параллельный рычаг доводчика складывается так, чтобы он был параллелен лицевой стороне двери, что делает его менее заметным и предпочтительным, когда эстетика вызывает беспокойство.Параллельные рычаги также перемещаются таким образом, чтобы можно было добавить встроенные упоры для рычагов доводчика, что обеспечивает больший контроль при открытии.

3. Крепление верхнего косяка

Доводчики, устанавливаемые на верхний косяк, используются там, где верхняя направляющая двери узкая и доводчик необходимо установить на толкающей стороне проема. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевую сторону двери с монтажной пластиной.Длина руки определяется размером откоса.

«Откос» измеряется от нажимной боковой поверхности двери до лицевой стороны коробки в закрытом положении.

4. Крепление рычага гусеницы

Доводчики

гусеничных рычагов имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Гусеничный рычаг может быть установлен на вытяжной или вытяжной стороне проема.В обоих случаях корпус доводчика крепится к торцу двери. Для бокового монтажа направляющая крепится к потолку рамы. При установке со стороны тяги гусеница монтируется на торце головки рамы. Однако сила закрывания на рычаге гусеницы не всегда такая сильная, как у традиционных рычагов закрытия.

Гусеничные рычаги очень аккуратно прилегают к поверхности проема, что эстетично как для толкающей, так и для толкающей сторон установки.

5. Угловой кронштейн

Доводчики, устанавливаемые на угловых кронштейнах, являются наименее распространенными доводчиками, устанавливаемыми на поверхность. Это действительно необходимо только тогда, когда дверь имеет угловую или изогнутую верхнюю направляющую. Кронштейн прикреплен к вытяжной стороне проема в верхнем углу рамы, и корпус доводчика устанавливается на кронштейн, в то время как рычаг прикрепляется к лицевой стороне двери. При открытии двери угловой кронштейн будет выступать в проем рамы в свету, что может создать проблему с зазором над потолком.

См. Примеры некоторых доводчиков на угловых кронштейнах для арочных дверей на сайте idighardware.com.

Другие рекомендации по установке дверного доводчика

Для дверей, устанавливаемых снаружи, доводчик должен быть установлен внутри здания, где это возможно.
Для внутренних проемов доводчики часто устанавливаются на наименее открытой стороне проемов. Таким образом, они будут вне поля зрения в местах общего пользования, но по-прежнему будут выполнять свои основные функции.
В некоторых случаях, например в школах, рекомендуется устанавливать все доводчики параллельно. Это происходит из-за того, что школьники могут повредить обычные руки или злоупотребить ими, которые тянут или повисают за торчащую обычную руку.
Некоторые варианты монтажа ограничивают степень открывания, поэтому обязательно проверьте данные производителя, чтобы увидеть, позволяет ли конкретное применение более близкого рычага обеспечить ожидаемый ход.
Для участков с высокой проходимостью усиленный кованый параллельный рычаг, вероятно, прослужит намного дольше, чем гусеничный рычаг.

По вопросам или по специальным вопросам обращайтесь к торговому представителю Beacon CDL, который поможет вам найти правильное решение для ваших требований к доводчику. Также узнайте о дверных доводчиках LCN от Allegion.

Как установить доводчик: полное руководство

Доводчик

обычно делают из металла и предназначены для замедления процесса закрывания дверного проема. Вместо того, чтобы захлопнул , они медленно возвращаются на место.Они идеально подходят для офисов, ресторанов, торговых центров и даже домов. К счастью, их установка занимает всего несколько минут.

Вот краткое изложение того, как установить дверной доводчик:

Соберите необходимые инструменты
Отметьте отверстия перед сверлением
Просверлите пилотные отверстия
Совместите доводчик с отверстиями и просверлите его на месте
Проверьте свою установку

В этой статье вы также узнаете подробный метод установки, а также различные инструменты, которые вам понадобятся, как долго служат дверные доводчики и как эффективно их обслуживать.Без лишних слов, давайте перейдем к инструкции ниже.

Инструменты для установки доводчика

Перед тем, как приступить к установке нового доводчика, вам необходимо составить список инструментов. Без них вы столкнетесь со всевозможными проблемами. Вот инструменты, которые вам понадобятся для выполнения работы:

Сверло
Сверла (3,5 мм для дерева, 5,1 мм для металла)
Маркер, ручка или карандаш
Молоток
Кернер
Ткань или тряпка
Отвертка
Торцевые ключи

Вы также должны убедиться, что носите надлежащее защитное снаряжение, включая длинные рукава, защитные очки (особенно если вы сверляете металл или дерево), перчатки и скоро.Установка короткая, но если вы не будете осторожны, деревянный или металлический мусор может стать причиной травм.

Примечание. Торцевые ключи, молотки и кернеры не являются обязательными в зависимости от марки и модели вашего нового доводчика. Они хороши, если вы хотите сделать отметку на металле, прежде чем начинать пилотное отверстие, но в них нет необходимости, если вы работаете с мягким материалом.

Кроме того, прежде чем начать, попробуйте выяснить, какой доводчик типа лучше всего подходит для вашего офиса или дома.Есть несколько различных стилей, включая накладные, напольные, скрытые и некоторые другие. Просмотрите все варианты, чтобы выбрать тот, который соответствует тому, чего вы пытаетесь достичь.

Установка доводчика двери: шаг за шагом

После того, как вы собрали все необходимые инструменты, пора приступить к установке доводчика двери. Убедитесь, что у вас достаточно рабочего места, и не забудьте расчистить полки и прилавки поблизости. Пыль, несомненно, будет падать повсюду, покрывая все, что находится рядом с вашим рабочим пространством.

Вот шаги по установке дверного доводчика:

Распакуйте дверной доводчик и положите все детали на плоскую поверхность . Вы можете взять кусок картона или большой лист бумаги, чтобы все было организовано. Без лишних фигур у вас будет нехватка, если вы что-нибудь потеряете. Кроме того, расположите поблизости все свои инструменты.
Возьмите шаблон и совместите его с тем местом, где вы хотите, чтобы он находился на двери . Почти у всех дверных доводчиков есть шаблон, который позволяет нарисовать контур того, где он будет находиться.Это также поможет вам узнать, где будут отверстия, и подойдет ли доводчик к вашему дверному проему.
Выровняйте дверной доводчик по контуру и отметьте отверстия маркером, ручкой или карандашом . Этот шаг очень важен, поэтому обратитесь за помощью, если потребуется. Даже одно неправильное отверстие может принести в жертву целостность доводчика. Она сломается раньше, чем следовало бы, иначе в двери останется бессмысленная дыра.
(Необязательно) Используйте кернер, чтобы отметить отверстия, где бы вы ни поставили точки, карандашом для маркировки .Это создаст вам ориентиры для запуска пилотных отверстий на следующем шаге, но также создаст путь для вашего сверла. Если вы привыкли к работе с деревом и металлом, то уже знаете о преимуществах.
Используя одно из сверл, упомянутых выше (3,5 мм для дерева, 5,1 мм для металла), просверлите пилотные отверстия в каждой отмеченной точке . Убедитесь, что вы переливаете сверло или пульсируете его, чтобы предотвратить выход слишком большого количества мусора. Постарайтесь выяснить, из чего сделана внутренняя часть вашей двери.
Сотрите излишки мусора тряпкой, чтобы очистить рабочее место . Если вы оставите его, мусор может попасть в винты и ослабить крепление. Также он может задерживать влагу, что приводит к коррозии и ржавчине. Если вы беспокоитесь, вы можете обработать отверстия антикоррозийным спреем перед тем, как закручивать винты.
Совместите дверной доводчик с отверстиями и просверлите винты в каждое отверстие . Убедитесь, что вы не сверлили их слишком туго, иначе вы можете открутить винт.Постарайтесь просверлить каждый винт примерно на 50%, чтобы убедиться, что каждая точка вкручена на место. После этого можно вернуться к каждому и полностью затянуть.
Проверьте установку, сняв все инструменты и позволив дверце закрыться сама по себе . Если вас устраивает скорость закрытия, значит, все готово. Однако вы можете отрегулировать скорость защелки и закрывания, вращая соответствующие винты. Против часовой стрелки увеличивает скорость, а по часовой стрелке уменьшает скорость закрытия.

Как видите, это не так уж и сложно. Если у вас есть все необходимые инструменты, у вас не должно возникнуть проблем с выполнением работы менее чем за 10 минут. Обращайте пристальное внимание на каждую ступеньку, и вы гарантируете, что доводчик будет долго служить вам. Для получения дополнительной информации о техническом обслуживании см. Следующий раздел.

Как обслуживать доводчик двери

Поскольку дверные доводчики сделаны из металла, их можно обслуживать так же, как и любые другие металлические инструменты и приспособления.Однако есть несколько уловок, чтобы они не замедлились или не ржавели. Чтобы предотвратить любые проблемы, попробуйте следующие предложения:

Держите дверной доводчик смазанным маслом , но не слишком сильно! Масло позволяет металлическим частям скользить друг относительно друга, не задевая их. Однако большинство доводчиков уже поставляются со смазкой, поэтому обязательно проверьте поверхность, прежде чем добавлять свою. Из-за слишком большого количества масла оно может капать или свертываться.
Никогда не закрывайте дверь силой. Открыть дверь с доводчиком будет немного сложнее, но этого недостаточно, чтобы вам помешать.Если вы чувствуете нетерпение, просто подождите, когда закончите. Принудительное закрытие двери может привести к поломке доводчика. Это создает слишком большую нагрузку на детали, которые предназначены для предотвращения ударов.
Дверные доводчики обычно служат около семи лет. Если вы продвинетесь дальше этой точки, можно с уверенностью сказать, что у вас возникнут проблемы. У всех деталей уникальная продолжительность жизни, но не стоит переусердствовать с доводчиком, так как он может сломаться и причинить вред.

Заключение

Дверные доводчики довольно легко установить, если у вас есть все инструменты.Он ничем не отличается от любого другого небольшого ремонта дома. Завершите подготовительную работу, отметьте отверстия, просверлите винты и проверьте установку. Это очень просто и понятно, но вы сможете следовать этому руководству, если столкнетесь с какими-либо техническими ошибками.

Вот краткое изложение того, что вы должны были изучить:

Используйте схему, прежде чем начинать разметку или сверление.
Не забудьте проделать направляющие отверстия перед тем, как вкручивать кронштейн.
Смажьте доводчик двери, если это требуется в инструкции.
Дверные доводчики обычно служат семь лет.

√ Как установить и отрегулировать доводчик штормовой двери: Пошаговые инструкции

, опубликовано 13 февраля 2018 г.

Установите доводчик штормовой двери за четыре простых шага. В этой статье рассказывается об установке штормового доводчика в наиболее распространенной конфигурации.

Правильная регулировка также важна для обеспечения плавного и мягкого закрывания двери, как и установка доводчика для летних дверей-сеток или дверей для зимних штормов.

Сломанная дверь шторма (Как установить доводчик двери шторма: установка доводчика двери шторма)

Как установить и отрегулировать доводчик двери шторма

Установка доводчика двери шторма, включая регулировку для использования зимой и летом. Узнайте, как установить доводчик для штормовых дверей и дверей-сеток. Сначала прикрепите кронштейн косяка, а затем стержень доводчика двери.

Подсоедините цилиндр к дверному кронштейну и прикрепите дверной кронштейн к двери.Отрегулируйте винт для меньшей скорости и выкрутите для большей скорости. Переместите штифт из летнего и зимнего положения, чтобы переключить дверь с экрана на функцию шторма.

Читайте также:

Обзор установки доводчика штормовой двери

Несколько лет назад кому-то пришла в голову идея прикрепить пружину между дверью и дверным косяком и изобрел доводчик штормовой двери. Но это не всегда срабатывало, и слишком часто дверь просто захлопывалась, что могло привести к разбиванию стекла.

Введите пневматический доводчик двери. Пневматический дверной доводчик по-прежнему управляет потомством, но воздушная подушка заставляет дверь плавно закрыться. Установите доводчик для штормовой двери, чтобы аккуратно закрыть штормовую и защитную дверь. Обязательно ознакомьтесь с инструкциями производителя, поскольку установка для разных моделей может отличаться.

Установка кронштейна косяка

Кронштейн косяка прикрепляет доводчик штормовой двери к косяку. Закройте штормовую дверь и отмерьте 1/4 дюйма от двери на косяке, к которому крепятся петли штормовой двери.

Отметьте косяк вверху и на расстоянии 1/4 дюйма от штормовой двери. Удерживая кронштейн косяка на месте, отметьте карандашом центры отверстий под винты.

Установка доводчика штормовой двери (Как установить доводчик штормовой двери)

Просверлите направляющие отверстия 1/8 дюйма для винтов. Снова установите кронштейн на дверной косяк и прикрутите его к дверному косяку с помощью прилагаемых винтов и крестовой отвертки.

Подсоедините стержень доводчика двери

Установите стопорную шайбу на стержень, выступающий из цилиндра доводчика дверцы.Лучшая часть шайбы должна указывать на цилиндр.

Поместите плоскую часть стержня в скобу косяка и удерживайте ее так, чтобы отверстие в стержне совместилось с отверстиями в скобе косяка.

Вставьте штифт в отверстие в верхней части кронштейна косяка, через отверстие в стержне и наружу нижнее отверстие кронштейна косяка.

Потяните цилиндр от кронштейна косяка до тех пор, пока два небольших выступа на штоке не окажутся за пределами трубы. Наденьте более тесную шайбу на неровности и вплотную к цилиндру.

Это будет удерживать шток и цилиндр в правильном положении для крепления дверного кронштейна к штормовой двери и прикладывать необходимое усилие к внутренней пружине.

Также читайте: Чертовы обзоры лучших дверных ручек https://toolsandgears.com/best-door-knobs-reviews/

Установите дверной кронштейн

Поместите дверной кронштейн над отверстием на конце цилиндра. Ближайшее к концу кронштейна отверстие — это «зимнее» отверстие. Проденьте штифты доводчика на длину через зимнее отверстие дверного кронштейна и отверстие цилиндра доводчика.

Закройте штормовую дверь и защелкните ее. Удерживайте дверной кронштейн напротив штормовой двери цилиндром доводчика и штоком на уровне. Отметьте отверстия для винтов на штормовой двери.

Откройте штормовую дверь. Осторожно просверлите два направляющих отверстия 1/8 дюйма в штормовой двери для дверного кронштейна. Металл на двери обычно довольно мягкий и легко сверлится.

Запустите дрель на медленной скорости и не торопитесь. Дверь очень легко просверлить полностью, а вы этого не хотите.

Снова закройте дверь и прикрепите дверной кронштейн к штормовой двери с помощью прилагаемых винтов.

Регулировка

Отрегулируйте скорость закрывания двери, поворачивая регулировочный винт на конце доводчика двери. Поворот винта по часовой стрелке замедлит дверь, а против часовой стрелки — ускорит ее.

Дверь должна закрываться, почти остановиться в нескольких дюймах от закрывания, а затем плавно закрываться.

Сетчатая дверь закрывается с меньшим усилием, чем штормовая дверь. Удерживая дверь приоткрытой, приподнимите распиновку «зимнего» отверстия дверного кронштейна, переместите цилиндр в «летнее» отверстие (самое дальнее от цилиндра) и снова вставьте штифт.

Когда наступит осень, просто переместите штифт обратно в «зимнее» отверстие, чтобы закрыть дверь со стеклянными панелями на месте.

Кредиты и ресурсы

Как установить доводчик на деревянную дверь?

Это практическое руководство охватывает все, что вам нужно знать об установке дверного доводчика на дверь из массива или пустотелую дверь.

Типы деревянных дверей

Деревянные двери бывают двух основных типов: цельнолитые и пустотелые.

Двери из массивной древесины

Двери из массивной древесины являются отраслевым стандартом для деревянных дверей, используемых в коммерческих зданиях.Стандартная дверь со сплошным сердечником состоит из 3- или 5-слойного шпона, покрывающего сердечник из ДСП. В отличие от дверей с полым сердечником, двери со сплошным сердечником могут быть огнестойкими. Обычные огнестойкости дверей со сплошным сердечником включают 20, 45, 60 или 90 минут.

Пустотные деревянные двери

Пустотные двери обычно используются в жилых домах. Свое название он получил потому, что сама дверь состоит из тонкого деревянного листа, который действует как раковина. Внутренняя часть двери пустотелая, без сердечника.Двери с пустотелым сердечником не огнестойкие.

Знать разницу

Один из самых простых способов определить, является ли деревянная дверь сплошной или полой, — это вес двери. Когда дверь распахивается, и если она имеет некоторый вес, вы можете поспорить, что это дверь со сплошным сердечником. В то время как, если дверь кажется легкой, как дверь спальни вашего дома, то это пустотелый стержень. Еще одна простая проверка — просто постучать в дверь. Двери с пустотелым сердечником, как правило, издают более громкий «эхо» звук, когда вы стучите, потому что нет сердечника, поглощающего звук, поэтому он легче передается через дверь.В то время как двери с твердой сердцевиной имеют сердцевину из частиц, затрудняют передачу звука.

Проверка огнестойкости

Если дверь со сплошным сердечником имеет огнестойкость, то этикетка противопожарной безопасности будет расположена на дверной петле со стороны петель. Чрезвычайно важно знать, является ли дверь огнестойкой. Согласно NFPA 80 все противопожарные двери должны использовать противопожарную дверную фурнитуру, включая дверной доводчик. Любой дверной доводчик, используемый на противопожарной двери, должен быть внесен в список UL10c, что означает, что его можно использовать в сборках противопожарных дверей до 3 часов.

Установка на двери со сплошным сердечником

Шаг 1: Просверлите монтажные отверстия

Определите тип установки дверного доводчика: стандартное крепление, верхний косяк или установка на параллельном рычаге. Поместите корпус доводчика и башмак рычага в надлежащие места и отметьте карандашом места монтажных отверстий.

Хотя в большинстве дверных доводчиков есть саморезы, это не рекомендуется. В неблагоприятных условиях самосверлящие винты не работают, и дверной доводчик можно полностью оторвать от двери.При установке деревянных дверей следует использовать болты и гайки с втулками, чтобы обеспечить самое прочное и безопасное крепление.

Для этого используйте сверло диаметром 9/32 дюйма, чтобы просверлить отверстия на всем протяжении двери со стороны доводчика двери. Затем, используя сверло 3/8 дюйма, просверлите каждое монтажное отверстие на стороне, не закрывающей доводчик. пройти через это время.

Шаг 2: Установите корпус и рычаг доводчика двери

Установите корпус доводчика на дверь с помощью сквозного болта и втулки. Обязательно предварительно нагружайте пружину доводчика двери в соответствии со спецификациями производителя.Подсоедините рычаг доводчика к корпусу доводчика.

Шаг 3. Правильно отрегулируйте доводчик двери

Тщательно отрегулируйте скорость доводчика двери. Помните, что в соответствии с разделом 404.2.8 стандартов ADA для закрывания двери с 90 до 12 градусов должно потребоваться не менее 5 секунд.

Установка на двери с полым сердечником

Дверные доводчики могут быть установлены на двери с полым сердечником, однако, поскольку размеры пружин доводчика различаются в зависимости от веса двери, для любой двери из пустотелого дерева следует использовать доводчик для жилых помещений с подходящим размером пружины 1 .См. Таблицу размеров дверных доводчиков производителя, так как сила пружины зависит от производителя дверного доводчика. При установке следует использовать сквозные болты и втулки, чтобы предотвратить растрескивание полой двери при установке доводчика на дверь. Тот же процесс установки дверного доводчика на двери из массивной древесины можно использовать и для дверей из пустотелой древесины.

Заключение

Сквозные болты и втулки следует использовать во всех установках доводчиков с деревянными дверьми. Однако всегда следует проверять местные строительные нормы, правила пожарной безопасности и другие юрисдикции, поскольку в зависимости от вашего местоположения могут потребоваться разные крепежные детали.Если вам нужен дверной доводчик высокого качества, который можно установить на двери из массивной древесины, мы рекомендуем Liberty Door Closer. Все дверные доводчики Liberty доставляются БЫСТРО и БЕСПЛАТНО. Если вы заменяете существующий дверной доводчик и вам необходимо совместить существующие монтажные отверстия, см. Наше руководство «Как заменить дверной доводчик».

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТО САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ В ОТВЕТ, НА ВАШ ЗАПРОС) БЕЗ ОШИБОК.ВЫ СОГЛАШАЕТЕСЬ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО САЙТА, ВКЛЮЧАЯ ЛЮБУЮ НАДЕЖНОСТЬ НА ТОЧНОСТЬ, ПОЛНОСТЬЮ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ДОСТУПНЫХ МАТЕРИАЛОВ.

Установка доводчика металлической двери | B&M Metal Doors

Традиционная мудрость гласит: «Когда закрывается одна дверь, открывается другая». Однако, если вы спросите The Door Guru в B&M Metal Doors, он скажет вам: «Когда одна дверь закрывается, ваш автоматический доводчик работает идеально!

В B&M Metal Doors мы делаем больше, чем просто продаем металлические двери, рамы и дверную фурнитуру.Мы также советуем нашим клиентам, как лучше всего установить и настроить продукты, которые мы продаем, в зависимости от их конкретной установки.

При работе с дверными доводчиками необходимо учитывать многое — конфигурацию, размещение, силу пружины, скорость закрывания, регулировку фиксации и обратного хода. Тип доводчика в сочетании с этими важными настройками может иметь значение, правильно ли закрывается дверь или нет.

Компания B&M предлагает несколько различных линий дверной фурнитуры.Выбор подходящего дверного доводчика может зависеть от нескольких различных факторов, включая предпочтения клиента и характеристики здания. Другие факторы, которые следует учитывать, включают:

Размер и вес двери
Расположение двери
Частота открывания и закрывания
Место установки
Требования к замаху

В сегодняшнем сообщении блога мы обсудим, как выбрать, правильно установить и настроить автоматические дверные доводчики, чтобы они работали безупречно.

Критические точки закрытия

Посмотрев следующие видеоролики по установке доводчика, вы заметите два основных момента, которые являются наиболее важными: конфигурация и размещение доводчика и регулировки.

Более подробная конфигурация и размещение

Конфигурация доводчика зависит от места установки доводчика на двери.

Стандартное крепление (выдвижная сторона)

Это когда доводчик монтируется на тяговой стороне двери, а рычаг прикрепляется к лицевой стороне головки рамы.

Установка верхнего косяка (со стороны толкания)

В этой конфигурации доводчик устанавливается на лицевой стороне головки рамы, а рычаг прикрепляется к двери.

Параллельная установка (нажимная сторона)

Используя положение параллельного монтажа, доводчик монтируется к двери, и кронштейн монтируется к потолку головки рамы, затем рычаг прикрепляется к кронштейну.

Четыре более близких приспособления

Регулировка усилия пружины

Большинство современных доводчиков имеют регулируемую пружину для использования с дверьми разных размеров.Инструкции по установке для вашего конкретного доводчика должны иметь таблицу, в которой описывается, сколько оборотов и в каком направлении нужно повернуть для регулировки пружины.

Скорость закрытия

Регулировка скорости закрывания предназначена для регулирования угла закрывания двери от 90 ° до закрывания.

Регулировка фиксации

Регулировка фиксации — это точная регулировка непосредственно перед точкой закрывания, когда дверь приближается к раме, но не касается (в пределах пары дюймов), до места, где дверь надежно фиксируется в раме.Регулировка фиксации особенно эффективна, когда в комнате или здании есть положительный воздушный поток, который толкает дверь, создавая дополнительное давление воздуха при закрытии двери.

Регулировка обратного контроля

Эта регулировка применяется, когда дверь находится в углу комнаты. Чтобы дверь не ударилась о стену при открытии двери на 90 °. При правильной настройке, чем ближе к 90 °, дверь становится труднее толкать, и она не откроется больше чем на 90 ° или чуть меньше.

Есть вопросы?

Не совсем разбираетесь в установке и регулировке дверных доводчиков? Компания B&M Metal Doors & Frames LLC всегда рада ответить на все ваши вопросы.Если у вас возникнут ситуации во время ремонта или новостройки, и у вас есть вопросы по металлическим дверям и рамам, не стесняйтесь, звоните нам сегодня! Мы будем более чем счастливы прийти к вам на рассмотрение и увидеть, что требуется для вашей оценки.

Как установить доводчик для штормовой двери 40-077: SWISCO.com

В этом руководстве по установке объясняется, как установить SWISCO 40-077 Standard Storm.
Доводчик.

Шаг 1

Отметьте на желаемой высоте сторону петель дверной коробки для
кронштейн косяка на 1/4 дюйма от лицевой стороны штормовой двери и сетчатой двери и не менее 1/2 дюйма от верха
рамка. Убедитесь, что открытая сторона кронштейна и стрелка обращены к двери. Просверлите четыре пилотных отверстия и закрепите
кронштейн с 4 длинными винтами, как показано. Поместите стопорную шайбу на стержень перед выступами, как показано.
для правильного натяжения.Коротким штифтом подсоедините шток доводчика к кронштейну.

ПРЕДУПРЕЖДЕНИЕ

ПЕРЕД установкой дверного кронштейна убедитесь, что выступы на стержне
упираются в стопорную шайбу. Это даст правильную настройку натяжения для доводчика. ПОСЛЕ
После завершения установки переместите стопорную шайбу за выступы на стержне.

Шаг 2

Прикрепите дверной кронштейн к доводчику длинным штифтом, как
показано.При плотно закрытой и запертой двери удерживайте доводчик и дверной кронштейн в горизонтальном положении и отметьте
центральное отверстие каждого паза и просверлите два пилотных отверстия. Прикрепите к двери двумя короткими винтами, как показано на рисунке. В
ближе теперь готов к работе. Откройте дверцу и переместите стопорную шайбу за выступы на стержне.
Скорость закрытия регулируется поворотом регулировочного клапана по часовой стрелке для уменьшения скорости,
против часовой стрелки, чтобы увеличить скорость.

УПРАВЛЯЕМАЯ «ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ ЗАДЕРЖКИ»
Установите, как указано выше, доводчик находится в максимальном запирании.
