Электрический теплый пол под ламинат своими руками

Здесь вы узнаете про электрический теплый пол под ламинат своими руками: какие лучше выбрать, подготовительные работы, монтаж и укладка системы, а также советы мастеров.

Этот вид напольного покрытия невероятно популярен, и для этого есть свои причины. Он доступный по цене, эффектно смотрится в любом интерьере, за ним легко ухаживать, и он долговечен.

Но насколько подходит ламинат для теплого пола (электрического), ведь данная система обогрева становится все более востребованной у населения? Это лучше выяснить до того, как покупать и укладывать его на теплый пол.

Электрический теплый пол под ламинат

Главное требование от напольной системы отопления, это качественное и равномерное распределение тепла по всему помещению. Чтобы она работала эффективно и была экономически выгодной, нужно заранее продумать, что будет входить в ее слои. Одни из них должны сохранять тепло, другие хорошо его передавать.

Как выбрать теплые полы электрические под ламинат?

Если основным покрытием предполагается быть ламинату, то нужно учитывать некоторые нюансы данного материала:

  1. Во-первых, он отличается от паркетной доски тем, что состоит из нескольких слоев, соединенных друг с другом клеем. Это снижает его теплопроводимость, а это основной показатель при выборе напольного покрытия для теплого электрического пола.
  2. Во-вторых, ламинат обязан быть устойчив к перепадам температур.
  3. В-третьих, он не должен выделять вредных веществ под воздействием высоких температур.

Чтобы ламинат действительно обладал такими качествами, следует выбирать марки, которые имеют специальный значок и надпись, что они предназначены для системы теплых полов.

Если данные показатели отсутствуют, то электрический теплый пол под ламинат будет бесполезной тратой денег.

После того, как нужный тип напольного покрытия выбран, можно приступать к монтажу самой системы.

Подготовительные работы

Очень важно выровнять поверхность перед укладкой теплого пола. Если теплый пол устанавливается во время ремонта помещения, то нужно убрать все старое покрытие вплоть до основания.

После того, как будет убран мусор, можно приступать к подготовке пола:

  1. Если бетонное основание в хорошем состоянии, то достаточно приклеить по периметру всей комнаты демпферную ленту для лучшего сдерживания всех слоев «пирога» под воздействием высоких температур.
  2. Если в нем есть многочисленные трещины, то рекомендуется сделать стяжку, которая уберет все дефекты.
  3. Следующий этап – укладка гидро-или пароизоляции. Для этого подойдет полиэтиленовая пленка.
  4. В обязательном порядке требуется применение утеплителя, главным свойством которого является устранение утечки тепла в пол.

Лучше применять материалы уже имеющие фольгированный слой, чтобы не возиться отдельно с укладкой отражающей поверхности. Он будет направлять тепло к потолку.

Если монтаж электрического теплого пола под ламинат производится на деревянное основание, то его так же нужно выровнять (отшлифовать), а старые половицы заменить. Самый простой подход – это применение фанерных листов, которые крепятся либо саморезами к полу, либо клеем.

Укладка пола

После всех подготовительных работ можно приступать непосредственно к укладке электрического теплого пола под ламинат от академии. Для этой роли лучше всего подходит инфракрасная пленка, но кабель так же допустимый вариант, хотя и требует большего времени на установку.

С тех пор, как появились электрические нагревательные маты, процесс укладки кабеля значительно сократился и упростился. В данном материале тонкий шнур прикреплен к сетке из стекловолокна, которая продается в рулонах. Ни в коем случае нельзя подгонять маты под площадь комнаты. Следует сделать расчеты, сколько их понадобиться и купить рулон нужного размера.

Что инфракрасную пленку, что маты очень легко уложить. Достаточно раскатать их по поверхности пола, соединить все части между собой и подключить к источнику питания через терморегулятор.

У каждого вида теплого пола свои достоинства и недостатки:

  1. Кабель уложить немного сложнее, так как нужно заранее определить, по какому принципу будет проводиться монтаж, рассчитать нужное количество материала и залить его раствором. Укладка ламината на теплый пол электрический (кабельный) позволяет получить максимальный его нагрев. Это связано с тем, что вначале нагревается стяжка, которая долгое время сохраняет тепло, а затем сам ламинат. Но и электроэнергии он потребляет много больше, чем инфракрасная пленка.
  2. Пленка с инфракрасным типом излучения – наиболее распространенный вид теплых полов под ламинат. Ей не нужна стяжка и напольное покрытие стелется непосредственно на нее, что сокращает энергозатраты при обогреве комнаты.
  3. Маты просты в укладке и подключении, но так же требуют заливки раствором.

Какой бы тип пола не был использован, слои «пирога» остаются неизменными:

  • черновое основание;
  • гидроизоляция;
  • теплоизоляция с фольгированной поверхностью;
  • система теплого пола;
  • стяжка при укладке кабеля или матов;
  • если требуется стяжка на инфракрасную пленку, то на нее предварительно стелется гидроизоляционная мембрана, чтобы не допустить попадания влаги;
  • ламинат.

Если использовать качественные материалы и соблюсти все правила установки, то не имеет значения, какие были применены теплые полы электрические под ламинат, какие лучше из них греют. Они все будут работать эффективно.

Укладывание ламината

После того, как система была уложена и подсоединена, ее нужно проверить, только включать ее для этого не рекомендуется. Следует «прозвонить» все ее элементы на сопротивление, учитывая технические характеристики, указанные производителем.

Если все в порядке, производится укладка ламината, для чего:

  1. По периметру нужно закрепить распорные клинья. В его функции входит поддерживать этот «плавающий» пол на одном уровне в то время, когда он будет под воздействием тепла расширяться. Поэтому и оставляется этот зазор до 10 мм ширины между стеной и напольным покрытием.
  2. Укладывается подложка и первый ряд ламината.
  3. Второй ряд начинается с половинчатой доски, а не цельной.
  4. После того, как весь ламинат уложен, снимаются распорки и к стене крепятся плинтуса.

Благодаря современным технологиям производители смогли создать ламинат со встроенной системой обогрева, что значительно упрощает весь процесс. Нагревательный элемент при этом, находится между слоем шумоизоляции и несущей плитой, а стоимость данной системы на 30% ниже, чем установка теплого электрического пола.

Советы мастеров

У каждого мастера есть свои секреты, к которым новичкам лучше прислушиваться.

Если есть желание установить теплый электрический пол под ламинат своими руками, то они будут полезны:

  1. При низких потолках в квартире рекомендуется применять инфракрасную пленку, не требующую заливки раствором.
  2. Температурный датчик следует уложить в гофру, которую затем запаивают. Это оградит его от попадания влаги.
  3. Ламинат после укладки нужно подержать при одинаковой температуре воздуха несколько дней и только после этого ее можно постепенно наращивать.
  4. При использовании инфракрасной пленку, ее разрешено резать только по специальным пунктирным линиям, чтобы не допустить разрыва в системе.

Учитывая все рекомендации и при большом желании, даже новичок сможет установить в своей квартире теплый пол электрический под ламинат.

Электрический теплый пол под ламинат – особенности укладки

Уютный дом – мечта любого человека. И каждый хозяин старается сделать так, чтобы в доме была комфортная атмосфера для проживания. Идея с отоплением помещения через пол не нова, ей более двух тысячелетий, появилась она еще в Древнем Риме. С появлением ламинированного покрытия к ней стали обращаться все чаще. Благородство цвета и разнообразие фактуры, удобство монтажа – все это сделало ламинат популярным отделочным материалом. Но ходить босиком по его прохладной поверхности некомфортно и летом.

На полках строительных магазинов лежат различные виды электрического теплого пола, в том числе и под ламинат. Удобство системы в полной автономности, ее можно уложить самостоятельно или привлечь специалистов. Единственный минус – высокое потребление электричества. Но и эту проблему легко решить, регулируя степень нагрева и выключая систему, когда в дополнительном отоплении нет необходимости.

Поэтому популярность таких систем растет. Производители ламината стали выпускать коллекции с маркировкой «возможность укладки на теплый пол», чтобы повысить спрос на свои коллекции. В состав МДФ-плит входит формальдегид, который при нагревании испаряется, отравляя окружающий воздух. Поэтому для теплых полов подбирается покрытие с низким содержанием вредного вещества. Да и сами электрические системы сильно отличаются друг от друга. Чтобы не ошибиться в выборе, стоит изучить подробнее виды, свойства, монтаж популярного материала.

Виды электрических теплых полов

Принцип действия отопительных систем, расположенных под напольным покрытием, одинаков. Электрический ток нагревает термоэлементы, которые передают тепло дальше. Отличие как раз в типе нагревателей – это кабельная система или пленочная, построенная на инфракрасном излучении. Одна из разновидностей кабельной системы – термоматы. Каждая из них имеет свои преимущества и недостатки. Выбирая теплый пол, следует учитывать величину обогреваемой площади помещения, тип напольного покрытия, другие нюансы.

Кабельный

Электрический теплый пол – это специальный нагревательный кабель, уложенный в виде змейки на сетчатую основу из капрона или металла. Расстояние между петлями – не более 10-15 см. Конструкция монтируется на ровную поверхность, затем ее заливают бетонной стяжкой высотой не меньше 3 см. Последующий монтаж ламината идет по стандартной схеме.

Основные преимущества:

  • Благодаря равномерной укладке кабеля поверхность ламината нагревается одинаково по всей площади.
  • Система не нарушает дизайн интерьера, на поверхности виден только термостат, регулирующий температуру подогрева.
  • Одним кабелем можно обеспечить отопление смежных помещений, что заметно снизит затраты.

Наряду с достоинствами у системы есть определенные недостатки, которые могут повлиять на окончательный выбор.

  • Использование одножильного кабеля усложняет работу тем, что он должен начинаться и заканчиваться в одном месте. К тому же у него более сильное электромагнитное излучение, чем у двужильного.
  • Высокое потребление электроэнергии связано с тем, что часть тепла уходит на прогрев бетонной стяжки. Если укладывать сверху ламинат, то надо выбрать подложку, которая будет пропускать тепло.
  • Нельзя монтировать кабельную систему под диванами и шкафами, где почти нет теплообмена с воздухом – возможен перегрев и выход из строя.

При выборе кабельного электрического теплого пола следует отдавать предпочтение двужильному кабелю.

Тонкий нагревательный кабель

Это такая же электрическая кабельная система, только сечение кабеля меньше, чем у обычного. Преимуществом является невысокая стяжка, которой заливается тонкий кабель, надежность и механическая прочность конструкции. На прогрев уходит меньше времени и электроэнергии, поэтому при монтаже под ламинат тонкому кабелю уделяется больше внимания.

Нагревательные маты

Чтобы упростить обустройство электрического теплого пола, нагревательный кабель стали укладывать змейкой на полимерную сетку промышленным способом и выпускать готовые к монтажу маты. Благодаря этому они получили неоспоримое преимущество перед кабельной системой.

  • Заметно сокращается время установки. Не надо рассчитывать расстояние между нагревательными элементами, рулон из сетки просто раскатывается по поверхности бетонной стяжки.
  • Легко подогнать под любую геометрию комнаты. Полимерную основу можно нарезать на необходимые фрагменты, не задевая кабель.
  • От каждого термомата выводится «холодный конец» кабеля, к которому подключается термостат. Через него задается необходимая температура нагрева системы.

Нагревательные маты не обязательно заливать бетонной стяжкой. Они просто укладываются на выровненную поверхность, а сверху настилается напольное покрытие, чаще всего ламинат.

Инфракрасный пленочный

Электрическая система на пленке обладает дополнительными плюсами по сравнению с другими отопительными системами. Термопленка – это собранная на пленочной пластиковой основе электрическая схема из медной токопроводящей шины, карбоновых нагревателей и серебряного покрытия. Ламинат нагревается благодаря инфракрасному излучению, работающему аналогично солнечным лучам.

  • Главное преимущество инфракрасной пленки– удобство монтажа, экономия времени и средств, возможность произвести все работы самостоятельно. Укладка выполняется «сухим» методом, без стяжки и клея, под любое напольное покрытие, в том числе и ламинат.
  • Еще один немаловажный плюс – экономное потребление электроэнергии по сравнению с другими электрическими теплыми полами. Равномерный постоянный обогрев всей площади возможен при минимальном расходе электричества.
  • Не уменьшает высоту помещения при использовании под ламинированное покрытие, поскольку толщина инфракрасного пленочного теплого пола составляет всего 0,23 – 0,47 мм. Эта цифра почти не влияет на параметры уложенного ламината.
  • Помимо практической помощи в поддержании комфортной температуры в доме, инфракрасная электрическая система дарит оздоровительный эффект. Мощность излучения соответствует человеческому организму, тепловые лучи подавляют патогенные микроорганизмы, поддерживая хорошее самочувствие.
  • Пленочный теплый пол не боится механической нагрузки, его можно укладывать и под тяжелую мебель, и в общественных местах.

При нагревании ламината, уложенного на инфракрасную пленку, уровень паров формальдегида в окружающем воздухе не увеличивается.

Недостаток у материала только один – высокая цена. Но если сравнивать общие расходы на системы теплого пола, то инфракрасная пленка обойдется не дороже других материалов.

Разобравшись в преимуществах и недостатках теплых полов самое время узнать, как провести монтаж собственными силами. Выяснить, каковы тонкости в укладке различных систем, о чем надо побеспокоиться заранее.

Подробнее о том, какой ламинат подойдет для укладки на электрический теплый пол, читай в статье «Какой лучше выбрать ламинат для теплого пола»

Инструкция выполнения работ по шагам

Каждая нагревательная электрическая система сопровождается подробным описанием технологии укладки под ламинат, порядком действий, чтобы при монтаже своими руками у исполнителя не возникало вопросов. Но перед началом работы необходимо провести пошаговую подготовку поверхности под электрический теплый пол.

  1. Тщательно очистить основание от грязи и мусора, заделать все ямки и трещины цементным раствором, если неровностей много, сделать бетонную стяжку, укрепив раствор металлической сеткой.
  2. Проложить фольгированную ленту для теплоизоляции основания и уменьшения потерь тепла, скрепив полосы скотчем.
  3. Определить точку установки терморегулятора, который должен располагаться не ниже 0,3 метра от уровня пола, и подготовить стену для прокладки силового кабеля и термодатчика.

Подготовка пола (стяжка)

Поверхность бетона, на котором будет монтироваться электрическая система подогрева, должна быть ровной. От этого зависит долговечность эксплуатации и теплого пола, и ламината. На неровностях напольное покрытие ломается, вздувается, появляются трещины. Поэтому важно провести цементно-песчаную стяжку, положив для усиления вниз металлическую сетку.

  • Основание размечается на метровые участки, для контроля уровня бетонного слоя устанавливаются маячки.
  • Приготовленная в нужной пропорции смесь выливается на сетку.
  • Широким правилом выравнивается горизонтальное положение уровня стяжки.

Подробно ознакомиться с различными способами подготовки пола под ламинат можно в статье «Лучшие способы сделать пол под ламинат идеально ровным»

После полного застывания, где-то через месяц, подготовленный бетонный пол закрывается теплоизоляционным материалом (подложкой). Это предохранит от тепловых потерь и обеспечит равномерный обогрев по всей площади. При укладке электрической системы на деревянное основание теплоизоляция не обязательна, поскольку дерево обладает низкой теплопроводностью.

Монтаж нагревательных элементов

После подготовки основания можно приступать к монтажу электрического теплого пола под ламинат. Этот шаг зависит от типа системы, поэтому при укладке нагревательных элементов необходимо действовать строго по инструкции.

Еще до раскладки кабельной системы необходимо составить схему расположения кабеля, рассчитать его длину и ширину, определить мощность, способную обогреть комнату. И только потом начинать монтаж.

  • Зафиксировать начальную точку и разложить нагревательный элемент змейкой или спиралью. Следует избегать места, где будет стоять мебель, и не приближаться к стенам ближе, чем на 15-20 см.
  • Расстояние между проводами не менее 5 см, не допускается перехлест и касание нагревательных элементов. Это приведет к перегреву и выходу из строя всей конструкции.
  • Убрать термодатчик в гофрированную трубку и положить между изгибами теплового кабеля, а идущий от датчика провод спрятать в подготовленный канал на стене, ведущий к терморегулятору.
  • Подключить провода и проверить работу системы в тестовом режиме. Если кабель нагрелся, то все хорошо. Отключив электричество, можно приступать к заливке теплого пола цементно-песчаной смесью.
  • Обязательно начертить на бумаге точный план-схему расположения всех элементов системы, это поможет локализовать и отремонтировать вышедший из строя участок.

Если для отопления выбраны электрические маты, то работа заметно упрощается – на них не делается цементно-песочная стяжка. Ламинат укладывается сразу на термоматы. В остальном действия повторяются. Необходимо провести предварительные расчеты, определить покрываемую площадь и начертить схему раскладки деталей. При монтаже проследить, чтобы нагревательные элементы не оказались рядом, установить датчик и подключить систему к терморегулятору.

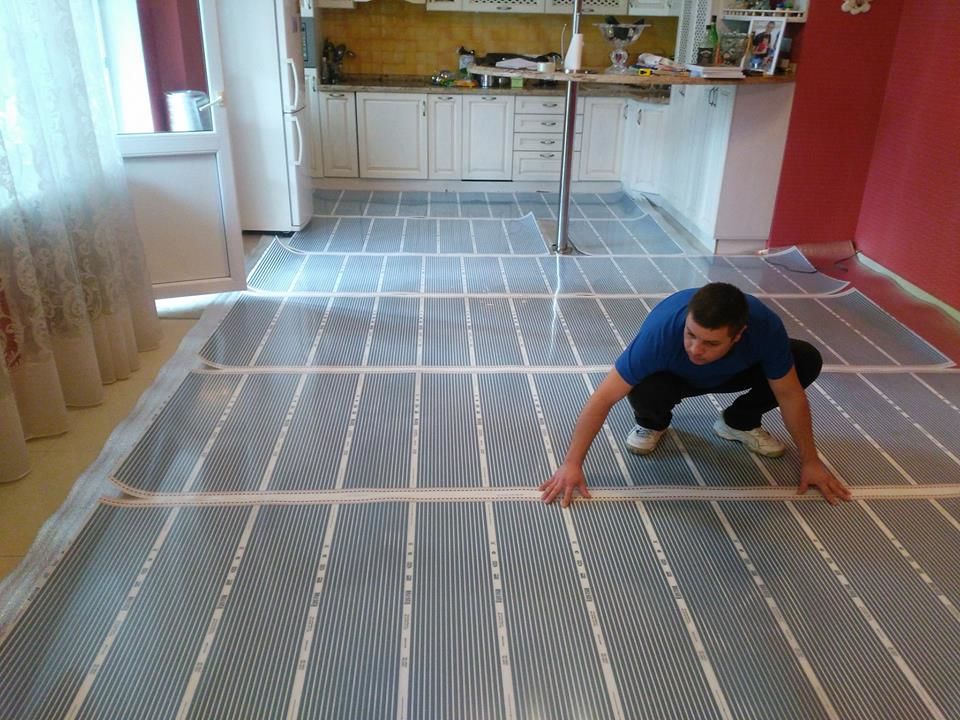

Еще легче своими руками укладывать под ламинат инфракрасный пленочный теплый пол.

  • Составляется схема расположения нагревательных элементов, пленка нарезается по обозначенным линиям на фрагменты нужного размера, но не более 10-15 метров.
  • Затем детали раскладываются по плану на расстоянии в 20 см от стен медными шинами вниз и скрепляются скотчем.
  • С нижней стороны пленки к черной полосе подсоединяется термодатчик, а к краям медных полос прикрепляются зажимы с проводами. Все контакты тщательно изолируются.

Работа должна быть аккуратной. Нельзя накладывать один кусок пленки на другой, на нагревательные элементы нельзя наступать. После подключения к терморегулятору и тестовой проверки система готова к укладке ламинированного напольного покрытия.

Установка датчиков температуры и терморегулятора

Чтобы обеспечить равномерный подогрев электрического пола, необходимо установить между нагревательными элементами термодатчик, который будет контролировать температуру нагрева. Он должен быть изолирован от попадания пыли, влаги и находиться не меньше, чем в полуметре от стены, на которой закреплен терморегулятор. Основная задача датчика – передавать информацию об уровне нагрева. В зависимости от настройки, термостат будет включать или отключать систему, тем самым снижая энергопотребление теплого пола.

Прибор имеет наружное и внутреннее подключение. В первом случае терморегулятор закрепляется на стене, а подводящие провода закрываются пластиковым коробом. При внутреннем подключении в стене делается выемка, в которую вставляется термостат. «Холодный» конец кабеля и провод от термодатчика убираются в гофру и прячутся в специально проложенном канале в стене. И только после этого приступают к окончательной укладке ламината.

Самый простой термостат настроен на определенную температуру воздуха в комнате. Как только она становится выше, прибор на время отключает теплый пол. Программируемый терморегулятор может выполнять несколько функций, в зависимости от заданной программы:

  • поддерживать заданную температуру воздуха, включая и выключая обогрев;
  • включаться в установленное время, например, перед возвращением хозяев с работы, и выключаться, когда дома никого нет, сохраняя минимально допустимую температуру;
  • изменять уровень нагрева в зависимости от времени суток, помогая сэкономить электроэнергию.

Современные модели включаются в настройки «умного дома» и часто управляются дистанционно.

Укладка ламината на кабельный пол

Приступать к укладке ламината можно только после полного высыхания цементно-песчаной стяжки, которой заливается нагревательный кабель. Чтобы улучшить теплообмен, не надо использовать подложку, а сразу собирать покрытие. Но тогда повысится шумовой фон. Если без подложки не устраивает, то подойдут тонкие листы полистирола или специальные изоляционные материалы.

Подробнее о выборе подложки под ламинат на теплый пол читайте в статье «Подложка под ламинат на систему «Теплый пол»

На электрические маты ламинированное напольное покрытие укладывается по обычной схеме, так как нет бетонной стяжки, и тепло легко проходит сквозь подложку.

Укладка ламината на пленочный пол

Наиболее удобный способ настелить ламинат на теплый пол – использовать инфракрасную пленочную систему. Поскольку стяжка здесь не требуется, для защиты токопроводящей поверхности от механических повреждений и попадания влаги сверху настилается плотная полиэтиленовая пленка.

Для улучшения теплообмена и снижения вредных испарений к напольному покрытию предъявляются следующие требования:

  • толщина ламинированной доски должна быть в пределах 6-8 мм;
  • класс ламината – 32 или 33 с замковыми соединениями;
  • в качестве подложки не рекомендуются пробковые маты.

При монтаже электрического пола под ламинат сохраняется обязательный температурный зазор между стеной и покрытием.

О выборе толщины ламинированных досок под теплый пол читайте в статье «Толщина ламината – важная характеристика при выборе покрытия»

Видео

Многие владельцы квартир при обустройстве теплых полов под ламинат хотят всю работу выполнить своими руками, без приглашения специалистов. Подробное видео поможет понять процесс, узнать о профессиональных тонкостях, внимательно изучить наиболее сложные ситуации. Видеоролик покажет разницу между электрическими системами и поможет сделать правильный выбор.

Выводы

В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.

  • Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
  • Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
  • В целях экономии проводов устанавливать терморегулятор посередине помещения.
  • Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
  • В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.

По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.

Как делается кабельный тёплый пол под ламинат или линолеум

Безопасно ли укладывать электрический тёплый пол под ламинат или линолеум? Этот вопрос действительно оправдан, особенно, если учесть, что некоторые виды напольных покрытий нельзя нагревать свыше определенной температуры, так как с поверхности начинают испаряться вредные и токсичные вещества.

Также существуют некоторые ограничения, связанные с укладкой линолеума или ламината на теплые полы.

Можно ли класть кабельные полы под ламинат и линолеум

Чтобы определить, можно ли укладывать тёплые электрические полы под ламинат, следует руководствоваться рекомендациями производителей напольных покрытий. Современные методы изготовления ламинированной доски позволяют её монтаж сверху электрических систем отопления, но с определенными ограничениями.

Суть проблемы сводится к следующему. При производстве ламината используют специальный клей или смолу, содержащую большое количество формальдегида. При нагревании свыше 30°С, токсичное вещество начинает усиленно испаряться с поверхности, что может привести к серьезным отравлениям и другим проблемам со здоровьем.

Поэтому, максимальная температура кабельного теплого пола под ламинатом не должна превышать 28°С. Как правило, на терморегуляторе выставляют 27-28°С и этого достаточно для создания комфортных условий.

Чтобы подобрать ламинат для теплых полов, потребуется учитывать следующие аспекты:

  1. Класс выбираемого ламината не ниже 32 и 33.
  2. Основное предназначение. Производитель нередко указывает в инструкции, что данное напольное покрытие может быть уложено сверху теплых полов. Делать электрический пол можно только под ламинат, который предназначен для этой цели.
  3. Устойчивость к механическим и термическим повреждениям. Усушка ламината не настолько редкое явление, чтобы полностью игнорировать его при выборе материала. Даже между правильно уложенных планок, со временем могут появиться щели, а сам ламинат начнет скрипеть при ходьбе.

Тёплые электрические полы под линолеум, можно укладывать, но также с определенными ограничениями. Чтобы определить целесообразность применения понравившегося покрытия, необходимо учесть следующее:

  1. Тип линолеума – по своей основе различают натуральный, ПВХ, глифталевый и резиновый материал.
  2. Тип подложки линолеума. Для увеличения прочности и придания теплоизоляционных и других свойств, на тыльной стороне покрытия присутствует дополнительный слой. Основой линолеума может быть теплозвукоизолирующий материал, ткань. Некоторые производители изготавливают покрытие, не используя основы.

Требования к подбору линолеума следующие:

  1. Высокая теплоотдача. Не подходит материал с теплоизоляционной основой, так как это приводит к перегреву кабеля и сокращению сроков эксплуатации полов.
  2. Прочность и устойчивость к механическим повреждениям. Лучше всего остановить выбор на полукоммерческом классе покрытия. Так можно избежать усыхания линолеума, спустя всего несколько месяцев эксплуатации.
  3. Стоимость. Чтобы не советовали продавцы, но качественное напольное покрытие не может стоить дешево. Приобретение фирменной продукции известных производителей, гарантия длительной эксплуатации.

Какой кабельный пол лучше выбрать

Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации.

Какой электрический теплый пол выбрать под линолеум или ламинат?

  • Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.
    Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками.
  • Кабельные системы подогрева полов – подходят под любой тип напольного покрытия. Кабельный обогрев должен обязательно подключаться к терморегулятору (за исключением саморегулирующего кабеля). Греющий провод укладывают в стяжку, выполненную мокрым или сухим способом.
    Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума.
  • Саморегулирующийся греющий кабель – принцип работы провода основан на использовании специальной матрицы, позволяющей регулировать интенсивность нагрева, без использования терморегулятора и автоматически подбирая оптимальный температурный режим работы.
    Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.

Для кабельного электрического подогреваемого пола или матов, подойдет ламинат. Для линолеума лучше всего уложить саморегулирующиеся полы, но допускается и применение традиционного нагревательного кабеля.

Как правильно уложить электрический пол

Укладка кабельного теплого пола под ламинат или линолеум осуществляется следующим образом:

  1. Подготавливается основание – выравниваются полы, наносится гидроизоляция.
  2. Укладывается теплоизоляционное покрытие. Фольгированная подложка имеет специальную разметку, облегчающую процесс укладки кабеля.
  3. Устанавливается терморегулятор. Монтаж теплого электрического пола под ламинат и дальнейшая эксплуатация невозможна без установки датчиков и регулятора температуры.
  4. Укладывают кабель. Раскладку выполняют по заранее составленной схеме. Предварительно высчитывается длина кабеля, шаг и сечение. Во время монтажа кабельного теплого пола под линолеум, на этапе раскладки провода, укладывают датчик температуры, помещая его в гофре и устанавливая между витками кабеля.
  5. Изготовление стяжки. Теплый кабельный пол под ламинат или линолеум укладывается в стяжку. Монтаж стяжки выполняется сухим или мокрым способом.
    Сухой вариант имеет определенные преимущества, связанные со скоростью проведения монтажных работ. Укладывать провод можно уже на следующий день после изготовления сухой стяжки.
    Мокрый способ изготовления стяжки для укладки кабельного пола требует больше времени, но пользуется популярностью, благодаря простоте выполнения работ.
  6. Укладка напольного покрытия. Технология укладки ламината требует определенного профессионализма и точного соблюдения рекомендаций. При укладке приходится подрезать планки. Длина доски не может быть менее 20 см.
    Вдоль стен необходимо ставить компенсационный зазор от 0,5 до 1 см. Ламинат и линолеум перед монтажом необходимо занести в помещение, раскатать и оставить на сутки.

Порядок установки может несколько отличаться, в зависимости от руководства производителя кабеля, а также выбранной системы отопления. Так, система электрического тёплого пола, в виде матов, используемая под ламинат, не нуждается в предварительной укладке провода в цементный раствор. Монтировать кабель под линолеум, наоборот, можно только в стяжку.

Безопасность электрических полов, уложенных под ламинат, достигается благодаря подключению системы отопления через УЗО, а также изготовлению заземления. Если заливается стяжка, сверху кабеля прокладывают армирующую сетку. К арматуре подсоединяют провод заземления.

Какой ламинат и линолеум можно использовать

Помимо вышеперечисленных советов по выбору подходящего линолеума и ламината, при выборе напольного покрытия потребуется учесть еще несколько важных моментов:

  • Оптимальная толщина ламината. Чтобы избежать растрескивания и одновременно предотвратить перегрев пола, лучше всего выбрать покрытие с толщиной 6-8 мм.
    При выборе следует учитывать, что укладка ламината на проводной тёплый пол осуществляется с обязательным использованием подложки. Укладывать пробку запрещается.
  • Влияние обогрева полов на линолеум существенно ограничивает возможность их эксплуатации. Считается, что оптимальным решением при устройстве электрических теплых полов из кабеля, является использование многослойного или гетерогенного покрытия.
    Категорически запрещается использовать утепленные и однослойные линолеумы.

Электрические теплые полы подходят под любой тип напольного покрытия. Но при монтаже и последующей эксплуатации, необходимо строгое соблюдение инструкций производителя.

монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

  • Материал подготовила:
    Инна Ясиновская

Электрический теплый пол под ламинат, плитку, фото-отчеты + видео

Повысить комфортность проживания в холодное время года можно при помощи подогрева пола. Один из вариантов — электрический теплый пол. Он монтируется быстрее и проще водяного, можно справиться своими руками без привлечения специалистов.О самостоятельно укладке электро пола под плитку, линолеум и ламинат и пойдет речь.

Содержание статьи

Устройство электрического подогрева пола

Если говорить обобщенно, электрический теплый пол состоит из следующих частей:

  • нагревательного элемента;
  • датчика температуры пола;
  • терморегулятора (термостата).

При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.

Составляющие электрического теплого пола

Виды нагревательных элементов

На рынке вам могут предложить несколько разных нагревателей:

  • Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.

    Резистивный греющие кабели

  • Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.

    Саморегулирующийся греющий кабель

  • Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.

    Электрический кабельный мат

  • Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.

    Карбоновая пленка — инфракрасный подогрев пола

  • Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.

    Карбоновые маты для инфракрасного подогрева пола

Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

  • Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
  • Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
  • Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Электрический теплый пол под плитку — кабельный и кабельный мат

Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.

С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.

Электрический теплый пол под плитку

Порядок монтажа кабельного мата

Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.

При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.

Сверлим отверстие под монтажную коробку

От коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.

Штроба под датчик температуры должна заходить на пол не менее чем на 50 см

Для обеспечения теплого пола электричеством к термостату надо подвести 220 в. Сечение проводов выбирают в зависимости от потребляемого тока. Данные приведены в таблице.

Выбор сечения проводов для подключения питания к терморегулятору электрического теплого пола

После того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).

Поверхность пола должна быть абсолютно чистой

Для улучшения сцепления стяжки и плиточного клея его грунтуют.

Грунтовка для лучшего сцепления с клеем

После высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.

Датчик заводим в гофрошланг

Гофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.

Укладываем датчик в канавку

Провода заводим в монтажную коробку терморегулятора.

Заводим кабель от датчика в монтажную коробку

Канавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.

Канавку закрываем плиточным клеем

Далее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.

Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляции

Полотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.

Проклеить скотчем стыки

С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.

Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.

Сетку разрезают, кабель не трогают

Мат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).

Мат разворачивают

Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами.

Датчик температуры пола должен находится между витками кабеля

Электрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.

Проверяем сопротивление

После этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).

Подключаем к соответствующим клеммам

Для лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.

Далее кратковременно подаем напряжение  — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.

Наносим клей небольшими участками

При нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.

Формируем бороздки

Теперь укладываем плитку.

На клей кладем плитку

Работать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).

Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.

Особенности укладки электрического пола из греющих кабелей

Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.

Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.

Принцип крепления кабеля к монтажной ленте

Второй способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.

Укладка сетки под монтаж нагревательного кабеля

Сетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.

Кабель притянут хомутом из пластика

Почему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.

Стандартные схемы раскладки кабеляСхемы раскладки с усиленным подогревом холодных зон

После укладки греющего кабеля, питающие провода заводятся в монтажную коробку термостата, также измеряется их сопротивление, затем подключается сам терморегулятор и система тестируется. Если все фрагменты кабеля греются нормально, можно заливать электрический теплый пол бетонным раствором. После полного высыхания можно укладывать любое напольное покрытие, в том числе и плитку.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчемУложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке





Электрический теплый пол под ламинат: укладка своими руками

Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.

Содержание статьи

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Инфракрасная пленка может быть шириной 30 см, 50 см, 80 см и 100 см. Толщина ее менее миллиметра

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Пленку надо класть только там, где нет мебели или ковров

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Инфракрасную пленку можно использовать разной ширины

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

Как подключать пленочный пол к электричеству — схема

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленки

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода  продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Теплый пол под ламинат на деревянный пол: виды и способы устройства

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Теплый пол можно устроить в любом помещении

Что такое теплый пол под ламинат на деревянный пол или на бетонное основание

Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:

  1. Водяная система.
  2. Электрический кабельный.
  3. Инфракрасный электрический.

Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

  • тепло распределяется равномерно;
  • система очень эффективна;
  • отсутствие нагревательных элементов на видных местах;
  • пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Теплый пол: плюсы и минусы (видео)

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

  • безопасная эксплуатация;
  • надежное функционирование;
  • не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Недостатков он тоже не лишен:

  • сложный монтаж;
  • уменьшается высота потолков из-за устройства бетонной стяжки;
  • при повреждении трубы, достаточно сложно будет отремонтировать систему.

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Водяной тёплый пол своими руками (видео)

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

  • надежность при эксплуатации;
  • долгий, более 20 лет срок службы;
  • простой монтаж и обслуживание;
  • электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

  • наличие хоть и слабого, но электромагнитного излучения;
  • высокая стоимость электроэнергии.

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Электрические теплые полы своими руками (видео)

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

  • очень надежная и долговечная система;
  • монтаж такой системы самый легкий из всех видов теплого пола;
  • отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.

Недостатками являются:

  • слишком высокая цена;
  • боязнь влаги;
  • риск повреждения при монтаже.

Укладка ламината на пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Монтаж инфракрасного теплого пола под ламинат (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Электрический подогрев пола для ламината

Когда люди думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате. Плитка — самый популярный вид полов для обогрева, но это не единственный вариант. Системы лучистого отопления можно установить почти под любой тип пола, включая более чувствительные, например, ламинат.

Ламинированные полы становятся все более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному внешнему виду и доступной цене.В результате домовладельцы, заинтересованные в полах с подогревом, захотят узнать об электрическом лучистом тепле под ламинатными полами, включая эксплуатацию, установку и стоимость.

Лучистое тепло является отличным дополнением к ламинату.

Могу ли я положить ламинат поверх системы лучистого отопления?

Как правило, да, но вам нужно дважды проверить у производителя напольных покрытий для подтверждения. Лучистое отопление WarmlyYours специально разработало свою систему теплого пола Environ ™, чтобы она была достаточно мощной, чтобы обогреть комнату, но достаточно щадящей, чтобы работать под чувствительными типами полов, такими как ламинат.Коврики для электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает верхний пол от тепла кабеля.

Если вас беспокоит деформация ламинатных полов из-за их перегрева, термостат напольного отопления поможет вам облегчить беспокойство. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламината, чтобы температура не превышала допустимую.

Как установить ламинат с электрическим подогревом пола

Чтобы установить электрический теплый пол под ламинат, вам понадобятся нагревательные маты WarmlyYours’s Environ ™, термостат с сенсорным проводом, подложка, цифровой омметр, клейкая лента и универсальный нож.

Шаг 1: Подготовьте черный пол.

Прежде чем что-либо делать, убедитесь, что ваш черновой пол чист и не содержит мусора, такого как гвозди и скобы.

Нагревательный элемент Environ должен быть зажат между подкладкой и ламинатом.

Шаг 2: Проверьте нагревательный элемент.

Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы до жилы. Запишите значение сопротивления мата на этикетке UL и в индивидуальном плане установки (предоставленном WarmlyYours).Показание в сопротивлении должно находиться в пределах плюс-минус 15% от значения сопротивления, уже указанного на бирке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть равным нулю или бесконечности.

Шаг 3. Установите подкладку.

Если показания в сопротивлении совпадают, пора устанавливать подкладку. Вы можете выбрать подкладку из пробки или синтетической пробки. Каждый вариант поставляется в квадратных или прямоугольных листах, которые должны быть расположены в шахматном порядке, чтобы швы не перекрывались.Вместо того, чтобы приклеивать эти листы к земле, вы просто приклейте их друг к другу, чтобы они «парили» над черным полом, как ваш ламинат.

Ламинат с швом-пазом укладывается поверх системы теплого пола Environ.

Шаг 4: Установите коврики для подогрева пола.

Разверните коврики для подогрева пола Environ ™ и поместите их на подкладку. Перед приклеиванием матов к черному полу убедитесь, что все провода холодного ввода доходят до термостата или распределительной коробки при правильном расположении.В таком случае можно прикрепить нагревательные маты к подкладке с помощью ленты. Вырежьте ½-дюймовый канал в подкладке, где будет проходить холодный конец. Также вырежьте канал для датчика температуры пола. Датчик следует поместить на 6 дюймов в коврик, прямо по центру между нагревательными проводами (не перекрывая их) с помощью ленты. Как только это будет сделано, выполните второй тест на сопротивление.

Шаг 5: Установите ламинатный пол.

После того, как вы успешно установили электрический теплый пол, самое время приступить к укладке ламината.Установите деревянный пол из ламината в соответствии с рекомендациями производителя. После того, как пол будет полностью уложен, проведите третий тест на сопротивление и запишите результаты в свою карту регистрации гарантии.

Шаг 6: Подключите электрические цепи.

Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве к термостату. Мы рекомендуем, чтобы ваш термостат устанавливал лицензированный сертифицированный электрик.

Лучшие помещения для ламинатных полов с подогревом

Ламинатные полы с подогревом обычно наиболее популярны в спальнях и кухнях.Везде, где вы обычно кладете паркетные полы или паркетные полы, вы можете положить ламинат с подогревом — даже в ванных комнатах.

Ламинированные полы для ванных комнат

Ламинированные полы становятся все более популярными в ванных комнатах благодаря новым достижениям производителей напольных покрытий. Сегодняшний ламинат прошел долгий путь от своего водочувствительного прошлого. Например, Pergo разработала новую линию ламината под названием Outlast +, который устойчив к проливам жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что может привести к расширению пола и образованию пузырей.Чтобы сделать ламинат водонепроницаемым, установщики могут закрыть края пола плинтусом. Узнайте больше о том, как ухаживать за ламинатными полами, чтобы определить, какой тип подходит для вашего проекта.

С более прочным ламинатом, доступным для помещений с повышенной влажностью, таких как ванные комнаты, установка лучистого теплого пола под ламинатом как никогда желательна.

Затраты на обогрев полов для ламинатных полов

Чтобы узнать, сколько будет стоить обогрев ламинатных полов в вашем доме, воспользуйтесь калькулятором эксплуатационных расходов WarmlyYours.

Сама система теплого пола Environ ™ стоит от 10 до 12 долларов за квадратный фут.

Чтобы рассчитать стоимость системы, необходимой для вашей конкретной комнаты, мгновенно получите расчет стоимости с помощью калькулятора стоимости лучистого тепла WarmlyYours

Можно ли поставить под ламинат электрический теплый пол?

Чтобы установить электрический пол с подогревом под ламинат , , вам понадобятся нагревательные маты WarmlyYours Environ ™ , термостат с сенсорным проводом, подкладка, цифровой омметр, клейкая лента и универсальный нож.

Нажмите, чтобы увидеть полный ответ

Можно ли использовать теплый пол под ламинатом?

ЛАМИНАТНЫЙ ПОЛ Этот синтетический пол модели имитирует дерево и обеспечивает покрытие , устойчивое к пятнам и царапинам, пол . Легко укладывать и экономичное решение. Большинство ламинатов подходят для использования с напольным отоплением , но перед установкой системы рекомендуется проконсультироваться с производителем напольных покрытий .

Далее вопрос, можно ли под деревянными полами поставить электрическое отопление? Лучистое тепло — это система, в которой используются электрические змеевики или трубы горячей воды под и напольное покрытие . Традиционно он использовался для плитки полов , но теперь он также используется с деревянным полом . Одно из первых возражений, выдвинутых скептиками, состоит в том, что это увеличит ваш счет за электричество .

Можно также положить ламинат на пол с подогревом?

Если вы, , установили лучистое отопление в своем доме, вам, , может быть интересно, какой тип пола можно установить поверх или . Ламинат поверх излучающего пола с подогревом — идеальное решение. Если приняты надлежащие меры предосторожности, это отлично подходит для укладки ламината на излучающий пол с подогревом .

Как сделать ламинатный пол теплее?

Помимо использования домашней системы отопления, установка небольшого электрического обогревателя в комнатах с ламинатным полом помогает поддерживать более высокую температуру . Ношение носков и тапочек для борьбы с холодным полом — еще одно эффективное, хотя и временное решение для холодного ламината .

Электрические теплые полы под деревянными и ламинатными полами

Лучшая порода древесины для теплого пола

Ламинат

Что это: Изделие из многослойных деревянных полов.
сплавлены вместе в процессе ламинирования.Доски переплетаются. Доски обычно имеют толщину 7-8 мм. (Обратите внимание, что виниловый ламинат не
подходит для нашей системы пленочных матов. Вместо этого следует использовать нашу линейку Webtech)

Каковы преимущества: Износостойкий, экономичный, простой в обслуживании и установке. Не деформируется.

Подходит для теплого пола: Идеален для теплого пола благодаря своей толщине и отличной устойчивости.

Паркет из паркетной доски

Что это: это верхний слой натурального дерева, наклеенный на фанеру.Обычно между
14-18 мм толщиной

Каковы преимущества: выглядит как сплошной пол, можно часто шлифовать и красить,
Износостойкий, термостойкий и не склонный к деформации. Часто устанавливается как плавающий пол.

Подходит ли это для полов с подогревом: паркетная доска также идеально подходит для полов с подогревом
отопление как стабильное хорошо справляется с теплом. Чем тоньше инженерный пол, тем легче переносится тепло
через.

массив дерева

Что это: Доска из одной породы дерева

Каковы преимущества: Можно многократно шлифовать и покрывать лаком

Подходит для полов с подогревом: Не совсем.Он очень легко коробится и не может
плавать, но вместо этого привинчивается.

Всегда консультируйтесь с поставщиком напольных покрытий относительно пригодности вашего деревянного пола и полов с подогревом.

9 Ключевые моменты безопасного использования электрического теплого пола под деревянными полами

(1) Содержание влаги

В основном это проблема массивных деревянных полов, но важно, чтобы влажность пола поддерживалась на уровне
8% или меньше, чтобы избежать деформации.Уточняйте у производителей при заказе и убедитесь, что древесина транспортируется.
и хранится в сухом помещении

(2) Толщина деревянного настила

Древесина не является хорошим проводником тепла, поэтому чем она тоньше, тем выше мощность системы и тем быстрее нагревается
время до. Максимальная рекомендуемая толщина — 18 мм.

(3) Плавающий пол

Очевидно, что вы не сможете прибить деревянный пол, если подложите под него электрический теплый пол.Все этажи должны быть
плавающий. Можно приклеить деревянный пол, но нужен другой коврик. Звоните в офис для уточнения деталей.

(4) Подложка для пола деревянная

Можно использовать специальную деревянную подложку для пола поверх электрического коврика для теплого пола, но убедитесь, что это
тонкий и не отражающий тип фольги.

(5) Максимальная температура пола

Деревянные полы не должны иметь температуру выше 27 ° C. Комнатные термостаты должны иметь напольный датчик, который автоматически закрывается.
полов с подогревом, если температура пола превышает эту температуру.Все термостаты Rayotec оснащены напольными датчиками.
для защиты напольного покрытия.

(6) Дайте вашему напольному покрытию акклиматизироваться

После того, как вы уложили деревянный пол, не включайте теплый пол, пока пол не акклиматизируется.
Продолжительность времени зависит от толщины древесины, но обычно составляет 7-14 дней.

(7) Расширительный зазор

Вокруг пола всегда следует оставлять компенсационный зазор. Обычно это 10-30 мм (обратитесь к поставщику напольных покрытий.
Больше подробностей).

(8) Заземленная система

Убедитесь, что продаваемый вами пол с подогревом заземлен по соображениям безопасности, даже если он не установлен во влажной среде.
номер. Все электрические коврики для подогрева пола Rayotec заземлены.

(9) Изоляция

Всегда используйте подходящую изоляцию под электрическими полами с подогревом. Это не только сокращает время прогрева и бега.
стоит, но он также защищает маты. Rayotec поставляет передовую систему Palziv, которая не только защищает ваш пол.
нагревательные маты, но обладают фантастическими изоляционными свойствами и эффектом гашения звука при падении ног.

Электрический теплый пол под ламинат пленка Vs. Мэтт

Полы с подогревом отключены уже некоторое время, однако главное, что пол — это массивный накопитель тепла, поэтому, когда он нагревается, он остается теплым в течение недели, даже с современными системами он согревает ткань здания, и работа остается прежней. заключается в том, чтобы предотвратить попадание тепла в землю, это то, что стоит всех денег, с одним в моем доме нам все равно пришлось выкопать пол для дренажа, после того, как вся эта изоляция будет уложена, пол будет естественно теплым, плитка никогда не бывает то, что вы бы сказали, холодно.В системе горячего водоснабжения температура воды регулируется, поэтому пол не может перегреваться, в случае с электричеством даже химической системе требуется датчик в полу, чтобы гарантировать, что он не перегревается, при хорошей изоляции датчик помещается в карман, Другими словами, труба, чтобы ее можно было заменить, эта труба должна изгибаться вверх по стене с широким изгибом, чтобы датчик можно было вытащить и вставить новый. Таким образом, от бетонного основания уровень отделки должен быть как минимум на 6 дюймов выше. Это также имеет эффект стука, я помню, как тщательно установил все розетки на 300 мм, затем вошел теплый пол, и теперь они были слишком низкими.

Он может работать, но при этом должны быть очень низкие тепловые потери, так как тепло поступает так медленно, поэтому вам понадобится блок рекуперации тепла, и я не уверен, что это хорошо на кухне? Если кулинарные газы откладывают жир на теплообменнике, он может заблокировать его и стать причиной возгорания, поэтому его нужно будет легко чистить, и его нужно будет чистить на регулярной основе.

Даже тип приготовления пищи имеет значение, с электрической индукционной плитой в комнату поступает очень мало тепла и отсутствуют дымовые газы, но с газовой плитой вам нужно удалить дымовые газы, поэтому вам понадобится вытяжка, выведенная наружу, простой уголь фильтры плохо справляются с газом.

Вам действительно нужно смотреть на работу в целом, а не на отдельные части, так как каждый бит меняет работу всего, простая вещь, например, объединение подсобного помещения и кухни вместе, чтобы сушилка для белья была на кухне, которая высасывает воздух. кухни и выбросить ее на улицу окажет огромное влияние на отопление. Другие типы, вероятно, повлияют на охлаждение, хотя на моей кухне есть окна велокс в крыше, чтобы отводить тепло летом, некоторым нужны вытяжные вентиляторы.

Если смотреть на плинтусный обогреватель, они не занимают место на стене, выглядят довольно аккуратно и при таком низком уровне будут держать пальцы ног так же жарко, как пол с подогревом, и прекрасно сочетаются с большинством кухонь.KISS или keep — это просто глупо, а с электрическими версиями очень легко и просто установить, водяные версии немного сложнее, однако все трубы спрятаны под шкафами, поэтому это не так сложно.
Поищите здесь, на другом форуме, где кто-то разместил фотографии установки обогревателя плинтуса.

Кажется форуму не нравится моя картина римского гипокоста так изменилась. Обратите внимание, римляне также отапливали стены.

Электрические полы с подогревом и ламинатComfortzone

[ssba title = «Электрические полы с подогревом и ламинат url =» http: // www.comfortzone.co/knowledge-base/electric-underfloor-heating-laminate-floors/ «]

Электрические полы с подогревом и ламинат

Ламинат и виниловые напольные покрытия — очень популярный выбор для полов с электрическим подогревом! В связи с ростом популярности этих типов полов производители теперь признают пригодность виниловых и ламинатных полов для систем электрического подогрева пола.

При установке электрического теплого пола Comfortzone коврики необходимо покрыть слоем самовыравнивающейся смеси для защиты кабелей и отвода тепла.

Производители обычно рекомендуют не подвергать ламинат воздействию температур выше 27 градусов по Цельсию, однако всегда рекомендуется проверять максимальную температуру поверхности пола, рекомендованную производителем, чтобы убедиться, что продукт подходит для использования с вашей системой электрического теплого пола.

Электрические полы с подогревом

Comfortzone разработаны для обеспечения идеального распределения тепла при установке под ламинатные и виниловые полы. Коврики с подогревом Comfortzone можно укладывать на деревянные и бетонные основания, они рассчитаны на быструю и простую установку в любом помещении.

Быстрая и простая установка! Нагревательный кабель 3,5 мм предварительно проложен на липкой стороне сетки, что помогает ему прилипать к основанию.

Низкое наращивание! Электрические полы с подогревом Comfortzone имеют толщину всего 3,5 мм. Кабель достаточно тонкий, чтобы его можно было использовать в проектах по ремонту, так как на полу есть лишь очень незначительные наросты.

Не забывай! Слой изоляции всегда должен быть включен, чтобы минимизировать потери тепла вниз. Наша изоляционная плита на 100% водонепроницаема и устойчива к гниению, а высокая тепловая эффективность делает ее отличным изолятором, чтобы вы чувствовали себя уютно и тепло.Доски имеют цементное покрытие, что упрощает укладку плитки, и их можно легко разрезать, поэтому они понравятся вашему плиточнику или монтажнику!

Если у вас есть какие-либо вопросы о том, как использовать в вашем доме преимущества электрического теплого пола, свяжитесь с нами!

Коврик для обогрева полов для ламината или деревянных полов

BodenWärme Система обогрева полов Характеристики продукта

Прочный, безопасный, долговечный нагревательный элемент

  • Двухжильный провод с простой единственной точкой подключения.- В отличие от других систем углеродной пленки.
  • Ультратонкий кабель толщиной 1 мм, сводящий к минимуму увеличение высоты пола.
  • Прочная изоляция нагревательного элемента из фторполимера, обеспечивающая долговечность.
  • Полная сертификация CE и соответствие ROHS для гарантированной безопасности.
  • Полная система заземления, обеспечивающая безопасность и душевное спокойствие. — В отличие от других систем напольного отопления из углеродной пленки.
  • Достаточная мощность для обогрева от одного источника * или, как альтернатива, просто для снятия холода с пола.
    * Обеспечение надлежащей теплоизоляции помещения.
  • 15-летняя гарантия производителя для полного спокойствия.

Мат Дизайн

  • Структура алюминиевого мата равномерно распределяет тепло, защищая пол.
  • Основу мата из фольги можно легко разрезать ножницами, что позволяет разрезать и переворачивать коврик, быстро покрывая комнату любой формы. Полные инструкции по установке можно просмотреть в разделе технических данных ниже.
  • Простая установка, не требующая обслуживания.После установки нет ничего, что могло бы протечь или лопнуть, и нечего было промывать, удалять, чистить или обслуживать.

Максимальный комфорт

  • Равномерное расположение источника тепла означает, что во всем помещении достигается оптимальный комфорт, в отличие от горячих или холодных точек, создаваемых радиаторами.
  • Термостатное управление способствует экономии энергии за счет лучшего управления зональным обогревом, что означает, что вы отапливаете только те комнаты, которые хотите, и когда хотите.
  • Температурный профиль теплого пола намного ближе к идеальному профилю нагрева, когда ноги теплые, а голова остается прохладной.

Термостат

Для этого мата для теплого пола требуется отдельно приобретаемый термостат. См. Другие наши списки комбинаций коврика для теплого пола и термостата.

Подложка

Под теплый пол следует использовать мягкую подложку хорошего качества. Затем ламинат укладывается прямо над отоплением. Подложка должна быть изолирующей с высокой прочностью. При установке на неизолированный бетонный пол изоляционные плиты можно установить под основание для максимальной эффективности.

Выбор размера нагревательного мата

Перед тем, как выбрать пол с подогревом, важно убедиться, что у вас есть нагревательный мат подходящего размера, который подходит вашей комнате. Это очень важно, поскольку нагревательный элемент НЕ МОЖЕТ быть уменьшен или увеличен.

  1. Посчитайте общую площадь помещения.
  2. Вычтите площади всех неподвижных предметов мебели без зазора не менее 60 мм для свободного прохода воздуха под ними, например, кухонные гарнитуры, ванны, туалеты и т. Д.
  3. Вычтите еще 10% из оставшейся площади.Это позволяет освободить пространство по краю комнаты.
    Всегда округлять ВНИЗ до ближайшего размера. Всегда лучше иметь немного меньше тепла, чем осталось!

Электрооборудование

  • Как и в случае со всеми электрическими проектами, регулируемыми правилами Части P, все электрические подключения к сети должны выполняться сертифицированным электриком.
  • Мы рекомендуем максимальную площадь 24 м² и мощность теплого пола 140 Вт / м² для ламината / дерева, который должен регулироваться одним термостатом.Любую площадь, превышающую указанную, следует разделить на отдельные зоны с помощью отдельных нагревательных матов, контролируемых более чем одним термостатом.
  • Нагреватель должен быть защищен УЗО на 30 мА. Он может быть расположен внутри блока потребителя или через специальный ответвитель с предохранителем УЗО.
  • Убедитесь, что общий ток вашей системы отопления не превышает допустимую нагрузку цепи, к которой она подключена. Стандартные бытовые кольцевые цепи рассчитаны на ток 13 А, а электрическое питание может подаваться через одну ответвление с предохранителем на 13 А.

Полные инструкции по установке можно найти в разделе технических данных ниже

Если вам нужна дополнительная консультация, позвоните нам по телефону 01473 805959 или напишите нам по электронной почте [адрес электронной почты защищен]

Ламинат и теплые полы?

Это сервис веб-аналитики.

Процессинговая компания

Google Ireland Limited
Google Building Gordon House, 4 Barrow St, Dublin, D04 E5W5, Ирландия

Цели данных

  • Маркетинг
  • Реклама
  • Веб-аналитика

Используемые технологии

Атрибуты данных

  • IP-адрес (анонимный)
  • Информация о браузере (тип браузера, ссылающиеся страницы / страницы выхода, файлы, просмотренные на нашем сайте, операционная система, отметка даты / времени и / или данные о посещениях)
  • Данные об использовании (просмотры, клики)

Собранные данные

В этом списке представлены все (личные) данные, которые собираются с помощью этого сервиса.

  • IP-адрес
  • Дата и время посещения
  • Данные об использовании
  • Путь щелчка
  • Обновления приложений
  • Информация о браузере
  • Информация об устройстве
  • Поддержка JavaScript
  • Посещено страниц
  • URL-адрес реферера
  • Загрузки
  • Флэш-версия
  • Информация о местонахождении
  • Закупочная деятельность
  • Взаимодействие с виджетами

Правовая основа

В дальнейшем правовая основа для обработки персональных данных, требуемая ст.6 I 1 GDPR указан.
Арт. 6 п. 1 с. 1 лит. GDPR

Место обработки

Европейский Союз

Срок хранения

Срок хранения зависит от типа сохраненных данных. Каждый клиент может выбрать, как долго Google Analytics будет хранить данные перед их автоматическим удалением.

Получатели данных

  • Alphabet Inc.
  • Google LLC
  • Google Ireland Limited

Перевод в третьи страны

по всему миру

Дополнительная информация и отказ от участия

https: // инструменты.google.com/dlpage/gaoptout?hl=de

Нажмите здесь, чтобы отказаться от этого процессора во всех доменах https://safety.google/privacy/privacy-controls/

Нажмите здесь, чтобы прочитать политику конфиденциальности обработчика данных https://policies.google.com/privacy?hl=en

URL политики в отношении файлов cookie https://policies.google.com/technologies/cookies?hl=en

.
