Как вставить кабель в штекер для телевизора: Как правильно подключить антенну к телевизору

инструкция как сделать все грамотно

Штекер используется для подключения антенн и телевизионных приставок к телевизорам, видеомагнитофонам и DVD-дискам. Кабели этого разъема обычно передают аналоговые ТВ-сигналы, а подключение штепселя легко определяется по его резьбе. Штекеры поставляются с резьбой и без резьбы, оба подходят для резьбового гнезда антенны.

Содержание статьи

Из чего сделать штекер своими руками

Коаксиальный кабель, используемый для передачи электронных сигналов на телевизор или другое электронное устройство, заканчивается штекером, называемым F-разъемом, который является разъемом, который фактически подключается к телевизору или настенной розетке.

Инструменты и материалы, которые вам понадобятся:

• Нож
• Инструмент для зачистки проводов
• Обжимной или поворотный F-разъем
• Кабельный щипец (только для коннекторов)

Инструкция: штекер своими руками

Во-первых, разберите разъем телевизора на отдельные части, отвинтив верхнюю часть от основного корпуса. Внутри будет гнездовой разъем, который будет скользить по открытой медной секции с кабелем и зажимом, чтобы удерживать кабель на месте и не допускать его вытягивания.

СПРАВКА! Прежде чем идти дальше, наденьте верхнюю часть с внутренней резьбой на кабель, потому что не стоит собирать все это и вы понимаете, что вам нужно разобрать все это на части, чтобы надеть заглушку!

Затем, очень осторожно, проведите ножом по длине 5 сантиметров наружной гильзы коаксиального кабеля. Недостаточно глубоко, чтобы прорезать рукав, или вы можете разрезать оплетку снизу. Используя свои ногти и слегка скручивая, откройте наружный рукав, чтобы показать оплетку. Затем отрежьте лишнюю внешнюю втулку.

Наденьте оплетку на верхнюю часть внутренней втулки. Наденьте листовой кабельный зажим на внутреннюю втулку рядом и плотно прижмите его к наружной втулке, удерживая оплетку внутри. Аккуратно прижмите листья, закрытые вокруг внешней втулки, чтобы зафиксировать ее на месте и крепко удерживать в гнезде. Это поможет предотвратить отсоединение, выпадение или вырывание шнура по ошибке.

Возьмите вилку и прижмите ее к зажиму. Вы увидите, что заглушка слегка выдвинута внутрь, чтобы получить зажим. Отрежьте внутреннюю втулку в том месте, где она достигает конца заглушки, чтобы заглушка слегка скользила по зажиму для листьев.

Снимите изоляцию с внутреннего сердечника, оставив 2 мм изоляции, которая будет скользить внутри вилки. Возьмите штепсельную вилку и наденьте ее на конец кабеля, убедившись, что медный провод внутреннего сердечника идет вниз в тонкую полую втулку на конце штепселя.

ВАЖНО! Теперь, когда штекер на месте на конце кабеля, возьмите основной корпус и наденьте его на штекер. Конец зажима для листьев должен слегка просовывать конец основного корпуса.

Со всем, что сейчас прикручено, все готово! Осталось подключить кабель к телевизору и убедиться, что все работает как надо.

Подпишитесь на наши Социальные сети

Подключение телевизиооной приставки

В общем случае процесс подключения приставки выглядит следующим образом:

1.  Подключите коммутатор и ТВ-приставку к электрической сети.

2. Подключите любой порт коммутатора к проведенной в квартиру интернет линии.

3. Подключите к любым свободным портам коммутатора кабели (патч-корды) Ethernet.

После этого на панели коммутатора должны загореться индикаторы портов, соответствующие подключенным кабелям, обозначая наличие сигнала.

4. Подключите один патч-корд к компьютеру, второй — к ТВ-приставке.

Если вы не планируете использовать доступ в Интернет с персонального компьютера, соедините интернет-кабель напрямую с ТВ-приставкой (без коммутатора).

ТВ-приставки из комплектов оснащены рядом разъемов на задней панели для подключения электросети, компьютерной сети, USB-устройств, аудиоустройств и телевизора. Перед выбором оптимального способа подключения необходимо ознакомиться со всеми разъемами входов, которыми оснащен Ваш телевизор (см. руководство по эксплуатации телевизора или сам телевизор) и ресивер домашнего кинотеатра (при наличии).

Вариант подключения телевизора с помощью RCA кабеля

В комплект оборудования входит кабель с разъемами RCA Audio/Video («тюльпаны»).

Соедините кабелем RCA (Audio/Video) ТВ-приставку с разъемами телевизора RCA Audio/Video IN.

При наличии в телевизоре телевизора или в системе домашнего кинотеатра цифрового аудио-входа (S/PDIV DIGITAL IN) подключите через соответствующие разъемы кабелем RCA–RCA приставку с телевизором или ресивером домашнего кинотеатром.

Вариант подключения телевизора с помощью антенного кабеля

В случае если у Вашего телевизора нет видеовхода или он занят подключен, например DVD-плейр, в этом случае ТВ-приставку можно подключить с помощью обычного антенного кабеля. Обратите внимание, что этот кабель не входит в комплект приставки. Порядок подключения:

Этот способ подключения к телевизору является наименее предпочтительным, а антенный выход присутствует не на всех приставках, но зато будет работать на всех без исключения телевизорах, даже старых.

Вариант подключения телевизора с помощью HDMI кабеля

Лучший вариант подключения, т.к. при таком подключении сохраняется цифровое качество изображени я звука. Обратите внимание, что HDMI кабель не всегда входит в комплектацию приставки и его необходимо приобретать отдельно. Порядок подключения следующий:

Если в качестве провода использован RCA кабель — включите на телевизоре режим AV, Если вы соединили приставку по антенному кабелю — необходимо тюнером телевизора настроится на частоту вещания ТВ приставки. Если же вы используете HDMI кабель — необходимо включить на телевизоре показ с подключенного HDMI разьема (смотрите инструкцию к телевизору).

Если оборудование подключено правильно, то после включения ТВ-приставки на передней панели загорится светодиод, а на экране телевизора после переключения отобразится заставка «MAX-TV».

Как правильно подключить телевизионный кабель. Как обжать телевизионный кабель

Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

Вначале необходимо разделать конец телевизионного кабеля (). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Вы приобрели телевизор. Для приема телевизионного
сигнала требуется антенна или кабельный канал. Как же самому подключится
к антенному кабелю?
Для подключения необходимо
приобрести специальный телевизионный кабель.
На концы кабеля, как правило,
одевают
F-штекеры. При неправильном присоединении кабеля, телевизор
работает с плохим качеством изображения, неустойчиво. Это происходит
из-за потерь сигнала в кабеле при плохом соединении.

Как выбрать
TV кабель.

Для хорошего приема сигнала, важно
грамотно суметь подключиться к источнику сигнала. И даже отличный телевизор
и правильно установленные
F-штекеры не обеспечивают
высокое качество изображения при использовании некачественного антенного
кабеля. Вопрос: какой же лучше использовать антенный кабель? По каким
критериям его выбрать?

Общее понятие
работы антенного кабеля.

Чтобы понять как
работает антенный кабель, нужно представить работу высокочастотного
тока.
Электрический ток протекает по проводнику
по всему сечению, высокочастотный ток телевизионного сигнала течет
по другому. Высокочастотный ток по проводнику течет по принципу
центрифуги. Чем выше частота оборотов, тем сильнее центробежная сила,
тем сильнее относит к краям воду в стиральной машине, белье становится
суше. Аналогично течет высокочастотный ток телевизионного сигнала в
кабеле. Выше частота, ближе к поверхности проводника ток протекает.
Если взять медный провод диаметром 10мм и медную трубку, такого же
диаметра, с толщиной стенок 1 мм, при частоте тока 1000 МГц ток
будет течь в проводниках с одинаковыми потерями. В военной и космической
аппаратуре для снижения затухания сигнала, центральные жилы и оплетки
кабеля покрывают слоем серебра. Это дорого и в обычных условиях редко
применяют. Телевизионный сигнал, имеет довольно малую величину и высокую
частоту, проверить его довольно сложно в домашних условиях. Для проверки
такого сигнала необходимо иметь специализированные дорогие приборы.
Проще всего, это подключение кабеля к телевизору. Это позволить определить
наличие и качество сигнала.

Разновидности(м
аркировки)
TV кабеля.

Распространены больше всего
коаксиальные кабелимарок RG 6U, SAT
50, SAT 703B и DG 113
с волновым сопротивлением
75 Ом
.
Кабели этих
марок можно использовать вплоть до передачи сигналов со спутниковых
антенн. Марки приведены
в порядке возрастания качества
кабеля — уменьшения потери сигнала при передаче. Обычно маркировки
наносятся на оболочке антенного кабеля по длине через метр с цифровой
меткой метража.

Сверху указанная
маркировка антенного кабеля обозначает:CABLETECH – фирма-производитель CABLETECH (Китай),
RG 6U/48 – марка кабеля,
HIGH QUALITY
COAXIAL CABLE – высококачественный коаксиальный кабель,
75 OHM – волновое сопротивление 75 Ом,
055М – метка метража, с каждым метром метка изменяется на 1.

Выбор
антенного
телевизионного

кабеля.

Обязательно
на оболочке кабеля имеется маркировка(см. выше). Рекомендуется подбирать
антенный кабель: с волновым сопротивлением 75 Ом (на такое сопротивление
рассчитаны телевизоры,
усилители, разветвители
и т.д.). Экранирующая оплетка и центральная жила должна быть из электротехнической
меди. Диаметр кабеля должен быть не менее 6 мм. К этим требования подходят
кабели марок:
SAT 703B и DG 113. В кабеле марки
RG 6U оплетка из сплава меди, экран из фольги,
а центральна жила стальная, покрытая гальваническим методом медью. Кабель
RG 6U не дорогой, так называемый,
бюджетный вариант. Все существующие антенные кабели описать не
представляется возможным, думается, что предоставленной информации будет
достаточно, чтобы сделать правильный выбор.
.

Подсоединение
антенного штекера к кабелю.

Для подготовки
и подключения телевизора к антенному кабелю совсем не обязательно приглашать
специалиста. Работу можно выполнить самостоятельно, если следовать
ниже предоставленной инструкции подключения. Телевизионный сигнал имеет
очень маленькое напряжение и не опасен для человека. Можно спокойно
работать с кабелем, даже, если он подключен к разветвителю или к телевизору.
Не опасно короткое замыкание между центральной жилой и оплеткой.

П
одсоединение
на антенный кабель F-штекера.

Штекеры
обычно бывают разных размеров на различные диаметры кабеля, поэтому
при покупке
F-штекера
обратите внимание, подходит ли он к вашему антенному кабелю.

Подсоединить
F-штекер на антенный кабель, МОЖНО двумя способами:
с заворотом экранирующей оплетки, смотрите
на схеме с левой стороны, и не заворачивая ее, на схеме справа.

F-штекер будет держатьсяболее
надежнее в случае заворота экранирующей
оплетки, но если не удается его накрутить, то можно воспользоваться
вторым способом.

Осторожно
разрезаем внешнюю оболочку кабеля вдоль на несколько сантиметров, не
сильным нажатием ножа, чтоб не повредить экранирующую оплетку(см. рисунок).

После надреза оболочки кабеля, она отгибается в сторону и
срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран
в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая
фольга и сверху нее медная оплетка (как в моем случае) и
только алюминиевая фольга.

Иногда, для придания прочности
фольгу покрывают с внутренней стороны полиэтиленом.
В таком случае, зачистить пластик невозможно.
Накрутить штекер на внутреннюю сторону фольги кабеля? То контакта
не будет, или будет очень слабый. Для выхода из такого положения,
нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая
сторона будет снаружи.

Если
вдруг окажется, диаметр внутренней резьбы
F штекера больше, чем диаметр
антенного кабеля, то следует перед заворотом фольги навить
на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать
размер кабеля.

На фольгу накручивается F штекер «накрутка на кабель».

Ц
ентральная жила антенного кабеля, о
ткусывается,
чтобы
на
жиле
остались

выступы
2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер
готов к работе.

Если, при установке антенного
кабеля в гнездо телевизора, приходится его изгибать под прямым углом(в случае
установки телевизора близко к стенке и невозможности установки кабеля), то рекомендуется
приобрести в
F гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме.
Технология установки на телевизионный кабель штекеров прямой и угловой конструкции
одинаковая.

Присоединение к
антенному кабелю штекера старой конструкции.

Штекеры старой конструкции не все требовали
пайки и присоединялись к антенному кабеля, в отличии от
F-штекеров, по свой технологии.

Для установки штекера старой
конструкции на антенный штекер, прежде всего его надо приготовить к работе.
Для этого необходимо открутить от металлической части пластмассовый корпус.
Открученный пластмассовый корпус желательно сразу одеть на кабель. Как правило
после монтажа, вдруг вспоминаем, что корпус у нас не на кабеле.

Далее готовим антенный кабель к монтажу.
Осторожно разрезаем внешнюю оболочку кабеля на длину около сантиметра, снимаем
оболочку и подрезаем экранирующую оплетку на 4-5 мм. Затем аккуратно удаляем
изоляцию на центральной жиле(4-5 мм). Антенный кабель готов к подсоединению
штекера.

Устанавливаем центральную жилу в гнездо
штекера. О
бжимаем п
лоскогубцами лепестки
антенного штекера вокруг экранирующей обмотки. Здесь б
ольших
усилий
прилагать не следует, чтоб не обломать лепестки
. Главное, чтобы был надежный контакт. ВНИМАНИЕ: проводники оплетки не должны касаться крепежа центральной
жилы.

И наконец, накручиваем на металлическую часть
штекера пластмассовый корпус, который ранее нами был одет на кабель. Готово.

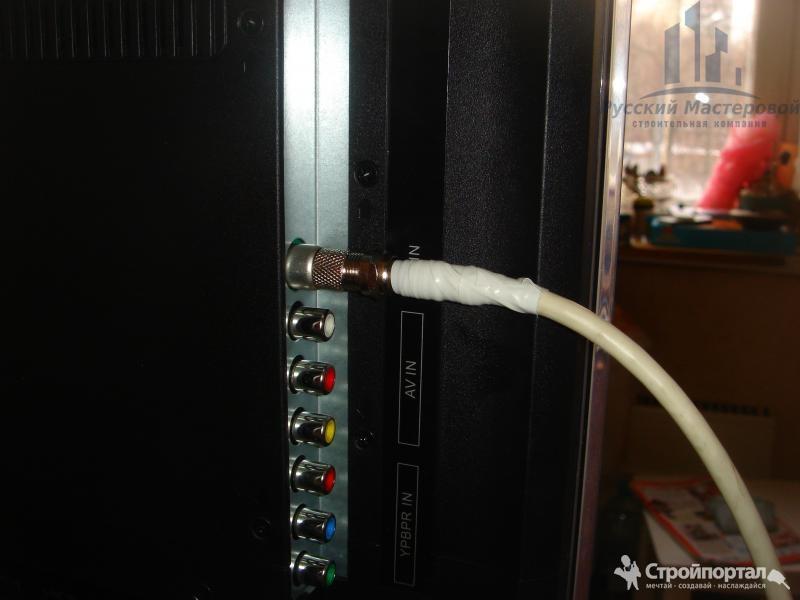

Вставляем штекер в гнездо телевизора.

Антенный штекер-
какой лучше.

Из рассмотренных
антенных штекеров лучший является
F-штекер. Почему?

1.

У штекера старой конструкции есть участок центральной жилы не закрытый
экранирующей оплеткой.
Это нарушает однородность волнового сопротивления,
что приводит к незначительным потерям телевизионного сигнала.F-штекере нет открытых участков центральной
жилы.

2.

Простота монтажа
F-штекера. Имея минимальный
набор инструментов, без особых навыков, практически любой может правильно
установить антенный
F-штекер на кабель.

Это легко, можно увидеть на приведенных
выше фотографиях.

Подключение
нескольких телевизоров к кабельной сети или антенне.

Сложность подключения нескольких телевизоров не велика, только что,
придется больше одеть на антенный кабель
F- штекеров.
Для подключения нескольких телевизоров необходимо приобрести разветвитель
телевизионных сигналов. Его называют в народе как «краб», «сплиттер»,
«делитель», «разветвитель». «Краб» имеет один разъем, для подключения
антенны или разветвителя из подъезда и несколько разъемов для подключения
телевизоров. Обычно, разъем для подключения входного сигнала антенны
обозначается
«IN». Разъемы для подключения выходного
сигнала для телевизоров обозначается »
OUT». Если
нет обозначений, то, как правило, один разъем для входа находится на
одной стороне «краба», а все остальные на другой.

Для правильной работы(для качественного приема сигнала) «краба» необходимо,
чтобы все разъемы были использованы. Если какой-нибудь разъем остается
свободным, желательно его нагрузить резистором на 75 Ом(поставить
заглушку). Свободных разъемов оставаться на «крабе» не должно.
Лучше заранее определиться по количеству подключаемых телевизоров и
приобрести «крабы» с двумя выходами, тремя и т.д.

Конструкция «краба»
представляет собой тонкостенный
корпус из силумина или латуни, в котором выполнены разъемы для
подключения F-штекеров. Схема делителя обычно трансформаторная

,
выполненая:
по одному витку эмалированного провода
диаметром 0,2–0,4 мм, которые
продеты через ферритовые
кольца или трубочки. Монтаж трансформаторов выполняется навесным
способом

. Корпус герметично закрывается металлической крышкой
и запаивается или фиксируется клеем. Для крепления »
краба»
на стене предусмотрены проушины. В корпусе
имеется резьба для заземления, как правило, в квартире провода для заземления
нет, поэтому желательно, чтоб не было помех, антенный кабель проводить
вдали от электропроводки, интернета, телефона.

При подключении телевизоров через »
краб»
уровень телевизионного сигнала, доходящий до каждого подключенного
к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за
потерь в крабе и дополнительной длины кабеля,
уменьшится
.
При подключении двух телевизоров – на 30%
, трех – на 60%
, четырех
– на 90%
, и если приходящий к крабу сигнал уже слабый, то качество изображения
на всех подключенных телевизорах может существенно снизится. Чем больше подключено
телевизоров, тем слабее будет телевизионный сигнал, приходящий к каждому из
подключенных к антенне телевизоров. Обычно сигнал в кабельном телевидении достаточно
мощный, и его уровня хватает для нормальной работы всех подключенных к крабу
телевизоров.

П
одключение
антенного
кабеля

к магистрали телевизионного сигнала в подъезде дома.

Основной
телевизионный кабель компании обычно прокладывается по крыше дома, затем
усиленный магистральным усилителем, распределяется по подъездам. Как
правило, из-за разных пакетов телевизионных программ, на входе в подъезды
кабель проходит через «краб» фильтр. Фильтр имеет два выхода. С одного
выхода сигнал выходит без изменений, с другого:

обрезанный фильтром по высокой частоте. Так ограничивается возможность
смотреть все телевизионные каналы. Итак, обычно в подъезд пропускается
два кабеля.

На каждом этаже размещаются металлические коробки или стенные шкафчики
от которых расходятся антенные кабели в каждую квартиру. В стенных шкафчиках
или коробках располагаются
абонентские ответвители
телевизионного сигнала. Если смотреть рисунок, то видно, что ответвитель для абонентов полного пакета телевизионных программ
расположен расположен слева, а для абонентов социального пакета
телевизионных программ — справа. Ответвители должны быть
закреплены и заземлены, но это не всегда можно увидеть, кабельщики для
упрощения работы этого не делают. Возможно, это и хорошо, потому что
не правильно или не качественное сделанное заземление приведет
к помехам и плохому приему сигнала. Ответвители на коммутационных
коробках особенно не отличаются от «крабов», работающих на подключениях
к телевизорам, но работаю по другому. Первый
F-разъем(IN-вход) служит для подключения
кабеля, идущего от магистрали, Второй (OUT-выход)
служит для передачи сигнала на следующий ответвитель на другом этаже.
Остальные
F-разъемы (TAP-отводы) служат для передачи сигнала абонентам на этаже, т.е. для подключения
антенного кабеля в квартиры.

Все разъемы на ответвители должны быть подключены. Если абонента по
тем или иным причинам отключают, то на разъеме устанавливаю «заглушку»
с нагрузочным сопротивлением 75 Ом. Если требуется подключить еще одного
обонента, то устанавливают другой ответвитель с большим количеством
разъемов. На нашем примере установлен ответвитель в два разъема, то
для нового абонента надо устанавливать ответвитель с тремя разъемами.

Для подключения
телевизора требуется один провод соответствующей длины(от ответвителя
в коммутационной коробке до телевизора) с двумя
F-разъемами. Один подключается к ответвителю в подъезде, другой к телевизору.
Если несколько телевизоров, то подключается кабель сответствено к ответвителю
в подъезде и к внутриквартирному «крабу» от которого уже сигнал передается
к нескольким телевизорам.

Отлчие

«краба»
от ответвителя телевизионного
сигнала.

В «крабе»
мощность приходящего телевизионного сигнала делится на равные
части между подключёнными телевизорами. В ответвители
абонентам передается только часть поступающей на вход мощности,
примерно около 6ДБ. Для обеспечения достаточного уровня сигнала
на ответвитель подается с магистрального усилителя мощность,
рассчитанная на количество подключенных абонентов. То есть мощность
сигнала зависит от количества абонентов. Чем больше абонентов
тем мощнее сигнал на ответвители. В целом все ответвители в
подъезде это один большой «краб» с многочисленными ответвлениями.

Как
усилить
телевизионный сигнал.

Возможно
при установки «краба» изображение стало неудовлетворительное.
В таком случае необходимо установить телевизионный усилитель.
Усилитель представляет собой устройство похожее на «краб», но
в его корпусе установлены дополнительные микросхемы для усиления
сигнала. Для усилителя требуется питающее сетевое напряжение,
поэтому желательно усилитель устанавливать не далеко от розетки.
Усилитель желательно устанавливать максимально близко к источнику
телевизионного сигнала, так как усилитель увеличивает
не только полезный телевизионный сигнал, но и шумы. Идеальный
вариант — поместить усилитель непосредственно в коробке
магистрального ответвителя. На рисунке показан усилитель
TERRA HA123. Этот усилитель предназначен
для работы в домашней сети, имеет один выход.
На усилители предусмотрен регулятор коэффициента усиления от 8 до
28 дБ. Если телевизоры установлены не далеко от «краба»
, то, как вариант, можно установить один усилитель, который
будет нести функцию как разветвителя(краба) , так и усилителя.
Телевизионный усилитель-разветвитель модели
Televes 5523(Испания),
имеет коэффициент усиления до 16дБ
и пять выходов для подключения 5 телевизоров.

На индивидуальных
антеннах устанавливаются усилители, которые предназначены для
установки прямо на антенне вместо согласующей петли. Обычно,
такие антенные усилители обеспечивают качественный прием телевизионного
сигнала на удалении от передающей антенны до 100 км. На рисунке
показан антенный усилитель телевизионного сигнала
SWA-555/LUX с коэффициентом усиления от 10 до 15дБ в метровом диапазоне
или от 34 до 43 дБ в дицеметровом. Антенный усилитель для каждого
конкретного случая, нужно подбирать с учетом коэффициента усиления,
чем меньше сигнал, тем больше коэффициент усиления. Питающее
напряжение для таких усилителей подается по коаксиальному
кабелю.

Устранение
помех с
установкой на антенный кабель ферритового
кольца.

При подключении к кабельному телевидению нескольких телевизоров
при помощи «краба», могут возникнуть на экране помехи в виде
хаотично возникающих белых или черных точек, бегущих
волн или сетки.Это может возникнуть из-за попадания на антенный вход телевизора высокочастотного
сигнала помехи от гетеродина параллельно подключенных телевизоров
или других источников помех. Например, от подключенных телевизоров
в соседних квартирах. Чтобы устранить помехи или хотя существенно
их уменьшить надо установить на телевизионный кабель ферритовые
кольца.

Установленное на антенный кабель ферритовое кольцо образует
дроссель и в совокупности с погонной емкостью антенного кабеля
образует П-образный фильтр высокой частоты.
Эффективность
подавления помех ферритовым фильтром зависит от площади сечения
кольца: чем площадь ферритового кольца больше, тем больше будет
индуктивность сделанного дросселя. Чтобы уменьшить
или совсем устранить помехи, рекомендуется установить на телевизионном
кабеле два ферритовых кольца. Один в начале кабеля, другой
в конце.

Ферритовые кольца бывают двух видов: цельные и состоящие из
двух половинок, запрессованные в пластиковый корпус с защелками.
Кольца можно приобрести в магазинах, но можно обойтись без лишних
затрат. Ферритовые кольца бываю установлены на интерфейсных
кабелях компьютеров, идущих к принтеру или к монитору. Если
присмотреться к интерфейсным кабелям, идущих от системных блоков
к периферийным устройствам, то можно заметить утолщения
кабелей цилиндрической формы. Это и есть ферритовые фильтры.
Для снятия ферритового фильтра надо аккуратно ножом снять с
него пластиковый кожух, извлечь ферритовое кольцо. Затем кольцо
установить на антенный кабель. Помехи должны пропасть и не будут
больше мешать при просмотре телепрограмм.

Чтобы аккуратно разделать телевизионный кабель, необходимо прорезать несколько сантиметров наружной оболочки. Прорез делается вдоль кабеля, легким и плавным нажатием ножа. Такая аккуратность исключает вероятность повреждения экранирующей оплетки.

Выполнив подрез, нужно отогнуть и срезать оболочку (с самого начала подреза).

Далее отгибаются фольга из алюминия и оплетка из меди. Существует три варианта экранов, используемых в кабелях. Первый вариант — медная оплетка, второй — алюминиевая фольга, третий — фольга из алюминия, покрытая медной оплеткой (рассматриваемый вариант).

Чтобы обеспечить более высокую прочность, изнутри фольга покрыта специальным полиэтиленом. Этот факт известен далеко не всем. При этом зачистка пластика — задача непосильная
. Поэтому, при накрутке штекера на фольгу изнутри, контакт очень некачественный либо вообще отсутствует. Во избежание такого эффекта, необходимо часть фольги вывернуть наизнанку. Это позволит расположить токопроводящую часть на наружной стороне. В случае если величина внутренней резьбы F штекера превышает диаметр самого кабеля, перед загибом фольги на кабель необходимо намотать изоленту. Это позволит придать телевизионному кабелю требуемый диаметр. Последующие действия нужно выполнять согласно приведенным рекомендациям. Как правильно снять изоляцию с центральной жилы, подробно изложено в статье «Подготовка проводов к монтажу».

Центральную жилу нужно отрезать так, чтобы пара-тройка миллиметров кабеля еще выступала.

Затем навинчивается вторая часть F-штекера, после чего последний полностью готов к эксплуатации.

Иногда при установке штекера в гнездо возникает необходимость в чрезмерном изгибании телевизионного кабеля, поскольку он мешает поставить или подвесить телевизор впритык к стене. Отличным решением данной проблемы выступает использование F-штекера углового типа.

Главная особенность такого рода конструкции заключается исключительно в форме. Процессы установки традиционного прямого и углового штекера полностью идентичны.

Соединение тв кабеля к пластиковому штекеру старой конструкции без пайки

Предшественниками современных F-штекеров являются немного другие устройства, устанавливаемые без пайки. Они имеют свои особенности установки.

Перед установкой такого штекера, потребуется выкрутить пластиковый корпус. Для этого кабель нужно держать за металлическую часть, а вращение должно производиться против хода часовой стрелки. Затем корпус надевается на кабель, что позволит не забыть про него.

Далее следует подготовка кабеля к монтажу. Она заключается в выполнении прореза наружной оболочки. Величина прореза составляет порядка 1 см. Затем оболочка снимается, экранирующая оплетка подрезается приблизительно на полсантиметра, столько же нужно удалить и изоляции центральной жилы. После выполнения таких действий кабель может заделываться в штекер.

Основной этап — заделка телевизионного кабеля. Очень важно исключить касание проводников оплетки с крепежными элементами основной жилы. Лепестки штекера вокруг экранирующей обмотки обжимаются плоскогубцами. Важно не переусердствовать — не стоит прилагать слишком большую силу, вполне достаточно несильного нажатия, которое обеспечит хороший контакт.

Закручивание крепежного винта. Завинчивание ведется до упора.

Финишный этап — навинчивание пластиковой части на металлическую штекерную часть, после чего устройство готово к всовыванию в телевизионное гнездо.

Пайка тв кабеля к антенному штекеру времен СССР

Сегодня штекеры времен СССР утратили свою актуальность и практически не встречаются, однако большое множество телевизионных приемников адаптированы именно к ним. Бывают ситуации, когда требуется перепайка штекера.

Лудили такого рода штекера по ГОСТу. Требования данного документа предполагают, что залуженные контакты могут подвергаться пайке минимум полгода, что достаточно мало. В большинстве случаев, через год-полтора припаяться к выводам очень тяжело. Попытки завершаются скатыванием материала и почернением самого штекера. Чтобы обеспечить хороший результат необходимо часть, которую подлежит пайке, хорошенько «зашкурить» до образования латунного блеска. Сделать это можно в два этапа: торец центрального контакта зачищается плоским надфилем, а само отверстие контакта обрабатывается кончиком надфиля (с максимально возможным проворотом). На следующем этапе зачищаются клеммы для припаивания кабельного экрана, что можно осуществлять наждачкой либо тем же надфилем. Далее клеммы нужно залудить
.

Затем нужно подготовить концы кабеля. Вначале надевается часть штекера, изготовленная из пластмассы. После этого потребуется разрезать и снять наружную оболочку (2-3 см). Как это сделать уже говорилось. Экранирующая оплетка расплетается, а потом делится надвое, проводники — свиваются. Снимается изоляция с жилы
, при этом нельзя забывать, что оставаться должно 2-3 мм.

Заправке кабеля в штекер должно предшествовать укорачивание его центральной жилы на пару-тройку миллиметров, что облегчит заправку экранирующих проводников. Лепестки чуть-чуть отгибаются по бокам, после чего экранирующие провода до упора продеваются в отверстия контактных лепестков, центральная жила соответственно продевается в центральный штекерный контакт. В конце лепестки обжимаются вокруг кабеля.

В местах прохождения сквозь отверстия лепестков экранирующие провода развиваются, осуществляется пайка. Слой напаянного материала должен быть маленьким, иначе могут возникнуть серьезные проблемы с надеванием пластиковой штекерной гильзы. В случае, когда слой припоя очень велик, его можно удалить надфилем либо наждачкой. Лишнюю оплетку можно не откусывать.

Чтобы убрать большую нагрузку на основную жилу в ситуации, когда кабель достается из телевизора не за штекер, а непосредственно за кабель, нужно произвести следующее действие. Перед пайкой центральной жилы необходимо сильно потянуть за кабель, при этом штекер нужно держать за металлическую часть. Затем жила паяется снаружи, после чего откусывается. Если образовался «висящий» припой, его в обязательном порядке нужно удалить ножом. Если нож бессилен, используется надфиль.

На последнем этапе проверяется насколько хорошо отогнут фиксирующий элемент. Если достаточно, то на металлическую часть штекера антенны одевается пластиковый патрон (пока фиксатор полностью не защелкнется).

Подсоединение тв кабеля без штекера к телевизору

Довольно распространены случаи, когда требуется быстро подсоединить антенный кабель к телевизионному приемнику, а паяльника либо необходимого штекера нет. Но, не все знают, что на время кабель можно подсоединить даже без штекера. Вначале снимается порядка 5 сантиметров наружной оболочки, отворачивается и развивается оплетка. Далее снимается изоляция с центральной жилы, а последняя заворачивается в петлю. Ширина петли должна превышать диаметр отверстия, которое находится в центре гнезда.

Для изображенного на фотографии разъема, на центральный контакт необходимо надеть изолирующую трубку. Потом петля устанавливается в центральный контакт, экранирующая оплетка заводится в разъем острием отвертки. Важно исключить касание оплетки и центральной жилы. Оплетку из алюминия можно вставлять в разъем, при этом оставшееся место можно заполнить мелкими медными проволочками. Для их фиксации в разъеме рекомендуется заостренными спичками или просто зубочистками. Подобные нехитрый способ крепления отличается своей высокой эффективностью и долговечностью.

Подключение антенного кабеля без штекера к делителю

В данном случае процесс подготовки антенного кабеля полностью идентичен процессу подготовки в случае использования F-штекера. Сначала основная жила вставляется в F-разъем краба. Экранирующие элементы надеваются на часть разъема краба, которая выступает. Фиксация осуществляется посредством специального хомута либо простой проволоки. Также, можно использовать вариант фиксации при помощи изолирующей ленты. Такой вариант менее предпочтителен, однако его работоспособность также доказана годами.

При применении хомутов, оснащенных устройством обжатия винтового типа, показатели соединения очень высоки и не проигрывают F-разъему.

Какой тв штекер лучше и надежнее

Здесь можно смело утверждать, что оптимальным среди 3-х выше рассмотренных штекеров под коаксиальный кабель выступает F-штекер. К такому выводу можно прийти, проанализировав вышеприведенные фото. Причем для этого не нужно иметь большого опыта в данной сфере.

Здесь видно, что устаревшие и «советские» штекеры предполагают малый участок центральной жилы, который не защищен оплеткой. Данная особенность не гарантирует однородность волнового сопротивления, а это может стать причиной небольших потерь сигнала.

F-штекер таких участков не имеет. Кроме того, бесспорным достоинством данного устройства является легкость установки. Его можно произвести без опыта, особых знаний и используя небольшое количества обычного инструмента. Этот процесс под силу каждому.

Как врезаться в магистраль тв сигнала кабельного или эфирного тв в подъезде дома

Чаще всего кабель прокладывается по кровле здания, далее он с целью повышения уровня сигнала комплектуется специальным усилителем, после чего разводится по подъездам. Поскольку существует несколько пакетов телеканалов, при входе кабель специально разветвляется посредством фильтра — краба, оснащенного двумя выходами (с одного выходит неизмененный сигнал, с другого — обрезанный по высокой частоте). Этот принцип позволяет не дать возможность просматривать определенные телеканалы абонентам, которые не оплатили конкретный пакет. Об этом свидетельствует два идентичных кабеля, идущих по подъезду.

Кроме того, жильцы могут видеть в подъезде специальную металлическую коробку. Из нее к каждой квартире выходят провода. Сегодня в новых многоквартирных зданиях такого рода конструкции не используются. Провода располагаются в шкафах, расположенных в стенах. Именно здесь находятся абонентские разветвители. При открывании дверок шкафа можно наблюдать подобную картину. Слева на фотографии разветвитель для жильцов — владельцев расширенного пакета телепрограмм, справа — для жильцов — владельцев простого (урезанного) пакета.

Согласно требованиям разветвители обязаны быть надежно зафиксированными и заземленными, однако часто работники телевизионных компаний пренебрегают этим правилом. При этом такое отношение, как ни странно, может быть более предпочтительным. Поскольку некачественное заземление часто становится причиной появления помех.

Конструкция разветвителей в коммутационных коробках идентична традиционным крабам, которые используется при подключении двух или трех телевизоров в одной квартире, однако их принцип действия имеет ряд особенностей. Один F разъем предназначен для подсоединения кабеля, который идет от магистрали IN (Вход). Другой OUT (Выход) передает сигнал к последующему ответвителю, который смонтирован на нижнем этаже. Другие F разъемы TAP (ОТВОД), количество которых варьируется в пределах 1-5, нужны для подключения абонентских кабелей, которые идут в каждую квартиру.

Основное правило — отсутствие неподключенных разъемов. При отключении абонент (например, при отсутствии оплаты за услуги), разрешается использование в качестве заглушки F разъема с нагрузкой 75 Ом. При необходимости подключения нового абонента, двухразъемный ответвитель, как в рассматриваемом примере, нужно заменить трехразъемным.

Поэтому, для подключения телевизора хватит куска кабеля требуемой длины, на концах которого есть F разъемы. F разъем кабеля подсоединяется к абонентскому разветвителю, второй — непосредственно к телевизору.

Краб и ответвитель тв сигнала — отличия

Мощность полученного сигнала в крабе часто поровну разделяется по подключенным телевизионным приемникам. Ситуация с ответвителем обстоит немного по-иному. В данном устройстве отводится лишь малая часть поступающей мощности (порядка 6 дБ). Чтобы гарантировать требуемый уровень сигнала, который отдается пользователю, сигнал на вход передается с использованием усилителя. Мощность последнего определяется числом абонентов. В результате используемые в подъезде разветвители — это обычный краб, который имеет множество ответвлений.

Установка усилителя тв сигнала

При неудовлетворительном качестве сигнала, необходимо применять специальный усилитель, который монтируется перед крабом. Его устройство аналогично обычному крабу, разница заключается в наличии специальных активных модулей (микросхема либо транзисторы), которые способны качественно улучшать сигнал. При работе с усилителем для телевизора обязательна подача сетевого напряжения. Данный нюанс необходимо учесть во время определения места монтажа устройства. Усилитель рекомендуется монтировать как можно ближе к источнику, поскольку это устройство помимо самого сигнала усиливает и сторонние шумы.

На фото изображен усилитель TERRA HA123, который используется в домашних телекоммуникационных сетях. Он располагает одним выходом и допускает регулирование величины усиления в пределах 8 — 28 дБ. Самым оптимальным вариантом считается расположение усилителя прямо в коробке ответвителя.

При небольшом расстоянии между приемником и усилителем, рекомендуется монтировать устройство с несколькими выходами, а не усилитель с крабом. К примеру, испанский усилитель-ответвитель Televes 5523 с 5-ю выходами и коэффициентом усиления 16 дБ может обслуживать сразу 5 телевизионных приемников а при установке проходных тв розеток намного больше.

Для случая, когда сигнал идет с индивидуальной антенны, есть ряд усилителей, используемых специально для монтажа прямо на антенне. Здесь они заменяют согласующую петлю. Такие устройства для усиления телесигнала гарантируют высокое качество приема при расстоянии до антенны не более 100 километров.На фото такого рода устройство SWA-555/LUX может иметь различный диапазон регулировки 10 — 15 дБ (метровый диапазон), 34 — 43 дБ (дециметровый диапазон). Чтобы разобраться в нюансах подключения блока питания к кабелю с целью подачи на усилитель напряжения, можно прочитать статью «
Как антенный телевизионный усилитель подключить к блоку питания
».

Коэффициент усиления напрямую зависит от качества исходного сигнала и определяется в индивидуальном порядке. Напряжение для данных устройств подводится по коаксиальному кабелю.

Установка ферритового кольца на антенный кабель для устранения помех

Нередки случаи, когда при подключении к кабельному ТВ (посредством краба) двух и более телевизионных приемников на определенных каналах образовываются помехи. Данные помехи могут быть представлены черно-белыми элементами, от маленьких точек до больших волн. Причина подобных явлений — высокочастотный сигнал помехи от гетеродина, параллельно подключенных приемников и пр. Как вариант, причиной помех могут быть приемники соседей. Помехи могут резко снижать качество картинки. Решать эту проблему рекомендуется посредством монтажа ферритового кольца.

Результат от применения такого кольца прямо пропорционально зависит от его площади поперечного сечения. Надетое кольцо образовывает дроссель, а совместно с погонной емкостью создает П-образный высокочастотный фильтр. Наиболее эффективное исключение помех гарантирует монтаж пары колец на концах кабеля.

Ферритовые фильтры можно легко купить в специальных торговых объектах. Здесь они предлагаются в двух исполнениях: цельной конструкций и конструкции из двух половин. Во втором случае половины запрессовываются в корпус, оснащенный защелкой и выполненный из пластика. Необоснованных затрат на покупку легко избежать. Утолщения цилиндрических кабелей, которые идут от компьютерного системного блока к разнообразному периферийному оборудованию, являются самыми обыкновенными ферритовыми фильтрами.

Если внимательно поискать, обязательно в каждом доме найдется заброшенные и забытые интерфейсные кабели. Чтобы использовать их, необходимо просто ножиком надрезать пластик, достать ферритовое кольцо. После этого его можно ставить на антенный кабель. Это позволит напрочь забыть о всевозможных помехах.

Покупать кабеля, разветвлители, усилители и прочие вышеописанные принадлежности необходимо в спецмагазинах. Здесь профессиональные консультанты предоставят требуемую информацию и помогут подобрать именно то, что нужно. Однако чтобы на равных общаться со специалистами, нужно хотя бы немного разбираться в данной сфере, а получить необходимые знания можно легко из вышеизложенной информации.

Для хорошего приема телевидения нужна хорошая антенна. Еще важнее доставить от хорошей антенны сигнал до телевизионного приемника. Если раньше телевизионный кабель приходил до телевизора от таинственного места в этажном щитке, и был доступен только телемастерам и специалистам, то сегодня такой кабель продается свободно. Проблемой применения специализированных телевизионных кабелей всегда были их соединители и разветвители.

Особенности конструкции ТВ кабеля и ТВ разъема

Кабель для ТВ применяется высокочастотный – коаксиальный. Этот кабель всем хорошо знаком, в переводе на русский, «коаксиал» — означает «один в другом». Центральный проводник коаксиального кабеля помещен в цилиндр, который является вторым проводником, выполняющим роль экрана. Этот экран служит для защиты от помех и выполняется из фольги или тонкой проволоки, сплетенной в чулок. Главная особенность коаксиальных кабелей: соотношение между диаметрами внешнего и внутреннего проводников, этим определяется его волновое сопротивления. Для передачи телевизионных сигналов в быту используется кабель с волновым сопротивлением – 75 Ом.

Такой особый кабель не соединить ни скруткой, ни сваркой, ни . Для него используются специальные соединители и разъемы. Кроме того, коаксиальный разъем требует пайки, причем в строгой последовательности: сначала центральная жила, затем после установки специальных прокладок, оплетка.

Сегодня помимо привычных соединителей, все чаще встречается так называемые F-разъемы. Главное преимущество этого соединения с помощью F-разъемов – полное отсутствие пайки! Практически голыми руками в считанные секунды готов разъем, который раньше нужно было паять, имея за плечами определенные навыки.

В отличие от обычных ТВ коннекторов, F-разъем не вставляется, а вкручивается. Гнездо представляет собой шпильку с отверстием под центральный проводник, а разъем — это незащищенная центральная жила кабеля, специальной снабженная гайкой. В результате мы имеем более надежное соединение, механически удерживаемое резьбой.

В наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, который значительно улучшает качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым. О том, как подключить антенну к телевизору можно прочитать в этой статье.

Этапы подключения антенны к телевизору

Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры. Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что приведет к ухудшению качества изображения. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.

Если для подключения используется телевизионный кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.

Чтобы знать, какой кабель выбирать, нужно предварительно изучить вопрос движения высокочастотного тока по антенному кабелю. В электрической сети ток течет по всему периметру сечения проводников. Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому.

Этапы установки антенного штекера на кабель:

• Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
• При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
• Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
• Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
• Надрезанную оболочку отгибают и срезают там, где начинается срез.
• Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
• Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
• Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
• Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в который устанавливают модуль доступа.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.

Преимущества подключения без ресивера:

• Не нужно покупать дополнительные устройства;
• Не нарушается интерьер, так ресивер не занимает места.
• Для просмотра каналом можно использовать лишь один пульт.
• Количество проводов значительно уменьшается.

Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Инструкция: как подсоединить антенну к телевизору

Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна. В первую очередь нужно правильно выполнить разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу.

Выполняя надрезы, важно следить за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией.

После этого нужно отодвинуть экранные волоски и фольгу назад. Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его. Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой.

Как подготовить антенный кабель:

• Найти конец кабеля.
• Снять изоляцию.
• Сдвинуть экран.
• Срезать внутренний слой до появления внутренней жилы.
• Подключить кабель.

Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.

Как подключить ТВ антенну легко и просто

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер – это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.

Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку.

Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора.

Как подключить индивидуальную антенну:

• Вставить кабель в телевизионное гнездо.
• Для подключения нескольких ТВ можно использовать сплиттер.

Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети.

Инструкция: как подключить антенну к телевизору (видео)

Уличную или комнатную антенну можно присоединить к телевизору самостоятельно. Напряжение безопасно для жизни человека, поэтому установку может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использование телевизионного кабеля. Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам.

Внимание, только СЕГОДНЯ!

Подсоединение штекера к телевизионному кабелю. Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками

Хотите избавиться от кабеля, но при этом вам нравится смотреть местные телеканалы? Широковещательные станции передают свои программы в МВ и ДМВ диапазонах как в старой аналоговой форме, так и в новой — в виде цифрового и HDTV сигнала. Чтобы поймать этот сигнал, вам понадобится антенна. Мы покажем вам, как ее подключить. Читайте!

Шаги

Выбор антенны

Подключение антенны

Определите способ подключения антенну к вашему телевизору.
Вероятно, это будет так называемый F разъем
или круглый с резьбой и небольшим отверстием на конце. Есть и более старые типы разъемов, например разъем Belling Lee или плоские разъемы, но для цифрового сигнала лучше всего использовать F разъем.

• Обратите внимание: Если у вас разъем старого типа, отправляйтесь в магазин радиодеталей или магазин, продающий телевизоры, и купите соответствующий адаптер. У цифровых телевизоров есть специальный вход для приема цифрового сигнала, обычно с надписью «DTV» или «DTT». К ним не получится напрямую подсоединить разъемы старых типов.

• Вы можете купить антенну получше, которая устанавливается на улице. Вы также можете приобрести управляемый двигатель, который будет поворачивать антенну в оптимальное положение для приема каждого канала.
• Если вам нужно провести кабель, убедитесь, что вы используете коаксиальный кабель с двойным экраном, с двумя слоями фольги и двумя слоями оплетки вокруг диэлектрика (это части кабеля). Это даст вам сигнал лучшего качества и уменьшит интерференцию — что означает хорошую принимаемую картинку!
• Кабельные телекомпании для передачи своих каналов тоже используют RF кабель. Вы можете купить простой переключатель, чтобы одновременно подключить кабельное телевидение и антенну к одному входу.
• В США на сайте FCC можно найти карты приема сигналов станций для большинства американских городов а также диапазон сигналов.
• У видеомагнитофона тоже сзади есть RF разъем, обычно даже два. Если вы хотите, чтобы у вас был плдключен видеомагнитофон, подключите антенну RF к разъему Вход
  видеомагнитофона, чтобы передавать сигнал напрямую в видеомагнитофон.
  • В видеомагнитофоне тоже есть встроенный тюнер для выбора каналов и мини-передатчик, называемый модулятором. Он выдает на выход видеомагнитофона радиосигнал малой мощности.
  • Вы можете настроить этот модулятор для передачи различных каналов. Сигнал будет идти через RF кабель, подключенный к разъему Выход
    и поступать на тюнер вашего телевизора.
  • Настройтесь на тот канал, который вы выбрали для передачи в модуляторе. Оставьте ваш телевизор настроенным на этот канал и используйте пульт управления видеомагнитофона для выбора каналов.
• Лучше место для покупки антенны — это места оптовых продаж электротехники. Там вы сможете купить те же антенны, что используют установщики. Кроме того, вы можете побольше узнать о методах наведения антенны.

Предупреждения

• Имейте в виду, что в большинстве стран аналоговые передатчики отключены в пользу использования цифрового сигнала. Поэтому вам придется купить цифровой тюнер для приема телесигнала с помощью антенны.
• Остерегайтесь любых антенн, имеющих форму спутниковой тарелки, про которую говорят, что она принимает сотни
  каналов без необходимости платить за кабельное телевидение и использует «RF технологии». Это всего лишь обманный способ описать любую антенну. Вы сможете принимать только широковещательные каналы в пределах диапазона.

Подключение ТВ кабеля выполняется от лестничной клетки в квартиру, с дальнейшей разводкой к телевизорам. Для правильной прокладки телевизионного кабеля необходимо соблюдать определенные правила, особенности и специфику проведения этого вида работ.

Особенности прокладки кабеля ТВ

• Кабель рекомендуется размещать вдали от электрической проводки.
• Телевизионный кабель обычно размещают в кабель-канале совместно с телефонным проводом, кабелем интернета и т.д.
• Кабель в квартире желательно протягивать цельными частями, без соединений.
• Не рекомендуется допускать пересечение кабеля ТВ с силовыми сетями. Если нет другого выхода, то пересечение должно быть под прямым углом.
• Для разводки ТВ кабеля целесообразно применять разветвители сигнала промышленного изготовления, для обеспечения качественного контакта и экранирования сигнала. Скрутки кабеля не допускаются.
• Кабельные линии допускается прокладывать только специально предназначенным для этого кабелем.
• Не допускается подключения кабеля в бухте, или с резкими изгибами, так как это приводит к ухудшению качества изображения в телевизоре.
• Первый участок кабеля от лестничной коробки до квартирного разветвителя целесообразно разместить в более широком кабель-канале, так как в будущем возможно придется протягивать телефонную линию или сигнализацию.
• Если подключение ТВ кабеля в распределительной коробке предполагается выполнять пайкой, то длина неэкранированных участков кабеля должна быть наименьшей, так как это значительно влияет на качество сигнала.
• Разветвители кабеля ТВ рекомендуется размещать в доступных местах или в распределительных щитах, для легкого доступа при обслуживании.
• При прокладке кабеля ТВ вместе с электрическим кабелем, необходимо применять кабель с центральной жилой диаметром не менее 1 мм, с двойным экраном.

Подключение ТВ кабеля

Выбор кабеля

Качественный телевизор и штекеры на кабеле не обеспечат нормальное качество изображения, если применяется неправильно выбранный кабель. Ток высокой частоты ТВ сигнала протекает не так, как ток в бытовой сети. Чем выше частота тока, тем ближе к наружной поверхности токопроводящей жилы он протекает. В антенных кабелях, используемых для космического и военного оборудования, жилы покрывают слоем серебра или золота, для снижения потерь телесигнала.

Маркировка

Наибольшую популярность получили коаксиальные кабели с сопротивлением 75 Ом различных марок. Наиболее применяемой маркой стал кабель RG 6U китайского производства. Обозначение кабеля изображается на его оболочке по всей длине с цифровыми метками через каждый метр длины.

Маркировка расшифровывается:

• CABLETECH – фирма-изготовитель.
• RG 6U / 48 – марка.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – сопротивление 75 Ом.
• 055М – метка длины кабеля.

Выбор

На оболочке кабеля должна иметься маркировка. Сопротивление кабеля должно быть равно 75 Ом, так как на него рассчитаны все телевизоры. Наружный диаметр кабеля не должен быть меньше 6 мм. Экранирующая оплетка и центральная жила должны быть медными. В китайском кабеле RG 6U экран выполнен из алюминиевой фольги, оплетка из медного сплава, а центральная жила стальная с медным гальваническим покрытием. Это сделано для удешевления продукции.

Установка штекера на кабель

Работу по установку штекера на кабель можно выполнить самостоятельно. Напряжение телевизионного сигнала в кабеле очень мало, поэтому оно не опасно для человека. Подключенный кабель можно разделывать, не опасаясь удара током. Замыкание между оплеткой и центральной жилой также не представляет опасности.

В продаже имеются различные штекеры для разных типоразмеров кабелей. Поэтому при покупке следует смотреть на диаметр штекера. Наиболее распространенной маркой является F-штекер.

Кабель разделывается 2-мя методами:

1. С заворотом оплетки.
2. Без заворота оплетки.

Более надежным вариантом считается с заворотом оплетки, если накрутить штекер на завернутую оплетку не получается, то применяют второй метод.

Для разделки кабеля ножом необходимо прорезать внешнюю оболочку вдоль кабеля, не повреждая экран.

После разреза изоляцию отгибают в сторону и отрезают.

Медную оплетку и фольгу заворачивают. В телевизионных кабелях бывает три вида экранирования:

1. Медная оплетка.
2. Алюминиевая фольга с медной оплеткой.
3. Алюминиевая фольга.

Для упрочнения алюминиевой фольги ее покрывают полиэтиленовой пленкой с внутренней стороны. Зачистить это полиэтиленовое покрытие без повреждения фольги не получится. Поэтому, чтобы был хороший контакт накрученного штекера с фольгой, необходимо отвернутую часть фольги частично завернуть обратно, тогда неизолированная сторона фольги будет обращена наружу.

В случае маленького диаметра кабеля, его обматывают изолентой, чтобы увеличить диаметр.

С центральной жилы изоляция снимается обычным способом, как с электрических проводов, не повреждая саму жилу.

Теперь на фольгу можно накрутить F-штекер.

Центральную жилу нужно откусить, оставив выступающую часть 3 мм.

Вторую половину штекера накручивают до упора, после этого штекер можно использовать для работы.

В случаях необходимости изгибания кабеля под прямым углом, применяют специальное F-гнездо. Это своеобразный угловой штекер.

Эти рассмотренные штекеры отличаются только по форме. Установка на кабель углового штекера точно такая же.

Установка штекера старого образца

До сих пор еще встречаются штекеры старой конструкции, не требующие пайки при подключении к кабелю.

Перед установкой на кабель необходимо открутить пластмассовую часть и одеть ее на кабель. Далее, кабель готовим к монтажу. Ножом необходимо разрезать оболочку кабеля на длине 1 см, и снять ее. Затем оплетку необходимо подрезать на длине 0,5 см и удалить изоляцию жилы. После этого кабель считается подготовленным к установке штекера.

При монтаже штекера на кабель нельзя допускать касание оплетки с жилой. Лепестки нужно обжать на оплетке, не прилагая больших усилий, и обеспечивая хороший контакт. Винт фиксации жилы затягивается до упора, без чрезмерных усилий, во избежание срыва резьбы.

Последним этапом является накрутка пластикового корпуса. После этого штекер готов к работе.

Установка штекера пайкой

Припаянные штекеры еще встречаются в старых телевизорах. При замене кабеля приходится их перепаивать.

Места для пайки нужно зачистить до блеска. Затем необходимо подготовить и разделать кабель для пайки. Далее пластиковая часть надевается на кабель. Разделка кабеля производится по аналогии с предыдущими вариантами. Экранирующую оплетку расплетают и делят на две части. Выступающую часть центральной жилы оставляют длиной 2 мм.

Перед заделкой кабеля в штекер центральная жила делается короче, для облегчения заправки частей раздвоенной оплетки. Контактные лепестки отгибают в стороны. Экранирующие проводники вставляются через отверстия в лепестках до упора. Жила продевается в средний контакт штекера. Контактные лепестки прижимают к кабелю.

Теперь остается надеть пластмассовую часть штекера до щелчка.

Подключение ТВ кабеля к телевизору

После установки штекера кабель можно присоединять к телевизору. Гнездо для кабеля находится на задней стенке телевизора с обозначением «ANT». Подключение ТВ кабеля к телевизору производится путем вставки штекера в антенное гнездо.

Подключение нескольких телевизоров

К одной антенне можно подключить сразу несколько телевизоров. Для такой задачи используют специальные разветвители ТВ сигнала, называемые «крабами», «сплиттерами» или «делителями».

В сплиттере имеется разъем для сигнала от антенны в подъезде, и несколько гнезд для телевизоров. Для нормальной работы такого разветвителя не должно оставаться свободных разъемов.

Устройство разветвителя состоит из металлического корпуса с разъемами для штекеров. В корпусе расположена делительная схема на основе трансформатора, выполненного в виде ферритового кольца с одним витком провода. Корпус герметично закрыт крышкой. Для его фиксации на стене имеются проушины. На корпусе есть винт для подключения заземления. Обычно разветвитель не заземляют, так как по близости не оказывается заземляющего провода.

Телевизионные розетки

При выполнении ремонта в квартире планируется дизайн помещений. Важным вопросом является не только размещение предметов интерьера и мебели, но и оптимальной разводки электрической проводки, установки розеток, как электрических, так и телевизионных.

ТВ розетки можно разделить на три группы по использованию и назначению:

1. Одиночные

   ТВ розетки имеют простое устройство, поэтому они широко распространены. Они используются для подключения к антенне одного телевизора.
2. Проходные

   розетки для телевизора служат для их установки в середине длины кабеля. Устройство таких розеток предусматривает подключение ТВ кабеля с двух сторон. С одной стороны вставляется входящий кабель от предыдущего устройства, а с другой стороны вставляется исходящий кабель, который идет на следующую розетку.
3. Оконечные

   ТВ розетки устанавливаются в конце последовательной цепи розеток.

Устройство ТВ розетки

Основными элементами устройства телевизионной розетки являются:

• Корпус, служащий для подключения ТВ кабеля. В одинарной розетке корпус не включает в себя электронной начинки, и обеспечивает только надежный контакт со штекером.
• Лицевая панель выполняет защитную и декоративную функцию. Она выбирается по соответствию интерьеру комнаты.

Суппорт предназначен для фиксации всех элементов устройства между собой, а также для крепления розетки в монтажной коробке.

У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это , читаем очень полезно. А также обзор . Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.

Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

• Антенный кабель
• F – разъем, для подключения.
• Также иногда нужен разъем папа – мама, для установки в саму приставку.

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.

Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

• Центральный медный провод, первый проводник, самый важный
• Плотная изоляция.
• Алюминиевая фольга, это второй проводник
• Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
• Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.

F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

В общем, выглядит он вот так.

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.

Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

• Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

• Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

• Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

• Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

• По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.

ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

Как антенный штекер может сломать ваш ЖК телевизор – Блог Виталия Лебах

Антенны с усилителем пользуются у народа неизменной любовью. Хотя лично я убеждён, что в большинстве случаев, усилитель совершенно не нужен, он только добавляет хлопот. Я уже писал об этом ранее, но сегодня хочу обратить внимание ещё на одну проблему.

Знаете ли вы, как очень просто сломать телевизор лишь тем, что подключите к нему антенну с усилителем? Возможно вы даже сами стали жертвой этого или скоро станете, если не примете меры.

В силу своей работы я уже не раз наблюдал за тем как люди бездумно совершают одну и туже простую ошибку и очередной сломанный телевизор поступивший в ремонт подтолкнул меня к написанию этой заметки.

Как не сломать телевизор подключая к нему антенну с усилителем

Экраны современных телевизоров становятся всё  больше, а сами телевизоры при этом всё тоньше. И  из за этого, в некоторых моделях телевизоров антенный вход расположен так, что вставить в него штекер активной антенны, целая проблема. Разберёмся почему!

Дело в том, что штекер для антенны с усилителем часто совмещён с сепаратором и потому имеет определённые габариты, он гораздо больше чем обычный штекер.  Смотрите рисунок ниже если не в курсе о чём речь.

Штекеры телевизионные

А теперь давайте посмотрим как эти штекера войдут в антенное гнездо ЖК телевизора в котором антенный вход выведен не назад, а в бок. С обычным штекером, всё нормально!

Обычный антенный штекер входит без проблем

А вот с сепаратором, входит с трудом, потому как сепаратору тесно, он упирается в корпус телевизора и поэтому, что бы его туда вставить, приходится применять усилия. А дальше, корпус давит так, что стремится выломать гнездо телевизора.

Штекер с сепаратором не входит

Это выламывание может произойти не сразу, сперва гнездо начнёт болтаться, сигнал станет временами пропадать. Затем уже сами владельцы начинают дёргать штекер чтобы вернуть картинку. Так постепенно доламывают до конца.

Тюнер с оторванным «хвостом»

Далее у пользователей складывается очень неверное мнение. Мол оторвался «Хвостик» нужно припаять и всё! — Да я сейчас и сам всё сделаю! У меня и паяльник где то в сарае валяется! Ребята, остановитесь! Вы попали на серьёзный ремонт. Это в старых  советских телевизорах можно было поменять только гнездо и всё, а в современных это гнездо является частью тюнера телевизора.

А тюнер современного ЖК телевизора это такая металлическая коробочка, в которой только что иголкой можно (но не нужно) поковыряться, а не паяльником в 40 Ватт.

Вот такого размера тюнер в сравнении с «мизинчиковой» батарейкой.

В общем не так всё просто, конечно мастера могут и восстановить сломанный тюнер, но это при условии, что его «удачно отломали» и его не пытались отремонтировать самостоятельно.  Но бывает и так что требуется замена всего тюнера, а это уже совсем другие деньги!

Как можно избежать поломки тюнера антенным штекером

Избежать всей этой неприятности довольно просто.  Для этого всего лишь потребуется приобрести удлинитель телевизионный небольшой длины. 1-1.5 метра более чем достаточно. Удлинитель это провод на одном конце которого находится гнездо, а на другом штекер.

Удлинитель телевизионный

Далее всё просто, сепаратор от антенны вставляем в гнездо удлинителя, а его штекер соответственно в гнездо телевизора. И всё, проблемы с отломанным гнездом по указанной причине не возникнет.

Проблема может быть лишь с приобретением такого удлинителя, они не всегда имеются в продаже. Но это тоже легко решаемо, такой удлинитель можно соорудить и самому.

Понадобится: отрезок ТВ кабеля нужной длины, гнездо и штекер с F- разъёмами. Вот так они выглядят.

Штекер и гнездо

Теперь всё это хозяйство водружаем на кабель и удлинитель готов.

Удлинитель в сборе и готов к подключению

Конечно есть и запасной вариант, это на тот случай если гнездо уже оторвано или болтается, а заниматься ремонтом особо не хочется или дорого.

В таком случае можно приобрести внешний тюнер для DVB-T2 — Это формат наземного цифрового телевидения. Подключить этот тюнер к телевизору, например через кабель HDMI, и смотреть телевизор через него.

Надеюсь эта информация вам пригодится. А лучшая благодарность автору в том, чтобы поделится заметкой нажав на кнопки соцсетей, и оставить отзыв. Спасибо!

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как выбирать телевизионный кабель

Однозначно по качеству передачи сигнала и по крепости изоляции. Затухание в кабеле должно быть минимальным, а изоляция должна надёжно защищать жилу от внешних воздействий. Для скрытой укладки подойдут только лучше представители. Это кабели SAT 703, SAT 50, DG113, F1160BVM COMMSCOPE (RG-11).

Это одножильные медные кабели с изоляционной вспененной прослойкой и прочной оболочкой, которые будет прекрасно чувствовать себя под штукатуркой.

Для наружной прокладки подойдёт кабель RG-6, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. Кабелем RG-6 можно подключать сами телевизоры к розеткам.

Как подсоединить телевизионный кабель к розетке

Питающий антенный кабель соединяется с розеткой в специальном гнезде с помощью винта. Центральная жила при этом аккуратно освобождается от изоляции и закрепляется в отверстии. Для лучшей фиксации вторым винтом через специальную пластину закрепляется часть кабеля в оплётке. Это гарантирует отсутствие подвижек и защищает центральную жилу от перелома.

Полезный совет! Если от электрики вы далеки, то и телевизионные кабели самим лучше не укладывать. Доверьте спецам работу, они знают все хитрости-тонкости. Например, они не забудут, что между антенными кабелями и питающими надо соблюдать дистанции. Укладывать с промежутком не менее 3 сантиметра. А то будут помехи, особенно на кабелях типа RG-6 и аналогичных.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Внимание! Розетки с такими же наименованиями могут быть и в исполнении на 2 кабеля. То есть у таких моделей 2 входа и 3 выхода. Они используются для подключения отдельных кабелей от спутникового и эфирного ТВ. Таким способом можно добавить спутниковые каналы в кабельные сети без сумматорного блока. На радио штекер частота выделяется как и в однокабельной комбинированной розетке tv rd sat или tv fm sat.

Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Подведём итоги

Интернет-магазин 220pro.ru предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

 (495) 540 49 82

или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru

Как накрутить F-штекер на антенный кабель

Современные дома оборудованы самой разнообразной техникой, в т.ч. телевизорами. Подключение последнего к антенне обычно не составляет труда и производится достаточно быстро без проведения сложных манипуляций. Важно купить кабель телевизионный хорошего качества и грамотно произвести подключение к самому приёмнику. Необходимо также грамотно накрутить F-штекеры на концы кабеля для нормального прохождения сигнала и предотвращения помех и неполадок.

От правильности выбора телевизионного кабеля зависит и качество передачи, и в целом ТВ вещание. Телевизионный проводник – это высокочастотный кабель связи, имеющий медные жилы, изолированные специальными защитными материалами и покрытые внешней оболочкой.

Как правило, определить качество сигнала и в принципе его наличие в быту можно только непосредственно подключив телевизионный кабель к телевизору. Какие-либо неполадки или повреждения кабеля можно распознать при покупке. Не рекомендуется приобретать кабель, если на оболочке имеются явные дефекты или же размазанная затёртая маркировка. Целостность кабеля не должна вызывать никаких вопросов.

Для целей построения линии ТВ-вещания чаще всего используют антенные коаксиальные кабели 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые выдают отличные показатели передачи сигнала от антенны к приёмнику. При покупке кабеля для подключения к телевизионной антенне важно удостовериться, что он рекомендован к прокладке для данных целей и имеет всю необходимую документацию.

Непосредственно подключение антенного штекера к кабелю доступно даже не профессионалу. Напряжение в телевизионном кабеле крайне мало, поэтому проводимые работы не представляют опасности для человека. Существуют штекеры трёх типов, подходящие для кабелей разных диаметров. Поэтому необходимо, чтобы кабель и штекер совпадали по типоразмеру. Накрутить F-штекер на телевизионный кабель можно либо с заворотом экранирующей оплётки, либо, не заворачивая её.

Для большей надёжности рекомендуется первый способ. Однако если не удаётся провести накрутку при наличии заворота, можно воспользоваться вторым методом.


Разделка телевизионного кабеля производиться путём аккуратного разрезания оболочки на несколько сантиметров. Далее оболочка отгибается и срезается. Производится отворот алюминиевой фольги и оплётки.


Если диаметр F-штекера больше диаметра кабеля, то перед заворотом фольги на проводник навивают несколько слоёв изоленты, таким образом, производя подгонку элементов. Затем снимается изолирующий слой с токопроводящей жилы и производится накрутка F-штекера, как показано на рисунке.

Выступающая зачищенная жила удаляется и монтируется вторая часть штекера. Теперь проводник готов к работе.


Отметим, что в случае необходимости возможно использование F-штекера угловой конструкции, который отличается только своей конфигурацией.

Накрутить F-штекер современной конструкции на антенный кабель не сложно. Главное, подобрать качественные элементы и грамотно и последовательно произвести несколько простых манипуляций. При ответственном подходе к построению телевизионной линии, процесс не займёт много времени и не потребует серьёзных материальных затрат.

Как подключить Nintendo Wii к любому телевизору

Wii была одной из самых популярных домашних консолей всех времен. Он вышел в 2008 году и имеет AV-соединения для подключения консоли Wii к телевизору. Однако новые телевизоры с множеством различных типов подключения могут вызвать у вас много затруднений, если вы захотите поиграть на Wii на нем.

Независимо от того, какой телевизор вы используете, скорее всего, есть способ подключить к нему Wii. Возможно, вам просто понадобится найти кабели другого типа, чем у вас уже есть.

В разделах ниже вы найдете инструкции по подключению Wii с использованием различных типов кабелей, а также любые дополнительные действия, которые могут потребоваться в зависимости от используемых кабелей.

Подключение Wii к телевизору с помощью AV-кабелей

Вот как подключить Wii к телевизору с помощью AV-кабелей, которые изначально поставляются с системой.

1. Найдите на телевизоре набор из 3 входов, которые должны быть желтыми, белыми и красными. Они также могут иметь обозначения Video и Audio .Это ваши AV-входы.

2. Вставьте штекеры AV в соответствии с цветом, чтобы они соответствовали цвету входа на вашем телевизоре. Желтый = видео, белый = аудио слева или моно, красный = аудио справа

3. На задней панели Wii находится разъем для штекера AV Out на противоположном конце AV-кабеля, к которому вы его подключаете.

4. Включите телевизор и найдите выбранный вход на пульте дистанционного управления или на телевизоре. Это можно увидеть как Выбор входа , Вход или TV / Video .Затем выберите AV , чтобы просмотреть свой Wii. В зависимости от вашего телевизора они могут быть немного иначе маркированы, например, AUX или EXT . Он также может быть на канале 00 или 99.

Подключение Wii к телевизору с помощью компонентных кабелей

Что касается компонентных кабелей, то шаги по их настройке с Wii в основном такие же, как и с AV-кабелями.

1. На вашем телевизоре должен быть набор из 5 портов, если он имеет возможность подключения к компонентным кабелям.Эти порты должны быть двумя портами для аудио, окрашенными в красный цвет (правый или R) и белый (левый или L), и три для видео, окрашенные в красный (Pr / Cr), синий (Pb / Cb) и зеленый (Y). .

2. Подключите компонентные кабели соответствующего цвета.

3. Подключите кабель к задней панели Wii через порт AV Out .

4. Прогрессивная развертка необходимо будет включить, если она есть на вашем телевизоре.

5. Включите Wii, найдите вход для телевизора и переключите его, чтобы просмотреть вход AV.

Подключение Wii к телевизору через HDMI

У оригинальной Nintendo Wii, к сожалению, нет порта HDMI. Однако это не обязательно означает, что вы не можете воспроизводить его на телевизоре с исключительно входами HDMI.

Существует множество адаптеров, которые позволяют подключать Wii к порту HDMI, подключив его непосредственно к консоли. Это упрощает использование таких адаптеров, как Portholic Wii to HDMI Converter.

1. Подключите адаптер HDMI к задней части Wii.Затем вставьте кабель HDMI в адаптер.

2. Найдите порт HDMI на телевизоре, как правило, сзади или по бокам. Подключите другой конец HDMI-входа.

3. Включите Wii и найдите выбор входа на телевизоре. Выберите вход HDMI, к которому вы подключили кабель.

Подключение Wii к телевизору с помощью разъема SCART

С другой стороны, если у вас гораздо более старый телевизор с разъемами SCART, к которому вы хотите подключить Wii, это тоже можно сделать.Разъемы SCART также подключаются к некоторым разветвителям, что дает вам возможность использовать больше портов при необходимости.

Поскольку телевизоры, поддерживающие соединение SCART, становятся все более устаревшими, таких разъемов и адаптеров немного, и они встречаются редко. Тем не менее, вы все равно можете купить адаптер SCART, который будет подключаться к вашему Wii, например, этот.

Вот как использовать адаптер для подключения Wii к телевизору:

1. Подключите кабели RCA вашего Wii (кабели AV) к концу адаптера SCART с желтым, красным и белым входами с разъемами того же цвета.

2. Подключите SCART к телевизору или разветвителю. Затем измените вход телевизора на просмотр через это соединение.

Подключение Wii к любому телевизору

Благодаря всем этим доступным соединениям вы сможете подключить свой Wii к любому телевизору. И последнее, что вы должны иметь в виду, это то, что Wii выдает только максимальное разрешение 480p, поэтому не ожидайте получить от этого больше на новом телевизоре.

Вам также может потребоваться изменить настройки вашего Wii, чтобы он соответствовал экрану телевизора, к которому вы его подключили.В Wii вы можете перейти в «Настройки »> «Настройки Wii»> «Экран », чтобы изменить положение экрана и изменить разрешение на EDTV или HDTV для вывода с разрешением 480P.

Вы также можете перейти в Widescreen Settings и изменить настройку с Standard (4: 3) на Widescreen (16: 9) или наоборот.

Как подключить DVD-плеер к телевизору

Нет необходимости стоять в длинных очередях, платить целое состояние за билеты и попкорн и сидеть в шумном кинотеатре, чтобы смотреть высококачественные фильмы.С DVD-плеером вы можете наслаждаться любимыми фильмами без каких-либо дорогостоящих хлопот и отвлекающих факторов. Всего за несколько минут вы можете достать DVD-плеер из коробки, подключить его к телевизору и сесть, чтобы посмотреть шоу. Прочтите шаги, перечисленные ниже, и узнайте, как подключить DVD-плеер к телевизору.

1. Отключите телевизор и DVD-плеер.
2. Установите DVD-плеер на полку возле телевизора. Убедитесь, что кабели DVD доходят до телевизора с выбранной вами полки. Поскольку внутри игрока есть мотор, он выделяет тепло.Размещение DVD на других устройствах или под ними может вызвать перегрев [источник: Fleischmann].
3. Подключите DVD-плеер с помощью прилагаемых кабелей. Используйте лучший выбор для вашего типа телевизора. Если у вас есть разъем HDMI, это даст вам лучшее изображение и звук. В зависимости от вашей настройки вам может потребоваться использовать композитный кабель, который имеет красный, белый и желтый штекеры на каждом конце.
4. Какой бы кабель вы ни использовали, подключите один конец к DVD-плееру, а другой — к соответствующему порту на телевизоре.Если вы используете композитный кабель, подключите другой конец кабеля к разъемам на проигрывателе DVD с маркировкой Line Out . Обязательно вставляйте штекеры в клеммы соответствующего цвета. Красный и белый штекеры — для звука, желтый — для видео.
5. Вставьте шнур питания DVD-плеера в розетку в стене. Всегда подключайте шнур питания после того, как вы подсоединили все остальные вилки. Подключение к электросети может привести к неправильной настройке телеканалов.Подключите телевизор и также включите его [источник: Sony].
6. После того, как вы все включили и настроили телеканал для просмотра вывода DVD-плеера, обратитесь к руководству пользователя, чтобы при необходимости изменить язык, отображаемый на главном экране DVD.
7. Если в вашем DVD-плеере есть часы, убедитесь, что часы установлены правильно. Если часы не устанавливаются сами по себе, обратитесь к руководству пользователя, чтобы вручную изменить время [источник: Sony].
8. Вставьте DVD в проигрыватель, чтобы убедиться, что ваше соединение было успешным.Помните, что DVD-диски часто имеют меню, поэтому большинство из них не воспроизводятся автоматически. Вы должны использовать пульт дистанционного управления для выбора желаемых опций [источник: Fleischmann].

Первоначально опубликовано: 16 июня 2011 г.

Как подключить USB к HDMI | Small Business

By Zach Lazzari Обновлено 22 января 2019 г.

Если вы хотите подключить устройство с USB-портом к HDTV или любому другому устройству, которое принимает входы HDMI, вам необходимо приобрести адаптер для преобразования видео.Адаптеры USB-HDMI полезны, когда вам нужно проводить бизнес-презентации и встречи, и вы хотите использовать устройство с поддержкой HDMI. Устройства различаются по качеству с разрешением от 780p до 1080p.

Чем выше разрешение, тем лучше качество изображения. Однако принимающее устройство должно поддерживать высокое разрешение, чтобы адаптер обеспечивал разрешение 1080p.

Подключение USB к HDMI

Подключите устройство к USB-кабелю, а затем подключите USB-кабель к свободному USB-порту адаптера USB-HDMI.Затем подключите штекерный конец кабеля HDMI к гнезду на адаптере USB-HDMI.

Последний шаг — вставить свободный конец кабеля HDMI в свободный порт HDMI на задней или боковой стороне телевизора высокой четкости или другого устройства. Когда все подключено, у вас не должно возникнуть проблем с отображением содержимого экрана компьютера на экране телевизора или другого средства массовой информации, используемого для подключения.

Тестирование вашей системы

После того, как все подключения будут выполнены и все будет правильно, включите экран компьютера или другое устройство, используя соединение USB.Оставьте экран активным, пока вы включаете телевизор, монитор или другой экран, к которому подключен HDMI.

На экране, который принимает только HDMI, таком как базовый компьютерный монитор, будет отображаться содержимое вашего бокового USB-устройства. На телевизоре получите доступ к пульту дистанционного управления или панели управления на телевизоре. Нажмите Input, и пролистайте каждую опцию, повторяя выбор, пока ваш экран не станет живым. Одна из настроек дополнительного входа в конечном итоге отобразит экран.

Протестируйте любые презентации или важные медиафайлы, которые вы хотите отобразить в системе. Не должно возникнуть проблем с передачей изображения с USB-устройства на экран. Однако вы не получите аудиопередачу через соединение.

Для звука приобретите отдельный аудиокабель и подключите его к гнезду микрофона на компьютере или боковом USB-устройстве. Подключите другой конец к аудиоразъему на телевизоре или мониторе, чтобы подключить звук между устройствами.

Использование соединения в вашем офисе

Соединение — отличный способ подключить ваш портативный компьютер к телевизору для презентаций.Вы можете обучать сотрудников, представлять финансовые результаты, проводить коммерческие презентации и делиться мультимедийными материалами в большом формате несколькими творческими способами.

Подключение также является простым способом добавления второго или даже третьего монитора в вашу систему. Когда у вас заканчиваются порты, подключение USB к HDMI — удобный способ добавить экран или поделиться своим экраном с группой на телевизоре.

Как подключить Digital Box к телевизору

Оборудование, необходимое для подключения цифровой приставки к телевизору

Чтобы подключить Digital Box к телевизору, вам понадобятся три кабеля:

• Кабель питания для Digital Box
• Коаксиальный кабель для подключения Digital Box к розетке
• Видеокабель для подключения Digital Box к телевизору

Обратите внимание: ваш Digital Box мог поставляться с адаптером питания вместо кабеля питания, показанного выше.

Какой видеокабель использовать

Видеокабель, который вы используете, зависит от модели вашего цифрового бокса и входов, имеющихся на задней панели вашего телевизора. Посмотрите на заднюю или боковую панель телевизора, чтобы узнать, какие входы доступны (например, HDMI, компонентный, RCA). Пожалуйста, обратитесь к разделу Видео в Глоссарии кабелей и подключений для получения дополнительной информации о каждом кабеле.

• Компонент или HDMI : для HD-видео . Для просмотра каналов в HD требуются цифровая приставка HD и телевизор высокой четкости.
• Коаксиальный или Композитный : для видео стандартной четкости . Если у вас есть цифровая приставка стандартной четкости и / или телевизор стандартной четкости, вы будете использовать эти кабели. Или, если у вас есть HD Digital Box, но вы подключаетесь к телевизору стандартной четкости (т. Е. HDMI или компонентный режим недоступны), вы также можете подключить Digital Box к телевизору с помощью композитного или коаксиального подключения; эта конфигурация выводит на ваш телевизор изображение стандартной четкости.

Как подключить цифровую приставку к телевизору

Следуйте этим инструкциям, чтобы подключить цифровую приставку к телевизору.

1. Вкрутите один конец прилагаемого коаксиального кабеля в настенную розетку, а другой конец — в порт ввода кабеля или RF на задней панели Digital Box.

2. Подключите видео / аудиокабели к телевизору и цифровой приставке. У вас может быть несколько вариантов использования кабелей в зависимости от того, какую цифровую приставку вы приобрели.Чаще всего используются кабели HDMI (изображение высокой четкости) или композитный (изображение стандартной четкости).


   Примечание : запомните порт, к которому вы подключаете видеокабель на телевизоре (пример: HDMI2, компонент 1 и т. Д.)

3. Подключите адаптер питания от сетевой розетки к Digital Box

4. Включение Digital Box
5. Нажмите кнопку INPUT или SOURCE на пульте дистанционного управления телевизора, чтобы переключиться на правильный вход, который вы определили на шаге 2.
   • Если вы использовали коаксиальный кабель для подключения Digital Box к телевизору, вручную переключитесь на канал 3 (4 в некоторых областях), используя кнопки, расположенные непосредственно на телевизоре или на пульте дистанционного управления, который изначально поставлялся с телевизором (не Shaw Пульт)
6. Теперь вы должны увидеть картинку. Вашему гиду потребуется примерно час, чтобы заполнить списки

Как определить правильный ввод

Выполните следующие действия, чтобы определить правильный входной порт на вашем телевизоре.

1. Определите входной порт на вашем телевизоре, куда вы вставили видеокабель (идущий от Digital Box), и обратите внимание на этикетку над или вокруг порта (например, HDMI1, Component3, AV1 и т. Д.). Эта метка указывает на тип используемого вами видеосоединения между цифровой приставкой и телевизором.
2. Убедитесь, что Digital Box включен.
3. Несколько раз нажмите кнопку INPUT (или SOURCE , ANT ) непосредственно на телевизоре (или на пульте дистанционного управления, который прилагается к телевизору, а не на пульте Shaw Remote), пока метка для входа, который вы определили, не станет выбрано на экране, и вы увидите изображение на экране телевизора.

В таблице ниже приведены общие обозначения ТВ-входов для перечисленных видеокабелей.

Как настроить Portal TV?

Эта статья относится к Portal TV

См. Статью о портале

Прежде чем вы начнете, узнайте, что вам нужно для настройки вашего Portal TV.Если вы хотите использовать программу чтения с экрана для настройки портала, узнайте больше о настройке Portal TV с помощью программы чтения с экрана.

Подключите портальный телевизор:

1. Подключите кабель HDMI и адаптер питания, затем подключите адаптер питания к источнику питания. Ваш Portal TV включится автоматически.
2. Подключите кабель HDMI к входу на телевизоре. Для достижения наилучших результатов используйте HDMI 1.
3. Включите телевизор и выберите вход.

Найдите подходящее место для вашего Portal TV:

Ваш Portal TV может быть установлен на верхней части телевизора или на плоской поверхности под ним.Не размещайте Portal TV непосредственно на динамике, слишком близко к динамику, непосредственно на саундбар или слишком близко к саундбару.

Ваш Portal TV оснащен звуком Dolby Atmos®, для которого требуется использование потокового контента в формате Dolby Atmos® и совместимой аудиосистемы.

Установите Portal TV поверх телевизора:

1. Откройте большой зажим.
2. Откройте маленький зажим.
3. Прижмите передний зажим к передней части рамы телевизора. В то же время прижмите передний зажим к передней части рамы телевизора, а задний зажим — к задней части телевизора.
4. Чтобы убедиться, что Portal TV надежно закреплен, плотно прижмите задний зажим к задней части телевизора.

Настройте пульт:

1. Снимите пластиковый язычок батарейки на задней панели пульта дистанционного управления.
2. Нажмите «Выбрать» при появлении запроса на экране, чтобы начать сопряжение пульта дистанционного управления с Portal TV. Узнайте больше о том, как использовать пульт Portal TV.
3. Следуйте инструкциям на экране, чтобы завершить настройку.

Возможно, ваш удаленный портал потребует обновления.Это может занять до пяти минут, в зависимости от вашего подключения. Убедитесь, что вы не нажимаете какие-либо кнопки и не извлекаете батареи во время обновления.

Узнайте больше о том, что делать, если у вас возникли проблемы с пультом дистанционного управления Portal TV.

Выберите свой язык и подключитесь к Wi-Fi:

1. Выберите свой язык.
2. Подключитесь к Wi-Fi, выбрав свою сеть Wi-Fi и введя пароль. Выберите «Продолжить», чтобы согласиться на загрузку и установку последней версии программного обеспечения Portal TV.Это может занять около 15 минут в зависимости от вашего подключения. Если у вас возникли проблемы с подключением к Wi-Fi, узнайте, как проверить сигнал Wi-Fi.
3. Для продолжения может потребоваться выбрать Перезапустить портал . Если ваш Portal TV не перезапускается автоматически, вам может потребоваться отключить и снова подключить его.

Выбор языка повлияет на «Привет, портал» и другие функции.

Доступность «Hey Portal» варьируется. Узнайте больше о доступности «Привет, портал».

Дайте вашему Portal TV имя и войдите в систему через Facebook или WhatsApp.

Следуйте инструкциям на экране, чтобы продолжить процесс установки.

1. Дайте вашему Portal TV имя. Выберите параметр в меню или выберите Custom … , чтобы создать собственное имя.
2. Подключите свою учетную запись Facebook или WhatsApp:
   1. Выберите Facebook или WhatsApp , затем выберите Продолжить и следуйте инструкциям на экране.

Чтобы завершить настройку Portal TV, следуйте инструкциям на экране, чтобы завершить настройку.Вы можете делать такие вещи, как добавлять избранные контакты, видеть, как работает Smart Camera, отображать свои фотографии из Facebook, подключать Alexa к вашему Portal TV и узнавать больше об использовании Portal TV.

«Hey Portal» и другие функции зависят от выбора языка. Некоторые функции, в том числе «Привет, портал», Facebook Watch, Facebook Gaming, Facebook Live и настройки отображения, недоступны, если вы настраиваете свой портал только с помощью WhatsApp или когда на общем устройстве существует логин только для WhatsApp. См. Portal.facebook.com / usage для получения дополнительной информации.

Подключите кабельную коробку к fire tv

Вот что вам нужно для потоковой передачи на телевизор с помощью кабеля HDMI: кабель HDMI 2.0+ и, возможно, адаптер при подключении телефона или планшета; HDTV с поддержкой HDCP 2.1+ Телефон, планшет или компьютер с выходом HDMI 2.0+; Для просмотра видео высокого качества кабель HDMI и телевизор должны быть совместимы с HDCP 2.1+.

24 апреля 2019 г. · Откровенно говоря, почти невозможно найти телевизор, который не умный — даже самые доступные модели способны обеспечить базовые интеллектуальные функции.Но хотя смарт-телевизоры прошли долгий путь за последние несколько лет, они все еще не такие гибкие, быстрые и удобные, как приставки для потоковой передачи, такие как Roku Ultra, Amazon Fire TV или совершенно новый Apple TV. .

21 ноября 2010 г. · Обычно dvd-плеер выходит прямо к телевизору, и кабельная приставка делает то же самое. Подключите их к телевизору. Если на телевизоре только один вход, подключите выход кабеля к входу DVD / видеомагнитофона, а затем выход видеомагнитофона к входу телевизора.

Это раздражает! Каждый раз (около 30 минут … почти как по таймеру), когда я смотрю HDMI-вход кабельного телевидения DirecTV, он просто переключается на вход HDMI, на котором находится Fire TV box (или Fire TV stick). . Так что это должно быть что-то, что коробка Amazon отправляет через кабель HDMI на телевизор, что вызывает изменение входа HDMI.

28 июля 2016 г. · Затем подключите один конец кабеля HDMI к «выходному» порту на задней панели спутника. Подключите другой конец кабеля HDMI к телевизору (а не к приемнику тарелки).Большинство телевизоров имеют более одного порта HDMI, поэтому выберите тот, который вам больше нравится. Наконец, включите телевизор и нажмите кнопку спутника на пульте дистанционного управления.

Итак, у вас есть пульт для телевизора, пульт для Fire Stick, пульт для вашей кабельной приставки и пульт для вашего DVD-плеера. Возможно, вам удалось подключить кабельный пульт к телевизору и, возможно, к DVD-плееру, что избавит вас от лишних хлопот, но точно не подойдет для Firestick.

10 октября 2019 г. · Fire TV Cube может управлять большинством телевизоров, ресиверов и звуковых панелей, а также некоторыми приставками для кабельного телевидения.Вам будет предложено выбрать устройства во время настройки, после чего Alexa будет знать все тонкости вашего …

Как подключить компьютер к телевизору

Иногда на вашем компьютере есть что-то, что вы хотите воспроизвести на телевизоре. Возможно, вы скачали фильм или вам прислали видео с членами вашей семьи, которое вы хотели бы посмотреть на большом экране, возможно, с другими.

Современный телевизор теперь можно подключить к настольному или портативному компьютеру.Таким образом, ваш компьютер становится воспроизводящим устройством, а телевизор — монитором. Самый простой способ сделать это — использовать кабель HDMI (мультимедийный интерфейс высокой четкости).

Примечание. Эти кабели очень сильно различаются по цене. Однако эксперты сходятся во мнении, что покупка более дорогого «дизайнерского» кабеля ничего не даст — относительно дешевый кабель должен работать адекватно.

Вам понадобится:

• компьютер с выходом HDMI, звуковая карта и видеокарта
• телевизор с входным разъемом HDMI
• кабель HDMI для соединения двух.

Следуйте этим пошаговым инструкциям, чтобы подключить компьютер к телевизору

Step 1: Поместите портативный компьютер рядом с телевизором или убедитесь, что настольный компьютер расположен достаточно близко, чтобы к нему можно было подключиться через кабель HDMI. Убедитесь, что компьютер и телевизор выключены.

Шаг 2: На задней панели компьютера находится разъем HDMI ( см. Справа ). Он немного похож на разъем USB, но не прямоугольный.Он будет обозначен как «HDMI».

Кабель HDMI одинаковый на каждом конце ( см. Слева ). Неважно, какой конец вы подключаете к компьютеру. Подключите один конец прямо сейчас.

Step 3: На передней или боковой стороне телевизора или на задней панели рядом с кабелем питания есть заглушка. Под ним вы найдете всевозможные кнопки и входные разъемы. Подключите другой конец кабеля HDMI к телевизору через разъем HDMI, который вы найдете под крышкой.

Шаг 4: Включите телевизор.Используйте кнопку «AV» на пульте дистанционного управления, чтобы выбрать AV-вход «ПК».

Шаг 5: Включите компьютер. Теперь он выполнит «протокол рукопожатия» с вашим телевизором. Ваш телевизор будет передавать на компьютер информацию о формате, который ему нужен для приема видео. Вы должны увидеть информацию с вашего компьютера, появляющуюся на экране телевизора. Возможно, вам придется согласовать пару изменений на вашем компьютере. Используйте мышь или тачпад, чтобы нажимать кнопки обычным способом.

Шаг 6: Ваш телевизор теперь является экраном вашего компьютера.Убедитесь, что вы выбрали опцию «Полный экран» на вашем компьютере.

Шаг 7: Запустите фильм, который хотите посмотреть. Уберите указатель мыши с экрана, чтобы кнопки «Воспроизвести» и «Пауза» не загромождали его. Но не волнуйтесь — если вы снова переместите мышь, они появятся снова.

Шаг 8: Когда фильм закончится, закройте файл, содержащий фильм или видео, и выключите компьютер. Отсоедините кабель HDMI и выберите другой вход на кнопке «AV» на телевизоре.

Выполните следующие действия, чтобы подключить ноутбук к телевизору по беспроводной сети

Вам понадобится:

• Ноутбук с подключенным Wi-Fi
• Телевизор с поддержкой Wi-Fi

Шаг 1: Включите телевизор и компьютер.

Шаг 2: В меню телевизора включите режим Wi-Fi.

Шаг 3: Выберите вход Wi-Fi на телевизоре, как если бы вы выбрали Video 1, DVR и т. Д.

Шаг 4: На ПК вам будет предложено выбрать соединение Wi-Fi с телевизором.Некоторые производители ПК (особенно Sony) имеют специальную кнопку на своих ноутбуках для активации этого соединения.

Шаг 5: Следуйте инструкциям производителя телевизора о том, как подключить телевизор к сети Wi-Fi. Может потребоваться ввести ключ безопасности или пароль, чтобы ваша сеть могла распознать телевизор как точку доступа (может потребоваться перезагрузка сетевого маршрутизатора).

Шаг 6: Телевизор может отображать четырехзначный код доступа, который вы можете ввести на ПК.

Шаг 7: После этого ПК должен распознать телевизор как соединение с устройством

Шаг 8: Даже если на телевизоре выбран правильный вход, изображение может не отображаться. Если это так, перейдите в панель управления ПК и выберите «Настроить разрешение экрана».

Шаг 9 : Вы увидите изображения для двух разных дисплеев. Нажмите на номер дисплея 2.

Шаг 10 : Теперь выберите «Расширить рабочий стол на этот монитор» и нажмите «Применить».

Шаг 11 : На экране HDTV теперь должна отображаться фотография рабочего стола Windows.При появлении запроса нажмите «Сохранить настройки отображения».

Шаг 12: Возможно, вам потребуется отрегулировать разрешение, чтобы увеличить изображение на телевизоре.

Шаг 13 : Открытые окна на экране ПК, возможно, потребуется перетащить на телевизор.

Шаг 14: Вы должны быть настроены, но имейте в виду, что сети Wi-Fi могут быть привередливыми, когда дело доходит до добавления устройств или внесения изменений.

Вот и все, потоковое видео без кабеля!

Примечание. Пользователи Mac получат аналогичную процедуру настройки многоэкранного режима через Системные настройки / Дисплеи / Расположение / Отображение, чтобы либо расширить рабочий стол до двух экранов, либо «отразить» именно то, что находится на компьютере, на телевизоре.

Шивон О’Нил — опытный писатель-фрилансер, живущий в графстве Суррей.

.
