Цвет проводов фаза ноль земля.



Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал  проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

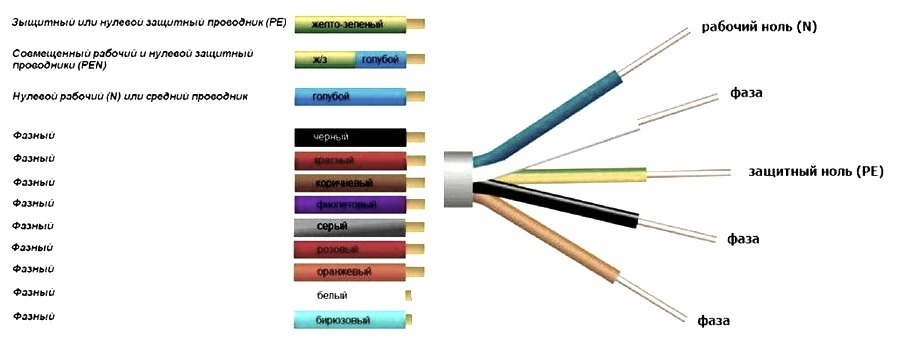

Наглядный пример цветов для электрических проводников.

Нейтраль



Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных  в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

Цветная изолента для обозначения проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР



Правильная замена проводки в квартире панельного дома — что надо знать и уметь

Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты

Виды и области применения металлических кабель-каналов

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Цвета проводов в электрике

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль — синий цвет;
  • Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

Цвета проводов в электрике, фаза, ноль, земля по ГОСТ. Буквенные обозначения

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный,  к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Щуп отвертка-индикатор

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Цвет проводов в электрике: фаза, ноль, земля

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях – даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят  свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем – сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению – скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

  1. Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос – как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует – нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль – на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором – при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике – это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила – они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок – в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле – это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Цветовые коды проводки

| Цветовой код

Проводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. В других юрисдикциях так кодифицированы только некоторые цвета проводов. В этом случае местные обычаи диктуют «необязательные» цвета проводов. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.Они перечислены в таблице ниже.

Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой.

Нажмите, чтобы развернуть инфографику

IEC (большая часть Европы) Цветовые коды проводки силовой цепи переменного тока

Функция этикетка Цвет, IEC Цвет, старый IEC
Защитное заземление PE желто-зеленый желто-зеленый
нейтраль N синий синий
Линия, однофазная L коричневый коричневый или черный
Линия, 3 фазы L1 коричневый коричневый или черный
Линия, 3 фазы L2 черный коричневый или черный
Линия, 3 фазы L3 серый коричневый или черный

Великобритания, AC: В Соединенном Королевстве теперь используются цветовые коды проводки переменного тока IEC. В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook.

Коды цветов проводки силовой цепи переменного тока для Великобритании

Функция этикетка Цвет, IEC Old UK цвет
Защитное заземление PE желто-зеленый желто-зеленый
нейтраль N синий черный
Линия, однофазная L коричневый красный
Линия, 3 фазы L1 коричневый красный
Линия, 3 фазы L2 черный желтый
Линия, 3 фазы L3 серый синий

США, AC: Национальный электротехнический кодекс США предусматривает использование только белого (или серого) цвета для нейтрального силового проводника и неизолированной меди, зеленого или зеленого цвета с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже.

Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.

Цветовые коды проводки силовой цепи переменного тока США

Функция этикетка Цвет, обычный Цвет, альтернатива
Защитное заземление PG голый, зеленый или желто-зеленый зеленый
нейтраль N белый серый
Линия, однофазная L черный или красный (2-й горячий)
Линия, 3 фазы L1 черный коричневый
Линия, 3 фазы L2 красный оранжевый
Линия, 3 фазы L3 синий желтый

Канада: Электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс). См. Таблицу ниже. Защитное заземление — зеленое или зеленое с желтой полосой. Нейтраль — белая, горячие (активные или активные) однофазные провода — черные, а в случае второй активной — красный. Трехфазные линии — красная, черная и синяя.

Цветовые коды проводки силовой цепи переменного тока в Канаде

Функция этикетка Цвет, обычный
Защитное заземление PG зеленый или желто-зеленый
нейтраль N белый
Линия, однофазная L черный или красный (2-й горячий)
Линия, 3 фазы L1 красный
Линия, 3 фазы L2 черный
Линия, 3 фазы L3 синий

IEC, DC: Электроустановки постоянного тока, например солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока.Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook.

Цветовые коды проводки цепи питания постоянного тока IEC

Функция этикетка Цвет
Защитное заземление PE желто-зеленый
2-проводная незаземленная система питания постоянного тока
Положительный L + коричневый
Отрицательный L- серый
2-проводная заземленная система питания постоянного тока
Положительная (отрицательной заземленной) цепь L + коричневый
Отрицательная (заземленной отрицательной) цепь M синий
Положительная (положительной заземленной) цепи M синий
Отрицательная (положительно заземленная) цепь L- серый
3-проводная заземленная система питания постоянного тока
Положительный L + коричневый
Средний провод M синий
Отрицательный L- серый

Источник питания постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и для постоянного тока) требует, чтобы заземленный нейтральный проводник энергосистемы был белым или серым. Защитное заземление должно быть голым, с зелеными или желто-зелеными полосами. Горячие (активные) провода могут быть любого другого цвета, кроме этих. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий — красным. Рекомендации в таблице ниже принадлежат Wiles. Он не дает рекомендаций по цветам незаземленной системы питания. Использование незаземленной системы не рекомендуется из соображений безопасности. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице.

Цветовые коды проводки цепи питания постоянного тока, рекомендованные в США

Функция этикетка Цвет
Защитное заземление PG голый, зеленый или желто-зеленый
Двухпроводная незаземленная система питания постоянного тока
Положительный L + нет рекомендаций (красный)
Отрицательный L- без рекомендаций (черный)
2-проводная система питания постоянного тока с заземлением
Положительная (из отрицательной заземленной) цепь L + красный
Отрицательная (заземленной отрицательной) цепь N белый
Положительная (из положительного заземленного) цепь N белый
Отрицательная (положительная заземленная) цепь L- черный
3-проводная система питания постоянного тока с заземлением
Положительный L + красный
Средний провод (центральный отвод) N белый
Отрицательный L- черный

Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты».

Электропроводка (цветовая кодировка проводов)

18 октября 2017 г.

Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей. На большинстве объектов электричество будет поступать в одну точку здания, а затем распределяться практически по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем. Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, которые гарантируют, что те, кто работает с этим типом оборудования, могут гарантировать, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, каким из них следовать в какой ситуации.Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов. Изучение различных вариантов, которые можно использовать в той или иной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

  • Положительный — Провод для положительного тока красный.
  • Отрицательный — Провод отрицательного тока черный.
  • Заземление — Заземляющий провод (если есть) будет белым или серым.

Питание

переменного тока бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов на 120, 208 или 240 В используются следующие стандарты цвета проводки. Важно отметить, что при таком типе разводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто работает с ней.

  • Фаза 1 — Проводка фазы 1 должна быть черной.
  • Фаза 2 — Проводка фазы 2 должна быть красной.
  • Фаза 3 — Проводка фазы 3 должна быть синей.
  • Нейтраль — Нейтраль должна быть белого цвета.
  • Заземление — Заземление может быть зеленым или зеленым с желтой полосой.

В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно идентифицировать, посмотрев на провод, помеченный оранжевым цветом, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезной опасности смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии с цветовыми стандартами США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования — всегда разумный шаг в плане безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, — это проводка данных на объекте. Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

Некоторые типы сетевых кабелей пропускают достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимую электроэнергию от сетевого кабеля, к которому они подключены. Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

Кабели передачи данных обычно окрашиваются в цвет в соответствии с потребностями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов применимы только к тем проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В этом случае важно уделить время и правильно пометить провода и электрические кабелепроводы, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый комплект проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно проводами высокого напряжения, — еще одна хорошая идея для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием тем, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

Те, кто ежедневно работает непосредственно с электропроводкой, должны сначала пройти обучение тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, будет обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-либо справочный материал, который может быть плакатом, книгой, компьютерной системой или любыми другими вещами. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

Если на объекте есть провода, которые были проложены до стандартов, которые используются сейчас, важно предпринять шаги для решения этой проблемы безопасности.Один из вариантов — удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

Если это невозможно, нанесение ярлыков проводов через каждые несколько футов — еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

ресурсов

Цветовая маркировка проводки.Правильное соединение проводов фаза-ноль-земля. Различение проводов по цвету изоляции в многожильных кабелях

Для удобства монтажа любой электрический кабель изготавливается с разноцветной изоляцией на жилах. При установке штатной разводки обычно используются трехжильные кабели (фаза, нейтраль, земля).

Фаза («L», «Линия»)

Главный провод в кабеле всегда является фазой. Само по себе слово «фаза» означает «провод под напряжением», «провод под напряжением» и «линия».Чаще всего бывает строго определенных цветов. В распределительном щите фазный провод перед выходом к потребителю подключается через устройство защитного отключения (УЗО, предохранитель), в нем переключают фазу. Внимание! С голой фазой шутки плохи, поэтому, чтобы не перепутать фазу ни с чем другим — помните: фазовые контакты всегда помечены латинским символом «L», а фазовый провод красный, коричневый, белый или черный ! Если вы в этом не уверены или разводка устроена иначе, то приобретите отвертку с простым индикатором фазы.Прикоснувшись его жалом к ​​оголенному проводнику, по характерному свечению индикатора всегда можно узнать, фазный он или нет. А еще лучше сразу обратиться к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Neutral» «Zero»)

Второй важный провод — это ноль, широко известный как «обесточенный провод», «пассивный провод» и «нейтраль». «. Бывает только синий … В квартирных распределительных щитах он должен быть подключен к нулевой шине, он помечен символом «N».К розетке нулевой провод подключается к контактам, также помеченным знаком «N».

Земля («G», «T», «Terre», «Земля», «gnd» и «Земля»)

Изоляция заземляющего провода только желтого цвета с зеленой полосой. В распределительном щите он подключен к шине заземления, к двери и к корпусу щита. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или символом в виде перевернутой и коротко подчеркнутой буквы «Т».Обычно заземляющие контакты видны и могут выступать из розеток, становясь доступными для детей, что иногда вызывает шок у многих родителей, тем не менее, эти контакты не опасны, хотя все же не рекомендуется тыкать туда пальцы.

Внимание! При работе с электрическими сетями под напряжением всегда существует высокий риск поражения электрическим током или возгорания человека. Даже если установлено УЗО, настоятельно рекомендуется соблюдать все меры безопасности! Известно, что особая конструкция такого переключателя проверяет синхронизацию фазы и срабатывания нуля, и если УЗО обнаруживает утечку фазного тока, не возвращая ни один из своих процентов в ноль, оно немедленно разрывает контакт, что экономит жизнь человека; однако если коснуться не только фазы, но и нуля, то УЗО не спасет. Касание обоих проводов смертельно опасно !!!

Сегодня невозможно представить монтаж электропроводки без использования проводов разных цветов (цветная изоляция проводов) … Провода с цветовой кодировкой не являются маркетинговыми уловками для привлечения клиентов или украшения продукции.

На самом деле разные цвета проводов являются насущной необходимостью, поскольку маркировка проводов помогает узнать назначение каждого из них в определенной группе, чтобы облегчить переключение. Также при выделении значительно снижается риск ошибки в процессе электромонтажа, и соответственно возникает короткое замыкание при тестовом выключателе или поражение электрическим током при ремонте и обслуживании сетей.

Цвета, выбранные для маркировки проводов, специально подобраны и контролируются едиными стандартами PUE. В этих стандартах указано, что жилы проводов следует различать буквенно-цифровыми или цветовыми обозначениями.

Эта статья вам точно расскажет о значении цвета провода. Стоит отметить, что работа коммутации проводников стала намного проще после принятия единых стандартов цветовой идентификации. Каждое ядро ​​с определенной целью теперь помечено уникальным цветом, например: синим, желтым, коричневым, серым и т. Д.

Часто цветовая кодировка наносится по всей длине жилы, но допускается также идентификация в точках соединения или на концах жил, для этой цели кембрик (цветные термоусадочные трубки) или изолента разных цветов используются. Чтобы избежать лишних работ вроде разметки трубками или изолентой, достаточно при покупке правильно определить цветовую кодировку изоляции. Также следует приобретать его в нужном количестве, чтобы обеспечить одинаковую разметку проводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняет цвет провода в сети постоянного, однофазного и трехфазного тока.

Расцветки шин и проводов трехфазного переменного тока.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются следующим образом: фаза «А» — желтый; фаза «B» — зеленая, фаза «C» — красная.

Какого цвета провода «+» и «-» в сети постоянного тока:

Помимо сетей переменного тока широко используются цепи постоянного тока.Цепи постоянного тока используются в:

1. В строительстве, при использовании вилочных погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и др.

3. На электрических подстанциях — для электроснабжения автоматики.

В сети постоянного тока используется всего 2 провода, так как в таких сетях нет фазного или нейтрального проводника, а есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам провода и шины с положительным зарядом (+) окрашены в красный цвет, а провода и шины с отрицательным зарядом (-) отмечены синим цветом. Средний провод (M) обозначен синим цветом.

Положительный провод двухпроводной сети маркируется тем же цветом, что и положительный провод трехпроводной сети, к которой он подключен, только если двухпроводная сеть постоянного тока создается через ответвление от трехпроводной сети. Сеть постоянного тока.

Цвет провода в проводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке сетей переменного тока используются многожильные провода в разноцветной изоляции.

Цветовая кодировка проводов особенно важна, когда электромонтаж выполняется одним человеком, а обслуживание или ремонт — другим. В противном случае ему придется постоянно проверять щупом, где фаза, а где ноль. Те, кто работал со старой проводкой, знают, как это может раздражать, ведь раньше в быту была только белая или черная изоляция.Со времен СССР цветовая кодировка проводов постоянно менялась, пока не был определен специальный стандарт. Каждый цвет провода теперь определяет его назначение в проводе.

В настоящее время нормативным документом является ПУЭ 7, регламентирующий цветовую маркировку изолированных или неизолированных жил, где согласно ГОСТ Р 50462 «Идентификация жил по цветам или числовым обозначениям» следует использовать только определенные обозначения и цвета. использоваться.

Основным назначением маркировки электропроводки является простота и скорость определения назначения жилы по всей длине, что собственно является одним из основных требований ПУЭ.

Ниже будет рассмотрено, в каком цвете должны быть жилы электроустановок переменного тока напряжением до 1000В и с едва заземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) отмечены синим цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосами. Эта комбинация должна использоваться исключительно для маркировки заземляющих проводов.

Комбинированные нулевой рабочий и нулевой защитный проводники (PEN) имеют синий цвет по всей длине шнура с желто-зелеными полосами на стыках или на концах. Важно отметить, что сегодня ГОСТ допускает противоположный вариант окраски — желто-зеленые полосы с синими на стыках.

Подводя итог, то цвет провода должен распределяться так:

1. Комбинированный (PEN) — желто-зеленый с синими отметками на концах;

2.Zero worker (N) — голубой (голубой) цвет;

3. Нулевой защитный (ПЭ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ при маркировке фазных проводов предпочтение следует отдавать следующим цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый.

Известно, что однофазная электрическая цепь может быть создана ответвлением от трехфазной цепи, в этом случае цвет провода фазы однофазной цепи должен соответствовать цвету фазного проводника трехфазная схема.

Цветовая кодировка изоляционного покрытия проводов должна выполняться таким образом, чтобы цвет фазового проводника был легко отличим от цвета проводов N, PE или PEN. В случае использования немаркированного провода цветные идентификаторы размещаются в точках подключения или в конце.

В настоящее время промышленность производит электрические провода различного сечения с жилами с буквенно-цифровыми и цветовыми кодами по всей длине провода.Основная функция любого типа маркировки — визуальное распознавание каждой отдельной жилы провода в соответствии с его назначением, а также облегчение (ускорение) монтажа и эксплуатации проводов.

Кроме того, разделение жил по цвету в силовой электрической цепи также является одним из современных требований безопасности, регламентированных ГОСТом.

Электропровод широко применяется в производстве и быту как в цепях переменного тока (однофазная сеть 220В или трехфазная сеть 380В), так и в цепях постоянного тока.Электропровод может быть одножильным и многожильным. Жилы провода могут быть однопроволочными или многопроволочными.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть — это электрическая сеть с двумя электрическими проводниками. Один провод — фазный, другой — нулевой. Двухпроводная электрическая сеть до сих пор используется в старых домах в виде обычной электропроводки. Старая электропроводка представляет собой двухжильный алюминиевый провод (лапша) с белой изоляцией.

Двухжильный провод применяется для подключения выключателей, обычных розеток, светильников.

Поскольку обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля довольно проблематично. Поэтому для того, чтобы определить, где фаза, а где ноль, используйте отвертку-индикатор, щуп, «проходимость», тестер, мультиметр или другое электрическое измерительное устройство.

Сегодня для того, чтобы отличить фазу от нуля при работе, при установке используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

Гибкий провод с коричневыми и синими (голубыми, синими) жилами часто используется как двухжильный провод. Настоятельно рекомендуется использовать коричневый провод в качестве фазового, а синий — в качестве нейтрального.

Часто встречаются двухжильные провода с разным цветом жил. Например, в таких проводах фазовый провод может быть не коричневого, а красного, черного, серого или другого цвета.

В случае использования двух отдельных одножильных проводов возможны два варианта маркировки.Первый — это использование проводов разного цвета. Например, красный провод можно использовать как фазу, а синий провод как ноль.

Если используются провода одного цвета, то фазный и нейтральный проводники можно пометить либо цветной изолентой, либо с помощью цветной термоусаживаемой трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается красная изолента, а на нейтральный провод — синяя изолента.

При использовании термоусадки маркировка одноцветных проводов практически не отличается от маркировки изолентой.На фазный провод надевается красная термоусадка, а на нейтральный провод — синяя термоусадка.

В домашних условиях можно пометить жилы проводов другим цветом.

Цветовая кодировка в однофазной трехпроводной сети 220В

Трехпроводная электрическая сеть — это сеть с тремя электрическими проводниками. В настоящее время трехпроводная сеть становится все более распространенной, особенно для новой проводки.

Как и в двухпроводной сети, один провод — фазный, второй — нулевой, а третий провод — провод защитного заземления, который служит для защиты от поражения электрическим током.В трехпроводной сети используется трехпроводной провод, обычно с коричневыми, синими и желто-зелеными проводниками.

Коричневая жила — это фаза, синяя жила — нейтральный провод, желто-зеленая жила — провод защитного заземления. Во избежание путаницы не рекомендуется использовать жилу желто-зеленого цвета в качестве фазного или нейтрального проводника.

Трехжильный провод с цветными жилами применяется для подключения современных розеток европейского образца, которые помимо фазных и нейтральных контактов имеют еще и контакт для подключения заземляющего проводника. Также для подключения светильников используются трехжильные провода.

Цветовая кодировка проводов в трехфазной сети 380В

Трехфазная электрическая сеть может быть четырехпроводной или пятипроводной, т.е. четырехжильной или пятижильной. Единственное отличие — наличие или отсутствие проводника защитного заземления. Те. четырехпроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и отсутствия защитного заземляющего проводника. Пятипроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и наличия заземляющего проводника.

Как в четырехпроводных, так и в пятипроводных сетях используется синяя жила для нулевого рабочего проводника, а желто-зеленая жила — для заземляющего. Что касается трех фаз A, B и C, то для них чаще всего используются коричневые, черные и серые прожилки соответственно. Но есть и другие цвета жил.

Четырехжильный и пятижильный провод используются для подключения трехфазной нагрузки или для разделения однофазной нагрузки на группы.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника.Первый провод — плюс, второй — минус. Красный провод используется как положительный провод, а синий провод используется как отрицательный провод.

По результатам всего вышеперечисленного стоит отметить следующее: несмотря на определенные стандартные требования к цветовой кодировке проводов, не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода без предварительной проверки.

Электропроводка здания состоит из изолированных алюминиевых и медных проводов.Для удобной разводки, а также для дальнейшего обслуживания кабелей производители используют разные цвета для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета бывают

Согласно ПУЭ изоляционный материал проводки должен быть цветным и легко распознаваемым мастером. Электрический кабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый провод окрашен в определенный цвет. Сейчас трудно поверить, что не так давно изоляция жил кабеля имела только два цвета: черный и белый. Но, к счастью, с введением новых правил цветовая гамма кардинально изменилась. В основном для разводки используются следующие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневые оттенки. Рассмотрим подробнее, какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

нейтраль

Нулевой сердечник (нейтральный) обычно синий или голубой.В распределительной коробке этот провод подключается к нулевой шине, которая обозначена латинской буквой N. К этой шине подключаются все синие провода. Следует отметить, что нулевой провод совмещает в себе две функции: рабочий и защитный ноль. Ноль защитного провода тоже синего цвета, а на концах, т.е. в местах соединения, есть желто-зеленые полосы. Подключается к шине с маркировкой REN. Следует отметить, что общепринятые правила допускают наличие зеленых полос по всему проводу с синими концами.

Замкнутая схема.

Заземляющий провод

Заземляющий провод желтого, зеленого цвета или полос этого цвета по всему кабелю. Такой провод подключается в распределительном щите к пластине заземления. В распределительной коробке заземляющий провод подключается к заземляющим проводам от розеток и электроприборов, например, освещения. Заземляющий провод не подключен к устройству защитного отключения.

Как выглядит заземляющий провод?

Фазовый провод

Жила, отвечающая за фазу в электрическом проводе, окрашена в разные цвета.Это может быть: черный, коричневый, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый. Каждый производитель электропроводов вправе обозначить фазный провод одного из этих оттенков. Проще говоря, основная задача электрика при монтаже электропроводки помещения — в первую очередь определить нулевой провод и провод заземления, а оставшийся провод будет фазным. Чтобы не получить удар электрическим током, электрик должен проверить провода с помощью специального щупа, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как раскрасить провода самостоятельно

Бывают случаи, когда провода имеют нестандартный цвет, отличный от указанного в ПУЭ. В таких ситуациях вы можете самостоятельно обозначить цветом жилы кабеля. Для этого используем цветную изоленту, которой отмечаем концы проводов в распределительном щите. Также для таких целей есть специальная термоусадочная трубка, иногда ее называют батистом. После этого не забудьте обязательно записать свои обозначения, чтобы в дальнейшем не было путаницы.

Цветная изолента для маркировки проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая кодировка проводов со времен СССР

Комментариев:

Похожие сообщения

Способы раскалывания стен с помощью различных инструментов. Бронированный медный кабель для дома и участка

Сегодня сложно представить электропроводку без использования цветной изоляции.И это не маркетинговые «фишки» производителей, стремящихся представить свой товар в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами по соблюдению правильной маркировки. Для чего это.

Услуги электрика и электромонтажные работы в Запорожье на сайте: https://elektrik.zp.ua/stati-na-temu-elektriki/148-montazh-sistem-zazemleniya

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы проволоки идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая вена имеет определенное назначение и обозначена соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветную изоленту или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовое кодирование проводов для трехфазных, однофазных сетей и сетей постоянного тока.

Цветовая кодировка проводов и шин переменного трехфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены в желтую палитру;
  • шины с фазой «В» — зеленый тон;
  • шины с фазой «С» — красного тона.

Цветовая маркировка проводов. Цвета электрических проводов (шины постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Средний контакт отмечен синим цветом и отмечен буквой «M».

Старожилы электромонтажных работ, вероятно, знакомы со старыми методами электромонтажа и цветовой кодировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов в электротехнике обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Вероятность ошибки во время установки, которая может привести к короткому замыканию во время тестового подключения или поражению электрическим током во время ремонта, значительно снижается.

Цветовая маркировка проводов. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначен синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется при маркировке защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках подключения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.

  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвета фазных проводов

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем ответвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. При этом цветовая маркировка фазовых контактов не должна совпадать с цветами N — PE — PEN. На немаркированных кабелях цветная маркировка наносится на место подключения. Для их обозначения используйте цветную изоленту или термоусадочную трубку (батист).

Какого цвета провод заземления. Цветовая маркировка проводов (фаза — ноль — масса)

При устройстве осветительных сетей и питании розеток используется трехжильный кабель (трехжильный кабель). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной цветной изоляции значительно упрощает разводку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением.Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняется разными мастерами, но под общим руководством ГОСТ. В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления есть синяя оплетка, а земля совмещена с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Цветовая маркировка проводов. Нулевое и нейтральное обозначение

Ноль отображается синим цветом. В коммутаторе он подключен к нулевой шине и обозначается буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматики.

Провода распределительной коробки (кроме провода от переключателя) отмечены синей нейтральной палитрой. При подключении они не участвуют в процессе переключения. «Нейтральные» синие провода подключаются к розеткам и контакту N, который отмечен на обратной стороне розетки.

Цветовая маркировка проводов. Цветовая кодировка фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвета могут быть не такими однозначными. Он также может быть коричневым, но не синим, зеленым и желтым.В автоматических щитках «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. В переключателях включается фазовый провод. В этом случае при отключении контакт замыкается и напряжение поступает на потребителей. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в устройстве бытовой электропроводки (с заземлением).При желании вы легко сможете сделать это по требуемым стандартам с соблюдением всех технических норм.

Расшифровка значения каждого цвета — Pacman Electric

Электрические провода, связывающие ваш дом вместе, имеют набор цветов, которые определяют функцию каждого провода в цепи. Но что означает каждый?

К счастью, цветные покрытия вокруг медного проводника провода дают вам все необходимые сведения о том, что делает каждый провод и является ли он горячим, нейтральным или заземленным.

Это невероятно важно знать, прежде чем начинать какой-либо проект домашней электропроводки, а также важно для вашей безопасности, поэтому давайте разберемся, что означают эти цветные провода и когда их использовать.

Черные электрические провода

Черные электрические провода переносят ток от источника питания к розетке и используются для питания во всех типах цепей. Будьте осторожны при работе с ними — когда вы видите черный провод, вы знаете, что он горячий. Черный провод любой цепи всегда должен находиться под напряжением.

Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки во всех цепях. Черные провода никогда не используются для заземления или нулевого провода и предназначены для использования в качестве источника питания для выключателя или розетки. Чаще всего они встречаются в жилых домах.

Красные электрические провода

Красные электрические провода — это вторичные токоведущие провода в цепях 220 В, которые обычно встречаются в многожильных кабелях с оболочкой. Эти провода обычно используются для коммутации проводов, а также для соединения между детекторами дыма, жестко подключенными к энергосистеме.

Можно соединить два красных провода вместе или красный провод с черным проводом. Поскольку красные провода проводят ток, они считаются горячими.

Синие и желтые электрические провода

Синие и желтые провода чаще всего встречаются в коммерческих зданиях и используются в качестве проводов под напряжением, протягиваемых через кабелепровод. Эти провода несут питание, но не используются в обычной розетке. Они используются в более сложных цепях и используются в качестве токоведущих проводов для проведения тока между переключателями и полюсами, поэтому их называют путешественниками.

Желтые провода используются в качестве ножек переключателей для потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света, в то время как синие провода обычно используются в качестве переходников для трех- или четырехпозиционных переключателей.

Белый и серый электрические провода

Белый и серый цвета обозначают нейтральный провод. Это означает, что он подключается к нейтральной шине электрической панели.

Когда питание покидает электрическую панель через горячий провод цепи и работает через такие устройства, как электрическая лампочка или розетка, электрический ток возвращается обратно на сервисную панель через нейтральный (и обычно белый) провод, который подключен к нейтральная шина, которая возвращает ток в электрическую сеть.

Белые провода обычно используются в жилых домах, а серые — в коммерческих. Белый и серый провода можно подключать только к другим белым и серым проводам.

Несмотря на то, что эти провода являются нейтральными, они могут пропускать ток, особенно при несимметричной нагрузке, поэтому обращайтесь с ними осторожно. Если вы видите белый провод, отмеченный черным или красным (или кусок черной или красной изоленты на его концах), это означает, что он действует как горячий провод и больше не является нейтральным.

Зеленые электрические провода

Зеленые провода подключаются к клемме заземления в розетке и проходят к шине заземления на электрической панели.Их основная цель — заземлить электрическую цепь и обеспечить путь к земле для электрического тока цепи, если провод под напряжением в цепи взаимодействует с металлом другого проводящего материала.

Эти провода подключаются только к другим зеленым проводам и действуют как отказоустойчивые, позволяя электричеству иметь место для выхода. Они могут переносить значительный ток, поэтому обращайтесь с ними осторожно.

Другие цветные провода

Это наиболее распространенные цвета, используемые в электропроводке.Другие цветовые комбинации, такие как полосатые провода, могут использоваться для других целей.

Помните, что черный и красный провода всегда горячие, это означает, что они являются проводами источника, которые переносят питание от электрической сервисной панели к месту назначения, например к розетке или свету. Белые провода, усиленные красной или черной лентой или маркировкой, используются как горячие; тем не менее, черный провод нельзя использовать в качестве нейтрального или заземляющего провода или для каких-либо иных целей, кроме как нести электрическую нагрузку под напряжением.

Синие и желтые провода иногда используются в качестве проводов под напряжением и в качестве дорожных проводов, зеленые провода (и оголенные медные провода) являются проводами заземления, а белые и серые провода являются нейтральными.Однако все электрические провода, независимо от их функции, в какой-то момент могут пропускать электрический ток, и с ними следует обращаться с одинаковой осторожностью.

Мы надеемся, что этот список поможет вам различать цветные провода в вашем доме. Если вы не уверены, что означают эти провода и что они делают, важно обратиться к квалифицированному специалисту, который ответит на любые ваши вопросы.

Хотя варианты «сделай сам» возможны, решение электрических проблем в вашем доме может оказаться непосильной задачей.Компания Pacman Electric стремится сделать вашу жизнь максимально динамичной.

Свяжитесь с нами сегодня или позвоните по телефону (954) 577-7923. мы с нетерпением ждем возможности помочь!

Разница между нейтральным проводом и заземляющим проводом в электротехнике

Нейтральный и заземляющий провода часто путают вне электроснабжения, так как оба провода имеют нулевое напряжение. На самом деле, если вы по ошибке подключите заземляющий провод как нейтраль, большинство устройств будет работать правильно.Однако такое соединение противоречит нормам, поскольку каждый проводник выполняет свою функцию в электрической установке.

Национальный электротехнический кодекс (NFPA 70 NEC) устанавливает цвета изоляции для нейтрального и заземляющего проводов. Стандартные цвета упрощают электромонтаж , делая его более безопасным .

  • Цвета нейтрального провода: белый или серый
  • Цвета заземляющих проводов: зеленый, желто-зеленый или голый

Эти цвета изоляции разрешены только для нейтрального и заземляющего проводов, и их использование для любой из фаз под напряжением противоречит нормам.Электрики работают с предположением, что проводка этих цветов находится под нулевым напряжением, и использование белой или зеленой изоляции для проводника под напряжением было бы смертельной ловушкой (и в первую очередь против норм).


Получите профессиональный электрический дизайн для вашего следующего строительного проекта.


Роль нейтрального проводника в электрических цепях

Чтобы представить себе, как работает нейтральный проводник, представьте, что электроэнергия доставляется в виде тока через разность напряжений.Напряжение передается по токоведущему проводнику, но нейтральный провод также необходим для двух важных функций:

  • Служит точкой отсчета нулевого напряжения.
  • Завершает цепь, обеспечивая обратный путь для тока, подаваемого токоведущим проводником.

Если к электрическому устройству подключен только токоведущий провод, он не активируется, потому что ток не может циркулировать независимо от приложенного напряжения. Это похоже на то, как гидроэлектрической турбине требуется выход для движения: если выход турбины заблокирован, вода не может течь и турбина не может вращаться.

Когда установка использует трехфазное питание , могут быть случаи, когда нейтральный проводник не требуется.

  • Трехфазная система с линейным напряжением 120 В обеспечивает 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазами без использования нейтрального провода. Оба токоведущих проводника несут напряжение, но ток может течь, потому что они имеют различных напряжения.
  • Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя токоведущими проводниками и без нейтрального проводника.Здесь действует тот же принцип: между токоведущими проводниками может протекать ток при разном напряжении.

Даже если некоторые нагрузки не используют нейтральный провод в трехфазной установке, он необходим для однофазных нагрузок, использующих только одно из линейных напряжений. Теоретически, когда к трем фазам подключены одинаковые нагрузки, их токи компенсируются, и нейтральный проводник проводит нулевой ток. Однако это невозможно в реальных установках, и нейтральный проводник несет дисбаланс тока между тремя фазами.

Роль заземляющего проводника в электрических цепях

Заземляющий провод имеет нулевое напряжение, как и нейтральный проводник, но выполняет другую функцию. Как следует из названия, этот проводник обеспечивает заземленное соединение для всех приборов и оборудования.

  • В нормальных условиях весь ток возвращается через нейтральный проводник, а заземляющий провод не имеет тока.
  • Когда происходит короткое замыкание в линии, заземляющий провод обеспечивает обратный путь для тока замыкания.Устройства электрической защиты могут обнаружить это состояние, и они немедленно отключают цепь от источника питания.

Без заземляющего соединения приборы и оборудование будут находиться под напряжением, если их случайно коснется токоведущий провод. Неисправность не отключается, поскольку защитные устройства могут реагировать только при возникновении тока короткого замыкания в заземляющем проводе. В этом случае любой, кто прикоснется к поверхности под напряжением, получит удар электрическим током.

Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод необходим даже при отсутствии нейтрального провода.Например, если в двигателе используются три токоведущих провода и нет нейтрали, заземление все равно требуется, потому что любой из токоведущих проводов может вызвать неисправность.

Правильный выбор размеров нейтрального и заземляющего проводов

Провода под напряжением подбираются с учетом ожидаемого тока, и то же самое относится к нейтральным проводам в однофазных цепях (они пропускают тот же ток, что и провод под напряжением). Однако для трехфазных цепей применяются другие правила: обычно используется тот же размер провода, что и для фазных проводов, но в некоторых случаях требуется больший размер провода для нейтрального проводника.

  • Заземляющие проводники для параллельных цепей подбираются в зависимости от мощности устройства защиты от перегрузки по току с использованием таблиц, приведенных в NEC.
  • С другой стороны, размеры заземляющих проводов для главного служебного входа рассчитываются в зависимости от мощности служебных проводников. NEC предоставляет таблицы для обоих случаев.

Работая с квалифицированными инженерами-электриками с самого начала проекта, вы можете быть уверены, что все компоненты указаны в соответствии с NEC и местными нормативами.Это не только обеспечивает безопасность, но и быстрое согласование проекта с местными властями. Инженеры-электрики также могут предложить меры по повышению энергоэффективности, чтобы сэкономить на счетах за электроэнергию.

Цвета проводов | Стандарты цветовой кодировки электрических проводов

Цвета проводов в Австралии несколько раз менялись в истории потребительского электрооборудования, и эта статья надеется раскрыть некоторые тайны. Этап 3 может помочь вам понять стандарты цветовой кодировки для электропроводки оборудования, а также для электропроводки корпуса / установки.Цветовая кодировка проводки зависит от региона, поэтому перед началом работы убедитесь, что вы работаете с оборудованием для Австралии / Новой Зеландии. Самая распространенная комбинация вилки и розетки — это AS / NZS 3112, и именно на этом мы сосредоточимся сегодня. В этой статье подробно описаны следующие цветовые коды кабелей:

— Цвета проводки AS / NZS (однофазный)
— Цвета проводки AS / NZS (многофазный)
— Цвета проводки старого и нового AS / NZS

Как упоминалось выше Австралия и Новая Зеландия используйте стандарт AS / NZS 3112 для вилок и розеток.AS / NZS 3112 Состоит из 3 плоских контактов, два из которых имеют форму перевернутой буквы «V», верхний левый контакт активен, верхний правый контакт — нейтральный, а нижний — заземляющий. Эта конфигурация была стандартной с 1990 года, когда она заменила исходную конфигурацию C112 (которая изначально была основана на патенте США от 1916 года). Однофазная проводка чаще всего встречается в бытовых электроприборах.

— Старый черный нейтральный провод AS / NZS был заменен на синий нейтральный провод.
— Старый активный провод AS / NZS был заменен на коричневый активный провод.
— Заземляющий провод в Австралии зеленого цвета, но иногда имеет желтую маркировку.

Цветовая кодировка была изменена в соответствии с конфигурацией «Европейский стиль» для подключения оборудования.

Многофазная проводка требуется для передачи большего количества электроэнергии и считается более стабильной, чем однофазная. Многофазный ток более постоянен, а его выходная мощность в 1,5 раза превышает максимальную мощность однофазной проводки, что делает его более подходящим для проводки для жилых домов и крупных промышленных предприятий.

Корпусная проводка (иногда называемая монтажной проводкой) использует цветовую кодировку, отличную от проводки оборудования, поэтому ее также необходимо включить в нашу статью, чтобы, так сказать, охватить все основы.

Да, цвета электрических проводов имеют значение

Цвета электрических проводов, вероятно, ничего не значат для среднего домовладельца, но эти различия на самом деле очень важны, и знание правильной цветовой кодировки важно при выполнении электромонтажных работ. Каждый цвет служит разным целям, и вы должны знать, что все провода, независимо от их функции или цвета, в какой-то момент могут пропускать ток, поэтому с ними следует обращаться осторожно.

В 1881 году Совет по страхованию пожаров Нью-Йорка выпустил первый набор правил безопасности для электропроводки. В 1893 году был создан первый Национальный свод правил по электромонтажу зданий , а в 1897 году NBFU выпустил первый Национальный электротехнический кодекс , но цвета не рассматривались. Цветовые коды проводов были наконец упомянуты в издании NEC 1928 года.

* Основные рекомендации, приведенные ниже, применимы к электропроводке в США, хотя есть несколько исключений, поэтому вызов сертифицированного электрика — самый безопасный вариант.*

Зеленый, зеленый с желтой полосой или голая медь

Это провода заземления, которые защищают вас, вашу бытовую технику и ваш дом от электрического пожара. Их цель — обеспечить путь для электрического тока цепи, если устройство закорачивает или срабатывает выключатель.

Черный

Черный указывает на горячий или находящийся под напряжением провод, по которому течет ток и который используется для питания всех цепей. Эти провода питают розетку или выключатель и часто используются в качестве ножек выключателя (соединение, которое проходит от выключателя к электрической нагрузке).

Красный

Это будет ваш второй провод под напряжением при установке 220-вольтной большой бытовой техники, такой как плита, сушилка для одежды или кондиционер. Красный также может быть соединительным проводом между двумя проводными детекторами дыма.

Синий и желтый

Эти два цвета представляют собой горячие провода, которые обычно протягиваются в кабелепровод для обычных подключаемых электрических устройств. Синие провода используются в качестве путешественников, обычно на трех- или четырехпозиционных переключателях (управление светом из нескольких мест) или в качестве ножек переключателей для таких вещей, как вентиляторы или огни.
