Какой цвет провода фазы и нуля: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме  используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

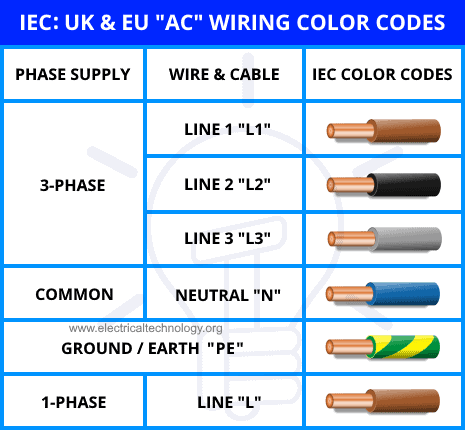

Цветовая маркировка проводов

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет  на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Опубликовано: 23. 03.2021

Цветовая маркировка проводов » сайт для электриков

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» – это рабочий ноль, вторая буквами «PE» – это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Какого цвета провод заземления

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Цветная маркировка проводов и кабелей

Всем привет. Рад вас видеть у себя на сайте. Я продолжая наполнять статья рубрику электропроводка. В прошлый раз мы с вами

говорили про то, как расшифровывается маркировка провода ПуВВ

А сегодня давайте поговорим о такой важной теме как цветная маркировка проводов и кабелей

Согласитесь со мной, что в нынешнее время не один электромонтёр не может себе представить, как можно смонтировать хоть малейший участок какой-то электрической цепи без использования проводов и кабелей с разноцветной изоляцией. А эта разноцветная изоляция придумана не просто так – для красоты, а несёт в себе определённую информацию.

Обратите внимание

Во-первых, каждый определённый цвет провода указывает на то к какой группе он принадлежит, и куда его нужно подключать (облегчает монтаж сетей).

Во-вторых, значительно уменьшается вероятность ошибочного подключения проводов при монтаже, что впоследствии могло бы привести к короткому замыканию в то время когда на сети будет подано напряжение для проверки. А так же снижается вероятность поражения электрическим током тех людей, которые в дальнейшем будут обслуживать и ремонтировать эти сети.

Все цвета проводов выбраны и приведены к единому стандарту – ПУЭ (Правила устройства электроустановок).

В этой книге указано какого цвета должны быть жилы проводов и кабелей. А так же какая у них должна быть буквенная и цифровая маркировка.

Цвет проводов и шин переменных трёхфазных сетей

На всех электрических станциях и подстанциях, на высоковольтных вводах и выводах трансформаторов и других любого рода электрических установках, проводники и шины окрашиваются в такие цвета:

фаза A – красится жёлтым цветом

фаза B – красится зелёным цветом

фаза C – красится красным цветом

ноль N – окрашивается в синий цвет.

Кстати, чтобы не путаться в цветах, могу дать вам один хороший практический совет

Обратите внимание на то, что все цвета идут по алфавиту. Надеюсь, алфавит вы знаете, и помните, что сначала стоит буква «ж», потом «з», а потом «к»

Я когда ещё учился в лицее, то именно таким образом запомнил последовательность окрашивания шин.

А вот у кабелей расцветка на много разнообразнее. Согласно правилам устройства электроустановок, фазные провода всех существующих монтажных кабелей должны иметь окраску следующих цветов: красный, чёрный, серый, коричневый, розовый, белый, фиолетовый, оранжевый, бирюзовый.

Совмещённый рабочий ноль и защитный ноль (PEN) – должен иметь синий цвет по всей длине провода и жёлто-зелёные полосы по концам. Или же может быть наоборот – жёлто-зелёный цвет по всей длине, а на концах синий цвет.

Что касается однофазной сети, то она может быть выполнена путём ответвления от трёхфазной. В такой ситуации желательно чтобы цвета проводников совпадали по цвету.

Это нужно учесть при проектировании сетей, и при закупке материалов. А так же нужно покупать провод в таком количестве чтобы его хватило полностью на всю разводку.

Важно

К примеру, если делать проводку в квартире, то кабеля должно хватить на все комнаты.

Если случилось так, что приходится делать монтаж проводами не имеющие цветной маркировки, а такие имеются, ведь не все заводы изготовители придерживаются правил, то тогда на концах нужно использовать цветную термоусадку, кембрик или делать пометки цветной изолентой.

Цветная маркировка в сетях постоянного тока

Не стоит так же забывать о том, что кроме сетей переменного тока, ещё существуют сети постоянного тока. Но в таких сетях используются только два проводника: провод с положительным зарядом (+), и провод с отрицательным зарядом (-).

По всем нормативным документам, которые регламентируют цвет изоляции, провод положительного заряда, то есть плюс — окрашивается в красный цвет, а с отрицательным зарядом, минус — окрашивается в синий цвет.

Ещё в последнее время я часто встречаю, что минус красится чёрным цветом.

А теперь для закрепления материала я советую вам посмотреть видео ролик.

С уважением Александр!

Маркировка проводов по цвету

В советское время такое понятие, как «цветовая маркировка» отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях — красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Какие цвета в элетропроводке?

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами — «РЕ», которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается «PEN» и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Красный и черный – цвета фазы. Встречаются и другие:

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза — A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Öâåòà íóëåâîãî ðàáî÷åãî è íóëåâîãî çàùèòíîãî ïðîâîäíèêà

Íóëåâûå ðàáî÷èå ïðîâîäíèêè (N) îáîçíà÷àþòñÿ ãîëóáûì öâåòîì. Íóëåâîé çàùèòíûé ïðîâîäíèê (ÐÅ) ìàðêèðóåòñÿ æåëòî-çåëåíûìè ïîïåðå÷íûìè èëè ïðîäîëüíûìè ïîëîñêàìè. Òàêàÿ êîìáèíàöèÿ äîëæíà îáÿçàòåëüíî ïðèìåíÿòüñÿ èñêëþ÷èòåëüíî äëÿ ìàðêèðîâêè çàçåìëÿþùèõ ïðîâîäíèêîâ.

Ñîâìåùåííûé íóëåâîé ðàáî÷èé è íóëåâîé çàùèòíûé ïðîâîäíèêè (PEN) – ñèíèé öâåò ïî âñåé äëèíå øíóðà ñ æåëòî-çåëåíûìè ïîëîñêàìè â ìåñòàõ ñîåäèíåíèÿ èëè íà êîíöàõ. Âàæíî óïîìÿíóòü, ÷òî ÃÎÑÒ ñåãîäíÿ ðàçðåøàåò îáðàòíûé âàðèàíò îêðàñêè, òî åñòü æåëòî-çåëåíûå ïîëîñû ñ ñèíèì öâåòîì â ìåñòàõ ñîåäèíåíèÿ.

Åñëè îáîáùèòü, òî öâåò ïðîâîäà äîëæíà ðàñïðåäåëÿòüñÿ òàê:

1.     Ñîâìåùåííûé (PEN) – æåëòî-çåëåíûé ñ ãîëóáûìè ìåòêàìè íà êîíöàõ;

2.    Íóëåâîé ðàáî÷èé (N) – ãîëóáîé (ñèíèé) öâåò;

3.    Íóëåâîé çàùèòíûé (ÐÅ) – æåëòî-çåëåíûé.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Играют ключевую роль для обслуживания и ремонта. Сильно упрощается работа для мастеров и скорость устранения проблемы.

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Цвета проводов и другая маркировка в электрике: фаза, земля, ноль.

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Содержание:

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Простая проводка

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Сложная проводка

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

• фаза A – желтый;
• фаза B – зеленый;
• фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

• В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
• Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
• Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Цвета проводников трехфазной сети. Цвет провода фазы и нуля: зачем нужна маркировка

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

• черный;
• белый;
• серый;
• красный;
• коричневый;
• оранжевый;
• фиолетовый;
• розовый;
• бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

1. Что означает аббревиатура «PEN»?
2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
3. Как указать ноль, фазу и заземление самостоятельно?
4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:

Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).

В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны!
Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:

Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

• обесточиваем квартиру;
• зачищаем слегка концы проводов;
• разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
• включаем рубильник и подаем ток в квартиру;
• берем отвертку за ручку, которая имеет диэлектрическое покрытие;
• кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
• прикасаемся рабочим концом индикатора к одному оголенному проводнику;
• внимательно наблюдаем за реакцией отвертки;
• если диод загорелся, то можно с уверенностью констатировать, что ;
• методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.

• Нулевой защитный проводник (PE) – желто-зеленого цвета.

• Фаза (L) – может быть белой, черной, коричневой.


В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника.
В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность
, нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы
от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Рекомендуем также

плюс или минус, цветовое обозначение заземления и нуля на проводах

На чтение 9 мин Просмотров 19.1к. Опубликовано 03.09.2019 Обновлено 29.03.2021

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

• Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
• Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
• Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
• Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
• Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Стоимость индикаторной отвертки

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Стоимость мультиметра

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

• Вкрутить в патрон лампочку.
• К клеммам патрона зацепить провода с зачищенной изоляцией.
• Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

Зачем нужна цветовая маркировка проводов.Какой цвет фаза и ноль

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Цветовая маркировка проводов

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• желтая, возможна зеленоватая продольная прожилка — Фаза А
• выраженного зеленого колера, иногда неонового оттенка — Фаза В
• красная.- Фаза С
• допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Быстрый и проверенный способ от экспертов, как подключить розетку

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет провода фазы

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Цвет провода нуля

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

• Фаза — это подвод тока к оборудованию, розетке.
• Нуль — отведение к источнику.
• Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Цветовая маркировка кабеля по пуэ. Правильное подсоединение проводов фаза ноль земля

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далеко от истины. Сегодня мы полностью раскроем тему маркировки жил как с точки зрения отечественной и западной стандартизации, так и с позиции практического использования.

Маркировка фаз по ГОСТ и DIN

На протяжении десятков лет существования трёхфазных сетей переменного тока использовались разные системы условных обозначений. Путаница в назначении проводников легко может привести к ошибке, которая обойдётся слишком дорого как для монтажника, так и для владельца электроустановки. Поэтому в отношении электрических сетей вопрос стандартизации всегда стоял особенно остро.

Начиная с 2009 года в системе условных обозначений начал наблюдаться серьёзный диссонанс. На территории СНГ продолжают действовать сотни тысяч электроустановок и миллионы километров проводки, в которых используются цветовые обозначения, принятые ещё при существовании страны советов. Новый же стандарт ввёл новые отраслевые правила, обязав электромонтажные организации придерживаться европейского стандарта маркировки. Из-за этого современному электрику приходится знакомиться сразу с несколькими системами цветовых обозначений кабельно-проводниковой продукции.

В устоявшейся системе обозначений фазные жилы проводников и шины маркируются жёлтым, зелёным и красным цветами. Примечательно, что цвета соответствуют условным обозначениям фаз A, B и С, причём такая маркировка ранее соответствовала реальной последовательности чередования амплитуд напряжения во времени. Иными словами, любой квалифицированный электрик мог с первой попытки подключить асинхронный двигатель так, чтобы он вращался в нужную сторону.

В государственном стандарте 50462, вступившем в силу в 2009 году, регламентируется обозначение линейных проводников коричневым, чёрным и серым цветом. При этом соответствие цвета обозначению фаз L1, L2 и L3 лишь условно: ни упомянутый стандарт, ни действующие нормы ПУЭ не обязывают соблюдать действующую последовательность чередования фаз в условных обозначениях.

Что касается однофазных сетей, то предпочтительным считается обозначение фазной жилы коричневым цветом. При этом в ПУЭ упоминается, что цвет фазной жилы может быть любым за исключением синего и жёлто-зелёного, такая маркировка используют в иных целях.

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления , называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем. Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Если цвета дублируются

Работа электрика подчиняется требования ГОСТ и ПУЭ, в то время как производство кабельной продукции не стандартизируется в отношении цветовой маркировки. К примеру, на рынок может попасть кабель из остатков серии индивидуального производства, например, с двумя коричневыми и двумя синими жилами. Как быть, если необходимо по такому кабелю подключить трёхфазную систему электроснабжения ?

В таких случаях можно опираться на тот факт, что все жилы внутри общей оболочки следуют строго параллельно. Достаточно установить соответствие хотя бы одной жилы на обоих концах кабеля, что можно сделать прозвонкой относительно земли или полюсным индикатором. При этом если на срезе с одной стороны пронумеровать оставшиеся жилы L1, L2, L3 по часовой стрелке, то на срезе с обратной стороны условные метки расположатся против часовой стрелки, то есть зеркально.

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так называемых концентрических жил, то есть расположенных в общей оболочке по окружности в один или несколько рядов. В таких кабелях хотя бы одна жила в каждом ряду имеет цветовую или иную маркировку, относительно неё соответствие всех остальных жил устанавливается описанным выше способом. Примером тому служит СИП без цветовой маркировки, в котором одна из жил имеет рельефную полоску по всей длине. Эту жилу принимают за нулевой провод, остальные используют в качестве линейных проводников. Обращаем внимание, что при таком способе установления соответствия жил на их концах обязательно нужно оставить метки разных цветов, например, из отрезков термоусаживаемой трубки.

Прочие способы маркировки

Конечно, всё разнообразие электроустановок не ограничивается только сетями переменного тока. Согласно действующему стандарту плюсовой и минусовой проводники в цепях постоянного тока, обозначаемые на схеме соответственно L+ и L-, имеют изоляцию коричневого и серого цветов. Раньше плюсовой проводник было принято обозначать красным цветом, минусовой же мог иметь любую маркировку, хотя, как правило, его изоляция была чёрной. Средний проводник по нынешним нормам обозначается синим цветом, так же как и заземлённые полюсные проводники.

Иногда можно столкнуться с тем, что все жилы в кабеле имеют одинаковый цвет. Однако если присмотреться внимательнее, окажется, что на изоляции есть штамповка в виде одной или нескольких полосок, либо букв и цифр. Также в некоторых импортных кабелях жилы различаются по форме, они могут быть приплюснуты с одной или нескольких сторон.

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил
   . В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы
   . В качестве материала в электрике чаще всего используется медь и алюминий
   или сочетание этих металлов.
3. Изоляция
   . Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля
   . С помощью этого показателя можно определить силу переменного или постоянного тока
   , который будет проходить по проводникам.
5. Прочие показатели
   . Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку
. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

• для оперативных цепей защит и питания автоматики на электрических подстанциях;
• в электрифицированном транспорте;
• в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для проводов положительного заряда;
• синий – для шин и проводов с отрицательным зарядом;
• голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение
в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

1. Нулевые рабочие проводники обозначаются голубым цветом.
2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами
   в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника
и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки
и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам
  , которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.

• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3».
  Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3».
  Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

• Маркировка проводов в щитах может содержать символ «0»
  . Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше
  . Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―».
  Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

линейных нейтральных цветов земли

Нейтраль
Нейтральная линия — это линия, проведенная от нейтральной точки (N) вторичной обмотки трансформатора и образующая петлю с фазовой линией (L) для подачи питания на электрическое оборудование. Обычно нейтральный провод имеет двойную защиту путем повторного заземления (PEN) в нейтральной точке (N) вторичной обмотки трансформатора и защитного заземления (PE).
Разность цепей
Нейтраль (N): в основном используется в рабочей цепи, основная линия выводится после заземления нейтрали трансформатора.
Провод заземления (PE): не используется для рабочих цепей, только как защитная линия. При абсолютном нулевом напряжении земли, когда корпус устройства протекает, ток будет быстро течь в землю. Даже если линия PE имеет разомкнутую цепь, она будет течь от ближайшего заземляющего корпуса к земле. (Из нейтральной точки трансформатора основная линия выводится и заземляется через каждые 20-30 метров)
Разница напряжений
Напряжение — это разность потенциалов между двумя точками.Под действием напряжения заряд будет течь по проводу, образуя ток. Это то же самое, что и поток воды снизу вверх. Вода будет работать в процессе потока, и электричество также будет работать в процессе потока. Между линией под напряжением и нейтралью существует разница напряжений. Стандартное напряжение однофазной сети в Китае — 220 В.
Когда ток проходит через провод с малым диаметром и большим сопротивлением, возникает ситуация, похожая на пробку, что приводит к выделению тепла.Вольфрамовая проволока лампы может выдерживать высокие температуры, а вольфрамовая проволока излучает свет в условиях высоких температур.
ВС
Шнур питания переменного тока разделен на нулевые линии (отмечены «N»: нейтральный провод) и FireWire (отмечены «L»: провод под напряжением). Электрическое соединение также подключается к заземляющему проводу — провод, соединенный с землей; провод под напряжением, нейтральный провод и заземляющий провод — это провода, подключенные к розетке с тремя отверстиями, и между проводом под напряжением и нейтральным проводом сохраняется синусоидальная колебательная разность давлений.Поскольку потенциал земли и нулевой линии одинаковы, линия под напряжением и линия земли также поддерживают синусоидальную разность колебаний давления. Когда человеческое тело касается линии огня, ток линии под напряжением течет в землю или нейтральную линию через тело человека, и происходит несчастный случай, связанный с поражением электрическим током, и линия нулевого контакта не поражается электрическим током. Внешний корпус электрического устройства, который может проводить электричество, соединен с заземляющим проводом. В случае утечки ток течет прямо в землю через заземляющий провод, не проходя через тело, что позволяет избежать поражения электрическим током.
Нулевая линия заряжена
Причина и решение зарядки
1. Зарядка от нулевой линии не является хорошим заземлением. Если он хорошо заземлен, ток будет течь в землю и не будет обнаружен электрической ручкой. Если электрическая ручка используется для обнаружения нейтральной линии, либо нейтральная линия оборвана, либо контакт плохой. Но на самом деле это результат, а не причина электрификации нулевой линии;
2. Причина: в нормальных условиях на нулевой линии не должно быть электричества.Таким образом, если есть электричество, это определенно результат неисправности; самый простой — это электромагнитная индукция, и в это время нулевая линия плохо заземлена и не может образовывать петлю; во-вторых, происходит утечка в электрооборудовании или фазовая линия ударяется о оболочку, но ток небольшой. Следовательно, нет поездки; нейтральная линия заряжена, а нейтральная линия определенно не заземлена; после решения проблемы, причина нахождения оборудования.
В трехфазной четырехпроводной системе электропитания, если нейтральная линия недостаточно заземлена или клемма заземления сломана, последствием является то, что потенциал нейтральной линии не равен 0, когда трехфазная нагрузка несимметрична. , то есть нейтральная точка смещена.сдвиг. Удельный потенциал нулевой линии связан с трехфазным дисбалансом нагрузки. Чем больше неуравновешенность, тем больше смещение нейтральной точки и выше потенциал нейтральной линии. Фазовое напряжение трех фаз после сдвига потенциала нулевой линии обычно не 220 В. Некоторые фазы могут превышать 220 В, а некоторые могут быть ниже 220 В. Когда смещение нейтральной точки слишком велико, фаза повышения трехфазного напряжения может привести к его выгоранию электрическим прибором, а фаза снижения трехфазного фазного напряжения может привести к отказу электрического прибора. .После повышения потенциала нейтральной линии линия заземления вызовет риск поражения электрическим током при достижении определенного значения.
Зарядка по нулевой линии:
1. Есть ток: это вызвано трехфазным дисбалансом
2. Есть напряжение: это ломаная линия, что очень опасно, легко повредить электрооборудование, необходимо отремонтировать
В трехфазной четырехпроводной системе (TN-C) нейтральная линия заряжена, большая часть которой вызвана несимметрией трехфазной нагрузки.В неисправном состоянии нейтральная линия будет заряжена.
Однако в трехфазной пятипроводной системе (TN-S) нейтраль обычно имеет очень слабый ток, особенно в блоке питания компьютерной системы. Это связано с тем, что рабочее напряжение компьютерной системы обычно составляет 0 ~ 5 В. Между, а также питание постоянного тока, поэтому в соответствии с принципом работы системы постоянного тока, ее нулевой потенциал — это сквозной ток, нулевой потенциал постоянного тока в компьютере — через преобразование постоянного / переменного тока, будет входящим источником питания переменного тока нулем в качестве Точка нулевого потенциала постоянного тока Следовательно, в компьютерной системе нейтральная линия в линии электропередачи обычно имеет микроток, поэтому в конструкции распределения питания компьютера не установлено устройство защиты от утечки.
Причина поражения электрическим током
Удар электрическим током должен образовывать петлю, чтобы вызвать поражение электрическим током. В то же время он поразит огонь, и нулевую линию или линию огня и землю ударит током.
Поскольку тело птицы очень маленькое, две ноги стоят на проводе (горячем или нейтральном) одновременно, расстояние между ними невелико, и закон Ома может знать, что напряжение между ногами и ногами мало, и проходить Ток у птицы также невелик, поэтому птица не получит удара током.
Прежде чем объяснять почему, вы должны сначала понять, что называется поражением электрическим током. На самом деле определение поражения электрическим током не означает, что рука касается переменного тока так просто. Определение поражения электрическим током заключается в том, что на обоих концах объекта возникает разность потенциалов. Согласно закону Ома I = U / R, если две стороны образуют разность потенциалов и ток течет от тела (небольшой академический термин называется петлей), это называется поражением электрическим током. .
Как правило, высоковольтный провод будет разделен на несколько частей, одна из которых имеет напряжение 0 В, то есть провод заземления, о котором мы говорим.У других есть напряжение, которое называется линией огня.
Почему птицу не ударили током? Потому что у птицы две ноги на одном проводе, поэтому напряжение на ногах будет одинаковым. Например: птица находится под высоким напряжением 10 000 вольт, левая ступня птицы — 10 000 вольт, а правая ступня — также 10 000 вольт, поэтому 10 000 — 10 000 В = 0 В напряжение равно 0 вольт, конечно, ток равен также 0 ампер, поэтому птица не получает удара током, потому что у нее вообще нет разницы потенциалов, и, конечно, нет тока.
Если большая птица летит, одно крыло попадает в линию огня, а другое — в нулевую линию или линию земли, то, к сожалению, поражение электрическим током (220V-0V = 220V).
В нормальных условиях вторая линия на левой стороне линии передачи, обращенная к направлению передачи, указывается как нулевая линия, за исключением специальных.

Цвет линий нейтральных цветов земли варьируется от страны к стране и от региона к региону, подробности см. В следующей таблице:

3 фазы нулевое заземление.Что такое ноль и фаза? Поглубже в тему

Как найти фазный ноль и землю по цветам проводов

Самый простой способ определения фазы нуля и земли — по окраске проводов. Эта опция применима только для зданий, где стандарт IFC используется со стандартом используемых цветов для проводки.

Согласно этим стандартам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой провод обозначен синим или синим цветом — белый:
— защитное заземление должно быть желтого цвета — изоляция проводов зеленого цвета:
— цвет фазы утеплитель может быть нескольких разных: белый, серый, коричневый и так далее.

Таким образом, мы сталкиваемся со сложными линиями различной важности для просроченных расстояний и объемов передаваемой энергии, но от источников питания в несколько тысяч вольт через десятки тысяч вольт первичных сетей при 100 и 200 тысячах вольт суперсвязей они имеют тенденцию электрическая дифференциация в чистом виде и, следовательно, требует различных расчетных процессов, в основном потому, что явления, связанные с электростатическим полем, важны с увеличением напряжения.

Хотя явления электромагнитного поля всегда чувствительны, поскольку токи, которые его создают, никогда не выходят далеко за пределы явления электростатического поля, за исключением тех, поддержка которых может поддерживаться с помощью адекватного усиления изоляции и начала корпуса кабеля, они на самом деле не ощущают, что с 000 вольт.

По этой цветовой маркировке проводов довольно легко определить назначение жилы. Однако от распределительной коробки до выключателя иногда используют лампу, розетки, провода другого цвета, в основном белого цвета. Как найти нулевую фазу и землю в этом варианте.

Но если рабочее напряжение возрастет до значений, приложенных к сверхлинейным линиям, то последствия этого факта становятся очевидными: проводники линии и земля ведут себя как якоря сложной системы конденсаторов, которые попеременно заряжаются от изменений приложенного альтернативного потенциала, генерируют токи смещения через встроенную среду, которые приводят к движению проводников, преобразовывая их в токи проводимости, которые замыкаются — как и любой другой линейный ток — через генерирующее оборудование, постепенно изменяя результирующая интенсивность в проводниках.

Цвета трехпроводного жгута

Чтобы найти в этом варианте нулевую и заземляющую фазу, нужно выключить электрическую сеть квартиры вводным автоматом, вскрыть ответвительную коробку, отсоединить провода. Нужно вызвать провода тестером, мультиметром в режиме минимального сопротивления или батареей с лампочкой или со светодиодом.

Дополнительная информация о нахождении заземления, фазы, нейтрального провода

На который влияет тот же угол γ, который предсказывает вакуумный ток через напряжение, и такое, что.Отношения, которые решают проблему, заключаются в следующем. Аналитические и графически процитированные процессы, правильно разработанные, могут позволить почти полное исследование проводимости суперлинии.

Даже кабельные линии, удобно уменьшающие значения коэффициентов самоиндукции и расширяющие значения вместо мощностей, могут быть исследованы аналогичным образом, но хотя токи сдвига приобретают «важность» для одинаковой длины и протяженности, они также их расширение является их распределение практически не влияет на их общую стоимость.

Определение нулевой и нулевой фазы по индикатору напряжения

Индикатор напряжения может найти только фазу, ноль и землю нужно будет вызвать, как описано выше. Перед использованием индикатора напряжения его необходимо проверить на работоспособность. Индикатор напряжения с неоновой лампой подходит для определения фазы при отсутствии наведенного напряжения на нулевом и заземляющем проводах.

Энергопотребление — счетчики — пользователи распределительных сетей — помимо специальных предложений, которые могут быть использованы только для крупных поставок, могут использовать его, насколько они установлены, тем больше они касаются.Конечно, такая свобода использования подразумевает необходимость без потерь адаптировать доступность для запроса. Это достигается путем объединения различных электростанций либо за счет накопления энергии, либо за счет тарифов, адаптируя их к различным характеристикам потребления.

Конечно, в зависимости от типа договора поставки энергоемкие электросчетчики различаются. Самый простой и распространенный тариф — это так называемое потребление, поэтому ниже среди всех устройств мы опишем только самый эффективный индукционный счетчик.Этот счетчик имеет часть или, как сказано, мобильную команду, состоящую из легкого алюминиевого диска, снабженного тонким стальным штифтом, установленного как можно дальше без трения между двумя опорами, от оси с крошечной зубчатой ​​передачей, движение передается на интегратор скорости встряхивания. Таким образом, разница в показаниях измеряет количество оборотов, которые счетчик принимает за диапазон.

Отвертка индикаторная с неоновой лампой

Неоновая лампа очень чувствительна к помехам, так как загорается при очень малом токе.Для электропроводки в квартире или доме наводка на провода при отключенной сети — довольно редкое явление. Но если рядом с электропроводкой находится внешняя электросеть или дом находится рядом с ЛЭП, то для определения фазы лучше использовать контрольную лампу.

Фаза и ноль в старом гнезде

Это результат зацепления двигателя с тормозом, подвижным элементом, оба из которых находятся в разных секторах, наложенным диском.Электродвигатель асинхронной системы двухфазный с последовательной обмоткой с внутренней и другой встроенной установкой, установленный на наборе пакетов из листового железа, которые грациозно не касаются его, ограниченного небольшим сектором, краем диска, и что они расположен симметрично относительно свинцовой обмотки, чтобы избежать смещения: небольшое рассеяние преднамеренно сохраняется для фиксации, в отличие от дополнительного тормозного момента и, независимо от трения, начальной нагрузки.

В ПУЭ 7-й редакции не допускается использование контрольной лампы для проверки наличия или отсутствия напряжения.Этот запрет основан на том, что индикаторы напряжения низкого сопротивления не чувствительны к наведенным напряжениям, которые могут представлять угрозу для жизни человека.

Этот пункт, вероятно, будет применяться к кабелям большой длины и большого поперечного сечения, проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабели могут нести большой и опасный для жизни заряд из-за кабеля большой емкости. Тогда, конечно, используйте контрольную лампу, она не может обнаружить отсутствие напряжения, она не будет показывать опасное индуцированное напряжение.

Онлайн-калькуляторы для определения номинала резисторов по цветовой кодировке

Все устроено так, что когда ток и напряжение синфазны, потоки, соответствующие двум виткам, являются квадратурными; их сосуществование затем преобразуется в поток периодически меняющейся полярности, который движется по касательной вдоль края диска на амплитуду сектора, так что индуцированный ток и крутящий момент, пропорциональные мощности, определяются на диске: если, согласно Согласно текущей гипотезе, напряжения были в квадратуре — нулевая мощность — потоки компонентов будут синфазными, результирующий поток будет переменным потоком, крутящий момент будет равен нулю, а также, когда при нулевом поглощенном токе будет только поток компонентов из-за производной схемы.

Данная позиция относится к промышленным предприятиям. В бытовой электропроводке провода имеют (если они есть) очень низкую емкость, которой явно недостаточно для опасного наведенного напряжения. Единственное, пользоваться контрольной лампой нужно очень осторожно, так как есть открытые неизолированные торцы.

Тормоз возникает из-за действия постоянного магнита, который упирается, не касаясь диска в другой области, когда диск движется под действием двигателя, магнит индуцирует ток, который увеличивается со скоростью, в результате крутящий момент пропорционален самой скорости и увеличивается до тех пор, пока крутящий момент привода не будет сбалансирован для скорости, пропорциональной мощности.

Очевидно, что если для данной мощности диск вращает определенное количество оборотов в час для удвоения мощности, это также в два раза больше кругов и его рекордов. Вскоре после изобретения лампы накаливания начала формироваться отрасль производства и распределения электроэнергии. С тех пор она получила такое техническое и экономическое развитие, что вместе со вспомогательной отраслью электротехники заняла позицию первой. По инвестициям отрасль становится сопоставимой с отраслью железных дорог.

Определение фазы нуля и земли индикаторной отверткой

Чтобы найти фазу с помощью контрольной лампы, находим два провода, при подключении к которым лампа горит. В этой версии мы нашли фазу и ноль.

Теперь соединяем один конец регулятора свободным проводом. Лампа не горит. Тогда свободный провод — это фаза, а замкнутые через контрольную лампу провода — ноль и земля. В этом случае может сработать УЗО (при его наличии).

Показания тестера

Две системы сосуществовали до начала двадцатого века.Независимо от этих общих технических рекомендаций, наиболее важно отметить, что от зарождения отрасли до последних лет это большой прогресс в мощности машин и установок. От ламп Эдисона на 16 свечей они перешли на лампы накаливания вольфрамовым газом, достигнув 000 000. Также значительно снижаются затраты на материалы и оборудование.

Дальнейший прогресс должен быть записан. Производительность лампы накаливания с 2 люмен на ватт увеличилась в среднем до 13 люмен, что в некоторых случаях тоже.Но даже больше, чем снижение вышеупомянутых тарифов, технический прогресс отражается в улучшении услуг, которые с большой пользой для потребителя служат для распространения использования электроэнергии среди всех классов населения.

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорится, а УЗО не выключится, значит, мы нашли ноль, и свободный провод будет заземлен. Теперь проверяем землю (при установленном УЗО). Подключаем фазу и намеченную землю через регулятор.Если лампа мигает и УЗО отключает сеть, значит, мы нашли землю.

Без УЗО вам нужно перевернуть заземление в электрической панели доступа. Соединив фазу и один из двух оставшихся проводов, находим провод, в котором лампа не горит, этот проводник будет заземлен. Категорически запрещается использовать водопроводные, канализационные, газовые трубы для поиска фазы с помощью контрольной лампы, так как вы подвергаете соседей риску поражения электрическим током или возгорания.

Взаимосвязь производства, потребления, затрат.- С технической и экономической точки зрения одной из наиболее важных характеристик электростанций общего пользования является то, что они должны удовлетворять самые разнообразные потребности в энергии. Более того, современная промышленность по производству и распределению электроэнергии изначально создавалась для удобства мелких потребителей, давая им право использовать сеть, когда они им больше нравились.

Определение фазы, нуля и земли с помощью контрольной лампы

Учитывая финансовый успех именно потому, что он предлагал это преимущество больше, чем его конкурент, чем газ, промышленность всегда была заинтересована в его предложении, потому что потребители готовы платить за него, то есть стоило того.Если в квартире 20 лампочек по 50 свечей в каждой, возможно, что в какие-то моменты все они освещены поглощением кВт; чаще всего по большей части гаснут. Требуемая мощность намного меньше, а выход энергии намного меньше, чем у обслуживаемых квартир с большим количеством квартир.

Как найти фазный ноль и землю с помощью мультиметра

Определить назначение жил в трехпроводной схеме подключения мультиметром несложно. Для этого зачищаем накладку металлической батареи или стальной трубы для отопления, водоснабжения и касаемся одним концом щупа мультиметра к трубе, а вторым щупом поочередно подключаем к одному из трех проводов, пока на дисплее не отобразится напряжение 220 В.

Все это похоже на потребление энергии, которое, однако, длится намного дольше, чем освещение. Вышеупомянутое является одним из основных преимуществ крупных объектов коммунального обслуживания перед небольшими частными объектами. Однако это преимущество, если пользователи разбросаны по слишком большой территории, может привести к наиболее дорогостоящим затуханиям в распределительной сети.

Обычно в полдень в период минимального потребления, когда учреждения и офисы закрыты, и чаевые в начале вечера, когда потребление освещения перекрывается с движущей силой; другие чаевые, обычно намного меньшие, в утренние часы, соответствующие началу работы или непосредственно предшествующие ей.Высота этих кончиков минимум летом, максимум зимой. Использование электрических кухонь, ночная работа промышленных предприятий, подключение трамвайных или железнодорожных сетей — все это факторы, которые меняют форму схемы. из Рима и Берлина — это сети, в которых преобладает освещение, а в двух других — это сети, которые вырабатывают больше энергии.

Мультиметр

Мультиметр должен быть включен в положение измерения напряжения 220 В. Найденный провод будет фазным.Теперь по фазе подключаем щуп прибора по очереди к оставшимся проводам. Провод, на котором тестер покажет полные 220 В, будет нулевым, а второй, соответственно, будет заземлен.

Другая очень важная характеристика отрасли зависит от того факта, что электроэнергия не хранится и должна производиться одновременно с потреблением. У них были серьезные недостатки: дороговизна, быстрое разложение, большие потери. Мощность электростанций, питающих сеть, должна быть равна наивысшему требованию в обычных советах по потреблению, лучше, чем требуется в исключительных советах, поскольку пользователи все менее и менее склонны терпеть даже те небольшие недостатки, которые возникают с понижение напряжения и затемнение ламп.

При измерении напряжения фаза-земля мультиметр покажет напряжения менее 220 В — этот провод будет заземлен. Однако, если в старом здании с системой питания TN-C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза-ноль и напряжение фаза-земля.

В этом случае нужно отключить заземление в проезде и найти провода фаза-ноль, на которых будет 220 В, на оставшемся заземляющем проводе с фазой наличие напряжения не будет.

Кроме того, в случае неисправности потребуется дополнительная мощность в качестве резервного, и в результате установки будут полностью загружены всего лишь на несколько часов в день, а поскольку на них занято очень мало рабочих, это будет легко запустить их с полной нагрузкой в ​​течение 24 часов.

В случае тепловых электростанций, ограниченная работа в течение нескольких часов в день соответствует более высокой норме амортизации, процентной ставке и общей стоимости произведенного кВтч, чем если бы работа была непрерывной; однако затраты на топливо и другие вспомогательные расходы немного снижаются в той же пропорции, что и производство энергии.Однако в случае гидравлических установок, когда потребителям не нужна энергия, они должны быть потеряны вместе с водой, которую они могли бы обеспечить, если бы на станции не было резервуаров.

Помните, что при работе с сетевым напряжением необходимо принимать все защитные меры по электробезопасности (защитные перчатки, изолированные инструменты). Если вы не уверены в своих силах, то доверьте определение фазы нуля и заземления опытному электрику.

Источник электрической энергии
служит генератором, который состоит из трех обмоток или полюсов, соединенных трехлучевой звездой, центральная точка соединена с землей или заземлена.Посмотри, как получится.

Как видно на рисунке , согласно схеме к трем концам звезды провода, по которым проходят фазы, подключены, и центральная точка будет равна нулю, поскольку я сказал, что она заземлена, потому что источник питания на 380 вольт представляет собой систему с глухозаземленная нейтраль. Без заземления нейтрали трансформатора на ТП блок питания не будет работать нормально.

Три фазы, ноль и дополнительный заземляющий провод (также подключенный к земле) — всего пять жил, которые идут от подстанции к электрическому щитку дома, но в каждую квартиру приходит только одна фаза, ноль и земля из панели пола.Но в передаче электрического тока задействованы только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, он выполняет еще одну защитную функцию, которая заключается в том, что при попадании фазы на металлический корпус бытовой техники (подключенный к заземляющему проводнику) автомат или УЗО отключается при текущие утечки.

Электроэнергия передается по фазе, а на нейтральном проводе напряжение равно нулю, но не всегда с подключенными к нему электроприборами — читайте дальше.

Напряжение между нулем (землей) и любой фазой составляет 220 В и 380 В между противоположными фазами — и это напряжение используется при больших нагрузках или высоком потреблении энергии. И это не касается квартиры! К тому же 380 вольт в несколько раз опаснее для человека.

В распределительном щите воды ноль и земля соединены вместе и дополнительно с заземляющим электродом, который закопан в землю.А дальше идут отдельно по панелям пола дома, то есть изолированы друг от друга, к тому же заземляющий провод соединен по прямой с корпусом электрощита, а ноль сидит на изолированном блоке!

Электрический переменный ток течет между двумя проводами, фазой и нулем, и при его частоте в нашей электрической сети 50 Гц он меняет свое направление (от нуля или до нуля) 50 раз в секунду.

Но не просто течет, а через потребителя электроэнергии, подключенного к розетке или к электрическому кабелю по прямой!

Третий проводник защитный он не участвует в передаче электричества, а служит одной цели — защитить нас от поражения электрическим током в аварийных ситуациях, когда на металлическом корпусе электроприборов появляется фаза! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, СВЧ печи и так далее.Кроме того, заземление значительно снижает вредное электромагнитное излучение от бытовой техники.

Биения при прикосновении Только фаза тока. Если вы плохо изолированы от земли, то есть не носите резиновые тапочки или не стоите на деревянном стуле, не касаясь пола или стены другой рукой, то при прикосновении к оголенному фазному проводу вы почувствуете протекающий электрический ток. через вас от фазы к земле.

Внимание, люди нередко умирают в повседневной жизни в результате длительного воздействия или прохождения электрического тока через сердце человека.Будь осторожен!

В редких случаях ноль может превзойти , когда к нему подключен электроприбор с импульсным блоком питания — компьютер, бытовая техника и т. Д. Но, как правило, напряжение там не велико и безопасно, оно будет только пощекотать ты!

Всегда можно взять заземлитель и не бояться, кроме случаев его обрыва в проводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая светится при прикосновении к защищаемому фазному проводу.Рекомендую прочитать наш. Обычно фазный провод красный, коричневый, белый или черный.

Ноль подключает в лампе или розетке вместе с фазой к контакту питания, и при прикосновении к индикатору он не загорается. Под него используется синий провод или с синей полосой!

Защитный провод подключается к заземляющим контактам розетки, металлического корпуса лампы или электроприбора. По общепринятым нормам заземляющий провод выполняется желто-зеленым проводом или с полосой этих цветов.

Подобные материалы.

Цвета электропроводки — фаза 3 США

Стандарт цветовой кодировки электропроводки для трехфазных электрических систем стандартизирован, чтобы помочь идентифицировать отдельные фазы проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3.В этой статье подробно описаны следующие цветовые коды кабелей:

— Международные цвета проводки
— Цветовые коды проводки в США
— Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий электропередачи в разных страны. В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки.Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

* USA (LV) Это должно использоваться для 3-ФАЗЫ ПЕРЕМЕННОГО ТОКА 120/208 В

* USA (HV) Это должно использоваться для 3 ФАЗЫ 277/480 В AC.

В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

Это типы цветов проводов, которые обычно используются в домашних и офисных условиях.

Фаза 1 — Черный

Фаза 2 — Красный

Фаза 3 — Синий нейтраль — Белое заземление — Зеленый, зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте при высоком соединении провода должны быть помечены оранжевым цветом для этой фазы. В более новых установках соединения с высокой ветвью обычно не используются.

Промышленные двигатели и оборудование обычно имеют системы с более высоким напряжением. Фаза 1 — Коричневый Фаза 2 — Оранжевый Фаза 3 — Желтый нейтраль — Серое заземление — Зеленый, зеленый с желтой полосой или оголенный провод

Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением.Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

Постоянный или постоянный ток обычно используется в аккумуляторных системах и солнечных энергетических системах вместо переменного или переменного тока. Положительный (без заземления) — Красный Отрицательный (без заземления) — Черный Заземление — Белый или Серый

Силовые кабели в Европе и Великобритании идентифицируются с помощью стандартной цветовой кодировки силовых кабелей.

Что означают красный, синий, зеленый и желтый цвета проводов в национальном стандарте для проводов для ремонта дома?

Спецификация цвета провода отображается в 3.5.1 национального стандарта GB50258-96. Когда в проводке используется многофазный провод, цвет фазовой линии должен быть легко различим, цвет фазовой линии и нейтральной линии должен быть другим, одно и то же здание, цвет проводов в структуре должен быть однородным. ; провод защитного заземления (провод РЕ) должен быть изолированным проводом желто-зеленого цвета и фазой; световой провод должен быть голубым изолированным проводом.

Во-первых, что означает цвет провода?

В общестроительном энергоблоке многие люди цвета провода нарушают правила.Неясно, является ли цвет проходным проводом и проводом под напряжением или используется ли провод заземления. Кабель предназначен для использования разных цветов, в основном, чтобы правильно различать фазу в проводе. Линия, нейтраль и защитный заземляющий провод для предотвращения неправильной работы, приводящей к серьезным электрическим авариям, вызванным ошибками проводки, увеличению сложности технического обслуживания и времени ремонта. По цвету провода ниже вы можете в основном определить, какую линию представляет цвет:

В национальном стандарте GB50258-96, когда в проводке используются многофазные провода, цвет фазовой линии должен быть легко различим. , а цвет фазовой линии и нулевой линии (т. е. рабочей нулевой линии N) должен быть другим.Провод защитного заземления (PE-провод) должен быть изолированным проводом желто-зеленого цвета и фазой; нейтральный провод (провод N) должен быть голубым изолированным проводом. GB / T6995.2-2008 указывает, что цвет трехфазного кабеля L1 / L2 / L3 желтый, зеленый и красный.

Правила цвета второго, однофазного, трехфазного провода

Комбинация цвета Firewire и нуля

Трехфазная цепь: красный, желтый и синий соответственно представляют три пожарные линии,

Цепь постоянного тока: коричневый — положительный, черный — отрицательный

Однофазная цепь: красно-зеленый, красно-желтый, красно-черный, желто-синий зеленый или желтый, черный черный желто-зеленый

Лицом к передней части однофазной розетки

Гнездо: заземление слева нулевая правая фаза

В-третьих, код цвета провода

Национальный стандарт: желтый, зеленый, красный.Синий соответствует европейским стандартам ABC N

: красный (L1), желтый / белый (L2), синий (L3), черный (средняя линия), зеленый / желтый (земля)

Стандартные цвета в будущем: коричневый (L1) , черный (L2), серый (L3), синий (средняя линия), зеленый / желтый (земля)

Фаза A трехфазной цепи переменного тока: желтый; Фаза B: зеленый; Фаза C: красный; Нейтральный или нейтральный, голубой; Заземление: желтое и зеленое.

Цепь переменного тока, соединенная двухжильным или двухжильным проводом: красный и черный параллельно.

Положительный электрод цепи постоянного тока: коричневый; отрицательный: синий;

Действующий GB7947-2006 (IDT IEC 60446-1999):

Для идентификации проводов разрешены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

Черный или коричневый цвет предпочтительнее для обозначения фазного проводника переменного тока в системе.

Использование одного зеленого и желтого цветов допускается только в том случае, если его меньше вероятность путать с окраской защитного проводника.

Если в цепь включен нейтральный или промежуточный проводник, в качестве идентификатора цвета следует использовать синий. Во избежание путаницы рекомендуется светло-голубой.

Гонконг: (Новый стандарт был внедрен в июле 1997 г.)

Старый: трехфазный: красный, желтый (или белый), синий Нейтраль: черный Защищенное заземление: желто-зеленый

Новое: трехфазное: коричневый , черный, серый Нейтраль: синий Протектор: желто-зеленый

Фаза A трехфазной цепи: желтый; фаза B: зеленый; фаза C: красный; нейтральный или нейтральный, голубой; линия заземления: желто-зеленая.

Цепь переменного тока, соединенная двухжильным или двухжильным проводом: красный и черный параллельно.

Положительный электрод цепи постоянного тока: коричневый; отрицательный: синий;

Идентификация цвета кабеля

Основная линия обычно питается от трехфазной пятипроводной системы, то есть фазовые линии желтые, зеленые и красные; нейтральная линия — синяя; линия земли желто-зеленая;

На практике часто обнаруживается, что цвет кабеля в кабеле или в линии оболочки не соответствует требованиям.Три фазовые линии одной и той же цветовой линии и однофазное трехжильное освещение имеют желтый, зеленый и красный цвета, что не допускается спецификацией. Кроме того, нельзя использовать средства для наматывания ленты на проволоку. Поэтому при покупке кабеля или провода в оболочке, помимо модели, следует указывать сечение и цветовое разделение жилы.

Цвета проводки — Совет для правильного подключения. Схематическое обозначение фазы и нуля английскими обозначениями N и L на электроприборах

Тот, кто хоть раз имел дело с проводами и электриками заметил, что жилы всегда имеют разный цвет изоляции.Сделано это не просто так. Цвета проводов в электрике предназначены для облегчения распознавания фаз, нулевого провода и заземления. Все они имеют определенный цвет и при работе легко меняются. О том, какого цвета у проводов фаза, ноль, земля и пойдет речь дальше.

Как мажутся провода фазы

При работе с электропроводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе при определенных обстоятельствах может стать фатальным, поскольку для них, вероятно, выбраны яркие цвета.В целом цвета проводов в электрике позволяют быстро определить, какой пучок провода наиболее опасен, и работать с ними очень аккуратно.

Чаще всего фазоводы бывают красного или черного цвета, но встречается и другая окраска: коричневая, лиловая, оранжевая, розовая, пурпурная, белая, серая. Здесь во все эти цвета можно раскрашивать фазы. Разобраться в них будет проще, если исключить нулевой провод и посадку.

На схемах фазные провода обозначены латинской (английской) буквой L.Если фаз несколько, к букве добавляют числовое обозначение: L1, L2, L3 для трехфазной сети 380 В. В другом варианте первая фаза обозначается буквой A, вторая — b, третья — C.

Проволока для тиснения цвет

Заземлитель по современным стандартам имеет желто-зеленый цвет.
Обычно представляет собой желтую изоляцию с одной или двумя продольными ярко-зелеными полосами. Но есть и расцветки из поперечных желто-зеленых полос.

В некоторых случаях в кабеле могут быть только желтые или ярко-зеленые жилы. В этом случае «земля» имеет именно тот цвет. На схемах он отображается такими же цветами — чаще ярко-зеленым, но может быть и желтым. Знаки на схемах или на приборе Земли латинскими (английскими) буквами PE . Контакты и контакты, к которым должен быть подключен «заземляющий» провод.

Иногда профессионалы называют заземление защитным заземляющим проводом, но не путайте.Это как раз и земляной, и защитный, потому что снижает риск поражения током.

Какого цвета нулевой провод

Нулевой или нейтральный имеет синий или синий цвет, иногда синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Так будет в любом кабеле: трехжильном, пятижильном или с большим количеством жил.

Синий обычно изображается на схемах «нулем» и подписывается латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в формировании цепочки питания.При чтении схемы часто определяется как «минус», а фаза считается «плюсом».

Как проверить правильность маркировки и выбрал

Цвета проводов в электрике предназначены для ускорения идентификации проводников, но полагаться только на цвета опасно — они могут быть подключены неправильно. Поэтому перед началом работы необходимо убедиться, определили ли вы их принадлежность.

Берем мультиметр и / или индикаторную отвертку.Отверткой работать просто: при прикосновении к фазе загорается светодиод, установленный в корпусе. Так что определить фазные проводники будет несложно. Если кабель двутканный, проблем нет — второй проводник нулевой. Но если провод трехжильный, понадобится мультиметр или тестер — с их помощью мы определяем, какая из двух оставшихся фаз, какая нулевая.

На приборе переключатель выставлен так, что у выбранного шакала больше 220 В. Затем берем два щупа, держим их за пластиковые ручки, металлическим стержнем одного щупа осторожно касаемся к найденному фазному проводу, второго — к предполагаемому. нуль.На экране должно отображаться 220 В или текущее напряжение. На самом деле он может быть значительно ниже — это наши реалии.

Если 220 В или немного вытянут — это ноль, а другой провод предположительно «земля». Если меньше, продолжайте проверку. Один щуп снова касается фазы, второй — предполагаемой земли. Если показания прибора ниже, чем при первом измерении, вы «земля», и он должен быть зеленым. Если показания оказались выше, значит где-то прозвучал с и перед вами «ноль».В такой ситуации есть два варианта: искать, где были неправильно подключены провода (желательно) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, помните, что при паре «фаза-ноль» показания мультиметра всегда выше, чем при паре «фаза-земля».

И в заключение позвольте совет: при прокладке проводки и подключении проводов всегда подключайте жилы одного цвета, не путайте их.Это может привести к плачевным результатам — в лучшем случае к выходу оборудования, но возможны травмы и пожары.

Для монтажа или ремонта электрической сети требуется принципиальная схема. Делая укол человеку, сложно понять смысл условных обозначений, которыми пропитан план подключения техники. В разобранном виде провода и нулевое обозначение поможет английский язык.

Назначение проводов в проводке

Электроэнергия от источника питания к потребителю передается по многожильным проводам.Инструменты и механизмы снабжаются энергией не менее чем по трем линиям. Напряжение подается через фазный и нулевой кабели . Заземление жилы защищает человека от поражения электрическим током.

Каждая строчка на монтажных схемах обозначена определенным образом. Кабели, обозначенные буквами N и L, в электрике предназначены для передачи тока. «Земля» обозначается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, имеют специфическую окраску и маркировку.

Внешний вид Облегчает сборку сети и предотвращает электрические ошибки, ведущие к аварии или поломке прибора.

Фазовая линия

Сеть работы переменного тока Образуется две составляющие — рабочая фаза и нулевая составляющая. Рабочая фаза или просто фаза — это основной провод в многожильном кабеле. По этой линии в устройство поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L.Допускается использование строки l. Специалисты по традиционному восстановлению дают разные значения. Рассмотрены предпочтительные варианты Lead, Live или Line. С английского слова переводятся, соответственно, как «провод питания», «напряжение» или «линия».

Если в схеме предусмотрено использование многофазных кабелей, к букве добавляется номер фазы. По европейским нормам, не допускающим замены фазных проводов окрашивают в бетонные цвета:

• L 1 — коричневый.
• L 2 — черный.
• L 3 — серый.

В бытовой электропроводке 220 вольт используется 3 линии для присоединения нуля, заземления и напряжения. Поэтому единственная фаза покрышки утеплена коричневым цветом. Использование кабелей другого колатора считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия нужна для создания замкнутой цепи падения напряжения на контактах электроинструмента.Вместе с рабочей фазой Ноль является основным компонентом сети .

На схемах нулевая фаза обозначена буквами латинского алфавита N или n. Сокращенное обозначение подразумевает NULL или NEUTRAL. Словари дают переводы «нулевой» и «нейтральный».

В зависимости от гибкости кабеля цвет нейтрального проводника представлен синими вариантами. Жесткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильный провод Окрашен в голубой валик.

Мастера-любители иногда подключают нейтраль и заземление, ошибочно полагая, что это одно и то же. Опасная ошибка приводит к печальным последствиям. Нулевая фаза и наземная шина выполняют отличные функции друг друга.

Рассеиватели и окраска. Защитный провод имеет желто-зеленый цвет. Соединение шин различного назначения на одной линии строго запрещено средствами безопасности.

Меры предосторожности

Правильная проводка выполняется в соответствии с правилами IEC 60445, принятыми европейским законодательством в 2010 году.В нормах ГОСТ 50462-2009, соответствующих международным правилам, указывается цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, и план разводки теряется. Отсутствие схематической схемы делает бесполезным знание того, как обозначаются ноль и фаза. Электротехническая задача усложняется, если в цепи использовать провода с цветом изоляции, не соответствующим ГОСТу.

Перед началом работ установщик обязан определить назначение каждой линии с помощью контрольной лампы, манекена индикатора или мультиметра. При подключении электрических цепей необходимо соблюдение элементарных правил техники безопасности:

• манипуляции с индикаторными сколдерами выполняются одной рукой;
• свободной рукой К. Металлические конструкции и стены не касаются;
• работа выполняется в присутствии квалифицированного помощника.

Узнав, какой провод для чего предназначен, опытный специалист по озерным линиям.Для этого используются специальные клейкие бирки или полихлорвиниловые насадки. На поверхности маркировочного материала нанесена легенда на английском языке — N, L или PE . Только после окончания определения приступают к монтажу или ремонту электрооборудования.

Понимание того, какой смысл латинскими буквами L и N в схеме, помогает электрику быстрее и качественнее проводить монтаж и обслуживание сети. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка четко определяют назначение провода, с которым работает мастер.Это предотвращает несчастные случаи на рабочем месте.

Работая с электричеством, можно отметить, что жилы проводов окрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии — об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работать с электричеством — дело серьезное, так как есть опасность поражения электрическим током.Простой человек Не так-то просто справиться, потому что, перерезав кабель, можно увидеть, что все жилы имеют разный цвет. Такой подход не заслуживает внимания производителей, чтобы выделить свою продукцию среди конкурентов, но очень важен при монтаже проводки. Во избежание путаницы с расцветкой жилого кабеля все цветовое разнообразие сведено к одному стандарту — ПУЭ. Правила устройства электромонтажа гласят, что жилы проводов необходимо дифференцировать по цвету или буквенно-цифровому обозначению.

Цветовая маркировка позволяет определить назначение каждого провода, что крайне важно при переключении. Правильное соединение живущих друг с другом, а также при установке электроустановки помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или возгорание. Правильно подключенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

По правилам цвет цвет Электропроводка присутствует по всей длине. Однако в реальности можно встретить окрашенные в один цвет электрические трубы.Чаще всего это встречается в старом жилом фундаменте, где проложена алюминиевая проводка. Для решения задач с цветовым обозначением каждой индивидуальной жилы используется термоусадочная трубка или лента разных цветов: черный, синий, желтый, коричневый, красный и т.д. заканчивается.

Прежде чем говорить о цвете разницы, стоит упомянуть обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Линия).В трехфазной цепи 1, 2 и 3 будут «L1», «L2», «L3» в соответствии с обозначением. Фазный провод заземления обозначается аббревиатурой «Le» в однофазной сети и «LE1», «LE2», «LE3» в трехфазной. Нулевому проводу присвоена буква «N» (нейтраль). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цвет Обозначение заземляющего провода

В соответствии с условиями использования электрического оборудования все его следует подключать к сети, в которой есть заземляющий провод.Именно с таким провисом на технику будет распространяться гарантия производителя. По словам Пуэ, защита заключается в желто-зеленой оболочке, а цветные полосы должны быть строго вертикальными. При ином расположении такие изделия считаются нестандартными. Часто можно встретить в кабелях жилы с оболочкой ярко-желтого или зеленого цвета. В этом случае они используются как заземление.

Интересно! Жесткий одножильный заземляющий провод окрашен в зеленый цвет с тонкой желтой полосой, а в мягкожильном наоборот используется как основной, а зеленый — как дополнительный.

В некоторых странах допускается установка заземляющих жил без оболочки, но если вы встретили кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то вы заземлены нейтралью. Следует знать, что Земля никогда не подключается к устройствам. защитное отключение, расположенное в распределительном щите. Провод заземления подключается к шине заземления, к корпусу или металлической дверце распределительного вала.

На схемах вы можете увидеть разное обозначение заземления, поэтому во избежание путаницы мы рекомендуем использовать ссылку ниже:

Отдельный цвет для нулевого провода и различные расцветки фаз

Согласно ПУЭ, для нейтрального провода , который часто называют нулевым, выделено единственное цветовое обозначение.Это синий цвет, может быть яркое или темное исполнение и даже синий — все зависит от компании-производителя. Даже в цветовых решениях этот провод всегда отображается синим цветом. В нейтральном распределителе подключитесь к нулевой шине, которая подключена к счетчику напрямую, а не с помощью автомата.

По ГОСТу цвета фазных проводов могут быть любого цвета кроме синего, желтого и зеленого, так как эти цвета нулевые и заземляющие. Такой подход помогает отличить фазный провод от остальных, так как он наиболее опасен при работе.Он принимает ток, поэтому для безопасной работы крайне важно обеспечить правильное обозначение. Чаще всего фазные жилы в трехжильном кабеле обозначают черным или красным цветом. ПУЭ не запрещает использование других цветов, кроме цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазовое ядро ​​в следующих оболочках:

• коричневый;
• серый;
• фиолетовый;
• розовый;
• белый;
• оранжевый;
• бирюза.

Если перепутали цвета

Мы привели основные правила маркировки L, N, PE, жили в электрике в цветах, но часто бывает, что не все мастера соблюдают правила монтажа проводки. Между прочим, есть вероятность, что гальваника с разноцветными фазовыми жилками или вообще монохромный кабель. Как не ошибиться в подобной ситуации и правильно обозначить ноль, фазы и заземление? Лучшими вариантами в этом случае будет маркировка проводов по их назначению.Необходимо с помощью камбриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щита и следуют в жилище. Работа может занять много времени, но оно того стоит.

Для работы по идентификации принадлежностей есть индикаторная отвертка — это самый простой в использовании инструмент, который для последующей элементарной маркировки фаз. Берем прибор и его металлический наконечник, чтобы дотронуться до голого (!) Человека. Индикатор на отвертке загорается только в том случае, если вы нашли фазный провод.Если кабель двухкомнатный, то вопросов больше быть не должно, ведь второй проводник нулевой.

Важно! В любом электрокабале всегда есть L и N жилы вне зависимости от количества проводов внутри.

Если исследуется трехкомпонентный провод, используется мультиметр для поиска заземляющих и нулевых жил. Как известно, в нулевом проводе возможно присутствие электричества, но его дозы едва ли превысят 30В. Для измерения Мультимера необходимо настроить режим измерения переменного напряжения.После этого одним щупом касается фазовый сердечник, который определялся индикаторной отверткой, а вторым — оставшийся. Проводник показывает наименьшее значение На устройстве оно будет равно нулю.

Если выяснилось, что напряжение в остальных проводах такое же, необходимо использовать метод измерения сопротивления, который позволит определить Землю. Для работы будут использоваться только жилы, назначение которых неизвестно — фазный провод в тесте не участвует.Multimir переводится в режим измерения сопротивления, после чего один щуп относится к заведомо заземленному и очищенному до металлического элемента (это может быть, например, аккумуляторная батарея), а второй — к жилам. Земля не должна превышать показания 4 Ом, при нейтральном значении будет выше.

Те, кто хоть раз в жизни имел дело с электрофорами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции. Он придуман не для красоты и яркого цвета.Благодаря цветовой гамме в одежде из провода легче распознать фазы, заземление и нулевой провод. Все они имеют характерную окраску, которая во многих случаях делает работу с электропроводкой комфортной и безопасной. Самое главное для мастера — знать, какой провод какой обозначить.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Контакт с фазой может привести к летальному исходу, поэтому для этих электрических проводов выбираются самые яркие, например красный, предупреждающие цвета.

Кроме того, если провода помечены разными цветами, при ремонте той или иной детали можно быстро определить, какие провода нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используется следующий цвет:

• Красный;
• Черный;
• коричневый;
• оранжевый;
• Сирень
• розовый;
• фиолетовый;
• Белый;
• Серый.

Фазовые провода могут быть окрашены в эти цвета. С ними легче справиться, если исключить нулевой провод и посадку. Для удобства на схеме изображение фазного провода выполнено для обозначения латинским LL, если есть не одна фаза, а несколько, к букве нужно добавить числовое обозначение, которое выглядит так: L1, L2 и L3, на трехфазный 380 в сетях. В некоторых спектаклях первая фаза (масса) может обозначаться буквой А, вторая — б, а третья — С.

Какого цвета провод заземления

В соответствии с современными стандартами заземляющий провод должен иметь желто-зеленый цвет. Похоже на изоляцию желтого цвета, на которой есть две продольные ярко-зеленые полосы. Но иногда бывает окраска от поперечных зеленых и желтых полос.

Иногда в кабеле могут быть только ярко-зеленые или желтые проводники. В этом случае этим цветом будет обозначаться «Земля». Соответствующими цветами он будет отображаться на диаграммах.Чаще всего инженеров чертят из ярко-зеленых, но иногда можно увидеть желтые проводники. Обозначим латинскими (на английском) буквами, латинскими (на английском) латинскими (на английском) буквами. Соответственно помечаются контакты, куда надо подключать «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, значит, это заземленный провод, и называется он его, потому что снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующий цвет Маркировка:

• Синий;
• Синий;
• Синий с белой полосой.

Без цветов в электрике для маркировки нулевого провода не используются. Так что вы найдете его в любом, будь то трехжильном, пентольном, а может, и с еще большим количеством проводников. Синий и его оттенки обычно рисуются «нулевыми» на разных схемах. Профессионалы называют это рабочим нулем, потому что (чего нельзя сказать о заземлении) участвует в разводке электропроводки с питанием. Некоторые, читая схему, называют ее минусом, а фазу все считают «плюсом».

Как проверить соединение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников.Однако полагаться только на цвет опасно, ведь любой новичок или безответственный работник из ЖК-А мог их неправильно подключить. В связи с этим, прежде чем приступить к работе, необходимо убедиться, что их разметка или подключение должны быть правильными.

Для того, чтобы проверить провода на полярность, берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой проще работать с отверткой: при прикосновении к фазе загорается светодиод, установленный в корпусе.

Если кабель двутканный, то проблем практически нет, вы исключили фазу, то второй проводник, который остался, нулевой. Однако часто бывают трехжильные провода. Здесь для определения понадобится тестер, либо мультиметр. С их помощью также несложно определить, у каких проводов фаза (плюс), а у каких — ноль.

Это делается следующим образом:

• Выключатель выставлен на приборе таким образом, чтобы выбрать Шакал более 220 В.
• Затем нужно взять два щупа в руки и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного щупа к найденной фазе провода, а второй наклонить к предполагаемому нулю.
• После этого на экране будет отображаться 220 В, или то напряжение, которое на самом деле есть в сети. Сегодня она может быть ниже.

Если на дисплее появляется значение 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся — предположительно «земля».В случае, если значение, отображаемое на дисплее, меньше, стоит проверить. Один щуп снова касается фазы, другим — предполагаемой земли. Если показания прибора ниже, чем в случае с первым измерением, то вы «земля». По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит где-то где-то прозвучал, а перед вами «нулевой» провод. Выход из этой ситуации будет либо искать именно то место, где провода подключены неправильно, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: Особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно. Это делается с помощью специальных тестовых устройств.

Необходимо помнить, что при проверке подключения фаза-ноль индикатор-мультиметр всегда будет выше, чем в случае пары фаза-земля.

Провода в электрических цепях по стандартам имеют цветовую маркировку.Этот факт позволяет электрику в короткие сроки найти ноль, заземление и фазу. В том случае, если эти провода подключены неправильно, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому пренебрегать правилами (ПУЭ) подключения нельзя, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. К тому же такая систематизация существенно сокращает время работы электрика, так как имеет возможность быстро найти нужные вам контакты.

Особенности работы с гальваникой разных цветов:

• Если нужно установить новую, либо заменить старую розетку, то определять фазу вообще не нужно. Вилка, совершенно не важно, с какой стороны вы ее подключаете.
• В том случае, когда вы подключаете выключатель от люстры, нужно знать, что на него должна подаваться именно фаза, а на лампочки только ноль.
• Если цвет контактов и фазы и нуля полностью совпадает, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
• Перед определением проводника электрической цепи в доме или ином, комнату нужно обесточить, а проводку по концам развести в стороны. Если этого не сделать, они могут случайно связаться и получить короткое замыкание.

Использование цветной маркировки в электротехнике значительно облегчило жизнь людям. Кроме того, благодаря цветовому обозначению повысился уровень безопасности при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 голос)

В процессе самостоятельного монтажа и подключения электрооборудования (это могут быть различные лампы, вентиляция, электроплита и т. Д.) Можно отметить, что коммутационные клеммы обозначаются буквами L, N, PE. Особое значение здесь имеют обозначения L и N. Помимо обозначения проводов в электрике по буквам, они размещены изолированно разного цвета.

Это значительно упрощает процедуру определения места расположения фазного, заземляющего или нулевого провода.Чтобы установленное устройство могло работать в штатном режиме, каждый из этих проводов необходимо подключить к соответствующей клемме.

Обозначение провода у электрика буквами

Электрические коммуникации в бытовой и производственной сфере организованы изолированными кабелями, внутри которых расположены токопроводящие жилы. Они отличаются друг от друга цветом утеплителя и маркировкой. Обозначение L и N в электрике Позволяет на заказ ускорить выполнение монтажных и ремонтных работ.

Применение данной маркировки регламентирует специальный ГОСТ Р 50462 . : Это касается электроустановок, где напряжение до 1000 В, .

Как правило, комплектуются глухой нейтралью. Часто электрооборудование этого типа имеют жилые, административные и хозяйственные объекты. При прокладке электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовом и буквенном направлениях.

Обозначение фазы (L)

Сеть переменного тока включает провода под напряжением. Правильное название — «фаза». Это слово имеет английские корни и переводится как «линия» или «активный провод». Фазовые жилы несут особую опасность для здоровья и имущества человека. Для безопасной эксплуатации они покрыты надежной изоляцией.

Применение неизолированных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение течения людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Сплит-оборудование.

Для обозначения проката в электрике Фазные жилы маркируются буквой «L». Это сокращение от английского термина «линия» или «линия» (другое название фазных проводов).

Существуют и другие версии происхождения этой маркировки. Некоторые специалисты считают, что слова «ВЫВОД» стали прототипом (связан) и Live (индикация напряжения). Подобная маркировка также используется для обозначения переключаемых зажимов и клемм.линейные провода. Например, в трехфазных сетях каждая линия помечена другим соответствующим номером (L1, L2 и L3).

Существующие отечественные стандарты, регулирующие обозначение фазы и нуля в электричестве (ГОСТ Р 50462-2009), предписывают линейные жилы в коричневой или черной изоляции. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.д. В этом случае все зависит от производителя и изоляционного материала.

Обнуление (N)

Для обозначения нейтрального или нулевого рабочего состояния сеть использует букву «N».Это сокращение термина нейтральный (в переводе — нейтральный). Так во всем мире его принято называть нулевым проводником. В нашей стране в основном употребляют слово «ноль».

Скорее всего, за основу взято слово NULL. Буквой «н» на схеме обозначены контакты или клеммы, предназначенные для переключения нулевой жилы. Такое обозначение принято как для однофазных, так и для трехфазных схем. В качестве цветового обозначения нулевых проводов используется синяя или бело-синяя (бело-синяя) изоляция.

Обозначение заземления (PE)

Помимо обозначения фазы и нуля, электрик также использует специальное значение PE (защитное заземление) для заземляющего провода. Как правило, они всегда входят в состав кабеля вместе с нулевой и фазной жилами. Аналогично маркируются контакты и зажимы, предназначенные для переключения с заземляющим нулевым проводом.

Для удобства монтажа жил для заземления помещен в желто-зеленую изоляцию. Хозяин дома должен понимать, что эти цвета всегда обозначают только провода заземления.Для обозначения фазы и нуля в электрике никогда не используется желтый и зеленый.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых норм использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В этом случае не всегда достаточно иметь возможность расшифровать обозначения L, N или RE.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей.Для этого используют специальные приспособления (тестеры) или свитеры. При отсутствии опыта таких работ В целях собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначения L и N в электрике

Обозначение фаз и ноль в электрике Он введен для того, чтобы электрические сети были безопасными и простыми в использовании. Для этого используется специальная буквенная маркировка (L и N) и изоляция соответствующего цвета.Жилы также могут встречаться с маркировкой желто-зеленого цвета: таким образом маркируются заземляющие провода.

Кроме того, такие же буквенные обозначения нанесены на соединительные контакты и клеммы. Все, что потребуется сделать при установке электроприбора, — это подвести каждый из проводов к клемме. Для перестрахования каждый из проводов желательно проверять тестером.

Цветовое кодирование электрических проводов

: полное руководство

При осмотре розеток или коробок выключателей света вы обнаружите, что они состоят из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Безопасным считается напряжение 12 вольт. Наибольшее распространение в промышленности, сельском хозяйстве и быту получили электрические нагрузки 120В, 220В и 320В: первые два — для осветительных и бытовых приборов, третьи — для трехфазных электродвигателей машин и механизмов. Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире в электрощите, при установке электроприборов всегда имеет цветовую маркировку.Электрический провод разводки переменного и постоянного тока любого ответвления цепи обязательно имеет цветовую кодировку.

Конкретные цвета электрика выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током. Раньше проводники были только черного или белого цвета, что доставляло большие неудобства электрикам. Когда проводники были отключены, на проводники нужно было подать питание, после чего с помощью органов управления определялись ноль и фаза.Использование раскраски избавило их от всех проблем, потому что все стало предельно ясно.

Цветовая кодировка почти всегда применяется по всей длине жилы. Это помогает установить назначение каждого проводника для определенной группы, чтобы облегчить их переключение.

Кабели

с цветовой кодировкой предназначены для безопасности и защиты любого, кто будет с ними работать. Поэтому знание цвета электрических проводов важно, независимо от того, звоните ли вы профессионалам.

В США цветовая кодировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электрического кодекса.

Меры безопасности

Поражение электрическим током — один из самых тяжелых видов травм. Человеческое тело на 80% состоит из воды. И он хорошо проводит ток. Повреждение от электрического тока определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление человеческого тела, тем больше сила тока. Сопротивление снижается следующими факторами:

• электрическая система высокого напряжения
• влажность кожи
• длительность воздействия электрической панели
• пониженное парциальное давление кислорода в воздухе: в плохо вентилируемых помещениях человек становится значительно более уязвимым
• Повышенное содержание углекислого газа в воздухе
• высокая температура воздуха
• Невнимательность, психическая неподготовленность к возможному поражению электрическим током

Центральная нервная система больше всего страдает от действия электрического тока.Из-за его повреждения может быть нарушено дыхание и сердечная деятельность.

Безопасность является решающим фактором, когда речь идет о любой электрической системе, поскольку она представляет собой очень потенциальную опасность возгорания, особенно если незамедлительно не принять меры. Вот несколько напоминаний, которые следует помнить при решении любых проблем с электричеством при ремонте дома:

1. Если что-то необычное происходит с электричеством в вашем доме, например, отключение, быстрая проверка с вашими соседями может помочь вам решить эту проблему.Если они испытывают то же самое, вам следует связаться с коммунальной компанией, отвечающей за ваш назначенный район, чтобы найти решение вашей проблемы.
2. Если проблема очевидна, например, ослабленный провод, свисающий с электрического столба, держитесь подальше от этого и обратитесь в свою коммунальную компанию. Кроме того, ни при каких обстоятельствах нельзя прикасаться к нему, особенно если вы не обладаете достаточной квалификацией для решения рассматриваемого вопроса.
3. Лучше всего предположить, что все провода, отделяемые от бытовых приборов, опасны.
4. Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду, или мокрыми руками.
5. В случае, если вы решите самостоятельно провести мелкий ремонт электрооборудования, например, заменить предохранитель, отключите питание, чтобы не получить травму.
6. Если у вас нет опыта работы с электрическими приборами, проводами или инструментами, лучше оставить это в руках таких экспертов, как HandyKith.

Типы проводов и цвета электрических линий

Несмотря на то, что существуют разные провода с разным напряжением цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие провода, которые имеют ток низкого напряжения, поэтому вы не рискуете получить электрический ток, лучше всего рассматривать их все как угроза, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода — это наиболее распространенный тип цветов домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких проводов под напряжением, нулевого провода и заземляющего провода.

Отдельные провода могут быть проложены в жесткой или гибкой металлической или пластиковой трубке, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели

NM также известны как «Romex» из-за этого бренда. Они специально разработаны для сухих внутренних помещений и имеют плоскую форму трубы, которая проходит через стены и полости в полу в вашем доме, делая их невидимыми. Их часто можно найти в розетках и осветительных приборах. Вот его стандартные размеры и характеристики усилителя:

• калибр 14: цепи 15 А
• калибр 12: цепи 20 ампер
• калибр 10: схемы на 30 ампер
• калибр 8: схемы на 40 ампер
• калибр 6: схемы на 55 ампер

Кабели

NM также имеют цветовую оболочку, чтобы различать калибр проводов.Это могут быть цвета домашней электропроводки, обозначенные следующим образом:

• Провода 14-го калибра: Белый
• Жилы калибра 12: желтый
• Провода сечением 10: Оранжевый
• Провод калибра 6 и 8: черный

Если вы видите серую оболочку, важно отметить, что этот цвет не используется для кабелей NM, поскольку этот конкретный цветовой код назначается кабелям UF или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, некоторые сообщества не имеют права использовать кабели NM и вместо них использовать кабели переменного тока, также известные как бронированные кабели.Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. Благодаря этому обеспечивается дополнительная защита внутренних проводников.

Горячая проволока

Горячие или находящиеся под напряжением провода — это непрерывные токоведущие провода, которые подают начальное питание в цепь. С ними очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который питает их. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или прикасаться.

Цвета нейтральной проводки

В то время как горячий провод является началом цепи, нейтральный провод замыкает цепь, завершая циркуляцию вашей электрической системы.По сути, он действует как противоположность горячего провода и возвращает цепь обратно к источнику питания. Кроме того, он предотвращает возникновение неисправных или избыточных токов, которые могут возникнуть в вашей розетке. Несмотря на то, что они не проходят постоянно электрический ток, следует проявлять такую ​​же осторожность при обращении с горячей проволокой.

Цвета проводки заземления

Заземляющий провод предназначен для вашей защиты, так как он защищает от нестабильных электрических токов. Заземляющие провода не пропускают электрический ток, но в случае каких-либо несчастных случаев, таких как короткое замыкание, он направляет поток к земле.Тем не менее, это является предварительным условием NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, есть ли у вашей розетки три контакта.

Цветовые коды электрических проводов

Электрические кабели

NM на 120 и 240 вольт поставляются с внешней пластиковой оболочкой, которая связывает электрические провода с цветовой кодировкой изнутри. На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод — это обычный цвет проводов в стандартном домашнем хозяйстве, указывающий, что изоляция предназначена для цветового кода горячего провода.

Красные провода: цветовой код горячего электрического провода

Красные провода также используются для обозначения второго горячего провода в установке на 240 вольт. Красные провода также являются обычными цветами проводов, применяемых в случаях, когда проводные дымовые извещатели должны быть соединены между собой, чтобы все сигналы тревоги срабатывали одновременно. Хотя вы можете связать два красных провода вместе, есть также возможность подключить его к черному проводу.Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: горячий

Вы можете найти код цвета белого провода, который закольцован и помечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на приборе на 240 вольт в двухжильном кабеле.

Оголенные медные провода: заземление

Для заземления часто используются неизолированные медные провода.Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и приспособления должны иметь путь для возврата электричества в землю. Возможно, единственное, что может не потребоваться в заземлении, — это пластиковые коробки, поскольку они не проводят ток.

Зеленый провод: Цветовой код заземляющего электрического провода

Зеленые электрические провода используются исключительно для заземления. Винты заземления также могут быть окрашены в зеленый цвет.

Цвет нейтрального провода или серые провода

Белый или серый провод обычно обозначает нейтраль. Более того, это не означает, что они полностью безопасны. Будьте осторожны, так как любая изолента, которая была обернута вокруг него, указала бы на обратное, поскольку это означает, что вместо этого она действует как горячий провод. Кроме того, есть вероятность того, что лента со временем оторвется. Помните, что нейтральный провод передает питание обратно в блок выключателя, поэтому он все еще может привести к травмам или поражению электрическим током.

Синий электрический провод и желтый провод

Синие и желтые электрические провода редко можно увидеть, но иногда их можно использовать в кабелепроводах в качестве горячих проводов. Это обычно встречается у путешественников на трех- или четырехпозиционных переключателях.

Услуги HandyKith

Цвета электрических проводов — непростая задача. Даже если важно знать значение цвета проводов, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих, всегда лучше обращаться за профессиональными электрическими услугами.HandyKith — ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми подключениями, поэтому вы знаете, что с вами обращаются только с лучшими. Перестаньте спрашивать: «Могу ли я подключить красный провод к черному?», — позвоните профессионалам HandyKith!

Цветовое кодирование электропроводки

(Нидерланды, Бельгия, международное)

Электропроводка новая (после 1970 г.):

Однофазный:

N — голубой — ноль / отрицательный
L — коричневый — фаза / плюс
T — черный — провод переключателя
⏚ — Желтый / зеленый — Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Три фазы:

N — голубой — ноль / отрицательный
L — коричневый — фаза / плюсы
L2 — черный или коричневый — фаза / плюс
L3 — серый или коричневый — фаза / плюс
T — черный — провод переключателя
⏚ — Желтый / зеленый — Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Ищете электропроводку?

Электропроводка старая (до 1970 г.):

Красный — ноль / отрицательный
Зеленый — фаза / плюсы
Черный — провод переключателя
Белый / зеленый — защитное заземление / заземление

Однофазный:

N — голубой — ноль / отрицательный
L — красный или коричневый — фаза / плюс
T — черный или серый — провод переключателя
⏚ — Желтый / зеленый — Заземление

Допускаются другие цвета, если они не противоречат международным стандартам электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Искать в Google электрическую проводку?

Три фасада:

N — Синий — Nul / Min
L1 — Красный или коричневый — Fase / Plus
L2 — Черный или коричневый — Fase / Plus
L3 — Серый или коричневый — Fase / Plus
T — Черный или серый — Провод переключателя
⏚ — Желтый / зеленый — защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для подключения к сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление настенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Однофазный:

N — синий — ноль / отрицательный
L — Коричневый — Fase / Plus
T — коричневый — провод переключателя
⏚ — Желтый / Зеленый — Земля

Три корпуса:

N — синий — ноль / отрицательный
L1 — Коричневый — Fase / Plus
L2 — Коричневый — Fase / Plus
L3 — Коричневый — Fase / Plus
T — коричневый — провод переключателя
⏚ — Желтый / зеленый — Заземление

Запрещается использовать цвета, противоречащие правилам выше

. Проверьте, правильно ли подключен провод заземления к трубке, которая была помещена в землю, и измерьте заземление настенной розетки. убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?

Однофазный:

N — голубой — ноль / отрицательный
L — Не светло-голубой или двухцветный — Fase / Plus
T — не голубой и не двухцветный — провод переключателя
⏚ — Желтый / Зеленый — Земля

Три корпуса:

N — голубой — ноль / отрицательный
L1 — Не светло-голубой или двухцветный — Fase / Plus
L2 — Не светло-голубой или двухцветный — Fase / Plus
L3 — Не светло-голубой или двухцветный — Fase / Plus
T — не голубой и не двухцветный — провод переключателя
⏚ — Желтый / зеленый — Заземление

Запрещается использовать цвета, противоречащие правилам выше

. Проверьте, правильно ли подключен провод заземления к трубке, которая была помещена в землю, и измерьте заземление настенной розетки.
