Каркас стен и потолка для гипсокартона: как сделать его на стену самостоятельно из металлопрофиля

Содержание

Каркас для гипсокартона на потолок: разметка, обрешетка, монтаж

Большинство мастеров-облицовщиков согласятся с утверждением о том, что качество потолочной отделки напрямую зависит от того, насколько грамотно уложен каркас из гипсокартона на потолок. От этого зависит, появятся ли трещины на потолочной отделке, насколько прочной и долговечной окажется декоративная облицовка. Как и в любом деле, в установке каркаса есть свои нюансы и секреты, о которых будет полезно узнать более подробно.

Конструкции из гипсокартона на потолке

Закрепить гипсокартонные листы на потолочном перекрытии можно, и не используя каркас. Существует немало примеров успешного крепления гипсокартона с помощью клеевых композиций. Результат получается неплохим, если потолочное перекрытие подшито ровными, как стол, панелями или фанерой, и не требует дополнительного выравнивания и корректирования уровня гипсокартона.

Но использование металлического каркаса позволяет решить сразу четыре проблемы:

  • Скрыть дефекты на потолочной поверхности;
  • Компенсировать существующие уклоны на потолке;
  • Сформировать дополнительное пространство между черновым потолком и облицовкой из гипсокартона;
  • Компенсировать большую часть деформаций, возникающих при усадке здания, «гуляния» плит перекрытия вследствие температурных напряжений в переходной период осень-зима-весна.

Использование металлического несущего каркаса обеспечивает воздушную подушку, в которой всегда можно разместить утеплитель, шумоизоляцию, а кроме того, это еще хороший способ спрятать на потолке под гипсокартоном проводку или построить каналы для водопроводных и кабельных коммуникаций.

Есть у каркасного способа монтажа гипсокартона пара негативных моментов. Во-первых, металический каркас «ворует» высоту потолка, в среднем на 10-12 см. Во-вторых, металлические профили и подвесы — это дополнительные расходы, зачастую составляющие примерно половину бюджета, выделенного на облагораживание потолка гипсокартоном.

Важно! Установка отделки потолка на каркасе — это единственный способ закрепить гипсокартон на потолке идеально точно, без риска обрушения и растрескивания облицовки.

Виды обрешетки под гипсокартон на потолок

Надежно закрепить гипсокартонные листы на потолочной поверхности — это еще полдела, далее необходимо добиться идеального выравнивания обрешётки, чтобы исключить появление на гипсокартоне выступающих кромок и швов, или образование провалов или провисов. Все перечисленное зависит от качества несущего металлопрофиля и от того, насколько правильно собрана несущая конструкция.

Под укладку гипсокартона используют три типа обрешетки:

  • Одноуровневый каркас из металлического П-профиля;
  • Двухуровневую решетку или «клетку» из двух взаимоперпендикулярных рядов монтажного профиля;
  • Деревянную решётку, собираемую как в одном уровне, так и в двухуровневом варианте, в зависимости от веса гипсокартона и особенностей чернового потолочного перекрытия.

Для большинства потолочных конструкций подойдёт однорядная схема, при условии, что потолки в помещении достаточно ровные, а само здание уже давно прекратило усадку. Такой каркас не спасет от развития трещин, если отделку гипсокартоном планируют в относительно новом многоэтажном здании с монолитными или панельными стенами.

Двухрядный каркас считается наиболее прочным и надежным, его используют достаточно широко для отделки потолков гипсокартоном в новостройках, и в ситуациях, когда, казалось бы, «вылечить» бетонный потолок практически невозможно.

Важно! В двухуровневой системе поверх первого ряда монтажного профиля укладывается второй ряд, между которыми устанавливаются металлические замки — сцепки. Регулируя количество точек крепления в замке, можно сделать каркас более эластичным или более жёстким, в зависимости от веса гипсокартона и поведения потолочного перекрытия.

Обрешётки из деревянных реек используются преимущественно в частных домах с деревянными перекрытиями потолков. Если потолок не утепляется, то каркас может быть построен из одного ряда брусов. На утепляемых или оборудованных звукоизоляцией потолках деревянная обрешетка более удобна, так как металл хорошо проводит и звук, и тепло.

Как сделать обрешетку на потолок под гипсокартон

Изготовление каркаса начинается с измерения высоты потолков в различных точках. Опытные мастера выполняют промеры по периметру и в центре помещения, на входе в комнату и в районе оконных проемов. Если речь стоит об отделке гипсокартоном потолка в одноэтажном здании, то измерение высот выполняют в непосредственной близости к стенам, на которых лежат балки перекрытия или бетонные плиты.

Схема каркаса для гипсокартона на потолок

Устройство основы под укладку гипсокартонных листов приведено на схеме ниже.

Конструктивно однорядный каркас состоит из:

  • Направляющего профиля, с помощью которого выравнивается плоскость будущего каркаса;
  • Несущего или монтажного профиля, который укладывается на направляющую рейку. Шаг профиля для гипсокартона на потолке выбирается в зависимости от веса будущей облицовки и наличия фигур, вставок, коробов и ниш;
  • Горизонтальных перемычек. Это короткие отрезки, отрезанные от базового профиля, монтируемые между главными металлическими прогонами каркаса. В результате получается достаточно жесткая и одновременно легкая решётка, способная выдержать до 20 кг на м2;
  • Ленточные подвесы и стыковочные замки, или “крабы”. С помощью первых обеспечивается закрепление несущего профиля к потолочной поверхности, вторыми выполняют соединение несущих реек.

В двухуровневом каркасе, который должен быть в два-три раза прочнее обычного, дополнительно используются замки, соединяющие верхний и нижний уровни конструкции. Если второй уровень каркаса удален от потолка на расстояние больше 15 см, то для профиля могут использоваться регулируемые проволочные подвесы, компенсирующие прогиб обрешетки в наиболее нагруженных точках.

Разметка потолка под каркас гипсокартона

Прежде чем нанести контуры, необходимые для установки стартовых профилей каркаса, необходимо определиться с высотой, на которой будет монтироваться будущая облицовка из гипсокартонных листов. Обычно заказчики ориентируются на усредненные справочные сведения о снижении высоты потолка из гипсокартона на 7-10 см относительно плит перекрытия.

На практике усредненные сведения о толщине каркаса могут сильно отличаться от реальных величин. Для расчета высоты и нанесения разметочной линии берется самая нижняя точка на потолке, при этом перепад между максимумом и минимумом на потолочной поверхности может достигать 10-18 см.

К выбранной точке добавляют 3-4 см, чтобы в дальнейшем можно было установить подвесы и крабы без каких-либо затруднений.

Совет! Высоту подвесов каркаса, а также линии прохождения потолочного несущего профиля, нужно будет зафиксировать на эскизе или на плане. Данная информация будет очень полезной при планировании установки на гипсокартон встроенных источников света.

Далее через проекцию ранее выбранной точки на ближайшую стену проводят горизонтальную линию разметки стартового направляющего профиля. Данную операцию можно выполнить с помощью малярного шнура, или использовать более современный лазерный уровень. Следующим этапом на потолок наносят рекомендуемые линии монтажа подвесов для несущих профилированных прогонов.

Потолочный каркас из профиля для гипсокартона

Для сборки несущей основы потребуется два вида металлической профилированной рейки:

  • Несущий профиль ПН 60х27 мм;
  • Направляющий профиль-рейка, сечением 27х28 мм.

По внешнему виду материалы для сборки каркаса очень похожи на рейки, используемые при облицовке стен. Отличить потолочный материал достаточно просто, на поверхности несущего ПН-профиля, используемого в каркасах для потолков, имеются несколько рядов штампованных ребер жесткости, а на вертикальных бортах кромки загнуты вовнутрь.

Тогда как металл стенового профиля тоньше, на бортах нет загнутых кромок, и вместо профилированных ребер жесткости выполнены два продольных центровочных паза.

Важно! Материал для изготовления каркаса, неважно, фирменный ли это профиль, или купленный на ближайшем рынке, должен обладать идеальной геометрией, не иметь дефектных участков, а толщина стали должна быть не менее 0,55 мм.

И хотя многие мастера- отделочники утверждают, что для сборки каркаса подойдет любой, даже стеновой профиль, лучше всего строго придерживаться технологии укладки на потолок по технологии КНАУФ. Только в этом случае облицовка простоит на потолке пару десятков лет без ремонта.

Как сделать деревянный каркас для гипсокартона на потолке

Конструктивно сборка несущей основы из бруса и реек ничем не отличается от сборки каркасной системы из металлопрофиля. В данном случае каркас формируется из двух уровней.

Единственным важным условием будет подбор материала, в качестве профиля брус сечением 40х40 мм, второй ряд каркаса, на который непосредственно будет крепиться гипсокартон, выбирают сечением 60х30 мм.

Первый ряд крепят к потолку на дюбелях, второй на столярных саморезах. На местах пересечения используют подкладочные шайбы и куски ДВП, с помощью которых удобно выравнивать положения бруса во втором ряду, добиваясь точного соответствия горизонтальной разметке.

Использование деревянного каркаса под гипсокартон удобно, если черновое потолочное перекрытие выполнено из дерева или плит на его основе. В остальных случаях использование древесины для каркаса считается неэффективным, так как гипсокартон и дерево на перепады температуры и влажности реагируют по разному.

Монтаж каркаса под гипсокартон на потолок

Если есть возможность, то лучше всего использовать для обеспечения разметки и контроля лазерный уровень. Каркас из тонкостенного металлического профиля постоянно играет, и ручное измерение размеров или использование традиционных шнуров не дает такого уровня качества, как лазер.

Подготовка поверхности потолка

Бетонную плиту потолочной основы необходимо освободить от остатков старой побелки и краски. Делается это для того, чтобы увидеть трещины на потолке и своевременно их обозначить, и при необходимости заделать ремонтной смесью. Возможно, это не пригодится при сборке каркаса, но случается, что точка крепежа подвеса, а их будет установлено на потолке несколько десятков, попадет в трещину, и будет неприятно, если гипсокартон своим весом вытащит дюбель.

Крепежи и соединительные элементы

Помимо ленточных подвесов и крабов, для сборки каркаса используются три типа крепежных элементов:

  • Дюбель-саморезы для сборки стартовой рейки и подвеса;
  • «Блохи» или «клопы», короткие винты-саморезы со сверлом на конце;
  • Стандартные саморезы по металлу 25 мм для крепления гипсокартона.

С помощью дюбель гвоздей крепят стартовый профиль. Приложив рейку к стене, через готовые выштампованные дыры в металле пробивают отверстия под установку пробки.

Далее остается лишь уложить пластиковые элементы и завернуть крепеж шуруповертом. Таким же способом крепят подвесы.

С помощью «клопов» соединяют и сращивают отдельные куски металлопрофиля между собой.

Расстояние между профилями под гипсокартон на потолке

Направляющие U-образные планки крепят к стене дюбелями с шагом в 60 см. Если гипсокартонная отделка получается очень тяжелой, то шаг можно сократить до 50 см.

Потолочные подвесы крепят на расстоянии 70-80 см. Обычно шаг для крепежа каркаса на потолке подбирают и подстраивают уже после укладки несущих профилей. Расстояние между главными рейками металлопрофиля в ходе сборки каркаса под гипсокартон приходится регулировать и подгонять, поэтому потолочный крепеж чаще всего выполняют во вторую очередь.

Монтаж профилей под гипсокартон на потолок

После того как были собраны настенные рейки, можно приступать к выкладке несущего профиля. В среднем расстояние между отдельными прогонами выбирают равным 60 см, поэтому для расчета необходимого количества отрезков делят ширину комнаты в сантиметрах на 60 см, к полученному числу добавляют еще один.

Прогоны укладывают на стеновой профиль и равномерно распределяют по всей ширине потолка. Материал фиксируют «клопами» на направляющих, после чего можно ставить крабы и врезать перемычки. Последним этапом включают лазерный уровень, выравнивают каркас в одной плоскости и фиксируют на потолочных подвесах.

Как сделать многоуровневый каркас для потолка

Сборка двухуровневой обрешетки под гипсокартон несколько сложнее, чем в предыдущем случае. Суть двойной конструкции заключается в том, что каркас фактически состоит из двух обрешеточных уровней, каждый из которых закреплен на потолке своими ленточными подвесами. В результате каркас способен выдержать вдвое больший вес гипсокартона.

Такой тип обрешетки используется для новостроек или очень сложных потолочных конструкций из гипсокартона. Первый уровень каркаса изготавливают по стандартной технологии. Второй слой из металлопрофиля укладывают на потолок с использованием межуровневых замков. Так как нижний уровень каркаса будет использоваться для крепления гипсокартона, второй слой обрешетки опять же выравнивают в плоскости, и только после этого крепят на потолочные подвесы.

Важно! Для фиксации ленточных подвесов используют резиновые или силиконовые прокладки, укладываемые в промежуток между металлом и бетоном. Это позволяет снизить влияние деформаций бетонной плиты на каркас и облицовку из гипсокартона.

Заключение

Собрать каркас для гипсокартона на потолок относительно несложно, если придерживаться технологии сборки КНАУФ и следовать рекомендациям специалистов. Примерно 60% проблем с гипсокартоном на потолке возникает по причине неправильной сборки обрешетки, и лишь 35-40% поломок происходит из-за низкого качества материала.

Отправить комментарий

Конструкция стен и потолков с каркасами для гипсокартона

Современный ремонт квартир, офисов, загородных домов и даже производственных помещений не обходится без такого податливого, недорогого и прочного материала, как гипсокартон. Но для многих из нас эти конструкции на стенах и потолках, либо просто перегородки являются гладкой поверхностью из бумаги, а вот о том, что кроется внутри всей конструкции и как строится каркас для гипсокартона, мы сегодня и поговорим.

Использование каркасов для гипсокартона

Каркас для гипсокартона используется в любом виде легкого строительства подвесных потолков, стеновых перегородок и в создании криволинейных конструкций при интерьерных изменениях в помещении. Основа всей конструкции — это металлический профиль, который изготавливается из оцинкованной листовой стали методом холодного гиба. Благодаря своей податливости и прочности даже в надрезанном состоянии, металлический профиль можно использовать, создавая не только прямые стены, но и вогнутые либо выпуклые конструкции различного радиуса и длины.

Металлический каркас для гипсокартона является самым надежным, ведь, в отличие от деревянного, монтаж выполняется в несколько этапов. Процесс сопровождаются различными методами крепежа, сцепления между собой и распоркой между двумя основаниями, к примеру, стеной и потолком.

Технология монтажа каркаса из металла позволяет не только впоследствии обшить его гипсокартоном, но и предварительно выполнить звукоизоляцию, теплоизоляцию, смонтировать вентиляционные коммуникации, электрику и прокладку канализационных каналов. Пространство между гипсокартоном и основанием стены или потолка может регулироваться согласно назначению конструкции, как правило, от 60 мм и до 1 метра. Но эти показатели не строгие, поэтому все рассчитывается по ситуации в зависимости от высоты потолков, объемов коммуникаций и пр.

Разновидности профиля каркаса для гипсокартона

На сегодняшний день металлический профиль для построения каркаса выпускается различной ширины, длины, толщины. В зависимости от предназначения каркаса (стена это или потолок) подбирается подходящий для той или иной конструкции профиль. Итак, разберем основные изделия для каркаса:

  • стоечный профиль — конструкция профиля выглядит в виде буквы «П» с ребрами, загнутыми вовнутрь изделия, что придает ему жесткость и устойчивость. Может монтироваться как в стенах, так и в потолочных конструкциях. Для того чтобы его установить, необходимо подобрать ему пару (направляющий профиль). Размеры стоечного профиля стандартны и подбираются в зависимости от толщины будущей стены либо потолка: 50х50 мм, 75х30 мм, 100х60 мм при длине 3-4 метра;
  • профиль направляющий — конструкция профиля также выполнена в форме буквы «П» только без вогнутых вовнутрь ребер жесткости. Основное предназначение профиля — установка путем прикручивания к стене, полу, потолку; после монтажа в направляющую монтируется стоечный профиль. Размеры направляющих могут быть: 50х30 мм, 100х60 мм и прочие, длина — как правило, 3-4 метра;
  • подвесы перфорированные — элемент конструкции каркаса для гипсокартона, который используется для монтажа подвесных потолков и пристенных конструкций. Используются для выравнивания горизонтальной, а также вертикальной плоскости по всей длине будущей конструкции;
  • крабы — один из крепежных элементов в монтаже каркаса подвесного потолка. Используются в монтаже, когда необходимо выполнить «ячеистый» каркас потолка, что придает ему дополнительной жесткости.

Монтаж каркаса для гипсокартона

Каждая конструкция каркаса собирается по своей технологии; для стен и потолков есть как одинаковые этапы, так и индивидуальные. Если конструкция неровная, то в этом случае вообще работа монтажника больше походит на творчество, так как каждый изгиб нужно буквально вырезать сначала из металла, потом его закрепить и впоследствии обшить листом гипсокартона.

Стеновые конструкции

Изначально устанавливается направляющий профиль по полу, от него по вертикальному уровню выставляется направляющая по потолку. Если отметки сделаны, то можно прикручивать их на саморезы или дюбель-гвозди. Когда направляющие прочно зафиксированы, в них вставляется стоечный профиль. В зависимости от ширины стены, стоечный профиль набирается согласно шагу 40-60 сантиметров друг от друга. Для того чтобы он не прогибался, используется перфорированный крепеж (подвесы), который крепится к стене и стоечному профилю, прочно фиксируя его в одной плоскости. Крепеж монтируется через каждый метр каркаса по каждой стойке.

Потолочные конструкции

Монтажные работы начинаются также с установки направляющего профиля. Предварительно используя лазерный уровень, делаются отметки по всему контуру комнаты. Отметки переносятся на высоту, на которой планируется делать будущий потолок, и после по ним прикрепляются направляющие на каждой стене. Когда все прочно закреплено, можно набирать стоечный профиль строго через каждые 40 сантиметров друг от друга. Для того чтобы профиль не провисал под своим весом, а после и за счет тяжести гипсокартона, используются перфорированные подвесы. Крепеж монтируется к плите перекрытия, после чего через отверстия прикручивается к профилю, таким образом поддерживая его через каждые 70-100 сантиметров.

Если площадь потолка большая (от 30 кв/м), необходимо делать установку дополнительного элемента — крабов. Они монтируются через каждые 100 см на стоечный профиль, после чего можно дополнительно скрепить профиль между собой короткими отрезками профиля, делая решетчатую конструкцию. Благодаря использованию крабов, конструкция подвесного потолка приобретает большую жесткость и способность выдерживать большой вес гипсокартона на больших площадях.

Прокладка коммуникаций

Пока каркас не обшит гипсокартоном, можно выполнить прокладку любых коммуникаций и выполнить утепление стены или потолка. Для этого просто вовнутрь каркаса прокладывается трасса водопровода, канализации либо электрика. Также здесь можно выполнить установку вентиляционных шахт, систему кондиционирования и противопожарные датчики.

Когда вся система каркаса готова, можно приступать к ее обшивке гипсокартоном. Для этого лист гипсокартона прикладывается к металлу и прикручивается саморезами шагом через каждые 20 см. Листы гипсокартона допускается нашивать в один либо два слоя в зависимости от требований к помещению по звукоизоляции.

Читайте также:

Огнестойкий гипсокартон на страже нашей безопасности

Как отличить качественный профиль для гипсокартона

Каркас для гипсокартона на потолке своими руками

В этой статье мы узнаем, как сделать каркас для гипсокартона на потолке. На прошлом занятии мы сделали разметку под направляющие профили 27х28 и под прямые подвесы П-образной формы. Теперь по начерченным линиям приступаем за дело.


СОДЕРЖАНИЕ:

  1. Как сделать каркас для гипсокартона на потолке своими руками

Как сделать каркас для гипсокартона на потолке своими руками

Каркас для гипсокартона на потолке будем монтировать в 4 этапа.

Крепление профиля 27х28 по периметру помещения

Первым этапом будет монтаж профиля 27х28 по периметру помещения. Если стены в помещении бетонные, то для работы понадобится перфоратор. Если стены из гипсокартона, то нужна будет обычная дрель для рассверливания отверстий и специальные дюбели для гипсокартона. Далее, с помощью шуруповерта и саморезов профиль крепится к стене:

Крепление прямых подвесов П-образной формы

Когда профили 27х28 закреплены, переходим ко второму этапу. Будем крепить прямые подвесы П-образной формы («крокодилы») на потолок в местах перекрестий нашей разметки. Для этого мы будем использовать не дюбель гвоздь, а вот такой металлический анкер клин:

Такой крепеж очень надежен и соответствует правилам пожарной безопасности, так как нет пластиковых элементов, которые подвержены горению. Далеко не многие начинающие строители работали с анкер клиньями, поэтому специально для Вас отдельное видео по работе с ними:

Установка профиля 60х27

Третий этап. После того как прямые подвесы закреплены:

нужно вырезать по длине профиль 60х27 и вставить в направляющие через 40 см. Это как раз тот профиль, к которому непосредственно будет крепиться гипсокартон. Нарезать профиль необходимой длины можно либо ножовкой, либо ножницами по металлу. На рисунке мы видим, как профиль 60х27 установлен в направляющие 27х28 и крокодилы уже приняли П-образную форму, готовые к фиксированию профилей 60х27 в требуемых местах:

Крепление профиля 60х27 по нитке

Итак, четвертый заключительный этап. Необходимо натянуть нитку поперек профилей примерно вдоль линии подвесов в четыре ряда:




Далее нужно, начиная со второго профиля, приподнять все последующие от него профили немного вверх при помощи саморезов, просто вставляя саморезы с двух сторон в отверстия подвеса:

Это делается для того, чтобы профили не оттягивали нитку, то есть чтобы не нарушалась ровная плоскость. А самый первый профиль мы не приподнимаем над ниткой, этот профиль мы сейчас будем выставлять.

Итак, все профили кроме первого приподняты над ниткой.

Берем наш этот первый профиль, который мы не приподнимали над ниткой и держим его одной рукой таким образом, чтобы между ниткой и ним было как можно меньше зазора (буквально полмиллиметра). Когда профиль стоит как нужно, второй рукой при помощи монтажек (шурупы с пресс шайбой) и шуруповерта начинаем закреплять профиль к крокодилу:

Проделываем то же самое с другой стороны подвеса и профиля. И вот таким образом, проходим первый профиль и соответственно первый ряд подвесов, а затем все последующие.

Обращаем внимание, что если П-образный подвес после прикручивания выходит за плоскость профиля, загибаем его руками или при помощи плоскогубцев вовнутрь, чтобы он не препятствовал в дальнейшем креплению гипсокартона к профилю:

Итак, каркас выставлен, снимаем нитку. Далее можно приступать к креплению ГКЛ.

В этом уроке мы узнали, как можно самому сделать каркас для гипсокартона на потолке.


Пошаговые уроки по работе с гипсокартоном

Урок 01. Что такое гипсокартон? Типы, размеры и толщина листов, плюсы и минусы использования
Урок 02. Разметка стен под гипсокартон
Урок 03. Как крепить профиль для гипсокартона к стене (каркас)
Урок 04. Чем резать гипсокартон в домашних условиях
Урок 05. Как крепить гипсокартон к стене (металлическому каркасу)
Урок 06. Как шпаклевать гипсокартон своими руками
Урок 07. Как клеить гипсокартон на стену
Урок 08. Откосы из гипсокартона своими руками на окна
Урок 09. Разметка потолка под гипсокартон
Урок 10. Как сделать каркас для гипсокартона на потолке
Урок 11. Как удлинить (нарастить) профиль для гипсокартона


Каркас для многоуровневого потолка из гипсокартона

Монтаж многоуровневого гипсокартонного потолка

Любой человек хочет сделать интерьер своей квартиры необычным и интересным, применяя различные материалы и декор. Многоуровневые потолки из гипсокартона все чаще применяются в оформлении помещений. Декоративная, криволинейная конструкция на потолке смотрится очень органично.

Пример дизайна и оформления многоуровневого потолка из гипсокартона Вернуться к оглавлению

Полное содержание материала

Особенности многоуровневых конструкций

Как часто приходится разграничивать большое помещение на несколько зон, и помочь в этом поможет правильная отделка потолочной поверхности. При обустройстве многоуровневой конструкции помещение можно зонировать при помощи цвета, зеркал, или специального освещения.

Часто применяют потолок из гипсокартона с подсветкой в кухнях-студиях, где потолок помогает разделить гостиную и рабочую зону. В большой комнате, простой белый потолок, смотрится скучно, а если обустроить вертикальную криволинейную конструкцию – комната приобретет привлекательный и интересный вид. Самым простым вариантом конструкции, которую можно обустроить на потолке своими руками – двухуровневый потолок из гипсокартона.

Вариант конструкции и дизайна многоуровневого потолка в гостиной

Это криволинейная или прямая конструкция, надстроенная на первый уровень гипсокартонного потолка. Можно обустроить простой невысокий уступ, а можно соорудить нишу из ГКЛ, в которой будет обустроена рассеянная подсветка, по типу парящего потолка. Второй уровень потолка обычно обустраивают вдоль одной стены. Многоуровневый потолок из гипсокартона своими руками соорудить несложно.

Проект гипсокартонного потолка с размерами и уровнями

Можно соорудить трехуровневый потолок, его конструкция отличается только числом ступеней на потолке. Но стоит понимать, что если уступов предусмотрено несколько, то следует усилить несущую конструкцию, максимальная нагрузка должна составлять 14 кг на один квадрат площади. Сделать многоуровневый потолок из гипсокартона проще прямолинейным в несколько уровней, чем фигурный.

Самым сложным считается нанесение разметки – от этого процесса зависит успех в монтаже красивого, фигурного потолка из ГКЛ.

Предварительные работы: чертежи и разметка

Прежде чем начинать работу, нужно рассмотреть варианты многоуровневых потолков из гипсокартона и выбрать подходящий. Вы оценили свой потолок, и решили сделать красивую криволинейную конструкцию, по определенному дизайну. Начинать нужно с чертежа и разметки, и только потом браться за реализацию своих идей. Устройство многоуровневых потолков из гипсокартона начинается с чертежа.

Объемную фигуру на потолке невозможно создать, не применяя чертеж. Можно сделать схематический рисунок на бумаге, а можно скачать на компьютер специальную программу. Грамотную разметку можно сделать, замерив, горизонталь потолка, на которой разметить все подвесы для профиля и каскады.

Чертеж и разметка всех уровней потолка из гипсократона

Как правильно составить чертеж:

  • Перенести на чистый лист бумаги размеры для монтажа многоуровневых потолков, применив для этого масштаб 1:10, например, если потолок 4х3 метра, то на бумаге будет 40х30 см. В этом прямоугольнике нужно разместить элементы композиции для каждого уровня. При этом чтобы не запутаться, нужно применять разные цвета;
  • На каждом уровне чертим подробную схему сборки, отмечаем, как будут крепиться профиля, обрешетка под гипсокартон, на которую впоследствии будут находиться листы ГКЛ. Благодаря этому чертежу, вы не допустите ошибок при монтаже, и точно просчитаете количество материала;
  • Потолок состоящий из несколько уровней весит достаточно много, и для того, чтобы он не обрушился, нужно сделать его с усилением. Обрешетка испытывает очень большую нагрузку, поэтому стоит уделить особое внимание ее обустройству;

Пример металлической обрешетки для многоуровневого потолка из гипсокартона

  • Оптимальным шагом для первого яруса будет 40 см, а для второго 60 см. Но стоит помнить, чем тяжелее гипсокартон, тем меньше должен быть шаг между профилями.
  • Как только на бумаге будет все понятно и правильно размечено, можно начинать разметку поверхности потолка.

    Подготовка к монтажу

    Как только разметка потолка успешно выполнена, можно отправляться за покупками. Материал не стоит покупать впритык, чтобы работа не остановилась, из-за того, что не хватило одного профиля, или нескольких подвесов, поэтому стоит купить на 10% больше требуемого количества комплектующих.
    Перечень материалов, которые необходимы перед началом работы:

      профиль направляющий – для крепления на стены;

    Крепление направляющего профиля к к стене и потолку

  • профиль стоечный – для каркаса;
  • соединители;
  • крепежи;
  • подвесы;
  • крабы;
  • листы гипсокартона;
  • шпаклевка для гипсокартона;
  • грунтовка для гипсокартона;
  • серпянка для швов;
  • арочный перфорированный уголок – для криволинейных конструкций.
  • Вернуться к оглавлению

    Устройство каркаса

    Перед тем, как начать монтировать каркас на потолок, приготовим инструмент, который будет необходим:

    • маркер;
    • болгарка или ножницы по железу;
    • нож для гипсокартона;
    • ударная дрель или перфоратор;
    • специальный валик игольчатый для гипсокартона;
    • шуруповерт;
    • перчатки;
    • защитные очки.

    Смонтированный каркас многоуровневого потолка

    Первым делом нужно обустроить основной уровень поверхности, для этого прикрутить к стенам стартовый профиль – это будет основание под несущую конструкцию. Крепятся профиля на дюбель-гвозди шагом 25 см. Следующим шагом будет крепление промежуточных стоечных профилей к направляющим при помощи саморезов по металлу. На этом первый этап установки многоуровневого потолка можно считать законченным. Можно начать собирать второй уровень.

    Собранный каркас и обшитый гипсокартоном в виде круга

    Закрепляем на стенах несущую конструкцию, по разметке. При помощи подвесов, которые прикручивают к основной обрешетке саморезами. К этим подвесам крепится профиль, который будет формировать дополнительный ярус потолка.

    На фото видно, что был собран каркас потолка на первом уровне, это 70 мм. — 10 мм. = 60 мм. от нуля, также на этом же уровне был собран круг и зашит. Я не буду вдаваться в подробности, как собирать основной потолок, об этом уже было рассказано в предыдущих записях, я расскажу о порядке выполнения до существующего потолка на фото. Первым делом нам необходимо отметить на потолке центры окружностей и прочертить по указанным радиусам эти окружности.

    Здесь важно отметить, что при прочерчивании внешнего круга мы уменьшаем радиус на 10 мм, а при прочерчивании внутреннего, соответственно увеличиваем на 10 мм, еще раз объясню с чем это связано — по прочерченным линиям на потолке мы будем прибивать направляющий профиль, следовательно гипсокартон (6 мм), который будет крутится на этот профиль, увеличит радиус окружности на 6 мм.

    Нанесение шпаклевки потолка с несколькими уровнями

    Плюс шпаклевка заберет 2 — 4 мм. В итоге мы попадем в размер на чертеже.

    Как чертятся окружности на потолке

    • Отмечаем карандашем центр окружности и пробиваем перфоратором отверстие;
    • Вставляем пластмаску от дюбеля в отверстие;
    • Далее берем направляющий профиль, находим на ней заводское отверстие;
    • От этого отверстия отмеряем нужный радиус по длине и ставим в том месте метку;
    • Затем саморезом просверливаем на метке второе отверстие;
    • И уже через это отверстие прикручиваем к потолку с помощью дюбеля направляющую;
    • В заводское отверстие вставляем карандаш и рисуем окружность;
    • После того, как нарисовали круги нарезаем направляющие сегментами и прибиваем их к потолку по радиусам.

    Так выглядит направляющий профиль, разрезанный болгаркой

    Разрезать направляющий профиль на сегменты, можно с помощью строительных ножниц Разрезанный металлический профиль, который можно фиксировать, для создания фигур на потолке

    Учтите, что мы прибили направляющие не по всем окружностям, а только по тем, что находятся на первом уровне от нуля. Затем идет сборка всего каркаса на уровне 60 мм. от нуля, есть правда одно но, не надо ставить скобы где не будет потолка по чертежу, то есть скобы ставятся возле направляющей, прибитой к потолку по окружности.

    После того, как каркас собран, обрезаем профиля по краю направляющей минус 5 мм., чтоб потом можно было надеть на край профиля другую направляющую, также порезанную на сегменты, но не так, как мы резали на потолок, в этих направляющих необходимо обрезать только боковые полки, основная же остается целой, затем одеваем направляющую на профиля не прикручивая, вырезаем полосы по 60 мм. из гипсокартона 6.5 мм. желательно по всей длине (250 см.), крепим эти полосы выгибая к верхней направляющей, затем крепим к низу гипсокартонной полосы ту направляющую, которую мы заводили не прикручивая.
    В итоге у нас должно было получится то, что мы видели на верхней фотографии в начале статьи. Исключение составляет то, что круг в середине зашит. Но я думаю, для тех, кто читал блог, не составит труда зашить круг.

    Если предусмотрена криволинейная конструкция, то профиль надрезают по боковым стенкам, чтобы проще было создать кривую линию. Конструкция должна быть жесткой – шаг профилей 40 см.

    Можно купить специальный арочный профиль для создания криволинейного потолка. Вспомогательный каркас стоит выполнять по уровню, для этого можно натянуть нитку по плоскости. Как только установлены основные профили, можно приступить к установке промежуточных профилей.

    Для этого стоечный профиль нарезается на отрезки по 50 см, которые впоследствии устанавливаются в промежутки между основными составляющими конструкции, поперек, и прикручиваются маленькими саморезами «семечками». В видео показан процесс монтажа многоуровневого потолка.

    Советуем посмотреть видео: монтаж многоуровневого потолка.

    Крепление листов гипсокартона

    Каркас готов, можно начать крепить к нему гипсокартон. Вначале обустраивается первый уровень. Если предусмотрена волна на потолке, то ее нужно вырезать еще на полу, только сделать ее с припуском в 1-2 сантиметра, их можно подрезать на месте строительным ножом.

    Гипсокартон не крепится впритык к стене, нужно оставлять зазор примерно в сантиметр. Если предусмотрена подсветка на первом уровне, то нужно проделать отверстия при помощи дрели со специальной насадкой «коронкой».

    Как только зашит первый уровень, приступаем к формированию боковых частей второго яруса. Для этого раскроить гипсокартон с небольшим припуском. Если конструкция криволинейная, то гипсокартонные полосы нужно будет гнуть. Сделать это просто, если намочить его с двух сторон.
    Чтобы этот процесс проходил быстрее и легче, полосы гипсокартона прокатывают игольчатым валиком с двух сторон. Затем смочить отрезок и подождать.

    Применение игольчатого валика для сгибания гипсокартонного листа

    Благодаря этой процедуре гипсокартон станет мягким и податливым. Начинать прикручивать нужно от стены, аккуратно сгибая полосу и сразу прикручивая ее саморезами, шагом 15 см, как только боковые сторона сформированы, можно подрезать их по каркасу.

    Перед тем как вырезать в гипсокартоне отверстия под светильники, нужно дать гипсокартону просохнуть. На последнем этапе зашивается второй ярус потолка листами ГКЛ.

    Важно! Начиная монтаж многоуровневого потолка из гипсокартона своими руками нужно помнить, что больше трех уровней делать не рекомендуется. Во-первых, потолок в зале опустится очень низко, во-вторых, увеличится стоимость конструкции, и в-третьих, удельный вес потолка будет очень большим, что не желательно.

    Смотрите в видео: сборка многоуровневого гипсокартонного многоуровневого потолка.

    Подсветка в многоуровневых потолках

    Подсветка на потолок в зале обустраивается специальными материалами, по трем основополагающим технологиям:

    При составлении дизайна многоуровневых потолков из гипсокартона также применяется и классический вариант – люстра на потолке с несколькими рожками, или точечные светильники. От предпочтений хозяина помещения зависит вид подсветки.

      Люстра – самый простой способ подсветки. Устанавливается на потолок в зале ровно посередине. Сейчас есть много моделей потолочных люстр, которые можно включать в разных конфигурациях, есть модели на пульте управления;

    Оформление многоуровневого потолка с люстрой

  • Точечные светильники – не составит труда даже у непрофессионала. Достаточно правильно провести разводку и подключить лампочки на специальные щетки. Это делает многоуровневые потолки из гипсокартона на кухне красивыми;
  • Дюралайт – хотите воссоздать на потолке необычную подсветку, то это ваш выбор. У этой подсветки масса преимуществ:
    • гибкий;
    • яркий;
    • разноцветный.
  • При помощи дюралайтовых трубок можно подсветить не только потолок в зале, но и некоторые элементы декора для стен. Недостатком данной подсветки является только ее цена.

      Светодиодная подсветка применяется как в светильниках, так и в ленте, которую пропускают по периметру комнаты, получая при этом эффект парящей конструкции. Светодиодная лента может быть трех цветов: синяя, красная и белая. Установленная светодиодная посветка на многоуровневом потолке из гипсокартона

    C грамотным применение сочетаний цветов, можно получить великолепный эффект в квартире. Есть небольшой минус – ленту нужно защищать от повреждения;

  • Неоновая подсветка в зале – благодаря ей можно воссоздать даже звездное небо на потолке, так как в арсенале подсветок, есть трубки, которые подсвечиваются только на концах. Несмотря на кажущуюся простоту, не стоит устанавливать этот вид освещения самостоятельно, обратитесь к профессионалам. Неоновая подсветка работает очень долго, в отличие от дюралайта.
  • Потолок для кухни устанавливается в несколько этапов, которые были описаны выше.

    Дизайн кухни с многоуровневым потолком и подсветкой Вернуться к оглавлению

    В заключении

    Прежде чем приступать к установке многоуровневой конструкции для кухни, оцените свои силы и возможности. Если сомневаетесь, что не сделаете все правильно, то пригласите профессионалов, которые качественно выполнят работу.

    Какие бывают многоуровневые потолки из гипсокартона – виды, различия, правила монтажа

    Многоуровневые потолки относятся к разновидностям покрытий из гипсокартонных листов, которые по количеству вариантов оформления превосходят другие способы отделки. Их монтаж позволяет реализовать любое дизайнерское решение.

    Особенности многоярусных потолочных конструкций

    Нередко владельцы недвижимости предпочитают делить пространство помещений на функциональные зоны. При создании многоуровневых подвесных потолков можно зонирование отразить зеркальным образом на поверхности конструкции. Разграничение функциональных зон обустраивают по-разному, используя цветовые переходы, контрастное освещение и перепады уровней относительно высоты.

    Например, при создании зонирования в гостиной акценты обычно делают на рабочей и обеденной зоне. Одновременно в месте для отдыха или в кинозале создают приглушенное освещение.

    Многоуровневые потолки из ГКЛ являются одним из лучших решений для помещений большой площади, поскольку там обычное ровное покрытие будет выглядеть неуместно. Простым вариантом такой конструкции из гипсокартона считаются двухуровневые системы. Для этого нужно по периметру одноуровневого потолка вдоль стен надстроить дополнительный ярус.

    Можно сделать просто уступы или с нишами, предназначенными для монтажа рассеянной подсветки его поверхности. В зависимости от дизайна, потолочный карниз, устанавливаемый вдоль стен, делают прямоугольной или округлой формы.

    Различие между двух- и трехуровневым потолком заключается только в количестве ярусов, создаваемых последовательно. В случае увеличения числа уровней появляется необходимость усилить несущую способность вышерасположенных слоев. Стандартно проектную величину нагрузки определяют из расчета, что допустимое значение составляет 14 килограммов на 1 кв.м.

    Каждый ярус потолочной конструкции из ГКЛ выделяют разным цветом или при помощи декоративной подсветки. При этом создавать криволинейный многоуровневый потолок намного сложнее, чем обычный или многоуровневый, имеющий прямые линии. От точности нанесения разметки, согласно которой будет сооружаться подвесная конструкция, зависит конечный результат.

    Преимущества многоуровневых потолков

    Если для оформления комнаты выбран многоуровневый подвесной потолок, это будет правильное решение, поскольку данная конструкция обладает массой достоинств:

    1. Несложный монтаж. На то, чтобы установить одноуровневый потолок уходит меньше времени, чем на обустройство классического варианта. Максимум через 2 дня потолочная конструкция будет подготовлена к финишной отделке.
    2. Изменение геометрии. Многоуровневые потолки из гипсокартона, имеющие всевозможные криволинейные формы и разные варианты освещения, обладают способностью расширять окружающее пространство в помещении, тем самым изменяя его форму.
    3. Сокрытие коммуникаций. Потолочные конструкции, состоящие из нескольких уровней, делают незаметными различные дефекты перекрытия, они маскируют электропроводку, системы вентиляции и кондиционирования, инженерные коммуникации.
    4. Возможность функционального зонирования. Многоуровневые потолки из гипсокартона позволяют разграничивать большие по площади помещения и квартиру-студию, в которых не предусмотрено строительство перегородок, на функциональные зоны.
    5. Использование оригинальных светильников. Благодаря установке многоярусной конструкции можно создать в комнате уникальную систему освещения с использованием точечных осветительных приборов, галогенных лампочек с поворотным механизмом или современных моделей люстр, а также светодиодную подсветку.
    6. Экологичность. Гипсокартон относится к экологически безопасным материалам. Его влагопропускающие качества обеспечивают поддержание в помещении нормального микроклимата.
    7. Оптимальное соотношение между ценой и качеством. У потолочных конструкций из гипсокартона нет равных в этой ценовой категории. Кроме этого, они долговечны, что доказано 20-летней безупречной эксплуатацией первых потолков из ГКЛ.

    Составление эскиза многоярусного потолка

    Чтобы наглядно представлять, как будет выглядеть многоярусный потолок в сочетании с интерьером помещения и предметами обстановки нужно составить его эскиз. Главное при его составлении – это соблюдение точного масштаба и размеров. Погрешности недопустимы.

    На эскизе изображают стены, окна и двери помещения. Эти элементы имеют большое значение, когда проектируется форма потолочной конструкции. Необходимо тщательно продумывать даже мельчайшую деталировку. После этого на чертеже схематически отмечают расположение мебели.

    Когда нанесено изображение элементов интерьера, приступают к составлению конструкции многоуровневой подвесной системы. Если понравилось фото такого потолка, то можно остановиться на аналогичной конфигурации, но внести соответствующую корректировку с учетом планировки собственной комнаты.

    Создавая эскиз многоярусных потолков, следует планировать количество уровней с учетом высоты потолочного перекрытия в доме или квартире. При этом не нужно забывать, что, чем больше будет ярусов, и чем значительнее получится расстояние между ними и тем ниже окажется конструкция.

    По этой причине специалисты не советуют в помещениях с низкими потолками в домах старой застройки монтировать слишком громоздкую многоуровневую систему. Нанося все участки потолка на схему, нужно отражать их реальные параметры. На этом этапе заранее приобретают светильники для обустройства подсветки. Читайте также: “Как сделать потолок из гипсокартона многоуровневый своими руками – детальное пошаговое руководство”.

    Разметка перекрытия под будущий потолок

    До того, как приступать к разметке, потолочную основу очищают от прежнего покрытия.
    Когда на ней находились панели, их снимают и с перекрытия удаляют остатки клея. Если старым покрытием была побелка, ее можно не трогать, при условии, что она не отслоилась, и отсутствуют трещины.

    Мел, нанесенный в несколько слоев, который плохо держится, удаляют, так как он потом начнет отваливаться и падать на гипсокартонные элементы. Старую покраску лучше снять, используя металлические щетки или шпатель. Полотно старого натяжного потолка убирают, его каркас демонтируют вместе с крепежными деталями.

    После завершения очистки потолочного перекрытия приступают к проведению разметки будущей конструкции. Прежде всего, намечают место расположения ее первого уровня. Разметку осуществляют по стенам с учетом того, что между ярусами предстоит установка светильников. Нужно проследить, чтобы расстояние позволяло их смонтировать.

    Потом выбирают угол, в котором высота наименьшая и на нужном расстоянии от перекрытия наносят соответствующую отметку, обозначающую место расположения листа гипсокартона. При этом по сторонам угла отмечают обе примыкающие стены. На следующем этапе производят разметку трех остальных углов.

    Эту работу проще делать с использованием водяного или лазерного уровня. Можно также воспользоваться определенными математическими расчетами. От высоты расположения последующего угла вычитают высоту предыдущего. Разницу прибавляют к расстоянию, на которое планируется опустить сооружаемую многоярусную конструкцию. Дальше полученную сумму отнимают от уровня основной потолочной поверхности.

    Например, если в комнате самый низкий из углов находится на 200-сантиметровой высоте, а следующий располагается на отметке 210 сантиметров, тогда разница составит 10 сантиметров. Если первый уровень должен быть сделан ниже на 10 сантиметров, чем основа, в этом случае в первом углу разметку делают на высоте 190 сантиметров. Во втором углу следует отступить от основной поверхности на 20 сантиметров.

    Затем приступают к нанесению разметки для установки профилей и подвесов, используемых для сборки каркаса многоуровневого потолка из гипсокартона. Чтобы обозначить места фиксации профилей, проводят параллельные линии, а подвесов – отмечают точки. Профили должны находиться на швах гипсокартонных плит, в результате чего их края не могут оказаться в воздухе.

    Шаг монтажа подвесов равен 60 сантиметрам, а профилей – около 40 сантиметров. Подвесы располагают в конце каждого из профилей. В зависимости от размеров помещения и конфигурации устанавливаемой потолочной конструкции, следует определиться с направлением профиля, перемещаясь по пути наименьшего сопротивления, одним словом, как будет удобнее работать мастеру.

    Нередко специалисты настойчиво рекомендуют: устанавливать несущие профили перпендикулярно к оконному проему, чтобы места стыковки листов отделочного материала не были сильно заметны при дневном освещении.

    Но все же при выборе направления монтажа профиля желательно учитывать его длину, размещение гипсокартонных плит, вид перевязки между ними, количество поперечных швов. Чтобы они не были так заметны, нужно их качественно зашпаклевать.

    Монтаж каркаса для многоярусного потолка

    Для устройства многоуровневых потолков из гипсокартона потребуются инструменты, среди которых:

    • карандаш или маркер для нанесения разметки;
    • болгарка или ножницы для работ по металлу для резки профилей;
    • электролобзик или малярный нож для нанесения узоров на гипсокартонный лист;
    • дрель для создания отверстий под крепежные изделия;
    • кромочный рубанок, чтобы производить зачистку фаски в 45 градусов для выполнения шпаклевания в будущем;
    • игольчатый валик, позволяющий создавать на гипсокартоне гнутую поверхность.

    Кроме набора инструментов необходимо иметь защитные перчатки для рук, чтобы на них не появились порезы и мозоли. Также нужны специальные очки, предохраняющие глаза от попадания в них пыли и мелких крошек, которые образуются при проведении монтажа в большом количестве. Читайте также: “Как сделать потолок из гипсокартона многоуровневый своими руками – детальное пошаговое руководство”.

    До того, как из гипсокартона сделать многоуровневый потолок, в первую очередь необходимо прикрепить к потолочному перекрытию и к стенам каркас. По периметру стен монтируют основной UD-профиль для несущей конструкции. Потом ее дополняют CD-профилями, которые придают жесткость и устойчивость всей системе. Для фиксации UD-профиля на стенах используют дюбели, размещая их с промежутком около 25 – 30 сантиметров.

    На дальнейшем этапе приступают к установке промежуточных CD-профилей, которые соединяют между собой саморезами металл-металл. После этого можно считать выполненной работу по созданию первого уровня потолочной конструкции. Для обустройства второго яруса и фиксации последующих элементов требуется дополнительная установка несущих уровней.

    Для него нужны будут дистанцеры, их еще называют подвесами. Их прикрепляют к основной части обрешетки, они являются носителями второго яруса. Подвесы монтируют саморезами, а уже потом на них подвешивают следующий уровень гипсокартонной конструкции.

    Если нужно изогнуть профиль, его надрезают. Когда площадь помещения более 20 кв.м., тогда профили размещают на расстоянии, не превышающем 40 сантиметров. Метки для установки профилей CD наносят на потолке и стенах примерно через каждые 50 сантиметров. В этих местах прикручивают скобы для крепежа.

    Затем измеряют расстояние между стенками, потом CD-профили отрезают по длине примерно меньше на 0,5 сантиметров, чем размер промежутка. Теперь можно вставлять CD-профили в UD-профили, слегка приподняв их. Каждый профиль приходится подтягивать средней крепежной скобой, а потом подгибать ее под профиль.

    Поперек вспомогательного каркаса протягивают нитку в соответствии с уровнем его плоскости. Согласно ей выставляют все вспомогательные профили. Дальше их нужно прикрепить к основному каркасу при помощи саморезов или крепежных скоб. Концы этих скоб необходимо отогнуть в стороны, либо вверх.

    На следующем этапе можно начинать обшивку каркаса первого из ярусов, не забывая о перевязке швов и перемычках, а также о том, что нужно оставить запас для этого уровня. Лишние углы удаляют сразу – их обрезают, чтобы не перегружать конструкцию дополнительным весом. После того, как первый уровень готов, можно переносить на потолок изображение с ранее составленного эскиза.

    Монтаж гипсокартонных листов на потолок

    После того, как собран каркас, приступают к установке гипсокартонных плит на первый ярус в соответствии с инструкцией о строительстве многоуровневой потолочной конструкции. Специалисты предупреждают, что вырезать гипсокартон, чтобы он повторил волнистые линии перед установкой на обрешетку, не следует.

    Лучше поступить по-другому: сначала подготовить лист таким образом, чтобы он без проблем мог поместиться в нужном месте, но при этом немного выступал за пределы волн. После того, как отрезок гипсокартона прихвачен, все лишнее отрезают и удаляют с помощью острого ножа.

    Для этого нужно провести ножом по тыльной стороне листа ГКЛ, используя волну в качестве ориентира и пользуясь ею как линейкой. Затем немного следует надломить гипсокартон так, чтобы снизу появилась линия и провести ножом по ней. После этого по краю прокручивают саморезы. Потом подравнивают концы. В завершение работы обтрепавшийся отделочный материал подрезают, хотя это можно и не делать.

    На первый ярус принято устанавливать гипсокартон, причем начинать со стороны стены не обязательно. Периметр можно сначала оставить свободным, поскольку в этом месте возможна установка последующих уровней. Листы материала специалисты советуют прикреплять особыми саморезами. На каждую гипсокартонную плиту тратится примерно 60 штук.

    В процессе строительства многоуровневых потолков из ГКЛ необходимо учитывать создание будущей подсветки. Электропроводку следует проводить прежде, чем прикрепить листы к элементам каркаса. Форма второго яруса зависит исключительно от пожеланий и личных предпочтений жильцов.

    Например, когда выбрана округлая форма, нужно нарисовать круг и прикрепить в соответствии с разметкой каркас второго уровня потолочной конструкции, у которого основу строят из UD-профиля. Его монтируют к первому уровню, но желательно в местах, где проходят планки этого яруса.

    После этого в основной профиль вставляют CD-профили, которые следует крепить через гипсокартон к CD-профилям первого уровня. Для данной цели потребуются такие крепежные изделия, как саморезы для металла, имеющие длину 60 – 70 миллиметров.

    Гипсокартонные листы сначала прикручивают, а только потом начинают обрезать. Это удобнее всего делать с использованием обычной ножовки для работ по металлу или электрического лобзика.

    Только теперь можно приступать к обустройству третьего уровня. Но, планируя строительство трехъярусного подвесного потолка, необходимо учитывать, что финансовые затраты в этом случае увеличатся.

    В действительности создание многоуровневой гипсокартонной потолочной конструкции предполагает, что количество ярусов может любым. Но специалисты не рекомендуют строить больше трех уровней, поскольку поверхность потолка опустится слишком низко.

    Качественный монтаж многоуровневого потолка из гипсокартона своими руками

    В последние годы большую популярность у строителей завоевал гипсокартон. Листы этого материала можно использовать в самых разных работах при отделке помещения. Он очень легко монтируется. Для дизайнеров этот материал открывает огромное поле для фантазий. В большинстве случаев одноуровневый потолок с применением таких листов делается для создания дополнительной шумоизоляции. Более сложной конструкцией отличаются многоуровневые потолки. Они дают возможность делать на потолке подсветку, создавать нужные отверстия и вырезать оригинальные фигурные ступеньки.

    Схема каркаса гипсокартонного потолка.

    Монтаж многоуровневого потолка из гипсокартона своими руками доступен практически каждому, даже если он никогда не имел дела с такими работами. Листы гипсокартона крепятся на специальный алюминиевый профиль, имеющий направляющие. В результате получается каркас, в который прячутся провода и различные коммуникации.

    Гипсокартонный многоуровневый потолок обладает определенными функциями:

    1. Комната выглядит намного больше, изменяется вид помещения, квартира смотрится намного красивее.
    2. Становятся невидимыми все неровности потолка.
    3. Потолок закрывает все инженерные коммуникации.
    4. Появляется отличное освещение благодаря светильникам различных уровней.

    Чтобы установка многоуровневого потолка из гипсокартона прошла успешно, необходимо иметь самые разные инструменты:

    Необходимые материалы для установки многоуровневых потолков.

    • перфоратор;
    • шуруповерт;
    • уровень;
    • строительный угольник;
    • ножовку;
    • плоскогубцы;
    • ножницы по металлу;
    • карандаш.

    В качестве материалов в основном используются:

    • листы гипсокартона;
    • металлический профиль, чтобы проводить монтаж каркаса;
    • саморезы;
    • дюбеля.

    Чтобы самостоятельно провести монтаж листов ГКЛ и изготовить каркас, применяются два вида профилей:

    К стенам прикручивается направляющий профиль, в который устанавливается потолочный профиль. Он будет формировать каркас. Профиль «CD» позволяет проводить дополнение конструкции потолка из гипсокартона деталями криволинейной геометрии.

    Количество и особенности уровней

    Конечно, установка многоуровневого потолка из гипсокартона — это мечта многих владельцев помещений, однако решение этого вопроса связано с высотой потолка. Именно эта величина регулирует количество уровней, которые можно сделать в определенном помещении. Чтобы точно рассчитать число уровней, сначала требуется определить, какой будет высота самого первого уровня.

    Схема многоуровневого подвесного потолка.

    С этой целью на потолке нужно найти нижнюю точку, от которой надо отмерить 2,5 см. На стене делается отметка этой величины. Она становится ориентиром для установки других меток по углам всей комнаты. Для точной разметки применяется водяной уровень. По всему периметру прокладывают разметочную нить. Именно она показывает нижний уровень. В случае увеличения этого размера на 1,5 см получится искомая высота первого уровня.

    Для того чтобы установка многоуровневого потолка была выполнена правильно и состояла из нескольких рядов профилей, очень важно определить, как будет сделана обшивка каркасов. Необходимо рассчитать количество профиля и листов гипсокартона. Нужно очень точно знать, как будет крепиться материал.

    Для ответа на все поставленные вопросы необходимо сначала начертить эскиз многоуровневого потолка из гипсокартона. На таком плане показать установку всех уровней. В чертеж вносятся все проведенные предварительно измерения, показываются требуемые материалы с указанием их количества, учитывается установка вспомогательных элементов.

    Каркас и особенности возведения

    Чертеж многоуровневого потолка из гипсокартона.

    После монтажа линии сначала закрепляется профиль «UD». Необходимо, чтобы его нижняя поверхность соприкасалась с линией. Фиксация профиля делается дюбелями, которые соответствуют структуре стены. На некоторых профилях отсутствуют отверстия. Поэтому они крепятся к стене сквозь предварительно высверленные отверстия. Шаг установки крепления должен превышать 40 см. Стыковочные соединения могут делаться внахлест.

    Следующим этапом будет определение направления укладки гипсокартонных листов. «CD» профиль монтируется поперек потолка. В помещении находят наиболее ровный угол. Он должен иметь 90°. После его определения с его стороны начинают делать монтаж.

    Проводится разметка потолка для установки профиля. Это делают с обеих сторон, выдерживая шаг 50 см. Отбивочной нитью размечаются линии, проходящие между метками на каждой стене. Каждая подобная метка становится ориентиром для «CD». Выдерживая шаг, равный 40 см, непосредственно по линии закрепляются крепежные скобы.

    Затем необходимо замерить расстояние между противоположными стенками. Лишние детали обрезать. Длина профиля не должна превышать полученного расстояния ориентировочно на 5 мм. После этого «CD» необходимо вставить в закрепленный «UD». При этом профиль «CD» должен находиться выше первого уровня, его требуется немного приподнять. С этой целью профиль слегка подгибается и поднимается крепежной скобой, расположенной посередине. Под низ «CD», согласно уровню поверхности каркаса, протягивают нитку. Чтобы она была хорошо натянута, предварительно в каркасе на каждую сторону крепят саморезы. На них накручивается нить.

    По установленной нитке выставляют профили CD. Вначале они прикручиваются к центральной скобе небольшими саморезами. За их маленький размер они названы «блошками». Затем убирают все прикрученные профили. После полного выставления CD согласно уровню капитально закручиваются крепежные скобы. Конец скобы загибается вверх.

    Как обшивается каркас: рекомендации

    Схема монтажа многоуровневого потолка из гипсокартона.

    Фиксацию листов желательно проводить вразбежку. Монтаж первого ряда делается по цельному листу. Сначала закрывается одна часть каркаса, и аналогично устанавливается второй лист, но только с другой стороны. Чтобы зафиксировать ГКЛ, применяют 25 мм дюбеля.

    Прежде чем начинать обшивать каркас, требуется на профилях предварительно сделать отметки тех мест, куда будет монтироваться второй потолочный ярус. Установка меток позволит не заниматься обшивкой невидимой площади. Чтобы спрятать каркас, размер полученной линии увеличивается на 10 см.

    Для того чтобы сделать полукруглый вид второго яруса, необходимо в профиль установить саморез, и на него намотать проволоку. Отложив требуемый радиус, чертят дугу, натянутая проволока играет роль циркуля.

    После этого радиус нужно увеличить на 5 см и прочертить другую линию. Согласно такому чертежу отрезается гипсокартон. Таким образом, установка закладочного профиля будет произведена в соответствии с размером второго потолочного уровня.

    Монтируем второй уровень

    Для надежного крепления второго уровня нужно обязательно смонтировать закладной профиль.

    Физико-технические характеристики гипсокартонных листов.

    Берется перфорированный «CD», его с помощью саморезов прикручивают к направляющим. Фиксация делается непосредственно в сам профиль.

    После этого крепится «UD», для чего откладывается 10 см. Так получается второй каркас, для установки второго уровня. Часть«CD» профиля закрепляется к профилю на стене, а другую фиксируют П-образные кронштейны. Шаг кронштейнов должен выдерживаться в районе 50 см.

    Второй ярус необходимо проложить под верхним закрепленным профилем, причем размер профиля необходимо сделать меньше на 4 см.

    Лист гипсокартона вырезается с 6 см припуском и прикручивается к каркасу. Аналогичным образом чертится круг, все лишнее убирается строительным ножом.

    К нижнему ярусу крепится «UD» профиль, непосредственно по линии всего диаметра. На профиль кладется полоса гипсокартона. В результате все профили становятся невидимыми. Чтобы полоску согнуть в дугу, нужно посверлить в ней отверстия и хорошо смочить водой. Через час полоска приобретет требуемую форму. Теперь она может быть прикручена саморезами.

    Следуя технологии, указанной выше, можно установить в своем доме двухуровневый потолок самостоятельно. Удачи!

    Многоуровневые потолки из гипсокартона с подсветкой: фото и монтаж

    Многоуровневый потолок из гипсокартона с подсветкой устанавливают в квартирах с дизайном разных направлений. Он дает возможность скрыть недостатки потолка, спрятать некрасивую проводку, а также придать комнате изящный вид. Установить подобный потолок под силу каждому.

    Преимущества и недостатки многоуровневых потолков из гипсокартона с подсветкой

    Конструкция обладает рядом преимуществ, основными можно считать:

    1. Многоуровневое покрытие из гипсокартона может изменить геометрию комнаты, а кроме того создать дополнительное пространство.
    2. Установка поможет скрыть все неровности, а также различные коммуникации, к примеру, электрическую проводку или вентиляционные системы.
    3. Конструкция позволяет дополнительно утеплить комнату, а также изолировать ее от посторонних звуков.
    4. Окрашивать такую систему можно различными цветами. Это позволит художникам выразить свой творческий талант.
    5. Установить самостоятельно под силу даже новичку в строительном деле, не прибегая к помощи профессионалов.

    У такого оформления есть и недостатки, о которых надо знать еще до начала монтажа потолка:

    1. Многоуровневое потолочное перекрытие обладает большим весом, около 15 кг на 1 м 2 .
    2. Снижение высоты потолка.
    3. При установке не обойтись без посторонней помощи.
    4. Высокая стоимость отделки.

    Виды разноуровневых потолков из гипсокартона

    Всего существует три основных вида потолочных систем: одноуровневый, двухуровневый и трехуровневый.

    Самый простой вид – одноуровневый потолок. Его визуально сложно отличить от обычных плоских потолков. На фотографиях такую установку можно спутать с матовым натяжным потолком, либо покрытиями из прочих строительных материалов.

    Его главные преимущества:

    • уменьшение высоты комнаты минимум на 1 см;
    • простой и быстрый монтаж покрытия;
    • не имеет ограничений при выборе видов подсветок.

    Двухуровневый потолок

    Его можно сделать как прямолинейным, так и криволинейным с волнообразными или закругленными конструкциями.

    Условно его разделяют на два уровня:

    • первый уровень – отделка некоторых частей потолочного покрытия, возможно только при наличии ровной поверхности;
    • второй уровень – отделка гипсокартоном, подразумевает полное перекрытие потолка с добавлением дополнительных элементов.

    Трехуровневый потолок

    Трехуровневый потолок из гипсокартона с подсветкой идентичен предыдущему покрытию, только с одним отличием: впрошлом варианте два уровня, а здесь их три. На фото трехуровневый потолок из гипсокартона невозможно спутать с каким-либо другим видом.

    Виды подсветки для многоуровневых потолков из гипсокартона с подсветкой

    После выбора количества уровней нужно определиться с подсветкой. Обычно выбор сводится к люминесцентным и светодиодным лампам, но на самом деле типов подсветок намного больше.

    Самыми популярными видами стали:

    1. Светодиоды. Наиболее красиво они выглядят в многоуровневых потолочных покрытиях с многофункциональной системой. Главным достоинством этой подсветки служит экономия энергии, а недостатком — низкий уровень освещенности.
    2. Светильники. Самыми популярными считают точечные. Для их установки необходимо заранее нанести разметку, а потом вырезать нужные отверстия. К плюсам можно отнести дизайн и не сложный монтаж, а к минусам большое потребление электрической энергии и низкий уровень освещенности.
    3. Люстра. Самым простым способом считают установку люстры, потому что не нужно переделывать проводку, а надо только закрепить светильник на потолке. Главное преимущество – несложный монтаж и высококачественное освещение. Недостатком можно считать визуальное снижение высоты помещения.
    4. Неоновая подсветка. В сочетании с гипсокартоном позволяет создавать острые или плавные формы. Для наибольшего впечатления используют сочетание разных цветов. Главным преимуществом считают современный дизайн и огромный выбор расцветок. Основной недостаток – сложная установка.
    5. Дюралайт. Это прозрачная или цветная трубка, внутри которой установлены лампы накаливания. Это устройство ненадежно и недолговечно, однако его считают наиболее бюджетным.

    Как выбрать гипсокартон для многоуровневого потолка с подсветкой

    Гипсокартон – универсальный и распространенный строительный материал, который можно применять для отделки многоуровневого потолка.

    При выборе гипсокартона нужно учитывать следующие нюансы:

    1. Определить вид материала. Для жилых комнат стоит остановить выбор на обычном или влагостойком ГКЛ.
    2. Измерить потолок. Замерить стены и перекрытия, контролируя их отклонения. При расхождении данных нужно брать в расчет наибольшее из них.
    3. Рассчитать необходимое количество гипсокартона. Для расчета можно использовать специальный калькулятор. Стоит только ввести в него площадь и периметр перекрытия, и он сам сделает расчет расхода материала.

    Для потолков обычно приобретают ГКЛ толщиной в 9,5 мм. Но так как он будет смонтирован в многоуровневую конструкцию, то нагрузка на несущее основание увеличится, поэтому у ГКЛ, толщиной в 9,5 мм, на стыках могут появиться трещины. В этом случае делают так:

    1. Для 1-го уровня покупают ГКЛ с толщиной в 12,5 мм.
    2. Для 2-го уровня приобретают гипсокартон в 9,5 мм.
    3. Для 3-го уровня толщина составляет 6,5 мм.

    После проведения замеров, выбора вида материала можно начать подготовку помещения к ремонту.

    Как происходит монтаж многоуровневого потолка из гипсокартона

    Монтаж многоуровневого потолка из гипсокартона своими руками может сделать каждый желающий. Для этого нужно соблюдать все требования и работать в точной последовательности.

    Перед тем как начать монтаж необходимо провести подготовительные работы. Для этого из помещения нужно убрать все лишнее и очистить потолочное перекрытие.

    Очищение поверхности подразумевает три действия:

    • снимают и очищают панели от клея;
    • удаляют побелку и старую краску;
    • разбирают старый потолок, убирая все крепежные компоненты.

    После очищения необходимо сделать чертеж. Основные правила для его составления:

    1. На бумагу наносят размеры потолка в отношении 1 к 10.
    2. На каждом уровне изображают подробный план монтажа.
    3. Для первого яруса устанавливают шаг в 40 см, а для 2-го 60 см. Чем больше весит ГКЛ, тем меньше шаг.

    С помощью чертежа будет проще осуществить монтаж и рассчитать количество материала.

    Для работы необходимы:

    • направляющий и стоечный профиль;
    • специальные крепления;
    • соединители;
    • гипсокартон;
    • подвесы;
    • шпаклевка и грунтовка;
    • карандаш или маркер;
    • болгарка;
    • дрель;
    • игольчатый валик;
    • нож для ГКЛ;
    • перчатки и защитные очки.

    Сначала нужно установить каркас. Так как он станет основой конструкции, то следует подойти к этому делу очень ответственно.

    Монтаж каркаса производят в несколько этапов:

    1. Устанавливают направляющий профиль и при помощи дюбелей осуществляют его крепление.
    2. Проводят монтаж подвесов.
    3. Вставляют СД-профиль в регулирующие. В качестве крепления применяют саморезы.
    4. Затем устанавливают перемычки.

    После установки каркаса нужно смонтировать систему освещения, сделать разводку проводов. После этого можно пришивать гипсокартон к каркасу. Только после этого приступают к монтажу второго уровня.

    Разметку второго яруса нужно осуществлять прямо на первом уроне. Необходимую высоту обозначают по стенам, наносят соответствующие засечки.

    Если необходимо оформить изгиб ГКЛ, то используют следующие рекомендации:

    1. Профиль с изгибом прикрепляют к гипсокартону первого яруса через 15 см.
    2. Из профиля вырезают отрезки шириной 3-5 см.
    3. Крепление отрезков производят вертикально с шагом в 20-25см, к ним прикручивают второй профиль.

    Самый сложный этап монтажа завершен. Далее можно крепить гипсокартон.

    Шить гипсокартон второго уровня нужно без совпадения швов со стыками на первом.

    Перед тем как начать пришивать материал нужно:

    • вырезать отверстия для световых приборов;
    • обработать края листов ГКЛ.

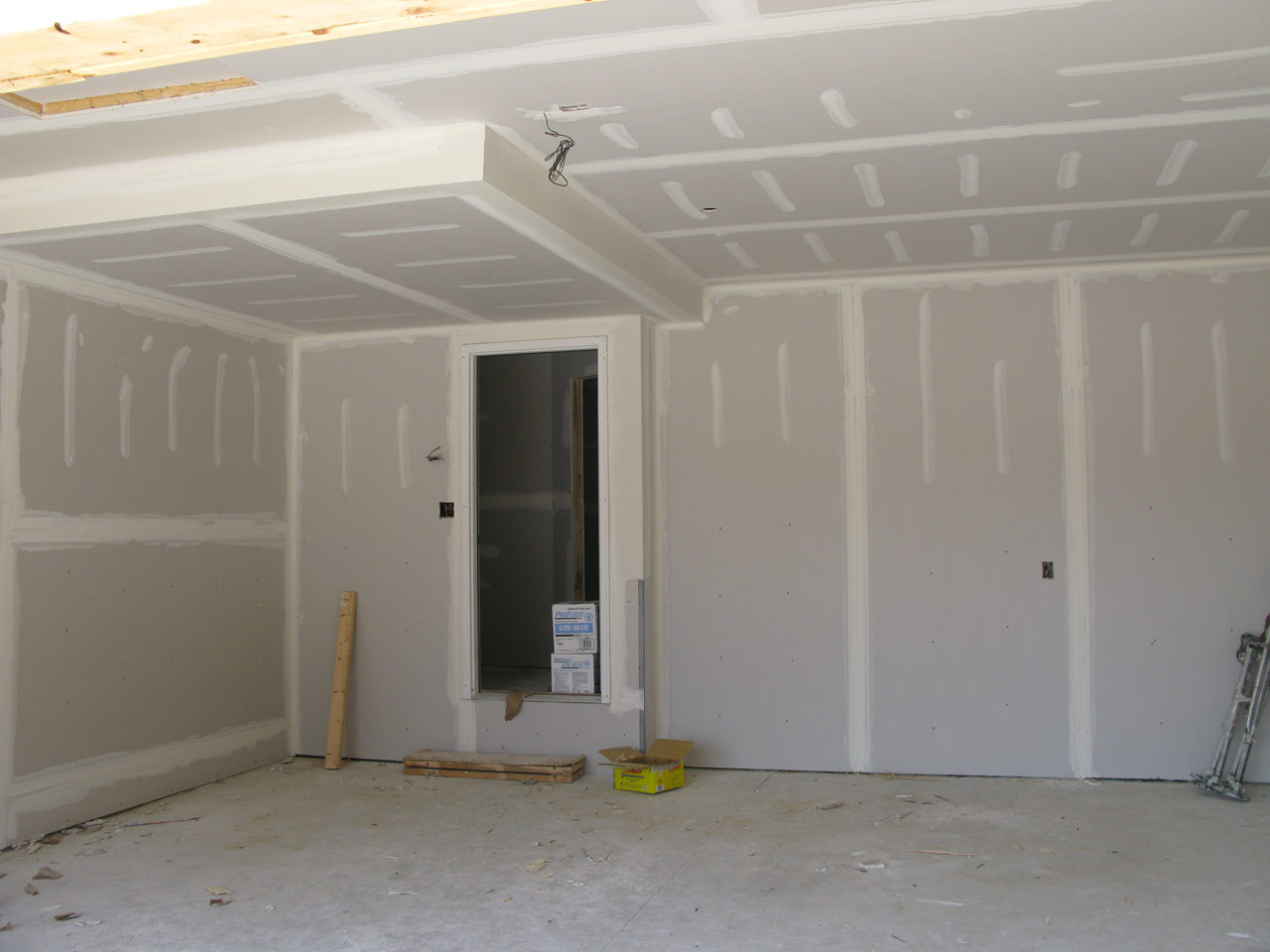

    Последним этапом монтажа станет отделка потолочного покрытия. При помощи армирующий ленты нужно обработать все стыки и затем приступить к закреплению углов. После фиксации следует проверить их на прочность. Если возникли дефекты, то необходимо устранить их немедленно.

    Далее наносят первый слой шпаклевки и грунтовки на гипсокартон. После высыхания наматывают стекловолокно или паутину.

    Затем производят финишную шпаклевку, ожидают ее полного высыхания, после этого наносят грунтовку с глубокой пропиткой. Монтаж закончен.

    Варианты отделки многоуровневых потолков из гипсокартона

    Существует три основных варианта отделки:

    1. Покраска. Этот метод самый популярный, учитывая простоту работы. Выбрав такой способ можно делать эксперименты с цветовыми оттенками, используя разнообразные варианты краски. По типу выбор будет направлен на акриловые и латексные составы. При этом необходимо учитывать особенность матовой и глянцевой фактуры. Для контроля качества окрашивания следует использовать переносную лампу. Ее подносят включенной к потолку и если замечают недочеты, то зачищают наждачкой поверхность и заново красят.
    2. Отделка обоями. Гипсокартонное потолочное покрытие отделывают бумажными или жидкими обоями. Так как верхний слой материала представляет собой картон, то наклеивать обои на него будет очень легко.
    3. Декоративная штукатурка. Если вышеописанные варианты не устраивают, то точно подойдет этот метод отделки. Так как грамотно проделанная штукатурка не только изменяет внешний вид помещения, но и экономит финансы.

    Универсальные характеристики гипсокартона дают возможность для быстрой и качественной облицовки поверхности многоуровневого потолка. Возможные варианты отделки внесут в потолок эстетичный и законченный вид.

    Советы по уходу за многоуровневыми потолками из гипсокартона

    Ухаживать за многоуровневым гипсокартонным потолком очень просто. Нужно только раз в месяц протирать поверхность покрытия сухой тряпкой. В местах, где происходит скопление пыли, можно пройтись пылесосом с чистой щеткой.

    Пыль со светильников вытирать надо сухой салфеткой. Всегда необходимо помнить о том, что подсветка подключена к электричеству.

    Фото многоуровневых потолков из гипсокартона

    Примеры фото разноуровневых потолков из гипсокартона в разных частях дома:

    1. Прихожая и коридор. Это те места, которые создают первое и самое главное впечатление о всем доме или квартире. Здесь важны все элементы пространства, особенно потолок.

    2. Спальня. Здесь человек проводить большую часть своего времени. Поэтому интерьер этой комнаты должен выглядеть соответственно.

    3. Гостиная. Используя гипсокартонный потолок можно впечатлить гостей ярким и оригинальным дизайном. Наличие уровней позволит выделить важные зоны в помещении, расставить акценты.

    4. Ванная. Гипсокартонное перекрытие поможет увеличить пространство, добавит уют в комнате.

    5. Детская. В этой комнате самое главное безопасность, а гипсокартон – это тот материал, который не нанесет вреда ни детям, ни взрослым.
    6. Кухня. Гипсокартонное перекрытие позволит скрыть в комнате все инженерные коммуникации и подчеркнет разбиение этой части дома на зоны – обеденную и кулинарную.

    Заключение

    Многоуровневый потолок из гипсокартона с подсветкой – это возможность вдохнуть новую жизнь в обычную мрачную комнату. Подобная конструкция совмещает в себе красоту и функциональность, поэтому она способна отметить уникальность дизайна и создать в доме комфортную атмосферу.

    Как сделать многоуровневый потолок из гипсокартона своими руками

    Получение интерьера, который будет отвечать современным тенденциям и подчеркивать индивидуальность – сложная задача. Для каждого типа поверхности существуют свои варианты отделки. Многоуровневые потолки из гипсокартона способны не только преобразить горизонтальное основание, но и стать изюминкой помещения, подчеркнув хороший вкус владельца дома или квартиры.

    Разновидности многоуровневых потолков

    Конструкции принято подразделять по количеству ярусов. Во всех случаях основу составляет первая ступень, дальнейшая композиция строится на имеющейся базе. Принцип создания следующих уровней не сложен, если знать технологию возведения каркаса.

    По форме принято выделять:

    1. Простые композиции. Чаще всего это потолок в виде рамки, подходящий для минимализма. Базовая поверхность занимает большую часть пространства и находится ближе к центру. По периметру располагаются ступени, имеющие правильную форму. Каждый ярус оснащается точечной подсветкой, по внутреннему краю может монтироваться скрытая светодиодная лента, а общую структуру дополняет подходящая по стилю люстра.
    2. Диагональные. Это более сложные в исполнении фигурные композиции, создающие великолепный визуальный эффект за счет изогнутых линий. Построение такой конструкции требует продуманности. Изгибы дополняются различными вариантами освещения, позволяющими зрительно увеличить высоту каждого яруса и получить более плавные переходы.
    3. Зональные. Такая структура не только создает декоративную привлекательность и стилистику интерьера, но и имеет функциональное значение: разные уровни условно разбивают комнату на участки, которые дополнительно выделяются зональной подсветкой.

    Все существующие разновидности могут сочетаться между собой или использоваться в зависимости от назначения помещения в доме или квартире.

    Мастеру без соответствующего опыта лучше остановиться на монтаже простых конструкций, несмотря на кажущуюся простоту сборки, радиальные многоуровневые потолки требуют наличия профессиональных навыков

    Выбор подсветки

    В настоящее время при монтаже многоярусных конструкций используются две основные группы приборов:

    • Открытые. В эту категорию входят люстры и точечные светильники. С их установкой справится даже новичок, поскольку работы не представляют особой сложности и требуют только правильного расчета посадочных мест. При выборе разновидности следует учитывать влияние на высоту потолков и вес. Значительная масса может потребовать предварительного монтажа закладных брусков или подвесов.

    Устройство потолков с открытыми светильниками на порядок проще монтажа скрытой подсветки
    Скрытые. Сюда относятся светодиодные и неоновые ленты. Размещаются они в скрытых нишах и бордюрах, но фиксация требует определенных навыков. С помощью таких изделий удается создать эффект «парящего» потолка или разграничить уровни разным цветом.

    Скрытая подсветка создается при помощи светодиодной ленты, которая прячется в специально обустроенную нишу или в приклеенную к каркасу галтель из полипропилена

    Разновидности могут применяться самостоятельно или комбинироваться друг с другом.

    Внимание! Подключение различных видов подсветки происходит по-разному, некоторые варианты нуждаются в установке дополнительных комплектующих.

    Выполнение работ

    Чтобы осуществить все процессы своими руками без проблем и задержек, необходимо заранее подготовить нужные материалы и инструменты. Все работы проводятся поэтапно в четком порядке.

    Создание эскиза

    Составление схемы является обязательным процессом, к которому следует подойти со всей ответственностью.

    1. Потолок тщательно замеряется по ширине и длине, также определяется точка наибольшего искривления поверхности. Данные переносятся на лист бумаги в клетку, что позволяет проще размечать нужные элементы.
    2. Согласно этим показателям рисуется план (в уменьшенном масштабе).
    3. Выбирается желаемая конфигурация. Двухуровневый или трехуровневый потолок начинают рассчитывать с базы, основной каркас должен выдерживать с запасом всю нагрузку.
    4. Расчерчиваются все ярусы. Если края будут кривые, то сразу задается нужный изгиб, исходя из которого распределяются детали обрешетки.
    5. Ввиду того что гипсокартонная конструкция с подсветкой, сразу продумываются места расположения освещения и кабеля. Для скрытого монтажа лент потребуются ниши, которые также учитываются на схеме.

    План должен быть подробным, чтобы исключить проблемы в дальнейшем, любые неточности могут привести к нежелательным последствиям.

    Без точного чертежа, по эскизу, можно сделать простые конструкции с минимальным количеством радиальных закруглений, для устройства сложных многоуровневых потолков составляются подробные чертежи с указанием всех размеров

    Подготовка основания и разметка

    Предварительные работы выполняются по следующей технологии:

    1. Комната освобождается от всего лишнего.
    2. Основание очищается. Если требуется, то снимается старое покрытие, щели и трещины замазываются.
    3. Проводится антисептическая обработка от плесени и грибка.

    Для монтажа гипсокартонных конструкций идеально выравнивать плоскость потолка необязательно, главное – качественно покрыть поверхность универсальным грунтом с антисептиком

  • Разметка начинается после полного просушивания покрытия. Поскольку подвесная система создается из металлических профилей, первой наносится линия расположения направляющих (НП) на стене. Ее отступ от основания определяется по точке наибольшего отклонения плюс 3–5 см, а также с учетом размера осветительного оборудования, выбранного для первого яруса. Для монтажа потолочного профиля (ПП) линии наносятся на поверхность с шагом 40–60 см и отступом от стены 15 см по всему периметру.
  • По созданной разметке рисуются точки фиксации подвесов на удалении 30–50 см друг от друга.
  • Также формируются линии размещения нижних ярусов, поскольку может потребоваться установка закладных элементов.

    Устройство каркаса

    Обрешетка монтируется несколькими способами. Наиболее простой вариант – ступенчатое создание навесной конструкции, что позволяет минимизировать просчеты. Второй метод подразумевает укладку общей обрешетки, которая будет связывать все ярусы. Для реализации такого способа самому необходимы навыки, ведь допустить ошибку очень легко.

    Базовый уровень

    Пошаговая инструкция установки:

      Первыми укладываются направляющие. Для этого их предварительно рассверливают и по имеющимся линиям анкерами крепят к стене.

    От того, насколько прочно будет закреплен базовый каркас, зависит надежность всей конструкции

  • Согласно разметке на основании по крайним ушкам фиксируются подвесы.
  • Выставляются потолочные профили. Для этих целей используется уровень и рулетка. Сращиваются элементы с помощью соединителя.

    Потолочный навес под многоуровневую конструкцию делается с обязательным усилением поперечными перекладинами

  • Загибаются усики подвесов. Они должны обхватывать ПП с каждой стороны. Фиксация осуществляется в двух точках на специальные саморезы.
  • Подсоединяется проводка, предварительно помещенная в гофру.
  • С помощью крабов устанавливаются перемычки.

    Фурнитура типа «Краб» удобна, но такая конструкция дорого обходится, поэтому большинство мастеров делают вставки из обычных CD (ПП) профилей

    Дальше подшиваются ГКЛ: плиты укладываются на видные участки первого яруса, места монтажа следующих уровней закрываются частично. Это позволит сэкономить материал.

    На заметку! Целесообразно высверлить отверстия под освещение и вывести провода наружу.

    Второй и третий ярус

    Независимо от того, двухъярусную или трехуровневую конструкцию предполагается возводить, общий порядок работ следующий:

    1. От созданной основы отбивается нужное для каждой ступени расстояние. Поскольку поверхность ровная, это сделать довольно просто.
    2. На стенах в нужной последовательности закрепляются направляющие.
    3. Если ярус будет изогнутый, то на гипсокартоне рисуется линия, а ножницами по металлу подрезаются боковые края НП. Деталь изгибается и фиксируется согласно разметке. К элементу крепятся отрезки потолочного профиля, понизу пускается соединительный НП.
    4. К направляющей, размещенной на стене, фиксируются потолочные планки и подгоняются под каркас нижнего яруса. Их рекомендуется усилить с помощью подвесов.

    Дополнительные короба конструкции собираются по одинаковому алгоритму, соответственно, смонтировать их можно любое количество

  • При создании ниши для скрытой подсветки нижние фрагменты ПП должны быть удлинены. Боковые грани такой ступени будут отделываться не полностью, а наполовину, поэтому для фиксации ГКЛ на край монтируется НП.
  • Подшивается гипсокартон. Он также заполняет только часть пространства, немного заходя на участок следующего уровня.
  • При трехъярусной структуре порядок действий повторяется.
  • Такой метод позволяет выполнить работы без грубых ошибок, ведь каждая ступень формируется последовательно, что дает возможность исправить недочеты без демонтажа всей конструкции.

    При создании общего каркаса первоначально укладывается внутренняя обрешетка, а затем внешняя последовательно для каждого уровня. Связку деталей осуществляют через подвесы к потолку и установленным профилям. В этом случае расчеты должны быть очень точными, а подвесная система должна быть жесткой.

    Укладка гипсокартона

    Правила монтажа ГКЛ:

    • Стыки смежных деталей рекомендуется предварительно подрезать под углом, чтобы облегчить отделочные работы.
    • Обшивка ярусов, следующих за базовым, может осуществляться из остатков материала, если это не приводит к многочисленным швам.
    • При облицовке криволинейных участков элемент предварительно подрезается на небольшие фрагменты с изнаночной стороны, чтобы не испортить лицевой слой картона.
    • Формирование нижнего края изгиба происходит путем снятия размеров или по месту. Второй вариант предполагает удаление выступающих излишков ножом.

    Для фиксации листов используются специальные саморезы, вкручиваемые с шагом от 5 до 15 см, в зависимости от места.

    Техника обустройства стыков ГКЛ

    Установка светильников

    Чтобы правильно повесить приборы, при сооружении каждого яруса высверливаются отверстия и выводится проводка. Если предполагается устройство скрытого освещения, то кабель помещается в нишу заранее.

    Вырезать отверстия под светильники можно как зубчатыми коронками с фиксированным диаметром, так и при помощи регулируемого инструмента

    Общий порядок работ:

    1. Выполняются отделочные процессы по декорированию поверхности.
    2. Точечные светильники подсоединяются и фиксируются клипсами в высверленном отверстии.
    3. Установка люстры более трудоемкая, поэтому рекомендуется привлечь помощника. После соединения проводов устройство крепится к закладной или цепляется за крюк.
    4. Светодиодные и неоновые ленты вклеиваются в нишу после поэтапного соединения каждого участка и подключения всех комплектующих.

    Хотя процесс создания многоярусной конструкции может показаться трудным, если понять принцип размещения деталей каркаса, то работы не вызовут сложностей.

    Потолки

    Каждый из нас пытается разнообразить интерьер своего жилища, выбирая оригинальную отделку стен или потолка. Многоуровневые потолки сегодня уже давно не являются роскошью, но они почему-то для многих остаются мечтой. Однако если вы решили обустроить в своем доме такой потолок, то не пожалеете в последствии, так как он привнесет в интерьер жилья изюминку.

    Содержание:

    Особенности многоуровневых потолков

    Многие застройщики предпочитают разделять пространства на несколько зон по функциональному назначению. При обустройстве многоуровневого потолка в таком случае зонирование можно зеркально отразить на потолке. Границы функциональных зон на потолке по-разному выглядят – это и цветовые переходы, и перепады уровня по высоте, и контраст освещения.

    Акценты чаще всего делают в гостиной на рабочей и обеденной зоне, а вот остаются приглушенными кинозал и зона отдыха. Многоуровневые потолки из гипсокартона – отличное решение для больших помещений, в которых просто ровный потолок выглядит неуместно. Другое дело перспектива в вертикальном направлении.

    Простейший вариант многоуровневого потолка из гипсокартона- двухуровневые гипсокартонные потолки. Для этого на одноуровневом потолке надстраивается по периметру вдоль стен еще один уровень. Вы можете сделать простые уступы, или с нишами под скрытую рассеянную подсветку потолка. Зависимо от замысла декоратора, потолочный карниз вдоль стен бывает округлой или прямоугольной формы.

    Трехуровневые потолки от двухуровневых отличаются только числом слоев, создаваемых на предыдущих слоях последовательно. При увеличении количества уровней возникает необходимость усилить несущую конструкцию вышележащих слоев. Стандартные расчетные нагрузки рассчитывают, исходя из допустимого значения – 14 килограмм на метр квадратный.

    Разные уровни потолков из гипсокартона принято выделить окраской разных слоев различными цветами и с помощью декоративной подсветки. Стоит отметить, что обустраивать криволинейный многоуровневый потолок сложнее, нежели традиционный прямой потолок или многоуровневую конструкцию с прямыми линиями. Главная трудность состоит в нанесении линий, по которым впоследствии будут проходить вертикальная часть окружностей, изгибов и волн. Проще говоря, точная разметка – залог успешной работы.

    Достоинства многоуровневых конструкций

    Выбрав многоуровневый потолок из гипсокартона для обустройства в своем жилье, вы не прогадаете, ведь такая конструкция имеет массу достоинств. Рассмотрим основные из них:

    1. Удобство в работе. Даже самый простой одноуровневый потолок монтируется намного быстрее классического потолка. Максимум через два дня потолок будет готов к финишной отделке.
    2. Изменение геометрии помещения. Многоуровневые гипсокартонные потолки со своей разнообразностью криволинейных форм и различными вариантами освещения способны оптически увеличивать общее пространство, перестраивая формы и геометрию комнаты.
    3. Маскировка коммуникаций. Многоуровневые потолки способны закрывать разные дефекты исходной черновой поверхности, маскировать электропроводку, коммуникации систем вентиляции и кондиционирования, а иногда даже трубы.
    4. Функциональное зонирование. Многоуровневый потолок из гипсокартона успешно разделит квартиру-студию и большие помещения, где не предусмотрена установка межкомнатных перегородок на функциональные зоны.
    5. Оригинальное освещение. При монтаже многоуровневого потолка из гипсокартона вы сможете обустроить оригинальную и уникальную в своем роде систему освещения, используя распространенные в наше время галогенные лампочки с поворотным механизмом, точечные светильники, современные люстры для многоуровневых потолков и светодиодную подсветку.
    6. Экологическая чистота. Гипсокартон – это экологически безопасный материал. Помимо этого, его влагопропускающие свойства позволяют поддерживать в помещении нормальный микроклимат.
    7. Соотношение цена-качество. Многоуровневые потолки из гипсокартона ебе почти не имеют равных в данной ценовой категории. Наряду с данными достоинствами многоуровневые потолки из гипсокартона обладают высокой долговечностью, что проверена более чем 20-летней эксплуатацией первых конструкций из гипсокартона.

    Эскиз многоуровневого потолка из гипсокартона

    Чтобы проанализировать, как многоуровневый гипсокартонный потолок будет вписываться в интерьер комнаты и смотреться относительно предметов мебели, рекомендуется предварительно разработать эскиз такой конструкции. Главное в чертеже многоуровневого потолка – соблюдение масштаба, точность и правильно просчитанные размеры, без погрешностей.

    На эскизе следует нарисовать все стены в помещении и отметить в обязательном порядке находящиеся в нем окна и двери. Этот момент является особенно важным, если вы будете сами придумывать форму потолка. Следует все продумать до мельчайших подробностей, к примеру, будут ли над окнами располагаться скрытые карнизы для гардин, и как будет смотреться потолок из проёма двери.

    После этого хотя бы схематически отметьте на рисунке размещение мебели в комнате. Это должны быть не слишком яркие черты, чтобы внимание не отвлекалось от границ самого потолка. Выполнив эти зарисовки, вы можете приступать непосредственно к рисованию самого многоуровневого потолка. Если вы где-то увидели фото многоуровневого потолка из гипсокартона, которое вам понравилось, то можно для себя выбрать такую же конфигурацию, адаптировав её под форму своего помещения.

    При создании эскиза многоуровневого потолка учитывайте число уровней, исходя из того, какая высота основного потолка в квартире. Помните, что чем больше вы планируете сделать ярусов, и чем больше между ними расстояние – тем ниже в итоге окажется потолок. Поэтому не рекомендуется в низкопотолочных квартирах старой застройки обустраивать чересчур громоздкую конструкцию.

    Первой частью потолка является самый нижний уровень многоуровневого потолка из гипсокартона и одна четвёртая окружности, располагаемая в одном углу помещения. Две оставшиеся части, что представляют собой волнообразные формы, будут размещаться на одном уровне и посредине между самим потолком и частью окружности.

    Волнообразные формы и изгибы средней части будущего многоуровневого потолка вы можете нарисовать от руки с дополнительным использованием циркуля. Нанося все части потолка на эскиз, необходимо учитывать его реальные размеры. Также на этом этапе рекомендуется заранее запастись светильниками для создания подсветки, до начала работы.

    Разметка поверхности под обустройство потолка

    Непосредственно перед разметкой поверхности рекомендуется очистить потолок от старого покрытия. Если у вас на потолке прикреплены панели, их необходимо снять и очистить поверхность от остатков клея и разных неровностей. Если была совершена побелка, вы можете её не счищать, если не наблюдаете на потолке отхождения ее от поверхности и трещин.

    Мел, что нанесен в несколько слоев и плохо держится, придется удалить, так как он в дальнейшем постепенно будет отваливаться и падать на гипсокартонные фрагменты. Желательно удалить старую покраску, что вы можете сделать при помощи шпателя или щетки из металла. Старый натяжной потолок демонтируют, убирая крепежные элементы.

    После очистки поверхности можно приступать к разметке потолка. Первым делом рекомендуется наметить место первого уровня будущего многоуровневого потолка, как на видео о многоуровневых потолках из гипсокартона. Разметку принято производить по стенам, учитывая то, что между уровнями будут располагаться светильники. Поэтому следите, чтобы расстояние позволило их разместить.

    Далее нужно выбрать угол с самым меньшим значением высоты и на необходимом вам расстоянии от потолка сделать отметку, которая обозначает размещение гипсокартонного листа. При этом нужно отметить по сторонам угла обе примыкающие стены. А следующий этап – разметка 3 оставшихся углов.

    Это сделать проще всего при помощи лазерного или водяного уровня. Но также вы можете воспользоваться следующими математическими расчетами. От высоты размещения каждого последующего угла нужно вычитать высоту первоначального. Разницу прибавьте к расстоянию, на которое будет опущен новый многоуровневый потолок, а сумму отнимите от уровня основной поверхности.

    Приведем простой пример. Если в помещении самый низкий угол располагается на двухметровой высоте, а следующий находится на высоте 2,1 метров, разницей составит 10 сантиметров. Если вы первый уровень хотите сделать на 10 сантиметров ниже основы, значит, в первом углу разметка должна быть на высоте 1,9 метров. Во втором углу сделайте разметку, отступая от основной плоскости на 20 сантиметров.

    После такой разметки необходимо приступить к разметке для прикрепления будущих подвесок и профилей. Под профили принято проводить параллельные линии, для обозначения мест креплений подвесок – ставить точки. Профили будут располагаться на всех швах гипсокартона, то есть – края материала в воздухе не должны висеть.

    Шаг подвесов составляет 60 сантиметров, а шаг профилей – порядка 40 сантиметров, подвесы также располагаются по окончании каждого профиля. Исходя из габаритных размеров комнаты и формы монтируемого потолка, нужно определить направление профиля, идя по пути самого малого сопротивления, другими словами – как вам будет удобнее. Очень часто встречаются настойчивые рекомендации, что стоит несущие профили устанавливать в перпендикулярном направлении к окну, чтобы швы на материале были так не заметными под лучами солнца.

    Однако при выборе направления монтажа профиля правильнее учитывать его длину, размещение листов гипсокартона, вид перевязки между листами и количество поперечных швов. А чтобы швы получились менее заметными, нужно постараться на этапе шпаклевания.

    Монтаж каркаса многоуровневого потолка

    Для выполнения работ по устройству многоуровневого потолка из гипсокартона вам потребуются такие инструменты и материалы:

    • маркер или карандаш для разметки;
    • ножницы по металлу или болгарка для резки несущих профилей;
    • электрический лобзик или малярный нож для резки узоров на листах гипсокартона;
    • дрель для проделывания отверстий под крепления;
    • кромочный рубанок для зачистки фаски в 45 градусов для будущего шпатлевания;
    • игольчатый валик для создания гнутой поверхности на гипсокартоне;
    • защитные перчатки для содержания рук при работе в сохранности и предотвращения порезов и мозолей;
    • защитные очки для предохранения глаз от попадания крошек и пыли, которые при работе будут сыпаться в большом количестве.

    Прежде, чем приступить к обустройству многогоуровневого потолка из гипсокартона, следует прикрепить каркас к стенам и основному потолку. По периметру стен крепят основной UD-профиль, что представляет собой несущую конструкцию. В будущем её нужно дополнить CD-профилями, которые повышают жесткость и устойчивость всей системы. UD-профиль на стены устанавливают с помощью дюбелей. Их размещают с шагом близко 25 – 30 сантиметров.

    После этого необходимо приступить к монтажу промежуточных CD-профилей, которые между собой принято соединять саморезами вида «металл-металл». Теперь можно сказать, что работа для установки первого уровня гипсокартонного потолка выполнена. Для установки второго уровня и последующих элементов необходимо дополнительно установить несущие уровни.

    Для этого вам понадобятся дистанцеры, которые называют еще и подвесами. Их нужно крепить к основной обрешетке, они выступают носителями второго уровня. Подвесы следует крепить с помощью саморезов, и уже дальше на них будет подвешиваться второй ярус гипсокартонного потолка.

    Чтобы профиль получилось изогнуть, его нужно надрезать. Если площадь комнаты больше 20 метров квадратных, то профили нужно размещать на расстоянии друг от друга, не большем 40 сантиметров. Метки для профилей CD делают по потолку или стенам приблизительно через каждые 50 сантиметров. Здесь следует прикрутить скобы для крепежа.

    Замерьте расстояние между стенками, потом обрежьте CD-профили приблизительно на 0,5 сантиметров меньше, чем полученное в результате расчетов расстояние. Теперь вы можете вставить в UD-профили CD-профили, немного приподняв последние. Поэтому каждый профиль придется средней скобой для крепления подтянуть, подогнув потом ее под профиль.

    Поперек вспомогательного каркаса протяните нитку по уровню его плоскости. По ней нужно выставлять все вспомогательные профили. Потом нужно будет их прикрепить к основному саморезами или крепежными скобами. Концы скоб следует отогнуть вверх или в стороны.

    После можно зашить каркас первого уровня, только следует не забыть о перевязке швов, перемычках и запасе, который следует оставить для первого уровня. Ненужные углы необходимо удалить сразу – обрезать, чтобы конструкцию излишне не нагружать дополнительным весом. Итак, уже готов первый уровень, и вы можете на потолок переносить рисунок с эскиза.

    Монтаж листов гипсокартона на потолок

    После изготовления и монтажа каркаса вы можете приступать к креплению на первый уровень листов гипсокартона, согласно инструкции о многоуровневом потолке из гипсокартона. Хочется предупредить, что гипсокартон вырезать, чтобы он повторял линии волны, еще «на земле» не стоит. Сделайте по-другому. Вымерите лист таким способом, чтобы он разместился без проблем в отведённом месте, но немного выступал бы при этом за границы волны. После того, как лист будет прихвачен, всё лишнее можете обрезать при помощи острого ножа.

    Для этого следует провести с помощью ножа по тыльной стороне листа, ориентируясь на волну и используя её как линейку. Затем немного надломите гипсокартон таким способом, чтобы снизу получилась линия, и проведите ножом по ней. После этого прокрутите по краю саморезы. Затем необходимо подравнять концы. Ну, а в конце всей работы нужно обтрепавшийся картон подрезать, хотя это и не является обязательным.

    Гипсокартон принято подвешивать на первый уровень, причем вы вовсе не должны начинать от стены. Периметр можете оставить свободным, так как здесь вы будете устанавливать последующие уровни. Листы к каркасу рекомендуется прикреплять специальными саморезами. На каждый лист уходит примерно 60 штук.

    Учитывайте при монтаже листов гипсокартона будущую подсветку. Подводку для нее нужно проводить ещё до крепления листов к профилям. По форме второй уровень будет зависеть от вашей фантазии. Если вы выбрали округлую форму. Для этого нужно нарисовать круг и прикрепить по разметке каркас второго уровня потолка, основой которого также служит UD-профиль. Его нужно прикрепить к первому уровню, желательно в таких местах, где будут проходить планки первого яруса.

    В основной профиль после этого необходимо вставить CD-профили, которые принято крепить к CD-профилям первого уровня через гипсокартон. Для этого понадобятся саморезы для металла, что имеют длину 60 – 70 миллиметров. Листы прикручивают, а потом обрезают. Это удобно делать с помощью электрического лобзика или обычной ножовки для металла.

    Теперь вы можете приступать к созданию третьего уровня. Однако помните, что цена многоуровневого потолка из гипсокартона в таком случае возрастет. Вообще обустройство многоуровневого гипсокартонного потолка предполагает наличие любого количества ярусов. Однако не рекомендуется делать больше 3 уровней, иначе потолок станет слишком низким. Не забудьте вывести подводку для светильников, иначе в противном случае вам придется часть сделанного демонтировать.

    Каркас для гипсокартона на потолок

    Гипсокартонная плита – один из самых популярных материалов, используемых для отделки потолка. И привлекательный внешний вид и долговечность этого материала во многом зависят от того, насколько правильно был спроектирован и смонтирован каркас под основным деревянным или бетонным потолком. Ошибки и недочеты в этом деле, допущенные по незнанию или невнимательности, потребуют переделывания всей работы. Потому очень важно изучить, как устроен каркас и как он делается.

    Каркас для гипсокартона на потолок

    Начнем с основ. Каркас — это несущая конструкция, созданная из набора линейных элементов, таких как деревянный брус или стальной профиль. Ее основная задача – удерживать листы гипсокартона под потолком, так как иным способом закрепить их практически невозможно. Вторая задача, которую выполняет каркас – выравнивание потолочной отделки. Вряд ли для кого-то будет новостью тот факт, что потолки в большинстве квартир далеки от идеально ровных. А подвесная конструкция из профиля и листов гипсокартона исправляет этот недочет и дает ровную и привлекательно поверхность. И последняя задача, исполняемая каркасом — обеспечение пространства для проводов, которые подводятся к светильникам, встроенным в листы гипсокартона.

    Важно! Кроме указанных выше функций, каркас применяется для создания многоуровневой потолочной отделки. Но подробнее об этом будет сказано ниже.

    Установка профилей на потолок для гипсокартона

    Виды каркасов

    Содержание материала

    Существует несколько критериев, по которым классифицируют каркасы для подвесных потолков из гипсокартона. Первый и основной – по применяемому материалу.

    1. Деревянный каркас. Выполняется из бруса, достаточно редко используется, так как стоит дороже, при этом не обладает высокой прочностью и долговечностью, восприимчив к влаге. Кроме того, для деревянного бруса требуется обязательная обработка антисептиками для защиты от бактерий и гниения и антипиреном – составом, защищающим каркас от воспламенения. Основное преимущество – экологическая чистота.

      Деревянный каркас для монтажа гипсокартона

    2. Металлический каркас. Создается из различных профилей. Сравнительно дешев, прочен и долговечен. Технология монтажа на текущий момент отработана, процесс прост и не слишком утомителен. Если гипсокартонный потолок будет создаваться в помещении с высокой влажностью, то используют оцинкованный металлический профиль.

      Металлический каркас

    В свою очередь, каркас из металлического профиля делится на два основных подвида.

    1. Ячеистый. Состоит из линейных элементов и перемычек, устанавливаемых между ними с одинаковым интервалом и перпендикулярно. Потому каркас и называют ячеистым – профиль и перемычки образуют между собой одинаковые квадратные или прямоугольные ячейки.

      Ячеистый каркас для гипсокартона на потолок

    2. Поперечный. Здесь каркас состоит из поперечных металлических профилей, закрепляемых в направляющих. По сравнению с ячеистой системой, расходуется меньше материала, но конструкция требует более аккуратного подхода к проектированию и разметке.

      Поперечный каркас

    Еще один критерий, по которому классифицируется каркас – количество уровней.

    Цены на гипсокартон

    гипсокартон

    1. Одноуровневый каркас — профиль или балки находятся в одной горизонтальной плоскости, в результате получается ровный гипсокартонный потолок, имеющий одну и ту же высоту на всем своем протяжении.
    2. Многоуровневый каркас – применяется для монтажа нескольких ярусов потолочной отделки, создания сложных узоров и плавных обводов. Иногда создается многоуровневый каркас, где гипсокартон крепится лишь по периметру стен, а в центре – натяжное полотно из ПВХ или ткани.

      Каркас для многоуровневого потолка из гипсокартона

    Теперь рассмотрим комплектующие, при соединении которых в определенной системе получается готовый и прочный каркас.

    Комплектующие – профили

    Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

    Важно! Для помещений с высокой влажностью, таких как ванная комната, туалет или кухня, необходимо использовать оцинкованный профиль, так как он более стойкий к коррозии. Потолок с таким каркасом прослужит намного дольше, небольшая переплата за его элементы вполне обоснована и разумна.

    В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

    Устройство каркаса подвесного потолка

    1. Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.

      Профиль потолочный CD 60х27 для гипсокартона

    2. Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.

      Профиль направляющий потолочный (ПНП)

    3. Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.

      Профиль арочный (ПА)

    4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

      Профиль перфорированный угловой оцинкованный

    Важно! Не следует путать ПНП и обычный направляющий профиль, сокращенно называющийся ПН. Последний используется в основном при создании каркасов для перегородок из гипсокартона и отделки этим материалом стен.

    Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

    Наименование Высота, мм Ширина, мм Длина, мм Масса на 1 м длины, кг
    ПП 60/27 60 27 2750, 3000, 4000 и 4500 0,6
    ПНП 28/27 28 27 2750, 3000, 4000 и 4500 0,4
    ПА 60/27 60 27 2750, 3000, 4000 и 4500 0,6

    Комплектующие – подвесы и соединители

    Сами по себе профили, выполняющие роль балок, бесполезны – их нужно крепить к потолочному перекрытию и соединять между собой. Эту задачу на себя берут соответствующие комплектующие – подвесы и соединители. Рассмотрим их несколько подробнее.

    Второй по важности элемент каркаса после профилей – П-образный подвес. Грубо говоря, это скоба из катанной стали шириной 27 мм и высотой 60 мм. Ширина соответствует ширине ПП-профиля. «Лапки» подвеса по своей длине имеют множество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для бетонных перекрытий и саморезов для деревянных. На подвесы припадает наибольшая нагрузка, поэтому экономить на их количестве нельзя ни в коем случае.

    Цены на потолочный профиль

    потолочный профиль

    Подвес прямой, 1,0 мм

    Виброизолирующие потолочный подвес

    Задача, выполняемая соединителями, понятна из их названия – соединять между собой профили в определенном положении. Существует множество разновидностей этого элемента.

    Способы крепления профиля для гипсокартона

    1. Продольный – служит для соединения ПП друг с другом. Таким образом, с помощью этого соединителя создаются протяженные конструкции, для которых длины одного профиля было недостаточно.
    2. Угловой – представляет собой отрезок профиля с пропилом в центре и сгибом там же. Используется для соединения ПП под прямым, тупым или острым углом (в зависимости от конструкции каркаса).
    3. Т-образный – соединяет один ПП, примыкающий к другому. Допускается не только перпендикулярное расположение профилей с Т-образным соединителем, но и под различными углами, так как элемент имеет сгибы.
    4. Соединитель типа «краб» — предназначен для соединения между собой трех-четырех потолочных профилей крест-накрест на одном уровне.

      Краб для гипсокартона

    5. Двухуровневый соединитель – выполняет ту же задачу, что и «краб», но здесь один ПП располагается выше другого.

      Соединитель двухуровневый

    Важно! При расчете количества необходимых материалов учитывайте, что для профилей, соединителей, подвесов и крепежа нужен резерв – дополнительные 10-20% от нужного количества. Если какой-то из элементов будет испорчен или окажется бракованным, резерв будет очень кстати.

    Комплектующие – крепеж

    Итак, профили рассмотрены, соединители – тоже. Теперь пора выяснить, с помощью чего все элементы каркаса скрепляются друг с другом. Основной тип используемого при создании подвесного потолка крепежа – самонарезающие шурупы, больше известные как саморезы.

    Для соединения профилей друг с другом используются:

    • прокалывающие самонарезающие шурупы – LN9, LN9.5, LN12 и т. д.;
    • сверлящие саморезы – LB9, LB11, LB16 и т.д.

    Цифра после буквенного обозначения – это длина самореза в миллиметрах. Диаметр у самонарезающего крепежа для профиля в большинстве случаев составляет 3,5 мм.

    Направляющие элементы каркасной системы с фурнитурой

    Важно! Существует разновидность крепежа для профилей, имеющая тонкую шляпку. Подобный тип следует использовать в том случае, если требуется вкрутить саморез в месте, к которому потом будет прилегать лист гипсокартона.

    К потолочному перекрытию подвесы и сам каркас крепятся с помощью дюбелей или шурупов (для бетонных перекрытий). Если же создание подвесного потолка имеет место в деревянном доме, то используются саморезы, но намного больше, чем «клопы», соединяющие элементы каркаса.

    Инструменты для монтажа подвесного гипсокартонного потолка

    Планирование и расчет

    Первый этап создания каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственно замеров комнаты необходимы линейка и уровень (желательно лазерный, но гидравлический также пригоден). Чтобы впоследствии разделить потолок на зоны и распланировать его, потребуется маркер и отбивочная нить.

    Шнуроотбойное приспособление для разметки стены (малярный шнур)

    Шаг 1. Выполняется замер длины всех стен. Учтите, что даже в прямоугольной комнате противоположные стены могут иметь разную длину. На глаз это не так заметно, но при составлении плана каркаса имеет большое значение.

    Шаг 2. Выполняется замер высоты от пола до потолка в каждом углу комнаты, посередине каждой стены и в центре помещения.

    Цены на популярные модели шуруповертов

    шуруповерт

    Замер высоты потолка

    Шаг 3. На основании данных, полученных на предыдущих этапах, находится угол с наименьшей высотой. В этом месте выполняется замер расстояния от потолочного перекрытия до горизонтальной плоскости, в которой будет находиться потолок из гипсокартона. Высота подвесного потолка рассчитывается в зависимости от двух факторов – общей высоты помещения и тех коммуникаций и объектов, что нужно разместить между гипсокартоном и бетонным перекрытием. Оптимальное значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных светильников.

    Шаг 4. С помощью уровня, карандаша и нити по периметру комнаты наносится линия подвесного потолка, по которой будет осуществлен монтаж металлических профилей или деревянного бруса.

    Отбивка малярной лентой

    Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями полученной при замерах длины каждой стены.

    Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.

    Шаг 7. На схему наносятся линии потолочных профилей. Для ячеистой схемы расстояние между ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см. Важно помнить, что края двух смежных листов крепятся к одному и тому же профилю, а на чертеже все линии проходят по середине ПП. К этому моменту отнеситесь особо внимательно на следующих этапах.

    Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки.

    Шаг 9. С бумажного листа схема переносится на предварительно подготовленный потолок с помощью рулетки и нити. Горизонтальная плоскость контролируется с помощью уровня.

    Шаг 10. На основании плана рассчитывается необходимое количество профилей, соединителей и крепежа.

    Важно! Листы гипсокартона и, соответственно, каркас для него располагаются вдоль направления, указанного окнами в помещении, то есть длинной стороной перпендикулярно плоскости стекла и рамы.

    Схема отделки потолка гипсокартоном

    Более точные размеры для различных типов потолка представлены в инструкциях ниже.

    Подготовка поверхности потолка

    Кратко опишем мероприятия по подготовке потолочного перекрытия к монтажу каркаса и подвесного потолка.

    1. Черновой потолок зачищается от всех остатков старой отделки.

      Удаление старой отделки с потолка

    2. Снимается люстра и прочие навесные элементы.
    3. Потолок очищается от пыли, грязи, грибка и других загрязнений.
    4. Трещины и щели заделываются шпаклевкой.

      Заделка трещин на потолке

    5. Перекрытие грунтуется и обрабатывается антисептиком.

      Нужно ли грунтовать потолок?

    Ячеистый каркас – монтаж

    Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

    Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

    Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

    Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

    Цены на соединители каркаса типа «краб»

    соединитель каркаса краб

    Монтаж направляющего профиля

    Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

    Крепление подвесов для несущего профиля

    Расположение подвесов на потолке

    Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

    Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

    Резка потолочного профиля

    Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

    Крепление профилей к подвесам

    Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

    Проверка горизонтальности с помощью лазерного уровня

    Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

    Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

    Крепление типа «краб»

    Профиль вставляется одним концом в старт, а другим в «краб»

    Важно! На обратную сторону каркаса, обращенную к потолку, наклеивается уплотнительная лента. Желательно ее нанести еще до того, как профиль будет закреплен на подвесах.

    Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

    Поперечный каркас – монтаж

    По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.

    Поперечный каркас для подвесного потолка

    Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.

    Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.

    Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.

    Использование уплотнительной ленты

    Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися

    Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.

    Крепление подвесов

    Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.

    Крепление поперечного потолочного профиля

    Видео — Как резать профиль UD и CD своими руками

    Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.

    Многоуровневый каркас – монтаж

    Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.

    Цены на потолочные светильники

    потолочные светильники

    Монтаж двух каркасов. Светильники монтируются во втором из них

    Шаг 1. Первое дело – разметка. Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше.

    Проект двухуровневого потолка

    Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.

    Контур каркаса потолка

    Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.

    Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.

    Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.

    Монтаж CD профиля

    Шаг 6. К стене крепятся направляющие нижнего уровня.

    Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.

    Надрезы на стенках металлического профиля

    Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.

    Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

    Пример каркаса многоуровневого гипсокартонного потолка

    Видео — Монтаж многоуровневого гипсокартонного потолка

    Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.

    Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.

    Потолок в ванной из пластиковых панелей

    Пошаговую инструкцию по монтажу потолка в ванной из пластиковых панелей можно найти здесь. Также рекомендуем прочитать о том, как шпаклевать потолок из гипсокартона своими руками.

    Видео — Каркас для гипсокартона на потолок. Монтаж

    Цены на монтаж — потолки, стены, перегородки из гипсокартона

    Монтаж потолка (работа)

    до 100м2 от 100м2 от 200 м2 Цена материалов за м2 **
    В один слой ГКЛ каркаc 600 мм 600 RUB. 570 RUB. по договоренности 250
    В один слой ГКЛ каркас 400мм 650 RUB. 620 RUB. по договоренности 300
    Двухуровневые потолки * 900 RUB. 855 RUB. по договоренности 400
    Фигурные потолки из гипсокартона * 900 RUB. 855 RUB. по договоренности 450
    Устройство каркаса из профилей 450 RUB. 430RUB. по договоренности 200
    Обшить потолок в два листа (2-ой слой) 160 RUB. 150 RUB. по договоренности 90
    Короб на потолок п.м 550 RUB. 520 RUB. по договоренности 250
    Тепло — шумоизоляция 100 RUB. 95 RUB. по договоренности 70



    Точная цена на потолок из гипсокартона оглашается менеджером после согласования Технического задания, с учетом индивидуальных условий на объекте и требований заказчика.

    *   Точная стоимость двухуровневых и фигурных потолков рассчитывается Только по проекту или техническому заданию.
    ** Стоимость материалов за единицу является ориентировочной и может измениться в зависимости от выбора производителя материалов, индивидуальных требований заказчика, изменения цен у поставщика материалов и условий технического задания.

    Монтаж перегородок (работа)

    до 50м2 до 100м2 до 300м2 от 300м2
    В один слой ГКЛ каркаc 600 мм 500 RUB.      RUB.     RUB.    по договоренности
    В один слой ГКЛ каркас 400мм 550 RUB.  RUB.  RUB. по договоренности
    В два слоя ГКЛ каркас 400 мм 750 RUB.  RUB.  RUB по договоренности
    Тепло – шумоизоляция 95 RUB.  90 RUB.  RUB. по договоренности

    Точная цена на перегородки из гипсокартона оглашается мастером при осмотре, дополнительная цена начисляется за дополнительные сложности, по согласованию с заказчиком.

    Облицовка стен (работа)

    до 50м2 до 100м2 до 500м2 от 1000м2
    Облицовка в один слой ГКЛ каркаc 600 мм 400 RUB.     по договоренности
    В один слой ГКЛ каркас 400мм 450 RUB.     по договоренности
    Облицовка в два слоя ГКЛ 600 RUB.     по договоренности
    Короб в стене п.м 550 RUB.     по договоренности
    Тепло — шумоизоляция 95 RUB.     по договоренности

    Строительные растворы

    Арки из гипсокартона — цена от 5000 RUB.

    Малярные работы

    Стоимость
    Шпатлевка — р/м2
    Покраска
    Грунтовка

    Стоимость материалов ГКЛ

    Стоимость
    Потолок от 300р/ м2
    Перегородки от 350р/м2
    Облицовка стены от 300р/м2

    Другие работы

    Стоимость
    камин из гипсокартона от 5000
    монтаж пола из ГВЛ от 400
    откосы из гипрока от 350 RUB /п.м
    устройство конструкции из гипсокартона мин. заказ 5000 RUB
    зашить/спрятать трубы от 450 RUB п.м.
    шкаф/полки/ниши из гипсокартона от 450 RUB п.м.
    Монтаж гипсокартона + малярные работы = 5% скидка
    Наш телефон: +7 812 409 9029

    Здесь вы найдете: статью по перегородкам и стенам из гипрока.

    Пошаговая инструкция установки потолка из гипсокартона


    Для монтажа потребуются инструменты:

    • лазерный уровень,
    • ножницы по металлу,
    • шуруповерт или дрель.

    Материалы, необходимые для проведения работ:

    • направляющая 27х28 мм,
    • профиль 60х28 мм,
    • соединительный элемент краб,
    • соединительные крепежи – пресс шайбы,
    • саморезы по металлу 35 мм,
    • П-образный подвес,
    • спицы для подвеса,
    • веревка, ГКЛ.

    Проведение разметки перед монтажными работами

    Для проведения меток на стенах на одном уровне по отношению к уровню моря используется лазерный или обычный уровень. Можно использовать для помещений большой площади теодолит или нивелир. Допускается использование обычного строительного уровня.

    Высота потолка задается при разработке проект-дизайна или определяется на месте. В последнем случае учитывается ряд факторов:

    • Требуется установить самую низкую точку потолка, используя веревку или строительный уровень. Обычно она находится на середине потолка. Это максимально допустимый прогиб у перекрытий, сделанных из любого материала, будь то деревянные или железобетонные перекрытия. Максимально допустимый предел высоты для потолка из подвесных конструкций определяется расстоянием от пола до самой низкой точки перекрытий или имеющегося уже старого потолка. В этом случае необходимо, чтобы полы были ровными. От полученного результата отнимается толщина листов гипсокартона и высота металлического профиля, на который они будут монтироваться.
    • При использовании встроенных светильников высота потолка опускается еще ниже. Для определения высоты необходимо учесть технические параметры используемых встроенных светильников. Она указана в инструкции к любым осветительным приборам.

    Для отметок уровня используют простой карандаш или маркер черного цвета. Разметка должна определять высоту расположения верхней стороны листов гипсокартона. В этом случае производить установку каркаса будет гораздо удобнее.

    2. Установка металлического каркаса из направляющих по периметру помещения

    Крепление профиля должно проводиться таким образом, чтобы его нижний край проходил по разметке на сене. Крепление производится при помощи специальных «желтых шурупов», применяемых для быстрой установки, или при помощи дюбелей нужного размера. Если стены помещения сделаны из дерева или из глины, крепление профиля проводится «черными» саморезами.

    Этапы проведения монтажа каркаса включают в себя:

    • В металлическом профиле делаются отверстия на расстоянии 40-50 см друг от друга и диаметром в 7 мм. Готовые отверстия необходимо рассверлить, иначе во время забивания слишком большой дюбель может их повредить.
    • Металлический профиль устанавливается на стену на место разметки своим нижним краем.
    • Карандашом или маркером черного цвета на стене делаются отметки отверстий в профиле. Если имеющиеся профессиональные навыки позволяют, то можно высверливать отверстия в стене без предварительной разметки.
    • В стене с помощью дрели, работающей в режиме перфоратора, делаются отверстия на стенке.
    • Производится крепление металлического профиля специальными крепежными шурупами для быстрого монтажа или подходящими саморезами.
    • На кривой стене после крепления металлический профиль может пойти волнами. Для того чтобы их убрать, нужно с помощью ножниц по металлу сделать надрезы на профиле.
    • При установке направляющей необходимо установить прокладку из вспененного полиэтилена с самоклеющейся обратной стороной.

    3. Установка каркаса потолка для навесного потолка из гипсокартона

    Направляющие должны крепиться параллельно. Также необходимо установить поперечные и продольные профили, которые помогут избежать растрескивания гипсокартонных листов на стыках. Потолок будет более ровным, если установить его на большее количество профилей. Оптимальным считается шаг установки в 0,4 м.

    Схемы установки профиля (для помещения размером 3х3 м):

    Первый лист гипсокартона должен быть прирезан еще до установки каркаса всего подвесного потолка. Для этого необходимо:

    • В угол, из которого начнется монтаж гипсокартнонных листов, приложить первый лис к ПН профилю.
    • Произвести подрезку таким образом, чтобы продольные и поперечные края гипсокартона плотно прижимались к углу потолка. Рекомендуется прирезывать лист по продольному краю с длиной 1,2 метра.
    • Отвесом или уровнем на старом потолке определяются отметки присоединения краев листа ГКЛ.
    • Отмеченные точки нужно соединить линией, которая будет серединой профиля. Именно по ней должен вестись монтаж каркаса потолка.
    • Производится разметка на потолке, которая зависит от выбранных крепежных элементов.

    Расстояние от старого до нового подвесного потолка определяет тип крепления. Если оно составляет от 3 до 10 см, то нужно использовать простые подвесы, которые имеют П-образную форму. Верхней частью они крепятся на старый, на боковые крепления устанавливается профиль. Расстояние между креплениями не должно превышать 1 метра. Лучше всего использовать шаг от 60 до 80 см.

    • Крепления крепятся к потолку и стенам специальными дюбелями для быстрого монтажа. В случае если конструкция сделана из дерева, то используются саморезы.
    • Длина профиля должна быть на 0,5-0,8 мм меньше расстояния между стенами. Для этого профиль нужно будет обрезать на нужную длину. При большой площади помещения, превышающей расстояние между стенами в 3 метра, профиль нужно будет соединить специальными скобами.
    • ПП профиль должен быть установлен в ПН профиль. Для проведения правильного монтажа ПП профиль монтируется не перпендикулярно, а наискосок. Необходимо установить дополнительный крепеж на ПП профиль рядом с ПН профилем. Также можно использовать для соединения специальный заклепочный пистолет.
    • Для определения высоты крепления нужно использовать такие же инструменты, как и при проведении разметки на потолке и стенах. Если расстояние между стенами в комнате оставляет от 5 до 10 метров, то можно использовать для определения расстояния суровую нитку.
    • Произвести крепление ПП профиля к старому потолку с помощью саморезов, заклепок или прищелкивания.

    Полезные советы

    Монтаж каркаса должен выполняться постепенно. Первым устанавливается ПП профиль для первого листа или ряда гипсокартона. Стены в помещении и углы чаще всего не отличаются идеальной ровностью и прямыми углами. Поэтому приходится делать прирезку первого листа гипсокартона к конкретному углу потолка, исходя из его реальных параметров. Если неровность стен и кривизна углов окажется уж слишком большой, то придется произвести перестановку подвесов и заново вставлять профиль ПП. Это обеспечит нормальное прилегание гипсокартонного листа к самому крайнему ПП профилю. После проведения крепежа первого листа ГКЛ можно продолжать установку всего металлического каркаса подвесного потолка.

    Также можно производить единовременный монтаж металлического каркаса. При этом нашиваться листы должны со второго ряда. В этом случае расстояние от стены до оси ПП профиля или до его середины, куда должен производиться монтаж листов второго ряда, должно быть меньше 10-15 см, чем ширина листа. При неровных стенах и углах такой запас также может оказаться недостаточным.

    4. Установка листов гипсокартона

    При установке листов гипсокартона два человека держат лист, а третий его крепит. Если работает два человека, то потребуются специальные подпорки. Крепится гипсокартон при помощи самрезов шуруповертом или дрелью.

    Многоуровневые потолки из ГКЛ

    При монтаже двухуровневого потолка создаются две плоскости. В ходе монтажа первого уровня потолка проводятся работы, указанные в первом пункте «Установка одноуровневого потолка из ГКЛ».

    Для второго уровня потолка делается разметка согласно полученному техническому заданию. Направляющие второго уровня крепятся к потолку первого уровня. С помощью П-образных креплений они прикрепляются вдоль всей границе двух уровней. Затем происходит крепление профиля на направляющие, делаются вертикальные и горизонтальные перемычки из профиля.

    После этого проверяется горизонтальное расположение каркаса. На этом этапе проводится электропроводка в специальную гофру или в кабель-канал. Первым устанавливается лист из гипсокартона размером 1200х2500 мм. Его крепят к каркасу саморезами, заглубляя шляпки на 2 мм в лист. Перед этим снимается фаска с края листа. Такие работы следует проводить двум мастерам.

    НЕЛЬЗЯ!

    Проводить обрешетку с нарушением технологии.

    Применять невлагостойкий гипсокартон в помещениях с повышенным уровнем влажности (в ванной комнате).

    Использовать ПН ПН 28*27 с ПП 60*27 при установке «плавающего потолка».

    Специфика проведения монтажных работ:

    Определяя высоту потолка, нужно учесть высоту встраиваемых осветительных приборов, кондиционеров и иного оборудования.

    Показатели качества выполненных работ

    • Гипсокартонный потолок должен быть прочно зафиксирован;
    • Уровни должны быть строго горизонтальны;
    • Произведено снятие фаски на стыках;
    • Шляпки шурупов должны быть заглублены на 2 мм.
    • Проверено расстояние между кондиционером и навесным потолком.

    Расчет материалов на 1 мдля одноуровневого потолка

    Наименование Ед. изм. Норма расхода Расчетное количество
    Гипсокартон ГКЛ (ГКЛВ) лист 0,5 0,5
    Профиль потолочный CD 60/27 м 2,9 2,9
    Профиль направляющий UD 28/27 м 1 4
    Удлинитель профилей 60/110 шт. 0,2 0,2
    Соединитель профилей (краб) шт. 1,7 1,7
    Подвес прямой для СD-профиля 60/27 шт. 0,7 0,7
    Шуруп самонарезающий LN 9 шт. 0,7 0,7
    Шуруп самонарезающий TN 25 шт. 23 23
    Дюбель ‘К’ 6/40 шт. 2 2
    Тяга подвеса шт. 1,4 1,4
    Лента армирующая м.п. 1,2 1,2
    Шпаклевка КНАУФ-Фуген (для заделки швов) кг 0,35 0,35

    Расчет материалов на 1 мдля двухуровнего потолка

    Наименование Ед. изм. Норма расхода Расчетное количество
    Гипсокартон ГКЛ (ГКЛВ) м2 0,5 0,5
    Профиль потолочный CD 60/27 м 3,2 3,2
    Профиль направляющий UD 28/27 м 1 4
    Удлинитель профилей 60/110 шт. 0,6 0,6
    Соединитель двухуровневый 60/27 шт. 2,3 2,3
    Подвес с зажимом 60/27 шт. 1,3 1,3
    Шуруп самонарезающий LN 9 шт. 2,6 2,6
    Шуруп самонарезающий TN 25 шт. 17 17
    Тяга подвеса шт. 1,3 1,3
    Лента армирующая м.п. 1,2 1,2
    Шпаклевка КНАУФ-Фуген кг 0,4 0,4

    O * NET Code Connector — Установщики гипсокартона и потолочной плитки

    Приклейте гипсокартон или другие стеновые панели к потолкам или внутренним стенам зданий. Накладывайте или монтируйте акустические плитки или блоки, полосы или листы из амортизирующих материалов на потолки и стены зданий, чтобы уменьшить или отразить звук. Материалы могут быть декоративными. Включает пены, которые прикрепляют деревянную, металлическую или каменную рейку к стенам, потолку или перегородкам зданий, чтобы обеспечить опорную основу для штукатурки, противопожарной защиты или акустического материала.

    • Приспособление для установки на потолок
    • Монтажник для гипсокартона
    • Финишер для гипсокартона
    • Вешалка для гипсокартона
    • Установщик гипсокартона
    • Механик по гипсокартону
    • Drywaller
    • Специалист по экстерьеру и интерьеру
    • Металлический каркас
    • Фреймер для металлических шпилек

    Показано 5 из 9

    Отображены все 9

    Показано 5 из 26

    • Нанесите цемент на тыльную сторону плитки и прижмите плитки на место, совместив их с отметками разметки или стыками ранее уложенной плитки.
    • Применяйте или монтируйте акустическую плитку или блоки, полосы или листы из амортизирующих материалов на потолки или стены зданий для уменьшения отражения звука или для украшения помещений.
    • Смонтируйте или установите металлический каркас или декоративную накладку на окна, дверные проемы или форточки.
    • Координировать работу с отделочниками по гипсокартону, которые покрывают швы между панелями гипсокартона.
    • Вырежьте и скрутите металлические каналы, чтобы сделать каркас пола или потолка, в соответствии с планом расположения комнат или коридоров.

    Показаны все 26

    • Нанесите цемент на тыльную сторону плитки и прижмите плитки на место, совместив их с отметками разметки или стыками ранее уложенной плитки.
    • Применяйте или монтируйте акустическую плитку или блоки, полосы или листы из амортизирующих материалов на потолки или стены зданий для уменьшения отражения звука или для украшения помещений.
    • Смонтируйте или установите металлический каркас или декоративную накладку на окна, дверные проемы или форточки.
    • Координировать работу с отделочниками по гипсокартону, которые покрывают швы между панелями гипсокартона.
    • Вырежьте и скрутите металлические каналы, чтобы сделать каркас пола или потолка, в соответствии с планом расположения комнат или коридоров.
    • Вырежьте плитку приспособлений или бордюров по размеру с помощью кольцевой пилы и вставьте их в окружающие каркасы.
    • Обрежьте металлический или деревянный каркас и обрежьте его по размеру с помощью режущих инструментов.
    • Прикрепите металлическую или каменную обрешетку к несущему каркасу стен, потолка или перегородок зданий с помощью гвоздей, шурупов, скоб или проволочных стяжек.
    • Установите и закрепите стеновую плиту или гипсокартон на деревянном или металлическом каркасе с помощью клея, гвоздей или шурупов.
    • Подвесьте сухие лески к карнизу для определения положения основных направляющих.
    • Повесьте гипсокартонные панели на металлические каркасы стен и потолков в офисах, школах или других больших зданиях, используя подъемники или подъемники для регулировки высоты панелей, когда это необходимо.
    • Осмотрите карнизы, механические крепления или поверхности кладки на предмет вертикальности и уровня, используя спиртовые или водяные уровни.
    • Установите защитную изоляцию между стойками и закрепите пластиковые влагозащитные барьеры над изоляцией.
    • Установите горизонтальные и вертикальные металлические или деревянные стойки на рамы, чтобы стеновую панель можно было прикрепить к внутренним стенам.
    • Установите металлическую планку там, где штукатурка будет подвергаться воздействию погодных условий или воды, а также на изогнутых или неровных поверхностях.
    • Измерьте и вырежьте отверстия в панелях или плитке для электрических розеток, окон, вентиляционных отверстий, сантехники или других приспособлений, используя пилы для замочной скважины или другие режущие инструменты.
    • Измерьте и отметьте поверхности для разметки работ согласно чертежам или чертежам, используя рулетки, линейки или квадраты, а также устройства для разметки.
    • Крепление плитки с помощью клея или путем прибивания гвоздей, шурупов, скоб или проволочной привязки непосредственно к каркасу конструкции.
    • Каналы для гвоздей или планки для деревянной обшивки на поверхности для крепления под плитку.
    • Прочтите чертежи или другие спецификации, чтобы определить методы установки, рабочие процедуры или требования к материалам или инструментам.
    • Удалите имеющуюся штукатурку, гипсокартон или облицовку с помощью ломов и молотков.
    • Разметьте и обрежьте края плитки, чтобы они подходили к стенам, для которых не предусмотрен каркас.
    • Герметизировать стыки между потолочной плиткой и стенами.
    • Подвесьте угловые металлические решетки или швеллеры к потолку с помощью проволоки.
    • Обрезать неровные края стеновой плиты, чтобы стыки оставались ровными, с помощью ножей.
    • Бетонные поверхности перед укладкой плитки вымыть для повышения адгезионных качеств поверхностей с помощью соды и раствора сульфата цинка.

    Показано 5 из 21

    • Нанесите материал для заполнения зазоров на поверхностях.
    • Нанести строительный раствор.
    • Очистить поверхности перед работой.
    • Координировать деятельность по строительному проекту.
    • Вырежьте металлические детали для установки.

    Показаны все 21

    • Нанесите материал для заполнения зазоров на поверхностях.
    • Нанести строительный раствор.
    • Очистить поверхности перед работой.
    • Координировать деятельность по строительному проекту.
    • Вырежьте металлические детали для установки.
    • Вырезать отверстия в существующих конструкциях.
    • Резать плитку, камень или другие кладочные материалы.
    • Отрежьте деревянные детали для установки.
    • Установить строительную арматуру.
    • Установите изоляцию в оборудование или конструкции.
    • Установить кладочные материалы.
    • Установить металлические конструктивные элементы.
    • Установить обшивку или обшивку.
    • Установить деревянные конструктивные элементы.
    • Отметить ориентиры на строительных материалах.
    • Измерьте материалы или предметы для установки или сборки.
    • Управляйте кранами, подъемниками или другим движущимся или подъемным оборудованием.
    • Удалите изношенные, поврежденные или устаревшие материалы с рабочих зон.
    • Изучите чертежи или спецификации, чтобы определить рабочие требования.
    • Обрезать лишний материал с установок.
    • Проверить выравнивание конструкций или оборудования.

    Показано 4 из 12

    • Строитель (Военно-морской флот — на зачислении)
    • Плотницкий и каменный специалист (армия — зачислен)
    • Ученик структурных подразделений (военно-воздушные силы — зачислен)
    • Мастер конструкций (военно-воздушные силы — зачислен)

    Отображены все 12

    • Строитель (Военно-морской флот — на зачислении)
    • Плотницкий и каменный специалист (армия — зачислен)
    • Боевой инженер (армия — зачислен)
    • Техник-строительный техник (армия — только уорент-офицер)
    • Оператор по контролю за повреждениями (Береговая охрана — зачислен)
    • Structural (военно-воздушные силы — зачислен)
    • Ученик структурных подразделений (военно-воздушные силы — зачислен)
    • Мастер строительных конструкций (военно-воздушные силы — зачислен)
    • Структурный помощник (ВВС — зачислен)
    • Структурный подмастерье (ВВС — зачислен)
    • Специалист по снабжению подразделений (армия — зачислен)
    • Мастер по ремонту колесных транспортных средств (армия — на зачислении)
    • Плотник по акустике (специалист по акустике)
    • Специалист по акустике (Плотник по акустике
    • Аппликатор для гипсокартона
    • Специалист по нанесению гипсокартона
    • Специалист по нанесению гипсокартона
    • Акустический плотник
    • Аппликатор для гипсокартона

    Как поднять каркас потолка по технологии гипсокартона

    Достаточно популярным выбором дизайна потолка становится монтаж из гипсокартона, благодаря которому можно обустроить оригинальный дизайн.Но необходимо правильно обустроить монтажный каркас для гипсокартонного потолка. При установке есть некоторые особенности дизайнерской планировки, которые следует учитывать при работе.

    Этапы обустройства конструкции

    Для начала рассмотрим этапы работ, по которым закладывается каркас для монтажа потолка из гипсокартона в помещении:

    1. подготовка поверхности.
    2. Измерения и расчет поверхностного материала.
    3. Маркировка

    4. .
    5. подготовка материалов.
    6. Монтажные профили.

    Каждый из них важен в одинаковой степени, потому что при устройстве каркаса под потолок из гипсокартона схема его составляющих еще в разработке.

    Какой тип профиля нужен

    Перед тем, как приступить к проектированию, технология устройства должна определиться с материалами, а именно, какой профиль использовать.

    Обозначение профилей и разностное сокращенное обозначение:

    Название профиля без сокращений Сокращенное наименование на российском рынке Краткое европейское название
    накладные PP CD
    потолочная направляющая PN ВЫХ

    В зависимости от назначения и требований к конструкции профили могут быть разных размеров.

    Для обрамления устройства на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (PN) и потолочный (PP).

    Стартовый потолок ПН Необходимость такого ПП

    Также не стоит забывать о креплениях для профиля, которые также могут быть представлены несколькими видами:

    1. П-образные скобы. Прост в использовании, легко сгибается в местах изгиба и предварительно перфорирован по всей площади.
    2. Быстроподвес. У этого есть спицы специального типа с отверстиями, помогающие соединить детали, которые нельзя напрямую соединить с подвеской.
    3. Крестообразные скобы (краб). Обычно используется как перемычка для несущих профилей. Позвольте скрепить их под прямым углом.
    4. Также дополнительно могут быть использованы коннекторы, профили для удлинения.

    Профильный соединитель

    Измерения поверхности

    Для начала проведем замеры длины и ширины потолка. На основе этих материалов будут проводиться расчеты.

    Непосредственно сам материал рассчитывается следующим образом:

    • Длина комнаты делится на 60 сантиметров.Таким образом получаем количество креплений направляющих.
    • Ширина комнаты будет показателем длины профилей.
    • также на 60 долей сантиметра шириной, в итоге мы получаем количество поперечин из профиля.
    • В итоге в итоге у нас должна получиться сетка из профилей, в которой закреплены листы.
    • Теперь умножьте количество направляющих на ширину комнаты, а количество поперечных креплений по длине и сложите полученные параметры.Таким образом мы получаем необходимую нам общую длину профиля. Исходя из этого и дальше будет приобретаться сам профиль.

    Таким же образом рассчитывается и дюбель-гвоздь под профиль, который закладывается каждые 30-40 сантиметров.

    Скачайте свой монтаж натяжных потолков из гипсокартона Knauf.

    маркировка

    Следующим этапом является разметка потолка под каркас из гипсокартона. Для него нам понадобится рулетка, карандаш, гвозди или шурупы, резьба и уровень.

    Непосредственная маркировка осуществляется следующим образом:

    1. Нас в первую очередь определяет уровень потолка будущего.
    2. После этого уровень, на который будет крепиться каркас подвесного потолка из гипсокартона, обозначен, мы начинаем переносить его показания на поверхность всего потолка.
    3. С каждой из сторон на расстоянии 60 сантиметров забивают по еще одному гвоздю. Заодно проверьте, чтобы две отметки находились на одном уровне.
    4. Likewise Equips отметьте расстояние 60 сантиметров друг от друга по периметру комнаты.
    5. Теперь нужно между каждой меткой по периметру натянуть нить, которая будет основным индикатором.

    Далее непосредственно во время установки потребуется протянуть нить между метками, лежащими друг напротив друга, непосредственно с каждым расположением профилей.

    Важно выполнить макет по размерам ГКЛ.Для этого требуется разметка листов гипсокартона потолка.

    Схема распределения листов расчета на потолок.

    подготовка материалов

    Теперь нужно подготовить материалы для установки. Вы можете обрезать профиль прямо при этом, так как он будет осуществляться под монтажный каркас гипсокартонного потолка, но лучше подготовить его заранее.

    Как выяснилось, подготовка подразумевает вырезание профиля в соответствии с размерами помещения.Для работы нам понадобится рулетка, карандаш и болгарка (или ножовка по металлу).

    Нам нужно сделать каркас под гипсокартон в потолке в соответствии со всеми размерами помещения, поэтому необходимо вырезать сегменты профиля. Возьмите для примера размер комнаты 4 * 6 м, и просчитайте материалы для нее, и посчитайте, как они готовятся. Соответственно, для больших площадей каркаса расчет гипсокартона на потолке будет аналогичным.

    Сначала нужно выбрать профиль и посчитать количество продольных профилей.Их монтируют по длине комнаты. Рассчитано следующим образом:

    1. Как уже упоминалось, крепление будет держаться по длине (если длина слишком велика, крепление лучше всего подходит для ширины комнаты, по расчетам, когда оно также удерживается).
    2. Для подсчета количества продольного профиля разделите ширину комнаты на шаг монтажа: 4,0м / 0,5м = 8. Итак, мы выяснили, что нам нужно 8 профилей, длиной 6м.
    3. Теперь рассчитаем поперечины. Шаг их прикрепления полметра.Разделите длину комнаты, которую нужно переместить, затем умножьте на количество продольных полос. 6 / 0,5 * 8 = 96. нужно 96 сегментов.
    4. обратите внимание, что шаг поперечных насадок позволяет увеличить его до 70-80 сантиметров, чтобы сэкономить немного материала.

    проще в использовании Онлайн калькулятор для расчета потолка из ГКЛ.

    После этого, как рассчитать необходимое количество профиля, с помощью ножниц или шлифовальных станков по металлу Пролистайте нужные отрезки.

    Конструкция крепления и сборки каркаса

    Пора крепить каркас к потолку из гипсокартона.Процесс довольно простой, но требует внимания и концентрации. К тому же каркас для гипсокартона из металлических листов на потолке необходимо четко закрепить по уровню.

    Для закрепления нам потребуются саморезы, аккумуляторные, уровень. А также следует подготовить и профиль. Для работы нам понадобится:

    1. потолочный профиль (ПП) 60/27.
    2. Направляющий профиль (PN) 28/27

    итак, Переходим к разбору технологии крепления каркаса подвесного потолка из гипсокартона:

    1. В первую очередь еще раз проверьте уровень крепления, который был отмечен маркировкой, напомним, каркас должен быть идеально горизонтальным.
    2. Теперь отметьте на раме отметки по периметру уровня крепления направляющего профиля.
    3. Затем приступайте к креплению продольных профилей. Для этого сначала мы натягиваем нить между отметками разметки, между которыми должен находиться профиль, и наделяем ее прикреплением для подвешивания.
    4. Это пластина U-образной формы (скобки). Закрепите их прямо на маркировочной нити, которая показывает уровень потолочного каркаса из гипсокартона.
    5. После их закрепления можно сразу оборудовать сам профиль.Крепится к обеим сторонам «П-образного» кронштейна. При этом следует строго придерживаться уровня разметки. Нитки должны слегка касаться профиля, но не должны их растягивать или болтаться на расстоянии.
    6. Проверял как продольную ровность, так и поперечную резьбу.
    7. Просто скрепите весь продольный профиль в соответствии с маркером.
    8. Таким образом мы подготовили первичный каркас под гипсокартонный потолок из металлических листов.
    9. Теперь приступим к монтажу поперечных профилей.Крепятся прямо к продольным, с помощью крабов. Крепление происходит при использовании шурупов со сверлом.

      Краб составной профильный с крепежными винтами

    10. После закрепления всех профилей, натягиваем нить, между метками, калибруем и как именно изготовлен профиль каркаса потолком GFC. Напомним, нить не должна касаться профиля, но не растягиваться и не провисать. Кроме того, проверьте правило ровноту.

    После проверки можно сказать, что каркас на потолке под гипсокартон подготовлен.Теперь узнайте больше, как укрепить листы ГКЛ.

    Но это об одноуровневых, но все же стоит рассмотреть и двухуровневые потолки с подсветкой.

    Крепление гипсокартона к строительным плитам и гипсовым листам

    Крепление гипсокартона и гипсовых листов к профилям (стержням) осуществляется, в основном, поперечным опорным профилем. Для удобства рекомендуется следующее с шпаклевочными листами, примыкающими к длинной боковой стенке, предварительно обрезав продольный край
    .
    Установите с помощью подпорки или телескопического подъемника гипсовый дом
    из гипсовых плит или листов в проектное положение и закрепите их на каркасе.гипсовые плиты
    или гипсовые листы подгоняют друг к другу и прикручивают шурупами
    каркаса, при этом следует исключить их деформацию. Укладка изоляционного материала
    (при необходимости) выполняется параллельно с монтажом обшивки каждого листа. Толщину и плотность изоляционного материала следует рассчитать и учесть в нагрузке при выборе типа и конструкции подвесного потолка.
    Смежные листы для монтажа подвесного потолка необходимо устанавливать вразбежку со смещением друг относительно друга не менее чем на одну ступеньку несущего профиля.

    С торцевых кромок гипсокартонных строительных плит, оклеенных не жалуюсь, с помощью кромки строгального станка необходимо снять фаску под заданным углом (22,5 °) на глубину 2/3 толщины
    листа.
    Гипсокартонные строительные плиты или листы крепятся к каркасу саморезами, с шагом 150 мм вразбежку на соседние листы в районе:
    • для гипсокартонных строительных плит не менее 10 мм от края листа, наклеенного на картон и
    меньше 15 мм от среза;
    • для гипсовых листов на расстоянии не менее 10 мм от полотна.
    При применении гипсового листа толщиной 12,5 мм шаг шурупа
    увеличивается до 200 мм. Для крепления гипсокартона к каркасу используется саморез
    ТН, а для гипсовых листов — саморез МН.

    Электромонтажное устройство

    Также на этапе монтажа стойки под гипсокартон следует сразу подготовить проводку для освещения. Его укладка осуществляется на гофрированные трубы от ближайшей распределительной коробки.

    Электропроводка в гофре на потолке

    Здесь необходимо отметить некоторые нюансы, которые необходимо учесть:

    1. Для электромонтажа устройство необходимо обзавестись либо профилем, в котором предусмотрены отверстия для специальной проводки, либо заранее устроить их самостоятельно.
    2. Крепление гофрированной трубы осуществляется при помощи специальных зажимов или хомутов с шагом 30-40 сантиметров.

    Подробнее о электромонтажном устройстве можно узнать в отдельных материалах.

    вывод

    Теперь вы знаете, как построить каркас из профилей для потолка из гипсокартона и можете сделать это самостоятельно (конечно, вам нужен помощник). Кроме того, обратите внимание на важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомиться с несколькими видеороликами, в которых наглядно показано, как сделать каркас для потолка из гипсокартона.

    Видео:

    Видео:

    Видео:

    YOSHINO GYPSUM | Методы строительства | Обычные методы изготовления стен и потолка

    Деревянное основание для стен и потолка, стальное основание для стен и потолка

    Обрамления для стен и потолков подразделяются на два типа: каркас из дерева и каркас из стали.

    Каркас из деревянных стоек (из Руководства по гипсокартонуh, изданного Японской ассоциацией гипсовых плит)

    Обрамление стен

    Типы, размеры и расстояние между стойками для деревянного каркаса стен (примеры)

    Области применения Тип компонента Размер (мм) Расстояние между шпильками (мм)
    Деревянная система перемычек Шпилька (для шарнира) Не менее 45 ‾ 105 500 или меньше
    Шпилька (кроме шарниров) Не менее 30 ‾ 105 500 или меньше
    Система «два на четыре» Плиты вертикальные Не менее 38 ‾ 89, не менее 38 ‾ 140, не менее 38 ‾ 189 500 или меньше
    Верхние пластины, нижние пластины
    • На основе спецификаций gS для жилых домов с огнестойкой конструкцией, соответствующей стандартам министерства, h из g [Flat 35], совместимых с требованиями к деревянным жилым домам — версия 2016 г., подготовленной Японским агентством жилищного финансирования
    • Источник: g [Flat 35] Спецификации совместимых деревянных жилых домов — версия 2016 г., подготовленные Японским агентством жилищного финансирования.Издатель: Inoue Shoin Co., Ltd.

    Каркас потолка

    Типы, размеры и расстояние между стойками для деревянного каркаса потолка (примеры)

    Применения Тип компонента Размер (мм) Расстояние между шпильками (мм)
    Общие потолки Балка Не менее 30 ‾ 38 / Не менее 35 ‾ 35 340 или менее
    Папка Не менее 30 ‾ 38 / Не менее 35 ‾ 35 1000 или меньше
    Вешалка Не менее 30 ‾ 38 / Не менее 35 ‾ 35 1000 или меньше
    Потолки в системе два на четыре Балка перекрытия или перекрытия этажом выше и прочее 500 или меньше
    • На основе спецификаций gS для жилых домов с огнестойкой конструкцией, соответствующей стандартам министерства, h из g [Flat 35], совместимых с требованиями к деревянным жилым домам — версия 2016 г., подготовленной Японским агентством жилищного финансирования
    • Источник: g [Flat 35] Спецификации совместимых деревянных жилых домов — версия 2016 г., подготовленные Японским агентством жилищного финансирования.Издатель: Inoue Shoin Co., Ltd.
    Стальной каркас стен (шпильки, направляющие и устойчивые распорки являются стандартными продуктами JIS)

    Тип компонентов каркаса стальных стен (соответствует JIS A6517)

    Компонент Шпильки Бегунов Устойчивые раскосы
    Тип Символ Размер Символ Размер Символ Размер
    Тип 50 WS-50 50‾45‾0.8 WR-50 52‾40‾0,8 ВБ-19 19‾10‾1,2
    Тип 65 WS-65 65‾45‾0,8 WR-65 67‾40‾0,8 WB-25 25‾10‾1,2
    Тип 75 WS-75 75‾45‾0,8 WR-75 77‾40‾0.8
    Тип 90 WS-90 90‾45‾0,8 WR-90 92‾40‾0,8
    Тип 100 WS-100 100‾45‾0,8 WR-100 102‾40‾0,8

    Тип шпильки и бегунка

    Деталь Шпильки Бегунов Устойчивые раскосы Материалы армирующие для дверных проемов и любых других проемов Монтаж металлических материалов Классификация по высоте шпилек
    Тип
    Тип 50 50‾45‾0.8 52‾40‾0,8 19‾10‾1,2 ¥ ¥ 2,7 м высотой или ниже
    Тип 65 65‾45‾0,8 67‾40‾0,8 25‾10‾1,2 -60‾30‾10‾2,3 Л-30‾30‾3 4,0 м высотой или ниже
    Тип 90 90‾45‾0.8 92‾40‾0,8 -75‾45‾15‾2,3 Л-50‾50‾4 Выше 4,0 м и
    4,5 м или ниже
    Тип 100 100‾45‾0,8 102‾40‾0,8 2-75‾45‾15‾2,3 Выше 4,5 м и
    5 м или ниже

    Стальной каркас потолка (обрешетки и приемники обрешетки являются стандартными продуктами JIS)
    Компонент Обрешетка одинарная Обрешетка двойная Ресивер меховой
    Тип Символ Размер Символ Размер Символ Размер
    Тип 19 CS-19 25‾19‾0.5 CW-19 50‾19‾0,5 CC-19 38‾12‾1,2
    Тип 25 CS-25 25‾25‾0,5 CW-25 50‾25‾0,5 CC-25 38‾12‾1,6

    Щелкните здесь, чтобы вернуться к началу страницы

    Уменьшение количества обратных вызовов гипсокартона | Журнал Строитель

    Стив Исли

    Как консультант в сфере жилищного строительства я помогаю строителям выявлять и исправлять строительные проблемы, которые могут вызвать дефекты или дорогостоящие обратные вызовы.Одна из наиболее распространенных областей, где обратные вызовы вызывают беспокойство, — это гипсокартон. Лопание гвоздей, трещины или неровности в стенах и потолках — это то, на что домовладельцы замечают и жалуются, и некоторые строители страдают от такого рода обратных звонков.

    Большинство косметических проблем с гипсокартоном вызвано движением:

    • Структурное движение, связанное с каркасом (из-за несоответствующей инженерии или плохой техники каркаса)
    • Температурное движение, связанное с условиями установки (расширение и сжатие строительных материалов из-за разницы температур)
    • Гигрометрическое перемещение, связанное с условиями отделки (перемещение из-за повышенного содержания влаги в пиломатериалах и гипсокартоне)

    Все эти проблемы находятся под контролем строителя, по крайней мере, в некоторой степени.Таким образом, понимая источник проблемы, разработчики могут предотвратить или, по крайней мере, уменьшить количество этих обратных вызовов. Вот посмотрите, где начинаются некоторые из наиболее распространенных проблем с гипсокартоном.

    Стеновые распорки

    Некоторые производственные предприятия настолько сосредоточены на затратах, что сокращают обшивку структурными деревянными панелями своих зданий до минимума, требуемого кодексом. В результате получается менее жесткая конструкция, чем если бы они полностью обшивали весь фасад здания. Частично защищенное здание не может упасть, но оно прогибается больше, чем полностью защищенное здание под действием ветровых нагрузок.Это может привести к растрескиванию гипсокартона. Полностью обшитые здания более жесткие, и у них меньше проблем с гипсокартоном.

    Стив Исли
    Обратите внимание, что в этом доме нет стеновых панелей из сплошных стен.

    Загрузка здания

    Перед укладкой гипсокартона важно выдержать основные нагрузки на конструкцию. Например, черепица должна быть установлена ​​или, по крайней мере, равномерно загружена на крышу перед укладкой стеновых панелей. Перед укладкой гипсокартона необходимо поставить на место большие тяжелые предметы, такие как ванны.Если на чердаке установлено отопительное и охлаждающее оборудование, оно также должно быть установлено до того, как будет закончен гипсокартон.

    Пути нагрузки

    Швы гипсокартона на сборных столбах, которые несут большие точечные нагрузки, склонны к растрескиванию. Вместо того, чтобы ломать стык на колонне, сломайте стыки гипсокартона в другом месте стены.

    Стив Исли
    Не создавайте стыковых соединений на несущих опорах, подобных этим (см. Выше). Вместо этого разместите листы гипсокартона так, чтобы они перекрывали эти стойки (см. Ниже).

    Ниже приведен хороший пример листа обшивки, размещенного так, чтобы он перекрывал стойку для переноски. Стык также будет расположен подальше от углов грубого проема окна (см. Обсуждение ниже).

    Стив Исли
    Обратите внимание на то, как гипсовая панель перекрывает грузовые пути.

    Высокие стены

    В современных домах часто встречаются открытые двухэтажные пространства, такие как фойе. На фото ниже показан типичный способ обрамления этих высоких стен с перекрытием перекрытия между верхней и нижней рамой стены.В этом примере балка представляет собой деревянную двутавровую балку. Это лучше, чем использование пиломатериалов: массивная древесина дает наибольшую усадку в направлении поперечных волокон, а балка из пиломатериалов в этом месте может дать усадку на полдюйма, создавая трещины в стыках, как показано здесь. У деревянных двутавровых балок усадка минимальна во всех размерах, а вероятность раздавливания меньше.

    Оконные и дверные проемы

    Стены испытывают большие нагрузки на углах оконных и дверных проемов. По этой причине отраслевые стандарты рекомендуют размещать стыки гипсокартона на расстоянии не менее 12 дюймов от углов любого грубого проема (см. Чертежи).На фотографиях вы можете увидеть, как растрескались стыки гипсокартона там, где стык находится всего в нескольких сантиметрах от угла.

    Стыки между стенами и потолком

    Трещины часто возникают в углах стыка стен с потолком. Это вызвано усадкой пиломатериала и жестким креплением гипсокартона к каркасу по углам. Вместо того, чтобы прикреплять гипсокартон к стеновым пластинам, отраслевые инструкции рекомендуют удерживать крепеж на 7 дюймов на потолке и на 8 дюймов на стене, чтобы гипсокартон плавал в углах (см. Чертежи).В случаях, когда каркас потолка параллелен стене, вместо использования гвоздя, закрепленного на стеновой пластине, в руководстве рекомендуется установить блокировку по мере необходимости между ближайшим потолочным элементом и стеной, чтобы крепежные детали можно было разместить на рекомендуемом расстоянии. от стены. На фотографиях показаны крепежные детали, расположенные близко к углам — обычная практика, но не рекомендуется.

    Стив Исли
    Гвозди на краю потолка (вверху) не позволяют монтажникам гипсокартона удерживать крепеж в углу.Вместо этого установите блокировку, как показано ниже.

    Стив Исли
    Крепеж, плотно вставленный в углы стены и потолка, может вызвать растрескивание в углах. Вместо этого удерживайте застежки, чтобы углы могли плавать.

    Не рекомендуется использовать небольшие полоски гипсокартона рядом с углом (как показано ниже), потому что это не позволяет вам закрепить их достаточно далеко от угла, чтобы гипсокартон мог прогнуться. В этом случае был бы полезен хороший комплексный дизайн: строители должны обсудить со своими дизайнерами такие размеры комнат, чтобы полные листы материала соответствовали пространству.(Вам действительно нужны дополнительные 5 дюймов в ширину комнаты?)

    Длинные пролеты

    В современных зданиях часто есть широкие комнаты с длинными потолками. В таких случаях типичным обратным вызовом является образование выступов или трещин в гипсокартоне в центре комнаты. Я рекомендую строителям рассмотреть возможность использования упругого канала в этих больших помещениях или в любом месте, где длинный и короткий пролеты расположены рядом друг с другом. Упругий канал принимает на себя нагрузки от дифференциального движения в соседних элементах и ​​позволяет каркасу изгибаться, не передавая напряжения на гипсокартон.

    Бинты для живота

    В домах более высокого уровня обычно используются стены высотой 9 или 10 футов. В этом случае 4-футовые листы гипсокартона не ломаются равномерно сверху и снизу стены: требуется разрыв, чтобы полностью покрыть стену. Некоторые установщики помещают один лист до самого верха стены, помещают один лист до самого низа и разрезают разрыв до середины, создавая так называемую «полосу живота». Но это не очень хорошая практика, потому что для этого нужно стыковать разорванный край с заостренным краем, создавая выпуклость на полпути к готовой стене.Вместо этого разместите разрыв в нижней части стены, как показано здесь. Это позволяет делать все соединения с коническими краями с обеих сторон.

    На изображении ниже показан выступ горизонтального шва на высоте середины стены. Это может быть вызвано усадкой пиломатериалов из-за использования влажных пиломатериалов, или это может быть пример образования гребней, вызванного стыковкой разорванной кромки с заостренной кромкой. Любое из этих условий можно предотвратить, либо оставив пиломатериал в сухом состоянии, либо убедившись, что скошенные края стыкуются вместе.

    Условия применения

    Гипсокартон, как и другие строительные материалы, чувствителен к температуре и влажности. Для получения хороших результатов важно контролировать условия окружающей среды, в которой гипсокартон устанавливается и завершается. Температура в здании должна быть 40 градусов по Фаренгейту или выше для подвешивания гипсокартона и 50 градусов или выше для нанесения клея, а также для приклеивания и отделки. После того, как гипсокартон будет установлен, поддерживайте температуру на уровне 50 градусов и выше.

    Температура и влажность влияют на время, необходимое для высыхания слоя раствора для гипсокартона. В приведенной ниже таблице указано время, необходимое для различных условий температуры и влажности. Некоторые строители используют портативные обогреватели саламандры, работающие на пропане, для временного обогрева, но важно понимать, что при сжигании пропана выделяется 7,8 фунтов воды на каждый галлон сожженного пропана, что значительно увеличивает относительную влажность в здании. Лучше использовать сухой жар, такой как показанное здесь оборудование.При использовании временного обогрева убедитесь, что оно равномерно распределено по всему зданию.

    Иногда строители устанавливают гипсокартон на потолке под чердаком, а потом сразу возвращаются и начинают оклейку и отделку. Но важно утеплить потолок сразу после установки гипсокартона. Если не утеплить перед приклеиванием ленты, в гипсокартоне между кондиционированным помещением и не кондиционированным чердаком может быть большой перепад температур, что может стать причиной неприятностей.

    Состояние материалов каркаса может иметь огромное влияние на обратные вызовы. Если пиломатериалы хранятся на строительной площадке и не защищены от элементов, повышенное содержание влаги может привести к чрезмерной усадке, если гипсокартон установлен до того, как пиломатериалы успеют высохнуть. Мне никогда не нравится видеть пиломатериалы для каркаса с содержанием влаги от 13% до 14%.

    Уровни влажности в доме — это дикая карта. Часто домовладельцы имеют повышенный уровень влажности в доме из-за ощущения комфорта и образа жизни.Всегда берите с собой цифровой гигрометр и измеряйте относительную влажность в жилых помещениях, чтобы увидеть, не вызваны ли проблемы чрезмерным увлажнением дома домовладельцем. Например: я посетил один обратный звонок, где у домовладельца, у которого возникли проблемы с гипсокартоном, был аквариум на 500 галлонов в гостиной. Если вы заметили конденсат на окнах с низким энергопотреблением при умеренных температурах наружного воздуха, это означает, что в доме переувлажнен.

    Клеи с низким содержанием летучих органических соединений и заглушки для шурупов

    Несколько лет назад в гипсокартонную промышленность поступило множество жалоб, связанных с гвоздями и «пуговицами» (неровностями или выступами, образующимися над головками шурупов в готовом гипсокартоне).USG провела полевые и лабораторные исследования ситуации и выяснила, что проблема связана с использованием клеев с низким содержанием летучих органических соединений. Результаты исследования опубликованы в официальном документе «Проблемы и рекомендации по установке гипсокартона, относящиеся к крепежным элементам США».

    USG определила, что клеи на водной основе с низким содержанием ЛОС дают усадку по мере высыхания, подтягивая гипсокартон ближе к элементам каркаса и вызывая образование неровностей в местах расположения винтов. Чтобы решить эту проблему, USG предложило две рекомендации: либо дать клею время высохнуть, затем вернуться и установить винты для гипсокартона, чтобы убедиться, что они не выступают над бумажной лицевой стороной стеновой панели; или просто прекратите использовать клеи с низким содержанием летучих органических соединений.

    Купить Настенные и потолочные аксессуары | Потолки MF
    — Insulation4Less

    Потолочная система

    MF представляет собой подвесной потолок с металлическим каркасом, который подвешивается под основным несущим потолком с помощью проволоки. Потолки MF обычно называют подвесными потолками, подвесными потолками, подвесными потолками, подвесными потолочными плитами или решетчатыми потолками и являются важной частью современной архитектуры. Высоту потолка можно отрегулировать, чтобы обеспечить доступ для обслуживания в пустоте и удовлетворить различные требования к размерам помещения.MF Ceiling Systems (потолки из гипсокартона с металлическим каркасом) обеспечивают как конструктивную прочность металла, так и практичность гипсокартона. Их легко и быстро установить, они идеально подходят как для нового строительства, так и для ремонта. В потолках MF гипсокартон крепится к каркасу.

    Система подвесных потолков MF подходит для коммерческих и бытовых применений, где необходимо варьировать высоту потолка, чтобы обеспечить выполнение таких услуг, как прокладка воздуховодов или освещение. потолочная система MF обеспечивает высокоэффективный потолок с противопожарной защитой и звукоизоляцией, следует использовать подходящее крепление к структурному потолку и соблюдать осторожность, чтобы избежать перегрузки потолочной системы MF.

    Для чего предназначена система подвесных потолков?

    Основным назначением подвесного потолка было создание пустого пространства для скрытия инфраструктуры здания. Архитекторы обычно проектируют систему подвесных потолков, чтобы скрыть проводку, воздуховоды и трубы внутри помещения.

    Что означает MF в потолочных системах MF?

    MF — потолок с металлическим каркасом. Строится металлический каркас, который затем фиксируется гипсокартоном для создания потолка. В зависимости от используемого гипсокартона потолок MF можно сделать влаго-, огнестойким и звукоизоляционным.

    Виды гипсокартона, которые можно использовать в потолочной системе MF.

    Гипсокартон — один из наиболее широко используемых строительных материалов. Это панель, сделанная из дигидрата сульфата кальция, также известного как гипс, и покрыта прочной строительной бумагой.

    Огнестойкий гипсокартон

    Огнестойкий гипсокартон должен соответствовать стандартному диапазону огнестойкости, который составляет от 30 минут до 120 минут. Огнестойкие гипсокартонные плиты имеют высокую плотность, и в них добавлены различные добавки для улучшения качества и повышения сопротивления.

    Акустический гипсокартон

    Акустический гипсокартон толще и имеет большую плотность, чем стандартные гипсокартоны. Акустический гипсокартон — звукоизоляционная альтернатива обычным гипсокартонам.

    Влагостойкий гипсокартон

    Влагостойкий гипсокартон используется во влажных помещениях или помещениях с высокой влажностью. Они усилены такими добавками, как силикон и другие водоотталкивающие материалы. Существуют также гипсокартонные плиты на вспененной основе для предотвращения конденсации внутри помещения.

    Гипсокартон

    Гипсокартон облицован многослойным фольгированным алюминиевым покрытием с двух сторон. Утепленные плиты прочные и легкие.

    Области применения системы подвесных потолков

    Подвесные потолки используются для создания подвесного потолка, звукоизоляции помещения или для изготовления дизайнерского металлического потолка в местах ниже, но не ограничиваются одними и теми же

    • Офисы
    • Здравоохранение
    • Промышленный
    • Розничная торговля
    • Рестораны
    • Чистая комната
    • Жилой

    Как вы устанавливаете потолки из гипсокартона MF?

    Преимущества подвесной потолочной системы MF

    • Легкость
    • Быстрая установка
    • Универсальность использования огнестойких, влагостойких или акустических гипсокартонных плит для повышения производительности в соответствии с требованиями
    • Простота создания переборок и изменения уровней
    • Скрыть воздуховоды, трубы, и проволока
    • Хороший метод выравнивания бетонных и деревянных полов из плохого качества
    • Подвешивание к бетонным и деревянным полам или стальным прогонам
    • Простое размещение смотровых панелей
    • Создает бесшовную поверхность, подходящую для большинства декоративных отделок
    • Позволяет легко устанавливать услуги в пустоте над потолком.
    • Подходит для крепления всех типов гипсокартона, создавая поверхность, подходящую для декоративной отделки.
    • Это быстрая и чистая система для монтажа.
    • Может быть достигнута улучшенная тепло- и звукоизоляция.
    • Улучшенные акустические характеристики могут быть достигнуты с помощью акустических подвесов.
    • Минеральная вата или стекловолокно могут использоваться для улучшения тепловых и акустических характеристик.
    • Легко обрезать по размеру с помощью ножниц для жести

    Все необходимое для комплекта подвесного потолка

    • Подвесной трос
    • Подвесной уголок
    • По периметру потолка
    • Опорный канал
    • Гипсокартон
    • Поперечные тройники
    • Крепления и подвески
    • Винты для сверления

    * Детали могут отличаться в зависимости от области применения и требований. Для получения дополнительной информации обратитесь в наш технический отдел.

    Сколько стоит установить подвесной потолок MF?

    Стоимость подвесного потолка с металлическим каркасом будет зависеть от различных факторов, таких как

    • Размер комнаты
    • Качество материала
    • Стоимость установки
    • Качество гипсокартона, который вы планируете использовать

    В среднем минимум Вы потратите на подвесной потолок, учитывая все факторы, от 350 до 700 фунтов на 10-15 м2 площади с 20% потерь.

    Как сделать гипсокартон герметичным

    Воздушный барьер препятствует проникновению воздуха в наружные стены. Это не только предотвращает утечку тепла, но и предотвращает попадание влаги в ниши для шпилек, балок и стропил, где она может конденсироваться и вызывать скрытую плесень и гниение.

    Гипсокартон может быть эффективным воздушным барьером, но только если вы будете осторожны, чтобы не допустить прохождения воздуха через электрические розетки, осветительные приборы и другие отверстия, которые соединяют жилое пространство с полостями стен и потолка.Комбинация гипсокартона, каркаса и герметика, пены и герметика составляет узел воздушного барьера. Вот пять областей, где немного дополнительных усилий во время установки гипсокартона может предотвратить потенциальные утечки.

    Электрические коробки

    Герметизация отверстий, созданных электрическими коробками, устраняет основной источник движения воздуха во внешние стены. Из-за эффекта стека — тенденции воздуха входить в здание снизу и выходить из него из-за разницы в плотности между теплым и холодным воздухом — изоляция монтажных коробок в потолке даже важнее, чем в стене.

    Одно из решений — нанести герметик или пену с низкой кратностью там, где провода и крепежи проникают в коробку. Или вы можете установить EnergyBlocks (energyblock.com), пенопластовые коробки, которые можно герметично закрыть вокруг розеток, переключателей или световых коробов после того, как будет проведена проводка [1A, 1B] . Блоки EnergyBlocks бывают трех размеров и стоят от 3 до 5 долларов каждый (меньше при покупке в большом количестве).

    Подсветка для банок

    Встраиваемые светильники выделяют тепло, создавая эффект дымохода, который втягивает влажный внутренний воздух в балки или стропильные проемы, где он может конденсироваться от холодных балок по краю или обшивки крыши.Поместите полоску герметика по периметру светового баллона, но создание герметичной коробки вокруг светильника может сделать даже больше. Вы можете сделать это из гипсокартона или жесткого пенопласта [2A] , но убедитесь, что приспособление соответствует классу IC; в противном случае это может привести к перегреву и отключению встроенной термопары.

    Обрамление стен и окон

    Еще один серьезный источник протечек — это каркас стен. В общем, если вы приклеите гипсокартон к стойкам, вы заткнете много дырок.

    В приклеивании гипсокартона к стойкам нет ничего нового; специалисты по сухому покрытию часто используют клей, чтобы избежать выскабливания застежек. Вы можете улучшить процесс с точки зрения энергии, применив клейкую пластину к пластине на каждой стойке, а также по периметру каждой стены и оконного проема. Это сделает все зазоры между гипсокартоном и каркасом герметичными.

    Эластичный герметик для уплотнения и звукоизоляции эластичен и растягивается, что делает их хорошим выбором на долгий срок. Но поскольку у большинства подрядчиков по производству гипсокартона уже есть коробка, полная клеящих трубок, вполне вероятно, что клей будет удобным выбором.Важно нанести непрерывный валик толщиной около 3/8 дюйма.

    Для уплотнения оконных и дверных проемов нанесите полоску клея вдоль зазора между штифтами цапфы и триммера [3] и убедитесь, что все полоски пересекаются вокруг проема, а также сверху, снизу и по углам. На перегородках заделайте все швы каркаса [4A].

    Пересекающиеся перегородки

    Вы и не заметили бы, чтобы посмотреть на это, но стык, где внутренняя перегородка встречается с внешней стеной, создает в стене трещину длиной 16 футов, даже если концевой стержень перегородки встречается с прочным каркасом.Одно из решений — заделать зазоры в каркасе у пластин [4A] и закрепить гипсокартон в углах, чтобы уменьшить трещины.

    Но лучший способ справиться с этой трещиной — это вообще не создавать ее. Вам потребуется помощь со стороны строителей, которые должны оставить зазор между перегородкой и внешней стеной, чтобы вы могли непрерывно прокладывать гипсокартон через перекресток [4B] .

    Стена-потолок

    Потолок открыт для утечек воздуха везде, где он встречается с внутренней или внешней стеной.Как и в случае с межкомнатными перегородками, это верно даже там, где есть сплошная блокировка, поэтому я заделываю и периметр потолка.

    Я использую расширяющуюся пену для заделки щелей, нанося ее либо сверху на чердаке без кондиционирования [5] , либо снизу после того, как потолок подвешен, но до того, как стены будут стыкованы до потолка.

    Требуется дополнительное время и внимание к деталям и правильная герметизация здания, но когда архитектор, генеральный подрядчик и субподрядчики находятся на одной странице, вы можете закрыть книгу об утечках воздуха.

    ———

    Эти данные взяты из анимации, созданной сайтом-партнером Professional Remodeler ProTradeCraft.com и вдохновленным блогом Майрона на ThisIsDrywall.com.

    Как построить каркасную стену

    В большинстве домов, построенных в наши дни, большая часть внутренних стен первого этажа состоит из каркаса — деревянного каркаса — с привинченным сверху гипсокартоном. Это не только быстрый способ возведения стены, но и то, что трубы и провода можно легко провести внутри полой части стены.Стены с карнизами также полезны при разделении больших пространств в существующих домах или при установке подвесной сантехники и тому подобного.

    Если бы вам пришлось нанять плотника для выполнения этой работы за вас, вы могли бы рассчитывать заплатить около 15 фунтов стерлингов / м², но это задача, которую можно выполнить и самостоятельно.

    После того, как вы выполнили все ваши измерения и собрали инструменты (см. Список справа), первым кусок дерева, который необходимо установить, будет напольная плита , которую вы должны убедиться, что она полностью прямая и отрезана по длине перед тем, как прикрепить его к полу с помощью пистолета для ногтей или шурупов с дюбелями.Убедитесь, что вы избегаете каких-либо трубопроводов или проводов, и постарайтесь закрепить плиту пола с интервалом 900 мм.

    Закрепив напольную пластину, отмерьте и отрежьте кусок дерева для потолка (последний известен как головная пластина ). Вам может понадобиться еще одна пара рук, чтобы держать его неподвижно, пока вы проверяете, что он ровный, и прикручиваете его на место. Если вы можете увидеть деревянные фермы наверху, будет легко узнать, где прикрутить, но если вы привинчиваете оштукатуренный потолок, потребуется приподнять паркетную доску, чтобы найти потолочные балки, или сделать споткнуться в чердак в случае стен первого этажа. Стеновые шпильки следует затем прикрепить к стенам, от которых отходит каркас, между полом и головными плитами.

    Затем измерьте промежуточные стойки; добавление 2 мм к этому размеру обеспечит хорошую плотную посадку. Закрепите промежуточные стойки с центрами 400 мм, если вы планируете использовать гипсокартон 9,5 мм, или с центрами 600 мм, если вы используете гипсокартон 12,5 мм.

    Затем идут гвоздики , которые укрепляют конструкцию и предотвращают любые колебания.Если вы разместите их так, чтобы листы гипсокартона могли быть прикручены к ним в месте соединения листов, вы также добавите армирование гипсокартону.

    Если какая-либо проводка или трубопровод необходимо проложить внутри стены (обычно через отверстия в промежуточных стойках или выступах), сделайте это сейчас, прежде чем укладывать гипсокартон. Также лучше закрепить потолок из гипсокартона, прежде чем обращать внимание на стены.

    Теперь гипсокартон (который вы уже должны были обрезать по размеру) можно закрепить на месте (если возможно, горизонтально).Закрепите его на месте с шагом 150 мм. После того, как одна сторона каркаса заделана доской, вы можете установить звукоизоляцию (см. Ниже) перед тем, как прикрепить другую сторону гипсокартона.

    И, наконец, перед нанесением соединительного состава или снятого покрытия заклейте стыки лентой из холста.

    Список работ

    Инструменты

    • Пила
    • Молоток
    • Гвоздь (если используется)
    • Спиртовой уровень
    • Карандаш
    • Верстак
    • Квадратный
    • Шприц с большим лезвием
    • Помощник!

    Материалы

    • Гипсокартон
    • Соответствующая древесина для карнизов (в зависимости от размера стены)
    • Овальные гвозди или винты 100 мм
    • Соединительная лента
    • Острый нож
    • Соединительный состав

    Стены и звук шпильки

    Стены из карниза не обладают звукоизоляционными качествами сплошной стены.Строительные нормы и правила настаивают на элементе звукового сопротивления минимум 40 децибел между стенами, поэтому вам нужно будет добавить звукоизоляцию к стенам во время строительства.

    • Использование минеральной ваты или акустической пены внутри каркаса должно сделать работу.
    • В качестве альтернативы вы можете прикрепить два слоя гипсокартона к каждой стороне каркаса, но это займет больше времени.
    • Другой вариант — купить акустически спроектированную доску, такую ​​как SoundBloc от British Gypsum или Silentboard от Knauf.

    .
