Содержание

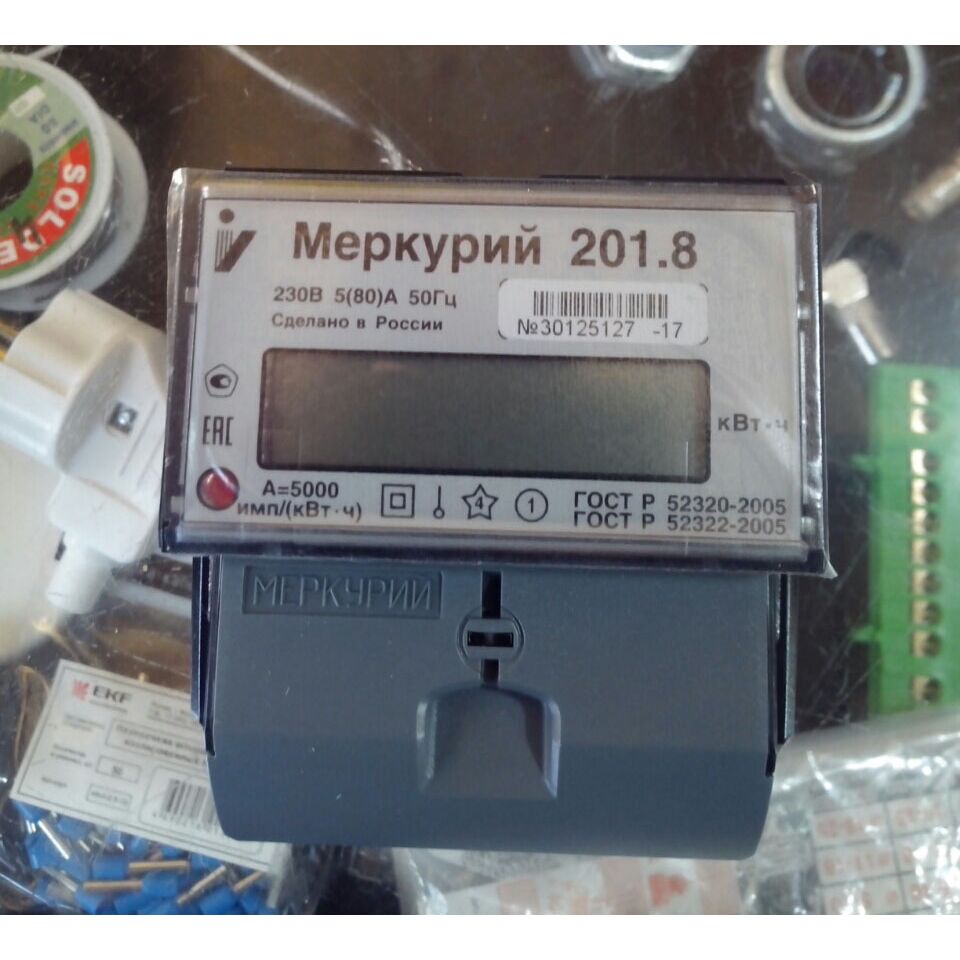

Магниты на счетчики в Иркутске

В Иркутске магниты всегда в наличии, приобрести неодимовые магниты возможно на нашем складе в день заказа. Перед тем как ехать на склад — позвоните нам, мы подберем магнит по модели счетчика и вы сможете приехать и приобрести магнит сразу же.

Адрес склада:

г. Иркутск, ул. Ширямова 24.

Телефоны:

8 (3952) 64-00-92

8 800 555-91-36

График работы колл центра:

пн-пт — 10:00-02:00;

сб-вс — 14:00-02:00.

График работы склада:

пн-пт — 08:00-20:00;

сб — 10:00-18:00

вс — 10:00-14:00

Как проехать к складу:

Остановка транспорта «Пискунова»: Автобус — 80

Остановка транспорта «ВСЭМ»: Автобус — 80; Троллейбус — 6.

Ориентиры — в 50 метрах от АЗС КрайсНефть

Въезд со стороны ул. Ширямова:


Где  в Иркутске купить магниты для остановки счетчиков или магнит на счетчик



Все мы знаем, что такое магнитная сила, однако не каждый догадывается о том, что эту мощь можно применять не только для физических экспериментов, но и для реальной экономии в повседневной жизни. Мы говорим о магнитах для остановки счетчиков, которые вы можете приобрести на страницах нашего каталога.



Для чего нужны неодимовые магниты обычному человеку



Использование такой продукции, как магниты на счетчики, бывает необходимо в моменты, когда человеку, по каким-то причинам, нужно сэкономить на ежемесячных коммунальных платежах. Когда это происходит, мощный и легко устанавливаемый магнит может оказаться очень кстати, ведь его применение не вызывает никаких сложностей, а эффективность доказана многими нашими клиентами.



Магниты для счетчиков крепятся непосредственно на электронно-механических счетчик, замедляя или полностью останавливая его активность. В результате в конце месяца ваши траты  уменьшатся и вы увидите реальную экономию. Мы не призываем вас к подобному использованию магнитов – мы знаем, что нашими клиентами являются взрослые и разумные люди, которые вольны распоряжаться купленной продукцией так, как посчитают нужным.



Неодимовые магниты в большом ассортименте представлены в нашем каталоге. Мы не только предлагаем вам различные классы магнитов, но и гарантируем очень быстрое оформление заказа, после чего он может быть передам в службу доставки по городу Иркутску, либо же забран вами лично из нашего офиса (рекомендуем уточнять наличие тех или иных магнитов перед приездом).



Магниты на счетчики – это очень надёжная продукция, которая бесперебойно служит в течение долгих лет. Она совершенно безопасна, не оставляет каких-либо следов, не способна вывести из строя механизм счетчика. Крепятся такие магниты очень просто – наши сотрудники будут рады подробно описать процесс использования магнитов и ответить на другие ваши вопросы.



Для того, чтобы вы чувствовали себя спокойнее, мы предусмотрели возможность возврата продукции в течение тридцати дней с момента оформления заказа и покупки в Иркутске; если магнит для счетчика не подошел или вы хотите вернуть его по другим причинам, просто свяжитесь с нами и мы решим эту проблему.

Мы будем рады вашим отзывам и предложениям, так как стараемся расти и развиваться, становясь все лучше и полезнее для клиента. Наш телефон для связи в Иркутске (3952) 64-00-92.

какой штраф будет и почему этого лучше не делать

Мне надоело платить за электричество: слишком дорого. А еще я считаю, что эти монополисты грабят простых людей.

Я знаю, как скрутить счетчики, и хочу это сделать. Но боюсь, что придут с проверкой, и мне придется за все отвечать. Расскажите, велики ли штрафы и какие вообще будут последствия, если я реализую свою идею.

Илья

Илья, ничего хорошего из этой затеи не выйдет. Если выяснится, что вы вмешались в работу счетчика, придется заплатить в разы больше, чем если бы вы по-честному снимали реальные показания. А в худшем случае можно и вовсе остаться без электричества.

Андрей Ненастьев

электромонтер

Профиль автора

Как проверяют приборы учета

Этот график не всегда соблюдается: в некоторые дома не ходят проверять счетчики с момента их постройки. Так, в Вологодской области энергетики почти 10 лет не проверяли счетчики в дачном поселке, а потом выяснилось, что жильцы одного из домов все это время неправильно передавали показания. Собственникам дачи доначислили около 600 000 Р, но они смогли снизить в судах эту сумму до 26 941 Р. Одним из аргументов стало как раз отсутствие проверок счетчиков в положенное время.

Если счетчики стоят на лестничной площадке, то о проверке не предупреждают. Жильцы могут и не узнать, что сбытовики приходили и проверяли счетчики. Если прибор учета установлен в квартире или частном доме, энергосбытовая или электросетевая организация обязана заранее уведомить жильцов. Могут повесить объявление о предстоящей проверке на двери в подъезд или положить извещение в почтовый ящик.

Что делать? 07.09.20

Как поменять старый электросчетчик?

Если не открыть проверяющим, двери ломать не будут. Специалисты составят акт об отказе в допуске к прибору учета и назначат дату повторной проверки. Если не пустить проверяющих и во второй раз, они снова составят акт. Через три месяца после этого начислять плату за свет будут по нормативу с повышающим коэффициентом 1,5 с первого числа месяца, в котором такой акт составлен. Неважно, передаете вы показания или нет.

Проверки могут быть и внеплановыми. Новые счетчики часто оснащаются датчиками магнитного поля и датчиками вскрытия корпуса. При попытке воздействовать на такой счетчик магнитом в диспетчерский пункт поступит сообщение. Это еще не означает, что привлекут за воровство электроэнергии, но станет одним из оснований для внеплановой проверки. Электрики придут без предупреждения и будут проверять, как работает счетчик.

На старые счетчики при проверке могут поставить индикаторы магнитного поля или антимагнитные пломбы. Это лента, которая реагирует на прикрепление магнита: две полоски на ней превращаются в одну сплошную или появляется цветная точка. Срабатывание индикатора приравнивается к срыву обычной свинцовой пломбы. Такие индикаторы ставят в основном там, где подозревают воровство, но доказать это не могут.

Как работают антимагнитные пломбы — ИПК «Альфа»

Во время проверки специалисты ведут фотосъемку или видеозапись. Если они обнаружат факт вмешательства в работу счетчика, фото и видео как доказательство передадут собственнику квартиры вместе с актом безучетного потребления электроэнергии.

Так выглядят антимагнитные пломбы-наклейки на счетчик

Как оформляется нарушение

Энергетики различают безучетное и бездоговорное потребление. В первом случае кто-то меняет показания прибора учета или иначе вмешивается в его работу. Сломанная или поврежденная пломба, магнит, умышленное изменение схемы подключения — это безучетное потребление.

Бездоговорное потребление — это когда не вмешиваются в работу счетчика, а подключаются мимо него. Так, в деревнях набрасывают кабель на уличные провода и подключают сварочный аппарат напрямую к линии электропередачи — до счетчиков.

Что делать? 18. 05.17

Что будет, если не передавать показания счетчиков?

Также бездоговорным считается любое подключение, когда нет договора с энергокомпанией. Например, строят частный дом. Линия уже подведена, счетчик на столбе стоит, но договор на поставку электричества не оформлен — пользоваться электричеством нельзя.

Безучетное и бездоговорное потребление оформляют одинаково. Составляют акт о неучтенном потреблении. Акт предоставляют собственнику жилья. Он может подписать документ или отказаться от подписи. Можно сделать короткое пояснение. Например, как в протоколе ГИБДД: «С актом не согласен».

Причины несогласия и в целом свою позицию можно детально высказать потом, скорее всего в суде.

В акте проверяющие указывают, в чем именно состоит нарушение. Источник: «Энергоконсалт»

Как считают штраф

Юридически называть доначисления за воровство электричества штрафом нельзя, но я буду употреблять этот термин для удобства. Кроме того, суды подтверждают, что расчет объема электроэнергии по акту о неучтенном потреблении «носит характер санкции».

Есть два способа расчета штрафа: исходя из норматива и исходя из мощности незаконно подключенных электроприборов.

По нормативу. Берется норматив потребления, умножается на число месяцев, а затем результат умножается на 10.

Например, в Вологодской области норматив потребления электроэнергии для двухкомнатной квартиры с газовой плитой, где живут два человека, составляет 144 киловатт-часа в месяц. Один киловатт-час в доме с газовой плитой стоит 4,87 Р. В месяц норматив на эту квартиру — 701,28 Р.

Умноженный на 10 штраф за один месяц — 7012,8 Р. Если проверки счетчика не было три месяца, придется платить за весь квартал — 21 038,4 Р.

Что делать? 18.04.19

Мы не опломбировали счетчики, и накопился огромный долг по ЖКУ

Все о том, как жить в России

И взаимодействовать с УК и соседями — в нашей рассылке. Подпишитесь, чтобы не пропустить важные статьи

По мощности. За основу расчета берется мощность незаконно подключенного электрооборудования.

Например, до счетчика подключена электроплита мощностью 5 киловатт. Для штрафа считается, что плита работала круглосуточно. Умножаем 5 киловатт-часов на тариф для домов с электроплитами — 3,89 Р за киловатт. Это 19,45 Р в час. Умножаем на 24 часа — получается 466,8 Р в сутки.

Не имеет значения, как на самом деле работала плита и потребляла ли она максимальную мощность, — для этого должны быть включены все конфорки хотя бы минуту.

Посчитаем штраф в месяц: 466,8 Р × 30 дней = 14 040 Р. За квартал получится 42 120 Р.

Если помимо счетчика подключены несколько электроприборов, их мощность суммируется. Цифры мощности проверяющие берут с шильдиков приборов, где указаны их характеристики.

По закону, если есть возможность установить мощность электроприборов, расчет будет по мощности. Если нет, то применят расчет по нормативу.

Еще энергетики могут привлечь полицию. Участковый составит протокол за самовольное подключение к инженерным сетям. Это уже административный штраф — от 10 000 до 15 000 Р.

ст. 7.19 КоАП РФ

Что будет, если не платить и дальше

Сам по себе факт обнаружения воровства не повод отключать электричество. Но его могут отключить за долги, если не заплатить за безучетное потребление. Сумма будет включена в квитанцию за электричество, скорее всего, в следующем месяце после составления акта.

Потребители, которые попались на воровстве, вносятся в черный список снабжающих организаций. Проверки к ним будут приходить чаще, а на счетчиках могут установить дополнительные пломбы.

Если у вас есть вопрос о личных финансах, дорогих покупках или семейном бюджете, пишите. На самые интересные вопросы ответим в журнале.

электросчетчик 101 1SO, отзывы о 103 1SO, счетчик электроэнергии МТ 124 и 303 1SO, характеристики

Счетчик Нева хорошо зарекомендовал себя среди потребителей благодаря длительному сроку службы и надежности При выборе электрического счетчика следует обратить внимание на модельный ряд приборов Нева. Производитель предлагает как однофазные, так и многофазные устройства, однотарифные и многотарифные. Все модели имеют много общего, но при этом обладают и отличиями.

Характеристика счетчика Нева 101 1S0: особенности прибора

Счетчик Нева 101 1S0 является однофазным и используется для переменного тока. Данные определяются нарастая. Данные приборы – однотарифные. Похожая модель Нева-103, но отличия наблюдаются в конструкции и способу крепления.

Нева 101 достаточно популярные среди потребителей. Он отлично подходит для бытового использования и имеет небольшую стоимость. Механизм предусматривает магнитную защиту.

Технические характеристики счетчика:

  • Первый класс точности согласно государственному стандарту;
  • Частота электрической сети составляет 50 Гц;
  • Номинальное и рабочее напряжение – 230 Вт;
  • Максимальная сила тока измеряется как 5А;
  • Может выдержать температуру от – 40 до + 60 градусов.

В среднем прибор может прослужить 30 лет. Каждые 16 лет устройство нуждается в проверке. Проверку осуществляет метеорологическая служба или специалист компании. При неисправности прибора его необходимо заменить.

Подключить счетчик нужно за схемой из паспорта. Крепится прибор на 3 винта.

Счетчики Нева могут отличаться по размерам и конструкции

Снять показания с однотарифного счетчики просто. На электронном табло указаны цифры, разделенные запятой или точкой. Записывать нужно только число слева. Цифры справа – небольшие доли киловатт.

Методы, как остановить счетчик электроэнергии Нева 101 1SO

Счетчики Нева оборудованы специальной защитой от отмотки показателей. Но даже такую систему можно обмануть неодимового магнита. Но стоит помнить, что данные действия наказуемы.

Как обмануть счетчик с помощью магнита:

  • Сначала приобретается специальный магнит;
  • Его следует обернуть в мягкую ткань;
  • Магнитом следует поводить по устройству, ища точку воздействия;
  • Когда точка найдена, магнит следует закрепить.

На этом махинация окончена, вот так просто можно остановить счет. Отзывы о такой методике положительные. При этом не нужно срывать пломбы и вносить изменения в окружающую сеть. Такой бесконтактный способ позволяет быстро и эффективно справиться с работой. Результатом становятся застывшие показатели на табло.

Лучше всего приобрести увеличенный магнит. Это повысит силу сцепления и стабильность остановки. Магнит долговечный, срок службы бесконечный.

Особенности счетчика НЕВА 103: подключение

Прибор Нева 103 является однофазным и однотарифным счетчиком. Корпус механизма нельзя разбирать. Крепиться агрегат на DIN-рейку. Используют прибор для домов и гаражей для фиксации умеренных показателей.

Количество потребление указано на электромеханическом табло. Учет нарастающий. Система имеет импульсивный индикатор потребления. Имеется защита от магнитного поля.

Подключать счетчик должен специально обученный человек, который после монтажа установит пломбу

Технические характеристики прибора Нива 103:

  • Можно смонтировать на улице, так как прибор способен выдержать низкие температуры, но лучше оборудовать защитный короб;
  • Рабочее напряжение составляет 250 Вт;
  • Частота работы электросети 50 Гц;
  • Ток – 5 А.

Проверка оборудования проводиться каждые 16 лет. Именно такой период после покупки счетчика его работоспособность должен зафиксировать специалист. Если пренебречь данным мероприятием, то могут быть пересчеты расхода.

Класс точности счетчика относиться к первому. Его имеют все современные модели.

Прослужит оборудование не меньше 30 лет. При этом Тампит предоставляет гарантию 5 лет на устройство. Инструкция по эксплуатации описывает правильную технологию снятия показаний. В паспорте устройства указана схема подключения.

Механизм счетчика Нева МТ 124 и его работа

Однофазный двухтарифный счетчик Нева МТ 124 считается современной моделью. Его используют как для частных домов, так и для общественных зданий. Прибор фиксирует данные по зонам суток в соответствии с тарифными ставками.

Конструктивные особенности счетчика:

  1. Наличие реверсивного счетного механизма. Так показатели начинают увеличиваться, если направить движение тока в обратную сторону.
  2. В состав механизма входит оптический испытательный выход.
  3. Имеется оптический порт согласно государственному стандарту.

Электрический счетчик не только измеряет количество потребленной электроэнергии. Прибор фиксирует значение энергии по нарастающей по тарифу. А также количество потребления на конец месяца и сохраняет данные за 16 месяцев. Также учитывается энергии на начало дня и сохраняет результаты 128 суток. Показывают мгновенные показатели употребления.

Особенностью счетчиков Нева МТ 124 является их способность сохранять в памяти данные изменений.

Счетчики сохраняют информацию о 32 событиях отключения питания. Такое же число изменений параметров, настроек даты и времени, снятия клеммы. Также сохраняется 6 записей о перезапуске программы. К многотарифным устройствам относится модель Нева 123. На табло устройства отображается показатель потребления за день, за счет чего достаточно комфортно контролировать расходы. Все параметры можно настроить самостоятельно.

Электрический счетчик Нева 303 1SO с пультом

Трехфазный электросчетчик Нева 303 имеет специальный пульт, который позволяет останавливать показания при необходимости. Комплектация устройства аналогична прочим моделям. Трехфазное устройство полностью соответствует государственным стандартам.

Электрический счетчик Нева можно приобрести в специализированном магазине. Перед покупкой стоит ознакомиться с сертификатом, подтверждающим его качество

Особенности счетчика Тайпит Нева 303:

  • Используется для фиксации показателей электроэнергии в трехфазной сети;
  • Монтируется прибор на рейку;
  • Показания выводятся на табло;
  • Имеется светодиодный индикатор работы;
  • Проверка проводится каждые 16 лет;
  • Срок службы устройства составляет 30 лет;
  • Производителем предоставлена гарантия 5 лет.

Усовершенствованные модели трехфазных счетчиков имеют контроллер магнитного поля. Он начинает работать, когда кто-то пытается воздействовать на прибор магнитом. Техническая характеристика устройства не отличаются от других моделей.

Виды счетчиков Нева (видео)

Счетчики Нева обладают высоким качеством и широким модельным рядом. При таком разнообразии счетчиков можно подобрать оптимальный вариант для конкретного здания. Главное изучить технические характеристики. Особенности эксплуатации и установки прибора описаны в прилагающем паспорте.

Добавить комментарий

Влияют ли магниты на счетчики электроэнергии? — Магнит FAQ

Прежде всего, рассмотрим принцип работы вставного счетчика.

Счетчик карты Plug-in — это смарт-счетчик с предоплаченной картой IC. Он использует IC-карту в качестве средства передачи энергии. Фактически, функциональный модуль управления нагрузкой добавляется к исходному счетчику для сбора и расчета электроэнергии.

Ядром интеллектуального счетчика предоплаты IC-карты является IC-карта.Счетчик IC имеет множество функций для предотвращения кражи электроэнергии, и его точность очень высока. Он имеет встроенные импортные чипы с сильной защитой от помех. Катушки внутри также являются мерами защиты от заклинивания.

Следовательно, смарт-счетчики с предоплатой смарт-карты IC, обычные магниты не будут мешать этому, не говоря уже о том, что коробка счетчика имеет свинцовую пломбу, а только небольшое окошко, поэтому вы не можете проводить дальнейшую работу внутри; Что касается использования сильного магнетизма, я также советую вам не пытаться, иначе счетчик будет поврежден, и это незаконно.

Давайте посмотрим на наиболее часто используемые телетайпы:

Функция и принцип работы измерителя дистанционной передачи аналогичны принципу работы измерителя IC-карты, но способ зарядки и отключения питания отличается.

Измерители дальнего радиуса действия производятся с использованием самых передовых технологий IC-карт и технологии SMT, а также специальных микросхем измерения мощности и микрокомпьютеров в качестве основных компонентов. Интеллектуальные счетчики используют самые передовые технологии радиочастот и базовых станций в мире, полностью герметичные, бесконтактные, пыленепроницаемые, водонепроницаемые, влагозащищенные, защищающие от нападения, кражи, антимагнетизма и помех.

Таким образом, удаленный интеллектуальный счетчик не боится обычных магнитов, то есть вы берете обычный магнит, он не оказывает никакого влияния на счетчик; но если вы действительно хотите использовать сильные магниты для проверки, это может привести к повреждению счетчика, это незаконно, не получите юридических санкций за небольшое количество электричества.

Из приведенного выше анализа двух наиболее часто используемых ваттметров мы видим, что обычные магниты мало влияют на текущие ваттметры, но не используют сильные магниты для проверки, можно напрямую повредить ватт-счетчики. счетчик.

Эта статья относится к колонке часто задаваемых вопросов о магните, подробнее: http://www.couragemagnet.com/faq/


Как обойти электрический цифровой счетчик? — AnswersToAll

Как обойти электрический цифровой счетчик?

Измеритель можно выключить, отключив все соединения напряжения. Есть много способов обойти счетчик энергии. Самый распространенный способ — это установка перемычки (Рисунок 6) в клемму счетчика, чтобы соединение было отключено и потребление энергии не регистрировалось. Такой вид обхода счетчика можно легко обнаружить.

Будет ли магнит замедлять цифровой электросчетчик?

Тампереры говорят, что стратегически расположенные магниты могут замедлять вращающееся металлическое колесо, которое измеряет потребление в аналоговых счетчиках старого образца. Эксперты говорят, что новые цифровые умные счетчики не подвержены влиянию магнитов.Коммунальные предприятия не относятся к магнитам легкомысленно, как выяснил в 2014 году техасский сантехник Джеймс Хатчесон.

Можно ли получить бесплатную энергию из магнитов?

Магниты не содержат свободной энергии. Они содержат внутреннюю энергию. Его можно удалить, так как магнетизм теряется. С магнитным полем вектор электрического поля вращается вокруг магнита, но вихревые токи тратят электрический потенциал.

Что произойдет, если намотать проволоку на магнит?

Просто намотав провод, по которому проходит электрический ток, вокруг гвоздя, можно сделать электромагнит.Когда электрический ток движется по проводу, он создает магнитное поле. Если вы намотаете провод по кругу, это усилит магнитную силу, но все равно будет довольно слабой.

Как сделать магнит более мощным?

Если вам удастся найти очень сильный магнит, несколько раз потрите им ослабленный магнит. Сильный магнит перестроит магнитные домены внутри ослабленного магнита [источник: Luminaltech]. Укладка магнитов Один из способов сделать слабые магниты сильнее — сложить их вместе.

Можно ли отключить магнит?

Ответ — да. Вам просто нужно перенаправить линию магнитного потока, и это уменьшит напряженность поля. Самый простой способ сделать это — приложить гвоздь к магниту. Это направит магнитное поле от других объектов.

Как магниты теряют свои свойства?

Если магнит подвергается воздействию высоких температур, тонкий баланс между температурой и магнитными доменами нарушается. При температуре около 80 ° C магнит потеряет свой магнетизм и будет постоянно размагничиваться, если подвергаться воздействию этой температуры в течение определенного периода времени или при нагревании выше их температуры Кюри.

Что происходит, если постоянный магнит находится в контакте с железным гвоздем в течение многих дней?

Что происходит, когда постоянный магнит находится в контакте с утюгом в течение многих дней. Магнитный характер приобретет железный гвоздь. В магнитном поле южные и северные полюса частиц гвоздя будут располагаться в соответствующем направлении. Тем самым он приобретет магнетический характер.

Можно ли поставить на электросчетчик магнит для кражи электроэнергии? Что означает каждое значение, отображаемое в интеллектуальном счетчике энергии [Новости] —

Я помню, когда был ребенком, я слышал поговорку о том, что установка магнита на электросчетчик может снизить счета за электроэнергию, и некоторые люди это доказали на практике. Так что же вызывает это?

Это главным образом потому, что в то время все домашние электросчетчики были старыми механическими часами, которые измерялись поворотом стрелки, а стрелка с цифрой в биении была сделана из железа, поэтому, когда вы кладете на нее магнит , Гравитационная сила магнита замедлит скорость указателя. Когда скорость становится меньше, число, отображаемое выше, будет медленно увеличиваться. При оплате счета за электроэнергию скопируйте число на счетчике и вычтите число из предыдущего месяца, чтобы рассчитать один месяц.Потребление, медленный счет за электричество цифр естественно меньше. Однако такое поведение незаконно. Если его обнаружат, его могут оштрафовать или посадить в тюрьму, поэтому не стоит его пытаться.

Я только что сказал, когда был молод, так работает ли этот метод и сейчас? Ответ — нет!

Практически все используемые нами электросчетчики — это умные счетчики. В интеллектуальных счетчиках используются самые передовые в мире технологии радиочастоты и базовых станций для достижения полной герметичности, бесконтактности, защиты от пыли, воды, влаги, защиты от атак, защиты от кражи, с характеристиками антимагнитных и противоугонных. -помехи, обычные магниты никак не повлияют на счетчик.

Умные счетчики включают электронные счетчики и счетчики ватт-часов. Расчет потребления электроэнергии интеллектуальными счетчиками в основном основан на трех основаниях: напряжение, ток и мощность. Теоретически пользователи могут достичь цели кражи электроэнергии, изменив ток, напряжение и скорость счетчика. Кража электроэнергии из умного счетчика должна быть завершена путем внутренней трансформации счетчика, и требуется наличие электрика. Кроме того, умный счетчик управляется компьютером.Поэтому умным счетчикам сложно украсть электроэнергию. Основными причинами являются следующие:

Причина 1: Все домашние интеллектуальные счетчики управляются дистанционно через компьютер для считывания и включения-выключения счетчиков. Украсть электроэнергию сложнее, если не изменить внутреннюю структуру счетчика. Поскольку схема включается и выключается удаленно через реле в интеллектуальном счетчике, интеллектуальный счетчик не может быть отключен, если счет не просрочен.

Причина 2: Интеллектуальный счетчик имеет функцию защиты от кражи.Счетчик оснащен устройством обратного хода, и счетчик не может перевернуть более одного оборота. Кроме того, в счетчике электроэнергии есть провод, напрямую подключенный к дому, и кража электричества будет расследована и наказана. Интеллектуальный счетчик регистрирует потребление электроэнергии через металлический шунт. Если его разрушить насильственно, внутренние компоненты выйдут из строя.

Причина 3: Умный счетчик заблокирован. В большинстве домов счетчик заперт или опломбирован.Пользователи не могут напрямую касаться счетчика, как раньше. Шансов на что-то мало, и его легко заметить.

Более того, текущий интеллектуальный счетчик вступил в эру дистанционного управления, и данные счетчика могут быть считаны через сеть. Даже некоторые умные счетчики могут считываться раз в несколько минут и не дадут вам возможности делать трюки. Оставит следы.

действие магнита на электросчетчик

Аннотация. Кража электроэнергии с помощью воздействия сильного неодимового магнитного поля на индукционный счетчик является серьезной проблемой
энергетических компаний.Такой магнит, поднесенный к системе индукционного учета, влияет на ее работу, искажая ее показания и безвозвратно повреждая ее. В статье представлены результаты испытаний по определению влияния внешнего магнитного поля на точность
измерений индукционного электросчетчика.
Стрещение. Истотным вопросом для фирмы energetycznych jest kradzież energii elektrycznej poprzez oddziaływanie polem silnego magnesu
neodymowego na licznik indkcyjny.Magnes taki, zbliony do ustroju licznika indkcyjnego, wpływa na jego pracę fałszując jego wskazania i trwale
go uszkadzając. W artykule przedstawia się wyniki badań mających na celu określenie wpływu zewnętrznego pola magnetycznego na dokładność
pomiarów Indukcyjnego licznika energii elektrycznej. (Wpływ silnego zewnętrznego pola magnetycznego magnesu trwałego na dokładność
pomiarów indkcyjnego licznika energii elektrycznej).
Ключевые слова: индуктивный ваттметр, неодимовый магнит, точность измерения, воровство электроэнергии.
Słowa kluczowe: Индукцийный Лицник Энергии Электричней, Магнез неодимовой, Докладной Помяару, Крадзей Энергии Электричней.
Введение
Показания индукционных счетчиков лежат в основе
определения суммы финансового обязательства между
получателем и поставщиком электроэнергии. Следовательно, они
должны обеспечивать надежное измерение количества потребленной энергии
. Однако в последнее время количество случаев кражи электроэнергии
с помощью сильного неодимового магнита [1 — 6] увеличилось на
, несмотря на то, что конструкция счетчиков, их характеристики
и законодательный метрологический контроль подпадают под действие
ряда положений: стандарты [7, 8, 9], инструкция
Главного управления мероприятий [10] и регламент
[11, 12].Они подробно описывают требования
к электросчетчикам, но только в новейший стандарт
[9] включен вопрос о влиянии внешнего сильного магнитного поля
. В статье представлены результаты
испытания эффектов применения неодимовых магнитов
в виде: дополнительного тормозного момента,
погрешностей измерения отрицательной энергии, увеличения пускового тока
, изменения магнитного потока в сердечнике по току и напряжению
. и размагничивание тормозного магнита счетчика и
необратимых повреждений системы счетчика.
Свойства неодимовых магнитов
Неодимовые магниты, доступные в свободной продаже, являются источником
достаточно сильного магнитного поля, способного
нарушать работу измерителя. Изготовлены
методами металлургии порошков из соединений редкоземельных элементов
: неодима, железа и бора
(Nd2Fe14B). Они характеризуются чрезвычайно сильным магнитным полем
, в несколько раз более сильным, чем поля
других постоянных магнитов, таких как Alnico или ферритовые.
В испытании использовался цилиндрический неодимовый магнит N42 диаметром
D = 70 мм и высотой H = 30 мм.
На рисунке 1 показано значение магнитной индукции B, измеренное
на расстоянии X от поверхности магнита в направлении
, параллельном оси симметрии магнита
(кривая a) и в направлении, перпендикулярном ей (кривая b).
[4]. Этот магнит на расстоянии десяти с лишним миллиметров от своей поверхности
создает поле магнитной индукции, подобное индукции
в зазоре тормозного магнита.Такой магнит
может эффективно мешать работе счетчика через крышку
[3, 4, 5]. Если получатель вставит такой неодимовый магнит
рядом с индуктивным счетчиком ватт-часов, счетчик будет работать на
медленнее, чем должен, поэтому он не сможет правильно измерить потребление
электроэнергии.
Рис.1. Значение магнитной индукции B постоянного неодимового магнита
N42, D = 70 мм, H = 30 мм, измеренное на расстоянии X
от поверхности магнита в направлении, параллельном оси симметрии
магнита (кривая а) и в направлении, перпендикулярном ему
(кривая b)
Проведенные испытания
Испытания влияния внешнего воздействия постоянного магнитного поля
на индуктивную измерительную систему
проводились на популярных измерителях типа 8A8d,
, внутренние тормозные магниты которых имеют индукция B
примерно 250-320 мТл. Базовый ток счетчика
был Ib = 5 А, максимальный ток Imax = 40 А, постоянная счетчика
c = 600 об / кВтч. Погрешности измерения энергии A были обозначены как
с использованием метода мощности и времени [11, 12]:
(1) 100%
1
2 1    A
AA A
где: A1 — электричество, измеренное до применения
внешнее магнитное поле, A2 — электричество, измеренное после
приложения внешнего магнитного поля.
Дополнительный тормозной момент
Во-первых, было изучено формирование дополнительного тормозного момента из
внешнего магнитного поля.На рис. 2 показан тормозной момент Tex
, создаваемый внешним неодимовым магнитом
, по сравнению с тормозным моментом Tb, создаваемым внутренним магнитом счетчика
. Измерения проводились через
после удаления внутреннего магнита, и соотношение тормозных моментов
Tex / Tb было определено на основе соотношений
раз за n оборотов диска, как
в степенно-временном методе [11, 12]. Если приблизить магнит
на расстояние X, наименьшее, допустимое для крышки
метра (12 мм), создается дополнительный разрушающий момент
текс со значением c. 10% тормозного момента внутреннего магнита
Tb. Однако результирующая ошибка измерения энергии
A меньше из-за одновременного ухудшения
внутреннего магнитного поля внешним полем.
Рис.2. Разрывной момент Tex, создаваемый неодимовым магнитом
, по отношению к тормозному моменту Tb, создаваемому внутренним магнитом измерителя
, в зависимости от расстояния X
На рисунке 3a показана зависимость ошибки измерения энергии
A как функция тока нагрузки  при
параллельная установка оси симметрии магнита в
по отношению к оси вращения диска, то есть вектор индукции
 внешнего магнитного поля был
перпендикулярно поверхности диска.Магнит был помещен
на крышку счетчика в месте, дающем максимальное замедление вращения диска
, которое было установлено
во время более раннего испытания [4].
Рис.3. Погрешность измерения энергии в зависимости от относительного тока нагрузки
при перпендикулярной (а) и параллельной (б) установке вектора В внешней индукции
к поверхности диска
Большие отрицательные ошибки измерения энергии A (даже
100%) относятся к небольшим значениям тока . Для больших токов ошибка
достигает значения c.–10%. На рис. 3b показаны ошибки измерения энергии
при перпендикулярной установке оси симметрии магнита
по отношению к оси вращения диска
, то есть вектор индукции В
внешнего магнитного поля был параллелен диску. поверхность. В
этой конфигурации дополнительный тормозной момент
не возникает, внутреннее магнитное поле ослабевает, ошибки измерения энергии
положительны (около 20%). Эта настройка магнита
не замедляет обороты диска, но
ускоряет их.
Пусковой ток
Как видно на рисунке 3b, для малых значений токов
ошибка A большая и отрицательная (–100%),
, потому что пусковой ток счетчика увеличивается, а диск
не вращается. вообще для токов менее 25% от
основного тока Ib. На рис. 4 показан тормоз
холостого хода, установленный в ваттметре. Внешний магнит, расположенный
на крышке счетчика с полем, параллельным поверхности
диска (рис. 3b), притягивает стальную проволоку, которая является частью тормоза холостого хода
, настолько сильно, что диск останавливается
на новом месте.Таким образом, дополнительное внешнее магнитное поле
увеличивает тормозной момент и вызывает отрицательные
ошибки измерения электроэнергии. Поэтому пусковой ток
увеличивается даже в десять с лишним раз, достигая значений
, близких к 25% от основного тока. Это позволяет использовать недопустимую мощность
порядка 300 Вт. Этот эффект является обратимым
и исчезает после удаления неодимового магнита
.
Рис.4. Тормоз холостого хода, установленный в ваттметре: 1 — стальной провод
, 2 — сердечник напряжения, 3 — дисковый вал, 4 — алюминиевый вращающийся диск,
5 — внутренний тормозной магнит
Магнитный поток сердечника напряжения и тока
Катушки тока и напряжения также подвержены влиянию внешнего магнитного поля
. Сердечник этих катушек
замыкает внешний магнитный поток. В результате погрешность измерения
становится отрицательной, но после снятия внешнего поля
счетчик энергии возвращается в предыдущее состояние. В этом случае
процесс интерференции обратим.
На рисунке 5 показано влияние поля внешнего магнита
на магнитный поток max сердечника напряжения и тока.
Величина магнитных потоков  измерялась индуктивными датчиками
. Из-за нелинейности магнитной цепи
внешнее магнитное поле уменьшает магнитный поток
на c.5% в сердечнике напряжения (рис. 5а) и в. 7% в текущем ядре
(рис. 5b). Это вызывает отрицательную ошибку измерения энергии
A. Этот эффект непостоянен и исчезает после
удаления неодимового магнита.
