Сильфонная подводка для воды — что это и как подобрать

Автор Монтажник На чтение 9 мин Просмотров 17.1к. Обновлено 12.12.2020

До появления гибких шлангов подключение сантехнических приборов к водопроводной магистрали происходило за счет применения жестких систем с использованием сварки, стальных и медных труб, позднее появились пластмассовые шланги. Современное сантехническое оборудование в основном присоединяют к водопроводу с помощью резиновых шлангов в металлической оплетке, но нередко для этих целей используются сильфонная подводка для воды.

Чтобы знать, в каких случаях используется сильфонная подводка и как правильно ее выбрать, следует рассмотреть ее отличительные особенности, материалы изготовления и основные виды.

Рис.1 Подводные рукава для подключения сантехнического оборудования

Что такое сильфонная подводка для воды и область ее применения

Сильфоном называют гофрированную оболочку из различных материалов, которая может содержать один или несколько слоев и не теряет своих физических и химических свойств под воздействием механических деформаций, внутреннего и внешнего давления, температурных перепадов и их сочетаний.

При изготовлении внутрь гофрированной оболочки рукава сильфонного типа помещается резиновый шланг, а ее края развальцовываются в гайках и выходных штуцерах.

Легкий монтаж, высокие эксплуатационные характеристики и способность гасить вибрации, позволяют использовать сильфонную подводку для воды в следующих случаях:

• Подключение бытового сантехнического оборудования (смесителей, унитазов) к водопроводной магистрали.
• Подача воды к душевым и кухонным лейкам.
• Подсоединение оборудования для водоснабжения — гидроаккумуляторов, электронасосов, бойлеров, различной сантехнической арматуры.
• Использование в отопительных системах для подключения накопительных баков и радиаторов.
• Для отвода воды от стиральных и посудомоечных машин.
• Для подключения к газовым магистралям газовых плит, бытовых и промышленных газовых котлов, бойлеров и так далее. (для газа используют сильфонные подводки для газа).

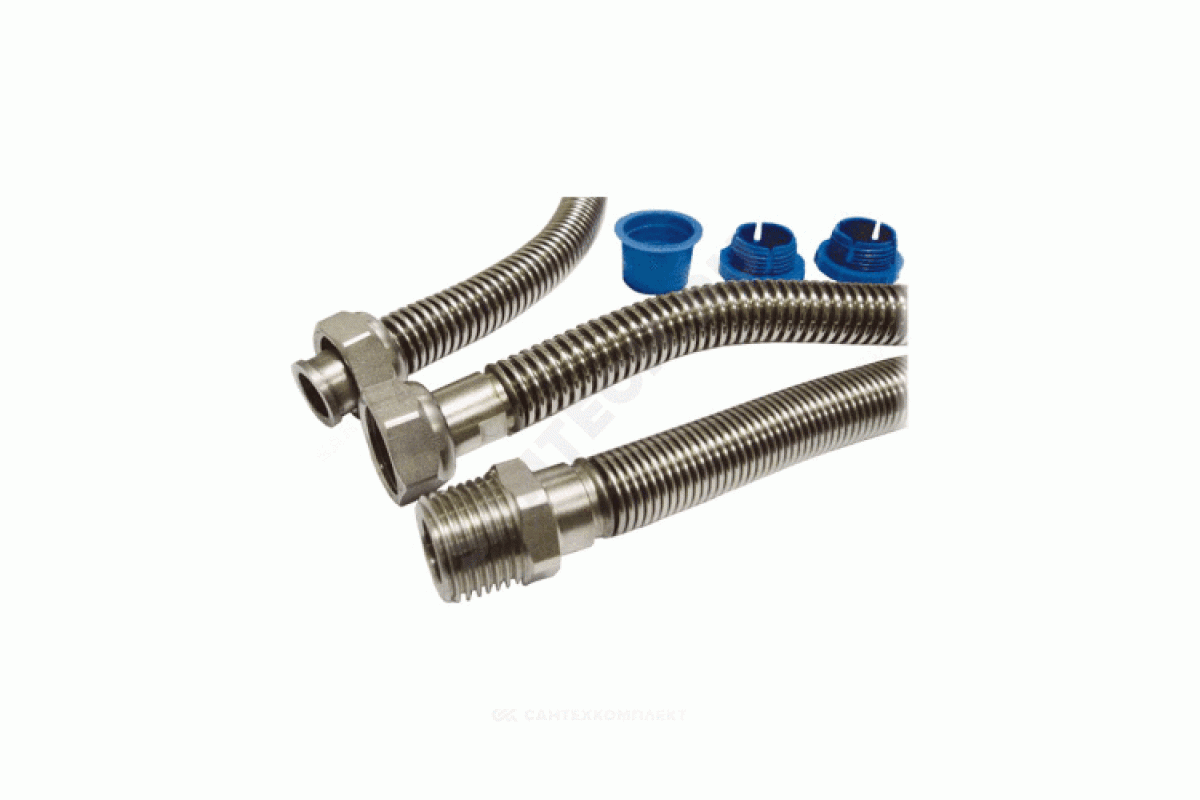

Рис. 2 Сильфонная гибкая подводка – основные виды

Основные виды гибких подводок для подключения воды в быту

При подключении к водопроводной магистрали используют несколько видов гибких подводок, имеющих следующие особенности.

Шланги резиновые и ПВХ

Основное преимущество данных изделий — низкая цена и способность работать под высоким давлением — для этого они содержат каркасы из прочных нитей или металлических спиралей, покрытых с внешней и внутренней стороны резиной. Максимальное давление, на которое рассчитаны армированные шланги из резины, не превышает 10 бар. при температуре подаваемой жидкости от -50 до +120 С.

Подобного вида продукция выпускается отечественным производителем и довольно редко используется для подключения воды в быту, в основном с помощью таких шлангов подключают газовые плиты.

Более редкая разновидность гибких подводок — поливинилхлоридные шланги высокой пластичности, которые усиливаются помещенной внутрь армирующей спиралью. Изделия отличаются малым весом, устойчивостью к агрессивным химическим веществам, не боятся ультрафиолетового излучения, имеют гладкую внутреннюю и ребристую наружную поверхность.

Основное применение ПВХ шланги нашли в промышленности, они рассчитаны на работу с давлением около 15 бар., их основным недостатком является малый рабочий диапазон температуры воды — от -20 до +60 С.

Рис.3 Гибкая подводка для воды и газа из резины

Армированная подводка

Представляет собой мягкий металлический шланг с оплеткой, которая может быть выполнена из алюминия, оцинкованной стали или нержавейки, иногда резиновая трубка помещается в синтетический материал из нейлона (такой вид практически не используется в быту).

Гибкие армированные шланги имеет следующие параметры:

• Изделия в стальной или алюминиевой оплетке рассчитаны на работу не более 3 лет, срок службы подводки из нержавейки доходит до 10 лет, шланги с нейлоновым покрытием могут служить 15 лет.
• Алюминиевая или стальная оплетка при эксплуатации выдерживает давление до 5 бар. , нержавейка рассчитана на 10 бар., нейлоновые шланги выдерживают давление в системе до 20 бар.
• Максимальная температура рабочей жидкости у шлангов с алюминиевой, нержавеющей и нейлоновой оплеткой составляет 80, 95, и 110 С. соответственно.

При выборе шлангов с оплеткой в основном отдают предпочтение изделиям с нержавеющим покрытием — они имеют высокие эксплуатационные параметры, а их соединительные муфты выполнены из качественных цветных металлов. Этим изделия из нержавейки отличаются от дешевых видов из алюминия, где накидные гайки и переходные штуцера могут быть сделаны из хрупкого силумина (сплава алюминия с кремнием).

Рис.4 Гибкий шланг из ПВХ

Сильфонные шланги — конструкция

Основной материал изготовления оплетки сильфонных шлангов — нержавеющая сталь марки AISI 304 толщиной 0,3 мм., при производстве ее обжимают до гофрированной формы и навивают в спираль. Сильфон может быть выполнен в виде сварного соединения с фиксированной длиной или путем обжима, при этом длина подводки может изменяться в некоторых пределах.

Накидные гайки и штуцера обычно изготавливают из нержавейки и цветных металлов (качественная латунь, бронза) с хромированным покрытием, в них фальцуют концы оплетки из нескольких звеньев. Уплотнительные прокладки в соединительных фитингах выполняют из резины или фторопласта.

Сильфонная подводка для воды — технические характеристики

Сильфонные шланги отличается от других типов подводок следующими эксплуатационными параметрами:

• Срок службы изделий в основном зависит от материала изготовления внутренней трубки и условий эксплуатации, сама нержавеющая оплетка не изменяет своих свойств в течение 100 лет.
• Температурный режим, на который рассчитаны сильфонные подводки, зависит от производителей, их максимальная температура эксплуатации достигает 250 градусов.
• Сильфоны имеют высокое сопротивление внутреннему давлению, которое в зависимости от диаметра шланга, толщины его стенок и материала изготовления внутренней трубки варьируется в диапазоне от 15 до 35 бар.
• Сильфонные шланги пожароустойчивы, являются экологически чистыми изделиями, не наносящими вреда здоровью человека.

Рис. 5 Гибкая подводка из нержавейки с оплеткой — конструкция

• Помимо конструкции, нержавеющая сталь оплетки и антикоррозионные материалы остальных деталей дают дополнительные преимущества сильфонной модели — она не боится отрицательного воздействия влаги, имеет высокую износостойкость и прочность, ее средний срок службы достигает 25 лет.
• Преимуществом сильфонов является устойчивость к гидроударам и способность гасить вибрации в водопроводных линиях.
• При изгибах сильфонные рукава не изменяют своего сечения — это снижает гидравлические потери в магистрали с подобного вида изделиями.
• Основной недостаток сильфонов — недостаточная гибкость в местах, где требуется малый радиус при изменении направления. Это в некоторой степени ограничивает их использование в качестве подводок к кухонным смесителям.
• К основным недостаткам сильфонов можно отнести их высокую стоимость по сравнению с резиновыми шлангами и изделиями с оплеткой.

Рис.6 Подводка с оплеткой для смесителей – материал изготовления

Советы по выбору подводки для воды

При выборе подводного рукава необходимо учитывать следующие факторы:

• Подводку выбирают с таким расчетом, чтобы ее выходные штуцера обеспечивали резьбовое соединение с подключаемым оборудованием без использования дополнительных переходников. Для этого производитель выпускает шланги с накидными гайками и выходными фитингами различных стандартных диаметров.
• Рукав должен соответствовать температуре и давлению в системе, в первом случае дополнительную информацию может дать цветовая маркировка на оплетке: синий цвет означает использование только для холодной воды, красный — изделие рассчитано на высокие температуры рабочей жидкости. Многие шланги имеют двухцветную маркировку, говорящую об их способности работать в горячей и холодной воде.
• Материал оплетки выбирают в зависимости от условий использования — в среде с агрессивными химическими веществами или высокой влажностью лучше отказаться от металлических изделий.
• Следует выбирать более гибкое изделие, подержав его в горизонтальном положении и сравнив угол наклона с аналогичными видами — помимо удобства подключения, гибкость внутреннего резинового шланга говорит о его высоком качестве.
• Выходные штуцера должны быть изготовлены из цветных металлов или нержавейки и иметь достаточную толщину, использование дешевого алюминия говорит о низком качестве продукта и может привести к быстрому выходу шланга из строя.

Рис.7 Сильфоны для воды из нержавеющей стали — размеры

• Определить качество изготовления подводного рукава при отсутствии информации у продавца можно по весу — изделие из дешевого алюминия (силумин) или пластика будет намного легче качественных аналогов.
• Если рукав используется для подачи питьевой воды, то желательно проверить его на наличие запаха — резкие химические выделения говорят о низком качестве и вредном для здоровья составе резины.
• При покупке следует отдавать предпочтение маркам, изготовленным известными европейскими производителями (Италия, Испания), некоторые российские фирмы также выпускают качественную продукцию. На строительном рынке хорошо зарекомендовали себя такие бренды, как Акватехника, Монолит, Флексилайн.

Следует избегать приобретения изделий со следующими видимыми глазу дефектами:

• Слабое или некачественное обжатие оплетки в выходных фитингах.
• Коррозия или механические повреждения оплетки и штуцеров.
• Жесткие резиновые прокладки, говорящие о длительном хранении изделия после выпуска.
• Рукава с оплеткой, изготовленной из оцинкованной стали — она ржавеет в течение года после начала эксплуатации.

Рис. 8 Сильфонная подводка для воды в системе водоснабжения

Статья по теме:

Как подключить смеситель на кухне к водопроводу из различных видов труб. Если не знаете, как и чем подключить раковину на кухне, то почитайте обязательно отдельную статью на нашем сайте. В ней очень подробно рассказываются все нюансы. инструменты, виды подводок для разных труб и смесителей.

Основные правила подключения гибких подводных шлангов

После выбора изделия нужной длины с накидными гайками и штуцерами, соответствующими подключаемому оборудованию и трубам, монтируют подводные рукава, соблюдая следующие правила:

• Перед установкой изделие проверяет на наличие прокладок, качество оплетки и соединительных штуцеров.
• Шланг крепится в свободном висячем положении без натяжения, перекручивания и резких перегибов, радиус изгиба должен превышать диаметр не менее, чем в 5 — 6 раз.
• Крепление подводящего шланга производят вручную, наличие утечки проверяют через 30 минут сухой тряпкой. При протечках можно немного подкрутить накидные гайки и фитинги разводным ключом, избегая пережатия прокладок.
• Во избежание электрохимической коррозии желательно производить резьбовое соединение из одинаковых сплавов.
• После установки герметичность системы проверяется на наличие протечек не реже одного раза в полгода, о необходимости замены подводки с оплеткой говорит наличие на ее поверхности отслоившихся металлических волосков.

Рис.9 Сильфонная подводка для воды — установка в кухонную раковину

Мягкие металлические подводки сильфонного типа, которые используются для подключения бытового сантехнического оборудования, в отопительных системах и индивидуальных водопроводных магистралях, обладают высокими эксплуатационными характеристиками и большой стоимостью. Их рационально использовать в системах с повышенными требованиями к температурному режиму и давлению, для большинства бытовых целей более практично применять рукава с оплеткой из нержавейки.

Как поменять гибкую подводку для воды — Гала Центр

В один прекрасный день каждого из нас может ожидать неприятный сюрприз — огромная лужа на полу в ванной или кухне. Так сначала и не поймешь в чем проблема. Но стоит открутить кран, как все становится на свои места. Шланг устал держать оборону и лопнул. Отсюда и протечка. Как заменять гибкую подводку в домашних условиях без помощи мастера, рассказываем в нашей статье.

Гибкая подводка: виды и параметры выбора

Данный аксессуар представляет собой резиновый шланг, оплетенный металлической нитью. С одной стороны находится гайка для соединения с водопроводной трубой, с другой — обжимная гильза для подключения к смесителю. Гибкие подводки изготавливаются из резины или каучука. Второй вариант предпочтительнее, так как не имеет неприятного запаха и идеально подходит для питьевой воды. Оплетка изготавливается из алюминия или стали. Шланги с алюминиевой нитью подходят для воды до 80 градусов. Максимальный срок службы — 5 лет. Такие изделия легко поддаются коррозии и при повышенной влажности легко выходят из строя. Гибкая подводка со стальной нитью выдерживает температуру воды до 95 градусов и служит 10 лет. Самый долговечный вариант — шланг с нейлоновой оплеткой. Он не боится горячей воды с температурой 110 градусов и радует надежной работой до 15 лет.

Если нужно поменять гибкую подводку, следует купить новое изделие, которое прослужит как можно дольше.

#1. Определитесь с температурой воды. Шланги с синей нитью предназначены для холодной воды, с красной — для горячей. Красно-синяя окраска — универсальный вариант.

#2. Параметры подводки. Выберите подходящую резьбу. Ее размеры варьируются от ½” до 1 ½”. Далее выбираем длину сантехнического аксессуара. Эксперты советуют избегать натяжения шланга. Пусть его длина будет чуть большей, чем расстояние между водопроводной трубой и краном.

#3. Материал гаек и штуцеров. Здесь все просто: алюминий быстро покрывается ржавчиной, а латунь достойно выдерживает любые эксплуатационные условия.

#4. Эластичность. Чем эластичнее изделие, тем больше его срок службы.

Как заменить гибкую подводку своими руками

Разрыв шланга и повреждения оплетки ведет к протечке и затоплению комнаты. Первым делом перекройте подачу воды и замените поврежденную сантехнику.

1. Перекрываем воду, открываем смеситель, позволяя стечь остаткам воды.
2. Гаечным ключом откручиваем старый шланг. Зачастую это сделать непросто, так как гайки покрываются ржавчиной и не сдвигаются с места. Эксперты не рекомендуют прилагать излишнюю силу. Лучше всего обработать ржавчину специальной жидкостью (тем же моющим средством) и подождать, пока налет растворится. После этого вы легко отсоедините поврежденную подводку.
3. Берем новый шланг и фиксируем его на прежних местах соединения с водопроводной трубой и смесителем.
4. Проверяем герметичность. В случае протечки, туже подкручиваем гайки.

Простая процедура займет не больше получаса. При наличии хорошего гаечного ключа у вас не возникнет проблем с заменой сантехники. При этом вы сэкономите на вызове мастера.

Где купить гибкую подводку оптом

На торговой платформе «Гала-Центр» представлен большой выбор сантехники по низкой стоимости для ритейлеров. В ассортименте вентильные и однорычажные смесители, аксессуары для ванной и душа, гибкие подводки. Оформляйте заказ и получайте качественную продукцию по заманчивым ценам, которая непременно вызовет интерес у вашего покупателя.

Гибкая подводка для воды — Добродушный Сантехник

Гибкая подводка для воды, вам очень пригодится для подключения унитазов, смесителей, инсталляций для унитазов и душевых кабинок. Пожалуй это самые распространённые места, где без нее обойтись довольно сложно.

Конечно, смеситель и унитаз можно подключить и другими трубками, например, тем же металлопластиком, но это менее удобно и далеко не факт, что такое подключение будет более надёжным, при условии использования качественной гибкой подводки.

В этом материале, я помогу вам разобраться, чем отличаются подводки друг от друга и как выбрать хорошую подводку.

Видео

Гибкая подводка состоит из резинового шланга, металлической оплётки, штуцеров, накиданных гаек и прокладок.
Если  говорить проще, то, по сути, это просто резиновый шланг в металлической оплётке.

На фото выше показана подвода с отрезной оплёткой. Её тип — удлинитель. С одной стороны гайка, с другой — резьба. Есть так же гайка-гайка и для смесителей.

При покупке смесителя, обратите внимание на эти подводки, резьба в них может быть не привычной ¹⁄₂ дюйма , а на ³/₈ дюйма. Тогда вам может понадобиться дополнительный переходник.

Шланг

В хороших подводках используется  шланг из какого-то особого каучука, который может применяться в пищевой промышленности. Проще говоря, из нетоксичной и эластичной резины.
В дешёвых подводках  используется резина непонятного происхождения. Она обычно хрупкая и ломкая. Вот к примеру без оплётки я шланг один раз перегнул:

Оплётка и штуцеры

Оплётка может быть из алюминиевой, нержавеющей стали или из нейлона.
На момент написания материала я не смог найти в продаже подводку в нейлоновой оплётке, поэтому вот вам фотка из интерентов

Фото взято с сайта: www. udi.ru

Рассмотрим оплётки из алюминия, нержавейки и немного коснёмся стальной оцинкованной.

Как показывает практика, подводки с алюминиевой оплёткой, служат меньше своих собратьев. В среднем года 3-4 и рассчитаны они на давление около 5 атм.

Такая подводка боится обрасти конденсатом, вследствие чего неизбежно окисление и ослабление алюминиевой армировки.

Но есть экземпляры и ещё более слабые. Это армировка из обычной железной оцинкованной проволоки, которая может поржаветь. Срок службы такой подводки совсем небольшой, а использовать её можно сугубо как временную.

Стандартная подводка в нержавеющей оплетке  служит более 8 лет, но обычно после такого срока меняют смесители на новые, где в комплекте идут новые подводки.
Подводки с нержавеющей оплёткой рассчитаны на давление до 10 атмосфер и температуру до 95 градусов. Эти цифры говорят о рабочем давлении,  кратковременное давление и температуры могут быть выше.

Смотрим на подводки, где нумерация сверху вниз и слева на право:

1,2,5 оплётка из алюминия.
3 и 4 из нержавеющей сетки.
Штуцер на первой подводке сделан из нержавеющий стали  2-из алюминия, 3 из латуни, 4 и пятая — из никилированной латуни

Вот так выглядят штуцеры. Немного замяты ибо так я их выкорчевал не аккуратно.

Алюминиевый — от смесителя и никилированный латунный — от удлинителя.

Существуют также усиленные подводки в нейлоновой или нержавеющей оплётке с рабочим давлением до  20 атмосфер и температурой до 110°С. Тут и срок службы может достигать более 15 лет. Давление же на разрыв таких подводок близко к 80 атм.

Вот две разрезанные подводки, дешёвая (из комплекта говно-смесителя) и обычная:

Внешне вроде ничем и не отличаются, а в процессе эксплуатации это сильно скажется.

Перед покупкой подводки, вам надо знать рабочее давление и температуру в вашей системе и исходя из этих параметров, выбирать гибкий шланг.

Осмотр при покупке:

1. В первую очередь смотрим на этикетку и выясняем её состав и рабочие характеристики
2. Подводка не должна быть подозрительно лёгкой
Если подводка слишком лёгкая, то вероятнее всего оплётка сделан из алюминия, а штуцеры из хрупкого металла силумин ссылка на Википедию
Такие штуцеры и гайки обламываются и крошатся со временем:

Пластиковые штуцеры вообще вне обсуждения:

3. Подводка не должна быть «дубовой». Неэластичность подводки может говорить о некачественном шланге, которые в процессе работы может потрескаться и лопнуть.
4. Все штуцеры должны быть хорошо опресованы, трубки вставлены до конца, а компрессионные гильзы должны быть из нержавеющей стали. Пример не опрессованной гильзы:

В результате установки такой или плохо опрессованной гильзы, подводка просто отпадёт:

5. Накидные гайки не должны быть тонкими и сильно лёгкими. Лёгкие концевые части, говорят о том что, либо накидная гайка сделана из тонкого ненадёжного металла, либо штуцер пластиковый.
В обоих случаях возможны протечки. Для того чтобы понять, из чего сделаны гайки, из силумина или никилированной латуни, гайку достаточно поцарапать.
Если под царапиной виден желтый цвет — латунь. Если цвет тёмный или такой же, то не берите такую подводку. На фото она третья:

6. Подводка не должна иметь резкого запаха резины. Резкий запах резины, это гарант присутствия шланга и прокладок из технической, токсичной резины. Такими подводками обычно комплектуются самые дешёвые смесители. Ни подобные подводки, ни дешевские смесители, в принципе, я не рекомендую. Вот как легко ломаются «резиновые» шланги этих подводок:

Резиновые уплотнители таких подводок так же потрескаются:

Чего не скажешь о более качественных продуктах:

7. Обратите внимание на предназначение  подводки. Есть для горячей воды, для холодной и универсальные.  Для этого в оплётку включены ленты синего или красного цвета.

В случае же с универсальной подводкой, на оплётке есть обе нити.

Ну, а в дешёвых нет никаких пометок:

 Монтаж

1. Гайка гибкой подводки не требует уплотнения резьбы! Там есть резиновая прокладка. Всё. Не надо туда ничего мотать.

2. Подводка ни в коем случае не должна быть смонтирована в натяг. Никакая
Если посмотрим на фото выше, то тут сделано не совсем хорошо. Или надо было оставлять не водорозетки, а просто финиги, которые смотрели бы вверх; или использовать уголки 90° для направления отводов вверх; или использовать подводки большей длинны.

3. Подводка не должна быть перетянута. Если вы слишком сильно обожмете накидную гайку, то резиновая прокладка может быть продавлена/порезана. И соединение будет подтекать.

4. Она не должна быть загнута на излом, типа того как на фото в первом пункте. В таком случае, лучше взять подводку длиннее и сделать дополнительную плавную петлю. :

Применение

В начале статьи я перечислил места где подводки применяются наиболее часто. Дополнительно они могут быть использованы для подключения гидроаккумуляторов:

Их так же называют вибрационными шлангами и применяют в местах постоянной вибрации. К примеру в насосных станциях:

Абсолютно точно такие шланги не заменить при подключении душевых кабинок, которую планируется когда-нибудь отодвигать.

Подводки незаменимы при  наличии вибрации и при подключении кабинки.
Но вот унитазы можно подключать другими более надёжными гибкими трубками. Например гофрированная труба из нержавеющей стали.
Приходите в магазин и спрашиваете, что вам нужна такая трубка такой-то длинны. В течении 10 минут для вас её изготовят.

В них нет штуцера.

Состоит из трубы, накидных гаек и прокладок. Края трубы просто развальцованы.

Если нет возможности приобрести качественную подводку, а имеющаяся вызывает сомнения, то перед подводкой установите предохранительный клапан.
О его достоинствах и недостатках поговорим в другой раз.

На этом всё, спасибо за внимание.

Сильфонная подводка для газа: 1/2, 3/4

Шланги гибкие металлические сильфонного типа из нержавеющей стали для природного или сжиженного газа

Каталог газовых подводок

Общие сведения

Шланги гибкие металлические сильфонного типа изготовлены из нержавеющей стали и предназначены для использования в качестве гибких элементов для подачи природного и сжиженного газа к изделиям бытового и промышленного назначения. Рабочая температура среды – до 500 °С.

Технические требования

Шланги соответствуют требованиям ГОСТ Р52209-2004, ГОСТ 12.2.063-81, ГОСТ 12.2.003-91. Минимальный радиус изгиба шланга (измеряется по внутренней образующей) для DN (12, 16, 20, 25, 32, 40, 50) соответственно (135, 155, 165, 185, 255, 290) мм. Рабочее давление: до 80 кгс/см².

Шланги поставляются как стандартной длины (нераздвижные (L) 0,25; 0,4; 0,5; 0,6; 0,8; 1,0; 1,2; 1,5; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0 м, раздвижные 0,25-0,5, 0,5-1,0, 0,75-1,5, 1,0-2,0, 1,5-3,0, 2,0-4,0 м), так и нестандартной длины по требованию заказчика. Оконечная арматура шлангов может обеспечить следующие виды подсоединений: резьбовое, фланцевое, приварное с DN8 до DN200.

Инструкция по применению

При установке гибкого металлического шланга для обеспечения его долгой и безотказной службы особое внимание необходимо уделить выполнению следующих требований:

• исключить осевое скручивание шланга, используя при установке два гаечных ключа;
• установить шланг с соблюдением минимального радиуса изгиба;
• шланг должен иметь достаточную длину, чтобы в установленном состоянии принять форму полукруга.

Особенности гибкой подводки

Гибкая газовая подводка сильфонного типа является относительно новым продуктом на российском рынке, тем не менее, успела составить серьезную конкуренцию аналогичной подводке из резины в различных вариантах оплетки. Шланги и гайки из нержавеющей стали на сегодняшний день ‒ самое надежное решение из тех, что может предложить рынок инженерных систем. Такой шланг имеет максимальный срок службы, он не подвержен корродированию вблизи места сварки с фитингом. Кроме того, в данном случае нет такого недостатка, как слабое крепление фитинга к шлангу.

Какой длины может быть гибкий шланг для подключения газовой плиты (духовки и варочной панели)? Разъяснения ОАО “МОСГАЗ” — Газ — Новости

15.03.2016

Газ / Газификация и газоснабжение

Подступаясь как ремонту на кухне, где стоит газовая плита, один из первых вопросов, которые надо решить, это что делать с разводкой газа? Хочется, например, переставить плиту или, как вариант, поставить отдельные варочную панель и духовку. Нужно ли для этого делать газовую подводку из труб на сварке, или можно использовать гибкий шланг? Какова может быть его максимальная длина? Публикуем разъяснения специалиста ОАО «МОСГАЗ» на эту тему.

Какой длины может быть гибкий шланг для подключения газовой плиты (духовки и варочной панели)?

Вопрос: Добрый день. У меня вопрос: какова максимальная длина гибкого шланга для подключения газовой плиты, какие можно применять? Спасибо.

Ответ: Уважаемая Людмила Валерьевна! На Ваше обращение от 18.02.2016 ОАО «МОСГАЗ» сообщает следующее.

Согласно п. 3.21 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП подключение газовых приборов к газопроводу допускается через гибкую подводку, не имеющую стыковых соединений и обладающей термостойкостью не ниже 120 градусов.

Гибкая подводка должна быть:

• доступна для осмотра и технического обслуживания;
• не должна ничем пережиматься, иметь перегибы и испытывать растягивающие усилия;
• не допускается ее прокладка в местах, где она может быть подвержена коррозии, а именно за мойкой, в местах, где возможно омывание продуктами сгорания или соприкосновение с нагретым металлом.

Длина гибкой подводки зависит от места установки отключающего устройства. Отключающий кран устанавливается на горизонтальном участке газопровода, на расстоянии не менее 20 см сбоку от плиты. При верхней разводке отключающий кран должен быть установлен на опуске к плите на высоте 1,5 -1,6 м от пола.

Сотрудники Службы сервиса могут предложить монтаж гибкой подводки длиной до 3,0 метров.

Для подключения газового прибора на гибкую подводку Вы можете обратиться в сервисную службу ОАО «МОСГАЗ» по телефону: 8 (495) 660-20-01 или оставить заявку на официальном сайте Общества (www.mos-gaz.ru).

Источники:

ОАО «МОСГАЗ»

Комментарии

Гибкая подводка — Ролик96 — запчасти для душевых кабин в Екатеринбурге

Гибкая подводка с полимерным покрытием – это новое поколение товаров в категории водопроводной арматуры. Отличительное преимущество этой продукции – дополнительное полимерное покрытие на основании оплетки из нержавеющей стали.

Термостойкое полимерное покрытие обеспечивает комфортные условия монтажа и эксплуатации. Это покрытие также осуществляет защиту от негативных воздействий среды, продлевая срок службы изделия, препятствует образованию конденсата, способствует поддержанию пространства для инженерных коммуникаций в чистом и сухом состоянии, имеет привлекательный внешний вид.

Основные технические характеристики:

• рабочее давление: 10 бар
• максимальная температура: 95 °С
• длина: от 40 до 250 см
• прочность на разрыв: 80-130 бар (на основании проведённых испытаний)
• минимальный радиус кривизны при монтаже: 65 мм
• пропускная способность: 33 л/мин при давлении 3 кг/см.кв
• рекомендуемое усилие при затяжке коневой арматуры: до 4 Нм
• резьба присоединительная: G 1/2 дюйма
• штуцер присоединительный к смесителю: М10, длина 17/45 мм (поставляется парами с разными длинами)
• наружный диаметр подводки: 14 (12,4) ± 0,3 мм

Подводка гибкая для воды в 8-нитевой оплётке из нержавеющей стали

• Концевая присоединительная арматура вида: накидная гайка 1/2″ (1), штуцер 1/2″
• Материал присоединительной арматуры:  латунь, покрытая никелем.
• Уплотнительная прокладка (2) из термоустойчивой резины (ГОСТ 5496-78, ТУ 381051082-86) Штуцер соединительный (3) — латунь специальная (ЛС)
• Обжимная гильза (4) — нержавеющая сталь AISI-304 (ГОСТ 5632-72) Наружный диаметр гибкого шланга в оплётке 13мм (с защитным слоем 14мм)±0,5мм
• Внутренняя трубка (7) из нетоксичного термоустойчивого материала EPDM (ГОСТ 5496-78) Внутренний диаметр EPDM трубки 8,5мм±0,5мм, толщина 2мм
• Наружная оплётка (6) из нержавеющей стали AISI-304 (8 стальных нитей Ø0,2мм)
• Внешний защитный слой (5) — оболочка из эластичного полимера.

Гибкая подводка для воды

Гибкая подводка для воды предназначена для подключения отдельного сантехнического оборудования к основной системе водоснабжения. Гибкость – основное преимущество подводки, которая делает ее незаменимым элементом при установке сантехнических бытовых приборов.

Гибкая подводка для воды изготавливается из высококачественных материалов, отвечающих требованиям российских государственных стандартов. Шланг изготавливается из нетоксичной резины (EPDM), оплетка и обжимная гильза – из нержавеющей стали ALSL304. Материал концевой арматуры и втулки – латунь CW617N.

Основные технические характеристики:

• рабочее давление: 10 бар
• максимальная температура: 95 °С
• длина: от 20 до 500 см
• прочность на разрыв: 80-130 бар (на основании проведённых испытаний)
• минимальный радиус кривизны при монтаже: 65 мм
• пропускная способность: 33 л/мин при давлении 3 кг/см.кв
• рекомендуемое усилие при затяжке коневой арматуры: до 4 Нм
• резьба присоединительная: G 1/2 дюйма
• штуцер присоединительный к смесителю: М10, длина 17/45 мм (поставляется парами с разными длинами)
• наружный диаметр подводки: 12 ± 0,3 мм

Подводка гибкая в оплётке из нержавеющей стали

• Концевая присоединительная арматура: накидная гайка 1/2″ (1) из никелированной латуни. Прокладка (2) из термоустойчивой резины (ГОСТ 5496-78, ТУ 381051082-86)
• Штуцер внутренний соединительный (3) — латунь специальная (ЛС)
• Обжимная гильза (6) — нержавеющая сталь AISI-304 (ГОСТ 5632-72)
• Наружный диаметр в оплётке 11мм (с защитным слоем 12мм)±0,5мм
• Внутренняя трубка (4) из EPDM (ГОСТ 5496-78), толщина 2мм
• Наружная оплётка (5) из нержавеющей стали AISI-304 (7 стальных нитей Ø 0,2мм)
• Штуцер (8) из никелированной латуни, М10х1; 17мм, М10х1; 45мм, уплотнительное кольцо (3) из EPDM.
• Внешний защитный слой (7) — оболочка из эластичного полиэтилена.

Гибкая подводка гигант

Гибкая подводка типа Гигант – это гибкая подводка для воды с увеличенным внутренним и внешним диаметром. Данная конструкция, в сравнении с подводкой стандартного диаметра, имеет большую пропускную способность, т.к. количество транспортируемого вещества в единицу времени.

Гибкая подводка типа Гигант имеет также более толстую стенку, что служит дополнительным гарантом ее надежности, повышает стойкость к нагрузкам, стойкость к механическим воздействиям, и таким образом делает ее более надежной.

Гибкая подводка типа Гигант применяется для подключения насосов, гидрофобных блоков, уравнительных резервуаров, водонагревателей, отопительных приборов и другого оборудования к системе водоснабжения.

Гибкая подводка Гигант обладает антивибрационными свойствами, компенсирует линейные температурные расширения стационарных трубопроводов. Применение гибкой подводки типа Гигант поможет избавиться от вибрации, гула и шума в системе водоснабжения при подключении насосов и другого оборудования.

Основные технические характеристики:

• рабочее давление: 12 бар
• максимальная температура: 95 °С
• длина: от 30 до 300 см
• прочность на разрыв: 80-130 бар (на основании проведённых испытаний)
• минимальный радиус кривизны при монтаже: 120 мм
• пропускная способность: 80 л/мин при давлении 3 кг/см.кв
• рекомендуемое усилие при затяжке коневой арматуры: до 4 Нм
• резьба присоединительная: G 1/2 дюйма, G 3/4 дюйма, G 1 дюйм
• вид присоединения: прямой, угловой
• наружный диаметр подводки: 20 ± 0,3 мм (G 1/2 дюйма,  G 3/4 дюйма), 32 ± 0,5 мм (G 1 дюйм)

Подводка гибкая для воды в 8-нитевой оплётке из нержавеющей стали

• Концевая присоединительная арматура видов: накидная гайка 1/2», 3/4», 1» (1), штуцер 3/4», 1»  Материал присоединительной арматуры: латунь, покрытая никелем.
• Уплотнительная прокладка (2) из термоустойчивой резины (ГОСТ 5496-78, ТУ 381051082-86)
• Штуцер соединительный (3) — латунь специальная (ЛС)
• Обжимная гильза (4) — нержавеющая сталь AISI-304 (ГОСТ 5632-72)
• Наружный диаметр гибкого шланга в оплётке 19мм(G1/2″ G3/4″)(с защитным слоем 20мм)±0,5мм, 31мм(G1″) (с защитным слоем 32мм)±0,5мм
• Внутренняя трубка (6) из нетоксичного термоустойчивого материала EPDM (ГОСТ 5496-78) Внутренний диаметр EPDM трубки 12мм(G1/2″ G3/4″)±0,5мм, 24мм(G1″)±0,5мм, толщина 6мм(G1/2″ G3/4″),8мм(G1″)
• Наружная оплётка (5) из нержавеющей стали AISI-304 (8 стальных нитей Ø0,2мм)

Гибкая подводка для воды с внутренним шлангом из PEX

Гибкие подводки для воды TIMFLEX PEX-TECHNOLOGY использует внутренний шланг из сшитого полиэтилена PEX, применяемого всемирно известной компанией Radice Gomma для комплектации подводкой смесителей таких брендов, как GROHE и HANSGROHE.

Помимо сверхпрочного PEX, оплетка гибких подводок TIMFLEX PEX-TECHNOLOGY выполнена из высококачественной нержавеющей стали без вкраплений нейлоновых нитей ослабляющих прочность шланга. Преимущества PEX:

• ПРОВЕРЕННОСТЬ ВРЕМЕНЕМ – напорные трубы с применением PEX зарекомендовали себя как наилучшее решение в сфере бытового водоснабжения на сегодняшний день;
• ЭКОЛОГИЧНОСТЬ – благодаря использованию современных производственных технологий материал не токсичен, не образует отложения солей и скоплений ржавчины на внутренних стенках шланга;
• НАДЕЖНОСТЬ – обладает способностью поглощать резкие перепады давления воды, гасить гидравлические удары, противодействовать механическим воздействиям. Гибкая подводка TIMFLEX PEX-TECHNOLOGY без вкраплений нейлоновых нитей, ослабляющих прочность шланга;
• МОНТАЖ – не перекручивается вдоль оси при монтаже, при заломе полностью возвращает исходную форму;
• СРОК СЛУЖБЫ – материал устойчив к изменениям температуры, обладает повышенной сопротивляемостью к старению, что увеличивает срок эксплуатации внутреннего шланга до 50 лет;  ИННОВАЦИОННОСТЬ — ведущие европейские и мировые производители смесителей для воды используют только подводки с ультрасовременным PEX.

• Наружный диаметр  12,0 ± 0,5 мм
• Внутренний диаметр  8,0 ± 0,5 мм
• Используемый шланг  — PEX
• Минимальный внутренний диаметр фитингов  5,5 ± 0,1 мм
• Диапазон производимых длин  20 – 500 см
• Рабочая температура   -20 до 90 °С
• Максимальное рабочее давление — 2,0 (20) МПа (bar)
• Максимальное давление на разрыв — 15 (150) МПа (bar)
• Номинальный поток (при 3bar) – 35 литр/мин
• Минимальный радиус изгиба 50 мм
• Срок службы внутреннего шланга — 50 лет

Гибкая подводка для воды

Гофрированная гибкая подводка ― представляет собой гофрированный металлический шланг из нержавеющей стали, к которому приварены штуцера из нержавеющей стали. Гибкая подводка по праву относится к классу Premium, сваренная в аргоне в процессе производства и способная растягиваться в зависимости от давления воды и ваших потребностей. Область применения подводки: подсоединение стационарного и передвижного оборудования, в частности, в разводке водоснабжения, с водонагревателями, котлами, и прочим оборудованием.  Главными достоинствами гофрированной подводки для воды являются:

• возможность удлинения исходной длины
• возможность сгибания на 360 °
• максимальная рабочая температура 120 ° С.
• срок эксплуатации — 15 лет.

Все элементы гибкой подводки для воды подвергаются тестированию и соответствуют всем санитарным нормам для использования с питьевой водой. К оборудованию и газовой трубе гибкую подводку для воды подсоединяют с помощью накидных гаек или штуцеров через прокладку из мягкого металла (медь, алюминий), паронита, газостойкой резины или специального пластика.

Гибкая подводка для воды 1/2 дюйма

Надежным инструментом для подключения различных бытовых приборов к системе водоснабжения является гибкая подводка для воды 1 2 дюйма, изготовленная из гофрированной трубы (нержавеющая сталь SUS 304) и накидных гаек (подводка для воды гайка-гайка).

Преимуществами использования подводок, изготовленных из гофрированных труб, являются надежность и долговечность труб, коррозионная устойчивость. Благодаря хорошей гибкости, шланг можно устанавливать в стесненных для монтажа условиях, из прямой трубы можно сделать угловую подводку.

Гибкая подводка нержавейка 1 2

это наиболее правильная формулировка для поискового запроса в сети интернет при поиске универсальной сильфонной подводки диаметром 1/2 дюйма, изготовленной из нержавеющей гофрированной трубы.

Гибкая подводка нержавейка 1 2 дюйма является полным аналогом широко распространенного сантехнического соединительного элемента — сильфонная подводка 1 2 купить которую можно в нашем интернет-магазине https://fleksor.ru

Гибкая подводка сильфонного типа 1 2 изготавливается из тонкостенной ( 0,25 мм) гофрированной нержавеющей трубы диаметром 16,2 мм южно-корейского производства и накидных хромированных гаек диаметром 1/2 дюйма. Конструкция гибкой подводки обеспечивает крепление накидных гаек путем развальцовки концов подводки ручным (с помощью специального вальцевателя) и автоматизированным ( с помощью специального оборудования) способом.

Обладая самым распространенным размером 1/2 дюйма, гибкая подводка нержавейка 1 2 используется в любых видат сантехнических и инженерных работ: подключение сантехники (душ, смеситель, унитаз, счетчики воды), разводка и подводка горячей воды и холодной воды на кухне или в санузлах, подключение бытовой техники к холодной и горячей воде, установка водонагревательных приборов (котлы, проточные и накопительные водонагреватели).

Гибкая подводка сильфонного типа 1 2 дюйма продается в комплекте с различными типами прокладок: силиконовые, паронитовые, резиновые или фторопластовые, применение которых позволяет использовать представленную подводку в диапазоне рабочих температур от — 50 до + 450 градусов Цельсия.

Все клиенты отмечают тот факт, что гибкая подводка нержавейка 1 2 обладает уникальным сочетанием эксплуатационных характеристик, которые гарантируют срок службы подводки до 30 лет.

Среди основных характеристик гибких сильфонных подводок стоит выделить следующие:

• рабочее давление до 15 атмосфер (максимальное рабочее давление до 40 атмосфер при условии использования металлических стопорных колец)
• устойчивость к гидроударам до 60 атмосфер
• устойчивость к «зарастанию» внутреннего проходного сечения (на внутренних стенках подводки не происходит оседания органических и неорганических частиц находящихся в воде)
• устойчивость к коррозии (можно использовать техническую оду или различные виды теплоносителей, не агрессивных к нержавеющей стали SUSSUS04.
• подводка выдерживает многократные изгибания, при этом сохраняет внутренний диаметр неизменным.
• подводка изготавливается любой длины от 10 см. до 50 метров.

При обращении в Компанию Флексор, чтобы купить гибкую подводку для воды 3/4″, вы сможете заказать её в индивидуальной длине от 10 см. до 50 метров. Срок исполнения заказа от 2-х часов с момента его подтверждения. Доставка продукции осуществляется в любую точку России и Ближнего Зарубежья удобным для вас способом. Оптовым покупателям предлагается гибкая система скидок и индивидуальные условия сотрудничества. Для получения более подробной информации просим вас связаться с нашими специалистами по единому бесплатному номеру 8 (800) 500-55-40 или написав на эл.почту [email protected]

Как подобрать размер трубы PEX для домашнего водопровода | На главную

Гленда Тейлор Обновлено 29 декабря 2018 г.

На протяжении десятилетий медная труба была лучшим вариантом для водопровода — она ​​не загрязняла воду, как старые свинцовые трубы, и сопротивлялась коррозии. В то время как медь по-прежнему используется для водопровода, сшитый полиэтилен или PEX быстро становится предпочтительной трубой для водоснабжения в жилых системах, поскольку она доступна, гибка и удобна для самостоятельной работы.В сочетании с коллекторной системой PEX исключает сращивание и снижает риск утечек. PEX поставляется в различных размерах, чтобы соответствовать давлению воды и вашим индивидуальным бытовым приборам.

PEX Диаметр

Когда вы покупаете PEX, важным числом является «номинальный» размер. Этот строительный стандарт указывает, что труба совместима с фитингами того же размера. Гибкие трубки поставляются в рулонах от 50 до 1000 футов. Трубки PEX имеют диаметр от 3/8 дюйма до 1 дюйма для жилых помещений.Для адекватного потока воды рекомендуется установить 1/2-дюймовый или 3/4-дюймовый PEX для ваших основных линий. Стандартным при замене старых водопроводных линий на PEX является использование того же размера.

Коллекторная система

Поскольку она гибкая и непрерывная, сантехники могут прокладывать трубы PEX от коллектора водоснабжения непосредственно к каждому приспособлению. Коллекторы для всего дома обычно имеют синие клапаны с одной стороны и красные клапаны с другой, что указывает на линии горячей и холодной воды, соответственно.При прокладке водопроводных линий общее правило — переходить от более широкой линии к более узкой, но не наоборот. Размеры клапана на коллекторе указывают на самый большой совместимый размер трубки PEX. Например, если в коллекторе есть клапаны 3/4 дюйма, вы можете установить трубку PEX 3/4 дюйма или меньше. Переходные фитинги необходимы, когда вам нужно установить трубопровод более узкий, чем вентиль коллектора.

Давление воды

Экономия воды — замечательная цель, и, проведя более узкие линии PEX к некоторым светильникам, вы можете уменьшить потери воды, но не все приспособления выигрывают от более узких линий.Большинство домовладельцев не готовы ждать 15 минут, чтобы наполнить ванну, поэтому хорошая идея — проложить к ней линию не менее 1/2 дюйма. Другие приспособления, которые выигрывают от линий 1/2 дюйма, — это стиральные и посудомоечные машины. Раковины и душевые кабины поглощают воду, и вы можете сэкономить, проложив к ним 3/8-дюймовые линии. Поскольку скорость наполнения бака для туалета обычно не имеет значения, можно также провести там 3/8-дюймовую линию.

Соображения о падении давления

В целом, чем больше расстояние от коллектора до приспособления, тем шире должна быть трубка PEX.3/8-дюймовой лески достаточно для длины до 250 футов; 1/2-дюймовая линия обеспечит адекватное давление воды на глубину до 350 футов; и трубка диаметром 3/4 дюйма необходима для прокладки линии длиной 500 футов. См. Спецификацию максимальной рекомендуемой длины на упаковке PEX.

Часто задаваемые вопросы о разъемах для жилых помещений

1. Каковы преимущества газовых соединителей из нержавеющей стали?
2. В чем преимущество газовых соединителей Dormont из нержавеющей стали?
3. Какие проблемы и вопросы безопасности связаны с латунными соединителями?
4. Зачем мне покрытие?
5. Покрытие должно быть желтым?
6. Что такое EFV?
7. Нужен ли мне EFV, чтобы соответствовать коду?
8. Что такое конусная арматура?
9. Что такое ветка «Несоответствие»?
10. Что такое стандарты на продукцию?
11. Что такое строительные нормы и правила установки / модели?
12. Каковы применимые строительные нормы и правила установки / модели?
13. Что означает MIP?
14. Что означает ДНЯО?
15. Что означает FIP?
16. Как установить коннектор?
17. Как выбрать правильный диаметр?
18. Как выбрать подходящую длину?
19. Какая максимальная длина газового разъема?
20. Можно ли соединить два шланга вместе?
21. Можно ли размещать газовые соединители под землей?
22. Могут ли газовые разъемы проходить сквозь стену?
23. Могу ли я повторно использовать газовый разъем?
24. Требуется ли ручной запорный газовый клапан по нормам?
25. Можно ли использовать эти разъемы на открытом воздухе?
26. Как проверить разъем на герметичность?
27. Можно ли определить природный газ по запаху?
28. Можно ли использовать конусные фитинги других производителей с соединителем Dormont?
29. Когда нужно менять газовый штуцер?
30. Можно ли перемещать прибор, не повредив разъем?
31. Может ли что-нибудь повредить соединитель из нержавеющей стали?
32. Что такое перепад давления?
33. Как падение давления влияет на газовую установку?
34. Как выбрать соединитель с правильным перепадом давления?
35. Что такое PSI?
36. Сколько фунтов на квадратный дюйм (PSI) разрешено для соединителей Dormont?

1.В чем преимущества газовых соединителей из нержавеющей стали?

Одно преимущество — сила. Нержавеющая сталь — чрезвычайно прочный металл, который по сравнению с латунью обеспечивает превосходные характеристики в широком диапазоне стандартных эксплуатационных испытаний, включая большую прочность на растяжение, кручение, гидростатическую и осевую прочность. Еще одно преимущество — устойчивость к коррозии. Нержавеющая сталь — отличный универсальный металл, устойчивый к широкому спектру коррозионных веществ. В нем рассматриваются проблемы, связанные с коррозией, вызванной аммиаком (содержится в обычных бытовых чистящих растворах) и серой (иногда присутствует в природном газе).

2. В чем преимущество газовых соединителей Dormont из нержавеющей стали?

Основным преимуществом газовых соединителей Dormont из нержавеющей стали является их конструкция No-Neck®. Газовые соединители Dormont Safety System ™ из нержавеющей стали имеют эксклюзивную конструкцию, в которой первые несколько гофр защищены конусной гайкой. В отличие от всех других брендов, конструкция без горловины защищает негибкую шейку трубки при резком изгибе на конце соединителя.

3. Какие проблемы и вопросы безопасности связаны с латунными соединителями?

Латунные соединители очень подвержены коррозии под действием аммиака и обычных чистящих химикатов, содержащих аммиак.Коррозия может вызвать образование мелких отверстий и трещин, что может привести к утечке опасного газа.

Латунь также подвержена повреждениям в результате наклепа даже из-за небольшой вибрации. Некоторые приборы могут производить достаточную вибрацию, чтобы со временем вывести из строя латунные разъемы. Из-за присущих латунным разъемам проблем, производители должны покрывать свою продукцию. Хотя покрытие помогает, оно может легко отслаиваться или треснуть, что может отрицательно сказаться на назначении покрытия.

4.Зачем мне покрытие?

В то время как нержавеющая сталь является прочным и долговечным металлом, покрытие Dormont Safety Shield® обеспечивает дополнительную защиту от коррозионных химикатов.

5. Должно ли быть покрытие желтого цвета?

Safety Shield® поставляется в ярко-желтом цвете, который является признанным в отрасли цветом для идентификации газовых линий.

6. Что такое EFV?

Клапаны избыточного потока

(EFV) — это фитинги, изготовленные по индивидуальному заказу, предназначенные для обеспечения дополнительной защиты в случае полного разрыва шланга газового прибора.У них есть внутренний клапанный механизм, и при нормальных условиях клапан остается открытым, позволяя газу течь с нормальным расходом в газовой линии. В случае полного разрыва газовой линии ниже по потоку, что вызывает избыточный поток газа, EFV автоматически отключается (закрывается), что значительно снижает поток газа. Этот уменьшенный поток сохраняется до тех пор, пока ручной запорный клапан, расположенный выше по потоку, не закроется и газовая линия не будет отремонтирована. После ремонта газовой линии и выравнивания давления EFV автоматически сбросится и восстановит нормальный поток газа.

7. Нужен ли мне EFV, чтобы соответствовать коду?

Свяжитесь с местным должностным лицом Кодекса, чтобы узнать, требуются ли в вашем районе EFV.

8. Что такое раструб?

Раструбные фитинги — это механический метод крепления труб к фитингам. Конструкция раструбного фитинга, используемого в соединителях газовых приборов, заимствована из стандарта SAE J512. Он обеспечивает газонепроницаемое уплотнение «металл-металл» за счет помещения трубки из нержавеющей стали между накидной гайкой и переходником.Помимо газовых соединителей, факельные фитинги обычно используются в высокоэффективных автомобильных, холодильных и гидравлических системах.

9. Что такое ветка «Несоответствие»?

На заре газовых соединителей 5/8 «OD / ½» ID резьба конусной гайки была примерно того же размера, что и трубная резьба ½ «NPT. Если резьба накидной гайки SAE была случайно прикреплена к трубной резьбе NPT, могла произойти неправильная установка. Такое расположение не обеспечивает герметичность, потому что резьба NPT не имеет конусной поверхности, которая могла бы сопрягаться с конусом SAE, что создавало опасные условия.Техническая консультативная группа ANSI (TAG) для газовых соединителей изменила требования к конструкции для соединителя 5/8 «OD / ½» ID (серия 30), чтобы требовать резьбу 15/16 — 16UN, которая не может быть случайно соединена с 1/2 «. Трубная резьба NPT.

10. Что такое стандарты на продукцию?

Стандарты на продукцию — это список требований, которые устанавливает руководящий орган, чтобы определить, будет ли продукт производителя безопасным при использовании в установке. Требования могут включать в себя указание материалов, используемых для создания продукта, а также эксплуатационные испытания, которые продукт должен пройти, чтобы получить разрешение на продажу на рынке.Руководящие органы включают CSA Laboratories (ранее известную как Американская газовая ассоциация или AGA), Underwriters Laboratories (UL) и Международная ассоциация сантехников и механиков (IAPMO).

11. Что такое строительные нормы и правила установки / модели?

Строительные нормы по установке / модели — это правила, которые регулируют, где и как газовые соединители могут использоваться в определенных приложениях. Существует несколько региональных и национальных строительных норм, включая Международный кодекс по топливному газу и Единый свод правил по сантехнике.Коды обычно относятся к применимому стандарту продукта, чтобы поддерживать связь между тем, как продукт используется, и тем, как он работает при установке.

12. Каковы применимые строительные нормы и правила установки / модели?

Применимые строительные нормы и правила установки / модели включают региональные и национальные нормы, такие как ICC, BOCA, SBCCI, UPC и многие другие.

13. Что означает MIP?

MIP — это аббревиатура от Male Iron Pipe Thread.

14. Что означает ДНЯО?

NPT — это аббревиатура от американского национального стандарта конической трубной резьбы.

15. Что означает FIP?

FIP — это аббревиатура от «Внутренняя железная трубная резьба».

16. Как установить коннектор?

Подробную информацию см. В наших инструкциях по установке.

17. Как выбрать правильный диаметр?

Компания Dormont классифицировала диаметры по сериям, чтобы упростить процесс выбора. Мы создали соединители серий 10, 20, 30, 40, 50 и 60. Диаметр соединителя прибора не должен быть меньше диаметра входного патрубка прибора, предусмотренного изготовителем, и должен быть соответствующего размера, чтобы обеспечить общую потребность в газе подсоединенного прибора.

18. Как выбрать подходящую длину?

Соединитель правильной длины после установки должен позволять отодвигать устройство от стены для обеспечения надлежащего доступа для обслуживания / установки. Разъем должен быть достаточно длинным, чтобы без растяжения дотянуться до газовой магистрали до прибора. Избегайте чрезмерной длины, которая может вызвать перекручивание. Никогда не соединяйте два или более разъема вместе.

19. Какая максимальная длина газового патрубка?

Стандарты газовых соединителей, ANSI Z21.24, Z21.75 и Z21.69, разрешают соединители длиной до 72 дюймов. В штате Массачусетс длина соединителя в настоящее время ограничена до 36 дюймов.

20. Можно ли соединить два шланга?

CSA сертифицирует проектирование газовых соединителей до 6 футов (72 дюймов). Соединение двух или более разъемов не допускается правилами установки или стандартами на продукцию.

21. Можно ли размещать газовые патрубки под землей?

Нет. Гибкие газовые соединители можно использовать только над землей.

22. Могут ли газовые разъемы проходить сквозь стену?

Нет. Выходное отверстие для подачи газа должно находиться в той же комнате, что и устройство, а разъем не должен быть скрыт внутри стен, пола или перегородок или проходить через них.

23. Могу ли я повторно использовать газовый разъем?

№ В соответствии с требованиями спецификации CSA, которая регулирует газовые соединители бытовых приборов, соединители и фитинги предназначены для использования только при первоначальной установке и не должны использоваться повторно для другого прибора или в другом месте.

24. Требуется ли по нормам ручной отсечной газовый клапан?

Запорный газовый клапан, конструкция которого сертифицирована в соответствии с ANSI Z21.15, должен быть установлен на расстоянии 6 футов перед газовой установкой. Это требование указано в Национальном кодексе по топливному газу (ANSI Z223.1).

25. Можно ли использовать эти разъемы на открытом воздухе?

Да. ANSI Z21.75 охватывает газовые соединители для наружного применения. Конструкция газовых соединителей Dormont Safety System ™ сертифицирована в соответствии с этим стандартом.Чтобы дополнительно защитить разъемы от суровых условий окружающей среды, Dormont предлагает дополнительное покрытие из ПВХ для внешних подключений.

26. Как проверить разъем на герметичность?

После установки соединителя используйте некоррозионный раствор для обнаружения утечек (БЕЗ ХЛОРИДА) для проверки на утечки. Не используйте средства для мытья посуды, хозяйственное мыло или другие бытовые продукты, так как они могут содержать хлориды. В месте утечки будут пузыри. Смойте соединитель раствором для обнаружения утечек и тщательно просушите после проверки.Никогда не используйте открытое пламя для проверки утечки газа.

27. Можно ли определить природный газ по запаху?

Природный газ — это бесцветный, безвкусный и в чистом виде пар без запаха. Он одорирован меркаптином, поэтому его присутствие можно обнаружить. При обнаружении запаха отключите подачу газа к прибору и попросите квалифицированного специалиста определить источник утечки.

28. Можно ли использовать конусные фитинги других производителей с соединителем Dormont?

№Для присоединения к прибору и источнику газа можно использовать только развальцовку, поставляемую с гибким соединителем. Это требование стандарта ANSI, чтобы гарантировать, что правильно спроектированные фитинги используются для безопасных соединений.

29. Когда нужно менять газовый штуцер?

Гибкие газовые соединители из нержавеющей стали рассчитаны на весь срок службы прибора. Газовые соединители никогда не должны использоваться повторно. Их следует заменить, если прибор перемещен в другое место, установлен новый прибор или если разъем поврежден.

30. Можно ли перемещать прибор, не повредив разъем?

Устройство можно периодически перемещать для проверки разъема или чистки позади устройства. Соблюдайте осторожность при перемещении устройства, чтобы разъем не был поврежден из-за раздавливания или чрезмерного растяжения.

31. Может ли что-нибудь повредить соединитель из нержавеющей стали?

Разъемы

для газа спроектированы таким образом, чтобы противостоять раздавливанию и разрыву в нормальных условиях эксплуатации. Нержавеющая сталь — отличный выбор материала для защиты газовых соединителей от коррозии.Как указано на предупреждающей табличке, газовые разъемы не должны контактировать напрямую с флюсом для пайки или химическими веществами, особенно содержащими хлориды.

32. Что такое перепад давления?

Падение давления — это разница между давлением на входе и давлением на выходе газового патрубка. Ниже приведены несколько правил применения, касающихся падения давления:

• Выходное давление всегда меньше входного из-за гидравлического сопротивления / потерь на трение внутри соединителя.
• Поток через соединитель увеличивается по мере увеличения падения давления.
• Падение давления всегда уменьшается при увеличении диаметра соединителя.
• Падение давления увеличивается с увеличением длины соединителя.

33. Как падение давления влияет на газовую установку?

Сумма требуемого давления газа в устройстве (требование паспортной таблички устройства) и падение давления в соединителе должны быть равны или меньше давления подачи газа, чтобы устройство работало с максимальной производительностью.

34. Как выбрать соединитель с правильным перепадом давления?

Расходы, указанные в диаграммах пропускной способности в БТЕ, определены при перепаде давления на ½ дюйма водяного столба (WC). При перепаде давления 0,2 дюйма водяного столба производительность можно определить, умножив значения в блок-схеме BTU на 0,632. По вопросам производительности при условиях, отличных от указанных, обращайтесь в Dormont.

35. Что такое PSI?

PSI — это единица измерения давления, которая означает фунты на квадратный дюйм.

36. Сколько фунтов на квадратный дюйм (PSI) разрешено для соединителей Dormont?

Разъемы Dormont

и все другие разъемы для газовых приборов одобрены для использования при максимальном рабочем давлении до ½ фунта на квадратный дюйм.

без названия

% PDF-1.6
%
112 0 объект
>
эндобдж
109 0 объект
> поток
2009-02-23T15: 48: 45-05: 002009-02-23T15: 45: 05-05: 002009-02-23T15: 48: 45-05: 00application / pdf

Acrobat Distiller 8.1.0 (Windows) uuid: d77d774d-f7fb-4e38-9a3f-d1fb1edd82cauuid: 0a7dec55-14fa-4b7b-afa4-e45da6b86d8e

конечный поток
эндобдж
181 0 объект
> / Кодировка >>>>>
эндобдж
108 0 объект
>
эндобдж
83 0 объект
>
эндобдж
113 0 объект
>
эндобдж
1 0 объект
>
эндобдж
30 0 объект
>
эндобдж
44 0 объект
>
эндобдж
57 0 объект
>
эндобдж
66 0 объект
>
эндобдж
79 0 объект
>
эндобдж
81 0 объект
> поток
hYQs6 ~ ׯ G’c #

Drip Depot Поддержка для самостоятельного орошения

Как выбрать правильную трубку для вашего проекта

Чтобы выбрать правильную трубку для вашего проекта, вы сначала должны знать, какой тип трубки вам нужен.Трубки низкого давления для капельного орошения можно разделить на три категории: магистральные трубки, микротрубки и трубки капельного полива. Прежде чем описывать использование каждого типа трубок, важно сначала понять основные правила и ограничения каждого типа. Несоблюдение этих правил может привести к плохой работе системы капельного орошения.

Независимо от типа трубок, выбранных для вашего проекта, при выборе трубок критически важны две части информации: длина участка и общий расход.Например, какой длины должен быть ваш самый длинный отрезок трубок? Сколько галлонов в час потребуется вашей системе? Чтобы выбрать правильную трубку для вашего проекта, необходимо учитывать оба фактора, но сейчас давайте рассмотрим каждый отдельно.

Максимальная длина участка

Максимальная длина участка — это самая большая длина, при которой трубки определенного размера могут поддерживать одинаковое давление. Если максимальная длина участка превышена для определенного размера трубки, то давление, подаваемое на каждую капельницу или поливочное устройство, будет отличаться, и это может вызвать странные вещи (например.g., вода вырывается из капельниц, вода не вытекает и т. д.). Максимальная длина трубопровода различается для каждого размера трубки, поэтому знание того, как далеко вам нужно проложить трубки перед заказом, помогает убедиться, что вы заказываете правильный размер для вашего проекта.

Максимальное количество галлонов в час (GPH)

При выборе правильного размера трубки для вашего проекта важна максимальная длина прогона, но максимальное количество галлонов в час (GPH), которое может подавать размер трубки, следует рассматривать как хорошо. Трубки каждого размера могут подавать только определенное количество галлонов в час, прежде чем начнется слишком большая потеря давления.Чтобы найти количество галлонов в час, необходимое для вашей системы, вы просто складываете производительность всех устройств для полива. Например, если в вашей системе используются капельницы на 40,5 галлона в час, 20 капельниц на 1 галлон в час и 2 регулируемые капельницы на 10 галлонов в час, общий используемый расход составляет:

• 40 x 0,5 галлона в час = 20 галлонов в час
• 20 x Капельницы на 1 галлон в час = 20 галлонов в час
• 2 регулируемых капельницы по 10 галлонов в час = 20 галлонов в час

Добавьте сумму для каждого типа капельницы (20 + 20 + 20), чтобы получить общую сумму 60 галлонов в час

Максимальная длина пробега и максимальное количество галлонов В час (GPH)

Если вы знаете оба этих фактора, то легко выбрать размер трубки, который лучше всего соответствует потребностям вашего проекта.Возьмем, к примеру, проект, максимальная длина которого составляет 20 футов, а расход — 60 галлонов в час. Какие трубки можно использовать? Взгляните на эту диаграмму:

Вы можете видеть, что длина участка позволяет использовать трубки всех размеров, но поскольку общее необходимое количество галлонов в час составляет 60 галлонов в час, это исключает-дюймовую трубку, потому что 60 галлонов в час более чем вдвое больше, чем-дюймовая трубка. может поставить (30 галлонов в час).Если бы для этой системы использовались трубки диаметром дюйма, она не работала бы должным образом.

Примечание: Если вы думаете, что можете расширить свою систему в будущем, неплохо было бы начать с одного размера трубки больше, чем требуется длина вашего пробега и галлонов в час, чтобы дать вам гибкость добавить в вашу систему в будущем.

Часто задаваемые вопросы о трубках:

Магистральные трубки (также известные как подводящие трубки) служат для подачи воды в вашу систему.Магистральный трубопровод начинается от источника воды и затем запускается по мере необходимости. Выбор магистральных трубок правильного размера очень важен. Чтобы выбрать магистральный трубопровод правильного размера, сопоставьте максимальную длину пробега и необходимое общее количество галлонов в час с таблицей выше. После того, как магистраль проложена в вашей системе, водные устройства могут быть вставлены непосредственно в магистральную трубку или могут быть вставлены адаптеры для прокладки микротрубок, капельной ленты или капельной линии на расстоянии от магистральных трубок к растениям, подлежащим поливу.

Микротрубки обычно используются для описания трубок диаметром ¼ дюйма.Его можно использовать как магистральный трубопровод, но помните, что он не может иметь длину более 30 футов или пропускать более 30 галлонов в час. Это хорошо работает для небольших патио, но помимо этого микротрубки часто используются для переноса капельниц или других поливочных устройств из магистральных труб к растению, чтобы поливать воду непосредственно в корневую зону. Дырокол используется для создания отверстия в основной трубке (½ дюйма или больше), куда вставляется один конец соединителя; другой соединен с отрезком микротрубок диаметром ¼ дюйма. Несмотря на то, что микротрубки не используются в качестве магистральных трубок, они все равно не могут растягиваться более чем на 30 футов от магистральных трубок.Микротрубки поставляются в рулонах из полиэтилена или винила. Ниже мы кратко опишем плюсы и минусы каждого из них.

• Чем отличаются полиэтиленовые и виниловые трубки?

При покупке трубки для капельного орошения микротрубка (1/8 дюйма или 1/4 дюйма) — единственная, которая требует от вас выбора между поли или винилом. Виниловые трубки мягче поли, поэтому с ними легче работать. Полиэтиленовые трубки поначалу могут быть немного жестче, но у них есть некоторые преимущества. Он очень хорошо выдерживает УФ-лучи и не так сильно расширяется при нагревании.Многие из наших клиентов в более жарких южных штатах (Техас, Аризона, Нью-Мексико и т. Д.) Сообщают, что их виниловые трубки начали отслаиваться от фитингов примерно через 2–3 года использования. Благодаря добавкам, которые делают виниловые трубки более мягкими, они размягчаются гораздо больше, чем поли, на солнце. Это может привести к соскальзыванию трубки с фитингов после длительного пребывания на солнце. Поли микротрубки гораздо более устойчивы к расширению и, следовательно, с меньшей вероятностью оторвутся от фитингов или капельниц.

• Как добавить к существующей трубке?

К сожалению, в индустрии капельного орошения нет отраслевых стандартов в отношении трубок.Диаметр трубок капельного орошения считается номинальным. Это означает, что трубные изделия, произведенные разными производителями, не обязательно будут одного и того же размера, даже если они оба говорят, например, полдюйма (½ дюйма). При добавлении к существующей системе важно знать производителя вашей трубки, а также внутренний и внешний диаметр трубки, к которой вы хотите добавить. Чтобы узнать больше о совместимости, ознакомьтесь с нашим руководством по совместимости.

Капельница — это трубка, эмиттер которой встроен непосредственно в трубку на предварительно установленных расстояниях и расходах капельницы.Капельная трубка может сэкономить много времени, так как нет необходимости вставлять капельницы. Вы просто устанавливаете капельницу и подключаетесь к своей системе. Капельный шланг доступен с размерами трубок ½ ”и ¼” с ограниченным числом стандартизованных расстояний между эмиттерами и расходами эмиттеров.

Примечание: Максимальные длины участка для капельного шланга все еще применяются (¼ ”30 футов и ½” 200 футов). Ниже приведена таблица с доступными капельными линиями и типичными вариантами использования для каждого

. Мы ценим ваши отзывы и приветствуем предложения.Мы рекомендуем вам связаться с нами, если вы не найдете информацию, которую ищете в этой статье.

Гибкие системы

Гибкие системы

Что такое PEX-Flex?

PEX-Flex — это предварительно изолированная гибкая труба, идеально подходящая для систем водяного отопления и передачи энергии в районе. Поставляемая в змеевиках (одинарная или двойная конфигурация), эта система труб экономична, проста в установке и очень эффективна даже в суровых почвенных условиях.

Техническая информация

PEX-Flex
гибкая предизолированная труба, предназначенная для
эффективная передача горячей или холодной среды. Поставляется
в одинарном или двойном исполнении (поставка и возврат в комплекте
вместе) бухты формата, эта бесшовная трубная система
экономичен, прост в установке и очень эффективен
даже в суровых почвенных условиях.

PEX-Flex «самокомпенсируется» с
в отношении расширения и сжатия …
просто размотайте и погрузите в траншею, а затем засыпьте.Труба устанавливается быстро и легко без
сварка растворителем, специальные инструменты или тяжелое оборудование
что приводит к более низкой стоимости установки по сравнению с
к другим методам изоляции. Нет дренажной плитки,
требуется гравийная насыпь или глубокая / широкая траншея. PEX-Flex
можно неглубоко закопать даже при высоком уровне грунтовых вод
области. Гибкость спирального полиэтилена PEX-Flex
почти исключает необходимость в суставах, локтях
и фитинги, делающие ее по-настоящему бесшовной трубной системой.

Несущая труба PEX-Flex изготовлена ​​из пластика.
сшитый полиэтилен (PEX) с покрытием EVAL
который препятствует проникновению кислорода в трубу
стена. PEX окружен заводской
слой с закрытыми ячейками, экологически чистый полиуретан
пена — лучший изоляционный материал на
магазин. Весь пакет заключен в
прочная, но гибкая оболочка из экструдированного полиэтилена
с УФ-стабилизатором.

Трубопроводная система скреплена … значение
несущая труба (и), изоляция и кожух
механически связаны друг с другом и перемещаются коллективно
во время расширения / сжатия. Это также изолирует проблему влажности поврежденного участка в случае прокола рубашки, вода не может проникнуть через всю систему трубопроводов.

Все трубы PEX-Flex оснащены «умным»
мембрана между внешним кожухом и изоляцией.
Этот герметичный диффузионный барьер предотвращает (циклопентан)
газ в пене от выхода через рубашку
и заменяется атмосферным воздухом, который
худшие изоляционные свойства — процесс
называется «старением».Это поддерживает работу
высокая производительность на протяжении всего периода обслуживания
жизнь трубы.

PEX-Flex производится Logstor из Дании, крупнейшим в мире производителем
предизолированных трубопроводных систем, в которых задействовано более
1400 человек на 9 производственных объектах. Логстор
имеет более чем 30-летний опыт предварительной изоляции
гибкая трубка PEX. ООО «Урекон» — дистрибьютор Logstor.
продукты по всей Канаде и США.

Размеры одиночного PEX-Flex

Dual PEX-Flex Размеры

жирным шрифтом — двойной 1 Размер PEX-Flex, наиболее часто используемый для приложений OWF (обратите внимание, что внутренний диаметр несущей трубы составляет 1,03, что значительно больше, чем у других труб ASTM).

Температура и давление PEX-Flex

Другие приложения

миллионов
ножки PEX-Flex были установлены в промышленных,
коммерческие и жилые трубы, связанные с водоснабжением
системы по всему миру.Труба используется везде,
требуется экономия энергии за счет сохранения общего
тепловые потери (или приросты) до минимума. Типичный
приложения включают системы таяния льда / снега; охлажденный
водораспределение; районная энергетика горячего водоснабжения
проекты; химический корм; промышленный технологический трубопровод
и даже солнечное отопление.

Гибкая сталь
труба (STEEL-Flex) также доступна в бухтах
для проектов, требующих более высоких температурных порогов.Ознакомьтесь с нашими гибкими системами
брошюра для получения дополнительной информации.

Лед / Снег
Системы плавления

Используйте PEX-Flex для подачи теплой воды от источника тепла
к подушке без потери тепла.

Распределение охлажденной воды

Используйте PEX-Flex для подачи охлажденной воды централизованно
для кондиционирования воздуха… часто без
соединения или фитинги. Высокоэффективный полиуретан
изоляция снижает приток тепла от тепла
почва
(или температура окружающего воздуха) сильно увеличивается
эффективность системы.

Энергетика района горячего водоснабжения

Используйте PEX-Flex для передвижения по горячей воде в кампусе
стилевые системы… часто без стыков
или фурнитура. Также идеально подходит для пара
конденсат
возвращение.

Сырье для химикатов / Промышленный процесс
Трубопровод

Используйте PEX-Flex для переноса химикатов или
общие технологические трубопроводы. Обычно суставы
и фурнитура
устраняются, уменьшая беспокойство об утечке… экономия
деньги по сравнению с традиционным сдерживанием
трубопровод.

Как заменить в доме трубу водопровода.

Источник бесплатной информации по ирригации в Интернете!

Часто небольшой диаметр водопровода между большой водопроводной магистралью на улице и вашим домом приводит к низкому потоку в дом. Это может значительно увеличить стоимость вашей новой спринклерной системы, поскольку меньший расход означает, что вам потребуется больше контуров клапанов. В этом разделе часто задаваемых вопросов объясняется, какой выгоды можно ожидать от перехода на водопроводную трубу большего размера и как установить новую трубу, если вы решите, что это будет выгодно.Этот FAQ является подстраницей веб-страницы City Slicker Water, которая является частью руководства по проектированию спринклерной системы. Несмотря на то, что эта информация написана в отношении систем орошения, эта информация применима к любой ситуации, когда вы хотите добиться большего потока воды в дом. Это также должно быть полезно, если вам просто нужно или вы хотите заменить водопроводную трубу в доме.

Перед тем, как начать копать, позвоните по номеру 811. Это БЕСПЛАТНАЯ услуга, доступная повсюду в США. «Любая работа по копанию требует звонка, даже для небольших проектов, таких как посадка деревьев или кустарников.Если во время копания вы столкнетесь с подземной инженерной линией, вы можете нанести вред себе или окружающим, нарушить работу всего района и, возможно, нести ответственность за штрафы и расходы на ремонт ». Более подробную информацию см. На веб-сайте 811. Они выйдут и отметят расположение всех подземных коммуникаций для вас. Помимо того, что это поможет вам избежать случайного выкапывания трубы или провода, это также поможет вам точно определить, где находится ваш существующий водопровод! Опять же, и телефонный звонок, и сервис свободны.

Прежде чем спешить заменить существующую трубу водоснабжения на трубу большего размера, я предлагаю вам выкопать часть существующей трубы водоснабжения и посмотреть, какого размера она на самом деле находится под землей. Часто трубы большего размера (вероятно, пластиковые) используются для подземной части трубы, с металлической трубой меньшего размера на конце, где труба выходит из земли или проходит в подвал. Если все трубы подачи, кроме 5 футов или около того, являются трубами большего размера, вам, вероятно, не нужно ее заменять.В этом случае больший размер трубы, обнаруженный вами под землей, можно использовать в качестве «нового размера заменяемой трубы» при расчете нового максимального доступного галлона в минуту с использованием таблицы ниже.

Новые возможные максимальные доступные значения галлонов в минуту

Если у вас нет счетчика воды, используйте запорный клапан размером
или наименьший размер существующей подающей трубы (в зависимости от того, что меньше) вместо
размера счетчика воды.

Новые размеры труб, превышающие указанные в таблице выше, не приводят к более высокому значению максимально доступного галлона в минуту.Однако они могут помочь вам, уменьшив потерю давления, что также может быть полезно. Учебник по проектированию спринклера объяснит это.

* Не рекомендуется использование трубы из полиэтилена. Полиэтилен имеет низкое давление разрыва, и, как правило, трубы из полиэтилена в настоящее время используются там, где раньше использовался полиэтилен.

« Максимально доступный галлон в минуту » — это значение, используемое в Руководстве по проектированию спринклерных систем на IrrigationTutorials.com. Это мера максимального БЕЗОПАСНОГО потока, который может выдержать водопроводная труба дома.Можно протолкнуть больше воды через трубу, однако со временем это может серьезно повредить трубу и водопроводную систему дома. См. Руководство по гидравлическому удару и воздуху в трубах для получения дополнительной информации о повреждении труб.

Приведенная выше таблица предназначена только для использования в ситуациях, когда вода подается в несколько домохозяйств поставщиком воды, например, из муниципальной системы водоснабжения. Он не подходит для использования, когда вода подается из местных колодцев, ручьев, прудов и т.д. источники см. на веб-странице Backwoods Water.

Не все перечисленные типы труб разрешены к использованию во всех регионах. Местные строительные власти регулируют с помощью строительных норм и правил, какой тип трубы можно использовать. Коды меняются, и замена трубы на трубу того же типа, которая использовалась ранее, больше не может быть законной. Местные специализированные магазины сантехники могут помочь вам с соблюдением правил, однако, по моему опыту, советы по использованию кодов в крупных региональных и национальных торговых точках часто неверны. Я рекомендую вам связаться с местными строительными властями для получения совета о том, какой тип трубы использовать, часто для этого достаточно просто позвонить им.Многие также дадут очень ценные советы и предложения, не забудьте также спросить, на какую глубину должна быть закопана труба.

Как заменить водопровод:

В большинстве случаев требуется разрешение на водопроводчик, чтобы заменить трубу водоснабжения или даже просто прорезать ее. За подробностями обращайтесь к местным строительным властям.

Помните, что по водопроводу идет вода, которую пьете вы и ваша семья! Важно соблюдать осторожность, чтобы при работе в него не попала грязь.После завершения работы обязательно откройте все водопроводные краны на несколько минут, чтобы смыть грязь и другие загрязнения. Перед использованием воды для питья необходимо простерилизовать трубы. Для этого в магазинах сантехники есть товары. Обязательно купите стерилизатор для трубок и прочтите инструкции перед началом работы, так как вам может потребоваться вставить стерилизатор в трубки, прежде чем снова их подключать!

Водопровод, гусиная шея и остановки для корпораций

У компании водоснабжения есть где-то там большая труба, которая называется «водопровод».Он, вероятно, имеет диаметр 6 дюймов или больше и находится на улице или в переулке. От водопровода к вашей собственности идет труба меньшего размера. Эта меньшая труба называется «гусиная шея». В конце гибкой стойки находится запорный клапан, который называется «корпоративный стоп». Остановка корпорации обычно устанавливается рядом с вашей линией собственности. Идея состоит в том, что остановка корпорации знаменует собой точку раздела между вами и поставщиком воды. Труба, входящая в остановку корпорации, принадлежит поставщику воды.Выходящая из него труба обычно принадлежит собственнику. Корпоративный упор обычно находится в коробке или внизу рукава с круглой пластиковой или металлической крышкой. Колпачок может быть всего 4 дюйма в диаметре, и его трудно найти. Часто он будет покрыт грязью или травой, поэтому вам придется искать его, пытаясь найти землю вилами, металлическими граблями или отверткой. Посмотрите для отметки, выгравированной на бордюре или тротуаре, указывающей местоположение. Остановка корпорации, вероятно, будет похоронена ниже линии замерзания, поэтому в более холодных местах она может быть на несколько футов глубиной.

Позвоните по номеру 811, и они выйдут и отметят для вас местоположение водяной гусиной шеи, и это бесплатно! Это очень помогает найти остановку корпорации, так как она находится где-то на гусиной шее. Это сузит область поиска. Иногда они даже отмечают место остановки корпорации. Человек, который выходит, чтобы отметить места расположения труб, обычно имеет подробные планы, на которых показано точное расположение всего. Если вы оказались там и дружелюбны, они часто готовы поделиться с вами множеством полезной информации.

Корпоративный стоп (часто сокращенно «корпоративный стоп») служит запорным вентилем компании водоснабжения для вашего дома. Обычно он управляется с помощью специального ключа или гаечного ключа, чтобы предотвратить несанкционированное использование. К счастью, вы можете купить для него гаечный ключ в большинстве хозяйственных магазинов. Достаньте фонарик и сначала посмотрите на верхнюю часть стопки корпорации, чтобы увидеть, какой формы имеет рабочая гайка, так как существует несколько стилей. Также обратите внимание на его глубину, чтобы вы могли достать гаечный ключ с достаточно длинной ручкой, чтобы дотянуться до него.В большинстве случаев используется шлицевой гаечный ключ, который надевается на выступающую планку прямоугольной формы, как на фото ниже. Если вам действительно повезет, у него будет нормальная ручка, но не ставьте на это! В некоторых случаях у вас есть достаточно места для управления остановкой корпорации с помощью стандартного трубного ключа. Еще одна хитрость — использовать ключ для раковины (специальный гаечный ключ, используемый для установки смесителей на раковины). Вы, вероятно, также заметите пару отверстий на корпоративном ограничителе, которые совпадают друг с другом, когда клапан находится в закрытом положении.Они позволяют водопроводной компании закрывать ее на висячий замок, если вы не оплачиваете счет за воду! Большинство корпоративных стопов трудно повернуть, поэтому вам, возможно, придется приложить немного усилий. Возможно, вам удастся попросить компанию по водоснабжению прислать кого-нибудь, чтобы закрыть и открыть ее для вас. Часто они делают это бесплатно (особенно если вы просите вежливо, и у вас есть хорошая репутация по своевременной оплате счетов за воду!)

Фотография ящика для подземного водоснабжения
, содержащего корпоративный стопор, счетчик воды и запорный вентиль домовладельца.

Фотография выше показывает особенно красивую установку. Есть не только корпоративный стопор, но и запорный вентиль для домовладельцев с простой в использовании ручкой. Не нужно использовать специальный ключ, домовладелец может отключить воду самостоятельно без инструментов в экстренных случаях. Я очистил коробку изнутри перед тем, как сделать снимок. В такой клапанной коробке часто бывают муравьи, пауки и другие отвратительные вещи, поэтому будьте осторожны, открывая их. Я однажды даже нашел в одной дохлой черепаху!

Иногда в регионах с холодной погодой нет корпоративной остановки, расположенной снаружи.Остановка корпорации находится в вашем доме, обычно в подвале, в подполье или в подсобном помещении. В этом случае вы в значительной степени облажались, потому что водопроводная труба, вероятно, принадлежит водопроводной компании, и даже если это не так, вы не можете легко отключить воду, чтобы заменить ее. Прежде чем сдаваться, позвоните в вашу компанию по водоснабжению напрямую (используйте местный номер службы поддержки клиентов, а не 811) и спросите, есть ли у них отключение где-нибудь между их магистралью и вашим домом. Может, вы просто не смогли его найти. В крайнем случае спросите их, установят ли они вам новую подающую трубу большего размера.В большинстве случаев они будут это делать, но, вероятно, они будут взимать с вас плату за это. Не удивляйтесь, если вас направят в сантехническую компанию для выполнения работы.

Добавить вторую трубу или заменить исходную трубу?

Дальнейшие действия зависят от текущей схемы водоснабжения, вашего бюджета и будущих проблем, связанных с техническим обслуживанием. Выберите из приведенных ниже методов, которые лучше всего подходят для ваших нужд.

Счетчик воды установлен прямо у остановки корпорации, или у вас нет счетчика воды.

• Вы можете просто подключиться к имеющейся водопроводной трубе сразу после водомера. Затем установите новую трубу большего размера в спринклерную систему. Труба, ведущая к ирригационной системе, будет «новой» линией подачи с использованием пересмотренного GPM из таблицы выше. Существующая линия подачи в дом останется без изменений, а существующий поток в дом останется неизменным. Только спринклерная система может увеличить поток.
• Врезаться в существующую подающую трубу сразу после корпоративной остановки / водомера и параллельно ей установить вторую трубу в дом.Примерно в футе от дома подсоедините новую трубу обратно к старой трубе меньшего размера, ведущей в дом. Таким образом, вам не нужно менять трубы в стенах дома. Это создает две подводящие трубы рядом с домом, и вода проходит через обе из них. Преимущество состоит в том, что это экономит деньги, поскольку новая труба может быть такого же размера, как и старая труба. Вода будет проходить по обеим трубам, поэтому поток будет намного больше, чем раньше (но не вдвое, другие ограничения все еще существуют, такие как гусиная шея и корпоративный стоп.Обратной стороной является то, что теперь к дому будут вести две отдельные трубы. Это означает вдвое больше трубы, которая когда-нибудь может сломаться или протечь. Кроме того, старая труба все еще будет там, и, поскольку она старая, она с большей вероятностью потечет или сломается. Поскольку этот метод создает проблемы в будущем, он не рекомендуется большинством профессионалов.
• Снимите существующую трубу водоснабжения между корпоративной остановкой / водосчетчиком и домом и полностью замените ее новой трубой большего размера. Примерно в футе от дома подсоедините новую трубу к старой трубе меньшего размера, ведущей в дом.Таким образом, вам не нужно менять трубы в стенах дома. Это наиболее распространенный и, как правило, лучший вариант.

Счетчик воды устанавливается на расстоянии более пяти футов от остановки корпорации (обычно внутри дома).

Варианты замены трубы в основном те же, что и выше, однако в этом случае вам необходимо заменить трубу между упором корпорации и счетчиком. Обычно в этой ситуации счетчик находится внутри дома.Однако, если счетчик находится где-то во дворе, вам также необходимо заменить трубу между счетчиком и домом.

Намного проще, если вы фактически не замените короткий отрезок трубы, идущей в дом через стену или пол. Подсоедините новую трубу к старой трубе меньшего размера примерно в 30 см от стены дома. В результате остается короткий участок старой трубы, идущий в дом, но это намного проще, чем заменять трубу через стену или пол. Вода будет протискиваться через короткую секцию, и она будет работать нормально, если между точкой, где вы подключили новую трубу, и водомером не осталось более 5 футов старой трубы.Если осталось более 5 футов, вам нужно будет установить новую трубу через стену или заменить старую трубу внутри дома, когда она пройдет через стену. Другими словами, вы оставляете короткий отрезок старой трубы, ведущий в дом через стену. Попав внутрь, легче установить новую трубу большего размера. Вы подключите новую спринклерную систему как можно ближе к водомеру. К сожалению, вам придется вывести новую подающую трубу спринклера через стену, а это значит, что вам придется просверлить отверстие в стене.Обязательно заделайте отверстие вокруг трубы качественным эластичным водонепроницаемым герметиком! При расширении и сжатии труба будет двигаться, поэтому после затвердевания герметик должен оставаться гибким. (Не используйте цемент для заделки отверстия! Стандартные цементные, гипсовые и бетонные смеси НЕ являются водонепроницаемыми!)

Другие вопросы для рассмотрения

Пластиковая труба обычно должна устанавливаться на глубину не менее 18 дюймов, измеряемую от верха трубы до уровня почвы. Все трубы должны быть проложены ниже линии замерзания.В некоторых местах глубина может составлять 4 фута и более. У ваших местных строительных властей будут особые требования к глубине трубы.

Как подключить новую трубу к старой? Большинство профессионалов используют компрессионные муфты. Если вы не знаете, что это, спросите в строительном магазине. Если вы выполняете резьбовое соединение между пластиковой и металлической трубой, см. Часто задаваемые вопросы о том, как подключить пластиковую трубу к металлической трубе.

Ну вот и все для этого FAQ. Развлекайтесь и помните, что при рытье траншей и работе с траншеями безопасность превыше всего.Соблюдайте все требования OSHA. См. Руководство OSHA по обходу траншей.

Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Объяснение расхода садового шланга

Одна из важнейших задач садовода — рациональный и результативный полив. Чтобы поливать растения нужным количеством воды, необходим подходящий шланг. Это также помогает узнать расход садового шланга перед покупкой.Это предотвратит покупку садового шланга, который вам не подходит.

Ознакомьтесь с некоторыми распространенными вопросами о расходе садового шланга и предоставленными ответами. Когда вы закончите читать, вы станете экспертом по скорости потока!

Что такое расход садового шланга?

Для начала следует определить расход садового шланга. Самое простое определение скорости потока — это количество воды, которое проходит через садовый шланг в минуту.Это количество обычно выражается в галлонах в минуту или галлонах в минуту. Зная это, вы также можете определить, сколько галлонов садового шланга доставляется в час.

На расход садового шланга влияет несколько факторов. К ним относятся диаметр шланга, уровень давления воды и длина шланга. Типичный расход садового шланга обычно составляет от 9 до 17 галлонов в минуту. Средний галлон в минуту для садового шланга составляет от 12 до 13, но это может варьироваться в зависимости от типа шланга.

Диаметр шланга и расход

Диаметр шланга — один из основных факторов, влияющих на скорость потока в садовом шланге. Наиболее распространенные диаметры садовых шлангов — 1/2, 5/8 и 3/4 дюйма. Садовый шланг, который вы используете сейчас, вероятно, является одним из этих размеров.

Здесь вам нужно понимать, что шланг меньшего диаметра будет обеспечивать меньшее количество галлонов в минуту. Используя шланг меньшего размера, вы ограничите количество воды, которое может быть направлено в ваш сад в течение минуты или часа.

Давление воды в садовом шланге

Большинство имеющихся в продаже шлангов имеют рейтинг PSI для садовых шлангов. PSI относится к фунтам на квадратный дюйм, и это определяет скорость, с которой вода проходит через шланг.

Среднее давление в водопроводном кране в доме составляет от 40 до 60 фунтов на квадратный дюйм, но может достигать 80 фунтов на квадратный дюйм. В некоторых случаях домовладельцам приходится устанавливать регуляторы для снижения PSI. Прежде чем вы сможете точно оценить расход вашего садового шланга, вам необходимо знать PSI вашего водяного соединения.

Как длина шланга влияет на расход садового шланга

Не нужно быть ученым-теоретиком, чтобы понять, что скорость потока будет уменьшаться по мере увеличения длины садового шланга. Когда вы перемещаете воду на большее расстояние, падение расхода может быть значительным.

Шланг длиной 25 футов может иметь расход 24 галлона в минуту, в зависимости от диаметра и PSI. Соедините четыре таких же шланга вместе или используйте 100-футовый шланг, и скорость потока упадет на 75 процентов.Чем короче, тем лучше, когда речь идет об эффективном поливе вашего сада.

Как определить расход садового шланга

Чтобы определить расход вашего садового шланга, необходимо выполнить несколько расчетов. Вы можете сделать это вручную с помощью контейнера и часов, но лучший способ — использовать один из калькуляторов расхода в саду, который можно найти в Интернете. Введя немного данных, вы можете получить очень точный расход.

Мы упростили для вас этот процесс, предоставив некоторые расчеты для наиболее популярных разновидностей садовых шлангов.Для наших расчетов мы использовали давление в системе 50 фунтов на квадратный дюйм и доступный поток с открытым патрубком 10 галлонов в минуту, поскольку это средние характеристики для большинства домов. Мы также рассмотрели три наиболее распространенных длины садовых шлангов, используемых домовладельцами.

Эффективность садового шланга

Когда вы оцениваете расход садового шланга, который собираетесь купить, помните, что эффективность также зависит от размера вашего сада и от того, как часто вам нужно поливать.

Если у вас есть сад, который подвержен стоячей воде, будет полезно использовать шланг с меньшим расходом. У воды будет больше времени, чтобы пропитать землю, что позволит вам поливать реже. Если ваша почва быстро впитывает воду, шланг с более высокой скоростью потока минимизирует время, которое вы тратите на полив растений.

Вы также должны подумать, будете ли вы использовать садовый шланг в тандеме с разбрызгивателем. Это влияет на то, сколько воды распределяется в вашем саду ежечасно.

Садоводство становится намного более приятным, если вы углубитесь в такие темы, как расход воды из садового шланга. Эти знания помогут вам в кратчайшие сроки полить растения нужным количеством воды.

Все содержимое этой статьи предназначено только для общих информационных целей. Любое использование продуктов, упомянутых в этой статье, должно осуществляться в соответствии с инструкциями производителя.

.
